Минимальная толщина бетонного перекрытия в частном доме. Монолитное перекрытие. | Пенообразователь Rospena
Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:
- 1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
- 2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа). В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
- 3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.
- 4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита. Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).
Монолитное перекрытие.
Толщина монолитного перекрытия.
В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.
Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.
Толщина монолитного перекрытия между этажами частного дома, расчет
Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.
Факторы, влияющие на толщину конструкции
Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.
Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

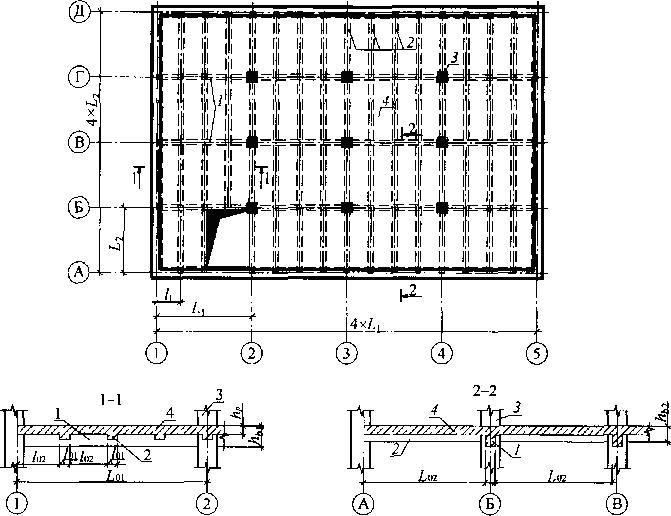

Разновидности плитных систем
Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

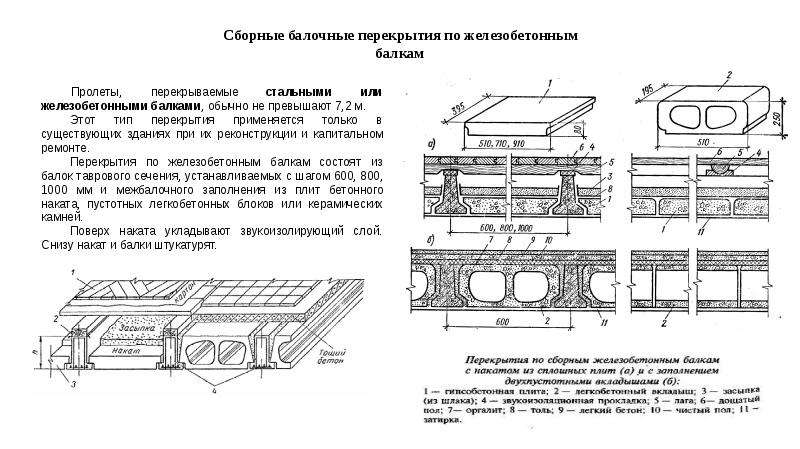

- Балочная.
Данный тип имеет ригели, расположенные поперек дома или крест-накрест. - Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.
На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.
1. Ребристые.
Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм.
Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

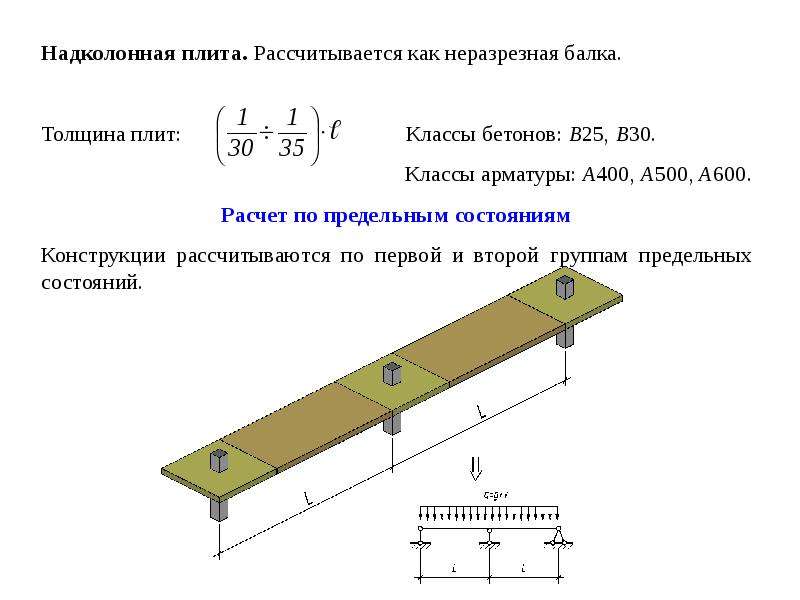

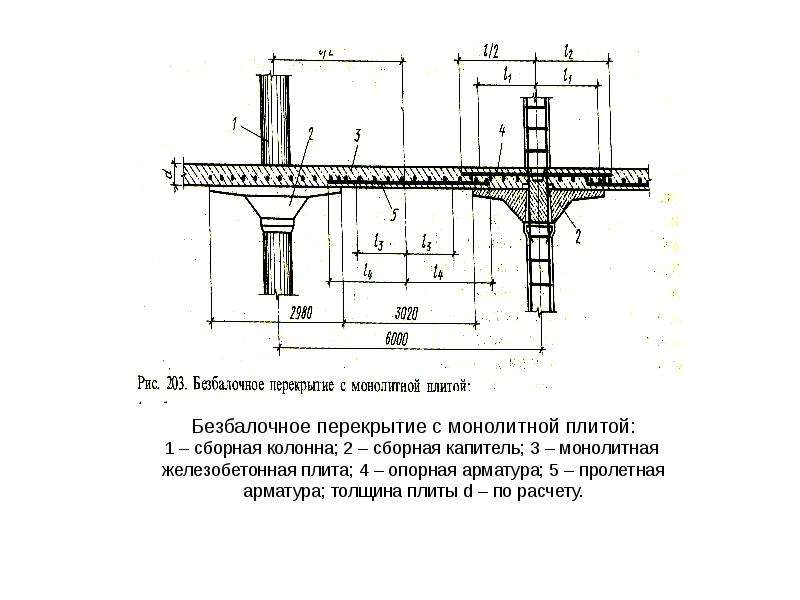

2. Безбалочные.
Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.
Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.
Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.
Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.
Монолитное перекрытие в доме — Блог INTERCITY
Фото: Заливка монолитного бетонного перекрытия
Перед постройкой дома в первую очередь мы ломаем голову из чего сделать стены-это основной принципиальный вопрос. Выбор материала стен в самой большой степени влияет на такие конструктивы как фундамент, крыша и перекрытия. Поэтому до начала строительства необходимо определиться, какие характеристики этих элементов дома мы хотим получить в итоге, изменить их впоследствии будет практически невозможно.

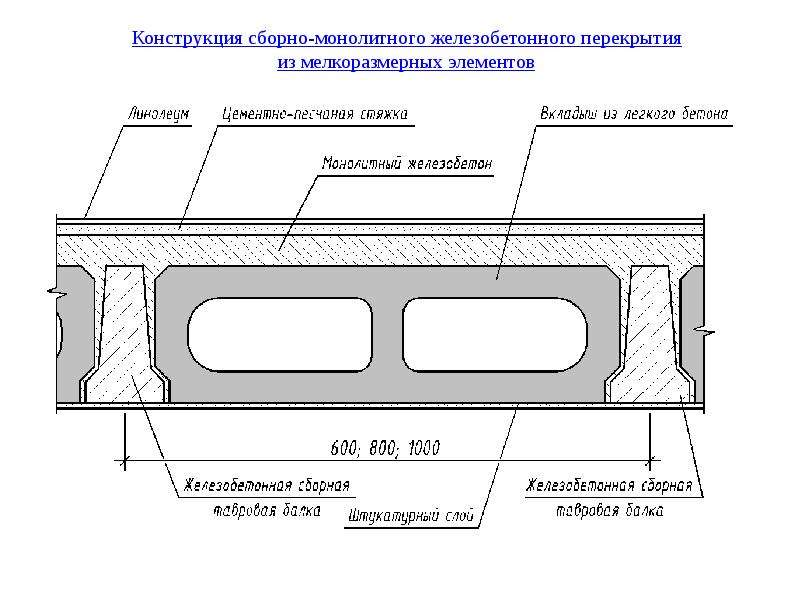

Фото: Монтаж сборно-монолитных конструкций
Перекрытия в здании могут быть выполнены из разных материалов- деревянных лаг, сборных железобетонных плит, различных ферм, металлических профилей, деревянных двутавровых балок, клееного бруса, сборных конструкций из бетонных балок и различных легких заполнителей (газобетона, керамики, пенопласта, керамзита), ребристых и монолитных плит.
Перекрытия в одном доме могут быть разного типа, например в цокольном этаже полы по грунту, далее сборные ж/б плиты, на первом этаже монолитная плита и над вторым этажом деревянные двутавровые балки и крыша.
Устройство перекрытия в доме
Любое перекрытие может опираться только на несущие стены,поэтому одним из критериев выбора типа перекрытия является величина пролета (расстояние в свету между несущими стенами).
Так, например деревянные лаги затруднительно применять на пролетах более 5,5 метров, сборные
Фото: Армирование монолитного перекрытия
Чем больше пролет, тем больше требуется высота перекрытия (толщина плиты), это связано с внутренними растягивающими напряжениями в нижней его части и сжимающими в верхней.
С увеличением высоты (толщины ) можно уменьшить эти напряжения и применить более тонкие сечения несущих силовых элементов (бетона, арматуры, деревянных балок).
Фото: Заливка перекрытия с бетононасосом
Особенности монолитного железобетонного перекрытия
Бетон-это строительный материал, состоящий из щебня, цемента, песка, воды и различных добавок. Проектирование монолитных бетонных конструкции- непростая задача.
Основное предназначение перекрытия — воспринимать полезную нагрузку от всего, что находится на этаже. Ну и во вторую очередь перекрытие-это ограждающая конструкция.
То есть главная характеристика перекрытия –это его
Соответственно при выборе армирования и толщины бетонного перекрытия мы должны сначала определиться, какой вес на него будет воздействовать при эксплуатации, а также каким будет пролет и как расположены несущие стены (схема опирания).
Нагрузка на монолитное перекрытие может возникать от веса людей, покрытий пола, мебели, перегородок, а также не забываем про собственный вес конструкции.
Рисунок: Бетонное перекрытие в монолитно-каркасном доме
Перегородки
Также заранее нужно определиться с расположением необходимых проемов в перекрытии (для устройства лестниц, чердачных люков, вентиляционных труб, канализации, других коммуникаций).
ЭКСПЕРТНОЕ МНЕНИЕ
Рекомендуется при расчетах использовать значение полезной нагрузки на перекрытие для жилого дома от 400 до 800 кг/м2.
Фото: Электрическая разводка в монолитном перекрытии
Суммарная же расчетная нагрузка должна еще включать немалый вес самой конструкции.
Для устройства монолитного перекрытия рекомендуется использовать бетон марки не ниже М300.
Расчет монолитного перекрытия, калькуляторы
Самостоятельно рассчитать и сконструировать монолитное перекрытие можно, вооружившись СНиПами, пособиями и учебниками, но лучше доверить это ответственное занятие инженеру.
Указанный тип перекрытия сложен по входящим условиям (расположению несущих стен, колонн, выбору армирования, типа опирания). Занести все эти данные в простой online-калькулятор практически невозможно.
Все калькуляторы на строительных сайтах предоставляют упрощенный расчет, результатом которого мы получим только примерное количество и вес необходимых материалов.
Фото: Заливка монолитного перекрытия из «рюмки»
- Расчетная схема (может быть однопролетной либо многопролетной).
- Конструктив (монолитное перекрытие может быть сплошным, ребристым, пустотным, высота перекрытия)
- Вид опирания (жесткое защемление, шарнирное, свободное)
- Направление пролета (опирание по периметру, на 3 или 2 стены)
- Проектная нагрузка на перекрытие
Какие начальные параметры необходимы для расчета монолитного перекрытия ??
Комбинации этих входящих условий могут приводить к совершенно разным итогам расчетов, армированию, марке бетона, конструктивным решениям узлов.
Важно знать
Выбор толщины плиты перекрытия в первую очередь зависит от пролета, вида бетона и типа опирания.
Минимальная толщина монолитной плиты перекрытия при свободном опирании равна 1/30 от длины пролета.
Так например, при пролете 6 метров для тяжелого бетона получим минимальную толщину плиты 20см.
На практике это значение для пролета 6 метров является избыточным, так как плита опирается жестко на 3-4 стены и работает в нескольких направлениях.
При жестком защемлении и работе плиты в двух направлениях минимальная толщина плиты будет меньше (для 6 метрового пролета толщина от 12 до 18 см ). Можно ориентироваться на эти значения при строительстве частного дома.
Таблица: Минимальная толщина монолитной плиты перекрытия
Полученная минимальная толщина плиты не является итогом проектирования, далее следует учесть нагрузки и рассчитать армирование.
Полезным будет также ознакомиться со схемами армирования железобетонных заводских плит перекрытия на необходимых вам пролетах.

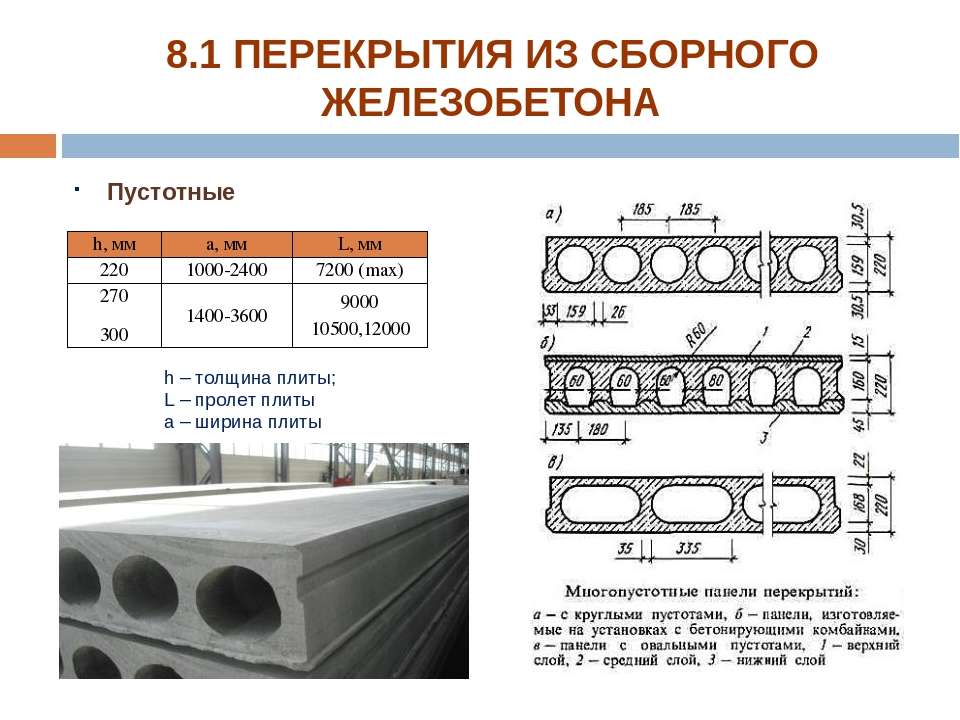

Следует учитывать, что сборные плиты легче за счет пустотности, но работают в худших условиях чем монолитное перекрытие, т.к. опираются свободно без упругого защемления и армируются только в одном направлении. По этой же причине рабочая арматура в них расположена снизу.
Важно знать
Выбор армирования монолитных перекрытий производят по расчету плиты на изгиб, для чего собираются нагрузки, определяется высота перекрытия и тип защемления.
В начале находят изгибающий момент плиты, далее подсчитывают необходимую площадь сечения арматуры, исходя из ее прочностных характеристик.
Арматура для монолитных перекрытий применяется следующих классов: A300 –в качестве конструктивной, A400 и А500 –в качестве рабочей.
Фото: Коммуникации внутри железобетонного перекрытия
При расчете армирования учитывается , что рабочая арматура, противодействующая изгибаемому моменту расположена на толщину защитного слоя дальше от края плиты.
Важно знать
Толщину защитного слоя монолитного бетонного перекрытия принимают не менее 20 мм, для влажных помещений 25мм.
Толщина защитного слоя бетона влияет на срок службы железобетонного перекрытия, предотвращая коррозию арматуры.
Опалубка для монолитного перекрытия
Монолитные перекрытия чаще всего выполняются из бетона производства местных цементно-бетонных заводов (или РБУ). Для заливки бетона в проектное положение необходимо предварительно изготовить опалубку.
Фото: Установка стоек и ригелей опалубки монолитного перекрытия
Опалубка- это форма для жидкого бетона, ее можно сделать из досок, панелей ОСБ, ДСП, пенопласта, профлиста, сборных ж/б элементов и других материалов.
Профессиональная опалубка изготавливается в заводских условиях из алюминия и специальных видов влагостойкой ламинированной фанеры, которую подпирают стальные регулируемые по высоте трубы-стойки и балки из суперпрочной клееной LVL древесины.
Фото: Монтаж опалубки монолитного перекрытия
Металлические стойки очень удобны в использовании, они состоят из двух частей, что позволяет легко и плавно регулировать их высоту.
Такая сборно-разборная опалубка используется на стройках многократно, имеет высокую стоимость, поэтому целесообразно для возведения монолитного перекрытия в частном доме взять ее в аренду у специализированных организаций, либо изготовить опалубку по месту из подручных материалов.
Фото: Телескопическая регулируемая стойка для опалубки
Вариантов изготовления опалубки сотни. В качестве стоек можно использовать трубы, металлические профили, деревянные бруски, доски и т.д. Стойки обычно ставят на расстояние 1,5-2 метра друг от друга. Если стойки устанавливаются на мягкое основание, необходимо подкладывать под них широкую опору, распределяющую нагрузку (обрезок доски, например).
Фото: Ригели из двутавровых балок для опалубки
Горизонтальные элементы также могут быть изготовлены из досок, фанеры, ОСБ, ДСП, профнастила, различных щитов- из всего, что экономически оправдано на конкретном объекте. Устройство самодельной опалубки потребует большие трудозатраты, чем профессиональной, но учитывая стоимость аренды последней, бывает выгоднее изготовить ее по месту.
Фото: Стойки опалубки для монолитного перекрытия
Все горизонтальные элементы опалубки должны быть выставлены по уровню, для этого можно воспользоваться лазерным, гидроуровнем или оптическим нивелиром.
Чтобы опалубка не прилипала к бетону необходимо создать на ее поверхности антиадгезионный слой, для чего рекомендуется применить полиэтиленовую пленку, либо масляный состав. Это облегчит последующий демонтаж опалубки.
Фото: Установленная опалубка перекрытия
Полиэтилен дополнительно предотвратит попадание влаги из твердеющего бетона в деревянную опалубку. В случае использования специальной ламинированной фанеры отпадает необходимость в такой изоляции.
Опалубка должна быть достаточно крепкой, она воспринимает немалую нагрузку от веса бетона и арматуры, нередки случаи обрушения.
Фото: Монтаж щита опалубки перекрытия
Доски и бруски после демонтажа опалубки можно использовать в дальнейшем строительстве, поэтому выбирать их размеры стоит учитывая этот лайфхак.
Фото: Устройство опалубки перекрытия
Армирование монолитного перекрытия
Бетон плохо сопротивляется растягивающим напряжениям, поэтому для изготовления таких конструкций, как монолитное перекрытие необходимо применять стальную арматуру.
Фото: Армирование монолитного перекрытия
Основная рабочая арматура как правило располагается в нижней части плиты перекрытия, так как именно там возникают максимальные растягивающие напряжения. В консольно выступающих частях рабочая арматура соответственно будет сверху.

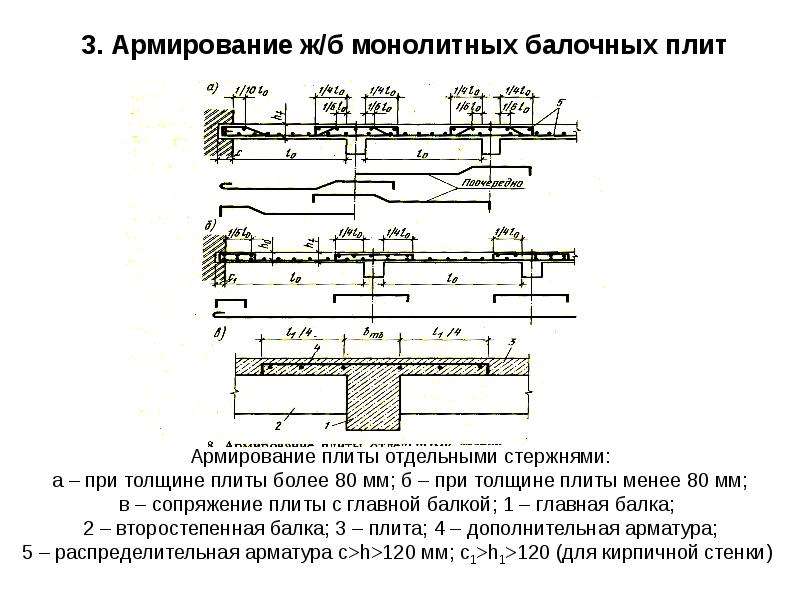

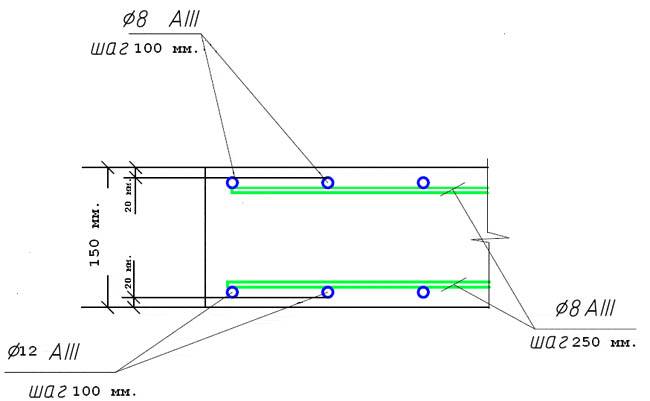

Рисунок: Армирование монолитного железобетонного перекрытия
Поскольку монолитная плита оказывается еще защемленной в стенах, растягивающие напряжения у краев плиты могут также возникать в верхней части. В этом случае ближе к краям плиты следует выбрать соответствующий диаметр верхней арматуры.
Фото: Армирование бетонного перекрытия
На практике армирование монолитной плиты осуществляют двумя сетками- нижней и верхней. Рабочие стержни располагаются перпендикулярно несущим стенам. Если несущих стен 4, соответственно рабочая арматура будет располагаться в виде сетки, ячейки этой сетки могут иметь размеры от 150х150 до 300х300 мм в зависимости от расчета и выбранного диаметра арматуры.
Фото: Арматура, каркасы монолитной плиты перекрытия
Арматуру для устройства перекрытий фиксируют с помощью вязальной проволоки и крючка. Сварку для соединения арматуры применять можно только к специально для этого предназначенным ее типам.
Фото: Вязка арматуры
Между опалубкой и арматурой снизу подкладывают пластиковые опоры для создания защитного слоя бетона. Этот слой защищает арматуру от коррозии и способствует лучшему защемлению ее бетоном. Опоры могут быть изготовлены не только из ПВХ, их можно сделать заранее из раствора или другого подходящего материала.
Если длина прутков меньше, чем требуется для армирования, их можно соединять внахлест, но в разных сечениях плиты (со сдвигом).
Важно знать
Нахлест арматуры на стыках рекомендуется выполнять длиной не менее 40-50 диаметров.
Например перехлест арматуры диаметром 14 мм должен составлять 60-70 см
Композитная арматура для монолитного перекрытия
Помимо классической стальной арматуры, на рынке сейчас также представлена широкая линейка композитной арматуры. В интернете можно найти массу хвалебных отзывов и маркетинговых текстов об этом продукте.
Фото: Композитная арматура
Применение композитной арматуры дает существенную экономию на ее транспортировке, и у нее маленькая теплопроводность -на этом ее положительные свойства заканчиваются.
Сравнивая другие технико-экономические характеристики предпочтение придется отдать стальной арматуре, особенно на таких высокоответственных конструкциях как перекрытия.
Фото: Стальная арматура в перекрытии
Модуль упругости у композитной арматуры в несколько раз уступает стальной, а относительное удлинение(деформация) в 10 раз больше.
Простым языком такая «резиновая» арматура позволит плите под нагрузкой прогнутся в 10 раз больше чем стальная.
Гнуть и сваривать композитную арматуру так же не получится. Неизвестны пока также на практике ее долговечность.
Несомненно есть какие-то достойные производители композитной арматуры, и она успешно применяется, но не в качестве рабочей для перекрытий.

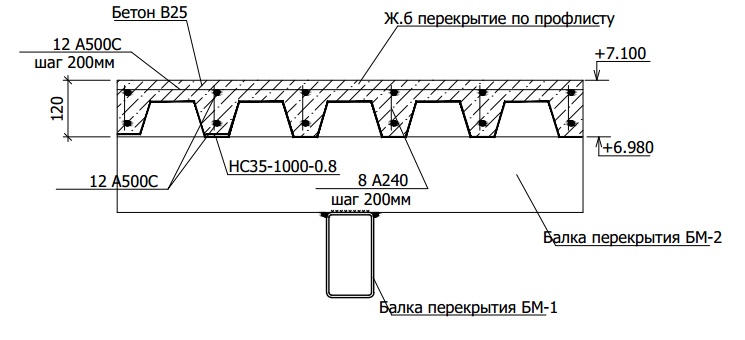

Монолитное перекрытие по профнастилу
Для замены дорогостоящей опалубки применяют различные виды профлиста. Для такой опалубки более подходит профнастил с большой высотой волны, так как он имеет наибольшую жесткость. Толщина стали при этом используется не менее 0,7 мм.
Фото: Стойки и ригели опалубки
Достоинством опалубки из профлиста можно считать простоту применения, возможность формирования ребристой плиты, т. е. расположить основную несущую арматуру в нижних волнах профнастила, а верхние волны будут формировать пустоты в плите, чем достигается экономия бетона и значительное уменьшение веса перекрытия.
Недостатки применения профнастила – трудоемкость армирования (по ровной плоскости это делать несколько проще), необходимость последующей отделки потолка листовыми материалами.
Фото: Монтаж опалубки
Опалубка из профнастила практически является несъемной, повторное ее применение невозможно. Сталь имеет нулевую паропроницаемость, поэтому применение в жилых помещениях такого варианта нежелательно.
Профлист также будет экранировать радиоволны- для одних это минус ( ухудшение телефонной связи и wi-fi), другие же обретут защиту от пресловутого 5G.
Фото: Монтаж щита алюминевой опалубки
Также к недостаткам можно отнести невозможность перекрестного армирования рабочей арматурой. Таким образом опирание такого перекрытия по сути происходит только на 2 стенки, что уменьшает несущую способность и требует увеличения толщины монолитной плиты.
Бывают задачи, когда и так имеется только 2 стенки для опирания, в этом случае применение такой опалубки экономически может быть оправдано.
Подача бетона в монолитное перекрытие
Бетононасос
Самым удобным способом заливки бетона в опалубку перекрытия является подача его автобетононасосом. Это гидравлическая спецтехника со стрелой похожей на автовышку или кран, оснащенная насосом и трубой для перекачивания бетонной смеси на расстояние. Управляется оператором при помощи удобного пульта на радиоуправлении.
Фото: Заливка бетона на перекрытие с помощью бетононасоса
В начале работ бетононасос устанавливается в максимально удобное для подачи бетона положение, далее в его приемный бункер разгружаются один за одним подъезжающие миксеры-бетоновозы.
Производительность самого бетононасоса очень высока –от 60 м3/ч , поэтому реальным ограничением скорости бетонирования являются расторопность бригады по укладке бетона и быстрота подачи миксеров.
Фото: Заливка бетона
Обычно для разгрузки одного миксера на монолитное перекрытие требуется 15-20 минут, это соответствует примерно 25 м3/час и 180 м/3 бетона в смену.
Важно знать
Запрещается делать большие перерывы (более часа) в подаче бетона во избежание закупорки бетоноводов.
Стоимость аренды автобетононасоса высока, но при больших объемах эти затраты себя оправдывают, тем более альтернатив ему не очень много.
По практике, бетононасос предоставляют в аренду минимум на полсмены (4 часа).
Фото: Заливка бетона в перекрытие из бетононасоса
Если в строящемся доме предполагается устройство бетонной лестницы, целесообразно ее залить в один день с перекрытием, так как вы и так уже оплатили аренду бетононасоса, иначе придется потом вручную переносить бетон на лестницу, а возможно и замешивать его в бетономешалке. Для лестницы обычно необходимо около 2 м3 бетона, и при доставке отдельно миксером для этого объема потребуется соорудить на земле такое же приемное корыто .
Фото: Монолитная железобетонная лестница своими руками
Другие способы подачи бетона
При устройстве бетонного перекрытия не всегда есть техническая возможность воспользоваться бетононасосом.
Бетон можно подавать к месту укладки миксером с транспортировочной конвейерной лентой. Такая техника применяется при возможности близко подъехать к зоне работ, так как подает бетон на небольшие расстояния ( до 17 метров в длину и 6 м по высоте).
Фото: Подача бетона миксером с транспортировочной лентой
Существуют также стационарные бетононасосы, их целесообразно применять при больших объемах работ в промышленных масштабах.
Наиболее часто применяется способ подачи бетона автокраном с использованием специальной металлической бадьи (еще ее называют рюмкой, туфлей). Такой метод подачи удобен и при небольших объемах дешевле чем аренда бетононасоса.
Фото: Подача бетона «рюмкой» , «туфлей»
Подвижность бетонной смеси, добавление воды
Бетононасос может работать только с определенной консистенцией бетона,
называемой подвижностью или пластичностью П-4. Для достижения необходимой подвижности в бетонную смесь на заводе добавляют пластификаторы (добавки немного увеличивают стоимость,лучше заранее оплачивать бетон с нужной подвижностью, чтобы не было сюрпризов).
Фото: Бетононасос в работе
В готовом бетоне крупный заполнитель(щебень) должен быть равномерно распределен по объему, т.к. щебень основной компонент, воспринимающий нагрузки на сжатие, между щебнем должна находиться цементно-песчаная смесь заполняющая неровности щебня и связывающая все компоненты в монолитный камень.
Фото: Структура бетонного камня в разрезе
Важно знать
Для удобства укладки рабочие строители часто улучшают пластичность бетона с помощью добавления воды, что категорически недопустимо, так как в таком случае меняется ключевое для прочности бетона водо-цементное соотношение.
Фото: Заливка бетона «рюмкой»
На заводе бетон замешивается согласно рецептуре, все компоненты строго дозированы, добавление воды уменьшит прочность (марку) бетона и его морозостойкость, увеличит пористость. Для таких ответственных конструкций как монолитное перекрытие такое разбавление водой может стать фатальным. Все работы по бетонированию должен контролировать инженер-строитель (прораб,мастер или технадзор).
В первые часы после распределения бетонной смеси в перекрытии происходит схватывание (начальное загустевание) цемента и оседание бетона, поэтому важно успеть завибрировать смесь для получения плотного материала, без пустот и с хорошим прилеганием к арматуре. Вибрирование бетона осуществляют глубинными вибраторами.
Время вибрации зависит от жесткости бетонной смеси.
Фото: Вибрирование бетона глубинным вибратором
Важно знать
Подвижные бетонные смеси нельзя долго подвергать вибрации во избежание оседания щебня на дно. Также запрещено касаться вибратором арматуры, все это приводит к расслоению бетона, ухудшению сцепления с арматурой и нарушению равномерности его структуры.
Завершающим этапом укладки бетона является его заглаживание для придания поверхности окончательной ровности и гладкости.
В случае предварительного устройства маяков ровность поверхности придают правилом. При необходимости можно добиться такой ровности и гладкости бетона, при котором не потребуется последующая стяжка.
Фото: Заглаживание бетона гладилкой
Уход за бетоном
Часто приходится слышать и читать на форумах выражение «бетон сохнет» (после заливки), что встречается даже в статьях от строительных «экспертов». Бетон, как и раствор, не должен сохнуть, так как в нем протекают химические реакции гидратации цемента, или соединение вяжущего с водой с образованием цементного камня. То есть бетонная смесь без воды просто не наберет прочность.
В процессе набора прочности большая часть воды вступит в реакцию с цементом, а оставшаяся малая часть воды постепенно испарится позже.
Фото: Миксер с увеличенным лотком
После заливки монолитного перекрытия необходимо в течении двух недель осуществлять уход за бетоном, основная задача при этом- не дать ему высохнуть на солнце и замерзнуть в случае проведения работ при минусовой температуре. Для предотвращения высыхания бетон поливают водой или укрывают пленкой.
Фото: Работы по устройству монолитного перекрытия
Важно знать
Для набора достаточной прочности после заливки, бетону в монолитном перекрытии требуется обычно 2-3 недели в нормальных условиях, после этого опалубку можно аккуратно разбирать.
Скорость твердения бетона зависит от температуры и характеристик применяемого цемента. В зимнее время набор прочности может затянуться на месяцы. Как известно из химии, при повышении температуры на каждые 10 градусов скорость реакции увеличивается в 2-4 раза, применительно к цементу так же прогреванием можно значительно ускорить процесс твердения.
Важно знать
Основной набор прочности бетона происходит в первые 3 недели. Марочной прочностью бетона называют прочность при нормальных условиях через 28 суток после начала затворения бетонной смеси водой.
Уже через 7 суток прочность бетона может достигать 70-75% от марочной.
После активного периода набор прочности бетона не останавливается, по данным исследований, бетон в течении нескольких лет может набирать до 150 % и более марочной прочности. Происходят процессы твердения более «медленных» компонентов цемента.
Преимущества и недостатки монолитного перекрытия
Сборно-монолитные перекрытия
В европейских странах, в частности в Германии, монолитные перекрытия заливают по готовым заводским сборно-монолитным элементам, представляющих из себя армированные плиты, заменяющие опалубку.
Фото: Сборно-монолитное перекрытие
Такие элементы позволяют сэкономить драгоценный ручной труд бюргеров по армированию и на аренде опалубки.
Они могут быть изготовлены из полнотелых бетонных плит шириной до 4,5 метров, пустотелых плит или T-образных бетонных балок. Существуют дополнительные вспомогательные узлы для этих систем.
Фото: Плита сборно-монолитного перекрытия
Применение пустотелых плит уменьшает вес перекрытия а также стоимость транспортировки.
Бетонные элементы из T-образных балок могут применяться даже в перекрытиях общественных автомобильных парковок с пролетами до 20 метров при использовании предварительно-напряженной арматуры.
При этом они способны воспринимать полезную распределенную нагрузку от 500 кг/м2 до 2,5 тн/м2.
Фото: Монолитное перекрытие
Спасибо, что дочитали до конца. Надеюсь, информация будет Вам полезной.
Автор статьи:
Черненко Сергей
Инженер
Инженер
монолитное перекрытие по профлисту- опалубке
Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.
Отличительные характеристики
Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:
- система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
- более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
- профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
- готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
- заливка рабочего раствора менее трудоемкая;
- конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
- более сжатые сроки работ;
- готовая плита не уступает по прочностным характеристикам остальным аналогам;
- возможность использования различных разновидностей и марок профиля;
- огнестойкость.
Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ
Монолитное перекрытие по профнастилу — подготовка
Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.
Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:
- расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
- расчет материалов;
- для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.
Рекомендации по проектированию
Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:
- расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
- не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
- запас прочности должен превышать проектное значение на треть;
- установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
- подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.
Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.
Технология
Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:
- размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
- монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
- строительство без поддерживающих балок.
Ведение работ
Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

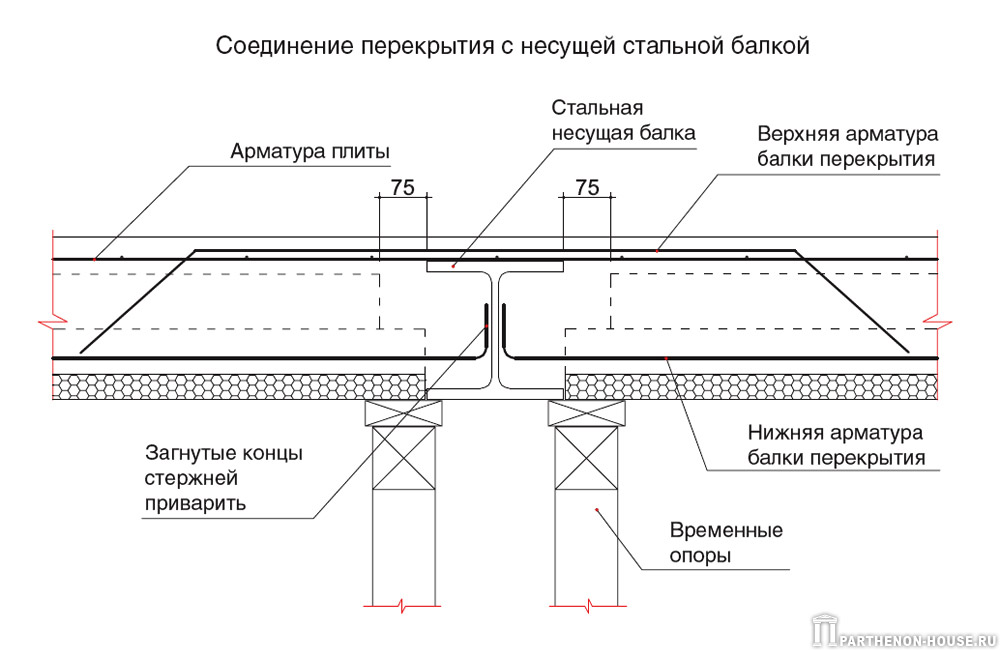

Укладка профнастила на поддерживающие балки:
- согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
- на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
- в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
- между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
- реализуется заливка;
- карманы или закладные замоноличиваются;
- спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.
Укладка на внутреннюю полку двутавра:
- на закладные или в карманы опираются двутавры;
- на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
- закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.
Установка без поддерживающих балок
Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.
Последовательность действий:
- лист фиксируется на закладных анкером по металлу;
- арматура приваривается к закладным и колоннам во всех точках соприкосновения;
- перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
- как залить перекрытие? Рекомендовано заливать бетон за один раз.
Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию
Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.
Выбираем материал
Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.
В продаже могут быть представлены материалы с указанной маркировкой:
- «Н» — несущий профлист для кровли и перекрытий;
- «НС» — несущий для настилов и стен;
- «С» — для стен.
Расшифровка маркировки осуществляется указанным образом.
Для товара Н35-1000-0.7:
- «Н» — тип профлиста:
- 35 – высота профиля (волны или трапеции), мм;
- 7 – толщина металла, мм;
- 1000 – ширина (рабочая/полезная), мм.
Для строительства монолитных перекрытий выбор должен быть следующим:
- маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
- если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
- если длина пролета более 5.50 м – 0.90 мм;
- арматурный пруток d0-12.0 мм;
- бетон не ниже М300;
- саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
- для технологии монтажа на несущих металлических балках – двутавр 12.
Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.
Цена
Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:
- облегченные конструкции – от 4 т.р/м²;
- сплошной монолит 0.25 м – от 5 т.р/м².
Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений
Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.
Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.
Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:
Книги по теме:
Выравнивающий слой (стяжка) полов и перекрытий
Применение стяжки
Любое напольное покрытие, которое используется в помещении в качестве чистового, должно иметь под собой прочную и ровную основу. Для этого верхняя сторона перекрытия подвергается выравниванию при помощи специальных растворов или конструкций. Такой слой, устраняющий неровности, закрывающий коммуникации, создающий необходимый уклон и распределяющий нагрузки, называют стяжкой.
Стяжка должна предусматриваться, когда необходимо:
- выравнивание поверхности нижележащего слоя;
- укрытие трубопровода;
- распределение нагрузок по теплозвукоизоляционным слоям;
- обеспечение нормируемого теплоусвоения полов;
- создание уклонов на полах по перекрытиям.
Стяжки делают как окончательную поверхность или как промежуточный слой, на который настилается финишное покрытие.
Классификация стяжек
Стяжки, по виду конструкции
По виду конструкции стяжки бывают:
- монолитными однослойными;
- монолитными многослойными;
- сборными.
Монолитные однослойные стяжки
Монолитные однослойные стяжки укладываются в один слой по всей толщине. Как правило это цементо-песчаные смеси или растворы на цементной основе.
Такие стяжки просты и выполняются по технологии, известной большинству строителей. Важно, что такие стяжки можно выполнять по неровной поверхности.
Монолитные многослойные стяжки
Монолитные многослойные стяжки выполняются аналогично однослойным, но при этом состоят из нескольких сцепленных между собой слоев, которые выполнены последовательно.
Сборные стяжки
Сборные стяжки представляют собой сборные элементы, которые полностью готовы к укладке.
Сборные стяжки – это покрытия, состоящие из элементов, которые готовы к укладке и рассчитаны на то, что их будут соединять механически между собой. Монтаж производится из листов АЦЛ, ЦСП крупного размера. Также могут применяться плиты из фанеры, ДСП, ДВП, гипсоволокнистых (ГВЛ) или стекломагнезитовых листов.
При работе со сборными стяжками отсутствуют «мокрые» процессы, что дает возможность укладывать лицевые покрытия сразу же после монтажа. Однако такие стяжки должны устраиваться по ровной поверхности, чтобы избежать деформаций и трещин в стяжке при эксплуатации.
Стяжки по способу сцепления с перекрытием
По способу сцепления с перекрытием существуют следующие типы стяжек:
- связанные с основанием;
- на разделительном слое;
- на изолирующем слое («плавающие»).
Связанные с основанием стяжки
Связанными называют такие стяжки, которые плотно сцеплены с основанием. Иначе говоря, между основанием и стяжкой нет каких-либо разделительных слоев.
Данный вид стяжки может выдержать большие нагрузки, но вот усадка у связанных стяжек неравномерная, поэтому при эксплуатации такие виды стяжек больше подвержены деформациям и растрескиванию. Чтобы их избежать необходимо выполнять деформационные швы в стяжках.
Стяжки на разделительном слое
Ввиду того, что влажность стяжек зависит от того, насколько насыщено влагой перекрытие, рекомендуется использовать стяжки на разделительном слое для предотвращения адгезии стяжки к перекрытию.
В качестве разделительного слоя может применяться гидроизоляционный материал, который одновременно будет защищать конструкцию от влаги.
Чтобы такая стяжка получилась достаточно прочной, ее толщина должна быть не менее 30 мм.

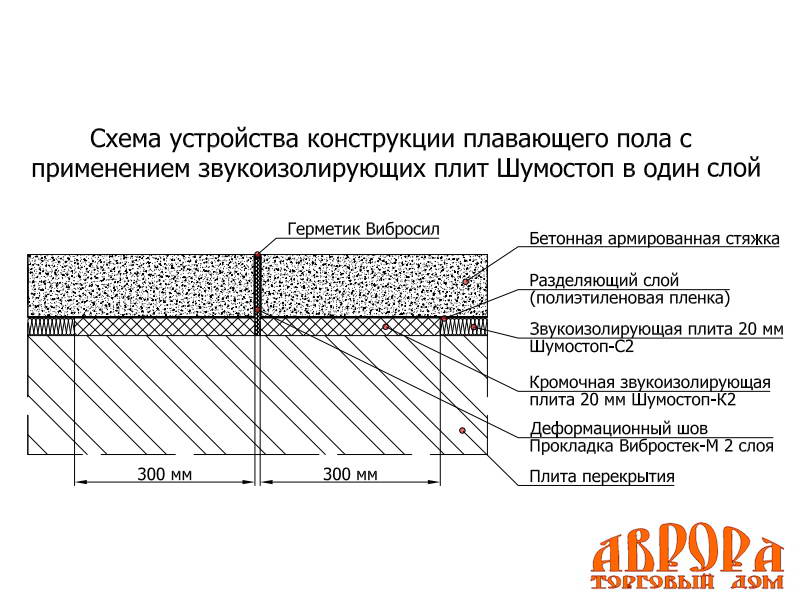

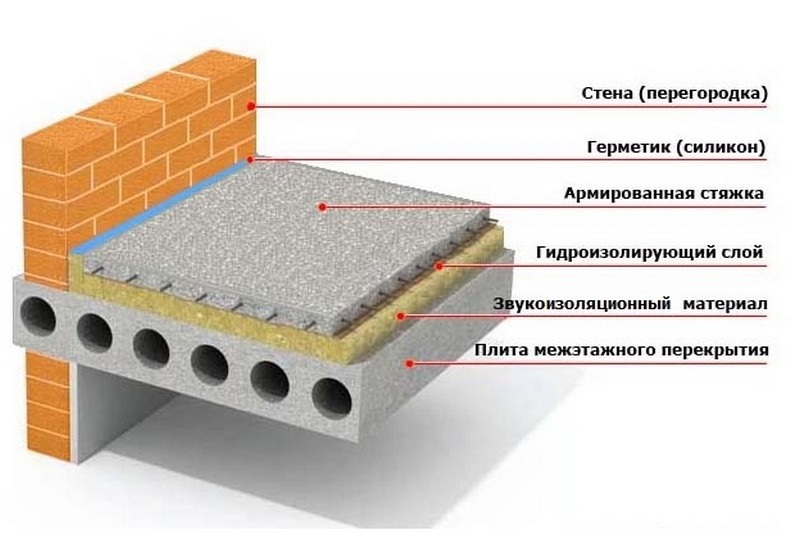

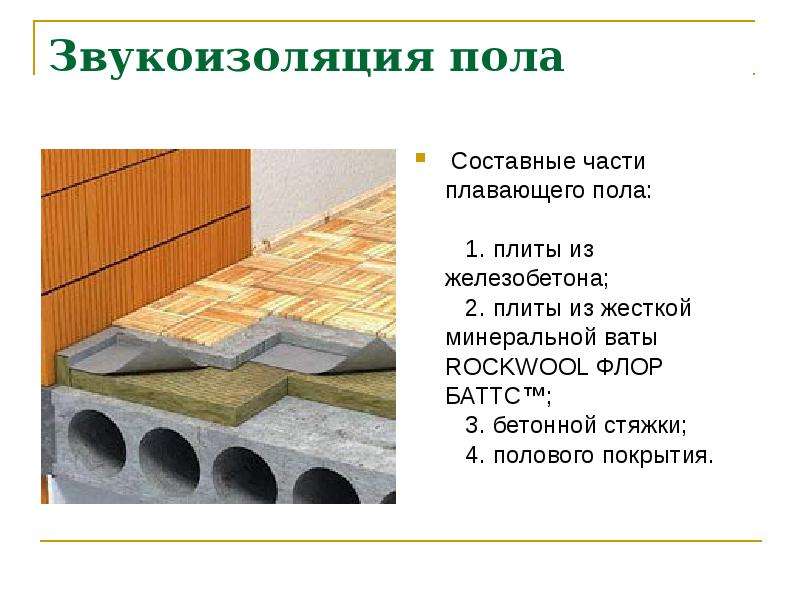

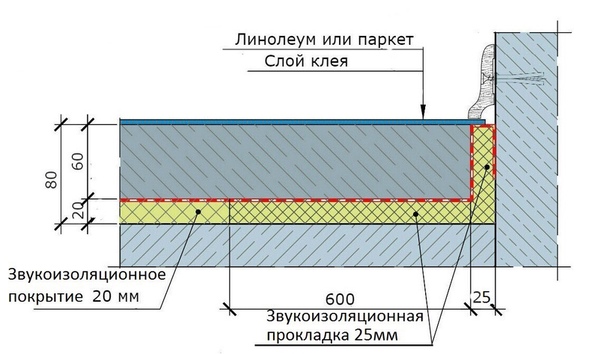

Стяжки на изолирующем слое («плавающие»)
«Плавающие» стяжки на изолирующем слое с основанием не связываются. Это самостоятельная строительная конструкция. Такие стяжки можно встретить чаще всего при новом строительстве. Конструкция стяжки в этом случае менее подвержена растрескиванию при эксплуатации.
Подстилающий слой между бетоном перекрытия и «плавающей» стяжкой делают из следующих тепло- и звукоизолирующих материалов:
- минеральной ваты;
- экструзионного полистирола;
- пробковой плиты;
- древесноволокнистой плиты.
Минимальная толщина «плавающей» стяжки – 50 мм. Применение стяжки на изоляционном слое повышает тепло- и звукоизоляцию перекрытия. К тому же содержащаяся влага в стяжке никак не будет зависеть от бетонного перекрытия.
Важно! В случае устройства стяжки в помещениях, где режимом эксплуатации предполагаются высокие нагрузки на конструкцию пола, необходимо выполнить армирование стяжки с помощью стальной арматурной сетки диаметром 5 мм с ячейкой 100 мм. При этом, минимальная толщина стяжки с армированием должна быть не менее 50 мм. Сборные стяжки в этом случае не применяются.
Была ли статья полезна?
Перекрытие из бетона по профлисту
Блок: 1/5 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/7603
Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE
Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:
- Что такое монолитное перекрытие по профилированному листу.
- Технология устройства сталежелезобетонных перекрытий.
- Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.
Блок: 2/5 | Кол-во символов: 991
Источник: https://www.forumhouse.ru/articles/house/7603
Основные сведения
Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.
Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.
Блок: 2/10 | Кол-во символов: 721
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Инструменты и материалы для работ
В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:
Основание из профиля
- цемент;
- песок;
- емкость;
- бетономешалка;
- лопата;
- профнастил;
- саморезы;
- арматура;
- опалубка;
- мастерок.
Блок: 2/7 | Кол-во символов: 226
Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe. html
Преимущества монолитного перекрытия по профлисту
- Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
- Геометрическая форма и размеры у них могут быть практически любыми.
- Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
- Монтаж системы довольно прост, и справиться с ним сможет и новичок.
- За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
- Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
- Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
- Монтаж занимает значительно меньше времени.
- Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
- Профнастил для перекрытия может различаться по разновидности и марке.
- Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
- Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
- Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
Блок: 2/5 | Кол-во символов: 2082
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html
Расчет перекрытия
- Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
- Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
- Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
- Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
- Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
- Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.
Блок: 4/5 | Кол-во символов: 1611
Источник: http://stylekrov. ru/monolitnoe-perekrytie-po-profnastilu.html
Пример расчета монолитного перекрытия
Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.
Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.
Нюансы расчета размеров:
- На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
- Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Железобетонные и бетонные конструкции».
- Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
- Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
- Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
- Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.
Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.
Технология устройства перекрытия
Основывается на выполнении следующих этапов:
- Создание опалубки из профнастила.
- Сооружение пространственного каркаса из арматуры.
- Заливка смеси.
- Уход.
1. Установка опалубочной системы.
Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.
2. Монтаж арматурного каркаса.
Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.
Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.
Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.
3. Бетонные работы.
Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:
- Передвижным или стационарным бетононасосом.
- Ленточным транспортером.
- Бадьей, которая подается на определенную высоту при помощи стрелового крана.
Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.
Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:
- В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
- В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.
4. Уход.
Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.
Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.
Блок: 2/2 | Кол-во символов: 6268
Источник: http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html
Технология устройства сталежелезобетонных перекрытий
В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.
Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.
Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.
Блок: 4/5 | Кол-во символов: 1318
Источник: https://www.forumhouse.ru/articles/house/7603
Устройство монолитного перекрытия
Возможные схемы расположения листов для монолитного перекрытия по профнастилу.
Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.
В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.
Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.
При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.
Вернуться к оглавлению
Блок: 4/8 | Кол-во символов: 1535
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
Монтаж монолитного перекрытия
Монолитное перекрытие по профнастилу собирается следующим способами:
- технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
- монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
- возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.
Схема стандартного профнастила.
Профнастил уложенный на поддерживающие балки:
- в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
- на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
- затем сетка из арматуры с ячейками 150-150 мм.;
- чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;
- проводится заливка бетонной смесью;
- карманы в стене также замоноличиваются;
- после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.
Монтаж профлиста на внутреннюю полку двутавра:
- так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
- профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
- накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
- для набора прочности выдерживают, как минимум, 4 недели.
Блок: 4/6 | Кол-во символов: 1596
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Монолитное перекрытие без поддерживающих балок
Схема часторебристого сборно-монолитного перекрытия.
Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.
В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.
Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.
Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.
Расчет нагрузок на межэтажное перекрытие
Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:
- при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
- нахождение мебели и другого домашнего скарба;
- передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
- запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.
Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.
Блок: 5/6 | Кол-во символов: 1690
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Стадии контроля и приемки этапов строительных работ
Схема утепленного перекрытия.
Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:
- провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
- со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
- заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
- проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
- по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.
последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.
Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.
Блок: 6/6 | Кол-во символов: 1800
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html
Советы по монтажу опалубки
Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.
В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.
Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами – 40 сантиметров.
После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.
Блок: 6/10 | Кол-во символов: 809
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Советы по заливке бетона
Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:
Блок: 6/6 | Кол-во символов: 631
Источник: https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu
Специфика армирования
Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.
Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования
Блок: 7/10 | Кол-во символов: 584
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Вывод
Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.
Блок: 8/8 | Кол-во символов: 302
Источник: https://kladembeton. ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
Рекомендации по бетонированию
Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:
- До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
- Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
- Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
- Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.
Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.
Блок: 8/10 | Кол-во символов: 1050
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Возможные риски
Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:
- увеличенный расход бетонного раствора;
- недостаточная жесткость конструкции перекрытия;
- срыв сроков строительных мероприятий;
- непредвиденное увеличение сметной стоимости строительства объекта.
Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.
Блок: 9/10 | Кол-во символов: 583
Источник: https://pobetony. ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Нюансы
Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.
Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.
Блок: 10/10 | Кол-во символов: 449
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/
Количество использованных доноров: 8
Информация по каждому донору:
- https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html: использовано 2 блоков из 7, кол-во символов 1226 (4%)
- http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html: использовано 2 блоков из 5, кол-во символов 3693 (11%)
- https://kladembeton. ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html: использовано 2 блоков из 8, кол-во символов 1837 (6%)
- https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html: использовано 5 блоков из 6, кол-во символов 9011 (28%)
- https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu: использовано 1 блоков из 6, кол-во символов 631 (2%)
- https://www.forumhouse.ru/articles/house/7603: использовано 4 блоков из 5, кол-во символов 5494 (17%)
- http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html: использовано 1 блоков из 2, кол-во символов 6268 (19%)
- https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/: использовано 6 блоков из 10, кол-во символов 4196 (13%)
Технология МАРКО — Официальный сайт перекрытий МАРКО
Впервые мы начали говорить о собственной технологии сборно-монолитных перекрытий в 2012 году после получения первого патента на балку МАРКО-ПРОФИЛЬ. Первая бетонная балка СТАНДАРТ, которую наша компания начала производить в 2008 году, по сути являлась копией бетонных балок польского перекрытия ТЕРИВА. В состав перекрытия СТАНДАРТ вошли облегченные блоки из полистиролбетона и доборные плиты к ним. Эти блоки и плиты в известной мере совершенствовали технологию, но не делали ее новой.
Разработка балок СТАНДАРТ была с восторгом встречена специалистами и компаниями, которые занимаются реконструкцией деревянных и ослабленных перекрытий в домах строго фонда. Относительно низкий вес балок позволил проводить работы перекрытий внутри закрытых помещений без использования грузоподъемной техники и перекрывать при этом пролеты до 10 метров.
Первый технологический прорыв — разработка балки МАРКО-ПРОФИЛЬ произошел в результате замены бетонных балок стальными профильными тонкостенными балками. Вес профильных балок по сравнению с бетонными снизился в три раза, появилась возможность, и пожалуй это главное, стыковать балки между собой под углом. Стали реальностью проекты, реализация которых с бетонными балками считались невозможной.
С появлением балки ПРОФИЛЬ окончательно вошел в деловой оборот новый для России бренд МАРКО — монолитно-армированные конструкции.
Новая облегченная балка продолжила совершенствование технологии замены деревянных и ослабленных перекрытий при реконструкции объектов старого фонда Появились внутри закрытых помещений перекрытия с пролетами до 12 м, стала повседневной практика стыковки балок под углом друг к другу.
Лишний раз новизну разработки подчеркивает то обстоятельство, что в Европе подобных облегченных балок нет. В 2013 году на балку ПРОФИЛЬ был получен еще один патент, который существенно упростил узел крепления арматурного каркаса к профилю. Впервые в истории сборно-монолитных перекрытий появилась возможность перекрывать пролеты более 10 м, вести реконструкцию деревянных перекрытий без демонтажа деревянных балок, не затрагивая никоим образом потолки квартир расположенных под реконструируемой квартирой.
Второй технологический прорыв — освоение производства балки МАРКО-УНИВЕРСАЛ обусловлен разработкой в 2013 году стального тонкостенного профиля со специальной формой поперечного сечения. В реферате полученного патента приведен технический результат заявленной полезной модели — повышение прочности элемента несъемной опалубки часторебристого сборно-монолитного перекрытия и расширение номенклатуры используемых блоков.
Новая разработка позволила отказаться от специальных Т-образных блоков, но желание загрузить имеющееся оборудование по производству блоков обусловило разработку перекрытия УНИВЕРСАЛ с полистиролбетонными блоками МАРКО. Схема такого перекрытия и видео, позволяющее понять последовательность монтажа, приведены на картинке справа.
У перекрытий с пустотными канальными блоками есть несколько весомых преимуществ. Первое из них низкий собственный вес блоков и перекрытий на их основе. Второе — возможность прокладки в каналах инженерных коммуникаций.
Использование в перекрытиях специальных Т-образных блоков сильно ограничивало расширение географии применения перекрытий МАРКО. Возить блоки на значительные расстояния накладно, организовывать производство блоков на местах еще накладнее.
По этой причине технология начала развиваться в сторону применения в конструкции несъемной опалубки строительных блоков, имеющихся в регионе, где строится объект. В настоящее время наиболее доступны во многих регионах страны блоки из газобетона BONOLIT. По своим характеристикам они ни в чем не уступают более дорогим блокам. Доступны в том числе и по цене. «Дружба» с газобетоном обеспечила быстрое расширение географии использования перекрытий МАРКО и сделала такой вариант комплектации перекрытий наиболее востребованным.
Требования к качеству газобетонных блоков, используемых для перекрытий, не очень высоки. Здесь без снижения характеристик готового перекрытия можно использовать блоки второй категории и даже некондицию. Это существенный резерв снижения цены.
Экспериментальная проверка прочности перекрытия, проведенная ведущим российским институтом, подтвердила высокий уровень разработок нашей компании.
Все перечисленные факторы привели к тому, что перекрытия МАРКО-ГАЗОБЕТОН составили в регионах серьезную конкуренции перекрытиям из пустотных плит. Особенно с учетом новых технологических возможностей, которые эти перекрытия предоставляют. К ним застройщики относят следующее:
Анимация процесса монтажа перекрытий МАРКО-ГАЗОБЕТОН позволяет быстро понять существо технологии.
Следует отметить , что перекрытия с газобетоном не единственный экономически оправданный вариант реализации перекрытий с балкой УНИВЕРСАЛ. На картинке слева схема перекрытия с блоками из керамзитобетона или пескобетона. На картинке справа между балками установлен блок из теплой керамики.
Отдельно остановимся на возможности стыковки балок под углом. Здесь уже реализовано достаточно большое число конструктивных схем. На картинке слева модель типового узла стыковки балок под прямым углом. На картинке справа демонстрационный образец узла стыковки балок под углом 90 и 45 градусов.
Третий прорыв — разработка и внедрение балки МАРКО-АТЛАНТ относится не столько к технологии перекрытий, сколько к технологии изготовления профиля. На идею включения профиля в несущую конструкцию перекрытия нас натолкнули сталебетонные перекрытия, в которых стальной профилированный настил включается в работу (сцепляется с бетоном) за счет специальных выштамповок на стенках настила.
В основополагающей работе показано, что такое включение профилированного листа в работу повышает несущую способность сталебетонных перекрытий в 2,5 раза.
Для перекрытий с «активным» профилем два ведущих российских института НИИЖБ и ЦНИПромзданий разработали Рекомендации по проектированию перекрытий. В рекомендациях, в частности, показано , что в сталебетонных перекрытиях стержневая арматура может отсутствовать. Перекрытия без арматуры — для многих такая возможность покажется невозможной. На новом профиле, который мы назвали АТЛАНТ, также появились выштамповки. Разместились они на дне профиля.
На внутренних стенках профиля специалисты компании сумели разместить выступы, аналогичные по конструкции выступам на терке для овощей. Не вызывало сомнений, что такой «терочный профиль» прочно сцепится с бетоном. Подчеркнем, что специалисты института промышленной собственности (ФИПС) при проведении патентной экспертизы профиля АТЛАНТ не нашли аналогов в мировой практике строительства. Россия стала первой страной в мире, а компания МАРКО первой и единственной компанией в России, которые используют «работающий» «терочный» профиль.
Кавычки в слове работающий можно смело убирать, с учетом того, что площадь поперечного сечения стального профиля АТЛАНТ составляет 319 мм2 и эквивалентна площади поперечного сечения четырех арматур диаметром 10 мм. В результате к двум имеющимся в нижнем арматурном поясе балки арматурам треугольного каркаса (на картинке выделены желтым цветом) профиль добавляет еще четыре арматуры такого же диаметра (выделены красным). Плотность армирования здесь увеличилась в три раза.
Это дает основание нашим специалистам утверждать, что профиль принимает на себя более половины нагрузок, действующих на перекрытие. Новый профиль — это не только несъемная опалубка для перекрытия, но и его важный конструктивный силовой элемент,.
Строительная наука основательно изучила вопрос сцепления арматуры с бетоном. Наибольшее влияние (около 75%) на сцепление оказывает сопротивлением бетона усилиям среза и смятия, обусловленным выступами и впадинами на наружной поверхности арматуры, фактически механическим сцеплением бетона и арматуры. Остальные факторы — обжатие арматуры бетоном, склеивание бетона и арматуры и пр. — влияют незначительно.
Профиль за счет перфорации и выштамповок сцепляется с бетоном балки и, что не менее важно, с бетоном монолитного пояса. Последнее сцепление превращает готовое перекрытие АТЛАНТ в диафрагму жесткости, которая связывает в единую силовую конструкцию перекрытие и стены здания. За счет такого взаимного сцепления существенно повышается несущая способность перекрытия.
На выставке Металл-Экспо 2015 в Москве чертеж нового профиля мы показали мировому лидеру в производстве профилегибочного оборудования компании BRADBERY GROUP, заводы которой расположены в 17 странах мира. После месяца, потраченного на анализ чертежа, специалисты компании сообщили. что изготовить такой профиль невозможно. Возникло опасение, что полученный нами патент не воплотится в реальный профиль.
К счастью, отрицательное заключение мирового лидера не остановило специалистов компании. В результате технологическое решение все же было найдено. Производство профиля освоено. Новый профиль получил имя «Атлант».
Профиль Атлант, включенный в конструкцию перекрытия, обеспечивает повышение прочности перекрытия, уменьшение его толщины и снижение общей стоимости. Новое перекрытие по всем параметрам следует относить к классу сталебетонных перекрытий, в которых стальная несъемная опалубка работает совместно с арматурой каркаса, внося решающий вклад в несущую способность готового перекрытия.
В настоящее время перекрытия МАРКО-АТЛАНТ самый современный вариант исполнения сборно-монолитных перекрытий в мире. Современный не только по качеству, но и, что весьма важно, по цене готового перекрытия. Мы уверены, что строительная практика продемонстрирует нам и другие возможности нового российского профиля и технологии на его основе.
Для заказа перекрытий МАРКО-АТЛАНТ Вам необходимо заполнить форму заказа.
Какой толщины должен быть бетонный пол?
Выяснить, какой толщины должны быть ваши бетонные полы, может быть непросто. Вы планируете укладывать бетонные полы в своем доме, но не знаете, какой толщины они вам нужны? Мы провели исследование, чтобы дать вам ответ.
Бетонный пол жилого дома должен иметь толщину около четырех дюймов. Если вы планируете, чтобы ваши бетонные полы выдерживали большие нагрузки, более подходящим будет размер от пяти до шести дюймов. С учетом сказанного, минимальная толщина бетонного пола составляет около двух дюймов, хотя мы бы не рекомендовали выбирать такую толщину.
В самом начале мы расскажем обо всем, что касается бетона, и обсудим, какой толщины должны быть ваши полы. Планируете ли вы добавить новую пристройку к своему дому или работаете над более масштабной застройкой, мы обеспечим вас. С учетом сказанного, давайте погрузимся прямо в этот пост!
Какой толщины бетонные полы в помещении?
Обычно бетонные полы внутри помещений имеют толщину около четырех дюймов. Это отраслевой стандарт, который гарантирует, что ваш бетонный пол прослужит долго и не столкнется со структурными проблемами в будущем.
Специально для жилых полов вам нужен бетон, способный удерживать тяжелую мебель и выдерживать небольшое движение в зависимости от того, где вы находитесь.
Насколько тонким может быть бетонный пол?
Когда дело доходит до того, насколько тонким может быть бетонный пол, от двух до трех дюймов — это самое малое, на что вы можете пойти. Если ваш бетон более тонкий, вам нужно будет убедиться, что он не имеет трещин и дефектов, поэтому это не станет проблемой безопасности, когда на него будет установлена тяжелая мебель и декор.
Несмотря на то, что бетон довольно прочен, установка плиты с трещинами или недостаточно глубокая заливка могут вызвать серьезные структурные проблемы в вашем доме.
Можно ли делать бетонные полы наверху?
Для тех, кто хочет сделать бетонные полы наверху, у нас есть хорошие новости. Бетонный пол абсолютно безопасен для установки наверху, если опорные балки и несущие стены вашего дома могут его выдержать.
Чтобы выяснить это, вам нужно поговорить с инженером, чтобы он мог взглянуть на систему поддержки вашего дома и определить, насколько безопасна толщина вашего бетонного пола.
Какой толщины должна быть бетонная плита второго этажа?
В идеале бетонный пол второго этажа должен иметь толщину от трех до четырех дюймов.
Как мы уже говорили выше, толщина бетона второго этажа будет варьироваться в зависимости от конструкции вашего дома, но в целом она не должна быть больше четырех дюймов.
Специально для тех, кто планирует многоуровневые бетонные полы, вы хотите убедиться, что ваш дом может безопасно поддерживать их, не создавая нагрузки на его фундамент.
Влияет ли площадь пола на толщину бетона?
Как правило, чем больше площадь пола, тем толще должен быть бетон. Ключевыми факторами при определении толщины бетонного пола являются:
- Прикладываемые нагрузки
- Прочность бетона
- Противопожарные требования
- Требования к пригодности к эксплуатации, такие как отклонения
- Требования к пригодности к эксплуатации, такие как вибрация пола
- Строительные требования
Конечно, некоторые требования будут различаться в зависимости от размера вашего проекта, но в целом следует учитывать эти факторы перед установкой/заливкой бетонных полов.
Нужна ли арматура для 6-дюймового бетона?
Если ваш бетон имеет толщину более пяти дюймов, мы рекомендуем использовать арматуру для его поддержки. Особенно для бетонных полов в зонах с интенсивным движением и большой нагрузкой арматура помогает снизить давление и предохраняет ваши полы от растрескивания и развития структурных проблем с течением времени.
С точки зрения материала, арматура из нержавеющей стали является лучшим качеством и не подвержена коррозии, как другие материалы, но это более дорогой вариант.
Какой вес вы можете положить на два дюйма бетона?
Как правило, два дюйма бетона могут удерживать от 550 фунтов на квадратный дюйм (psi) до чуть менее 4000.Конечно, это зависит от типа бетона, который вы используете для пола, и от того, как долго он мог схватываться, но он должен выдерживать не менее 500 фунтов на квадратный дюйм.
Какой вес вы можете положить на четыре дюйма бетона?
Как и в предыдущем разделе, вы должны быть в состоянии поставить от 3000 до 4000 фунтов на квадратный дюйм на четырехдюймовый бетон. Как мы уже упоминали, четырехдюймовый бетон является стандартным для жилищного строительства, поэтому вы можете безопасно ставить на него всю свою мебель, не беспокоясь о весе.
Какой толщины должен быть бетонный пол для гаража?
Когда дело доходит до гаража, ваш бетонный пол должен быть от четырех до шести дюймов, в зависимости от того, насколько тяжелы ваши автомобили. Еще одна вещь, которую следует учитывать, это то, есть ли у вас лодка или дом на колесах, для которых потребуется толщина бетона от пяти до шести дюймов.
В частности, гараж должен выдерживать давление от 3000 до 4000 фунтов на квадратный дюйм, а это означает, что более тонкий бетон не будет достаточно прочным вариантом.
Тем не менее, если вы решите использовать бетон толщиной более четырех дюймов, вам нужно будет укрепить его проволочной сеткой или арматурой, чтобы предотвратить растрескивание и повреждение.
Что лучше: сетка или арматура для бетонных полов
Между ними арматура всегда будет прочнее, чем сетка для поддержки толстого бетонного пола. Арматура придает бетону большую прочность на растяжение, что улучшает его способность выдерживать большой вес и растяжение.
С другой стороны, арматура не регулируется, как проволочная сетка, что может затруднить работу с ней.Таким образом, для прочности мы рекомендуем использовать арматуру, а для формы и подвижности мы считаем, что сетка более полезна.
Долговечны ли бетонные полы?
С точки зрения долговечности бетонный пол очень прочен и может выдерживать небольшое давление и движение, не повреждаясь. Бетонные полы, в частности, не склонны к растрескиванию, подъему и перемещению, как другие варианты, что делает их непростым выбором.
Кроме того, если вы правильно загерметизируете свои бетонные полы, они станут устойчивыми к пятнам и царапинам, что является большим преимуществом.Конечно, бетонный пол подойдет не для каждого дома из-за его веса, но если вы можете его установить, мы рекомендуем его.
Cryli-Tek Акриловый герметик для бетона на основе растворителя
Этот герметик для бетона на основе растворителя профессионального уровня обладает высоким блеском, устойчивостью к трещинам и пятнам, усиливает естественный цвет бетона и поставляется в одногаллонной упаковке.
Взгляните на этот герметик для бетона на Amazon.
Нужно ли герметизировать бетонный пол?
Несмотря на то, что вам не нужно герметизировать бетонные полы, это продлит срок их службы и сохранит их в хорошем состоянии.Герметизация бетона также помогает защитить его от пятен, что очень важно для полов в жилых помещениях или в местах с интенсивным движением.
Когда дело доходит до того, какой тип герметика, по нашему мнению, работает лучше всего, попробуйте найти акриловую формулу с небольшим количеством блеска. Глянцевые варианты придадут вашим бетонным полам высококлассный вид и облегчат их уборку.
DOMINATOR SG+ Высокоглянцевый декоративный герметик для бетона
Этот герметик для бетона на основе растворителя имеет глянцевую поверхность, улучшает цвет и покрывает до 400 квадратных футов.
Перейдите по этой ссылке, чтобы просмотреть его на Amazon.
Бетонные полы тяжелы для ваших ног?
Когда дело доходит до ощущения бетона при ходьбе, это может быть тяжело для ваших ног. Хотя бетон не является неудобным с точки зрения текстуры, на нем может быть сложно стоять в течение длительного времени без коврика или куска ковра.
Мы бы сказали, что бетон будет тверже, чем дерево или плитка, но с ковриками, размещенными в местах с интенсивным движением, ваш пол не должен быть таким неудобным, чтобы стоять или ходить по нему.
Являются ли бетонные полы звуконепроницаемыми?
Мы обнаружили, что чем толще бетонный пол, тем лучше он будет изолировать от воздушного шума. Более тяжелый пол, по сути, заглушает звук в вашем пространстве, помогая звукоизолировать его.
Тем не менее, бетонный пол может создавать эффект эха, что может сделать ваш дом громче, если у вас нет звукопоглощающих предметов, таких как мебель, шторы и ковры.
Таким образом, хотя бетонные полы не будут полностью звуконепроницаемыми, они приглушат звук и помогут уменьшить вибрации между комнатами вашего дома.
Подведение итогов
Независимо от того, хотите ли вы построить дом своей мечты или работаете над масштабной застройкой, очень важно выяснить, какой толщины должен быть бетонный пол. Из того, что мы обнаружили, жилые бетонные полы обычно имеют толщину около четырех дюймов, но могут быть и толщиной до двух дюймов.
Если речь идет о бетонировании второго или третьего этажа, вам нужно будет поговорить с инженером, чтобы убедиться, что система поддержки вашего дома выдержит вес.
Для тех, кто хочет использовать бетонные полы в своем гараже, мы рекомендуем сделать его толщиной от пяти до шести дюймов, если вы планируете хранить несколько автомобилей, дом на колесах или даже лодку.
Несмотря на это, не забудьте добавить арматуру или проволочную сетку в бетон толщиной более четырех дюймов и не бойтесь герметизировать полы, чтобы они не растрескались и не покрылись пятнами.
Прежде чем идти, обязательно ознакомьтесь с полезными постами ниже:
Как сверлить бетонный пол [Полное руководство]
Следует ли герметизировать бетонный пол перед укладкой плитки или коврового покрытия?
Как удалить краску с бетонного крыльца [7 методов, которые стоит попробовать]
Минимальная толщина, необходимая для бетонных полов
Опубликовано admin 24 марта 2017 г.
Хотя бетон является одним из самых прочных материалов, используемых в строительстве во всем мире, он имеет свои ограничения.Существуют требования к толщине для жилого и коммерческого использования, и инженер-строитель должен определить правильную толщину в приложениях. Для жилого строительства можно использовать минимальную толщину по проекту; почти все, что получается из бетонной плиты, которая прослужит много лет.
Минимальная толщина
Минимальная толщина бетонной плиты в любой среде составляет 4 дюйма (10,16 см). Эту толщину можно использовать для плит подвалов, подъездных путей, патио, подъездов, тротуаров и любых других площадей, где не предполагается большой вес.Единственный случай, когда плита должна быть толще, когда она выдерживает большой вес, например, грузовики, перевозящие тонны материала или другое тяжелое оборудование.
Требования к сопротивлению
Бетонподобен другим продуктам, которые имеют рейтинг прочности, основанный на ожидаемом количестве заряда. Прочность основания на смесь бетонной плиты составляет 3000 фунтов на квадратный дюйм. Жилищное строительство почти никогда не превышает этого числа, вы не беспокоитесь о возведении плиты толщиной более 4 дюймов (10,5 см).16 см) в большинстве жилых помещений.
Подъездные пути
Единственная область, где вы можете захотеть установить толщину более 4 дюймов (10,16 см), — это дорога, рядом с которой вы планируете разместить тяжелое оборудование. Например, бетоновоз может весить от 25 до 35 тонн, когда он содержит материал, если он расположен на плите толщиной всего 4 дюйма (10.16 см) толстая плитная трещина. Однако обычные автомобили и грузовики весят недостаточно, чтобы сломать плиту толщиной 4 дюйма (10,16 см).
Затвердевший
Независимо от толщины плиты необходимо время отверждения, обеспечивающее затвердевание плиты. Бетон затвердевает и продолжает твердеть, и в зависимости от климата и ситуации на заживление может уйти несколько дней или недель. Как правило, бетон достигает давления около 500 фунтов на квадратный дюйм в течение 72 часов после нанесения, но избыточное тепло, замерзание или недостаточное увлажнение и другие факторы могут изменить время отверждения.
Минимальная и стандартная толщина бетонной плиты для жилого дома
Минимальная и стандартная толщина бетонной плиты для жилого дома Привет, ребята, в этой статье мы знаем о толщине плиты для жилого дома | минимальная толщина бетонной плиты для жилого дома | максимальная толщина бетонной плиты для жилого дома | стандартная толщина бетонной плиты для жилого дома | номинальная толщина перекрытия для жилого дома | толщина перекрытия жилого дома по IS 456:2000.
Минимальная и стандартная толщина бетонной плиты для жилого домаОпределите толщину плиты для жилого дома, конструкция бетонного пола, сначала вы должны выяснить общую нагрузку, какая бетонная плита вам нужна, это сосредоточенная нагрузка или распределенная нагрузка по всему плиты, существуют другие правила нахождения толщины плиты для конструкции жилого дома.
Бетонная плита строительной конструкции нуждается в надлежащем дизайне, марке стали, марке бетона следует использовать для заливки бетона для изготовления плиты пола.Если вы путаете с действующей нагрузкой, это легкая, средняя или тяжелая, лучше воспользуйтесь помощью инженера-архитектора для расчета и проектирования плиты перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.
◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube
Вам также следует посетить:-
1) что такое бетон, его виды и свойства
2) Расчет количества бетона для лестницы и его формула
Вы знаете, что толщина бетонной плиты перекрытия зависит от нагрузки, действующей на нее и ее пролета, сосредоточена ли она или распределена по всей плите, типа строительной конструкции.
В соответствии с условиями нагрузки на бетонную плиту перекрытия и их пролетом можно выбрать толщину плиты перекрытия в качестве подходящей конструкции, но в этой статье используются некоторые основные практические правила, нормы и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000. узнать минимальную и стандартную толщину бетонной плиты для жилого дома.
Минимальная и стандартная толщина бетонной плиты для жилого дома
Толщина бетонной плиты для дома зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется надлежащий дизайн, какой материал следует использовать, материал для бетонирования, сталь и другие материалы, устойчивые к факторам окружающей среды, должна быть хорошая и прочная плита пола. нужный.
Толщина плиты для жилого дома: – с использованием некоторых основных эмпирических правил, правил и руководств в соответствии с кодом ACI и кодом IS 456:2000, для бетонного пола толщина бетонной плиты для жилого здания сохраняется от 4 дюймов до 6 дюймов (от 100 мм до 150 мм), обеспечивающий минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2″ от верха плиты перекрытия.
Минимальная толщина плиты для жилого дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола минимальная толщина бетонной плиты для жилого здания составляет 4 дюйма (100 мм), при условии минимальной марки бетона от M10 до M15, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верхней части плиты перекрытия.
Максимальная толщина плиты для жилого дома: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000, для бетонного пола максимальная толщина бетонной плиты для жилого здания составляет 6 дюймов (150 мм), обеспечивая максимальную марку бетона от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верхней части плиты перекрытия.
Стандартная толщина плиты для жилого дома: – стандартная толщина не упоминается в Кодексе IS, но, используя некоторые основные эмпирические правила, нормы и рекомендации, я рекомендую использовать для бетонного пола, стандартная толщина бетонной плиты для жилого дома сохраняется 5 толщиной в дюйм (125 мм) при стандартной марке бетона от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верха плиты перекрытия.
Номинальная толщина плиты для жилого дома: – номинальная толщина в IS Code не упоминается, но, используя некоторые основные эмпирические правила, нормы и рекомендации, я рекомендую использовать для бетонного пола, номинальная толщина бетонной плиты для жилого дома сохраняется 4 ″ до 6 дюймов (от 100 до 250 мм) толщиной, обеспечивая номинальную марку бетонной смеси от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2 дюйма от верхней части плиты перекрытия.
Какой толщины должна быть плита для жилого дома? с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000 для бетонного пола. Бетонная плита должна быть толщиной от 4 до 6 дюймов (от 100 до 150 мм) для жилого здания, обеспечивающая минимальную марку бетона M10. до M15 и сетчатый стержень, встроенный в бетон, на глубину 2″ от верхней части плиты перекрытия.
Минимальная и стандартная толщина бетонной плиты для гаража/мастерской
Минимальная и стандартная толщина бетонной плиты для гаража/мастерской Привет, ребята, в этой статье мы знаем о толщине плиты для гаража | минимальная толщина бетонной плиты для гаража | максимальная толщина бетонной плиты для гаража | стандартная толщина бетонной плиты для гаража | номинальная толщина плиты для гаража | толщина плиты для гаража по IS 456:2000.
Одно из наиболее популярных применений бетонных гаражей, помимо парковки, — мастерская. От деревообработки до сварки и всего, что между ними, бетонный гараж может быть идеальным местом для работы над различными проектами. Поскольку в этих зданиях обычно бетонные полы, вам не придется беспокоиться о том, что они испачкаются, если вы работаете с замасленными деталями автомобиля.
◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube
Вам также следует посетить:-
1) что такое бетон, его виды и свойства
2) Расчет количества бетона для лестницы и его формула
Определите толщину плиты для гаража/мастерской, конструкции бетонного пола, сначала вам следует выяснить общую нагрузку, какая бетонная плита вам нужна, это сосредоточенная нагрузка или распределенная нагрузка по всей плите, существуют разные правила для определение толщины плиты для конструкции гаража/мастерской.
Бетонная плита строительной конструкции нуждается в надлежащем дизайне, марке стали, марке бетона следует использовать для заливки бетона для изготовления плиты пола. Если вы путаете с действующей нагрузкой, это легкая, средняя или тяжелая, лучше воспользуйтесь помощью инженера-архитектора для расчета и проектирования плиты перекрытия в соответствии с нагрузкой и пролетом плиты перекрытия.
Минимальная и стандартная толщина бетонной плиты для гаража/мастерскойВы знаете, что толщина бетонной плиты перекрытия зависит от действующей на нее нагрузки и ее пролета, является ли она сосредоточенной нагрузкой или распределена по всей плите, типом строительной конструкции.
В соответствии с условиями нагрузки на бетонную плиту перекрытия и их пролетом можно выбрать толщину плиты перекрытия как правильную конструкцию, но в этой статье используются некоторые основные практические правила, положения и рекомендации в соответствии с кодом ACI и кодом IS 456: 2000. узнать минимальную и стандартную толщину бетонной плиты для гаража/мастерской.
Минимальная и стандартная толщина бетонной плиты для гаража/мастерской
Толщина бетонной плиты для гаража/мастерской зависит от материала, конструкции, нагрузки, действующей на нее, и пролета, требуется правильный дизайн, какой материал следует использовать, материал для бетонирования, сталь и другие материалы, устойчивые к факторам окружающей среды, хорошая и прочная плита пола должен быть нужен.
Толщина плиты для гаража/мастерской: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456:2000, для бетонного пола толщина бетонной плиты для гаража/мастерской сохраняется от 4 дюймов до 6 дюймов ( от 100 мм до 150 мм), обеспечивая минимальную марку бетона от M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2 дюйма от верхней части плиты перекрытия.
Минимальная толщина плиты для гаража/мастерской: — с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456:2000, для бетонного пола минимальная толщина бетонной плиты для гаража/мастерской составляет 4 дюйма (100 мм). ), при условии минимальной марки бетона от M10 до M15, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верха плиты перекрытия.
Максимальная толщина плиты для гаража/мастерской :- с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456:2000, для бетонного пола максимальная толщина бетонной плиты для гаража/мастерской составляет 6 дюймов (150 мм). ), обеспечивая максимальную марку бетона от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2″ от верха плиты перекрытия.
Стандартная толщина плиты для гаража/мастерской: – стандартная толщина не упоминается в Кодексе IS, но, используя некоторые основные эмпирические правила, нормы и рекомендации, я рекомендую использовать для бетонного пола, стандартная толщина бетонной плиты для гаража/мастерской составляет толщиной 5 дюймов (125 мм) при стандартной марке бетона от M10 до M20, а сетчатый стержень должен быть встроен в бетон на глубину 2 дюйма от верхней части плиты перекрытия.
Номинальная толщина плиты для гаража/мастерской: – номинальная толщина не упоминается в Кодексе IS, но, используя некоторые основные эмпирические правила, нормы и рекомендации, я рекомендую использовать для бетонного пола, номинальная толщина бетонной плиты для гаража/мастерской толщиной от 4 до 6 дюймов (от 100 до 250 мм), обеспечивая номинальную марку бетонной смеси от M10 до M20, а сетчатый стержень должен быть заделан в бетон на глубину 2 дюйма от верхней части плиты перекрытия.
Какой толщины должна быть плита для гаража/мастерской? с использованием некоторых основных эмпирических правил, правил и рекомендаций в соответствии с кодом ACI и кодом IS 456: 2000 для бетонного пола. Бетонная плита должна быть толщиной от 4 до 6 дюймов (от 100 до 150 мм) для гаража / мастерской, обеспечивая минимальную марку бетона. От M10 до M15 и сетчатый стержень, встроенный в бетон, на глубину 2″ от верхней части плиты перекрытия.
Гараж: — Если гараж используется для парковки, то для гаража толщина бетонной плиты составляет от 4 до 12 дюймов (от 100 до 300 мм), для легких транспортных средств, таких как парковка автомобилей/мотоциклов в гараже, он может быть толщиной от 4 до 6 дюймов, для транспортных средств средней массы, таких как грузовики / автобусы, парковающиеся в гараже, он может иметь толщину от 6 до 8 дюймов, а для тяжелых транспортных средств / оборудования, парковающихся в гараже, он может быть толщиной от 8 до 12 дюймов.
Минимальная толщина бетонных элементов
Минимальный защитный слой C
minМинимальный защитный слой (C min ) определяется путем сравнения минимального защитного слоя, необходимого для достижения хорошей связи между бетоном и арматурой, и минимального покрытие, необходимое для условий окружающей среды (например, если арматура представляет собой предварительно напряженную арматуру, желаемый расчетный срок службы, контроль качества бетона и т. д.) Используется наибольшее значение из этих двух значений, если только они оба не меньше 10 мм, и в этом случае 10 мм является минимальным. И если есть неровная поверхность, на которую заливают бетон, например, обнаженный заполнитель, минимальный защитный слой должен быть увеличен как минимум на 5 мм, чтобы в общей сложности минимальный защитный слой составлял 15 мм. Точно так же, если в бетонной смеси используются крупные заполнители (32 мм или более номинальный размер заполнителя), то покрытие также необходимо будет увеличить на 5 мм, чтобы учесть это.
Допуск покрытия ∆C
devК минимальному покрытию добавляется допуск на любое отклонение при укладке бетона (∆cdev), что очень похоже на допуск.Это позволяет создавать любые углубления в бетоне по мере его затвердевания. Рекомендуемое значение припуска покрытия составляет 10 мм в соответствии с Еврокодом 2. Однако в некоторых ситуациях это значение может быть уменьшено или увеличено, если допустимое отклонение будет больше или меньше 10 мм.
Уменьшение припуска на покрытие
Хорошим примером уменьшения припуска на покрытие может быть использование сборных железобетонных элементов, поскольку завод обычно имеет высокий стандарт контроля качества.В этом случае готовая поверхность бетона может иметь точность в пределах нескольких миллиметров, поэтому припуск на покрытие может быть уменьшен до 0-10 мм. Точно так же, если существует строгая система управления качеством, которая отслеживает глубину защитного слоя во время изготовления, припуск на защитный слой может быть уменьшен до 5-10 мм.
Увеличение припуска на покрытие
С другой стороны, если бетон укладывается на неровной поверхности, например, на существующем грунте, припуск на покрытие необходимо увеличить, чтобы учесть большие различия в поверхности.Рекомендуемые значения в этом случае:
- Для бетона, уложенного на подготовленное основание, включая заделку: 40 мм
- Для бетона, уложенного непосредственно на грунт: 75 мм
Другими причинами, по которым вы можете увеличить укрывистость, является требуемая отделка. , такие как ребристая отделка или оставление заполнителей открытыми.
Какая толщина бетонной плиты мне нужна? |
Однако обычная толщина бетонной плиты составляет около 10 см .Что бы вы ни планировали делать, ваша бетонная плита должна быть толщиной не менее 5 см. Это минимальная толщина бетонной плиты. Это толщина только бетонной плиты, и она не включает гравийную основу, если вы используете что-то подобное.
Толщина бетонной плиты зависит от типа плиты и ее назначения. Толщина очень важна для вашего проекта, потому что она напрямую влияет на количество цемента и бетона, которые необходимо залить. Это, следовательно, означает больше денег для материала проекта.
Получите цитаты и полезные советы от опытных бетонщиков. Они дадут вам знать, как лучше всего выполнить ваш проект бетонирования, и дадут вам наилучшие оценки для вашего бюджета.
Какой глубины должна быть бетонная плита?
Если вам не нужна гравийная основа для вашей бетонной плиты, вам нужно вырыть яму, достаточную для того, чтобы ваш бетон был на одном уровне с землей или немного выше земли – опять же, сколько хотите это быть.
Это означает, что отверстие для бетонной плиты должно быть около 10 см в глубину, для 10-сантиметровой плиты, заливаемой непосредственно на землю, или для 5-сантиметровой плиты с гравийным основанием глубиной 5 см.Так готовится основание для бетонной плиты с основанием.
Рассмотрим различные типы проектов бетонирования и необходимую для них толщину бетонных плит.
Какой толщины должна быть бетонная плита для сарая?
Возможно, вам удастся залить бетонную плиту толщиной 7,5 см, если вы планируете построить легкий сарай, в котором ничего особенного нет. Однако, если вы хотите быть в безопасности, выберите бетонную плиту толщиной 10 см.
Сначала вам нужно убедиться, что ваша бетонная плита находится в нужном месте. Проверьте правила вашего совета, потому что ваш сарай не может быть где угодно. Получив эту информацию, отметьте почву в том месте, где вы хотите копать, и подготовьте опалубку для бетонирования.
Таким образом, вы увидите, нужно ли вам вносить коррективы, если почва зачернена или есть какие-либо другие сложности.
Какой толщины должна быть гаражная плита?
Ваш гараж должен выдерживать вес вашего автомобиля, а также множество других предметов, связанных с автомобилем, которые вы храните в гараже.Это означает значительный вес, поэтому не пытайтесь строить бетонный фундамент для гаража толщиной менее 15 см . Этого должно быть достаточно для гаража на одну машину.
Если вы водите грузовик или хотите иметь двойной гараж для двух небольших автомобилей, минимальная толщина бетонной плиты составляет 20 см . Если вы используете свой гараж для больших и загруженных грузовиков, вам также необходимо будет герметизировать бетон и защитить его от повреждений.
Строительство гаража сложнее, чем строительство сарая, и вам нужно проверить, есть ли у вас разрешение на это.Вы можете бетонировать фундамент гаража прямо на своем грунте, если у вас песчаная почва, которая хорошо дренируется, но если у вас глина или что-то подобное, вам понадобится не менее 15 см на 20 см гравия для основания .
Каким должен быть бетон для патио?
Ваше бетонное патио красивое и прочное, если толщина бетонной плиты 15 см . Тем не менее, вы можете сделать бетонную плиту толщиной 10 см для внутреннего дворика, которая не будет удерживать большой вес. Все зависит от размера бетонной плиты, почвы, на которой вы строите свой внутренний дворик, и веса, который вы планируете положить на свой внутренний дворик.
Например, всего два стула и небольшой столик на хорошо дренированной почве легко поместятся даже на 7,5 см . Однако, если вы хотите иметь каменные или бетонные скамейки, столы, барбекю и целые открытые кухни, ваш минимум составляет 15 см .
Проверьте состав вашей почвы. Если ваша почва плохо дренирована, необходимо основание для бетонной плиты. Это означает, что нужно выкопать яму, установить вокруг нее опалубку, заполнить ее гравием, а затем залить плитой.
Какова наилучшая толщина бетонной подъездной дорожки?
Ваша бетонная плита для подъездной дороги должна иметь толщину около 10 см . Это не обязательно должно быть гравийное основание, но почва под ним должна быть подготовлена. Это означает, что необходимо удалить все крупные камни, а саму почву необходимо уплотнить.
Если ваша подъездная дорога предназначена для тяжелых транспортных средств, вам необходимо сделать более толстую бетонную плиту. Сделайте его не менее 12 см и нанесите на бетон герметик, чтобы его не так легко повредить.
При строительстве убедитесь, что подъездная дорожка имеет уклон. Это требование, потому что почва должна быть дренирована должным образом.
Какой толщины должна быть бетонная дорожка?
Это один из самых простых проектов бетонирования. Бетонная плита для дорожки не должна быть толще 7,5 см . Ему также не нужна гравийная основа или что-то в этом роде. Компенсационные швы желательно делать через каждые 2 м. Кроме того, большинство путей не нужно каким-либо образом осушать, потому что они обычно недостаточно широки, чтобы создавать проблемы такого рода.
Это минимальные требования для бетонной дорожки. На самом деле, большинство людей выбирают хорошие 10 см толщины и минимальное гравийное основание для дополнительной прочности и качества бетонной дорожки.
Это лишь некоторые из наиболее распространенных проектов бетонирования, которые вы можете выполнять в своем доме. В то время как некоторые из них являются простыми проектами DIY, другие никогда не должны выполняться без помощи опытного бетонщика.
Получите расценки на все ваши проекты по бетонированию и соответствующим образом спланируйте свой бюджет.Таким образом, вы получаете помощь профессионального бетонщика за сумму денег, которую готовы заплатить.
Продолжение саги: Толщина бетона, залитого на плиты
В большинстве торговых и коммерческих зданий полы просто залиты бетоном. Земля является частью опалубки, и ее ровность, уплотнение и классификация влияют на толщину залитого бетона, а также наличие или отсутствие камней, мусора и подобных материалов. Если нижележащий грунт не идеально ровный, по всей плите возникают различия в толщине бетона.
Владельцы исторически требуют, чтобы плиты были как минимум определенной толщины бетона. Подрядчики по заливке бетона и генеральные подрядчики обычно заливают бетон определенной толщины, но бетон дает усадку в течение периода отверждения. Соответственно, плиты обычно отверждаются до толщины, меньшей толщины заливки, и часто неравномерно по площади плиты. В большинстве спецификаций для розничных или коммерческих бетонных плит указана толщина от 4 до 6 дюймов.
Владельцы и подрядчики исторически спорили, соответствует ли залитая плита спецификации из-за ее толщины.В статье однажды сообщалось, что толщина одной указанной 6-дюймовой плиты варьировалась от 2 ¾ дюймов до 8 дюймов, но «нормальный» диапазон должен был составлять от 4 ½ дюймов до 7 ½ дюймов толщины при «средней» толщине бетона 5 от ¼ до 5 ½ дюймов. Большинство бетонных плит после заливки не соответствуют заданной толщине. Этот факт может привести и приводит к судебному разбирательству или арбитражу.
В недавнем случае возникла проблема со следующей спецификацией:
.Критерии проектирования перекрытий: Мин. толщина плиты должна составлять 4 дюйма, исходя из минимального давления грунта 3000 фунтов на квадратный фут, равномерной расчетной нагрузки на пол 100 фунтов на квадратный фут и точечной нагрузки крепления 400 фунтов на квадратный фут. Зарегистрированный инженер должен проверить толщину плиты с учетом конкретных условий площадки, изменить толщину расчетных критериев в соответствии с требованиями конкретных условий площадки и сообщить о любом отклонении от проектных критериев руководителю проекта владельца.
Кроме того, спецификация бетонной смеси требовала, чтобы смесь была залита для достижения давления 3000 фунтов на квадратный дюйм при отверждении после двадцативосьмидневного периода отверждения.
После того, как плита была залита, она была проверена путем отбора керна и признана тонкой. Его толщина в среднем составляла 3 ½ дюйма, при этом один образец керна фактически был ниже минимального допустимого уровня ACI. Владелец утверждал, что плита не соответствовала 4-дюймовой спецификации и представляла собой бракованную конструкцию. Подрядчик и субподрядчик утверждали, что плита превышала требуемую спецификацию, потому что фактически залитый более прочный бетон превышал указанные требования по несущей способности в 3000 фунтов на квадратный дюйм. Залитый бетон превышал 3700 фунтов на квадратный дюйм при отверждении.С точки зрения несущей способности плита «залитая» была конструктивно прочнее, чем плита «как указано».
Бетон укрепляется с течением времени. Следовательно, если произойдет разрушение бетонной плиты, это обычно происходит раньше, чем позже. Бетонная плита предназначена для поддержки необходимых нагрузок, заранее определенных архитекторами и инженерами. Спецификации требуют минимальной толщины плит, но они также требуют, чтобы залитая смесь была способна выдерживать нагрузку в определенное количество фунтов на квадратный дюйм при отверждении.Несущая способность плиты является результатом сочетания нескольких факторов, а не только толщины плиты. Двумя наиболее важными факторами являются прочность бетона и толщина плиты. Спецификации для плит на уклоне часто рассматриваются как проектные спецификации, поскольку они предоставляют подрядчику точную толщину желаемой плиты. Также необходимо учитывать допуски.
Инженеры-строители и архитекторы годами обсуждали допуски на толщину бетонных плит, заливаемых по уклону.Модель ACI-117 Американского института бетона прошла несколько итераций с конца 1930-х годов. Последняя версия ACI — ACI-117-10. В опубликованных статьях сообщается, что лишь немногие плиты по сорту действительно соответствуют требованиям по толщине. Комментарий ACI-117-10 гласит: «Ни одна структура не является абсолютно ровной, вертикальной, прямой и правильной», и по этой причине предусмотрены допуски.
Американский институт бетона первоначально предоставил допуски на толщину, которые были как положительными, так и отрицательными. В конечном счете, ACI устранила свой допуск на большую толщину и предоставила допуск от указанной толщины в минус 3/8 дюйма, при этом ни один образец не должен быть менее минус 3/4 дюйма, независимо от указанной толщины. ACI-117.10 ¶ 4.4(а).
Спецификация в недавнем случае, упомянутом выше, была признана спецификацией производительности. Спецификация не просто требовала 4-дюймовой плиты, но в целом требовала, чтобы плита выдерживала предполагаемые нагрузки в течение срока службы конструкции. Несмотря на то, что рассматриваемая плита не была такой толщины, как указано, подрядчик доказал, что ее прочность на сжатие и несущая способность превышают проектные требования. На момент принятия решения отказов не было, и плита использовалась более двух лет без трещин, сколов или дефектов.
Является ли спецификация проектной или эксплуатационной спецификацией, это вопрос закона, на решение которого могут повлиять факты. Споры о толщине плиты и допусках продолжатся, но не о назначении плиты; выдерживать необходимые нагрузки в течение срока службы конструкции.
.
