Монтаж дымохода из сэндвич – Установка дымохода сэндвич своими руками

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.

Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

высокая стоимость,
большой вес,
сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Материалы	Особенности конструкции	Плюсы	Минусы
сталь, кирпич засыпной или рулонный негорючий утеплитель	монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем	низкая цена материалов, несложный монтаж	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства
сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними	невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации	небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка	срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации	обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта	средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Расположение	Плюсы	Минусы
Внутри	может использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатации	сложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружи	прост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасен	требует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.

Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.

Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.

Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

infotruby.ru

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

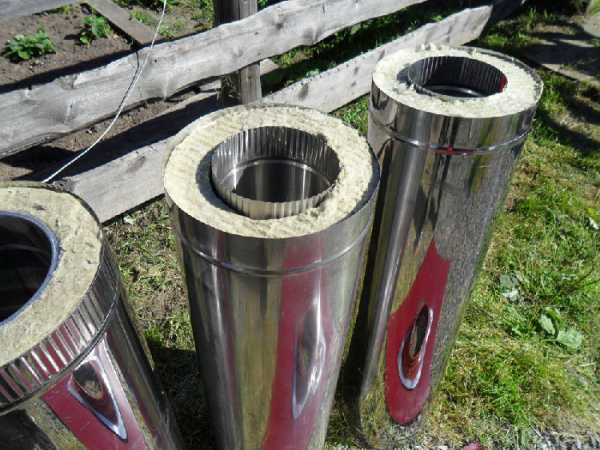

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

Изделия необходимых размеров.
Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
Стакан для сбора конденсата.
Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
Ревизионные элементы с дверцами для очистки дымохода.
Устье – верхний концовик дымоотвода.
Опорная консоль – элемент, необходимый для установки дымохода.
Стеновой кронштейн для крепления дымоотвода к стене.
Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
образование и оседание конденсата сводится к минимуму;
благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
заканчиваем монтаж установкой зонта;
при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:

trubypro.ru

Монтаж дымохода из сэндвич труб через крышу

Если читатель выбрал именно дымоход сэндвич для отвода продуктов горения, то рассказывать ему обо всех его преимуществах не стоит – он наверняка уже и сам ознакомился (прежде чем принять окончательное решение) как с плюсами, так и с некоторыми ограничениями в использовании продукции. Несмотря на то, что монтаж дымохода из сэндвич труб через крышу не отличается особой сложностью, есть отдельные специфические моменты, которые следует знать.

Учитывая, что типовые инструкции по вполне понятной причине не могут отразить все нюансы по сборке и установке дымохода своими руками в конкретном строении, а некоторые пункты изложены довольно «скупо», разберемся с процессом более детально, чтобы у хозяина жилища не оставалось никаких вопросов.

Общая информация

*Будет полезно ознакомится не только тем, кто еще собирается приобрести дымоход типа сэндвич. Если он уже куплен, то прежде чем его устанавливать, нелишне проверить, подходит ли образец по своим параметрам к конкретной системе отопления.

Сечение магистрали

Ориентироваться следует на модель котла. Вот примерные соотношения «см» – «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

14 х 14 – до 3,5;
14 х 20 – до 5,2;
14 х 27 – до 7.

Особенность расчета. Параметры трубы говорят о том, что она имеет прямоугольный профиль. Наиболее же оптимальным считается круглый. Именно такой профиль имеет дымоход сэндвич.

Пересчет несложный – определяется площадь прямоугольника. Применительно к типу сэндвич – это круг. Раз известна его площадь, то вычислить диаметр труда не составит (задачка из курса средней школы). В приведенном примере должно получиться (в мм) соответственно 158, 189 и 220.

Длина трубы

Все крыши отличаются крутизной скатов. Рисунок поможет определиться с высотой возвышения верхнего среза трубы над кровлей в зависимости от места установки дымохода.

На заметку!

Если крыша плоская (с минимальным уклоном), то труба должна быть выше ее не менее чем на полметра.

В случае, когда имеется пристройка к дому, превышающая его по высоте (например, флигель), то ориентироваться нужно на ее кровлю.

Особенности дымохода типа сэндвич

Приступая к монтажу, эти факторы необходимо брать в расчет:

Максимальная температура отводимых продуктов горения – 500 ºС.
Сечение всех колен должно быть идентичным. Наличие каких-либо выступов во внутренней полости трубы не допускается.
Оптимальный уклон трассы на сложных участках – порядка 30º. Стыковать колена под прямым углом не рекомендуется.
Если котел отопления твердотопливный, то дополнительно в трубу устанавливается приспособление, выполняющее функцию искроуловителя.

На этом следует акцентировать внимание. Искроуловитель представляет собой сетку из металла со стороной ячейки порядка 5 мм. При выборе дымохода необходимо проверить, есть ли он в комплекте. Если нет, придется делать самому или покупать дополнительно.

Такое устройство ставится всегда, независимо от того, из каких материалов выложена кровля – горючих или негорючих. Простой пример. Профилированные кровельные листы – металлические, но их покрытие – полимерное. Чтобы прожечь этот слой, достаточно одной хорошей искры. А дальше осадки сделают свое дело – коррозия, снижение срока службы материала, расходы на ремонт кровли из профнастила.

Дымоход должен быть дистанциирован (и изолирован) относительно всех инженерных коммуникаций, особенно повышенной опасности (газовых магистралей и электрических кабелей).
Верхний срез трубы обязательно защищается от проникновения влаги и посторонних предметов с помощью насадок (дефлекторов, зонтов и тому подобное).
Если общая протяженность канала менее 5 м, то для искусственного повышения тяги монтируется принудительная вытяжка (дымосос).

На рисунке показана установка дымохода сэндвич своими руками, в том числе, и по отношению к соседним строениям – разобраться несложно.

Что в итоге должно получится? Вот несколько типовых вариантов.

Порядок монтажа дымохода

Сборка производится посредством сочленения отдельных секций. Их конфигурация различна, поэтому подобрать элементы для прокладки конкретной трассы несложно. Пример некоторых моделей – на рисунке.

Особенности монтажа

Он ведется от котла, то есть снизу вверх.
Максимальная длина горизонтального колена – 1 м. Исходя из этого, и следует проектировать трассу.
Через каждые 1,2 – 1,5 п.м. трубы (зависит от внешнего диаметра) производится ее жесткая фиксация на поверхности с помощью кронштейнов.
В местах прохода через потолки и стены дымоход не должен быть с чем-либо соединен. Другими словами, на целостность его конструкции не должны влиять внешние факторы. К примеру, усадка строения.

Подготовительные мероприятия

Составляется план прокладки трассы. Соответственно, на этой линии производится освобождение стен от всего лишнего. В них, а также в перекрытиях в соответствии с проектом готовятся проемы.

Установка 1-го колена

Оно подключается к выходному патрубку котла отопления. Если установлен нагревательный бак, то к трубе после него. При несовпадении диаметров используется переходное устройство, которое фиксируется хомутом.

Сборка дымохода

Особенность заключается в том, что каждое колено имеет сужающуюся форму. То есть сечение на одном конце изделия несколько меньше, чем на другом. Теперь вопрос – где монтируется система дымоудаления?

Баня. В этом случае, с учетом специфики эксплуатации, образование конденсата минимальное (печка топится интенсивно, для обеспечения высокой температуры в парной). Но в процессе ее розжига происходит (на начальном этапе) повышенное дымообразование. Исходя из этого, стыковка элементов производится способом «по дыму». Что это значит? В нижнее колено с более широким диаметром вставляется следующее, соответственно, обратным концом, «суженным».

Любое другое строение. Здесь все наоборот – соединение «по конденсату».

Стыкуются сначала внутренние трубы (они подвижные), потом – наружные.

Проход поверхностей

Особенности монтажа понятны из чертежа:

Патрубок выглядит так:

На чертеже обозначено деревянное перекрытие, но это не означает, что для плит ж/б требования другие. Нельзя забывать о полах. По какому бы способу они ни были обустроены, древесина всегда присутствует – лаги, половицы или иные конструктивные элементы. В жилых строениях никто одной стяжкой не ограничивается.

Патрубок следует изнутри обработать специальным средством. Например, составом – мастика + базальтовое волокно. В продаже имеются различные материалы, которые не являются дефицитом. После этого его внутренняя полость заполняется материалом теплоизоляции.

На заметку!

Подготавливая проем, необходимо учесть, что его габариты должны несколько превышать аналогичные параметры патрубка. В зазор также укладывается теплоизолятор.

Труба не должна касаться патрубка, чтобы он от нее не нагревался.

Проход сквозь кровлю

Еще раз приведем схему вывода трубы в зависимости от уклона крыши:

На уровне кровельного пирога стык колен располагаться не должен. Или несколько ниже, или выше. При необходимости одно изделие следует укоротить.

Общие рекомендации

Все стыки колен тщательно скрепляются специальными хомутами. При работе под большим давлением (повышенная тяга) рекомендуется использовать герметизирующие муфты.
Трубы крепятся кронштейнами только к неподвижным элементам конструкции строения.
По завершении монтажа защитная пленка с изделий снимается, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на условия применения при температуре не ниже 110 ºС. На выходе котла (в месте крепления 1-го колена) герметизация производится составом категории «жаропрочный».
Проект желательно составлять так, чтобы основная часть трассы находилась внутри строения. Это позволит несколько снизить теплопотери.
При установке самодельного дефлектора необходимо продумать, как его правильно закрепить.
Если часть трубы возвышается над кровлей более чем на 1,5 м, необходимо установить растяжки.

Основные нюансы работы отмечены. Отдельные детали, связанные с особенностями конструктивных элементов, можно узнать из инструкции производителя.

roof-gid.ru

Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования

Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Монтаж сэндвич трубы через деревянную стену

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич панелей можно выделить некоторые, неоспоримые достоинства:

малый вес;
совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
эстетичный внешний вид;
высокая стойкость к воздействию коррозии;
снижение риска возгорания строительной конструкции;
снижение количества сажи, скапливающейся внутри трубы;
высокая сборка монтажных работ;
возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Что необходимо для работы по монтажу дымохода

Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.

Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:

кронштейн, удерживающий узел перехода через стену;
крепеж;
хомуты, соответствующие размеру трубы;
заглушки;
маркер разметочный;
герметик с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печи	Минимальное сечение дымохода	Диаметр трубы
до 3,5 кВт	140 × 140 мм	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	189 мм
от 5,2 до 7 кВт	140 × 270 мм	220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

ошибок в расчетах и монтажной схеме;
несоблюдение технологической дисциплины.
применение низкопробных материалов, инструмента, крепежа.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

С чего надо начинать проход через стену

Приобретение дымохода

Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа. Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.

Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

сам монтаж производится в несколько операций:
на выход из котла необходимо установить трубу;
установить тройник с вмонтированной в него задвижку;
после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода к стене.

Домовладелец, монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

prohlados.ru

особенности и преимущества конструкции, правила установки и монтаж своими руками

Владельцам загородных домов и дач приходится заботиться об отоплении помещения самостоятельно. Любой генератор тепловой энергии, кроме электрического котла, должен быть снабжен системой для отвода продуктов сгорания в атмосферу. Поэтому при организации отопления немало внимания придется уделить дымоходу.

Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

Особенности конструкции сэндвич-трубы

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга. Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

тройник;
флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;
колена с углом в 45 и 90 градусов;
конус для свободного обтекания;
ревизия для проверки состояния дымохода;
защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

Возможность совмещения с различными моделями печей и котлов.
Небольшой объем, который не загромождает пространство.
Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.
Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
Над плоской кровлей труба должна возвышаться на 0,5 м.
Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
Идущий от печи участок конструкции не изолируется.
Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
Для тройника устанавливается опорная площадка или консоль.
Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию соединять последовательно и правильно.

Этапы монтажа:

На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

монтировать дымоход к агрегатам, работающим на угле;
устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;
использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;
размещать участки дымохода вблизи с легковоспламеняющимися материалами;
использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.

bane.guru

Сборка и монтаж дымохода из сэндвич труб

Сэндвич-трубы для дымоходов стоят недорого, имеют долгий срок эксплуатации, хорошо смотрятся на крыше. Но самое главное – такую конструкцию можно смастерить своими руками, если знать некоторые нюансы.

Сборка дымохода из сэндвич-трубы

Название «сэндвич» труба получила за особенности конструкции: она состоит из двух слоев металла, между которыми прокладывается утеплитель. Благодаря этому, дымоотвод обладает следующими преимуществами:

Наружный слой металла не нагревает слишком сильно, а значит от него не идет вредное излучение.
Находиться в помещении становится более комфортно.
На уличной части дымохода почти не образуется конденсат, следовательно, металл не подвергается коррозии.
За счет меньшего нагрева внешнего слоя понижается пожароопасность при выводе дымохода на улицу через кровлю.

Для изготовления сендвичной трубы используется оцинкованная сталь или нержавейка. Первая применяется гораздо реже: для маломощных газовых котлов, водонагревательной колонки или утепленной вентиляции. При высоких температурах цинк быстро выгорает, и газоход становится непригодным к эксплуатации.

Нержавеющая сталь куда более стойкая. Степень легирования стали может быть разной. Выбор сплава зависит от требуемых характеристик конечного продукта. Подробная информация представлена в таблице:

Тип стали	Характеристики материала	Применение
AISI 430	Хорошо переносит дождь, снег, ветер, повышенную влажность. Минус – восприимчива к высоким температурам.	Применяется для монтажа наружного слоя сэндвич-дымоходов.
AISI 439	В состав сплава входит титан. Такая сталь устойчива к высокой температуре и атмосферным явлениям.	Подходит для отопительных приборов мощностью до 30 кВт.
AISI 316	Никель и молибден повышают термостойкость и устойчивость к кислой среде.	Применяется для любых газовых котлов.
AISI 304	Добавки те же, что в AISI 316, но они добавлены в меньшем количестве в целях экономии.	Дешевый вариант для маломощных котлов.
AISI 316I, AISI 321	Термостойкость такой стали – до 850 градусов Цельсия.	Используется для полноценных очагов на твердом топливе (например, кирпичных печей).
AISI 310S	Наиболее качественный сплав, выдерживает до 1000 градусов С. Главный его минус – высокая цена.	Используется для пиролизных печей и бань.

При изготовлении «сэндвича» своими руками используют хитрость. Берут дешевые сплавы для наружного слоя металла, а более дорогие – для внутреннего. Это позволяет снизить стоимость всей конструкции без потери качества.
По дыму
Существуют разные способы соединения элементов будущего дымохода. Конструкция такова, что одна сторона отрезка имеет чуть больший диаметр, чем вторая. Благодаря этой разнице две части можно соединить друг с другом.
В случае когда узкий край направлен вверх, на него надевается более широкий. Данный тип сборки называется «по дыму», поскольку дым через такую конструкцию проходит свободно. Но при этом, если стыки некачественно загерметизированы, через них может протечь конденсат.
Собирать таким способом лучше части дымохода, проходящие внутри дома (с выводом через крышу). Стекающий конденсат, конечно, выглядит не эстетично, зато он не опасен, в отличие от утечки дыма.
По конденсату
Другой вариант сборки – когда элемент конструкции повернут широким концом вверх. В этом случае капли испарений свободно стекают вниз. Данный способ так и называется – «по конденсату». При таком методе тоже очень важна правильная герметизация, иначе угарный газ через трещины проникнет в помещение. Последствия могут быть непредсказуемы. Чаще всего сборка «по конденсату» используется при выводе дымовой трубы через стену (основная ее часть находится на улице и утечка дыма не так опасна).
Общие правила монтажа
При любых строительных работах первый шаг – чтение инструкции, расчеты и чертеж.
Сечение трубы, а также ее длина определяются в зависимости от мощности отопительного устройства. Главная закономерность: чем мощнее печь, тем большего диаметра должно быть отверстие.
Чаще всего стандартное сечение для внешней части дымохода – 180 мм. Размеры внутреннего колеблются от 120 до 150 мм.
Следующий этап – определение высоты. При замерах учитывается не только внутренняя конструкция, но и та часть, которая будет возвышаться над крышей. Минимальная общая высота дымохода составляет 5 метров. Если кровля покрыта огнестойким материалом, выступающая часть газоотвода может быть равна 50 см. Но если на крыше лежит воспламеняющееся покрытие, этот показатель нужно увеличить.
Экономия на длине дымоотвода может привести к пожару!
Монтаж через крышу
Такую технологию еще называют вертикальным дымоходом. Ниже представлено руководство по изготовлению:
На отопительный прибор устанавливают соединительный элемент. Закрепляют его с помощью хомутов.
Элементы конструкции соединяют между собой, швы герметизируют.
Чтобы провести систему через потолок и перекрытие, нужно заранее приготовить патрубок и пластину из антикоррозийной стали.
Прорезать в крыше отверстие, с помощью саморезов закрепить в нем патрубок. Вновь загерметизировать швы.
На внешней части патрубка смонтировать следующий элемент стояка с «юбкой» для защиты от влаги.
На самую верхнюю часть дымохода прикрепить оголовок.
Монтаж через стену
Если решено монтировать печную трубу горизонтально, нужно учесть нюансы прохождения ее через стену. Схема работы следующая:
Укрепить часть стены, через которую будет выводиться конструкция. Сделать это можно, например, с помощью деревянных брусков.
Завершить отделку стены фанерой, асбестовым листом и оцинкованным металлом.
Чтобы провести дымоотвод сквозь стену, нужно соорудить кронштейн, оборудованный полозьями и тройником.
Все металлические листы на сэндвиче обработать антикоррозийным лаком.
Наружный конец дополнить конденсатором.
Далее, продолжить сборку трубы, при этом все части должны быть зафиксированы на стене (в качестве креплений лучше выбрать анкерные винты).
Завершающий штрих – установка оголовка на конец дымоходной трубы.

poluchi-teplo.ru
Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.
Монтаж дымохода из сендвич трубы через деревянное перекрытие
Понятие
Монтаж шибера сэндвич трубы на печь
Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,

отводы,

прямые элементы,

тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.
Варианты расположения сэндвич- дымоходов
Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.
Проход сэндвич-трубы через потолок бани
С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

o-trubah.com

Разное
