Монтаж пеноплекс: Утепление стен пеноплексом технология — учимся выполнять самостоятельно

Как крепить пеноплекс к стене снаружи и внутри, к деревянной, кирпичной и др: инструкция по монтажу

Проблема зимнего утепления домов актуальна даже для южных регионов нашей страны, а на севере это серьёзный вопрос жизнеобеспечения. Затраты на отопление напрямую зависят от теплопроводности материалов и применения изоляторов. Драгоценное тепло уходит через стены, пол и потолок, окна и двери.

Для решения этой задачи в строительстве используют современный и недорогой утеплитель пеноплекс на основе экструдированного полистирола. Чтобы получить отличный результат, нужно освоить технологию крепления пеноплекса на стены, в этом случае можно уменьшить расходы на ремонт, сделав монтаж своими руками.

Преимущества и недостатки использования пеноплекса

Этот материал обладает оптимальными свойствами для применения в качестве утеплителя:

• крайне низкая теплопроводность 0,03 ВТ*м*С, влажный материал также прекрасно теплоизолирует;
• абсолютная влагостойкость обусловлена вспененной структурой полистирола. Замкнутые микроячейки пены не пропускают воду, что позволяет использовать пеноплекс для изоляции на крыше и фундаменте, в условиях повышенной сырости;
• прочность на сжатие 0,2–0,5 МПа, гибкость, при механических нагрузках не меняет свою форму и свойства;
• не гниёт, не способствует росту плесени и грибка;
• широкий диапазон рабочих температур составляет от -50 до +70Сº;
• заявленный производителями срок эффективной эксплуатации не менее 50 лет;
• не содержит фенолов и других токсичных веществ;
• не горит, самозатухает, некоторые модели имеют в составе антипирены;
• малый вес делает проще хранение и транспортировку, монтаж, не нагружает стены;
• низкая цена позволит недорого утеплить дом и сэкономить на коммунальных расходах, выпускается российскими компаниями.Благодаря своей особой структуре пеноплекс обладает влагостойкостью

Недостатки материала:

• при воздействии огня плавится и выделяет едкий токсичный дым;
• паропроницаемость низкая, стены не дышат;
• требует отделки сверху, при постоянном облучении ультрафиолетом со временем разрушается;
• слабая адгезия с клеевыми составами, фиксируется на стене с помощью крепежа.

Способы креплений

Одним из главных достоинств пеноплекса является простота его монтажа. Любому мастеру по силам утеплить стены, потолок и пол из различных материалов и любой формы. Крепить листы можно несколькими способами как внутри, так и снаружи здания.

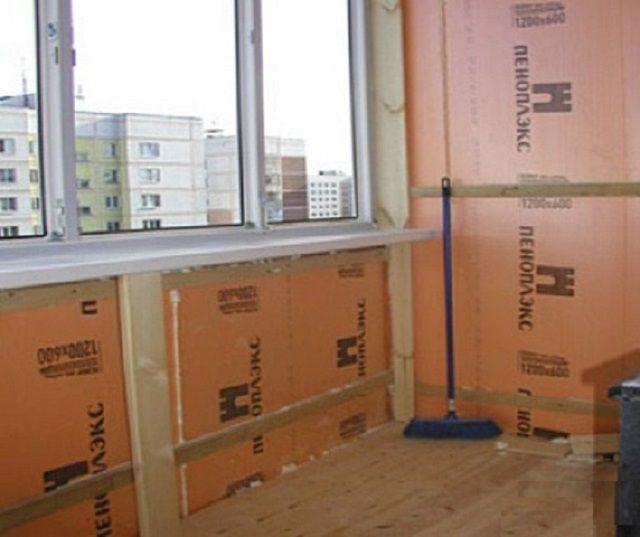

С обрешёткой

Для этого способа требуется создание специального каркаса либо при монтаже стеновой отделки на обрешётку можно воспользоваться возможностью проложить теплоизоляцию между деревянными планками или алюминиевыми профилями. В этом случае целесообразно подбирать размер листа под расстояние между элементами каркаса, чтобы уменьшить количество обрезков.

Пеноплекс просто закладывается в промежутки и по периметру уплотняется монтажной пеной, которая одновременно фиксирует лист на стене. Поверх утеплитель зашивается финишной отделкой: сайдингом, блок-хаусом или стеновыми панелями.

Поверх теплоизоляции обязательно требуется смонтировать обшивку

На спецсоставы

Для бескаркасного крепления пеноплекса продаётся специальный клей на основе цемента, который также используется для пенопласта и минеральной ваты. Он выпускается в сухом виде в бумажных мешках и разводится водой. Можно использовать битумно-полимерную мастику, жидкие гвозди или клеевой состав в баллонах под давлением. Его вставляют в пистолет для монтажной пены и наносят на лист зигзагом или по периметру и крест-накрест. Обратная сторона панелей имеет рифлёную поверхность для лучшей адгезии, гладкие листы следует прокатать игольчатым валиком.

При бескаркасном способе монтажа пеноплекса можно использовать специальные клеящие составы

Если панели прилегли неплотно, то швы проклеивают фольгированным скотчем, чтобы избежать утечек тепла. До застывания клея у мастера есть один час для коррекции или снятия пласта. Чтобы утеплитель не сполз вниз, его нижнюю часть устанавливают на стартовую планку, которая монтируется строго горизонтально.

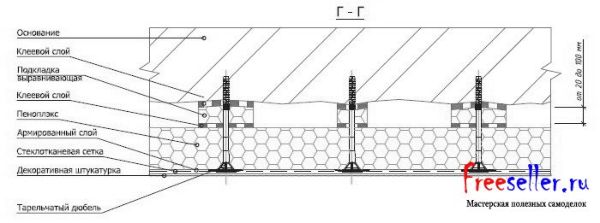

На специальные крепежи

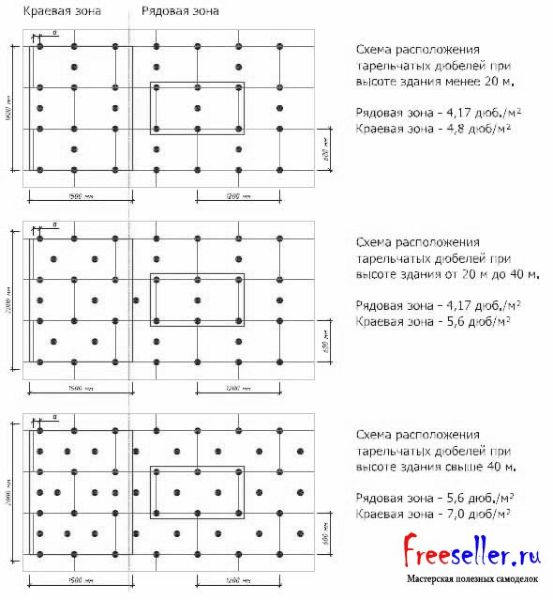

Для крепления листов используются специальные дюбеля с широкими тарельчатыми шляпками. На один лист расходуется 5–6 штук. Дюбеля обеспечивают надёжное долговечное крепление, а широкая шляпка не повреждает вспененный полистирол. Этот способ подходит для работы на больших площадях и неровных стенах.

Широкая шляпка не повредит утеплитель и не будет проваливаться в него

Перфоратором высверливаются отверстия в черновой основе. Длина дюбеля должна быть не менее 100 мм. В комплекте с утеплителем часто идут саморезы нужного размера.

На стыках листов лучше промазать дополнительно клеем и закрыть швы фольгированным скотчем. Такое крепление из-за неплотного прилегания способствует размножению грибка под слоем пеноплекса. Для решения этой проблемы черновую основу пропитывают фунгицидным составом.

Особенности крепления к разным типам стен

Дома и промышленные здания строятся из различных материалов, каждый из них имеет особенности технологии утепления стен.

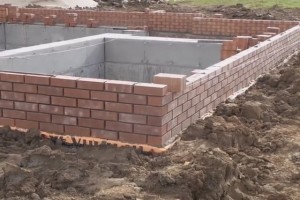

Кирпичные

Черновая кирпичная кладка имеет выраженные перепады высоты и неровности, которые мешают плотному прилеганию пеноплекса и надёжной фиксации на клей. Поэтому мастера рекомендуют комбинировать различные способы крепления:

• монтажный клей;
• жидкие гвозди;
• дюбеля;
• саморезы;
• цементный раствор;
• монтажная пена.

Перед монтажом черновую основу следует подготовить и прогрунтовать. Перфоратором просверлить отверстия под дюбеля.

Для крепления пеноплекса к кирпичной стене рекомендуется комбинировать способы, например, использовать клей и дюбеля

Деревянные

Деревянные стены лучше утеплять снаружи, чтобы избежать уменьшения пространства комнат и излишней влажности внутри дома. Стены, изолированные пеноплексом перестают дышать — это минус такого утепления. Под воздействием перепадов влажности и температуры в течение года древесина меняет свои размеры и остаётся нестабильной. Деревянный дом должен простоять как минимум один год и дать усадку.

Подготовка основы состоит в выравнивании поверхности рубанком, заделке трещин и пропитке антисептиками и антипиренами.

Для крепления используется двухкомпонентный клей сохраняющий после высыхания эластичность, он предотвращает отслойку листов при температурном расширении древесины.

Дополнительно листы фиксируются саморезами. Если планируется финишная облицовка фасада с помощью каркаса, то панели утеплителя закладываются в ячейки обрешётки.

Деревянные стены рекомендуется обшивать утеплителем снаружи

Блочные

Газоблочные стены нельзя оставлять открытыми, они впитывают влагу и сыреют. Обязательно обработать стену перед утеплением пропиткой, снижающей расход клея и укрепляющей структуру основы.

Если стена неровная, её можно обработать дрелью с насадкой зубило, стесав выступающие части. Крепление делают на обрешётку, если финишная отделка выбрана в виде стеновых панелей и на клей и дюбеля, если планируется бескаркасная облицовка.

Прежде чем крепить пеноплекс, стену из блоков нужно обязательно обработать специальной пропиткой

Стыки плит не должны совпадать с технологическими швами, каждый следующий ряд крепить со смещением. Клеевой состав не должен содержать агрессивных химических веществ, которые могут повредить пеноплекс.

Бетонные

Бетонная основа очень пористая и обладает большой впитываемостью. В этом случае расход клея увеличен, а адгезия низкая. Чтобы решить эту проблему, необходимо обработать бетон пропитывающим грунтом. Он заполнит микропоры и укрепит структуру материала, увеличит адгезию, а также позволит сэкономить клеевой состав.

Для более надёжного крепления утеплителя используются дюбеля

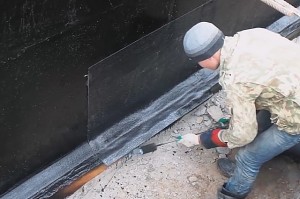

Чтобы избежать проникновения в бетон влаги, листы пеноплекса укладываются в шахматном порядке со смещением швов.

Как крепить пеноплекс к стене

Благодаря специально разработанным видам крепежа и клеевым составам монтаж пеноплекса не составит большой сложности, а пошаговая инструкция поможет избежать ошибок и получить в результате тёплый и уютный дом. Рассмотрим подробно технологию правильного утепления стен внутри дома и снаружи.

Сначала следует вычертить план-схему стен и сделать разметку с указанием размеров и точным расположением листов утеплителя, чтобы высчитать количество материала для покупки, оптимальный размер листов, расход крепежа и клея.

Внутри

Для внутренних работ лучше брать утеплитель толщиной 30–40 мм. При этом следует учитывать, что снаружи стены останутся незащищёнными и на морозе будут сильно остывать. Этот вариант теплоизоляции применяют только в случае технической невозможности наружного утепления.

Для работы понадобятся следующие материалы и инструменты:

• уровень, линейка, отвес, карандаш для разметки;
• стремянка;
• перфоратор и дрель с насадкой миксер;
• ёмкость для разведения клея и чистая тёплая вода;
• строительный нож для резки пеноплекса;
• тарельчатые дюбеля из расчёта 2–6 шт. на лист;
• деревянные бруски для обрешётки, стартовый профиль для нижней границы;
• саморезы, шуруповёрт;
• фольгированный скотч, клей;
• антисептическая фунгицидная пропитка, грунт.

Подготовка поверхности:

1. Осмотреть стены и снять старую отделку, очистить от грязи, пыли, масляных и иных пятен, протереть влажной тряпкой.
2. Заштукатурить трещины, сколы, впадины, сбить выступы, поверхность должна быть чистой, сухой и максимально ровной.
3. Обработать фунгицидом, антисептиком, пропитывающим грунтом, это особенно важно для пористых материалов черновой основы.

Крепление листов утеплителя:

1. Сделать разметку согласно чертежу или эскизу, проверить по уровню.
2. Смонтировать нижний стартовый профиль строго горизонтально, он послужит опорой для утеплителя и защитит его от повреждения грызунами.
3. Перфоратором просверлить отверстия под дюбеля. Приготовить клей.
4. Крепление идёт снизу вверх в шахматном порядке со смещением шва. Нижний ряд установить в стартовый профиль.
5. Плиту с нанесённым клеевым составом прижать к поверхности основы и удерживать две минуты для схватывания. В вершинах углов и вокруг дверных и оконных проёмов должны располагаться цельные углы панелей. Жидкие гвозди нанести по периметру и крест-накрест или волнами по площади листа.
6. Стыки между плитами промазать клеем или монтажной пеной, заклеить фольгированным скотчем для большей теплоизоляции.
7. При необходимости дополнительно крепить дюбелями. Эту работу производят не ранее, чем через 72 часа после поклейки плит пеноплекса. Размер дюбеля для бетонной основы составляет 4,5 см, а для щелевого кирпича 8–9 см. Фиксировать следует в края плит и по центру.

Видео: крепление пеноплекса с помощью клеевой смеси

Видео: крепление пеноплекса с обрешёткой

Снаружи

Для утепления снаружи можно взять специальный пеноплекс «Фасад», он выпускается толщиной от 20 до 150 мм. Обычно берут не менее 100 мм.

Нужно учесть температуру воздуха во время работы, на морозе фиксирующие свойства клея резко снижаются. Монтировать пеноплекс только на клей нельзя.

Перечень необходимых инструментов и материалов:

• лестница для высотных работ;
• клеевой состав, крепёж;
• уровень и маркер, линейка;
• фасадный грунт и антигрибковый состав;
• монтажная пена, шпатель, серпянка;
• перфоратор, дрель, шуруповёрт;
• игольчатый валик, мастерок с зубчатым краем.

Этапы подготовительных работ:

1. Снять с фасада все навесные элементы и предметы уличного декора.
2. Зашпаклевать видимые дефекты: трещины и перепады высоты. Сделать влажную уборку, высушить стену. Обработать фунгицидом и прогрунтовать на два слоя.
3. Смонтировать каркас из деревянных брусков или оцинкованного профиля для финишной облицовки стены. На нижнюю границу теплоизоляции установить горизонтальную стартовую планку.
4. Панели с обратной стороны прокатать игольчатым валиком для создания рифлёной поверхности, чтобы клеевой состав лучше схватывался с утеплителем.
5. Согласно разметке начиная с вертикального угла крепить листы, устанавливая нижний край в стартовую планку. Если на торцах нет замкового соединения, то между листами оставлять демпферный зазор 2–3 мм. Располагать плиты следует в ячейки между планками каркаса, утапливая полистирол внутрь.
6. Клей на цементной основе развести водой по инструкции, для этого в ёмкость с водой всыпать сухую смесь и тщательно размешать дрелью с насадкой миксер. Наносить клеевой состав следует зубчатым мастерком, затем плотно прижать лист к поверхности основы.
7. дополнительно зафиксировать утеплитель дюбелями с широкими шляпками. Металлический крепёж прочнее, но создаёт мостики холода, мастера рекомендуют использовать пластиковые дюбеля.
8. Если каркаса не предусмотрено, заштукатурить поверхность, армируя слой серпянкой, высушить готовую ровную чистовую основу. После высыхания можно наносить атмосферостойкую фасадную краску, или крепить сайдинг и стеновые панели на утеплённый каркас.

Видео: монтаж пеноплекса снаружи

Мечта о тёплом доме даже в суровых северных регионах вполне осуществима с помощью замечательного и практичного лёгкого утеплителя пеноплекс. Строго следуя инструкции и соблюдая технологические тонкости можно утеплить стены снаружи и внутри своими руками, а самое приятное, что материал недорогой и легко монтируется.

Оцените статью:

(4 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Какая сторона плит Пеноплэкс лицевая и какой стороной крепить экструзию, читайте!

Прекрасный выбор – универсальный экструдированный пенополистирол! С его помощью утепляют самые сложные конструкции, и он отлично подходит для самостоятельного монтажа. Плиты Пеноплэкс с одной стороны имеют маркировку, может её нужно укладывать кверху? Давайте разбираться вместе, какой стороной класть экструдированный пенополистирол, чтобы эффект от утепления был максимальным!

Хотите сократить до 60% потерь тепла? Тогда Вы приобрели правильный утеплитель! Плиты экструзионного пенополистирола Пеноплэкс, производятся в разной толщине, потому реализовать систему утепления с нестандартным слоем теплоизоляции не составит труда.

Для успешного функционирования утепления монтаж плит Пеноплекса следует выполнять по определённым правилам. Мы откроем все хитрости укладки листов, и расскажем, какой стороной класть и клеить Пеноплэкс.

Открываем секрет, какой стороной крепить Пеноплекс?

Закуплены плиты пенополистирола, они дружно упакованы в пачки плотной плёнки и ждут начала работ. Даже подробно рассматривая листы не найти ответа, какой стороной укладывать экструдированный пенополистирол и есть ли у Пеноплэкса лицевая сторона.

Вот ответы на частые вопросы про то, какой стороной крепить Пеноплекс.

• Какой стороной клеить Пеноплекс? Структура плит пенополистирола одинакова с обеих сторон, потому строго определённой стороны укладки нет. Сама последовательность приклеивания проста: нанести клей и прислонить к монтажной поверхности. Особенность плит в том, что они производятся с гладкой поверхностью. Это грозит слабой адгезией при самостоятельном монтаже. Совет от опытных мастеров: если плиты экструдированного утеплителя гладкие, то перед нанесением клея следует их счесать тёркой, пройтись по ним игольчатым валиком или оцарапать жесткой щёткой. Полученная таким образом шероховатость обеспечит надёжную фиксацию.

• Где у пенополистирола лицевая или изнаночная сторона? Такой вопрос никогда не ставит в тупик профессионалов, так как нет лицевой или изнаночной стороны у Пеноплекса. Потому при работе с экструзией не возникает лишних вопросов в этом отношении. Гораздо важнее соблюдать совпадение L-образных кромок и перекрытие швов в случае двухслойной системы теплоизоляции.

Важно: Использование экструдированного пенополистирола без отделки не рекомендовано. Хоть утеплитель не боится влаги, как минвата, но враг экструзии – ультрафиолет. Под покрытием из штукатурки и шпаклёвки утеплитель марки Пеноплекс сохраняет свойства не меньше 50 лет.

• На какие поверхности можно класть Пеноплекс? Пенополистирольная теплоизоляция универсальна и прекрасно подходит для большинства конструкций. Плиты широко используют для утепления кирпичных зданий, стен из пено– и газоблоков, железобетонных фундаментов и плит. При этом совершенно нет никакой разницы, какой стороной класть Пеноплэкс 50 мм на пол, к стене или крепить к потолку. Утеплителем удобно обшивать вертикальные и горизонтальные основания. Листы могут скрыть небольшие выступы на основании и перепады высоты.

Утепление плитами Пеноплекс выполняется снаружи и с внутренней стороны стен и поверхностей в здании. Давайте разбираться, какие есть нюансы монтажа наружной и внутренней теплоизоляции.

Как крепить плиты Пеноплекс снаружи дома?

При любом утеплении важно обеспечить замкнутый контур теплоизоляции. Пенополистирольные плиты отлично возвращают тепло, если под слоем утеплителя не гуляет ветер. Потому тщательное выравнивание основания исключит такую вероятность. Какая же всё-таки последовательность крепления плит?

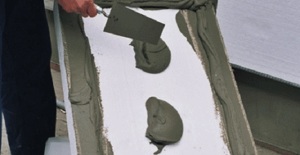

• Нанесение клея. Приготовленный или аэрозольный состав следует наносить по всему периметру и небольшие полосы посредине одной из сторон листа. Клеящий состав должен занимать не меньше 40% площади плиты.

Обратите внимание! Для надёжного приклеивания пенополистирольных плит Пеноплекс важно использовать сертифицированные составы или монтажную пену, а также соблюдать температурный режим проведения работ.

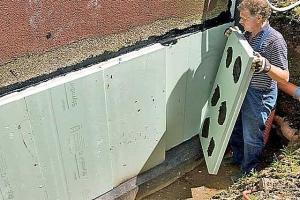

• Фиксация листов. При утеплении фасада первый ряд теплоизоляции опирается на специальный цокольный профиль. Последующие ряды листов монтируют со сдвигом, чтобы стыки не совпадали. Рисунок швов будет напоминать соединение кирпичной кладки. Такое же правило действует для термоизоляции цоколя и других конструкций.

• Заделка зазоров. При монтаже экструдированного утеплителя приходится делать вырезы под трубы или другие коммуникации. Материал легко подрезать под нужную форму, но случается, что остаются небольшие щели около геометрически сложных объектов. Для их заполнения лучше воспользоваться кусочками пенополистирола, поскольку пена или герметик могут со временем растрескаться, нарушив герметичность изоляционного слоя.

• Дюбелирование. Это механическая фиксация утеплителя при помощи тарельчатых дюбелей. Для тонкого утеплителя можно использовать крепеж с пластиковым гвоздём, а вот для толстослойного утепления свыше 10 см, дюбеля с металлическим сердечником и атермической головкой. Фиксировать дюбелями экструзию с наружной стороны можно уже через 72 часа после приклеивания.

• Отделка. Поверх теплоизоляции выполняется армирующий слой, в котором утапливается фасадная стеклосетка. По мере готовности базового выравнивающего слоя наносят декоративную отделку, и штукатурная фасадная система утепления закончена. Важно не оставлять теплоизоляцию без отделки надолго, так Вы обеспечите максимальное функционирование системы.

Таблица: Полезные данные по толщине, количестве плит и упаковке Пеноплэкс

Материал	20 мм	30 мм	40 мм	50 мм	60 мм	80 мм	100 мм	120 мм	150 мм
Комфорт 1185х585	20 шт;	13 шт;	9 шт;	7 шт;	-	-	4 шт;	-	-
	13,86 м2	9,01 м2	6,23 м2	4,85 м2	-	-	2,772 м2
Стена 1185х585	-	-	-	8 шт; 5,545 м2	-	-	-	-	-
Основа 1185х585	20 шт;	13 шт;	10 шт;	8 шт;	5 шт;	5 шт;	4 шт;	3 шт;	-
	13,86 м2	9,01 м2	6,93 м2	5,545 м2	2,772 м2	3,47 м2	2,772 м2	2,079 м2	-
Фасад 1185х585	20 шт;	13 шт;	10 шт;	8 шт;	5 шт;	5 шт;	4 шт;	3 шт;	2 шт;
	13,86 м2	9,01 м2	6,93 м2	5,545 м2	2,772 м2	3,47 м2	2,772 м2	2,079 м2	1,38 м2

Руководитель
отдела продаж

Как крепить плиты Пеноплэкс внутри?

Бывают сложности с монтажом утеплителя снаружи, особенно, когда дом отнесён к памяткам архитектуры. Благо пенополистирольные плиты можно крепить с внутренней стороны постройки. Эффективный экструдированный утеплитель можно монтировать тонким слоем, что сохраняет дополнительное пространство.

Технология утепления изнутри:

• Подготовка стен. Очистка от отделочных материалов, и можно провести предварительное выравнивание.

• Нанесение клея выполняется как обычно: по периметру с небольшими полосами внутри. Для надёжного крепления производитель рекомендует проверенный клей для утеплителя Пеноплэкс Fastfix. Через 72 часа можно производить дюбелирование по 4 тарельчатых дюбеля на лист.

• Расположение листов также имеет шахматный порядок с перевязкой швов за счёт отступов.

• Пароизоляция. Пенополистирол не боится влаги, и при этом неважно какой стороной устанавливать Пеноплекс. Но при повышенном образовании пара может вбирать незначительную его часть. Чтобы этого не происходило, утеплитель со стороны жилого помещения закрывают пароизоляцией. Плёнка с фольгой будет дополнительно отражать тепло, возвращая его внутрь жилья. Стыки пароизоляционного барьера проклеивают специальным скотчем с фольгированным покрытием.

• Каркас для обшивки листов выполняется из деревянного бруса, а поверх него монтируется завершающая декоративная отделка.

Простой в использовании материал может немного озадачить начинающих мастеров. Но наверняка даже профи не знают:

Можно ли наклеить плиты Пеноплекс на плитку? Стены балконов и лоджий в старых домах зачастую отделаны плиткой. Срывать прежнюю отделку нелёгкий процесс. Пенополистирол можно крепить на облицованную поверхность. Основание достаточно обработать грунтовкой, например бетоноконтакт. А дальше, всё по описанной выше технологии.

Можно ли клеить обои прямо на Пеноплэкс? Гладкие плиты пенополистирола лучше спрятать под каркас, с обшивкой из листов гипсокартона. Гипсовое основание обеспечит лучшую адгезию для декоративного слоя обоев, плитки, краски и прочего.

Видео: Как крепить плиты Пеноплэкс на стенах дома

Если у Вас остались вопросы или появились новые по выбору теплоизоляции и расчёту количества материалов, скорее задавайте менеджерам компании Баустов по номеру +7(495) 212-06-41!

Утепление стен пеноплексом: монтаж по шагам

Утепление стен пеноплексом можно осуществить своими руками, без вызова мастера.

Пеноплекс, называемый также экструдированный пенополистирол, получил широкое применение в области теплоизоляции. Он обладает низкой теплопроводностью, водонепроницаем, а также устойчив к возгоранию, поэтому прекрасно подходит для обшивки стен, пола или фундамента. К тому же его цена достаточно приемлема. Утепление стен пеноплексом получится максимально эффективным, если соблюдать правильную технологию монтажа.

Технология утепления:

• подготовительные работы;
• монтаж цокольного профиля;
• установка плит пеноплекса;
• закрепление листов;
• декоративная отделка поверхности.

Подготовка

Во время подготовительного этапа стены очищаются от пыли, различных загрязнений и оставшихся отделочных материалов. Лакокрасочные покрытия полностью удаляются своими руками или с помощью строительных инструментов. Грибок и другие плесневые поражения удаляются специальным составом. После очищения, покрытие рекомендуется пропитать санирующими средствами с бактерицидными свойствами.

Для утепления необходимо, чтобы поверхность была практически ровная, так что все неровности сглаживаются. Также при необходимости, возможно осуществить их грунтовку.

Монтаж цокольного профиля

Утепление стен пеноплексом внутри и снаружи.

Установка теплоизоляции начинается с монтажа специальных цокольных профилей. Они необходимы для ровного приклеивания плит. Кроме того, профиль способствует защите пенополистирола от различных внешних воздействий.

Крепление профилей выполняется при помощи специальных дюбель-гвоздей. Профиль должен плотно прилегать к основанию. Для этого можно использовать подкладочные шайбы.

Важно! Ширина цокольного профиля должна соответствовать ширине плиты экструдированного пенополистирола.

Соседние профили соединяются между собой при помощи специальных стыковочных пластинок. Но необходимо оставлять небольшой зазор между элементами размером 2–3 мм.

Установка пеноплекса

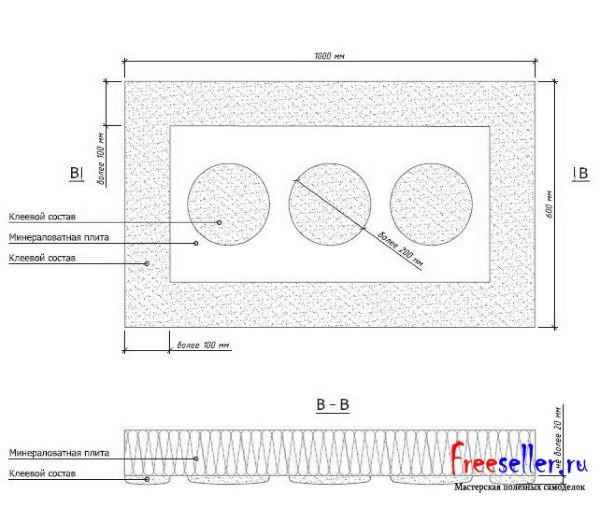

На материал наносится слой клея по периметру и центру, после чего он ставится на цокольный профиль.

Работы по выравниванию листа можно выполнить своими руками путем его вращения по горизонтали и вертикали, делая небольшой нажим на основание. Проверка правильности установки осуществляется строительным уровнем. Излишки клея удаляются из стыковочных швов между плитами. Щели, образовавшиеся при установке листов, нужно обязательно заполнить небольшими клиньями, сделанными из кусочков материала. Заполнять щели монтажной пеной не желательно, поскольку это может привести к образованию трещин.

Совет! Для наилучшего крепления пеноплекса, рекомендуется смазать клеем всю его поверхность.

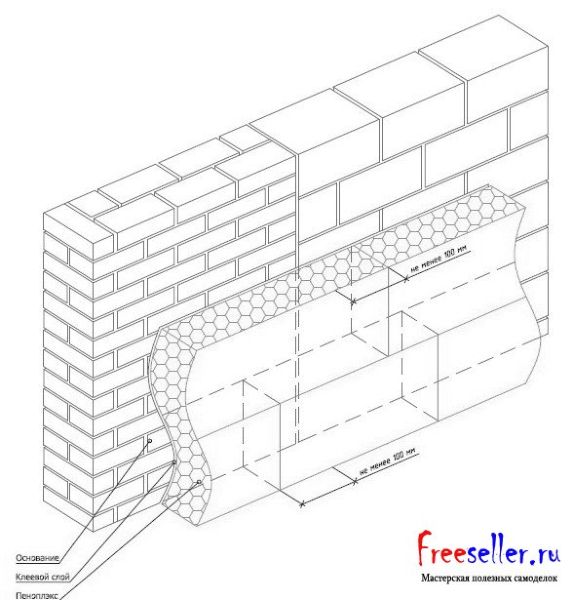

Крепление на стены выполняется сверху вниз в шахматном порядке. Установив все плиты, расстояние, образовавшееся между цокольным профилем и основанием материала, заполняется пенополиуретановой монтажной пеной.

Важно! Дверные и оконные проемы утепляются из целых листов, а не из кусочков.

Технология закрепления плит

Пример утепления стен пеноплексом внутри помещения.

Приблизительно через трое суток, когда клей полностью высохнет, работы по обшивке можно продолжить. Пеноплекс закрепляется при помощи дюбелей с большой шляпкой из пластика. Дюбель устанавливается с таким расчетом, чтобы он соединял два соседних листа, а также две плиты, расположенные по вертикали. Дюбеля крепятся с четырех сторон и посередине материала.

Утепление может производиться изнутри помещения или снаружи.

Обшивка здания снаружи

Технология наружной обшивки наиболее распространена. Работы по теплоизоляции осуществляются во время возведения дома или при реконструкции старого здания. Преимущество работ с наружной стороны в том, что обшивка никак не влияет на полезную площадь помещения.

Наружная теплоизоляция может производиться с помощью вентилируемых или штукатурных фасадов. Вентилируемые фасады не дают возможности проявить дизайнерский подход, поскольку имеют стандартный внешний вид. Но у них более эффективная паропроницаемость, в отличие от штукатурных.

Технология «мокрых» фасадов требует частого ремонта, за счет нестойкого слоя финишной отделки. Поэтому утеплитель необходимо класть достаточно плотно.

При отделке наружных стен выбираются листы пенополистирола с толщиной 80–100 м …

Утеплитель для стен пеноплекс — характеристики и основные приемы монтажа

Любые жилые дома, расположенные в холодных регионах страны, требуют обязательного утепления, так как не изолированные от низких температур стены являются одними из главных причин тепловых потерь, которые могут составлять до 25—30%. Утеплитель для стен пеноплекс применяется как для внешней, так и для внутренней теплоизоляции зданий.

Утеплитель для стен пеноплекс

Этот материал обладает всеми необходимыми эксплуатационными качествами, которые будут способствовать защите стен не только от зимних холодов, но и от перегревания в летний зной. Ранее для этих целей чаще применялся обычный пенопласт. Хотя он изготавливается из, в принципе, того же сырья, что и пеноплекс, однако технология – совершенно другая, поэтому материал имеет более пористое структурное строение, что не совсем подходит для наружного утепления.

Основные характеристики пеноплекса

Пеноплекс представляет собой плиты пенополистирола, полученные по технологии экструзии – продавливании вспененной расплавленной пластичной массы через формовочные сопла (дюзы). В результате совместного воздействия температуры и высокого давления материал по застыванию приобретает мелкопористую структуру, с мелкими воздушными «ячейками» примерно одного размера (от 100 до 200 мкм), каждая из которых изолирована от других. Подобное строение обеспечивает две основные характеристики этого типа пенополистирола – отменные утеплительные качества наряду с высокой механической прочностью.

Благодаря микропористой структуре пеноплекс обладает высокими утеплительными качествами и механической прочностью на сжатие

Для начала, чтобы оценить достоинства пеноплекса, – вкратце несколько цифровых показателей основных параметров этого материала.

Таблица: технические характеристики пеноплекса

Наименование	Метод испытаний	Единица измерения	Числовые показатели
Прочность на сжатие при 10% линейной деформации, не менее	ГОСТ EN 826-2011	МПа (кгс/см²; т/м²)	0.2
Плотность	ГОСТ 17177-94	кг/м³	25-32
Водопоглощение за 24 часа, не более	ГОСТ 17177-94	% по объему	0.4
Категория стойкости к огню	Ф3-123	группа	Г3
Коэффициент теплопроводности при (25±5) °С	ГОСТ 7076-99	Вт/(м×°С)	0.03
Звукоизоляция перегородки (ГКЛ-ПЕНОПЛЭКС® 50 мм-ГКЛ), Rw	ГОСТ 27296-87	дБ	41
Стандартные размеры	Ширина	мм	600
	Длина	мм	1200
	Толщина	мм	20; 30; 40; 50; 60; 80; 100; 120; 150
Температурный диапазон эксплуатации	ТУ	°С	-100 … +75

Даже предварительная оценка по приведенным характеристикам показывает, что материал – очень эффективен для термоизоляционных работ. Однако, стоит рассмотреть его качества подробнее:

Низкое водопоглощение

Этот параметр очень важен для любого утеплителя, так как при высокой гигроскопичности материал набухает, утрачивает воздушную прослойку, а замерзание впитавшейся воды может вызвать его деструктуризацию, отчего он теряет свои основные качества и становится бесполезным.

Значение этого параметра у пеноплекса определено официально путем проведенных лабораторных испытаний. Материал полностью погружался в воду, а затем велся мониторинг  в течение месяца. При этом выявилось, что пеноплекс впитывал небольшое количество влаги только в первые десять дней, ну а в дальнейшем влажность в нем нисколько не увеличивалась.

По истечении 30 дней количество поглощенной влаги в пеноплексе составило около 0,6% от общего объема плиты. На основании этого был сделан вывод, что влага проникает только во внешний слой материала и на месте его разреза, но не попадает во внутреннюю его структуру.

Такой показатель даже близок к гидрофобности, что чрезвычайно важно для утеплителя для внешних работ. Кстати, от этого параметра напрямую зависит и то, что материал стоек к возникновению плесени и гнили.

Низкий коэффициент теплопроводности

Теплопроводность пеноплекса, коэффициент которой составляет всего 0,03 Вт/м×°С — одна из самых низких среди всех утеплительных материалов. Этот параметр в большей степени достигается за счет структурного строения пеноплекса и его низкого влагопоглощения.

Благодаря этим качествам, утеплитель может быть использован для монтажа в помещениях с повышенной влажностью, таких, как подвалы, а также для установки снаружи стен и для термоизоляции фундаментов здания.

Фундамент и цоколь дома тоже нуждаются в утеплении!

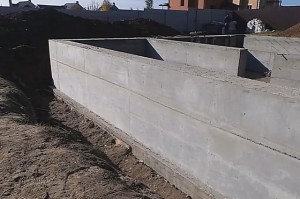

Долговечность ленточного фундамента напрямую зависит от его защищенности от воздействия грунтовой влаги и низких температур. Пеноплекс идеально подойдет для этих целей.

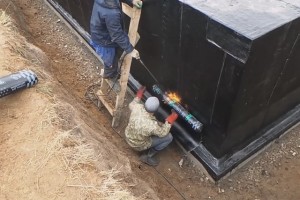

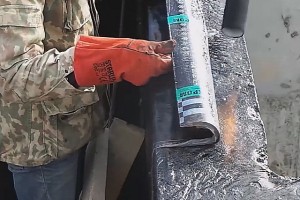

Как правильно выполнить гидроизоляцию фундамента и провести утепление фундамента пеноплексом – читайте в специальных публикациях нашего портала.

Стойкость к механическим нагрузкам

Технология изготовления пеноплекса методом экструзии дает высокую однородность структуры материала, позволяет сделать его весьма прочным. Пеноплекс почти не продавливается при нажатии на него. Не произойдет значительных изменений в структуре утеплителя и при хождении по нему, так как он отлично выдерживает большие нагрузки. Единственным условием для сохранения его целостности при утеплении, к примеру, пола, является ровная поверхность для укладки.

Низкая паропроницаемость

Так как, по сути, пеноплекс является экструдированным пенополистиролом, но с улучшенными физико-техническими характеристиками, он обладает высокой сопротивляемостью к впитыванию различных испарений.  Паропроницаемость двухсантиметровой плиты этого материала, можно сравнить с аналогичным показателем слоя рубероида, который применяют для изоляции гидро- и пароизоляции стен и пола.

Пеноплекс отлично подходит для утепления влажных помещений бань

Это дает полную возможность применять пеноплекс для утепления помещений с повышенной влажностью, например, бани.

Небольшой вес

В комплексе с низкой теплопроводностью и влагопоглощением, утеплитель имеет малый вес. Этот параметр позволяет без труда поднимать материал на любую высоту. Поэтому в последние годы его можно увидеть на наружных стенах панельных и кирпичных многоэтажек — им утепляют как несущие конструкции строений, так и балконы.

Материал легкий. не утяжеляет стен, поэтому его часто стали использовать для наружного утепления в многоэтажных домах

Кроме этого, при закреплении пеноплекса на поверхности, он не утяжеляет конструкцию и поэтому не требует согласований и разрешения на монтаж.

Простота в обработке и монтаже

Преимуществом пеноплекса можно назвать и простоту его обработки. Для того чтобы разрезать его листы не нужно никаких специальных инструментов — достаточно только обычного острого строительного или канцелярского ножа. Монтаж материала на поверхности проходит быстро, причем этому процессу не сможет помешать непогода, так как утеплитель не боится влаги.

Длительный срок эксплуатации

На материал, изготовленный с соблюдением всех технологических требований, производители устанавливают гарантийный срок вплоть до 50 лет. Этот срок – не голословен, он рассчитан по результатам проведённых лабораторных и стендовых испытаний, которые включают многократное глубокое замораживание и последующее оттаивание пеноплекса, нагревание его до самых высоких температур, какие только могут случиться в процессе эксплуатации в самых разных климатических регионах.

Причем нужно отметить, что это установлен минимальный срок эксплуатации, так как качественный материал прослужит и более долгий срок.

Устойчивость к воздействию химических веществ

На пеноплекс не оказывают негативного влияния большинство химических составов, которые применяются в строительстве. К ним относятся: щелочи, солевые растворы, краски на водной основе, спиртовые составы, хлорная известь, двуокись углерода, аммиак, бутан и пропан, различные масла, бетонные смеси и фреоны.

Однако, существуют и вещества, которые способны негативно влиять не только на качество утеплителя, но и на его целостность, то есть некоторые из них могут просто растворить пеноплекс. Утепляя дом изнутри или снаружи, нужно обязательно ознакомиться с информацией о подобных химикатах, чтобы не допустить ошибок при монтаже пеноплекса.

К таким составам относятся: бензин, дизтопливо, формальдегид, ацетон, растворители на метилацетатной или этилацетатной основе, эмалевые и масляные краски и другие активные вещества.

Звукоизоляция пеноплексом

Устанавливая этот материал на стены дома, владелец получает не только защиту от холода и жары, но и от проникновения уличного шума, так как пеноплекс обладает хорошим свойством звукоизоляции. Этот параметр особенно важен в том случае, если дом расположен около оживленной автомобильной трассы или железнодорожных путей. Постоянный шум негативно влияет на психику человека, так как отсутствует возможность полноценного отдыха. Поэтому отделка стен шумоизолирующим материалом просто необходима, и пеноплекс отлично подойдет для этой роли.

Горючесть утеплителя

С горючестью и дымообразованием, увы, не все обстоит «гладко»

Пеноплекс имеет маркировку по шкале горючести Г3, что означает средний ее уровень. Производители называют его самозатухающим, но это не всегда так. Параметр горючести во многом зависит от нескольких факторов:

• Качество изготовления материала.
• Наличия в его составе антипиренов.
• Состава декоративного покрытия — оно может способствовать или  противостоять поддержанию огня. Сюда же можно отнести и расположенные около утеплителя материалы — они также могут увеличить распространение пламени.

Кроме этого, нельзя не обратить внимания на задымленность, которое способен создать пеноплекс. Если по стечению негативных обстоятельств возгорание все же произошло, то пеноплекс будет выделять едкий черный дым, в составе которого имеются высокотоксичные вещества. Они способны не только принести значительный вред здоровью людей, но и чрезвычайно опасны для их жизни, так как способны вызвать термические и химические ожоги слизистых и органов дыхательной системы, вызывают отеки легких, поражают центральную нервную систему.

Характеристики по дымообразованию также имеют свою классификацию. Материал по этому показателю маркируется буквой Д с цифрой от 1 до 3, указывающей на степень распространения дыма. Пеноплексу, так же, как и любому экструдированному пенополистиролу, присваивается третья степень, то есть Д3.

Подобные негативные качества материала предрасполагают к тому, что, выбирая пеноплекс для утепления стен изнутри помещений или снаружи здания, необходимо будет предусмотреть надежную негорючую отделку, которая поспособствует самозатуханию случившегося возгорания.

Видео: испытания пеноплексовых панелей

Виды пеноплекса

Производится пять основных разновидностей пеноплекса, которые предназначены для тех или иных видов термоизоляционных работ.

• Одна из разновидностей используется для настила под дорожное покрытие – такой материал наиболее плотный, и маркируется, как пеноплекс-45. Оставшиеся четыре вида предназначены для использования при термоизоляции жилых строений:

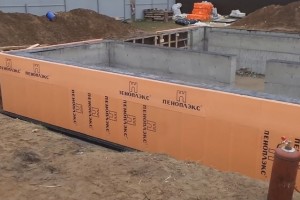

Пеноплекс для термоизоляции фундаментов

• «Пеноплекс- фундамент» – этот вид больше подходит для монтажа на цокольную часть дома. Он сохраняет фундамент от промерзания и образования мостиков холода от грунта внутрь помещений.

Пеноплекс для утепления стен

• «Пеноплекс-стена» – предназначен для утепления стен дома снаружи. Он имеет все необходимые качества, которые способствуют сохранению комфортного температурного микроклимата внутри дома, не позволив проникнуть холоду или жаре снаружи, и защите жилых или рабочих помещений от внешнего шума.

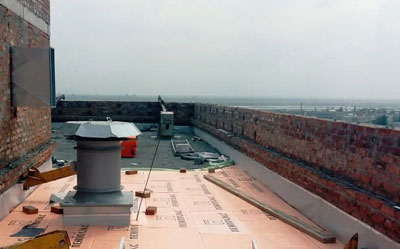

Материал отлично подходит и для утепления кровли

• «Пеноплекс-крыша» – этот вид материала предназначен для термоизоляции чердачных перекрытий и скатов кровли. Утепленная таким образом конструкция крыша не только не даст уйти из дома теплу через чердачное помещение, но и создаст идеальную тишину внутри помещений во время дождя или сильного ветра. Кроме этого, пеноплекс-крыша очень хорошо подходит для утепления мансардных помещений — как их полов, так и стен.

Применяют пеноплекс и для утеплительных работ внутри помещений

• «Пеноплекс-комфорт» – изготавливается для внутренних работ. Его монтируют в помещениях на стены, потолок и полы, используют для превращения лоджий или балконов в полностью функциональные жилые комнаты.

Желаете превратить балкон или лоджию в полноценное помещение?

Без проведения термоизоляционных работ это сделать невозможно. А для утепления можно использовать самые разные материалы, в том числе и пеноплекс.

О том, как правильно провести утепление лоджии – в специальной публикации нашего портала.

Утепление пеноплексом стен дома снаружи

Чаще всего для утепления стен используется пеноплекс, имеющий толщину в 100 мм. Однако, нужно отметить, что в южных климатических зонах с мягкими зимними температурами подобный слой будет избыточным – достаточно толщины и в 30 ÷ 50 мм. Если же утепляемое строение находится в регионе с очень сильными зимними морозами, то 50-ти миллиметровым материалом не обойтись. В этом случае рекомендовано уложить плиты такой толщины в два слоя, перпендикулярно друг-другу и «с перевязкой».  Этот метод будет более эффективен, нежели укладка одного 100-миллиметрового слоя.

Утеплитель рекомендовано укладывать на стены по принципу кирпичной кладки – это создаст дополнительную жесткость конструкции.

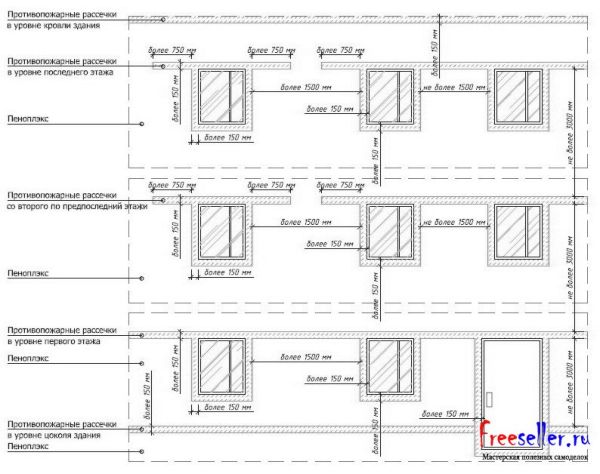

Схема расположения плит пеноплекса на фасаде дома

Схема наружного утепления стен хорошо показана на предлагаемой вниманию схеме, но чтобы сделать все правильно, нужно рассмотреть все этапы работы подробнее.

Так примерно будет выглядеть весь утеплительно-отделочный «пирог» на наружной стене

Для утеплительных и последующих отделочных работ понадобятся следующие материалы: сухая строительная смесь – монтажный клей, просчитанное количество пеноплекса, стартовый профиль для начала монтажа утеплителя. крепления дюбели—«грибки», армирующая стекловолоконная сетка-серпянка, перфорированные металлические уголки с сеткой, грунтовка, штукатурные и шпаклевочные смеси, декоративная отделка (штукатурка или плитка).

Пошаговая инструкция монтажа пеноплекса на внешние стены:

Иллюстрация	Краткое описание выполняемой операции
	Чтобы утепление было эффективным, необходимо хорошее прилегание плит пеноплекса к стене. Поэтому перед его монтажом нужно обязательно провести подготовку поверхностей. В подготовительный процесс входят такие мероприятия, как очистка стен от старой штукатурки, которая начала отслаиваться, заделка обнаруженных трещин, которые могут стать причиной отклеивания установленного утеплителя. Кроме этого, щели могут стать «жильем» для различных насекомых, которые затем могут перебраться и в дом. Перед очисткой стен, с них демонтируют все находящиеся на ней элементы, такие, как отливы, светильники, кондиционер и другие. Далее, можно приступать к очистке, которая обычно проводится с помощью шпателя. Если на стене присутствует выступающий больше чем на 5 мм рельефный рисунок, то его необходимо сбить, так как он будет мешать установке утеплителя.
	Если на стене после снятия штукатурки обнаружились трещины, то прежде чем заделывать, их нужно расширить с помощью зубила и молотка, шлифмашинки с кругом по камню или перфоратора. Расширенные щели очищаются и обрабатываются грунтовкой, а затем заполняются герметиком или штатлевочным составом и разравнивается. Очень широкие трещины могут быть заполнены монтажной пеной, а после ее расширения и высыхания выступающие части срезаются обычным канцелярским ножом.
	Если на стене есть неровности, которые тоже могут стать препятствием для хорошего прилегания плит, то поверхность нужно выровнять. Следует удалить выступающие части и заполнить штукатурной смесью углубления.
	Если же визуально видна глобальная неровность поверхностей, то есть на них присутствуют явные завалы, то проводят проверку с помощью отвеса, а затем выравнивают путем установки штукатурных маячков и наброски бетонного раствора. Выведение стен проводится правилом. Не нужно думать, что можно затем выровнять поверхности утеплителем — он просто повторит их направление, и, таким образом, отклонение стены от вертикали сохранится.
	На выровненные стены, используя валик или широкую кисть, наносится грунтовочный состав, которому нужно дать хорошо просохнуть. Лучше будет, если провести двукратную обработку, причем второй слой наносится лишь после полного впитывания и просыхания первого.
	Высохшую поверхность нужно разметить для монтажа стартового профиля. Для этого на нужной высоте снизу стены намечают строго горизонтальную линию, отбивают ее красящим шнуром, а затем по ней закрепляется с помощью саморезов профиль. Он необходим для установки на него первого ряда утеплителя — профиль не позволит пеноплексу сползти ниже установленного уровня до того, как панели не будут надежно зафиксированы креплениями-«грибками». Ширина профиля будет зависеть от выбранной толщины пеноплекса. Профиль закрепляется к стене дюбелями с шайбами Ø 5÷7 мм, с шагом в 300÷400 мм. Для скрепления профиля на углах дома используются специальные угловые соединения, изготовленные из пластика. Они компенсируют расширение материалов при перепадах температур.
	Далее, по стене при необходимости проводятся все коммуникации, которые должны быть скрыты под утеплителем и отделкой. На оконных проемах устанавливаются отливы.
	Следующим этапом идет раскрой пеноплекса на полосы нужной ширины для монтажа их на откосы окон. На вырезанные заготовки наносится заранее замешанный согласно инструкции клеевой состав, толщиной в 7-8 мм, распределяется зубчатым шпателем. Затем, они монтируются на поверхность, прижимаются и оставляются до надежного схватывания. После просыхания клея, откосы из пеноплекса окончательно фиксируется креплениями-«грибками».
	После завершения монтажа утеплителя на откосы, можно переходить к установке его на стены. Закрепление пеноплекса начинается с нижнего ряда. На плиты наносится клей — полосками по их краям и точечно — в середине. Можно для распределения толстого слой применить и зубчатый шпатель.
	Затем плиты устанавливаются на стартовый профиль и хорошо прижимаются к поверхности стены. Все плиты после монтажа проверяются уровнем на ровность установки по горизонтали, вертикали и относительно поверхности стены. Монтаж последующих рядов ведется «в перевязку» со смещением примерно на половину длины плиты. Удобство фирменного пеноплекса в том, что на панелях есть ламели для плотного соединения на швах, с соблюдением ровности кладки – достаточно совместить замковые части при монтаже.
	Для придания кладке утеплителя дополнительной жесткости, на углах плиты укладываются так называемым «зубчатым соединением» по всей высоте стены.
	После установки двух рядов, нужно вернуться к первой установленной плите, и начать с нее фиксировать каждую из них с помощью дюбелей – «грибков» к поверхности стены. Для этого через пеноплекс просверливаются отверстия, таким образом, чтобы они уходили в стену на 50÷60 мм. Вставляется «грибок», а затем в отверстие в середине шляпки устанавливается распорный пластиковый гвоздь, который вбивается с помощью молотка. Шляпка крепления должна быть вдавлена в утеплитель, то есть находиться с его поверхностью в одной плоскости.
	После завершения монтажа пеноплекса на клей и на «грибки», прежде чем приступить к следующему этапу работ, стене дают хорошо просохнуть — этот процесс займет двое ÷ трое суток, в зависимости от толщины слоя клея и его характеристик, погоды на улице.
	Далее, швы между плитами заделываются монтажной пеной, а после ее застывания выступившие излишки срезаются.
	После завершения монтажа и фиксации всего утеплительного материала, его необходимо армировать специальной стекловолоконной сеткой. Начать нужно с углов — на них закрепляются перфорированные уголки с сетчатыми «крыльями». Они защитят углы утеплительного материала от повреждений во время его эксплуатации, облегчат «выведение» углов при дальнейшем оштукатуривании.
	Следующим этапом всю утепленную поверхность нужно укрепить, растянув и приклеив на нее полотна сетки. Ее монтаж производится сверху стены, от карниза: Сначала на небольшой участок поверхности утеплителя наносится клеевая масса и распределяется по нему шпателем. На клей накладывается полотно сетки, имеющее длину, равную высоте утепляемой стены, и вдавливается шпателем в нанесенный слой. Излишек клея с поверхности убирается или перераспределяется на нижний участок стены. Таким образом армируются все утепленные поверхности дома, а затем оставляются сохнуть. Так как клей под сетку нанесен тонким слоем, просыхание его займет не более суток.
	Далее на высохшую поверхность наносится шпаклевка, которая должна полностью закрыть арматурную сетку и сделать поверхность ровной. Этот слой шпаклевки должен очень хорошо высохнуть, поэтому его стоит оставить в покое на двое ÷ трое суток.
	По истечении этого периода поверхность стен нужно хорошо зачистить с помощью терки с установленной абразивной сеткой или наждачной бумагой. Работа производится круговыми движениями, которые делают против часовой стрелки. Затирку нужно осуществлять аккуратно, без сильного нажима на стену.
	Завершающим этапом перед декоративной отделкой идет покрытие зашпаклеванной стены грунтовкой, содержащей кварцевый песок. Она необходима для создания хорошей адгезии поверхности стены и декоративной штукатурки или плиточного клея.
	На подготовленную и прогрунтованную стену наносится декоративная штукатурка или приклеивается плитка, имитирующая камень или дерево.

Как придать стене декоративные качества?

Серые скучные стены никак не могут стать украшением дома. Хорошо, что в распоряжении сегодняшних строителей – немало техник выполнения рельефной штукатурки.

Как выполнить ее самостоятельно – в соответствующей статье портала.

Типичные ошибки при монтаже пеноплекса

Чтобы утепление было действительно эффективным, необходимо учесть некоторые нюансы монтажа пеноплекса и не допустить при этом «традиционных» ошибок.

К самым распространенным ошибкам можно отнести следующие:

• Выполнение работ при неблагоприятной для этого процесса погоде. Если монтаж будет проводиться при более высоких температурах, чем это рекомендовано производителем, то материал может несколько изменить свои размеры, деформироваться или потерять свои положительные качества.
• Нельзя производить монтаж пеноплекса на стену только дюбелями, без применения клея. Такая экономия приведет к недостаточному прилеганию утеплителя к стенам, а как результат – к снижению утеплительных и звукоизоляционных качеств конструкции. Можно сказать, что утеплительный эффект будет потерян, а деньги – потрачены напрасно. Нужно помнить, что основным крепежным материалом является именно клей, а дюбели служат лишь для дополнительной фиксации пеноплекса к стене.
• Очень важно выбрать правильный и качественный клей для монтажа утеплителя. Поэтому при его приобретении очень важно внимательно изучить инструкцию на его упаковке.

Обычно мастера предпочитают работать с клеями, реализуемыми в виде сухих строительных смесей. Одна брать любой приглянувшийся состав – нельзя, так как он должен иметь целевое предназначение – именно для термоизоляционных работ. Тогда должное качество утепления будет обеспечено.

Обратите внимание на предназначение смеси — она должна быть именно для утеплительных работ

Клей может продаваться и в готовом виде – обычно это состав на акриловой основе. Правда, стоимость его – намного выше, и использование для утепления фасадных стен вряд ли можно назвать рентабельным.

Готовый клеевой состав для пенополистирола

• При установке пеноплекса необходимо закрывать полностью всю утепляемую поверхность, не оставляя между плитами даже небольших зазоров, иначе утепление не будет «работать» должным образом.
• Ошибкой считается и несоблюдение правил монтажа по принципу кирпичной кладки, «в перевязку», так как недопустимо расположение вертикальных стыков плит на одной линии.
• Недопустимо несерьезное отношение к подготовке поверхности стен для монтажа утеплительных панелей, так как необработанная и неотремонтированная поверхность, закрытая пеноплексом, может со временем покрыться грибковыми колониями, плесенью, от которых будет сложно избавиться. А между тем – подобная микрофлора очень вредна для здоровья человека.

Стоимость материала и монтажных работ

Сам по себе пеноплекс имеет достаточно высокую цену, поэтому прежде чем готовиться к его монтажу, необходимо разузнать его стоимость в регионе проживания.

• В среднем же цена пеноплекса толщиной в 50 мм, составляет примерно 5 $ за 1 м².
• Модифицированный материал с улучшенными качествами, в том числе с добавками антипиренов, имеет цену за 7 ÷ 8 $ за 1 м².
• Работа мастеров по утеплению стен дома изнутри обойдется в среднем в 9 ÷ 10 $ за 1 м².
• Закрепление пеноплекса на фасад дома будет стоить порядка 13 ÷ 15 $ за 1 м², так как работа более сложная из-за того, что часть ее придется проводить на высоте.

Ознакомившись с основными технологическими приемами использования пеноплекса в качестве утеплителя стен, уточнив уровень цен на сам утеплитель и необходимые расходные материалы и на выполнение монтажных работ, каждый хозяин дома сам будет в состоянии оценить свои возможности и принять решение – выполнять ли все самостоятельно или же пригласить мастера.

Располагая информацией о типичных ошибках, которые часто делают при монтаже пеноплекса, можно осуществлять контроль за его специалиста – увы, среди них попадается немало «леваков».

По сути, работы несложны и вполне доступны для самостоятельного выполнения, имеются все необходимые для этого инструменты. Но, естественно, если требуется утеплить стены квартиры, находящейся выше первого этажа, то не стоит проявлять ненужный «героизм» — лучше обратиться к профессионалам, которые имеют специальное оборудование для выполнения монтажных работ на высоте.

И в завершение — еще один видеосюжет о применении пеноплекса для утепления балкона.

Видео: пеноплекс — как материал для утепления балкона или лоджии

Утепление фундамента пеноплексом своими руками: инструкция + видео

Основа любого дома – это надежный фундамент. От его состояния напрямую зависит целостность, сохранность, долговечность здания, а в определенной степени – даже микроклимат внутри помещений. Именно поэтому для возведения фундамента необходимо применять самые надежные и качественные конструкции и материалы. Однако мало просто выстроить эту часть дома – она нуждается в особой защите от внешних воздействий.

Утепление фундамента пеноплексом

В одной из публикаций нашего портала подробно изложены вопросы гидроизоляции фундамента. Обычно в комплексе с этими мерами при правильном подходе сразу предусматривается и его утепление. Для этого могут применяться различные строительные технологии, но наиболее распространенным, простым, доступным для самостоятельного проведения является утепление фундамента пеноплексом.

В настоящей статье будут рассмотрены причины необходимости термоизоляции фундамента, свойства утеплительного материала – пеноплекса, изложены последовательность процесса проведения подобных работ и применяемые технологические приемы.

Для чего утепляют фундамент?

Казалось бы – для чего утеплять фундамент? Может показаться, что достаточно его изолировать от проникновения влаги, и этим полностью обеспечится его сохранность. Все жилые помещения находятся выше, никак напрямую не взаимодействуют с цокольной частью и имеют собственную термоизоляцию. Это мнение достаточно широко распространено, и поэтому многие домовладельцы попросту сбрасывают со счетов необходимость подобных работ, даже не закладывая их в план строительных работ. Между тем, утепление фундамента необходимо сразу по нескольким причинам:

• Массивная конструкция фундамента и цоколя становится «магистральным путем» проникновения холода. Значительная часть тепло потерь дома всегда связана с плохо изолированным полом первого этажа. Но даже при, казалось бы, надежной термоизоляции  мост холода действует от фундаментного основания через стены. Это приводит и к существенным потерям в плане расходов на энергоносители, и в некомфортной обстановке в помещениях. А правильно проведенное утепление дает до 30% общей экономии тепла.
• Подошва фундамента расположена, как правило, ниже уровня промерзания почвы, и ее температура достаточно постоянна в связи с постоянным воздействием геотермального тепла. Верхняя же часть подвержена значительным температурным перепадам. Такая неравномерность вызывает внутренние напряжения железобетонной конструкции, связанные с разницей линейного расширения материала, что ведёт к быстрому ее «старению». Для того чтобы весь массив фундамента имел примерно одинаковый прогрев, независимо от времени года, потребуется надежная термоизоляция.
• Слой утеплителя на фундаментных стенках смещает точку росы наружу, и бетонные конструкции не будут отсыревать от образования конденсата, вызванного разницей внешних и внутренних температур.
• Хотя любая железобетонная конструкция имеет определённый запас морозоустойчивости, выражающейся в числе циклов полного промерзания и оттаивания, лучше этот «внутренний резерв» не расходовать понапрасну, минимизировав или полностью устранив воздействия отрицательных температур.
• Целесообразно вместе с утеплением стен фундамента проводить еще и термоизоляцию прилегающих слоёв грунтовой засыпки, разместив для этого горизонтальный термоизолирующий пояс на уровне подошвы (при мелкозаглубленных фундаментах) или под бетонной отмосткой. Этим можно достичь снижения риска пучения грунтов при промерзании, которое опасно появлением деформаций и нарушением целостности фундаментной основы.
• Слой утеплителя становится еще одной достаточно надежной преградой на пути почвенной влаги. Кроме того, он хорошо закрывает уязвимый к механическим воздействиям слой нанесенной гидроизоляции.

Утепление фундамента должно проводиться по наружной его стене. Термоизоляционный материал, размещенный внутри подвального (цокольного) помещения, лишь незначительно улучшит там микроклимат, но никак не решит главных проблем.

Пеноплекс – оптимальный материал для утепления фундамента

Из всех существующих термоизоляционных материалов именно пеноплекс, наверное, является наиболее оптимальным для утепления фундамента и цоколя. Применяются, конечно, и другие технологии, например, напыление пенополиуретана, но все же для самостоятельного проведения подобных работ лучше пеноплекса и по физическим и эксплуатационным качествам, и по цене пока еще найти сложно.

Пеноплекс — пожалуй, лучший современный материал для утепления фундамента

Пеноплекс представляет собой плиты экструдированного пенополистирола. Технология экструзии, то есть расплавление смеси из гранул полистирола со вспениванием ее специальными агентами и последующим продавливанием через формовочное сопло (экструзионную головку), позволяет получать материал высокой плотности с сохранением отличных термоизоляционных качеств.

• Плотность пеноплекса варьируется, в зависимости от марки, от 30 до 45 кг/м³. Это позволяет материалы выдерживать значительные механические нагрузки. Так, предел усилия на сжатие при объемной деформации до 10%, даже у самого «легкого» пеноплекса – не менее 20 т/м², а у наиболее плотного достигает и 50 т/м². Этих показателей вполне достаточно не только для утепления стен фундамента, но и для закладки термоизолятора под его подошвы или монтажа его в качестве основы для заливки плитного фундамента.

Видео: тестирование экструдированного пенополистирола на прочность

• У пеноплекса за счет его насыщенности воздухом – отличные показатели термического сопротивления. Так, коэффициент теплопроводности всего 0,030 Вт/м×Сº — один из самых низких среди всех современных термоизоляционных материалов.
• Вместе с тем, закрытая ячеистая структура материала хорошо противостоит проникновению влаги. Водопоглощение в первые сутки не превышает 0,2% от общего объема, в течение месяца – не более 0,4 — 0,5%, и в дальнейшем эта величина не меняется в течение всего срока эксплуатации.
• Диапазон температур, при которых пеноплекс не изменяет своих физических качеств – от —50 до + 75 ºС.
• Материал абсолютно безвреден с экологической точки зрения, с течением времени не разлагается, не выделяет вредных веществ, а срок его службы оценивается не менее, чем в 30 — 40 лет.

Пеноплекс выпускается в виде прямоугольных плит, обычно оранжевого цвета, размером 600 × 1200 мм, толщиной от 20 до 60 мм (с шагом 10 мм), 80 или 100 мм. Плиты имеют замковую пазо-гребневую часть, благодаря чему монтаж предельно упрощается и минимизируются «мостики холода» на стыках панелей.

Выпускается несколько видов пеноплекса, которые подразделяются на классы, от «Пеноплекс 31С» до «Пеноплекс 75». Основное отличие – уровень плотности материала, который достаточно наглядно выражен цифровым показателем. В состав «Пеноплекса 31» и «35» , кроме того, дополнительно внесены антипирены, существенно повышающие их огнестойкость. Впрочем, для наружного утепления фундамента этот показатель не является определяющим. Для подобных работ обычно приобретают материал класса «35С», «45С», а для установки под подошву или под плитный фундамент — «45».

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Схемы и расчет параметров утепления фундамента

Итак, чтобы достичь эффективности термоизоляции фундамента и толщи прилегающего к нему грунта, система утепления должна включать два участка:

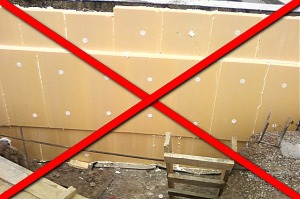

Примерные схемы расположения утеплителя и возможные ошибки

• Вертикальный – слой утеплителя устанавливается непосредственно на стены фундамента снаружи, от самой подошвы и до верхнего обреза цоколя. Этим решается проблема ликвидации «мостов холода» через стены и цокольную часть здания.
• Горизонтальный – выкладывается сплошным слоем по периметру здания и предотвращает промерзание грунта вокруг стен фундамента, тем самым полностью устраняя или в максимальной степени снижая процессы пучения. В зависимости от глубины промерзания в конкретной местности, от типа фундамента и его заглубления этот слой может располагаться на уровне подошвы, или же выше, на глубине выше точки промерзания. На практике очень часто горизонтальный слой утеплителя располагают непосредственно под бетонной отмосткой.

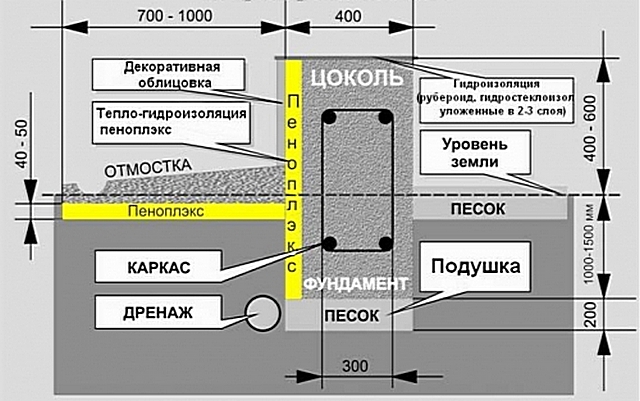

Схема термоизоляции фундамента с утепленной отмосткой

При этом специалисты рекомендуют обязательно предусматривать утолщение горизонтального пояса утеплителя по углам здания, на определённое расстояние вдоль стен – об этом будет сказано чуть ниже.

Какова должна быть толщина пеноплекса, чтобы утепление было эффективным и в полном пере оправдывало свое предназначение? Существуют специальные методики подсчета, которыми пользуются специалисты. В некотором упрощении можно произвести подобный расчёт и самостоятельно.

Толщину пеноплекса для вертикального участка можно определить исходя из следующей формулы:

R = h1/λ1 + h2/λ2

R – это величина сопротивления теплопередаче, константа, установленная для конкретных регионов с учетом их климатических особенностей;

h1 – толщина стенок фундамента;

λ1 – коэффициент теплопроводности материала, из которого сделан фундамент;

h2 и λ2 – соответственно, требуемая толщина слоя пеноплекса и его коэффициент теплопроводности.

Значение R несложно уточнить в любой местной строительной организации – она установлена СНиП 23—02-2003. Для примера, в таблице ниже показана эта минимальная величина для некоторых регионов России:

Город (регион)	R — необходимое сопротивление теплопередаче м2×°К/Вт
Москва	3.28
Краснодар	2.44
Сочи	1.79
Ростов-на-Дону	2.75
Санкт-Петербург	3.23
Красноярск	4.84
Воронеж	3.12
Якутск	5.28
Иркутск	4.05
Волгоград	2.91
Астрахань	2.76
Екатеринбург	3.65
Нижний Новгород	3.36
Владивосток	3.25
Магадан	4.33
Челябинск	3.64
Тверь	3.31
Новосибирск	3.93
Самара	3.33
Пермь	3.64
Уфа	3.48
Казань	3.45
Омск	3.82

Для примера, можно подсчитать какой толщины должен быть вертикальный слой пеноплекса на бетонном фундаменте толщиной 500 мм в Московской области:

R = 3,28

h1 = 0,5 м

λ1 для бетона —  Вт/м×°К

λ2 для пеноплекса – 0,032 Вт/м×°К

3,28 = 0,5 / 1,69 + h2/0,032

Несложные арифметические вычисления дают 0,0955 м. Округлять следует, конечно, в большую сторону, и в итоге получаем слой пеноплекса 100 мм.

Калькулятор для расчета толщины утепления фундамента

Чтобы облегчить читателям сайта работу, представляем специальный встроенный калькулятор, позволяющий быстро и точно рассчитать толщину термоизоляции для разных материалов и размеров фундамента, и для различных типов уместных в данном случае утеплителей.

Перейти к расчётам

Можно воспользоваться и другой методикой расчета. Она, в определенном смысле, даже удобнее, так как покажет не только толщину вертикального утепления, но и параметры горизонтального пояса пеноплекса – его толщину и необходимое усиление по углам здания.

Существует такое понятие, как «индекс мороза» (ИМ). Эта приведенный показатель выражает количество дней с отрицательной температурой воздуха и величину этих температур, характерных для конкретного региона. Выражается он в градусо-часах. На схеме линиями-изотермами показано распределение ИМ в европейской части России.

Схема примерного распределения индекса мороза (ИМ) на территории европейской части России

Выяснив ИМ для своей местности, несложно спроектировать вертикальное и горизонтальное утепление фундамента, основываясь на данных таблицы:

ИМ	толщина слоя вертикального утепления (мм)	ширина пояса горизонтального утепления (м)	толщина пояса горизонтального утепления (мм)	длина утолщённых участков от углов здания (м)	толщина утолщенного участка (мм)
до 35000	84	—	—	—	—
35000	91	0.3	18	1.2	25
40000	98	0.6	32	1.2	44
50000	112	0.9	49	1.5	69
60000	126	1.2	63	2	95
70000	140	1.5	81	2.5	121
80000	154	1.8	102	3	152
90000	168	1.8	133	3.5	200

Полученные из таблицы значения округляются в большую сторону. Затем их необходимо привести к существующим стандартным толщинам пеноплекса. При утеплении вертикальной части рекомендуют предусмотреть два слоя плит – так надёжно перекроются все стыки и не останется «мостиков холода». Таким образом, если, к примеру, при «индексе мороза» 50000 градусо-часов требуется толщина пеноплекса 112 мм, то целесообразно будет применить два слоя утеплителя по 60 мм.

Зная высоту фундамента и его цокольной части, определив параметры утепления, несложно будет рассчитать и потребное количество материала, исходя их того, что площадь одной панели равна 0,72 м².

Видео: советы по утеплению фундамента пеноплексом

Как производится утепление фундамента пеноплексом

Вертикальное утепление стен фундамента

Ниже в таблице будет показана примерная последовательность работ по вертикальной термоизоляции подземной части фундамента. Понятно, что эта работа вплотную связана с гидроизоляцией бетонной основы, так что и эта тема будет вскользь затронута – как один из этапов процесса утепления.

Иллюстрация	Краткое описание выполняемой операции
	Для качественного утепления фундамента во всей высоте, вплоть до его подошвы, посте застывания и полного набора прочности производится распалубка, грунт убирается на всю глубину, по всему периметру здания – так, чтобы была свобода передвижения работникам.
	Чтобы обеспечить высокую адгезию бетона со слоем гидроизоляции, хорошее прилегание рулонных материалов и блоков утеплителя, его поверхность следует тщательно очистить от грязи, пыли, прилипшего мусора, мелких неровностей (наплывов), образовавшихся при заливке ленты и выявленных после распалубки.
	Такую зачистку проводят с использованием шлифовальной машинки-«болгарки», оснащенной специальным шлифовальным кругом для бетона. Операция – весьма пыльная и трудоемкая, поэтому часто многие ею пренебрегают. Однако, чтобы обеспечить действительно высокий уровень гидроизоляции и утепления, пропускать этот этап не рекомендуется.
	На очищенную поверхность наносится праймер – специальная битумная гидроизоляционная мастика. В продаже представлено немало их марок – российские строители часто выбирают продукцию отечественной компании «Технониколь», в частности, как показано на иллюстрации, «Праймер №01», отлично подходящий для предварительной грунтовки бетонных оснований.
	Праймер наносится на поверхность густым слоем, так, чтобы им были полностью закрыты все остающиеся неровности бетона. Особое внимание – мелким углублениям, которые нередко остаются «сухими». Наносить праймер можно на обширных площадях с помощью валика со средним ворсом, но по углам, в области переходных галтелей и на других сложных участках обязательно применяют кисть. Поверхность фундамента покрывается снаружи праймером полностью, от подошвы до верхнего края, и плюс к этому сразу же грунтуется и горизонтальная поверхность ленты, от которой пойдет возведение цоколя или стены здания.
	Далее, начинается этап основной гидроизоляции поверхности фундамента. В рассматриваемом примере мастера используют наплавляемый рулонный материал «Технониколь Линокром ОМ». Для работы потребуется газовая горелка и баллон с пропаном.
	Наплавление рулонной гидроизоляции проводят вдвоем. Один работник разогревает газовой горелкой участок рубероида – до проплавления защитной пленки. Второй – раскатывает рулон и прижимает разогретый участок к поверхности стены. Важно – рулон должен быть правильно сориентирован – на его поверхности есть обозначения, указывающие сторону, подлежащую расплавлению (в «штатной» намотке рулона она расположена сверху).   Работы начинают вести от подошвы фундамента. Закрывают слоем гидроизоляции внешнюю сторону подошвы, переходные галтели, и заходят на вертикальную стенку ленты.
	После проплавления внешнего слоя рулон раскатывается вверх, и рубероид отлично приклеивается с прогрунтованной поверхности.
	После приклеивания всего отмеренного куска рубероида доверху, необходимо вернуться вниз – там осталась непроклеенной «стартовая» полоса. Она также аккуратно снизу проплавляется пламенем горелки, затем прижимается и окончательно фиксируется на поверхности стены.
	Работу обычно проводят «поярусно», то есть вначале полностью проклеивают нижнюю часть фундаментной ленты с подошвой, по всему периметру. Этим создается своеобразный «пояс усиления» в этой сложной по конфигурации области фундамента. Соседние полосы рубероида должны заходить друг на друга как минимум на 100 мм.
	Особое внимание – внешним и внутренним углам фундамента. Полоса материала должна находить на соседствующую стенку как минимум на 150 мм. При необходимости делаются соответствующие надрезы.
	Затем весь этот «узел» закроется очередным листом, накаливаемым на соседней стене. По такому же принципу поступают и на внутренних углах.
	После того как нижний пояс гидроизоляции смонтирован по всему периметру, переходя выше – на вертикальную часть фундаментной ленты. Из рулонов нарезаются полосы с таким расчетом, чтобы они снизу перехлестнулись с уже наклеенными фрагментами на 100 мм…
	…а в верхней части – полностью перекрывали горизонтальную поверхность ленты фундамента.
	Работа ведется в том же порядке. Отмеренный и отрезанный рулон материала вначале, постепенно раскатывая, наплавляют снизу вверх на вертикальной поверхности ленты.
	Затем проклеивается горизонтальная поверхность фундамента.
	И, как и раньше, завершает монтаж отрезанного рулона рубероида – наплавление нижней полоски, от которой начиналась работа. Так продолжают, пока весь фундамент не будет покрыт первичным слоем гидроизоляции.
	Для надежности рекомендуется закрыть это первый слой наплавляемой гидроизоляции вторым, сплошным, от подошвы до верхнего края фундаментной ленты.
	Второй слой полностью скроет собой «пояс усиления», и такой гидроизоляции уже будет абсолютно не страшен никакой напор грунтовых, дождевых или паводковых вод. Процесс гидроизоляции показан недостаточно подробно потому, что на нашем портале этому вопросу посвящена отдельная публикация – «Гидроизоляция фундамента своими руками», в которой рассмотрены различные способы, в том числе и с применением самоклеющихся рулонных материалов.
	После полной готовности гидроизоляции можно переходить к монтажу утеплительных панелей «Пеноплэкса». Для этого применяется один из нескольких способов. Во-первых, блоки утеплителя часто монтируют на специальный клей, предназначенный именно для термоизоляционных работ. Он может реализовываться в виде сухой строительной смеси, и тогда потребуется его разведение замешивание до необходимой консистенции в соответствии с прилагаемой инструкцией. Пример такого клея показан на иллюстрации.
	Может клеевой состав продаваться и в готовой к применению форме, в пастообразном состоянии. Он поступает в продажу, расфасованным в банки или ведра.
	Для монтажа пеноплэкса можно воспользоваться и битумной мастикой, такой же, которая применялась для гидроизоляции стен фундамента. Единственное условие – мастика должна быть на водорастворимой основе, так как органические растворители (ацетон, бензол, спирты и другие подобные соединения) деструктивно влияют на экструдированный пенополистирол. Впрочем, выпускается специальная битумная мастика, предназначенная именно для монтажа пенополистирольных утеплительных плит – это будет оптимальным решением.
	Наклеивать плиты пеноплэкса начинают снизу. Если фундамент имеет сложную форму, например, выраженную ступенчатую подошву, то слой утеплителя, устанавливаемый на него, должен в точности ее повторять. При этом следует стремиться оставлять минимальные щели на внутренних и внешних углах, тщательно подгоняя вырезанные куски пеноплэкса.
	Клей наносят на панели точечно (горками), но с таким расчётом, чтобы после прижатия их к поверхности площадь контакта составляла не менее 40% от общей площади. Если поверхность стены после проведения гидроизоляции отличается высокой ровностью, то можно для нанесения клеевого состава использовать зубчатый шпатель с высотой гребня 12 – 15 мм. В любом случае, как бы ни наносился клей, необходимо это делать с таким расчётом, чтобы он при прижатии плиты к поверхности не выступил на швах и не мешал стыкованию очередных плит утеплителя.
	При монтаже пеноплэкса обязательно совмещают пазо-гребневое соединение, добиваясь максимально плотной подгонки панелей друг к другу.
	Вся подземная часть утеплителя монтируется исключительно на клеевой состав. Категорически недопустимо использование любых анкерных креплений по типу «грибков». «Гуляющие» по сети фотографии или видеосюжеты с подобным способом крепления пеноплэкса на подземной части фундамента говорят лишь о том, что публикующие это «мастера» недостаточно хорошо разбираются в этой технологии. Во-первых, сверление отверстий под «грибки» обаятельно нарушит герметичность созданного слоя гидроизоляции, и вся проделанная в этом плане работа пойдет насмарку. А во-вторых, в дополнительном механическом креплении и нет никакой нужды – грунтовая засыпка будет надежно фиксировать пеноплэкс на вертикальной поверхности фундаментной ленты.
	Участок же, расположенный в цокольной части, ВЫШЕ УРОВНЯ ЗЕМЛИ, дополнительно фиксируется к поверхности с помощью пластиковых дюбелей – «грибков». Прямо через утеплительную панель просверливается отверстие требуемого диаметра, с заглублением в слой бетона (кирпича) на 35 – 50 мм, вставляется «грибок» до упора, после чего забивается (вкручивается – в зависимости от модели) фиксирующий сердечник. Впоследствии шляпка «грибка» будет скрыта отделкой цоколя.
	Если для гидроизоляции стен фундамента применялась технология наплавления рулонного материала, то практикуют и еще один способ последующего крепления термоизоляционных плит. С помощью газовой горелки проводят поверхностное расплавление наклеенного рубероида, безусловно, очень аккуратно, чтобы не допустить сквозного прожига.
	Для целой панели пеноплэкса достаточно двух-трех таких расплавленных «пятен».
	После прижатия панели её удерживают в течение 10÷15 секунд – битумное заполнение застывает, и утеплитель достаточно надежно фиксируется на стене.
	После того как вся поверхность покрыта пеноплэксом, необходимо тщательно заделать швы между панелями. В случае больших щелей их можно закрыть обрезками материала, при небольших имеет смысл использовать монтажную пену. Однако, если применяется пена, то необходимо будет после ее застывания и срезания излишком промазать швы битумной мастикой, чтобы исключить попадание на нее влаги – от этого полиуретановая пена может начать со временем разлагаться. Для пеноплэкса лучше всего применять фирменную клей-пену, которая, кстати, хорошо подойдет и для наклеивания утеплительных плит на поверхность фундамента.
	Если принято решение размещать панели термоизоляции в два слоя, то укладку второго проводят со смещением, так, чтобы не совпадали ни вертикальные, ни горизонтальные швы. Так будет практически сведена к нулю вероятность образования «мостиков холода».
	Смонтированный утеплитель после уплотнения швов рекомендовано защитить от прямого химического воздействия грунта. Здесь можно поступить по-разному:
	Первый вариант – проложить на поверхности утеплителя армирующую сетку-серпянку и нанести тонкий оштукатуривающий слой, используя в качестве раствора тот же клеевой состав или специальную смесь для обмазочных гидроизоляционных работ.
	Второй вариант – закрыть пеноплэкс слоем недорогого рубероида или пергамина, уложенного на битумную мастику с перехлестом соседних листов в 100 мм. Это, помимо защиты, создаст еще один гидроизоляционный барьер. Но самый лучший вариант – это использование специальной профилированной мембраны типа «PLANTER – standard». Это современное покрытие становится непроходимой преградой для влаги, а рельефные выступы будут служить своеобразными «демпферными подушечками», предотвращающими повреждение утеплительного слоя при обратной засыпке фундамента грунтом.
	Гидроизоляция и утепление подземной части фундамента выполнены. Всё готово к началу обратной засыпки.
	При больших объёмах работ целесообразно привлечь специальную технику. Обратите внимание – для дополнительной страховки мастера установили временные деревянные подпорки. По мере засыпки фундамента грунтом их несложно удалять, а после заполнения котлована, термо- и гидроизоляции фундамента уже ничто не сможет повредить. Следует учесть, что при обратной засыпке грунта рекомендуется у стен разместить слой песка (песчано-гравийной смеси) – это поможет снизить нагрузку на стенки фундамента. Иногда в этих целях применяют и керамзит, что придаст утеплению еще большую эффективность.
	Обратная засыпка выполнена – ее потом необходимо будет лишь привести в порядок вручную. Это будет делаться на стадии создания утепленных отмостков.
	А сама лента фундамента стала основанием для дальнейших работ – выкладывания цоколя из клинкерного кирпича.

Видео: последовательность гидроизоляционных и утеплительных работ на фундаменте

Горизонтальный пояс утепления грунта вокруг фундамента

Примерная схема утепленной отмостки

• При засыпке грунта последовательно проводят его трамбовку. Когда до уровня поверхности остается порядка 300 мм, грунт максимально уплотняют и устанавливают деревянную опалубку с таким расчетом, чтобы она поднималась над поверхностью земли на 100 – 150 мм. Ширина пояса утепления указана в таблице выше. Как правило, даже если ее табличное значение менее метра, все равно рекомендуется минимально выдерживать 0,7 — 1 метр.
• Укладывается песчаная подушка, толщиной не менее 100 мм, тщательно трамбуется. Затем простилается слой рулонного гидроизолятора – рубероида, с проклейкой нахлестов между листами битумной мастикой.

Панели горизонтального пояса утеплителя должны максимально прилегать к вертикальным

• Поверх рубероида укладываются плиты пеноплекса. Следует добиться максимального их прилегания к вертикальным панелям, чтобы не оставлять пути холоду. Стыки между плитами шпатлюются клеевым составом или монтажной пеной.
• Сверху плиты пеноплекса закрываются плотной полиэтиленовой плёнкой, оставляя небольшой нахлест на цокольную часть. Для усиления конструкции отмостки можно поверх пленки уложить армирующую металлическую сетку или несколько параллельных прутков арматуры.

Армирование отмостки перед заливкой бетона

• Выполняется заливка отмостки. В опалубку заливается бетон стандартного состава – 3 части песка к 1 – цемента. Раствор должен быть достаточно густой, чтобы выполнить уклон от стен здания к краю отмостки.

Готовую отмостку впоследствии можно будет облицевать плиткой

• После первичного схватывания залитого бетона можно выполнить его упрочнение по технологии железнения. Другой, более оптимальный вариант – предусмотреть облицовку отмостки тротуарной плиткой.

Видео: грамотно исполненная утепленная отмостка

Утепленная цокольная часть также подлежит обязательной отделке штукатуркой или облицовке плиткой, искусственным камнем или специальными панелями. Подробнее о технологиях облицовки цоколя можно узнать в соответствующей публикации портала.

Особенности утепления плитного фундамента

Если для какого-либо строения требуется плитный фундамент, то главная особенность заключается в том, что его утепление пеноплексом проводится сразу в процессе заливки.

Примерная схема расположения слоев утепленного плитного фундамента

• На размеченной площадке производят земляные работы – выбирают грунт на предусмотренную проектом глубину. Дно получившегося котлована по максимуму выравнивают вручную.
• Насыпается песчаная подушка толщиной не менее 100 мм. Одна должна быть тщательно утрамбована. Целесообразно поверх песчаной подушки простелить слой геотекстиля – дорнита.
• Следующим слоем идет так называемая бетонная подготовка – поверхность заливается тонким слоем бетона с щебеночным наполнением. Армирования в этом случае не предусматривается.
• После застывания бетонной подложки она должна быть закрыта гидроизолирующим рулонным материалом – рубероидом. Достаточно одного слоя, уложенного на мастику с тщательным приклеиванием перехлёстов соседних листов.
• Устанавливается по периметру опалубка на требуемую высоту заливки фундамента.
• По всей площади производится выкладка плит пеноплекса с тщательной подгонкой замковых пазо-гребневых соединений. Для подобных работ лучше использовать пенополистирол повышенной плотности – марки «Пеноплекс 45» толщиной от 50 до 100 мм. Все стыки, при необходимости, тщательно заделываются монтажной пеной.

Перед заливкой фундамента уложенные плиты пеноплекса закрываются плотной полиэтиленовой пленкой

• Поверх уложенных плит настилается полиэтиленовая пленка толщиной не менее 200 мм. Перехлест соседних полотен – не менее 150 мм, с обязательным проклеиванием этих мест строительных водостойким скотчем.
• Далее, выполняют необходимое армирование и заливку фундамента, в соответствии с проектом здания.
• После того, как фундамент окончательно наберет нужную прочность, опалубку снимают и проводят обязательное утепление пеноплексом вертикальных стенок получившейся плиты. Производят и обустройство утепленной отмостки – оно ничем не будет отличаться от того процесса, о котором было рассказано выше.

Итак, процесс утепления фундамента пеноплексом – достаточно объемный и трудоемкий. Тем не менее, игнорировать важность подобных работ будет непростительной ошибкой. Фундамент, получивший надежную защиту и от влаги, и от температурных перепадов, надежно прослужит без ремонта десятки лет, сохраняя тем самым целостность всей конструкции дома.

Утепление каркасного дома пенополистиролом изнутри и снаружи

Все большой популярностью в сфере загородного домострения пользуются каркасные дома. Легкие, экономичные, быстро возвозимые, они делают реальной мечту о загородоном доме практически для каждой семьи.

На данный момент выделяют два технологических направления в каркасном домостроении:
• канадская технология;
• финская технология.

Канадская технология

В связи с особенностью региона строительства (Канада и США) при реализации данной технологии применяются местные распространенные материалы — клееные стружечные плиты (ОСП), полимерная теплоизоляция (например, экструзионный пенополистирол), SIP-панели заводского изготовления. В качестве внешней отделки чаще всего используется виниловый сайдинг. В связи с применением ОСП (практически паронепроницаемый материал), остро не стоит проблема защиты от влагонакопления.

Скандинавская (финская) технология

Особенностью технологии является применение местных высококачественных пиломатериалов, несущий каркас выполняется из балок более крупного сечения. В качестве утеплителя зачастую применяется минеральная вата. Для внешней отделки наиболее распространена фасадная доска под покраску. В качестве дополнительного утепления применяется полимерная теплоизоляция (например, экструзионный пенополистирол). Для обшивки каркаса практически не применяется ОСП, чаще — фасадный и влагостойкий гипсокартон. В процессе проектирования и строительства соблюдается очередность слоев в конструкции – увеличение коэффициентов паропроницаемости используемых материалов по направлению – во внешнюю среду (предотвращение влагонакопления).

В целом, технология строительства каркасных домов практически одинакова для обоих технологических направлений, основные отличия из-за доступности тех или иных материалов, а также культуры местного строительства.

Применение дополнительного утеплителя ПЕНОПЛЭКС® для каркасных домов на территории РФ позволит сократить объем древесины, используемой для устройства каркаса в среднем на 25-35%, благодаря уменьшению сечения несущего бруса, а также значительно повысить энергоэффективность сооружения.

Преимущества применения плит ПЕНОПЛЭКС® для теплоизоляции каркасного дома:

• Низкий коэффициент теплопроводности (λ = 0,034 Вт/м-К). Для утепления наружной стены любого здания требуется слой материала ПЕНОПЛЭКС® в 1,5 раза тоньше, нежели другого утеплителя;
• Практически нулевое водопоглощение, поэтому при отрицательных температурах воздуха на улице, когда точка росы находится в утеплителе, в нем не образуется конденсат, материал не увлажняется и не теряет своих теплозащитных свойств.
• Долговечность более 50-ти лет и высокая прочность на сжатие (не менее 20 тонн на 1 кв.метр), что обеспечивает продолжительный безремонтный срок эксплуатации конструктивов.
• Экологическая безопасность — материал изготавливается из безопасного сырья, не содержит мелких волокон и пыли, фенолформальдегидных смол и других вредных химических веществ.

Сотрудниками компании «ПЕНОПЛЭКС» разработана техническая карта, которая содержит поэтапное описание процесса строительства каркасного дома с дополнительным утеплением плитами ПЕНОПЛЭКС®. Документ включает в себя схемы всех конструктивов, технические характеристики используемых материалов, рекомендации по монтажу. Техническая карта доступна для скачивания.

Сравнительные характеристики применения различных видов утеплителей для каркасных домов

Стены каркасных домов с ватой обладают термическим сопротивлением в 1/3 раза хуже, чем у домов со стенами из утеплителя ПЕНОПЛЭКС®, т.к. вата расположена между стоек, которые являются «мостами холода». Если снаружи стоек закрепить ПЕНОПЛЭКС® толщиной 30 мм, то приведенное сопротивление теплопередаче увеличится на 30%, а если вместо ватного утеплителя выбрать утеплитель для каркасного дома от ПЕНОПЛЭКС снаружи стоек, то мы получим улучшение теплозащиты здания на 50%!!!

Вариант №1 (только вата):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство вата парок экстра 150 мм;
• ОСП 9 мм;
• Влаго ветро защита;
• Имитация бруса.

Коэффициент термической неоднородности 0,663

Приведенное сопротивление теплопередачи = 2,7 м2хград/Вт

Приведенное сопротивление теплопередачи конструкции R=2,674 м2 оС/Вт (соответствует примерно 80 мм ПЕНОПЛЭКС®).

Дополнительно потребуется не менее 20мм минеральной ваты (коэфф.теплопроводн. 0,042Вт/мК).

Вариант №2 (минеральная вата + ПЕНОПЛЭКС®):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство минеральная вата 100 мм;
• По стойкам сверху Пеноплэкс комфорт 30 мм с проклейкой швов скотчем строительным;
• Имитация бруса;

Коэффициент термической неоднородности 0,857

Приведенное сопротивление теплопередачи = 3,43 м2хград/Вт

Вариант №3 (ПЕНОПЛЭКС® 100 мм):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство без утеплителя с электрической разводкой + вентиляция;
• По стойкам сверху Пеноплэкс Комфорт® 100 мм с проклейкой швов скотчем строительным + пластиковые грибки с металлическим сердечником 4 штуки на 1 м2;
• Имитация бруса;

Коэффициент термической неоднородности 0,977

Приведенное сопротивление теплопередачи = 4,0 м2хград/Вт – лучший вариант по термическому сопротивлению

Стены каркасного дома с ватой и ПЕНОПЛЭКС® на 42% дешевле, чем просто с ватой при том же термосопротивлении.

Ориентировочная стоимость 1м2 для конструкций:
Вариант 1. Примерно 936 руб/м2 по материалам (с учетом доутепления ватой 20мм: +33р/кв.м., т.е. итого: 903,5+33=936,5р./м2.)
Вариант 2. Примерно 658 руб/м2 лучший вариант утеплителя для каркасных домов по цене
Вариант 3. Примерно 808 руб/м2

Технология утепления стен пеноплексом » Полезные самоделки

Плиты пеноплекс — новое поколение теплоизоляционных материалов с отличными характеристиками!
Они идеально подходят для решения задач по сбережению тепла.

Основные достоинства плит пеноплекса:

— Низкая теплопроводность,
— Минимальное водопоглощение,
— Высокая прочность,

— Экологически-чистый,
— Не подвержены гниению

Работать с пеноплексом можно при любых погодных условиях без каких-либо средств защиты от атмосферных осадков.

Плиты легко обрабатываются (хорошо режутся с использованием обычного ножа) и чрезвычайно просты в монтаже.



Технология утепления стен с помощью плит пеноплекса



Подготовительный этап:

1) Перед монтажом плит пеноплекса необходимо провести очистку основания от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей поверхностей. Необходимо удалить только те слои, которые не способные нести нагрузку.

— При этом старые лакокрасочные покрытия должны быть удалены до плотного основания механически или при помощи специальных материалов.
— При наличии грибковых и плесневых поражений, удалить их используя специальные составы.
— При наличии растительных поражений и водорослей, удалить их . Места, пораженные растительным налетом, грибками, мхами или водорослями обработать высокоэффективными санирующими средствами с фунгицидными и бактерицидными свойствами для очистки и первичной профилактической обработки.
— При наличии солевых отложений на фасаде — удалить их механическим способом.

2) Обследовать фасад с помощью отвеса и правила 2,5 — 3 м на предмет неровностей. В случае наличия неровностей более 2-х см на поверхности фасада площадью 3 м2, то необходимо провести оштукатуривание поверхности цементно-песчанным раствором.

3) Все металлические конструкции, соприкасающиеся и подлежащие закрытию плитами из пеноплекса необходимо защитить от развития коррозии специальными антикоррозионными лакокрасочными материалами, например Сурик и т.п.

4) Все мелящиеся и сильно впитывающие основания, например, неоштукатуренные стены из газобетонных или силикатных блоков, необходимо предварительно обработать грунтовочными закрепляющими составами. Вид грунтовочного состава подбирается поставщиком системы теплоизоляции согласно впитывающей способности основания.

5) Монолитные железобетонные основания, отлитые в опалубочных конструкциях, необходимо очистить от остатков смазки и огрунтовать грунтовкой с содержанием кварцевого песка для увеличения адгезии к ним минеральных клеевых составов.

6) До монтажа плит пеноплекса необходимо подготовить кронштейны и места крепления монтируемых или в дальнейшем навешиваемых конструкций: кондиционеров, сливных и водоотводных конструкций, решеток для защиты оконных проемов, осветительных коробок, табличек,
номеров домов, спутниковых антенн и т.д.



Методы выравнивания неровностей фасадов



При монтаже системы теплоизоляции на стандартных (неровных) поверхностях фасада необходимо провести предварительные провесы и разметку поверхности, на основании чего составить карту неровностей и разработать технологические карты по устранению существующих погрешностей.

Существуют следующие методы выравнивания поверхностей основания:
— Выравнивание при помощи соответствующих штукатурных растворов;
— Выравнивание при помощи варьирования толщины плиты в зависимости от расчетной толщины;
— Выравнивание при помощи выравнивающих подкладок.



1) Оштукатуривание фасада — самый надежный способ, который не влияет на долговечность и качество плит пеноплекса.
При использовании данного метода необходимо учитывать, что дальнейший монтаж теплоизоляционных плит на оштукатуренных поверхностях, возможно, производить не ранее чем через 28 суток.
При этом нужно учитывать, что штукатурный раствор подбирается в каждом конкретном случае индивидуально в зависимости от типа основания.



2) Исправление неровностей фасада с помощью увеличения или уменьшения толщины плиты пеноплекса — возможно только после проведения дополнительных теплотехнических расчетов с учетом вывода зоны конденсации из ограждающей конструкции.

При этом на стадии расчетов необходимо составить точную карту неровностей и заказывать теплоизоляционные плиты с учетом имеющихся
погрешностей. Данный метод относится к категории высоконадежных. При правильном применении такой метод не влияет на качество и долговечность всей фасадной конструкции, но является трудоемким в стадии проектирования и монтажа плит пеноплекса.



3) Выравнивание основания при помощи выравнивающих подкладок относится к технологически сложным процессам, которые рассчитаны на грамотных, подготовленных и имеющих определенную практику монтажников. При использовании данного метода неподготовленными специалистами возможно получение некачественного результата, который может серьезно повлиять на эксплуатационные характеристики всей системы в целом.

Поэтому в данной статье мы я не буду описывать последние два метода, ввиду своебразной сложности с производством работ.

Необходимые инструменты для монтажа плит пеноплекса:

1) Рулетка — для измерения длины, ширины, величины и т.д.;
2) Угольник стальной — для проверки поверхности, разметки углов;

3) Уровень от 2-х метров — для проверки поверхности, создания горизонтальных и вертикальных поверхностей;
4) Отвес — для проверки отклонений по вертикали;
5) Пленка полиэтиленовая — для защиты оконных и дверных проемов от брызг;
6) Лента малярная бумажная — для приклеивания защитной пленки при защите проемов, разметка поверхности;
7) Многоцелевая щетка из стальной проволоки — для подготовки поверхности;
8) Молоток-кирка — для подготовки поверхности, монтажа дюбелей;
9) Дрель с насадкой миксером или строительный миксер — для приготовление клея и раствора для армирующего слоя;
10) Ножницы по металлу Обрезка цокольного профиля;
11) Кисть-макловица — для смачивания, грунтования поверхности, обеспыливания плит утеплителя;
12) Нож с длиной лезвия 25 см — для резки плит теплоизоляции;
13) Ножовка универсальная с мелким зубом — для резки плит теплоизоляции;
14) Штукатурный шпатель из нержавеющей стали — для нанесения клея и армирующего состава;
15) Зубчатый шпатель из нержавеющей стали с размером зуба 8 или 10 мм — для нанесение армирующего слоя на теплоизоляционные плиты;
16) Терка нержавеющая — для нанесения клеящего и армирующего составов;
17) Перфоратор — для выполнения отверстий при монтаже дюбелей;
18) Сверло-бур (длина в зависимости от толщины системы теплоизоляции) диаметром 6-10 мм — для выполнение отверстий при монтаже дюбелей;
19) Дрель или шуруповерт — для закручивания сердечников дюбелей;
20) Насадки на шуруповерт, в зависимости от типа используемых дюбелей — для закручивания сердечников дюбелей;
21) Брусок шлифовальный — для шлифовки стыков плит утеплителя;
22) Ножницы ручные — для резки штукатурной армирующей сетки;
23) Правило алюминиевое — для выравнивания армирующего слоя;
24) Кельма для внешних углов из нержавеющей стали — для выравнивания армирующего слоя на внешних углах;
25) Кельма для внутренних углов из нержавеющей стали — для выравнивания армирующего слоя на внутренних углах;
26) Широкий фасадный шпатель из нержавеющей стали — для выравнивания армирующего слоя;
27) Кисти, валик — для нанесения грунтовочного и окрасочного слоев;
28) Пластиковая терка толщиной не менее 3-х мм — для выравнивания и структурирования декоративного слоя.



Монтаж плит пеноплекса на стены фасада

Этап 1. Монтаж цокольного профиля.

Перед началом монтажа плит теплоизоляции устанавливаются специальные цокольные профили.

Профиль предназначен для опирания плит теплоизоляции, а также их ровного приклеивания. Также цокольный профиль служит для защиты нижней кромки плиты пеноплекса от внешних воздействия (например: влаги, грызунов, механических повреждений, открытого огня).



Рис.1., рис.2. Схема монтажа цокольного профиля.

Необходимый инструмент для монтажа цокольного профиля: дрель-перфоратор, бур, молоток, уровень, ножницы по металлу, угольник.

При монтаже цокольного профиля необходимо учитывать следующие моменты:

1) Крепление цокольного профиля осуществляется с шагом около 30 см с использованием специальных дюбелей или дюбель гвоздей.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона или полнотелого кирпича составляет не менее 40 мм.
— В основаниях из щелевого кирпича глубина закрепления должна быть не мене 60 мм.
— В основаниях из пено- или газосиликатных блоков требуется производить крепление с глубиной заделки более 100 мм.

2) При выборе цокольного профиля необходимо учитывать толщину плит теплоизоляции, которые будут монтироваться на данном участке фасада. Запрещается монтаж теплоизоляционных плит на цокольный профиль, ширина которого не соответствует толщине применяемых плит.

3) Нельзя допускать деформацию цокольного профиля при его установке.

4) В местах крепления цокольного профиля необходимо обеспечить его плотное прилегание к основанию. Для этого используются специальные подкладочные шайбы.

5) Торцы кромок цокольного профиля стыкуются между собой при помощи специальных соединительных элементов, при этом выдерживается необходимый зазор между соседними профилями 2-3 мм.
При этом при монтаже цокольного профиля без использования соединительных элементов между соседними профилями необходимо оставлять технологический зазор 2-3 мм для компенсации температурных деформаций.

6) Рекомендуется использование специальных цокольных профилей с капельником, который служит для отвода воды от цокольной части здания и предотвращения намокания конструкций фасада.

7) Запрещается монтаж цокольного профиля внахлест.

8) При монтаже системы теплоизоляции с толщиной плиты более 80 мм рекомендуется на момент приклеивания первых рядов плит устраивать дополнительные монтажные опоры под цокольный профиль на время высыхания клеевого состава.

9) Для устройства цокольного профиля на углах здания, возможно использование нескольких
вариантов:

— Для опирания плит на внутренних и внешних углах утепляемого здания рекомендуется использовать специальный угловой цокольный профиль.
— Допускается использование стандартного цокольного профиля с технологическим вырезом под углом 90°. При этом срезанные кромки после сгибания цокольного профиля соединяются с помощью специального соединительного элемента.
— Для обработки внешних и внутренних углов здания допускается использовать стандартные цокольные профили, на краях которых, для последующей стыковки, делаются косые срезы под углом 45°. В дальнейшем технологические срезы соединяются специальными соединительными элементами.

10) После установки первого ряда плит теплоизоляции зазор, возникший между строительным основанием и цокольным профилем, необходимо заполнить пенополиуретановой монтажной пеной.

Этап 2: Раскрой теплоизоляционных плит.

1) Раскрой теплоизоляционных плит производится при помощи стальной линейки, угольника, ножа с широким лезвием и пилы с мелким зубом. При этом раскрой больших участков теплоизоляционных плит необходимо при помощи пилы, а выбирать отдельные фрагменты, например на смонтированных плитах удобнее при помощи ножом с длинным лезвием.

2) Для обеспечения качественного и геометрически верного монтажа необходимо перед нанесением клея на теплоизоляционные плиты провести их примерку к каждому конкретному месту.

3) Раскрой теплоизоляционных плит и установку их на плоскости необходимо вести с учетом узлов оконных и дверных проемов, с учетом примыканий к балконам, кровлям, неутепляемым конструкциям, с обязательной перевязкой плит на плоскости и формируемых углах.

4) ВНИМАНИЕ! Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами. Раскрой теплоизоляционных плит необходимо проводить с технологическим вырезом, который должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов.
Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты (см. в этапе «Устройство примыканий по периметру оконных и дверных проемов»).

5) При раскрое теплоизоляционных плит устанавливаемых на плоскости необходимо вести смещение вертикальных швов (по типу кирпичной кладки) не менее 200 мм. Недопустимо расположение вертикальных стыков плит на одной линии.

6) При раскрое теплоизоляционных плит необходимо следить за тем, чтобы ширина обрезков плит устанавливаемых на углах здания, в местах примыкания к цокольному профилю, оконным и дверным проемам составляла не менее 200 мм.

7) Раскрой теплоизоляционных плит устанавливаемых на углах здания необходимо вести с учетом установки их с зубчатым зацеплением.

8) При наличии на здании тупых внутренних или внешних углов раскрой теплоизоляционных плит необходимо вести таким образом, чтобы максимально выполнялось зубчатое зацепление плит.

Этап 3 Приготовление клеевого состава.

Приклеивание и армирование теплоизоляционных плит осуществляется одним клеевым составом «Теплоклей». Вид клеевого состава выбирается поставщиком плит пеноплекса.
Состав клеевого материала обеспечивает хорошую и долговечную адгезию плит с минеральным основанием и надежное армирование поверхностей утеплителя.
Как правило для приготовления клея из сухого минерального клеевого состава «Теплоклей» на мешок 25 кг смеси необходимо 6 л воды.

Приготовление состава.

— В отмеренное количество чистой холодной воды засыпают сухую клеевую смесь. Состав перемешивают в течение 5 минут низкооборотной дрелью-миксером до получения однородной массы без комков. Далее для созревания раствора его выдерживают в течение 10 минут и перемешивают заново в течение 5 минут.
— Время рабочей фазы («жизни») раствора, зависит от погодных условий и составляет от 2-х до 4-х часов. В холодную погоду и при большой влажности следует учитывать, что время высыхания клеевого состава увеличивается.

— ВНИМАНИЕ! Использование клеевых составов при температуре окружающего воздуха и основания ниже +5 градусов С запрещено.
— ВНИМАНИЕ! Не допускается снова добавлять воду в затворенный и выдержанный клеевой состав.
— ВНИМАНИЕ! Минеральный клеевой состав содержит цемент. При работе необходимо обеспечить защиту кожи и глаза от попадания на них клеевого состава.

Этап 4: Нанесение клеевого состава на плиты.

1) Для нанесения клея на поверхность плиты удобно использовать стопку теплоизоляционных плит в качестве стола.

2) При работе рекомендуется использовать перчатки для защиты рук.

3) Перед нанесением клеевого состава на плиты из экструдированного пенополистирола необходимо их ошлифовать при помощи грубой наждачной бумаги или шлифовальной машины. Плиты, поставляемые с заводской фрезеровкой ошкуривать не надо.

4) Нанесение клеевого слоя на плиту. При обычных (неровных) основаниях клей наносится по всему периметру плиты полосой около 8-10 см, и по середине в зависимости от типоразмера плиты 1-3-мя лужицами размерами 10 см2.
Высота клеевого состава выбирается в зависимости от неровностей поверхности и составляет 1,5-2,5 см. Количество наносимого клея варьируется в зависимости от неровностей подложки так, чтобы не менее 40% поверхности плиты была покрыта клеем.

5) При нанесении клеевого слоя на плиты теплоизоляции, которые будут устанавливаться науглах здания, необходимо обращать внимание на то, что к ним будет стыковаться соседние плиты, и в этих местах нужно оставить часть плиты без клеевого слоя.

6) При нанесении клеевого состава на теплоизоляционные плиты, которые будут устанавливаться в районах угловых зон, на углах оконных и дверных проемов необходимо учитывать, чтобы место нанесение клея совпадало с местом установки дюбелей.

7) В случае утепления идеально ровных поверхностей нанесение клея производится по всей плоскости плиты с помощью зубчатого шпателя с размером зуба 10 мм.

8) ВНИМАНИЕ! При монтаже плит теплоизоляции обращайте внимание на правильные геометрические размеры плит, изгибы, деформацию и повреждения.





Рис.3. рис.4., рис.5 Схема нанесения клея на плиты пеноплекс.

До монтажа плит все выявленные изъяны должны быть устранены.

Этап 5. Приклеивание теплоизоляционных плит.

1) Первый ряд теплоизоляционных плит устанавливается на цокольный профиль.

2)При монтаже первого ряда плит на цокольном профиле обратите внимание на то, чтобы плиты плотно прилегали к ограничивающей кромке профиля, не выступая за нее.

Недостаточное прилегание плит к ограничивающей кромке профиля говорит о малом количестве клея на плите.

3) Выравнивание плиты производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания.

4)После выравнивания плиты для обеспечения высокого качества приклеивания производят пристукивание плиты при помощи полиуретановой терки.

5) Необходимо обращать внимание на точное, равноплоскостное прилегание плит. Контроль осуществляется при помощи реечного уровня длиной не менее 2 м.

6) После приклеивания каждой плиты с поверхности фасада и торцов каждой теплоизоляционной плиты снимаются выступающие избытки клеевого раствора.

7) ВНИМАНИЕ! При монтаже теплоизоляционных плит необходимо строго следить за тем, чтобы клей не попадал в швы между плитами. Недопустимо оставлять клей на торцах теплоизоляционных плит, это ведет к образованию мостиков холода, теплопотерям и последующим дефектам на декоративно-защитном слое плит пеноплекса.

8) Щели, образующиеся при монтаже плит теплоизоляции (более 2-х мм), следует заполнять клиньями, вырезанными из фрагментов плит. Недопустимо заполнять щели между плитами теплоизоляции клеевым раствором, монтажной пеной, герметиком и т.д. — это приведет в дальнейшем к образованию в этих местах трещин, намоканиям, загрязнениям и растрескиваниям декоративно-защитного слоя.

9) Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии.

11) Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке.

12) На непрерывных трещинах или швах (панельное здание) не должны располагаться стыки теплоизоляционных плит. Плиты должны в этих случаях перекрывать швы или трещины минимум на 200 мм. При этом при выборе необходимой толщины системы теплоизоляции на фасадах с трещинами необходимо выбирать минимальную толщину теплоизоляционной плиты не менее 60 мм.

14) Толщина утеплителя на откосах рассчитывается проектной организацией и должна составлять не менее 50 мм.

15) При монтаже плит из экструдированного пенополистирола ПЕНОПЛЭКС все возникающие неровности, ошлифовываются грубой наждачной бумагой или с использованием шлифовальной машины. Пыль, которая образуется после шлифовки необходимо удалить полностью.

16) При монтаже системы из плит из экструдированного пенополистирола ПЕНОПЛЭКС перед нанесением армирующего слоя необходимо провести полное шлифование поверхности с помощью грубой наждачной бумаги или шлифовальной машины.

17) Если в ходе строительных работ плиты теплоизоляции вынуждены находиться на фасаде длительное время без отделки армирующим и декоративным слоями, то минераловатные и пенопенополистирольные плиты необходимо защитить от воздействия влажности и намокания, а пенопенополистирольные плиты защитить от воздействия ультрафиолетового излучения (при длительном хранении плиты могут пожелтеть и начать отмеливаться). Если же отмеливания не удалось избежать, то такие поверхности перед отделкой необходимо очистить при помощи щетки.

18) Все элементы, которые не демонтируются с фасада, а при монтаже теплоизоляционных плит окажутся под ними (например, электрическая проводка), маркируются на смонтированных плитах во избежание повреждений при дальнейшем дюбельном креплении.

Этап 6: Устройство примыканий по периметру оконных и дверных проемов.

Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами.
Технологический вырез в плите теплоизоляции должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов. Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты.

При этом обращаем внимание на следующие моменты:

1) Напуск теплоизоляционных плит на коробку оконных или дверных блоков должен составлять не менее 20 мм.

2) Если оконные и дверные проемы утоплены по отношению к плоскости фасада, на откосы так же монтируется теплоизоляционный материал. Для этого на плоскости фасада теплоизоляционные плиты устанавливаются с необходимым напуском внутрь проемов, а на откосы крепятся подготовленные по размеру плиты. Ширина и длина плит подбирается в зависимости от размера проема и неровностей откосов. Толщина утеплителя на откосах выбирается по расчетам проектной организацией. Плиты монтируются так, чтобы остающаяся, постоянно видимая ширина рамы была равной по всему периметру окна.

3) Предварительно на оконную или дверную коробку, по его периметру, наклеивается специальный профиль примыкания таким образом, чтобы оставался равномерным размер от установленного профиля примыкания до оконного просвета, и соблюдалась необходимая толщина перекрытия блока плитой теплоизоляции. Затем выполняется монтаж плит вплотную к внутренней стороне профиля.

4) Профили устанавливаются на боковые и верхнюю часть коробки оконного или дверного проема. На нижнюю часть профиль не устанавливается, так как там будет монтироваться отлив. В углах проемов профили примыкания стыкуются под углом 45 градусов.

5) При монтаже профиля необходимо учитывать, что в процессе армирования и нанесения декоративных отделочных слоев в прорезь профиля будет устанавливать армирующая сетка в клеевом слое и в дальнейшем декоративная штукатурка.

6)Внешний пластиковый элемент профиля с липким слоем служит для приклеивания защитной ткани, которая на момент производства работ будет защищать проем от брызг.

После монтажа системы теплоизоляции и окраски фасада защитная пластиковая деталь удаляется по всему проему вместе с защитной тканью.



Рис.6, рис.7. Схема примыканий по периметру оконных и дверных блоков.

10) Профиль примыкания следует устанавливать аккуратно на точно выбранное место. Отрыв профиля после установки с последующим изменением его местоположения может привести к разрушению липкого слоя и приведет его в непригодное состояние.

11) Допускается альтернативное устройство примыкания системы теплоизоляции к оконным или дверным проемам при помощи саморасширяющейся уплотнительной ленты. Установку уплотнительной ленты необходимо вести соблюдая технологию (см. раздел «Примыкания к строительным конструкциям»). При этом, после устройства армирующего слоя, вдоль всех сопряжений, при помощи ножа вырезают наклонные прорези под углом 45° шириной примерно 3 мм и заполняют их полиуретановым герметиком. Герметики в швах разглаживают смоченным в воде шпателем.

Этап 7 : Закрепление теплоизоляционных плит дюбелями.

Дополнительное дюбельное крепление плит теплоизоляции производится для обеспечения необходимой прочности плит пеноплекса к действию отрывной нагрузки в соответствии с действующими нормативными требованиями.

Для обеспечения хорошей теплоизолирующей способности применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, которые предотвращают образование мостиков холода. В качестве распорного элемента тарельчатых дюбелей используются забивные или заворачивающиеся распорные элементы из оцинкованной или нержавеющей стали с термоизолирующей пластиковой головкой, которая минимизирует теплопотери.

Необходимо учитывать, что при различных габаритных размерах используемых плит теплоизоляции, а так же при подрезках и крое плит изменяется расход дюбелей на метр квадратный. Точный расход можно определить только после приклеивания плит и определения мест расположения дюбелей.

Закрепление теплоизоляционных плит дюбелями производится только после высыхания клеевого состава, но не менее чем через 72 часа после приклеивания теплоизоляционных плит.

Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона, составляет 45 мм. Глубина закрепления дюбеля в кладке из полнотелого кирпича составляет 60-70мм, из пустотелого кирпича — 80-90 мм. В основаниях из пено- или газосиликатных блоков.

Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м.). Более точное количество дюбелей и их расположение определяется поставщиком U.P.S. и отражено в Альбоме технических
решений.







Рис.8, Рис.9., рис.10., рис.11. Схемы крепления плит дюпелями.

В районе оконных и дверных проемов, цокольных реек и в угловых зонах, крепление производится на горизонтальных и вертикальных (сверху) стыках плит, на расстоянии около 200 мм от края проема или угла.

На углах здания, в зоне повышенных ветровых нагрузок, производится дополнительное дюбельное крепление. Расположение дюбелей в краевых зонах зависит от высоты здания и существующих ветровых нагрузок, размеров плиты теплоизоляции и допустимой нагрузки на дюбель. Ширина краевой зоны при высоте здания до 8 м — выбирается размером 1,0 м; при высоте здания от 8 до 12 м — 1,5 м; при высоте здания более 12 м — 2,0 м.





Рис.11., рис. 12 ,рис.13 Схемы монтажа плит пеноплекс на различных поверхностях.

Отверстие под дюбель сверлится на 10-15 мм глубже забиваемой части самого дюбеля.

При помощи молотка установите пластиковый дюбель в отверстие, утопив шляпку вровень с поверхностью плиты теплоизоляции.

Забивающийся сердечник забейте в отверстие дюбеля при помощи молотка. При забивании сердечника нельзя повреждать его пластиковую головку. При
повреждении пластиковой головки сердечника его необходимо забить до конца, а отверстие в дюбеле залить полиуретановым герметиком для фасадных работ.

Заворачивающийся сердечник заверните в отверстие дюбеля при помощи низкооборотной дрели-шуруповерта и соответствующих насадок.

И самое главное правильность и прочность крепления тарельчатых дюбелей подлежит обязательной
проверке!



Примеры неправильного утепления плитами пеноплекс





На фотографиях отчетливо видно, что процесс утепления фасада производился с полным нарушением технологического процесса.А именно, отчетливо видно:

1) Плиты пеноплекса крепились только с помощью дюбелей, при этом приклеивание на клей, видимо из соображений экономии упусти лось.

2) при монтаже плит пеноплекса допущена грубейшая ошибка — вертикальные и горизонтальные швы совмещены. (Принцип кирпичной кладки упущен).

3) основание не было подготовлено должным образом, монтаж производился непосредственно на голые кирпичные стены, о чем свидетельствует видимый перепад между стыками плит.

4) Щели, образовавшиеся, между плитами не заделаны должным образом.

Александр Борисов, г. Самара

Highlight Hpc008 Ip Enabled Headcount Wifi Доступная камера Устройство для подсчета людей

Highlight Camera People Counter HPC008

—- Самая высокая точность в отрасли

Описание продукта

Рынок

Мы поддерживаем отраслевой анализ потока клиентов для розничной торговли , галерея, парк, живописные места, транспортная развязка, многолюдная площадь и тд.

С HPC008 вы получите:

• Высокоточные данные о потоках клиентов
• Диаграмма с подробным отчетом данных
• Поток клиентов в реальном времени на каждом этаже
• Любое изменение данных потока клиентов и среднего данные
• Сколько людей сейчас в магазине
• Плотность потока покупателей в другом месте
• Среднее время пребывания посетителя
• Скорость покупки
• Данные можно экспортировать в различной форме для анализа и интеграции

Технические характеристики

2 Вес

Модель

Чтобы получить более точные данные, мы используем разные линзы для разной высоты потолка, детали как ниже:

Элементы	Выделите HPC008 Счетчик посетителей камеры
Размер	18.9 * 14,5 * 5,8 CM
Процессор	ARM cortex A7> 1 ГГц (28 нм)
Датчик	Видеовход	Cmos / Simplexhigh Definition
	Стандарт сжатия видео	H.264, YUY2
	Разрешение видео	Регулируемое
	Обработка изображения	Контроль экспозиции / Контроль усиления / Баланс белого Коррекция
	Частота кадров видео	30 кадров в секунду
	Диапазон измерения	2 м
	Высота установки	2.5-5,0 м
Протокол порта	Сетевой интерфейс	RJ45, 10M / 100M (адаптивный к порту Ethernet)
	Стандартный протокол	802.11a или 802.11b / g
	Интерфейс обслуживания	Micro USB
	SD-карта	Встроенная, 8G ~ 32G
	Электронные часы	Встроенные , Модуль RTC
	Удаленное обновление	Обновление через веб-сайт
Физический параметр	Размер	120 * 120 * 48 мм
	200 г
	Адаптер	+ 5V / 2A
	Мощность	≤10 Вт
	Мониторинг оборудования	Сторожевой прибор аппаратного обеспечения
	Температура	-20 ℃ ~ + 65 ℃ 94

Модель	Высота установки
HPC008-2.1	2,6—2,8 M
HPC008-2,5	2,8—3,0 M
HPC008-2,8	3,0—3,2 M 06
HPC008-3.6	3,2—4,0 M
HPC008-4	4,0—4,6 M
HPC008-6	4,6—5,1 M
	Критическая высота, рекомендуется выбирать большой объектив
Примечание	Результаты этого теста основаны на людях со средним возрастом 1.7M

Преимущества HPC008

% 90% к голове человека, поэтому он может решить проблему, когда люди ходят плечом к плечу.
2. Устранение недействительного прохода путем установки счетной области.
3. Разные камеры для разной высоты потолка.

Высокая точность
Безопасность данных	1. Защита от отключения сети: данные могут храниться в устройстве в течение 5 дней, даже если нет сети. 2. Данные можно экспортировать в формате PNG, JPG, PDF. 3. Резервное копирование данных: при изменении IP-адреса можно выполнить резервное копирование данных.
Передача данных	1. Данные могут быть переданы на сервер напрямую. 2. Может работать в сети Wi-Fi.
Отчет с данными	1.Подробные действительные данные о прибытии и выезде. 2. Можно различить данные с разных входов в разные магазины. 3. Информацию о продажах можно ввести вручную. Магазину удобно сделать коммерческое решение. 4. С помощью API данные могут быть интегрированы в систему POS / ERP.
Источник питания	Адаптер или POE по вашему требованию. Примечание. При питании от POE необходимо другое устройство.

Выставка продуктов

Полный набор счетчика посетителей камеры HPC008 включает камеру, процессор, программное обеспечение, адаптер и другие аксессуары.

Установка

Установка с двумя кабелями, как «Plug and Play»

000

000

000

000

000

на мобильном телефоне для удаленного управления

Используется для сетевых магазинов

meet различные требования клиентов.Подробная информация приведена ниже:

Самый современный инфракрасный счетчик посетителей, специально для сетевых магазинов, пожалуйста, нажмите на картинку ниже, чтобы получить более подробную информацию:

Наши преимущества

Наши Cutsomers

Мы разработали решение для счетчиков посетителей во многих магазинах, таких как China Telecom, магазин электроники Sony, магазин iPhone, выставки Lego и BMW и так далее.

Сертификация

Качество — наша жизнь. Мы строго следуем CE / ISO, чтобы гарантировать качество.

О нас

Компания Highlight, основанная в 1998 году, является мировым игроком в разработке и производстве EAS (электронного наблюдения за статьями) и продуктов для подсчета посетителей.
Чтобы гарантировать высокое качество, мы строго следуем стандартам ISO9001, и большинство наших продуктов
имеют сертификаты CE, RoHS и MSDS.

Кроме того, мы всегда были привержены делу социального обеспечения, которое является основой социальной ответственности.

Добро пожаловать, чтобы связаться с нами! Мы покажем вам профессионального и отличного партнера.

Николь Вен

Тел .: +0086 — 21 — 52353905

Мобильный: +86 18770026193 (Wechat, Whatsapp ID) 9000 Highlight

9000 9000 Skype2

Электронная почта: team1 на счетчике персонала.cn

ntry / Различимый на выходе Камера Счетчик посетителей / Видео подсчет посетителей / Тепловой счетчик клиентов

.

Установка WordPress на свой компьютер

Используйте эту инструкцию для настройки локальной серверной среды для тестирования и разработки.

Локальная установка WordPress обычно предназначена для целей разработки. Тем, кто заинтересован в разработке, следует следовать приведенным ниже инструкциям и загрузить WordPress локально.

Наверх ↑

Вы можете обнаружить, что использование предварительно интегрированного программного обеспечения — отличный способ начать работу с WordPress, особенно в сочетании с программным обеспечением виртуальных машин (например,g., VMWare, VirtualBox, Xen HVM, KVM).

Еще одно программное обеспечение, которое можно использовать, — это Parallels, за которое вам придется платить, в отличие от программного обеспечения для виртуальных машин. Это позволяет запускать на вашем компьютере Mac и Windows.

Программное обеспечение позволяет пользователям полностью пропустить ручную установку WordPress и его зависимостей и вместо этого развернуть автономную систему, которая практически не требует настройки, всего за пару минут.

• TurnKey WordPress Appliance: бесплатное устройство на базе Debian, которое просто работает.Он объединяет в себе набор популярных плагинов WordPress и имеет небольшой размер, автоматические обновления безопасности, поддержку SSL и интерфейс веб-администрирования. Доступен в виде ISO, различных образов виртуальных машин или запускается в облаке.

Наверх ↑

Автоматическая установка WordPress на сервере Ubuntu https://peteris.rocks/blog/unattended-installation-of-wordpress-on-ubuntu-server/

Вы можете следовать этому руководству, копируя и вставляя команды в терминал, чтобы настроить WordPress на новом сервере Ubuntu 16.04 с помощью nginx, PHP7, MySQL плюс бесплатный SSL от LetsEncrypt.

Вам не будет предложено ввести какие-либо учетные данные или данные, как в других руководствах, все автоматизировано. Вы даже можете пропустить мастер установки.

ВАМП # ВАМП

Если на вашем компьютере нет IIS или вы не хотите его использовать, вы можете использовать стек WAMP:

Эти стеки можно бесплатно загрузить и установить на свой компьютер все необходимые биты для запуска веб-сайта.После того, как вы загрузили и установили WAMP, вы можете указать в браузере localhost и использовать ссылку на phpmyadmin для создания базы данных.

Затем, чтобы установить WordPress, загрузите zip-файл и извлеките его в веб-каталог для вашей установки WAMP (обычно он устанавливается как c: \ wamp \ www). Наконец, посетите http: // localhost / wordpress, чтобы начать установку WordPress. (Предполагая, что вы распаковали в c: \ wamp \ www \ wordpress).

Совет: если вы хотите использовать в своей установке что-либо, кроме структуры постоянных ссылок по умолчанию, убедитесь, что вы включили модуль mod_rewrite в WAMP.Это можно включить, щелкнув значок WAMP на панели задач, затем наведите указатель мыши на Apache в меню, затем на модули Apache и убедитесь, что рядом с элементом rewrite_module есть галочка.

.

Highlight Hpc008 Ip Enabled Camera People Flowing Counting / Camera People Traffic Head Counter

Highlight Camera People Counter HPC008

—- Самая высокая точность в отрасли

Описание продукта

Рынок

Анализ потока клиентов Мы поддерживаем розничная торговля, галерея, парк, живописные места, транспортная развязка, многолюдная площадь и так далее.

С HPC008 вы получите:

• Высокоточные данные о потоках клиентов
• График отчета с подробными данными
• Поток клиентов в реальном времени на каждом этаже
• Любое изменение данных потока клиентов и среднего данные
• Сколько людей сейчас в магазине
• Плотность потока покупателей в другом месте
• Среднее время пребывания посетителя
• Скорость покупки
• Данные можно экспортировать в различной форме для анализа и интеграции

Модель

Чтобы получить более точные данные, мы используем разные линзы для разной высоты потолка, детали, как показано ниже:

Модель	Высота установки
HPC008-2.1	2,6—2,8 M
HPC008-2,5	2,8—3,0 M
HPC008-2,8	3,0—3,2 M
HPC008-3.6	3,2—4,0 M
HPC008-4	4,0—4,6 M
HPC008-6	4,6-5,1 M
	Критическая высота, рекомендуется выбирать большой объектив
Замечание	Результаты этого теста основаны на людях со средним возрастом 1.7M

Преимущества HPC008

Высокий процент точности	95% -й процент в соответствии с персоналом голова, поэтому она может решить проблему, когда люди ходят плечом к плечу. 2. Он устраняет недействительный проход, устанавливая счетную область. 3. Разные камеры для разной высоты потолка.
Безопасность данных	1. Защита от отключения сети: данные могут храниться в устройстве в течение 5 дней, даже если нет сети. 2. Данные можно экспортировать в формате PNG, JPG, PDF. 3. Резервное копирование данных: при изменении IP-адреса можно выполнить резервное копирование данных.
Передача данных	1. Данные могут быть переданы на сервер напрямую. 2. Может работать в сети Wi-Fi.
Отчет с данными	1.Подробные действительные данные о прибытии и выезде. 2. Можно различить данные с разных входов в разные магазины. 3. Информацию о продажах можно ввести вручную. Магазину удобно сделать коммерческое решение. 4. С помощью API данные могут быть интегрированы в систему POS / ERP.
Блок питания	Адаптер или POE по вашему требованию. Примечание. При питании от POE необходимо другое устройство.

Выставка продуктов

Полный набор счетчика посетителей камеры HPC008 включает камеру, процессор, программное обеспечение, адаптер и другие аксессуары.

Установка

Установка с двумя кабелями, как «Plug and Play»

9000 9000 9000

9000 Mobile Software Телефон для удаленного управления

Используется для сетевых магазинов

Высококачественные товары для клиентов

Встречаются с

‘другое требование.

Самый продвинутый инфракрасный счетчик посетителей, специально для сетевых магазинов, пожалуйста, нажмите на картинку ниже, чтобы получить более подробную информацию:

Наши преимущества

Наши Cutsomers

Мы разработали

противодействие людям во многих магазинах, таких как China Telecom, электронный магазин Sony, магазин iPhone, выставка Lego и BMW и так далее.

Отзывы клиентов

О нас

Основанная в 1998 году, Highlight является глобальным игроком в разработке и производстве EAS (EAS). и люди противодействуют товарам.
Чтобы гарантировать высокое качество, мы строго следуем стандартам ISO9001, и большинство наших продуктов
имеют сертификаты CE, RoHS и MSDS.

Кроме того, мы всегда были привержены делу социального обеспечения, которое является основой социальной ответственности.

Сертификация

Качество — наша жизнь. Мы строго следуем CE / ISO, чтобы гарантировать качество.

Завод

Приглашаем Вас посетить нас в Шанхае!

Свяжитесь с нами

Контактное лицо: Николь Вен

Телефон: +0086-21 — 522963530003 +0086-21-523530003 18770026193 (Wechat, Whatsapp ID)

Skype: highlight-team1

Электронная почта: team1 at peoplecounter.cn

Добро пожаловать, чтобы связаться с нами! Мы покажем вам профессионального и отличного партнера.

ntry / Выход различимый Камера Счетчик посетителей / Видео подсчет посетителей / Термический счетчик посетителей

.

Батарея Встроенная сеть Подсчет посетителей Инфракрасный беспроводной ИК-счетчик Hpc005

Инфракрасная сеть HPC005 Подсчет посетителей

(Специально для сетевых магазинов)

1. ЖК-экран
Данные отображаются непосредственно на ЖК-экране , входящие и исходящие данные, больше не нужно проверять на ПК.

2. Диапазон установки
Может работать для ворот с 1-40 метров .

3. Емкость батареи
Батарея AA, которую мы предлагаем, может работать до 1,5 года . Если батарея разряжена, вы можете купить у нас или купить на местном рынке подходящие батарейки AA 1,5–3,6 В.

4. Сильная антисветовая способность
Значительно уменьшает ошибку подсчета, вызванную светом.

5. Прочная проникающая способность стекла (двери)
Может хорошо работать за открытой стеклянной дверью.Более точная запись данных.

6. Более конфиденциальная передача данных
Процесс, в котором данные отчета TX-RX в приемник данных надежно зашифрованы, более безопасен.

7. Внешний вид
По сравнению со старой моделью HPC004, HPC005 более модный. Винты спрятаны в задней части стойки, их легко установить и удалить.

8. Поверхность
На поверхность можно напечатать любой логотип или рисунок.

9. Возможность интеграции с POS / ERP-системой

Благодаря подробному открытому API, интеграция проста.

Установка счетчика посетителей HPC005

1. Закрепите

Счетчик можно прикрепить к стене или двери с помощью двусторонней клейкой ленты или закрепить двумя винтами

2. Высота установки ( Важно )

Счетчик работает с использованием ИК-луча (инфракрасных лучей), он будет считать, если какие-либо непрозрачные или непрозрачные объекты препятствуют лучу.Для повышения точности счета важна высота установки счетчика. Мы рекомендуем два положения по высоте:

Положение 1: 140 см (наилучшее положение)

Эта высота положения означает, что от плеча до головы человека, на счетчик не повлияет раскачивание рук. Но Детей не засчитают.

Позиция 2: 60см

Это положение означает «карман брюк» или «бедра».На счетчик не будут воздействовать ни ноги, ни руки. И Дети тоже будут засчитаны.

3. Места установки

Счетчик обычно устанавливается с двух сторон от входа; за стеклянной дверцей в порядке,

прозрачная стеклянная дверца не повлияет на счетчик.

.

Разное
