Монтаж щита распределительного – Монтаж распределительного щита: сборка, установка, подключение

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Внимание! Модульные устройства и другое оборудование в электрощите можно устанавливать в любой последовательности, главное чтобы они были правильно соединены между собой. Однако намного удобнее, если расположение оборудования соответствует последовательности, обозначенной на принципиальной схеме.

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

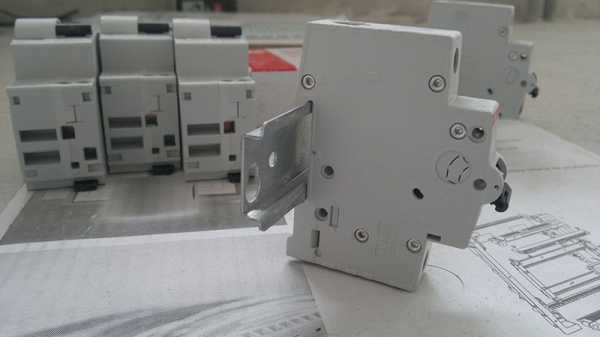

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Соединение внутреннего оборудования электрощита

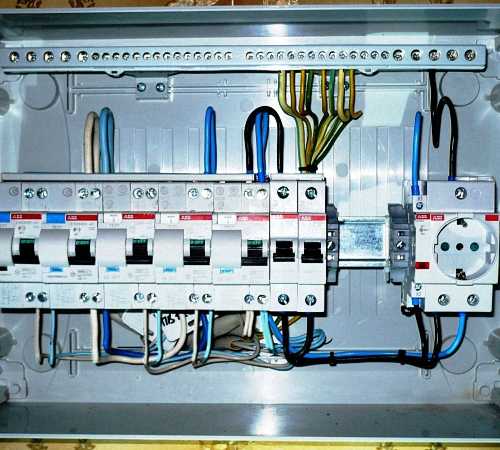

Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение,  а с каких снимается. Это позволяет упростить коммутацию.

Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.

Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!

Видео по теме

profazu.ru

Монтаж распределительного щита — Всё своими руками!

Покупка комплектующих

Для монтажа любого типа РЩ — и силового, и используемого для освещения, применяются схожие комплектующие. Таковыми являются: автоматика, клеммные шины (одна для заземления — РЕ, одна для «чистой» нейтрали и по одной для каждого дифреле). Также не обойтись без НШВИ (наконечников штыревых втулочных изолированных) и кабельных стяжек (пластиковых хомутиков) в случае использования перемычек из многожильного провода.

Приобретать все необходимое лучше всего в специализированных интернет-магазинах, которые готовы предоставить сертификаты соответствия своих товаров действующим нормам и гарантию. Причем автоматику, клеммные шины следует покупать ровно в требуемом количестве, а вот наконечники и кабельные стяжки рекомендуется заказывать с некоторым запасом, поскольку в процессе монтажа не исключены ошибки, которые потребуют переделки.

Оборудование какой фирмы предпочтительнее? Сегодня производство высококачественной автоматики сосредоточено на территории Европы. Одними из самых популярных среди изделий премиум-класса являются приборы торговых марок Legrand, Siemens, ABB. Значительно более доступной, притом совсем немного уступающей в качестве считается продукция российской торговой марки ИЭК (ИнтерЭлектроКомплект).

Процесс монтажа

1. Сначала рекомендуется установить все приборы автоматики/защиты, клеммники на DIN-рейки, добившись оптимального расположения каждого элемента. Устанавливая клеммные колодки в керамическом блоке, следует соблюдать осторожность по причине повышенной хрупкости последних.
2. Затем подготавливаются и подключаются гибкие перемычки. В бытовых электрощитах с автоматикой на 40-50 А в качестве последних используются отрезки изолированного провода ПВ-3 (6 мм2), на концы которых напрессовываются НШВИ. При подготовке перемычек необходимо учитывать цвет изоляции — для фазных соединений обычно используются коричневые либо черные, для линий нейтрали — синие или белые. Для того, чтобы провода надежно держались внутри РЩ, легко просматривались, рекомендуется закреплять их с помощью кабельных стяжек.
3. Далее можно приступать к подключению вводного кабеля. Предварительно следует убедиться в отсутствии напряжения на его проводах. Если таковое имеется, обесточить кабель, приняв все предосторожности во избежание поражения электротоком в процессе подключения — на управляющем автомате/рубильнике повесить табличку «Работают люди», назначить наблюдателя. После чего присоединить проводники к соответствующим клеммам электрощита — фазный и нулевой к главному автомату (который обязательно должен быть в выключенном положении), а заземляющий — к соответствующей клеммной колодке.
4. Осталось подключить потребители, учитывая, откуда проложен провод и его цвет. Фазные провода, которые в кабелях типа ВВГ, ШВВП, ПВС и им подобным обычно маркируются черной, серой, коричневой либо красной изоляцией, присоединяем к нижним клеммам однополюсных автоматов. Нейтрали — синие либо белые — к нулевым шинам, соответствующим группе, а провода заземления — желто-зеленые, зеленые или желтые — к шине РЕ.

Первоначальная сборка, затяжка контактов может осуществляться посредством аккумуляторной электроотвертки — так можно сэкономить массу сил и времени. Но по окончании монтажных операций необходимо осуществить дотяжку вручную, используя для каждого конкретного соединения наиболее подходящую отвертку. Также необходимо помнить, что в первые недели в результате электротермического воздействия контакты ослабляются и по прошествии приблизительно одного месяца после начала интенсивной эксплуатации необходимо проконтролировать надежность каждого соединения, при необходимости подтянуть. В дальнейшем подобную процедуру достаточно выполнять раз в шесть-двенадцать месяцев.

Если у вас остались какие-либо вопросы касательно технологии монтажа ЩР, можете посмотреть одно из множества профильных видео, имеющихся в интернете.

Проверка работы РЩ

Расценка на монтаж шкафа распределительного включает в себя проверку работоспособности электроустановки. Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Сколько стоит работа по монтажу РЩ

В смете на монтаж электрощита прямо либо косвенно отражаются следующие факторы: сложность схемы, количество щитовых элементов и число присоединений, которые требуется осуществить.

elektromontazhnie-raboti.com

Монтаж распределительного щита

Предварительно, в квартире выполнена электропроводка и все кабели, разделенные на группы, подведены к месту будущей установки. Так же к нему подведены вводные кабели, идущие от счетчика электроэнергии расположенного на лестничной клетке. В щитке предполагается установить два автомата разного номинала один на группу освещения, второй на группу питания кондиционеров, а так же три дифференциальных автомата на группы розеток соответственно ванной комнаты, жилой и кухни.

Установка щитка в квартире состоит из трех основных этапов:

 1. Установка и крепления основания распределительного щита.
 2. Разводка и подключение устройств защиты в нем.
 3. Окончательная сборка щитка

Начинаем установку:

Так как электро щит у нас встраиваемый, необходимо подготовить нишу под него в стене. Для этого размечаем место будущей установки. Отмечу, что у выбранной нами модели, упаковка, уже содержит трафарет с необходимыми размерами, что очень удобно.

}

Высота установки распределительного щита в квартире выбирается так, чтоб в дальнейшем он был удобен в эксплуатации. В данном случае на уровне плеча, а если в щитке установлен счетчик электроэнергии, лучше сделать его на уровне глаз, для удобства снятия показаний.

По трафарету отмечаем место будущей установки, предварительно выравниваем его согласно уровню. Затем с помощью перфоратора с лопаткой проделываем нишу необходимого размера в стене.

 Когда все готово, тщательно очищаем и обезпыливаем получившуюся нишу, а затем, чтоб крепление щита было максимально надежным, грунтуем.

Проводим все необходимые провода внутрь электрического щитка и вмазываем его. Для этого проделываем в нужных местах отверстия в верхней и нижней стенках и прокладываем в них кабели. После чего наносим в нишу клеевую смесь на гипсовой основе и вставляем туда корпус щита, при этом выравнивая его как относительно плоскости стены, так и по уровню. Для надежной фиксации, можно прикрепить его к основанию ниши, в нашем случае саморезами, через специальные места в задней стенке.

Даем затвердеть гипсовой смеси, оставляем щиток в покое, переходим ко второму этапу — занимаемся соединением устройств защиты. Для этого на дин-рейку одеваем в нужной последовательности устройства защиты. В нашем случае, сперва идут автоматы, первый из которых на группу освещения, а за ними устанавливаем дифференциальные автоматы.

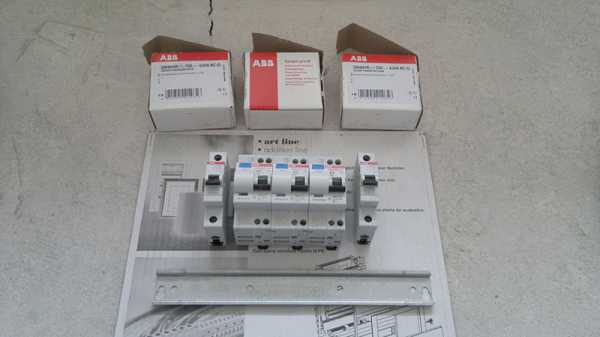

Делаем разводку. Схема подключения автоматических выключателей самая простая, в верхнюю клемму заводит фазу, а в нижнюю помещаем фазный провод нужной группы. В дифференциальные автоматы кроме фазы заводится и ноль, через соответствующие клеммы сверху (с маркировкой “N”), а снизу так же помещаются ноль и фаза необходимой группы. Дифференциальный автомат защищает, как и обычный от перегрузок, а так же от утечки тока. По сути это автоматический выключатель и устройство защитного отключения (УЗО) в одном корпусе.

Сперва соединяем между собой все вводы фаз у автоматов, для этого воспользуемся специальной шиной. В том месте, где установка шины не возможна, заменим ее простой перемычкой из провода большого сечения, в данном случае 6 мм.кв.

Так же соединяем и вводы нолей между собой у дифференциальных автоматических выключателей, если у вас нет под рукой соединительной шины, можно выполнить соединение перемычками из провода, как показано ниже.

Далее снимаем оболочку с проводов входящих в распределительный щиток.

Берем клеммную колодку, идущую в комплекте, и устанавливаем в щитке. Колодка разделена на две части, левая часть для проводов защитного заземления (PE), а правая для нейтральных, нулевых рабочих проводов.

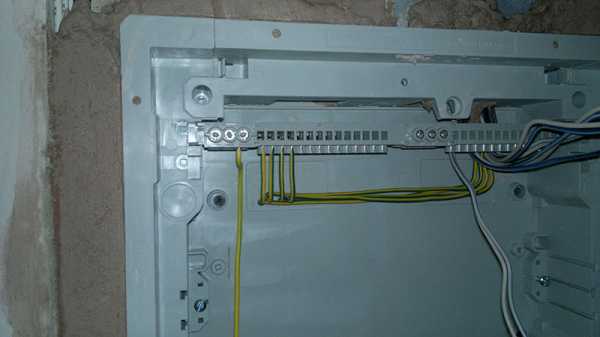

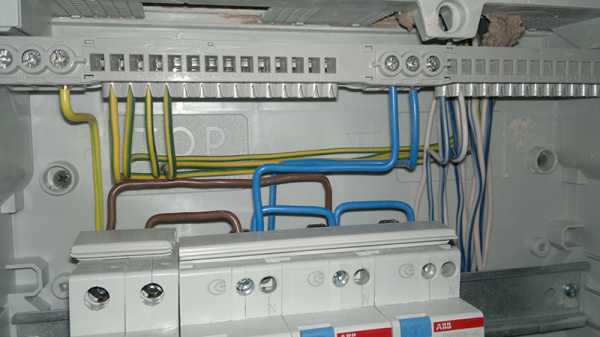

Подключаем все провода, всех групп, защитного заземления (желтые с зеленой полосой) к колодке, в т.ч. вводной провод (желтый с зеленой полосой).

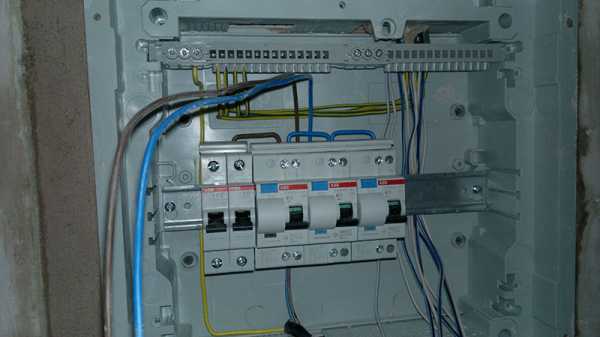

 Устанавливаем собранную нами ранее Din-рейку, с модульными защитными механизмами на ней, в свое посадочное место и затягиваем крепежные болты.

Затем подключаем к левой части клеммной колодки провода рабочего нуля (синий) тех групп, которые подключаются без дифференциального автомата, а так же вводной ноль. А так же соединяем эту часть колодки с соответствующими клеммами дифференциальных автоматов, в которую должен входить рабочий ноль. Так, как мы заранее их соединили между собой перемычками, достаточно подключить к любой одной клемме. Таким же образом подключаем вводной фазный провод (коричневый), к соответствующей клемме автомата.

Соединяем выходы дифференциальных автоматических выключателей с проводами соответствующих розеточных групп, белый, фазный, провод в клемму с маркировкой «2/1», а синий, нейтральный, в клемму с маркировкой «N».

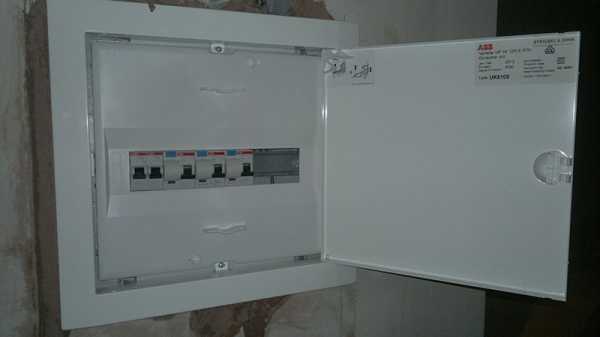

После того, как все подключено, устанавливаем лицевую панель электро щитка и закрываем замки (отмеченные на изображении ниже) с помощью прямой отвертки.

Закрепляем рамку с дверцей, с помощью двух болтов, снизу и сверху, к основанию.

На этом установка и разводка щитка завершена, осталось произвести маркировку всех автоматов, для этого в комплекте поставки электрического щита имеется набор наклеек, на которых можно отметить какие именно группы относятся к каждому модульному устройству.

rozetkaonline.ru

Монтаж распределительного щита

Работы повышенной сложности по модернизации внутридомовой сети должны производиться только после согласования с соответствующими службами энергопоставляющей организации. В этот перечень входит замена или установочный монтаж распределительного щита.

В информационном поле несложно найти материалы по правильному выбору комплектующих элементов и технологии их установки. Что касается непосредственно установки щита, монтажа и подключения оборудования, то эта работа должна выполняться специалистом с допуском соответствующего уровня.

Для установки рекомендована электротехническая продукция известного бренда, по техническим характеристикам соответствующая условиям последующей эксплуатации.

Подготовительные работы

Технология предусматривает составление наглядной и информативной схемы с предварительными расчетами и распределением потребителей по отдельным группам. Израсходованное время на подготовку документа компенсируется:

• отсутствием монтажных ошибок;
• сокращением времени практических работ;
• безопасной и полноценной эксплуатацией домовой электросети в условиях повышенных нагрузок.

Главная техническая задача сводится к определению места для установки изделия, грамотному подключению разных групп и обеспечению надежности выполненных электромонтажных соединений. Производительность работы определяется наличием комплектующих элементов, расходных материалов и соответствующего инструмента.

Особенности установки

Полный монтаж распределительного щита производится после завершения работ по прокладке электрической проводки, установки коробок, розеток и другой электротехнической арматуры.

• Ввод сетевого электропитания традиционно выполняется в верхней части щита. Подключению предшествует зачистка изоляции и маркирование проводников каждой отдельной группы.
• Для установки модульных автоматов защиты сети и УЗО, в другом варианте — комбинированных дифавтоматов, конструкция щитка предусматривает использование универсальных DIN-реек.
• На следующем этапе монтируются шины, блочная распределительная коробка для подключения фазного проводника. Шина N служит для подключения нулевых проводов, шина РЕ предназначена для заземления.

Технология предусматривает раскладку проводов по цвету оплетки в соответствии с функционалом, соответственно, синий цвет — нуль, белый — фаза и желтый — земля. Соблюдение такого порядка практически упрощает решение задач по ремонту расположенного на щите электрооборудования.

Размерные характеристики

При правильном расчете площади распределительного щита должно хватить для установки:

• электрического счетчика и общего автомата защиты сети;
• групповых АЗС и УЗО;
• шин и другого электротехнического оборудования.

Ширина модульных комплектующих современного распределительного щита приведена к значению стандартной толщины однополюсного АЗС -18 мм. Однофазное УЗО имеет ширину двух, а трехфазный аналог — трех модулей.

Такой стандарт упрощает расчет и позволяет использовать полезную площадь щита типоразмером от 6 до 36 модулей с максимальной эффективностью.

Установка навесных и встроенных щитов

Классический монтаж распределительного щита навесного или встраиваемого типа производится на высоте не менее полутора метров от уровня пола.

Для установки щита подбирается безопасный в пожарном отношении участок стены с удобным доступом. Конструкция фиксируется на прочном основании дюбельным крепежом.

Более компактные щиты встроенные, которые устанавливаются в подготовленные ниши, после чего дополнительно фиксируются строительным раствором. Удобной и безопасной нишей для щита также может служить выемка в гипсокартонной облицовке.

Последовательность монтажа

Установка распределительного щитка состоит из следующих последовательно выполняемых операций:

• установка и надежная фиксация корпуса;
• разделка кабельного ввода и маркирование проводов;
• установка штатных DIN-реек,
• монтаж АЗС и УЗО в полном соответствии с утвержденной схемой группового разделения потребителей;
• последовательное подключение модулей;
• маркировка модулей групп номерным индексом;
• контрольная проверка правильности и надежности выполненных соединений;
• стяжка жгутов и их укладка в свободные объемы корпуса.

Для разветвления фазных проводников рекомендованы термостойкие и диэлектрические распределительные блоки. Такие изделия упрощают коммутацию проводов разного сечения, наличие крышки снижает риски поражения человека сетевым напряжением.

Перечень характерных монтажных ошибок

Повышенного внимания требует коммутация проводников при установке УЗО. В списке типичных ошибок:

• подключение устройств защитного отключения к группе с соединением нулевого провода N с токонесущими комплектующими щита;
• соединение устройства с защитным нулевым проводом РЕ;
• подключения рабочих нагрузок к нулевому проводнику перед входом в УЗО;
• создание перемычки между нулевыми проводами нескольких УЗО.

Приведенные ошибки неизбежно сказываются на рабочих функциях защитной автоматики, что проявляется большим количеством отказов и ложных срабатываний.

Особое внимание требуется при установке шин, поскольку плохой контакт в соединениях отрицательно сказывается на работе защитных устройств и эксплуатационной безопасности домовой сети в целом. Для полноценного контакта с клеммами зачищенные концы многожильных проводов оснащаются специальными наконечниками под винтовые зажимы.

Проверка собранной схемы в режиме тестирования

Исправность устройства защитного отключения проверяется нажатием расположенной на модуле кнопки Тест. Профилактическое тестирование УЗО рекомендуется выполнять через каждые 6 месяцев эксплуатации.

После срабатывания устройства следует проверить исправность сети или ее защищенного фрагмента. Включать защитное устройство рекомендуется только после устранения неисправности. В большинстве случаев, причиной срабатывания является характерная для изношенной проводки утечка тока.

Признаки неисправностей и особенности эксплуатации

Признаки неисправности проявляются:

• перегревом корпуса и проводов с характерным запахом горелой изоляции;
• искрением на контактах и ложными срабатываниями.

При правильной компоновке оборудования, замена неисправного блока никаких проблем не создает.

Распределительный щит должен эксплуатироваться с соблюдением правил безопасности. При отсутствии створок на щит следует установить металлическую или термостойкую пластиковую панель с окнами для снятия показаний счетчика.

В целях пожарной безопасности использовать в качестве поверхностного декора ткани, нетермостойкие пластики и другие горючие материалы запрещается.

Необходимость периодического обслуживания

Через каждые 5 лет рекомендуется проводить профилактический осмотр щита с проверкой работоспособностей всех защитных модулей. В процессе обслуживания контролируется состояние щитовой проводки и надежность контактов. Такие меры практически исключают образование аварийных ситуаций.

dom-i-remont.info

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

electro-remont.com

Монтаж распределительных щитов

Электроэнергия, поступающая на какой-либо объект (в жилой дом, в цех предприятия и т.д.), нуждается в грамотном распределении и учете. Для этих целей на «входе» в сооружение производят монтаж ВРУ (вводно-распределительных устройств).

ВРУ предназначены для приема и перераспределения электроэнергии, а также защиты линий в сети трехфазного тока. Данные устройства представляют собой щиты одно- и двустороннего обслуживания, могут также выполняться в виде шкафов.

ВРУ классифицируются по своему назначению на:

• Вводные (предназначены только для приема электроэнергии),
• Распределительные (их задача – только распределять ее по всему строению),
• Вводно-распределительные,
• Специальные (проектируются индивидуально в зависимости от схемы энергопотребления).

С понятием ВРУ тесно связано еще одно устройство – главный распределительный щит (ГРЩ). Это центральный пункт, который служит для принятия всей электроэнергии от источника (подстанции, например) и передачи ее по разным направлениям. Также ГРЩ включает в себя аварийную автоматику, которая срабатывает при достижении током определенных значений и предохраняет от опасных последствий. Дополнительной функцией распределительного щита может быть также учет электроэнергии.

В чем отличия ГРЩ от ВРУ

Для более точного понимания особенностей обратимся к правилам устройства электроустановок. ПУЭ описывает вводные устройства (ВРУ) как совокупность аппаратуры и приборов, которые устанавливаются на входе силовой линии в строение или в какую-либо его отделенную часть и на отходящие линии электросети данного объекта.

ГРЩ – это распределительный щит, который обеспечивает снабжение электроэнергией всего здания (или выделенного цеха, части строения и пр.). В некоторых случаях он может быть и вводно-распределительным устройством. Другими словами, главный распределительный щит – это функционал оборудования, то есть его назначение.

А вводно-распределительное устройство – название группы аппаратов, шкафа, щита. В целом монтаж щитов предполагает и установку вводных устройств, и распределительных и защитных в комплексе.

Однако имеются и существенные различия.

Монтаж ВРУ выполняют практически на всех объектах, обязательно это мероприятие проводится при обустройстве жилого здания. Но для объектов с большей мощностью потребуется работа главного распределительного щита, поэтому в торговых комплексах, промышленных предприятиях, гостиницах и масштабных общественных зданиях устанавливают уже ГРЩ с функциями учета, ввода, распределения.

ГОСТ Р 51732-2001 предписывает максимальные значения силы тока для ВРУ: входящее питание может быть максимум 630 А, сила тока на исходящей линии – до 250 А.

Предназначение распределительных щитов

До того, как электричество достигнет конечного потребителя и станет источником питания бытовых приборов, производственных станков, светильников, оно проходит несколько этапов. Самый первый – это генерация на электростанции, затем идет передача по кабельным линиям и проводам. Непосредственно перед окончанием данного пути энергия попадает в электрощит, через который люди управляют энергоснабжением конкретного объекта: здания, сооружения.

Для этой цели проводят монтаж распределительного щита. Они могут быть различными в зависимости от моделей, заданной нагрузки и сложности электросети. Монтаж щитов представляет собой процесс последовательной установки и подключения различных аппаратов: счетчиков, выключателей. УЗО, АВР и т.д.

Классификация распределительных щитов

• По целевому использованию:
  • Для энергообеспечения одной квартиры;
  • Для распределения электричества на объекте с большим количеством потребителей.
• По способу установки:
  • Навесные щиты;
  • Встраиваемые;
  • Напольные шкафы.
• По материалу:
  • Пластиковые,
  • Металлические,
  • Комбинированные (наиболее часто встречающийся вариант).

Популярные разновидности распределительных щитов

• Силовой щит ЩС

Востребованы в промышленности и строительстве, так как могут стабильно работать при повышенных показателях. Может устанавливаться как в помещениях, так и на улице. Как правило, включает в себя следующие элементы: трансформаторы, защитные и пускорегулирующие аппараты, УЗО.

• Щит освещения ЩО

Подключается к осветительным установкам в административных, общественных, производственных зданиях. Иногда может функционировать с целью включения и отключения линий групповых цепей и их защиты от КЗ и перегрузок. По назначению панели ЩО делят на виды:

• Линейные,
• Вводные,
• Секционные,
• Вводно-линейные,
• Вводно-секционные,
• Панели с аппаратурой АВР.

Конструкция ВРУ и ГРЩ

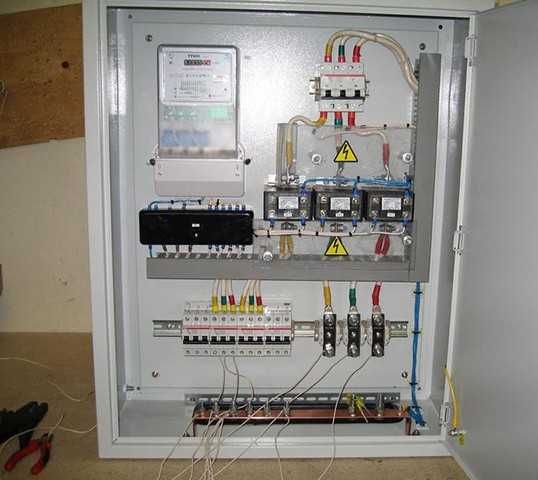

Вводно-распределительные устройства имеют стальную основу – ящик, в котором расположена односторонняя двусторонняя панель. Монтаж щита может осуществляться в навесном или напольном виде и представляет собой последовательную установку на данную панель контрольно-учетные, распределительные, защитные приборы. Таких панелей в ВРУ может быть несколько. Так как располагаться ВРУ могут как в помещении, так и на открытом воздухе, то сборку осуществляют в корпусах с разной степенью защиты (IP) и в различных вариантах с учетом климатических условий окружающей среды.

Конструкция главного распределительного щита предполагает наличие следующих частей:

• Вводная. Здесь монтируют автоматы, предназначенные для приема электроэнергии, и счетчики.
• Секционная. Здесь размещен выключатель автоматический ВА, предоставляющий возможность запитать с одного ввода сразу несколько секций. Также устанавливают аварийный ввод резерва (АВР), который обеспечивает потребителей резервным электроснабжением.
• Линейная. Данная панель включает в себя устройства, собранные для питания отходящих линий. При сборке вся аппаратура (автоматические выключатели и разъединители) подбираются индивидуально в зависимости от пожеланий и задач заказчика.

Монтаж распределительных щитов может также включать в себя установку измерительных приспособлений (вольтметров, амперметров), счетчиков. На некоторых объектах ГРЩ заменяет вводно-распределительное устройство.

Количество и параметры приборов, которые понадобятся для монтажа распределительного щита, определяются по следующим характеристикам:

• Номинальные точки вводных и отходящих линий,
• Номинальное напряжение сети,
• Система заземления,
• Степень защиты по ГОСТ 14254-96.

Нормы монтажа ВРУ

Все требования к установке изложены в ПУЭ. По каждому нюансу приводится достаточное обоснование, которое мы кратко изложим в данной статье.

Чем определяется необходимость установки?

На вводе электрической линии в любое здание обязательно следует монтировать ВУ или ВРУ. Это может быть одно или несколько устройств: если на объекте присутствует несколько самостоятельных крупных потребителей, то лучше на каждый из них смонтировать отдельный распределительный щит (для каждого цеха, этажа, секции и т.д.).

Исключением становятся случаи, когда от здания до ближайшего ответвления воздушной линии электропередач до 25 А расстояние не более 3 м. При этом кабель должен быть гибким, медным, сечение жил – не менее 4 мм2. Важно обеспечить надежный контакт кабеля с проводами ответвления. При соблюдении этих условий можно не устанавливать ВРУ.

Можно ли выполнять разделение питающего кабеля до ВРУ?

Такой вариант ввода не допускается. Нельзя устанавливать дополнительные разделительные ящики вне щитов. Если необходимо выполнить отделение сфер обслуживания сетей внутри и снаружи здания, то это делается только через ВРУ или главный распределительный щит.

Обязательно ли монтировать в щит защитную аппаратуру?

Любые вводно-распределительные устройства и ГРЩ должны иметь на всех линиях автоматы, выполняющие функцию предохранения. В качестве таковых чаще всего используют автоматические выключатели, которые одновременно служат устройствами защиты и управления.

Выбор места для монтажа ВРУ

Для данной цели оборудуют специальные электрощитовые помещения с ограниченным доступом: попасть туда может только обслуживающий персонал. Если такой способ установки невозможен, то все распределительные щиты должны быть помещены в шкафы со степенью защиты не менее IP31. При этом должно быть выбрано сухое место установки (например, подвал, закрывающийся от посторонних). Важно исключить возможность затопления и возгорания на щите. Панели монтируются на стенах выше уровня подтопления, стены, отделяющие щитовое помещение или его альтернативу должны иметь предел огнестойкости не менее 0,75 часа.

Расположение помещений, где проводится сборка и монтаж ВРУ и ГРЩ, не должно быть под санузлами и ванными комнатами, моечными и парильными секциями зданий, сооружений, в том числе, бань. Если же этого избежать нельзя, нужно продумать и выполнить гидроизоляционную отделку электрощитовой, чтобы исключить попадание влаги в нее.

Также не рекомендовано прокладывать трубопроводы отопления и водоснабжения через данные помещения. Если это условие соблюсти невозможно, нужно исключить любые ответвления от труб (за исключением случаев, когда в электрощитовой смонтирован радиатор для обогрева), а также наличие фланцев, люков, задвижек и пр. Не допускается, чтобы через комнату с распределительным щитом проходили трубы с газом или горючими жидкостями. Входные двери в электрощитовые должны открываться наружу. Необходимо поддерживать температуру в данных комнатах не менее +5°C.

Большое значение имеет удобство обслуживания щита, поэтому лучше выбирать такие места, где с комфортом может трудиться специалист в случае проведения профилактических или ремонтных работ. Если в здании нельзя организовать отдельную электрощитовую, то для этой цели можно обустроить отапливаемый коридор, вестибюль, тамбур и пр. Совместно с ВРУ и ГРЩ в этих местах можно производить монтаж слаботочных линий (усилители телесигналов, системы дымоудаления и пр.)

Сколько требуется ВРУ для монтажа?

Определить чисто устройств и щитов можно только по принципу обеспечения надежности и качества электроснабжения. Учитываются строение здания, схемы подключения, количество потребителей, суммарную нагрузку. Для жилых домов лучшим местом для монтажа распределительного щита будет средняя секция. Если речь идет о крупном сооружении (торговом центре, общественном здании), лучше предусмотреть размещение ГРЩ у одного основного абонента.

Этапы монтажа распределительного щита

1. Сборка основной конструкции. Иногда целесообразно приобретать готовые корпусы, уже укомплектованные панелями для монтажа. Но чаще всего используется индивидуальная схема сборки, поэтому все элементы приобретаются отдельно и их необходимо собрать воедино.
2. Удаление заглушек на стенках щита. На этапе подготовки следует учесть необходимое количество подводимых кабельных линий и предусмотреть возможность сверления дополнительных отверстий для ввода.

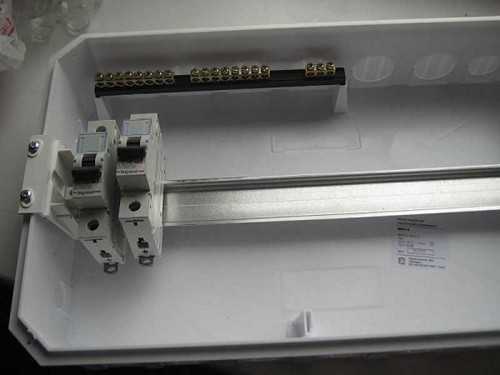

3. Монтаж DIN-реек. Они устанавливаются в корпус, также прикручиваются шины заземления с нейтралями и монтажные кронштейны.
4. Установка «начинки» щита. Далее производится монтаж всех запланированных приборов и устройств. Состав может быть разным, основные элементы были перечислены нами ранее.

Правила монтажа ВРУ и распределительных щитов

1. Производить установку следует на фундаментах, стенах, полу и иных жестких и твердо стоящих конструкциях. Устройство нужно устанавливать на такой высоте, чтобы до верхней части было не более 3 м от пола.
2. Монтаж щитов лучше производить в зоне, близкой к входной.
3. Если через помещение с ГРЩ или ВРУ проходит трубопровод, их должно отделять расстояние не менее 50 см.
4. Располагать щит следует таким образом, чтобы его дверцы могли широко распахиваться не менее чем на 100 градусов.
5. Проходы в месте монтажа должны иметь ширину минимум 80 см.
6. В помещении должна присутствовать естественная вентиляция, электрическое освещение и положительная температура воздуха от 5 и более градусов по Цельсию.

Особенности монтажа ВРУ и ГРЩ

Так как щиты распределения, управления являются ключевыми узлами в энергоснабжении, к их установке и подключению следует подходить с особой ответственностью. Доверять данный процесс следует только профессионалам, которые имеют необходимый уровень доступов к этому типу работ. Наилучшим вариантом будет обращение в специализированную компанию, которая имеет опыт обслуживания объектов с аналогичной нагрузкой и параметрами токов.

Надежность распределительного щита обеспечивает не только правильный учет и распределение электроэнергии, но и безопасность здания. Важно подобрать необходимые выключатели и УЗО грамотно: подсчитать их количество, убедиться в соответствии характеристикам тока и напряжения. После подключения следует проводить тесты и контрольные проверки.

Монтаж щитов следует производить с учетом следующих особенностей:

• Вводно-распределительные устройства должны корректно высчитывать расход электроэнергии. Счетчики следует приобретать высокого класса и качества. Это имеет большое значение для экономики и учета расходов, а также их рационализации.
• Все аппараты нужно подбирать с учетом характеристик цепи и потребления оборудования. Принимается во внимание напряжение, сила тока и многие другие параметры.
• Грамотный расчет номинала защитных устройств гарантирует своевременное отключение оборудования при перегрузках и коротких замыканиях (подразумеваются автоматические выключатели и предохранители).
• В некоторых случаях требуется установка устройства защитного отключения УЗО. Для некоторых сетей это является острой необходимостью, в других можно устанавливать на усмотрение специалиста.
• Марка применяемых проводов и кабелей должны соответствовать правилам и требованиям безопасности, при этом могут использоваться разные типы, если этого требуют конкретные условия.
• Нужно проверить на соответствие схему заземления и зануления распределительного щита и всего оборудования, которое подключено к нему.

Все перечисленные нюансы нужно учитывать еще на этапе проектирования и выбора схемы подключения щита и распределительных устройств. Важно обеспечить работников средствами индивидуальной защиты и организовать правильные и безопасные условия для работы по установке и монтажу ВРУ.

Маркировка электрощитов

Для упрощения обслуживания и эксплуатации вводного и распределительного оборудования нужно правильно разместить принятые обозначения на составные элементы щита.

На концах проводов во внутренней сети нужно располагать маркировку в соответствии с электрическими схемами ВРУ. Выглядеть обозначения должны контрастно на фоне цвета изоляции. Главные требования, выдвигаемые к маркировке: она должна быть устойчивой к истиранию, а символы – легко различимыми.

Концы сборных шин разных фаз обозначают следующим образом: латинская заглавная буква L и цифра (1,2 или 3).

Зажимы для проводников, относящихся к распределительным и групповым цепям, маркируют по порядковым номерам, а относящихся к защитным устройствам – значком заземления. Размеры этого значка и способы его крепления/нанесения диктуются ГОСТ 21130.

Не всегда можно закрепить фазные проводники распределительных и групповых цепей непосредственно на выводах аппаратов. В этом случае можно использовать промежуточные зажимы. Для удобства монтажа их располагают над нулевой рабочей шиной на минимальном расстоянии. Зажимы должны гарантировать качественное соединение внешних проводников тех же сечений, что и выводы аппаратом. Обозначают их в щите по порядковым номерам.

На аппараты (выключатели, УЗО, переключатели и т.д.) наносят маркировочную символику в соответствии со схемой цепи. Обозначения можно закрепить на корпусе прибора или комплектующих элементах рядом с ним. Значки должны хорошо считываться, длительное время оставаться яркими и быть устойчивыми к внешним воздействиям.

Соответствующие паспортные таблички с указанием важной информации закрепляют на каждом шкафном или однопанельном ВРУ и на всех по отдельности секциях многопанельного устройства. Размещают «паспорта» на внешних сторонах дверцы. Обязательно указание следующих данных:

• Название завода-производителя или его эмблема, товарный знак;
• Знак качества и соответствия;
• Информация о типе устройства;
• Значение номинального напряжения;
• Значения тока;
• Степень защиты;
• Может присутствовать отметка для ВРУ II класса;
• Масса;
• Указание ТУ;
• Год выпуска и др. технические характеристики, которые изготовитель посчитал необходимым разместить на этом документе.

nskenergo.ru

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита — довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:

1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
2. Электромонтаж своими руками схема и сборка щита

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

• выполнение контроля потребляемой энергии;
• контроль потреблений и разного рода цепей;
• селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип — одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

• оптимальное значение рабочей силы;
• скорость на которой начинается срабатывание автоматов;
• тип отключение приборов;
• оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

• изначально следует начать со сборки распределительного ящика;
• удалите все заглушки, оборудуйте отверстия под все провода;
• установите рейки специальные, а также шины и нейтрали;
• демонтируйте дверь, при необходимости;
• установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

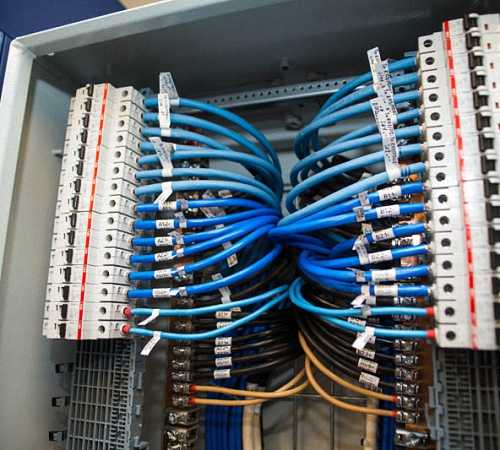

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

• работы проводятся в определенном порядке — например слева направо или наоборот;
• подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

• выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;

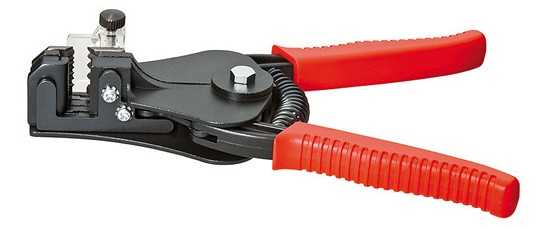

• зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;

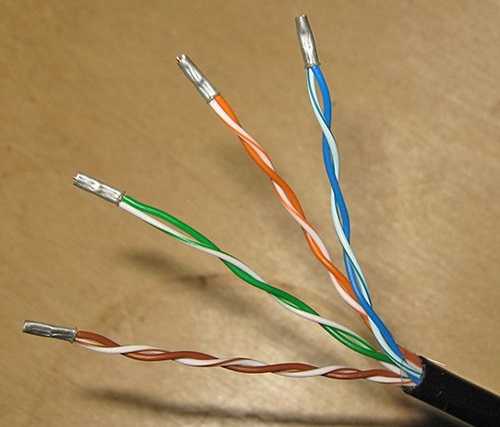

• на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
• концы провода монтируются под конечными частями автомата;
• напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
• проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
• для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

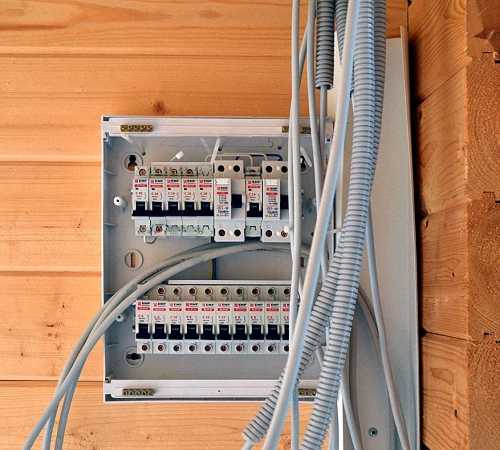

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

strport.ru
