Ливневая канализация в частном доме

Приветствую Вас, друзья!

Каждый хозяин частного дома неизбежно сталкивается с проблемой отведения дождевой и талой воды. И дело тут не только в неудобстве, создаваемом лужами. Избыток воды на территории приусадебного участка может привести к весьма неприятным последствиям – например, к проседанию и размоканию фундамента построек.  Кроме того, чрезмерная влажность почвы отрицательно сказывается на росте растений, в частности, становясь причиной подгнивания корней и развития болезней. Задача водоотведения на участке, прилегающем к частному дому особенно актуальна для тех областей, где за год выпадает много осадков.

Решением проблемы отведения воды с приусадебного участка является создание ливневой канализации. Можно заказать строительство системы водоотведения у профессионалов. В то же время, при наличии даже небольшого опыта проведения строительных работ, ливневку можно сделать своими руками, тем самым, ограничив свои расходы лишь приобретением необходимых материалов.

Итак, что нужно, чтобы сделать ливневую канализацию в частном доме.

Основные функции ливневки

Главное назначение ливневой канализации на территории приусадебного участка – обеспечить качественный дренаж почвы и недопущение ее переувлажнения. Тем самым не будет происходить подтоплений и проседаний фундамента дома и других строений, расположенных на участке, в результате которых та или иная постройка может покоситься или начать уходить в землю, а на ее стенах могут образоваться трещины. Избыток воды в почве ведет к постепенному разрушению фундамента, а потому отведение воды значительно увеличит срок службы здания.

ВАЖНО ЗНАТЬ!

На участках с глинистой почвой без ливневой канализации просто не обойтись – такая земля плохо пропускает воду, а потому после таяния снега и дождей на ее поверхности долго остаются лужи. Скопление воды в плодородном слое почвы приводит к заболеваниям корневых систем растений, что может стать даже причиной гибели насаждений.

Назначением ливневой канализации является не только дренаж территории земельного участка, но и очистка отводимой воды от песка и прочих загрязнений. Вода, прошедшая через систему водоотведения, имеет относительно высокий уровень чистоты, а потому не приводит к загрязнению водоемов и окружающих почв.

Основные компоненты системы водоотведения

необходимые материалы для водоотведения

Водоотводящая канализация на приусадебном участке должна включать в себя следующие элементы:

  1. Водоотводящие каналы и желоба.
  2. Поддоны для приема воды перед входными дверями.
  3. Водоприемные воронки под водосточными трубами.
  4. Колодцы для осмотра.
  5. Уловители песка.
  6. Коллекторный колодец.

открытые желоба водоотведенияВода может отводиться как по открытым желобам, так и по закрытым подземным каналам. Основным требованием к желобам и каналам для водоотведения является соблюдение наклона в направлении водосборников. Сток воды по каналам может производиться не только в специальные водосборники. Вода может просто отводиться за границы территории приусадебного участка.

приемники для дождевой водыПриемники дождевой воды устанавливаются под водосточные трубы, отводящие воду с крыш строений. Изготавливаются они в виде пластиковых либо полимербетонных прямоугольных воронок, имеющих разный объем. Необходимым элементом такого приемника является корзина, улавливающая различный мусор, смываемый водой с крыш. Из таких воронок вода поступает в водоотводящие открытые желоба или подземные каналы.

смотровой колодецСмотровые колодцы обеспечивают возможность осмотра каналов, ухода за ними и прочистки в случае необходимости. Обычно они создаются там, где водоотводящие каналы соединяются либо пересекаются – именно в таких местах вероятность засорения наиболее высока.

уловитель пескаУловители песка задерживают твердые частицы, которые содержатся в воде, стекающей по водоотводящим каналам. Такие пескоуловители устанавливаются на открытых ливневых канализациях.

По водосточным каналам вода отводится в коллекторный колодец, в котором она собирается и фильтруется в почвенные слои.

Ливневка своими руками — видео

Виды ливневой канализации

ливневка открытого типа

На территории приусадебного участка может быть сооружена ливневка открытого либо закрытого типа. Открытая ливневая канализационная система также называется линейной. Больше всего она подходит для тех участков, на которых есть дорожки и площадки, асфальтированные либо имеющие бетонное покрытие. Такая ливневая канализация проста для монтажа. Вместе с тем она позволяет осуществлять дренаж обширной территории.

Водоотводящими элементами в системах этого типа являются желоба из бетона, металла или пластика, по которым вода, стекающаяся из водосточных труб, а также с тротуаров, дорожек и площадок, отводится в общую канализационную трубу либо в предназначенные для сбора воды резервуары. Такие желоба покрыты сверху решетками, задерживающими различный мусор, а также выступающими в качестве декоративного элемента. Для предотвращения утечки воды, места соединения желобов замазываются герметиком.

закрытая ливневая система

Другой тип системы водоотведения – закрытая или точечная ливневка, характеризующаяся подземным расположением водоотводящих трубопроводов. Для сбора воды, стекающей по водосточным тубам с кровель, используются приемники дождевой воды, накрытые сверху решетками. Трубопроводы, расположенные под землей, отводят воду в коллекторный колодец либо за пределы территории участка.

Кроме этих двух видов систем водоотведения строят также ливневки смешанного типа, сочетающие в себе компоненты как линейной, так и закрытой ливневой канализации.

Расчет объема, глубины и уклона ливневки

Функциональность ливневой канализации будет зависеть от того, насколько правильно она спроектирована. При проектировании системы водоотведения необходимо верно рассчитать ее объем, глубину и наклон. Ливнека должна быть рассчитана так, чтобы она обеспечивала полное отведение воды с территории участка.

При расчете глубины расположения трубопровода при проектировании ливневки соблюдаются следующие правила:

  • при сечении подземных труб не более полуметра, максимальная величина их заглубления должна составлять 0.3 метра, более толстые трубы заглубляют до 0.7 метра;
  • при наличии на участке дренажной системы, уровень ливневки должен находиться выше уровня системы дренажа.

ВАЖНО ЗНАТЬ!

Желательно, чтобы трубопровод находился в земле ниже той глубины, на которую промерзает почва. Но, чтобы сделать работы по прокладке труб менее трудоемкими, глубину можно уменьшить, однако в этом случае трубы нужно будет утеплить слоем щебня и геотекстильной прокладкой.

Полный объем отводимой с участка воды зависит от общего количества осадков, выпадающих в данной местности и суммарной площади, участвующей в отведении воды, в случае открытой системы либо площади проекции крыши на земную поверхность в случае закрытой системы. Значение объема стоков можно определить по формуле Q=q20*F*¥, где Q – объем отводимой воды, q20 – объем выпадающих осадков, F – значение площади, с которой отводится вода, а ¥ — коэффициент, зависящий от материала покрытия участка.

Данные относительно количества выпадающих осадков можно узнать у местных метеорологов либо в соответствующей документации.

Верный выбор угла наклона каналов водоотведения обеспечивает эффективный отток воды с участка под действием законов физики. Величина угла наклона зависит от толщины труб системы. При диаметре труб 200 миллиметров через каждый метр длины труба должна опускаться на 7 миллиметров. Для 150 миллиметровых труб на каждый метр длины уклон должен составлять 8 миллиметров. Если труба соединяется с водоприемной воронкой либо ливневым колодцем, то на каждый ее метр уклон должен составлять 20 миллиметров. Для открытых желобов уклон составляет от 3 до 5 миллиметров.

ВАЖНО ЗНАТЬ!

Проектирование и строительство подземных трубопроводов для водоотведения должно осуществляться тогда же, когда на участке возводятся основные постройки. После того, как строительство зданий завершено, создание подземной ливневой канализации станет невозможным.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

копка котлована под ливневку

  1. Копка траншеи с нужной глубиной и шириной при соблюдении требуемого уклона.утепление труб щебнем и геотекстилем
  2. Если предполагается утепление трубопровода щебенкой и геотекстилем, траншею надо сделать более широкой и глубокой.
  3. Трамбовка дна траншеи и насыпка на него подушки из песка толщиной 200 миллиметров.
  4. Копка котлована под водосборник, который можно сделать из пластика или из бетона.
  5. укладка трубУкладка труб поверх песочной подушки и соединение их между собой. Обычно для этого используются стандартные канализационные трубы из ПВХ, снабженные фитингами для соединения. На места стыковки труб необходимо нанести слой герметика.
  6. Проверка системы на наличие течей и устранение обнаруженных дефектов.
  7. Засыпание труб землей.

ВАЖНО ЗНАТЬ!

В тех местах, где трубы имеют изгибы, а там, где длина труб превышает 10 метров желательно создать колодцы для осмотра. Такие колодцы следует построить и в местах соединения нескольких трубопроводов.

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Видео — монтаж системы отвода ливневых вод

Ну и для тех, кто ничего не понял — смотрим видео

Заключение

Ну вот и все, друзья.

Надеюсь статья о том, как сделать ливневую канализацию в частном доме будет вам полезной!

Особенности монтажа ливневой канализации

Ливневая канализация, как следует из названия, предназначена для отвода ливневых и паводковых вод.Застой влаги на участке является причиной множества неудобств, более того, влага неизбежно разрушает фундамент дома, обеспечивает сырость в подвале и пр. От избытка влаги можно избавиться с помощью прокладки ливневой канализации. Она позволяет значительно предотвратить подтопление частного дома.
Необходимо отметить, что ливневая канализация — не полноценное решение проблемы подтопления фундамента, она дополняет классический дренаж фундамента, помогая ему справляться с необходимыми объемами поступающей влаги от дождя и таяния снега.
Монтаж ливневой канализации на дачном участке не представляет особой сложности, поэтому работы вполне можно сделать это своими руками.

Ливневка представляет собой совокупность фильтров, водопроводных труб и прочих элементов, которые позволяют отвести избыток воды за пределы участка.

Состав ливневой канализации

Лотковые части колодцев используются как на канализационных так и ливневых сетях, профилированное дно кинет Упонор - минимизирует возможность возникновения засоров. Правильно подобранная ливневая канализация собирается как кубики в детском конструкторе, и состоит из следующих комплектующих:

● линейные и точеные водоприемники;
● ревизионные, поворотные колодцы;
● фильтры для масла и бензина — применяются для гаражей, паркингов, автодорог, АЗС и т.д.;
● пескоуловители;
● впитывающий блок — возможно использовать на песчаных, водоненасыщенных грунтах.
Помимо покупки материалов необходимо иметь представление о требованиях СНиПа и принципе работы всей системы в целом.

Монтаж эффективной ливневой канализации

Для начала необходимо составить проект — для этого можно использовать стандартный вариант, внеся коррективы с учетом реальных особенностей имеющегося участка. Стоит учесть наличие уклонов, рельефа, выбрать место расположения колодца для ливневой канализации — в большинстве случаев такой колодец располагается в уголке или низине.

Подготовка траншеи для проведения дренажных работЕсли на участке подразумевается обустройство дренажной системы, то сначала берутся за обустройство дренажа и только потом за ливневку. Коммуникации обеих систем можно укладывать в одну траншею, но дренажная система располагается ниже, тогда как ливневка находится ближе к поверхности.

Важные моменты:

● При работе над созданием ливневой канализации необходимо использовать водо- и коррозионостойкие материалы;
● Трубы с внутренним гофрированным слоем для ливневой канализации не используются, поскольку они быстро засоряются;
● Не рекомендуется использовать сложные схемы для разводки труб — стоит стремиться прокладывать трубы, не закладывая дополнительные повороты и разводки;
● Все конструктивные части трубопровода герметично соединяются, хотя по действующему законодательству допускаются протечки, порядка 10-15%;
● Уклон ливневой канализации направлен в сторону водосборника — необходимо придерживаться указанных нормативов, предупреждая замерзание воды в системе и ее выход из строя.

Определившись с планом, необходимо выполнить расчет метража труб и прочих элементов, необходимых для начала монтажных работ. Наша рекомендация: посчитав длину всех ливневых труб, необходимо учесть дополнительные 5-10% которые будут потеряны на соединениях, и незначительных отклонениях при копке котлована. В случае канализационные ПВХ трубы используются вместо специализированных ливневые труб, то огни доступны в различных отрезках например 0,5, 1, 2 и 3 метра, и желательно всю длину трассы собирать из всего ассортимента, так проще подобрать необходимый отрезок без сложного распила.

Подключение дренажных труб ВАВИН к пластиковому гофрированному дренажному колодцу.

При монтаже ливневой канализации необходимо запланировать наличие защитных решеток, чтобы избежать попадания в систему крупногабаритного мусора.
Если площадь для отвода воды большая, необходимо запланировать дополнительные технологические колодцы для очистки.

Выбирая трубы, стоит отдавать предпочтение трубам из полипропилена и пвх — такие материалы без проблем можно очистить с помощью металлического троса, они более жесткие чем трубы из полиэтилена, и в то-же время обладают низким коэффициентом внутренней шероховатости — что отлично скажется на эксплуатационных характеристиках.

Проведение монтажных работ

Поддон из полимербетона, монтируется перед входами в здание, собирает грязь и воду, которая отводится в ливневую канализацию.Правила монтажа ливневой канализации подразумевают следующую последовательность действий:
● Выделяем на участке места, на которых будут располагаться поворотные колодцы, дождеприемники. Если необходимо обеспечить сбор воды с крыльца, то также предусматриваются специальные поддоны, снабженные решетками. Отличные решения предлагает концерн ACO, выпуская придверные системы с фиксированной шириной 60, 75 и 100см.

Под водостоком устанавливаем точечные водоприемники, которые в большинстве случаев выбираются по внешнему виду и способу поступления в них ливневых вод.

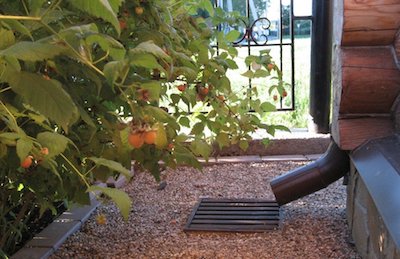

Классическая квадратная дождевая воронка, вместо отмостки используется отсыпка щебнем.Водоприемные воронки выпускаются как с классическим разрывом струи, где вода из водосточной трубы поступает на пластиковую или чугунную решетку, так и полностью закрытые — в которых водосточная труба плотно и герметично подключается, разрыва струи нет и никакие брызги не попадают на отмостку и здание.
Вдоль пешеходных дорожек, парковок, и поперек въезда на участок необходимо расположить линейные водоприемники, это специальные каналы закрытые решетками, основное назначение — принять потоки воды поступающие с твердых покрытий, и транспортировать собранную воду в ливневые ревизионные колодцы. После всего перечисленного можно приступать к подготовке ям и траншей для установки всех элементов системы.
При проектировании ливневой канализации необходимо учесть грязеулавливающие решетки, корзины и други мероприятия которые задержат крупный мусор.

● Для начала необходимо выполнить разметку площадки в соответствии с утвержденным планом. Не стоит стремиться уместить всю ливневку в одну ветку, гораздо разумнее разделить ее на самостоятельные части, которые будут собирать воду с крыши, дорожек и участка. Для каждой из веток стоит сделать контрольный колодец и, соответственно, отдельную систему трубопроводов.

● Проводим земляные работы — траншеи, в которые будет укладываться ливневый трубопровод, выравниваются с помощью песчаной подушки — после проверки уклона можно начинать монтаж ливневой канализации. В обустроенные траншеи укладываем трубы, соединяя их в колодце — такие работы необходимо провести для каждой ветки ливневой канализации.
Длительное функционирование ливневки возможно только при правильном соблюдении всех технологий монтажа.При наличии на плане линейных участков ливневки необходимо выкопать канавки для лотков — в них также закладывается песчаная подушка и тщательно утрамбовывается. После этого можно укладывать сами лотки, которые крепятся с помощью раствора, для участков где предполагается проезд транспорта необходимо обустраивать специальный фундамент для лотков. Решетке для ливневой канализации фиксируются различными способами, это могут быть защелки, хомуты, и классическое болтовое соединение. Для премиальных систем применяют щелевые решетки, в них видимая часть представляет собой две полоски нержавеющей стали, с зазором около сантиметра.

Лотки ливневой канализации можно смонтировать под любым углом для обеспечения не только функциональности но и для эстетичности.

● Установка дождеприемников — помните что после монтажа и обратной засыпки — перенести расположение будет очень сложно.

● Подключение всех элементов системы происходит с применением стандартных, общепринятых размеров 110 и 160мм, в некоторых случаях 200мм. Старайтесь избегать уникальных решений с размерами подключений 90, 100, 125, 150 и 175мм, в случае если потребуется неучтенный при планировании элемент, то приобрести его будет очень проблематично.

Очень часто "специалисты" собирают систему ливневой канализации без использования грязе и соро улавливающих воронок. В большинстве случаев, в течении года происходит аварийная ситуация.● После завершения монтажа ливневой канализации засыпаем траншеи грунтом и уплотняем его.

●Завершающий этап создания ливневки — это проверочное испытание, которые подтвердит правильность выполнения всех этапов работы. Необходимо начать процесс промывки ливневки с кровли и отследить попадание стоков в дождеприемник, а после и в основной коллектор, и в ливневый колодец.

Для новичков сложность может составлять балансировка по расходу воды каждой из веток ливневки.

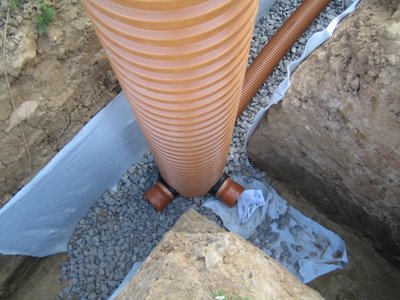

Монтаж поворотного пластикового колодца Uponor. Стрелкой показано движение жидкости по трубам и лотковой части, не используемые входы в колодец - заглушены.Количество воды, поступающее по каждому водоприемнику, и пропускная возможность труб должны соответствовать друг другу.
Что касается расчетов, то их стоит вести на основе площади обслуживаемой поверхности. Вот требования, которые обеспечивают нормальную стабильную работу системы сбора и отвода дождевой и паводковой воды:

● Рассчитывая сечение трубопровода, не стоит выбирать трубы впритык к сделанным расчетам — лучше сделать запас, который должен составлять как минимум 20%. Это позволит не только пережить пиковые нагрузки без разрушения системы, но и получить работоспособную ливневку, даже если в расчетах имеются ошибки.
Прокладка и подключение рыжей канализационной трубы к бетонному колодцуУгол наклона водоотводных труб должен быть в пределах 4-5 градусов — такой уклон необходим на случай загрязнения внутри трубопровода. Идеально чистая труба без препятствий пропускает воду даже при уклоне в 1-1,5 градуса — она движется под действием силы тяжести.
Но если трубопровод будет загрязнен, а значит, его диаметр уменьшится, это может вызвать снижение работоспособности системы практически до 0.

●Для линейной ливневки необходимо предусмотреть дополнительный песчаный и грязевой фильтр, который устанавливается в ревизионном колодце, или в конце потока образованного каналом.
Другими словами говоря — на каждую ветку линейного дождеприемника необходимо смонтировать пескоуловитель, который при монтаже будет выглядеть так же как вся система, но его подземная часть имеет больший объем, предназначенный для улавливания песка и различных фантиков и листьев которые могут попасть во внутрь.

●На каждой отдельной ветке ливневой канализации должно приходиться по одному ревизионному колодцу, что позволит эффективно устранять засоры и в целом отслеживать состояние системы. Также стоит обустроить колодец, который будет использоваться для сбора воды от всех водоприемников на площади вокруг дома. Еще один колодец можно сделать непосредственно для водоприемника, собирающего воду вдоль дорожек и площадок. С помощью перепускной трубы соединяем оба колодца — так можно будет при необходимости осуществлять выравнивание нагрузки на ливневую канализацию.

Монтаж дождеприемников ливневой канализации

Безграмотный монтаж дождеприемника, вместо фундамента накидали кучу камней, не предусмотрено замоноличивание боковых стенок.Глубина залегания водоотводных труб для ливневой канализации составляет примерно 30-60 см (ниже основной глубины замерзания почвы), поэтому траншеи для водоотводов необходимо выкопать глубиной в пределах 60-90 см.
Для установки точечного дождеприемника потребуется подготовить прочное основание, не забывая про ряд моментов связанных с конструкцией, например распространенные квадратные дождеприемники 30х30х30см изготовленные из пластика, конструктивно в течении всего периода работы содержат в себе приличный объем воды, которая в зимний период замерзает, и может вызвать разрушение не только изделия но и отмостки. Для таких изделий требуется очень прочный фундамент и монументальная обваловка цементной смесью.
Монтаж трубопровода подразумевает не только соединение труб, но и подключение прочих элементов ливневки, будь-то соединительные муфты, тройники, пескоуловители, ревизионные колодцы и так далее.
Строительным уровнем проверяем наличие уклона на всем протяжении коммуникации.

Самые распространенные ошибки при монтаже ливневой канализации

1. Неоправданная экономия
Стремление застройщика сэкономить на мелочах может стать причиной неудобства для будущего домовладельца. Если вместо точечного дождесборника обустраивают обычные отмостки, то никакого эффекта это не дает. Вода все равно будет стекать в грунт, затекать под фундамент, вызывая проседание и деформацию материалов.
Попытка сэкономить на этапе строительства всегда становится причиной дорогостоящего ремонта.
Отличным примером неоправданной экономии служат трубы, большинство специалистов, выбираю коммуникации не задумываются о условиях эксплуатации, а именно что протекает и при каких температурах, какие нагрузки приходятся на коммуникации.

Обслуживание ливневки, простая но жизненно важная задача.2. Отсутствие технического обслуживания
Следующая распространенная ошибка, которую допускают владельцы участков с построенной ливневой канализацией, это отсутствие технического обслуживания и профилактики. Чистка системы должна проводиться 2 раза в год — она подразумевает следующие действия:
● очищаем колодцы от ила;
● удаляем мусор из воронок;
● промываем лотки — для этого достаточно иметь в садовый шланг;
● очистка пескоуловителей;
● если в дождесборнике имеется мусорная корзина, ее также очищаем.
Несложный уход за ливневкой позволяет системе эксплуатироваться без перебоев долгие годы, а домовладельцам — не тратиться на ремонт.

3. Недостаточный уклон трубопровода
Недостаточный уклон трубопровода ливневой канализации приводит к заиливанию, засорению, промерзанию труб в осенне-весенний период. Но не стоит руководствоваться правилом «чем больше, тем лучше», поскольку увеличение уклона стоков выше норматива приводит к росту скорости движения воды по системе, и как ни странно частицы ила и песка просто не успевают за потоками воды и оседают на внутренних стенках трубы.

Все это обеспечивает повышенную нагрузку на все элементы ливневой канализации, а потому сама канализация начинает интенсивно изнашиваться. В результате один из участков неизбежно выйдет из строя, не выдержав интенсивности эксплуатации, на которую не рассчитан.
Если на этапе строительства ливневой канализации были выдержаны все требования и нормативы, а все работы выполнялись качественно, такая система выглядит эстетично, не портит ландшафт и без проблем эксплуатируется десятилетиями.


устройство и монтаж, канализация на дорогах и отвод ливневых вод Ливневую систему водоотведения можно смонтировать на загородном участке

Ливневая система водоотведения монтируется на загородном участке, вдоль дорог или в городской среде. В каждом случае нужно отталкиваться от потенциально возможной нагрузки, условий эксплуатации и ряда сопутствующих факторов. Больше всего сложностей возникает на этапе проектирования. Новичкам бывает непросто найти золотую середину между минимально необходимым объемом и запасом. Последний требуется для того, чтобы внезапный каприз природы не привел к потопу.

Содержание статьи

Классификация водоотводящих систем

Открытая и закрытая дождевая канализация – 2 наиболее распространенных вида. Первый подойдет для умеренных, а второй – для повышенных нагрузок.

Закрытый тип предусматривает прокладку сети водопроводов, которые собирают воду у каждого коллектора. После этого она поступает в специальный бак или канаву. Если речь идет о более дорогой системе, то цепочка выглядит чуть длиннее.

После того как вода попала в систему, она идет в ливневый колодец, откуда перекачивается насосом в канализационную сеть. Если рядом располагается источник экологического загрязнения, то канализация закрытого типа включает несколько фильтров.

Водоотводящие системы могут быть нескольких видов

К сожалению, далеко не на каждом участке можно выбрать закрытый или открытый тип, поэтому внимание нужно обратить на смешанный:

  • На территории участка монтируются лотки;
  • Прокладывается подземная инфраструктура;
  • Отвод стоков производится при помощи самотечности, а не работы насосного оборудования.

Единственным препятствием на пути смешанной системы станут искусственные неровности. Чем больше извилин имеет рельеф, тем медленнее будет течь вода. Помимо этого, в несколько раз возрастут затраты.

Правила установки линейного водоотвода

Канава, куда можно сбрасывать стоки, есть не на каждом участке. В этом случае отвод сточных вод создается своими руками. Это проще и дешевле, чем постоянно прибегать к услугам сторонних организацией. Первое, что понадобится для работы – создать детальный план. В нем учитывается специфика участка и продолжительность использования канализации. Если речь идет о сезонной потребности, то в этом случае выбор делается в пользу системы открытого типа. Вода по ней постоянно циркулирует в сторону накопителя.

Система закрытого типа актуальна в том случае, когда прогнозируемая нагрузка превышает отметку в 380 л/ч. Исходя из этого показателя подбирается бак-накопитель. Для бытовых нужд подойдет агрегат на 10 м3.

Дальнейший порядок действий выглядит следующим образом:

  • Начинается все с разметки участка – человек, который за это отвечает, должен постоянно сверяться с утвержденным планом;
  • Роется траншея для последующей установки водоотводящих труб;
  • Желоба укладываются на песочную подушку, высота которой составляет от 8 до 10 см;
  • Во время укладки труб нужно постоянно следить за тем, чтобы соблюдался равный уклон – 2 см на каждый погонный метр;
  • Если речь идет о скрытой канализации, то систему засыпают и трамбуют грунт;
  • Монтируются решетки;
  • Устанавливается линейный дождеприемник;
  • Монтаж фильтрационной системы включает в себя защиту от песка, листьев и других типов загрязнителей, которые присутствуют на участке;
  • Система водоотведения включает рытье котлована и коллектора.

Завершается процедура установкой колодцев, позволяющих в режиме реального времени контролировать ее состояние. Их устройство производится с таким расчетом, чтобы справиться с возросшим объемом воды. Определиться с этим поможет следующая рекомендация. Предельный объем месячных осадков умножается на 1/3. Полученный результат – искомое число. После этого вся система соединяется. Желательно, чтобы перед глазами всегда была ранее утвержденная схема ливневки.

Чем отличается ливневая канализация на дорогах

Канализационная система на дорогах используется для отвода избыточного количества воды. От эффективности ее работы зависит безопасность водителей и пешеходов. На этапе проектирования нужно определить, целесообразно строить систему с линейным или точечным способом отведения.

Последний вариант встречается в городе. Система носит закрытый характер, благодаря чему уменьшается объем проникающего в нее мусора.

Линейное отведение уместно в сельской местности. Открытая канализация обеспечивает стабильный отток воды. Если городская канализационная сеть проверяется 1 раз каждые 3 года, то сельская или маломощная – каждые 2 месяца. Это необходимо для того, чтобы ливнестоки не засорялись и всегда были в исправном состоянии.

Ливневая канализация на дорогах отличается другой конструкцией

Вне зависимости от выбора водоотвод вдоль дороги состоит из следующих частей:

  • Лотки и желоба;
  • Канализационные трубы;
  • Решетки;
  • Дождеприемники;
  • Смотровые колодцы – их количество зависит от длины системы;
  • Уловители песка;
  • Фильтры.

С последним нужном быть особенно внимательным. Улично-дорожная сеть, в отличие от собственного участка, изобилует грязью, ветками и другим мусором. Для того чтобы водостоки на обслуживаемой территории прослужили как можно дольше, этот факт нужно принять во внимание.

Обслуживание системы отвода дождевой воды

Ливневая канализация прослужит не менее 20-25 лет при условии регулярного обслуживания.

Как только за окном прошел ливень, пронесся ураган или случился паводок, проводится профилактический осмотр.

После завершения визуального смотра необходимо удалить появившийся мусор. На втором этапе проводится контроль состояния дренажных колодцев. По мере прохождения через них стоков внутрь попадает песок, камни и другие виды загрязнений.

За системой отвода дождевой воды следует тщательно следить

Капитальная промывка системы проводится не реже 1 раза каждые 2 года. Если погода за окном отличается суровым нравом, то указанный срок уменьшается на 1/3.

Помимо этого, правильное обслуживание канализации включает следующие этапы:

  • В начале трубы устанавливается дренажный насос;
  • С одной стороны к нему подключается источник воды, а с другой – входная часть ливневки;
  • Если насоса под рукой нет, то прочистку трубы выполняют при помощи садового шланга и ручной помпы;
  • После этого выполняется визуальный контроль прочности всех соединений.

Соблюдение правил регулярного обслуживания снижает вероятность поломки. Помимо требований производителя, пользователь учитывает внешние факторы. Слишком частые дожди или ураганы – повод чаще контролировать техническое состояние системы. Аналогично нужно поступить в том случае, когда за окном отмечается заморозок. Под действием холода отдельные элементы канализации могут потерять свои первоначальные свойства. Не стоит забывать, что ливневку нужно снимать, если ее использование носит сезонный характер.

расчет уклона по СНиП, устройство в частном доме

Процедура стока воды требует комплексного подхода, так как дренаж обустраивается на фасаде дома и под землей. Чтобы все работало исправно, необходимо сделать правильный расчет ливневой канализации.

Что это такое?

фото2

Это комплексные мероприятия по сбору поверхностной воды. Под этим подразумевается изготовление отводов из специальных труб, желобов, сифонов, пескоуловителей, заглушек, дождеприемников и прочих элементов. Главная ее задача сводится к сбору и отводу дождевой воды, талого снега и подобных осадков от дома. Отвод может осуществляться в септик или специальную емкость.

Совет! Если на участке изготавливается дренажная грунтовая канализация, то сток ливневой нельзя направлять в одно место. Как правило, прокладывается дренаж и ливневка в одной траншее параллельно, но сбор воды происходит в разных местах. Более того, ливневая система располагается выше по уровню.

Нюансы при установке на участке своими руками

Должна изготавливаться в согласии со всеми предписанными требованиями:

  1. Особенность ландшафта (уклон, расположение построек на территории, наличие водоемов и прочее).
  2. Геологические особенности (характер грунта, его способность к впитыванию и т. п.).
  3. Специфика строения, на которое будет выполняться установка наружной части дождевой канализации.
  4. Какой средний уровень осадков выпадает в вашей местности.
  5. Где и как проходят другие инженерные коммуникации.
  6. Какова будет общая площадь сбора и стока.

СНиП

Обязательное соблюдение СНиП и подобных норм по ГОСТу для ее изготовления на небольшой площади. Несоблюдение элементарных требований приведет к сбоям в ее работе. Так, основные положения изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для достижения наибольшего эффекта крайне важно иметь под рукой следующую информацию, желательно документально:

  • План существующей канализационной системы.
  • Рабочие чертежи.
  • В продольном разрезе изготавливается сетевой профиль.
  • Ведомость о тех работах, которые будут проведены.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

  1. Открытая.
  2. Закрытая.
  3. Смешанная.

фото3

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

фото4Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

  1. Точечная.
  2. Линейная.

фото5

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

фото6

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

  • труб;
  • колодцев;
  • приемных элементов;
  • желобов.

При их выборе необходимо учитывать некоторые особенности. Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена. В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

фото7

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ. Одно важно требование – все стыки труб должны быть герметичными.

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Расчет и обустройство

Немаловажную роль в прокладке автономной системы играет проектирование. Чтобы все правильно рассчитать, обязательно учитываются такие моменты:

  • Скорость отвода стоков.
  • Объем осадков в вашей местности.
  • С какой площади планируется сбор. Также учитывается площадь кровли.
  • Насколько стоки будут загрязнены.
  • Особенности ландшафта и рельефа придомовой территории.
  • Преобладающая температура в местности.
  • Расположение УГВ.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Совет! Специалисты рекомендуют использовать короткий крюк – тот, который не нужно заводить под кровельный материал. Объясняется это тем, что в случае необходимости демонтажа, длинный снять будет сложно, так как нужно демонтировать и кровельный материал.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Совет! При соединении водосточного желоба и тройников рекомендуется использовать кровельный герметик. Это важно даже при наличии резинового уплотнителя.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился. Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Желоба для ливневого водоотвода

Если загородный частный дом обустраивается открытой ливневкой, для этого монтируются желоба, лучше всего чтобы они были изготовлены из бетона. Их монтаж можно осуществлять по периметру дома, тротуарных дорожек и площадок. В условиях СНТ они не допустят затопление прилегающих территорий и частных построек. При их укладке хорошо ориентироваться на природный склон рельефа. Как правило, монтаж осуществляется на бетон, ведь на них будет оказываться физическое воздействие.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

  1. Очистка водостоков на кровле.
  2. Очистка приемников от ила.
  3. Очистка наземных водостоков.

Вывод

Обустройство дождевой канализации – ответственное мероприятие. Но потраченные усилия стоят того. Ваша придомовая территория не будет перенасыщена влагой. Надеемся, что предоставленная информация помогла вам сделать правильные выводы. Фото, схемы и видео в конце статьи помогут закрепить всю теорию.

Полезное видео

Технические моменты:

Ошибки при монтаже:

В действии:

конструкция и составляющие, порядок монтажа ливневки с кровли

Без присутствия системы водоотвода на здании осадки могут повредить стены и фундамент. Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения. Установить систему можно самостоятельно, но важно учитывать все нюансы монтажа.

Ливнёвка на крыше.Ливнёвка на крыше.Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

  1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
  2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
  3. Элементы для слива жидкости в канализацию.
  4. Внутренние и внешние углы.Применяются в сложной конструкции.
  5. Муфты. Они служат для соединения желобов, если конструкция длинная.
  6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
  7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
  8. Заглушка. Она устанавливается для ограничения потока воды.
Соединительная муфта.Соединительная муфта.Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

РазновидностьХарактеристика
ПолуэллиптическийХорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
ПолукруглыйОн устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливнёвка из меди.Ливнёвка из меди.Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

  • установить кронштейны;
  • смонтировать и закрепить желоба;
  • зафиксировать сточные трубы и их держатели;
  • обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

  1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
  2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
  3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
  4. Дренаж или водоем.
Фильтрационный колодец.Фильтрационный колодец.Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

Система отвода поверхностных вод. Современные способы водоотведения. Как сделать ливневый дренаж участка и вокруг загородного дома
  • Виды отвода дождевой воды
  • Основные понятия ливневой канализации
    • Основное назначение ливневых канализаций
    • Виды ливневой канализации
    • Особенности технологии устройства ливневой канализационной системы
  • Этапы проведения работ:

Большое количество влаги на садовом или дачном участке способно принести немало бед его владельцу. С целью устранения этой проблемы можно организовать отвод дождевой воды со своего участка.

Отвод ливневых вод от стен дома, бани и других строений, расположенных на территории участка, позволит предотвратить порчу фундамента и размытие грунта. Более того, исключает возможность затопления подвального помещения, в котором хранится выращенный урожай.

Виды отвода дождевой воды

Существует несколько типов отвода воды с участка:

  • пластовый дренаж;
  • траншейный дренаж;
  • линейное собирание воды;
  • точечный сбор воды;
  • система ливневой канализации.

При устройстве пластового дренажа отвод воды, которая направляется потоками к месту сбора, осуществляется с каждой точки участка. Именно поэтому прокладка такого дренажа осуществляется сразу по всей поверхности участка.

По траншейной дренажной системе отвод воды происходит медленно. Траншеи можно выкопать как с нескольких сторон, так и с одной стороны участка. Такой дренаж намного проще пластового, так как требует меньше затрат и труда.

При устройстве точечной системы обязательно делается специальный уклон, обеспечивающий наилучший забор воды с дачного участка.

Что касается ливневых канализаций, то ее устройство требует использование лотков, связанных между собой вставными решетками. Отвод воды в этом случае происходит по трубам в специально предназначенный для этого дождевой колодец. Несмотря на дороговизну обустройства ливневой канализации, она пользуется большой популярностью среди владельцев загородных участков.

Важно! У каждого вида отвода воды есть свои минусы и плюсы. Чтобы не ошибиться с выбором, нужно учитывать количество годовых осадков, стоимость устройства, а также прочность и долговечность каждого из типа отвода.

Вернуться к оглавлению

Основные понятия ливневой канализации

Устройство ливневых канализаций в частном доме является залогом благоустроенного и комфортного участка и защитой здания от подтопления. О закладке ливневой канализации нужно задуматься еще при составлении проекта здания. Но это не значит, что нельзя устроить дренажную систему в уже благоустроенном приусадебном участке.

Важно помнить, что обеспечить надежное и своевременное возможно только при грамотном подходе к проектированию и монтажу ливневой канализации.

Ливневая канализация, которую еще называют «ливневкой», представляет собой систему труб и колодцев, предназначенных для сбора и последующего .

Отвод состоит из следующих элементов:

  • сборно-распределительного ;
  • пескоотделителя;
  • специального отделителя для бензина и масел;
  • сорбционного блока;
  • колодца для проведения отбора проб.

Вернуться к оглавлению

Основное назначение ливневых канализаций

Главная функция такой дренажной системы состоит в заборе и отведении воды, талой и дождевой, с участка посредством специальных приспособлений, среди которых есть:

  • дождеприемник;
  • дренажные желоба;
  • водостоки.

Кроме сбора воды, такая канализация производит очистку ее от вредных примесей и песка. Это обеспечивается благодаря специальным уловителям. Делается это для того, чтобы попадающая в канализационную систему вода оставалась чистой.

Благодаря ливневой канализации обеспечивается отвод воды в глубинную дренажную систему, устройство которой на участке обязательно. Если этого не сделать, то вся собранная вода будет отводиться за пределы участка.

Кроме основных функций, ливневая канализационная система обеспечивает прочность и долговечность всего здания. И это даже несмотря на то, что ливневка входит в категорию поверхностных дренажных систем. Большое количество воды, попадая в грунт, приводит к просадке и подвижности фундамента дома, что способствует образованию трещин и медленному разрушению всего строения.

Если произвести правильный расчет канализации, то можно значительно снизить расходы на укрепление основания здания, обеспечив при этом прочность дома в целом.

Вернуться к оглавлению

Виды ливневой канализации

На стадии проектирования и при проведении расчетов ливневой канализации необходимо учитывать огромное количество факторов, начиная от геологических условий на участке и планируемого количества стоков и заканчивая финансовыми возможностями. Устройство такой канализации должно выполняться в соответствии с нормативными документами.

Ливневая канализация делится на несколько типов. Различают канализационную систему:

  • открытую;
  • закрытую;
  • смешанную.

Открытая система признана самой простой по отношению к проектированию и монтажу. Она состоит из неглубоких лотков, по которым стекает вода с дорожек, отмостки вокруг дома и открытых участков. Устройство такой системы не подразумевает соединения с канализационным коллектором. К тому же она осуществляет отвод воды с участка к газону и клумбам. Для ее изготовления можно использовать железобетонные, полимербетонные или пластиковые лотки, которые необходимо углубить в грунт, после чего укрепить цементным раствором. Поверх желобов кладутся специальные решетки, позволяющие пользоваться дорожками, не боясь споткнуться о них. Как правило, именно поверхностный водоотвод пользуется большой популярностью при .

Ливневка закрытого типа имеет более сложную конструкцию, поэтому ее обслуживание требует затрат. Такая система предназначена для больших участков, расположенных в городах с высокой плотностью застройки. Ее отличие от других систем заключается в наличии подземных трубопроводов, по которым происходит отвод воды через оборудованный специальным фильтром ливневый колодец, откуда она поступает в центральный канализационный коллектор.

Закрытая ливневая система бывает двух видов:

  • самотечной;
  • принудительной.

В последнем варианте на дренажного колодца устанавливается насос. Устройство глубинного водоотвода требует определенных знаний и значительной суммы денег.

В конструкцию канализации смешанного типа входят элементы двух других систем. Одну часть пути вода проходит через лотки и только потом попадает в трубы, проложенные под землей, откуда ее путь продолжается до канализации. Наиболее часто встречаются самотечные виды такой системы. Исключение составляют лишь низменные участки, на которых без принудительной откачки никак не обойтись. Смешанная ливневка идеально подходит для участков значительных размеров. Также она используется в тех случаях, когда требуется сократить расходы на для отвода дождевой воды с загородного участка.

Самой главной частью ливневки является трубопровод, в который попадают не только стоки дождевой воды с поверхностного слоя участка, но и вся талая и дождевая вода, которая собирается на крыше дома. Более того, в трубопровод стекается вода из дождеприемников и решеток поливальной системы.

Предотвратить ущерб, нанесенный талыми водами и обильными осадками, можно посредством обустройства поверхностного водоотвода. Данная система служит для сбора и отвода избыточных атмосферных осадков, которые зачастую подтапливают прилежащий участок, а вместе с ним плодовые деревья (и другие насаждения), фундаменты и подвалы. В статье речь пойдет о системе поверхностного водоотвода.

Преимущества поверхностного водоотвода

Устройство системы не требует серьезных финансовых вложений, за счет уменьшения земляных работ. В результате чего снижается вероятность нарушения структурной прочности грунта, то есть просадки.

  • За счет организации наружного водоотвода линейного типа значительно расширен охват территории для водосбора, при этом редуцируется такая величина, как протяженность магистрали канализации.


  • Проведение системы может производиться без нарушения всей целостности существующего дорожного покрытия. Здесь осуществляется врезка согласно ширине желобов.
  • Система целесообразна для монтажа на каменистых или неустойчивых грунтах. А также в тех местах, где нет возможности произвести глубинные работы (архитектурные памятники, подземные коммуникации).

Виды водоотводов

Водоотводы — часть ливневых канализаций, которые применяются при благоустройстве как общественных, так и частных территорий. Существует 2 типа систем: линейная и точечная.

  • Линейная система состоит из желобов, пескоуловителя, иногда и дождеприемника. Такая конструкция прекрасно справляется со своей задачей на больших территориях. При ее организации земляные работы сведены к минимуму. Ее монтаж необходим
Система отвода ливневых вод — важность и нюансы устройства дренажа

Автор Петр Андреевич На чтение 4 мин. Просмотров 114

Чтобы грунтовые воды не разрушали фундамент и фасад дома, а дождевая вода не размывала почву около постройки, необходимо установить водоотводную систему, которая справится с излишками почвенной влаги и предотвратит возможные аварии. С этой функцией отлично справятся водосточные системы и дренаж, установленные при постройке дома. Купить водосток для крыши.

Важность установки дренажа на участке

Важность установки дренажа на участкеВажность установки дренажа на участке

Дренаж представляет собой систему сооружений и сеть труб, которые предназначены для снижения потока грунтовых вод. Иными словами, подложенные под уровень воды трубы защищают фундамент дома от излишней влаги.

Это устройство выполняет ряд очень важных функций и необходимо на каждом земельном участке с постройками.

Преимущества дренажных систем:

  • значительно снижает вероятность потопа в постройке на участке;
  • предотвращает заболачивание территории посредством сливных колодцев;
  • снижает давление внутри грунта за счет отведения излишней влаги;
  • предотвращает возникновение трещин и неровностей на зданиях и иных установленных конструкциях.

Именно поэтому роль дренажа на придомовых участках очень велика, без этого устройства риск затопления помещения увеличивается. Не исключено и постепенное разрушение самого здания со временем.

Дренаж обязателен в тех случаях, когда строительство осуществляется на болотистой почве, глинистых землях или уровень пола значительно ниже уровня прохождения грунтовых вод в почве. Но и во всех остальных ситуациях лучше перестраховаться и установить дренажное оборудование.

Все для дренажа на участке можно приобрести по ссылке – дренажные системы . Ассортимент товара позволит выбрать устройство на любой бюджет. Приемлемые цены и гарантированное качество от производителя «Альта Профиль».

Нюансы дренажного оборудования

Нюансы дренажного оборудованияНюансы дренажного оборудования

При выборе дренажа необходимо учитывать некоторые особенности данного устройства. Различают керамические, пластмассовые и асбоцементные дренажные трубы. Какое качество выбрать зависит характеристики почвы на участке. Каждая труба оснащена специальными оболочками, которые играют роль фильтра, чтобы на трубе не образовывался ил.

Виды дренажей:

  • закрытые;
  • засыпные;
  • открытые.

Вся вода, обслуживаемая дренажной системой, стекает в специальный колодец, глубина которого должна быть не менее 3 метров. Также для нормального функционирования такого устройства необходимо приобрести специальный насос. Для установки дренажа выкапывают траншею, наполняют ее гравием и устанавливают трубы. Лучше выбирать пластиковый материал, он прослужит намного дольше. Глубина должна быть не менее 1,5 метров от поверхности земли.

Важность установки водостока

Важность установки водостокаВажность установки водостока

Дождевая вода также является неблагоприятным фактором для построек на участке. В случае отсутствия такого оборудования жидкость будет стекать по стенкам здания, разрушая не только основной фасад, но и почву под ним. Поэтому установка водосточной системы также играет очень важную роль водоотвода и выполняет ряд функций:

  • контролирует поступающий с крыши поток воды, предотвращает появлению луж и бережет газон;
  • сохраняет фундамент дома, не позволяет излишней дождевой влаге просочиться в грунт под фундаментом, что предотвращает разрушение постройки;
  • создает безопасные условия для владельцев, потоки воды будут стекать постепенно, а не сливаться в один момент большим напором с крыши дома.

Вся дождевая вода будет уходить в специальную ливневую канализацию, что навсегда избавит от проблем и грязи возле дома после дождя. Водосточная система отведет нежелательные последствия осадков и обеспечит целостность кровле, фундаменту и фасаду дома.

Выбрать подходящий водосток для крыши можно по ссылке – водосточная система. Водостоки «Альта Профиль» подойдут к любой кровле, преобразят фасад здания и будут совместимы со всеми отделочными материалами. Осадки больше побеспокоят, а дом преобразится и заиграет новыми красками.

Нюансы водосточных систем

Нюансы водосточных системНюансы водосточных систем

Существует много разновидностей водостоков. Они различаются по материалу, способу расположения и форме. Выбирать следует в зависимости от дизайна самого здания, его расположения и степени нагрузки на сток. Различают следующие виды:

  • металлические;
  • пластиковые;
  • полукруглые;
  • прямоугольные;
  • наружные;
  • внутренние.

Сама система состоит из воронки, сливной трубы, муфты, желоба и колена. Подобрать водосток не сложно, достаточно заранее продумать все нюансы установки и расположения устройства, а также то, как будет выглядеть сама конструкция. Главное – не забыть про ливневый слив, куда будет стекать вода.

Таким образом, дренажное оборудование и водостоки очень важны для каждой придомовой территории. Они защищают ее от излишней почвенной и дождевой влаги, сохраняя целостность фундамента и фасада дома. Все необходимые материалы можно приобрести у производителя «Альта Профиль». Только проверенные товары по бюджетным ценам. Тысячи владельцев уже купили оборудование и остались довольны качеством производителя.

ПолезноБесполезно
Система ливневого дренажа | Общественные работы и экологические услуги Перейти к основному содержанию Fairfax County, Virginia Fairfax County Virginia Переключить навигацию меню
