Теплый пол электрический своими руками
Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.
Теплый пол электрический своими рукамиОзнакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.
Теплый пол электрический своими рукамиПодготовка поверхности
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Второй шаг. Укладываем слой гидроизоляционно
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Четвертый шаг. Укладываем теплоизоляционны
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых половЕсли на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционны
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствован
Монтаж инфракрасного электрического теплого пола
Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.
Монтаж инфракрасного электрического теплого полаСоставляем схему укладки
Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.
Монтаж скрытого терморегулятора теплого полаВторой шаг. Составляем схему укладки системы обогрева.
Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.
При составлении схемы учитывайте следующие важные нюансы:
- первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
- если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
- если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.
Укладываем и подключаем систему
Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.
Раскладываем инфракрасную пленку поверх теплоизоляцииУкладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором
Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.
Конструкция инфракрасного теплого пола Подключение инфракрасного теплого полаТретий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.
Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.
Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.
Правильная укладка проводовЧетвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.
Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.
Устанавливаем терморегуляторПо опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.
В завершение подключаем систему к электрической сети и переходим к ее тестированию.
Тестируем систему после монтажа
Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.
Цены на инфракрасный теплый пол
Инфракрасный теплый пол
Монтаж кабельного электрического теплого пола

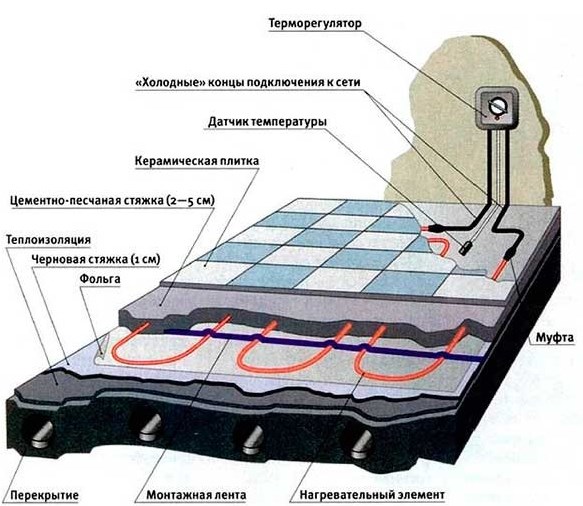

Теплый пол кабельного типа Монтаж кабельного пола Нагревательный элемент и терморегулятор конвекционной системы обогрева Монтаж кабельного электрического теплого полаПервый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.
Схема установки терморегулятора Установка датчика температуры для кабельного матаВторой шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.
Цены на греющий кабель и комплектующие
Греющий кабель и комплектующие
Калькуляторы расчета длины обогревающего кабеля и шага его укладки
Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!
Исходные данные:
— суммарная площадь участков помещения, на которые будет укладываться кабель;
— особенности помещения — выберите вариант из предложенного перечня;
— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.
Перейти к расчётам
Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.
Теперь, зная длину, несложно вычислить и шаг укладки:
Перейти к расчётам
Монтаж кабельного полаТретий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.
Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.
Монтаж кабельного теплого пола Теплый пол электрическийВажно: кабель перегибать нельзя.
Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционно
Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.
Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.
В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

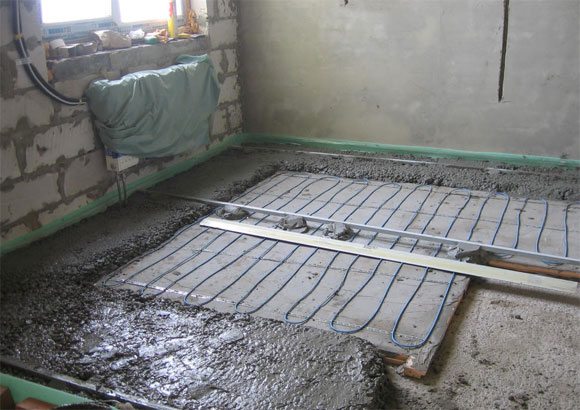

Заливаем стяжку и укладываем финишное покрытие
Заливаем стяжкуСтяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.
Примерная таблица расчета мощности и длины нагревательного кабеляРавномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.
Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопленияВажно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.
Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.
Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещенияхУдачной работы!
Цены на различные виды стяжек и наливных полов
Стяжки и наливные полы
Видео – Теплый пол электрический своими руками
Теплый пол электрический своими руками
Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.
Теплый пол электрический своими руками
Содержание статьи
Где применяют
Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.
Пример обустройства теплого пола на балконе
Электрический теплый пол в частном доме

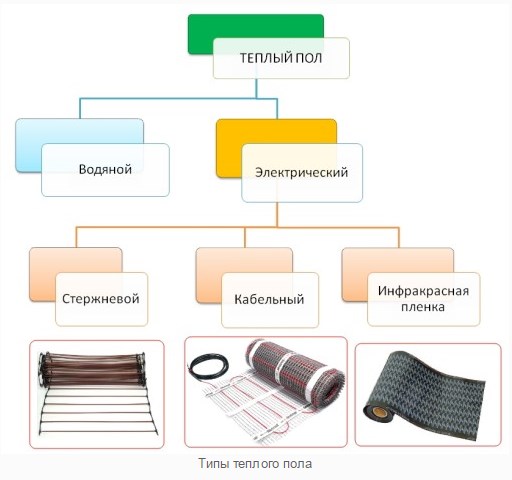

Типы электрического теплого пола (ЭТП)
Типы теплого пола
Все варианты организации подобных систем подразделяются на три группы.
- ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.
Кабельный теплый пол
Резистивные нагревательные кабели
- ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.
Теплый пол, маты
Тёплый пол на основе нагревательного мата
- ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый пол
Инфракрасный теплый пол
Сравнительная характеристика кабельного и пленочного теплого пола
Признаки | Пленочный обогрев | Кабельный обогрев |
---|---|---|
Техническое помещение | Не нужно | Не нужно |
Толщина пола со стяжкой | 5-10 мм | 50-100 мм |
Сроки монтажа | 1 день | 1 день |
Готовность к эксплуатации | Сразу | 28 дней |
Варианты установки | Пол, потолок, стены, любые поверхности | Пол. Монтаж на другие поверхности возможен, но затруднен |
Надежность | При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать | При любом повреждении кабеля полностью выходит из строя |
Затраты на ремонт | Минимальные | Высокие, 100% |
Обслуживание | Не требуется | Не требуется |
Замерзание зимой | Отсутствует | Отсутствует |
Влияние на здоровье | Положительное лечебное | Нейтральное при условии качественного двужильного кабеля |
Распределение тепла и влияние на покрытия | Равномерный прогрев | Неравномерность распределения температуры, есть зоны повышенной температуры |
Зонирование | Возможность организации отдельных точечных зон | Возможность организации отдельных точечных зон |
Затраты | Относительно невысокие изначально. Энергосбережение | Относительно невысокие изначальные, эксплуатационные — по счетчику |
Принцип работы ЭТП
В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.
В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.
Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.
Как выбрать необходимую мощность теплого пола
Выбор комплекта теплого пола
Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.
Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.
Потребление электроэнергии пленочным теплым полом
Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.
Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.
Таблица расчета мощности нагревательного кабеля
Помещение | Мощность, Вт/м2 |
---|---|
Коридор, кухня | 90-140 |
Санузел, ванная комната | 170-190 |
Балконы, лоджии | До 200 |
Жилые помещения | До 130 |
Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.
К каким последствиям могут привести ошибки при монтаже ЭТП
Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

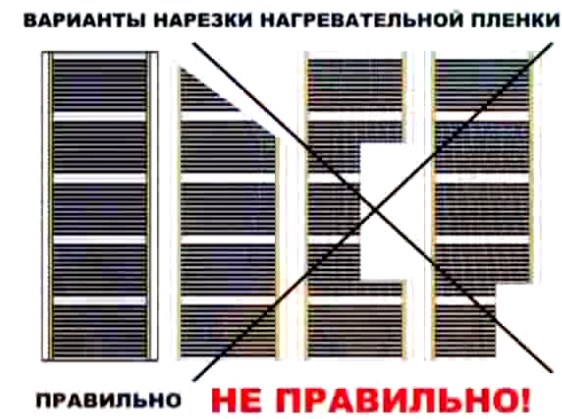

Варианты резки пленки
Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.
Схемы укладки теплого пола под разное покрытие
Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

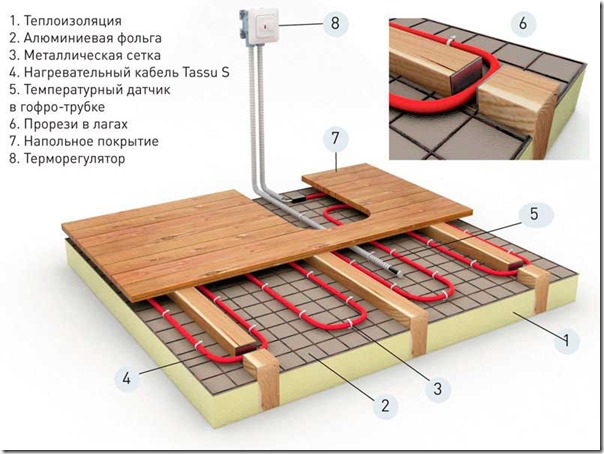

Вариант прокладки кабельного теплого пола
Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.
Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.
Проложите провода в гофре
Провод проходит через гофру

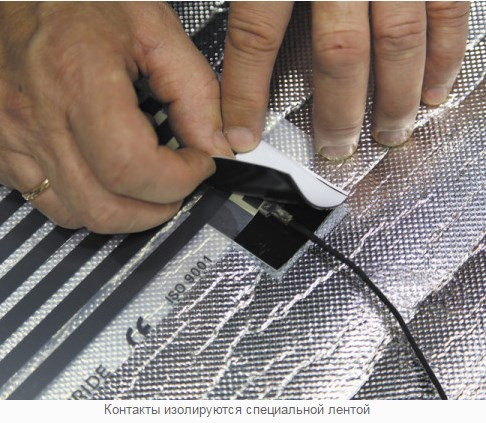

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.
Контакты изолируются специальной лентой
Преимущества и недостатки ЭТП
Плюсами ЭТП являются:
- простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;
Простота монтажа
- высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;
Высокая надежность и долговечность
- высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.
Универсальность. Такие полы можно смонтировать в любом помещении
К минусам этого способа обогрева относятся:
- сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
- из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
- поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.
Пошаговая инструкция по монтажу ЭТП
Подготовка основания
Разметка
ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.
Фото штробы в стене, соединяющей пол с терморегулятором
Сверление выемки под терморегулятор
Штроба должна быть 20х20 мм
После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.
Укладка пенофола
Укладка нагревательных элементов
Расчет шага укладки кабеля
Выбор сечения провода
До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.
Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.
Крепление монтажной ленты
Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться
Как крепить кабель в монтажной ленте
Крепление кабеля в монтажной ленте
Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.
Расстояние между витками греющего кабеля 50-60 см
Расстояние не менее 8 см
Расстояние 10 см
Расстояние от стены не менее 5 см

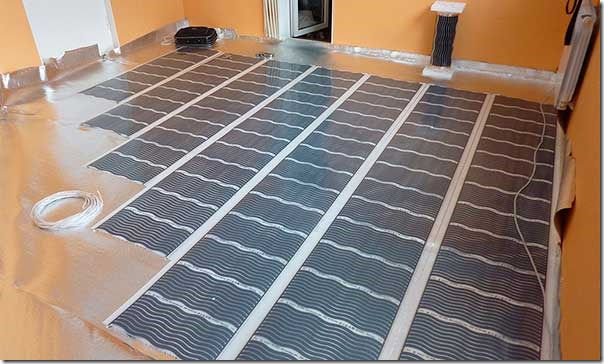

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.
Установка датчика температуры
Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционно
Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.
Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.
Подключение ЭТП
Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциальног
Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.
Монтаж терморегулятора
Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

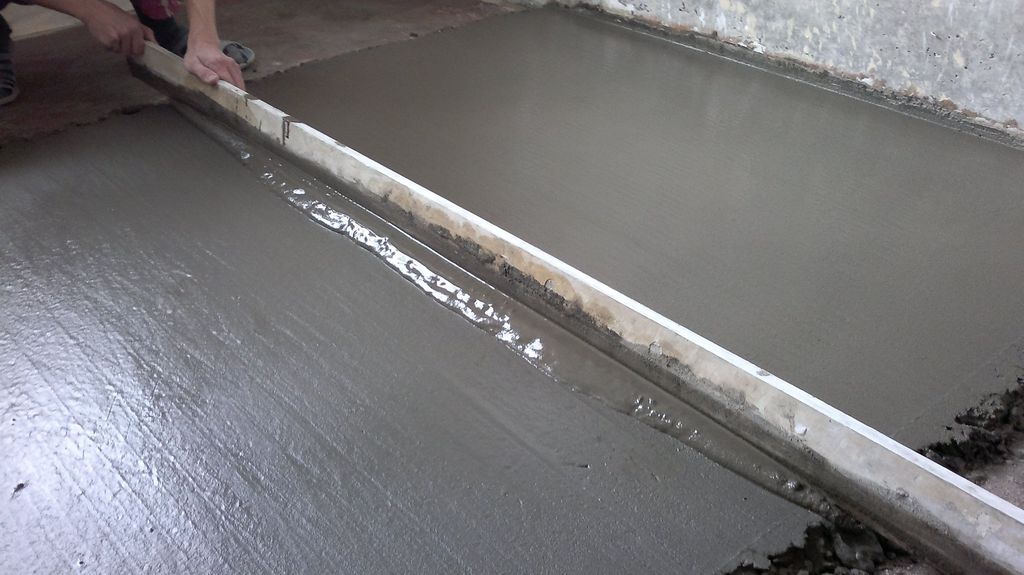

Заливка теплого пола стяжкой
Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.
Толщина стяжки от 3 до 5 см
Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающе
Видео — Монтаж нагревательных матов
Видео — Теплый пол под плитку
Видео — Монтаж тёплого пола Electrolux, кабель
Видео — Монтаж пленочного теплого пола
Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.
Важные особенности работ
В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.
Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.
Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.
Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.
Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.
Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.
Условия для укладки теплого пола
Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:
- Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
- Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
- Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.
Если эти условия соблюдаются, то можно приступать к следующему этапу работ.
Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.
Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.
Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.
Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.
Особенности расчета необходимых материалов
После выбора вида теплых полов следует произвести расчет требуемых материалов.
К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.
Для этого нужно учитывать несколько факторов:
- Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
- Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
- Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.
Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.
Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.
Можно использовать формулу.
Подготовительные работы
Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.
Первое, что делается – это выбирается место расположения терморегулятора.
Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.
При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.
После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.
Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.
При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.
Одна из штробов будет использоваться для укладки датчика температуры.
После этих работ подготавливается поверхность пола, на которую будет укладываться система.
Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.
При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.
Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.
Далее приступают непосредственно к монтажу системы на пол.
Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.
Укладка кабельного теплого пола
Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.
После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.
Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.
Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.
Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.
Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.
После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.
Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.
Крепление лент производить лучше дюбелями.
Закончив с установкой монтажных лент, приступают к укладке самого кабеля.
Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.
После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.
Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.
Затем переходят к укладке датчика температуры.
Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.
Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.
После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.
На этом этапе можно провести пробный запуск системы.
Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.
Если все нормально, можно приступать к завершающим работам.
Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.
Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.
После на высохшую стяжку наноситься напольное покрытие.
Теплый кабельный пол в разрезе.
Как делают в деревянном доме.
Монтаж термоматов
Систему теплых полов, состоящих из термоматов, укладывать значительно проще.
После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Укладка инфракрасной пленки
Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.
Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.
Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.
Далее на поверхность термоизоляции расстилается инфракрасная пленка.
При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.
При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.
Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.
После укладки производится подсоединение проводки к каждому куску уложенной пленки.
Делается это при помощи специальных клемм, идущих в комплекте с пленкой.
Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.
После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.
Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.
Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.
После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.
Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.
Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.
Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.
Итог
Мы рассказали про основные способы установки теплых электрических полов.
Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.
Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.
Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.
По типу нагревательных элементов их можно разделить на два основных вида:
- С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
- Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.
Виды электрических полов
Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:
- Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
- Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
- Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.
Что еще необходимо для монтажа
Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.
Основные виды терморегуляторов:
- Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
- Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.
- Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Такой контроллер управляет теплыми полами сразу во всех комнатах.
Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?
Правильный подбор системы теплого пола
Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.
Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.
К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.
- Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.
Расчет мощности и шага укладки
Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:
- Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
- Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
- Застекленная лоджия: 200 Вт на м²;
- Ванная комната: 180 Вт на м².
Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.
При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.
Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.
Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:
- мощность погонного метра нагревательного провода;
- площадь обогреваемой поверхности;
- коэффициент (Вт на м²) для конкретной комнаты.
Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.
Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.
Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.
На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.
Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.
Нормальным считается шаг не плотнее 70 мм.
Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.
Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.
Укладка тепловых элементов
Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.
- Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
- Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
- Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.
Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.
- Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
- Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
- Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.
Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.
Подключение питания (управления)
Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?
Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.
Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.
Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.
Типовые ошибки монтажа
- Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
- Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
- Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
- Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
- Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.
Итог
Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.
Видео по теме
Хорошая реклама
Алгоритм монтажа электрического теплого пола своими руками начинается с подготовки места для установки терморегулятора и датчика пола.
Размещаем терморегулятор
Отмеряем расстояние для размещения терморегулятора
Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.
Вы можете разместить терморегулятор в месте, удобном для управления, но не забывайте, что минимальная его высота над полом должна составлять 30 сантиметров.
Высота должна быть не менее 30 см
Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.
Высверливаем гнездо для размещения терморегулятора
Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.
Участки для размещения проводов
Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.
Таблица — Для расчета потребного сечения кабеля
Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.
Готовим поверхность пола
На следующем этапе вам необходимо подготовить поверхность пола к монтажу.
Готовим поверхность пола к монтажу
Удалите оставшийся строительный мусор с поверхности пола. Для этого вы можете воспользоваться обычной щеткой.
Грунтовка поверхности пола с помощью обычного валика
Используя валик, проведите грунтовку поверхности перекрытия. Слой грунтовки необходим, чтобы цементно-песчаная стяжка имела лучший контакт с поверхностью.
Отмечаем на полу места где не будут проходить нагреваемые кабели
Отметьте на поверхности пола место, где не будут проходить нагревательные кабели. Не стоит размещать кабели нагрева в местах, где у вас будет находиться стационарная мебель или элементы сантехники.
Укладка кабеля нагрева за 5 см от стены
Также учтите, что кабель нагрева пола должен отстоять на расстоянии около 5 см. от стен помещения. Также учтите, что расстояние между кабелем нагрева и другими приборами нагревадолжно составлять около 10 см. Такой отступ необходимо делать, например, от элементов отопительной системы.

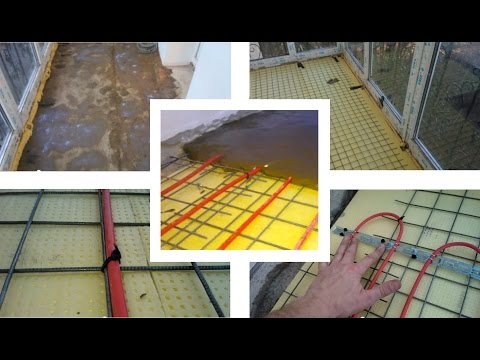

Укладка кабеля для электрического теплого пола
Укладываем теплоизоляцию и закрепляем монтажную ленту
Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.
Укладываем слой теплоизоляции на поверхности пола
В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.
В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.
Крепление листов теплоизоляции пола между собой
Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.
Раскладываем монтажную ленту для крепления электрического кабеля
Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.
Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.
Монтируем нагревательные секции
Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.
Формула для расчета шага укладки кабеля
Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.
Образец крепления нагревательного элемента электрического пола к монтажной ленте
Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.
Укладка нагревательного кабеля на пол — фото
Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.
Советы по укладке кабеля
Также следите за тем, чтобы кабель нагрева находился на дистанции не менее 5 сантиметров от стен помещения.
Схема монтажа нагревательного кабеля
Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.
Схема монтажа электрического кабеля для теплого пола
При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.
Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.
Устанавливаем и закрепляем температурный датчик и терморегулятор
Размещаем температурный датчик в защитной гофрированной трубке
Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.
Образец крепления датчика
Выводим температурный датчик
Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.
Фиксация гофротрубки для теплого пола
Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.
Заполняем монтажный канал раствором алебастра
После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.
Подключаем конец кабеля к терморегулятору
Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.
После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.
Монтируем стяжку
Выставляем маяки для выравнивания пола, отмечаем ими необходимую высоту цементно-песчаной стяжки. После этого замешиваем необходимое количество раствора и размещаем его на поверхности.
Разравнивание цемента с помощью мастерка
Разравнивайте стяжку широким мастерком или правилом.
Минимальная толщина стяжки под электрический теплый пол не должна быть менее 3 сантиметров.
После полного высыхания раствора, разместите на стяжке подложку, а затем уже приступайте к монтажу финишного напольного покрытия – ламината.
Видео — монтаж электрического теплого пола своими руками
В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.
Устройство электрического теплого пола
Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.
Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.
По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.
Как выбрать электрический теплый пол. Типы кабелей
По принципу работы нагревательные кабеля делятся на два типа:
- Саморегулирующиеся.
- Резистивные.
Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.
Резистивный кабель
Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.
Одножильный кабель
Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.
Двужильный кабель
В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.
Саморегулирующиеся кабели
Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.
Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.
-
__TITLE__
__DESCRIPTION__
Правила расчета теплого пола электрического
При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:
- спальная комната – 100-150 Вт/м2;
- прихожая, коридор, кухня – 150 Вт/м2;
- туалет, ванная – 180 Вт/м2;
- балкон, лоджия – 200Вт/м2.
Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.
Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.
Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.
Технология установки
Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.
Один из вариантов технологии установки в комнате, в данном примере ваннойПосле всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.
Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.
Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.
К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.
-
Серкеты монтажа тенлого пола
-
Ошибки монтажа теплого пола
-
Монтаж под плитку
Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.
Подборка видео по выбору и монтажу электрического теплого пола
Видео:
Видео:
Видео:
Видео:
В современном мире для обустройства теплых полов применяются две самые популярные отопительные системы: водяная и электрическая. Эти конструкции одинаково имеют высокие эффективные качества для создания комфорта в помещении. Но если рассмотреть их характеристику, то электрическую систему по сравнению с водяной установить будет гораздо легче. По этому, можно не прибегая к помощи профессиональных специалистов, сконструировать электрический теплый пол своими руками. Но прежде чем отдать предпочтение этой модели и приступить к выполнению монтажных работ, нужно ознакомиться с ее подвидами и их применением.
Виды электрической отопительной системы
У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это: инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.
Инфракрасная пленка
Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.
Электрический кабельный провод
Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.
Утепляющие маты
Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.
После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.
Подготовительные работы
Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:
- Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.
- Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.
Слой стяжки 3-5 см.
Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.
Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.
Монтаж нагревательной секции
Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.
Монтирование электрического кабеля
Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:
Шаг укладки ( см ) = ( 100 S ) / L
Где:
S – квадратные метры фактической площади, на которой будет установлена секция;
L – длинна секции, которая указанна в паспорте секции.
Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов. Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров.
Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.
Залив стяжки
Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.
Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади. Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.
Монтаж инфракрасной пленки
Перед тем как приступить к установке инфракрасного теплого пола, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.
Утепляющие маты
Нагревательные маты имеют два способа укладки.
Первый способ
При этом методе нагревательные кабели располагаются вверх, а сетка вниз.
Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.
Второй способ
В этом способе нагревающие кабели расположены в низ.
Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему. Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.
Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.
Ошибки при конструкции электрического теплого пола
Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые включают в себя:
- Самой главной ошибкой считается — не правильно составленная схема расположения отопительной системы. При ее составлении очень важно соблюдать расположение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, электропроводка будет быстро перегреваться и в итоге выйдет из строя.
- Перед тем как включить кабеля или обогревающие маты к электропитанию, нужно дождаться, когда стяжка высохнет полностью. Иначе нагреватель может поломаться или перегореть полностью. По этому, что бы проверить целостности проводов, применяют подключение путем сопротивления. Здесь стоит отметить, что это инфракрасные маты нужно сразу для проверки подключить в сеть.
- Стоит очень внимательно перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Максимальная погрешность должна составлять не более 10%, иначе после того как высохнет стяжка, отопительная система может дать сбои или не заработать.
- Перед тем как залить температурный датчик в стяжку, его необходимо поместить в специальную гофру. Иначе чтобы его заменить при поломке, понадобиться приложить много усилий.
Правильная нарезка ИК пленки
Рассмотрев все приведенные советы и рекомендации, можно подвести к итогу, что электрический теплый пол своими руками можно не только самостоятельно установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учесть все нюансы и не допустить ошибок при установке, эта система обогрева прослужит долгое время.
АдминАвтор статьи Понравилась статья? Поделитесь с друзьями: 90000 Step-by-Step Directions to Do It Yourself 90001 90002 90003 Electric water heater installation is not as difficult as you might think, especially if you are a DIY kind of person. But before tackling the job, you should consider that you will need to do some basic plumbing as well as electrical work. If these kinds of tasks make you nervous, there are plenty of reputable company’s you can call to install your new water heater.But, if you’re up to the challenge, you can save yourself some money and do it yourself. 90004 90005 What to Consider Before Your Electric Water Heater Installation 90006 90003 Electric water heaters tend to only last 8 to 10 years before they need to be replaced. However, just because your water heater is leaking, does not mean that it has reached the end of its life. Before buying a new water heater, you should Troubleshoot the leak if you have not already. Many times a leak can be repaired.However, if you find the source of the leak is from the tank itself, your only option will be to replace the unit. 90004 90003 Our Buyers Guide can help you select a new water heater, and if you decide to install the tank yourself, you will need to remove your old water heater and dispose of it properly. 90004 90005 Tools and Supplies Needed to Install your Water Heater 90006 90013 90014 Voltage detector 90015 90014 Tubing (pipe) cutter 90015 90014 Flexible Hoses (recommended) 90015 90014 Pipe Dope or Plumbers Tape 90015 90014 Wrench & Screwdriver 90015 90014 Sandpaper cloth (optional depending on plumbing fittings) 90015 90014 Soldering Flux with torch & solder wire 90015 90014 Dielectric connectors (optional depending on plumbing fittings) 90015 90030 90005 Installing your Electric Water Heater 90006 90033 Step 1 90034 90003 90036 Disconnect from Electricity 90037 90004 90039 90014 Turn 90036 OFF 90037 the electricity to your water heater at the circuit breaker panel.90015 90014 Check the water heater wiring with a voltage detector to make sure that the unit is off. 90039 90014 90047 This is not covered in the video, but you should always check that the water heater is not receiving any electricity after shutting it off at the circuit breaker. 90048 90015 90050 90015 90050 90033 Step 2 90034 90003 90036 Drain the Tank 90037 90004 90003 90060 90004 90039 90014 Open a hot water faucet and allow it to run until the water is cold. 90039 90014 90047 This step is not covered in the video, however, it will ensure that you will be able to safely drain the tank without being scalded.90048 90015 90050 90015 90014 Shut off the cold water supply to the water heater located at the top of the unit. 90015 90014 Connect a hose to the water heater’s drain valve. Open the valve and drain the tank outside, to a floor drain, or into buckets. 90015 90014 If you closed the hot water faucet, you should open it again, as well as the T & P valve. This will help the water drain faster by allowing air into the tank. 90015 90050 90033 Step 3 90034 90003 90036 Disconnect the Electrical 90037 90004 90003 90085 90004 90039 90014 Disconnect the electrical wires on the top of the water heater.90039 90014 Be sure that you turned off the circuit breaker at the breaker box first. 90015 90014 Before starting, check the wires with a voltage detector. 90015 90050 90015 90014 Cap the wires off and label (or take a picture) of them to avoid any future confusion. 90015 90050 90033 Step 4 90034 90003 90036 Disconnect the Plumbing 90037 90004 90003 90106 90004 90039 90014 Disconnect the hot and cold water supply pipes. 90039 90014 If your water heater was plumbed with copper piping, you may need to cut the pipes.90015 90014 If you need to cut the pipes, use a tubing (pipe) cutter and leave as much of the pipe as possible. 90015 90050 90015 90014 You may also choose to remove the discharge pipe from the T & P Valve. 90039 90014 Unless the pipe is damaged, you should be able to reuse it on your new water heater. 90015 90050 90015 90050 90033 90036 Step 5 90037 90034 90003 90036 Remove the Old Water Heater 90037 90004 90039 90014 Once the tank is empty, remove the old water heater.90015 90014 Move the new tank into place. 90039 90014 We recommend setting the new tank into a drain pan. 90015 90014 Check that your electrical supply will adequately reach the tank. 90015 90014 Double check that you can access the panels and the drain valve for maintenance. 90015 90050 90015 90050 90033 90036 Step 6 90037 90034 90003 90036 Prepare the Plumbing lines 90037 90004 90003 90155 90004 90039 90014 If your old water heater used copper piping and it was necessary to cut the pipes, you will need to prepare the pipes using sandpaper cloth.90039 90014 Use the sandpaper on the ends of the pipe until they shine brightly. 90015 90050 90015 90050 90033 90036 Step 7 90037 90034 90003 90036 Connect the Electrical Wiring 90037 90004 90003 90174 90004 90039 90014 Remove the junction box cover to access the electrical wires. 90015 90014 Attach the ground wire to the green ground screw. 90015 90014 Connect the wires together by twisting them with wire connectors. 90039 90014 Use the previous wire connections as a guide and connect the wires in the same way that you removed them.Follow your label tags or the picture you took from Step 3. 90015 90050 90015 90014 Replace the junction box cover. 90015 90050 90033 90036 Step 8 90037 90034 90003 90036 Attach the Supply Lines and Turn ON the Water 90037 90004 90003 90199 90004 90039 90014 Connect the hot and cold water supply lines. 90039 90014 Be sure to connect the cold water pipe to the cold water inlet on the water heater. 90015 90050 90015 90014 If your old water heater used copper piping, you may choose to plumb it with copper piping again.However, we highly recommend using flexible hoses to make the connections. Not only is it easier, but it is recommended as a safety feature for earthquakes. 90039 90014 90047 Your plumbing will vary depending on your original configuration and your preference. 90048 90015 90050 90015 90014 Attach the flexible hoses to the nipples on the water heater. 90015 90014 Check the flexible hose connections for leaks. 90039 90014 At the nearest faucet, turn on the hot water tap and turn on the cold water supply line at your water heater.90015 90014 90047 This step is not covered in the video, but we recommend double-checking your plumbing before moving forward. 90048 90015 90050 90015 90014 If there are no leaks, continue to fill your water heater tank with water. 90015 90014 Once the tank is full, water will begin to flow out of the hot water tap. 90015 90050 90033 90036 Step 9 90037 90034 90003 90036 Attach the Temperature & Pressure Discharge Pipe 90037 90004 90003 90242 90004 90039 90014 Install the discharge pipe to the T & P Valve.90039 90014 The pipe needs to be extended within 6 inches of the floor. 90015 90050 90015 90014 Use a 3/4 «male copper fitting. 90015 90014 Paint pipe dope onto the outside of the fitting and the inside of the valve fitting. 90015 90014 Attach the fitting to the T & P valve fitting and tighten. 90015 90014 Clean the fitting and the end of the pipe. 90015 90014 Paint soldering flux on the inside of the male fitting and the outside of the pipe. 90015 90014 Attach the pipe to the fitting.90015 90014 Use solder and a torch to connect the pipe. 90015 90050 90033 90036 Step 10 90037 90034 90003 90036 Turn on the Power and Bleed Hot Water Lines 90037 90004 90039 90014 After your water heater tank has filled with water, turn on the circuit breaker at the main power box. 90039 90014 CAUTION: Turning on the power before the tank is completely filled can cause the electric elements to dry fire if they are not fully submerged. This can ruin your electric heating elements.90015 90050 90015 90014 If your water heater is not getting power, be sure to turn off the circuit breaker BEFORE checking your electrical connections. 90015 90050 90033 90036 Step 11 90037 90034 90003 90036 Bleed Hot Water Lines 90037 90004 90039 90014 To eliminate air in the tank and plumbing, allow the hot water tap to run for a few minutes until it stops «sputtering». 90015 90014 It may take a few hours before your water heater if fully heated. 90015 90014 The recommended temperature setting is 120 degrees Fahrenheit.90015 90014 Wait a couple of hours and check the discharge pipe. 90039 90014 If the pipe is dripping, the pressure may be too high. 90015 90050 90015 90050 90033 90036 Watch the video 90037 90034 .
