Монтаж теплого пола водяного своими руками: Как спроектировать водяной теплый пол

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Монтаж «теплого пола» начинается с установки в помещении коллекторного шкафа, в котором размещаются собранные в единый модуль насосно-смесительный узел и коллекторный блок. Подключение узла к высокотемпературному контуру осуществляется через шаровые краны.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами, основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором. Монтаж фитингов требует лишь гаечного ключа.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора, чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов позволяет регулировать температуру в помещении при помощи комнатного термостата. Все эти устройства нужно подключить к разъемам размещенного в коллекторном шкафу коммуникатора. Это также не представляет особой сложности.

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т.д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

1. Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
2. Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
3. Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
4. Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
5. Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

Далее вся работа состоит из таких этапов:

1. Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

1. Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
2. Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
3. Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
4. Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
5. Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

1. Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
2. Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
3. Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.
4. Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
5. Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
6. Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Статья написана для сайта remstroiblog.ru.

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

1. Устройство водяного теплого пола
2. Расчет теплого пола
3. Бетонный водяной теплый пол своими руками

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

• Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня  5 – 10 мм и речного песка, слоем 7 – 10 см.
• Гидроизоляция (наплавляемая, оклеечная или обмазочная).
• Теплоизоляция (слой обязательно просчитывается индивидуально).
• Фольгированная изоляция, чтобы тепло не уходило вниз.
• Армирующая сетка.
• Трубы водяного теплого пола.
• Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
• Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

1. Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
2. Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

↑ Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе.  Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

↑ Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

↑ Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

↑ Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

↑ Укладка труб системы «теплый пол»

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

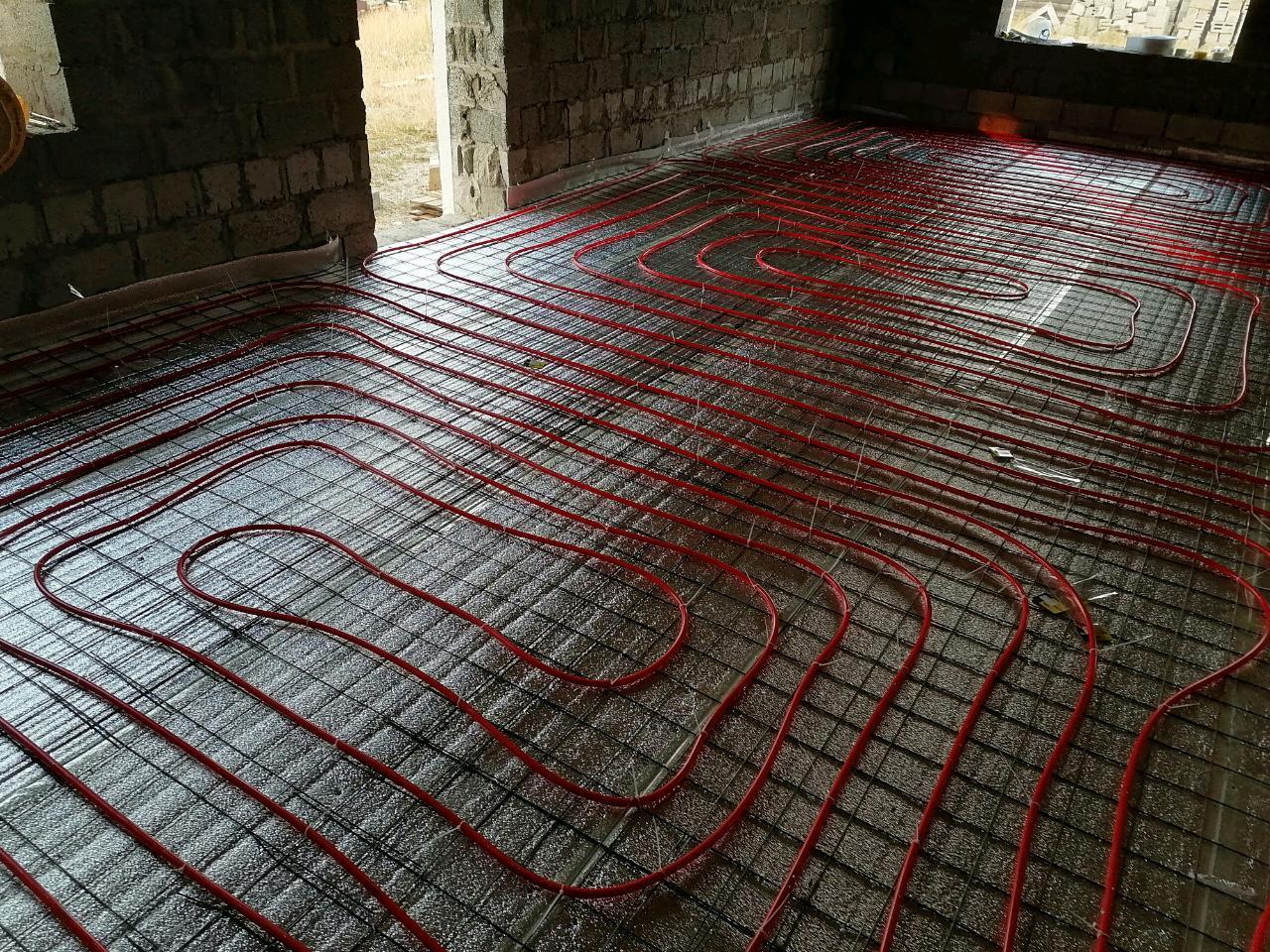

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

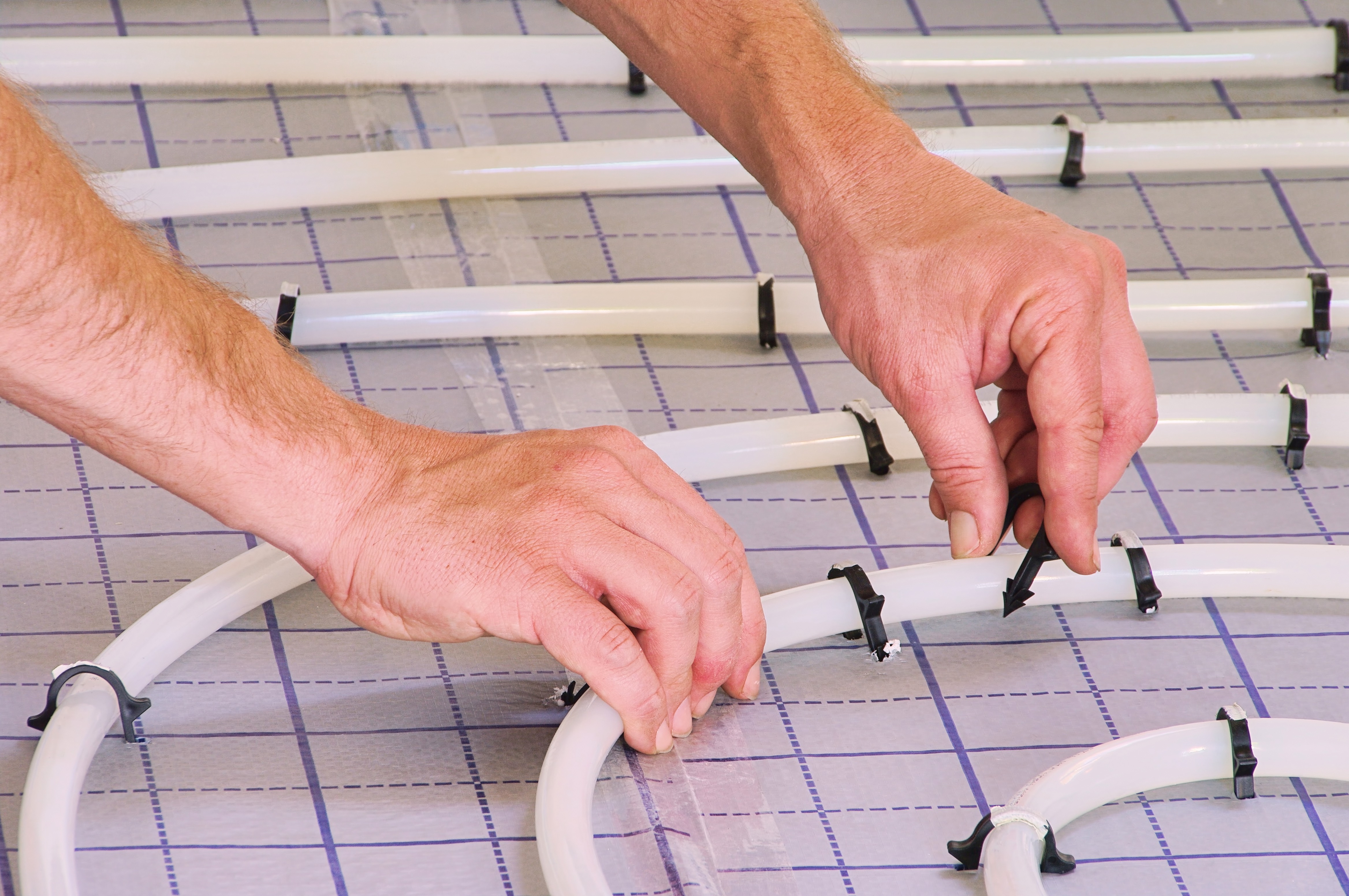

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

↑ Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24  часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

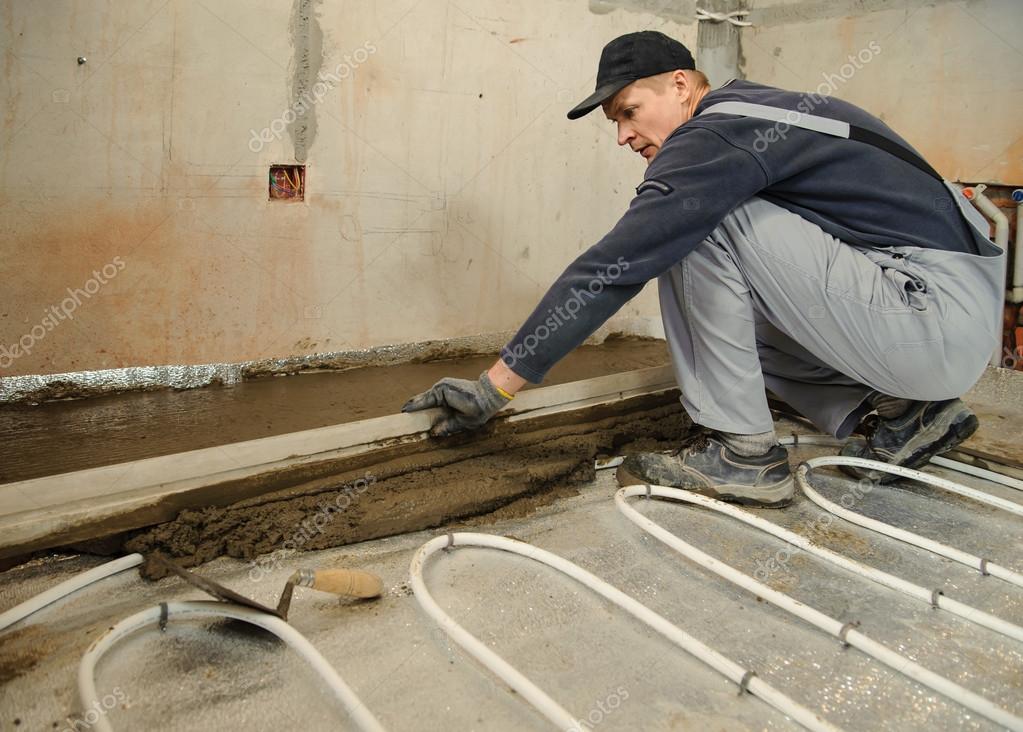

↑ Заливка бетонной стяжки

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ  не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

пошаговая инструкция – Все о ремонте

Монтаж водяного теплого пола, технология укладки

Содержание

1.  В чем преимущества водяного пола
2.  Монтируем водяной пол своими руками
3. Видео:монтаж водяного теплого пола своими руками

1. Теплый водяной пол — это весьма популярное в наши дни решение для дома, которое имеет большое количество преимуществ. Как правило, водяной пол
используются в коттеджах и частных домах, так как использование подобной технологии в городской квартире существенно ограничено спецификой
решения, а иногда просто нарушает правила использования жилых помещений. Все дело в том, что теплый водяной пол должен подключаться к системе
отопления. Как правило, в городских квартирах используются системы центрального отопления, подключать к ним систему водяных полов во многих регионах (например в Москве)
запрещено. Но даже если в вашем местном законодательстве такой запрет отсутствует, то и тогда, монтаж теплого пола в квартире возможен послеспециальной экспертизы.

Зато, если речь идет о коттедже или загородном доме, то использование системы водяного пола не только возможно, но и экономически оправдано.
Так как стоимость владения такой системой очень низка, даже если речь идет об обогревании большой площади, чего не скажешь про электрические полы.
Кстати, систему подогрева на основе водяного пола можно использовать и для нежилых помещений, лестниц, порогов, и даже садовых дорожек. Эта система может служить основной отопительной
системой или вспомогательной. Наиболее часто такие полы используют с финишным покрытием из керамической плитки или керамогранита.

Это связано с тем,что данные финишные покрытия не выделяют вредных веществ при нагревании, в отличии от многих других. Кроме того, плитка и керамогранит — достаточно
холодный материал, и без дополнительного подогрева, ходьба по нему может оказаться не вполне комфортной, особенно в холодное время года.
Монтаж теплого водяного пола довольно трудозатратная процедура, однако справиться своими руками с ней все же можно, главное знать основные нюансы. В этой статье мы подробно о них поговорим.

Монтаж водяного теплого пола своими руками

2. Теплый водяной пол изготавливается путем монтажа труб в стяжку пола. (Исключение — деревянные полы. В случае монтажа системы водного обогрева
трубы укладываются в вырезанные заранее в набитых к полу досках, канавки). Высота стяжки над трубами должна быть не менее 3 см. Рекомендуем использовать металлопластиковые трубы — это наиболее бюджетный, удобный в работе и долговечный материал.

Прежде чем приступить к приобретению необходимых материалов, необходимо начертить схему теплого пола. Она поможет произвести расчет необходимого материала,
а так же, при необходимости произвести ремонт в будущем, может значительно упростить задачу.
При составлении схемы, следует иметь в виду, что при использовании стандартных труб диаметром 16 мм., длина контура не должна превышать 100 метров,
в противном случае, давления в контуре может просто не хватить для полноценной работы.
Если вы укладываете теплый пол в большой комнате и вынуждены использовать несколько контуров — следует помнить, что длина контуров не должна сильно различаться. Допустимое значение — 10-15%

Трубы укладываются с шагом в 15 см. Если вы живете в северных районах с суровой зимой, можно сократить расстояние между трубами до 10 см.
Укладка водяного теплого пола производиться поэтапно. Сначала нужно подготовить основание. Оно должно быть ровным, без сильных перепадов.
Если перепады превышают 7 мм. их выравнивают, подсыпая песок. На основание укладывается гидроизоляционный слой — это может быть обычная
полиэтиленовая пленка, уложенная в нахлест (ок. 15 см). Необходимо так же сделать нахлест на стены. Стыки скрепляем скотчем.

По периметру укладываем демпферную ленту. Такую ленту на клеящейся основе можно приобрести в строительном магазине,
либо самостоятельно изготовить из термоизоляционного материала, в этом случае не забудьте приклеить ленту к основанию, либо закрепить ее саморезами.
Теперь можно приступать к укладке утеплителя. Выбор материала, а так же его толщина, очень зависит от региона в котором вы живете.

В среднем, толщина термоизоляционного слоя должна быть 5 — 10 см. Если вы используете листовой утеплитель, укладывайте его в «перевязку», смещая
поперечные стыки. Чем качественнее выполнен этот слой, тем более экономно будет расходоваться тепло, а значит тем теплее будет в вашем доме.
Когда работа по укладке утеплителя закончена, переходим к армированию нашего пола. Для этого используем арматуру диаметром 4-5 мм., которую укладываем
в виде сетки, прутья скрепляем между собой проволокой.

Армирование можно производить двумя способами — под трубами и над трубами. Либо только под трубами, но в таком случае при заливке арматура
стяжки, арматура должна укладываться на специальные подставки, что бы получался зазор между арматурой и основанием.
Укладка труб может производиться различными способами: змейкой, спиралью и пр. Трубы фиксируются к арматуре стальной проволокой, либо специальными фиксаторами.

Когда все контуры уложены, не спешите заливать стяжку — на этом этапе необходимо проверить герметичность контуров.
Если испытания подтверждают герметичность контуров, приступаем к заливке стяжки.
Как мы уже говорили ранее, толщина стяжки должна быть такой сто бы покрыть трубы не менее чем на 3 см.
Нагрузка на перекрытия при использовании системы теплого водяного пола составляет 300 кг. м2.

3. Видео: монтаж водяного теплого пола своими руками

Монтаж водяного теплого пола своими руками Советы от специалистов

Как выполнить монтаж водяного теплого пола своими руками? Давайте разберем этот вопрос по порядку. Прежде всего, для выполнения данной операции, необходимо подготовить поверхность. Она должна быть ровной, гладкой и чистой. Ведь разница в толщине заливки, довольно сильно сказывается на эффективности работы системы. Как правильно выровнять пол? Ответ на этот вопрос вы можете найти на страницах многочисленных сайтов в интернете, а также в специальной литературе. Водяной теплый пол представляет собой систему обогрева, состоящую из нагревательных элементов, роль которых выполняют металлопластиковые трубки, диаметром 20мм, особым образом расположенные по поверхности пола. Кроме того, сюда входят: монтажный шкаф, коллекторы, подводящий и отводящий трубопроводы, насос подачи воды, водогрейный котел. На подготовленное основание укладывается гидроизоляция, представляющая собой тонкую пленку. По поверхности стены, на ширину 100мм от пола, клеится демпферная лента, выполняющая роль компенсатора, при тепловом расширении песчано-цементной стяжки. Сверху гидроизоляционной пленки укладываются теплоизоляционные плиты (пенополистирол, минеральная вата) и арматурная сетка, к которой и крепится нагревательная труба. Крепление выполняется с шагом 1метр. Нагревательная труба может укладываться параллельным способом, либо спиралью. Спиральный способ более удачен, так как подающая и возвратные трубки находятся рядом, что компенсирует потери тепла. Стандартный шаг укладки труб, от 10 до 30 мм. Причем, расстояние от трубы до стены не должно быть меньше семи сантиметров.

Монтаж теплого водяного пола нужно начинать с крепления коллекторного шкафа. Он закрепляется на стене комнаты, в которой монтируется водяной теплый пол. В шкафу монтируются подающий и отводящий коллекторы. Поле этого, можно улаживать нагревательный трубопровод и присоединять его концы к коллекторам. Кроме того, к коллекторам подсоединяются подающий и отводящий трубопроводы и вентили сброса воздуха. Монтаж нагревательного трубопровода выполняют таким образом. Один его конец закрепляют к подающему коллектору и производят укладку первого контура. Он не должен иметь промежуточных соединений. Это обеспечит надежность работы системы. Второй конец трубы подключается к возвратному коллектору. После завершения укладки нагревательного трубопровода, поверхность заливается песчано-цементным составом. Также, для заливки пола, можно использовать специальные смеси, которых очень много в строительных магазинах. После его высыхания, можно стелить кафельную плитку, ламинат, паркетную доску. Температурный режим теплых полов регулируется с помощью специального электрического вентиля, установленного перед коллектором. С его помощью можно перекрывать поток воды в нагревательный трубопровод. Управление приводом электрического вентиля осуществляется электронным терморегулятором, закрепленным на внутренней части стены. Терморегулятор снабжен датчиком температуры пола, который и осуществляет контроль за его нагревом.

Таким образом, монтаж водяного теплого пола своими руками довольно трудоемкая операция, но вместе с тем легко осуществимая. Желаем вам удачи!!!

Основы теплого теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола.Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке PEX — прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1, так как здесь теплые ноги и холодная голова. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетичность — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа сияющих полов

Существует три системы излучающих полов, которые можно применить в доме:

• Полы из лучистого воздуха — Не удерживают большое количество тепла, поэтому они используются в основном в коммерческих зданиях.

• Электрические теплые полы — Прекрасно справляются с обогревом любого дома, но они очень дороги.

• Гидравлические или жидкостные полы — Они дешевле и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и бетонирования. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например, в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола — влажный и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к влажной установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет под-база.
2. Добавьте слой изоляции, чтобы создать основу, на которую будет положена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматурному стержню для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», при котором трубы подвешиваются под черным полом между балками.

Как установить теплый пол своими руками

Детали проекта

Навык

Стоимость

Около 580 долларов, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Теплый пол, вероятно, лучший способ обогреть любое пространство. Он удобный, тихий и энергоэффективный. Хотя электрическое лучистое тепло является популярным выбором для небольших проектов — например, для переоборудования ванной комнаты на водяной или водяной основе, лучистое тепло обеспечивает максимальную эффективность для более крупных проектов или масштабной реконструкции.

Hyrdonic Radiant — это, как правило, работа для профессионала, но есть способ сделать ее частью своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой специально перемешанного бетона — пять частей песка на одну часть портландцемента.

Панели имеют небольшой тепловой разрыв (R3), поэтому нет необходимости устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке.Это оставляет вам больше места в подвальных помещениях. Тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает лучистую плиту более отзывчивой.

Установка Beta American Services

Шагов:

1. При необходимости подготовить пол выравнивающей массой.
2. Очистить пол и установить кромку из пеноматериала.
3. Положите первый ряд панелей, соединенных защелкиванием.
4. Отмерьте и обрежьте последнюю панель ряда по размеру.
5. Закройте оставшуюся область панелями.
6. Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
7. PEX с запрессовкой между «шпильками» в панелях.
8. Покройте область одной непрерывной петлей PEX.
9. Оставьте дополнительные трубки в конце котельной, чтобы сантехник мог их подсоединить.
10. Смешайте партию сухого бетона с песком и портландцементом в соотношении 5: 1.
11. Распределите и выровняйте PEX, оставив минимум 5/16 дюйма материала над шпильками из пенопласта.«
12. Дайте бетону застыть в течение нескольких дней, затем уложите пол по своему выбору.

Инструменты:

Сделай сам — Установочные пакеты с лучистым обогревом Сделай сам

Сделай сам — Сделай сам — с установочными пакетами Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«РАЗУМНО КОМПЕТЕНТНО СДЕЛАТЬ САМ [Сделай сам]»
пользоваться преимуществами РАДИАЦИОННОГО ТЕПЛА по РАЗУМНОЙ СТОИМОСТИ.

Это то, что вы можете сделать самостоятельно (сделай сам) СВОИМИ ИНСТРУМЕНТАМИ и СОБСТВЕННЫМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла — один из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СЛУЧАЙ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и экономичности . Комфорт — это всегда приятно, а энергоэффективность становится все важнее с каждым днем.
• Здоровье сильно улучшилось .Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы продувают весь дом грязью, пылью, микробами, вирусами, аллергенами и перхотью домашних животных всю зиму. Легко понять, почему люди обычно болеют зимой. Дизайн вашей системы отопления имеет очень большое значение .
• Положительный вклад в охрану окружающей среды . Вы можете сделать что-то напрямую, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую приходится платить другим. Покупайте напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Повышенная гордость за свой дом и за себя.
• Щелкните здесь, чтобы получить дополнительную информацию о преимуществах лучистого тепла.
