Можно ли наносить битумную мастику на влажную поверхность: Подходит ли мастика битумная для влажной среды?

Как применять битумную мастику BITUMAST Гидроизоляционные материалы BITUMAST

Битумная мастика применяется для гидроизоляция бетонных конструкций и деревянных поверхностей, элементов фундамента, конструкций, заглубляемых в землю.

Инструменты и инвентарь: для нанесения могут использоваться кисть, валик, шпатель. Можно наносить методом распыления. Для разбавления использовать уайт-спирит. Рекомендуется применять защитный костюм, перчатки, очки.

Для каких поверхностей может применяться: металл, бетон, дерево.

Погодные условия: отсутствие осадков и температура воздуха выше -5 С.

Подготовка поверхности: поверхность должна быть сухой, без снега и наледи, очищенная от пыли и грязи, остатков старого покрытия. Пористые поверхности рекомендуется обработать битумным праймером Bitumast. Ржавые металлические поверхности зачистить механическим способом и обработать преобразователем ржавчины Bitumast.

Подготовка мастики: При работе в условиях отрицательных температур, гидроизоляционную мастику рекомендуется отогреть в течение суток при температуре не менее +15 С. Перед применением, гидроизоляционную мастику тщательно перемешать по всему объёму. При необходимости возможно разбавление уайт-спиритом.

Нанесение мастики: Мастика наносится равномерным слоем, который не должен быть слишком густым или создавать потеки. Если поверхность горизонтальная, то наносить мастику следует снизу вверх. После нанесения первого слоя необходимо дать ему подсохнуть в течение 6 часов, после чего нанести второй (и последующие, если необходимо).

Расход материала: 0,5 л/м. кв, при рекомендуемой толщине слоя 0,5 мм. Расход мастики зависит от типа обрабатываемой поверхности. Для уменьшения расхода рекомендуется предварительно обработать поверхность битумным праймером.

Хранение: Хранить в плотно закрытой таре при температуре от минус -30 С до плюс +50 С. Предохранять от воздействия влаги и прямых солнечных лучей, вдали от нагревательных приборов и открытых источников огня. Не хранить в жилых помещениях и в контакте с продуктами питания. Держать в недоступном для детей месте. Гарантийный срок хранения при условии герметичной упаковки — 36 месяцев.

Меры предосторожности: Не использовать внутри жилых и замкнутых помещений. Гидроизоляционная мастика огнеопасна! Работы с гидроизоляционной мастикой проводить на открытом воздухе, не курить. Исключить наличие нагревательных приборов и открытых источников огня. Не допускать попадания гидроизоляционной мастики на кожные покровы, в глаза и пищевод, применять защитные костюмы, перчатки и очки. При попадании гидроизоляционной мастики на кожу — удалить ветошью и смыть загрязнение мыльной водой. При попадании гидроизоляционной мастики в глаза — промыть большим количеством проточной воды и при необходимости обратиться за медицинской помощью. При попадании гидроизоляционной мастики в пищевод — НЕ вызывать рвоту, немедленно обратиться за медицинской помощью и показать этикетку.

Рекомендуем посмотреть наш обучающий ролик по применению гидроизоляционной мастики BITUMAST

Битумные мастики марки Bitumast:

Гидроизоляционная битумная мастика — применяется для обмазочной гидроизоляции

Каучукобитумная мастика — применяется для обмазочной гидроизоляции и приклеивания рулонных материалов

Кровельная битумная мастика — применяется для ремонта кровли, заделке швов и трещин

Резинобитумная мастика — применяется для обмазочной гидроизоляции и антикоррозийной защиты

Купить в Петровиче

Битумные гидроизоляционные мастики – обмазочные материалы широкого назначения

Описание и область применения

Гидроизоляционные материалы отличаются по виду вяжущего вещества, способу применения, назначению. Битумные гидроизоляционные мастики – это обмазочные материалы широкого назначения. Органические соединения, в состав которых входят высококачественные нефтяные битумы, минеральные наполнители, органические растворители, пластификаторы, другие технологические добавки. Наполнители представляют собой тонкомолотые минеральные вещества: известняк, кварц, асбест, мел, тальк. Растворителями служат сольвент, бензин, уайт-спирит. То есть сырье для производства доступное и недорогое.

Основным функциональным вяжущим элементом (до 80 % от объема) является битум. Лучшим сырьем для получения высококачественного битума служат тяжелые нефти, с большим содержанием смол. Битумные преграды непроницаемы для воды, газа, хорошо противостоят активным химическим веществам, высоким температурам.

Раньше, разогретый до жидкого состояния (до 180°С) битум использовали для обмазочной гидроизоляции. Но его разогрев небезопасен, занимает много времени, вызывает массу неудобств. К тому же окисленный битум хрупок, трескается при перепаде температур. Поэтому, смешав битум с органическими растворителями и специальными технологическими добавками, получили готовые к применению «холодные» гидроизоляционные материалы. А добавка пластификатора дала эластичность.

Уникальные свойства и недорогое производство сделали такую гидроизоляцию незаменимой во многих сферах. Например, в строительстве широко используется состав для гидроизоляции фундамента. Также ее применяют для гидроизоляции:

бетонных, металлических, каменных, армированных, деревянных конструкций;
подземных зданий, подвалов, цоколей, фундаментов, свай, бассейнов;
областей примыкания металлических конструкций к бетону или кирпичу;
труб, тросов, канатов, столбов подземной закладки от почвенной коррозии;
кровли при строительстве или ремонте.

Плюсы и виды

Современные мастики объединяют общие преимущества перед другими гидроизоляционными материалами. Это высокая степень защиты различных поверхностей от воды, сырости, пара.

Образуется сплошная водонепроницаемая поверхностная пленка без стыков или швов. Несмотря на небольшую толщину, эта поверхностная пленка обладает высокой прочностью, а также эластичностью. Свободно выдерживает весь диапазон температур земного шара, защищает поверхность, на которую нанесена, от любых видов грибка.

Основные виды и преимущества:

Битумные составы – это отработанные технологии.
При производстве битумно-полимерной гидроизоляции в качестве наполнителя используются различные виды каучуков, латексы, эпоксидные, полиэфирные смолы. Это увеличивает срок службы, а также дает высокие внешние характеристики покрытия.

Из битумно-полимерных материалов широкое распространение получила большая группа резинобитумных мастик, их отличия – повышенная эластичность, хорошая устойчивость к большим перепадам температур.
Мастики водоэмульсионные, модификация искусственным каучуком нефтяного битума дает возможность получить его водную эмульсию. А это позволяет наносить состав на влажную поверхность, если нужна гидроизоляция фундамента, например.

Технология и способы нанесения гидроизоляционных мастик на поверхность

Технология нанесения состава не представляется слишком сложной.

Перед использованием битумный материал для гидроизоляции должен находиться не менее 24 часов в среде с температурой более 15°С.

Следуя указаниям инструкции, если нужно, добавить растворитель, затем перемешать дрелью с насадкой.
Рабочая поверхность должна быть очищена от мусора, пыли, влаги.
Обработать поверхность битумным праймером.
Мастика для гидроизоляции наносится шпателем или кистью сплошными параллельными полосами равномерной толщины без разрывов.
В местах сопряжений и примыканий для предотвращения образования трещин мастику надо армировать стеклотканью.
Поверхность покрывается двумя-тремя слоями. На каждый битумный гидроизоляционный слой – 0,5- 5 кг/м2, в зависимости от применяемого материала и обрабатываемой поверхности.

Необходимо уточнить, что есть два основных способа нанесения: холодный или горячий. Для нанесения «горячей» разновидности материал надо нагреть до жидкого состояния. Разогретая жидкая гидроизоляционная мастика глубже проникает в поры поверхности и применяется в случаях доступности «горячей» обработки для повышения защиты поверхности, например при гидроизоляции фундамента. Преимущество «холодных» материалов в том, что их нанесение быстрее и безопаснее. «Холодная» мастика может наноситься ручным методом большими флейцевыми кистями или коротковорсовыми закаточными валиками. Существует также механизированный способ с применением безвоздушного распылителя для вязких составов, с рабочим давлением 150 бар.

Свойства, технические характеристики

Битумный гидроизоляционный материал имеет свои плюсы, но наряду с этим ему свойственны некоторые отрицательные качества.
Положительные свойства:

Эффективная защита от атмосферных осадков, грунтовых вод, различных видов конденсата.
Устойчивость к воздействию агрессивных сред.
Повышенная эластичность, а значит – исключение негативного влияния большого перепада температур и механических воздействий.
Отсутствие швов.
Возможность нанесения в холодное время года.
Хорошая адгезия.
Долговечность.
Не требует высокой квалификации.

Гидроизоляционные мастики имеют ряд отрицательных свойств:

Для сохранения технических характеристик необходима поляризация, что занимает лишнее время.
При горячем нанесении требуется высокая квалификация персонала, специальное оборудование, дополнительное время. При производстве работ существует повышенная опасность.

Технические характеристики:

Прочность сцепления с основанием (адгезия).
Гибкость на брусе (эластичность).
Относительное удлинение при разрыве.
Водопоглощение.
Водонепроницаемость (пенетрация).
Температура размягчения сухого остатка.
Массовая доля нелетучих веществ.
Толщина слоя.
Расход на один слой.
Время высыхания одного слоя.
Температура применения.

Преимущества гидроизоляционной мастики ИКОПАЛ

Гидроизоляционные битумные мастики ИКОПАЛ полностью готовы к применению, универсальны в использовании, совместимы со всеми строительными материалами на битумной основе. Невысокая цена и низкий расход, то есть их использование экономически выгодно.

Густая консистенция не дает битумным составам для фундамента растекаться в швах или трещинах, что существенно облегчает работу с ними. В сравнении с другими производителями, мастики для гидроизоляции имеют одни из лучших технических характеристик. Прекрасная гидроизоляция достигается высокой водонепроницаемостью и отличной адгезией.

Повышенная прочность обработанной поверхности и хорошая эластичность дают возможность эффективно переносить любые атмосферные воздействия при температуре от –60 до +65°С. В состав входят ингибиторы для предотвращения развития коррозии при нанесении на металл.

Технические характеристики

Показатель	Значение
Средний расход, кг / кв. м	0,65
Время высыхания при +20°С, ч	24-48
Температура размягчения сухого остатка, °С	+70
Массовая доля нелетучих веществ, %, не менее	50
Прочность сцепления с бетоном, Мпа, не менее	0,1
Водопоглощение в течение 24 ч., по массе, не более	2
Гибкость на брусе с закруглением радиусом 5 мм ± 0,2 при температуре, не выше -5°С	соответствует
Водонепроницаемость при давлении 0,001 Мпа в течение 72 ч.	нет признаков проникновения воды

Также мастика для гидроизоляции содержит антисептические присадки, противостоящие гнилостным процессам и развитию грибка. Не содержит радиоактивных веществ, тяжелых металлов или токсинов. Не издает раздражающих и неприятных запахов. Отвечает всем требованиям экологических нормативов.

Гидроизоляционная мастика ИКОПАЛ хорошо противостоит неблагоприятным факторам окружающей среды.

Краткое руководство по подготовке бетонного основания плоской кровли для укладки битумных наплавляемых рулонных материалов

Подготовка бетонного основания к укладке наплавляемых материалов – важный этап устройства плоской кровли. Основные элементы и условия огрунтования бетонной поверхности отражены в Кратком руководстве по устройству мягкой кровли. Здесь же мы подробнее остановимся на этапе огрунтования поверхности основания.

Технология устройства мягкой кровли из битумных наплавляемых рулонных материалов, предусматривает для обеспечения надежного сцепления укладываемого полотна стеклоизола с изолируемым основанием из бетона или цементно-песчаной стяжки, проведение работ по огрунтовке холодными битумными растворами – праймером битумным, мастикой битумной универсальной.

Качество проведения работ по подготовке бетонного основания и нанесения на изолируемую поверхность праймера, мастики битумной, существенно влияет на межремонтный период и срок эксплуатации мягкой кровли из рулонных битумных наплавляемых материалов.

Подготовка к праймированию (огрунтовке).

Перед началом выполнения работ по грунтовке (праймированию), поверхность основания необходимо очистить от грязи, пыли, песка, мха, масла, сыпучих материалов, посторонних предметов, льда, снега, остатков старой кровли. Убедитесь в отсутствии острых выступов, способных повредить полотно гидроизоляционного материала.

Если существует необходимость в устранении дефектов бетонного основания, цементных стяжек, то эти работы должны быть выполнены до начала работ по огрунтовке (праймирования). Для этого используются цементно-песчаные смеси.

Для устранения дефектов в местах стыка кровельного ковра с вертикальными поверхностями следует использовать специальные кровельные герметики.

При устройстве мягкой кровли, необходимость огрунтовки бетонного основания существует не только при укладке гидроизоляционного слоя, но и в процессе формирования слоя пароизоляции из битумных или битумно-полимерных материалов.

Потребность нанесения приклеивающего слоя возникает, если угол наклона основания изолируемой поверхности превышает 10-15 процентов либо поверхность расположена вертикально. В иных случаях, слой пароизоляции возможно укладывать без нанесения мастики по всей площади, ограничиваясь только обработкой поверхности основания вдоль швов.

Перед применением мастики битумной или праймера битумного их необходимо тщательно перемешать по всему объему до состояния однородной массы. При загустении праймер битумный можно разбавить нефрасом, бензином-растворителем до необходимой для проведения работ консистенции (при выборе растворителя необходимо следовать рекомендациям, указанным на этикетке товара).

После того, как поверхность основания была подготовлена к выполнению работ, необходимо проверить влажность изолируемого основания.

Влажность бетонного основания можно проверить с помощью специального оборудования либо используя не инструментальные методы проверки — если под пленкой укрытой площади бетонного основания спустя сутки появился конденсат, то уровень влажности выше нормы. Допустимый уровень влажности изолируемого основания плоской кровли не должен превышать 4-5%.

В зависимости от вида грунтовочного состава (мастика или праймер) для его нанесения на поверхность используют щетки, кисти, валики, шпатели, швабры.

Температурный режим выполнения работ не должен превышать температуру гибкости материала (подробнее см. на этикетке товара). При выполнении работ в условиях низких значений температуры окружающей среды, рекомендуется выдержать материалы в теплом помещении при температуре не менее 15-17 градусов Цельсия в течение 24 часов.

Рекомендованная температура выполнения работ от +5 градусов Цельсия (точную информацию о температурном диапазоне проведения работ, смотрите на этикетке товара).

При необходимости проведения кровельных работ при температуре ниже +5 градусов Цельсия, то работы по устройству гидроизоляции проводятся в специально возведенных временных строительных сооружениях (тепляках), представляющие собой тенты с обогревом внутри. Применение тепляков при устройстве гидроизоляции плоской кровли в зимний период, позволяет соблюсти требования производителя к диапазону допустимых температур, что существенно повышает качество проводимых работ.

Праймер битумный или мастика битумная?

Праймер битумный используется, прежде всего, в качестве необходимого грунтовочного раствора для пористого основания плоской кровли из бетона или бетонно-песчаной стяжки при укладке кровельного ковра из стеклоизола. Не рекомендуется укладка стеклоизола на неогрунтованное основание.

Для повышения сцепления полотна стеклоизола с изолируемым основанием, поверх грунтовки (праймера битумного) возможно нанесение слоя мастики битумной универсальной или мастики битумной кровельной, что позволяет существенно превысить возникающую ветровую нагрузку на поверхность плоской кровли и предотвратить отрыв кровельного ковра при сильных порывах ветра.

Мастика битумная универсальная используется не только при проведении кровельных работ, но и для обмазочной гидроизоляции подвалов, бассейнов, строительных конструкций из бетона.

Использование вместо праймера битумного или мастики битумной расплавленного битума марки БН 70/30, не повышает сцепление кровельного ковра с основанием и не впитывается в него. Поэтому не рекомендуется использовать широко распространенные марки строительного битума для проведения грунтования основания плоской кровли из бетона или цементно-песчаной стяжки при укладке рулонных битумных наплавляемых материалов.

Нанесение на поверхность.

Праймер битумный наносят на предварительно подготовленную поверхность равномерным слоем кистями, валиками или щетками.

Мастику битумную наносят слоями с помощью кистей, швабр или валиков, либо наливным
способом с последующим разравниванием щетками.

Нанесение грунтовки (битумного раствора) всегда следует начинать с верхней точки и двигаться в направлении водоотводящих каналов или водоприемных воронок.

Грунтовочный состав (праймер битумный или мастика битумная) наносится по всей поверхности основания кровли, на которую предполагается укладка стеклоизола, но не сам укладываемый материал (стеклоизол).

Расход материала.

Средний расход праймера битумного при проведении грунтования — 0,35-0,5л на 1м2.

Средний расход мастики битумной при проведении гидроизоляционных работ – от 1,5 до 2-3кг на 1м2.

Безопасность. При проведении строительных работ соблюдайте правила пожарной безопасности и правила безопасности труда.

Читайте так же:

Краткое руководство по укладке битумных наплавляемых материалов и устройству мягкой кровли, читать полностью.
Краткое руководство по ремонту мягкой кровли из битумных наплавляемых материалов, читать полностью.
Весенний осмотр плоской кровли — содержание, оценка, необходимые материалы, читать полностью.

Фотография: www.loc.gov

Битумная мастика Битустик картридж 280 мл | Tegola

Битумная мастика Битустик (Tegola)

Битумная мастика Битустик — клей для устройства черепицы из мягкой кровли.

Битумная мастика Битустик обеспечивает приклеивание мягкой кровли к различным основаниям: к кирпичной кладке, металлу, бетону, дереву и др. По своему составу мастика Битустик полностью соответствует составу гибкой битумной черепицы и не вызывает деформации.

Состав

Мастика представляет собой однородную клеевую массу, которая состоит из битума, бутадиен-стирольного термопласта, а также наполнителя, растворителя и технологических добавок.
Плотность клея Битустик при 20 oС составляет 1,4-1,47 кг/л.
Массовая доля нелетучих веществ при температуре +130 oС составляет 87-93%.

Упаковка, срок годности и хранение мастики

Битустик имеет упаковку: банки по 5,0 кг и картриджи по 280 мл.
Хранить битумную мастику следует в сухом, хорошо проветриваемом помещении, защищенном от прямого попадания солнечных лучей.
Банки должны быть плотно закрыты.
Температура в помещении должна быть в диапазоне от -20 до +30 oС.
Срок годности Битустик — 18 месяцев. Дата производства указана на крышке банки или картриджа.

Применение

Перед применением битумной мастики Битустик необходимо полностью очистить приклеиваемую поверхность и основание от пыли, воды, льда, масла и пр.
Не допускается наносить клей на мокрую/влажную поверхность!
При нанесении мастики на пористые основания (кирпич, бетон), их необходимо предварительно обработать битумным праймером и дождаться полного высыхания праймера.
При работе с картриджами необходимо использовать пистолет для герметика. При работе с банкой — мастика наносится на одну из склеиваемых поверхностей шпателем слоем толщиной не более 1,5 мм.

Внимание!

Увеличение расхода мастики никак не увеличивает прочность клеевого соединения!
Избыточное нанесение мастики может при повышении температуры сделать ее жидкой, и испортит внешний вид кровли.

Расход

Банка 5 кг — на 60-70 м2 кровли
Картридж 280 мл — на 5-6 м2 кровли

что это, виды, характеристики, правила применения

Мастики из самых разных материалов уже не одно десятилетие служат ценным строительным материалом для отделочных работ. Ими приклеивают и ремонтируют кровли, используют в качестве финишного слоя. Причем вполне долговечного и надежного.

Особенно, когда в качестве такого покрытия выступает битумная мастика с модифицирующими материалами. Сфера ее применения достаточно широка, и есть много тонкостей и нюансов в выборе материала, о которых вам стоит знать.

На сегодняшний день битумная гидроизоляция в РФ – один из самых емких и популярных сегментов рынка. Причем куда более значимый, чем рынок цементных и полимерных составов, и даже универсальной жидкой резине пока до этого далеко. Все дело в особых свойствах битума: отличная адгезия почти к любому материалу и полная водонепроницаемость.

Все это благодаря тому, что битумные герметики непористые, а потому воде в них просто некуда проникать. При этом битум эластичный и прочный, и отлично себя показывает в ситуациях динамической нагрузки (когда шов слегка сжимается и расширяется введу изменения температуры).

Благодаря современных технологиям, сегодня выпускают битумную мастику, шпатлевку, праймер и герметики. Причем неопытный человек сходу может растеряться при выборе и не знать, для какой задачи что предназначено. Поэтому советуем вам для начала посмотреть это видео, которое поможет разобраться, как отличить мастику от ее производных:

Современная битумная мастика для кровли – это пластичный гидроизоляционный материал, который производят на синтетической и органической основе с добавками. Благодаря тому, что их состав был модифицирован современными химическими и органическими соединениями, хорошо переносят жару и мороз.

Во все времена битумная мастика для гидроизоляции отличалась от других аналогов тем, что ее разрешено наносить на ржавую или влажную поверхность. А качественная мастика хороша прежде всего тем, что быстро высыхает и содержит армирующие волокна. Зачем они нужны? Позволяют компенсировать сильные колебания.

Все поставляемые на рынок битумные мастики делятся по своему составу на такие виды:

По исходному материалу мастика делится на битумно-резиновую, битумно-эмульсионную, битумно-полимерную или чисто битумную.
По разбавляющему составу мастики делятся на водные, с органическими растворителями или жидкими органическими веществами.
По характеру отверждения – на отверждаемые и неотверждаемые.
По своему назначению – на обустройство рулонных или других видов кровли, и для гидроизоляции.
По способу нанесения: горячие (или предварительно подогреваемые) и холодные, которые подогревать не нужно, т.к. в них есть летучие эмульсионные составы. В качестве таких составов используется мазут, разные нефтяные масла, керосин, бензин и лигроин.

Эта информация важна не только специалистам, но и простым обывателям, которые приобретают мастику для ремонта крыши своего дома. Ведь от вида зависит то, как наносить мастику, в каких условиях с ней можно работать и как именно она поведет себя в будущем!

Виды мастики по методу нанесения: холодные и горячие

Битумные мастики есть «горячие» и «холодные». Первые следует предварительно разогревать на огне, а вторые наносят сразу на поверхность без какой-либо предварительной подготовки. И у обоих мастик разная сфера применения:

Горячие чаще всего используют для приклеивания рулонных материалов, битумным или дегтевых. Также такой мастикой склеивают между собой многослойный кровельный ковер. Поэтому к составу есть свои важные требования: быть полностью однородным и оставаться твердым в нормальном диапазоне температур.

При этом важно, чтобы и при 100°С мастика не изменяла однородность своего состава и не вспенивалась, а при нагревании в процессе монтажа до стандартных 160-180°С легко растекалась по поверхности и образовывала слой до 2 мм.

Понятно, что горячую мастику на вертикальные элементы крыши не льют. Для этой задачи нужны холодные мастики. Их изготавливают на основе битумных паст с применением жидких вяжущих веществ. Для асфальтовых мастик это вода, а для кровельных масла, лигроин или керосин.

Холодные мастики также делят на продукт физического или химического отверждения. В первом случае высыхание идет за счет того, что испаряется вода или растворитель, во втором – благодаря внутренним химическим процессам. На что это влияет? На запах, ведь если из мастики выходит растворитель, это будут ощущать все вокруг.

Мастики на воде и растворителе сразу готовы к применению и особенно ценятся в качестве обмазочной гидроизоляции. Их считают пожаробезопасными.

Мастики на растворителях также разрешено использовать при отрицательной температуре, хотя и не рекомендуется — тогда битум становится вязким и проблемным в нанесении. Кроме того, при температуре меньше 0°С на любой обрабатываемой поверхности уже есть лед, хотя и не всегда заметный для глаз, а это значительно ухудшает адгезию. Да и времени на высыхание мастики понадобится значительно больше.

Холодные мастики тоже применимы для склеивания кровельных и гидроизоляционных материалов, как и для обмазочной гидроизоляции. Также ими удобно заполнять деформационные швы на крыше. В отличие от горячей, холодную мастику наносят слоем в 1 мм.

Стоит ли говорить, насколько удобнее работать с холодной мастикой, в отличие от горячей! Но в любом случае и горячая, и холодная мастика образовывают сплошное, монолитное и бесшовное покрытие.

Битумная мастика холодного применения более экологична, а потому ее чаще используют во внутренних помещениях дома, не беспокоясь о взрывоопасности и пожаре. Однако при отрицательных температурах битумная эмульсия ведет себя неустойчиво (говоря простым языком, разлагается). А потому работать с ней можно только при температуре выше, чем 5-10°С.

Виды мастики по содержанию: эластичность vs устойчивость

Качество мастики напрямую зависит от того, какие вещества в ней содержатся помимо битума: смолы, минеральные масла, парафин, карбоиды или асфальтогеновые кислоты. Наиболее популярные такие виды:

Начнем с битумно-каучуковой мастики, которая хороша тем, что не содержит растворителей. Для крыши она не очень подходит, больше для подвалов и гаражей, когда нужна только легкая гидроизоляция.

Соединение битума со смолой — это тиксотропный состав битумных мастик, который обладает замечательными антикоррозийными и антигравийными свойствами. Настолько, что успешно применяется для защиты днища автомобиля от попадания острых камней!

Именно благодаря тиксотропным свойствам мастика не будет стекать с вертикальных поверхностей. Поэтому для неровной и проблемной поверхности кровли берут мастику с такими свойствами.

В итоге получается плотное и эластичное покрытие, наиболее стойкое к растрескиванию от мороза среди всех других вариантов. Причем тиксотропная мастика ко всему еще и способна затягивать трещины своего слоя до 5 мм, так сказать, «заживлять».

Быстро набирает популярность эластичная битумно-каучуковая мастика, которая поставляется в виде густой замазки. Она насыщена армирующими волокнами. Такая мастика идеально подходит для ремонта царапин и трещин кровельного покрытия, а также уплотнения между кровлей и цементом.

Используют ее также для так называемой тяжелой гидроизоляции фундамента (по европейской классификации). А благодаря наличию каучука поверхность получается эластичной, легко компенсирует движения поверхностей до 5 мм. Еще один приятный бонус: высыхает такая мастика всего за 3-4 часа. Посмотрите, как отличается густая мастика (слева) от обычной (справа) по своей консистенции:

Есть и такой вид, как битумно-полимерная мастика – «жидкая резина», как ее ошибочно называют в народе (у этого материала совсем другой химический состав). Такая мастика по густоте такая же, как и каучуковая. И замечательно подходит для обработки швов:

У битумно-полимерной мастики – отличные показатели по растяжению и эластичности, что заметно даже при ее нанесении еще в сыром виде:

И, наконец, новинка рынка – битумно-алюминиевая мастика. Это качественная каучуковая эмульсия, наполненная пигментом алюминия.

Она образует покрытие красивого серебряного цвета, но кроме декоративной функции на все 100% справляется и с защитной. В отличие от всех предыдущих вариантов, такая мастика отражает солнечный свет, а потому куда меньше нагревается на солнце (что для битума очень важно).

Наверняка вы слышали о том, с какими проблемами сталкиваются кровельщики: порой мастики не сохнут вообще, трудно наносятся, издают невыносимый запах и стекают.

Все дело в том, что в нашей стране все битумные мастики условно делят на три ценовых сегмента. По сути, все характеристики битумной мастики напрямую зависят от того, в какой ценовой политике она находится, и кто ее производитель.

Премиум-сегмент, в который входят продукты от отечественного и иностранного производителя, это качественные мастики, долговечные и морозостойкие. Часть из них даже модифицированы SBS-каучуком. Быстро высыхают и отлично держатся, потому что изготовлены на основе битума марки не ниже БН 70/30.

К слову, чтобы вы немного разбирались в качестве приобретаемой мастики, подскажем вам расшифровку этого значения: 70 означает теплостойкость (температуру размягчения), а 30 – то, при какой температуре в мастику способна проникнуть игла (механическая стойкость). И, наконец, мастики премиум-класса содержат относительно нетоксичные нефтяные растворители.

Битумные мастики среднего ценового сегмента сегодня выпускают семь российских производителей. Откровенно говоря, это мастики среднего качества на основе битума, начиная с марки БН 50/50, изредка с добавками каучука. В них используются дешевые нефтяные растворители, а потому обработанная ими поверхность будет сохнуть 24-72 часа на каждый слой. И именно от этих мастик идет неприятный резкий запах.

Но совсем негативную репутацию получили самые дешевые мастики, которые, как говорится, бросают тень вообще на весь сегмент битумной гидроизоляции. Они вообще не отвечают ни одному требованию ГОСТов, и похожи на обычные мастики только цветом.

Именно эти мастики почти не сохнут и совершенно бестолковы в качестве ремонтного материала. Впрочем, у них тоже есть своя сфера применения. Изготавливают такие мастики всего из одной фракции нефти, называемой гудроном, а в качестве добавки доливают немного настоящего строительного битума.

В итоге такая мастика даже после отверждения стекает с поверхность с углом наклона 30°, сохнет больше недели и все равно остается липкой, и каждый сезон требует своего обновления. Поверхности дешевые мастики вообще не склеивают, токсичны и издают ужасный запах.

А самое печальное в том, что если вы решите обработать все заново другой мастикой, эту придется соскабливать вручную до нуля. Почему нельзя оставить? Дело в том, что у плохих мастик такая же скверная адгезия, и заливка нового покрытия не заполнит полости под старым.

Вот как выглядит такая мастика через год после нанесения:

К кровельной битумной мастике предъявляются повышенные требования по морозостойкости и атмосферостойкости. Вот почему эту категорию специально дополнительно модифицируют таким эластомером, как SBS – бутадиен-стирольным каучуком.

Это позволяет мастике не растрескиваться со временем, особенно в периоды мороза. Учитывают ли все эти особенности производители дешевых мастик? Вряд ли.

Давайте перечислим основные сферы строительства, где сегодня применяют битумную мастику:

Бесшовная гидроизоляция. Речь идет о гидроизоляции фундаментов и свай, а также обустройстве монолитной мастичной кровли.
Ремонт и герметизация трещин в почти любой кровле, ремонт рулонных покрытий.
Приклеивание кровельных материалов, как битумная черепица и рубероид, а также фиксация пенополистирола к фундаменту дома.
Внутренняя гидроизоляция дома: подвали, санузлы и стяжки.

Устройство мастичной кровли

Битумную мастику в жидком виде наносят на основание, и в процессе застывания та образует прочную гидроизоляционную пленку без швов. Для кровли такое качество незаменимо. У кровли благодаря этому появляются защитные свойства, отличная гидроизоляция и высокая адгезия.

Хорошая мастика со временем не разрушается от ультрафиолетовых лучшей и не становится хрупкой от мороза:

Сразу оговоримся, что большинство профессиональных кровельщиков убеждены, что надежная битумная кровля невозможна без армирования. Одна из самых проверенных технологий – это укладка армирующей сетки.

Для этого нужно сначала хорошо очистить поверхность крыши, обработать ее праймером, уложить сетку и залить ее мастикой в два слоя:

Горячая мастика из битума применяется для укладки кровельной мембраны по такой технологии:

Шаг 1. Первый слой мембраны укладывают на битум.
Шаг 2. Делают надрез в месте шва.
Шаг 3. Приложите поверх горячего битума ленту, тканевыми вставками вверх. Прижмите ее так, чтобы эти вставки с нижней стороны полностью пропитались битумом.
Шаг 4. Теперь укладывают второй слой, так, чтобы мембрана покрыла 10-20 мм ленты. При этом под тканевые вставки мембраны льют горячий битум.

Главное при всем этом – личная безопасность, ведь горячая мастика способна оставить серьезные ожоги.

Ремонт кровли: описание процесса в деталях

Битумная мастика просто незаменима для срочного ремонта кровли. В этом случае любые другие материалы обычно не справляются, ведь постоянно идущий дождь доставляет немало проблем, а течь остановить нужно. Например, локальные повреждения на ондулине чаще всего ликвидируют именно битумной мастикой, которую дополнительно армируют стеклотканью.

Вот как чинят поврежденный участок кровли при помощи холодной битумной мастики:

Шаг 1. Вздувшийся участок разрежьте крест-накрест и отогните края при помощи шпателя.
Шаг 2. Внутрь поврежденного места нанесите достаточное количество мастики.
Шаг 3. Прижмите края разреза к центру слоя.

По необходимости ставят новую заплатку и армируют ее дополнительно строительной сеткой:

Если ремонтировать нужно металлическую поверхность, тогда действуйте по такой инструкции:

Шаг 1. Очистите металлические части кровли от ржавчины, органических загрязнителей и масляных пятен.
Шаг 2. Наносите первый слой мастики кистью или широкой щеткой (лучше грубой).
Шаг 3. Теперь – второй слой, при помощи кисти или напыления.

При этом следите за тем, чтобы все трещины и швы были заполнены и обмазаны, но при этом толщина одного слоя не превышала 4 мм.

Также мастикой обмазывают проходные элементы кровли:

А теперь – о сложностях. В процессе работы с битумной мастикой вы столкнетесь с такой сложностью, как стремление достичь одинаковой толщины покрытия. Если вы заранее не подготовите для этой цели основание — это будет сложно. Поэтому крышу нужно очистить и тщательно выровнять строительными мастиками и герметиками.

Тогда весь последующий процесс будет легким, особенно, если вы собираетесь работать с валиками, а не кисточкой. Хотя, справедливости ради отметим, что битумная мастика не боится ни ям, ни выбоин, ни перепадов, и прекрасно держится даже не вертикальной поверхности. Однако в неровных местах впоследствии будет застаиваться вода.

Если вы поставите мастику на какое-то время в гараж или другое непрогреваемое помещение, она изменит свою консистенцию и станет более густой. Поэтому перед началом работ ее желательно разогреть, можно даже на костре, только осторожно.

Также бюджетная мастика от качественной отличается составом и нередко бывает, что она слишком густая для определенной работы, ее приходится постоянно разбавлять в процессе. Стоит ли говорить о том, каким разнородным изначально получится слой и насколько неравномерно он ляжет. Как вариант такую мастику можно не разбавлять, а разогреть – от этого она тоже станет более текучей.

Кстати, дорогую мастику не стоит разводить каким-либо растворителем, даже уайт-спиритом, который иногда разрешает производитель. Дело в том, что от этого битумный состав меняется, происходят некоторые химические процессы и результат может совсем не порадовать.

Можно поставить банку с мастикой на водяную баню и перемешивать, пока консистенция не станет однородной (20-30). Или поступить хитро, как предприимчивые кровельщики: оставить банку с мастикой на 2-3 час под палящими солнечными лучами (если работаете летом). За это время мастика в металлической банке подогреется сама, и наносить ее станет намного легче.

Надеемся, мы помогли вам нашими советами по работе с битумной мастикой, и теперь процесс изоляции кровли станет намного приятнее! Расскажите в комментариях, что из статьи вам было интересно узнать, и как именно вы будете применять это на практике.

Битумная мастика для кровли как пользоваться

Битумная мастика: что это, виды, характеристики, правила применения

Мастики из самых разных материалов уже не одно десятилетие служат ценным строительным материалом для отделочных работ. Ими приклеивают и ремонтируют кровли, используют в качестве качественного финишного слоя. Причем вполне долговечного и надежного!

Особенно, когда в качестве такого покрытия выступает битумная мастика с модифицирующими материалами. Сфера ее применения достаточно широка, и есть много тонкостей и нюансов в выборе такого материала, о которых вам стоит знать.

Битумная мастика сегодня: виды и новинки рынка

Благодаря современных технологиям сегодня выпускают битумную мастику, шпатлевку, праймер и герметики. Причем неопытный человек сходу может растеряться при выборе и не знать, для какой задачи что предназначено. Поэтому советуем вам для начала посмотреть это видео, которое поможет разобраться, как отличить мастику от ее производных:

Современная битумная мастика для кровли – это пластичный гидроизоляционный материал, который производят на основе синтетической и органической основе с добавками. Благодаря тому, что их состав был модифицирован современными химическими и органическими соединениями, хорошо переносят жару и мороз.

Все поставляемые на рынок битумные мастики делятся по своему составу на такие виды:

По исходному материалу мастика делится на битумно-резиновую, битумно-эмульсионную, битумно-полимерную или чисто битумную.
По разбавляющему составу мастики делятся на водные, с органическими растворителями или жидкими органическими веществами.
По характеру отверждения – на отверждаемые и неотверждаемые (да, есть и такие!).
По своему назначению – на приклеивания рулонных или других видов кровли, и для обмазывания и устройства гидроизоляции.
По способу нанесения: горячие (или предварительно подогреваемые) и холодные, которые подогревать не нужно, т.к. в них есть летучие эмульсионные составы. В качестве таких составов используется мазут, разные нефтяные масла, керосин, бензин и лигроин.

И вся эта приведенная информация по видам важно не только специалистам, но и простым обывателям, которые приобретают мастику для ремонта крыши своего дома. Ведь от вида зависит то, как наносить мастику, в каких условиях с ней можно работать и как именно она поведет себя в будущем!

Виды мастики по методу нанесения: холодные и горячие

Вы наверняка уже слышали про то, что битумные мастики есть «горячие» и «холодные». Первые следует предварительно разогревать на огне, а вторые наносят сразу на поверхность без какой-либо предварительной подготовки. И у обоих мастик практически разная сфера применения:

Так, горячие чаще всего используют для приклеивания рулонных материалов, битумным или дегтевых. Также такой мастикой склеивают между собой многослойный кровельный ковер. Поэтому к составу есть свои важные требования: быть полностью однородным и оставаться твердым в нормальном диапазоне температур.

Вот как раз для этой задачи и нужны холодные мастики. Их изготавливают на основе битумных паст с применением жидких вяжущих веществ. Для асфальтовых мастик это вода, а для кровельных масла, лигроин или керосин (в основном).

В этом плане холодные мастики также делят на продукт физического или химического отверждения. В первом случае высыхание идет за счет того, что испаряется вода или растворитель, во втором – благодаря внутренним химическим процессам. На что это влияет? На запах, ведь если из мастики выходит растворитель, это будет существенно ощутимо.

Мастики на воде и растворителе сразу готовы к применению и особенно ценятся в качестве обмазочной гидроизоляции. Их считают безопасными в плане пожара или ожогов.

Еще один плюс: мастики на растворителях разрешено использовать при отрицательной температуре, хотя и не рекомендуется, ведь тогда битум становится вязким и проблемным в нанесении. Кроме того, при температуре меньше 0°С на любой обрабатываемой поверхности уже есть лед, хотя и не всегда заметный для глаз, а это значительно ухудшает адгезию. Да и времени на высыхание мастики уже понадобится значительно больше.

Холодные мастики тоже применимы для склеивания кровельных и гидроизоляционных материалов, как и для обмазочной гидроизоляции. Также ими удобно заполнять деформационные швы на крыши. В отличие от горячей, холодную мастику наносят слоем в 1 мм.

Просто битумная мастика холодного применения более экологична, а потому ее чаще используют во внутренних помещениях дома, не беспокоясь о взрывоопасности и пожаре. Но, т.к. воды в такой мастике нет, то битумная эмульсия при отрицательных температурах ведет себя неустойчиво (говоря простым языком, разлагается). А потому работать с ней можно только при температуре выше, чем 5-10°С.

Виды мастики по содержанию: эластичность vs. устойчивость

Качество мастики напрямую зависит от того, какие вещества в ней содержатся помимо битума: смолы, минеральные масла, парафин, карбен и карбоиды, или асфальтогеновые кислоты. Наиболее популярные такие виды:

Появилась также такая революционная формула, как соединение битумо со смолой. Это тиксотропный состав у битумных мастик, который обладает замечательными антикоррозийными и антигравийными свойствами. Настолько, что успешно применяется для защиты днища автомобиля от попадания острых камней!

Именно благодаря тиксотропным свойствам мастика и не будет стекать с вертикальных поверхностей. Поэтому для неровной и проблемной поверхности кровли берут мастику с такими свойствами – это важно!

Быстро набирает также популярность эластичная битумно-каучуковая мастика, которая поставляется в виде густой замазки. Все дело в том, что она насыщена армирующими волокнами. Такая мастика идеально подходит для ремонта царапин и трещин кровельного покрытия, а также уплотнения между кровлей и цементом.

Используют ее также для так называемой тяжелой гидроизоляции фундамента (по европейской классификации). А благодаря наличию каучука мастика поверхность получается эластичной, легко компенсирует подвижности поверхностей до 5 мм. Еще один приятный бонус: высыхает такая мастика всего за 3-4 часа. Посмотрите, как отличается такая мастика (слева) от обычной (справа) по своей густоте и консистенции:

Есть и такой вид, как битумно-полимерная мастика – «жидкая резина», как ее ошибочно называют в народе ( у того материала совсем другой химический состав). Такая мастика по густоте такая же, как и каучуковая. И замечательно подходит для заделки швов:

Как вы уже догадались, она образует покрытие красивого серебряного цвета, но кроме декоративной функции на все 100% справляется и с защитной. В отличие от всех предыдущих вариантов, такая мастика отражает солнечный свет, а потому куда меньше нагревается на солнце (что для битума очень важно).

Вопросы качества: почему иногда мастики не застывают

Наверняка вы уже не раз слышали о том, с какими проблемами иногда сталкиваются кровельщики: порой мастики не сохнут (вообще!), трудно наносятся, издают невыносимый запах и стекают.

К слову, чтобы вы немного разбирались в качестве приобретаемой мастики, подскажем вам расшифровку этого значения: 70 здесь означает теплостойкость (температуру размягчения), а 30 – то, при какой температуре в мастику способна проникнуть игла (механическая стойкость). И, наконец, мастики премиум-класса содержат относительно нетоксичные нефтяные растворители.

Битумные мастики среднего ценового сегмента сегодня производят семь известных российских производителей. Откровенно говоря, это мастики среднего качества, на основе битума начиная с марки БН 50/50, изредка с добавками каучука. В них используются дешевые нефтяные растворители, а потому обмазанная поверхность будет сохнуть 24-72 часа на каждый слой. Вот именно от этих мастик идет такой неприятный резкий запах.

Именно эти мастики почти не сохнут и совершенно бестолковые в качестве ремонтируемого материала. Откуда такие вообще берутся, спросите вы? На самом деле, у них тоже есть своя сфера применения. Изготавливают такие мастики из всего одной фракции нефти, называемой гудроном, и в качестве добавки доливают немного настоящего строительного битума.

В итоге такая мастика даже после отверждения стекает с поверхность с углом наклона 30° (что совсем немного), сохнет больше недели и все равно остается липкой, и каждый сезон требует своего обновления. Поверхности дешевые мастики вообще не склеивают, токсичны и издают ужасный запах.

А самое печальное в том, что в итоге, если вы решите перемазать все заново нормальной мастикой, эту придется соскабливать вручную до нуля. Почему нельзя оставить? Дело в том, что у плохих мастик такая же и адгезия, и заливка новой полости под ней не заполнит.

Вот как выглядит такая мастика через год после нанесения:

Дело в том, что к кровельной битумной мастике предъявляются повышенные требования по морозостойкости и атмосферостойкости. Вот почему именно эту категорию специально дополнительно модифицируют таким эластомером, как SBS – бутадиен-стирольным каучуком.

Это позволяет мастике не растрескиваться со временем, особенно в периоды мороза. Учитывают ли все эти особенности производители дешевых мастик? Тот еще вопрос.

Применение: где и когда нужна битумная мастика для кровли

Давайте перечислим основные сферы строительства, где сегодня применяют битумную мастику:

Бесшовная гидроизоляция. Речь идет о гидроизоляции фундаментов и свай, а также обустройстве монолитной мастичной кровли).
Ремонт и герметизация трещин в почти любой кровле, ремонт рулонных покрытий.
Приклеивание кровельных материалов, как битумная черепица и рубероид, а также фиксация пенополистирола к фундаменту дома.
Внутренняя гидроизоляция дома: подвали, санузлы и стяжки.

И это важный момент: битумные мастики применяются не только на кровле, но и для гидроизоляции фундамента, и далеко не всегда составы, разработанные для одной задачи, подходят для другой!

Устройство мастичной кровли

Битумную мастику еще в жидком виде наносят на основание, и в процессе застывания та образует собой прочную гидроизоляционную пленку без швов. Для кровли такое качество незаменимо. У кровли благодаря этому появляются защитные свойства, отличная гидроизоляция и высокая адгезия.

Хорошая мастика со временем не разрушается от ультрафиолетовых лучшей и не становится хрупкой от мороза:

Горячая мастика из битума применяется для укладки кровельной мембраны по такой технологии:

Шаг 1. Первый слой мембраны укладывают на битум.
Шаг 2. Делают надрез в месте шва.
Шаг 3. Приложите поверх горячего битума ленту, тканевыми вставками вверх. Прижмите ее так, чтобы эти вставки с нижней стороны полностью пропитались битумом.
Шаг 4. Теперь укладывают второй слой, так, чтобы мембрана покрыла 10-20 мм ленты. При этом под тканевые вставки мембраны льют горячий битум.

Главное при всем этом – личная безопасность, ведь горячая мастика способна оставить серьезные ожоги.

Ремонт кровли: описание процесса в деталях

Вот как чинят поврежденный участок кровли при помощи холодной битумной мастики:

Шаг 1. Вздувшийся участок разрежьте крест-накрест и отогните края при помощи шпателя.
Шаг 2. Внутрь поврежденного места нанесите достаточное количество мастики.
Шаг 3. Прижмите края разреза к центру слоя.

По необходимости ставят новую заплатку и армируют ее дополнительно строительной сеткой:

Если ремонтировать нужно металлическую поверхность, тогда действуйте по такой инструкции:

Шаг 1. Очистите металлические части кровли от ржавчины, органических загрязнителей и масляных пятен.
Шаг 2. Наносите первый слой мастики кистью или широкой щеткой (лучше грубой).
Шаг 3. Теперь – второй слой, при помощи кисти или напыления.

Также мастикой обмазывают проходные элементы кровли:

Тонкости и нюансы работы с битумными мастиками

А теперь – о сложностях. В процессе работы с битумной мастикой вы столкнетесь с такой сложностью, как стремление достичь примерно одинаковой толщины покрытия. Если вы заранее не подготовите для этой цели основание, то впоследствии намучаетесь. А поэтому крышу нужно очистить и тщательно выровнять строительными мастиками и герметиками.

Тогда весь последующий процесс будет легким, особенно, если вы собираетесь работать с валиками, а не кисточкой. Хотя, справедливости ради отметим, что битумная мастика не боится ни ям, ни выбоин, ни перепадов, и прекрасно держится даже не вертикальной поверхности. Но именно в таких проблемных местах будет застаиваться вода.

Если мастику вы поставите на какое-то время в гараж или другое непрогреваемое помещение, она изменит свою консистенцию и станет более густой. Поэтому перед началом работ ее желательно разогреть, можно даже на костре, если у вас есть в чем.

Еще, как вы помните, бюджетная мастика от качественной отличается составом, и нередко бывает, что она слишком густая для определенной работы, и ее приходится постоянно разбавлять в процессе. Стоит ли говорить о том, каким разнородным изначально получится слой, и насколько неравномерно он ляжет. Как вариант такую мастику можно не разбавлять, а разогреть – от этого она тоже станет более текучей.

Кстати, и дорогую мастику не стоит разводить каким-либо растворителем, даже уайт-спиритом, который иногда разрешает производитель. Дело в том, что от этого битумный состав меняется, происходят некоторые химические процессы и результат может совсем не порадовать.

Куда более рационально поставить банку с мастикой на водяную баню, т. е. в таз с водой на газу, и перемешивать, пока консистенция не станет однородной (20-30). Или поступить хитро, как предприимчивые кровельщики: оставить банку с мастикой на 2-3 час под палящими солнечными лучами (если работаете летом). За это время мастика в металлической банке подогреется сама, и наносить ее станет намного легче.

Мастика для рубероида — состав, виды и использование

Рубероид среди строителей считается наиболее надежным кровельным материалом среди продукции низкой ценовой категории. Он изготавливается на основе прочного кровельного картона, пропитанного нефтяным битумом, а затем посыпанного бронирующей крошкой. В настоящий момент производители выпускают несколько десятков марок рубероида, который используется для перекрытия хозяйственных и производственных построек, садовых и дачных домов. Если вы решили использовать этот материал для устройства крыши, вам потребуется мастика для рубероида. В этой статье мы расскажем, что это за состав, каких видов он бывает, а также как используется.

Технология монтажа

Рубероид относится к рулонным кровельным материалам, он производится на основе специального картона с плотностью 200-420 г/м2 и нефтяного битума. Он используется для создания надежного, прочного и долговечного гидроизоляционного покрытия, каждый слой которого увеличивает защитные функции материала. Укладка рубероида производится 3 основными способами:

Механический. Укладка и закрепление рубероида с помощью толевых гвоздей называется механической. Ранее эта технология пользовалась популярностью ввиду отсутствия достойных альтернатив. Однако, закреплять каждый слой материала, нарушая целостность рубероида, нерационально. Этот способ крепежа снижает длительность службы и гидроизоляционные свойства.
Наплавления. Укладка кровельного материла с помощью наплавления требует использования специального оборудования, она не может выполняться на горючие основания. Эта технология предполагает использование марок рубероида, на нижнюю сторону которых наносится легкоплавкий битум, расплавляемый газовой горелкой при монтаже.
Приклеивания. Укладка рубероида методом приклеивания производится с помощью специального состава, называемого мастикой. Каждый слой гидроизоляционного покрытия промазывается этой битумной субстанцией, а после высыхания надежно приклеивается. В настоящее время это способ считается наиболее надежным, так как в результате него получается бесшовная, монолитная кровля.

Устройство рубероидной кровли Схема укладки рулонных материалов

Обратите внимание! Использование битумной мастики собственного приготовления или купленной в магазине позволяет получить надежное гидроизоляционное покрытие, не пропускающее влагу. Каждый приклеенный слой рубероида повышает защитные свойства и срок службы кровельного материала.

Виды мастики

Битумная мастика – незаменимый состав, с помощью которого выполняется укладка рубероида. Она используется для склеивания слоев кровельного пирога между собой для образования монолитного, долговечного, прочного гидроизоляционного покрытия. Цена битумной мастики невелика, однако, при желании она легко готовиться своими руками. Различают 2 формы выпуска:

Учтите! При изготовлении мастики своими руками необходимо следить за температурой и состоянием битума. Если он пузырится и выделяет желтый дым, в нем начался процесс коксования. Использовать такой битум не рекомендуется. При подержании оптимальной температуры битум будет слегка шипеть, выделяя серый дым.

Состав и использование мастики

Состав битумной мастики прост, она состоит из битума, растворителей и различных структурирующих добавок (мел, асбест, торфяная крошка, тальк). Она применяется для монтажа рубероида методом приклеивания. Существуют 2 вида мастики, холодная и горячая, которые отличает цена, состав и форма выпуска. Они считаются многофункциональным средством для выполнения следующих задач:

Приклеивание рубероида. Чтобы приклеить этот материал на основание крыши, каждый слой обмазывают битумной мастикой, прижимая к предыдущему, разглаживая, устраняя пузыри. После высыхания состава рубероид надежно схватывается, создавая бесшовное гидроизоляционное покрытие.
Грунтование основание. С помощью битумной мастики часто грунтуют основание кровли для улучшения адгезии между материалами, чтобы уложить наплавляемый рубероид. Эта операция считается обязательной, если покрытие укладывается на бетонное основание, так как оно обладает повышенной пористостью и шероховатостью поверхности.
Ремонт рубероидной кровли. Битумную мастику используют для точечного ремонта мелкий трещин и механических повреждений, появляющихся на рубероидной кровле в процессе эксплуатации. Для этого дефекты на поверхности рубероида заполняются расплавленной мастикой.
Обмазочная гидроизоляция. Битумную мастику используются для обмазочной гидроизоляции фундаментов, стен, столбов и других элементов, нуждающихся в защите от влаги.

Важно! Мастика на основе нефтяного битума является дополнительной гидроизоляцией в кровельном пироге рубероидного покрытия. С помощью этого состава слои материала надежно склеиваются между собой без образования воздушных пузырей, бугров, образовывая монолитный, бесшовный «ковер».

Видео-инструкция

Как работать с битумной мастикой. Методы нанесения

Битумная мастика — это инновационный строительный материал, который обладает высокими гидроизоляционными и вяжущими свойствами. В её состав входят минералы, битум и органические вещества. Доступная цена и хороший результат обеспечили ей широкое применение в строительстве.

Как и чем разбавлять мастику.

Вещества, используемые для разбавления:

Уайт-спирит;
Бензин;
Керосин.

Следует строго соблюдать пропорции, которые зависят от объёма применяемой мастики. В противном случае, это приведёт к медленному высыханию раствора и ,как следствие, к потере его защитных качеств.

Методы нанесения мастики.

Существуют два метода нанесения мастики: холодный и горячий. Холодный способ, в свою очередь, бывает ручной и механизированный. Первый способ подойдёт, если объект маленький, а второй используют тогда, когда площадь работы большая или обработать надо труднодоступные места.

Для ручного метода применяют большие малярные кисти, идеальны для такой работы флейцевые кисточки. Кроме этого, можно применить валик с коротким ворсом. При механическом способе главным инструментом является безвоздушный распылитель, имеющий давление 150 бар.

Битумная мастика. Расход на м2.

При устройстве и ремонте мягких кровель нормы расхода будут разными и зависят от вида мастики :

БиэМ — 8 — 10 кг/ м²;
битумная в брикетах — 4-6 кг/ м²;
битумно-каучуковая — 2-5 кг/ м²;
битумно-полимерная — 2-5 кг/ м²;
гидроЭластик — 3-5 кг/ м².

Для герметизации стыков и швов:

Гермабутил-2М — 0,3 — 0,5 кг/ погонный метр;
БК Фикс — 0,3 — 0,5 кг/ погонный метр;
битумная в брикетах — 0,5 — 1 кг/погонный метр;
гидроЭластик — 0,3- 0,5 1 кг/ погонный метр.

Защита металлических покрытий от воздействия коррозии:

битумно-полимерная — 0,5-1,5 кг/ м²;
битумно-каучуковая — 0,5-1,5 кг/ м²;
битумная в брикетах — 0,5-1,5 кг/ м².

Для гидроизоляции фундамента берём 2 — 4 кг/ м².

Сколько сохнет мастика?

Среднее время высыхания составляет 1 — 3 суток и зависит от таких факторов:

температура окружающей среды;
уровень влажности воздуха;
толщина нанесённого слоя;
попадание прямых солнечных лучей;
материал обработанной поверхности.

Эта мастика является отличным вариантом для обработки вашей кровли или фундамента. Не забывайте про важность хорошей гидроизоляции. И тогда ваш дом прослужит вам долгие годы.

Как работать с битумной мастикой. Видео.

Битумная мастика для крыши

При строительстве сейчас часто используются строительные материалы на основе битума. В частности, битумная кровля, битумная лента для кровли, а также различные герметики на полимерно-битумной основе.

Широкое использование получила битумная мастика для кровли — ее изготавливают на основе битума, она позволяет просто и качественно выполнять гидроизоляцию и ремонт крыши. Мастики для кровли хорошо устойчивы к агрессивным средам. Одно из главных их достоинств — могут растягиваться и сжиматься без каких-либо последствий, наносятся равномерно на кровлю любой конфигурации, работы выполняются бесшовно. Благодаря перечисленным свойствам, покрытие получается надежным и долговечным.

Битумные мастики, используемые для кровельных работ, бывают следующих видов.

Холодного применения

битумная мастика эксперт

Холодная битумная мастика — это состав, готовый к использованию, хотя при необходимости его можно и разбавлять различными растворами. Ее можно наносить даже на мокрое покрытие, что позволяет выполнять работы без специальной подготовки и в кратчайшие сроки.

Горячего применения

На водной основе

Наиболее экологичны, т. к. содержание токсичных веществ в них минимально. Они просты в применении и безопасны.

Битумные мастики со специальными добавками и наполнителями (пластификаторами, минералами и др.), имеют какие-либо специфические свойства:

Каучуковая мастика и полиуретановые — наиболее эластичны, в их состав входит каучук или полиуретан.

Битумно-латексные — очень прочные с повышенной водонепроницаемостью, содержат синтетические связующие вещества и минеральные наполнители (латекс, асбест, волокна минеральной ваты, модификаторы).
С масляным растворителем — не твердеет, ее обычно используют на объектах с постоянной вибрацией.
Резино-битумная — не поддается растяжению, ударам и вибрации, легко сцепляется с любой поверхностью.
резино-битумная мастика холодного применения
Резино-битумную мастику чаще применяют для автомобилей, но и для ремонта крыш она также успешно используется.

Теперь рассмотрим применение различных типов битумных мастик для ремонта кровли.

Ремонт мягкой кровли

Ремонт с помощью заплаты. Битумная мастика для крыши обычно наносится вручную с помощью шпателя или кисти, иногда распылителем. Поверхность кровли, которую предстоит отремонтировать, расчищают от загрязнений (ржавчину или старую краску можно не зачищать) и покрывают мастикой, затем наносят заплатку. Для заплатки можно использовать битумную ленту, брезент и т. д. Заплатку необходимо плотно прижать к поверхности, чтобы не осталось воздушной прослойки. Сверху можно нанести еще защитный слой из мастики.

Ремонт кровли с помощью битумной мастики и ленты для кровли. Битумная лента для кровли обычно применяется для ремонта мягких рулонных кровель. Эта лента многослойная — имеет защитный слой из алюминиевой фольги, слой битума с пластификаторами и слой полиэтиленовой пленки. Она хорошо приклеивается к различным материалам. Хорошие качественные ленты не содержат вредных химических добавок, имеют устойчивость к разрыву и проколу, их защитная армированная поверхность устойчива к загрязнению, воздействию кислот, щелочей и других агрессивных сред. Такие ленты очень просты в применении и не требуют специальных навыков при использовании. Детально разберем способ ремонта с применением битумной ленты.

битумная мастика для ремонта мягкой кровли

Для начала нужно очистить место протечки и пространство вокруг него от загрязнений, тщательно промыть водой или моющим раствором, дать полностью высохнуть. Контур протечки смазать битумной мастикой или праймером. Далее: снять с ленты защитную пленку с клеящей стороны. Потом с помощью прижимного ролика зафиксировать ленту на поверхности кровли, отрезать по краю.

Ремонт методом флешенга. Поверхность кровли зачищается, обрабатывается праймерным составом, при необходимости обезжиривается, трещины заделываются влагостойкой шпаклевкой на цементной основе. Далее наносится два слоя мастики, затем укладывается армированный геотекстиль и сверху еще защитный слой мастики.

Ремонт жесткой кровли

Ремонт коррозионных участков. Для ремонта жесткой кровли обычно используют горячую мастику. Предварительно нужно зачистить ржавчину, очистить поверхность от загрязнений, затем нанести слой горячей битумной мастики.

Ремонт с помощью заплаты. Сначала заготавливаем заплатку необходимого размера из плотного материала (брезента, мешковины), затем пропитываем ее мастичным составом и закрепляем на ремонтируемом месте, оставляем хорошо высохнуть. После чего сверху наносим еще один слой мастики. Этот метод хорошо использовать для герметизации смыкающихся поверхностей.

Примерный расход битумной мастики на 1м

Расход мастики зависит от ее вида и часто указан в описании состава.

Мастики горячего применения не сильно усаживаются. Для нанесения битумной мастики слоем толщиной около 2 мм примерно потребуется 2,2 кг/м2 состава.

Обычно готовые к употреблению мастики имеют усадку, и для создания слоя 2 мм нужно около 3,6 кг/м2 состава.

расход битумной мастики на квадратный метр

При необходимости, для уменьшения расхода, состав можно немного разбавить. Так чем разбавить битумную мастику? Разбавить битумную мастику можно уайт-спиритом, сольвентом, толуолом, керосином и др. Для безопасного разведения, нужно внимательно прочитать инструкцию производителя по работе с составом.

Битумные герметики для кровли

В некоторых, особенно в проблемных или труднодоступных, участках кровли, для лучшего достижения эффекта гидроизоляции лучше использовать специализированные герметики. Битумный герметик для кровли — это специальный вязкий состав из модифицированного битума. Он довольно токсичен и используется только для наружных работ. Он хорошо устойчив к влаге, ультрафиолету, к различным маслам, растворителям, бензину. Битумный герметик наносится при температуре выше нуля, обычно в несколько слоев. Для ремонта кровли на небольших поверхностях хорошо подойдет резино-битумный герметик, т. к. он паро- и водонепроницаем, очень эластичен.

Таким образом, подводя итог, мы можем сказать, что битум получил широкое применение для кровельных работ, поскольку имеет очень хорошие эксплуатационные и потребительские свойства. Битумные материалы нужного типа, можно легко купить в магазине или изготовить самому. Для их использования не нужны сложные подготовительные мероприятия, особые инструменты или большой опыт. Однако при проведении ремонтных работ все же следует уделить некоторое внимание их выбору. Иногда различные виды кровли могут иметь свою специфику. Если вы затрудняетесь с выбором материалов для ремонта вашей кровли, то лучше использовать только универсальную качественную продукцию. Новые материалы позволяют выполнить ремонт кровли быстро и качественно.

Из этого видео можно узнать подробнее о ремонте крыши битумной мастикой холодного применения:

Как правильно наносить обмазочную гидроизоляцию?

29 января 2020

Вода – это одно из главнейших условий зарождения и существования жизни на нашей планете. Но зданиям, возведенным руками человека, от этого не лучше. Влага оказывает негативное воздействие на большинство современных стройматериалов, включая древесину, бетон, кирпич и цемент. Так что, обустройство грамотной гидроизоляции является важным этапом проведения строительных и ремонтных работ. Одним из самых популярных видов водозащиты является обмазочная гидроизоляция. Далее будет подробно рассказано о том, какие материалы рекомендуется использовать для обмазочных работ, а также каковы базовые этапы их проведения.

Эластичные и водонепроницаемые составы используются для защиты поверхности от воздействия воды с давних времен. Еще в Древней Месопотамии применялся битум, который добывался из битумных озер, расположенных неподалеку. Битумный состав, выходящий из грунта, наносили на нижнюю часть домов, что давало возможность эффективно защищать сооружения от регулярных наводнений, происходящих вследствие разлива рек. По состоянию на сегодняшний день битум по-прежнему пользуется популярностью в вопросе обустройства гидроизоляционного строя, вследствие чего вы всегда можете найти его в строительных магазинах.

Впрочем, в последнее время в соответствующих работах начали использовать не сам битум, а обмазочные гидроизоляционные составы на основе этого распространенного нефтепродукта. В указанные составы также добавляются многочисленные полимерные добавки, способные значительно улучшить физико-технические характеристики обмазочной гидроизоляции. Что же касается основных принципов нанесения, то они сохранились с древнейших времен. Обмазочную гидроизоляцию по-прежнему наносят на нижнюю часть поверхности, где состав застывает и формирует защитную пленку высокой степени эластичности. Данная пленка эффективно защищает все трещины, поры и капилляры строительного материала от воздействия влаги.

Какой должна быть качественная обмазочная гидроизоляция?

Современные люди имеют гораздо более широкие потребности, в сравнении с представителями древних цивилизаций. Это отражается, в том числе, и на требованиях, предъявляемых к современным материалам для гидроизоляции. Какими характеристиками должны обладать составы для защиты от влаги?

Эластичность. Гидроизоляционный материал должен быть достаточно эластичным (гибким), чтобы иметь возможность компенсировать изменения в основании. К примеру, если происходит осадка фундамента, гидроизоляция должна будет под нее «подстроиться». Эластичность также даст возможность сохранять структурную целостность гидроизоляционного покрытия при температурных перепадах. Чтобы повысить гибкость материала, в него добавляют полимеры, каучук или латекс.
Адгезия. Гидроизоляционный состав должен характеризоваться хорошим сцеплением с рабочей поверхностью. Улучшенное сцепление даст гидроизоляции возможность буквально прилипнуть к покрытию, не отслаиваясь от нее с течением времени. Как правило, вид гидроизоляционного состава подбирается в соответствии с материалом основания, что и гарантирует мастике хорошие показатели адгезии. Это особенно важно, если вы будете гидроизолировать вертикальную поверхность.
Экологичность. Данная характеристика будет важна для использования гидроизоляционных составов внутри жилых помещений. Если вы защищаете от влаги туалет, душевую или ванную комнату, убедитесь в том, что используемая мастика отличается экологической чистотой и безопасностью.
Удобство применения. Являясь современным строительно-ремонтным составом, обмазочная гидроизоляция должна быть и функциональной, и удобной в применении. Именно поэтому производители постепенно переходят от битума к сухим смесям, для использования которых нужно просто развести порошок с водой в нужных пропорциях. Для сравнения, использование битума было связано с необходимостью его регулярного подогрева газовой горелкой, что было чрезвычайно неудобно при совершении гидроизоляционных работ в замкнутом помещении.
Обустройство финишного покрытия. Гидроизоляционный материал очень редко является последним слоем покрытия, если только речь не идет о поверхностях, которые скрыты от посторонних глаз. Например, покрытая битумом крыша плоской формы – это допустимое явление. Но использование «финишного» битума для покрытия ванной комнаты абсолютно неприемлемо. Так что, после обустройства гидроизоляции защитный слой должен давать возможность создания финишного покрытия высокой степени эстетичности.

Области использования обмазочной гидроизоляции

Обмазочная гидроизоляция применяется в различных областях, включая наружные работы, гидроизоляцию пола в ванной комнате и т.д. Часто ее используют для гидроизоляции закопанных свай, подвалов, фундаментов, бетонных объектов. При этом допускается применение битумных составов, либо гидроизоляционных смесей на цементной основе, которые хорошо подходят для облицовки цоколя или бассейна плиткой. Обмазочная гидроизоляция идеально сопоставима с работами по защите кровли, особенно если вы собираетесь использовать в качестве финишного покрытия гибкую черепицу. Также обмазочной гидроизоляцией пользуются для защиты металлических объектов, включая автомобильные детали, трубы, резервуары.

Как выбрать обмазочную гидроизоляцию?

В процессе выбора вида обмазочной гидроизоляции вам предстоит определить для себя цели применения защитного состава.

Битумная гидроизоляция применяется под наливные полы или стяжки, при работе в помещениях с высоким уровнем влажности. Данная разновидность гидроизоляции также применяется для фундаментов. Напоминаем, что речь идет не о чистом битуме, а о составах битумно-каучукового или битумно-резинового типа, дополняемых большим количеством полимерных модификаторов. Битумный состав нужно наносить на сухую рабочую поверхность.
Штукатурная гидроизоляция имеет в своей основе сочетание цемента и песка, либо органические (асфальтные) компоненты. Подобные защитные покрытия характеризуются хорошим сцеплением с бетонными поверхностями, большими сроками службы, а также защищенностью от температурных перепадов. Их использование позволяет защититься от распространения грибка и плесени. Нанесение штукатурной гидроизоляции осуществляется набрызгом или ручным методом. Так может использоваться «горячая» или «холодная» методика нанесения раствора. Цементные составы наносятся на влажное рабочее покрытие.

Горячие гидроизоляционные растворы относятся к категории асфальтовых. Их рекомендуется наносить набрызгом, предварительно нагрев состав до высоких температур. В состав таких растворов входят модифицирующие пластификаторы, отвечающие за повышение эластичности и адгезии гидроизоляции. Из минусов горячих растворов можно выделить сложность применения и необходимость организации качественной вентиляции (циркуляции воздуха) внутри помещения.

Что касается цементно-песчаных штукатурных растворов, то их, как уже было сказано, используют для работы с бетонными покрытиями, с целью последующего использования керамической плитки для облицовки. Цементные составы являются неподходящими для подвижных элементов. Если в мастику не будет добавлены эластичные модификаторы, ее нельзя будет использовать в регионах, где периодически наблюдается сейсмическая активность. Кроме того, ее не рекомендуется применять для внешних работ по зданиям, сталкивающимся с частыми температурными перепадами.

Методы нанесения обмазочной гидроизоляции

Нанесение обмазочной гидроизоляции может осуществляться различными методиками, выбор которых обуславливается консистенцией использующегося защитного состава.

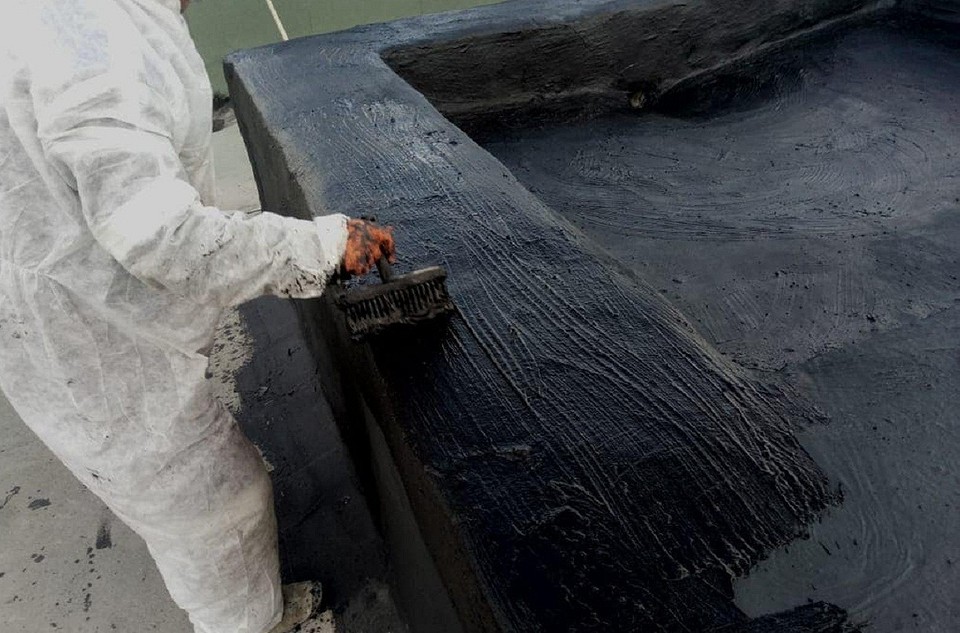

Жидкая гидроизоляция. Для ее нанесения лучше использовать кисть, распределяя состав по поверхности в несколько слоев. При этом новый слой наносится на предыдущий в перпендикулярном направлении. Толщина итогового гидроизоляционного слоя не должна превышать 1,5 миллиметра.
Пастообразная гидроизоляция. Ее удобнее наносить шпателем простой или зубчатой конструкции, также используя многослойную методику. При этом второй слой должен быть уложен только на полностью высохший первый. Но третий слой можно мазать на еще мокрое покрытие второго слоя. Каждый слой обмазочной гидроизоляции должен иметь толщину не меньше 3 сантиметров. Чтобы гидроизоляция хорошо держалась на поверхности, используется армирующая сетка.

Этапы проведения работ

Если вы хотите, чтобы гидроизоляционный слой качественно лег на рабочее основание, необходимо провести подготовительные работы, не отнимающие слишком много времени, но гарантирующие хороший результат. Для подготовки поверхности необходимо очистить ее от грязи и пыли. Если наблюдаются трещины или царапины, их замазывают раствором. Если на бетонном основании присутствуют стыки, их уплотняют с помощью гидроизоляционной ленты. Так, лента должна быть использована в местах стыка потолка и стен, а также в местах прохода коммуникационных труб, если речь идет о ванной комнате. Обязательно необходимо использовать грунтовку для обеспечения более надежного сцепления. Если речь идет о кирпичном или бетонном основании, применяется состав глубокого проникновения, желательно с антисептическими свойствами, предотвращающими образование плесени и грибка.

Если вы остановили свой выбор на битумной гидроизоляции, перед ее нанесением необходимо тщательно просушить помещение, используя инфракрасный обогреватель или тепловую пушку. Нанося жидкую мастику, используйте валик с длинной ручкой или кисть. Если консистенция состава позволяет, можно пользоваться шпателем. Обрабатывая поверхность пола в помещении, где будет наблюдаться высокая влажность, необходимо предусмотреть нахлест на стены от 20 миллиметров и более. Гидроизоляционный слой не засыхает мгновенно. Поэтому, в процессе полимеризации состава вам необходимо оградить помещение от попадания мусора и пыли. После засыхания слоя мастики можно проводить дальнейшие строительно-ремонтные работы.

Выводы

Как видите, обмазочная гидроизоляция является одним из самых простых способов предотвратить вредоносное воздействие влаги на те или иные покрытия. При соблюдении последовательности действий и правильном выборе гидроизоляционного состава никаких проблем с проведением соответствующих работ не возникнет.

Мастика Асфальт – обзор

5.1 Красный шлам в асфальтовой мастике

В асфальтовых смесях минеральный наполнитель и битум объединяются для образования асфальтовых мастик и заполнения промежутков между заполнителями [104,105]. Присутствие минерального наполнителя делает битум более жестким, что, в свою очередь, улучшает механические характеристики асфальтобетонных смесей [106]. Благодаря своему специфическому физико-химическому и геометрическому поведению минеральный наполнитель влияет на механические и реологические свойства асфальтобетонных мастик [107]. Поэтому для использования красного шлама в асфальтобетонных смесях его влияние на свойства асфальтобетонных мастик впервые было исследовано несколькими исследователями.

Фу и др. исследовали механизм модификации битумной мастики, модифицированной красным шламом, с использованием различных экспериментальных методов и моделирования молекулярной динамики [108]. Результаты FTIR показали, что битумная мастика, модифицированная красным шламом, не имеет нового эндотермического пика. Указано, что смешение красного шлама с битумом в основном представляет собой физическую адсорбцию без химической реакции.Снижение пика теплопоглощения битумной мастики, модифицированной красным шламом, полученное с помощью анализа дифференциальной сканирующей калориметрии (ДСК), свидетельствует о том, что добавление красного шлама улучшило термическую стабильность битумной мастики. Молекулярно-динамическое моделирование показало, что Al ₂ O ₃ в красном шламе является основным компонентом, способствующим межфазной адгезии с битумом.

Влияние доз красного шлама на обычные свойства (проницаемость, температура размягчения и пластичность) асфальтовой мастики было исследовано Fu et al.[109]. Результаты показали, что введение красного шлама в количестве от 3% до 15% улучшает сопротивление деформации и снижает чувствительность к температуре. Однако введение красного шлама снижало пластичность асфальта, что, в свою очередь, отрицательно сказывалось на его стойкости к растрескиванию при низких температурах. По данным микрорельефного анализа, небольшая частица красного шлама с большой площадью поверхности абсорбировала часть нефти, содержащейся в битуме, и улучшила сцепление между ними, что, в свою очередь, повысило консистенцию битумных мастик.Чжан и др. [69] оценили замену минерального наполнителя красным шламом на пенетрацию и температуру размягчения асфальтовых мастик, как показано на рис. процентное содержание красного шлама. Было показано, что введение красного шлама может положительно влиять на улучшение характеристик асфальтобетонных смесей при высоких температурах. При одинаковой дозировке красного шлама мастики со спекающимся красным шламом продемонстрировали более высокую температуру размягчения и более низкие результаты проникновения по сравнению с красным шламом Байера.Восприимчивость битумной мастики к температуре характеризовалась индексом пенетрации (PI), который рассчитывался по уравнению 1. Результаты PI показали, что включение красного шлама улучшило эластичность асфальтовой мастики, что, в свою очередь, положительно повлияло на колейность. сопротивление асфальтобетонной смеси.

Рис. 14. Результаты температуры размягчения (а) и пенетрации (б) асфальтобетонной мастики, приготовленной с использованием красного шлама вместо минерального наполнителя [69] веб-версия этой статьи.)

(1)PI=1952-500logPen25-20SP50logPen25-SP-120

где Pen25 — пенетрация при 25℃ (0,1 мм), а SP — температура размягчения (℃)

Zhang et al. [110] с помощью вискозиметра Брукфилда охарактеризовали влияние красного шлама с различным FBv (соотношение наполнитель-битум по объему) на вязкость асфальтовых мастик при высокой температуре по сравнению с обычной асфальтовой мастикой с известняковым наполнителем. Результаты показали, что битумные мастики, приготовленные с красным шламом, имеют более высокую вязкость и худшую удобоукладываемость, чем мастики с известняковым наполнителем и летучей золой.Это связано с тем, что пористая структура и большие пустоты Ригдена красного шлама могут поглощать и фиксировать больше свободного асфальта, что, в свою очередь, приводит к высокой вязкости и ухудшению удобоукладываемости [111]. С учетом удобоукладываемости определена оптимальная ТКВ асфальтобетонной мастики с добавлением красного шлама.

Влияние красного шлама на реологические свойства битумной мастики оценивали с помощью реометра динамического сдвига (ДСР). Чжан и др. [112] оценили комплексный модуль и фазовый угол асфальтовых мастик, состоящих из одинаковой дозы известнякового наполнителя, красного шлама и трех других композитных наполнителей, с помощью тестов с разверткой по частоте, как показано на рис.15. Результаты показали, что комплексный модуль асфальтовой мастики с красным шламом был выше, чем у битумной мастики с известняковым наполнителем. Кроме того, асфальтовые мастики, приготовленные с красным шламом, имели несколько меньшие фазовые углы, чем мастики, приготовленные с известняковым наполнителем. Предполагается, что красный шлам может улучшить остаточную деформацию и эластичность битумных мастик. Кроме того, параметр колейности (G*/sinδ) изучался разными исследователями для оценки высокотемпературных характеристик битумных мастик [112, 113].Яо и др. также исследовали реологические свойства асфальтобетонных мастик с заменой известнякового наполнителя на различный процент красного шлама [114]. Результаты DSR показали, что увеличение процента замены известнякового наполнителя красным шламом Байера улучшило комплексный модуль (G*) и параметр колейности (G*/sinδ), что, в свою очередь, способствовало повышению характеристик при высоких температурах. Испытание на ползучесть и восстановление при многократном напряжении (MSCR) показало, что битумные мастики, приготовленные с красным шламом, показали более низкий показатель J _nr, чем у обычных асфальтовых мастик с известняком и летучей золой [110]. Исследователи получили стабильные результаты, свидетельствующие о том, что высокотемпературные характеристики битумных мастик, содержащих красный шлам, превосходят характеристики битумных мастик, приготовленных с обычным минеральным наполнителем.

Рис. 15. Мастер-кривые комплексного модуля и фазового угла асфальтобетонных мастик, содержащих различные типы минеральных наполнителей [112].

Что касается характеристики поведения битумных мастик с красным шламом при низкой температуре, были использованы реометр на изгиб балки (BBR) и испытания на прямое растяжение (DT).На основании теста BBR асфальтобетонная мастика, приготовленная с красным шламом, показала больший модуль жесткости ползучести (S) и меньший угол ползучести (значение m) по сравнению с мастикой, приготовленной с известняковым наполнителем при соотношении наполнитель-битум 0,9, как показано на рис. 16 [113]. BBR, проведенный Yao et al. получили аналогичное явление, заключающееся в том, что увеличение процента красного шлама улучшало значение S при снижении значения m [114]. Это указывало на то, что добавление красного шлама отрицательно сказывалось на стойкости битумной мастики к растрескиванию при низких температурах.Испытание DT показало аналогичную тенденцию для асфальтовой мастики, приготовленной с красным шламом, с меньшим удлинением при разрыве, чем у мастики, приготовленной с известняковым наполнителем, как показано на рис. 17 [78]. Для повышения стойкости к растрескиванию асфальтовых мастик, приготовленных из красного шлама, гашеную известь и белый шлам объединяли вместе. Белый шлам представляет собой тип твердых отходов производства бумаги, который в основном состоит из CaCO ₃ и содержит некоторые примеси, такие как Na ₂ O, K ₂ O и Fe ₂ O ₃. .Результаты показали, что включение гашеной извести и белого шлама может способствовать улучшению низкотемпературных характеристик битумных мастик, приготовленных с красным шламом.

Рис. 16. Результаты испытаний BBR асфальта и асфальтового раствора, приготовленного с красным шламом [113].

Рис. 17. Относительное удлинение при разрыве различных битумных мастик при –12℃ [78].

Прочность сцепления между заполнителем и асфальтовой мастикой является важным показателем, характеризующим способность соответствующих асфальтовых смесей сопротивляться повреждению влагой [115].После включения красного шлама поведение сцепления на границе заполнителя и мастики как в сухих, так и во влажных условиях было охарактеризовано различными методами. Испытание на прочность при растяжении при отрыве (POTS) применялось для исследования адгезионной способности поверхности раздела битумной мастики и заполнителя, как показано на рис. 18 [111]. Результаты показали, что адгезия асфальтовой мастики повышалась с увеличением соотношения наполнитель-битум в сухом состоянии, в то время как более высокое соотношение наполнитель-битум оказывало неблагоприятное воздействие на адгезионные свойства во влажных условиях.При одинаковом соотношении наполнитель-битум асфальтобетонная мастика с красным шламом показала более высокую адгезионную прочность, чем у известнякового наполнителя, независимо от сухого или влажного состояния. Это исследование также показало, что в адгезионных свойствах битумной мастики преобладает химический состав наполнителя, а не физические свойства. Лима и др. исследовали адгезионные свойства битумных мастик, изготовленных из красного шлама, с использованием теста на смачиваемость и метода отгонки кипящей водой [116].Испытание на смачиваемость показало, что краевой угол между поверхностью битумной мастики и водой увеличивается с увеличением дозировки красного шлама. Предполагается, что красный шлам является разновидностью гидрофобного материала. Испытание на смачиваемость показало, что увеличение дозировки красного шлама улучшило площадь заполнителей, покрытых асфальтовой мастикой, что свидетельствует о положительном влиянии на влагостойкость соответствующих асфальтобетонных смесей. Это связано с тем, что железо (Fe ₂ O ₃ ) в красном шламе способствует абсорбции поверхностно-активных веществ из битума и формированию гидрофильной поверхности [117].Кроме того, щелочность красного шлама также способствовала связыванию с битумом из-за его кислой природы. Связующие свойства битумных мастик, изученные Zhang et al. [78] получили разные результаты с битумной мастикой, содержащей красный шлам, с более низкой прочностью сцепления, чем у мастики, приготовленной с порошком известняка, подвергшегося воздействию влаги. Предполагается, что введение красного шлама отрицательно сказывается на долговечности соответствующих асфальтобетонных смесей, особенно в плювиальной области.Тем не менее, смешанное использование красного шлама с белым шламом может улучшить влагостойкость сцепления заполнителя с битумной мастикой как при кратковременном, так и при длительном увлажнении, как показано на рис. 19.

рис. 18. Результаты испытаний BBS асфальта и раствора в сухом состоянии (а) и во влажном состоянии (б) [111].

Рис. 19. Прочность сцепления различных поверхностей раздела битумной мастики и заполнителя в сухих и влажных условиях [78].

На основании результатов, упомянутых выше, добавление красного шлама привело к улучшению жесткости асфальтовой мастики, например, к более высокой температуре размягчения, более высокому комплексному модулю и более высокой вязкости из-за пористой природы красного шлама. Высокая жесткость асфальтовой мастики с красным шламом указывает на ее потенциальную устойчивость к колееобразованию родственных асфальтовых смесей, но удобоукладываемость асфальтовых смесей в процессе смешивания становится большой проблемой. Что касается влияния красного шлама на низкотемпературную трещиностойкость и влагостойкость асфальтобетонных мастик, то их можно улучшить введением определенного количества активного наполнителя, например гашеной извести или белого шлама.

Индекс /static/sitefiles/products

921-9 924Enathernasilhighsoli ..> 12:55 DS_805.pdf 9007_pdf test_pdf3.pdf test_pdf7.pdf test_pdf11.pdf

	Название	Последнее изменение	Размер	Описание
								Родительский каталог		—
	1.PNG	2014-02-05 08:27	36K	900k
	100-Post Plastic_Roof_Cem . .>	2015-09-09 13:13	107K
	101 -Все …>	2015-06-04 11:23	200k
				101_sell_shiet.pdf	2014-12-29 16:29	1,5 м
	104-АСФАЛЬТО-БЕТОН..>	2014-11-24 15:39	269K

	106-Premium_non_fibe ..>	2015-07-07 15:44	159K
															110-Premium robibered — . .>	2015-09-01 10:28	295k				110_Sell_sheet.pdf	2014-12-29 16:31	1.2M
	120-ВОЛОКНО-АЛЮМИНИЙ..
	202-COOCLED-COA-COA ..>	2015-07-07 15:55	179K
			202_Sell_sheet.pdf	2014-12-29 16:38	1,1 м
	203-НЕВОЛОКНО-КРЫША.,.>	2015-07-07 15:53	208k

	203_sell_sheet.pdf	2019-02-15 15:17	4,6 м
	216- Модифицированный битум . .>	2014-11-11 15:22	270k								216_Sell_shiet.pdf	2014-12-30 11:20	1,5 м

	302РЕЗИНОВЫЕ ПЛАТЫTTDS.PDF	2019-12-12 08:57	320k	900K
			360-000083 emul …>	2017-09-01 10:51	275k
		363-Cooked-Emulsion ..>	2017-09-01 10:51	298K						363_sell_shiet.pdf	2014-12-29 16:40	1. 0m
	365-МОДИФИЦИРОВАННАЯ ЭМУЛЬСИЯ.,.>	2014-11-11 11:52	271K

	365_sell_sheet.pdf	2014-12-30 10:15	1.0m
	3677 Neoproene_modifie ..>	2015-11-12 12:06	193K
				410-Access-Summer-Adsphal ..>	2014-02-05 09:58	565K
	410-БЫСТРЫЙ-СУХОЙ-АСФАЛЬНЫЙ.,.>	2014-11-11 15:23	227k

	41078	41078	2014-02-05 09:58	66k
	410_sell_sheet. PDF	2014-12-30 10:16	847K

	501-Premium-All-Coot …>	2015-07-07 14:58	185K
	501_Sell_Sheet.PDF	2014-12-30 10:17	1.1M

	508-Waw-Surface-Modi ..>	2015-08-06 09:13	280k

	508_Sell_sheet.pdf	2014-12-30 10:21	1,7 м

	509-All-Weather-Modi ..>	2016-02-15 12:22	211K
	509_Sell_Sheet. PDF	2014-12-30 10:23	1,1 м

	642 Crystal Clear Ti ..>	2014-06-04 07:00	9002K

	642_sell_sheet.pdf	2016-01-26 14:23	1,1 м						655ultrapurehandsani ..>	2020-05-06 14:26	1,0 м

	700-TRO-001_Тропический.,.>	2018-03-01 10:06	144K

	70077	7007	2015-09-09 11:09	250k
	70078	700-TRO-101_tropical . .>	2017-05-22 10:40	223k
				70077	700-Tro-104_tropical ..>	2019-08-12 10:04	167K
	700-TRO-106_Тропический.,.>	2017-05-22 10:48	228K

	70077	7007	2017-05-22 10:49	228k
	70078	700-Tro-120_tropical ..>	2017-05-22 10:51	227k
	70077	700-Tro-126_tropical ..>	2017-05-22 11:01	206K
	700-TRO-202_Тропический. ,.>	2017-05-22 10:55	223K

	70077 2017-05-22 10:56	204K
	70078	700-TRO-216_TROPICAL ..>	2017-05-22 10:49	225K						70077	700-Tro-360_tropical ..>	2017-05-22 10:56	219K
	700-TRO-363__Тропика.,.>	2017-05-22 10:56	222K

	70078	2017-05-22 10:57	225k

	70078	700-TRO-367_TROPICAL . .>	2017-05-22 10:57	222K
	70078	70078	2017-05-22 10:50	211K
	700-TRO-501_Тропический..>	2017-05-22 10:39	315K
				70078	2017-05-22 10:41	229k
	70078	700-Tro-509_tropical ..>	2017-05-22 10:39	225k						70077	70078	2017-05-22 10:53	378K
	700-TRO-652UltraGree.,.>	2020-05-15 10:09	164k

	70078	70078	2020-05-15 10:09	156k









	70078	700-TRO-654_TROPICAL . .>	2019-04-30 11:41	137K						70077 9007_tropical ..>	2020-05-22 09:36	204K
	700-TRO-701_Тропический.,.>	2017-05-22 10:40	223K

	70077 911_tropical ..>	2015-05-19 11:18	180k
	70078	700-TRO-711_tropical ..>	2017-05-22 10:52	223k
				70077	70078	2017-05-22 10:41	223K
	700-TRO-900_Тропический. ,.>	2017-05-22 10:46	303k

	70078	2020-06-04 14:18	183k

	70078	700-Tro-903_tropical ..>	2018-08-06 09:34	181K						70077	70077	2016-04-21 12:29	445K
	700-TRO-904_Тропический.,.>	2016-03-03 10:53	168k


	70078 911fd_tropic ..>	2020-11-16 11:37	221k

	70078	700-TRO-911_TROPICAL . .>	2017-05-22 10:43	236K	9003
	70077	700-Tro-914P_Tropica …>	2016-04-21 13:09	433K
	700-TRO-914_Тропический.,.>	2015-07-14 16:20	189k

	70077	70078	2019-01-18 10:39	178K
	70078	700-Tro-923_tropical ..>	2018-06-14 11:31	172k

	70077	70078	2018-11-14 10:48	170K
	700-TRO-941_Тропический. ,.>	2017-11-14 15:25	360k

	70077 950_tropical ..>	2017-05-22 10:42	238k
	70078	700-TRO-951_tropical ..>	2017-05-22 10:42	243k						70077 960_tropical ..>	2017-05-22 10:53	240K
	700-TRO-970_Тропический.,.>	2017-05-22 10:53	232K

	70078	2017-05-22 10:47	223k
	70078	700-TRO-973_TROPICAL . .>	2017-05-22 10:47	223K
	70077 9007_tropical ..>	2017-05-22 10:43	223K
	700-TRO-979-VC.PDF	2017-05-22 10:30	234K

	70077 979.PDF	2018.PDF	2018-07-12 14:58	270K
	700-Tro-980_tropical ..>	2017-05-22 10:54	232k
	70077	70078	2017-05-22 10:47	229k
	700-TRO-990_Тропический. .>	2017-05-22 10:54	226K

	70078 2017-05-22 10:31	347k

	70078	700-TRO-995A-B_COMBI ..>	2015-07-14 16:22	270K

	70077 996_tropical ..>	2017-05-22 10: 39	355K
	700-TRO-997-Тропический.,.>	2020-11-20 12:18	173k

	70077	70078	2017-05-22 10:43	229K
	70078	700-Tro-4003_tropica . .>	2017-05-22 10:54	227K						70077	700-Tro-9100_tropica ..>	2016-04-21 13:47	395K
	700-TRO-9300LowSolid.,.>	2018-06-14 13:29	173k

	70078 9400_tropica ..>	2018-06-14 11:58	170K
	700-TRO-9900ETERNA-S ..>	2018-07-31 10:16	186k	900K
	70077	700-Tro-9900ETERNA-S ..>	2019-01-31 08:55	186K
	701-ВСЕПОГОДНЫЙ-FLAS. ,.>	2015-07-07 15:00	168k
				70077	70078	2014-12-30 10:25	1.0m
	711- Щетка-adhe ..>	2017-05-22 10:52	311K						711_sell_sheet.pdf	2014-12-30 10:26	1,4 м
	805-COMMERCIAL_GRADE..>	2015-07-07 15:00	110K
	900TC_Sell_Sheet.pdf	2014-06-04 07:37	799K
	900TC_Sell_Sheet1.pdf	2014-06-04 07:48	799K

				2016-11-07 11:26	30k
	900_sell_sheet. PDF	2017-03-20 09:31	295К
	901HS_ELASTOMERICROO ..>	2020-09-04 09:50	825K
	901HS_SALES_SHEET.pdf	2019-05-16 15:54	1.3M

			2018-09-13 09:39	426K
			9003_sell_sheet.PDF	2014-12-30	2014-12-30 10:28	1.1m

				2016-04-21 12:29	194k
					904p_sell_sheet. PDF	2016-12-19 11:10	2,9 млн.

			9007_silicone_data_Sh ..>	2015-03-17 11:22	175k
	911- ВЕЧНАЯ-ЭЛА.. PDF	2014-12-30 10:29	2,2М
	914P_ETERNA_SIL_Sili ..>	2016-04-21 13:07	189K
	914P_Sell_Sheet.PDF	2016-12-19 11:07	3,9 млн.

			914_silicone_data_Sh ..>	2015-07-07 15:38	125K
921- Reflex-elastomer . .>	2016-04-08 10:58	170k						921_sell_shiet.pdf	2014-12-30 10:30	1,7 м





	923ЭТЕРНАСИЛСИЛИКОН..>	2020-07-06 15:12	429K

2020-07-06 15:11	908K
	924salesshe листа. PDF	2018-06-14 11:23	950K
	935-MICRO_FIBER.pdf	2015-04-01 14:43	514K
	935_Micro_Fiber_SDS. PDF	2015-04-01 14:48	280k

	941 _-_ _ WOOTWAY_COWOTIN ..>	2017-11-14 15:25	335K
	950			9007	9007														2016-03-01 12:47	216K
	951-FIBERED_ETERNAMA.. PDF	2015-01-08 15:12	9.7M

	960-Eternalastic-Acr ..>	2019-04-17 16:35	296K
	970-ВЕЧНЫЙ-АКР. ,.>	2020-04-03 13:18	174K

	972-SEBS-эластомерные ..>	2016-01-27 15:24	178K
	972_Sell_sheet.pdf	2014-12-30 11:07	1.0m
	973-SEBS-Aluminum-BL ..>	2015-07-15 15:33	251K
	975-SEBS-ЭЛАСТОМЕР.,.>	2015-07-07 15:02	135K
				975_sell_shiet.pdf	2014-12-30 11:08	1,0 м
	979Greatwhiteelastom. .>	2018-07-12 14:56	137K
	979_SALES_SHEET. pdf	2018-08-23 09:39	1.4M
	979_VC_GREAT_WHITE_E.,.>	2018-02-15 16:05	157K
				980-Eternalastic-Acr ..>	2016-03-21 09:53	138K
	980_Sell_sheet.pdf	2014-12-30 11:13	3,7 м
	985-eternastik_water ..>	2014-12-30 11:16	163K
	985_EternaStik_Sell_..>	2014-06-04 7:35	453K
	985_EternaStik_Sell _ ..>	2014-06-04 7:49	453K
	985_Sell_Sheet. PDF	2014-12-30	2014-12-30 11:16	3,6 м
		990-EternaLastic-EPD ..>	2018-11-07 09:49	148K
	991-ВЕЧНЫЙ-ЭЛА.,.>	2016-04-22 12:16	82K
				995-EPOXY_PRIMER.PDF	2015-03-26 12:13	184K
	995 -EPOXY_PRIMER1.pdf	2015-07-14 16:22	184K
	995B_Tropoxy_2_Part _ ..>	2015-03-23 12:33	204K
	996ETERNA-SILПремиум..	2020-11-20 14:37	423k

	997Universalacrylics . .>	2020-11-2011, 12:29	251K
		2100 ПОГОДА-РУБ.,.>	2021-02-18 11:10	173k

	2100-All-Weather-RUB ..>	2021-02-18 11:10	173K

	2100_Sell_sheet.pdf	2014-12-30 11:17	1,1m
	2200-прорезиненных квадратов ..>	2015-07-07 15:03	152K
	4003-ВОЛОКНО-КРЫША-RE..>	2014-11-11 15:25	225k

	6541-PartPeneturation . .>	2019-04-17 10:41	409K
																9100_Sell_Sheet_HR.pdf	2017-03-15 11:01	789K
	9300ETERNASILSOLVENT ..>	2018-06-14 12:12	606K
	9400 -ЭТЕРНАСИЛИКО..>	2018-11-13 12:19	942K

	9900-ETERNASIL-TPOPR ..>	2018-07-31 10:23	172K


		9900-Eternasil-TPOPR . .>	2019-01-31 08:55	172K							009400Salesshee ..>	2018-06-14 11:31	1,7 м
		009400ПРОДАЖА.,.>	2018-06-14 11:58	1,7 м

		009400salesshee ..>	2018-06-14 12:12	1.7m
			Chrysanthemum.jpg	2014-01-31 07:21	859K
		Chrysanthemum1.jpg 2014-01-31 07:21	859K
	Chrysanthemum2. JPG	2014-01-31 07:21	859K
	Curedproperties.pdf	2018-08-14 10:36	75K
		2014-06-12 15:09	446K
					2014-06-12 15:10	446k
			Пустыня.JPG	2014-01-31 07:21	174K
							2014-01-31 07:21	174K
	Desert2.jpg	2014-01-31 07:21	174k
								2014-01-31 07:21	174K
			Пустыня4. jpg	2014-05-17 01:32	174K
				2014-01-31 07:21	581k
	Hildangeas1.jpg	2014-01-31 07:21	581K										2014-01-31 07:22	548k
			PartaandbCombied.PDF	2020-03-17 10:31	415K
	SDS-TRP-125.PDF	2018-02-21 12:23	99K
					SPF. PDF	2018-02-21 12:23	197k				SPFFLYER.PDF	2019-01-22 09:05	3.3M
	SPFFLYER2 .PDF	2019-01-28 11:11	3,3 м

	Sellshient-ITT-120.PDF	2018-02-14 12:01	1.3M
	SELLSHEET-126.PDF	2018-02-14 11:59	1,3 м

			2014-06-04 07:03	8.3m
	SellSheet-508.PDF	2014-06-04 07:17	92m	92m
	SellSheet-ITT-950. PDF	2014-06-04 07:25	54 м
			TRP- 1ulatraSealAduesi ..>	2020-09-02 09:40	187k									2018-03-27 09:04	604K
	TRPEterna-Foam_TDS.2 ..>	2020-01-27 15:05	365k


	TrpeternaMbrochur ..>	2020-04-23 12:50	6.7m
	trpspf2.5tds.pdf	2019-01-24 09:41	243K
	TRPSPF3. 0TDS.PDF	2019-01-28 11:11	428K
	ТРПУЛЬТРАЧИСТАЯ ДАТАШЕ..>	2018-05-07 12:22	171K
	TRPULTRAGREENDATASHE ..>	2018-05-07 12:19	73К
	TRP_930_DATA_SHEET. PDF	2018-01-18 13:03	404K
	TRP_931__TIETEX_326 _ ..>	2016-03-02 14:40	151K
	TRP_932__TIETEX_272_.,.>	2016-03-02 14:44	153k

			2018-02-21 12:23	2,4 м
	thumbs. db	2014-01-31 07:23	77k						Tropical-302Rubberco …>	2019-12-12, 08:57	137K
	Тропический_Сверхчистый_.,.>	2017-12-08 10:53	200k
				UltraClean_Sell_shee ..>	2018-03-27 09:08	1.3M
	UltraClean_sell_shee ..>	2018-03-27 09:10	1,3 м

			2018-05-21 10:27	1.3m
	барабан_метка_2. 5_i_PAR ..>	2018-02-21 12:18	1.3M						Drum_Label_2.5_I_PAR ..>	2018-02-21 12:23	1.3M
	images1.jpg	2014-02-04 05:45	6.4K

	I образы		2014-02-01 03:56	6.3k
	пункт1.JPG	2014-01-31 07:21	55K						Item2.jpg	2014-01-31 07:21	64K
	Extence11.jpg	2014-01-31 07:21	55K

						2014-01-31 07:21	55K
	Exit21. JPG	2014-01-31 07:21	64K									2014-01-31 07:21	64K
	Exit23.jpg	2014-01-31 07:21	64K

					2014-01-31 07:22	97k
	PDFURL GUING1.PDF	2014-01-31 07:22	97k	97k
	pdfurl-guide2.pdf	2014-01-31 07:22	97K
			pdfurl- Руководство3. PDF	2014-01-31 07:22	97K	9003
	PDFURL-GUIDE4.PDF	2014-01-31 07:22	97K
	pdfurl-руководство5.PDF	2014-01-31 07:22	97k	9003					pdfurl-guide6.pdf	2014-01-31 07:22	97K
			pdfurl- Руководство7.PDF	2014-01-31 07:22	97k	97k
	PDFURL-GUING8.PDF	2014-01-31 07:22	97K
							pdfurl-руководство9. PDF	2014-01-31 07:22	97k						pdfurl-guide10.pdf	2014-02-01 03:49	97k
	Pdfurl- GUIND11.PDF	2014-02-01 03:49	97k
			Products2.png	2014-02-05 08:27	38K
					PNG	2014-02-05 08:28	32K
	Products4.png	2014.PNG	2014-02-05 08:28	32K
	T6. JPG	2014-02-01 03:49	9.2k

		Test_pdf.pdf	2014-01-31 07:22	604K
	Test_pdf1.PDF	2014-01-31 07:22	604K
	test_pdf2.pdf	2014-01-31 07:23	604K
		2014-01-31 07:23	604k

						2014-01-31 07:23	604K
	Test_pdf5.PDF	2014-01-31 07:23	604K
		test_pdf6. pdf 2014-01-31 07:23	604K
		2014-01-31 07:23	604k

		TEST_PDF8.PDF	2014-01-31 07:23	604K
	Test_PDF9.PDF	2014-01-31 07:24	604K
	test_pdf10.pdf	2014-01-31 07:22	604K
		2014-02-01 03:49	604K

						2014-05-17 01:32	604k

Shell Tixophalte – Высокоэффективный герметик для профессионалов

Ремонтные работы обычно требуются своевременно во всех строительных условиях, будь то в помещении или на открытом воздухе. Если вы участвуете в конструкции

Ремонтные работы обычно требуются своевременно во всех строительных условиях, будь то в помещении или на открытом воздухе. Если вы занимаетесь строительством, кровлей или обслуживанием зданий, более чем вероятно, что вам рано или поздно придется проводить какие-то ремонтные работы. Но самые необходимые и трудоемкие ремонтные работы — это те, которые приходится выполнять под водой или во влажных местах, например, в проточной воде и вокруг нее.

Некоторые ремонтные работы, например, с мостами, тротуарами, водосточными желобами и черепичными крышами, потребуют срочного внимания , а ущерб, причиненный попаданием воды, может быть чрезвычайно дорогостоящим. Примеры включают; протекающие крыши, дефекты облицовки, трещины в плотинах, поврежденные водоводы, трещины в водосточных желобах и стыках мостов.

Специализированный прочный герметик, который можно наносить во влажных условиях для предотвращения нежелательных утечек, несомненно, принесет немедленное облегчение всем, кто выполняет этот ремонт, в дополнение к тем, кто пострадал от утечки. После более чем 20 лет разработок Shell Tixophalte предлагает решение! Независимо от того, насколько большой или маленький проект, Shell Tixophalte Wet Seal and Fix всегда будет отличным выбором. Его надежность не вызывает сомнений.

Что такое влажный герметик Shell Tixophalte?

Герметик Shell Tixophaltewet поставляется в удобном картридже объемом 310 мл, который совместим с большинством устройств для нанесения герметика.
Этот продукт можно наносить непосредственно как на сухую, так и на влажную поверхность, при этом нет необходимости в подготовке основания или его нагревании.Его готовая к использованию функция делает его использование простой вещью.
Применяется на любой поверхности в диапазоне температур от +5 до +40 градусов Цельсия.
В зависимости от условий нагрузки стабилен при температуре от -35 до +110 градусов Цельсия.
Его превосходная характеристика сопротивления потоку делает его простым в использовании даже в проточной воде и защищает его от ржавчины и влажности.

Каковы преимущества влажного герметика Shell Tixophalte?

Этот продукт содержит ключевые химические ингредиенты, которые активно отталкивают воду!
Shell Tixophalte Wet Sealant — это нетоксичный профессиональный герметик, представляющий собой готовый к применению битумный состав.
Может использоваться во влажных условиях, а также может применяться под водой. Так что вам больше не нужно зацикливаться на подводных ремонтных работах.
Shell Tixophaltewet был разработан благодаря более чем 20-летнему опыту и инновациям в битумной технологии. Это говорит о долговечности и эффективности этого продукта.
Создает правильные характеристики текучести и эффективно обеспечивает адгезию к сливаемым поверхностям.
Если вам нужно заделать трещину в желобе, починить черепицу под дождем или даже заделать стык моста.Нет проблем, влажный герметик Shell Tixophalte — идеальное решение для всех этих ремонтных работ.
Легко наносится и готов к использованию, поэтому нет необходимости в подготовке основания.
Его можно использовать во множестве приложений.
Его эффективность проверена на протяжении многих лет, обеспечивая гидроизоляцию и герметизацию швов на объектах от плотин и водных каналов до кровельных асфальтовых покрытий и настилов мостов.
Он был специально разработан, чтобы быть гибким, прочным и приклеивать все материалы, независимо от того, влажные они или сухие.
Он нетоксичен и одобрен для использования в контакте с питьевой водой.
Он был разработан для защиты от влаги, УФ-лучей, ржавчины и коррозии.

В МАГАЗИНЕ

Lucas 779 Битумная мастика Кровельный цемент 10 унций. ТРУБКА

Цена: $1. 65

Артикул LUC-779-T

Написать обзор!

Обзор

Lucas #776 Elite™ Flashing Cement разработан как супер-премиальный, высокоэффективный гидроизоляционный цемент, предназначенный для использования на крышах из модифицированного битума и асфальта.Это также является отличным межслойным клеем холодного отлива для Однослойные битумные мембраны, модифицированные СБС. Холодно технологические клеи устраняют необходимость в опасных факелы и горячие асфальтовые котлы.

Тоже отличная форма связующий цемент для использования с гидроизоляцией из прорезиненного асфальта системы.

Lucas Elite™ Flashing Cement — это высококачественная и наиболее универсальная кровля на битумной основе. когда-либо разработанного цемента. Этот отличительный продукт предназначен для использования в кровельных работах, ориентированных на качество. профессионалов, которые требуют, чтобы их материалы соответствовали самым высоким стандартам производительности.Его превосходная адгезия к влажным, сухим и даже подводным поверхностям позволяет применять в любых условиях. условия. Lucas Elite™ Flashing Cement применяется в более широком диапазоне рабочих температур. легко при сезонных перепадах температур. Соответствует стандарту ASTM D-4586 и обеспечивает 100% адгезию к мокрому покрытию. поверхности при испытании в соответствии с ASTM D-3409.

Lucas Elite™ представляет собой модифицированный сополимер и обладает эластомерными свойствами, подобными каучуку. это в состоянии приспособиться к движению, которое приведет к выходу из строя обычного кровельного цемента. Армирован полиолефиновыми микроволокнами для превосходной прочности на растяжение и гладкой однородности. текстура поверхности. Улучшенная адгезия ко всем поверхностям, в том числе во влажных или подводных условиях. гарантируется гидрофобными поверхностно-активными добавками, в том числе Lucas SI-2, уникальным низким Ускоритель адгезии поверхностного натяжения. 10 пробирок/коробка

Применение

Наносится с помощью стандартного остроконечного шпателя толщиной от 1/8 до 1/4 дюйма. Поверхность должна быть чистой и звук.Вставьте полиэстер или другое армирование для повышения прочности. На мокрых поверхностях может потребоваться некоторое давление, чтобы вытеснить воду. При использовании в качестве клея для СБС кровля из модифицированного битума наносится зубчатым шпателем 1/8 дюйма. Разрешить 10-15 минут открытым время, необходимое для испарения части растворителя перед нанесением модифицированного битума. Уборка с помощью Lucas #125 Safe Solve™.

Осторожно

Горючая смесь, беречь от тепла и открытого огня.Избегайте длительного контакта с кожи или дыма. При появлении раздражения обратиться за медицинской помощью. Не используйте вблизи источников тепла или открытого огня. Храните в недоступном для детей месте. Прочтите MSDS перед использованием.

Спецификация

Применимая спецификация: D-4586 Тип I, Класс II
Вязкость: Мастерок

Рекомендуемая норма нанесения: толщина от 1/8 до 1/4 дюйма.
% твердых веществ: 70 мин.
% Энергонезависимая: 80 макс.
Вес на галлон: 8.6 фунтов

Удлинение: не менее 200 %
Восстановление (номинальное): не менее 95 %

Температура вспышки (TCC): +100 °F (38,7 °C)

Размеры контейнеров: ведра на 3 галлона, 10 унций. трубка

Отзывы (0) • Написать обзор!

У этого товара пока нет отзывов. Написать обзор!

Битумная мастика.pdf — Sealocrete PLA Ltd

SEALOCRETE PLA LTD Greenfield Lane Rochdale OL11 2LD Тел.: 01706 352255, факс 01706 860880 ОПИСАНИЕ Смесь битума, растворителей, минеральных волокон и невысыхающих масел. ПРИМЕНЕНИЕ БИТУМНАЯ МАСТИКА представляет собой пластичную, неусадочную смесь, обеспечивающую эффективное уплотнение между большинством кровельных материалов. Используется для общего гидроизоляционного и герметизирующего ремонта; заделка трещин, отверстий и стыков в качестве отделки или перед нанесением других материалов, а также для ремонтных работ перед нанесением SEALOFLASH или ALLPRUFE.* Заполнение трещин и щелей — в бетоне, толе, асфальте, свинце, цинке, гофрированном асбестоцементе, стали, кирпичной кладке и штукатурке. * Герметизация швов в желобах, желобах, водосточных трубах, между гофрированными асбестоцементными и железными листами, вокруг фонарей и сборных железобетонных изделий. * Постельные плитки, сланцы и оклады на месте. ПРЕИМУЩЕСТВА * Фирма с гарантией качества ISO 9002. ХАРАКТЕРИСТИКИ ПРОДУКТА Цвет: черный Расход: 1 кг занимает примерно 660 кубических сантиметров (1 фунт на 18,3 кубических дюйма). Рабочая температура: от -10° до +75°C (от 14° до 167°F) Температура воспламенения: 38°C (100° по Фаренгейту) СПОСОБ ПРИМЕНЕНИЯ БИТУМНАЯ МАСТИКА может наноситься на сухие или влажные поверхности, но не на мокрые или на воду. -зарегистрировано.Наносится кельмой или шпателем. БИТУМНАЯ МАСТИКА Подготовка Cl/SfB Ps1 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ TDS 19 СЕНТЯБРЯ 2002 г. Убедитесь, что все поверхности очищены от мусора, грязи и жира. Все следы роста водорослей и грибков следует удалить щеткой с жесткой щетиной. Там, где присутствуют водоросли и грибки, поверхность следует обработать фунгицидом, чтобы убить все оставшиеся споры, тем самым препятствуя повторному росту. Заполнение трещин Неглубокие трещины и трещины просто заполняются и сглаживаются, а центр остается слегка выступающим. Глубокие трещины должны быть заполнены последовательными слоями, каждый из которых плотно утрамбовывается шпателем и снова, наконец, остается немного выступающим в центре. Герметик для швов Если возможно, материалы на стыке (например, на свинцовом или цинковом листе) должны быть оттянуты назад, а поверхность тщательно очищена щеткой с жесткой щетиной. БИТУМНАЯ МАСТИКА наносится шпателем на поверхность на глубину 6 мм ( 1/4 дюйма) и повторно укладывается в нее шовный материал. Подстилка Если необходимо повторно уложить отслоившиеся сланцы, плитку, оклады и т. д., их следует сначала снять и тщательно очистить щеткой с жесткой щетиной.Затем БИТУМНАЯ МАСТИКА наносится валиком шириной 40 мм (1 1/2 дюйма) вокруг верхнего и боковых краев, прежде чем плитки, сланцы и т. д. будут заменены, уложены и закреплены путем плотного вдавливания в БИТУМНУЮ МАСТИКУ. Очистка инструментов После использования инструменты можно очищать с помощью уайт-спирита или парафина. ХРАНЕНИЕ При хранении в сухом прохладном месте в оригинальной невскрытой упаковке срок годности составляет 12 месяцев.

Заделка трещин и нанесение герметика на асфальтированную или асфальтированную подъездную дорожку

Повторная герметизация подъездной дорожки — это простой проект, и если все сделать правильно, можно улучшить поверхность на долгие годы и продлить срок службы подъездной дорожки.Проверьте прогноз погоды, прежде чем приступить к этому проекту, если у вас есть 24-48 часов ясного неба и температуры выше 50 градусов по Фаренгейту, дерзайте. Избегайте выполнения этого проекта, если прогнозируется дождь.

Шаг 1: Очистите дорогу

Используйте воздуходувку или метлу, чтобы сметать листья, желуди и пыль с поверхности проезжей части. Если у вас есть масляные пятна, можно использовать обезжириватель или грунтовку, чтобы помочь очистить и замаскировать пятна перед запечатыванием.Вырвите все видимые сорняки между трещинами. Если ваша подъездная дорожка затенена и склонна к росту мха, используйте мойку высокого давления, чтобы удалить его. Используйте отбеливатель в пульверизаторе, чтобы уничтожить мох, и скребок, чтобы поднять его с поверхности. Используйте насадку для общей очистки под углом 15 градусов на мойке высокого давления, чтобы полностью очистить поверхность.

Вам нужно будет дать подъездной дорожке полностью высохнуть, прежде чем заделывать трещины и герметизировать, но наличие чистой поверхности для обработки обеспечит длительный срок службы.

Как сделать садовые буквы из мха, чтобы украсить свой сад

Сделайте эти замшелые садовые буквы для своего сада.

Шаг 2. Заделка трещин и отверстий

Вы получите наилучшие результаты, если потратите время на ремонт трещин на поверхности подъездной дорожки перед нанесением последнего слоя герметика.Для трещин менее 1/2 дюйма используйте бутылку с заполнителем трещин. Продукт обладает некоторыми свойствами самовыравнивания (он очень жидкий), но избегайте чрезмерного заполнения трещин, чтобы заплата не была видна под готовым запечатанным слоем. Если вы случайно переполнили трещину, используйте скребок, чтобы выровнять и распределить наполнитель. Дайте наполнителю высохнуть в течение 4-8 часов, прежде чем приклеивать сверху.

Для отверстий или трещин размером более 1/2 дюйма и с четкой границей (например,например, дыра в середине подъездной дорожки, а не на краю), используйте заплатку для подъездной дорожки и трамбовку или заднюю часть лопаты для ремонта. Если вы используете заплатку для подъездной дороги, рекомендуется не заклеивать ее поверх, пока она не затвердеет в течение 4-6 недель.

Шаг 3: Очистите подъездную дорожку и смешайте герметик

Опять же, если у вас от 24 до 48 часов ясного неба, это ваше время, чтобы сделать подъездную дорожку сияющей. Еще раз очистите поверхность подъездной дорожки с помощью веника или воздуходувки.

Смешивайте ведра с герметиком по одному перед тем, как разлить их, перевернув их вверх дном, прежде чем открывать продукт.

Шаг 4. Запечатайте край вручную

Не загоняйте себя в угол, работая с верхней части подъездной дорожки вниз к концу.Если верхняя часть подъездной дорожки встречается с каким-либо сооружением, например, гаражом или тротуаром, используйте старую кисть, чтобы подрезать края. Ракель подойдет для покрытия основной области, но края выглядят хорошо обработанными, если их аккуратно расчесать.

Шаг 5. Нанесите герметик вдоль края

Начните герметизировать остальную часть асфальта, нанеся полосу герметика по ширине подъездной дорожки. Те ведра с герметиком тяжелые, так что постарайтесь не пролить лишнее.

С помощью ракеля, удерживаемого под углом 45 градусов, вытяните и вдавите герметик в поверхность подъездной дорожки. Герметик, как и заполнитель трещин, обладает самовыравнивающимися свойствами, но работайте усердно и обращайте внимание на то, какое давление вы оказываете на ракель, чтобы слой герметика оставался как можно более ровным. Если вы нажмете слишком сильно, вы увидите, как герметик выдавливается на верхнюю часть ракеля.Если вы недостаточно сильно надавите, ваше покрытие в конечном итоге будет слишком густым.

Работа вперед и назад по ширине проезда. Продолжайте периодически делать паузы и использовать кисть, чтобы вручную закрасить края, которые встречаются со структурами, чтобы придать законченный вид.

Оставьте готовую подъездную дорожку сохнуть на 24 часа.

Шаг 6. Нанесите второй слой

Когда вы посмотрите на сухую герметизированную поверхность, вы можете заметить, что на некоторых участках можно нанести второй слой, особенно на старой подъездной дорожке.Второй слой создаст более прочное уплотнение для защиты поверхности.

Нанесите второй слой так же, как и первый, заблокируйте конец подъездной дорожки пустыми контейнерами из-под герметика и дайте поверхности высохнуть в течение 24 часов перед тем, как по ней ходить, и от 48 до 72 часов перед тем, как по ней ехать.

Кровельный цемент против мокрой заплаты

Протечки крыши часто обходятся дорого, если не устранить их немедленно. Иногда лучшая инициатива, которую вы можете предпринять, — это предотвратить утечку и отложить решение проблемы на более позднее время.Залатать крышу — это краткосрочная цель, которая предлагает временное решение.

Утечка не остановится, если просто нанести какое-либо вещество на поврежденный участок. Важно подняться на крышу и определить место протечки. Вы можете установить место, поливая водой предполагаемые отверстия или трещины и наблюдая, капает ли она внутрь дома. Затем вы можете положить подходящий кровельный материал, который не позволит воде попасть под барьер на поврежденный участок.

Вы можете использовать различные кровельные материалы для ремонта протечек на крыше.Среди них кровельный цемент и мокрая заплатка. Кровельный клей заделывает крошечные отверстия и трещины, повторно прикрепляет черепицу, повторно герметизирует области вокруг дымоходов и гидроизоляции, а также закрепляет места коррозии в металлических водосточных желобах.

Мокрая заплата представляет собой грязное смолистое вещество, применяемое для герметизации трещин под водой или на влажных поверхностях. Правильный кровельный герметик может надолго заполнить поврежденную крышу, избавив от необходимости постоянного ремонта. Тем не менее, большинство домовладельцев постоянно разрываются между выбором, не зная, какой кровельный герметик идеально подойдет для их крыш.Таким образом, они разделились во мнениях относительно кровельного цемента и мокрого пластыря.

Кровельный клей изготавливается из глины и металлического битума, что делает его прочным, чтобы противостоять сильному ветру и ливням. Он помогает в гидроизоляции, предотвращает повреждение солнечным светом и действует как связующее вещество для добавления новой черепицы поверх старой. Кровельный цемент может выдерживать экстремальный холод и жару, не трескаясь, не провисая и не становясь ломким, что делает его идеальным продуктом для любой погоды. Его можно использовать на кровле из битумной черепицы для ремонта крошечных отверстий и трещин, повторного прикрепления гонта, повторной герметизации участков вокруг дымоходов, а также для заполнения и закрепления ржавых участков в металлических водосточных желобах.Хотя влажная заплата выполняет аналогичные функции и более универсальна, поскольку ее можно использовать во влажных условиях, она неаккуратна и для достижения результатов должна использоваться со лентой из стекловолокна.

Кровельный цемент

Кровельный цемент, также известный как мастика или асфальтобетон, представляет собой смесь материалов на основе эмульгированного асфальта, минералов, волокон и добавок. Кровельный клей используется на вашей кровле из битумной черепицы, чтобы исправить крошечные отверстия и трещины, повторно прикрепить черепицу, повторно запечатать области вокруг дымоходов и наплавить, а также прикрепить места коррозии в металлических водосточных желобах.

Герметик способствует гидроизоляции, предотвращает повреждение солнечным светом и является связующим веществом для укладки новой черепицы поверх старой. Кроме того, продукт может противостоять экстремальным погодным условиям, не растрескиваясь, не провисая и не становясь ломким.

Кровельный цемент похож на гудрон, но есть отличия; кровельный цемент образует водонепроницаемый барьер, а смола водостойкая. Кроме того, кровельный цемент более густой и не стекает по крыше черной полосой, что делает смолу менее плотной.

Как наносить кровельный цемент

Слой кровельного цемента должен быть на поверхности толщиной 1/8 дюйма. Если отверстие или дыра глубже, поместите слой и дайте ему высохнуть, прежде чем наносить другой слой сверху. Области вокруг отливов, дымоходов или вентиляционных отверстий можно использовать для кровельного цемента на глубину около ½ дюйма. Однако толстые слои могут мешать потоку воды, вызывая больший ущерб крыше.

Ступени для герметизации заплат с помощью кровельного клея

Шаг 1 .

Найти место утечки на крыше, если место повреждения неизвестно. Окрашенный потолок и капли воды с чердака показывают, что крыша повреждена. Поднимитесь на крышу и определите источник проблемы.

Шаг 2.

Соберите все необходимые материалы. Вот некоторые из материалов, необходимых для выполнения задачи; кровельный клей, лестница, кровельный мастерок, кровельная сетка, кровельный молоток и гвозди, а для безопасности маска, перчатки, каска и страховочный пояс.

Шаг 3.

Очистите поврежденную поверхность, удалите все пятна, мусор и пыль с участка, так как при их наличии цемент не будет прилипать к поверхности.

Шаг 4.

При заделывании пузырей перед нанесением кровельного клея вскройте пузыри и дайте месту высохнуть.
Убедитесь, что все незакрепленные кровельные гвозди или винты либо заменены, либо закреплены в области ремонта.
Для небольших поврежденных участков, требующих минимального ремонта, нанесите кровельный клей в отверстия с помощью кровельного мастерка.
Для более широких проемов на крыше нанесите слой кровельного клея, добавьте кусок кровельной сетки и добавьте сверху еще один слой клея.
В случае незакрепленной черепицы поместите кровельный клей под черепицу. Если вам нужно снова прибить черепицу или окружающие ее элементы, чтобы заменить ржавые, нанесите немного клея вокруг гвоздей, чтобы запечатать их.

Сколько времени потребовалось для высыхания кровельного цемента?

Срок высыхания кровельного цемента зависит от типа кровельного материала и текущих погодных условий. Среднее время умирания составляет двенадцать часов, в то время как для полного излечения требуется около двадцати четырех часов.

Как удалить кровельный клей?

При удалении отслоившегося цемента используйте проволочную щетку для очистки и удаления рыхлой грязи и мусора. Поднимите черепицу, чтобы получить кровельный цемент под ней. На плоских металлических поверхностях можно стереть остатки цемента.

Преимущества кровельного цемента

Он крепкий; кровельный цемент изготавливается из глины и металлического асфальта, в отличие от других кровельных материалов.Прочность позволяет кровельному цементу выдерживать сильные ветры и ливни, которые могут испортить другие кровельные материалы.
По сравнению с черепичной или шиферной кровлей относительно дешевая благодаря своей долговечности.
Прочность кровельного цемента способствует его долгому сроку службы. При правильном монтаже и уходе кровельный цемент может прослужить долгое время.

Недостатки кровельного цемента

Не совместим с другими кровельными поверхностями

Кровельный клей несовместим с некоторыми кровельными материалами, такими как ПВХ и EPDM (этилен-пропилен-диеновый мономер), поэтому химические вещества, присутствующие в кровельном клее, могут его повредить.Кровельные материалы изготавливаются из специальных полимеров, которые совместимы с определенными продуктами, чтобы быть эффективными. EPDM — это кровельный материал из синтетического каучука, который можно заменить только продуктами на основе силикона, помеченными как безопасные для EPDM. Силиконовые продукты всегда рекомендуются для металлической крыши.

Невозможно залатать большие дыры

Вы не можете залатать большие дыры или обширные повреждения на крыше или стенах. Тем не менее, вы можете исправить небольшие отверстия с помощью блесток. Большие полости можно отремонтировать с помощью куска гипсокартона, ленты и швов, но обширные повреждения требуют большой работы, поэтому нужен профессионал.

Не универсальный

Наружная температура должна быть 50 градусов по Фаренгейту, чтобы кровельный цемент приклеился. В холодную погоду в помещении для хранения кровельного цемента должна быть температура 70-80 градусов по Фаренгейту. Клей должен оставаться в помещении в течение 24 часов, прежде чем наносить его на любую область заплаты.

Его нельзя использовать для обхода всех крыш

Старые крыши с щетинистой черепицей нельзя залатать кровельным клеем.Просто взбираясь и работая на этих крышах, вы можете нанести больше вреда дому.

Долговечность

Заплатки из кровельного цемента не являются постоянным решением проблем с кровлей. Заплаты — это временное решение, и если требуется постоянное решение, следует вызвать профессионала, чтобы обеспечить прочный ремонт. Не разбавляйте нанесенный кровельный цемент; дайте клею высохнуть и вылечить, чтобы он эффективно держался.

Влажное пятно

Мокрый пластырь представляет собой грязное смолистое вещество, изготовленное из тяжелого асфальта, обладающее гибкостью, и его можно применять для герметизации трещин под водой или на мокрых поверхностях. Клей универсален и может гладко наноситься во влажную или холодную погоду. При низких температурах легче распределить мокрый пластырь, загерметизировать вентиляционные отверстия, водосбросы, дымоходы и закрепить незакрепленные битумные гонты.

Часто задаваемые вопросы

Можно ли применять кровельный клей во время дождя?

Кровельный цемент

изготавливается из тяжелого асфальта, используемого для заделки и ремонта поврежденных поверхностей, таких как стойки и дыры, во время дождя или под водой. Его универсальность позволяет ему работать в любых погодных условиях, будь то холодная, сухая и жаркая или влажная, без провисания или ломкости.

Является ли кровельный цемент таким же, как кровельный деготь?

Кровельная смола

— темный кровельный герметик, используемый для герметизации плоских крыш или крыш с небольшим уклоном. Кровельный цемент содержит уголь и продукты нефтепереработки. Кровельный цемент из каменноугольной смолы укатывается мастерком, в то время как другие виды кровельного цемента используются в качестве краски или герметика.

Разное

Как применять битумную мастику BITUMAST Гидроизоляционные материалы BITUMAST

Битумные гидроизоляционные мастики – обмазочные материалы широкого назначения

Описание и область применения

Плюсы и виды

Технология и способы нанесения гидроизоляционных мастик на поверхность

Свойства, технические характеристики

Преимущества гидроизоляционной мастики ИКОПАЛ

Краткое руководство по подготовке бетонного основания плоской кровли для укладки битумных наплавляемых рулонных материалов

Битумная мастика Битустик картридж 280 мл | Tegola

Битумная мастика Битустик (Tegola)

что это, виды, характеристики, правила применения

Виды мастики по методу нанесения: холодные и горячие

Виды мастики по содержанию: эластичность vs устойчивость

Устройство мастичной кровли

Ремонт кровли: описание процесса в деталях

Битумная мастика для кровли как пользоваться

Битумная мастика: что это, виды, характеристики, правила применения

Битумная мастика сегодня: виды и новинки рынка

Виды мастики по методу нанесения: холодные и горячие

Виды мастики по содержанию: эластичность vs. устойчивость

Вопросы качества: почему иногда мастики не застывают

Применение: где и когда нужна битумная мастика для кровли

Устройство мастичной кровли

Ремонт кровли: описание процесса в деталях

Тонкости и нюансы работы с битумными мастиками

Мастика для рубероида — состав, виды и использование

Технология монтажа

Виды мастики

Состав и использование мастики

Видео-инструкция

Как работать с битумной мастикой. Методы нанесения

Как и чем разбавлять мастику.

Методы нанесения мастики.

Битумная мастика. Расход на м2.

Сколько сохнет мастика?

Как работать с битумной мастикой. Видео.

Битумная мастика для крыши

Холодного применения

Горячего применения

На водной основе

Ремонт мягкой кровли

Ремонт жесткой кровли

Примерный расход битумной мастики на 1м

Битумные герметики для кровли

Как правильно наносить обмазочную гидроизоляцию?

Мастика Асфальт – обзор

5.1 Красный шлам в асфальтовой мастике

Индекс /static/sitefiles/products

Shell Tixophalte – Высокоэффективный герметик для профессионалов

Lucas 779 Битумная мастика Кровельный цемент 10 унций. ТРУБКА

Битумная мастика.pdf — Sealocrete PLA Ltd

Заделка трещин и нанесение герметика на асфальтированную или асфальтированную подъездную дорожку

Шаг 1: Очистите дорогу

Как сделать садовые буквы из мха, чтобы украсить свой сад

Шаг 2. Заделка трещин и отверстий

Шаг 3: Очистите подъездную дорожку и смешайте герметик

Шаг 4. Запечатайте край вручную

Шаг 5. Нанесите герметик вдоль края

Шаг 6. Нанесите второй слой

Кровельный цемент против мокрой заплаты

Кровельный цемент

Добавить комментарий Отменить ответ
