Насос для скважины ручной своими руками: Делаем ручной насос для воды своими руками. Как сделать насос для воды своими руками Перекачка воды ручная как сделана

Ручной насос для скважины сделать самому своими руками из пластиковых труб: чертежи

Сегодня ручной насос для скважины своими руками из пластиковых труб довольно часто изготавливается мастерами. Этот вопрос волнует многих владельцев коттеджей и участков. Можно приобрести подобное оборудование в магазинах соответствующих товаров, но довольно часто приборы имеют достаточно высокую цену и работают от электричества, что не всегда может подойти при периодическом использовании водного ресурса, к тому же не всякий участок расположен близко к источнику электропитания. Подобную конструкцию нужно выбирать в зависимости от глубины скважины, поэтому многие мастера изготавливают ручной насос для скважины своими руками. При этом необходимо следовать определенным требованиям.

Устройство самодельного насоса

Прокачка воды производится при помощи подъемного агрегата, в котором есть поршень, укрепленный на штоке, он перемещается вниз, а затем вверх по стальному корпусу насоса. Внутри данного поршня вмонтированы обратные клапаны, которые исключают возврат жидкости обратно в колодец. Шток закреплен к ручке-рычагу посредством шарнира. При воздействии на нее насос для колодца начинает работать. В нижней части корпуса конструкции имеется входной шланг, нижний конец которого должен быть опущен до водоносного слоя.

Если вы решили изготовить ручной насос для скважины своими руками, необходимо учесть, что с обратной стороны корпуса имеется выходная труба, которая расположена в центральной части агрегата. Подобные насосы можно применять при эксплуатации скважины, глубина которой не превышает 10 метров. Монтаж нужно производить на расстоянии около 100 см от поверхности земли. Для того чтобы повысить эффективность работы подобного агрегата, можно дополнительно монтировать электрический насос заводского производства, снабженный отдельным выходом.

Особенности изготовления ручного насоса

Для того чтобы сделать ручной насос для скважины своими руками, можно использовать подручные материалы, а что касается технологии, рекомендуется использовать ту, что представлена в статье. Первоначально нужно подобрать корпус, который лежит в основе насоса. Для этого отлично подойдет стальная труба необходимой длины. Если есть возможность, можно использовать гильзу дизеля, отлично подойдет и корпус гидроцилиндра. Трубу следует выбирать из расчета ее длины в пределах 800 миллиметров, калибр элемента при этом должен быть равен 8 сантиметрам, не менее.

Если изготавливается ручной насос для скважины своими руками, то наиболее приемлемым вариантом будет изготовление корпуса с использованием толстостенной трубки, при этом нужно будет воспользоваться токарным станком. При этом необходимо обеспечить гладкость внутренних стенок насоса. Если применяется стальная труба, необходимо удалить внутренние неровности с помощью шабера. Корпус вовсе не обязательно должен быть круглым, он может иметь форму многоугольника или квадрата. В качестве главного условия выступает то, что он должен обладать одинаковым сечением по всей длине.

Изготовление основных составляющих насоса

Крышки для оборудования можно изготовить из стали или толстой пластмассы. Допустимо применить древесину. Для этой цели отлично подойдет лиственница или дуб. Подобный материал разбухнет от воздействия воды и загерметизирует зазоры между стенками насоса. В верхней крышке нужно выполнить отверстие, предназначенное под шток, тогда как нижнюю нужно соединить с клапаном, а после монтировать на место.

Когда мастера выполняют ручные насосы для скважин своими руками, поршень они, как правило, изготавливают из любого имеющегося материала, будь то древесина, сталь или пластмасса. В роли основного условия выступает то, что материал должен быть снабжен уплотнителем, выполненным из резины. Этот элемент изготавливается в виде обычного кольца. Во внутреннем пространстве корпуса агрегата поршень должен перемещаться, это действие не должно сопровождаться сложностями. Поршень нужно соединить со штоком, используя запорную шпильку и резьбу.

Изготовление трубы и клапанов

В роли входной трубы, когда изготавливаются ручные насосы для скважин своими руками, можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для изготовления описанной детали применяют трубы из пластмассы или металла.

Наиболее важной деталью подобного насоса, предназначенного для скважины, выступают обратные клапаны. То, насколько качественно они будут изготовлены, будет влиять на производительность оборудования. Они должны обладать высоким запасом прочности, чтобы позволить воде вернуться в пространство входного шланга. Притирке клапанов агрегата необходимо уделить большое внимание, в противном случае жидкость станет просачиваться сквозь них и будет возвращаться обратно в колодец или скважину.

Изготовление выходного патрубка

Шток и выходной патрубок должны быть подобраны с учетом такой длины, чтобы оборудование было возможно заглубить на 1 метр в колодец или скважину. Еще будет необходима ручка на шарнире. Ее нужно укрепить штоком. Последний можно выполнить из дюралевой или алюминиевой трубки. Для этого в выходной части подъемного штанга нужно сделать отверстие, установив в него болт, провести его сквозь ручку и зафиксировать с другой стороны с использованием гайки, которая имеет стопорную шпильку. Для самостоятельного возврата ручки в ее нормальное положение к короткому концу данного элемента нужно зафиксировать пружину, нижняя часть должна быть укреплена с помощью винта на корпусе. Такая конструкция ручного насоса, предназначенная для скважины, используется на многих участках и демонстрирует свои отличные качественные характеристики.

Разновидность ручного насоса — водяная помпа

Ручной насос для скважины своими руками, чертежи которого нужно рассмотреть перед началом работ, может быть выполнен в виде помпы. Для того чтобы выполнить подобную конструкцию, нужно приобрести на рынке строительных материалов медные трубки, а также эпоксидный клей. Нужно позаботиться о наличии старой тормозной камеры, можно использовать и новую, но тогда насос обойдется дороже. Ее нужно будет разобрать, удалить все отверстия, за исключением одного, которое будет предназначено для штока. Его нужно расположить в верхней части помпы. На противоположном конце тормозной камеры, снизу, с помощью дрели нужно проделать несколько отверстий, предназначенных для клапанов. Нужно использовать отрезок приобретенной медной трубки, которая обязательно должна обладать толстыми стенками, следует подобрать стальной шарик диаметром, который превышает ее калибр. Трубку предстоит рассверлить на половину длины, используя для этого сверло. В итоге вы должны получить отверстие, диаметр которого меньше шарика. Его нужно расположить в медной трубке поперёк сделанного отверстия, а после припаять сверху заготовку медной проволоки. При подъеме воды шарик станет подниматься и тем самым откроет проход, тогда как при давлении сверху этот шарик будет закрывать проем. Изготавливая ручной насос для абиссинской скважины своими руками, необходимо дополнить его медной проволокой, которая не будет позволять шарику выпасть из трубки.

Работы над изготовлением обратного клапана

Теперь можно начинать работы по добавлению в конструкцию обратного клапана, который делается по той же технологии, что и при изготовлении входного запора. Отличительная особенность — между проволокой и шариком необходимо расположить пружину. Она нужна для того, чтобы шарик прижимался к отверстию. Если вы будете изготавливать самодельный ручной насос для скважины по такой технологии, то его обратный клапан будет функционировать под давлением сверху, тем самым станет открываться отверстие. Клапан нужно установить на место и зафиксировать с помощью клея. После предстоит отрезать кусок автомобильной камеры и вырезать из нее круг. Из данной окружности должна быть изготовлена резиновая мембрана.

В заключение

В середине данного круга нужно проделать отверстие и укрепить с обеих сторон шайбы с помощью того же клея. Ручной насос для скважины своими руками из труб с легкостью может быть изготовлен любым мастером, для этого только предстоит подготовить чертеж, инструменты и следовать рекомендациям.

Ручной насос для скважины – модельная линейка и особенности эксплуатации

Чтобы обеспечить себя водой, дачники выкапывают колодцы и бурят скважины. Все это действенная мера с одной оговоркой – необходим агрегат, который будет воду поднимать наверх из земли. Хорошо, если финансы позволяют приобрести скважинный насос. Но он не будет работать без электроэнергии, подача которой во многих дачных поселках производится непостоянно. Поэтому многие владельцы дачных участков свое предпочтение отдают такому аппарату, как ручной насос для скважины. Простое устройство, дешевое, компактное, с помощью которого можно из любой скважины поднять воду для бытовых нужд.

Ручные насосы из чугуна

Ручные насосы используются давно еще до появления электрических моделей. Но и сегодня, как показывает практика, они не сошли со сцены водозабора из скважин. Все дело в том, что эти нехитрые устройства обладают несколькими качествами, которые привлекают людей.

Как уже было сказано, для их работы не требуется энергоноситель, все делается руками. Правда, чтобы откачать большой объем воды, к примеру, для полива огорода, придется приложить значительное усилие.

Низкая цена. Для потребителей это плюс, для производственников и продавцов это минус. Наверное, поэтому ручные насосы для воды из скважины представлены небольшим модельным рядом в плане производителя.
Несколько разновидностей, отличающихся друг от друга конструкциями, поэтому есть возможность выбрать необходимый вариант, удобный для откачки воды.
Простота конструкции позволяет сделать ручной насос для скважины своими руками.

Разновидности ручных насосов

Предлагаемые рынком ручные насосы для воды делятся на четыре категории в зависимости от конструктивных особенностей агрегата.

Крыльчатые.
Мембранные.
Поршневые.
Штанговые.

Крыльчатые

Состоит такой насос из корпуса, внутри которого установлено крыло, насаженное на вал. С внешней стороны к валу прикреплен рычаг, с помощью которого и производятся манипуляции с нагнетание воды. То есть, нажимая на рычаг, приводится в действие крыло, которое внутри корпуса, а это узкий проход, создается давление воды, которое выбрасывается наружу. При этом давление вытягивает воду из скважины в прибор. Клапана насоса не дают воде пойти противотоком. В принципе, все просто и оригинально.

Крыльчатый насос

Эксплуатационный ресурс насоса зависит от материалов, из которых изготавливаются его детали. К примеру, стальной корпус прослужит меньше, чем бронзовый, но второй увеличивает стоимость изделия. К примеру, и импортных насосов крыло и клапана изготавливаются из латуни, а это материал с высоким антикоррозийным показателем. В отечественных моделях используются стальные изделия.

Поршневые

Эти ручные насосы для скважины очень похожи на обычные воздушные насосы, которые используют для накачивания автомобильных, мотоциклетных или велосипедных шин.

То есть, у них цилиндрический корпус, стоящий вертикально. Внутри поршень, насажанный на штангу, на конце которой установлена рукоятка. Движениями вверх-вниз производится закачка воды в сам насос и выдавливание его под давлением. Поэтому, как и у воздушного насоса, у водяного агрегата два патрубка: один на всасывание воды, второй на ее выдавливание из цилиндрического корпуса.

Поршневой

Обычно корпус таких моделей изготавливается из нержавеющей стали, поршень из фторопласта. Эти антикоррозийные материалы гарантируют долгосрочную эксплуатацию прибора. Но необходимо отметить, что с большой глубины такие насосы воду качать не могут. Поэтому их обычно устанавливают на колодцы поверхностного типа. Кстати, изготовить такой насос своими руками – не проблема, для чего можно использовать обычную пластиковую трубу, соединенную с обсадкой.

Штанговые

Это самая известная модель, которая используется на дачах с давних времен. По сути, ее конструкция в точности повторяет поршневой насос с одним отличием – вместо рукоятки на верху стержня, который соединяется с поршнем, установлен рычаг (штанга). Поднимая вверх рычаг, опускается поршень вниз в корпусе насоса, при опускании штанги происходит подъем поршня.

Штанговый

Такие ручные насосы для воды из скважины в основном изготавливаются из металлов. Поэтому конструкция очень тяжелая. Но есть у нее и большой плюс – качать воду при помощи этого ручного агрегата можно с глубины до 30 м. Такие насосные установки также можно изготовить своими руками, используя обычную трубу (стальную или пластиковую). Но устанавливать их надо только вертикально, при небольшом наклоне насос просто перестает качать воду.

Мембранные

Все вышеописанные модели могут перекачивать только чистую воду. Любые взвеси со временем создают заклинивание поршневой группы или клапанов. Что не скажешь о мембранных моделях. Им не страшны мутные воды, потому что конструкция устроена таким образом, что в ней нет трущихся деталей. К тому же клапана в таком насосе представляют собой перекатывающиеся шары, которые легко самоочищаются.

Мембранный

Корпус мембранных насосов – чугун или пластик, клапаны и мембраны – маслобензостойкая резина.

Внимание! Устанавливают его на обсадную трубу так, чтобы ручка концом смотрела вниз.

Есть на корпусе несколько ушек, их используют для жесткого закрепления прибора к несущему элементу. Это маломощная модель, с помощью которой можно выкачивать воду из скважины глубиною не более 6 м.

Особенности эксплуатации

Все вышеописанные ручные насосы для скважин являются унифицированными механизмами. То есть, их детали и узлы не являются специфичными или особенными. Они легко заменяются или подбираются под требуемые параметры. Монтаж и демонтаж производится обычными инструментами. Ремонт также прост, все насосы легко разбираются.

В каждой категории есть разные модели, отличающиеся друг от друга габаритами. Но, как показывает практика, объем выкачиваемой ими воды практически одинаковый, и в среднем составляет один литр за одну прокачку. То есть, за одно перемещение рабочего органа из насоса выкачивается 1 л. Получается в среднем, что за одну минуту можно накачать до 40 литров воды. Конечно, это несравнимо с объемом откачки электрических агрегатов, но с учетом не использования электрического тока, достаточно приличный результат. К тому же ручные насосы прослужат в разы дольше, чем электрические.

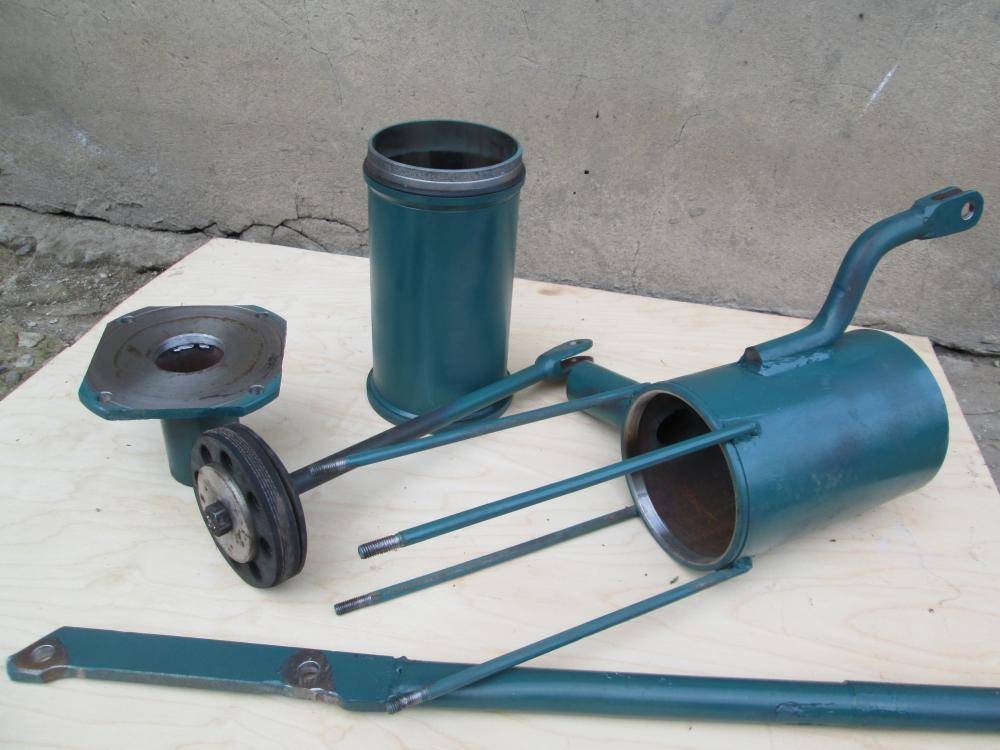

Самодельный поршневой насос

Подводя итог всему вышесказанному, можно заключить, что ручной насос для скважины будет актуален на тех загородных участках, где с электроэнергией проблемы. Частое ее отключение – это паралич всех инженерных сетей, в том числе и локального водопровода. А для ручной модели это не помеха. И, конечно, невысокая цена изделия. Оба показателя привлекают дачников покупать именно их. Но необходимо учитывать тот факт, что много воды подать из скважины ручным аппаратом не получится, к тому же не все модели могут поднимать воду из большой глубины. Так что надо будет все продумать и выбрать необходимую модель.

Ручной насос для воды из скважины: виды, принцип работы

Для поднятия воды из скважины привыкли использовать электрические насосы. А как быть дачникам, у которых нет центрального водопровода, и возникают частые перебои с подачей электроэнергии? Здесь на помощь придет ручной насос, который можно купить или изготовить своими руками.

Поршневой насос

Самым распространенным устройством для ручного забора воды из скважины является поршневой насос. Такие конструкции можно наблюдать во многих частных дворах и на дачных участках. Они отличаются разнообразным исполнением надземной части, но устройство механизма и принцип работы одинаков.

Устройство

Чтобы понять по какому принципу работает ручной насос, надо разобраться с его конструкцией. Ее можно условно разделить на подземную и надземную часть:

видимая часть агрегата расположена над землей. Сразу надо выделить главную деталь – корпус цилиндрической формы. Он бывает из чугуна, нержавейки или обычной металлической трубы. К боковой стенке корпуса присоединен излив для воды. Он может быть сделан из аналогичных металлов. Некоторые умельцы изготавливают своими руками излив из пластика.

Сверху из корпуса выходит шток, соединенный шарнирным механизмом с рукояткой для накачивания воды – коромыслом;
вторая, невидимая часть насоса находится внутри обсадной трубы скважины. В первую очередь – это рабочий цилиндр, соединенный металлической трубой с надземной частью агрегата. Внутри цилиндра находится поршень с уплотнительными кольцами, который соединяется штоком с коромыслом. Сам поршень в торце имеет одно или несколько отверстий, закрытых клапанами. Снизу цилиндр оборудован патрубком, к которому подсоединена труба, подающая воду со скважины.

Ручные насосы поршневого типа обязательно на конце подающей трубы должны иметь обратный клапан. Это связано с тем, что рабочий цилиндр, находящийся внутри обсадной трубы, не погружен в воду.

Принцип работы агрегата

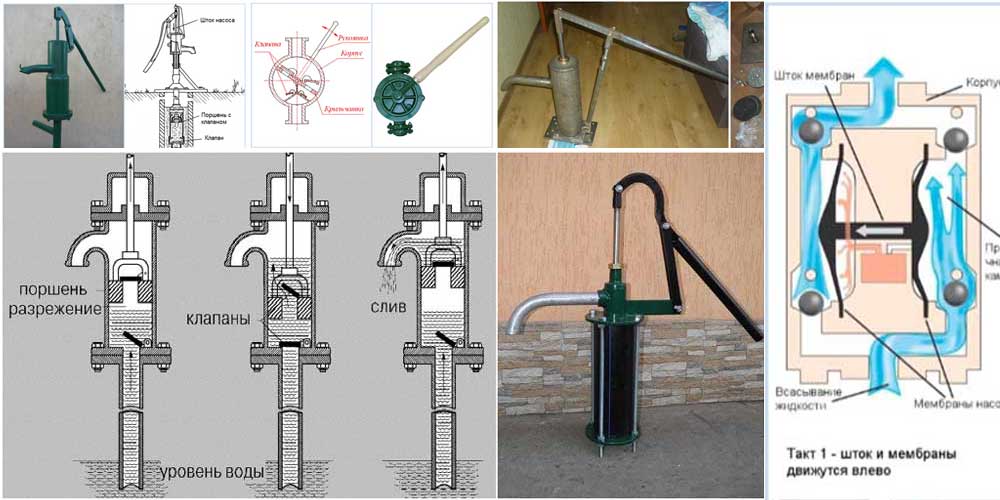

Чтобы понять принцип работы поршневого механизма, рассмотрим его по шагам:

В исходном положении коромысло опущено вниз. При этом поршень внутри цилиндра находится в верхней его части. Уплотнительные кольца плотно прилегают к стенкам цилиндра, клапана на поршне закрыты, поэтому внутри удерживается вода. Обратный клапан на конце подающей трубы тоже закрыт, что позволяет удерживать столб воды. Если заглянуть внутрь надземного корпуса, то можно увидеть, что вода находится на одном уровне с изливом. Чтобы она начала вытекать через излив, воду надо поднять.
Поднимая коромысло вверх, шток толкает поршень вниз. Во время движения внутри цилиндра создается давление. Оно прижимает обратный клапан, не давая воде вытекать с подающей трубы, и одновременно открывает клапана на поршне. Сквозь отверстия вода поступает в надпоршневое пространство цилиндра.
Следующим движением человек опускает коромысло вниз, при этом сам поршень поднимается. Клапана закрываются, и давление выталкивает воду вверх, которая вытекает через излив.
Одновременно с поднятием поршня под ним внутри цилиндра создается разрежение. Оно открывает обратный клапан, всасывая новую порцию воды.

Дальнейшие действия при движении коромысла повторяются, что позволяет набрать необходимое количество воды.

Ручные поршневые насосы способны поднять столб воды с глубины до 10 м. Их производительность зависит от размеров цилиндра и высоты поднятия поршня. Обычно одним движением коромысла можно набрать до 2 л воды. Минусом конструкции является быстрый износ уплотнительных колец, особенно, если попадаются примеси песка. Зимой такой агрегат тоже использовать нельзя, так как цилиндр находится близко к поверхности земли, и вода внутри просто замерзнет.

Штанговый насос

Этот ручной агрегат еще называют штоковым, хотя его конструкция и работа идентична поршневому. Единственным отличием является расположение цилиндра. Здесь он находится погруженным в воду минимум на 1 м ниже зеркала. Это дает возможность поднимать воду с глубины от 10 до 30 м.

Для таких агрегатов требуется установка обсадной трубы скважины диаметром не менее 100 мм. Рабочий цилиндр соединяют с надземной частью длинной металлической трубой и такого же размера штоком. От этого вес всей конструкции увеличивается, что усложняет обслуживание. Естественно, чтобы поднять большой столб воды потребуется приложить максимум усилия. Упростить процесс помогает сделанное своими руками коромысло большей длины.

Основной плюс штанговой ручной конструкции заключается в возможности зимнего использования. А чтобы вода не замерзала в корпусе надземной части, хозяева приспособились на подающей трубе делать своими руками предохранительный слив. Для этого ниже 2 м от уровня земли в подающей трубе сверлят небольшое отверстие. Во время накачивания вода будет одновременно подаваться через излив и вытекать из просверленного отверстия. После прекращения накачивания остатки воды с верхней части стекут внутрь скважины до уровня отверстия. Таким образом, оставшаяся пустой надземная часть не разморозится на морозе.

Другие виды ручных насосов

Рассмотренные ручные насосы поршневого типа часто изготавливают своими руками для домашней скважины. Но ими не ограничивается разнообразие подобных агрегатов. Существуют другие виды, производимые в заводских условиях.

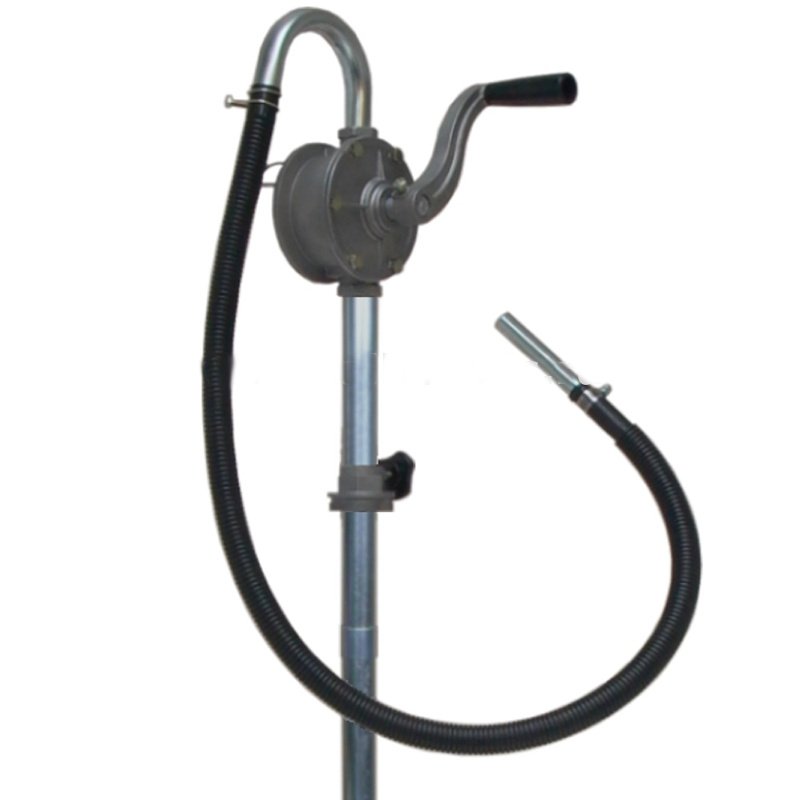

Крыльчатый агрегат

Подобные ручные насосы используют на складах для перекачки жидкости из емкостей. Но он может подойти и для мелкой скважины, где зеркало воды находится не далее 7 м. Конструкция состоит из металлического корпуса с входящим и выходящим патрубком. Внутри корпуса установлена крыльчатка с клапанами. Через ось снаружи она соединяется с ручкой. Сам корпус разделен на две камеры перемычкой, на которой тоже стоят клапана.

Принцип работы прост. Чтобы набрать воды из скважины достаточно опустить туда шланг, подсоединенный к входному патрубку агрегата. Поворотом ручки крыльчатка приводится в движение, создавая внутри камер чередование областей разрежения. Группы клапанов размещены таким образом, что подают воду только к выходному патрубку.

Агрегат мембранного типа

Еще один тип ручного насоса – мембранный, имеет аналогичный внешний вид: металлический или пластиковый корпус с рукояткой для накачивания. Только внутри корпуса вместо крыльчатки стоит мембрана, связанная штоком с рукояткой. Она делит корпус на верхнюю воздушную камеру и нижнюю водяную камеру. Из водяной камеры выходят впускной и выпускной патрубки с клапанами.

Опускание рукоятки вниз производит поднятие штоком мембраны. Созданное разрежение открывает впускной клапан, и вода из скважины поступает в нижнюю камеру. Поднимая ручку вверх, мембрана опускается вниз, создавая давление воды. От этого происходит закрытие впускного и одновременное открытие выпускного клапана. Под давлением воде остается только выходить через выпускной патрубок.

Самостоятельное изготовление ручного насоса

Для домашних скважин распространено использование поршневых агрегатов. Их изготавливают своими руками. Но здесь требуется много токарных и сварочных работ. Для ясности разберем весь процесс пошагово:

Первым делом надо изготовить рабочий цилиндр. Своими руками это сделать без помощи токаря не получится. Для цилиндра берут нержавеющую трубу длиной 800 мм. Ее диаметр подбирают не меньше 80 мм, но надо смотреть, чтобы она вошла внутрь обсадной трубы скважины. Внутреннюю поверхность трубы протачивают на токарном станке, придавая ей гладкость. С обоих концов нарезают внутреннюю резьбу. Сюда будут вкручиваться втулки переходники для трубы.
Часто вместо нержавейки используют старые цилиндры от гидравлики экскаватора. Внутренние гладкие стенки не требуют проточки, а в качестве уплотнительных колец поршня можно использовать родные манжеты.
Сам поршень можно сделать своими руками. Самой простой и эффективной конструкцией служат две круглые металлические шайбы чуть меньшего диаметра от внутреннего сечения цилиндра. По центру сверлят отверстие диаметром около 30–50 мм. Возле него сверлят два отверстия диаметром 5–6 мм и нарезают внутри метчиком резьбу. Теперь осталось отрезать кусочек эластичной резины и прикрутить ее болтиками к шайбе так, чтобы она закрывала центральное отверстие, но свободно ходила. Это будет клапан.
По краям шайб, относительно друг друга сверлят отверстия диаметром 10 мм. Между шайбами вставляют резиновый манжет, зажимая его гайками, накрученными на две шпильки длиной 70 мм. Сверху шпилек прикручивают гайками перемычку из толстой пластины с центральным отверстием.
На концах прута толщиной 12 мм нарезают резьбу. Один конец фиксируют гайками к перемычке поршня, другой конец получившегося штока будет закреплен к коромыслу. Перед фиксацией штока надо не забыть надеть на него переходную втулку.
Далее, происходит сбор своими руками всей конструкции. Поршень вводят внутрь цилиндра, закручивая надетую заранее на шток переходную втулку. Такую же втулку вкручивают с другой стороны цилиндра.
К переходнику вниз от цилиндра подсоединяют подающую трубу с обратным клапаном на конце. Сверху на шток надевают металлическую трубу с резьбой и прикручивают ее к верхнему переходнику цилиндра. Готовую конструкцию опускают внутрь скважины. Чтобы она могла удерживаться на обсадной трубе, потребуется приварить ограничитель.
В финале надо закрепить к трубе фланцевым или резьбовым соединением стакан с изливом. Рядом возле скважины бетонируют металлическую стойку. Сверху приваривают на подшипниках ось, а к ней крепят коромысло. Теперь остается соединить конец коромысла с выступающим из стакана штоком и ручной насос готов.

Как видно, схема конструкции довольно проста для изготовления ее своими руками. Некоторые детали необязательно должны быть такими, как описано выше. Например, часто начинку цилиндра делают из автомобильного алюминиевого поршня, где клапаном служит не резина, а шарик от большого подшипника. Вариантов много. Главное, чтобы ручной насос эффективно работал.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т. д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
Накрутите пробку со шлангом на бутылку.
Опустите свободный конец шланга в емкость с водой.

Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
В нижней части бочки необходимо закрепить выходной кран.
Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
На другом конце шланга установите сетчатый фильтр.
Опустите шланг с фильтром в водоем.
Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Скважинный поршневой насос

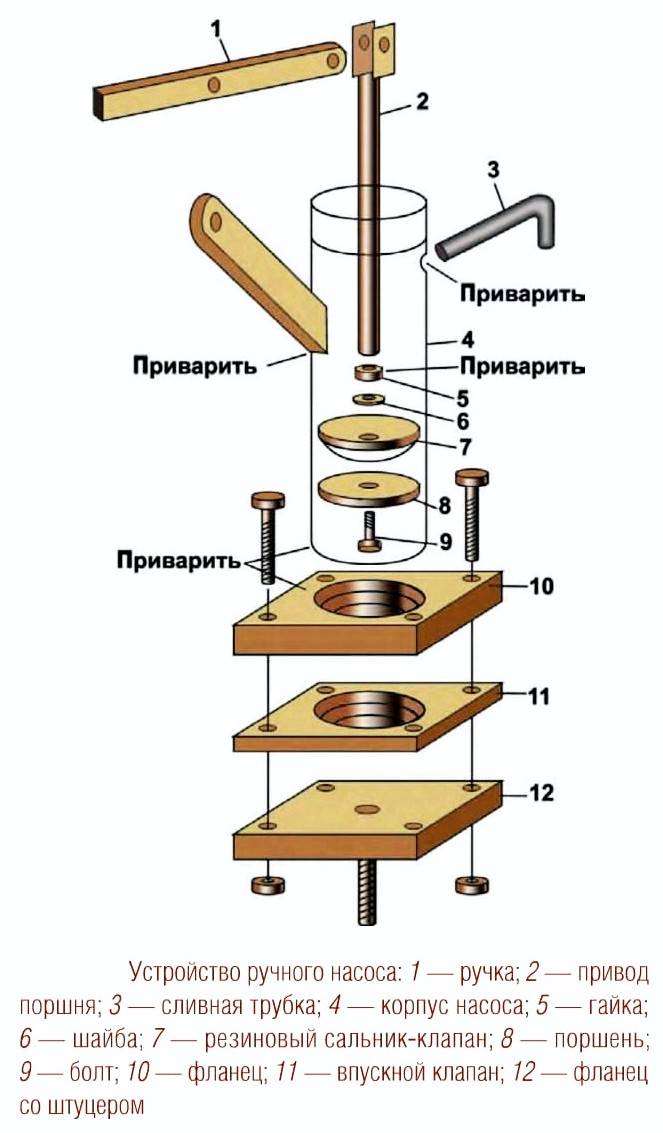

Ручной поршневой насос собирается из подручных средств в следующем порядке.

Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

подсоедините к корпусу нижнюю крышку;
вставьте в корпус нижний обратный клапан;
вставьте поршень со штоком;
закройте верхнюю крышку;
установите рычаг;
подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т. д. Для сборки помпы потребуются следующие детали:

труба Ø 50 мм из ПВХ – 1 шт.;
труба Ø 24 мм из ППР – 1 шт.;
муфта Ø 50 мм из ПВХ – 1 шт.;
отвод Ø 24 мм из ППР – 1 шт.;
кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
заглушка Ø 50 мм из ПВХ – 2 шт.;
пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
обратный клапан диаметром 15 мм – 1 шт.;
хомут стяжной – 1 шт.;
гайка диаметром 15 мм – 1 шт.;
заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет! Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
Насос собирается согласно чертежу, приведенному выше.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

далее, следует припаять к контактам двигателя провода и вывести их через крышку;
нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

хорошо загерметизируйте отверстия, через которые выходят провода;
удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Установка скважинного водяной насос ручной своими руками

Для того, чтобы обеспечить водой частный дом, используется скважинный насос.

Выбор насоса напрямую зависит от того, как часто вы будете пользоваться им, поэтому вы еще перед началом установки должны определиться с типом насоса, а так же провести аккуратно, провести его установку.

Выбор места установки насоса зависит от нескольких факторов:

-мощность подачи воды;

-расположение колодца или какого-либо другого источника воды;

-схема водопровода, его потери напора;

-сила давления при включенном/выключенном оборудовании;

-надежность и удобство дальнейшего использования насоса.

Когда вы выбираете насос, обязательно обратите внимание на такие детали, как размеры насоса, его мощность, источник питания насоса, цена.

Для обеспечения водой домов, можно использовать два вида насосов:

-поверхностные.

Такие насосы используются тогда, когда вода находится на маленькой глубине (не более восьми метров) и монтируются не в источнике, а рядом с ним.

В результате чего, можно использовать водяной насос ручной, для быстрого поднятия воды.

-погруженные.

Насосы такого вида полностью опускаются вводу, которая находится на большой глубине (более восьми метров).

К погруженным насосам относятся колодезные и скважинные.

Последние можно применять для обеспечения водой домов из природного водоема, тогда насосы устанавливаются горизонтально.

Скважинные насосы значительно лучше, чем другие виды, так как они имеют возможность выкачки воды с большой глубины, чем не обладают другие виды насосов; их несложно устанавливать; работа происходит почти беззвучно; насосы данного вида имеют очень долгий срок работы.

Установка скважинного насоса в домашних условиях

От того, насколько правильно вы установите насос, будет зависеть срок его работы, а так же качество выполнения функций.

Поэтому, прежде чем производить монтаж, нужно получить консультацию у профессионала или же изучить технологию монтажа насоса самому.

Следующим делом перед установкой является подбор необходимых материалов для монтажа, так как от их качества так же зависит долговечность насоса.

Если вы неправильно или некачественно установите какую-либо деталь, вся работа пойдет на «свалку».

Насос может сломаться по любой причине, даже если застрянет в источнике воды.

Использовать в дальнейшем его будет просто невозможно, а всеми работами по обустройству нового источника воды нужно будет заниматься снова.

Установка скважинного насоса является очень серьезным процессом, требующим большого количества внимания и соблюдения инструкций.

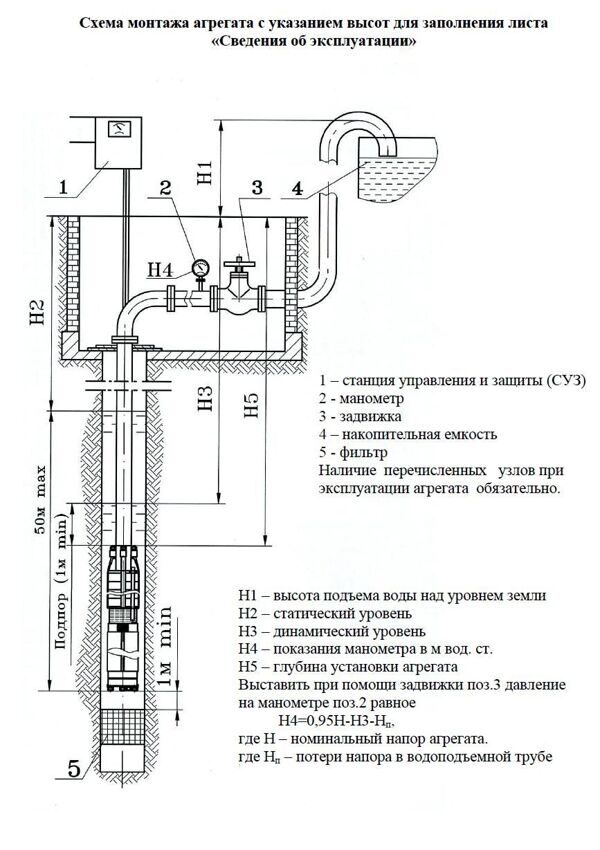

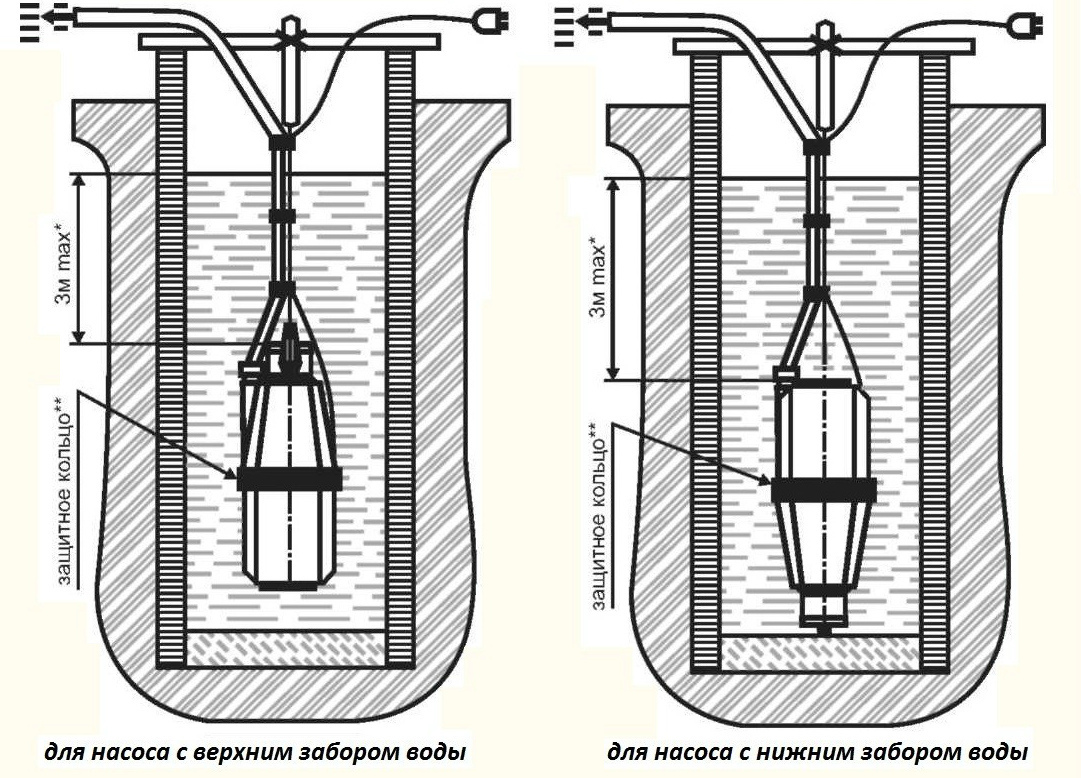

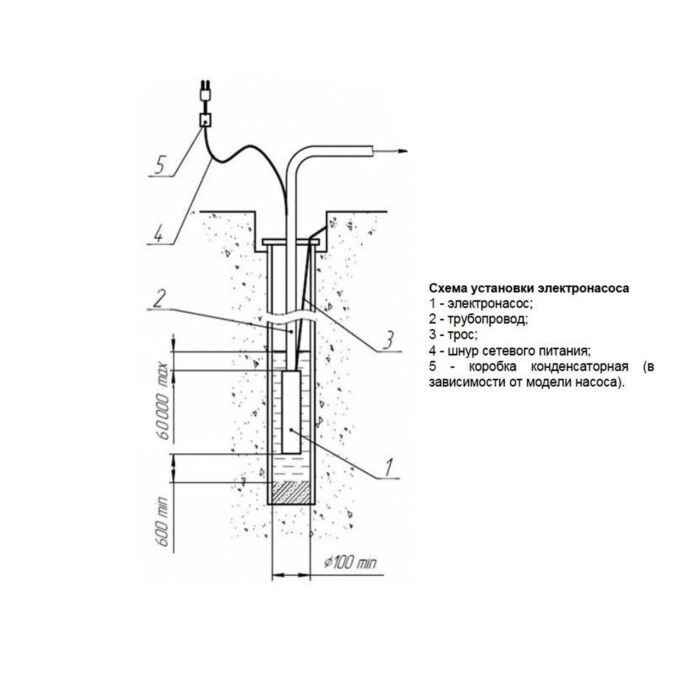

Насос в скважине должен крепиться так, чтобы он был полностью погружен в воду, но до дна должно оставаться еще не менее одного метра, так как на дне обычно лежит много ила и песка.

Если они попадут в насос, он просто перестанет качать воду.

Так же, вместе с насосом в, источнике воды должен располагаться трос для поддержки насоса, в случае, если крепежная система каким-то образом окажется неисправной, а так же труба для выкачки воды и электро-кабель.

Труба и кабель подводятся к дому, для удобства использования.

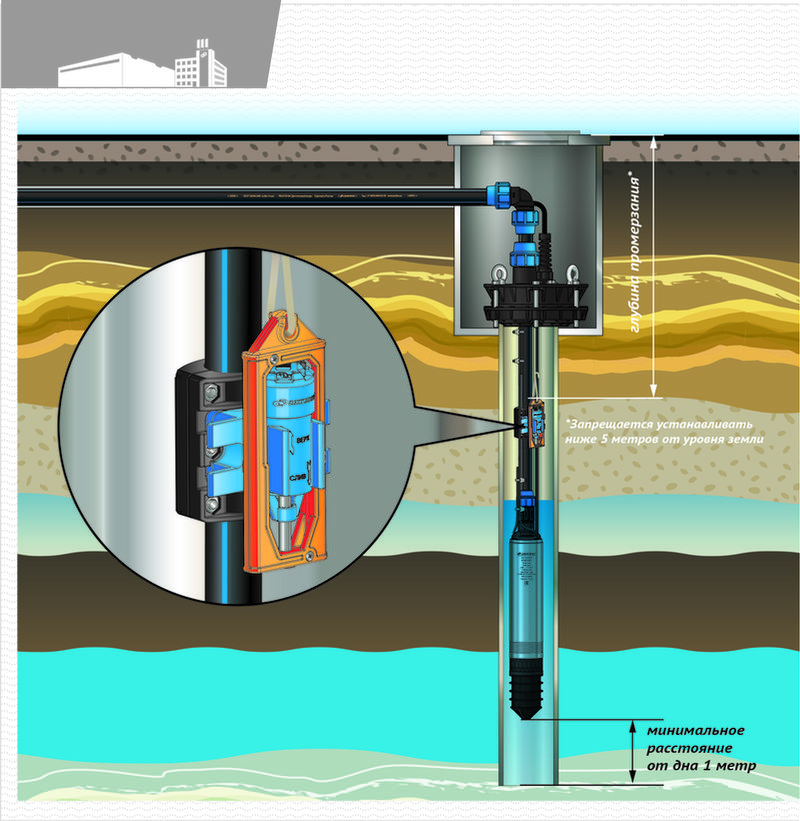

В скважине должен находиться клапан, который защитит насос от каких-либо ударов.

Перед монтажом насоса в скважину, нужно создать путь для водопровода и проложить его так, чтобы трубы находились ниже места, где замерзает земля.

Тогда водяной насос ручной своими руками поможет вам в этой ситуации. Для этого, скважину следует обработать и очистить от мусора, песка, грунта.

После проделанных действий можно начинать работу с монтажом насоса.

После того, как вы установили скважинный насос, установите устройство для его запуска, а так же обратный клапан.

Иногда клапан встраивается в насос, но если нет, то клапан нужно установить отдельно.

После проделанных действий в обязательном порядке нужно заняться регулировкой давления в баке. Оно должно составлять 0.9 от давления при включении насоса.

Так как насос установлен в источнике воды, он постоянно будет охлаждаться, и это является его большим преимуществом перед другими видами насосов.

Вода никогда не даст насосу перегреться, и поэтому он будет работать долгое время, постоянно обеспечивая дом водой.

Скважинный насос предусматривает собой наличие в его конструкции поплавкового выключателя, который автоматически выключит насос, если уровень воды упадет слишком низко.

Несмотря на то, что скважинный насос имеет много преимуществ перед другими, у него все же есть несколько отрицательных сторон.

Одной из них является сложность в ремонте насоса и его обслуживании.

После того, как вы установили скважинный насос, проведите замеры параметров его работы, таких как:

— качество работы при включении разных режимов;

-количество расходуемой воды;

-системное давление;

-ток, который потребляется насосом.

Чтобы определить количество расходуемой воды, нужно заполнить какую-либо емкость за одну секунду.

Давление и ток измерить можно с помощью специальных приборов: маномера и токовых щипцов. Ни одна характеристика не должна отставать средних показателей, а так же превышать их.

Но, если параметры все же отклонились от нормы, то нужно создать сопротивление в системе насоса.

Сделать это можно, если немного закрыть выходную задвижку насоса.

Насосная система должна иметь в себе пускатель с защитой, который можно настроить на определенное значение тока, потребляемого при работе.

А так же вы можете посмотреть

видео самодельная ручная помпа для воды

Подобрано для вас:

Про ручной насос для абиссинского колодца: виды, нюансы использования

Свежий воздух вдали от городской суеты, возможность встречать рассвет на крыльце собственного загородного дома – о чем еще можно мечтать. Говоря о комфортных условиях пригородного проживания нельзя исключать наличие воды, так как вода – это жизнь. Если с присутствием живительной жидкости возникли проблемы, на помощь придет отличное малобюджетное изобретение XIX века — Абиссинский колодец. Кстати, свое название он получил из-за широкого распространения в Эфиопии, или, как ее еще называют, Абиссинии.

Принцип работы Абиссинского колодца заключается в том, что при помощи длинной трубы, на конце которой установлен острый наконечник, в грунте создается углубление. Глубина скважины зависит от расположения водоносного слоя, на котором он находится.

Подробнее тут: http://kvarremontnik.ru/maksimalnaya-glubina-abissinskojj-skvazhiny/

Необходимые условия для создания колодца

В геологическом аспекте почва должна быть определенного вида. Она должна состоять из песка средней зернистости, возможно наличие щебня. Можно строить колодец, только если водоносный слой будет расположен на расстоянии не ниже 8 м от поверхности земли. В противном случае, процесс откачки воды станет невозможным. Для конструирования этого аппарата в домашних условиях используются бытовые инструменты, которые не смогут справиться с подземными камнями или твердыми породами.

Ручной насос для абиссинского колодца: полезные нюансы

После того, как месторасположение будущей скважины выбрано, то следует определиться с самим насосом. Его можно купить, а можно и сделать своими руками. Вообще, это не сложное устройство, так что умелые хозяева без труда смогут смастерить такой насос в домашних условиях.

Ручной насос предназначен для откачки воды без подачи электричества. Его можно использовать вместе с автоматическим насосом. Это очень удобно: в момент отсутствия света, без воды вы точно не останетесь. Абиссинский колодец с ручным насосом – практичный и дешевый вариант, подходящий всем без исключения.

Разные цвета, формы и материал изготовления можно подобрать с учетом собственных предпочтений. Насос без труда станет не только важным и полезным инструментом в быту, но и послужит украшением вашему саду.

Виды ручных насосов

Различия характеристик насосов для абиссинского колодца зависят от глубины, до которой приспособление сможет качать воду и собственно самой конфигурации.

Разделяют следующие виды:

Поршневой.
С клапаном.
Штанговый.

Ручной поршневой насос

Поршневые насосы отличаются своей простой и надежностью. Он состоит из заборника, который тоже может состоять из разных видов фильтров: сетчатый, пластиковый или игла. От этой детали к поверхности проходит труба. Ее размеры не имеют точно установленных размеров, а варьируются от условий расположения забора воды.

Совет. Так как по трубе проходит мощный поток воды, то ее стенки должны быть из крепкого материала, например, металла или пластика.

Обращайте внимание на особенности установки насосов совместного действия, так как при несоблюдении некоторых норм, вода будет течь из двух труб одновременно и не попадать в дом.

Затем к трубе на поверхности земли присоединяются остальные части насоса, клапан.

Насос с обратным клапаном

Насосы с обратным клапаном работают при помощи разряжения, в силу которого происходит открытие мембраны и наполнение пространства водой. Специальный узел во время чередующегося движения качает воду двумя клапанами. Здесь применяются простейшие законы физики.

Совет. Насосы с обратным клапаном можно устанавливать на глубину не ниже 10 м, иначе силы разряжения не хватит для подъема воды на поверхность.

Штанговый насос

Штанговые насосы – более практичный вид аппарата, так как благодаря расположению качающего механизма на глубине, их можно устанавливать на различном уровне. По схеме устройства он немного напоминает насос с клапаном, однако имеет ряд существенных отличий. При установке нужно обратить внимание на то, чтобы откачивающий клапан был всегда погруженным в воду, поэтому следите за его месторасположением. В противном случае, вода не будет поступать в дом.

Как правильно выбрать и где купить ручной насос для абиссинского колодца

Приобрести насос различных производителей и видов можно либо на рынке, либо на просторах Интернета. Второй способ более практичный, так как не нужно тратить много времени на поимку подходящего варианта, плюс опытные консультанты всегда подскажут, какой насос лучше и укажут на его преимущества и недостатки.

Что касается производителей, то выделяют следующие известные марки:

Насос для абиссинского колодца купить лучше с учетом следующих полезных советов:

Обращайте внимание на гарантию от производителя.
Выбирайте насос с большим временем эксплуатации.
Смотрите на мощность клапана.
Учитывайте максимальный объем емкости для забора воды.
Высоту возможной работы.
Наличие защитной системы.
Материал, из которого изготавливается насос.

Мощность насоса колеблется от 600 Вт до 1500 Вт, на нее обращают внимание с учетом длины расстояния от клапана до места выхода воды. От мощности напрямую зависит производительность. Эту характеристику тоже подбирайте исходя из местоположения насоса и точки сбора воды. При этом не забудьте взять с собой паспорт скважины. Сравнивайте показатели аппарата с указанными в документе. Не желательно, чтобы они расходились от большего к меньшему. Немецкое качество сложно затмить, поэтому для начала, начните поиски с него.

Еще можно использовать механические насосы. Обязательно прочтите наш материал, посвященный этому виду.

Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь им в социальных сетях.

Самодельный ручной скважинный насос из ПВХ — Новости Матери-Земли

1 / 5

Джон Хартц из Эльмиры, штат Орегон, демонстрирует свой голопамп.

2 / 5

Диаграмма: деталь внешней трубы.

ДЖОН ХАРТЦ

3 / 5

Диаграмма: Материал для голопомпы.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

4 / 5

Схема: деталь стержня.

ДЖОН ХАРТЦ

5 / 5

Джон Хартц из Эльмиры, штат Орегон, демонстрирует свой голопамп.

ФОТО: REGISTER-GAURD/CREATIVE SERVICES, КЕЛЛИ ФЕНЛИ

❮ ❯

Узнайте, как сделать самодельный ручной скважинный насос из ПВХ.

Самодельный ручной скважинный насос из ПВХ.

После того, как несколько перебоев в подаче электроэнергии оставили нас без воды, я решил, что пришло время установить ручной насос на наш 45-футовый колодец.Оказывается, это было легче сказать, чем сделать. Я хотел что-то, что я мог бы установить рядом с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются по цене около 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше, чем нам нужно. Скважинные насосы для средних и глубоких скважин будут качать воду с глубины до 300 футов, но они также оставят дыру в вашем кошельке на 800 с лишним долларов.

В отчаянии я взялся за чертежную доску, решив найти решение.Результатом стало изобретение, которое я назвал «Холопамп», ручной скважинный насос из ПВХ, способный эффективно качать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны практически в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.

Принцип работы ручного скважинного насоса из ПВХ

Конструкция удивительно проста: внутренний насосный шток, снабженный на конце муфтой и колпачком, вставляется во внешнюю водопроводную трубу. При каждом движении штанги насоса вниз в трубу поднимается вода, равная объему штанги; это так называемое положительное смещение, и оно происходит независимо от силы или скорости движения вниз.На самом деле, лучше всего делать это медленно и осознанно. Именно при движении вверх вам нужно набрать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вытекшая стечет вокруг муфты и торцевой крышки. Таким образом, нажимая или подтягивая, вы набираете воду. Простой донный клапан на конце водопроводной трубы предотвращает слив воды обратно в колодец.

Откачка воды с глубины 60 футов под землей требует минимального усилия примерно от 15 до 20 фунтов при движении вверх и от 25 до 30 фунтов при движении вниз (это усилие может проявить даже моя 12-летняя дочь).Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и устойчиво нажимая вниз и быстро подтягивая с соответствующей силой, вы можете рассчитывать на получение двух-трех галлонов в минуту из колодца со статическим уровнем воды в 60 футов — без особых усилий.

Глубина скважины в зависимости от уровня воды

Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды – это расстояние от уровня насыпи до поверхности колодезной воды.У человека может быть 175-футовый колодец, но статический уровень воды 30 футов. В таком случае вполне подойдет 40-футовый голопамп (сделанный из двух 20-футовых труб).

Ограничения глубины скважинного насоса

Чертежи на этих страницах относятся к голопампу длиной 70 футов, который идеально подходит для колодца с 60-футовым статическим уровнем воды. Хотя я знаю, что некоторые люди успешно ушли немного глубже с моей конструкцией, я все же считаю, что 60-футовая модель (с использованием трубы длиной 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я готовы рекомендовать.(Чтобы построить насос длиной 80 футов, просто замените последний сегмент штока и водопроводной трубы на 20-футовые куски ПВХ, а не на 10-футовые, как показано на чертежах.)

Сборка и установка ручного скважинного насоса из ПВХ

Несмотря на то, что голопамп довольно легко собирается, правильно спустить его в скважину немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами вашей скважины, возможно, стоит нанять профессионала для выполнения установки.

Если вы решите пойти по пути «сделай сам», предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание и не должно быть давления в водопроводных линиях ( откройте ближайший к колодцу кран и дождитесь прекращения потока воды). Разбавленный хлор следует использовать для промывки всех труб по мере их установки.

Вы также должны убедиться, что насос, который вы устанавливаете, соответствует всем применимым нормам или законам в вашем регионе.

Прежде чем начать, прочитайте инструкции, соберите инструменты и материалы, а затем действуйте следующим образом:

1) Изучите существующую конфигурацию крышки скважины, затем приобретите новую с дополнительным портом для трубы диаметром 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке либо для вентиляционного отверстия, либо для доступа к проводке. Если в вашем существующем электрическом погружном насосе используются ограничители крутящего момента, возможно, их потребуется изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте секцию стержня вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. таблицу материалов в галерее изображений, позиции 15 и 16).

3) Склейте и прикрутите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (поз. 9) и ниже. Скосите внутренние края, чтобы потом можно было легко вставить секцию стержня. Дайте достаточное время отверждения для всех склеенных ПВХ-соединений.

4) Перед установкой насоса и новой крышки колодца необходимо снять старую крышку. Если вы знакомы с имеющейся у вас сантехникой, вы можете оценить, с каким весом вам придется иметь дело. Прикрепите страховочный трос к любому оборудованию под старой крышкой, прежде чем полностью освободить крышку.Вы определенно не хотите ничего терять в своем колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вы захотите нанять колодезного техника, хотя бы для использования его подъемного оборудования!)

5) Вставьте основной участок трубы в колодец. Два сильных человека могут сделать это, посадив одного на конец нижнего клапана, а другого на 30 футов вверх по трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу нижнего клапана змеиться вниз по обсадной трубе, стараясь не сгибать его слишком резко.Будьте осторожны и с существующей проводкой и трубами. Опять же, используйте страховочную веревку. Проденьте секцию металлической трубы вверх через крышку колодца и туго закрутите стальную муфту (поз. 8). Вставьте обратно оригинальную сантехнику и закрутите заглушку.

6) Установите секцию носика на место. Приклеивание носика не является обязательным. Пропустите стержень по основной трубе. Нижняя часть секции стержня должна опускаться ниже статического уровня воды, когда она втянута.

Вот и все. Вы готовы начать сцеживание.Требуется немного практики, чтобы сжечь больше воды на калорию, но не забывайте медленно и равномерно нажимать вниз и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического скважинного насоса открывает потенциальный новый путь проникновения бактерий в систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и как владелец колодца вы, вероятно, знакомы с одним или двумя. Однако, если у вас еще нет стандартной процедуры по очистке колодца от бактерий, обратитесь к местному специалисту по насосам за его или ее лучшими рекомендациями.Вы также захотите проверить воду на наличие бактерий после установки насоса.

Прочтите дополнительные статьи «Сделай сам» на сайте www.motherearthnews.com.

Инструменты

• Ручная пила (любая пила, которой можно резать деревянную доску, легко перережет трубу из ПВХ)
• Рашпиль для дерева среднего или мелкого размера
• Разводной концевой ключ (8-, 10- или 12-дюймовый)
• Пара средних размеров трубные ключи или плоскогубцы для шлицевых соединений (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подсоединения проводки)
• Сверло 1/2 дюйма (чтобы просверлить дополнительное отверстие в крышке колодца для вентиляции; в качестве альтернативы вы можете как я сделал тройником проводку электронасоса и вентиляцию на крышке колодца)

Опубликовано 1 июня 2000 г.

СВЯЗАННЫЕ СТАТЬИ

Большинство из нас понятия не имеет, откуда берется наша пища, а тем более обо всех звеньях цепи, которые должны быть скоординированы, чтобы получить эту пищу.Фермерские рынки предлагают покупателям противоположное – короткий путь от фермы до рынка, прямые отношения между фермой и потребителем и полную прозрачность на этом пути.

В этом выпуске программы «Новости и друзья Матери-Земли» Кайл Ферлеманн беседует с нами о готовности к чрезвычайным ситуациям в городах и пригородах. Кайл Ферлеманн — писатель и преподаватель, умеющий помещать комплекс в контекст.Он мастер-сантехник, прослужил в армии 33 года и преподавал в начальных классах, так что […]

Есть много причин, по которым последствия изменения климата кажутся нам, живущим в горах, очевидными.

Конструкция эрлифтного насоса своими руками: насос для воды со сжатым воздухом

Добавить в избранное
Клиффорд Э.Jones . Нет причин платить большие деньги за водяной насос, если этот эрлифтный насос, сделанный своими руками, сделает все, что вам нужно. Стоимость очень низкая. Список материалов рассчитан на 100-футовую скважину; отрегулируйте это в соответствии с глубиной скважины.

Список материалов для конструкции эрлифтного насоса своими руками:

• 1/8-дюймовая прочная нейлоновая леска, 110 футов
• 110 футов 1-1/4-дюймовой пластиковой (ПВХ) трубы
• 110 футов ½-дюймовой пластиковой (ПВХ) трубы
• 1 коробка со 100 винтами из нержавеющей стали 3 /8” длиной
• 1 крышка лунки (собрана или куплена)
• 1 хомут из нержавеющей стали для скрепления нижних труб вместе
• 1 хомут из нержавеющей стали для удержания трубы 1-1/4” в верхней части крышки лунки
• 2 1- Колено 1/4” с углом 90°
• Колено 2 ½” с углом 90°
• 1 рулон клейкой ленты

Материал экрана:

• Соединители 1-1/4” и ½”
• Шовный герметик из ПВХ (возьмите новую банку, она будет держаться лучше)
• 1 воздушный компрессор (полезен для многих вещей)
• 1 соединитель от вашего компрессора к ½” ПВХ

Конструкция эрлифтного насоса своими руками с использованием пластиковой трубы и воздушного компрессора

Для начала вам нужно снять крышку колодца. Если он поврежден, соберите или купите новый. Держите колодец в чистоте. Проделайте четыре отверстия в крышке колодца. (Рисунок 1.) Два отверстия для вентиляционных отверстий, одно для выпускной трубы 1 ¼ дюйма и одно для воздушной трубы ½. Экранируйте вентиляционные отверстия.

Затем привяжите груз в виде большой гайки к одному концу нейлоновой лески диаметром 1/8 дюйма и опустите его в колодец, чтобы измерить глубину до воды, стоящей в колодце. Отметьте точку на линии. Я использовал проволочные стяжки из продуктового магазина. Продолжайте сбрасывать леску, чтобы измерить глубину колодца, и наденьте на нее проволочную стяжку в качестве маркера.Теперь снимите нейлоновую леску и проложите ее прямо из колодца, чтобы измерить длину труб.

Напорная труба имеет диаметр 1 1/4 дюйма, воздушная труба имеет диаметр 1/2 дюйма. Используйте клей и два небольших винта из нержавеющей стали для каждого соединения. Сделайте трубу 1-1/4 дюйма такой же длины, как и глубина колодца. Вставьте самый дальний от колодца конец в отверстие, которое вы сделали в крышке колодца, и пусть он выступает за крышку колодца настолько, чтобы доставать до верхней части бочки. (См. иллюстрацию 2).
Сжатый воздух нагнетается в скважину через трубу 1/2″, выталкивая воду вверх по трубе 1-1/4″ и из земли непрерывным потоком.
Теперь поместите зажим 1-1/4” на верхнюю часть крышки лунки. Это в конечном итоге предотвратит падение насоса в колодец, поэтому сделайте его плотным и убедитесь, что он не соскользнет в отверстие в крышке колодца. Затем сделайте линию ½”. Начиная снизу, наденьте два 90-градусных колена и отрезок трубы длиной 30 дюймов, вставьте его вверх в трубу 1-1-4 дюйма и зажмите обе трубы вместе (рис. 3).

Склейте две трубы вместе через каждые 10 футов. Продолжайте строить линию ½ дюйма до верха, через крышку колодца плюс 4 дюйма.Наденьте хомут из нержавеющей стали на трубу диаметром ½ дюйма поверх крышки колодца, а затем подключите разъем для подключения к компрессору.

Теперь пришло время положить все это на полку. Привяжите мешок или мешок для корма к крышке колодца, чтобы он оставался чистым, пока вы таскаете его по двору. Получите некоторую помощь.

Спустить трубы в колодец. Они не тяжелые, просто неудобные. Это помогает, если у вас есть что-то, над чем можно выгнуть трубы, например, большой кузов грузовика. Выгните трубы высоко, чтобы не сломать их, и опустите вниз, наконец, положив все на верхнюю часть колодца и удерживая все это с помощью крышки колодца, которую вы прикрепили ранее.

Теперь соедините два колена на трубе 1-1/4 дюйма, прикрепив кусок трубы к стволу, а короткий кусок так, чтобы он указывал вниз в ствол. Не втыкайте конец выпускной трубы в ствол. Воздух должен уйти.

Теперь подключите компрессор, и вы готовы к воде благодаря конструкции эрлифтного насоса.

Здесь происходит следующее: воздух нагнетается в маленькую трубу и выпускается в большую трубу, образуя пузырьки, которые поднимаются вверх, захватывают воду и поднимают ее наверх.

Возможно, у вас нет большого колодца, и вы можете обойтись выпускной трубой ¾” и воздухопроводом 1/4”. Только не загораживайте дно большой трубы маленькой. Оставьте место для входа воды.

Эта статья была бы неполной без информации о воздушном компрессоре. Основное усилие состоит в том, чтобы пропустить немного воздуха по тонкой линии, которая заблокирована только водой. Подойдет любой компрессор, способный накачать автомобильную шину. Объем воздуха важнее, чем большое давление. Я с большим успехом использовал насос автомобильного кондиционера, но он качал масло, а это нехорошо.Приобретите себе хороший воздушный компрессор.

Эта конструкция эрлифтного насоса может показаться насосом для бедняков, но у него есть некоторые преимущества перед другими насосами. Он не замерзнет; вы можете сделать это сами; любое обслуживание производится на компрессоре, а не в скважине; и если вы просто живете за пределами энергетической компании, вы все равно можете иметь воду и не стоить вам руки и ноги.

Чтобы получить дополнительную информацию об использовании воды на вашем участке, ознакомьтесь с советами от Countryside о 10 способах экономии воды, повторного использования воды в домашних условиях и о фильтрации колодезной воды .

Первоначально опубликовано в 2000 году и регулярно проверяется на точность.

6 уроков, как делать все правильно

ОБНОВЛЕНО 2 августа 2019 г.: «Как установить погружной насос?» Если вы задаетесь этим вопросом, то эта статья для вас. Читайте дальше, чтобы узнать все подробности. Насколько я видел, это самый полный набор инструкций в Интернете. Я также готов помочь с индивидуальными вопросами по телефону [email protected]
.
Мало кто в мире сантехники будет спорить с утверждением, что погружные водяные насосы обеспечивают наилучшую производительность среди всех вариантов бытовых насосов, особенно в колодцах глубиной более двадцати пяти футов. Подводные аппараты не нуждаются в заливке, они бесшумны, перемещают наибольшее количество воды при заданном количестве потребляемой энергии и развивают более высокое давление воды в бытовых условиях, чем поршневые или струйные насосы. Однако есть одна загвоздка, и это установка.
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОСМОТРЕТЬ НАСТОЯЩИЙ ПОГРУЖНОЙ НАСОС, УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ЗАМЕНУ
Когда приходит время установить погружной насос, работа физически более сложна, чем любой другой вариант водяной скважины, потому что насос, трубопровод и провода должны быть опущены на самую глубину углубления колодца. И если этого недостаточно, несколько малопонятных деталей установки определяют разницу между пятью годами безаварийной службы насоса и двадцатью пятью. Вот все, что вам нужно знать, чтобы правильно установить погружной насос. Следуйте этим проверенным на практике методам, и вам не придется заниматься этой хлопотной работой чаще, чем это необходимо.

ТЕХНИЧЕСКИЙ СОВЕТ: У вас проблемы с качеством воды. Щелкните здесь, чтобы получить непредвзятый некоммерческий обзор технологии фильтрации воды, включая эффективный способ избавиться от запаха серы в воде.

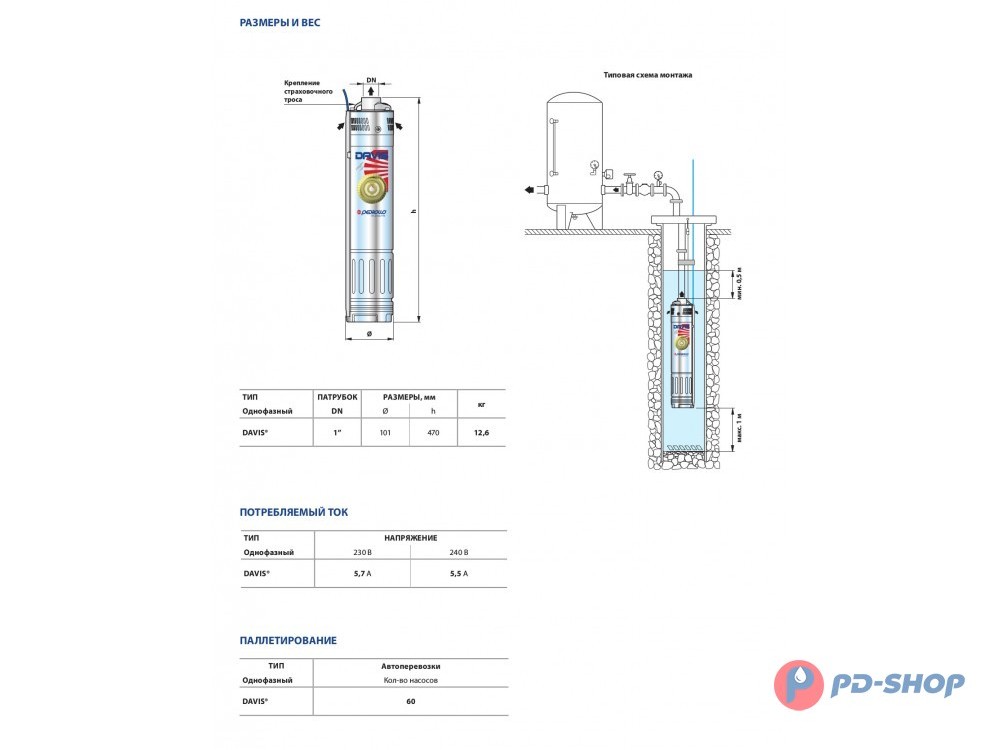

Что такое погружной насос?
Погружные насосы длинные, тонкие, цилиндрической формы и устанавливаются на глубине четырех-пяти футов над дном водяной скважины. Обычно для большинства домашних хозяйств подводные аппараты мощностью 1/2 л.с. или 3/4 л.с. подают воду вверх и в напорный резервуар в доме по трубе диаметром 1 дюйм или 1 1/4 дюйма. Провода спускаются с поверхности для питания насоса через блок управления, а сама водопроводная труба выходит из стенок металлического корпуса скважины ниже линии замерзания, а затем проходит горизонтально в ваше здание.Нажмите на иллюстрацию слева, чтобы загрузить полноразмерную типичную погружную насосную систему. Погружные насосы обеспечивают наилучшую производительность в бытовых условиях. Они стоят больше, чем другие типы насосов, но они бесшумны и никогда не нуждаются в заливке.
Щелкните выше, чтобы загрузить иллюстрацию в высоком разрешении, на которой показаны все части погружной насосной системы колодца
И еще . . . иногда люди путаются, говоря о «погружных насосах». В дополнение к описанным здесь типам погружных водяных насосов для подачи воды под давлением в ваш дом, термин «погружной насос» может также относиться к погружным дренажным насосам, предназначенным для поддержания сухости подвалов.Установка дренажного насоса стоит от 900 до 3000 долларов, и выбор агрегата совершенно отличается от выбора погружного насоса для питьевой воды. Нажмите здесь, если вы действительно ищете погружные дренажные насосы.

Установка погружного насоса Урок №1: Подъем и опускание насоса
Для замены неисправного погружного насоса требуются те же инструменты и методы, что и при установке нового насоса с нуля, за исключением того, что сначала нужно вынуть старый насос. Уроки, которые вы изучите здесь, основаны на работе по замене старого насоса, которую я задокументировал в 143-футовой пробуренной скважине с металлическим кожухом. Это типичная установка, и она позволяет вам видеть как снятие, так и замену стороны работы. Будь то подъем или опускание подводного аппарата, этот процесс включает в себя две вещи: самодельный инструмент, сделанный из оцинкованной стальной трубы, и обычный фитинг для водяных колодцев, называемый безамбарным адаптером.

Представьте себе металлический сантехнический уголок, который раздвигается на две части. Это адаптер без ям, и вы можете увидеть, как он работает справа. Половина, показанная в нижней части рисунка (с резиновым уплотнительным кольцом на ней), прочно закреплена через отверстие, просверленное в боковой части металлического кожуха колодца, выходя из кожуха ниже линии замерзания.Другая половина адаптера, показанного над ним на иллюстрации, подсоединяется к черной полиэтиленовой трубе, которая идет вниз у дна колодца, где находится насос. Обратите внимание на резьбу на верхнем конце безямного адаптера? Это позволяет опускать в скважину Т-образный кусок стальной трубной резьбы диаметром 1 1/4 дюйма и ввинчивать его в переходник без канавок. Эта деталь является ключевой.
Т-образная рукоятка из оцинкованной трубы входит в зацепление с безамбарным адаптером в колодце, готовом к извлечению насоса и трубы из скважины
При установке насоса подвижная часть безамбарного адаптера скользит вниз, зацепляясь с неподвижной половиной фитинга, продетого через обсадную трубу скважины и создающего водонепроницаемое соединение под углом 90º. Снятие насоса и водовода включает в себя отделение скользящей части безамбарного адаптера вверх и из колодца, и для этого вам понадобится этот самодельный инструмент. Он сделан из стальной водопроводной трубы с резьбой диаметром 1 1/4 дюйма длиной шесть футов с тройником сверху и двумя рукоятками. Нижний конец инструмента ввинчивается в отверстие в верхней части безамбарного адаптера, что позволяет вытягивать его и трубу, накачивать и извлекать из скважины. Что и происходит на фото выше. Работа на глубоком колодце тяжелая, потому что полиэтиленовая труба заполнена водой.

Установка погружного насоса. Урок № 2. Защитите провода Износ этого троса был вызван раскачиванием погружного насоса внутри обсадной трубы скважины после пускового момента
Вытягивание вышедшего из строя погружного насоса преподает уроки, и одна из самых удивительных — это причина, по которой многие насосы выходят из строя. Не обязательно, что двигатель выйдет из строя (хотя это, безусловно, может случиться). По крайней мере, так часто это происходит из-за того, что изоляция проводов насоса изнашивается из-за движения относительно внутренней части металлического корпуса скважины.Каждый раз, когда насос останавливается и запускается, поскольку он свисает с конца пятидесяти, ста или двухсот футов трубы, вся установка движется в ответ на крутящий момент двигателя. Остановись, начни, тереть, тереть. После многих лет такого действия изоляция проводов истончается, обнажая медь и создавая короткое замыкание, которое не позволяет насосу работать. На изображении здесь показано, как выглядят типичные изношенные провода в погружном насосе.
Этот резиновый ограничитель крутящего момента предотвращает слишком сильное раскачивание погружного насоса при запуске и остановке двигателя.
Другая распространенная проблема также связана с крутящим моментом двигателя. С течением времени повторяющееся скручивающее усилие при запуске двигателя может привести к тому, что резьбовые фитинги в верхней части насоса будут скручиваться все туже и туже, обматывая провода вокруг полиэтиленовой трубы до тех пор, пока они не сломаются. «Ограничитель крутящего момента» — это резиновый аксессуар, который крепится к верхней части погружного насоса в месте соединения с входящей в него трубой. Ограничитель крутящего момента удерживает установку от крутящего усилия двигателя при его запуске, предотвращая вращение, движение и раскачивание насоса, когда он свисает с трубы.
Водонепроницаемая термоусадочная трубка надевается на провод, питающий погружной насос
И если всего этого недостаточно, существует постоянная опасность коррозии и выхода из строя обжимных соединений проводов во влажной среде. Вот почему я всегда припаиваю все проводные соединения внутри корпуса колодца, а затем заключаю эти паяные соединения в самогерметизирующуюся термоусадочную трубку. Это то, что вы видите здесь, на фото здесь.

Погружные насосы поставляются с завода с непрерывным отрезком провода, прикрепленным к двигателю, но этого обычно недостаточно, чтобы добраться до верха скважины. Часто бывает необходимо присоединить дополнительные провода к установке, прежде чем насос будет опущен вниз. И пайка этих соединений имеет смысл. Правильно обжатые разъемы поначалу работают нормально, но с годами они подвержены коррозии. На все время, необходимое для пайки, это быстрая страховка. Даже в случае паяных соединений, на всякий случай закройте их водонепроницаемой термоусадочной трубкой. Никогда не используйте изоленту, потому что со временем она просто отвалится. Несколько уровней надежности могут просто предотвратить ненужный сбой системы водоснабжения, когда на улице февраль и -30º.
Этот новый погружной насос готов к опусканию в скважину. Труба слева несет воду из колодца, а меньшая труба справа защищает провода, ведущие к насосу
Хотя это не является обычной практикой, я предпочитаю защищать провода погружных насосов внутри участка диаметром 3/4 дюйма. черная полиэтиленовая труба, идущая вдоль основной трубы и привязанная к ней пластиковыми стяжками. Вот что вы видите здесь. Я обнаружил, что вы можете протолкнуть провода насоса через 10-футовую трубу без изгиба.Натяните на провода столько кусков полиэтилена диаметром 3/4 дюйма, сколько необходимо, чтобы защитить их, пока установка будет проложена на земле, или используйте монтажную ленту, чтобы сразу протянуть провод через всю защитную трубу.

Установка погружного насоса Урок №3: Не забудьте об обратных клапанах
Обратные клапаны позволяют воде течь только в одном направлении, и как бы они ни были важны для повышения надежности системы водозаборных скважин, их часто упускают из виду при установке погружных трубопроводов. Обратный клапан вставляется во впускной трубопровод и повышает надежность двумя способами. Во-первых, он предотвращает стекание воды обратно в колодец, когда насос не работает. Это устраняет ненужную физическую нагрузку на помпу. Во-вторых, обратный клапан обеспечивает немедленную подачу воды в бак при запуске насоса. Не пренебрегайте обратным клапаном. Лучшие виды имеют клапан из латуни внутри. При работе они издают небольшой щелчок, но пропускают гораздо больший поток воды, чем бесшумные клапаны с пружинным приводом.Установите обратный клапан сразу после того, как водопровод входит в ваш дом, но до того, как он достигнет напорного бака. Это позволяет обратному клапану выполнять свою работу, а также позволяет ему оставаться доступным для обслуживания и замены.

Установка погружного насоса. Урок № 4. Следуйте этим советам, чтобы опустить погружной насос Использование шлифовальной машины для удаления острого заусенца на верхней кромке стальной обсадной колонны
Установка трубы, насоса и проводов в скважину одним куском — тяжелая работа, и есть несколько вещей, которые вы можете сделать, чтобы сделать успех более уверенным. . Первое связано с верхней частью обсадной трубы. Кромка обычно острая из-за того, как обсадная труба разрезается на заводе, и стоит потратить несколько минут на шлифовку острого заусенца, чтобы он не повредил трубу. Чтобы быть уверенным, я использую фанерный пончик с закругленным внутренним краем, который находится поверх колодца. Это снижает давление на трубу и позволяет избежать ее перекручивания. Вы можете увидеть фанерное тесто, которое я сделал ниже.
Этот самодельный фанерный пончик надевается на обсадную трубу колодца и защищает провода и трубы при опускании.Обратите внимание на закругленный внутренний край отверстия, форма которого обеспечивает защиту
Перед тем, как начать опускание новой установки в колодец, наденьте Т-образную рукоятку на безямный адаптер и привяжите конец полиэтиленовой веревки диаметром 1/2 дюйма к предохранительному тросу. люфт на насосе. Назначьте двух человек, отвечающих за направление трубы к устью колодца, и третьего за направление верхнего конца трубы и рукоятки тройника по земле. После соединения двух половин безямного адаптера привяжите конец страховочного троса к верхней части крышки внутреннего колодца, завершите соединения с проводами, подающими питание к насосу, затем закрепите внешнюю крышку колодца поверх всего.Если повезет, пройдет двадцать пять лет, прежде чем вы снова заглянете под это покрытие. На изображении ниже показано, как должен выглядеть верхний конец колодца, когда вы закончите установку погружного насоса.
Почти завершена работа по замене погружного насоса со снятой крышкой. Электрические кабели выходят из колодца, а затем возвращаются по трубопроводу в дом. Страховочный трос, поддерживающий насос, привязан к верхней части обсадной трубы.

Установка погружного насоса Урок № 5: Добыча воды в среднее время
Никто не знает, когда перестанет работать их скважинный насос, но есть способ получить временную воду для всей семьи, пока вы подключаете свой погружной аппарат к сети. Пока температура на улице выше точки замерзания, вы можете набирать воду в резервуаре, а затем подключать портативный электрический струйный насос с небольшим напорным резервуаром, чтобы подавать воду обратно в вашу напорную систему через любой внешний кран с помощью садового шланга. Расположение этого крана не имеет значения, так как вся вода, подаваемая в вашу водопроводную систему, будет течь обратно в ваш напорный бак в доме, а оттуда во все остальные приборы. Реле давления на переносном насосе включается или выключается по мере необходимости, когда бытовая вода используется для любого устройства.Даже при умеренном использовании легко потреблять несколько сотен галлонов воды в день, поэтому будьте готовы регулярно пополнять свой резервуар. Вы не должны пить воду, обработанную таким образом, но, по крайней мере, это позволяет вам иметь воду для умывания и туалета.

Вы когда-нибудь задумывались об установке ручного насоса в качестве резерва для вашего электрического насоса в той же скважине? Я так и сделал. Нажмите здесь, чтобы увидеть, как происходила установка.

Установка погружного насоса Урок № 6: Как сделать водонепроницаемые соединения
Черная полиэтиленовая труба чаще всего используется для систем водяных колодцев, но одних винтовых хомутов недостаточно для надежного соединения черных полипропиленовых труб. Вам также необходимо нагреть и размягчить трубу с помощью пропановой горелки, прежде чем затягивать хомуты. Вот что здесь происходит. На всякий случай используйте два хомута на соединение и потратьте дополнительные деньги на хомуты из нержавеющей стали. Кроме того, для затягивания зажимов используйте небольшой торцевой ключ или гаечный ключ, а не отвертку.
Надежное соединение на черном полиэтилене требует нагревания трубы, чтобы она стала мягкой, и применения двух винтовых хомутов на соединение, затягиваемых, пока пластик еще мягкий

Установка погружного насоса. Вопросы и ответы

В: Провод какого сечения используется для подключения скважинного насоса? – JC, по электронной почте

A: провод калибра 14 подходит для подачи питания от вашего дома к стандартной цепи бытового насоса.Если ваш насос является погружным, продается специальный провод, который идет снаружи вашего дома, вниз в колодец и к вашему насосу. Калибр этой проволоки не менее 14. Точного размера я не знаю, но продается только один вид проволоки для прокладки в колодце. Он имеет более толстую изоляцию, чем обычный, и представляет собой группу из трех или четырех проводов (в зависимости от типа), свободно намотанных вместе. Это не кабель, а группа проводов.

Насосы и системы для водяных скважин

Если вы живете в городе, вы, вероятно, не задумываетесь о том, как вода, которую вы используете каждый день, попадает в ваш дом.Даже в небольших деревнях часто имеется сеть водопроводных труб, по которым вода доставляется в каждый дом по соседству. Все, что вам нужно знать, это как открыть кран на раковине.

Переехав на несколько миль за город, картина может измениться. В то время как внутренние работы все еще — к счастью — невидимы, ваше водоснабжение не зависит от соседа вниз по дороге. У каждого дома есть своя скважина, из которой можно черпать воду. Более того, в каждом доме есть своя электромеханическая система подачи воды из колодца в дом. В основе каждой системы лежит насос, и наиболее распространенными типами являются струйные насосы и погружные насосы.

Типы скважин

Во многих районах страны найти питьевую воду так же просто, как взять лопату и выкопать яму в земле. Ладно, может быть, «легко» — неподходящее слово, но там, где уровень грунтовых вод находится всего в нескольких футах от поверхности земли, часть битвы уже может быть окончена.В такой ситуации с неглубоким колодцем поднять воду к дому будет немного легче, хотя бы потому, что расстояние, на которое вам нужно ее переместить, скромное.

Если в вашем районе нет высокого уровня грунтовых вод или отсутствует стабильный запас питьевой воды вблизи поверхности, вы должны копать глубже, чтобы добиться того же результата. И поскольку глубокий колодец означает, что воду нужно поднимать дальше, стратегии ее перемещения меняются.

Насосы для мелководья

В настоящее время наиболее распространенным насосом для неглубокой скважины является струйный насос. Струйные насосы устанавливаются над колодцем в доме или в колодце и забирают воду из колодца за счет всасывания (см. схему системы однокапельного струйного насоса на следующей странице). Поскольку задействовано всасывание, атмосферное давление — это то, что действительно делает работу. Думайте о системе как о длинной соломинке. Когда вы сосете соломинку, вы создаете вакуум в соломинке над водой. Как только возникает вакуум, вес воздуха или атмосферное давление выталкивает воду вверх по соломинке. Следовательно, высота, на которую вы можете поднять воду с помощью мелководного струйного насоса, связана с весом воздуха.Хотя атмосферное давление меняется в зависимости от высоты, обычно глубина неглубокой скважины с струйным насосом ограничивается примерно 25 футами.
Струйные насосы
создают всасывание довольно новым способом. Насос приводится в действие электродвигателем, который приводит в движение рабочее колесо или центробежный насос. Рабочее колесо перемещает воду, называемую приводной водой, из колодца через узкое отверстие или жиклер, установленный в корпусе перед рабочим колесом. Это сужение струи приводит к увеличению скорости движущейся воды, подобно насадке садового шланга.По мере выхода воды из струи создается частичный вакуум, засасывающий дополнительную воду из скважины. Непосредственно за струей находится трубка Вентури, диаметр которой увеличивается. Его функция заключается в замедлении движения воды и повышении давления. Перекачиваемая вода — новая вода, забираемая из колодца за счет всасывания струи, — затем соединяется с приводной водой и сбрасывается в водопроводную систему под высоким давлением.

Поскольку струйные насосы для неглубоких скважин используют воду для забора воды, их, как правило, необходимо заправить водой, прежде чем они начнут работать.Чтобы вода из насоса и водопроводной системы не стекала обратно в колодец, на линии подачи к насосу установлен одноходовой обратный клапан.

Преодоление барьера глубины

К сожалению, вам, возможно, придется забраться на глубину более 25 футов. Удивительно, но вы все еще можете сделать это с помощью струйного насоса. Он просто включает в себя отделение струи от двигателя и корпуса крыльчатки и опускание узла струи в воду (см. схему системы двухкапельного струйного насоса).В типичной конфигурации глубоководного струйного насоса одна труба, прикрепленная к корпусу крыльчатки, направляет воду вниз в корпус струи, расположенный примерно на 10–20 футов ниже минимального уровня воды в скважине. Вторая труба соединяет выходную сторону корпуса форсунки с насосом.

В струе увеличение скорости воды создает частичный вакуум, который втягивает стоячую колодезную воду во вторую трубу, а затем обратно в насос и водопроводную систему. Глубоководные струйные насосы используют как всасывание струи для подачи воды в систему, так и давление, создаваемое крыльчаткой для подъема воды.

Чтобы предотвратить перекачку скважины, глубинная струйная насосная установка может включать выхлопную трубу длиной 35 футов. Он соединен с впускным концом корпуса форсунки и проходит вниз в скважину. Если уровень воды опускается ниже уровня корпуса форсунки, насос работает так же, как насос для неглубокой скважины. В то время как скорость потока падает, вода будет доступна до тех пор, пока уровень не упадет ниже примерно 25 футов от корпуса форсунки — предел для мелководного насоса. Выхлопная труба длиной 35 футов эффективно гарантирует, что скважина никогда не будет откачана.Конечно, высота струи над уровнем воды влияет на производительность. Чем дальше он находится, тем менее эффективной становится прокачка.

Как и в системах с неглубокой скважиной, струйный насос в системе с глубокими скважинами должен быть заправлен для работы. Донный клапан в нижней части трубопровода колодца предотвращает слив воды из труб и насоса. Струйные насосы с двумя и более рабочими колесами называются многоступенчатыми.

Переход к источнику

В то время как струйный насос может надежно справиться со скважиной глубиной в несколько сотен футов, более эффективным решением является перемещение насоса вниз в скважину, чтобы он не поднимал воду, а выталкивал ее вверх.Типичный погружной насос характеризуется длинной цилиндрической формой, которая помещается внутри обсадной колонны. Нижняя половина состоит из герметичного двигателя насоса, который подключен к наземному источнику питания и управляется проводами. Половина насосной установки состоит из набора рабочих колес, разделенных диффузором, которые направляют воду вверх по трубе в водопроводную систему.

В современных установках обсадная труба колодца снаружи дома соединяется с водопроводной системой трубой, которая проходит под землей в подвал (см. схему системы погружных насосов).Эта горизонтальная труба соединяется с трубой скважины в соединителе, называемом переходником без приямка. Функция адаптера состоит в том, чтобы обеспечить доступ к насосу и трубопроводу скважины через верхнюю часть обсадной трубы, одновременно направляя воду из насоса в водопроводную систему.

Хотя погружные насосы более эффективны, чем струйные насосы, в подаче большего количества воды для двигателя того же размера, проблемы с насосом или двигателем потребуют извлечения устройства из обсадной трубы — работу, которую лучше доверить профессионалу. Однако подводные аппараты известны своей надежностью и часто выполняют свою роль 20-25 лет без обслуживания.Погружные насосы также могут использоваться в неглубоких скважинах. Однако ил, песок, водоросли и другие загрязнения могут сократить срок службы насоса.

Общие элементы

Независимо от того, какая у вас система, компоненты на выходе всех насосов одинаковы.

Насосы не предназначены для непрерывной работы, и они не запускаются каждый раз, когда вы открываете кран или спускаете воду в унитазе. Чтобы обеспечить постоянный напор воды в приборах, насос сначала подает воду в накопительный бак.Внутри современного бака находится воздушная камера, которая сжимается по мере закачки воды. Давление в баке — это то, что перемещает воду по бытовой водопроводной системе.

Когда давление достигает заданного уровня, который может составлять от 40 до 60 фунтов на квадратный дюйм, переключатель останавливает насос. По мере того, как в доме используется вода, давление начинает снижаться до тех пор, пока после падения примерно на 20 фунтов на квадратный дюйм переключатель не включает насос, и цикл повторяется. Вы найдете манометр, установленный на баке с проводами, ведущими к переключателю, который управляет насосом.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Самодельная скважина Sand Point Water Well за один день – скважина Продукция WaterBoy

Для тех, кому посчастливилось иметь неглубокий уровень грунтовых вод без коренной породы, самодельная забивная скважина сэкономит тысячи долларов по сравнению с бурением скважины.В идеальных условиях скважину можно пробурить за несколько часов и оборудовать кувшинным насосом, создав несложную и недорогую резервную или повседневную подачу воды.

Песчаные точечные колодцы (также известные как буровые скважины или приводные точечные колодцы) когда-то были широко распространены, но, как и многие другие несложные инструменты, пошли на свалку, когда стали доступны электричество, буровые установки и объемы глубокой воды. «Механика домашнего хозяйства» 1918 года описывает простоту установки и обслуживания точечных колодцев с песком так, как будто в каждом доме должен быть хотя бы один.Как многие американцы оседлали лошадь, использовали торцовочную пилу, консервировали квашеную капусту или сшили педалью, так многие не знают о песочных точках. Тем не менее, мы должны.

Многие профессиональные эксперты в настоящее время согласны с тем, что суровость наших экстремальных погодных условий увеличивается, ископаемое топливо действительно незаменимо, а стоимость энергии будет только расти. Ручной насос и скважина за несколько сотен долларов могут стать спасением, и не только для сельских жителей. Установка точки песка может быть менее сложной, чем вы думаете.

Должен признаться, что, несмотря на то, что доставка воды вне сети — это наше дело, я не был знаком с точками с песком, пока Даррен не принес одну домой. Теперь мне интересно, почему такое удобное устройство упустили из виду многие из нас. Песчаная точка позволяет бурить скважину для использования с кувшинным насосом. Несмотря на то, что выход относительно низкий (около 3 галлонов в минуту), домовладельцы могут иметь аварийную воду для дома, домашнего скота и садов без затрат на бурение новой скважины. Если позволит таинство, вы даже сможете установить его в городе.

Найдите свой уровень грунтовых вод

Песчаные наконечники используются для крупнозернистого песка или гравия. В глине землеройные буры работают лучше всего. Там, где есть каменные или твердые образования, или вода очень глубокая, бурятся скважины. Уровень грунтовых вод, или верхний уровень насыщенной почвы, колеблется в зависимости от сезона. Во влажные периоды уровень грунтовых вод может быть выше поверхности. В засуху уровень грунтовых вод может опускаться ниже дна колодца, «пересыхая».

Чтобы узнать о своем уровне грунтовых вод, свяжитесь с водным округом вашего округа или с отделом природных ресурсов штата.Бурильщики скважин и соседи с песчаными точками могут рассказать вам о глубине своих скважин и дебитах. В Интернете обратитесь в Совет по водным системам или в Геологическую службу США. Вам также может понадобиться разрешение.

Как установить скважину с песком

За прошедшие годы «Новости Матери-Земли» опубликовали несколько хороших статей о песчаных точках, в том числе «Как выкопать колодец» в 1970 году и «Развитие водных ресурсов для поселенцев» в 1971 году Кена Кернса, который говорит: «Если условия движения хорошие, обсадную колонну диаметром 4 дюйма можно погрузить на глубину до 50 футов.В книге Readers Digest «Назад к основам» 1981 года говорится, что с помощью оборудования можно достичь глубины 150 футов. Однако обычно забивные скважины устанавливаются глубиной не более 30 футов с трубой диаметром 1 1/4 дюйма или 2 дюйма с помощью простых инструментов. Также в «Матери-Земле» Стив Максвелл пишет в 2012 году в «Источники воды в усадьбе и их варианты», что 50 футов могут быть достигнуты при идеальных гидрогеологических условиях.

По сути, забивной колодец устанавливается путем забивания песчаного наконечника и трубы прямо в землю для отвода грунтовых вод, которые могут быть буквально прямо у вас под ногами. Песчаная точка, перфорированная труба от 24 до 60 дюймов с тяжелым стальным наконечником (водозаборник), экранирована, чтобы не допустить попадания более крупных частиц грязи. Экран, доступный с различными размерами отверстий в зависимости от почвы, должен быть достаточно прочным, чтобы выдерживать удары молотком и истирание. Два хороших источника информации об установке включают Merrill Manufacturing и Wisconsin DNR.

Приводная труба, муфты и крышка

Приводная (жесткая) труба или обсадная труба также должны быть сверхпрочными.Резьба обычных тонкостенных труб и муфт может сорваться или сломаться, или труба может сломаться в местах резьбы. Крышка привода защищает резьбу. Может оказаться полезным использовать короткий отрезок жесткой трубы и муфту под крышкой привода, которую легче снять, чем крышку, после многократных ударов.

Методы ковки

Эту трубу забивают в землю путем многократного опускания тяжелого груза (забивного устройства) на трубу, как правило, одним из четырех способов: Забивное устройство направляется внутрь трубы, чтобы ударить по заглушке трубы, забивное устройство направляется снаружи трубы (как изображенный здесь), чтобы ударить по колпачку трубы, отвертка ударяет по зажиму снаружи трубы, или длинный тонкий отвертка ударяет по основанию песочного наконечника внутри трубы. Последний метод устраняет сжимающую нагрузку на трубу и делает ненужной тяжелую приводную трубу. Можно использовать молоток, но, помимо того, что он изнурительный, им трудно управлять прямо.

Груз можно перемещать вручную с помощью инструмента, напоминающего привод Т-образной стойки, или груз можно поднимать и опускать с помощью штатива и шкива. Или, если груз сбрасывается внутрь трубы, груз можно опустить с помощью веревки, а не штатива. Только не забудьте завязать веревку, чтобы она случайно не упала в колодец (это из личного опыта).

После того, как первая труба забита в землю, заглушка трубы снимается и добавляется еще одна секция трубы (с резьбовым соединением и герметиком). Легче всего работать с 5-метровыми секциями труб. Если вы используете 10-футовую трубу и привод Т-образной стойки, сначала выкопайте яму глубиной 3 фута, чтобы стоять, когда труба вбивается вниз. Эта дыра должна быть позже заполнена. Другой вариант — стоять на лестнице или платформе по мере добавления секций. Опять же, это может затруднить работу молотком.

Удар по воде

Чтобы определить, когда вы попали в воду, опустите в трубу веревку с грузом.Вы услышите, когда он коснется воды. Спуститесь еще примерно на 5 футов, чтобы учесть сезонные изменения уровня воды. Не заезжайте слишком далеко, иначе вы можете протолкнуть точку песка мимо водоносного пласта. Оставьте достаточное количество трубы, выходящей из земли, чтобы она находилась на удобной рабочей высоте с насосом, который вы собираетесь использовать, примерно 2-3 фута. Это также помогает защитить скважину от поверхностного загрязнения. Систему также необходимо промыть, чтобы удалить грязь.

Затем прикрепите насос для кувшина или всасывающий насос. (Замочите кожу насоса, погрузив насос в воду на несколько часов.) Начать прокачку. Через несколько движений из носика потечет вода. Как и в любой новой скважине, грязь со временем исчезнет.

Использование для песчаных точечных скважин

Согласно отчету Продовольственной и сельскохозяйственной организации ООН «Самопомощь скважин», скважины с песчаными точками широко используются в развивающихся странах. Например, несмотря на то, что диаметр скважины обычно невелик, а дебит относительно низок, несколько приводных скважин могут быть соединены и перекачиваться одним насосом.Поскольку забивные колодцы строятся быстро, их можно использовать в качестве временного источника воды и поднимать, когда они больше не нужны. Забивные колодцы могут использоваться для осушения котлованов. Забивной колодец можно использовать для завершения скважины, выкопанной до уровня грунтовых вод другим методом, например с помощью шнека.

Разумно инвестировать сейчас во что-то такое простое, как скважина с песком, если это вообще возможно. В конце концов, вы можете хранить только определенное количество воды.

Полная точка песка и насосный комплект

Помимо индивидуальных точек для песка, доступных в настоящее время, мы также предлагаем сборную точку для песка и комплект кувшинного насоса с инструкциями по бурению собственной скважины.Вам нужно будет купить на месте оцинкованную трубу диаметром 1 1/4 дюйма, которая обычно стоит около 3 долларов США за фут.

© Well WaterBoy Products LLC, 2014–2015 гг. ♦ WaterBuck Pump™ ♦ ВОМ™ с педальным приводом
ОБНОВЛЕНИЕ
: Этот насос в северной Калифорнии производит невероятные 2 галлона воды за ход. Кроме того, при необходимости в чрезвычайной ситуации (например, при пожаре) можно перекачивать 54–56 галлонов в минуту. Мы оснастили насос цилиндром диаметром 6 дюймов и отводной трубой диаметром 4 дюйма, что является неслыханным применением для ручного водяного насоса для глубоких скважин.

Какой тип водяного насоса вам нужен для вашего дома?

Есть много преимуществ в том, чтобы иметь колодезную систему водоснабжения вместо того, чтобы быть привязанной к муниципальному водоснабжению. Самым большим преимуществом является наличие собственного источника воды и отсутствие необходимости платить за высокие счета за воду.

Если вы строите новый дом или понимаете, что пришло время заменить ваш скважинный насос, вы можете не знать, какой вариант лучше. Позвольте нам объяснить различные типы доступных насосов.

Типы водяных насосов:

Центробежный насос – подходит только для неглубоких колодцев, этот тип насоса использует центробежную силу (как в туалете), чтобы нагнетать воду вверх по трубе и в ваш дом. Это довольно простые устройства, и они должны обеспечивать более длительный срок службы.

Струйный насос . Идеально подходит для скважин средней глубины. Прыжковый насос использует крыльчатку и всасывание для откачки воды из скважины.

Погружной насос – Глубинный погружной насос помещается в колодец и нагнетает воду вверх по трубе в дом.

Насос на солнечной энергии . Поскольку этим насосам не требуется источник электроэнергии, они более эффективны, чем традиционные насосы. Их установка стоит дороже, но затем они могут сэкономить вам деньги на затратах на электроэнергию.

Пневматический насос . Эти устройства, также называемые пневматическими насосами, работают на воздухе, а не на электричестве. Прежде чем вы слишком воодушевитесь этим вариантом, эти насосы обычно используются только в нежилых помещениях, таких как промышленные и коммерческие здания.

Ручная помпа – Ручная помпа обычно нужна только в экстренных или временных ситуациях. Хорошей новостью является то, что они легкие, недорогие и их легко устанавливать и снимать со скважины.

Насколько глубок ваш колодец?

Одним из наиболее важных соображений при выборе водяного насоса является глубина скважины. В большинстве случаев, если скважина имеет глубину менее 25 футов, подходит центробежный или мелководный струйный насос. Если скважина находится на глубине от 25 до 110 футов, обычно идеально подходит глубинный струйный насос.Для более глубоких скважин лучшим выбором может быть погружной насос.

Другие важные компоненты водяных насосов

В дополнение к двигателю и механизмам для забора воды через землю ваш водяной насос может иметь следующие важные компоненты.

Напорный бак – Отслеживает поток воды и регулирует давление воды для обеспечения стабильности.

Обратный клапан – Односторонний клапан, предотвращающий обратное движение воды по трубе в колодец.

Реле давления – Автоматически отключает насос при слишком высоком давлении, чтобы предотвратить повреждение.

Донный клапан . Донный клапан, используемый в погружных насосах, препятствует обратному течению воды к источнику.

Профессии сантехника в Нью-Хейвене и округе Фэрфилд

Если у вас есть какие-либо вопросы по выбору правильного водяного насоса для вашего дома, позвоните специалистам Rick’s Plumbing по телефону (203) 874-6629.

Опубликовано 25 ноября 2019 г.

Категория: Насос

типов скважинных насосов – Forbes Advisor

Примечание редакции. Мы получаем комиссию за партнерские ссылки в Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

Даже не имея доступа к городской системе водоснабжения, вы все равно можете получать пресную воду. Подсоедините колодезный насос к ближайшему колодцу с пресной водой, чтобы снабдить вашу водопроводную систему. Скважины различаются по размеру и глубине, поэтому крайне важно найти правильный скважинный насос для максимальной эффективности. Правильный выбор насоса для вашего дома в конечном итоге будет зависеть от размера и глубины колодца, но стоимость также является ключевым фактором, который следует учитывать.

Сравните предложения лучших монтажников погружных насосов

Бесплатные оценки без обязательств

Как работают скважинные насосы?

Колодезные насосы перекачивают воду из колодца в резервуар для хранения, где она находится до тех пор, пока она вам не понадобится. Для этого скважинные насосы используют систему резервуаров под давлением, которая направляет воду из резервуара или резервуара для хранения в водопровод вашего дома.

Когда вода закачивается в резервуар, давление воздуха в нем увеличивается, пока не достигнет заданного заданного уровня. Когда оно достигает этой точки, давление воздуха будет проталкивать воду через водопроводную систему вашего дома.Качество воздуха будет снижаться по мере использования воды в резервуаре, и насос снова включится, когда давление воздуха упадет до определенного уровня. Это гарантирует, что у вас всегда будет вода, которая вам нужна.

Обычно скважинные насосы относятся к одной из двух категорий: струйные и погружные. Струйные скважинные насосы расположены над землей и используют двигатель и всасывающую трубу для подачи воды над землей. Погружные скважинные насосы работают под землей и используют воду под давлением для выталкивания воды на поверхность и в надземный резервуар для хранения.

Существуют также центробежные и ручные насосы, которые лучше всего подходят для домов с более мелкими колодцами, где струйный или погружной скважинный насос может не работать, или для объектов, которые работают автономно. Эти насосы располагаются над землей и вытягивают воду через единственную трубу, вроде соломинки.

Стоимость скважинного насоса

Средняя стоимость установки или замены скважинного насоса колеблется от 900 до 2500 долларов , при этом в среднем по стране около 1700 долларов .

Не включая установку, скважинный насос стоит в среднем от 200 до 800 долларов США , но стоимость может варьироваться в зависимости от размера и типа насоса.Струйные насосы обычно стоят от 100 до 800 долларов США , а погружные скважинные насосы стоят от 200 до 1200 долларов США .

Поскольку центробежные и ручные скважинные насосы меньше, они дешевле. Ожидайте платить от 100 до 500 долларов за центробежный насос и около 150 долларов за ручной насос.

Типы скважинных насосов

1. Погружной

Один из самых популярных среди домовладельцев насосов для скважин. Погружные насосы для скважин выглядят как длинные металлические цилиндры, полностью погруженные в скважину.Они используют двигатель для подачи воды из колодца через насос в надземный резервуар.

Погружные скважинные насосы могут работать на различных глубинах. Поэтому, если вы живете в засушливой местности, где скважины могут достигать сотен футов в глубину, погружной скважинный насос все равно подойдет вам. Это также не приведет к увеличению затрат на электроэнергию, поскольку погружные скважинные насосы используют гравитацию в процессе откачки.

Поскольку двигатели погружных скважинных насосов расположены под водой, они всегда остаются холодными, а это означает, что они служат значительно дольше, чем другие насосы, двигатели которых могут быстро сгореть.Погружные насосы могут служить до 25 лет, тогда как другие типы насосов могут служить только пять или шесть лет.

Тем не менее, пребывание под водой может со временем повредить насосы. Погружные скважинные насосы спроектированы таким образом, чтобы их двигатель был хорошо герметизирован. Но со временем уплотнение может подвергнуться коррозии и позволить воде попасть в места, где ее быть не должно. Мокрый мотор бесполезен, пока его не отремонтируют.

При цене от 200 до 1200 долларов США погружные скважинные насосы являются самым дорогим типом скважинных насосов.Но с длительным сроком службы и относительно небольшими потребностями в обслуживании высокая цена может быть оправдана.

Плюсы

Энергоэффективный

Подходит для различной глубины

Долговечный

Минусы

Подвержен коррозии

Дорогой

2. Жиклер

Струйные насосы бывают двух типов: для глубоких скважин и для неглубоких. Струйные насосы для неглубоких скважин работают аналогично погружным скважинным насосам, но они работают только для скважин глубиной 25 футов или меньше.Глубинные насосы более мощные, а это означает, что они могут работать в скважинах глубиной до 100 футов. Но чем глубже скважина, тем менее эффективен будет насос, так как его двигателю придется работать тяжелее.

Оба типа струйных насосов могут быть смещены от буровой площадки, чтобы при необходимости обеспечить легкий доступ к насосу. Это удобно, когда необходим ремонт, что выгодно, поскольку струйные насосы очень подвержены повреждению песком (будьте осторожны, если вы живете в районе с песчаной почвой).

Мало того, что они могут снабжать водопроводную систему вашего дома колодезной водой, струйные колодезные насосы также могут использоваться для таких задач, как орошение и садоводство.

Плюсы

Недорогой

Может быть смещен от буровой площадки

Может использоваться для орошения

Минусы

Ограничители Efficiency с увеличенной глубиной

Подвержен повреждению песком

3. Центробежный

Центробежные насосы представляют собой простые скважинные насосы. Они используют кинетическую энергию двигателя для транспортировки воды от одного конца насоса к другому.

В отличие от погружных скважинных насосов центробежные скважинные насосы не имеют приводных уплотнений. Это исключает риск коррозии и дорогостоящего ремонта.

Центробежные скважинные насосы намного меньше других типов скважинных насосов, что означает, что к ним легко получить доступ и при необходимости обслуживать их. Кроме того, они намного дешевле, чем другие типы. Но их небольшой размер ограничивает их в количестве энергии, которую они должны всасывать. Лучше всего они работают в неглубоких колодцах глубиной не более 25 футов.

Плюсы

Малообслуживаемый

Недорогой

Минусы

Работает только в неглубоких скважинах

4.Ручной насос
В ручных насосах
используется рычаг с ручным приводом, который забирает воду из колодца и перекачивает ее в сборный резервуар для подачи в водопроводную систему вашего дома. Эти ручные насосы не так распространены, как другие типы скважинных насосов, но они удобны для автономных установок.
Ручные насосы
являются наименее дорогими из всех типов скважинных насосов, но их использование может быть физически утомительным.

Плюсы

Недорогой

Функционирование независимо от погоды или доступности коммунальных услуг

Минусы

Какой скважинный насос лучше всего подходит для моего дома?

Чтобы определить, какой тип скважинного насоса лучше всего подходит для вас, рассмотрите глубину вашей скважины.Если скважина, которую вы будете использовать, имеет глубину более 25 футов, вы можете не использовать центробежные и неглубокие струйные насосы. Если глубина менее 25 футов, у вас есть множество вариантов. Поговорите со специалистом, который поможет вам определить, что лучше для вас.

Также важно рассчитать, сколько воды вам понадобится в любой момент времени. Насосы обычно оцениваются в галлонах в минуту (GPM). Средний дом с тремя-четырьмя спальнями требует от восьми до 12 галлонов в минуту. Вы можете приблизительно рассчитать это число, добавив один галлон в минуту для каждого приспособления, требующего колодезной воды.

Сравните предложения лучших монтажников погружных насосов

Бесплатные оценки без обязательств
.

Разное
