Выбор и монтаж повысительных насосов
СодержаниеС проблемой слабого напора в водопроводе сталкиваются и жители многоквартирных, и владельцы частных домов. Наиболее распространенные причины – засоренность магистрали, устраняемая чисткой и предупреждаемая своевременным обслуживанием системы водоснабжения, и недостаточный уровень давления воды.
Откорректировать и увеличить уровень давления воды легко благодаря установке повысительного насоса.
Устройство и принцип работы
Повысительный насос для водопровода – это цельная, сразу собранная конструкция. Ее основные элементы – сам насос и электродвигатель. Производители оборудования этой категории используют в процессе изготовления высококачественные, надежные и недорогие материалы. К ним относятся чугун, сталь, керамика и латунь – их срок эксплуатации исчисляется десятилетиями.
Благодаря этому и современным конструкционным решениям насосное оборудование для повышения давления воды доступны и просты в использовании и ремонте.

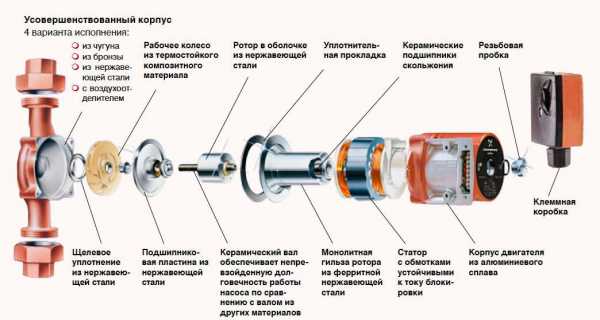

Устройство циркуляционного насоса
Корпус насоса находится непосредственно в водной среде. То есть, данный сегмент представлен преимущественно моделями с мокрым ротором. Такая комплектация обеспечивает автоматическое не требующее вмешательства пользователя и остановки оборудования охлаждение. Современные модели удобны для установки в квартире или доме, так как создают минимальное количество шума.
Бытовые повысительные насосы, применяемые для модернизации водопроводной системы, компактны и оснащены простой панелью управления.
Показатель работоспособности оборудования для повышения давления воды определяются наличием в комплектации мембранного бака. Классические инлайновые модели, врезаемые непосредственно в общую магистраль, работают на полной мощности без перерыва. Тем не менее, водный дебет может быть ниже ожидаемого ввиду несоответствующего качества подачи воды в месте основного забора. Это провоцирует преждевременный износ и выход оборудования из строя.
Оснащенные мембранным баком или гидроаккумулятором модели более продуктивны для водоснабжения в условиях постоянного отсутствия необходимого напора. Мембранный бак в зависимости от объема аккумулирует запас воды, который при включении кранов или запуске бытовой техники (посудомоечных, стиральных машин, бойлеров и т.д.) используется в первую очередь. Таким образом, в вашей локальной магистрали всегда есть необходимое стартовое количество воды, а по мере ее расходования насос самостоятельно обеспечит наполнение бака.
По типу управления насосы для повышения давления воды делятся на 2 категории:
- ручные;
- автоматические.
Оборудование второго типа стоит дороже, но к его достоинствам относятся простота настроек, оснащение большим количеством датчиков и отсутствие необходимости постоянной корректировки рабочих параметров.
к меню ↑
Преимущества
К достоинствам применения можно отнести:
Повысительный насос с гидроаккумулятором
- компактный размер и относительно небольшой габарит;
- простота монтажа, осуществить который можно и своими руками;
- удобство в эксплуатации;
- повышение давления воды на 1,5-2 атмосферы и поддержание заданного уровня;
- возможность перекачивания жидкостей в широком температурном диапазоне (-15…+100оС), что позволяет использовать установки этого типа не только в быту, но и для реализации промышленных задач;
- экономное электропотребление;
- низкий уровень шума.
к меню ↑
Параметры выбора модели
Выбор повысительных насосов для воды не может основываться только на стоимости оборудования. Как показывает практика, лучше приобрести более мощный и производительныйнасос, чем в дальнейшем комплектовать магистраль дополнительными установками для подкачки воды и нагнетания напора.
Мы рекомендуем предварительно замерить все фактические показатели (давление и скорость протока) и рассчитать необходимые. 2 атмосферы – достаточный показатель для комфортного использования водопровода в квартире с одним санузлом.
Если в доме несколько санузлов, установлен большой перечень использующей воду бытовой техники, в том числе душевые кабины и джакузи, номинальное давление должно быть не менее 3,5 атмосфер.

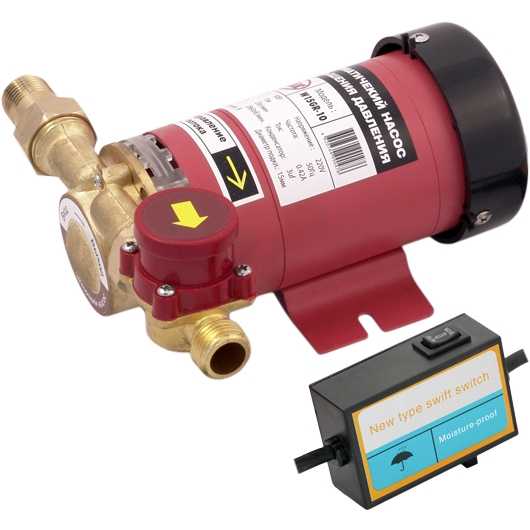

Повысительный насос W15GR-10
При выборе модели обращайте внимание на следующие характеристики:
- мощность;
- производительность;
- максимальную напорную способность;
- тип перекачиваемой воды – горячая или холодная;
- уровень шума;
- габарит.
к меню ↑
Особенности монтажа и тестирования
Установка повысительного насоса в доме начинается с выбора места его расположения. Это важно, так как включение агрегата осуществляется только в том случае, если через его датчик движется вода. Лучше всего врезать его в месте входа магистрали в квартиру непосредственно перед водозаборной точкой. В большинстве случаев насос устанавливается в подвальных помещениях и полностью обеспечивают 1 и 2 этажи.
Для подъема воды на большую высоту, как правило, применяется еще нагнетательный агрегат.

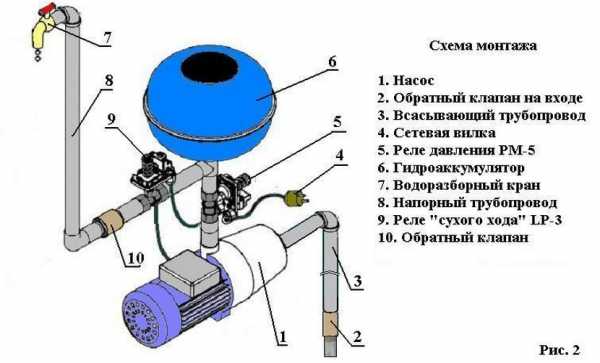

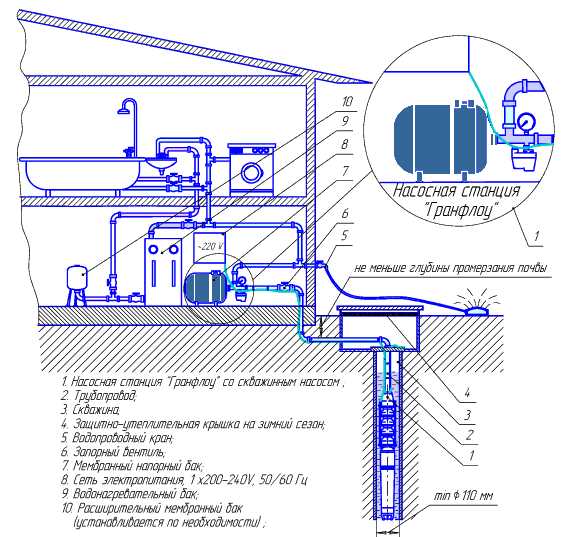

Схема монтажа повысительного насоса в систему водоснабжения
Монтаж достаточно прост:
- убедитесь, что в месте установки есть розетка;
- сделайте разметку в местах вреза оборудования;
- перекройте подачу воды и спустите ее остатки из трубопровода;
- обрежьте трубу и оснастите ее внешней резьбой;
- навинтите переходники;
- вкрутите фитинги;
- подключите агрегат к щитку с помощью трехжильного кабеля – естественно, нужно установить индивидуальный автомат;
- проверьте герметизацию стыков (использовать можно паклю, ленту ФУМ или другие подходящие для водной изоляции герметики).
Теперь можно провести испытание. Первый запуск насоса осуществляется только после возобновления циркуляции воды.
Если для установки вы привлекаете специалистов, обязательно присутствуйте при тестовом включении и составьте акт проверки насосов-повысителей.
к меню ↑
Установка в квартире повысительного насоса GPD 15-9A (видео)
nasosovnet.ru
В чем отличие циркуляционного насоса от повысительного: функции и принцип работы
Содержание статьи:
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.
Повысительные насосы
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:
- АС159–160А AQUARIO,
- PB WILO,
- UPA 15-90 GRUNDFOS.
Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).
Принцип работы
Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.
Схема горизонтального устройства
Струйные устройства
Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).
Вихревые устройства
Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.
Циркуляционные насосы
Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.
Схема прибора
«Сухие» циркуляционные насосы
В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).
Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором.
«Мокрые» циркуляционные насосы
В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).
Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.
«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.
Чем отличается циркуляционный насос от повысительного
Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.
Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.
Циркуляционный насос
Повысительный насос оказывает воздействие конкретно на давление — он его повышает.
Повысительный
Рассмотрим на примере:
- вода поступает на участки по магистрали от водонапорной башни;
- в магистрали давление 1 атм;
- в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;
- к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.
До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.
Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.
Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.
Видео: циркуляционный насос
Понравилась статья? Поделитесь с друзьями:
teploguru.ru
Повысительные насосы для повышения давления в водопроводе дома
Слабый напор воды в кране может возникать по разным причинам. Кроме засоренности фильтров и труб, это может быть снижение давления в системе. Особенно это касается частных домовладений в часы интенсивного водоразбора. Повысительные насосы для водоснабжения способны эффективно решить эту проблему. С их помощью вы сможете поддерживать оптимальное давление в системе подачи воды и обеспечить комфортные условия эксплуатации душевых кабин, стиральных и посудомоечных машин, бойлеров и пр.
Принцип работы повысительного насоса для водопровода
Повысительные насосы для водоснабжения представляют собой единые конструкции, состоящие из таких элементов как насосы и электродвигатели. Все детали наносного оборудования производятся из высококачественных материалов (чугуна, нержавеющей стали, латуни, керамики) и обладают высокой устойчивостью к коррозии. Корпус насоса скрыт под водой, где дополнительно размещаются фронтальный всасывающий и радиальный подающий раструбы. Производятся повысительные насосы для водоснабжения исключительно с
Для частных домов, как правило, выбирают бытовые модели, которые отличаются компактными размерами, экономичностью и простотой управления. Данные устройства работают с жидкостями, температура которых может быть от -15°С до +100°С. Трубы для систем водоснабжения при этом могут использоваться самые разные: металлопластиковые, чугунные, полипропиленовые, стальные и др. Однако специалисты рекомендуют эксплуатировать оборудование при температуре не превышающей +40°С. Разводка водоснабжения дома должна предусматривать установку насоса в специально оборудованных помещениях.
Насосы по типу управления они делятся на:
- ручные,
- автоматические.
Автоматические устройства могут включаться в момент открытия источника водозабора. Они пользуются наибольшей популярностью в устройстве систем автономного водоснабжения. В отличие от ручных автоматические насосы для повышения давления позволяют экономить электроэнергию и воду.
Критерии выбора повысительных насосов
- уровень шума,
- мощность устройства,
- производительность,
- максимальный напор воды.
К неоспоримым преимуществам использования повысительных насосов относят:
- возможность работы с жидкостями в большом температурном диапазоне;
- простота подключения и обслуживания,
- небольшой вес,
- компактные размеры,
- низкий уровень шума во время работы;
- способность постоянно поддерживать оптимальное давление в системе.
Выбирая повысительные насосы для водоснабжения, следует обязательно задуматься об их работоспособности. Если речь идет об установке устройства на общую магистраль, существует риск того, что насос будет работать на полную мощность, но при этом дебет воды будет падать. В свою очередь это повлечет быстрый износ устройства и частые ремонты. В такой ситуации верным шагом будет установка повысительного насоса с емкостью-накопителем. Данная мера позволит обеспечить требуемые параметры напора воды в кране. Накопительный банк может быть подключен непосредственно к самой магистрали. Слабым местом в установке такой системы является сложность сборки. Она более трудоемка, чем в варианте с поверхностной насосной станцией. Устанавливая погружной повысительный насос на автоматику, проконсультируйтесь у специалиста, как лучше монтировать
В любом случае, перед установкой погружного или поверхностного насоса повышения давления, составьте монтажную схему. Если это необходимо, дополнительно проконсультируйтесь у специалиста. Ведь неправильный монтаж не является гарантийным основанием для проведения бесплатного ремонта оборудования.
Видео — Монтаж повысительного насоса в систему водоснабжения дома
aquagroup.ru
Чем отличается повысительный насос от циркуляционного — СамСтрой
Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.
Повысительные насосы
Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:
-АС159–160А AQUARIO,
-PB WILO,
-UPA 15-90 GRUNDFOS.
Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).
Принцип работы
Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.
Струйные устройства
Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).
Вихревые устройства
Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.
Циркуляционные насосы
Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.
«Сухие» циркуляционные насосы
В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).
Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором. «
Мокрые» циркуляционные насосы
В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).
Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.
«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.
Чем отличается циркуляционный насос от повысительного
Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.
Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.
Циркуляционный насосПовысительный насос оказывает воздействие конкретно на давление — он его повышает.
Рассмотрим на примере: вода поступает на участки по магистрали от водонапорной башни;
-в магистрали давление 1 атм;
-в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;
-к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.
До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.
Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.
Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.
samstroy.com
Установка повысительных насосов WILO для холодного водоснабжения и водопровода
Зачастую давление воды на даче, в существующей системе водоснабжения, недостаточное. Конечно, приятного ощущения в такой ситуации мало, но это не катастрофа. Для системы, выполненной на основе бака накопительного, где вода поступает самотёком, это обычное явление. Давление воды в такой системе в лучшем случае будет 0,8–1 атмосфера. Такого напора порой недостаточно даже для принятия душа, а подключить стиральную автоматическую машину, посудомоечный агрегат или бойлер, так и вовсе требуется давление не ниже 2 атмосфер.
Такую проблему можно решить двумя способами. Первый – в доме установить насосную станцию, с максимально большим гидроаккумулирующим баком, поддерживающую заданные параметры в автоматическом режиме. Этот способ позволяет добиться прекрасных эксплуатационных показателей, но является дорогостоящим. Второй способ основан на использовании встраиваемого в систему насоса, который повышает давление воды в водопроводе на даче. Этот вариант повышения давления воды в доме является менее затратным. Именно о повысительных насосах для холодного водоснабжения, их использовании и способах применения и пойдёт речь в этой статье.
Виды повысительных насосов для водопровода
Такие насосы с нуля создать давление не могут, они повышают напор воды, существующий в системе. Это устройство поднимает давление на 1–3 атмосферы, путём подкачки воды, после врезки его в действующий водопровод. Насосы, повышающие давление воды, различаются по нескольким параметрам.
По типу охлаждения
- Насосы с сухим ротором имеют высокий коэффициент полезного действия. При этом недостатком таких устройств, считается повышенный уровень шума и большие размеры прибора.
- Насосы с мокрым ротором имеют небольшие размеры, при невысоком уровне шума. Но в работе они менее эффективны, хотя для повышения давления воды в системе домашнего водоснабжения, подходят на все 100%. Охлаждаются эти устройства потоком холодной воды, протекающей через насос.
По способу установки
- Горизонтальные насосы врезаются в трубы водопровода, которые расположены в горизонтальной плоскости системы водоснабжения.
- Вертикальные устройства устанавливаются на вертикальные стояки системы.
- Комбинированные устанавливаются в любой позиции труб системы водоснабжения.
По типу управления
Модели с ручным управлением постоянно находятся в выключенном или включённом состоянии. Такой аппарат включается при необходимости подъёма давления в системе. Главное, чтобы был небольшой напор, ведь при отсутствии воды насос может попросту сгореть от перегрева. Выключение производится хозяином вручную, после проведения разовых операций.- При автоматическом управлении установленный специальный датчик подаёт сигнал на включение насоса, когда возникает в этом необходимость. При отсутствии воды в системе, этот же датчик отключает насос, что позволяет избежать его перегрева и выхода из строя.
- В комбинированных моделях переключение режимов работы происходит с помощью специального переключателя.
По наличию скоростей
- Односкоростные модели могут производить подкачку воды в режиме одной скорости вращения вала.
- Многоскоростные работают с различной интенсивностью, которая зависит от необходимой величины расхода воды.
По типу конструктивного решения
- Вихревые агрегаты имеют высокую производительность, но высокий уровень шума и требуют специальной обвязки.
- Встраиваемые конструкции компактные по размеру, но имеют небольшой уровень производительности. Встраиваются обычно в подающий трубопровод.
Выбор насосов
Современные производители предлагают множество различных моделей повысительных насосов для водопровода. Модели WILO , Jemix , Aquatica внешне очень похожи друг на друга, тем не менее по многим параметрам они имеют большое различие, на которые и необходимо обращать особое внимание при выборе устройства.
Оптимальным вариантом для повышения давления в домашней системе водоснабжения является применение встраиваемых насосов с мокрым ротором модели WILO . Тип установки выбирается в зависимость от планируемого места врезки повысительного насоса в водопровод. Конечно, лучше купить насос с многоступенчатой регулировкой скорости, но цена таких агрегатов намного выше односкоростных моделей. В дачном водопроводе чаще используются одноступенчатые насосы.
Материал корпуса тоже имеет огромное значение. Производители предлагают насосы, изготовленные из нержавеющей стали или чугуна. Корпус из нержавейки более практичен, но, соответственно и цена будет выше. Лучше купить изделие WILO с крыльчаткой, изготовленной из латуни или бронзы. Крыльчатка из пластика относится к более дешёвому ценовому сегменту, но зато во время эксплуатации они чаще подвержены поломкам.
Технические характеристики насосов
Прежде чем купить повысительный насос, необходимо обратить особое внимание не на цену изделия, а на его технические характеристики, которые указываются на всех моделях WILO:
- Напряжение питания. Насосы WILO, как и все бытовые приборы, рассчитан на работу от электрической сети с однофазным питанием и напряжением 220 В, с частотой переменного тока 50 Гц. Если напряжение сети занижено, то и давление будет низким, так как насос будет работать с пониженной мощностью.
- Потребляемая мощность зависит от режима работы и конкретной модели. Почти у всех насосов, включая и модель WILO , максимальная потребляемая мощность очень редко превышает 50–70 Вт. У многоскоростных моделей этот параметр указан на табличке, находящейся на корпусе прибора, с указанием мощности и силы тока в каждом из режимов работы.
- Температура перекачиваемой воды. У моделей WILO этот показатель находится в пределе от +2 до +100 ℃, что достаточно, даже с запасом, для повышения давления в системе отопления.
- Класс защиты указывается по международной классификации. Этот параметр показывает уровень защищённости прибора от попадания внутрь твёрдых частиц, а также капель или брызг воды, летящих под различными углами. У насосов WILO класс защиты – IP 44 .
- Максимальная подача (производительность насоса) показывает количество воды, которое может прокачать агрегат за определённый промежуток времени. Этот параметр измеряется в кубических метров в час (м. куб/час) или литрах в минуту. Насос WILO PB –089 EA имеет значение максимальной подачи – 2,4 м куб/час.
- Максимальный напор. Этот параметр показывает, на какую величину насос способен поднять воду относительно места монтажа. Насос WILO PB –089 EA может поднять воду на высоту 9 метров.
- Номинальная и максимальная мощность показывает производительность двигателя агрегата. Измеряется мощность в ваттах (Вт). Принцип работы прост, чем больше мощность двигателя, тем большее давление воды прибор в состоянии обеспечить в водопроводе.
- Размеры подсоединения. Большинство повышающих насосов врезаются в контур системы водопровода с помощью накидных гаек, которые часто поставляются вместе с насосом. Диаметры определяются по Европейской метрической классификации.
Установка повышающего насоса

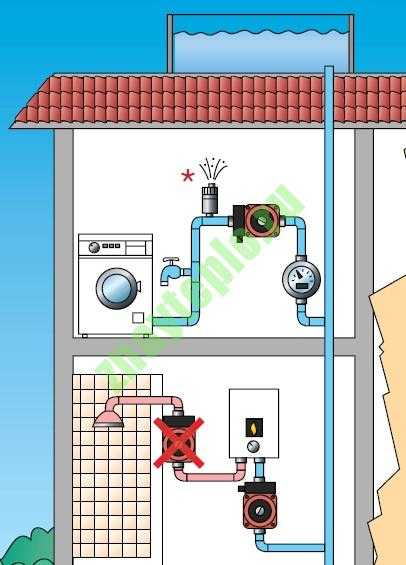

Схема установки и подключения агрегата для повышения давления в системе водопровода зависит от конкретной ситуации. Для эффективной работы душа или крана достаточно устроить подкачку на выходе из накопительного бака. Но, если решите пользоваться автоматической стиральной машиной или захотите поставить бойлер на даче, то повышающий агрегат нужно ставить перед накопительным баком.
При любом варианте установки системы повышения давления обязательно необходимо продумать возможность обхода или демонтажа прибора.
Установить повысительный насос дома, для горячей воды системы отопления не представляет особой сложности для опытного домашнего мастера. Но всё же при монтаже агрегата нельзя забывать о ряде нюансов этой работы:
В каком бы месте ни устанавливался прибор, перед ним желательно смонтировать сетчатый фильтр, так как твёрдые частицы, попадая в подшипники, могут вывести прибор из строя, или снизить эффективность его работы.- После агрегата рекомендуется вмонтировать в систему обратный клапан, для защиты от возможных гидравлических ударов и предотвращения обратного тока воды при отключённом приборе.
- В обычных горячих системах отопления помпу желательно размещать в точке, с самой низкой температурой, т. е. в непосредственной близости к котлу.
- Чтобы избежать возможности разрыва водяного потока (попадания воздуха в систему), монтировать помпу необходимо перед подающим коллектором. Если агрегат оборудован воздушным клапаном, то нужно выпустить воздух из системы.
- Около места установки агрегата обязательно нужно поместить розетку электрического питания, так, чтобы прибор включался без натяга шнура. Розетка должна быть с заземляющим контуром.
- Перед запуском помпы необходимо проследить, чтобы система была полностью заполнена водой, так как даже кратковременная работа на холостом ходу может испортить прибор.
- Необходимо тщательно промыть систему чистой водой перед запуском, дабы избежать попадания твёрдых частиц.
Помните, что при выборе аппарата для повышения давления в системе водопровода, не рекомендуется останавливать своё внимание на модели неизвестных производителей. Лучше приобрести качественный агрегат, который прослужит длительное время без всякого постороннего вмешательства в его работу. Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara. Среди российских производителей можно выделить фирму «Джилекс».
remontoni.guru

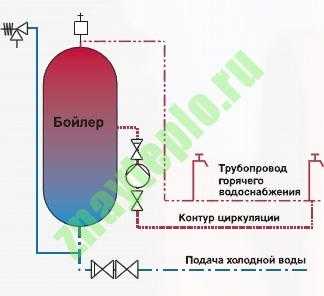

Как работает повысительный насос и насос для рециркуляции горячей воды
Оглавление статьи
Зачем нужен повысительный насос?
Повысительный насос применяют при недостаточном давлении в водопроводе. Сейчас большинство повысительных насосов работают при наличии разбора воды, то есть насос будет работать пока вы не перекроете воду на смесителе. Это делается при помощи встроенного в насос реле протока. С помощью таких насосов можно перекачивать маловязкие, неагрессивные жидкости без включения твердых частиц и примесей машинного масла.
Технические характеристики:
- Напор 2 метра.
- Температура окружающей среды от 2°С до 40°С.
- Температура перекачиваемой жидкости от 2°С до 60°С.
- Максимальное давление в системе 6 бар.
Монтаж повысительного насоса.
Повысительный насос устанавливается с помощью накидных гаек непосредственно на трубу, по которой осуществляется подача холодной воды. Стандартным размером подсоединения является 0,5 дюйма. После установки насоса, необходимо удалить из него воздух. Как это сделать подробно и с картинками описано в инструкции, которую настоятельно советую прочитать перед тем как делать монтаж. Пример правильного неправильного монтажа рассмотрим на рисунке:

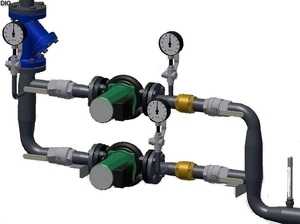

Пример монтажа насоса UPA15-90

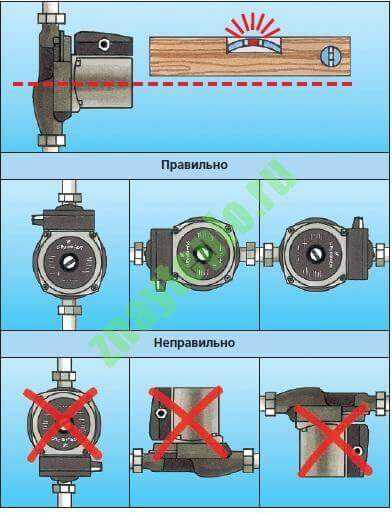

Правильная установка повысительного насоса

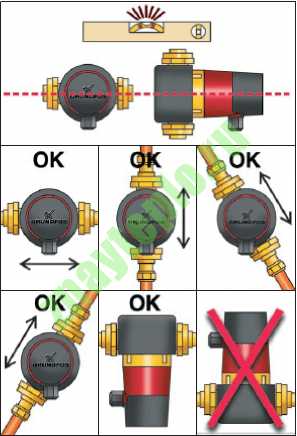

Так же необходимо помнить, что вал насоса должен располагаться в горизонтальной плоскости. Если этого не сделать, то подшипники не будут смазываться и быстро выйдут из строя! Смотрим на еще один рисунок и делаем выводы.
Техническое обслуживание.
В домашних условиях ограничивается прочисткой реле протока. Если нет желания этим заниматься, то можно установить перед насосом сетчатый фильтр, который будет задерживать шлам.Более сложный ремонт должен осуществляться в авторизованном сервисном центре.
Зачем нужен насос для рециркуляции горячей воды?
Он помогает экономить воду (вам не нужно выливать воду в канализацию, в ожидании пока пойдет горячая вода). Насос рециркуляции устанавливают на обратном трубопроводе бойлера косвенного нагрева. Очевидно, что контур горячей воды должен быть замкнутым. Иначе вода в нем циркулировать не сможет и насос для рециркуляции окажется бесполезным.
Технические характеристики:
- Напор 1,2 метра.
- Температура перекачиваемой жидкости от 2°С до 95°С (рекомендовано поддерживать температуру ниже 65°С).
- Температура окружающей среды от 2°С до 40°С.
- Максимальное давление в системе 10 бар.
Управляется работа насосов с помощью различных способов:
- С помощью встроенного термостата — поддерживается постоянная температура горячей воды в системе.
- С помощью суточного таймера — можно выставить время включения и выключения насоса.
- Адаптивные системы — комбинация вышеописанных способов.
Монтаж насоса для рециркуляции горячей воды.
Расположение вала у насоса для рециркуляции
Как уже говорилось ранее, насос для рециркуляции необходимо устанавливать на «обратке» контура горячей воды бойлера косвенного нагрева. Схема монтажа приведена ниже на рисунке:
Схема монтажа насоса для рециркуляции водыРасположение вала насоса должно выполняться по следующему рисунку. Его я взял из инструкции для насосов Grundfos UP. Всем рекомендую эти насосы из-за их высокого качества! Итак, смотрим на рисунок. Размер подсоединения насоса 0,5 дюйма.
Техническое обслуживание.
В домашних условиях можно только почистить от накипи, все остальное лучше доверить людям из сервиса.
На этом я завершаю эту статью, жду ваших вопросов в комментариях!
znayteplo.ru
Повысительный насос — ТеплоВики — энциклопедия отопления
Материал из ТеплоВики — энциклопедия отоплении

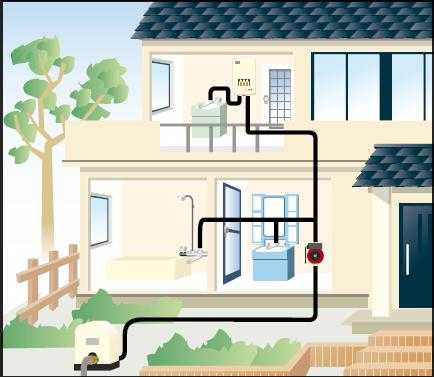

Повысительный насос – центробежный насос, предназначенный для повышения уровня давления в системе водоснабжения.
Конструкция
Повысительный насос состоит из головной части и основания. Данные элементы соединены с промежуточными камерами и цилиндрическим кожухом при помощи стяжных болтов. Основание повысительного насоса имеет напорный и всасывающий патрубки. Вал повысительного насоса имеет торцевое уплотнение.
Особенности использования

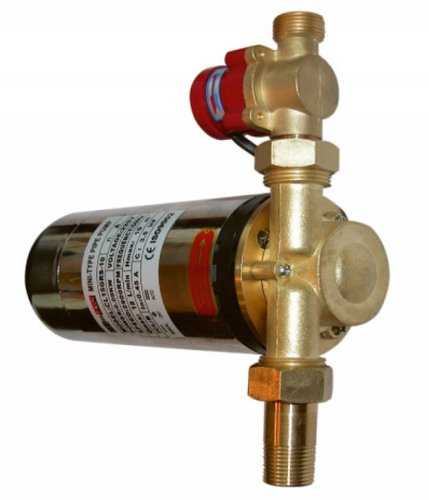

Благодаря повысительным насосам, уровень давления достигает оптимальной отметки, система функционирует нормально. Повысительный насос может применяться как для перекачивания воды, так и для других видов жидкостей, применяемых в технологическом процессе. Повысительный насос может работать автоматически, включение и выключение определяется встроенным датчиком протока.
Повысительные насосы разделяются на:
- повысительные насосы горизонтальные,
- повысительные насосы вертикальные.
Повысительный насос применяется в промышленной сфере:
Производители
Производством повысительных насосов и других видов насосов и насосных установок занимается компания Wilo. Wilo выпустила повысительный насос с мокрым ротором.

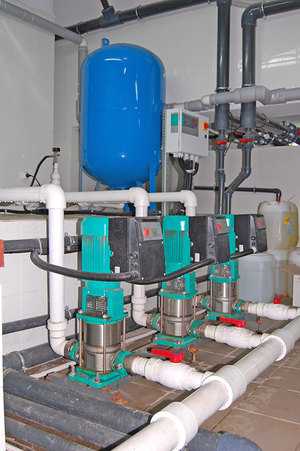

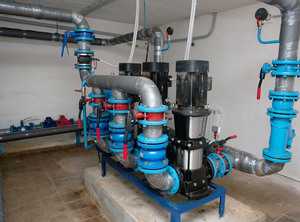

Компанией WILO производится широкий ассортимент как насосных агрегатов центробежного типа, так и установок повышения давления на их базе, включающих от одного до шести насосов.Производительность такой установки может составлять от 1 м3/ч до 600 м3/ч и возможностью увеличения существующего давления в сети на величину до 15 атмосфер. Это позволяет полностью обеспечить водоснабжение любого высотного здания.
Каждая установка оснащается многоступенчатыми центробежными насосами высокого давления, как горизонтального, так и вертикального типа. Насосы вертикального исполнения делятся на насосы сухого и мокрого ротора, особенностью последнего является то, что все вращающиеся элементы насоса и мотора вращаются в перекачиваемой среде, что исключает наличие каких-либо уплотнений, а следовательно необходимость технического обслуживания. Они также обладают низким уровнем шума— Анатолий Онищенко, руководитель красноярского филиала компании «ВИЛО РУС»
Всемирную популярность получила компания Grundfos, выпускающая запорную арматуру, котлы, насосы. Особого внимания заслуживает компактный повысительный насос данной компании, он характеризуется низким уровнем шума, может применяться в частных домах, квартирах.
Источники
ru.teplowiki.org
