Программируемый терморегулятор для тёплого пола: настройка и подсчёт температуры

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

Программируемый терморегулятор для теплого пола

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

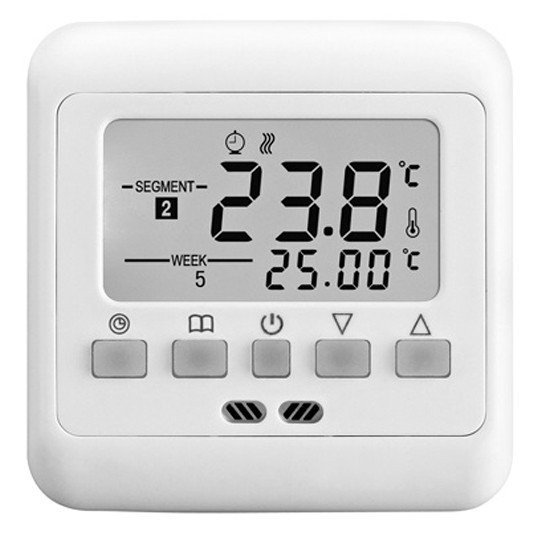

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

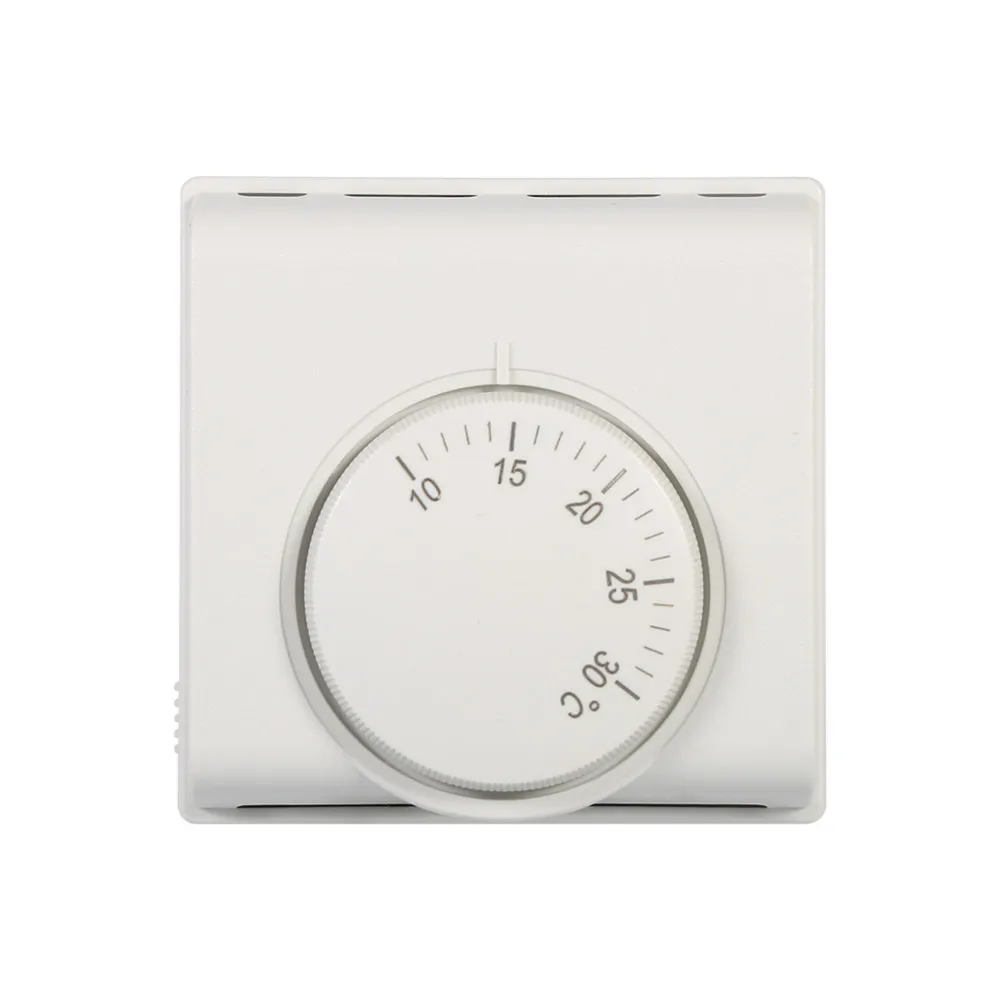

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

• простота настроек в процессе эксплуатации;
• невысокая стоимость;
• надёжность конструкции при эксплуатации высоких и низких температур;
• независимость от энергетических помех;
• устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

• датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
• заданная температура и регистрируемые текущие данные отображаются на дисплее;
• возможность контроля температуры в нескольких зонах «тёплого пола»;
• термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
• существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.

При перепадах напряжения и кратковременном отключении электротока наблюдаются сбои в стабильной работе и настройках микросхемы электронного устройства. При подсчёте стоимости, электрические конструкции по цене намного выше механических аналогов.

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

С помощью терморегулирующих конструкций контролируемая среда будет иметь заданную температуру.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

• термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
• от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
• термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
• качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
• благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
• расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
• стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

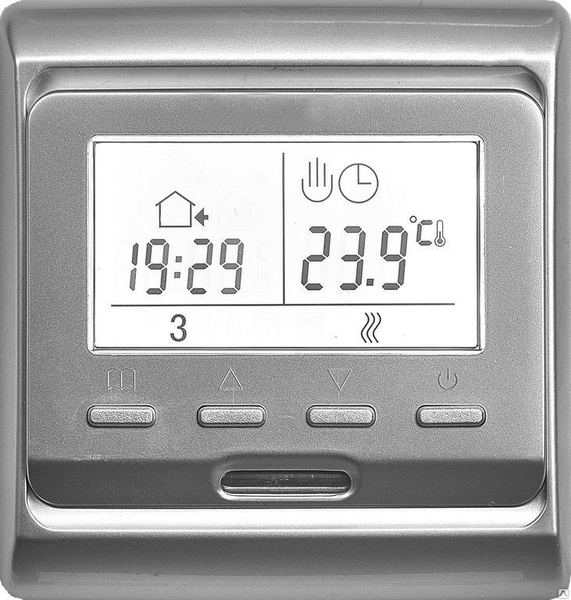

Правила настройки терморегулятора

Первичная настройка терморегуляторов любого вида заключается в проверке в целом работоспособности всей системы тёплого пола.

Для этого необходимо включить нагрев, установить необходимые параметры на всех измерительных устройствах и прогреть полностью все помещения дома или квартиры. Для котла установить оптимальный режим нагрева 60^оС.

При частых включениях котла и выходу на старт, следует установить меньшую мощность и снова проверить систему. Подобрать нужную температуру в каждом отдельном помещении придётся в процессе эксплуатации системы тёплого пола.

Загрузка…

узлы сервопривода и их настройка

Ценность индивидуальных систем отопления, к числу которых относятся и водяные полы, в том и заключается, что их можно настраивать на комфортную температуру при минимальных расходах на подогрев теплоносителя. Главное — правильно выбрать схему подключения и смонтировать её без ошибок. Вариантов подключения существует несколько, и в каждом случае регулировка тёплого пола осуществляется по-своему. Тем не менее, есть общие принципы, которые мы в этой публикации и рассмотрим.

Регулировка тёплого пола

Содержание статьи

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Какую задачу решает клапан подпитки

Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.

Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.

Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.

Клапан с двумя ходами

Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.

Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.

Возможности трёхходового клапана

Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).

Клапан автоподпитки на 3 хода

Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.

Примечание! Чтобы этого избежать, дополнительно монтируют сервоприводы, о которых мы расскажем чуть позже.

Но достоинств у 3-х ходового клапана всё же больше:

1. Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
2. В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.

А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.

Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.

Трехходовой клапан в схеме

Работа системы с сервоприводом

Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.

Элементы системы с названиями

Термоголовка

Регулятор температуры

Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.

На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.

Таблица 1. Схематичное функционирование электронного термостата

Вид термостата	Пояснение
Монтажные отверстия термостата	На тыльной стороне прибора есть два монтажных отверстия, которыми он насаживается на вкрученные в стену саморезы.
Выбор места для установки	Место расположения выбирается произвольно, лишь бы на него не падали прямые солнечные лучи и не попадали сквозняки. От пола он должен отстоять минимум на 1,5 метра, так как прибор очень чувствителен к изменениям температур.
Питание прибора	К сети термостат не подключается, так как работает от двух литиевых батареек, которые идут в комплекте. Такого питания прибору хватает на 1,5-2 года регулярной эксплуатации.
Как происходит передача данных	На этой схеме терморегулятор обозначен цифрой 1. Под номером 2 – радиомодуль, который принимает сигнал от регулятора по заданной и измеренной температуре, сравнивает их, и при необходимости открывает сервоприводы.
Структура коллектора	Перед вами коллекторный узел, в котором в нижнем ряду стоят сервоприводы, а наверху – расходомеры (как вариант, это могут быть настроечные колпачки). Именно они и помогут настроить работу тёплого пола, обеспечивая регулировку расхода теплоносителя. Примечание! Каждый контур пола мониторится отдельным расходомером, и позволяет обеспечить ему равномерный прогрев.

Как осуществить первичную настройку пола

Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить. Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву.

Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.

Первичный запуск производится до монтажа декоративного покрытия

При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки.

На заметку! Форсирование событий неуместно — постепенный нагрев исключит возникновение в стяжке трещин из-за резкого линейного расширения.

В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.

Таблица 2. Регулировка теплого пола

Фото, шаги	Пояснение
Шаг 1 – заполняем систему водой	Для первого пуска системы её сначала нужно заполнить водой, и стравить воздух. Для этого следует открыть те краны, которым положено при работе пола быть открытыми. Это: 1. Расходомеры или вентили на коллекторе. 2. Трёхходовой клапан (если он с термоголовкой, то значение на ней должно быть максимально возможным). 3. Запорные краны на подаче и обратке. 4. Воздухоотводчики.
Шаг 2 – спуск воздуха из контуров	Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.
Шаг 3 – настройка трёхходового клапана	При этом 3-х ходовой клапан должен быть закрыт — либо стоять на минимуме.
Шаг 4 – регулировка расходомеров	Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.
Шаг 5 – коллектор с настроечными колпачками	Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.
Шаг 6 – включаем насос	После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.

Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Простой способ регулировки температуры теплого пола

Видео — Подключение теплого пола к системе отопления



Установка регуляторов теплого водяного пола

Как и любая система отопления, водяной теплый пол требует установки специального оборудования, позволяющего осуществлять регулировку работы отопительного комплекса. В отличие от старых традиционных способов отопления с использованием централизованной системы коммуникации, новое оборудование значительно эффективнее, однако и требует к себе большего внимания. Нагрев теплоносителя для тёплого водяного пола, осуществляемый автономными котлами, должен все время осуществляться под контролем измерительной аппаратуры. В противном случае можно забыть о комфортной температуре внутри отапливаемого помещения, да и безопасность такого обогрева существенно снизиться.

Вопросы, связанные с управлением и регулировкой теплых полов, сегодня становятся актуальными. Причина повышенного интереса потребителей к этой теме объясняется тем, что в большинстве случаев владельцы нового жилья отдают предпочтение греющему полу, как полноценной комплексной системы отопления. Регулировка температуры нагрева теплого водяного пола позволяет сделать систему обогрева в доме гибкой и динамичной, приспособленной к реальной климатической обстановке.

Процесс управления отопительным оборудованием в жилом доме не связан с какими-то особенными манипуляциями и сложным оборудованием. Даже такая масштабная система отопления, какой являются  теплые водяные полы, управляется с помощью регуляторов, приборов реагирующих на малейшие изменения температуры, в трубопроводе и в помещении. Для греющих полов регулировка заключается в правильной настройке приборов и устройств, участвующих в работе отопительной системы. Рассмотрим детально, какие регуляторы имеют место в данном случае, каков принцип работы каждого устройства и как осуществляется установка.

Значение и место регуляторов для водяных полов

Сразу расставим все точки над «i», что бы обозначить важность информации, описываемой в этой статье. Напольный обогрев – низкотемпературная система отопления, которая только тогда будет работоспособной и эффективной, когда на ее оснащении стоят терморегуляторы. Даже самый простой вариант обогрева с помощью водяных контуров, уложенных в пол, предполагает установку на обеих частях коллектора регулировочных вентилей. Вручную, проворачивая головки вентилей можно добиться увеличения, уменьшения объема подаваемого в водяные петли теплых полов горячего теплоносителя. Единственный минус подобного способа регулировки – настройка по наитию.

Отдав предпочтение ручному управлению, вам придется ориентироваться на собственные ощущения. Тем более что желаемый результат наступит не сразу. Теплые полы при ручном управлении – система инерционная. Ручная регулировка температуры теплоносителя для водяного теплого пола потребует от вас постоянного присутствия, реагируя на климатические изменения за окном. Существенную помощь в процессе регулировки оказывают расходомеры, небольшие и компактные приборчики, контролирующие объем жидкости, подаваемой в водяной контур.

На заметку: Имея в своем распоряжении и ротаметры (расходомеры) и регулирующие вентили можно добиться комфортной температуры в одной помещении, на определенный момент по типу «constant».

К примеру: вас интересует обогрев ванной комнаты. Это помещение, в котором всегда высокая влажность и теплый кафельный пол будет уместным атрибутом. Достаточно один, два раза осуществить настройку приборов и в помещении ванной будет комфортная температура, которая никак не зависит от погодных условий.

Для справки: По словам пользователей, механический способ регулировки может стать причиной возникновения в трубах отопительных контуров воздушных пробок. Завоздушивание возникает в результате резкого изменения рабочего давления и температуры теплоносителя, происходящие при ручном управлении.

Иное дело, автоматизация теплых полов. В этом случае вам придется потратиться на приобретение электро-механических и электронных устройств. Такие приборы могут решать сразу несколько задач, в зависимости от способа управления отопительным оборудованием. Термостаты и сервоприводы позволяют автономно регулировать, не только температуру нагрева воздуха внутри помещения, но и степень нагрева поверхности пола. Температура теплого пола является решающим фактором эффективности напольного обогрева, как осуществляется регулировка, таким образом, и работает система.

Термостаты являются фиксирующими устройствами, тогда как сервоприводы выполняют определенные действия. Термостаты могут быть установлены отдельно в каждом помещении, на основных узлах и агрегатах обслуживающего оборудования. Сервоприводы – устройства индивидуальные, рассчитанные на обслуживание одного водяного отопительного контура. Совместимые с термостатами, сервоприводы по команде осуществляют регулировку подачи теплоносителя в трубопровод.

Терморегуляторы – виды устройств

Водяной пол является достаточно чувствительной системой. Степень нагрева теплоносителя, скорость подачи воды в отопительный контур и интенсивность циркуляции теплоносителя являются параметрами, определяющими эффективность обогрева.

С технической точки зрения терморегуляторы являются приборами, обеспечивающие выполнение определенных механических действий в результате реакции на изменения заданных температурных параметров. Терморегуляторы решают следующие задачи:

• автоматизированное включение и выключение отопительной системы;
• контроль и обеспечение поддержания заданной температуры внутри помещения;
• программируемые приборы обеспечивают включение отопления в определенное время;
• контроль за степень нагрева теплоносителя обеспечивает экономию энергоносителя.

На заметку: на практике не раз было подмечено, что установка и настройка терморегулятора в комнате для теплых полов позволяет сэкономить до 20-30% голубого топлива, расходуемого на работу автономного котла.

На практике применяются следующие модели регуляторов:

Механические устройства. Эта категория приборов относится к бюджетным вариантам. Отличительной особенностью механических регуляторов является их надежность и простое обслуживание. Регулировка осуществляется простым поворотом диска, который устанавливается на определенном значении шкалы. В ряде случаев лицевая часть прибора имеет механический рычаг, который действует по принципу, открыт/закрыт. Кроме контроля за температурой теплоносителя в подающей трубе такие приборы не рассчитаны на выполнение других функций.

Электронные приборы обладают теми же функциями, только отличатся способом реализации. Девайс оснащен экраном и имеет кнопки, с помощью которых осуществляется регулировка. На экран прибора выводятся параметры в режиме реального времени и программируемые данные. Кнопочное управление позволяет выставлять заданные параметры и осуществлять поэтапное изменение температуры.

На заметку: электронные приборы регулировки теплых полов стоят в три, пять раз дороже механических устройств.

Среди электронных устройств регулировки особое место занимают программируемые приборы. Наличие программного обеспечения создает условия для поддержания температуры нагрева пола, температурного режима внутри помещения в режиме реального времени и не только. Заданные температурные параметры и время позволяют изменять температуру теплых полов с течением времени, настроить работу всех узлов и агрегатов теплого пола в зависимости от климатических условий.

Такие функции очень удобны, освобождая для обитателей дома массу времени. При помощи программируемых устройств можно обеспечить работу системы отопления в ваше отсутствие, поддерживая в доме стабильную и комфортную температуру. Экономия энергоресурсов при использовании программируемых электронных регуляторов составляет 25-30%. В современных условиях, когда набирает популярности комфортное жилье, программируемые регуляторы становятся востребованными. Такими системами можно управлять через мобильные устройства, дистанционно. Решая в комплексе сразу несколько задач, регулировку температуры нагрева поверхности пола и контроль над температурой воздуха внутри помещения, электронные программируемые приборы выгодны во всех вариантах. Даже с учетом того, что стоимость у этих приборов достаточно высока.

Оценивая виды, используемых в регулировке теплых полов, приборов, можно подвести некоторые итоги. В каждом отдельном случае следует отталкиваться от того, какие задачи должен решать регулятор.

Принцип работы регуляторов

Наибольшее распространение получили электромеханические приборы. В этих устройствах удачно сочетаются электроника и механическая часть. По стоимости такие приборы значительно дешевле электронных аналогов. Конструкция и принцип работы электромеханических терморегуляторов достаточно проста и понятна.

Электроника в этом плане представляет собой довольно дорогое оборудование. Однако по своей эффективности такие устройства на порядок эффективнее и удобнее в эксплуатации.

Для того, что бы сделать правильный выбор – отдать предпочтение ручному управлению или сориентироваться на автоматику, следует разобраться с принципом работы регуляторов.

Основная задача, которая возлагается на регуляторы в системе теплых водяных полов, управление технологическими процессами. Принцип действия приборов определяется степенью использования и эксплуатации теплых полов в жилых помещениях. Конструкция прибора может быть с частичной автоматизацией или полностью автоматизированной.

По принципу действия регуляторы соответственно делятся на ручные устройства и на автоматизированные. К первым относятся обычные отсекающие вентили. Именно с их помощью можно прекратить или возобновить подачу теплоносителя в трубопровод теплого пола. Сфера применения таких устройств – небольшие по площади отапливаемые помещения. Термостатические регуляторы, устройства куда более сложной конструкции. По принципу действия такие изделия схожи с механизмами ручного действия, однако в конструкции предусмотрен специальный электронный датчик. Любое изменение температуры от заданных параметров приводит в действие циркуляционный насос, обеспечивающий подачу горячей воды. Прибор действует в соответствии с заданной программой, полностью взяв на себя основные этапы управления теплым полом.

Современные электронные терморегуляторы обладают развернутым функционалом, который обеспечивает возможность контролировать один водяной контур или обеспечить контроль над работой сразу нескольких отопительных труб теплого пола. Благодаря заложенному программному обеспечению такие приборы в состоянии реагировать на изменения климатических условий, создавая для обитателей жилого объекта комфортные температурные режимы.

Заключение

Для того, что бы теплый пол работал эффективно, и вы довольствовались качественным обогревом, необходимо не только иметь регуляторы, встроенные в комплекс контрольно-измерительного оборудования, но и важна их настройка. С механическими устройствами ситуация понятна. Имея представление о принципе работы механизмов, обладая соответствующими навыками можно настроить такие приборы самостоятельно.

С электронными и программируемыми приборами немного сложнее. Здесь лучше обратиться к услугам специалистов, которые будут способны правильно настроить автоматику теплого пола во всем доме.
