Природный газ в подавляющем большинстве ситуаций является самым дешевым видом топлива для организации автономного отопления и ГВС. Однако согласитесь, энергоноситель этот очень взрывоопасен. Если работающий на нем котел смонтирован и подключен неправильно, то недалеко до беды. Поэтому стоит заранее изучить требования к помещению для установки газового котла, ознакомиться с регламентами и правилами монтажа данного оборудования.
Прежде чем начинать монтировать отопительный котел, следует внимательно изучить требования к помещению для его установки. Только при соблюдении этих норм можно будет говорить о безопасности эксплуатации приборов на газу. Тем более что газовики не подключат вас даже к трубе, если газовое оборудование установлено не в надлежащих условиях.
Содержание статьи:
Требования к помещениям с газовыми котлами
Правила, регламентирующие строительные нормы устройства кухонь и котельных для оборудования на газу, направлены на повышение . Пренебрегать ими не стоит, иначе недалеко и до серьезных проблем.
Сжигаемые в бытовых котельных метан и пропан-бутан взрывоопасны. Если при утечке из трубы или баллона, это газовое топливо станет скапливаться в помещении, то хлопок с теми или иными разрушениями неминуем.
При соблюдении определенных правил газовые котлы допустимо устанавливать:
- на кухнях в квартирах и частных домах;
- в цоколе и на чердаке коттеджа;
- в гараже и небольшой мастерской;
- в отдельно стоящей или расположенной непосредственно в жилом здании .
Если установка оборудования производится частным лицом с целью создания автономной системы отопления и/или горячего водоснабжения, то с надзорными органами все достаточно несложно.
Проверку помещения на предмет соответствия нормам и сам котел на правильность подключения будет производить организация, поставляющая газ. Именно она отвечает за контроль в данном вопросе. Если газовщикам что-то не понравится, то они просто не дадут подключиться к трубе.
Бытовые газовые котлы запрещается ставить в помещениях с повышенной влажностью, например, в ванных и санузлах, в жилых комнатах и коридорах
Если котел на газу мощный и устанавливается ИП либо юридическим лицом, то его дополнительно придется ставить на учет в Ростехнадзоре. Проверять помещение придут еще и специалисты от этой организации.
Также соблюдение правил будут контролировать пожарные из МЧС. Они на регулярной основе ходят по домам, проверяя исправность систем вентиляции и дымоудаления.
Чтобы газовый котел работал исправно, ему требуется постоянный приток кислорода для полноценного сжигания газа через коаксиальную трубу и/или двери (окна) в топочной
Проверяющих предостаточно. Если кто-то из них в помещении, где произведена установка газового котла, увидит хоть малейшее отступление от норм, то оборудование придется выключать до устранения недочетов. Лучше изначально приложить усилия, чтобы все соответствовало правилам, нежели потом остаться без тепла и горячей воды.
Котельная в частном доме
Пристроенная или устроенная внутри коттеджа котельная должна быть сделана из негорючих материалов (кирпича, бетона). Отделка внутри также делается негорючей, исключающей распространение огня.
Пристройка для газового котла должна:
- иметь отдельный фундамент и пол из бетона или керамической плитки;
- пристраиваться к глухой сплошной стене дома;
- отстоять минимум на 1 метр от любого окна или двери коттеджа;
- оборудоваться из расчета минимумом трехкратного воздухообмена в час;
- иметь естественное площадью минимумом по 0,03 м2 на 1 м3 объема котельной;
- быть с высотой потолков от 2,2 метра;
- иметь отдельную электрическую розетку для энергозависимого оборудования системы отопления с проводкой по ПУЭ.
Для котлов мощностью менее 30 кВт необходимо помещение минимум в 7,5 м3. Для устройства в 30–60 кВт требуется топочная от 13,5 м3.
А для более мощного оборудования – от 15 м3, с учетом требований из технических правил по эксплуатации конкретного газового прибора.
Для беспрепятственного доступа к котлу перед ним в помещении должно оставаться 1–1,5 метра свободного пространства
Приток необходимого воздуха для работы газового котла должен обеспечиваться через , фрамугу, вентиляционные отверстия либо просвет в 2–3 см под дверью.
Кухня в квартире и коттедже
На домашних кухнях разрешается устанавливать котлы мощностью до 60 кВт. Однако газовщики нередко разрешают монтировать устройства мощностью только до 35 кВт.
Практически всегда это связано не с нормами безопасности, а с ТУ на подключения к трубе с газом. Некоторые газопроводы просто не в состоянии обеспечить должный приток топлива к мощному оборудованию.
Настенный котел в кухне допустимо монтировать только на глухую и из несгораемых материалов стену, перегородки из дерева и гипсокартона для данной цели не подходят

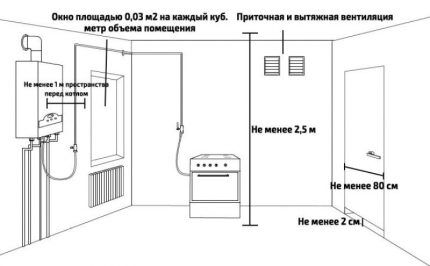

Кухня для газового котла должна соответствовать следующим требованиям:
- объем – от 15 м3;
- окна – площадью минимумом по 0,03 м2 на кубометра помещения и с открывающимися створками либо фрамугой;
- вентиляция – с естественным притоком и трехкратным воздухообменом (от 100 кубов/час).
Если котел настенный, то от него до потолка и стен сбоку должно оставаться минимумом 0,5 м, а до пола – 0,8 м. При этом вешать его разрешается исключительно на глухую стену из плотных и огнеупорных конструкционных материалов.
Гипсокартон, пластик, СИП или МДФ здесь недопустимы. Подобное оборудование разрешается крепить на перегородках из бревна или бруса, но только с прокладкой из негорючего асбеста или металла толщиной от 3 мм.
Если кухня является частью студии, объединенной с залом, то устанавливать в ней бойлер на газу запрещено. По требованиям ГОСТов и СНиПов установка газового котла допустима только в нежилых помещениях.
Котельная на предприятии
Независимо от мощности, если котел используется юридическим лицом, то выше описанные нормы не применимы. В этом случае бойлер должен устанавливаться в отдельной топочной.
А требования к подобной газовой котельной на предприятии более жесткие. И чем более мощное оборудование и выше температура пара, тем выше эти нормы.
Промышленная котельная в обязательном порядке оснащается системами оповещения об утечке природного газа, а также превышении норм по углекислому газу и высокой температуре в помещении – датчики срабатывают при появлении огня
В кухнях квартир и топочных коттеджей системы оповещения рекомендованы, но не обязательны. А для котельных, подлежащих контролю со стороны Ростехнадзора, это обязательное требование.
Все параметры помещения для промышленного котла индивидуальны, прописываются в отдельном проекте и отдельно согласовываются в соответствующих госорганах. Очень многое здесь зависит от мощности монтируемого оборудования.
Нормы по сжиженному и природному газу
Различные модели бытовых отопительных котлов могут работать на метане и смеси пропана с бутаном. В обоих случаях требования к минимальному объему котельной для газового котла, а также иным параметрам помещения идентичны. Однако есть один нюанс в вопросе .
Метан легче воздуха и при утечке поднимается к потолку, а пропан-бутан тяжелее и опускается к полу или в подвал/погреб
Если в котельной или кухне в планах размещать оборудование на магистральном метановом топливе, то отверстия естественной вентиляции в помещении должны располагаться под потолком. При этом отступ их от потолочного перекрытия не должен превышать 20 см.
Если газовый прибор будет работать от газгольдера или баллона, то помещение в обязательном порядке должно иметь вентиляционные отдушины на высоте 10–15 см над полом.
Естественная вентиляция должна быть устроена так, чтобы при затухании котла или иной утечке газа последний уходил на улицу. Скопление метана либо пропана в помещении – это прямой путь к взрыву и пожару.
Выводы и полезное видео по теме
Требования к котельной в коттедже:
Котельная для монтажа напольного котла на газу:
Где нельзя и можно устанавливать газовый котел:
Если нормы и правила по установке газового котла не соблюдены, то газ к соответствующему оборудованию подключать нельзя. Это касается требований и по монтажу бойлера, и по вентиляции с отведением дыма, и по размерам помещения. Любые отклонения от вышеописанных требований могут привести к трагедии.
Остались вопросы или есть личный опыт обустройства домашней котельной, задайте их в комментариях ниже. Наши специалисты готовы компетентно проконсультировать по теме постройки и оборудования топочной для любого газового прибора. Также нам и посетителям сайта будут крайне интересны ваши практические знания, полученные при самостоятельном устройстве котельной.
Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.
Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.
Нормы площади под котел на газе
Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:
- СП 55.13330 (ранее СНиП 31-02-2001)
- СП 89.13330 (СНиП II-35-76)
- СП 62.13330 (ранее СНиП 42-01-2002)
- СП 41-104-2000
Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:
- Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.
- Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
- Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.
- Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:
- Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.
- Расстояние от потолка до котла, не менее 80 см.
- Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.
- Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.
Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.
Вентиляция в котельной с газовым котлом
В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.
Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.
Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.
На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:
- Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.
- В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
- Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.
- Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.
Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.
Требования пожарной безопасности
Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.
Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:
- Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов. - Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
- Двери должны открываться наружу.
- В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
- Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.
Для промышленных котельных, действуют подобные нормы за небольшими исключениями:
- Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.
Требования к дверям и окнам в газовой котельной
Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:
- Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
- Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.
В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.
Нормы освещенности котельной на газе
{banner_downtext}
Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.
Правила энергообеспечения котельного помещения
Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:
- Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
- Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
- Котельная подключается напрямую от щитовой.
Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.
Правила и нормативы установки газового котла
При установке газовых котлов важно придерживаться норм, которые прописаны в СНиПе-II-35-76 «Котельные установки» и своде правил по проектированию автономных систем теплоснабжения СП-41-104-2000. Иначе, если их не соблюсти, проверяющие органы не дадут разрешение на эксплуатацию газового оборудования. Рассмотрим, какие существуют нормы установки газового котла.
…
Общие требования к установке газового агрегата
Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.
Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.
Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.
Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.
…
Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.Требования к помещению, где расположен газовый котел
В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.
Нормы помещения для агрегата с открытой камерой сгорания
Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:
- Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
- Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
- Высота потолка – 2-2,5 м.
- Ширина дверей – не меньше 0,8 м.
- Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
- Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
- Иметь вентиляционный канал.
- Электрические выключатели, размещаемые снаружи котельной.
Нормы помещения для котла с закрытой топкой
Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:
- высота потолка более 2 м;
- объем — не менее 8 м²;
- хорошо проветривается;
- поверхность стен выполнена из пожаробезопасных материалов.
Допускается даже встраивать турбированные агрегаты в кухонную мебель.
…
Требования к вентиляции в котельной
В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.
Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.
Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.
В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.
Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.Нормы пожарной безопасности
Чтобы газовая система отопления соответствовала противопожарным нормам, следует выполнять определенные условия:
- Атмосферные устройства можно располагать на чердаке, цокольном или любом другом этаже дома. Запрещается размещать данные агрегаты в подвале.
- Турбированные газовые котлы разрешено устанавливать в любом нежилом помещении, а также на чердаке и в подвале.
- Двери помещений, где находятся газовые устройства, должны открываться наружу.
- Котельная отделывается огнеупорными материалами с минимальным пределом сопротивляемости огню — не менее ЕI45.
- Турбированные навесные газовые котлы отгораживают от стены примыкания щитом, выполненном из негорючего материала. Напольные модели ставят на огнеупорную подкладку.
Воспламеняющиеся элементы интерьера разрешается устанавливать рядом с котлом не ближе 30 см.
Правила энергообеспечения
Энергообеспечение газового котла включает следующие условия:
- Обязательное заземление агрегата — это исключает возможность того, что искра статического электричества станет причиной возгорания.
- Энергозависимые устройства рекомендуется подключать к стабилизатору напряжения и источнику бесперебойного питания. Иначе, при отключении электричества, хозяева останутся не только без света, но и без отопления.
- Розетка для газового котла должна находиться вблизи от него, чтобы была возможность подключить устройство напрямую. Использование переносок не допускается.
Требования к устройству дымохода
Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:
- Труба не может иметь более 3 поворотов.
- Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
- Диаметр трубы должен соответствовать мощности агрегата.
- Край дымохода устраивают минимум на 50 см выше конька крыши.
- Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
- Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.
При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования.
Все хорошо в газовых котлах, да вот только требуют они к себе тщательного подхода в установке. Немаловажным являются требования к помещению, где будет стоять газовая установка. Ведь газ – это всегда потенциальная опасность. И в случае каких либо происшествий желательно обойтись максимально малой кровью. Поэтому в этом материале обсудим основные рекомендации по установке газового отопительного оборудования в вашем доме.
Общие сведения и где лучше установить газовый котел
Человек по своей сути очень теплокровное создание и проживание в холоде ему противопоказано. Поэтому жилое помещение всегда должно быть оснащено отопительным прибором. В наше время все большую популярность набирают частные дома, никаких соседей сверху или снизу, купить можно тот дом о котором давно мечтала вся семья или спроектировать и построить что-нибудь свое. Но частный дом обязывает владельца продумать много нюансов, чтобы жизнь была уютной и комфортной. Готовь сани летом, как гласит народная мудрость, поэтому о том, чем будет обогреваться дом нужно думать заранее.
Отопительных систем разработано не мало, печные, электрические, газовые. Все упирается в бюджет семьи, так как установка и тарифы за потребления весьма недешевые. Как показывает практика в большинстве случаев в частный дом устанавливают газовые котлы. Коэффициент полезного действия у этого агрегата весьма высок, а способность регулировать температуру тепла в жилом здании без дополнительных приспособлений делает его весьма экономичным среди обогревателей этой линейки. Безусловно, покупка и установка газового котла — удовольствие не из дешевых. Но учитывая, что цена на газ гораздо ниже, чем на другие энергоносители, все первоначальные вложения весьма быстро окупятся.
Просто взять и поставить его в доме не получится. Следует ознакомится с требованиями к данному виду обогрева в холодное время года. Выбор помещения для газового котла подробно описано в документах в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000. Основные требования предъявляемые к этой установке, это то, что при строительстве дома нужно выделить комнату полностью соответствующей пожароопасным и взрывоопасным классификациям.
Общие нормативы к помещению где будет установлен отопительный котел
Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к установке газовых котлов заключаются в следующем:
- В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
- Потолок по высоте должен быть не менее 2200 миллиметров.
- Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
- Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
- Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
- В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
- Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
- Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
- Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
- Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным
Требования к установке котла на кухне
Очень часто найти место для установки и постройки отдельного помещения не может быть осуществлено. Тогда разместить газовый котел можно на кухне. Однако, если она не соответствует всем показателям СНиП, то ее установка и дальнейшее использование должно находится под контролем газовой службы. Для установки газового котла на кухне, в обязательном порядке нужно учесть наличие следующих требований:
- В кухне должна быть дверь необходимого размера с желательной изоляцией от других комнат в доме или квартире.
- Наличие окна.
- Обязательно установка вытяжки.
- Отдельная розетка с заземлением.
- Система дымоотведения должна быть на кухне в обязательном порядке.
Нужно помнить, что воздух вокруг отопительного прибора, должен постоянно циркулировать, соответственно и место для установки газового котла должно быть достаточно. Отопительная установка может быть прекрасно выполнена в одном стиле с кухонным гарнитуром. Ведь закрыть котел дверью не то что можно, а даже нужно. И входя в кухня не сразу будет понятно где и что находится. При установке котла на кухне нужно помнить, что соблюдение всех норм и требований обезопасит вас и вашу семью, а газовый котел прослужит долго и сэкономит кучу средств.
Требования к установке настенного котла с закрытой камерой сгорания
Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования к установке отопительных котлов газового направления так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.
- Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
- Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
- Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.
Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.
- Проверить наличие всех комплектующих для начала работ.
- Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
- Произвести стабильную и горизонтальную установку прибора.
- Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.
Соблюдение всех вышеперечисленных требований обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.
Читайте так же:Установка газового котла: схема и СНиП
Не знаете, как правильно выполняется установка газового котла? Нуждаетесь в консультации по подбору оптимальной модели обогревательного агрегата? Ищете специалистов, которые перепланируют отопительную систему под требования к помещению для установки газового котла? Компания «Новое место» уже много лет успешно решает все проблемы с инженерными коммуникациями, включая отопление.
Важно! Однозначно, работы с газовыми приборами должны производиться специалистами соответствующей квалификации, имеющими допуски и разрешения согласной действующей нормативной базе. Отдельные требования предъявляются к оборудованию и инструментарию, используемому при создании автономной теплофикации, а также монтаже другого газового оборудования.
Где разрешена установка котла
Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.
Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:
- в подвале;
- на цокольном этаже;
- на чердаке.
Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.
Не допускается монтаж газовых котлов отопления:
- в жилой комнате городской квартиры;
- в общежитии;
- в коммунальной квартире;
- в ванной или совмещенном санузле;
- в подвале многоквартирного дома.
Минимальные граничные габаритные требования к топочной
- Площадь под котел – не меньше 46-ти м2.
- Площадь окна для установки газового котла — зависит от объёма помещения.
- Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
- Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.
Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.
Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.
Монтаж газового котла: ключевые моменты
- Потребитель должен заключить контракт с газоснабжающей компанией.
- С местным «мособлгазом» решается вопрос разработки и утверждения ТУ (технических условий). В этой же инстанции утверждается проект системы, в который входит схема установки газового котла в частном доме.
- Разработкой проекта занимаются организации, имеющие лицензию на оказание таких услуг. Дипломированные специалисты расписывают схемы: монтажа котла, прокладки газопровода, расположения газовых сообщений между жилыми объектами, коммуникаций с сектором газового выхода.
- Установка газового котла в частном доме может выполняться исключительно специализированной монтажной компанией. Без специфических знаний и практических навыков, профессионального оборудования и аппаратуры справиться с такой работы невозможно.
- Представитель газопоставляющей компании, обладающий соответствующей компетенцией, после выезда на место, дает заключение о соответствии подвода газа, а также подключения газового оборудования существующим нормам и требованиям. После этого можно смело открывать вентиль газоподающего трубопровода.
- Установка газовых котлов отопления предполагает опресовку системы при давлении не менее 1,5 рабочего, согласно манометра на агрегате.
- Для двухконтурных агрегатов необходимо организовать подключение к водопроводу.
- Отопительная система обезвоздушивается.
- Все узлы и соединения проверяются на герметичность.
- Через котел, перед запуском в работу, под высоким давлением пропускается чистая вода, чтобы вымыть сор или частицы пыли, которые возможно оказались внутри агрегата во время заводской сборки.
- Для бесперебойной работы котла в обязательном порядке устанавливается стабилизатор напряжения. Не лишим будет и приобретение источника бесперебойного электропитания.
Модели под разные виды теплоносителя
Правила установки газового котла в стандартной интерпретации не предусматривают использования в качестве теплоносителя жидкого состава, состоящего из воды и антифриза. Присутствие в системе любых компонентов, кроме чистой воды, чревато разрушением материала уплотнительных прокладок, что спровоцирует течи отопления.
Вместе с тем, на рынке представлены модели котлов, которые адаптированы для работы в системах с антифризом в качестве теплоносителя. При выборе такого оборудования стоит понимать, что отопительная система будет строится по кардинально другой функциональной схеме. Кроме того, по причине повышенной вязкости теплоносителя потребуется задействование циркуляционного насоса большой мощности. В систему обязательно включается расширительный бак закрытого типа – при нагреве состав значительно расширяется. Поскольку антифризы включают токсичные вещества, то их применение показано для одноконтурных котлов.
Важно! Фото установки газового котла специалистами компании «Новое место» – заявка была удовлетворена на следующий день после получения. Мы занимались только монтажными работами, согласно предоставленного клиентом проекта.
Особенности воздухообмена
Чтобы осуществлялась подача и отвод воздушных масса, согласно технологии функционирования котла, необходимо обеспечение притока воздуха в достаточном количестве. Для 23 киловатного котла нормы установки газового котла в частном доме предписывают, что за час в агрегате сгорает 2,3 м3 голубого топлива. Для этого требуется приток воздуха объемом 30 м3/час.
Если воздуха поступает мало, то газ сгорит не полностью. Следствием этого является образование вредного для здоровья человека вещества – угарного газа. Он не имеет ни запаха, ни цвета. Вдыхание его на протяжении 15 минут приводит к летальному исходу. Свободный воздухообмен в котельной крайне важен – его подача должна осуществляться не только снаружи, но и перетеканием из смежных комнат строения. Правила установки газового котла в частном доме указывают на обязательность наличия зазора между дверью и поверхностью пола. В нижней части дверей рекомендуется установка решетки.
Требования к дымоходу
Для любого котла, работающем на газе, в качестве дымохода используются металлические трубы, лучше нержавеющие. В котельной доступ к вентиляционному каналу обеспечивается за счет люка – через него периодически дымоход прочищается. При этом во время удаления сажи под ним должно быть обеспечено свободное место.
Конструкция дымоходной системы допускает не более 3-х поворотов, которые оформляются при помощи колен. Вертикальный участок трубы на выходе из газового котла по длине должен, как минимум равняться двум диаметрам ее сечения. Далее дымоход по направлению вверх идет под уклоном относительно котла. Такое конструктивное решение обеспечивает дымоудоление за счет естественной тяги в дымоходе.
Установка газового котла в частном доме: требования к дополнительному оборудованию и материалам
- Газовый трубопровод может быть только стальным, а при подключении потребителя допускаются гибкие рукава.
- Взаимозависимыми параметрами являются диаметр сечения дымохода и мощность котла. К примеру, при мощности 30 кВт, правильный диаметр – 17 см.
- Площадь поперечного сечения дымохода не может быть меньше, чем площадь сечения отверстия в котле для присоединения трубы.
- Верхняя часть дымохода, как минимум на полметра должна быть выведена, выше кровельного конька.
- Условия установки газового котла в частном доме предписывают, что в котельной обязательно должен быть установлен газоанализатор и электроклапан. Первое устройство сигнализирует, когда есть утечка газа, а второе – перекрывает его подачу в систему.
- Монтаж газового котла в частном доме осуществляется после установки прибора учета газа (счетчика).
- В обязательном порядке организовывается вентиляция в верхней части помещения. Перед пробным запуском котла, нужно проверить тягу.
- Обогревательное оборудование дополняется специальными автоматам для защиты от перепадов напряжения и перегрева электропотребляющих узлов отопительной системы.
Когда решит проблему настенная модель
При ограниченном свободном пространстве и небольших требованиях к мощностному потенциалу, стоит отдать предпочтение настенному газовому котлу. На практике такие модели чаще всего используются для отопления и обеспечения горячего водоснабжения в городских квартирах. В некоторой степени, такое оборудование является заменой газовых колонок, благодаря которым не одно десятилетие обеспечивается горячее водоснабжение в старых домах – «сталинках» и «хрущевках».
Установка газового котла своими руками или специалистами показана в помещениях, в которых устроены соответствующие вентиляционные ходы – и для свободного притока воздуха из вне, и для отведения продуктов сгорания топлива. Настенные котлы могут устанавливаться над другими объектами, расположенными на полу. Если в системе предусмотрено несколько таких нагревательных устройств, то они могут располагаться каскадом относительно друг друга. Кстати, такой подход позволяет регулировать мощность отопления.
Перед тем, как установить газовый котел такого типа необходимо грамотно подобрать для него место:
- за 20 см от других приборов;
- удаленно от быстровоспламеняющихся материалов;
- расстояние от его задней стенки до поверхности стены не меньше 30 см;
- нельзя располагать рядом с оконным проемом;
- рядом должна быть розетка бытовой электросети;
- расстояние от пола –от 80 до 160 см.
Пока не решили за сколько и как установить газовый котел в частном доме позвоните менеджеру компании «Новое место» – профессиональная консультация поможет вам спланировать необходимый бюджет. Вопрос стоимости услуг установки отопительного оборудования с каждым клиентом решается в индивидуальном порядке.
Полезно для изучения:
Нормы установки газового котла в частном доме
Газ – это самый распространенный вид топлива, на основе которого работают отопительные котлы. Особенно актуальным он становится для владельцев квартир, частных домов и коттеджей, оборудованных системой индивидуального отопления.
Установка такого оборудования в помещениях выполняется исключительно специалистами организаций, имеющих допуски СРО на предоставление таких услуг. Самостоятельный монтаж категорически запрещен.
Жители России, планирующие обзавестись таким устройством, зачастую не понимают, где именно можно положить или повесить отопительный котел. Попробуем разобраться.
СодержаниеПоказать
Монтаж газовых котлов в доме
Правила установки газовых котлов в доме прописаны в действующих технических нормах.
Базовые нормы
Основные положения, на которые ссылаются мастера при монтаже газовых котлов в доме, прописаны в СНиП 42-01-2002 – норме, устанавливающей правила использования газораспределительных систем.
Кроме того, полезные сведения предоставлены и в СНиП 2.04.08-87 («Газоснабжение»). Несмотря на то, что сегодня котировка этого документа не ведется, здесь все же прописано большое количество полезных данных.
Существует и ряд дополнительных норм, указывающих на правила монтажа и эксплуатации газовых установок. Например, СНиП о вентиляции и кондиционировании, о котельной аппаратуре.
Обратите внимание! Монтаж газовых отопительных котлов допускается на цокольном этаже, либо в подвале, оборудованном соответствующей системой вентиляции.
Правила монтажа газовых котлов в квартирах
В случае с многоквартирным домом дела обстоят иначе. Собственникам жилья необходимо пройти строго регламентированную процедуру согласования.
Невыполнение этого требования приводит к серьезным штрафным санкциям и демонтажу функционирующих устройств.
Технические условия
Чтобы подключить квартиру к централизованной системе газоснабжения, нужно отправиться в местную газовую службу для получения технических условий.
На территории государственного учреждения надо составить заявление, в котором приводится планируемый объем потребления газа на протяжении одного часа. Чтобы оформить этот документ, придется подождать примерно 7-14 дней.
После удовлетворения заявления инициатор процедуры получает на руки техническое условие. Этот документ является официальным подтверждением легальности выполнения подобных работ.
Проектирование установки
Следующий этап – создание проекта монтажа газовой аппаратуры, разработанного по схеме «Газоснабжение». Она являет собой схематическое указание места размещения котла, в котором также приведена схема прокладки газовой магистрали от места подключения внутри квартиры до газового стояка.
При установке в частном доме параллельно придется составить схему прокладки газовой магистрали по территории участка.
Правила согласования
Проект «Газоснабжение» надо согласовать в контролирующей организации. Граждане зачастую отправляются в местное отделение Горгаза.
Согласование поданного проекта длится по-разному, в зависимости от уровня его сложности. В общей сложности, регламент предусматривает оформление документов на протяжении 7-90 дней.
Сотрудники инспекции должны получить от собственника ряд других документов:
- технический паспорт выбранного оборудования;
- инструкция по эксплуатации аппаратуры;
- ряд сертификатов – соответствия техническим требованиям, санитарно-гигиенический или другой;
- результаты проведения экспертизы, подтверждающей соответствие котла установленным правилам.
Все эти документы уже должны присутствовать в коробочной версии котла. Поэтому перед покупкой рекомендуем проверить, есть ли эти бумаги в заводской комплектации. При их отсутствии рекомендуем поискать другой магазин.
Если сотрудники контролирующих органов оформят отказ, инициатору процедуры надо получить письменный перечень, в котором приведены правки, необходимые для корректировки проекта. При соответствующем оформлении проекта его заверяют с помощью мокрой печати.
Где запрещено устанавливать газовый котел?
Как и любой другой газовый прибор, котел категорически запрещено монтировать:
- на сгораемой поверхности;
- в ванной комнате;
- в коридоре;
- в общежитии;
- в подвале;
- на балконе или балконной пристройке;
- в помещении, где отсутствуют форточки на окнах;
- на цокольном этаже, если ведется обустройство газоснабжения СУГ.
Основные требования к монтажу
Ниже представлены нормативы, выполнение которых является обязательным. При обнаружении любых отклонений, даже если они носят незначительный характер, собственник квартиры или дома получит отказ.
- Минимальная площадь помещения, в котором будет работать газовый котел, составляет четыре квадратных метра.
- В помещении должна присутствовать дверь шириной минимум 80 сантиметров.
- Внутри комнаты должно работать хорошее освещение – 0.3 кубометра окна на 10 квадратных метров помещения.
- Минимальная высота потолков – 250 сантиметров.
- Обязательно должен присутствовать заземляющий контур.
- При подключении дополнительно задействуется трубопроводная магистраль для подачи холодной воды.
- Показатели сечения дымохода определяются по уровню производительности котельного оборудования.
- Стены должны иметь хорошую штукатурку, исключено наличие неровностей на отделанной поверхности.
Обратите внимание! Опираясь на указанные выше требования, можно сделать следующий вывод: идеальным местом для установки двухконтурных газовых котлов станет кухня, где параллельно ведется эксплуатация газовой плиты.
Как правило, при проектировании кухни применяется принцип создания помещений под котельную. Следовательно, при монтаже навесных газовых котлов в кухне результат будет полностью соответствовать установленным нормативам. Также значительно уменьшаются затраты на подключение трубопровода для подачи горячей, холодной воды.
Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.
Установка газового котла в частном доме требования
Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.
Последовательность подготовительных мероприятий
Базовая регламентирующая документация для установки котла
Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.
Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».
Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
- СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.
Как оборудуется котельная в частном доме?
В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.
Согласование установки газового котла
Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.
Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:
— газовая плита (приготовление пищи) – 0,5 м³/сутки;
— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;
— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.
В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.
Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.
Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.
Разработка проекта установки
Когда технические условия будут получены, можно переходить к составлению проекта установки.
Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.
Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект
Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.
Утверждение проекта
Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.
К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:
- Техпаспорт газового котла.
- Инструкция по его эксплуатации.
- Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
- Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.
Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.
В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.
Цены на газовые котлы
котел газовый
Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.
Основные требования к помещению котельной
Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.
В частном доме под котельную лучше всего выделить отдельное помещение
В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.
Общие требования
Основные требования к котельной следующие:
- Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
- Высота потолка комнаты не меньше 2200÷2500 мм.
- Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
- Ширина проема двери должна быть не меньше 800 мм.
- Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
- Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
- Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
- Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
- Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
- В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
- Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
- Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.
Системы вентиляции и дымохода
Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.
Цены на дымоходы и трубы
дымоходы
К вентиляции и дымоходу нормативными документами предъявляются следующие требования:
- Вентиляционные и дымоходные каналы должны быть разделены.
Основные параметры естественной вентиляции котельной
- Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
- Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
- Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
- Дымоход, устраиваемый в стене должен иметь два входных канала:
— основной, для монтажа дымоходной трубы;
— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.
- Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
- Дымоход не должен иметь более трех изгибов или поворотов.
- Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.
Дымоходная труба может проходить через помещения или сразу выходить на улицу
- Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.
Так, для дымоходной трубы газового котла существуют определенные нормативы:
Правильное расположение дымохода над кровлей
— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;
— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;
— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;
— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.
Оптимальное решение – установка сэндвич-дымохода
В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.
Несколько слов о газовых котлах
В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.
Газовые котлы можно подразделить на несколько типов по различным критериям:
— по конструктивному исполнению;
— по способу установки;
— по номинальной мощности,
— по типу розжига;
— по технологии отвода продуктов сгорания.
- По базовой конструкции котлы разделяют на одно- и двухконтурные.
— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.
— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.
Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.
Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.
- По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.
— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.
— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.
Дымоход коаксиального типа
Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.
Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).
Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.
Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.
Формула расчета выглядит так:
W = S × Wуд / 10
W — мощность котла,
S — площадь отапливаемых помещений,
Wуд — удельная мощность для обогрева 10 м².
Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:
- Северный регион – 1,5÷2,0 кВт.
- Средняя полоса России – 1,0÷1,2 кВт.
- Южный регион — 0,7÷0,9 кВт.
Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.
Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.
Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.
Калькулятор расчета необходимой тепловой мощности для системы отопления дома
Перейти к расчётам
Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках
Укажите площадь помещения, м²
Количество внешних стен
нет одна две три
Внешние стены смотрят на:
Север, Северо-Восток, Восток Юг, Юго-Запад, Запад
Положение внешней стены относительно зимней «розы ветров»
наветренная сторона подветренная сторона параллельная направлению ветра
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
— 35 °С и ниже от — 30 °С до — 34 °С от — 25 °С до — 29 °С от — 20 °С до — 24 °С от — 15 °С до — 19 °С от — 10 °С до — 14 °С не холоднее — 10 °С
Какова степень утепленности внешних стен?
Внешние стены не утеплены Средняя степень утепления Внешние стены имеют качественное утепление
Высота потолка в помещении
до 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м
Что расположено снизу?
Холодный пол по грунту или над неотапливаемым помещением Утепленный пол по грунту или над неотапливаемым помещением Снизу расположено отапливаемое помещение
Что расположено сверху?
Холодный чердак или неотапливаемое и не утепленное помещение Утепленный чердак или иное помещение Отапливаемое помещение
Тип установленных окон
Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением
Количество окон в помещении
Высота окна, м
Ширина окна, м
Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели
Как подойти к выбору газового котла?
Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.
Последовательность проведения работ по монтажу газового котла
Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.
В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.
Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты
Установка котла проводится в такой последовательности:
- В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
- Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
- Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
- Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.
Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.
Напольный котел должен устанавливаться на определенном расстоянии от стен
Рисунок «А»:
- От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
- От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.
Рисунок «Б» :
- Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.
Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.
Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.
Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.
Цены на популярные газовые котлы
Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.
Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.
На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами
Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.
Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.
Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.
После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.
Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.
После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.
Видео: Типичные ошибки при оборудовании котельной
Эксплуатация газового котла
Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:
- Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
- Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
- Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
- Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
- Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
- Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.
В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.
Видео: работа специалистов по установке настенного газового котла

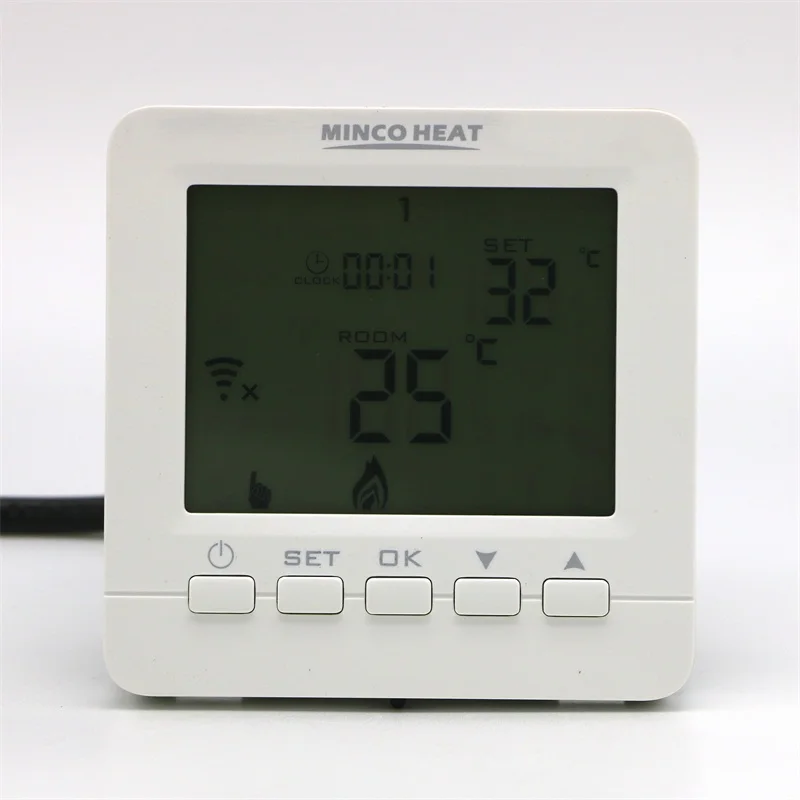

Комнатный термостат WIFI для газового котла и водонагревательной системы
Две модели: HY02B05-2WWL для управления газовым котлом
HY02B05-2WW предназначен для управления системой нагрева воды, приводом и электрической мощностью.

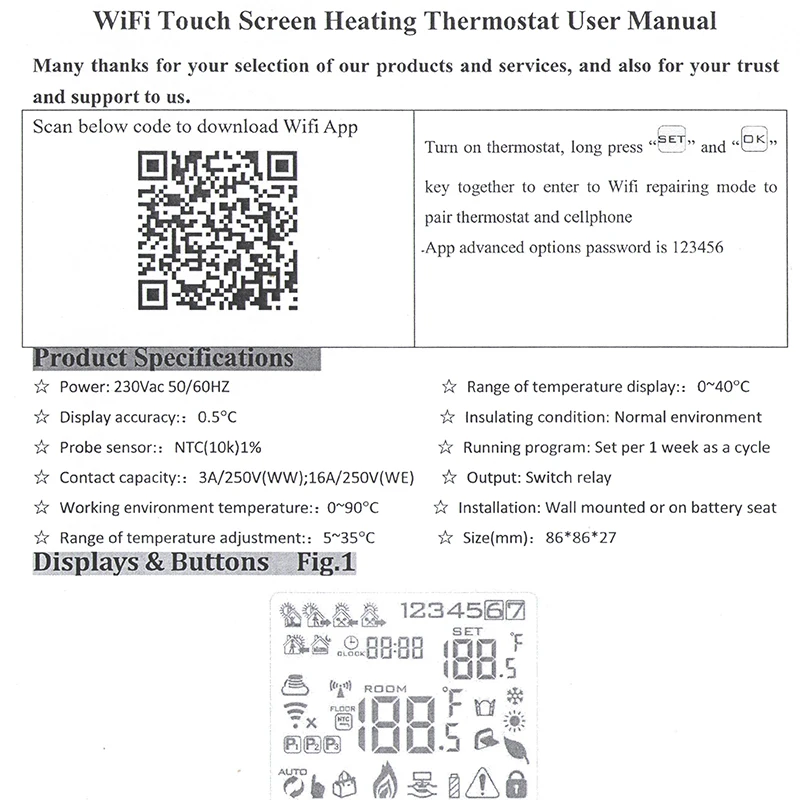

Технические данные
— Мощность: AC230V 50/60 Гц
— Точность отображения: 0.5 ℃
— Датчик датчика: NTC (10K) ± 1% при 25 ℃
— Контактная емкость: 3А
— Рабочая температура окружающей среды: 0 ~ 90 ℃
— Диапазон регулировки температуры: 5 ~ 35 ℃
— Диапазон отображения температуры: 0 ~ 40 ℃
— Выход: переключатель реле
— Изоляция: нормальная среда
— Программа бега: устанавливается на 1 неделю как цикл
— Установка: настенная или на батарейном сиденье
— Размер (мм): 86 * 86 * 27
Особенности:
1.Функция памяти
Запомните все ваши настройки после внезапного отключения питания. Когда питание снова включено, вам не нужно его сбрасывать.
2. Программируемая функция
С недельной программируемой функцией. Программа 5 + 2 или 6 + 1 или 7 дней не обязательна.
3. WiFi включен
Контроль с вашего телефона: Мониторинг и управление отоплением из любой точки мира с помощью телефона.
Помогает экономить энергию: Работайте в соответствии с правилами программирования или управления телефоном, экономя энергию, когда вы уходите.
Простая установка и Wi-Fi соединение. Легко программировать с устройства или с помощью приложения
С 2 датчиками и 3 режимами (внутренний датчик, внешний датчик, как внутренний, так и внешний датчик).
Прошла сертификацию CE и ROHS. Испытано по самым высоким отраслевым стандартам.
— Большой ЖК-дисплей с отрицательной подсветкой, стильный и модный дизайн
— Два режима выбора: ручной режим и автоматический режим
— Функция блокировки клавиатуры для предотвращения злоупотребления детьми
— Материал сопротивления структуры, безопасный и надежный
— Точность отображения комнатной температуры составляет ± 0.5 ° С
— Функция ручной калибровки комнатной температуры
— Приложение поддерживает китайский, английский, немецкий, французский, испанский, итальянский
Пакет включает в себя: 1 X термостат
2 винта X
1 х Английский Руководство пользователя

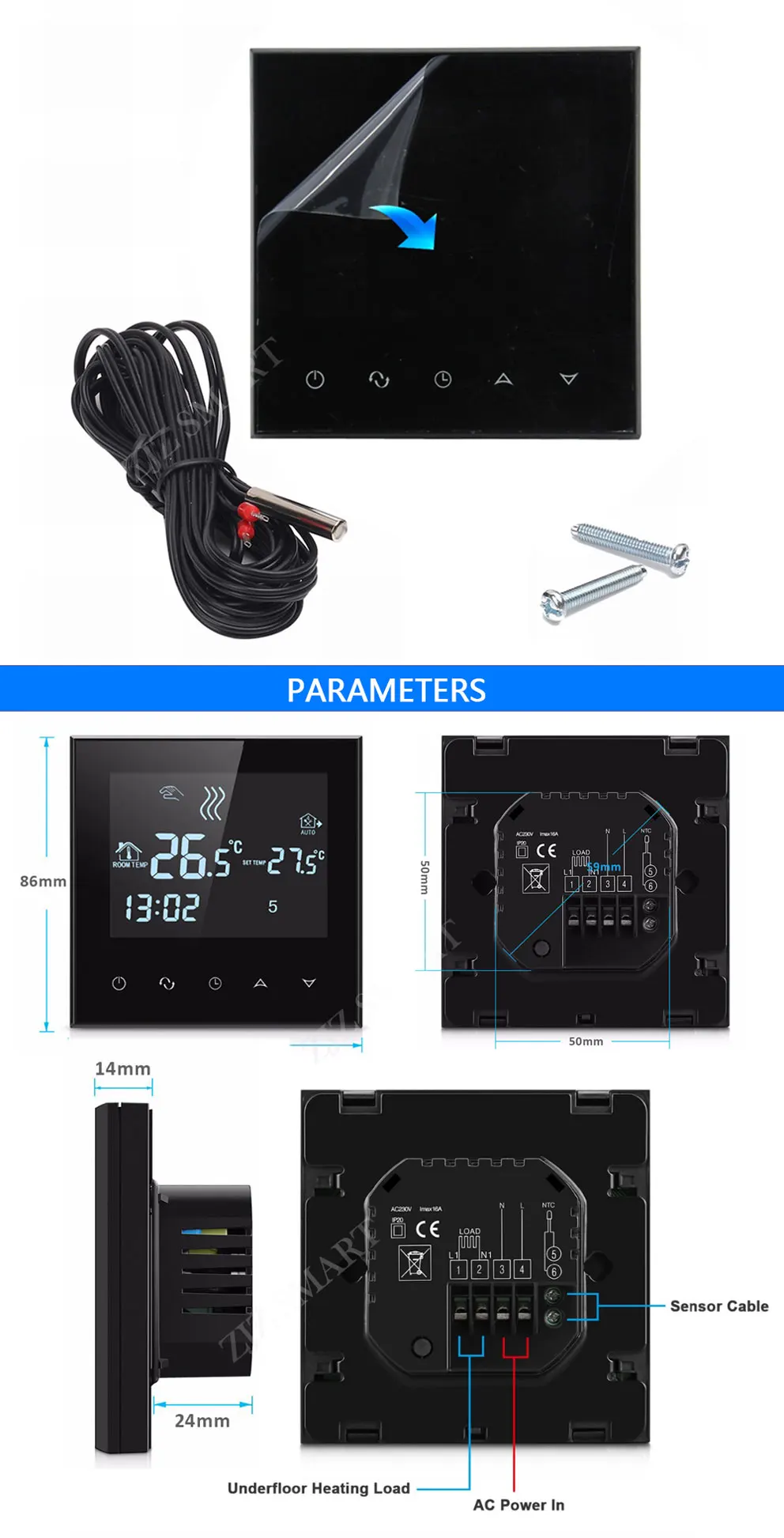

Термостат Картинки
Использование Введение
Доставка
- Мы организуем доставку после того, как платеж прошел мониторинг рисков.Чтобы защитить покупателей и продавцов, Aliexpress нужно 8-24 часа для подтверждения оплаты.
- Заказ будет отправлен в течение 2 рабочих дней (исключая выходные и праздничные дни), как только ваш платеж будет очищен Aliexpress
Обратная связь
Мы обычно оставляем положительные отзывы с пятью звездами для каждого клиента. Чтобы создать здоровое сообщество Али и побудить нас к лучшему улучшению, мы очень ценим, если бы вы могли сделать то же самое с нами!
- Ваш положительный отзыв и пять звезд высоко ценится.
- Если у вас есть недовольство, пожалуйста, дайте нам возможность решить проблему, прежде чем оставлять НЕЙТРАЛЬНЫЙ или ОТРИЦАТЕЛЬНЫЙ отзыв или ОТКРЫТЬ СПОР на сайте
FAQ
1. Если я закажу этот товар сейчас, когда я его получу?
Обычно мы отправим ваш продукт в течение 2 рабочих дней. Дни доставки необходимо 15 ~ 60 рабочих дней, чтобы отправить. Если вам это нужно срочно, пожалуйста, свяжитесь с нами, прежде чем платить, мы могли бы использовать более быстрый способ доставки, но цена будет выше.
2. Мне нужно это для моей спальни с кабелем для подогрева пола, это будет работать?
Этот термостат может управлять 3500 Вт макс. Пожалуйста, рассчитайте общую мощность кабеля и сравните. Это нормально, если мощность меньше 3500 Вт.
3. Почему это не работает, когда я его получаю?
Все термостаты перед отправкой проходят строгие испытания. Если какой-либо термостат не работает, пожалуйста, свяжитесь с нами в течение 7 дней с момента его получения. Если окажется, что мы несем ответственность, мы вышлем вам новый бесплатно или договоримся о частичном или полном возмещении (исключая фрахт).
4. Я видел того же от других поставщиков, почему ваши дорогие?
Во-первых, наш термостат был продан в течение 6 лет, качество очень обещали. Используемый нами материал — импортный огнестойкий материал для ПК, который является лучшим для термостата.
Во-вторых, существует партия тех же термостатов, что и у нас, которые являются поддельными и некачественными товарами. Поверхность станет желтой после некоторого времени, и у нее могут возникнуть проблемы с безопасностью. Поэтому, пожалуйста, обратите внимание, когда вы делаете выбор.
5. Что если мне не понравится, когда я это получу?
Мы принимаем, что вы отправляете его обратно, но вам нужно оплатить оба способа перевозки и любые расходы в пути, например, налог.
6. Этот термостат будет поставляться с датчиком, или я должен купить отдельно?
Все термостаты будут поставляться с соответствующим датчиком. Кроме того, мы можем предложить только термостат или только датчик, если вам нужно.
7. Что такое гарантия?
Мы предлагаем гарантию 18 месяцев со дня продажи.Если это проблема качества, мы отремонтируем или отправим.
,Одним из наиболее важных факторов поддержания вашего котла в рабочем состоянии является поддержание в нем достаточного количества воды. В противном случае котел отключится из-за низкого уровня воды.
Это особенно актуально для жаротрубных котлов, которые запускаются автоматически. Вот почему так важно подобрать систему подачи воды таким образом, чтобы она могла поддерживать необходимый уровень воды в вашем котле.
ПРАВИЛЬНО РАЗМЕРЫ
Система питательной воды надлежащего размера будет иметь резервуар соответствующего размера, чтобы питать котел и насосы, выбранные для подачи этой воды с правильной скоростью и давлением.
РАСЧИТАТЬ ХОЗЯЙСТВЕННЫЙ БАК ХРАНИЛИЩА
В большинстве случаев десять минут воды должны быть легко доступны для вашего котла. Мощность одного котла = 34,5 фунта / час пара (или воды) от и при 212 ° F. Мы также знаем, что один галлон воды весит 8,37 фунта. Для расчета необходимого резервуара используйте следующую формулу:
BHP X 34,5 ÷ 8,337 фунтов ÷ 60 мин. X 10 = минимальная полезная емкость в галлонах.
Например, если у вас есть котел на 500 л.с., расчет будет следующим:
500 х 34.5 ÷ 8,337 ÷ 60 X 10 = 345 галлонов
Теперь понятно, что вы не можете использовать полностью затопленный танк, поэтому вам нужно предусмотреть дополнительное пространство. Коэффициент безопасности 1,5 является общепринятым практическим правилом.
Затем мы берем 345 галлонов и умножаем на 1,5, чтобы получить 517,5 галлона, и выбираем резервуар объемом 500 галлонов (один из стандартных доступных размеров резервуаров).
ПРИМЕЧАНИЕ. Имейте в виду, что требования к вашей системе котла могут потребовать большего резерва, особенно если у вас есть нагрузка технологического пара, которая периодически возвращает большие порции воды.В этом случае вам может понадобиться больший бак.Следующим шагом является выбор правильного насоса для вашего применения.
Есть три области, которые необходимо учитывать.
- Правильный расход в GPM
- Требуется правильное давление
- NPSH (чистая всасывающая головка насоса).
Чтобы рассчитать расход в GPM, используйте следующую формулу:
л.с. х 34,5 ÷ 8,337 ÷ 60 х 1,5 = галлон в минуту
(обратите внимание, что 1.5, опять же, фактор безопасности.)
Для примера, который мы использовали расчет будет выглядеть следующим образом:
500 л.с. х 34,5 ÷ 8,337 ÷ 60 х 1,5 = 52 гал / мин
Другое быстрое эмпирическое правило заключается в том, что на каждую мощность котла требуется 1/10 галлона. Поэтому для котла на 500 л. С. Потребуется насос, способный выдавать 50 галлонов в минуту.
Для котла на 800 л.с. потребуется насос на 80 галлонов в минуту.
Следующим шагом является определение правильного расхода насоса. Код ASME требует, чтобы вы подавали питательную воду в котел на 3% выше, чем настройка предохранительного клапана на котле.Кроме того, вы должны учитывать любые перепады давления между насосом и котлом. Это будет включать в себя любые клапаны и трубопроводы.
Для этого примера мы скажем, что наш предохранительный клапан установлен на 150 фунтов / кв. Дюйм, и падение давления составляет 5 фунтов.
Расчет будет выглядеть так:
150 x 1,03 + падение 5 фунтов = 160 фунтов на квадратный дюйм требуется.
Последний кусочек головоломки — правильный NPSH, чистая положительная головка всасывания. Это количество жидкости в футах, необходимое на всасывании насоса для предотвращения кавитации и обеспечения правильной работы насоса.Это поможет определить высоту стойки резервуара, которая вам понадобится
Чтобы выбрать правильный NPSH, обратитесь к таблицам выбора насоса. Эти таблицы основаны на насосах с минимально необходимым значением NPSH. Это сделано для того, чтобы обеспечить минимальную стойку резервуара и, таким образом, уменьшить общую высоту системы подачи котла. NPSHA — это ножки, доступные под баком, а NPSHR — это ножки, необходимые для насоса. Проверьте кривую насоса для NPSHR и затем добавьте одну ногу.
Сервис котлов
HomeServe является торговым наименованием HomeServe Membership Ltd, Cable Drive, Уолсолл, WS2 7BN (зарегистрирован в Англии № 2770612, регистрационный номер НДС № GB559669669).
Вы имеете право подать заявку?
Этот план только для домовладельцев. Торговые, коммерческие и другие помещения, используемые для бизнеса, не имеют права, и арендаторам совета и жилищной ассоциации эта услуга не понадобится.Имущество должно быть вашим постоянным частным местом жительства и принадлежать вам и вашей семье, которые не используются в деловых целях. Дома на колесах, спальные места, дома с разделенными участками и объекты аренды и аренды не покрываются.
Котел в вашей собственности должен иметь выходную мощность менее 70 кВт / ч и работать на природном газе (а не на сжиженном нефтяном газе, электричестве или масле).
Есть ли конкретная информация о продукте, о которой мне нужно знать:
- Если вы столкнулись с утечкой газа, сначала позвоните в Национальную газовую аварийную службу немедленно по номеру 0800 111 999.
- Услуги котельной: Это не элемент страхования, и, следовательно, он не является частью договора страхования, подписанного страховщиком, и не регулируется FCA. Это также означает, что если у вас есть какие-либо жалобы, связанные с этой услугой, вы не будете иметь права передавать жалобу в Службу финансового омбудсмена. Если вы новый клиент, ваше первое обслуживание газовых котлов может состояться через 6 месяцев после даты начала вашего плана. Услуги котельной обычно выполняются в период с апреля по сентябрь.
Что происходит после первого года?
Ваш план на 12 месяцев. Вы получите новые документы плана до продления, чтобы дать вам время решить, подходит ли вам план. Ваш план будет автоматически продлен, если вы не укажете HomeServe иначе.
Как можно отменить этот план?
Вы можете отменить план, связавшись с HomeServe в письменной форме, по телефону или воспользовавшись формой отмены онлайн на сайте www.homeserve.com/cancellationletter. Период отмены составляет 28 дней после даты начала вашего плана. Если вы отмените в течение этого периода, вы получите полный возврат средств, если только вы не решите завершить обслуживание в течение этого периода, и в этом случае вы потеряете свое право на отмену и не получите возврат. Если вы отмените заказ после истечения этого периода и не получите свою услугу, вы получите возмещение любых произведенных платежей за вычетом применимого административного сбора. Если вы отмените заказ после истечения этого периода и получите услугу, вы не будете иметь права на возмещение.Для получения дополнительной информации, пожалуйста, ознакомьтесь с Условиями. ,русских покупателей должны прочитать !!!
Из-за политики Почты России, полное имя покупателя необходимо для доставки.
Если вы заказываете продукцию, пожалуйста, укажите свое полное имя в информации о доставке.
Это очень важно для вас, чтобы успешно получить свою посылку!
Этот термостат Wi-Fi позволяет вам контролировать температуру вашего дома на ваших умных мобильных устройствах, работает со смартфонами системы Apple и системы Android.Он прост в установке и использовании и удобно вписывается в ваш образ жизни. Термостат электрического нагрева может управляться моторизованным шаровым клапаном, моторизованным клапаном, термоклапаном, электромагнитным клапаном, нагревателем, пленкой электрического нагрева, кристаллом электрического нагрева и электрическим подогревом пола. Не подходит для котла, печи, системы кондиционирования и водяного слуха.
Особенности:
— функция дистанционного управления Wi-Fi, контроль температуры вашего дома из любой точки мира.
— Большой сенсорный ЖК-дисплей с подсветкой
— Двойной режим отображения температуры
— 5/5 + 1/5 + 2 временных режима
— 6-дневная программируемая ежедневная настройка температуры управления
— Функция замораживания
— Внутренний и внешний датчик температуры по выбору
— Функция блокировки клавиатуры для предотвращения неправильного использования детьми
— Материал сопротивления рамки, безопасный и надежный
— Точность отображения температуры в помещении составляет ± 0.5 ℃
— Функция памяти при сбое питания, защита настроек от сбоя питания
— Функция автоматической калибровки комнатной температуры
— Поставляется с внешним датчиком 3 м
Технические данные:
— Источник питания: AC200-240V, 50/60 Гц / AC 110V , 50/60 Гц (опция)
— ток нагрузки: 12А / 16А (электрический обогрев)
— диапазон заданных температур: 5ºC — 35ºC
— предельный температурный диапазон: 5-99 ℃
— диапазон измерения внутреннего датчика: -10- 60 ℃
— Диапазон измерения внешнего датчика: -10-60 ℃
— Точность: ± 0.5ºC
— Единица настройки: 0,5 ℃
— Потребление: <0,3 Вт
— Внутренний датчик: NTC
— Внешний датчик: сопротивление 10К, длина = 3 метра
— Материал: огнестойкий ПК ABS
— Размеры: 86 * 86 * 14 мм (В * Ш * Г)
— Размер дисплея: 63 мм * 48 мм
— Вес: 176 г
Комплектация:
1 * термостат
2 * крепежные винты
1 * 3 м внешний датчик
1 * Руководство пользователя для термостата (на английском языке)
1 * APP инструкция по установке
