Нужно ли на даче заземление: Зачем нужно заземление на даче?

Зачем нужно заземление на даче?

На сегодняшний день практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электрики. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее через клеммник в электрощите подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря заземлению становится гораздо более безопасной для человека. В случае нарушения изоляции корпус электрического прибора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать заземление на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность этой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и расположенные горизонтально полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений, или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от системы молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск удара электрическим током.

Как сделать заземление на даче

 Постепенное обустройство дачного участка рано или поздно потребует подключения построек дачи к стационарной электрической сети, а далее как и положено установке в дачном домике всех необходимых для нормального отдыха коммуникаций – системы водоснабжения, проведения надежной электрической проводки, установки необходимой  бытовой техники. Однако, несмотря на кажущуюся логичность и правильность действий в этом перечне дел упущено одно из самых основных мероприятий начального этапа строительства – устройства заземления на даче.

Обязательный элемент схемы электроснабжения дачи, основным предназначением которого является защита от поражения электрическим током, заземление на даче должно стоять одним из первых пунктов в списке самых важных задач.

Что дает устройство заземления на даче Рассматривая возможность сделать защитное заземление на даче в соответствии со всеми правилами и требованиями перед началом работ реальнее и проще составить детальный план каждого этапа.

Для дачного домика, в котором планируется использовать стационарную электрическую сеть с напряжением 220 вольт защитное заземление должно не только обеспечить надежную защиту, но и ко всему прочему быть функциональным и не требовать дополнительных вложений, проще говоря, первое требование которому должна отвечать эта система защиты – это надежность.

Вторым важным моментом при создании этого устройства своими руками выступает соответствие параметров требования условий эксплуатации. Защитное заземление на даче должно не только быть оборудовано в строгом соблюдении с проектом, с выдержкой всех размеров и технологии соединения элементов защитного контура, но и при проведении контрольного испытания соответствовать величине сопротивления, предусмотренной для данного устройства.

Третьим важным моментом выступает его функциональность, то есть возможность подключения к заземляющему контуру всех значимых электрических приборов, требующих в обязательном порядке защитного заземления.

Только такой комплексный подход к его практической реализации позволит сделать своими руками действительно надежный элемент, дающий полную гарантию защиты от поражения электрическим током.

Из чего состоит заземление Само по себе защитное заземление на даче представляет собой металлическую конструкцию, заглубленную в землю, а далее при помощи проводов или металлических шин соединенную с распределительным щитком и непосредственно с каждым прибором, подсоединенным в электрическую сеть участка.

Такое несколько схематическое представление о защитном контуре, позволит более ясно понять, с какими вопросами придется столкнуться во время работ по его оборудованию. Традиционно в качестве защитного контура выбирается стандартная конструкция защитного заземления типа «треугольник». Это простой, но очень эффективный  вариант конструкции, в котором сочетается простота и надежность, легкость изготовления и долгое время эксплуатации устройства.

Для создания этого устройства своими руками нужно иметь самые простые навыки работы со слесарными инструментами, самым сложным из которых выступает сварочный аппарат.

Практически контур заземления выполняется следующим образом:

• Подготавливаются металлические стержни из арматуры, прута, уголка или квадрата;
• Выбирается место и отрывается котлован для контура;
• Устанавливаются стержни;
• Проводится обвязка стержней и соединение их в один контур;
• Выводится проводник на распределительный щит;
• Котлован дополнительно обрабатывается и засыпается грунтом.

Такая пошаговая инструкция, в конечном счете, должна воплотиться в защитное заземление, имеющее максимальное сопротивление не более 4 Ом.
Теперь, когда схема как сделать заземление на даче, ясна и понятна необходимо провести уточнение и конкретизацию всех моментов.

Практический этап постройки Легче всего своими руками подготовить заземлители. Как правило, для этого сгодится любой металл, имеющий длину от 2,5 метров – прут или арматура диаметром от 10 мм, уголок 35*35 мм, квадрат с шириной стороны от 8 мм, в общем, все то, что можно забить в грунт.

Вместе с тем при выборе прутьев заземлителей необходимо учесть следующие важные сточки зрения конструкции и свойств моменты:

• Поверхность должна быть освобождена от краски и по возможности защитного покрытия;
• Все элементы заземлителей должны быть одинакового сечения и металла;
• Не желательно использование с заземлителями из черного металла элементов из цветных металлов, и имеющих защитное оцинкованное покрытие.

В оборудуемом контуре процесс коррозии металла играет важную роль – чем больше площадь соприкосновения, чем больше воздействие почвы на металл, тем меньше сопротивление, тем легче и быстрее электрический ток найдет путь наименьшего сопротивления и тем быстрее заземление сработает по своему прямому предназначению.

Для удобства заглубления концам заземлителей рекомендуется придать конусообразную форму.

Совет: при выборе материала заземлителей рационально использовать новые металлические элементы. Стальная конструкционная арматура, предназначенная для изготовления высокопрочных железобетонных изделий, несущих большую нагрузку, в принципе тоже может быть использована для этих целей, но при этом она требует дополнительной обработки, необходимо перед установкой тщательно обработать стержни, удалив слой защитного покрытия.

 Для размещения контура желательно выбрать место в непосредственной близости от распределительного щитка. Вместе с тем категорически запрещается размещать котлован для контура:

• Возле подвала, погреба, в гараже подземной конструкции;
• В непосредственной близости от источника водоснабжения;
• Возле септика;
• под газопроводом;
• над трубопроводами, кабелями связи и электрическими кабелями подземного пролегания.

Кроме этого, важным, с точки зрения работоспособности схемы, выступает тип грунта, в котором планируется установка – наличие песчаного грунта потребует периодического увлажнения этого участка.

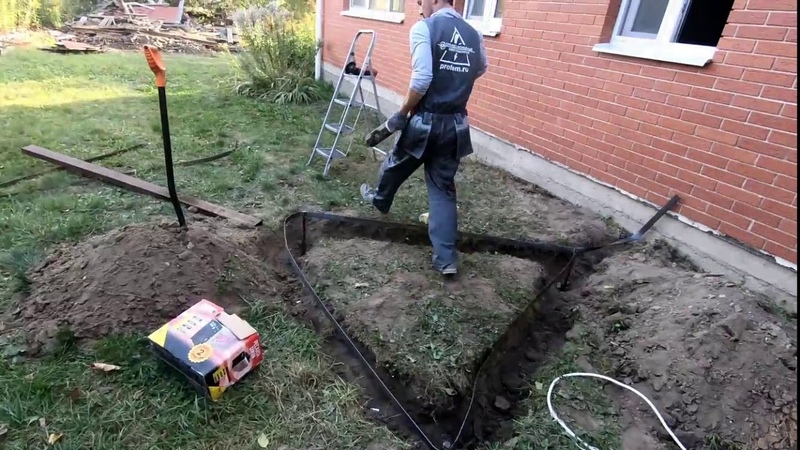

Отрывка котлована проводится по расчерченному профилю – котлован представляет собой равносторонний треугольник с длиной стороны 1-1,2 метра. Основание треугольника находится на расстоянии от дачного дома как минимум 1 метр. Все земляне работы сделать несложно своими руками для этого, достаточно выкопать траншеи на глубину 2 штыков штыковой лопаты и шириной около 70 см.

По углам этого треугольника забиваются заземлители, таким образом, чтобы верхний край был ниже уровня земли на 40-45 см. Далее, все заземлители связываются между собой при помощи металлической полосы или уголка и обязательно надежно закрепляются электросваркой.

Совет: перед засыпкой котлована для улучшения контакта металла с грунтом рекомендуется пролить места установки заземлителей соляным раствором ­– 0,4-0,5 кг соли на 10 литров воды. Такой солевой раствор улучшит процесс коррозии металла, а значит и значительно уменьшится сопротивление. В дальнейшем, при проведении периодической проверки работоспособности защитного заземления на даче рекомендуется повторить операцию и увлажнить почку в месте размещения контура солевым раствором.

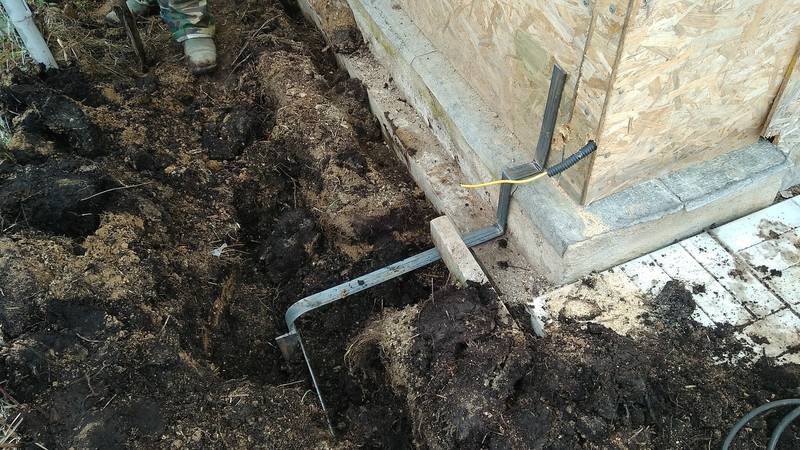

Металлическую шину, приваренную к контуру, выводят на поверхность у фундамента здания. После проверки сопротивления контура котлован засыпают землей.

Устройство заземления в дачном доме Работы по устройству поверхностной части схемы заземления проводятся с целью обустройства прокладки линии от распределительного щитка ко всем потребителям.
На распределительном щитке рекомендуется установить специальную монтажную рейку для крепления всех выводов проводов заземления.

Перед тем как сделать заземление на даче, рекомендуется согласно схеме прокладки электрической проводки внутри здания в обязательном порядке проложить провод заземления ко всем места, где предполагается установка электрических розеток. Когда работы проводятся самостоятельно можно использовать обычный электрический медный или алюминиевый провод, при этом маркируя жилу заземления. Но учитывая то, что обычно такой провод маркируется желтыми и зелеными полосами, безопаснее с самого начала использовать именно маркированный провод.

Ввод наружной шины вовнутрь дома для более безопасного использования рекомендуется делать из цельного металлического элемента. Своими руками согнуть металлическую полосу по нужному профилю особого труда не составляет, а вот для того чтобы подсоединить к монтажной планке, то здесь рекомендуется использовать многожильный медный провод или специальный провод с уже установленными клеммными зажимами.

Фиксация провода, как на шине, так и на монтажной планке должна быть максимально плотной и обеспечивать надежное прилегание проводников.
В местах установки розетки провод защиты подключается к центральной клемме розетке, делается это в первую очередь, чтобы не допустить неправильного подключения.

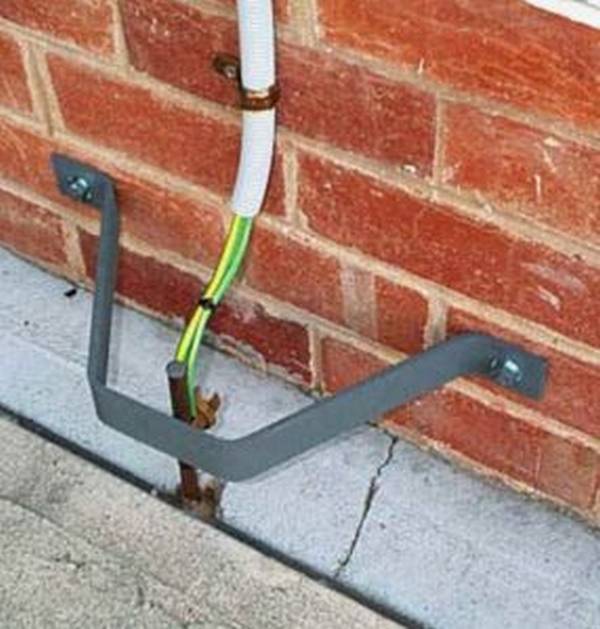

Наружную часть шины рекомендуется закрепить на стене дома, а если в этом месте пролегает тропинка или проход, то в обязательном порядке необходимо не только зафиксировать проводник, но и по возможности сделать так, чтобы на него не наступали.

Работу по устройству заземления на даче своими руками можно считать оконченной после проведения проверки работоспособности. Такую проверку можно осуществить с применение специальных измерительных приборов. Как правило, эту процедуру проводят представители энергопоставляющей компании при подключении объекта к стационарной сети. Для испытания выбирается 2-3 устройства и посредством подключения прибора проверяется сопротивление.

Особенности дальнейшей эксплуатации защиты  И хотя, заземление на даче, созданное своими руками сама по себе очень надежная конструкция, со временем и она может иметь определенные проблемы в работе. Чтобы избежать отказа системы необходимо как всю систему электроснабжения периодически проверять и в случае обнаружения неисправностей устранять неполадки и поломки.
Самым распространенным и проблемным вопросом для работоспособности выступает постепенное повышение сопротивления, во многом это происходит в летнее время, когда количество влаги в грунте резко сокращается. Решить эту проблему можно относительно легко, достаточно вылить 3-4 ведра воды на место установки контура.

Проверить состояние подключения в щитке распределения необходимо и после прохождения грозы. Использование защитного заземления на даче в качестве контура громоотвода в обязательном порядке требует такой проверки.

 Обратить внимание на состояние работы защиты следует и при систематических перебоях в работе электросети, возможно, отключение защитного автомата связано именно с работой контура. Например, довольно часто нестабильная работа модемов компьютеров связана с проблемами именно защитного заземления.


Как заземлить антенну с усилителем

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

• конструкции опоры для установки тв-антенны
• вида кровли
• места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

• устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
• устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
• заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

• пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
• внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

• простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
• измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

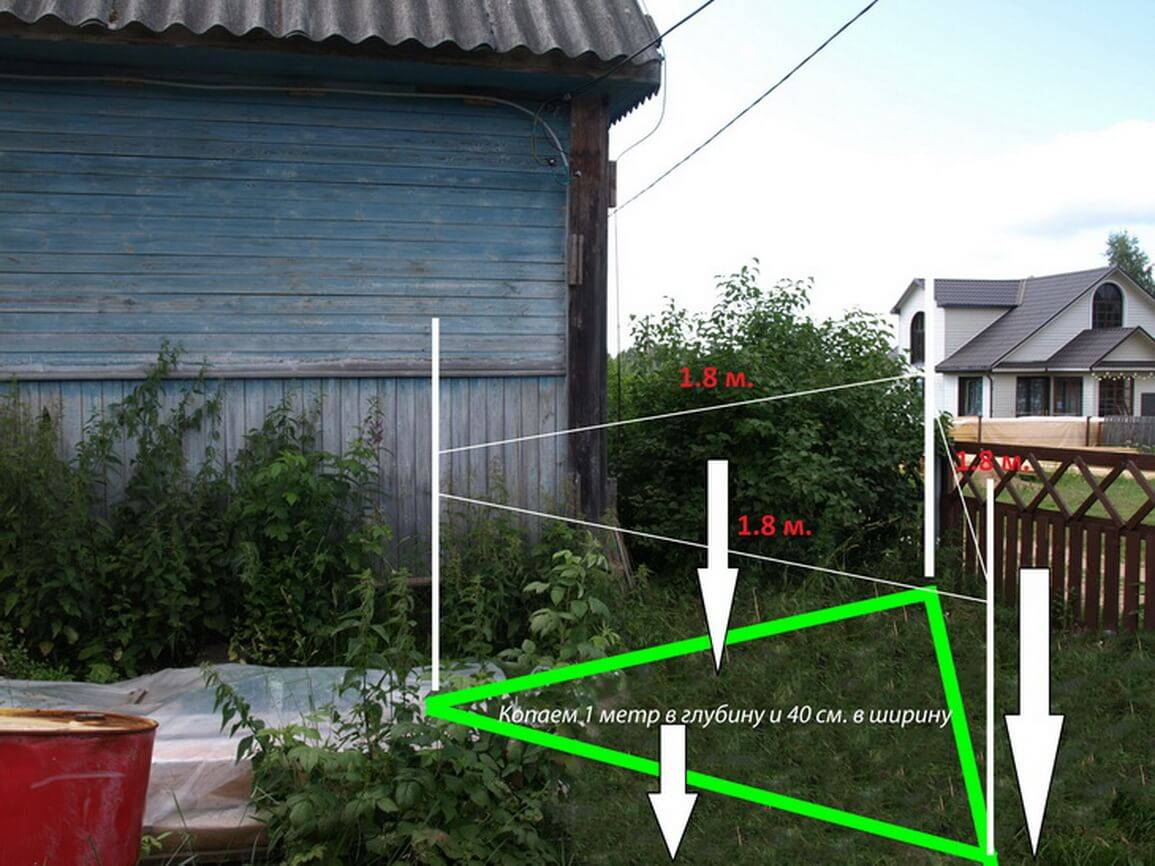

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

• вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
• заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

• место подключения
• высота установки
• мощность тв-передатчика
• уровень помех
• удаленность от источника трансляции
• рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

• крепить мачту тв-антенны к вентиляционному каналу, дымоходу
• крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
• выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Заземление на даче

Дача – мечта любого жителя мегаполиса. Все больше владельцев волнует заземление на даче и его грамотное устройство. И это верно.

Почему оно необходимо?

Представьте, ведь загородный дом – это не только прогулки на свежем воздухе, рыбалка, шашлыки в компании друзей, но и тяжелая работа, направленная на борьбу за урожай и благоустройство участка. К счастью, сегодня эту работу можно максимально облегчить, если купить, например, электрический насос, котел, газонокосилку, стиральную машину и прочее электрооборудование. Не забудьте, на участке не помешает установить систему безопасности, которая также питается от электрической розетки.

Все это позволяет сделать пребывание на даче комфортным, однако такая оснащенность дома электрооборудованием несет для жильцов определенную опасность поражения электрическим током. Ситуацию усугубляет свойственная дачным домам повышенная влажность, которая при нарушенной изоляции электропроводки, как магнит, притягивает электрический заряд. Поэтому устройство заземления на даче является первоочередной задачей.

Впрочем, найдутся люди, которые будут утверждать, что во все времена они прекрасно обходились без заземления и, что это «выкачка денег». Будут и такие, которые порекомендуют заземлять электроприборы в своем доме на металлические водопроводные трубы или трубы отопления, нисколько не задумываясь об опасности, если участок проводника в каком-то месте будет заменен пластиком. Некоторые «умельцы» будут убеждать, что достаточно прямо в розетке сделать перемычку между нулевым проводом и «землей», что по умолчанию заземлением не является, а значит, и защиты никакой не обеспечит.

Не слушайте, и не верьте! С электричеством шутить нельзя. Многие действительно делают перемычку, заземляют на радиаторы отопления, но все это до первого несчастного случая. Заземление необходимо и по правилам ПУЭ, и по жизненной целесообразности.

Помимо того, для многих дачных домов, особенно одиноко стоящих, будет крайне актуальным смонтировать систему молниезащиты и заземления, предотвращающих разрущение постройки от прямого удара мощного природного разряда.

Схема заземления дачи достаточно проста:

• Заземляющую конструкцию забивают или закапывают в землю (глубина рассчитывается).
• Между конструкцией и распределительным щитком в доме прокладывают провод. Соединение должно быть сварочным или резьбовым (не скрутка).
• От щитка заземляющий провод идет ко всем розеткам.

Рассчитывая заземление дачи, следует учитывать характеристики грунта.

Если у вас грунтовая смесь состоит из земли-глины, то электрический заряд она «впитает в себя» безупречно. Если же на участке преимущественно каменистый грунт или песок, то сопротивление грунта усложнит задачу. На сопротивление влияет сезонность, — оно растет при завышенных/заниженных температурах, уменьшается при повышенной влажности. Учитывая эти факторы, специалисты определяют величину заглубления заземляющего контура. В нашем регионе это значение составляет от двух до трех метров. Кстати, нежелательно выполнять заземляющую конструкцию в подвале дома, особенно, если там сухая почва. Большей эффективностью обладает именно наружное размещение.

Нужно ли обращаться к специалистам?

Ели вы обладаете всеми необходимыми знаниями, то можете сделать заземление на даче самостоятельно. Но лучше не рисковать, а обратиться к специалистам.

Компания «МЗК-электро» занимается вопросами проектирования, монтажа и обслуживания систем заземления частных зданий, в т.ч. молниезащитного заземления в комплексе с молниезащитой, с 2008 года. За этот период мы накопили огромный опыт, позволяющий находить оптимальное решение с точки зрения стоимости/эффективности для объектов любой сложности. Постоянное участие в выставках помогает нам «держать руку на пульсе», отслеживая новые технологии и научные разработки в интересующей нас отрасли.

• Предлагаем только сертифицированные приборы.
• Имеем все необходимое для проведения работ оборудование.
• Даем двухлетнюю гарантию.
• Бесплатно выезжаем на объект по первому звонку.
• Работаем по всей России.
• Не выполняем работы по устройству заземления в зимний период.

Надеемся, что вы не знаете, что такое поражение электрическим током. Доверьте нам заземление дачи, и мы исключим даже малейшую вероятность возникновения этой ситуации.

Как правильно заземлить розетку на даче?

Задача заземления – обеспечить защиту техники и пользователя от поражения электрическим током в случае каких-либо нештатных ситуаций в электросети. Суть заземления состоит в снятии избыточных токов с устройства и перенаправлении их буквально в землю (где они благополучно рассеиваются, не причиняя никому вреда).

Заземлять необходимо приборы с электромоторами (от электрической мясорубки до стиральной машины), электронную технику и устройства высокой мощности. В таких местах, как ванная комната и кухня заземлять целесообразно вообще все электрическое.

В большинстве случаев, заземление реализовано во внутридомовой электропроводке посредством использования третьего провода. Данный провод, с одной стороны, подсоединен к заземляющему устройству (в простейшем виде – металлический штырь, погруженный в землю), с другой стороны, он подходит к специальному заземляющему контакту розетки. Данный контакт совмещается с заземляющей пластиной, находящейся на вилке прибора, чем и обеспечивается заземление.

Большая часть современных производителей розеток и электрооборудования, например – abb, изначально предусматривают наличие заземляющего контакта в своей продукции. Однако заземление не всегда присутствует в проводке.

Как определить наличие заземления?

По количеству проводов – если их меньше 3-х, то заземления точно нет.

Что делать в этом случае?

Если вам нужно быстрое «некапитальное» решение, то можно поступить так:

• Возьмите (купите) тройник (распределитель). Убедитесь, что розетки удлинителя имеют три контакта.
• К заземляющему контакту одной из розеток удлинителя присоединяем медный провод, второй конец которого заземляем. Лучше всего для этого подойдет металлический штырь, вкопанный в землю. На худой конец подойдет батарея (неокрашенная часть).
• Прибор включается в удлинитель, только не в ту розетку, которую мы непосредственно заземлили (заземляющий контакт, как правило, общий, поэтому эффект все равно будет).
• Сам удлинитель включается в обычную настенную розетку.

Если же вам необходимо постоянное решение, то тут все немного сложнее:

• Подготовка заземляющего устройства. Оптимальный вариант – сварная конструкция из металлического профиля. К примеру, из метрового профиля сваривается равнобедренный треугольник, а из полутораметрового профиля привариваются своеобразные «ножки». Получается что-то типа стола.
• Выберите место на участке, недалеко от дома (чтобы не тянуть далеко проводку).
• В выбранном месте необходимо выкопать яму такого размера, чтобы туда можно было поставить полученный «стол». Установка производится «на ноги», при этом плоскость треугольника должна быть у самой поверхности.
• Можно облегчить себе задачу, сначала вбив в землю 3 полутораметровых штыря, а затем приварить к ним метровые в виде треугольника.
• К одной из сторон треугольника подсоединяем провод, а провод включаем в общую домовую проводку.
• Таким образом, мы получим проводку с тремя проводами, один из которых будет заземляющим. Именно он будет соединяться с заземляющим контактом розетки.

Кстати, возможно, вам потребуется заменить розетки, если у них не предусмотрен заземляющий контакт.

Устройство заземления на даче своими руками. Как сделать заземление на даче? Контур заземления

Правильное заземление частного дома – это важная составляющая безопасности жильцов. Как известно, электричество всегда идет туда, где меньшее сопротивление, и без заземления этот путь каждый раз будет меняться. Прочитав эту статью, вы узнаете, как сделать заземление своими руками на даче , занулить бытовую технику и что для этого потребуется.

В целом заземление заключается в намеренном соединении железных корпусов электроустановок с грунтом. В обычном состоянии корпус любого электроприбора, выполненный из металла, электричества не проводит, но при нарушении изоляции проводящих ток элементов корпус оказывается под напряжением.

Ниже приведены основные функции заземления.

1. Защита электрических приборов и людей, которые с ними работают, от статического напряжения.
2. Обеспечение безопасности жильцов, имеющих дело с электрооборудова нием.
3. Обеспечение безопасной работы этого оборудования, особенно во время перепадов напряжения.

О способах защиты

Согласно правилам монтажа электрического оборудования, чтобы обеспечить электробезопасно сть частных домов, необходимо выполнить заземление либо использовать технологию защитного отключения. Ознакомимся подробнее с каждым из способов защиты.

Предназначено для снижения напряжения до допустимых показателей между предметом, который не находится под ним (напряжением) и, собственно, выполняющим защитную функцию, и заземляемыми устройствами. Более того, заземление предотвращает утечку электрического тока во время контакта фазного провода с элементами прибора, выполненными из металла.

Если есть заземление, то в случае неисправности прибора создается короткое замыкание и, как следствие, размыкание линии посредством выключателя либо предохранителя (они устанавливаются при разводке электропроводки) .

Средства защитного отключения в электросетях домов в несколько раз повышают электробезопасно сть, поскольку реагируют на неисправности практически сразу. Даже без заземления такие устройства способны отключить ток примерно за 0,01–0,02 секунды, но лишь после появления нового пути для движения электрического тока. И путем этим может стать, к примеру, человеческое тело.

Электромонтаж дома невозможен без заземления, поскольку оно предусматриваетс я техническими нормами электроснабжения. По сути, это несколько соединенных электродов, зарытых в землю в один ряд или в виде треугольника. Такая конструкция подсоединяется специальными кабелями к электрощиткам в здании.

Все это можно сделать собственноручно, неплохо при этом сэкономив. Главное – точно следовать инструкции.

Этап первый

Сначала определитесь с местом установки электродов. Профессионалы утверждают, что контур лучше монтировать неподалеку от вводного распределительно го прибора, но не ближе одного метра к дому (в идеале — 3–4 метра).

Этап второй

Приготовьте электроды. Они должны быть медными или стальными, красить их категорически запрещено ! Зачастую для этого используют:

• стальные полосы, 4х40 мм;
• уголки из стали, 5х50х50 мм.

Стандартное количество уголков – три штуки, высота – 2,5–3 м. Количество полос – тоже три штуки, по 60–70 см в длину.

Этап третий

Погрузите уголки в заранее выбранное место так, чтобы они образовали правильный треугольник. Это можно сделать одним из двух способов:

• вырыть траншею 3х3 метра, ее глубина должна быть такой, чтобы над поверхностью оставалось 20 см каждого уголка;
• вдавить их в землю , прибегая к помощи экскаватора. Для этого зафиксируйте уголки в вертикальном положении, после чего трактор вдавит их на требуемую глубину.

Обратите внимание! Если нет возможности использовать спецтехнику, можете выполнить процедуру при помощи тяжелой кувалды и деревянного настила.

Также обратите внимание на тот факт, что для прокладки контура заземления идеально подходят такие типы грунта, как:

• торф;
• влажная глина;
• суглинок.

Вместе с тем проложить этот контур в скальной или каменной породе будет крайне трудно, а нередко и вовсе невозможно. Еще один важный момент – глубина нижней точки контура должна находиться ниже уровня замерзания грунта (зачастую это от 1,5 до 3 метров, в зависимости от региона).

Этап четвертый

После погружения электродов вы должны соединить их между собой сверху. Используйте для этого металлические полосы, приваривая их таким образом, чтобы они огибали полученный треугольник. Постарайтесь добиться максимальной площади провара. Еще раз отметим, что красить металлические элементы не нужно – чем больше они поржавеют, тем лучше будет растекаться электрический ток в грунте.

Затем к контуру приварите еще одну полосу такой же ширины, уходящую в дом (как показано на схеме).

Этап пятый

Приварите к полосе, ушедшей в дом, медный провод, который, в свою очередь, заведите в электрощиток.

Обратите внимание! Обработайте место сварки каким-нибудь составом, предотвращающим образование ржавчины. Многие специалисты рекомендуют использовать для этого битум.

Этап шестой

Проведите от электрощитка нулевой провод ко всем розеткам дома. Это и есть третий провод заземления (первые два – «+» и «–»), которого не хватало.

По окончани и установки контура проверьте его сопротивление. Для этого обратитесь в одну из специальных электротехническ их лабораторий, сотрудники сделают это с помощью специального прибора – измерителя параметров (зачастую для измерения используется оммометр «Евротест ХЕ»). Если сопротивление в норме, работники энергоуправления заполнят специальный паспорт, в противном случае вам придется установить в землю дополнительный электрод (электроды) и произвести повторную проверку.

Если сделаете все правильно, то тем самым вы надежно защитите себя и своих близких от удара током в случае короткого замыкания или выхода из строя одного из приборов.

О заземлении бытовой техники

Немногие дачники спешат занулить или заземлить бытовые приборы, к примеру, компьютер, бойлер, электрокотел либо стиральную машину. Но они и не подозревают о том, что в скором времени подобная беспечность сказывается на работоспособност и электрооборудова ния , вследствие чего проявляется ряд негативных моментов.

1. При прикосновении к устройству человека бьет током.
2. Электрокотел начинает произвольно включаться/выклю чаться.
3. В работе компьютера наблюдаются сбои.

Самый простой способ обезопасить себя – подсоединить провод заземления к любой металлической детали, которая ведет к земле. Если желаете создать заземление в ванной комнате, вам нужно помнить о некоторых важных моментах.

1. Зануление является как бы дублирующим заземлением.
2. Кабель от электроприбора подсоединяется к нулю, но выводится при этом непосредственно на щиток.
3. Такую «землю» нельзя подсоединять к розетке, ведь может случиться аварийное пробивание фазы.

Чтобы уменьшить количество помех на экране, а также снизить порог электромагнитног о излучения, обязательно проведите нулевой кабель к системе видеонаблюдения . Чтобы сделать это, к задней стенке корпуса (она обязательно должна быть железной) подсоедините заземляющий контур.

Обратите внимание! Хотелось бы напомнить одну простую истину каждого электрика: любой электроприбор, имеющий металлические детали, обязательно нужно заземлить!

Для заземления электроплиты вам понадобится медный провод, ø2,5 мм. Если в доме уже есть «земля», то протяните провод к отдельному автомату УЗО, предназначающему ся для плиты. Подобные автоматы желательно установить для каждого высокомощного оборудования (люстры, светильника, антенны и проч. ) в доме, т.к. напряжение нередко достигает десятков киловатт, к чему обычная двухжильная проводка едва ли готова.

Оргтехника

Как и любое другое электрооборудова ние, компьютер нуждается в защите. Для этого выберите один из двух способов:

• создайте защитный ноль в розетке;
• подсоедините к корпусу медный провод.

Защита от молнии

Молниеотвод желательно устанавливать на каждом здании, в том числе на загородном доме. Это не только защитит электроприборы, но и убережет дачу от возгорания.

Молниеотвод состоит из двух частей:

• внутренней, предназначенной для защиты электросети от перенапряжения, это уже было рассмотрено выше;
• внешней части – токоотвода, молниеприемника и непосредственно заземляющего устройства.

Для молниеприемника можете использовать любой железный штырь.

Защиту от молнии тоже можно сделать своими руками , для этого вам понадобятся:

• токоотвод, молниеприемник, заземляющее устройство;

  Как сделать молниеотвод на даче

  Позаботившись обо все необходимом, следуйте приведенной ниже инструкции.

  1. Соорудите заземляющее устройство (треугольник, описанный выше).
  2. Установите молниеприемник , чем выше он будет, тем большим будет радиус его защиты. Если возле дома находится высокое дерево, то молниеприемник крепится на шест, который, в свою очередь, устанавливается на дереве при помощи хомутов. При отсутствии подходящего дерева используйте телевизионную мачту (если она выполнена из дерева, то пустите по ней оголенный провод, а его соедините с заземлителем). Если ни мачты, ни дерева нет, то подойдет обычная дымовая труба (уж она точно есть в каждом доме).
  3. Заземлитель с молниеприемником соедините токоотводами , выполненными из железной проволоки с круглым сечением.

  Обратите внимание! Чтобы уберечь молниеприемник от различных непредвиденных ситуаций, закрепите выше него дополнительный громоотвод.

  Как видно из изложенного выше материала, сделать заземление дачи самостоятельно не так уж и сложно. Главное – четко следовать инструкции, а для установки заземления на опоре – еще и получить дополнительное разрешение от энергоуправляюще й компании .

  Видео – Как сделать заземление на даче

Многим, пожалуй, знакома ситуация: при приёме душа или простом мытье рук вдруг ощущается лёгкое пощипывание током. Особенно ощутимо в местах небольших царапин и других ранок на теле. Выхода два: найти поломку и починить, а также сделать качественное заземление. Именно о втором выходе из ситуации – как сделать заземление в частном доме самому – будет сегодняшняя статья.

Заземление: немного теории

«За землю» – вот из этих слов сложился термин. Правильнее было бы «в землю», но по-видимому термин «вземление» звучит как-то нелепо. Шутки шутками, но роль заземления огромна. Поскольку мы говорим именно о защитном виде, то благодаря ему случаи поражения электрическим током не так часты, как могли бы быть без заземления.

При работе различных бытовых приборов фазный провод может касаться корпуса. Примеров множество: то корпус ТЭНа нарушил герметичность и вода напрямую попадает на фазный проводник, то при сборке после самостоятельного ремонта фазный провод «почему-то» стал касаться стенок корпуса. И этот перечень можно продолжить практически до бесконечности. Получается, что какой бы пример мы не привели, электрический ток в любом из них будет нас поражать. А здесь уже неприятно: кому-то просто неприятно, а кто-то может после 0,1 секунды упасть мёртвым от поражения.

Заземление позволяет току «уходить» по пути меньшего сопротивления в землю и тем самым сохранить человеку жизнь. При качественно выполненном заземлении ток мы не ощутим при пробое на корпус. Если же заземление недостаточное, но всё же есть, то нам грозит уже упоминаемое пощипывание.

Как лучше сделать

Перед тем, как сделать заземление в частном доме самому, настоятельно советуем убедиться в своей компетентности. Ведь, повторимся, на кону ваша жизнь и жизни всех, кто проживает в доме. Да чего там скрывать – вы и гостями своими рискуете. Поэтому подумайте: своими руками всё будете делать или пригласите мастера. Никого не хотим обидеть, просто речь идёт о серьёзном деле.

Сделать заземление в частном доме просто по причине наличия свободного места и небольшой этажности. Даже если ваш особняк состоит из 3-х этажей, то ничего здесь пугающего нет. Вам главное дотянуть заземление до первого этажа, а потом уже выполнить разводку.

Первое, что вам придётся сделать, это приготовить материал. В качестве вертикального заземлителя подойдёт стальной уголок, профиль, прут или труба. Но главное – эти материалы должны быть очищены от ржавчины или краски. Запомните: ничто не должно препятствовать прямому контакту грунта с металлом! Если стальные элементы у вас б/у, то щётка по металлу или УШМ с определённой насадкой и вперёд – пока блеск не начнёт слепить ваши глаза. Выбор вертикальных заземлителей – дело серьёзное. Здесь важно понимать, что помимо качества поверхности исключительную роль играет площадь. Наведём пример: шины спортивных мотоциклов делают широкими, чтобы предотвратить падение или скольжение при поворотах. Аналогично и здесь: чем больше площадь заземлителя, которая будет соприкасаться с грунтом, тем больше шансов, что заземление получится действительно качественным.

Также вам понадобятся горизонтальные заземлители. Их роль заключается в соединении вертикальных между собой. Можно обойтись и одним вертикальным заземлителем, но шансы, что конструкция не подведёт в течении всего срока эксплуатации, минимальны. Обычно используют три вертикальных и материал для их горизонтального соединения между собой.

Алгоритм действий

Несколько советов

• Заземляющий проводник можно также вкопать – хуже вы не сделаете. Наоборот, так будет даже лучше с точки зрения проводимости тока.
• Медный провод должен быть цельным и сечением не меньше 4 мм 2 .
• Данная схема может дополняться естественными заземлителями. Это могут быть любые металлические предметы, находящиеся в земле. Например, трубопровод канализации или обсадная металлическая труба вашей скважины.
• Место перехода от стального заземляющего проводника до медного кабеля должно быть защищено от коррозии. Самому это сделать просто: сейчас в продаже есть уже готовые пластиковые короба или можно завести проводник внутрь дома.
• По окончании всех монтажных работ настоятельно рекомендуем пригласить к себе знакомого электрика для измерения сопротивления вашего контура заземления.
• Арматуру лучше не использовать в качестве элемента заземления. Структура стали арматуры такова, что бывали даже случаи перелома при сильных морозах и одновременном движении грунта.
• Перед забивкой стальной материал можно заострить с помощью УШМ.

Вместо заключения

Всё-таки сделать заземление в частном доме самому вам придётся, если его нет. Жить без него – это всё равно что курить на пороховой бочке. А если учитывать обилие электроприборов в наше время, то здесь и разговора быть не может. Насосы, холодильники, бойлеры, проточные водонагреватели, кондиционеры, микроволновки и стиральные машины – эти агрегаты находятся в зоне риска и их использование без заземления является рискованным делом. Да и вопрос ведь не стоит о миллионах – работа пустяковая, зато польза от неё огромная. Так что вперёд, теперь вы знаете точно ответ на вопрос как сделать заземление в частном доме самому и при этом быть уверенным в его функциональности.

Жизнь современного человека — в последние десятилетия особенно — немыслима без электрических приборов, электроинструмента и бытовой электротехники. В каждом доме сейчас стирают машинкой-автоматом, воду греют электрическим бойлером, отапливают помещение или газовым котлом, или электрическим. Приготовление пищи осуществляется на газовой плите — если газ подведен к дому — или на электрической. В общем, без электричества в современном доме просто не обойтись.

Пусть остается другом

Но электрический ток является не только невидимым помощником и другом, но может быть и скрытым убийцей. Чтобы этого не произошло, люди придумали устройство защиты от поражения током при эксплуатации электроприборов. Оно называется защитным заземлением. Как сделать правильное заземление? Это и будет являться темой данного материала.

При правильном устройстве этой защиты можно без вреда для жизни и здоровья пользоваться благами цивилизации и наслаждаться жизнью. Примечательно, что в наших домах такой необходимый элемент безопасности напрочь отсутствует. Даже на стадии проектировки дома на это никто никогда не обращает внимания. В отличие от «загнивающего» запада, на котором даже вилка от утюга имеет отдельный заземляющий провод — что уже говорить об электрической проводке?

Для чего нужно заземление?

Опасность поражения электричеством таится в самом устройстве электроприборов и электроинструментов — все они имеют изолированные проводники, по которым течет электрический ток. Но ничего не бывает вечным, и поэтому никто никогда не даст полной гарантии, что не произойдет повреждения изолирующих материалов, которое чревато тем, что поверхности бытовой техники и электроинструмента могут оказаться под напряжением. Да и сами условия эксплуатации зачастую способствуют некоторой утечке тока. Например, стиральные машины или сушилки. В этом случае одного человека слегка «пощипывает» при прикосновении к оборудованию, а другого может так «тряхнуть», что надолго отобьет охоту обращаться к таким «помощникам».

Вот почему нужен третий контакт в розетке

Вот тут-то и начинается осознание простой истины — почему вилка электроприбора, изготовленного «за границей», имеет особенную конструкцию. А ей должны соответствовать и все розетки в доме — хотя в наших реалиях этого, увы, нет. Это не прихоть производителя — это четкое соблюдение правил, оберегающих человеческую жизнь. Именно эта конструкция обеспечивает безопасную работу с электрооборудованием. И для его надлежащей работы необходим третий заземляющий проводник, соединяющий все поверхности, к которым может прикоснуться человек, с устройством, называемым контуром заземления. Электрический ток, при таком устройстве электрической сети, не наносит человеку вреда, так как уходит через заземляющую систему в саму землю — по линии наименьшего сопротивления.

Нет заземления? Срочно и безоговорочно…

Дома, не имеющие защитного заземления, — потенциальная угроза, причем ежедневная и ежеминутная, человеческой жизни. А ведь сделать заземление в частном доме совершенно нетрудно. Стоит приложить максимум усидчивости и немного физических сил — и защита от коварного и невидимого врага готова. К тому же для этого не нужно использовать каких-либо специальных материалов. Все просто и доступно.

Хотя сделать сам контур заземления, не изменяя больше ничего, будет недостаточно. Это получится частичная защита, обеспечивающая безопасность только наполовину — от повреждения электропроводки. Для полноценной безопасности необходимо поменять проводку, в случае, если она проложена еще «при царе Горохе». А когда вы строите дом, то проложить провода с учетом требований, изложенных в правилах по безопасности электроустановок, просто сам бог велел. Ведь дополнительный третий провод в некоторых случаях может оказаться той самой ниточкой, на которой будут висеть жизни всех живущих в доме или отдыхающих на даче.

Требования к защитному устройству

Никаких особенных и трудновыполнимых требований при исполнении работ по устройству защитного заземления нет. Главная задача всей заземляющей цепи — обеспечить ее минимальное сопротивление, которое в наших домах и дачах должно быть не более 4 Ом.

Еще одно требование — на всем протяжении заземляющего провода — третьего — не должно быть никаких выключателей, разъединителей и некачественных соединений. Проводник идет от каждой розетки до разводной шины, подсоединенной к корпусу распределительного щитка.

Материал, используемый для обустройства контура заземления, ни в коей мере не должен быть «защищен» от коррозии — никакой краски и грунтовки. Все соединения элементов контура должны быть проварены круговым сварным швом. А проводники внутри дома или дачи должны быть медными.

Как сделать правильное заземление? Именно выполнив все эти требования, можно с уверенностью говорить о достаточности и гарантированной эффективной защите, обеспечиваемой этим устройством защиты.

Приступаем к работе… На даче

Как сделать заземление на даче? Первым шагом в работе по обустройству заземляющего контура будет выбор места. Это зависит от того, делается контур на даче или в частном доме. Хотя сейчас такой особой разницы и нет, но учитывая, что дачные домики — это, как правило, легкие строения, не имеющие фундамента, есть некоторые нюансы. Одним из них можно считать расположение — садово-огородные кооперативы обычно располагаются в пригородных зонах и около небольших водоемов. Это огромный плюс, потому что для правильного заземления желательны суглинистые, глиняные и торфяные почвы.

Виды заземляющих контуров

Существуют несколько видов конструкций защитного контура заземления. В этой статье обратим внимание на два самых распространенных — треугольный и линейный. На дачном участке около домика обычно достаточно места для устройства треугольного контура. Контур заземления собирается из нескольких элементов — трех «ножек», длина каждой из которых выбирается в пределах 2-3 метров.

Земляные работы — основа основ

Теперь более подробно о том, как сделать заземление на даче. На выбранном участке размечаем равносторонний треугольник с длиной стороны 2,5 метра. Затем роем траншею по сторонам этого треугольника глубиной в 80 см. От вырытой траншеи прорываем еще небольшой ров глубиной не менее 50 см в сторону домика. Берем металлические электроды — для этого используем уголок 50 х 50 — и забиваем их в вершинах треугольника с расчетом, чтобы верхний конец каждого электрода находился на глубине полметра. Потом все эти электроды соединяются металлической шиной размером 5 х 40 сварочным круговым швом, на одном из участков которой приваривается болт под гайку на 17 или 19. К ней будет крепиться толстый медный провод, который будет идти в домик к распределительному щитку по вырытому уже отводу. Затем траншеи засыпаются.

Внимательно прочитав этот материал, каждый может понять, как сделать заземление на даче собственными руками. Но контур заземления — лишь часть работы. Необходимо поменять проводку или проложить новую, с учетом отдельного заземляющего провода, соединяющего проводник заземления на распределительном щитке с каждой розеткой. Только после всего этого можно с уверенностью говорить, что устройство заземления на даче закончено.

Заземление в собственном доме

О том, как сделать заземление на даче, уже было сказано. Для тех условий была выбрана треугольная схема контура заземления, как отвечающая всем требованиям. Но в частных домах иногда наблюдается иная ситуация — не всегда хватает места для треугольного контура. Как правильно сделать заземление дома в данных условиях? Очень просто — используя линейную схему контура заземления. Все, что говорилось выше, вполне применимо и в этой ситуации. Только вместо равностороннего треугольника роется прямая (но не обязательно) траншея длиной в 4-5 метров и глубиной тоже 80 сантиметров. Электроды вбиваются на ту же глубину, что и в предыдущем варианте, только на расстоянии 2-2,5 метра друг от друга. Делается отвод к фундаменту — траншея глубиной около 50 сантиметров. Расстояние от фундамента до траншеи с контуром заземления не должно быть меньше 50-60 сантиметров.

Точно так же проваривается каждое соединение шины с электродами, наваривается болт и к нему крепится медный провод, выводящийся к фундаменту, а затем и к распределительному щитку. Требования к замене или прокладке новой проводки остаются в силе. И теперь, из всего сказанного, можно надеяться, что каждому стало ясно и понятно, как сделать заземление в доме.

Обустраивая загородный дом с максимальным уровнем комфорта, мы стараемся провести в него электричество или, как минимум, установить генератор. И в этом случае вопрос о том, как сделать заземление на даче, становится крайне актуальным, ведь от него во многом зависит наша безопасность. Ниже мы рассмотрим основные аспекты данной проблемы, и приведем практические рекомендации по самостоятельному обустройству токоотводящих контуров.

Общие вопросы

Зачем необходимо заземление

Прежде чем приступать к описанию процесса, нужно понять, зачем вообще необходимо заземление дачного дома?

• Основным правилом, которое нужно знать при анализе движения электрического тока по проводам, является следующее: ток течет туда, где меньше сопротивление.
• Когда проводка находится в нормальном состоянии, это особой роли не играет, но как только целостность изоляции нарушается, в поверженном месте начинается искрение, и в лучшем случае сработает устройство защитного отключения (УЗО или автомат).
• А вот при небольшой силе тока автоматика может не сработать, потому есть риск получить электротравму при случайном контакте с проводом. Последствия зависят от параметров напряжения в сети, но в любом случае – приятного мало.
• Чтобы избежать этого, создается отдельный контакт, который замыкается на грунт – участок с минимальным сопротивлением. Этот контакт и называют заземлением.

Основные требования

Устройство заземления на даче обычно не представляет особых сложностей даже для новичков ().

Здесь достаточно уяснить общую схему монтажа и соблюдать достаточно простые требования к токоотводящему контуру:

• Для эффективной работы системы важно, чтобы ее сопротивление было значительно меньше сопротивления человеческого тела. Чаще всего в инструкциях по охране труда приводится цифра в 4 Ом, и именно на нее и следует ориентироваться при подборе деталей для устройства.

Обратите внимание! В ряде ситуаций (работа с токами высокого напряжения и т.д.) может понадобиться заземляющий контур на 0,5 Ом и менее. Однако здесь лучше всего проконсультироваться со специалистом: только профессиональный электрик с соответствующим уровнем допуска сможет с достаточной точностью определить необходимые параметры контура.

• Также при проектировке стоит обращать внимание на глубину погружения электродов и свойства грунта. В большинстве случаев элементы заглубляются на 1,5 — 3 м, однако если грунтовые воды подходят близко к поверхности, то нижнюю границу достаточно делать на расстоянии в 0,5 м от верха обводненного горизонта.

• В большинстве случаев система собирается из трех стержней. Однако иногда, особенно, если мы оборудуем большое строение с множеством источников электропотребления, необходимо увеличить количество проводников, соединив их в несколько контуров.
• Для обеспечения максимальной безопасности электроды размещаем друг от друга на расстоянии от 1,2 до 3 м. При этом комплект для заземления на даче обычно располагают в 3 — 5 метрах от стены самого дачного домика.

Совет! Чтобы не гадать и не выполнять ненужные расчеты, обратитесь в отделение Энергонадзора. У них наверняка есть оптимальная для местных условий схема заземления на даче: своими руками вы можете выполнить основные работы, а для контроля и приемки как раз и стоит пригласить специалистов.

Как видите, основных требований немного, и при должной внимательности их вполне можно соблюсти. Если с этим все более-менее понятно, то ниже мы расскажем, как самому сделать контур для токоотведения. На практике все окажется еще проще!

Самостоятельное обустройство

Элементы системы

Итак, если мы решили заземлять дачный домик самостоятельно, то нам нужно подготовить все детали для его обустройства.

• Как правило, самая простая система представляет собой треугольник, который размещается ниже уровня промерзания грунта.
• В вершинах треугольника мы располагаем электроды, которые вбиваем в почву на определенную глубину (как мы указали выше, от 1,5 до 3 метров).
• Электроды между собой соединяем стальной полосой или арматурными прутками. Инструкция допускает только сварное соединение: связывать детали проволокой или зажимать хомутами нельзя ни в коем случае.
• От электродов до распределительного щитка проводим стальную полосу. Если щиток размещается на значительном удалении от контура, то полосу можно заменить отрезком качественного кабеля, который закрепляем на арматуре с помощью контактного зажима с фиксирующим болтом.

В качестве проводников для заглубления в почву могут использоваться такие детали:

К другим требованиям относят такие:

• Материал должен быть достаточно прочным для того, чтобы деталь можно было забить в грунт на требуемую глубину. При этом для облегчения заглубления нижний край проводника можно срезать наискось для формирования острия.
• Профиль электрода может быть практически любым (двутавр, швеллер, профильная труба и т.д.). Главное, чтобы площадь его сечения была не менее 1,5 см 2 .

• При использовании арматурных прутков предпочтение стоит отдавать гладким изделиям круглого и многогранного сечения. Использование рифленой арматуры нежелательно: такая форма прутка обеспечивает формирование большого количества пустот вдоль контура, что отрицательно сказывается на контакте с грунтом, и как следствие – на качестве токоотведения.

В принципе, если вас не смущает достаточно высокая цена, можно купить готовый комплект почвенных проводников из стали с медным покрытием. Для сборки в конструкции предусмотрены резьбовые соединения, которые облегчают формирование контура нужных размеров и обеспечивают качественный контакт.

Технология монтажа

В этом подразделе мы расскажем, как правильно сделать токоотводящую систему на своем участке.

Алгоритм включает в себя такие операции:

• Монтаж заземления на даче начинается с выбора места . Участок должен быть относительно свободен (копать придется много) и располагаться недалеко от щитка.
• На выбранном месте выкапываем траншею в форме треугольника со стороной около 1 м. Глубина траншеи зависит от ваших климатических условий: чаще всего уровень промерзания не опускается ниже 1,2 м, потому именно на эту величину стоит ориентироваться.
• Примерно такой же траншеей соединяем наш участок со щитком.
• На участках, где плотность грунта это позволяет, вбиваем электроды прямо в землю. Для плотных субстратов может понадобиться бурение скважин.

Совет! Если проводники устанавливались в предварительно пробуренные гнезда, то все свободное пространство засыпаем смесью вынутой почвы и соли. Конечно, так металл будет ржаветь куда быстрее, но зато сопротивление снизится в несколько раз.

Если прибор показал 4 Ом и менее, и у представителя Энергонадзора нет претензий, засыпаем траншею однородным грунтом .

Совет! Чтобы не снизить эффективность системы, стараемся в первый слой почвы не укладывать крупные камни и строительный мусор.

В сильную засуху грунт в месте прокладки электродов можно дополнительно увлажнять – так токоотведение будет еще более эффективным.

Вывод

Заземление на дачном участке, сделанное по всем правилам, позволит серьезно повысить уровень безопасности вашего загородного дома. И хоть процесс этот довольно трудоемок, справиться с ним по силам даже тем новичкам, которые ни разу не брались за электротехнические работы ().

Главное – следовать инструкциям, изложенным в тексте и на видео в этой статье, а также приглашать специалистов для контроля и выполнения особо ответственных этапов работы.

Предисловие

Заземление дачного дома необходимо для обеспечения противопожарной безопасности. Но для того чтобы сделать заземление частного дома своими руками, необходимо сначала выбрать подходящую систему организации этой работы.

Необходимые инструменты и материалы

Болгарка Дрель Заземляющий провод Изолента Индикаторная отвертка Коронка по бетону Круглогубцы Кувалда Кусачки Лопатка перфоратора Металлический уголок Молоток Ножницы по металлу Отвертки Пассатижи Паяльник Перфоратор Перчатки Разводной ключ Сварочный аппарат Тестер электрический Электроды

Развернуть

Cодержание

Заземление дачного дома необходимо для обеспечения противопожарной безопасности. Но для того чтобы сделать заземление частного дома своими руками, необходимо сначала выбрать подходящую систему организации этой работы. На сегодняшний день существует несколько вариантов обустройства системы заземления и молниезащиты, сделать правильный выбор поможет их краткая характеристика, которая предложена на этой странице.

Сегодня отсутствие заземления в жилых домах, построенных несколько десятков лет назад, — большая проблема. Поскольку речь идет о безопасности человека и его жизни.

Заземление — это соединение всех токопроводящих частей электрической сети с землей. Весь комплекс мер по его монтажу делают с одной целью: отвести ток, возникший в ненужном месте, туда, где он никому не повредит. Это своего рода клапан сброса напряжения. Оно бывает двух видов: собственно заземление и зануление. Например. Любая современная стиральная машина имеет заземление. Это значит, что проводник заземления соединен со всеми частями прибора, которые не должны быть под напряжением: корпусом и деталями внутреннего крепления мотора, барабана и т. д. Если стиральная машина подключена к сети, в которой нет провода заземления, то при любом повреждении питания на этих частях появится напряжение и при прикосновении человека ударит током. При заземлении напряжение уйдет с корпуса по защитному проводнику и мгновенно сработает устройство защитного отключения (УЗО), реагирующее на утечку тока (когда оно, конечно, установлено). Прикосновение к прибору в этом случае ничем не грозит, поскольку сопротивление человеческой кожи намного больше, чем проводника.

Громоотвод (молниеотвод) — хороший пример заземления, только между небом и землей. Разряд ударяет в металлический штырь и, не затрагивая дома, уходит в землю. Громоотвод входит в общую схему заземления.

Зануление — это соединение частей электроустройства, которые обычно не находятся под напряжением, с рабочим нулем. Если случится соединение фазы с этими частями, то произойдет короткое замыкание, и сработают автоматы защиты. По сравнению с заземлением менее эффективно.

Виды систем заземления TN-С, TN-S, TN-C-S

Для реализации в загородном домостроении существуют различные виды систем заземления: TN-С, TN-S, TN-C-S, IT и ТТ. Далее можно по буквенной расшифровке понять, чем отличается система заземления TN-S от системы заземления TN-С. Также на практике часто используется современная и более усовершенствованная система заземления TN-C-S.

Первая буква в обозначении системы определяет характер заземления источника питания:

• Т — соединение нейтрали источника питания с землей;
• I — все токоведущие части изолированы от земли.

Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

• Т — связь открытых проводящих частей электроустановки здания с землей, независимо от характера соединения с ней источника питания;
• N — связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через дефис, обозначают способ устройства защитного и рабочего нулевых проводников:

• C — функции данных проводников обеспечиваются одним общим PEN;
• S — функции нулевых защитного PE и рабочего N обеспечиваются раздельными проводниками.

Эта система применяется в частных домах.

В настоящее время система заземления TN-S в России в частном секторе практически не встречается. От трансформаторов подстанции не протянут отдельный проводник заземления (PE) к потребителю. Заземление самостоятельно делают по системе заземления TN-C-S или ТТ.

Система TN-C-S наиболее часто встречается, поскольку требует меньше усилий при установке.

Система заземления ТТ используется только в том случае, если выполнены все установленные к ней требования и приведена причина отказа от системы TN-C-S.

Заземление начинается от главной заземляющей шины (ГЗШ), установленной во вводном устройстве (ВУ) или в щитке дома. На схемах видна разница между проведением заземления от ВУ или домашнего щитка.

Если заземление сделано непосредственно в доме, то при отгорании нуля на линии, например, где-нибудь возле подстанции, нулем окажется провод, который ведет от столба к этому дому и вообще вся нейтраль в здании. Следует помнить, что на линии, ведущей от подстанции до определенного частного дома, есть еще подключения к другим домам. Вся нагрузка, которая ложилась на нулевой провод ЛЭП, ляжет в этом случае на нуль, находящийся в доме. Если же заземление установлено от шины во вводное устройство, то нагрузка ляжет на провод, который ведет от линии к шине, а он, как правило, по сечению соответствует проводу на линии.

Устройство системы молниезащиты и заземления ТТ

Система заземления ТТ используется только в частных домах. Устройство системы заземления и установка сопряжена с некоторыми трудностями, в первую очередь, регулированием системы организации электроснабжения: она должна пройти апробацию и быть заверена специалистом из технадзора.

Чаще всего многие организации предлагают провести ТТ систему молниезащиты и заземления без вмешательства со стороны владельца дома, конечно, не забыв при этом взять плату за ее монтаж. Если постараться, то можно выполнить эту работу самостоятельно, но после придется ее проверить и заверить документально в технадзоре.

Система ТТ очень похожа на TN-S. Отличие в том, что проводник заземления не уходит на подстанцию к заземлителю, а располагается непосредственно на участке рядом с домом. На подстанции система заземления сделана специалистами по всем правилам устройства электроустановок (ПУЭ). На личном участке придется сделать то же самое.

При проведении ТТ-системы заземления провод не контактирует с нулевым и фазовым, а существует сам по себе.

Использование устройства защитного отключения при системе заземления ТТ является обязательным.

Как сделать заземление на даче своими руками?

Есть всего два варианта, как сделать заземление на даче с полноценным замкнутым контуром. Первый из них трудоемкий, но его можно выполнить самостоятельно. Второй сделают специалисты, но, конечно, не бесплатно.

Рассмотрим первый вариант: заземление на даче своими руками состоит из заземляющего провода и заземлителя. Заземляющий провод должен быть с сечением жилы равной сечению фазной жилы кабеля, проложенного в доме. Этот провод подключают к шине заземления в распределительном домашнем щитке. К ней сходятся все провода заземления от электроприборов.

Заземлитель — это стальная конструкция, которая выравнивает потенциалы в случае появления в заземляющем контуре напряжения. Именно поэтому она должна контактировать с землей.

Итак, делаем заземление на даче, но поначалу определяем сопротивление грунта, какая конструкция и на какую глубину должна быть установлена. Совершенно разные случаи, когда земля — сухой песок, а когда — влажный чернозем.

При первом варианте понадобится очень массивная конструкция, при втором — небольшой арматурный прут, вбитый неглубоко. Чтобы не возиться с расчетами, можно сделать конструкцию, которая удовлетворяет всем требованиям практически при любых условиях.

Берут три уголка длиной не меньше 3 м и размерами полок не менее 50×50 мм (можно обычную трубу диаметром 16 мм и толщиной стенки не меньше 3 мм, чтобы не разбить вершину трубы кувалдой). Еще понадобятся три куска уголка по 3 м размерами полок 40×40мм.

Затем прокапывают траншею глубиной не менее 0,5 м и примерно такой же шириной от дома до места, где будет вкопан заземлитель. В местах, где будут вбиты штыри, делают ямки одинаковой с траншеей глубиной — по 0,5 м. Между ямками выкапывают канавки, по которым пройдет соединяющий штыри уголок.

После этого вбивают трехметровый уголок с концами, заточенными в острие, в землю так, чтобы над дном ямки его конец возвышался не больше, чем на 15-20 см.

Понадобится широкая устойчивая стремянка или козлы, чтобы забить с них уголок. После того как он вбит на нужную глубину, все три отрезка размерами 40×40 мм сваривают между собой. В итоге получается равносторонний треугольник размером 3x3x3 м.

Необязательно делать заземлитель в виде треугольника, можно забить уголок линией в ряд. Необходимо лишь соблюдать расстояние между уголками — оно должно быть не меньше 1,2 м.

Вершину одного из уголков заранее просверливают для соединения с заземляющим проводником при помощи болтового зажима. Для этого конец оголенной жилы заземляющего проводника запрессовывают в наконечник с подходящим под болт отверстием. Затем закапывают траншею и ямки и устанавливают знак, обозначающий место, где спрятан заземлитель и проводник до дома, чтобы в дальнейшем не нарушить его при каких-либо работах.

При выполнении работ нанятым электриком необходимо проследить, чтобы в грунт рядом с заземлителем не добавлялась пищевая соль. Это делается для того, чтобы снизить сопротивление заземлителя, улучшив его контакт с почвой. Якобы заземлитель должен пройти испытание на замер сопротивления. Кроме того, соль понижает температуру его замерзания. Однако солевой раствор за несколько лет разъест металл заземлителя, который потеряет свои свойства.

После того как заземлитель установлен на место, его засыпают грунтом, лучше — песком, чтобы в дальнейшем облегчить доступ к кабелю.

При втором варианте не придется копать землю и вбивать уголок в грунт. Здесь используется модульная штыревая система. Это недавнее изобретение и, надо признать, очень удачное. Чтобы создать наибольшую площадь для соприкосновения грунта с заземлителем, стальной штырь, покрытый медью, забивают на глубину 20-40 м.

Для условий средней полосы России это означает, что практически в любом случае такой штырь соприкасается с грунтовыми водами, что резко снижает его сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого типа заземления очевидно: не надо копать траншею, достаточно небольшой ямки 50x50x40 см. Единственное «но» — вбить такой заземлитель кувалдой не получится, для этого используют перфоратор со специальной насадкой.

Перфоратор с обычным сверлом не подойдет, поскольку нужна работа именно в ударном режиме без вращения головки.

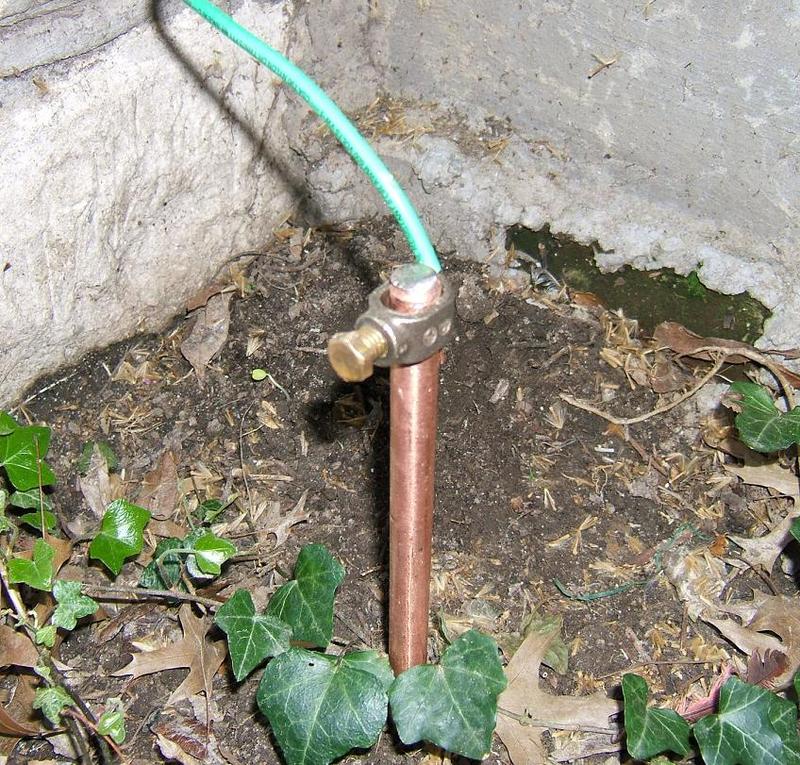

Провод заземления монтируют на стержень при помощи специального зажима, который идет в комплекте с остальным оборудованием.

На какую глубину нужно забивать заземление, определяют, замерив сопротивление при помощи мультиметра (комбинированного прибора, который в минимальном наборе включает функции вольтметра, амперметра и омметра). Это довльно сложные расчеты, выполнить которые может только квалифицированный специалист. Самостоятельно производить их не следует, поскольку сопротивление все равно придет замерять техник из организации со своим оборудованием — никто не поверит вам на слово, что глубина заземлителя достаточна. Следует знать лишь цифры, которые являются нормативом. Для трехфазной сети с напряжением 380 В сопротивление заземлителя должно быть не более 2 Ом, для однофазной с напряжением 220 В — не более 4 Ом.

Впрочем, можно сделать заземление без специальных замеров — необходимо узнать уровень залегания грунтовых вод. Заземлитель, достающий до этой отметки, наверняка будет соответствовать требованиям.

При варианте, когда система заземления дома TN-C-S по устройству заземлителя аналогична системе ТТ, к нему не такие строгие требования, поскольку заземленный нуль находится на подстанции и соединен с главной заземляющей шиной в вводном устройстве или вводно-распределительном устройстве.

Но если шина ГЗШ находится на ВУ, то соединять в дальнейшем нуль и заземление нельзя! Такое соединение должно быть единственным на одном участке, по принципу «либо одно, либо другое», ВУ на столбе или ВРУ возле дома или внутри него.

Главная » Дачный дом » Устройство заземления на даче своими руками. Как сделать заземление на даче? Контур заземления

Как сделать заземление на даче своими руками

Соблюдение Вашей конфиденциальности важно для нас. По этой причине, мы разработали Политику Конфиденциальности, которая описывает, как мы используем и храним Вашу информацию. Пожалуйста, ознакомьтесь с нашими правилами соблюдения конфиденциальности и сообщите нам, если у вас возникнут какие-либо вопросы.

Сбор и использование персональной информации

Под персональной информацией понимаются данные, которые могут быть использованы для идентификации определенного лица либо связи с ним.

От вас может быть запрошено предоставление вашей персональной информации в любой момент, когда вы связываетесь с нами.

Ниже приведены некоторые примеры типов персональной информации, которую мы можем собирать, и как мы можем использовать такую информацию.

Какую персональную информацию мы собираем:

• Когда вы оставляете заявку на сайте, мы можем собирать различную информацию, включая ваши имя, номер телефона, адрес электронной почты и т.д.

Как мы используем вашу персональную информацию:

• Собираемая нами персональная информация позволяет нам связываться с вами и сообщать об уникальных предложениях, акциях и других мероприятиях и ближайших событиях.
• Время от времени, мы можем использовать вашу персональную информацию для отправки важных уведомлений и сообщений.
• Мы также можем использовать персональную информацию для внутренних целей, таких как проведения аудита, анализа данных и различных исследований в целях улучшения услуг предоставляемых нами и предоставления Вам рекомендаций относительно наших услуг.
• Если вы принимаете участие в розыгрыше призов, конкурсе или сходном стимулирующем мероприятии, мы можем использовать предоставляемую вами информацию для управления такими программами.

Раскрытие информации третьим лицам

Мы не раскрываем полученную от Вас информацию третьим лицам.

Исключения:

• В случае если необходимо — в соответствии с законом, судебным порядком, в судебном разбирательстве, и/или на основании публичных запросов или запросов от государственных органов на территории РФ — раскрыть вашу персональную информацию. Мы также можем раскрывать информацию о вас если мы определим, что такое раскрытие необходимо или уместно в целях безопасности, поддержания правопорядка, или иных общественно важных случаях.
• В случае реорганизации, слияния или продажи мы можем передать собираемую нами персональную информацию соответствующему третьему лицу – правопреемнику.

Защита персональной информации

Мы предпринимаем меры предосторожности — включая административные, технические и физические — для защиты вашей персональной информации от утраты, кражи, и недобросовестного использования, а также от несанкционированного доступа, раскрытия, изменения и уничтожения.

Соблюдение вашей конфиденциальности на уровне компании

Для того чтобы убедиться, что ваша персональная информация находится в безопасности, мы доводим нормы соблюдения конфиденциальности и безопасности до наших сотрудников, и строго следим за исполнением мер соблюдения конфиденциальности.

Зачем электричеству нужна земля?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам по соображениям безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для распространения паразитного напряжения. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными. Они могут повредить подключенные электроприборы, нанести удар током или даже стать причиной возгорания.Заземление является важной функцией безопасности для электрической системы любого строения. На самом деле, электрические нормы и правила требуют его для всего нового строительства. Вот что вам следует знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и провод заземления. Горячий провод содержит активное напряжение, которое питает электрические приборы. Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтральной земли.Для этого он проходит через нулевой провод и возвращается на положительный заряд основного сервисного щитка. Когда цепи замкнуты, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все работает правильно, заземляющий провод никогда не вступает в действие.

Однако, к сожалению, схемы могут ломаться или работать со сбоями, как и все остальное. Когда провода в цепи повреждены или сломаны, электричество может выйти из системы и попасть в другие материалы.В зависимости от того, куда течет ток, он может ударить вас током, повредить что-либо или вызвать пожар. Провода заземления предотвращают это. Напряжение всегда следует по пути наименьшего сопротивления при поиске нейтрали, даже когда оно выходит из замкнутой системы. Заземляющие провода обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под цепью. Когда в системе возникает скачок паразитного напряжения, заземляющий провод «подхватывает» его и передает на землю, где оно не может причинить вам вреда.

Почему важно электрическое заземление?

Заземление электрических цепей является очень важной процедурой безопасности. Заземление помогает защитить вас и ваш дом от опасности повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, поступающее в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может привести к пожару, повреждению приборов или поражению прохожих.

Надлежащее заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии.Заземление предотвращает возникновение дугового разряда на других проводящих материалах, таких как вода и металл, где это может причинить вам вред. Заземляющие провода также предотвращают перегрузку по напряжению и повреждение ваших приборов, что поможет им прослужить дольше и лучше функционировать. В целом, заземление является одной из наиболее важных мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Без тестера цепи или профессионального осмотра может быть трудно определить, правильно ли заземлен ваш дом.Однако есть несколько вещей, которые дадут вам представление. Прежде всего: у ваших розеток два контакта или три? Нижний, третий контакт розетки соединяется с заземляющим проводом. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двухконтактные розетки, обновите их до GFCI как можно скорее .

Даже если каждая из ваших розеток имеет три штыря, у вас может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в проводке.Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или заземлены неэффективно, даже если в них есть розетки с тремя контактами. Если вы хотите точно знать, заземлен ли ваш дом, инвестируйте средства в тестер домашней цепи или запланируйте проверку.

Что делать, если мои цепи не заземлены?

Лучше всего вызвать электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, включив безопасное заземление в соответствии с нормами в каждой из ваших цепей.Если вы не хотите заземлять свой дом, вам следует хотя бы заменить розетки с двумя контактами на GFCI.

GFCI, или «прерыватели цепи замыкания на землю», могут обеспечить вам уровень защиты даже без заземления. Эти розетки автоматически прерывают подачу электроэнергии при обнаружении опасности поражения электрическим током, возгорания или повреждения. У вас должны быть розетки GFCI на кухне и в ванных комнатах вашего дома, независимо от того, заземлили вы свой дом или нет! Розетки GFCI не защитят ваши приборы так же эффективно, как заземление, но они помогут защитить вас.



Хотите ли вы установить заземление, заменить розетки с двумя штырями на GFCI или у вас есть другие вопросы по электротехнике, свяжитесь с Early Bird Electric в любое время. Наши лицензированные и опытные специалисты помогут вам решить любые проблемы с электричеством. Мы хотим помочь убедиться, что ваш дом в безопасности.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это убедиться, что вся система заземлена, а цепь заземления электрически непрерывна.

Заземление вашей электрической системы — это разумный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности столкнуться с колебаниями в электроснабжении. Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех вокруг вас, узнайте, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — умный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь обратно к земле, если возникает проблема, связанная с обрывом или обрывом нейтрального провода, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей возможность пойти куда-то, кроме себя, что, возможно, спасет вам жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или на металлическую трубу, проходящую в дом от подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления в сервисной панели. Для систем электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводником между настенными розетками и сервисной панелью.

В соответствии с Национальным электротехническим кодексом домашние электрические системы должны иметь заземленную систему, соединенную с заземлением через заземляющий стержень. Эти стержни длиной восемь футов вбиты в землю. Обычно они представляют собой омедненную сталь с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть заземляющий провод, идущий к холодному водоснабжению.

В чем важность заземления электричества?

Помогает направить электричество

Заземление вашей электрической системы означает, что вы сможете легко направлять электроэнергию туда, где она вам нужна, позволяя электрическому току безопасно и эффективно перемещаться по вашей электрической системе.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение необходимого количества энергии во все нужные места, что может сыграть огромную роль в защите цепей от перегрузки и перегорания.

Предотвращает повреждения, травмы и смерть

Без надлежащего заземления электрической системы вы рискуете, что любые устройства, подключенные к вашей системе, перегорят без возможности ремонта. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив электрические розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно позвонить лицензированным электрикам, чтобы убедиться, что заземление заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это попросить лицензированного электрика проверить вашу электрическую систему с помощью тестера анализатора розеток.

Надлежащее заземление является важной и ценной функцией безопасности, которую нельзя упускать из виду или отказываться от нее.

Заземление и соединение электрических систем

Навигация по заземлению и соединению электрических систем может оказаться сложной задачей, если вы не уделили время ознакомлению с требованиями статьи 250 NFPA 70

^® , Национального электротехнического кодекса ® (NEC ^® ).

С чего начать? Ниже приведены некоторые распространенные вопросы от лиц, которые только начинают изучать статью 250. Однако эта информация может быть полезна не только новичкам, но и опытным установщикам, которые хотят узнать больше о , почему они делают то, чему их учили, и были ли они обучены делать это правильно.



1. Заземление и соединение — одно и то же?

Статья 250 NEC касается заземления и соединения электрических систем. По определению, а также по функциям заземление и соединение — не одно и то же. Тем не менее, они тесно взаимодействуют друг с другом в отношениях инь и ян, чтобы обеспечить безопасность в электрических системах.

2. Что такое заземление?

Заземление — это соединение электрической системы с землей. Статья 100 NEC определяет землю как «землю». В разделе 250.4(A)(1) говорится, что заземленные электрические системы «должны быть подключены к земле таким образом, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения или непреднамеренным контактом с высоковольтными линиями, и стабилизировать напряжение относительно земли. при нормальной работе».

3. Что такое склеивание?

Статья 100 NEC определяет соединение (соединение) как «соединенное для обеспечения электрической непрерывности и проводимости.” Склеивание металлических деталей, таких как корпуса и кабельные каналы, гарантирует, что все они непрерывны на пути эффективного тока замыкания на землю (EGFCP), который относится к земле (земле). EGFCP помогает управлять такими устройствами, как автоматические выключатели и предохранители или датчики замыкания на землю в незаземленных системах.

В заземленных системах важно соединить заземляющие проводники оборудования с заземляющим проводником системы, чтобы завершить EGFCP обратно к источнику электричества. Проводимость EGFCP имеет решающее значение для правильной работы защитных устройств.Это говорит о том, почему мы соскребаем краску с контактных поверхностей металлических корпусов, чтобы сделать соединения нашей электрической системы. Удаление краски, как требуется в Разделе 250. 12, обеспечивает лучшее соединение и путь проводимости.

В редакции NEC 2020 г. в раздел 250.12 была добавлена ​​формулировка «или склеенные», которая теперь гласит: «Непроводящие покрытия… на оборудовании, подлежащем заземлению или соединению, должны быть удалены…». Это еще раз подчеркивает, что заземление и соединение не являются то же самое, но работать вместе, чтобы обеспечить безопасность электрической системы.

4. Почему так важно обеспечить надлежащее заземление и соединение для вашей электрической системы?

В первую очередь это безопасность персонала внутри здания. Обеспечение надлежащего заземления и соединения электрической системы вполне может быть причиной того, что сотрудник внутри здания избежит непреднамеренного удара током и сможет вернуться домой той ночью. Это так важно.

Другими элементами, на которые может негативно повлиять неправильное заземление и соединение, являются чувствительное оборудование и низковольтные сигналы.Хотя эти элементы могут быть связаны с безопасностью, их функциональность также имеет решающее значение для производства. Как бы отреагировало руководство, если бы неправильная установка заземления и соединения негативно повлияла на их производственные цели?

5. Какова цель требований NEC к заземлению и соединению?

Раздел 250.4 устанавливает общие требования к заземлению и соединению электрических систем как для заземленных, так и для незаземленных систем. Для заземленных систем NEC требует, чтобы вы выполнили все следующие действия: заземление электрической системы, заземление электрического оборудования, соединение электрического оборудования и соединение электропроводящих материалов.В незаземленных системах требуются те же действия, за исключением заземления электрической системы. Когда эти требования NEC реализованы, создается эффективный путь тока замыкания на землю, что и является желаемой конечной целью.

По определению, эффективный путь тока замыкания на землю (EGFCP) представляет собой специально сконструированный электропроводный путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю до источника электропитания. Хорошо спроектированный EGFCP может помочь устранить опасное напряжение из-за непреднамеренных неисправностей, позволяя устройствам защиты от перегрузки по току, таким как автоматические выключатели и предохранители, правильно обнаруживать неисправность и размыкать цепь.

6. Какие разделы NEC необходимо хорошо знать, чтобы правильно выполнять заземление и соединение электрической системы?

Статья 250 является основополагающим элементом NEC; его следует изучить полностью, чтобы убедиться, что и заземление, и соединение выполнены правильно.Несколько важных ресурсов, которые вы должны использовать регулярно, — это таблицы 250.66, 250.102(C)(1) и 250.122. Эти таблицы помогут вам правильно выбрать проводку для заземления и соединения вашей электрической системы. Знакомство с правильным использованием этих таблиц может помочь установщикам обеспечить надлежащее заземление и соединение в своих проектах и, в свою очередь, обеспечить безопасность тех, кто находится в здании.

Кабели заземления — Кластеры заземления — Заземляющие перемычки

Работа с линиями электропередач и электрическим оборудованием является опасной работой, потому что эти системы содержат достаточно электричества, чтобы вызвать мощный, даже смертельный удар током. Монтажники и работники коммунальных служб устанавливают комплекты средств индивидуального защитного заземления , включающие заземляющие тросы и заземляющие перемычки для защиты от поражения электрическим током.

Компания Divergent Alliance поставляет оборудование, необходимое для установки средств индивидуального защитного заземления, в том числе кабели заземления , перемычки заземления и комплекты кластеров заземления . Мы предлагаем качественные заземляющие кабели и оборудование от Salisbury и Chance , двух производителей, пользующихся большим доверием в отрасли.Наши специалисты Divergent Alliance также предлагают тестирование защитного заземления и ремонт , чтобы гарантировать, что ваше индивидуальное защитное заземление эффективно защитит вас от поражения электрическим током.

Divergent Alliance может предоставить заземляющие кабели и оборудование предприятиям в любой точке США. Позвоните нам по телефону (847) 531-0559 или отправьте контактную форму, чтобы узнать о наших ценах на заземляющие кабели. Мы обеспечиваем быструю доставку по США



Индивидуальное защитное заземление

Перед тем, как обходчики начнут работу на линиях электропередач или электрической системе, электрическая цепь обесточена.Однако это не обеспечивает 100-процентной защиты от поражения электрическим током. Электрическая цепь может снова оказаться под напряжением из-за накопленного электрического тока, соседней цепи, неисправности коммутационного оборудования или случайного повторного включения. Установка индивидуального защитного заземления защитит работника в случае повторного включения питания.

Индивидуальное защитное заземление обеспечивает безопасный путь к земле для отвода электрического тока. Это защищает монтажников от поражения электрическим током, когда они работают с электрическими цепями.Используемые комплекты заземления должны выдерживать максимально возможный ток замыкания между фазами и между фазами и землей в течение времени, необходимого току для устранения неисправности и перехода к заземлению.

Ниже приведены элементы заземляющего оборудования, необходимые для создания средств индивидуальной защиты:

• Заземляющие зажимы: Заземляющие зажимы представляют собой металлические зажимы, которые крепятся к линиям электропередач или источникам электроэнергии.
• Втулки: Втулки соединяют кабели заземления с зажимами.Наконечники обычно изготавливаются из меди или алюминия, они могут быть с резьбой или без резьбы.
• Заземляющие кабели: Заземляющие кабели безопасно передают электрический ток на землю. Важно использовать заземляющий кабель надлежащего типа и длины, чтобы выдерживать максимальный ток короткого замыкания в системе в течение максимального времени, необходимого для его устранения.
• Термоусадочная трубка: Термоусадочная трубка обеспечивает изоляцию в месте соединения кабеля с наконечником.
• Кластер или 4-контактный разъем: Кластеры или 4-контактный разъем — это элементы оборудования с несколькими разъемами для заземляющих кабелей. Обычно они используются для соединения нескольких кабелей, идущих от источника питания, для направления электрического тока в один кабель, который ведет к заземлению.

Заземляющие кабели и заземляющие перемычки

Кабели заземления и Заземляющие перемычки или Зажимы являются важными компонентами воздушных и подземных средств индивидуального защитного заземления. В Divergent Alliance мы можем поставить широкий спектр заземляющих кабелей, перемычек и зажимов, необходимых для установки средств индивидуальной защиты.Мы предлагаем высококачественное заземляющее оборудование от Salisbury и Chance.

Кабели заземления Солсбери и зажимы заземления

Заземляющие зажимы, доступные в Солсбери, включают С-образные зажимы, зажимы с плоскими губками, гнездовые зажимы, зажимы с утиным носом и специальные зажимы для более уникальных применений. Каждый зажим заземления Salisbury соответствует действующим спецификациям ASTM F 855 и предлагается из бронзы и алюминиевых сплавов. Нажмите, чтобы загрузить каталог Солсбери

Кабели заземления Солсбери являются гибкими, так как они изготовлены из мягкотянутой стали № 30 AWG (.01″) из меди, что придает ему дополнительную гибкость. Они также доступны в следующих трех термопластичных оболочках:

• Желтый: Заземляющие кабели с желтой оболочкой (ASTM F 855, тип I) из Солсбери представляют собой стандартный кабель, работающий в диапазоне температур от 200 до -50 градусов по Фаренгейту.
• Черный: Черный кабель заземления с оболочкой (ASTM F 855, тип I) более гибкий, чем желтый кабель, поскольку он имеет более тонкую оболочку и меньший диаметр. Диапазон температур составляет от 200 до -50 градусов по Фаренгейту.
• Прозрачный ПВХ: Прозрачная ПВХ-оболочка (ASTM F 855, тип III) позволяет легко осмотреть обрыв нити, но теряет гибкость при более низких температурах. Диапазон температур составляет от 140 до -40 градусов по Фаренгейту.

Кабели аварийного заземления

Chance предлагает широкий выбор заземляющих зажимов, включая C-образный, утконосый, групповые заземляющие зажимы, башенные и плоские заземляющие зажимы, угловые заземляющие зажимы, зажимы для заземления аппаратов, трехсторонние заземляющие зажимы, заземляющие зажимы с вырезами и зажимы заземления ножей переключателя.Эти электрические заземляющие зажимы изготавливаются из бронзы и алюминия и могут иметь гладкие или зубчатые губки в зависимости от области применения. Нажмите, чтобы скачать каталог шансов



Кабели заземления Chance прочные и гибкие с оболочкой, устойчивой к воздействию масел, истиранию и погодным условиям. Они доступны в желтых и черных оболочках из резиновой смеси T-prene, которые могут выдерживать температуры до -20 градусов по Фаренгейту. Для кабелей с оболочкой из прозрачного ПВХ рекомендована низкая температура 0 градусов по Фаренгейту. Все заземляющие кабели Chance изготовлены в соответствии со всеми применимыми спецификациями ASTM.

Чтобы узнать больше о ценах на заземляющий кабель, позвоните в Divergent Alliance по телефону (847) 531-0559 или отправьте контактную форму. Мы обеспечиваем быструю доставку по США



Заземляющие группы и наборы и сборки заземляющих групп

Различные детали, используемые для изготовления средств индивидуального защитного заземления, должны быть совместимы друг с другом и соответствовать применению.Если вы покупаете детали для комплекта индивидуального защитного заземления , наши специалисты Divergent Alliance могут помочь вам выбрать правильное оборудование для вашего приложения и убедиться, что части вашего комплекта совместимы друг с другом. Вы также можете приобрести готовые комплекты заземления, включающие зажимы, кабели, кластеры и многое другое, необходимое для установки средств индивидуальной защиты.

Мы предлагаем комплекты заземления из Salisbury и Chance , которые включают зажимы, кабели, наконечники и группы для создания и установки эффективного индивидуального защитного заземления.

Комплекты заземления Salisbury , которые мы предлагаем, включают:

• Отдельные узлы заземления: Эти комплекты заземления имеют все необходимое для создания единого узла заземления.
• Одноточечное распределительное заземление: Эти комплекты заземления имеют оборудование для создания отдельных узлов заземления, которые соединяют все проводники и конструкцию с единым источником заземления.
• Комплекты заземления специального назначения: Эти комплекты состоят из оборудования, необходимого для создания средств индивидуальной защиты в определенных обстоятельствах.Эти наборы могут быть объединены для более простых приложений и уникальных приложений, требующих определенного сочетания оборудования.
• Наборы заземляющих блоков: Наборы заземляющих блоков состоят из заземляющих блоков, а также зажимов и кабелей, необходимых для создания заземления трехфазной системы. Кластеры заземления позволяют использовать несколько сборок заземления, выступая в качестве точки подключения.
• Стандартные комплекты эквипотенциального заземления: Эти комплекты включают оборудование, необходимое для создания средств индивидуальной защиты для различных стандартных электрических систем.
• Комплекты заземления Y-образной системы: Эти комплекты включают оборудование, необходимое для заземления Y-образных распределительных систем.
• 4-канальные заземляющие комплекты: Эти комплекты включают в себя все оборудование, включая 4-канальные заземляющие группы, для создания защитного заземления, в котором несколько сборок подключаются к общему соединению, которое ведет к заземляющему соединению.

Компания Chance предлагает несколько комплектов заземления для воздушных распределительных сетей и заземления подстанций. Каждый комплект заземления содержит зажимы, наконечники, кабели и группы, необходимые для сборки средств индивидуальной защиты.

Кластеры заземления

В некоторых случаях необходимо установить несколько узлов заземления для обеспечения индивидуальной защиты. Кластеры заземления позволяют линейным мастерам использовать несколько сборок заземления и направлять их все на одно и то же заземление через точку подключения. При применении заземляющих узлов в трехфазной системе рекомендуется использовать заземляющие узлы.Мы предлагаем различные группы заземления Salisbury и Chance для 3-х и 4-х проводных сборок.

Если вам нужны кластеры заземления и комплекты кластеров , позвоните нашим специалистам в Divergent Alliance. Мы можем посоветовать вам, какие комплекты подходят для вашего приложения, и помочь собрать заземляющий узел, состоящий из совместимого оборудования.

Позвоните нам по телефону (847) 531-0559 или отправьте контактную форму, чтобы узнать больше о наших заземляющих узлах и ценах на наборы заземляющих узлов.

Проверка и ремонт заземляющего кабеля и заземляющего узла

Позвоните нам по телефону (847) 531-0559 или отправьте контактную форму, чтобы узнать больше о наших услугах по тестированию и ремонту заземляющих кабелей.

Комплекты индивидуального защитного заземления могут потребоваться в течение нескольких дней или дольше в зависимости от конкретной работы. Очень важно, чтобы заземление было проверено и поддерживалось в течение всего времени его использования для безопасности рабочих.Вы должны всегда проверять на наличие повреждений и следить за чистотой мест соединения.

Если вы хотите, чтобы ваше заземление было в хорошем состоянии, вы можете заручиться помощью наших профессионалов из Divergent Alliance. Мы обеспечиваем полную проверку заземления и ремонт, чтобы убедиться, что ваши средства индивидуальной защиты работают должным образом. Мы проверим соединения, поищем повреждения, очистим точки соединения и протестируем узел заземления.

Наша процедура тестирования и ремонта заземляющего кабеля и кластера включает следующие этапы:

• Очистка и измерение узла заземления: Мы позаботимся о том, чтобы кабель был подходящего сечения и длины.Изоляция кабеля и зажимные губки очищаются от грязи и мусора.
• Проверка узлов заземления: Мы проверим узел заземления на наличие дефектов, оголенных жил, коррозии и других видов повреждений. Поврежденное или неисправное оборудование будет удалено для ремонта или уничтожения. Заземление не может быть снова введено в эксплуатацию, пока оно не пройдет эту проверку.
• Электрические испытания: Мы проверим работоспособность узла заземления с помощью электрических испытаний. Если заземляющая сборка не проходит проверку, мы восстановим сборку и удалим оборудование, не прошедшее электрическую проверку, для ремонта или замены.
• Ремонт и восстановление после осмотра: Мы произведем необходимый ремонт и восстановим узел заземления в соответствии с результатами осмотра. Мы можем разобрать и собрать заземление, очистить и осмотреть оборудование, а после сборки провести повторную проверку. Если заземляющий узел снова не пройдет проверку, оборудование будет демонтировано и уничтожено.

Кабели и группы заземления от Divergent Alliance

Правильное использование индивидуального защитного заземления очень важно для безопасности линейных и коммунальных рабочих. Если заземление выполнено правильно, оно эффективно защитит линейных рабочих от поражения электрическим током в случае повторного включения системы.

Divergent Alliance поставляет заземляющие кабели, кластеры и другое оборудование для средств индивидуальной защиты для компаний в США. Мы можем помочь вам получить заземляющие кабели и оборудование, необходимые для конкретных приложений, от надежных производителей Salisbury и Chance.

Нужно индивидуальное решение? Посетите нашу страницу с кабелями заземления, изготовленными по индивидуальному заказу.

Если вам требуется тестирование заземляющего оборудования или заземляющего кабеля, а также услуги по ремонту, позвоните в Divergent Alliance по телефону (847) 531-0559. Мы обеспечиваем быструю доставку нашей продукции по США

Выключатели и провода заземления

Термин «земля» относится к соединению с землей, которая действует как резервуар заряда. Заземляющий провод обеспечивает путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе.На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать путь с достаточно низким сопротивлением для срабатывания автоматического выключателя в случае электрической неисправности (см. рисунок ниже). Прикрепленный к корпусу прибора, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения). Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях. Нужен ли заземляющий провод? Прибор будет нормально работать без заземляющего провода, потому что он не является частью проводящего пути, по которому к прибору подается электричество. На самом деле, если заземляющий провод сломан или удален, вы, как правило, не сможете заметить разницу. Но если на корпус попало высокое напряжение, может возникнуть опасность поражения электрическим током. При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если только в цепи нет прерывателя замыкания на землю.Часть роли заземляющего провода заключается в том, чтобы заставить выключатель отключиться, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства. В случае электрической неисправности, в результате которой на корпус прибора подается опасное высокое напряжение, автоматический выключатель должен немедленно сработать, чтобы устранить опасность. Если корпус заземлен, в проводе заземления прибора должен протекать сильный ток, что приведет к срабатыванию автоматического выключателя. Это не так просто, как кажется — привязать заземляющий провод к заземляющему электроду, вбитому в землю, обычно недостаточно, чтобы отключить выключатель, что меня удивило.Статья 250 Национального электротехнического кодекса США требует, чтобы провода заземления были привязаны к электрической нейтрали на сервисной панели. Таким образом, при коротком замыкании линия-корпус ток короткого замыкания протекает через заземляющий провод прибора к сервисной панели, где он соединяется с нейтральным путем, и течет через основную нейтраль обратно к центральному отводу сервисного трансформатора. Затем он становится частью общего потока, приводимого в действие рабочим трансформатором в качестве электрического «насоса», который создает достаточно высокий ток короткого замыкания, чтобы отключить выключатель. В электротехнической промышленности этот процесс присоединения заземляющего провода обратно к нейтрали трансформатора называется «замыканием», и суть в том, что для обеспечения электробезопасности вам необходимо и заземлить, и соединить. Это только касается верхушки айсберга основного вопроса правильного заземления и соединения электрических систем. Дополнительную информацию см. на сайте Майка Холта.

Индекс Практические схемы Майк Холт

Провода заземления, нейтрали и провода под напряжением (США/Канада)

Объяснение нейтрального, заземляющего и горячего проводов.В этой статье мы рассмотрим разницу между горячим, нейтральным и заземляющим проводом, а также функцию каждого из них на нескольких примерах. Эта тема предназначена для домов в Северной Америке. Если вы находитесь за пределами этого региона, вы все равно можете продолжить, но ваша система будет работать и выглядеть иначе, поэтому ознакомьтесь с другими нашими темами.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube о проводах заземления, нейтрали и горячих проводах.

Предупреждение

Помните, что электричество опасно и может привести к летальному исходу.Вы должны быть квалифицированы и компетентны для выполнения любых электромонтажных работ. Никогда не работайте с электрическими цепями под напряжением/нагревом.

Прежде чем мы перейдем к этому видео, я хочу, чтобы вы помнили три вещи.

1) Электричество будет течь только по замкнутой цепи, если вы соприкоснетесь с электрическим проводником, ваше тело может замкнуть цепь.
2) Электричество всегда пытается вернуться к своему источнику.
3) Электричество проходит по всем доступным путям, чтобы замкнуть цепь. Он предпочитает путь с меньшим сопротивлением, и по этому пути будет протекать больший ток.

Мы рассмотрим горячие, нейтральные и заземляющие провода для типичной электрической цепи в североамериканском жилом доме. Но сначала мы увидим очень простую схему, чтобы понять, как она работает, а затем применим эти знания к сложной бытовой установке.

Когда мы смотрим на простую электрическую цепь только с батареей и лампой. Мы знаем, что для включения лампы нам нужно подключить оба конца проводов к клеммам аккумулятора. Как только мы соединим эти провода, цепь будет завершена, и электроны могут течь от отрицательного, через лампу и обратно к положительному выводу.

Электроны текут от отрицательного к положительному . Это называется потоком электронов. Первоначально считалось, что они текут от положительного к отрицательному. Позже выяснилось, что это неверно, и мы называем это Обычным током.

Итак, чтобы цепь была завершена, нам нужен провод, по которому электроны передаются от источника питания к свету, это наш горячий провод. Затем нам нужно подключиться от лампы и обратно к батарее, чтобы электроны вернулись к своему источнику питания или своему источнику. Это наш нейтральный провод. Горячий провод переносит электричество от источника питания к нагрузке, а нейтральный провод переносит использованное электричество обратно к источнику питания.

Токовая нагрузка на цепи

Если мы посмотрим на жилую электрическую систему в Северной Америке, то мы найдем два провода под напряжением, нейтральный провод и несколько проводов заземления. Если вы хотите подробно посмотреть, как это работает, то у нас есть обучающее видео для этого, нажмите здесь, чтобы посмотреть.

Представьте на секунду, что электрическая система дома отключена. подключен к батарее, и у нас есть только один горячий провод и нейтральный провод.Как мы пила с простой схемой, для включения света нам нужен горячий провод, чтобы подать ток на нагрузку, и нам нужен нейтральный провод, чтобы вернуть ток к источнику. Электричество поэтому течет через горячее, через шину и автоматический выключатель и в свет. Затем он возвращается обратно через нейтрально и к источнику.

Конечно, дома не подключены к батареям. подключены к трансформаторам. Итак, мы заменяем батарею трансформатором, и мы иметь полную цепь.

Электричество в этой цепи представляет собой переменный ток переменного тока, который отличается от постоянного тока, который мы видели с батареей. С постоянным током электроны текут прямо от A к B в одном направлении, подобно потоку вода вниз по реке. Но в наших домах есть переменный ток переменного тока, что означает электроны сильно меняют свое направление то вперед, то назад. как прилив моря.

Теперь в Северной Америке у нас есть двухфазное питание для большинства жилых домов, поэтому у нас есть два провода «горячего» и один провод нейтрали.У нас просто есть две катушки на 120 В, соединенные вместе в трансформаторе, затем нейтраль подключается к центру между двумя катушками.

Когда мы подключаем наш мультиметр между горячим и нейтральным, мы получаем 120 В, и мы получаем такое же показание для другого, потому что мы используем только половину катушки в трансформаторе. Когда мы соединяем две горячие точки, мы получаем 240 В, потому что мы используем полную катушку трансформатора.

Если у вас нет мультиметра, я настоятельно рекомендую вам его приобрести, это незаменимый инструмент для любых работ по поиску и электрике.

Если у нас есть нагрузка только на одну половину катушки, между горячей и нейтралью, и нагрузка, например, 20А, то горячая будет отводить 20А в нагрузку, а нейтраль будет отводить 20А обратно к источнику.

Мы можем измерить силу тока в кабеле с помощью амперметра.

Если у нас есть другая нагрузка на другой половине катушки, между другой горячей и нейтралью, и нагрузка имеет другое значение, скажем, 15А, то нейтраль будет передавать только разницу между этими двумя значениями обратно в трансформатор.В этом случае 20 А — 15 А = 5 А, поэтому нейтраль будет нести обратно 5 А. Остальное пройдет по двум горячим проводам. Это то, что мы будем иметь в большинстве случаев, потому что есть несколько цепей с разными нагрузками.

Если бы у нас была нагрузка на обе катушки и они были одинаковой величины, допустим по 15А каждая, то в нулевом проводе тока не будет. Все это течет туда и обратно по двум горячим проводам между нагрузкой и источником. Это потому, что это переменный ток переменного тока, а трансформатор имеет отвод от центра с нейтралью, поэтому, пока одна половина движется вперед, другая половина движется назад, и ток будет течь в другую цепь, а не обратно через нейтраль.

Подробную анимацию смотрите в видео на YouTube ниже

Горячие провода передают электрический ток от источника питания к нагрузке, а нейтральные провода передают электрический ток от нагрузки и обратно к источнику питания.

Что делает заземляющий провод?

Провод заземления в нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет проводить электрический ток только в случае замыкания на землю. Надеюсь, этот провод вообще никогда не будет использоваться за всю его жизнь. Это всего лишь аварийный путь, по которому электричество возвращается к источнику питания, а не проходит через вас. Провод заземления в большинстве случаев представляет собой голый медный провод, неизолированный, но иногда покрытый зеленой изоляцией. Этот провод имеет очень низкое сопротивление, поэтому электричество будет проходить по нему, потому что это проще и может вернуться быстрее.

Возвращаемся к простой схеме с батарейкой и лампой. Если теперь мы возьмем другой провод и протянем его от положительной клеммы к лампе и подключим его к металлическому держателю лампы, это будет фактически наш заземляющий провод.Он не используется для передачи электроэнергии. Если горячий провод коснется металлического корпуса, то электричество теперь будет течь по проводу заземления. Если горячий провод соприкасается как с нейтралью, так и с землей, то он будет течь по обоим проводам обратно к источнику, но, поскольку заземление имеет меньшее сопротивление, через него будет протекать больший ток.

Когда электричество находит способ покинуть свою цепь и вернуться к источнику через другой путь, чем его нейтральный провод, мы называем это замыкание на землю.

Возвращаясь к дому, электричество течет через горячую и светлую и обратно через нейтральную. Но если горячее коснется металлического корпуса, то вместо этого оно потечет по проводу заземления обратно в панель, затем по шине, а затем обратно к трансформатору по нулевому проводу. Заземляющий провод имеет очень низкое сопротивление, поэтому он вызывает огромное и мгновенное увеличение тока, которое отключает выключатель.

Поэтому мы подключаем провода заземления ко всему, что может потенциально стать потенциальным путем выхода электричества из цепи, такой как металлические трубы, металлические пластины выключателей и розеток и их ящики.Нам также нужно запустить один к розеткам, потому что часто наши приборы будут иметь металлический корпус, как стиральные машины и микроволновые печи.

Когда вы посмотрите на розетку и вилку, вы увидите, что горячий терминал, нейтральный терминал и терминал заземления. Оболочка чего-либо как стиральная машина, подключен к проводу заземления, который идет к вилку, через розетку и обратно к панели, чтобы уберечь вас от поражение электрическим током.

Теперь предположим, что вы находитесь на улице без обуви и на земле. влажный.Если вы прикоснетесь к горячему проводу, вы замкнете цепь, и ток будет проходить через вас, чтобы вернуться к источнику питания. В этом случае сопротивление очень велико, поэтому ток может быть недостаточно высоким, чтобы автоматически переверните выключатель и отключите питание. Это, вероятно, приведет к тому, что люди смерть.

К счастью, у нас есть розетка или выключатель GFCI. GFCI расшифровывается как прерыватель цепи замыкания на землю. Мы рассмотрим версию с автоматическим выключателем, но по сути они работают одинаково.

Этот выключатель GFCI будет подключен как к горячему, так и к нейтральному проводу цепи, чтобы он мог контролировать провода и гарантировать, что ток, протекающий в горячем проводе цепи, равен току в нейтральном проводе цепи. .Если ток не равен, то он явно течет обратно к источнику по другому пути, например, по металлической трубе, поэтому у нас есть замыкание на землю. Выключатель поймет это очень быстро и автоматически отключит питание цепи.

Заземляющий стержень

Подключенный к основной панели мы найдем толстый медный провод который ведет к заземляющему стержню. Грунтовая дорога зарыта в землю снаружи рядом с недвижимостью. Этот стержень не используется для замыканий на землю. Его цель состоит в том, чтобы рассеивать статическое электричество и высокое внешнее напряжение, такое как молния забастовки.

Также имеется заземляющий стержень, соединенный с нейтралью трансформатора. Многие люди думают, что во время замыкания на землю электричество проходит через их заземляющий стержень в землю. Но помните, электричество пытается вернуться к своему источнику. Поскольку на трансформаторе есть заземляющий стержень, существует потенциальный путь для возврата электричества к источнику. НО, этот путь будет иметь очень высокое сопротивление или импеданс, поскольку это переменный ток, и, как мы знаем, электричество будет иметь преимущество перед путем с наименьшим сопротивлением. Поскольку у нас уже есть заземляющий провод с низким сопротивлением, который обеспечивает обратный путь к источнику, вместо этого замыкание на землю пойдет по этому пути.

Когда дело доходит до освещения, источник освещения в основном Земля. Таким образом, молния пытается вернуться к своему источнику, который является земной шар. Если молния ударит по кабелям электросети, она потечет по проводам к добраться до заземляющих стержней как трансформатора, так и главного щита, чтобы вернуться на землю. В противном случае он взорвет все наши цепи и вызовет пожары.

Если горячий провод вступит в непосредственный контакт с заземляющим стержнем, то электричество будет течь через почву обратно к трансформатору, но сопротивление будет очень высоким, поэтому ток будет низким. Это означает, что автоматический выключатель вряд ли обнаружит эту неисправность, и автоматический выключатель не переключится автоматически, чтобы отключить питание.

---

Разница между нейтральным и заземляющим проводниками в электротехнике

Нейтральный и заземляющий провода часто путают за пределами электротехнической промышленности, так как оба проводника имеют нулевое напряжение.На самом деле, если вы по ошибке подключите заземляющий провод как нейтральный, большинство устройств будут работать правильно. Однако такое соединение является нарушением правил, поскольку каждый проводник выполняет свою функцию в электроустановке.

Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтральных и заземляющих проводов. Стандартные цвета упрощают электромонтаж и делают его более безопасным .

• Цвет нейтрального провода: белый или серый
• Цвета заземляющего провода: зеленый, желто-зеленый или неизолированный

Эти цвета изоляции разрешены только для нейтральных и заземляющих проводников, и их использование для любых фаз под напряжением противоречит правилам. Электрики исходят из того, что проводка этих цветов находится под нулевым напряжением, а использование белой или зеленой изоляции для токоведущего проводника было бы смертельной ловушкой (и в первую очередь нарушением правил).

---

Получите профессиональный электрический проект для вашего следующего строительного проекта.

---

Роль нейтрального проводника в электрических цепях

Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия передается в виде тока через разность напряжений.Напряжение передается по проводнику под напряжением, но нейтральный провод также необходим для двух важных функций:

• Служит опорной точкой нулевого напряжения.
• Завершение цепи, обеспечивающей обратный путь для тока, подаваемого токоведущим проводником.

Если к электрическому устройству подключен только проводник под напряжением, оно не сработает, поскольку ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидротурбине требуется выпускное отверстие для создания движения: если выпускное отверстие турбины заблокировано, вода не может течь, и турбина не может вращаться.

Когда в установке используется трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

• Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба проводника под напряжением несут напряжение, но ток может течь, потому что они имеют различных напряжений.
• Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя проводниками под напряжением и без нейтрального проводника.Здесь действует тот же принцип: ток может протекать между токоведущими проводниками при разном напряжении.

Даже если некоторые нагрузки не используют нейтральный проводник в трехфазной установке, он необходим для однофазных нагрузок, которые используют только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник несет нулевой ток. Однако в реальных установках это невозможно, а нейтральный провод несет дисбаланс токов между тремя фазами.

Роль заземляющего проводника в электрических цепях

Заземляющий проводник имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию. Как следует из названия, этот проводник обеспечивает заземление всех приборов и оборудования.

• В нормальных условиях весь ток возвращается через нейтральный проводник, а в заземляющем проводнике ток отсутствует.
• При возникновении неисправности в линии заземляющий провод обеспечивает обратный путь для тока повреждения.Устройства электрозащиты могут обнаружить это состояние и немедленно отключить цепь от источника питания.

Без заземления приборы и оборудование попадают под напряжение, если их случайно коснется провод под напряжением. КЗ не отключается, так как устройства защиты могут срабатывать только при наличии тока КЗ в заземляющем проводе. В этом случае любой, кто коснется поверхности, находящейся под напряжением, получит удар током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод требуется даже при отсутствии нейтрального провода.Например, если в двигателе используется три проводника под напряжением и нет нейтрали, заземление по-прежнему требуется, поскольку любой из проводов под напряжением может вызвать неисправность.

Правильный выбор нейтральных и заземляющих проводников

Проводники под напряжением рассчитаны на ток, который они должны нести, и то же самое относится к нейтральным проводникам в однофазных цепях (они проводят тот же ток, что и провод под напряжением). Однако для трехфазных цепей применяются другие правила: обычно используется провод того же сечения, что и фазные проводники, но в некоторых приложениях требуется больший размер провода для нейтрального проводника.

Разное
