Объем котельной для газового котла в частном доме – требования, нормы, для газовых, твердотопливных, жидкотопливных котлов

Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.


На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

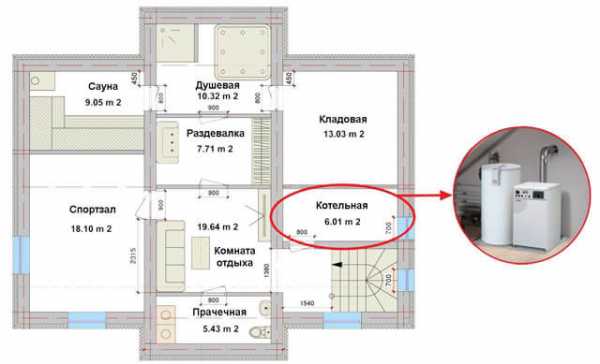

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

  • До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
  • 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
  • 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.


Объем котельной для газового котла также регламентирован:

  • Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м3 (не путать с площадью).
  • 30-60 кВт — 13,5 м3.
  • 60-200 кВт — 15 м3.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м3, при высоте стен от 2,5 м.

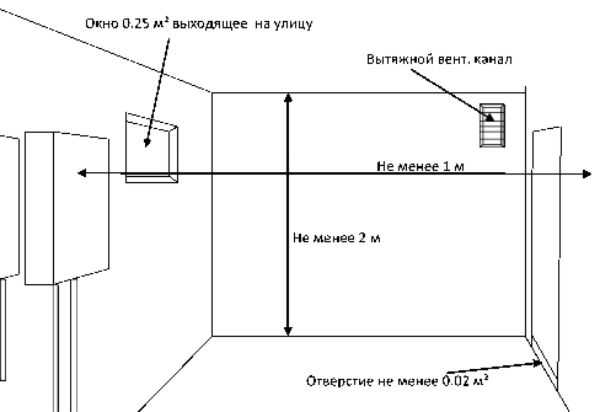

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

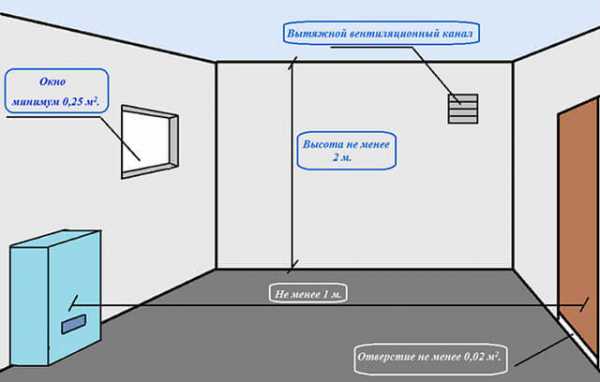

  • Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м
    3     объема должно соответствовать не менее 0,03 м2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
  • Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
  • Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
  • Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.


Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

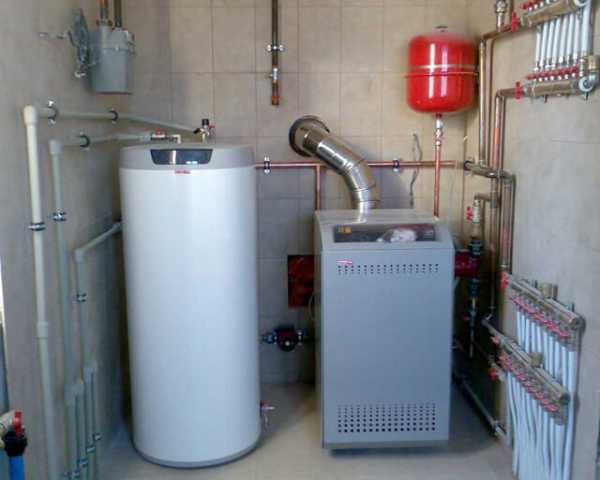

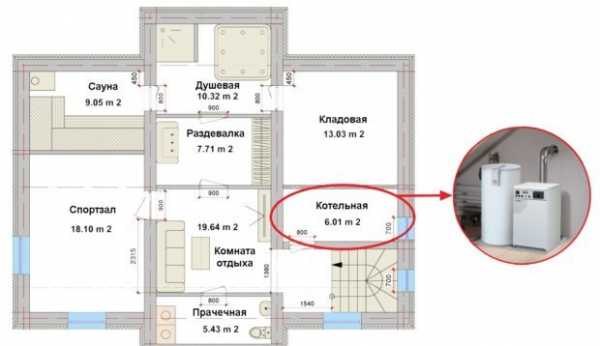

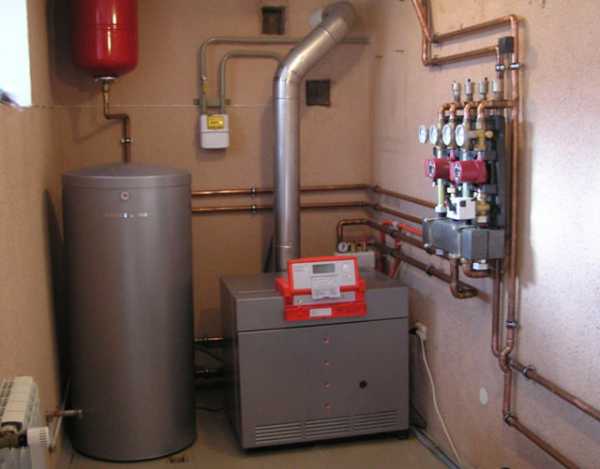

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

  • Норма объема котельной для газового котла – от 15 м3.
  • Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
  • Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м2/ 1 м3.

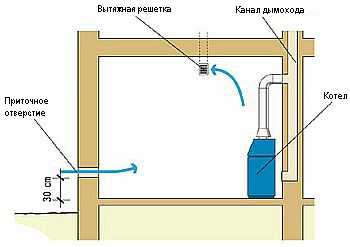

  • Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

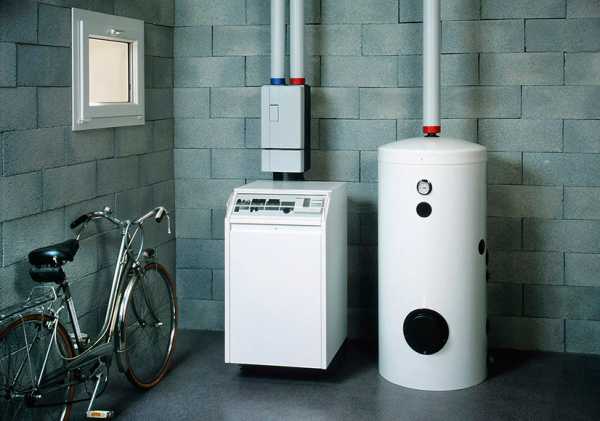

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м

3 добавить 0,2 м3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.


Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

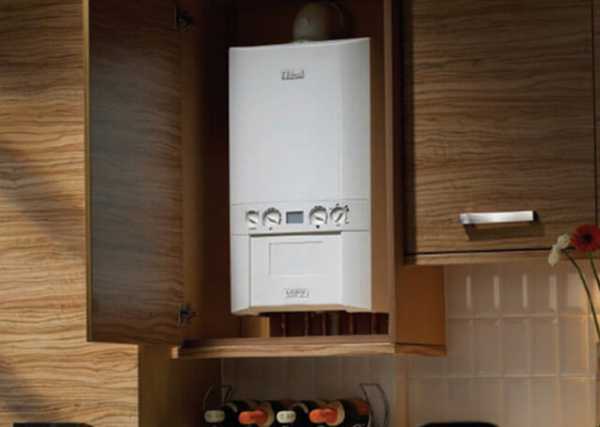

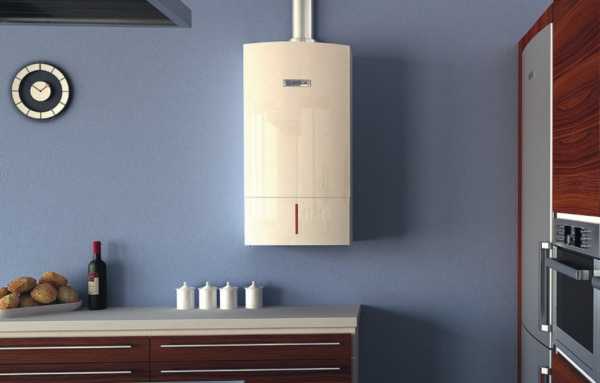

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

  • Высота потолков должна быть не ниже 2,5 м.
  • Помещение должно иметь объем от 15 м3.
  • Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
  • В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.


Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

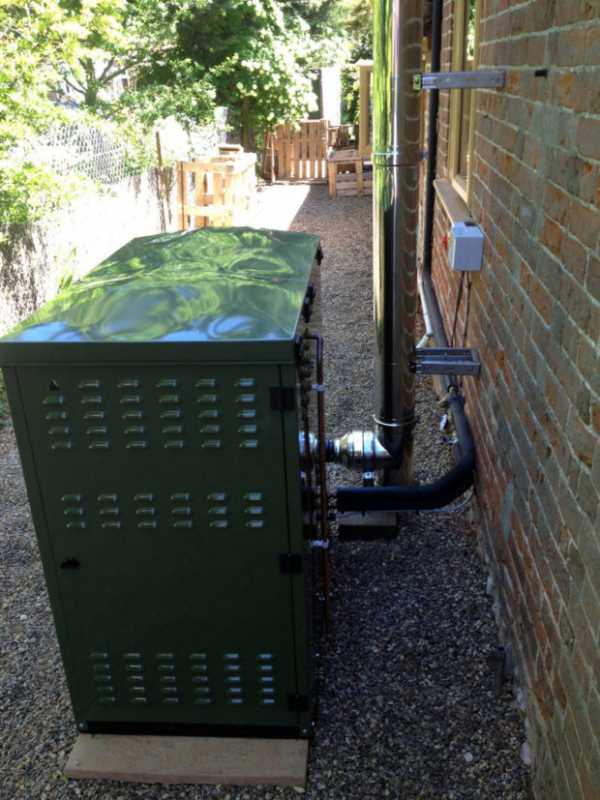

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

  • Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
  • Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м
    3     на каждый кВт мощности, задействованный в обогреве жилища.
  • Потолки. Высота – от 250 см.
  • Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
  • Окно. Обязательно обладает форточкой или фрамугой.
  • Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
  • Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
  • Двери. Допускается использование только неусиленных конструкций на слабых петлях.
  • Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.


В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

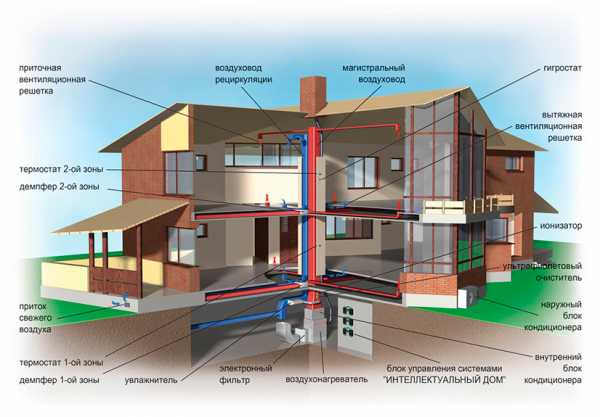

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м3. Так как необходим трехкратный обмен, то 22,5 м3 х 3 = 67,5 м3. К полученному результату добавляют запас в 30%: выходит 87,75 м3. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.

  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.


teplospec.com

нормы для встроенных, пристроенных и стоящих отдельно топочных

Вариантов, где может быть установлено оборудование, много, но зачастую для этого необходимо стоящее отдельно помещение. Его называют бойлерной или котельной. По причине потенциальной опасности любого вида топлива требования к котельной в частном доме довольно жёсткие, они должны обеспечить безопасность максимальной степени.

Данное оборудование имеет потенциальную опасность

Нормативная документация

С июня 2003 года были внесены изменения в нормативную базу. На сегодняшний день требования к помещению в частном доме для котельни нужно брать из СНиП 42−01−2002.

Эти постановления следует изучить, несмотря на то, что отопительный проект обязано составлять специализированное учреждение. Это даст возможность понять, подходит ли данное оборудование для установки, и что предстоит сделать с помещением, чтобы оно отвечало всем нормам. При возникновении какого-либо вопроса нужно обратиться в организацию газоснабжения и уточнить его там. Существует много нюансов для каждого дома, решение которых зависит от проекта или плана здания.

В этом видео вы узнаете требования к помещениям с газовым оборудованием:

Общие правила установки

От того, какой мощностью обладает газовый котёл, выбирают место, наиболее подходящее для его установки. Если мощность до 60 кВт, оборудование можно установить на кухне. Вариант от 60 до 150 кВт уместен для любого этажа, не исключение цокольный и подвал. Котлы на 150-350 кВт разрешены только для 1-го этажа, цокольного и помещения, которое стоит отдельно либо находится в пристройке.

При желании все системы, необходимые для жизни, можно разместить в одном месте, устройство мощностью 20 Квт можно установить в бойлерной, стоящей отдельно. Но минимальный размер (объём) котельной в частном доме по СНиП должен отвечать следующим требованиям:

  1. Объём (не площадь!) помещения для котла до 30 кВт должен составлять не менее 7,5 м3.
  2. Не менее 13,5 м3 требуется при 30-60 кВт.
  3. Не менее 15 м3 требуется при 60-200 кВт.

Для установки оборудования в кухне утверждены другие требования. Объём — не менее 15 м3, при высоте помещения от 2,5 метрf.

Для каждого помещения в частном доме требования к газовой котельной предъявляются разные, но есть и общие. Среди них такие:

  1. Требования к котельной частного дома включают наличие естественного освещения. При этом габариты распашных окон, открывающихся наружу, должны быть из расчёта три квадратных сантиметра остекления на кубический метр объёма помещения.
  2. Ещё один важный параметр — наличие форточки. Она нужна в случае утечки газа.
  3. Вентилирование, а также вывод отработанных продуктов через дымоходную трубу.
  4. При проектировании любой котельной должен быть спланирован подвод воды и сток.

А также технические нормы котельной для частного дома в соответствии с последним СНиП обязывают установить систему, которая при превышении уровня загазованности автоматически отключает подачу газа.

Встроенная и пристроенная котельная

В случае когда газовый котёл обладает большой мощностью (до 200 кВт), он должен находиться вдали от дома. При этом стены нужно построить только из негорючих материалов — тяжёлого бетона, лёгкого бетона, шлакоблока или кирпича.

Требования к помещению котельной в частном доме, стоящему отдельно или в пристройке:

  1. Размер – от пятнадцати кубометров.
  2. Высота – от 2,2 метров.
  3. Система вентилирования, обеспечивающая за 60 минут замену воздуха в 3-кратном объёме.
  4. Наличие фрамуг/форточек в окне.

Особенным критерием для котельной, которая находится в подвале — наличие отдельного выхода.

Конкретные требования к газовой котельной можно узнать выше

Три дополнительных правила для пристроенных помещений:

  1. Пристройку выполняют на сплошной стене, соблюдая расстояние до окна и двери — не менее метра.
  2. Стены не должны соприкасаться с главным зданием, пристройка выполняется на отдельном фундаменте.
  3. Огнестойкость стен и фундамента — от 0,75 часа.

На заметку! Если помещение не отвечает требуемой высоте, возможен вариант увеличения количества окон или их площади для согласования проекта.

Требования к кухне

Разрешены котлы, не превышающие 30кВт. Камера сгорания — открытого или закрытого типа. Газоотвод — дымоход ибо на улицу через стену. Разрешена напольная модель либо настенная. Остальные нормы аналогичны встроенным и пристроенным котельным: высота от плинтуса до потолка от 2,5 метрf, площадь от 15 метров кубических, вентиляционная система должна осуществлять трёхкратную замену воздуха за 60 минут.

Установка котлов на стену разрешена только, если она выполнена из негорючего материала. Стоит соблюдать расстояние между оборудованием и стеной длиной от 10 сантиметров. Если таковых стен нет, то разрешено выполнить установку на горючую стену, которую предварительно покрывают пятисантиметровым слоем штукатурки.

Топочные, стоящие отдельно

Они актуальны только для очень мощных агрегатов (больше 200 кВт). Приёмка такого оборудования ведётся очень строго. Разрешение можно получить только в случае соблюдения всех норм.

А их больше, чем для предыдущих помещений:

  1. Не поддающиеся горению стены, а также кровля и отделочные материалы.
  2. Размер топочной рассчитывается: 15 кубов + 20 квадратных сантиметров на каждую единицу мощности при отоплении.
  3. Размер окон с форточкой — три сантиметра квадратных на кубический метр объёма.
  4. Если котёл весит до 200 кг, то его разрешено ставить на пол из бетона.
  5. Не допускаются сильно закреплённые и усиленные дверные конструкции.
  6. В обязательном порядке на трубе должна присутствовать аварийная система отключения.

Разработку проекта по обустройству котельной желательно доверить профессионалам, так как его придётся согласовывать в соответствующих инстанциях. Кроме проекта, владелец должен предъявить техпаспорт на оборудование, сертификат на его соответствие нормам, инструкцию по пользованию и заключение санстанции.

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[7] = []; blockSettingArray[7][«minSymbols»] = 0; blockSettingArray[7][«minHeaders»] = 0; blockSettingArray[7][«text»] = ‘

‘; blockSettingArray[7][«setting_type»] = 1; blockSettingArray[7][«element»] = «h3»; blockSettingArray[7][«elementPosition»] = 1; blockSettingArray[7][«elementPlace»] = 3; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Нормы и требования для помещения котельной в частном доме

В настоящее время возник устойчивый спрос на загородную недвижимость в ближайших пригородах больших и малых городов. Современные технологии в строительстве позволяют осуществить давнюю мечту многих людей, жить на природе в своем доме. Устройство современной системы отопления главный вопрос, встающий перед застройщиком.

Большой выбор систем отопления. Широкая линейка котельного оборудования и автоматики, обеспечивающей стабильную и безопасную работу в жилом доме. Строить котельную в частном доме лучше мастерам своего дела. При строительстве необходимо знать основные нормы и требования, предъявляемые к котельной в частном доме. Строить помещение для котла  где попало и как попало запрещено.

Виды отопительных котлов

У пожарных и газовых служб имеются определенные требования к котельной в частном доме. Руководствуясь правилами и нормами в первую очередь необходимо определиться, какими котлами будет отапливать коттедж.

  • Твердотопливным котлом.
  • Жидко топливным котлом.
  • Газовым котлом.
  • Комбинированным котлом (Котлы, данных типов работают на твердом топливе, жидком топливе, газе).
  • Электрическим котлом.
Места установки котлов отопительных
  • Автономно построенные котельные (Котельные, построенные отдельно от жилого дома)
  • Крышные котельные (Котельные, расположенные на кровле дома)
  • Модульные котельные (Котельные, размещенные в контейнерах или блок модулях)
  • Встроенные котельные. (Котельные расположенные внутри жилого дома)
  • Пристроенные котельные (Котельные, пристроенные вплотную к коттеджу)

Большая линейка отопительных котлов может сбить с толку застройщика. Для оптимального решения, какой котел приобретать, необходим совет профессионалов. Если отсутствует проект коттеджа со всеми расчетами, где и как все должно размещаться, то знания опытных монтажников позволят избежать ошибки, с определением  какая  минимальная площадь котельной в вашем доме необходима.

Котельные работающие на газе

Требования предъявляемые к газовым котлам. Подключение частного сектора к сети природного газа, без согласования и выполненного проекта не допускается:

  1. Одним из требований является вход в котельную. Двери в котельную должны открываться  на улицу.
  2. Размеры котельной нужно строить с учетом мощности котла. Объем помещения котельной для частного дома обязан произвести трехкратный воздухообмен. Простой расчет вентиляции 3 кубических метра в секунду  на один метр квадратный площади.
  3. Обеспечить нормативные требования, трехкратного воздухообмена должна вентиляция в котельной частного дома. Строительные нормативы, выдержанные по СНИП расчета вентиляции котельной и размеров окон и дверей обеспечат безопасную эксплуатацию котла в доме.
  4. Минимальный  размер окна в котельной должен быть 0,5 м2. Норма, расчета окон в котельной следующая: 0,03 метра квадратного на 1 кубометр объема.
  5. Окно в здании котельной  обязано иметь форточку. Оконные проемы в котельной работают как взрывной клапан. При взрыве, из-за повышенной концентрации газа в помещении вылетаю окна. Стены остаются в сохранности.
 Помещение котельной  должно быть выполненно
  1. Стены кирпичные, бетонные или из негорючего материала.
  2. Полы, бетонированные выложенные кафелем.
  3. Ширина двери не менее 80 см.
  4. Дверь противопожарная.
  5. Разрешена установка 2 котлов.
  6. Максимальное естественное освещение.
  7. Вентиляция котельной.

Котлы до 30 кВт разрешено устанавливать на кухне.

Минимальный  размер кухни:

  1. Площадь 7,5 м2.
  2. Потолок 2,5 метра.
  3. Объем 15 м3.

Предпочтение отдается к отдельно возводимым котельным. Одним из условий строительства котельной является отдельно возводимый фундамент. Если котел напольный, то под котел возводится отдельный фундамент и подиум.

Дымоход, если котельное оборудование не коаксиального типа возводится на специально построенным,  под него фундаменте. Дымоход оборудуется тройником для его прочистки. Обслуживание газового котла нужно производить минимум один раз в год.

Монтируется отдельная газовая котельная и в виде мини-котельной. Такую котельную можно построить своими руками. Для помещения под котельную можно использовать контейнер. Такая котельная не будет занимать место в доме. Она безопасна. Отсутствует небольшой шум от котла.

Трубы изопрофлекс, закапываемые в землю всего на 60 см и исключающие тепловые потери, прекрасно подойдут для теплотрассы от котельной до коттеджа.

Котельные на твердом топливе

К котельным,  оборудованным  твердотопливными котлами требования не такие жесткие, как к газовым. Линейка твердотопливных котлов очень широкая. Единственное что объединяет все модели котлов этого типа, это то что они все напольные.

Особое внимание уделяется к фундаменту под котел и дымоход. К отведению продуктов сгорания подход особенный. Дымоход выполняется с отверстием в нижний части для удаления продуктов сгорания:

  1. 8 см2 на 1 кВт мощности котла.
  2. 24 см2 на 1 кВт мощности котла (Котел в подвале).

Монтаж котла на бетонное основание. Возведение подиума желательно. Перед топкой котла на полу укладывается лист металла.

Средства пожаротушения должны соответствовать СНиП пожарной безопасности. Размер котельной для твердотопливных котлов должен занимать не ниже 8 м2.

Приточная вентиляция в котельной с твердотопливным котлом должна обеспечивать обмен воздуха в трехкратном объеме. Правильно выбранный и построенный объем помещения котельной обеспечит безопасную эксплуатацию котельного оборудования и коттеджа в целом.

Пример котельной с интересным решением

Имеется интересное решение строительства котельной работающей на угле. Здание котельной возводится прямо по границе участка. Котельное помещение двухуровневое. Помещение котельной на отметке -2,5 м. Общая площадь разделена на 2 помещения.

В первом непосредственно устанавливается котел. Второе помещение оборудовано для хранения топлива. В нашем случае угля. Оба помещения оборудованы системой вентиляции соответствующей СНиП. Освещение естественное через окна. Окно, должно быть, с форточками.

Помещение, для хранения топлива обустроено следующим образом.

Смонтирован бункер из листовой стали. Загружается бункер благодаря сваренному из листовой стали наклонному желобу, подведенному прямо к бункеру. Машина с углем разгружается со стороны улицы у стены котельной. В открытый приемный желоб в стене уголь стекает прямо в бункер.

Физические затраты на складирование необходимого объема угля сведены до минимума. Котел, расположенный на минусовой отметке, работает лучше. Отпадает необходимость установки циркуляционного насоса.

Помещение первого этажа котельной можно использовать под любые вспомогательные помещения. Такую котельную очень хорошо разместить на углу своего участка, если таковой имеется.

Котельные на жидком топливе

Котельную для жидкотопливных котлов предпочтительнее строить отдельно от коттеджа. Возведение котельного модуля, отдельно стоящего в стороне от жилого дома обусловлено следующими соображениями:

  1. Отсутствие запаха солярки.
  2. Пожарная безопасность.
  3. Удобство закачки топлива в топливные баки.
  4. Пожара—изолированный топливный домик разделенный кирпичной стеной от котельной.

Емкости для солярки во встроенной котельной можно размещать и внутри дома. Помещение для хранения солярки должно быть высотой порядка 2,5 метров. Емкости занимают много места в коттедже.

Нужно учитывать габариты топливных баков при строительстве котельной и методов их заправки соляркой.

Требования для котельной с электрокотлом

Электрический  котел из всех видов котлов наиболее безопасный. Нагрев жидкости происходит за счет электроэнергии. От него нет угарных газов. Для электрического котла не нужна вентиляция. Помещение для котельной сделать своими руками не представляет труда. Вот перечень требований:

  1. Сделать заземление. В домашних условиях достаточно на улице вбить три стальных уголка в землю на 1,5 метра. Соединить их вместе. Проверка качества заземления следующая. Необходимо взять фазу с электрической розетки, ноль от заземления. Если все выполнено правильно, то любой электроприбор должен заработать. То есть, включиться.
  2. Установка автоматов, отключающих электричество.
  3. Прокладки отдельного кабеля для подключения электрического котла.
  4. Сухое помещение для электрокотла.
  5. Помещения должна быть достаточным для подключения к электрическому котлу трубопроводов отопления и водоснабжения.
  6. Предпочтительно естественное освещение с площадь окна 0,5 м2.
  7. 12 кВт котлы потребляют трехфазное питание.

Завершение

Все, выше приведенные рекомендации помогут вам избежать ошибок при выборе помещения для котельной в частном доме.

Котельная в деревянном доме не исключение.

При проектировании своего коттеджа необходимо определиться с  системой отопления дома. Типом и моделью котельного оборудования, режимом его работы.

Что бы избежать грубых ошибок желательно заказать проект у профессионалов. Строительство котельной в частном доме дело серьезное и требует особенного внимания.

normateh.ru

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
< 30 кВт 7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

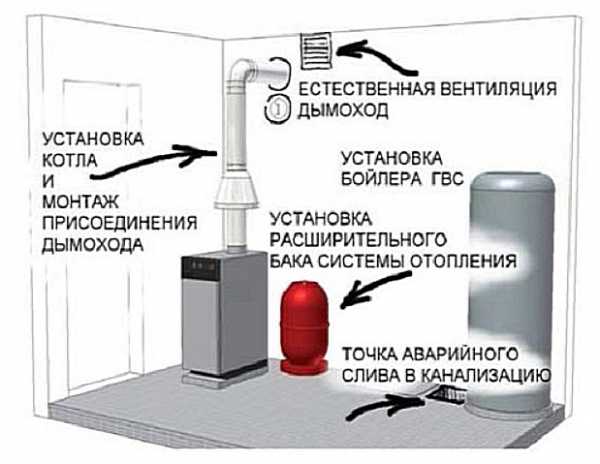

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

7 советов по обустройству котельной в частном доме: требования и нормы

Содержание статьи

Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

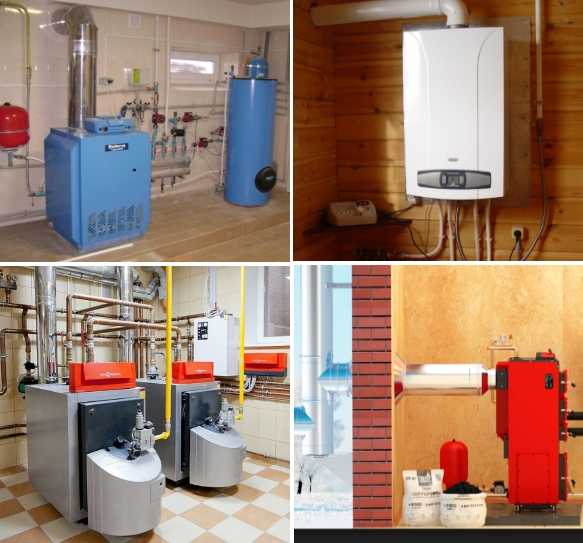

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

  • встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
  • в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
  • отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
  • блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

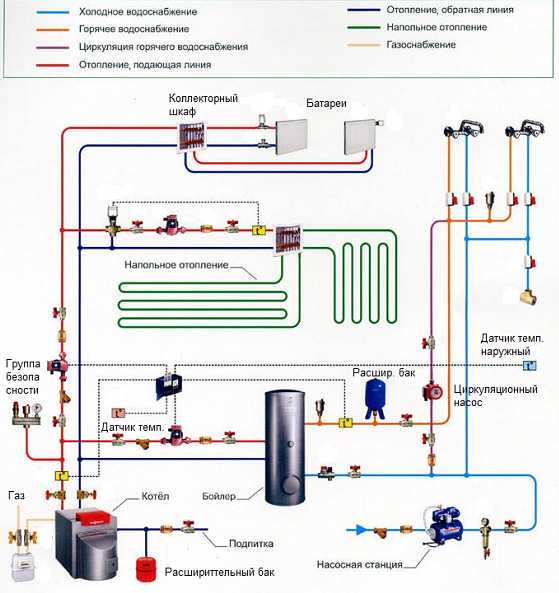

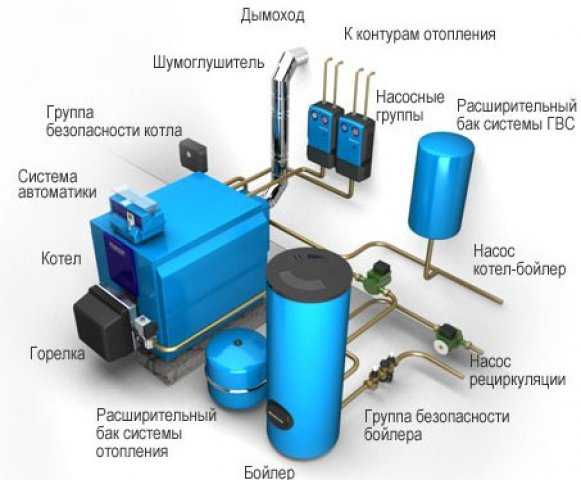

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

  • котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
  • бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
  • расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
  • аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
  • распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
  • циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
  • дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
  • группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
  • автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
  • запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
  • трубы, по которым вода от котла идет в радиаторы;
  • фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

  • газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
  • на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
  • на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
  • электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

  • настенные;
  • напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

  • стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
  • при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
  • при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
  • в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
  • около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
  • дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

  • помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
  • высота помещения не менее 2,5 м;
  • объем помещения – 15 м3 и более;
  • стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
  • минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
  • наличие подиума под напольный котел высотой не менее 5 см;
  • перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
  • обязательное наличие вентиляции и канализации;
  • ширина дверного проема не менее 80 см, дверь открывается наружу;
  • для котлов мощностью более 350 кВт необходимо строить отдельное здание;
  • если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

  • расстояние от котла до ближайших стен и предметов – от 10 см;
  • на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
  • дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
  • внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
  • в дымоходе должно быть специальное отверстие для его обслуживания;
  • для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
  • при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
  • пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
  • стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

  • в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
  • от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

  • дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
  • в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
  • каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
  • если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
  • рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

  • вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
  • для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
  • если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
  • при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т.д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

remstroiblog.ru

Требование к газовой котельной в частном доме, нормы СНИП, обустройство котельной

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

  • Приборы мощностью до 60 кВт можно устанавливать на кухне.
  • Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
  • Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

  • Около 8м3 для котлов мощностью до 30 кВт.
  • 14 м3 для мощности свыше 30 кВт и до 60 кВт.
  • 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

  • Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
  • Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
  • Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
  • Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
  • Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

  • Кирпичи;
  • Шлакоблоки;
  • Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

  1. через двери;
  2. через форточку;
  3. посредством трубы.

Общие требования к организации вентиляции помещения:

  • Воздух поступает с улицы.
  • Выход для вентиляции монтируют рядом с котлом, на потолке.
  • Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
  • Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

  1. Диаметр трубы не меньше 15 см.
  2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
  3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

  • Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

  • уже имеющихся вентканалов;
  • от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

  • Доступность;
  • Низкая цена.

Также есть минусы, о которых нельзя не сказать:

  • Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
  • Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
  • Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

  • Герметичность;
  • Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

  • Технические условия установки;
  • Проект по установке газового котла;
  • Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Кроме этого, наличие газового котла предполагает:

  • простоту обслуживания;
  • долгий срок эксплуатации;
  • минимальные размеры системы.

Газовая котельная в частном доме: требования и монтаж

Оценка: 5 2 голосов

Читайте также:

okarkase.ru

Требования к газовой котельной в частном доме

Построили дом – стройте котельную в рамках и по указке инструкции. Примерно так звучит основная мысль государственных требований в СНиП, называемых строительными нормами и правилами, к организации работы котельных устройств частного дома. Изложены они в своде правил за номером СП 60.13330.2012, утвержденном постановлением правительства 1521 от 2014г.

Большинство положений из СНиП для газовой котельной в частном доме направлено на организацию безопасной работы с газом и газовым оборудованием.

Основные требования к газовой котельной

Условно требования к газовой котельной в частном доме можно сгруппировать на основные позиции:

  • Требования к установке и монтажу котельного оборудования;
  • Основные правила подведения и обеспечения функционирования газовых, электро и водных коммуникаций;
  • Строительные нормы для здания котельной, обеспечения вентиляции и требований безопасности.

Совет! Документ большой и тяжелый для восприятия, и изучать его требования лучше в комплексе с множественными комментариями на тематических форумах об устройстве газовой котельной в частном доме.

Газовая котельная для частного дома требует немалых затрат, и дороже будет переделывать ее, если допущены ошибки, или ужесточились требования закона. При строительстве частного дома стоит позаботиться заранее о помещении, где будет находиться котел и вспомогательное оборудование. Требований много, и соответствие нормам будут проверять и пожарные, и службы газового хозяйства, поэтому большинство проблем необходимо продумать заранее.

После эскизного планирования расположения и размеров выполняется проект газовой котельной для частного дома. Требуемую работу выполняют проектные организации и фирмы, имеющие лицензию и допуск к работам. Зачастую в качестве основы для проектного решения используется типовой вариант с привязкой на местности. На этом этапе исполнителями могут допускаться неточности и ошибки в деталях котельной. Поэтому до окончательного утверждения и согласования проекта газовой котельной во всех инстанциях будет полезным самостоятельно сравнить детали чертежа с требованиями правил. Переделывать будет дороже и сложнее.

Для выполнения проектной и сметной документации необходимо предварительно составить список требований для оборудования будущей газовой котельной и собрать паспортные данные приборов и сертификаты соответствия устройств.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

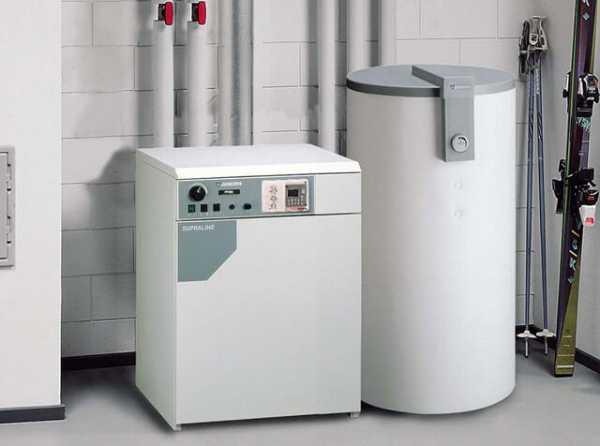

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Помещение для приборов контроля

В котельной обязательно оборудуется закрытый и защищенный отсек для установки приборов контроля и учета расхода газа. Если в конструкции котла используется открытая камера сгорания газа, в помещении котельной устанавливается прибор контроля содержания продуктов сгорания в воздухе.

В помещении, согласно требованиям, выполняется окно с фрамугой для притока воздуха и естественного освещения днем.

Требования к расширительному баку

Горячий теплоноситель выходит из котла в распределительный коллектор и закачивается в системе отопления насосом циркуляции. По требованию норм безопасности в системе должен быть установлен расширительный бачок для компенсации забора воды и аварийный клапан сброса давления. В систему также врезают устройство подпитки водой основного отопительного контура.

В последнее время для выполнения контура отопления используют двухслойные полипропиленовые трубы с алюминиевым усилителем. СНиПом допускается использование пластиковых сертифицированных труб для систем отопления при условии соблюдения требований к теплоносителю: давления не более 3 бар и температуры не более 105оС.

Работу газового котла обеспечивают система газового подвода, горелок и автоматики, контролирующей процесс сжигания природного газа. Один или два электровентилятора подают воздух в камеру сгорания.

Зачастую в газовых котельных устанавливают два котла – основной, рассчитанный на проектную мощность отопления, и вспомогательный. Меньший по мощности востребован для получения горячей воды в период отсутствия отопления.

Требования к размерами и устройству газовой котельной

Перечень основных требований СНиП к размерам и устройству газовой котельной в частном доме:

  1. Помещение котельной должно быть выполнено по капитальной схеме из камня или негорючих материалов, на бетонном фундаменте. Требования к общему объему газовой котельной в частном доме определены в 15 кубов внутреннего пространства, с потолками не менее 250см;
  2. Вход в котельную, равно как и бетонное основание — подушка, на которую будет смонтирован котел, приподнимается над уровнем пола в 20см. Требуется высокая огнестойкость — показатель расхождения огня по конструкции должен быть равен нулю. Входная дверь из жилого помещения выполняется из негорючих и термостойких материалов, с герметичным уплотнением контура. Кроме того, в газовой котельной обязательно наличие отдельного наружного входа с дверью, надежно закрывающей вход от атмосферных осадков;
  3. Котельная оборудуется приточно-вытяжной системой. Вентиляция в газовой котельной частного дома должна обеспечивать трехкратную замену воздуха за час с возможностью отсечения фронта горения специальными перегородками в сторону жилого помещения.
  4. Забор воздуха для газового котла осуществляется снаружи, вход в трубу обязательно закрывается сеткой и колпаком, препятствующим попаданию насекомых и птиц, а также снега и дождя в воздуховод.
  5. Продукты сгорания выбрасываются по теплоизолированной трубе на крыше с подветренной стороны, на расстоянии около метра от выхода вентиляционных каналов;
  6. Система удаления продуктов сгорания газа должна иметь теплоизоляцию и датчик остановки работы вытяжного вентилятора;
  7. В системе отопления, кроме бойлера и расширительных емкостей, должен быть выполнен кран аварийного слива теплоносителя в систему канализации;
  8. Электропроводка в обязательном порядке укладывается в металлические трубы, органы управления автоматикой работы горелок и электромоторов, выключатели освещения выносятся за пределы котельной в водонепроницаемый бокс, лампа освещения монтируется в герметичном плафоне;
  9. Газовый котел должен быть заземлен в соответствии с требованиями монтажа силового электрооборудования.

Строительные нормы для газовой котельной в частном доме требуют также учесть ряд вспомогательных условий для обеспечения безопасности работы оборудования.

Прежде всего, вся электропроводка по сечению и типу изоляции должна соответствовать суммарной пиковой мощности электродвигателей вентиляции и подачи воздуха в горелочное устройство.

Требования к фундаменту газовой котельной

Для фундамента газового котла используют бетонную смесь с высоким содержанием кварцевого песка или дополнительный металлический лист, толщиной до 5мм.

Фланцевые соединения труб горячей воды и отопления должны быть окрашены светлой краской и теплоизолированы. В местах захода труб с водой и теплоносителем в бетон или грунт в обязательном порядке выполняется гидроизоляция поверхности.

Одно из требований пожарной безопасности: в  котельной не должны храниться посторонние предметы, захламляющие пространство, и, тем более, горючие или воспламеняющиеся материалы.

Важно! Работа горелок, даже в изолированном пространстве, генерирует сильный шум, поэтому размещение газовой котельной в изолированном строении значительно уменьшит шумовую нагрузку.

СНиПом допускается установка в одном контуре с газовым котлом дополнительного котла, работающего на альтернативном твердом или жидком топливе, при условии выполнения требований по хранению и подводу в камеру горения топлива, отдельных отвода продуктов горения и подвода воздуха. Но при этом сопротивление теплообменников обоих котлов должно быть одинаковым.

bouw.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
