Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

1. Нормы и правила установки газового котла в частном доме
2. Нормы и правила установки твердотопливного котла в частном доме
3. Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

1. Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
2. Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
3. Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

1. Мощность 60-200 кВт – 15 м3.
2. Мощность 30-60 кВт – 13,5 м3.
3. Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

• В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
• В любую котельную необходимо провести воду и канализацию. Вода необходима для подпитки системы, а канализация для стока теплоносителя;
• Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
• Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

1. Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
2. От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
3. Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
4. В топочной должны быть все противопожарные средства: щит с огнетушителем и т.д.
5. Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле.

А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Читайте также:

Подготовка к монтажу котельной в частном доме

Как подготовиться к монтажу котельной, чтобы специалистам осталось только приехать, установить и подключить отопление.

Обустройство котельной в частном доме не ограничивается заботой о ее техническом наполнении и качестве монтажа. К установке оборудования можно и нужно подготовиться.

Если дом еще не построен

Расчет энергопотребления при проектировании дома позволит заранее определиться с системой отопления и конкретным оборудованием. Выбрав тип топлива и мощность котла, узнайте минимальные требования для котельной — они описаны в строительных нормах и документации к агрегату. Также подумайте об удобстве: расположить котельную в доме (и где конкретно) или за его пределами; добавить дополнительного пространства для комфортного обслуживания.

Конечно, котел и сопутствующее оборудование можно разместить уже в построенном доме — в готовой котельной или отдельном строении. Если они соответствуют всем требованиям.

Как обустроить котельную

Где можно установить котел:

• В одном из общих помещений дома — например, в кухне или прихожей. Настенный котел до 35 кВт.
• В пристройке или отдельном помещении. Котел до 150 кВт.
• В отдельном от дома строении. Можно реализовывать наиболее производительные котельные.

Бескомпромиссным вариантом кажется обустройство котельной в отдельном строении. Но есть нюансы.

Главные плюсы: отсутствие шума, экономия площади дома, более высокая разрешенная мощность.

Главный минус: дополнительные расходы — на материалы, строительные работы, удлинение трубопровода.

Это выход, если в доме нет подходящих помещений, а пристройка невозможна или нежелательна.

Требования к обустройству котельной с газовым котлом в частном доме:

СНиП II-35-76 и СП-41-104-2000.

Ссылки: СНиП II-35-76, СП-41-104-2000.

Общие требования к котельной:

• Высота потолка — не менее 2,5 метров;
• Стены котельной — из кирпича или бетона. Деревянные стены оборудуются огнезащитой.
• Минимальная площадь не менее 7 м². В зависимости от мощности и дополнительного оборудования может быть больше.
• К котлу и другому оборудованию должен осуществляться беспрепятственный доступ. К примеру, для возможности обслуживания напольный котел устанавливается на некотором расстоянии от стены.
• Минимальный объем помещения — 7,5 м³ для котлов мощностью до 30 кВт. Если больше 60 кВт, то — 15 м³.
• В котельной должно быть естественное освещение — окна с возможностью проветривания. Размер пропорционален объему помещения: 300 см² на 1 м³.
• Входная дверь должна открываться наружу. Ширина — не менее 80 см.
• Вентиляция — вытяжная и приточная. Она может быть естественной и/или принудительной (автоматической). В первом случае в противоположной от котла стене устраивается канал с заслонкой и сеткой. Диаметр — 13-17 см (в зависимости от мощности котла). Вытяжное отверстие при этом объединяется с вентиляцией дома.
• Для отвода газов используется дымовая труба, площадь сечения которой не должна быть меньше, чем у выходного патрубка.

Документы и разрешения

Если дом и помещение для котельной соответствуют строительным нормам, можно получать документы и подбирать конкретное оборудование.

Необходимо:

1. Подать в ресурсоснабжающую организацию заявление на получение ТУ (технические условия) — для подключения к газовой магистрали.

2. Составить проект газификации. Для этого у инженера или организации должны быть необходимые лицензии.

3. Получить разрешение на монтаж котла.

Если вам требуется помощь — обратитесь в «Энергобыт Сервис». Мы рассчитаем систему отопления, поможем подобрать оборудование и подать документы.

Хочу установить новый котел в доме — какой выбрать?

Подъезд и пути заноса

Когда с котлом и документами определились, нужно подготовить дом/помещения к доставке и заносу котла в дом. Это упростит задачу специалистам по монтажу. К примеру, некоторые владельцы устраивают котельную не на первом этаже дома, но забывают спроектировать удобную лестницу. В результате — сталкиваются с трудностями при заносе котла.

Нужно предусмотреть и расчистить:

• Подъезд автомобиля;
• Весь путь заноса котла в котельную.

Если осталось старое оборудование

Если новая котельная оборудуется на месте прежней, нужно позаботиться об утилизации старого оборудования. Специалисты «Энергобыт Сервиса» позаботятся об этом за вас: демонтируем и вывезем старый котел и дополнительное оборудование.

О процессе монтажа котельной мы расскажем в следующем материале.

Еще раз самое главное:

1. Лучше всего продумать котельную еще на этапе проектирования дома — рассчитав наиболее эффективную систему отопления.
2. Котельную можно устроить как в доме, так и в отдельном строении. Главное, чтобы она соответствовала правилам безопасности.
3. Котел нельзя просто купить и установить — нужны разрешения.
4. Перед монтажом нужно очистить котельную от старого оборудования (если оно было) и предусмотреть пути заноса для котла.

Требования к помещению с газовым котлом: расчет топочных комнат



Вступление

Требования к помещению с газовым котлом вы можете найти в строительных нормах и правилах (СНиП) 31-02-2001. Сами помещения, где стоит газовое оборудование, делят на:

• Помещение с газовым оборудованием;
• Топочные (помещение с газовым котлом и газовой плитой).

Для оборудования помещений в доме, топочных комнат, покраски газовых труб на улице в желтый цвет, вам могут пригодиться краскопульты пневматические из магазина «МолотокРу». Очень большой выбор!

Требования к помещению с газовым котлом согласно СНиП

Для монтажа газового котла и оборудования в отдельной комнате выбирается или подготавливается следующее помещение.

• Если мощность котла ≤ 60000 Ватт, то достаточно H- потолков 2,2 метра. С оборудованием большой мощности уже нужны потолки от 2,5 метра.
• В помещение должна быть оборудована вентиляция с трехкратным обменом воздуха в час. Расчет канала вентиляции рассчитывается по специальной формуле:

• В комнатах с газовым котлом и плитой устанавливаются решетки жалюзийные. Они отвечают за приток воздуха в комнату и рассчитываются по следующей формуле:

• В помещении обязательно должна быть форточка с выходом на улицу. Площадь остекления форточки должно быть не менее 8⁄10 квадратных метра, но с расчетом 3⁄100 на 1 кубический метр комнаты.

• Полный объем помещения для установки одного газового котла должно быть ≥ 7,5 кубических метра. Для установки двух газовых котлов ≥ 15 кубических метра;

При установке газовых котлов мощностью от 60 000 Ватт, а также в следующих помещениях:

• Цокольных помещений;
• Отдельно стоящих топочных;
• Топочных первого этажа изолированных от других комнат.

Обязательно устанавливается сигнализатор загазованности.

• Дымоход помещения с газовым котлом оборудуется по тех паспарту котла.

Установка газового котла

• Газовый котел ставится таким образом, чтобы от его горелки до стены и до газовых приборов было от 1000 мм;
• Газовый счетчик ставится в метре от счетчика учета электроэнергии.

Если газовый котел ставится в полуподвале, кроме всего прочего, должна быть предусмотрена система перекачки сточной воды и фекалий. Помогут в оборудовании фекальные насосы с измельчителем. Они компактны и легко устанавливаемы.

Данные требования к помещению с газовым котлом проверяются приемной комиссией для пуска газа в дом. Нарушение данных условий, могут служить основанием для отказа областной газовой компании в газификации дома и/или его обслуживании.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома



Похожие статьи

расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Ремонт своими руками на m-stone.

ru



Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Содержание статьи

1 Последовательность подготовительных мероприятий1. 1 Базовая регламентирующая документация для установки котла1.2 Согласование установки газового котла1.3 Разработка проекта установки1.4 Утверждение проекта2 Основные требования к помещению котельной2.1 Общие требования2.2 Системы вентиляции и дымохода3 Несколько слов о газовых котлах3.1 Калькулятор расчета необходимой тепловой мощности для системы отопления дома4 Последовательность проведения работ по монтажу газового котла4.1 Видео: Типичные ошибки при оборудовании котельной5 Эксплуатация газового котла6 Видео: работа специалистов по установке настенного газового котла

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

Техпаспорт газового котла.
Инструкция по его эксплуатации.
Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
Высота потолка комнаты не меньше 2200÷2500 мм.
Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
Ширина проема двери должна быть не меньше 800 мм.
Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.

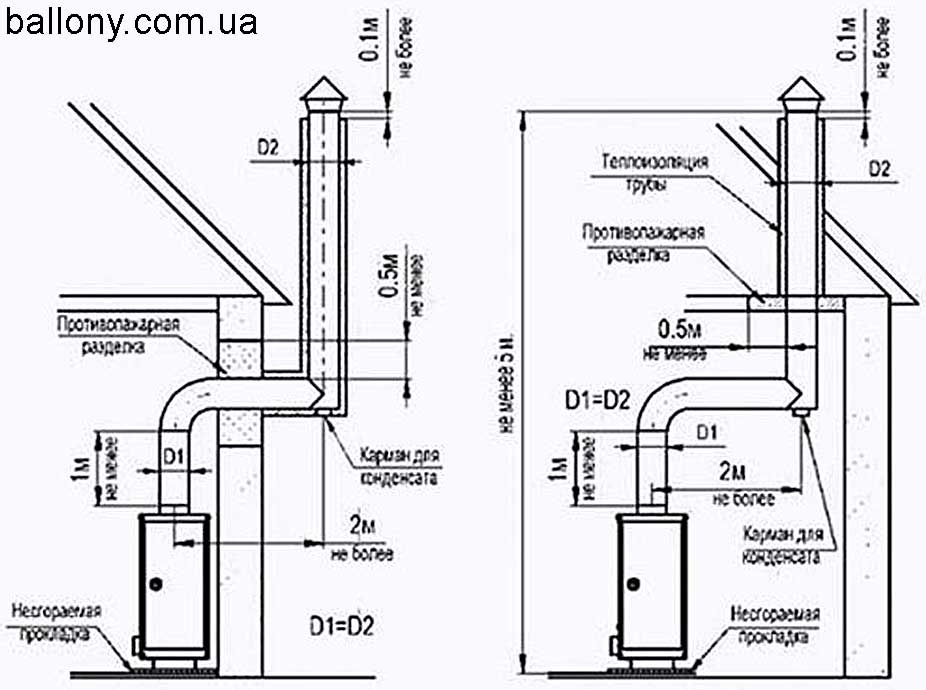

Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
Дымоход не должен иметь более трех изгибов или поворотов.
Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 %!з(MISSING)апаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

Северный регион – 1,5÷2,0 кВт.
Средняя полоса России – 1,0÷1,2 кВт.
Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

Какова степень утепленности внешних стен?

Высота потолка в помещении

Что расположено снизу?

Что расположено сверху?

Тип установленных окон

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на балкон:

нет

одна

две

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

Нормы установки газового котла

Содержание статьи

1 Нормы установки газового котла1.1 Для частных домов1.2 Где ставить1.3 Требования к кухням, на которых устанавливается газовый котел1.4 Требования к отдельным помещениям1.5 Как пристраивать котельные1.6 Объединенные кухни2 Место для установки газового котла2.1 Нормы установки по СНиПу

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

на первом этаже дома;
в цокольном или подвальном этаже;
на чердаке:
газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
Высота потолка — не менее 2,5 м.
Наличие вентиляции:
вытяжка производительностью не менее трехкратного объема помещения;
приток такой же, плюс воздух на горение.
Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2.
Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

Высота потолков — не менее 2,5 м;
Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.
Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Как правильно установить газовый котел в квартире и частном доме

Невзирая на растущую популярность твердого топлива, магистральный газ остается главным энергоносителем, потребляемым с целью отопления помещений. Соответственно, домовладельцы продолжают приобретать газоиспользующее оборудование. Следующий шаг — установка газового котла, выполняемая в квартире или частном доме согласно нормативным и техническим требованиям. Предлагаем пройти эту процедуру виртуально, начиная с выбора отопительного агрегата.

Порядок действий домовладельца

Устройство либо замена газового отопления в загородных коттеджах или помещениях многоквартирного дома производится с разрешения соответствующей службы. Причем установить котел и сделать обвязку можно своими руками при условии соблюдения действующих строительных норм. Сотрудниками газоснабжающей организации выполняется 3 вида работ: разработка проекта (с согласованием), подключение газа и запуск теплогенератора.

Справка. Проектирование и монтаж обычно заказывают компании – поставщику топлива, хотя законодательство не запрещает нанимать сторонние фирмы. Вопрос заключается в стоимости услуг и длительности процедуры согласования.

Как нужно правильно действовать, чтобы установить в жилище газовый котел:

Выделить помещение под монтаж источника тепла.
Купить теплогенератор нужной мощности, совместимый с системой отопления.
Обратиться с заявлением в газоснабжающую организацию, приложив пакет документов. Получить технические условия (ТУ) на присоединение газоиспользующей установки.
На основании ТУ заказать изготовление проектной документации и согласовать ее в соответствующей службе компании – поставщика газа.
Соблюдая все правила и требования, изложенные в проекте, смонтировать и подсоединить котел к отоплению.
Вызвать специалистов Горгаза, выполняющих подключение к топливной магистрали и первичный запуск источника тепла.

В целом указанный порядок установки и присоединения котлов действует во всех странах бывшего СССР. В любом случае домовладелец получает технические условия, где перечислены требования действующих в государстве нормативов. Рассмотрим каждый этап по отдельности.

Помещение для установки

Согласно предписаниям СНиП и других сводов правил, монтаж газоиспользующих отопителей допускается в следующих помещениях:

мощностью до 60 кВт – на кухнях жилых зданий;
в отдельной комнате любого этажа, в том числе подвала, где соблюдены нормативные требования;
в пристроенной либо отдельно стоящей котельной.

В большинстве случаев газовые котлы отопления ставятся в обособленном помещении топочной. В квартирах и небольших дачных домах отопительные агрегаты размещаются на кухне, реже – в проходном коридоре (касается настенных версий теплогенераторов).

Размещение теплогенератора в отдельной комнате

Какие требования выдвигаются к помещениям:

Высота потолочного свода – не менее 2,5 м, минимальный объем – 15 кубов.
Вентиляция, действующая за счет естественной вытяжки. Количество вытяжного воздуха равно трем кубатурам топочной за 1 час. Величина притока считается так: объем вытяжки + воздушная смесь на горение (количество указывается в техническом паспорте котла).
В котельной нужны окна, выходящие на улицу, на кухне – форточка. Расчет площади светопрозрачных конструкций производится следующим образом: кубатура умножается на 0,03 м². По результату несложно определить размеры окон.
Стены отдельной топочной строятся из негорючих материалов. В деревянном доме конструкции придется защищать несгораемой обшивкой.
Пристроенные котельные обеспечиваются отдельным входом с железной дверью.

Рядовому домовладельцу сложно рассчитать вентиляцию по расходу воздуха за 1 час. Отсюда совет: организуйте вытяжку через канал минимальным сечением 14 х 14 см, оптимальный размер – 28 х 14 см. Выход вытяжной шахты делается в верхней зоне помещения, приток организуется через входную дверь, куда встраивается решетка с живым (полезным) сечением 0,025 м². Развернуто о помещении газовой котельной рассказывается в видеосюжете:

Подбор отопительного агрегата

Первый критерий выбора газового котла – тепловая мощность, потребная на отопление. В зависимости от условий эксплуатации производительность теплогенератора рассчитывается так:

В зоне с умеренным климатом мощность вычисляется умножением обогреваемой площади на 100 Вт. К полученной цифре применяется повышающий коэффициент запаса 1,2 (+20%!)(MISSING).
При высоте потолков 3 м и больше производительность считается по объему здания – кубатура перемножается на среднее значение 40 Вт.
В южных регионах площадь умножается на 80, в северных – на 200 Вт. Коэффициент запаса сохраняется.
Расчетная мощность двухконтурных версий и обычных котлов, работающих совместно с бойлером косвенного нагрева, умножается на коэффициент запаса 1,5 (+50%!)(MISSING) вместо 1,2.
Если теплогенератор завязан по схеме с буферной емкостью – аккумулятором тепла, запас мощности увеличивается вдвое (+100%!)(MISSING).

Тип агрегата зависит от схемы отопления. К самотечным открытым системам подойдут энергонезависимые модели газовых котлов – напольные и парапетные. Закрытые схемы, функционирующие под давлением, лучше подключать к настенным отопителям, снабженным собственным циркуляционным насосом и расширительным баком.

В квартирах и частных домах, где по различным причинам нельзя отводить дымовые газы традиционным способом, рекомендуется монтаж газового котла с закрытой камерой сгорания и принудительным наддувом воздуха. Подобные теплогенераторы оборудованы коаксиальным дымоходом, прокладываемым наружу сквозь стену. Принцип работы следующий: по внешнему каналу двустенной трубы турбиной втягивается воздух, а через внутренний проход выбрасываются продукты горения.

Оформление разрешительной документации

Немного уточним последовательность действий: сначала нужно обращаться к газовщикам за разрешением на установку котла, затем покупать отопительный агрегат, после чего запрашивать технические условия и заказывать проект. Для получения ТУ и обращения к проектировщикам подготовьте пакет документов:

право собственности на жилище – квартиру либо частный дом;
актуальная планировка здания;
паспорт и инструкция по эксплуатации газового теплогенератора;
сертификат на изделие.

Примечание. Сертификат и документацию отопителя предоставляет производитель оборудования.

Пример проекта котельной

Получив техусловия, передайте их инженерам – проектировщикам, подкрепив чертежами здания и собственными пожеланиями касательно места установки котла. При отсутствии планировок придется доплатить за выездное обследование – техник составит чертеж по факту.

Совет. Скрупулезно обговорите с проектировщиками основные моменты – точное месторасположение отопительного агрегата и конструкцию дымохода. Это позволит сэкономить время и начать монтажные работы, не дожидаясь согласования проекта.

Готовая проектная документация (минимум 3 экземпляра) визируется ответственными лицами газоснабжающей организации. На данном этапе стоит заказать прокладку наружных и внутренних газопроводов. Обращайтесь в ту же контору либо другую лицензированную фирму.

Требования к помещению топочной

Требования к монтажу

При установке напольного котла, сжигающего природный газ, рекомендуется соблюдать минимальные расстояния до стен и прочих строительных конструкций:

ширина свободной площадки перед фронтальной частью отопителя – 1250 мм;
боковые проходы для обслуживания и устранения неисправностей – 700 мм;
минимальный просвет сзади агрегата – 50 см.

К навесным газовым котлам требования мягче – впереди нужно оставить не менее 1 м свободного пространства, по бокам – 20 см, снизу – 300 мм. Нависающая над теплогенератором конструкция должна располагаться не ближе 45 см, как показано на схеме.

Перед тем как установить стационарный котел на деревянные полы, обязательно подложите несгораемую прокладку из базальтового картона и кровельной стали, выступающей за габариты корпуса на 100 мм, впереди – на 70 см. Если в силу различных причин отопитель стоит близко к стенам деревянного дома, их следует обшить негорючими материалами:

листы базальтового картона;
плиты минерита;
сталь оцинкованная 0,8—1 мм в толщину;
асбестовые листы.

Рекомендация. Не применяйте асбест, когда устанавливаете газовый котел на кухне, – он выделяет вредную пыль.

Аналогичные предосторожности выполняются при монтаже навесного теплогенератора на деревянную стену. Простейшая противопожарная мера – подложить под корпус оцинкованный металл, выступающий на 10 см (вниз – на 70 см), как изображено на фото.

Подключение к дымоходу и отоплению

Газовые отопительные агрегаты с открытой камерой сгорания требуют подключения к дымоходной трубе с хорошей естественной тягой. Ее оголовок не должен попадать в зону ветрового подпора, иначе сила тяги снизится до нуля. Минимальная высота дымохода – 5 м (считая от горелки), оптимальная зависит от расположения и расстояния от конька скатной крыши (указана ниже на схеме).

Важный момент. Присоединять патрубок газового котла к кирпичным вентиляционным каналам, сделанным в стене квартиры или загородного дома, категорически запрещается.

Общие требования к дымоходам и подключению газовых котлов выглядят так:

Диаметр трубы – не меньше размера патрубка агрегата, предназначенного для отвода продуктов горения.
Материал дымоходного канала – оцинкованная сталь, нержавейка, кирпич либо керамика. Никаких алюминиевых гофр.
Общая длина горизонтального участка, врезающегося в вертикальную трубу, — не более 3 м; Ниже места врезки с минимальным отступом 25 см устраивается ревизионный люк.
Расстояние от металлического дымового канала до деревянных конструкций – 0,5 м. Если закрыть горючий материал асбестом или кровельным железом, отступ допускается уменьшить до 100 мм.
Максимальное число поворотов дымохода на 90° не должно превышать 3. Сюда не относятся отводы 30 и 45°, применяемые для обхода трубой кровельного свеса.

Требования к монтажу коаксиальных труб турбированных котлов проще: канал делается с небольшим уклоном на улицу плюс соблюдение противопожарных мер при проходе деревянных стен. Подробно устройство дымоходных труб описывается в отдельном материале.

Обвязка котла производится согласно таким рекомендациям:

настенный теплогенератор просто подключается к системе отопления через отсекающие краны с американками;
на входе газа и теплоносителя устанавливайте сетчатые фильтры;
для напольного отопителя требуется собрать схему, соответствующую системе отопления: поставить циркуляционный насос, расширительный бак и группу безопасности;
к обратному трубопроводу с теплоносителем подсоедините подпитку из водопроводной сети;
при совместной работе с дровяным либо электрическим котлом предусмотрите монтаж обратных клапанов.

Под турбированный отопитель с высоким КПД, оснащенный вентилятором и автоматикой, установите розетку с напряжением питания 220 вольт и заземляющим проводом. Позаботьтесь, чтобы в случае аварии ее не залило водой. При подключении через стабилизатор или блок бесперебойного питания организуйте для указанных аппаратов специальную полку либо шкафчик.

Заключение

По окончании работ персонал газовой службы проверит правильность монтажа и соответствие проекту. Если возникнут критические замечания, недочеты придется устранять – без этого компания не позволит ввод в эксплуатацию и подачу газа на объект. При отсутствии претензий специалисты подключат газовую трубу, выполнят настройку и запуск оборудования. Останется сделать последний шаг – заключить договор на поставку топлива.

Источник: qustu.com

Это интересно: Как правильно завести бензопилу, что делать, если она не заводится: объясняем вопрос

Требования к дымоходу и обеспечению воздухообмена

Действующими нормами установки газовых котлов в частных домах предусматривается ряд требований к организации нормального воздухообмена в котельной. В частности, следует руководствоваться правилом, согласно которому установленная вентиляционная система должна в бесперебойном режиме обеспечивать троекратное обновление воздуха в комнате за один час.

Если нормами обустройства вентиляции пренебречь, или установить недостаточно производительную систему, корректная работа котла будет невозможна из-за недостатка кислорода. Приток свежего воздуха нужен для приготовления горючей топливной смеси, и из-за его недостатка котел стабильно работать не будет. Более того, недостаточный воздухообмен станет причиной скопления в котельной угарного газа, являющегося смертельно опасным для человека!

Для примера рассмотрим маломощный газовый котел с номинальной тепловой мощностью в 23 кВт. Согласно указаниям производителей современные модели с такой производительностью сжигают за один час около 2-2,5 м3 газа. Чтобы этот объем полностью сгорел, в котел должно за этот же час поступить не менее 30 м3 свежего воздуха. Если его будет меньше, газ будет сжигаться не полностью, что отрицательно скажется на экономичности системы отопления частного дома. Для других модификаций норма притока свежего воздуха, как правило, указывается в спецификациях и сопутствующей документации на газовое оборудование.

В котельной с газовым котлом всегда устанавливается приточно-вытяжная система вентиляции, которая обеспечивает не только подачу свежего воздуха, но и принудительное удаление угарного газа в случае нарушения нормального функционирования дымохода. Приточный канал лучше всего обустраивать с противоположной стороны от котла, возле входной двери. Для максимальной эффективности он должен быть расположен как можно ниже.

Схема вентиляции котельной.

Площадь приточного канала вентиляции рассчитывается исходя из того, откуда производится забор свежего воздуха. Если он поступает непосредственно с улицы, то сечение канала должно быть 8 см2 на каждый кВт тепловой мощности котла. Например, для котла на 30 кВт площадь вентиляционного канала должна быть не менее 240 см2 (это квадрат со сторонами длиной примерно по 15 см). Если же забор воздуха осуществляется из соседней комнаты, сечение приточного канала увеличивается до 30 см2 на каждый кВт тепловой мощности котла (в нашем примере это уже 900 см2, что соответствует квадрату со сторонами 30 см). Именно по последней причине рекомендуется организовывать приток свежего воздуха с улицы.

Котел рекомендуется обустраивать в непосредственной близости от дымоходной трубы. Газовые котлы имеющие закрытую камеру сгорания оборудуются коаксиальным дымоходом. Коаксиальный дымоход состоит из двух труб различного диаметра, которые вставлены одна во вторую.

Коаксиальный дымоход.

Таким образом котел может осуществлять забор кислорода из одной трубы и выводить продукты сгорания через вторую. Эта конструктивная особенность позволяет эксплуатировать такие котлы без организации дополнительной вентиляции.

Разновидности коаксиального дымохода:

Коаксиальный дымоход горизонтального типа.

Коаксиальный дымоход вертикального типа.

Для котлов с открытой камерой сгорания необходим обычный (традиционный) дымоход. Для таких котлов обязательно наличие приточной вентиляции.

Устройство традиционного дымохода:

Существует множество способов обустройства такого дымохода:

Сечение канала под дымоходную трубу должно соответствовать диаметру выводного отверстия на котле. Это значение можно найти в техническом описании приобретенной модели котла. На ряду с этим следует иметь в виду, что для котлов с открытой камерой сгорания и тепловой мощностью до 30 кВт диаметр должен быть не менее 13 см, а для 40-киловаттного – 17 см.

На пути от котла до стены дымоходная труба должна иметь как можно меньше изгибов и поворотов (но не более 3-х). Лучше всего, если в помещении их не будет вообще. Для этого во многих современных газовых котлах предусматривается два выходных отверстия – одно сверху, второе с тыльной стороны.

Труба дымохода должна быть изготовлена из нержавеющей или углеродистой листовой стали. Применение асбестовой трубы также допускается, однако, от ее начала до выходного патрубка котла должно быть минимальное расстояние в 50 см. Непосредственно к котлу подсоединять такую трубу категорически запрещено.

Существует также ряд требований относительно расположения дымоходной трубы снаружи частного дома:

Над крышей без конька труба должна возвышаться на 0,5 м. Выходящая на скат на расстоянии до 1,5 м. от конька труба должна возвышаться на 0,5 м. от конька. Если при аналогичной конфигурации труба удалена от конька на расстояние от 1,5 м. до 3 м, то ее верхний срез должен быть не ниже уровня конька. Если труба выходит в скат дальше 3 метров от конька, то ее верхний срез должен находиться не ниже условной линии, проведенной от вершины крыши под углом 10° относительно горизонта.

3

Устройство дымохода и системы вентиляции

По правилам монтажа газового оборудования в комнате, где устанавливается котел, необходимо организовать функциональные системы вентиляции и удаления дыма. Если этих систем в комнате не будет, либо они не смогут нормально функционировать, это может стать причиной поломки дорогостоящего оборудования и возникновения аварийных ситуаций.

Вентиляционный и дымоходный канал в котельной должны быть раздельными. Система вентиляции должна работать не только на удаление из помещения воздуха, но и на приток чистого кислорода, потому необходима организация функциональной приточно-вытяжной системы. Входное окно вентканала делают в нижней части входной двери или во внешней стене. Размер проема должен составить не менее 1/30 от площади котельной и не менее 8 см2 на 1 кВт мощности котла (если приток воздуха идет с улицы). Если воздух попадает в помещение из другой комнаты, то размер отверстия делают от 30 см2 на 1 кВт. В котельной вентиляционный канал должен все время быть открытым, чтобы воздух мог постоянно циркулировать в помещении.

Котел лучше всего устанавливать в непосредственной близости от дымоходной трубы. Устанавливаемый в стене дымоход должен иметь два канала:

главный – для монтажа трубы;ревизионный – для технического обслуживания (располагается ниже главного на расстоянии 25 см и более).

Выходное отверстие дымохода обязательно должно соответствовать по размеру выходному патрубку устанавливаемого газового оборудования. Сам дымоход должен иметь не более 3 поворотов и изгибов. Труба системы изготавливается из нержавейки или углеродистой листовой стали. Установка труб, изготовленных из асбеста или других слоистых материалов, может осуществляться только на расстоянии 50 см от дымоходного патрубка котла.

Перед установкой дымохода необходимо провести расчет оптимального его расположения и протяженности. Такой расчет позволит повысить функциональность системы и сделает ее безопасной в эксплуатации. Для труб, используемых в дымоходах, предъявляют следующие требования:

труба должна подниматься над крышей без конька минимум на 50 см;труба, выходящая на скат на удалении от конька менее 150 см, оснащается оголовком, возвышающимся над коньком на полметра;выходящая через скатную крышу труба на расстоянии от конька более 150 см, но менее 300 см должна иметь оголовок не ниже вершины конька;

При расстоянии от трубы на скатной крыше до конька более 300 см оголовок располагают так, чтобы его высота достигала условной линии, прочерченной под углом в 10˚ от вершины конька к горизонту.

Отсутствие систем вентиляции — причина поломки оборудования.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требования и нормы

Правила установки газовых котлов в частном доме находятся в специализированных нормативных актах. Все стандарты и требования к монтажу описаны в строительных нормах и правилах (СНиП) от 31−02−2001. Кроме этого документа, необходимо учитывать требования ещё нескольких строительных норм, описывающих системы отопления, правила пожарной безопасности, требования к вентиляции зданий.

Пристройка котельных

Конечно, очень удобно иметь отдельное помещение для газового оборудования, но такая возможность есть далеко не всегда, и приходится думать, где разместить газовый котел в частном доме при таких условиях. Решением проблемы является пристройка котельной.

Стандарты в данном случае совпадают с описанными выше, но есть ряд дополнительных требований:

Котельную можно пристраивать только к цельной стене;
Расстояние между ближайшим окном или дверью должно составлять более одного метра;
Котельную можно выкладывать только с использованием негорючих материалов, которые могут продержаться не менее 0,75 часа до возгорания;
Стены самой котельной должны возводиться отдельно от главного здания – т.е. потребуется собственный фундамент и четыре новых стены.

Чтобы в обустроенную котельную можно было провести газовую магистраль, постройку нужно в обязательном порядке зарегистрировать. При отсутствии соответствующих документов представители газовой службы попросту откажут в согласовании оборудования, даже если все нормы будут соблюдены.

Если главное здание еще не построено, то еще при проектировании нужно узнать, каким должно быть помещение для газового котла, и соблюдать все требования, иначе ввод котла в эксплуатацию будет невозможен. Устанавливая котел в уже построенном здании, можно допускать небольшие отклонения в некоторых параметрах, но при этом их обязательно нужно компенсировать другими.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Правила установки газового котла в частном доме

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
высота потолка не менее 2,5 метра;
уровень пола в топочной не ниже нулевой отметки здания;
ширина входной двери от 800 мм, при этом створка должна открываться наружу;
обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
норма освещения установлена 0,03 л/м2;
минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
60 кВт – 13,5 м3;
более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

  Нюансы выбора газового котла для отопления частного дома

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

технический паспорт котла;
инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

  Преимущества и особенности эксплуатации котлов на твердом топливе

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%! (MISSING)Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

Коаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
на поверхность листа нужно наклеить монтажный лист;
в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
повесить котел на стену;
проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

ежегодная чистка всех установленных фильтров;
контроль технической исправности блока управления;
осмотр теплообменника на наличие сажи;
проверка герметичности стыков и соединений газопровода путем обмыливания;
чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

Источник: DomZastroika.ru

Читайте также:

Правила установки газовых котлов отопления

В соответствии с правилами установки газового котла в частном доме в табличке ниже приведены расстояния между ключевыми точками, в рамках которых производится позиционирование отопительного оборудования.

Точка 1	Точка 2	Расстояние, м	Возможные последствия нарушения правил
Крышка котла	Потолок	1,2	Перегрев и возгорание облицовки потолка
Задняя (боковая) стенка котла	Незащищенная стена	0,32	Перегрев стены, некорректная работа котла, выход из строя электроники
Защищенная металлическим листом стена	0,26
Вертикальная часть дымохода	Незащищенная стена	0,5	Перегрев стенового материала, повышения риска возгорания
Защищенная металлическим листом стена	0,25
Настенный газовый котел	Пол	1-1,6	Неправильная работа оборудования, снижение безопасности
Котел	Входная дверь	1,3	Невозможность открывания двери, нарушение ряда правил безопасности

Напольные котлы устанавливаются на предварительно подготовленное жесткое и ровное основание. Агрегат должен располагаться на всех штатных ножках одновременно. При этом, контролируется его положение относительно горизонтали и вертикали.

Настенные котлы по умолчанию навешиваются на специально предусмотренные комплектацией кронштейны. Использовать внештатные крепления для этих целей категорически не рекомендуется. Особое внимание следует уделять надежности и грузоподъемности устанавливаемых навесов. Для их фиксации на стене нужно использовать дюбели с ударными шурупами или анкерные болты соответствующего диаметра и длины.

После установки котла к нему подводятся все необходимые коммуникации – водопровод, канализация, ветки системы отопления, электропитание (при необходимости).

Вам будет интересно

6 лучших стабилизаторов напряжения для газового котла

Выбор газового котла для отопления дома – подробная инструкция

Солнечные коллекторы: виды, принцип работы, устройство системы

Какой котел лучше: настенный или напольный – подробное сравнение

Тепловой насос для отопления дома: принцип работы, разновидности и использование

Как выбрать стабилизатор напряжения для газового котла — подробная инструкция

Какой газовый котел лучше использовать – обзор типов и моделей оборудования

Конденсационные газовые котлы – принцип работы, достоинства и недостатки

4

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

по методу монтажа;по конструкции;по мощности;по способу розжига;по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%!,(MISSING) чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

Вам может понравиться

Комментарии ВК:

Комментарии пользователей:

07.01.2017 в , в 14:13

Вообще нюансов даже перед установкой есть очень много. Нужно знать изначально какие документы должны идти в обязательном порядке и это будет уже подтверждением, что поставщик официальный. Я детально все изучил по статье и теперь уже знаю как правильно делать покупку такого котла.

Ответить

07.01.2017 в , в 19:24

Детально рассказано, но все же найму работников

Ответить

10.02.2017 в , в 17:38

Статья хорошая! Автору СПС!!!
Вот вопрос -Мы купили дом с газовым отоплением…Система вывода отработанных газов -кирпичный дымоход.
Не очень удачно расположен +занимает много места,по сему есть мысль заменить на сендвич трубу и вывести через стену. Говорил с местным газовиком,он начал отговаривать,типа нужно будет заказывать проект …. Короче зарядил что-то в районе 30-35 тыр. За сим вопрос -Действительно ли нужен будет проект… (Дом деревянный,1-эт. АГВ «жуковский»)
Отпишитесь пожалуйста кто в теме по этому вопросу!!! Может есть какие-то тех.регламенты,нормативы?Или он просто голову парит?
Заранее спасибо!

Ответить

06.09.2017 в , в 15:39

В нашем городе самостоятельная установка газового котла запрещена. Когда мы приобрели новый дом и проводили в него газ, то вызывали работников горгаза и она самостоятельно нам устанавливали котел.

Ответить

06.09.2017 в , в 19:51

Сам работаю в горгазе и знаю на сколько опасно ставить котел только там, где вам удобно и не соблюдать правила. Отравиться угарным газом очень легко. Статья пригодится тем, кто устанавливает сам, хотя лучше обратиться к специалистам.

Ответить

13.11.2017 в , в 15:51

Котлы устанавливаются и на кухне (в том числе) причем независимо от количества контуров. Полно эксплуатируемых многоквартирных домов и новостроек с котлами и именно на кухне!

Ответить

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Имя *

E-mail *

Комментарий

Основные требования к помещению для установки

Если газовый котёл имеет мощность более 30 КВт, то необходимо производить установку в отдельном помещении.

Требования к помещению следующие:

Потолок должен быть выше 2.5 метра
Площадь должна быть более 4 квадратных метров.
Дверной проём должен быть не менее 80 см
Обязательно наличие вентиляции
Материал пола и стен должен быть из негорючих материалов
Стены возле котла необходимо дополнительно усилить термоустойчивыми материалами.
Расстояние от котла до двери должно составлять более 1 метра
Наличие окна площадью не менее 0.3м квадратных на 10 метров площади помещения обязательно, но не менее 0.5м квадратных в любом случае.
В одной котельной можно устанавливать не более двух газовых котлов.

Если же мощность менее 30 КВт, то разрешается установка в любом нежилом помещении, которое подходит под общие требования к котельным.

В большинстве таких случаев производят монтаж на кухне.
Исключением является высота потолков, она должна быть больше 2 метров.
Многие хотят устанавливать его в ванной. Но такие комнаты практически всегда не соответствуют требованиям по освещённости и объёму помещения.

Заключение

При монтаже газовых отопительных котлов необходимо обязательно учитывать нормы установки газового котла в частном доме или квартире. Поскольку данное оборудование требует согласования с газовыми службами, все нормы необходимо соблюдать, иначе ввести котел в эксплуатацию не удастся.

Источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• https://stroychik.ru/otoplenie/ustanovka-gazovogo-kotla
• https://derevyannie-doma.com/instruktsii/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya-norm-i-pravila-montazha. html
• https://srbu.ru/otoplenie/1560-ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• http://obustroen.ru/inghenernye-sistemy/otoplenie/kotly/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• https://v-teplo.ru/pravila-estanovki-gazovih-kotlov.html
• https://remontoni.guru/sistemy-otopleniya/trebovaniya-k-ustanovke-gazovogo-kotla.html
• https://teplospec.com/gazovoe-otoplenie/kakie-sushchestvuyut-normy-ustanovki-gazovogo-kotla-obyazatelnye-trebovaniya.html



Требования к помещению газовой котельной частного дома

27.05.2014 21:11

Отопительный газовый котел разрешено устанавливать как в отдельном помещении, так и на кухне. Конкретные требования, предъявляемые к помещению, можно узнать из свода правил по проектированию и строительству СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».



Согласно нормативным документам, размещение тепловых агрегатов предусматривается:

• на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
• в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
• в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.



Высота потолка помещения не должна быть меньше 2,5 метров (2 метров — для оборудования мощностью менее 60 кВт).



Помещение должно иметь оконные проемы с площадью остекления из расчета 0,03 кв.м на 1 куб.м объема помещения. Площадь отдельного стекла должна быть не менее 0,8 кв.м при толщине стекла 3 мм, 1,0 кв.м при — 4 мм и 1,5 кв.м при — 5 мм.



Естественная вентиляция помещения должна обеспечивать вытяжку в объеме 3-кратного воздухообмена в час и приток — в объеме вытяжки и дополнительного количества воздуха на горение газа.



Объем помещения должен быть не менее 15 куб.м плюс 0,2 куб.м на 1 кВт мощности теплового агрегата для отопления. При размещении отопительного котла в отдельном помещении жилого дома или в пристройке к зданию, помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю.



Если планируется организовать газовую котельную в подвальном или цокольном этаже, то такое помещение должно иметь дверь с выходом непосредственно наружу.



Правила установки газового котла в частном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 2.8к.

Наверное, ни кто не будет спорить об утверждении, что газовые системы наиболее предпочтительны для использования в частных домах и коттеджах. Газовые котлы достаточно надежны и эффективны, имеют сравнительно невысокое потребление топлива и дают возможность регулировать температуру воздуха в помещении, которая напрямую зависит от мощности котла в закрытых отопительных системах. О том, что нужно знать перед монтажом данного оборудования и пойдет речь в этой публикации.

Общие требования

Правила установки газового котла в частном доме жестко регламентированы. Именно поэтому перед созданием автономного отопления на основе газового котлоагрегата необходимо ознакомиться с нормативными документами, которым нужно следовать на всех этапах проведения работ. Прежде всего это: СНиП 2.04.08-87; СНиП 2.04.01-85; СНиП 2.04.05-91; СНиП 41-01-2003; СНиП 21-01-97.

Газовые отопительные установки, различаются по многим показателям. При установке, важным моментом является количество контуров, расположение и способ отвода отработанных газов. Одноконтурное котельное оборудование служат для обогрева помещений частного дома. Многие модели могут работать с бойлерами косвенного нагрева, для создания ГВС. Двухконтурные котлоагрегаты предназначены для создания отопления и ГВС одновременно.

Отопительное оборудование для частного дома может иметь настенное или напольное расположение. Напольные котлы, как правило, имеют большую мощность и габариты, благодаря размещенному в них бойлеру. Такие установки требовательны к системе вентиляции помещения, в котором установлены, наличию дымохода с естественной тягой, пожаробезопасности ограждающих конструкций и качеству основания, на котором будет установлено оборудование. Навесные котлы менее требовательны, и поэтому более востребованы среди наших соотечественников.

Перед установкой газового котла в частном доме вы должны подготовить место его будущего расположения. Законодательством запрещено размещать газовые миникательные в жилых комнатах. Для этих целей идеально подходит отдельное помещение с соответствующими размерами, надлежащей системой проветривания, освещения и противопожарной безопасности.

Существует прямая зависимость между мощностью котлоагрегата и объемом топочной комнаты.

• Мощность ≤ 30 кВт требует объема помещения ≥ 7,5 м³.
• Мощность 30 — 59 кВт требует объема помещения ≥ 13,5 м³.
• Мощность ≥ 60 кВт требует объема помещения ≥ 15 м³.

Если в замкнутой системе отопления используется каскадное подключение газовых котлоагрегатов, то необходимая площадь котельной рассчитывается исходя из требований: на одну установку 4 м² пола, при высоте потолков не менее 2 м.

Касательно стен и потолка топочной: они должны быть выполнены из материала, обладающего пределом огнестойкости 45 минут.

Что касается вентиляции: помещение, предназначенное для установки газового котельного оборудования, должно быть оснащено приточно-вытяжной системой вентиляции с кратностью не менее 3. Размер приточного воздуховода (при подаче воздуха с улицы) рассчитывается из расчета 8 см² на 1 кВт мощности котла. Если приток производится из коридоров и нежилых помещений дома, то диаметр воздуховода должен рассчитываться в соотношении 30 см² на 1 кВт мощности оборудования.

Кроме этого, в данном помещении обязательно должно находиться окно, с площадью остекления не менее 0,3 м² на каждые 1 м² пола.

Двери в котельную также должны соответствовать строго определенным требованиям: ширина проема не менее 0,8 м. Для компенсации отрицательного давления, в случае проблем с притоком воздуха, между порогом и дверью необходим зазор, высотой не менее 2.5 см.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Коммуникации

Перед тем, как подключить газовый котел к системе отопления и начать пользоваться всеми благами цивилизации, необходимо позаботиться о наличии в топочном помещении инженерных коммуникаций. Помимо труб системы отопления и газоснабжения нужно позаботиться о следующих коммуникациях.

1. Электричество необходимо для работы насосного оборудования, запальника и автоматики. Кроме этого, в котельной нужен свет и дополнительная розетка для возможного подключения стабилизатора или бесперебойника. Специалисты рекомендуют организацию электроснабжения в котельной сделать трехжильным кабелем, с сечением проводника 2 мм². На линии должен быть автоматический выключатель. Свет делается посредством использование нужного количества светильников с закрытыми плафонами. Напомним, все электрооборудование должно быть заземлено.
2. Водопровод. Тут все просто: несмотря на то, что система отопления замкнутая, со временем происходит уменьшение в ней количества теплоносителя. Для подпитки и нужен водопровод. Если предполагается подключение двухконтурного газового котла, то водопровод необходим для создания ГВС в доме.
3. Канализация. О необходимости системы канализации задумываются обычно только после срабатывания подрывного клапана, вследствие чего массы теплоносителя оказываются на полу. Лучшим вариантом является наличие слива, организованного в полу.

Система дымоудаления

Дымоход является неотъемлемой частью любого газового (и не только) отопительного оборудования. Для турбированных котлоагрегатов применяют коаксиальные дымоходы, которые имеют небольшие размеры и выводятся на улицу через отверстие в несущей стене. Другое дело установки с атмосферными горелками: температура отработанных газов на выходе из них достигает 800 °С. Именно такие устройства требуют капитального дымохода, сделанного по всем правилам противопожарной безопасности.

Еще одним важнейшим качеством должны обладать дымоходы – создавать естественную тягу. Для этого они должны проходить строго вертикально, иметь соответствующий мощности котлоагрегата диаметр и правильно выводиться через  крышу. На рисунке показана высота оголовка дымохода, в зависимости от месторасположения на крыше.

Что касательно зависимости диаметра дымохода от мощности котлоагрегата: тут следует ориентироваться на данные, которые указываются в паспорте к установке.

Схема и этапы подключения газовых котлов

Лучше всего, если подключением будут заниматься профильные специалисты или службы, которые будут заниматься обслуживанием вашей отопительной системы. Если ваша инициатива по самостоятельной установке котельного оборудования найдет поддержку в соответствующих инстанциях (что очень сомнительно), то после подготовки проекта и необходимых разрешительных документов и закупки оборудования можно приступать к монтажу котлоагрегата.

1. Монтаж. Навесной котел монтируется на стену при помощи специальных креплений или планок, которые, обычно, поставляются в комплекте. Напольный монтируется на ровную пожаробезопасную поверхность. В отличие от настенного оборудования, напольные котлоагрегаты устанавливаются на расстоянии 25 – 30 см от стены. Важно знать, что доступ к установкам должен быть со всех сторон.
2. Подключение к дымоотводящей системе. Важно! После подключения необходимо убедиться, что в дымоходе есть тяга. Обязательно проверьте герметичность соединения отводного патрубка с дымоходом.
3. Подключение к системам коммуникации. Типовая схема подключения газового котла к системе отопления при двухтрубной обвязке выглядит так, как показано на рисунке.

Далее представлена классическая схема подключения настенного двухконтурного газового котла.

Слева на право: выход теплоносителя в систему отопления; вход водопроводной воды; подключение газовой магистрали; горячая вода в систему ГВС; вход охлажденного теплоносителя из системы отопления.

Прежде всего следует позаботиться об  установке кранов на систему водопровода, отопления и газа, которые будут отвечать за отключение данных систем от котла, при его обслуживании и ремонте, а также при необходимости экстренного отключения. Далее, следует установить фильтр грубой очистки на ввод водопроводной системы и «обратку» системы отопления, используя до и после него запорные элементы. Заключающим этапом будет подключение котлоагрегата к системе отопления и пробный запуск установки. Его следует проводить в присутствии специалистов газового хозяйства.

Совет: Для проверки герметичности рекомендуется создать в отопительном контуре давление в 2 кг/см².

Газовые котлы

— Краткое описание соответствия нормам

В соответствии с IECC/IRC 2015 г., раздел R103.3/R106.3, Проверка документов. Сотрудник по нормам/строителям должен проверить или обеспечить проверку строительных документов на соответствие нормам.

В этом разделе перечислены применимые кодовые требования, за которыми следуют подробные сведения, полезные для анализа плана, в отношении положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Просмотрите конструкторскую документацию, чтобы определить оборудование, элементы управления системой, дизайн и варианты вентиляции для оборудования.

2015 IECC/IRC, Раздел R103.2/N1101.5, Информация о строительной документации. . Строительная документация должна включать:

— Изоляционные материалы и их R-значения

— Критерии проектирования механической системы

— Типы, размеры и эффективность оборудования механической системы

— Оборудование и средства управления системой

— Уплотнение воздуховодов, изоляция воздуховодов и труб и расположение

— Детали уплотнения воздуха

— Обшивка и защита от влаги.

2015 IRC Требования к установкам газовых котлов можно найти в Глава 13, Общие требования к механическим системам; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке. Просмотрите конструкторскую документацию для установки оборудования.

—  2015 IRC, Разделы M2001, Общие и G2404, Общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹ , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть перечислены и маркированы в соответствии с IRC M1302.1 и должны быть установлены:

1. В соответствии с инструкциями производителя G2408.
2. На ровных платформах в соответствии с разделом G2408.4
3. С надлежащими зазорами, как указано в разделах G2408.4 и G2408.5
4. С запорной арматурой на подающем и обратном трубопроводе по разделам M2001.3 и G2420
5. С органами управления и безопасности в соответствии с разделами M2002 и G2421
6. Таким образом, проемы в наружных стенах зашиты в соответствии с Разделом R703. 4
7. Для защиты системы снабжения питьевой водой в соответствии с разделом P2902
8. Таким образом, воздухозаборные отверстия расположены в соответствии с разделом R303.5.1
9. С автоматическими выключателями, размер которых соответствует паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрооборудование) IRC.
10. С расширительными баками, отвечающими требованиям минимальной емкости в соответствии с разделами M2003.1 и M2003.2. Минимальные требования (как указано в таблице M2003.2) указаны ниже:

Минимальная вместимость расширительного бака ^a для систем принудительного горячего водоснабжения

Системный том b	Мембрана под давлением	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6. 5	12,0
90	7,5	13,5
100	8,0	15,0
a При средней температуре воды 195 ° F, давлении наполнения 12 фунтов на кв. дюйм и максимальном рабочем давлении 30 фунтов на кв. дюйм. b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Крепление. Убедитесь, что оборудование правильно закреплено и установлено в конструкции.

—  2015 IRC, Раздел G2408.4, Допуск от уровня. Оборудование и приложения, поддерживаемые землей, должны быть выровнены и прочно закреплены на ровной бетонной плите или другом одобренном материале, возвышающемся не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра) выше соседнего класса. Такая поддержка должна соответствовать инструкциям производителя по установке.

—  IRC, 2015 г., раздел G2408.2, Высота источника возгорания. При установке в гараже источник воспламенения должен быть поднят на 18 дюймов от пола, а котел должен быть защищен от ударов.

—  2015 IRC, Разделы G2406 и G2407.2, Расположение устройства. Приборы не должны располагаться в спальных комнатах, ванных комнатах, туалетных комнатах, кладовых или операционных, или в пространстве, которое выходит только в такие комнаты или помещения.Приборы должны быть расположены так, чтобы не мешать надлежащей циркуляции воздуха для горения, вентиляции и разбавления воздуха.

Элементы управления оборудованием. Просмотрите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы элементов управления и инструкции по эксплуатации.

—  2015 IECC/IRC, Раздел R403.1/N1103.1, Элементы управления. Каждая система отопления и охлаждения должна иметь собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые подают тепло в здание через одно- или двухтрубные системы отопления, должны иметь наружный регулятор сброса, который снижает температуру котловой воды в зависимости от наружной температуры в соответствии с R403.2/N1103.2.

Определение размеров оборудования. Убедитесь, что размеры котла основаны на нагрузках здания, рассчитанных в соответствии с Руководством ACCA J или другими утвержденными методами (IECC R403.7/IRC M1401.3 и N1103.7).

—  2015 IECC/IRC, Раздел R403.7/N1103.7, M1401.3, Размеры. Размеры оборудования для отопления и охлаждения должны быть рассчитаны в соответствии с Руководством ACCA S на основе строительных нагрузок, рассчитанных в соответствии с Руководством ACCA J или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» в IRC 2015 г. взята из издания 2015 г. Международного кодекса топливного газа (IFGC) и содержит конкретные требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Котлы могут вентилироваться через обычную систему дымохода или через систему LAS для прямой вентиляции через стену. Ознакомьтесь со строительной документацией и убедитесь, что система вентиляции установлена ​​в соответствии с инструкциями производителя по установке.

—  2015 IRC, Раздел G2407 (304), Горение, вентиляция и разбавляющий воздух.    Номера разделов, указанные в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен обеспечиваться путем применения одного из методов, предписанных в разделах G2407.5–G2407.9 IRC. Наружный воздух должен быть введен в соответствии с одним из методов, описанных ниже:

1. G2407. 6 (304.6), Наружный воздух для горения. Наружный воздух для горения подается через отверстие(я) наружу. Минимальный размер вентиляционных отверстий должен быть не менее 3 дюймов.Проверьте и подтвердите, что в строительной документации указано, что отверстие(я) для воздуха горения соответствует одному из приведенных ниже методов.
   • G2407.6.1 (304.6.1), Метод двух постоянных отверстий. Раздел R703.4 Мигание. Утвержденный коррозионно-стойкий гидроизоляционный материал должен применяться в виде гонта, чтобы предотвратить попадание воды в полость стены или проникновение воды в компоненты каркаса здания.
   • G2407.6.2 (304.6.2), метод с одним постоянным открытием. В пределах 12 дюймов от потолка (верхняя часть корпуса) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающиеся с внешней средой или через вертикальный или горизонтальный воздуховод с внешней средой. или пространства, которые свободно сообщаются с внешней средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ/ч общей потребляемой мощности всех приборов, расположенных в ограждении, и не менее суммы площадей всех вентиляционных соединений в помещении.
2. G2407.9 (304.9), механическая подача воздуха для горения. Если воздух для горения обеспечивается механической системой подачи воздуха, воздух для горения должен подаваться снаружи со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ/ч общей потребляемой мощности всех приборов, расположенных в помещении .

—  IRC, 2015 г., разделы M1801 и G2426.1, общие положения. Приборы для сжигания топлива должны выбрасываться наружу в соответствии с их перечнем и этикеткой, а также инструкциями изготовителя по установке.Вентиляционные системы должны состоять из одобренных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются составными частями маркированных приборов.

—  2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. следующую таблицу.

Тип используемой системы вентиляции

Бытовая техника	Тип системы вентиляции (соответствующий раздел IRC)
— Приборы категории I — Перечисленные приборы, оснащенные вытяжным колпаком — Приборы, предназначенные для использования с газоотводным клапаном типа B	— Газоотводчик типа B (Раздел G2427.6) — Дымоход (Секция G2427.5) — Одностенная металлическая труба (Раздел G2427.7) — Перечисленная система облицовки дымохода для выпуска газа (Раздел G2427.5.2) — Специальный газовый клапан, указанный для этих приборов (Раздел G2427.4.2)
Приборы категории II, III или IV	Как указано или предоставлено производителями перечисленных приборов (разделы G2427. 4.1, G2427.4.2)
Приборы с прямой вентиляцией	См. раздел G2427.2.1

—  2015 IRC, Раздел G2425, (Традиционная вентиляция дымохода) Общие сведения. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с разделами G2427 и G2428. Прибор должен подсоединяться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

— 2015 IRC, раздел R1003.18, Зазоры дымохода. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальное воздушное пространство для горючих материалов 2 дюйма. Дымоходы, расположенные полностью за пределами наружных стен здания, должны иметь воздушный зазор не менее 1 дюйма. Воздушное пространство не должно быть заполнено, за исключением случаев, когда необходимо обеспечить противопожарную защиту в соответствии с разделом R1003. 19.

— 2015 IRC Section G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные приборы с прямой вентиляцией следует устанавливать в соответствии с инструкциями производителя и разделом G2427.8.

• 2015 IRC, Раздел G2427.8, Расположение заделки системы вентиляции. Место заделки вентиляционной системы должно соответствовать требованиям G2427.8 с указанными расстояниями от воздухозаборников, окон, дверей, самотечных впусков в зависимости от размера оборудования, указанного в G2427.8 и показано в Приложении C.
• 2015 IRC, Раздел G2427.9, Дренаж конденсата. Должна быть установлена ​​система отвода конденсата для сбора и удаления конденсата из системы вентиляции.

Снабжение топливом

—  2015 IRC, Раздел G2420, Газозапорные клапаны. Системы трубопроводов должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводом, и должны соответствовать стандарту, применимому для давления и применения, как указано в стандартах ANSI/ASME ² для клапанов. Запорные клапаны должны быть доступны и не должны располагаться в печных камерах или скрытых местах.

—  2015 IRC, Раздел G2421, Управление потоком. Линейные регуляторы давления должны быть указаны как соответствующие стандарту ANSI Z21.80 ³ , они должны быть доступны и установлены там, где котел предназначен для работы.

—  2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны быть снабжены штуцерами подачи топлива, защищенными от физических повреждений и установленными в соответствии с инструкциями производителя.Котел должен быть подключен к системе газоснабжения одним из следующих способов:

• Жесткие металлические трубы и фитинги
• Гофрированная трубка из нержавеющей стали
• Перечисленные и маркированные разъемы устройств в соответствии со стандартом ANSI Z21.24. ⁴

Гидравлические трубопроводы и распределительные системы. Ознакомьтесь со строительной документацией и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

—  IRC 2015 г., раздел M2101. Гидравлический трубопровод должен быть установлен в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и иметь достаточную прочность для поддержки трубопровода и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. таблицу ниже).

Расстояние между подвесками

Материал трубопровода	Максимальное горизонтальное расстояние (футы)	Максимальное расстояние по вертикали (футы)
АБС	4	10 и
ХПВХ (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 и
Труба из меди или медного сплава	12	10 и
Трубки из меди или медного сплава	6	10 и
60	5. 0	9,0
Труба или шланг из ПБ	2,67	4
Трубка PEX	2,67	4
ПП труба диаметром менее 1 дюйма	2,67	4
ПП более 1 ¼ дюйма	4	10 и
ПВХ	4	10 и
Стальная труба	12	15
Стальная трубка	8	10 и
a Для размеров 2 дюйма и меньше посередине между необходимыми вертикальными опорами должна быть установлена ​​направляющая.Такие направляющие должны препятствовать перемещению трубы в направлении, перпендикулярном оси трубы.

—  IRC 2015 г., раздел M2102.1, общие положения. Если используются плинтусные конвекторы, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

—  2015 IECC, таблица R402.1.2/IRC, таблица N1102.1.2, R-значение и глубина плиты и секция M2103, система обогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

• Таблица R402.1.2/N1102.1.2, R-значение и глубина плиты, сноска d.  Плиты с подогревом должны иметь дополнительное минимальное теплоизоляционное значение R, равное 5, по краю плиты. Глубина изоляции должна быть равна глубине фундамента или 2 футам, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
• M2103.2.1, Плита на уровне земли. Радиационные трубы, используемые в приложениях с плитой на уровне грунта, должны быть изолированы с минимальным значением R 5, установленным под плитой.
• M2103.2.2, Подвесной пол. Подвесные полы, изоляция должна быть установлена ​​в полость балочного пролета, обслуживающего пространство обогрева выше, и должна быть изолирована до минимального значения R 11.



Мигание/Контроль влажности. Убедитесь, что конструкция и спецификация атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

—  IRC 2015 г., Раздел R303.6, Защита от открытия снаружи. Отверстия для выпуска и забора воздуха, выходящие наружу, должны быть защищены коррозионностойкими экранами, жалюзи или решетками с минимальным размером отверстия ¼ дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом направление. Отверстия должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать положениям по защите отверстий в наружных стенах в соответствии с настоящими нормами.

—  IRC, 2015 г., раздел R703.4, перепрошивка. Утвержденный коррозионно-стойкий гидроизоляционный материал следует укладывать в виде черепицы, чтобы предотвратить попадание воды в полости стен или проникновение в компоненты каркаса здания. Самоклеящаяся гидроизоляция должна соответствовать AAMA ⁵ 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции наружных стен, должны соответствовать AAMA 714. Гидроизоляция должна доходить до поверхности отделки наружной стены или до водостойкого барьера.В соответствии с этим кодом на всех пересечениях стен и крыш должны быть установлены утвержденные коррозионно-стойкие накладки.

Защита системы питьевой воды. Убедитесь, что подключение питьевой воды к оборудованию выполнено правильно.

—  IRC, 2015 г., раздел P2902.1, общие положения. Система подачи питьевой воды должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить попадание в систему подачи питьевой воды непитьевых жидкостей, твердых веществ или газов.Соединения с источником питьевой воды не должны выполняться таким образом, чтобы это могло привести к загрязнению водопровода или создать перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены одобренные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и водопроводом питьевого водоснабжения должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, просмотрите конструкторскую документацию и подтвердите указанное значение R изоляции для воздуховодов.

— Изоляция

IECC/IRC 2015, Раздел R403.4/N1103.4. Изоляция трубопроводов механической системы.   Трубопровод механической системы, по которому могут проходить жидкости >105 ^° F или <55 ^° F, должен иметь изоляцию не ниже R-3.

• R403.4.1/N403.4.1 Защита изоляции трубопроводов.   Изоляция трубопровода, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена клейкой лентой.

• 2015 IECC/IRC, Раздел R403.3.1/N1103.3.1, Воздуховоды. Изоляция.

Утечка воздуховода/уплотнение воздуха. Просмотрите конструкторскую документацию и убедитесь, что используется соответствующий уровень уплотнения воздуховода на основе применяемого кода. Имейте в виду, что действующие правила требуют герметичности воздуховода, помимо механического уплотнения соединений, и что утечка должна быть подтверждена полевыми испытаниями, а подтверждающая документация должна быть предоставлена ​​должностному лицу по нормам.Должностное лицо кодекса должно рассмотреть вопрос о передаче юрисдикционных требований на этапе пересмотра плана.

—  2015 IECC/IRC, Раздел R403.3.2/N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и коробки фильтров должны быть герметизированы. Соединения и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

1. Нанесение воздухонепроницаемой пены допускается без дополнительных уплотнений швов.
2. Для воздуховодов, имеющих класс статического давления менее 2 дюймов водяного столба (500 Па), не должны требоваться дополнительные системы закрытия для непрерывно сварных соединений и швов, а также соединений и швов замкового типа, отличных от защелки и типы замков-кнопок.

Существующие здания и замена. Новые котлы, входящие в состав пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является случай, когда воздуховоды используются как часть существующей системы отопления и охлаждения и дополняются, система воздуховодов длиной менее 40 погонных футов в некондиционируемых помещениях не нуждается в испытаниях.Запасные бойлеры должны быть установлены в соответствии с соответствующими стандартами, включая Стандарт АССА 5: Качественная установка ОВКВ, Спецификация ⁶ и Руководство АССА для технических специалистов по качественной установке, а также Стандарт АССА 9: Протоколы проверки качества установки ОВКВ. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) – 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .1.1 ИРЦ.

³ ANSI Z21.80 – «Регуляторы линейного давления». Американский национальный институт стандартов. http://www.ansi.org/.

⁴ ANSI Z21.24 – «Соединители для газовых приборов». Американский национальный институт стандартов. http://www.ansi.org/.

⁵ AAMA – Американская ассоциация производителей архитектуры L (Лаборатория андеррайтеров) – это глобальная независимая научная компания по безопасности, которая сертифицирует, проверяет, тестирует, инспектирует, проверяет, консультирует и обучает.

7 советов по обустройству котельной в частном доме: требования и нормы

1. №1.Типы котельных по расположению
2. №2.Основные элементы котельной в частном доме
3. №3.Типы котлов для котельной
4. №4.Котельная в частном доме: требования безопасности

• Котельные с газовым котлом
• Котельные с топливным котлом
• Котельная с дизельным котлом
• Котельная с электрическим котлом

№5.Требования к дымоходному котлу

№6. Требования к вентиляционному котлу

№7. Блочные котельные

В заключение

Кто умеет подключаться к системе централизованного теплоснабжения и не знает лишних проблем, тому повезло. Если дом находится в районе, где нет централизованного отопления, необходимо будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и на каком топливе будет работать, зависит от очень многих факторов.Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования предъявляются к таким помещениям.

№1. Виды котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они дают нам право выбора в плане вида топлива, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом .В этом случае вся техника размещается в одной из комнат дома (как правило, это кухня или коридор). С точки зрения простоты и дешевизны обустройства это оптимальный вариант, но подходит только если вы планируете использовать маломощный компактный котел. Газовый котел с надувной горелкой в ​​данном случае не рекомендуется из-за высокого уровня шума, а оборудование, работающее на дизеле, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельной комнате дома .Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обшивают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• это отдельно стоящее здание .Всё оборудование можно полностью убрать в отдельное небольшое здание, оборудованное по всем нормам и правилам.Он будет подключаться к дому через отопление. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют, когда используется газовый котел большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• Модульный котел .Все оборудование в данном случае размещено в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале планировка котельной должна быть продумана до на этапе проектирования дома . Если дом уже построен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и ближнем зарубежье «Миг-Плюс» занимается монтажом котельных: с 1997 года специалисты компании сдали в эксплуатацию более двухсот бытовых и промышленных объектов.Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию. С примерами работ и другими подробностями можно ознакомиться на странице http://migplus.ru/ montazh-kotelnyh.html.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, а проблемы с отоплением и горячей водой можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — нужен целый комплекс оборудования , который может состоять из набора следующих элементов:

• котел — сердце всей котельной.Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Частный случай — электрические котлы. В некоторых случаях устанавливают сразу два котла для обеспечения полной энергонезависимости частного дома;
• котел .Если используется одноконтурный котел, то для нагрева воды для ГВС необходимо будет использовать бойлер;
• расширительный бак .В этот бак будет попадать вода из системы отопления, если давление в нем возрастет. Таким образом трубы и радиаторы защищены от прорыва;
• батарея тепла .Не всегда устанавливается, несмотря на то, что это очень полезная вещь. В этом баке скапливается перегретый теплоноситель, «избыточное тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Особенно важно наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор .Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос. Нужен только в системах, где теплоноситель циркулирует принудительно;
• дымоход .Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• группа охраны и контроля — комплект приборов, контролирующих температуру и давление в котле и системе.Сюда же могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• Запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы, по которым вода от котла поступает к радиаторам;
• фильтр необходим для очистки воды перед ее поступлением в бойлер и бойлер.Если вода в регионе насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе техника вскоре может отказать.

Использовать все эти элементы не обязательно — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

От того, какой тип котла будет использоваться, зависит множество нюансов обустройства котельной.

По виду топлива котлы бывают :

• газовые , работающие на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Оптимальный выбор для большинства частных домов;
• твердотопливный (уголь, дрова, торф, брикеты) в плане эксплуатации экономичнее, но придется постоянно следить за системой и подбрасывать топливо;
• на жидком топливе (дизель).Такие котлы обычно ставят там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Обогревать ими весь дом невыгодно, но в качестве резервного источника тепла они годятся.

По способу установки котлы бывают:

Настенные котлы в компактном корпусе содержат такие необходимые элементы как автоматика, датчики, расширительный бак и т.д.В таком исполнении выпускаются котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что нужно учитывать множество параметров.Чтобы примерно понять, какая мощность потребуется оборудованию, можно воспользоваться правилом, что на каждые 10 квадратных метров дома вам потребуется 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, нужно добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4.Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, пояснять не нужно.Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме. :

• стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол обязательна бетонная стяжка, пол также можно покрыть листом металла;
• при установке настенного котла стена должна быть облицована плиткой или покрыта листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества.Это не относится только к топливу, которое будет храниться особым образом; рядом с котлом
• следует оставить достаточно места, чтобы к нему был свободный доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сначала сделать планировку для котла и других элементов;
• Дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, выдвигаемые такими нормативными документами, как СНиП на котельные установки II-35-67 , Правила проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котлы с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва.

высота помещения не менее 2,5 м;

объем помещения — 15 м3 и более;

Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;

минимальный размер оконного проема — 0,03 м2/1 м3 помещения;

наличие подиума для напольного котла высотой не менее 5 см;

перед котлом должно оставаться свободное пространство 1 м2, между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;

принудительная вентиляция и канализация;

ширина дверного проема не менее 80 см, дверь открывается наружу;

для котлов мощностью более 350 кВт необходимо строительство отдельного здания;

если котельная находится в пристройке, то необходимо, чтобы она находилась у глухой стены.Минимальное расстояние до ближайшего окна – 1 м.

Помимо того, что необходимо выполнить все общие требования.

Котлы с топливным котлом

При этом необходимо учитывать следующие требования:

• расстояние от котла до ближайших стен и предметов — от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и возможно меньшее количество витков;
• можно оштукатурить внутреннюю поверхность дымохода, но это по желанию;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• , при использовании угольного котла необходимо производить проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• Стены из недостаточно огнестойких материалов обшивают 2.Стальные листы толщиной 5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше снаружи, необходимо разместить толстостенный металлический бак объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К баку должен быть обеспечен свободный доступ;
• От горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрокотлом

Электрокотел топливо не сжигает, не шумит, не пахнет.Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№5.Требования к дымовой трубе котельной

. Продукты сгорания газового, жидкотопливного и твердотопливного котла должны выводиться за пределы котельной посредством дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымоход должен быть выше уровня крыши .Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• Каким бы ни был материал, необходимо предусмотреть отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№6.Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• вентиляция котельной может быть совмещенная с общей вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно подаваться 45 м3 воздуха.Необходимо поддерживать процесс горения, часть его приходится на выхлоп; №
• для организации естественной вытяжной вентиляции в противоположной от котла стене сделать отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• Если котельная представляет собой отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери.При 1 кВт мощности котла обеспечивает 8 см2 площади вентиляционного отверстия;
• с применением общедомовой вентиляции размер отверстия рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле.При использовании газовых и дизельных котлов вентилятор размещают в корпусе для предотвращения воспламенения.

№7. Блочные котельные

Если в доме не нашлось подходящего помещения для котельной, пристройка кажется неэстетичной, а построить отдельное здание нет возможности, можно использовать специальные модульные котлы. Они производятся в готовом виде, имеют все необходимые элементы, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлический контейнер длиной не более 2 м.5 м. Стены в нем двойные, между ними находится специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для отопления помещений объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какой тип котла используется, дизельный , уголь, дрова и т.д. используются в качестве топлива.

От модульной котельной к дому ведет трехслойная металлическая труба с изоляцией. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост.Его просто нужно установить рядом с домом (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудовании предусмотрено резервное оборудование.

В заключение,

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, составление проекта лучше доверить специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу.Консультация надзорных служб не будет лишней.

Теги: Отопительный котел

Руководство по выбору правильного размера и типа котла

Газовая котельная

«Котел какого размера мне нужен?» Это отличный вопрос. Читайте дальше, чтобы узнать, как выбрать правильный размер.

Выбор котла подходящего размера для вашего дома — это самое важное решение.

Если вашему дому нужен новый котел, спросите себя: «Котел какого размера мне нужен?» Размер котла является одним из факторов, определяющих ваши ежемесячные затраты на электроэнергию.

Рынок бытовых котлов растет. Прогнозируется, что к 2024 году ежегодно будет устанавливаться 10 миллионов таких устройств.

Почему размер котла имеет значение

Существует распространенное мнение, что чем больше ваш котел, тем лучше. Другие люди просто выбирают самое доступное.

Но если вы выберете слишком маленький бойлер, он не сможет удовлетворить ваши потребности в нагреве воды. С другой стороны, тот, который слишком большой, тратит энергию впустую и приводит к более высоким затратам и ненужному ущербу для окружающей среды.

• Сколько открытых кранов в вашем доме?
• Каков размер вашего дома в квадратных футах?
• Сколько радиаторов будет работать в котле?

Еще одним фактором является количество людей в вашем доме. Насколько загружен дом и регулярно ли используются душевые и ванные комнаты?

Причины для покупки нового бойлера

Причины, по которым вам нужен новый бойлер, помогут определить необходимый вам размер.

• Если предыдущий котел сломался, он переработался?
• Является ли замена котла частью ремонта дома?
• Будет ли покупка частью нового строительного проекта, когда все будет новым?

Эти вопросы заставят вас искать что-то очень эффективное.

Три типа бойлерных систем

В вашем доме много кранов и комнат, которым нужна горячая вода. Существует три основных типа котельных систем:

1. Комбинированный котел , также известный как комбинированный котел, нагревает воду по запросу из центральной точки и подает ее в остальную часть системы под большим давлением. Котел не накапливает нагретую воду. Экономичный, он доступен на месте по доступным для кошелька ценам, а его установка доступна по цене.
2. Обычные бойлеры нагревают воду и сохраняют ее для последующего использования.Они также известны как тепловые или газовые котлы. Это идеальный вариант для большого дома, в котором проживает более двух человек.
3. Системные котлы имеют больше встроенных компонентов. Эти особенности облегчают их установку и помогают экономить место.

Определите оптимальный размер

Когда дело доходит до фактического размера и конфигурации, эксперт может определить, какой котел вам нужен. Но онлайн-калькуляторы могут примерно указать необходимый вам размер и стоимость его установки.

Комбинированные котлы бывают разных размеров. Они варьируются от малых от 24 до 27 кВт, средних от 28 до 34 кВт и больших от 35 до 42 кВт.

В пересчете на кВт: чем выше потребность в горячей воде, тем выше должна быть мощность в кВт.

• Малые котлы мощностью от 24 до 27 кВт лучше всего подходят для небольших домов с одной ванной комнатой и не более чем 10 радиаторами
• Средние лучше всего подходят для домов с примерно 15 вентиляционными отверстиями и тремя ваннами большие дома с 20 радиаторами и тремя ванными комнатами

Но там, где два душа обычно работают одновременно, системный бойлер может быть лучшим вариантом.

Ваш инженер может помочь вам принять решение

Если вы застряли и не можете найти наилучший ответ на вопрос «Котел какого размера мне нужен», позвольте вашему инженеру помочь вам решить. Он бесценный ресурс, объясняющий вам все, что вам нужно знать о размерах котлов.

У него может не быть стимулов для установки определенных типов. Тем не менее, он поможет вам пройти самый сложный этап принятия решений.

Не выбирайте котел по цене. Вы можете обнаружить, что самое дешевое не обязательно самое лучшее.Выберите котел, который гарантирует вам долгий срок службы, энергоэффективность, низкие затраты на техническое обслуживание и надежность.

Какой размер котла мне нужен – Заключительные мысли

Среди расходов, которые вы должны учитывать, расходы на отопление. Одним из факторов является размер вашего котла. Прежде чем установить его, убедитесь, что вы знаете, какой размер котла вам нужен.

Поговорите со специалистом по котлам. Сравните предложения от разных поставщиков. Проверьте надежность бренда по отзывам независимых пользователей.

Многие факторы определяют размер приобретаемого вами котла.Одним из них является размер вашего дома. Также важен тип котельной. Обычный бойлер, например, потребляет больше энергии, потому что он нагревает и сохраняет воду горячей для последующего использования.

Если вам нужна помощь, к вашим услугам наша профессиональная команда Eyman Plumbing Heating & Air. Позвоните нам по телефону (402) 731-2727 сегодня, чтобы начать.

Установка газового котла в частном доме: технология

Проблема, связанная с отсутствием центрального отопления и горячего водоснабжения, а также некачественным оказанием этих услуг, теперь может быть решена путем установки газового котла.

Выбор котла

Для этого можно выбрать одноконтурное или двухконтурное оборудование. Первый вариант способен обеспечить только один процесс, которым может быть, например, обогрев. Тогда как двухконтурное оборудование гарантирует два процесса, а именно отопление и нагрев воды. Установка газового котла в частном доме дело достаточно хлопотное и трудоемкое, во многом это связано с тем, что мастеру придется следить за соблюдением всех норм и правил. Также стоит помнить, что эксплуатация такого оборудования всегда сопряжена с некоторыми рисками, именно поэтому необходимо соблюдать правила пожарной безопасности.

Основные правила установки газового оборудования

Если вы решили установить газовый котел в частном доме, потребуется подготовить документы и провести определенные действия. Для поставки газа индивидуальному потребителю потребуется договор. Проект установки, а также все технические условия необходимо согласовать с городским представителем газовой службы. Система отопления должна быть под давлением до 1,8 атм.

Важно удалить воздух из системы отопления.Мастеру предстоит проанализировать соединения на наличие утечек. Для навесного стабилизатора напряжения котла важно позаботиться о наличии источника бесперебойного питания. Недопустимо доливать в нагреваемую воду антифриз. Это может привести к повреждению прокладки, что приведет к протечкам в системе отопления.

Требования к помещению

Если вы решили установить газовый котел в частном доме, важно проверить, соответствует ли помещение нормам.Это помещение, в котором предполагается разместить котел. Установка котла в индивидуальном доме может предусматривать обустройство топки или котельной на любом уровне, например, на крыше, чердаке, подвале или цокольном этаже. В качестве ограничения присутствуют жилые помещения, а также санузел и санузел. Для определения объема помещения, которое будет играть роль котельной, необходимо учитывать суммарную тепловую мощность оборудования, емкостных или проточных водонагревателей.При установке газового котла в частном доме желательно учесть, что есть некоторые исключения. Таким образом, если котел имеет камеру сгорания закрытого типа, то объем котельной не нормируется, окно с выходом наружу также можно не устанавливать.

Приток воздуха

Для отвода и подачи воздуха важно организовать приток необходимого объема. Для обеспечения мощности оборудования в 23,3 кВт должно сжигаться около 2,5 метров кубических газа в час. Для того, чтобы этот объем полностью сгорел, потребуется 30 метров кубических воздуха за час.Если кислорода будет недостаточно, то газ не сгорит полностью, со временем вредное вещество будет накапливаться, а его вдыхание негативно скажется на здоровье человека.

Если устанавливается газовый котел в частном доме своими руками, особенно важно обеспечить приток воздуха не только снаружи, но и из других помещений дома. Это может быть обеспечено методом создания зазора между полом и дверью. Устанавливайте котел на пол с шагом 10 см от стены, которую важно накрыть негорючим материалом.

Особенности работ по установке газового оборудования

Установка газового котла в частном доме, цена которого вас должна заинтересовать на первом этапе, предполагает соблюдение правил и норм. При планировке помещения, в котором предполагается разместить котел, необходимо сделать так, чтобы площадь равнялась 4 метрам квадратным и больше. Потолки должны быть высотой 2,5 метра и более. Важно обратить внимание и на ширину двери, которая выходит в комнату, она должна быть равна 80 см.Установка настенного газового котла в частном доме производится таким образом, чтобы оборудование освещалось естественным путем через оконный проем.

Важно учитывать, что на каждые 10 квадратных метров должно приходиться 0,3 квадратных метра окна. Обязательно необходимо обеспечить интенсивную вентиляцию, так как горение газа происходит за счет притока воздуха. Площадь отверстия для забора наружного воздуха должна составлять 8 квадратных сантиметров на 1 кВт мощности оборудования.

При монтаже напольного газового котла в частном доме важно учитывать тот момент, что трубы газопровода должны быть выполнены исключительно из металла. Важно помнить, что гибкие шланги можно использовать только для подключения потребителей.

Что нужно знать о участке дымохода

Не пренебрегайте сечением дымохода, которое должно соответствовать располагаемой мощности котла. В том случае, если мощность оборудования составляет 30 кВт, диаметр дымохода должен быть эквивалентен 130 миллиметрам.При установке газовых котлов правила и особенности монтажа требуют использования дымохода диаметром 170 миллиметров мощностью 40 кВт. Недопустимо, чтобы площадь сечения дымохода была меньше площади сечения присоединения дымохода. Верхний конец дымохода должен быть выше конька крыши на 0,5 метра и более. В системе электроснабжения оборудования должна быть автоматика, оснащенная тепловой и токовой защитой.

Особенности монтажа котельного оборудования

При установке газовый котел для отопления частного дома должен работать вместе с газоанализатором, который сможет предупредить о возможной утечке газа. Кроме всего прочего, нужно позаботиться о наличии электроклапана, перекрывающего подачу топлива. Если вы собираетесь работать в многоквартирном доме, не допустимо монтировать газовое оборудование в подвале. Каждое устройство должно быть дополнено газовыми счетчиками.Что касается вентиляции, то она должна быть в верхней части помещения.

Особенности монтажа настенного оборудования

При установке газовых котлов в частном доме схема работ позволяет исключить ошибки. Настенное оборудование устанавливается в тех случаях, когда требования к электропитанию не слишком жесткие. Кроме всего прочего, такое расположение техники можно выбрать, когда свободного места не слишком много. Чаще всего такие котлы используются в многоэтажных домах. Установка настенного оборудования позволяет обеспечить автономную систему дополнительного отопления, которую можно устанавливать даже в домах с центральным отоплением.Установка газового котла в частном доме своими руками может осуществляться поверх других приборов, которые устанавливаются на полу, это связано с тем, что котлы не слишком требовательны к свободному пространству. Допускается установка настенного оборудования каскадом. Целесообразно в том случае, если есть потребность в значительной мощности.

Рекомендации профессионального мастера

Установка газового котла с бойлером косвенного нагрева может производиться на расстоянии 20 сантиметров от других газовых приборов, а также материалов, легковоспламеняющихся.В зависимости от модели оборудования и мощности расстояние между котлом и стеной может варьироваться от 30 до 50 сантиметров. Не рекомендуется размещать котел возле окна или в проеме между стенами. Источник питания должен быть как можно ближе. Перед установкой котла на свое место все трубы и оборудование необходимо промыть водой. Это позволит избавиться от посторонних частиц, которые могли оказаться в системе в процессе сборки.

Нюансы работ

Планки, которые используются для крепления котла, должны быть установлены с шагом 0.8 метров, максимальное расстояние составляет 1,6 метра от поверхности пола. Необходимо проанализировать стену на ровность и прочность, она должна выдерживать вес самого котла сопутствующих устройств. При установке настенного газового котла в частном доме стена снабжается прокладкой из негорючего материала, толщина которой должна быть 3 миллиметра. Котел в этом случае закрепляется на расстоянии 4,5 см от поверхности стены.

Перед подключением оборудования к трубам необходимо избавиться от заглушки, которая устанавливается на патрубках.Во избежание засорения теплообменника на входе воды рекомендуется установить угловой сетчатый фильтр. С обеих сторон важно установить шаровые краны, это должно значительно упростить дальнейшее обслуживание и ремонт. После этого важно проверить, как именно установлено оборудование. Перекос в одну из сторон может привести к негативным последствиям. Соединение газовых труб с оборудованием должно осуществляться при помощи стальной трубы через специальную дрель, важно обеспечить жесткое соединение.Важно использовать паронитовую прокладку. На этом можно считать, что установка газового котла в частном доме, цена которого начинается от 5000 рублей, завершена.

Требования к устройству дымохода

Важно правильно подобрать материал для дымохода, который будет зависеть от типа оборудования и используемого топлива. Для газового котла необходимо использовать трубы, имеющие цилиндрическую форму и изготовленные из металла, предпочтительно использовать нержавеющую сталь.Такие изделия будут самыми безопасными, надежными и долговечными. Важно установить люк для чистки дымохода. Для того чтобы было удобно собирать сажу в процессе чистки, необходимо оставить свободное место под входом дымохода. При монтаже этой части котельного оборудования не нужно делать повороты и колена в количестве более трех штук.

Труба, соединяющая дымоход с котлом, должна быть как можно короче, ее длина не более 25 см.Вертикальное сечение на выходе из оборудования должно быть равно 2 диаметрам и более. Для этого отрезка трубу следует перенести на соединительный участок, а после завернуть с небольшим уклоном в сторону оборудования. Дымоудаление в этом случае будет осуществляться за счет естественной тяги.

Заключение

Стоимость установки газового котла в частном доме будет меньше, если установить все оборудование самостоятельно. Однако необходимо учитывать, что систему все же подключает профессиональная команда мастеров.Это необходимо для того, чтобы все правила и нормы пожарной безопасности были строго соблюдены. Только так можно уберечь себя и свой дом от пожара, который может возникнуть из-за неправильно установленного отопительного оборудования.

7 лучших газовых котлов для отопления дома (отзывы 2022 года)

Основы котлов и способы распределения тепла

Итак, как работает котел? Именно об этом вы узнаете в этом разделе. Во-первых, горелка котла потребляет топливо, которое создает нагретые дымовые газы.Затем эти HCG проходят через теплообменник, который передает тепло воде, а затем выбрасывается из дома. Далее горячая вода циркулирует по замкнутой системе труб вплоть до плинтусных радиаторов.

Горячая вода также может проходить через трубы лучистого теплого пола, которые нагревают комнату, в которой они находятся, пропуская горячую воду через трубы PEX. Эти трубы PEX устанавливаются в бетонную плиту, которая крепится под полом.

Трубы PEX также можно устанавливать в шпалы над полом, на котором они установлены.Затем тепло от воды излучается в жилую прослойку, где циркулирует, и в конечном итоге достигает котла, где повторно нагревается. Затем процесс повторяется снова и снова.

Знаете ли вы, что органы управления регулируют запуск горелки? Регуляторы также поддерживают температуру воды. Когда объем нагретой воды увеличивается, ее размещает расширительный бачок.

Если вы еще не знали, расширительный бак (также известный как расширительный бак) — это небольшой бак, используемый для защиты закрытых систем водяного отопления и систем горячего водоснабжения от избыточного давления.

Популярные термины и определения для котлов

Ниже приведен список популярных терминов для котлов, определения которых вам следует знать.

1. Теплообменник — Устройство, преобразующее энергию в тепло.
2. Постоянный сигнальный фонарь — постоянно горящий фонарь.
3. Электрический розжиг — Когда котел включается, он автоматически зажигает пилотную лампочку котла электричеством.
4. Клапан давления котла — Устройство, сбрасывающее давление из котла.Каждый котел должен иметь клапан давления котла, потому что, если котел не имеет, то давление не будет контролироваться.
5. Вентиляционная заслонка — это устройство автоматически закрывает котел, когда он не работает. Вентиляционная заслонка может помочь сэкономить энергию и обеспечить бесперебойную работу котла в течение длительного времени.
6. Сброс температуры наружного воздуха — электронный термостат, который регулирует температуру воды в бойлере в соответствии с температурой снаружи.
7. Бесступенчатая модуляция мощности — термин, означающий, что вода постоянно движется по всему котлу.
8. LPG (сжиженный нефтяной газ) — термин, который производители котлов используют для обозначения пропана.
9. Скорость воды. Этот термин относится к давлению воды, движущейся по трубам. Для более плавной работы и меньшего количества проблем (и головной боли) убедитесь, что скорость воды в ваших котлах высока.
10. Гидравлическое отопление — Термин, который редко используется для описания нагрева горячей воды.
11. Тепловой и энергетический котел — Котел, производящий ограниченное количество электроэнергии, тепла и горячей воды.

Распределение тепла

Большинство котлов, представленных на рынке, направляют воду к плинтусным радиаторам или системам лучистого отопления в полу. Они делают это с помощью насоса или циркуляционного насоса. Распределение тепла очень важно понять перед покупкой газового котла, так как их основная обязанность – правильно распределять тепло к воде по всему дому.

Размер котла

Знаете ли вы, что теплопроизводительность котла измеряется в БТЕ тепла, которое он может произвести за один час? Чтобы быть точным, бытовые котлы изготавливаются мощностью от 35 000 БТЕ/ч до 399 000 БТЕ/ч.Каждый газовый котел изготавливается в нескольких размерах, чтобы его можно было разместить в домах разного размера.

Типы котлов

Перед покупкой котла вам необходимо рассмотреть несколько типов котлов. Вот они в кратком обзоре:

Стандартные котлы по сравнению с конденсационными котлами

Чтобы сравнить стационарные и конденсационные котлы, мы рассмотрим наиболее важные различия. Котлы с КПД AFUE от 80% до 84% обозначаются как «стандартные котлы». Если котел имеет КПД от 85% до 90%, некоторые бренды называют его «высокоэффективным котлом».”

Большинство стандартных котлов оснащены чугунными теплообменниками и, как правило, являются наиболее доступными моделями. Большинство стандартных котлов соответствуют федеральным минимальным стандартам эффективности, что делает их безопасными для покупки и использования в вашем доме.

Как насчет конденсационных котлов? Что ж, конденсационные котлы могут быть напольными с большой мощностью или настенными с малой и средней мощностью. Что отличает конденсационные котлы, так это их высокий уровень эффективности, по крайней мере, 95% AFUE. Такой высокий КПД достигается за счет сложного теплообменника, который максимизирует теплопередачу.Сложный теплообменник делает это за счет конденсации влаги, и эта влага, которую он конденсирует, является побочным продуктом сгорания.

Водогрейные котлы и паровые котлы

Как насчет различий между водяными и паровыми котлами?

Важно знать, что водогрейные котлы создают температуру воды, которая никогда не превышает 200F. В отличие от водяных котлов, паровые котлы нагревают воду до точки кипения, а затем проталкивают пар через систему, чтобы доставить необходимое тепло. Знаете ли вы, что паровые котлы не очень распространены по сравнению с котлами других типов.По словам Пиквака, «паровые котлы составляют меньшинство производимых котлов».

Напольные котлы и настенные котлы

Традиционно котлы устанавливались на полу дома, и многие из них до сих пор устанавливаются из-за их больших размеров и веса. Эти котлы также известны как напольные или отдельно стоящие котлы.

С другой стороны, настенные котлы известны своей «компактной» конструкцией и газовым топливом. Большинство настенных котлов могут вентилироваться через стену, а не через крышу.

Ступенчатые котлы

Ступенчатые котлы обычно являются высокоэффективными и конденсационными, и они работают в нескольких мощностях. Сюда входят низкие, средние и высокие мощности, а также мощности, которые слегка увеличиваются и уменьшаются. Зачем кому-то покупать ступенчатый котел? Что ж, главное преимущество ступенчатых котлов заключается в том, что они обеспечивают более точный нагрев. Этот точный нагрев повышает энергоэффективность и обеспечивает надлежащий уход за вашим домом.

Комбинированные котлы

Комбинированные котлы, также известные как комбинированные котлы, представляют собой устройства, которые отапливают ваш дом и удовлетворяют ваши потребности в горячей воде.Они устраняют необходимость владения отдельным водонагревателем. Вы хотели бы купить комбинированный котел, потому что они экономят место и предлагают отличную эффективность.

Общие проблемы с котлами, с которыми вы можете столкнуться (и способы их устранения)

В этом разделе вы найдете распространенные проблемы, с которыми вы можете столкнуться при владении газовым котлом, и решения, которые помогут вам их устранить.

Во-первых, вам нужно знать, какой у вас котел. Большинство котлов производят пар или горячую воду, и все они либо конденсационные, либо неконденсационные.

Итак, определите, водогрейный у вас котел или паровой котел. Эту информацию важно знать, если вам когда-нибудь понадобится связаться с техническим специалистом. Ниже приведен краткий контрольный список

Советы по домашней безопасности для владельцев газовых котлов

Если вы пользуетесь бойлером, вам необходимо каждую осень проверять его на наличие возможных опасностей. Владельцам котлов рекомендуется проверять свой котел в начале отопительного сезона. Владельцы также должны проверять примерно раз в месяц, чтобы выявить возможные опасности.

Итак, что мне проверить? Вы можете спросить. Главное, что вы должны проверить, это клапан сброса давления в котле, который представляет собой устройство, выпускающее излишки пара или горячей воды. Это устройство предотвращает повышение давления и повреждение котла.

На самом деле все довольно просто. Все, что вам нужно сделать, это взглянуть на этот клапан и область вокруг него и посмотреть, не выходит ли из него вода или пар. Но если вы заметили, что в последнее время из котла не выходит вода или пар, обязательно вызовите специалиста по обслуживанию котла.

Далее вам нужно убедиться, что клапан не заблокирован. Ваш приоритет должен состоять в том, чтобы убедиться, что люди не будут работать, ходить или сидеть в местах, где на них может попасть пар или горячая вода из предохранительного клапана котла.

Во избежание пожара убедитесь, что на котле ничего не стоит и рядом с ним ничего не хранится. Сюда входят такие материалы, как бумага, пластик, легковоспламеняющиеся жидкости, дерево, одежда и другие химические вещества, которые могут храниться рядом с котлом.Крайне важно, чтобы люди (и домашние животные) всегда держались подальше от котла.

Как убедиться, что ваша котельная работает правильно

Ниже приведены несколько советов, которые помогут вам убедиться, что ваш котел работает правильно, чтобы вы могли оставаться в безопасности и иметь правильно отапливаемое помещение.

1. Проверяйте газовый котел каждые 12 месяцев
2. Проверяйте давление в котле
3. Поддерживайте чистоту вокруг котла
4. Раз в 12 месяцев проводите обслуживание котла лицензированным техническим специалистом

Часто задаваемые вопросы

прекращено?

Нет, поэтапный отказ от газовых котлов в существующих домах не планируется.

Сколько стоит бытовой газовый котел?

Газовые котлы стоят 5681 долларов США, в среднем долларов США, и они варьируются от 3124 долларов США до 8306 долларов США.

Что заменит газовые котлы в 2025 году?

В 2025 году газовые котлы будут заменены на возобновляемые системы отопления во всех новостройках. Это часть усилий правительства по достижению нулевых выбросов CO2 к 2050 году.

Стоит ли приобретать новый газовый котел?

Да, стоит приобрести новый газовый котел, если вашему котлу больше 10 лет.Кроме того, ваш котел, вероятно, намного менее эффективен, чем новый котел.

Где купить газовый котел?

Вы можете купить газовый котел в Интернете на сайтах Home Depot, Lowes и Amazon.com или в магазинах Home Depot и Lowes.

Коэффициенты воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпиточного воздуха), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер. людей в помещении, разрешено курение или нет, а также загрязнение от технологических процессов.

В таблице ниже указаны скорости воздухообмена (обмен воздуха в час), обычно используемые в различных типах помещений и зданий.

0 Все пространства в целом

9 — 10

0 — 30

1

0 6 — 10

0 20 — 30

0 15 — 20

0 4 — 10

1

0 6 — 9

0 8 — 12

0 6 — 10

0 Обеденные комнаты (рестораны)

9

0 6 — 10

0

1

0 4 — 6

0 6 — 10

0 Laundries

4

0 12 -15

0 8 — 12

Mills, Textile Dye

0 15 — 20

4 — 10

0 12 -15

4 9

0 10 — 50

9 — 10 9 — 10 9 — 10

0 4

0 2

Свежий подающий воздух — составляют воздух — до комнаты на основе таблицы выше можно рассчитать как

Q = N V (1)

, где

q = подача свежего воздуха (FT ³ / H, M ³ / H)

/ H)

N = скорость изменения воздуха (H ^-1 )

V = Объем комнаты (FT ³ , M ³ )

Пример — Подача свежего воздуха в публичную библиотеку

Подача свежего воздуха в публичную библиотеку объемом 1000 м ³ можно рассчитать как

Q = (4 ч ^-1 ) (100057 ) M ³ )

= 4000 м ³ / ч

Калькулятор объема воздуха

Частота изменений воздуха в минутах

. «Частота изменения воздуха» в минутах может быть рассчитана как

N _M = 60 / N (2)

, где

N _м = частота изменения воздуха (минуты)

Установка газового котла в частном доме: Технология

Проблема, связанная с отсутствием центрального отопления и горячего водоснабжения, а также неудовлетворительным предоставлением этих услуг, сегодня может быть решена путем установки газового котла.

Выбор котла

Для этого можно выбрать одноконтурное или двухконтурное оборудование. Первый вариант может обеспечить только один процесс, которым может быть, например, нагрев. Тогда как двухконтурное оборудование гарантирует два процесса, а именно отопление и подогрев воды. Установка газового котла в частном доме дело достаточно хлопотное и трудоемкое, во многом это связано с тем, что мастеру придется следить за соблюдением всех норм и правил. Также стоит помнить, что эксплуатация такого оборудования всегда сопряжена с некоторыми рисками, именно поэтому необходимо соблюдать правила пожарной безопасности.

Основные правила установки газа

Если вы решили установить газовый котел в частном доме, вам потребуется подготовить документы и осуществить определенные действия. Вам понадобится договор на поставку газа индивидуальному потребителю. Проект установки, а также все технические условия необходимо согласовывать с городским представителем газовой службы. Система отопления должна быть под давлением до 1,8 атм.

Важно удалить воздух из системы отопления. Мастеру предстоит провести анализ соединений на герметичность.Для котла монтируется регулятор напряжения, важно позаботиться о наличии источника бесперебойного питания. Недопустимо дополнять нагретую воду антифризом. Это может привести к повреждению прокладок, что может привести к утечкам в системе отопления.

Требования к помещению

Если вы решили установить газовый котел в частном доме, важно проверить, насколько помещение соответствует нормам. Речь идет о помещении, в котором предполагается разместить котел.Установка котла в индивидуальном доме может предусматривать обустройство топки или котельной на любом уровне; это может быть крыша, чердак, подвал или подвал. В качестве ограничения выступают жилые помещения, а также санузел и санузел. Для определения объема помещения, которое будет играть роль котельной, необходимо учитывать суммарную тепловую мощность оборудования, емкостных или проточных водонагревателей. При установке газового котла в частном доме рекомендуется учитывать, что есть некоторые исключения.Таким образом, если котел имеет камеру сгорания закрытого типа, объем котельной не нормируется, окно с выходом наружу также можно не устанавливать.

Приток воздуха

Важно обеспечить приток воздуха и подачу притока необходимого объема. Для обеспечения мощности оборудования в 23,3 кВт необходимо сжигать около 2,5 метров кубических газа в час. Чтобы этот объем полностью выгорел, в течение часа потребуется 30 метров кубических воздуха. При подаче недостаточного количества кислорода газ не сгорит полностью, со временем будет накапливаться вредное вещество, при вдыхании которого негативно отразится на здоровье человека.

При установке газового котла в частном доме своими руками особенно важно обеспечить приток воздуха не только снаружи, но и из других помещений дома. Этого можно добиться, создав зазор между полом и дверью. Крепление котла к полу необходимо с шагом 10 см от стены, которую важно застелить негорючим материалом.

Особенности работ по установке газового оборудования

Установка газового котла в частном доме, цена которого вас должна интересовать на первом этапе, подразумевает соблюдение норм и правил При планировке помещения, в котором вы собираетесь разместить котла необходимо сделать так, чтобы площадь была равна 4 кв.м и более.Потолки должны быть 2,5 метра и более. Важно обратить внимание на ширину двери, которая выходит в комнату, она должна быть равна 80 см. Установка настенного газового котла в частном доме производится с таким расчетом, чтобы оборудование освещалось естественным путем через оконный проем.

Важно учитывать, что на каждые 10 квадратных метров должно приходиться 0,3 квадратных метра окна. Обязательно необходимо обеспечить интенсивную вентиляцию, так как горение газа осуществляется за счет притока воздуха.Площадь отверстия для забора наружного воздуха должна составлять 8 квадратных сантиметров на 1 кВт мощности оборудования.

При установке напольного газового котла в частном доме важно учитывать тот факт, что трубопровод должен быть полностью металлическим. Важно помнить, что гибкие шланги допустимо использовать только для подключения потребителей.

Что нужно знать о сечении дымохода

Не пренебрегайте сечением дымохода, которое должно соответствовать располагаемой мощности котла.В том случае, если мощность оборудования 30 кВт, то диаметр дымохода должен быть эквивалентен 130 миллиметрам. При установке газовых котлов правила и особенности монтажа требуют использования дымохода диаметром 170 миллиметров при мощности оборудования 40 кВт. Недопустимо, чтобы площадь поперечного сечения дымохода оказалась меньше по сравнению с площадью поперечного сечения отверстия для подключения дымохода. Верхний конец дымохода должен быть 0.5 метров и более над коньком крыши. В системе электроснабжения оборудования должна быть автоматика, оснащенная тепловой и токовой защитой.

Особенности монтажа котельного оборудования

При установке газового котла для отопления частного дома он должен работать совместно с газоанализатором, который сможет предупредить о возможной утечке газа. Кроме всего прочего, нужно позаботиться о наличии электроклапана, перекрывающего подачу топлива.Если вам приходится работать в многоквартирном доме, недопустимо устанавливать газовое оборудование в подвале. Каждый прибор должен быть дополнен счетчиками газа. Что касается вентиляции, то она должна быть в верхней части помещения.

Особенности монтажа настенного оборудования

При установке газового котла в частном доме схема работы позволяет исключить ошибки. Настенное оборудование устанавливается в тех случаях, когда требования к мощности не слишком строгие. Кроме всего прочего, такую ​​расстановку техники можно выбрать, когда свободного места не слишком много.Чаще всего такие котлы используются в многоэтажных домах. Установка настенного оборудования позволяет обеспечить автономную систему дополнительного отопления, которую можно устанавливать даже в домах с центральным отоплением. Установка газового котла в частном доме своими руками может осуществляться поверх других приборов, которые устанавливаются на полу, это связано с тем, что котлы не слишком требовательны к свободному пространству. Настенное оборудование допустимо монтировать каскадом. Это полезно, если есть потребность в значительной мощности.

Рекомендации мастера-профессионала

Установка газового котла с бойлером косвенного нагрева может производиться на расстоянии 20 сантиметров от других газовых приборов, а также легковоспламеняющихся материалов. В зависимости от модели оборудования и мощности расстояние между котлом и стеной может варьироваться от 30 до 50 сантиметров. Не рекомендуется размещать котел возле окна или в проеме между стенами. Источник питания должен быть как можно ближе.Перед установкой котла на свое место все трубы, оборудование и системы необходимо промыть водой. Это позволит избавиться от посторонних частиц, которые могли оказаться в системе в процессе сборки.

Нюансы работ

Рейки, которые используются для крепления котла, должны быть установлены с шагом 0,8 метра; что касается максимального расстояния, то оно равно 1,6 метрам от поверхности пола. Необходимо проанализировать стену на ровность и прочность, она должна выдерживать вес самого котла сопутствующего оборудования.При установке настенного газового котла в частном доме стена снабжается прокладкой из негорючего материала, толщина которой должна быть равна 3 миллиметрам. В этом случае котел фиксируется на расстоянии 4,5 см от поверхности стены.

Перед подключением оборудования к трубам необходимо избавиться от заглушек, которые устанавливаются на трубы. Во избежание засорения теплообменника на входе воды рекомендуется установить угловой сетчатый фильтр.С обеих сторон важно установить шаровые краны, это должно значительно упростить дальнейшее обслуживание и ремонт. После важно проверить, насколько ровно установлено оборудование. Перекос в одну из сторон может привести к негативным последствиям. Присоединение газовых труб к оборудованию должно осуществляться с помощью стальной трубы через специальные системы, важно обеспечить жесткое соединение. Важно применить паронитовую прокладку. На этом можно считать, что установка газового котла в частном доме, цена которого начинается от 5000 рублей, завершена.

Требования к устройству дымохода

Важно правильно подобрать материал для дымохода, что будет зависеть от типа оборудования и используемого топлива. Для газового котла необходимо использовать трубы, имеющие цилиндрическую форму и изготовленные из металла, предпочтительно использовать нержавеющую сталь. Такие изделия будут самыми безопасными, надежными и долговечными. Важно установить люк для чистки дымохода. Для того чтобы удобно собирать сажу в процессе чистки, необходимо оставить свободное место под входом дымохода.При монтаже этой части котельного оборудования не следует делать повороты и колена в количестве более трех штук.

Труба, соединяющая дымоход с котлом, должна получиться как можно короче, ее длина — не более 25 см. Вертикальное сечение на выходе из оборудования должно быть 2 диаметра и более. За этим участком трубу нужно подвести к соединительному участку, а после этого повернуть вверх с небольшим уклоном в сторону оборудования.Дымоудаление в этом случае будет осуществляться естественной тягой.

Заключение

Стоимость установки газового котла в частном доме будет меньше, если установить все оборудование самостоятельно. Однако необходимо учитывать тот факт, что подключение системы все же осуществляется профессиональной бригадой мастеров. Это необходимо для того, чтобы строго соблюдать все правила и нормы пожарной безопасности. Ведь это единственный способ обезопасить себя и свой дом от пожара, который может возникнуть из-за неправильно установленного отопительного оборудования.

.

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.

Δ

5
Строительство / номер	Air Change Remoent — N — — N — (1 / H)
мин 4
сборочных залов	4 — 6
мансардных площадей для охлаждения	12 — 15
Auditoriums	8 — 15
Barkeries
Barkies 1 0 20 — 30
Banks	4 — 10
Барбер Магазины	6 — 10
Bars
Салон красоты
Салон красоты
Больных номеров	15 — 20
Боулинг Аллеи	10 — 15
Кафетерии	12 — 15
Церкви	8 — 15
Классы	6 — 20
Club Rooms	12
Clubhouses
Коктейльских залов	20 — 30 1
Компьютерные номера
Суд Дома	4 — 10
Стоматологические центры
Универсальные магазины
Обеденные залы	12 -15
12
магазинов	6 — 10
Магазины наркотиков
Двигатель 1 0 4 — 6
завод здания обычные	2 — 4
Фабричные здания с дымом или влагой	10 — 1 5
Огненные станции
4 — 10
3
GALVanizing растения	20 — 30
Гаражи Ремонт	20 — 30
Хранение гаражей	4 — 6
Дома, Ночное охлаждение	10 — 18
Больничные номера	4 — 6
Ювелирных магазинов
Кухни	15 — 60
10 — 15
Библиотеки 0 4
Обед
Обед 1
Nightclubs	20 — 30
Механические мастерские	6 — 12
Торговые центры	6 — 10
Медицинские центры
8 — 12
Медицинские клиники
8 — 12
Медицинские Офисы 1	8 — 12
Mills, Paper	15 — 20
Мельницы, текстильные общее здания	4
Муниципальные здания
Музеи
Офисы, общественность	3
Офисы, Private
Краска Магазины
Paper Mills	15 — 20
Фото темные номера	10 — 15
Свинарники	6–10
Полицейские участки	4–10
после офисов	4 — 10
Дома птицы	6 — 10
Прецизионные производства
Насосных номеров 1	5
Железнодорожные магазины	4
Residences	1 — 2
ресторанов	8 — 12
школьных классов	4 — 12
Обувные магазины	6 — 10
Торговые центры
6 — 10
Магазины 0 5
Магазины, краска	15 — 20
Магазины, деревообрабатывающие 1	5
подстанция, электрические	5–10
Супермаркеты	4–10
Бассейна		20 — 30
Текстильные мельницы
Textile Mills Dye	15 — 20
Ратуши	4 — 10
Taverns	20 — 30 1
Театры	8 — 15
Трансформаторные номера
10 — 30
Turbine Rooms, Electric 1	5 — 10
Склады
Замены ожидания, общественный	4
Склады	6 — 30
Деревообрабатывающие мастерские	8
