Обогрев пола: Полы с подогревом: виды, особенности, характеристики

Обогрев пола в квартире и доме: типы обогрева полов



Вступление

Все чаще теплые полы покрывают все полы в квартире и доме и из дополнительной системы отопления, обогрев пола переходит в основную, а иногда единственную систему обогрева. В этой статье подробно рассмотрю виды и свойства обогрева пола в квартире и доме.

Здравствуйте Уважаемые читатели! Приветствую Вас на сайте Opolax.ru. Теплый пол в ванной, санузле, на кухне уже не является какой-то роскошью. Это скорее минимум необходимый для комфорта. Все чаще теплые полы покрывают все полы в квартире и доме и из дополнительной системы отопления, обогрев пола переходит в основную, а иногда единственную систему обогрева.

Об обогреве помещения

Классическая система отопления дома это радиаторы или конвектора установленные под окнами помещения. Окна служат естественной вентиляцией помещения и холодный воздух, с улицы проникая через окна в помещение, нагреваются батареями отопления и в результате естественной конвекции движется от теплого места в помещении к холодному. Мы эти потоки воздуха не видим, но они есть и проходят вверх от приборов отопления у окна, далее, постепенно охлаждаясь, по потолку к противоположенной стене и возвращаются по полу к прибору отопления.

Примечание: Никакая система отопления дома или квартиры будет неэффективной, если не выполнены стандартные приёмы удержания тепла в доме или квартире: поставить пластиковые окна, утеплить стены дома, использовать технологии наружного утепления, то есть, предпринять все меры для сохранения тепла в помещении.

При такой системе отопления прогрев помещения происходит неравномерно. Самое теплое место у батареи отопления, самое холодное в противоположенном углу. Чтобы равномерно прогреть помещение, мы используем разнообразные переносные отопительные приборы, перетаскивая их с места на место. Но всеравно, самое теплое место в помещении остается у потолка, а самое холодное у пола.

Об обогреве пола

Меняется картина отопления помещения при использовании обогрева пола. Обогрев пола происходит равномерно по всей площади помещения. Теплый воздух равномерно поднимается, вверх создавая почти идеальный перепад температуры воздуха от пола к потолку.

При правильно выставленной температуре системы обогрева пола на уровне ног создается температура 24° C,а на уровне головы 20°C.Это наиболее комфортный температурный климат в помещении для человека.

Как же можно осуществить обогрев пола?

Общий принцип обогрева пола

Любая система обогрева пола представляет собой нагревательный элемент, равномерно разложенный по периметру помещения и аккуратно спрятанный под отделкой пола. Но все не так просто.
Нагревательный электрический кабель теплого пола должен быть изолирован от прямого соприкосновения с основанием пола и стенами помещения. Эта изоляция должна предотвратить тепловые потери нагревательного элемента и направить все его тепло на обогрев пола, а не соседних помещений. Такая изоляция называется теплоизоляцией и является неотъемлемым элементом системы обогрева пола.

Для увеличения теплоотдачи нагревательного элемента системы обогрева пола его нужно заключить в слой с хорошей теплоотдачей (стяжку) или поместить в своеобразный «бутерброд», где нижний слой теплоотрожатель, а верхний хороший теплопроводник.

• Первая система обогрева пола, называется бетонной.
• Вторая система обогрева пола, называется настильной.

О нагревательных элементах обогрева пола

Нагревательный элемент системы обогрева пола может быть водяным или электрическим.

Водяной нагревательный элемент обогрева пола

Водяной элемент обогревает пол за счет циркулирующей по нему горячей воды. Называется такая система обогрева пола — водяной теплый пол. Система циркуляции водяного теплого пола должна быть независима от централизованного отопления. Также она не должна иметь сантехнических врезов во внутреннюю систему водопровода квартиры или дома. Иными словами нельзя подключиться к трубе горячей воды идущей внутри помещения.

Подсоеденяться можно только к отдельной системе водопровода.

Электрический нагревательный элемент обогрева пола

Электрический элемент системы обогрева пола это разнообразные электрические кабели переводящие энергию электрического тока в тепловую энергии. Иными словами, электрический ток, протекающий по нагревательному элементу, нагревает его, а он обогревает пол помещения.

В зависимости от вида электрического нагревательного элемента, электрический обогрев пола называют кабельным или пленочным. Кабельный обогрев пола делится на обогрев резистивным кабелем и тепловыми матами. Пленочный обогрев иначе называют Инфракрасный теплый пол.

Но вернемся к системам обогрева пола.

Бетонная система обогрева пола

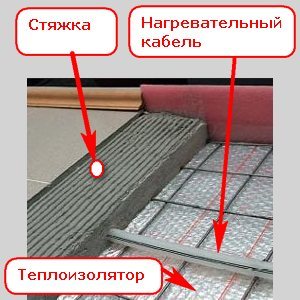

Принцип бетонной системы обогрева пола, что нагревательный элемент укладывается на теплоизоляционный слой и заливается цементной стяжкой различной толщины. Но хоть и называется бетонной, но вместо бетона используется цементно-песчанный раствор или наливной пол.

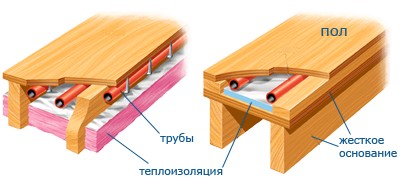

Бетонная систем водяной теплый пол используется с водяным нагревательным элементом. Электрический теплый пол обогревает резистивным электрическим кабелем.

Настильная система обогрева пола

Настильная система обогрева пола напоминает «бутерброд». Низ настильной системы это теплоотражающие поверхности, верх специальные теплопроводные материалы, отделяющие нагревательный элемент от отделки пола.

В завершении хочу отметить, что все системы обогрева пола называют системой «теплый пол» или проще «теплый пол». Подробнее о каждом виде «теплого пола», принципах и особенностях их устройства в следующих статьях сайта.

©opolax.ru

Другие статьи раздела: Обогрев пола



Электрический обогрев пола в квартире и доме

Вступление

Здравствуйте! В этой статье поговорим про альтернативу водяного обогрева пола – электрический обогрев пола. Эта технология менее затратная в реализации, имеет свои отличительные особенности и представлена широким спектром типов электрических теплых полов.

Общий принцип электрического обогрева пола

Принцип электрического обогрева полов заключается в выделении тепловой энергии при прохождении электрического тока по проводнику с большим электрическим сопротивлением.

Для демонстрации работы электрического обогрева посмотрим классический вариант кабельной системы обогрева с одножильным резистивным кабелем.

Жила резистивного кабеля изготавливается из сплавов металла с высоким электрическим сопротивлением. Сопротивление жилы постоянно на любом участке кабеля. Это позволяет рассчитать мощность тепла, которое будет выделять кабель при прохождении по нему электрического тока для любого участка. Данная мощность называется линейной (или удельной) и эта важнейшая характеристика нагревательного кабеля.

Например, нагревательный кабель Woks 17 имеет удельную мощность 16,5 Вт/метр, а  Woks 10 всего 10 Вт/метр длинны. Как видите разница значительная.

Стоит обратить внимание, что электрический ток, проходя по проводнику, не только приводит к выделению тепла, но и создает электромагнитное поле вокруг проводника.

Максимальный электромагнитный фон образуют одножильные нагревательные кабели. В двухжильных кабелях это фон значительно ниже, так как разнонаправленные токи в жилах создают компенсирующие магнитные  поля.



Справедливости ради нужно отметить, что кабельный обогрев используется не только для обогрева полов в помещениях. Он применяется для обогрева трубопроводов, кровель, стен и потолков.

Типы электрических теплых полов

Рассмотренный выше пример резистивного кабеля, это лишь один из типов электрических теплых полов по нагревательному элементу.  Условно электрический обогрев пола можно разделить на следующие типы:

• Кабельные теплые полы;
• Теплые полы на матах;
• Плёночный теплый пол.

Посмотрим на каждый тип подробнее.

Кабельные теплые полы

Нагревательным элементом этих ТП (теплые полы) являются нагревательные кабели. Кабели укладываются в пол помещения, чаще укрываются стяжкой и обязательно регулируются специальными терморегуляторами. Температуру пола отслеживает специальный термодатчик, уложенный в конструкцию пола.

Нагревательный кабель, встроенный в конструкцию пола создает из поверхности пола большую обогревающую панель. Так как кабель равномерно распределен по всей поверхности пола, то теплоотдача такой панели постоянна и равномерна. Это благоприятно сказывается на комфорте в помещении, снижает нежелательную циркуляцию воздуха и движение пыли в помещении.

Для кабельных систем теплого пола используют два типа нагревательных кабеля:

• Резистивный;
• Саморегулирующийся.

Типы нагревательных кабелей

Резистивный

Наиболее простой и понятный в работе нагревательный кабель. Нагревательным элементом этого кабеля является жила из металла. Жила окружена термостойкой изоляцией. Экранирующая оплетка вокруг изоляции защищает помещение от электрических помех. Весть кабель находиться в защитной оболочке.

Тепловая мощность резистивного кабеля величина постоянная, не зависит от окружающих условий.

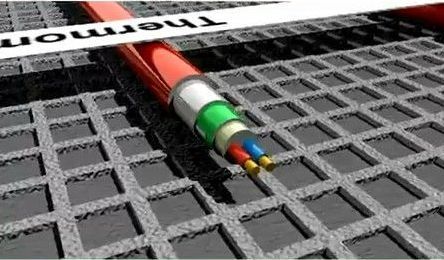

Конструктивно резистивные кабели выпускают одножильными и двухжильными.



Одножильный кабель при монтаже укладывается по замкнутой трассе и подключается с двух концов к нулю и фазе. У этих кабелей низкая цена. Однако высокий электромагнитный фон и необходимость закольцевать трассу.

Двухжильный кабель укладывается без кольцевания, что удобно. Подключение кабеля делается с одного конца. На втором конце жилы кабеля соединяются. У этих кабелей низкие электрические помехи и удобство монтажа.

Саморегулирующий кабель

Нагревательным элементом этого типа кабеля является графитовая полупроводниковая матрица. Она меняет своё сопротивление в зависимости от окружающей температуры. Чем температура ниже, тем ниже сопротивление проводника.

При постоянном параметре напряжения (силы тока), такая подстройка сопротивления, позволяет кабелю «самостоятельно» менять выделение тепла на каждом участке кабеля. Это позволяет не использовать терморегуляторы и термодатчики в системе.

Основной недостаток саморегулирующего кабеля это высокая цена. Как правило, их не используют в системах теплых полов. Чаще их применяют для обогрева трубопроводов.

Продаются (покупаются) кабельные теплые полы в готовом виде, по заранее сделанным расчётам. В расчётах указывается длина секции кабеля и шаг его укладки в полу. В комплект входит термодатчик и терморегулятор.

Для подключения кабельного теплого пола понадобиться электропитание 220 В. Подключается кабель к электропитанию, так называемым «холодным концом», который соединён с греющим кабелем через специальную муфту.

Самостоятельно менять длину секций кабельной системы нельзя.

Плёночный теплый пол

Относительно недавно электрический обогрев пола обогатился пленочными теплыми полами. Нагревательным элементом в этих системах выступают тонкие карбоновые полосы, подключаемые к электропитанию через медные шины.

Электрический ток, проходя по полосам, вызывает выделение инфракрасного (теплового) излучения. Для понимания это излучение можно сравнить с солнечным светом.

ИК излучение не может нагреть воздух и любой непрозрачный предмет. Поэтому ИК волы 5-20 мкм сначала нагревают непрозрачные предметы в помещении: покрытие пола, мебель, людей. После это идёт прогрев воздуха в помещении. Такой вид обогрева называется вторичная конвекция.

Плюсы такого обогрева это невозможность пересушки воздуха в помещении. Есть мнение, что ИК лучи полезны для здоровья. Ощутимым недостатком плёночного пола это нагрев всех предметов находящихся в помещении.

Теплые полы на матах

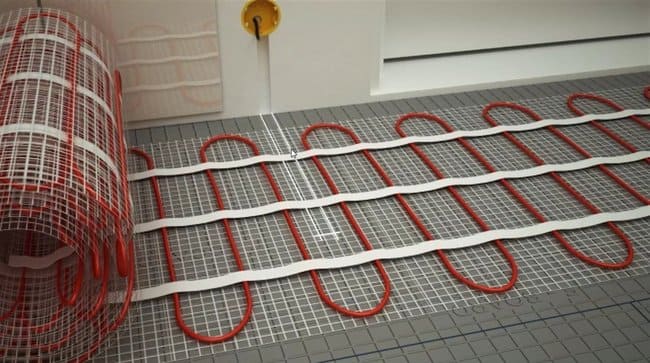

Теплые полы на матах или мат теплого пола это заводская конструкция уложенного резистивного кабеля на специальной подложке. Кабель уложен на подложке волнами с определенным шагом. В качестве подложки используют различные сетчатые материалы. Теплый мат полностью готов к монтажу.

Отличительная особенность тепловых матов это высокая скорость и удобство монтажа. Чаще их используют под плитку в ванных комнатах, кухнях, балконах.

Выводы

В этой статье мы поговорили про электрический обогрев пола и посмотрели на три типа электрических теплых полов: кабельный, плёночный и теплый пол на матах.

Еще статьи





Обогрев пола нагревательными матами: плюсы, минусы, особенности

Вступление

Одним из лучших изобретений в системах отопления полом, является совмещение армированной сетки и электрического нагревательного кабеля. Называется такая конструкция нагревательный мат или электрические маты теплого пола.

Обогрев пола нагревательными матами это просто

Нагревательные маты относятся к электрическим теплым полам. Нагревательным элементом является нагревательный или греющий кабель. Тип кабеля используемого в нагревательных матах — резистивный, конструкция кабеля — одножильная или двухжильная.

Важнейшей особенностью нагревательных матов, которая формирует, как его плюсы, так и его минусы, является заводская готовность конструкции. Греющий кабель уже закреплён на армирующей сетке с шагом укладки зигзага кабеля, который нельзя поменять.

Как следствие, продаются греющие маты готовыми комплектами, рассчитанными на определенную площадь пола, который нужно обогреть.

Так как самостоятельно обрезать длину мата довольно сложно, то при покупке готового комплекта греющего мата площадь округляют в меньшую сторону. Например, для комнаты 6,7 метров, берут мат для обогрева 6 метров площади.

Вторая особенность нагревательных матов для пола, это невысокая мощность греющего кабеля. Из-за этого толщина мата незначительна и практически не влияет на конструкцию пола.

Однако малая мощность греющего кабеля исключает укладку мата на слой утеплителя. Если это сделать, то велика вероятность перегрева кабеля и выхода его из строя. Как следствие, малая мощность и невозможность использовать утеплитель, исключает применение нагревательного мата, как основного отопления жилища и применение на больших площадях.

Помещения для применения нагревательного кабеля это ванные, санузлы, кухни, балконы, коридоры, прихожие, небольшие холлы в доме. Для примера приведу таблицу готовых конструкций матов «Теплолюкс» ProfiMat.

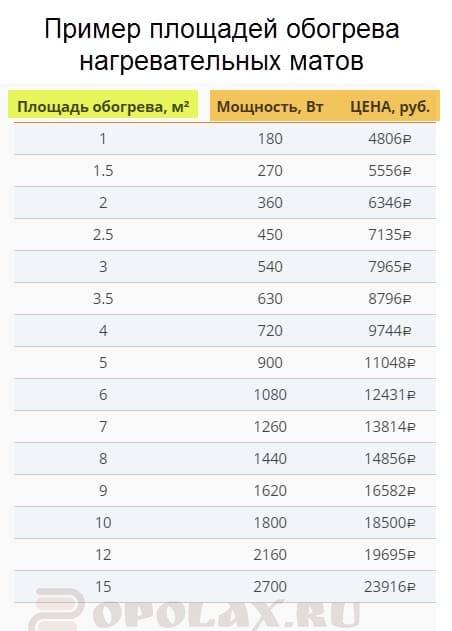

Как видите максимальная площадь, которую может обогреть мат, 15 метров. Также обратите внимание на шаг площадей. Он составляет 0,5 метра для малых площадей и 1-3 метра для средних. Как я уже сказал, при покупке округление площади делают в меньшую сторону.

Если сложить все перечисленные особенности нагревательных кабелей, становится понятен рекомендуемый тип его монтажа. Прежде всего, это укладка нагревательного мата под плитку.

Нагревательные маты под плитку это, практически, идеальный вариант теплого пола, если вам не нужно и даже нежелательно увеличивать толщину пола. Нагревательный мат укладывается на бетонное основание, без дополнительных стяжек, непосредственно в слой плиточного клея. Согласитесь это удобно.

Второй вариант использование теплового мата это укладка в стяжку для последующей отделки ковролином, ламинатом, линолеумом, паркетной доской. В таком варианте монтажа толщина стяжки должна быть минимальная, то есть 3 см без армирования. Укладка мата провидится на бетонное основание без использования утеплителей.

Вернёмся к укладке мата под плитку и сформулируем второй минус нагревательного мата. Первый минус считаем невозможность точного расчёта по площади помещения и необходимость округления площади в меньшую сторону.

Второй минус нагревательного мата это высокая вероятность повреждения при укладке его под плитку в слой плиточного клея. Толщина кабеля в мате небольшая, кабель используется НЕ бронированный и неаккуратное использование зубчатого шпателя при укладке плитки может кабель повредить. Это не редкость и об этом нужно помнить.

Двужильные и одножильные кабели в матах

При выборе и покупке нагревательного мата для своего помещения нужно помнить, что производители используют либо одножильный, либо двужильный греющий кабель.

Напомню, количество жил кабеля влияет на укладку мата. Мат с одножильным кабелем должен быть уложен по замкнутой траектории. Например, так.

Как вы понимаете, такая схема укладки невозможна, скажем, для коридора. Поэтому более популярны модели нагревательных матов с двужильными кабелями. Их можно уложить, в «один конец» без кольцевания. Например, так

Еще один плюс

Не могу не отнести к плюсам нагревательных матов, возможность их укладки своими руками. Готовность комплекта и лёгкость приёмов укладки мата на пол позволяет уложить его своими руками с минимальными навыками.

Повернуть мат можно на 90˚, 180˚ и практически любой другой угол. Для этого сетка мата просто режется простыми ножницами, а кабель разворачивается на нужный угол. Смотрим фото, таких поворотов.

Производители нагревательных матов

Рассказ о нагревательных матах не будет полным, если мы не вспомним ведущих производителей этой продукции. Это такие компании, как:

• Теплолюкс: Россия, основана в 1994 году;
• DEVI (Dansk El-Varme Industri), Дания основана в 1942 году;
• Thermo (Thermo Industri AB), Швеция;
• Arnold rak (торговая марка Arnold Rak®), Германия;
• Shtein (Shtein GmbH), Германия;
• AURA («AURA» Technologies), Германия, основана в 1992 году в г. Дорфен;
• Raychem (компания nVent), США, Хьюстон;
• ENERGY (ENERGY GROUP), Евросоюз, основана в 1992 году;
• CEILHIT (Группа компания «СЕЛХИТ» в России). Официальный представитель CEILHIT SL. Барселона, Испания.

Выводы

• Обогрев пола нагревательными матами хороший вариант дополнительного отопления дома (квартиры). Использование нагревательных матов, как основного отопления исключено.
• Это удобный вариант отопления небольших помещений под плитку или тонкую стяжку. Требует аккуратности в работе из-за хрупкости кабеля.
• Покупаются нагревательные маты только в готовом варианте под определённую, кратную площадь. Не укладывается под стационарную мебель.
• Теплый мат прост в монтаже. Большой выбор производителей в России.

©Opolax.ru

Еще статьи



Инфракрасный обогрев пола – устройство, выбор, монтаж

Вступление

Говоря об инфракрасном обогреве дома вам нужно чётко различать две схожие, но различные технологии: инфракрасный обогрев пола и инфракрасный обогрев дома. Если первая технология предполагает монтаж плёночных греющих элементов в конструкции пола, то вторая технология может включать монтаж греющей плёнки не только в полу, но и в стенах и в потолке, а также использование инфракрасных обогревателей не плёночного типа. Например, карбоновых, газовых, дизельных ИК обогревателей. В этой статье говорим только про плёночный инфракрасный обогрев пола.

Понятие инфракрасный обогрев

Физика любого обогрева помещения заключается в разгоне молекул воздуха в помещении, посредством передачи тепловой энергии от теплоносителя в воздух помещения.

При обогреве полами, перенос тепловой энергии меняется с турбулентного перемешивания на упорядоченный перенос теплого воздуха снизу вверх. Называется такой процесс конвекция.

Однако с инфракрасным обогревом, всё несколько иначе. При использовании инфракрасных тепловых элементов процессы конвекции практически не задействуюется. Тепло распространяется как длинноволновое излучение, оно есть везде и сразу, как солнечное тепло.

Это значит, что:

• Во-первых, ИК излучатели слабо нагревают предметы их окружающие;
• Во-вторых, для них не нужно накопителей тепла, в виде радиаторов отопления или слоя бетонного пола;
• В-третьих, их можно использовать рядом со строительными материалами не переносящих нагревание.

Последнее обстоятельство используется как обогрев пола под ламинат, обогрев полов покрытых линолеумом и ковролином.

Нагревательный элемент инфракрасного обогрева полами

Инфракрасный обогрев пола стал возможным при изобретении инфракрасной греющей пленки. Излучателем плёнки является тонкий слой углерода или карбоната, размещенный полосами или сплошным покрытием между слоями лавсановой плёнки (PET).

Общая толщина ИК-плёнки не более 0,4-0,5 мм. Она прекрасно сворачивается в рулоны и легко раскатывается по полу. Вместе с тем лавсан обеспечивает её прочность и пластичность.

Мизерная толщина и высокая прочность позволяет использовать инфракрасную нагревательную плёнку, для обогрева «капризных» полов отделываемых ламинатом и даже линолеумом. Из-за этого такой обогрев полами часто называют  инфракрасный пленочный теплый пол под ламинат.

Однако замечено. Что наилучшая эффективность такого обогрева, достигается при отделе пола ковролвыми покрытиями.

Нюансы и мифы

К сожалению, описанный выше «идеальный» вариант инфракрасного обогрева без конвекции и отсутствие тактильного нагрева для ИК-плёнки это миф.

В полных характеристиках любой ИК-плёнки вы найдете параметр «доля ИК-излучения» в общем излучении плёнки. Этот параметр колеблется от 50 до 98%, а температура на поверхности плёнки может достигать 50-55˚C.

ИК-плёнка для полов

Вы уже поняли, что не все ИК-плёнки подходят для использования в системе инфракрасный обогрев пола под ламинат и линолеум. Для этих целей подходят только низкотемпературные ИК-плёнки с температурой нагрева не более 25-27%. Продавцы плёночных теплых полов обычно не акцентируют внимание на температуру нагрева плёнки, но вы как потребители это знать должны.

Как выбрать ИК-плёнку для полов

Я собрал советы по выбору ИК-плёнки для обогрева полов, которые сообщаю вам.

• Защитная плёнка ИК должна быть НЕ прозрачной, а белёсой. Это дорогой пожаробезопасный полимер;
• Полоса плёнки для электрического подключения должна быть шириной не менее 15 мм и обязательно выполнена из меди;
• Серебренный элемент входящий в состав электрода, должен быть виден из-за медного элемента, быть непрозрачным и насыщенным. Последнее говорит о высоком содержании серебра в элементе;
• Предпочтительное соединение медного и серебренного элемента ИК-плёнки – «сухое», без клея под высоким давлением.  Метод склеивания меди и серебра прослужит меньший срок;
• Нижний и верхний полимеры должны быть одного качества, но возможно разной толщины;

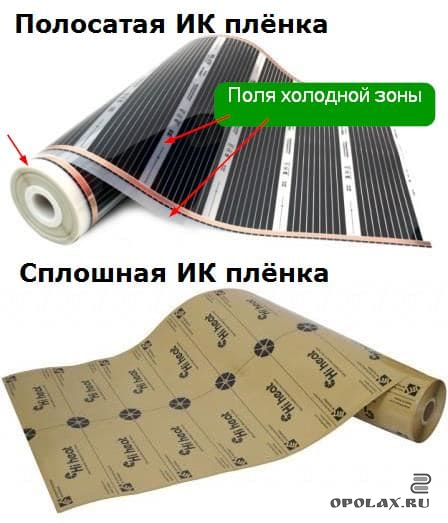

• Резистивный элемент ИК плёнки может быть нанесён напылением полосами или сплошным слоем пастой. «Полосатая» плёнка прослужит не более 15 лет, сплошная прослужит 50 лет;

• Покупаемая плёнка не должна иметь повреждений любого характера;
• Чем шире плёнка, тем меньше вероятность её перегрева.

Общее описание технологии монтажа

Опишу общую технологию монтажа ИК теплого пола в виде инструкции:

Подготовка. Основание пола должно быть ровным, прочным и чистым. Характеристики основания должны подходить под будущий отделочный материал.

Разметка помещения. ИК плёнка не укладывается под мебель. Это нужно учесть при разметке мест укладки плёнки.

Терморегулятор. На стене выбирается место установки терморегулятора. К нему подводится электропитание. Если нужно делается штроба под скрытую электропроводку питания и штроба для «холодного» кабеля термодатчика.

Раскрой. По сделанной разметке плёнку нужно раскроить, то есть нарезать полосами по линиям разреза, нанесённым на плёнке.

Подложка. На пол, по разметке, стелется подложка с металлизированным или фольгированным покрытием. Подложка не должна лежать внахлёст. Стыки полос подложки скрепляются скотчем.

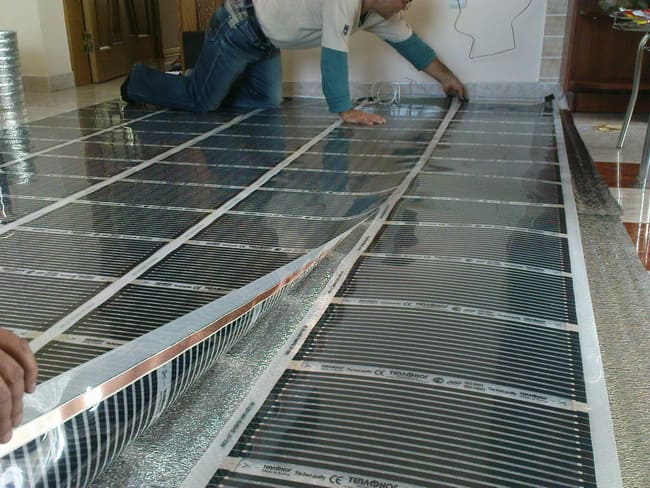

Монтаж. Плёнка раскатывается по полу по инструкции производителя. Сплошная плёнка стелется встык, полосатая может стелиться внахлест открытых краёв. У плёнки есть лицевая сторона.

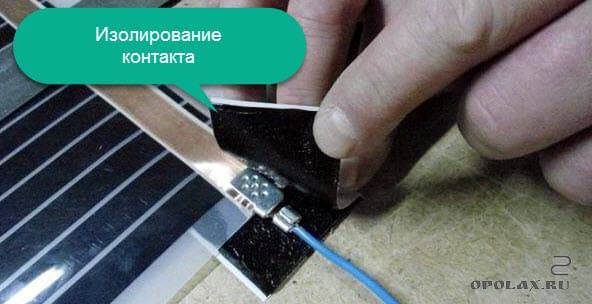

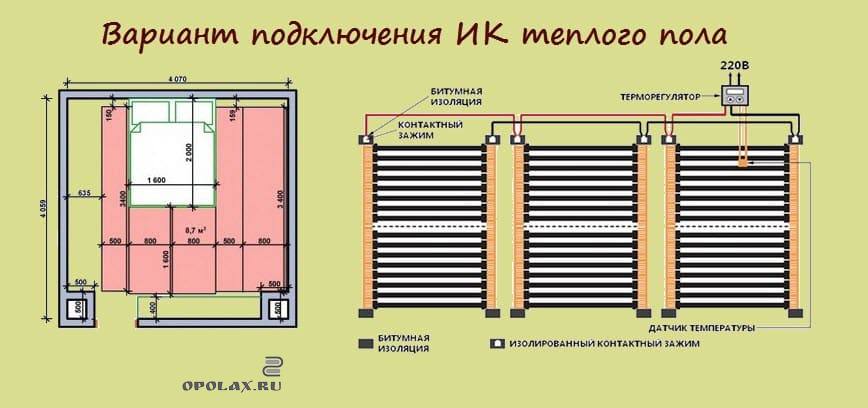

По заранее выбранной схеме полосы пленки соединяются проводами через контактные зажимы. Провода фиксируются, места подключения изолируются специальной битумной изоляцией.

Включение. Подключается терморегулятор к системе пола и к электропитанию. Система тестируется 15-20 минут на половине полной мощности.

Отделка. Система закрывается полиэтиленом. Проводится укладка ламината. Если пол отделывается линолеумом или ковролином, то пленка закрывается слоем ДВП.

Вывод

В этой статье я рассказал про инфракрасный обогрев пола, затронув только общие вопросы. В дальнейших статьях этой серии поговорим и обсудим эффективность такого обогрева, нюансы монтажа, правила расчета и практику применения.

©Opolax.ru

Еще статьи





Теплый пол на улице — прихоть или необходимость, ошибки, правила монтажа. Подогрев ступеней, крыльца, подключение терморегулятора

Электрический теплый пол

По сравнению с водяным обогревом для электрических систем характерно:

• Требуется меньшее количество комплектующих – часто нужен только дополнительный терморегулятор. Кроме того, расчеты и монтаж выполняются проще и быстрее.
• Аварийных ситуаций, связанных с протечками теплоносителя, не возникает. Стяжка делается тоньше, самая большая толщина 30 мм. В некоторых случаях ограничиваются устройством выравнивающего слоя, что значительно упрощает ремонт и обслуживание.
• Настройка и регулировка осуществляется проще, и возможностей настройки больше.

Пленочные или инфракрасные теплые полы

Название не совсем корректно, все системы электрических теплых полов выделяют тепловую энергию больше в инфракрасном диапазоне.

Нагревательные пленки применяются и просто как элементы подогрева, их можно укладывать под ковры или ковролин, под любые рулонные материалы – ламинат, линолеумы. Для монтажа под керамическую плитку нужно выполнить качественную подготовку поверхности.

Основание должно быть ровным и жестким. На пленку укладывается гидроизоляционный материал, как правило, гипсокартонные листы и полимерные материалы. Гидроизоляция должна быть выполнена очень качественно. Высокая влажность помещения является ограничением на устройство пленочного пола под плитку, по той причине, что пленки не имеют заземления.

Теплый пол с нагревательными кабелями

Считаются одним из самых простых и надежных решений. Монтируют кабель на подготовленное основание пола, укладывая его «змейкой» и фиксируя с помощью монтажной ленты или специальных зажимов. Удобство укладки гибкого кабеля дает возможность обхода любых препятствий, при любой конфигурации помещения.

После монтажа кабеля устанавливают датчики, места установки определяют расчетом. Длину нагревательного кабеля нужно рассчитать заранее.

Все тепло должно идти вверх, на подогрев пола. Для этого применяют термоизоляционные материалы отражающего типа, фольгированные утеплители на мягкой основе из пробки или полипропилена.

Устройство стяжки толщиной от 30 мм и выше в случае применения нагревательных проводов необходимо, чтобы защитить провода от механического повреждения. Провода укладывают в цементно- песчаную стяжку, и после того, как раствор наберет прочность, укладывают керамическую плитку на клей.

Как вариант, провода иногда монтируют прямо в слой клея при укладке плитки. Это сокращает время на монтаж теплого пола, но может создать проблему в будущем – если придется заменить плитку или две, то демонтируя плитки, можно легко повредить нагревательные провода.

Теплые полы из нагревательных матов

Более удобная система обогрева нагревательными кабелями, которые закреплены заводским способом на монтажной сетке. Сетка поставляется в рулонах определенных размеров. Таким образом, мощности уже определены и дополнительных расчетов не требуется, нужно только смонтировать термоматы, подсоединить и включить в розетку.

Устраивать цементно-песчаную стяжку в данном случае не нужно. Сетка, на которой закреплены провода, является защитной. Клей для плитки наносят непосредственно на термоматы и укладывают на них керамическую плитку.

Если планируется замена плитки, то возможен вариант заливки термоматов нивелир-массой (самовыравнивающейся стяжкой) толщиной 3-4 мм.

Водяной теплый пол

Основные элементы этой системы подогрева – трубы, утопленные в слой стяжки и термоизоляционная подложка. Чтобы смонтировать такую систему в квартире, находящейся в многоэтажном доме, нужно получить разрешение.

Причин несколько:

1. Нужен расчет, не превысит ли дополнительная нагрузка от конструкции водяного пола и бетонной стяжки допустимую нагрузку на перекрытие, поскольку стяжка делается значительной толщины.
2. При подключении водяного пола в квартире требуется установка индивидуального котла, подключаться к системе центрального отопления запрещено.

При решении устраивать у себя водяной теплый пол следует понимать:

• Запроектировать и смонтировать данную систему без профессиональных знаний и опыта не получится. Расчеты должны делать специалисты, самодеятельная установка обычно дает неэффективную систему, имеющую слишком большие теплопотери.
• Трубы и арматура, залитые в стяжку, будут недоступны, и при возникшей неисправности придется вскрывать бетонное покрытие, при этом легко повреждаются и комплектующие.
• Система водяного пола дополнительно нагружает автономную систему отопления частного дома, и если котел был установлен не «на перспективу», а с минимальными параметрами, то его придется заменить на более мощный. Лучший вариант – проектировать водяной пол вместе с домом, и делать монтаж вместе с устройством пола. Это исключает в будущем ремонт, демонтаж и грязные работы.
• Рационально отапливать системой труб большие помещения, при маленьких это невыгодно.
• Невозможно регулировать температуру в помещении, отключая подачу горячей воды частично. Отключить возможно будет только помещение или группу помещений, смотря по параметрам примененного коллектора. Наличие тепловой инерции в данном случае – причина ненужных расходов на тепло.

В итоге: водяные теплые полы под керамику устраивать возможно, но наиболее рационален этот вариант для частных домов при больших площадях помещений и наличии автономного отопительного котла достаточной мощности.

Плюсы устройства полов с подогревом в прихожей

• Экономность. Конструкция максимально нагревает площадь, так как обустроена термостатами, поддерживающими надлежащую для собственника дома температуру, не расходуя добавочную энергию.
• Экологичность. Пыль не подымается в воздух и не проникает в дыхательные пути человека, как это происходит при обогреве помещения радиаторами.
• Многосторонность. Отопительная конструкция не мешает мебельной расстановке, не занимает место. Для этого необходимо выбрать любую подобающую систему: водяную, электрическую или пленочную.
• Практичность. Разогрев оберегает от сквозняков, идущих от парадной двери. Воздух помещения нагревается на высоту полтора метра по всей территории. Тут же, у входа можно облагородить тёплое место для домашнего питомца.

Подбор напольной системы отопления

Определившись облагородить пол с подогревом, главное подобрать подобающую конструкцию для подогрева. Подбор зависит от варианта покрытия пола, финансовых возможностей, собственных желаний и того, кто проводит процесс установки (бригада сотрудников, собственноручно).

Водяной обогрев

Раскладка труб гидравлической системы отопления

Отопительная система пола применяется сплошь и рядом: в офисных помещениях, квартирах, домах. Она в собственной конструкции имеет эластичные пластиковые контуры труб, в которых двигается горячая вода. Обогрев изменяется с помощью привычного комнатного терморегулятора. Если качественно сделать процесс установки, вероятность протечки равняется до нуля. Отопительная система имеет низкую цену, у нее отсутствует электромагнитное излучение.

Внимание! Эта конструкция учитывает поднятие уровня пола на высоту стяжки – до 10 см

Кабельный пол с подогревом электрического образца

Уложенный провод в прихожей

Система отопления состоит из электрокабеля (одно-, двужильного), уложенного под стяжку из бетона, и регулятора температуры. Данный обогрев лучше всего подходит для установки под плитку из керамики, другие покрытия. Обустраивают его в прихожей, кухонной комнате, ванной и даже в помещениях для жилья. Плюсом подобной системы считается не тяжелый процесс установки, но кабельный пол затратен в работе за счёт чрезмерного расхода электрической энергии.

Электрические маты для теплого пола

Если сопоставить с укладыванием пола из кабеля, то процесс установки матов выполнит любой домашний умелец. Маты ложатся без стяжки – применяется клей. В такой нагревательной системе на сетке размещается электрический кабель с требуемым шагом. Благодаря этому остается разрезать сетку, разместить маты. Основное, проследить, чтобы петли электрокабеля не пересекались между собой, не касались друг друга. Минус системы состоит в том, что на маты не расставляют увесистые предметы (комод, гардероб), благодаря этому придется заранее спроектировать расположение мебели в прихожей

Инфрокрасный пол с подогревом

Процесс установки нагревательной пленки

Тёплый пленочный пол востребован из-за легкости укладки. Собственноручно установить его сумеет любой, особенно что изготовитель реализует данные изделия комплектами. В набор для монтажных работ входит электрическая проводка, термопленка, изоляция, внешний водяной термостат, температурный сенсор. Система функционирует на основе инфракрасного излучения. Такой обогрев устанавливают под плитку из керамики, ковролин и другие покрытия. Он подойдет для установки в коридор: затраты на электрическую энергию небольшие, стяжка из бетона не потребуется. А основное, при поломке какой-то части, пол с подогревом продолжает работать в нормальном режиме.

Подбирать, какой пол с подогревом необходимо расположить в пространстве коридора, разумеется, собственнику дома, но финансовые вложения в первую очередь окупятся удобством, уютом. Это позволяет поднять температуру в пространстве коридора и квартире в холодное время года.

Пол с подогревом в прихожей:

Причины обустройства обогрева в прихожей

Прихожая считается местом, определяющим первое мнение гостей о доме. Поэтому стоит задуматься о материалах для отделки помещения, ведь правильно подобранный дизайн создает ощущение гармонии. Ну а уюта добавит подогреваемый пол в помещении.

Если на улице снег, дождь, то теплый пол помогает устранить влагу – его используют для сушки обуви. Влага для обуви неприемлема, а, расположив на теплой поверхности, ее удастся равномерно подсушить.

Приходя домой с улицы, приятно, разувшись, ступать ногами на прогретый пол. Его укладывают под такие популярные для коридора напольные материалы, как ламинат, плитка, керамогранит.

Пленочный теплый пол

Последнее время пленочный теплый пол стал очень популярен в связи с легкостью монтажа, установить его самостоятельно при желании сможет любой человек. Система работает на основе инфракрасного излучения. В комплект входит термопленка с электроподводкой, терморегулятор, проводка, изоляция и сенсор температуры.

Укладка пленочного теплого пола

Такой теплый пол можно класть под плитку, ламинат, ковролин и другие покрытия, поэтому он идеально подходит для обогрева прихожей. Стяжка пола не понадобится, а затраты на электроэнергию минимальны. В отличие от электрических теплых полов, здесь полосы пленочного пола идут параллельно друг другу. Это значит, что при поломке одной полосы все остальные продолжат работать в обычном режиме.

Разновидности полов

1. Водяная система.

Такой вариант считается экономичнее, вода стоит дешевле электричества. Тепло в доме обеспечивается за счет циркуляции носителя по металлопластиковым трубам. Нагрев осуществляется посредством централизованной или автономной сети. Так как система требует использования насосных установок высокой мощности, эксплуатация водяных полов в многоэтажных домах считается нецелесообразной. Кроме того, монтаж под плитку представляет сложности, требуется учитывать коэффициент нагрузки на перекрытия. В квартирах обычно невысокие потолки, обустройство стяжки для полов с подогревом сократит высоту помещения.

2. Электрическая.

Основное преимущество – круглогодичная эксплуатация. Подключение не зависит от отопительного сезона, комфортное пребывание в доме можно обеспечивать в сырую погоду осенью и весной. Так как плитка характеризуется высокой способностью к проводимости энергии, установка электрического теплого пола является преимуществом.

Конструкция представляет собой провод двужильного типа с изолирующей оболочкой. Для монтажа стоит выбрать кабель диаметром, не превышающим 10 мм. Расстояние между элементами составляет от 80 до 200 мм в зависимости от площади. В работы по укладке входит обустройство стяжки. В общей сложности слой может получиться высотой около 10 см, что не очень подходит для небольших комнат.

Термоматы.

Это разновидность электрического теплого пола. Система состоит из двужильного кабеля, отличие заключается в том, что провода вмонтированы в стекловолоконную сетку в виде петель. Для укладки не требуется создания стяжки, маты можно размещать непосредственно под кафелем. Толщина рулона не превышает 2-3 мм, высота помещения не уменьшается. Монтаж довольно прост, работа состоит в расположении ковра по бетонному основанию с фиксацией на клеевую смесь. Затем концы проводов выводятся в блок сети, где устанавливается терморегулятор.

Инфракрасные.

Применение такого варианта также обходится без заливки бетонной смеси. Два проводника по всей длине соединены нагревательными излучающими элементами. Конструкция представляет собой полимерную пленку, разделенную на квадраты. Инфракрасный теплый пол под плитку считается самым эффективным и энергосберегающим. Особенность заключается в том, что при эксплуатации не выделятся электромагнитное излучение. За счет конвекции и наполнения пространства отрицательно заряженными ионами происходит равномерный прогрев комнаты. Система имеет минимальную толщину – около 0,3 мм и выгодна в плане экономии. Универсальность позволяет укладывать пленку в любых помещениях, даже на открытом воздухе.

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, тогда вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2 000 квадратных футов (610 квадратных метров) будет стоить от 3 800 до 4 500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Выбор источника тепла зависит от размера вашего дома и степени холода в том месте, где вы живете. Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная.С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой пола ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой . При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью.При сухой установке трубы укладываются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что под полом остается большой горячий блок. Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце.Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны.Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что примерно равно стоимости первоначальной установки.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

,

10 лучших систем водяного отопления

InFloor	Прочитать обзор автора	Infloor Heating Systems продает внутренние и внешние лучистые обогреватели, в том числе электрические и водяные системы напольного отопления. Имеет системы, совместимые с любым типом чернового пола и напольного покрытия.
Джейнс Сияющий	Прочитать обзор автора	Janes Radiant продает электрические и водяные системы отопления.В нем есть изделия, которые подходят для плитки, камня, дерева, ламината, винила и ковров.
Nuheat	Прочитать обзор автора	Nuheat, дочерняя компания Pentair Thermal Management, предлагает системы электрического теплого пола для установки под камнем, плиткой, ламинатом и паркетом.Его системы продаются дилерами по всей территории Соединенных Штатов.
Орбитальное лучистое отопление	Прочитать обзор автора	Orbit Radiant Heating продает системы электрического лучистого отопления через Интернет и через дистрибьюторов в Соединенных Штатах. Его системы могут быть установлены с балками перекрытия или бетонными плитами и совместимы с большинством напольных покрытий.
Radiantec	Прочитать обзор автора	Radiatec продает системы водяного теплого пола через Интернет. Он имеет системы балок и бетонных плит, которые совместимы с большинством вариантов полов. Он также имеет продукты солнечной энергии для систем лучистого отопления.
SunTouch	Прочитать обзор автора	SunTouch производит системы электрического теплого пола, а также системы для наружного применения.Внутрипольные системы могут использоваться в бетонных плитах или деревянных балках перекрытий и совместимы с плиточными, каменными и деревянными полами.
ThermoSoft	Прочитать обзор автора	ThermoSoft производит и продает электрические системы теплого пола. Эти системы могут устанавливаться в балках перекрытий или в бетонных плитах.Они могут укладываться под керамику, камень, ламинат, дерево, винил и ковролин.
Warmboard	Прочитать обзор автора	Warmboard продает высокоэнергетические системы водяного теплого пола и наружные системы лучистого отопления через Интернет. Его система может быть установлена ​​как черный пол и укладывается под большинство типов полов.
Тепло Ваш	Прочитать обзор автора

.
