Конвекторы, встраиваемые в пол: электрические, водяные, установка
Сегодня, благодаря новым технологиям и моде на стильные решения в интерьере, внутрипольные конвекторы отопления приходят на смену стальному радиатору под окном. Нельзя сказать, что конвекторы, встраиваемые в пол — это что-то весьма новое и абсолютно не известное рядовому пользователю. По сути, это такие же батареи центрального отопления с дополнениями, только искусно спрятанные дизайнерами, для создания в доме современного креативного дизайна и особого уюта.
Сфера применения
Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер.
Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.
Поместив конвектор перед входной дверью, вы создаете искусственную тепловую преграду для 90% холодного воздуха, проникающего снаружи.
Итак, напольный или внутрипольный вариант конвекторов применяется:
- в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
- вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
- в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.
Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.
Принцип работы
Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.
Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода.
Устройство снабжается встроенным регулятором температуры механического или электронного типа для установки заданного температурного режима.
Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

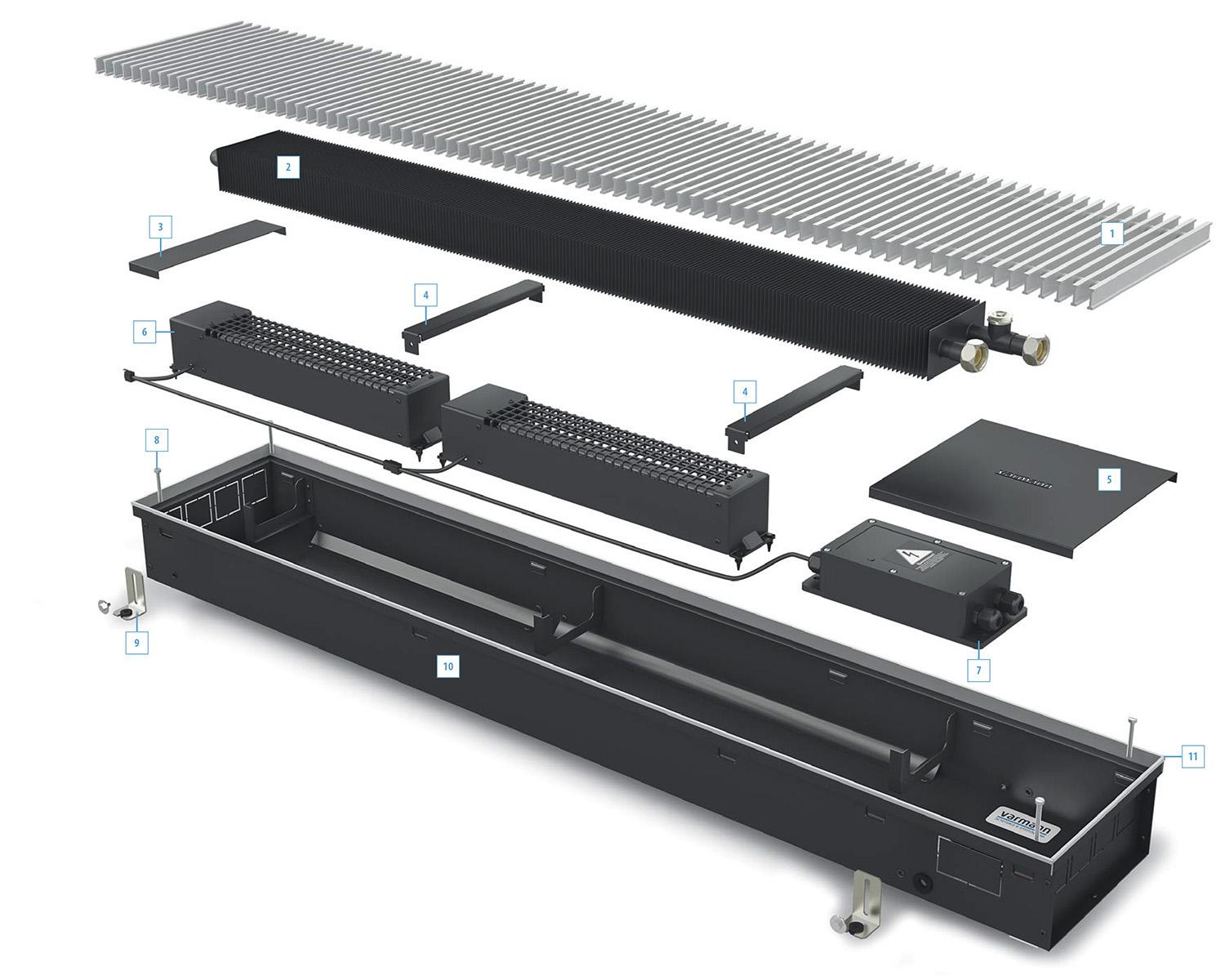

Конструкция изделий
Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.
Корпус
Обычно это металлический короб от 1 до 2 м длины.
Корпус различается у напольных и внутрипольных изделий.
- Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
- Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.
Теплообменник
Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.
Внутрипольный
С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.
Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.
Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры.
Декоративная решетка
Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка. Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха.
Дополнительные устройства
Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.
К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения.
Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.
Все аналоги систем fan coil оснащены вентиляторами, чтобы обеспечивать принудительную циркуляцию воздушных потоков.
Плюсы и минусы использования
Внутрипольный конвектор электрического типа или водяного отопления работает намного лучше системы «теплый пол», где основной недостаток — постепенное растрескивание со временем паркета или ламината. Если у вас есть дети, то преимущества встроенной системы также очевидны: исключаются ожоги кожного покрова от прикосновения, освобождается больше места для подвижных игр.
О ремонте я уже не буду говорить — обслуживание конвектора во много раз дешевле самой простой системы теплого пола, да и встраивание его не занимает много усилий. Подобрать конвектор так же просто, как и обычный обогреватель, а вот выбрать теплый пол для вашей квартиры – довольно трудоемкий процесс.
К минусам конвекторного обогрева помещения относятся:
- во время перемещения воздушного потока вся пыль в помещении оседает на декоративных решетках;
Встраиваемые конвекторы относятся к дорогим видам отопления, но они позволяют экономить на оплате коммунальных услуг, если правильно рассчитать их мощность.
Выбираем конвектор
Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.
Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.
Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.
Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.
Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей.
Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.
|
|
Каталог
|
||||||||||||||||||||||||||||||||||||||||||||||
Внутрипольный электрический конвектор также станет идеальным решением для помещений со стеклянными стенами, где не была предусмотрена возможность установки другого типа отопительного оборудования.
В летний период конвектор может использоваться для «легкого» кондиционирования помещения.
Одним из основных направлений деятельности Mohlenhoff является производство и поставка внутрипольных конвекторов, декоративных решеток конвекторов и автоматики для управления отопительными конвекторами. Все конвекторы и комплектующие Mohlenhoff отличает высочайшее качество и элегантный внешний вид. Данные конвекторы рекомендованы к применению НИИ Сантехники! Теперь в нашей компании Вы можете приобрести конвекторы Mohlenhoff на эксклюзивных условиях!
Решетки исполняются из анодированного алюминия или натурального дерева различных пород. Модели JAGA Mini Canal и JAGA Canal Compact — конвекторы с естественной конвекцией. Конвекторы JAGA Clima Canal — с вентилятором. Монтаж внутрипольных конвекторов: инструкция по установке
Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола.
В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.
В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.
Внутрипольный конвектор, устройство
Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции. Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.
Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика.
Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.
Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.
Как работает встраиваемый в пол конвектор
Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола.
Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.
Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.
Как устанавливается внутрипольный конвектор, инструкция
- Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
- Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны.
Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием. - Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
- Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.
Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами.
Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.
Конвектор внутрипольный VK15 — Verano
Базовые размеры
Высота канала: 75,90, 110, 140, 250, 350, 540 мм
Ширина канала: 200, 250, 290, 380 мм
Длина канала (Lk): 800÷4000 мм
Существует возможность выполнения ванны нестандартной длины (NS).
Внутрипольные конвекторы Verano созданы для просторных интерьеров с большой площадью остекления. Они с успехом применяются в жилых зданиях, бытовых помещениях, офисах, а также на объектах, представляющих культурно-историческую ценность. Одним словом везде, где нужно обеспечить оптимальную температуру, сохранить характер и эстетику интерьера, а также его функциональность.
Внутрипольное отопление является современной формой отопительной системы.
Обогреватель расположен в канале пола и прикрыт элегантной решёткой из дерева, алюминия или нержавеющей стали, вписывается в помещение, не нарушая его характера, так как остается почти незаметным.
Внутрипольные конвекторы рекомендуется размещать вдоль внешних застекленных стен (т.е. дверей на террасу, широких окон и т.п.).
Внутрипольный конвектор, расположенный возле остекления, создает воздушный занавес, который разделяет теплый и холодный воздух, а также не допускает «вливания» холода на пол, сводя к минимуму потери тепла и повышая эффективность всей отопительной системы.
Угловой конвектор
Радиальный конвектор
Все показанные фотографии предназначены только с целью иллюстрации. Фактический продукт может отличаться от стандартного решения.
Преимущества внутрипольных конвекторов
Экономичность
Благодаря очень малому объёму воды, превосходной теплопроводности материалов, применённых для конструкции теплообменника, и малой тепловой инерции, конвекторные обогреватели являются исключительно энергосберегающими.
Внутрипольные конвекторы Verano превосходно работают с любым типом регулирования, что также влияет на уменьшение расходов на отопление.
Функциональность
Внутрипольный конвектор – это прекрасный и малозаметный способ подачи тепла в просторные элегантные помещения с большими застеклёнными площадями. Единственным видимым элементом является элегантная решётка, встроенная в пол, под которой в канале расположен нагревательный элемент.
Решётку можно легко демонтировать, что даёт возможность быстро очистить канал.
Комфорт
Внутрипольные конвекторы быстрее всех обогревателей реагируют на меняющуюся в помещении потребность в тепле, благодаря чему в отапливаемом помещении не происходит перегрева.
Внутрипольные конвекторы расположены вдоль внешних строительных стен, создают воздушный занавес, который разделяет тёплый и холодный воздух и не допускает «вливания» холода на пол.
Применение внутрипольных конвекторов позволяет исключить явление конденсации водяного пара на застеклённой площади стены. Передача тепла путём конвекции обеспечивает равномерное распределение температуры в обогреваемом помещении и естественную циркуляцию воздуха.
Прочность
Высокое качество материалов, из которых изготовлен теплообменник (медь-алюминий), обеспечивает устойчивость к коррозии и низкую чувствительность к качеству котловой воды.
Благодаря применению листового металла с покрытием цинк-магний методом горячего погружения, конвекторы обладают повышенной устойчивостью к коррозии.
Оснащение конвектора
СТАНДАРТНОЕ оснащение:
- ванна (корпус), изготовленная из стали с покрытием цинк-магний методом горячего погружения,
стандартно покрыта порошковой краской черного цвета RAL 9005, - медно-алюминиевый теплообменник с воздухоотводчиком,
- разделяющая перегородка (для обогревателей глубиной H ≥140 мм),
- выравнивающие консоли,
- защитный кожух присоединительной камеры.
- водяные соединительные патрубки 2x Внутренняя резьба ¾»,
- крепёжные и крепёжно-выравнивающие якоря.
ДОПОЛНИТЕЛЬНОЕ оснащение:
- ванна (корпус) покрыта порошковой краской любого цвета из палитры RAL,
- монтажная крышка, защищающая от повреждений во время транспортировки и монтажа,
- обрамление вокруг ванны конвектора тип L или F, изготовленное из натурального алюминия,
окрашенное порошком RAL, анодированного алюминия или с имитацией дерева, - решетка , прикрывающая обогреватель
Конструкция конвектора
Размеры конвекторов
Внутрипольный конвектор Verano konwektor® изготовляется шириной: 200, 250, 290 и 380 мм. Теплообменник может быть расположен вдоль стенки канала (конвектор внутрипольный Верано глубиной 350 и 540 мм) или центрально (конвектор внутрипольный Верано глубиной 75, 90, 110, 140 и 250 мм).
Во втором варианте воздух всасывается с обеих сторон нагревательного элемента. Ширина конвектора обуславливается шириной теплообменника и шириной зоны всасывания воздуха.
Глубина каналов конвектора Verano составляет: 75, 90, 110, 140, 250, 350 и 540 мм. Длина внутрипольных конвекторов Verano составляет от 800 до 4000 мм. Теплообменник короче на 30 см общей длины канала. Внутрипольные конвекторы нагреватели оснащены присоединительными патрубками ¾».
Существует возможность изготовления внутрипольного конвектора типа VK15 нестандартной длины (NS).
Технические данные
Сертификат испытаний давлением
Самые новые результаты испытаний, проходившие в соответствии с нормой EN 442-1, показали, что допустимое рабочее давление для конвекторов Verano konwektor составляет 1,0 МПа (10 атмосфер). Результаты испытаний в Институте Аккредитациии в Праге показали также, что конвекторы Verano konwektor могут работать также при пробном давлении соответствующем 1,7 МПа (17 атмосферам).
Принимая во внимание очень высокое давление, на котором испытывались конвекторы Verano konwektor, данные приборы могут использоваться во всех типах отопительных систем. Сертификаты обогревателей »
ProWarm™ Комплект обогрева под ковровое покрытие / под винил
Ищете руководство по продукту?
Все руководства по продуктам и спецификации можно загрузить из раздела Руководства и информация на этой странице. Кроме того, посетите наш Ресурсный центр для поиска в нашей библиотеке документов.
Система ProWarm™ Under Carpet/Vinyl представляет собой ультратонкую электрическую систему обогрева пола, предназначенную в первую очередь для использования под коврами, винилом, напольными покрытиями Amtico и Karndean.Преимуществом использования этой системы является простота монтажа, так как нет необходимости в каких-либо выравнивающих смесях. Установка быстрая, чистая и сухая, что делает ее более легкой для монтажников, поскольку нет необходимости в самовыравнивании. Низкая термостойкость позволяет теплу проходить через отделку пола без снижения эффективности, равномерно распределяя тепло и устраняя любые горячие точки.
Эта система обогрева состоит из нагревательных кабелей с фторполимерной изоляцией. Они зажаты между двумя слоями специально армированной алюминиевой фольги.Равномерное расстояние между нагревательными элементами и алюминиевой фольгой обеспечивает равномерное распределение тепла. Нагревательный элемент подключается к кабелю питания, который выходит из ламината с одного угла. Силовой кабель представляет собой плоский тонкий двухжильный гибкий шнур, состоящий из двух изолированных жил с металлической оболочкой и внешней оболочкой. Этот тип напольного отопления доступен с тепловой мощностью 140 Вт/м². Он доступен в заранее определенной длине с холодным хвостовиком — предварительно изготовлен и протестирован в тщательно контролируемых заводских условиях.
Соединения горячих и холодных проводов уникально разработаны, чтобы сделать их на 100% надежными.
- Стандарты
- Соответствует всем требованиям испытаний IEC 60335.
- Сертификаты
- Сертифицирован SEMKO
- Экономичный
- Теплый пол обеспечивает тепло там, где это необходимо, что обеспечивает оптимальное использование тепла и минимальные потери.
- Гибкость №
- Можно укладывать на любую площадь и любую планировку пола.
- Комфорт
- Близкое и равномерное расстояние между нагревательными кабелями, связанными с термостатом для выбора требуемой температуры, обеспечивает более высокий комфорт.
- Сделай сам Системы напольного отопления
- ProWarm™ просты в установке, снабжены четкими инструкциями по эксплуатации, профессиональной технической поддержкой и прекрасной поддержкой.
- Диапазон
- Широкий диапазон тепловых нагрузок и размеров обеспечивает совместимость со всеми видами напольных покрытий.
Проектирование и продажа систем теплого пола под полом
Системы скрепления под полом могут быть лучшим решением для получения
Теплый пол устанавливается, когда пол находится над системой балок.
С
для установки труб поверх пола потребуется либо тонкая плита
над заливкой или фанерной шпалой, чтобы построить пол, чтобы учесть
трубы, вам придется учесть увеличенную высоту пола с
двери, лестницы и шкафы. Прокладка трубы под полом
исключает необходимость увеличения высоты пола.
Поскольку черный пол будет сопротивляться теплопередаче, это необходимо учитывать при проектировании и установке системы. Добавление теплообменных пластин и повышение температуры воды может сохранить ту же скорость теплопередачи, что и в напольной системе. Но поскольку у вас нет стоимости спальной системы или тонкой плиты, вы обычно обнаружите, что установка под полом дешевле, чем установка над полом. Большинство систем под полом могут быть спроектированы для работы при температурах в пределах диапазона «конденсационных» котлов, поэтому вы получите высокий КПД, который вы ожидаете от установки лучистого пола.Для поддержания низкой температуры воды обязательно:
- Держитесь подальше от «подвесных» систем, в которых вы устанавливаете трубки без пластин теплопередачи.
- Трубка PEX расширяется от температуры, поэтому ее нельзя скрепить скобами плотно прилегает к основанию. При нагревании трубка будет давить на застежка и со временем либо сломается застежка, либо трубка. Так альтернативой является использование «свободного» крепления, которое позволит трубке скользить по мере расширения.Это снижает скорость теплопередачи и обычно требует более высоких температур жидкости, чтобы обеспечить достаточное количество тепла в помещении выше. Такой способ установки называется «подвесной» системой.
- Используйте пластины теплопередачи хорошего качества.
- Пластины теплопередачи увеличивают площадь поверхности системы отопления, обеспечивая лучшую теплопередачу при более низких температурах воды.
- Чем толще пластины, тем лучше теплоотдача, проще монтируются и не шумят
- Пластины из углеродного волокна могут увеличить скорость теплопередачи по сравнению с металлическими и бесшумны.
- Используйте качественные трубки, такие как резина Watt’s EPDM Onix, обеспечивающая высокую теплопередачу без шума и металлических пластин.
Шум всегда вызывает озабоченность при использовании скрепок под напольными системами. Поскольку
труба не полностью залита бетоном или плотно закреплена на заводе
сделана шпальная панель, она будет двигаться под полом, трется о крепления,
плиты и балочные элементы. Убедитесь, что вы учитываете трубку
расширение в вашей установке:
- Увеличение размера отверстия для прохода балки.
- Использование крепежных деталей, которые позволяют трубке скользить и не удерживать ее в натянутом состоянии.
- Использование трубки с низким коэффициентом расширения, такой как PEX-AL-PEX или Onix.
- Использование трубки со слоем с низким коэффициентом трения, такой как RadiantPEX+ компании Watt.
Плюсы и минусы теплых полов
Около 30 лет назад мысль о теплых полах была достаточной, чтобы люди мечтали.
Предмет роскоши, предназначенный для элиты. Удачливые.
Но тоска по теплым ногам восходит гораздо дальше.
Еще за 5000 лет до н.э. в Китае были обнаружены ранние типы кан и дикан (пол с подогревом), а в Корее использовались примитивные формы ондоль (теплый камень).
Греки и римляне последовали их примеру в большем масштабе к 500 г. до н.э., и тепло под ногами считалось необходимым для римских бань.
Их методы включали различные способы вывода дыма от пожаров на пол.
К счастью для нас, сегодня нам не нужен костер, чтобы создать собственный теплый пол.Достижения в области технологий и достижения в понимании теплых полов сделали его предпочтительным выбором во многих новых домах, а стоимость жизненного цикла теперь сопоставима с традиционными радиаторами.
Плюсы и минусы теплых полов
Системы теплых полов бывают двух видов: электрические и водяные.
Электрические системы – полагаются на сеть проводов или катушек под полом, которые нагреваются.
Водопроводные системы – представляют собой сеть труб, соединенных с вашим бойлером, которые перекачивают горячую воду по комнате.
Системы напольного отопления распределяют тепло более равномерно, чем радиаторы (водяные лучше, чем электрические), устраняют страшную тягу и зачастую потребляют меньше энергии. Однако они более сложны и поэтому могут быть дорогостоящими в установке.
Теплые полы плюсы
- Комфорт – Сейчас середина зимы, и мысль о том, чтобы встать с постели, пугает, но, по крайней мере, вы можете ходить босиком в туалет, не крича. А выйти из душа на теплую землю просто прелесть.
- Безопасность — С теплым полом у вас не будет бессонных ночей, когда ваши дети или молодые члены семьи врежутся в острые края или обожгут руки о горячие батареи.
- Простота в эксплуатации — Не требует почти никакого обслуживания и часто имеет пожизненную гарантию. Больше не нужно притворяться, что вы знаете, как стравить воздух из радиатора…
- Повышенная теплоэффективность — Теперь тепло равномерно распределяется по каждой комнате и работает при более низкой температуре, чем традиционный радиатор, поэтому ваши счета за электроэнергию действительно могут снизиться.
И ваши полы останутся теплыми, даже если окна открыты или в комнате сильный сквозняк. - Повышение стоимости дома — Поскольку полы с подогревом являются желанной особенностью для покупателей жилья, ваша недвижимость будет стоить больше, когда дело дойдет до продажи. Это не потерянная инвестиция, если вы в конечном итоге переедете раньше, чем планировали.
- Больше места и свобода дизайна — Без радиаторов и скрытой системы отопления у вас будет больше места на стенах.
- Установка — Его можно установить самостоятельно, а поскольку системы подогрева пола хорошо сочетаются с плиткой и камнем, это идеальный выбор для кухонь и ванных комнат, т.е.е. там, где это будет нужно больше всего.
Теплый пол минусы
- Стоимость – Первоначальная стоимость может быть значительной, а установка системы может вызвать большие потрясения в вашем доме. В старых зданиях создание правильных условий под полом также может быть дорогостоящим.
- Время — Нагрев пола занимает больше времени, чем радиатор, поэтому вам нужно использовать таймер, чтобы предсказать, когда вам нужно отопление в определенных комнатах.
- Мебель — Вы не можете использовать его под некоторыми предметами мебели или фурнитуры, которые ограничивают то, как вы обустраиваете свой дом.Крупные и тяжелые предметы, возможно, придется убрать вовсе.
- Установка — Если вы выберете систему на водной основе, вам придется заплатить профессионалу за ее установку. Между тем, системы меньшего размера могут недостаточно обогревать помещение и в любом случае потребуют радиаторов.
Затраты на установку теплых полов
Как мы уже упоминали, затраты на установку теплых полов могут быть высокими. Итак, сколько именно вы смотрите? Безопасная оценка установки электрических систем составляет 75-100 фунтов стерлингов за квадратный метр, хотя это зависит от типа системы.Вы можете проложить его самостоятельно, чтобы сэкономить деньги, но вам все равно понадобится квалифицированный электрик, чтобы подключить его к источнику питания, что может добавить от 150 до 250 фунтов стерлингов.
Системы на водной основе, как правило, устанавливаются на этапе строительства и поэтому включаются в проект строительства или реконструкции. Но, как правило, они будут стоить в два-три раза дороже, чем электрическая система. По оценкам Householdquotes.co.uk, установка всей системы будет стоить более 2000 фунтов стерлингов.
ThermaSkirt – энергоэффективная альтернатива напольному отоплению
При модернизации установки, будь то на обычном котле или на возобновляемом источнике энергии, таком как тепловой насос, мы искренне считаем, что решение ThermaSkirt будет лучшим решением.
Возьмите эти 2 примера здесь. Слева детская спальня с ковровым покрытием наверху, уже украшенная и выглядящая нетронутой. Справа находится прихожая с прекрасным деревянным полом, вымытым известью. В обоих случаях владельцы хотели снять радиаторы и приглянулись UFH.
Узнав о затратах и разрушениях, связанных с восстановлением после этого, они подумали, что их надежды на освобождение своих стен и создание более привлекательного (и более безопасного) пространства для их семьи были потеряны.Пока они не погуглили «альтернатива UFH» и не нашли ThermaSkirt.
В обоих случаях ThermaSkirt можно подключить к существующему трубопроводу радиатора, что означает минимальные нарушения и затраты. Поскольку это решение «над землей», не нужно было поднимать напольные покрытия или ковры, а также строгать двери. Благодаря тщательному подходу каждая система была установлена за один день, без необходимости очистки или косметического ремонта (за исключением подкрашивания грязного пятна на том месте, где радиатор оставил след).
Будущее
Говорят, что история повторяется (сначала как трагедия, второй раз как фарс по Карлу Марксу).
В 80-х и 90-х годах аналогичные 10-миллиметровые трубы малого диаметра были в моде в напольном отоплении. Концепция труб малого диаметра для UFH не нова.Правда, в 90-х годах их устанавливали в стяжку, но принцип тот же: небольшие площади, обычно 10–12 м2, отапливались небольшой трубой, что требовало 2–3 контуров на типичное помещение.
Так что же случилось?
Что ж, к сожалению, труба малого диаметра с рядом или кривыми склонна к засорению и образованию отложений — особенно в районах с жесткой водой или там, где есть смешанная система с использованием радиаторов, которые со временем образуют шлам.Это одна из причин того, что медные трубы с «микроотверстием» (помните это?) больше не используются для систем центрального отопления.
По общему признанию, если бы вы регулярно промывали систему, использовали соответствующий ингибитор и регулярно меняли его и не имели в системе стальных радиаторов, у вас, вероятно, не было бы проблем.
Но если ты сделал…
В DiscreteHeat мы потратили много времени на замену тех небольших систем с диаметром отверстия 10 мм из 80-х и 90-х годов, которые вышли из строя.
Продукция HeatTech
- Низкая стоимость: без дорогостоящего оборудования водяного отопления купить, установить и регулярно обслуживать система лучистого отопления HeatTech предлагает самый экономичный способ принести комфорт теплых полов в ваш дом.
- Простая установка: интуитивно простая, самая установка может быть выполнена всего за несколько часов или меньше, в зависимости от уровень квалификации установщика и размер отапливаемой площади.
- Качественный дизайн: продукты HeatTech внесены в список UL для США.
для обеспечения безопасной работы и изготовлены из высококачественных материалов, чтобы обеспечить
длительная и бесперебойная работа.
приложений:
- Новое строительство и модернизация
- Жилые дома и многоквартирные дома
- Ванные комнаты
- Кухни
- Сауны и спа
- Отопление всего дома
Устанавливается под следующие типы напольных покрытий:
- Плитка: Керамика, Фарфор, Натуральный камень (Мрамор, Гранит, Сланец, Травертин, Известняк и др.)
- Лиственные породы: дуб, вишня, клен, береза, и Т. Д.
- Инженерная древесина, ламинат, винил
Черновые полы:
Маты и кабель HeatTech можно укладывать на различные поверхности чернового пола, в том числе фанера, цементные плиты (опорные плиты), бетонные плиты с гладкой поверхностью и раствором кровати.
2021 Сколько стоит теплый пол?
Теплый пол — это щадящий и эффективный способ сохранить тепло в вашем доме.Тепло равномерно излучается от пола и медленно поднимается вверх. Это может не подходить для каждой комнаты, но может быть идеальным для определенных областей дома, таких как ванная комната, которая представляет собой более ограниченное пространство и где вы хотите избежать холодного удара по ногам, когда выходите из ванны. или душ.
Но какая система — электрическая или гидравлическая — лучше? И сколько стоит установка и запуск? Ожидайте, что теплый пол будет стоить от:
- 33 доллара США за квадратный метр для встроенной в плиту системы электрического обогрева пола
- 68 долларов США за квадратный метр для водяной системы напольного отопления, встроенной в плиту
- 105 долларов США за квадратный метр для водяной системы подогрева пола, встроенной в стяжку
Читайте дальше, чтобы узнать больше о практических аспектах установки теплых полов и более подробной информации о затратах.
Как устроен теплый пол?
Существует три способа установки теплого пола:
Внутриплитное отопление
Как видно из названия, внутриплитное отопление устанавливается в бетонную плиту при ее заливке. Он нагревается медленнее всего, потому что сначала он должен нагреть плиту, прежде чем тепло передастся плитке или бетону. Гидравлические системы обычно устанавливаются в плите. Отдельный котел нагревает воду, которая прокачивается через змеевики и повторно используется.
Нагрев в стяжке
Стяжка представляет собой тонкий слой бетона, заливаемый поверх плиты. В стяжку встраиваются змеевики теплого пола. При меньшем количестве нагреваемого бетона отопление в стяжке прогревает пол быстрее, чем в плите.
Подогрев под плитку или под ковровое покрытие
Обогрев под плиткой или под ковром проще всего установить. Нагревательные элементы представляют собой маты со встроенными в них очень тонкими змеевиками.
Некоторые нагревательные маты можно положить под ковер и подключить к стене, в то время как более крупные системы могут потребовать профессиональной установки.Ни в коем случае не пытайтесь самостоятельно выполнить установку во влажных помещениях, таких как ванная или кухня.
Найдите местного эксперта по напольному отоплению прямо сейчас
Узнать стоимостьВ каких помещениях следует устанавливать теплые полы?
Мы попросили эксперта по напольному отоплению Рика Флоранса из компании по установке напольного отопления и розничного продавца Cold Buster помочь ответить на этот вопрос. Его совет:
«Самое распространенное помещение для подогрева пола – ванная комната. Тем не менее, преимущества напольного отопления перед альтернативными методами обогрева распространяются на любое помещение.На самом деле, часто нас просят рассчитать стоимость чьей-то ванной комнаты, но когда мы указываем на этот очевидный факт, в 90% случаев нас просят указать дополнительные помещения, в которых укладывают или заменяют напольное покрытие».
Зональное управление и непиковая энергия также могут сделать полы с подогревом намного более доступными в эксплуатации, как ожидают многие люди, что делает установку всего дома все более распространенной.
Какой теплый пол мне подходит?
Из двух типов напольного отопления – электрического и водяного – водяное отопление дороже в установке, чем электрическое отопление, но является наиболее рентабельным типом напольного отопления для новой или более крупной установки.Если вы ремонтируете существующий дом, ваш практический выбор, вероятно, будет электрическим.
Что выбрать?
- Если вы ремонтируете ванную комнату и заменяете плитку, вы можете выбрать подогрев пола в стяжке или под плиткой.
- Пол с подогревом доступен для деревянных полов, но установщики могут указать, какая древесина подходит для напольного отопления, и древесина должна быть уложена с учетом усадки и расширения.
- Если вы стелите ковер, коврики, вероятно, будут самым дешевым вариантом.
- Матовый обогрев обычно используется на верхних этажах.
- Если вы укладываете винил или ламинат, убедитесь, что они совместимы с напольным отоплением. Лучшее качество винила и ламината обычно совместимы, но сначала проверьте свой пол.
- Полы с подогревом сохранят тепло на полах из натурального камня и плитки. Более толстые полы требуют больше времени для достижения желаемой температуры, но после нагрева они сохранят свою температуру.
Как и в большинстве типов систем отопления, температуру теплого пола можно регулировать с помощью термостата.
Сколько стоит установка теплых полов?
Что касается затрат, они могут сильно различаться в зависимости от типа выбранной вами системы и от того, модернизируется ли она или устанавливается во время сборки. Имея это в виду, вы можете ожидать, что водяное отопление будет стоить от:
- 68 долларов США за квадратный метр для встроенной в плиту системы напольного отопления (за исключением котла)
- 105 долларов США за квадратный метр для встроенной в стяжку системы подогрева пола (за исключением котла)
Чтобы получить представление о приблизительной стоимости установки от кого-то из продавцов, мы попросили эксперта по напольному отоплению Рика Флоранса, который является поклонником электрического отопления, сообщить:
«Как правило, нагреватели под плиткой и ковром стоят немного дороже, чем обогреватели, встроенные в стяжку и плиты.
Цена за квадратный метр зависит от размера обогревателя, а также от типа обогревателя. Например:
- Самый маленький электронагреватель для стяжки стоит всего 114 долларов США, включая налог на товары и услуги (для площадей менее 1 кв. м)
- Самый большой в плите электронагреватель стоит менее 33 долларов за квадратный метр
Полностью программируемый цифровой термостат с датчиком пола стоит около 200 долларов.
Сколько стоит эксплуатация теплого пола?
Следующий вопрос – сколько будет стоить работа вашего теплого пола.Это зависит от размера вашей установки, температуры, при которой вы запускаете систему, и от того, используете ли вы ее при непиковой или стандартной мощности. Вообще говоря, водяной подогрев пола является самым дорогим в установке с точки зрения первоначальных затрат, но он более экономичен в эксплуатации, особенно если вы выбираете газ или солнечную энергию для питания вашей системы
- Исходя из тарифа 26 центов за киловатт-час, небольшой обогреватель для ковров может стоить до 24 долларов в месяц (до 3 квадратных метров)
- Исходя из стандартного тарифа в 18 центов в час, вы можете рассчитывать на затраты в районе 50 долларов за небольшую ванную комнату площадью 4 квадратных метра
- Эксплуатационные расходы на большой нагреватель под ковром приближаются к 100 долларам США в месяц (от 15 до 20 квадратных метров)
Это будет значительно меньше, если вы используете непиковую мощность, и более рентабельно, чем канальная система кондиционирования воздуха.
Кто может установить пол с подогревом?
Установка системы подогрева пола — это специализированная работа, поэтому вам необходимо нанять компанию, которая имеет обученных технических специалистов. У них будет необходимая квалификация в области сантехники и/или электрики. Вам понадобится лицензированный электрик, чтобы подключить питание к вашей системе, а также установить таймер и термостат.
Прием на работу монтажника теплых полов
Хотите знать, на что обращать внимание, когда придет время получать расценки на вашу работу по утеплению пола? Помимо того, что ваш установщик лицензирован, поищите кого-то, у кого много отзывов от довольных клиентов.Вам также необходимо убедиться, что вы получили предложение в письменном виде — если они не могут его предоставить, не беспокойтесь.
Как работает теплый пол?
Как работает теплый пол?
Хемма Дом / архитектурный стэк. Image © Bram Delmee Фотография
или
HTTPS: // www.
archdaily.com/963972/how-does-radiant-floor-heating-work Витрувий приписывает Гаю Сергию Орате изобретение гипокауста. Слово, от латинского hypocaustum , в дословном переводе означает доступ снизу. Гипокауст — система фальшпола на керамических сваях, где на одном конце топка, в которой непрерывно горят дрова, обеспечивает теплом подземное пространство, которое поднимается вверх по стенам, сложенным из дырчатого кирпича. Гипокаусты обогревали через пол некоторые из самых роскошных зданий Римской империи (включая некоторые резиденции) и, прежде всего, знаменитые общественные бани.
С аналогичной функцией, но на Востоке существовал ондол . Считается, что он был разработан во времена Троецарствия Кореи (57 г. до н.э. – 668 г. н.э.), но исследователи отмечают, что раствор использовался задолго до этого. Система также манипулировала потоком дыма от agungi (рудиментарных дровяных печей), а не пыталась использовать огонь в качестве прямого источника тепла, как в большинстве систем отопления.
Это даже привлекло внимание Фрэнка Ллойда Райта, как указано в этой статье, который адаптировал систему для обогрева домов в Соединенных Штатах и в своем важном отеле Imperial в Токио.Как в настоящее время работают системы лучистого теплого пола?
Лучистое отопление пола работает за счет воздухопроводности, излучения и конвекции. Существует два основных способа сборки системы: через электрические сопротивления или тонкие шланги с протекающей по ним жидкостью. Системы встраиваются в пол во время строительства или ремонта, оставаясь скрытыми и часто недоступными, поскольку они забетонированы в конструкции.С помощью горячей воды или электрического сопротивления материал пола контактно нагревается, излучая воздух во внутреннюю среду. Там закон термодинамики показывает, что теплый, более легкий воздух течет вверх, а холодный – вниз. Таким образом, окружающая среда полностью нагревается, избегая потери тепла и образования «тепловых островов» или холодных пространств в окружающей среде, как это часто бывает с традиционными радиаторами.
Кроме того, многие традиционные обогреватели пересушивают воздух в помещении, вызывая аллергию и проблемы с дыханием у жильцов.
В случае электрического подогрева пола система значительно упрощается. Он нуждается в электроснабжении, термостате (который будет регулировать желаемую температуру) и электрическом сопротивлении, окруженном изолирующими слоями, подобными садовым шлангам. Они укладываются на термоодеяло, а затем укладываются на пол. Основным недостатком этого решения является высокое энергопотребление.
Пользователь Алекс Мит. Изображение с Shutterstock Теплый пол Hydronic, с другой стороны, работает через змеевики, встроенные в пол, по которым будет проходить нагретая вода. Хранящаяся там вода остается в замкнутой системе, то есть непрерывно циркулирует, попеременно нагреваясь и отдавая эту энергию в окружающую среду.
Его можно нагреть несколькими способами, такими как газовые котлы, дизельное топливо, солнечное отопление или даже электрическое сопротивление. В прошлом наиболее распространенными были стальные и медные трубы.Сегодня в большинстве систем используются гибкие и прочные материалы, такие как полиэтилен и PEX (сшитый полиэтилен). Помимо того, что этот вариант считается более дешевым, он также более безопасен для окружающей среды, поскольку обычно не использует столько электроэнергии.
Несмотря на то, что система считается относительно дорогой, бывают случаи обогрева в общественных местах и даже в городах, например, на тротуарах, дорогах, взлетно-посадочных полосах или даже под травой футбольных полей.В экстремальных погодных условиях некоторое количество антифриза смешивается с водой, чтобы система работала эффективно при любой температуре.
Пользователь Костаззурра.
