Одножильный теплый пол схема подключения: Одножильный или двужильный теплый пол: энергопотребление, подключение

Одножильный или двужильный теплый пол: энергопотребление, подключение

Электрический пол может иметь различные модификации, отличающиеся друг от друга, к примеру, по конструкции, методам регулировки тепла и комплектации. Поэтому выбор системы требует тщательного анализа. Подбирая комплектацию для той или иной конструкции, важно правильно выбрать будет ли это одножильный или двужильный теплый пол.

Прежде всего, необходимо разобраться в принципе функционирования электрических нагревательных элементов. В основе получения тепловой энергии лежат свойства металлов вырабатывать тепло при прохождении электрического тока. В зависимости от показателя сопротивления можно регулировать мощность. На этот параметр влияет материал изготовления жилы и ее диаметр. Чем больше сечение – тем интенсивнее будет происходить нагрев. Но в то же время значительно возрастает потребление электроэнергии.

Чтобы выполнять монтаж было удобнее, и система получилась и по возможности долговечной уже в процессе производства отрезок кабеля с двух концов оснащают «холодными концами» – проводниками питания из меди.

Внимание

Удлинять или укорачивать можно только сам кабель, но не медные концы.

Если вы стоите перед выбором какой нагревательный элемент пола с подогревом предпочесть – одно- или двужильный, прежде, нужно знать основные характеристики каждого из них, включая потребление электроэнергии теплым полом для данного варианта.

Одножильный теплый пол

Нагревательным элементом одножильного пола служит не что иное, как кабель, имеющий определенный диаметр. В качестве материала для единственной жилы используют нихром, оцинковку, латунь или другого материала. Когда на него подается электричество, то благодаря имеющемуся у него сопротивлению материал нагревается.

Чтобы максимально обезопасить эксплуатацию системы, обязательно наличие определенной изоляции в два–четыре слоя.

Термостойкий изолирующий слой из поливинилхлорида, фторопласта, силиконовой резины или сшитого полиэтилена для тепловой жилы;
Частичная защита от электромагнитного излучения за счет оболочки из фольгированного алюминия фольги и сетки из меди.
Внешняя изоляция из гибкого пластика, обладающая механической прочностью.
Роль заземления выполняет оболочка из меди, которую подключают к подающему кабелю.

При правильном подключении нагревательная жила нагревается не более, чем на 80°С, а изоляция способна выдержать 100°С и более.

На заметку

Очевидно, что эксплуатационный срок кабеля зависит от того, сколько нагревается теплый пол. К примеру, при малых расчетных значен

как правильно подключить, как включить одножильный теплый пол, схема подключения от полотенцесушителя

Теплые полы сегодня становятся очень популярными. С их помощью можно создать комфортные условия внутри любого помещения. Конструкции представляют собой сложные системы, которые не так просто монтировать. Перед тем как приступать к их обустройству, следует узнать тонкости подключения теплого пола.

Особенности

Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.

Состоит такая конструкция из нескольких основных элементов:

Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.

Системы контроля. Сюда относят все виды терморегуляторов, которые позволяют поддерживать температуру пола на одном уровне. Если их не включить в схему, тогда теплопроводы могут перегреваться или просто нагревать комнату довольно сильно.

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.

Схема подключения теплого пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Здесь существует два способа организовать работу электрического пола:

Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.

Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.

Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Как правильно подключить?

Монтаж водяных и электрических теплых полов отличается только методом подключения к источнику питания. В первом случае нужно врезать трубы в систему отопления или к котлу, тогда как во втором варианте следует просто соединить электрические кабели с центральной системой электричества.

Процесс подключения водяного пола предполагает выполнение нескольких простых рекомендаций:

Трубы от системы соединяются с отопительным котлом только с помощью специальных запорных клапанов. Если источник нагрева используется только для нагрева пола, тогда он непосредственно подключается к выходным и входным концам напрямую без коллектора.

Формирование нескольких отопительных контуров предполагает монтаж сервоприводов. С их помощью можно контролировать температурный режим в каждой из отдельных зон. Устанавливаются сервоприводы между трубами пола и отопительным котлом.

Когда котлы используются для нагрева батарей и встроенных конструкций, тогда желательно дополнять их гребенками и трехходовыми клапанами. Последняя конструкция нужна для правильного распределения воды. Она зачастую работает с механическим терморегулятором, который контролирует температуру теплоносителя. Здесь важно использовать котлы, которые будут обеспечивать нужную степень нагрева.

Для более эффективной циркуляции на каждом независимом участке желательно применять циркуляционные насосы. Их можно устанавливать как на выходе, так и на входе теплоносителя в систему. Но первый вариант предпочтительней, так как позволяет добиться более равномерного смешивания.

Технически подключение водяного пола предполагает выполнение таких операций:

Укладка трубопровода и подводка его концов к котлу или соединительному коллектору.

Подключение. Соединение трубопроводов осуществляется с помощью специальных переходников. В большинстве случаев между этими системами еще встраивают терморегуляторы, насос, байпасы, а также специальные устройства, контролирующие давление внутри трубопровода.

Подключение электрических полов зачастую начинается с монтажа терморегулятора.

Подать на него ток можно несколькими способами:

Через розетку.

Для этого от данной системы отводят кабели нуля и фазы. Их прокладывают к месту расположения регулятора. Если последний располагают внутри стены, тогда все провода желательно располагать внутри штробы.

Чтобы подключить кабели, следует их закрепить в специальных пазах регулятора. Они отмечены специальными метками. Обратите внимание, что таким образом можно подключить устройство к розетке без заземления. Если же оно все-таки нужно, тогда просто выводят кабель от терморегулятора на специальный выход в щитке или другом месте.

Используем щиток. Здесь нужно все 3 кабеля (фаза, ноль и заземление) подсоединить уже к коробке. Для этого желательно применять УЗО, к которому и подводят провода. После этого защитное устройство по специальной схеме уже подключается к электрической сети дома.

Рассмотрим боле подробно технологию подключения различных видов кабельных полов:

Пленочный пол. Этот материал состоит из тонких матов, которые размещают по всей поверхности напольного покрытия, выбрав одну из схем расположения. Между собой ленточные элементы желательно склеивать скотчем. Каждый лист подключается к электрической сети последовательно. Получается, что нам нужны два основных провода, которые будут отходить от терморегулятора или распределительной коробки.

После этого каждый отдельный мат соединяется с центральной жилой небольшими кабелями. Для их соединения используют специальные клеммы. Важно при этом не перепутать плюс и минус, так как это не позволит полу греться.

Стержневые полы. Данный вид пола также состоит из отдельных матов, но все проводники здесь располагаются параллельно. В первую очередь нужно все листы между собой следует соединить последовательно. Для этого также применяют кабели, но они уже крепятся к соответствующим выходам на самих матах.

Важно, чтобы после монтажа образовалась сплошная цепь.

Когда все готово, к первому мату следует подключить фазу и ноль. Это осуществляется также с помощью специальных термогильз. Обратите внимание, что если вы неправильно соедините маты, то это может привести к замыканию или система просто будет работать неэффективно и быстро выйдет из строя.

Кабельные полы. Особенностью этих конструкций является то, что они состоят из отдельного провода, который располагают по всему периметру комнаты. Сложностью их монтажа является выбор правильной раскладки и соблюдение расстояние между витками.

Здесь может использоваться одножильный и двухжильный провод. Если применяется кабель только с двумя жилами, тогда следует конец и начало его подключить к фазе и нулю электрической сети. А другой провод используют в качестве заземления.

Двухжильные кабели состоят уже из 3-х жил, которые подключить намного проще. Для этого используют только один конец провода. Каждую из жил подсоединяют к соответствующим клеммам на терморегуляторе или защитном автомате.

Обратите внимание, что монтаж подобных полов может осуществляться напрямую к электрической сети без применения термостатов.

Но такой подход не позволит качественно контролировать температуру пола, а также будет приводить к большим затратам энергии. Важно перед подключением обязательно ознакомиться с рекомендациями производителя, что позволит выбрать оптимальный вариант эксплуатации.

Настройка

Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки. Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.

Чтобы настроить работу системы, следует выполнить несколько простых операций:

Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.

Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.

Если система выключается в нужное время, тогда можно в полном объеме эксплуатировать теплый пол.

Неисправности

Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.

Водяные конструкции могут приходить в непригодность по следующим причинам:

Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.

Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.

Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.

Что касается электрических полов, то все поломки можно свести только к двум явлениям:

Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.

Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.

Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.

Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.

Монтаж и укладка нагревательных матов

Что такое нагревательный мат и чем он отличается от нагревательного кабеля? По сути, это тот же кабель, который выложен на капроновой сетке. Сетка имеет липкую основу, которая клеится на заранее подготовленное основание.

Главным критерием выбора в качестве теплого пола именно мата, а не нагревательного кабеля, является условие заливки стяжки. То есть уровень поднятия пола над нагревательным элементом.

Если ваши условия позволяют его поднять на 10-15мм, то с успехом можно монтировать нагревательный кабель. Если уровень поднятия пола минимальный, буквально несколько миллиметров, тогда ваш выбор должен смотреть только в сторону мата.

Причем если вы его выберите с одножильным кабелем, тогда толщина всей греющей поверхности вообще может быть не более 2,5мм.

Тут уже многое будет зависеть какого производителя вы выберите — Devi, Electrolux, Ensto, Rehau или каких-то других.

Ознакомиться с текущими ценами на сегодняшний день различных марок теплых полов и их комплектующих можно здесь.

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.
При помощи маркеров (мел, карандаш, цветная лента) размечаете зоны, в которых не будет укладываться нагревательный мат. К таким зонам относятся места, где будет расположены ванна, унитаз, различные шкафчики, стиральная машинка и т.д.
Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

При этом не вздумайте резать сам нагревательный кабель.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

Излишки или недостаток длины мата

Если у вас не хватило несколько сантиметров сетки до конца отметки, то можно поступить следующим образом. На большинстве матов, безболезненно для них, можно разрезать сетку-основание и раздвигая ее через одну петлю, увеличить общую длину всех секций.

А если осталось лишнее, можно ли отрезать ненужный кусок?

Делать этого нельзя, так как вы тем самым нарушите погонную мощность теплого пола на квадратный метр.

В итоге температура на элементах будет больше расчетной и мат перегреется. Что в конечном итоге приведет к его выходу из строя.
Что же делать при излишках? Самый простой вариант — завести лишние сантиметры сетки в те зоны, где изначально не планировалась их укладка (например под шкафчики).
При этом все же не рекомендуется заводить секции под саму ванну или стиральную машинку. Это значительно уменьшит срок службы как теплого пола, так и бытовой техники. При большом излишке, их можно завести на стену.

Второй вариант — частично или полностью снять кабель с основания сетки и самостоятельно переложить его с меньшим шагом, чем заводской. Либо сделать дополнительные изгибы в нескольких местах.

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
Другая сторона кабеля, которая выходит из монтажной коробки, зачищается, а многопроволочные жилы опрессовываются наконечниками НШВИ. При этом, чтобы не перепутать жилы, лучше их промаркировать.

фазная жила — Lтп

нулевая жила (синего цвета) — Nтп

Монтаж датчика температуры

Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.

Радиус изгиба трубки у стены должен быть не менее 5см.

Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:

между датчиком и стеной должно быть не менее 0,5-1 метра

сам датчик должен располагаться ровно посередине между витками нагревательных элементов

Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая «тепловая зебра» под плиткой.

То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Жилы от температурного датчика также зачищаются и опрессовываются наконечниками. Для удобства их дальнейшего подключения нанесите на них маркировку — ДТ.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.

Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.

После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.

Подключение терморегулятора

Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

Прокладываете в штробе от щитка до терморегулятора медный кабель питания — ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.

Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.

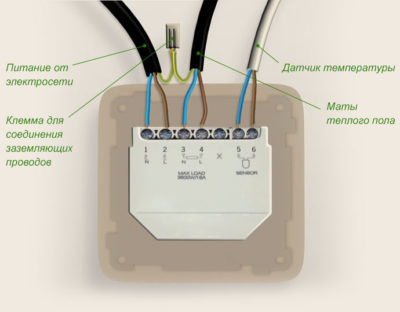

Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?

Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.

Фазную жилу теплого пола Lтп — втыкаете в разъем L1, а его нулевую жилу Nтп — к разъему N1.

Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.

Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:

При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.

Включаете термостат и проверяете работу всех элементов.

После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.

Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Схема подключения электрического теплого пола

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).

Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).

Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.

Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).

Штроба (для высверливания отверстий в стене под провода).

Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).

Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.

Шурупы для крепления терморегулятора к стене (если их нет в комплекте).

Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

Поддержание заданной температуры в автоматическом режиме;

Нагрев пола в определенные временные промежутки;

Экономия электроэнергии;

Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.

2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.

3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.

4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).

5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.

2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.

3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.

4 Зажать клеммы плоскогубцами.

5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.

6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.

7 Изолировать клеммы битумным скотчем.

8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.

9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.

10 Подключить провод термодатчика к термостату.

11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.

12 Проверить работу системы.

13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1 Разложить каждый мат параллельно друг другу.

2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.

3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.

4 Подключить провод первого мата к терморегулятору.

5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.

6 Подключить датчик к терморегулятору.

7 Проверить работоспособность системы.

8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).

2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.

3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).

4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.

5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.

6 Контрольная проверка системы.

7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Cхема подключения теплого пола

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Схема подключения теплого электрического пола.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

-механические, где желаемая температура нагрева выставляется механическим реостатом.

-электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола.

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления.

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.

Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.

Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.

Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.

Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.

Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.

Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.

Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На данном рисунке представлена комбинированная схема подключения нагреваемого пола.

Насос, обеспечивающий циркуляцию теплоносителя.

Отопительные радиаторы,

Отопительный котел,

Бак с мембранной перегородкой.

Управляющее устройство,

Запорные краны.

Читайте также:

Подключение теплого пола к терморегулятору

Терморегулятор для теплого пола

Подключение терморегулятора к теплому полу

Электрический тёплый пол под плитку своими руками

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html, http://stroyvopros.net/pol/chema-podklyucheniya-teplogo-pola.html

видео-инструкция по монтажу своими руками, отличия, фото

Полы с подогревом пользуются популярностью у жителей многоквартирных и частных домов. Они широко применяются в качестве основного или дополнительного источника тепла для обогрева жилых помещений.

Такие полы часто устраивают в детских дошкольных учреждениях, в спортивных комплексах и в бассейнах.

Монтаж системы пола с электрическим подогревом.

Варианты устройства

На фото показан процесс монтажа кабельного пола с подогревом.

Полы с подогревом имеют целый ряд неоспоримых достоинств:

создают ровное тепло в комнате, которое равномерно поднимается снизу вверх;

не нарушают уровень влажности, так как не сушат воздух;

абсолютно не занимают места, только незначительно поднимают уровень пола;

у них есть возможность регулировки уровня нагрева с помощью специального термостата;

они имеют практически неограниченный срок службы.

Обогреваемые полы по своему конструктивному составу бывают двух типов:

водяные, эта система достаточно дорогостоящая, она требует основательных затрат при монтаже, но очень эффективная, особенно для частных домов и коттеджей, у которых есть автономные котельные, в многоквартирных домах систему водяного пола применять не желательно, в некоторых городах подключение такого пола к системе отопления законодательно запрещено;

электрические, удобные в монтаже и эксплуатации, с возможностью устройства под любое покрытие пола.

Электрический вариант

При применении электрического варианта теплых полов нет необходимости в установке дополнительного оборудования. Такой пол является простым и достаточно эффективным решением для любого помещения.

Из каких элементов состоит

Составляющие элементы пола с подогревом.

Рассмотрим, из каких составляющих монтируется электрическая система обогреваемого пола:

нагревательный элемент-это главный компонент системы, проводник с достаточно высоким сопротивлением, он нагревается от проходящего электрического тока;

датчик температуры теплого пола служит для контроля работы кабеля;

терморегулятор – электронное устройство для возможности осуществления автоматического управления процессом нагрева пола;

монтажная лента, используется для закрепления нагревательного элемента;

теплоизоляция призвана снижать теплопотери и уменьшать энергозатраты.

Важно. Монтажная лента при устройстве полов из нагревательных матов не требуется.
В матах кабель уже закреплен на сетку, а значит, эти полы проще монтировать своими руками.
Маты используются под минимальную стяжку пола квартиры или дома или плиточный клей, а нагревательный кабель под стяжку не менее трех-пяти сантиметров.

Источник тепла

На рисунке показано строение нагревательных кабелей двух типов.

Кабель является основным элементом теплого пола квартиры или дома, который собственно и служит источником тепла. В системах для обогрева пола используется резистивный кабель. Он имеет постоянное сопротивление. Тепло равномерно распределяется по всей его длине.

Как и все прочие электроприборы, нагревательный элемент создает электромагнитное поле. Сразу возникает вопрос о том, а можно ли его использовать в жилом помещении? Попробуем разобраться.

Существует два различных вида резистивного кабеля:

одножильный, с одной токопроводящей жилой;

двужильный, с двумя токопроводящими жилами.

Они различаются тем, что в двужильной конструкции электромагнитные поля от двух жил компенсируют друг друга. В этом и состоит отличие одножильного теплого пола от двужильного.

Правильный выбор

Схема устройства обогреваемого пола с двужильным нагревательным элементом.

Для того,чтобы не ошибиться с выбором варианта, необходимо понимать, для каких целей используется какой кабель.

Одножильный можно применять для устройства:

обогреваемых полов в подсобных помещениях, где человек не находится длительное время;

для отопления гаражей и хозблоков;

для устройства системы антиоблединения;

для устройства обогрева наружных ступеней;

для устройства обогрева промышленных площадок.

Совет. В Европе по нормам запрещено устраивать одножильный теплый пол в помещениях, где длительное время находятся люди.
У нас пока это только на уровне советов.
Считается, что электромагнитное излучение от такого пола значительно ниже допустимых норм.
Но тот, кто заботится о здоровье своих близких, тот выберет двужильный теплый пол, как наиболее безопасный для человека.

Двужильная экранированная нагревательная система для монтажа под плитку в плиточный клей.

Врой плюс двужильной нагревательной системы заключается в простоте ее монтажа по сравнению с одножильной, у которой второй конец при укладке необходимо вернуть к месту подключения.

У двужильных систем такой необходимости нет, они имеют уже готовый к подключению второй конец. Понятная инструкция от производителя, прилагаемая к каждому комплекту электрического пола, позволяет провести грамотный монтаж по всем правилам.

Преимущество у одножильной системы есть.Это, несомненно, ее цена, которая гораздо ниже, чем у двужильной. Неискушенные потребители часто выбирают этот вариант обогреваемого пола, не задумываясь, почему он дешевле. Бывает,что бюджет у семьи ограничен и люди решают, что обойдутся таким вариантом.

Определенные ограничения в выборе накладывают и напольные покрытия. Например, нет смысла устраивать обогреваемый слой под покрытием, имеющим толстое прорезиненное основание.

Резюме

Использование кабельной системы обогрева пола в жилых и подсобных помещениях создаст атмосферу комфорта и уюта в вашем доме. А при правильном выборе варианта теплого пола вам не страшно будет никакое электромагнитное облучение. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.» frameborder=»0″ allowfullscreen=»allowfullscreen»>

Определенные ограничения в выборе накладывают и напольные покрытия. Например, нет смысла устраивать обогреваемый слой под покрытием, имеющим толстое прорезиненное основание.

Резюме

Использование кабельной системы обогрева пола в жилых и подсобных помещениях создаст атмосферу комфорта и уюта в вашем доме. А при правильном выборе варианта теплого пола вам не страшно будет никакое электромагнитное облучение. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Схема отопления с теплыми полами, особенности устройства смесительного узла, гребенки, как правильно сделать соединения и разводку системы, последовательность установки, фотографии и видео
Как выглядит схема подключения
Вариант подключения полотенцесушителя в квартире определяет и способ монтажа теплого водяного пола.
Приемлемая температура теплоносителя позволяет работать теплому полу с максимальной эффективностью. Однако есть одно но! По окончанию отопительного сезона ваш змеевик будет холодным и от теплого пола никакого проку. Данная схема подключения не является идеальной.
Лучше работает теплый пол, подключенный к полотенцесушителю, подключенному к горячему водоснабжению ванной комнаты. Здесь требуется подобрать трубу для водяного контура правильного диаметра, точно рассчитать длину трубопровода, отапливаемую площадь и выбрать правильный способ подключения. Трубы для теплого пола лучше брать металлопластиковые, диаметром 16 мм.
Сам процесс монтажа достаточно прост и понятен. Вся работа заключается в подключении (врезка) к основной трубе (стояку) контура водяного пола. Новая труба будет уходить в пол, и возвращаться обратно в змеевик. Обязательно в месте врезки устанавливается пусковой кран, с помощью которого можно регулировать интенсивность потока, включение и выключение вашего дополнительного отопления. Такой вариант является самым простым и дешевым, но при условии, что давление в трубах находится в пределах нормы.
Устройство теплого пола как обычно, мало чем отличается от традиционной практики. Труба водяного контура укладывается в подложку с определенным шагом. Радиусы изгибы трубы должны быть минимальны, что бы обеспечить нормальную проходимость теплоносителя по всей системе. Если у вас одним контуром в ванной комнате не обойтись, придется использовать коллектор. С помощью этого прибора можно не только подсоединить большее число водяных контуров, но и достаточно точно регулировать подачу воды и температуру нагрева греющего пола. Можно для надежности установить циркуляционный насос, однако рентабельность вашей миниатюрной системы отопления будет минимальной.
Водяной теплый пол
Установка системы отличается, ее основные принципы далее:
Подключение коллектора:
установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
установка запорных кранов;
подключение подачи и обратного хода жидкости;
соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
установка измерительных приборов, которые помогут в контроле показателей;
установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.
Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.
Преимущества и недостатки теплого пола от существующего отопления
Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:
оптимальный и равномерный прогрев всей поверхности пола, который достигается
Схемы подключения водяного и электрического теплого пола: правила монтажа
О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.
Варианты раскладки труб водяного пола
Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.
С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.
При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.
Наиболее распространенными являются следующие способы укладки.
Схема #1 — «Улитка»
Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.
В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.
Этот способ укладки может быть применен в помещениях большой площади
Схема #2 — «Змейка»
Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).
Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур
Схема #3 — «Меандр» или «двойная змейка»
Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.
Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию
Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.
Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.
В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор
Особенности подключения электрической системы
Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:
Простоту и скорость монтажа;
Отсутствие необходимости в «мокрых» процессах;
Относительно низкую стоимость;
Незначительный подъем уровня пола.
К сожалению, есть и недостатки:
Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
Нагрузка на внутридомовую проводку.
Какие кабели можно использовать?
Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:
Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.
Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.
Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)
Подключение датчиков и термостатов
Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.
Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами
Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.
Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.
Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого
Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.
Оцените статью: Поделитесь с друзьями!
Теплый пол с подогревом пола Ptc. Лист с подогревом пола, работающий без излучения и магнитного поля

FAQ:

1. Что включает в себя система теплого пола?

Система теплого пола содержит элементы подогрева пола, термостат WiFi, трансформатор (переключатель источника питания), теплоизоляционную панель, зажимы для обжима, обжимные клещи и другие небольшие монтажные аксессуары.

2. Из какого материала ’ используются нагревательные элементы An Warm?

An Нагревательные элементы для теплого пола изготовлены из высокоэффективного графенового материала, он заполнен углеродными нанотрубками с медной проволокой, встроенной по обоим краям, что обеспечивает эффект саморегулирования PTC.

3. Что ’ с саморегулирующимся напольным отоплением PTC?

Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается.Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.

4. Какой пол можно укладывать поверх нагревательных элементов An Warm?

Элементы подогрева пола можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д…

5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?

Можно забивать гвозди для крепления нагревательных элементов, по обоим краям нагревательных элементов встроена медная оплетка, можно гвоздями забивать середину нагревательных элементов.

6. Какая ’ с потребляемая мощность на квадратный метр в ваттах?

Потребляемая мощность нагревательного элемента «Теплый пол» составляет 80 Вт на квадратный метр.

7. Какой размер ’ s составляет нагревательный элемент An Warm?

Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг. Нагревательные элементы можно разрезать на любую необходимую длину.

8. В чем ’ s основное конкурентное преимущество системы теплого пола?

Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам».Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.

Особенности системы теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.

В отличие от других аналогичных продуктов для обогрева 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 0-35 В постоянного тока, это более безопасно.

Работает круглосуточно, энергопотребление составляет 44,90 киловатт-часов, в отличие от других электрических пленок 220 В, потребление энергии 87,70, потребление тепла вдвое больше, чем у нас.

Мы также можем предоставить профессиональные инструкции по установке и долгую пожизненную гарантию.

9. Можно ли в бассейне работать на стене?

Да, его можно использовать для настенного обогрева бассейна.

10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?

На 2,5 метра можно проложить около 1 кв.

11. Какая ’ с максимальная длина укладки каждого элемента напольного отопления?

Максимальная длина укладки на землю составляет 9 метров.

12. Имеется ли в настоящее время какая-либо сертификация системы теплого пола?

Имеются сертификаты CE и ETL.

13. Какая ’ с максимальная температура теплого пола?

Максимальная температура нагревательного элемента может достигать 39 ℃.

14. Какой ’ s способ подключения системы теплого пола?

Параллельно работает система теплого пола.

15. Сколько термостатов можно подключить к одному трансформатору?

К одному модульному термостату WiFi можно подключить один модульный трансформатор.

16. Что ’ с точность термостата?

Точность термостата составляет ± 0,5 ° C

17. Можно ли использовать термостат по Фаренгейту?

Да, он может отображать градусы Фаренгейта.

18. Какой ’ s размер блока питания с теплым переключателем?

Есть три типа электропитания, 500 Вт, 1500 Вт, 3000 Вт, которые соответствуют площади покрытия 7, 18, 36 квадратных метров отдельно.

19. Какова гарантия и ожидаемый срок службы каждого компонента?

Гарантийный срок без каких-либо искусственных повреждений

Элементы подогрева пола: 30 лет

Трансформатор и термостат: 5 лет

20. Какая ‘ s обычно используемая толщина теплоизоляционная плита и как насчет материала?

Чаще всего для теплоизоляции используется материал EPE или XPS толщиной 3-20 мм.

.
Система теплого пола 24 В с 30-метровыми элементами подогрева пола, одним термостатом и трансформатором 220 В на 3000 Вт

1. Что включает в себя система теплого пола?

Система теплого пола содержит элементы подогрева пола, термостат WiFi, трансформатор (переключатель источника питания), теплоизоляционную панель, зажимы для обжима, обжимные клещи и другие небольшие монтажные аксессуары.

2. Какой материал ’ s является материалом для нагревательных элементов теплого пола?

An Нагревательные элементы для теплого пола изготовлены из высокоэффективного графенового материала, он заполнен углеродными нанотрубками с медной проволокой, встроенной по обоим краям, что обеспечивает эффект саморегулирования PTC.

3. Что ’ с саморегулирующимся напольным отоплением PTC?

Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.

4. Какой пол можно укладывать поверх нагревательных элементов An Warm?

Нагревательные элементы «Теплый пол» можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д.

5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?

Можно забивать гвозди для крепления нагревательных элементов, по обоим краям нагревательных элементов встроена медная оплетка, можно гвоздями забивать середину нагревательных элементов.

6. Какая ’ с потребляемая мощность на квадратный метр в ваттах?

Потребляемая мощность нагревательного элемента «Теплый пол» составляет 80 Вт на квадратный метр.

7. Какой размер ’ s составляет нагревательный элемент An Warm?

Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг.Нагревательные элементы можно разрезать на любую необходимую длину.

8. В чем ’ s основное конкурентное преимущество системы теплого пола?

Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам». Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.

Особенности системы теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.

В отличие от других аналогичных продуктов для обогрева 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 0-35 В постоянного тока, это более безопасно.

Работает круглосуточно, энергопотребление 44.90 киловатт-часов, в отличие от других электропленок 220В, расход электроэнергии 87,70, расход тепла вдвое больше, чем у нас.

Мы также можем предоставить профессиональные инструкции по установке и долгую пожизненную гарантию.

9. Можно ли в бассейне работать на стене?

Да, его можно использовать для настенного обогрева бассейна.

10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?

2.На 5 метров можно вымостить около 1 кв.

11. Какая ’ с максимальная длина укладки каждого элемента напольного отопления?

Максимальная длина укладки на землю составляет 9 метров.

12. Имеется ли в настоящее время какая-либо сертификация системы теплого пола?

Имеются сертификаты CE и ETL.

13. Какая ’ с максимальная температура теплого пола?

Максимальная температура нагревательного элемента может достигать 39 ℃.

14. Какой ’ s способ подключения системы теплого пола?

Параллельно работает система теплого пола.

15. Сколько термостатов можно подключить к одному трансформатору?

К одному модульному термостату WiFi можно подключить один модульный трансформатор.

16. Что ’ с точность термостата?

Точность термостата составляет ± 0.5 ° C

17. Можно ли использовать термостат по Фаренгейту?

Да, он может отображать градусы Фаренгейта.

18. Какой ’ s размер блока питания с теплым переключателем?

Есть три типа электропитания, 500 Вт, 1500 Вт, 3000 Вт, которые соответствуют площади покрытия 7, 18, 36 квадратных метров отдельно.

19. Какова гарантия и ожидаемый срок службы каждого компонента?

Гарантийный срок без искусственного повреждения

Элементы подогрева пола: 30 лет

Трансформатор и термостат: 5 лет

20.Какая обычно используется толщина теплоизоляционной плиты ’ и как насчет материала?

Чаще всего для теплоизоляции используется материал EPE или XPS толщиной 3-20 мм.

.
Лист теплого пола Ptc Ширина 34 см Толщина 1,2 мм Графен Высокопроизводительный материал для домашнего центрального отопления пола

1. Что включает в себя система теплого пола?

Система теплого пола содержит элементы подогрева пола, термостат Wi-Fi, трансформатор (выключатель питания), теплоизоляционную панель, зажимы для обжима, обжимные клещи и другие небольшие монтажные аксессуары.

2. Какой материал ’ s является материалом для нагревательных элементов теплого пола?

An Нагревательные элементы для теплого пола изготовлены из высокоэффективного графенового материала, он заполнен углеродными нанотрубками, с медной проволокой, встроенной по обоим краям, что обеспечивает эффект саморегулирования PTC.

3. Что ’ s саморегулирующийся теплый пол PTC?

Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.

4. Какой пол можно укладывать поверх нагревательных элементов An Warm?

Нагревательные элементы «Теплый пол» можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д.

5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?

Можно забивать гвозди для крепления нагревательных элементов, по обоим краям нагревательных элементов врезана медная оплетка, можно гвоздями забивать середину нагревательных элементов.

6. Какая ’ s потребляемая мощность на квадратный метр в ваттах?

Потребляемая мощность нагревательного элемента «Теплый пол» составляет 80 Вт на квадратный метр.

7. Какой размер ’ s составляет нагревательный элемент An Warm?

Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг.Нагревательные элементы можно разрезать на любую необходимую длину.

8. Какие ’ являются основным конкурентным преимуществом системы теплого пола?

Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам». Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.

Особенности системы теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.

В отличие от других аналогичных продуктов для обогрева 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 0-35 В постоянного тока, это более безопасно.

Работает круглосуточно, энергопотребление 44.90 киловатт-часов, в отличие от других электропленок 220В, расход электроэнергии 87,70, расход тепла вдвое больше, чем у нас.

Мы также можем предоставить профессиональные инструкции по установке и долгую пожизненную гарантию.

9. Можно ли в бассейне работать на стене?

Да, его можно использовать для настенного обогрева бассейна.

10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?

2.На 5 метров можно вымостить около 1 кв.

11. Какая ’ s максимальная длина укладки каждого элемента напольного отопления?

Максимальная длина укладки на землю составляет 9 метров.

12. Имеется ли в настоящее время какая-либо сертификация системы теплого пола?

Имеются сертификаты CE и ETL.

13. Какая ’ с максимальная температура теплого пола?

Максимальная температура нагревательного элемента может достигать 39 ℃.

14. Какой ’ является способом подключения системы теплого пола?

Параллельно работает система теплого пола.

15. Сколько термостатов можно подключить к одному трансформатору?

К одному модульному Wi-Fi-термостату можно подключить один модульный трансформатор.

16. Что ’ с точность термостата?

Точность термостата составляет ± 0.5 ° C

17. Можно ли использовать термостат по Фаренгейту?

Да, он может отображать градусы Фаренгейта.

18. Какой ’ s размер блока питания с теплым переключателем?

Есть три типа блока питания: 500 Вт, 1500 Вт, 3000 Вт, которые соответствуют площади покрытия 7, 18, 36 квадратных метров отдельно.

19. Каковы гарантия и ожидаемый срок службы каждого компонента?

Гарантийный срок без искусственного повреждения

Элементы подогрева пола: 30 лет

Трансформатор и термостат: 5 лет

20.Какая обычно используется толщина теплоизоляционной плиты ’ и как насчет материала?

Наиболее часто используемый материал для теплоизоляции — это EPE или XPS, толщина: 3-20 мм.

.
Diy Простая установка системы теплого пола с электрическим подогревом PTC

1. Что включает в себя система теплого пола?

Система теплого пола содержит элементы подогрева пола, термостат Wi-Fi, трансформатор (переключатель источника питания), теплоизоляционную панель, зажимы для обжима и другие небольшие монтажные аксессуары.

2. Какой материал ’ s является материалом для нагревательных элементов теплого пола?

An Нагревательные элементы для теплого пола изготовлены из обогащенного углеродом полимера PTC, он заполнен углеродными нанотрубками, с медной проволокой, встроенной по обоим краям, что обеспечивает саморегулирующийся эффект PTC.

3. Что ’ s саморегулирующийся теплый пол PTC?

Положительный температурный коэффициент, при повышении температуры сопротивление увеличивается, ток уменьшается. Когда температура нагревательных элементов достигает 60 ℃, ток уменьшается до 0 ℃, питание автоматически отключается. Когда температура нагревательного элемента падает, внутренняя структура восстанавливается до другой температуры. Это способ экономии электроэнергии и саморегулирования.

4. Какой пол можно укладывать поверх нагревательных элементов An Warm?

Нагревательные элементы «Теплый пол» можно устанавливать под мрамором, кварцевым камнем, керамической плиткой, деревянным полом, цементной плитой, ковром и т. Д.

5. Можно ли гвоздить нагревательные элементы? Будет работать или нет?

Можно забивать гвозди для крепления нагревательных элементов, по обоим краям нагревательных элементов врезана медная оплетка, можно гвоздями забивать середину нагревательных элементов.

6. Какая ’ s потребляемая мощность на квадратный метр в ваттах?

Потребляемая мощность элемента подогрева пола составляет 80 Вт на квадратный метр.

7. Каков размер каждого «рулона» или «секции» ограждения элемента? Какой вес у каждого рулона?

Ширина нагревательного элемента 34 см, толщина 1,2 мм, один рулон 30 метров, вес брутто 13 кг.Нагревательные элементы можно разрезать на любую необходимую длину.

8. В чем ’ s главное конкурентное преимущество системы теплого пола?

Система теплого отопления с сейфом; сохранение энергии; здоровый; отсутствие электромагнитного излучения; Не вредит окружающей среде; долговечность; экономичный, который вы можете найти в нашей брошюре.

В отличие от других аналогичных продуктов для обогрева на 220 В, система теплого пола добавляет трансформатор для преобразования 110/220 переменного тока в низкое напряжение 24-36 В постоянного тока, это более безопасно.

Работает круглосуточно, энергопотребление составляет 44,90 киловатт-часов, в отличие от других электропленок 220 В, потребление энергии 87,70, потребление тепла вдвое больше, чем у нас.

Мы также можем предоставить профессиональные инструкции по установке.

9. Можно ли работать на настенном обогреве в бассейне?

Да, его можно использовать для настенного обогрева бассейна.

10. Сколько метров потребуется, чтобы проложить 1 квадратный метр?

На 2,5 метра можно вымостить около 1 кв.

11. Есть ли у вас сертификат для Маркета?

Имеются сертификаты CE и ETL.

12. Какая ’ с максимальная температура теплого пола?

Максимальная температура нагревательного элемента может достигать 39 ℃.

13. Когда два нагревательных элемента соединены вместе, это параллельное соединение или последовательное соединение?

A Элементы теплого пола подключаются параллельно.

14. Какова гарантия и ожидаемый срок службы каждого компонента?

Гарантийный срок без искусственного повреждения

Элементы подогрева пола: 30 лет

Трансформатор и термостат: 5 лет

15.Какое напряжение подключается к трансформатору, а также какие усилители необходимы для питания трансформатора?

Напряжение, подключенное к трансформатору, составляет 110/220 В переменного тока, выходной ток трансформатора составляет 80 А.

16. Сколько зон нагрева / термостатов можно подключить к одному трансформатору?

Мощность нагрева 80 Вт / м2, существует пять типов трансформатора, 500 Вт, 1500 Вт, 2000 Вт, 3000 Вт и 5000 Вт, они подходят для нагревательных пленок 6 м2, 18 м2, 25 м2, 30 м2 и 60 м2 отдельно ,

17. Какая ’ s максимальная длина каждого элемента подогрева пола?

Максимальная длина лежащих на земле 8 метров.

18. На что следует обратить внимание в процессе установки?

Зазор между частями составляет 20-50 мм

Термостат и трансформатор можно устанавливать в сухих и вентилируемых условиях.

19. Что ’ с точность термостата?

Точность термостата составляет ± 0,5 ° C

20. Можно ли использовать термостат по Фаренгейту?

Да, он может отображать градусы Фаренгейта.

21. Какая ’ обычно используется толщина теплоизоляционной плиты и как насчет материала?

Наиболее часто используемый материал для теплоизоляции — это EPE или XPS, толщина: 3-20 мм.

22. Сравните с другими системами теплого пола на рынке, какое ’ является основным преимуществом An Warm?

Система теплого пола является оригинальной норвежской конструкцией, проста в установке и обладает простой функцией «сделай сам». Источник питания постоянного тока, работающий без магнитного поля и без утечки, энергосбережение, низкое энергопотребление инвертора, равномерное нагревание, нулевая стоимость обслуживания.
.

Разное
