Открытые и закрытые системы теплоснабжения: различия схем на примерах фото и видео

Теплоснабжение — система обеспечения теплом зданий и сооружений, предназначенного для обеспечения теплового комфорта для находящихся в них людей или для возможности выполнения технологических норм.

Любая система теплоснабжения состоит из трех основных элементов:

1. Теплоисточник . Это может быть ТЭЦ или котельная (при централизованной системе теплоснабжения), либо просто котел, расположенный в отдельном здании (местная система).
2. Система транспортировки тепловой энергии (тепловые сети).
3. Потребители тепла (радиаторы отопления (батареи) и калориферы).

Классификация

Системы теплоснабжения подразделяются на:

• Централизованные
• Местные (их еще называют децентрализованными).

Они могут быть водяными и паровыми. Последние используются в наши дни не часто.

Местные системы теплоснабжения

Здесь все просто. В местных системах источник тепловой энергии и ее потребитель находятся в одном здании или очень близко друг к другу. Например, в отдельном доме установлен котел. Нагретая в этом котле вода в последствии используется для удовлетворения нужд дома в отоплении и горячей воде.

Централизованные системы теплоснабжения

В централизованной системе теплоснабжения источником тепла служит или котельная, которая вырабатывает тепло для группы потребителей: квартал, район города или даже весь город.

При такой системе тепло транспортируется к потребителям по магистральным тепловым сетям. От магистральных сетей теплоноситель подается в центральные тепловые пункты (ЦТП) или индивидуальные тепловые пункты (ИТП). От ЦТП тепло уже по квартальным сетям поступает в здания и сооружения потребителей.

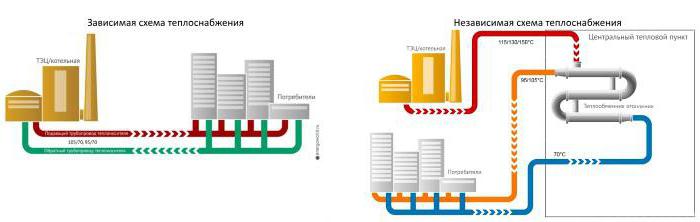

По способу подключения системы отопления системы теплоснабжения подразделяются на:

• Зависимые системы — теплоноситель от источника тепловой энергии (ТЭЦ, котельная) поступает непосредственно к потребителю. При такой системе в схеме не предусмотрено наличие центральных или индивидуальных тепловых пунктов. Выражаясь простым языком, вода из тепловых сетей поступает напрямую в батареи.

• Независимые системы — в этой системе присутствуют ЦТП и ИТП. Теплоноситель, циркулирующий по тепловым сетям, нагревает воду в теплообменнике (1й контур — красные и зеленые линии). Нагретая в теплообменнике вода циркулирует уже в системе отопления потребителей (2 контур — оранжевые и синие линии).

С помощью подпиточных насосов восполняются потери воды через неплотности и повреждения в системе и поддерживается давление в обратном трубопроводе.

По способу присоединения системы горячего водоснабжения системы теплоснабжения подразделяются на: Открытые. В открытой системе теплоснабжения вода для нужд ГВС отбирается непосредственно из тепловой сети. К примеру, зимой вы пользуетесь отоплением и горячей водой «из одной трубы». Для такой системы справедлив рисунок зависимой системы теплоснабжения.

1.
2.
3.

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

Одновременно схемы обустройства систем теплообеспечения бывают:

• централизованными — ими обслуживаются целые жилые районы или населенные пункты;
• местными – для обогрева одного строения или группы зданий.

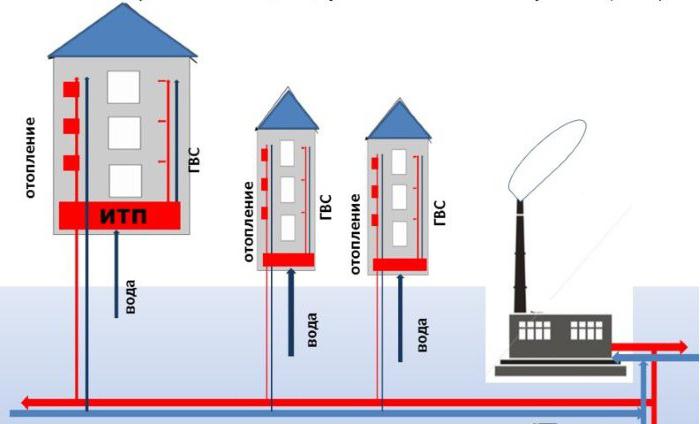

Открытые системы теплоснабжения

В открытой системе вода подается постоянно из теплоцентрали и это компенсирует ее расход даже при условии полного разбора. В советское время по такому принципу функционировало примерно 50% теплосетей, что объяснялось экономичностью и минимизацией затрат на обогрев и ГВС.

Но открытая система теплоснабжения имеет ряд недостатков. Чистота воды в трубопроводах не соответствует требованиям санитарно-гигиенических норм. Поскольку жидкость перемещается по трубам значительной протяженности, она становится другого цвета и приобретает неприятные запахи. Часто при взятии проб воды работниками санэпидемстанций из таких трубопроводов в ней обнаруживают вредоносные бактерии.

Желание очистить поступающую по открытой системе жидкость приводит к снижению экономичности теплоснабжения. Даже самые современные способы устранения загрязнений воды не способны преодолеть этот значительный недостаток. Поскольку протяженность сетей немалая, возрастают расходы, а эффективность очистки остается прежней.

Открытая схема теплоснабжения функционирует на основе законов термодинамики: горячая вода поднимается вверх, благодаря чему на выходе котла создается высокое давление, а на входе в теплогенератор — небольшое разряжение. Далее жидкость направляется из зоны повышенного давления в зону более низкого и в результате осуществляется естественная циркуляция теплоносителя.

Будучи в нагретом состоянии, вода имеет свойство увеличиваться в объеме, поэтому для данного типа отопительной системы требуется наличие открытого расширительного бака, такого как на фото – это устройство абсолютно негерметично и напрямую соединяется с атмосферой. Поэтому такое обеспечение теплом получило соответствующее название — открытая водяная система теплоснабжения.

В открытом типе вода нагревается до 65 градусов и потом подается к кранам водоразбора, откуда поступает к потребителям. Подобный вариант теплоснабжения позволяет пользоваться дешевыми смесителями вместо дорого теплообменного оборудования. Так как разбор подогретой воды неравномерен, по этой причине линии подачи конечному потребителю рассчитывают с учетом максимального потребления.

Закрытые системы теплоснабжения

Представляет собой закрытая система теплоснабжения конструкцию, в которой теплоноситель, циркулирующий в трубопроводе, используется только для обогрева и вода из тепловой сети не отбирается на горячее водоснабжение.

В закрытом варианте обеспечения обогрева помещений подача тепла регулируется централизованно, а количество жидкости в системе остается неизменной. Расход тепловой энергии зависит от температуры циркулирующего по трубам и радиаторам теплоносителя.

В системах теплоснабжения закрытого типа, как правило, используются тепловые пункты, в которые горячая вода поступает от поставщика теплоэнергии, например ТЭЦ. Далее температура теплоносителя доводится до нужных параметров для теплообеспечения и горячего водоснабжения и направляется потребителям.

Когда функционирует закрытая система теплоснабжения – схема поставки тепла обеспечивает высокое качество ГВС и энергосберегающий эффект. Ее главный недостаток — сложность водоподготовки по причине удаленности одного теплового пункта от другого.

Зависимая и независимая системы теплоснабжения

И от

Открытая и закрытая система теплоснабжения

Теплоснабжением называют снабжение теплом жилых, общественных и промышленных зданий и сооружений для обеспечения как коммунально-бытовых (отопление, вентиляция, горячее водоснабжение), так и технологических нужд потребителей.

Теплоснабжение бывает местным и централизованным. Система централизованного теплоснабжения обслуживает жилые или промышленные районы, а местного — одно или несколько зданий. В России наибольшее значение приобрело централизованное теплоснабжение.

В зависимости от способа присоединения системы горячего водоснабжения к системе теплоснабжения, последнее делится на открытое и закрытое.

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

• возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
• ее более высокая надежность;
• энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
• появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Закрытые системы теплоснабжения

Закрытые системы теплоснабжения – это системы, в которых вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения. При такой схеме система полностью закрыта от окружающей среды.

Конечно же, утечки теплоносителя возможны и при такой системе, однако, они весьма незначительны и легко устраняются, а потери воды без проблем автоматически восполняются с помощью регулятора подпитки.

Подача тепла в закрытой системе теплоснабжения регулируется централизованным способом, при этом количество теплоносителя, т.е. воды, остается в системе неизменным. Расход тепла в системе зависит от температуры циркулирующего теплоносителя.

Как правило, в закрытых системах теплоснабжения используются возможности тепловых пунктов. На них, от поставщика теплоэнергии, например, ТЭЦ, поступает теплоноситель, а его температура регулируется до необходимой величины для нужд отопления и горячего водоснабжения районными центральными тепловыми пунктами, которые и распределяют ее по потребителям.

Приемущества и недостатки закрытой системы теплоснабжения

Преимущества закрытой системы теплоснабжения заключаются в высоком качестве горячего водоснабжения. Кроме того, она дает энергосберегающий эффект.

Ее, практически, единственный недостаток в сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.

Открытая и закрытая системы теплоснабжения

Открытая и закрытая системы теплоснабжения.

    Описаний открытых и закрытых систем теплоснабжения, их принципиальных отличий в интернете можно найти огромное количество, поэтому подробное описание мы давать не будем. Остановимся только на их принципиальных различиях, без понимания которых в дальнейшем будет сложно понять примеры из практики. За основу возьмем то, что читатель пока не в теме. Для специалистов в ЖКХ этот раздел можно пропустить, справедливо полагая, что эти сведения для него не представляют особой ценности, он уже все знает и во всем разбирается.

    Итак, начнем с основных различий. Системы теплоснабжения принципиально разделяются на две основные группы. Это открытые системы и закрытые. Принципиальное и основное различие в том, что в открытых системах теплоснабжения отбор горячего водоснабжения осуществляется непосредственно из системы теплоснабжения жилого дома (системы отопления), что создает проблемы с качеством горячего водоснабжения. В воде возможно присутствие различных взвесей, ржавчины и других веществ. Представляет особую сложность и возможность промывки, обслуживания данной системы. Несмотря на негативное отношение к открытой системе теплоснабжения в настоящее время, система получила широкое распространение при строительном буме во второй половины двадцатого века за счет своей простоты конструкции и монтажа при строительстве новых домов, относительно невысокой стоимости. В те годы вопросы энергосбережения стояли на последнем месте, ресурсы мы как-то не считали, предполагая, что они вечные. А вопрос дальнейшей эксплуатации данных систем вообще не учитывался.

        В свою очередь открытые системы теплоснабжения разделяются на зависимые и независимые. Самой простой является открытая, зависимая система теплоснабжения. На размещенной ниже схеме видно, что теплоноситель идет к потребителю прямо из котельной и отбор ГВС в жилом доме (на схеме не показано) забирается в систему ГВС непосредственно из системы отопления жилого дома. Самая простая и в то же время неэффективная система теплоснабжения.

    Открытая система теплоснабжения (независимая) это уже новый этап в развитии систем теплоснабжения. Система, за счет применения в системе теплообменника, имеет раздельный контур. То есть, котельная вода циркулирует по своему контуру, система отопления потребителя по своему. При применении данной системы у организации, занимающейся вопросами эксплуатации теплосети, появилась возможность химически обрабатывать сетевую воду, что безусловно сказалось на долговечности работы систем и котельных установок. В настоящее время осуществляется массовый перевод систем с зависимой схемы на независимую. Однако, независимая система не решила проблему качества горячего водоснабжения. ГВС осталась наиболее уязвимой системой за счет забора горячей воды из системы отопления.

    Окончательным этапом развития систем теплоснабжения в настоящее время по справедливости стала закрытая система теплоснабжения, которая решила проблему обеспечения жителей качественным горячим водоснабжением. Схем исполнения закрытых систем теплоснабжения много, но основной принцип для нее один. Это наличие разделенных контуров, как системы отопления, так и системы горячего водоснабжения. На приведенной ниже схеме это отчетливо видно (для разгрузки схемы, мы не стали показывать обвязку оборудования ЦТП и циркуляционные насосы, которые в данной схеме присутствуют).

____________________________________

*в случае обнаружения неточности или ошибки, просьба сообщить в редакцию сайта в разделе «Вопросы, отзывы, комментарии»

Закрытая и открытая система теплоснабжения: особенности, недостатки и преимущества

Для отопления помещений применяется закрытая и открытая система теплоснабжения. Последний вариант дополнительно обеспечивает потребителя горячей водой. При этом необходимо контролировать постоянное пополнение системы.

Закрытая система применяет воду только как теплоноситель. Она постоянно циркулирует по замкнутому циклу, где потери минимальны.

Любая система состоит из трех главных частей:

• источник тепла: котельная, ТЭЦ и др.;
• тепловые сети, по которым транспортируется теплоноситель;
• потребители тепла: калориферы, радиаторы.

Особенности открытой системы

Достоинством открытой системы является ее экономичность. Из-за большой протяженности трубопроводов качество воды ухудшается: она становится мутной, приобретает цветность, имеет неприятный запах. Попытки очистить ее делают способ применения дорогим.

Трубы теплосети можно увидеть в больших городах. Они имеют большой диаметр и укутаны в теплоизолятор. От них делаются отводы к отдельным домам через тепловую подстанцию. Горячая вода поступает для использования и к радиаторам отопления из общего источника. Ее температура колеблется в пределах 50-75°С.

Подключение теплоснабжения к сети производится зависимым и независимым способами, реализующими закрытую и открытую системы теплоснабжения. Первый заключается в подаче воды напрямую – с помощью насосов и элеваторных узлов, где она доводится до требуемой температуры путем смешивания с холодной водой. Независимый способ заключается в подаче горячей воды через теплообменник. Он более затратный, но качество воды у потребителя выше.

Особенности закрытой системы

Тепловая магистраль выполнена в виде отдельного замкнутого контура. Вода в ней подогревается через теплообменники от магистрали ТЭЦ. Здесь требуются дополнительные насосы. Температурный режим получается более стабильный, а вода – лучше. Она остается в системе и не забирается потребителем. Минимальные потери воды восстанавливаются автоматической подпиткой.

Закрытая автономная система получает энергию от теплоносителя, поступающего на тепловые пункты. Там вода доводится до необходимых параметров. Для систем отопления и горячего водопровода поддерживаются разные температурные режимы.

Недостатком системы является сложность процесса водоподготовки. Также дорого обходится доставка воды в тепловые пункты, расположенные далеко друг от друга.

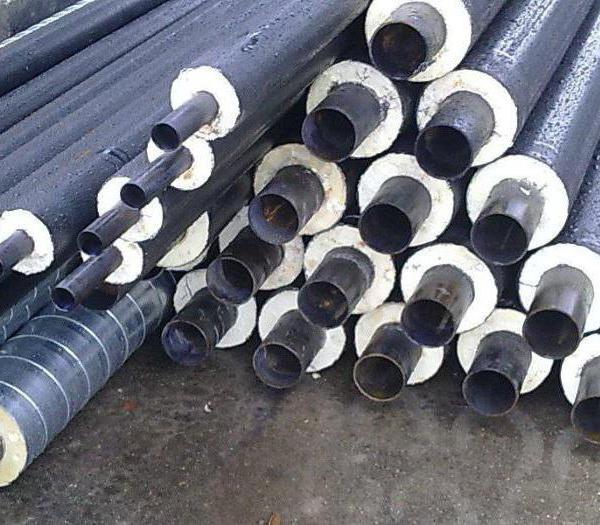

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Теплоснабжение многоквартирных жилых домов

В отличие от дачи или коттеджа, теплоснабжение многоквартирного дома содержит сложную схему разводки труб и нагревателей. Кроме того, в систему входят средства контроля и обеспечения безопасности.

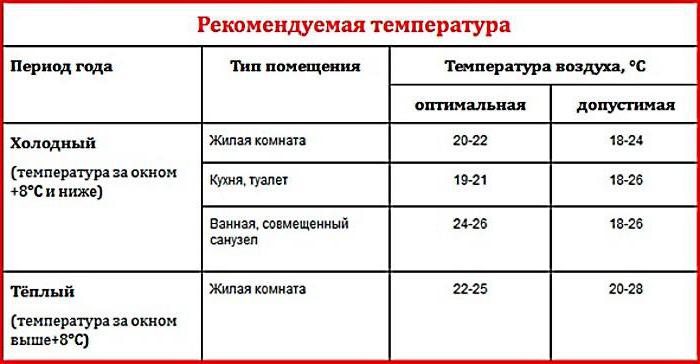

Для жилых помещений существуют нормативы отопления, где указываются критические уровни температуры и допустимые погрешности, зависящие от сезона, погоды и времени суток. Если сравнить закрытую и открытую системы теплоснабжения, первая лучше поддерживает необходимые параметры.

Коммунальное теплоснабжение должно обеспечивать поддерживание основных параметров в соответствии с ГОСТ 30494-96.

Наибольшие потери тепла происходят на лестничных клетках жилых домов.

Снабжение теплом большей частью производится по старым технологиям. По существу системы отопления и охлаждения должны объединяться в общий комплекс.

Недостатки централизованного отопления жилых домов приводят к необходимости создания индивидуальных систем. Сделать это сложно из-за проблем на законодательном уровне.

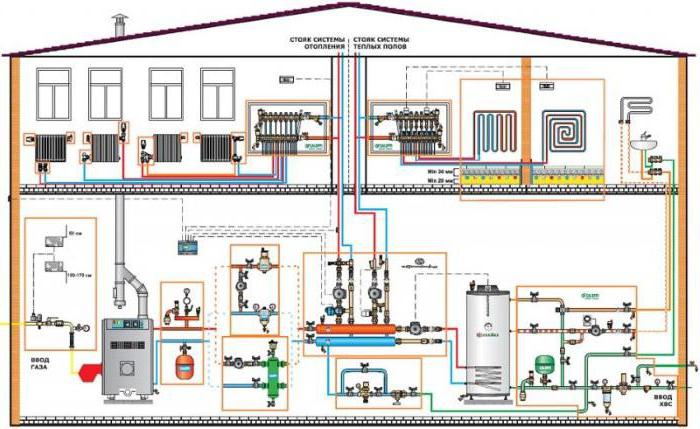

Автономное теплоснабжение жилого дома

В зданиях старого типа по проекту предусмотрена централизованная система. Индивидуальные схемы позволяют выбрать типы систем теплоснабжения в плане снижения расходов на энергоноситель. Здесь имеется возможность их мобильного отключения при отсутствии необходимости.

Проектирование автономных систем производится с учетом нормативов отопления. Без этого дом сдать в эксплуатацию невозможно. Следование нормам гарантирует комфорт для проживания жильцов дома.

Источником нагрева воды обычно служит газовый или электрический котел. Необходимо выбрать способ промывки системы. В централизованных системах применяется гидродинамический способ. Для автономной можно использовать химический. При этом необходимо учитывать безопасность влияния реагентов на радиаторы и трубы.

Правовые основы отношений в области теплоснабжения

Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.

1. В главе 1 излагаются основные понятия и общие положения, определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой. Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате.
2. Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче. Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам.
3. В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора. Рассматриваются все правовые аспекты подключения к тепловым сетям.
4. Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям.
5. В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.

Составление схемы теплоснабжения

Схема теплоснабжения представляет собой предпроектный документ, в котором отражены правовые отношения, условия функционирования и развития системы обеспечения теплом городского округа, поселения. По отношению к ней в федеральный закон входят определенные нормы.

1. Схемы теплоснабжения для поселений утверждаются органами исполнительной власти или местного самоуправления, в зависимости от численности населения.
2. Для соответствующей территории должна быть единая теплоснабжающая организация.
3. В схеме указываются энергетические источники с указанием их основных параметров (загрузка, графики работы и др.) и радиусом действия.
4. Указываются мероприятия по развитию системы обеспечения теплом, консервации избыточных мощностей, созданию условий ее бесперебойной работы.

Объекты теплоснабжения размещаются в границах поселения согласно утвержденной схеме.

Цели применения схемы теплоснабжения

• определение единой теплоснабжающей организации;
• определение возможности подключения к тепловым сетям объектов капитального строительства;
• включение мероприятий по развитию систем подачи тепла в инвестиционную программу организации теплоснабжения.

Заключение

Если сравнить закрытую и открытую системы теплоснабжения, в настоящее время перспективной является внедрение первой. Горячее водоснабжение позволяет повысить качество подаваемой воды до уровня питьевой.

Несмотря на то что новые технологии являются ресурсосберегающими и сокращают выбросы в атмосферу, они требуют значительных инвестиций. При этом не хватает квалифицированных специалистов в связи с отсутствием специальной кадровой подготовки и низким уровнем заработной платы.

Способы внедрения находятся за счет коммерческого и бюджетного финансирования, конкурсов на инвестиционные проекты и др. мероприятий.

Разница между системами лучистого отопления с открытым и замкнутым контуром

Несколько десятилетий назад PEX заменил полибутилен (PB) в установках лучистого отопления с разомкнутым и замкнутым контуром, и ландшафт геотермальных систем отопления изменился навсегда. Многие причины способствовали этой эволюции, но изменения были неизбежны.
Трубка PEX является гибкой, простой в установке и обладает всеми характеристиками, необходимыми для создания успешной системы лучистого отопления с разомкнутым или замкнутым контуром.Будучи менее жестким, чем металлические трубы, вы получаете огромное преимущество. Он справляется с колебаниями температуры, обнаруженными в системах лучистого отопления, намного лучше, чем его конкуренты. Он не подвержен коррозии и не требует дополнительных химикатов, так как установщики PEX могут запускать PEX в чрезвычайно длительных условиях. Вместо того, чтобы использовать цементный раствор или методы плавления, соединения формируются различными способами механического сжатия. Оно устойчиво к замерзанию и разрушению, что является еще одним огромным преимуществом при работе с трубами PEX, которые могут быть зарыты глубоко под землей или помещены в бетонные массы, называемые гипсобетоном или гипсобетоном.

Геотермальные системы отопления могут быть вырыты, выкопаны в глубоком пласте или пробурены. Например, системы с открытым контуром, как правило, используют скважину для перекачивания воды с использованием водоносного слоя, который проходит через теплообменник насоса, а затем сбрасывает воду в другую скважину или близлежащую реку. В теории это намного более эффективно, чем системы с замкнутым контуром, потому что он вытягивает тепло из устойчивого потока воды из глубины земли. Однако системы с обратной связью в настоящее время запрещены во многих частях страны из-за проблем с качеством воды.

Трубка

PEX одобрена для систем горячего водоснабжения (с открытым или замкнутым контуром) во всех моделях санитарно-технических и механических норм в США. В замкнутой системе в качестве теплообменника используется непрерывная петля из труб PEX. Трубка соединена с тепловым насосом, и с соответствующим антифризом она циркулирует повсюду. В отличие от системы с разомкнутым контуром, которая потребляет воду из скважины, система с замкнутым контуром пересчитывает свой теплопередающий раствор в трубе; работая в замкнутой системе.Приблизительно от двух до трех галлонов в минуту на тонну емкости необходимо для эффективного теплообмена.

Потенциал для вредных бактерий гораздо меньше и в замкнутой системе. Федеральные веб-сайты Центров по контролю за заболеваниями (www.cdc.gov) сообщают, что ежегодно от легионеров заболевают от 8 000 до 18 000 человек, причем смертельное заболевание встречается в 5–30% случаев.

Компоненты системы дешевле в замкнутой системе по сравнению с разомкнутой системой, так как для нее требуются фитинги из бронзы или нержавеющей стали вместо чугуна.Системы с замкнутым контуром стали наиболее распространенным геотермальным отоплением. При правильной установке замкнутая система экономична и надежна.

Документы по теме:
Проектирование эффективной системы лучистого теплого пола
Система лучистого отопления объяснила: нагреватели и циркуляторы
Система лучистого отопления объяснила: инжекционное смешивание
Лучистое отопление объяснили: методы теплопередачи
Уличные деревянные печи с изоляцией PEX
Использование геотермального теплового насоса для системы отопления пола
Зональные клапаны в системе лучистого отопления

,

Теплоснабжение | Статья о теплоснабжении по бесплатному словарю

( теплоснабжение ), обеспечение теплом жилых, общественных и промышленных зданий и сооружений для удовлетворения бытовых потребностей клиентов (отопление, вентиляция и горячее водоснабжение) и промышленных нужд. Различают здание и центральное теплоснабжение. Системы теплоснабжения здания обслуживают одно или несколько зданий; Районные системы обслуживают жилой или промышленный район. В СССР централизованное теплоснабжение оказалось наиболее важным; поэтому российский термин теплоснабжение обычно используется в отношении систем централизованного теплоснабжения.Основными преимуществами централизованного теплоснабжения перед теплоснабжением здания являются значительное сокращение расходов на топливо и эксплуатационные расходы (например, за счет автоматизации и повышения эффективности котлоагрегатов), возможность использования низкосортного топлива, уменьшение загрязнения воздуха и улучшение состояния здоровья в населенных пунктах.

Система централизованного теплоснабжения включает в себя источник тепла, систему теплоснабжения и установки, потребляющие тепло, которые подключены к системе через точки распределения тепла.При централизованном теплоснабжении источниками тепла могут быть районные теплоэлектростанции, которые объединяют производство электрической и тепловой энергии; крупные котельные, вырабатывающие только тепловую энергию; устройства для утилизации тепловых отходов промышленности; или установки для использования тепла геотермальных источников. В системах теплоснабжения зданий источниками тепла могут быть печи, водогрейные котлы или водонагреватели, в том числе солнечные.

При централизованном теплоснабжении теплоносителем обычно является вода при температуре до 150 ° C или пар под давлением 0.7–1,6 меганьютона на м ² (7–16 технических атмосфер). Вода обычно используется для коммунальных и бытовых целей, в то время как пар используется в промышленных целях. Температура и давление в системах теплоснабжения определяются требованиями заказчика и экономическими соображениями. Стоимость более высоких температур и давлений транспортной среды становится более оправданной с увеличением расстояния переноса тепла. Расстояния, на которые переносится тепло в современных системах централизованного теплоснабжения, достигают нескольких десятков километров.Расход стандартного топлива на единицу поставляемого тепла определяется главным образом эффективностью источника теплоснабжения. Современное развитие систем теплоснабжения концентрируется на увеличении мощности источника тепла и удельных мощностей установленного оборудования. Тепловая мощность современных районных теплоэлектростанций достигает 2–4 теракалорий в час, а у региональных котельных — 300–500 гигакалорий в час. В некоторых системах теплоснабжения несколько источников тепла используются вместе для питания общей сети теплоснабжения; эта техника повышает надежность, гибкость и экономичность.

Системы теплоснабжения классифицируются в зависимости от того, как отопительные приборы подключены как зависимые или независимые системы. В зависимых системах теплоноситель проходит непосредственно из системы теплоснабжения в нагревательные устройства заказчика. В независимых системах он проходит в промежуточный теплообменник, установленный в точке распределения тепла, и нагревает вторичную теплопередающую среду, которая циркулирует в нагревательном блоке заказчика; Таким образом, блоки клиентов гидравлически изолированы от системы теплоснабжения.Независимые системы используются в основном в крупных городах для повышения надежности теплоснабжения; они также используются в тех случаях, когда давление в системе теплоснабжения превышает номинальные значения давления в тепловых блоках потребителей или статическое давление, создаваемое блоками потребителей, неприемлемо для системы теплоснабжения (например, в системах отопления для высотных зданий). ).

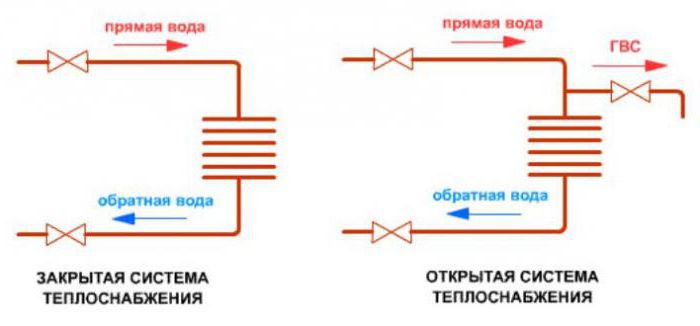

Различают закрытые и открытые системы теплоснабжения в зависимости от того, как подключены блоки горячего водоснабжения.В закрытых системах вода для горячего водоснабжения поступает из водопровода. Эта вода была нагрета до необходимой температуры (обычно 60 ° C) водой из системы теплоснабжения в теплообменниках, установленных в точках распределения тепла. В открытых системах вода подается непосредственно из системы теплоснабжения. Потери воды, вызванные утечками в системе и нормальной подачей, пополняются за счет подачи дополнительной воды в систему теплоснабжения. Вода, подаваемая в систему теплоснабжения, очищается и деаэрируется для предотвращения коррозии и образования отложений на внутренних поверхностях труб.В открытых системах вода также должна соответствовать требованиям для питьевой воды. Выбор системы определяется главным образом наличием достаточного количества воды питьевого качества, а также коррозионной и образующей свойства воды. Оба типа систем распространены в СССР.

В зависимости от количества труб, используемых для переноса теплоносителя, системы теплоснабжения классифицируются как однотрубные, двухтрубные или многотрубные. Однотрубные системы используются в тех случаях, когда теплоноситель полностью используется заказчиком и не возвращается (например, в паровых системах без возврата конденсата и в системах с открытой водой, где вся вода из источника распределяется для горячей воды). водоснабжение потребителей).В двухтрубных системах теплоноситель полностью или частично возвращается к источнику тепла, где он пополняется и нагревается. Многотрубные системы устанавливаются там, где необходимо разделить отдельные виды отопительных нагрузок, например, в системах горячего водоснабжения. Это упрощает регулирование подачи тепла, условия эксплуатации и способы подключения потребителей к системам теплоснабжения. Двухтрубные системы теплоснабжения являются наиболее распространенным типом в СССР.

Подача тепла в системах теплоснабжения регулируется ежедневно и сезонно как у источника тепла, так и у теплопотребляющих установок.Системы водяного теплоснабжения обычно имеют централизованное регулирование температуры теплоснабжения в соответствии с основным типом тепловой нагрузки: только отопление или комбинация отопления и горячего водоснабжения. Регулирование заключается в изменении температуры теплоносителя, подаваемого от источника тепла в систему теплоснабжения, в соответствии с установленной зависимостью между требуемой температурой воды в системе подачи и температурой наружного воздуха. Регулирование температуры в районе дополнено локальным количественным регулированием в точке распределения тепла; это наиболее распространено для горячего водоснабжения и обычно выполняется автоматически.В системах парового теплоснабжения обычно используется местное количественное регулирование. Давление пара у источника теплоснабжения поддерживается постоянным, а потребление пара регулируется потребителями.

СПИСОК ЛИТЕРАТУРЫ

Громов Н.К. Городские теплофикационные системы . Москва, 1974.
Сафонов А. П. Автоматизация систем централизованного теплоснабжения . М., 1974.
Соколов Е. Я. Теплофикация и тепловые сети , 4-е изд.М., 1975.
Зингер, Н. М. Гидравлические и тепловые режимы теплофикационных систем . Москва, 1976.

.
