Все здания подвержены отрицательному влиянию природных факторов. При эксплуатации на фундамент оказывают воздействие осадки, грунтовые воды и отрицательная температура. Незащищенная основа постепенно разрушается, что вызывает усадку стен. Для комплексной защиты дома по его контуру сооружается специальная окантовка. Профессионалы считают, что отмостка – это неотъемлемый элемент здания, продлевающий срок эксплуатации фундамента и предотвращающий деформацию коробки. Остановимся детально на ее назначении, разновидностях и устройстве.
Отмостка – что это такое
При первом взгляде на законченное строение обращает на себя внимание окантовка, выполненная из влагонепроницаемого материала вокруг фундамента. Она вплотную примыкает к цокольной части строения и не только защищает ее, но и гармонично сочетается с фундаментом, создавая единое решение.
Отмостка – это многослойная основа, выполненная в двух уровнях:
- верхнем. Он представляет собой наружный финишный слой в виде декоративного покрытия. Расположенная с уклоном к наружной стороне, внешняя поверхность надежно гидроизолирует основу и плотно с ней контактирует. Верхний слой защитной окантовки выполняется в едином стиле с цокольной частью здания, обеспечивая эстетическое восприятие;
- нижнем. Базовый слой сформирован гравийно-песчаной подсыпкой, которая тщательно уплотняется. Затем устанавливается силовой каркас из арматурной сетки, заливается бетонным раствором и ложится теплоизоляционная прослойка. Подстилка выполняется в приямке, расположенном вокруг строения, обеспечивая целостность чистовой основы при вспучивании почвы.
Устройство отмостки
Разобравшись, что такое отмостка, необходимо отметить ее свойства:
- увеличенную прочность;
- повышенную герметичность;
- хорошую влагостойкость;
- надежную теплоизоляцию.
При первом взгляде создается ошибочное впечатление, что окантовка – элемент декора. Однако у нее более серьезное назначение, на котором остановимся в следующем разделе.
Назначение отмосток – это важно знать
Примыкающее к фундаменту защитное покрытие выполняет комплекс задач:
- предохраняет основу здания от растрескивания в результате замораживания;
- защищает цокольную часть строения от возможного переувлажнения;
- теплоизолирует фундаментную часть строения и подвальное помещение;
- сохраняет целостность основания на протяжении продолжительного времени;
- не позволяет корням растений и кустарников разрушать фундамент;
- позволяет уменьшить расходы на поддержание базы дома в рабочем состоянии;
- предотвращает возможность деформации почвы в результате вспучивания;
- обеспечивает надежный влагоотвод осадков в систему ливневки;
- уменьшает потери тепла, связанные с резким перепадом температуры;
- обеспечивает удобство при перемещении по дорожке вокруг дома;
- создает гармоничность стиля, улучшая эстетическое восприятие здания.
Её основное назначение — гидроизоляция конструкций фундамента и отвод лишней воды от стен
Для обеспечения функциональности следует изготавливать защитную конструкцию с учетом рекомендуемых размеров и соблюдением требований технологии.
Разновидности отмостки
Вокруг домов выполняют различные виды отмосток. Это конструкции, которые отличаются рядом моментов:
- используемым стройматериалом;
- особенностями сооружения;
- технологией изготовления.
Применяются различные виды материалов, гарантирующих повышенную прочность, а также обеспечивают привлекательный внешний вид. Популярны следующие варианты:

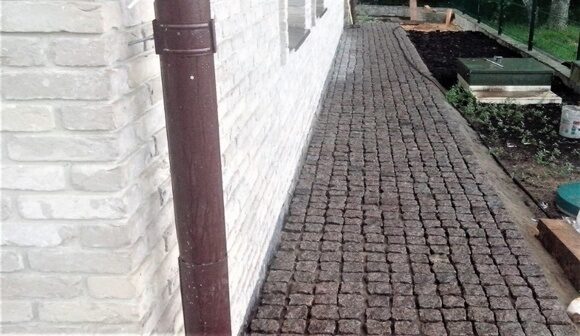

- брусчатка, изготовленная из искусственного композита. Предлагается в широкой цветовой гамме, имеет повышенную прочность, фактуру природного камня, отличается размерами и конфигурацией;
- натуральный камень. Раскалывается на специальном оборудовании из каменных глыб. Затем режется на стандартные заготовки, напоминающие по форме параллелепипед или куб;
- бетон. Это распространенный стройматериал, характеристики которого проверены временем. Бетонная окантовка заливается в опалубку с предварительно установленной арматурной сеткой;
- тротуарная плитка. Отличается различной фактурой, цветом и габаритами. Укладывается на утрамбованный песок, обеспечивая привлекательный внешний вид окантовки;
- мелкий гравий. Гравийная основа применяется при близком расположении водоносных слоев, наличии по контуру дома дренажных магистралей, а также при недостатке средств;
- асфальтобетон. Применяется для защиты оснований многоэтажных зданий. Требует применения специального оборудования для уплотнения, выделяет при нагреве вредные вещества. Не используется для частных домов.
Конструкция должна быть изготовлена из прочных материалов
Конструкция окантовки предусматривает выполнение подстилки на основе щебенки, уплотненной песчано-гравийной смеси или глины. Подстилочный слой формирует основу для наружной отделки. Декоративная основа обеспечивает защиту от проникновения влаги и улучшает эстетическое восприятие.
В зависимости от особенностей применяемой технологии и конструктивного варианта изготовления окантовки классифицируются на следующие виды:
- жесткие конструкции;
- мягкие основы.
Рассмотрим особенности каждого вида.
Жесткая отмостка – это что?
По варианту конструктивного изготовления она выполнена в виде опоясывающей дом бетонной или асфальтной ленты, уложенной на утрамбованную щебеночно-песчаную подсыпку. На бетонную основу может укладываться тротуарная плитка. Гидроизоляционная защита обеспечивается структурой бетонного массива или асфальтовой основы.
Технология изготовления включает следующие этапы:

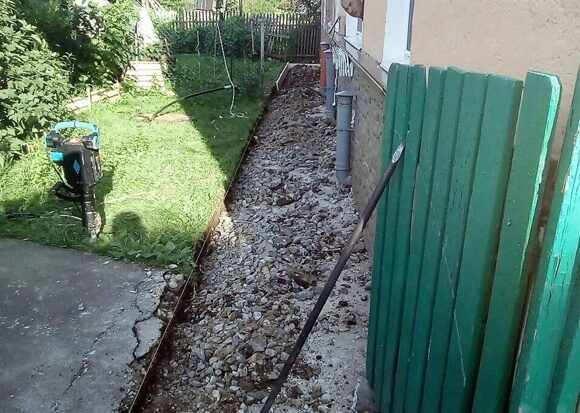

- Подготовку приямка.
- Засыпку нижнего слоя.
- Трамбование подсыпки.

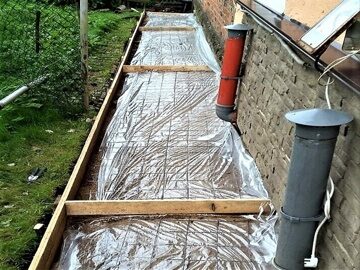

- Монтаж опалубки.
- Укладку теплоизоляционного материала.
- Размещение арматурной решетки.
- Бетонирование.
- Укладку плитки.
Жёсткая отмостка.Представляет собой ленту из бетона или асфальта, уложенную на песчано-гравийную подушку по периметру внешних стен здания
Преимущества конструкции:
- повышенная надежность;
- продолжительный срок использования;
- эффективная влагозащита.
Недостатки:
- повышенный уровень затрат;
- трудоемкость выполнения работ;
- потребность в финишной облицовке.
Конструкция и технология изготовления жесткой отмостки позволяют уложить теплоизоляционный материал для дополнительного утепления фундамента.
Что такое отмостка мягкая?
Отличительной чертой мягкой кантовки является применение утрамбованных материалов, которые допускают незначительное смещение основы с сохранением целостности всей конструкции. Базовый слой представляет собой утрамбованную многослойную подсыпку, расположенную в приямке. Конструкция гидроизолируется замком из глины или гидроизоляционным материалом, затрудняющим проникновение влаги.
Мягкая отмостка, как понятно из названия, устраивается из нежёстких материалов
Для подсыпки используют:
- песок;
- щебенку;
- гравий;
- гальку.
Поверх базового слоя укладывается брусчатка или обустраивается обычный газон. Достоинства мягкой конструкции:
- незначительный уровень финансовых затрат, связанный с отсутствием бетонных мероприятий;
- быстрота и легкость сооружения, позволяющие самостоятельно выполнить работу за ограниченное время;
- невозможность появления трещин, значительно ухудшающих внешний вид бетонных конструкций;
- отсутствие необходимости устройства деформационных швов, ухудшающих декоративность окантовки.
К недостаткам конструкции относится невысокая прочность по сравнению с бетонным вариантом.
Что такое отмостка, правильно изготовленная
Правильно сделанная отмостка – это конструкция, выполняющая свои основные функции по гидроизоляции, влагоотводу и надежной защите фундамента.
Чтобы эффективно выполнять функцию конструкция должна соответствовать по двум параметрам: ширина,уклон
Главные отличительные признаки правильно изготовленной и надежной отмосточной конструкции:
- наклон поверхности. Уклон выполняется от стен здания к внешнему краю окантовки. Величина уклона определяется в процентах от ширины дорожки и составляет согласно строительным правилам от 1 до 10%. При большем уклоне легко поскользнуться в зимнее время;
- правильное расположение относительно края крыши. Осадки, стекающие с кровли, должны попадать на поверхность окантовки и не размывать почву. Для этого ширина дорожки выбирается такой, чтобы наружный край выходил за габариты крыши на 20–30 см;
- применение качественных стройматериалов. При формировании жесткой отмостки применяется бетон повышенных марок, изготовленный из портландцемента М400 или М500. Допускается применение асфальта, соответствующего требования стандарта;
- целостность конструкции. Не допускаются разрывы в поверхности окантовочной дорожки, которая располагается вокруг здания по замкнутому контуру. Это обеспечивает возможность эффективной защиты основания здания от проникновения влаги;
- толщина основы. Параметр определяется в зависимости от глубины промерзания в конкретном регионе, а также нагрузок, которые будут действовать на поверхность. Для бетона размер составляет 7–12 см, а для асфальта – более 5 см;
- наличие бордюра. Он заглубляется по наружному краю дорожки в грунт на глубину, затрудняющую проникновение корней растений под дорожку. Это предотвращает разрушение дорожки с внутренней стороны;
- расположение внешнего края окантовки над уровнем почвы. Достаточно небольшого перепада величиной 5–7 см. Это позволяет предотвратить подтопление защитной окантовки в период повышенного выпадения осадков и при таянии снега.
Соблюдение указанных требований позволит эксплуатировать отмостку на протяжении длительного времени, надежно защитит фундамент строения. Не стоит откладывать мероприятия по обустройству защитной окантовки. Выполните отмостку для надежной гидроизоляции фундамента сразу после завершения строительства с учетом требований действующих норм и правил.
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
Она решает несколько задач, и повышает надежность фундамента, а значит, и всего сооружения. Выбор ее конструкции требует определенных знаний и заслуживает особого внимания.
Что это такое?
В общем случае, отмостка здания представляет собой специально подготовленную полосу, примыкающую к фундаментной стенке по всему периметру дома.
Ее основная задача заключается в защите фундамента от осадков, т.е. исполнение роли гидроизоляции.
Кроме того, на нее возлагаются такие функции:
- отвод воды на безопасное расстояние от стен сооружения;
- функционирование в качестве пешеходной дорожки вокруг дома, особенно в ненастную, слякотную погоду;
- придание дому законченного вида, финальная точка всего фасадного интерьера.
В престижных домах последней функции придается особое значение. Нередко отмостке отводится еще и роль дополнительного утеплителя, уменьшающего промерзание грунта непосредственно возле фундамента.
Требования
Исходя из назначения, к материалам, используемым для изготовления, предъявляются такие требования:
- водостойкость, высокие гидроизоляционные способности;
- стойкость к атмосферным воздействиям, в т.ч. морозостойкость, стойкость к перепадам температур и солнечному ультрафиолету;
- достаточная механическая прочность для передвижения людей, также при падении различных предметов (например, сосулек) и наезде автотранспорта;
- долговечность;
- простота изготовления, технологичность;
- разумная стоимость;
- привлекательный внешний вид, гармония с фасадом;
- стойкость к воздействию грунта снизу, в т.ч. вспучиванию.
С учетом практического опыта эксплуатации выделяются 3 основных требования к конструкции отмостки:
- Достаточная ширина, позволяющая отводить воду, капающую с крыш, и свободно перемещаться человеку, а также устанавливать лестницу.
- Наличие уклона, необходимого для отвода воды от стен на безопасное расстояние самотеком.
- Монолитность (сплошность) полосы по всему периметру дома (разрыв допускается только в месте расположения крыльца).
Повышенные теплоизоляционные характеристики не являются обязательным требованием для отмостки. Однако введение в конструкцию утеплителя позволяет заметно снизить потери тепла из помещения. Основные требования к отмостке здания приведены в СНиП 2.02. 01-83
Когда нужно делать?
Отмостка вокруг дома необходима для ленточного, плитного, фундамента из ФБС, а также для столбчатых опор с небольшим заглублением.
При использовании свайных (винтовых) и заглубленных столбчатых фундаментов этот элемент не считается обязательным. Его все равно делают, но не для защиты, а для обустройства пешеходной дорожки и придания определенного внешнего вида фасаду.
Изготавливать отмостку рекомендуется после завершения отделки стен сооружения, но до завершающей операции отделки цоколя. Последнее условие связано с наличием компенсационного зазора, который надо закрыть сверху от осадков выступающим цокольным элементом.
Сезонность работ зависит от разновидности отмостки. В зимнее время не следует осуществлять бетонные работы. Плитку и брусчатку можно укладывать в любое время. Для любого типа оптимальным считается сухое, теплое время года.
Виды
Отмостки могут иметь разную конструкцию, а для их изготовления использоваться различные материалы.
Выделяется 2 основных типа:
- монолитная или жесткая;
- скрытая или мягкая.
В первом случае, ее полоса по всему периметру дома имеет твердое, водонепроницаемое покрытие. Во втором варианте, гидроизоляция находится внутри конструкции, а верхнее покрытие выполняется из водопроницаемых материалов, которые обеспечивают декорирующую функцию.
Мягкая отмостка
Жесткая
В жесткой отмостке все основные функции возложены на твердое наружное покрытие. Все варианты этого типа имеют конструкцию в виде многослойного пирога, заложенного в вырытую траншею.
Они включают такие слои:
- утрамбованный грунт,
- подушка,
- разделительный слой,
- гидроизоляция,
- основание для покрытия (вторая подушка),
- само внешнее покрытие.
Используются следующие виды конструкций:
- Бетонная полоса. Это наиболее распространенный вариант, в котором покрытие изготавливается путем заливки монолитного бетонного слоя. Применяется бетон класса не ниже В15. Толщина покрытия должна быть не менее 5 см.
- Асфальт. Такое покрытие накладывается толщиной 3-5 см и тщательно уплотняется. При соблюдении технологии оно обеспечивает хорошие гидроизоляционные свойства. Асфальт обходится дешевле бетона, но требует дополнительного оборудования. Кроме того, в жаркую погоду покрытие может размягчаться с выделением вредных веществ.
- Тротуарная плитка. В последнее время она стала пользоваться популярностью из-за привлекательного внешнего вида. Укладывать ее можно на насыпное основание, уплотняя резиновым молотком, или на цементный раствор. В последнем варианте повышается риск растрескивания из-за пучинистости грунта и осложняется ремонт.
- Брусчатка, булыжник. Это наиболее дорогой вариант, предпочтение которому отдается при строительстве элитных коттеджей. По сравнению с предыдущим типом он имеет более высокую прочность, а долговечность превышает 100 лет. На высоком уровне находятся декоративные свойства. Наиболее гармонично смотрится в сочетании с фасадом, облицованным настоящим камнем.
Основное преимущество жестких отмосток заключается в возможности использования в качестве пешеходной дорожки, повышенной прочности и долговечности.
Мягкая
В отличие от жесткой конструкции в скрытых (мягких) отмостках гидроизоляционный элемент спрятан внутри, а верхний слой сформирован из мягкого или насыпного материала.
Можно выделить такие разновидности:
- Глиняное покрытие. Глина обладает хорошими гидроизоляционными свойствами, что обеспечивает функционирование отмостки. Она накладывается сверху на подушку из щебня толщиной 12-15 см. Важно приобрести чистый материал, без песка и примесей. Главное преимущество – низкая стоимость, простота обустройства. Недостатки — непривлекательный внешний вид, размягчение в сырую погоду. Для устранения этих недостатков сверху насыпается слой щебня или утапливаются в глину камни. Облагородить можно мраморным или гранитным щебнем.
- Засыпка щебнем, галькой. Такой верхний слой не выполняет гидроизоляционной функции. Она полностью возлагается на элемент внутри конструкции.
- Отмостка-газон. Для придания декоративности внешний слой можно выполнить в виде зеленого газона. Для этого сверху насыпается плодородный грунт толщиной 10-15 см, и высаживается газонная трава. Такая отмостка требует постоянного ухода, в т.ч. применение газонокосилки.
- Полимерные панели. При возведении современных, скрытых отмосток стали применяться ПВП мембраны. Они не обладают достаточной механической прочностью, но прекрасно защищают фундамент от проникновения влаги. Такие панели укладываются на песчаную подушку внутри конструкции. Сверху можно посеять газон или цветник, сделать декоративную засыпку.
К преимуществам мягких конструкций можно отнести:
- простоту технологии,
- отсутствие бетонных работ,
- оригинальный дизайн,
- пониженную стоимость,
- отсутствие компенсационных зазоров.
Недостатки:
- неудобство передвижения по полосе,
- более высокие требования по уходу в процессе эксплуатации.
Какую выбрать для разных вариантов фундамента?
При соблюдении технологии, практически, все виды отмосток справляются со своими задачами, а потому выбор имеет субъективный характер, связанный с предпочтениями хозяина.
Однако можно выделить и некоторые нюансы:
- При возведении теплой конструкции (т.е. с теплоизоляционным слоем) можно применять только жесткий тип.
- Жесткая отмостка более подходит при наличии утепленного, большого подвала в доме, а также при желании иметь пешеходную дорожку вокруг сооружения.
- Бетонная и мягкая отмостка применяется для снижения стоимости строительства. В элитных домах более популярна тротуарная плитка и брусчатка.
- При высокой пучинистости грунта более подходит мягкий вид. Из жесткого варианта можно рекомендовать только тротуарную плитку.
- В регионах с холодным климатом целесообразно использовать мягкие конструкции, обладающие более высокой морозостойкостью.
Важным критерием является долговечность конструкции. Жесткие отмостки имеют срок службы более 20 лет, а брусчатка – более 100 лет. Мягкие варианты не выдерживают более 5-7 лет, после чего требуется ремонт или полная замена покрытия.
Размеры
К основным размерам отмосток относятся:
- Ширина полосы. В соответствии с СНиП 2.02.01-83 для нормальных грунтов установлена минимальная ширина – 60 см, а для пучинистых и просадочных – 1 м. Максимальное значение этого параметра не нормируется. В нормальных условиях принято определять ширину полосы по проекции свеса кровельного карниза. Отмостка должна выходить за него на расстояние не менее 20 см. Обычно это превышение принимается в пределах 25-30 см. Оптимальной считается ширина порядка 80-120 см.
- Высота. Возвышение отмостки над уровнем земли необходимо для исключения попадания воды с внешней стороны полосы. Обязательных норм нет, но обычно высота составляет в нижней части порядка 3-5 см. Высота подъема края, примыкающего к стене, зависит от выбранного угла уклона.
- Толщина отмостки. Она зависит от используемых материалов и требуемой прочности. Углубление отмостки в землю не должно превышать половины нормируемой глубины промерзания грунта. Правила рассчета определяются СП 131.13330.2012 и СП 22.13330.2011. Для бетонного покрытия толщина составляет 8-10 см. Если предполагается возможность наезда транспорта, то ее надо увеличить до 14-16 см. Толщина мягкого покрытия устанавливается в пределах 10-20 см.
Соблюдение правил выбора размеров поможет обеспечить надежность и работоспособность отмостки.
Уклон
Поверхность отмостки обязательно должна иметь уклон от стены здания к внешнему краю для того, чтобы вода могла скатываться с нее самотеком. Дальше, она попадает в дренажные трубы и отводится в место сбора. При определении угла уклона приходится решать альтернативу.
Чем больше угол, тем проще удаляется вода, однако и ходить по наклонной поверхности сложнее, особенно при обледенении зимой. В результате принимается для твердых, ровных покрытий (бетон, плитка) угол уклона 3-6 градусов, для булыжника и брусчатки – 5-10 градусов, для мягких отмосток – 3-10 градусов.
Уклон обеспечивается уже на стадии подготовки траншеи и контролируется по мере формирования слоев. Достигается нужный угол путем подъема края, примыкающего к стене, на 2-10 см относительно внешней границы.

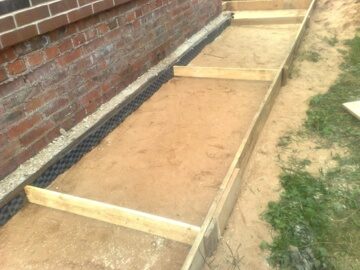

Компенсационный шов
Компенсационным швом называется зазор между телом отмостки и фундаментной стенкой по всему периметру здания. В процессе эксплуатации материалы отмостки и фундамента подвергаются различному расширению при нагревании.
Если зазора нет, то отмостка будет постепенно разрушать фундамент, или наоборот, более значительное расширение основания дома разрушит отмостку. Зазор призван нивелировать различие в температурном расширении.
Кроме того, он компенсирует реакцию вспучивания грунта при замерзании и усадочные процессы. На практике ширина компенсационного зазора принимается в пределах 20-30 мм. Для мягких отмосток шов не нужен, т.к. такое покрытие не может оказать заметного влияния на бетон фундамента.
Какое покрытие лучше – из тротуарной плитки или из бетона?
Наиболее популярными конструкциями являются бетонная полоса и отмостка из тротуарной плитки. Для выяснения, какая конструкция лучше, можно сравнить их отдельно:
- Технологические особенности. Для изготовления бетонной полосы необходим значительный объем бетонных работ, а значит надо привлекать бетономешалку. Кроме того, для усиления покрытия необходимо обеспечить его армирование стальными стержнями или сеткой. Укладка тротуарной плитки не требует дополнительного оборудования и легко обеспечивается вручную. Армирования не требуется.
- Продолжительность работ. Бетонирование осуществляется достаточно быстро, но требует дальнейшей выдержки для полного застывания бетона. Ручная кладка плитки – трудоемкий процесс.
- Стойкость к воздействию внешних факторов. Оба покрытия обладают хорошей влагостойкостью и стойкостью к воздействию атмосферных воздействий. Морозостойкость плитки несколько выше, чем у бетона.
- Бетонную полосу можно заливать только на стабильных грунтах с малой пучинистостью. Плитка считается универсальным материалом и способна противостоять пучинистой реакции.
- Стоимость. Бетонная отмостка обходится значительно дешевле покрытия из тротуарной плитки.
- Внешний вид. Монолитная бетонная полоса смотрится очень скромно, в то время, как тротуарную плитку можно выбрать по цвету, сочетая с интерьером фасада.
Сравнение показывает, что по большинству параметров тротуарная плитка заметно превосходит бетонное покрытие. Ограничивает ее применение только высокая стоимость.
С учетом этого бюджетные проекты предусматривают бетонные отмостки, а вот при строительстве элитных домов все чаще применяется тротуарная плитка.
Сколько времени требуется на устройство?
Одним из самых трудоемких этапов возведения отмостки является рытье траншеи. С учетом близкого расположения стен ее приходится копать вручную. При твердом грунте такая работа может затянуться на несколько дней.
Обустройство траншеи производится за 1-2 смены в зависимости от размеров здания. Заливку бетоном необходимо произвести в один заход, т.е. в течение 1 смены. Укладка плитки или брусчатки может потребовать до 2-3 смен.
Мягкая отмостка в виде газона требует посадочных работ, при которой не следует торопиться. Длительное время необходимо для высыхания бетона. Набор прочности завершается за 4 недели. По крайней мере, в течение 7-8 суток необходим специальный уход за покрытием, включающий периодическое увлажнение.
Как защитить от разрушения?
В процессе эксплуатации бетонное покрытие подвергается значительной углекислотной коррозии, что ведет к постепенному разрушению.
Существует несколько способов защиты:
- Лакокрасочные покрытия. Широко применяются различные краски и эмали. Перед их нанесением осуществляется специальная гидрофобизация бетона.
- Полимерные покрытия. Наиболее популярны пентафталиевые и хлорвиниловые составы. В настоящее время можно применить высококачественные эпоксидные и полиуретановые покрытия.
- Пропитка. Долговечность бетона существенно увеличивают пропиточные составы глубокого проникновения. Они обеспечивают гидрофобизацию поверхностных слоев, что исключает проникновение влаги вглубь материала.
Помимо указанных мероприятий, срок службы продлевает правильный уход и своевременный ремонт покрытия. При обнаружении любых дефектов и микротрещин необходимо их заделка жидким цементным раствором.
Стоит ли утеплять?
Утепляющий слой не является обязательным для отмостки дома. Однако стоит подумать о включении его в конструкцию. На это указывают такие обстоятельства:
- Утеплитель существенно уменьшает глубину промерзания грунта в непосредственной близости к фундаменту, что снижает пучинистую реакцию, как на фундамент, так и на саму отмостку.
- Отмостка закрывает стык стен с напольным перекрытием, который часто становится мостиком холода, через который уходит тепло из помещения. Утеплитель сокращает эти утечки.
- При наличии подвала теплая отмостка позволяет поддерживать нужную температуру в подвальном помещении.
Утепление отмостки Пеноплэксом
Утепляющий слой повышает стоимость отмостки, но это увеличение цены компенсируется экономией на затратах по обогреву помещения и повышает надежность фундамента. Эти факторы говорят о том, что утепление экономически оправдано.
Основные ошибки
При проектировании и изготовлении отмостки часто обнаруживаются такие ошибки:
- Отсутствие компенсационного шва, что часто приводит к быстрому ее разрушению.
- Недостаточная ширина полосы относительно свеса карниза крыши. Стекающая с кровли вода попадает сразу в грунт рядом с домом и затекает под отмостку, а затем накапливается возле фундаментной стенке. Это снижает эффективность конструкции.
- Прерывистость полосы. Любые разрывы позволяют скопиться здесь воде, что ведет к неравномерному проседанию и деформации всей конструкции. Особенно опасны разрывы на углах дома.
При возведении отмостки надо строго следить за соблюдением технологии. Любые нарушения приводят к быстрому ее разрушению.
Видео по теме статьи
В видео рассмотрены частые ошибки выполнения отмостки, показаны варианты правильного выполнения:
Заключение
Отмостка только на первый взгляд кажется малозначащим элементом конструкции здания. Она существенно продлевает жизнь фундаменту, оберегая от осадочной влаги.
Для того, чтобы отмостка полноценно выполняла свои функции, необходимо правильно выбрать ее тип и материал для покрытия. Она способна не только защитить фундамент, но и придать законченный вид всему фасаду.
Содержание
Назначение бетонной отмостки
Общие технические данные
Этапы устройства бетонной отмостки
Выемка грунта
Устройство опалубки
Устройство песчаной подготовки
Устройство подготовки из щебня
Утепление отмостки
Устройство гидроизоляции из пленки ПВХ
Армирование бетонной отмостки
Устройство температурных швов из доски
Бетонирование отмостки
Заполнение температурных швов
Назначение бетонной отмостки
Бетонная отмостка вокруг любого строения (в частности частных строений) выполняет защитную конструктивную функцию вдоль всех наружных стен здания. Главная роль бетонной (монолитной) отмостки защищать и отводить поверхностные воды атмосферных осадков от здания, а также потоки воды, которые сходят по водосливным трубам с кровли здания. Отведение влаги от здания, позволяет на долгие годы сохранить конструктивную сущность фундамента здания, сохраняя его в сухом виде. Конечно бетонная отмостка не предотвратит защиту от попадания влаги на фундаментную подошву здания и не создаст условия основной гидроизоляции фундамента, но работая вместе с гидроизоляцией фундамента и дополнительной дренажной системой, создает условия благоприятной среды для всех видов фундамента здания, будь то ленточный фундамент, или фундаментная плита. Второе основное назначение отмостки — это утепление грунта вокруг здания, что в свою очередь предохраняет грунт от сезонного промерзания и последующего его вспучивания. Также отмостка выполняет функции тротуарной дорожки вокруг здания, которая в свою очередь выполняет несущую роль под устройство будущей брусчатки. При минимальных финансовых затрат (не применяется специальная опалубка), вы получаете качественное бетонное основание для устройства облицовки отмостки.
Устройство бетонной отмостки
Главный принцип устройства бетонной отмостки заключается в том, что она должна быть как минимум на 100 мм шире чем кровельный свес. Все водосточные потоки влаги, которые стекают с любой кровли, плоской или скатной, должны попадать на плоскость бетонной поверхности отмостки и стекать в сторону противоположную от стен дома. Зачастую многие застройщики часто относятся к монолитной отмостке скептически. Считают, что этот элемент конструктива строящегося здания лишний или недостаточно серьезный элемент здания, и не изучив технологию устройства подготовки, мастерят данный элемент из подручных средств и материалов, которые остаются на любом строительном участке, не осознавая того что не качественная бетонная отмостка не прослужит долго, а самое главное не будет выполнять ту существенную роль, которой она должна соответствовать. К устройству монолитной отмостки необходимо приступать, когда все строительные работы по возведению здания закончены, а также закончены работы по устройству утепления фасада. Стоит отметить что прием бетонной смеси, все-таки лучше сделать до того, как вы начнете финишную отделку фасада. В противном случае нужно предусмотреть укрывочные работы облицовки цоколя, иначе все ваши труды придут в негодность, ведь капли бетонной смеси будет сложно отмыть, например с природного камня на фасаде.
|
Если же вы приступили к устройству бетонной отмостки после облицовки цоколя и фасада, то простая пленка ПВХ и малярный скотч поможет сохранить чистоту. Оклейте все места примыкания фасада к будущей отмостки пленкой средней плотности. Малярным скотчем склейте перехлест пленки, а также места крепления пленки ПВХ к фасаду |
| ПРИМЕРЫ ДОМОВ БЕЗ ОТМОСТКИ. НЕГАТИВНЫЙ ЭФФЕКТ НА ПРИМЕРЕ ФОТОГРАФИЙ |
Устройство бетонной отмостки
Общие технические данные
И так. Из чего собственно говоря должна изготавливаться бетонная отмостка? Из самого названия мы видим, что основной составляющий элемент конструкции — это бетон. Возникает вопрос по марке бетона. Если обратится к нормативной документации по монтажу отмостки, а ее изготовление регулирует СНИП 3.03.01-87 «Несущие и ограждающие конструкции» марка бетона должна быть не менее М200. На практике по производству монолитных работ, было замечено что использовать нужно не менее марки бетона 300 с преимущественным заполнителем на гранитной основе. Данная марка бетона более подходить по своим характеристикам в эксплуатации монолитной отмостки. Работая вместе с арматурным каркасом отмостки, данный бетон создаст очень прочную основу для будущей подготовки под облицовку отмостки, как брусчаткой, так и просто асфальтовым покрытием.
Этапы устройства бетонной отмостки
При изготовлении бетонной отмостки нужно соблюдать следующие этапы:
| Выемка грунта |
| Установка опалубки |
Если проектом или вашим желанием улучшить технические возможности устройства бетонной отмостки, добавится утепление под основой отмостки, тогда соответственно добавится еще и этап утепления отмостки.
Рассмотрим устройство каждого этапа в отдельности.
Выемка грунта
Для выемки грунта под устройство отмостки вам экскаватор не потребуется. Все что пригодится в Работе — это два вида шансового инструмента, совковая и штыковая строительная лопата. Глубину выемки грунта с помощью ручного инструмента нужно рассчитать так, чтобы по вертикальные отметки для подосновы отмостки прошли песочное и щебеночное основание. В зависимости от устройства отмостки в плане утепления, если в ваши планы утепление входит, то соответственно также не забудьте в расчёт принять толщину экструдированного пенополистерола типа Пеноплэкс. За частую толщину утепления принимают за 50 мм. Этого достаточно при устройстве отмостки. Дополнительный слой теплоизоляции в основе отмостки обеспечит необходимые тепловые свойства по утеплению цоколя.
Вернёмся к земляным работам. Толщина выемки составит в размерном диапазоне от 200 мм до 300 мм. Данные размеры взяты из расчета устройства песчаной подготовки (100-150 мм) и щебеночной подготовки (100-150 мм).
|
Очень важно! Выемку материкового грунта необходимо производить горизонтальным методом, не взрыхляя утрамбованный грунт. В дальнейшей эксплуатации монолитной отмостки, некачественная выемка грунта будет способствовать появлению пустот под бетонным полотном отмостки вследствие проседания песка и щебня. |
Также советуем предусмотреть необходимый уклон бетонного полотна в сторону противоположную от стены строения. Обычно она составляет от 1 до 3 см на метр ширины отмостки. Советуем предусмотреть в конструкции отмостки, а это соответственно отразится и на выемки грунта, так называемого «зуба» отмостки виде небольшой балки высотой 100 мм от низа полотна. Данный вариант предохранит от вымывания из-под отмостки песочного основания. «Зуб» в конструкции отмостки можно не делать, если в качестве ограждающей конструкции отмостки, будет монтироваться бордюр. В этом случае под устройство бордюра (поребрика) необходимо извлечь грунта столько, столько необходимо для бетонной смеси при монтаже бордюра.
Устройство опалубки
Для изготовления на строительном участке монолитной отмостки, специальная инвентарная опалубка вам не потребуется. Так как толщина полотна будет составлять размер от 80 мм до 120 мм, вам потребуется обычная доска толщиной 50 мм и высотой от 100 мм до 150 мм, в зависимости от толщины отмостки и высотного перепада горизонта земляного полотна. Доску устанавливают вдоль края проектной отметки бетонной отмостки ребром по отношению к горизонту земляного полотна. Для экономии расходного материала в частности доски для опалубки, ее можно поставить на сам грунт вдоль линии отмостки. В этом случае вам потребуется только одна доска высотой отмостки. Если же опалубку из доски будите устанавливать с учётом «зубчика» (балки) отмостки, то в этом случае необходимо установить опалубку из доски высотой из расчета отмостки (100-120 мм), плюс высота зубчика (200 мм).
Для устройства температурных расширительных швов, в составе опалубки необходимо установить опалубочные доски толщиной 20-25 мм перпендикулярно бетонной плите отмостки. Установку доски для устройства температурных швов нужно рассчитывать, как минимум на углах (поворотах) отмостки и одну по центру по стороне стены вдоль которой заливается бетонная отмостка. После того как бетон будет уложен в опалубку, и примет затвердевшее состояние (этот этап наступает обычно на следующий день после укладки бетонной смеси) доску необходимо аккуратно вынуть из тела бетона, не разрушая краев отмостки. В дальнейшем в данный кессон устанавливают ленту или заливают битумной мастикой, которая в последующей эксплуатации отмостки, предотвратит попадания влаги и будет препятствовать вспучиваемости бетонного полотна отмостки.
Устройство песчаной подготовки
После этапа установки опалубки для отмостки, необходимо произвести работы по укладке песочного основания. Для таких работ наиболее подходящий песок карьерного типа средней фракции. Возможно использовать мытый речной песок, но в плане экономики устройства вашей отмостки, это будет не эффективный метод. Не смотря на рекомендации по типу песка, многие застройщики выбирают самый дешевый «песок» исходя из соображений что дешевле. Огромное количества примеси глины в таком песке сыграет плохую роль в дальнейшей эксплуатации. Отмостка будет подвержена большому риску деформации. Песок укладывают ровным слоем по всей площади отмостки. Толщина песочной подготовки варьируется в диапазонах от 150 до 200 мм.
При укладке песка используют лопаты, строительные нитки для определения высоты песочной подготовки, уровнем, деревянным или алюминиевым правилом, а также ручной трамбовкой. В грунт предварительно забиваются маяки из арматуры на необходимую высоту под уровень нижней части бетонной подготовки. В дальнейшей работе, арматурные маяки, будут служить для определения высотной отметки не только песка, но и уровня укладки щебня. После выполнения работ, арматурные стержни можно оставить в теле подготовки, немного забив их. Затем ручной или пневматической трамбовкой тщательно утрамбовывается слой песка до прочного состояния, проливая водой во время работы. По завершении работ, рекомендуем уложить недорогой геотекстиль, для разделения песочного слоя от слоя из щебня. Геотекстиль предохранит щебенку от дальнейшего заиливания.
Устройство подготовки из щебня
При устройстве подготовки из щебня для монтажа отмостки, нужно руководствоваться такими же правилами, как и при устройстве фундамента. Необходимый уклон будущей отмостки (10-30 мм на ширину бетонного полотна) можно начать сразу с устройства подготовки из щебня. В то же время это необязательное правило при данном этапе работ. Для простоты и скорости монтажных работ, уклон бетонной отмостки, лучше воспроизвести на этапе заливки бетона. И так. Для работ по изготовлению отмостки необходим щебень двух фракций: 20-40 и 5-10 мм. Наиболее подходящий щебень по своим физическим показателям подойдет щебень из гравия.
Щебень фракции 20-40, рассыпаем ровным слоем по всей площади отмостки. Толщина щебеночной подготовки варьируется в диапазонах от 100 до 150 мм. Соответственно первый слой из щебня фракции 20-40 займет от 80 мм до 130 мм. При укладке щебня в опалубку отмостки пользуются, как и при укладке песка, шансовым инструментом, строительными нитками для определения высоты подготовки, уровнями и пневматической либо ручной трамбовкой. Первый вид щебня фракции 20-40 мм хорошо втрамбовывают в слой песка. Затем сверху 20 миллиметровой толщиной рассыпают мелкий щебень, создавая так называемый замок. По окончании этого этапа переходим к утеплению отмостки.
Утепление отмостки
Для создания дополнительного утепления цоколя дома, а также для создания дополнительного барьера против промерзания пучинистых грунтов, рекомендуется произвести утепление отмостки. Для утепления конструкции отмостки наиболее подходящим, является экструдированный пенополистирол (ЭПП), толщиной 50 мм. Наиболее подходящим из всех марок пенополистеролов, выпускаемых многими производителями, является Пеноплэкс. У данной марки экструдированных пенополистеролов есть ряд преимуществ перед другими марками: нулевое водопоглащение, высокая прочность к нагрузкам на сжатие и изгиб, низкая теплопроводность и долговечность материала.
| Технические данные экструдированного пенополистерола | |
|
Прочность на сжатие при 10% линейной деформации, не менее МПа, (кгс/см2; т/м2) |
0,30 (3; 30) |
| Водопоглащение за 24 часа, не более, % | 0,4 |
| Категория стойкости к огню, группа горючести | Г4 |
| Коэффициент паропроницаемости мг/(м.ч.Па) | 0,005 |
| Плотность, кг/м3 | 27-35 |
| Температура эксплуатации, | От -70 до +75 |
| Предел прочности при статическом изгибе, МПа | 0,4 |
Монтаж экструдированного пенополистерола под отмостку легок в исполнении. Необходимо его уложить в любом направлении отмостки. Также не забудьте завести пенополистирол на стену фундамента, к которой примыкает отмостка. Крепить пенополистирол в части цокольной стены нужно не нарушая гидроизоляцию фундамента. Там, где гидроизол, механическое крепления тарельчатыми анкерами запрещено. В этих местах пенополистирол можно закрепить монтажными клеями для пеноплекса.
А в тех местах стены где отсутствует гидроизоляция возможно применение двух видов крепления утеплителя- механическое (с помощью тарельчатого анкера) и клеевое.
Устройство гидроизоляции из пленки ПВХ
Завершающий этап устройства бетонной отмостки перед армированием- это устройство гидроизоляционного слоя. Во избежание попадания влаги в нижележащие слои конструкции, монтаж гидроизоляционной прокладки из пленки ПВХ является необходимым этапом. Процесс устройства гидроизоляции из пленки ПВХ, несложный. Достаточно просто расстелить пленку в плоскости отмостки.
Армирование бетонной отмостки
В отличии от бетонной подготовки для устройства монолитной плиты перекрытия, бетонная отмостка армируется дорожной сеткой или арматурными сетками из арматуры ф6-8 мм. В этом случае создаётся дополнительная прочность конструкции в отличии от отмостки без армирования. При армировании отмостки арматурными сетками предотвращается образование трещин в конструкции отмостки из-за сезонного вспучивания грунта, что создаёт устойчивое прочное состояние бетонной отмостки.
Арматурную сетку можно устроить как самостоятельно из отдельных стержней арматуры периодического сечение, так и приобрести готовые арматурные карты в специализированных компаниях по изготовлению арматурных сеток и каркасов. Шаг рабочей арматуры принято принимать за стандартный размер 200/200 мм. Какие-то дополнительные усиления сетки не требуются, так как нагрузки на бетонную отмостку передаются только от грунта, на котором она лежит, и от материалов облицовки отмостки. Дополнительные арматурные стержни можно положить на углах пересечения отмостки. Продольное стыкование арматуры необходимо произвести из расчета 30-40 диаметров. Защитный слой 50 мм, поэтому все арматурные стержни необходимо монтировать на пластиковых фиксаторах- «стульчиках». Перекрестное соединение арматурных заготовок производить вязальной проволокой ф1,2-1,6 мм. Выбирая вязальную проволоку, обратите внимание на оттоженность проволоки.
Армирование отмостки дорожной сеткой
Бетонную отмостку можно армировать не только арматурными сетками, но также можно производить армирование из дорожной сетки. Если грунт, на котором лежит отмостка, не сильно пучинистый, то в этом случае рекомендуем армирование сеткой.Дорожная сетка должна быть ячейкой не более 150 мм / 150 мм, и диаметром не менее 3 мм.
Дорожную сетку укладываем с перехлестом с предыдущей картой на одну ячейку. Скреплять дорожную сетку между собой, необходимо также как и арматурную сетку, вязальной проволокой.
Устройство температурных швов из доски
Температурные расширительные швы должны быть обязательно предусмотренные при производстве работ по устройству бетонной отмостки. В связи с тем, что бетонное полотно отмостки подвержено сезонным колебаниям (она сужается и расширяется), соответственно необходимо устраивать демпферные швы в теле бетона. Демпферные швы изготавливаются из доски толщиной 20 -25 мм на всю высоту полотна. Вдоль всех стен дома, к которым примыкает отмостка, необходимо проложить опалубочную доску, с последующим демонтажем. Также температурные швы из доски, устраивают по углам отмостки и через каждые 3-4 метра вдоль всей отмостки, как минимум один шов на сторону дома.
|
Очень важно произвести демонтаж доски при устройстве температурных швов, после затвердения бетонной смеси в первый день после заливки бетона. В последующие дни этот процесс будет затруднен и возможно повреждение бетонного полотна при вынимании доски! |
Бетонирование отмостки
Как и любая другая бетонная конструкция, отмостка требует внимание к подбору марки бетонной смеси. Жестких конструктивных указаний по применению марки бетона на отмостке нет. По практике скажем лишь одно. Нежелательно использовать низкие марки бетонной смеси ниже М200, так как отмостка эксплуатируется в агрессивной среде. Оптимальный подбор марки бетона – от М250 до М350. Конечно при использовании более высоких марок бетона, экономика устройства отмостки возрастает. Но стоимость последующего ремонта конструкции мы думаем будет убедительным фактором при решении залить качественный бетон на отмостке. Итак, какую смесь лучше использовать. Советуем остановить свой выбор на тяжелом бетоне М300 на гранитной основе. При заказе заводского бетона, эксплуатационные показатели улучшаться, так как в отличии от бетона при самостоятельном замесе, заводской бетон несомненно лучше. Принимать бетонную смесь возможно различными способами: вручную с использованием строительных тачек и с помощью желобов автомиксера, и с помощью автобетононасоса, при условии, что бетоновоз не имеет возможности подъехать вплотную к месту выгрузки. Если вы решите бетон приготовить вручную в построечных условиях, то воспользуйтесь таблицей по приготовлению смеси.
При бетонировании отмостки применяйте вибратор для уплотнения смеси, после того как бетон будет залит в опалубку отмостки, обязательно произведите разглаживание горизонтальной части отмостки. При последующей облицовке отмостки, ровная поверхность сохранит бюджет на лишний расход клея или сухой смеси. Уход за бетоном производить по стандартным условиям- укрыть мешковиной смоченной водой, или производить регулярный полив водой отмостки, что предотвратит ее от растрескивания бетонного молочка.
Заполнение температурных швов
После проведения всех работ по устройству бетонной отмостки, и после демонтажа опалубки, заполните все температурные швы битумной мастики. Выбор производителя – за Вами
Бетонная отмостка чертеж
Надеемся, что наша статья была вам полезной!
Отмостка – это защитная конструкция для дома в виде широкой дорожки по периметру частного дома или здания. Защитная функция отмостки, и при том самая главная, заключается в защите сооружения от влаги. Также отмостка необходима для теплоизоляции фундамента, для удобства передвижения вблизи сооружения и просто для красоты. Рассмотрим каждую из функций детальнее.
Внешне отмостка – это насыпная или твердая лента, опоясывающая весь дом по периметру.
Пешеходная дорожка подобного типа около дома очень облегчает передвижение. В России большую часть года почва бывает влажной, и без отмосток жизнь пешеходов очень усложнилась бы. Как и у жителей частного дома, в том числе, которым удобнее ходить по необходимости по периметру дома по дорожке, чем по почве.
Важно! Проходя по отмостке вдоль многоэтажек, будьте осторожны, так как возможен сход снега или сосулек, а также возможен акт хулиганства.
Данная дорожка защищает фундамент здания от попадания влаги. Все осадки соприкасаются с отмосткой и не имеют доступа к фундаменту сооружения.
У нее есть конкретное назначение, она просто необходима для любого строения.
И конечно же защита от промерзания фундамента – крайне важная функция для конструкции здания.
Требования, предъявляемые к отмосткам здания по ГОСТам и СНиПам
Существует множество мнений, каких размеров должна быть отмостка. В нормативной документации указано лишь минимальное количество информации, касающейся габаритов дорожки. О них расскажем ниже.
Размеры
В законодательстве указано, какая должна быть ширина асфальтовой дорожки, в зависимости от вида грунта под ней.
Если грунт песчаный, то ширина отмостки должна быть не менее 70 см, а если глинистый – от 100 см.
Качественно сделанная отмостка убережет фундамент от вредного воздействия влаги.
Четкие значения, которым должна обладать конструкция, нигде не прописаны. Но практика показывает, что отмостки из железобетона заливают толщиной в 10 см, а из асфальтобетона – 5 см.
Параметр длины зависит непосредственно от периметра строения, вокруг которого дорожка прокладывается.
Отмостка вокруг здания обложена бетонной плиткой.
Уклон
Уклон отмостки, согласно СНиП 2.02.01 80, должен быть в диапазоне 1-10%. Угол уклона зависит от поверхности местности, на которой стоит здание. Если местность ровная, угол делается большим. Если наклон, итак, присутствует, то уклон отмостки делают минимальным. Главное, обеспечить отток воды подальше от цоколя здания.
Важно с самого начала озаботиться тем, чтобы грунт вокруг дома не промокал. К тому же это снижает нагрузку с гидроизоляции фундамента.
Деформационный шов
Прокладывая дорожку, необходимо обеспечить наличие деформационных швов. Располагаются швы на углах отмостки. Швы должны быть оставлены по всей длине отмостки каждые 1,7-2 метра. Если при обустройстве отмостки этого не сделать, при наступлении минусовых температур на дорожке возникнут трещины и начнется разрушение.
Без нее строение не будет выглядеть привлекательным, даже если использовать для отделки фасада дорогие и красивые материалы.
Из чего можно сделать отмостку
Существует большой выбор материалов, из которых можно соорудить отмостки, от камня и щебня до глины и бетона. Часто используется отделка отмостки ПВХ панелями под бетон или иные под камень.
Глиняные
Большой плюс глиняных отмосток в том, что они отлично переносят большие перепады температур. Глина очень гибкая, поэтому подобной отмостке не страшны сильные морозы. В то время как иные отмостки покрылись бы трещинами, глиняная героически остается целой. Она дешевая. А также ее без труда сможет изготовить любой желающий.
Отмостка может использоваться как дорожка – ее можно замаскировать и сделать одним целым с отделкой придомовой территории.
Бетонные
Рекомендовано возводить бетонную отмостку широкой, чтобы вода хорошо стекала. Цемент для подобной отмостки используется с гидроизоляцией. Конструкция довольно долговечна, но при холодных температурах дает трещины. По финансовым затратам средний вариант между всеми вариантами отмосток.
Отмостка может иметь два минимальных размера, зависящих от типа грунта – 70 см для песчаных и 100 см для глинистых.
Из асфальта и асфальтобетона
Самый бюджетный вариант для выполнения отмостки – отмостка из асфальта. Большой плюс заключается в том, что при низкой цене материал обеспечивает долгий срок эксплуатации.
Если для дома копался котлован, то ширина отмостки на любом грунте должна выходить за его границы минимум на 40 см..
Из брусчатки или тротуарной плитки
Самая дорогая из отмосток укладывается из брусчатки. Она выглядит очень презентабельно. Часто в уважающих себя городах дороги важные по значению выкладываются из брусчатки.
Из брусчатки можно выложить красивый дизайн, используя различные расцветки.
Укладка материала выполняется точно также как и на дорожках, но обязательно в основании нужно настелить слой гидроизоляции.
Если владелец дома хочется выложить отмостку из брусчатки, но финансовые средства ему не позволяют ее приобрести, брусчатку можно изготовить своими руками и самостоятельно уложить.
Мягкие отмостки
Мягкая отмостка состоит из верхнего слоя, который пропускает слой. Он не однородный и декоративный. Чаще всего используются щебень и гравий.
Самый простой и недорогой в исполнении вариант – это отмостка мягкого типа.
Иногда ее называют гибкой или скрытой отмосткой.
Как правильно сделать отмостку своими руками
Сделать отмостку вокруг дома своими руками не составит большого труда. Важно учесть тот факт, что, приступая к работам по отмостке, вы должны убедиться, что обустройство кровли завершено, козырьки и карнизы установлены и земля уже подготовлена.
Такое покрытие может быть устроено на сухом песке или на бетонном основании.
Расчет площади отмостки и объема материала
Сделайте замеры периметра здания, вокруг которого будет уложена отмостка. Просчитайте, какой ширины вам необходимо ее сделать.
Далее необходимо рассчитать объем материала, который понадобится в строительных работах.
Еще одно требование к качеству, которое забывать не следует – это использование для приготовления бетона только песка без примесей глины.
Вычисляем объем по известной формуле расчета объема фигуры:
V = a * b* c, где
а, b, c – длина, ширина и высота,
V – объем.
Подставляем в формулу значения и узнаем, какой объем материала нам необходимо закупить.
Создание чертежа с разрезами
Когда все замеры произведены, необходимо изобразить на чертеже устройство отмостки. Чертеж сделайте в разрезе. Пропишите все слои, которые вы будете создавать и их точные размеры.
Должны получиться следующие слои:
- Уплотненный грунт.
- Песок. Толщина10 см.
- Бетон. Толщина 10 см.
- Песко-цементная смесь. Толщина 5 см.
- Плита бетонная тротуарная мелкоштучная.
Не допускается также использовать грязную воду. Все это приводит к уменьшению прочности бетона.
Убедитесь в правильности составления чертежа, удостоверьтесь, что все характеристики и параметры соответствуют нормативным требованиям.
Как залить отмостку из бетона
После того, как чертеж готов, можно переходить к основной работе.
На уровне наружного края дорожки установите колышки, чтобы удобно было ориентироваться. Выкопайте небольшой котлован и уплотните его. Разнесите по площади котлована щебень. У самого здания слой щебня должен быть толще (15см), чем у края (10см). Затем конструкция заливается бетоном.
Если из цоколя строения имеется вывод под воду, под краном нужно предусмотреть отдельный желоб для отвода воды.
Обратите внимание! Бетон бывает разных видом и рассчитан на разные температуры. Чтобы не прогадать, выбирайте класс бетона от В15 и выше.
Можно приобрести смесь в магазине, а при желании вполне возможно замешать бетон самостоятельно, главное соблюсти правильные пропорции компонентов:
- 1 часть (далее «ч.») цемента,
- 3 ч. среднезернистого песка,
- 4 ч. гравия,
- 0,5 ч. воды.
Для однородности раствора бетона смешайте сначала воду и цемент, а затем добавляйте оставшиеся компоненты.
Дно траншеи должно быть наклонено в сторону от дома.
Изготовление из брусчатки или тротуарной плитки
Брусчатка – удовольствие совсем не из дешевых. Если позволяют финансовые возможности, то приобретение и укладка брусчатки или тротуарной плитки, преобразит внешний вид двора.
Если же вы не готовы отдавать большие деньги на покупку брусчатки, есть вариант изготовить ее своими руками.
Отделка отмостки тротуарной плиткой производится на цементно-песчаную смесь или раствор.
Вам понадобится: цемент (марка 500), песок, краситель (по желанию), суперпластификатор и форма. Готовые формы бывают самых разных видов в строительных магазинах: пластиковые, полиуретановые и резиновые.
Смешиваем все компоненты, смазываем форму специальной эмульсией, но также можете воспользоваться раствором для мытья посуды.
Не спеша заполните форму раствором и поместите на вибростол. Если такого не имеется, многие находчивые мастера используют стиральную машину в режиме центрифуги. Затем перенесите форму в удобное для вас место и накройте клеенкой или пленкой, чтобы влага не испарилась в больших количествах. Если этого не сделать, то в скором времени на брусчатке будут появляться трещины.
Брусчатка может быть уложена на утрамбованную песчаную подушку. Она имеет красивый внешний вид, но дороже плитки и несколько сложнее в укладке.
После полного высыхания форма с будущей брусчаткой помещается в горячую воду на несколько мгновений, чтобы внутренности формы было легче извлечь.
Получившаяся брусчатка будет еще прочнее, если в течение двух недель ее хранить под пленкой, а затем примерно столько же на открытом воздухе.
Подготовительные мероприятия
Не стоит забывать и про необходимые для возведения дорожки инструменты. Выкопайте траншею, выровняйте почву, разметьте с помощью колышков и веревки территорию и замесите бетон.
Поскольку покрытие из тротуарной плитки не отличается такой прочностью, как бетонный монолит, то основание под его укладку делается более плотным.
Монтаж поребрика
Наличие поребрика совсем не обязательно. Его возведение зависит исключительно от желания собственника. Профессионалы рекомендуют устанавливать поребрики, так как в близкой доступности могут прорастать кустарники и деревья, которые способны негативно влиять на целостность фундамента.
Нужно выкопать траншею глубиной 15 см, расстелить на дне геотекстиль, установить бордюр и засыпать слой песка, немного не доходящий до верха траншеи.
Если вы планируете размещение поребрика, то установите его вдоль веревки и колышек, и выровняйте их с помощью молотка. Как правило, используют резиновый. Далее поребрики запечатываются в двух сторон бетоном.
Укладки плитки
Уложите в траншею гравий, затем песок. Утрамбуйте, и смочите немного водой. Третий слой – смесь песка и цемента. Утрамбуйте, воспользовавшись молотком и бревном. Уравняйте поверхность ровной доской.
От первой линии зависит весь дальнейший рисунок, поэтому аккуратность очень важна.
Для обеспечения герметичности верхнего слоя все швы между камнями должны быть тщательно заделаны цементно-песчаной смесью или цементным раствором.
Уложите первую плиту, отделите ее от поребриков несколькими миллиметрами. Воспользуйтесь для этого крестиками для плиток. Уравняйте плитку резиновым молотком.
Укладывая ряд, проверяйте ровность и уклон строительным уровнем.
После того, как вся плитка уложена, хорошенько полейте из шланга плитку водой. Если между плиткой остались щели, засыпьте их гарцовкой, далее сметите ее излишки.
Обустройство мягкой отмостки
Суть мягкой отмостки в том, что верхний слой состоит из щебня. Строение мягкой отмостки следующее: нижний слой составляет грунт, далее идет глина, потом устанавливается гидроизоляция. Затем песок, геотекстиль и завершающий слой – щебневый.
Очень важным моментом при устройстве мягкой конструкции — наличие уклона гидроизоляционного слоя из полиэтилена или глины.
Нужно ли утеплять отмостку
Утепленная отмостка благоприятно воздействует на температуру даже в самом доме.
Утеплять отмостку нужно далеко не всегда. Если грунт, на котором расположено здание, стоит на прочном грунте, и температурные перепады небольшие, то утеплять не нужно.
Если фундамент здания не очень заглублен, то также утеплитель не нужен.
Проблемы, связанные с устройством отмостки
- Если будут произведены неправильные расчеты и отмостка получится слишком узкой, то она будет абсолютно бесполезна и никак не защитит фундамент.
- Если технология заливки дорожки была неправильна, то в скором времени это проявится в виде разного рода разрушений.
- Если не обеспечить уклон отмостки, то вода будет застаиваться у подножия сооружения.
- Если не утеплить отмостку, у домов, подвергающихся морозным зимам, начнет разрушаться фундамент.
За готовым бетоном требуется уход минимум в течение одной недели. Чтобы при высыхании он не трескался, его нужно регулярно проливать водой.
Существует миф, что осенью нельзя обустраивать отмостку. Нет, это не так, а даже наоборот, отмоcткой лучше заниматься весной или осенью. Если все-таки вы хотите сделать это летом, тогда лучше утром, пока температура воздуха не нагрелась.
Как самостоятельно провести ремонт отмостки
Если трещины совсем маленькие, достаточно их залить небольшим количеством цемента, смешанного с клеем ПВА и затиркой. Также могут помочь герметики и порозаполнители.
Если же щели очень заметные, то нужно их обработать перфоратором, очистить, проложить каналы грунтовкой, затем просушить, залить бетоном.
Отмостка – необходимая часть обустройства зданий. К счастью, ее обустройством можно заниматься самостоятельно.
Если делать все правильно, в соответствие с нормативными документами и правилами укладки, то вариант самостоятельной укладки обойдется довольно дешево, чем с участием профессионалов. Это личный выбор каждого, каким образом делать отмостку, но главное делать.
ВИДЕО: Отмостка вокруг дома своими руками.
50 вариантов оформления отмостки вокруг дома:
В зависимости от вида поверхности отмостка бывает твердой и мягкой. Второй вариант менее популярен, но прекрасно справляется со своими функциями. Мягкая отмостка представляет собой целую послойную систему из различных современных материалов. Она не требует заливки бетона. Мягкую отмостку легко создать своими руками даже при наличии минимального строительного опыта.
Плюсы и минусы
Отмостка с мягким покрытием имеет немало преимуществ:
- Не требует ремонта, специального ухода.
- Показывает высокую устойчивость к резким перепадам температур, холодам.
- Не разрушается. Это достигается за счет гибкости конструкции на глубине промерзания почвы.
- Позволяет выбрать тип финишного покрытия. Декоративных образцов существует в большом количестве. При этом поверхность засеивается газоном или засаживается цветами.
- Минимизирует финансовые расходы на обустройстве. Укладка происходит своими руками без привлечения специалистов.
- Не поддается промерзанию на любых типах почв. Для этого используется утеплитель, а фундамент закладывается на меньшую глубину.
Недостатки также имеются у такого покрытия. Мягкое покрытие быстро зарастает сорной травой. Поэтому возникает необходимость постоянно ухаживать за отмосткой. Также процесс укладки достаточно трудоемок, если сравнить его с этапами обустройства жесткого покрытия.
Еще один минус — недолговечность. В мягкой отмостке отсутствует этап бетонирования. Система уже утрачивает прочность. Если выбрать некачественные (дешевые) материалы для обустройства слоев, то это еще больше усугубит ситуацию.
Для повышения долговечности отмостки с мягким покрытием важно приобретать только качественные строительные элементы и соблюдать технологию возведения.
Необходимые инструменты
Для работы потребуется следующие набор инструментов:
- совковая и штыковая лопаты;
- колышки и бечевка;
- перчатки;
- мастерок;
- кирка;
- ведро;
- уровень.
Используемый материал
Каждый элемент в мягкой отмостке выполняет функцию. Если один материал будет низкого качества, то резко ухудшатся эксплуатационные показатели всей системы.
Список материалов следующий:
- Для создания гидроизоляционного слоя: рубероид, водоотталкивающие полиэтиленовые мембраны, ПВХ-пленки.
- Геотекстиль необходим для защиты дренажной системы, грамотного распределения нагрузки. Вид материала зависит от типа грунта. Для каменистых хорошо подойдет термоскрепленный, для глинистых — иглопробивной. Не рекомендуется приобретать тканевый геотекстиль, поскольку он показывает низкое качество гидроизоляции.
- Для формирования дренажной системы потребуется песок и щебень. Можно взять гравий, гальку или керамзит.
- Теплоизоляционный материал. Препятствует негативному воздействию низких температур. Утепление обязательно выполняется возле жилых помещений и при наличии подвального помещения.
Схема устройства
Конструкция отмостки с мягким покрытием выглядит так:
- Гидроизоляционный слой. Лучше использовать рубероид, полиэтилен или ПВХ мембрану. Гидроизоляция должна быть прочной и морозоустойчивой.
- Нижний слой из глины. Необходим для сыпучих почв. Глина берется без песка.
- Дренажная система. Обустраивается слой из керамзита, щебня средней фракции, песка или гальки. На этом слое прокладывается дренажная труба.
- Геотекстиль. Необходим для распределения нагрузки и разделения фракций для предотвращения смешивания всех слоев. Состоит из нетканого полиэфирного волокна, хорошо пропускающего воздух и воду. Помогает исключить заливание дренажной системы, поэтому не требует использования труб при укладке защитного пояса.
- Утеплитель. Хорошо подойдет экструдированный пенополистирол или пенополиуретан. Если выбран первый вариант, то во время монтажа плит выполняется еще один слой гидроизоляции.
- Бордюр. Исключает сползание материалов, фиксирует всю систему, придает конструкции завершенного внешнего вида.
- Декоративное покрытие. Это может быть цветной щебень, газон или другая растительность, брусчатка и так далее. Экономичный образец — щебень разной фракции.
Пошаговая инструкция выполнения работ своими руками
Создание мягкой отмостки предполагает выполнение нескольких этапов. Определенный вид работ требует внимательности, грамотного исполнения основных советов и рекомендаций.
Лучше заняться обустройством отмостки на этапе возведения фундамента, поскольку выемка грунта будет осуществляться намного легче.
Подготовка
Этот этап состоит из разметки и земельных работ. Инструкция следующая:
- Участок разметить согласно будущим параметрам отмостки. Для этого использовать колышки и бечевку. В итоге должна получиться прямоугольная форма в виде тротуара по всему периметру здания.
- Снять плодородный слой почвы. Выровнять дно траншеи при помощи уровня. Затем утрамбовать его путем отсыпки мелкого щебня.
- По краю траншеи вырыть небольшую канавку для последующего создания скрытой ливневой системы.
- Дно траншеи засыпать смоченной глиной без песка и других посторонних примесей толщиной 20 см. Разровнять так, чтобы форма приобрела уклон от здания. Дать глине подсохнуть, систематически смачивая водой против возникновения трещин.
Если будет использоваться утеплитель, то глубину траншеи увеличить на 1 м.
Обустройство системы отвода
Укладка отвода воды происходит так, чтобы сток направлялся в дренаж. Не стоит монтировать слив в почву, поскольку при обильных осадках грунт сильно подмоется под гидробарьером и в итоге осядет.
Для слива монтировать дренажные трубы диаметром 10 см. Предварительно их обернуть геотекстилем для изоляции.
Углы и пересечения обработать тройниковыми коллекторами. Они соединят каналы с верхним отводом. Слив поместить в канавку, которую предварительно наполнили щебнем и почвой в соотношении 70:30.
Укладка слоев
Происходит только после подсыхания глиняного слоя. Этапы следующие:
- Засыпать слой щебня средней фракции толщиной 10-12 см. Обязательно создать уклон от здания. Он составляет 2-3 градуса или 2-3 см на 1 м конструкции.
- Уклон выровнять песком в 2-3 слоя. Разбить их геотекстилем, хорошо утрамбовать и смочить водой. При укладке материала создать нахлест на стену в 15 см.
- Поверх песчаного слоя разместить геомембрану с нахлестом на стену в 15 см. Ее также необходимо уложить на дне лотка сливного канала.
- Монтировать коллекторы и трубы с геотекстилем.
- Геомембрану покрыть дренажным слоем. Так вода не будет задерживаться на насыпи.
- Насыпать слой из песка и гравия толщиной до 4 см. Разместить геотекстиль для выравнивания.
Утепление
Специалисты рекомендуют утеплять мягкую отмостку, особенно при наличии в здании подвального помещения.
Утеплитель позволит снизить воздействие низких температур на остальные материалы, продлить им срок службы.
В качестве утеплителя можно использовать экструдированный пенополистирол и пенополиуретан.
Для каждого варианта есть свои рекомендации:
- Пенополистирол. Преимущества — низкий коэффициент влагопоглощения, высокие показатели механической прочности, легкость, простота в обработке, долговечность. Размеры листов — 10 и 5 см. Монтировать в один слой. Сверху настелить гидроизоляционную пленку.
- Пенополиуретан. Основное преимущество — низкие показатели влагопоглощения. Недостатки — высокая стоимость, необходимость использования специального оборудования. Монтировать в два слоя путем распыления материала.
Гидроизоляция
Этот этап подразумевает настил рулонного материала поверх теплоизоляционного слоя. Лучше использовать профилированную мембрану. Производителя следует выбирать, исходя из личных предпочтений и финансовых возможностей.
Куски мембраны уложить внахлест: геотекстиль отделить от шипов материала, зафиксировать его на четыре шипа (минимум 10 см), плотно вставить в пазы. Стыки проклеить клейкой лентой.
Важно — следите, чтобы не оставались зазоры, иначе вся работа будет бессмысленной.
Вернуть на место геотекстиль, проклеить стыки лентой. Минимальная ширина скотча — 5 см. Мембрану зафиксировать к стене при помощи специального крепежа — мастики. Высота захода материала должна составлять 15 см.
Отделка: варианты защитного покрытия
Здесь происходит выравнивание мягкой отмостки или финишная отделка. Это главный плюс мягкой отмостки. Человек может украсить придомовой участок, исходя из собственных желаний и финансовых возможностей.
Популярные методы финишной отделки:
- Гранитный щебень. Выбрать материал фракции 20-25 мм. Создать полотно поверх основания, затем хорошо утрамбовать. Дополнительно можно сместить пирог отмостки ниже на 10-15 см. Так появится возможность насыпать поверх нее небольшой слой почвы для создания аккуратной линии между конструкцией и газоном.
- Комбинирование материалов. Этот вариант подразумевает использование различных декоративных сыпучих материалов, плитку. Можно попробовать соединить клинкерную плитку с мраморной крошкой, цветной щебень с галькой и так далее.
- Тротуарная плитка. Перед укладкой плитки следует засыпать слой песка на гидроизоляционный материал и хорошо его утрамбовать. Затем нанести небольшой слой грунтовки, монтировать ее. Следить за тем, чтобы отсутствовали зазоры. Плиточные швы заполнить цементным раствором или грунтовкой.
Финишное покрытие может быть выполнено из любых строительных материалов. Итоговый результат зависит от фантазии и желания домашнего мастера.
Ошибки
Многие новички недобросовестно относятся к организационным работам. Именно совершают следующие ошибки:
- Не учли ширину и глубину залегания отмостки. Неправильные расчеты приведут к полному разрушению конструкции. Важно помнить, что ширина системы должна быть минимум 1 м, больше свеса кровли на 35 см.
- Не сделали уклон от фундамента. Это приводит к застою воды на участке. Отмостка постепенно разрушается, затем начинает портиться фундамент.
- Не уложили утеплительный слой. Утеплитель обязательно используется при обустройстве отмостки возле жилых домов. Если не утеплить систему, то она быстро разрушится под воздействием сил морозного пучения.
- Не уложили гидроизоляционный слой. Это важнейший этап в создании рассматриваемой конструкции. Без гидроизоляции система полностью разрушается в течение нескольких дней.
- Не предусмотрели отвод воды. Тротуар заливается от сточных и грунтовых вод. Постепенно разрушается фундамент здания.
Новички считают, что некоторые пункты в схеме обустройства мягкой отмостки можно опустить.
Важно — любое отклонение от нормы приведет к серьезной порче системы и основания здания.
Также специалисты советуют не экономить на покупке материалов.
Рекомендации
Каждый домашний мастер должен понять, что любой вариант отмостки является необходимым элементом каждого здания. Без такой конструкции фундамент будет промерзать и регулярно подмываться водой. Итог — разрушенное основание, испорченные стены, новые финансовые вложения в ремонт дома.
Чтобы не допустить ошибок, следует прислушаться к мнениям специалистов. Рекомендации следующие:
- не экономить на строительных материалах — дешевые элементы в мягкой отмостке испортят всю систему;
- обязательно делать отмостку выше уровня земли вокруг дома — после обустройства всех слоев сделать финишное покрытие так, чтобы оно было на 5 см выше окружающего дерна;
- соблюдать параметры отмостки — ширина не менее 1 метра, глубина не больше 50 см;
- не забывать об уклоне — он отведет сточные воды за пределы основания;
- не игнорировать монтаж гидроизоляции и теплоизоляции — возникнут серьезные проблемы;
- пункт о теплоизоляции — важно выбирать качественные плиты и соблюдать технологию их монтажа, иначе фундамент будет промерзать;
- не пренебрегать финишным покрытием — декоративность это тоже важный момент.
Полезное видео
Отмостка вокруг дома при помощи профилированной мембраны — в видео:
Заключение
Становится понятным, что отмостку с мягким покрытием создать намного легче. Здесь отсутствует этап бетонирования, а значит значительно сокращаются финансовые расходы. Однако домашний мастер должен помнить, что от качества используемых материалов зависит уровень прочности системы. Дополнительно стоит соблюдать рекомендации и советы от опытных строителей, не забывать про правила выполнения описанной ранее технологии.
Устройство отмостки вокруг здания делают сразу, как только были завершены работы по завершению отделки наружных стен, но до того, как была начата отделка цокольной части. Это обусловлено тем, что необходимо совершить перекрытие компенсационного шва между покрытием дорожки и стеной здания, чтобы туда не могла попасть вода из-за выступающей поверхности цоколя.
Что касается винтовых, глубоких столбчатых или свайных типов фундамента, в этом случае даже нет необходимости делать отмостку, но ее делают в большей части для того, чтобы она служила в роли пешеходной дорожки или в качестве декора для обустройства двора.
Конструктивные особенности защитного покрытия
Такое покрытие необходимо создавать по всему периметру здания, так как требуется защищать фундамент со всех его сторон. Что касается норм и требований, которые предъявляются к ней, все они описаны в СНиП 2.02.01-83, где говорится, что вне зависимости от того, будет ли выполняться отмостка вокруг дома своими руками или с привлечением специалистов, ее ширина на нормальном грунте не должна быть меньше 60 см, а на грунтах, что имеют свойство просаживаться – от 100 см.
В любом случае ширина покрытия не должна выступать от среза кровли не менее, чем на 20 см. Максимальная ширина не установлена регламентом.
Твердое покрытие необходимо укладывать только на плотное основание, которое имеет толщину не менее 150 мм. Очень важно обратить внимание на то, что уклон отмостки от здания не должен быть меньше 0,03%, с учетом превышения нижней бровки над планировочной отметкой не более 50 мм. Что касается ливневых вод, они должны отводиться в специальные лотки или ливневки (ливневую канализацию).
Хорошая утепленная отмостка, которая должна в полной мере выполнять все свои функции, состоит из 3 слоев:
- Водонепроницаемый (верхний).
- Подстилающий (песок с щебнем или гравий).
- Утепляющий (пенополистирол).
Иногда специалисты используют еще один слой, в качестве которого применяются геотекстиль, основная задача которого заключается в надежной гидроизоляции от грунтовых вод. Грунтовые воды могут каждую весну приносить проблемы, поэтому применение такого слоя достаточно актуально. Помимо всего прочего, он будет защищать от прорастания сорняков.
Материалы для верхнего слоя
Перед тем, как сделать отмостку вокруг дома, необходимо определиться с материалами, которые будут лучше всего подходить для этих целей. Есть большое количество материалов, которые отличаются по своим возможностям.
- Среди самых часто используемых, экономичных и простых материалов, распространена глина. Она способна создать достаточный гидробарьер. Наиболее часто ее используют в сельской местности, но что касается современных застроек, от применения глины уже давно отказались, так как на смену пришли более эффективные технологии.
- Более современным и распространенным вариантом является отмостка из бетонного покрытия. Не вкладывая много денег, такую отмостку можно сделать очень быстро, своими руками. Бетон имеет высокий эксплуатационный срок и прочность. Помимо всего прочего, чтобы улучшить его внешний вид, можно покрыть его тротуарной плиткой или другим покрытием.
- Отмостку можно отделать тротуарной плиткой, которая укладывается на раствор или цементно-песчаную смесь. Зачастую ее используют в качестве создания единого декоративного стиля двора. Плитка достаточно долговечна и не вызовет никаких проблем при укладке.
- Можно также использовать брусчатку, которая тоже подходит для этих целей, если уложить ее на песчаную подушку, предварительно утрамбовывая ее. Она обладает приятным для глаза внешним видом, но стоит в несколько раз выше тротуарной плитки и имеет некоторые сложности во время укладки. При использовании этого материала требуется обязательно выполнить заделку швов, чтобы полностью герметизировать верхний слой.
- Чтобы долгие годы наслаждаться отмосткой и не думать о ремонте, рекомендовано воспользоваться природным камнем. Но стоит отметить, что такой материал может быть доступен только достаточно состоятельным людям.
- Что касается асфальта, его очень редко используют из-за того, что он издает неприятный запах в летнюю жару и не имеет высокого уровня прочности, если делать его своими руками. А покупка с завода будет стоить намного дороже, чем бетонная отмостка вокруг дома.
По всему периметру отмостки необходимо уложить лотки для отвода воды. Такие лотки делаются из асбестоцемента или керамики. Не на последнем месте стоит и качественно сделанный водосток. Для некоторых работ рекомендуется пригласить специалистов, если не хватает теоретических или практических знаний.
Как сделать своими руками
Чтобы приступить к работам над созданием бетонного варианта защитного покрытия, изначально необходимо подготовить определенный список материалов и инструментов, в который входят:
геотекстиль, который в принципе можно заменить глиной;
- портландцемент 500 или портландцемент 400;
- арматурная сетка с диаметром ячейки 10 на 10 см;
- мытый или речной песок;
- обработанная доска или битум, чтобы обработать ее;
- щебень фракции не более 4 см или гравий;
- пенополистироловые плиты.
Как только весь материал будет подготовлен, необходимо позаботиться о необходимом инструменте для работы:
- молоток;
- бетономешалка;
- ножовка;
- трамбовка или по возможности виброплита;
- мастерок каменщика;
- лопаты: совковая и штыковая;
- правило для штукатурки;
- емкость для бетона;
- уровень.
Чтобы правильно сделать отмостку своими руками, пошаговая инструкция поможет избежать ошибок и лишних затрат. Весь процесс начинается с того, что необходимо внимательно сделать разметку. Разметка должна быть сделана по всему периметру здания. Как только этот этап будет окончен, можно снять 30 см грунта и утрамбовать дно.
Следующим этапом необходимо расстелить на утрамбованное дно геотекстиль или, если используется глина, тогда ее необходимо плотно утрамбовать примерно на 6-сантиметровую толщину. Поверх этого следует сделать насыпь из песка толщиной 5 см, и этот слой тоже необходимо плотно утрамбовать. Песок исполняет роль защитной прослойки, чтобы щебень не повредил гидроизолирующий слой.
Теперь самое время сколотить из досок опалубку по краю траншеи. Некоторые для этих целей используют листовой материал за неимением досок. Обязательно при заготовке опалубки делать ее высоту на 5 см выше предполагаемого уровня. Теперь самое время приступить к засыпке слоя щебня с гравием, который необходимо утрамбовать до толщины в 8 см и присыпать сверху песком. Песка много не требуется, он необходим для того, чтобы во время заливки бетонной смеси он не проникал в пустоты между щебнем.
Перед тем, как сделать отмостку, нужно предусмотреть устройство деформационных швов в ширину 1-2 см. Это необходимо потому, что в жаркую погоду бетонный слой может расшириться, а при сильно низких температурах – разорваться. Этот шов предупредит такую ситуацию. Такой шов делается с использованием гидроизоляционного материала толщиной 1-2 см или рубероида.
Помимо всего прочего, примерно каждые 100-200 см на всех углах дома поперек отмостки необходимо сделать отрезки досок в толщину до 3 см и установить их. Это необходимо для компенсации возможных расширений.
Естественно, перед тем, как установить такие поперечные рейки, их необходимо тщательно обработать битумным составом, чтобы они не подвергались гниению. Устанавливать такие рейки необходимо так, чтобы их верхний край находится вровень с залитым в будущем бетоном.
Бетонный слой
Чтобы максимально увеличить прочность бетона, его необходимо дополнительно армировать металлической сеткой. Самым оптимальным размером ячейки будет 100×100 мм. Некоторые умельцы для этих целей используют проволоку диаметром до 8 мм. По сути ее тоже можно использовать, но только в этом случае обязательно необходимо перевязать между собой все отдельные элементы.
Как только все подготовительные работы были выполнены, можно начать готовить смесь бетона и приступать к ее заливке. Можно приобрести уже готовый бетон марки М200-250, но стоит понимать, что это заметно увеличит общую смету.
Перед тем, как залить отмостку вокруг дома своими руками, можно приготовить бетон в соотношении:
- гравий – 4 части;
- песок – 2,5 части;
- цемент – 1 часть.
Воду лучше всего добавлять в бетономешалку в самую последнюю очередь небольшими порциями и замешивать до однородной массы средней густоты.
Заливка отмостки происходит следующим образом. К процессу требуется подходить максимально ответственно. Смесь закладывается поверх арматурной сетки так, чтобы уклон отмостки к зданию был не меньше 3%, а сетка должна быть чуть выше уровня земли. Таким образом получаем формулу, при которой повышение уровня на 3 см должно быть на каждый метр ширины.
Чтобы удалить из раствора бетона пузыри воздуха, необходимо применять так называемое штыкование. Чтобы максимально выровнять поверхность, необходимо при помощи строительного мастерка и правила для штукатурки осторожно сравнивать поверхность с постоянным контролем угла уклона, с применением уровня.
Чтобы сделать поверхность еще более прочной, можно воспользоваться специальной технологией железнения. Чтобы сделать это, необходимо на поверхность мокрого раствора, который еще не успел схватиться, через сито просыпать ровным слоем сухого цемента. Если делать это без сита, тогда придется воспользоваться шпателем и аккуратно втереть его.
Если отмостка делается при сухой и жаркой погоде, тогда необходимо выполнить следующие действия. Чтобы бетон не высох, а именно схватился, необходимо накрыть его мокрой тканью и через определенные периоды поливать водой. Первые 3-4 суток нельзя на него становиться. Только после этого времени его верх схватится, и можно будет наступать на отмостку без страха повредить.
Тротуарная плитка
Перед тем, как правильно сделать отмостку вокруг дома из тротуарной плитки, необходимо предварительно сделать под нее другое основание. Это делается из-за того, что плитка не обладает таким уровнем прочности, в отличие от бетона.
Основание должно быть очень плотным. Первый слой из глины должен быть увеличен, после чего будет уложена смесь песка и цемента, поверх которой кладется плитка.
Сразу стоит отметить, что в случае с тротуарной плиткой траншея должна иметь глубину 45 см. Только в этом случае можно будет получить высокий уровень устойчивости. В качестве нижнего слоя необходимо утрамбовать глину, чтобы ее толщина достигала 30 см. Это обеспечит нормальную защиту в весенний период в случае подъема уровня грунтовых вод. Поверх этого слоя по краю траншеи устанавливается бордюр, который не должен быть выше уровня укладки плитки по краю отмостки.
В качестве второго слоя используется гравий или щебень, которые тоже необходимо хорошо утрамбовать на уровень 10-15 см толщиной. Этот слой должен быть вровень с уровнем земли. Поверх него необходимо уложить геотекстиль, чтобы ни одно растение не могло прорости сквозь него. Теперь можно приступить к заливке смеси из песка и цемента, после чего начать укладывать саму плитку.
Очень важно в точности соблюдать технологию.
Брусчатка
Что такое отмостка из брусчатки? Это один из самых лучших материалов для этих целей. Она прекрасно смотрит и отличается большей толщиной по сравнению с предыдущим материалом и лучшей устойчивостью к внешним воздействиям. Примечательно, что брусчатка благодаря своим свойствам может быть уложена прямо на песок. Траншея может иметь глубину 15 см. Достаточно только уложить геотекстиль, после чего поставить бордюр и утрамбовать песок таким образом, чтобы он немного не доходил до конца траншеи. Теперь достаточно только уложить материал.
Внимание! Несмотря на всю простоту укладки и хороший внешний вид, необходимо помнить о высокой стоимости брусчатки.
После укладки необходимо придать кладке герметичности при помощи цементного раствора, который необходимо уложить в швы между камнями. При этом необходимо следить, чтобы бордюр не располагался выше верхнего уровня покрытия.
Мягкий вариант
Чтобы узнать, как правильно сделать мягкую отмостку вокруг дома, сначала необходимо разобраться с самим термином. Под этим подразумевается щебень, галька, булыжник, гравий и другие материалы, под которыми располагается слой песка (иногда применяется глина), которые покрываются полиэтиленовой пленкой.
Среди всех существующих современных вариантов это наиболее экономичный вид покрытия, но при этом стоит учитывать и невысокий эксплуатационный срок, который не превышает 5 лет. Как только этот срок пройдет, потребуется снова повторить процедуру укладки мягкой или любой другой отмостки.
Стоит уделить внимание – уклону из глины и полиэтилена. Этот момент важен из-за того, что отвод воды происходит не верхним покрытием, а непосредственно слоем гидроизоляции.
Схема утепления
Очень важно, чтобы узнать, как правильно сделать отмостку вокруг дома, подумать про ее утепление. Это особенно актуально для регионов с традиционно низкими температурами и практически для всей территории России в зимний период. Благодаря утеплению удастся не только сохранить в целости фундамент, но и сохранить тепло в доме.
Для утеплителя необходимо брать качественный материал, который не подвергается гниению, имеет достаточный уровень плотности, гидрофобный и прочный. Под эти параметры лучше всего подходят пенополистирол или пенопласт.
Работы по утеплению должны выполнять в 3 шага, которые необходимо сделать по ходу создания отмостки:
- На глину или тонкую песчаную подушку необходимо уложить гидроизол или рубероид таким образом, чтобы часть рулона выходила на боковые стенки.
- Вторым шагом требуется произвести утепление цокольной стены. Для этого необходимо закрепить на ней тепловую изоляцию. При закреплении листов необходимо максимально плотно соединить их пазами, а когда это невозможно, тогда требуется заделать их с использованием монтажной пены.
- Что касается горизонтального слоя, его необходимо укладывать непосредственно на самый нижний слой. Чтобы сэкономить в этом случае без потери качества, можно использовать слой пенопласта, а поверх него зафиксировать пенополистирол. При укладке необходимо контролировать, чтобы швы между слоями не совпадали по вертикали.
В интернете можно найти советы, что при таком виде утепления, можно применить керамзит вместо щебня, однако это может даже больше навредить. Проблема заключается в том, что в насыпном керамзите остаются пустые полости, где через время начнет возникать влага, что негативно скажется на теплоизоляционных свойствах.
Эксплуатация и ремонт отмостки
Теперь вы знаете, для чего нужна отмостка вокруг дома, почему очень важно правильно ухаживать и при необходимости ремонтировать ее. По прошествии времени на поверхности бетона могут возникнуть сколы или трещины. Зачастую такая ситуация возникает из-за просадки грунта, при неверном подборе компенсационных швов или использовании материалов низкого качества.
Чтобы произвести ремонт таких трещин, необходимо использовать песок, асбест и битумный праймер, который смешиваются в однородную смесь, но перед этим необходимо немного увеличить трещину и очистить ее от пыли с использованием напора воды. После того, как она просохнет, необходимо залить внутрь смесь.
Если повреждения слишком большие, тогда необходимо их еще больше увеличить до того размера, чтобы их можно было залить новой порцией бетона. Если есть необходимость, повреждение даже можно дополнительно армировать прутом или проволокой. После того, как место просохнет, его необходимо обработать грунтовкой.
В ходе строительства дома важно учесть все важные детали, которые в дальнейшем повлияют на характеристики фундамента — еще на этапе строительства важно позаботиться о длительном периоде безремонтной эксплуатации основы дома. Поэтому обустройство отмостки необходимо. Такой элемент является надежным буфером между основой дома и влагой, которая способна разрушить любые материалы.
Отмостка вокруг дома фото
Что такое отмостка
Устройство такого элемента актуально для любого типа фундамента, будь то ленточный, плитный или монолитно-ленточный. Единственным исключением являются винтовые сваи, для которых такая защита не нужна. В целом данное сооружение по периметру дома обустраиваются на конечном этапе строительства после возведения здания.
Что касается технических характеристик, то основные требования к сооружению отмостки следующие:
- Ее ширина равняется ширине выступа кровли плюс 20-30 см. Но СНиП определяет только минимальную ширину конструкции, тогда как ее можно увеличить до 1 м и даже 1,5-2м, что учитывает особенности грунта. Более того, если полоса вдоль дома используется как пешеходная зона, то достаточная ширина необходима для создания удобной дорожки. Также одним из факторов, влияющих на ширину покрытия, является траектория падения воды как с крыши, так и с любых других элементов фасада — крыльца, труб, декоративных элементов — осадочные воды должны попадать именно на отмостку, а не на почву.
- Водонепроницаемая лента вокруг дома должна иметь замкнутый контур — разрывы в гидрозащитном контуре резко снижают его эффективность.
- Чтобы обеспечить естественное отведение осадков от дома, лента делается с уклоном в пределах 1-10 процентов. Сразу за отмосткой может начинаться грунт или система водоотвода — выбор варианта определяется свойствами грунта. Если грунт плохо впитывает влагу, то система водоотвода необходима. В противном случае у дома будут образовываться лужи со стоячей водой.
Для чего нужна отмостка
Многослойная конструкция по периметру дома подразумевает использование прочных материалов, которые не только ограждают здание от влаги, но и подвергаются действию нагрузок. В частности, она нередко используется в качестве дорожки вокруг дома и может даже быть элементом проезжей части, а потому должна учитывать не только неблагоприятное воздействие атмосферных явлений, но и возможную механическую нагрузку при эксплуатации.
Конструкция защиты основы здания не представляет особой сложности, потому ее вполне можно сделать своими руками.
Что касается функционала отмостки, то гидроизоляция не является единственной задачей этого элемента. Параллельно она может использоваться для следующих целей:
- Дополнительная теплоизоляция погреба/цоколя
- Формирование пешеходной зоны вокруг здания
- Завершение дизайна фасада
Действительно, для финишной отделки используются самые разные материалы, которые помимо наличия эксплуатационных характеристик обладают декоративными свойствами — они могут стать украшением здания, придавая фасаду завершенность.
Что касается пешеходной зоны, то она необходима как у жилого, так и у административного здания. Поэтому многослойной конструкции необходимо обеспечить прочность — можно не делать отдельную дорожку, сэкономив как деньги, так и место на участке. Полоса вокруг дома составляет как минимум 60-80 см — этого вполне достаточно для комфортного перемещения.
Пешеходная зона необходима как у жилого, так и у административного здания
Что касается гидроизоляции, а именно эта задача является основным назначением отмостки, то здание имеет несколько степеней защиты от влаги. Но помимо действия вертикальной гидроизоляции и дренажной системы многослойная полоса по периметру минимизирует количество влаги, которое поступает в землю в районе здания. Это делает работу остальных элементов гидрозащиты еще более эффективной.
Утепление основы дома также является одной из функций отмостки — особенно это актуально для пучинистых грунтов Тёплая система гидрозащиты исключает промерзание грунта в районе фундамента, что исключает как пучение почвы, так и разрушение монолита вследствие температурного расширения жидкости.
Какие бывают отмостки
Глина
Глиняная гидроизоляция
Глиняная гидроизоляция является архаичной — таким вариантом пользовались ещё до изобретения современных строительных материалов. Но ее свойства все равно на высоте, тем более что в ходе работ не нужны никакие спецмашины. Что касается эффективности, то глина стопроцентно защищает основу дома, служит десятилетиями и не требует ремонта.
Для создания такой гидрозащиты необходимо наличие дренирующего грунта вокруг дома — он должен хорошо пропускать жидкость. Работа начинается с выкапывания траншеи по периметру здания, достаточно извлечь грунт на глубину 30 см, ширина ямы составляет 80 см. Далее выкладывается многослойный пирог, первым слоем в котором становится песчано-гравийная смесь — толщина этого слоя составляет 10 см. Он необходим для отведения влаги. При этом фундамент должен быть закрыт гидроизоляционным материалом.
Следующий слой — глина, ее толщина должна составлять 15 см. Для увеличения прочности глиняного слоя укладываем внизу камни, поверх глины также необходимо уложить гальку или камни, вдавив их в глиняный слой. Такой подход одновременно упрощает конструкцию и затрудняет его размывание водой, а заодно обеспечивает декоративность отделки.
Бетон
Бетонная отмостка
Система с бетонным покрытием считается недорогой, достаточно простой в обустройстве. Слой бетона демонстрирует хорошие влагозащитные свойства, при этом он должен быть не менее 5 см в толщину. Что касается класса материала, то стоит выбрать В15. Также придётся позаботиться о ровности поверхности, для чего проводят процедуру железнения. Такая полоска должна отделяться от здания специальным швом, также компенсационные швы необходимо устраивать каждые 5-6 м на всем протяжении бетонной полосы по периметру дома. Это позволит компенсировать температурные изменения объема материала, а значит, избежать появления трещин, вспучивания.
Часто бетонную поверхность декорируют камнями — мелкая галька втапливается в бетон, формируя декоративную поверхность.
Асфальт/асфальтобетон
Бетонная/асфальтобетонная отмостка наряду с асфальтовой относится к категории недорогих и доступных. Ее используют для гидроизоляции фундамента административных и общественных зданий, что связано с необходимостью использования специального оборудования. Что касается частного жилья, то в этих случаях она используется редко, что связано со следующими причинами:
- Непрезентабельный внешний вид
- Отсутствие выбора цвета, фактуры
- Со временем неизбежно появляются трещины
- Длительный процесс обустройства, который занимает как минимум целый месяц. Если температура воздуха ниже 20 градусов Цельсия, состав может застывать даже дольше — требования температурного режима обусловлены ГОСТ 9128-97.
Брусчатка/тротуарная плитка
Отмостка из брусчатки
Полоса из камня, плитки или брусчатки выглядит эффектно, но требует достаточно высокого уровня мастерства, прежде всего, для укладки булыжников и камней. Что касается конструкции всей системы водоотвода, то необходимо выложить траншею глубиной в 30 см.
Первым слоем засыпаем гравий, который необходимо хорошо утрамбовать, после этого выкладываем лист рубероида для обеспечения изоляции. Поверх рубероида выкладывается слой глины, который также необходимо уплотнить. Завершающий этап — укладка камней на цементный раствор. Наиболее эффектно смотрятся натуральные камни — сланцы, ракушечник, гранит, кварцит или мрамор.
Мягкие отмостки
Отмостка из газона
К категории мягких относятся все варианты с верхним слоем, который может быть выполнен из травы, щебня или любых других сыпучих материалов. Оптимальным образом такая конструкция будет действовать при большом количестве грунтовых вод в почве. Невысокие затраты на устройство сделали такой вариант популярным для дачных домиков.
Также к категории мягких можно отнести отмостку из газонной травы — такой вариант ещё проще. Работы начинаются с откапывания транши, дно которой засыпается крупным песком. Слой дренажа закрывается плотным слоем глины, который необходимо обустроить под углом — это обеспечит отвод воды от дома. Глину засыпаем плодородной почвой, поверх нее укладывается дерн. Регулярная стрижка, поливка газона позволяет обеспечить привлекательный внешний вид, не говоря уже о функциональности гидрозащитной системы.
Какую отмостку выбрать
Что касается выбора разновидности гидрозащиты, то она должна выполнять возложенные на неё функции. Также необходимо учитывать срок эксплуатации выбранного варианта.
Если долговечность является одним из основных критериев выбора, то остановить свой выбор стоит на монолитных конструкциях, срок эксплуатации которых аналогичен сроку службы самого здания.
Но процесс создания жесткой отмостки потребует существенных затрат как средств, так и времени. К примеру, такими недостатками обладают конструкции с асфальтовым покрытием — рассматривать такой вариант стоит только при масштабных дорожно-строительных работах.
Гораздо проще по трудозатратам цементо-наливное покрытие, также оно относительно недорогое, но такой вариант подходит только для устойчивых грунтов, тогда как для пучинистых его использовать не рекомендуют.
Вообще ленты с жестким покрытием рекомендуются использовать только при возведении утеплённой конструкции. Когда как утепление полужёстких и мягких конструкций не приносит ожидаемых результатов.
Мягкие покрытия для гидрозащиты фундамента могут служить десятки лет. Но в среднем можно рассчитывать только на 7 лет безремонтной эксплуатации, после чего покрытие нуждается в замене. При этом такие варианты не имеют ограничений и используются без оглядки на климатические условия, характеристики грунта. Также стоит отметить минимальные затраты времени, средств на устройство такой гидроизоляции фундамента.
Необходимо ли утепление?
Что касается утепления отмостки дома, то его вовсе не обязательно выполнять в 100% случаев. Можно отказаться от этого этапа, если фундамент заглубленный или выполнен из свай.
А вот при наличии цокольного этажа, который неизбежно отапливается каждую зиму, утеплить гидрозащиту обязательно — это позволит снизить энергозатраты на отопление. Также утепление является обязательным этапом при наличии мелкозаглубленного фундамента. При этом гидроизоляция и утепления самой основы дома также обязательны.
90000 Technology of device blind area around the house 90001 90002 Blindfold design is the mainwhose purpose is to protect the foundation of the house from the effects of unfavorable environmental factors. If it is available, water can not leak to the base of the building and destroy it. In addition, the blind area often performs a purely decorative function. A variety of materials can be used for mounting such a structure. Depending on this, the technology of device blind area. 90003 90004 What to consider when drafting 90005 90002 The requirements for this type of construction are basically the following: 90003 90008 90009 90002 The blind area must be waterproof.Otherwise, it will not perform its basic function — to protect the underground part of the foundation of the house from destruction. 90003 90012 90009 90002 It is necessary to equip the blind with usingmaterials that are resistant to cracking under severe temperature changes. The climate in most of Russia is, as you know, sharply continental. And the temperature range on the street, even within the same season, can vary quite a lot. 90003 90012 90017 90002 90003 90002 Further we will consider different technologiesdevice blind area.SNiP — rules, which, however, must be strictly observed when erecting a protective tape of any kind. The design of the blind area should be made taking into account that: 90003 90022 90009 90002 tape It should have a slope of at least 2 degrees from the wall of the house; 90003 90012 90009 90002 the width of the blind should be in the range from 70 cm to 2 m; 90003 90012 90009 90002 between the blind and the foundation should be left a small temperature gap of 1-2 cm. 90003 90012 90035 90002 Slope blind in the process of its arrangement canbe performed both at the stage of backfilling and tamping the substrate, and when laying the base material.The width of the tape itself is chosen, taking into account, among other things, that it should extend beyond the roof overhang by 20-30 cm. Otherwise, the water draining from the roof will seep under the blind and ruin the foundation. 90003 90002 90003 90004 What materials can I use 90005 90002 The procedure is relatively simple — device blind area at home. With your own hands Such a design can be done without much difficulty. Most often blind areas around buildings are flooded, of course, from cement-sandy mixture.The latter, according to the technology, is supposed to be cooked in the proportion of 1×3. The substrate is then made using crushed stone and sand. Cobblestones can also be used to equip the blind area. Sometimes this element of the construction of the building and just covered with rubble. In this case, the tightness is provided by arranging the clay substrate. 90003 90002 The choice of a particular material depends on the firstof course, from the financial possibilities of the owner of the house.The cheapest option of the blind area is gravel. Pouring a concrete tape costs a bit more. When using paving slabs, you can collect not only a reliable, but also a very beautiful blind area. However, this option will cost the owners of the house, of course, quite expensive. 90003 90002 In addition to the cost, when choosing the material forBlinds to the owners of the house should take into account the design features of the building itself. So, for example, for a wooden house, perhaps the clay blind area is more suitable.The upper layer of rubble in this case at the final stage can be covered with earth. As a result, the space around the house will look as natural as possible. For a concrete building with plastered walls, the most likely is a cement blind. Around the brick large cottage is, of course, to equip a protective strip of paving slabs. This will give the exterior of the building a finished look. 90003 90002 90003 90002 When choosing the material for the blind area, it is worth consideringanother is quite an important factor.It is believed that when the height of the socle from 50 cm around the house is more appropriate to equip the concrete structure or tile. If the above-ground part of the foundation protrudes above the surface to a height of 30 cm, you can also use gravel packing tape to protect it. 90003 90004 Basic technologies of device blind 90005 90002 So, the blind area around the house can be erectedby pouring a cement mixture or laying a tile or clay. But there are other, more original ways of installing such structures.For example, geo-textiles, multi-colored pebbles and even glass bottles can be used for decorating the blind area. In any case, when building the blind area of the chosen technology, it is worth following exactly. Otherwise, after a while this constructive element of the building will have to be repaired or even completely rebuilt. 90003 90004 Insulated version 90005 90002 Most often, the owners of houses in Russia equiparound them the usual blind areas, consisting of two layers: the substrate and the main upper part.But sometimes on the perimeter of the building are built and insulated versions of this design. Such blind areas are, of course, more expensive than usual. However, in some cases, their arrangement is necessary. For sure, for example, erect a warm blind area around the buildings built on the heaving of soils. It is also customary to build similar structures to protect columnar and finely-grooved belt foundations. Further in the article we will be considered including and the technology of the device of the warmed blind zone.90003 90004 Basic stages of installation 90005 90002 Actually, the very technology of erecting blind areas when using different materials is used almost the same. This element is usually arranged in several steps: 90003 90022 90009 90002 markup is performed; 90003 90012 90009 90002 digging out the «trough» under the blind; 90003 90012 90009 90002 formwork is installed; 90003 90012 90009 90002 The substrate is placed on the bottom of the trough; 90003 90012 90009 90002 the laying or pouring of the main material.90003 90012 90035 90002 Below we will consider technology of device pavement tiles from paving slabs and crushed stone, as well as pouring it from concrete. 90003 90004 How to correctly markup 90005 90002 When you perform this procedure, you shoulduse the plumb line. With its help at the first stage find the projection point of the roof. To do this, climb the ladder to the roof level, apply a plumb line to its edge and make a mark on the ground. Then retreat in the direction from the building to 30 cm and drive into this place peg.Having determined in this way the necessary width of the blind area, set the landmarks along the entire perimeter of the building in steps of 1 m, making necessary indentation from the wall. After all the pegs are driven into the ground, they are connected by a cord. 90003 90002 90003 90004 Substrate preparation 90005 90002 This procedure, like the markup, is performed almost identically for all types of blind spots. The preparation is as foll 90003.90000 Blind area | Article about blind area by The Free Dictionary 90001 These perspectives cover open areas, blind area, hidden areas and unknown areas.This keeps our blind area looking natural instead of looking like we just pulled a bunch or grass and put it on the blinds.In the permeability reduction zone, the gas pressure is reduced slowly, the extraction of 180 days is still greater than 0.74 MPa, and the extraction blind area is 4.1 x 104m2.I would ask the question, what gives cyclists the right to overtake on the inside blind area of a car driver, if it is illegal for a car to overtake on the inside, unless lane markings depict you can.The main goal of neuro-optometric rehabilitation in a patient with homonymous hemianopia (HH) is to take the visual stimulus that presents in the blind area of the field and transfer it for processing by the functioning area.Unfortunately, this solution will have a blind area that can be exploited.The minimum number is showing a general tendency to increase as the height rises; that is, the probability of the test points appearing in the blind area of camera increases as the camera height rises and more cameras are needed to cover these points.In another, two divers kneeled back-to-back to eliminate the blind area.The intention of Surefire is to offer housing providers, private landlords and private residents the cs hance to access ECO funding and Green Deal; they have a tailored retrofit package that is OJEU compliant, gives direct access to ECO and is flexible enough to enable tenure blind area retrofit that is a catalyst for local regeneration.Traditional laparotomy is associated with high rates of uncontrollable hemorrhage, intestinal fistula and infection in enterocoelia and considerable resource utilization7; Direct Retroperitoneal Open Drainage via a Long Posterior Oblique Incision reported by Zenichi Morise in Japan which could decrease IAP, but it was hard to control the bleeding from a blind area and would be difficult for postsurgical management8; Transverse laparostomy always leads to the loss of abdominal and back extensor muscle functions9; subcutaneous linea alba fasciotomy often results in ventral hernia requiring abdominal wall reconstruction.10The third quarter shows the blind area of the self, containing those aspects of the individual’s behavior and style that are known by others but s / he is not willing to recognize and admit. .90000 4 Channel Right Blind Area Visual System With Easy Operation 90001 90002 90003 4 Channel Right Blind Area Visual System With Easy Operation 90004 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 Product Description 90005 90002 90005 90002 90003 Professional Manufacturer & Custom Solution Provider, Welcome to Contact Us 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Function 90004 90005 90002 90005 90002 90005 90002 (1) Super wide voltage input, DC 9V-28V, ultra-low power consumption.90005 90002 90005 90002 (2) With power supply polarity reverse protection function that confroms to the international vehicle-mounted standard. 90005 90002 90005 90002 (3) High performance of shock-resistant. 90005 90002 90005 90002 (4) NTSC / PAL automatic identification function. 90005 90002 90005 90002 (5) Various Display Mode: Quad split mode, 3 split mode, dual split mode, full screen mode 90005 90002 90005 90002 90005 90058 90003 Specification 90004 90061 90002 90005 90064 90065 90066 90067 90068 Model Number 90005 90070 90067 90068 ST400MA -XK 90005 90070 90075 90066 90067 90068 Video Standard 90005 90070 90067 90068 PAL 25f / s; NTSC 30f / s 90005 90070 90075 90066 90067 90068 Resolution 90005 90070 90067 90068 PAL 720 × 576; NTSC 720 × 480 90005 90070 90075 90066 90067 90068 Video Input 90005 90070 90067 90068 4 CH Input, 1Vp-p, 75Ω 90005 90070 90075 90066 90067 90068 Video Output 90005 90070 90067 90068 1 CH Output, 1Vp-p, 75Ω 90005 90070 90075 90066 90067 90068 Power Input 90005 90070 90067 90068 DC 9-28V 90005 90070 90075 90066 90067 90068 Power Consumption 90005 90070 90067 90068 2W (DC12V / 170mA) 90005 90070 90075 90066 90067 90068 Working Temperature 90005 90070 90067 90068 -30 ℃ ~ 80 ℃ 90005 90070 90075 90066 90067 90068 Net Weight 90005 90070 90067 90068 0.3kg 90005 90070 90075 90066 90067 90068 Dimension 90005 90070 90067 90068 110mm (L) × 100mm (W) × 25mm (H) 90005 90070 90075 90166 90167 90002 90169 90005 90002 90005 90002 90003 Wiring Instruction 90004 90005 90002 90003 90004 90005 90064 90065 90066 90067 90068 Red Cable ACC 90005 90070 90067 90068 ignition key + 12V power input 90005 90070 90075 90066 90067 90068 Black Ground Line 90005 90070 90067 90068 GND public ground line 90005 90070 90075 90066 90067 90068 White Cable 90005 90070 90067 90068 high beam + 12V power input, full screen of front view camera will be displayed by moving the high beam one time.90005 90070 90075 90066 90067 90068 Grey Cable 90005 90070 90067 90068 back-up light + 12V power input, when you put the car into reverse, the rear view of the car will be showed. 90005 90070 90075 90066 90067 90068 Blue Cable 90005 90070 90067 90068 left turn signal + 12V power input, the left view will be displayed when you turn on your left signal 90005 90070 90075 90066 90067 90068 Purple Cable 90005 90070 90067 90068 right turn signal + 12V power input, the right view will be displayed when you turn on your right signal.90005 90070 90075 90166 90167 90002 90005 90002 90005 90002 Display Mode 90005 90002 90005 90002 90003 Display mode can be customized when your order meets a caertain quantity. Default display mode is decided by you. 90004 90005 90002 90005 90002 1. When vehicle starts, the screen shows «H». 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 2. Stiring high beam one time, quad screen is showed, if you dial high beam again, dual screen mode is displayed, full screen also can be presented if you move high beam the third time .90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 3. When you put the car into reverse, the rear view of the car will be displayed. The operation is finished, screen will become «H» automatically. 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 4. When the car turns left, left, right, and rear will be displayed. The operation is finished, screen will become «H» automatically. 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 5.When the car turns right, right, left and rear will be displayed. The operation is finished, screen will become «H» automatically. 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 hot selling 90005 90002 90005 90002 90005 90002 more product information welcome to contact us. 90005 90002 90005 90002 90005 90002 Company Information 90005 90002 90005 90002 90003 Shenzhen Suntex Development Technology Co., Ltd. 90004 90005 90002 90005 90002 Shenzhen Suntex is a professional manufacturer, which focuses on researching, developing, producing and marketing CCTV products and auto electronics products. Depends on strong R & D force, custom solutions can be provided. It is one of the national high-tech enterprises and Shenzhen high-tech enterprises. 90005 90002 90005 90002 Our company was established in 2004, and has its own factory which covers an area of 3000 square meters.At present, our main products include Color Quad Processor, Mobile DVR, Car Camera, Car Monitor, Car Rear View System, 360 Bird View Car Camera System, etc. All of our products comply with the ISO9001 quality assurance system strictly. 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 90005 90002 Contact Us 90005 90002 90005 90002 90003 Whatsapp / Wechat / Mobile: + 8618620606852 90004 90005 90002 90005 90002 90003 welcome to contact us. 90004 90005 90002 90005 .90000 Blind area in German — English-German Dictionary 90001 90002 90003 en 90004 The combination improves the accuracy with which an object’s position is determined as well as the extent of the area covered, thus reducing the blind areas while increasing safety in sensitive areas. 90005 90006 90006 cordis 90003 de 90004 Ich habe dich in Schulden gebracht, damit ich das Geld von deinen Dad kriegen kann 90002 90003 en 90004 Internally, this approach helps OIOS identify gaps and blind areas that might prevent it from carrying out efficient and effective oversight.90005 90014 90014 UN-2 90003 de 90004 Ziehen Sie die Nadel gerade aus der Haut heraus 90002 90003 en 90004 Evaluation of the head and neck has developed significantly with the establishment of CT and MRI as they provide true insights into the endoscopically blind areas as well as depth of tumor infiltration, its submucosal growth and contralateral involvement, cartilage invasion, bone marrow invasion, and nonpalpable adenopathy. 90005 90022 90022 springer 90003 de 90004 Ist das heutzutage ein Problem in Europa? 90002 90003 en 90004 Internally, this approach helps OIOS identify gaps and blind areas that might prevent it from carrying out efficient and effective oversight 90005 90030 90030 MultiUn 90003 de 90004 Die Verordnung (EG) Nr.# / # Sollte daher entsprechend geändert werden 90002 90003 en 90004 Insufficient psychotherapeutic education concerning dependency, structural problems, expected difficulties with these patients or expected poor treatment outcome may be overcome as well as blind areas in healthprofessionals ‘perception concerning dependency among their patients and themselves . 90005 90022 90022 springer 90003 de 90004 Die Anhänge und das Protokoll zu diesem Abkommen, einschließlich seiner Anlagen, sind Bestandteil dieses Abkommens 90002 90003 en 90004 The blind hole wall area (13) in which the spray holes (17) are embodied is conical and the spray holes (17) are at a defined minimum distance from the upper and lower ends of said conical blind hole wall area (13).90005 90046 90046 patents-wipo 90003 de 90004 Bereits heute schaffen Klimaveränderungen Armut und Hunger und zwingen Millionen Menschen zur Flucht aus ihrer Heimat. 90002 90003 en 90004 Said blind channel (32) comprises said type of channel cross-section and / or wetting properties, such that capillary forces in a first cross-sectional area are greater than in a second cross-sectional area when being filled via the inlet area, such that initially the first cross-sectional area is filled in the direction from the first inlet area to the blind end and then from the second cross-sectional area in the direction from the blind end to the inlet area.90005 90046 90046 patents-wipo 90003 de 90004 Richtlinie # / # / EG des Europäischen Parlaments und des Rates vom #. März # zur Regelung der Arbeitszeit von Personen, die Fahrtätigkeiten im Bereich des Straßentransports ausüben (ABl 90002 90003 en 90004 However, the high position of the driver led to an increased blind spot area and poorer direct visibility around the truck cab. 90005 90062 90062 Eurlex2018q4 90003 de 90004 Q # Infolge absichtlicher Tätigkeiten kontaminierte oder verschmutzte Stoffe (z.B. Reinigungsrückstände, Verpackungsmaterial, Behälter usw 90002 90003 en 90004 The Commission expects support for this draft since the reduction of blind spot areas around vehicles has been announced a priority issue for many Member States. 90005 90070 90070 EurLex-2 90003 de 90004 Welche Nächte? 90002 90003 en 90004 Corner safety systems to prevent vehicle collisions in blind spot areas 90005 90078 90078 tmClass 90003 de 90004 Vorläufige Prüfung der Anmeldung und Entscheidungen der Kommission 90002 90003 en 90004 The multiplicity of inspecting bodies may increase the risk of overlap or of an area of activity falling into a blind spot when their areas of operations are allocated, and may lead to rigid structures which limit the scope for redeploying inspection resources in the light of changing priorities 90005 90086 90086 oj4 90003 de 90004 Der Europass-Diplomzusatz wird von den zuständigen nationalen Behörden anhand einer Vorlage erstellt, die von einer gemeinsamen Arbeitsgruppe der Europäischen Kommission, des Europarats und der Unesco erprobt und überarbeitet wurde 90002 90003 en 90004 The multiplicity of inspecting bodies may increase the risk of overlap or of an area of activity falling into a ‘blind spot ‘when their areas of operations are allocated, and may lead to rigid structures which limit the scope for redeploying inspection resources in the light of changing priorities: 90005 90070 90070 EurLex-2 90003 de 90004 Der Laden von denen floriert vielleicht 90002 90003 en 90004 In city areas it is essential that blind spots (occluded or obscured areas) be minimised.When the DTM is complemented with building outlines the building edges are rectified accurately. 90005 90102 90102 Common crawl 90003 de 90004 spätestens am #. März # der Handel mit und die Verwendung von Erzeugnissen, die dieser Richtlinie nicht entsprechen, untersagt 90002 90003 en 90004 Blind spots are areas around a vehicle that can not be seen by the driver, either by looking directly through the windows or indirectly using the mirrors or other devices. 90005 90070 90070 EurLex-2 90003 de 90004 Welche Art Mann war mein Vater? 90002 90003 en 90004 Curtain rodss, Support rails for curtains and Fittings for curtains, Blinds for indoor areas 90005 90078 90078 tmClass 90003 de 90004 [ist national auszufüllen] 90002 90003 en 90004 To prevent severe, often deadly accidents with pedestrians and bicyclists when commercial vehicles make turns, on 11 July 2007 the EU Parliament and the EU Council passed a directive to mitigate the hazardous area ( «blind spot») in commercial vehicles starting from 3.5 t. Backfitting and retrofitting mirrors with improved curvature radii on the driver’s side is intended to make the blind spot visible (conversion deadline 31 March 2009). 90005 90102 90102 Common crawl 90003 de 90004 Verändert ein Hersteller Bauteile oder Systeme, die auf früheren Fertigungsstufen bereits genehmigt wurden, so ist er für die Genehmigung und die Übereinstimmung der Produktion dieser Bauteile und Systeme verantwortlich 90002 90003 en 90004 1.1.5. professional manoeuvres: identifying obstacles, preparation for manoeuvring, visibility, blind spots, swept area, behaviour and safety when manoeuvring, performance of professional manoeuvres; 90005 90070 90070 EurLex-2 90003 de 90004 Schließlich sind alle unsere Mitgliedstaaten erfahrene und gefestigte Demokratien.90002 90003 en 90004 Wholesale and retail sale services relating to the following goods and advisory services relating to the purchase thereof: curtain rods, support rails for curtains and accessories, blinds for indoor areas, clothes hangers, hooks, clothes racks, baskets, crates, stools, ladders, literature racks for the storage of printed material, memo boards, newspaper display stands, boards for the display of graphic materials, vitrines, wall and table decorations, ornamental sculptures, works of art 90005 90078 90078 tmClass 90003 de 90004 Río Pas -Pisueña 90002 90003 en 90004 A roller blind (15) embodied as spring-actuated roller blind for the luggage area or trunk (2) of a station wagon comprises a compulsory guiding mechanism (27), the front edge of the roller blind (17 ) being detachably connected thereto.90005 90046 90046 patents-wipo 90003 de 90004 Befristete Beschäftigung 90002 90003 en 90004 The invention relates to a device for determining the volume parts of phases in a suspension, comprising a body, a channel structure, which is formed in the body, an inlet area (30) and a blind channel (32) which is fluidically connected to the inlet area (30) and can be filled thereby. 90005 90046 90046 patents-wipo 90003 de 90004 Reiten Sie gerne? 90002 90003 en 90004 A total of 925 applications for financial assistance to the blind within the catchment area of the Bavarian Center for Family and Social Services (ZBFS, Zentrum Bayern Familie und Soziales) regional center in Upper Bavaria between 2003 and 2008, all of which had been subjected to an assessment by the same practitioner acting as external expert, were statistically analyzed.90005 90022 90022 springer 90003 de 90004 Betrifft: GMO Wein 90002 90003 en 90004 The last section of the evaluation presents a separate investigation of 3 different kinds of hunting methods: hunting from a standing blind, hunting at baited areas, and hunting at foxholes. 90005 90022 90022 springer 90003 de 90004 lch werde den weiBen Wal zuerst sehen! 90002 90003 en 90004 Anyone who would deny this is going beyond his realm of knowledge into the area of blind speculation. 90005 90182 90182 jw2019 90003 de 90004 eine zivile Musterzulassung oder.
