Печь ракетного типа чертеж: Ракетная печь своими руками: чертежи, видео, размеры

принцип ракетной печи и ее изготовление

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

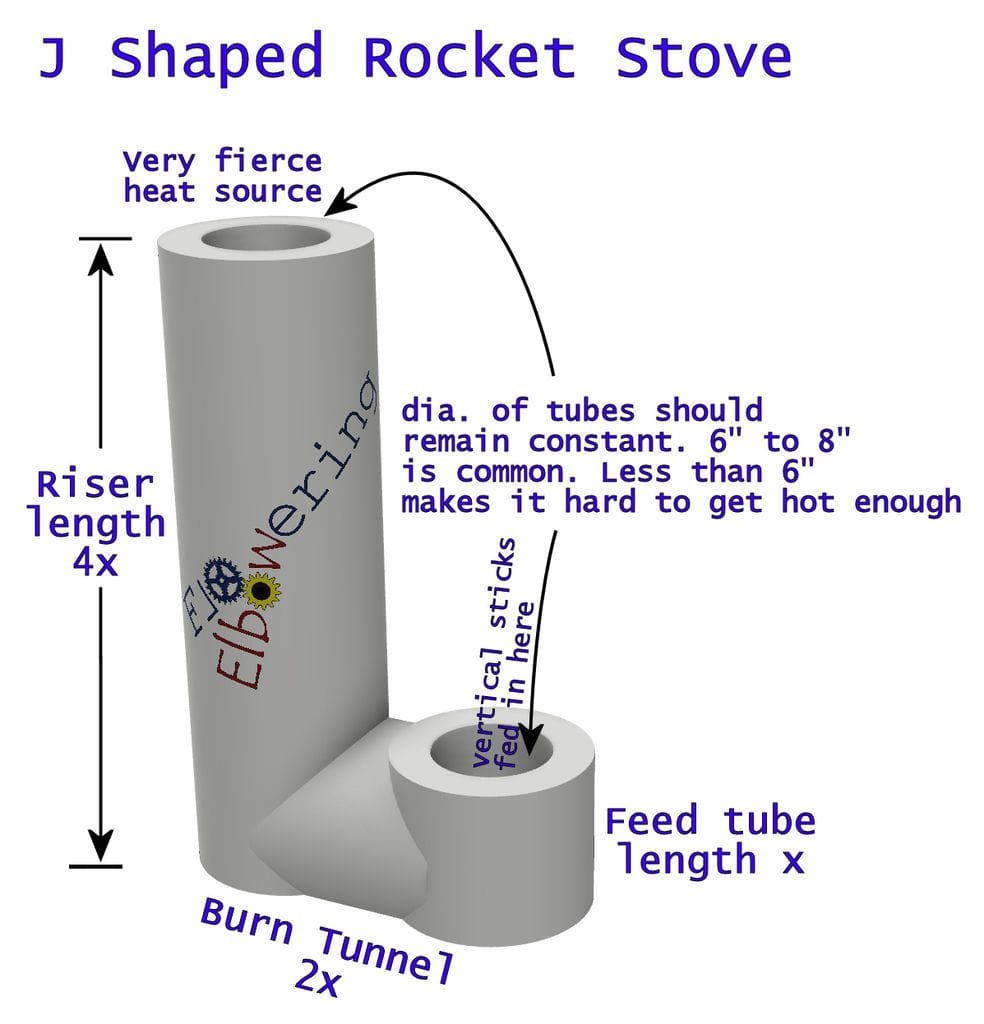

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет.

Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной  печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены  армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса.

Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву.

Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

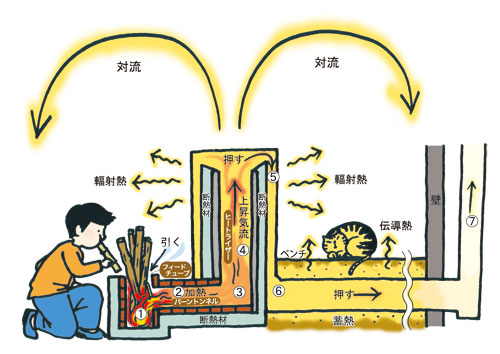

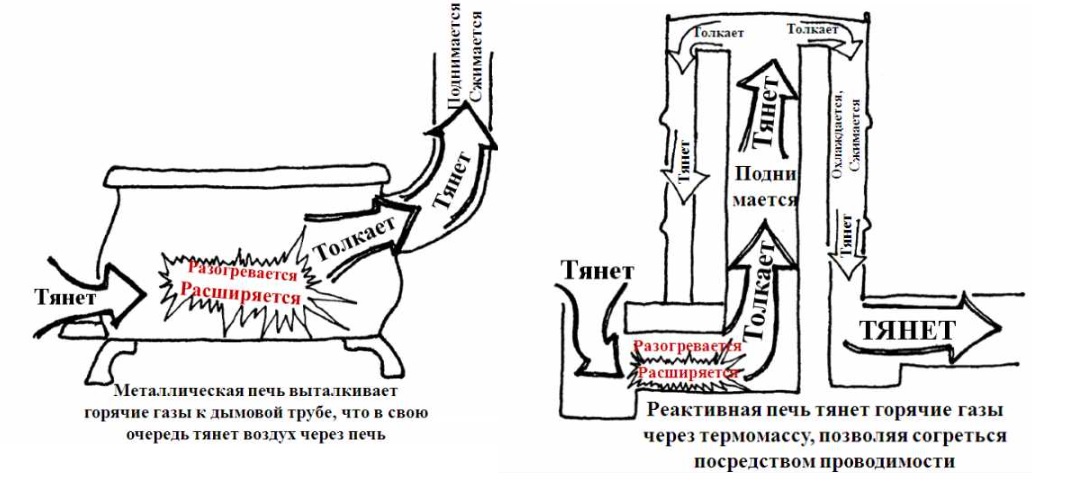

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

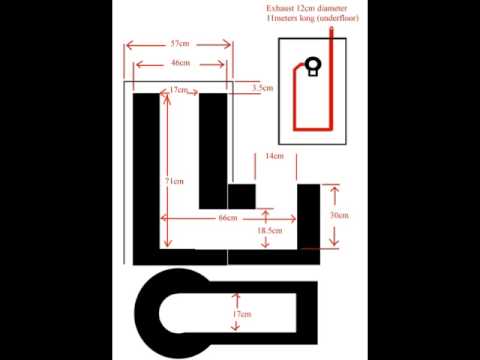

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Печь Робинзон

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Печь Робинзон

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

• Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
• Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
• Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
• Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
• Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
• Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
• Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
• Кольца, диаметр которых не меньше 3 см – 3 шт.
• Вертикальный стояк (10 см) – 1 шт.
• Кольцо диаметром 11 см – 1 шт.
• Гайки ( выбирается значение детали d13) – 3 штуки.
• Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка.
• Маркер.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Чертеж печи Робинзон

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

• Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
• К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
• Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
• Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

• Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
• Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
• После производится срез под углом в 300 (получается по очертанию правильный овал).
• Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
• Потребуется обвести трубу (маркером).
• Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
• Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Готовая самодельная печь Робинзон

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

• вниз или влево,
• затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Ракетная печь с варочной поверхностью

Печь Антошка

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь Антошка

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

• В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
• Далее потребуется произвести соединение этих двух элементов.
• Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

• Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
• Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
• Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
• Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900  полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Вывод

Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

Загрузка…

Ракетная печь своими руками чертежи и процесс изготовления

1. Конструкция ракетной печи
2. Виды ракетной печи
3. Достоинства и недостатки реактивных печей
4. Варочная ракетная печь своими руками (видео)
5. Ракетные печи (фотогалерея)

Ракетная печь – отопительный прибор высокой эффективности с вертикальной топочной камерой небольшого диаметра. Конструкция печи довольно проста и сделать ее самостоятельно по силам даже простому пользователю, знакомому со сваркой, а не только профессиональному печнику.
Топливо ракетной печи сжигается практически полностью, благодаря конструктивным особенностям, позволяющим прибору работать в режиме длительного горения.

Чаще всего ракетную печь используют для приготовления пищи, но также очень популярны отопительные варианты, с подогревом пола или с организацией теплого лежака. Это объясняется высокой экономичностью печи, ее эффективностью и возможностью использования самого примитивного топлива: сухих веток, травы и шишек. При этом сгорают не только древесные отходы, но и сажа, так как в рабочем режиме прибора достигается высокая температура нагрева.

Конструкция ракетной печи

Самая простая ракетная печь – это труба, согнутая под углом в девяносто градусов, размещенная в открытом металлическом цилиндре . Топкой служит более короткая горизонтальная часть прибора, а дымоходом – вертикальная. Обычно такая конструкция характерна для варочных печей, с поверхностью нагрева, размещенной на конце вертикального участка трубы. При горении топлива пламя вырывается из дымохода, подобно огню из сопла ракеты, поэтому печи такой конструкции и получили название «ракетных».

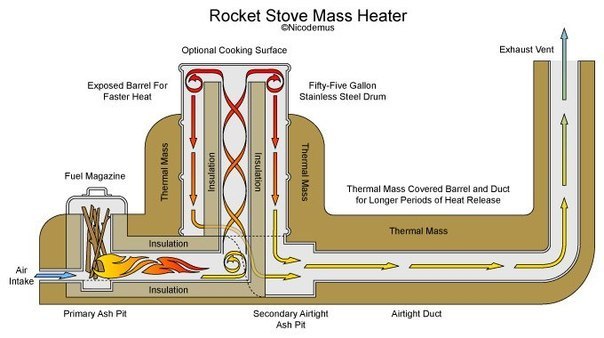

Для отопления используют ракетную печь более сложной конструкции, например, с загрузочной камерой, приваренной под углом в сорок пять градусов к корпусу, и колпаком, блокирующим выход дымовых газов через вертикальный отрезок трубы, изолированный жаропрочным утеплителем.

В нижней части ракетной печи организованы каналы для первичного и вторичного воздуха, один из которых необходим для поддержания режима первичного сгорания топлива, а второй – для розжига пиролизных газов, которые скапливаются в конце горизонтального участка трубы. В рабочем режиме печи раскаленная газовая смесь устремляется вверх, по пути отдавая тепловую энергию стенкам корпуса, и , остывая, идет вниз, но не по трубе, а между стенками корпуса и дымохода и далее – в горизонтальные дымоотводные трубы, так как спуск в обратном направлении блокирует раскаленный поток газа, поднимающегося вверх. Так как остывающий низходящий поток газа имеет высокую температуру, целесоотразно использовать его для отопления помещения, устанавливая по его периметру трубу, либо организуя сеть дымоотводных каналов в полу.

Еще один оригинальный способ забора тепла ракетной печи – установка над дымоотводом лежанки из огнеупорного материала, как это реализрвано в китайской печке канн.

Также существуют модели ракетной печи с водяной рубашкой, позволяющие не только отапливать помещение, но и обеспечивать потребителя горячей технической водой.

Конструкция, характеристика и применение

Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.

Различают 2 вида печной конструкции (представлены на схемах):

Простейшая печь-ракета

Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.
Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.

Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом. Последняя выполняет функцию топки.

Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.

Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.

С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.

На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).

Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу. На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.

При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.

Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.

Усовершенствованная конструкция

Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат. Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.

В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:

• в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
• автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
• система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.

В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.

Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).

Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).

Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.

Виды ракетной печи

Сегодня существует следующие разновидности реактивных печей:

• Туристские или походные варочные печи из металлических банок.
• Металлические ракетные печи с наружным топливным бункером и горизонтальным дымоходом.
• Печи ракеты с водной рубашкой.
• Реактивные печи из термобетона (печь-ракета Широкова-Храмцова).
• Кирпичная печь ракета.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

Достоинства и недостатки реактивных печей

К плюсам печей ракет можно отнести:

• Простоту конструкции.
• Низкую стоимость материалов.
• Достаточную тепловую эффективность.
• Саморгулирование процесса горения.

К отрицательным свойствам реактивных печей относятся

• Переменность КПД
• Невозможность использования в качестве каменки – из-за того, что печь дает слишком мало тепла в инфракрасном диапазоне
• Требование сухого топлива
• Контроль процесса горения

Изготовление столика

Из профиля меньшего размера изготовим столик. Возьмем колесики с креплениями. Если же под рукой креплений нет, или они не подходящие, сделаем их сами и соединим получившуюся конструкцию с поддувом сваркой. На дымовую трубу, из которой пойдет не только дым, но и жар, приварим площадку для установки сковороды или кастрюли.

Площадка изготавливается из уголков в форме квадрата, удерживается на боковых пластинах или штырях, приваренных к дымоходу. Для изготовления столика понадобятся также доска. Столик крепится к дымовой трубе с помощью приваренных к ней петель. «Снабжаем» столик ручкой и поворотными ножками.

Внутрь уголков столика помещаем доску, а в торцы профиля забиваем брусочки для придания эстетического вида. Покрываем металлические части ракетной печки огнеупорной краской. Для ручек выточим два деревянных наконечника, посадим их на клей.

Обрабатываем доску, деревянные ручки и бруски специальной пропиткой. Крепим доску к каркасу из уголков с помощью саморезов. В завершении изготавливаем кочергу для очистки от золы. Самодельная ракетная печь готова.

Оцените запись
[Голосов: 1 Средняя оценка: 5]

Ракетные печи (фотогалерея)

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию по самостоятельной сборке походной печи-ракеты своими руками без применения сварки. Реактивная печь появилась сравнительно недавно и была придумана заграницей, но за короткий период времени заручилась в нашей Стране народной любовью и уважением, в особенности среди туристов, рыбаков и охотников и конечно же выживальщиков Данная печь отличается своей экономичностью в потреблении дров и отдачей на выходе максимального количества тепла за счет реактивной тяги созданной самой конструкцией печи. С ее помощью можно в короткий срок приготовить пищу, вскипятить чайник, что в условиях похода очень важно.

Конструкция реактивной печи очень простая-это вертикально расположенная труба (она же корпус и дымоход) и примыкающая под углом топка разделенная внутри пластиной на две части (верх для загрузки дров, низ для доступа воздуха к очагу горения) таким образом образуется реактивная тяга, от сюда и громкое название «печь-ракета«.

Представленная печь сделана с расчетом на компактность, так как в походе очень важен каждый грамм груза и место в рюкзаке. Для ее изготовления был взят использованный баллон из под гелия (можно использовать огнетушитель)реактивная печь из газового баллона с плитой у него спилена верхняя часть, а сбоку пропилено технологическое отверстие под установку топки, конструкция полностью разборная и все детали в походном положении находятся внутри корпуса. Напоминаем что при ее изготовлении сварочный аппарат не нужен, что по максимуму упрощает процесс создания.

Давайте рассмотрим все этапы сборки реактивной печи.

Материалы

1. баллон из под гелия или же использованный огнетушитель
2. квадратная труба
3. металлическая перфорированная пластина
4. болты и гайки
5. металлический лист 1-2 мм

Инструменты

1. болгарка (УШМ)
2. дрель
3. плоскогубцы
4. баллончик с термостойкой краской

Пошаговая инструкция по созданию походной реактивной печи-ракеты своими руками.

Для начала давайте рассмотрим чертеж отечественной печи «Робинзон» тоже отличная конструкция, но сварная, а представленная ниже намного универсальна и по праву считается походной печью.

Первым делом надо найти использованный баллон из под гелия или же старый огнетушитель, стравить остатки содержимого, открутить вентиль и промыть водой, затем спилить верхнюю часть, а так же сделать технологическое отверстие в нижней части под установку топки из квадратной трубы. Из перфорированной пластины делаем колосниковую решетку.

Опорные ножки для топки.

Собираем все детали в единое целое.

В нижней части вкручен заостренный металлический штырь, он необходим чтоб при установке печи в рабочее положение она твердо стояла на земле, а данный кол заглубляется в землю. В походном положении он выкручивается.

Из листового металла 1-2 мм вырезаем комфорку. Вот кстати штырь в походном положении.

Так же помимо составляющих от печи, в баллон можно положить небольшой запас сухих дров, что может очень помочь в сырую и дождливую погоду. Только представьте.. отправились вы в поход и вас застал сильный дождь, все кругом промокло, сыро и мерзко, а вы приспокойно достаете свою походную печь-ракету и разводите огонь, готовите пищу, кипятите чайник и все у вас прекрасно

Небольшая ракетная печь для палатки своими руками

Тёплая палатка? Почему бы и нет? Ракетная печь, собранная своими руками поможет сохранить тепло в морозы.

Ну что же, поехали! Рассказываю как сделать ракетную печь своими руками.

Файлы

Шаг 1: Начинаем с малого

Так как мне нравится находиться и спать в тепле, а на зимнем кемпинге бывает очень холодно, мне очень нужен обогреватель в палатке.

Но какой? В привычном понимании это костер, на котором мы готовим и возле него же и греемся. Но открытый огонь — это открытый огонь, и вам нужна тонна дров, чтобы выдержать ночь. Лучше и эффективнее использовать реактивную печь — экономьте дрова и выделяйте тепло, и кастрюли остаются чистыми.

Лучшее горение обеспечивает ракетная печь — практически без дыма и копоти. Она должна быть маленькой и экономной. Так и будет. Я сделал свои собственные чертежи и начал собирать печь.

Обычная упаковочная металлическая лента использовалась для небольших L-образных профилей с заклепками, прикрепленными на внутренней части первого треугольника. Все остальные треугольники и формы готовятся по аналогии с этим.

Шаг 2: Сборка

В ракетной печи в камере сгорания (место горения) дрова горят очень быстро, и в камере достигается очень высокая температура. Поэтому я решил сделать эту камеру из двух слоев металлического листа, чтобы получить прочность и долговечность. Затем я делаю отверстия внутри камеры, чтобы образовывался вихревой поток воздуха, и вырезаю отверстие для дров.

Шаг 3: Сборка

Все детали оснащены уголками и 3-миллиметровыми заклепками, соединенными с обеих сторон. Нижняя и задняя пластины на 2 см шире, чем внутренние стороны, для достижения расстояния и более низкой температуры — это мера безопасности, чтобы избежать случайного контакта спального мешка или другой походной ткани с горячими поверхностями. Из-за этого печка стала тяжелее.

Шаг 4: Сборка

Наконец, внешняя крышка печки ракеты готова и прикреплена 3 мм заклепками к основному корпусу. Размер этой крышки также больше на 2 см с обеих сторон печи. Также нужно добавить маленькое квадратное отверстие, чтобы держать дымоход.

Шаг 5: Сборка

Добавляем часть, которая держит квадратную трубу на плите.

Шаг 6: Сборка дымохода

Квадратную трубу было сложно продлить (состыковать) и она была тяжелой. Также её будет трудно очистить, поэтому, после первого полевого испытания, я решил заменить её на круглую трубу, изготовленную из аэрозольных баллончиков (собрав баллончики одинакового диаметра, и из одинакового стального материала). Затем резка, прокатка, точечная сварка и сборка.

Что ж, это была моя первая попытка освоить этот навык, и я многому учусь, исправляя ошибки, поэтому сегодня я очень уважаю эту профессию.

Шаг 7: Сборка защиты для палатки

Несмотря на то, что дымоход имеет температуру поверхности около 80°С на высоте 1,2 м при нормальной тяге, я решил добавить банку, которая может скользить, и увеличит расстояние между ним и тканью палатки в том месте, где он выходит на улицу. Позже, при тестировании, я измерил температуру поверхности, она составила около 30°C.

Шаг 8: Сборка — добавление свечного подогревателя в печь

Как насчет сна в теплой палатке?

Если вы каждые 15-20 минут добавляете дрова в печь, чтобы поддерживать огонь, вы не можете идти спать. Если на улице снег, вы загружаете дрова в печь всю ночь. Я подумал о том, что можно добавить деталь (держатель подсвечника) к печи снаружи, поддерживая тление свечей в течение 8 часов. Блок 3х5 свечей должен дать печи около 450 Вт энергии и увести все угарные газы в дымоход (см. Рисунки). Материалом стал металл 0,5 мм, который в итоге был очень тяжелым, но для испытания подошел хорошо. И задумка работает!

Шаг 9: Первый розжиг ракетной печи

Итак, поздней осенью, при температуре около 12С я испытал ракетную печь с квадратной трубой. Все было так, как и планировалось. Легко было собрать маленькие ветки диаметром примерно 3 см, и они горели так, как нужно. Печка была теплая и без дыма. Отлично.

Еще один день испытаний был внутри палатки при наружной температуре +6C … мы достигли комфортных +16 C, но погода была безветренной.

Как оказалось, каждые 10-15 минут дрова выгорают. Печь немного тяжелая для походов (около 4,2 кг) + 1,5 кг для свечей.

Материал, который я использовал для печи — сталь толщиной около 0,5 мм, хотя по-хорошему нужно было использовать 0.25мм. И как всегда, чем лучше материал – тем выше цены.

Печь ракета из газового баллона: чертежи, фото, видео

Ракетная печь из пропанового баллона: чертежи, фото, видео. Пошаговое изготовление печи из газового баллона своими руками.

В прошлой статье мы рассмотрели процесс сборки ракетной печи походного типа, конструкция печи ракетного типа позволяет получить максимально возможный выход тепловой энергии методом дожигания пиролизных газов, которые образуются при первичном горении древесины.

Ракетную печь можно также использовать для отопления помещений, дач, гаражей, в этой статье мы рассмотрим конструкцию такой печки сделанной из газовых баллонов.

Чтобы печь ракетного типа эффективно обогревала помещение нужно дополнительно сделать камеру для дожигания пиролизных газов, таким способом теплоотдача печки значительно увеличится и расход топлива уменьшится.

В качестве емкости для дожигания пирозизных газов можно использовать обычный газовый баллон из-под пропана, диаметр баллона составляет 300 мм, высота около 900 мм, такая ёмкость лучшим образом подходит для изготовления печки ракетного типа с дожиганием пиролизных газов.

Схема печи ракеты из газового баллона.

На рисунке представлена схема чертёж ракетной печи из баллона.

Принцип работы печки ракетного типа следующий: над топкой установлена вертикальная труба, которая, создаёт реактивный эффект. При горении дров в топке горячие газы вихрем выталкиваются по трубе с характерным гулом, что и послужило названием печки – «Печь ракета».  Из трубы пиролизные газы попадают в разогретую камеру где и догорают при этом выделяя дополнительное тепло.

Изготовление ракетной печи.

Чтобы сделать печь понадобятся следующие материалы:

• Труба длиной — 0,8 м (диаметр 158 мм, толщина стенки 4 мм).
• Труба длиной — 1,5 м (диаметр 127 мм, толщина стенки 3,5 мм).
• Профильная труба длиной — 1 м (сечение 120 х 120 мм, толщина стенки 4 мм).
• Пустой газовый пропановый баллон – 2 шт.
• Листовой металл.
• Металлические пруты.
• Перлит.
• Труба для дымохода диаметром 120 мм.

Из профильной трубы вырезаем два куска длиной по 300 мм и один кусок для лежака 350 мм. В лежаке болгаркой выпиливаем отверстия под топку и вертикальную трубу.

Один кусок профильной трубы распиливаем вдоль и привариваем к топке, это будет канал для подачи воздуха в топку.

Свариваем топку с трубой.

Из прутов арматуры делаем колосники, для топки и зольника сделаны дверцы.

Проверка работоспособности печи. Первичная камера горения готова, теперь изготовим камеру вторичного горения для пиролизных газов.

Из нижней части баллона вырезается проём под топку, к баллону приваривается колено трубы диаметром 120 мм под дымоход.

В нижней части трубы сделана дверка для чистки дымохода.

На трубу одевается и приваривается кусок трубы большего диаметра, топку привариваем к баллону.

Пространство между трубами засыпаем перлитом который служит теплоизолятором и завариваем.

У второго баллона нужно отрезать дно и заварить отверстие от вентиля, это будет ёмкость для дожигания пиролизных газов.

Части баллонов стыкуются между собой в паз сделанный из приваренных двух колец, чтобы соединение было более герметичным в сам паз уложен асбестовый шнур.

Печь в собранном виде.

Подробно процесс изготовления ракетной печи можно посмотреть в этом видео, где автор показывает все этапы изготовления и саму печь в работе.

Видео ракетная печь из газового баллона.

Источник

Походная печь, печь ракетного типа, печь для кемпинга

Турбо печь/DXF/Osnova 1.dxf

Турбо печь/DXF/Osnova 2.dxf

Турбо печь/Воздушний канал.m3d

Турбо печь/Дверка верхняя.m3d

Турбо печь/Дверка низ..m3d

Турбо печь/Завес/

Турбо печь/Завес/Завiс 1.m3d

Турбо печь/Завес/Завiс 2.m3d

Турбо печь/Завес/Завiс полка 2.m3d

Турбо печь/Завес/Завiс полка.m3d

Турбо печь/Завес/Рукоять 8.m3d

Турбо печь/Завес/Рукоять.m3d

Турбо печь/Крепление для ножек длин.m3d

Турбо печь/Лист/

Турбо печь/Лист/Горизонтал лист 1.m3d

Турбо печь/Лист/Горизонтал лист 2.m3d

Турбо печь/Лист/Ножка.m3d

Турбо печь/Лист/Основа 45 лист 1.m3d

Турбо печь/Лист/Основа 45 лист 2.m3d

Турбо печь/Лист/Основа лист 1.m3d

Турбо печь/Лист/Основа лист 2.m3d

Турбо печь/Лист/Перемичка лист.m3d

Турбо печь/Лист/Решётка лист.m3d

Турбо печь/Лист/Сборка Горизонтал лист.a3d

Турбо печь/Лист/Сборка Труба 45 лист.a3d

Турбо печь/Лист/Сборка Труба основная лист.a3d

Турбо печь/Ножка длин.m3d

Турбо печь/Ножка.m3d

Турбо печь/Основа 1.m3d

Турбо печь/Основа 45.m3d

Турбо печь/Основа горизонтальная.m3d

Турбо печь/Основа.m3d

Турбо печь/Пiдкладка.m3d

Турбо печь/Перемычка доп.m3d

Турбо печь/Перемычка.m3d

Турбо печь/Резьба 10.m3d

Турбо печь/Резьба 6.m3d

Турбо печь/Резьба 8 длин.m3d

Турбо печь/Резьба 8.m3d

Турбо печь/Резьба.m3d

Турбо печь/Решётка.m3d

Турбо печь/Сборка.a3d

Турбо печь/Столик 2.m3d

Турбо печь/Столик.m3d

Турбо печь/Шайба 10.m3d

Турбо печь/Шайба 6.m3d

Турбо печь/Шухляда.m3d

как выглядит конструкция, ее преимущества, чертежи + пошаговая схема сборки

Ракетная печь, сделанная своими руками, чертежи и пошаговое изготовление которой представлены в этой статье, является одним из наиболее удачных решений для обогрева дачного домика или летней кухни. Популярность самодельного обогревательного прибора обусловлена незначительным расходом топлива.

Особенности конструкции

Ракетная, или реактивная печь бывает походного и стационарного видов. Переносная конструкция используется преимущественно в походных условиях для нагрева воды и приготовления пищи. Внешне агрегат напоминает перевернутую Г-образную трубу. Работает такая печь на энергии естественного потока поднимающихся продуктов горения. По такому же принципу действуют простые пиролизные печки.

Стационарная печь-ракета – идеальное решение для отопления небольшого дачного домика, летней кухни или хозяйственных пристроек. Устройство такой конструкции имеет схожесть с пиролизным котлом длительного горения. При тлении топлива начинают выделяться пиролизные газы, которые под давлением выталкиваются в колпак и быстро нагревают печь. Постепенно раскаленные продукты сжигания охлаждаются, опускаются в газоход и попадают в дымоходный канал.

Свое название теплогенератор получил за внешнее сходство с перевернутой космической ракетой. В процессе нагрева агрегат издает громкий гудящий звук, который напоминает характерный для ракеты рев.

К преимуществам реактивной печи длительного горения относят:

• примитивность конструкции и возможность изготовления своими руками;
• небольшой расход строительных или подручных материалов;
• отсутствие сложностей с уходом и обслуживанием;
• высокий коэффициент полезного действия;
• быстрый нагрев;
• возможность контроля расхода топлива во время работы;
• саморегуляция работы печки.

Несмотря на множество положительных характеристик, печь-ракета имеет ряд недостатков:

• частая загрузка топливного материала;
• отсутствие автоматики требует постоянного присутствия человека;
• сильный нагрев металлического колпака;
• небезопасность использования в помещениях с детьми.

Стоит отметить, что печь-ракета непригодна для отопления бани или сауны. Теплогенератор дает незначительное количество тепла в инфракрасном диапазоне. Использовать дополненную лежанкой стационарную конструкцию можно в зоне отдыха банного комплекса.

Видео «Походная реактивная печь»

В этом видеосюжете представлен пошаговый мастер-класс по изготовлению самодельной печки, которая пригодится как на даче, так и на пикнике.

Разновидности

Популярность самодельных отопительных приборов стремительно растет. Большим интересом среди дачников пользуются простые в изготовлении конструкции, которые не требуют много топливного материала. Итак, на сегодняшний день разработаны и опробованы в действии видоизмененные ракетные печи. Например, печь с варочной поверхностью позволяет одновременно готовить несколько блюд. Такая конструкция пользуется большой популярностью у дачников в период переработки собранного урожая на зимние заготовки.

Походная печь-ракета отличается легким удельным весом и легкостью сборки. Мобильная конструкция незаменима в походах и частых выездах на природу. С помощью переносной печки, которую в народе называют походной, можно варить супы, готовить каши и даже жарить мясо.

Теплогенератор с водяным контуром подходит для обогрева небольшого частного коттеджа, дачного домика или летней кухни. Основное преимущество печки с водяным контуром – существенная экономия расходов на обогрев помещения и подогрев воды. Отопительный прибор работает автономно, не требуя подключения к электрическим сетям.

Еще одним интересным вариантом для отопления дома является самодельная печь с лежанкой. Массивную печь-ракету с отапливаемой лежанкой можно использовать в качестве кровати либо дивана. Такой «предмет мебели» подойдет для дневного сна или даже ночного отдыха. Лежанку выкладывают из кирпича и глиняной массы.

Как сделать

Ракетную печь можно сделать самостоятельно. Сначала нужно нарисовать эскиз будущей конструкции и проставить на чертеже размеры печки. Наличие проекта экономит время и помогает избежать множества типичных ошибок начинающих мастеров.

Походная

Переносную печь-ракету можно сделать из профильной трубы либо старого газового баллона. В процессе работы понадобятся следующие материалы:

• отрезок профильной трубы сечением 160х160 мм – 30 см;
• отрезок профильной трубы сечением 120х120 мм – 50 см;
• металлические листы (5 мм) размерами 150х150, 160х160 и 200х300 мм;
• металлические прутья для изготовления колосников.

С помощью болгарки вырезают из профильных труб топку и дымоход. Эти два элемента соединяют между собой под углом 45°. Из металлических прутьев изготавливают колосники, которые приваривают к нижней части топки. Между топкой и поддувалом устанавливают разделяющую пластину.

Из металлического листа толщиной 5 мм делают заслонку на центральное отверстие топки. С помощью заслонки можно регулировать интенсивность пламени в печке. На последнем этапе выполняется окрашивание готовой конструкции термостойкой краской по металлу.

Стационарная

Ракетная печь стационарного типа состоит из трех основных элементов:

1. Печь-ракета.
2. Топочное отделение.
3. Лежанка.

Чтобы конструкция получилась прочной и устойчивой, выкапывают небольшой котлован. Дно ямы выкладывают красным огнеупорным кирпичом. При кладке второго ряда кирпича формируют внутренние дымоотводные выходы и устанавливают дверцы поддувальной и очистной камер. Затем выполняют кладку кирпичом камеры сгорания, вертикального канала и бункера для закладки топливного материала.

Когда раствор засохнет, на вертикальный канал устанавливают металлическую трубу либо бочку диаметром 450 мм. Стенки печки и лежанки закрывают огнеупорным кирпичом и замазывают глиняной массой.

Как правильно топить

Перед закладкой основного топлива рекомендуется разогреть печку. В топку закладывают и поджигают опилки, сухую стружку либо бумагу. Когда огниво разгорится, система начнет издавать другой тональности звук. Теперь можно закладывать любой имеющийся в доме или под рукой твердотопливный материал.

Ракетная печь длительного горения может работать на дровах, плотно утрамбованных опилках, сухих мелких ветках и древесных пеллетах.

Пока топливо не начнет гореть, дверцу топки не закрывают. Как только пламя станет более интенсивным, заслонку можно прикрыть. В процессе горения печь может издавать звуки разной тональности. Если звук меняется резко или слишком часто, стоит проверить, не захлопнулась ли воздушная заслонка.

В сравнении с другими теплогенераторами печь-ракета привлекает простотой устройства и дешевизной обслуживания. Единственным недостатком, который может отталкивать, считается эстетическая непривлекательность конструкции. Сделать походную модель более интересной можно путем окрашивания поверхности термостойкой краской. Стационарную печь рекомендуется обложить красным огнеупорным кирпичом либо натуральным камнем.

My First Rocket — Руководство по запуску вашей первой ракеты в 0.17: factorio

Добрый день, товарищи Факторианцы,

С запуском 0.17 не за горами я решил выпустить свой трудоемкий проект. Эта книга с чертежами представляет собой целую базу в коробке, которая доставит вас от начала игры до запуска вашей первой ракеты. Это готово 0,17 с учетом обновленных научных пакетов. База MFR произведет 20 SPM и позволит запустить ракету за ~ 20 часов.(может быть более или менее основанным на ваших настройках / опыте. Эта база создана для использования космической науки, но не предназначена для бесконечных исследований. База использует только сборочную машину mk2. Это связано с предстоящим изменением ассемблера в 0.17 . Использовать чертежи довольно просто, просто следуйте номерам по порядку и поставьте следующий чертеж наверху своей базы. Это может стать сложнее по мере роста базы, но выбор легко идентифицируемых мест, таких как ядерные реакторы, может помочь вам. .Каждый чертеж имеет символ #, за которым следует изображение.Картина — не единственное, что производят. Это просто следующая большая ступенька. Если у вас ничего не исследовано, не переживайте. Просто начните исследование и запишите тот же или следующий план. Чертежи назначат уже построенные ассемблеры правильному элементу. Есть только один аспект этой базы, который еще не завершен, и я борюсь с этим (подробнее об этом позже), а пока позвольте мне рассказать вам немного о базе MFR. База MFR разбита на 2 секции.

Когда вы впервые начнете использовать базу MFR, вы будете работать над ее созданием. Цель этой базы — производить почти все, что вам нужно для завершения игры. Темпы производства основаны на принципе «они все сделают в конце концов». Нет мысли о соотношениях. Всю стартовую базу можно улучшить до красных поясов. Я бы порекомендовал планировщик обновлений модов, так как стартовая база готовит спагетти в теплой воде. Все ремни желтые или красные. База MFR не производит синие ремни.В стартовой базе нет плетения ремней, поэтому не стесняйтесь просто нажимать все желтые ремни под узлами и двунаправленными. С самого начала вы заметите набор железнодорожных кнопок. Они здесь, чтобы убедиться, что выбранное вами место будет соответствовать будущей сети поездов, которую вы построите. Стартовая база оснащена единственной артиллерийской башней, это просто для будущих расчисток. Не беспокойтесь об исследовании, прежде чем переходить к следующему этапу. Однако я бы порекомендовал изучить лазерные турели перед тем, как покинуть стартовую базу.

Как только вы закончите стартовую базу, вы начнете расширяться. Лазерные турели и железнодорожные пути будут тянуться по всему ландшафту. Солнечные панели и аккумуляторы обязательно последуют. Пока это строится, я бы рекомендовал построить резервную электростанцию ​​мощностью 48 МВт и угольный коллектор. Это гарантирует, что у вас будет более чем достаточно продукции. как только лазеры / гусеницы будут проложены, вы начнете с основных оборонительных сооружений, орудийных турелей. Этот этап занимает довольно много времени для посева, поэтому я бы порекомендовал построить заставу поезда Железо> Медь> Камень> Вода> Уран, пока база находится на вооружении.Аванпосты будут самостоятельно вооружаться через автоматический поезд боеприпасов. Однако, если вы ленивы и не очищаете гнезда кусачих, я бы порекомендовал подождать, пока аванпосты самостоятельно включатся, прежде чем включать их. Как только периметр будет защищен, база начнет строить научные комплексы в следующем порядке: Красный / зеленый> Военные> Синий> Фиолетовый> Желтый> Космос. Обратите внимание: все места, где вы собираете ингредиент, называются коллекционерами. Все места, куда они должны быть доставлены, называются депозитариями.В качестве дополнительного примечания, на фабрике боеприпасов есть плетение ремней, модернизация желтых ремней сломает фабрику.

Это «умная» база по нескольким причинам. Во-первых, предметы, не связанные с наукой, ограничены, поэтому ресурсы не тратятся на буферы. Плавка осуществляется с помощью электрических печей и маяков. Все модули относятся к категории mark 1. (это должна быть ваша первая ракета, а не мега-база). В целях экономии энергии печи и маяки отключаются, когда потребность падает ниже определенных пороговых значений.База защищена от затемнения и отключит секции, когда заряд аккумулятора упадет ниже 35%, 30%, 20%, и, наконец, отключит почти все, когда он достигнет 5%. Однако защита периметра всегда будет оставаться под напряжением.

Теперь защита периметра — моя гордость и радость, но и там, где база не достроена. по периметру стены размещено 85 дотов. каждая дот имеет 6 орудийных турелей, 1 лазерную турель и 1 огневую турель. (у некоторых может быть больше). каждая коробка для таблеток вмещает буфер на 20 магазинов.Боеприпасы самостоятельно модернизируются от пробивных до урановых. Теперь о моей проклятии. База должна производить боеприпасы только тогда, когда в любом из ящиков с боеприпасами меньше 20 запасных магазинов. Однако я не могу заставить схему работать, и в настоящее время она настроена на постоянное производство боеприпасов. Это означает, что самообновляющаяся часть не будет работать. (Если кто-то захочет мне помочь, сделайте это, я буду вам очень благодарен).

Теперь о заставах. Аванпосты тоже умные. Самостоятельно строят, ремонтируют, вооружаются / перевооружаются.При строительстве аванпостов все, что вам нужно сделать, это нести минимум ресурсов, чтобы построить «железнодорожную станцию ​​строителя». Это отправит поезд со всеми материалами, необходимыми для постройки форпоста. как только будет построен первый робопорт, поезд строителей сможет построить весь форпост без присмотра. (хотя на это потребуется время). Когда запас боеприпасов опускается ниже 5 магазинов, отправляется перезарядный поезд для перевооружения форпоста. Если что-то повреждено или разрушено, для ремонта форпоста отправляется строительный поезд.Аванпосты также будут экономить электроэнергию, переходя в режим ожидания. Это отключает все не оборонительные сооружения. В случае, если биттеры атакуют опоры питания, соединяющиеся с основной базой. У каждой заставы есть резервная паровая электростанция, которая может работать на заставе, пока вы не устраните брешь. Если определенный участок пути подвергается атаке неоднократно, я включил встроенный оборонительный пост, основанный на том же автоматическом ремонте / снабжении, что и основные посты. На каждой заставе поставлен состав для мусора, поэтому демонтаж можно производить удаленно.Все материалы будут повторно использованы на следующей заставе. Каждая застава оснащена артиллерийскими орудиями. При исследовании эти турели гарантируют, что ваш фронт всегда очищен от горечи.

Теперь по поводу питания. На пике производства основная база будет производить ~ 500 МВт. При пиковом потреблении основная база будет потреблять 500 МВт. Из-за этого очень близкого порога я включил резервные паровые электростанции мощностью 48 МВт. Рекомендую использовать в лизинг 1 такую ​​резервную электростанцию. База защищена от затемнения, поэтому вам не нужно использовать резервное питание, но база автоматически отключится, чтобы защитить себя.

Я также включил проектную книгу, посвященную поездам. Если вы никогда раньше не пользовались поездами, не волнуйтесь. Эти чертежи очень восточны, чтобы их уничтожить. Им не нужно знать поезда. просто выберите направление, в котором вы хотите двигаться, и разместите чертеж.

Дискламер №1. Требуется некоторая ручная работа. Такие изделия, как насосная станция или сталеплавильная печь, не производятся. Это не ленивый ублюдок с чертежами.

Заявление об ограничении ответственности № 2. Технически это можно сделать как ванильную игру.но он был построен с учетом мода A Better Start.

Дискламер №3. Могут быть небольшие ошибки. Изначально я применил ту же концепцию к 0.16. Однако на той же неделе я закончил сборник чертежей, о котором разработчики объявили 0.17. Поэтому я не публиковал свой первый проект, а вместо этого приступил к работе над его версией для версии 0.17. так что я потратил больше времени на создание этой книги с чертежами, чем нравится моему жениху.

Я включил несколько изображений, чтобы помочь понять масштаб основания. Я хотел бы показать каждый шаг основы, но после месяцев работы над этим проектом я просто устал создавать больше картинок.

Моя первая строка чертежа ракеты

Моя первая строчка чертежа книги ракетного поезда

Редактировать: Орфография

Редактировать: Если первая строка чертежа слишком велика, я разбил ее на три книги. Книга 1 Книга 2 Книга 3

Редактировать: неудивительно, что я сделал ошибку, так что вот замена Blueprint 12

РЕДАКТИРОВАТЬ: Здесь используется мод 0,17, поскольку новая наука еще не обновлена.

Сравнение плавки с маяком и без него: factorio

Все мы знаем, что плановая плавка требует больше ресурсов для производства и потребляет больше электроэнергии, но занимает меньше места и потребляет меньше руды на пластину.Я хотел обозначить эти различия некоторыми конкретными цифрами, чтобы помочь мне ответить на вопрос, который я всегда задаю — стоит ли вообще использовать маяки и модули?

Я сравнил две установки, каждая из которых производит один полностью синий пояс из железных пластин.

Настройка 1: скорость 3 с маяками, производительность 3 в печах

Настройка 2: без маяков, без модулей

Метод	Печи	Скорость	Электроэнергия	Ресурсы для создания	Потребление	Время выхода на прибыльность
Маяк	14	2.4 к / м	31,93 МВт	307 247,82	2,0 к / м	11: 43,12
Без маяка	72	2,4 к / м	13,781 МВт	25998,84	2,4 к / м	n / a

Я пришел к выводу, что, если пространство не имеет значения, стоимость установки одного синего пояса плавки без маяков составляет менее 10%, чем стоимость установки с использованием маяков. Однако, если ваша плавка работает дольше примерно 12 часов, вы возместите эти затраты в виде дополнительных ресурсов из модулей производительности.Это происходит, когда выплавляется около 1,7 млн ​​руды.

Вы потребляете примерно в 2,32 раза больше электроэнергии для установки с маяком, что не имеет значения для большинства игроков на этом этапе игры, но все же стоит отметить.

Unbeaconed:

! Blueprint https://pastebin.com/KA1aKx2q

Beaconed:

! Blueprint https://pastebin.com/ctey8mMq

Edit: Я благодарен всем, кто поделился дополнительными причинами для использования различных типов плавки .

• ИБП — в больших масштабах снижение производительности из-за использования большего количества печей замедляет игру (мета-проблема, но очень реальная)

• Пространство — в больших масштабах необходимо огромное количество печей для поддержки 1k база spm непомерно высока, что делает печи с маяками намного более привлекательными

• Повторное использование модулей — это, безусловно, правда, что чем больше вы повторно используете модули, тем дольше вы должны увидеть окупаемость инвестиций

• Стальные печи с ракетно-ядерной установкой топливо.Интригующий, но более сложный с точки зрения логистики в реализации для плавки на месте, чем электрические печи. Так что вам нужно либо возить топливо на свои шахты, либо перевозить нерасплавленную руду поездами.

5 лучших ракетных печей (и планов) на рынке сегодня

Ракетные печи — это готовый инструмент мечты выжившего — откройте для себя лучшие, доступные сегодня

Воздух. Воды. Еда. Тепло. Самооборона.

5 основных требований выживания.Если вы предоставите эти 5 элементов, вы выживете.

Это может быть не весело, может и не красиво, но с ими, вы живете.

Итак, сегодня давайте поговорим об одном инструменте для выживания, который поддерживает как приготовление пищи, так и тепло в одном устройстве — The Mighty Rocket Stove.

В частности, мы подробно рассмотрим следующие темы ракетных печей:

** Примечание: Если вам просто нужны наши главные рекомендации, не стесняйтесь ПРОПУСКАТЬ ЗДЕСЬ.

В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

ЧТО ЯВЛЯЕТСЯ РАКЕТНОЙ ПЕЧЬЮ?

---

Ракетная печь — это сверхэффективная небольшая печь для сжигания топлива. Его продуманная конструкция позволяет использовать любые небольшие источники топлива, такие как ветки, небольшие ветки, сосновые шишки и сухая трава.

Это означает, что источником топлива является:

1. Более доступный
2. Легко собирать и перевозить
3. БЕСПЛАТНО ( кто не любит бесплатно? )

Эти небольшие источники топлива сжигаются при сгорании камера с вертикальным дымоходом.Конструкция обеспечивает практически полное сгорание.

Это означает, что вы получаете больше тепла ( для обогрева или приготовления пищи, ), чем традиционные кострища или даже дровяные печи.

Первые из них были построены на основе старых ламп, которые существовали по крайней мере с 1700-х годов. С тех пор он постепенно улучшался на протяжении веков.

Современная ракетная печь была официально разработана в 1980-х годах. Первоначально они были построены для поддержки улучшенной системы приготовления пищи для бедных стран.

Так простая конструкция ракетной печи покорила мир. Потому что их относительно легко и недорого построить. Даже с отходами из мусорного бака или небольшим количеством бетона!

Вот почему они стали такими популярными среди тех из нас, кто готовится к будущим чрезвычайным ситуациям…

В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки предметов # 78. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

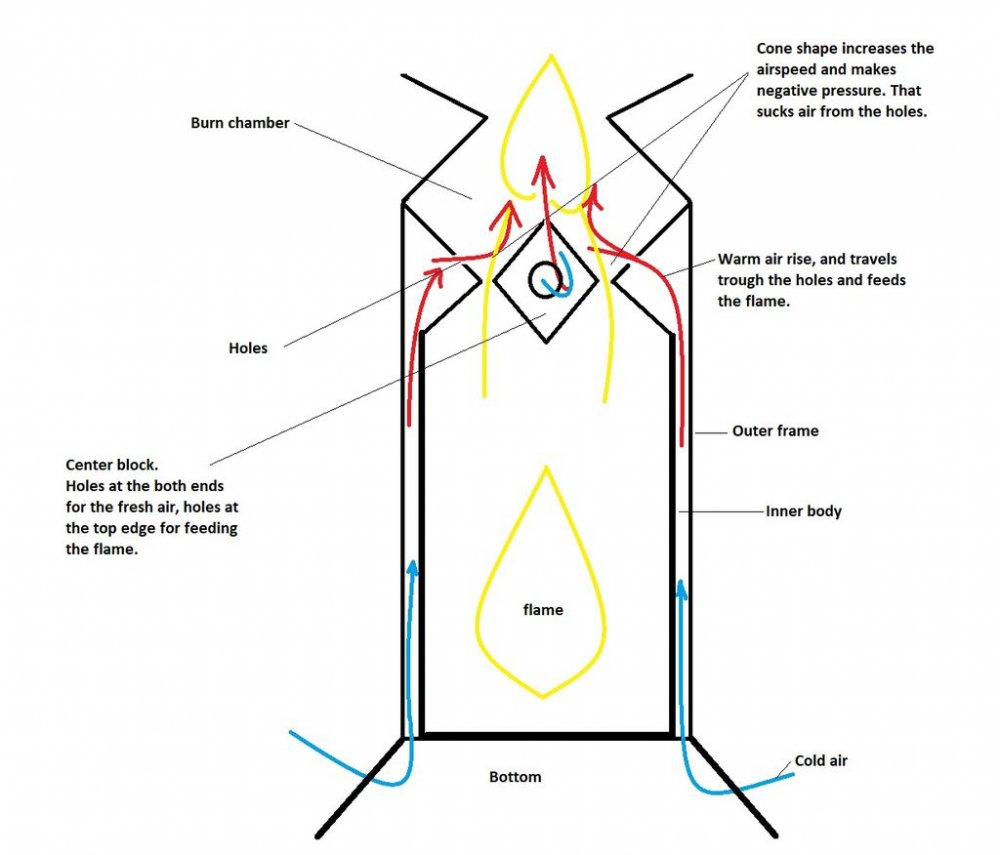

КАК РАБОТАЮТ РАКЕТНЫЕ ПЕЧИ — ЭТО НАЗЫВАЕТСЯ НАУКА

---

Истинную красоту ракетной печи можно оценить, пока не поймешь, как она работает. Почему? Потому что конструкция ракетной печи настолько проста.

В отличие от традиционной дровяной печи, у ракетной печи нет движущихся частей. Это означает отсутствие заслонки дымохода и решетки на входе воздуха!

Базовая ракетная печь состоит всего из 4 компонентов:

1. «Колено» — огнестойкая L-образная труба с изгибом 90 градусов посередине.Горизонтальная часть колена — это топливная камера и воздухозаборник. Вертикальная часть — это камера сгорания и дымоход.
2. The Stove Body — Изолированная окантовка для локтя, способная выдерживать высокую температуру от локтя. Большие металлические бидоны для еды ( или металлические мусорные баки ) отлично подойдут, как и листовой металл, изогнутый по размеру локтя. Отверстие в верхней части позволяет дымоходу выходить вверх. А отверстие с одной стороны обеспечивает доступ к топливной камере и воздухозаборнику.
3. Топливная решетка — в идеале топливо должно подниматься над дном топливной камеры. Обычно металлическая решетка обеспечивает поток воздуха под топливом и вокруг него. Это позволяет золе просыпаться и удаляться.
4. Юбка для кастрюли — позволяет разместить кастрюлю над дымоходом. Он поддерживает воздушный зазор, позволяющий горячим газам выходить из колена. Юбка горшка также защищает от ветра со дна горшка. Это помогает обеспечить лучшую теплопередачу для более быстрого приготовления.

После того, как вы собрали ракетную печь и заправили ее топливом, легко понять, почему это такая эффективная конструкция!

Во-первых, топливо блокирует большую часть впускного отверстия для воздуха, обеспечивая ограниченное количество воздуха для огня.

Это заставляет воздух плавным потоком под топливом и вокруг него.

Когда этот ток проходит вокруг наконечника горючего, он обеспечивает постоянный поток свежего воздуха к огню.

Во-вторых, огонь горит только на кончике топлива.

По мере того, как вы подаете больше топлива в камеру, он продвигает горящий материал в воздушный поток из впускного отверстия.

Это упрощает управление счетчиком горения и поддержание постоянной температуры.

В-третьих, установив кастрюлю над дымоходом, вы направляете как можно больше тепла в кастрюлю ( или руки для тепла ).

Это означает меньше отходов и меньше топлива, необходимого для того, чтобы обедать на столе!

То, что вы не можете так легко увидеть, — это изолированная конструкция корпуса плиты, которая повышает эффективность приготовления.

Он не дает ракетной плите терять много тепла в космос и вдали от кухонной посуды. Это также означает, что топливная камера предварительно нагревает свежий воздух до того, как достигнет топлива.

---

В качестве способа познакомить вас с навыками выживания, мы раздаем наш № 78: Заполните контрольный список для подготовки к работе. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

ПОЧЕМУ РАКЕТНЫЕ ПЕЧИ «КАМЕНЬ» ДЛЯ КЕМПИНГА И ВЫЖИВАНИЯ

---

Ракетные печи — это устройство мечты современного выжившего ( или любитель кемпинга ).

Нет, они не выиграют конкурс «крутых гаджетов для выживания» (, как солнечное зарядное устройство ) , но я считаю, что они даже более важны!

Я имею в виду, какое устройство может улучшить ваши походы. И спасти вашу жизнь во время масштабной катастрофы? Не много — , поэтому ракетная печь — это устройство, в которое устойчивые люди должны инвестировать.

Я считаю, что это настолько важное устройство для базовой подготовки, что оно входит в наш список 10 основных шагов по обеспечению готовности.

Итак, вот 5 основных причин, по которым сегодня стоит инвестировать в ракетную печь.

1 — Дизайн работает в разных масштабах — малых или больших!

Ракетная печь может быть чрезвычайно портативной плитой для приготовления пищи ИЛИ массивным «обогревателем ракетной массы» для обогрева небольшой хижины или хижины.

Так что конструкция ракетной печи чрезвычайно универсальна. В идеале, если вы хотите быть чрезвычайно устойчивым к жизненным неопределенностям — , вам следует также вложить средства в небольшую переносную ракетную печь и большой нагреватель ракетной массы!

2 — Они безумно эффективны — максимально расходуют топливо.

Они эффективно работают на очень небольшом количестве древесного топлива. Вы можете использовать дрова, ветки или сосновые шишки, чтобы эффективно генерировать много тепла.

Вы даже можете запустить множество ракетных печей на листьях, траве и кустах! Суть в том, что небольшие переносные ракетные печи могут использовать «бесплатные» горючие вещества, которые можно найти почти повсюду на земле.

А как насчет отопления дома? С хорошо продуманным обогревателем ракетной массы вы можете продлить срок службы большой кучи дров.Как долго? На видео ниже они использовали только 0,6 деревянных шнуров на всю зиму в Монтане!

---

3 — Они производят очень мало дыма.

Если вы ненавидите дым так же сильно, как и я, то самое время что-то с этим сделать.

Вы можете достать бездымную костровую яму для своего заднего двора, но вам также стоит приобрести ракетную печь для приготовления пищи на выживание. Почему они не выделяют много дыма? Это из-за эффективности ожога.

Чем эффективнее процесс сгорания, тем меньше дыма — вот и все! И если вы обратили внимание — e fficient горение — это Modus Operandi ракетной печи.

4 — Они являются резервным источником тепла по плану B в случае длительного кризиса, связанного с отключением сети.

Какой у вас план по теплоснабжению на длительный срок при отключении электроэнергии? Даже если у вас есть резервный генератор, в конечном итоге в нем закончится топливо. Итак, каковы ваши планы после этого?

Некоторым людям стоит попробовать обогреватель свечей, но он не подойдет для больших помещений. Так что для других это инвестировать в керосиновый или пропановый обогреватель — но теперь вы храните большое количество жидкого топлива …

Вместо этого, если вы серьезно относитесь к подготовке и устойчивости, то вам следует смотреть на ракетную печь как на лучшее решение.Для безопасного обогрева дома вам потребуется масштабирование до нагревателя ракетной массы с дымоходом.

Хотя небольшие переносные ракетные печи производят гораздо меньше дыма, они не являются «бездымными». Так что, если вы сгорите в доме или в помещении без дымохода, вы можете умереть от отравления угарным газом. НЕ ЭТО ТАКОЕ!

5 — Они лучше, чем костры / дровяные печи

Мне всегда нравилось готовить на дровах. Но это не всегда самый удобный способ приготовить еду и согреться.

Иногда бывает трудно найти достаточно дров, чтобы поддерживать достаточно горячего огня для приготовления пищи.

Найти сухую древесину труднее, особенно под дождем и снегом.

Даже если вы соберете много годной к употреблению дров, вы должны постоянно подкармливать поленья в огонь, чтобы поддерживать слой углей.

Каждый раз, когда вы добавляете новые поленья, вы должны убирать кастрюлю с дороги. Таким образом, часто мешает процессу приготовления, и вы дольше будете голодны!

Дровяная печь — это улучшение.Они помогают регулировать температуру и скорость сжигания топлива, обеспечивая более стабильную поверхность для приготовления пищи.

Хотя дровяные печи повышают эффективность, они по-прежнему требуют большого количества больших дров.

Колка бревен и распиловка веток требует времени и усилий! А традиционные дровяные печи не совсем портативны!

Итак, что вы можете сделать, если для топлива очень мало сбитой древесины? Что делать, если у вас нет времени искать сухие дрова под дождем?

Попробуйте ракетную печь!

Итог:

Мое любимое снаряжение для выживания — это снаряжение, которым я могу пользоваться и которым наслаждаюсь сегодня, но оно также является идеальным подспорьем, если дела пойдут плохо. Все эти причины в совокупности делают ракетную печь разумным вложением средств.

---

В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

ЛУЧШИЕ ПЛАНЫ РАКЕТНОЙ ПЕЧИ — РАКЕТНАЯ ПЕЧЬ своими руками СОЗДАЕТ

---

Если вы регулярно посещаете Skilled Survival — вы знаете, что мы большие поклонники создания собственного самодельного снаряжения для выживания.Что ж, знаете ли, ракетная печь — отличный кандидат для проекта DIY!

В зависимости от типа ракетной печи, которую вы хотите построить, она может быть простой или сложной.

• Если вам не нужна портативность, вы можете построить ракетную печь из бетонных блоков!
• Или, если требуется мобильность, вы можете сделать один из металлической банки из-под кофе и консервной банки обычного размера.
• Если вам нужна нерушимая прочность — создайте ракетную печь из углеродистой стали с гравитационным питанием.

Итак, приступим — мы собираемся охватить широкий спектр планов ракетных печей:

Составные кирпичные планы ракетных печей

Для этой сверхпростой ракетной печи все, что вам понадобится, — это небольшая груда кирпичей. Просто расположите их так, чтобы получились камеры ракетной печи, и вперед!

---

Планы ракетной печи из бетонных блоков

Эта версия обеспечивает устойчивое место для кастрюли и может быть собрана за считанные минуты.Вам просто нужно найти несколько бетонных блоков и правильно их расположить. Просто, но эффективно.

---

Планы ведра на 5 галлонов и бетонной ракетной печи

Для этой версии ракетной печи вам понадобится ведро на 5 галлонов, немного бетона и картонные трубы.

---

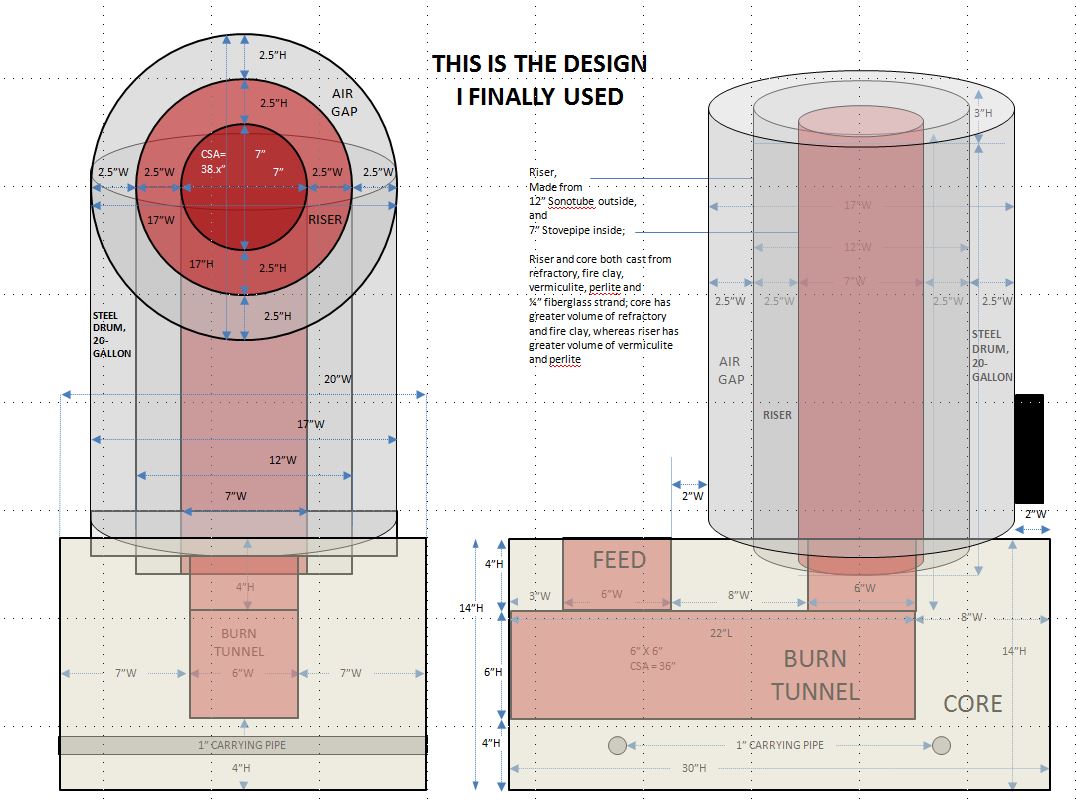

Планы металлических ракетных печей

Существует множество простых конструкций ракетных печей. Но есть также конструкции, в которых для прочности используются сварные трубы.Если у вас есть навыки работы с металлом, это лучший вариант, так как они почти нерушимы!

---

И вы даже можете построить тот, у которого есть топливная камера с гравитационным питанием ( смотрите следующее видео )!

---

Материал Free Rocket Stove — Пожарная дыра в Дакоте

Чертеж Dakota Fire Pit

Теперь, когда вы взглянули на самодельные ракетные печи, представьте, что вы делаете то же самое с дырой в земля!

Dakota Fire Hole — давнее решение для эффективного приготовления пищи без бетона, кирпичей, ведер или металла.

Состоит из двух пересекающихся отверстий или туннелей. Он имеет такую ​​же принципиальную конфигурацию, как колено ракетной печи.

По своей конструкции пожарное отверстие Dakota имеет многие из тех же преимуществ, что и ракетная печь. Это очень дешевый, эффективный, высокотемпературный, экологически чистый продукт.

Но это добавляет элемент осмотрительности ( пламя скрыто под землей, ) и сопротивление ветру.

---

В качестве способа познакомить вас с навыками выживания, мы раздаем наш № 78: Заполните контрольный список для подготовки к работе. Щелкните здесь, чтобы получить БЕСПЛАТНУЮ копию .

5 лучших ракетных печей на рынке сегодня

Если «сделай сам» не для вас — в Интернете доступно множество коммерческих версий. От простых трубчатых конструкций до чего-то со всеми наворотами современной дровяной печи.

1 — Ракетная печь EcoZoom Versa

Ракетная печь EcoZoom Versa — это хорошо построенная печь с высокой степенью теплоизоляции. Он включает в себя отдельные дверцы для впуска топлива и воздуха, а также встроенную варочную панель и юбку кастрюли.

EcoZoom Versa не требует много древесины или древесного угля для приготовления всей еды.

Превращаем ракетную печь в экологически чистый вариант приготовления пищи на открытом воздухе!

---

2 — Ракетная печь из нержавеющей стали для сжигания горячего пепла

Печь для горячего золы — это ракетная печь из титана и алюминия весом 2 фунта, которая складывается для транспортировки и хранения.

У него даже есть топливная рампа, которая помогает подавать палки в камеру сгорания под действием силы тяжести.

Сделано в США и имеет пожизненную гарантию ( и сейчас редкость )!

---

3 — Ракетная печь Bruntmor Camping Rocket Stove — Самокормящаяся печь, обогреватель палатки

Ракетная печь Bruntmor Camping Rocket Stove — это сверхмощная переносная печь для охотников, рыбаков, отдыхающих, поваров на заднем дворе или спасателей.

Превращает коробку в полнофункциональную печь за минуты . Просто добавьте сухое дерево и зажгите его.

Он также включает решетку для готовки, достаточно широкую, чтобы выдержать большие кастрюли.

---

4 — Плоская ракетная плита Marsh Kettles Camping Survivalist Prepper

Уникальная особенность ракетной печи Marsh Kettles заключается в том, что она полностью плоская, что упрощает хранение или транспортировку. В нем используется система сборки с пазами для облегчения установки или поломки.

Он прост в сборке, легко воспламеняется, а имеет самоподающий вход под действием силы тяжести.

Он также сделан в США.

---

5 — SHTFandGO Пуленепробиваемая ракетная печь Подогреватель палатки Гравитационная подача

Пуленепробиваемая ракетная печь SHTFandGO представляет собой сверхтяжелую ракетную самоподдерживающуюся ракету.

Имеет удобно расположенную ручку для переноски для удобства транспортировки.

Плюс, у него есть специальная пепельница и заслонка горелки.

И эту ракетную печь можно использовать как палатку в крайнем случае ( IF , убедитесь, что вы используете дымоход для аспирации наружу ).

---

---

РАКЕТНАЯ ПЕЧЬ ОБОРУДОВАНИЕ И ПЛАН ДЕЙСТВИЙ

---

Благодаря сочетанию низкой стоимости, топливной экономичности и простоты использования ракетная печь является бесценным инструментом выживания.Независимо от того, создаете ли вы свою собственную или покупаете коммерческую версию, вы должны инвестировать в нее.

В конце дня —

Готовить ужин с помощью одних лишь веточек и шишек — настоящее удовольствие. Итак, если вы все еще читаете эту статью, ваш план действий прост:

Как можно скорее заполучите ракетную печь — построить или купить? — Вам решать.

Джейсон К.

P.s. Больше людей, чем я могу сосчитать, просили у меня точную карту дорог.

Это показывает, насколько легко достичь УДИВИТЕЛЬНОГО уровня готовности .

Выполнив эти 10 простых шагов, вы будете намного лучше подготовлены, чем остальные ХРУПКИЕ МАССЫ!

Никаких длинных надуманных историй, просто откровенный разговор парня, который это сделал.

Нажмите здесь, чтобы посмотреть это БЕСПЛАТНОЕ видео сейчас.

Top Image Credit

Сопутствующие товары

Factorio Stuff — плавильные линии

Следующая линия печей, которая вам понадобится, предназначена для стали.Теперь сталь получают, снова помещая железные пластины в печь. Но вместо того, чтобы вытягивать железо из другого набора печей, я предпочитаю использовать два ряда печей и снабжать их собственной железной рудой. Первый расплавляет руду на железные пластины, а затем установщик захватывает их и напрямую подает в следующий.

«Но для одной стальной пластины требуется пять железных пластин», — можете возразить вы. Верно, но плавка одной стальной пластины также занимает в пять раз больше времени, чем одна железная пластина. Так что у нас это отлично работает.

Можно использовать конструкцию, аналогичную железной, только с двумя рядами печи посередине. И обратите внимание на угольную линию, проходящую через середину хоть. Поскольку внутренний ряд топок тоже нуждается в угле, это абсолютно нужно. Вам нужно будет чередовать направления на установщиках, чтобы убедитесь, что они собирают уголь с правильной ленты, и вся сталь кладется сама по себе, исходящий пояс.

Теперь, сколько колонн печи нужно сделать для стали? Ну технически так как на одну стальную пластину нужно пять железных, на одну полностью сжатую ленту стали вам понадобится пять таких рядов.Это много для ранней игры. Теперь ваша очередь может оставить достаточно места для пяти столбцов (или десять если вы хотите, чтобы на ремне были две стальные полосы). Или вам может быть все равно.

Одной-двух строк пока более чем достаточно. Самая «стальная» дорогим »товаром станут« конструкции малой плотности ». Это нужно было запустить ракету и «закончить» игру. Но до тех пор ты вероятно, не понадобится полностью сжатый стальной пояс. Просто нарисуйте пару строк печей и дайте им вернуться.Вам будет хорошо.

Ведь даже если у вас начинает заканчиваться сталь перед запуском ракеты в конце игры, при наихудшем сценарии, это только вопрос времени, когда вы получите больше стали (при условии, что у вас достаточно железной руды). Если действительно не люблю ждать, вы можете положить несколько сундуков и запас. Обычно, когда ваш автобус не использует всю сталь, вы при производстве любой излишек будет накапливаться в сундуках. Это уменьшает количество раз уж ваши печи на самом деле ничего не производят.

Если вы действительно, действительно беспокоитесь о своей ракете, вам нужно из 10 000 стальных листов, чтобы сделать достаточно конструкции низкой плотности для одного запуска. Так это максимальное количество стали, которое вам следует складывать. Однако будет Кроме того, в вашей автобусной системе должно быть много стали. Если вы используете достаточно сундуков, чтобы на самом деле складировать 10 000 стальных листов, это, наверное, перебор.

Вы также можете построить небольшую колонну печи для плавки сыпучих материалов. камень в кирпичи, просто используйте тот же дизайн, что и для железа и меди.

Обычно они вам НЕ понадобятся. Я могу только думать о химические заводы, нефтеперерабатывающие заводы и электрические печи, для этого нужны кирпичи. Его на ваш выбор, хотите ли вы положить их в автобус или нет. Вы также можете выбрать завершите строку после того, как они вам больше не нужны. Я обычно заканчиваю линию кирпича после поставки длинной линии узлов для изготовления электропечей, т.к. они понадобятся вам для будущих научных пакетов.

Если вы положите кирпичи на землю, это увеличит вашу скорость ходьбы.Так что вы можете положить немного в сундук и построить ряд кирпичей вдоль своего автобуса. Очень скоро вы будете много ходить взад и вперед по своему автобусу, и это немного ускорит процесс!

Вам не нужно сразу строить все плавильные установки, просто создайте несколько а затем увеличивайте их, когда у вас заканчивается материал. Призрачные образы там, чтобы помочь вам оставить достаточно места для всех будущих линий плавки.

Теперь, когда у вас есть все материалы, полученные путем плавления, давайте перейдем к системе шин. запустили и сделали несколько сборочных линий! Первый шаг: создание большого зеленого схемотехническое производство!

После пропила — шнурок для чертежей колонн сталеплавильных печей.

---

0eNqdndtuGzcURX8lmGcpGN5J / 0Yei6BQ7EkqQJYESS5qBP73yvFNTUlq7XkK4sarm5dzeJmzZ34O3zYP0 / 6w3p6Gm5 / D + na3PQ43f / wcjusf29Xm + Wenx / 003Azr03Q / LIbt6v75b8fTbjstvz8ctqvbaXhaDOvt3fTPcGOfFuB3p2mz3G9Wp8vfdE9fF8O0Pa1P6 + lFwq + / PP65fbj / Nh3GG / MOOB1W2 + N + dzgtv02b0xm83x3Pv7bbPv8vz6ilHRfD4 / nPcsbfrQ / T7ct // CXuN6rVqfmpwnGcYzJW5wVqwdQgUCOmxnfqw3lEDz8Ou / OfTW5668vF + yTZ7h9OQwWcBLkJy80f8 / Ж + tdksp835Xx / Wt8v9bjPV0KEz + kWQGLBEMwpYz7EfkbTeHqfD6fzDNrDaXiOEjXFcmRJFlmM9arDrNViJGZ59TBSwhmOTOrl7qc1kLpKnNiPEDE9tdiRDnTuttSg6So8gBAdPr1aIDZ4FrbDC8MRlhWjhectGcVb3MrZNZJh7OdAKYcFToBXCgmdAh8KilwAd337x9OesNqLdDZiydnCFPD4EKA8PYYgjGGLT60ASEbYh5AHB48HxeOCZxPONFU / QnkcIz6TegkGJnUHxTguxXs70PBiEIw4PBr6seRIMqddUfugQtntePHR0t2WeR4ZwNOSRIexHAw8NYVsfSGyYXsoLjhB6OS8I6wPPT4HHhHC6CmiF6CWTIEQFT5yBrxvC4TkUMdZ6mS + S / ZPpJZQohADPc3HG9VWqynM6KFZBXr + tqSsKOqiuKDZuLWt3Hp9fZ0H8HKqsxFn2GitjVrmGKhiVrqDSiFHXOisZjLrWV8lS1HiN5CjpqiZPSeEaKVDS1dHDc91c7Sg81a / O9IRnurnaVXimm2t9lUc95dVBM55M + CrIqtd2sUdzegKtt29GSq8rCsrFc13LnGTuGhMgKdfCdUSesR605BR9PWigyqhOJNM ZtmKEO9W6HivcqdYJTl / hWp3jxc7pBVkJwjViXU7UF9xWy5Jwy1cnZh4Jbokp8pLdIJlRns6dETOj4RdlDT2W35Q1CPoupNk54nT23b4J8p6mqSvym6sGIcnboqaYzO + DGoSi76xaaow4n0tvyIzR92lNYcqNSgOhXKk0EOKMNt0pbYK ++ Wz2j3KD0kAkfQPblJOFW4kGQr0l6c5FO2NLbeukGXtqVydZfffa0DRjQ93QxAoSwpua / 9wD + SrxY5Zvdtsfy79W27vpbgm22Y22RqTQCgqTrNB1FWakcBQUFlVh7gm8eOYKcaWLQ7vwxJvr0KZcmIMXT2Bhg7tT0KEgEWagk2OkOwHRA1dh + jk1QGxXXRZppksroK2Ot9WrsRF76jwJDWEiXzx0Zeq6y4YnO6IsqCNxoeQ9r8aF6c6Vi2evENedyJ4cao0y99CuSZku6rphurM5oGdNwoS5ePoK9XXnc9CfOY1E5YwnUKYu8OL8sN + sT42F43USn09roFgxBLm ++ 7dGxyo2Eqlvm + 7 / Sa0zk17ebUgXZKQ1vp5axvrYFH0PXR / lOOo116SZwoPa9z004lqZOxKs0yuxkVwvc5HcoFd4I7lR5iK5Sa / PRnKzzEVyi1ylTrBp1IvfSS8kIxeWI6yVK8sR1qlqUd96VSyiBrkEHXVBVLFIbJIr25HYrGKR2CIXzBOxysNoYdFRHk0h4AfZqmIR1cn19KgLvFxQj7BBVYv6IKpiETXJpfGoC7JqCUDUooolXVBGUSuCGtUcQDqgWNUdgKhO1Io6wItSETSoFf + о / VGkIqlJdTwgqaqPAkktqjvBELedbKRAVNVJMRKoFaUiqFPNC6j9XqQiqUE1byCpUaQiqUl1NiCpWbZ0IKxqwyA9IDi / + TnOGiObO0gPCGZw4UhvBTM4PyJb41WxiBpkGwjqgqhikdgku0uQ2Kxikdgim0OIWKFSwfA1RqhaEG5erVDCYPjaJZQzGGHxEhzlhi8JgqP cCMuXjWofILE8wCzP3oLf3PCVRvKbv4gFz5ys0yuBDMEa9AzirXKq + uTAupll9rZO06uCGiAvF8h0Wxn0SnlbLzSzLgqF + 2gc9WIg22vrjDL8ZluL4AogbZVrHd7u0Ott9Ua2CbSa6u08m0B9 / nq9RL8pzHPHARqCwP0HiBdnWQga / SbHQupND7XuZ9lLIr7I5oTWmKKyhiVPIUF3FzalqfU + y14yQqbyJc8fQV0XetkjBNWV0ey0OMuUUY + BkLAnA3VZxgYNhCuqW6PVaXGcY9ao91lUy3pcZ15Eqxo / mk1Uq0B7 + Sd6bCIhAxnVSrfc0xZVe0qzyxJ2p6BWyqWfvYwRdeNLq51plu + lPvuTbntpyrLcskL6PznuokE8dQEwvUi / NJsL7prGKETZXNMchcS9NajX5CjoJaIZvvNWQ7PwLhHS0CyXd / aymupBN70gzXpNpyMt9jLWE6z + xhFfb3aUQa4OSsK5GzUxC4dbBCz8pEZ4ZeQnNcQz / NSBeJZv7hHP4Y0vwnm88UW4gLdfCMffyoZwia / biJf5uo14ha9ogOdGYeFAPN1jGQlW9wcEgtXvWauvg3Kj / jqTUAfNuGENnxusqN9gNllJviFsorJ8p9dE6VdJLZQZ5aufJsqo9yFNklUvCZokp57FmySvHlGbpCCfApuoKJ / cmqgkHz + aqCxv8Jso / ZFaAglwhrk + k1cwG9nZhLBW / nQFwjrZ3ISwfsbHK9LHtyt2D6fGxyuc1U8VSHGc9 / 2K6rsWnU2ymQqJzLLnCWGLcCwioaU8rX49HBGdzsimJIS1wiEONd / JbiSk08u2IYQN8z5uUZ / 5Lqr + G6QxqV4hRM38cIzGXTi8E57wWvUlz83Ce9WXPH96qzpjENWpzhhE9bM + fFGf8F54Yx0a9KgaYVCTk2qEQdTMb29Q24voKiEiwzjnoxj1wQ5GNdMghVb0kiCoE70kCOrx9RoZ7xDw9RrCqZ4U1GTVk4KgWTRPIKhqSSF Q9Kb2iIfo4iG78PmMejAKbwDge4KoOlAQ1OOLWtSJQXUzIJFx1sc0GmOjWk6QQuFCGfVj4RfehCf4 + oXjSZJdJohqVSsEojrVs4Conl / 8o3EKqlkBqYyqqwBR06zPbtSjUrDwC1cnqfDnKP8bnq + LL6 / Z3lx8OHcxbFZnVeeffXm + Olx8mlaHzePi0 / fd4dOX54 / DNV / F39Ph + PLOHu9tTOfej / 7p6V9RiT10

Как построить ракету Масса нагревателя: 11 шагов (с картинками)

Есть два основных фактора, которые отличают Ракету Масса подогревателя (РМХ) от обычной дровяной печи.Во-первых, сгорание, которое имеет место в RMH, намного более полное из-за увеличенной тяги и изолированной камеры сгорания. Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к уменьшению количества золы и дыма.

Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются. Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода).Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара. Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.

К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома.Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!

Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию. Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло сохраняется намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.

В общем, он обошелся нам в 150 долларов, хотя саманевый был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.

Данный RMH основан на дымоходе диаметром 6 дюймов.Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов. Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.

Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.

Как построить ракетный массонагреватель

Factorio — пошаговое руководство в начале игры [v1.0] | Ружье Rock Paper

Не можете начать работу в Factorio? Ваши друзья снова и снова рассказывают вам о радостях строительства фабрик, но вы совершенно заблудились, когда дело доходит до открытия собственного? Или, может быть, вам просто нужно несколько советов о том, как вы можете еще быстрее настроиться в своем следующем мире?

Что бы ни было из вышеперечисленного, это пошаговое руководство по ранней игре Factorio поможет вам.Я возьму вас с собой в поездку, пока я играю свой первый час или около того в новом мире Factorio; и за это время я покажу вам, как сделать первые шаги продуктивными, чтобы вы могли создать прочный фундамент, который затем можно было бы превратить в великолепную фабрику по борьбе с загрязнением.

---

Прохождение ранней игры Factorio

Пропустите ниже, если хотите попасть прямо в мое прохождение ранней игры Factorio. Но сначала стоит упомянуть несколько моментов:

• В этом пошаговом руководстве я использую несколько модов Factorio, которые не меняют правила игры («Узкое место», «Равномерное распределение», «EvoGUI» и «Сквозное проникновение»).Все это можно найти в нашем руководстве по модам Factorio для 1.0. Ни один из них не меняет игру, поэтому вы все равно сможете использовать это пошаговое руководство в качестве руководства для своих собственных игр.
• Я ни в коем случае не мастер Factorio и не бегун на скорость. Но на момент написания статьи у меня есть 850 часов в Factorio, и я знаю, как стать сильным в новом мире. Надеюсь, это пошаговое руководство принесет вам пользу.
• Семя для мира в этом прохождении — 759782236, если вы хотите играть в том же мире, что и я.

Примечание. Причина, по которой в левом верхнем углу написано «По умолчанию [изменено]», заключается в том, что я установил для доступности очереди исследований значение «Всегда». Сам мир никоим образом не изменился.

---

Запуск новой игры Factorio

Первый шаг — это создание вашего нового мира. Если вы из тех, кто оставляет свой мир на волю случая, пропустите этот раздел. В противном случае есть несколько вещей, на которые вы, возможно, захотите обратить внимание при выборе своего мира:

• Поблизости много железа, меди и угля (и хоть немного камня).
• Все участки руды, сгруппированные вокруг вашей стартовой области, в идеале должны иметь небольшое пространство между ними.
• Зеленые зоны с большим количеством лесов помогут поглотить некоторые загрязнения, что даст вам больше времени до того, как Кусаки начнут нападать.
• Ищите естественные узкие места, чтобы защитить свою фабрику, но убедитесь, что оставшееся пространство достаточно велико, чтобы вместить все, что вам нужно.

Я также рекомендую новичкам Factorio включить мирный режим до того, как они начнут, так как это не позволит кусающимся атаковать вас, пока вы не нападете на них впервые.

Когда вы будете довольны своим миром и настройками игры, приступим.

---

Шаг 1: железо, уголь, медь и камень

Ваши первые шаги должны включать в себя создание и запуск абсолютно базовых ресурсов. Вот что я делаю:

• Если поблизости есть большие камни, добывайте их, прежде чем делать что-нибудь еще. Эти камни дают вам не только камень, но и уголь, и это, безусловно, самый быстрый способ получить эти ресурсы на раннем этапе.
• Вы начинаете с одной дрели и печи в вашем инвентаре.Поместите сверло на какой-нибудь кусок железа, поместите печь рядом, чтобы сверло подавалось прямо в нее, и поместите немного угля в оба.
• Вручную добывайте уголь, пока ждете, пока печь плавит железную руду в пластины.

• Когда у вас будет достаточно пластин и камня, создайте пару новых сверл и поместите их на свой угольный участок, чтобы они оба входили друг в друга. Затем поместите 1 уголь в одну из сверл. Это обеспечивает бесконечный источник угля до тех пор, пока обе буровые скважины не будут заполнены.Теперь вы можете периодически возвращаться и собирать уголь из этих сверл, когда вам нужно больше угля.
• Продолжайте строить новые сверла и печи, когда у вас будет достаточно пластин, и поместите их на свою железную заплату, чтобы вы могли увеличить скорость производства железных пластин.
• После того, как у вас будет 5 пар шахтеров / печей на железе, поместите новую пару на ближайшую медную площадку.
• Затем поместите одно или два сверла на камень и попросите их просто вывести необработанный камень в сундук.
• Продолжайте заполнять буры и печи углем и строить больше обоих, пока у вас не будет около 8-16 пар по железу, 4-10 по углю (все соединяются друг с другом), 1-3 по меди и 1-3 на камне.

• Пока все это происходит, рубите несколько деревьев (отдавайте приоритет деревьям, которые находятся на ваших участках с рудой, так как их все равно нужно будет удалить) и продолжайте добывать любые большие камни поблизости.

---

Истоки паровой энергетики и науки

После того, как вы установили основы для каждого из ваших четырех рудных участков (что займет всего около 5-10 минут), вам нужно будет включить питание, чтобы вы могли приступить к исследованию новых технологий.Вот что делать:

• Постройте морской насос, котел, два паровых двигателя и 10-20 труб.
• Найдите ближайший источник воды, к которому примыкает большое количество пустой земли, и поместите свой морской насос на побережье.
• На этом этапе я хотел бы разместить план моего будущего модуля Steam Power для моей фабрики, чтобы я мог заранее планировать с точки зрения места и ресурсов. Вы можете найти точный чертеж, который я использую, в нашем руководстве по чертежам Factorio.

• Независимо от того, используете ли вы чертеж, подключите свой котел к морскому насосу и подключите два паровых двигателя к котлу (вы можете связать паровые двигатели вместе в линию с котлом на краю, и оба двигателя будут поглощать Пар из котла).
• Постройте небольшие деревянные столбы. Поместите один рядом с вашими паровыми двигателями, а затем разместите еще один или два, простираясь в линию до ближайшего участка свободного пространства.
• Вокруг последнего полюса разместите две лаборатории. Затем нажмите «T» (по умолчанию), чтобы открыть экран «Исследования», и выберите «Автоматизация» в качестве первой технологии для исследования.
• Создайте 10 Red Science, поместив их в свои лаборатории (поровну между ними), когда вы закончите их создавать, пока технология автоматизации не будет завершена.
• Если у вас есть свободное время, пока вы ждете, проверьте свои участки с рудой, убедитесь, что все заправлено топливом, и соберите железо, медь, уголь и камень, которые вы получили.

• Обычно в Factorio нужно свести к минимуму количество ручной работы, которую вы делаете. Но для этого вам нужно исследовать автоматизацию, которая разблокирует сборочную машину. Как только вы это сделаете, мы сможем облегчить жизнь.

---

Первые шаги к автоматизации

Хотите знать, как выглядит «облегчение жизни»? Посмотрите скриншот ниже.

Это может показаться сложным, но его очень легко настроить, и это означает, что вам больше никогда не придется вручную создавать Red Science. Короче говоря, этот крошечный модуль превращает железные пластины в шестерни, а затем превращает эти шестерни (вместе с медными пластинами) в красную науку, которая затем передается в ваши лаборатории. Автоматически. Это когда вы начинаете по-настоящему играть в Factorio.

• Вам понадобятся: 3 машины для сборки, 7 устройств для вставки, 2 железных сундука и достаточно малых электрических столбов, чтобы привести все в действие.
• Разберите две свои лаборатории, потому что вы будете использовать их как часть этой конструкции. Используйте приведенный выше снимок экрана в качестве руководства при размещении каждого компонента и убедитесь, что все устройства для вставки ориентированы правильно (используйте «Alt-Mode», чтобы просмотреть все ориентации, нажав левый Alt).
• Заполните верхний сундук медными пластинами, а нижний — железными. В настоящее время вам нужно будет вручную пополнять эти сундуки, когда это необходимо.
• После того, как этот автоматизированный исследовательский комплекс будет настроен, поставьте в очередь следующих специалистов в указанном порядке:
  • Логистика (дает вам подземные ленты и разветвители)
  • Military (дает вам пистолет-пулемет)
  • Turrets (дает Turrets… ну)
  • Электроника (требуется для исследования …)
  • Fast Inserter (опять же, довольно понятно)
  • Logistic Science Pack (дает вам зеленую науку, которая необходима для большинства технологий в игре)
  • Скорость стрельбы из оружия 1 (делает вас и ваши турели более мощными)
• Вы можете обнаружить, что эта сборочная площадка будет строить Red Science быстрее, чем ваши лаборатории смогут их использовать. В этом случае все, что вам нужно сделать, это создать еще пару лабораторий и подключить их последовательно с помощью устройств для вставки, как показано на скриншоте ниже:

---

Ваш первый проект: Full Steam Power Module

До сих пор вы, надеюсь, заполняли пробелы в своем времени, пополняя свои районы добычи углем и собирая железные и медные пластины из ваших печей.Но после исследования логистики вы можете начать заниматься своим первым крупным проектом: расширением модуля Steam Power.

• Один морской насос обеспечивает воду, достаточную для 20 котлов, которые вместе производят достаточно пара для питания 40 паровых двигателей. Паровые двигатели чертовски дорого строить вручную, поэтому мы пока не будем беспокоиться обо всем этом, но мы можем отложить все остальное в процессе подготовки, а затем постепенно добавлять двигатели, чтобы удовлетворить постоянно растущую потребность в энергии.
• Чертеж, который я использую, содержит два таких модуля Steam Power, и когда он будет заполнен, он очень удобно проведет нас через раннюю игру, а также большую часть средней игры.Бойлеры питаются от ленты из угля, которую мы обвиваем вокруг комплектов вставок горелок. Эти устройства для вставки будут забивать уголь в сундуки, которые затем собираются другими устройствами для вставки и помещаются прямо в котлы.

• Для этого чертежа требуется материально-техническое обеспечение, потому что вам нужны подземные ремни, чтобы обвить ремнями устройства для вставки и сундуки. Не забудьте также разместить опорные столбы, чтобы вы могли подключить всю эту входящую мощность к вашей сети.

---

Подготовка к кусачим

Если вы решили включить мирный режим, то настройка защиты будет не такой уж сложной задачей.Но если вы этого не сделали, вы захотите начать строительство базовой защиты турелей, как только вы разблокируете турели.

• В тот момент, когда вы закончите изучение Военного дела, создайте и экипируйте пистолет-пулемет в свой основной слот для оружия. SMG на сегодняшний день, безусловно, является вашим самым сильным средством личной защиты.
• Как только вы закончите исследование турелей, постройте 10 турелей. Разместите их рядом с другими зданиями, ориентируясь на то место, где вы ожидаете нападения (то есть в направлении гнезд битеров, которые вы видите на карте).

• Вам нужно будет снабжать эти турели боеприпасами (а также иметь при себе достаточно боеприпасов, чтобы более гибко помогать в защите).
• Чтобы обеспечить достаточно боеприпасов для ваших нужд, стоит настроить быстрый и грязный модуль для изготовления боеприпасов из пары сборочных машин. Наполните сундук железом, попросите монтажников переместить железо в каждый сборщик, а затем попросите сборщиков вывести боеприпасы в другой сундук. См. Мой пример ниже.

---

Обеспечение бесперебойной работы

На данный момент есть несколько вещей, с которыми вы можете справиться, поэтому стоит просто кратко обрисовать их здесь:

• Как всегда, продолжайте проверять свои рудные участки, проверяя, чтобы они оставались заправленными углем, и забирая любые ресурсы, которые ваши строения выпустили с момента вашего последнего визита.
• Продолжайте добавлять в модуль мощности пара по мере необходимости. Когда вы построите свои первые электрические горные буры, поместите их на уголь, чтобы вы могли начать подавать угольную ленту в свои котлы.
• Остерегайтесь атак Biter. Проверяйте, насколько ваша защита держится, когда происходит атака Biter, при необходимости ремонтируйте с помощью ремонтных пакетов и держите все свои турели заполненными боеприпасами.
• Исследуйте все технологии, для которых нужна только красная наука. На данный момент порядок не имеет большого значения.
• Продолжайте пополнять сундуки, в которые попадают ваши сборочные машины.

---

Ваш первый полный пояс из железных пластин

Примерно к 40-минутной отметке в моем мире я закончил все чистые технологии Red Science, подключил некоторых угольщиков к моему модулю Steam Power и адекватно защитил свою базу от первых нескольких атак Biter.Пришло время приступить к нашему следующему большому проекту: собрать первый полный пояс из железных пластин.

• Как всегда, приступая к работе над средним и большим проектом, я начну с наброска чертежа. Этот чертеж представляет собой плавильный модуль с 48 каменными печами (точное количество, которое вам нужно, чтобы выплавить полный желтый пояс из железных пластин). Также есть масса ремней, сплиттеров, подземных ремней, столбов и — самый дорогой аспект этого модуля — 48 быстрых установщиков и 48 длинных манипуляторов.
• Обратите внимание, что для этого модуля есть два ременных входа. Они взаимозаменяемы, но один должен быть для железной руды (для плавки), а другой для угля (для топлива печей). Убедитесь, что вы сориентировали модуль так, чтобы эти входы указывали в общем направлении этих рудных пятен, что упрощает их соединение ремнями.
• Вы можете сконструировать эти 96 устройств для вставки вручную (это займет около 7 минут) или, если вы хотите быть по-настоящему фактористским, вы можете создать небольшой модуль, который поможет ускорить этот процесс.Я на самом деле не делал этого в то время в моем мире, я просто создавал все вручную. Но с помощью этого модуля вы можете узнать, как улучшить то, что я сделал.

• На фото выше очень маленький строительный модуль Green Circuit. Позже вы можете расширить его и заменить сундуки на входные и выходные ленты, несущие соответствующие материалы, но пока это подойдет. Создание зеленых цепей — это то, что действительно замедляет ручное создание установщиков (не говоря уже о электрических горных сверлах, которые нам также понадобятся в ближайшее время), поэтому поместите этот модуль где-нибудь поблизости, подключите его к источнику питания, заполните сундуки с медными пластинами и железными пластинами, а затем периодически возвращайтесь, чтобы забрать зеленые схемы.
• Имея в своем инвентаре красивую стопку зеленых схем, вы обнаружите, что создание устройств для вставки занимает гораздо меньше времени. Как только это будет сделано, можно просто доделать ваш плавильный модуль.
• Как только плавильный модуль будет готов, вам нужно начать правильную добычу железной руды. Вам понадобится 30 электрических горных сверл, чтобы заполнить желтый пояс рудой. Есть много способов разместить ваших майнеров на клочке руды, но я люблю это делать так:

• Здесь вы видите красивые прямые колонны сверл с ремнями между ними, что упрощает подсчет сверл и упрощает управление ремнями.Единственным недостатком является то, что полюса питания необходимо размещать посередине ремней, поэтому вам придется использовать подземные ремни, чтобы перепрыгивать через каждый полюс, что увеличивает стоимость всего модуля. Но это того стоит.
• Убедитесь, что вы не размещаете слишком много сверл на одной стороне ремня одновременно. Для заполнения ленты требуется 30 сверл, а это значит, что на одной стороне может быть не более 15 сверл. Но кроме этого, просто подключите все это к своим печам, подключите уголь аналогичным образом, и у вас будет первая полная лента железных пластин, которая будет запущена и запущена — и все это в течение часа.

---

Следующие шаги — от начала игры до середины игры Factorio

На этом я закончил свой мир прохождения, но я закончу это руководство несколькими следующими шагами, которые помогут проложить вам путь к выходу из ранней игры и переходу к середине игры.

• После вашего первого полного пояса пластин (которые всегда должны быть железными), следующим шагом должно быть то же самое с медью. Имея полный комплект каждого из этих жизненно важных ресурсов, вы можете навсегда разобрать свои старые горные буровые установки.
• Чтобы продолжить исследования, вам необходимо автоматизировать Green Science. Как только у вас будет готов полный пояс из меди и железа, самое время разместить наш научный план ранней игры из нашего руководства по чертежам Factorio, начать заполнять его и все подключать.
• После того, как Наука снова будет запущена, вы должны исследовать автомобильный мир и построить свою первую машину. Внезапно ваша мобильность стала значительно больше, чем раньше, и вы сможете лучше реагировать на угрозы и перемещаться по постоянно расширяющейся фабрике.
• Заполните все участки руды в непосредственной близости с помощью сверл (и, в случае железа или меди, столько печей, сколько требуется для плавки руды в пластины).
• Начните строительство своего главного автобуса. Главный автобус хорошего новичка должен включать 2-4 пояса из железа, 2-4 пояса из меди, 1-2 пояса зеленых кругов, 1 угольный пояс, 1 стальной пояс и 1 каменный пояс. Это будет ваш самый крупный проект на сегодняшний день, но хорошая новость заключается в том, что когда вы закончите, вы в значительной степени находитесь в середине игры.С помощью главного автобуса вы можете резко увеличить размер своего завода и производить практически все, что вам нравится.

Конечно, пока вы делаете все это, вы должны расширять свой модуль паровой мощности, чтобы приспособиться к растущему спросу на электроэнергию, и обеспечивать надежную защиту вашего предприятия от атак Biter. Если какие-то кусаки перебраются в новое гнездо, которое слишком близко к вашей фабрике, вытащите свою машину и уничтожьте ее, прежде чем она нанесет какой-либо ущерб. Используйте пробивающие снаряды и гранаты, чтобы быстро уничтожать врагов.

После этого? Просто продолжай гоняться за требованиями, установленными твоим исследованием, друг. Это конечная цель — провести достаточно исследований, чтобы получить возможность построить ракету и завершить игру. Конечно, как только вы дойдете до этого момента, вы будете слишком зависимы от Factorio, чтобы перестать играть после запуска ракеты. Вы, вероятно, захотите все снести и создать еще больший завод, способный запускать ракеты каждые пять минут. Вперед, продолжать! Будем ждать.

---

Если у вас есть еще вопросы, на которые нужно ответить, возможно, по более конкретной теме, чем я смог охватить в этом пошаговом руководстве, то обязательно ознакомьтесь с другими нашими руководствами Factorio, перейдя по ссылкам ниже.

Minecraft — Промышленная печь (super Smelter) в Vanilla Minecraft: 7 шагов

обзор / справочная информация:

Minecraft — одно из моих любимых занятий. Кому не нравится маленький майнкрафт время от времени? Но мне нравится автоматизировать и в целом упрощать работу.

Одна из вещей, которые я ненавижу делать, — это свои вещи, но когда я это делаю, я пытаюсь добыть больше, чем мне нужно, на случай, если это понадобится позже (таким образом, мне не нужно майнить позже). Еще одна вещь, которую я ненавижу (помимо рыбалки), — это плавка или приготовление пищи, поэтому я нашел руководство о том, как сделать массив печей, который назвали «промышленной печью».Учебник представлял собой видео, и когда я попытался найти его снова, буквально на днях, я не смог найти тот, который мне нужен, но, к счастью, у меня был один встроенный в один из моих миров, и я смог перепроектировать эту систему. Я не уверен, кто создал эту точную систему, и я не беру на себя ответственность за это, но у Tango Tek есть отличное видео (и мировая загрузка) для аналогичной системы, и его можно найти здесь.

Идея массивных печей далеко не нова, на самом деле поиск больших печей (или промышленных печей) даст много результатов.Большинство печных решеток, которые я нашел, использовали тележки для шахт с бункерами, преимуществом которых является большой размер, который вы можете сделать, дизайн, который я собираюсь показать, имеет ограничение в 14 печей (без расширения красного камня), но это достаточно для моего использования.

Плюсы / минусы:

Прежде чем мы перейдем к созданию этого массива, вы должны знать преимущества и недостатки этой системы, если у вас есть какие-либо плюсы / минусы, которые я не перечисляю здесь, напишите мне, и я добавлю их в это.

Преимущества:

• есть много печей для ускорения процесса плавки
• есть большой склад топлива
• есть большой склад продуктов (хранилище побочных продуктов)
• есть большой склад припасов (что вы хотите приготовить / расплавить)
• вы можете бросить все в сундук и вернуться позже
• достаточно небольшой размер (5 в ширину X 7 в высоту X 19 в длину)
• легко построить и воспроизвести
• насколько я знаю его сервер дружелюбный, особенно в общественных местах для всех.
• не издает много шума
• все печи синхронизированы

Недостатки:

• очень требовательны к ресурсам (в основном железо и дерево для бункеров)
• довольно сложно скрыть / замаскировать / сделать внешний вид хорошо
• может готовить только один тип вещей за раз (если у первого предмета меньше 14; может хранить много типов предметов для плавки)
• переключение видов топлива затруднено
• ограничено 14 печами без расширения красного камня

Хотя список плюсов длиннее, чем минусов, следует учитывать, так как вам понадобится много материалов, и выгода от этих материалов уместна только в том случае, если у вас много топлива и много чего нужно плавить / готовить. .

(править): можно добавить фильтр, чтобы вы могли сбрасывать большое количество древесины во входной сундук (например, если у вас есть модификации древесины или капитатора), а выход (древесный уголь) будет идти прямо в сундук с топливом, Я немного поигрался с этим, но я не нашел хорошего способа сделать это, так как было бы разумнее иметь систему бункера для вашего древесного угля.

Я также должен упомянуть, что это было построено в 1.7.4 (на изображениях), однако дизайн, из которого я взял это (мой старый мир, из которого мне пришлось его скопировать), является более старой версией, хотя я не уверен, насколько далеко он вернусь.Любое обновление, в котором есть бункеры, должно работать с этим дизайном.

Редактировать: я обновил свой личный мир до версии 1.8.3, и этот дизайн все еще работает, хотя есть некоторые графические ошибки, показывающие, что они появляются в разное время, но это не так. В качестве примечания я построил один с нуля в 1.8.3 и понизил до 1.
