Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами. Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

Печь шведка своими руками

Существует несколько моделей печи типа «Шведка»:

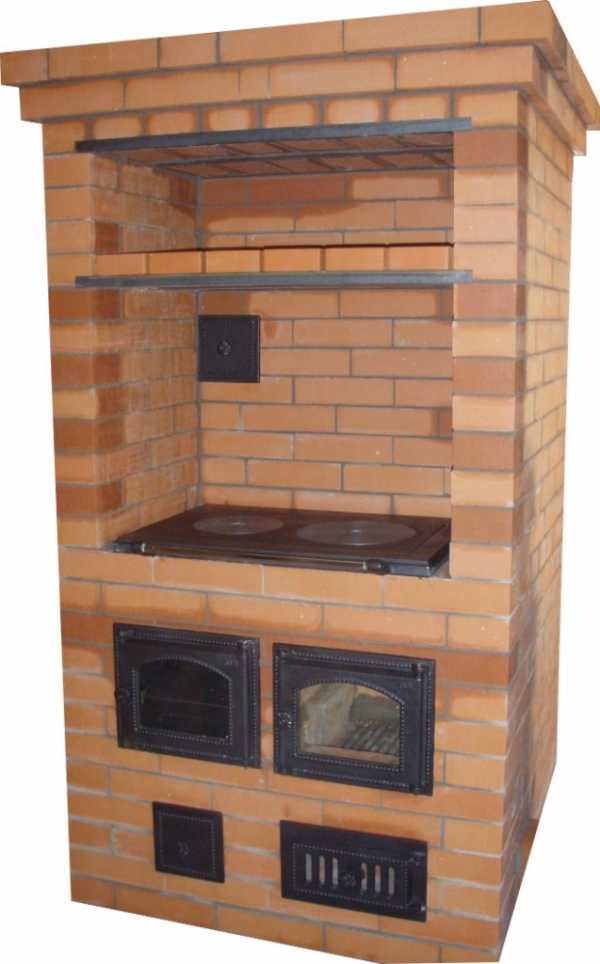

— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;

— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь. Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

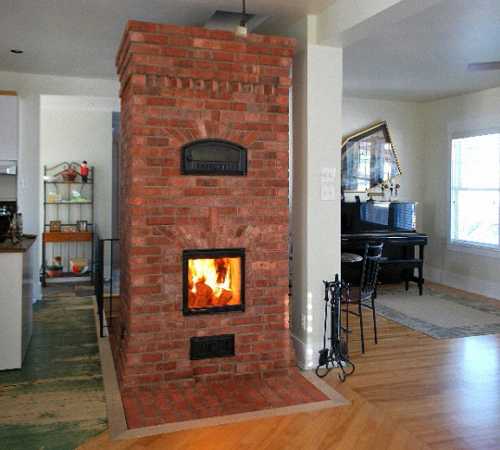

«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Содержание статьи

Фундамент под печь

Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.

• Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.

При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.

Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.

• Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.

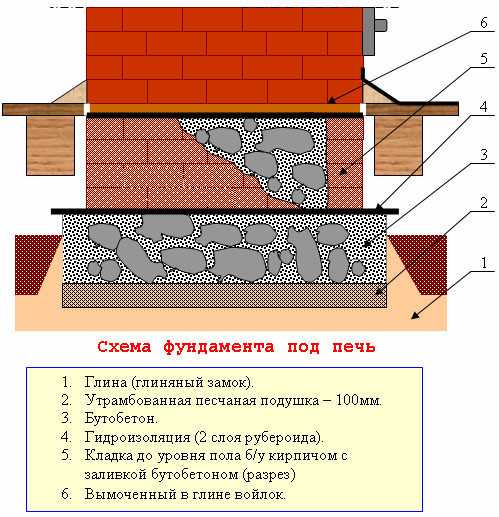

Примерная схема фундамента для массивной кирпичной печи

• Далее, размечается грунт и роется котлован нужной глубины.
• Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
• Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
• Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.

Гидроизоляция котлована под фундамент рубероидом

Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.

• Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.

Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.

• Затем заливается грубый раствор бетона, который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
• Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.

Установка нижнего армирующего пояса

• Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
• После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.

Верхняя армирующая сетка фундамента

• Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.

Фундамент залит и оставлен до набора прочности

• После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.

По завершению этого этапа подготовки фундамента, можно приступать непосредственно к кладке печи.

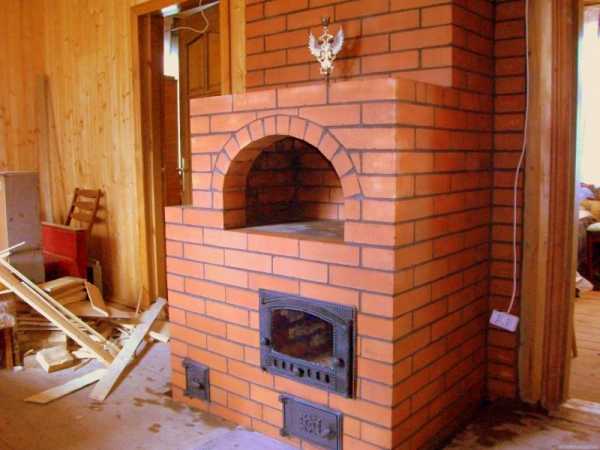

«Шведка» с камином

Эта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.

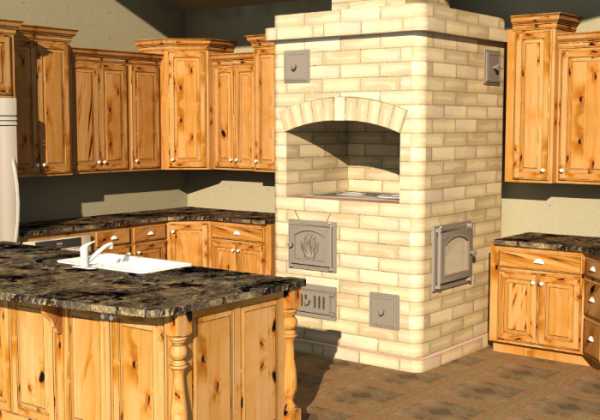

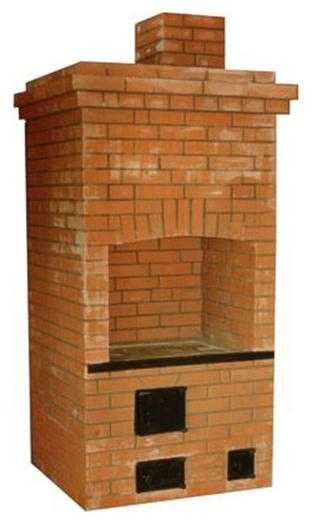

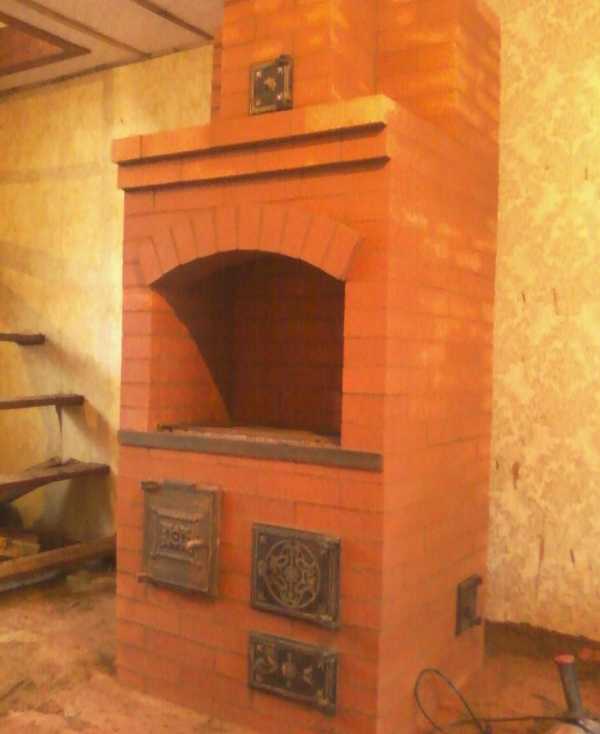

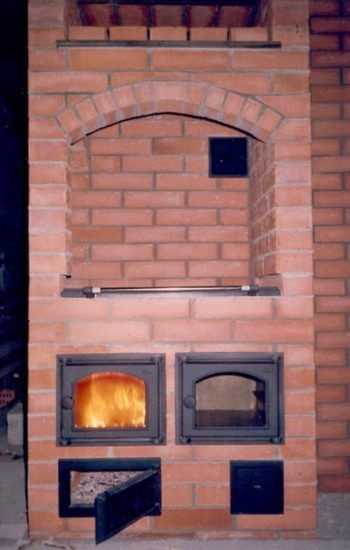

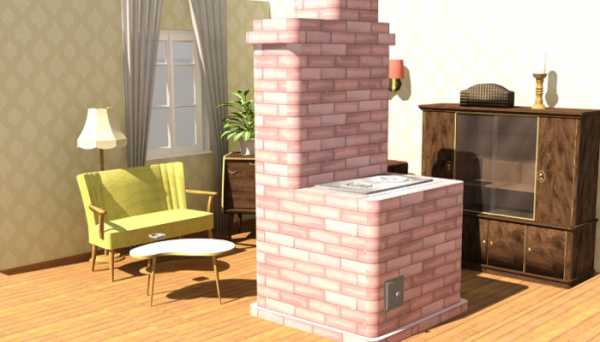

Вид со стороны варочной части

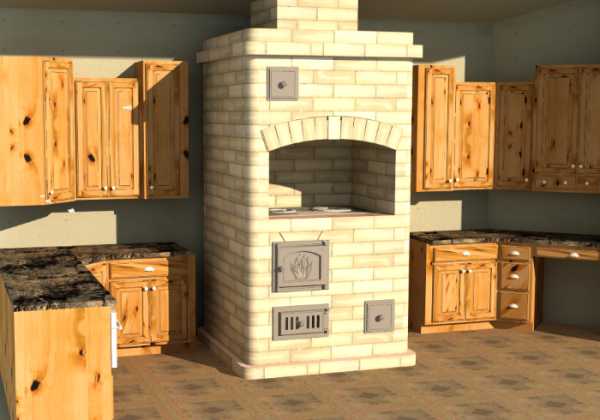

Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.

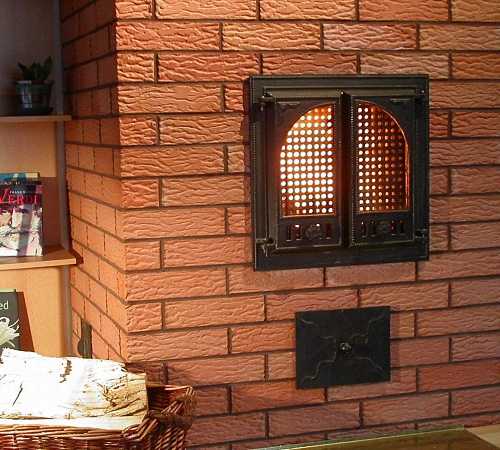

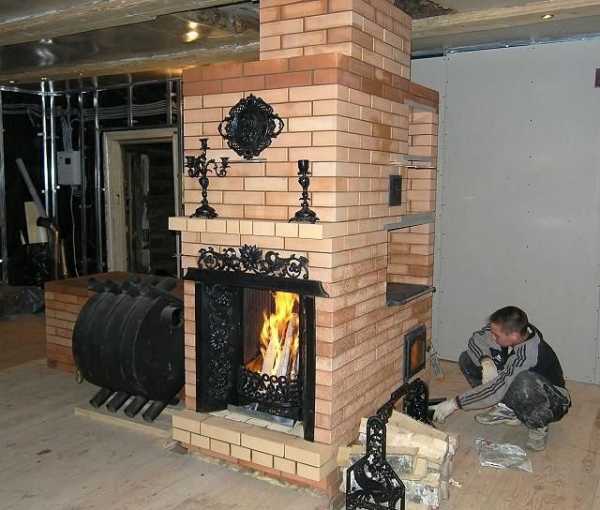

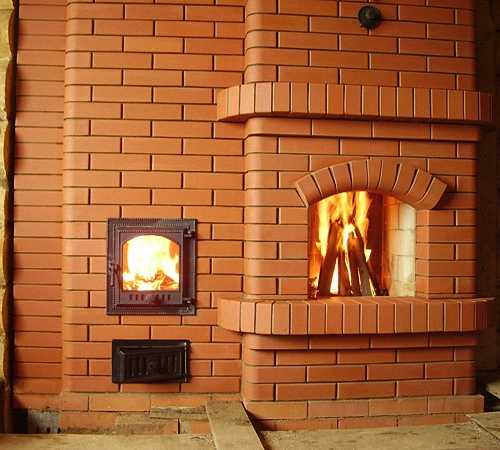

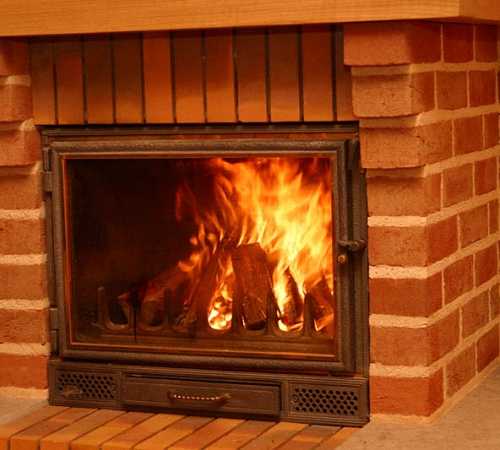

«Шведка» со стороны камина

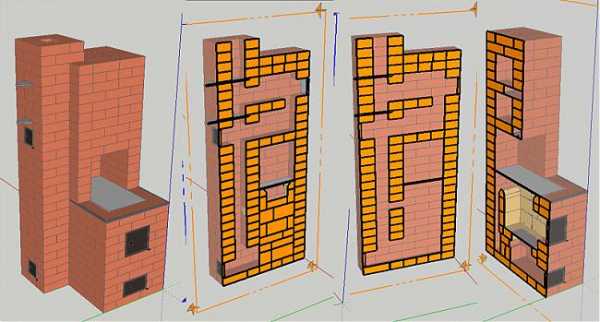

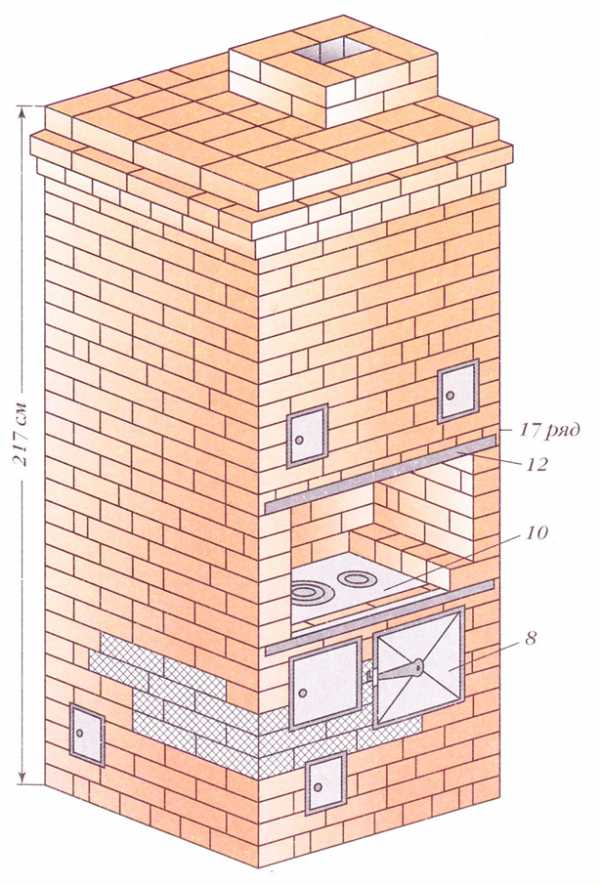

Внутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.

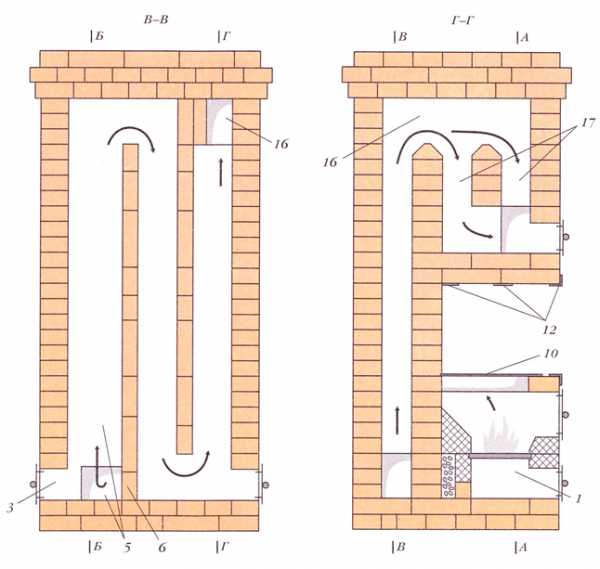

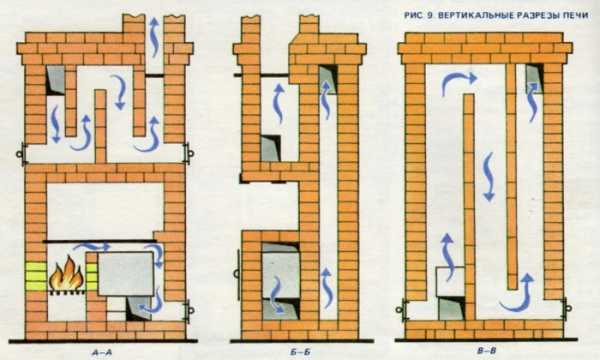

Проекции в разрезе дадут более полное представление об устройстве печки

Материалы

Для постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.

Итак, для данной модели «Шведки» нужно приобрести:

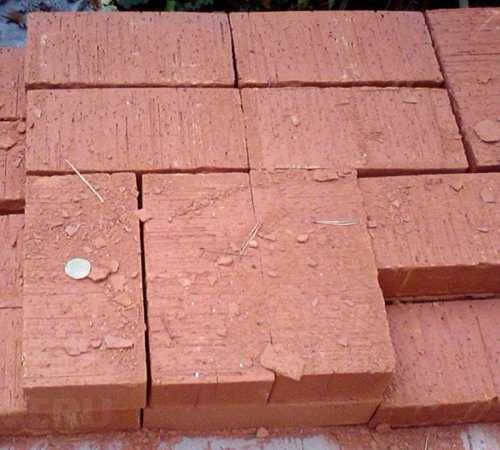

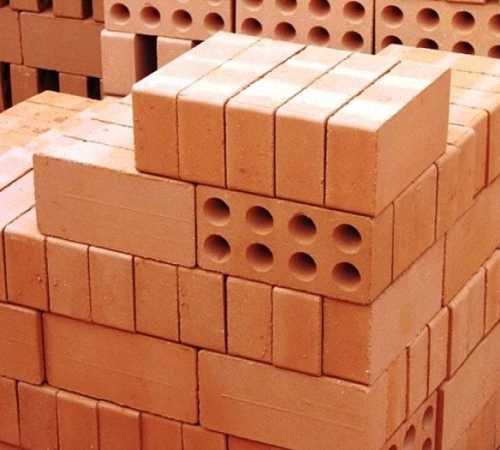

• Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
• Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.

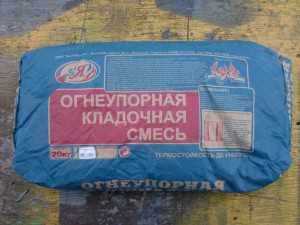

• Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
• Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
• Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
• Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
• Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
• Колосник, размером 200×300 мм — 1 шт.

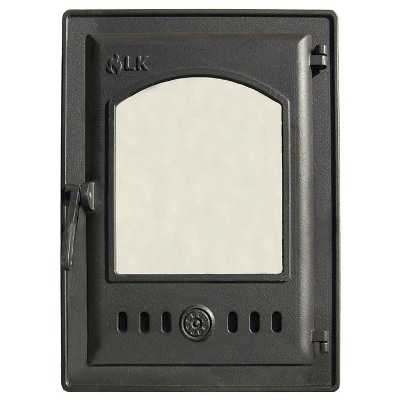

• Топочная дверца 210×250 мм -1 шт.

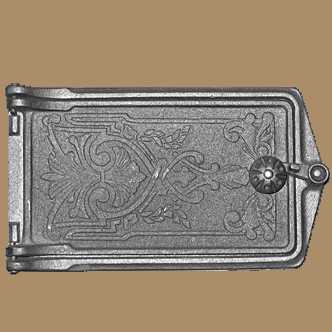

• Дверцы для очистных камер 140×140 мм — 8 шт.
• Дверца для поддувала 140×140 мм -1 шт.
• Духовой шкаф 450×360×300 мм -1 шт.
• Задвижки для дымоходных каналов 130×250 мм — 3 шт.

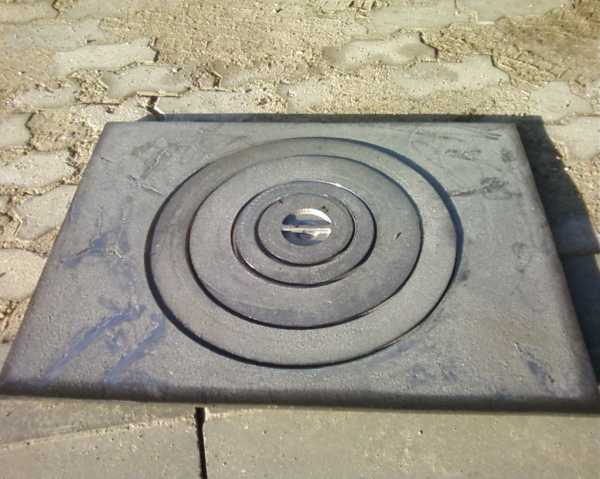

• Варочная плита 410×710 мм -1 шт.
• Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
• Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.

Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.

Кладка печи

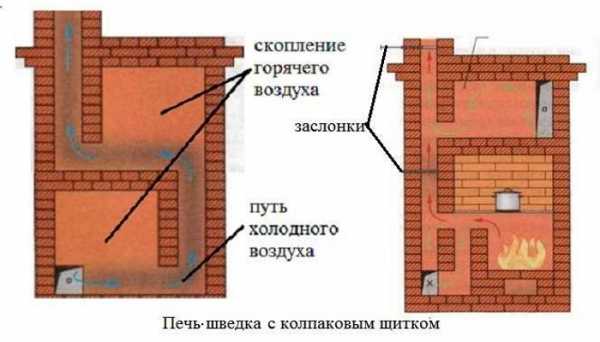

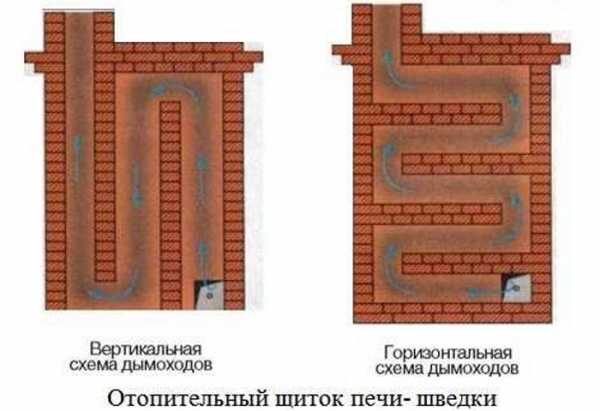

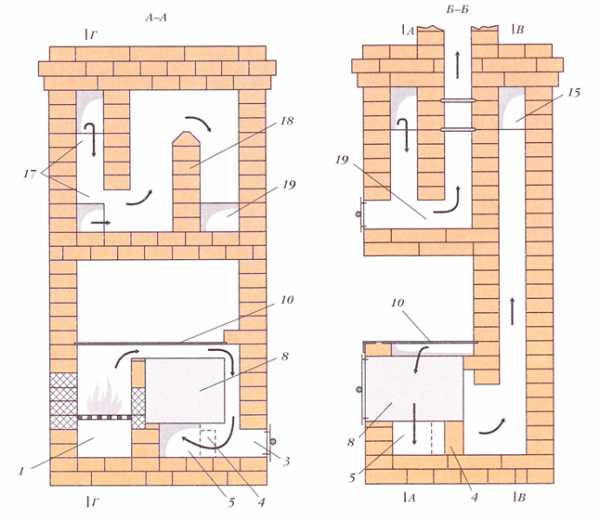

Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.

Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый …

… и второй

Имея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.

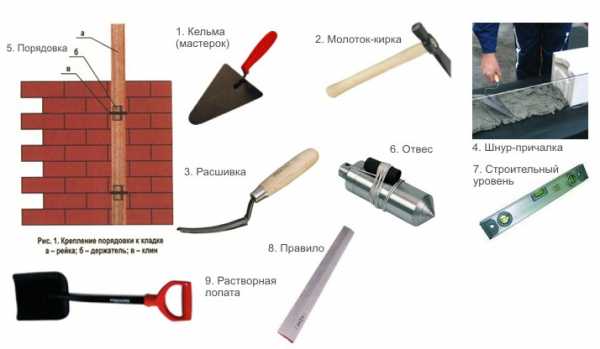

Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.

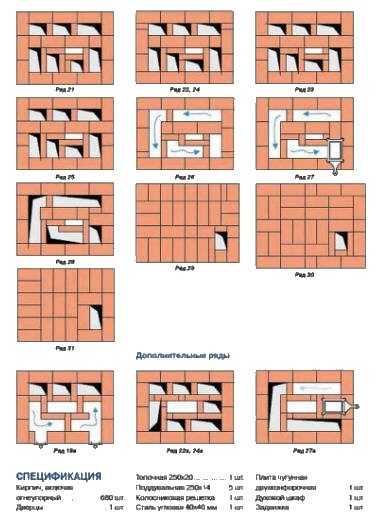

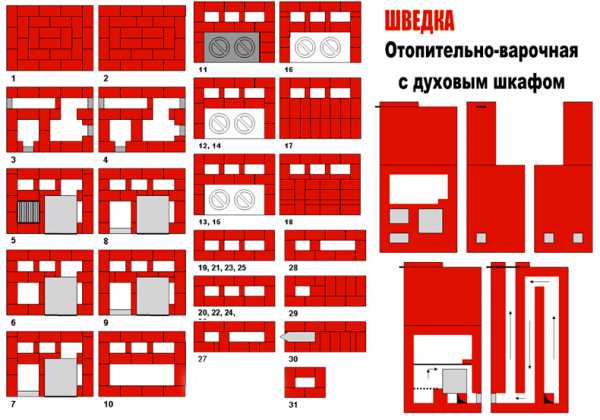

Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».

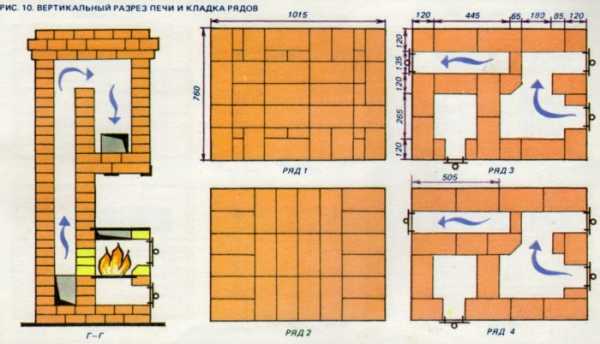

Порядовка с 1 по 6 ряды кладки

Прежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.

По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.

1 ряд — сплошной. Должен получиться идеально ровным

Первый ряд, как и во всех моделях печи, выкладывается сплошным.

Второй ряд — установка каминной решетки

Второй ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом. Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.

3 ряд — начало формирование внутренних полостей и каналов

В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.

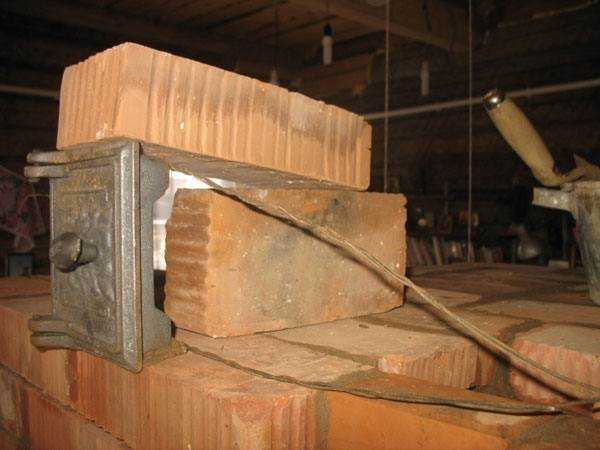

Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.

Так обычно устанавливаются все чугунные дверцы

С задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.

4 ряд

Четвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».

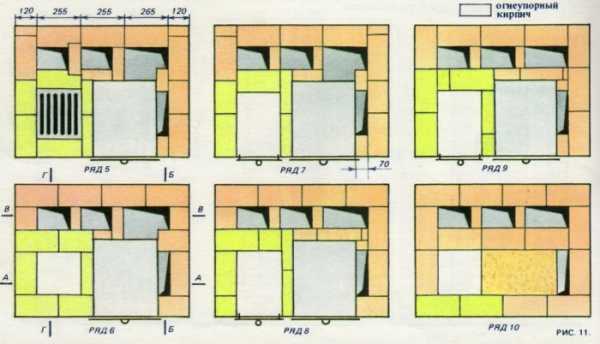

5 ряд — готовятся места под колосник и топочную камеру

На пятом ряду сверху поддувальной камеры оформляется место для установки колосника, а в остальном — он полностью повторяет предыдущие ряды. Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.

Далее, на пятом же ряду устанавливается духовой шкаф, который предварительно обматывается асбестовой веревкой.

«Примерка» духового шкафа

Затем, устанавливается решетка — ее необходимо закрепить на раствор.

На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.

6 ряд — установка дверцы топочной камеры

На шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.

Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.

На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.

Порядовка с 7 по 12 ряды

Седьмой ряд — металлические полоски для перекрытия камеры камина

Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.

На восьмом ряду работа идет, согласно схеме.

8 ряд — духовка полностью установлена на свое место

Девятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.

9 ряд

На десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.

Кладка 10 ряда с установкой варочной панели

Далее на подготовленные места устанавливается варочная панель и дверца для прочистки канала.

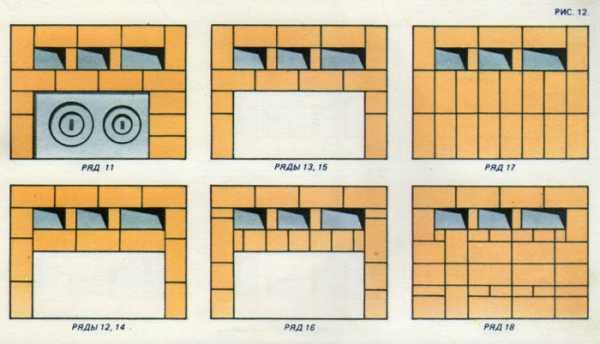

11 ряд — начало выкладывания ниши для варочной части

На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.

12 ряд — особое внимание скошенной части кирпичей

На этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.

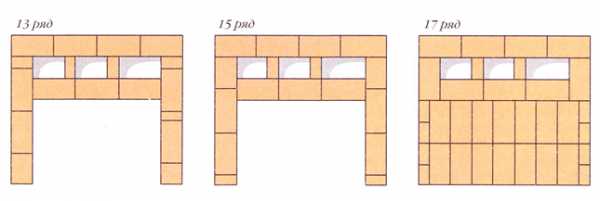

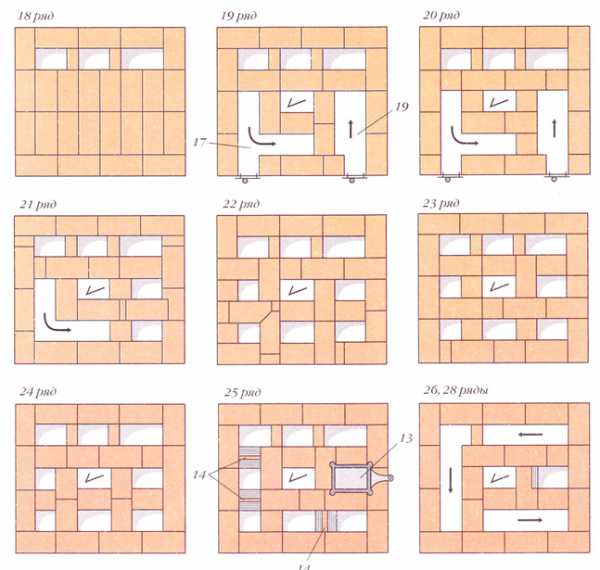

Порядовка с 13 по 24 ряды

13 ряд

13 ряд выкладывается точно по схеме-порядовке.

14 ряд — начало формирования каминной полки

На четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.

15 ряд — расширение каминной полки

На этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.

16 ряд — полосы и уголок для кладки перекрытия ниши

На шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.

18 — 17 ряды — полное перекрытие варочной ниши

17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.

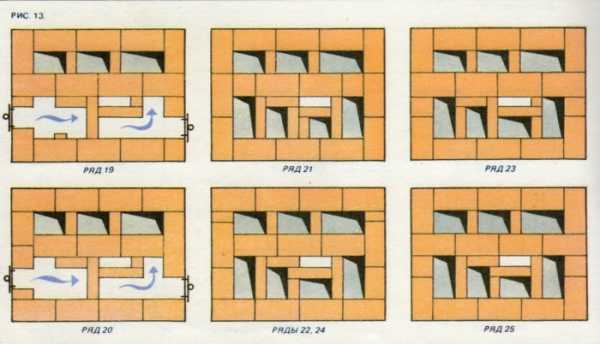

19 ряд — система внутренних каналов и прочистные дверцы

На 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.

20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.

21 ряд — еще одна ревизионная дверца

На 21 ряду устанавливается еще одна дверца — на прочистной канал.

Кладка 22 ряда

На 22 ряду также производится установка дверцы — на еще один прочистной канал.

23 ряд

23 ряд выкладывается строго по схеме.

24 ряд — установка задвижки

На 24 ряду на дымоотводный канал камина устанавливается задвижка

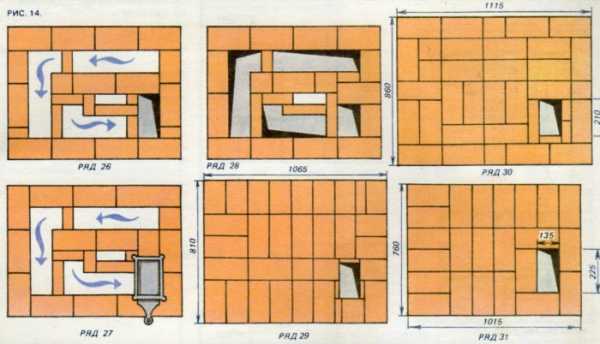

Порядовка с 25 ряда и выше

25 ряд — еще одна задвижка

На 25 ряду устанавливается вторая задвижка дымохода.

26 ряд с последней ревизионной дверцей

На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.

27 и 28 ряды

27 ÷ 28 ряды  монтируются по схеме, и практически идентичны между собой.

29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов

29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.

31 ряд — устанавливается последняя, общая задвижка

На тридцатом первом ряду на дымоход устанавливается общая задвижка.

Начиная от 32 ряда и выше идет кладка дымоходной трубы

С 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.

Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:

Видео: Печь-шведка с каминной частью

«Шведка» с лежанкой

Эта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.

Весьма практичная модель «шведки» с подогреваемой лежанкой

Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.

Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.

Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.

Узнайте, как построить печь голландку своими руками, а также рассмотрите порядовку и инструкцию, из нашей новой статьи.

Материалы

Для того чтобы возвести такую печь, придется приобрести следующие материалы:

Наименование материалов и элементов	Количество в шт.	Размеры элементов в мм
Красный кирпич М-200	900-920
Шамотный кирпич Ш-8	200-215
Дверца для топки	1	210×250
Дверцы для очистных каналов	3	70×130
Дверца для поддувала	1	140×250
Задвижки для дымохода	2	130×260
Колосник	1	250×400
Варочная панель	1	310×610
Стальная полоса	5м	50×5
Стальной уголок	80 см	60×60×5
Глина, песок
Мертель шамотный (мелкоизмельчённая неупорная смесь, отлично подходящая для подготовки кладочного раствора)	160 кг
Духовой шкаф	1	450×360×300

Выкладывается печь с лежанкой также по схеме-порядовке на подготовленный описанным выше способом фундамент.

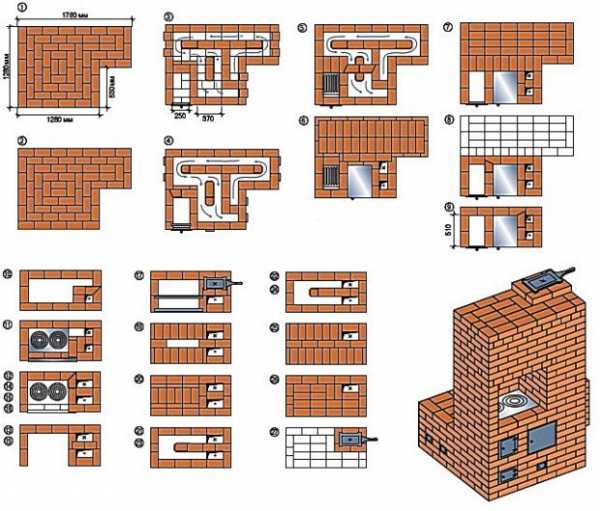

Порядовка печки с лежанкой

В соответствии с имеющейся схемой-порядовкой, работу проводят следующим образом:

• Первые два ряда выкладываются сплошными массивами — ими задают направление всей будущей кладки строения.
• С третьего ряда начинается формирование внутренних газоотводных каналов и поддувальной камеры, а также на нее устанавливается дверца. Правила установки дверцы – точно такие же, как рассказывалось в описании предыдущей модели печи.
• На четвертом ряду дверцы устанавливают на камеры очистки, и подготавливается место для колосниковой решетки.
• На пятом ряду идет установка дверцы топки и укладка колосника.
• На шестом ряду монтируется духовой шкаф. Между ним и топкой кирпич устанавливается на ребро.
• Седьмой ряд является последним для кладки лежанки — далее идет кладка непосредственно варочной части печи.
• Восьмой, девятый и десятый ряд монтируются согласно схеме — поднимаются стенки топки и камеры вокруг духовки.
• На одиннадцатом ряду на подготовленное место укладывается варочная панель, под края которой настилаются полоски асбеста. Передний край этого ряда укрепляется стальным уголком.
• С 12 по 16 ряд поднимаются стенки ниши, окружающей варочную плиту.
• На 17 ряду ниша перекрывается металлическими полосами и укрепляется уголком, а также устанавливается первая дымоходная задвижка. Ее раму вначале монтируют на раствор, а затем в нее устанавливают подвижную часть.

Так устанавливаются металлические задвижки

• С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
• На 27 ряду устанавливается вторая задвижка дымохода.
• Далее идет кладка дымовой трубы.

Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.

Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами. Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.

Видео: пример строительства печки-«шведки» с лежанкой

Немного стоит сказать и о кладке дымоходной трубы. При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие.

Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.

После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.

Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.

Ондубанд — удобный материал для герметизации прохода трубы через кровлю

Примерная схема использования ондубанда

На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.

Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже —  после одного сезона полноценной эксплуатации.

Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор.  Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

stroyday.ru

Как сделать печь шведку с плитой своими руками

Печи издавна применялись жителями сельских регионов для отопления и приготовления пищи. Потом традиция строить в доме перекочевала в город. Сейчас подобные конструкции, в основном, применяются на дачах или собственных домах. На смену классической русской печи приходит другая печь — шведка, которая по многочисленным параметрам превосходит русскую и голландскую печи. Например, печь, пришедшая из Швеции, отличается компактными габаритами, экономичностью в применении топлива, большей производительностью тепла и т.д.

Шведская печь применяется не только для отопления помещения, но и может выступать в качестве мини-кухни. Для этого надо на сложенную платформу установить варочную панель или же оборудовать духовой шкаф. Такая многофункциональная конструкция позволяет и готовить, и отапливать весь дом.

Конструкторы кирпичной печи шведки учли особенности скандинавского климата, который отличается сыростью. В довольно холодных условиях необходимо было быстро согревать дом, сушить одежду, готовить еду. Поэтому у конструкции появился специальный простенок, который позволяет использовать печку сразу в двух помещениях. В этом и заключается основное отличие шведской печи от голландской.

Преимущества

Помимо названных достоинств, конструкция обладает еще рядом положительных качеств, среди которых стоит отметить такие, как:

• Топка, выполненная в виде колпака, обеспечивает правильное сжигание топлива, длительное поддержание тепла и тления дров.
• Можно установить на печь шведку с плитой дополнительную варочную панель.
• Печь устанавливается между кухней и жилой комнатой, что позволяет согревать помещение во время готовки.
• На печь можно установить водяной контур, что позволит применять её для отопления дома или бани.
• Высокая эффективность сгорания топлива. Применять разрешается дрова, камыш, древесину небольших размеров. Данные виды топлива обладают повышенной теплоотдачей, поэтому дома всегда будет тепло и сухо.
• Шведка разогревается в течение 10-15 минут, после того, как подожгли топливо. Чтобы тепло потом сохранялось максимально долго, необходимо плотно закрывать задвижку.

Шведская печь для загородного дома — наиболее подходящий вариант для обогрева и приготовления еды, нагрева воды. При наличии большого количества плюсов, необходимо отметить и наличие определенных минусов:

• Во-первых, надо тщательно выбирать материал. Он должен быть качественным. Шамотный кирпич не подойдет, что влияет на длительность удержания тепла.
• Во-вторых, к строительству необходимо подходить тщательно, привлекая специалистов, которые на этапе кладке кирпича смогут исправлять ошибки.
• В-третьих, не стоит экономить на мастерах, которые помогут запустить отопительную систему. В противном случае, печь не будет функционировать так, как надо.
• В-четвертых, быстро отсыревает, поэтому печь должна постоянно эксплуатироваться. Если этого не происходит, то перед отоплением конструкцию надо хорошо просушить.

Характеристики

В отличие от голландки, шведка обладает компактными размерами:

• Высота варьируется от 2030 до 2170 мм.
• Ширина может быть в пределах 880-885 мм.
• Высота — от 1010 до 1020 мм.

Такая маленькая печь шведка своими руками собирается очень легко, и способна отопить помещение площадью до 30-35 м2.

Существует несколько видов печи «шведка», которые отличаются по характеру сборки и функциональному предназначению. Делятся печи на следующие группы:

• Шведка-камин с варочной поверхностью, которая выходит на улицу. Внутри же помещения находится топка и каминный портал. Устанавливается такой вид, обычно, в гостиной.
• Печи «шведка», у которых есть лежаки. Подходит для холодных регионов и малогабаритных помещений, где не хватает места. Лежак может выступать кроватью.
• Печи с варочной панелью и духовкой. Устанавливаются такие конструкции между кухней и комнатой.

Прежде, чем складывать из кирпича печь своими руками, надо узнать размеры дома, составить чертеж с обозначением на нем месторасположения печи. Это позволит сэкономить время на переделку конструкции.

Для дачных домиков лучше всего выбирать шведку, которая не будет оснащена обогревательной системой.

Зимой на дачу люди приезжают редко, поэтому нет необходимости ставить дорогую конструкцию. А вот для загородного дома лучше ставить модель печи, которая позволит и готовить, и обогревать весь дом.

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним — канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка — 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном — тепло будет идти прямо к лежаку, а в летнее — в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

• Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
• Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
• Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
• Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Виды топлива

Конструкция строится в доме не на один год, поэтому для кладки печи применять надо только высококачественный кирпич, а отопление проводить только разрешаемыми материалами. От этого зависит КПД и количество выделяемого тепла. Разные виды топлива дают разное количество тепла, и это надо учитывать, выбирая, чем обогревать помещение. К наиболее распространенным видам топлива для шведки относятся:

• Древесина разной породы. Стоит учитывать, что береза, дуб, бук, клен способны давать гораздо больше тепла, чем сосна, осина или ольха. Дрова должны быть высушены, чтобы давали много золы, а не дыма.
• Торф, который бывает прессованным, кусковым, резным, фрезерным. Лучше всего применять прессованный торф, брикеты которого отличаются высокой плотностью. В результате чего, нескольких кусков достаточно, чтобы длительное время поддерживать тепло. По теплоотдаче торф близок к древесине. Количество выделяемой тепловой массы зависит напрямую от того, насколько правильно торф сушили и прессовали.
• Уголь, для которого на шведскую печь надо ставить специальную колосниковую решетку. Ее элементы должны нагреваться от угля, который постепенно сгорает.

Печь шведка своими руками

Перед тем, как собирать «шведку», необходимо составить точную схему порядовки печи, указать места, где будут находиться духовка, варочная панель, дымоход, воздушные каналы. Проще всего самостоятельно собрать печку варочно-отопительного типа, которая будет иметь все необходимые компоненты. Варочная панель и духовка изготавливаются из стекла, а дверца в духовой шкаф делается из стекла.

Материалы

Чтобы собрать шведку своими руками, надо запастись следующими материалами:

• Шамотный кирпич, который сделан из огнеупорной глины. Применять обычный кирпич нельзя, он не способен выдерживать большие температурные режимы.
• Глина, которой надо скреплять кирпичи во время кладки.
• Металлические заслонки, задвижки, дверцы, помогающие в полноценной эксплуатации шведки.
• Отделочные материалы — штукатурка, известь, глина.

Инструменты

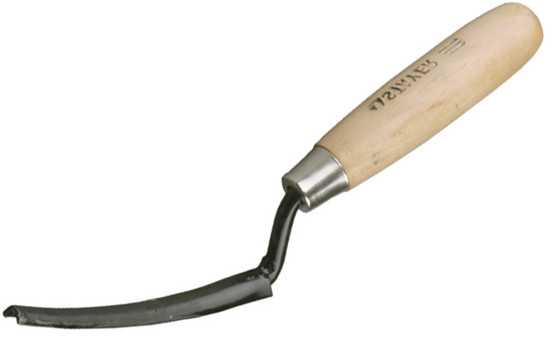

Для порядковой укладки шведки понадобятся и специальные инструменты, к которым относятся мастерок, штыковая лопата, отвес, молоток, уровень, емкость для приготовления раствора.

Необходимые для кладки инструменты

Фундамент

Как сложить печь, когда сделаны все приготовления? В первую очередь, надо сделать разметку для фундамента, на который потом и будет ставиться печь. Разметка должна быть на 10-15 сантиметров больше, чем основание печи. Потом надо вырыть углубление, на дно которого выкладывают смесь, приготовленную из песка и воды. Ширина слоя не должна быть больше 20 сантиметров. Сверху песка насыпается щебень, который необходимо хорошо утрамбовать, и поставить опалубку, сделанную из деревянных досок.

Они накрываются полиэтиленовой пленкой, сверху которой надо залить раствор бетона. Толщина этого слоя не должна быть меньше 15 см. В еще не застывший цемент надо положить арматуру, вдавить ее в раствор и снова залить цементом.

Следующим этапом станет установка сетки из арматуры, но только тогда, когда первый шар раствора станет твердым. Второй слой надо выровнять, и ждать его затвердевания. В целом, эти два этапа займут от трех до четырех недель. Когда они пройдут, начинается порядовая укладка шведки.

Кладем плиту, печь, духовку

Пока сохнет фундамент, необходимо заняться топливной частью — плиты, топки, духовки. Толщина плиты не должна быть меньше, чем 710 на 410 мм. Размеры топки могут быть следующими:

• Высота варьируется между 281 на 330 мм;
• Ширина составляет 305 на 356 мм;
• Глубина равна 406 на 506 мм.

Духовой шкаф будет иметь практически такие же размеры, как и топка. Глубина духовки составит 281 на 305 мм, ширина — 330 на 381 мм, глубина — 456 на 506 мм, толщина каждой стенки духового шкафа составит, в среднем, от 4 до 6 мм. Тонкими стенки быть не должны, чтобы быстро не прогорели, но и толстыми их делать нельзя, иначе печь духовка будет долго нагреваться.

Для топки надо брать литую дверцу, которая имеет «усы», и вмуровывается в кладку. «Усы» устанавливаются самостоятельно, если приварить по углам рамки дверцы отожженную стальную проволоку. Понадобиться два куска, которые будут располагаться параллельно друг к другу. Потом «усы» надо развести в стороны, придав проволоке букву V. Эти элементы также надо вмуровать в стену, закрепив дополнительно стальным уголком.

Топочная дверца с приваренными «усами»

Порядовка

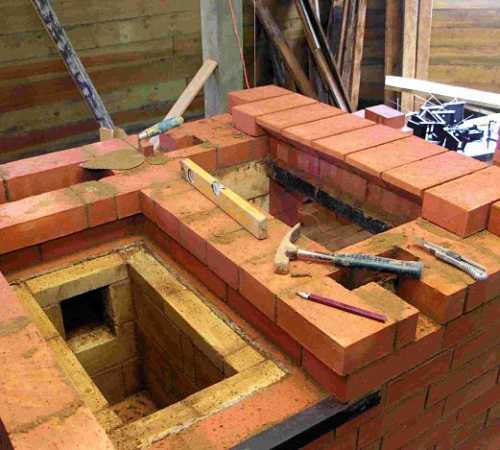

Новый этап строительства печки-шведки будет довольно продолжительным, чтобы правильно выполнять порядовку из кирпичей.

Порядовая укладка печи выглядит так:

• Основание выкладывается в виде квадрата, каждая сторона которого равна 1,1 м. Верхушка должна быть ниже уровня пола ровно на один кирпич.
• Потом создается первый сплошной ряд из кирпича.
• Второй ряд — тоже будет сплошным, но на месте камина надо установить решетку.
• Третий ряд — выкладывается кирпичом, создается вертикальный канал и место, которое отводится под духовой шкаф. После этого необходимо смонтировать дверцы и построить топливник для камина.
• Четвертый ряд — просто выкладываются кирпичи.
• Пятый ряд — одновременно с кладкой надо поставить колосниковую решетку.
• Шестой ряд — создание перекрытия между духовкой и вертикальным каналом.
• Седьмой ряд — надо установить две полосы из металла.
• Восьмой и девятый ряды — обычная кладка кирпича.
• Десятый ряд — надо сделать нишу, предназначенную для очистки камина, устанавливается варочная панель.
• Одиннадцатый ряд — делается ниша для варочной поверхности, производится перекрытие отверстий.
• 13-15 ряды — создается каминная полка, поэтому кирпичи необходимо немного выдвигать вперед. В 13-14 рядах надо класть кирпичи, которые будут срезанные наискось. Их надо расположить по направлению к передней плоскости камина.
• 16 ряд — достраиваться ниша для варочной панели.
• 17-18 ряды — выкладываются кирпичами без дополнительных монтажных элементов.
• 19-20 ряды — формируется дымоход.
• 21-23 ряды — создаются двери для очистки каналов.
• 24 ряд — надо установить задвижку для камина.
• 25 ряд — монтируется задвижка для печи.
• 26 ряд — вертикальный канал надо соединить с дымоходом.
• 27-28 ряды — создание продольных стенок канала, который пройдет над камином.
• 29-30 ряды — сплошная кирпичная кладка.
• 31 ряд — устанавливается общая задвижка.
• 32 ряд — формирование трубы шведской печи.

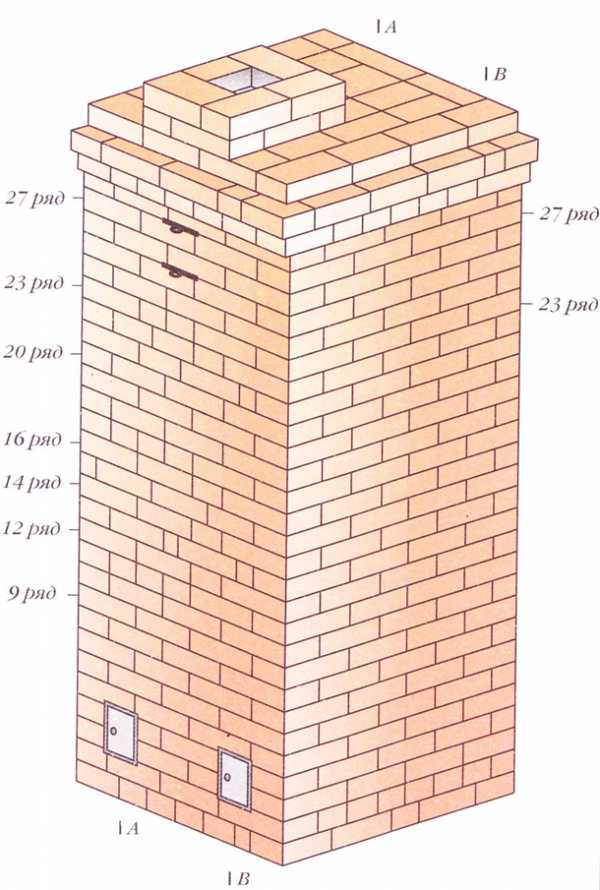

Схема порядовки печи

Важные нюансы

Подножие печи — обычно это первых два ряда — должно быть широким. Достигается это за счет швов, шириной от 6 до 13 мм. Так можно получить постамент, имеющий форму выступа. Шире выступ делать не стоит, чтобы подножие не вышло неуклюжим.

Перед кладкой каждый кирпич надо погружать в воду, ополаскивая. Это обеспечит крепкую кладку. Кирпич должен быть в воде не больше 15 секунд, чтобы материал не набрался воды. Если она проникнет в кладку, тогда конструкция развалится.

Особое внимание мастер должен уделить топочной части, чтобы эффективно сжигать топливо. Складывается она из шамотного кирпича, который имеет светло-желтый цвет. Раствор для кладки необходимо приготовить на шамотной глине. Не рекомендуется применять шамотный и красный кирпич вместе, или складывать их впритык. Между различными материалами должно быть расстояние в 6 мм. Для топочной части, которая начинается с третьего ряда, следует использовать шамот. Учитывая высокую стоимость материала, можно облицевать топку внутри такими кирпичами.

Кирпичи с округленными углами применяются в дымнике, чтобы ослабить сопротивление току газов и завихрения. Дымовую трубу стоит сделать с распушкой, подняв на 60 см над крышей.

kladempech.ru

Шведская печь (Шведка) своими руками. Как построить самому. — Печи — Каталог статей

Дом, в котором устроен очаг, обретает неповторимую атмосферу уюта. Он будто живет и дышит. Это огонь, горящий в очаге, распространяет живое тепло, приятно окутывающее и согревающее.

Несмотря на множество современных технологий, систем отопления, печи остаются востребованными при строительстве новых и реконструкции старых домов. До наших дней дошли разные варианты устройства домашних печей, адаптированные к современным требованиям, и обычные, называемые шведскими, которые легко соорудить своими руками.



Содержание:

1. Шведская печь, устройство, преимущества
2. Расположение печи в доме
   1. Где устанавливать печь
   2. Основные варианты расположения печи
3. Сооружение шведской печи
   1. Топка и духовка
   2. Ниши
   3. Каналы

Концепция шведской печи была разработана в XVIII веке в Швеции по приказу короля. В результате получился отличный источник тепла, который с успехом используют до настоящего времени. При сжигании твердого топлива в шведке выделяется максимальное количество тепловой энергии, достаточное для обогрева помещения, приготовления пищи.

Шведская печь, устройство, преимущества

---

Исходной моделью для разработки конструкции шведки послужила голландская печь, которая была очень распространена и популярна. Но шведский холодный климат и недостаточное количество топлива заставили переделать голландку и адаптировать под суровый северный климат. Так появилась шведская отопительно-варочная печь.

Принцип работы шведки позаимствован у прототипа, но в разных модификациях печи можно было использовать конструктивные элементы, позволяющие приготовить еду, высушить мокрую одежду и даже погреться на теплой лежанке.

Концептуально принцип действия шведской печи не отличается от канального принципа, используемого в голландской печи. Но для лучшего прогрева и отбора тепла в шведке предусмотрены дополнительные устройства:

— Духовка, изготовленная из металлического листа.

— Варочная панель, установленная в нише.

— Верхняя ниша для дополнительного забора тепла.

Печь шведка занимает относительно немного места, при этом используется не только для обогрева жилья, но и приготовления пищи. В верхней нише можно сушить не только одежду, но и зелень, фрукты, грибы.

Расположение печи в доме

---

Где устанавливать печь

Многие люди, которые решают установить в доме печь отопления, должны решить вопрос о месте ее расположения. Важно подойти к этому вопросу ответственно, поскольку от правильности размещения конструкции зависит будущий микроклимат в комнатах, а также удобство использования печи и ее безопасность для людей.
Важно установить ее там, где она сможет обогревать сразу несколько помещений, но не больше трех. Причем необходимо поставить ее туда, где обслуживание могло бы осуществятся в коридоре или другом нежилом помещении, имеющим хорошую вентиляцию и форточки, которые в любом момент могут быть открыты.

Основные варианты расположения печи

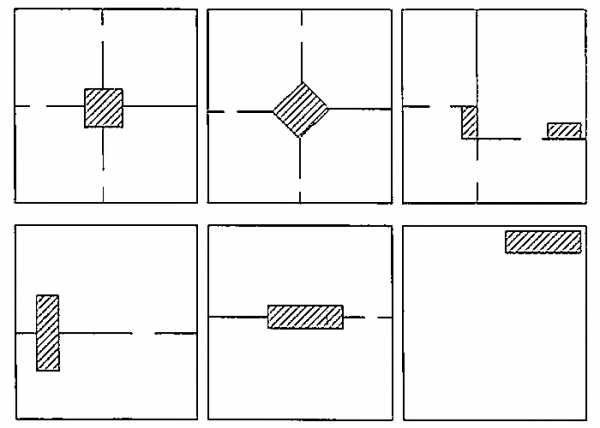

В основном выделяют всего два варианта для расположения печи, однако каждый из них имеет определенные достоинства и минусы.
В первом случае устанавливать печь следует возле внутренних стен, в которых необходимо смонтировать дымоходы, которые должны иметь небольшой размер оголовков. Данный способ обеспечивает очень хорошую тягу, однако нижняя зона комнат отличается низкой температурой, поскольку наблюдается неизменная циркуляция воздуха, поскольку нагретый воздух поднимается изначально вверх и опускается в уже охлажденном состоянии. Поэтому холодный воздух постоянно находится в нижней части комнат, из-за чего создается дискомфорт и люди, находящиеся в доме, не могут наслаждаться жизнью в доме.


С помощью второго способа можно полностью устранить недостатки первого. В этом случае монтировать печь следует возле наружных стен. Поэтому полностью исключается возможность появления печного сквозняка внизу помещений. Однако и этот способ имеет определенные недостатки. Для правильной и рациональной работы конструкции следует утеплять дымоходы, которые располагаются в наружных стенах, а также значительно увеличивать размеры оголовков. В этом случае наблюдается довольно низкая тяга, а также во время переноса золы постоянно загрязняются комнаты, поэтому их необходимо довольно часто убирать и чистить. Если же не выполнить утепление дымоходов, то в них будет постоянно создаваться конденсат, поскольку будут происходить резкие перепады температуры, поскольку горячий дым будет перемешиваться с холодным воздухом снаружи дома.

Компромиссный вариант

Есть еще один вариант, который является компромиссным. Печь можно установить в середине дома, в отапливаемые жилые комнаты должны выходить ее свободные поверхности, а части, подвергающиеся постоянному загрязнению, такие как плита или топка, должны выходить либо на кухню, либо на веранду.

Сооружение шведской печи

---

Топка и духовка

Духовку располагают сбоку от топочной камеры. Она очень быстро максимально прогревается и служит для обогрева помещения, распространяя теплый приятный жар. В духовке можно также выпекать хлебные и кондитерские изделия, запекать разные блюда. Продукты, образованные от сгорания топлива, проходят по боковой и верхней стороне духовки, прогревают ее, опускаются вниз и уходят по специальному каналу. Топкой прогревается другая сторона духовки. Энергоносителем для получения тепла в печи может служить любой вид твердого топлива.

Разрезы печи шведки

Ниши

Расположенная над камерой сгорания и нагревающаяся от нее ниша отдает тепло непосредственно в помещение. Верхняя ниша прогревается от расположенных сзади дымоотводных каналов и получает дополнительное тепло снизу от разогретой варочной панели. Продукты сгорания проходят путь от топочной камеры, обогревая духовку, до дымохода. По пути в системе вертикальных дымоотводных каналов они отдают свое тепло печи.

Порядовка печи шведки 1

Каналы

Дымовые каналы в шведской печи так устроены, что если не сделать основание с теплоизоляцией, то большая часть тепла будет уходить на прогрев грунта под печкой. Теплоизоляция для установки шведской отопительно-варочной печи может состоять из нескольких слоев базальтового фольгированного картона.

Порядовка печи шведки 2

Фундамент

---

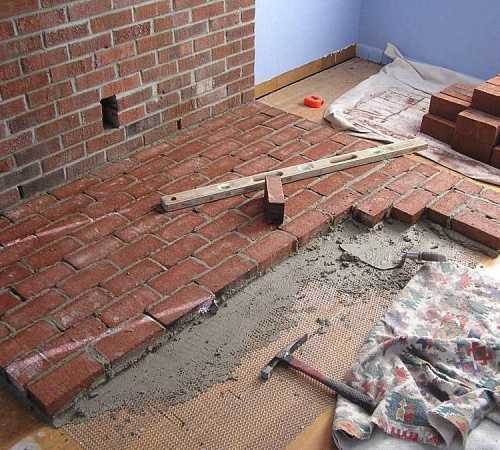

Шведская печь – громоздкое сооружение, требующее устойчивого фундамента. Для этого в месте, где будет располагаться печь, роют траншею нужного размера, засыпают песком, гравием, плотно утрамбовывают. Цементным раствором заливают основание и оставляют для затвердения на 20 дней. Далее укладывают гидроизолирующий материал, а сверху базальтовый картон в несколько слоев.

Порядовка печи шведки 3

Порядовка печи шведки 4

Порядовка печи шведки 5

Выбор материалов

---

Кирпич для устройства шведской печи должен быть качественный. Отбирают ровный, без трещин и сколов красный и шамотный кирпич. Для замешивания раствора для топочной камеры используют только шамотную глину. Для остальной кладки подойдет качественная глина средней жирности. Размешивают глиняный раствор тщательно, удаляя комочки и доводя его до консистенции густой сметаны.

Такая печь способна отапливать дом, площадью 50 кв. м. Для сооружения шведской плиты потребуется:

— 550 штук красного керамического кирпича, марки 200;

— 70 штук огнеупорного кирпича;

Шведскую печку можно оборудовать лежаком и режимами работы «зима-лето». Для строительства такой конструкции необходим опыт печника.

Главное в вопросе сооружения шведской печи – выбор качественных материалов и тщательное выполнение всех инструкций.

Шведская печь может отапливаться любым имеющимся топливным материалом, вплоть до камыша и соломы. Удачная конструкция печи позволяет нагревать помещение практически сразу после растопки. Благодаря системе вертикальных дымовых каналов шведка долго держит тепло. Но если забыть закрыть задвижку, печка быстро остынет.

bestmasonry.ru

Печь “Шведка” своими руками: чертежи и порядовка

При необходимости в сооружении дома варочно-отопительного прибора, рекомендуем обратить внимание на печь под названием “Шведка”. Данный вариант печки отличается компактными размерами, легкостью сооружения, быстрым разогревом до нужной температуры. О том, как сделать печь своими руками узнаем далее.

Оглавление:

1. Фото печей руками — история создания печи “Шведка”
2. Чертежи печей руками: строительство шведской печи

Фото печей руками — история создания печи “Шведка”

Конструктивные особенности печи “Шведка” позволяют ее расположить в простенке между помещением кухни и любого другого помещения. Таким образом, удается быстро разогреть кухню, при этом выполнив готовку. Дополнительное тепло направлено на обогрев смежной комнаты. Дополнительно печь может быть оборудована лежанкой или камином.

Внешний вид современных шведских печей может отличаться как грубостью, так и декоративными нежными узорами. Некоторые покупные модели имеют форму шкафа и устанавливаются в помещение в готовом виде.

Согласно легенде, печь “Шведка” возникла в России во время правления Петра Великого. Таким образом, шведы принесли этот вариант печи. По другим сведениям, печь является разработкой шведов и была сооружена намного позже. Данный вариант печи очень схож с голландской печью, однако, варочная поверхность здесь более широкая, и на печи имеется простенок, благодаря которому она способна обогреть сразу два помещения.

Первоначальный вариант шведской печи — печь, изготовленная из кирпича или комбинации данного материала с металлом, камнем и т.д. Чаще всего, в Швеции, для изготовления печей использовали кирпич шамотного типа, который обладает высокими свойствами угнеупорности.

Принцип работы шведской печи основан на комбинации нескольких приборов. Прежде всего, печь выполняет функцию духового шкафа, в ней отлично запекаются разного рода блюда и выпечка. Для этого используется первоначальное тепло, которое выделяется в процессе сгорания топлива.

Топка в шведской печи имеет форму колпака, благодаря этому, удается дожигать топливо химическим образом. Стальная духовка не поддается прямому воздействию на нее пламени. Она нагревается при сгорании первого топлива. При открывании дверцы от духовки, уже после нескольких минут с момента топки печи, духовка нагревается. При этом, дым находится внизу, а обогрев духовки выполняется с помощью газов.

Верхняя часть печи имеет форму ниши, она отличается вместительностью, и обогревается с помощью первого и второго жара, а также дотлевших угольков. В ней находится веревка для сушки белья или одежды. За ночь, одежда полностью высыхает.

Ниша, расположенная сверху плиты, закрывается специальной крышкой. Она используется для разогрева вчерашней еды. Обустройство хайла в пространстве между топкой и дымооборотным элементом — довольно дорогостоящий процесс. Поэтому, шведская печь оборудуется всего лишь окном переточного типа, которое располагается под нижней частью духовки.

Аккумуляция тепла в печке выполняется в соотношении с канальной технологией. Для прогрева устройства используется второй жар и остаточное тепло от тления угля. Каналы в печке расположены вертикально. Нижняя часть печи прогревается хуже, чем верхняя. Этот фактор следует учитывать при использовании различного вида топлива. Возможен вариант обустройства горизонтального дымооборота. В таком случае, печка выделяет больше тепла, однако для ее очищения следует изрядно потрудиться. В соотношении с индивидуальными предпочтениями хозяев, длительность и конструкционные особенности канального дымохода изменяется.

Еще один элемент шведской печи — вторая духовка. Эта часть печи находится в смежном помещении. В нем же также может находиться камин или обустроенная лежанка. Учтите, что шведский лежак или лежанка отличаются определенными особенностями их обустройства. По длине спальное место составляет не более шести футов, а ширина, не более 2,5. Над лежаком обустраивается кровать, при этом нижняя часть оснащена подогревом. Под кроватью также хранили ящики, в которых располагалось белье.

Шведская печь отличается простой конструкцией, высоким коэффициентом полезного действия, доступной стоимостью. Теплоотдача такой печи намного выше, чем у голландской, при этом, количество материалов для ее сооружения значительно меньше. Кроме того, данный вариант печи позволяет готовить в ней еду и сушить вещи. При правильном подходе удается получить качественное приспособление для обогрева сразу двух помещений.

Чертежи печей руками: строительство шведской печи

Для того, чтобы правильно построить шведскую печь, необходимо придерживаться ранее разработанных чертежей и размеров данного сооружения. Качество полученного предмета для обогрева определяется прежде всего размерами данного сооружения:

Предлагаем ознакомиться с оптимальными размерами каждой детали печки:

• размер плиты составляет 71х41 см;
• топка по высоте от 28 до 33 см, по ширине 32-38 см, по глубине 45-50 см;
• высота, ширина и глубина духового шкафа составляют 30х33х50;
• толщина стали, из которой сооружается дверца в духовом шкафу составляет 0,5 см;
• интервал между колосниковой решеткой и ближайшей стенкой составляет около трети кирпича или целый кирпич.

Данные значения являются приблизительными и колеблются в пределах 5-10 см. Одним из самых важных факторов является значение толщины стенок духовки. Если использовать для изготовления духовки тонкое кровельное железо, то оно будет быстро нагреваться и быстро остывать. В таком случае, получить качественно приготовленную еду будет невозможно. Для изготовления духовки и плиты используется сталь или материал, который плохо проводит тепло. Нагрев посуды производится через конфорки.

Строго придерживайтесь не только заданных размеров печи, но и пропорционального соотношения между всеми элементами. Например, при сооружении минимальной по размеру топки, глубина печи также будет минимальной. В противном случае значительно снизится уровень КПД.

Омывание духовки с помощью газов выполняется во всех сторон. Поэтому, между задней стенкой и стеной топки должен обустраиваться зазор, минимальное значение которого составляет четвертую часть кирпича. Глубина духовки также обустраивается по ранее описанным параметрам. Духовка может быть расположена вблизи топки в том случае, если между ними находится изоляционный материал в виде асбеста или вермикулита.

Особое внимание нужно уделить топочной дверце. Так как печь подвергается постоянным тепловым нагрузкам, данная деталь быстро выходит из строя. Поэтому, рекомендуется изготавливать литой вариант дверцы, которая замуровывается в кирпичной кладке. Для изготовления усов достаточно прикрепить на дверцу проволоку, длиной около 5 см, а диаметром до 5 мм. Усы из проволоки также замуровывают для более качественного удержания дверцы. Дополнительная стальная полоса обеспечивает более качественную фиксацию материала.

Печь своими руками фото:

Довольно большие сложности возникают в процессе кладки шведской печи. Прежде всего, перед началом работы нужно изучить для печи своими руками чертежи, согласно которым схематически выполняется кладка. Шведская печь выделяет большое количество тепла, поэтому пол, на котором она будет обустроена должен быть качественно теплоизолирован. Оптимальным вариантом теплоизоляции является использование базальтового картона, который настилают в несколько слоев. Для работы используют листы толщиной в 0,5 см. Средний лист должен иметь фольгированное покрытие с базальтовым микроволокном. Таким образом, тепло будет отражаться в помещение.

Далее производится изготовление подножья. Для укладки первых двух рядов печи соблюдается интервал с дополнительным расширением швов. Таким образом, получается деталь в виде выступа постамента. Учтите, что максимальная ширина швов составляет 1,3 см.

Перед началом кладки кирпича, он окунается в воду на несколько минут. Таким образом, повышается качество кладки. В противном случае, сухой кирпич начинает быстро впитывать влагу из раствора, снижая его прочность. Слишком длительное пребывание кирпича в воде также отрицательно сказывается на его качестве. Поэтому, кирпич должен быть умеренно увлажненным. Для изготовления кладочного раствора используется мергель. Некоторые варианты печей обустраивают с применением обычной глины. Кирпич печей руками укладывается на ранее приготовленный небольшими порциями раствор.

Для того, чтобы получить высокий уровень КПД и качественно сжечь топливо с максимальным выделением тепла, следует правильно обустроить топочную часть. Температура внутри топки должна быть высокой, благодаря этому выделяется тепло и нагревается духовка. Данный элемент печи изготавливается из светло-желтого шамотного кирпича. Для изготовления раствора для кладки используется шамотная глина. Учтите, что обычный красный кирпич и шамотный его вариант различаются по коэффициенту теплового расширения, поэтому их укладка впритык друг к другу недопустима. Интервал между данными видами кирпичей должен составляет 0,6 см.

Рекомендуется обустраивать топку и остальную часть печки, за исключением первых трех рядов, из шамотного кирпича. Однако, данный материал отличается высокой стоимостью, поэтому нужно изготовить из него хотя бы внутреннюю часть топки.

В процессе изготовления печи для бани своими руками, особое внимание уделите ровности всех поверхностей. Для разрезки и стыковки между собой кирпичей лучше всего использовать болгарку. В соотношении с порядовкой и чертежами, заготовки делают заранее на открытом воздухе, так как резка кирпичей болгаркой, довольно сложный процесс, при проведении которого выделяется пыль.

В соотношении с чертежами, производится обязательное скругление углов. Это нужно для того, чтобы улучшить тягу внутри печки. На устье дымника обустраивается распушка, рассекая ветер она усиливает тягу.

Бани печи бань руками нуждается в наличии металлических элементов. Надежность печи обуславливается наличием в ней минимального количества стальных элементов. Однако, для того, чтобы подкрепить висячую кладку в печи, в нее устанавливают стальные полосы и уголки. Таким образом, удается снизить себестоимость готового прибора.

После изготовления печи бани своими руками следует процесс введения ее в эксплуатацию. Изначально топить печку, которая еще не высохла ни в коем случае нельзя. Таким образом, снижается ее прочность. Печь должна быть изготовлена в период теплой погоды. За некоторое время она должна высохнуть и только после этого начинается ввод ее в использование. Минимальное количество времени для сушки печи составляет 15 дней.

Далее на протяжении двух недель выполняется теплая сушка. Для растапливания печи используется минимальное количество угля и дров, лучше всего если они будут из осины. Дрова из сосны или березы не подходят так как при сгорании они выделяют большое количество тепла и сажи. В прочистной дверце во время сушки находится бумага, после того как она станет сухой, заканчивается этот процесс.

Далее следует процесс выполнения горячей сушки, при этом, печка топится несколько раз в день, утром и вечером. Нагрузка на нее постепенно возрастает. При наличии многопроходной печи, сушка производится зимой.

Дополнительно можно укомплектовать печь лежанкой. Для изготовления такой печи потребуется значительно больше кирпича. Однако, лежанка может использоваться в качестве спального места или для сушки большого количества влажных вещей.

Такая печь не оснащается духовкой, так как тепло из нее сразу же переходит к лежанке.

Второй вариант — дополнение к печи камина. Существует два способа организации такой печки. Согласно первому способу, камин является дополнением тыльной стороны печи и имеет раздельный с ней дымоход. Второй способ установки камина подразумевает отопление его от печи, таким образом, удается не только сэкономить материалы на строительстве печки, но и обогреть сразу два помещения.

Еще одним вариантом шведской печи является малая печь, устанавливаемая на дачах. Она используется по сезону, периодически. Особо актуальным является наличие ниши, внутри которой сушится одежда с обувью. Количество материалов для возведения такой печки меньше, но и количество тепла, выделяемое в итоге, также снижается.

Шведская печь своими руками видео:

strport.ru

схема, порядовка, пошаговые инструкции с фото и видео и прочее

Шведская печь представляет собой довольно сложную конструкцию. Новичок с её возведением вряд ли сможет справиться. Нужно иметь хотя бы минимальный опыт каменщика, чтобы создать такое сооружение. По КПД она не многому уступает русской печи, зато значительно быстрее нагревается и занимает меньше места. Её любят как минимум за эти два качества, которыми она не ограничивается. Рассмотрим детально, что из себя представляет шведская печка и как её построить.

Описание модели «шведка»

Печь шведка — это своего рода современный вариант отопительного оборудования. Эту отопительно-варочную конструкцию обычно устанавливают в стене между спальней или гостиной и кухней. Со смежной с кухней стороны комнаты на усмотрение хозяина можно пристроить удобную лежанку, которую можно приспособить под кровать, сэкономив тем самым место, или камин. Выделяют 3 основные модели шведок: отопительно-варочная, не предусматривающая других элементов; печь-камин и «шведка», которая имеет удобный тёплый лежак, незаменимый в зимнее время. Считается, что если простудился, то нужно поспать на тёплых кирпичах, и простуду как рукой снимет. Так же полезно будет полежать на такой печи тем, у кого больные суставы и поясница. В зависимости от свободной площади можно выбирать ту или иную модель постройки.

Некоторые могут подумать, что печи — это давно забытое прошлое. Однако это не так. Всё чаще владельцы загородных жилищ устанавливают себе это сооружение. Всё потому, что кирпичная печь экологически безопасна для дома в первую очередь. Также это экономичный теплоисточник. И, в конце концов, это ведь так красиво!

Фотогалерея: разновидности шведских печей

Шведская печь с лежанкой

Шведка с камином

Варочная часть шведки с духовкой и местом для сушки фруктов

Шведская печка не только полезная, но и красивая вещь. Возводя её можно применять для украшения арочные своды, фигурные кирпичи. Можно дополнительно отделать её, например, плиткой.

Достоинства и недостатки (таблица)

Принцип действия и устройство печки

В любой шведке есть металлический духовой шкаф, предназначенный не только для выпекания. До неё не доходит пламя, но жар быстро раскаляет металл и при открытой дверце она начинает выделять тепло. Таким образом в топочной части сжигаются дрова, а тепло идёт по каналу до духового шкафа и оттуда распространяется по кухне. Духовка расположена ниже топки, но каналы печки устроены так, что по ним тепло спускается и обогрев печки происходит от пола. Наверху печи есть вместительная ниша, куда можно положить и обсушить верхнюю одежду. Также в ней есть ниша над плитой, которая закрывается деревянной крышкой. Она нужна для того, чтобы ставить туда приготовленные блюда, там они долго будут хранить тепло.

В шведке нет выходного отверстия между топкой и дымооборотом. Вместо этого под духовкой сделан переток, что экономит финансы, и делает изделие проще.

Помните про вьюшку! Её обязательно нужно закрывать в момент, когда всё топливо сгорело и остались только тлеющие угли. Сделаете это раньше, и угарный газ пойдёт в помещение; забудете закрыть — тепло быстро уйдёт.

Существует два способа постройки печных каналов: вертикальные и горизонтальные. Ранее говорилось от том, что подогрев идёт снизу вверх. Подогрев идёт от тлеющих углей и второго жара. При установке вертикальной системы каналов низ прогревается слабее, но идёт меньшее накопление сажи. Горизонтальная система даёт лучший подогрев печи, но её нужно регулярно чистить.

Схемы вертикальной и горизонтальной кладок каналов

Чтобы изделие прослужило долго и как следует необходимо использовать только качественные материалы и не скупиться на них, соблюдать все размеры, правила и порядовку при кладке не просто нужно, а обязательно!

Некоторые тонкости постройки

1. Качество обогрева зависит от размеров топки.
2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

• Плита должна быть 71х41 сантиметр.
• Топка — 330х356х506 миллиметров.
• Духовое отделение — 305x381x506 миллиметров.
• Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
• Плита должна быть сделана из литого чугуна или специальной стали.

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

Кладка печи

Кладка осуществляется по схеме-порядовке.

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

• Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
• На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
• Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
• 5-й ряд — установка дверей топки и кладка колосниковой решётки.
• 6-й ряд — монтируется духовка.
• 7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
• 8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
• 11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
• 12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
• На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
• 18–26-й ряды выкладываются строго по схеме.
• Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
• Последний этап — возведение трубы дымохода.

Видео: строительство шведки с лежанкой

Шведка с камином: этапы строительства

Как и в предыдущем случае, для строительства печи с камином ни в коем случае нельзя скупиться на хороший материал. Если строить, то строить качественно! Приобретая материалы будет лучше, если вы закупите кирпичи и раствор с запасом в 15%.

Материалы (таблица)

Размер будущего сооружения составит 102х890х217 см + топка камина, которая будет отступать на 13 см.

Кладка печи

Фундамент возводится также, как и в предыдущем варианте печи. Так же как и со шведкой с лежанкой необходимо чётко следовать плану порядовке. На фотогалерее снизу представлен подробный план кладки такой конструкции.

Порядовка шведки с камином (фотогалерея)

ultra-term.ru

Печь шведка своими руками порядовка и строительство!

Печь-шведка – это уникальная по своим характеристикам конструкция, которая подходит как для обогрева жилых помещений, так и для приготовления разнообразной пищи. Особенности конструкции и сравнительно небольшие размеры агрегата позволяют размещать его в смежных комнатах. Обычно лицевую сторону шведки выводят в кухню, а заднюю стенку – в жилую комнату для ее обогрева.

Шведка

Содержание пошаговой инструкции:

Особенности печи

Шведка характеризуется очень высоким коэффициентом полезного действия, в особенности для своих скромных размеров. Мощности одной стандартной печи этого вида достаточно для обогрева помещения площадью до 25-30 м2.

Печь шведка своими руками порядовка

По своей сути печь шведка является обыкновенной отопительно-варочной печкой, дополнительно укомплектованной трех- либо пятиканальным щитком. При наличии желания конструкцию шведки можно дополнить лежанкой либо удобной сушилкой.

По своей сути печь шведка является обыкновенной отопительно-варочной печкой

Среди главных преимуществ шведки нужно отметить простоту ее самостоятельной кладки – надо лишь подготовить требуемые материалы, разобраться в порядовке и сделать все по инструкции.

Под порядовкой печи следует понимать чертеж с указанием порядка выкладки каждого ряда конструкции.

Упрощенный вариант кладки печи шведка

Что нужно для кладки шведки?

Стандартная печь шведка имеет размеры равные 1020х880х2170 мм. При желании можете менять предложенные габариты на свое усмотрение, но именно заявленные значения являются наиболее оптимальными и универсальными.

Набор для кладки печи типа «шведка»

1. Красный кирпич. Строительные материалы должны быть исключительно высокого качества.
2. Огнеупорный кирпич.
3. Дверца для топочного отсека.

   Дверца топки

4. Дверца для поддувала.

   Дверца для поддувала

5. Дверцы для прочистных отсеков.
6. Заслонка.
7. Духовка.
8. Чугунная плита.

   Чугунная плита

9. Колосниковая решетка.
10. Стальные уголки.
11. Листовая сталь.
12. Глиняный раствор.
13. Металлический предтопочный лист.
14. Молоток-кирка.
15. Кельма. С помощью этого приспособления вы будете набрасывать кладочный раствор на стройматериал.
16. Киянка. Этот инструмент предназначен для подбивания используемого стройматериала.
17. Расшивки. Помогут вам придавать кладочным швам красивую форму.

    Расшивка

18. Строительный уровень.
19. Совковая лопата для приготовления кладочного раствора.
20. Угольник.
21. Рулетка.
22. Правило.
23. Шнур-причалка.
24. Отвес.
25. Огнеупорная смесь для кладки (альтернатива готовым смесям — состав из огнеупорной глины, песка и воды).

    Смесь для кладки печи

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

• конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
• первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
• обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

От правильности выкладки первого ряда во многом зависит надежность, эффективность и долговечность печи типа «шведка», помните об этом.

Порядовка печи

Порядовка печи

Прежде чем приступать к самостоятельной кладке печи, выполните несколько простых подготовительных мероприятий.

В первую очередь вымочите кирпич. Для этого кирпичи нужно окунуть в чистую воду и оставить их там примерно на сутки. Вода заполнит поры в структуре кирпича. Благодаря этому в дальнейшем строительный материал не будет впитывать воду из глиняного раствора.

Приготовьте глиняный раствор. Он будет состоять из молотой глины, некоторого количества песка и чистой воды. Конкретное соотношение компонентов подбирается в соответствии с особенностями глины.

Важно, чтобы готовый раствор имел нормальную пластичность и однородную структуру. В среднем на укладку сотни кирпичей уходит порядка 20 литров раствора.

1 ряд. Ранее отмечалось, что этот ряд должен выкладываться исключительно по строительному уровню с дополнительной проверкой при помощи угольника. Выложите этот ряд сплошной кладкой. Внутри допускается использование половинок кирпичей.

2 ряд. Выложите по такой же схеме, как и 1-й ряд. Будьте внимательны и делайте все в строгом соответствии с технологией, т.к. первые два ряда выполняют функции основания печи, которое должно быть максимально надежным.

3-4 ряды. Продолжайте кладку, постепенно формируя зольную камеру. На этом же этапе кладки выполняется установка дверцы упомянутой камеры. Дополнительно монтируется 3 дверцы для прочистных люков и дверца для поддувала. С обратной стороны шведки выложите дымообороты. Они размещаются в вертикальном положении и сообщаются с топочной камерой посредством отверстия, обустраиваемого в процессе выкладки печи.

5 ряд. Установите готовую духовку и разместите в ней подходящую по размерам решетку колосника. Сформируйте перекрытие для очистных люков и дверцы поддувала.

6-10 ряд. Выложите стенки камеры топки и духовки. Между топочным отсеком и духовкой выкладывается перегородка из огнестойкого кирпича. Кирпич надо выкладывать на ребро. Перегородка должна быть на ряд ниже, чем непосредственно камеры. После того как будет готов десятый ряд, уложите с лицевой части конструкции стандартный уголок из стали и дополнительно плиту из чугуна. Для закрепления уголка используйте стальную проволоку и 2-сантиметровый слой глиняного раствора.

11 ряд. Завершите до конца перекрытие канала, посредством которого разделяется плита из чугуна и правая стенка печи.

12-16 ряд. Выложите отделение для варки и 3 вертикальных газохода. Дымоходные отверстия выкладывайте из огнепрочного кирпича.

17-18 ряд. Сформируйте перекрытие над отделением для варки. Для формирования перекрытия используйте уложенную на предыдущих этапах листовую сталь и уголок из такого же материала.

19-20 ряд. Закрепите на лицевой части конструкции дверцы 2 люков для чистки газоотводящих каналов.

21-28 ряд. Выложите дымоходные каналы. Не забывайте о перевязке швов. В процессе выкладки 27 ряда установите удобную задвижку. Над установленной дымовой задвижкой оставьте технологическое отверстие, через которое газоходы будут сопрягаться с воздуховодами.

29-30 ряд. Выложите перекрытие дымоходных каналов. На этом этапе ширину кладки по периметру необходимо увеличить на 50 мм. Благодаря подобному расширению будет сформирован карниз.

31 ряд. Доведите размеры перекрытия конструктивных размеров 27-го ряда.

32 ряд. Начинайте выкладывать дымоход. Стандартная конструкция дымохода имеет размеры равные 130х250 мм.

На этом выкладка печи может считаться законченной. В завершении останется лишь довести до конца устройство дымохода, а также при желании отделать печь, к примеру, краской либо керамической плиткой. Дополнительно можете купить разнообразные аксессуары, например, для хранения топлива.

Печь Шведка (вид спереди)

Печь Шведка

Печь Шведка

Печь Шведка

Печь Шведка

Печь Шведка

Печь Шведка (вид сзади)

Таким образом, в самостоятельной кладке печи шведка нет ничего сложного. Подробная порядовка поможет вам быстро разобраться в особенностях выполнения работы и выложить печку своими руками. Следуйте инструкции, помните о необходимости проверки ровности выкладки рядов, и все получится.

Удачной работы!

Видео – Печь шведка своими руками порядовка

svoimi-rykami.ru

Печь шведка своими руками — Плантатор онлайн

Несмотря на то, что современные отопительные системы прочно вошли в нашу жизнь и вполне оправданно вытеснили из большинства загородных владений такой предмет обихода, как печь, в последнее время набирает обороты новая модная тенденция – каменные печки-шведки. Уникальность этого устройства заключается в возможности экономно отапливать жилище, а также осуществлять подогрев воды и приготовление пищи. Правильно выложить печь шведку своими руками и порядовку может любой, при наличии опыта работы с кирпичной кладкой и базовыми знаниями об устройстве печи.

Что такое печь-шведка и где она используется?

Печка-шведка представляет собой отопительно-варочную печь, в комплектацию которой входит дополнение в виде трехканального или пятиканального щитка. Некоторые владельцы снаряжают шведку сушилкой или лежанкой. Первоначально такие отопительные сооружения нашли применение в Скандинавии, поскольку соответствовала требованиям местного климата и потребляла небольшое количество топлива.

Сегодняшняя актуальность шведских печей обусловлена возможностью экономно использовать тепло, готовя пищу и при этом обогревая не только кухню, но и смежное помещение. Не маловажен и эстетический аспект – разнообразные техники росписи и других видов оформления позволяют создавать особый, неповторимый интерьерный дизайн.

Виды шведки

На сегодняшний день наибольшее распространение имеют следующие виды шведок:

• печь-камин – обустраивается так, чтобы отопительно-варочная часть конструкции выходила в кухню, а каминная, декоративная сторона – в жилое помещение;
• печь, оснащенная духовкой и варочной поверхностью (возможны вариации с нагревательным баком и отсеком для сушки) – отличается тем, что все функциональные приборы расположены на кухне, а в комнату печурка повернута задней частью;
• шведка с лежанкой – характеризуется особой сложностью. Но прогретая кровать – один из важных атрибутов комфорта и уюта в зимние вьюжные ночи.

Собираясь соорудить шведскую печь своими руками, необходимо определиться, какие функциональные обязанности будут на нее возложены. Если печка будет служить основным источником отопления, то важно предусмотреть ее модель и расположение так, чтобы обогревалось сразу несколько помещений. Если печь будет использоваться лишь для приготовления пищи, можно остановиться на практически миниатюрной конструкции.

Чем отличается шведская печь от других печек?

Печка-шведка, сделанная своими руками, имеет три принципиальных отличия от других видов печей:

1. Возможность функционирования в трех режимах («зима», «лето», «осень»), что существенно экономит затраты на топливные материалы.
2. Низ печи прогревается гораздо сильнее, чем ее верхняя часть.
3. Наличие ниш для сушки одежды или заготовок сухофруктов.

Как работает шведка?

Принцип работы устройства может несколько отличаться, в зависимости от выбранной конструкции. Так печь-шведка с камином работает следующим образом: подогретый воздух поднимается вверх от топки вместе с дымом, где, минуя открытую задвижку, выходит через трубу.

Печь-шведка с плитой, сделанная своими руками, функционирует несколько иначе:

• под двухкомфорочной плитой расположен топливник, в котором сгорает топливо;
• образовавшийся теплый воздух, проходя между духовкой и плитой, опускается и перемещается в вертикальный канал за духовой камерой;
• разогретые газы поднимаются к верху печки и попадают в горизонтальный канал;
• поочередно поднимаясь и опускаясь по газоходам, газы перемещаются в дымоход, после чего проходят открытые задвижки и через трубу попадают наружу.

Конструкция шведской печки

Уникальность конструкции обусловлена тем, что для каждой модели предусмотрены свои пути прохождения дыма.

Духовка-раз

Духовка шведки отличается большим размером и особым расположением. Размещение духовки немного сбоку от топки дает возможность использовать для отопления кухни первый жар, который возникает в результате сгорания летучих частиц древесины или угля. Данная составляющая сконструирована таким образом, что пламя, не касаясь металлических элементов, моментально нагревает топку, а дым уходит не вверх, а вниз. Если оставить дверцу приоткрытой, то уже через несколько минут можно ощутить тепло, поднимающееся от пола.

Духовка-два

По утрам тепло от первого жара окутывает жителей домика и, за время завтрака, помещение кухни успевает хорошо прогреваться. Ощущение домашнего тепла и просохшая за ночь одежда дают ощущение уюта на протяжении дальнейшей хозяйственной деятельности, даже если она осуществляется в холод и непогоду.

Верхняя ниша

Это вместительное пространство, позволяющее просушивать одежду или иные предметы быта. Нагрев осуществляется при помощи первого и второго жара, а также тепла, которое выделяют дотлевающие угли.

Ниша над плитой

Этот отсек позволяет длительное время сохранять приготовленную пищу в теплом состоянии. Для сохранения тепла нишу прикрывают крышкой из дерева – это существенно экономит время на подогрев еды для завтрака.

Дымооборот

Дымооборотом в шведской печке называют примитивную конструкцию, являющую собой переточное окно снизу, под духовкой. Прогрев осуществляется вторым жаром и тлеющим топливом. Дымооборот можно делать как с вертикальными, так и с горизонтальными каналами. В первом случае печка слабо греет внизу, но накопления сажи незначительны. Горизонтальные каналы хорошо отдают тепло, но требуют частой чистки.

Дополнения

Задняя часть шведской печи выходит в жилую комнату, поэтому именно эта сторона как нельзя лучше подходит для обустройства камина или лежака. Размеры такой лежанки, ввиду небольшого пространства, не превышали 1,8×0,66 м. Под лежаком удобно размещать ящики для белья. Камин же отлично подойдет для тех, кто любит коротать вечера, глядя на огонь и предаст интерьеру особую романтичность.

Как соорудить шведскую печь своими руками?

Расчет размеров и пропорций

Здесь не придется «изобретать велосипед», поскольку шведские ученые уже рассчитали оптимально правильные пропорции и размеры отопительного устройства. Расчеты таковы:

1. Топка:

• высота – 28,1-33,0 см;
• ширина – 30,5-35,6 см;
• глубина – 40,6-50,6 см.

2. Плита — 71×41 см.

3. Духовка:

• высота – 28,1-30,5 см;
• ширина – 33,0-38,1 см;
• глубина – 45,6-50,6 см.

4. Толщина железных стенок духовки составляет в среднем 0,5 см (±1 мм). Более тонкое железо быстро выйдет из строя, а слишком толстое будет медленно отдавать тепло и долго прогреваться.

5. Расстояние от краев колосниковой решетки до близлежащей стенки духовой камеры должно составлять кирпич или же ¾ кирпича.

Необходимо понимать, что чем ближе пропорции к указанным выше, тем эффективнее будет работать печь.

Прелюдия к дальнейшему

Производительность шведской печи во многом зависит от материала, из которого она выложена. Изготовление этого отопительного прибора из бэушного или дешевого кирпича – пустая трата времени и сил – такая печка не будет справляться со своей задачей, да и ее долговечность не порадует владельца. Для обустройства шведки лучше всего использовать высококачественный шамотный кирпич. Этот материал включает в себя высокое (около 80%) содержание огнеупорной глины, поэтому порядовка, выполненная из такого кирпича, не будет крошиться и стремительно разрушаться от высоких температур, что максимально обезопасит жилище от возгорания.

При выборе глины для приготовления раствора предпочтение следует отдавать огнеупорным, гладким и в меру жирным ее видам.

Как строить шведку?

В идеале закладка фундамента осуществляется на этапе постройки дома. Когда печь стоят в уже построенном помещении, то процесс выглядит следующим образом:

1. Отделение фундамента печи от фундамента здания. После проведения разметки в полу вырезают отверстие необходимых размеров (+ 10-15 см запаса), после чего роют котлован до грунта.
2. Дно ямы покрывают смесью песка с водой, утрамбовывают, засыпают слоем щебня, толщиной около 15-17 см, после чего устанавливают опалубку.
3. Вся конструкция покрывается полиэтиленовой пленкой и заливается бетоном (15 см). Далее укладывают и закрепляют арматуру и также заливают ее раствором.
4. После затвердевания раствора укладывают армированную сетку, заливают бетоном и оставляют затвердевать и выстаиваться на 30 дней.

Порядовка

Когда сооружается печь шведка своими руками, то особого внимания и щепетильности требует соблюдение правильной кладки порядовки:

• 1 ряд нужно выкладывать очень тщательно и максимально ровно, ведь от него зависит прочность всей конструкции. Кладка представляет собой сплошной слой кирпича;
• 2 ряд кладут по тому же принципу;
• 3 ряд – на боковых стенках необходимо оставить отверстия для прочистки, а также установить дверцу будущего зольника, определить место духовки и дымохода;
• 4 ряд аналогичен предыдущему, с той лишь разницей, что кирпич укладывают «под перевязку»;
• в 5 ряду устанавливают духовку (ее следует перемотать асбестовой веревкой), а также готовят места для колосника и топки;
• 6 ряд – стенки между духовкой и топкой прокладывают в полкирпича, перекрывают зазор для духовки, устраивают вертикальный канал. Здесь же устанавливают дверцу топки;
• 7 ряд – отличается от предыдущего установкой металлических полосок для дальнейшей кладки;
• 8 ряд – монтаж духовки;
• в 9 ряду над духовкой монтируют металлические полосы;
• в 10 ряду при помощи уголка фиксируют края над дверцами топки, готовят место для плиты, устанавливают варочную поверхность и дверцы для прочистки;
• 11 ряд – кирпичи над топкой срезают наискось – это необходимо для создания ниши для плиты;
• с 12 по 16 ряд окончательно выкладывают отделение для варки, а также 3 дымоходных отверстия;
• в 17 и 18 рядах при помощи листовой стали и уголка формируется перекрытие над варочным отсеком;
• 19 и 20 ряд – закрепление дверец для прочистки газоотводных каналов;
• с 21 по 28 ряд производится кладка дымоходных каналов с попутной перевязкой швов. В 27 ряду рекомендуется установка задвижки – над ней оставляют отверстие, посредством которого будут связаны воздуховод и газоходы;
• в 29-30 рядах выкладывается перекрытие дымоходных каналов и обустраивается карниз. Для этого ширину кладки по периметру конструкции увеличивают на 5 см;
• в 31 ряду можно начинать выкладывать дымоход (ширина – полкирпича, а высота зависит от высоты печи).

На этом кладка считается завершенной.

Дверца топки

Топочная дверца считается одной из наиболее уязвимых деталей шведской печки, поскольку на нее возложены сверхвысокие тепловые нагрузки. Дешевые дверцы из некачественной стали быстро расшатываются и даже выпадают. Лучше всего, чтобы этот элемент представлял собой литую конструкцию, оснащенную специальными усиками, которые вмуровываются в кирпич в процессе кладки. Такие усики можно приварить самостоятельно, используя отожженную стальную проволоку диаметром около 3-4 мм. Далее их выпрямляют в V-образное положение и замуровывают. Для дополнительного укрепления используют уголки или стальные полоски.

Кладочные тонкости

Чтобы соорудить печку правильно, необходимо учитывать некоторые тонкости процесса:

• обеспечение трехслойной теплоизоляции от фундамента базальтовым картоном и фольгированным листом;
• выкладывая первые два ряда, следует постепенно расширять швы до 0,6-1,3 см – таким образом получится подножие печи;
• категорически запрещено замачивать материалы;
• для топочной камеры используют только шамотный кирпич;
• во время кладки необходимо следить, чтобы вся поверхность была ровной;
• при создании устья дымохода желательно сделать широкую распушку.

Металл в печи

Печи, для строительства которых использовался металл доказали свою эффективность и долговечность. Главное, что необходимо учитывать – при строительстве не кладут металл на голый кирпич, а также не располагают его вплотную. По бокам всех металлических деталей (кроме наружной их части) накладывают шестимиллиметровый слой цементного раствора. Это правило касается и варочной поверхности – ее монтируют с применением того же раствора и четвертинок кирпича.

Плюсы и минусы шведки

Печка шведка практически незаменима в небольших особняках. Помимо аккуратных размеров, шведка имеет и другие достоинства:

• компактное совмещение отопительного прибора, варочной поверхности и духовки;
• возможность одновременного прогрева двух комнат;
• экономный расход топливного материала.

Среди недостатков можно выделить требовательность к выбору материалов, поскольку дешевый и некачественный кирпич значительно снизит эффективность отопления. Кроме того, небольшие размеры конструкции требуют более частых, по сравнению с другими видами печей, протопок. А избыток металла – духовок, сушилок и т.п. не лучшим образом сказывается на сохранности устройства, поэтому не стоит пытаться впихнуть в шведку все, что только возможно. Чтобы сделать шведку собственноручно, необходимо обладать определенными знаниями, опытом, скрупулезностью и педантичностью, иначе устранение даже небольших огрехов, проявившихся после запуска печи будет трудновыполнимым.

zenplanter.com
