Ключевое место в любой бане занимает печь. Ведь именно она является источником того самого пара, что приносит нам такое великолепное удовольствие. И если вы осуществляете возведение бани самостоятельно, то крайне серьезно отнеситесь к вопросу ее изготовления. На самом деле, печка в баню легко делается и своими руками, но только, если вы действительно знаете все сопутствующие этому делу нюансы. Обо всем этом — в нашей пошаговой инструкции с большим количеством фото и видео, а также уже готовых чертежей и проектов.
Из кирпича
Пожалуй, один из самых сложных вариантов, требующий не только хорошего запаса терпения и выносливости, но также и знания различных тонкостей при организации кирпичной кладки.
В плюсах зато — очень качественный прогрев даже большого помещения. Другими словами, если вы решили сделать такую печку в бане, то никому точно не будет холодно, так как кирпич основательно прогревает даже самые укромные места в парной.
- сперва возводится фундамент — в высоту он должен быть не более 2 стандартных кирпичей, мелкий гравий и песок смешиваются и насыпаются в подготовленную площадь;
- после уже готовый фундамент укрывают листами рубероида и выкладывают так называемый стартовый ряд, который специалисты называют нулевым — это основание, которое должно быть предельно ровным, поэтому нужно внимательно следить за этим моментом при помощи уровня;
- продолжаем кладку и возводим первые 2 ряда — они задают нужную форму вашей печи, лучше всего использовать для этих целей огнеупорный красный кирпич — у него отменная пожаробезопасность, а ведь именно на этом нижнем уровне температура будет достигать критической отметки;
- фиксируем плотный асбоцементный лист для оформления зольника и начинаем укладывать третий ряд;
- при переходе к кладке четвертого ряда сперва оформляем нишу под каменкой — это и будет основанием для будущей топочной камеры, для этой цели лучше всего выбрать не обычный, а шамотный кирпич, так как у него отменная огнеупорность, не забудьте и о решетке;
- пятый ряд кладки — это последовательно наращивание топочной с оформлением перекрытия каменки, не забудьте оставить небольшой отсек в самом низу — в него будет стекать вода, на случай появления ее излишков;
- как только перейдете на седьмой ряд, уложите камни и смонтируйте дверку для топочной камеры;
- следующий ряд позволяет нам оформить необходимый канал, который и будет служить соединительным элементом между непосредственно топкой и каменкой;
- перед тем, как начнете осуществлять кладку девятого ряда, зафиксируйте горизонтальную задвижку для газохода;
- во время выполнения кладки десятого ряда можно смело оформлять уже вертикальную задвижку, которая поможет разделить печную трубу и каменку;
- укладываем ряд камней и вырезаем стальной лист (толщина — минимум 0,1 см) — он будет служить нам крышкой для печи;
- все последующие финальные ряды укладываются для того, чтобы нарастить будущую печь и подготовить ее основание под намеченную трубу;
- последний штрих — установка трубы и бачка для воды.
Все этапы строительства печки для бани из кирпича — на фото. Предлагаем также и чертежи, которые помогут точнее выполнить работу, если вы делаете все своими руками.





Не помешает и видео. Тем более, что его авторы — уже опытные специалисты, которые собаку съели на возведении печей в баню. Кирпичных и не только.
Зачем в печках для бани на дровах бак для воды?
Распространенный вопрос, который чаще всего исходит от новичков. На самом деле, оформление такого резервуара для воды — это очень удобный и рациональный способ использования того колоссального запаса тепла, которое отдает любая каменка. Главное — определиться с его типом. Он напрямую зависит от того, где вы собираетесь размещать бак для воды:
- встроенный — не очень удобен для использования, а потому встречается достаточно редко;
- выносной — современный и вполне себе практичный вариант, не привязан к какому-то конкретному месту, а потому может быть вынесен в самую удобную точку, в зависимости от расположения печи и конфигурации парной;
- навесной — размещается, как правило, на дымоотводящей трубе, отличается большим объемом, вода нагревается невероятно быстро и защищает трубу от утечки дыма.
Если вы делаете печку в баню самостоятельно, то размещение бака для воды, особенно, если печь на дровах, считается практически необходимым условием.
Из дисков
Являетесь автолюбителем? Наверняка у вас завалялись уже потрепанные старые диски от машины. Не спешите их выбрасывать — они отлично подойдут для изготовления печки. Особенно, если вы не желаете возиться с трубами. Для того, чтобы сделать печку из дисков для бани, лучше всего подобрать колеса от автомобилей
- больше диаметр;
- толще металл.
Соответственно, такая импровизированная печь прослужит куда дольше и сможет выдерживать очень серьезные нагрузки. А вот если в вашем распоряжении только диски от легкового автомобиля, то сделать с их помощью надежную печь для полноценной парной не получится. Подробная инструкция по изготовлению — в следующем видео.

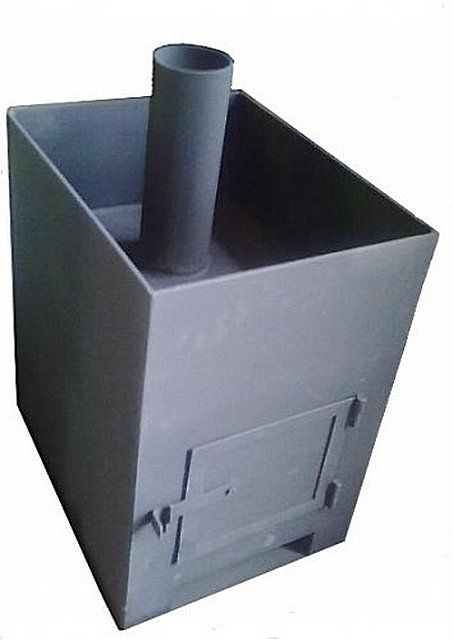

Из металла
Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть. Конечно, по ряду показателей такой вариант уступает классической русской печи:
- быстро остывают;
- не совсем безопасны;
- не подходят для больших парилок;
- требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:
- периодичности использования;
- ваших материальных возможностей;
- особенностей участка и т.д.
Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.
Готовим основание
- в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
- приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
- приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
- в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
- приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
- тщательно выровняйте основание при помощи строительного уровня;
- после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
- также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.
Горизонтальная печь — пошагово
- подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
- проведите скрупулезную зачистку всех краев;
- из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
- оформите из металлического листа топку выносного типа и сделайте вырезы;
- приварите этот фасад к базовой трубе;
- для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
- сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
- приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
- все, что остается — это установить дверки для топочного отсека и поддувала;
- финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.
Вертикальная печь — пошагово
- подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
- к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
- вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
- приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
- оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
- выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
- заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
- традиционный финал — последовательная шлифовка всего корпуса и покраска.
Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.
Полезные материалы. Фото готовых решений и чертежи
Заключение
Успешность выполнения миссии — изготовление печки в баню — зависит в первую очередь не от того, насколько скрупулезно следуете тем или иным рекомендациям, а как умело применяете их на практике. В процессе работы могут возникнуть некоторые затруднительные моменты, обусловленные уникальным статусом вашего собственного проекта. Ведь, что ни говорит, а даже слепое копирование уже готовых решений вовсе не отменяет того, что какая-то часть вашего проекта будет содержать в себе отличительные особенности. Не стоит бояться затруднений — они лишь временный барьер на пути к успешному завершению всех работ. Барьер, который отделяет вас от наслаждения великолепным паром в бане собственного изготовления. Чем не хороший мотив для того, чтобы засучив рукава приняться с удвоенной энергией за дело?
Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru.
Долговечной и красивой декоративной альтернативой металлической печи станет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.
Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.
Пользователи часто ищут:
Содержание статьи
Конструкция банных каменок
Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.
В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.
Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.
Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.
Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.
Различные проекты: фотогалерея
На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.












Плюсы и минусы банных печей из кирпича
В пользу кирпичной печи стоит выделить следующее:
- Экологичность сырья, что безопасно для здоровья.
- Длительный срок службы. Она может служить до 100 и более лет.
- Износостойкость и прочность материала.
- Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
- Выработанный пар получается хорошего качества.
- Продукты горения не проходят через внутреннюю каменку.
- Печка способна обогреть большие помещения.
- Кирпич относится к пожаробезопасным материалам.
Из минусов пользователи отмечают то, что:
- Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
- Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
- Конструкция нагревается долго, в сравнении с металлическим аналогом.
- Длительный нагрев влечет за собой повышенный расход древесного топлива.
- Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.
Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.
Виды топки
Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.
По-черному
Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.
В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.
Конструкция относится к ряду с повышенной пожарной опасностью.
Большинство печников отказалось от этого способа кладки топки.
По-серому
В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.
При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.
По-белому
Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.
В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.
Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).
Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.
Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.
Виды кирпичных каменок
По частоте использования делятся на два типа.
Постоянного действия
Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.
Основные виды топлива – электричество, газ.
В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.
Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.
Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.
Топят печь до момента достаточного нагрева камней и образования пара.
Больше пользуются спросом электрокаменки. Их мощность достигает 10 кВт. Подбираются они под конкретную площадь парилки.
На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.
Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.
Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг.
Для получения сухого пара в саунах камней нужно минимально.
Периодического действия
Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.
Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.
Топка печи продолжается, пока не достигается равновесие между температурой стенок и воздуха в парилке.
Для твердого топлива
В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.
Компактная (малогабаритная)
Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.
Каменку можно усовершенствовать, соединив печь через дымоходную трубу с бочкой из стали. Получится практично, ведь камни будут нагретые и вода теплая.
Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.
Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.
Со встроенным баком для воды
Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.
Он располагается сверху или снизу конструкции.
Сверху
Средняя вместительность бака – 40 л воды. Бак устанавливается на плиту рядом с камнями. Регулировать скорость нагревания воды можно асбестовым картоном. Чтобы вода грелась быстрее, его укорачивают.
Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.
Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.
Снизу
В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.
Нижнее положение бака упрощает процесс набора холодной воды, использования уже нагретой.
Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.
Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.
Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.
Без водонагревателя
Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.
Устройство каменки периодического действия
Особенности конструкции:
- Материал топливника – огнеупорный кирпич.
- В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
- Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
- Для усиления конструкции отделку печи проводят уголками из стали.
- В камере под камни есть две дверки.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.
В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.
Как рассчитать оптимальный размер печки
Важны два фактора:
- На 1 куб. м парилки подходящий вес камней, чугунных чушек составляет от 60 до 62 кг, в соотношении 80% камней на 20% чугунных чушек.
- Для выработки достаточного количества пара на одного отдыхающего потребуется залить в бак 6 л воды.
В банях малой площади хватит печей размерами 3х4 кирпича. Популярны устройства квадратной формы 4х4, 6х6 кирпичей.
Какой кирпич лучше использовать
Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).
Недопустимо применять белый силикатный или любой вид пустотелого – они быстро разрушаются под действием влаги и высоких температур.
При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.
Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.
Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.
Тематический материал: «Кирпич для печи – какой лучше выбрать?»
Как сделать печь-каменку для бани из кирпича с баком для воды своими руками
Изначально важно не упускать этап планирования. На подготовленном эскизе, чертежах наглядно видно будущую конструкцию, поэтому проще заметить недочеты и исправить их.
Чертежи и схемы
Ниже показана схема подключения печи к водонагревательному баку, расположенному сверху.
А вот пример порядовки кирпичной печи с изображением расположения каждого последующего ряда кирпичей.
На фото ниже показан комбинированный вариант проекта отопительно-варочной печи.
Здесь приведена конструкция в готовом виде с изображением дымовых каналов, размеров основных частей устройства. Подойдет для парных больших по площади.
Определив размеры, форму и тип конструкции, можно начинать возводить ее.
Фундамент
Этому этапу стоит уделить особое внимание. От качества фундамента зависит срок службы конструкции.
Минимальное заглубление под кирпичную печь составляет 0,5 м. Поперечные размеры делают больше, чем у печи, на полкирпича с каждой стороны. Дистанция между основанием печи и основанием стены – не менее 5 см. Пустоту наполняют песком. Дно ямы тщательно выравнивают, трамбуют.
Оптимальным типом фундамента считается монолитная бетонная плита или бутобетон. На сухой почве можно выкладывать из кирпича.
Вид раствора (на выбор):
- цементный;
- известково-цементный;
- известковый.
Известковый раствор готовят в такой пропорции: на 1 часть извести берется 2 части песка. Для цементного потребуется взять цемента с песком в пропорции 1 к 3. Известково-цементная смесь делается в соотношении: цемент, известь, песок – 1:2:6.
Поверхность рекомендуют заливать именно цементным, после высыхания настелить гидроизоляционный слой.
Ознакомиться подробнее с подходящими фундаментами под кирпичную печь.
Приготовление раствора
Кладочный раствор содержит другие ингредиенты.
В основе лежит глина. Перед началом строительства ее рекомендуется на сутки замочить в воде.
Оптимальное соотношение глины и песка в растворе составляет 1:1. Если глина жирная, то 1:2. Песок берется без примесей, сухой. По возможности пропускается через сито. То же самое делают с глиной.
Раствор нужно тщательно перемешивать, чтобы не было комков. Он не должен липнуть к лопате, мастерку. При нажатии на кирпич смесь должна легко выдавливаться по швам.
Иногда для выкладки тугоплавкого сырья мастера используют для замеса горный песок, глину, шамот.
Требования к порядовке
Сводятся к следующему:
- Швы делают максимально плотными, чтобы не было риска попадания внутрь помещения гари, сажи.
- Швы полностью покрывают раствором. Толщина – до 3 мм для шамота и до 5 мм для стандартного кирпича.
- Чтобы раствор ложился как можно ровнее, его лучше разравнивать рукой. Наброс с мастерка практикуется только до уровня топливника, нижней части дымовых каналов.
- Новый ряд начинают формировать, когда будет полностью закончен предыдущий ряд.
- Внутри печь должна быть гладкой. При использовании колотых или тесаных кирпичей их укладывают шероховатой стороной наружу.
- Спустя 5 рядов поверхность внутри затирают простой мокрой тряпкой.
Рекомендуется сначала просто подогнать кирпичи по размеру, чтобы увидеть общую картину. Только потом класть на раствор.
Кладка печи
Важные моменты:
- Первый ряд укладывают и сразу проверяют ровность углов шнуром или металлическим угольником.
- По окончании второго ряда по углам лучше выставить направляющие в виде шнуров с отсечками. Проще всего шнуры прикрепить к потолку гвоздями.
- Не нужно забывать про перевязку элементов. Шов, который проходит вертикально, перекрывают кирпичом из следующего ряда.
Недопустимо делать перевязку шамотного кирпича с обычным, поскольку они имеют разную температуру расширения.
- Все покупные печные элементы (дверки, колосники, плиту, задвижки и др.) монтируют одновременно с кирпичной кладкой.
- Рамку двери вставляют и фиксируют в кладку с помощью лапок из полосы стали. Лапки заклепками прикреплены к рамке.
- Перед монтажом место под рамку рекомендуется обмотать асбестовым шнуром. Альтернатива – оставить между рамкой и кладкой небольшой проем шириной до 3 мм. Это нужно, чтобы горячая рамка не привела к деформации всей порядовки.
- Перемычки сверху дверцы топливника между собой перекрывают по принципу замка. То есть кирпич со скошенными краями кладут на такой же соседний (на скошенные края).
- Рамки задвижек фиксируют в кирпичной кладке проволокой диаметром 2 мм. Проволока должна быть утоплена в растворе.
- Колосниковую решетку ставят вдоль топливника прорезями к нему. Здесь также нужно оставить проем между краем решетки и кладкой от 5 мм (с учетом расширения металла). Пустоту засыпают песком.
- Зазор в 5 мм нужен над топливником между плитой.
- Минимальная ширина топливника – 25 см (кладка в один кирпич), высота – от 35 см.
- Чем выше топливник, чем лучше будут гореть дрова (увеличивается тяга). Оптимальной высота – от 40 до 60 см.
- Внизу топливник возводят под небольшим уклоном по направлению к колосниковой решетке. Прогорая, угли будут оставаться на решетке.
- Чтобы при открытии топки раскаленные угли не выпадали наружу, пол топливника делают ниже дверки минимум на один кирпич. Это же правило касается и дна зольника.
На этом этапе основная часть печи выложена. Можно приступать к сборке дымохода.
Кладка дымохода
От качества и надежности дымооборотов (каналов для выхода дымовых газов) зависит то, насколько равномерно будет прогреваться печь, и расход дров на топку.
Поэтому внутренняя полость оформляется максимально ровной, без какого-либо самовольного замазывания.
Внимание уделяется перекрыши – это верхняя стена печки. Состоит из 3 кирпичных рядов. Они выложены плашмя, проведена перевязка. Если есть совпадение вертикальных швов, то их перекрывают листом стали.
Дымоходную трубу зачастую насаживают сверху печного массива.
Рекомендованная толщина стен печи, трубы – от половины кирпича.
Дымоход необходимо выводить от крыши минимум на 0,5 метра. Для кладки применяют цементный или известковый раствор.
Саму трубу помещают в стальной кожух. Проем между кирпичной кладкой и трубой компенсируют минеральной ватой.
Основные требования безопасности
Рекомендуем учесть следующее:
- Расстояние от кирпичной печи до деревянного пола, стен, других горячих частей помещения, интерьера должно быть от 40 см. При наличии защиты от легкого возгорания – 25 см. Когда дымоход и корпус печи выполнены из металла, дистанция без защиты увеличивается до одного метра, с защитой – до 70 см.
- Расстояние от кирпичного дымохода до деревянных элементов крыши – не менее 10 см. Расстояние между трубой, крышей лучше закрыть фартуком из стального листа.
- На полу из дерева прямо перед топкой нужно набить лист железа, стали. Оптимальный размер листа – 70*50 см.
Как только печь полностью высохнет, проводится пробный запуск. Растопка выполняется в присутствии представителей пожарной службы. По окончании они составляют акт о безопасности эксплуатации устройства.
Способы повышения КПД печи
Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.
Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.
Чтобы повысить КПД печи, нужно обеспечить сгорание горючих газов в топливнике. Для этого через отверстия в дверце топки пропускают вторичный (дополнительный) воздух.
Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.
В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.
К другим способам увеличения КПД стоит отнести:
- Увеличение объема камней.
- Увеличение площади нагреваемой поверхности.
- Уменьшение толщины стенок конструкции (материал – металл).
Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.
Финальная отделка печки
К видам отделки относят:
- оштукатуривание;
- побелку;
- покраску;
- нанесение декоративной штукатурки;
- облицовку плиткой.
Кирпичная печь считается атрибутом и частью интерьера русской бани. Ее размеры, форму, место и дизайн хозяин может спланировать самостоятельно. А вот относительно процесса строительства стоит хорошо задуматься. Владельцам без опыта кладки кирпича лучше всего за помощью обратиться к печнику, а знающие мастера без проблем справятся сами.
Печь для бани своими руками
Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового веника.

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной. В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.
Виды банных печей
Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.
1. По материалу изготовления
- С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.

С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.
Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев бани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.
- Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:
— Ее установка не занимает длительного времени и не потребует много места.
— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.
— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.
— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.
Дополнительная информация о печах от StroyDay.ru:
Рекомендуем Вам прочитать материалы по строительству печи шведка своими руками, возведению печи голландка — здесь, печь своими руками из металла — вот здесь.
Кроме этого, считаем, что Вам будет полезна информация о том, как обложить печь из металла кирпичем — тут. Ну и разумеется про рейтинг банных печей и какую печь установить в бане.
Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.
- Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.
Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.
2. По используемому энергоносителю
Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.
3. По расположению топки
И кирпичные, и металлические банные печки могут иметь разные компоновки:

В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.
4. По способу нагрева каменки
Наконец, банные печи различаются по способу нагрева камней.
- В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне. Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.
- Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.
По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.
Похожие материалы на нашем портале
Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.
Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.
Схемы таких простейших печек периодического действия будут рассмотрены ниже.
- Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.
Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.
Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.
Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:
- «Жара-Экстра 400»;
- «Жара-Люкс 20».
Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.
Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.
Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.
Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:
- сделать тягу более равномерной;
- сэкономить топливо.
К слову, дымоход в любой момент можно разобрать для очистки.
В комплектацию к устройствам входят:
- колосниковые решетки;
- декоративные элементы;
- чугунная дверка
- закрытая каменка с воронкой для подачи воды;
- совок;
- подробное руководство по монтажу.
Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.
Рассматриваемая модель оснащена:
- каменкой закрытого типа;
- системой парогенерации.
Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:
- традиционную русскую баньку;
- финскую сауну для настоящих викингов;
- хаммам для любителей восточных удовольствий.
Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.
Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.
Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.
Видео: советы по выбору печки для бани
Цены на камины и печи
Камины и печи
Как сделать металлическую печь для бани самостоятельно
Вариантов металлических банных печей – бесчисленное множество, и, по большому счету, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели. В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.
Печка периодического нагрева для небольшой семейной парилки

Это, наверное, один из самых простейших вариантов. Чтобы изготовить подобную печь потребуется металлический лист толщиной порядка 5 мм (сталь Cт3). Из более тонкого листа в данном случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.
- Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее можно разместить даже в совсем небольшой парилке.
- Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
- Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок кронштейнов для внутренних решетчатых перегородок.
- По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 – 2,5 раза меньше топочного отверстия.
- Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

- Если их найти не удалось, то придётся сварить решетку из параллельно расположенных прутков диаметром не менее 10 —12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
- Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку (4), раскаляют камни и отводятся в дымоходную трубу (6).
- Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
- Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого вырезано отверстие, куда вваривается дымоотводный патрубок, который опускается вниз на 100 – 120 мм.
- На схеме не показана крышка, которой накрывают каменку во время топки банной печи. Ее несложно изготовить из тонкого металла (0,8 – 1,0 мм) с таким расчетом, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в процессе предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.
Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается в открытом положении. Впрочем, иногда предусматривают и откидной лючок, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.
- Когда печка будет полностью сварена, производят тщательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.
Укладка камней в предназначенный для них отсек производится позже, уже после установки печи по месту в бане и подключения ее к дымоходу. Об этом речь пойдет несколько позже.
Жара от такой печки после ее протапливания должно вполне хватить на полноценную банную процедуру для 2 – 3 человек.
Металлическая печка периодического нагрева с дополнительными кирпичными стенками
Еще один вариант печки открытого типа, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее – значительно выше.

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 – 2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить ее в соответствии с инструкцией по приготовлению.
- Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
- Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» — в зоне дымоходных каналов.
- После того, как будет выложена камера зольника-поддувала (1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых швов.
- Выше топочной камеры устанавливается решетка из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
- С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
- Извилистый дымоходный канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка для максимального сохранения тепла после проведенной топки.
- Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
- Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном случае играет роль своеобразного «футляра». Чтобы облегчить эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
- При разметке заготовки для передней стенки сразу намечаются и вырезаются проемы для зольника и окна загрузки топочной камеры. После того, как передняя стенка будет установлена на место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 – 15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

- В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем и устанавливается металлическая дверца с уплотнителем. Ее лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
- Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
- Загрузка печи камнями будет производиться после ее установки в бане на подготовленное место.
Печки постоянного нагрева с открытой каменкой
Соорудить такие печки из металлического листа или иных доступных материалов еще проще.

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.
Сама полость трубы разделена на два отсека колосниковой решеткой. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения подачи воздуха и проведения очисток.
Ближе к дальнему, полностью заглушенному торцу трубы вваривается патрубок дымохода диаметром 100 мм.
Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной трубы с каменкой значительно увеличится.

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.
Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен на задней заглушке, которая одновременно является и стенкой емкости для воды.

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.
Еще одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной трубе специального теплообменного бака.

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет трубу определенного стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.
Может Вас это заинтересует
Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.
Кроме этого рекомендуем Вам почитать статью про отделку камина.
Такие баки могут сами по себе иметь достаточный объем, либо служить лишь теплообменником и подключаться к основному водному резервуару.
Видео: интересная несложная конструкция металлической печки для бани
Подготовка места для установки печки
Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее установки непосредственно в помещении.
Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее собственной массе вес каменной укладки и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее собственный фундамент.

- Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
- На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще 200 мм гравийно-щебеночной засыпки.
- Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
- Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

- После полного застывания этой площадки (не менее 3 недель) сверху нее укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
- Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 – 150 мм выше, сооружая таким образом приподнятый подиум для установки печки.
Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет растрескиваться и крошиться.
От стен, особенно деревянных, печка должна быть расположена на расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером» – фольгированным термоизолятором на основе безвредной базальтовой минеральной ваты.

Очень часто металлические печи «одевают» в кирпичную кладку. Это дает ряд преимуществ – меньше риск обжечься о раскаленные стенки, плюс к этому кирпичная кладка будет являться еще одним достаточно емким аккумулятором тепла.

Подробнее об этом процессе можно узнать из специальной статьи нашего портала. Здесь же – только несколько важных замечаний:
- Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм. Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

- Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости.
- Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.
Цены на огнеупорный кирпич
Огнеупорный кирпич
Укладка камней
Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.
Даже на небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на 80 — 100 кг.
Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.
Гранит для банной печи абсолютно непригоден. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.
Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.
Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 – 400 º — именно то, что нужно для сухого пара. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.
Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет «тяжелеть», и хотя, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.
Видео: как правильно укладывать камни в банную печь
Цены на различные виды камней для печей
Камни для печей
Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.
Печь в баню из кирпича по Архангельски Дом и дача
Если вы будете в Архангельской области, то обязательно сходите в местную баню. Это нечто особенное, неповторимое и очень оригинальное. Печь в баню из кирпича по Архангельски, сделана по особому методу.
В местной бане не парятся вениками, а нагоняют жар и растирают тело медом настоянном на травах и ягодах, которые поморы собирают в строго отведенное время. Натрутся такой смесью и сидят по часу в парилке, а после выходят и словно рождаются заново.
Именно отсюда, с Белого моря пошла поговорка – «Баня лечит, баня правит, баня на ноги поставит». И для этого печь в баню нужна особая.
Обычно прокаливают такую печь несколько часов. В литературе встречаются рассказы, когда печь из кирпича в бане топили с раннего утра и до конца обедни в церкви. И только потом шли в нее греться.
Лес брали только сосновый, так как он особый запах издает. Ну а после нескольких часов прокаливания печи воздух наполняется фитонцидами от сосны и становится лечебным. Только вот для такой процедуры и печь в бане нужна особая, чтобы выдерживала такие прогревы.
Какой кирпич использовать для бани по Архангельски
Если раньше кирпичи формировали вручную и особо ценились двойной, а то и тройной закалки, то сейчас вместо этого применяют шамотный (огнеупорный кирпич). Печь для бани из кирпича должна быть очень объемной, чтобы аккумулировать тепло от такой длительной топки.
Поэтому и кирпич для облицовки ее нужно выбирать особый — Маркой не ниже М-250. Он и для облицовки печи подойдет, и циклы нагрева и охлаждения выдерживает отлично. Кроме того, сегодня расскажу еще две хитрости, с которыми ваша печь в бане станет еще оригинальнее и надежнее в эксплуатации.
Шаг 1 готовим материал и рабочее место
Баня, в которой будем устанавливать данную «поморскую» печь, сделана по принципу трех помещений.
- Парилка
- Моечное отделение
- Комната отдыха.
Топиться печь в бане будет из комнаты отдыха. Ее стеклянная дверца будет играть роль камина. Вода в бане под действием насоса прокачиваться через особое отделение в печке, по специальному устройству и нагреваться.
Колличество кирпича для печки
Общее количество кирпича для печи 1200 штук керамического, 120 штук шамотного (огнеупорного) и 150 силикатного для трубы.
Смесь для кладки печи из кирпича
Кладка основной части печи будет изготовлена с помощью обычной печной смеси, которая выдерживает температуру до 350 градусов. Топка же, дымоходы и воздуховоды с применением печной смеси с повышенной жаростойкостью. Такая смесь может выдержать до 1000 градусов нагрева, хотя в традиционных печах с естественной циркуляцией воздуха такой температуры быть не может.
На простенке между парной и комнатой отдыха по отвесу прочерчиваем вертикальные линии и пропиливаем проем с помощью цепной пилы.

Пропилы в стене для кирпичной бани
Делаем пропил стены. Пилу необходимо держать несколько вверх шиной. Так она лучше подхватывает начало пропила, подтягивает пилу вниз и она идет по линии, буквально под своим весом. Если шинку наклонять вниз, от себя, то приходится давить на пилу и есть вероятность, что вы уйдете от вертикальности пропиливания.
Особенность простенков из оцилиндрованного бревна в том, что между бревнами нет утеплителя, который значительно препятствует ведению подобных работ, наматываясь на цепь или на подающую звездочку.

Обратите внимания на лаги переводов под полом бани. Они красного цвета. Не удивляйтесь — это изменение цвета древесины произошло под действием антисептика. Все деревянные элементы конструкции, которые находятся ниже уровня пола или в условиях с плохой вентиляцией лучше всего покрыть подобным раствором. Особенно если вы строите строение не из высушенного леса, или леса сваленного весной или летом.

Пропил делаем до самого последнего бревна, наша задача начать строительство печи в бане, от самого основания бревна.
Шаг 2 — Делаем фундамент и выкладываем основание печи
Любая печь в баню из кирпча, должна быть установлена на прочный фундамент, раньше подобные конструкции ставили на кремлевую часть сосны (нижняя часть над корнем). Она очень витая, просмоленная и погруженная в землю могла выстоять несколько десятилетий.
Пример тому «КИЖИ». Сегодня все печи ставят на бетонную подушку, залитой и армированной по типичной схеме. Бетон готовится из расчета 1:3:1
цемент: гравий: песок
Подушка армируется арматурным прутком диаметром не менее 12 мм, укладывается по принципу квадрата со стороной 10 см. Толщина подушки не менее 30 см.

Углубляем основание подушки, не менее чем на 30 см. Вес печи почти три с половиной тонны, и поэтому ее нужно надежно зафиксировать.

Делаем опалубку, лучше всего из обрезной кровельной доски, размером один на один метр. Опалубку в яме Делаем на всю глубину прокапывания. Доски опалубки можно в дальнейшем не убирать.
Фундаментные, печные работы – это очень грязный процесс, поэтому укройте пол в бане полиэтиленовой пленкой. Лучше это сделать армированной, она точно выдержит до конца строительных работ и защитит пол от печной грязи.
Чтобы бревна простенка на месте пропила не «гуляли» стягиваем их с помощью вертикальных досок обмотанных для теплоизоляции базальт-картоном.
Выкладывать печь в бане из кирпича начинаем с основвания. Первый ряд укладываем на простеночный фундамент и стыкуем его с основным.
Укладка фундамента

Ширина печи 75 см (три кирпича), а пропила примерно 100 см, поэтому кладку будет вести легко и в дальнейшем печь будет безопасна для деревянной бани.
Основная задача основания печи вывести ровность площадки для строительства печи., поэтому все неровности «выгоняем» раствором и немного помогаем, щебеня толстые швы кладки.

Выкладываем основание, выравнивая его раствором.

Толстые швы приходится щебенить сколами кирпича, они лежат справа на фото.
Шаг 3 выкладываем печь
После того как цементный раствор на которые посадили кирпичи в основании печи схватился, укрываем его рубероидом для гидроизоляции. Затем приступаем к укладке стартового ряда печи.

Выкладываем стартовый ряд. Начинают его на фасаде печи.
На втором ряду закладываем систему воздуховодов для подачи кислорода в топку печи.

Это «летник» ход для увеличения притока воздуха и для усиления конвекционности печи.
Устанавливаем дверцу печи

Устанавливаем дверцу для регулировки подачи воздуха.
Вся фурнитура печи будет помещена в пазы, пропиленные в кирпиче. Так увеличивается срок эксплуатации чугунных изделий и проще процесс ее установки.

Предварительно готовим кирпичи, пазим их так, чтобы колосник поддувало прочно лег в паз.

Устанавливаем колосник на место, обратите внимание на разводку воздуховодов. Под колосником основной воздуховод подачи воздуха. Но летом его недостаточно при растопке печи и она чадит. Для этого и существует «летник» — он справа, приходит ему на помощь.
После этого начинаем готовить дверцу топки печи к установке. Нам необходимо сделать ее максимально герметичной. Очень удобны для этой цели самоклеющиеся жаропрочные шнуры.

Такой шнур приклеивается к основанию любой части фурнитуры для печи из кирпича, и служит отличным изолятором соединения, как от дыма, так и от компрессионных сдвигов при расширении железа. При нагреве и охлаждении, производитель заявляет гарантию до 50 лет эксплуатации! Он бывает круглой и плоской формы, выполнен из базальта.

Закрепляем такой шнур по периметру дверцы топки, лучше сделать его в несколько рядов.
Дверцу прикручиваем на скрутку из стальной проволоки к печной ленте, для фиксации ее в кладке печи.

Закрепляем дверцу на кладке с помощью нижних полосок ленты и фиксируем ее вертикальное положение на кладке.
Изготавливаем топочную камеру печи
Топочную камеру печи делаем из шамотного кирпича. Обратите внимание, что справа «летник продолжается. Если внизу он играл роль дополнительного воздуховода, то на этой высоте он увеличит конвекционные потоки в печи.

Поднимаем ряды кладки топки. Обязательно следите за тем, что бы между ним и стеной был воздушный промежуток минимум в полкирпича.
На этом этапе применим маленькую хитрость:
В летник поместим гибкие гофрированные трубы из нержавеющей стали для системы нагрева воды для мойки.


Вот элементарный теплообменник — водонагреватель. Вода, протекая по нему, нагревается и на выходе в мойку подается горячей. Сгоны сделаны под металлопластиковую трубу сечением на 20 мм.
Но необходимо учитывать, что не все время вода будет проточная, поэтому наша задача сделать так, что бы данная система не лопнула от расширения воды при нагреве. Поэтому располагаем ее не в топочную камеру, как в больших банных комплексах, а в «летник».

Способ фиксации печной ленты с загибом и вворачивания самореза в шов кладки.

Вот так теплообменник (водонагреватель) будет в безопасности.
Делаем перекрытие
Делаем его немножко хитрым способом без металлических уголков, которые от длительного нагревания обязательно деформируются. Поэтому кладку перекрытия делаем частичным нахлестом. Чтобы кирпичи не падали прижимаем их, пока не выложим следующий ряд. Данная операция требует определенной сноровки и обязательно ее следует делать только с напарником.
Оставляем разделку под тягу «летника не более ¼ кирпича, а весь объем печи выше по кладке делаем не пустотелым а сплошным.

Перекрытие с частичным нахлестом, вертикально расположенные кирпичи не дают кирпичам основания упасть, затем, когда будет вложена обвязка и раствор схватится все будет как единый монолит.
Вывод труб водонагревателя

Вывод труб водонагревателя, в местах где труба в кладке, дополнительно обмотаны асбестовой нитью.
На 19 ряду лицевой части кладки нашей печи, устанавливаем дополнительную дверцу, она пригодится нам, когда печь в бане нагрета. Открыв ее, мы пустим в помещение нагретый воздух. Внутри печи, выше этой дверцы «летник» заканчивается.

Корректируем вертикальность кладки легкими постукиваниями резиновой киянки.
Не делаем чистовую отделку кладки печи. Оставляем немного раствора на ней, он нам пригодится для одной печной хитрости.
Пока выкладывается кладка стенки печи, помощники готовят дымоход из сэндвичей. Более подробно, как и для чего его развальцовывают я описывал в «печных хитростях». Поэтому подробно на этом останавливаться не буду.

Основание дымохода готово к установке.
Вот и хитрость печников:
Чтобы придать вашей печи индивидуальность ее можно несколько «состарить» или придать кирпичу благородства, это кому как нравится. Вам понадобится шлифмашинка и отрезной круг по керамике
Придаем достойный внешний вид кирпичу


На неочищенную от раствора печь, легкими нажатиями шлифмашинки, стараемся счистить налет. Он от такого воздействия частично убирается, а частично вдавливается в кирпич. Очень эффектно если вы на кладку бросите ксероксную краску (мелкая угольная пыль). В этом случае кирпич действительно старится и получается осень эффектно!.
Когда работа по старению кирпича закончена, приступаем к установке вьюшки на трубу.

Крепим базальтовый шнур, который в кладке будет играть роль уплотнителя и герметика одновременно.
Устанавливаем вьюшку

Вьюшка и кожух трубы будут в парилке.
Кстати, в парилке тоже не забываем состарить кирпич, это придаст особый шик вашей печи. Данная расцветка и фактура поверхности очень напоминает бельгийский печной кирпич ручной формовки. Он очень редок в России и стоит очень дорого, поэтому вы с легкостью можете говорить, что кирпич вам привезли особым заказом из Бельгии.

Посмотрите какая получилась печь в баню из кирпича по Архангельски! – просто залюбуешься!
Данный процесс очень затратный в плане времени. В среднем на одну стену уходит до пяти часов работы. Но, это того стоит.
Кроме того, обязательно обезопасьте стены от оседания пыли, которой будет очень много при данной работе. Проще всего укрыть их полиэтиленовой пленкой или можно поступить проще. Из садового опрыскивателя, совсем слегка спрыснуть печь водой. Пыли будет гораздо меньше, а расцветка будет еще интереснее, только не переборщите с надавливанием на кирпич, при сильном надавливании рисунок получается неестественным и очень неоднородным.
Но и из этого положения есть выход. Если чувствуете, что получается неестественно и вычурно, просто наденьте на мощную дрель насадку в виде венчика для шлифования металлических поверхностей и снова пройдитесь по печи. Одним словом ФАНТАЗИРУЙТЕ!
И помните, что не Боги горшки обжигают. Даже самый опытный мастер когда-то сложил свою первую и очень некрасивую печь в бане, но он старался, и у него все получилось, старайтесь и у вас тоже все получится! С легким Паром!
Я давно мечтал о собственной сауне, потому что это отличное место, где можно отдохнуть и расслабиться. На строительство большого здания не было ни времени, ни денег, кроме того, на месте была небольшая старая баня. Совершенно случайно я увидел экономичный вариант того, что мне нужно, я решил повторить эту идею. Теперь я делюсь этим с вами.
Потребовалось: 100 прутьев сечением 80 × 50 мм, доска длиной 150 см для настиловой доски для полки для клея по дереву Прутки с резьбой M10 Светодиодная лента для освещения дровяной печи.
1. Определился с местом на сайте. Я выделил платформу размером 155х155 см, удалил слой дерна и установил опорные плиты по углам в соответствии с уровнем (фото 1)
2. Из бруса и половицы на саморезах я собрал щит нужного размера и положил его на тарелки (фото 2)
3. В стержнях, предназначенных для стен, просверлены отверстия по 10 мм по краям (фото 3)
4. На экране с помощью длинных самонарезающих винтов закрепите один ряд стержней по периметру.Затем в углах я закрепил резьбовые стержни в отверстиях стержней (фото 4)
5. Ряд за рядом он складывал стены, нанизывая балку на булавки, смазывал ее клеем, поскольку после одной она была закреплена на стержне только с одной стороны, и оставлял отверстие для входа (фото 5)
6. Доведя стены до необходимой высоты, я установил скатную крышу из бруса и покрыл ее кровельным материалом (фото 6, 7)
7. Внутри сауны, между противоположными стенами, я установил полки из строганной доски (фото 8). Под ней я закрепил светодиодную ленту для освещения.
8. В углу напротив полки я поставил купленную в магазине дровяную печь (фото 9). Над ней была установлена металлическая труба, которая выходила через предварительно вырезанное отверстие (фото 10)
9. Так как в сауне нет окон, я заказал и установил стеклянную дверь (возможна любая подходящая). Для этого я собрал раму нужного размера на саморезах из планки, закрепил ее в проеме. Затем я установил дверь на петли. Чтобы защитить конструкцию впервые, я сжег стены газовой горелкой.В дальнейшем планирую применить защитную пропитку.
МИНИ-САУНА СО ВСЕМИ РУКАМИ — ФОТО
Смотри также:
- Садовая мини-ванна своими руками
- DIY баня — фото и рисунки
МИНИ-ВАННА
С ВАШИМИ СВОИМИ РУКАМИ — ОПЦИЯ НА ВИДЕО
© Автор: Виталий Пышенко Фото автора
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
Подписаться на обновления в наших группах и поделиться.
Давайте дружить!
DIY Precut, Prefab, Modular & Infrared
Сравнение и сравнение наборов для домашней и домашней сауны
Характеристики, стоимость и преимущества комплекта домашней саунырассматриваются и сравниваются с краткими руководствами о том, как создать комплект для сауны, плюс то, что нам нравится, и другими фактами о сауне.
Посмотрите основные этапы комплектации этих наборов для саун, перейдите на страницу: Сборный модульный набор для саун, Комплект для предварительной резки саун, Инфракрасная палатка для сауны, Шкаф для сауны.Сравните характеристики и преимущества различных типов комплектов для сауны своими руками.
Комплекты для домашней сауны DIY | Особенности, затраты и преимущества |
||||
![]() |
![]() |
![]() |
— Как построить: Может собираться в помещении или на улице
то, что нам нравится
- Традиционная наружная кедровая сауна без постройки всей конструкции
- Конструкция комплекта быстро строит сауну в помещении или вне
- Отлично подходит для удаленных мест
- Скорее всего, дровяной нагреватель для сауны
- Панели предварительно изолированы изоляцией из стекловолокна и паронепроницаемой пленкой
- Размеры комплекта: 4 «x 4» — 8 «x 12»
НЕВЕРОЯТНО
- Сборные комплекты саун можно разобрать и перенести на новое место
- Легкая конструкция.Эта сауна на самом деле не «построена» столько, сколько возведена
Сборный модульный комплект для сауны состоит из готовых секций (или панелей), готовых к скручиванию, что позволяет быстро создать отдельную сауну в помещении или на улице
СИТУАЦИЯ: Вы хотите сауну на открытом воздухе, или если в помещении вы не хотите выносить строительство в запасной комнате, или вы можете хотеть комплект сауны, который вы можете переместить, или ваша сауна находится в лесу. Время сборки DIY: 1/2 дня, исключая базовые подготовительные работы
- Набор для сауны начинается с деревянного каркаса над основанием
- Панели, прикрученные друг к другу, образуют стены помещения сауны.Каждая панель размером 6’4 «H x 4» D x Width является гибкой и зависит от потребностей вашего сайта, но обычно 2 или более.
- Добавьте дверь сауны — которая является частью стеновой панели
- Готовые потолочные панели полностью закрывают сауну, поэтому внутренняя высота составляет 6 футов 4 дюйма, но ее можно сделать выше. Если на улице, добавьте крышу сауны.
- Далее вам понадобится провод для вашей каменки. Канал, спроектированный через панель, позволяет легко протолкнуть ваш провод. Или ваш электрик может просто просверлить отверстие.Установите или установите ваш обогреватель. Добавьте свои скамейки, и вы готовы принять сауну.
Сборные комплекты для саун в помещениях обычно размещаются в больших помещениях, подвалах, кабинах или иногда под внешним укрытием. Этот комплект для сауны можно установить в помещении или на улице, а также снять и перенести (примерно через полдня). Если вы хотите отдельную сауну на открытом воздухе, то мы предлагаем комплект для крыши для сауны.
Наружные сборные комплекты для саун следует устанавливать на подходящей основе, например, из обработанной под давлением древесины, цемента, брусчатки или плитки. Если вы строите этот комплект в помещении, то подойдет любая непроницаемая основа. Плитка или винил являются общими. Или, если у вас есть укрытие на открытом воздухе, то вам подойдут только потолочные панели. При желании в комплектах крыши для сауны есть место для большей изоляции. Посмотрите, как собрать сборную сауну на улице.
Многие представляют себе сауну на открытом воздухе как здоровый пот рядом с дровяным каменкой, а затем бодрящий холодный прыжок в озеро. Если вы это и представляете, то модульный комплект для саун на открытом воздухе лучше всего подходит для традиционной сауны.
КАК СОЗДАТЬ ПОДГОТОВИТЕЛЬНЫЙ МОДУЛЬНЫЙ КОМПЛЕКТ САУНЫ ДЛЯ ДОМА: (DIY ОСНОВНЫЕ ШАГИ)

Панели для сауны собираются на подходящей основе: цемент, кирпич, плитка.
Рама выступает в качестве дорожки для стеновых панелей.

Панели стен для сауны крепятся друг к другу, образуя прочную сауну. Панели могут включать в себя окна, двери и кабелепровод.

фермы для остроконечной крыши привинчены к верхней части стен. Можно добавить больше изоляции.

Сборный комплект для наружной сауны, полностью собранный на месте.Готов к сауне!
DIY Precut Home Sauna Kit — Как построить: Превращает каркасную комнату в закрытую сауну
то, что нам нравится
- Люблю удобство домашней домашней сауны. Вы найдете, что вы принимаете больше саун
- Внутренние сауны часто имеют пульты дистанционного управления, поэтому ваша сауна включается автоматически после работы
- Доски обрезные по индивидуальному заказу быстро завершат сауну
- люблю запах кедра
- Размеры комплекта: 3 «x 5» — 12 «x 12» +
НЕВЕРОЯТНО
- Внутренняя сауна НЕ МОЖЕТ быть перемещена, но она может улучшить привлекательность и ценность вашего дома.
- Потолок нижней комнаты до 6’8 «- 7’4» в идеале
состоит из кедровых и предварительно вырезанных досок.Этот комплект в основном выравнивает стены существующего шкафа или комнаты с кедром.
СИТУАЦИЯ: Вы превращаете встроенный шкаф, сарай или запасную комнату в вашем доме, спа, курорте или другом объекте в сауну. Срок строительства: 2-4 дня, без учета подготовительных работ.
- Подготовительные работы: Если у вашего шкафа или комнаты теперь есть гипсокартон, вы продемонстрируете комнату до шпилек. Напольное покрытие должно быть непроницаемым материалом.
- План расположения обогревателя и источника питания, вентиляционных отверстий, освещения и расположения скамейки.
- Подключите комнату к электричеству и к потребностям вашего обогревателя.
- Изолировать изоляцией из стекловолокна и пароизоляцией из фольги.
- Приклейте кедровые доски «предварительно нарезанные / по индивидуальному заказу» к длине потолка и стен, тем самым облицовав сауну кедром. Обычно обшивка из кедра облицована горизонтально.
Продолжите читать нашу пошаговую статью о том, как превратить комнату в сауну с предварительно обрезанным комплектом сауны, Как построить сауну | Преобразуйте комнату и посмотрите наши готовые видеоролики о сауне.
Чтобы заказать этот комплект, вам нужно измерить стены вашей комнаты. Загрузите предварительную форму для измерения поля в сауне (PDF), чтобы измерить вашу новую сауну. Имейте в виду, что саунам НЕ нужен высокий потолок. Фактически, более низкий потолок снижает ваши расходы на отопление. Диапазон от 6’8 «до 7’4» — хорошая высота потолка для внутренней сауны.
КАК СОЗДАТЬ ПРЕКРАСНЫЙ ДОМАШНИЙ КОМПЛЕКТ ДЛЯ САУНЫ (DIY ОСНОВНЫЕ ШАГИ)

Обнажив шпильки, изолируйте и обвяжите сауну

Комплекты саун Precut включают в себя обшивку из кедра, скамейки, дверь, нагреватель сауны и аксессуары
Установка кедровых шпунтованных досок
Готовый комплект для сауны, готовый к сауне!
Посмотреть предварительные размеры саун в магазине
DIY Инфракрасная палатка для сауны — как построить: Идеально подходит для небольшого дома или квартиры, только в помещении
то, что нам нравится
- Комплект сборки за один час
- Палатка для сауны не сильно нагревается — всего около 130 ° F
- Тепло от света почти мгновенно (5-10 секунд)
- Инфракрасный свет имеет много преимуществ для иммунитета и здоровья
- Light подключается к любой заземленной электрической розетке 110 В
НЕВЕРОЯТНО
- Прямое инфракрасное излучение проникает сквозь тепло, вдохновляя многих купальщиков саун добавить инфракрасный свет в традиционную сауну.
- Меры 46 «Д x 40» Ш x 72 «В и для одного человека
- Мои кошки любят инфракрасный свет
— это самый простой комплект сауны, рассчитанный на одного человека. Это деревянная рама, которую вы собираете и оборачиваете предварительно нарезанным холстом для отражения света и тепла, излучаемого инфракрасным излучением.
СИТУАЦИЯ: Вы предпочитаете проникающее тепло и иммуностимулирующие эффекты инфракрасного света в вашей сауне.Вы живете в квартире и хотите сохранить пространство. Вам не нравятся ваши сауны слишком горячие (<130 ° F). Время сборки DIY: 1 час.
- Подготовительные работы: Не что иное, как чистое место для сборки
- Для изготовления предварительно нарезанного деревянного каркаса требуется сверло с резьбовым наконечником.
- Прикрутите свет к раме.
- Оберните предварительно нарезанный холст вокруг рамы и закрепите его липучками.
- Уложи пол и поставь табуретку.Посмотреть пошаговую сборку тента для сауны
Мои кошки любят инфракрасный свет и тепло.
Но НИКОГДА не заключат вашего питомца в палатку
КАК СОБРАТЬ ИНФРАКРАСНУЮ ШАРОВУЮ САУНУ: (DIY ОСНОВНЫЕ ШАГИ)

Сборка рамы. Сверло с винтовым долотом делает его очень простым

Инфракрасный каркас палатки сауны в сборе. Меры 46 «Д х 40» Ш х 72 «В

Прикрепите инфракрасный свет к раме, а затем оберните предварительно обрезанное полотно ремнями на липучке вокруг рамы

Добавьте табуретку и кедровую доску (напольное покрытие) — Готово к сауне!
Переносной шкаф для сауны — как построить: подключи и наслаждайся сауной, только в помещении

Портативные шкафы для сауны удобны
ПЕРЕЙТИ НА ИНФРАКРАСНЫЕ НАБОРЫ
В МАГАЗИНЕ ›
›Инфракрасные шкафы
то, что нам нравится
- Нет строительства на имущество
- Минимальное усилие, необходимое для сборки и начала использования (2-4 часа)
- Очень портативный, хотя тяжелый
НЕВЕРОЯТНО
- Многие кабинеты для саун могут поставляться с инфракрасными лампами или излучателями
- Это небольшие помещения, в которых обычно размещаются только 2 сауны; 4 в сидячем положении
- Необходимо подключить к стандартной розетке 110 В
- НЕ становиться очень горячим ~ 125ºF.
предназначены для быстрого подключения и использования с минимальными усилиями владельца по их сборке и использованию.
СИТУАЦИЯ: Вы развлекаете от 2 до 3 человек в сауне. Вы бы предпочли не терпеть строительство в вашем доме. Вы действительно предпочитаете тепло и иммуностимулирующие эффекты инфракрасного света в вашей сауне. У вас мало места для сауны. Время сборки DIY: варьируется, но для большинства — около 2-4 часов.
- Подготовительные работы: Не что иное, как чистое место для сборки
- Эти сауны поставляются с инструкциями производителя и собираются в помещении.
- Обычно корпус сауны состоит из 2-4 основных частей, что делает сборку довольно простой.
Так как эти сауны предназначены для подключения к обычной розетке 110 В, они могут нагреваться дольше. Как правило, они рассчитаны на то, чтобы вместить двух человек в сауне и до четырех, когда все сидят.
Больше видео о сауне и интересные статьи
DIY Наборы для сауны, статьи и видео с практическими рекомендациями
Общие статьи о сауне
Инфракрасные сауны
Инструкции по нагреву сауны
, § [Дополнительное замечание 9 апреля 2019]
Я опубликовал новую статью в своей серии блогов. На этот раз вы расширите свою систему S / 4HANA (1809), создав приложение Node.js. Развертывание приложения осуществляется на платформе SAP Cloud (среда Cloud Foundry). Он вызывает службу OData от вашей локальной системы S / 4HANA безопасно через Cloud Connector. Все это с вашего домашнего компьютера с минимальным бюджетом, используя пробную учетную запись SCP.Мой оригинальный исходный код доступен на GitLab.
‡ [Дополнительное замечание 29 января 2019 г.]
Мне удалось развернуть S / 4HANA 1809 в той же инфраструктуре GCP (в том же проекте), которую я создал для 1709 года. Я планирую включить это в следующий учебный блог, если смогу что-то получить работаю (без проблем с 1809; я учу новых сотрудников)… Спасибо за все мнения, лайки и взаимодействия в комментариях. Быть в курсе.
— Нобору
† [Дополнительное замечание 21 января 2019 г.]
Несколько человек сообщили в комментариях, что им не нужно платить Google эквивалент в 35 долларов США, как мне нужно.Рад за этих счастливчиков 🙂 Или, возможно, Google сделал что-то, чтобы увеличить их базовую вычислительную мощность для их бесплатной пробной версии. В любом случае, вам не нужно платить.
Часть II также доступна 000
Эта серия учебных пособий предназначена для всех, кто хочет поиграть с локальной системой SAP S / 4HANA на своем ПК с Windows дома.
Я защищаю подход «Сделай сам» (DIY) для SAP S / 4HANA. Вероятно, 15 лет назад потребовалось героическое обучение и усилия для создания системы SAP R / 3 дома.Время сейчас другое. Мы можем сделать это легко с помощью сервисов облачной инфраструктуры, таких как Google Cloud Platform и Amazon Web Services, а также SAP Cloud Appliance Library.
Надеюсь, верный духу самоделки, я смогу показать вам путь, который я проложил. По пути и за его пределами, я надеюсь, вам будет очень весело. Я расскажу о следующих пунктах с помощью пошаговых снимков экрана и поделюсь своими знаниями из собственного опыта устранения неполадок.
Часть I . Давайте получим вашу собственную локальную систему SAP S / 4HANA в облаке с помощью CAL
- Работа с Google Cloud Platform (GCP)
- Развертывание пробной версии S / 4HANA 1709 из клиентской лицензии на GCP
- Подключение к вашему собственному экземпляру S / 4HANA 1709
Часть II . Давайте поиграем с инструментами разработки, демонстрационными данными SAP, CDS, сервисами oData и приложениями Fiori
- Игра с ABAP Development Tool (ADT)
- Настройка подключаемого модуля Java, Eclipse и ADT
- Подключение ADT к вашему экземпляру S / 4HANA через SMGW
- Создание демонстрационных данных SAP
- Создание пользовательского CDS View
- Публикация и тестирование сервиса oData
- Игра с Web IDE (настольная версия)
- 7-zip, разархивирование и настройка Web IDE
- Создание собственного приложения Fiori с использованием шаблона в веб-среде IDE
- Да, я предполагаю, что вы знакомы с основами SAP ERP или SAP S / 4HANA, такими как SAP GUI, некоторые транзакции разработки и т. Д.
- Нет, вам не нужно иметь армию консультантов и друзей с навыками SAP Basis, чтобы помочь вам; Я предполагаю, что вы делаете это дома после работы или в тихие выходные, самостоятельно
- Нет, вам не нужно, чтобы бюджет утверждался высшим руководством, чтобы иметь сервер и лицензию SAP; Я предполагаю, что вы делаете это самостоятельно, для себя, с бюджетом для любителей — то есть, не много денег
- Нет, вам не нужно тратить долгие часы, чтобы собрать всю необходимую документацию, разбросанную по интернет-вселенной; Я предполагаю, что вы хотите извлечь выгоду из опыта кого-то другого — как я — чтобы облегчить бремя путешествия
Windows
Я остановлюсь на операционной системе (ОС), с которой большинство из нас знакомо в корпоративной среде: Windows .
Вот компьютерная среда, которая вам нужна для этого урока:
- Windows 7, 8 или 10
- SAP GUI для Windows 7.40
Я использовал Windows 10, 64-битная версия. Также на моем ноутбуке уже установлен SAP GUI для Windows (это мой рабочий компьютер). Если у вас нет доступа к SAP GUI, к сожалению, я не знаю, как вы могли бы законно получить SAP GUI за пределами веб-сайта поддержки SAP (комментарии, кто-нибудь?). Страница приведет вас в область загрузки программного обеспечения панели запуска SAP.Для загрузки программного обеспечения из этого места требуется авторизация.
Вы все еще можете использовать приложения SAP Fiori, поскольку для них требуется только браузер.
ADT, даже если это плагин для Eclipse, требует наличия SAP GUI на вашем компьютере.
Java? (Необязательно)
Да. Ява. Это необязательно. Он нам нужен для ABAP Development Tool (ADT), так как это плагин для Eclipse. Eclipse — это интегрированная среда разработки (IDE), написанная (в основном) на Java. Обычно Windows не поставляется с Java-средой, поэтому вам нужно получить исполняемый файл установщика и установить среду выполнения самостоятельно.Мы увидим это шаг за шагом в разделе для ADT позже во второй части.
Кредитная картаи эквивалент 35 долларов США для GCP
† [Дополнительное замечание 21 января 2019 г.]
Несколько человек сообщили в комментариях, что им не нужно было платить 35 долларов США в эквиваленте. Рад за этих счастливчиков 🙂 Или, возможно, Google сделал что-то, чтобы увеличить их базовую вычислительную мощность для их бесплатной пробной версии. В любом случае, вам не нужно платить.
Да, это правда, что у GCP есть бесплатная 12-месячная пробная версия.К сожалению, однако компьютерного ресурса, предоставленного для бесплатной пробной версии, недостаточно, поскольку на нем будет запущено корпоративное программное обеспечение. Вы будете обновлять учетную запись, а затем увеличивать распределение ресурсов компьютера (GCP называет это квотой). Для этого GCP необходимо, чтобы вы доказали, что вы «серьезно» относитесь к этому; в качестве доказательства вам нужно заплатить 35 долларов США или эквивалент в вашей валюте с помощью кредитной карты. Вы увидите пошаговые инструкции позже. Я сделал это в Германии; у вас могут быть другие условия в зависимости от вашей географии — возможно, вы могли бы поделиться своим опытом в комментарии ниже.
Что-нибудь еще?
Есть и другие мелкие кусочки. Мы расскажем о них постепенно, когда это необходимо.
Примечания
- Я использовал Google Chrome в качестве браузера
- Для снимков экрана размер экрана браузера установлен на 1024 × 768
- Снимки экрана сделаны в период с 26 апреля по 10 мая 2018 года.
- SAP CAL предлагает 30-дневную бесплатную пробную версию. После этого есть возможность продлить испытание при некоторых условиях. Я не уверен, что вы могли бы сделать, чтобы сохранить свою систему после этого
- Официальная документация для ADT упоминает DLL VS2010 в качестве одного из предварительных условий.Мне не нужно было делать ничего лишнего. Вполне возможно, что мой ПК с Windows уже имел его; Я не мог сказать
В этой части вы развернете свой собственный экземпляр SAP S / 4HANA 1709, полностью настроенный и готовый для игры. Все это можно сделать с домашнего компьютера через Интернет. Мы будем покрывать следующие шаги:
- Выполните все настройки в Google Cloud Platform (GCP) для размещения вашего экземпляра S / 4HANA 1709
- Активируйте пробный экземпляр S / 4HANA 1709 в SAP Cloud Appliance Library (CAL)
- Подключитесь к своему экземпляру S / 4HANA с помощью SAP GUI и Fiori Launchpad
Время, которое вам нужно потратить
- Около 60 минут вашего времени активно сталкиваясь и печатая на компьютере
- Около 90 минут для ожидания готовности вашего экземпляра S / 4HANA (автоматически)
- До 48 часов ожидания; это характерно для Google Cloud Platform.Вам нужно будет подождать до 48 часов, чтобы сотрудники Google увеличили квоту (т. Е. Больше процессоров — подробности позже). В моем случае это было сделано за одну ночь (примерно за 12 часов или около того)
Шаг 0. Что такое библиотека облачных устройств SAP (CAL)?
Для меня, как потребителя CAL, это каталог систем SAP, которые можно развернуть в облачной инфраструктуре. С CAL:
- Вы можете установить локальный экземпляр S / 4HANA в течение 60 минут.Вам не нужно иметь дело с командной строкой или какими-либо другими действиями «Основы SAP»; все это делается в вашем браузере.
- Для установки системы SAP S / 4HANA вам не нужно располагать сервер в своем гараже; Ваш экземпляр размещен в облачной инфраструктуре, такой как Google Cloud Platform (GCP) или Amazon Web Services (AWS).
- Это также дружественный
