Перекрытия в доме, виды перекрытий в частном доме
Все что нужно знать о перекрытиях перед началом строительства
Перекрытия — это внутренние горизонтальные ограждающие конструкции жилого дома, разделяющие его по высоте на этажи и придающие дополнительную жесткость всему зданию. Это важнейший элемент конструкции дома. От его состояния во многом зависят безопасность, здоровье и спокойный отдых людей.
Перекрытия, расположенные над подвалами, называются над подвальными, отделяющие верхний этаж от чердака — чердачными, расположенные между смежными этажами — между-этажными. В зависимости от способа передачи воспринимаемых в здании нагрузок перекрытия подразделяются на без балочные и балочные.
Без балочные перекрытия
Такие перекрытия отличаются прочностью, долговечностью и огнеупорностью, обеспечивают самые ровные полы, однако имеют слишком большую массу. Поэтому в малоэтажном строительстве их целесообразно использовать в качестве цокольных перекрытий. Эти перекрытия служат одновременно и ограждающей конструкцией, и несущей.
Без балочные перекрытия могут быть выполнены в виде сплошной монолитной плиты либо в виде плотно уложенных друг к другу более мелких плит или панелей. По технологии выполнения их можно классифицировать как монолитные, сборные и сборно-монолитные.
Сборные перекрытия
Выполняются, как правило, из железобетонных плит заводского изготовления. Применяют два вида плит: ячеисто бетонные и многопустотные из тяжелых бетонов. Они подбираются исходя из ширины пролета и несущей способности (наибольшее применение нашли панели с несущей способностью 800 кгс/м2). Отличительными особенностями таких перекрытий является высокая прочность, огнестойкость, технологичность и полная заводская готовность к монтажу.
Перекрытия из многопустотных железобетонных плит целесообразно применять при шаге несущих стен больше 6 м (но не более 9 м), а также когда несущей способности плит из ячеистого бетона недостаточно. Эти перекрытия долговечны, огнестойки, обеспечивают необходимую пространственную жесткость и устойчивость несущего остова жилого здания. Однако для доставки, погрузочно-разгрузочных работ и монтажа плит необходимо использовать спецтехнику, что увеличивает стоимость строительства.
Плиты укладывают вплотную и соединяют друг с другом путем замоноличивания швов между ними цементным раствором. Для создания жесткого единого горизонтального перекрытия железобетонные плиты соединяют между собой и наружными стенами при помощи стальных анкеров, закрепленных к монтажным петлям. В районе опирания плит на внутренние стены применяют составные анкера, соединенные между собой сваркой. Торцы плит перекрытий при опирании их на наружные стены соединяют с кладкой Г-образными анкерами, защищенными от коррозии цементным раствором. Промежутки между плитами при опирании на внутренние стены заполняют кирпичом той же марки, что и в основной кладке.
При использовании бетонного перекрытия обязательным условием является устройство кольцевого распределительного пояса, через который плиты перекрытия опираются на стену. Такой пояс выполняется на всю длину опирания перекрытия на стену и может быть изготовлен из монолитного железобетона или из трех рядов полнотелого кирпича, армированного кладочной сеткой. Ширина пояса равна 250 мм, а толщина — минимум 120 мм. Плиты перекрытия должны опираться на распределительный пояс не менее чем 120 мм. Вместе с плитами перекрытия он создает жесткую конструкцию для повышения сопротивления действию ветровых нагрузок, проявлениям температурных и усадочных деформаций, а также устойчивости при аварийных воздействиях.
Железобетонный пояс должен быть замкнутым и не прерываться по длине. Во внутренних несущих стенах пояс устраивается на всю ширину стены.
Для изготовления железобетонного пояса необходимо использовать бетон марки В15. Пояс заходит на продольные стены на ширину 200—250 мм с обеспечением теплоизоляции торца железобетонного пояса и армируется сетками из арматуры 010 мм или толще класса АШ. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.
Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри железобетонного пояса. Они выпускаются только на углах и привариваются к стержням пояса смежных стен.
В случае выполнения распределительного пояса из полнотелого кирпича стержни арматуры прокладывают в блоке под распределительным поясом в специально прорезанных штрабах, которые заполняются клеем. В углах стержни сваривают.
При кладке стены из газоблоков от торца плиты перекрытия до наружной грани стены здания должен оставаться слой из газоблоков толщиной 150 мм. Между стеной и торцом плиты оставляют зазор толщиной 1—2 см для восприятия температурных деформаций здания. При уменьшении толщины наружного слоя из блоков зазор между торцом плиты перекрытия и стеной должен дополнительно утепляться эффективным легкодеформируемым утеплителем.
Монолитные перекрытия
Привлекательность этих перекрытий заключается в том, что в данном случае не требуется производить дорогостоящие погрузочно-разгрузочные работы, как в случае с железобетонными плитами, да и качество поверхности гораздо лучше за счет отсутствия швов. К тому же возможности для реализации сложных архитектурных решений значительно шире.
Монолитное перекрытие можно выполнить при помощи заливки бетона по профнастилу или горизонтальной опалубке, которая может быть как съемной, так и несъемной. Применение съемной опалубки распространено больше, к тому же в целях экономии ее можно взять в аренду. Непосредственно после установки опалубки производят укладку арматуры и затем уже осуществляют бетонирование.
Недостаток монолитных перекрытий заключается в продолжительном перерыве в работе — залитый бетон приобретает проектную прочность в течение 28 дней. Кроме того, в ряде случаев может потребоваться установка подпорных колонн.

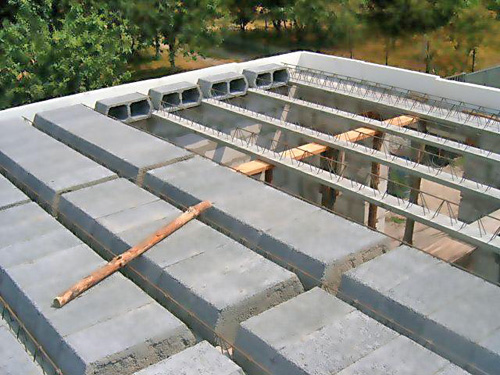

Сборно-монолитные перекрытия
Данная технология объединила в себе преимущества сборных и монолитных перекрытий и на сегодняшний день считается наиболее прогрессивной.
В состав такого перекрытия входят два основных элемента — железобетонные балки со свободной арматурой в виде легких форм и пустотные керамзитобетонные блоки-вкладыши небольшой массы. Балки являются главным несущим элементом перекрытия и представляют собой полуфабрикат заводского изготовления в виде продольных бетонных элементов или заполненных бетоном керамических П-образных форм с вмонтированным по всей длине (которая обычно составляет 7,2 м) пространственным арматурным каркасом. Существуют и такие системы, в которых балки бетонируются на месте в процессе строительства. При монтаже балки необходимой длины устанавливают с шагом, соответствующим размерам керамзитных блоков. Концы балок опираются на распределительный пояс из бетона или полнотелых кирпичей в верхней части стены. Высота монолитного пояса не может быть меньше толщины перекрытия, а его ширина — меньше 10—18 см (в зависимости от вида перекрытия). Армирование выполняется стальными стержнями 010—12 см, соединенными через каждые 20—25 см хомутами 04— 6 см. Если в проекте предусмотрен пояс, опущенный относительно нижней плоскости перекрытия по меньшей мере на 4 см (для стен из ячеистого бетона — 5—6 см), то два его нижних главных арматурных стержня должны оказаться под балками перекрытия. Эти балки независимо от способа их опоры на стену должны заходить в пояс и после бетонирования взаимодействовать с ним.
Минимальная глубина опирания балок на стену зависит от вида перекрытия и чаще всего составляет 8—12,5 см. Балки довольно легкие (масса 1 пог. м не превышает 19 кг), что позволяет в большинстве случаев производить монтаж без использования крана. Кроме того, часторебристые перекрытия не требуют устройства полной опалубки, а только установки монтажных опор под балки. Подпорные балки чаще всего имеют сечение 10 х 12 см и располагаются перпендикулярно балкам перекрытия, являясь для них непосредственной опорой. Балки перекрытия подпираются опорами в тех местах, где в них пересекаются пространственный арматурный каркас и продольные арматурные стержни. В перекрытиях с большими пролетами рекомендуется поднять центральные монтажные опоры немного выше уровня перекрытия для компенсации возможного прогиба. Балки длиной более 4,8—5,1 м достаточно приподнять на 10 мм, а для балок длиной более 6 м этот запас должен равняться 15—20 мм.
На балки вручную укладывают пустотелые блоки. Для удобства ручной транспортировки у такого блока есть специальные выемки по бокам. Крайние блоки не опираются на те стены, на которые опираются балки, а только касаются их. Важно, чтобы в этом месте не образовалась щель, через которую во время бетонирования мог бы вытекать бетон.
Размер блоков-вкладышей стандартный, 530 х 200 х 200 мм, масса — 14 кг. На собранной таким образом конструкции размещают арматурную сетку с ячейками 100 х 100 мм (проволока 05 мм), а затем заливают слой бетона или керамзитобетона марки М200 и уплотняют его методом штыкования. Твердея, бетон образует ребристую монолитную плиту. Масса 1 м2 готового перекрытия — 360 кг, а его несущая способность составляет 1300 кг/м2. Максимальная длина пролетов — 9 м.
В местах, где планируется устройство больших проемов в перекрытии (например, для лестницы или размещенных рядом нескольких дымовых труб), выполняется замещение элементов перекрытия, то есть установка перпендикулярно к балкам перекрытия дополнительных балок, бетонируемых прямо на строительной площадке. Их задачей является принятие на себя нагрузок от балок, которые из-за наличия проема лишаются второй точки опоры. Дополнительная балка передает нагрузки на близлежащие балки перекрытия, которые опираются на несущую стену или на главную балку. Небольшие проемы, необходимые для пропуска коммуникаций, можно сделать после того, как перекрытие будет уже готово. Они просверливаются в пустотелых блоках. Другим решением является раздвигание пустотелых блоков во время монтажа перекрытия на необходимую ширину и обшивка досками краев проема таким образом, чтобы через них не вытекал бетон, которым заливается перекрытие. Такой способ используется также для проведения через перекрытия отдельных вентиляционных или дымовых каналов.
Перед заливкой бетона нужно убрать все загрязнения, например листья или обломки блоков. Очень важно также обильно увлажнить перекрытие непосредственно перед укладкой бетона. Это позволит избежать отсоса воды из раствора, благодаря чему бетон не утратит своей прочности. Одновременно с перекрытием бетонируются венцы. Для того чтобы бетонная смесь не вытекала, необходимо обшить их досками или обложить кирпичом по внешнему контуру стен. Опалубка потребуется и для венцов вокруг проемов в перекрытии. Бетонирование производят бетоном класса В15 с минеральным заполнителем, имеющим фракцию не более 16 мм, двигаясь в направлении, перпендикулярном балкам перекрытия.
Перекрытие обладает повышенными тепло- и звукоизолирующими характеристиками. В пустотах (до заливки бетона) можно прокладывать инженерные коммуникации. К тому же возведение перекрытий по данной технологии позволяет существенно сократить сроки строительства. Сокращение затрат на монтаж сборно-монолитных перекрытий достигается не только за счет сокращения объемов работ, но и за счет меньшей стоимости расходных материалов, отсутствия опалубки, а также сокращения времени проведения работ. В общей сложности затраты уменьшаются вдвое.
При изготовлении часторебристых перекрытий монтаж осуществляется без применения каких-либо подъемных механизмов, происходит улучшение теплоизолирующих показателей, есть возможности организации перекрытий сложной конфигурации. При толщине плиты 250 мм и не-сущей способности до 500 кг/м2 сборно-монолитные перекрытия обладают меньшим весом по сравнению с монолитом и бетонными плитами. Да и объем производимых работ значительно меньше.
Балочные перекрытия
Организация перекрытий с использованием балочной технологии сводится к тому, что на равномерно расположенные друг от друга балки, выполняющие функцию несущей основы, укладываются элементы заполнения, которые выполняют ограждающую функцию. Балки могут иметь постоянное или переменное сечение. Второй вариант позволяет уменьшить массу конструкции. По форме поперечного сечения различают балки прямоугольные, тавровые, двутавровые, коробчатые и др.
Наиболее выгодны по несущей способности и расходу материала балки двутаврового и коробчатого поперечных сечений. Они характеризуются концентрацией материала у верхнего и нижнего краев сечения, где действуют максимально нормальные напряжения при изгибе.
Прямоугольные сечения целесообразны при относительно большой высоте и малой ширине балки. В зависимости от материала балки могут быть металлическими (швеллера), деревянными (древесина хвойных пород) и железобетонными.
Деревянные перекрытия
В деревянных или каркасных домах наиболее распространены балочные перекрытия из досок, брусьев или отесанных на 2—4 канта бревен, которые укладывают на несущие стены с интервалом 0,5—1 м. К боковым граням балок прибивают черепные бруски сечением 50 х 50 или 40 х 40 мм. По ним укладывают накат, который может быть выполнен как из деревянных щитов, так и из отдельных досок. Поверх укладывают звуко- и теплоизоляцию, а затем по лагам кладут настил из досок в один или два слоя.
Чтобы балки от нагрузки не провисали, их притесывают с небольшим подъемом к середине. Сначала потолок с такими балками будет слегка приподнятым в середине, но постепенно от нагрузки выровняется и станет горизонтальным. С той же целью для балок можно применять бревна с небольшой кривизной в одну сторону, соответственно подтесывая их.
Прогиб балок междуэтажных перекрытий допускается не более 1/300 длины перекрываемого пролета, чердачных — не более 1/250. Прогиб балки в основном зависит от ее высоты, а не ширины. Поэтому выгоднее увеличивать высоту балки, а не ее ширину. Однако в уменьшении ширины есть свой предел, т. к. слишком тонкая балка может изогнуться в сторону. Наиболее прочной считается балка с соотношением сторон 7:5.
Толщина балок для междуэтажных и чердачных перекрытий должна быть не менее 1/24 ее длины. Например, устанавливается балка длиной 6 м. Значит, толщина ее должна составлять 600/24 = 25 см. Чтобы вытесать такой прямоугольный брус (с соотношением сторон 7:5), понадобится бревно диаметром 30 см.
Брус можно заменить двумя досками общим сечением, равным необходимому. Такие доски обычно сбивают гвоздями, располагая их в шахматном порядке через 20 см. При более частой укладке вместо бревен (брусьев) можно использовать одинарные толстые доски, поставленные на ребро. Например, для перекрытия пролета длиной 5 м под нагрузку 1259 кг необходимы две балки прямоугольного сечения 200 х 140 мм, уложенные через 1000 мм. Их можно заменить тремя досками сечением 200 х 70 мм, расположив их через 500 мм, или же четырьмя досками сечением 200 х 50 мм, уложенными через 330 мм: доска сечением 200 х 70 мм выдерживает груз 650 кг, сечением 200 х 50 мм — 420 кг, а в сумме они будут выдерживать предполагаемую нагрузку.
Но лучше в таких случаях применять балки, склеенные из отдельных ламелей толщиной не более 44 мм. Они обладают значительно большим коэффициентом прочности по сравнению с цельным элементом древесины того же сечения, а в длину могут достигать 12 м. В большинстве случаев клееные балки имеют ширину не более 16,5 см, что позволяет изготовлять их из цельных по ширине досок. Высота сечения балок определяется расчетом и находится в пределах от 1/10 до 1/15 пролета. Клееные балки рассчитывают как деревянные балки цельного сечения.
Стыковки над вертикальными опорами деревянных балок осуществляют при помощи забитых под углом гвоздей или фанерных (металлических) косынок.
Концы деревянных балок, которые заделываются в наружные стены, считаются наиболее уязвимым местом перекрытия. Именно они из-за конденсации паров воздуха вследствие контакта с холодными стенками гнезда подвергаются процессам гниения и разрушаются. Для предотвращения подобной неприятности концы балок обрабатывают раствором фтористого натрия на длину 750 мм, а боковые поверхности изолируют от кладки двумя слоями толя или рубероида на дегтевой мастике. Глубина опирания балок на стены не менее 180 мм. Между торцами балок и кладкой оставляется зазор не менее 30 мм. В кирпичных, каменных и газо- и пенобетонных стенах между крайними балками и стеной должен быть зазор не менее чем 50 мм, который заделывают рейкой. Между рейкой и балкой нужно проложить полосу рубероида.
Для обеспечения жесткости и устойчивости несущего остова здания балки через одну крепятся к стенам анкерами. Один конец анкера заделывают в кладку стен, а другой прибивают к балке.
Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода.
Помимо подверженности гниению у деревянных балок есть и другие недостатки — подверженность деятельности насекомых и высокая пожароопасность. Достоинствами является гораздо меньшая стоимость и вес в сравнении с металлическими и железобетонными, простота в обработке, а также звукоизоляционные и теплотехнические характеристики.
В домах с каменными, бетонными и каркасными стенами, не подверженными осадке, иногда устраивают несущие перегородки. В таком случае можно применить для перекрытий короткий, более тонкий и дешевый лес и уменьшить толщину перекрытия.
Перекрытие в каркасно-щитовом доме представляет собой систему несущих балок с черновым полом поверх них, на котором устраивают плавающее покрытие (плитку, паркет, линолеум). Завершают устройство перекрытия обшивкой потолка помещений на нижележащем этаже.
Экономичным считают перекрытие, состоящее из деревянных щитов с односторонней и двухсторонней обшивкой, воспринимающей вместе с каркасом щитов вертикальные нагрузки. Несущую функцию обшивка может выполнять только в том случае, если она прочно соединена с ребрами досок каркаса щита. Прочно связанные друг с другом ребра и обшивка обладают высокой несущей способностью.
Для обшивки лучше всего подходят ДСП и строительная фанера. Доски, ввиду большого количества одинаково ориентированных швов, не способствуют повышению несущей способности перекрытия. Гипсоволокнистые или гипсокартонные плиты в качестве дополнительных несущих элементов рассматривать нельзя. Не способны нести нагрузку и такие листовые материалы, как цементно-стружечные и столярные плиты. К тому же последние значительно дороже ДСП и фанеры.
Расчет деревянных перекрытий
Выбор типа перекрытий зависит от конструкции, назначения здания, а также от нагрузки. Для чердачных перекрытий ее обычно принимают 1050 Н/м2, для цокольных и междуэтажных — 2100 Н/м2. При расчете учитывают массу мебели, людей, сантехнического и другого оборудования. Постоянная составляющая нагрузки — собственный вес самого перекрытия.
Толщину брусьев в каркасе (почти на 40%), щиты могут перекрывать примерно такие же пролеты, как и деревянные балки. Максимально допустимая ширина помещения и ширина пролета в данном случае составляет около 6 м. При превышении расчетных значений под перекрытие требуется подвести дополнительные опоры, что существенно повышает стоимость сооружения.
Для однопролетного перекрытия, где щиты лежат на опорах только концами ребер жесткости, ширина пролета, которая несколько больше ширины в свету помещения, не должна превышать 5 м. Для двухпролетного перекрытия допустимая ширина пролета и, соответственно, помещения увеличивается до 6 м.
Во многих проектах глубина дома определяется двухпролетным перекрытием. Ширина между продольными стенами дома обычно колеблется в пределах 9—12 м, а в его середине ставят несущую стену.
Ограничение прогиба под нормативной нагрузкой
В любом случае перекрытие прогибается даже под нормативной нагрузкой, но прогиб не должен превышать 1/300. Это означает, что при ширине пролета, равной 6 м, перекрытие может прогибаться под нормативной нагрузкой, пусть даже возникающей лишь в исключительных случаях, не более чем на 2 см.
Поскольку перекрытие не может нести на себе нагрузку более допустимой для нагруженных стен, перемычек и опор, застройщику, который намерен разместить на перекрытии тяжелые сооружения или предметы, следует обратиться за советом к специалисту по статическим расчетам устойчивости строительных конструкций.
Перекрытие придает зданию дополнительную жесткость. Ветровые нагрузки, воздействующие на здание через крышу, фронтоны и наружные стены, через перекрытие передаются на всю конструкцию здания. Для компенсации этих нагрузок упрочняют верхнюю обшивку перекрытия. При укладке отдельных балок перекрытия плиты обшивки (как правило, из ДСП или OSB-плит) располагают с взаимным смещением швов и крепят к балкам. При использовании готовых элементов перекрытия, например при строительстве сборных домов, их прочно соединяют друг с другом, а по краям — с несущей опорой (стенами, перегородками).
Если размер здания по любому из фасадов превышает 12,5 м, необходимы дополнительные несущие перегородки, придающие ему требуемую жесткость. Эти стены тоже должны быть соединены с перекрытием.
Металлические перекрытия
Металлические балки отличаются гораздо большей надежностью и долговечностью, чем деревянные, они имеют меньшие габаритные размеры при одинаковой несущей способности, что позволяет экономить место и увеличить полезное пространство. Их применяют главным образом при высоких нагрузках и пролетах длиннее 6 м. Наиболее эффективны прокатные и составные металлические балки двутаврового и составные балки коробчатого сечения.
Недостатком металлических балок являются более низкие, чем у деревянных, теплоизоляционные и звукоизоляционные характеристики, а также образование коррозии при воздействии влажности и некоторых агрессивных сред.
Для предотвращения образования коррозии концы балок, которые являются наиболее уязвимым местом, обертывают войлоком. При опирании на наружные стены торцы балок утепляются термовкладышами. Для улучшения звукоизоляционных качеств перекрытия и увеличения его жесткости швы между плитами, блоками и балками тщательно замоноличиваются цементным раствором.По верхним блокам балок укладываются деревянные лаги, по которым устраивается чистовой пол. Проемы заполняются с использованием облегченных железобетонных плит, деревянных накатов или щитов, а также легкобетонных вставок.
Однако из-за большого расхода металла и значительной трудоемкости выполнения такие перекрытия при строительстве коттеджей применяются нечасто.
Железобетонные перекрытия
Для возведения перекрытия можно использовать уже готовые балки, а можно изготовить их непосредственно в месте будущего перекрытия. Наибольшее распространение получили предварительно напряженные железобетонные балки.
Если же по каким-либо причинам готовые балки применить нельзя, придется под местом расположения предполагаемой балки возводить временную стену. Она может быть выложена из кирпичей или блоков без применения раствора. По верху стены выкладывается лоток необходимого размера, внутри которого стелется промасленная бумага или полиэтиленовая пленка, выкладывается арматурный каркас будущей балки, и затем вся емкость заливается тяжелым бетоном. Временную стену разбирают через 3 недели, когда бетон застынет и наберет достаточную прочность.
Железобетонные балки еще более надежны, не подвержены гниению, но имеют больший вес, что создает дополнительную нагрузку на фундамент. Среди недостатков следует отметить низкую теплоизоляцию и высокую трудоемкость, в том числе и в обработке.
Кроме того, при монтаже предварительно напряженных балок придется использовать грузоподъемные механизмы.
Для заполнения проемов после монтажа железобетонных балок можно использовать легкобетонные вкладыши (блоки или плиты).
Защита перекрытий
Противопожарная защита
Особые требования к строительным материалам и конструкциям предъявляют нормы противопожарной защиты. Конструкции из разных по своим свойствам материалов различают по способности задерживать огонь в течение некоторого времени (полуогнестойкие) и полностью останавливать его распространение (огнестойкие).
В жилищном строительстве, в частности в зданиях, где пол верхнего перекрытия расположен более чем в 7 м от уровня земли, конструкции междуэтажного перекрытия должны обладать по меньшей мере огнезадерживающими свойствами (продолжительность сопротивления огню — не менее 30 мин в опытных условиях). Бетоны, в том числе и легкие, огня не боятся, по крайней мере, успешно его сдерживают в течение 3—4 ч. Древесину обычно обрабатывают растворами, придающими ей огнестойкость.
Хороший эффект дают негорючие материалы, в частности гипсоволокнистые и гипсокартонные плиты, широко применяемые для облицовки помещений. При проектировании перекрытий по открытым деревянным балкам необходимо учитывать и то, что эти балки подвержены воздействию огня не только снизу, но и с боков, и соответственно располагать огнестойкую облицовку.
При определении параметров стойкости конструкций из цельной древесины (например, хвойной) скорость ее выгорания принимают равной 0,8 мм/мин. При расчете перекрытий по открытым деревянным балкам высотой 24 см при ширине пролета 580 см ширину балок с учетом огнестойкости увеличивают до 12 см и более.
Защита от климатических воздействий
В специальной защите от климатических воздействий деревянные конструкции наружной стены, плоской крыши, перекрытия чердачного (технического) этажа или мансарды с наклонными стенами при исправной кровле не нуждаются. Защита же древесины междуэтажного перекрытия важна только в помещениях с повышенной влажностью (как правило, в зоне душа, ванных, прачечных и бани). Для всех приведенных конструкций невентилируемых перекрытий, в том числе и для открытых балок, вполне достаточна защита древесины лакокрасочными покрытиями или другой отделкой. Специальные химические средства здесь не нужны. В отдельной, специально устроенной вентиляции такое перекрытие не нуждается вовсе. При устройстве дощатых полов на лагах вентиляция желательна, и для этого в полу устраивают вентиляционные решетки или плинтусы с нащельниками.
Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.
Технические требования
Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:
-
Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;
- При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
- Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
- Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.
Балочные перекрытия
Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.
Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.
Из деревянных балок
Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.
На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.
Преимущества выбора деревянных перекрытий в доме:
- Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
- Удается получить легкую и прочную конструкцию по достаточно низкой цене.
Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.
При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.
Технология монтажа
Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:
-
Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;
Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;
- Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.
Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.
Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.
Металлические балки
Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.
Преимущества:
- С помощью металлических балок можно перекрыть широкие пролеты;
- Хорошая устойчивость к насекомым, загниванию и плесени.
Недостатки:
- Риск появления коррозии в областях высокой влажности;
- Невысокие тепловые и звуковые характеристики.
Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.
Из железобетонных балок
Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.
Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.
Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.
Крепление к стене
Балки крепятся к стенам с помощью нескольких методов:
- Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;
- Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.
Расчет количества
Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.
На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.
Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.
Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.
Безбалочные перекрытия
Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.
Сборные железобетонные
Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.
В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.
При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.
Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.
Монолитные железобетонные
Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.
Преимущества этой плиты перекрытия для частного коттеджа или дома:
- Не нужна подъемная техника, удастся на этом сэкономить;
- Качественная поверхность;
- Можно делать конструкции с нестандартной конфигурацией.
Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.
Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:
- Создается несущая конструкция с помощью стальных балок;
- Делается подвесная опалубка из необрезанных досок;
- Варится армирующий каркас;
- Вливается бетон М200.
Сборно-монолитные
Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.
Преимущества:
- Отсутствие необходимости привлечения спецтехники;
- Должно обеспечивать качественное изолирование комнаты;
- Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
- Сокращение периода работ.
Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.
Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.
Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.
Изоляция и отделка
Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.
Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.
Строительство любой частной жилплощади не обходится без сооружения межэтажного и чердачного перекрытия дома – попросту говоря, речь в этой статье пойдет о том, из чего сделать потолок в новеньком строении. Вместе с сайтом stroisovety.org мы рассмотрим все возможные варианты и определимся с вопросом, какие перекрытия подойдут именно для вашего дома.
Для начала следует понимать, что на тип используемых перекрытий сильное влияние оказывает материал, из которого построен дом. К примеру, трудно себе представить дом из клееного или цельного бруса, имеющий в качестве перекрытий бетонные плиты – ни одна деревянная конструкция не выдержит тяжести этих плит. Существует три основных типа перекрытий, которые используют в частном строительстве – это деревянные, монолитные и сделанные из железобетонных плит. Именно про них, а точнее про область их применения пойдет речь далее.

Перекрытия дома фото
Перекрытия из дерева: преимущества и недостатки
Деревянные перекрытия в доме используются исключительно в строениях, имеющих небольшой вес и малую этажность – если речь идет о деревянных, каркасных, пеноблочных и газобетонных сооружениях, то придумать ничего лучше, чем деревянные перекрытия, не получится. В принципе, для частного строительства, выполняемого самостоятельно, этот вид перекрытий можно назвать идеальным вариантом – такой настил довольно легко соорудить своими руками, не прибегая к помощи серьезной строительной техники.
Следует понимать, что, к примеру, деревянные перекрытия в кирпичном доме прослужат не так долго, как стены. К сожалению, дерево имеет свойство сравнительно быстро разрушаться. Этот нюанс необходимо учитывать и предпринять все возможные защитные меры, которые в основном сводятся к пропитке древесины специальными антисептическими и противопожарными растворами, а также организации качественной вентиляции. Без этих мер предосторожности деревянные перекрытия дома не прослужат и десятка лет.

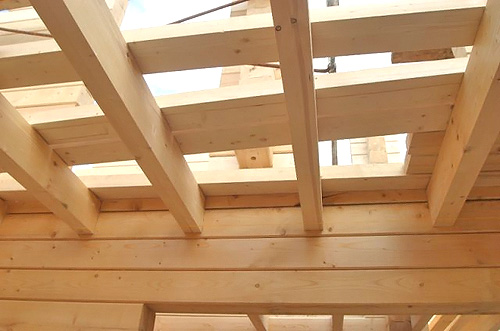

Деревянные перекрытия в доме фото
К основным преимуществам такого типа перекрытий можно отнести:
- Легкость конструкции – если речь идет о перекрытии для дома из газобетона, то лучшего материала не найти.
- Быстрый и сравнительно простой монтаж – если вы собираетесь сделать перекрытие дома своими руками, то деревянный настил – это именно то, что нужно.
- Экологичность – трудно найти более чистый в этом отношении материал, чем дерево.
Недостатков у этого типа перекрытий также немало:
- Дерево плохо переносит перепады температуры и влажности.
- Подвержено быстрому возгоранию.
- Такие перекрытия обладают плохими акустическими качествами.
- Прочность деревянных перекрытий оставляет желать лучшего.
Но как бы то ни было, практически все эти недостатки можно исправить с помощью специальных пропиток, дополнительного усиления металлом и использования современных тепло- и звукоизоляционных материалов.

Межэтажные перекрытия в деревянном доме
Перекрытия из железобетонных плит: плюсы и минусы
Применяются перекрытия из железобетонных плит для высоких строений с мощным фундаментом, стены которого сделаны из кирпича и других прочных материалов. В некоторых случаях используются такие перекрытия для каркасных строений, в основу которых заложена монолитная конструкция из железобетона.
Преимущества таких перекрытий оспаривать трудно – здесь и надежность, и долговечность, и высокая прочность. Плиты из железобетона способны выдерживать огромные нагрузки. И самое интересное – после изготовления в первые 50 лет бетон только набирает свою прочность. Как правило, железобетонные перекрытия способны пережить не одно поколение людей.

Перекрытия из железобетонных плит фото
Преимущества использования железобетонных плит для перекрытия дома значительно превосходят все их недостатки – к ним можно отнести следующие положительные моменты:
- Прочность, надежность и долговечность.
- Доступная стоимость.
- Высокие тепло- и звукоизоляционные характеристики.
- Легкость монтажа.
К недостаткам этого материала можно отнести:
- Необходимость специализированной строительной техники для установки перекрытий.
- Сравнительно большой вес – к примеру, межэтажные перекрытия в деревянном доме из них не сделаешь, дом просто не выдержит таких нагрузок.
- Необходимость устройства стяжки для равномерного распределения нагрузки по всем плитам перекрытия.
Но, несмотря на все недостатки, железобетонные плиты являются наиболее популярным материалом в частном и капитальном строительстве. Преимущества просто перекрывают все их отрицательные моменты.

Железобетонное перекрытие дома фото
Монолитное железобетонное перекрытие: преимущества и недостатки
На сегодняшний день монолитные перекрытия из железобетона можно назвать самыми надежными и универсальными. По сравнению со всеми предыдущими, они обладают рядом преимуществ:
- Во-первых, перекрыть таким способом можно помещения практически любых габаритов – здесь не важна ни длина, ни ширина здания. Единственное условие для перекрытия больших помещений – это необходимость в дополнительных опорах.
- Во-вторых, монолитные перекрытия обладают высокой звукоизоляцией – при своей сравнительно небольшой толщине в 14см они полностью подавляют все посторонние шумы.
- В-третьих, нижняя поверхность в процессе литья получается гладкой и, в отличие от плит перекрытий, не имеет швов и перепадов – как правило, такие потолки требуют только тонкого слоя шпаклевки и покраски.
- Ну и, в-четвертых, процесс монолитного литья перекрытий дает возможность создавать выносные конструкции вроде балконов одной цельной плитой вместе с перекрытием. Служат такие балконы намного дольше.

Монолитные железобетонные перекрытия фото
К недостаткам можно отнести только необходимость использования в процессе строительства большого количества специализированного оборудования. Самостоятельно соорудить такие перекрытия для дома, конечно, можно, но очень сложно. Использовать монолитное железобетонное перекрытие в домах из легких материалов (пенобетон, газобетон) возможно только при наличии дополнительных бетонных или железных опор. В деревянных постройках такой тип перекрытий не используется вообще.

Преимущества монолитного перекрытия дома
Как видите, выбрать тип перекрытия для вашего дома не так уж сложно в виду их небольшого разнообразия. Самое главное, на что необходимо обратить внимание в процессе выбора, так это на прочность фундамента и используемого для сооружения стен материала. Вообще перекрытия дома должны тщательно рассчитываться архитектором – в учет берется много различных факторов: и тип грунта, и вид фундамента, и вес кровельной конструкции. Дело это серьезное и по большому счету его необходимо доверить профессионалам.
Автор статьи Михаил Корнеев
Дата: 13 марта 2018
Просмотров: 2786
Коментариев: 0


Обязательный элемент любого строения – межэтажное перекрытие. Это нагруженная часть здания, которая выполняет ряд задач. Перекрытия между этажами в частном доме разделяют пространство внутри строения на самостоятельные зоны. Межэтажная конструкция не только выполняет разделительную функцию, но и теплоизолирует жилое помещение, поглощает шумы, а также обеспечивает жесткость коробки здания. Для сооружения применяются различные стройматериалы, которые отличаются характеристиками и технологией монтажа.


Межэтажное перекрытие дома
Какие должны быть перекрытия между этажами в частном доме
Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:
- быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
- отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
- надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
- уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
- противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.


Перекрытия между этажами – это ответственный элемент строения
Перекрытия между этажами также позволяют поддерживать индивидуальный микроклимат в каждом помещении, сдерживают проникновение влаги и функционально разделяют строение на зоны.
Потолочные перекрытия в доме между этажами – классификация и разновидности
Классификация предусматривает разделение защитных конструкций по следующим признакам:
- месту размещения;
- основному назначению;
- конструктивному исполнению;
- методу сооружения.
По размещению защитные конструкции делятся на виды, имеющие следующее назначение:
- чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
- межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
- подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.


Подвальные перекрытия
В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:
- балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
- безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
- комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.
Остановимся на конструктивных особенностях различных перекрытий, разберем их преимущества и слабые стороны.
Балочные перекрытия между этажами
В конструкциях балочного типа несущим элементом являются установленные на равном расстоянии брусья, изготовлены из различных материалов:
- древесины;
- метала;
- железобетона.
Рассмотрим каждый вариант.


Балочные перекрытия между этажами из дерева
Потолочные перекрытия в доме между этажами из деревянных балок
Применяя брусья из хвойной и лиственной древесины, можно соорудить деревянную несущую конструкцию. Прочность древесины накладывает определенные ограничения на размер пролета:
- для межэтажных основ – максимальное расстояние 5 м;
- для чердачных помещений – размер пролета до 6 м.
Перекрытие из древесины включает следующие элементы:
- несущие брусья;
- настил пола;
- теплоизолятор;
- потолочный материал.
Достоинства деревянной основы:
- легкость установки;
- простота монтажа;


Перекрытие из древесины
- приемлемый уровень затрат;
- небольшая масса.
Недостатки брусьев древесины:
- горючесть;
- гигроскопичность.
Пропитка специальными составами позволяет снизить пожароопасность и уменьшить чувствительность к влаге.
Как монтируют деревянные перекрытия
Технология монтажа предусматривает выполнение следующих операций:
- Установку брусьев, пропитанных антисептическим составом.
- Крепление деревянных щитов наката.
- Укладку пароизоляционного материала и утеплителя.
- Фиксацию чистового пола и потолочной отделки.
Для выполнения монтажных операций необходимо предварительно рассчитать потребность в материалах.


Деревянные балки имеют небольшую массу
Перекрытия между этажами из металлического профиля
Стальной прокат, применяемый в качестве балок, превосходит древесину по уровню надежности, прочностным свойствам и долговечности, а также имеет меньшую, по сравнению с древесиной, высоту сечения.
Преимущества металлопроката, позволяющего формировать увеличенные пролеты:
- биологическая устойчивость;
- долговечность;
- температурная стойкость.
Слабые стороны:
- восприимчивость к коррозии;
- пониженная теплоизоляция;
- низкие звукоизоляционные свойства.
В интервалы могут укладываться бетонные панели из пористого материала или щиты из древесины с последующим бетонированием.


Перекрытия между этажами из металлического профиля
Перекрытия между этажами в частном доме из железобетона
Главные достоинства железобетонных балок:
- повышенная прочность;
- возможность формировать пролеты длиной до 7,5 м;
- повышенные звукоизоляционные свойства;
- эффективная шумозащита.
Недостатки элементов из армированного бетона:
- необходимость применения грузоподъемной техники;
- расходы, связанные с доставкой.
Установка предусматривает следующие операции:
- Укладку элементов на расстояние до одного метра.
- Размещение в межбалочном пространстве готовых блоков.
- Герметизацию затворов цементной смесью.
- Выполнение мероприятий по тепловой и звуковой изоляции.
На завершающем этапе выполняется чистовая отделка.


Перекрытия между этажами в частном доме из железобетона
Безбалочные перекрытия между этажами
По способу изготовления безбалочные конструкции классифицируются на следующие группы:
- составные. Монтируются из отдельных частей, изготовленных, преимущественно, промышленным образом;
- монолитные. Цельные основания бетонируются непосредственно на участке работ в специально установленную опалубку;
- монолитно-сборные. Сооружаются из отдельных брусьев, пространство между которыми заполняется армированным бетоном.
Рассмотрим преимущества и недостатки каждого варианта.
Сборный вариант
Безбалочные перекрытия между этажами формируются из цельных или пустотелых панелей.
Достоинства:
- повышенная нагрузочная способность;
- стойкость к влажной среде;
- долговечность.


Заливка монолитного перекрытия между этажами
Недостатки:
- установка только с использованием грузоподъемных средств;
- зависимость габаритов здания от размеров стандартных плит.
При установке плиты устанавливаются на цементный раствор. Размер опорной поверхности составляет 10–15 см.
Монолитная конструкция
Выполняются в виде цельной железобетонной плиты, толщиной 10–15 см.
Достоинства монолитной основы:
- повышенная прочность;
- выполнение работ без грузоподъемной техники;
- отсутствие швов;
- заливка бетона в опалубку любой формы.
Единственный минус – сложность операций по установке опалубки и затраты по ее сооружению.


Монолитные железобетонные перекрытия
Сборно-монолитная основа
Комбинированный вариант предусматривает использование пористых или полистиролбетонных панелей с последующим выполнением стяжки.
Достоинства:
- повышенная теплоизоляция;
- уменьшенная масса основы;
- монтаж без использования подъемных устройств;
- ускоренные темпы работ.
Недостатки:
- увеличенная трудоемкость укладки теплоизолятора;
- уменьшенная длина пролета;
- повышенный уровень расходов.
С целью повышения запаса прочности утепленной основы, до заливки бетона кладется арматурный каркас.
Заключение
Перекрытия между этажами могут сооружаться из различных материалов. Важно правильно выбрать вариант конструктивного исполнения, в зависимости от особенностей здания и требований проекта. Грамотно установленные потолочные перекрытия в доме между этажами смогут длительно эксплуатироваться, обеспечивая комфортные условия в помещении.


На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
Дата: 27 февраля 2018
Просмотров: 2751
Коментариев: 0


Одним из конструктивных элементов дома является перекрытие. Оно делит внутреннее пространство на функциональные зоны, расположенные на разных уровнях, воспринимает нагрузки и обеспечивает жесткость строения. При строительстве зданий сооружаются различные виды перекрытий, отличающиеся применяемым материалом, конструктивными особенностями и методами монтажа. Остановимся детально на классификации, особенностях и характеристиках.


Схема кессонного перекрытия
Что такое перекрытие в строительстве
Являясь неотъемлемой частью строения, перекрытие – это прочная основа, которая выполняет определенные функции:
- разделяет внутреннее пространство здания на отдельные зоны;
- обеспечивает поперечную жесткость коробки дома;
- воспринимает нагрузки от внутренних предметов интерьера;
- повышает прочностные характеристики строения;
- снижает тепловые потери, поддерживая комфортную температуру;
- преграждает доступ в помещение посторонних шумов и влаги;
- локализует очаги воспламенения в пожароопасной ситуации.
Защитные конструкции сооружаются в различных частях здания, отличаются нагрузочной способностью и назначением.
Классификация
Разделительные конструкции классифицируют по различным критериям:
- месту расположения;
- функциональному назначению;
- конструктивным особенностям;
- технологии возведения.


Перекрытие фундамента
В зависимости от расположения и назначения существуют следующие разновидности защитных конструкций:
- чердачные. Обеспечивают теплоизоляцию жилых помещений, отделяя их от неотапливаемого чердака. Предусматривают использование теплоизоляционных материалов, устойчивых к воздействию влаги и температурных колебаний. Содержат пароизоляционную прослойку. Она способствует поддержанию комфортной влажности;
- межэтажные. Располагаются между этажами здания, разделяя строение на отдельные помещения, в которых поддерживается постоянный микроклимат. Не нуждаются в защите от воздействия влаги и теплоизоляции. Основное назначение межэтажных конструкций – звуковая изоляция помещений;
- подвальные. Выполняют функцию разделительной перегородки между неотапливаемой цокольной частью здания и жилым помещением. Обязательный элемент подвальных оснований – теплоизоляционная прослойка. По своему назначению подвальная конструкция идентична чердачной. Она предусматривает наличие пароизоляционной прослойки, расположенной поверх теплоизолятора.
По конструктивному исполнению несущие элементы делятся на виды:
- балочные. Представляют систему несущих балок и расположенного между ними заполнителя, а также элементов напольного или потолочного перекрытия;
- безбалочные. Они сформированы в виде усиленных конструкций, состоящих из отдельных железобетонных панелей или сплошных армированных плит;
- комбинированные. Представляют собой сборную конструкцию, сформированную из несущих балок, между которыми расположены отдельные блоки.
По технологии изготовления несущие конструкции делятся на следующие виды:
- сборные. Собираются из отдельных элементов, произведенных, как правило, в промышленных условиях;
- цельные. Особенность монолитной основы – заливка несущей плиты непосредственно на месте установки;
- сборно-монолитные. Формируются из отдельных ригелей, между которыми устанавливается арматура, и заливается бетон.


Устройство монолитного перекрытия
Рассмотрим особенности различных видов перекрытий, оценим достоинства и проанализируем недостатки.
Перекрытия на основе балок
В балочных конструкциях основную нагрузку воспринимают несущие балки, расположенные горизонтально и с равным интервалом. Они служат основой для укладки теплоизоляционных материалов, пароизоляционного слоя, а также элементов, формирующих напольную основу или потолочную поверхность. Рассмотрим детально особенности конструкции с использованием железобетонных и металлических ригелей.
Железобетон обладает повышенной прочностью и позволяет формировать жесткие основания при расстоянии между несущими стенами от 300 до 750 см.
Пространство между балками выполняют многослойным, позволяющим:
- предотвратить утечки тепла;
- поглотить посторонние звуки;
- не допустить проникновения влаги;
- обеспечить необходимую прочность.
Достоинства балочной конструкции:
- возможность обеспечить перекрытие пролетов с увеличенными размерами;
- запас прочности, позволяющий воспринимать повышенные нагрузки;
- высокие звукоизоляционные и шумозащитные характеристики.


Межэтажные перекрытия: основные балки
Слабые стороны:
- увеличенная до 0,4 т масса, требующая применения грузоподъемного оборудования для выполнения монтажа;
- дополнительные затраты, связанные с необходимостью транспортировки железобетонных балок на участок работ.
Выполнение монтажных операций предусматривает:
- укладку балок с интервалом 0,6–1 м;
- заполнение пространства между ригелями плитами или блоками;
- заделку швов раствором цемента;
- выполнение работ по утеплению и звукоизоляции;
- чистовую отделку.
Металлические балки обладают повышенной надежностью, увеличенным запасом прочности и долговечностью по сравнению с деревянными брусьями. Применение металлических профилей, отличающихся меньшей высотой, позволяет экономить пространство.
Достоинства металлических профилей:
- длительный срок эксплуатации;
- возможность перекрытия пролетов более 5–6 м;
- устойчивость к биологическим факторам;
- стойкость к воздействию повышенной температуры.


Как мы делали деревянные перекрытия
Недостатки:
- развитие коррозии при повышенной концентрации влаги;
- пониженные теплоизоляционные свойства;
- уменьшенные звукоизоляционные характеристики.
Промежутки между профилями заполняются панелями из ячеистого бетона или деревянными щитами с последующей заливкой стяжки.
Панельные перекрытия
Безбалочные конструкции сооружаются из железобетонных панелей, уложенных с минимальным зазором. Возможен вариант в виде цельной плиты. Он не требует применения балок, так как готовые плиты, панели или настилы выполняют одновременно функции несущих оснований и ограждающих конструкций. Панельные конструкции применяется в кирпичных строениях, и сооружаются из пустотных или цельных панелей.
Преимущества:
- увеличенная до 0,2 т нагрузка на квадратный метр площади;
- устойчивость к воздействию повышенной влажности;
- отсутствие необходимости в специальном уходе.


Установка панельной плиты перекрытия
Минусы:
- необходимость использования грузоподъемного оборудования для монтажа;
- зависимость размеров строения от габаритов стандартных плит.
В процессе монтажа панели ложится на раствор цемента и должны иметь опорную поверхность по 10 см с каждой стороны.
Перекрытия из древесины
Деревянные брусья широко используют при строительстве частных объектов. Применяется хвойная древесина и лиственные пиломатериалы.
Прочностные характеристики деревянных брусьев позволяют использовать их с уменьшенным расстоянием между опорами:
- при формировании оснований между этажами – до 5 м;
- для технических помещений под крышей – максимум 6 м.
С одной стороны брусья зашиваются настилом, выполняющим функции пола, а с другой формируется потолочная поверхность. Свойства древесины позволяют размещать деревянные брусья с расстоянием 40–50 см.


Очень важное преимущество конструкции из дерева – малый вес
Положительные стороны деревянной конструкции:
- уменьшенный вес, не требующий усиленного фундамента и не оказывающего разрушительного влияния на коробку;
- ускоренный монтаж, позволяющий самому оперативно выполнить работы без использования грузоподъемных средств.
Недостатки деревянных балок:
- пожароопасность. Требуется специальная обработка древесины;
- чувствительность к влаге. Необходима обработка антисептиком.
Несмотря на уменьшенную нагрузочную способность, деревянные балки достаточно распространены в частном домостроении.
Цельное перекрытие из армированного бетона
Монолитное перекрытие выполняется в виде цельной плиты, толщиной до 15 см. Формируется путем заливки бетона в опалубку с арматурной решеткой.
Преимущества монолита:
- выполнение работ без применения грузоподъемного оборудования;
- повышенное качество бетонной основы;
- отсутствие необходимости заделки швов;
- возможность реализации оригинальных решений.


Подготовка к заливке монолитного перекрытия
Главный недостаток – трудоемкость работ по монтажу опалубки и дополнительные расходы, связанные с ее сооружением.
Полистиролбетонные перекрытия
Сборно-монолитный вариант на основе полистиролбетонных плит формируется путем заполнения межбалочного пространства теплоизоляционным материалом с дальнейшей заливкой бетонной стяжки.
Преимущества:
- облегченная установка без применения грузоподъемных устройств;
- улучшенные теплоизолирующие характеристики;
- небольшой вес утепленного основания;
- возможность создания основы сложной конфигурации.
Недостатки:
- повышенная цена полистиролбетона;
- уменьшенная длина пролета;
- трудоемкость укладки утеплителя.
Для повышения прочности теплоизолированного основания до бетонирования укладывается арматурная сетка.
Перекрытие – главные требования
Защитная конструкция должна соответствовать следующим требованиям:
- обладать повышенной прочностью;
- не прогибаться под влиянием нагрузок;
- звукоизолировать помещение;
- уменьшать тепловые потери.
Важной характеристикой является огнестойкость, обеспечивающая пожарную безопасность строения.
Публикация помогает разобраться, что такое перекрытие в строительстве. Ознакомившись с классификацией, можно выбрать оптимальный вариант, соответствующий по прочности и эксплуатационным характеристикам конкретному типу сооружения.


На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Виды и стандартные размеры пустотных железобетонных плит перекрытия для гражданского строительства (ПК, ПБ). Пустотелые, круглопустотные, многопустотные.
Читать полностью Правила монтажа перекрытия дома из плит
Укладка плит перекрытия — трудоемкий процесс, требующий ответственного подхода. Мы расскажем, как как правильно класть плиты перекрытия на разные стены.
Читать полностью Определение требуемой толщины перекрытия в доме
Толщина перекрытия зависит от ширины пролета и нагрузок. Мы расскажем, как определяется толщина перекрытий в зависимости от вида плиты и дома
Читать полностью Грамотная укладка плит перекрытия на цоколь фундамента
Установка плит перекрытия на фундамент не так сложна, как может показаться. Нужно лишь понять все тонкости укладки плит перекрытия. Мы поможем вам в этом.
Читать полностью Инструкция по заливке пола бетоном в частном жилом доме
Для прочности пол в частном доме следует бетонировать. И не обязательно обращаться к специалистам. Здесь вы увидите, как залить пол в доме самостоятельно
Читать полностьюПерекрытия – специальные конструкции, которые разделяют этажи. Они могут изготавливаться из различных материалов и быть самых разнообразных видов. Индивидуальное строительство становится все более популярным. Большое количество городских жителей мечтают выбраться из квартир и стать собственником просторного дома. Чтобы сооружение было качественным и надежным, необходимо рассмотреть вопрос о видах и особенностях перекрытия.
Оглавление:
- Устройство перекрытий в частном доме
- Перекрытия в частном доме своими руками
- Монтаж перекрытия в частном доме
- Варианты перекрытий в деревянных домах
- Балочные перекрытия в частном доме
- Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
- Металлическое перекрытие в частном доме
- Из чего сделать перекрытие в частном доме
Устройство перекрытий в частном доме
Потолочное сооружение имеет различные вариации, но есть правила, которые работают по отношению к каждому варианту: перекрытие должно быть жестким, надежным и быть приспособленным на предполагаемую нагрузку.
Перекрытие является сооружением, назначение которого, разделение соседних зон по высоте. Можно сказать, что это потолочное пространство, которое разделяет жилую территорию от зоны крыши и подвального помещения. На эту конструкцию возлагается главное требование – прочность, в силу того, что на нем будут установлены громоздкие предметы и будут перемещаться жители дома. Существуют определенные строительные параметры для перекрытий: для верхнего, мансардного перекрытия нагружаемый вес не должен быть больше ста килограмм на квадратный метр, что касается перекрытия между этажами, оно должно выдерживать нагрузку до двухсот килограмм на квадратный метр. Второе, не менее важное выдвигаемое условие к перекрытию – жесткость. Оно не должно «играть» от нагрузок и гнуться.
Также следует подумать о звукоизоляции при самостоятельном возведении такого перекрытия. Добиться этого можно при заделывании щелей и зазоров в местах стыка. Те сооружения, которые будут дифференцировать жилые и нежилые зоны, требуют использования дополнительного слоя теплоизоляционных материалов.
Перекрытия в частном доме своими руками
В приватном жилище могут быть разнообразные перекрытия, которые можно сгруппировать следующим образом:
- подвальные – разделяют нежилые неотапливаемые помещения;
- цокольные – по сути пол первого этажа;
- чердачные – служат защитой жилых помещений от высоких и низких температур чердачного помещения;
- мансардные – делят сооружения по высоте.
Основные требования к перекрытиям были перечислены выше: прочность, жесткость и высокий уровень звукоизоляции. Помимо этого, можно отметить такие особенности:
- огнестойкость – в случае возникновения пожара, необходимо иметь запас времени на эвакуацию;
- теплосберегающие качества – необходимо проложить паробарьер, как преграда для образования конденсата;
- гидроизоляция – необходимое условие при условии, что перекрытие граничит с нежилым помещением;
- устойчивость к грибку и плесени.
Сооружения, которые возводят, бывают двух видов: сборные и монолитные. Или другое название конструкций – балочные и безбалочные. Балочный вариант состоит из лаг и заполнителя, а безбалочные из плиточных или панельных компонентов.
Монтаж перекрытия в частном доме
Перед возведением перекрытия в собственном доме собственноручно, следует обработать древесину с применением специального раствора, который предотвратит развитие микроорганизмов и плесени. При условии, что балки будут вставляться в бетонные стены или камень, края дерева следует тщательно завернуть в рубероид. Заблаговременно готовится так называемое гнездо, куда будет вставляться балка. Она должна иметь скошенный край. После установки гнездо с балкой заливается монтажной пеной.
В частном доме строительство перекрытия подразумевает изготовление наката. Это бруски, которые необходимы для будущего потолочного покрытия.
Особого внимания заслуживает вопрос звуко и теплоизоляции. Сразу две цели можно достичь с такими материалами: песок, шлак, керамзит, пенопласт, минвата, опилки. Не все из перечисленных материалов являются идеальным вариантом, так как «не дышат». Самым лучшим материалом считается минеральная вата, как вариант, прекрасно пропускающий через себя воздух.
На накате сначала располагаются гидроизоляционные материалы, после этого идет прослойка теплоизоляции.
Варианты перекрытий в деревянных домах
Бывают такие разновидности перекрытий:
- деревянные;
- железобетонные;
- металлические.
Но в современных конструкциях встречаются такие варианты перекрытия:
- безбалочные;
- кессонные;
- сборно-монолитные;
- газобетонные.
Для некоторых вариантов перекрытия необходимо применять горизонтальные лаги, другие требуют заводские плиты перекрытия, которые укладываются с помощью специальной грузоподъемной техники. Монолитные перекрытия заливают на месте. Сборно-монолитные конструкции – сочетание бетонного монолита с опорами балок. Кессонные перекрытия в собственных домах практически никогда не применяются.
Балочные перекрытия в частном доме
В балочных конструкциях базовая основа – балки, которые устанавливаются на равноудаленном расстоянии. На них укладываются материалы для заполнения. Это может быть дерево, железобетон или металл.
В собственном частном жилище чаще всего применяются перекрытия из деревянного материала, его применяют для:
- междуэтажных перекрытий – когда размер пролета пять метров;
- чердачных перекрытий –когда размер поверхности более шести метров, что касается металлических балок, они не имеют ограничений и могут применяться при произвольной ширине пролетов.
В основе деревянного перекрытия используются легкие породы деревьев. Сооружение балочного перекрытия включает в себя такие элементы:
- балки;
- наката;
- пола;
- утеплителя.
Основным преимуществом использования деревянного перекрытия является тот факт, что оно монтируется быстро и просто, без применения особых приспособлений. Не нужна строительная техника, а само покрытие получается недорогим и легким.
Недостатками деревянного покрытия есть то, что дерево является пожароопасным предметом, подвергается атакам микроорганизмов и склонно к образованию плесени.
Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
Монолитные перекрытия имеют большое количество преимуществ: ровная поверхность, которая не имеет стыков и швов. Для возведения таких перекрытий не нужна специальное оборудование. Процедура заливки перекрытий сложная и требует навыков. Для проведения такой процедуры необходимо подготовить такие инструменты и вещи:
- высококачественный цемент;
- щебенка или шлак;
- песок;
- арматура из качественного металла;
- армирующая сетка;
- деревянные доски;
- подпорки для опалубки.
Сперва выставляются вертикальные опоры, сверху укладывается фанера или подобный материал для заливки раствора. Необходимо сделать опалубку и залить бетон. В силу своей сложности и трудоемкости, данный вариант в многоэтажных частных зданиях практически никогда не используется.
Железобетонные плиты – еще один вариант для перекрытия. Это заводские материалы девятиметровой длины. Опорой для них являются несущие стены. Очень важна правильная укладка, чтобы избежать перекоса. Плиты бывают двух видов:
- пустотные;
- плоские безпустотные.
Укладка плит производится на жидкий раствор, который хорошо сцепляется с плитой. Зазоры необходимо тщательно заделать, а после этого всю поверхность заделать стяжкой.
Если частное владение малоэтажное и выполнено из газоблока, удобным и качественным способом перекрытия считается сооружение из газобетона. Их можно заказать по требуемому размеру непосредственно на предприятии. При монтировании между собой блоки сцепляются с помощью специальных разъемов или хомутов. Для перевозки материала необходимо нанять машину. В итоге задумка будет дорогостоящей, помимо оплаты за заказанный по размеру материал, необходимо оплатить перевозку, разгрузку, подъем и установку. Дешевле устанавливать перекрытие собственноручно в процессе возведения здания.
Металлическое перекрытие в частном доме
Бесспорно, металлические балки являются более долговечным материалом и могут служить без ограничений и проблем, какие возникают с деревянными конструкциями. Благодаря прочности материала, можно сэкономить площадь, сделав перекрытие минимальной толщины. Но при всей привлекательности и преимуществах, металлические перекрытия применяются нечасто. Чаще всего применяется деревянный вариант.
Промежутки между балками заполняют бетонным раствором или деревянными щитами. Итоговый вес конструкции будет такой: квадратный метр перекрытия будет иметь вес около четырехсот килограмм.
Металлическими балками можно покрыть пролеты значительных размеров. Преимуществом таких конструкций является их огнеупорность, невосприимчивость к микроорганизмам, плесени, термитам.
Недостатки данного рода строения в том, что участки, контактирующие с влагой, подвергаются коррозии. Чтобы этого избежать, проблемные места обматывают войлоком.
Чаще всего для таких сооружений применяется прокатный профиль. В процессе монтажа между балками укладывают железобетонные плиты, а сверху накрываются слоем шлака или железобетонным материалом.
Для подобного вида перекрытия используют:
- металлические уголки;
- железобетонные плиты;
- штукатурная сетка;
- материалы для гидроизоляции;
- настил из досок.
Ощутимым минусом данного варианта является необходимость использования специальной техники.
Из чего сделать перекрытие в частном доме
Проанализировав все возможные варианты изготовления перекрытий в приватном жилище, можно утверждать, что деревянное перекрытие по праву считаются одним из самых оптимальных для частного сооружения. В основе такой конструкции лежит только дерево: несущие балки и напольные доски. В несущие балки идет цельный брус или доска. Материал является доступным и может быть применен на любые стены: газобетон, кирпич или брус. Большинство домашних умельцев применяет именно этот материал.
Говоря о деревянных перекрытиях, следует выделить главные характеристики такой конструкции:
- стоимость – цена на дерево является доступной;
- долговечность – зависит от качества обслуживания и условий использования, как правило, это от тридцати до пятидесяти лет;
- сложность изготовления – считается средней степенью сложности, но не требует специального оборудования;
- пожаробезопасность – один из самых пожароопасных материалов, но понизить степень риска можно путем обработки поверхности дерева антипиренами;
- вес – конструкция считается легкой, примерный вес одного квадратного метра – сорок килограмм;
- обслуживание – необходимо применение защитных составов: от микроорганизмов, плесени, грибка.
Среди положительных сторон деревянного перекрытия можно назвать:
- экономичность – цена намного меньше других вариантов перекрытия;
- легкий вес – небольшой вес в сравнении с металлом;
- отсутствие необходимости отделки;
- простота монтажа – не нужна техника или особые знания для собственноручной установки;
- универсальность – возможность использовать такую конструкцию для здания из любого материала;
- возможность скрыть утеплитель – теплоизоляция скрывается за обшивочными досками.
Но у деревянного перекрытия есть и минусы. Остановимся на них:
- скрип – через некоторое время эксплуатации деревянная конструкция начнет издавать скрип;
- высокая пожароопасность – деревянные материалы подвержены горению, быстро загораются и поддерживают процесс;
- необходимость в дополнительном обслуживании – чтобы конструкция служила максимальное количество времени, необходимо обрабатывать защитными средствами и смесями;
- невысокая механическая прочность – материал поддается воздействию и может частично деформироваться;
- сложность в сооружении больших пролетов – невозможно применять данную конструкцию на поверхностях более пяти метров.
При возникновении вопросов о монтаже перекрытия в частном доме своими руками, можно посмотреть видео в конце статьи. Там найдутся ответы на все вопросы по теме перекрытия в частном доме.
Доказывает ли эта фотография, что одержимость Австралии МакМансионами зашла слишком далеко? Изображение двух домов, построенных так близко друг к другу, что их водосточные желоба становятся вирусными
- Изображение двух домов в Квинсленде с перекрывающимися водосточными желобами стало вирусным В свете этой проблемы Stockland изменила свою политику разработки приложений
Софи Танно Для Daily Mail Австралия
Опубликовано: | Обновлено:
Изображение двух домов, построенных так близко друг к другу, что их близость перекрывает их водосточные трубы, потрясло Интернет.
Дома стоят в поместье Ньюпорт к югу от Брисбена.
Житель Ньюпорта Карен Эванс решила сфотографировать свойства, заметив перекрывающиеся желоба.
Прокрутите вниз для видео


Изображение двух домов, построенных в такой непосредственной близости, их перекрытие водостоков стало вирусным
‘Мы слышали, что дома были очень близки друг к другу, поэтому думали, что посмотрим на некоторые существующие дома в поместье, — сказала г-жа Эванс курьерской почте.
«Это было слишком близко», добавила она.
Местный житель Ньюпорта нашел изображение настолько замечательным, что разместил его на странице Facebook на полуострове Редклифф.
Изображение привлекло большое внимание с 600 комментариями в основном от людей, которые были удивлены изображением.


Термин «Макмансион» был придуман во время разрастания городов в 90-х годах, когда крупные дома стали доминировать во внешнем пригороде.


Компания по развитию недвижимости Stockland с тех пор внесла изменения в заявки на девелопмент, чтобы гарантировать, что будущие дома не будут построены близко друг к другу (изображение)
Термин «Макмансион» был придуман во время разрастания городов в 90-х годах, когда большие дома начали доминировать во внешних пригородах.
Девелоперская компания Stockland с тех пор внесла изменения в приложения для застройки, чтобы будущие дома не строились так близко друг к другу.
В заявлении к публикации Stockland сказал: «На ранних этапах сообщества Stockland в Ньюпорте одобрение проекта позволило небольшому количеству соседних объектов построить одну и ту же общую границу в отдельных местах.
‘Мы узнали об этой проблеме в 2017 году и быстро изменили приложение для разработки на текущем и будущем этапах сообщества, чтобы устранить расстояние между соседними объектами.
Поделитесь или прокомментируйте эту статью:
,Отмеченные наградами китайские архитекторы Neri & Hu спроектировали перекрывающуюся землю / дом в Сингапуре, которая вмещает четыре семьи в трех поколениях. Две L-образные половины этого дома покрывают сад во дворе и два бассейна с водой. Дом, по словам архитектора, «говорит» о сложных отношениях между «я» и «коммуналкой», разделяя общественное и частное в пространственной демонстрации.
За фасадом регулируемых жалюзи из тикового дерева расположены спальни на первом этаже; Спальни отделены от окружающих коридоров с помощью экранов из белого дуба.Гостиная и столовая отделены раздвижными стеклянными дверями на первом этаже от центрального внутреннего двора. Остальные спальни, ванные комнаты и гостиные находятся в большом подвале ниже. По сути, дом во дворе является воплощением китайских представлений о жизни нескольких поколений и семейной жизни. Дом можно рассматривать как имеющий периферию и ядро, а ядро является центром для семьи, чтобы провести время вместе. Идея выглядит привлекательной и очень подходит для совместных семей, которые ищут большой, элегантный дом.
,
- Товары
- Клиенты
- Случаи использования
- Переполнение стека Публичные вопросы и ответы
- Команды Частные вопросы и ответы для вашей команды
- предприятие Частные вопросы и ответы для вашего предприятия
- работы Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимать технический талант
- реклама Связаться с разработчиками по всему миру
