Межэтажные перекрытия: виды конструкций и монтаж

Главные требования, предъявляемые к перекрытиям при строительстве дома, – это долговечность, низкая звукопроводность, прочность, повышенная водонепроницаемость, огнестойкость и жесткость. Все это касается и надподвальных, и чердачных, и, конечно же, перекрытий между этажами. Основные виды межэтажных перекрытий – это балочные монолитные железобетонные, монолитные безбалочные железобетонные и перекрытия из сборного ж/б настила. Наиболее часто используемые – это перекрытия по деревянным балкам.

Что такое перекрытия в строительстве и из чего состоят плиты

Ниже вы узнаете, что такое перекрытия в строительстве и в чем заключаются особенности их монтажа.

Перекрытия являются основными структурными частями здания. Удельный вес стоимости перекрытий и полов составляет 18-20% от общей стоимости дома.

Из чего состоят плиты перекрытия, используемые в строительстве? Перекрытия состоят из несущей части, передающей нагрузку на стены или отдельные опоры, и ограждающей, в состав которой входят полы и потолки. Перекрытия должны удовлетворять требованиям прочности, жесткости, огнестойкости, долговечности, звукоизоляции, теплоизоляции.

Какие материалы используют при устройстве межэтажных перекрытий? По материалу несущей части перекрытия бывают по деревянным и стальным балкам, а также железобетонные. Конструкции железобетонных межэтажных перекрытий разделяются на сборные, монтируемые из готовых элементов заводского изготовления, и монолитные, бетонируемые на месте возводимого здания.

Перекрытия между этажами деревянными балками и их размеры

Деревянные перекрытия состоят, как правило, из балок, являющихся несущей частью конструкции пола, межбалочного заполнения, предназначенного для звукоизоляции или теплоизоляции, и отделочного слоя потолка.

Верхним слоем межбалочного объема обычно являются звуко- и теплоизоляционные заполнители, нижним — поддерживающий изоляцию, называемый накатом.

В качестве деревянных балок перекрытия чаще применяют брусья из дерева прямоугольного сечения. Вдоль брусьев к их боковым граням прибивают черепные бруски для опирания на них наката. Бруски размером 40×50 мм покрывают антисептиком и прибивают к брусьям гвоздями d=4,5 мм, 1=125 мм через 300 мм.

Для межэтажных перекрытий деревянные балки применяют двух типов: БД — с черепными брусками, закрепленными с двух сторон, и БО с брусками, прибитыми с одной стороны.

Торцы балок скашивают для увеличения поверхности испарения влаги из балок и обеспечения воздушной прослойки между торцом балки и кладкой. Расстояние между слоями балок из брусьев принимают от 600 до 1100 мм.

Крепление деревянных балок перекрытия с видео укладки

В качестве наката, на который укладывают изоляцию, рекомендуется применять щиты. Существует два типа щитов для накатов: ЩС — со сплошным опиранием щита на черепные бруски или полки клееных балок и ЩП — с опиранием на балки с помощью поперечных планок.

Наряду с деревянными щитами применяют накаты из ребристых или пустотелых гипсовых или легкобетонных блоков, которые несколько тяжелее деревянных, но невозгораемые и устойчивые к загниванию. Для достижения необходимой звукоизоляции от воздушного переноса по накату делают глинопесчаную смазку толщиной 20-30 мм, поверх которой укладывают засыпку из шлака или сухого прокаленного песка толщиной 60-80 мм.

Засыпка и смазка повышают звукоизоляцию перекрытия. Смазка закрывает щели между досками накаток и неплотности в местах примыкания к балкам, засыпка из пористого материала поглощает часть звуковых волн.

Над холодными подвалами, подпольями и в чердачных перекрытиях засыпка является теплоизоляцией.

Конструкция пола по деревянному перекрытию состоит из дощатого настила из строганных шпунтованных досок. Крепление деревянных балок перекрытия выполняется гвоздями к лагам из пластин, укладываемых поперек балок на расстоянии 500-700 мм.

Под всей площадью пола, благодаря лагам, создается сплошная воздушная прослойка, которая сообщается с воздухом помещения через расположенные в полу по углам комнат решетки. Это обеспечивает вентиляцию подпольного пространства и удаление из него водяных паров.

При укладке деревянных балок перекрытия в местах пересечения лаг с балками используют упругие прокладки из двух-трех слоев рулонного материала или полужесткого оргалита, что повышает изоляцию перекрытия от переноса звуков.

Для уменьшения высоты перекрытий между этажами деревянными балками пол укладывают непосредственно по балкам, однако отсутствие лаг ухудшает звукоизоляцию и затрудняет выравнивание пола по уровню во время его укладки.

Щели между стеной и полом закрывают деревянными брусками фасонного профиля. Брусок, прибитый к полу, называют галтелью, к стене — плинтусом. Подполье в этом случае вентилируют через щелевой плинтус или вентиляционные решетки в плинтусах.

Нижнюю поверхность деревянных перекрытий — потолок — обивают листами сухой штукатурки или оштукатуривают по драни.

Для опирания концов деревянных балок на каменные стены в последних, как правило, оставляют гнезда. При проникании в холодное время года в гнезда наружных стен из помещения влажного воздуха водяной пар будет конденсироваться при прикосновении с холодными стенками гнезда. Поэтому при опирании деревянных балок на каменные наружные стены предусматривают защиту концов балок от конденсационного увлажнения и загнивания — обрабатывают их антисептиком — 3% -ным раствором фтористого натрия на длину 750 мм, а боковые поверхности концов балок для изоляции от них кладки оклеивают в два слоя толем на смоле. Гнезда для балок делают таких размеров, чтобы вокруг их концов оставались зазоры шириной 20-30 мм. Зазоры плотно заполняют раствором, что предохраняет концы балок от доступа к ним водяного пара из помещения. Торцы балок толем не склеивают, что дает возможность влаге испаряться из древесины, причем водяные пары выходят из гнезда наружу сквозь кладку.

Глубину заделки принимают равной 180 мм. Между торцом балки и кладкой должен быть оставлен зазор не менее 30 мм во избежание соприкосновения торца балки с кладкой и в целях обеспечения испарения из него влаги.

Видео «Перекрытия по деревянным балкам» поможет вам лучше понять технологию процесса:

Усиление и монтаж деревянных балок перекрытия

Для усиления деревянных балок перекрытия, чтобы увеличить их жесткость и устойчивость, концы балок заанкеривают (закрепляют) в стены. Стальной анкер одним концом прикрепляют к балке, а другой конец заделывают в кладку. Анкеры ставят через балку.

При опирании балок на внутренние стены их концы анкеруют и изолируют от каменной кладки двумя слоями толя. Исходя из звукоизоляционных и противопожарных соображений, зазор между балками и стенами гнезд заделывают раствором. Концы балок через каждые 3 балки связывают стальными накладками сечением 6×50 мм.

Для устройства перекрытия по деревянным балкам в санитарных узлах укладывают сплошной настил из шпунтованных брусков толщиной 50—60 мм, по настилу наклеивают гидроизоляционный ковер, а по нему настилают чистый пол, например, из керамических плиток или керамического гранита на слое цементного раствора, армируемого тонкой проволокой.

Снизу балки следует оставлять покрытыми для лучшего проветривания. Необходимо антисептировать все деревянные элементы перекрытия. Особенностью чердачных перекрытий по деревянным балкам является наличие теплоизоляции, укладываемой между балками.

При монтаже деревянных балок перекрытия снизу наката под штукатуркой устраивают пароизоляцию из рулонного материала, которая предохраняет древесину от загнивания при ее увлажнении в холодное время года вследствие проникания водяных паров из верхнего этажа в чердачное перекрытие.

В целях предохранения теплоизоляции чердаков от смещения и уплотнения при хождении по ней на балки укладывают доски в направлениях вероятного движения.

Устройство балочных монолитных железобетонных перекрытий

Балочные железобетонные перекрытия изготовляют из балок таврового профиля и заполнения между ними. В качестве заполнения применяют накат из гипсобетонных или легкобетонных плит толщиной 80 мм и длиной 395 мм, армированных деревянными реечками, брусковыми каркасами для междуэтажных перекрытий, или легкобетонных плит толщиной 90 мм и длиной 385 мм, армированных стальными сварными сетками для чердачных перекрытий. В целях изоляции от воздушного переноса звука зазоры между накатом и балками заделывают раствором, а по накату насыпают шлак или другой утеплитель.

Вместо наката применяют легкобетонные двухпустотные камни — вкладыши высотой 250 мм и длиной 195 мм. Зазоры между камнями и балками тщательно заполняют цементным раствором. Это повышает жесткость перекрытия и придает ему монолитность. Заполнение швов обеспечивает улучшение звукоизоляции.

Для возможности использования в балочных монолитных железобетонных перекрытиях при различных по величине полезных нагрузках одних и тех же типов балок устанавливают различные расстояния между их осями — 600, 800 и 900 мм при плитных накатах и 600 мм при заполнении из камней — вкладышей. При этом ширина плит-накатов соответственно составляет 510, 710 и 910 мм, вкладышей — 510 мм.

Теплоизоляцию в балочных перекрытиях помещают между балками, применяя в качестве теплоизоляции минераловатные плиты.

Элементы балочных перекрытий имеют относительно небольшой вес и поэтому их применяют на постройках, оснащенных кранами малой грузоподъемности — до 1 т.

Перекрытия монолитные безбалочные железобетонные и из сборного настила

В безбалочных железобетонных перекрытиях плиты толщиной 150-200 мм опираются непосредственно на колонны, в верхней части которых устроены уширения, называемые капителями.

Сетку колонн при безбалочном перекрытии принимают квадратной или близкой к квадрату с размером стороны 5-6 м.

Безбалочные монолитные железобетонные перекрытия применяют при больших нагрузках и при необходимости иметь гладкий потолок.

Железобетонные перекрытия в виде настилов используются в кирпичных домах. Для устройства перекрытий кирпичных домов применяют настилы высотой 220 мм с круглыми пустотами. Перекрытия в виде настилов состоят из плоскости или ребристых однотипных элементов, укладываемых вплотную и соединяемых друг с другом путем заполнения цементным раствором промежутков между ними. Уложенные вплотную один к другому элементы образуют сплошную конструкцию перекрытия, состоящую из несущей железобетонной части, звуко- и теплоизоляционного слоя и конструкции пола. Для перекрытий в виде настилов не требуется балок, опорами для настилов служат прогоны или стены.

Для устройства перекрытий из сборного железобетонного настила с пролетами 9 и 12 м применяют предварительно напряженные многопустотные настилы высотой 220 и 300 мм, а для покрытий — ребристые настилы типа «Т» и «2Т».

При устройстве железобетонных перекрытий в санитарных узлах в конструкцию перекрытия вводят гидроизоляционный слой. Для этого поверх настилов или панелей обычно наклеивают 1-2 слоя рубероида на битумной мастике. В местах примыкания к стенам или перегородкам гидроизоляцию поднимают кверху на 100 мм.

Чаще оклеенную гидроизоляцию перекрытий в санитарных узлах заменяют устройством цементно-песчаной стяжки толщиной 30 мм из цементного раствора состава 1:3. Цементно-песчаную стяжку затворяют на 3%-ном растворе алюмината натрия. Такая стяжка представляет собой вполне надежную и более простую защиту от проникания воды через перекрытие, чем оклейка рулонным материалом.

Применяют также гидроизоляционные стяжки из цементно-песчаных растворов с добавкой хлорного железа, которые снижают водопроницаемость.

В чердачных перекрытиях поверх железобетонных настилов или панелей укладывают сначала пароизоляцию из одного-двух слоев пергамина или толь-кожи на соответствующей мастике, а затем слой утеплителя. В качестве утеплителя, как правило, применяют шлак, керамзит или другие материалы. Для уменьшения веса и трудоемкости применяют утеплители — фибролит, плиты из ячеистых бетонов, минераловатные плиты и другие.

Источник: https://www.stroy-dom.net/?p=7709

(Visited 4 167 times, 1 visits today)

Видео: Межэтажные перекрытия

Как сделать перекрытие между этажами

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Монтаж балок из дерева

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.

Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

Межэтажное перекрытие своими руками: технология (фото и видео)

Межэтажное перекрытие — это одна из основных составляющих частей конструкции частного дома, поэтому от того, насколько качественным оно будет, зависит прочность всей конструкции. При работе над перекрытием строитель должен понимать, что оно должно быть настолько крепким, чтобы легко выдерживать свой собственный вес, а также вес всех внутренних перегородок и всей мебели, находящейся на этаже, вес хозяев дома. Оно должно быть крепким и ни в коем случае не прогибаться, дабы избежать риска обрушения.

От надежности межэтожного перекрытия зависит стойкость всей конструкции в целом.

Однако порой прогибов все-таки не удается полностью избежать, поэтому существуют нормы, при которых конструкция считается безопасной. Если перекрытие деревянное, то максимальный прогиб не должен быть больше 0,6%. Если речь идет о стальном перекрытии, то это максимальное число равняется 25%. Данная конструкция является ответственной за жесткость и устойчивость конструкции частного дома, поэтому поперечная жесткость междуэтажного перекрытия должна быть тоже максимально большой. Исходя из всех требований, стоит сделать вывод, что самостоятельно делать устройство перекрытия должен непосредственно специалист либо очень хорошо проинформированный человек.

Таблица расчета расстояния между балками при монтаже перекрытия.

Но и на этом функции перекрытия не заканчиваются! Сделав его, вы должны быть уверенными в том, что оно не только крепкое, но и полностью огнестойкое и перепады температур в комнатах либо же наличие камина не создадут пожар. Также по вашему желанию перекрытию можно добавить такие полезные свойства, как звукоизоляция, теплоизоляция, гидроизоляция.

Работа над конструкцией перекрытия должна проходить в соответствии с конструкцией и строением вашего дома, его стен, перегородок и фундамента. Это очень важно учесть и по возможности проконсультироваться со специалистами в данной области, если уж работы вы решили сделать самостоятельно.

К примеру, если ваши стены имеют каркасное строение, а фундамент — столбчатый, то постройка рухнет, если вы будете использовать перекрытия из железобетона.

Такие особенности работы, как эта, вы обязательно должны знать, прежде чем приступать к работе.

Какие требования к конструкции в целом?

Схема монтажа межэтажного перекрытия.

Пожалуй, для начала нам стоит разобраться в том, какие общие требования и правила существуют в отношении конструкции междуэтажных перекрытий, начиная с фундамента и заканчивая крышей. Давайте будем рассматривать их в таком порядке, в каком обычно ведется постройка здания. Конструкции домов бывают совершенно различными, поэтому мы для примера рассмотрим наиболее часто встречающуюся. Многие дома имеют в наличии подвальное помещение, поэтому первое межэтажное перекрытие будет подвальным. Оно отделяет подвал от самого первого этажа вашего частного дома.

Вернуться к оглавлению

Требования к подвальному перекрытию

Как вы уже наверняка догадались, именно на эту конструкцию приходится наибольший вес и нагрузка. В первую очередь это вес всех внутренних перегородок, а в том случае, если они являются несущими, то и вес всех предметов, которые опираются на эти несущие стены. Да и сам по себе первый этаж явно будет содержать очень тяжелые по весу элементы мебели (у многих людей именно на первом этаже находится камин и располагается кухня). Хотя при постройке нижнего перекрытия есть и положительные моменты, облегчающие работу: вес именно этой конструкции, каким бы он ни был тяжелым, помогает выдерживать сам фундамент, в отличие от межэтажных и чердачных перекрытий.

Схема межэтажного перекрытия с гидро- и звукоизоляцией.

Следует не забывать, что если подвал у вас не имеет отопления, то следует сделать качественную изоляцию тепла и пара. Пароизоляцию следует размещать на утеплитель, поверх него, так как диффузия водных испарений будет перемещаться из обогретого, теплого помещения первого этажа непосредственно в нижнюю, холодную подвальную комнату. При теплом подвале с отоплением инструкции по его постройке ничем не отличаются от обычного межэтажного перекрытия. Если рассматриваемое помещение имеет высокую влажность или предусматривает наличие протечек, следует оснастить эту комнату гидроизоляцией.

Вернуться к оглавлению

Междуэтажные перекрытия

Перекрытия, которые отделяют именно жилые комнаты друг от друга, называются межэтажными. Здесь очень важную роль играет то, какую именно конструкцию перекрытия вы выберете. Нужно установить точный баланс между собственным весом перекрытия и несущей выдержкой стен. Этому следует уделить особое внимание, так как часто бывают случаи, когда необходимо установить дополнительные несущие стены, для того чтобы существенно укоротить длину пролета. Также, возможно, потребуется отказаться от приобретения слишком тяжелой мебели.

Если вы любите спокойную, тихую обстановку, то в таких комнатах, как спальня, при желании вы можете установить звукоизоляцию. В ванной комнате не забудьте про гидроизоляцию, для того чтобы избежать накопления влажности в перекрытиях.

Вернуться к оглавлению

Чердачное перекрытие

Схема часторебристого межэтажного перекрытия.

Работа подобного перекрытия — отделять жилое помещение от чердака. Самое важное, что вы должны сделать при постройке этого перекрытия, позаботиться о наличии теплозащиты. Следует помнить, что утеплитель со временем может терять свои теплоизолирующие способности, поэтому он нуждается в защите от влаги. В этом поможет установка пароизоляции, которую следует расположить под утеплением. Если кровля у вас из металла, то слой утеплителя поможет избавиться от шумов.

Итак, с основными правилами и требованиями мы разобрались, теперь следует перейти к рассмотрению видов межэтажных перекрытий и инструктажу о том, как сделать перекрытие между этажами своими руками.

Итак, виды перекрытий:

• перекрытия, которые изготавливают из дерева;
• междуэтажные перекрытия из монолита;
• железобетонные, подлежащие сборке перекрытия.

Вернуться к оглавлению

Междуэтажные перекрытия из дерева и способ их установки

Состав межэтажных деревянных перекрытий можно описать так: опорные балки, подготовленный заранее черновой пол снизу (по желанию с теплоизоляционным материалом) и установленные сверху контррейки, именно по которым и укладывается пол из досок. Максимальная ширина пролетов по данному виду перекрытия — 5 метров. Рассчитав, какие нагрузки должно будет выдерживать деревянное перекрытие, можно выбирать параметры балок. Высотой они могут быть от 135 мм до 240 мм.

Схема деревянного перекрытия с разделенными балками.

Толщина начинается с 50 мм и доходит до 160 мм. Шаг при монтаже — 60, 85 либо же 100 см, в зависимости от выбранных размеров балки.

Устройство перекрытия берет свое начало с подготовки балок. Концы всех балок перед началом работы следует обрезать, соблюдая угол в 60 градусов. Далее эти участки следует подвергнуть обработке битумом, а затем просушить. Последовательность работы такова: сначала укладываются крайние, боковые балки, затем промежуточные. При работе соблюдается одинаковый шаг. Не забывайте о том, что вся конструкция должна быть ровной по горизонтальному уровню.

Если деревянная балка должна опираться на стену из кирпича, это возможно только при наличии в стене гнезда, специально оставленного при постройке стены. Минимальная глубина гнезда — 170 мм. Если при работе возникли пустые места между концами балок и стеной, их следует убрать с помощью цементного раствора. Для того чтобы укрепить перекрытие, повысить его несущую способность, каждую третью балку нужно укрепить анкерами.

Если балка крепится к стене из блоков, нужно сделать железобетонную перемычку. Ее устанавливают под самой балкой и вводят в стену на глубину минимум 175 мм. Балка вводится в стену аналогично предыдущему варианту. Сзади короба устанавливают утеплитель, сторону балки оснащают зазором, предназначенным для отвода влаги. Если стены из бревен, из брусьев или же из щитов, следует просто вырубать верхний венец.

Вернуться к оглавлению

Монолитное межэтажное перекрытие

Схема межэтажного бетонного перекрытия.

Такой вид перекрытия — это стальной каркас, который залили бетонной смесью. Пролеты таких перекрытий могут иметь длину, доходящую до трех метров. Первый этап работы — установка опалубки. Далее следует связать каркас из арматуры. Завершающий этап — послойное заливание плиты бетонной смесью. Демонтаж опалубки проводят минимум через 25 дней после заливки бетоном.

Если плита опирается на стену из кирпича, длина опирания вглубь составляет не менее 10 см. Утеплитель может быть только позади плиты. Если стена из газобетона, необходима специальная перемычка из железобетона. Минимальное введение вглубь — 90 мм.

Вернуться к оглавлению

Железобетонные перекрытия своими руками

Сборные плиты из железобетона производятся на заводе. Существуют разные виды блоков, но для строительства перекрытий более подходящими будут полнотелые и пустотные. Максимальный пролет — 9 метров.

Такой монтаж выполняется только с помощью автокрана. Укладка плит выполняется на густой раствор слоем до 22 мм. По желанию для большей стойкости крепится прут из арматуры. Он создан для упрощения выравнивания всей конструкции. Последний этап — заливка цементом швов.

Для усиления теплоизоляции и невозможности промерзания плит торцы швов заполняют минватой на 35 см вглубь. Там, где сборную плиту установить не представляется возможным, кладут полноценные перекрытия из монолита. При содействии с кирпичной стеной ввод в глубину должен быть не менее 135 мм. Утеплитель должен быть снаружи. Если стена газобетонная, нужна не только анкеровка, но и армопояс. Такой вид перекрытия может быть создан только специалистами.

основные виды и особенности устройства

Конструкция межэтажного перекрытия

Межэтажное перекрытие представляет собой несущую конструкцию, которую устраивают в доме между двумя помещениями, которые находятся вертикально. Таким образом, для верхнего помещения перекрытие служит полом, а для нижнего, соответственно, потолком. Это междуэтажное перекрытие может быть выполнено из различных материалов. Оно может быть деревянным, железобетонным, металлическим. Естественно, каждое из них должно отвечать различным инженерным требованиям, обладать запасом прочности и выдерживать нагрузку, как постоянную, так и временную. Устройство у каждого вида различное, так же как трудозатраты и стоимость.

Что побуждает выбирать систему пола?

У разных зданий разные требования, поэтому неудивительно, что не существует наиболее подходящего решения, подходящего для всех. Очевидно, что требования различаются в зависимости от типа использования, но есть также некоторые более тонкие вопросы, которые следует учитывать, и они выделены ниже.

Не следует забывать, что при рассмотрении предполагаемого использования может быть целесообразным обратить внимание на другое использование в будущем — многие решения из стали предлагают гибкость, которая может привести к высокому уровню устойчивости в течение всего срока службы здания.

[вверх] Простота и знакомство

Как правило, проектировщики должны выбирать самое простое решение, отвечающее требованиям проекта. Вообще говоря, самое простое решение также будет наиболее распространенным, и знакомство с ним упростит процессы проектирования, изготовления и монтажа, поскольку не требуется нового обучения.

В контексте систем стальных полов простота также означает меньшие трудозатраты и затраты. Например, простейшее решение — сплошная балка двутаврового сечения с перемычкой в ​​противоположность ферменной конструкции; меньше конструктивных элементов, меньше изготовления, меньше поверхностей, подлежащих противопожарной защите, и меньше времени на проектирование.

Стоит добавить, что эта философия «простое — лучшее» также распространяется на рамы в целом — простая скрепленная рама обычно будет более экономичным решением, чем, скажем, стойкая к моменту рама.

[вверх] Скорость строительства

Для некоторых проектов необходимость сокращения до минимума времени строительства (на месте) может играть определяющую роль. Действительно, время часто является одним из ключевых факторов при выборе стального решения. Потребность в скорости может быть вызвана, например, перерывами на каникулы в учебных заведениях или получением дохода (например, в зданиях розничной торговли).Это может привести к рассмотрению вариантов, которые минимизируют «мокрые» операции на месте (использование сборных перекрытий), минимизируют количество подъемных кранов и предоставляют рабочие площадки во время строительства (стальной профилированный настил) и не требуют подпорки между этажами.

[вверх] Интеграция услуг

Услуги, интегрированные в конструкцию перекрытия

Объем услуг, необходимых в здании, явно зависит от конечного использования — больницы являются очевидным примером здания с высоким уровнем обслуживания — и философии проектирования, принятой инженером по обслуживанию, например.грамм. с кондиционером, естественной вентиляцией и т. д.

Когда необходимо разместить много служебных каналов, может быть полезно принять решение для пола, которое обеспечивает плоский потолок, чтобы максимизировать гибкость при прокладке этих каналов под несущим полом. Эти воздуховоды также можно будет легко удалить и / или заменить для удовлетворения будущих потребностей.

Решения, обеспечивающие плоский потолок, также не позволяют использовать большие пролеты. Таким образом, альтернативой в здании, которое одновременно с высоким уровнем обслуживания и требует больших пролетных этажей, является интеграция услуг в пределах глубины балки (как показано справа), чтобы минимизировать общую глубину несущего этажа и зоны обслуживания.

[вверх] Потребность в приспособляемом пространстве

Открытая площадь пола, обеспечивающая гибкость и адаптируемость пространства

Одним из давно признанных преимуществ конструкции из стального каркаса является ее способность преодолевать значительные расстояния. Это особенно верно, когда принимаются композитные решения, учитывая эффективность этой формы строительства. Эта способность перекрытия позволяет свести к минимуму количество внутренних несущих стен и колонн — можно создать открытые пространства пола или использовать ненесущие перегородки (которые легко перемещать) для формирования (временных) отдельных участков.Адаптивность может быть более устойчивой, чем модная в настоящее время тема деконструкции, для которой сталь также подходит. В последние годы ряд офисных зданий со стальным каркасом был реконструирован для размещения жилых единиц.

[вверх] Требования к дневному освещению

«Глубокие» планы этажей могут означать, что, например, офисные работники находятся далеко от естественного освещения. Тогда решения с длинными пролетами могут быть не самым подходящим решением для определенных ситуаций, скорее, конструкция с короткими пролетами (например, с использованием неглубоких полов) с внутренним атриумом может обеспечить более подходящую внутреннюю среду.Дизайнер должен искать лучший компромисс.

[вверх] Эстетика

Если используются подвесные потолки, то эстетика потолка данной конструктивной системы перекрытий явно не имеет значения. Тем не менее, ряд клиентов в последнее время искали открытые перекрытия, открытые в первую очередь для того, чтобы обнажить тепловую массу пола. В этом случае потолок также должен быть привлекательным визуально. В некоторых случаях присутствие выступающих балок, прерывающих перекрытие, может не приветствоваться, хотя также верно, что может быть желательна выраженная структура.Поэтому в зависимости от конкретных требований может быть уместен ряд вариантов со стальным каркасом.

[вверх] Акустика

Динсгейт, Манчестер — офисная техника в многоквартирном доме

Скорость, с которой они могут быть построены, в сочетании с отличными эксплуатационными характеристиками, была одной из причин, по которой стальные конструкции с композитными полами сыграли такую ​​центральную роль в бума на рынке многоэтажных офисов в Великобритании в конце 1980-х годов. и 1990-е годы.Когда несколько лет спустя дизайнеры захотели перенести эту технологию в жилые дома, было признано, что, возможно, самая большая разница в требованиях связана с акустикой.

Хорошая детализация необходима, чтобы избежать проблем с флангом, когда звук распространяется вокруг барьера (например, пола), проходя через прилегающую стену. Пример, в соответствии с руководством, предоставленным в SCI P372, показан ниже. SCI также разработала инструмент прогнозирования акустических характеристик для разделения полов и стен, чтобы помочь дизайнерам и архитекторам.

В настоящее время многие многоквартирные дома построены с использованием стальных каркасов с сочетанием хорошей деталировки и запатентованной продукции, используемой для фальшполов и т. Д., Обеспечивающих необходимый уровень производительности. Динсгейт в Манчестере был одним из первых примеров такой «передачи технологии» (см. Справа).

[вверх] Огнестойкость

Требования к огнестойкости зависят от назначения и высоты (этажности) здания.Обычно от 60 до 120 минут. Наиболее распространенным решением, принятым для обеспечения огнестойкости, является защита стальных элементов, чтобы они оставались при достаточно низкой температуре (учитывая, что некоторая потеря прочности стали при повышении температуры допустима, поскольку нагрузки при пожаре меньше, чем нагрузка окружающей среды). Часто используются вспучивающиеся покрытия (вещества, подобные краске, которые расширяются с температурой, образуя изоляционный слой). Если стальные элементы заделаны в бетон, это может обеспечить необходимую изоляцию.Другие варианты включают защиту доски и использование цементного спрея.

В качестве альтернативы, когда применяется подход «пожарной техники», стальные элементы проектируются таким образом, чтобы они были достаточно прочными, даже если прочность материала была потеряна из-за воздействия огня, чтобы выдерживать соответствующие уровни нагрузки. Доступно подробное руководство, основанное на полномасштабных пожарных испытаниях целых зданий (SCI P375)

[вверх] Тепловая масса

Открытые бетонные полы опираются на стальные балки и используются для обеспечения тепловой массы

Обеспечение достаточной тепловой массы является важной частью решения с низким энергопотреблением.Масса обеспечивает теплоотвод, который поглощает тепло в течение дня, а затем в сочетании с естественной вентиляцией тепло отводится в более прохладное ночное время. Композитные плиты перекрытия могут даже иметь встроенные водоводы для облегчения продувки. Важно, чтобы тепловая масса была открыта — поэтому подвесные потолки могут быть проблемой, как и гипсокартон, прикрепленный мазками к массивным стенам. Горизонтальные элементы (перекрытия) намного эффективнее обеспечивают массу, чем вертикальные элементы.

При принятии решения о необходимой массе важно учитывать структуру размещения здания. Массивные конструкции могут поглощать много тепла, но они также обеспечивают инерцию, когда требуется, чтобы здание быстро нагревается. Существует распространенное заблуждение, что лучше всего очень массивное здание.

[вверху] Жесткость пола

Жесткость необходима для обеспечения правильного поведения пола с динамической точки зрения, тем самым обеспечивая комфорт пользователя. Это сложный вопрос, поскольку реальная проблема заключается в том, как пол реагирует (с точки зрения ускорения), и это функция ряда переменных, включая жесткость и мобилизуемую массу.Традиционный подход, который считается грубым, к проектированию пола, который реагирует приемлемо, состоит в том, чтобы проверить его собственную частоту и сравнить ее с предельным значением (которое является функцией массы пола). Рекомендуется более тщательный подход, который часто дает хорошие, т.е. менее консервативные, но удовлетворительные результаты. См. SCI P354.

Также доступен веб-калькулятор отклика пола, который позволяет проектировщикам немедленно оценить динамический отклик напольного покрытия.Программное обеспечение сообщает о результатах примерно 19 000 компоновок сетки пола, нагрузки и размера пролета, которые были исследованы с помощью анализа методом конечных элементов. Результаты этого программного обеспечения обеспечивают улучшенное предсказание динамического отклика по сравнению с «ручным методом» в SCI P354. Программное обеспечение можно использовать для изучения полных или частичных планов этажей, сравнивая альтернативные варианты расположения балок.

Требуемое поведение зависит от функции данного здания / помещения.Некоторые применения менее устойчивы к движениям пола (например, операционная). Некоторые виды использования (например, спортзал в офисе) с большей вероятностью вызовут проблемы и требуют особого внимания.

[вверх] Деконструкция

В последние годы ведутся серьезные споры о деконструкции. Возможность демонтировать здание и снова использовать компоненты в другом месте явно привлекательна с точки зрения устойчивости, и сталь поддается такому решению. С этим подходом связаны некоторые логистические проблемы (как найти «использованный» компонент, который соответствует вашим потребностям), но их, несомненно, можно преодолеть с помощью правильных драйверов.Также могут возникнуть проблемы, связанные с эффективным использованием материалов — объединение материалов в составные формы конструкции позволяет максимально использовать различные атрибуты отдельных материалов, но может затруднить их разделение для повторного использования.

В будущем, безусловно, будет на повестке дня разборка.

[вверх] Стоимость

Как отмечалось выше, если драйверы для конкретного проекта не предполагают принятие более сложной альтернативы, тогда следует выбрать самое простое решение, которое обычно оказывается наиболее экономически эффективным.

Стоимость — это основополагающий фактор при выборе системы каркаса и пола. В конце 2016 года BCSA и Steel for Life поручили AECOM провести серию сравнений затрат для офисных, образовательных, жилых / многофункциональных, торговых и промышленных зданий на основе конкретных типов зданий. Выбранные здания изначально были частью исследования Target Zero, проведенного консорциумом организаций, включая Tata Steel, AECOM, SCI, Cyril Sweet (теперь Currie & Brown) и BCSA в 2010 году, чтобы предоставить рекомендации по проектированию и строительству экологически безопасных, низко- и малоэтажных зданий. здания с нулевым выбросом углерода в Великобритании.

Сравнения затрат, представленные в серии «Costing Steelwork», обновляют модели затрат, разработанные для проекта Target Zero, и предоставляют актуальные данные о стоимости альтернативных решений каркаса, рассматриваемых для каждого из пяти типов зданий.

Сравнительные исследования затрат показывают, что для ряда типов зданий, на схожей основе, решения для стальных каркасов и перекрытий весьма конкурентоспособны. Исследования также подчеркнули важность учета общей стоимости здания, а не только стоимости структурного каркаса, поскольку выбор структурного каркаса и конфигурации пола будет иметь соответствующие воздействия на многие другие элементы, включая каркас, крышу и внешнюю облицовку.

[вверх] Преимущества различных напольных покрытий

[вверх] Варианты перекрытий

[вверх] Композитные плиты

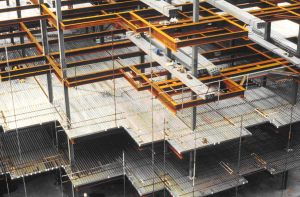

Настил на стальной раме

Композитные плиты, состоящие из слегка армированного бетона, отлитого на профилированном стальном настиле, являются вариантом, независимо от того, расположены ли балки вниз или интегрированы в глубину плиты для конструкции неглубокого перекрытия. Плиты обычно армируются с помощью верхнего слоя сетки и, иногда, дополнительных стержней в желобах (обычно для более длительных периодов огнестойкости и больших нагрузок).Также можно использовать армирование волокном. Пролет до 4,5 м достигается при использовании трапециевидного настила (глубина 80 мм). Существуют также некоторые так называемые глубокие профили настила (глубиной более 200 мм), которые могут охватывать 6 м или около того без подпорки во время строительства.

Композитные плиты — отличный выбор, когда важна скорость строительства. Связки настила поднимаются на стальную конструкцию для распределения вручную. Количество необходимых крановых подъемников по сравнению с альтернативой сборному железобетону значительно сокращается.Возможность складывать элементы настила в связки также сокращает время и расходы на транспортировку.

Во время строительства настил дает другие преимущества с точки зрения использования в качестве рабочей площадки для хранения материалов. При правильной ориентации и закреплении на стальных балках он может удерживать их от поперечного изгиба при кручении. См. SCI P300.

Композитные напольные системы

В конечном состоянии ребра настила служат в качестве образователей пустот в плите, тем самым снижая вес конструкции перекрытия за счет преимуществ, которые она может иметь.Также возможно подвешивать службы к перекрытию композитной плиты с помощью анкеров, которые предназначены для вставки в профиль настила.

Для контроля уровня бетона во время строительства можно использовать ряд методов. В принципе, бетонная глубина может оставаться постоянной или верхняя поверхность может оставаться ровной. В зависимости от того, какой из них будет выбран, вес бетона будет варьироваться, поэтому важно, чтобы дизайнер четко общался с командой сайта. См. SCI AD410. Также доступны дополнительные инструкции по установке металлического настила.

Когда требуется открытый потолок — для воздействия на тепловую массу — можно использовать теплопрозрачный подвесной потолок. Дополнительная площадь поверхности перекрытия, создаваемая настилом (в отличие от плоской бетонной поверхности), может быть полезной.

[наверх] Сборные блоки

Монтаж сборных плит перекрытия на стальной раме
(Изображение любезно предоставлено компанией Severfield (Design & Build) Ltd.)

Сборные железобетонные блоки могут использоваться в сочетании со стальными балками.Агрегаты могут быть сплошными или полыми, с коническими или отвесными концами. Обычно они предварительно напряжены. Балки также могут быть конструктивно соединены с блоками перекрытий, чтобы сделать их «составными», при условии соблюдения определенных правил детализации, чтобы гарантировать, что стальная секция и бетон (покрытие на месте плюс сборные блоки) действуют вместе. SCI P401 дает дополнительную информацию по этому поводу.

Полы из сборных элементов имеют ряд преимуществ. Возможность перекрытия блоков такова, что расстояние между второстепенными балками может быть увеличено (по сравнению с использованием традиционных профилей настила).Система строительства наиболее эффективна для решеток колонн размером примерно 9 м на 9 м. В квартирах предусмотрен плоский потолок.

Для полуоткрытых помещений, таких как автостоянки, сборные железобетонные элементы могут быть более долговечной альтернативой, чем стальной настил (хотя при правильной деталировке и покрытиях, безусловно, можно использовать настил в таких приложениях).

Сборные полы

[вверх] Балочные перекрытия

Профнастил трапециевидный на балки перекрытия

Наиболее распространенный типа составного пучка является одним, где композитной плита сидит на вершине отбортовки луча, связанный с использованием через палубу приварена сдвиг шпильки.Эта форма строительства имеет ряд преимуществ — настил действует как внешнее армирование на этапе композитного монтажа, а на этапе строительства — как опалубка и рабочая площадка. Он также может обеспечивать поперечное ограничение балок во время строительства. Настил поднимается на место пучками, которые затем вручную распределяются по площади пола. Это резко снижает подъемные силы крана по сравнению с альтернативой на основе сборных железобетонных изделий.

Дополнительные указания по практическим аспектам размещения настилов можно найти в руководстве по передовой практике SCI P300.

Другой распространенный тип композитной балки — это балка, в которой, как и в случае с традиционным несложным стальным каркасом, сборная бетонная плита располагается поверх верхней полки стальной балки. Эффективный диапазон пролета для этого типа решения составляет от 6 до 12 м, что делает его конкурентом ряда вариантов бетонных полов. Особая детализация требуется для соединения, работающего на сдвиг, когда используются сборные железобетонные элементы, чтобы корпус сборных элементов мог быть подвижен как часть бетонного прижимного фланца.См. SCI P401 для получения дополнительной информации.

[вверх] Балка длиннопролетная

Существует ряд вариаций идеи балок перекрытия для удовлетворения потребностей в длинных пролетах. Использование длиннопролетных балок дает ряд преимуществ, включая гибкость внутреннего пространства без колонн, снижение затрат на фундамент и сокращение времени возведения. Многие решения с большим пролетом также хорошо адаптированы для облегчения интеграции услуг без увеличения общей глубины пола.

[вверх] Полы неглубокие

Система USFB
(Изображение любезно предоставлено Kloeckner Metals UK Westok)

Мелкие этажи предлагают ряд преимуществ, таких как минимизация общей высоты здания для заданного количества этажей или максимальное количество этажей для заданной высоты здания.Кроме того, достигается плоский потолок — отсутствуют перерывы, характерные для балок нижнего этажа, — что дает полную свободу для распределения услуг под полом. Эти преимущества следует рассматривать в контексте данного проекта, чтобы определить, когда они наиболее подходят.

Неглубокие перекрытия достигаются за счет размещения плит и балок в одной зоне. Это достигается за счет использования асимметричных стальных балок с более широким нижним фланцем, чем верхний фланец, что позволяет плите располагаться на верхней поверхности нижнего фланца с надлежащей опорой, а не на верхней поверхности верхнего фланца, как это бывает с балками нижней стойки.Плита перекрытия может быть в виде сборной бетонной плиты или композитной плиты с металлическим настилом (может использоваться как неглубокий, так и глубокий настил). Дополнительным преимуществом является то, что некоторые формы конструкции неглубокого перекрытия по своей сути обеспечивают композитное взаимодействие между балками и плитой, тем самым повышая эффективность конструкции.

Доступен ряд решений для неглубоких полов, в том числе сверхмалые балки перекрытия (USFB) от Kloeckner Westok и решения для тонких полов ArcelorMittal.

•

  USFB с сборными плитами из холлокора
  (Изображение любезно предоставлено Kloeckner Metals UK Westok)

•

  USFB с глубоким настилом
  (Изображение любезно предоставлено Kloeckner Metals UK Westok)

Kloeckner Metals UK Система USFB компании Westok состоит из неглубокой и асимметричной ячеистой балки Westok с арматурой, проходящей через ячейки для крепления плиты к балке.Эта простая деталь обеспечивает простую и экономичную деталь непропорционального обрушения, а также используется для сопротивления скручиванию в конечном состоянии. Для композитных плит с металлическим настилом арматура размещается в желобах металлического настила. В случае пустотных плит арматура размещается в альтернативных сердцевинах сборного элемента. Чтобы ограничить верхний фланец USFB на нормальном этапе, бетон на месте следует заливать заподлицо с верхним фланцем или поверх него; в этом случае рекомендуется минимальное покрытие 30 мм.

Поперечное сечение USFB
(Изображение любезно предоставлено Kloeckner Metals UK Westok)

USFB изготовлен из стандартных прокатных профилей и доступен с шагом в 1 мм. Как правило, они имеют глубину 150-300 мм, размеры и дизайн рассчитываются с использованием свободно доступного программного пакета Westok Cellbeam на основе требований каждого отдельного проекта, решетки пола и т. Д.Программное обеспечение выполняет все необходимые проверки конструкции, включая проверку на кручение на этапе строительства. USFB могут экономично пролетать до 10 м со структурной глубиной, которая очень выгодна по сравнению с R.C. плоские плиты. Таким образом, они популярны во многих секторах, особенно в образовании, коммерции и жилом секторе.

«Plug Composite Action» может быть задействовано для USFB, что было продемонстрировано с помощью полномасштабных лабораторных испытаний, для дальнейшего повышения пропускной способности секции.Для мобилизации «Plug Composite Action» необходимо принять следующие детали:

• Плиты из композитных материалов с металлическим настилом: бетонные плиты вровень с верхним фланцем или над ним
• Сборные железобетонные изделия, как правило: минимальный верхний уровень 50 мм с верхним фланцем или над ним
• Пустотные блоки: каждые 2 ядра ^и выломаны, заполнены бетоном и армированы через ячейку
• Монолитные плиты перекрытия: бетонный бетон на уровне (или выше) верхнего фланца

[вверх] Ресурсы

• SCI P287, Проектирование композитных балок с использованием сборного железобетона, 2003 г. (Обновленная версия этой публикации, соответствующая Еврокоду, P401, доступна в SCI)
• SCI P354, Расчет полов с учетом вибрации.Новый подход, переработанное издание, 2009 г.
• SCI P372, Акустическая обработка стальных конструкций, 2008 г.
• SCI P300, Композитные перекрытия и балки с использованием стальных перекрытий: передовой опыт проектирования и строительства (пересмотренное издание), 2009 г.
• SCI P375, Расчет огнестойкости зданий со стальным каркасом, 2012 г.
• SCI P401, Расчет композитных балок с использованием сборных железобетонных плит в соответствии с Еврокодом 4, доступен в SCI
• SCI AD410, Заливка бетона до постоянной толщины или до постоянной плоскости, 2017
• SCI Инструмент прогнозирования акустических характеристик для разделения полов и стен
• Калькулятор реакции пола

[вверху] См. Также

,

СОЕДИНЕНИЯ ДЛЯ ПРЕДВАРИТЕЛЬНЫХ ПЛИТ НАПОЛЬНОГО ПОЛА

Соединение плит перекрытия по существу состоит из компрессионного шва в несущей поверхности. Длина подшипника должна быть не менее 75 мм, чтобы избежать скола краев.

Чтобы предотвратить возникновение короткого замыкания, плиту необходимо привязать к балке.

Соединения в пустотелой плите:

Проблема с пустотными плитами заключается в том, что в плите нет выступающей арматуры, поэтому требуется фрикционная стяжка.Верхние части некоторых стержней снимаются и подготавливаются к установке стержней площадки, выступающих из балки. Наконец, зазор на концах плиты и балки заполняется так, чтобы между двумя компонентами была положительная связь.

Соединения в двутавровых плитах:

Усилие стяжки в плитах с двойным тройником обеспечивается во временной ситуации путем сварки двух плит вместе. Эта стяжка предотвращает разъединение балки и плиты во время операции стяжки монолитного бетона.

Сначала в опоре устанавливается резиновая опора. Когда плита находится в положении, производится сварное соединение. Сверху плиты кладут арматуру. Он должен совпадать с выступающими стержнями. В завершение заливается монолитный бетон.

,
