Пирог межэтажного перекрытия по деревянным балкам
Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.
Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.
Типы конструкций для деревянного межэтажного перекрытия
Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.
Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.
Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.
Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.
В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.
Утепление перекрытия
Важные нюансы, которые необходимо учесть до начала работы:
- Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.
- Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
- Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

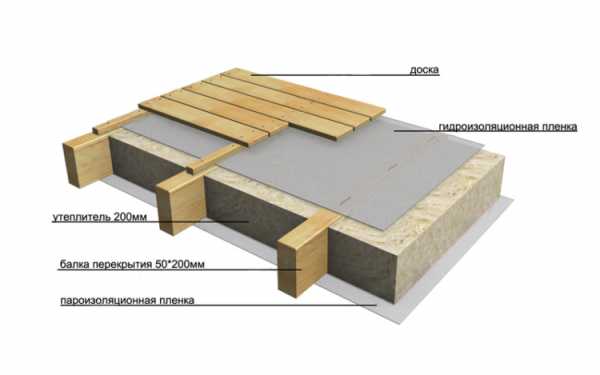

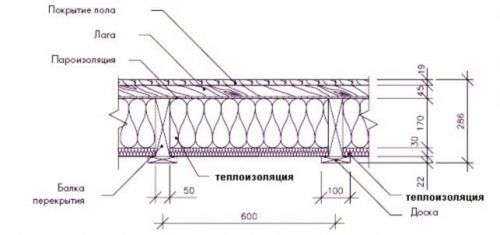

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

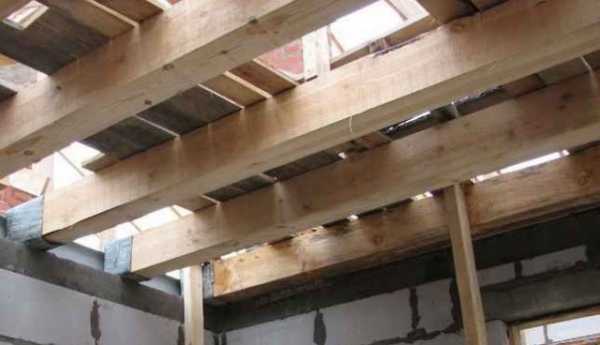

- Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
- Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».
- Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.

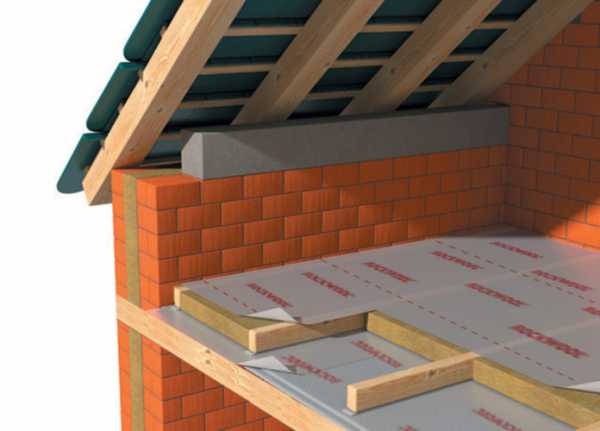

- После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
- По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.
- Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
- После чего можно осуществлять чистовую отделку потолка выбранными материалами.
kakpotolok.ru
Пирог деревянного перекрытия между этажами
Правила обустройства пирога пола первого этажа по деревянным балкам
Перекрытие первого этажа необходимо выполнять с соблюдением технологий для «теплого» пола. Благо, на деревянных балках возможно, не крадя заветные высоты потолков помещения, сделать пирог пола утепленным.
Преимущества и недостатки деревянных конструкций
Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:
- обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
- для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
- бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.
Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон
- при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
- более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;
Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.
- декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.
Использование балок на втором этаже в интерьере
Есть и недостатки, на которых тоже необходимо остановиться:
- дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
- имеет наименьшую огнеупорную способность;
- конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.
Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.
Конструкция перекрытия
Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.
- Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
- В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
- Кирпичные столбы, на которых лежат деревянные балки перекрытия.

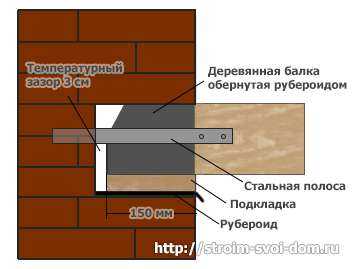

- Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
- Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
- Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
- Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
- Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.
При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.
Технология создания утепленного пирога по балкам
С составными элементами и слоями первого этажа ясно. Теперь следует рассмотреть процесс монтажа и нюансы каждого из слоев.
Подготовка грунта должна выполняться еще в процессе постройки дома, до начала работ по обустройству перекрытия.
- Внутри ленточного фундамента снимается слой почвы с растительностью на глубину в 15-20 см. При этом можно делать локальные снятия почвы в местах установки столбов.
- Неровное основание выравнивается песком с влажностью не более 4%. Поверх песка засыпается сухой грунт по уровню снятой почвы и тщательно утрамбовывается.
- Засыпное основание увлажняется и в его структуру нужно вмять щебень или гравий глубиной в несколько сантиметров.
- Поверх насыпного грунта должен быть слой из песчано-щебневой смеси, которая уплотняется и трамбуется.
Внимание! Выполнение замены мягких слоев почвы необходимо заранее, потому что щебень и песок на поверхности утрамбуются со временем и образуют устойчивую поверхность под укладку кирпичных столбов.
Кирпичные столбы под балки
На утрамбованной поверхности грунта под места столбов должен укладываться слой гидроизоляции из рубероида. На гидроизоляционный слой выстраиваются столбы из кирпича, на которые будут укладываться брусья для перекрытий.
Выполнять гидроизоляционный слой желательно и между столбами, чтобы влага не смогла проникнуть в подпольное пространство.
Кирпичные столбы необходимо выстроить по уровню фундамента, потому что брусья будут лежать на фундаменте, а столбы — выполнять упрочняющую функцию.
Расстояние между столбами должно быть в 70-100 см в одном ряду, а между рядами — в 180-220 см. Брусья используют сечением в 150х150 мм.
Установка лагов
Лаги укладывают перпендикулярно падающему свету, чтобы финишное покрытие лежало вдоль окон. Если солнечные лучи по направлению досок, то щели между ними видны лучше.
Система опор под чистовой пол
Первым делом кладут крайние с установлением зазора в 2-3 см от стены. Впоследствии укладываются промежуточные.
Для опор под чистовое покрытие используют бруски сечением 150х50 мм, которые крепятся на балки угольниками. При правильной установке предыдущих элементов конструкции по уровню, бруски будут укладываться быстрее и проще. При этом все равно необходимо проверять уровень правилом от 2 метров, потому что могут быть индивидуальные дефекты у брусков.
Черепные бруски и черновой пол
Использование утеплительного материала, не используя черновые полы, невозможно.
Устанавливается черновой пол из необрезных досок или фанеры низкого сорта на вкрученные в черепные бруски сечением в 4х4 см.
Крепятся черепные бруски либо с нижней торцевой стороны поперек, либо с нижней боковой стороны между лагами продольно ним. Второй вариант предпочтителен потому, что такой способ крепления позволяет обеспечить прочность конструкции.
Поверх черепных брусков укладывается черновой пол из досок в 20 мм и на них слой пароизоляции. Таким образом, при креплении черепных брусков в 4 см и досок в 2 см остается 7 см из 9 на утеплительный материал. Как уже упоминалось, класть утеплитель без зазора вровень с верхней торцевой стороной брусков – не дать вентилировать воздуху над ним.
Утеплительный контур
Рулонная минеральная вата

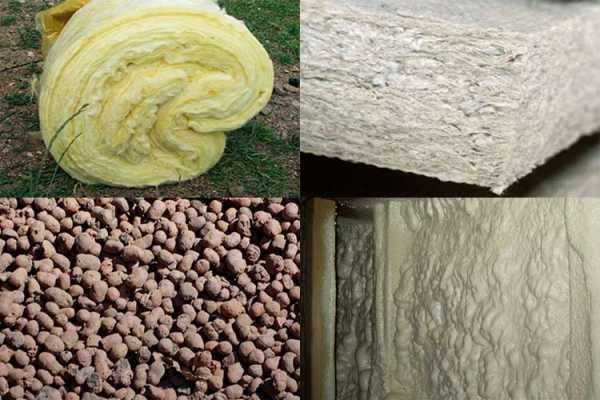

В качестве утеплителя можно использовать различные материалы. Самым распространенным и популярным материалом является минеральная вата. Стоит отметить несколько нюансов укладки плит минеральной ваты.
- Есть различные толщины минеральной ваты. Лучше использовать теплоизоляционный контур из плит минеральной ваты в 2 слоя, а не в 1. Это позволит верхним слоем плит перекрыть места стыков нижнего слоя.
- При необходимости утепления 7 см из 9 оставшейся высоты досок можно использовать плиты различных толщин в 45 и 30 мм.
- При выборе минеральной ваты как утеплительного материала стоит обратить внимание, что имеется стандартная ширина материала в 61 см. Таким образом, бруски можно устанавливать с шагом в 60 см, чтобы не пришлось надрезать плиты.
- При использовании другого шага стоит учитывать, что надрезать плиты по ширине нужно на 1 см шире, чтобы материал заходил между досками с упором на боковые стороны.

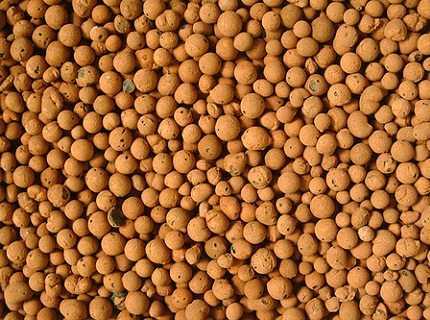

Важно! Если использовать керамзит в качестве утеплителя, то при той же толщине утеплительного слоя теплозащитные свойства будут в 2 раза меньше.
Изоляционные слои
Утеплительный материал должен быть защищен от попадания влаги и воды с верхней стороны помещения, потому укладывают гидроизоляционный слой.
В качестве гидроизолятора можно использовать полиэтиленовую пленку. Укладываются листы внахлест друг другу на 20-25 см и закрепляются строительным скотчем.
Чистовые полы
Чистовые полы могут быть из шпунтованной доски. При шаге опорных брусков в 60 см, удобных для укладки минеральной ваты, будет оптимальным толщина досок в 35 мм. При использовании меньшего шага можно использовать меньшую толщину досок.

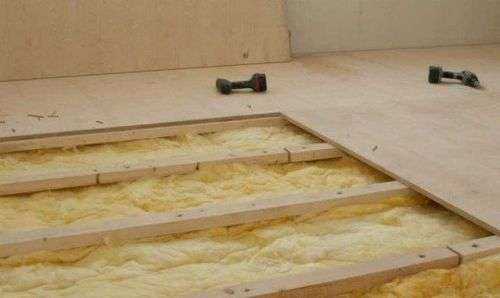

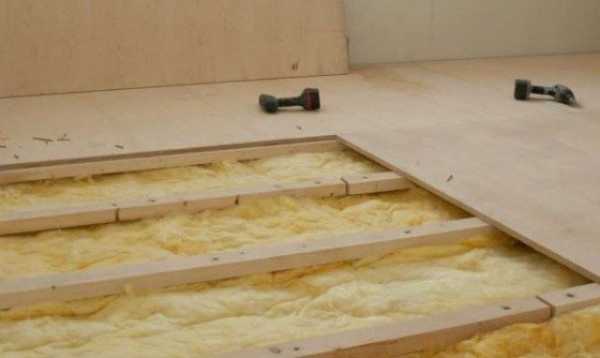

Поверх брусков можно класть фанеру или плиты ОСБ толщиной в 16-20 мм, поверх которых финишное покрытие.
Пирог пола по балкам первого этажа имеет многослойную структуру. Чтобы деревянные конструкции прослужили должный срок, необходимо соблюсти технические правила укладки каждого из слоев.
Как сделать межэтажный «пирог» в деревянном перекрытии
Добрый вечер! Подскажите, пожалуйста, хочу над гаражом сделать комнату, лаги потолка деревянные. Какую плёнку постелить (есть армированная полиэтилен, изоспан В, изоспан F, изоспан АМ, и ещё другой. Как сделать межэтажный «пирог» (снизу гараж, сверху тёплая комната). Во второй части здания на первом этаже планирую пол по грунту (подушка, термит, стяжка, водяной тёплый пол, стяжка, покрытие), а вот как сделать «пирог» в деревянном перекрытии в этой части здания, путаюсь. В интернете начитался, что каша в голове.
Ответ эксперта
Особой сложности утепление и звукоизоляция верхнего этажа не представляет. Можно использовать любые подходящие материалы, важно только соблюдать технологию и не забывать о рекомендациях опытных мастеров.
В Вашем случае надо будет обязательно обработать балки и доски перекрытия средствами, которые препятствуют гниению и образованию плесени. После этого на них укладывают гидроизоляцию. Конечно же, лучше использовать не простую полиэтиленовую плёнку, а материал с хорошими дифузионными способностями, например, упоминаемый Вами Изоспан.
Поскольку требуется сделать «пирог» утеплителя в перекрытии внутри здания, то лучше всего брать Изоспан В – он имеет подходящие характеристики и вполне приемлемую стоимость. Конечно, мембрана с маркировкой АМ обладает более высокой прочностью, но для Ваших целей её использование избыточно и приведёт лишь к дополнительным тратам. Не забудьте о том, что плёнка должна быть уложена таким образом, чтобы отводить влагу, поэтому её ориентируют ворсистой стороной к теплоизоляции. Важно проклеить все стыки скотчем – пароизоляция должна быть сплошной и не иметь повреждений и разрывов.

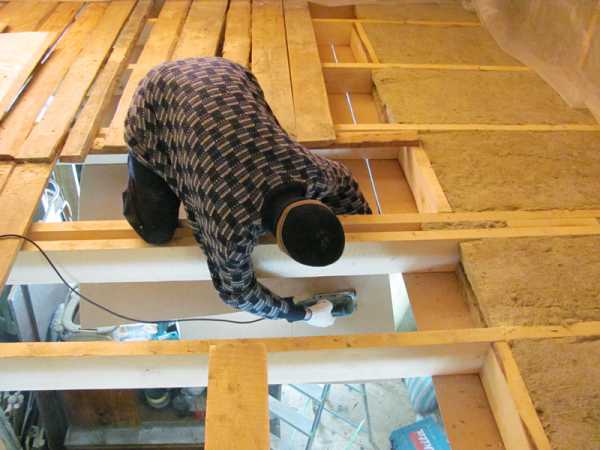

Следующий этап – укладка утеплителя. Вы можете использовать как плиты минеральной ваты, так и любые рулонные материалы. Поверьте, фантастические возможности теплоизолятора того или иного бренда сильно преувеличены. Важно только чтобы толщины его слоя было достаточно для условий Вашего проживания. В средней полосе России более чем достаточно будет 20 см утеплителя при условии постоянного отопления.
Далее теплоизоляционный материал необходимо укрыть всё той же пароизоляционной мембраной Изоспан В, гладкой стороной вверх. Как и в предыдущем случае, позаботьтесь о герметичности стыков. На этом монтаж «тёплого пирога» можно считать завершённым и приступать к монтажу чернового пола верхнего этажа. К слову, если Вы планируете для его обустройства использовать не доски, а фанеру или OSB, то лучше всего между ними и слоем теплоизоляции оставить зазор в 1-2 см для обеспечения вентиляции.
Особенности утепления полов деревянных домов
Деревянный дом требует особенно тщательной теплозащиты, поскольку при нарушении температурно-влажностного режима древесина начинает загнивать и терять свои прочностные характеристики. Предотвратить это поможет эффективный утеплитель. Пред тем как приступать к работам по защите от холода, необходимо разобраться, как грамотно утеплить пол в индивидуальном деревянном доме.
Зачем утеплять деревянный пол
Дерево по сравнению с бетоном достаточно теплый материал, но при возведении каркасного частного дома или дома из бруса своими руками не всегда получается добиться рационального баланса толщины конструкции по прочности и по теплопроводности. Чтобы снизить расход материалов на стены и фундаменты, необходима теплоизоляция. Проводить работы по утеплению возможно как в старом, давно сданном в эксплуатацию здании, так и при новом строительстве.
Утепление пола в деревянном доме может предотвратить следующие проблемы:
- появление чрезмерной сырости в помещении;
- снижение температуры в задании;
- выпадение конденсата, вследствие которого появляется плесень;
- появление грибка и других опасных для человека микроорганизмов;
- повышение затрат на отопление;
- разрушение деревянных конструкций изнутри.
Проводя работы своими руками можно значительно снизить затраты. Сейчас существует множество материалов, применение которых не требует специальных навыков и высокой квалификации.

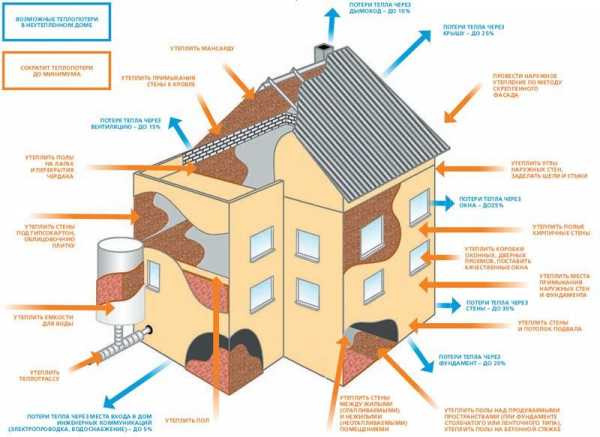

Схема всех теплопотерь деревянного дома
Какие полы требуют утепления
В защите нуждаются следующие конструкции:
- пирог перекрытия холодного подвала;
- чердачное перекрытие;
- конструкция межэтажного перекрытия.
В случае межэтажного варианта материал применяется в качестве шумоизоляции. В этом случае нужно предусмотреть слой толщиной 3-5 см.
Утепление пола первого этажа в деревянном доме позволяет обеспечить комфортные условия проживания. Большинство тепловых потерь происходит через перекрытие верхнего этажа, поэтому нужно, чтобы теплоизоляция была выбрана и уложена правильно.
Материалы для проведения работ
Чтобы грамотно утеплить пол в деревянном доме, нужно выбрать качественный утеплитель, обладающий всеми необходимыми свойствами. Утепление может проводиться как изнутри помещения, так и со стороны холодного воздуха.
Для утепления своими руками чердачного перекрытия изнутри или подвального снизу лучше использовать легкие материалы, которые без проблем закрепятся снизу на пирог перекрытия. В этом случае правильно будет применять:
- минеральную вату в рулонах;
- пенопласт;
- пенополиуретан.
Эти материалы обеспечат максимальное удобство работ при утеплении потолка своими руками.
При утеплении каркасного дома. дома из бруса или бревен можно проводить работы изнутри помещения для пола первого этажа и снаружи для последнего. В этом случае лучше проводить утепление пола по лагам или балкам, поскольку это позволит предотвратить передачу нагрузки на непрочный материал. Для такого вида работ можно использовать следующие материалы:
Подробнее об утеплении опилками и керамзитом можно узнать в статьях «Утепление полов керамзитом» и «Утепление полов опилками». Эти материалы обладают такими достоинствами, как натуральность происхождения и низкая стоимость, поэтому если нужно сократить затраты на строительство или утепление в старом здании и обеспечить полную экологичность, лучше применять именно их. Однако они менее технологичны по сравнению с другими материалами.
В последнее время также набирает популярность способ утепления пола пеной (пенополиуретаном). Этот способ хорош своей низкой трудоемкостью и высокой эффективностью.
Утепление пола пенополистиролом также заслуживает внимания благодаря сравнительно невысокой себестоимости материала и простоте монтажа. Способ утепления пола Пеноплексом (экструдированным пенополистиролом) менее популярен в деревянных перекрытиях за счет дороговизны материала — он больше подходит для утепления под стяжку .
Технология утепления пола
Важно правильно уложить утеплитель с соблюдением грамотного порядка всех слоев. Пирог пола при утеплении чердачного перекрытия, пола второго этажа или первого имеет не всегда заметные, но существенные отличия.
Утепление пола первого этажа снизу
Схема утепления пола над холодным подпольем
В этом случае при проведении работ своими руками материалы правильно укладывать в следующем порядке:
- гидроизоляция;
- утеплитель;
- пароизоляция;
- конструкция перекрытия.
Материал при возведении дома из бруса или каркасного закрепляется по балкам. После чего выполняется подшивка. В качестве защиты от влаги и пара можно использовать обычную полиэтиленовую пленку. В качестве второго варианта гидроизоляции применяют влагозащитные мембраны. Если уложить все слои правильно, конструкция будет надежно и грамотно сточки зрения теплотехники защищена от холода.
Данный способ весьма трудоемок и применяется только в случае, если нет возможности утепления изнутри.
Также для утепления снизу отлично подойдет метод утепления перекрытия пеной .
Утепление пола первого этажа изнутри
Утепление деревянного перекрытия
Утепление под теплую стяжку
Проводить работы под потолком достаточно неудобно, поэтому при возведении каркасного дома или здания из бруса часто выполняют утепление перекрытия первого этажа по балкам сверху. В этом случае помимо приведенных ранее материалов можно использовать сыпучие, такие как опилки и керамзит. При проведении утепления своими руками правильно укладывать все слои в следующей последовательности:
- конструкция перекрытия;
- гидроизоляция;
- утеплитель;
- пароизоляция;
- чистый пол.
Пароизоляцию нужно располагать изнутри помещения, так она будет работать правильно, предотвращая повреждение перекрытия по балкам из бруса.
Утепление межэтажного перекрытия

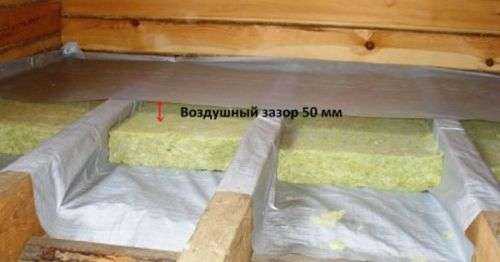

Изоляция минватой между лагами
Шумоизоляция межэтажного деревянного перекрытия
В первом случае случае утеплитель гасит воздушные шумы: человеческую речь, музыку и пр. Во втором случае конструкция отлично изолируется также и от ударного шума — шаги, прыжки и т.д.
Грамотная шумоизоляция межеэтажных перекрытий — залог комфортного проживания всех членов семьи.
Утепление потолка верхнего этажа изнутри
Монтаж утеплителя изнутри не обеспечивает максимальной защиты конструкций, но его можно использовать в качестве второго варианта укладки утеплителя. В этом случае утеплитель монтируют по балкам снизу перекрытия. Правильно будет расположить слои в таком порядке:
- пароизоляция;
- утеплитель;
- гидроизоляция;
- конструкция перекрытия по балкам.
Утепление пола чердака
При возведении и ремонте каркасного дома, дома из бруса или бревен утепление чердака лучше про проводить сверху. Такой способ имеет следующие преимущества:
- простота монтажа;
- возможность использования недорогих сыпучих материалов;
- грамотная теплозащита;
- утепление не только помещения, но и перекрытия по балкам дома из бруса или каркасного;
- предотвращение выпадения конденсата в толще перекрытия.
Для обеспечения грамотной защиты слои укладываются в следующем порядке снизу вверх:
- конструкция перекрытия;
- пароизоляция;
- теплоизоляционный материал;
- гидроизоляция.
Для гидроизоляции будет достаточно полиэтиленовой пленки, но в качестве второго, более серьезного варианта, можно использовать рубероид. При возведении дома из бруса или при каркасном строительстве можно также ознакомиться со статьей «Утепление чердачного перекрытия по деревянным балкам» .
Расчет толщины утеплителя
Чтобы выполнить полноценный теплотехнический расчет конструкций каркасного дома или здания из бруса, не обязательно иметь строительное образование. При выполнении расчета важно знать толщины всех слоев пирога и их теплопроводности. Выяснить это достаточно просто.
Далее в сети можно найти программу «Теремок», которая представлена в свободном доступе.
Расчет позволит выполнить грамотное утепление дома из бруса и предотвратить перерасход материалов. Все вычисления с учетом поисков исходных данных вряд ли займут более получаса. Обычно такие слои как гидроизоляция, пароизоляция во внимание не принимаются.
Грамотный выбор способа утепления, вида материала и его толщины может избавить от многих проблем при эксплуатации. При возведении многоэтажных жилых домов, вопрос об утеплении не возникает: оно требуется обязательно. Правильность подбора толщины и наличие мер по теплозащите пола, чердачного перекрытия и стен проверяются экспертизой, которая рассматривает эти расчеты наравне с вычислениями по прочности.
В частном домостроении наличие грамотного утепления никто не проверяет, но от этого оно не становится менее важным.
Источники: http://laminatepol.ru/9231-piroga-pola-pervogo-etazha-po-derevyannyim-balkam.html, http://pol-master.com/consult/kak-sdelat-mezhetazhnyj-pirog-v-derevyannom-perekrytii.html, http://domzastroika.ru/slabs/uteplenie-polov-derevyannyx-domov.html
blogforbuilder.ru
Утепление межэтажного перекрытия по деревянным балкам для первого этажа над подвалом, второго и выше
Для устранения самых больших потерь тепла в жилом доме нельзя обойтись без изоляции. Процесс утепления перекрытия первого этажа по деревянным балкам, расположенным над подвалом, начинается еще на этапе строительства, но можно выполнить работу и после постройки. Также необходима обязательная теплоизоляция и звукоизоляция горизонтальных конструкций верхних этажей.
Не забудь поделиться с друзьями!Содержание статьи
Преимущества дерева
Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.
Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.
Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.
Правильная конструкция перекрытия
Межэтажные перекрытия из дерева устраиваются по балкам. В качестве их обычно используют брус. Размер сечения зависит от величины пролета, который необходимо перекрыть, а также от величины предполагаемой нагрузки на перекрытие и используемых пород древесины. Чаще всего применяется брус с шириной сечения 100 мм и высотой сечения 150-200 мм.
Далее само перекрытие образуется путем монтажа досок пола верхнего этажа и подшива материалов потолка нижнего этажа. Часто можно видеть, что доски пола укладываются прямо на балки, но правильнее сначала смонтировать по балкам лаги, а уже по ним делать настил из досок. Второй вариант наиболее предпочтителен, так как позволит произвести правильное межэтажное утепление по деревянным балкам.
Дело в том, что в пироге, на который так похожа начинка межэтажного перекрытия, обязательно должны присутствовать слои пароизоляции.
Они выполняются из специальной мембраны с определенным коэффициентом паропроницаемости, а верхний слой мембраны пропускает пар только в одном направлении – из утеплителя в воздух. Поэтому между мембраной и дощатым щитом пола необходима воздушная прослойка, которая будет отводить пар из-под досок. Иначе последние просто начнут гнить.
Мембрана в этом случае укладывается на балки межэтажного перекрытия, а воздушный зазор образуется за счет толщины лаг, уложенных перпендикулярно балкам.
Пар отводится из-под досок через специально прорезанные в полу отверстия или щелевые плинтусы, используемые для окантовки периметра помещения.
Обратите внимание! Нижний слой мембраны должен быть из материала с очень низким коэффициентом паропроницаемости.
Это необходимо, чтобы влага из нижних помещений не просачивалась наверх через межэтажные перекрытия, а также не задерживалась в слоях утеплителя. Весь воздух из этажа должен отводиться в атмосферу только через вентиляционные каналы или окна для проветривания.
Слои утепления
Итак, если представить себе пирог утепления межэтажного перекрытия в разрезе, он будет состоять из следующих слоев:
- доски покрытия пола верхнего этажа;
- лаги;
- пароизоляция пола;
- балки с проложенным между ними слоем теплозвукоизоляции;
- пароизоляция потолка;
- облицовка потолка.
В многоэтажных зданиях утепление межэтажного перекрытия актуально только в случае, если это перекрытие выполнено между подвалом и первым этажом, а также в случае перекрытия между верхним этажом и неотапливаемым чердаком.
Если же перекрытие разделяет два жилых отапливаемых этажа, то роль изоляционного материала для утепления ничтожна. В этом случае гораздо более важны звукоизоляционные свойства конструкции. Притом что тепло- и звукоизоляционные материалы входят в одну группу при классификации по назначению и технологическому признаку, свойства их могут быть различны.
Эти различия и нужно учитывать, применяя тот или иной материал в конкретном межэтажном перекрытии.
Утеплители

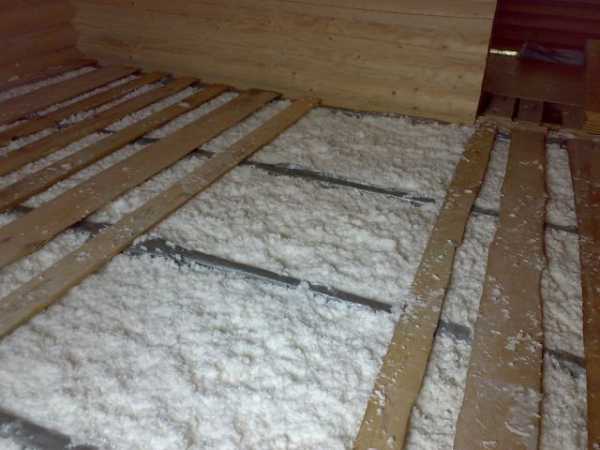

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:
- стекольная вата;
- базальтовая вата;
- шлаковата;
- пенопласт;
- пеноплекс;
- керамзит;
- вспененный полиуретан;
- стружки, опилки.
Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.
Различные виды ваты
Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.
Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.
Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.
Пенопласт и пеноплекс
Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.
И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.
Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

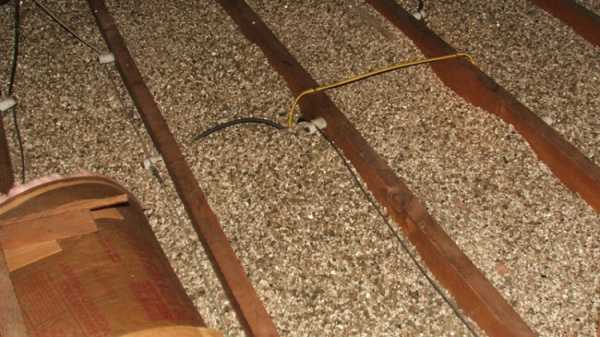

Керамзит
Керамзитом называют строительный материал, представляющий собой множество овальных гранул – окатышей со средним диаметром от 10 до 20 мм. Материал этих гранул – глина и сланцевый песок. Сами окатыши получают путем обжига в специальных печах заранее заготовленных полуфабрикатов. При нагревании в объеме керамзита появляются разные по величине поры, вследствие чего он имеет очень малую плотность. Один кубический метр насыпного керамзита может весить всего 300 кг. Для сравнения можно отметить, что один кубометр древесины сосны при естественной влажности весит 500-550 кг.
Обратите внимание! Керамзит представляет собой экологичный материал. Он прочен и не подвержен гниению или разложению.
Полиуретан
Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.
Опилки
Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.
Пароизоляция
Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.
В качестве пароизоляции можно использовать любой из множества вариантов, производимых промышленностью. Готовые защитные мембраны очень широко представлены на рынке строительных материалов. При строительстве и утеплении частного дома своими руками можно использовать подручные материалы, если знать их прочностные и пароизоляционные свойства и правильно их применять.
В качестве основного слоя, коэффициент паропроницаемости которого должен быть минимальным, можно использовать обычную полиэтиленовую пленку или фольгу. Этот слой укладывается ниже утеплителя, препятствуя проникновению в него паров влаги из подвала или из нижнего этажа.
В качестве второго слоя, который будет находиться сверху утеплителя, можно использовать вощеную бумагу или пергамин. Эти материалы обладают большей паропроницаемостью, чем фольга или полиэтилен. Они будут способствовать свободному выходу паров из толщи утеплителя вверх.
Технология работ
Самым эффективным будет утепление межэтажного перекрытия, если оно выполняется в процессе строительства. Именно в этом случае можно учесть все тонкости и применить все доступные материалы.
Если межэтажное перекрытие еще не готово, а только представляет собой набор деревянных балок, уложенных на несущие стены, необходимо смонтировать на нижней поверхности слой пароизоляции, а после этого подшить потолок нижнего этажа. В результате, если смотреть на перекрытие со стороны верхнего этажа, оно будет представлять собой несколько длинных коробов, образуемых балками и покрытием потолка.
Вот в эти короба и нужно уложить утеплитель. После того как материал будет уложен в пространство между балками, его необходимо накрыть вторым слоем пароизоляции. Листы или полотнища необходимо соединить между собой внахлест и проклеить. Сразу по верхнему слою пароизоляции монтируются лаги, на которые впоследствии будут укладываться доски пола верхнего этажа.
Если же делать утепление готового межэтажного перекрытия, как это часто бывает во время капитального ремонта жилых домов, утеплитель придется монтировать с нижней стороны перекрытия. Для этого со стороны потолка нижнего этажа или подвала устраивается каркас по деревянным брускам или металлическим профилям. Между элементами каркаса при помощи специального крепежа закрепляется утеплитель. Далее по каркасу вплотную к утеплителю монтируется нижний слой пароизоляции и потолочное покрытие.
Правильно выполненное утепление будет защищать от морозов, от жары в летнее время, обеспечит хорошую звукоизоляцию.
drevogid.com
Пирог деревянного перекрытия между этажами
Правила обустройства пирога пола первого этажа по деревянным балкам
Перекрытие первого этажа необходимо выполнять с соблюдением технологий для «теплого» пола. Благо, на деревянных балках возможно, не крадя заветные высоты потолков помещения, сделать пирог пола утепленным.
Преимущества и недостатки деревянных конструкций
Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:
- обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
- для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
- бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.
Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон
- при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
- более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;
Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.
- декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.
Использование балок на втором этаже в интерьере
Есть и недостатки, на которых тоже необходимо остановиться:
- дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
- имеет наименьшую огнеупорную способность;
- конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.
Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.
Конструкция перекрытия
Конструкция и пол второго этажа в деревянном доме
Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.
- Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
- В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
- Кирпичные столбы, на которых лежат деревянные балки перекрытия.
- Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
- Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
- Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
- Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
- Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.
При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.
Технология создания утепленного пирога по балкам
С составными элементами и слоями первого этажа ясно. Теперь следует рассмотреть процесс монтажа и нюансы каждого из слоев.
Подготовка грунта должна выполняться еще в процессе постройки дома, до начала работ по обустройству перекрытия.
- Внутри ленточного фундамента снимается слой почвы с растительностью на глубину в 15-20 см. При этом можно делать локальные снятия почвы в местах установки столбов.
- Неровное основание выравнивается песком с влажностью не более 4%. Поверх песка засыпается сухой грунт по уровню снятой почвы и тщательно утрамбовывается.
- Засыпное основание увлажняется и в его структуру нужно вмять щебень или гравий глубиной в несколько сантиметров.
- Поверх насыпного грунта должен быть слой из песчано-щебневой смеси, которая уплотняется и трамбуется.
Внимание! Выполнение замены мягких слоев почвы необходимо заранее, потому что щебень и песок на поверхности утрамбуются со временем и образуют устойчивую поверхность под укладку кирпичных столбов.
Кирпичные столбы под балки
На утрамбованной поверхности грунта под места столбов должен укладываться слой гидроизоляции из рубероида. На гидроизоляционный слой выстраиваются столбы из кирпича, на которые будут укладываться брусья для перекрытий.
Выполнять гидроизоляционный слой желательно и между столбами, чтобы влага не смогла проникнуть в подпольное пространство.
Кирпичные столбы необходимо выстроить по уровню фундамента, потому что брусья будут лежать на фундаменте, а столбы — выполнять упрочняющую функцию.
Расстояние между столбами должно быть в 70-100 см в одном ряду, а между рядами — в 180-220 см. Брусья используют сечением в 150х150 мм.
Установка лагов
Лаги укладывают перпендикулярно падающему свету, чтобы финишное покрытие лежало вдоль окон. Если солнечные лучи по направлению досок, то щели между ними видны лучше.
Система опор под чистовой пол
Первым делом кладут крайние с установлением зазора в 2-3 см от стены. Впоследствии укладываются промежуточные.
Для опор под чистовое покрытие используют бруски сечением 150х50 мм, которые крепятся на балки угольниками. При правильной установке предыдущих элементов конструкции по уровню, бруски будут укладываться быстрее и проще. При этом все равно необходимо проверять уровень правилом от 2 метров, потому что могут быть индивидуальные дефекты у брусков.
Черепные бруски и черновой пол
Использование утеплительного материала, не используя черновые полы, невозможно.
Устанавливается черновой пол из необрезных досок или фанеры низкого сорта на вкрученные в черепные бруски сечением в 4х4 см.
Крепятся черепные бруски либо с нижней торцевой стороны поперек, либо с нижней боковой стороны между лагами продольно ним. Второй вариант предпочтителен потому, что такой способ крепления позволяет обеспечить прочность конструкции.
Поверх черепных брусков укладывается черновой пол из досок в 20 мм и на них слой пароизоляции. Таким образом, при креплении черепных брусков в 4 см и досок в 2 см остается 7 см из 9 на утеплительный материал. Как уже упоминалось, класть утеплитель без зазора вровень с верхней торцевой стороной брусков – не дать вентилировать воздуху над ним.
Утеплительный контур
Рулонная минеральная вата
В качестве утеплителя можно использовать различные материалы. Самым распространенным и популярным материалом является минеральная вата. Стоит отметить несколько нюансов укладки плит минеральной ваты.
- Есть различные толщины минеральной ваты. Лучше использовать теплоизоляционный контур из плит минеральной ваты в 2 слоя, а не в 1. Это позволит верхним слоем плит перекрыть места стыков нижнего слоя.
- При необходимости утепления 7 см из 9 оставшейся высоты досок можно использовать плиты различных толщин в 45 и 30 мм.
- При выборе минеральной ваты как утеплительного материала стоит обратить внимание, что имеется стандартная ширина материала в 61 см. Таким образом, бруски можно устанавливать с шагом в 60 см, чтобы не пришлось надрезать плиты.
- При использовании другого шага стоит учитывать, что надрезать плиты по ширине нужно на 1 см шире, чтобы материал заходил между досками с упором на боковые стороны.
Важно! Если использовать керамзит в качестве утеплителя, то при той же толщине утеплительного слоя теплозащитные свойства будут в 2 раза меньше.
Изоляционные слои
Утеплительный материал должен быть защищен от попадания влаги и воды с верхней стороны помещения, потому укладывают гидроизоляционный слой.
В качестве гидроизолятора можно использовать полиэтиленовую пленку. Укладываются листы внахлест друг другу на 20-25 см и закрепляются строительным скотчем.
Чистовые полы
Чистовые полы могут быть из шпунтованной доски. При шаге опорных брусков в 60 см, удобных для укладки минеральной ваты, будет оптимальным толщина досок в 35 мм. При использовании меньшего шага можно использовать меньшую толщину досок.
Поверх брусков можно класть фанеру или плиты ОСБ толщиной в 16-20 мм, поверх которых финишное покрытие.
Пирог пола по балкам первого этажа имеет многослойную структуру. Чтобы деревянные конструкции прослужили должный срок, необходимо соблюсти технические правила укладки каждого из слоев.
Как сделать межэтажный «пирог» в деревянном перекрытии
Добрый вечер! Подскажите, пожалуйста, хочу над гаражом сделать комнату, лаги потолка деревянные. Какую плёнку постелить (есть армированная полиэтилен, изоспан В, изоспан F, изоспан АМ, и ещё другой. Как сделать межэтажный «пирог» (снизу гараж, сверху тёплая комната). Во второй части здания на первом этаже планирую пол по грунту (подушка, термит, стяжка, водяной тёплый пол, стяжка, покрытие), а вот как сделать «пирог» в деревянном перекрытии в этой части здания, путаюсь. В интернете начитался, что каша в голове.
Ответ эксперта
Особой сложности утепление и звукоизоляция верхнего этажа не представляет. Можно использовать любые подходящие материалы, важно только соблюдать технологию и не забывать о рекомендациях опытных мастеров.
В Вашем случае надо будет обязательно обработать балки и доски перекрытия средствами, которые препятствуют гниению и образованию плесени. После этого на них укладывают гидроизоляцию. Конечно же, лучше использовать не простую полиэтиленовую плёнку, а материал с хорошими дифузионными способностями, например, упоминаемый Вами Изоспан.
Поскольку требуется сделать «пирог» утеплителя в перекрытии внутри здания, то лучше всего брать Изоспан В – он имеет подходящие характеристики и вполне приемлемую стоимость. Конечно, мембрана с маркировкой АМ обладает более высокой прочностью, но для Ваших целей её использование избыточно и приведёт лишь к дополнительным тратам. Не забудьте о том, что плёнка должна быть уложена таким образом, чтобы отводить влагу, поэтому её ориентируют ворсистой стороной к теплоизоляции. Важно проклеить все стыки скотчем – пароизоляция должна быть сплошной и не иметь повреждений и разрывов.
Следующий этап – укладка утеплителя. Вы можете использовать как плиты минеральной ваты, так и любые рулонные материалы. Поверьте, фантастические возможности теплоизолятора того или иного бренда сильно преувеличены. Важно только чтобы толщины его слоя было достаточно для условий Вашего проживания. В средней полосе России более чем достаточно будет 20 см утеплителя при условии постоянного отопления.
Далее теплоизоляционный материал необходимо укрыть всё той же пароизоляционной мембраной Изоспан В, гладкой стороной вверх. Как и в предыдущем случае, позаботьтесь о герметичности стыков. На этом монтаж «тёплого пирога» можно считать завершённым и приступать к монтажу чернового пола верхнего этажа. К слову, если Вы планируете для его обустройства использовать не доски, а фанеру или OSB, то лучше всего между ними и слоем теплоизоляции оставить зазор в 1-2 см для обеспечения вентиляции.
Особенности утепления полов деревянных домов
Деревянный дом требует особенно тщательной теплозащиты, поскольку при нарушении температурно-влажностного режима древесина начинает загнивать и терять свои прочностные характеристики. Предотвратить это поможет эффективный утеплитель. Пред тем как приступать к работам по защите от холода, необходимо разобраться, как грамотно утеплить пол в индивидуальном деревянном доме.
Зачем утеплять деревянный пол
Дерево по сравнению с бетоном достаточно теплый материал, но при возведении каркасного частного дома или дома из бруса своими руками не всегда получается добиться рационального баланса толщины конструкции по прочности и по теплопроводности. Чтобы снизить расход материалов на стены и фундаменты, необходима теплоизоляция. Проводить работы по утеплению возможно как в старом, давно сданном в эксплуатацию здании, так и при новом строительстве.
Утепление пола в деревянном доме может предотвратить следующие проблемы:
- появление чрезмерной сырости в помещении;
- снижение температуры в задании;
- выпадение конденсата, вследствие которого появляется плесень;
- появление грибка и других опасных для человека микроорганизмов;
- повышение затрат на отопление;
- разрушение деревянных конструкций изнутри.
Проводя работы своими руками можно значительно снизить затраты. Сейчас существует множество материалов, применение которых не требует специальных навыков и высокой квалификации.
Схема всех теплопотерь деревянного дома
Какие полы требуют утепления
В защите нуждаются следующие конструкции:
- пирог перекрытия холодного подвала;
- чердачное перекрытие;
- конструкция межэтажного перекрытия.
В случае межэтажного варианта материал применяется в качестве шумоизоляции. В этом случае нужно предусмотреть слой толщиной 3-5 см.
Утепление пола первого этажа в деревянном доме позволяет обеспечить комфортные условия проживания. Большинство тепловых потерь происходит через перекрытие верхнего этажа, поэтому нужно, чтобы теплоизоляция была выбрана и уложена правильно.
Материалы для проведения работ
Чтобы грамотно утеплить пол в деревянном доме, нужно выбрать качественный утеплитель, обладающий всеми необходимыми свойствами. Утепление может проводиться как изнутри помещения, так и со стороны холодного воздуха.
Для утепления своими руками чердачного перекрытия изнутри или подвального снизу лучше использовать легкие материалы, которые без проблем закрепятся снизу на пирог перекрытия. В этом случае правильно будет применять:
- минеральную вату в рулонах;
- пенопласт;
- пенополиуретан.
Эти материалы обеспечат максимальное удобство работ при утеплении потолка своими руками.
При утеплении каркасного дома. дома из бруса или бревен можно проводить работы изнутри помещения для пола первого этажа и снаружи для последнего. В этом случае лучше проводить утепление пола по лагам или балкам, поскольку это позволит предотвратить передачу нагрузки на непрочный материал. Для такого вида работ можно использовать следующие материалы:
Подробнее об утеплении опилками и керамзитом можно узнать в статьях «Утепление полов керамзитом» и «Утепление полов опилками». Эти материалы обладают такими достоинствами, как натуральность происхождения и низкая стоимость, поэтому если нужно сократить затраты на строительство или утепление в старом здании и обеспечить полную экологичность, лучше применять именно их. Однако они менее технологичны по сравнению с другими материалами.
В последнее время также набирает популярность способ утепления пола пеной (пенополиуретаном). Этот способ хорош своей низкой трудоемкостью и высокой эффективностью.
Утепление пола пенополистиролом также заслуживает внимания благодаря сравнительно невысокой себестоимости материала и простоте монтажа. Способ утепления пола Пеноплексом (экструдированным пенополистиролом) менее популярен в деревянных перекрытиях за счет дороговизны материала — он больше подходит для утепления под стяжку .
Технология утепления пола
Важно правильно уложить утеплитель с соблюдением грамотного порядка всех слоев. Пирог пола при утеплении чердачного перекрытия, пола второго этажа или первого имеет не всегда заметные, но существенные отличия.
Утепление пола первого этажа снизу
Схема утепления пола над холодным подпольем
В этом случае при проведении работ своими руками материалы правильно укладывать в следующем порядке:
- гидроизоляция;
- утеплитель;
- пароизоляция;
- конструкция перекрытия.
Материал при возведении дома из бруса или каркасного закрепляется по балкам. После чего выполняется подшивка. В качестве защиты от влаги и пара можно использовать обычную полиэтиленовую пленку. В качестве второго варианта гидроизоляции применяют влагозащитные мембраны. Если уложить все слои правильно, конструкция будет надежно и грамотно сточки зрения теплотехники защищена от холода.
Данный способ весьма трудоемок и применяется только в случае, если нет возможности утепления изнутри.
Также для утепления снизу отлично подойдет метод утепления перекрытия пеной .
Утепление пола первого этажа изнутри
Утепление деревянного перекрытия
Утепление под теплую стяжку
Проводить работы под потолком достаточно неудобно, поэтому при возведении каркасного дома или здания из бруса часто выполняют утепление перекрытия первого этажа по балкам сверху. В этом случае помимо приведенных ранее материалов можно использовать сыпучие, такие как опилки и керамзит. При проведении утепления своими руками правильно укладывать все слои в следующей последовательности:
- конструкция перекрытия;
- гидроизоляция;
- утеплитель;
- пароизоляция;
- чистый пол.
Пароизоляцию нужно располагать изнутри помещения, так она будет работать правильно, предотвращая повреждение перекрытия по балкам из бруса.
Утепление межэтажного перекрытия
Изоляция минватой между лагами
Шумоизоляция межэтажного деревянного перекрытия
В первом случае случае утеплитель гасит воздушные шумы: человеческую речь, музыку и пр. Во втором случае конструкция отлично изолируется также и от ударного шума — шаги, прыжки и т.д.
Грамотная шумоизоляция межеэтажных перекрытий — залог комфортного проживания всех членов семьи.
Утепление потолка верхнего этажа изнутри
Монтаж утеплителя изнутри не обеспечивает максимальной защиты конструкций, но его можно использовать в качестве второго варианта укладки утеплителя. В этом случае утеплитель монтируют по балкам снизу перекрытия. Правильно будет расположить слои в таком порядке:
- пароизоляция;
- утеплитель;
- гидроизоляция;
- конструкция перекрытия по балкам.
Утепление пола чердака
При возведении и ремонте каркасного дома, дома из бруса или бревен утепление чердака лучше про проводить сверху. Такой способ имеет следующие преимущества:
- простота монтажа;
- возможность использования недорогих сыпучих материалов;
- грамотная теплозащита;
- утепление не только помещения, но и перекрытия по балкам дома из бруса или каркасного;
- предотвращение выпадения конденсата в толще перекрытия.
Для обеспечения грамотной защиты слои укладываются в следующем порядке снизу вверх:
- конструкция перекрытия;
- пароизоляция;
- теплоизоляционный материал;
- гидроизоляция.
Для гидроизоляции будет достаточно полиэтиленовой пленки, но в качестве второго, более серьезного варианта, можно использовать рубероид. При возведении дома из бруса или при каркасном строительстве можно также ознакомиться со статьей «Утепление чердачного перекрытия по деревянным балкам» .
Расчет толщины утеплителя
Чтобы выполнить полноценный теплотехнический расчет конструкций каркасного дома или здания из бруса, не обязательно иметь строительное образование. При выполнении расчета важно знать толщины всех слоев пирога и их теплопроводности. Выяснить это достаточно просто.
Далее в сети можно найти программу «Теремок», которая представлена в свободном доступе.
Расчет позволит выполнить грамотное утепление дома из бруса и предотвратить перерасход материалов. Все вычисления с учетом поисков исходных данных вряд ли займут более получаса. Обычно такие слои как гидроизоляция, пароизоляция во внимание не принимаются.
Грамотный выбор способа утепления, вида материала и его толщины может избавить от многих проблем при эксплуатации. При возведении многоэтажных жилых домов, вопрос об утеплении не возникает: оно требуется обязательно. Правильность подбора толщины и наличие мер по теплозащите пола, чердачного перекрытия и стен проверяются экспертизой, которая рассматривает эти расчеты наравне с вычислениями по прочности.
В частном домостроении наличие грамотного утепления никто не проверяет, но от этого оно не становится менее важным.
Источники: http://laminatepol.ru/9231-piroga-pola-pervogo-etazha-po-derevyannyim-balkam.html, http://pol-master.com/consult/kak-sdelat-mezhetazhnyj-pirog-v-derevyannom-perekrytii.html, http://domzastroika.ru/slabs/uteplenie-polov-derevyannyx-domov.html
sam-doma.ru
Устройство межэтажного перекрытия по деревянным балкам
Главная / Монтаж, ремонт, уход / Устройство по деревянным балкам межэтажного перекрытия
При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.
Основные элементы
Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.
Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.
Как рассчитать
Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.
Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.
Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.
Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.
Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.
Внутреннее устройство
Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.
В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.
Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.
Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.
После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.
Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.
wikipotolok.com
Деревянные межэтажные перекрытия в доме: -инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена
Деревянные межэтажные перекрытия в доме: -инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена
Деревянные межэтажные перекрытия – особенности устройства. Укладка перекрытия по балкам
Межэтажные деревянные перекрытия пользуются большой популярностью, что связано с простотой их монтажа и дешевизной материала. Однако, следует учитывать, что перекрытие – это один из наиболее ответственных элементов любого здания.
Поэтому прежде чем приступить к монтажу, необходимо изучить основные строительные правила деревянных межэтажных перекрытий, с которыми мы ознакомимся ниже.
Общие сведения
Достоинства
Основным достоинством деревянных перекрытий является то, что их несложно уложить без применения специальной строительной техники.
Причем использовать их можно не только в деревянных домах, но и строениях,выполненных из следующих материалов:
- Кирпича;
- Легких видов бетона;
- Керамоблоков и пр.
Конечно, сделать межэтажное перекрытие в деревянном доме своими руками в одиночку не получится. А вот двое крепких мужчин, обладающих опытом строительных работ, с такой работой вполне могут справиться.
На фото — балки перекрытия деревянного дома
Недостатки
Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:
- Сравнительно низкая прочность древесины;
- Материал легко воспламеняется;
- Склонность к гниению и поражению паразитами.
Надо сказать, что несмотря на все эти недостатки, при соблюдении определенных правил монтажа, межэтажное перекрытие из деревянных балок получается прочным, надежным и долговечным.
Особенности устройства
Материалы
В первую очередь ознакомимся с материалами, которые можно использовать для обозначенных целей. Дело в том, что к балкам предъявляются строгие требования относительно качества и прочности, так как они опираются на стены лишь концами. По этим причинам лиственные породы для древесины не годятся.
Разрешается использовать исключительно брус хвойных пород, который высушивался не менее года. Идеальным же вариантом считается брус, высушенный в течение трех лет.
Брус не должен иметь трещин и сучков
Наиболее целесообразно использовать брус прямоугольного сечения. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не ширины детали. Наиболее устойчивым на изгиб считается брус с соотношением сторон 7:5.
Обратите внимание! Балки, уложенные друг на друга способны выдержать в два раза больше нагрузку, чем те же детали, уложенные рядом.
Размеры деревянных балок для межэтажных перекрытий могут быть следующими:
Совет: Рассчитать необходимые параметры бруса, которые зависят от нагрузки, можно при помощи калькулятора Романова.
Схема опирания балок на стены
Особенности укладки
Укладка межэтажного деревянного перекрытия имеет ряд нюансов. Самое главное правило заключается в том, что деревянные балки можно монтировать без дополнительного опирания только для пролетов длиной не более шести метров. Оптимальное же расстояние между стенками, на которые происходит опирание, составляет от 2,5 до 4 метров.
Обычно дополнительную поддержку применяют только в подвальных помещениях. Если же длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена при этом располагается примерно посередине дома.
Инструкция по укладке балок выглядит так:
- Концы бруса отесываются под углом в 60 градусов.
- Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
- Дно ниши в стене, в которую будет укладываться брус, застилается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда подготавливаются еще на этапе возведения стен.
- Затем концы детали обрабатываются толем, после чего она укладывается в ниши. При этом торцы не должны достигать стенки ниши примерно на 40 мм.
- После этого пространство в нише следует заполнить минеральной ватой или пенопластом. Если толщина стены составляет менее двух кирпичей, то пространство заполняется цементным раствором (не касается деревянных стен).

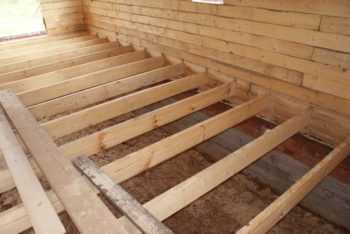

Пример уложенных в гнезда балок
- Если стены кирпичные, то каждую третью балку необходимо фиксировать в гнезде при помощи анкера, который закладывается в стену еще в процессе ее возведения. Анкер должен выпирать из стены на 20 см. Чтобы выполнить монтаж бруса, в его торце необходимо высверлить отверстие под анкер подходящей глубины и диаметра.
Если стена деревянная, то брус можно дополнительно зафиксировать при помощи кронштейна, который крепится ко дну ниши и нижней части балки шурупами.
Обратите внимание! За день до укладки деталей на них необходимо нанести антипирен, который защищает древесину от возгорания.
Пример укладки балок на три стены
Укладываются балки от краев к центру. Причем в процессе монтажа необходимо следить за горизонтальностью их расположения при помощи строительного уровня.
В случае необходимости выровнять положение бруса можно путем подкладки просмоленных досок подходящей толщины.Не рекомендуется стесывать толщину бруса, а также запрещено подкладывать под него щепки.
Обратите внимание! Балки перекрытия должны располагаться параллельно друг другу. Кроме того, между ними должно быть одинаковое расстояние.
Крайние балки не должны располагаться вплотную к параллельной стенке – минимально допустимое расстояние составлять 10 см. Нельзя располагать брус и возле трубы дымохода.
Схема деревянного перекрытия
Укладка перекрытия по балкам

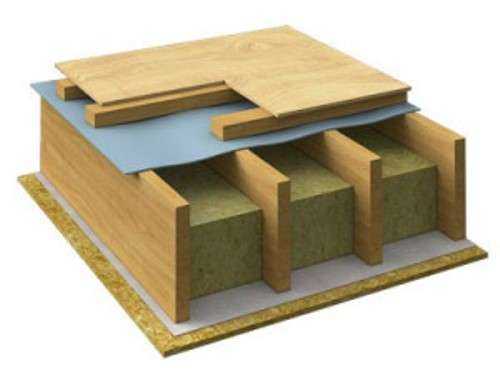

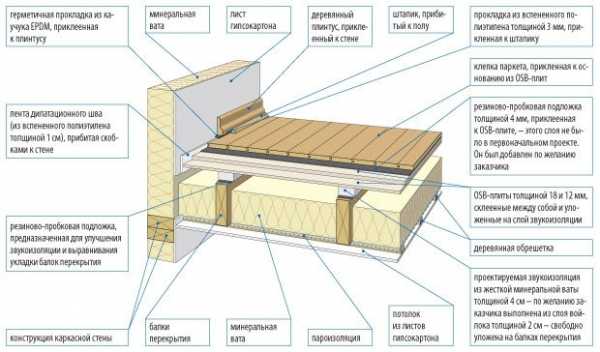

Конструкция межэтажного перекрытия по деревянным балкам представляет собой «слоеный пирог». Дело в том, что помимо потолочного покрытия еще используется тепло/шумоизолятор и другие материалы. Причем, от качества выполнения перекрытия во многом зависит комфорт проживания в доме.
Итак, устройство межэтажных перекрытий по деревянным балкам осуществляется в такой последовательности:

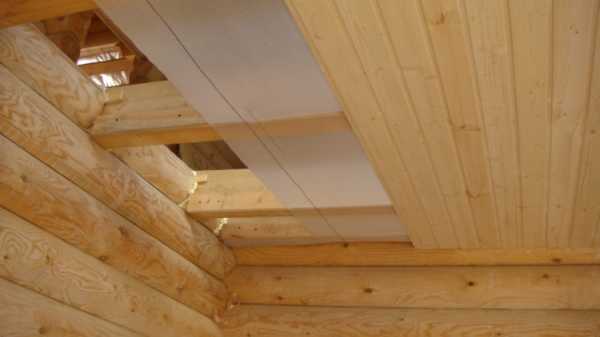

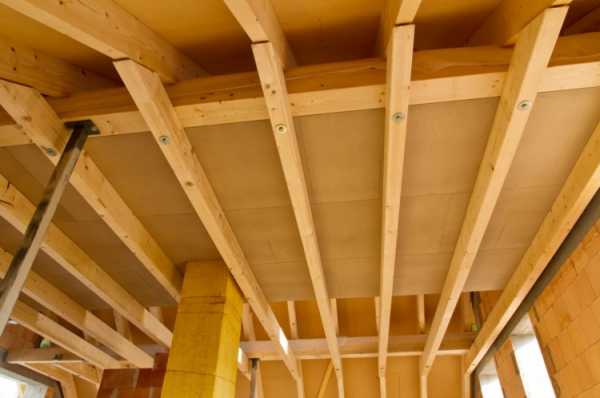

- Первым делом к деревянным балкам крепится потолочное покрытие. Это могут быть доски, фанера, ДСП или другой материал.
- Далее, сверху на потолочное покрытие внахлест укладывается пароизоляционное покрытие. Чтобы в процессе работы пленка не сдвинулась, ее можно прихватить строительным степлером к балкам.
Укладка минеральных матов в перекрытие

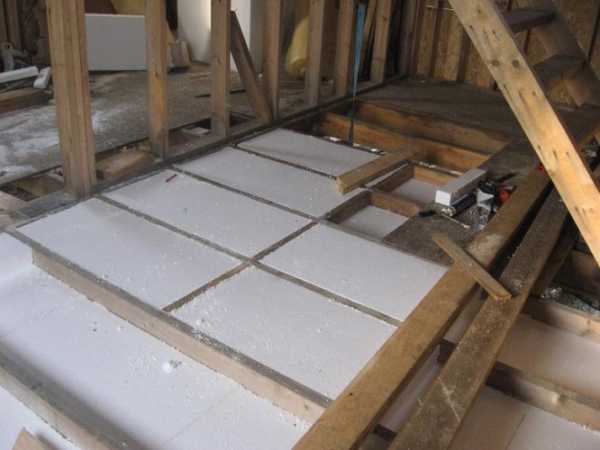

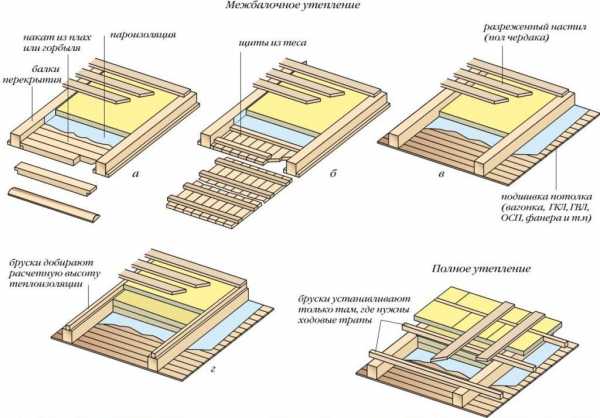

- Затем в пространство между балками укладывается теплоизолятор. В качестве последнего могут использоваться минеральные маты, керамзит, эковата и пр.Чаще всего используют минеральные маты, так как на них доступная цена, и при этом они обладают неплохими эксплуатационными качествами.
На данном этапе крайне важно обеспечить плотное прилегание утеплителя к балкам.
- Далее стелется гидроизоляционный материал.
- В завершение работы поверх балок выполняется настил из досок, плит ДСП или другого материала.
Вот, собственно, и весь пирог межэтажного перекрытия по деревянным балкам. Следует отметить, что теплоизоляционный материал не только сохраняет тепло в помещении, но и выполняет функцию шумоизоляции, поэтому его монтаж крайне важен.
Если дом двухэтажный, то также необходимо выполнить виброизоляцию. Для этого на балки укладывается резиново-пробковая подложка, толщина которой должна составлять не менее 4 мм. При этом плиты ДСП не крепятся к балкам, а просто укладываются поверх них, в результате чего получается плавающий пол.
Пространство между плитами и стенами следует заполнить войлоком. Благодаря этому будут гаситься все ударные и акустические звуки.
На этом межэтажное перекрытие по деревянным балкам можно считать выполненным. Единственное, для достижения наилучшего эффекта шумопоглащения, на черновой настил также желательно уложить резиново-пробковую подложку, и только после этого можно монтировать чистовое напольное покрытие.
Критерии качества
Оценить, насколько качественно выполнены межэтажные перекрытия в деревянном доме можно по следующим критериям:
- Отсутствуют перекосы в любых направлениях;
- Отсутствуют перекосы от осей конструкций свыше 15 мм;
- Отклонения по горизонтали не превышают 2 мм;
- Покоробленность не превышает 0,7 мм на квадратный метр;
- При хождении людей по полу не возникает шума и вибраций.
Если перекрытие соответствует всем этим нормам, значит с поставленной задачей вы справились на отлично.Вот, пожалуй, и вся основная информация относительно обустройства деревянных перекрытий.
Вывод
Как мы выяснили, выполнить самостоятельно монтаж деревянных перекрытий действительно несложно. Причем они прослужат не меньше, чем сам дом. Единственное, для этого необходимо в строгости соблюдать вышеизложенную технологию (см.также статью «Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением» ).
Ознакомиться с дополнительной полезной информацией по озвученной теме можно из в этой статье.
http://www.chayikofskiy.ru
legkoe-delo.ru
Устройство межэтажного перекрытия по деревянным балкам, монтаж балок
При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.
Основные элементы
Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.
Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.
Как рассчитать
Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.
Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.
Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.
Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.
Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.
Внутреннее устройство
Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.
В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров.
Перекрытие пола по деревянным балкам
Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.
Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.
Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.
После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.
Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.
Путем недолгих размышлений было принято решение утеплять потолок минватой. Хотя второй этаж не планируется быть жилым, но кто знает, может быть в будущем он очень даже понадобится. Выбрали балки с сечением 50х200 мм, а в том месте, где планировался 6 метровый пролет, положили балки с сечением 150х200 (на фотке ниже их видно). Все с шагом 55 см.
Таким образом получилась толщина потолка 200 мм, что не противоречило расчету по утеплению и свободно позволяло разместить в случае необходимости жилые помещения на втором этаже без основательной реконструкции. Если хочется поиграться, вот тут, есть хороший он-лайн калькулятор балок на предельный прогиб, а чтобы не забивать голову расчетом утепления перекрытия, можно воспользоваться он-лайн калькулятором на сайте, например, того же Роквула. Если все же голову хочется позабивать, то можно по аналогии с расчетом толщины стен рассчитать потолок, только вместо сендвича стены (пеноблок плюс минвата), нужно взять расчет просто по минвате, ну, или что там у вас?
Почему шаг 55 см? Все просто. Я исходил из того, что утеплитель у нас размером 1000х600 мм, значит балки должны быть смонтированы на расстоянии 55 см, чтобы утеплитель входил между ними плотненько. Практика показала, что если бы сделал 57-58 см расстояние между балками укладывать минвату было бы даже удобнее.
Крепление балок перекрытия
Самое сложное закрепить балку 50х200 вертикально на ребре 50 мм.
Процесс утепления межэтажного перекрытия по деревянным балкам
Для этого мы выбрали уголки с полкой 100 мм и шириной 90 мм. Крепить все это хозяйство решили саморезами и специальными дюбелями для пенобетона.
Чтобы упростить себе жизнь, после того как стало ясно где располагаются отверстия, изготовили шаблон из куска ненужной доски.
Уголками крепили только по периметру дома. В связи с тем, что ширина дома 12 м, и необходим свес балок на 30 см с каждой стороны дома, чтобы перекрыть всю ширину дома необходимо три 6-тиметровых балки, которые скрутили болтами. В месте, где планируется крыльцо, свесы сделали около полутора метров
Балки мы монтировали со свесом немного больше 30 см, для того, чтобы потом можно было натянуть ниточку и ровно отпилить.
Обратите внимание на левую часть дома: по проекту кухня длиннее на целый метр, чем соседняя комната и котельная. Вопрос: на что опирать балки? Ведь крыша должна закрывать дом полностью. На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки. Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом.
Дополнительно мы усилили эти висящие балки следующим образом: на участке в 3 метра от угла будущей крыши мы отрезали не 30 см свес, а 25 см. После прикрутили к перпендикулярно лежащим балкам 3-х метровый кусок бруса аналогичный балкам… (на картинках он зеленый).
Уфф… понятно надеюсь написал)) Таким образом у нас получилась еще более жесткая конструкция, и те балки, которые опираются на уголок, своими концами упираются еще и в брус и жестко связаны.
На картинке видно, что балка проходит по краю кухни, это не страшно, потому как по проекту там будет располагаться веранда.
Теперь вернемся к другой части дома.
Так как фронтон планируется деревянным, его визуально нужно отделить от кирпичной стены. Для этого решено сделать короб, который будет по высоте равен подшивным и отступает от стены на те же 30 см от дома. Перпендикулярно основной крайней балке, мы прикрутили на перфорированные уголки балки меньшей длины. С крайними балками (на картинке зелеными) поступили аналогично.
Таким образом получилась плоскость, которая накрывает дом и соответствует краям будущей крыши. На этом монтаж балок был окончен.
Дальше начали делать стропильную систему
При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.
Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.
Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.
Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»
В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.
Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.
Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.
Расчет балок перекрытия
Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.
В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.

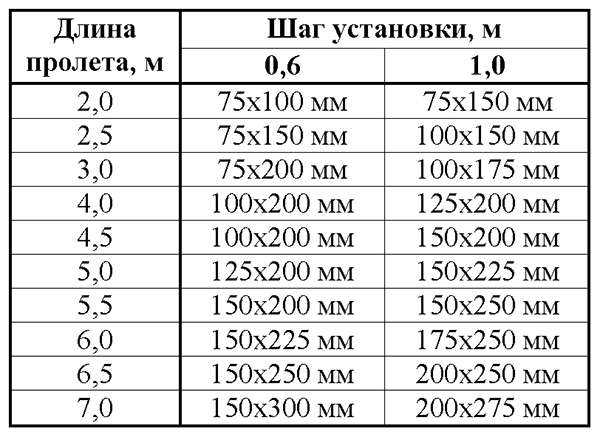

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.
Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м
Крепление балок перекрытия к стене
В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.
В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.
Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.
Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.
После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

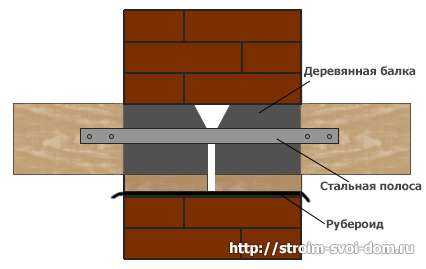

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.
При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.
Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.
Укладывать деревянные балки начинают с самых крайних.

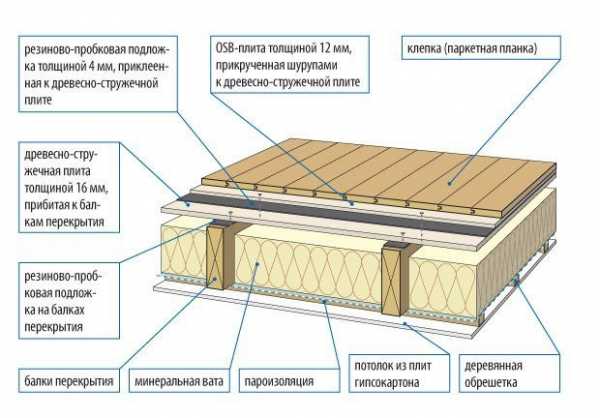

Устройство пирога межэтажного перекрытия
Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.
Устройство пола по деревянным балкам
После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.
Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.
Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.
В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.
Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.
Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»
В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.
Перекрытия по деревянным балкам
Деревянные перекрытия состоят из деревянных балок прямоугольного сечения, преимущественно из сосновых бревен. Сечение балок и расстояние между ними можно рассчитать по таблице. (Рис.1)
Рис.1
Преимуществом перекрытия по деревянным балкам является небольшой вес и их стоимость. К недостаткам можно отнести, низкую огнеупорность, подверженность гниению.
Балки укладывают параллельно друг другу, на одинаковом расстоянии. В кирпичные стены концы балок заделывают наглухо. При этом концы балок отпиливают под углом 60 град., покрывают на длину 0.75 м противогнилостной обмазкой, потом обмазывают смолой на всю глубину заделки с запасом 5 см и в пределах осмолки обертывают толем. Торцы балок нельзя обмазывать смолой, их оставляют открытыми т.к. происходит диффузия влаги в деревянной балке.
Гнездо балки со всех сторон заделывают раствором , оставляя при этом воздушный зазор между стеной и скошенным торцом балки шириной 3-5 см. Балки возможно укладывать и в открытые гнезда на просмоленные и покрытые толем подкладки, концы балок оставляем открытыми.
Как правильно сделать деревянное перекрытие
Глубина заделки в стену должна быть не менее 18 см, длина опорной части балки не менее 15 см. В гнезда балки укладывают свободно, без укрепления. Крайние балки, в кирпичных домах, должны укладываться на расстоянии не менее 5 см от стены.
Рис.2 1. деревянная балка;
2. конец балки, обмазанный смолой и обернутый толем;
3. гидроизоляция;
4. кирпичная стена;
5. воздушный зазор между стеной и скошенным торцом балки;
В каркасных домах балки укладывают на обвязках между распорками и крепят гвоздями, в деревянных домах балки врубают в стены сковороднем. Возможно использование вместо брусчатых балок бревна, которые дешевле.
Около дымохода и печной трубы балки располагают не ближе чем на 40 см. В месте где балка попадает на дымоход ее разрезают и опирают на врезной или подвесной ригель.
Накат.
Далее делается настил наката. Для этого к балкам с двух сторон прибивают черепные бруски, на которые укладывают накат из деревянных щитов, гипсовых плит. Доски наката подгоняют плотно, чтобы не было щелей. При установки, нижняя часть щитового наката должна находиться в одной плоскости с балками. Гипсовые плиты могут укладываться не заподлицо с низом балок. В этом случае перекрытие снизу подшивают листами сухой штукатурки или досками.
Рис.3 1. деревянная балка;
2. черепной брусок;
3. щит наката;
4. гидроизоляция;
5. засыпка;
6. лаги;
7. пол;
Для изоляции утеплителя, делают по щитам деревянного наката смазку глинопесчаным раствором слоем 1,5-2 см или укладывают рубероид. Затем засыпают слой шлака толщиной 8 см. В качестве засыпки можно использовать опилки, минеральную вату . Не рекомендуется применять для засыпки торф, строительный мусор, землю, потому что они способствуют загниванию дерева. При строительстве наката из гипсовых плит швы заделывают алебастром.
Полы.
Полы укладывают на балки. Для пола применяют остроганные доски толщиной 37 мм. Для улучшения вентиляции подпольного пространства по балкам укладывают лаги толщиной 6-7 см, по которым настилают пол.
Похожие статьи.
Дата добавления : 2011-04-25   Автор: admin   Просмотров: 34494
astgift.ru
