Плинтус для прокладки труб: как скрыть теплые коммуникации в доме, напольный короб и система для скрытия, комплектующие для прокладки

виды, достоинства и монтаж своими руками

Плинтус для отопления как обогревательная система только начинает завоевывать своих поклонников. Этот способ подачи тепла получил свое название от специфического расположения нагревательных элементов – у основания стены, там, где классически монтируют напольный плинтус. Монтаж плинтусного отопления можно выполнить самостоятельно.

Что представляет собой плинтусное отопление

Плинтусное отопление доступно для владельцев отдельного жилья. Его можно установить в жилых помещениях, на лоджиях, в садовых домиках, на даче, в гараже. В плинтусной системе обогрева нет привычных радиаторов. Теплоносители устанавливают внизу, у стены, по периметру помещения.

разница отоплений

Закрывают трубы защитными декоративными кожухами-плинтусами особой конструкции – с продольным отверстием снизу и сверху. Работает система на эффекте Коанда. Согласно ему, поток, выходящий из плинтусного радиатора, не рассеивается в воздухе, а прилипает к стене, отдавая ей тепловую энергию. Помещение прогревается инфракрасным горизонтальным излучением, которое идет уже от стен. Благодаря эффекту Коанда и естественной циркуляции, тепло в комнате распределяется равномерно на всех уровнях.

Схематично процесс выглядит следующим образом:

холодный воздух естественной тягой подается на плинтусный радиатор через нижнюю щель;
нагреваясь, поток выходит через верхнее отверстие и попадает на стену;
стена прогревается и отдает свое тепло помещению на волне инфракрасного излучения.

В качестве источника тепла в плинтусном отоплении используют:

Медные трубы с горячей водой, на которые нанизаны медные или алюминиевые пластины.

Ленту инфракрасного излучения. Обязательно устанавливают датчики тепла и оборудуют систему информационным дисплеем.
Электрический обогревательный кабель или воздушные тэны, с датчиками тепла и визуализированной системой наблюдения.

электрический плинтус

Электрические обогреватели в плинтусных радиаторах работают от обычной розетки в 220 вольт. Стандартные размеры плинтуса для труб отопления немногим превышают параметры плинтусов. В ширину панель 3 см, в высоту 13,5 см.

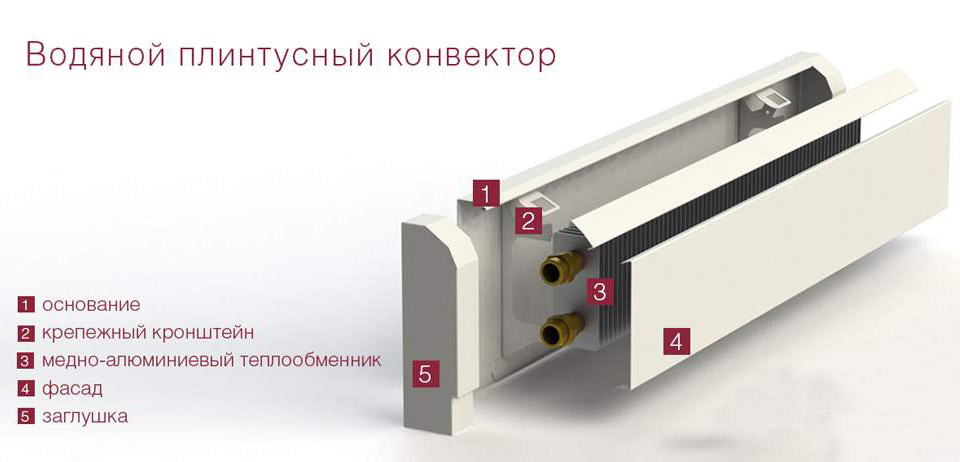

Водяное плинтусное отопление

Для устройства водяного плинтусного отопления понадобятся две металлические трубы, которые оборудованы нанизанными медными пластинами. Медные пластины значительно увеличивают КПД отопительной системы. Производители отопительного оборудования предлагают готовые радиаторы (трубы) для монтажа плинтусного отопления и необходимые фитинги.

водяной

Обратите внимание! В помещениях, которые планируется эксплуатировать периодически, в качестве теплоносителя рекомендуют использовать тосол. Это защитит систему от случайного замораживания.

Рабочее давление в водяном контуре плинтусного отопления не должно превышать 3 атм. Если систему планируется подсоединить к центральному отоплению, то следует установить дополнительный теплообменник, который снизит рабочую нагрузку на плинтусную систему.

Электрическое плинтусное отопление

Для устройства электрического варианта обогрева используют тот же пластинчатый радиатор на двух трубках. В нижнюю трубку вставляют воздушный тэн, через верхнюю пропускают кабель питания.

Обратите внимание! Для плинтусной отопительной системы следует смонтировать отдельную линию электропитания, с собственным предохранителем.

Габариты плинтуса для электрического отопления: ширина – 4 см; высота – 16 см.

Виды плинтусов для отопительных систем

Плинтусы для отопительных систем изготавливают из термостойкого пластика, металла, ламинированных древесно-стружечных плит. Главное условие для защитного кожуха – наличие продольных отверстий снизу и сверху конструкции.

Материалы, используемые в изготовлении плинтусов должны не бояться действия влаги, быть устойчивыми к истиранию, механическим и химическим воздействиям. Это позволит сохранить эстетичность при длительной эксплуатации. Важны экологические характеристики изделий – материал при нагревании не должен выделять вредных химических веществ.

Популярны следующие виды плинтусов:

Перфорированные эмалированные металлические конструкции. Они максимальны в теплоотдаче, визуально легкие, не обременяют интерьер. Такие конструкции можно изготовить самостоятельно или приобрести готовые. Металлические конструкции удобны в монтаже, их можно разрезать, соединять в любых вариациях.
Плинтусы, имитирующие дорогие породы дерева. Изготавливают их из пластика или ламинированных плит. Любители могут заказать изделия из натурального дерева, но помимо дорогостоящих материалов придется оплатить обязательную защитную обработку. Древесину обрабатывают от грибка, протравливают огнеупорными составами.

Алюминиевые плинтусы под покраску. Их любят те хозяева, которые хотят сделать систему отопления невидимой, слить ее со стенами. Алюминиевые конструкции отличает легкость, прочность, практичность, доступная цена.

Достоинства и недостатки плинтусного отопления

Системы плинтусного отопления в нашей стране еще не получили повсеместного распространения. В условиях суровых зим оправдано использование их в качестве дополнительного обогрева. В умеренных широтах достоинства плинтусов для отопления возрастают значительно.

Теплый плинтус

Преимущества плинтусного отопления:

Невозможно обжечься ни об плинтус (его температура не выше 40 градусов), ни об стены – здесь максимальный нагрев около 37 градусов.

Отсутствует конвекция, что значительно уменьшает количество взвешенных частиц в воздухе. Это может быть особенно значимо для людей с аллергическими патологиями.
Выглядит эстетично. Не загромождает помещение, сочетается с любым оформлением интерьера.
Несложный монтаж, доступное обслуживание (в отличие, например, от теплого пола).
Равномерное распределение тепла в объеме комнаты.
Естественное инфракрасное излучение полезно для человека, не высушивает помещение.
Отсутствие холодных зон в комнате и конденсата на стенах.

Однако есть недостатки, которые и ограничивают широкое распространение плинтусной системы отопления:

Высокая стоимость. Для эффективной теплоотдачи плинтусное отопление монтируют на дорогостоящих материалах.
Ограничена площадь. Для одного контура эффективность работы падает после 15 метров.
Нежелательна блокировка плинтусной системы отопления мебелью и другими предметами интерьера, что ограничивает удобство использования помещений.
Материал для плинтусных панелей и стен должен быть устойчив к действию температуры. Он не должен деформироваться, изменять цвет, давать трещины, что характерно для недорогой отделки – пластика, бумаги.

Обратите внимание! Пластиковые плинтусы-кожухи для укрытия труб отопления являются недорогими, но не самыми практичными. Этот вариант подойдет любителям часто делать декоративный ремонт или менять интерьер.

Как самостоятельно смонтировать плинтусное отопление

Монтаж плинтусного отопления и установка декоративных коробов для отопительных труб мало отличаются. Конструктивно плинтус для отопления состоит их изоляционной ленты, крепежей и декоративной панели.

подключение

Прежде чем устанавливать плинтусное отопительное оборудование для системы с водяным контуром монтируют распределяющий коллектор. Его следует прикрепить к стене, в доступном для дальнейшего обслуживания месте. Крепят коллектор при помощи анкеров. К нему подключают подающую и отводящую трубы для котла, подачу и обратку на радиатор. Подводящие трубы могут быть металлическими или металлопластиковыми. От коллектора к радиатору их обычно ведут под полом.

При монтаже электрического оборудования работы начинают с прокладки силового кабеля, к которому будут подключаться плинтусные радиаторы с тэнами или инфракрасной лентой. Схема подключения параллельная.

Алгоритм монтажа следующий:

Работы начинают с очищения стен и пола от грязи и пыли.
В углах комнаты закрепляют специальные пластиковые уголки.
По периметру на стены наклеивают изоляционную ленту. Высота защитного слоя соответствует высоте готового плинтуса. Изоляционная лента продается в рулонах. Она имеет клеящуюся основу, которая закрыта пленкой. Пленку снимают непосредственно во время наклеивания изоляции.

На ленту монтируют крепежные кронштейны и верхнюю планку.
На кронштейны навешивают радиаторы отопительного контура или крепят электрокабель.
Для прокладки инфракрасной ленты производители предлагают специальные клипсы.
Последний этап – навешивание передней панели, установка термостата.

Обратите внимание! Термостат устанавливают по инструкции к радиатору. Он предназначен для мониторинга температуры воздуха, поэтому не должен быть закрыт мебелью.

Плинтусы для труб отопления — как правильно выбрать и установить?

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Блок: 1/6 | Кол-во символов: 532
Источник: http://DekorMyHome.ru/remont-i-oformlenie/plintys-dlia-tryb-otopleniia-sovety-po-prokladke.html

Что собой представляет

Плинтусные каналы для труб отопления монтируются по периметру комнаты. Конструкции содержат нагревательные элементы, от которых теплый воздух устремляется вверх по стенам и от них распространяется по комнате. Плинтусы для обогрева призваны полностью заменить привычные радиаторы отопления, предоставляя возможность высвободить дополнительное жилое пространство.

Содержимое каналов (трубы, радиаторы) прикрывают декоративным наличником специальной конструкции с продольными отверстиями внизу и сверху. При этом декор может быть изготовлен из пластика или металлических деталей.

Размеры плинтусов для труб отопления в высоту не превышают 13,5 см, в глубину (ширину) – 3,6 см.

Блок: 2/11 | Кол-во символов: 698
Источник: https://vseotrube.ru/otoplenie/plintus

Как спрятать трубы отопительной системы

Этот вопрос волнует многих застройщиков, только задумавшихся или уже монтирующих систему радиаторного отопления загородного дома. В большей мере затруднения с прокладкой труб появляются при реконструкции старых зданий и производственных помещений.

В современной строительной практике трубы систем отопления чаще всего прячут в стяжке или под штукатуркой. Но есть старые здания, где недопустима дополнительная нагрузка на перекрытия. Соответственно, нельзя сделать стяжку. Кроме этого, в деревянных домах и в некоторых категориях исторических зданий, где нельзя проводить т.н. «мокрые работы», также отсутствуют стяжки и штукатурки. В данных категориях зданий спрятать трубы и при этом обеспечить эстетичность решения позволит плинтусная разводка магистралей системы радиаторного отопления.

Плинтусные каналы могут быть промышленного изготовления — металлические, из ламинированного ДВП или ДСП, пластиковые или изготавливаться непосредственно на монтажной площадке. В этом случае вдоль трассы, по которой пройдут трубы отопления, монтируется каркас, например, на базе металлических профилей, который затем обшивается гипсокартонном или деревом.

Выбор и способ устройства плинтусного канала базируется на предпочтениях застройщика, дизайне помещения и температурных параметрах системы отопления.

Важно: трубы, по которым циркулирует теплоноситель, подвержены температурному расширению.

Кроме этого, к материалам используемых труб, фитингов и плинтусных каналов предъявляются определённые требования по прочности, пожарной безопасности, герметичности соединений, долговечности, технологичности монтажа, экологичности и эстетичности.

Поэтому при устройстве плинтусной разводки следует использовать проверенные и сертифицированные решения.

Блок: 2/4 | Кол-во символов: 1792
Источник: https://www.forumhouse.ru/articles/engineering-systems/7581

Назначение

Плинтусы-обогреватели могут служить как основным источником обогрева жилища, так и дополнением к существующей отопительной системе. В зависимости от варианта элементов отопления их можно устанавливать в частных домах, в квартире, на лоджиях, в садовых домиках, гаражах, зимнем саду, производственных помещениях. Электрокабельные плинтусы, например, применяют там, где размещение других отопительных систем невозможно. Трубы плинтусного отопления хорошо защищают деревянные части дома от сырости.

Эффективно работают плинтусы отопления в комнатах с панорамными окнами. Благодаря поднимающемуся теплому потоку комнаты обогреваются полностью и равномерно, большие стекла не запотевают.

Блок: 3/11 | Кол-во символов: 694
Источник: https://greendom74.ru/otoplenie/vyibiraem-plintus-dlya-trub-otopleniya-zachem-on-nuzhen-kakoy-luchshe-vzyat-i-pochemu

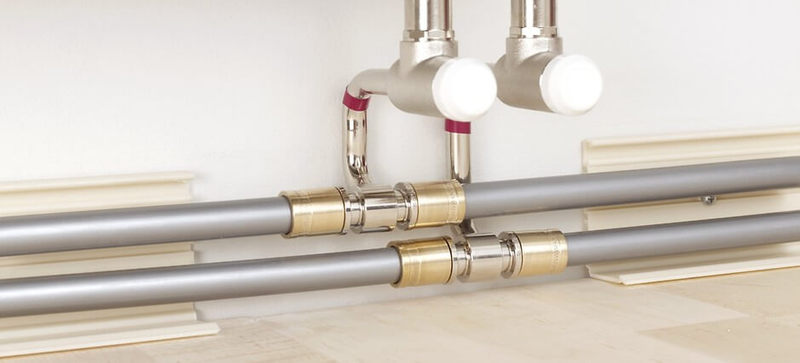

Компоненты для монтажа плинтусной разводки

Монтируя систему отопления с подключением радиаторов из плинтусных каналов, важно запомнить, что от качества компонентов системы зависит надёжность её работы. Обращаем внимание на ассортимент комплектующих — внутренних и наружных углов каналов, соединительных накладок, фитингов и т.д., а также их технические характеристики.

Перед монтажом плинтусной разводки системы отопления следует убедиться, что трубы, фитинги и плинтусные каналы совместимы друг с другом. Иначе, при температурном удлинении труб и ненадлежащей системе их крепления возможна деформация труб, фитингов и самого плинтусного канала.

Следует также обратить внимание на устойчивость материала плинтусного канала к высоким температурам, ведь трубы в плинтусных каналах не теплоизолируются. Например, максимально допустимая температура теплоносителя в плинтусной разводке с каналами, изготовленными из трудновоспламеняемого и самозатухающего ПВХ, не должна превышать 70 °C.

Важнейшим компонентом отопительной системы являются трубы отопления. Для плинтусной разводки следует выбирать трубопроводы, обладающие долговечностью и надёжностью. Например, такие как металлополимерные трубы PE-Xа/Al/PE, с внутренним слоем из сшитого полиэтилена (PE-Xа). Такие трубы сохраняют свою форму при температурном воздействии циркулирующего по ним теплоносителя и имеют минимальное значение температурного удлинения.

Коэффициент температурного удлинения таких труб составляет 0.026 мм/мК при диаметре трубы 16 или 20 мм.

Следующий компонент системы плинтусной разводки — набор фитингов и комплектующих, необходимый для подключения труб к отопительным приборам.

Подключить отопительные приборы можно через запорно-регулировочную арматуру с помощью плинтусных крестовин с Г-образными присоединительными трубками. Или через нижние резьбовые отверстия с помощью угловых телескопических резьбозажимных соединений через плинтусные крестовины с прямыми присоединительными трубками или через Т-образные элементы.

Ассортимент комплектующих и их технические характеристики влияют на скорость, технологичность и надёжность соединений.

Например, если при монтаже труб и радиаторов используется техника соединений на надвижной гильзе, то надёжность системы возрастает, т.к. в ней отсутствуют уплотнители, которые изнашиваются с течением времени. Таким образом, из системы исключается слабое звено. Функцию уплотнителя выполняет материал трубы, что увеличивает срок службы системы, который превышает 50 лет.

Также обращаем внимание и на декоративные свойства плинтусной разводки. Т.к. плинтусный канал всё время находится на виду, подбираем цвет материала каналов, который впишется в дизайн и интерьер помещения.

Блок: 3/4 | Кол-во символов: 2713
Источник: https://www.forumhouse.ru/articles/engineering-systems/7581

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Блок: 2/6 | Кол-во символов: 945
Источник: http://DekorMyHome.ru/remont-i-oformlenie/plintys-dlia-tryb-otopleniia-sovety-po-prokladke.html

Плюсы и минусы

Для того чтобы дать объективную оценку плинтусам для отопительных труб, стоит изучить положительные и отрицательные стороны такой напольной системы.

Среди преимуществ конструкции выделяются следующие специфические особенности:

Распределение тепла в комнате происходит равномерными потоками по всей площади. К положительным свойствам инфракрасного излучения относится способность прогревать только светопроницаемые объекты.
Организм человека подобный нагрев воспринимает как естественный процесс.
Основания в ходе нагрева приобретают температуру, которая имеет почти такое же значение, что и нормальная температура тела человека. Поэтому исключается дисбаланс при взаимодействии с устройствами.
Все основания, включая стены, потолок и окна остаются сухими, на поверхностях не скапливается конденсат, что в особенности актуально для комнат, где установлены панорамные окна.

Для прокладки и монтажа системы не требуется привлечения специалистов, поскольку работы по обустройству не представляют особой сложности.
Наличие привлекательных элементов декора в помещении положительно сказывается на общем интерьере.
Подобная конструкция может дополнительно укомплектовываться терморегуляторами, которые позволят постоянно поддерживать оптимальную температуру внутри.
Средняя температура теплоносителя не оказывает негативного влияния на продуктивность обогрева, поскольку появляется возможность экономить около 30% затрачиваемой на нагрев энергии.

Как и любой конструкции, такой системе присущи недостатки. К ним относятся следующие моменты:

Длина отопительного контура, скрытая под плинтусом, не может быть более 15 м. Ее увеличение приведет к снижению эффективности системы отопления. Для больших по площади зданий встанет вопрос об использовании распределительных коллекторов.
Щели в плинтусах не должны блокироваться для сохранения равномерного потока тепла.
На изделия не допускается установка различных декоративных элементов, которые могут отрицательно сказаться на уровне теплоотдачи.
Цена на конструкцию достаточно высокая, поскольку в процессе ее сборки применяется дорогостоящее сырье.

Блок: 3/9 | Кол-во символов: 2750
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№	Система обогрева плинтуса	Достоинства	Недостатки
1	Водяное отопление	Доступный теплоноситель	Сезонность
2	Электрокабель	Широкий диапазон нагрева	Высокая стоимость эксплуатации
3	Инфракрасный обогрев	Простота в монтаже	Боится влаги

Блок: 4/6 | Кол-во символов: 357
Источник: http://DekorMyHome.ru/remont-i-oformlenie/plintys-dlia-tryb-otopleniia-sovety-po-prokladke.html

Разновидности

Принимая во внимание теплоноситель, плинтуса разделяются на следующие виды:

Жидкостные – в них циркулирует вода либо же антифриз. Диапазон температуры составляет от 50 до 85 С. Уровень нагрева регулируется на коллекторе в ручном либо автоматическом режиме.
К электрическим подсоединяются ТЭНы. В системе имеется терморегулятор с датчиком, который фиксирует уровень нагрева воздуха в помещении.
Инфракрасная система состоит из закрепленной ленты инфракрасного теплового излучения. Подключается конструкция по аналогичной схеме, которую используют для электрических коммуникаций.

Плинтус под трубы отопления может быть изготовлен из древесины, пластика или же металла. Каждая разновидность включает в себя различные варианты внешнего оформления, которые могут отличаться по размеру, цвету и фактуре.

Помимо этого, существует отдельная группа плинтусов, изготовление которых происходит своими руками. В качестве материала выступает CD-профиль.

Блок: 4/9 | Кол-во символов: 1162
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Преимущества и недостатки

Какие плюсы и минусы имеются у плинтусов с отопительными трубами?

К их достоинствам специалисты относят:

Равномерный обогрев помещения во всех его частях.
Полезность естественного инфракрасного излучения для человека.
Эстетичный внешний вид, малая площадь.
Простой монтаж, возможно установить весь комплект оборудования своими руками.
Возможность беспрепятственного обслуживания плинтусных труб отопления.
Наличие функции терморегулирования, которое позволяет поддерживать оптимальную температуру и экономить электроэнергию.

В российских климатических условиях плинтусное отопление пока служит лишь дополнительным средством обогрева. В южных краях его возможности могут использоваться в большей степени.

Основной недостаток плинтусов для отопительных труб — их высокая цена. Она объясняется использованием дорогостоящего сырья при производстве отопительного оборудования.

Увеличение контура отопления в плинтусах свыше 15 метров ведет к резкому падению эффективности обогрева. В больших помещениях потребуются дополнительные расходы по установке распределительных коллекторов.

Блок: 5/11 | Кол-во символов: 1104
Источник: https://greendom74.ru/otoplenie/vyibiraem-plintus-dlya-trub-otopleniya-zachem-on-nuzhen-kakoy-luchshe-vzyat-i-pochemu

Как это работает?

Теплый плинтус эксплуатируется в комплексе с другими приборами для обеспечения отопления в помещении. По отдельности такие панели для отопления не применяются.

Схема нагрева воздуха при подключении конструкции к центральному распределителю заключается в поднятии теплых масс воздуха к потолку и распределению по всей площади помещения при участии в этом процессе стен, которые тоже передают тепло во внутренний объем.

Модули, которые отвечают за нагрев, прикрепляются к обратной стороне пластины, выполненной из алюминия. Она, в свою очередь, фиксируется к стене. С внешней стороны система тоже закрывается лицевой металлической пластиной.

Из распределительного коллектора выполняется разводка теплоносителей. Это оборудование содержит счетчики потребления, краны, термометры, манометры и другие измерительные приборы, необходимые для мониторинга и регулировки системы отопления.

Безопасным уровнем нагрева плинтуса считается показатель, не превышающий 40 С, максимальная температура нагрева составляет 80 С, при этом воздух прогревается до 20-25 С.

Вверху и внизу конструкции имеются специальные прорези. Нижний зазор позволяет проникнуть внутрь холодному воздуху, который, нагреваясь от контакта с пластинами, выходит из системы вверх через специально отведенное отверстие.

Чтобы увеличить уровень нагрева, в качестве сырья для изготовления плинтуса рекомендуется использовать материалы с высокими показателями теплопроводности. В этом плане наиболее эффективными считаются алюминиевые или же медные товары.

Что касается теплоносителей, то в данном случае, присутствие изделия с повышенными температурными показателями не является обязательным, поскольку главной функцией конструкции является прогрев как можно большей площади стены, которая будет излучать тепловую энергию.

Блок: 5/9 | Кол-во символов: 2268
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Обзор производителей

Большая часть тепловых плинтусных систем представляет собой универсальную конструкцию. Продукция торговой марки BestBoard относится именно к этой группе продукции, поскольку, вытащив ТЭН и подключив систему к котлу, можно заменить электрический вариант обогрева помещения на водяной.

Стоит отметить систему плинтусных каналов HZ. Она включает в себя крепления, декорирующий профиль, узлы отопительных устройств и сети силовых и слаботочных линий.

Simplex – плинтусная система для трубопроводов отопления, которая примечательна своей коллекцией пластиковых элементов. Купив подобные изделия, можно спрятать внутри теплоносители диаметром до 22 мм.

Блок: 6/9 | Кол-во символов: 1198
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Критерии выбора

При выборе системы теплый плинтус стоит учесть, что инфракрасные и электрические системы имеют существенные преимущества в сравнении с водяной конструкцией. Эти особенности актуальны и для частного дома, и для квартир. Главной характеристикой подобных систем является их возможность работать круглый год, поскольку не они зависят отопительного периода.

Для подсчета выгоды от использования плинтусного отопления следует учитывать такие нюансы, как наличие других источников тепла в помещении, уровень теплоизоляции ограждающих изделий в конструкции, возможность обеспечения системы электроэнергией в должном объеме либо же монтажа котельного оборудования.

Для тех случаев, в которых предполагается использование автономного источника тепла, будет актуальным вопрос экономии потребляемого топлива.

Стоит учитывать, что система теплых плинтусов за счет автоматического управления работает около 50% всего времени, вследствие чего можно сэкономить около 30% топлива в год.

Блок: 7/9 | Кол-во символов: 1281
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Тонкости установки

Для монтажа конструкции не существует ограничений, касающихся типа покрытия основания. Выполнить работы можно своими силами, но строго соблюдая правила укладки теплоносителей вокруг помещения.

Существуют свои особенности монтажа в каждом отдельном случае, исходя из вида системы. В случае с электрической системой необходимо соблюдать технику безопасности в ходе укладки электрокабелей. Водяной контур требует понимания того, каким образом будет проводиться его подключение, поскольку возможны несколько вариантов – через систему централизованного отопления либо же через нагревательный котел автономного типа.

Расчет количества необходимых элементов и комплектующих будет индивидуальным для каждого конкретного случая, поскольку следует принимать во внимание площадь помещения, вид материалов, из которых изготовлены стены, наличие в них утеплителя.

Технология проведения монтажных работ включает в себя следующие этапы:

Процесс монтажа необходимо начинать с укладки арматуры для нагревательных элементов.
Трубопровод от котла можно протянуть по нижней кромке перекрытия стен либо же под облицовкой пола.
Проводится монтаж радиаторов в заранее обусловленных местах.
Далее выполняется прокладка трубопровода от коллекторов к радиаторам.
На заключительном этапе необходимо протестировать обогрев, для этого нужно запустить устройство.
После монтажа всех элементов конструкции и проверки надежной фиксации деталей прячем конструкцию под декоративные изделия. Визуальное скрытие системы может повысить ее эстетическую привлекательность.

Заполнение системы в обязательном порядке должно сопровождаться прочисткой и развоздушиванием всех участков. Проблемные зоны можно определить на ощупь, поскольку они будут отличаться степенью нагрева от остального трубопровода.

Блок: 8/9 | Кол-во символов: 2189
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Полезные советы

Чтобы не ошибиться при выборе альтернативных систем отопления, таких как теплый плинтус, следует учитывать основные требования, которым они должны соответствовать:

Экономичность и энергоэффективность. Последний фактор заключается в использовании технологий, позволяющих сократить расходы всех видов энергии, которые возникнут в ходе функционирования. Экономия ресурсов не означает отказ от их потребления, а заключается в их рациональной эксплуатации.
Отопительная система должна быть надежной и долговечной. Поэтому производитель конструкции для обогрева помещения должен обеспечить потребителя продукцией с минимальным риском возникновения аварийной ситуации в ходе использования и высоким уровнем ремонтопригодности системы. Это в совокупности положительно отразится на эксплуатационном сроке системы.

Конструкции должны быть присущи устойчивые гидравлические характеристики, а также тепловая стойкость.

О том, как закрыть трубы и прикрутить плинтус, смотрите в следующем видео.

Блок: 9/9 | Кол-во символов: 1332
Источник: https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/

Кол-во блоков: 22 | Общее кол-во символов: 21848
Количество использованных доноров: 5
Информация по каждому донору:

https://vseotrube.ru/otoplenie/plintus: использовано 1 блоков из 11, кол-во символов 698 (3%)
https://greendom74.ru/otoplenie/vyibiraem-plintus-dlya-trub-otopleniya-zachem-on-nuzhen-kakoy-luchshe-vzyat-i-pochemu: использовано 2 блоков из 11, кол-во символов 1798 (8%)
http://DekorMyHome.ru/remont-i-oformlenie/plintys-dlia-tryb-otopleniia-sovety-po-prokladke.html: использовано 3 блоков из 6, кол-во символов 1834 (8%)
https://stroy-podskazka.ru/vodosnabzhenie/truby/plintusy-dlya-otopleniya/: использовано 7 блоков из 9, кол-во символов 12180 (56%)
https://www.forumhouse.ru/articles/engineering-systems/7581: использовано 3 блоков из 4, кол-во символов 5338 (24%)

Плинтус для труб отопления — как проложить в коробе напольному, для скрытия отопительных труб, фото и видео

Содержание:

В современном строительстве оборудование плинтусного отопления еще не набрало необходимой популярности, чтобы распространиться в большинстве квартир и домов, но уникальные особенности у данной технологии имеются. В статье речь пойдет о том, как подобрать плинтус для труб отопления и организовать подобную систему, а также о ее преимуществах, способных выиграть конкуренцию у более традиционных технологий.

плинтус короб для труб отопления

Особенности обогрева помещений

Исследованиями доказано, что 99% теплового излучения, воздействующего на кожу, человеческий организм усваивает. Самым известным естественным источником тепловой энергии является солнце. Что же касается помещений, то исследования показали и другое интересное соотношение: менее комфортным считается обогретое помещение с холодными стенами.

Причина в том, что человеческий организм лучше усваивает тепловую энергию, исходящую именно от стенных перекрытий, т.к. прогреваемый горизонтально воздух взаимодействует с большей площадью кожных покровов, чем в случае с подогревом полов.

плинтус напольный для труб отопления

В связи с этой особенность и был разработан плинтус короб для труб отопления, устанавливаемый в плотную к стенам. Функционирует такая конструкция на основании эффекта Коанда: тепловой поток равномерно распределяется по всей поверхности стены над плинтусом, а потому вначале нагреваются стены и только потом остальное пространство в помещении.

Принцип функционирования системы

Работает плинтусная отопительная система по следующему принципу: трубопроводы с теплоносителем монтируются у самого основания стен в соответствии с периметром всего здания. В свою очередь плинтус для прокладки труб отопления состоит из алюминиевых планок, и в его конструкции присутствуют две продольные щели по обе стороны его стыковки с полом и стеной.

Работает такая конструкция следующим образом:

через нижнюю щель под плинтус попадает холодный воздух;
внутри он прогревается от теплоносителя, протекающего по отопительному контуру;
из верхней щели вдоль стен (по вышеописанному эффекту Коанда) распределяется уже прогретый воздух, который и отдает свое тепло перекрытиям.

плинтус для прокладки труб отопления

Результатом такого нагрева становятся теплые стены, которые продолжают прогрев помещения, излучая энергию равномерно на максимальную длину инфракрасного диапазона. Повысить степень прогрева можно при использовании материалов с максимальными показателями теплопроводности для создания плинтуса.

Наиболее эффективными в этом плане являются медные и алюминиевые изделия. А вот теплоноситель с повышенными температурными показателями не требуется, поскольку задача системы не прогреть воздух до максимальной температуры, а создать большую прогретую площадку стены, излучающую тепловую энергию.

При этом система абсолютно безопасна, поскольку алюминий в конструкции плинтуса прогревается не более чем до 40, а температура стены не превышает 37 градусов по Цельсию. Таким образом, нельзя обжечься ни об изысканную систему отопления, ни о стену.

Преимущества и недостатки плинтусного отопления

Прежде, чем отказаться от того, чтобы покупать плинтус для отопительных труб, стоит знать о следующих его преимуществах:

тепловая энергия равномерно распределяется по всему помещению, а особенность инфракрасного излучения такова, что прогреваются лишь светопроницаемые предметы;
наблюдается равномерность прогревания воздушных масс, чего сложно достигнуть в случае с конвекцией;
человеческий организм инфракрасное излучение воспринимает, как естественное;
перекрытия имеют температуру приблизительно равную температуре тела, а потому не происходит дисбаланса при взаимодействии;
стены и потолок сухие, а потому не возникает эффекта конденсации;
монтаж такой системы очень прост, а также плинтус для скрытия труб отопления подходит, как нельзя кстати: различные элементы не видны при визуальном осмотре и на фото, что является очень эстетичным;
осуществлять ремонт на плинтусах под отопительную систему также очень легко;
система при использовании плинтусов допускает использование специальных терморегуляторов, удерживающих в помещении определенный микроклимат;
средняя температура теплоносителя отрицательного влияния на эффективность системы не имеет, а наоборот позволяет экономить до 30-40% затрачиваемой на его нагрев энергии.

плинтус для скрытия труб отопления

Недостатки у такой системы, конечно же, имеются:

отопительный контур под плинтусом не может быть длиннее 15 метров, чтобы сохранялась эффективность системы. В больших зданиях необходимо использовать распределительные коллекторы, позволяющие объединить в пределах строения или комнаты сразу несколько контуров;
нельзя допускать блокировки щелей в плинтусах, чтобы тепловые потоки распределялись равномерно, а инфракрасное излучение при этом прогревало все помещение без препятствий. Естественно, полностью отказаться от обстановки комнаты не получится, потому необходимо обозначить достаточно пространства на каждой из стен, равномерно распределив такие участки;
на плинтус напольный для труб отопления недопустима установка различных декоративных накладок, ухудшающих показатели теплоотдачи;
поскольку радиаторы отопительной системы будут прилегать к стенным перекрытиям максимально плотно, то в стенах недопустимо использование материалов неустойчивых к образованию трещин, другим деформациям и последующему разрушению;
стоимость такой системы достаточно высока, т.к. в конструкции используются дорогостоящие материалы, отказ от которых скажется на эффективности функционирования.

Алгоритм монтажа плинтусного отопления

Устанавливаться контур с теплоносителем и плинтус могут на любом покрытии. Монтаж плинтуса под отопительный контур мало чем отличается от установки обычных декоративных планок. Выполнить все работы можно самостоятельно, поскольку не требуется специфических строительных навыков.

Подготовка к монтажу

Для начала следует определиться с тем, какая отопительная система будет использоваться: водяная или электрическая. Под электрические радиаторы следует производить укладку электрической проводки по всем правилам и с соблюдением техники безопасности. В случае с водяным отопительным контуром, следует заранее понять, как именно будет производиться его подключение: через централизованное отопление или автономный нагревательный котел.

плинтус для отопительных труб

Чтобы правильно произвести расчеты необходимых элементов и средств, следует изучить мощность отопительной системы. Естественно, в каждой комнате показатель будет свой, т.к. он формируется исходя из ряда параметров: площадь, объем, материалы в стенных перекрытиях, эффективность заложенного утеплителя и т.д. Принято считать, что 100 Вт тепловой энергии достаточно для обогрева каждого квадратного метра комната.

Проведение монтажных работ

Плинтуса устанавливаются на высоте в 1 сантиметр от поверхности пола и закрепляются на специальных опорах. Также должен создаваться минимальный зазор между стеной и плинтусом, чтобы тот не перегревался.

Далее работа осуществляется в следующей последовательности:

начинаются работы с укладки арматуры, распределяющей теплоноситель по нагревательным элементам;
трубопроводы от котла могут быть проложены по нижней кромке стенных перекрытий или под облицовкой полов;
радиаторы на плинтусах устанавливаются там, где было задумано при составлении схемы отопительной системы;
от распределительных коллекторов к радиаторам прокладывают трубопроводы, которые повышают эффективность обогрева. Подобная схема подключения называется «лучевой»;
установив каждый элемент системы, и проверив надежность креплений можно осуществить монтаж декоративных накладок, которые улучшат эстетичность отопительной системы и сделают ее визуально красивее при осмотре и на фото, публикуемых хозяевами в социальных сетях;
подготовленную систему следует протестировать посредством заполнения теплоносителем. Дом, который не является жилым на протяжении всего года лучше всего отапливать антифризом вместо воды. Читайте также: «Как выбрать и установить плинтус с подогревом на полу».

плинтус для скрытия труб отопления

Заполнение системы должно сопровождаться очисткой ее от лишнего воздуха. Завоздушенные участки можно определить на ощупь, поскольку они имеют меньшую температуру, чем те, что заполнены теплоносителем.

Итог

На самом деле из представленного выше описания, можно сделать вывод, что плинтусное отопление имеет значительные преимущества перед более традиционными системами. Главными ее преимуществами являются эффективность и сбалансированность.

Помещения, оснащенные таким типом отопления, становятся комфортными и уютными. Работы по монтажу отопительной системе и плинтусов под нее можно произвести самостоятельно. За помощью при возникновении трудностей можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки материалов и комплектующих до тестирования системы.

Плинтус для труб отопления: советы по прокладке

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Так, например, температура у пола величиной 22^оС будет такой же на уровне роста человека и на самом верху у потолка.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№	Система обогрева плинтуса	Достоинства	Недостатки
1	Водяное отопление	Доступный теплоноситель	Сезонность
2	Электрокабель	Широкий диапазон нагрева	Высокая стоимость эксплуатации
3	Инфракрасный обогрев	Простота в монтаже	Боится влаги

Формы и строение тёплого плинтуса

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Нужно помнить об особенностях строения тёплого плинтуса. Это не должна быть закрытая коробчатая конструкция. Панели должны иметь верхние и нижние продольные щели. Делают их для обеспечения прохождения воздушных масс снизу вверх. Под действием нагрева воздуха происходит его естественная вентиляция. Подробнее о том, что такое нагревательный плинтус, смотрите в этом видео:

Монтаж тёплого плинтуса

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

По периметру помещения на полу и стенах очищают поверхность от мусора и пыли.
В углах примыкания стен к полу устанавливают пластиковый уголок.
На стены приклеивают изоляционную ленту, равную по высоте конструкции отопления. Специальная лента снабжена с тыльной стороны защитной плёнкой, которую перед монтажом снимают. Ленту прижимают клеящей стороной к стене.
Затем устанавливают верхнюю угловую планку.
На ленту с помощью дюбелей устанавливают опорные кронштейны.
На кронштейны навешивают водяной трубопровод отопления, также крепят электрокабель.
Инфракрасную ленту устанавливают на специальных пластиковых клипсах.
Систему обогрева закрывают панелями. Панель защёлкивают на верхней и нижней планке, используя специальные замки. В некоторых случаях плинтуса крепят непосредственно к стене дюбелями. Подробнее о монтаже системы смотрите в этом видео:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

Плинтус для труб отопления: советы по прокладке

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

Водяная система

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Инфракрасный обогрев

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№	Система обогрева плинтуса	Достоинства	Недостатки
1	Водяное отопление	Доступный теплоноситель	Сезонность
2	Электрокабель	Широкий диапазон нагрева	Высокая стоимость эксплуатации
3	Инфракрасный обогрев	Простота в монтаже	Боится влаги

Формы и строение тёплого плинтуса

Часто поверхность плинтуса имитирует дерево

Высота конструкции зависит от размера нагревательных элементов

Монтаж тёплого плинтуса

Стена за нагревательным элементом защищается изоляционной лентой

По периметру помещения на полу и стенах очищают поверхность от мусора и пыли.
В углах примыкания стен к полу устанавливают пластиковый уголок.
На стены приклеивают изоляционную ленту, равную по высоте конструкции отопления. Специальная лента снабжена с тыльной стороны защитной плёнкой, которую перед монтажом снимают. Ленту прижимают клеящей стороной к стене.
Затем устанавливают верхнюю угловую планку.
На ленту с помощью дюбелей устанавливают опорные кронштейны.
На кронштейны навешивают водяной трубопровод отопления, также крепят электрокабель.
Инфракрасную ленту устанавливают на специальных пластиковых клипсах.
Систему обогрева закрывают панелями. Панель защёлкивают на верхней и нижней планке, используя специальные замки. В некоторых случаях плинтуса крепят непосредственно к стене дюбелями. Подробнее о монтаже системы смотрите в этом видео:

Самые лучшие посты

Особенности системы отопления с подключением радиаторов из плинтусных

Экология потребления. Усадьба: К современной системе отопления, помимо теплотехнических и эксплуатационных, предъявляются определённые эстетические требования. К ним, в первую очередь, относится скрытая прокладка трубопроводов. При прокладке труб в плинтусных каналах необходимо учесть ряд нюансов, о которых мы расскажем в этой статье.

К современной системе отопления, помимо теплотехнических и эксплуатационных, предъявляются определённые эстетические требования. К ним, в первую очередь, относится скрытая прокладка трубопроводов. Строительные нормы допускают прокладывать трубы в стяжке пола, в штробах, шахтах, технологических каналах. Однако, из-за конструктивных особенностей зданий, это не всегда возможно.

В этом случае решить проблему с прокладкой труб системы отопления помогут плинтусные каналы.

Плинтус, согласно определению архитектуры — декоративный и защитный элемент отделки помещений для сокрытия щели между полом и стеной, который крепится к стене.
