Плинтус для прокладки труб – Плинтус для труб отопления — как спрятать трубы отопления в коробе

виды, достоинства и монтаж своими руками

Плинтус для отопления как обогревательная система только начинает завоевывать своих поклонников. Этот способ подачи тепла получил свое название от специфического расположения нагревательных элементов – у основания стены, там, где классически монтируют напольный плинтус. Монтаж плинтусного отопления можно выполнить самостоятельно.

Что представляет собой плинтусное отопление

Плинтусное отопление доступно для владельцев отдельного жилья. Его можно установить в жилых помещениях, на лоджиях, в садовых домиках, на даче, в гараже. В плинтусной системе обогрева нет привычных радиаторов. Теплоносители устанавливают внизу, у стены, по периметру помещения.

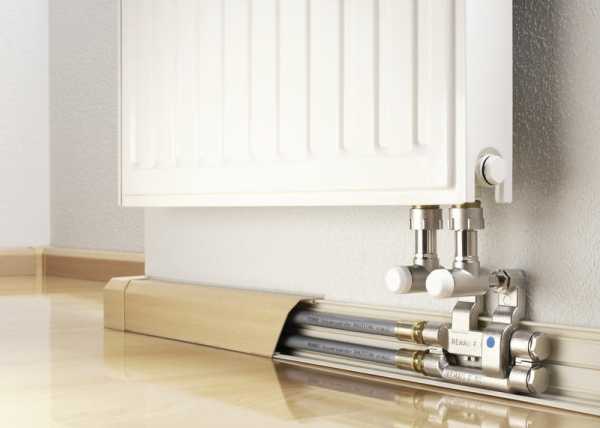

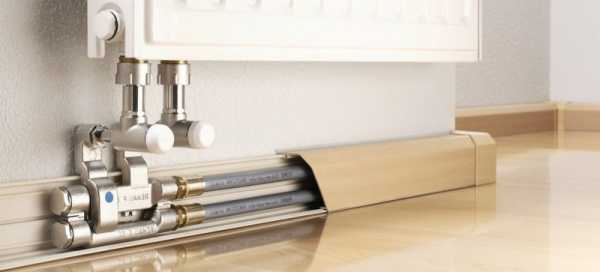

Закрывают трубы защитными декоративными кожухами-плинтусами особой конструкции – с продольным отверстием снизу и сверху. Работает система на эффекте Коанда. Согласно ему, поток, выходящий из плинтусного радиатора, не рассеивается в воздухе, а прилипает к стене, отдавая ей тепловую энергию. Помещение прогревается инфракрасным горизонтальным излучением, которое идет уже от стен. Благодаря эффекту Коанда и естественной циркуляции, тепло в комнате распределяется равномерно на всех уровнях.

Схематично процесс выглядит следующим образом:

  • холодный воздух естественной тягой подается на плинтусный радиатор через нижнюю щель;
  • нагреваясь, поток выходит через верхнее отверстие и попадает на стену;
  • стена прогревается и отдает свое тепло помещению на волне инфракрасного излучения.

В качестве источника тепла в плинтусном отоплении используют:

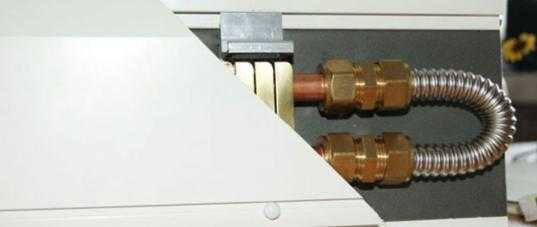

  • Медные трубы с горячей водой, на которые нанизаны медные или алюминиевые пластины.
  • Ленту инфракрасного излучения. Обязательно устанавливают датчики тепла и оборудуют систему информационным дисплеем.
  • Электрический обогревательный кабель или воздушные тэны, с датчиками тепла и визуализированной системой наблюдения.

Электрические обогреватели в плинтусных радиаторах работают от обычной розетки в 220 вольт. Стандартные размеры плинтуса для труб отопления немногим превышают параметры плинтусов. В ширину панель 3 см, в высоту 13,5 см.

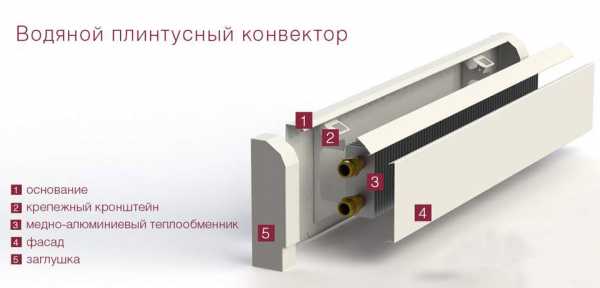

Водяное плинтусное отопление

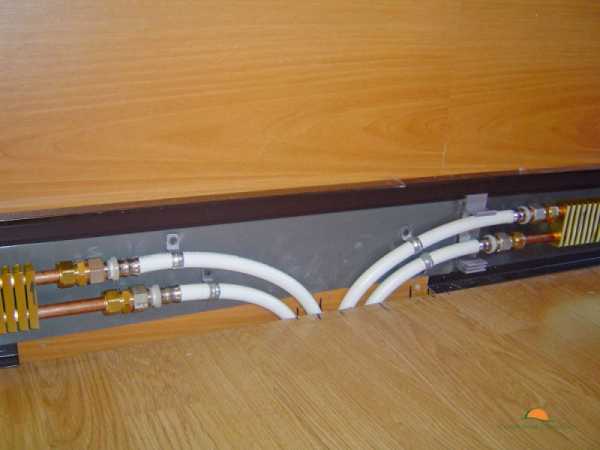

Для устройства водяного плинтусного отопления понадобятся две металлические трубы, которые оборудованы нанизанными медными пластинами. Медные пластины значительно увеличивают КПД отопительной системы. Производители отопительного оборудования предлагают готовые радиаторы (трубы) для монтажа плинтусного отопления и необходимые фитинги.

Обратите внимание! В помещениях, которые планируется эксплуатировать периодически, в качестве теплоносителя рекомендуют использовать тосол. Это защитит систему от случайного замораживания.

Рабочее давление в водяном контуре плинтусного отопления не должно превышать 3 атм. Если систему планируется подсоединить к центральному отоплению, то следует установить дополнительный теплообменник, который снизит рабочую нагрузку на плинтусную систему.

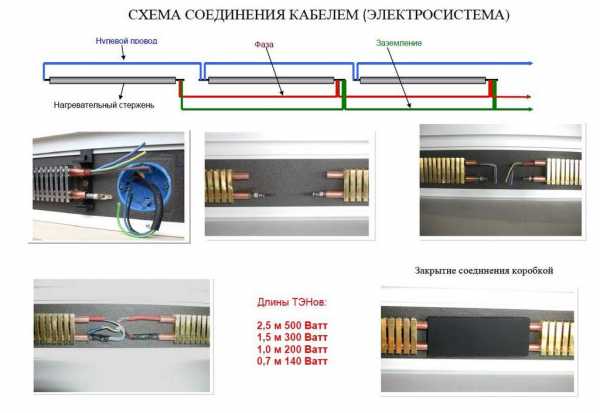

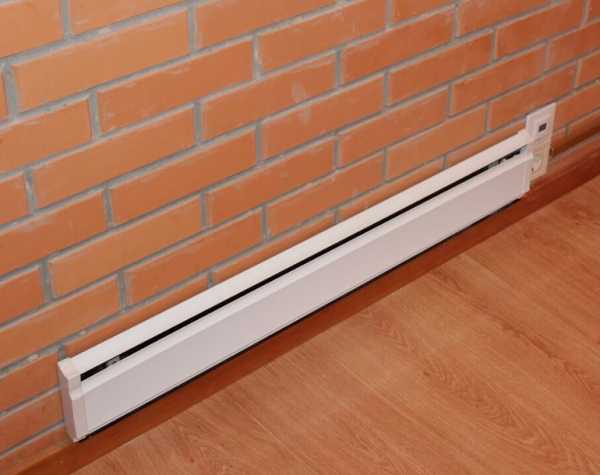

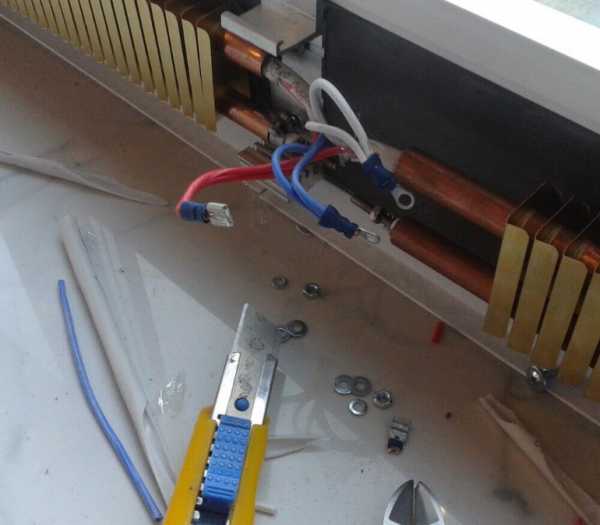

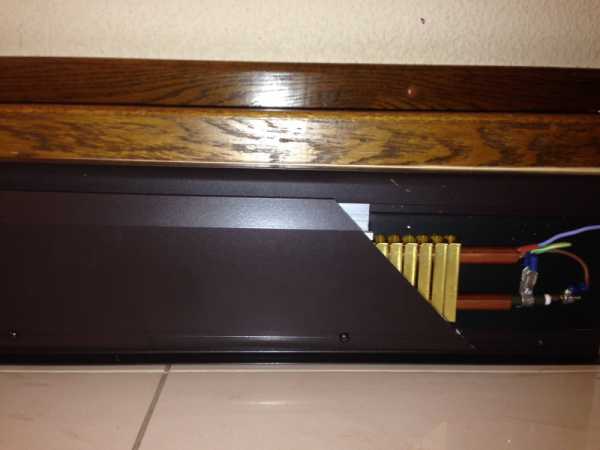

Электрическое плинтусное отопление

Для устройства электрического варианта обогрева используют тот же пластинчатый радиатор на двух трубках. В нижнюю трубку вставляют воздушный тэн, через верхнюю пропускают кабель питания.

Обратите внимание! Для плинтусной отопительной системы следует смонтировать отдельную линию электропитания, с собственным предохранителем.

Габариты плинтуса для электрического отопления: ширина – 4 см; высота – 16 см.

Виды плинтусов для отопительных систем

Плинтусы для отопительных систем изготавливают из термостойкого пластика, металла, ламинированных древесно-стружечных плит. Главное условие для защитного кожуха – наличие продольных отверстий снизу и сверху конструкции.

Материалы, используемые в изготовлении плинтусов должны не бояться действия влаги, быть устойчивыми к истиранию, механическим и химическим воздействиям. Это позволит сохранить эстетичность при длительной эксплуатации. Важны экологические характеристики изделий – материал при нагревании не должен выделять вредных химических веществ.

Популярны следующие виды плинтусов:

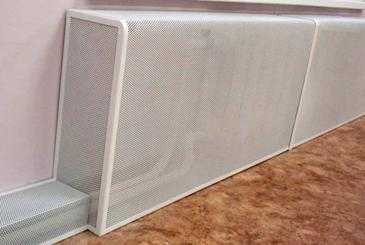

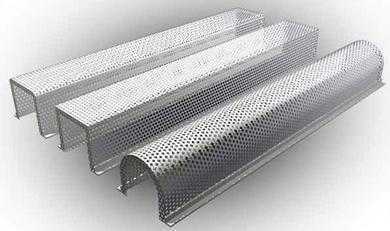

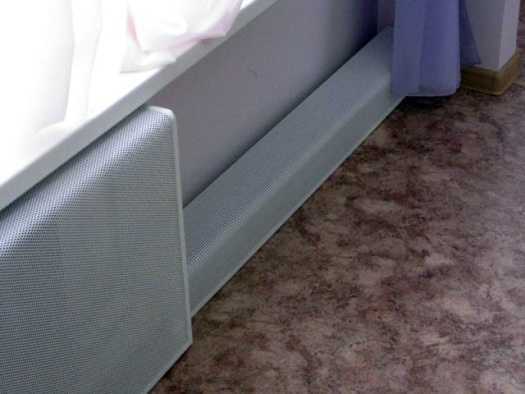

  • Перфорированные эмалированные металлические конструкции. Они максимальны в теплоотдаче, визуально легкие, не обременяют интерьер. Такие конструкции можно изготовить самостоятельно или приобрести готовые. Металлические конструкции удобны в монтаже, их можно разрезать, соединять в любых вариациях.
  • Плинтусы, имитирующие дорогие породы дерева. Изготавливают их из пластика или ламинированных плит. Любители могут заказать изделия из натурального дерева, но помимо дорогостоящих материалов придется оплатить обязательную защитную обработку. Древесину обрабатывают от грибка, протравливают огнеупорными составами.
  • Алюминиевые плинтусы под покраску. Их любят те хозяева, которые хотят сделать систему отопления невидимой, слить ее со стенами. Алюминиевые конструкции отличает легкость, прочность, практичность, доступная цена.

Достоинства и недостатки плинтусного отопления

Системы плинтусного отопления в нашей стране еще не получили повсеместного распространения. В условиях суровых зим оправдано использование их в качестве дополнительного обогрева. В умеренных широтах достоинства плинтусов для отопления возрастают значительно.

Преимущества плинтусного отопления:

  • Невозможно обжечься ни об плинтус (его температура не выше 40 градусов), ни об стены – здесь максимальный нагрев около 37 градусов.
  • Отсутствует конвекция, что значительно уменьшает количество взвешенных частиц в воздухе. Это может быть особенно значимо для людей с аллергическими патологиями.
  • Выглядит эстетично. Не загромождает помещение, сочетается с любым оформлением интерьера.
  • Несложный монтаж, доступное обслуживание (в отличие, например, от теплого пола).
  • Равномерное распределение тепла в объеме комнаты.
  • Естественное инфракрасное излучение полезно для человека, не высушивает помещение.
  • Отсутствие холодных зон в комнате и конденсата на стенах.

Однако есть недостатки, которые и ограничивают широкое распространение плинтусной системы отопления:

  • Высокая стоимость. Для эффективной теплоотдачи плинтусное отопление монтируют на дорогостоящих материалах.
  • Ограничена площадь. Для одного контура эффективность работы падает после 15 метров.
  • Нежелательна блокировка плинтусной системы отопления мебелью и другими предметами интерьера, что ограничивает удобство использования помещений.
  • Материал для плинтусных панелей и стен должен быть устойчив к действию температуры. Он не должен деформироваться, изменять цвет, давать трещины, что характерно для недорогой отделки – пластика, бумаги.

Обратите внимание! Пластиковые плинтусы-кожухи для укрытия труб отопления являются недорогими, но не самыми практичными. Этот вариант подойдет любителям часто делать декоративный ремонт или менять интерьер.

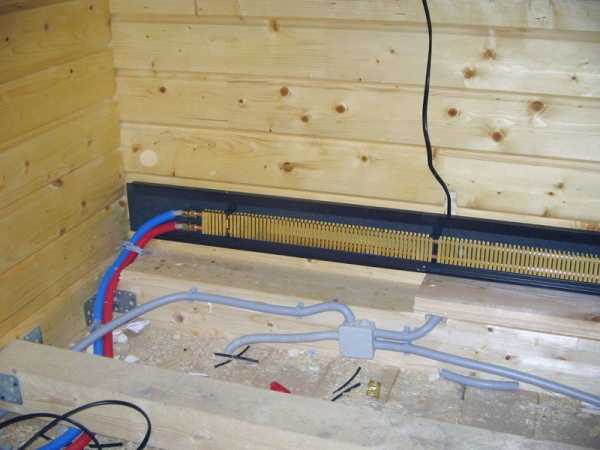

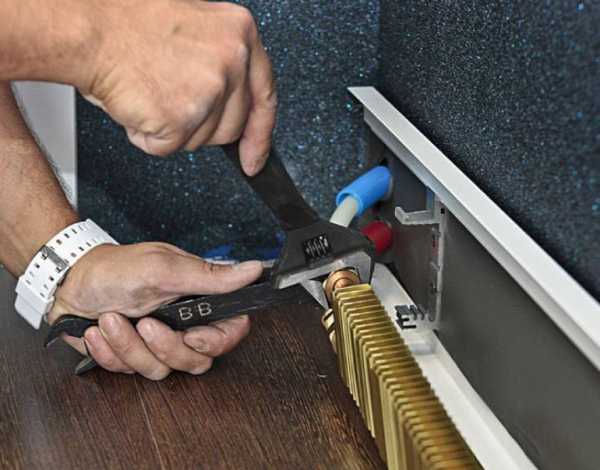

Как самостоятельно смонтировать плинтусное отопление

Монтаж плинтусного отопления и установка декоративных коробов для отопительных труб мало отличаются. Конструктивно плинтус для отопления состоит их изоляционной ленты, крепежей и декоративной панели.

Прежде чем устанавливать плинтусное отопительное оборудование для системы с водяным контуром монтируют распределяющий коллектор. Его следует прикрепить к стене, в доступном для дальнейшего обслуживания месте. Крепят коллектор при помощи анкеров. К нему подключают подающую и отводящую трубы для котла, подачу и обратку на радиатор. Подводящие трубы могут быть металлическими или металлопластиковыми. От коллектора к радиатору их обычно ведут под полом.

При монтаже электрического оборудования работы начинают с прокладки силового кабеля, к которому будут подключаться плинтусные радиаторы с тэнами или инфракрасной лентой. Схема подключения параллельная.

Алгоритм монтажа следующий:

  • Работы начинают с очищения стен и пола от грязи и пыли.
  • В углах комнаты закрепляют специальные пластиковые уголки.
  • По периметру на стены наклеивают изоляционную ленту. Высота защитного слоя соответствует высоте готового плинтуса. Изоляционная лента продается в рулонах. Она имеет клеящуюся основу, которая закрыта пленкой. Пленку снимают непосредственно во время наклеивания изоляции.
  • На ленту монтируют крепежные кронштейны и верхнюю планку.
  • На кронштейны навешивают радиаторы отопительного контура или крепят электрокабель.
  • Для прокладки инфракрасной ленты производители предлагают специальные клипсы.
  • Последний этап – навешивание передней панели, установка термостата.

Обратите внимание! Термостат устанавливают по инструкции к радиатору. Он предназначен для мониторинга температуры воздуха, поэтому не должен быть закрыт мебелью.

infotruby.ru

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

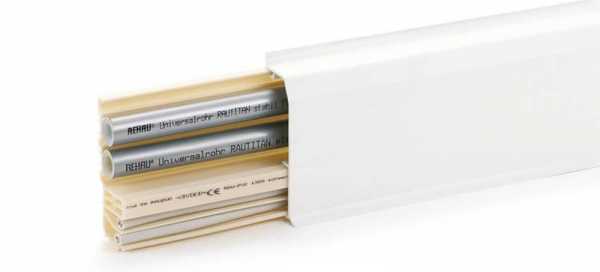

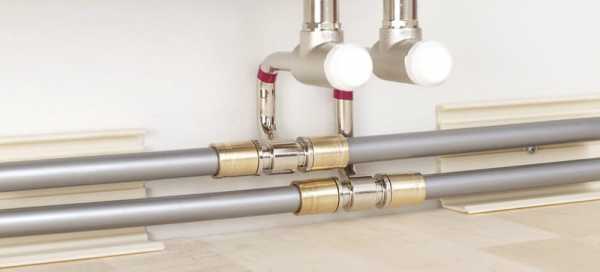

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

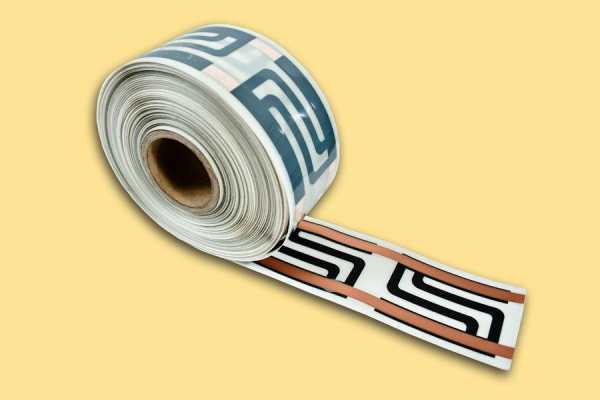

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№Система обогрева плинтусаДостоинстваНедостатки
1Водяное отопление Доступный теплоносительСезонность
2ЭлектрокабельШирокий диапазон нагреваВысокая стоимость эксплуатации
3Инфракрасный обогревПростота в монтажеБоится влаги

Формы и строение тёплого плинтуса

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Нужно помнить об особенностях строения тёплого плинтуса. Это не должна быть закрытая коробчатая конструкция. Панели должны иметь верхние и нижние продольные щели. Делают их для обеспечения прохождения воздушных масс снизу вверх. Под действием нагрева воздуха происходит его естественная вентиляция. Подробнее о том, что такое нагревательный плинтус, смотрите в этом видео:

Монтаж тёплого плинтуса

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

  1. По периметру помещения на полу и стенах очищают поверхность от мусора и пыли.
  2. В углах примыкания стен к полу устанавливают пластиковый уголок.
  3. На стены приклеивают изоляционную ленту, равную по высоте конструкции отопления. Специальная лента снабжена с тыльной стороны защитной плёнкой, которую перед монтажом снимают. Ленту прижимают клеящей стороной к стене.
  4. Затем устанавливают верхнюю угловую планку.
  5. На ленту с помощью дюбелей устанавливают опорные кронштейны.
  6. На кронштейны навешивают водяной трубопровод отопления, также крепят электрокабель.
  7. Инфракрасную ленту устанавливают на специальных пластиковых клипсах.
  8. Систему обогрева закрывают панелями. Панель защёлкивают на верхней и нижней планке, используя специальные замки. В некоторых случаях плинтуса крепят непосредственно к стене дюбелями. Подробнее о монтаже системы смотрите в этом видео:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

gurupola.ru

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№ Система обогрева плинтуса Достоинства Недостатки
1 Водяное отопление Доступный теплоноситель Сезонность
2 Электрокабель Широкий диапазон нагрева Высокая стоимость эксплуатации
3 Инфракрасный обогрев Простота в монтаже Боится влаги

Формы и строение тёплого плинтуса

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Нужно помнить об особенностях строения тёплого плинтуса. Это не должна быть закрытая коробчатая конструкция. Панели должны иметь верхние и нижние продольные щели. Делают их для обеспечения прохождения воздушных масс снизу вверх. Под действием нагрева воздуха происходит его естественная вентиляция. Подробнее о том, что такое нагревательный плинтус, смотрите в этом видео:

Монтаж тёплого плинтуса

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

  1. По периметру помещения на полу и стенах очищают поверхность от мусора и пыли.
  2. В углах примыкания стен к полу устанавливают пластиковый уголок.
  3. На стены приклеивают изоляционную ленту, равную по высоте конструкции отопления. Специальная лента снабжена с тыльной стороны защитной плёнкой, которую перед монтажом снимают. Ленту прижимают клеящей стороной к стене.
  4. Затем устанавливают верхнюю угловую планку.
  5. На ленту с помощью дюбелей устанавливают опорные кронштейны.
  6. На кронштейны навешивают водяной трубопровод отопления, также крепят электрокабель.
  7. Инфракрасную ленту устанавливают на специальных пластиковых клипсах.
  8. Систему обогрева закрывают панелями. Панель защёлкивают на верхней и нижней планке, используя специальные замки. В некоторых случаях плинтуса крепят непосредственно к стене дюбелями. Подробнее о монтаже системы смотрите в этом видео:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

dekormyhome.ru

Плинтус для труб отопления: советы по прокладке

За последнее столетие было изобретено много различных способов обогрева жилищ. Среди этого множества выделяется оригинальная конструкция — это плинтус для труб отопления.

Понятие «плинтус» обозначает декоративный наличник, который закрывает линию примыкания пола к стене. Как и все детали декора интерьера помещения, плинтус изготавливают из различных материалов, разной формы и расцветки.

Поскольку сама конструкция предполагает скрытие некоторого объёма помещения, то возникла идея использовать его для прокладки труб отопления.

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

При устройстве этого вида обогрева, стены и потолок надёжно защищены от возникновения плесени и грибковых образований.

Системы обогрева плинтусов

Напольные системы отопления изготавливают трёх видов:

Водяная система

Напольный водяной обогрев представляет трубопровод, соединённый с отопительным радиатором центрального теплоснабжения.

Самый употребляемый вид трубопроводов для плинтусов – трубы из сшитого полиэтилена.

Помимо этого применяют трубы из полиуретана и меди. На трубы, как бы, нанизаны пластины из цветного металла.

Набор пластин образует радиатор, который значительно увеличивает площадь нагрева.

Электрокабель

Над полом по периметру помещения в качестве прокладки труб отопления помещают нагревательный электрический кабель. Кабель подключают к электросети через систему управления, снабжённую датчиками нагрева и информационным дисплеем.

Инфракрасный обогрев

Над полом закрепляют ленту инфракрасного теплового излучения. Схема подключения инфракрасного обогрева аналогична системе питания электрокабеля.

Система инфракрасного обогрева плинтусов проста в монтаже и абсолютно безопасна.

Достоинства и недостатки систем тёплых плинтусов

Для наглядности сведём достоинства и недостатки систем обогрева в таблицу:

№Система обогрева плинтусаДостоинстваНедостатки
1Водяное отоплениеДоступный теплоносительСезонность
2ЭлектрокабельШирокий диапазон нагреваВысокая стоимость эксплуатации
3Инфракрасный обогревПростота в монтажеБоится влаги

Формы и строение тёплого плинтуса

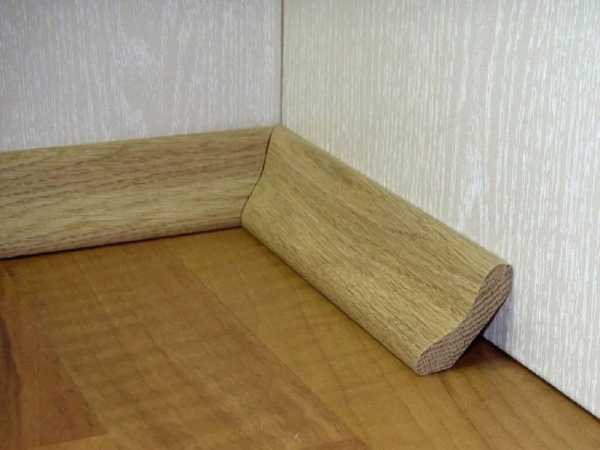

Часто поверхность плинтуса имитирует дерево

Конструкции напольных наличников изготавливают из различных материалов. Это панели из ламинированного ДСП, ДВП, пластика и эмалированных металлических панелей.

Высота таких изделий зависит от вертикального размера отопительных элементов. Плинтусы для труб отопления могут быть высотой 300 мм и более.

Высота конструкции зависит от размера нагревательных элементов

Наличники производят различной формы и окраски. Популярны плинтусы с поверхностью, имитирующей ценные породы дерева. Внешний вид у плинтуса для труб отопления значительно влияет на общее восприятие интерьера помещения.

Нужно помнить об особенностях строения тёплого плинтуса. Это не должна быть закрытая коробчатая конструкция. Панели должны иметь верхние и нижние продольные щели. Делают их для обеспечения прохождения воздушных масс снизу вверх. Под действием нагрева воздуха происходит его естественная вентиляция. Подробнее о том, что такое нагревательный плинтус, смотрите в этом видео:

Монтаж тёплого плинтуса

Стена за нагревательным элементом защищается изоляционной лентой

Монтаж напольных конструкций, закрывающих нагревательные элементы, примерно одинаков. Устройство обогрева состоит из нескольких этапов:

  1. По периметру помещения на полу и стенах очищают поверхность от мусора и пыли.
  2. В углах примыкания стен к полу устанавливают пластиковый уголок.
  3. На стены приклеивают изоляционную ленту, равную по высоте конструкции отопления. Специальная лента снабжена с тыльной стороны защитной плёнкой, которую перед монтажом снимают. Ленту прижимают клеящей стороной к стене.
  4. Затем устанавливают верхнюю угловую планку.
  5. На ленту с помощью дюбелей устанавливают опорные кронштейны.
  6. На кронштейны навешивают водяной трубопровод отопления, также крепят электрокабель.
  7. Инфракрасную ленту устанавливают на специальных пластиковых клипсах.
  8. Систему обогрева закрывают панелями. Панель защёлкивают на верхней и нижней планке, используя специальные замки. В некоторых случаях плинтуса крепят непосредственно к стене дюбелями. Подробнее о монтаже системы смотрите в этом видео:

Прокладки труб отопления, связанные с радиаторами центрального снабжения горячей воды, могут быть однорядными и двухрядными. Однорядная схема состоит из одного трубопровода, который вначале подключают к одному радиатору, а в конце он входит в последний прибор отопления. Двухрядное расположение труб имеет в конце контура перемычку.

Инфракрасный и электрический нагрев плинтусов выгодно отличается от водяной системы обогрева тем, что он не зависит от отопительного периода и может работать круглый год.

fasaddomstroy.ru

Короб плинтус для труб отопления


Короб для труб отопления: устройство, изготовление и установка

В каждом помещении проложено большое количество труб, которые хочется спрятать от глаз. Сделать это можно двумя способами: убрать трубы в стену и закрыть их коробом. Трубы, являющиеся системой отопления, убирать внутрь стены нельзя: это противоречит ГОСТам. Остается единственный способ – смастерить короб для труб отопления, который будет являться частью интерьера помещения.

Короб для отопительных труб в жилой комнате

Варианты коробов

Закрыть отопительную систему жилого дома можно коробами следующих видов:

  • обычный короб, изготовленный из пластика или гипсокартона;

Конструкция, изготовленная из гипсокартона

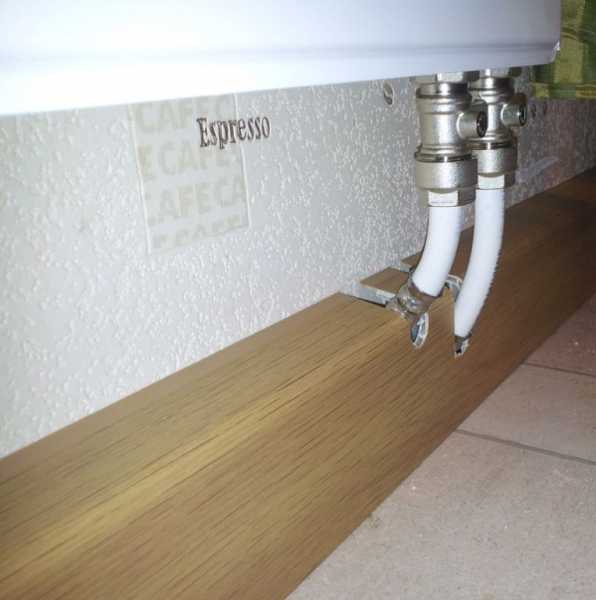

Короб для закрытия труб, служащий плинтусом

  • декоративный короб, закрытый сетчатым материалом.

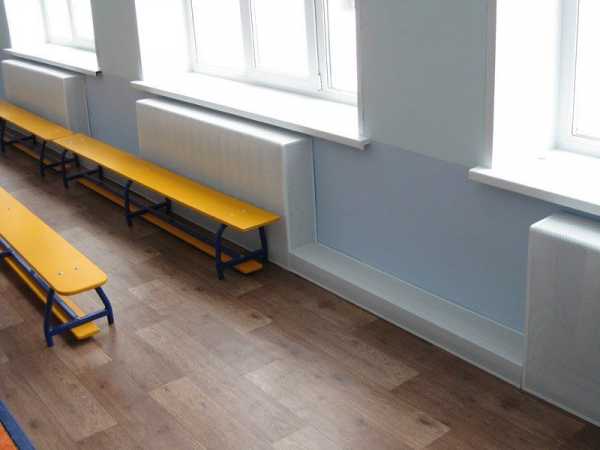

Короб, закрывающий трубы и являющийся частью интерьера

Изготовление короба своими руками

Сборка и установка короба-плинтуса

Короб-плинтус для труб отопления применяется, если трубы расположены на минимальном уровне от пола. Конструкцию можно изготовить:

  • из гипсокартона;
  • из пластика.

Чтобы смастерить короб самостоятельно, сэкономив при этом денежные средства, потребуются:

  • выбранный материал;
  • профили для крепления конструкции к стене;
  • саморезы различного назначения;
  • перфоратор;
  • шуруповерт;
  • рулетка.

Монтаж конструкции производится по следующей схеме:

  1. в месте установки конструкции производится разметка, являющаяся основанием для расположения опорных и направляющих элементов. При нанесении разметки важно учитывать, что короб не должен соприкасаться с отопительными трубами. Минимальное расстояние между стенками конструкции и отопительными трубами составляет 2-3 мм;
  2. в размеченной области производится установка направляющих. По желанию строителя для опор, поддерживающих конструкцию, можно использовать деревянные бруски или металлические элементы. Если применяется дерево, то требуется его обработка защитными составами, способными продлить срок службы готового изделия. Чтобы установить направляющие и опорные элементы, надо:
    • в полу и стене просверлить отверстия, предназначенные для крепежных элементов;
    • в подготовленные отверстия вставить дюбеля соответствующего диаметра;
    • зафиксировать направляющие, предварительно проверив вертикальность и горизонтальность конструкции;

Готовый каркас для короба-плинтуса

  1. закрыть изготовленный каркас обшивочным материалом. Монтаж пластика или гипсокартона производится специальными саморезами. Минимальное расстояние между крепежными элементами составляет 20-25 см. Пластиковый короб для труб представлен на рисунке. Гипсокартон крепится аналогичным способом. При этом саморезы требуется немного «утопить» внутрь конструкции для дальнейшей обработки;

Закрытие каркаса пластиковыми панелями

  1. если в качестве обшивочного материала применяется гипсокартон, то требуется произвести декоративную отделку короба. Для этой цели можно использовать любой материал, например, обои, пластиковые панели и так далее. Перед тем, как декорировать конструкцию, требуется:
    • обработать получившиеся углы, придав им плавность;
    • полностью зашпаклевать поверхность короба;
    • обработать конструкцию грунтовкой, облегчающей наложение декоративного покрытия.

Процесс монтажа короба для закрытия отопительных труб с последующей обшивкой его гипсокартоном представлен на видео.

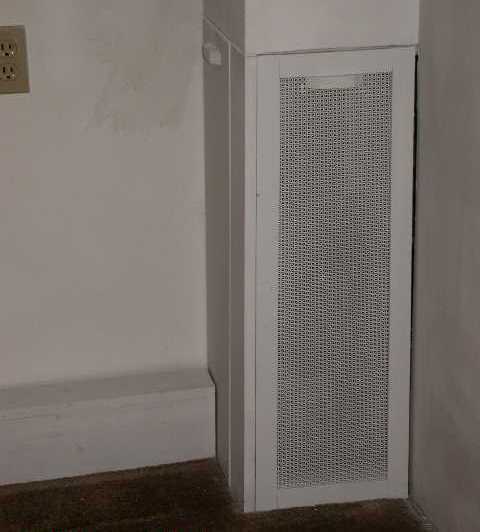

Монтаж короба с сетчатыми решетками

Чтобы установить сетчатый короб, пропускающий максимальное количество тепла в помещение, необходимо подготовить:

Металлические решетки для короба, скрывающего трубы отопления

  • металлические или деревянные направляющие;
  • крепежные саморезы и дюбели для монтажа каркаса;
  • перфоратор;
  • шуруповерт;
  • инструменты для нанесения разметки.

Установка короба производится по следующей схеме:

  1. на первой стадии произвести разметку под будущую конструкцию. Правила нанесения разметки аналогичны вышеуказанным;
  2. установить каркас. Крепление направляющих каркаса производится при помощи дюбелей и саморезов соответствующего размера. В некоторых случаях вместо прочного каркаса устанавливаются кронштейны, являющиеся держателями готовых секций, что придает конструкции более ажурный вид. Однако специалисты рекомендуют именно каркас, который способствует надежной фиксации короба;

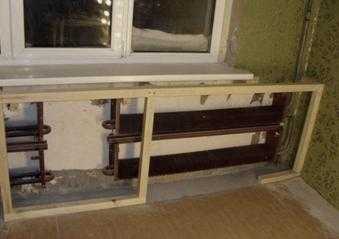

Готовый каркас для установки деревянных экранов

  1. смонтировать сетчатые защитные экраны. Для этого необходимо прикрепить готовые секции обшивки к каркасу конструкции. Крепление производится саморезами по металлу или дереву в зависимости от вида материала, из которого изготовлена секция;
  2. в местах стыковки готовых секций устанавливаются декоративные накладки, выполненные из того же материала, что и сетчатые конструкции.

Дополнительное декорирование сетчатого короба не требуется, так как он сам является предметом интерьера комнаты.

По желанию можно изготовить и комбинированные короба. Например, трубы, подходящие к батарее закрыть коробом из гипсокартона, отделанного впоследствии пластиковыми панелями, а саму батарею прикрыть пластиковым экраном.

Изготовление короба для отопительной системы своими руками не занимает много времени и позволяет сэкономить денежные средства. Для проведения работы требуется минимальный набор инструментов, выбранные материалы и огромное желание придать интерьеру помещения оригинальный и уникальный вид.

vse-o-trubah.ru

Декоративные короба для труб отопления

Трубопроводы отопления нередко становятся камнем преткновения на пути к улучшению интерьеров комнат. Иногда они выходят из стен в самых неожиданных местах, неприятно бросаясь в глаза. Бывает, стояки находятся на большом расстоянии от стены, а чтобы их спрятать под короб, надо закрыть весь угол. Если другого выхода нет, то приходится так и делать, но в большинстве случаев ситуацию может спасти декоративный короб для труб отопления. В данном материале будет рассказано, в чем преимущества декоративных экранов и какие изделия предлагаются нынче на рынке

Виды декоративных экранов

Все средства для выполнения скрытой прокладки отопительных труб можно условно разделить на 2 группы:

  • изделия заводской готовности;
  • самодельные короба.

Первая группа – это экраны, продаваемые в готовом виде. Их преимущество в невысокой стоимости и простоте установки. Не нужно ничего придумывать под трубы отопления, достаточно собрать готовую конструкцию и прикрепить ее согласно инструкции. Дополнительное преимущество таких экранов заключается в том, что при аварии или необходимости заменить трубу короб так же просто снимается, как и монтируется.

Для справки. На рынке имеются в продаже целые комплекты декоративных экранов, включающие в себя короб для батареи и для трубы, сделанные из одного материала.

Серьезных недостатков у заводских экранов нет. Что же заставляет многих домовладельцев зашивать неугодную тр

www.teplo-ltd.ru

Как спрятать трубы отопления в частном доме или квартире

Обустройство радиаторной разводки с Rehau – это не только качественные, но и эргономичные решения. Спрятать трубы отопления в частном доме не всегда можно традиционным путём – в стенах или в полу.

В этом случае на помощь приходят технологии «Рехау». Используя материалы от ведущего производителя на российском рынке, вы обеспечите себе безупречно функционирующую систему отопления на долгие годы.

Как спрятать трубы отопления в частном доме или в квартире

Если для строительства была использована древесина (часто встречается в загородных коттеджах, дачах, особняках), радиаторную разводку лучше провести наружным способом. Как сделать это, не нарушая технических ограничений и не забывая об интерьере дома?

Компания Rehau предлагает простое и эстетичное решение – спрятать трубы отопления в квартире или в доме с помощью системы Rehau Rautitan и специальных плинтусных каналов.

Плинтусные каналы Rausolo/Rauduo

Rausolo – одинарный плинтусный канал. Он легко монтируется. Внешний вид позволяет как органично вписать его в дизайн пола/стены, сделав практически незаметным, так и обыграть в качестве яркой детали интерьера.

В двойной Rauduo можно также убрать:

  • электропроводку;
  • кабели телекоммуникации;
  • другие провода.

Каналы изготавливаются в широкой цветовой палитре, поэтому они легко вписываются в интерьер любой комнаты. Изделия выполнены из безопасных материалов по высоким производственным стандартам компании «Рехау». За ними легко ухаживать – достаточно простой влажной уборки.

Многофункциональное решение

Куда поместить отопительную конструкцию в традиционном доме? Прокладка в стенах и стяжке с радиаторной разводкой Rautitan – отличное решение. Однако наружный вариант размещения труб в квартире или в доме не менее функционален. Вы получаете беспрепятственный доступ к системе отопления не в ущерб внешнему виду помещения и теплопроводности.

Использовать Rausolo – оптимальный способ спрятать трубу отопления на кухне. Это бескомпромиссная надёжность – согласно стандартам производства Rehau, прочность, влагостойкость, безопасность материала плинтусных изделий подходит для использования даже в агрессивной среде.

Существует несколько методов монтажа плинтусных устройств от Rehau, наиболее распространённый – на полу, по периметру стен. Комплектующие Rautitan дают возможность выполнить прокладку в соответствии с любой формой помещения.

Срок службы изделий позволяет выполнить работы единожды, и надолго забыть о системе отопления и электрокабелей.

Скачать техническую информацию по трубам REHAU

СИСТЕМЫ REHAU ДЛЯ ОТОПЛЕНИЯ ДОМА

www.rehau.com

Особенности системы отопления с подключением радиаторов из плинтусных

Экология потребления. Усадьба: К современной системе отопления, помимо теплотехнических и эксплуатационных, предъявляются определённые эстетические требования. К ним, в первую очередь, относится скрытая прокладка трубопроводов. При прокладке труб в плинтусных каналах необходимо учесть ряд нюансов, о которых мы расскажем в этой статье.

К современной системе отопления, помимо теплотехнических и эксплуатационных, предъявляются определённые эстетические требования. К ним, в первую очередь, относится скрытая прокладка трубопроводов. Строительные нормы допускают прокладывать трубы в стяжке пола, в штробах, шахтах, технологических каналах. Однако, из-за конструктивных особенностей зданий, это не всегда возможно.

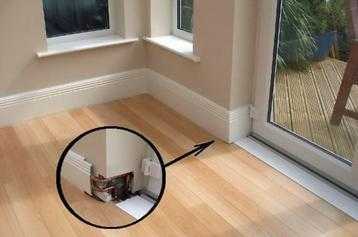

В этом случае решить проблему с прокладкой труб системы отопления помогут плинтусные каналы.

Плинтус, согласно определению архитектуры — декоративный и защитный элемент отделки помещений для сокрытия щели между полом и стеной, который крепится к стене.

Конструкция плинтуса предполагает наличие некоего свободного объема, который искусственно увеличивается, чтобы в нем можно было разместить трубы и их соединительные фасонные части – фитинги.

При прокладке труб в плинтусных каналах необходимо учесть ряд нюансов, о которых мы расскажем в этой статье:

  • Для чего нужны плинтусные каналы.
  • Какие комплектующие нужно использовать в плинтусной разводке.
  • Какие коммуникации можно дополнительно провести в плинтусном канале.

Как спрятать трубы отопительной системы

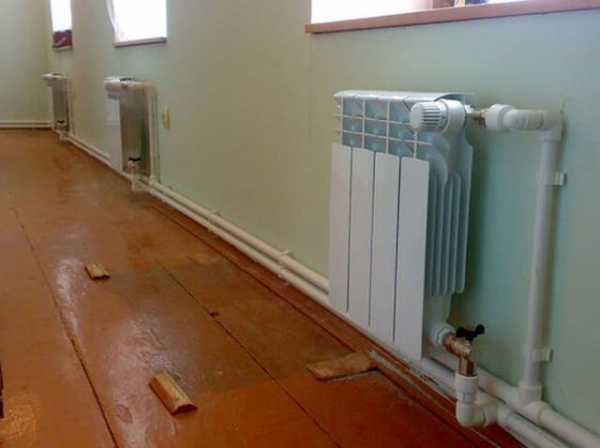

Этот вопрос волнует многих застройщиков, только задумавшихся или уже монтирующих систему радиаторного отопления загородного дома. В большей мере затруднения с прокладкой труб появляются при реконструкции старых зданий и производственных помещений.

Плинтусные каналы могут быть промышленного изготовления — металлические, из ламинированного ДВП или ДСП, пластиковые или изготавливаться непосредственно на монтажной площадке. В этом случае вдоль трассы, по которой пройдут трубы отопления, монтируется каркас, например, на базе металлических профилей, который затем обшивается гипсокартонном или деревом.

Выбор и способ устройства плинтусного канала базируется на предпочтениях застройщика, дизайне помещения и температурных параметрах системы отопления.

Важно: трубы, по которым циркулирует теплоноситель, подвержены температурному расширению.

Кроме этого, к материалам используемых труб, фитингов и плинтусных каналов предъявляются определённые требования по прочности, пожарной безопасности, герметичности соединений, долговечности, технологичности монтажа, экологичности и эстетичности.

Поэтому при устройстве плинтусной разводки следует использовать проверенные и сертифицированные решения.

Компоненты для монтажа плинтусной разводки

Монтируя систему отопления с подключением радиаторов из плинтусных каналов, важно запомнить, что от качества компонентов системы зависит надёжность её работы. Обращаем внимание на ассортимент комплектующих — внутренних и наружных углов каналов, соединительных накладок, фитингов и т.д., а также их технические характеристики.

Следует также обратить внимание на устойчивость материала плинтусного канала к высоким температурам, ведь трубы в плинтусных каналах не теплоизолируются. Например, максимально допустимая температура теплоносителя в плинтусной разводке с каналами, изготовленными из трудновоспламеняемого и самозатухающего ПВХ, не должна превышать 70 °C.

Важнейшим компонентом отопительной системы являются трубы отопления. Для плинтусной разводки следует выбирать трубопроводы, обладающие долговечностью и надёжностью. Например, такие как металлополимерные трубы PE-Xа/Al/PE, с внутренним слоем из сшитого полиэтилена (PE-Xа). Такие трубы сохраняют свою форму при температурном воздействии циркулирующего по ним теплоносителя и имеют минимальное значение температурного удлинения.

Коэффициент температурного удлинения таких труб составляет 0.026 мм/мК при диаметре трубы 16 или 20 мм.

Следующий компонент системы плинтусной разводки — набор фитингов и комплектующих, необходимый для подключения труб к отопительным приборам.

Ассортимент комплектующих и их технические характеристики влияют на скорость, технологичность и надёжность соединений.

Например, если при монтаже труб и радиаторов используется техника соединений на надвижной гильзе, то надёжность системы возрастает, т.к. в ней отсутствуют уплотнители, которые изнашиваются с течением времени. Таким образом, из системы исключается слабое звено. Функцию уплотнителя выполняет материал трубы, что увеличивает срок службы системы, который превышает 50 лет.

Также обращаем внимание и на декоративные свойства плинтусной разводки. Т.к. плинтусный канал всё время находится на виду, подбираем цвет материала каналов, который впишется в дизайн и интерьер помещения.

Плинтусная разводка как система 2в1

Помимо труб отопления, в плинтусных каналах можно проложить электропроводку, интернет- или телевизионный кабель. Это значительно расширяет функционал системы и её потребительские свойства.

Плинтусная разводка является современным инженерным решением, позволяющим смонтировать или модернизировать систему отопления в деревянном или каркасном доме, или произвести её реновацию в старом здании. Также увеличивается скорость проведения монтажных работ и обеспечивается привлекательный внешний вид готовой системы отопления с подключением радиаторов из плинтусных каналов. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Свежие записи

  • Развивающие занятия для детей 3-4 лет: игры, упражнения и методики
  • Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием
  • Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой

Рубрики

  • Без рубрики
  • Бетонный
  • Выбор ламината
  • Выбор линолеума
  • Гидроизоляция
  • Деревянные полы
  • Деревянный
  • Домашняя гидроизоляция
  • Заливк
  • Заливка
  • Заливка растворов
  • Заливной
  • Заливной пол
  • Из бетона
  • Из дерева
  • Ламинат
  • Линолеум
  • Маяки
  • Применение бетона
  • Разное
  • Своими руками
  • Стяжк
  • Стяжка
  • Стяжка полов
  • Установка маяков
2019 © Все права защищены.
