В холодное время года, несмотря на исправную работу отопительной системы, многим приходится прибегать к дополнительным обогревательным приборам. Все дело в том, что в традиционных системах отопления действует принцип конвекции воздуха: теплый воздух поднимается к потолку, а холодный – остается внизу. Именно поэтому у домочадцев мерзнут ноги. Решение проблемы есть – это современное плинтусное отопление. Такое отопление бывает водяного и электрического типа.

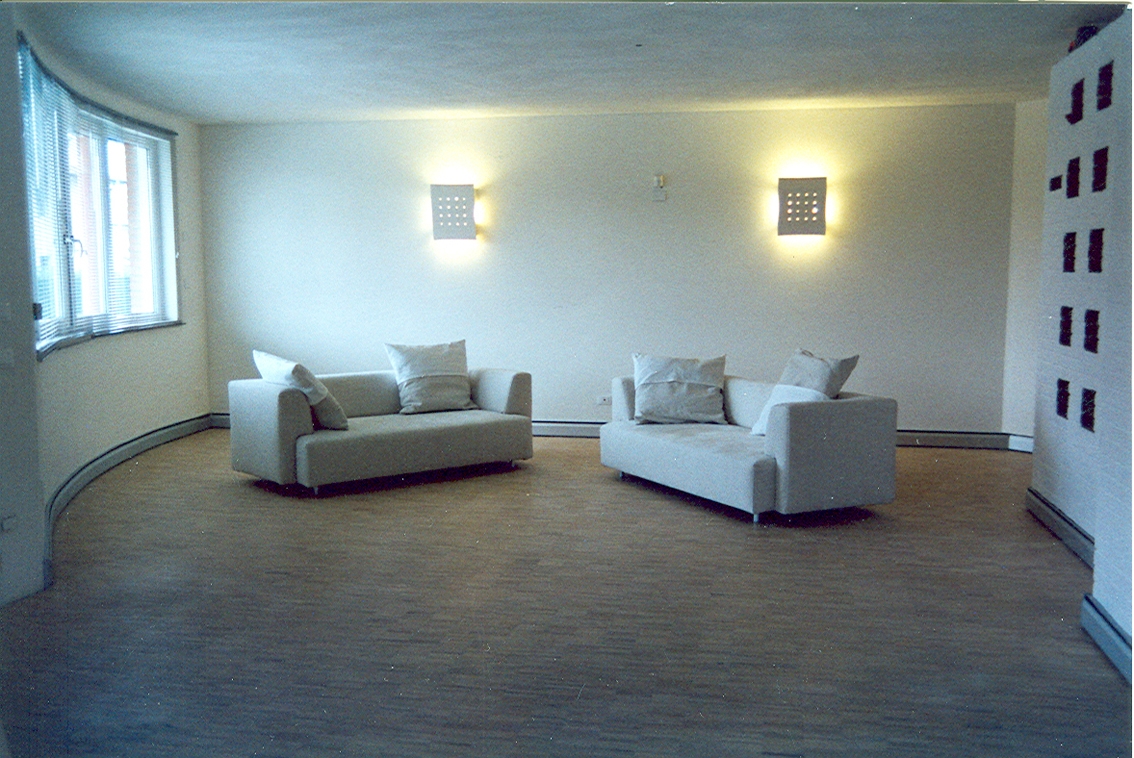

Для обогрева помещения используется плинтусное отопление

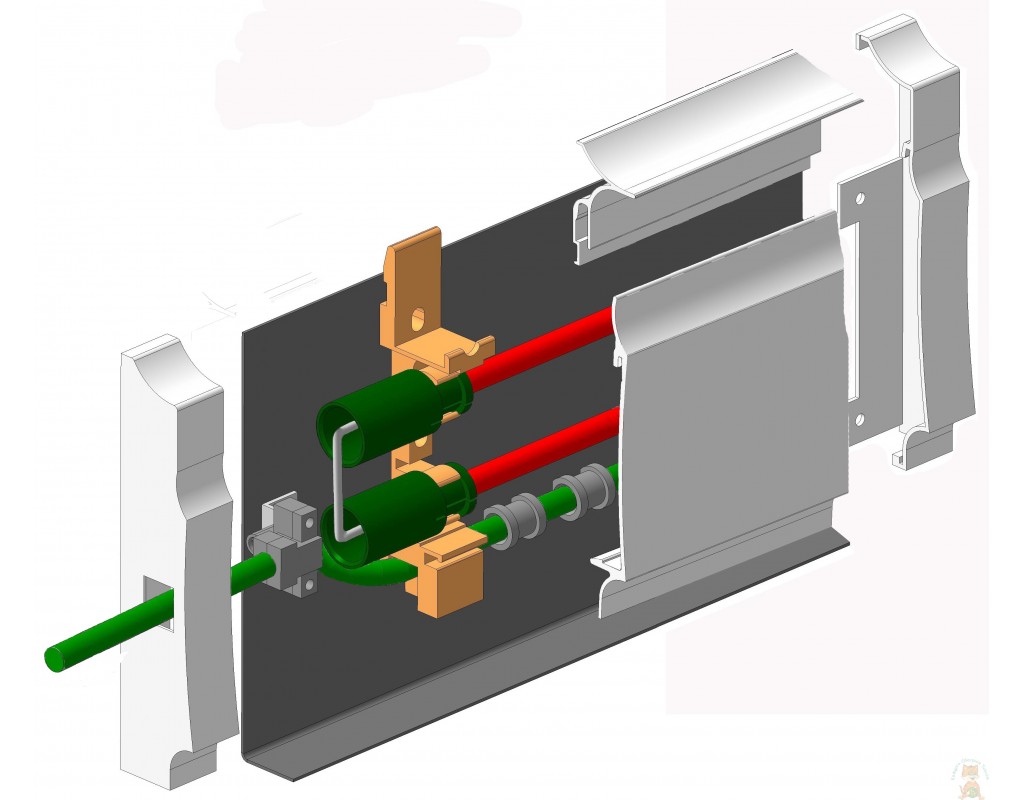

Устройство системы водяного плинтусного отопления
Среди основных элементов отопления с водяным носителем тепла – радиаторный блок теплого плинтуса, коллектор распределения, пластиковые трубы, которые не пропускают кислород. Блок радиатора теплого плинтуса состоит из теплообменника и короба из алюминия. Теплообменник формируется из двух медных труб наружного диаметра около 13 мм с толщиной стенок 2 мм. На них крепятся вертикальные ламели из алюминия или латуни. Короб из алюминия включает три планки, которые профилированы горячей экструзией: планка верхнего и нижнего крепления, лицевая крышка. Короб имеет ширину в 22 мм, высоту в 140 мм. В коллектор распределения входят две параллельные стальные трубки, в которых есть выводы, вводы, отводчики воздуха, отсечные и сливные термовентили.
Водяное плинтусное отопление

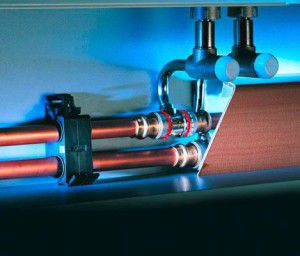

В процессе построения плинтусного отопления применяется специальная трубка из пластика. Благодаря этому элементу теплоноситель доставляется к радиаторам, а также отводится от них. Часть отопительного контура кладется в пол и проводится через стены, а при помощи наружной гофротрубы (которая покрывает внутреннюю) можно без вскрытия пола заменить внутреннюю трубку, которая проводит носитель тепла.
Заметим, что самая большая температура воды или антифриза в системе плинтусного отопления не должна превышать 85 градусов по Цельсию, а рабочее давление – 3 атмосфер. Это связано с тем, что используемые трубки – пластиковые.
Также при построении плинтусного отопления может понадобиться оснащение дополнительными приборами – термомеханическими или термоэлектрическими термостатами к радиаторам, сервоприводом на коллекторе распределения, циркуляционным водяным насосом, манометром, термометром на вводе в коллектор теплоносителя.
Электрическое плинтусное отопление
Система электрического плинтусного отопления строится на блоках радиаторов, в которые встроен воздушный электрический нагреватель. Как показывают отзывы по плинтусному отоплению, монтаж такой системы делается намного проще, чем с водяным носителем тепла.
По внешнему виду такая система ничем не отличается от электрической. Только здесь нет подводящих носитель тепла трубок, так как нагреватель встроен в нижней медной трубе радиатора, а в верхней находится кабель электрического питания, который изолирован термостойким силиконовым материалом.
Рекомендуем к прочтению:
Электрическое плинтусное отопление
Плинтусная система отопления электрического типа имеет мощность 200 Вт на каждый метр погонный. Источник электрического питания – обычная бытовая розетка. Несмотря на то, что такая система характеризуется высокой защищенностью от влаги, электрические плинтусные радиаторы нельзя ставить в помещениях с высокой влажностью воздуха.
Принцип функционирования системы плинтусного отопления
В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.
Отопление плинтусного типа подразумевает монтаж радиаторов вдоль внешних стен, которые выходят на внешнюю сторону здания одной стороной.
В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.
Принцип работы плинтусного отопления
Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.
Монтаж системы плинтусного отопления самостоятельно
Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:
- монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
- монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
- подключение системы к магистрали отопления. Для этого служит коллектор распределения;
- проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
- закрытие декоративной панелью.
Монтаж теплого плинтуса
Преимущества плинтусного отопления
К положительным свойствам плинтусного отопления можно отнести такие моменты:
Рекомендуем к прочтению:
- отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
- наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
- тепло распределяется равномерно;
- тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
- удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
- быстрый монтаж;
-
плинтусные радиаторы менее заметны в помещениях и хорошо вписываются в интерьер;
- нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
- все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
- благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.
Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью. Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат.
Недостатки плинтусного отопления
Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:
- достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
-
максимальная протяженность одного контура отопления не должна быть более 15 метров погонных. Если проигнорировать это условие, то эффективность отопления будет заметно снижена;
- нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
- радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
- помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.
Отопление плинтусного типа не отличается большой декоративностью
Заключение
Если ранее система отопления теплый плинтус была не так распространена по причине того, что конструкционные материалы сооружений обеспечивали сильные потери тепла, то сейчас эта проблема исчезла. Строительные и отделочные материалы современного типа обеспечивают снижение потерь тепла.
Несмотря на то, что плинтусное отопление имеет несколько недостатков, очень скоро оно вытеснит традиционное отопление конвекционного типа благодаря равномерности отопления, декоративным характеристикам и относительной экономности.
Содержание:
Среди различных альтернативных способов отопления не так давно появился еще один новый вариант – обогревающий плинтус. В статье мы рассмотрим, что собой представляет такая система, каковы ее характеристики и преимущества, мы также приведем несколько советов по укладке отопительных плинтусов.
Конструкция плинтусного отопления

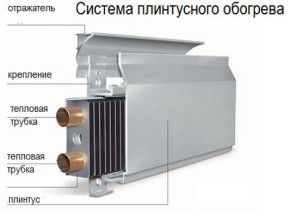

По своему строению плинтусное отопление напоминает традиционные радиаторы, размещенные по всему периметру комнаты. В качестве нагревательного элемента для такого контура применяются пластины из наиболее теплопроводных металлов, таких как медь и алюминий. Эти пластины совмещены с греющим кабелем или трубами с теплоносителем.
В зависимости от способа нагрева, различают такие виды отопительных плинтусов:
- электрические;
- водяные.
Отопительный прибор с тыльной стороны оснащен пластиной из алюминия, с помощью которой его прикрепляют к стенам над полом. Внешняя часть теплообменника накрывается лицевой пластиной из алюминия. В результате, вся конструкция выглядит как плинтус, только довольно большой. Чтобы внутри конструкции мог свободно циркулировать воздух, в верхней и нижней части лицевой пластины выполнены прорези. Холодный воздух заходит в систему отопления теплый плинтус через нижнее отверстие, чтобы, пройдя сквозь нагревательные элементы, снова попасть в комнату через верхний просвет.
По утверждениям производителей оборудования для отопления плинтусного типа, по мере прохождения воздушных потоков сквозь радиатор, они постепенно поднимаются вверх вдоль стены и нагревают ее. Сама же стена после этого начинает излучать инфракрасные тепловые волны внутрь помещения, равномерно его обогревая. При этом тепловая энергия генерируется либо греющим электрическим кабелем, либо теплоносителем, который проходит по трубам.
Основная проблема теплого плинтуса водяного отопления состоит в том, что все его компоненты невозможно включить последовательно. Дело в том, что температура воды, пока она пройдет по всему контуру, существенно снизится. В связи с этим, плинтусные радиаторы отопления включают парами, выполняя их подключение коллекторным способом. Что касается электрических отопительных плинтусов, то такие приборы можно подключить к сети в нескольких точках.
Теплоотдача оборудования для водяного плинтусного отопления составляет порядка 200 Вт на метр погонный. Однако чтобы обеспечить такой уровень теплоотдачи, температура воды в системе должна достигать 65 ℃. Тем не менее, лицевая панель отопительного плинтуса не нагревается свыше 40 ℃. Для стыковки теплообменников друг с другом и с коллектором применяются трубы из полимерных материалов – прилагаются в комплекте.
Распространенные мифы – насколько они правдивы
Стоит отметить, что далеко не все утверждения производителей плинтусной системы отопления стоит принимать на веру, поскольку нередко они служат только для привлечения потребителя. Приведем несколько распространенных мифов с комментариями к ним.
Нагрев помещения происходит благодаря инфракрасному излучению от стен
Проведенные замеры температур поверхности стены, под которой установлена система теплый плинтус, показали, что она нагревается не более 26-30 ℃ в разных точках. Известно, что при таких показателях интенсивность излучения ничтожно мала. Чтобы данное утверждение было правдивым, нагрев стены должен быть намного более интенсивным. Уверенно утверждать можно лишь то, что благодаря восходящим потокам теплого воздуха, происходит более равномерный прогрев помещения, как от обычных радиаторных батарей.
Благодаря небольшой температуре теплоносителя отопление под плинтусами является более эффективным и выгодным
Если говорить об эффективности, то дополнительный нагрев стены, которая должна служить посредником, станет, скорее, источником теплопотерь. Исходя из реальной ситуации, отопление дома по плинтусу неплохо себя показало. Однако положительный эффект достигается все же благодаря нагреву воздуха в помещении, но не стен.
Чтобы проверить утверждение относительно экономичности, стоит выполнить простой расчет. Например, для комнаты с общей площадью 20 м2 и периметром в 18 м требуется 2 кВт тепловой энергии. Если заявленный уровень теплоотдачи отвечает действительности, то, уложив 17 м термоплинтусов (без учета ширины двери), можно получить 3,4 кВт энергии. Это намного больше, чем необходимо. Следовательно, нагрев теплоносителя можно уменьшить до 40 ℃, что позволит сэкономить.
В комнате не появляется грибок и плесень
Причинами сырости и разрастания плесневых грибов по стенам и потолку является, скорее, некачественная система вентиляции, чем способ и интенсивность отопления. Поэтому с данным утверждением согласиться нельзя.
Отопительные плинтуса качественно прогревают нижнюю часть комнаты. Поскольку отопительные короба расположены непосредственно над полом, они излучают мягкое инфракрасное тепло, сравнимое с таковым, вырабатываемым теплыми полами. Следовательно, данный тезис можно считать обоснованным.
Обогревающий плинтус гармонично смотрится в интерьере
С точки зрения дизайна водяное плинтусное отопление довольно органично вписывается в любой интерьер. Единственной проблемой может стать наличие корпусной мебели. Обойти ее каким-либо образом не получится – придется подстраиваться.
Если рассматривать отопление под плинтусом с практической точки зрения, то оно имеет право на существование. Такая система красиво выглядит внешне и практически не занимает пространства. Поэтому в качестве дополнительного или альтернативного источника отопления она вполне может рассматриваться.
Что касается недостатков данного вида отопления, главный из них – высокая цена самого отопительного оборудования, а также услуг по его установке. По данному показателю отопительный водяной плинтус является наиболее затратным из всех возможных вариантов.
Советы по установке системы отопления плинтусного типа
При условии, что в помещении уже будут сделаны подводки, установку обогревающего плинтуса можно выполнить очень быстро. Проведение подводок можно выполнять в полу или сквозь стены из соседних комнат. Чтобы не ошибиться, приобретая нагревательные приборы, стоит попросить продавца подобрать оборудование соответствующей мощности и показать, как его правильно распределить по периметру помещения.
После того, как будут завершены работы по прокладке плинтусной разводки, а концы труб или греющих кабелей выведут в нужных точках, к ним подключают теплообменники. Чтобы сделать все правильно, желательно нанести предварительную разметку, по которой закрепить декоративные уголки или нижние панели оборудования. Стоит отметить, что между корпусом обогревателя и стеной должен быть уложен теплоизоляционный материал.
На следующем этапе выполняют установку кронштейнов, к которым будут крепиться конвекторы из пластин. Закрепить кронштейны можно простыми дюбелями. Примечательно, что шаг между кронштейнами будет разным, поскольку они устанавливаются индивидуально под каждый теплообменник.
На кронштейны фиксируют отопительные приборы и подключают их к электричеству или водяному контуру. Обратите внимание, что перегибать трубы нельзя – при этом используются различные соединительные элементы. Для попарного соединения обогревателей используются специальные муфты.
В конце монтажа отопительного плинтуса закрепляют лицевые панели, проклеенные изнутри теплоотражающей фольгой.
Итоги
Стоит отметить, что установка отопления под плинтусом из-за высокой стоимости оборудования является пока что недоступной для большинства потребителей. Хотя в защиту ее можно сказать, что использование такого отопления будет экономичным, эффективным, гармонично впишется в обстановку.
Тем не менее, существует множество дизайнерских решений, которые позволяют оригинально обыграть традиционные отопительные приборы, сэкономив при этом на их установке.
Содержание статьи:
Чтобы преодолеть проблему неравномерного обогрева помещений, вместо традиционных способов предлагается более прогрессивный — плинтусная система отопления. Теперь не нужно устанавливать под окнами массивные радиаторы, потому что им на смену пришли теплые плинтусы, монтировать которые гораздо легче. Система отопления плинтусного типа с водяным либо электрическим способом подачи тепла — это уверенный шаг навстречу домашнему комфорту. Рассмотрим, как устроены плинтусные отопительные приборы.
Принцип работы плинтусного отопления
Отопление с помощью теплых плинтусов гарантирует равномерность прогрева всего помещения
В основе плинтусной системы отопления лежит особый способ установки составляющих ее элементов — у нижней границы стены. Таким образом, достигается возможность более рационально распределять тепловые потоки. Будучи установленными по всему периметру помещения, плинтусные конвекторы отопления передают тепло не столько окружающему воздуху, сколько непосредственно стенам, от которых, в свою очередь, нагревается и комнатный воздух. Рекомендуется расположение плинтусных радиаторов отопления преимущественно вдоль наружных стен, но возможна их установка и вдоль внутридомовых перегородок.
Обогревательные устройства настолько компактны, что по своему внешнему виду почти неотличимы от обычных плинтусов. Внутри каждого конвектора имеются теплообменные модули, которые, в зависимости от типа системы, бывают жидкостными или электрическими. Теплопроводность этих отопительных приборов близка к максимально возможной, поскольку их конструктивные элементы по большей части изготовлены из меди и алюминия. Нагревать радиаторы отопления плинтусные достаточно всего лишь до температуры 40–45 °С.
Монтаж системы плинтусного отопления может быть выполнен в виде подиума, на который устанавливают мебель
Корпуса устройств оснащены двумя рядами прорезей: через нижние внутрь поступает холодный воздух, а через верхние наружу выходит нагретый. Плинтусные конвекторы для систем электрического и жидкостного отопления устанавливают вплотную к стене, и тепло как бы струится снизу вверх по поверхности стены. В результате, судя по отзывам, плинтусное отопление обеспечивает более равномерный обогрев комнаты, по сравнению с обычными радиаторами.
Не следует путать два разных понятия: плинтусная разводка труб отопления и плинтусное водяное отопление. Первое из них означает один из способов подачи теплоносителя (снизу) к обычному радиатору, а второе — особый тип отопительной системы.
Вначале обратим внимание на особенности плинтусной разводки труб в традиционных системах водяного отопления.
Плинтусная разводка труб отопления
Пример надежной и эстетически привлекательной плинтусной разводки труб водяного отопления
Прокладывать трубопроводы от водонагревательного котла до радиаторов возможно разными способами: сверху или снизу, открыто вдоль стены или спрятав в штробах. Как вариант, можно смонтировать отопительные трубы в специальном коробе, прикрепленном к нижней части стены. Такой способ полускрытого монтажа называют плинтусной разводкой системы отопления. Для ускорения монтажных работ, производители рекомендуют приобретать готовые комплекты плинтусных разводок.
К примеру, плинтусная система монтажа трубопроводов отопления Simplex состоит из набора всех необходимых элементов, в составе которого прямые детали и углы, соединения и заглушки. Внешняя, облицовочная часть короба представляет собой аналог обычного пластикового плинтуса, цвет которого можно выбирать. Используемый для этого материал устойчив к постоянному воздействию высокой температуры.
Базовая часть конструкции крепится к стене несколькими дюбелями. Монтаж однотрубных и двухтрубных вариантов плинтусной разводки труб отопления выполняют при помощи регулируемых держателей. Допускается использовать трубы диаметром до 22 мм. Конструкция надежно удерживает элементы трубопровода в фиксированном положении, а съемная декоративная панель в случае необходимости открывает доступ для контроля и обслуживания.
Система плинтусного отопления не допустит появления плесени на деревянных стенах
В ассортименте поставщика плинтусных систем для монтажа трубопроводов отопления simplex имеются элементы разводки, совместимые с твердыми или мягкими типами напольных покрытий. Предлагаются также короба с возможностью дополнительной прокладки слаботочных линий. Места соединений радиаторов с плинтусной разводкой отопительной системы можно закрывать декоративными панелями особой формы.
Теперь поинтересуемся устройством плинтусной системы отопления: какими разновидностями она представлена и чем характеризуется.
Преимущества и недостатки плинтусного отопления
Главным достоинством плинтусных конвекторов отопления считается их компактность. Эти отопительные приборы обладают высотой от пола не более 15 см при толщине всего 3 см.
Следует перечислить и другие преимущества:
- равномерный обогрев помещения по всей его площади и стабильная температура воздуха как возле пола, так и под потолком;
- надежная защита стен от сырости и, как следствие, от грибка и плесени, что особенно важно для конструкций деревянного дома;
- снижение расхода топлива на 22% благодаря тому, что отпадает необходимость платить за «лишнее» тепло;
- менее трудоемкий монтаж плинтусного оборудования и доступность ремонта;
- современный дизайн, подходящий к любому стилю интерьера.
Изучая отзывы о плинтусном отоплении, нельзя не заметить, что данная система обладает и недостатками:
- высокая стоимость приобретаемого оборудования и оплаты монтажных работ;
- необходимость использования в системе циркуляционного насоса;
- сложности при балансировке системы по степени нагрева каждого из конвекторов;
- требование, чтобы плинтусные отопительные радиаторы не были загорожены предметами мебели.
Чтобы теплоотдача не снижалась, нужно следить, чтобы расположенные у самого пола конвекторы не забивались пылью.
Установка системы теплых плинтусов
При установке плинтусного отопительного оборудования необходимо учитывать, что жидкостная и электрическая разновидности этой системы обладают принципиальными различиями.
Жидкостное (водяное) отопление
Простота конструкции радиатора для плинтусного водяного отопления делает его монтаж простым и понятным
В своей основе плинтусный конвектор для систем жидкостного отопления состоит из теплообменника и внешнего кожуха. С целью увеличения площади теплоотдачи медно-алюминиевый теплообменник оснащен многочисленными поперечными пластинами.
Перечень необходимых устройств для автономной системы плинтусного водяного отопления включает в себя такие элементы:
- котельное оборудование, использующее любой из видов топлива;
- теплоноситель, чаще всего вода или незамерзающие жидкости;
- циркуляционный насос, обеспечивающий принудительное движение теплоносителя;
- коллекторы для подающего и обратного контуров;
- трубопроводы для разводки системы плинтусного отопления медные, металлопластиковые или ПВХ;
- плинтусные радиаторы, осуществляющие теплообмен в комнатах;
- термостаты, манометры.
Подключение контуров жидкостной системы отопления плинтусного типа к коллектору осуществляют по лучевой схеме. Подобная схема бывает предпочтительнее, когда необходимо отапливать большое количество комнат на нескольких этажах. Так удается обеспечить эффективность работы плинтусного оборудования и снизить потери теплоты.
Чтобы смонтировать систему теплых водяных плинтусов, необходимо:
- проложить по две трубки вдоль стен на участках от коллектора до места установки каждого из радиаторов;
- в выбранном месте на уровне стыка стены и пола установить заднюю панель плинтусного конвектора для системы жидкостного отопления с элементами крепежа;
- подключить к теплообменнику подающий и обратный трубопроводы;
- навесить смонтированный радиатор на крепежные крюки задней панели;
- проверить герметичность соединений;
- установить наружную декоративную панель;
- приступить к опрессовке и балансировке плинтусной отопительной системы.
Теплоноситель заливают в систему, одновременно спуская из нее воздух с помощью специально предназначенных для этого устройств. После полного заполнения и пробного запуска системы, определяют участки, где еще остался воздух, и также удаляют его.
Чтобы пластиковые трубы дольше служили в системе плинтусного отопления, не следует нагревать теплоноситель выше 85 °С, а давление не должно превышать 3 атм.
Электрическое плинтусное отопление
Устройство нагревательных элементов электрического плинтусного конвектора не допускает выжигания кислорода из воздуха в отапливаемом помещении
Систему плинтусного отопления электрического типа смонтировать значительно проще, чем водяную, потому что нет нужды прокладывать трубопроводы, подводящие теплоноситель к радиатору. В данном случае основным элементом отопительного устройства служит радиаторный блок с электронагревателем. ТЭН встроен в медную трубку в нижней части радиатора, а через верхнюю трубку проходит покрытый термостойкой изоляцией электрокабель.
Запитывают плинтусные электрические конвекторы отопления от обычной домашней электросети. При этом проводка должна обладать способностью выдержать повышенную нагрузку, ведь расчетная мощность потребления будет не менее 200 Вт на каждый погонный метр отопительной системы.
Удобнее прокладывать силовой кабель для плинтусного отопления еще на стадии строительства дома. Делают выходы в местах подключения конвекторов и термодатчиков для электрического плинтусного отопления, затем заливают полы и штукатурят стены. Элементы теплого плинтуса устанавливают уже после завершения всех отделочных работ. Обогревательные приборы монтируют вдоль стен, подключают к электропитанию и регулируют термостаты.
Несмотря на высокую степень влагозащиты, нежелательно устанавливать электрические плинтусные радиаторы в бане и иных помещениях с большой влажностью.
Размещение нагревательных элементов по низу стен становится одним из эффективнейших способов отопления. В большинстве помещений, где мы проводим значительное время, — в коттедже, квартире или офисе — плинтусное отопление способствует созданию удивительно приятного микроклимата.
Видео презентация поможет осознать удобство создания в доме электрической системы плинтусного отопления:
120 фото и описание принципа действия
Оригинальная технология обогрева, принципиально разнящаяся от обычных способов отопления, пришла к нам из европейских стран сравнительно недавно. Наименование новинки – теплый плинтус не нуждается в объяснении. Благодаря модерновому дизайну и техническим преимуществам, он все больше пользуется спросом.
На фото об устройстве плинтусного отопления представлена вся палитра и оттенков, которая позволяет подобрать конфигурацию корпуса под свой интерьер.
Особенности плинтусного отопления
Греющий плинтус — это нагреватели маленького размера, установленные по всему периметру пола. Основное отличие типа плинтусного отопления — своеобразное оформление обогревательных частей и непривычное расположение. Длинные и низкие радиаторы располагаются по поверхности пола.
Смонтировать такую систему своими руками просто. Имеет свободный доступ к отдельным элементам для своевременного обслуживания. Новшество вполне может составить конкуренцию привычной системе отопления.
Приборы нагревания прикрыты декорационной планкой, схожей на обычный плинтус. От того и название – теплый плинтус.
Такое устройство очень подходит при широкоформатном остеклении оранжерей, бассейнов, его совершенно не видно. А также служит для обогрева лоджий.
Виды отопительных плинтусов
Системы производятся двух видов:
Электрические. Такие устройства на полную мощность лучше использовать в домах, где нет центрального отопления. В остальных случаях электрический плинтус служит как дополнительный обогрев или при слиянии лоджии с комнатой. Элементом накаливания здесь служит трубчатый электронагреватель. Они различаются по длине и мощности.
Жидкостные. Это подвид отопления дома при помощи жидкого теплоносителя. Иначе говоря, все приборы отопления соединены в одну систему. Водяные плинтусные обогреватели могут служить как основным отоплением, так и вспомогательным, на ряду с радиаторами и теплым полом.
Особенность размещения радиаторов отопления способствует решению проблемы отсыревших стен. Поэтому собственники квартир и загородных домов интересуются такой технологией.
Преимущества и недостатки греющих плинтусов
К плюсам системы отопления с греющими плинтусами пользователи относят:
- компактность – обогреватель отлично гармонирует с любыми стилями интерьера, потому как походит на обычный элемент отделки;
- спасение от влаги – благодаря распределению по длине стен всего помещения, что предотвращает распространение плесени;
- тепло в помещении отлично сохраняется;
- воздух прогревается быстро, и расходы на теплообмен минимальны, а значит отапливание экономично;
- нет необходимости устанавливать дополнительный подогрев пола;
- оборудование легко устанавливается и не предполагает профессиональных навыков.
Слабое звено плинтусных обогревателей:
- большая цена каждого модуля;
- при помощи таких отопительных приборов невозможно нагреть большую площадь;
- конвекторы с трубами из алюминия прогревают воздух помещения совсем медленно;
- система не устанавливается на определенные участки стен, исключительно по всему периметру.
Таким образом, плинтусные конвекторы постепенно сменяют привычные системы обогрева.
Монтаж системы самостоятельно
Перед тем, как рассчитать плинтусное отопление необходимо учесть параметры помещения, потребление энергии отопительного прибора, температурный режим.
Процесс установки оборудования по этапам:
- В первую очередь монтируется основа;
- Устройство собирается в целую систему посредством соединительных элементов;
- Система подсоединяется к распределителю;
- Контроль герметизации;
- Декорирование устройства.
При оборудовании плинтусной обогревательной установки выбирается идеальная высота монтажа устройства. Розетка для электрического плинтуса обязана учитывать обязательное заземление и автомат отключения.
При установке отопительных приборов с инфракрасным излучением следует проверить наличие терморегулятора. И лучше, если его оснастить программно-логическим контролем.
Что касательно остальных моментов, оборудование плинтусной системы обогрева совсем несложная процедура, особенно когда имеется в виду электрическая модель – стоит только выделить специальную линию питания.
Фото плинтусного отопления
Также рекомендуем посетить:
Томом Деннисом Обновлено 29 декабря 2018 г.
Плинтусные обогреватели или системы водяного отопления дома незаметно обеспечивают относительно равномерное распределение тепла по всему зданию. Вода нагревается в котле, обычно работающем на пропане, природном газе или масле. Насос подает нагретую воду в виде пара к плинтусам, расположенным у пола стен внешнего периметра по всему зданию. Шлам накапливается в трубах, поэтому их необходимо ежегодно промывать для оптимальной эффективности системы отопления.
-
Установите на домашнем термостате низкое значение. Отключить электропитание котла. Некоторые котлы имеют простой переключатель включения / выключения; другие отключаются с помощью электрического выключателя или панели предохранителей. Подождите два часа, прежде чем продолжить, чтобы горячая вода в системе остыла.
-
Найдите водозаборную трубу, которая соединяет котел с трубами водоснабжения дома. Найдите клапан на подающей трубе и поверните его по часовой стрелке в положение выключения.Найдите сливной клапан системы, который называется сливом бойлера. Этот простой смеситель имеет резьбу для садового шланга. Слив будет в нижней части котла, подключенный к трубе или к самому котлу. Подсоедините садовый шланг к сливу котла и проложите шланг к сливу пола. Включите слив бойлера, повернув ручку против часовой стрелки. Следите за тем, чтобы вода не начала булькать из шланга.
-
Найдите обогреватель плинтуса как можно дальше от котла. На одном конце секции плинтуса будет небольшой спускной клапан.Найдите клапан, открыв при необходимости откидные крышки доступа на концах плинтуса. Откройте спускной клапан, используя отвертку с плоским жалом или крестообразную отвертку, чтобы повернуть винт наверху против часовой стрелки. Открывайте вентиль до тех пор, пока не услышите, как воздух всасывается по мере опорожнения системы отопления.
-
Проверить сливной шланг; вода должна медленно вытекать из него. После того, как вода перестанет течь, отключите слив бойлера и отсоедините садовый шланг. Убедитесь, что на расширительном бачке, небольшом бочкообразном баке, расположенном рядом с котлом, есть слив.Если в нем есть слив, откройте сливной клапан, повернув ручку против часовой стрелки, и слейте в ведро примерно галлон воды, который остается в резервуаре. Закройте сливной кран, повернув его по часовой стрелке.
-
Закройте выпускной клапан на плинтусе, который вы открыли ранее, повернув верхний винт по часовой стрелке, пока он не будет плотно закрыт; не затягивайте слишком сильно. Включите подачу воды в бойлер. Найдите ближайшую к котлу плинтус и откройте на ней спускной клапан; вы должны услышать легкий шипящий звук, когда воздух выходит из системы.Держите небольшую посуду или полотенце возле клапана, чтобы собрать воду. Когда воздух будет выпущен и вода будет свободно вытекать из клапана, закройте клапан и вытрите всю пролитую воду. Повторите процедуру продувки с каждым плинтусом — начиная с ближайшего к котлу и заканчивая наиболее удаленным.
-
Включите электропитание снова, чтобы запустить котел. Увеличивайте термостат здания до тех пор, пока не запустится система отопления. Убедитесь, что плинтусы нагреваются. Если нет, повторите процесс удаления воздуха на холодных плинтусах.
-
Садовый шланг
-
Плоская отвертка
-
Отвертка Phillips
-
Маленькая тарелка
-
Ведро
-
Наконечник для полотенца 900 системы отопления следите за сливным шлангом, чтобы он не вылился из сливного отверстия в полу и не намочил пол.
Вещи, которые вам понадобятся
US $ 3.00 — 8 долларов США / Кусок | 1 шт. (Минимальный заказ)
- Настройка:
-
Индивидуальный логотип (Мин.Заказ: 1000 штук)
Индивидуальная упаковка (Минимальный заказ: 1000 штук)Подробнее
Настройка графики (Мин.Заказ: 1000 штук) Меньше
- Образцы:
