Цементно-стружечная плита: применение, технические характеристики, размеры

Главная / Статьи / Цементно-стружечная плита

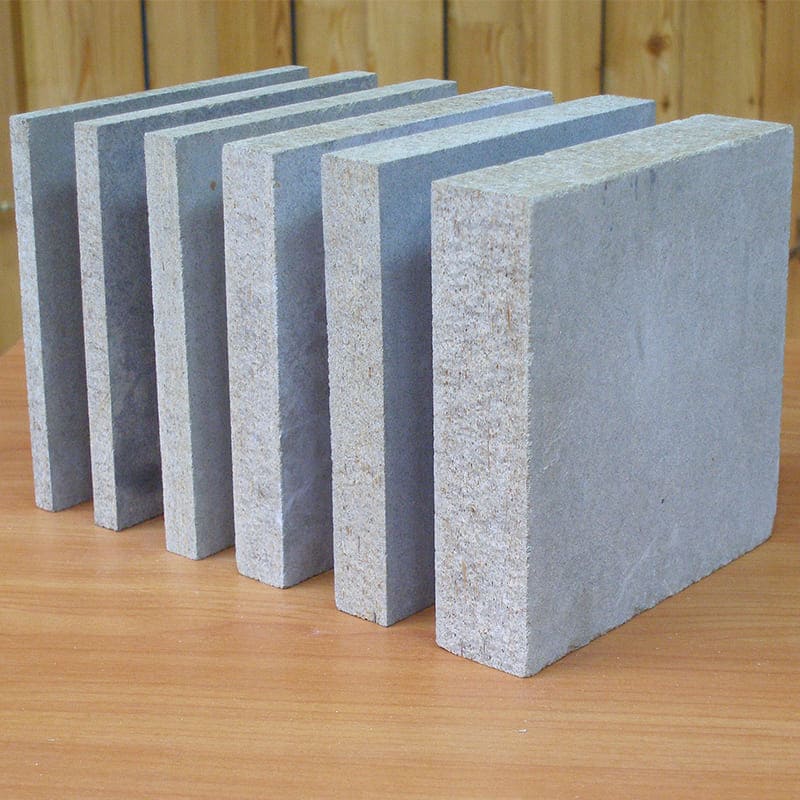

Цементно-стружечная плита (ЦСП) — это листовой строительный и отделочный материал, который изготавливается методом прессования цементно-стружечной смеси. Она широко используется в строительстве, а также во внутренней и внешней отделке. Основным нормативом является ГОСТ 26816-2016. Размеры и технические требования к продукции, изложенные в данном документе, соответствуют европейским стандартам EN 634-1:1995 (ч. 1) и EN 634-2:2007 (ч.2).

1. Состав и структура ЦСП
2. Характеристики
3. Технология производства
4. Преимущества цементно-стружечных плит
5. Применение ЦСП
6. Что необходимо учитывать при работе с ЦСП

Состав и структура ЦСП

По объему

66 % — деревянная стружка;
21 % — портландцемент М500;
10 % — вода;
3 % — гидратационные добавки и модификаторы.

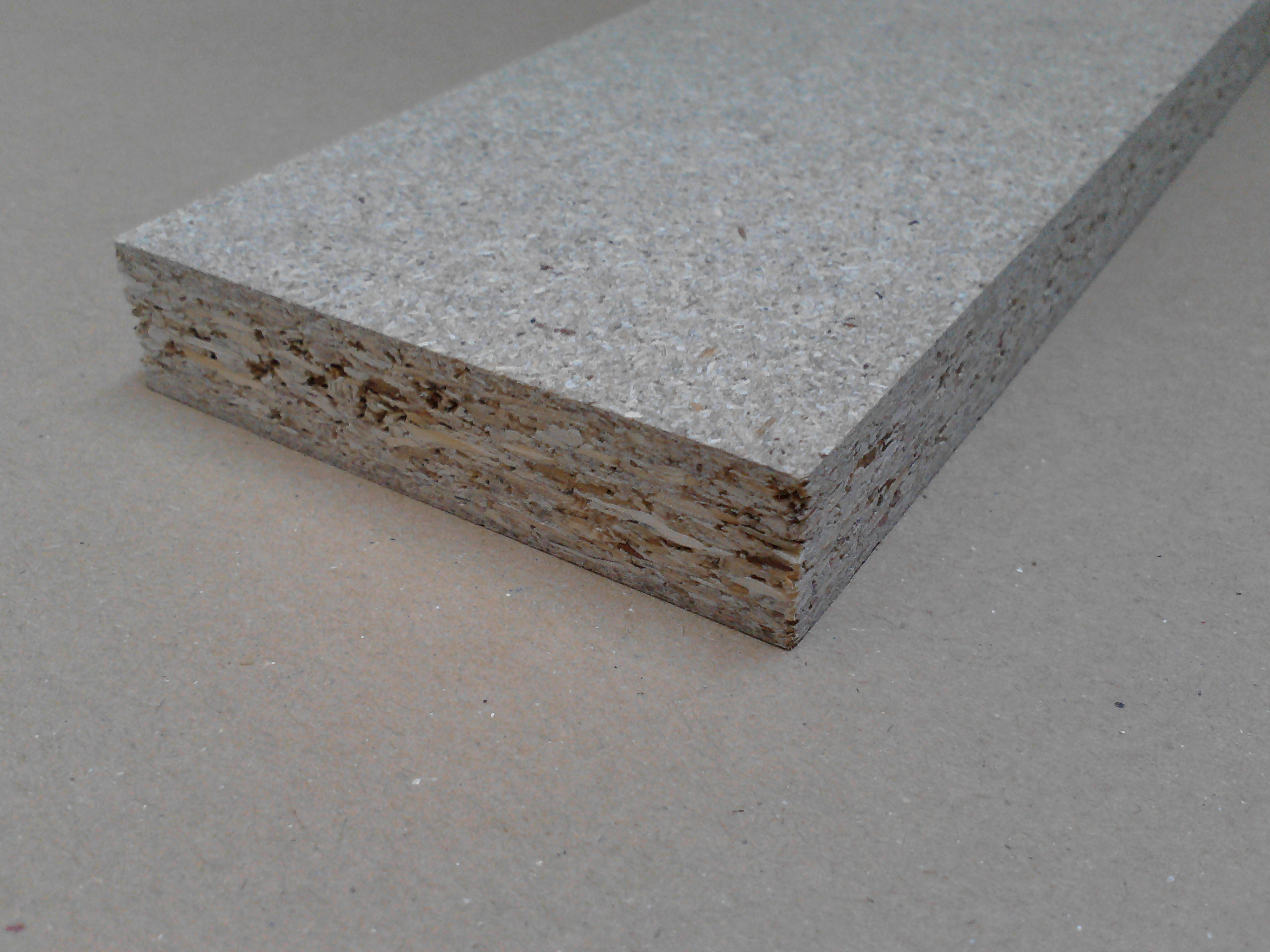

ЦСП имеет 3–4 слоя. Для внутренних используются опилки бóльшей длины, для наружных — меньшей. Такая неоднородная структура придает материалу прочность и упругость и обеспечивает гладкую поверхность конечного изделия.

Характеристики

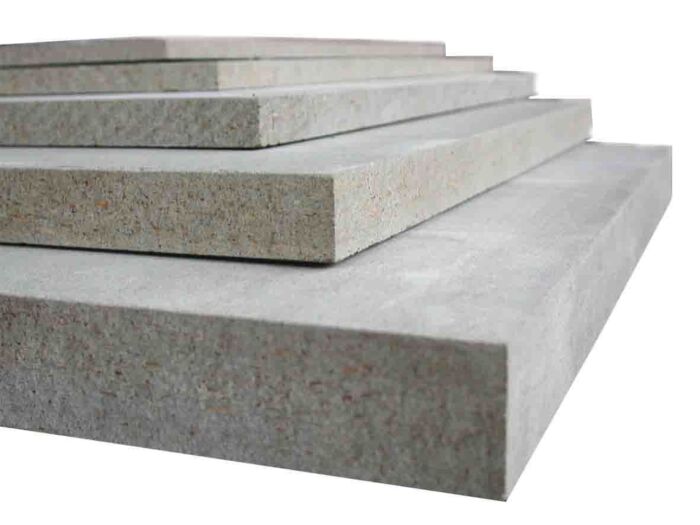

Размеры. Плиты выпускаются длиной 2700, 3200 и 3600 мм, шириной 1200 и 1250 мм. Толщина варьируется в пределах от 8 до 40 мм, с шагом 2 мм. Возможен выпуск ЦСП других размеров под индивидуальные требования заказчика.

Физико-механические параметры.

Плотность — 1100–1400 кг/м³, что делает цементно-стружечные плиты самым тяжелым листовым материалом.
Коэффициент теплопроводности — 0,26 Вт/(м·К). Температурное сопротивление (м2·°C/Вт) — 0,031–0,138 в зависимости от толщины плиты (чем толще плита, тем выше показатель).
Предел прочности на растяжение — не менее 0,35–0,40 МПа, на изгиб — не менее 7–12,9 МПа в зависимости от типа и толщины ЦСП.
Влажность в пределах 6–12 %, водопоглощение за сутки — не более 16 %.
Морозостойкость — не менее 50 циклов.

Технология производства

Подготовка стружки. Для изготовления ЦСП может быть использована только вылежавшаяся сухая стружка. Она разделяется на две фракции: мелкую, которая идет на внешние слои, и более крупную (на внутренние). Просеянное сырье обрабатывают солями натрия, кальция или алюминия, чтобы заполнить капилляры древесины минералами и снизить таким образом ее способность к поглощению влаги. Помимо этого, обработка проводится с целью превращения растворимых сахаров древесины, в чистом виде меняющих время твердения цемента, в нерастворимые соединения. Стружку выдерживают в растворах солей не меньше суток.

Подготовка водного раствора. Обычная вода не может быть использована, т. к. даже после обработки гидратационными растворами в древесине могут оставаться сахара, вступающие в реакцию с водой и снижающие качество цементного камня. Поэтому в воду вводят те же соли, что используются для обработки стружки (силикат натрия, хлорид кальция, сульфат алюминия), в пропорциях, зависящих от степени предварительной обработки, породы древесины, качества воды и прочих факторов.

Приготовление рабочей смеси. Подготовленные стружки и опилки смешиваются с цементом и водным раствором в бетоносмесительных установках. При этом смешивание стружек различных фракций происходит отдельно, в разных БСУ.

Формование. Подготовленная цементно-стружечная смесь выкладывается в три слоя на поддоны, в процессе выкладки проводится взвешивание для определения точного количества (при необходимости смесь добавляют до нужного количества либо убирают излишки). Затем поддоны поступают на вибрационный стенд для уплотнения, удаления пузырьков воздуха из смеси и максимально полного заполнения формы. После уплотнения смесь подвергается прессованию до необходимой толщины.

Температурная обработка. Сжатые пакеты поддонов, в зависимости от технологии и оборудования, обрабатываю паром при температуре +80…+100 °С в течение 6–16 часов. Такие условия приводят к ускоренной гидратации и отверждению цементной смеси. Габариты плиты не изменяются.

Завершающая обработка. Плиты извлекаются из пресс-форм и отправляются на буферное складирование для последующего дозревания. Для этого ЦСП обдуваются горячим воздухом +70…+100 °С. Затем листы обрезаются по размерам, проходят шлифовку и сортировку.

Важно знать. Цементно-стружечные плиты выпускаются двух категорий: ЦСП-1 и ЦСП-2. Продукция первого вида отличается лучшими характеристиками: меньшим отклонением от размеров (±3,0 мм против ±5,0), бóльшим пределом прочности на изгиб (9,0–12,0 МПа против 7,0–9,0 МПа), меньшей шероховатостью (80 и 100 мкм) и т. п.

Преимущества цементно-стружечных плит

Экологическая безопасность. В производстве ЦСП используется безвредное сырье: портландцемент, древесная стружка, соли металлов. В процессе изготовления происходит полная минерализация компонентов, что делает невозможным выделение готовым изделием газов или пыли. Материал безопасен для человека и окружающей среды, в том числе при нагревании.

Пожарная безопасность. ЦСП не горит, не поддерживают и не распространяют горение, не выделяет токсичных дымов и паров. Это позволяет устанавливать цементно-стружечные плиты в помещениях с повышенными пожарными требованиями.

Надежность. ЦСП являются материалом, придающим каркасу жесткость, и могут применяется в многоэтажных зданиях и в сейсмоопасных районах (успешно прошли вневедомственную экспертизу и экспертизу ЦНИИСК).

Биостойкость. В процессе превращения цемента в бетон при изготовлении ЦСП в самой массе образуется гидроксид кальция — естественный антисептик. Благодаря этому в материале не образуется плесень, а его структура позволяет противостоять воздействию насекомых и грызунов.

Влагостойкость. Плиты не впитывают влагу и при монтаже снаружи дополнительно защищают здание от атмосферных явлений. Также это позволяет использовать ЦСП для отделки влажных помещений. Морозостойкость. Это свойство позволяет применять материал в серверных регионах — снижения прочности на изгиб после 50 циклов не превышает 10%.

Применение ЦСП

ЦСП используются в ходе строительства и реконструкции жилых домов, а также различных зданий и сооружений промышленного, гражданского или сельскохозяйственного назначения. Наиболее распространены следующие способы применения.

Возведение наружных и внутренних стен и перегородок. ЦСП, имеющие толщину 10–16 мм, используются для создания наружной и внутренней обшивки по металлической или деревянной обрешетке. В результате образуется жесткий каркас, использование которого допустимо в том числе в сейсмоопасных районах.

Устройство плоской кровли. ЦСП используется в качестве сборной стяжки под рулонное покрытие, в том числе в регионах с высокой снеговой нагрузкой. Это позволяет обеспечить ровную укладку рулонного покрытия, отсутствие мокрых процессов в дальнейшем. Применение ЦСП дает возможность организовать эксплуатируемую кровлю.

Устройство несъемной опалубки. Несъемная опалубка с элементами из ЦСП используется при устройстве фундаментов, возведении стен, мансардных стен и перекрытий в домах разной этажности.

Устройство «плавающего пола». Это пол из ЦСП, уложенный на звукоизоляционном слое, не имеющий жёстких связей с несущей частью перекрытия и другими конструкциями здания. Его основные преимущества — высокая скорость монтажа, повышение звукоизоляции, а также влаго- и биостойкость.

Устройство перекрытий. ЦСП толщиной 12–36 мм могут использоваться как в качестве чернового пола по лагам, профлисту, старому деревянному основанию и др., так и в качестве подстилающего или выравнивающего слоя и даже чистового пола (с последующим монтажом лицевого покрытия).

Облицовка при создании вентилируемых фасадов. Плиты толщиной 8–12 мм монтируются на деревянную или металлическую обрешетку, между ними и стеной укладываются теплоизоляционные материалы. Такое применение ЦСП позволяет повысить энергоэффективность как старых, так и новых зданий.

Интерьер. Помимо строительства и черновой отделки, ЦСП используются и в чистовой, в частности, для создания интерьеров в стиле лофт или хай-тек. Их применение позволяет значительно сократить сроки обустройства помещения. Древесная основа плит позволяет забивать в поверхности гвозди, вкручивать саморезы, размещать на стенах, отделанных ЦСП, предметы интерьера. Плиты могут использоваться в том числе во влажных помещениях.

Что необходимо учитывать при работе с ЦСП

Следует уяснить, что цементно-стружечная плита сильно отличается от других древесно-композитных материалов, таких как ДСП или ДВП. Процентное содержание стружки в ЦСП не превышает 25 %, поэтому материал по своим физическим свойствам и эксплуатационным характеристикам ближе к бетонным изделиям, чем к дереву.

Большой вес. Это означает, что при работе с цементно-стружечной плитой требуется не меньше двух человек, так как для одного это будет очень затруднительно. Кроме того, использование ЦСП, например, для облицовки фасада, ведет к значительному утяжелению конструкции. Поэтому перед началом облицовочных работ следует обязательно выяснить максимальную нагрузку, на которую рассчитаны несущие стены, перекрытия и фундамент дома.

Хрупкость. Плиты требуют более аккуратного и бережного отношения, чем ДВП- и ДСП-панели. Например, их переноска должна осуществляться только в вертикальном положении, перпендикулярно к земле, а в горизонтальном следует хранить.

Резка. При раскрое ЦСП выделяется много цементной пыли, поэтому все работы следует осуществлять на открытом воздухе или в помещении с хорошим естественным воздухообменом либо вытяжной вентиляцией. При резке необходимо использовать средства индивидуальной защиты, как минимум респиратор.

Инструменты. ЦСП — это больше цемент, чем древесина, поскольку значительно превосходит ее по прочности. Однако для ее обработки используется практически аналогичный инструмент, однако его режущие поверхности должны быть выполнены из твердого сплава. ЦСП режется, фрезеруется, шлифуется и сверлится.

Крепеж. Для монтажа ЦСП используются гвозди или саморезы. Для последних предварительно рассверливаются отверстия несколько большего диаметра, чем крепеж. Это делается, чтобы предотвратить вкручивание в плиту вплотную и снизить вероятность сколов или трещин. Все виды соединительных элементов должны обладать антикоррозийной поверхностью. Оцинкованное покрытие предотвращает коррозию, тем самым окрашенная поверхность ЦСП защищена от проявления ржавчины.

Важно. Хрупкость ЦСП и низкая прочность на изгиб предъявляют высокие требования к основанию: оно должно быть ровным, без перепада высот.

Что такое ЦСП (цементно-стружечная плита)?

Дата: 08.04.2014

Все материалы, применяющиеся в строительстве при реставрации или ремонте, отличаются по различным параметрам, например, форме, размерам. Одним из новых видов данной продукции являются цементно-стружечные плиты, в составе которых, кроме портландцемента и древесины (в виде мелкой стружки хвойных пород), могут быть разнообразные добавки (например, пластификаторы).

Плиты производятся прессовкой приготовленной смеси. Для повышения срока их эксплуатации необходимо исключить вредное воздействие внешних факторов на компоненты материала. Это главным образом касается «дерева». Оно подвержено загниванию, повреждению насекомыми и грызунами, воспламенению. Кроме того, древесина меняет свои качества и под воздействием погодных условий, особенно это касается влажности. Для этого Производители вводят различные присадки.

Оглавление:

Плюсы и минусы плит
Отзывы о ЦСП
Цены и характеристики
Советы по выбору

Не следует путать данную продукцию с ДСП (древесно-стружечные плиты). Технические характеристики ЦСП во многом определяются технологией производства и процентным соотношением ингредиентов. Они намного прочнее традиционных ДСП, что делает их более универсальными в использовании. Как правило, в их составе больше цемента – около 65% (подробнее о том, из чего состоит цемент). Доля стружки – в пределах 24%, а воды – порядка 8 – 8,5%. Остальное приходится на добавки. Ими могут быть, к примеру, сульфат алюминия, который служит для снижения степени концентрации влаги в конечном продукте.

Применение

Для внутренней и наружной отделки стен при возведении каркасных конструкций.
В качестве несъемной опалубки, чаще всего, для мелкозаглубленных ленточных фундаментов.
Обустройство вентилируемых фасадов.
При устройстве обрешетки сплошного типа.
Как основа для укладки напольного покрытия.
Из них делают некоторые элементы конструкции (например, подоконники, различные козырьки).
В производстве сэндвич-панелей.
При возведении построек из древесины. ЦСП надежно ее защищают от негативного воздействия внешних факторов.
Обустройство дорожек, ограждений и многого другого.

Преимущества

При организации правильного монтажа обеспечивают длительный безремонтный срок эксплуатации строения. Опыты показали, что после 100 циклов заморозки/разморозки? продукция практически не изменила своих характеристик.
Повышенная прочность на сжатие и растяжение (узнать больше о плотности цемента). Это позволяет применять изделия для укрепления каркасных конструкций.
Хорошие звуко- и теплоизоляционные свойства. Часто применяют в качестве дополнительного слоя утеплителя.
Отзывы о ЦСП плитах свидетельствуют о простоте их обработки. Они сравнительно легко сверлятся, режутся; удобны и для проведения оформительских работ, так как на их ровную поверхность хорошо ложатся штукатурка, шпаклевка, клеевые составы.
Точность размеров. Это позволяет ускорить процесс укладки плит.
Поверхность может быть не только ровной, но и рифленой. Различная структура лицевой стороны позволяет разнообразить внешнее оформление отделываемых площадей.

Недостатки

Большой вес — у 1 м² плиты он может достигать 14,5 кг, так как плотность ЦСП – около 1 400 кг/м³. Следовательно, при высотных работах придется использовать средства механизации (например, лебедку). Да и сам монтаж вызывает некоторые затруднения, поэтому производится минимум 2 работниками.
Для укладки ЦСП требуется ровная поверхность, так как при изгибах они довольно легко ломаются.

Отзывы и мнения

«Что такое цементно-стружечные плиты, я узнал, когда помогал соседу ремонтировать дом. У него «каркасник», вот он и решил наружную отделку сделать 16 мм плитами. Единственный недостаток, который я могу отметить – устройство крепкой обрешетки. А в остальном вся работа идет довольно просто. ЦСП хорошо сверлятся, а закрепить их на каркасе – дело не сложное. Он еще и баньку на участке отделал этим материалом, и полы в ней выложил. Правда, брал плиты большей толщины. Удобно и то, что не пришлось нанимать «спецов», услуги которых стоят дороговато.»

Павел Андреенко, Московская область.

«Я использовал ЦСП на своем приусадебном участке. Работал вдвоем с сыном, и мы за довольно короткий срок провели все запланированные мероприятия. Во-первых, облицевали сарай и гараж. Сверху покрасили водоотталкивающей краской, и получилось вполне прилично. Во-вторых, построили для собаки уютную будку. В-третьих, проложили по участку дорожки, правда, пришлось закупать плиты более толстые и друзей на помощь звать. Считаю, что как бюджетный вариант цементно-стружечные плиты отлично подходят. По крайне мере, намного долговечнее, чем привычные ДСП. И не нужно опасаться, что они намокнут.

Николай Григорьевич, Екатеринбург.

«Я эти плиты сначала использовал в качестве напольного покрытия. Пришлось, правда, повозиться, но с друзьями полностью отделали ими пол в гараже. Очень удобно, так как зазоры на стыках практически отсутствуют. Главное – выровнять «подложку» и укрепить ее. До того понравилось, что я из таких же ЦСП выложил пол и в погребе. Обработал торцы и качественно плиты склеил, предварительно проложив пленку. Два сезона – и никаких подтоплений, а раньше хоть и немного, но было. Плиты удобны тем, что легко, ровно режутся. Я работал «болгаркой», поэтому все кромки получились почти идеальные. Кстати, еще и перегородку в гараже соорудил из остатков.»

Игорь, Москва.

Стоимость

Цены на плиту или лист ЦСП определяются главным образом их размерами. В качестве примера некоторые данные:

320 х 125 см (при толщине 10 мм), весит 59 кг – от 915 руб/шт.;
та же плита толщиной 12 мм (70 кг) – от 1 000 руб/шт.;
толщиной 16 мм (90 кг) – от 1 175 руб/шт.

На что обратить внимание перед покупкой

Покупать цементно-стружечные плиты следует в зависимости от того, где они будут смонтированы. Исходя из этого, и следует производить подбор. ЦСП выпускаются установленных габаритов: длина – 360 или 320 см, ширина – 125 или 120 см.

1. Толщина. Нужно учитывать, что ее увеличение приводит к созданию дополнительной нагрузки на конструкцию. В то же время, при чрезмерных воздействиях, неровностях основы материал может ломаться. Исходя из этого, ее рекомендуемая величина:

20 – 36 мм – для устройства козырьков, подоконников и тому подобное;
для опалубки – от 10 до 26 мм;
для полов – от 8 см;
для каркасных строений – от 12 до 36 мм;
перегородок между помещениями – 10, 12 мм;
для облицовки – 12, 16 мм.

2. Вид лицевой поверхности.

3. Изготовитель. Учитывая особенность стройматериала, желательно применение изделий производителей с хорошей репутацией.

Использование в основе производства натурального сырья делает панели абсолютно безопасными для человека. Дома, построенные из плит, получаются крепкими с ровными внутренними и внешними поверхностями. Стены хорошо пропускают воздух, что способствует образованию оптимального микрорежима в помещениях.

Плиты можно легко подвергать различным видам обработки:

резать для достижения нужных размеров;
просверливать отверстия;
фрезеровать для получения деталей произвольных форм;
шлифовать торцы для прочности соединения.

На поверхности панелей ЦСП применимы многие варианты финишной отделки:

малярные работы с нанесением грунтовок и красок из силикона и акрила;
оклеивание виниловыми шпалерами или стеклообоями;
облицовка керамической плиткой.

Внешне панели имеют большое сходство с ДСП (древесно-стружечная плита). Не следует путать эти материалы, так как ЦСП содержит больше цемента, а значит, намного прочнее. Кроме того, обладает универсальностью применения.

Технические характеристики ЦСП

Толщина плит находится в пределах 8-36 мм. Геометрические размеры определяются нормативными документами и составляют: ширина 1200/1250 мм, длина 2600/2700/3200 мм. По предварительному заказу на предприятии могут изготовить любой размер плиты, например, с длиной в 3000 или 3600 мм.

При относительной влажности воздуха 6-12 % показатель составляет 1300 кг/см². Допустимо максимальное разбухание листов ЦСП до 2 %. Норматив предельного водопоглощения не более 16 %.

Шероховатость.

Рельеф панелей зависит от степени обработки поверхностей шлифовальным оборудованием. Согласно ГОСТ, шероховатость необработанных элементов ЦСП не превышает 320 мкм, ошлифованных – до 80 мкм.

На практике встречается цементно-стружечная плита с толщиной около 4 мм. Она не требует дополнительной обработки поверхности, что позитивно сказывается на конечной стоимости изделий.

Где используют панели ЦСП?

Материал из цемента и древесной стружки – это высокопрочный строительный базис с хорошими показателями экологичности и устойчивости. Имеет широкое применение при сооружении и реконструкции объектов гражданского, промышленного и аграрного назначения.

Листы ЦСП составляют прекрасную основу модульного строительства. С их помощью создают теплосберегающие и звукопоглощающие стены в каркасных домах. Плиты отлично выравнивают основание пола, делают его теплым, что существенно увеличивает срок эксплуатации. Точность размеров способствует ускоренному монтажу панелей в каркас.

Целесообразно применение таких плит в устройстве несъемной опалубки, ограждений, отделке фасада. Это намного сокращает сроки работ, обеспечивает конструкциям необходимую надежность и экономит общие расходы на строительство.

Отличные эксплуатационные характеристики делают возможным применение плит для пола, стен и потолков во влажных помещениях, например, ванной или бане.

Достоинства и недостатки ЦСП панелей

Основные преимущества применения материала:

высокая прочность;
отсутствие ядовитых и канцерогенных компонентов;
термозащита;
влагонепроницаемость;
устойчивость к биологической агрессии, насекомым и грызунам;
хорошая шумоизоляция;
эксплуатация в различных климатических условиях;
приемлемая стоимость.

Отзывы специалистов подтверждают незначительное количество недостатков панелей ЦСП.

Большая масса – усложняет транспортировку и монтаж элементов, что несколько замедляет рабочий процесс.
Ломкость при изгибах – для укладки плит требуется гладкое основание. Желательно купить строительного материала с запасом на 10-15 % больше запланированного сметой.
Ограниченный срок службы – действительно только в условиях жесткой эксплуатации.

Негативные моменты приводят к небольшому удорожанию строительных работ.

применение ЦСП блоков и их характеристики, нешлифованные варианты толщиной 10 мм.

Цементно-стружечные плиты – это материал для строительства с уникальными качествами, используемый в технологических процессах сухого монтажа. ЦСП принадлежат к ряду передовых композиционных материалов на строительном рынке, имеющих особенности сочетать надежность и прочность цемента с эластичностью и простотой обрабатывания древесины.

Многоцелевые технические свойства и характеристики ЦСП ценятся по достоинству и используются во всех отраслях строительства по всему миру.

Особенности

Благодаря собственным высочайшим технологическим и высококачественным характеристикам плиты обладают обширной областью применения и могут значительно упростить решение многих строительных задач, образующихся при постройке зданий, проведении ремонтных работ в помещениях и решении архитектурных и дизайнерских задач.

Применение листов ЦСП дает отличную возможность значительно уменьшить не только материальные и временные расходы в строительстве и ремонте, но и вдобавок улучшить тепло- и звукоизоляцию помещений.

Использование цементно-стружечных плит в строительстве обуславливается прочностью, экологической чистотой и сравнительно невысокой стоимостью данного материала.

В состав ЦСП входят натуральные вещества на основе минеральных компонентов, в связи с этим плиты превосходно подойдут как для внутренних, так и для наружных строительных работ. В плитах, равно как и в ДВП, ОСБ или же ДСП, ключевым основополагающим компонентом считается стружка из древесины. Помимо этого, в состав входит цемент, вода и специальные добавки, что делает материал более универсальным для применения.

Данный строительный материал является отличной заменой ГВЛ, ОСП и ДСП, он может применяться как для обшивки наружных или внутренних стен помещений, так и для облицовки поверхности, его используют как стяжку для пола или крыши, производят экранирование фасадов.

ЦСП являются одним из оптимальных строительных материалов и подходят для применения в различных погодных условиях.

Их используют в целях подготовки основы и формирования безупречно ровной поверхности перед финишной отделкой.

Блоки в одинаковой мере хорошо подходят как для внешних, так и внутренних строительных работ

с учетом дальнейшего покрытия отделочными материалами. ЦСП – это экологично чистый материал, не включающий токсичных материалов.

Плюсы и минусы

Достоинства ЦСП являются следующими:

изделия производятся из экологически чистых материалов в виде листов разной толщины, обладающих высокой морозоустойчивостью и огнестойкостью;
плиты отличаются влагостойкостью и теплоизоляцией, что делает применение изделий востребованным при отделочных работах и на любых поверхностях;

добавление в состав изделий гидроксида кальция предотвращает появление плесени и грибковых спор;
материал обладает отличной устойчивостью к деформациям и выдерживает довольно тяжелые нагрузки;

отлично поддается распиливанию, порезке, сверлению;
характеристики изделия позволяют использовать плиты вместе с такими материалами, как дерево, стекло, металл и полимерные элементы;
ЦСП могут универсально применяться в отделочных работах, ведь они просты в монтаже и экономны;
цементно-стружечные плиты не скапливают статическое электричество, никак не мешают прохождению электромагнитных полей природного происхождения, согласно свойствам причисляются к утепляющим и звукоизоляционным материалам.

К недостаткам ЦСП можно отнести следующие:

большая масса плит усложняет их монтирование на верхних этажах зданий без участия спецтехники, что вызывает ненужные материальные и физические затраты;
при эксплуатации на улице гарантийный период службы снижается в 3 раза.

Технические характеристики

При производстве цементно-стружечных плит производители придерживаются общепризнанными мерками ГОСТ, которые используются для данного типа строительных материалов.

В частности, применяется следующее соотношение частей, входящих в состав изделия:

дроблёная древесная стружка – 30%;
вода – 9%;
портландцемент – 58%;
дополнительные примеси – 2. 5%.

Технология производства плит заключается в создании основы из древесной стружки и цемента. Методика изготовления ЦСП панелей является довольно простой. В специальный барабан кладут установленное количество дробленной древесной стружки, минеральные материалы, цемент, воду и жидкое стекло. Интенсивно размешивают до образования однородной массы.

Формируют плиту из нескольких прослоек, прессуют и с помощью конвейера отправляют полупродукт в камеру для последующего затвердения. В итоге произведенный материал представляет собой монолитные плиты, не поддающиеся расслоению. Важным превосходством подобного композита считается полное неимение вредоносных летучих веществ.

Цементно-стружечные плиты имеют следующие технические характеристики:

удельная плотность изделия составляет 1100–1400 кг/м³;
стандартная масса плиты величиной 2700х1250х16 миллиметров = 73 кг;
набухание впоследствии суточного пребывания в воде: высота – 2%, длина – 0,3%;
звуковая изоляция – 45 дБ;
параметры теплопроводности – 0,26 Вт/мхК;
материал принадлежит к слабо горючим веществам;
при стандартной влажности в помещениях материал способен эксплуатироваться вплоть до 50 лет.

Готовые плиты обладают целостной структурой, которая при разных наружных воздействиях не расслаивается и не трескается.

Нешлифованные изделия бывают огнестойкими (горючесть) и должны иметь сертификат качества, протокол испытаний, предел, теплопроводность и другие характеристики.

Область применения

Многофункциональность плит дает возможность применять их в целях решения разнообразных строительных заданий.

ЦСП применяется для таких наружных работ, как:

постройка каркасных строений;
отделка фасадов многоквартирных домов, складских и ангарных помещений;
применение в качестве основы для кровли;
обшивка балконов и террас;
использование в качестве не снимаемой опалубки для строительства фундамента;

применяется для утепления и формирования загородок;
в укладке пола;
при восстановительных работах;
при изготовлении тары и мебели;
для ограждения грядок;
при создании кровельного пирога и постройке добавочных сооружений.

Популярны плиты и при возведении, изготовлении сэндвич панелей, утеплении подвалов и гаражей. Применяются они и в постройке заборов, и в целях мощения дорожек.

Панели, установленные снаружи либо внутри здания, возможно отделывать оштукатуриванием, окрашиванием, укладкой плитки, обоями. На плиты, использованные для монтажа пола, можно стелить линолеум, ламинат, ковролиновое покрытие и другие материалы.

Толщина ЦСП может быть следующей:

для внутренней отделки стен составляет от 8 до 12 мм;
для монтажа простенков – от 8 до 20 мм;
для полового настила – от 16 до 26 мм;
для монтирования опалубки – от 12 до 56 мм;
для внешней отделки и кровельных работ – от 10 до 16 мм;
для каркасных строений – от 10 до 40 мм.

Монтаж

До применения плит в строительстве их следует транспортировать на стройплощадку. Следует знать, что транспортировка производится исключительно в вертикальном положении. Хранить листы рекомендуется в горизонтальном положении.

К участку монтажа они крепятся в трех зонах пресс-шайбами. Для этого необходимо высверлить подходящие отверстия. Единственный минус цементно-стружечных листов – это ломкость, поэтому обходиться с ними необходимо аккуратно.

Наиболее распространенным видом отделки плит считается окрашивание силиконовыми или акриловыми красками либо красками на водной основе.

Отделка фасада производится посредством крепления листов гвоздями, саморезами, металлическими скобами либо шурупами к каркасу с брусьев либо металлического профиля. Приемлемый шаг обрешетки составляет около 60 см. Лучше фиксировать брусья в вертикальном положении, а на небольших площадях можно применять горизонтальное монтирование. Меж листов оставляют зазоры 4–5 мм, что предотвращает их деформацию при изменении температуры атмосферы.

Для наполнения стыков используют эластичную смолу либо уплотнительную прокладку. Снаружи их покрывают заводскими нащельниками либо вариантами, сделанными с обрезков ЦСП. Место между стеной и листами в зависимости от назначения сооружения можно оставить пустым, или наполнить утеплителем, что является весьма важным элементом строительства для квартирных зданий.

Уже после крепежа листы грунтуют и наносят декоративную штукатурку или же красят. Чтобы произвести монтаж своими руками, потребуется использование вышеописанной схемы.

Из-за абсолютного отсутствия выделения вредоносных газов и паров в ходе эксплуатации ЦСП рекомендованы для внутренней отделки комнат, а именно:

применяются в целях выравнивания стен – крепят в каркас жесткого профиля или в специальный раствор либо мастику;
формируют внутренние простенки, в особенности в условиях высокой сырости – с целью увеличения срока службы такой простенок необходимо подвергнуть обработке водоотталкивающим средством и выкрасить краской устойчивой к влаге.

Отзывы

Отзывы о применении цементно-стружечных плит в разных сферах строительных работ в основной массе являются положительными. И только в некоторых случаях можно увидеть несущественные недостатки, которые не касаются качества плит, а больше относятся к факторам, немного усложняющим процесс монтажа.

Ключевыми достоинствами применения ЦСП потребители определили следующие:

повышенная прочность;
влагонепроницаемость;
хорошая звукоизоляция;
отсутствие токсичных частей;

теплозащита;
устойчивость к насекомым и грызунам;
возможность эксплуатации в разных погодных условиях;
приемлемая цена.

Потребители отмечают, что при этом им не приходится выполнять мокрые работы, которые сопровождаются большими трудозатратами.

При укладке листов мастеру приходится следить только за правильным положением полотна. Отзывы строителей позволяют сделать вывод, что этот материал часто приходится укладывать и в помещениях санузлов. Он отлично для этого подходит.

Отзывы профессионалов свидетельствуют о незначимом числе минусов панелей:

Большой вес усложняет перевозку и монтирование компонентов, это немного задерживает рабочий процесс.
Ломкость при изгибах. В целях укладки плит необходима ровная основа. Предпочтительно покупать стройматериал с резервом в 15% от запланированного сметой.
Негативные факторы могут незначительно повлиять на цену строительных работ.

Советы и рекомендации

В целях высококачественной обработки поверхности ЦСП используют инструмент для порезки и сверления:

Порезка. При порезке плит на строительных участках применяют ручные пилы и болгарки. Для получения гладкой кромки необходимо, чтобы режущий диск выступал за нижнюю плоскость листа на минимально возможный промежуток. Порезка листа производится с обратного края в целях сохранения фронтальной стороны листа от механических повреждений.
Сверление. Для сверления отверстий в плитах используют ручные дрели или дрель с электрической регулировкой оборотов. В целях просверливания отдельных отверстий допускается применять спиральные сверла с режущего материала. Для продолжительного режима работы рекомендованы сверла с жестких сплавов.

Фрезерование. Для фрезерования плит могут использовать ручные и электрические фрезеры, оборудованные напайками с жесткого металлического сплава. Частота вращения разрезающего прибора должна составлять до 35 м/сек.
Шлифовка. При монтировании плит на стыковых швах могут появляться небольшие выпуклости, которые необходимо убирать посредством шлифовки. С данной целью используются ручные вибрационные, эксцентриковые либо ленточные шлифовальные механизмы. Гранулярность шлифованного материала должна быть до 80 единиц. Важно отметить, что при шлифовке происходит нарушение наружного, тонкодисперсного покрывающего слоя, что приводит к нарушению текстуры самой плиты, повышению влагопоглощения и ухудшению физико-механических качеств. Уже после завершения обработки плиты следует нанести грунтовку в целях стабилизации ее поверхности и уменьшения гигроскопичности.

При механической обработке листов (шлифовке, порезке, сверлении) непременно образуется большое количество пыли, по этой причине следует использовать специализированное пылеотсасывающие оборудование и индивидуальные средства защиты.

Все без исключения монтажные элементы и металлические составляющие несущих систем должны быть обработаны противокоррозионным покрытием. Непосредственно перед креплением плит следует удостовериться в вертикальности и горизонтальности положения элементов каркаса, и пребывания их на одном уровне. Все без исключения плоскости и границы плит до крепления следует прогрунтовать специальным раствором. Особенное внимание необходимо уделить грунтовке граней.

В случае если в ходе ремонтных работ требуется обойти систему трубопровода, то на элемент с равным диаметром следует нанести солидол и приложить его на необходимом участке плиты. Это даст возможность обозначить край для раскроя.

Произвести работы по резке можно с помощью «коронки». В случае если необходимо вырезать проем, который имеет большие размеры и неровные кромки, рекомендовано проделать надрез, придерживаясь границ, а уже потом осторожно выбить элемент молотком.

Цементно-стружечные плиты закрепляются к несущим системам при помощи саморезов и заклепок. В целях обеспечения технологично верного закрепления листов главным условием считается равномерная выдержка шага между крепежными компонентами и расстояния между элементами для крепежа и кромками плит.

Для крепления ЦСП не прибегая к предварительному сверлению, можно использовать специальные саморезы с прочным острием и скрытой шляпкой, оснащенной лезвиями в целях создания отверстий под ее масштаб.

Величину шурупов и саморезов подбирают с условием, чтобы длина сдавленной части была никак не меньше двойной толщины листа и не меньше 10 объемов самореза.

При вкручивании саморезов не нужно прикладывать излишнее усилие, чтобы избежать растрескивания плиты.

При применении ЦСП в целях облицовки стен, простенков или потолка следует укладывать их со швом, ширина которого составляет от 6 до 8 мм для наружного и от 3 до 4 мм для внутреннего применения. Соединение допускается прикрыть внешней планкой и поместить деревянный, жестяной, стальной либо полимерный профиль, или же забить эластичной замазкой на основе акриловой смолы.

Цементно-стружечные плиты, равно как и другие материалы из древесной стружки подвергаются незначительному расширению и усадке под воздействием перепада температур и влаги. На стыках листов следует оставлять промежуток для термического увеличения объема, дающий возможность для линейного расширения древесины.

В целях предупреждения создания трещин в смеси для заделки швов ширина компенсирующего шва должна составлять около 8 мм для внешнего и 4 мм для внутреннего применения. Цементно-стружечные плиты поступают с завода-изготовителя со степенью влаги 9±3%. Складское хранение до обработки и монтажа должно выполняться в надлежащих условиях с соблюдением всех технических правил. При нарушении этого условия возможно впитывание плитами высокого количества влаги, что собственно может послужить причиной к появлению дефектов в закрытых швах или на участках крепления, а еще повреждению отделочного покрытия на поверхности листов.

Конструкции торцевых границ ЦСП и швов многообразны. При применении плит извне зданий и в целях облицовки стен не рекомендовано отшлифовывать поверхность плит, за исключением ситуации, когда шлифованная плоскость учитывается особыми условиями. Шлифованные плиты, в которых древесные частички напрямую заметны на поверхности, применяются для устройства полов, ну и в особых случаях.

Независимо от используемых методов поверхностной отделки листов, необходима непременная грунтовка их поверхностей и краев. Используемые края плит грунтуют до начала монтажа. Цементно-стружечные плиты можно уверенно рекомендовать для строительных работ, особенно если они имеют предел огнестойкости. Однако рекомендуется выбирать продукцию высокого качества и только от проверенного производителя.

Об особенностях производства и применения ЦСП узнаете из следующего видео.

применение и характеристики ЦСП, нешлифованные блоки толщиной 10 мм

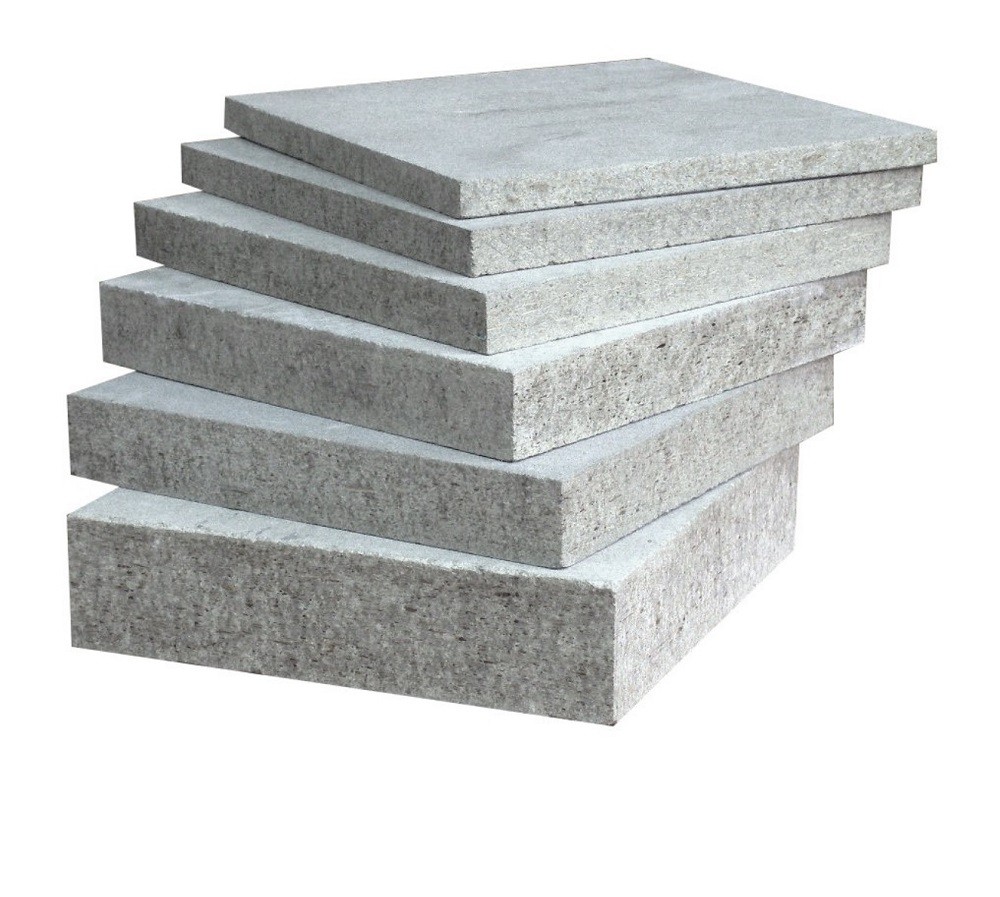

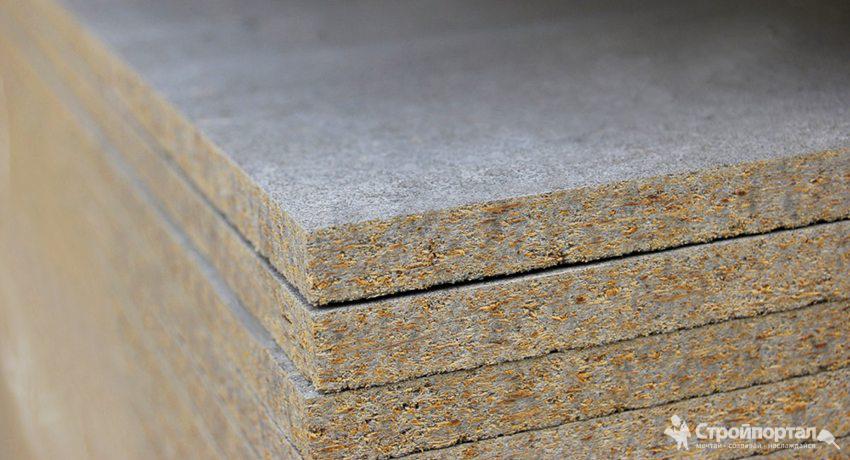

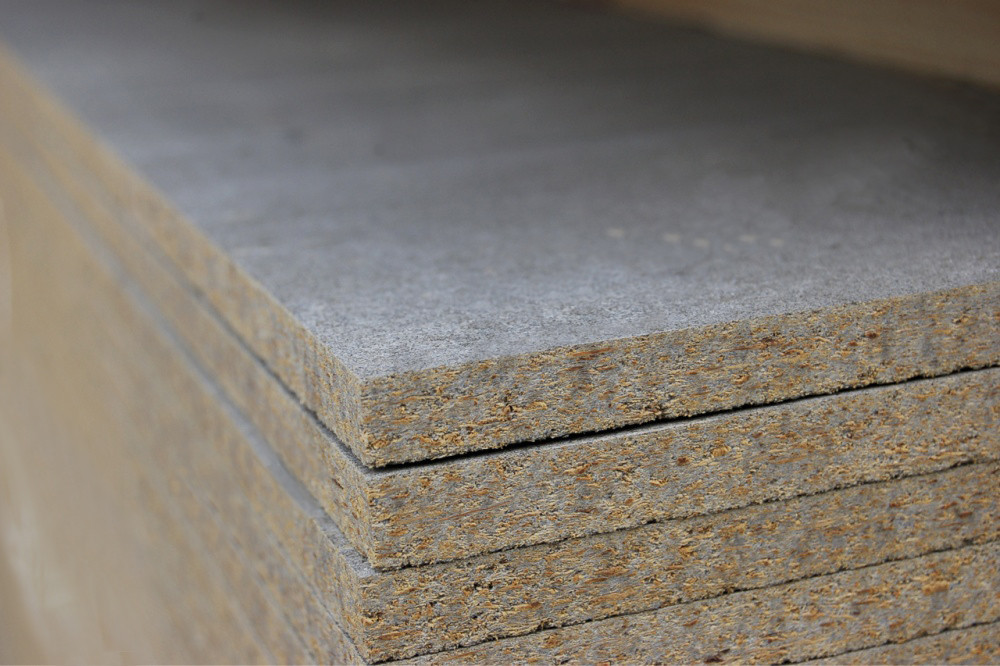

Цементно-стружечная плита (ЦСП) – материал, который активно используется в строительных и ремонтных работах. Такие плиты являются востребованными в огромном количестве сфер. Но даже эти фундаментальные конструкции представлены в большом разнообразии на строительном рынке. Прежде чем остановить свой выбор на конкретной продукции, нужно заблаговременно ознакомиться с особенностями данных конструкций и сферами их использования.

Особенности производства

Цементно-стружечная плита изготавливается по особым технологиям. В процесс создания ЦСП включаются следующие этапы:

в основе раствора лежит вода, которую наливают в особую емкость для смешивания. Алюминий, соли и жидкое стекло тоже добавляются в емкость;
чтобы осуществилась минерализация, в смесь добавляются элементы стружки;
на следующем этапе происходит добавление цемента;
для получения блока ЦСП раствор вливается в специальную форму;

определенная толщина веществу придается с помощью пресса;
после прессования изделие проходит термическую обработку, при осуществлении которой учитываются особенности компонентов сырья;
для того чтобы вещество затвердело, его помещают в особые камеры. Там при температуре 80 С происходит фиксация компонентов;
после затвердевания полотно разрезают на листы. Их размеры определяются ГОСТом.

Изделия изготавливаются только на специальных фабриках, где осуществляется жесткий контроль за выполнением каждого этапа. Самостоятельно изготовить качественную панель ЦСП невозможно.

Характеристики

У цементно-стружечной продукции имеется ряд фиксированных технических характеристик, которые объясняют многие ее свойства:

состав на четверть выполнен из древесной стружки, чуть более 8% занимает вода, основным компонентом является портландцемент и на долю дополнительных примесей приходится 2 с половиной процента;

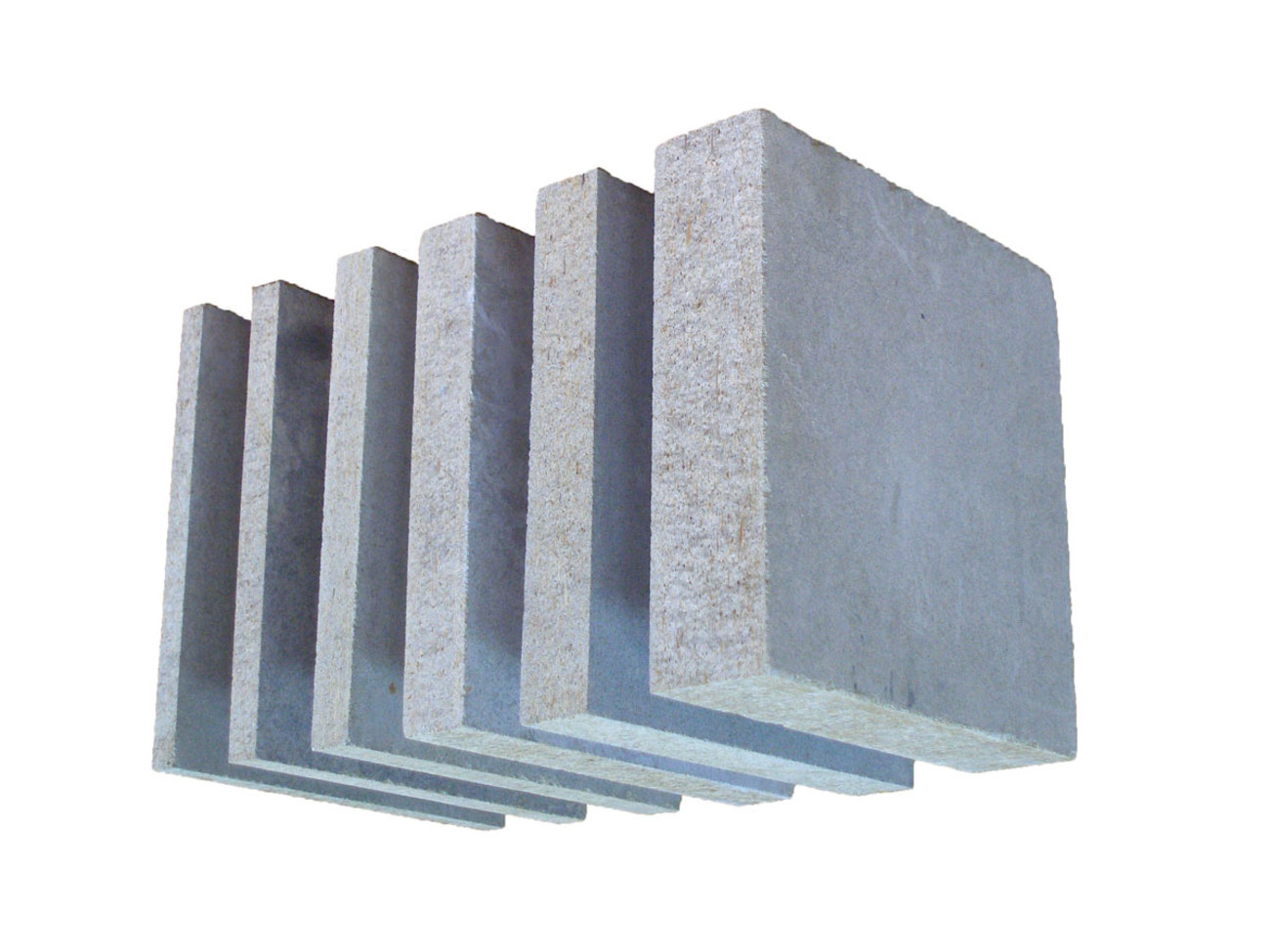

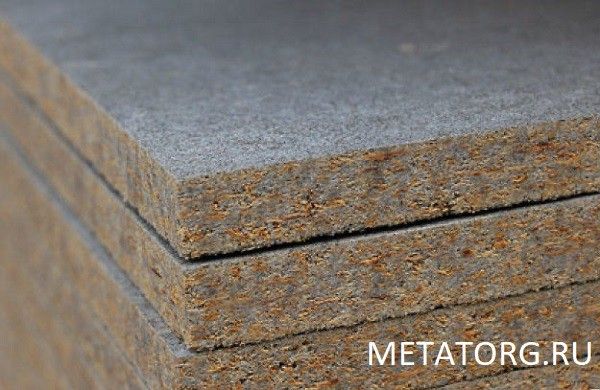

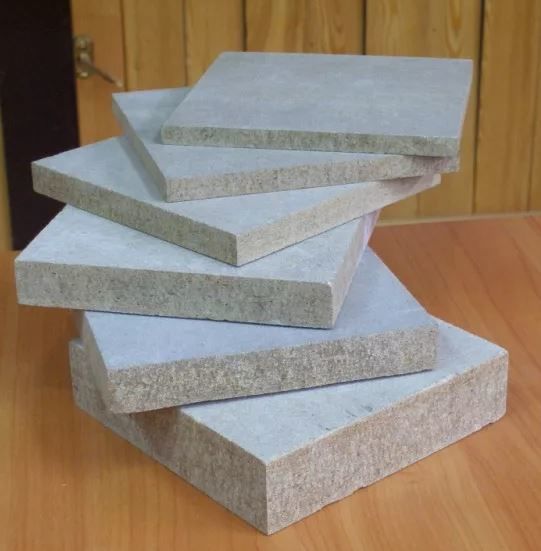

толщина материала варьируется в диапазоне от 8 до 12 мм;
ширина плиты бывает 120 или 125 см;

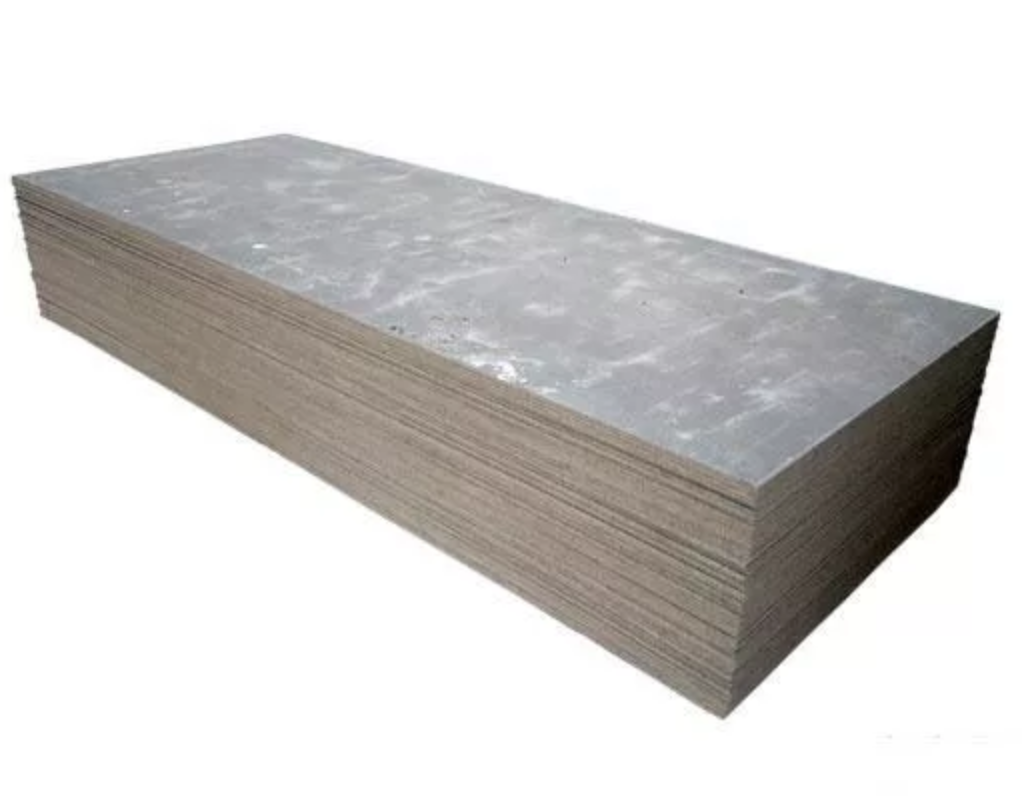

длина – от 2,6 до 3,2 м. На заказ вы можете выбрать модель длиной до 3, 6 м;
вес одного квадратного метра ЦСП, имеющего толщину 8 мм, достигает 10 кг.

Материал обладает высокой плотностью, которая достигает 1300 кг/м3. В процессе влагопоглощения плотность может увеличиваться на 2 процента. Предел способности к поглощению воды обычно не превышает 16%.

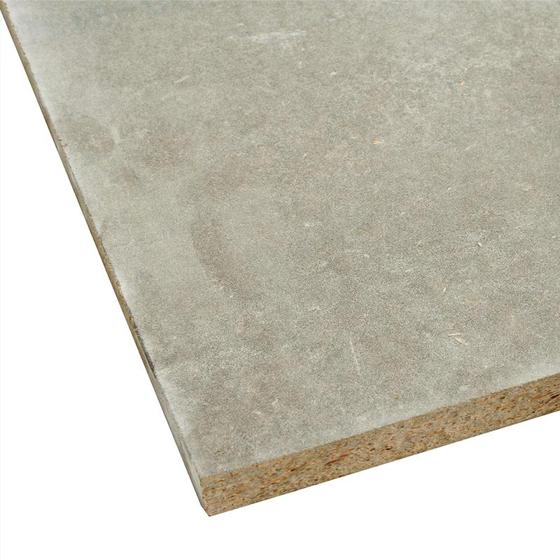

Шероховатость ЦСП плиты – это рельеф каждого листа. Он зависит от особенностей шлифовки. Нешлифованные плиты обладают показателем 320 мкм, в то время как материал, прошедший шлифование, имеет показатель 80 мкм.

Листы имеют класс огнестойкости Г1, означающий, что материал обладает слабой горючестью. Показатель теплопроводности составляет 0, 26 Вт.

Все перечисленные характеристики позволяют выбрать необходимое число и параметры строительного материала.

Существуют также различные виды материалов для плит и литых изделий из ЦСП:

Ксилолит – высокопрочный материал с хорошей теплоизоляцией. Такие плиты часто используются для покрытия пола. Изделия представлены в большом диапазоне цветов.
Фибролит представляет собой сырье, состоящее из длинных волокон. Он обладает высокими теплоизоляционными свойствами и мягкой текстурой. Биологические факторы не оказывают сильного воздействия на данную разновидность ЦСП.
К мелкостружечным материалам можно отнести арболит, который применяется в различных сферах.

Плюсы и минусы

Как и любой строительный материал, ЦСП имеет ряд преимуществ и недостатков. К достоинствам подобных плит относятся:

Материал является весьма устойчивым к воздействию влаги и перепадов температур. Плиты выдерживают до 50 циклом мороза. Такая характеристика существенно влияет на срок службы плит.
Сырье, использующееся для создания подобных перегородок, является абсолютно безопасным для здоровья человека. ЦСП не выделяет вредных токсинов и не вызывает аллергических реакций.
Цементно-стружечная плита прекрасно подходит для различных трансформаций. С ней можно использовать любые способы отделки и изменять поверхность изделия по собственному желанию.
Широкий ассортимент. В современных строительных магазинах можно найти богатое разнообразие продукции.
Демократичная цена является важным преимуществом. Поскольку материал часто используется при строительстве дома «с нуля», закупка большого числа материала не скажется отрицательно на вашем бюджете.

Плиты подобного типа являются очень прочными.
Важная особенность при использовании ЦСП в качестве межкомнатных перегородок – их хорошая звукопоглощаемость. Они создают необходимый уровень звукоизоляции и дополнительный комфорт в помещении.
В отличие от некоторых других материалов, ЦСП не подвергается воздействию паразитов, вредных насекомых или грызунов, которые периодически могут появляться в частном доме.
Материал не подвержен мгновенному возгоранию. Плита может загореться только при воздействии открытого пламени.
ЦСП очень долговечны. Такие плиты могут прослужить не один десяток лет.

Цементно-стружечные изделия удобны в эксплуатации. По такой поверхности удобно осуществлять различные ремонтные работы с помощью сверла, перфоратора или ножа.
Фиксированный размер изделий способствует существенному облегчению процесса монтажа.
Материал обладает устойчивостью к процессам гниения.
Когда цементно-стружечную плиту используют для стяжки полов, она способствует существенной экономии средств, по сравнению, например, с самонивелирующимися составами или цементно-песчаным вариантом выравнивания.

К отрицательным свойствам ЦСП можно отнести:

Изделия могут достигать большой массы, что существенно затрудняет их использование в высоких помещениях. Большой вес объясняется высокой плотностью материала.
Материал непластичен. Если пытаться изогнуть такую плиту, то можно ее сломать. Риск поломки во время строительных работ объясняет необходимость покупки материала с запасом.

Исходя из представленных данных, видно, что ЦСП имеет существенно больше плюсов, чем минусов. Недостатки таких изделий с легкостью компенсируются достоинствами.

Сфера применения

Цементно-стружечные плиты используют в различных строительных и отделочных сферах. Наиболее распространенными вариантами применения являются:

Наружное. Оно подразумевает пригодность плит для отделки фасада жилого помещения, использования плит в качестве основы для ограждений. Не исключены также работы по осуществлению несъемной опалубки. Листы ЦСП могут использоваться как в частной, так и в промышленной сфере. Из этих плит сооружаются как защитные конструкции для грядок в частных домах, так и детали для промышленных предприятий.

Цементно-стружечная плита незаменима в строительстве каркасного дома. В этом случае она выступает в качестве отличного утеплителя. Изделия применяются для создания теплого пола. Также их нередко используют для стен, впоследствии создавая на плитах интересный декор.
Устойчивость материала к воздействию влаги позволяет использовать его в качестве потолочного покрытия в саунах и прочих типах помещения, где уровень влажности является повышенным.

Часто подобные листы применяют для создания перегородок в помещениях. Чтобы в качестве разделителя плиты прослужили дольше, предусматривается их покрытие особой краской, выполняющей защитную функцию.
Самые лучшие сорта цементно-стружечных плит используют для создания мебели.
Материал применяется при создании подоконников. Он становится более доступной альтернативой деревянным сооружениям, и при этом служит не менее долго.
Из плотных плит допустимо изготовление особого основания для кровли в частных домах.

Очень распространенной сферой применения плит является реставрация. Материал часто используется для придания старым зданиям лучшего облика. Кроме того, из-за своей относительно низкой цены изделия вполне пригодны для масштабных работ.
С помощью тонких плит часто осуществляется отделка таких атрибутов частных домов, как камин и дымоход.
Цементно-стружечные плиты иногда применяются как альтернатива цементу при осуществлении стяжки полов.

ЦСП пригодны для различного рода работ. Можно осуществлять следующие варианты обработки цементно-стружечных изделий:

разрезание до необходимых размеров;
создание отверстий в плитах с помощью сверла;
фрезеровочные работы;
увеличение прочности на стыках с помощью торцевой шлифовки;
нанесение грунтовочной смеси, акриловых или силиконовых красок;
облицовка керамическими изделиями;
оклеивание стеклообоями.

Эти возможности характеризуют материал ЦСП как отличную базу под любое покрытие и как источник для воплощения творческих идей.

Производители

Существует ряд производителей ЦСП продукции, которые пользуются большой популярностью на строительном рынке и заслужили положительные отзывы покупателей.

Ленинградская фирма «ЦСП-Свирь» предоставляет светло-серую продукцию с калиброванной поверхностью. Также среди ассортимента компании встречаются шлифованные модели. В основе производства лежат европейские стандарты и высококачественное оборудование из Германии.

Башкирское предприятие «ЗСК» также отличается производством плит высокого качества в соответствии с ГОСТом. Главной особенностью продукции является ее повышенная стойкость к температурным колебаниям и влиянию погодных условий.

Костромская компания «МТИ» характеризуется особыми геометрическими характеристиками продукции и четким соблюдениям всех стандартов качества.

Тамбовская фирма «Тамак» производит плиты высокого качества. Компания очень тщательно подходит к своему делу, поэтому сложно найти среди их продукции даже малейший брак.

Омская фирма «Стропан» занимается производством упругих цементно-стружечных плит различной толщины. Компания отличается также созданием листов с повышенной звуко- и теплоизоляцией.

Зная список ведущих фирм, вы без труда сможете выбрать такие плиты, в которых не разочаруетесь впоследствии.

Советы по монтажу

В зависимости от того, как именно вы решили использовать ЦСП для своего жилища, следует прислушиваться к различным рекомендациям по правильной установке данных плит.

Наиболее распространенным вариантом становится утепление стен или пола с помощью цементно-стружечных листов. Для осуществления данной процедуры необходимо заблаговременно подготовить поверхность стен, снабдив ее обрешеткой из металла и дерева. Необходимо наличие специальных ячеек, имеющих фиксированный размер 500*500 мм.

В процессе установки оставляйте пространство в 1 сантиметр между плитами. Накрывается он особой накладкой, в качестве которой можно использовать готовые изделия из того же материала или создать их своими руками из остаточного сырья.

Чтобы закрепить полотна, необходимо использовать гвозди, шурупы и саморезы. Осуществлять крепление можно альтернативными способами – с помощью мастики или особого клеящего раствора.

Для утепления каркасного сооружения плиты необходимо устанавливать с наружней и внутренней сторон стен одновременно. Если же вы хотите утеплить помещение хозяйственного типа, то допустимо оставлять небольшое пространство между основанием стены и листом ЦСП.

В частных домах многие укладывают цементно-стружечные плиты на деревянные полы, чтобы сделать их более теплыми. Чтобы грамотно осуществить этот процесс, необходимо следовать особому алгоритму:

Во избежание скрипящих полов в будущем основа корректируется и закрепляется саморезами. При корректировке базового покрытия обязательно нужно устранить гнилые доски и заменить их на новые. Если в поверхности имеются щели или трещины несущественного характера, их необходимо обработать шпаклевкой.
Осуществляются замеры комнат с учетом нахождения длинной стороны полотен поперек досок.
Необходимо спроектировать на бумаге схему укладки ЦСП.
С помощью болгарки нужно разрезать листы до необходимых параметров, если в этом есть необходимость.
По направлению от угла к углу производится монтаж плит. При этом лучше всего осуществлять фиксацию изделий с помощью саморезов из цинка.
Швы между уложенными листами следует загрунтовать. Только после завершения всех этапов можно осуществлять внешнюю отделку напольного покрытия.

Особым процессом является использование ЦСП для стяжки пола. Чтобы правильно осуществить процедуру сухой стяжки, необходимо укладывать листы на особый заполнитель с гранулами и металлопрофили из гипсокартона или бруски из дерева. Саморезы для крепления цементно-стружечных плит должны подходить под сечение балок и материал, из которого они сконструированы. Такой способ выравнивания используется только в случае, если разница в перепадах уровня более 6 см, поднятие уровня с помощью полотен допустимо в среднем на высоту от 7 до 10 см.

Чтобы в процессе осуществления стяжки с помощью ЦСП не произошло ошибок, важно следовать стратегии проведения данной работы:

необходимо на стенах помещения осуществить разбивку чистового уровня, т. е. определить высоту нового напольного покрытия;
следует уложить пару слоев полиэтиленовой пленки, которая применяется в качестве материала для изоляции;
демпферную ленту следует прикрепить к поверхности стен, расположенных по периметру комнаты;
устанавливаются балки с шагом, равном размеру правила, так как недопустимо, чтобы расстояние между ними превышало 0, 5 м;

после того, как балки выставлены четко по уровню, их следует закрепить, используя дюбели и саморезы;
пространство между установленными направляющими необходимо заполнить сыпучим материалом, затем его нужно утрамбовать;
после производится укладка ЦСП и их фиксация саморезами к балкам на расстоянии от 10 до 15 см.
после очистки поверхности от пыли и мусора можно осуществлять кладку финишного напольного покрытия.

Дополнительные рекомендации

Чтобы установка цементно-стружечных плит прошла идеально, необходимо прислушиваться еще к ряду добавочных рекомендаций:

Чтобы работа с ЦСП проходила аккуратно, не следует осуществлять ее в одиночку. Помните, что чем больший размер имеет плита, тем сильнееее хрупкость. Поэтому особенно при установке больших изделий работу необходимо выполнять с помощником.
Не укладывайте изделия вплотную друг другу, иначе в будущем поверхность повредится при разбухании изделий из-за влажности.
Чтобы избежать растрескивания изделий, располагайте отверстия с крепежами не у самых краев плит, а отступив от их границ на пару сантиметров.
Если фиксация полотен осуществляется не на деревянной поверхности, а например, на металлическом профиле, то для крепления понадобятся только саморезы из металла.
В процессе резких плит лучше всего воспользоваться ножовочным полотном. Оно поможет избежать сильного пылеобразования и позволит нарезать изделия достаточно ровно.

Цементно-стружечное полотно – материал, зарекомендовавший себя на российском рынке уже давно. Чтобы использовать данное сырье грамотно, необходимо учитывать все рекомендации профессионалов. Воспользовавшись многофункциональностью плит и советами по их монтажу, можно прекрасно отделать весь дом с помощью этого материала и долгое время наслаждаться его качеством.

В видео ниже можно посмотреть как подшить потолок листами ЦСП.

Цементно–стружечная плита (ЦСП) — применение, технические характеристики, толщина, вес

Листовые строительные материалы используются во многих видах строительных работ, которые принято называть «сухими». Один из таких материалов — плита ЦСП. Это прочный материал, который можно использовать при строительстве каркасных домов и хозпостроек, для внутренних и наружных отделочных работ.

Блок: 1/7 | Кол-во символов: 313
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Как изготавливают ЦСП

Цементно-стружечная смесь, из которой изготавливают ЦСП – это своеобразный бетон на основе минерального вяжущего. Только вместо песка и щебня наполнителем в ней служит мелкая древесная стружка. Введение древесины в состав плиты снизило ее плотность, но главное – стружка сыграла роль не только легкого наполнителя, но и фибры – добавки, создающей объемное армирование, воспринимающее нагрузки на растяжение.

В смесь для изготовления плиты входят:

цемент – 65%;
стружка – 24%;
вода – 8,5—9%;
минерализующие и гидратационные добавки, – 2—2,5%.

Приготовление смеси начинается с измельчения стружки до нужного размера. После этого она делится на ситах на две фракции. Мелкую используют для формирования внешних слоев листа, более крупную – для среднего слоя. Затем ее обрабатывают хлоридом кальция, «жидким стеклом», хлоридом или сульфатом алюминия. Это необходимо для защиты материала от гниения и поражения грибком.

Просеянные и обработанные минеральными добавками стружки смешивают с водой и цементом. В воде растворяются добавки, ускоряющие твердение цемента. Кроме названных компонентов, в смесь в небольших количествах может добавляться мазут и индустриальное масло И-20 для снижения внутреннего трения и облегчения прессования.

Подготовленную смесь в три слоя выкладывают на поддоны, поддоны собирают в штабель и помещают в холодный пресс, где этот «пакет» сжимается до давления 1,8—6,6 МПа и фиксируется в таком состоянии замками. Специальная система замков сохраняет давление в пресс-форме после извлечения ее из пресса.

Сжатые пакеты подвергаются нагреву в течение 8 часов. За это время происходит ускоренная гидратация цемента и его твердение. Древесная стружка за счет своей упругости компенсирует усадку цемента, поэтому заданные размеры плит не изменяются. Разблокировка пресс-форм и снятие давление тоже происходит в прессе. После этого пакет раскрывается, а плиты извлекаются и на 1—2 недели помещаются в буферный склад.

Для окончательного дозревания материала он обдувается воздухом с температурой 70—100оС. После этого листы обрезаются по размеру, шлифуются, сортируются и передаются на склад готовой продукции.

Блок: 2/5 | Кол-во символов: 2140
Источник: https://srbu.ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie. html

Где применяется цементно-стружечная плита

Плиты на основе цемента и стружки нашли широкое применение в «сухом» строительстве. Наиболее широко они используются для возведения зданий по каркасной схеме. Этому способствует способность плиты существенно повышать прочность каркаса (при правильном монтаже).

Другая причина высокой популярности ЦСП в высоких показателях безопасности материала. Ни в процессе нормальной эксплуатации, ни при пожаре композит не выделяет вредных летучих веществ. Он не поддерживает горение и не позволяет пламени распространяться по своей поверхности.

Широкое применение материал нашел в малоэтажном (до 3-х включительно) строительстве. Он отлично подходит не только для строительства коттеджей и частных домов, но и для зданий общего пользования: офисов, развлекательных центров, гостиниц, промышленных цехов. Высокая безопасность и экологичность цементно-стружечного композита позволяет использовать его на строительстве детских учреждений, школ, больниц, санаториев.

Еще одна сфера применения цементно-стружечных плит – возведение уличных построек в приусадебном хозяйстве. Хозблоки, бытовки, сараи, погреба, уличные туалеты, выстроенные из ЦСП, служат долгие годы благодаря высокой устойчивости материала к атмосферной влаге, колебаниям температуры, росту бактерий и плесневых грибков.

Низкая стойкость материала к деформации на изгиб несколько ограничивает его сферу применения. ЦСП либо укладывают на пол (на прочное основание), либо навешивают на каркас в строго отвесном положении. Класть этот материал под углом или использовать для оформления арочных конструкций нельзя!

Во внутренней отделке плиты на основе цемента и древесной стружки также нашли широкое применение. Из них делают внутренние перегородки, черновые полы, подоконники. Также с помощью ЦСП выравнивают поверхности стен и потолка.

Блок: 3/6 | Кол-во символов: 1832
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Размеры и масса

При закупке материалов для строительных и отделочных работ важны такие характеристики как размеры и масса материала. Листы ЦСП выпускаются двух размеров: при ширине 1250 мм длина может быть 2700 или 3200 мм. При этом толщина плит ЦСП может быть 8, 10, 12, 16, 20, 24, 36 мм.

Плита ЦСП: область применения в зависимости от толщины

Понятное дело, чем толще плита, тем больше ее масса. Примерные значения массы приведены в таблице (у разных производителей могут быть отклонения как в сторону увеличения, так и в сторону уменьшения массы).

Вес цементно-стружечных плит в зависимости от размеров и толщины

Еще могут понадобиться такие параметры:

площадь одного листа:
- 1250*2700 — 3,375 м²;
- 1250*3200 — 4,0 м²;
вес кубометра ЦСП — 1300-1400 кг.

Лист ЦСП представляет собой однородный монолитный материал без воздушных вкраплений, что объясняет высокую теплопроводность материала. Это надо учитывать при разработке пирога утепления. Материал хорошо клеится с древесиной, полимерами и металлом, так что при строительных работах он удобен.

Блок: 5/7 | Кол-во символов: 1048
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Характеристики ЦСП

Основные характеристики ЦСП определяются входящими в ее состав компонентами. Например, тяжесть цементного камня частично компенсируется легкостью наполнителя – стружки.

Физико-механические показатели ЦСП согласно ГОСТ 26816-2016:

ПоказательЦСП-1ЦСП-2

Модуль упругости при изгибе, МПа	4500	4000
Твердость, МПа	45 — 65
Теплопроводность, ВТ/(м·0С)	0,26
Удельная теплоемкость, кДж/(кг·0С)	1,15
Удельное сопротивление выдергиванию шурупов из пласти, Н/м	4 — 7
Класс биологической стойкости	4
Морозостойкость:
— число циклов переменного замораживания/оттаивания без видимых признаков разрушения	50
— остаточная прочность, %	90
Стойкость к циклическим температурно- влажностным изменениям:
— снижение прочности при после 20 циклов температурно-влажностных воздействий, %	30
разбухание по толщине, поле 20 циклов температурно-влажностных воздействий, %	5

Плотность и вес плиты

Плотность ЦСП составляет 1100—400 кг/м3 – это меньше, чем плотность большинства материалов на основе цемента. Плита размерами 3200х1200х10 мм весит от 42 до 54 кг в зависимости от плотности.

Воздействие влаги и биостойкость

ЦСП устойчива к влаге и биологическим факторам. Биостойкость обеспечивается специальной обработкой стружки – минерализацией. Влагостойкость – это заслуга цемента. Цементный камень не теряет прочности при любом увлажнении. Водопоглощение при длительном погружении в воду не превышает 16 %, а разбухание плиты по толщине укладывается в 1,5 %.

Морозостойкость

При увлажнении ЦСП мало впитывает воду. Этим определяется ее хорошая устойчивость к низким температурам. Морозостойкость ЦСП – 50 циклов замораживания-прогрева без видимых повреждений и при 90 % остаточной прочности. По этому параметру плиты пригодны для применения вне отапливаемых помещений при условии защиты от накопления влаги.

Теплопроводность и паропроницаемость

Цементно-стружечная плита – пористый материал, поскольку значительную часть объема в ней занимает древесная стружка. Благодаря такой структуре она имеет невысокую теплопроводность – около 0,26 Вт/(м∙°С). Это в 1,5—2 раза меньше, чем у кирпича и примерно вдвое больше, чем у гипсокартона. Несмотря на то, что ЦСП нельзя в полной мере считать теплоизолирующим материалом, ее использование существенно влияет на результирующее тепловое сопротивление внешних ограждающих конструкций.

Пористая структура обуславливает проницаемость материала для водяного пара на уровне 0,03 мг/(м∙ч∙Па). Такую же паропроницаемость имеет бетон. Этот параметр обязательно учитывается при проектировании многослойных стен. При применении ЦСП плиты для внутренней отделки внешних стен, она может служить пароограничивающим слоем, уменьшающим накопление влаги в стене и повышающим эффективность теплоизоляции.

Пожарная безопасность

Пожарные характеристики ЦСП таковы:

группа горючести: Г1: трудногорючие;
группа воспламеняемости: В1 – трудновоспламеняемые;
распространение пламени: РП1 – не распространяющие пламя;
дымообразование: Д1 – малое количество дыма;
группа токсичности: Т1 – продукты горения малотоксичны.

По сумме параметров цементно-стружечная плита относится к безопасным материалам. Ее использование позволяет повысить огнестойкость строительных конструкций и снизить класс пожарной опасности помещений.

Экологичность

Этой характеристике уделяется очень большое внимание в связи с массовым использованием в производстве стройматериалов синтетического сырья. Цементно-стружечная плита состоит только из природных компонентов. В ней не содержатся формальдегидные смолы, полистирол и другие вещества, которые могут служить источниками эмиссии летучих токсичных соединений. Благодаря минерализирующим добавкам, древесная компонента неподвержена гниению, что тоже способствует сохранению в помещениях здоровой атмосферы.

Обработка

Цементно-стружечная плита достаточно легко режется и сверлится, что существенно упрощает работу с ней. На ее поверхность хорошо ложатся шпаклевки, она хорошо окрашивается.

Блок: 4/5 | Кол-во символов: 3906
Источник: https://srbu. ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie.html

Монтаж плиты ЦСП своими руками. Пошаговая инструкция

Перед началом монтажа следует составить проект. Он позволит понять сколько листов потребуется укрепить, где у каждого листа будут находиться крепежные элементы, на какие куски придется резать купленную плиту. Перед работой требуется тщательно продумать, как будет удерживаться плита на своем месте до полной фиксации. Поскольку цементно-стружечный композит весьма тяжел, стоит продумать возможность применения подъемных механизмов.

В работе с ЦСП, как никогда, важна каждая пара рук. Поэтому начинать работу одному категорически не рекомендуется. Лучше работать с хотя бы одним помощником.

Порядок действий таков:

Ориентируясь на составленный проект, нарезаем плиту на куски нужного размера. Режется цементно-стружечный композит теми же инструментами, что и обычная ДСП, но пилки нужны более твердые.
На каждом куске сверлим отверстия под саморезы.
Прикладываем кусок к каркасу, проверив отвесность с помощью уровня.
Вкручиваем саморезы по углам, затем по периметру и посередине.
Закрепляем куски один за другим, пока обшивка не будет выполнена. Дальше заделываем швы герметиком или закрываем специальной рейкой.

В здании ширина шва – не менее 0,4 см, снаружи – не менее 0,8. Иначе стыки начнут трескаться.

Остается только покрасить плиту или оштукатурить для нанесения чистовой отделки.

Блок: 5/6 | Кол-во символов: 1343
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Советы профессионалов

Любое дело лучше получается, если использовать практические наработки. Такой багаж ценных знаний об особенностях выбора и монтажа ЦСП можно приобретать на собственном опыте, но ошибки приведут к задержкам в строительстве и финансовым потерям. Поэтому мы предлагаем посмотреть несколько полезных видеофрагментов, чтобы ознакомиться с опытом профессиональных строителей:

Использование современных отделочных материалов позволяет выполнить строительные работы гораздо быстрее, не разводя лишней грязи и получая в итоге прекрасный результат. Как раз такие возможности предоставляет строителю использование ЦСП.

Однако перед началом работы стоит ознакомиться со всеми особенностями этого материала. Это поможет не ожидать от него невозможного и избежать досадных ошибок в монтаже. Надеемся, что советы, содержащиеся в этой статье, помогут вам в работе!

Блок: 6/6 | Кол-во символов: 873
Источник: http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html

Методы обработки и отделки

Несмотря на то что цементно стружечная плита намного прочнее ДСП, обрабатывается она теми же инструментами: фрезером, пилой, электролобзиком. Разница в том, что использовать надо более прочные пилки.

Для сверления рекомендуется использование сверла с твердым наконечником. Использовать можно как ручную, так и электрическую дрель. Шлифовать этот материал не рекомендуется, так как при этой работе снимается верхний слой, что увеличивает водопоглощение. Но при стыковке иногда возникает необходимость выравнивания высоты. В этом случае можно использовать шлифовальные машины любого типа. Рекомендуемое зерно наждачной бумаги — №16-25.

Швы при монтаже плит ЦСП

Обратите внимание, что для того чтобы швы между плитами не трескались, при внутренней отделе шов должен быть не менее 4 мм, при наружной — не менее 8 мм. Расстояние большое, может закрываться специальными рейками (обычно используется при наружной отделке) или при помощи эластичной ленты или герметика.

В качестве финишной отделки плита ЦСП может быть покрашена или покрыта штукатуркой. При наружной отделке стыки между плитами часто просто прокрашивают, оставляя их незаделанными. Еще вариант — использование алюминиевой профильной накладки, которая подчеркивает швы. Также можно закрыть шов нащельной рейкой.

Как заделать шов между плитами ЦСП при наружной или внутренней отделке

Для внутренней отделки шов заполняют герметиком, который после высыхания сохраняет эластичность. После этого можно штукатурить. Второй вариант — прокладка специального эластичного шнура, поверх которого снова-таки наносится эластичная штукатурка.

Блок: 7/7 | Кол-во символов: 1644
Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/csp

Кол-во блоков: 10 | Общее кол-во символов: 13099
Количество использованных доноров: 3
Информация по каждому донору:

https://srbu.ru/stroitelnye-materialy/1544-tssp-plita-kharakteristiki-i-primenenie.html: использовано 2 блоков из 5, кол-во символов 6046 (46%)
https://stroychik.ru/strojmaterialy-i-tehnologii/csp: использовано 3 блоков из 7, кол-во символов 3005 (23%)
http://stroyobzor.info/materialy/otdelka/cementno-struzhechnye-plity.html: использовано 3 блоков из 6, кол-во символов 4048 (31%)

Цсп технические характеристики, размеры и вес

Высокие эксплуатационные и технические параметры ЦСП (цементно-стружечная плита): ее габариты, вес, себестоимость и другие физические характеристики выдвинули этот строительный материал в ТОП рейтинга востребованности в современных строительных технологиях. Для любых типоразмеров цсп технические характеристики делают их универсальными в применении, так как в рабочий состав входит мелкая древесная стружка или крупные опилки, и высокомарочный цемент с добавками, нивелирующими вредные реакции между компонентами. Производство и применение в жилищном строительстве ЦСП экологически безопасно. Само производство основано на минерализации веществ, поэтому вредные выбросы в атмосферу исключены. Области применения цементно-стружечных плит

Характеристики ЦСП

Технология изготовления заключается в формировании трехслойной основы из цемента и стружки. Крупную стружку запрессовывают внутри, для этого используется гидропресс высокого давления. Готовые цементно-стружечные плиты имеют цельную структуру, которая при различных внешних воздействиях не расслаивается и не растрескивается.

В строительной сфере цементно стружечная плита характеристики которой позволяют заменять такие изделия, как гипсокартон, ДСП, фанеру и другие листовые стройматериалы, подходит для обшивки наружных или внутренних стен зданий, ею облицовывают колонны, используют как стяжку для чернового пола или плоской крыши, экранируют вентилируемые фасады.

Удельная плотность изделий – 1100-1400 кг/м³;
Стандартный вес плиты размером 2700 х 1250 х 16 мм – 73 кг;
Показатели упругости на сжатие и изгибание – 2500 Мпа, упругости на растяжение – 3000 Мпа; при боковых нагрузках – 1200 Мпа;
Деформация после суточного пребывания в воде: высота – 2%, длина – 0,3%;
Звукоизоляция – 45 дБ;
Параметры теплопроводности -0,26 Вт/м·°C;
Горючесть Г1 – относится к слабогорючим материалам;
При нормальной влажности в закрытых помещениях может эксплуатироваться до 50 лет.

Из чего состоит ЦСП

Положительные стороны изделий:

Экологически чистые изделия в виде плит, панелей или листов разной толщины;
Высокая морозостойкость;
Пожаробезопасность и огнеустойчивость;
Влагостойкость и теплоизоляция делают применение изделий востребованным при отделке любых поверхностей;
Гидроксид кальция (Ca(OH)₂) в составе изделия предотвращает гниение, появление плесени и грибковых заболеваний;
Хорошая устойчивость к продольным нагрузкам и деформациям;
У цсп характеристики позволяют использовать плиты в одной конструкции с деревом, полимерными элементами, металлом и стеклом;
Легко поддается механической обработке – резке, распиливанию, сверлению;
Простота монтажа и экономичность при работе с материалом;
Универсальное применение в отделочных работах;
Не накапливают статическое электричество, не препятствуют прохождению электромагнитных полей естественного происхождения, по свойствам относятся к утеплителям.

Применение плит – стяжка пола второго этажа

Недостатки:

Тяжелый вес плит на основе цемента затрудняет их монтаж на верхних этажах без задействования спецтехники, что вызывает лишние расходы;
При эксплуатации на улице гарантированный срок службы уменьшается в три раза – до 15 лет.

Строительные ЦСП плиты производятся согласно требованиям ГОСТ 26816.

Размеры одной плиты, см			Масса одной плиты, кг	Площадь одной плиты, м²	Объем одной плиты, м³	Нормативный вес изделий в 1м³, тонн	Плит в м³, штук
Длина изделия	Ширина	Толщина	Масса одной плиты, кг	Площадь одной плиты, м²	Объем одной плиты, м³	Нормативный вес изделий в 1м³, тонн	Плит в м³, штук
270	125	0.8	36.45	3,375	0.027	1,3	37. 04
		1.0	45.56		0.0338		29.63
		1.2	54.68		0.0405		24.69
		1.6	72.90		0.054		18.52
		2.0	91.13		0.0675		14.81
		2.4	109.35		0.081		12.53
		3.6	164.03		0.1215		8.23
320	125	8.0	43.20	4,000	0.032	1,4	31,25
		1.0	54.00		0.04		25.0
		1.2	64.80		0.048		20.83
		1.6	86.40		0.064		15.63
		2.0	108.00		0.08		12.5
		2.4	129.60		0.096		10.42
		3.6	194.40		0. 144		6.94

При оформлении индивидуального заказа на ЦСП с оригинальными характеристиками изготавливаются изделия ЦСП свободных размеров, например, длиной 3050 мм, 3780 мм и т.д. Ширина также меняется по желанию заказчика, а толщина остается стандартной, указанной в таблице размеров. Применяться в строительстве плиты, панели и листы ЦСП могут:

В строительстве сборного жилья;
Для обустройства несъемной опалубки;
При отделке фасадов, в том числе и вентилируемых;
Во внутренней отделке, в том числе для обустройства перегородок, пола и потолка;
В строительстве ограждений.

Сертификация плит и компоненты состава

Состав цементно-стружечных изделий

Выбирая панели на цементной основе, внимательно изучайте их характеристики и описание – параметры, которые указываются в сертификатах и сопроводительных документах, габариты листов, влагостойкость, пожаробезопасность, и прочие свойства, которые важны при том или ином применении ЦСП. ГОСТ 26816 регламентирует следующие требования к материалу и изделиям из него:

В составе листа ЦСП должно быть не менее 24% древесной стружки от общего веса изделия;
Влажность – 8,5%;
Пропорции портландцемента – 65% от общей массы;
Не более 2,5% органических и синтетических добавок, в том числе жидкого стекла (Na₂O(SiO₂)n и/или калия K₂O(SiO₂)n) и сульфата алюминия (Al₂(SO₄)₃).

Пропорции компонентов в процентном соотношении должны указываться в паспорте партии плит, к нему же должен прилагаться сертификат качества продукции. Производство листов разной толщины

Самый маленький размер плит по толщине – 4 мм, соответственно, вес таких изделий позволяет использовать их в высотных зданиях. Производство сверхтонких ЦСП освоено с целью снижения себестоимости продукта, так как тонкие листы, изготовленные по современным технологиям, не нужно доводить на шлифовальном оборудовании до требуемого качества.

Также существуют тисненые плиты с гладкой поверхностью – в их состав входят мелкодисперсные вещества. Такими плитами отделывают фасады «под облицовочный кирпич» или «под натуральный камень». Тисненые листы не нужно дополнительно обрабатывать специальными веществами или грунтовками, красить или шлифовать – они готовы к установке сразу после покупки.

Параметр	Числовое значение
Удельная плотность	1250-1400 кг/м³
Влажность состава	9+/-3%
Разбухание за сутки, ≤	2%
Водопоглощение за сутки, ≤	16%
Прочность на изгиб: Толщина изделий 10,12, 16 мм ≥	12 МПа
Толщина изделий ≥ 24 мм ≥	10 МПа
Толщина изделий ≥ 36 мм ≥	9 МПа
Прочность на растяжение в перпендикулярном направлении ≥	0,4 МПа
Упругость на изгиб ≥	3500 МПа
Вязкость	9 Дж/м²
Горючесть	Г1
Морозоустойчивость после 50 циклов замораживания/оттаивания ≤	10 %
Шероховатость Rz по регламенту ГОСТ 7016-82 ≤ Для нешлифованных поверхностей	320 мм
Для шлифованных поверхностей	0 мм
Максимальные и минимальные отклонения по толщине ≤ Для шлифованных поверхностей	±0,3 мм
для нешлифованных изделий толщиной: 10 мм	±0,6 мм
12-16 мм	±0,8 мм
24 мм	±1,0 мм
36 мм	±1,4 мм
Максимальные и минимальные отклонения по длине и ширине	±3 мм
Теплопроводность	0,26 Вт/(м·К)
Линейное расширение	0,0235 или 23,5 мм/(погонный метр·С)
Паропроницаемость	0,03 мг/(м·ч·Па)

При укладке листов ЦСП на пол отделывать полученную поверхность не нужно – она будет достаточно гладкой, чтобы настилать на нее линолеум или красить. Перед покраской рекомендуется (но не обязательно) загрунтовать цементно-стружечную плиту или вскрыть ее специальным водоотталкивающим составом. Внешний вид таких плит будет соответствовать любым дизайнерским требованиям.

График несущей способности в пролетах здания

Важно провести качественный и правильный монтаж листов, чтобы во время эксплуатации они не расшатались, не покоробились и не начали шелушиться, что уменьшит срок их эксплуатации. В особенности это касается наружных условий применения ЦСП плит.

Широкая область применения ЦСП обусловлена конкурентоспособной стоимостью этого стройматериала. Несмотря на низкую цену, качество изделий не страдает, позволяя применять ЦСП в любых условиях для решения широкого спектра проблем. Так, при укладке плит ЦСП в качестве чернового пола, они послужат еще и дополнительным слоем теплоизоляции, кроме прочной и долговечной основы для декоративного напольного покрытия.

Монтаж и отделочные работы ЦСП

До использования плиты цсп в строительстве их необходимо доставить на стройплощадку, и делается это только на ребре. Хранятся листы горизонтально, к месту монтажа крепятся не менее чем в 3-х местах пресс-шайбами, под которые нужно сначала просверлить отверстия. Один из недостатков цементно-стружечных листов – хрупкость, поэтому обращаться с ними следует аккуратно.

Проще всего плиты отделывать окрашиванием силиконовыми, акриловыми красками, или красками на основе воды. При монтаже между соседними плитами нужно оставлять воздушный зазор в 2-3 мм для компенсации расширения изделий при изменении температуры и влажности воздуха. Непроницаемая для воздуха и гладкая поверхность плит позволяет наносить защитную краску без предварительного грунтования плоскости, по той стороне плиты, с которой находится слой цемента. Окрашивание листов

Стыки и зазоры между плитами зашпаклевывать нельзя – разрешается пользоваться герметиком, чтобы замаскировать швы, так как он не растрескивается от воздействия осадков и температуры. Также швы и стыки рекомендуется заделывать деревянными рейками или металлическими планками

Финишная отделка стен ЦСП облегчается их абсолютно гладкой нижней поверхностью. Панели, смонтированные снаружи или внутри дома, можно отделывать оштукатуриванием, окрашиванием, укладкой керамогранитной или кафельной плитки, оклеиванием обоями, укладкой линолеума, ламината, ковролинового покрытия, и т.д.

На рынке стройматериалов цементно стружечная плита технические характеристики которой конкурируют с традиционными материалами, стоит почти столько же, сколько и другие плитные изделия, зависит от габаритов, массы изделия и объема заказа. Отделка под облицовочный кирпич

Для отделки стен дома часто используют прием декорирования под красный или отделочный кирпич. Такой экстерьер частного дома придаст жилью респектабельности при минимальных денежных и трудовых вложениях.

Объяснение таблички CSC контейнера

CSC – КОНВЕНЦИЯ О БЕЗОПАСНОСТИ КОНТЕЙНЕРОВ

В 1972 году на конференции, созванной совместно Организацией Объединенных Наций и Международной морской организацией, была принята Конвенция о безопасности контейнеров. Это была Международная конвенция по безопасным контейнерам (CSC), и у нее две важные цели:

Для обеспечения высокого уровня безопасности человеческой жизни при транспортировке и обработке контейнеров.
Для облегчения международных перевозок контейнеров путем обеспечения единых международных правил безопасности.

Страны, принявшие конвенцию CSC, известны как Договаривающиеся стороны, а их правительства известны как Администрации .

Администрации обычно поручают проведение испытаний, проверок и утверждений уполномоченным организациям, таким как классификационные общества.

Утверждения принимаются всеми другими Договаривающимися сторонами, что означает, что после утверждения контейнеры могут перемещаться в международных перевозках с минимальными формальностями контроля безопасности.

ЧТО ТАКОЕ ПЛАСТИНА CSC?

Конвенция требует, чтобы любой контейнер, используемый для международных перевозок, был снабжен действующей табличкой о допущении безопасности (табличка CSC).

Пластина CSC прикрепляется к каждому транспортному контейнеру во время изготовления и обычно приклепывается к внешней стороне левой двери.

Каждая табличка CSC должна содержать определенный уровень информации на английском или французском языках. На табличке видны слова «СЕРТИФИКАТ БЕЗОПАСНОСТИ CSC», а также страна сертификации и номер сертификата.

Должна быть очевидна дата изготовления контейнера, в частности месяц и год. Так же, как и идентификационный номер контейнера производителя или, в случае существующего контейнера без номера производителя, рабочий номер оператора контейнера (с использованием «кода BIC») или номер, присвоенный Администрацией. Должна быть указана максимальная грузоподъемность контейнера (обычно называемая «полезной нагрузкой» или «максимальной массой нетто») как в килограммах, так и в фунтах, а также значение испытательной нагрузки при штабелировании и стеллажировании.

ПРИМЕЧАНИЕ. В настоящее время табличка CSC обычно включается в состав комбинированной таблички с техническими данными, которая включает в себя другие таблички, необходимые для контейнеров, используемых в международной торговле, а именно:

Таможенная табличка (со ссылкой на требования Таможенной конвенции по контейнерам (CCC)) с указанием применимого к контейнеру сертификата, разрешающего перевозку под таможенной пломбой.
Обработка древесины, применяемая к деревянному полу контейнера в соответствии с требованиями сельскохозяйственных органов Австралии
По желанию, табличка Владельца с наименованием Оператора контейнера и его операционным номером (с использованием «кода БИК»)

ПРОВЕРКИ CSC

Владельцы контейнеров несут ответственность за поддержание контейнеров в безопасном состоянии и должны обеспечивать проверку контейнеров через промежутки времени, соответствующие условиям эксплуатации.Однако практические соображения, коммерческая практика и договорные соглашения означают, что эта ответственность передается стороне, контролирующей контейнер.

Информацию о максимальных интервалах проверки см. ниже.

В CSC

предлагаются две программы проверки.

Схема периодических осмотров (PES) :

Каждая тара должна проверяться не позднее, чем через 5 лет после изготовления, а затем с интервалом не менее тридцати месяцев. Дата следующей проверки (NED) должна быть указана на табличке CSC

Утвержденная программа непрерывного экзамена (ACEP).

Считает, что контейнер надлежащим образом осматривается каждый раз, когда проводится ремонт или, во многих случаях, каждый раз, когда контейнер проверяется в ремонтной мастерской. Контейнеры, работающие по схеме ACEP, должны отображать номер схемы на табличке CSC, часто в виде наклейки.

Конвенция требует от Договаривающихся сторон обнародовать список схем ACEP, утвержденных в соответствии с их полномочиями.

Рекомендуемый ИМО метод публикации – глобальная база данных ACEP, управляемая BIC.

ДЕЙСТВИТЕЛЬНОСТЬ CSC И ПРОВЕРКА КОНТЕЙНЕРОВ

Независимо от используемой системы контроля табличка CSC действительна только в том случае, если контейнер находится в хорошем состоянии. Если он поврежден во время обслуживания и больше не является безопасным для использования, владелец должен действовать соответствующим образом. Любой уполномоченный агент может вывести контейнер из эксплуатации, если он будет признан поврежденным до опасного уровня. Приложение 2 CSC включает набор критериев, помогающих агентам определить, должны ли применяться транспортные ограничения, включая немедленное прекращение обслуживания.Видео, объясняющее одну важную часть критериев Приложения 2, доступно здесь.

ГДЕ УЗНАТЬ БОЛЬШЕ

Владельцам и операторам контейнеров рекомендуется изучить и держать под рукой последнюю версию CSC. Чтобы заказать копию, посетите веб-сайт одного из дистрибьюторов, перечисленных на веб-сайте ИМО: http://www.imo.org/en/Publications

Экономичное, устойчивое решение для плит CSP

Торговый бульвар был спроектирован как новая дорога, обслуживающая проект развития, который включал коммерческий район, больницу и будущий жилой район в Кантоне, штат Джорджия.При планировании проекта местный частный застройщик столкнулся с дилеммой расширения доступа к дороге при соблюдении экологических ограничений.

Проект требовал сложной замены моста, поскольку дорога строилась через существующий ручей. Однако было также важно, чтобы проект не нарушал естественную форму земли.

Чтобы удовлетворить специфические требования работы, компания North Georgia Concrete работала с членом NCSPA Big R Bridge, чтобы разработать эффективное, но экономичное решение.Команда проекта решила использовать для конструкции гофрированную конструкционную стальную пластину.

Конструкции из конструкционных плит изготавливаются из гофрированных стальных секций, скрепленных болтами для придания необходимой формы. (Гофрированные секции обычно называют «пластинами».) Мосты, изготовленные из конструкционной стальной пластины, идеально подходят для разделения уровней или гидравлических приложений, и в большинстве случаев обычно дешевле и быстрее в установке.

Проект Торгового бульвара включал 420-футовое бездонное пересечение конструкционных плит.Проект предусматривал семь изгибов, чтобы следовать по извилистому ручью под новой проезжей частью.

Бульвар, четырехполосный бульвар с тротуарами, должен был иметь глубину покрытия 40 футов, что добавляло требований к длине водопропускной трубы. Секции конструкции имели размах 20 футов и высоту 10 футов со скосом 2:1 на каждом конце.

Используя арочную конструкцию из конструкционных плит вместо традиционной бетонной конструкции, проектная группа смогла сэкономить владельцу тысячи долларов на затратах на строительство.Защитив бульвар за пределами берегов ручья и не нарушая водного пути, команда проекта также смогла сэкономить деньги владельца на плате за воздействие на окружающую среду.

Этот проект является еще одним примером, демонстрирующим непревзойденную прочность и гибкость гофрированных стальных труб, а также их способность обеспечить экономичное решение любой проектной задачи!

Metcal DTP-CSP — набор пластин для переноса погружения CSP, набор из 3 пластин

Количество	Цена	Сохранить
{{скидка.breakQty}}	{{pricebreak.breakPriceDisplay}}	{{pricebreak. savingsMessage}}

{{вм.product.inventoryDetail.poQty}} Поступление от производителя: {{vm.product.inventoryDetail.poArrivalDate != null ? vm.product.inventoryDetail.poArrivalDate : vm.product.inventoryDetail.leadDate | дата: «ММ/дд/гггг» }}

Время выполнения заказа производителем при отсутствии на складе: {{vm.product.inventoryDetail.leadTime}} дней

Вес продукта: {{vm. product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}} Страна происхождения: {{vm.product.countryOfOfOrigin}}

Единица измерения:

Количество

недоступно для этого варианта.

Минимальное количество заказа: {{vm.product.minimumOrderQty}} Количество товара должно быть кратно {{vm.product.minimumOrderQty}}.

{{раздел. имя_раздела}}:

{{section.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.отображение имени}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

Информация о продукте

Техническая информация

Запчасти и аксессуары

Сопутствующие товары

доля

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

ЦСП-55 | Гринхек Магазин

CSP-55 | Гринхек Магазин

Составные части

Без действительного серийного номера Greenheck мы не можем гарантировать, что следующие детали будут соответствовать исходной конфигурации вашего оборудования. Чтобы получить точный список запасных частей, введите серийный номер вашего продукта.

Деталь Описание Деталь № Название детали Категория детали Цена за единицу Количество ЕД Единица Промежуточный итог Время выполнения заказа

Также требуются 370108 и 370109 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.

455433
FERRUL, ЛАТУНЬ, Артикул № 455433
Цены недоступны
455433 ФЕРРУЛ, ЛАТУННЫЙ, Артикул № 455433 Другое

Эта часть уже устарела.

Заменен на

468207
КРЕПЕЖ,ПЛАСТМАССОВАЯ ШЕСТИГРАННАЯ ГНИЦА SP-B, Продукт № 468207
$1. 15
468207 КРЕПЕЖ С ПЛАСТИКОВОЙ ШЕСТИГРАННОЙ ГИДКОЙ SP-B, № продукта 468207 Оборудование 1,15 доллара США 1 EA 1 доллар.15 В наличии 260 в наличии

Все вышеперечисленные компоненты необходимы для замены вашей детали, хотя каждый из них можно заказать по отдельности.

Требуется с двигателем 301816

382861
АДАПТЕР, ВНУТРЕННИЙ УСИЛИТЕЛЬ НА 2-ШТЕПЕЛЬНЫЙ РАЗЪЕМ, Продукт № 382861
$27,64
382861 АДАПТЕР, ВНУТРЕННЯЯ РАЗЪЕМНАЯ ВИЛКА УСИЛИТЕЛЬ НА 2 ВИЛКИ, Номер продукта 382861 Другое 27 долларов. 64 1 EA 27,64 доллара США В наличии 83 на руках

Вращение против часовой стрелки, отверстие 1/2 дюйма

335086
КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086
199 долларов США.23
335086 КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ПРАВА, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086 Колеса 199,23 доллара США 1 EA 199 долларов. 23 В наличии 3 на руках

Требуется с двигателем 301816

653658
ПЛАСТИНА, МОТОР, SP/CSP, номер продукта 653658
9 долларов США.16
653658 ПЛАСТИНА ДВИГАТЕЛЯ, SP/CSP, номер продукта 653658 Пластины двигателя $9,16 1 EA 9 долларов. 16 В наличии 5 на руках

Также требуются 370108 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.

370109
КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109
$1.15
370109 КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109 Другое 1,15 доллара США 4 EA 4 доллара. 60 В наличии 68 на руках

Также требуются 370109 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.

370108
ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108
$1.15
370108 ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108 Другое 1,15 доллара США 4 EA 4 доллара. 60 В наличии 137 на руках

Требуется адаптер 382861 и пластина двигателя 653658.

301816
МОТОР, КОМПАНИЯ MCMILLAN ELECTRIC, F0524B2511, 122.4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816
$320,60
301816 МОТОР, MCMILLAN ELECTRIC COMPANY, F0524B2511, 122,4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816 Двигатели 320,60 долларов США 1 EA 320 долларов. 60 В наличии 49 на руках

Закрыть сообщение об изменении цены и для всех других товаров?

Да Нет
Колорадо :: Номерной знак State Trooper

Государственный патруль штата Колорадо был создан в 1935 году как подразделение Департамента автомобильных дорог штата Колорадо.Первоначально это агентство называлось Дорожный патруль штата Колорадо. Это было одно из четырех правоохранительных органов, существовавших тогда в штате Колорадо.

23 сентября 1935 года 44 человека первыми надели униформу патруля учтивости в качестве первых членов будущего патруля штата Колорадо. К 1945 году ряды Вежливого патруля выросли до 100 патрульных, 10 сержантов, 6 капитанов, 1 помощника начальника и начальника.

В 1947 году название организации было официально изменено на Патруль штата Колорадо.В первоначальном Законе о патрулировании указывалось, что «их обязанностью является обеспечение безопасности, защита человеческой жизни и сохранение автомагистралей Колорадо путем разумного, вежливого и строгого соблюдения законов и правил этого штата, касающихся автомагистралей». Таким образом, вежливость стала основной темой Закона о патрулировании.

В 1955 году, когда Государственный патруль штата Колорадо начал выдавать свои собственные номерные знаки для автомобилей CSP, в агентстве насчитывалось до 200 патрульных, 12 капралов, 13 сержантов, 10 капитанов, заместитель начальника и начальник.К 1956 году у государственного патруля Колорадо было 156 автомобилей (в основном Ford Interceptors) и 20 мотоциклов, которые использовались для патрулирования дорог.

В 1965 году сто двадцать три новых Plymouth Fury прибыли для патрулирования шоссе и проселочных дорог Колорадо.
В 1984 году CSP перешла из Департамента автомобильных дорог в Департамент общественной безопасности.

До того, как Государственный патруль получил свои собственные номерные знаки в 1950 году, все патрульные машины CSP носили обычные пассажирские номерные знаки, выдаваемые местными окружными офисами выдачи.Большинство номерных знаков, выданных CSP на основе исторических фотографий, имеют префикс округа номер 10 (округ Арапахо), за которым следует тире и число до четырех цифр. Некоторые номера патрульных машин CSP были основаны на последних трех цифрах номерного знака, как показано ниже.

1938 Патруль любезности Колорадо

1945 CSP Форд

1948 — показывает отмеченный CSP Buick номер 404.
На фотографии слева показана задняя часть этого автомобиля с номерным знаком округа Арапахо (10), заканчивающимся на 404
.

В 1950 году был изготовлен стальной номерной знак размером 6 дюймов x 13 3/4 дюйма с тиснением черного цвета поверх белого, однако единственными экземплярами, которые когда-либо видели, были образцы с номером 000.Формат был ГОСПАТРОЛ над КОЛОРАДО 000 и состоял из четырех короткощелевых монтажных отверстий.

С 1955 по 1970 год выпускалась пластина аналогичного формата, однако ее размеры составляли 6 дюймов на 12 дюймов, и она была изготовлена из очень толстой стали. Некоторые ошибочно принимают эти пластины за фарфоровую эмаль из-за их прочной конструкции. Черный поверх плоского белого. ШТАТ над номером до 3-х цифр над КОЛОРАДО и состоял из четырех средних прямоугольных монтажных гнезд. Этот выпуск был известен как «пуленепробиваемый выпуск» из-за его прочной и толстой стали.Каждая отдельная тарелка весит более 1 фунта. Один пенсионер CSP пошутил, что, когда он разбил свою патрульную машину в конце 1960-х годов, хотя машина была полностью списана, пластины выдержали удар достаточно хорошо, чтобы их можно было использовать снова! (см. табличку №33)

С 1970 по 1983 год использовалась более легкая стальная версия той же пластины с тиснением. Черный поверх светоотражающего белого. ГОСУДАРСТВЕННЫЙ ПАТРУЛЬ над номером до трех цифр над КОЛОРАДО. (см. табличку № 44)

В 1982 году была выпущена версия той же таблички с тиснением из оцинкованной стали, но с надписью STATE PATROL меньшим шрифтом над номером до трех цифр над COLORADO.Он использовался всего один год и использовался одновременно с базовой плитой 1970 года. (см. табличку № 59)

1982 года выпуска- Сталь оцинкованная с тиснением.
Используется меньший шрифт ГОСУДАРСТВЕННОГО ПАТРУЛЯ.
Черный поверх светоотражающего белого.

1982 ОБРАЗЕЦ выпуска.
Оцинкованная сталь с тиснением.
Используется меньший шрифт ГОСУДАРСТВЕННОГО ПАТРУЛЯ.
Черный поверх светоотражающего белого.

С 1983 по 1989 год использовались таблички «Кодекс аудитора». За эти шесть лет было три разных сорта. Первый вариант – это штампованная оцинкованная сталь. Зеленый поверх светоотражающего белого. ГОСУДАРСТВЕННЫЙ ПАТРУЛЬ тиснен мелким шрифтом над номером, начинающимся с 10, за которым следует тире и 4 цифры над КОЛОРАДО. Префикс числа 10 был числовым обозначением Департамента автомобильных дорог штата Колорадо, в ведении которого в то время находился государственный патруль. Выпущены весной 1983 года. Эти номера никогда не пользовались популярностью у бойцов CSP. (см. Табличку № 10-0140)

1983-1989 второй выпуск. Эта версия была изготовлена из тисненого алюминия.Светло-зеленый поверх неотражающего белого. Светло-зеленые выпуклые символы были покрыты продуктом под названием Flex-O-Lite. Это покрытие состояло из мелко измельченных стеклянных шариков, которые приобретали отражающие свойства в условиях низкой освещенности. Поверхностная краска и отражающий материал сильно пострадали, особенно на передней части автомобиля, под воздействием погодных условий с течением времени. Контраст между светло-зеленым и белым фоном тоже был недостаточно глубоким для контраста, поэтому для третьего варианта был заказан более темный зеленый.
(см. табличку № 10-0212)

1983-1989 второй выпуск-Рельефный алюминий.
Светло-зеленый Flex-O-Lite поверх плоского белого.
Код государственного аудита 10, затем тире и четыре цифры.

CSP SSP Мустанг Номер 294

1983-1989 третий выпуск. Эта версия также была с тиснением под алюминий. Темно-зеленый поверх неотражающего белого. Эта версия с более темным зеленым символом обеспечивала лучший контраст по сравнению со вторым выпуском, однако долговечность покрытия Flex-O-Lite все еще была недостаточно эффективной для пластины, подвергающейся экстремальным погодным условиям Колорадо и «боевым стрессам» патрулирования, включая автомойки! (см. табличку № 10-4073)

1983-1989 третий выпуск — Рельефный алюминий.
Темно-зеленый Flex-O-Lite поверх плоского белого.
Код государственного аудита 10, затем тире и четыре цифры.

1983-1989 ИМУЩЕСТВО ВЫПУСКА- Алюминий тисненый.
Светло-зеленый Flex-O-Lite поверх плоского белого.
Код государственного аудита 10, затем тире и четыре цифры в блоке 8000.
Используется в мобильных мониторах скорости, как показано на фото справа.
(любезно предоставлено капралом Дж. Алленом «Эл» Трухильо)

С 1989 по 1991 год в CSP были представлены яркие и красочные алюминиевые пластины, известные как «Дизайнерская база».Изображение горы на экране синего цвета на неотражающем белом фоне вдоль верхней легенды таблички со стилизованной красно-желтой буквой «С» слева от названия штата над CSP-### над ГОСУДАРСТВЕННЫМ ПАТРУЛЕМ, тисненым мелким шрифтом, вдоль дно тарелки. Регистрационный номер и ГОСУДАРСТВЕННАЯ ПАТРУЛЬ были окрашены синим покрытием Flex-o-Lite. (см. табличку № CSP-011)

1991-1997: В этот период компания 3M в Миннесоте начала агрессивно преследовать большую долю рынка производства номерных знаков Колорадо.Компания бесплатно предоставила Государственному патрулю эти три разные привлекательные версии одного и того же дизайна. Очевидно, это было сделано без ведома Департамента транспортных средств штата Колорадо. Каждая версия была темно-синей поверх отражающего белого. Они имели ступенчатую границу и ту же верхнюю легенду, которая представляла собой две темно-синие горизонтальные полосы на фоне голубого силуэта горного хребта. Название штата было помещено между верхней и нижней синей линией с красной и желтой буквой «С» слева от нее.КОЛОРАДО над CSP-### над ГОСУДАРСТВЕННЫМ ПАТРУЛЕМ. Единственным тиснением на табличке был регистрационный номер. Первая версия имеет более толстые штампы на символах и длинную черту, отделяющую CSP от номера присвоения. (см. табличку № CSP-002)

1997-2008: В 1997 году был введен радикально измененный номерной знак для автопарка CSP. Черные поверх светоотражающие белые плоские экранированные алюминиевые пластины были выпущены с рельефной ступенчатой окантовкой. На дизайне был изображен черный силуэт горного хребта на вершине с названием штата внутри белого цвета.COLORADO над префиксом CSP, за которым следует полноцветный логотип CSP «Крылатое колесо» ### STATE PATROL и черная полоса, идущая по всей длине номерного знака вдоль нижней части номерного знака. Более ранние версии включают штрих-код инвентаря в правом нижнем углу. Некоторые из этих планшетов также снабжены проверочными наклейками. (см. табличку № CSP-536)

Выпуск примерно 2019 года с небольшим отличием от префикса CSP и добавлением штрих-кода в правом нижнем углу.
(предоставлено Хосе Родригесом дель ла Кастилья)

Табличка с ошибкой прототипа примерно 2015 года.
Эмблема CSP была случайно перевернута, как показано крупным планом справа.

Самый ранний из известных мотоциклетных номерных знаков CSP датируется 1954 годом и представляет собой сталь с тиснением. Он имел размеры 8 x 4 дюйма и был черным поверх белого. Он имел рельефную нарисованную окантовку с тиснением ГОСУДАРСТВЕННЫЙ ПАТРУЛЬ поверху номера до 2 цифр. По одному монтажному отверстию в каждом углу пластины. Без названия штата. Неизвестно, как долго он использовался.

1983–1985 и 1988–около 1996 годов: в это время была выпущена тисненая алюминиевая пластина размером 7 x 4 дюйма. Он был зеленым поверх неотражающего белого. Табличка состояла из номера, начинающегося с 09-### над COLO. Префикс номер 09 был номером бухгалтерского кода аудитора штата Колорадо для мотоциклов CSP.
CSP прекратила использование мотоциклов в январе 1985 года и распродала их парк. Мотоциклетные номера 1983 года выпуска были помещены на хранение после снятия со списанных циклов. В 1988 году CSP приобрела восемь новых мотоциклов Harley Davidson. Номерные знаки 1983 года «09 $», которые были сняты и помещены на хранение в 1985 году, были переданы новому флоту.Считается, что эти таблички использовались на мотоциклах CSP до середины 1990-х годов. (см. табличку № 09-005)

В дополнение к номерным знакам обычных патрульных машин и мотоциклов, используемых CSP, существует также так называемый номерной знак «В пути». Этот тип будет использоваться на автомобиле CSP, который еще не был официально зарегистрирован, но его необходимо было переместить из одного места (обычно из гаража CSP) в другое, будь то своим ходом или при буксировке. Подтверждено, что номер 4 виден на фотографии, но не уверен, используются ли CSP номерные знаки «В ТРАНЗИТЕ» сегодня.
CSP — единственное государственное полицейское агентство в США, которое, как известно, использует номерные знаки с надписью «In Transit».

Прицеп 1955-1970 годов выпуска — Толстая сталь с тиснением.
Черный поверх белого.
TRLR расположен вертикально слева от номера присвоения.

Прицеп 1970-1983 г.в.- Тисненая оцинкованная сталь.
Черный поверх светоотражающего белого.
TRLR расположен вертикально слева от номера присвоения.

1989–1991: таблички трейлеров «Designer Base»: изображенная на экране горная сцена синим цветом поверх плоского белого вдоль верхней легенды таблички с красной и желтой буквой «C» слева от названия штата.Colorado над CSP-T## над тиснением STATE PATROL мелким шрифтом по низу пластины. Регистрационный номер и госпатруль были закрашены синим Flex-o-Lite. Поскольку CSP использует так мало прицепов, можно предположить, что этот тип может использоваться и сегодня.

Небольшой прицеп выпуска 1960-х годов — сталь с тиснением.
Прибл. 4 1/2 дюйма x 8 1/2 дюйма.
Черный поверх белого. Префикс
SP, за которым следует TLS (Trailer-Small), расположенные вертикально слева от номера присвоения.

Поиск номерных знаков — регистрация CSP

Покупка заветных номерных знаков с номерными знаками

При покупке номерных знаков мы позаботимся обо всех хлопотах за вас, так как наша преданная и опытная команда сделает процесс передачи максимально простым. Мы заполним для вас необходимые документы, включая ваши автомобили V5 и действующий сертификат MOT. Это означает, что вы можете наслаждаться своим новым персонализированным номерным знаком без стресса и хлопот, связанных с запутанными документами.Наша репутация говорит сама за себя, у нас есть рейтинг 5/5 на Reviewcentre и лучшие отзывы о нашем магазине ebay.

Мы являемся зарегистрированными торговыми посредниками DVLA, признанными и поддерживаемыми самими DVLA. Как «RNPS» (номер лицензии 47727) мы можем поставлять номерные знаки в соответствии со всеми правилами DVLA и MOT. Это означает, что вы можете быть уверены, что ваша покупка будет обработана профессионально и что мы доставим именно то, что вы заказываете. Вы можете найти нашу ссылку прямо на их сайте для душевного спокойствия.

Что говорят наши клиенты

«Услуги 1-го класса от первоначального запроса до оформления документов. Без колебаний рекомендую или воспользуюсь снова. Никогда не думал, что покупка частной тарелки может быть такой простой и прямой». — Стюарт на Trustpilot.

«Абсолютно профессионально, как я и надеялся. Первоклассная связь по электронной почте, а также устно, когда я звонил, чтобы проверить детали. Хорошая цена, за которой следует гораздо больше, например, очень хорошо сделанные тарелки, отправленные в специальный мягкий конверт; и именно это «правильное понимание» побуждает меня присуждать пять звезд и искренне рекомендовать их. Отличная работа!» — Мистер Битти на Trustpilot.

«Когда увидел отзывы, подумал, что это слишком хорошо, чтобы быть правдой. Сюрприз, сюрприз, Regplates сделали именно то, что обещали. Купил рег номер, планшеты пришли за 3 дня, все сделали за 5 рабочих дней. Блестяще, спасибо». — Тони Би на Trustpilot.

У регистраторов более 99% всех доступных номерных знаков доступны для покупки онлайн 24 часа в сутки. Мы являемся членами ассоциаций торговых дилеров MIRAD, APRT и CNG.

Если вы хотите продать частный номерной знак, наш персональный отдел оценки номерных знаков может предоставить вам точную рыночную стоимость вашего регистрационного номера по почте или по электронной почте.

Персонализированные заветные номерные знаки

С момента своего скромного появления в 1903 году заветные числа продолжали набирать популярность, часто добавляя последний штрих к нашему ценному имуществу и очень часто оказываясь ценным вложением.

Первый в истории номерной знак

А1 присвоен в 1903 г.

Закон об автомобилях 1903 года, вступивший в силу 1 января 1904 года, требовал, чтобы все автомобили были зарегистрированы в официальном реестре транспортных средств и имели номерные знаки. Закон был принят для того, чтобы транспортные средства можно было легко отследить в случае аварии или нарушения закона.Регистрационные номерные знаки транспортных средств в Великобритании имеют прямоугольную или квадратную форму, а точные разрешенные размеры номерного знака и его надписи установлены законом.

Здесь вы можете узнать, где изначально был выдан ваш персональный номерной знак.

Патент США на патент держателя планшетов CSP (Патент № 6,386,191, выдан 14 мая 2002 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
1.Область изобретения

Настоящее изобретение относится к системе для нарезки пластин CSP на гранулы и для транспортировки и помещения их в транспортировочный лоток, а более конкретно, к используемому в нем держателю пластин CSP.

2. Родственные области

Ссылаясь на фиг. 15, пластина 200 CSP (сокращенно от «Chip Size Package») состоит из множества полупроводниковых микросхем, герметично закрытых и упакованных в стекло или эпоксидную смолу как единое целое. Пластинчатый чип CSP можно разрезать поперек линий 201 и 202 пересечения на отдельные CSP того же размера, что и полупроводник.Эти CSP переносят на транспортировочный лоток для отправки или транспортируют на сборочную линию на заводе для сборки на печатных платах. Таким образом, могут быть предоставлены малогабаритные электронные устройства, такие как персональные компьютеры размером с ноутбук, сотовые телефоны и т. п.

Пластину CSP 200 можно нарезать поперек на отдельные гранулы с помощью машины для нарезки кубиками. Ссылаясь на фиг. 16, каждая пластина 200 CSP неподвижно прикреплена к раме F с помощью клейкой ленты T, и удерживаемая таким образом пластина CSP может быть нарезана на кубики как есть.

Несколько комбинаций пластин CSP и рамы укладываются друг на друга, образуя стопку, и эта стопка помещается в кассету. После того, как пластина CSP нарезана кубиками, нарезанная пластина CSP все еще удерживается на раме, а комбинация пластины CSP и рамки, нарезанная кубиками, помещается в кассету. Все пластины CSP нарезаются на отдельные гранулы, а затем транспортируются на станцию сбора, где гранулы извлекаются из выбранной пластины CSP, нарезанной кубиками, для передачи и помещения по одной в выбранный транспортный лоток.Транспортный лоток, загруженный таким образом гранулами, отгружается или доставляется на сборочную линию на заводе.

Помимо работы по нарезке кубиками необходимо, чтобы плиты CSP 200 были неподвижно закреплены на рамах F с помощью липких лент T. До завершения этого работа по нарезке кубиками не может начаться, и, соответственно, снижается производительность. Кроме того, необходимо предусмотреть дополнительное устройство для нанесения лент Т как на рамы F, так и на пластины CSP 200, и установка такого дополнительного устройства невыгодна с экономической точки зрения.

После подбора гранул из нарезанных кубиками комбинаций пластин и рам CSP необходимо, чтобы: использованные клейкие ленты T были сняты с рам F; на шпангоуты F наклеены новые липкие ленты Т; и, наконец, новые пластины CSP 200 надеваются на ленты T. Собираются специально использованные рамки F, чтобы снять с них липкие ленты, и новые липкие ленты наклеиваются как на рамки F, так и на пластины CSP 200. Эту работу необходимо начинать после завершения работу по захвату, и ее необходимо закончить до возобновления работы по нарезке кубиками.Это является причиной, препятствующей повышению производительности. Кроме того, большое количество использованной клейкой ленты необходимо выбрасывать, что приводит к значительному загрязнению окружающей среды.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение направлено на то, чтобы измельчить пластину CSP на гранулы с повышенной эффективностью, не вызывая загрязнения окружающей среды.

Для достижения этой цели в соответствии с настоящим изобретением держатель CSP-тарелки для использования при нарезке CSP-пластины на отдельные гранулы, а также для их транспортировки и помещения в транспортировочный лоток содержит: плоскую пластину для установки на ней CSP-пластины, указанную плоскую имеет множество областей для гранул, каждая из которых предназначена для каждой из отдельных гранул, каждая область для гранул имеет сквозное отверстие, выполненное в ней, для всасывания и фиксированного удерживания гранулы, причем указанная плоская пластина имеет средства зацепления для удерживания указанной CSP-пластины во время транспортировки.

Держатель тарелок CSP можно использовать повторно, не производя никаких одноразовых изделий, которые могут вызвать загрязнение окружающей среды. Сбор использованных лент и нанесение новых лент как на пластины CSP, так и на связанные с ними рамки не требуются, и, соответственно, производительность может быть повышена.

Средства зацепления могут содержать, по крайней мере, одно всасывающее отверстие, выполненное рядом со сквозным отверстием в каждой зоне для пеллет, для всасывания и неподвижного удержания пеллета во время транспортировки пластины CSP, и каналы, позволяющие всасывающему отверстию сообщаться с источником всасывания для подачи отрицательное давление на гранулу.

При таком расположении пластина CSP может быть зафиксирована за счет приложения отрицательного давления к пластине CSP через сквозные отверстия во время нарезки кубиками и приложения отрицательного давления к пластине CSP, нарезанной кубиками, через всасывающие отверстия во время транспортировки.

Плоская пластина может иметь, по крайней мере, одно мелкое сквозное отверстие в каждой области гранул, что позволяет избирательно использовать мелкое сквозное отверстие для захвата гранул для транспортировки на транспортировочный лоток. При таком расположении захват каждой гранулы облегчается.

Держатель пластин CSP может дополнительно содержать эластомерный лист, уложенный на указанную плоскую пластину. Использование такого эластомерного листа гарантирует, что пластина CSP будет удерживаться в стабильном состоянии, даже если пластина CSP несколько согнута. Эластомерный лист может быть изготовлен из синтетической смолы.

Эластомерный лист может быть нанесен на плоскую пластину с помощью адгезивного агента, который чувствителен к ультрафиолетовым лучам для снижения его адгезионной способности. Таким образом, удаление эластомерного листа облегчается.

Другие цели и преимущества настоящего изобретения будут понятны из держателя пластин CSP и стола для его установки в соответствии с предпочтительными вариантами осуществления настоящего изобретения, которые показаны на прилагаемых чертежах.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА
РИС. 1 представляет собой вид в перспективе машины для нарезки кубиками, в которой используются держатели пластин CSP в соответствии с настоящим изобретением;

РИС. 2 иллюстрирует один пример пластины CSP и соответствующего держателя пластины CSP согласно первому варианту осуществления настоящего изобретения;

РИС.3 иллюстрирует другой пример пластины CSP и соответствующего держателя пластины CSP согласно первому варианту осуществления настоящего изобретения;

РИС. 4 представляет собой сечение держателя пластин CSP по линии 4-4 на фиг. 2;

ФИГ. 5A-5D иллюстрируют, как выбранный держатель планшетов CSP может быть извлечен из штатива;

РИС. 6 представляет собой блок-схему системы принятия решений, которая может принять решение о том, подходит ли выбранный держатель пластин CSP для удерживания выбранного типа пластин CSP;

ФИГ.7А, 7В и 7С показывают содержимое первого, второго и третьего средств памяти системы принятия решений;

РИС. 8 представляет собой вид в перспективе комбинации планшета CSP и держателя планшета CSP;

РИС. 9 представляет собой вид в перспективе держателя пластин CSP согласно второму варианту осуществления настоящего изобретения;

РИС. 10 представляет собой сечение держателя пластин CSP по линии 10-10 на фиг. 9;

РИС. 11 иллюстрирует держатель пластин CSP согласно второму варианту осуществления настоящего изобретения и связанный с ним эластомерный лист;

РИС.12 иллюстрирует держатель пластин CSP с уложенным на него эластомерным листом;

РИС. 13 иллюстрирует держатель CSP-пластины с уложенным на нем эластомерным листом и CSP-пластиной;

РИС. 14 представляет собой вид в перспективе стола для установки держателя пластины CSP согласно второму варианту осуществления;

РИС. 15 — вид в перспективе пластины CSP; и

РИС. 16 иллюстрирует комбинацию плиты и рамы CSP.
ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ
Держатели тарелок CSP согласно настоящему изобретению описаны как используемые в машине 10 для нарезки кубиками, как показано на ФИГ.1. В машине для нарезки кубиками 10 каждая пластина CSP нарезается на отдельные CSP, которые транспортируются и помещаются в транспортный лоток. Пластины 11 CSP укладываются друг на друга, образуя стопку. Стопка пластин ЦСП укладывается в кассету 13, которая ставится на кассетный подшипник 12. Ее можно поднимать или опускать.

Полка для держателей 15 содержит множество различных типов держателей тарелок CSP, каждый из которых может поддерживать лежащую выше тарелку CSP при нарезке кубиками. Два или более разных типа держателей пластин CSP подготовлены для использования с различными типами пластин CSP; эти пластины CSP различаются по размеру и толщине и имеют разное количество гранул, расположенных в решетке.Поэтому держатели пластин CSP должны иметь разную решетку «впускных» канавок в соответствии с разным поперечным расположением гранул пластин CSP разных типов. Такие «впускные» канавки позволяют режущему лезвию входить при разрезании пластины CSP на гранулы. На фиг. 1 четыре штуки каждого из четырех типов держателей тарелок CSP 100a, 100b, 100c и 100d помещаются на разные полки по адресам №№ 1, 2, 3 и 4 в стойке для держателей 15.

Ссылаясь на фиг. 2, т. Пластина 11 CSP представляет собой плоскую пластину с поперечными линиями разреза 16 и 17 для разделения на CSP или гранулы.Держатель 100а пластин CSP выполнен таким образом, что пластина 11 CSP может быть зафиксирована за ее заднюю сторону, и что каждая и каждая CSP пластина может быть зафиксирована после того, как пластина 11 CSP будет нарезана кубиками. В частности, держатель 100а пластин CSP имеет множество секций, образованных его поперечными канавками 101 и 102, соответствующими линиям поперечного разреза 16 и 17 вышележащей пластины 11 CSP, и каждая секция имеет одно сквозное отверстие 103 (от 3 до 5). миллиметров в диаметре) и два всасывающих отверстия 104 меньшего диаметра.Эти секции с отверстиями вместе образуют опорную зону плиты CSP.

Ссылаясь на фиг. 3, пластина 22 CSP имеет увеличенное количество поперечных линий 23 и 24 разреза и, соответственно, увеличенное количество определяемых ими секций. Само собой разумеется, что держатель 100b CSP-пластины, предназначенный для объединения с такой CSP-пластиной 22, имеет соответствующее увеличенное количество поперечных канавок 111 и 112, соответственно увеличенное количество определяемых ими секций. Количество сквозных отверстий 113 и всасывающих отверстий 114 соответственно увеличено.

Ссылаясь на фиг. 2, держатель 100а пластин CSP имеет три зацепляющих отверстия 105а, 105b и 105с, выполненные на его продольных сторонах. Всасывающие трубы 64, 73 и 79 первого, второго и третьего транспортных средств 60, 69 и 74 могут быть вставлены в эти зацепляющие отверстия 105а, 105b и 105с соответственно. Ссылаясь на фиг. 4, сквозные отверстия 103 проходят через толщину пластины 100а от передней к задней стороне, тогда как всасывающие отверстия 104 для всасывания и транспортировки пластины сообщаются с тремя зацепляющими отверстиями 105а, 105b и 105с через проходные каналы 106. , которые выполнены в толщине пластины 10а.

На передней части каждого держателя пластин CSP нанесен идентификационный знак 107. Например, идентификационная метка 107 представлена в виде определенного количества сквозных отверстий. На фиг. 2, держатель 100а планшета CSP имеет три сквозных отверстия 108, выполненных в нем. На фиг. 3, держатель 100b пластин CSP имеет два сквозных отверстия 108, выполненных в нем. Штрих-коды могут использоваться в качестве идентификационной метки.

Ссылаясь на ФИГ. 5A-5D, держатель тарелок CSP, вставляющий и вынимающий блок 35, содержит вертикальную стенку 37, имеющую L-образную платформу 39, перемещаемую по вертикали, и держатель тарелок CSP, вставляющий и вынимающий стол 36, расположенный горизонтально. подвижный на консольном продолжении L-образной ступени 39.Вертикальная стенка 37 имеет вертикальную прорезь 40 и две параллельные вертикальные направляющие 38, уложенные по разные стороны от вертикальной прорези 40. Г-образная сцена 39 имеет задний выступ, образованный на ее зависимом продолжении. В заднем выступе выполнено резьбовое отверстие, и задний выступ с возможностью скольжения входит в вертикальную прорезь вертикальной стенки 37. Вертикальная стенка 37 имеет моторный привод 41, расположенный в ее верхней части, а винтовой стержень неразъемно соединен с вал моторного привода 41, проходящий вниз по задней стороне вертикальной стенки 37 для резьбового соединения с резьбовым отверстием заднего выступа L-образной ступени 39. Таким образом, вращение вала моторного привода 41 по часовой стрелке или против часовой стрелки будет поднимать или опускать L-образную ступень 39 на вертикальной стене 37.

Держатель плиты CSP для установки и извлечения стола 36 перемещается по двум параллельным рельсам 42, которые уложены на консольном выступе L-образной площадки 39. Как показано, консольный выступ имеет привод 36а, прикрепленный к одному углу для перемещения стола 36 вперед и назад в определенном ограниченном диапазоне в осевом направлении ±Y на консольном продолжении L-образной платформы 39.Кроме того, стол 36 имеет средство обнаружения 46 для обнаружения идентификационной метки 107, которая сформирована в держателе пластин CSP. В этом конкретном варианте осуществления средство 46 обнаружения содержит четыре фотогенерирующих и фотовоспринимающих полупроводниковых элемента 43. Эти фотодатчики можно использовать для принятия решения о том, подходит ли извлекаемый держатель пластин CSP для использования при хранении. выбранная пластина CSP для нарезки кубиками.

При вынимании соответствующего держателя тарелок 100a CSP из стойки 15 L-образный столик 39 поднимается или опускается до тех пор, пока он не достигнет уровня, заданного заранее найденным адресом, а затем столик 39 опускается несколько ниже уровня.Затем стол 36 перемещается в осевом направлении +Y для укладки под держатель 100а пластин CSP в стойке 15 (см. фиг. 5В), и принимается решение о том, подходит ли расположенный выше держатель для удержания выбранную пластину CSP для нарезки кубиками.

Ссылаясь на фиг. 6, блок 44 принятия решений содержит средство ввода данных (консоль) 50 для ввода фрагментов информации, средство управления (ЦП) 45 и первое, второе и третье средства памяти 47, 48 и 49.

Средство управления 45 позволяет сохранять выбранные фрагменты информации из средства ввода данных 50 в одно из этих средств памяти и извлекать их из средств памяти, а средство управления выполняет требуемое сравнение фрагментов информации, извлеченных из разных запоминающих устройств. средства и требуемое решение на основе такого сравнения.

Средство 46 детектирования состоит из фотодатчиков 43 в держателе пластин CSP, вставляющих и вынимающих столик 36 (см. фиг. 5), если опознавательный знак 107 выполнен в виде отверстий, и состоит из устройство считывания штрих-кода, если идентификационная метка 107 представлена в виде штрих-кода.

В частности, оператор сохраняет идентификационный номер CSP-пластин 11, подлежащих нарезке, в первом запоминающем устройстве 47 с помощью средства ввода данных 50. Идентификационный номер представляет собой трехзначное число, изменяющееся в зависимости от размера и толщины пластины, размер гранул и тому подобное.В этом конкретном примере идентификационный номер равен 001 и хранится в первом запоминающем устройстве 47, указывая, что выбранная пластина CSP, идентификационный номер которой равен 001, должна быть нарезана кубиками, как видно из фиг. 7А.

Как видно из фиг. 7В, вторая память 48 хранит идентификационные номера различных типов пластин CSP, идентификационные буквы соответствующих держателей приспособлений и количество идентификационных отверстий; адреса кондукторных держателей в стойке; размеры гранул и т. п., как, например, следующее: идентификационная буква типа держателя шаблона, который должен быть связан с пластиной CSP, идентификационный номер которой равен 002, представляет собой B; держатели такого типа хранятся по адресам 2-1, 2-2, 2-3 и 2-4 в стеллаже 15; размер гранул пластины 002 CSP составляет 5 квадратных миллиметров, а пластину CSP можно разделить на 6 (продольных делений) и 14 (поперечных делений).

Средство обнаружения 46 обнаруживает идентификационные отверстия 107 держателя пластины CSP, который должен быть вынут с помощью стола 36 для установки и извлечения. Количество идентификационных отверстий вместе с идентификационной буквой хранится в третьем средство памяти 49, как видно из фиг. 7С.

Средство ввода данных 50 в виде консоли 51 расположено на передней стороне машины 10 для игры в кости и используется для помещения фрагментов информации в первое и второе средства памяти 47 и 48.

Сначала оператор вводит в первое запоминающее устройство 47 идентификационный номер 001 выбранной CSP пластины 11, которую нужно нарезать кубиками.

После определения, по какому адресу в стойке находится требуемый держатель пластин CSP, путем обращения к содержимому второй памяти, таблица ввода-вывода 36 перемещается по найденному адресу, а затем таблица ввода-вывода — вынимающий стол 36 перемещается под держатель 100а пластин CSP (идентификационная буква А) в стойке 15, как видно из фиг.5Б. Идентификационные отверстия держателя пластин CSP 100a обнаруживаются детектором 46, и количество обнаруженных таким образом идентификационных отверстий сохраняется в третьей памяти 49.

В частности, фотогенерирующие полупроводниковые элементы 43 направляют лучи света на отверстия 108 вышележащего держателя 100а. Луч света, направленный на область без отверстий, отражается от задней стороны держателя 100а, тогда как другие лучи света, направленные на отверстия 108, не отражаются от держателя 14а.Таким образом, фотодатчики 43 могут определить, сколько отверстий 108 сделано на держателе 100а с точки зрения отраженного луча света, например, следующим образом:

, предполагая, что держатель 100а пластины CSP с идентификационной буквой А имеет три отверстия 108, выполненные в нем; держатель 100b пластин CSP с идентификационной буквой B имеет два отверстия 108, выполненные в нем; в держателе 100с пластин CSP с идентификационной буквой С выполнено одно отверстие; и держатель 100d пластин CSP с идентификационной буквой D не имеет отверстия; и если предположить, что держатель 100а с идентификационной буквой А находится над столиком 36 для складывания и извлечения, три отраженных луча света имеют наименьшую силу, а один отраженный пучок света имеет хорошую силу, таким образом идентифицируя вышележащий держатель как один из идентификационной буквы А. Результат обнаружения сохраняется в третьем запоминающем устройстве 49.

Средство 45 управления принимает решение о том, соответствует ли содержимое первого и третьего средств 47 и 49 памяти соотношению соответствия CSP-оправке, хранящемуся во втором средстве памяти 48. В частности, идентификационный номер пластины CSP, хранящийся в первое запоминающее устройство 47 имеет значение 001, тогда как идентификационная буква держателя тарелок CSP, хранящаяся в третьем запоминающем средстве 49, представляет собой A. Тогда отношение соответствия CSP-держателю, сохраненное во втором запоминающем средстве 48, удовлетворяется, так что CSP держатель 100а тарелок, лежащий над столом 36 для установки и извлечения, определен как подходящий для удержания тарелки CSP 001.

Таким образом, стол 36 для установки и извлечения поднимается, чтобы нести держатель приспособления 14a, как видно из ФИГ. 5С. Стол 36 для установки и извлечения перемещается в осевом направлении -Y для извлечения держателя 100a пластин CSP из стойки 15, а затем стол 36 для установки и извлечения поднимается до упора. самый высокий уровень (см. фиг. 5D), что позволяет столу 36 для установки и извлечения появляться на машине для нарезки кубиками 10.

В случае, если содержимое, хранящееся в первом и третьем средствах памяти 47 и 49, не удовлетворяет соотношению соответствия CSP-держатель, хранящемуся во втором средстве памяти 48, держатель тарелок CSP, лежащий над столом 36, определяется как неподходящий. для удерживания пластины CSP 001, а затем подтвержденный таким образом факт отображается на дисплее 52 без извлечения держателя пластины CSP из стойки 15.

Даже если неправильный держатель тарелок CSP хранится по адресу, к которому имеет доступ стол 36 ввода-вывода, извлечения неправильного держателя можно избежать, позволив средству принятия решения 44 подтвердить, что держатель не соответствует соотношению соответствия CSP-держателю относительно выбранной пластины CSP 11.

Таким образом, правильный держатель 100a пластин CSP помещается на стол 36 для ввода и вывода. С другой стороны, выбранная пластина 11 CSP вынимается из кассеты 12 путем перемещения держателя 53 пластин CSP в X -аксиальном направлении, поставив пластину ЦСП 11 на ориентировочную станцию хранения 54.

На станции предварительного хранения 54 конвейерная лента 54а проходит в осевом направлении -X, перенося выбранную пластину 11 для CSP в заданное положение, где средство 55 транспортировки пластин для CSP транспортирует пластину 11 для CSP к держателю 100a для пластин CSP, который укладывается на стол приемо-сборный 36.

Как показано на фиг. 1, средство 55 транспортировки плит CSP содержит третью направляющую 56, проходящую в осевом направлении Y, привод 57, движущийся по направляющей 56, и блок 58 подъема и опускания, прикрепленный к приводу 57.Устройство 58 подъема-опускания имеет всасывающее устройство 59. Устройство 58 подъема-опускания опускается, чтобы всасывать и удерживать плиту 11 CSP в предварительном хранилище, а затем устройство 58 подъема-опускания поднимается. и перемещали в осевом направлении -Y, чтобы подвести пластину 11 CSP к держателю 14а шаблона, расположенному выше. Блок 58 подъема-опускания опускается для высвобождения CSP-пластины 11 на зажимном держателе 14a (см. фиг. 8).

Таким образом, плита 11 ЦСП устанавливается на держатель 100а плиты ЦСП, который укладывается на приемо-выемочный стол 36, а затем плита 11 ЦСП вместе с держателем 100а транспортируется на рабочий стол 61. первым транспортным средством 60.

Первое транспортное средство 60 состоит из удлиненного консольного выступа 62 и захвата 63, перемещаемого вдоль консольного выступа 62 в осевом направлении X и вертикально в осевом направлении Z. Захват 63 имеет три всасывающих патрубка 64 для удерживания держателя 100а пластин CSP.

Эти всасывающие трубки 64 присоединяются к зацепляющим отверстиям 105a, 105b и 105c держателя пластин CSP 100a, как показано на ФИГ. 2. Отрицательное давление прикладывается к вышележащей пластине 11 CSP через проходные каналы 106 и вторые всасывающие отверстия 104, чтобы прочно удерживать пластину 11 CSP на держателе 100a пластин CSP за счет всасывания.Таким образом, пластина 11 CSP неподвижно захватывается и перемещается захватом 63 к рабочему столу 61 выше. Захват 63 опускается к рабочему удлинителю 76 в осевом направлении X и вертикально в осевом направлении Z, а захват 78 крепится к концу рычага 77. Как и в случае с первым и вторым транспортными средствами 60 и 69, захват 78 имеет три всасывающих патрубка 79 для соединения с зацепляющими отверстиями 29, 30 и 31 держателя 100а пластин CSP для всасывания и удержания нарезанной кубиками комбинации пластины CSP и держателя.

Когда нарезанная кубиками комбинация плиты CSP и держателя транспортируется к опорному столу 75 плиты CSP вверху с помощью захвата 78, захват 78 опускается, а всасывающие трубы 79 убираются из зацепляющих отверстий 105a, 105b и 105c, таким образом посадка и оставление нарезанной кубиками комбинации плиты и держателя CSP на опорном столе плиты CSP 75.

Подшипниковый стол CSP 75 может перемещаться в осевом направлении Y, а также может вращаться. Опорный стол 75 пластины CSP перемещается в осевом направлении Y, чтобы поместить нарезанную кубиками комбинацию плиты CSP и держателя в положение, подходящее для захвата гранул по одной.

Транспортные лотки хранятся в зоне хранения транспортных лотков 80 перед поворотным столом 75 CSP в осевом направлении +X. Подъемно-транспортное средство 81 проходит от опорного стола 75 CSP до области 80 хранения транспортировочного лотка выше.

Средство захвата и транспортировки 81 содержит два подвижных средства всасывания гранул, каждое из которых подвижно как в осевом X, так и в осевом направлении Z, каждое из которых несет выбранную таблетку, и удлиненную направляющую 82, которая направляет каждое подвижное средство всасывания гранул в в осевом направлении по оси X, пока он перемещается по пути от стола 75 для пластин CSP до станции 80 транспортировочного лотка.

На опорном столе 85 первого транспортного лотка находится пустой транспортный лоток 86. Стол 85 можно поднимать и опускать в осевом направлении Z, а также можно перемещать в осевом направлении Y для перемещения под первой стойкой 87 транспортного лотка, в котором множество пустых транспортных лотков 86 укладываются друг на друга, образуя стопку, а самый нижний транспортный лоток вынимается столом 85. Затем стол 85 с пустым транспортным лотком 86 возвращается в зону хранения транспортных лотков. 80.

Для захвата и передачи каждой гранулы с пластины CSP, нарезанной кубиками, на транспортный лоток 86, стол 75 для пластин CSP перемещается в осевом направлении Y до тех пор, пока комбинация пластины CSP и держателя, нарезанная кубиками, не будет помещена в положение, в котором выбранная пеллета помещается под любой из захватов 83.Затем захват 83 опускается для всасывания выбранной пеллеты, а захват 83 поднимается. стол 61, отводя всасывающие трубы 64 от отверстий 29, 30 и 31, что позволяет комбинации пластины CSP и держателя приземлиться и остаться на рабочем столе 61. Затем к пластине CSP 11 прикладывается отрицательное давление. через первые всасывающие отверстия 103, тем самым фиксируя комбинацию плиты CSP и держателя на рабочем столе 61.

Затем рабочий стол 61 перемещается в осевом направлении -X к средству 66 выравнивания, расположенному ниже, для обнаружения линий реза 16 на пластине CSP 11, чтобы пластина 11 CSP могла быть выровнена с режущим лезвием 67 в Y-осевое направление.

Движение рабочего стола 61 в осевом направлении -X позволяет режущему лезвию 67 режущего устройства 68 разрезать пластину 11 CSP вдоль выбранной продольной линии 16 разреза. Каждый раз, когда пластина CSP разрезается вдоль каждой продольной резки 16, пластина CSP 11 смещается на расстояние межстрочного интервала в осевом направлении Y, а рабочий стол 61 совершает возвратно-поступательное движение в осевом направлении X. Таким образом, пластина 11 CSP разрезается вдоль каждой продольной линии 16 разреза.

Затем рабочий стол 61 поворачивается на 90 градусов, чтобы обеспечить последовательную резку вдоль каждой из боковых линий 17 разреза, таким образом разрезая пластину CSP на кубики.

Нарезанная кубиками комбинация пластины CSP и держателя транспортируется к чистящему столу 70 с помощью второго транспортного средства 69. Второе транспортное средство 69 состоит из подвижного рычага 71 с захватом 72 для подъема и опускания, прикрепленным к его концевому концу. . Подвижный рычаг 71 может перемещаться как в осевом направлении X, так и в направлении Y, а рукоятка 72 может подниматься и опускаться. Захват 72 с подъемом и опусканием имеет три всасывающие трубки 73, которые должны быть присоединены к зацепляющим отверстиям 29, 30 и 31 держателя 100а CSP пластины.

Моечный стол 70 практически такой же, как рабочий стол по конструкции. Это поворотный стол с всасывающими отверстиями. Когда комбинация плиты CSP и держателя помещается на стол для мытья, она вращается и подвергается воздействию струи воды для мытья, чтобы удалить мельчайшие частицы мусора с верхней поверхности пластины CSP, нарезанной кубиками 11. Наконец, она высушивается путем продувки. воздуха.

После промывки и сушки нарезанная кубиками комбинация плиты CSP и держателя шаблона транспортируется на стол 75 плиты CSP с помощью третьего транспортного средства 74. Третье транспортное средство 74 состоит из мостообразного удлинения 76, проходящего в X — в осевом направлении, рычаг 77 перемещается по мостовидному принципу.

С другой стороны, транспортировочный лоток 86 продвигается в осевом направлении Y синхронно с пошаговым перемещением несущего стола 85 первого транспортировочного лотка в осевом направлении Y, так что транспортировочный лоток 86 может быть выровнен с захват 83 в осевом направлении X. Затем захват 83, захватывающий выбранную таблетку, перемещается в осевом направлении +X для перемещения выбранной таблетки в выбранную ячейку в транспортировочном лотке 86 выше, и захват опускается, чтобы высвободить выбранную таблетку в отведенную ячейку.

Описанная выше процедура повторяется до тех пор, пока все ячейки транспортировочного лотка не будут заняты гранулами. В этом конкретном варианте два захвата 83 эффективно работают параллельно.

После подбора всех пеллет держатель 14a пластины CSP остается на опорном столе 75 пластины CSP, а затем стол 75 поворачивается на 90 градусов, перемещаясь в зону хранения держателя пластины CSP 88 в +Y- осевое направление.Четвертое транспортное средство 89 переносит держатель 100а к столу 36 для ввода и извлечения. Затем на держатель 100а пластин CSP надевают другую пластину CSP, чтобы возобновить работу по нарезке кубиками и транспортировке.

Когда все тарелки CSP нарезаны кубиками и транспортированы, держатель 100a тарелок CSP возвращается на стойку 15 для держателей тарелок CSP для размещения в ячейках по его первоначальному адресу. Предпочтительно, держатель 100а пластин CSP можно использовать многократно. На практике можно одновременно использовать четыре держателя, перемещая их синхронно.

Транспортировочный лоток 90, заполненный таким образом гранулами, перемещается на вторую транспортировочную опору 92 с помощью транспортных средств 91. Как показано на ФИГ. 1, транспортное средство 91 содержит направляющую 91а, поперечный рычаг 93, перемещаемый вдоль направляющей 91а в осевом направлении Х, и зажимной узел 94, закрепленный на конце поперечного рычага 93. Зажимной узел 94 опущен для удержания транспортировочного лотка 90, заполненного гранулами, а прижимной узел 94 поднимается и перемещается в осевом направлении +X для перемещения транспортировочного лотка 90 ко второму опорному столу 92 транспортировочного лотка, расположенному выше.Прижимной блок 94 опускается, чтобы освободить транспортный лоток 90 от опорного стола 92 второго лотка.

Второй опорный стол лотка 92 может перемещаться как в осевом направлении Y, так и в направлении Z внутри машины для нарезки кубиками. Стол 92 перемещается на вторую стойку 95 для транспортных лотков, расположенную ниже, вставляя новый транспортный лоток, заполненный гранулами, в нижнюю часть стопки транспортных лотков, заполненных гранулами, во второй стойке 95 для транспортных лотков.

Как можно понять из вышеизложенного, машина для нарезки кубиками и транспортировки выполняет нарезку кубиками каждой пластины CSP, промывку каждой нарезанной кубиками пластины CSP, сбор каждой гранулы и загрузку гранулами в транспортировочные лотки.Таким образом, ряд работ может выполняться с повышенной эффективностью, и такая машина выгодна с точки зрения экономичности и производительности.

Пластина CSP может быть присосана и зафиксирована соответствующим держателем пластин CSP, просто путем приложения отрицательного давления от источников всасывания 64, 73 и 79 к вышележащей пластине CSP через ее зацепляющие отверстия 105a, 105b и 105c. Можно не опасаться, что тарелка CSP упадет на пути к выбранному пункту назначения.

Ссылаясь на фиг.9 пластина 120 CSP согласно второму варианту осуществления настоящего изобретения отличается от пластин 100a и 100b CSP на фиг. 2 и 3, только тем, что в каждом квадратном сечении выполнены два мелких сквозных отверстия 121.

Как описано ранее, пластину CSP можно неподвижно удерживать, прикладывая отрицательное давление от источников всасывания 64, 73 и 79 к вышележащей пластине CSP через зацепляющие отверстия 105a, 105b и 105c пластины CSP во время ее нарезки кубиками или промывки. .

Когда гранулы извлекаются из нарезанной кубиками пластины CSP одна за другой и когда каждая гранула неподвижно удерживается путем приложения отрицательного давления через выбранное сквозное отверстие 103, сквозные отверстия 103 каждый раз выставляются на атмосферный воздух одно за другим одна гранула была удалена из нарезанной кубиками пластины CSP.В результате окружающий воздух может втягиваться через открытые сквозные отверстия, что соответственно снижает силу всасывания. Как следствие, гранулы могут отклоняться от своего правильного положения на держателе 120 пластин CSP, что затрудняет захват захватом 84 гранул с пластины CSP, нарезанной кубиками.

Ссылаясь на фиг. 10, мелкие сквозные отверстия 121 сделаны независимыми от всех сквозных отверстий 103 и всасывающих отверстий 104, и отрицательное давление может быть приложено к каждой грануле через мелкие сквозные отверстия 121, чтобы прочно удерживать гранулу, когда гранулы поднимаются из кубиков. Плита ЦСП.

Результирующая мощность всасывания в двухминутных сквозных отверстиях для всасывания и удерживания лежащей выше гранулы должна быть ниже мощности всасывания, прилагаемой рыхлителем 84 для всасывания и удаления гранул из нижележащей пластины CSP, нарезанной кубиками. Кроме того, каждое минутное сквозное отверстие не должно втягивать значительное количество воздуха из окружающей среды, чтобы снизить мощность всасывания. Мелкое сквозное отверстие 21 имеет очень маленький диаметр, предпочтительно от 0,2 до 0,4 миллиметра.

Некоторые планшеты CSP могут быть несколько согнуты и не могут быть зафиксированы на держателях планшетов CSP.Ссылаясь на фиг. 12, резиновые или эластомерные листы 130 уложены на пластины CSP 120 для компенсации их изгибов, что позволяет пластинам CSP неподвижно удерживать вышележащие пластины CSP (см. фиг. 13).

Эластомерный лист 130 имеет различные отверстия, выполненные в соответствии со сквозными отверстиями 103, всасывающими отверстиями 104 и мелкими сквозными отверстиями 121 вышележащего держателя пластин CSP 120, но нет необходимости прорезать «впускные» канавки, поскольку режущее лезвие не может быть сломана, когда она конфликтует с эластомерным листом 130.Само собой разумеется, что такие эластомерные листы могут быть применены к держателям пластин CSP 100a и 100b на фиг. 2 и 3.

Эластомерный лист 130 может быть прикреплен к держателю планшета CSP с помощью адгезивного агента, который чувствителен к ультрафиолетовым лучам для снижения его адгезионной прочности. Когда такой эластомерный лист 130 изнашивается после многократного использования и когда его необходимо заменить новым эластомерным листом, воздействие на использованный лист ультрафиолетового излучения будет способствовать отделению использованного листа от держателя пластин CSP.

Для всасывания и удерживания каждой гранулы путем приложения отрицательного давления к грануле через мелкие сквозные отверстия необходимо, чтобы несущий стол CSP был сконструирован таким образом, чтобы можно было прикладывать отрицательное давление к грануле через каждое мелкое сквозное отверстие.

Ссылаясь на фиг. 14, подшипниковый стол 140 CSP содержит основание 143 и стол 144, прикрепленный к верхней части основания 143. Основание 143 перемещается по двум параллельным направляющим 142. Удлиненный винтовой стержень 141 соединен с валом соответствующего электродвигателя. (не показан), проходящий между противоположными направляющими 142 в осевом направлении Y.Основание 143 имеет резьбовое соединение с винтовым стержнем 141 и может приводиться в движение в осевом направлении Y электродвигателем.

Как показано, стол 144 имеет проходные каналы 145 для сообщения исключительно с мелкими сквозными отверстиями 121 вышележащего держателя пластин CSP 120. Эти проходные каналы 145 не сообщаются со сквозными отверстиями 103, так что сквозные отверстия 103 CSP Держатель 120 тарелок может быть закрыт, когда его кладут на стол 144. Таким образом, пластина CSP, нарезанная кубиками, удерживается за счет приложения регулируемого отрицательного давления к каждой области гранул через мелкие сквозные отверстия 121, тем самым облегчая захват каждой гранулы из пластина CSP, нарезанная кубиками; каждая гранула удерживается в правильном положении и всасывается и удерживается с относительно слабой силой всасывания.

Как можно понять из вышеизложенного, держатели пластин CSP в соответствии с настоящим изобретением можно использовать повторно, и они могут неподвижно удерживать пластины CSP, просто прикладывая к ним отрицательное давление. Таким образом, необходимо использовать любые одноразовые материалы, такие как клейкие ленты, и, следовательно, удаление и сбор использованных клейких лент и нанесение новых клейких лент на пластины CSP и связанные с ними рамки не требуются.

Разное

Размер, мм			Цена за лист, рубли
длина	ширина	толщина
2700	1200	8	580 — 660
		10	685 — 792
		12	771 — 870
		16	906 — 1020
		20	1094 — 1200
		24	1263 — 1400
	1250	8	702 — 800
		10	832 — 940
		12	934 — 1080
		16	1101 -1260
		20	1329 — 1480
		24	1536 — 1692
		36	2253 — 2500
3200		8	635 — 730
		10	752 — 853
		12	851 — 968
		16	1066 — 1207
		20	1301 — 1474
		24	1520 — 1721
3600	1200	10	697 — 789
		12	776 — 881
		16	1007 — 1162
		20	1247 — 1390
		24	1472 — 1630

	Деталь Описание	Деталь №	Название детали	Категория детали	Цена за единицу	Количество	ЕД	Единица Промежуточный итог	Время выполнения заказа
Без действительного серийного номера Greenheck мы не можем гарантировать, что следующие детали будут соответствовать исходной конфигурации вашего оборудования. Чтобы получить точный список запасных частей, введите серийный номер вашего продукта.
Также требуются 370108 и 370109 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	455433 FERRUL, ЛАТУНЬ, Артикул № 455433 Цены недоступны	455433	ФЕРРУЛ, ЛАТУННЫЙ, Артикул № 455433	Другое
Эта часть уже устарела.
Заменен на
	468207 КРЕПЕЖ,ПЛАСТМАССОВАЯ ШЕСТИГРАННАЯ ГНИЦА SP-B, Продукт № 468207 $1. 15	468207	КРЕПЕЖ С ПЛАСТИКОВОЙ ШЕСТИГРАННОЙ ГИДКОЙ SP-B, № продукта 468207	Оборудование	1,15 доллара США	1	EA	1 доллар.15	В наличии 260 в наличии
Все вышеперечисленные компоненты необходимы для замены вашей детали, хотя каждый из них можно заказать по отдельности.
Требуется с двигателем 301816
	382861 АДАПТЕР, ВНУТРЕННИЙ УСИЛИТЕЛЬ НА 2-ШТЕПЕЛЬНЫЙ РАЗЪЕМ, Продукт № 382861 $27,64	382861	АДАПТЕР, ВНУТРЕННЯЯ РАЗЪЕМНАЯ ВИЛКА УСИЛИТЕЛЬ НА 2 ВИЛКИ, Номер продукта 382861	Другое	27 долларов. 64	1	EA	27,64 доллара США	В наличии 83 на руках
Вращение против часовой стрелки, отверстие 1/2 дюйма
	335086 КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086 199 долларов США.23	335086	КОЛЕСО, ОЦИНКОВАННОЕ, ПРОТИВ ПРАВА, ОТВЕРСТИЕ 1/2″, SP/CSP-255, номер продукта 335086	Колеса	199,23 доллара США	1	EA	199 долларов. 23	В наличии 3 на руках
Требуется с двигателем 301816
	653658 ПЛАСТИНА, МОТОР, SP/CSP, номер продукта 653658 9 долларов США.16	653658	ПЛАСТИНА ДВИГАТЕЛЯ, SP/CSP, номер продукта 653658	Пластины двигателя	$9,16	1	EA	9 долларов. 16	В наличии 5 на руках
Также требуются 370108 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	370109 КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109 $1.15	370109	КОЛЬЦО АМОРТИЗАТОРА, 60 DUR EPDM, Артикул № 370109	Другое	1,15 доллара США	4	EA	4 доллара. 60	В наличии 68 на руках
Также требуются 370109 и 455433 для изготовления 1 амортизатора. Нужно 4 амортизатора на единицу.
	370108 ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108 $1.15	370108	ВТУЛКА АМОРТИЗАТОРА, 60DUR EPDM, Артикул № 370108	Другое	1,15 доллара США	4	EA	4 доллара. 60	В наличии 137 на руках
Требуется адаптер 382861 и пластина двигателя 653658.
	301816 МОТОР, КОМПАНИЯ MCMILLAN ELECTRIC, F0524B2511, 122.4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816 $320,60	301816	МОТОР, MCMILLAN ELECTRIC COMPANY, F0524B2511, 122,4 Вт, 1050 об/мин, 115 В, 60 Гц, 1 фаза, номер продукта 301816	Двигатели	320,60 долларов США	1	EA	320 долларов. 60	В наличии 49 на руках

Цементно-стружечная плита: применение, технические характеристики, размеры

Состав и структура ЦСП

Характеристики

Технология производства

Преимущества цементно-стружечных плит

Применение ЦСП

Что необходимо учитывать при работе с ЦСП

Что такое ЦСП (цементно-стружечная плита)?

Применение

Отзывы и мнения

На что обратить внимание перед покупкой

Где используют панели ЦСП?

Рекомендации перед применением

применение ЦСП блоков и их характеристики, нешлифованные варианты толщиной 10 мм.

Особенности

Плюсы и минусы

Технические характеристики

Область применения

Монтаж

Отзывы

Советы и рекомендации

применение и характеристики ЦСП, нешлифованные блоки толщиной 10 мм

Особенности производства

Характеристики

Плюсы и минусы

Сфера применения

Производители

Советы по монтажу

Дополнительные рекомендации

Цементно–стружечная плита (ЦСП) — применение, технические характеристики, толщина, вес

Как изготавливают ЦСП

Где применяется цементно-стружечная плита

Размеры и масса

Характеристики ЦСП

Плотность и вес плиты

Воздействие влаги и биостойкость

Морозостойкость

Теплопроводность и паропроницаемость

Пожарная безопасность

Экологичность

Обработка

Монтаж плиты ЦСП своими руками. Пошаговая инструкция

Советы профессионалов

Методы обработки и отделки

Цсп технические характеристики, размеры и вес

Характеристики ЦСП

Сертификация плит и компоненты состава

Монтаж и отделочные работы ЦСП

Объяснение таблички CSC контейнера

CSC – КОНВЕНЦИЯ О БЕЗОПАСНОСТИ КОНТЕЙНЕРОВ

Экономичное, устойчивое решение для плит CSP

Metcal DTP-CSP — набор пластин для переноса погружения CSP, набор из 3 пластин

Информация о продукте

Техническая информация

Запчасти и аксессуары

Сопутствующие товары

ЦСП-55 | Гринхек Магазин

Составные части

Заменен на

Колорадо :: Номерной знак State Trooper

Поиск номерных знаков — регистрация CSP

Покупка заветных номерных знаков с номерными знаками

Что говорят наши клиенты

Персонализированные заветные номерные знаки

Патент США на патент держателя планшетов CSP (Патент № 6,386,191, выдан 14 мая 2002 г.)

Добавить комментарий Отменить ответ
