Подключение электросчетчика однофазного своими руками – Схема подключение электросчетчика пошаговая фото инструкция

виды конструкций, простая схема монтажа своими руками

Приборы учёта электроэнергии установлены в каждой квартире и служат людям на протяжении многих лет. Со временем они ломаются и требуют быстрой замены. Эту работу можно выполнить самостоятельно или при помощи специалистов. Первый вариант считается наиболее приемлемым, так как позволяет снизить финансовые затраты. Для того чтобы выполнить эту процедуру, необходимо знать, как подключить однофазный электросчётчик.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

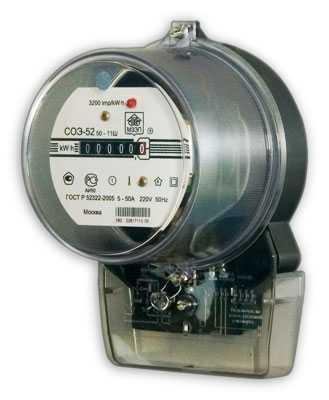

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки. Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

  1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.

  2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
  3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
  4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями,

которые имеют несколько важных преимуществ:

  • высокая степень надёжности;
  • долговечность;
  • низкая стоимость;
  • возможность противостоять резким перепадам напряжения в сети.

Несмотря на достаточное количество положительных сторон, у индукционных приборов есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой устройства и началом его монтажа. В противном случае можно столкнуться с различными проблемами, которые затруднят процесс эксплуатации и сделают его менее удобным.

Недостатки механических счётчиков:

  • низкая точность;
  • отсутствие защиты от воровства электроэнергии;
  • при низких нагрузках значительно увеличивается погрешность показаний;
  • большое потребление тока самим прибором;
  • большие габариты.

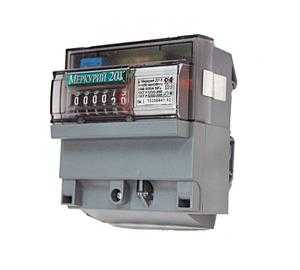

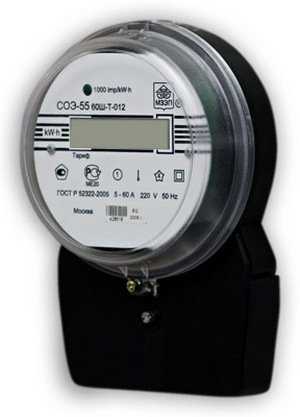

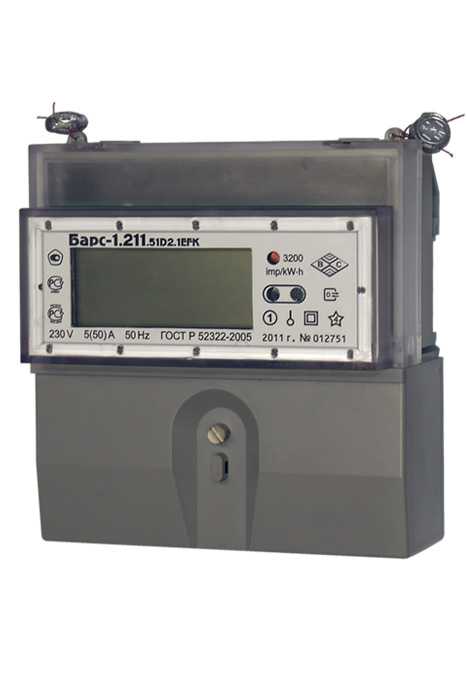

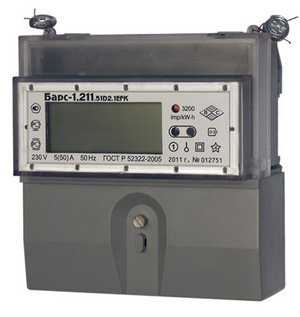

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

  1. На датчики тока поступает обыкновенный аналоговый сигнал.
  2. Там он преобразуется в цифровой код, который равен используемой мощности.
  3. После этого сигнал поступает в специальный микроконтроллер.
  4. В нём он расшифровывается, и результат выдаётся на дисплей.

Помимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

  • возможность вести многотарифный учёт электроэнергии;
  • удобство считывания информации;
  • способность долго хранить информацию о количестве потраченного электричества;
  • высокая точность;
  • возможность контроля за мощностью потребляемой энергии;
  • небольшие размеры;
  • способность фиксировать все попытки воровства электричества;
  • дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

  • высокая стоимость устройства;
  • чувствительность к резким перепадам напряжения;
  • сложность проведения ремонтных и профилактических работ.

Процесс монтажа

Для того чтобы подключить однофазный счётчик электроэнергии и автоматы, необходимо правильно выполнить процесс установки. При этом важно не только соблюдать рекомендации производителей, но и прислушиваться к советам опытных электриков. Только в этом случае можно добиться нужного результата и завершить работу за минимальное количество времени.

Выбор материалов и инструментов

Перед тем как правильно подключить электросчётчик и автоматы, нужно подготовить все материалы и инструменты, которые понадобятся в работе.

Профессионалы рекомендуют выполнить эту работу заранее, чтобы потом не заниматься длительными поисками того или иного предмета.

Для монтажа понадобятся:

  1. Новый однофазный электросчётчик. При его покупке следует обращать внимание на наличие пломбы и штампа прохождения технического контроля. Кроме этого, необходимо выбирать модели, которые смогут выдержать нагрузку в электросети.

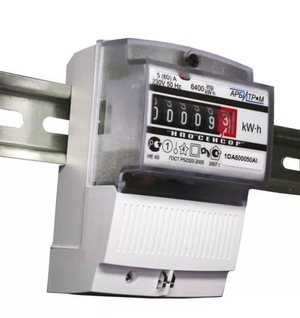

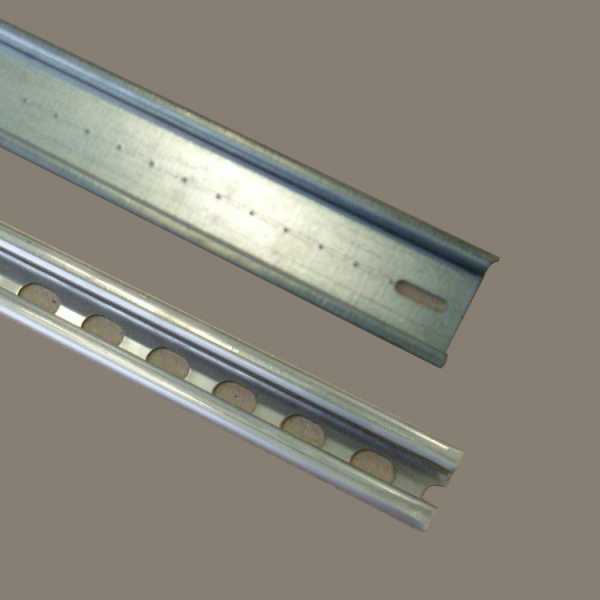

  2. DIN-рейка. Она используется для монтажа только тех приборов, которые имеют специальный тип крепления. Купить её можно практически во всех специализированных магазинах, занимающихся продажей электрооборудования и комплектующих.
  3. Защитный бокс. Если мастер планирует устанавливать счётчик в помещении, то достаточно будет купить стандартное изделие. В случае монтажа прибора на улице необходимо выбирать конструкции, сделанные из влагостойких материалов, способных выдерживать перепады температур. В любой модели защитного бокса должны быть предусмотрены отверстия для входящих и выходящих проводов.
  4. Автоматические выключатели или устройства защитного отключения. Профессионалы рекомендуют использовать их, чтобы предотвратить получение травм различной степени тяжести. Нужное их количество определяется путём расчётов, выполняемых при проектировании всей системы электроснабжения.

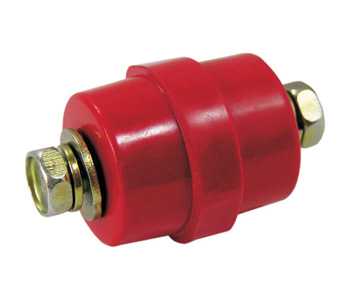

  5. Специальные шины. Они могут крепиться на DIN-рейку и выполнять функцию распределения, а также коммутации. В современных электрощитах эти элементы заранее включены в конструкцию.

  6. Моножильный монтажный кабель. В большинстве случаев используется медный провод ПВ-1.
  7. Крепёжные элементы. Чаще всего используются пластиковые стяжки, дюбеля и саморезы.
  8. Изолента. Она будет применяться не только по прямому назначению, но и для маркировки проводов (фазных, нулевых).
  9. Перфоратор с буром (диаметр должен быть равен размерам используемых дюбелей).
  10. Плоскогубцы и кусачки.
  11. Строительный нож.
  12. Приспособление для снятия изоляции.
  13. Набор отвёрток разного размера.
  14. Линейка, рулетка.
  15. Строительный уровень.
  16. Паяльник с набором всех необходимых принадлежностей.
  17. Тестер (индикаторная отвёртка), используемый для определения наличия напряжения в сети.
  18. Составленная схема подключения электросчётчика. Эту работу можно выполнить своими руками или при помощи высококвалифицированного специалиста. Первый вариант более дешёвый, но требует наличия определённых знаний и навыков проведения подобных мероприятий.

Порядок действий

Для того чтобы без каких-либо проблем выполнить подключение однофазного электросчётчика, необходимо соблюдать меры предосторожности и точно следовать составленной схеме. Это поможет быстро и качественно установить прибор, а также избежать получения каких-либо травм.

Последовательность монтажа:

  1. Помещение обесточивается и при помощи индикаторной отвёртки проверяется отсутствие напряжения.

  2. Выполняется разметка участка стены под бокс для счётчика. Рекомендуется выбирать место так, чтобы удобно было снимать показания с прибора.
  3. Берётся перфоратор, и им бурятся отверстия в местах крепления защитного бокса к стене.
  4. В них вставляются дюбеля, и монтируется конструкция. При этом важно использовать строительный уровень, который поможет выровнять изделие в горизонтальной плоскости.
  5. На следующем этапе устанавливается однофазный электросчётчик, а также дополнительное оборудование (шины, автоматические выключатели).
  6. DIN-рейки подрезаются до нужного размера и устанавливаются в выбранном месте.
  7. После этого прокладывается питающий провод и кабель нагрузки. Если счётчик монтируется на улице, то применяются специальные резиновые сальники, которые уберегут устройство от попадания влаги.
  8. С краёв проводов снимается изоляционный слой. Сделать эту работу можно при помощи специального инструмента или обыкновенного острого ножа.
  9. В защитном боксе оставляется запас кабеля, необходимый для проведения ремонтных работ или повторной установки. Специалисты советуют использовать провода, которые будут в 2 раза длиннее необходимых. Кроме этого, рекомендуется избегать перегибов и резких поворотов, которые могут привести к повреждению изоляционного слоя.
  10. Затем к автомату подсоединяется вводный кабель. При этом проверяется, какой из проводов является фазой, нулём и заземлением. В большинстве случаев они имеют изоляцию определённого цвета.
  11. Включается электричество и с помощью индикаторной отвёртки проверяется наличие напряжения. Кроме этого, можно проверить показатели между всеми проводами, которые должны быть примерно равны стандартному (220 В).

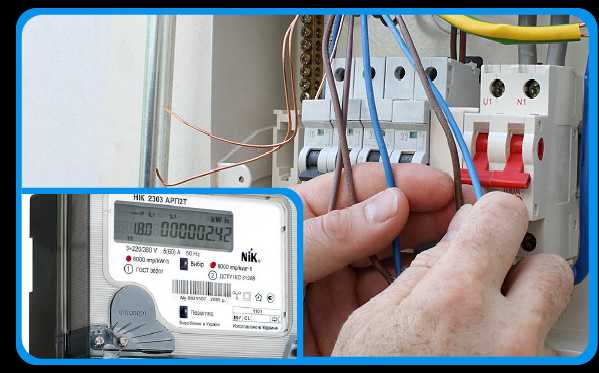

  12. Помещение снова отключается от электроснабжения и выполняется подключение кабеля к автомату. Для этого к правому верхнему контакту присоединяется нулевой, а к левому — фазный. Заземление заводится в специальную клемму, которая заранее была установлена в щитке.

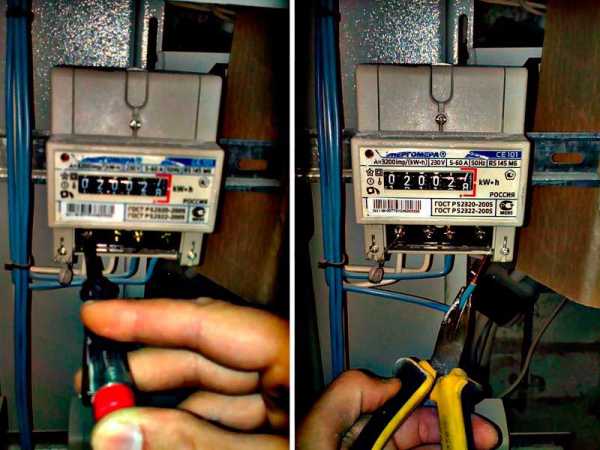

  13. Контакты надёжно затягиваются отвёрткой и оставляются на четверть часа.
  14. По истечении указанного промежутка времени выполняется повторная затяжка. Это необходимо делать для того, чтобы исключить вероятность ослабления контакта, которое может произойти из-за сжатия проводов.
  15. Ноль и фаза, идущие от выхода автомата, присоединяются к однофазному счётчику.
  16. Изготавливаются небольшие перемычки, которые используются для коммутации оборудования. Для этого берётся провод нужного размера и при помощи плоскогубцев ему придаётся нужная форма. Затем концы зачищаются и крепятся в клемме.
  17. Аналогично делаются остальные перемычки. При этом каждая из них маркируется разноцветной изолентой.
  18. В самом конце к автоматам подключается кабель нагрузок.
  19. Все места крепления проводов тщательно проверяются.
  20. Включается напряжение, прибор проверяется на работоспособность.

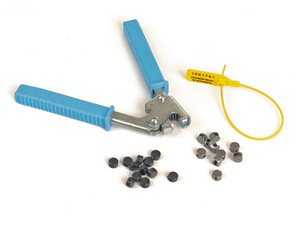

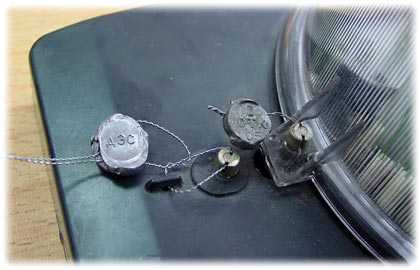

Установленный однофазный электросчётчик обязательно нужно опломбировать. Для этого делается соответствующая заявка в электроснабжающую организацию и составляется акт. Затем назначается время визита их представителя и выдаётся разрешение на использование нового прибора.

Подключение однофазного электросчётчика — это довольно трудное мероприятие, требующее от мастера больших затрат времени и денежных средств. При правильном монтаже и соблюдении всех рекомендаций профессионалов можно ускорить процесс установки и избежать каких-либо проблем.

220v.guru

Подключение однофазного счетчика — Всё о электрике в доме

Как подключить однофазный электросчётчик своими руками?

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

  • плоскогубцы, бокорезы;
  • нож монтажный;
  • съёмник изоляции;
  • отвёртки;
  • отвёртка-индикатор;
  • дрель, перфоратор;
  • молоток;
  • стрелочный тестер или цифровой мультиметр;
  • медный монолитный провод;
  • дюбеля, шурупы.

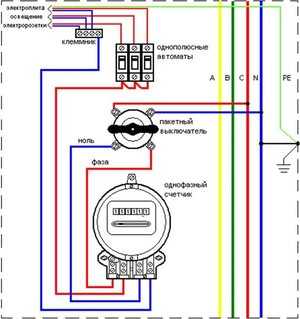

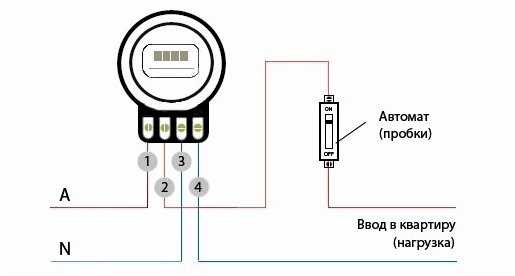

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

  • Во-первых. счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
  • Во-вторых. у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

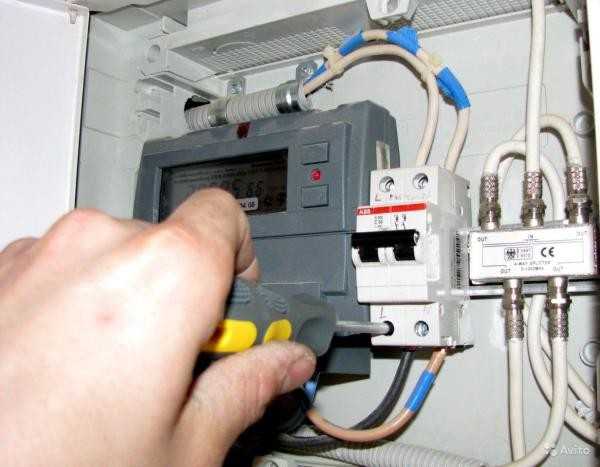

Монтаж и подключение счётчика

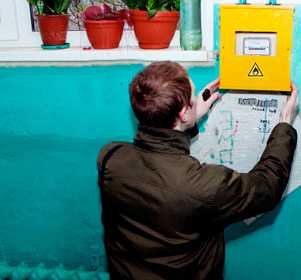

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

  • Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.

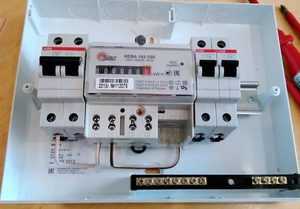

  • Следующий этап – это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
  • Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
  • После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

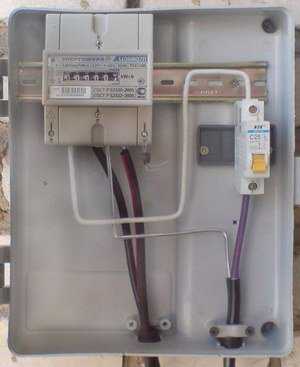

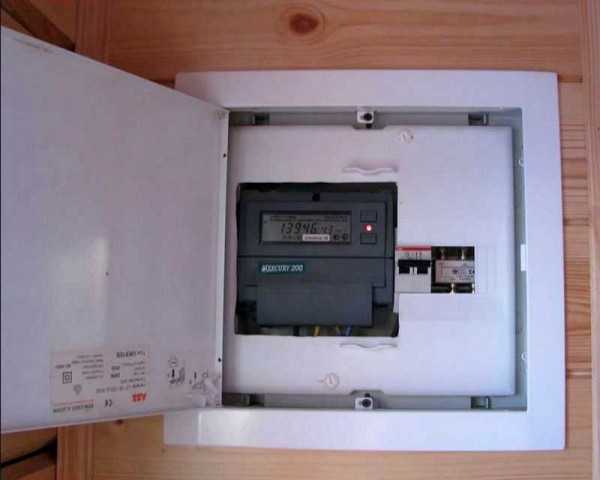

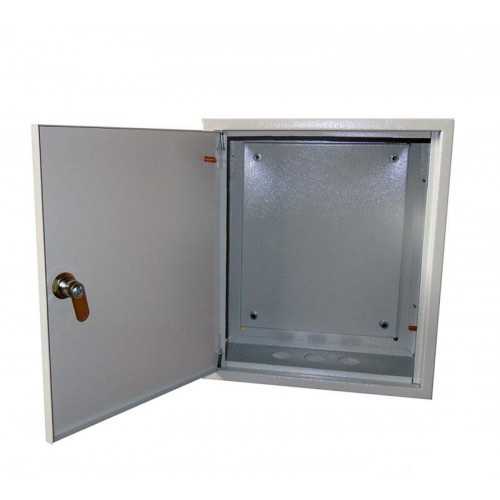

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

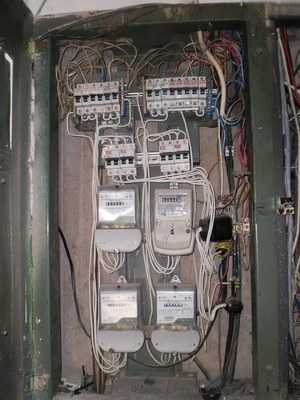

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

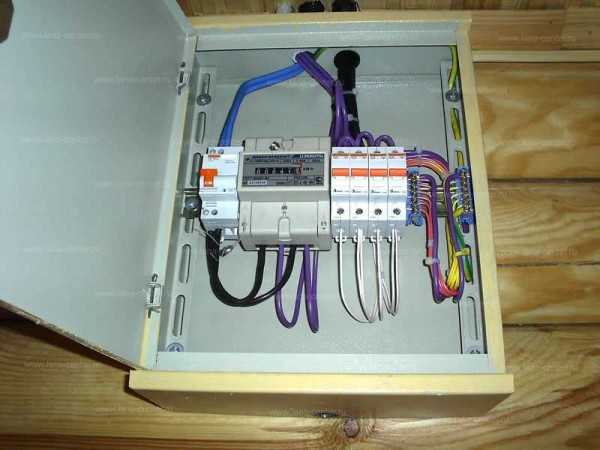

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

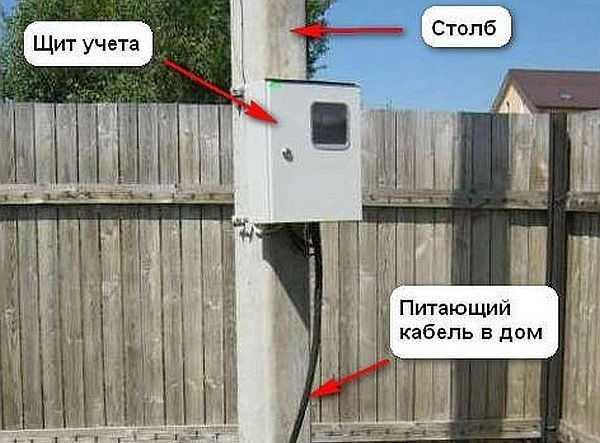

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

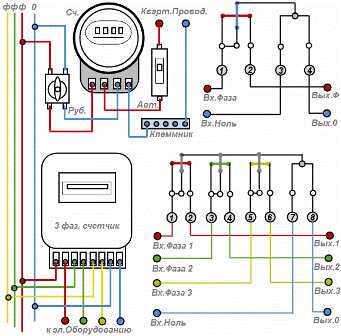

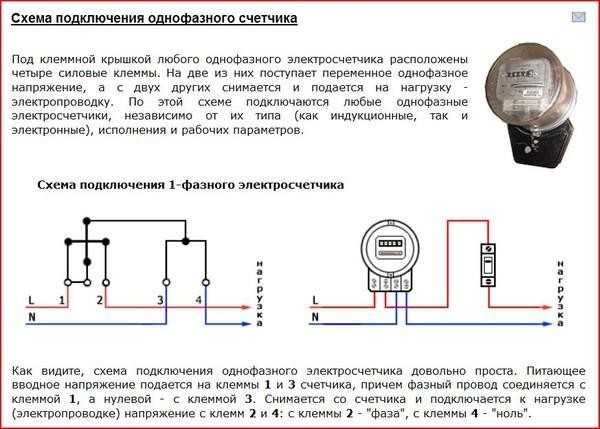

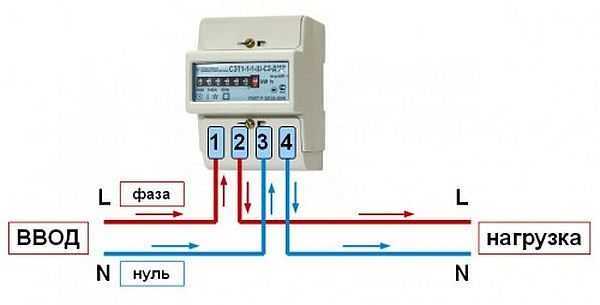

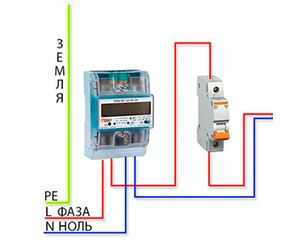

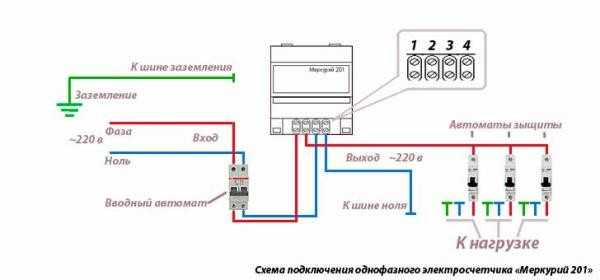

Схема подключения однофазного электросчетчика

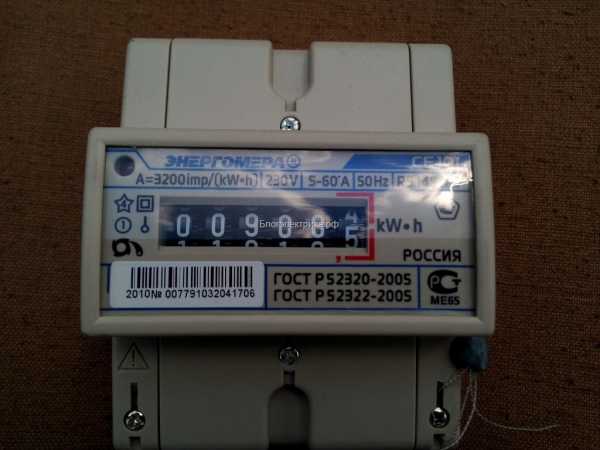

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

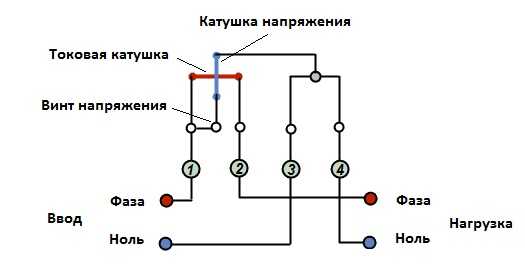

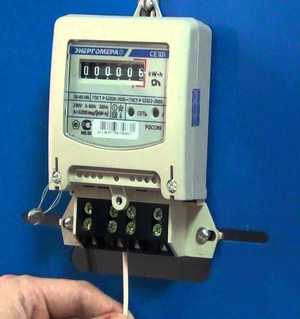

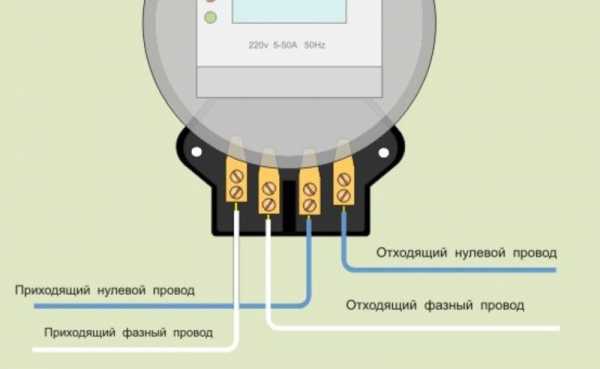

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

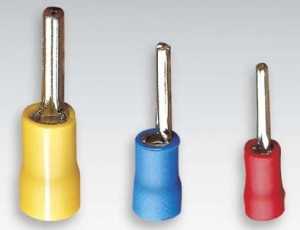

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

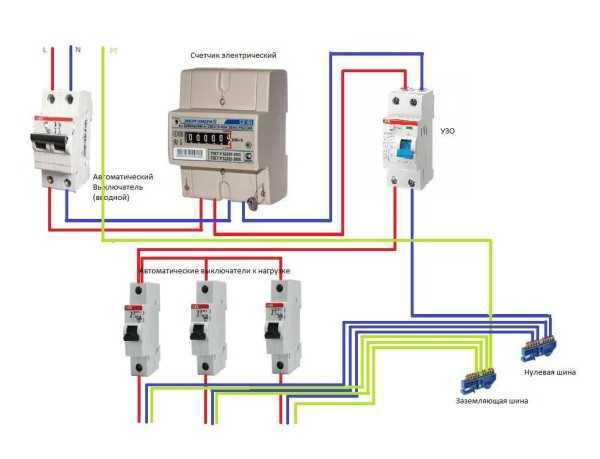

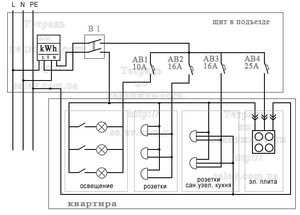

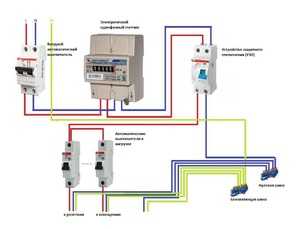

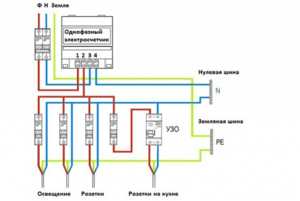

Схема подключения однофазного счетчика электроэнергии

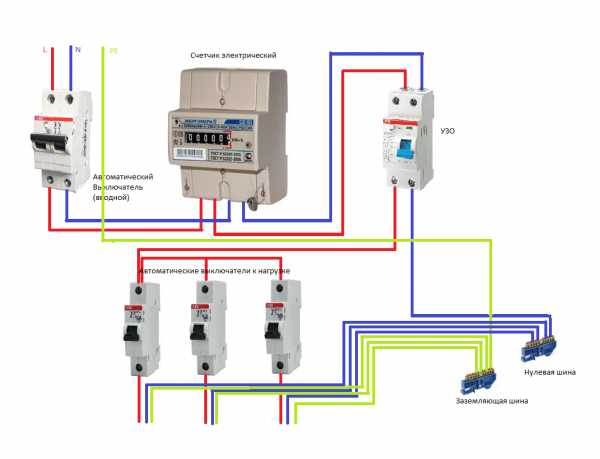

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

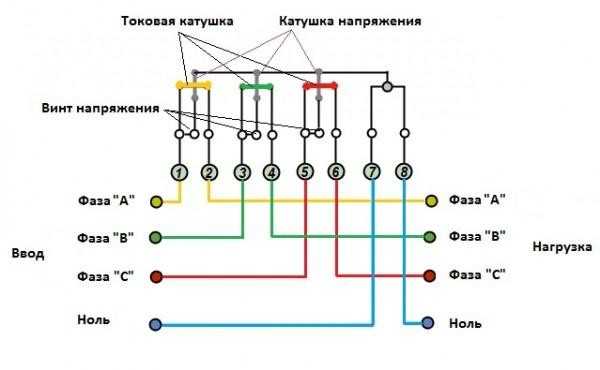

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

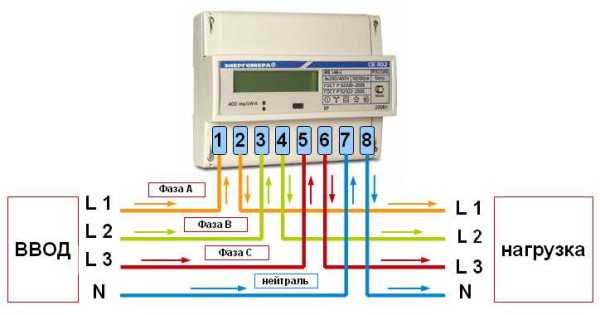

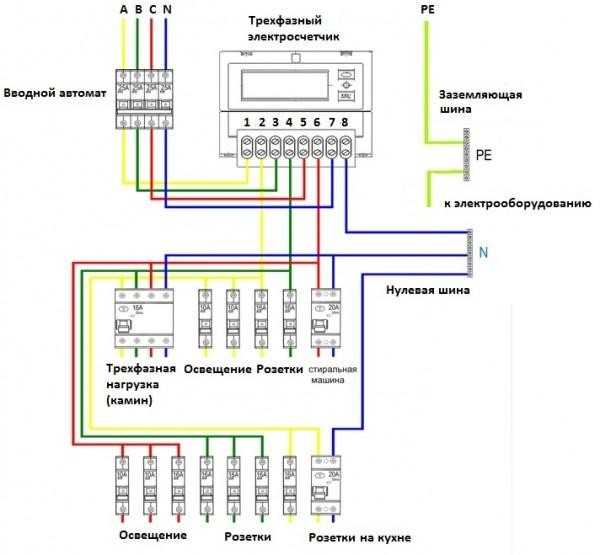

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

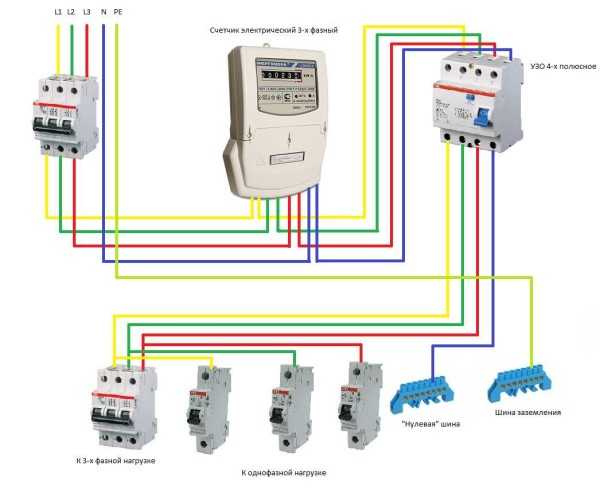

Схема подключения трехфазного счетчика

Схема подключения однофазного электрического счетчика: делаем всё правильно

Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.

Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет. Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами. Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.

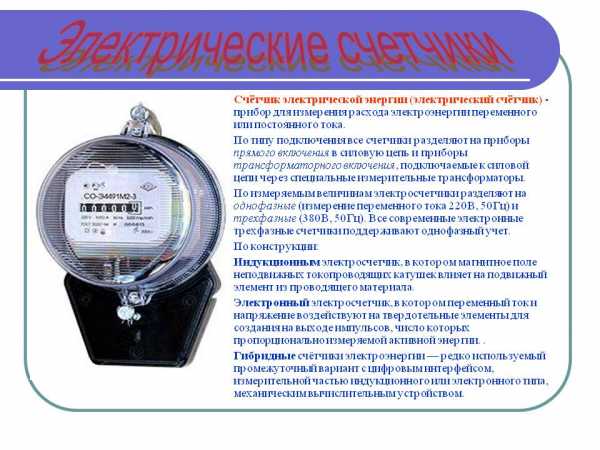

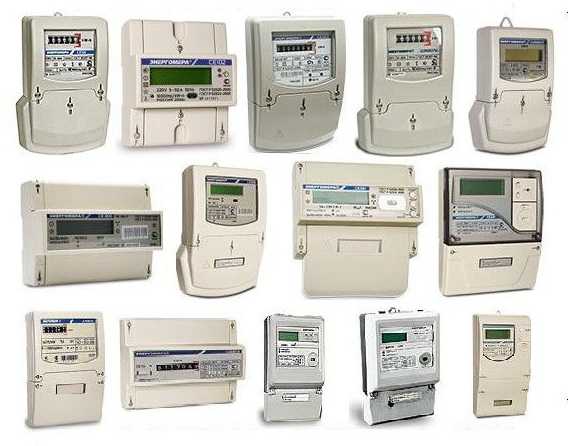

Типы и виды электрических счётчиков

Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:

    • Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
    • Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

    • Однофазные электросчетчики. которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.
    • Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

    • Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.
    • Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Какие есть преимущества у электронных устройств перед индукционными?

Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

    • Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.
    • Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.
    • Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.
    • Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.
    • Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.
    • Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.
    • Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.
    • Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием .
    • Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

    • Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.
    • Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
    • Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.
    • Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.
    • Количество тарифов указывает на то, по скольким тарифам может работать счетчик.
    • Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.
    • Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.
    • Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.
    • Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

Рассмотрим непосредственно схему подключения

Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

    1. Клемма №1 предназначена для подключения фазного проводника сети.
    2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
    3. Клемма №3 предназначена для подключения нулевого провода сети.
    4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Разберёмся в тонкостях установки

Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

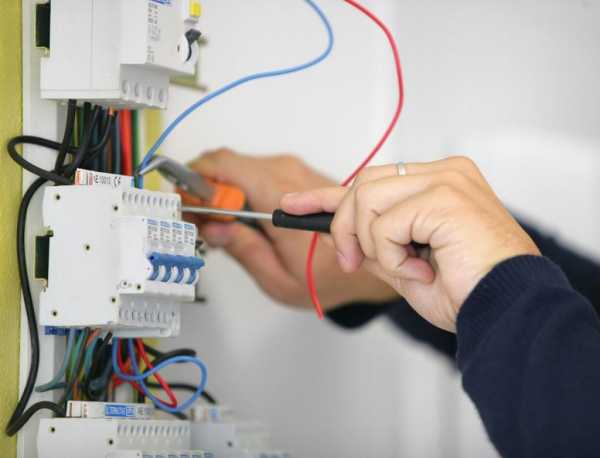

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Заключительный этап работ: опломбировка

Опломбировка – это обязательная процедура, которая производится представителем электроснабжающей организации. Только после этого договорные отношения о поставке электроэнергию могут вступить в законную силу.

Если счетчик смонтирован в подъездном щите, то пломбируется только клеммная крышка, а если в специальном боксе на улице, то может пломбироваться и весь бокс. При этом для потребителя есть возможность считывать показания счетчика и через специальную дверцу есть доступ к модульному коммутационному и защитному оборудованию.

Любая попытка несанкционированного доступа к клеммам электросчетчика автоматически считается нарушением и может повлечь за собой немалые штрафы. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

  • Современные электросчетчики – это сложные устройства, установка и обслуживание которых должно вестись только квалифицированными специалистами, имеющими допуск.
  • При возможности многотарифного учета лучше воспользоваться этой услугой, экономящей немалые средства, но тогда придется приобретать счетчики с возможностью такого учета.
  • Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.

Смотрим видео о монтаже и схеме подключения однофазного счетчика

Источники: http://aquagroup.ru/articles/kak-podklyuchit-odnofaznyy-elektroschyotchik-svoimi-rukami.html, http://stroychik.ru/elektrika/kak-podklyuchit-schetchik, http://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/odnofaznye/shema-podklyucheniya-1.html

electricremont.ru

Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

  • Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
  • Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

  • Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
  • Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

  • Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
  • В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
  • Если старого бокса нет, то придётся приобрести новый;
  • Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
  • В монтаже счётчика потребуется использование монтажного провода;
  • Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

  • Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
  • кусачки;
  • Плоскогубцы;
  • Съёмник изоляции;
  • Строительный нож;
  • Линейка;
  • Набор отвёрток;
  • Рулетка;
  • Строительный уровень;
  • Индикаторная отвёртка — понадобится для проверки наличия напряжения;
  • Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

  1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
  2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
  3. После первых двух шагов устанавливается электросчётчик;
  4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

  1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
  2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
  3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
    1. Ввод фазы к квартире от электросети;
    2. Выход фазы внутрь квартиры;
    3. Ввод нуля к квартире от электросети;
    4. Вывод нулевого изолятора внутрь квартиры.

bane.guru

Схема подключения и установка однофазного счетчика своими руками

При наличии знаний монтажной схемы разводки и правил монтажа, можно с лёгкостью установить электрический счетчик дома самостоятельно. Это необходимо при замене старого счетчика на новый во время ремонта либо при неисправности старого счетчика. Главное, во время установки однофазного счетчика придерживаться правил.

Как подключить однофазный счетчик описано ниже.

Рекомендации по установке счетчика электроэнергии:

  • Счетчик должен устанавливаться в помещении с минимальным уровнем влажности, при температуре от 0 до +40°C;
  • Если в помещении наблюдаются температуры ниже отметки 0°C, его следует дополнительно утеплить;
  • Электрический счетчик должен быть зафиксирован на деревянных, пластиковых либо металлических щитках.

Крепиться счетчик должен на расстоянии не менее чем 80-170 см от уровня пола, при этом угол наклона должен быть не более 1°. В таком положении генерируемые индукционные приборы будут показывать данные с максимальной точностью.

Устанавливаются автоматические выключатели, с их помощью легко проводить диагностику и ремонт прибора.

Комплектация однофазного электросчетчика


Для начала установки необходимо скомпоновать главные элементы электросчетчика. Такие как:

  • Медная контактная пластина- позволяет подключить до 10 кабелей;
  • Счётчик электроэнергии;
  • Разводка;
  • Саморезы из нержавейки;
  • DIN-рейка;

Для установки компонентов системы и автоматических выключателей следует отдельно приобрести пластиковые или деревянные боксы. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Установка автоматических предохранителей

Автоматическая двухполюсная система предохранения счетчика устанавливается перед его монтажом. При этом должны быть соблюдены все нормы и правила установки эксплуатации.

Функции предохранителей автоматов

  • Защита от коротких замыканий из-за большой нагрузки, которые могут спровоцировать возгорание проводки либо вывести из строя оборудование;
  • Облегчает работу с системой;
  • Контролирует уровень допустимой мощности.

Самым благоприятным местом установки автомата является щиток, находящийся внутри бокса. Допускается монтаж элемента с внешней стороны коробки.

Место установки предохранителя для частного дома выбирается в зависимости от доступа к нему работников органов надзора для опломбировки оборудования. Если доступ к счетчику невозможен по каким-то причинам, при наличии пломб из свинца и специальных наклеек автомат можно установить внутри помещения.

Выбор места для установки однофазного электрического счетчика



Принцип монтажных работ

При помощи трёхжильного кабеля ВВГнгП сечением 2,5 мм подключается защитный предохранитель. Провод кабеля защищен двойным слоем изоляции, состоящей из общей внешней обмотки и разноцветных элементов внутри. Подсоединение проводится с помощью цветов:

  • Зелёный или желтый провод – заземление;
  • Синий провод –ноль;
  • Чёрный провод — фаза.

Подключение двойной розетки к сети своими руками

С помощью клеммы ноль соединяется с фазой, заземление проводится отдельно на проходной элемент. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Лишнюю длину отрезают. Сняв второй слой изоляции кабеля, откручивают винты с нуля и фазы. После чего кабели вставляются в автомат. Слева подключают ноль, а с правой стороны фазу. По такой схеме подключаются и остальные кабели.

Когда проводка вставлена, закручивают винты. Необходимо проверить контакт каждого отдельного провода на подвижность. Это можно сделать, пошевелив проводами в разные стороны. Так как при установке используется кабель с тремя жилами, о заземлении также не стоит забывать.

Категорически нельзя заземлять устройство при помощи предохранителя. Для этого существует специальный проходной контакт. Он соединен с шиной из стали. Шина выполняет функцию вывода провода к точке подключения.

Если проходного контакта не имеется, отходящие и проходящие жилы плотно скручивают при помощи пассатижей. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты.

При правильном выполнении всех инструкций напряжение должно остаться только в тех контактах, которые по схеме расположены вверху. Кабели, которые отходят к самому оборудованию, которое применяется в помещении, подключаются после того, как удалена лишняя изоляция.

Установка однофазного счетчика электроэнергии

Порядок проведения монтажных работ:

  • При размещении составляющих элементов системы счетчика электроэнергии необходимо проверить правильно ли они будут располагаться. Следует учесть, что элементы должны ещё располагаться таким образом, чтобы не доставлять неудобства при обслуживании;
  • Для установки счетчика вместе с DIN -рейкой, необходимо выполнить разметку, которая позволит определить место монтажа. Затем все элементы устанавливаются с помощью элементов крепления.
  • Автоматика вставляется в рейку, а затем крепиться с помощью щелчка.

После подготовки оборудования к установке можно приступать к разводке своими руками. При этом всё нужно делать чётко по схеме.

Схема подключения однофазного счётчика

На автоматические предохранители оборудования, которое установлено в доме, для начала выводят фазу. Рассмотрим подробнее подключение каждого из проводов трёхжильного кабеля ВВГнгП, состоящего из фазы, нуля и заземления.

Подключение фазы

По цвету оболочки нужно определить фазу. Как правило, она находится в проводе с желто-зелёной оболочкой. Внешнюю оболочку необходимо удалить приблизительно на 20 мм и соединить провод с клеммой. Соединение фиксируется при помощи специальных элементов крепежа.

Провод должен быть протянут строго по горизонтали или по вертикали. Нельзя прокладывать кабель под углом.

Фидер зачищается приблизительно на 10 мм, затем автоматы подключаются к системе при помощи перемычек П-образной формы. Перед подключением окончания всех проводов нужно зачистить. Провода должны располагаться на небольшом расстоянии друг от друга и не соприкасаться. Если это условие не будет учтено возможен перегрев проводов.

Подключение нуля

После того, как фаза была подключена, приступают к подключению нуля. Для этого нужен провод в синей оболочке. Измерив отрезок нужной длины, нужно зачистить клеммы. Обычно это 1-я клемма справа или 4-я слева. Затем необходимо подключить фидеры нуля с двух сторон, предварительно зачистив провода.

После подключения счетчика электроэнергии, на стене монтируется щиток. Следует выбрать участок для установки, затем сделать отверстия для крепления на этом участке. Крепится элемент при помощи саморезов.

Подключение заземления

После выполнения разводки проводится заземление. При использовании щитков из металла, применяют схему заземления:

  • Счетчик;
  • Щитовой бокс;
  • Контактная пластина.

Если при работе используются диэлектрические материалы, заземление проводится на пластину, изготовленную из меди.

Установка трёхфазного электрического счетчика

Такое оборудование разрешено подключать в доме только при наличии разрешения органов энергонадзора, которые, в свою очередь, должны тщательно проверить и опломбировать счетчик электроэнергии.

Трёхфазный счётчик необходим при потреблении электроэнергии свыше 10 кВт. В частном доме, как правило, устанавливаются однофазные электросчетчики, а в квартирах трёхфазные. Трехфазный счетчик выдает напряжение 220/380В.

Установка трёхфазного электрического счетчика своими руками

С помощью данного вида счетчика электроэнергии можно обезопасить эксплуатируемые приборы от перепадов напряжения в сети. Таким образом, можно продлить работоспособность электроприборов, предотвратив их сгорание. Подключение может выполняться косвенно и напрямую. При наличии перепадов напряжения и перегруженности сети, на которой используется трансформатор, счетчик устанавливается по косвенной схеме.

Схема монтажных работ

Для установки трёхфазного электрического счетчика необходимы платформа и щиток, который крепится при помощи трёх винтов. Крепится оборудование так же, как и однофазные электросчётчики. Отличается лишь схема подключения к сети. При подключении используется кабель с 5-ю жилами. Три жилы которого –фазы, ноль и заземление.

Схема подключения кабеля к электросчетчику:

  • Кабель заводится в щиток;
  • Фаза в оболочке желтого цвета подключается к первому контакту;
  • Фаза в оболочке зелёного цвета подключается к третьему контакту:
  • Фаза красного цвета соединяется с пятым контактом.

При наличии ошибок подключения, оборудование может работать неправильно, поэтому следует тщательно проверять подключение каждой из фаз.

С контактов номер 2, 4, 6 проводится электричество к оборудованию. Ноль должен быть подсоединен к контактам номер 7 и 8. Заземление должно быть крепко зафиксировано на шине, имея связь с нулем. Таким образом, можно предотвратить возникновение перенапряжения в сети.

При правильной установке трёхфазного электросчетчика нужно пригласить сотрудников энергонадзора, которые выполнят его подключение и опломбировку. Также они должны проверить правильность и надежность соединения.

При наличии вышеописанных знаний можно с легкостью установить электросчетчик своими руками, четко следуя правилам установки. Обязательно при монтаже следует соблюдать технику безопасности.

remontoni.guru

Установка электросчетчика своими руками — монтаж!

Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированные сотрудники, но при желании справиться с установкой электросчетчика можно своими руками. Главное – тщательно подготовиться к предстоящему мероприятию и сделать все в соответствии с инструкцией, т. к. при самостоятельной установке вся ответственность за выполняемые действия и возможные последствия будет лежать исключительно на вас.

Установка электросчетчика своими руками

Содержание пошаговой инструкции:

Виды счетчиков

В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

Виды счетчиков

Электронные счетчики электроэнергии

Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.

Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.

Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.

Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

Электрические счетчики

Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.

Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.

При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.

Пломбы на счетчике

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.

Законна ли самостоятельная установка электросчетчика?

Законна ли самостоятельная установка электросчетчика

С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.

В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

Электросчетчики

По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.

Схемы подключения электросчетчика

Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.

Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.

Подключение однофазного электросчетчика

Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.

Схема подключения электросчетчика (однофазного и трехфазного)

Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.

В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.

Видео — Как установить электросчетчик однофазный

Правила установки счетчика

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Правила установки счетчика

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.

Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.

Порядок подключения электросчетчика

Самостоятельная установка электросчетчика выполняется в несколько простых шагов.

Первый шаг. Подготовьте необходимые приспособления для установки, а именно:

  • электросчетчик;
  • абонентский защитный щиток;

    Электрический щит

  • монтажные принадлежности с предварительно изолированными рукоятками;
  • электропровода;
  • изоляторы;

    Изолятор шинный SM-25

  • гайки, крепежные винты;
  • DIN-рейки для фиксации элементов;

    DIN-рейки

  • указатель электрического напряжения;
  • выключатели.

Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.

Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.

Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.

Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.

Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.

Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.

Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированном магазине.

Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.

Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.

Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.

Одиннадцатый шаг. Отключите питание дома.

Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.

Как установить электросчетчик

На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.

Удачной работы!

Видео – Установка электросчетчика своими руками

svoimi-rykami.ru

Подключение электросчетчика своими руками — схемы, видео-инструкция, фото

Прибор, контролирующий потребление электроэнергии, необходим в первую очередь для энергоснабжающей организации, а уже во вторую очередь потребителю. Поэтому перед тем как провести подключение электросчетчика своими руками, необходимо ознакомиться с некоторыми требованиями, предъявляемыми этому процессу.

Итак, начнем с того, что самый простой вариант установки является прямое подключение. Для квартир и частных домов – это оптимальный вариант. Необходимо отметить, что, к примеру, городским квартирам по нормам выделяется 3 кВт потребляемой мощности. Если в квартире установлена электрическая варочная печь, тогда 7 кВт. Это приблизительно чуть больше 13 А. Именно по этой характеристике и необходимо делать выбор электросчетчика. Обычно этот параметр на счетчиках располагается в диапазоне: 5-15 А и 10-40 А. То есть, любой из них может быть смонтирован в квартире без дополнительной установки трансформатора тока.

Установка электросчетчика своими руками

Внимание! Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Кстати, схема подключения обычно находится на обратной стороне крышки клеммной разводки. Таким способом производитель обеспечивает гарантированное правильное подсоединение проводов.

Вторая позиция, на которую необходимо обратить внимание, это правила подключения электросчетчика. Как было сказано выше, этот прибор необходим энергоснабжающей организации, поэтому все действия, связанные с его установкой, должны производиться только в присутствии представителей данной организации. Поэтому когда вы своими руками производите монтаж и подключение обязательно вызывайте контролера.

  • Во-первых, подключение и монтаж связаны с определенными нормами и правилами, которые надо будет соблюдать. Требования здесь жесткие.
  • Во-вторых, в конце вам необходимо на руки получить акт приемки электросчетчика, который будет заполнен после опломбирования прибора. Для чего надо устанавливать пломбу? Цель одна – не дать возможности потребителю изменить схему подключения.

Если все эти действия не были проведены под контролем энергоснабжающей организации, то установленные вами счетчики электроэнергии не будут считаться прибором контроля. То есть, их показания не будут приниматься за отчетные. Такой счетчик будет расцениваться, как обычное электротехническое устройство, к примеру, как автомат или УЗО.

Схема подключения однофазного электрического счетчика

Вот схема данного подключения:

Схема подключения однофазного электросчетчика

На ней все прекрасно видно, куда и к какой клемме должны подсоединяться вводные провода и контуры нагрузки. Самое важное, необходимо понять, что фазный контур, по которому в квартиру и движется ток, должен обязательно проходить через катушку. Именно здесь будет производиться учет потребленной электроэнергии.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. В некоторых видах этих приборов клеммы расположены снизу. И здесь также первая клемма – это левая крайняя. Все остальные идут вправо по очередности. На схеме отчетливо видно, что ко второй клемме подсоединяется фазный провод нагрузки, который через автоматы будет протянут внутрь квартиры. С нулем точно также, только вводной провод необходимо будет подключить к третьей клемме, а нагрузочный к четвертой.

Внимание! В схеме подключения однофазного счетчика контроля электрического тока необходимо установить один общий автомат, с помощью которого можно будет отключить цепь для проведения ремонтных работ, связанных с некорректной работой электросчетчика или его полной заменой.

Как подключить трехфазный счетчик

Эта схема немного сложнее, но и с ней можно справиться, если внимательно рассмотреть и разобраться. Вот она:

Схема подключения трехфазного электросчетчика

Начнем с того, что существует несколько схем подключения, все зависит от вида электроустановки.

  1. Прямое подключение.
  2. Через токовый трансформатор.
  3. Через трансформаторы тока и напряжения.

По сути, все эти схемы идентичны, отличаются друг от друга они лишь использованием трансформаторов. Схема подключения квартиры, дома или дачи обычно производится напрямую. Такие приборы обычно ограничены по току и не превышают 100 А. Если появляется необходимость повысить данный показатель, тогда в схему устанавливается трансформатор.

В клеммной колодке трехфазного счетчика контроля электроэнергии восемь контактов. Они располагаются так же, как и в однофазном, то есть, слева направо. В принципе, все аналогично, только фаз в данном приборе не одна, а три.

Внимание! В схеме подключения трехфазного счетчика необходимо учитывать цветовую маркировку проводов. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом.

Поэтому давайте рассмотрим простую прямую схему с автоматами, вот она снизу:

Схема с автоматами
  • На входе установлен четырехполюсной автомат.
  • Сначала монтируется одна фаза, к примеру, желтая (см. схему). От вводного автомата к клемме номер один подводится желтый провод, который и соединяется к ней.
  • К клемме номер два также присоединяется желтый провод, который протягивается к однополюсному автомату. Последний является выключателем группы потребителей, которые будут подключены именно к этой фазе, обозначенной желтым цветом.

Все то же самое производится и с другими фазами: зеленый – вход через контакт три, выход через контакт четыре, красный вход – 5, выход – 6. Нулевой контур от входного автомата подсоединяется к клемме номер семь, а выходит через клемму номер восемь. Обратите внимание, что фазные провода могут по цвету меняться местами, а вот нулевой нет.

Заключение по теме

Сборка электрощита, где производится замена или установка электросчетчика, дело не самое простое. Здесь важно грамотно подойти к подсоединению проводов. Поэтому производители электрических счетчиков контроля на крышке клеммной колодки обязательно указывают схему подключения. Ее надо обязательно изучить и провести соединение именно по ней. Хотя вся информация, выданная нами в этой статье, полностью соответствует требованиям энергоснабжающих организаций, которые предъявляются к подключению электросчетчика своими руками.


onlineelektrik.ru

ПОДКЛЮЧЕНИЕ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА СВОИМИ РУКАМИ

Для регулировки и своевременного подсчета электроэнергии в начале 19 века стали использовать индивидуальные системы учета. Как правило, на больших предприятиях и частных участках, при подписании договора на получение электричества, без данного прибора не обойтись.

Подключение однофазного электросчетчика для учета израсходованной электроэнергии требует определенных знаний, которые помогут правильно подключить прибор к единой сети электроснабжения.

ВИДЫ ОДНОФАЗНЫХ СЧЕТЧИКОВ

Счетчик однофазный

Сегодня счетчики подразделяются на несколько типов измерения электромагнитных величин. Первое, что можно выделить: все устройства, подключающиеся напрямую в систему электропитания с использованием трансформаторного и автоматического переключателя, могут использоваться в бытовом и промышленном электроснабжении.

Группу «электросчетчик однофазный» можно разделить на две подгруппы.

  • Однотарифный.
  • Многотарифный.

Однотарифные устройства используются для учета потребляемого тока в двухпроводных сетях переменного напряжения. Помимо этого, при наличии специальной программы, они самостоятельно передают по линиям связи информативные данные на диспетчерский пункт информационно-измерительного компьютера. Но, как правило, этой опцией никто не пользуется.

Многотарифные аппараты ведут учет потребленной энергии при помощи специально настроенной программы. Устанавливается она индивидуально и зависит от области и региона использования. В некоторых областях возможно установить до 48 тарифов на одно устройство.

Рассмотрим несколько вариантов:

  • Двухтарифный – оплата начисляется в период пиковой и полупиковой активности. С 7.00 до 23.00 идет обычный тариф, который в некоторых случаях может оказаться дороже, чем у однотарифных устройств. Более выгодное время считается с 23.00 до 7.00, как правило, в это время тариф сокращается на 50 – 60 %, лучше узнать у обслуживающей организации.
  • Трехтарифный – в этом случае оплата начисляется по трем тарифам, с 7.00 до 10.00 и 17.00 до 21.00. Пиковое время считается с 10.00 до 17.00 и 21. до 23.00 в это время можно экономить, но, как правило, в обычное время стоимость электричества у таких устройств намного выше, чем у всех остальных.

ВИДЫ КОНСТРУКЦИЙ ЭЛЕКТРОСЧЕТЧИКОВ

Изначально аппараты подразделялись на три категории:

  1. Индукционные.
  2. Гибридные.
  3. Электронные.

Индукционные приборы – самый дешевый и качественный вид устройств электроучета. Но в последнее время из-за нескольких конструкционных недостатков (отсутствие дистанционного управления, высокая погрешность учета и однотарифность) снимаются с производства и заменяются на электронные.

Гибридные устройства – можно встретить на производственных предприятиях. Используют механизм индукционного и электронного типа, который вычисляет объем потребленной энергии механическим путем. Они неустойчивы и постепенно выходят из обихода, как несовременные.

Цифровые (электронные) приборы – самый распространенный и точный тип счетчиков. Они на порядок дороже, но требуют минимум знаний для их установки. Срок поверки составляет 16 лет, наивысший класс точности – №1.

Благодаря таким аппаратам возможен учет электроэнергии по нескольким тарифам, которые зависят от времени суток и погоды. Они более универсальны в монтаже и имеют наименьший уровень погрешности.

Кроме этого, с помощью дополнительной оснастки, монтаж электросчетчика можно совместить с установкой дистанционной программы для отправки сведений в местный пункт приема показаний.

Работа электронного электросчетчика выглядит следующим образом:

  • Переменный ток воздействует на твердотельные электроны элемента.
  • Создаются выходные импульсы, количество которых ровняется величине израсходованной на данный момент энергии, а значение выводится на электронный дисплей.

НЕОБХОДИМЫЕ КОМПЛЕКТУЮЩИЕ

После покупки электросчетчика следует уделить внимание дополнительной оснастке, без которой установка будет невозможна. Это могут быть щитки, в которых уже есть все необходимое, но если такового нет, следует приобрести следующие элементы для монтажа:

  • Счетчик.
  • Щиток – бокс деревянного, металлического или пластмассового исполнения, в котором есть специальные крепления для установки оснастки.
  • Переключатели и автоматы. Для домашних целей рекомендуется использовать одноклавишный 25- или 30-амперный автомат.
  • Металлические планки для монтажа. Чаще всего их называют – дин-рейка (металлическая пластина с перфорированной поверхностью, чаще всего встречается в оцинкованном виде).
  • Нулевая шина. Обычно используется медная пластина на 6-9 клемм. Встречается прямого и изогнутого исполнения, все будет зависеть от формы бокса. Для многотарифных счетчиков рекомендуется использовать пластину на 10 клемм.
  • Кабель. Для дома желательно использовать трехжильный, одна жила уйдет на заземляющий контакт. Установка электросчетчика на улице или в гараже может потребовать дополнительной изоляции выходящих контактов, поэтому рекомендуется дополнительно приобрести кабель-канал или термоизоляцию.
  • Саморезы или универсальные шурупы. Идеально подойдут саморезы типа г/д или г/м с параметрами 3,5*16, или 4,0*20.

При установке счетчика на улице рекомендуется использовать кабель – КГ или КГхл. Главным его отличием от других видов является высокая устойчивость к резкому перепаду температур. Обычные марки кабелей АВВГ и ВВГ при отрицательной температуре теряют свою эластичность и ломаются, что может привести к короткому замыканию и выходу из строя всей электрической сети.

Рекомендуемое сечение и количество жил – 2*2,5 или 3*2,5 при использовании заземления.

УЛИЧНЫЙ ЩИТ ДЛЯ ЭЛЕКТРОСЧЕТЧИКА

Не всегда установка электросчетчика требуется в квартире или в доме. В некоторых случаях он ставится в подъезде, а то и вовсе на улице. Уличная установка требует особого подхода и дополнительной защиты. С этим легко справится бокс, в который могут быть помещены все основные модули.

Все боксы имеют определенные характеристики. Ваш выбор будет зависеть от способа и места установки.

Рассмотрим самые распространенные:

  • Способ монтажа. Встраиваемый или навесной.
  • Количество отсеков для модулей: от 3 до 48.
  • Несколько вариантов защиты: IP31 и IP54. Какая степень подойдет для вашего случая лучше всего спросить у продавца-консультанта.
  • Закрытого или открытого типа. Ящик иногда оснащается окошком для легкого просмотра показаний.
  • Форма крепления счетчика. Есть три разновидности: однофазная, трехфазная, гибридная.
  • Материал. Самым популярным и надежным считается металлический щит для электросчетчика.

Подключение прибора в щитке должно выглядеть примерно так:

  • После приобретения всей оснастки необходимо провести предварительный замер и раскладку всего оборудования в боксе. Это делается для того, чтобы в момент монтажа не возникли дополнительные проблемы с нехваткой места. Основная компактность уличного щитка заключается в следующем: устройства раскладываются таким образом, чтобы в дальнейшем было достаточно места для его обслуживания.
  • Первой желательно установить дин-рейку и уже потом крепить все остальные элементы.
  • Автоматы и устройство учета электроэнергии крепятся на рейку с помощью специального крепления с защелкой.
  • В последнюю очередь наступает очередь разводки проводов.

Дальше рассмотрим вопрос, как собственноручно подключить электросчетчик на домашнем участке?

КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ

Однофазные счетчики подключаются к единой системе электроснабжения помещения. Без наличия этого устройства запрещается использование электро-потребляющих приборов. Для защиты всей сети, перед счетчиком рекомендуется устанавливать вводный автомат, который позволит обесточить сеть без отключения подводящей линии.

После электросчетчика также рекомендуется установить автоматический переключатель, он защитит отводящую сеть от короткого замыкания, которое может вывести прибор из строя.

Подключение однофазного электросчетчика своими руками

Монтаж устройства необходимо проводить после изучения всевозможных схем подключения. Индивидуальная схема подключения конкретно вашего счетчика располагается под клеммной крышкой, всего у него – 4 крепления для проводов.

  • Вход фазы.
  • Выход фазы.
  • Вход нулевого кабеля.
  • Выход нулевого кабеля.

Подключение однофазного электросчетчика своими руками

Верхняя схема дает ответ на вопрос, как правильно подключить электросчетчик в квартире. Здесь наглядно показано, что для лучшего контакта, провода питания вводного автомата необходимо зачистить на 1,5 см и подключить к 1 и 3 креплению на счетчике, выводящие контакты следует подключать только к 2 и 4 клемме.

По этой схеме можно подключить большую часть современных аппаратов учета электроэнергии. Стоит обратить внимание, что данная схема содержит телеметрический выход, такая система используется в торговых павильонах, загородных домах и гаражах. Она позволяет снять показания с помощью специальной программы, и если показания на табло не сойдутся с системным расчетом, может быть выписан крупный штраф.

sledcomspb.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
