Как подключить электросчетчик: схемы для трехфазных и однофазных приборов | Лампа Эксперт
Электрику и просто мастеру на все руки будет полезно знать о том, как подключаются электросчетчики при однофазном и трёхфазном электроснабжении. Это пригодится при сборке щита учета для замены старого или подключении к электроснабжению нового объекта.
Схема подключения однофазного электросчетчика
Несмотря на то что всё чаще люди подключают свои дома к трём фазам, еще у многих и сегодня остается однофазный ввод. Итак, начнем с того, что в электросчетчике, как и в любом устройстве для измерения мощности, есть катушка тока и катушка напряжения.
Катушка тока всегда подключается в разрыв фазного провода. Ноль подключается только к катушке напряжения. Соответственно в разрыв нуля ничего не подключено, а внутри счетчика между клеммами для его подключения установлена перемычка. На схеме вы можете видеть винт напряжения, он установлен во всех индукционных и некоторых моделях электронных счетчиков под клеммной крышкой и нужен для соединения первой клеммы с катушкой напряжения.
Выше приведена стандартная схема электросчетчика клеммы чередуются в следующем порядке:
- Вход фазы.
- Выход фазы.
- Вход нуля.
- Выход нуля.
Схема подключения трехфазного счетчика
Подключение трехфазного счетчика особо не отличается от однофазного, разве что в этом случае нужно присоединить не 4 провода, а 8. Порядок чередования клемм похож на предыдущий вариант:
- Вход фазы А.
- Выход фазы А.
- Вход фазы В.
- Выход фазы В.
- Вход фазы С.
- Выход фазы С.
- Вход нулевого проводника.
- Выход нулевого проводника.
Выше вы видите схему подключения трехфазного электросчетчика. Такое подключение называется «прямым» есть еще схема подключения через трансформаторы тока и подключение через трансформаторы тока и измерительные трансформаторы напряжения.
Для бытовых нужда используется схема прямого включения в цепь, но для учета электроэнергии предприятий, крупных магазинов или других объектов которые потребляют большую мощность используются трансформаторы тока. Это связано с тем, что большинство современных как трёхфазных так и однофазных электросчетчиков рассчитаны на измерение силы тока до 60 или до 100А. Поэтому мы не будем приводить эти схемы в пределах этой статьи.
На лицевой панели электросчетчика вы найдете надпись типа «10(100) А» это значит что его номинальный ток 10А, а максимальный 100А, это такой ток при котором он продолжает работать и учитывать электроэнергию в соответствии со своим классом точности.
Советы
Мы рассмотрели схемы подключения электросчетчиков для прямого измерения потребляемой электроэнергии, а если вам понравилась статья — подпишитесь на канал и напишите в комментариях хотите ли вы чтобы мы рассказали о трансформаторах тока и схеме подключения электросчетчика с их использованием.
Это помогает нашему каналу стать лучше.
Ну а в заключении статьи мы дадим несколько полезных советов при монтаже электрического счетчика.
- Защитный и рабочий ноль. При монтаже удостоверьтесь что в нагрузку уходит рабочий ноль (синий провод) и нигде не соединяется с корпусом электрощита, и не посажен ли он на РЕ-шину (заземление). Защитный проводник или, как его еще называют — заземление должен быть соединен с корпусом электрощита и подключен к РЕ-шине.
- В зависимости от системы заземления PEN-проводник от магистрали или ВЛЭП может либо соединяться с заземляющим проводником до счетчика (если у вас система заземления TN-C-S) или не соединяться с ним ни в какой из точек электропроводки (если у вас система заземления ТТ), вообще нигде. Это важно для вашей же безопасности и корректной работы аппаратов защиты.
- Если вы подключаете электросчетчик в подъездном электрощите удостоверьтесь что не перепутаны провода — фазы идут в вашу квартиру, а ноль подключен к вашей N-шине, а не соседской.
- Не снимайте изоляцию с жил на большую длину чем нужно для подсоединения к клеммнику, чтобы избежать коротких замыканий.
- Перед электросчетчиком должен быть установлен автоматический выключатель. Если у вас стоит пакетный выключатель — настоятельно рекомендуем его заменить.
- Если вы используете кабель или провод с многопроволочными жилами, то чтобы их зажать в клеммник жилу нужно залудить либо обжать наконечником НШВИ. Не обжимайте наконечники плоскогубцами — это не надёжно, жила может выскочить. Для этого подходит есть специальный инструмент — кримпер или, как его еще называют в народе «обжимка». В противном случае контакты ослабнут, будут греться и корпус счетчика начнет плавится.
Схема подключения электросчетчика: 5 рекомендаций по выбору
Как подключить электросчетчик: подготовка к работе
Сегодня старые модели счетчиков с вращающимся диском запрещено устанавливать на объектах. Такие счетчики сменились электронными регистраторами потребленной энергии, которые ведут двухтарифный учет.
Электронные приборы учета могут вести тарификацию по дневному и ночному тарифу, согласно договору, заключенному с организацией, при этом ночной тариф, начисляемый с 11 ночи до 7 утра, может быть почти вдвое меньше чем средняя ставка.
Однофазные счетчики могут быть двух видов: только электронные и электромеханические.
Оба типа работают по одному принципу подсчета импульсов, но отображают данные каждый по-своему. Электромеханические выводят показания через вращающиеся секции цифрами, а электронные показывают данные на жидкокристаллическом дисплее.
Для того чтобы верно выбрать устройство в квартиру или частный дом, можно последовать следующим рекомендациям
- Следует приобретать новый счетчик в специализированном магазине.
- В случае если приборный шкаф стоит на улице, то лучше приобрести электромеханический счетчик, так как зимой на электронном счетчике цифры могут не показываться, при этом, устройство продолжает вести учет.
- В здании установить можно любое устройство.
- Покупая аппарат, необходимо убедиться в том, что пломба на устройстве не повреждена.
- Также необходимо проверить, чтобы в тех. паспорте стояла печать с датой проверки счетчика.
Для сборки схемы подсоединения однофазного счетчика мощностью до 5 кВт, потребуются следующие материалы: электросчетчик, например, это может быть модель энергомера СЕ 101; вводный двухполюсный автомат, рассчитанный на ток 25 А; устройство защитного отключения, включающееся при токе утечки 300 в мА. Также понадобится синяя шина для разводки нулевой линии, желтая шина для заземления и автоматические однополюсные выключатели на 20 А на розетки и 10 А для освещения.
Техника: как подключить однофазный счетчик
Перед подключением счетчика, следует монтировать шкафчик на стену внутри или снаружи дома. Щиток нужно повесить на уровне выше 1,5 метра от пола в специально отведенном месте и прикрепить дюбелями.
Далее необходимо установить и подключить все устройства по следующей схеме
- Убедиться в том, что обесточена подающая линия.
- На DIN-рейки поставить счетчик и автоматы и зафиксировать их защелками. Устанавливать элементы следует вводным контактом кверху.
- Далее нулевую и заземляющую шину следует прикрутить к корпусу. Протянуть кабели питания и заземления внутрь, разделать концы и соединить их с главным автоматом и шинами, используя схему.
- Далее нужно снять крышку с щитка и подключить к ней провода по следующей схеме: фаза к первому и ноль от вводного автомата к третьему, фаза ко второму и нейтраль до УЗО к четвертому.
- Далее нужно развести фазный провод от УЗО до верхних контактов всех автоматических выключателей и подсоединить нулевой к шине.
Внимание! Указанная схема показывает расположение контактов для большинства счетчиков различного производства.
Но перед подключением прибора необходимо сверяться с инструкцией указанной в паспорте прибора, чтобы не сломать прибор после пуска, из-за неправильной установки.
Проводка должна быть проложена с соблюдением общепринятых обозначений проводов различными цветами.
Особенности: как подключить счетчик электроэнергии трехфазный
Трехфазный счетчик, подключаемый в частном доме, имеет тот же принцип установки, хотя и немного сложнее. Обычно ввод в помещение происходит посредством самонесущего изолированного провода, который состоит из алюминиевых жил с изоляцией для фаз и несущей нулевой. Однофазный провод имеет две жилы, трехфазный – четыре. Заранее выполненная маркировка, при установке счетчика своими руками, поможет не запутаться в дальнейшей работе.
Схема подключения электросчетчика:
- Снять напряжение, отключив автомат ввода. Для этого нужно проложить провод СИП по воздуху от линии передачи электроэнергии. В доме силовой ввод нужно проложить по гофрам или кабель-каналам.
- Затем нужно установить прибор и остальное оборудование. В соответствие с нагрузками необходимо установить одно, двух и более полосных автомата.
Чтобы не использовать УЗО можно и дифференциальные устройства. - Цветные провода нужно присоединить к 1,3,5,7 клемме прибора через соответствующий вводный автомат: фаза «А» – желтого цвета, «В» – зеленого, «С» – красного и «N» – синего.
- Аналогично нужно присоединить провода домашней сети разного цвета к 2, 4, 6, 8 клемме. Должно получиться что, провод внешней сети красного цвета будет подсоединен к клемме 1, а в доме этот же провод будет на клемме 2.
К УЗО цветные провода нуля и фаз нужно подключить, не нарушая последовательность.
Инструкция: как правильно подключить счетчик и автоматы
Подключить автоматы намного легче трехфазных счетчиков.
Для любого человека это не составит труда, главное следовать следующей инструкции:
- Автоматический выключатель необходимо закрепить в электрощите на ДИН-рейку, с помощью встроенного защелкивающегося устройства.
- Вставить в зажимы провода и зафиксировать специальными болтовыми контактами.
- Контакты следует затянуть надежно, но аккуратно, не повреждая корпус прибора, так как это может в будущем сместить внутренние элементы и привести к частым перегревам в процессе работы и дальнейшей поломке устройства.
- Далее необходимо подключить входное питание строго сверху автомата, а нагрузку или выход присоединить снизу.
- Перед подключением кабеля к контактным зажимам, его нужно освободить см. на 15 от внешнего слоя изоляции, добавив, таким образом, подвижности и гибкости. Внутри изоляцию снять можно до 1 см.
Подсоединять к автомату провода, с малым сечением или многожильными кабелями, необходимо пользоваться специальными наконечниками.

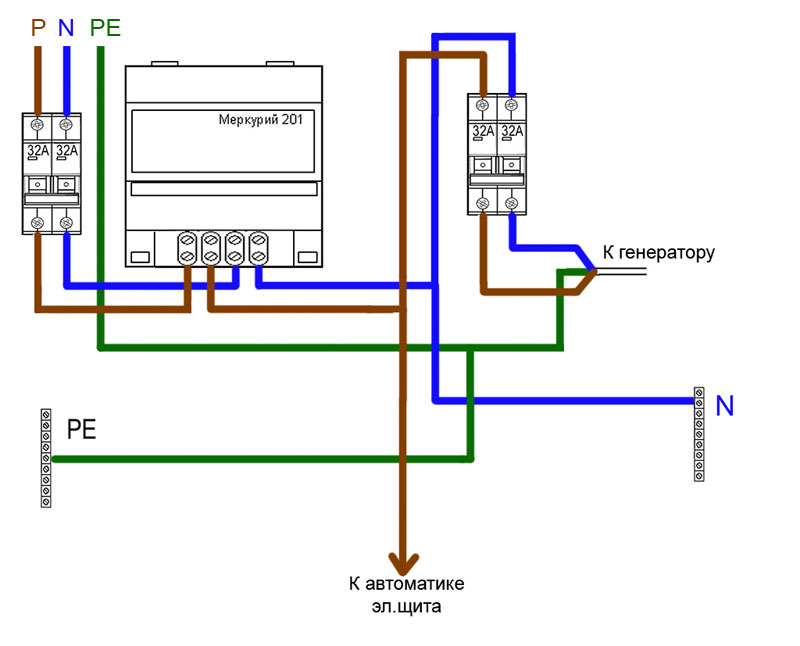

Как установить электросчетчик Меркурий-201 (видео)
Таким образом, разобравшись с основными принципами соединения с питанием и нагрузкой, вполне возможно правильно установить счетчик в помещении.
Посмотреть схему можно еще на обратной стороне крышки колодки клемм. Ее нужно тщательно изучить и произвести необходимые соединения.
Схема подключения электрического счетчика
Наглядная схема подключения однофазного электрического счетчика в стандартных электрощитах следующая:
Примечание: фаза «А» обозначена желтым цветом, фаза «В» — зеленым, фаза «С» — красным, нулевой провод «N» — синим цветом, заземляющий проводник «PЕ» — желто-зеленым. Вместо пакетного выключателя может быть установлен двухполюсный автомат. Схема подключения индукционного счетчика не отличается от схемы подключения электронного.
Наглядная схема подключения трехфазного электрического счетчика прямого включения в четырехпроводной сети напряжением 380 вольт:
Примечание: фаза «А» обозначена желтым цветом,
фаза «В» — зеленым, фаза «С» — красным, нулевой
провод «N» — синим цветом, заземляющий проводник «PЕ» — желто-зеленым.
Обязательно соблюдение прямого порядка чередования фаз напряжений на колодке зажимов счетчика. Определяется фазоуказателем или прибором ВАФ. Прямой порядок чередования фаз напряжений — АВС, ВСА, САВ (по часовой стрелке). Обратный порядок чередования фаз напряжений — АСВ, СВА, ВАС, создает дополнительную погрешность и вызывает самоход индукционного счетчика активной энергии. Счетчик реактивной энергии при обратном порядке чередования фаз напряжений и нагрузки вращается в обратную сторону.

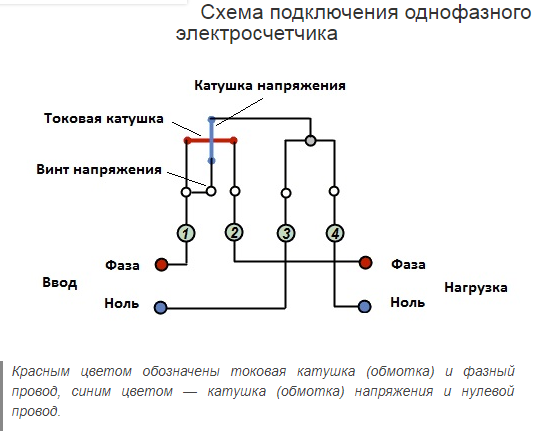

Схема однофазного индукционного электрического счетчика:
Примечание: фазный провод и токовая катушка обозначены красным цветом; нулевой провод и катушка напряжения обозначены синим цветом.
Схема соединений трехфазного индукционного счетчика прямого включения для четырехпроводной сети напряжением 380 вольт:
Примечание: фаза «А» обозначена желтым цветом, фаза «В» — зеленым, фаза «С» — красным, нулевой
провод «N» — синим цветом; L1, L2, L3 — токовые катушки; L4, L5, L6 — катушки напряжения; 2, 5, 8 — винт напряжения;
1, 3, 4, 6, 7, 9, 10, 11 — клеммы для подключения электропроводки к счетчику.
Все схемы подключения счетчиков Меркурий
Купить — Счетчики электроэнергииСхемы подключения счетчиков МЕРКУРИЙ к сети 230В
- Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока
- Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока
- Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
- Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
- Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью трех трансформаторов тока
- Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью двух трансформаторов тока
- Схема непосредственного подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT
- Схема подключения счетчика МЕРКУРИЙ 200
- Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 200
- Схема подключения счетчика МЕРКУРИЙ 201
- Схема подключения счетчика МЕРКУРИЙ 202, 202T
- Схема подключения счетчика МЕРКУРИЙ 203
- Схема непосредственного подключения счетчика МЕРКУРИЙ 233
- Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 233
- Схема непосредственного подключения к сети счетчика МЕРКУРИЙ 203.
2T - Схема для работы с PLC-модемом Mercury 203.2T
Схемы подключения счетчиков МЕРКУРИЙ к сети 57,7В
Схемы интерфейсных подключений счетчиков МЕРКУРИЙ
Схемы подключения счетчиков Меркурий к сети 230В
Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока
ВВЕРХ
Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока
ВВЕРХ
Схема непосредственного подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2
ВВЕРХ
Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью трех трансформаторов тока
ВВЕРХ
Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью двух трансформаторов тока
ВВЕРХ
Схема непосредственного подключения счетчиков Меркурий 231 AM, 231 AT
ВВЕРХ
Схема подключения счетчика Меркурий 200
ВВЕРХ
Назначение зажимов вспомогательных цепей счетчиков Меркурий 200
ВВЕРХ
Схема подключения счетчика Меркурий 201
ВВЕРХ
Схема подключения счетчика Меркурий 202, 202T
ВВЕРХ
Схема подключения счетчика Меркурий 203
Номинальное напряжение подаваемое на телеметрический выход = 12В, предельное = 24В.
Номинальная сила тока этого выхода = 10мА, предельная = 30мА.
ВВЕРХ
Схема непосредственного подключения счетчика Меркурий 233
ВВЕРХ
Назначение зажимов вспомогательных цепей счетчиков Меркурий 233
ВВЕРХ
Схема непосредственного подключения к сети счетчика Меркурий 203.2T
Примечания
- Номинальное напряжение, подаваемое на телеметрический выход, равно 12 В (предельное — 24 В). Номинальная сила тока этого выхода — 10 мА (предельная — 30 мА).
- В счётчиках с индексом «К» в условном обозначении контакты 13, 15 используются как выход отключения нагрузки.
- В счётчиках с индексом «Z» в условном обозначении контакт 15 используется для внешнего управления тарифами.
ВВЕРХ
Схема для работы с PLC-модемом Mercury 203.
2T
ВВЕРХ
Схемы подключения счетчиков Меркурий к сети 57,7В
Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью трех трансформаторов напряжения и двух трансформаторов тока.
ВВЕРХ
Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.
ВВЕРХ
Схема подключения счетчика Меркурий 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.
ВВЕРХ
Назначение зажимов вспомогательных цепей счетчиков Меркурий 230
ВВЕРХ
Схема подключения счетчика Меркурий 233 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.
ВВЕРХ
Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью трех трансформаторорв напряжения и двух трансформаторов тока.
ВВЕРХ
Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью двух трансформаторорв напряжения и двух трансформаторов тока.
ВВЕРХ
Схемы интерфейсных подключений счетчиков МЕРКУРИЙ
Схема подключения дополнительных счетчиков МЕРКУРИЙ, к счетчику GSM — коммуникатору.
ВВЕРХ
Схема подключения преобразователя МЕРКУРИЙ 221
ВВЕРХ
Схема подключения преобразователя интерфейсов USB-RF
ВВЕРХ
Подключение GSM — модема к персональному компьютеру
ВВЕРХ
Счетчик формы 4s Схема подключения
Счетчик формы 4s — это форма счетчика, используемая для измерения однофазных трехпроводных услуг.
Ниже приведена схема подключения счетчика формы 4s. Как всегда помните, что нет стандарта цветов в поле замера. Поэтому всегда используйте стандарт вашей компании в отношении цветового кода. Цвета здесь выбраны случайным образом, чтобы они отображались на рисунке.
Схема подключения счетчика формы 4s
Для схемы подключения счетчика формы 4s начнем снизу.Обратите внимание, что мы собираемся измерять однофазную трехпроводную сеть. У нас есть два фазных провода и нейтраль. Обратите внимание, что это тот же тип услуг, который вы найдете в большинстве домов. Отличие только в том, что он больше. Дома обычно измеряются с базой на 200 амперметров. Кроме того, все, что выше этого, обычно требует КТ.
Итак, у нас есть две фазы. Используя теорему Блонделя, мы знаем, что, поскольку у нас есть три провода, нам понадобится два трансформатора тока. Однако каждый ТТ установлен на другой фазе.Помните, что ориентация ТТ важна. Маркировка полярности должна быть обращена назад к стороне линии или трансформатору.
Отсюда и старая поговорка: «Поставь точку в банке».
Поднимаясь вверх по схеме от трансформаторов тока, мы видим провода X1 и X2 на каждом трансформаторе тока. Также важно отметить, что X1 подключается к клеммам гнезда счетчика, помеченным как «ток на входе», а X2 подключается обратно к нейтрали. Подключите их в обратном направлении, и счетчик не будет правильно регистрироваться.
Оставаясь в цепи ТТ переходим к токообратным клеммам.Эти провода соединяются обратно с нейтралью, чтобы создать обратный путь для тока.
Напряжения
После трассировки всех проводов тока мы трассируем провода напряжения. Обратите внимание, что в этом случае провода напряжения подключаются непосредственно к служебным проводам. Если бы мы использовали PT в этой службе, мы бы подключили провода напряжения к PT.
Какое напряжение следует ожидать в этой службе? Вы должны ожидать увидеть напряжение 240 В между каждой фазой. Также от каждой фазы к земле или нейтрали вы должны ожидать 120 В.
Теперь есть несколько странных сервисов 480v, которые используют этот сервис, так что имейте в виду.
Где мы обычно видим форму 4s?
Счетчик формы 4s рассчитан на работу с трансформатором, также известный как счетчик ТТ, и обычно устанавливается в больших жилых домах с током 400 ампер и выше.
Его также можно найти на крупных предприятиях с такими же требованиями. Также его можно встретить и на временных сервисах. Это могут быть услуги пилы или временные трейлеры для школ.
Схема подключения солнечной фотоэлектрической системы
Смотреть видео Применение счетчика энергии WiFi в солнечной фотоэлектрической системе
В качестве двунаправленного счетчика энергии Wi-Fi наш счетчик энергии WiFi идеально подходит для использования в солнечной фотоэлектрической системе.Благодаря двунаправленной функции он может измерять энергию «в сеть» или «из сети» всего на один метр. Измеритель может загружать измерения (напряжение, ток, активная мощность, активная энергия, частота.
..) в облако. Таким образом, вы можете легко отслеживать следующие KPI солнечной фотоэлектрической системы онлайн:
- энергия, вырабатываемая солнечным инвертором
- Энергия, поступающая в сеть (энергия, экспортируемая в сеть)
- Энергия из сети (энергия, импортируемая из сети)
- энергия прямого использования для собственных нужд
Мы представим схему подключения счетчиков энергии WiFi в солнечной фотоэлектрической системе.
Если вы хотите контролировать свою однофазную солнечную фотоэлектрическую систему, вы можете реализовать два варианта:
- Установите 2 однофазных счетчика энергии Wi-Fi (WEM3080) в солнечной фотоэлектрической системе;
- Установка 1 шт. трехфазных счетчиков энергии Wi-Fi (WEM3080T) в солнечной фотоэлектрической системе (рекомендуется)
2.1 Установка 2 шт. WEM3080
Как показано на рисунке ниже, в однофазной солнечной фотоэлектрической системе 2 шт. WEM3080 можно установить в двух местах (со стороны сети и со стороны солнечного инвертора) в соответствии с вашими фактическими требованиями и условиями:
Примечание:
Если вы хотите контролировать только импортируемую/экспортируемую энергию со стороны сети, вы можете установить только 1 шт. WEM3080 со стороны сети.
2.2 Установите 1 шт. WEM3080T (рекомендуется)
Как показано на рисунке ниже, в однофазной солнечной фотоэлектрической системе вы можете установить 1 шт. WEM3080T и закрепить ТТ в другом месте (со стороны сети и со стороны солнечного инвертора) в соответствии с вашими фактическими требованиями и условиями:
Мы рекомендуем этот вариант, поскольку данные полностью синхронизируются с интервалом загрузки в одну минуту.
Примечание:
Нет необходимости закреплять ТТ на стороне нагрузки, поскольку система может рассчитать общую мощность, потребляемую всеми нагрузками, по следующей формуле:
Мощность нагрузки = мощность инвертора – мощность подачи
3.
1 Установите 2 шт. WEM3080T
Как показано на рисунке ниже, в трехфазной солнечной фотоэлектрической системе вы можете установить 2PCS WEM3080T (трехфазный счетчик энергии WiFi)
Примечание:
Если вы хотите контролировать только импортируемую/экспортируемую энергию со стороны сети, вы можете установить только 1 шт. WEM3080T со стороны сети.
4.1 Установите 1 шт. WEM3080 + 1 шт. WEM3080T
Как показано на рисунке ниже, в трехфазной солнечной фотоэлектрической системе вы можете установить 1 шт. WEM3080 (однофазный счетчик энергии WiFi) и 1 шт. WEM3080T (трехфазный счетчик энергии WiFi).
Примечание:
Если вы хотите контролировать только импортируемую/экспортируемую энергию со стороны сети, вы можете установить только 1 шт. WEM3080T со стороны сети. WEM3080T может применяться в однофазной системе, двухфазной системе и трехфазной системе.
IAMMETER Видеоинструкции по мониторингу энергии
Обратите внимание, что эти обучающие видеоролики знакомят только с частью функций IAMMETER. Более подробные сведения см. в IAMMETER Docs
.Контролируйте свою солнечную фотоэлектрическую систему с помощью Home Assistant
Интеграция счетчика электроэнергии IAMMETER со сторонней платформой
Контролируйте свою солнечную фотоэлектрическую систему в облаке IAMMETER
Контролируйте потребление электроэнергии в облаке IAMMETER
Трехфазный четырехпроводной счетчик энергии Руководство пользователя
Трехфазный четырехпроводной счетчик
Введение
Это простой трехфазный четырехмодульный счетчик на DIN-рейку с прозрачным корпусом счетчика, который широко используется в системе дополнительного учета.Этот счетчик очень популярен во всем мире благодаря своему оригинальному внешнему виду, хорошему качеству и разумной цене.
Особенности и технические параметры
Особенности
- ЖК-дисплей с подсветкой;
- Внутренняя батарея для поддержки дисплея при отключении питания.
Технические параметры
Напряжение: 3*230/400 В
Ток: 3*5(80)A
Класс точности: 1,0 константа: LCD 6+2
Дисплей: s.2W, 10VA
Потребляемая мощность: 0.0041B
Метр может быть запущен и записан непрерывно на эталонном токе (см. Таблицу)
| Meter | Meter
| Коэффициент мощности | |||
| 1 | 2 | 3 | |||
| Direct Connect | 0.004ib | 0.05ib | 0,05ib | 0,01ib | 1 |
Рекомендуемый провод (для вашей ссылки )
| Safe , несущий емкость резиновой или пластиковой изоляционной проволоки (1) | |||||||||||||||
|
( мм ) | Номинальный поперечный сечение (MM2) | Безопасный грузоподъемность (А) | |||||||||||||
| BX | 90 053 B L L x | ||||||||||||||
| 1 | 2 0 | 18 | |||||||||||||
| 1,5 | 25 | 22 | |||||||||||||
| 1 * 1.76 | 2 . 5 5 | 33 | 25 330 | 23 4 | |||||||||||
| 4 | 42 | 4 | 40174 3 0 0 4 31 * 2 . 7 7 3 6 | 55 | 342 4 | 50174 40174 | 40 | 40 | 0 70054 * 1 . 33 | 10 | 80 | 55 | 75 | 55 | |
| 7 * 1,76 | 16 | 105 | 80 | 100 | 7 5 | ||||||||||
| 7 * 2 0,1 | 225 | 140 105 | 130 | 100 | |||||||||||
| 7 * 2 . 5 0 | 35 | 170 | 1 40 | 160 | 125 | ||||||||||
1 9 * 1. 8 | 3 50 | 225 | 170 | 2 05 | 150 | ||||||||||
| 1 9 * 2.1 4 | 75 | 280 | 225 | 2 55 | 185 | ||||||||||
| 1 9 * 2,50 | 95 | 340 | 280 | 320 | 240 | ||||||||||
| Система распределения электроэнергии переменного и постоянного тока менее 500 В.Температура для данных, перечисленных в приведенной выше таблице, составляет 35°C, что является безопасным значением несущей способности для провода с одинарным витком. | |||||||||||||||
1 3 3
Описание
Индикация силовой мощности
B Индикация мощности B фазы
C Индикация силовой фазы C
Дисплей
1 Размеры подключения диаграммы
Инструкция по установке
- Выберите стандартные DIN-рейки 35 мм (длину уточняйте сами), закрепите их в местах, ожидающих установки;
- Установите счетчик на верхнюю DIN-рейку, затем нажмите на зажим в нижней части счетчика, см.
1. После успешной установки нижней части счетчика на DIN-рейку отпустите зажим, чтобы убедиться, что счетчик полностью установлен, см. рис. 2 и рис. 3.
- Рис. 4 после установки
- Выполнение подключения в соответствии со схемой подключения, см. рис. 5;
- После подключения используйте свинцовую пломбу для пломбирования клеммной крышки, см. рис. 6
Инструкции по технике безопасности
Информация для вашей собственной безопасности
Данное руководство не содержит всех мер безопасности при эксплуатации данного оборудования ( модуль, устройство), так как особые условия эксплуатации, требования местных норм или правил могут потребовать дополнительных мер.Тем не менее, он содержит информацию, которую необходимо соблюдать для вашей личной безопасности и во избежание повреждения оборудования. Эта информация выделяется предупреждающим треугольником с восклицательным знаком или молнией в зависимости от серьезности предупреждения.
Предупреждение
Означает, что несоблюдение инструкции может привести к смерти, серьезным травмам или значительному материальному ущербу.
Осторожно
Означает, что опасность поражения электрическим током и несоблюдение необходимых мер предосторожности могут привести к смерти, серьезным травмам или значительному материальному ущербу.
Квалифицированный персонал
Установка и эксплуатация данного оборудования, описанного в данном руководстве, может выполняться только квалифицированным персоналом.
Квалифицированным персоналом в данном руководстве считаются только люди, уполномоченные на установку, подключение и использование данного оборудования и обладающие необходимыми знаниями о маркировке и заземлении электрического оборудования и цепей, а также умеющие делать это в соответствии со стандартами безопасности и нормативными требованиями.
Использование по назначению
Оборудование (устройство, модуль) может использоваться только для случаев применения, указанных в каталоге и руководстве пользователя, и только в сочетании с устройствами и компонентами, рекомендованными и одобренными Zhejinag Xintuo New Energy Co. , ООО
Исключение ответственности
Мы проверили содержание этой публикации и приложили все усилия, чтобы описания были максимально точными. Тем не менее, нельзя полностью исключить отклонения от описания, поэтому мы не несем никакой ответственности за любые ошибки или упущения в предоставленной информации. Данные в этом руководстве регулярно проверяются, и необходимые исправления будут включены в последующие издания. Если у вас есть какие-либо предложения, пожалуйста, сообщите нам об этом.
Возможны технические изменения без предварительного уведомления.
Авторские права
Авторские права Zhejinag Xintuo New Energy Co., Ltd, апрель 2016 г. Все права защищены.
Запрещается передавать или копировать этот документ, а также использовать или раскрывать его содержимое без нашего явного разрешения. Любое копирование является нарушением закона и подлежит уголовной и гражданской ответственности. Все права защищены, особенно в отношении заявленных или утвержденных патентов или зарегистрированных товарных знаков.
Общее предупреждение
После снятия упаковки убедитесь в целостности устройства.В случае сомнений не используйте оборудование и обратитесь к техническому персоналу.
Монтаж электроприборов должен производиться только квалифицированными электриками. Крайне важно соблюдать общепринятые меры безопасности.
В случае выхода из строя и/или неправильной работы устройства выключите его. Для любого ремонта обращайтесь только к техническому персоналу. Несоблюдение вышеуказанного может поставить под угрозу безопасность устройства.
Гарантия
Производитель отремонтирует или заменит продукцию при снятой свинцовой пломбе в течение 18 месяцев при обнаружении продукции, не соответствующей технической спецификации.
Руководство пользователя для трехфазного четырехпроводного счетчика электроэнергии – Загрузить [оптимизировано]
Руководство пользователя для трехфазного четырехпроводного счетчика энергии – Загрузить
Сопутствующие руководства/ресурсы
Принципиальная схема счетчика электроэнергии с предоплатой.
Контекст 1
… полностью Принципиальная схема показана ниже на рис. 2. Мощность измеряется счетчиком энергии по отношению ко времени и рассчитывается путем умножения сигналов напряжения и тока. ИС счетчика энергии генерирует импульсы в соответствии с реальным использованием мощности.Этот счетчик энергии рассчитывает 1кВтч для 3200 импульсов, поэтому оценивается как 3200имп/кВтч, и для каждого импульса будет мигать светодиод. К этому светодиоду подключена оптопара, поэтому оптопара будет переключаться всякий раз, когда светодиод мигает. Мы не можем напрямую подключить светодиод счетчика энергии к Arduino, потому что светодиод имеет аналоговые сигналы, в то время как мы питаем Arduino на цифровой стороне. Номер контакта (D8) Arduino подключен к переключающей стороне оптопары для обнаружения импульсов, поступающих от счетчика энергии.При появлении импульса от счетчика энергии оптопара переключается, вывод D8 Arduino определяет цифровой 0, в противном случае он не активен и находится в неопределенном состоянии.
Когда произойдет изменение состояния вывода с цифровой 1 на 0, будет отсчет 1 до данных. Мы подключили GSM-модуль к Arduino UNO. Контакты для передачи данных — это RX и TX, контакт RX Arduino соединен с контактом TX модуля GSM и наоборот. Перед подключением GSM-модуля к Arduino необходимо установить действующую SIM-карту в порт SIM-карты GSM-модуля.Все контакты заземления GND соединены вместе. Для переключения (ВКЛ/ВЫКЛ) питания используется реле. Мы не можем подключить Arduino напрямую к реле, потому что, поскольку Arduino имеет процессор ATMEGA328P, и его контакты могут подавать примерно 25 мА, контакты процессора имеют большое эффективное сопротивление, и высокое напряжение будет «падать» при увеличении потребляемого тока, а низкое напряжение будет расти при увеличении нагрузки. Выводы могут быть определенными с максимальным током короткого замыкания, но в этот момент высокий контакт будет подтягиваться к низкому уровню, а низкий вывод будет подтягиваться к высокому уровню, поэтому ток короткого замыкания имеет ограниченное применение.
Таким образом, реле подключается к Arduino через микросхему ULN2003 или драйвер реле, инструкции ВКЛ/ВЫКЛ отправляются драйверу реле с помощью Arduino, и он может включать/выключать реле. ЖК-дисплей также связан с цифровыми контактами Arduino (7, 6, 5, 4, 3, 2), на которых мы можем видеть, сколько единиц куплено, оставшиеся единицы и баланс и т. д. [7]. На рис. 3 показана блок-схема процессов, связанных с предоплаченным счетчиком энергии …
Контекст 2
… вся принципиальная схема показана ниже на рис.2. Мощность измеряется счетчиком энергии по времени и рассчитывается путем умножения сигналов напряжения и тока. ИС счетчика энергии генерирует импульсы в соответствии с реальным использованием мощности. Этот счетчик энергии рассчитывает 1кВтч для 3200 импульсов, поэтому оценивается как 3200имп/кВтч, и для каждого импульса будет мигать светодиод. К этому светодиоду подключена оптопара, поэтому оптопара будет переключаться всякий раз, когда светодиод мигает.
Мы не можем напрямую подключить светодиод счетчика энергии к Arduino, потому что светодиод имеет аналоговые сигналы, в то время как мы питаем Arduino на цифровой стороне.Номер контакта (D8) Arduino подключен к переключающей стороне оптопары для обнаружения импульсов, поступающих от счетчика энергии. При появлении импульса от счетчика энергии оптопара переключается, вывод D8 Arduino определяет цифровой 0, в противном случае он не активен и находится в неопределенном состоянии. Когда произойдет изменение состояния вывода с цифровой 1 на 0, будет отсчет 1 до данных. Мы подключили GSM-модуль к Arduino UNO. Контакты для передачи данных — это RX и TX, контакт RX Arduino соединен с контактом TX модуля GSM и наоборот.Перед подключением GSM-модуля к Arduino необходимо установить действующую SIM-карту в порт SIM-карты GSM-модуля. Все контакты заземления GND соединены вместе. Для переключения (ВКЛ/ВЫКЛ) питания используется реле. Мы не можем подключить Arduino напрямую к реле, потому что, поскольку Arduino имеет процессор ATMEGA328P, и его контакты могут подавать примерно 25 мА, контакты процессора имеют большое эффективное сопротивление, и высокое напряжение будет «падать» при увеличении потребляемого тока, а низкое напряжение будет расти при увеличении нагрузки.
Выводы могут быть определенными с максимальным током короткого замыкания, но в этот момент высокий контакт будет подтягиваться к низкому уровню, а низкий вывод будет подтягиваться к высокому уровню, поэтому ток короткого замыкания имеет ограниченное применение. Таким образом, реле подключается к Arduino через микросхему ULN2003 или драйвер реле, инструкции ВКЛ/ВЫКЛ отправляются драйверу реле с помощью Arduino, и он может включать/выключать реле. ЖК-дисплей также связан с цифровыми контактами Arduino (7, 6, 5, 4, 3, 2), на которых мы можем видеть, сколько единиц куплено, оставшиеся единицы и баланс и т. д.[7]. На рис. 3 показана блок-схема процессов, связанных с предоплаченным счетчиком энергии …
Контекст 4
… вся принципиальная схема показана ниже на рис. 2. Мощность измеряется счетчиком энергии относительно ко времени и рассчитывается путем умножения сигналов напряжения и тока. ИС счетчика энергии генерирует импульсы в соответствии с реальным использованием мощности.
Этот счетчик энергии рассчитывает 1кВтч для 3200 импульсов, таким образом оценивается как 3200имп/кВтч, и светодиод будет мигать каждый раз…
Контекст 5
… реле подключено к Arduino через микросхему ULN2003 или драйвер реле, инструкции ВКЛ/ВЫКЛ отправляются драйверу реле с помощью Arduino, и он может включать/выключать реле. ЖК-дисплей также связан с цифровыми контактами Arduino (7, 6, 5, 4, 3, 2), на которых мы можем видеть, сколько единиц куплено, оставшиеся единицы и баланс и т. д. [7]. На рис. 3 показана блок-схема процессов, задействованных в схеме предоплаченного счетчика энергии. …
Полное руководство по подключению трехфазного счетчика электроэнергии
В прошлый раз я писал об однофазной ЭМ проводке, а в этом посте я пишу о проводке трехфазного счетчика электроэнергии и схеме его подключения.Как вы знаете, мы используем два типа электроприборов в зависимости от номинального напряжения, в которых некоторые из них предназначены для одной фазы, а некоторые — для трехфазного, точно так же мы используем два типа счетчиков электроэнергии, в которых один для одной фазы и 2-й счетчик электроэнергии.
3 фаза. При однофазном питании в основном мы используем 110 или 220, а при трехфазном напряжении от 380 до 440 В.
В этом посте я пишу о подключении проводки трехфазного счетчика электроэнергии, что является слишком простым подключением проводки, а также его установка слишком проста, но только для профессионалов, потому что в однофазном источнике питания у нас есть одна нейтраль и одна фаза, а в трехфазном 4 провода система у нас есть 3 фазы, которые являются опасными более чем в два раза от однофазного источника питания.
Полное руководство по подключению трехфазного счетчика электроэнергии
Как вы знаете, мы используем разные цвета проводов для разных веществ и мест. Для одной фазы мы используем два цвета: красный и черный. Черный для нейтрали и красный для фазы или линии.Просто лизните это, мы используем красный, желтый, синий для трехфазной и красный желтый синий и черный для трехфазной четырехпроводной системы.
В однофазном счетчике кВтч у нас есть 4 клеммы, в которых первая для входящего фазного провода, который идет от главного распределительного столба, и 2-й для нейтрали, который также идет от главного распределительного столба, 3-й термический для исходящего N и последний для подключения фазы к нагрузке.
Как и в проводке однофазного счетчика электроэнергии, у нас есть 2 точки подключения для входящего и 2 точки подключения для исходящего, просто лизните это в 3-фазная проводка счетчика электроэнергии , у нас есть 4 точки подключения для входящего и 4 для исходящего соединения.
Для однофазной системы используется 2-жильный провод, для 3-фазной системы используется 3-жильный провод, а для трехфазной 4-проводной системы используется 4-жильный электрический кабель.
Поскольку мы знаем, что 3-фазный счетчик электроэнергии кВтч предназначен для трехфазной 4-проводной системы, поэтому для этого мы используем 4-жильный электрический кабель, однако на схеме я покажу одножильные кабели, по которым вы можете легко разобраться.
Схема подключения трех/трехфазного счетчика электроэнергии
На приведенной выше схеме показано, как подключить или установить трехфазный счетчик энергии. На приведенной выше диаграмме я показал кабель в одиночном сердечнике для вашего лучшего понимания, в реальной жизни мы повторно подключили 4-жильный электрический кабель для установки 3-фазного счетчика энергии.
На приведенной выше диаграмме я показал столб, от которого я получаю подключение к счетчику, а затем получаю подключение к нагрузке от EM.
Подключение проводки счетчика электроэнергии такое же, как показано на схеме.
На схеме, которую я показал, желтый и синий обозначают линии, а черный — нейтраль, и все кабели показаны одножильными, но в реальной жизни используйте 4-жильный или 4-жильный кабель для трехфазного счетчика электроэнергии. Если 4-жильный электрический кабель недоступен, вы также можете использовать одножильные или двухжильные кабели, но лучше всего использовать 4-жильный кабель.
Я надеюсь, что вы понимаете весь процесс подключения и установки трехфазного счетчика электроэнергии, и еще одна вещь заключается в том, что метод подключения аналогового и цифрового трехфазного счетчика энергии одинаков.
Схема подключения трехфазного счетчика. Установка и подключение трехфазного счетчика прямого подключения
Схема подключения трехфазного счетчика примерно такая же, как и в случае использования однофазного.
Любой дом или квартиру необходимо сдавать в эксплуатацию только после того, как будут установлены электросчетчики. Согласно нормативам, монтажные работы могут производить только лица, прошедшие обучение, и они должны иметь допуск к работам в электрических сетях до 1000 В.
Но это установка счетчика, что касается элементов крепления и подключения прибора учета непосредственно к нагрузкам, то эти манипуляции можно выполнять самостоятельно.Электрики должны только проверить всю систему электроснабжения, затем подключить счетчик к вводу, чтобы запустить всю электрику.
Основные требования при подключении
Все основные требования и особенности подключения указаны в ПУЭ. Но обязательно учитывайте следующие особенности:
- Счетчик должен быть установлен с максимальной защитой от действия погодных условий. Обязательно установите их в специальные короба из негорючих материалов.Ящик должен быть герметичным, если вы хотите установить его на улице, и иметь возможность управлять показаниями.
Перед индикатором должно быть прозрачное стекло. - Счетчик должен быть установлен на расстоянии 80-170 см от поверхности земли.
- Подключает электросчетчик только с помощью медных проводов. Их сечение должно соответствовать максимальному току нагрузки. Эти данные можно найти в технических характеристиках. Если речь идет о квартирах, то необходимо использовать провода сечением не менее 2.5 кв.мм. При однофазном максимальном токе 25 А. На сегодняшний день это очень маленькое значение, так как электроприборы имеют большую мощность.
- Не допускается использование неизолированных проводников, а также наличие различных ответвлений и скруток.
- При использовании трехфазных счетчиков следует проводить поверку не реже одного раза в год.
Где поставить счетчик в квартире?
Если счетчик устанавливается в многоквартирном доме, то место его установки полностью регламентируется существующим проектом.Его можно установить в квартире, в специальной панели или на лестничной площадке.
Рекомендовано
Настройки IPTV «Ростелеком». Каналы IPTV
Аналоговое ТВ постепенно уходит на второй план. Его место более быстрым темпом занимает бесплатный IPTV Ростелеком. И это действительно удобно, т.к. цифровые каналы лучше смотрятся из-за лучшего изображения, звука. Но для начала необходимо уточнить некоторые моменты….
IMEI: как поменять телефон самостоятельно
Если вам необходимо поменять IMEI на телефоне, в этой статье будет предоставлена полная и верная информация о том, что такое IMEI код, что такое это для, и как это изменить.Что такое IMEI вы Возможно уже сталкивались с этим понятием, значит знаете что…
Стиральная машина Bosch MAXX 4: инструкция по эксплуатации
Всем известный производитель Бош, прежде чем представить миру еще одну новинку, не только проводит множество тестов, но использует все доступные методы для обеспечения максимальной безопасности. Чтобы стиральная машина MAXX 4 радовала своего хозяина как можно дольше, комплект к ней.
..
И в том случае, если она установлена в квартире, желательно разместить ее как можно ближе к входной двери.Это намного проще, так как подключение нагрузки работает лучше. Кроме того, надзорному органу будет проще проверять показания.
Установка счетчика в частном доме
В том случае, если вы решили установить в частном доме электросчетчик, вы можете воспользоваться несколькими вариантами. Допускается установка счетчика на столбе — во дворе или рядом с ним.
Но лучше всего устанавливать в помещении, так как в этом случае погодные условия будут меньше на него влиять.Но если электроснабжение необходимо провести только на улице, можно произвести монтаж на стене, в герметичном коробе.
А вот автоматические выключатели, которые защищают разные группы потребителей, нужно устанавливать в другом ящике, размещенном внутри здания. Необходимо учитывать тот факт, что визуально были осмотрены все провода.
Для обеспечения возможности проведения работ непосредственно на электросчетчике необходимо установить автоматический выключатель или выключатель. Он должен быть опломбирован отдельно от счетчика.

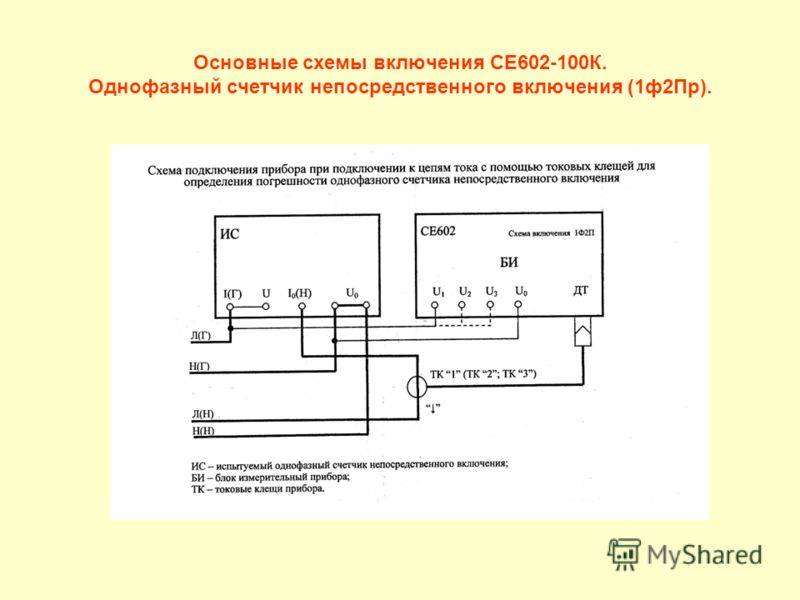

Схема подключения однофазных счетчиков
Счетчики электрические для бытовых 220 В бывают двух типов:
- Электронные.
- Механический.
Тип учета они могут быть:
- Один.
- По времени.
Разницы в однотарифном и двухтарифном подключении нет, схема подключения одинакова. Разница только во внутренних компонентах. Но для рядового потребителя эта «начинка» просто недоступна.
На клеммной колодке у любого однофазного счетчика есть две пары контактов. На этой же клеммной колодке можно увидеть подробную схему подключения. В целом схема подключения трехфазного счетчика «Меркурий» почти такая же, как и в случае с однофазным, только проводов больше.
Подключение
Согласно схеме, приведенной в клеммной колодке, порядок действий следующий:
- К контактам «1» и «2» необходимо провести фазы ввода силового кабеля и потребителей.
Сначала вы подключаете фазные провода нагрузки, а после — только вводные. - На контакты под номерами «3» и «4» нужно подключить нулевой провод. Причем контакт «3» нулевой от провода воды, а «4» снимается и идет к потребителям.
Схема подключения трехфазного электросчетчика немного отличается, будет рассмотрено ниже. С той лишь разницей, что чуть больше контакта.
Немного о проводах
Все соединения выполняются с использованием проводов, которые нужно зачистить не более чем на 2 см, Желательно обращаться к инструкции по установке, все эти данные в ней есть.В том случае, если используется жильный провод, необходимо на концах сделать специальные наконечники. Необходимо выбирать в соответствии с номинальным током и толщиной. Обязательно нужно их перелить специальными кусачками или пассатижами.
Зачищенный провод необходимо вставить до упора в отверстие, расположенное под землей с контактами. Обязательно смотрите, чтобы в клипсу не попал кусок изоляции.
Недопустимо, чтобы оголенный провод выглядывал из-под корпуса. Схема подключения трехфазного счетчика показана на рисунке ниже.
Соединения выполняются так же, как и с одной фазой.
Другими словами, общая длина оголенных проводов должна точно соблюдаться. На старых моделях электросчетчиков фиксация осуществляется с помощью одного винта, а на новых двух. Таким способом вы подключаете трехфазные счетчики. Особенности подключения прибора учета такие же, как и при однофазном.
В том случае, если вы устанавливаете новый счетчик, необходимо сначала затянуть самое дальнее крепление, а убедившись в его фиксации, полностью затянуть второе.Через десять минут нужно подтянуть контакты, так как медь может немного помяться.
Подключение трехфазного счетчика
Для электросети 380 вольт характерно наличие трех фаз, поэтому и приборы учета немного отличаются. Сразу бросается в глаза тот факт, что на электричестве гораздо большее количество контактов. Если обратить внимание на схему подключения, то окажется, что входы и выходы, а также нейтраль рядом.
Схема подключения электросчетчика выглядит так:
- Если фаза с буквой «И» подключена к первому контакту, то со второго ее снимают.
- Фаза «В» подключается к 3-му контакту и снимается с 4-го. Все правила и порядок подключения аналогичны описанным выше, но с большим количеством проводников. Сначала их нужно зачистить и выровнять, а затем установить разъемы и затянуть.
Обязательно на счетчик установить автоматический выключатель, который опломбирован. После прибора учета монтируется коробка с выключателями, с которых снимается напряжение, подаваемое на нагрузку. Желательно использовать устройство защитного отключения, которое не допустит поражения электрическим током.
Отличия трехфазного счетчика от однофазного
Однофазные приборы допускают учет электроэнергии только при условии использования двухпроводной сети. Трехфазные приборы учета применяются в сетях 380 В 3-х и 4-х проводного типа.
Однофазная сеть часто используется для подключения частных домов, офисов, спальных районов. Другими словами, те потребители, у которых мощность не превышает 10 кВт. В некоторых случаях может потребоваться установка и подключение трехфазного счетчика прямого подключения.
И в этом случае необходимо производить заданную потребляемую мощность с однофазными счетчиками. У них есть главное преимущество — это простота конструкции, простота монтажа, а главное, они очень удобны в использовании.
Использование трех фаз в быту
Но проблема в том, что в быту используется много электроприборов большой мощности. Именно поэтому многие домовладельцы предпочитают переводить питание в трехфазную сеть. Если верить техническим условиям, то для подключения к сетям питание от 3 и 1 фазы примерно равно по мощности.
Но преимущество использования трехфазного питания заключается в том, что вы можете подключать различные электрические устройства напрямую, без…
Электрические символы — Лампы, Акустика, Индикаторы | Электрические символы — Вращающееся оборудование | Электрические символы — клеммы и разъемы
Библиотека векторных шаблонов «Трансформаторы и обмотки» содержит 29 условных обозначений элементов трансформаторов, обмоток, ответвителей, приборов учета, преобразователей, магнитопроводов, дросселей и вариометра.
Используйте его для разработки схем электромеханических устройств и электронных схем.
«Трансформатор — это электрическое устройство, которое передает энергию между двумя цепями посредством электромагнитной индукции. Трансформаторы могут использоваться для повышающего или понижающего преобразования напряжения, которое «преобразовывает» переменное напряжение с одного уровня напряжения на входе устройства. на другой уровень на выходных клеммах.Эта специальная функция трансформаторов может обеспечивать контроль заданных требований к уровню тока в качестве источника переменного тока или может использоваться для согласования импеданса между несогласованными электрическими цепями для осуществления передачи максимальной мощности между цепями.
Трансформатор чаще всего состоит из двух проволочных обмоток, намотанных на общий сердечник, чтобы создать сильную электромагнитную связь между обмотками. Материал сердечника часто представляет собой многослойный железный сердечник. Катушка, которая получает электрическую входную энергию, называется первичной обмоткой, а выходная катушка называется вторичной обмоткой.
Переменный электрический ток, протекающий через первичную обмотку (катушку) трансформатора, создает вокруг нее электромагнитное поле и переменный магнитный поток в сердечнике трансформатора.За счет электромагнитной индукции этот магнитный поток создает переменную электродвижущую силу во вторичной обмотке, в результате чего на выходных клеммах возникает напряжение. Если сопротивление нагрузки подключено к вторичной обмотке, ток протекает через вторичную обмотку, получая мощность от первичной обмотки и ее источника питания.» [Трансформатор. Википедия]
«Электромагнитная катушка (или просто «катушка») образуется, когда проводник наматывается на сердечник или образует катушку индуктивности или электромагнит.Когда электричество проходит через катушку, она генерирует магнитное поле. Один виток провода обычно называют витком или обмоткой, а катушка состоит из одного или нескольких витков. Для использования в электронной схеме электрические соединительные клеммы, называемые отводами, часто подключаются к катушке.
Катушки часто покрывают лаком или обматывают изоляционной лентой, чтобы обеспечить дополнительную изоляцию и закрепить их на месте. Готовый узел катушки с одним или несколькими наборами катушек и ответвлений часто называют обмотками.
Обмотки используются в трансформаторах, электродвигателях, катушках индуктивности, соленоидах, громкоговорителях и многих других устройствах». [Электромагнитная катушка. Википедия]
Пример формы «Элементы конструкции — трансформаторы и обмотки» был нарисован с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения «Электротехника» из раздела «Инженерия» в парке решений ConceptDraw.
Символы трансформаторов и обмоток
.
