Подключение счетчика старого: Схема подключения однофазного счетчика с УЗО и автоматами

Как поменять электросчетчик в квартире: замена старого счетчика

Я купил родителям квартиру в хрущевке и обнаружил, что в квартире стоит старый счетчик электроэнергии — черный, с крутящимся диском. Мне не нравится, как он выглядит на стене, и я сомневаюсь, что он точно считает. Хочу заменить счетчик, а заодно и разобраться со старой проводкой. Как мне сделать это правильно?

Иван

Иван, если у электросчетчика не истек срок эксплуатации или не подошел межповерочный интервал, а сам он не поврежден, сомневаться в показаниях нет причины.

Андрей Ненастьев

электромонтер

Профиль автора

Менять счетчик тоже необязательно: когда придет время, вам бесплатно поставят новый. При этом никуда ходить ни вам, ни родителям не придется. Но если хочется побыстрее, то это тоже возможно. Расскажу, куда обращаться, чтобы поменять электросчетчик.

Кто отвечает за счетчики

Самый простой способ понять, куда обращаться, — посмотреть в квитанции за электричество.

Там указаны все координаты.

Организации, которые отвечают за счетчик, также можно найти в интернете. На сайте Федеральной антимонопольной службы есть реестр гарантирующих поставщиков и зон их работы. Например, в Ульяновской области гарантирующий поставщик — «Ульяновскэнерго». Сетевая компания в этом регионе так и называется — «Ульяновская сетевая компания».

Гарантирующий поставщик и сетевая компания обязаны бесплатно менять старые электросчетчики.

Все о том, как жить в России

И взаимодействовать с УК и соседями — в нашей рассылке. Подпишитесь, чтобы не пропустить важные статьи

Когда нужно менять

Если вам исправно приходят счета за электричество, значит, у поставщика есть вся информация о счетчике: дата ввода в эксплуатацию, срок службы и поверки. Когда придет время, электрики сами позвонят и согласуют дату замены прибора учета. Поставщики редко прибегают к поверке старых счетчиков — обычно сразу меняют их на новые.

Даты изготовления счетчика и последней поверки указаны в паспорте прибора. Если паспорт утерян, информацию о годе изготовления можно найти на самом счетчике.

Этот счетчик сделан в 1969 году — об этом говорит надпись справа внизу. Фото: @chaga в ЖЖ

Еще на счетчике должна быть пломба. Она нужна для подтверждения, что в работу прибора никто не вмешивался. Если проводилась поверка, на пломбе будет указан ее год и квартал. Если поверки ни разу не было, пломба будет чистой. Еще на пломбе может быть указан год ввода счетчика в эксплуатацию, который обычно совпадает с годом изготовления прибора.

Некоторые поставщики электроэнергии указывают дату следующей поверки прямо в квитанциях На этом счетчике две пломбы: старая свинцовая и новая пластиковая. Снимать их самостоятельно запрещено. Фото: «Новосел» Расшифровка поверочного клейма. Источник: Unipro

Бывает, что срок службы прибора вышел или истек межповерочный интервал, а менять его никто не приходит. Дело в том, что у поставщиков существует очередь на замену приборов учета. Старых счетчиков много, и не всегда удается менять их быстро.

В такой ситуации нужно подождать — это законно — или сделать все платно при помощи стороннего подрядчика.

Как заменить счетчик самому

Собственник жилья может сам нанять электромонтажную организацию или мастера, который за деньги поменяет счетчик. Это будет быстрее, а еще появится возможность выбрать модель счетчика. Менять счетчики может любой электрик, лицензия на эту работу не требуется.

Замена счетчика частным электриком стоит от 500 до 1500 Р. Организации берут столько же

Перед тем как вызвать мастера, необходимо составить уведомление о намерении провести обоснованную замену прибора учета и направить его гарантирующему поставщику, если речь идет о квартире. Направить уведомление можно обычной или электронной почтой или по факсу.

Документ пишется в свободной форме. Например, так:

«В связи с приближением срока плановой поверки уведомляю о намерении самостоятельно заменить прибор учета электроэнергии по адресу: ул. Ленина, 110, кв. 11. Дата предполагаемой замены счетчика: 28. 03.2021».

Частные подрядчики могут менять счетчики, но не вправе их пломбировать. В квартиру все равно придется вызвать представителя гарантирующего поставщика, управляющей компании или ТСЖ. Во втором случае электрик УК или ТСЖ оформит документы и передаст их поставщику.

Старый счетчик и сорванную пломбу нужно сохранить до момента опломбирования нового прибора учета.

Для опломбирования потребуются:

Заявление о вводе индивидуального прибора учета в эксплуатацию. Бланки заявлений есть на сайтах гарантирующих поставщиков.
Паспорт счетчика.

Образец заявления о вводе в эксплуатацию индивидуального прибора учетаPDF, 111 КБ

Опломбировать приборы учета могут электрики гарантирующего поставщика, а еще управляющей компании или ТСЖ — без разницы, куда обращаться. Документы отправляют почтой, лично приносят в офис организации или фотографируют и отсылают по электронной почте. Потом нужно ждать звонка, чтобы согласовать время прихода электрика в квартиру.

Специалисты проверят схему подключения и составят акт о вводе счетчика в эксплуатацию. После этого новый счетчик считается рабочим — можно передавать показания каждый месяц.

Как не нарваться на мошенников

В крупных городах по квартирам ходят аферисты, которые рассказывают, что счетчики нужно срочно менять, и предлагают свои услуги. Стоимость замены прибора учета у таких подрядчиков в 5—10 раз выше рыночной. Полиция не может привлечь их за мошенничество, так как они действительно меняют счетчики, а жильцы сами подписывают договоры.

Часто жертвами мошенников становятся пожилые люди.

Помните, что менять электросчетчик нужно только в четырех случаях:

Истек или подходит к концу срок эксплуатации счетчика.
Истек или подходит к концу срок последней поверки.
На приборе есть трещины, сколы, другие серьезные повреждения.
Не читаются цифры с показаниями.

Во всех этих случаях заменить прибор учета можно бесплатно — через снабжающую организацию.

Что делать вам

Иван, в вашем случае лучше всего позвонить в снабжающую организацию и поинтересоваться, когда в вашем доме будет плановая замена старых счетчиков. Если срок службы счетчика истекает или подошел межповерочный интервал, стоит напомнить об этом сбытовикам.

Замена старой проводки в квартире возможна без вмешательства в узел учета. Электрики знают, как это сделать. Если решите только заменить проводку, сообщите подрядчику, что скоро будут менять счетчик, и специалисты спланируют подключение кабелей с учетом этого.

Если у вас есть вопрос о личных финансах, кредитной истории или семейном бюджете, пишите. На самые интересные вопросы ответим в журнале.

Как поставить однофазный счетчик. Схемы подключения трёхфазного электросчётчика, прямое и косвенное подключение. Инструментарий и расходные материалы для установки счетчика

Схема однофазного счетчика достаточно проста

. В данной статье я расскажу вам, как подключить однофазный счетчик.

Я уже писал ранее, как правильно выбрать . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию , инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации , в котором также будет указана схема однофазного счетчика;

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена ;

ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

клемма №1 – ввод фазы от внешней сети (к дому или квартире)
клемма №2 – выход фазы (внутрь дома или квартиры)
клемма №3 — ввод нуля от внешней сети (к дому или квартире)
клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию , управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф .

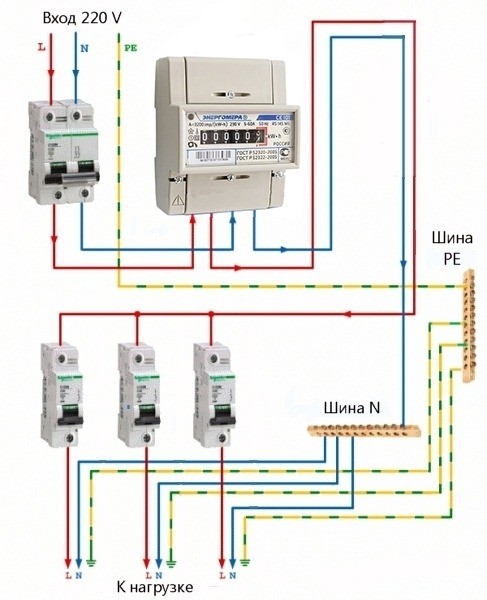

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

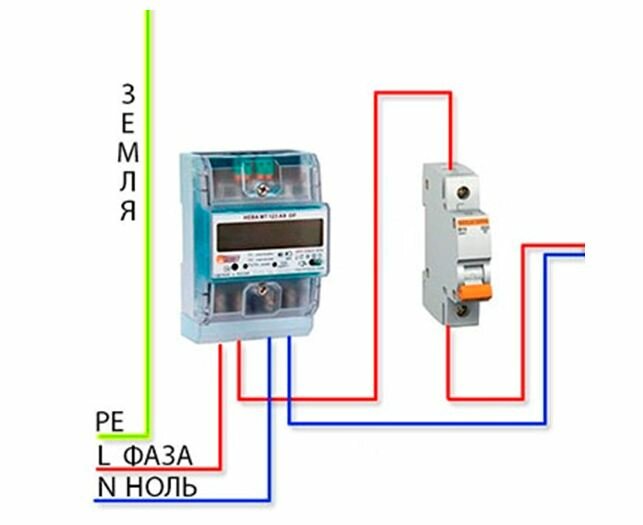

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Спасибо за внимание.

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт — это единица мощности, а час, понятное дело, — времени. Именно за израсходованные ватты мы и платим. Обратите внимание — не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты — потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

P = I х U

Практически все электросчетчики так и делают. Механические — при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные — используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном — не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

Механические;
Электронно-механические;
Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими . Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы . Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить . В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик — если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки . Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически — поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток — можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, — никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом — дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете — не суть важно, главное — крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять . Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты — автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту — «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя , поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке :

Входной фазный провод;
Выход фазы;
Входной нулевой провод;
Выход нуля.

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится — ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

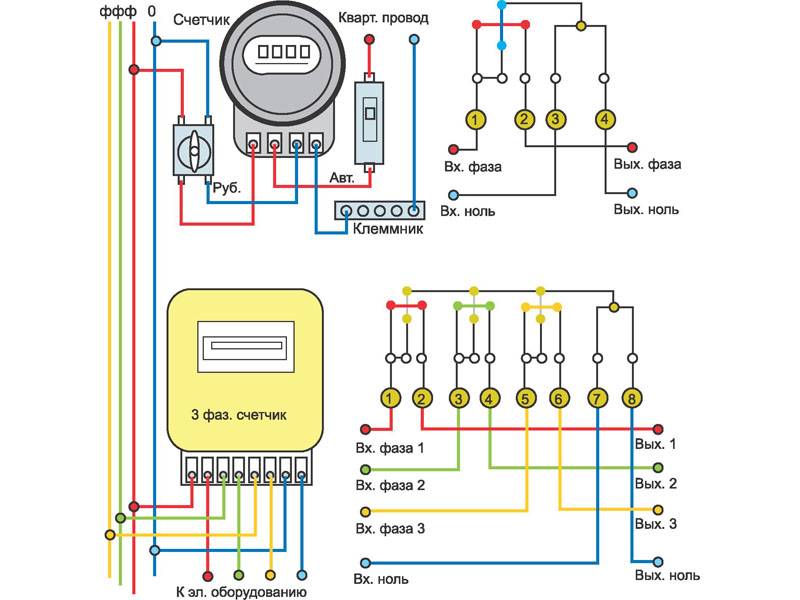

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

1, 2 — Вход/выход фаза А;
3, 4 — -//- В;
5,6 — -//- С;
7, 8 — Вход/выход ноля.

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Для учета потребляемой электроэнергии используются специальные приборы — электросчетчики. Подключение счетчика электроэнергии своими руками производится по определенным правилам.

Устройство и принцип действия электросчетчика

Принцип учета электроэнергии одинаков в приборах разного типа, но по своему устройству они делятся на индукционные и электронные.

Индукционный или электромеханический счетчик

В индукционных счетчиках находятся алюминиевый диск, который вращают две катушки:

напряжения, подключенная параллельно нагрузке и измеряющая напряжение сети;
токовая, включенная последовательно с нагрузкой.

Чем больше ток или напряжение, тем быстрее вращается алюминиевый диск, передающий через червячную передачу вращение на механическое цифровое табло. Для уменьшения инерции ращения диска внутри прибора находится постоянный магнит, притормаживающий его своим полем.

Путем различных манипуляций такие приборы учета можно заставить вращаться в обратную сторону. Поэтому электроснабжающие компании заменяют их новыми, электронными.

Устройство электронного прибора учета

Электронный счетчик электроэнергии преобразовывает измеряемую мощность в аналоговый сигнал и, в дальнейшем, в цифровой.

Основной частью этого прибора является микроконтроллер, ведущий учет потребленной электроэнергии. Он передает сигнал на жидкокристаллическое табло или электромеханический дисплей, а также в систему АСКУЭ (автоматизированная система контроля и учета электроэнергии).

Эти счетчики имеют встроенные защиты от обратного вращения, и антимагнитные пломбы.

Схемы подключения приборов учета электроэнергии

Подключение счетчика к сети зависит от числа фаз и измеряемых тока и напряжения и не зависит от конструкции этих устройств. Клеммники в этих аппаратах пломбируются контролерами энергосети.

Однофазные электросчетчики

Подсоединение однофазного счетчика производится через пломбируемый клеммник. При использовании трансформаторов тока или напряжения к нему подключаются вторичные обмотки трансформаторов. На клеммнике четыре клеммы:

приходящий фазный провод;
отходящая фаза;
приходящий нулевой провод;
отходящий ноль.

На следующем рисунке изображена схема подключения электросчетчика.

Как подключить трехфазный счетчик

Эти приборы конструктивно являются тремя однофазными счетчиками в одном корпусе.

В индукционных электросчетчиках находятся три алюминиевых диска на одной оси, а в электронных — общая плата.

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Аналогично однофазным счетчикам, они включаются напрямую или через трансформатор. В некоторых моделях нулевых клемм две. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.

Подключение трехфазного счетчика в частном доме производится по согласованию с электроснабжающей организацией.

Включение электросчетчиков через трансформаторы

При необходимости измерить мощность в сетях, ток или напряжение в которых превышают допустимые для используемых приборов учета, подключение счетчика производится через трансформаторы тока и напряжения.

Расчет потребленной электроэнергии производится умножением показаний счетчика на коэффициент трансформации.

Как правильно произвести монтаж электросчетчика

Монтаж и подключение приборов учета электроэнергии выполняется согласно главе 1.5 ПУЭ.

Срок госповерки

При приобретении электросчетчика и его установкой следует проверить наличие пломбы госповерки и ее дату. Эта пломба расположена на корпусе аппарата, в отличие от пломбы электрокомпании, расположенной на клеммнике.

Римскими цифрами указан квартал, а арабскими, на обратной стороне — год даты госповерки. Согласно ПУЭ, период между госповеркой и опломбировкой счетчика на месте установки должен быть не более года для 3-х фазного прибора и двух для однофазного. Был ли прибор в работе, значения не имеет.

Установка электросчетчика

Несмотря на то, что монтаж таких приборов разрешено выполнять на высоте от 0,8-1,7 метра, чаще всего он производится так, чтобы дисплей находился на уровне, удобном для снятия показаний и проверки целостности пломб.

Устанавливается прибор учета вертикально, с максимальным отклонением 1°. Это правило было установлено для индукционных счетчиков, точность показаний которых зависела от положения, но не было отменено с появлением электронных аппаратов, для которых это значения не имеет.

Если индукционному счетчику придать горизонтальное положение, то он останавливается. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора.

Основные требования

Основные правила монтажа и подключения приборов учета определяются п.п. 1.5.27-1.5.29 ПУЭ.

Согласно этим правилам, электросчетчик должен располагаться в месте, удобном как для владельцев домов, так и для инспекторов электрокомпании. Чаще всего он устанавливается в коридоре или у входной двери. Следует учитывать также внешние условия — температуру, влажность и другие. В многоэтажных домах советской постройки такие устройства располагались в щитке в подъезде.

Крепление приборов выполняется на жестком основании, в открытом или закрытом щитке, в электрошкафу или прямо на стене.

Как подключить счетчик электроэнергии в частном доме на улице

Правила установки электросчетчика в частном доме на улице не отличаются от правил внутридомового монтажа. Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Поэтому при наружной установке, согласно ПУЭ 1.5.27 щиток должен быть утепленным и с обогревом.

Кроме того, доступ к щитку будут иметь не только хозяева и проверяющие, но и посторонние лица. Несмотря на это, в некоторых случаях энергоснабжающие компании требуют производить монтаж щитка на улице. Это облегчает контроль за целостностью пломб и снятие показаний.

Многотарифные электросчетчики

Потребление электроэнергии неравномерное в разное время суток. Поэтому для того, чтобы уменьшить потребление электроэнергии в часы пиковой нагрузки электрокомпании предлагают установку двухтарифных электросчетчиков.

Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Это зависит от времени суток и настройки аппарата. Конкретные значения отличаются в разных регионах.

Двухзонный тариф:

днем с коэффициентом 1:1;
ночью, 23.00-7.00 коэффициент понижен.

Трехзонный тариф:

днем, 10.00-17. 00 и 21.00-23.00 коэффициент 1:1;
в часы пик, 7.00-10.00 и 17.00-23.00 коэффициент повышен;
ночью, в часы минимальной нагрузки, 23.00-7.00, энергия самая дешевая, с понижающим коэффициентом.

Такие приборы помогают уменьшить счет за потребленную энергию, особенно если включать мощные нагрузки, типа стиральной и посудомоечной машин или бойлера в часы самой дешевой электроэнергии.

Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Особенно эффективным является сочетание электроотопления и двухтарифного счетчика.

Подключить электросчетчик самостоятельно несложно. Важно соблюдать при этом все правила ПУЭ, иначе инспектор электрокомпании заставит переделать работу, что приведет к дополнительным расходам и потерям времени.

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;

Различают всего три вида трехфазных счетчиков

Счетчики прямого включения , которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их . Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

провод 1: желтый — вход, фаза А
провод 2: желтый — выход, фаза А
провод 3: зеленый — вход, фаза В
провод 4: зеленый — вход, фаза В
провод 5: красный — вход, фаза С
провод 6: красный — выход, фаза С
провод 7: синий — ноль, ввод
провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

значение номинальной частоты: 50Гц
значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

значение номинального-максимального тока: А, 5-10, 5-50, 5-100
максимальное значение полной мощности, потребляемой током: до 0,2ВА
включение: трансформаторное и непосредственное
регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций « «, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика.

Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т. д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Электричество на сегодня является основным источником энергии и используется практически в каждом доме. Но прежде чем подключиться к электросети, необходимо установить так называемый прибор учета – электросчетчик. Проще всего, конечно, сделать заявку в те же РЭС, по которой счетчик установят специалисты. Но заявка стоит денег, а весь монтаж можно провести и самостоятельно, поскольку схема подключения электросчетчика достаточно проста.

Классификация счетчиков электроэнергии

Прежде чем установить электросчетчик или заменить старую модель на новую, прибор нужно сначала выбрать и купить. Но чтобы сделать правильный выбор и не выбросить деньги на ветер, необходимо хорошо представлять, какие бывают электросчетчики и чем они отличаются друг от друга.

По принципу работы устройства делятся на три типа:

Функциональные возможности разных типов

Основными недостатками индукционных приборов считаются низкая точность и слабая защита от мошенничества (кражи электроэнергии). Кроме того, они боятся пыли, требуют строго вертикальной установки и нуждаются в частой поверке. Ввиду простоты конструкции изделия эти однотарифные и не имеют дистанционного управления, но зато механические электросчетчики надежны, долговечны – в них просто нечему ломаться – и стоят совсем недорого. На сегодняшний день индукционные приборы учета считаются устаревшими и их выпуск прекращен.

Полностью электронные и электронно-механические устройства хоть и стоят много дороже индукционных, но отличаются высокой точностью, надежной защитой от саботажа и широким функционалом. Они могут поддерживать несколько тарифов (до 4 и более), позволяют считывать показания дистанционно, работают в любом положении и не боятся вибрации.

Единственно, дисплей у электронного типа не выносит минусовых температур – он просто «тухнет». Именно по этой причине в холодных регионах и при установке на улице, неотапливаемых частных домах и гаражах специалисты рекомендуют пользоваться электронно-механическими моделями.

Электросчетчики всех типов выпускаются в одно- и трехфазном исполнении. Трехфазные устройства имеют тот же принцип работы, что и однофазные, и могут контролировать расход электрической энергии одновременно по всем трем фазам, хотя вполне работоспособны и в однофазных сетях.

Как подключить прибор учета самостоятельно

Установленный и подключенный многофазный электрический счетчик

А подключение его ненамного сложнее и требования к подключению те же: не попасть под напряжение, не перепутать провода и надежно закрепить устройство, защитив его от пыли и влаги:

Схема подключения трехфазного электросчетчика

Подключение электросчетчика с трансформаторами тока

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

Этот счетчик выдерживает максимальный ток в 7,5 А, а значит, и провода для его подключения нужно выбрать соответствующего сечения

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Включение в схему систем защиты

Электрический счетчик является всего лишь прибором учета и никакой защиты от нештатной ситуации не имеет. Он легко сгорит при перегрузке сети, не защитит оборудование при перенапряжении, не спасет людей при пробое изоляции и аварии оборудования. Именно поэтому все приборы учета дополняются теми или иными системами защиты. Основными и самыми необходимыми из них считаются:

Защита от тока утечки.
Защита по перегрузке.

Для выполнения первых задач служат так называемые дифференциальные выключатели или УЗО – Устройства Аварийного Отключения. Задачу по перегрузке решают обычные предохранители (пробки) или автоматические выключатели, именуемые в быту «автоматами». Изготавливаются они обычно как отдельные устройства, но нередко УЗО и автоматы совмещают в одном корпусе (дифференциальный автомат).

Автоматический выключатель (слева), УЗО и дифференциальный автомат

Подключить УЗО и автомат не сложнее, чем установить счетчик, но некоторые вопросы все же требуют разъяснения.

Где ставить автомат – до или после счетчика

В принципе и счетчику, и защитному устройству совершенно без разницы, в какой последовательности стоять. Если произойдет, к примеру, короткое замыкание, то ток перегрузки во всей линии будет одинаков. Важнее то, что автоматический выключатель тут же разорвет цепь, спасая саму линию и приборы, к ней подключенные.

Другое дело, что автоматом можно обесточить линию, расположенную за ним, вручную. Это бывает полезным, к примеру, при профилактических и ремонтных работах. Здесь, без сомнения, установка автомата перед электросчетчиком была бы более удобной, но далеко не все поставщики электроэнергии это приветствуют, опасаясь несанкционированного подключения. Поэтому прежде чем поставить выключатель перед прибором учета, поинтересуйтесь в ваших РЭС, можно ли так сделать.

Можно ли установить несколько автоматов

Не можно, а желательно. Это сделает пользование домовой сетью не только более безопасным, но и удобным. Если, к примеру, розетки и освещение заведены на разные автоматы, то при коротком замыкании, скажем, в электроплитке сработает лишь автомат, отвечающий за розетки. Это позволит пользоваться освещением при поиске неисправности .

Где поставить защиту от утечки

С УЗО, в принципе, ситуация та же, что и автоматами. Если, не дай бог, произойдет утечка, то УЗО великолепно сработает, будучи установленным как до, так и после электросчетчика. На практике же дифференциальные выключатели чаще ставят после приборов учета – ни у кого не нужно спрашивать разрешения на установку. Что касается установки нескольких дифвыключателей, каждый на свою линию, то и здесь нет никаких ограничений.

Ну а теперь самое время посмотреть, как подключить однофазный счетчик электроэнергии и автоматы защиты:

Схема включения счетчика и автоматов в однофазную сеть

Для трехфазных цепей схема будет почти та же. Единственное, для ее реализации вам понадобится оборудование, рассчитанное на многофазные сети:

Схема включения счетчика и автоматов в трехфазную сеть

Электрический счетчик – подключение, устройство, принцип работы

Электрический счетчик – это измерительный прибор, предназначенный для учета количества израсходованной потребителем электроэнергии. Измеряется потребляемая электрическая мощность в кВт×час или А×час.

По принципу действия и устройству электрические счетчики бывают: электромеханические, гибридные и электронные (статические), показан на фотографии.

Как самостоятельно выбрать счетчик для дома

Несмотря на кажущуюся сложность выбора для замены или установки нового электрического счетчика, домашнему электрику будет сделать это просто, если ознакомиться с основными критериями выбора.

Типы счетчиков по принципу работы

До недавних пор для учета расхода электроэнергии устанавливались только индукционные механические (электромеханические) счетчики. В них, потребляемый ток протекает через измерительную катушку медного провода, возбуждая магнитное поле. Это поле, воздействуя на диск, заставляет его вращаться со скоростью пропорциональной величине потребляемого тока. Через систему шестеренок вращательное движение передается на счетное устройство.

На смену электромеханическим счетчикам пришли гибридные, которые встречаются в двух конструктивных исполнениях: Индукционный электронный и Электронный механический.

В индукционном электронном счетчике, как и в механическом, имеется катушка, вращающая диск. Вращаясь, он воздействует на сенсор, который вырабатывает импульсы, поступающие на электронное устройство с цифровым дисплеем.

В электронном механическом счетчике все наоборот. Датчиком тока служит твердотельный элемент, как в статическом счетчике, а счетное устройство установлено механическое, как в индукционном счетчике.

В настоящее время вышеупомянутые счетчики вытесняются современными статическими счетчиками, не имеющие механических деталей. В качестве датчиков расхода электроэнергии в них применяется твердотельный электронный элемент, с которого сигнал подается на электронный блок с цифровым дисплеем.

Выбор счетчика по принципу работы

В таблице приведены основные технические характеристики счетчиков учета электрической энергии. Для установки в квартире или доме подойдет любой из них. Поэтому при выборе нужно исходить из объема и времени суток потребления электроэнергии.

Если в ночное время электроэнергия потребляется в незначительных объемах, то лучшим выбором будет Индукционный механический или Индукционный электронный счетчик, так как недорогой, надежный, долговечный и практически не потребуется нести затраты на его ремонт.

Стоит отметить, что индукционные счетчики, в отличии от электронных имеют меньшую чувствительность, и если ток потребления мал, например, включен только на зарядку сотовый телефон, то счетчик считать не будет.

Хотя Статические счетчики в два раза дороже и менее надежны, но если в ночное время суток потребляется более 30% электроэнергии, то они быстро себя окупают и дают хорошую экономию, так как в них заложена функция тарификации. Это когда есть возможность вести учет потребляемой электроэнергии в ночное и дневное время отдельно. Стоимость ночной электроэнергии существенно ниже.

Поставляющие электроэнергию компании тоже заинтересованы в установке статических электронных счетчиков по причине избыточных мощностей в ночное время и исключения снижения показаний индукционных счетчиков с помощью магнитов и укладкой в горизонтальное положение.

На основании вышеизложенного можно сделать вывод, что для частного жилья подойдет однофазный двухпроводный электрический счетчик любого принципа работы, рассчитанный на напряжение 220 В и ток 60 А (максимальная мощность определяется умножением величины тока на напряжение и составит 13,2 кВт).

Мощность потребления электроприборами

Теоретическую максимальную мощность, которая будет потребляться в случае включения одновременно всех электроприборов в квартире не сложно подсчитать по данным приведенной в таблице. Для этого нужно сложить мощности всех имеющихся электроприборов. Но такой случай маловероятен.

Для более точного расчета теоретической суммарной мощности потребления электроприборами ее нужно взять из этикеток или инструкций по эксплуатации на них. Мощность указывается в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Электрическая схема подключения

электрического однофазного счетчика

На чертеже изображена электрическая схема щитка и квартирой электропроводки. Электрический счетчик обычно устанавливается в электрическом щитке вместе с автоматическими выключателями и УЗО.

На однофазный счетчик электрическая энергия подается из электросети через щиток, установленный в подъезде дома. В щитке на каждую квартиру устанавливается отдельный автоматический выключатель и с него провода идут непосредственно на счетчик. Один провод называется фазой, второй – нулем, а третий – заземлением.

В квартирах и домах старой постройки электропроводка прокладывалась без заземляющего провода. Он непосредственно в работе электропроводки участие не принимает и предназначен исключительно для повышения безопасности при эксплуатации электроприборов.

Согласно ГОСТ Р 52320-2005 на корпусе счетчика рядом с клеммами для подключения проводов обязательно должна быть нанесена схема его подключения. На фотографии это табличка желтого цвета.

Согласно правил фазный провод L, идущий от электросети, подключается к первому (левому на фотографии) зажиму клеммы. А со второго подается в бытовую электропроводку. Третий и четвертый контакты клеммы соединены внутри счетчика между собой и предназначены для подключения нулевого провода N.

Трехфазный счетчик подключается по такому же принципу. На первый контакт подается фаза А, а со второго – снимается. На третий подается фаза В, а с четвертого выходит. На пятый подается фаза С, а с шестого снимается. Нулевой провод N подается и снимается соответственно с седьмого и восьмого контакта.

Внимание! Перед работой по замене или установке счетчика необходимо отключить подачу на него напряжения отключением автоматического выключателя в распределительном щитке на лестничной площадке и проверить отсутствие фазы на подводящих проводах с помощью индикатора фазы.

Устройство электросчетчика

У знакомого в счетчике перестал работать дисплей. Вызвал электрика и тот недолго думая, заменил счетчик новым. В результате мне для изучения устройства попал этот электроприбор.

Лицевая панель счетчика фиксировалась на трех защелках. После ее снятия открылась картина, как на фотографии. Вся электрическая схема счетчика собрана на печатной плате с двухсторонним монтажом. С лицевой стороны припаян дисплей, кнопки управления и батарейка типа CR2032 на напряжение 3 В, такие же устанавливаются в компьютерах. Батарейка необходима для сохранения настроек и показаний счетчика в случае пропадания электроэнергии.

Батарейка является узким местом в счетчике, так как срок ее годности составляет около 10 лет. Если она выйдет из строя, то настройки день-ночь и показания счетчика при пропадании электроэнергии обнулятся. Батарейка приварена к клеммам, которые впаяны в плату. Для замены батарейки придется заняться пайкой паяльником.

Печатная плата зафиксирована на четырех защелках и легко снимается. Все остальные элементы схемы распаяны на обратной стороне печатной платы. Пайки выполнены аккуратно, следов флюса нет. Качество изготовления счетчика Меркурий мне понравилось.

Измерительным датчиком потребляемой электроэнергии служит шунт, представляющий собой металлическую пластину с калиброванным сопротивлением очень малой величины. При протекании через шунт тока на нем, согласно Закона Ома, происходит падение напряжения, которое подается на микропроцессор.

Аналоговый сигнал микропроцессором преобразуется в цифровой, который запоминаются, и текущие показания потребленной электроэнергии выводятся на дисплей. На фотографии шунт имеет цвет меди.

Решил попробовать отремонтировать счетчик. Измерял величину напряжения на выводах электролитического конденсатора блока питания, оно составило 3,5 В. С учетом установленного конденсатора на 25 В, напряжение явно было ниже нормы.

Блок питания имеет бестрансформаторную схему на токоограничительном конденсаторе. Проверка конденсаторов и диодов показала их исправность. Пришлось на выводы последнего электролитического конденсатора подать со стационарного БП напряжение 5 В с ограничением по току 300 мА.

Прощупывание пальцами элементов схемы выявило, что левый нижний угол микропроцессора сильно нагревается. Стало понятно, что он неисправен, и устранить такую неисправность в домашних условиях не представляется возможным.

Крепление счетчика в щитке на DIN-рейке

В электрическом щитке все современные установочные электрические изделия, такие как счетчик, автоматы, УЗО и другие, крепятся легко съемным способом на DIN-рейке, которую электрики еще называют монтажной рейкой.

DIN-рейка имеет ширину 35 мм и согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35. Ранее DIN-рейки изготавливались из алюминиевого сплава, как на фотографии. Современные – из листовой стали методом штамповки.

Некоторые модели счетчиков комплектуются своими DIN-рейками. Например, электросчётчик «Меркурий 200», который установлен в моей квартире, в комплекте имел нестандартную DIN-рейку, хотя посадочное место для крепления имело стандартный размер, 35 мм, что позволяет крепить его и на стандартной DIN-рейке.

Установленный в щитке счетчик опломбирован и снять его можно, только после снятия пломбы и крышки. Под ней находятся два прямоугольных отверстия (на фотографии указаны стрелками). Для снятия счетчика нужно в эти отверстия одновременно вставить лезвия двух плоских отверток, подвижные защелки выйдут из зацепления DIN-рейки, и отвести нижний край счетчика от стенки щитка.

Как надежно подключить провода к счетчику

Надежность работы всей квартирной электропроводки зависит от качества подключения проводов к счетчику. Тут по неопытности домашние электрики могут допустить ошибку.

Если не оставлена достаточная длина оголенного конца провода при снятии изоляции, то она попадет под зажимную планку клеммы и со временем приведет к нарушению контакта, что приведет к нестабильной подачи электроэнергии в квартирную электропроводку.

Надежность подключения проводов к клеммам счетчика можно повысить, если концы проводов согнуть, как показано на фотографии. При таком подключении площадь соприкосновения провода с клеммой увеличится вдвое.

На фотографии показан вид на клеммы со стороны ввода проводов. Для подключения проводов к счетчику нужно отвинтить винт клеммы, вставить провод до упора и закрутить винт с достаточным усилием.

При заводе провода в отверстие клеммы можно не попасть в него, поэтому после затягивания винта нужно с достаточным усилием потянуть за провод, чтобы убедиться в надежности его закрепления.

Порядок пломбировки счетчика

Согласно требованиям ПУЭ, счетчик, для исключения хищения электроэнергии, должен быть опломбирован. Поэтому, перед заменой старого или отказавшего счетчика, необходимо пригласить представителя поставщика электроэнергии для составления Акта о снятии пломб. В случае аварийной ситуации, например, прекратилась подача электроэнергии в квартиру или дом по вине отказа счетчика, следует обратиться в аварийную службу. Их электрики имеют право срывать пломбы с оформлением акта.

Сразу после самостоятельной установки счетчика в щиток по причине ремонта, поверки или замены, повторно приглашается уполномоченное лицо поставщика электроэнергии для пломбировки счетчика. Нужно будет предъявить Акт о снятии пломбы из аварийной службы и Паспорт на электросчетчик. На фотографии видна пломба желтого цвета.

При установке электросчетчика следует соблюдать следующие правила. Подающие электроэнергию из подъезда в квартиру провода не должны иметь соединений. Электросчетчик должен быть установлен на высоте от 0,4 до 1,7 м и подлежит пломбировке вне зависимости от того в квартире он стоит или подъезде дома.

Автоматический выключатель, включенный в электропроводку перед электросчетчиком, пломбируется только в случае, если он установлен в квартире. Конструкция автоматического выключателя, установленного перед счетчиком в квартире должна предусматривать возможность его пломбировки.

теперь подать заявку на установку счетчика можно онлайн «ТНС энерго Кубань»

/ ПАО «ТНС энерго Кубань»: теперь подать заявку на установку счетчика можно . ..

15 января 2019

В ПАО «ТНС энерго Кубань» на сайте компании реализован новый онлайн-сервис, с помощью которого жители многоквартирных домов Центрального района города Сочи могут подать заявку на установку счетчика.

В услугу входит демонтаж старого счетчика и установка нового прибора учета электроэнергии марки «Меркурий» однотарифного либо многотарифного вида. Для удобства клиентов на главной странице официального сайта компании находится баннер «Установка прибора учета электроэнергии» с активной ссылкой, перейдя по которой можно оформить заявку, внеся необходимые сведения.

Стоит отметить, что квалифицированные специалисты ПАО «ТНС энерго Кубань» в течение 10 календарных дней проведут установку прибора учета электроэнергии в удобное для клиента время. При этом не придется дополнительно посещать офис сбытовой компании, чтобы подать заявление на опломбировку. Оплатить квитанцию на оказание услуги можно любым удобным способом в офисе компании, по квитанции в отделениях банка или через интернет-банк.

В ближайшее время компания планирует реализацию данного сервиса и по остальным районам Краснодарского края и Республики Адыгея. Обращаем внимание, что замене в обязательном порядке подлежат: неисправные или поврежденные приборы учета; счетчики с истекшим сроком госповерки; приборы учета с несоответствующим классом точности (более 2.0, например, 2,5).

Справочная информация:

ПАО «ТНС энерго Кубань» — гарантирующий поставщик электроэнергии на территории Краснодарского края и Республики Адыгея, осуществляет энергоснабжение потребителей, приобретая электрическую энергию с оптового и розничных рынков электроэнергии. В состав компании входят 8 филиалов и 55 ЦОКов. Общество обслуживает более 54 тыс. потребителей — юридических лиц и более 1 млн 400 тыс. бытовых клиентов, что составляет 56,15% рынка сбыта электроэнергии в регионе.

ПАО ГК «ТНС энерго» является субъектом оптового рынка электроэнергии, а также управляет 10 гарантирующими поставщиками, обслуживающими около 21 млн потребителей в 11 регионах Российской Федерации: ПАО «ТНС энерго Воронеж» (Воронежская область), АО «ТНС энерго Карелия» (Республика Карелия), ПАО «ТНС энерго Кубань» (Краснодарский край и Республика Адыгея), ПАО «ТНС энерго Марий Эл» (Республика Марий Эл), ПАО «ТНС энерго НН» (Нижегородская область), АО «ТНС энерго Тула» (Тульская область), ПАО «ТНС энерго Ростов-на-Дону» (Ростовская область), ПАО «ТНС энерго Ярославль» (Ярославская область), ООО «ТНС энерго Великий Новгород» (Новгородская область) и ООО «ТНС энерго Пенза» (Пензенская область). Совокупный объем полезного отпуска электроэнергии Группы компаний «ТНС энерго» по итогам 2017 года составил 64,7 млрд кВт ч.

← Вернуться к каталогу новостей

С 1 июля россиян обязали устанавливать умные счетчики. Что это значит :: Жилье :: РБК Недвижимость

Рассказываем, за чей счет будут монтироваться приборы учета нового образца и как они будут работать

Фото: Алексей Белкин/ТАСС

Россиян обяжут устанавливать в домах и квартирах интеллектуальные системы учета электроэнергии. Соответствующий закон вступает в силу сегодня, 1 июля 2020 года. Умные счетчики будут монтировать по мере выхода из строя старых приборов.

Рассказываем, за чей счет установят приборы учета нового образца и как они будут работать.

Механизм умного счетчика

Основное отличие умных счетчиков от старых приборов учета заключается в том, что они станут осуществлять хранение и защиту данных о расходе электроэнергии и передавать их напрямую в энергетические компании, пояснил адвокат, управляющий партнер юридической компании AVG Legal Алексей Гавришев. По его словам, передавать показатели устройства смогут через домашнюю сеть Wi-Fi, мобильный телефон или сим-карту, установленную в нем. Одной из главных целей механизма является задача переложить ответственность за неуплату счетов на непосредственного нарушителя, а не раскладывать сумму долга неплательщика на всех потребителей через тариф.

Установка без согласования

Установка будет производиться бесплатно для граждан компанией, осуществляющей обслуживание объектов энергетики. Учитывая, что электросчетчики чаще всего располагаются за пределами жилых помещений, их монтаж и демонтаж предполагается без специального уведомления жильцов, уточнил Гавришев. Он отметил, что организации, которые не смогут предоставить потребителям доступ к умным счетчикам после 1 января 2023 года, будут оштрафованы. «Замену счетчиков планируется производить постепенно, в соответствии с окончанием сроков эксплуатации старых», — подчеркнул эксперт.

Снятие показаний счетчика электроэнергии в жилом доме (Фото: Кирилл Кухмарь/ТАСС)

Оплата и тарифы

Обязанности по учету электричества в многоэтажках возложены на гарантирующих поставщиков, а для остальных потребителей — на электросетевые организации. Расходы на обслуживание систем будут включены в тариф за электричество. Однако завышения стоимости потребитель не заметит, так как, согласно закону, платеж за коммуналку ограничен уровнем инфляции, отметил адвокат. Граждане, которые не получат в срок новые приборы учета, будут иметь право не платить за электричество.

Отказ от установки

При желании и согласно закону гражданин имеет право отказаться от установки умного счетчика. «В этом случае расчет будет осуществляться по нормативам, что выйдет дороже, поэтому вряд ли стоит ожидать массовых отказов граждан от замены приборов», — пояснил Константин Трапаидзе, председатель коллегии адвокатов «Вашъ Юридический поверенный». Однако если выяснится, что собственник отказывается допускать мастера для замены счетчика, который вышел из строя, ему могут отключить электричество за использование электросчетчика, не соответствующего требованиям законодательства, резюмировал партнер AVG Legal.

Автор

Вера Лунькова

Вопросы и ответы / Портал госуслуг Москвы

Фильтр по вопросам

Выберите темуАвтоплатежи по выставленным счетам за текущий ЕПД, МГТС, детский сад, кружки и секцииАвтоплатежи по расписаниюАвторизация и восстановление пароляАннулирование разрешения на установку и эксплуатацию рекламной конструкцииАренда городских пространствАренда спортивных площадокБесплатное получение земельного участка в собственность гражданами и юридическими лицамиВвод СНИЛСВключение места размещения нестационарного торгового объекта при стационарном торговом объекте в схему размещения нестационарных торговых объектов (внесение изменений в схему размещения)Внесение в реестр резидентных парковочных разрешенийВнесение изменений в договор аренды земельного участка для строительства (реконструкции) капитального сооруженияВнесение изменений в разрешение на строительство (городской округ Троицк)Внесение изменений в разрешение на строительство (городской округ Щербинка)Внесение изменений в разрешение на строительство (только для ОКН)Внесение изменений в разрешение на строительство (только для ООПТ)Внесение изменений в разрешение на установку и эксплуатацию рекламной конструкцииВнесение изменений в реестр лицензий по управлению многоквартирными домамиВозмещение затрат на адаптацию продукцииВозмещение затрат на подтверждение соответствия продукции (сертификация продукции)Возмещение затрат на получение охранных документов (патентов, свидетельств) на РИД и средства индивидуализацииВозмещение затрат на сертификацию соответствия систем менеджментаВыдача пропусков грузовикамВыдача разрешения на строительствоВызов мастера (подача заявки в ЕДЦ)Выкуп арендуемой недвижимости у города субъектами малого и среднего бизнеса Государственная экспертиза проектной документации и (или) результатов инженерных изысканий в форме экспертного сопровожденияГосударственная экспертиза результатов инженерных изысканий и проектной документацииГрадостроительный план земельного участка городского округа ТроицкГрадостроительный план земельного участка городского округа ЩербинкаГрант в целях стимулирования развития субъектов малого и среднего предпринимательства, осуществляющих реализацию товаров за пределы территории Российской Федерации, экспорт результатов интеллектуальной деятельности и (или) услугДоговор на размещение объекта благоустройстваДополнительное соглашение об изменении договора аренды земельного участкаДополнительное соглашение об изменении договора аренды недвижимости, принадлежащей городу, за исключением земельных участков и жильяЕдиный платежный документ для нежилых помещенийЕжемесячная выплата в связи с рождением (усыновлением) первого ребенкаЕжемесячная городская денежная выплата, включающая компенсацию на оплату стационарного телефонЗадание (или его копия) на работы по сохранению объекта культурного наследия федерального значения (за исключением объектов, перечень которых устанавливается правительством РФ)Задание на работы по сохранению объекта культурного наследия регионального значения, выявленного объекта культурного наследияЗаказ питания на молочной кухне, выбор молочно-раздаточного пункта и графика получения продуктовЗаключение о соответствии Сводному плану подземных коммуникаций и сооруженийЗаписаться на личный приём в МАДИЗапись в детский садЗапись в инспекцию ГостехнадзораЗапись в колледжЗапись в кружки, спортивные секции, дома творчестваЗапись в офис МОСГОРТУРЗапись в первый класс, перевод из одной школы в другуюЗапись к ветеринарному врачуЗапись на ЦПМПК г. МосквыЗапись на заключение договора по программе реновацииЗапись на медкомиссию для получения справки в ГИБДДЗапись на осмотр квартиры по программе реновацииЗапись на приёмЗапись на приём к нотариусуЗапись на прием в офис ГАУК «МОСГОРТУР»Запись на прием в центр «Моя карьера»Запись на прием к врачуЗапись на прием к нотариусу для участников программы реновацииЗапись на прием к экспертамЗапись на проведение контрольно-геодезической съемкиЗапись на регистрационный учет на территории Троицкого и Новомосковского административных округовЗапись на собеседование в Школу вожатыхЗапись на торжественное вручение первого паспортаЗапись на участие в ГИА (ЕГЭ, ОГЭ, ГВЭ), итоговом сочинении (изложении), итоговом собеседовании по русскому языку для 9 классовЗапись ребёнка в группу продлённого дняЗапрос на сверку расчетов по финансово-лицевому счетуЗапрос, изменение и отмена доступа к электронной медицинской картеЗаявление на получение питания на молочной кухнеЗаявление на устранение строительных дефектов в рамках переезда по программе реновацииИзменение разрешенного использования земельного участка Информация об очерёдности граждан, состоящих на жилищном учётеКарта москвича для студента/ординатора/аспиранта/ассистента-стажераКомпенсация взамен получения подарочного комплекта для новорожденныхКомпенсация платы за детский садКопии правоудостоверяющих, правоустанавливающих документовЛицензирование заготовки, хранения, переработки и реализации лома черных и цветных металловЛицензирование предпринимательской деятельности по управлению многоквартирными домамиЛицензирование розничной продажи алкогольной продукцииЛичный кабинетЛичный кабинет юридического лицаМОСВОДОКАНАЛ. Заключение договора о подключении к сетям холодного водоснабжения, водоотведения МОСВОДОКАНАЛ. Заключение дополнительного соглашения к договору о подключении объекта строительства к сетям водоснабжения и (или) водоотведенияМОСВОДОКАНАЛ. Получение акта о подключении к сетям холодного водоснабжения, водоотведенияМОСВОДОКАНАЛ. Получение технических условий подключения к сетям холодного водоснабжения, водоотведения МОСВОДОСТОК. Заключение договора о подключении (технологическом присоединении) к сетям водоотведения поверхностных сточных водМОСВОДОСТОК. Заключение дополнительного соглашения к договору о подключении объекта строительства к централизованной системе водоотведения поверхностных сточных водМОСВОДОСТОК. Получение акта о подключении к сетям водоотведения поверхностных сточных водМОСВОДОСТОК. Получение технических условий подключения к сетям водоотведения поверхностных сточных водМОСГАЗ. Заключение договора о подключении к сетям газораспределенияМОСГАЗ. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) объекта капитального строительства к сетям газораспределенияМОСГАЗ. Получение акта о подключении к сетям газораспределения МОСГАЗ. Получение технических условий подключения к сетям газораспределенияМОСОБЛГАЗ. Заключение договора о подключении к сетям газораспределенияМОСОБЛГАЗ. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) объекта капитального строительства к сетям газораспределенияМОСОБЛГАЗ. Получение акта о подключении к сетям газораспределенияМОСОБЛГАЗ. Получение технических условий подключения к сетям газораспределенияМОЭК. Заключение договора о подключении к сетям теплоснабженияМОЭК. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к системам теплоснабженияМОЭК. Получение акта о подключении к сетям теплоснабженияМОЭК. Получение технических условий подключения к сетям теплоснабженияНазначение компенсации на приобретение технического средства реабилитации инвалидам за счет средств бюджета города МосквыНаправление декларации о характеристиках объекта недвижимостиНаправление заявления об исправлении ошибок, допущенных при определении кадастровой стоимости Направление предложений о внесении изменений в правила землепользования и застройки города МосквыНаше деревоОЭК. Заключение договора о технологическом присоединении к электрическим сетямОЭК. Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к электрическим сетямОЭК. Получение акта о технологическом присоединении к электрическим сетямОбщие вопросыОпределение вида фактического использования зданий и помещений в целях налогообложения и выдача копии актаОрганизация проведения оплачиваемых общественных работОрдер на производство земляных работ, установку временных ограждений и объектовОтзыв согласования переустройства, перепланировки помещения в многоквартирном домеОтказ от права постоянного (бессрочного) пользования либо пожизненного наследуемого владения земельным участкомОтправка замечаний к проекту отчета об итогах государственной кадастровой оценкиОформление (закрытие) порубочного билета и (или) разрешения на пересадку зеленых насажденийОформление полиса ОМСОформление приемочной комиссией акта о завершенном переустройстве, перепланировке помещения в многоквартирном домеПАО «Россети Московский регион». Заключение договора о технологическом присоединении к электрическим сетямПАО «Россети Московский регион». Заключение дополнительного соглашения к договору о подключении (технологическом присоединении) к электрическим сетям ПАО «Россети Московский регион». Получение акта о технологическом присоединении к электрическим сетямПарковочные разрешения для автомобилей системы каршерингаПарковочные разрешения для многодетных семейПаспорт колористического решения фасадов зданий, строений, сооруженийПередача в органы соцзащиты сведений об изменении банковских реквизитов и личных данныхПереезд по программе реновацииПерераспределение земель и (или) земельных участков, находящихся в государственной или муниципальной собственности, и земельных участков, находящихся в частной собственностиПодача апелляции о несогласии с выставленными баллами ГИА (ЕГЭ, ОГЭ, ГВЭ)Подача отчетности по долевому строительствуПодача сведений о поверке, вводе в эксплуатацию приборов учёта водыПодготовка, утверждение, изменение (переоформление) и отмена градостроительных планов земельных участковПодтверждение документов об образовании и (или) о квалификации, об ученых степенях, ученых званияхПоиск вакансий (работы)Поиск информации о ранее поданных заявлениях на предоставление государственных услугПоиск пропавших и найденных животныхПолучение архивной справки из государственных архивов МосквыПолучение единого читательского билетаПолучение земельного участка в безвозмездное пользованиеПолучение земельного участка в собственность собственником здания, сооруженияПолучение и оплата ЕПДПолучение информации жилищного учётаПолучение информации об эвакуированном транспортном средствеПолучение места на ярмарке выходного дняПолучение охотничьего билетаПолучение права постоянного (бессрочного) пользования земельным участкомПолучение разрешения на ввод объекта в эксплуатациюПолучение социальной карты учащегосяПолучение субсидии на оплату жилого помещения и коммунальных услугПомощь в переездеПосмотреть информацию о посещении и питании в школеПособия и компенсации семьям с детьми (в т. ч. многодетным)Постановка граждан льготных категорий, нуждающихся в санаторно-курортном лечении, на учет для получения бесплатной санаторно-курортной путевкиПредварительное согласование предоставления земельного участкаПредзапись на государственные услуги по регистрации автотранспортных средствПредоставление городских мер социальной поддержки в денежном выражении либо в виде социальных услугПредоставление ежемесячной денежной компенсации на оплату услуг местной телефонной связиПредоставление земельных участков в аренду правообладателям зданий, сооружений, расположенных на земельных участкахПредоставление информации и документов о зарегистрированных до 31 января 1998 г. правах на объекты жилищного фондаПредоставление информации из Сводного плана подземных коммуникаций и сооружений в городе МосквеПредоставление информации о результатах ГИА (ЕГЭ, ОГЭ, ГВЭ), итогового сочинения (изложения)Предоставление питания за счёт средств бюджета города МосквыПредоставление разъяснений, связанных с определением кадастровой стоимостиПредоставление сведений, содержащихся в ИАИС ОГДПриём показаний и оплата электроэнергииПриёмка исполнительной документации для ведения Сводного плана подземных коммуникаций и сооружений в городе МосквеПриватизация гражданами жилых помещений жилищного фонда города МосквыПрием показаний приборов учета водыПриемка результатов инженерных изысканий в ИАИС ОГДПрикрепление к детской стоматологической поликлиникеПрикрепление к женской консультацииПрикрепление к поликлиникеПрикрепление к стоматологической поликлиникеПрикрепление ребенка к детской поликлиникеПрисвоение гражданам статуса «Предпенсионер»Проверка и пополнение баланса домашнего телефона МГТСПродление срока действия согласования переустройства, перепланировки помещения в многоквартирном домеПросмотр результатов олимпиадыПубличные слушанияПутевки на отдых и оздоровление детейРазрешение (или его копия) на работы по сохранению объекта культурного наследия федерального значения (за исключением объектов, перечень которых устанавливается правительством РФ)Разрешение на ввод объекта в эксплуатацию (городской округ Троицк)Разрешение на ввод объекта в эксплуатацию (городской округ Щербинка)Разрешение на ввод объекта в эксплуатацию (только для ОКН)Разрешение на ввод объекта в эксплуатацию (только для ООПТ)Разрешение на использование земельных участков, которые принадлежат городу, либо государственная собственность на которые не разграниченаРазрешение на работы по сохранению объекта культурного наследия регионального значения, выявленного объекта культурного наследияРазрешение на строительство (городской округ Троицк)Разрешение на строительство (городской округ Щербинка)Разрешение на строительство (для ООПТ)Разрешение на строительство (только для ОКН)Разрешение на таксомоторную деятельностьРаспоряжение о снятии запрета на строительствоРассмотрение запроса (заявления) о принятии на учет в качестве нуждающихся в жилых помещениях/внесение изменений в учётное делоРегиональная социальная доплата к пенсииРегистрация аттракционаРегистрация граждан в целях поиска подходящей работы и в качестве безработных гражданРегистрация самоходных машин и прицепов к нимРегистрация физического лицаСведения о капитальном ремонтеСервис сверки финансово-лицевых счетовСогласие на залог, переуступку прав аренды земельного участка либо субарендуСогласие на субаренду либо переуступку прав аренды недвижимости, принадлежащей городу (за исключением земельных участков и жилья)Согласование дизайн-проекта размещения вывескиСогласование межевого плана границ земельного участкаСогласование мероприятий по уменьшению выбросов вредных (загрязняющих) веществ в атмосферный воздух в периоды неблагоприятных метеорологических условийСогласование переустройства, перепланировки помещения в многоквартирном домеСогласование разделов проектной документации об обеспечении сохранности объектов культурного наследияСогласование специальных технических условий для подготовки проектной документации объектов капитального строительстваСправка Гостехнадзора о совершенных регистрационных действияхСубсидии в целях возмещения затрат, возникших при перевозке (транспортировке) товаров от пунктов отправления на территории Российской Федерации до конечного пункта назначения на территории иностранного государстваСубсидии на возмещение части затрат на создание, развитие имущественного комплекса технопарка, индустриального паркаСубсидия на компенсацию затрат по приобретению оборудования и оплате коммунальных услугСубсидия на компенсацию затрат по продвижению собственных товаров, работ, услугСубсидия на компенсацию лизинговых платежейСубсидия на компенсацию процентов по кредитамСубсидия франчайзи на компенсацию затрат по приобретению оборудования, выплате вознаграждений по договору франшизы и оплате коммунальных услугСубсидия франчайзи на компенсацию лизинговых платежейСубсидия франчайзи на компенсацию процентов по кредитамТехнические вопросыТехнический осмотр самоходных машин и прицепов к нимУведомление о планируемом сносе/завершении сносаУведомление о соответствии (несоответствии) завершенного строительства требованиям законодательства о градостроительной деятельностиУведомление о соответствии (несоответствии) параметров планируемого строительстваУведомление об изменении параметров планируемого строительстваУдостоверение тракториста-машиниста (тракториста)Установка рекламной конструкцииФедеральная компенсация за приобретенные технические средства реабилитации Федеральное обеспечение техническими средствами реабилитацииШтрафыЭлектронная медицинская картаЭлектронный дневник

Схемы подключения счетчиков

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги.

В данном случае — это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.
Таким образом, подключение электросчетчика своими руками в квартире или частном доме — вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Как он это делает

Теоретически рассчитать электрическую мощность несложно — достаточно знать напряжение и ток:

P = I х U

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

Механические;
Электронно-механические;
Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими. Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря — поднести магнит к диску).

Механический счетчик, пожалуй, знают все — этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы. Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые — полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять — переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить. В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки. Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно — на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Пломба справа, установленная поверяющей организацией, защищает корпус прибора от вскрытия. Левую пломбу, закрывающую клеммы подключения, установил поставщик электроэнергии — ДЭС

Трехфазные счетчики электроэнергии прямого включения

В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию.

В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов.

И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного.

Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор.

Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса.

Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение.

облегчить контроль показаний;
оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику.

Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс.

Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства.

Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу.

Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок.

Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам прибор учета.

Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40o по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м.

Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители.

Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса.

На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект.

Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям.

После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа.

Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности.

Счетчик Энергомера трехфазный

Счетчик электроэнергии трехфазный Энергомера ЦЭ6803В Р32

ТУ 4228-010-04697185-97;
предназначен для измерения и учета электроэнергии по одному тарифу;
класс точности: 1;
корпус Р32 — для крепления в щиток и на din-рейку;
соответствует стандартам размещения счетчиков в щиток и на рейку.

Средняя наработка на отказ — 220000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для приборов, произведенных c 01.05.2019 г.

Модификации для прямого, полукосвенного и косвенного включения.
Универсальный монтаж на DIN-рейку и на плоскую поверхность.
Исполнения с механическим отсчетным устройством или ЖКИ.
Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
Улучшенные значения стартового тока.
Малое собственное энергопотребление.
Стандартный телеметрический импульсный выход.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Привлекательная цена.

Схема подключения счетчика Меркурий 230

Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени.

Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.

Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.

Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.

путем прямого подсоединения;
при помощи 2-х или 3-х трансформаторов тока;
к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.

Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).

Меркурий 231 АМ 01 схема подключения

учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
в счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии;
стандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приема учетной информации в импульсах телеметрии.

Схемы подключения счётчиков к сети 220 В

Схема непосредственного подключения счётчика

Схема подключения счётчика с помощью двух трансформаторов тока

Установка электросчетчика

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять. Какой вариант выбрать — решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально — это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты. Подключение дома к электросети — Щитки и провода — Все по уму

Как правильно подключить счетчик электроэнергии

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя, поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения — ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Входной фазный провод;
Выход фазы;
Входной нулевой провод;
Выход нуля.

Схема подключения однофазного счетчика, которую можно найти на обратной стороне крышки прибора и в паспорте на устройство

Пример как подключить электрический счетчик к однофазной сети

Схема трехфазного счетчика

Схема подключения cчетчика прямого включения, также, как и у однофазных счетчиков, кроме паспорта, указана на обратной стороне крышки.

первый – фаза А вход;
второй – фаза А нагрузка;
третий – фаза В вход;
четвертый – фаза В нагрузка;
пятый – фаза С вход;
шестой – фаза С нагрузка;
седьмой – ноль вход;
восьмой – ноль нагрузка.

Как подключить трехфазный счетчик

1, 2 — Вход/выход фаза А;
3, 4 — —//— В;
5,6 — —//— С;
7, 8 — Вход/выход ноля.

Трехфазный электронный счетчик со стороны клемм подключения

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Подключение электросчетчика

Однофазный счетчик устроен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). В трехфазных приборах потребители электричества разведены на группы, что более безопасно. Для примера разберемся, как подключить электросчетчик однофазный и трехфазный.

На однофазном аппарате имеются четыре клеммы (на рисунке 1 отмечены номерами). Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети. Чтобы не ошибиться в монтаже сверяйтесь со схемой подключения электросчетчика (рис. №1).

Трехфазный электросчетчик подключить немного сложнее, хотя принцип тот же. На таком контроллере имеются 8 клемм. Действуя по аналогии с подключением однофазного счетчика, подключаем провода. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций. Для безопасности, входные провода лучше подключить через четырехполюсный вводной автомат, а также поставить однополюсные автоматы для каждой группы потребителей. Все это наглядно показано на рис.№2.

Ремонт электросчетчика своими руками

Как выровнять кухонный стол | Домашние руководства

Когда вы устанавливаете кухонные стойки, вы, вероятно, обнаружите, что верхняя часть шкафов под стойкой не выровнена. Если вы устанавливаете столешницы поверх шкафов, которые не находятся на одном уровне, прилавки не будут находиться заподлицо там, где встречаются разные секции столешницы. Из-за этого неровного стыка столешница будет выглядеть плохо установленной и создаст щели, в которых может скапливаться грязь и вода. Выравнивание кухонных столешниц даст вам ровную поверхность для установки столешниц.

Определите, какой шкаф находится выше всего на стене. Отметьте высоту карандашом. Поместите доску размером 2 на 4 дюйма на стену и проведите прямую линию поверху всех шкафов. Эта линия поможет вам установить шкафы на одной высоте.

Поместите уровень на верхнюю часть самого высокого шкафного модуля, чтобы убедиться, что шкафы выровнены. Проверьте спереди назад и из стороны в сторону.

Поместите деревянную прокладку под нижнюю часть шкафа и постучите по ней молотком, чтобы забить ее под шкаф.Если шкаф сзади низкий, вставьте деревянную прокладку между стеной и задней частью шкафа в верхней части шкафа. Используйте уровень, чтобы проверить шкафы. Отрегулируйте углы шкафа с помощью регулировочных прокладок, пока шкаф не выровняется спереди назад и сбоку. Верх шкафов должен совпадать с отметкой на стене.

Отметьте прокладки там, где они встречаются с внешним краем шкафа. Снимите одну прокладку и отрежьте по метке, чтобы удалить излишки. Вбейте прокладку обратно под шкаф молотком.Повторите, чтобы удалить излишки со всех прокладок.

Поместите уровень поверх шкафного блока рядом с выровненным блоком. Проверьте спереди назад и из стороны в сторону. Вставьте прокладки под нижние точки, как описано выше. Убедитесь, что верхняя часть шкафа совмещена с отметкой на стене, а шкаф совмещен с выровненным устройством. Продолжайте регулировку по мере необходимости. Удалите излишки на прокладках, как только устройство будет полностью выровнено.

Выровняйте таким образом все шкафы.Убедитесь, что верхние части шкафов находятся на одном уровне и совмещены с отметкой на стене. Используйте уровень, чтобы проверить и перепроверить все шкафы.

Вкрутите шурупы в заднюю часть шкафов и прокладки в стену с помощью дрели и отвертки, чтобы закрепить все шкафы. (См. № 6)

Расположите новую столешницу поверх шкафа и поместите уровень на верхнюю часть столешницы, чтобы убедиться, что она ровная. Проверьте спереди назад и из стороны в сторону. Осмотрите все швы, чтобы убедиться, что они ровные.

Поместите деревянные прокладки под край столешницы в углублениях. Еще раз проверьте столешницу, чтобы убедиться, что она ровная. Продолжайте добавлять прокладки по мере необходимости, пока вся столешница не станет ровной.

Прикрепите столешницу к раме шкафа, когда она будет полностью выровнена.

Ссылки

Биография автора

Эми Кингстон профессионально занимается писательской деятельностью с 2001 года. Она написала статьи для различных изданий, в том числе для журналов Health, Jackson Parenting, газеты Bolivar Bulletin и A Musician’s Pursuit. .Кингстон также был опубликован в «Голосах биполярного расстройства».

Как установить ровную столешницу

Установка новой столешницы может быть сложной задачей, и вот как вы можете сделать это успешно.

Nippers
Ручной самолет
Круговая пила
Hammer
Маршрутизатор
Jigsaw
Комбинированные квадратные
Установка
Марка
Складное Складное Правило
Pry Bars
Блок Деревянные
Полотенце
Paintbrush
Карандаш
Уровень
Резиновые Перчатки
Безопасные Очки
Муска
2×4
шурупы
контактный клей
сменная столешница
ламинат
гвозди

1.Удалите все декоративные элементы вдоль стены, которые могут помешать снятию столешницы. Используйте монтировки, чтобы аккуратно снять старую столешницу. Подденьте накладки вдоль нижней стороны столешницы и сохраните их для использования с новой стойкой.

2. В этом случае столешница крепилась к концам шпилек гвоздями. Гвозди не имели достаточной силы захвата, и стойка наклонилась. Для более надежной установки установите опорные блоки, вырезанные из 2 х 4, между шпильками.

3. Измерьте расстояние между стойками с помощью складной линейки.

4. Вырежьте опоры из 2 x 4. Предварительно просверлите отверстия под углом на концах опорных блоков и частично вставьте шурупы через блоки.

5. Установите опорные блоки между шпильками. Прежде чем вкручивать шурупы в стойки, проверьте уровень.

6.Очистите старый счетчик и поместите лицевой стороной вниз на нижнюю часть нового счетчика. Используйте старый счетчик в качестве шаблона и проведите линию на новом счетчике.

7. Наденьте защитные очки и вырежьте лобзиком новый счетчик. Используйте ручной рубанок, чтобы убедиться, что углы ровные.

8. Установите декоративные элементы от оригинального счетчика на нижнюю сторону сменного счетчика.

9.Установите новый счетчик и проверьте уровень.

10. Нанесите контактный клей на край прилавка и на полоски ламината, вырезанные по размеру края прилавка. Прижмите ламинат к боковым сторонам стойки. Наденьте защитные очки и с помощью фрезера обрежьте ламинат так, чтобы он был вровень с верхней частью стойки.

11. Нанесите на прилавок контактный цемент и установите сверху ламинат. Снова используйте фрезер, чтобы обрезать края.

Экономьте деньги, снимая столешницы самостоятельно

Узнайте, как снять столешницу, чтобы сэкономить деньги на ремонте кухни. Этот проект довольно прост для новичка, но может потребоваться помощь сильных друзей.

Часто установщики не сообщают вам о скрытых затратах на установку. Текущие цены на удаление старых столешниц составляют около 17-30 долларов за квадратный фут! Фактически, мы сэкономили в среднем 650 долларов, самостоятельно сняв старые столешницы во время нескольких ремонтных работ, включая ванные комнаты и кухни.

Если вы относительно умелы, снять столешницу довольно просто, сделайте это самостоятельно.

Инструменты, необходимые для снятия столешницы

Отвертка или дрель с прикреплением
нож для ножа или коробки для коробки
регулируемый гаечный ключ (чтобы ослабить трубы для раковины, крана или плиты)
Bucket
замазку
отвертка
фонарик
Prybar (для удаления 4-дюймовая кромка, если она у вас есть)
Сабельная пила — нужна только для того, чтобы ломать очень большие или тяжелые столешницы при утилизации. Не режьте каменные столешницы.
Инструменты для ремонта стен, если необходимо.

Важный совет: Носите надлежащее снаряжение, такое как перчатки, маски, очки и соответствующую обувь. Никогда не знаешь, когда ударишь молотком по ноге или наступишь на гвоздь. Вы также должны использовать надлежащее защитное оборудование, чтобы подготовиться к неожиданностям, особенно если у вас старый дом. Готовы ли вы иметь дело с такими опасностями, как асбест, свинцовая краска или плесень?

Необходимая подготовка

Опорожнить шкафы под

Пыль произойдет.Может случиться падение чего-либо. Это оставит вашу посуду и формы для выпечки незащищенными.

Удаление бытовых приборов и стоков

Сначала снимите все соединительные трубы, например, к раковине и крану. Газовые или электрические линии к плите также должны быть отключены и закреплены для удаления.

Как снять столешницу

Существует только два способа установки столешниц. Они либо ввинчиваются в кронштейны, как в случае со столешницами из ламината, либо просто опираются на сами шкафы.

Для любого типа столешницы сначала снимите 4-дюймовую окантовку, если она у вас есть. Отрежьте любой герметик, который прикрепляет его к стене, и используйте монтировку, чтобы аккуратно оторвать его от стены.

Чтобы снять кварцевые или гранитные столешницы , между шкафами и столешницей часто имеется линия герметика. Чтобы удалить, используйте канцелярский нож и разрежьте линию герметика, стараясь не повредить поверхности шкафа. Гранитные и другие каменные поверхности не крепятся к самим шкафам.

Чтобы снять столешницу из ламината, пластика или иногда с формованной поверхностью, проверьте наличие кронштейнов и винтов под ними. Обычно они находятся в углах, но могут быть и в любом месте кадра. Эти типы столешниц также могут быть зачеканены в дополнение к кронштейнам.

После того, как все винты будут удалены и герметиком вырезаны достаточно, чтобы освободить верхнюю часть, осторожно приподнимите столешницы спереди. Аккуратно соскребите лишний герметик перед заменой.

Вот и все!

После приобретения новых столешниц

После снятия столешницы есть несколько советов, на которые следует обратить внимание при установке замены.

Проверка правильности установки

Если вы также заменяете раковину или любой прибор с соединениями, перед установкой убедитесь, что соединения подходят правильно. Убедитесь, что трубы, газовые и электрические линии имеют достаточную длину для потенциального изменения высоты. Это особенно верно, если вы меняете глубину раковины. Будет ли мусоропровод по-прежнему правильно подключаться? Проверьте не только, сколько места у вас есть под раковиной, но и то, что линии, идущие от стены, приспособятся к изменению высоты.

Многие не понимают, что в стоимость мойки входит только корпус. При самостоятельной переустановке вам придется приобрести дренажные комплекты.

Как проверить уровень

Это факт, что дома оседают и шкафы могут стоять не ровно. Хороший установщик столешниц позаботится о том, чтобы ваши столешницы были ровными. Тем не менее, вы можете проверить это, установив уровень на столешницу до того, как ваши монтажники уйдут.

Проверить и утвердить все

На месте вырезается очень мало вещей.Если у вас натуральный камень, убедитесь, что вы одобряете не только плиту, но и расположение надрезов. В той части столешницы, которую вы хотите избежать, или вы хотите свести к минимуму любые швы, может быть вмятина.

Попросите показать плиту с разметкой на ней, прежде чем они будут резать. Розетки за нашим баром были неправильно измерены. Через пару дней им пришлось выпустить новую деталь, чтобы исправить это, но оно того стоило.

Другим примером является проверка того, где должны располагаться швы.На барной стойке из ламината мы абсолютно уверены, что они будут использовать цельный кусок без швов, потому что он имеет ширину 45 дюймов. Анализ и задавать вопросы очень важно, когда вы работаете с любой компанией.

Ремонт нашей кухни:

Ищете больше проектов для кухни своими руками? У нас есть тонны от наших ремонтов:

Больше идей для кухни

счетчиков: Университет Клемсона

Для отслеживания трафика и получения информации мы рекомендуем
с помощью бесплатного инструмента Google Analytics.

Если все, что вам нужно, это инструмент счетчика cgi, вы можете использовать вариант ниже.
Но указанный ниже метод не поддерживается.

Контр-инструмент

Что такое счетчик?

Счетчик — это изображение, которое часто отображается на веб-страницах, чтобы помочь владельцу контролировать использование страницы. Изображение прикреплено к фрагменту CGI-скрипта, который увеличивает счетчик при каждом доступе к веб-странице.

Где взять счетчик?

CCIT предоставил вам счетчик. Вам не нужно самостоятельно писать CGI-скрипт, потому что вы используете ссылку, которая прикрепит ваше изображение к нашему скрипту. Поэтому вам очень просто добавить очень красивый счетчик на свою страницу. Различные счетчики описаны ниже.

Простой счетчик:

Этот счетчик должен соответствовать стилю большинства страниц. Все, что вам нужно сделать, это выделить текст ниже, скопировать его точно так, как он появляется, и вставить его на свою веб-страницу.Убедитесь, что в тексте, который появляется между скобками, нет пробелов. Не добавляйте в этот текст никаких новых строковых элементов. Замените «count1.dat» своим именем пользователя, например: «fred1.dat». Каждый используемый вами счетчик должен иметь другое имя файла данных, что можно сделать, пронумеровав файлы (fred1.dat, fred2.dat и т. д.).

dat» align=absmiddle>

Как настроить счетчик?

Регулировка ширины границы

Чтобы настроить ширину границы вокруг счетчика, измените число «ft=».Если вы не хотите, чтобы на вашем счетчике была рамка, вы должны установить «ft = 0». Если вам нужна граница большего размера, вы должны установить «ft = 9». В нашем простом счетчике мы установили «ft=6» для простой границы. Примеры этих изменений показаны ниже.

футов=0

футов=9

Настройка цвета границы

Чтобы настроить цвет рамки вокруг счетчика, измените числа «frgb=».Первое число представляет красную составляющую, второе — зеленую составляющую, а третье — синюю составляющую, из которой состоит цвет. Вы можете пробовать разные комбинации цифр, пока не достигнете желаемого цвета. Цветовой диапазон для каждого компонента находится в диапазоне от 0 до 250.

frgb=140;10;20 (красный)

frgb=50;10;140 (фиолетовый)

frgb=10;20;150 (синий)

Прозрачность

Если вы не хотите, чтобы ваше изображение было прозрачным, установите «tr=0».Если вы хотите иметь прозрачное изображение, установите «tr=1» и укажите цвет, который будет прозрачным. Если вы хотите, чтобы черный фон был прозрачным, установите «trgb=0;0;0». Черные части изображения теперь займут фон, который вы определили для своей веб-страницы. В нашем примере черные части становятся белым фоном нашей страницы. Примечание: в версии 2.5 count.cgi, если вы укажете trgb=, значение tr= БУДЕТ равно 1 независимо от того, что вы укажете в своем html-коде. Итак, если вы не хотите, чтобы счетчик был прозрачным, НЕ указывайте trgb=.

tr=1|trgb=0;0;0

Настройка размера цифр

Если вы хотите настроить размер цифр в вашем счетчике, измените числа «wxh=». Первое число представляет ширину, а второе число представляет высоту. В нашем простом счетчике мы установили «wxh=15;20».Вот некоторые другие популярные размеры:

шxв=6;8 (маленький)

шхв=21;28 (большой)

Настройка количества отображаемых цифр

У вас есть два варианта настройки количества отображаемых цифр. В нашем простом счетчике мы решили установить «md=8», что означает, что максимальное количество отображаемых цифр будет равно 8. Если число в счетчике не состоит из восьми цифр, оно будет дополнено нулями.Если вы вообще не хотите, чтобы число дополнялось, замените «md=8» на «pad=0». Вы должны выбрать тот или иной вариант.

мд=9

pad=0

Изменение стиля цифр

У вас есть возможность выбирать между 4 различными стилями цифр. На простом счетчике мы выбрали «dd=A». Другими вариантами являются B, C и D. Примеры показаны ниже.

дд=В

дд=С

дд=Д

Выбор начального значения

Чтобы запустить счетчик с определенного значения, просто установите «st=» в начальное значение. Мы решили начать наш счетчик с 5, но если вы в настоящее время используете другой счетчик, вы можете начать новый счетчик с последнего значения старого счетчика. Например, если ваш старый счетчик имеет значение 1342, вы должны установить этот счетчик на «st=1342».

Создание невидимого счетчика

Если вам нравится идея счетчика, но вы не хотите, чтобы все видели это изображение на вашей странице, тогда вы хотите сделать свой счетчик невидимым. Просто установите «sh=0», и цифровое изображение не будет отображаться, а будет заменено прозрачным изображением 1×1. Это создаст иллюзию того, что ничего не отображается. Счетчик по-прежнему будет увеличиваться, и вы сможете получить данные из вашего «username1.dat». Этот параметр является новой функцией в этом выпуске.

Взгляните на старинную кухонную стойку с гранитной отделкой — всего за 35 долларов!

«Думаю, это сможет сделать абсолютно любой», — написала она в своем блоге, добавив, что не считает себя артистичной личностью. «Морская губка полностью творит чудеса, делая ее похожей на гранит». По ее словам, этот процесс занял около 30 минут.

Следующим шагом было опечатывание прилавка, что, по словам Строзика, было самым сложным.«Было очень трудно увидеть, где я уже нанесла герметик, и сделать это гладко», — сказала она, добавив, что в процессе она узнала несколько советов. «Я бы начал с ролика из пеноматериала с самого начала, и было бы очень полезно иметь яркий свет, чтобы показать ваш прогресс».

Но, несмотря на это испытание, Строжику понравились результаты, и он сказал, что гости никогда не знали, что их нарисовали. «Когда я упомяну об этом людям, они будут шокированы».

Строзик сказала, что никто не знал, что они нарисованы, пока она им не сказала.Kaylee Strozyk/ Mama and More

Подрядчик, работающий в ее доме, наверное, больше всех был потрясен. «Он на самом деле работал с настоящими гранитными столешницами и сказал: «Я бы никогда, никогда не догадался об этом!» У них даже есть текстура и все такое!»

С тех пор, как она покрасила прилавки в августе прошлого года, с тех пор только одно место нуждалось в обновлении, потому что кто-то часами оставлял на нем мокрый горшок.

«Все, что мне нужно было сделать, это немного отшлифовать и снова запечатать его, что заняло около 20 минут», — сказала она.«Я тоже никогда не ставила кипящую кастрюлю прямо на прилавки, а в остальном я действительно не была с ними осторожна. Ни на чем другом не было никаких признаков износа».

«Гранитные» столешницы были частью более крупной переделки кухни, которая получила серьезное впечатляющее обновление при бюджете в 360 долларов. Посмотрите всю трансформацию DIY в блоге Строжика Mama and More.

Джули Пеннелл — постоянный автор TODAY.com и автор романов «Клуб молодых жен» и «Луизиана, счастливая.В настоящее время она живет в Филадельфии с мужем и двумя маленькими сыновьями. Вы можете связаться с ней на сайте juliepennell.com.

Где найти металлическую отделку кромки — сталь, алюминий и искусственный

Есть всего несколько мест, где можно найти металлическую окантовку кухонной столешницы для кухни середины века, винтажа или ретро. На этой странице я описываю, где найти этот вид кромки, предназначенный для окантовки ламината — Formica, Wilsonart и т. д. — столешницы в аутентичном старинном стиле. Я также указываю вам на примеры из реальных кухонных проектов читателей… Я показываю видео моей собственной кухонной столешницы со стальной кромкой… и я указываю вам на исторические ссылки.Все с целью: помочь вам решить, какой стиль металлической окантовки вы предпочитаете, и облегчить вам ее поиск.

1. Край столешницы из нержавеющей стали:

U-образная защелкивающаяся окантовка столешницы из нержавеющей стали — моя любимая — я использовал ее при реконструкции своей кухни. Для изготовления моих столешниц мы использовали три разных элемента: (1) защелкивающийся край столешницы, (2) «бухточку» для соединения столешницы с фартуком и (3) меньший защелкивающийся верхний край фартука. .
Единственный известный мне поставщик этой кромки из нержавеющей стали — >> New York Metals <<. Примечание. Для нержавеющей стали сразу переходите к элементам с названием «SS», за которыми следует номер. Моему мужу приписывают открытие New York Metals. Эту окантовку делают десятилетиями. Уже более 10 лет на моей кухне, эта окантовка выглядит так же великолепно, как и в тот день, когда она появилась!

Видео: Как я использовал кромку столешницы из нержавеющей стали на своей кухне — много советов!

2.Алюминиевые края столешницы:

RetroTrims aka Eagle Molding — производит различные алюминиевые кромки для столешниц. Мне говорят: «Eagle Moldings — крупнейший поставщик алюминиевых ретро-накладок и молдингов. У нас есть гофрированные или рифленые торцевые выступы, уголки, стержни и тройники, бухты, а также гладкие или гладкие выступы и тройники. Наши ретро полированные алюминиевые и хромированные алюминиевые накладки доступны в полированном, матовом или прозрачном, бронзовом, черном или стандартном шлифованном исполнении.Наши услуги по экструзии алюминия на заказ и OEM позволяют нам удовлетворить любые потребности наших клиентов. Мы можем резать по длине или под углом, пробивать, сверлить и зенковать, формовать или сгибать любой профиль в соответствии со спецификациями, а также предлагать множество стандартных и нестандартных цветов анодирования».
Bars & Booths имеет 1,5-дюймовую плоскую ребристую алюминиевую кромку столешницы. Есть и другие размеры. Они предлагают металлическую окантовку с местом для вставки винила или ламината в качестве акцента, но это ширина 3 дюйма, обычно размер, предназначенный для столов, а не столешниц.
Brunneret имеет ряд алюминиевых обвязок. В дополнение к простому 1,5-дюймовому дизайну кромки со ступенчатым носом, он также выглядит так, как будто предлагает 1,25-дюймовый алюминиевый молдинг, предназначенный для удержания ценников, но вместо этого вы можете вставить цветную полосу ламината или винила (?) и получить этот цвет с полосами. внешний вид — стоит попробовать или позвонить, чтобы увидеть. Примечание. По моему опыту, типичная окантовка кухонной столешницы составляет 1,5 дюйма, но это не жесткое правило. Они имеют аналогичную конструкцию шириной 7/8″.Спасибо читателю Биллу за этот совет.
New York Metals — также предлагает различные алюминиевые кромки для столешниц. Вы можете получить его либо с матовой отделкой, либо с блестящей полированной отделкой.
Один считыватель использовал алюминиевый тройник McMaster-Carr.
Муж Джин нашел в Home Depot алюминиевый профиль, который он использовал для отделки туалетного столика в стиле Satin Glide, который он сделал. Также см. эту Александрию Муолдинг в Home Depot. Имейте в виду: кухонная столешница обычно 1.5″ в высоту; если вы выберете более узкий/менее глубокий край столешницы, вам нужно будет спланировать это соответствующим образом. Джоан также рассказала, что она сфальсифицировала некоторые алюминиевые молдинги, найденные в Home Depot: «Когда мы положили новый слой Formica на наши кухонные столы, мы пошли в Home Depot и взяли недорогую металлическую окантовку, аккуратно согнули ее по углам, приклеили. а затем вкрутить несколько декоративных шурупов. Я думаю, что это был очень недорогой вариант, и он до сих пор выглядит великолепно!»
Обратите внимание, в этой статье я стремился назвать реальных производителей-розничных продавцов; их продукты также можно найти в других интернет-магазинах.Например, в прошлом читатели рекомендовали Outwater Plastics в качестве источника, но моя недавняя проверка их онлайн-каталога теперь показывает, что они получают свою отделку от одного или нескольких производителей, которых я только что указал выше. Я также получил этот совет от читателя Билла о другой компании, Orange Aluminium, которая, как я *полагаю*, продает в розницу отделку от одного или нескольких производителей, указанных выше. Спасибо, Билл!

Наша любимая кухонная раковина также имеет металлическую кромку — Kohler Delafield с металлическим кольцом «hudee».

3.Ищите металлическую окантовку на месте и экономьте на доставке:

В прошлом я слышал от некоторых читателей, что некоторые из этих продуктов могут продаваться в местных магазинах. Если вы можете найти запас на месте, вы можете значительно сэкономить на доставке, так как этот материал часто поставляется длиной 12 футов — негабарит и потенциально относительно высокая стоимость доставки. У меня нет исследований уникальных местных ритейлеров — это может определяться местными и региональными предпочтениями. Если у вас есть время, чтобы провести исследование на месте, вы можете сэкономить на доставке.

4. Края столешницы из искусственного металла:

Вверху: Компании по производству ламината теперь производят ламинаты, имитирующие металл, которые потенциально можно использовать для окантовки столешницы. Как это делала Кристина на своей кухне, выше.

А Анна использовала молдинг кузова для окантовки своей стойки.

5. Установка металлических кромок столешницы:

По этому вопросу отсылаю Вас проконсультироваться с профессионалами/производителями, которые продают Вам кромку.

6.Металлическая окантовка для края вашей печи:

7.

Исторические справки о металлической окантовке столешницы:

8. Дополнительные исследования материалов для столешниц и идеи для дома середины века:

Недорогие столешницы своими руками с контактной бумагой —

Установка новых столешниц, будь то на кухне или в ванной, может быть дорогостоящей… а иногда и невозможной (в съемных домах или квартирах). Этот пост покажет вам, как сделать своими руками дешевые столешницы из контактной бумаги, также известной как клейкая пленка, и сделать вашу кухню похожей на миллион долларов!

ДЕШЕВЫЕ СТОЛЕШНИЦЫ Сделай сам с контактной бумагой

После презентации моих новых кухонных столешниц , , я получил довольно много вопросов.Поэтому я решил попытаться ответить на вопросы в этом посте, а также поделиться учебным пособием.

Этот пост может содержать партнерские ссылки без каких-либо дополнительных затрат с вашей стороны.

Для получения дополнительной информации см. мое полное раскрытие ЗДЕСЬ.

Эти столешницы с клейкой пленкой — идеальное решение для тех, кто живет в съемных домах или квартирах, или даже для тех, кто владеет собственным домом и просто имеет ограниченный бюджет. Эта прочная контактная бумага УДИВИТЕЛЬНА! Поскольку бумага очень толстая, она выглядит как мрамор и на ощупь как ламинат.И стоимость моего прилавка была чуть меньше 50 долларов. Довольно сумасшедший, да?

Вот еще мысли о жизни в небольшом сдаваемом в аренду доме!

ДО

Прежде чем мы начнем, позвольте мне показать вам, с чего я начал…

Да, неплохо… но они меня не порадовали.

Итак, позвольте мне поделиться идеальным и экономичным решением для обновления ваших столешниц, которое выглядит на миллион долларов! Ну, может быть, не миллион, но я уверен, что намного счастливее! Вот мои самодельные столешницы с нанесенной на них контактной бумагой.

Уловка №1, неприятная ситуация

Контактная бумага очень прочная, очень толстая и ОЧЕНЬ липкая, но с ней довольно легко работать.

Лучший способ работы с ним — обрызгать стол большим количеством воды перед нанесением контактной бумаги! Шутки в сторону! Если бы мне пришлось переделывать, я бы даже добавил в воду немного жидкого средства для мытья посуды. Это позволяет бумаге перемещаться и правильно накладываться. Затем, когда вы разглаживаете бумагу (шваброй), вода «хлынет» из-под бумаги (на пол и вашу одежду, не меньше), и бумага остается прилипшей к прилавку! Довольно сумасшедший, опять же, не так ли?!

Несмотря на то, что контактная бумага действительно липкая, ее можно поднимать и перемещать снова и снова!

Уловка №2: я таю!

Для того, чтобы клейкая пленка хорошо легла по краям и углам, я применил прием №2! Хватай удобный фен!

Эта пленка становится очень податливой при небольшом нагреве. Когда вы начнете прикладывать тепло, вы заметите, что бумага начала размягчаться… примерно через 10-15 секунд кажется, что она тает. На этом этапе можно быстро и аккуратно растянуть бумагу сначала по углу, затем по краю. Это работает так же, как использование термоусадочной пленки! Довольно сумасшедшая цифра ТРИ!!!

Не беспокойтесь, если вы допустили ошибку… вы можете разогреть, поднять и начать заново.

Что вам понадобится

Клейкая пленка , также известная как контактная бумага (я использовал наклейку марки Very Berry, потому что они предлагали матовое мраморное покрытие, которое лучше фотографирует.😉 Однако они также предлагают глянцевое покрытие. Я ОЧЕНЬ доволен этим продуктом!) Если вам нравится внешний вид цемента/бетона, у них есть несколько отличных вариантов ЗДЕСЬ!
Ножницы
Нож Fiskars Comfort Detail или аналогичный нож для обрезки (мой был подарен компанией Haven)
Многоразовые пластиковые расширители HDX (не удалось найти в Интернете, но они похожи)
Рулетка
Распылитель с водой и небольшим количеством жидкости для мытья посуды (одна-две капли)
Фен
Белый сантехнический герметик
Бесплатное утро и/или день 😉

РУКОВОДСТВО по изготовлению недорогих столешниц своими руками с контактной бумагой

Я сделаю это настолько простым, насколько смогу (потому что всем нам не помешало бы немного «простого» в нашей жизни, верно?) Итак, пожалуйста…

Подготовка

Вымойте столешницу водой с мылом, убедившись, что вытерли все мелкие крошки или мусор (вы же не хотите, чтобы эти маленькие сопли застряли под бумагой, потому что они будут выглядеть отвратительно!).
Убедитесь, что все предметы из списка у вас под рукой.
Измерьте столешницу и фартук, добавив 4 дюйма к длине (чтобы после нанесения пленки у вас было место для обрезки). Это длина, на которую вы будете резать клей.
Оттяните бумажную подложку от клея примерно на 6 дюймов, затем сложите бумагу.

Установка контактной бумаги на поверхность

Обрызгайте прилавок БОЛЬШИМ количеством (мыльной) воды… (См. Уловку № 1 выше… Я читал много мест, где люди применяли эту технику, и ни у одного человека не было проблем с плесенью и т. д.)
Положите контактную бумагу, начиная примерно на два дюйма выше фартука, и начните разглаживать ее с помощью инструмента для сглаживания. Убирая бумагу под пленкой, продолжайте разглаживать, стараясь избавиться от пузырей/морщин. Когда вы это сделаете, вы заметите, как вода «хлынет» снизу на ваш пол и одежду! 😉 (Я кладу полотенце на пол, чтобы собрать немного воды. )
Убедитесь, что, когда вы закончите разглаживать бумагу, она станет ровной и плотной вдоль изгибов и складок в области задней стенки.

Сложные места установки

Позвольте мне извиниться здесь… Я не сделал фотографии этой части, потому что, если честно, я потратил все свои мозги, чтобы установить эти области, и я забыл сделать фотографии! >.<

Когда вы доберетесь до краев и углов, используйте Уловку №2 (см. выше).
Что касается зоны раковины, я видел, как некоторые мастера кладут кусок на раковину, а затем вырезают его. Но мне это показалось слишком рискованным.Итак, я измерила площадь раковины и вырезала размер раковины из бумаги, прежде чем положить ее (не буду утомлять вас подробностями, как это сделать, но если вы решите сделать это таким образом, возьмите уделите время, измерьте и хорошо отрежьте, оставив некоторое «пространство для маневра», чтобы вырезать хороший край вокруг раковины после того, как вы наклеили контактную бумагу. ) Я мог бы даже нарисовать размеры прямо на виниловой стороне бумаги, а затем вырежьте его, а не ту сторону, где бумага… (Не могу поверить, что я только что об этом подумал! *фейспалм*!)

Последние штрихи

После того, как ваши столешницы будут покрыты, отрежьте все излишки в верхней части фартука, передних кромках/углах, а также вокруг углов и краев области раковины с помощью очень острой бритвы или острого ножа.Мой выглядел так после того, как я его обрезал…

Хммм…

Уплотните край раковины и верхний край фартука герметиком, чтобы он выглядел гладким. Это также помогает предотвратить попадание воды под клейкую пленку вокруг раковины.

Намного лучше…..

Вот и все!

Выбоины на дороге

Шов №1

Когда дело доходит до совпадения рисунка по шву, вам действительно не нужно беспокоиться об этом. Вы этого даже не замечаете.

Тем не менее, для шва, который был в середине прилавка, я столкнул две части рядом друг с другом, и это сработало довольно хорошо, но я чувствовал, что шов был немного заметен (вероятно, никто другой никогда не сделал бы этого). заметил). Так что я взял немного герметика и использовал его, чтобы заполнить шов. Это не только скрыло шов, но и предотвратило попадание в него воды и другого мусора. (На этом фото вы также можете увидеть замазку вокруг края раковины.)

Шов #2

Второй шов соединился спереди и сзади раковины, и на этот раз я наложил винил внахлест.Он был еще менее заметен, чем первый. Но помните, это было на краю раковины. Не уверен, насколько легко предметы будут скользить по плоской поверхности прилавка, если швы будут перекрываться. Думаю, это вопрос предпочтений!

Причины выбрать недорогие столешницы своими руками из контактной бумаги

Есть несколько причин, по которым я решил использовать контактную бумагу (также известную как клейкая пленка) для переделки столешницы:

Использование клейкой пленки было быстрым и относительно простым… мне потребовалось одно утро/день с несколькими перерывами, чтобы остыть на этом горячем So. Кал. день.
Мгновенный результат… Мне не пришлось ждать отверждения, высыхания и т. д. Когда пленка нанесена и вы довольны результатом, все готово! Их можно использовать сразу!
Клейкая пленка очень прочная… Согласно проведенным мной исследованиям (и другим личным свидетельствам людей, которым я доверяю), она не царапается, не трескается и не отслаивается.
Он съемный и заменяемый! Если по какой-то причине с ним что-то случится (например, горячую кастрюлю поставят прямо на прилавок или кто-то надрежет ее ножом), этот кусок контактной бумаги можно будет удалить и заменить с небольшими затратами времени/денег/усилий (в отличие от обычная столешница из ламината)!
Если он мне надоест, я могу его поменять менее чем за 50 долларов.
Как я уже говорил, это идеальное решение для квартиры или съемного дома, потому что его можно снять!

ПОСЛЕ

Итак, по прошествии месяца с этими прилавками я чувствую, что они такие же прочные и удобные в использовании, как и прилавки из ламината под ними. Они просто НАМНОГО КРАСИВЕЕ выглядят! Что вы думаете?

Я даже добавил немного доступной полированной никелевой фурнитуры (они похожи на то, что я использовал, и даже более доступно), чтобы немного украсить кабинеты!

Если я не могу покрасить шкафы (по крайней мере, пока не наберусь смелости попросить своего домовладельца), это лучший вариант, и мне это НРАВИТСЯ!

И последнее «после»!

Посмотрите полное описание моих дешевых столешниц, сделанных своими руками, которые выглядят дорого ЗДЕСЬ!

Больше вдохновения

Чтобы узнать больше о столешницах, сделанных своими руками, ознакомьтесь с постами моих коллег-блогеров:

Теперь ваша очередь

Пишите в комментариях, если у вас есть вопросы! Что вы думаете? Это то, что вы могли бы подумать о том, чтобы сделать?

Разное

Как поменять электросчетчик в квартире: замена старого счетчика

Кто отвечает за счетчики

Когда нужно менять

Как заменить счетчик самому

Как не нарваться на мошенников

Что делать вам

Как работает и что он считает

Как он это делает

Какие бывают виды

Что нужно знать перед установкой

Установка электросчетчика

Как правильно подключить счетчик электроэнергии

Как подключить трехфазный счетчик

Ремонт электросчетчика своими руками

Устройство и принцип действия электросчетчика

Индукционный или электромеханический счетчик

Устройство электронного прибора учета

Схемы подключения приборов учета электроэнергии

Однофазные электросчетчики

Как подключить трехфазный счетчик

Включение электросчетчиков через трансформаторы

Как правильно произвести монтаж электросчетчика

Срок госповерки

Установка электросчетчика

Основные требования

Как подключить счетчик электроэнергии в частном доме на улице

Многотарифные электросчетчики

Преимущества трёхфазного исполнения

Устройства прямого, или непосредственного включения

Счетчики полукосвенного включения

Счетчики косвенного включения

Какой же прибор выбрать?

Практические советы о том как подключить трёхфазный счётчик электричества

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

Классификация счетчиков электроэнергии

Функциональные возможности разных типов

Как подключить прибор учета самостоятельно

Подключение электросчетчика с трансформаторами тока

Включение в схему систем защиты

Где ставить автомат – до или после счетчика

Можно ли установить несколько автоматов

Где поставить защиту от утечки

Электрический счетчик – подключение, устройство, принцип работы

Как самостоятельно выбрать счетчик для дома

Типы счетчиков по принципу работы

Выбор счетчика по принципу работы

Мощность потребления электроприборами

Электрическая схема подключения

Устройство электросчетчика

Крепление счетчика в щитке на DIN-рейке

Как надежно подключить провода к счетчику

Порядок пломбировки счетчика

теперь подать заявку на установку счетчика можно онлайн  «ТНС энерго Кубань»

С 1 июля россиян обязали устанавливать умные счетчики. Что это значит :: Жилье :: РБК Недвижимость

Механизм умного счетчика

Установка без согласования

Оплата и тарифы

Отказ от установки

Вопросы и ответы / Портал госуслуг Москвы

Схемы подключения счетчиков

Как работает и что он считает

Как он это делает

Какие бывают виды

Что нужно знать перед установкой

Трехфазные счетчики электроэнергии прямого включения

Счетчик Энергомера трехфазный

Схема подключения счетчика Меркурий 230

Меркурий 231 АМ 01 схема подключения

Установка электросчетчика

Комплектация однофазного электросчетчика

Как подключить счётчик

Как правильно подключить счетчик электроэнергии

Схема трехфазного счетчика

Как подключить трехфазный счетчик

Подключение электросчетчика

Ремонт электросчетчика своими руками

Как выровнять кухонный стол | Домашние руководства

Как установить ровную столешницу

Экономьте деньги, снимая столешницы самостоятельно

теперь подать заявку на установку счетчика можно онлайн «ТНС энерго Кубань»
