Подключение теплоаккумулятора в систему отопления: Теплоаккумулятор для котлов отопления расчет, схема и инструкция по подключению

Обвязка теплоаккумулятора: схемы, пояснения, принцип работы

Подключить теплоаккумулятор (буферную емкость) для отопления можно десятком разных способов. Есть самые простые — просто трубы подключить, есть сложнее, с большим количеством элементов, которые решают различные задачи. Разберем, как подключить теплоаккумулятор, по порядку, с возможностями схем, для разных потребителей. Рассмотрим плюсы и минусы каждой из схем.

Обвязка теплоаккумулятора: упрощенная схема

Буферную емкость ставят между водогрейной печью/котлом и системой отопления. В самом простом варианте подключают трубы напрямую, без каких-либо излишеств (см. рисунок ниже). Вот только лучше поставить отсечные краны  на каждом из отводов — перед и после емкости. Это даст возможность отключать емкость, проводить ремонтные работы с баком и не сливать при этом теплоноситель из системы. Еще очень желательны фильтры.

В чем недостаток такой схемы подключения теплоаккумулятора для системы отопления? При поступлении в теплообменник котла теплоносителя с низкой температурой, образуется конденсат. Он состоит из очень едких жидкостей, которые разрушают металл. Испаряясь, этот конденсат оставляет толстый слой налета на теплообменнике, что очень сильно снижает эффективность (теплообменник хуже нагревается). Ситуация с холодной обраткой появляется во время старта системы, пока не нагрет теплоноситель. Так как в данной схеме греться должен весь объем, конденсат выпадает продолжительное время, что приводит к быстрому снижению эффективности отопления, разрушению теплообменника.

Самая простая схема подключения теплового аккумулятора к системе отопления

Второй недостаток этой схемы: вода в емкости может быть очень горячей — до 90°C и больше. Если подавать ее в радиаторы напрямую, в помещениях может быть слишком жарко, к тому же о нагретые до такой температуры радиаторы можно серьезно обжечься. На теплый водяной пол, такой горячий теплоноситель вообще давать нельзя — все расплавиться.

И, самое важное, в данной схеме нет циркуляционного насоса. То есть, движется теплоноситель по естественным причинам: благодаря уклону труб (не забудьте, кстати, о правильном уклоне) и разнице температур между подачей и обраткой. Но такое движение медленное и малоэффективное, особенно при понижении температуры в баке. Такая схема малоэффективна. Для того чтобы теплоноситель двигался быстрее, ставят циркуляционный насос.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Обратите внимание, что реализовывать эту схему можно только на стальных или медных теплообменниках. С чугунными — нельзя. При попадании холодной воды они могут лопнуть.

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

• малый, как на первой картинке;
• часть теплоносителя идет на ТА через клапан;
• из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

• подача — не заходя на клапан — в ТА;
• обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода. Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы.

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Схема подключения твердотопливного котла с теплоаккумулятором при монтаже своими руками, накопительного водонагревателя на даче,размеры котельной,теплоаккумулятор, отопление с теплоаккумулятором в частном доме.

Теплое, уютное и красивое жилище — мечта каждого владельца частного дома. Отопление в нем играет не последнюю роль. Поэтому выбор надежного, удобного в использовании и с оптимальной ценой отопительного прибора — очень важная задача.

В настоящее время, когда цены на газ, его установку, подключение и обслуживание все время увеличиваются, многие обращают свое внимание на котлы на твердом топливе. Тем более что с приобретением топлива пока, по крайней мере, проблем нет. И наша промышленность радует большим выбором современных усовершенствованных твердотопливных котлов с теплоаккумулятором : пиролизных и пеллетных.

Что такое теплоаккумулятор

Содержание статьи

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Преимущества использования

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Достоинства системы:

• тепловой агрегат используется на полную мощность, происходит почти полное сгорание топлива;
• следствие этого: высокий кпд (коэффициент полезного действия) — при наименьшем количестве сгораемого топлива получаем больше калорий тепла;
• экономия на приобретении топлива;
• не происходит резких скачков температуры, оборудование не подвергается коррозии, поэтому дольше служит;
• удобное использование, так как разовой загрузки топлива хватает на большой промежуток времени — не нужно подниматься среди ночи и подбрасывать топливо в котел;
• в доме комфортная обстановка, так как нет резких колебаний температур, а датчики температур могут контролировать климат в каждой комнате и отключать и выключать насос отопления по мере необходимости;
• снабжение горячей водой;
• при подключении ТЭНа — использовать вместо электрокотла;
• возможность подключения нескольких независимых друг от друга контуров: для отопления, для горячей воды и для других нужд;
• возможность подключения солнечных батарей.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Минусы системы:

1. Самым значительным недостатком является высокая цена теплоаккумулятора, поэтому народные умельцы очень часто изготавливают их своими руками. При достаточном мастерстве и определенной сноровке сделать это не очень трудно.
2. Второй проблемой, с которой сталкивается владелец частного дома, является то, что необходимо проектировать котельную с учетом размера емкости, а она немаленькая. Минимальный размер теплового аккумулятора: 1 метр в высоту и диаметр 600 мм, а для двухэтажного дома он будет еще больше.
3. При покупке котла следует принимать во внимание, что мощность его должна рассчитываться не только по площади отапливаемого помещения, но и по емкости теплового генератора: то есть почти в 2 раза мощнее нужно покупать агрегат для отопления.

Когда нужно ставить

Теплогенератор — это дорогое удовольствие.

Поэтому его устанавливают в случае:

• когда имеется большая площадь дома;
• большой расход горячей воды;
• когда применяют несколько видов отопителей: газовая установка, или электрокотел, или солнечные батареи, которые входят в моду в последнее время.

Отопители комбинируют, выбирают, что и в какое время лучше использовать.

Например:

• днем — солнечные батареи, вечером — котел;
• днем — твердотопливный котел, ночью — газ.

Цены на твердотопливные котлы

твердотопливный котел



Расчет теплоаккумулятора

Чтобы правильно рассчитать необходимую емкость теплоаккумулятора лучше всего обратиться к опытному специалисту. Но в то же время есть методики для расчета, по которым можно приблизительно рассчитать емкость буферного устройства, чтобы как-то сориентироваться, какой по мощности приобретать котел, и определиться с расположением теплового накопителя и размерами котельной.

Есть два метода расчета:

• простой, основанный на практике специалистов;
• по формуле.

Исходя из многолетнего приобретенного опыта, специалисты пришли к мнению, что на 1 кВт мощности котла необходимо 25-50 литров объема теплогенератора. Истина находится где-то посередине. Поставить меньшего объема накопитель, котел будет работать с меньшим КПД, если возьмешь большего объема — дома будет холодно, так как теплонагреватель будет только аккумулировать тепло, а в системе будет его не хватать.

По формуле емкость рассчитывается так: Q = mc (T2-T1), где:

• Q — количество накопленного тепла,
• m — объем воды в емкости,
• c — удельная теплоемкость, равная 4200 Дж/(кг·К) ,
• Т2 и Т1 — показатели температур воды на входе и обратке.

Нюансы монтажа

Тепловые накопители бывают разной величины и различных конструкций.

Но при монтаже для всех категорий необходимо соблюдать они и те же требования:

• категорически запрещаются сварные соединения при монтаже теплоаккумулятора;
• монтаж осуществляется только муфтами с резьбой или фланцами;
• необходимо снабдить запорной арматурой все подходящие трубопроводы;
• на всех входящих и выходящих контурах установить термодатчики;
• подключить в систему дренажный датчик;
• «грязевики» — фильтры грубой очистки установить на всех входах в теплогенератор;
• иногда в комплектацию теплового накопителя не входит автоматический воздухоотводчик, обязательно приобрести его и установить в верхнем выходном контуре;
• группу безопасности рекомендуется устанавливать вблизи аккумулирующей емкости;
• размещать аккумулятор тепла необходимо только в отапливаемом помещении во избежание замерзания теплоносителя;
• устанавливать теплоагрегат рекомендуется на специальный фундамент;
• для соблюдения техники безопасности размещать его так, чтобы был свободный доступ ко всем входящим и выходящим контурам.

Схемы подключения к твердотопливному котлу

Рассмотрим различные методы подключения аккумулирующей емкости.

Самая простая и дешевая в изготовлении и эксплуатации схема состоит из:

• агрегата нагревания;
• простого трубопровода;
• обыкновенной буферной емкости;
• циркуляционных насосов для перемещения теплоносителя от нагревателя к потребителям тепла.

Давление во всей системе одинаковое. Такая схема подойдет для небольших домовладений.

Более рациональное использование накопленной тепловой энергии достигается при добавлении в схему отопления смесительного блока, который состоит из перемычки, которая соединяет подающий и возвратный трубопроводы и трехходового смесительного клапана с термоголовкой.

В данной системе имеется возможность контролировать и регулировать температуру теплоносителя, при этом «зарядки теплогенератора» хватает на более длительный срок.

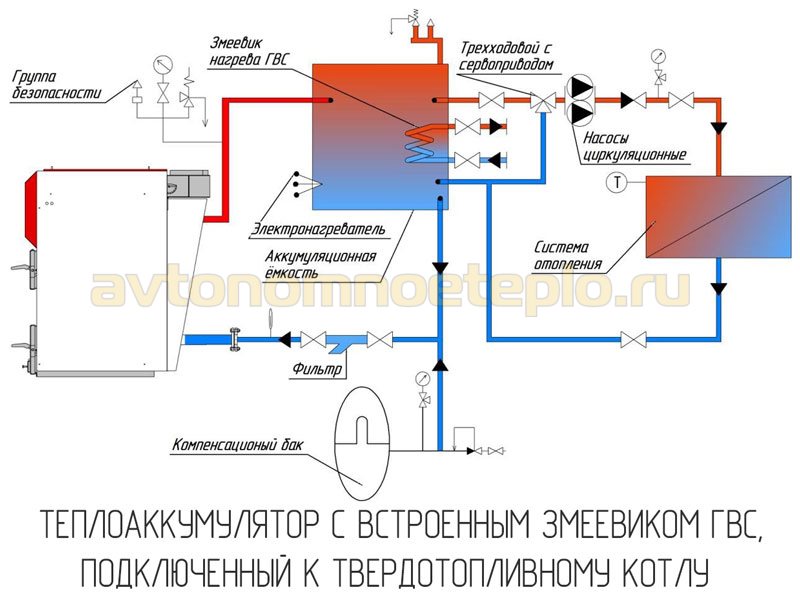

Для снабжения жилого дома горячей водой применяют тепловые агрегаты более сложной конструкции.

В такие устройства входят:

• теплообменник, состоящий из спиралевидных трубочек из нержавеющей или гофрированной стали;
• бак для нагрева воды;
• магниевый анод, препятствующий образованию накипи на внутренних стенках бака, который периодически необходимо менять;
• тепловые электронагревательные тены;
• термометры — датчики воды.

В этом случае подающий трубопровод подсоединяют к накопителю тепла в нижнюю точку, а выход монтируют вверху.

Ранее были приведены схематические примеры отоплений.

Рассмотрим более подробно принцип работы системы отопления и ее состав:

1. Отопитель — котел твердотопливный.
2. Группа безопасности сразу над котлом, которая следит за температурой и давлением теплоносителя в системе.
3. Малый круг отопления состоит из перемычки, соединяющей подающий трубопровод и обратку, трехходового клапана, циркуляционного насоса и расширительного бака. Роль малого круга: защита теплогенератора от холодного теплоносителя и предотвращения появления конденсата в котле. В начале работы теплогенератора вода по трубам идет частично в теплогенератор и по малому кругу. Теплоноситель нагревается до 60 градусов, начинает работать клапан: он потихоньку открывается и холодная вода из обратки начинается смешиваться с горячей водой из малого контура. Как только температура достигает 60 градусов, клапан полностью перекрывает малый круг и теплоноситель идет полностью через теплогенератор.
4. Расширительный бачок забирает излишки давления из системы, а при необходимости — сбрасывает его в нее обратно.
5. За малым контуром подающий трубопровод подсоединяют в верхней точке теплогенератора, а обратка подсоединяется в нижнюю точку.
6. После бака на подающем трубопроводе снова ставят трехходовой датчик с комнатным измерителем температуры и циркуляционный насос.
7. Далее размещаются радиаторы отоплений остальных помещений.

Схема подключения к электрокотлу

Если в домовладении установлен электрический счетчик с двухфазным тарифом «день-ночь», то можно применять в качестве основного источника отопления электрокотел в тандеме с теплоаккумулятором. Только работать он будет ночью, нагревая всю систему и «заряжая» тепловую емкость до температуры 90 градусов. А днем тепловой источник начинает отдавать тепло в систему отопления. При помощи циркуляционного насоса и датчиков температур можно добиться равномерного распределения тепла по разным помещениям.

Еще один вариант применения электричества встречается при эксплуатации теплового аккумулятора: в него встраивают специальные тепловые электрические нагреватели.

Они применяются для дополнительного подогрева аккумулятора в ночное время или когда нет большой необходимости растапливать основной источник тепла. Если в конструкции ТЭНа нет термодатчика, необходимо его обязательно приобрести и установить.

В данной статье приведены основные аспекты устройства систем отопления, но при расчете и установке, если не доверяете своему умению и мастерству, обратитесь к опытным специалистам, чтобы впоследствии не попасть впросак. Все-таки отопление своего жилища — это очень ответственное дело. Отопительные котлы комбинированные дрова электричество читайте у нас на сайте.

Видео

В этом видеоролике опытный мастер на примере расскажет и покажет, как правильно сделать обвязку твердотопливного котла и бака-аккумулятора.

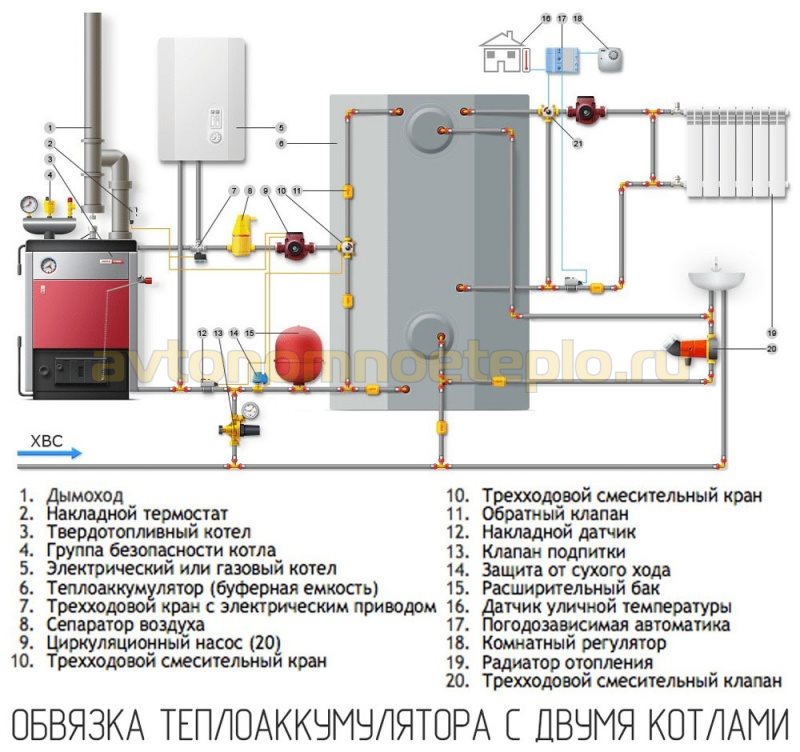

Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

Буферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.

Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.

Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.

Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:

• после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
• перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
• при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
• бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.

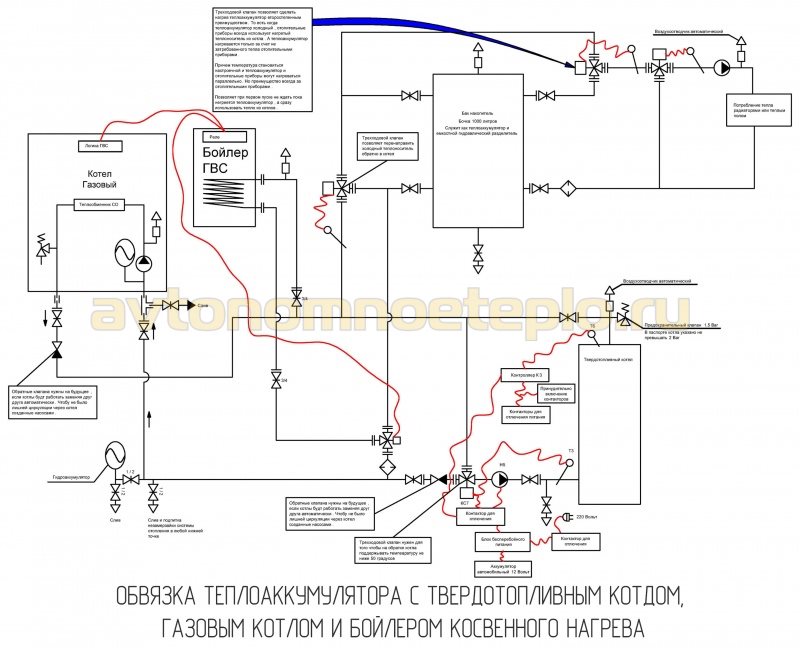

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

Жилая площадь / время автономной работы	8 час	10 час	12 час	14 час	16 час
100 м²	587 л	734 л	881 л	1028 л	1175 л
150 м²	880 л	1101 л	1321 л	1542 л	1762 л
200 м²	1174 л	1468 л	1762 л	2056 л	2350 л

Как подключить буферный накопитель к котлу

Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.

Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:

• нагретый теплоноситель в баке должен двигаться по направлению к системе отопления и вниз;
• не допускается, чтобы охлажденную жидкость, находящуюся внизу ёмкости, выдавливало наверх.

Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

Обвязка теплоаккумулятора с одним котлом

Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.

Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

Схема буферной ёмкости с двумя котлами

Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:

• твердотопливный котел устанавливается как основной источник тепла;
• на подачу через трехходовой клапан с электроприводом, подключенный к термостату, ставится электрокотел;
• после устанавливаются сепаратор воздуха и циркуляционный насос;
• выполняется монтаж буферной емкости на отопление;
• на обратку монтируют узел подпитки, модуль защиты от холостого хода, мембранный бак.

Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:

• основным источником тепла остается котел на твёрдом топливе;
• после прогорания дров и остывания теплоносителя, какое-то время нагрев поддерживается за счет буферной емкости;
• как только температура нагрева падает до предельных значений, включается электрокотел.

Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

Варианты подключения теплоаккумулирующей ёмкости

Система отопления с теплоаккумулятором | Всё об отоплении

Зачем нужен тепловой аккумулятор для отопления?

Твёрдое топливо – зачастую единственный вариант обеспечения тепла в доме для многих регионов в случае отсутствия доступа к природному газу. Использование жидкого топлива (дизельного или мазута) проблематично ввиду сложности устраиваемой системы отопления, в которую должны быть включены пожаробезопасные ёмкости и принудительно подающие к котлу топливо магистрали. У электроотопления тоже есть свои минусы. Поскольку электричество довольно дорогой вид энергии, в системе электроснабжения возможны перебои по различным причинам и вдобавок оно поставляется потребителю с ограничением по мощности, то твердотопливный котёл остаётся оптимальной альтернативой простой печи.

Системы отопления на твёрдом топливе

У этого способа отопления тоже есть один существенный недостаток – строгая периодичность загрузки топлива по мере сгорания. В момент максимального разгорания топлива в котле образуется переизбыток тепла, который переводит к перегреву помещения. При потере же теплоотдачи прогоревшего угля или дров теплоноситель остывает и в системе отопления образуются температурные скачки, что не прибавляет комфортности жилищу, а иногда и приводит к авариям в случае разморозки трубопроводов системы.

Нивелировать данную проблему помогает установленный тепловой аккумулятор в системе отопления. Принцип его работы основан на использовании высокой теплоёмкости воды, служащей в отопительной системе теплоносителем, один литр которой при остывании на 1 С разогревает кубометр воздуха на 4 С. Внешне теплоаккумулятор для системы отопления выглядит как эффективно утеплённый снаружи вместительный резервуар, подключённый к источнику тепла и контурам системы отопления.

Схема отопления с теплоаккумулятором

Чтобы понять принцип работы теплоаккумулятора, необходимо понять схему отопления с ним. Элементарная система отопления с теплоаккумулятором представляет собой вертикально расположенный утеплённый бак, в который врезаны 4 патрубка, размещённых вертикально по два с противоположных сторон.

С каждой стороны один патрубок помещён в верхней части ёмкости (подающая магистраль), один – в нижней (обратная магистраль контура).

С одной стороны пара патрубков подключается к прямой и обратной магистралям твердотопливного котла, с другой – к соответствующим трубопроводам контура отопления. В обратные магистрали обоих контуров монтируются циркуляционные насосы для стабильного обращения теплоносителя в сети.

Принцип работы

После достижения стабильного горения топлива в котле циркуляционный насос начинает подавать в зону нагрева холодную воду из низа теплообменника, параллельно подавая в теплоаккумулятор для отопления дома разогретый теплоноситель через верхний патрубок. Активного перемешивания горячей и холодной воды в теплоаккумуляторе не происходит в виду значительной разницы в плотности жидкости при разных температурах. Таким образом бак после прогорания заложенного топлива будет заполнен разогретой до нужной температуры водой.

При качественном утеплении теплоаккумулятор в системе отопления может сохранять температуру теплоносителя на должном уровне в течение нескольких часов, а при высокой эффективности конструкции – нескольких дней.

После прогорания топлива в котле включается циркуляционный насос контура отопительной системы, обеспечивающий прокачку теплонесущей жидкости по трубопроводам и отопительным приборам сети. За счёт забора теплоносителя сверху и подачи остывшей жидкости снизу перемешивания слоёв разных температур не происходит и теплоаккумулятор равномерно отдаёт тепловую энергию в систему. А какой котел выбрать для частного дома можно узнать здесь .

Типы конструкций теплоаккумуляторов

Выше уже был рассмотрен внешний вид теплоаккумуляторов, он един для всех моделей, а вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих приборов.

По эффективности работы и функциональному предназначению тепловые аккумуляторы делятся на следующие виды:

• С прямым подключением контуров (пустые). В этой самой элементарной конструкции отсутствуют любого вида теплообменники, и разделение горячей и холодной теплоносящей жидкости обеспечивается разностью её плотности. Техническая простота такого прибора позволяет изготовить самодельный теплоаккумулятор отопления, главное впоследствии не поскупиться на качественную теплоизоляцию.
• С внутренним теплообменником. По этой схеме возможно использование разных теплоносителей в контурах котла и отопительной системы, так как разделение жидкостей обеспечено стенками теплообменника.
• Со встроенным бойлером. В теплоаккумуляторах такого типа внутри основного бака помимо теплообменников размещают дополнительную ёмкость для нагрева воды в целях горячего водоснабжения дома.

Выбор теплоаккумулятора для системы отопления дома – ответственное мероприятие, к которому нужно отнестись с максимальной серьёзностью. От качества, функциональных возможностей и технических характеристик прибора зависит комфорт жилища и здоровье проживающих в нём людей.

Рекомендуем к прочтению

Расширительный мембранный бак системы отопления: устройство и функции Коллектор отопления: устройство оборудования и особенности монтажа Как сделать коллектор отопления своими руками? Терморегулятор отопления — принцип работы разных видов

© 2016–2017 — Ведущий портал по отоплению.
Все права защищены и охраняются законом

Копирование материалов сайта запрещено.
Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Правильная схема отопления с теплоаккумулятором

Многие хозяева часто сталкиваются с вопросом касательно того, что такое тепловой аккумулятор, используемый в отопительной системе, и как он функционирует. Об устройстве этих механизмов, а также о том, как должно проходить подключение теплоаккумулятора к котлу, далее и пойдет речь.

Функциональные особенности теплоаккумулятора

Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.

Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

• конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется;
• это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла;
• материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь. Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже;
• существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма;
• бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла;
• в том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной дл питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей;
• снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время. Читайте также: «Солнечная батарея для нагрева воды своими руками «.

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

• тепло, производимое работающим при максимальной мощности котлом, направляется непосредственно к резервуару с водой для ее нагрева;
• по окончании полного сгорания топлива теплоноситель не прекращает циркулировать по системе от бака накопления до радиаторов, постепенно забирая у него тепловую энергию. Читайте также: «Схема подключения твердотопливного котла к системе отопления «.

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

Тепловой аккумулятор для электрокотла

Самодельный теплоаккумулятор отопления, используемый вместе с котлом, работающим от электричества, также может обеспечить некоторую выгоду, несмотря на то, что большинство современных электрокотлов не требует тщательного ухода и прекрасно функционируют без чьего-либо вмешательства. Читайте также: «Самодельный пиролизный коте л».

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы.
Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается.
При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Правила установки и расчет

Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней.

Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды.
Пример использования теплоаккумулятора в схеме отопления:

Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

Оставляйте отзывы:

Теплоаккумулятор для котлов отопления: назначение и принцип работы

Как работает система отопления

В современном понимании энергоэффективности установок отопления, в том числе и отдельного дома или коттеджа, в последнее время акцент существенно сместился с показателя потребления топлива на обогрев помещения на показатель, характеризующий эффективность использования энергии для полного теплоснабжения дома.

Такой обоснованный акцент на энергоэффективность позволяет по-новому посмотреть на проблему теплоснабжения жилища, включающую в себя две основные задачи:

• отопление дома;
• горячее водоснабжение.

Новым путем экономии энергоресурсов в системе теплоснабжения здания сегодня выступает установка в системе отопления дополнительного оборудования, в функции которого входит аккумулировать тепловую энергию и постепенно ее расходовать.

Применение теплового аккумулятора в схеме приборов системы отопления, где основным источником энергии выступает твердотопливный котел. позволяет без дополнительных затрат провести снижение потребления топлива до 50% в отопительный сезон. Но это в будущем, а пока достаточно наглядно следует рассмотреть принцип работы этого устройства.

Принцип работы системы с твердотопливным котлом

Наиболее высокий эффект от подключения в систему будет применительно именно к твердотопливным котлам.

Тепло, выделяемое при сжигании топлива, через теплообменник по трубопроводу поступает в регистры или батареи отопления, являющиеся по сути теми же теплообменниками, только не получающими тепло, а наоборот, отдающие его окружающим предметам, воздуху, в общем, нагревающему помещению.

Остывая, теплоноситель — вода в батареях, опускается вниз и снова перетекает в контур теплообменника котла, где опять нагревается. В такой схеме существует минимум два момента, связанных с большой, если не с огромной потерей тепла:

• прямое направление движения теплоносителя от котла к регистрам и быстрое остывание теплоносителя;
• небольшой объем теплоносителя внутри системы отопления, что не позволяет поддерживать стабильную температуру;
• необходимость постоянного поддержания стабильно высокой температуры теплоносителя в контуре котла.

Важно понимать, что такой подход иначе как расточительным назвать нельзя. Ведь при закладке топлива сначала при высокой температуре горения в помещениях воздух прогреется довольно быстро. Но, как только процесс горения прекратится, завершится и нагрев помещения, и как результат – снова понизится температура теплоносителя, и остынет воздух в помещении.

Использование теплоаккумулятора

В отличие от стандартной системы отопления, система, снабженная аккумулятором тепла, работает несколько иначе. В самом примитивном виде, сразу после котла бак устанавливается в качестве буферного устройства.

Между котлом и трубопроводами устанавливается бак со многослойной теплоизоляцией. Ёмкость бака, а она рассчитывается таким образом, чтобы количество теплоносителя внутри бака было больше, чем в системе отопления, содержит теплоноситель, нагреваемый от котла.

Внутрь бака введены несколько теплообменников для системы отопления и для системы горячего водоснабжения. Нагретый от котла внутренний объем аккумулятора долгое время может поддерживать высокую температуру и постепенно отдавать ее для систем отопления и водоснабжения.

Учитывая то, что самый маленький бак имеет объём 350 литров воды, то нетрудно рассчитать, что потратив одно и то же количество топлива при использовании теплового аккумулятора эффект будет намного больше, чем при прямой системе отопления.

Но это самый примитивный вид теплового прибора. Стандартный, рассчитанный на действительно работу в условиях теплоснабжения отдельного дома, аккумулятор теплоты может иметь:

• внутренний объем от 350 до 3500 литров;
• верхний теплообменник системы горячего теплоснабжения;
• теплообменник системы отопления;
• приборы системы безопасности – клапанную группу, манометр, патрубки выхода воздуха;
• приборы системы контроля температуры, давления, предохранительные и обратные клапаны;
• технологические выходы стандартной для обвязки арматуры диаметров;
• высота бака с термооболочкой включает от 1,8 метра до 5,6 метра;
• диаметр от 0,7 до 1,8 метра.

Цена таких аккумуляторов зависит от многих факторов:

• материала изготовления бака;
• объема внутреннего бака;
• материала, из которого изготовлен теплообменник;
• фирмы изготовителя;
• комплекта дополнительного оборудования;

Замечание специалиста: рассчитать правильную работу всей системы отопления, начиная от ТТ котла и заканчивая диаметром парубков, в принципе можно и самостоятельно, но при этом следует учитывать, что мощность как котла, так и самой установки должна быть рассчитана на работу в условиях максимально низких температур в регионе.

Более детальную информацию по этому вопросу сегодня можно найти на страницах интернет сайтов, как в текстовом виде, так и воспользовавшись услугами специализированных онлайн калькуляторов, ну и конечно в специализированных фирмах, занимающихся разработкой и установкой систем теплоснабжения.

Все управляется электроникой

Возможно, для многих такое понятие, как «умный дом» уже давно вошло в привычный ритм жизни.

Дом, в котором многие функции по содержанию и управлению системами берет на себя электроника, не обходится без участия электронных компонентов и работы системы отопления и водоснабжения с аккумулятором тепла.

Для поддержания стабильно комфортной температуры, необходимо не столько постоянное горение топлива в топке котла, сколько стабильное поддержание температуры в системе отопления. И с такой задачей вполне справляется электронное управление работой теплоаккумулятора.

Возможности платы управления:

• включит циркуляционный насос подачи теплоносителя системы отопления;
• для дополнительного нагрева теплоносителя в баке откроет заслонки или включит вентилятор турбонаддува котла;
• в экстренных случаях перекроет клапаны трубопроводов и прустит теплоноситель от котла напрямую в батареи, а уже потом начнет нагревать бак аккумулятора;
• перенаправит поток горячей воды с теплообменника котла в систему горячего водоснабжения или воспользуется нагревом в контуре бака.

Кроме этого, электронная составляющая может отлично использоваться в качестве контроллера работы, как твердотопливного котла, так и электронагревательных приборов, и даже в качестве использования системы солнечного коллектора для получения максимальной выгоды и экономии ресурсов.

Экономический эффект даже от включения в схему теплоснабжения аккумулятора тепла позволяет, как уже говорилось, до 50% снизить затраты на топливо в отопительный сезон, а если учитывать то, что цена на энергоносители постоянно растет, то такое вложение средств становится не просто выгодным, а уже обязательным для новостроек.

Смотрите видео, в котором пользователь очень подробно разъясняет схему устройства твердотопливного котла вкупе с теплоаккумулятором:

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/zachem-nuzhen-teplovoj-akkumulyator-dlya-otopleniya.html, http://teplospec.com/montazh-remont/pravilnaya-skhema-otopleniya-s-teploakkumulyatorom.html, http://teplo.guru/kotly/teploakkumulyator.html

Лучший умный термостат 2020 — Pocket-lint

(Pocket-lint) — За последние несколько лет умные системы обогрева действительно проявили себя, предлагая несколько решений, позволяющих управлять обогревом с помощью смартфона.

Все существующие системы призваны упростить и упростить управление отоплением дома, вне зависимости от того, отдыхаете ли вы или находитесь на диване, а также помогают сэкономить деньги.

Вот обзор некоторых из лучших решений для интеллектуального отопления, доступных в Великобритании, какие функции они предлагают и как они могут помочь вам сэкономить несколько копеек.

Наше руководство по лучшим интеллектуальным термостатам, доступным на сегодняшний день.

Nest

Nest Learning Thermostat 3.0

squirrel_widget_130138

Основной продукт Nest известен как обучающийся термостат за его способность узнать, как вы его используете, и настроить график нагрева соответственно.

За пару недель Nest узнает, когда вы хотите включить обогрев, как долго и при какой температуре.В конце концов, он будет улавливать такие закономерности, как период времени, когда люди выходят из дома во вторник, ваше ночевание в субботу и пустой дом каждую вторую пятницу. Nest подключается к вашему Wi-Fi для онлайн-прогнозов погоды, а на борту есть 150-градусный датчик, который определяет, есть ли кто-нибудь дома.

Версия для Великобритании также предлагает функцию под названием True Radiant, которая направлена ​​на уменьшение скачков температуры и запускает нагрев раньше, чтобы вы могли получить желаемую температуру в нужное время. Nest совместим с Amazon Alexa и Google Assistant, поэтому у вас есть множество вариантов настройки.

Nest

Nest Learning Thermostat E

squirrel_widget_145870

Nest Learning Thermostat E предлагает многие из тех же функций, что и Learning Thermostat 3.0, в том числе возможность изучать свое расписание и распорядок дня и функцию True Radiant.

Модель E оснащена матовым дисплеем и отделкой из белого поликарбоната, что позволяет ей немного лучше вписываться в окружающую среду. Он также поставляется с батареей Heat Link, которая заменяет ваш существующий термостат в Великобритании для легкой самостоятельной установки, а сам Thermostat E имеет встроенную подставку, предлагая большую гибкость размещения по сравнению с Thermostat 3.0. Вы можете поставить термостат E в любом месте в любой комнате, если есть розетка и он находится в пределах 30 метров от Heat Link.

Термостат E не имеет функции Farsight для постоянного отображения погоды, времени или температуры на дисплее, а также не поддерживает контроль горячей воды, но это более дешевый интеллектуальный термостат от Nest, и он не требует профессиональная установка, при этом предлагая высочайшее качество сборки и множество замечательных функций, включая заранее установленный график из коробки.

Tado

Tado Smart Thermostat V3 +

squirrel_widget_168386

Tado может быть адаптирован к вашей текущей системе отопления, и он использует облачное приложение для обогрева, позволяющее управлять обогревом со смартфона. Система Tado V3 также предлагает домашнее управление в виде небольшого квадратного блока управления со светодиодными индикаторами, которые отображают текущую температуру, а также позволяет управлять отдельными зонами с помощью интеллектуальных радиаторных термостатов. Система V3 + добавляет контроль качества воздуха через обновленное приложение.

Tado отслеживает местоположение вашего смартфона, чтобы знать, когда вы вышли из дома и когда вернетесь, и использует то, что компания называет «прогнозирующим контролем модели». Эта технология предназначена для получения ряда точек данных для расчета, когда вы возвращаетесь домой, какая погода на улице и какую температуру вы запрашивали при возвращении.

Tado тогда подготовит ваш дом к тому времени, когда вы войдете в дверь, измерив прогноз погоды, время, которое вам понадобится, чтобы добраться до дома, и насколько быстро ваш дом нагреется.Его совместимость со всеми умными помощниками, включая Apple HomeKit, означает, что вы также можете использовать голос для включения или выключения нагрева.

Honeywell

Honeywell Evohome

squirrel_widget_148608

Evohome от Honeywell — это система отопления с беспроводным подключением, которая позволяет управлять отдельными радиаторами и, следовательно, отдельными комнатами. Он подключается к вашему котлу и имеющимся радиаторам, и вы сможете управлять всей системой отопления через центральную консоль или приложение для смартфона.

Evohome позволяет вам контролировать до 12 зон, и в пределах этих зон вы можете контролировать каждый радиатор до заданной температуры, но вы также можете установить одинаковую температуру для всего дома, если хотите.

Существует ряд предустановленных настроек, которые дают вам возможность уменьшить весь дом на несколько градусов или полностью переопределить систему, а система Evohome совместима с IFTTT, Google Assistant и Amazon Alexa.

Улей

Активный обогрев улья 2.0

squirrel_widget_126983

British Gas предлагает Hive Active Heating 2.0, который заменяет ваш существующий термостат на беспроводную систему и подключение к широкополосной сети. После его установки вы сможете управлять отоплением и горячей водой с помощью приложения Hive, а также через веб-сайт. Это означает, что, как и другие, вы можете проверить температуру дома и повысить ее в супермаркете.

Вы можете настроить оповещения, чтобы сообщить вам, когда в вашем доме изменилась температура, и система поставляется с современным термостатом, который вы можете использовать для изменения ваших настроек или установки расписания, когда вы дома, поэтому вам не всегда нужно используйте свое смарт-устройство.Вы также можете купить несколько термостатов, если хотите настроить разные температуры в разных комнатах, но все они будут управляться через одно приложение.

Система Hive не зависит от поставок энергии British Gas, поэтому вы все равно можете покупать ее, даже если у вас другой поставщик. В ассортименте Hive также есть интеллектуальные фонари, розетки и датчики, которыми можно управлять через приложение Hive. Hive Active Heating также совместим с Google Assistant и Amazon Alexa.

Honeywell

Honeywell Lyric T6 Smart Thermostat

squirrel_widget_139758

Honeywell предлагает ряд подключаемых нагревательных устройств, включая вышеупомянутый Evohome, а также Lyric T6.

Lyric T6 предлагает управление нагревом через ваш смартфон или планшет, как и остальные услуги в этом списке, но его возможности немного меньше, чем у Evohome от Honeywell. Например, нет многозонного управления, хотя он предлагает контроль температуры на основе местоположения через Geofence.

T6 будет отслеживать местоположение вашего смартфона, чтобы определить, дома вы или нет, и оба могут быть запрограммированы с семидневным расписанием. В отличие от Evohome, Lyric T6R совместим с Apple HomeKit, а также с Amazon Alexa, Google Assistant и IFTTT.

Netatmo

Интеллектуальный термостат Netatmo

squirrel_widget_148606

Интеллектуальный термостат Netatmo, разработанный Филипом Старком, предлагает такой же удаленный доступ, как и другие доступные, при этом претендуя на идеальный баланс между функциональностью и дизайном.

Вы можете контролировать и контролировать свое отопление в любое время и в любом месте с помощью приложения, и после того, как вы ответите на несколько начальных вопросов при настройке, компания утверждает, что она адаптируется к вашему образу жизни, наблюдая за вашими привычками, чтобы создать программу на их основе.

Температуру можно регулировать на самом термостате или с помощью смарт-устройства, а также вы сможете узнать свое потребление энергии. Интеллектуальный термостат Netatmo совместим с Amazon Alexa, Google Assistant и Apple HomeKit, а управление отдельными зонами также доступно с помощью интеллектуальных радиаторных клапанов Netatmo.

Написано Бриттой О’Бойл. Редакция Дэна Грэбэма.

,

Новая теплица с накопителем тепла; система теплообмена воздух-вода (форум теплиц в Перми)

Хороший дизайн Дэн, я могу сказать, что вы инженер-механик. Мне нравится идея хранить тепло в воде и прятать его под землей. Я просто выскажу некоторые мысли в произвольном порядке …

Если вы стремитесь к максимальному зимнему освещению, я думаю, что угол остекления может быть немного плоским (если вы не говорите 55 градусов от горизонтали). Вы находитесь примерно на 40 градусах северной широты, поэтому солнце равноденствия будет на 50 градусах, а солнце зимнего солнцестояния будет примерно на 27 градусах от горизонтали.Пожалуйста, дважды проверьте меня, потому что я немного исхожу из памяти. Я считаю, что многие люди стремятся примерно на 15 градусов больше по вертикали от своего солнечного угла равноденствия (для вас 35 градусов от вертикали). Таким образом, вы будете оптимально ловить солнце с ноября по январь, а не только с 21 декабря. Если ваше описание означало 55 от горизонтали, вам было бы хорошо идти. 55 от вертикали, вероятно, даст вам много солнца летом и меньше зимой, что может быть противоположным тому, что вы хотите.

Я слышал, что поддержание тепла в почве зимой приносит растениям больше пользы, чем воздух.Теплые резервуары под кроватями должны помочь. Возможно, вы захотите оставить доступ для прокладки трубопроводов горячей воды для теплообменника через почву в областях, не над резервуарами, чтобы они также получали немного тепла.

Я ничего не знаю о гидропонике, но вы можете использовать почвенное ложе в своих интересах, не наклоняя дно. Если бы вы сделали его плоским и запечатали, чтобы удерживать воду, растения могли бы набирать воду со дна почвы. Вам понадобится слив на дюйм или два от дна, чтобы он не промок.А поскольку я ничего не знаю, не делайте того, о чем я говорю. Но это может быть способ упростить или сделать полив более автоматическим, как только растения пустят корни.

Как вы предотвратите попадание грязи на крышки резервуаров? Было бы отстойно строить все это, бросать в землю, а затем иметь место над танками.

Это далеко идущая идея, но, поскольку вы инженер, я полагаю, вы справитесь с этим. Сделайте один из резервуаров батареей с фазовым переходом, используя глицерин.Прежде чем вы больше не сможете добраться до него, намотайте в резервуар целую связку pex или ирригационной линии, чтобы вы могли пропустить воду через нее и до теплообменника. Затем заполните емкость глицерином. Его фаза меняется на 65 градусов, что требует много энергии. Поэтому, когда тепло, вы пропускаете воду по спиральным трубам, чтобы расплавить глицерин. Затем, когда становится холодно, вы пропускаете холодную воду из комнаты через глицерин, чтобы нагреть ее.

Если вы можете поддерживать температуру выше 50 градусов, вы можете выращивать и цитрусовые…

Если вы устанавливаете пароизоляцию (что, я думаю, рекомендуется), я бы положил ее на внутреннюю сторону осб, чтобы осб не заплесневел или не повредился водой.

Я не слежу за анкерными стойками. Разве существующих фальш-балок не хватает фундамента?

Некоторое стекло имеет низкоэмиссионное покрытие или другие вещи, которые могут помочь или повредить вам, в зависимости от того, какой стороной вы обращены. Если вы сможете выяснить, что у вас есть, и если это имеет значение, это может быть полезно.

Возможно, вам понадобится проход для доступа ко всем вашим растениям. Возможно, включите это с доступом к резервуарам, чтобы у вас была функция сложения (доступ, проход, погоня за водопроводом и т. Д.). К тому же это место для меньшего количества грязи. О, как только вы пройдете мимо резервуаров, сделайте из него компостную камеру для червяков.

Удачи, похоже веселый проект!

.

Почему мой компьютер выключается без предупреждения?

Обновлено: 30.06.2020 компанией Computer Hope

предосторожность

Некоторые из приведенных ниже шагов требуют, чтобы вы работали внутри компьютера. Прежде чем открыть чемодан, узнайте об опасности электростатического разряда.

Проблема, связанная с теплом

Большинство современных компьютеров автоматически выключаются при перегреве каких-либо внутренних компонентов. Часто проблемы, связанные с нагревом, возникают, когда компьютер усердно работает, например, играет в компьютерную игру с интенсивной графикой или редактирует видео.

Начните с проверки работы вентилятора блока питания, осмотрев заднюю часть компьютера. Вентилятор должен двигаться быстро и плавно. Все остальные вентиляторы в компьютере требуют, чтобы вы открывали корпус компьютера, чтобы осмотреть их. Оказавшись внутри компьютера, осмотрите процессор (радиатор), видеокарту и вентиляторы корпуса. Если ваш компьютер доносит какие-либо необычные шумы (например, сильный визг или низкий скрежет), это может указывать на неисправность вентилятора.

Заметка

Если у вас проблемы с ноутбуком, мы не рекомендуем открывать корпус.Вместо этого убедитесь, что вентилятор сбоку или снизу ноутбука работает и выдувает горячий воздух. Кроме того, с ноутбуком вы можете купить охлаждающую подставку, чтобы снизить его рабочую температуру.

Наконечник

Обработка внутренней части вашей машины дает благоприятное время для ее очистки. Пыль, грязь, волосы и другой мусор могут помешать правильной циркуляции воздуха, что приведет к перегреву.

Наконечник

Проверьте радиатор процессора, чтобы убедиться, что он правильно установлен и имеет необходимое количество термопаста.

предосторожность

Если вы удалите радиатор процессора, необходимо удалить имеющийся термопаста с процессора и радиатора и нанести новый термопаста.

Если вентилятор блока питания работает неправильно или вообще не работает, а блок питания очень горячий на ощупь, замените блок питания. Перегрев источника питания из-за неисправного вентилятора может привести к неожиданному отключению компьютера. Продолжение использования неисправного блока питания может привести к повреждению компьютера, и его следует немедленно заменить.

Наконечник

Если BIOS контролирует скорость вращения вентиляторов, войдите в BIOS и убедитесь, что BIOS не сообщает об ошибках. Программные утилиты, такие как SpeedFan, также можно использовать для отслеживания вентиляторов на вашем компьютере.

Проблемы с оборудованием

Любой отказавший аппаратный компонент в вашем компьютере может вызвать его неожиданное выключение без предупреждения. Если вы недавно добавляли новое оборудование, удалите его с компьютера, чтобы убедиться, что оно не вызывает проблемы.

Если вы недавно не устанавливали в компьютер новое оборудование, следующим лучшим решением будет систематическое удаление второстепенного оборудования. Например, удалите модем, сетевую карту, звуковую карту и любые другие карты расширения, которые не нужны для работы вашего компьютера. Запуск компьютера без этих карт может помочь диагностировать вашу проблему.

Проблема с ИБП или сетевым фильтром

Убедитесь, что сетевой фильтр или ИБП (источник бесперебойного питания) не вызывают у вас проблемы, подключив компьютер непосредственно к сетевой розетке.Кроме того, если у вас есть ИБП, который подключает кабель USB к компьютеру для управления функциями энергосбережения, убедитесь, что он отключен.

Если это решит вашу проблему, возможно, у вас неисправный сетевой фильтр или ИБП. С ИБП могут возникать другие проблемы, такие как перегрузка ИБП или программное обеспечение ИБП, сообщающее о ситуации с питанием, требующей отключения. Убедитесь, что к вашему ИБП подключено не слишком много устройств и что на нем установлены последние обновления программного обеспечения.

Компьютерный вирус

Ваш компьютер может быть заражен вирусом или другим вредоносным ПО, предназначенным для выключения компьютера при определенных условиях.Если кажется, что ваш компьютер отключается при выполнении определенной программы в определенное время дня, он может быть заражен.

Если вы считаете, что ваш компьютер может быть заражен вирусом, скачайте бесплатный сканер. Если он у вас уже установлен, убедитесь, что определения вашего антивирусного сканера актуальны, а затем запустите полное сканирование.

Проблема с операционной системой

Если после выполнения каждой из вышеперечисленных рекомендаций компьютер продолжает выключаться, возможно, у вас возникла проблема на уровне операционной системы.Чтобы убедиться в этом, попробуйте выполнить следующие действия.

1. Перезагрузите компьютер и войдите в программу настройки BIOS, пока компьютер загружается.

2. После загрузки компьютера в программу настройки BIOS оставьте компьютер в покое.

Если компьютер не выключается после простоя в BIOS, установка вашей операционной системы может быть повреждена. Мы рекомендуем вам либо восстановить Windows до предыдущей даты, когда компьютер не выключался автоматически, либо стереть все и переустановить Microsoft Windows.

Другое неисправное оборудование

Если ваш компьютер выключится во время (или после) установки операционной системы, вероятно, неисправно другое оборудование. Часто аппаратное обеспечение, вызывающее проблему, — это ОЗУ, ЦП, материнская плата, блок питания или видеокарта в указанном порядке.

Если у вас есть запасные части или вы знаете кого-то с аналогичной конфигурацией, вы можете поменять местами каждую часть, чтобы определить, виновата ли она. В противном случае вам необходимо отремонтировать компьютер в центре ремонта компьютеров.

,

Произошло тепловое отключение. — Сообщество поддержки HP

Привет @Mirulhimself,

Добро пожаловать на форумы HP 🙂 Я хотел бы воспользоваться моментом и поблагодарить вас за использование этого форума, это отличное место для поиска ответов. Чтобы получить наилучшие впечатления от форума HP, вы также можете впервые посетить наше Руководство по форуму HP. Здесь? Узнайте, как публиковать сообщения и многое другое.

Насколько я понимаю, вы столкнулись с проблемой перегрева.Это может быть вызвано неработающим системным вентилятором или засорением воздуховодов. Перегрев может сократить срок службы вашего компьютера, поэтому постарайтесь решить эту проблему как можно скорее. Вот несколько документов по устранению неполадок, которые могут вам помочь.

Чтобы предоставить вам точное решение, мне понадобится еще несколько деталей:

Вносили ли вы какие-либо изменения в программное или аппаратное обеспечение ПК?

Выполняли ли вы какие-либо действия по устранению неполадок перед размещением этого сообщения на форумах HP?

Каков статус фаната?

Не сгорел пластик?

К ноутбуку подключены какие-либо внешние устройства?

Ноутбук перегревается при использовании определенного приложения?

Перезагружается ли ноутбук после выключения или требуется время, чтобы он остыл?

А пока попробуем следующие шаги:

Выполните полный сброс ноутбука

Обновите Bios

Просмотрите вспомогательные документы для:

Ноутбуки HP

— Снижение нагрева внутри ноутбука для предотвращения перегрева — Щелкните здесь

Ноутбуки HP — Вентилятор шумит и постоянно вращается, ПК теплее обычного — Нажмите здесь

Если проблема не исчезнет, ​​я бы предположил, что это аппаратный сбой, я бы порекомендовал вам обратиться в нашу службу поддержки HP по телефону для получения дополнительной помощи.Пожалуйста, заполните информацию о продукте, чтобы получить номер службы технической поддержки.

Воспользуйтесь следующей ссылкой, чтобы создать себе номер дела, затем позвоните, и это может помочь ускорить процесс звонка:

Шаг 1. Откройте ссылку: www.hp.com/contacthp/

Шаг 2. Введите номер продукта или выберите автоматическое определение

Шаг 3. Прокрутите вниз до «Все еще нужна помощь? Заполните форму, чтобы выбрать варианты связи»

Шаг 4. Прокрутите вниз и щелкните: Параметры контакта HP — щелкните Получить номер телефона Появятся номер дела и номер телефона.

Они будут рады вам немедленно помочь.

Сообщите мне о любой другой помощи,

Если я помог вам решить проблему, дайте мне виртуальную пятерку, щелкнув значок «Нравится» ниже,

Затем нажмите «Принять как решение» в раскрывающемся меню в правом верхнем углу,

Спасибо за сообщение на форуме поддержки HP. Хорошего дня!

С уважением,

Jeet_Singh
Я сотрудник HP

,
