4 Проверенные схемы подключения водяного теплого пола
Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.
Что такое водяной теплый пол
Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.
У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.
Схема 1. Соединение теплого пола напрямую от котла
Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.
При этом возникают два нюанса:

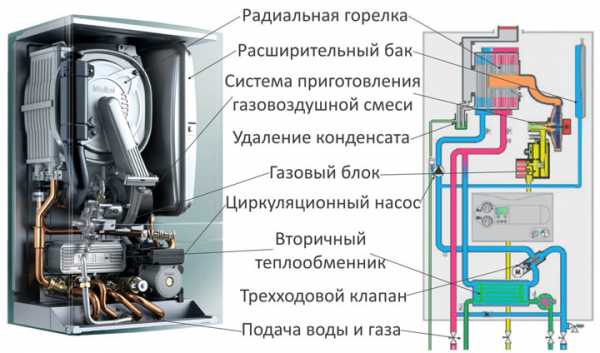

- Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
- Хороший вариант для теплого пола это когда он подключен к тепловому насосу.
Схема 2. Соединение теплого пола от трехходового клапана

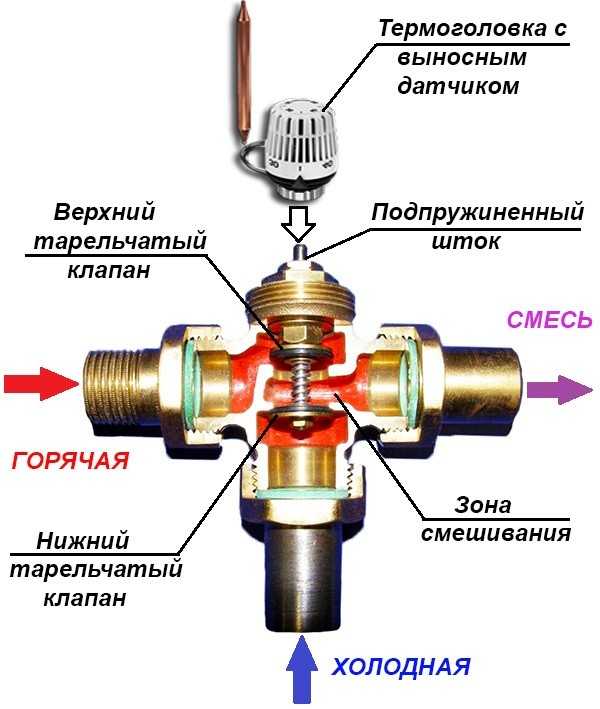

схема трехходового термостатического клапана
В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.
Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.
Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.
Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.
Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.
В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.
Пример реализации:
Схема 3. Соединение теплого пола от насосно-смесительного узла

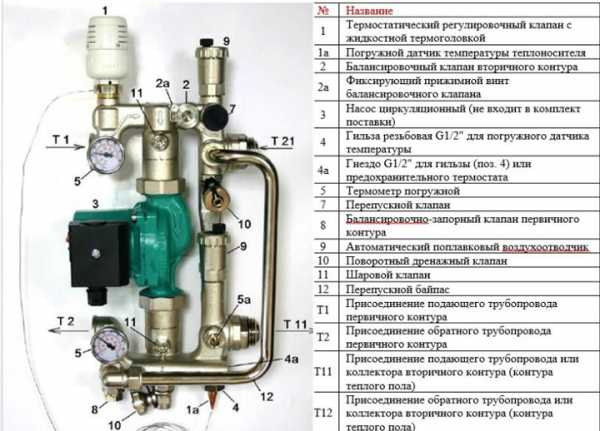

модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Схема 4. Подключение теплого пола от радиатора
Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80
Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

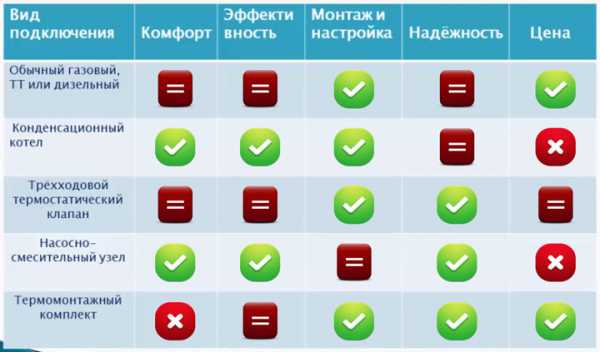

Подведем итог и сведем в таблицу:
Вид подключения |
Комфорт |
Эффективность |
Монтаж и настройка |
Надежность |
Цена |
Обычный газовый,ТТ или дизельный |
± |
± |
+ |
|
+ |
Конденсационный котел или тепловой насос |
+ |
+ |
+ |
± |
— |
Трехходовой термостатический клапан |
± |
± |
+ |
|
± |
Насосно-смесительный узел |
+ |
+ |
± |
+ |
— |
Термомонтажный комплект |
— |
± |
+ |
+ |
|
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Схемы укладки водяного теплого пола
Способы раскладки трубы теплого пола
Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.
Схема монтажа «Улитка»
Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.
При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.
Укладка теплого пола змейкой
При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.
Расчет теплого пола
Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:
- Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.

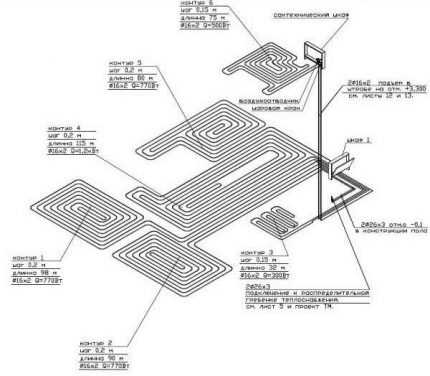

- Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
- Определяемся с метражом всех контуров и в целом можно приступать к монтажу.
Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.
Монтаж теплого пола
Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.
- Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
- Уложите гидроизоляцию, если того требуют местные нормативы
- Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
- Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
- Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
- Раскладывайте трубу теплого пола согласно утвержденной схеме
- Опрессуйте систему
- Заливайте стяжку
eurosantehnik.ru
4 схемы подключения водяного теплого пола
Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.
Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.
Ограничения и нормативы
Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.
На практике нагрев происходит максимум до 35 или 45 градусов.
При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.
- там где вы находитесь постоянно (зал, спальня, кухня) — это 26С
- в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С
Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.
С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.
Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.
Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.Схема прямого подключения

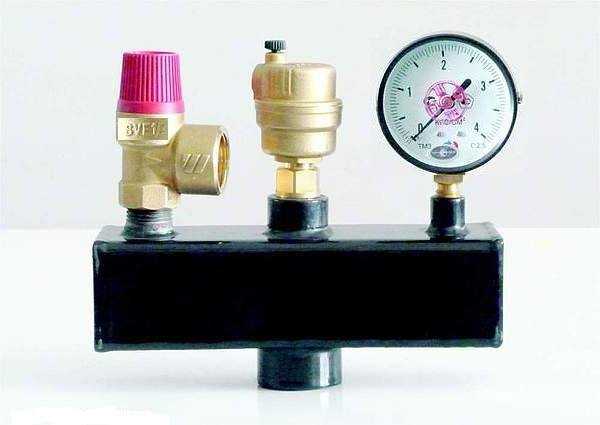

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

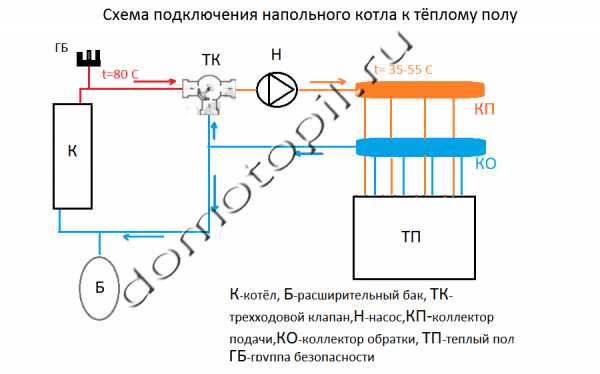

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

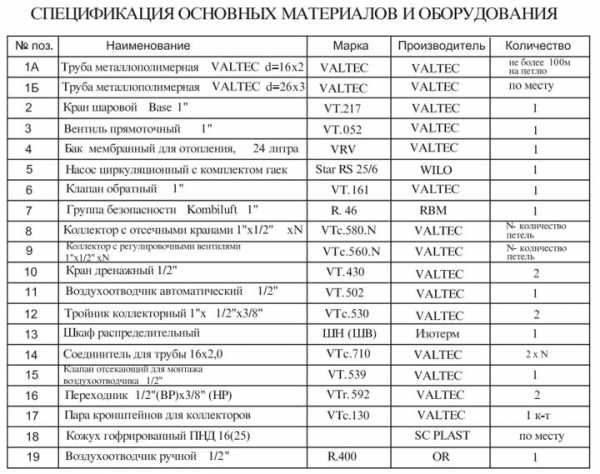

Спецификация материалов и оборудования на примере Valtec
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

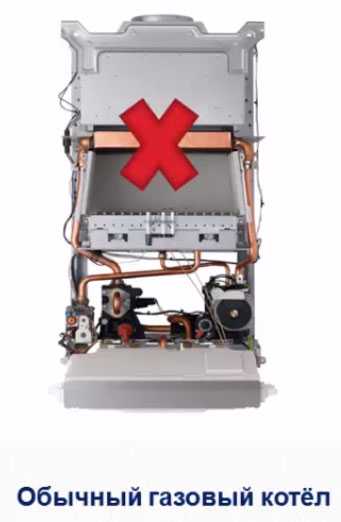

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Схема с трехходовым клапаном

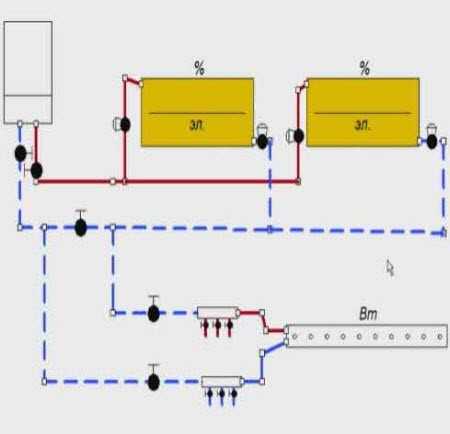

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Спецификация материалов и оборудования
Она включает в себя:
- наличие радиаторов отопления с нагревом до 70-80С
- отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
- простой монтаж
- доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

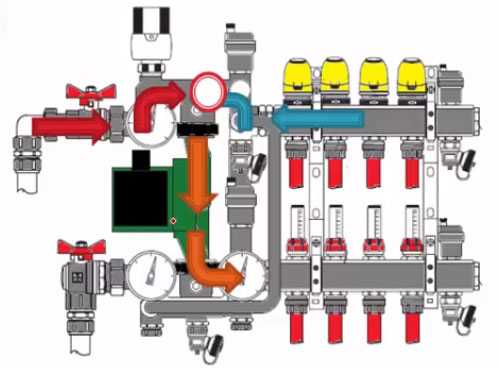

Схема с насосно смесительным узлом

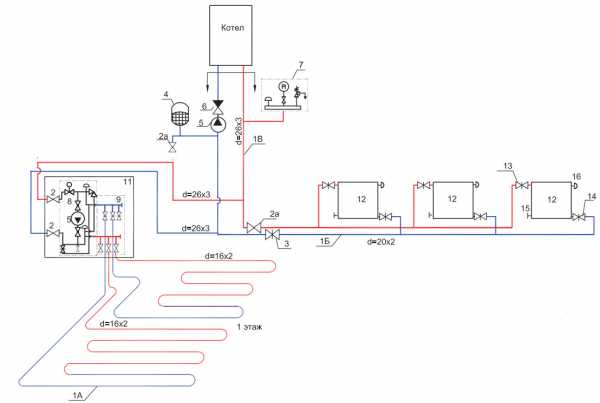

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

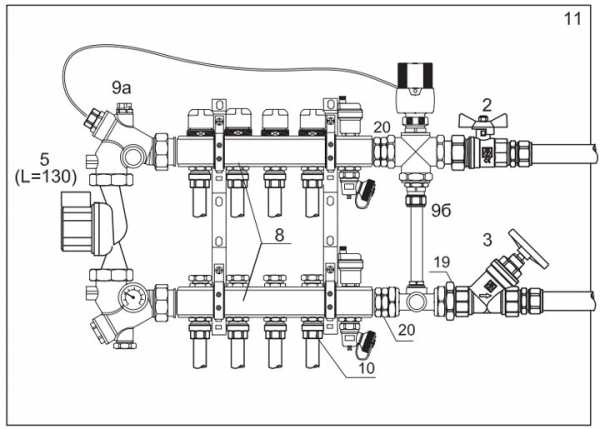

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.
Спецификация материалов
По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.
Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.
Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.
В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:
Схема с терморегулирующим комплектом для одной петли

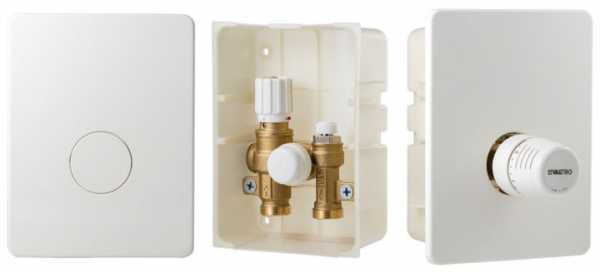

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

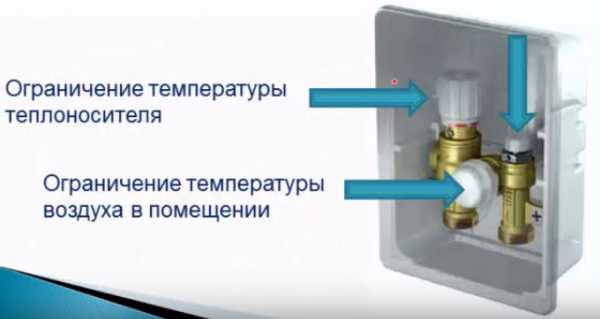

С виду это небольшая пластиковая коробочка, в которой смонтированы:
- ограничитель температуры теплоносителя
- ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
- воздухоотводчики
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.Чаще всего люди применяют такие комплекты в 3-х случаях:

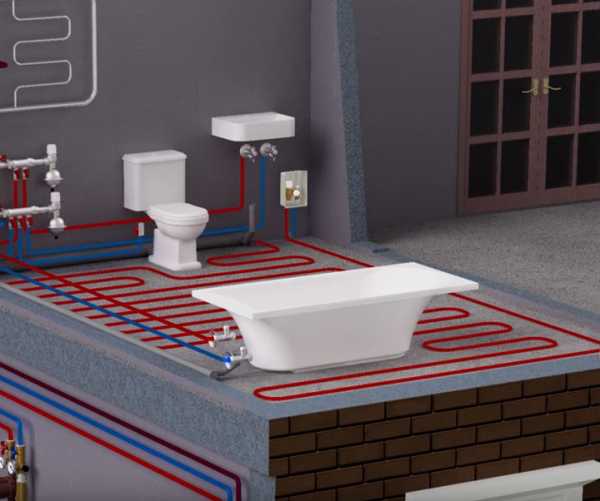

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.
Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.
3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
- малый комфорт — если хорошенько топить котел, пол у вас будет постоянно перегретым
Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.
Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

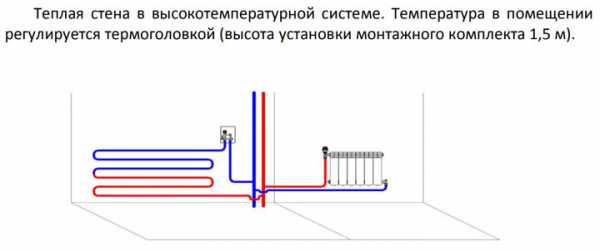

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.
Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.
- второй недостаток — комплект будет эффективно работать только в двухтрубной системе
В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
- самый простой монтаж из всех вышеприведенных схем
Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
Статьи по теме
domikelectrica.ru
гайд по подключению системы к коммуникациям
Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.
Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.
Содержание статьи:
Когда можно и нельзя оборудовать ВТП?
Производители комплектующих для ТП не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.
Где не принято устанавливать водяные полы:
- В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
- В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
- В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.
Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.
Но иногда система, скрытая под напольным покрытием, играет главную роль:
Галерея изображений
Фото из
Просторные помещения с панорамными окнами
Интерьер в ретро стиле
Детские и игровые комнаты
Ванные комнаты и санузлы
Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений. А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.
Разбор схемы подключения с коллектором
Существует несколько вариантов устройства системы ТВП. Но наиболее практичной и рациональной признана конструкция с коллектором – многофункциональным узлом, раздающим теплоноситель.
Принцип работы отопления
Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что газовый обходится в 6-7 раз дешевле, чем электрический.
Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)
Температура нагрева воды для отопления достигает 95°С. Система является замкнутой, и на обратке температура ниже – примерно 65-70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55°С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45°С.
Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают смесительный узел, осуществляющий подмес потоков.

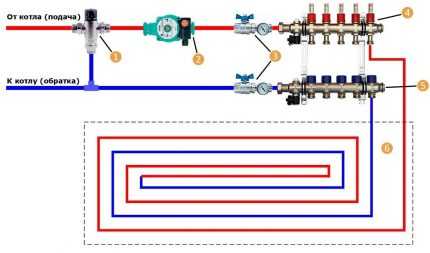

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»
Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45°С.
Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.
Электрокотлы подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.
Выбор и сборка коллекторного узла

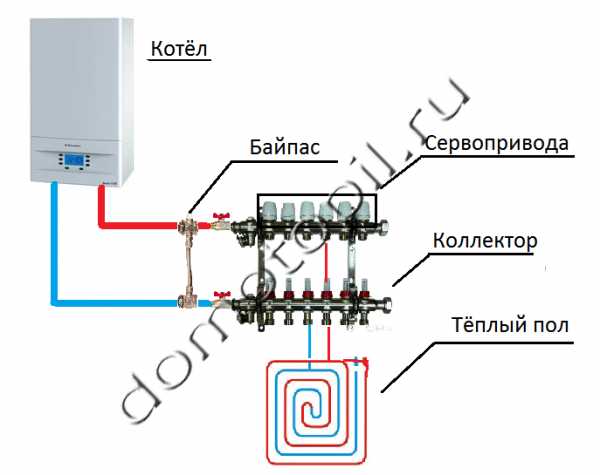

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: насос, расходомеры, манометр, термостаты.

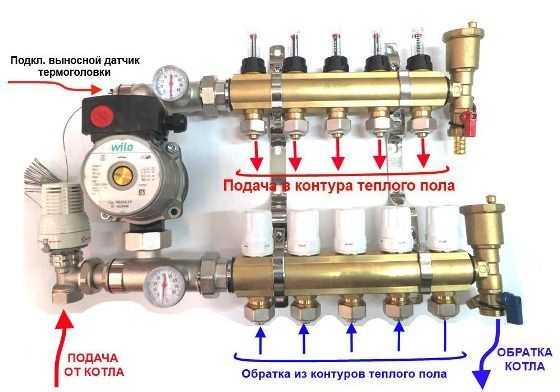

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений
Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.
Основные элементы узла:
Галерея изображений
Фото из
На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами
На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой
При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа
Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

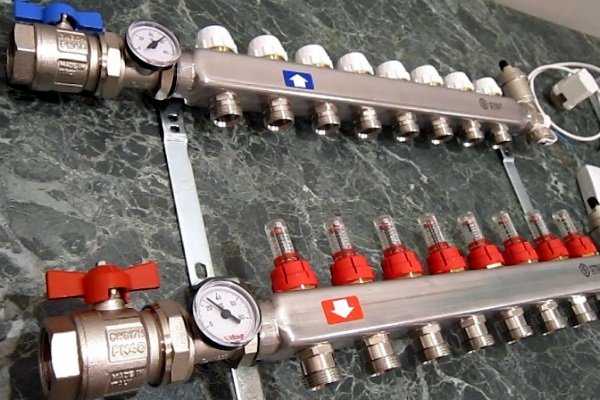

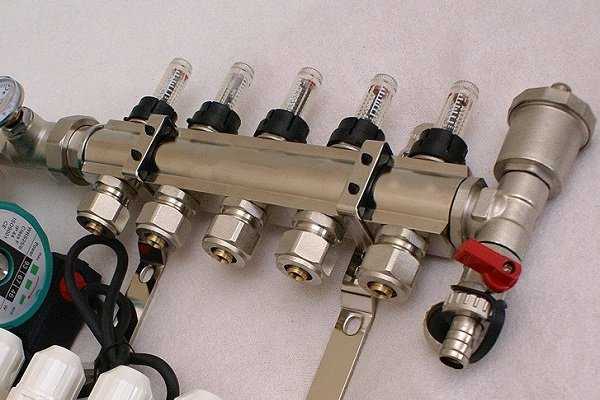

Коллекторные гребенки с расходомерами и клапанами
Дренажные краны для аварийного слива теплоносителя
Смесительный узел для регулировки теплоносителя
Автоматический воздухоотводчик для выпуска воздуха из труб
Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.
Порядок действий: пошаговая инструкция
Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.
Весь процесс монтажа системы ВТП включает следующие этапы:
- Проектирование, расчеты, составление схемы.
- Подготовка основания, монтаж утеплителя, труб, армирующей сетки.
- Заполнение контуров теплоносителем, гидравлические испытания.
- Заливка стяжки, укладка финишного напольного покрытия.
- Подключение к системе, балансировка контуров.
- Ввод в эксплуатацию, тестирование.
Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.
Инструкция по подключению труб:
Галерея изображений
Фото из
Шаг 1 – надеваем на трубы защитные кожухи
Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу
Шаг 3 – присоединяем фитинг к штуцеру коллектора
Шаг 4 – аккуратно затягиваем соединение
Шаг 5 – намечаем монтаж второго конца трубы
Шаг 6 – находим соответствующий штуцер на обратной гребенке
Шаг 7 – корректируем положение теплоизолирующих рукавов
Шаг 8 – поочередно подключаем все трубы
Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.
Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.
Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры
Инструкция по балансировке:
- Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
- При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
- Довести давление в системе до нормы – 1-3 бара.
- Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
- Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
- Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).
С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.
Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25°С, затем каждый день прибавляют по 5-6°С. Нужную температуру выставляют на терморегуляторе.
При достижении подогреваемой водой температуры 30-45°С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С
Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10°С, но если значение выше, то скорость насоса можно увеличить.
Подключение от радиатора отопления
Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления. Схема выглядит так:
Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу
Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.
Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Клапан снова открывается, когда теплоноситель остынет до приемлемой температуры.
Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.
Выводы и полезное видео по теме
Обзор способов подключения:
Вариант подключения контура без коллектора:
Как собрать насосно-смесительный узел
При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации. Если нет навыков сборки коллекторно-смесительного узла, рекомендуем покупать готовый.
sovet-ingenera.com
Подключение водяного теплого пола к системе отопления
Краткое содержание
Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем — к котлу.
Монтаж отопительной системы теплого пола
Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.
Особенности комбинированной системы отопления
Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.
Принципиальная схема комбинированной системы отопления
И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:
Оптимальные материалы труб
- гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
- качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
- перепады давления в отопительной системе способны привести к гидроударам.
По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.
Как подключить теплый пол к коллектору
Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.
Коллектор с накладным датчиком температуры
Простая схема
Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».
Устройство коллектора отопления
Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.
Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.
Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.
Универсальные резьбовые фитинги
Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.
Теплый водяной пол
Полноценная схема
В этом случае потребуется установка дополнительных элементов:
Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.
Насосно-смесительный узел для теплого пола
Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.
Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.
Циркуляционный насос подключается на «обратку» отопления.
Как подключиться к отопительной системе
Контур отопления может быть двух типов:
- однотрубным;
- двухтрубным.
Однотрубная и двухтрубная типы системы отопления
В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.
Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.
Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя
Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.
В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом
Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.
Как подключить комбинированное отопление в квартире
В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:
- коллектора;
- смесительного узла;
- циркуляционного насоса.
Установка теплого пола в квартире
Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.
Особенности подключения обогрева пола к системе отопления
Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:
Схема подключения водяного теплого пола к системе отопления
- Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
- Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
- Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
- Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры.
Подключение коллектора теплого пола
- Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
- Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.
Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.
Видео: Монтаж водяного теплого пола
kaminyn.ru
Подключение тёплого пола к котлу отопления, подключение коллектора к котлу
Содержание статьи:
Вот и настал момент, когда пришло время подключать ваш тёплый пол к источнику отопления. Существуют различные способы осуществить эту задачу. Конечно, выбор способа зависит от множества факторов, таких как выбор котла для системы, площадь тёплого пола, наличие радиаторов, работающих взаимосвязано с теплыми полами.
Не говоря уже, если вы надумали устроить водяной теплый пол в квартире, дом которого имеет общую систему отопления. Если вас интересует именно последний момент, то данная статья вам не нужна, смело переходите по ссылке в статью «водяной теплый пол в квартире». Здесь же рассмотрим подключение тёплого пола к настенному и напольному котлу. Не зависимо газовый ли он или электрический. Если вас интересует подключение твердотопливного котла тогда читайте статью «как подключить теплый пол к твердотопливному котлу»
Подключение тёплого пола к настенному котлу (схема)
Современные настенные газовые котлы и многие электрические не самого бюджетного варианта уже оснащаются встроенным в них циркуляционным насосом, а некоторые еще и группой безопасности. Все они не зависимо от ценовой категории имеют функцию контролировать заданную температуру теплоносителя в ручном или автоматическом режиме. Поэтому сначала рассмотрим самый простой вариант подключения настенных котлов со встроенным циркуляционным насосом. Такой вариант подойдет тем владельцам, у которых площадь теплого пола в отапливаемом помещения не составляет более 150 М2, при условии отсутствия радиаторов отопления. Мощность циркуляционного насоса данного котла способна продавить указанную площадь, а при помощи системы контроля температурного режима работы котла, есть возможность регулировать температуру самого теплого пола.
Котел подключается непосредственно к самому коллектору. На коллекторе лишь непосредственно два запорных шаровых крана на подаче и обратке и регулировочные вентили, либо расходомеры на коллекторе для регулировки контуров теплого пола.
При такой схеме подключения в коллектор можно устанавливать сервоприводы, которые могут регулировать температуру каждого контура петли по отдельности. В таком случае в систему нужно встроить байпас с перепускным клапаном, опять же при отсутствии такового в самом котле. Байпас в системе со встроенными сервоприводами необходим для продолжения циркуляции теплоносителя, на случай закрывания всех сервоприводов одновременно. При отсутствии в настенном котле отопления группы безопасности, её также необходимо встроить в эту схему.
Группа безопасности
В группу безопасности входит автоматический воздухоотводчик, предохранительный клапан и манометр. Группа безопасности устанавливается в верхней точке отопительной системы.
Если котел не имеет в своей конструкции расширительного бака, то в систему нужно его вставить таким вот образом:
Данная схема подключения хоть и имеет место быть, но всё-таки она не настолько популярна, потому, как водяной теплый пол зачастую используется как дополнение к радиаторному отоплению. А так же использование котлов электрических или газовых, будь он настенный или напольный без встроенного циркуляционного насоса, вынуждает прибегнуть к другой, более популярной схеме подключения водяного теплого пола к котлу отопления. О чем речь пойдет ниже.
Подключение теплого пола к напольному котлу отопления (схема)
Как уже было сказано выше сюда мы и отнесем настенные котлы без встроенной принудительной системы для циркуляции теплоносителя. Напольные котлы отопления редко имеют в своей конструкции насос. Поэтому следующая схема относится больше к ним. Но и котлы, рассматриваемые в первом варианте, хорошо подойдут к такой системе.
Такая схема включает в себя выносной циркуляционный насос, трехходовой клапан, и другие элементы, которые включает в себя насосно-смесительный узел. В принципе, имея уже собранный данный узел с коллектором, вам остается лишь включить в данную схему группу безопасности и расширительный бачок, если он отсутствует в самом котле. О том, как собрать коллектор со смесительным узлом своими руками мы рассматривали отдельно, поэтому здесь повторяться не будем.
Сама система теплого пола при данной схеме подключения получается как бы автономной, она имеет собственный круг циркуляции. Что дает возможность совмещать использование теплого пола с радиаторами отопления.
Технология подключения теплого пола к котлу
Все напольные, настенные, газовые, электрические котлы могут быть одноконтурные и двухконтурные. Что это значит? Котлы, имеющие в своей конструкции один контур, предназначены только для отопления. Двухконтурные же котлы используются, как для отопления, так и для горячего водоснабжения одновременно. Причем потоки теплоносителя и водоснабжения не смешиваются между собой.
На самом котле, если он одноконтурный имеются для выхода.
Один для выхода горячего теплоносителя, другой для входа остывшего, прошедшего весь путь через систему отопления, теплоносителя. Соответственно эти выхода необходимо правильно совместить с подающей и обратной гребенкой теплого пола. В двухконтурных котлах имеются четыре входных отверстия.
Два для отопления и два для горячего теплоснабжения. Поэтому при подключении этого типа котла, не перепутайте выхода. Да и в газовых котлах имеется еще дополнительный вход для газа, к которому подходит гофрированная нержавеющая труба от газоснабжения.
Выбор трубы для подключения котла осуществляется на ваше усмотрение. Имеется ввиду, что использование возможно любых. Медные, гофрированные, стальные, полипропиленовые подойдут. Существует лишь правило, что внутренний диаметр трубы не должен быть уже диаметра выходов на самом котле. Так же, если вы выбрали полипропиленовую трубу, используйте полипропилен для горячей воды, который армированный, иначе может случиться беда при первом же запуске отопительного котла.
Расширительный бак встраивается в систему на обратном контуре отопления и подпитывается от системы водоснабжения.
Это весь материал по подключении теплого водяного пола к котлу отопления. Сложности, как таковой в этом нет.
domotopil.ru
оптимальные схемы и их особенности
От того, насколько правильно будет выполнено подключение теплого пола к котлу, во многом зависит эффективность работы такой системы в будущем. В зависимости от типа используемого отопительного оборудования (может быть установлен агрегат настенной или напольной установки) для подачи теплоносителя в трубопровод после подогрева возможно использование нескольких вариантов схем.
Каждый из используемых при этом способов смешивания и подключения имеет свои особенности, которые необходимо учитывать, чтобы в ходе эксплуатации выбранный вариант отвечал всем базовым требованиям пользователей. При этом каждая схема подключения теплого пола к котлу предполагает использование циркуляционного насоса, термостата, запорных вентилей, коллекторного шкафа.
Основные этапы подключения водяного теплого пола к котлу отопления
- Устройство стяжки.
- Установка котла (при этом необходимо учитывать, что петли водяных труб должны идти от коллектора). Желательно выделить для этих целей отдельное помещение.
- Монтаж коллекторного шкафа, основной функцией которого является создание циркуляции теплоносителя в трубах и совместить тёплый пол с другими видами отопления.
- Подведение труб подачи и обратки к коллекторному шкафу, на каждой из них устанавливается запорный кран, который в случае необходимости позволит оперативно перекрыть воду.
- Подключение теплых полов к котлу отопления (труба соединяется с вентилем) через компрессионный фитинг.
- Вход коллектора подключается к вентилю и к контурам тёплого пола.
- Установка циркуляционного насоса на трубе подачи (для удобства регулировки температуры нагрева лучше использовать модель с термостатом).
- Тестирование системы перед её введением в эксплуатацию.
Важно! Специалисты рекомендуют завершать установку тёплого пола только после того, как система успешно проработает в тестовом режиме не менее 10-12 ч, чтобы впоследствии не создавать себе проблем с необходимостью выполнения повторного ремонта.
Схемы подключения теплого водяного пола к котлу
Однотрубная система отопления
Alt = Однотрубная схема отопления («ленинградка») с напольным котлом
Схема подключения теплого пола к котлу отопления в данном случае включает в себя котёл напольной установки, запорную арматуру на подаче и обратке, блок безопасности, циркуляционный насос и расширительный бак. Система подключения радиаторов выполнена двумя ветками, на каждой из которых предусмотрен запорный вентиль. В качестве основного трубопровода в данном случае используется полипропиленовая труба 25 мм, для подключения к радиаторам используется её аналог диаметром 20 мм.
Такое подключение теплого пола к газовому котлу актуально для небольших одноэтажных домов, так как для второго этажа потребуется устройство своей отдельной ветки, что крайне неудобно в монтаже. Возможна работа системы через смесительный узел с автоматическими клапанами или байпас. Первый вариант более удобен в эксплуатации, но второй при этом станет недорогим бюджетным решением.
Для того чтобы подключить тёплый пол к настенному котлу используется следующая однотрубная схема.
Alt = Однотрубная схема отопления с настенным котлом
Ключевым отличием от схемы подключения, которая была представлена выше становится тот факт, что в данном случае тёплый пол будет подключен к линии подачи. В результате теплоноситель будет подаваться в контур с той же температурой, что и в радиаторы, поэтому необходимо установить термоконтроль, чтобы не допустить перегрева. Использования только байпаса будет недостаточно.
Как подключить теплый пол к газовому котлу отопления в двухтрубной системе
Alt = Двухтрубная схема отопления
Двухтрубная система отопления представляет собой схему, в которой трубы подачи и обратки выполняются отдельно. Важно учитывать, что при её использовании будет наблюдаться разница температур между первым и последним в цепи радиатором. Подключение коллектора теплого пола к котлу по такой схеме больше подходит для двухэтажных строений.
Как подключить теплый пол к котлу в квартире
Alt = Схема индивидуального отопления с тёплым полом для квартиры
Сам факт использования водяного тёплого пола в квартире в большинстве случаев проблематичен, но возможен, поэтому стоит рассмотреть и эту схему подключения. В простейшем варианте такой схемы предусматривается наличие распределительного коллектора, смесительного узла и циркуляционного насоса, термостатического клапана, запорной арматуры. В данном случае отопление в квартире полностью реализовано через тёплый пол. Проблемой в данном случае может стать систематический перегрев. Именно поэтому в схеме предусмотрена регулировка температуры.
Подключение теплого пола к двухконтурному котлу
При использовании в системе отопления двухконтурного котла задача терморегуляции и поддержания оптимальной температуры в контуре тёплого пола существенно упрощается. В этом случае оптимальным решением становится подключение системы к линии горячего водоснабжения, которая изначально соответствует требованиям по всем параметрам.
Как правило, каждая из схем подключения вызывает множество дополнительных вопросов, которые связаны в первую очередь с необходимостью учёта конкретных условий монтажа и системы отопления на объекте. Именно поэтому для начала лучше проконсультироваться с опытным специалистом в Москве, чтобы определиться с лучшим вариантом схемы подключения тёплого пола через насосный узел к двухконтурному котлу или его одноконтурному аналогу. Обращайтесь, ваши сомнения будут разрешены.
pol-hot.ru
Как выполнить подключение теплого пола к газовому котлу?
Энергию газового котла используют не только для отопления и ГВС, а и для работы других систем, например, теплого пола, сушилки для полотенец и т.д. Для создания такой многоконтурной системы обычно используют коллекторы. Подключение теплого пола к газовому котлу происходит с применением именно этого элемента.
…
Что представляет собой «теплый пол»?
Система «теплые полы» представляет собой плотно уложенную сетку, состоящую из тонких труб диаметром 15-20 мм. Их располагают на расстоянии 10-30 см друг от друга. Систему заливают бетонной стяжкой или закрывают напольным покрытием. Теплоноситель, двигающийся по трубам, передает тепло на поверхность пола, которое распространяется на все пространство комнаты.
Существенная площадь подогреваемой поверхности позволяет обходиться малыми температурами теплоносителя – в диапазоне 30-50°C.
Как осуществляется подключение теплого пола к газовому котлу?
Многие владельцы газовых котлов подключают к ним дополнительную систему обогрева – «теплые полы». Но дело в том, что газовый агрегат нагревает теплоноситель до 60-80ºC, а система подогрева полов относится к низкотемпературным устройствам, поэтому может работать только при 35-50°C. Кроме того, в разных контурах давление может отличаться. Поэтому, чтобы сбалансировать перепады давления и температур, следует подключать эти системы через коллектор. Все соединения коллектора с отопительным оборудованием должны быть разъемные – соединение выполняется с помощью муфт и накидных гаек.
Каждый из контуров: отопительный, ГВС, «теплые полы», — должен оборудоваться краном подпитки или наполнения, чтобы в случае утечки, была возможность быстро восполнить потерянный объем воды.
…
При наличии определенных навыков подключение водяного теплого пола к газовому котлу можно выполнить самостоятельно. Для этого нужно подготовить следующие инструменты:
- рулетку;
- плоскогубцы;
- гаечные и разводные ключи;
- шлифмашинка;
- перфоратор;
- резак для труб;
- паяльник;
- набор отверток;
- газовая горелка.
Существует несколько схем подключения теплого пола к газовому агрегату. Рассмотрим подробнее как их реализовать.
Схемы подключения теплых полов к газовому оборудованию
Перед тем как подключать теплый пол к коллектору, следует найти подходящее место для него. К этому элементу должны беспрепятственно подводиться подающие и обратные трубы контуров всех подключаемых систем. Перед этим на коллекторы следует поставить запорные вентили. В конструкцию вентиля может входить термометр для удобного контроля за температурой в каждом из контуров.
Укладывают «теплые полы» обычно по спирали, начиная от центра комнаты.
Для удобства и быстроты сборки коллекторной установки можно купить готовый набор со всеми необходимыми составляющими. Такой коллектор дает возможность выключить один из контуров для ремонта, в то время как остальные будут продолжать работу.
…
Все элементы системы соединяются между собой компрессионными фитингами. Трубопровод системы «теплый пол» с коллектором соединяется с помощью специальных крепежей, в состав которых входит: зажимное кольцо, опорная втулка и латунная гайка.
В коллекторную систему должны входить следующие элементы:
- трехходовый смеситель;
- запорные вентили;
- сливной кран;
- циркуляционный насос;
- воздухоотводчик.
Запорные краны иногда заменяют термостатическими регулировочными вентилями. Они имеют термобаллон с парафином, с помощью которого регулируют пропускную способность вентиля.
Трехходовый смеситель и циркуляционный насос представляют собой насосно-смесительный узел, необходимый для подачи остывшего теплоносителя из обратки в горячую воду подающего трубопровода. Таким образом, снижается температура чрезмерно горячего теплоносителя, и он становится пригодным для поступления в низкотемпературную систему обогрева.
Другая схема предполагает использование вместо насосно-смесительного узла только трехходовый смеситель. Он выполняет аналогичную функцию без насоса. Трехходовый смеситель устанавливается на выходе обратки «теплого пола» из коллектра и на пути подачи теплоносителя в систему «водяной пол». Данный элемент имеет три раструба: через боковые отверстия проходит жидкость на подачу в «теплый пол», а в третье заходит остывший теплоноситель из обратки. В смесителе два потока воды смешиваются, и на подачу к системе подогрева полов идет уже жидкость с температурой 40-50°C.
К коллектору с одной стороны подводят трубопроводы всех контуров, а с другой устанавливают разветвитель. С его верхней стороны подключают воздухоотводчик, а с нижней – кран для сброса жидкости.
Если смеситель не нужен и водяной напор недостаточно сильный, то можно установить циркуляционный насос — его обычно включают в обратку. Если поставить насос на подачу, то он будет забирать часть теплоносителя из отопительной системы, и батареи будут давать меньше тепла.
Еще одним важным элементом системы «теплый пол» является регулятор температуры. С помощью него можно менять интенсивность обогрева и, соответственно, регулировать расход энергии. Он может устанавливать необходимую температуру как в помещении в целом, так и в отдельных секциях.
После того как все контуры подключены, проводят проверку работоспособности всех систем. Если все работает хорошо, и нет утечек, можно приступать к заливке бетонной стяжки или укладке напольного покрытия.
Обратите внимание! После заливки цементнопесчаной стяжки включать «теплые полы» можно только тогда, когда они полностью застынут.Система водяных полов достаточно эффективно обогревает помещение и при этом расходует мало топлива. Оптимальным типом котла для таких низкотемпературных систем является агрегат конденсационного типа.
oteple.com
