механические и электронные термостаты, схемы подсоединения
Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.

Принцип работы
Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.
С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.
В этом видео вы узнаете, как подключить терморегулятор:
Основные виды
Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

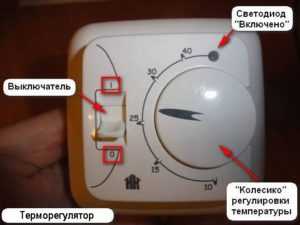

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.
Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.
Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

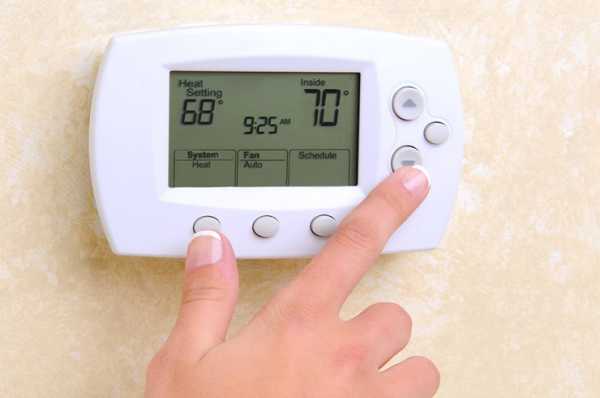

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.
Рекомендации по подключению
Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:
- Классический.
- С использованием магнитного пускателя.
Подробно рассмотреть стоит оба варианта.
Стандартная схема
Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.
Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:
- Последовательное.
- Параллельное.
В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.
С использованием магнитного пускателя
Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.
На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.
Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.
‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘
‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘
‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘
‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;
kaminguru.com
Подключение терморегулятора (термостата) к тену: схема подсоединения
Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.
Как подключить термостат
Виды терморегуляторов
Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:
- Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;
Электронный термостат
- Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.
В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.
Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.
Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.
Сферы применения терморегуляторов
Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.
Термостат с датчиком для теплого пола
Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.
Подключение терморегулятора
Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.
Схема подключения термостата
Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:
- В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
- Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
- В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
- Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.
Схема с использованием автомата
Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.
Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.
Подключение термостата к системе теплого пола
В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.
Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.
В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.
Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.
Видео
Оцените статью:Подключение терморегулятора. Схема подключения терморегулятора теплого пола
Основным элементом теплого электрического пола является система нагревательных элементов, скрытых под напольным покрытием.
В зависимости от вида нагревательных элементов, а также от размеров и формы комнаты выбирается та или иная схема прокладки соединительных проводов и установки самих элементов. Для подключения каждого нагревательного элемента к сети используется терморегулятор.

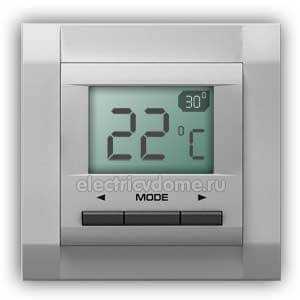

Терморегулятор предназначен для поддержания в помещении заданной температуры путем управления нагревательными элементами в теплом полу.
Терморегуляторы бывают нескольких видов, начиная простыми механическими и заканчивая электронными многофункциональными и даже интеллектуальными устройствами.
Терморегуляторы применяются не только для управления теплым полом, но и для управления водяным отоплением.
Существует несколько видов нагревательных элементов, применяемых в теплых полах:
- — резистивный нагревательный кабель — является изолированным кабелем, имеющим высокое электрическое сопротивление. Он нагревается при прохождении через него электричества;
- — тепловой мат – это конструкция из специальной негорючей теплоизолирующей пленки, на которую уложен резистивный кабель;
- — пленочный теплый пол (так называемая нагревательная пленка) — это специальная тонкая пленка(0,5 мм). В нее вмонтированы полосы карбонового полупроводника. При прохождении через эти полосы электрического тока они нагреваются.
Схема подключения терморегулятора
Все элементы теплого пола к электросети подключаются через терморегулятор. Во многих моделях схема подключения терморегулятора изображена на поверхности корпуса самого терморегулятора, что позволяет подключить его самостоятельно, без помощи электрика.
Подключение терморегулятора к сети может быть отдельным, непосредственно от электрощита. В другом случае он может включаться через обычную розетку.
При отдельном подключении для включения, выключения терморегулятора, а также для защиты должен быть предусмотрен автоматический выключатель. Если же терморегулятор подключается через розетку, то нужно учесть все другие электрические приборы, которые подключаются к этой розетке. Электропроводка может быть открытого или скрытого типа.
Допускается ли использование одного терморегулятора в нескольких помещениях?
При установке терморегулятора необходимо учитывать, что поддерживаться заданная температура будет лишь в том месте, где находится датчик. Уложенные в нескольких помещениях кабели необходимо подключать по параллельной схеме, как и при подключении к терморегулятору одного нагревательного кабеля.
Не стоит применять один терморегулятор в случае, когда условия эксплуатации помещений отличаются (ванная комната и кухня), а также когда комнаты имеют разные показатели теплопотерь (комната и балкон).
Терморегулятором будет отслеживаться температура лишь в том помещении, где установлен температурный датчик. В других помещениях пол может быть слишком горячим или слишком холодным.
Похожие материалы на сайте:
Понравилась статья — сохрани на стену!
electricvdome.ru
Подключение терморегулятора к теплому полу
Терморегулятором для тёплых полов называется прибор специального назначения, позволяющий осуществлять контроль и регулирование степени нагревания пола и воздуха в помещении. В основном, каждая комната, где производится монтаж тёплого пола, оснащается терморегулятором.
Термостат служит гарантом поддержания желаемого температурного режима помещения. Однако, производители успешно выпускают приборы многоканального типа, в котором каждый из каналов отвечает за поддержание обогрева собственной зоны.
Основное предназначение прибора состоит в поддержании заданного температурного режима, что выражено в процессе выполнения его функциональных обязанностей, а именно:
- Включение и отключение подогрева по состоянию изменения температуры напольного покрытия (возможно с учетом температуры воздуха в квартире).
- Включение экономичного режима нагревания в ночное время суток или в периоды отсутствия хозяев недвижимости.
- Подключение или отключение системы в заданный промежуток времени.
Подключение терморегуляторов к электрическим тёплым полам

Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.
Пошаговое руководство подключения:
- Первым делом определяется место, где будет располагаться термостат.
- Составляем схему подключения.
- Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
- Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
- После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
- Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.
- Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
- В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.
Подключение терморегулятора к водному тёплому полу

Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.
Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.
Пошаговое руководство:
- Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
- Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
- Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
- Настроить все элементы.
- При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
- Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.
Преимущества и недостатки
Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.
Среди главных достоинств прибора можно выделить:
- Простоту управления.
- Доступную ценовую политику.
- Экономию затрат на оплату электроэнергии.
- Эргономические качества устройства.
- Лёгкость проведения установки.
- Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
- Наличие возможности регулировать температурный режим.
- Высокое качество оборудования.
- Надёжность работы регулятора.
- Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.
Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.
Для каждого вида пола находится свой тип термостата.
Виды терморегуляторов
Термостаты подразделяются на следующие типы:

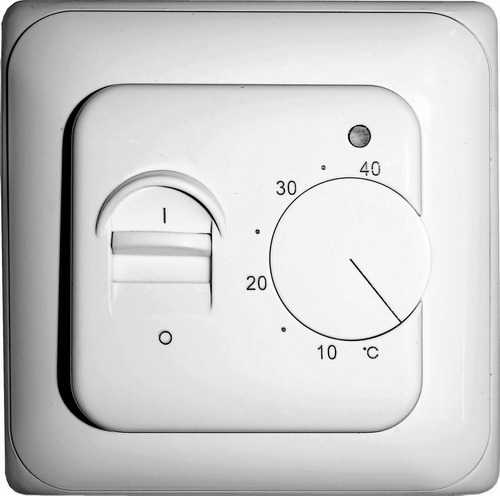

Механический
Достаточно простой, незамысловатый вид прибора, который выпускается в корпусе встраиваемого типа с наличием кругового переключателя, расположенного на лицевой стороне.
Для управления необходимо поворачивать переключатель по кругу. Некоторые производители оснащают прибор несколькими «ступенями» регулирования. Они обозначаются маркерными или цифровыми списками. Функциональный процесс рассчитан исключительно на ручной тип включения и выключения. Экономия затрат на электроэнергию практически отсутствует либо держится на минимальном уровне.
Цифровой
Достаточно популярный современный вид термостата. Даёт возможность осуществлять регулирование на максимально точном уровне. Выпускается в форме накладной конструкции (или встраиваемой) с наличием кнопочного или сенсорного системного ввода.
Цифровое табло предусматривает выставление желаемого температурного режима с минимальной степенью погрешности. Как дополнение возможно наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что позволит значительно экономить затраты на электроэнергию.
Программируемый
Дорогостоящее, но значительно эффективное устройство, которое выпускается как в виде встраиваемого типа небольшого размера, так и обладающее формами большой панели с наличием чувствительного сенсорного экрана.
Даёт возможность к установке максимально точной настройки рабочего процесса тёплых полов. Для этого вводится желаемый график работы по временному промежутку. Рабочий процесс устройства позволяет экономить существенный уровень затрат на электроэнергию.
Комбинированный
Напоминает простой блок регулятора с наличием внешней системы управления (внешний пульт). Механический прибор предусматривает ручное включение и отключение подачи питания.
Настройка, подразумевающая наличие внешнего пульта управления даёт возможность обойти стороной грубый монтаж конструкции на поверхность стены. Это является дополнительным преимуществом при уникальном дизайне помещения.
Датчик изменения температуры
Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.
Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.
В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.
Если в помещении используется напольное покрытие в виде паркета, линолеума или ламината, то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.Регуляторы подразделяются на следующие виды (согласно датчикам):
- С наличием встроенного датчика, который измеряет температурный режим.
- С наличием возможности подключения датчика наружного типа, который будет производить контроль за температурой.
Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.
Блиц-советы
- Обязательно наличие нормального сечения кабеля терморегулятора. При наличии проводки старых времён, гораздо безопаснее установить отдельную линию, которая пойдёт от специально отведённого автомата.
- При использовании терморегулятора для обогревания нескольких помещений одновременно, следует помнить, что регулирование температурного режима возможно будет исключительно в комнате, где располагается датчик. По этой причине возможны проблемы с перепадами температурного режима.
- Категорически не рекомендуется применение одного регулятора в помещениях с противоположными условиями эксплуатирования (либо при большом перепаде температур). Добиться желаемого обогрева во всех комнатах станет невозможным.
- Лучшим вариантом станет использование отдельного термостата на каждую комнату с наличием тёплых полов.
housetronic.ru
Как самому подключить терморегулятор к тёплому полу
Преимущества термостата не удастся ощутить, если подключение будет выполнено неправильно. Попробуем разобраться, что необходимо знать, чтобы избежать досадных ошибок. В связи с ежегодным поднятием цен на энергоносители, актуальность приобретают дополнительные источники обогрева. В дело идут конвекторы, всевозможные обогреватели и даже кондиционеры. Но наиболее эффективным способом остаётся подогрев пола. Благодаря нагреванию поверхности под ногами, тепло остаётся не только внизу, но и постепенно поднимается вверх, повышая температуру в помещении. И что интересно, это не очередной рекламный ход вездесущих маркетологов, а элементарные законы физики. В конце статьи Вы можете скачать инструкции по монтажу и эксплуатации терморегулятора на примере конкретной модели.
Что можно узнать из инструкции к терморегуляторам для тёплого пола
Эффективность такого подогрева возрастёт в разы, если к тёплому полу подключить терморегулятор. Это даст возможность не только контролировать температуру воздуха в помещении, но и поддерживать её на определённом уровне. С первого взгляда может показаться, что эту процедуру невозможно выполнить без помощи квалифицированного специалиста. Но, как только вы детально изучите инструкцию к терморегулятору для тёплого пола, которая идёт с ним в комплекте, неуверенность мгновенно исчезнет.
Принцип работы термостата основывается на снятии показаний температурного датчика, и автоматическом прекращении подачи энергии в тот момент, когда температура нагревательных элементов достигнет заданного значения. При этом, сам прибор не отключается, а продолжает функционировать. При снижении температуры ниже определённой отметки, термостат возобновит подачу электричества в систему. Согласитесь, это очень хорошая помощь, которая в итоге позволит существенно сэкономить.
-
- подключение терморегулятора
-
- схема подключения кабельного теплого пола
Термостаты могут быть нескольких видов. Самые простые и надёжные — электронные и механические. Электронные с возможностью программирования являются более сложным вариантом, а их функции, зачастую, так и не используются в полной мере. Определить тип вашей модели позволит инструкция к терморегулятору для тёплого пола.
Читайте также нашу статью о подключении электрического теплого плинтуса.
Как выполнить подключение терморегулятора к тёплому полу
-
- подключение терморегулятора
Вне зависимости от типа, принцип подключения терморегулятора к тёплому полу имеет схожие моменты. В комплекте вы найдёте датчик температуры, клеммы, монтажную коробку и инструкцию к терморегулятору для тёплого пола.

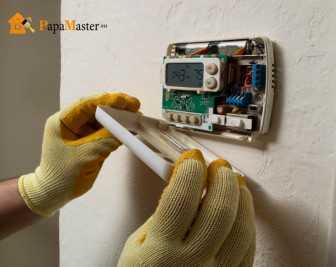

Подключение прибора не составит труда. Очень часто он монтируется прямо в стену, по типу обычного выключателя. Для начала вам необходимо сделать углубление в стене для монтажной коробки. Туда же подводится два провода термодатчика и сети, один из которых будет ноль, а второй — фаза.
-
- схема подключения терморегулятора
Теперь непосредственно подключение
Сбоку на приборе вы можете видеть гнёзда. К ним нужно подвести провода датчика, нагревательного элемента и сети. Для удобства монтажа они имеют разный цвет, означающий определённую маркировку. Коричневый, белый или чёрный цвет обозначает фазу, жёлто-зелёный — это земля, а синий — ноль. Порядок подключения выглядит следующим образом: провода сети подключаются к гнёздам 1 и 2, фаза закрепляется на контакте 1, ноль на контакте 2. На контактах 3 и 4 подключение выполняется с обратной последовательностью: сперва ноль, а затем фаза. Провода, идущие от температурного датчика, подключаются без осуществления полярности к гнёздам 6 и 7.
На этом подключение терморегулятора к тёплому полу готово. Теперь вам нужно проверить его работоспособность. Для этого просто включите питание и систему нагрева, а на приборе установите минимальную температуру. Как только процесс пошёл, положение термостата необходимо перевести на максимальный режим. Если всё исправно, то вы услышите щелчок, который просигнализирует о замыкании цепи нагрева.
-
- схема
В зависимости от вида и модели, схема подключения может иметь некоторые отличия. Как правило, они не существенны. Чтобы обезопасить себя от неудачи, просто внимательно изучите прилагаемую к прибору инструкцию, и, конечно же, следуйте нашим рекомендациям.
Скачать инструкцию по монтажу терморегулятора devireg d-535 можно тут. Также Вы можете скачать руководство по настройке и использованию терморегулятора devireg d-535 в качестве примеров.
papamaster.su
Подключение терморегулятора для электрического котла
Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.
По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

Основополагающий принцип терморегуляции систем отопления
Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

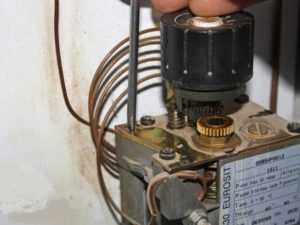

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

Контроль температуры в помещении
Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Применение удаленного терморегулятора
Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

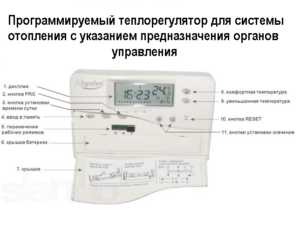

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, комбинируя, в зависимости от потребности, различные режимы работы:
- Отсутствие хозяев в доме – поддерживается минимальная температура, необходимая для жизнедеятельности растений и домашних животных;
- Интенсивный разогрев системы отопления перед приходом жильцов в помещение, осуществляемый программно или с помощью дистанционной команды;
- Установка и использование шаблонов управления отоплением в различное время суток в будничные и выходные дни.

Подключение и установка терморегуляторов
Производители современных котлов и систем отопления оснащают свои нагревательные приборы разъемами или беспроводными портами для подключения дополнительных термодатчиков, устанавливаемых в контрольных точках помещения. Также многие компании, выпускающие обогреватели, предлагают в качестве опции собственные дополнительные контрольные устройства различной функциональности. В этом случае узнать о том, как подключить терморегулятор к нагревательному прибору, можно из его инструкции по эксплуатации.

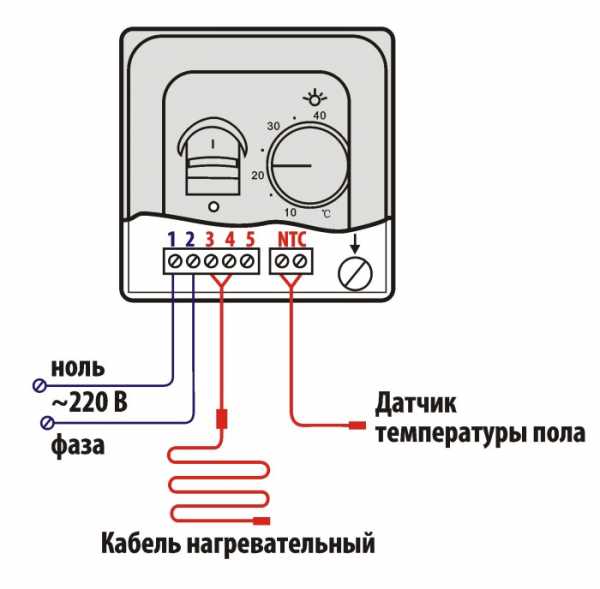

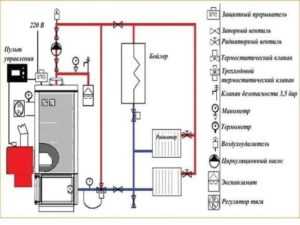

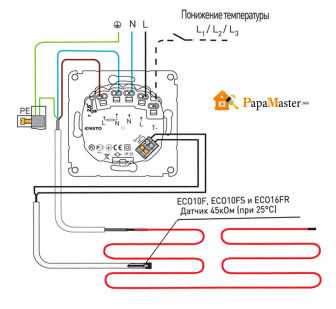

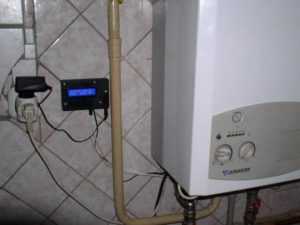

На рисунке ниже показана обобщенная простая схема подключения термостата к нагревателю. Существует несколько общих правил и требований по установке и размещению терморегуляторов различной функциональности. Нужно помнить, что работа системы управления будет зависеть от нагрева и охлаждения небольшого термоэлемента, а быстрота реакции напрямую зависит от скорости изменения температуры.

Очевидно, что заблокированный мебелью или шторами терморегулятор будет с опозданием реагировать на изменение параметров в помещении. Возможна и противоположная ситуация – при размещении термодатчика напротив дверей при их открывании будет каждый раз появляться сквозняк, интенсивно охлаждающий теплочувствительный элемент, что приведет к слишком частому увеличению мощности. Показания терморегулятора будут недостоверными, если он установлен слишком близко к излучающему тепло котлу.

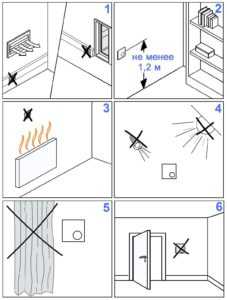

Поэтому, при выборе места установки терморегулятора рекомендуется опытным путем найти наиболее приемлемую точку, где влияние нагревающих и охлаждающих конвекционных потоков скомпенсировано, а тепловое излучение от различных бытовых электроприборов и Солнца сведено к минимуму. При установке терморегулятора на внешнюю стену, которая может промерзать, следует позаботиться о термоизоляционной прокладке, чтобы избежать ложных срабатываний системы отопления.

Реализация раздельной регулировки температуры в комнатах
Применение единичного терморегулятора позволит удерживать комфортную температуру в самой важной комнате в доме, а в остальных помещениях температурный режим будет отличаться от контрольного в зависимости от качества утепления и площади радиаторов. Для полноценной и независимой регулировки теплового климата во всех помещениях потребовалась бы установка индивидуального терморегулятора и котла (или отдельного контура) для каждой комнаты. Очевидно, что такой подход является слишком затратным, поэтому данную проблему решают при помощи терморегуляторов, устанавливаемых на радиаторы отопления.

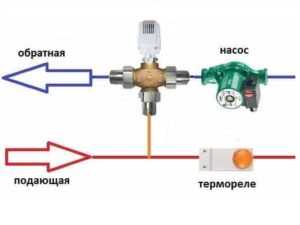

Более эффективным способом тепловой регулировки является смешивание горячего и холодного теплоносителя для достижения оптимальной температуры радиатора отопления. Данное смешивание теплоносителей осуществляется специальным трехходовым клапаном. Установка подобного клапана в систему отопления каждого помещения позволит контролировать в нем заданный температурный режим при контроле терморегулятора, установленного в данной комнате.

Таким образом, число комнат в доме с независимо регулируемой температурой будет зависеть от количества терморегуляторов и смесительных трехходовых клапанов. Но, даже установка в систему отопления одного датчика и смесительного трехходового клапана поможет модернизировать устаревший котел, с все еще исправно работающим встроенным термостатом.

В данном случае схема подключения терморегулятора и трехходового клапана никак не затрагивает внутренние узлы котла, и сказывается на его работе лишь косвенно – при подаче со смесителя в возвратную трубу горячей воды встроенный термостат отреагирует и уменьшит подачу топлива. При охлаждении комнаты терморегулятор закроет клапан, и циркуляция горячего теплоносителя будет происходить во всей системе с интенсивной отдачей тепла.

Советы по выбору терморегуляторов
Поскольку самовольное внедрение в работу газового оборудования опасно и преследуется по закону, применение терморегуляторов и смесительных клапанов позволит увеличить ресурс эксплуатации устаревшего котла, без изменений во внутренней системе, с возможностью автоматической регулировки температуры. В данном случае нужно подобрать совместимые терморегуляторы и электрические трехходовые клапаны.
При выборе любого терморегулятора нужно помнить – он будет малоэффективным при неправильном расчете системы отопления и плохом утеплении
Самые простые терморегуляторы имеют регулируемый диапазон температур, при преодолении которых устройство на выходе может иметь два состояния – включено, или выключено. На входе подключаются фаза, рабочий ноль и заземление (устройство должно иметь соответствующую маркировку клемм), а на выходе подключается нагрузка – смесительный клапан, инфракрасный излучатель или электрический ТЭН.

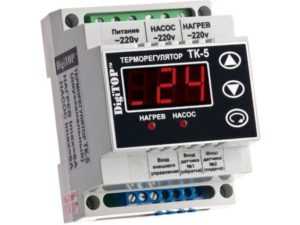

Терморегулятор для электрического котла работает по аналогичному описанному выше принципу, с той разницей, что должна быть обеспечена коммутация больших токов, ведь электрокотел потребляет значительно больше электроэнергии, чем системы клапанов. Поэтому при покупке терморегулятора для электрокотла в первую очередь следует проверить соответствие токов коммутации и потребления, а также убедиться в наличии выводов для подключения циркуляционного насоса.
infoelectrik.ru
Как подключить терморегулятор | Строительный блог
Сегодня мы будем подключать терморегулятор для теплого пола. Конечно я вскользь затронул эту тему в статье — монтаж теплого пола, но сегодня более подробно. Если честно меня попросил об этом друг, чтобы я подробнее рассказал именно о терморегуляторе. Ну что же, можно и подробнее, причем как я считаю с подключением терморегулятора много нюансов …

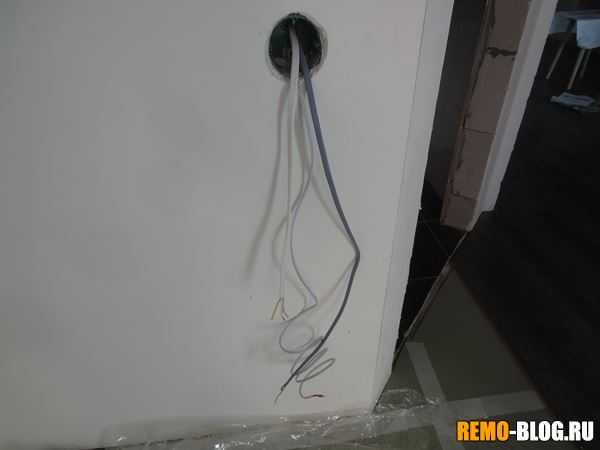

Будем считать, что у нас уже заложены все основные провода, от теплого пола, также заложено и электричество.

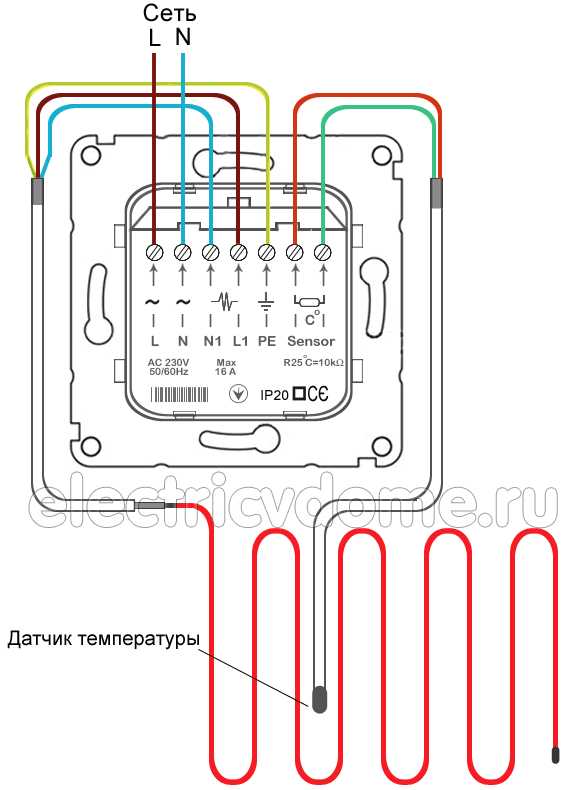

Напомню от пола должны идти – силовой провод (по нему течет ток), провод термодатчика (регулирует уровень нагрева), а также должен быть и электрический кабель который устанавливается непосредственно в терморегулятор. Вот у меня эти провода сделаны с запасом.
Далее нам нужно взять сам регулятор и посмотреть основные гнезда для подключения. Кстати на нем все уже нарисовано, можно даже и не брать инструкцию, а подключить по схеме на регуляторе.

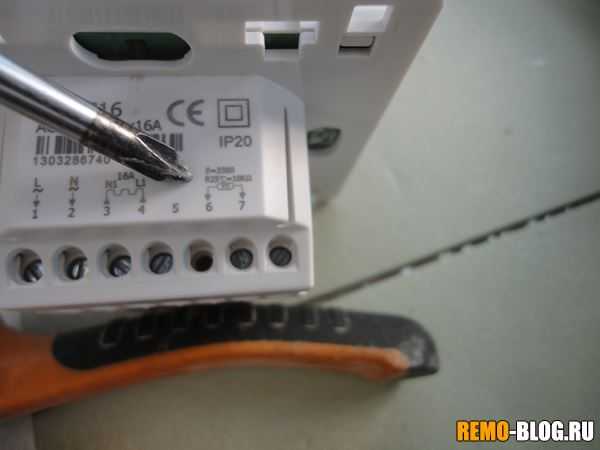

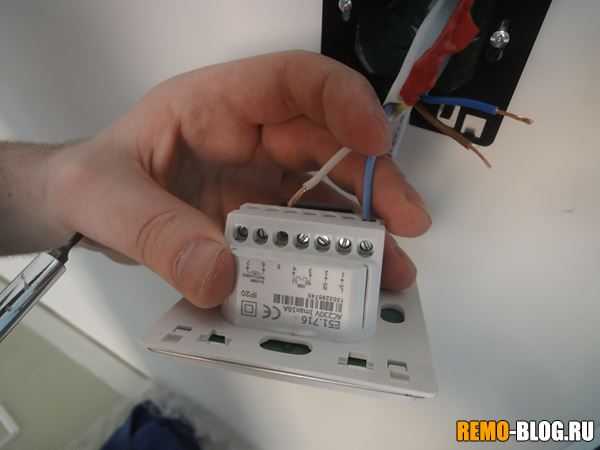

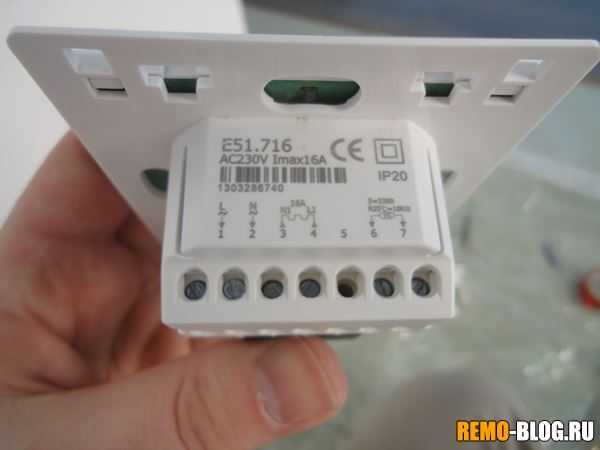

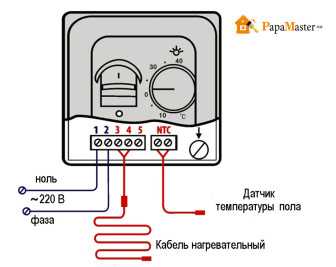

Итак, если судить по фото то (идем слева направо):
1 – «L» — line (или фаза) – это от линии электропередач вашей квартиры
2 – «N» — ноль – также от вашей линии квартиры
3 – «N1» — ноль от теплого пола (то есть кабеля теплого пола)
4 – «L1» — фаза от теплого пола
5 – пустой
6 и 7 контакты – это подключение терморегулятора
Все с этим разобрались, теперь мы знаем, куда какой провод подсоединять (лично у меня они уже заложены в стену).
Теперь нужно крепить терморегулятор на стену в отведенный подрозетник.

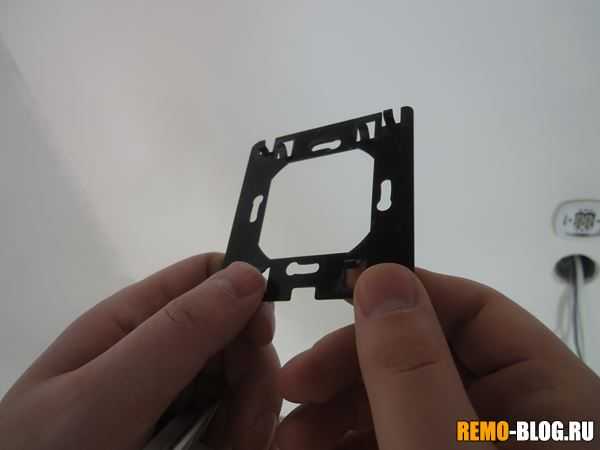

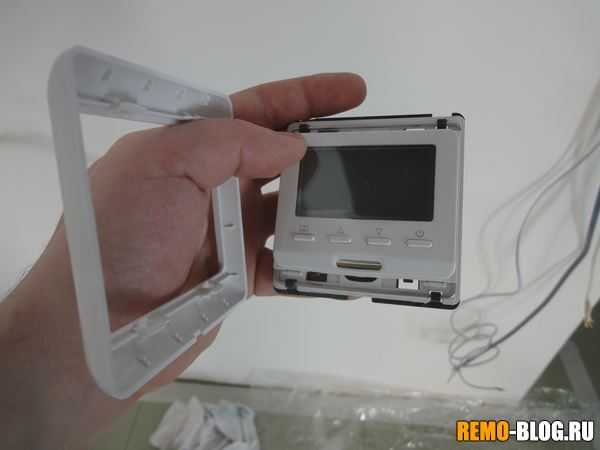

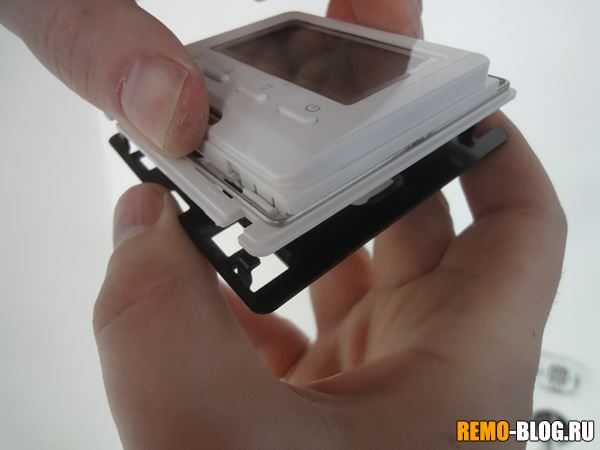

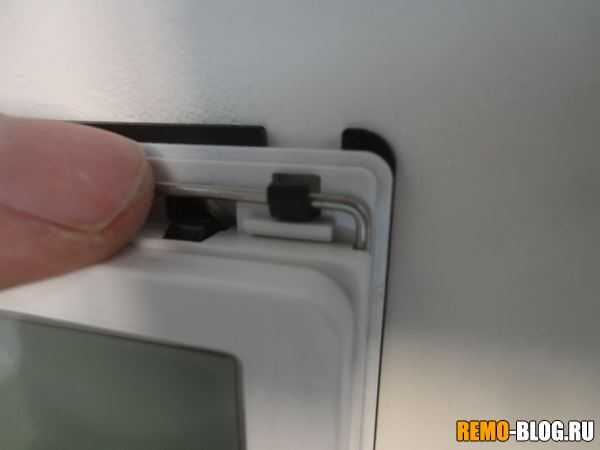

Снимаем декоративную крышку, там покажется основное крепление. Как видно на фото есть еще и нижнее черное крепление. Именно его нужно закрепить на стену, а затем уже крепить к нему регулятор. Для этого отстегиваем скобу и снимаем эту платформу.

снимаем пластиковую рамку

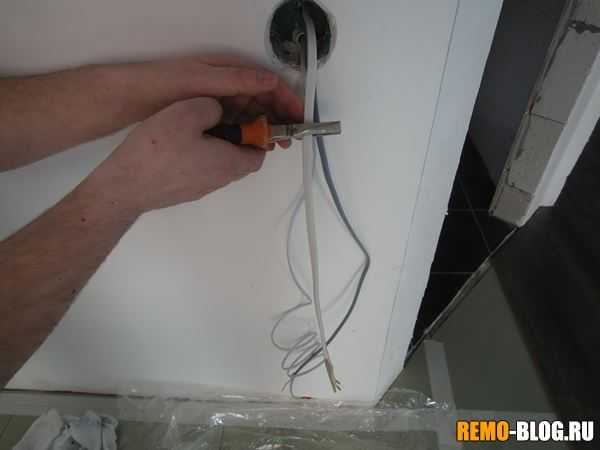

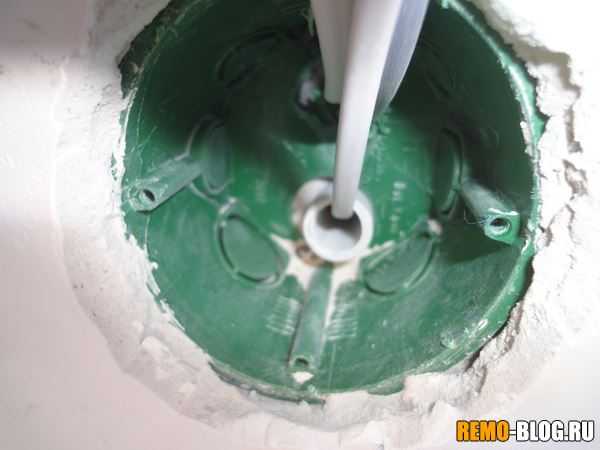

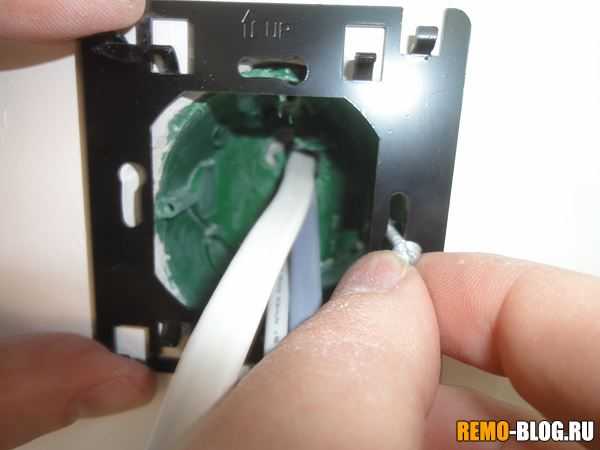

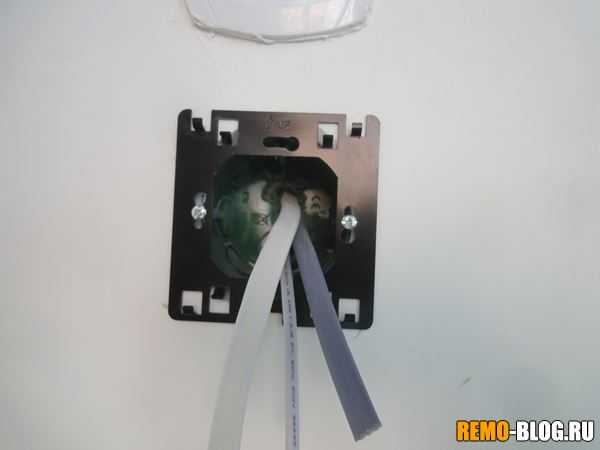

Теперь нам нужно отрезать лишние провода (слишком коротко не режьте, будет неудобно подключать), отчистить от лишнего мусора подрозетник и закрепить черную рамку. Рамка прикручивается на болты, как обычная розетка, вот фото смотрим.
Отлично рамка у нас закреплена, провода подогнаны. Теперь очищаем изоляцию самих проводов, нужно все делать при отключенном электричестве.

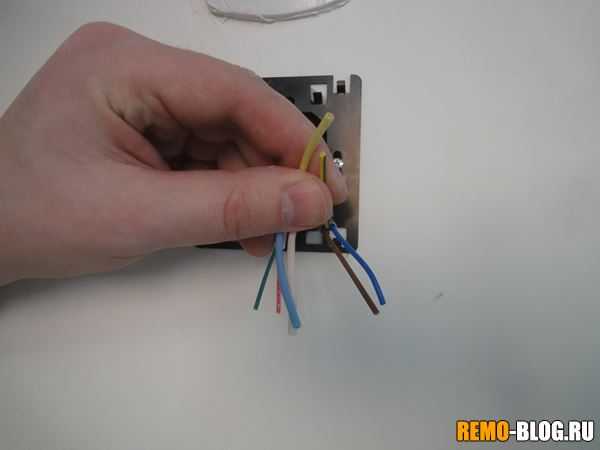

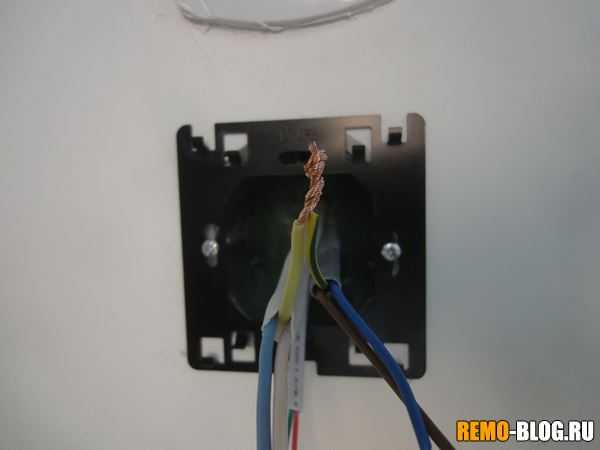

Переходим к подключению проводов терморегулятора. Для начала отмечу, что у меня на самом терморегуляторе нет крепления для «земли» (обычно полосатый провод). Есть только «фаза» и «ноль» — основные провода. Но что делать с землей, ведь она ест у основного провода питания и у провода от теплого пола! Ничего страшного, просто соединяем эти провода между собой, таким образом статическое электричество будет уходить по этому проводу минуя сам терморегулятор! Ну и конечно изолируем это соединение! Вот фото смотрим.
Теперь зачищаем основные провода, от основного питания от теплого пола и от терморегулятора.
Далее нам нужно все подключить.
Для начала подключаем основное питание.

Основное питание
Затем питание теплого пола (не перепутайте провода, иначе работать не будет)

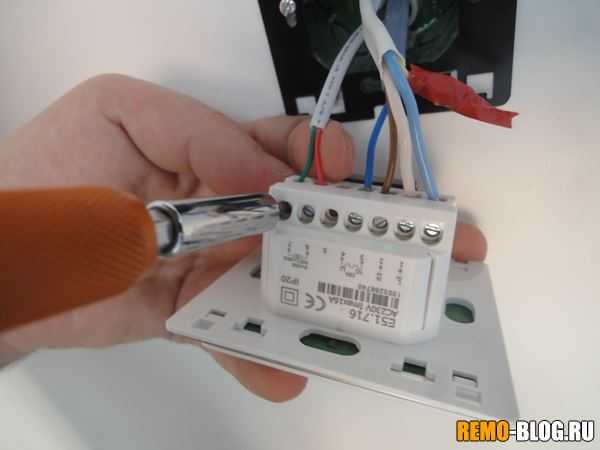

В самую последнюю очередь подключаем терморегулятор, его не перепутаете, это самые тонкие провода
Все основные провода подключены, еще раз напомню – НЕ ПЕРЕПУТАЙТЕ ПРОДА ОТ ТЕПЛОГО ПОЛА И ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ!

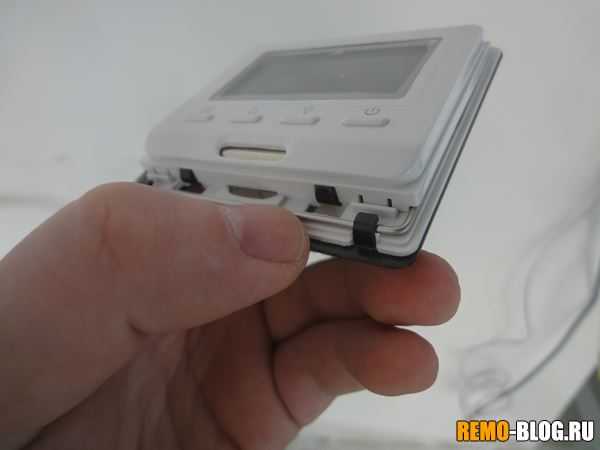

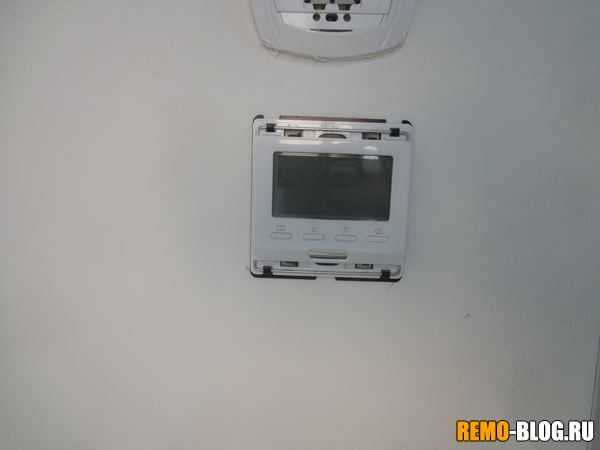

Теперь устанавливаем терморегулятор на платформу (напомню, она у нас уже закреплена). Аккуратно прячем провода и устанавливаем регулятор.
Затем закрываем металлическую скобу и все готово.

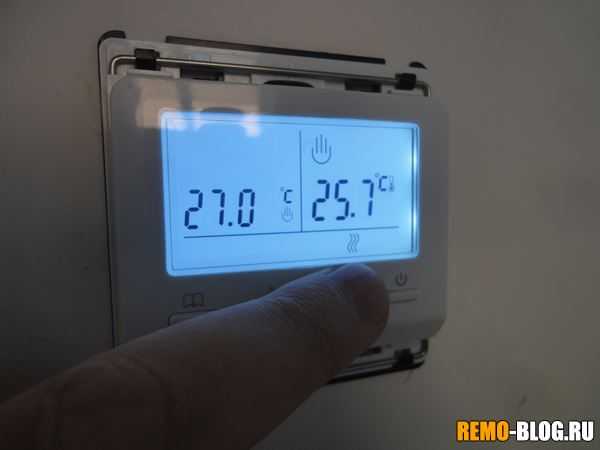

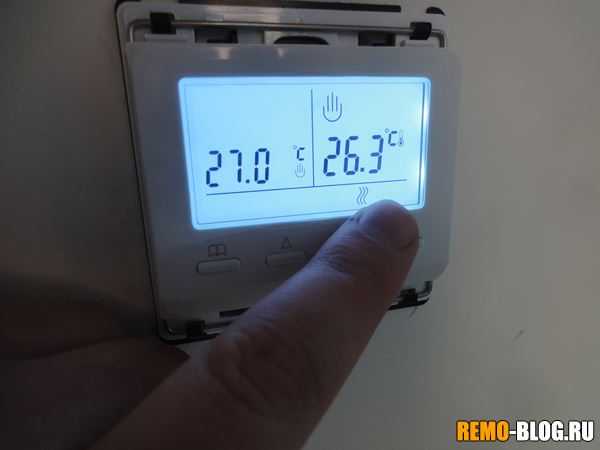

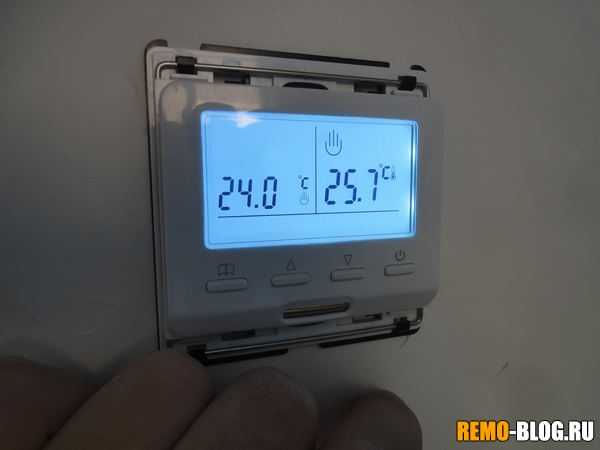

Теперь включаем электричество и проверяем работоспособность. Если включился уже хорошо. Далее проверяем нагрев, как видите у меня на начало было 25,7 градусов Цельсия, а затем повысилось до 26,3 градусов. То есть нагрев идет и самое главное термодатчик его фиксирует. Значит, все работает правильно! Осталось только закрыть пластиковую рамку (лично я пока не буду, на стену еще обои буду клеить)
А на этом все, думаю моя статья вам была полезна.
remo-blog.ru
