Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может быть различной, функция одна: ТР стабилизирует температуру заданной среды в течение определённого промежутка времени. Надо знать, как подключить терморегулятор, чтобы он правильно выполнял своё предназначение.

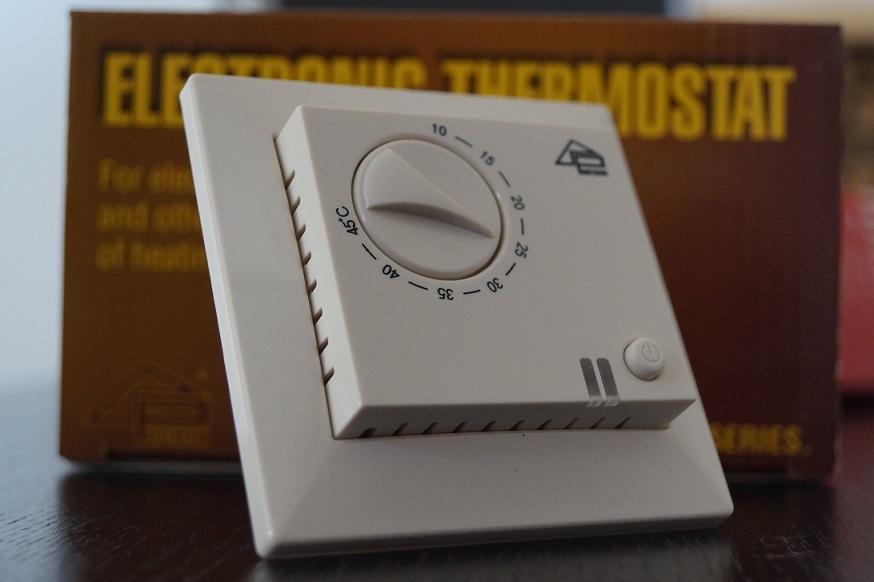

Механический терморегулятор
Что собой представляет терморегулятор
Термостат в своей основе содержит чувствительный элемент, который под воздействием колебаний температуры окружающей среды меняет свои свойства. В составе присутствуют геометрическая форма (биметаллическая пластина), электрическое сопротивление (термопара) и фоточувствительность (инфракрасные датчики).
Назначение
Принцип действия
Все терморегуляторы включают нагревательные системы при падении заданного уровня температуры и отключают питание ТЭНов при превышении уровня прогрева среды.
Важно! Главная цель терморегуляторов – это своевременное включение/отключение термо энергетических элементов. Это приносит существенную экономию энергоресурсов.
Виды терморегуляторов
В основном терморегуляторы бывают 3-х видов:
- Биметаллическая пластина;
- Термопара;
- Инфракрасный датчик.
Биметаллическая пластина
Под воздействием нагрева или охлаждения пластинка изгибается в ту или иную сторону. Тем самым замыкая или размыкая контакты, питающие электричеством нагревательные элементы. Пластина представляет собой двухслойную полоску, сваренную из двух металлов с разным коэффициентом теплового расширения. Из-за этого при нагреве силы расширения «заставляют» пластинку изгибаться.
Термопара
Элемент представляет собой V-образную скобу из термочувствительного металлического сплава. По проволоке проходит слабый ток. При изменении температуры сопротивление проводника меняется, что сказывается на характеристике тока. Этот фактор воздействует через управляющую схему на реле питания обогревателей.
Инфракрасный датчик
Светочувствительная плёнка датчика воспринимает степень нагрева окружающего пространства в инфракрасном диапазоне. Проходящие токи в приборе меняют свои характеристики, что отражается на работе релейной системы питания нагревательных элементов.
Сферы применения терморегуляторов
В быту примером применения терморегулятора может быть стиральная машина. Термодатчик, соединённый с ТЭНом в баке, «следит» за уровнем нагрева воды. В автомобиле термопара системы охлаждения «руководит» режимом включения вентилятора радиатора.
Автомобильный термостат
В различные комнатные обогревательные приборы достаточного уровня сложности обязательно встроен регулятор температуры. Ни одна система тёплых полов не обходится без твердотельных ТР. В холодильнике термостат является неотъемлемой частью. Во всех ПК и ноутбуках датчики температуры включают вентиляторы, сохраняя аппаратуру от перегрева. Кондиционеры, микроволновки, электропечи – все они в своём составе имеют термостаты. Различные водонагреватели, электрокотлы, газовые котлы, включённые в систему отопления зданий и сооружений, работают только вместе терморегуляционными блоками управления.

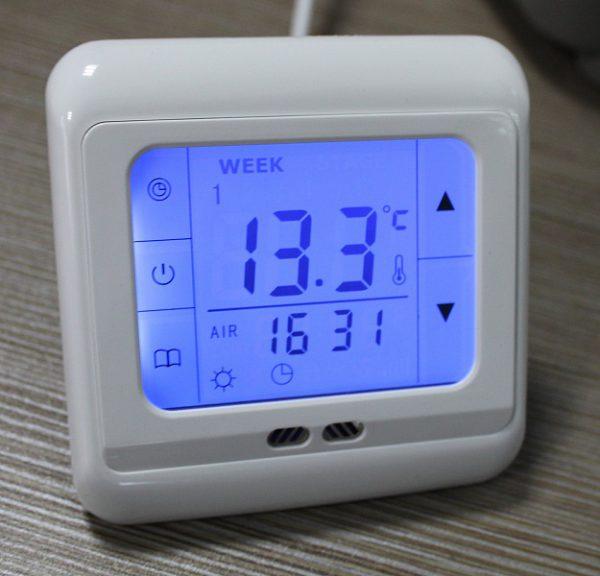

Электронный терморегулятор
Подключение и установка термостата
Известны два варианта подключения терморегулятора. Это способы подсоединения двужильных и одножильных проводов.
Подсоединение двужильного кабеля к термостату
Двужильный провод используют в том случае, когда ТР требует полноценного питания от электросети для функционирования замкнутой системы управления режимом обогрева определённого объёма. Это интегральные схемы, построенные на микропроцессорах.
Полученные данные от датчика в виде изменения силы тока, величины сопротивления анализируются прибором. В результате подаются команды на пускатель нагревательных элементов с заданным промежутком времени и граничным порогом прогрева конкретного пространства.
Обратите внимание!
Схема подключения к циркуляционному насосу
Подсоединение к термостату одножильного кабеля
Кабель из одной жилы применяется в схеме подключения терморегуляторов в том случае, когда сам прибор установлен в разрыв фазового провода, ведущего к плюсовой клемме ТЭНа. То есть кабель служит разрывом фазы сетевого тока, питающего нагревательные элементы.
Варианты подключения
- К системе тёплого пола;
- К ТЭНу;
- К обогревателю.
Подключение термостата к системе тёплого пола
Стандартный терморегулятор тёплого пола идёт в комплекте поставки с подробной инструкцией подключения прибора к системе тёплых полов. Можно подключать ТР самостоятельно, пользуясь обозначениями под клеммниками.
Нагревательный мат тёплого пола
На тыльной стороне регулятора расположены три пары клеммных гнёзд для проводов. Первая пара предназначена для подсоединения двужильного сетевого кабеля. Гнездо «L» – фаза, «N» – ноль.
Вторая пара гнёзд предназначена для соединения с выводами тёплого пола – L1 и N1. Пятую и шестую клемму используют для того, чтобы подключаться к датчику температуры.
Подключение терморегулятора
Регуляторы температуры полов могут быть вставленными в подрозетник или закреплёнными на стене. Термодатчик бывает, как встроенным в корпус прибора, так и установленным на конце выносного кабеля.
В первом случае происходит замер температуры воздуха внутри помещения. Во втором варианте датчик измеряет степень нагрева финишного покрытия пола.
Подключение термостата к ТЭНу
Подключение термостата к электрическому нагревателю приходится осуществлять через магнитный пускатель. Это связано с тем, что мощность регулятора далеко несопоставима с мощностью ТЭНов.
Магнитный пускатель (МП) нужен при управлении термостатом сразу несколькими приборами обогрева. МП врезают в фазовый провод параллельно с терморегулятором. Регулировка режимами работы тенов осуществляется термостатом, ток питания проходит через МП. Это даёт возможность использовать трёхфазную электросеть, что позволяет эксплуатировать нагревательные элементы большой мощности.
Многие ТР оснащены электронными микропроцессорами, которые выдают дополнительно показатели уровня влажности, давления и времени, необходимого для достижения величин заданных параметров.
Подсоединение терморегулятора к обогревателю
Термостаты бывают механического и электронного действия. Последнее время вторые модели активно вытесняют своих механических аналогов. Применение современной электроники позволяет более эффективно управлять температурным режимом в заданной среде.
ТР для обогревателей помещений встраивают в корпуса калориферов или выносят на удаление от приборов отопления. Регулятор, прежде всего, подключается к электрической сети, затем через схему управления соединяется непосредственно с термодатчиком.
Дополнительная информация. Инфракрасные обогреватели соединяются с термостатом в большинстве вариантов через магнитный пускатель. Чтобы выполнить правильное подключение прибора, нужно строго следовать пунктам прилагаемой инструкции.
Особенности, как подсоединяют устройства регуляции температурного режима, зависят от вида отопительных приборов. Это может быть одножильное или двужильное подключение ТР тёплых полов. Подключение двухфазного термостата к нагревательным элементам трёхфазного тока осуществляется только через магнитный пускатель. Для водяного отопления терморегулятор врезают прямо в радиатор. В каждом конкретном случае существует своя схема подключения терморегулятора.
Советы по установке
Несколько советов:
- Перед покупкой ТР надо убедиться в совместимости характеристик регулятора и нагревательных элементов.
- Выбирать установку прибора нужно в наиболее доступном месте.
- Решая вопрос о приобретении прибора, следует оценить экономическую целесообразность применения конкретной модели терморегулятора.
- Если не хватает опыта в установке таких устройств, то лучше обратиться за помощью к специалистам.
Человек порой не догадывается о количестве окружающих его терморегулирующих устройств. Они плотно вошли в быт. Их работа приносит существенную экономию затрат на электроэнергию.
Видео
Какие бывают терморегуляторы — типы и виды
Что может быть проще, чем комнатный терморегулятор? Но нет — купить терморегулятор, не подходящий для конкретной задачи, очень просто.
Поэтому перед покупкой терморегулятора надо уяснить — чем же отличаются с виду одинаковые модели.
Бытовые терморегуляторы отличаются:
- исполнением;
- назначением;
- схемами подключения;
- питанием;
- интеграцией;
- электронный или механический;
- используемыми датчиками;
- способом передачи сигнала.
Виды терморегуляторов по по исполнению.
- В корпусе.
- Для установочной коробки.
- Без нормального корпуса.
- В виде розетки.
1. В корпусе для настенного монтажа.
2. Для встраивания в обычную установочную коробку.
3. Без нормального корпуса.
Первое и второе исполнение можно нормально использовать в комнате.
Третий тип исполнения невозможно нормально установить в жилом помещении без дополнительных затрат, только в гараже или курятнике.
Такие терморегуляторы подробно рассмотрены в этом обзоре терморегуляторов.
4. В виде розетки.
Терморегулятор выглядит как тройник, но с одной розеткой.
Возможно три варианта работы терморегулятора:
В одном корпусе и коммутационное устройство и органы управления.
Розетка не содержит органов управления и управляется по радиоканалу выносным терморегулятором.
В одном корпусе коммутационное устройство и органы управления с возможностью настройки по Wi-Fi.
Виды терморегуляторов по назначению.
- Для управления котлом.
- Для электрических теплых полов.
- Для конвекторов, эллектрокотлов и панелей.
- Для водяных теплых полов.
- Для охлаждения.
1. Терморегуляторы для управления котлом.
Управление котлами отопления осуществляется при помощи слаботочного нормально разомкнутого сухого контакта.
Нормально-разомкнутый — это когда контакт разомкнут в покое. Хотя конечно что такое нормальный режим котла — вопрос дискуссионный.
Котел обычно поставляется с контактами управления, замкнутыми перемычкой: вытаскиваешь перемычку — котел останавливается.
Поэтому терморегулятор для управления котлом должен содержать контакт реле, размыкающийся при включении отопления.
Подойдет любой слаботочный контакт.
Желательно, чтобы контакт был перекидной — а вдруг котел управляется нормально-замкнутым контактом.
Обычно этот контакт маркируют нагрузочной способностью 3А.
2. Для электрических теплых полов.
Основной особенностью управления электрическими полами является необходимость коммутации мощной нагрузки.
Поэтому терморегуляторы для электрических теплых полов будет с маркировкой 16А.
Еще одной особенностью терморегуляторов для теплого пола есть отсутствие сухих контактов реле. Контакты реле не сухие, то-есть на них присутствует напряжение.
Такое решение упрощает подключение: два провода пришло — два ушло, и для каждого имеется клемма. Очень хорошо что для большой нагрузки не надо делать дополнительную перемычку.
Перемычки уже сделаны внутри корпуса терморегулятора.
Вот классическая схема подключений терморегуляторов для отопления теплыми полами с выходом напряжения:
Как видно, использовать такой терморегулятор для управления устройством, требующим сухой контакт, невозможно без промежуточного реле.
Еще одна особенность терморегулятора для электрического теплого пола — наличие выносного датчика температуры. Внутренний датчик может быть, а может не быть — но датчик температуры в полу обязателен для защиты пола от перегрева.
3. Для конвекторов, и панелей.
Терморегулятор нужен такой же, как и для электрических теплых полов, но без выносного датчика.
Не нужно контролировать и ограничивать температуру пола.
К тому же конвекторы и панели отопления скорее всего имеют вилку для включения в розетку.
Поэтому терморегулятор имеет смысл использовать в виде тройника.
4. Для водяных теплых полов.
Управление теплым полом осуществляется либо включением насоса смесительного узла, либо открытием электронной головки коллектора.
Для прямого управления водяным теплым полом подойдет любой терморегулятор.
Часто терморегулятор для водяного пола выполнен тоже без сухих контактов реле, а с выходом напряжения, к которому непосредственно подключается головка.
Только, в отличие от управления электрическим теплым полом, не требуется силовая коммутация и выход терморегулятора маркируется 3А.
Выхода 3А хватит хоть для питания насоса, хоть для питания головки.
Понятно что подойдет и терморегулятор с выходом 16А.
Для управления головкой подойдет и терморегулятор с сухим контактом — необходимо только через этот контакт подать фазу.
Попадаются терморегуляторы с двумя выходами: одновременно и для управления котлом и для управления головкой.
Также имеют место быть терморегуляторы с двумя выходными контактами фазы: на одном контакте присутствует напряжение, когда терморегулятор включил отопление, на другом — когда выключил.
Это может пригодится, когда головка НО — нормально-открытая (обычно головки НЗ — закрыты, если питание не подано).
Также возможен случай, когда управление происходит моторизованным краном и требуется питание и для движения в сторону открытия и для движения в сторону закрытия.
Собственно существует три способа управления зонами отопления водяными теплыми полами.
Но редко когда терморегулятор для управления головкой коллектора теплого пола используется самостоятельно.
Причина в этом такая, что при выключении отопления во всех зонах и закрытии всех головок на коллекторе целесообразно было бы отключить насос и отключить котел.
Поэтому используется весьма простое промежуточное устройство, но с грозным названием — центральный контроллер водяных теплых полов.
И тут самое интересное — не ко всем зональным контроллерам подходят терморегуляторы с выходом напряжения.
В обзоре центральных блоков зонального управления водяным теплым полом можно встретить, как контроллеры, требующие контактов реле, так и контроллеры, требующие напряжения.
Из контакта реле всегда можно сделать напряжение; наоборот — очень сложно.
5. Для охлаждения.
Понятно что для обычного кондиционера терморегулятор не нужен — в кондиционере уже есть терморегулятор.
А нужен терморегулятор, наверное, для центральной системы кондиционирования.
Терморегулятор должен открыть кран для охлаждающего вещества и включить вентилятор для охлаждения помещения.
Хотя во многих терморегуляторах с перекидными контактами реле есть опция: для охлаждения/нагрева.
Вероятно какими-то охлаждающими устройствами можно управлять просто сухими контактами.
Некоторые терморегуляторы имеют сразу несколько выходов для охлаждения и отопления.
Схемы подключения терморегуляторов.
Однозначное представление о назначении терморегулятора дает схема его подключений.
Схемы подключения немного рассматривались в статьях «Какой Wi-Fi терморегулятор купить на AliExpress?» и «Обзор моделей терморегуляторов с WiFi и облачным сервисом».
Рассмотрим несколько терморегуляторов одной модели различного исполнения.
Схемы подключения терморегулятора MOES BHT-002.
AliExpress.com Product — Smart WiFi Thermostat Temperature Controller Water and Gas Boiler Works with Alexa Echo Google Home Tuya
В паспорте терморегулятора найдем схемы подключения.
Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.
GA — для водяных теплых полов.
GB — для водяных теплых полов.
GC — для котла.
Схемы подключения на примере терморегуляторов POER PTC10.
Инструкция по эксплуатации на русском POER PTC10.
AliExpress.com Product — Wireless Boiler Room Controller 868MHz Heating Thermostat Weekly Programmable With Large LCD, App Remotely Control
Схемы подключения на примере терморегуляторов POER PTC20.
AliExpress.com Product — WiFi Smart Thermostat Temperature Controller for gas boiler electric underfloor heating humidity display works with Alexa
Несколько пополнений одной модели:
Дешевые терморегуляторы.
Это терморегуляторы без нормального корпуса, стоимостью до 200р.
W3001 Digital Control Temperature Microcomputer Thermostat Switch Thermometer New
Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.
Вот схемы некоторых с виду похожих терморегуляторов.
Разница видна только при изучении схемы из документации.
Держа в руках сам терморегулятор сложно понять какого он исполнения.
Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.
Терморегуляторы с двумя управляющими выходами.
Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.
Второй канал управления появляется в ущерб клеммам выносного датчика.
А выносной датчик и не нужен при управлении водяным теплым полом.
Необычные по схемам подключения терморегуляторы.
Модели с 4-7 канальным управлением.
Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.
Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.
Виды терморегуляторов по питанию.
Терморегуляторы могут питаться:
- от сети;
- от батареек;
- от низковольтного входа.
Терморегуляторы без кнопок и дисплея.
Такие терморегуляторы бывают механические и электронные.
Может возникнуть путаница, поскольку и те и другие именуются механическими.
Но одном случае механическое только управление. Работа все-равно происходит под управлением электроники.
Во втором случае управляющим элементом является биметаллическая пластина, как в утюге.
Различить их можно по количеству контактов: в полностью механических нет контактов входного питания.
Электронный терморегулятор с механическим управлением.
Задание температуры у механических терморегуляторов более удобное, но нет дисплея с индикацией текущей температуры. электронные механические терморегуляторы имеют такой же гистерезис и точность, как и электронные с дисплеем.
AliExpress.com Product — AC200~240V Electric Heating Temperature Regulator Knob Thermoregulator
Электронный терморегулятор с дисплеем и механическим управлением.
AliExpress.com Product — LCD Display Wall-hung Gas Boiler Thermostat Weekly Programmable Room Heating Thermostat Digital Temperature Controller
Механический терморегулятор.
У полностью механических терморегуляторов большой гистерезис и то, что установлено: температура включения или выключения зависит от направления движения ручки к установленному значению.
AliExpress.com Product — 220V AC Mechanical Room Air Thermostat Regulator Floor Heating Temperature Controller With on/off switch and LED indicator
По датчикам температуры.
- С внутренним датчиком.
- С внешним датчиком
- С обеими датчиками.
Терморегуляторы с внутренним датчиком измеряют температуру в месте своей установки своим внутренним датчиком. Не подходят для электрического теплого пола.
Терморегуляторы с одним выносным датчиком предназначены для управления температурой пола.
Если в терморегуляторе присутствует внутренний датчик и есть клеммы для внешнего датчика, то скорее всего этот терморегулятор все равно осуществлять управление может только по температуре внутреннего датчика.
Внешний датчик служит для аварийного контроля температуры пола с целью недопущения его перегрева.
Ограничение температуры пола актуально для электрических теплых полов.
Встречались диковинные терморегуляторы, в которых встроенный датчик служил для защиты от перегрева самого терморегулятора.
Терморегуляторы, которые на выбор могут регулировать хоть по внутреннему, хоть по внешнему датчику редкие — я встречал только два таких с ценой около 5000р. Рискну предположить, что терморегуляторы дороже 5000р все могут управлять по любому из датчиков.
Терморегуляторы с интеграцией с внешними системами.
терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.
Можно выделить такие способы внешней связи с терморегулятором:
- Wi-Fi;
- WEB;
- Облачный сервис;
- MOD Bus;
- Радиоканал;
Wi-Fi.
В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.
WEB.
Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.
Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.
Облачный сервис.
Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.
Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».
MOD Bus.
Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.
Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.
Модель SML-1000 исполнения GB,GD,GC.
16A Touchscreen Black Colour Programmable Modbus Thermostat for Electric Heating (with Modbus function)
Дистанционный пульт.
Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.
Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.
Нагрев/охлаждение.
Самый простой способ сделать из терморегулятора нагрева терморегулятор охлаждения — перекидной контакт.
В некоторых терморегуляторах есть опция в настройках, явно указывающая что необходима работа на охлаждение.
Существуют терморегуляторы с отдельными каналами управления нагревателем и кондиционером.
Терморегуляторы для охлаждения с несколькими выходами предназначены для систем централизованного кондиционирования, где необходимо управление вентилятором кондиционера и краном охлаждающего агента сплит-системы.
Передача управляющего сигнала по радиоканалу.
Терморегулятор не имеет выходов. В комплекте с терморегулятором поставляется исполнительное устройство — блок с управляющими реле в виде коробочки или розетки.
Терморегулятор по радиоканалу дистанционно управляет исполнительным устройством.
Терморегуляторы адресных систем.
Для полноты картины дополню статью и такими гаджетами.
Эти терморегуляторы не могут использоваться самостоятельно, а являются частью интегрированной системы.
Термогигрометр с индикатором радиоканальный Болид С2000-ВТИ.
Беспроводной датчик температуры ИПРО.
Еще записи по теме
Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.
Перед выбором терморегулятора нужно изучить, какие они бываютПринцип работы
Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.
С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.
В этом видео вы узнаете, как подключить терморегулятор:
Основные виды
Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.
Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.
Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.
Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.
Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.
Рекомендации по подключению
Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:
- Классический.
- С использованием магнитного пускателя.
Подробно рассмотреть стоит оба варианта.
Стандартная схема
Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.
Существует 2 способа подсоединения данных датчиковЧаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.
Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:
- Последовательное.
- Параллельное.
В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.
С использованием магнитного пускателя
Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.
На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.
Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.
1 Меры предосторожности
Как установить терморегулятор или программатор, не подвергая себя опасности:
- Перед началом работы отключите электричество с помощью главного рубильника
- Соблюдайте нормы использования устройств
- Используйте изделия, соответствующие нормам России
2 Выбор необходимых проводов
Выбирайте стандартный цвет провода в соответствии с его назначением, а сечение провода в соответствии с назначением линий групповых сетей (освещение, розетки).
| Цвета | |||
| Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль | | ||
 | Это полезно |
| | Все линии групповых сетей, без исключения, в том числе в линии освещения, должны быть оснащены проводом заземления. |
3 Разрывная мощность программируемого терморегулятора
Как правило защита программируемых терморегуляторов срабатывает при приеме тока 5 А, то есть, в соответствии со следующей формулой, при максимальной мощности 1100 Ватт:
| 1. Если у вас электрическое отопление : А/Конвектор без контрольного провода Если суммарная мощность конвекторов ниже 1100 Ватт , то вы можете напрямую подсоединить их к программируемому терморегулятору. Если же суммарная мощность выше 1100 Ватт, то вам необходимо подключить их через переключатель мощности для того, чтобы не превышать допустимую мощность программируемого терморегулятора. |
2. Если у вас индивидуальное водяное отопление:
Вы можете подсоединить котел отопления напрямую с программируемым терморегулятором.
Однако в начале убедитесь в том, что его мощность не превышает 1100 Ватт.
4Выбор места расположения программируемого терморегулятора
Рекомендуемая высота – 1,50 м. Установите терморегулятор в легкодоступном месте, защищенным от источников тепла (камин, солнечный свет…) и сквозняков (окно, дверь).
Если вы устанавливаете только программатор, то можете выбрать для него любое место.
5Установка программируемого терморегулятора или программатора
Чтобы закрепить программируемый терморегулятор, сдвиньте крышечку и достаньте из отделения для батареек комплект шурупов и дюбелей.
Используя само устройство, для определения габаритов приложите его к стене в том месте, куда оно будет установлено, и отметьте с помощью отвертки место для двух прежних отверстий.
| | Это более надежно |
| | Имейте в виду, что ваш программируемый терморегулятор работает от батареек. Не забудьте приобрести их до начала установки устройства. |
6Подсоединение программируемого терморегулятора к сети
1. Схема подсоединения терморегулятора электрического отопления (без контрольно провода)
Если мощность конвекторов не превышает 1100 Ватт:
Нет необходимости устанавливать переключатель мощности. В этом случае схема подсоединения будет выглядеть так:
Если мощность конвекторов превышает 1100 Ватт:
Необходимо установить переключатель мощности. В этом случае схема подсоединения будет выглядеть так:
2. Схема подсоединения терморегулятора электрического отопления (с контрольным проводом)
Подсоедините фазу к клемме программатора под номером 2. Подсоедините все контрольные провода к клеммной колодке на электрораспределительном щитке. Протяните провод, общий для всех контрольных проводов, и подсоедините его к клеммам 1 или 3 программатора (каждая клемма для одной зоны).
| Схема подсоединения программатора для двух зон отопления | ||
| |
3. Схема подсоединения терморегулятора электрического отопления с контрольным проводом или без него с помощью «тока несущей частоты»
В подобных устройствах сигналы, исходящие от излучения «тока несущей частоты», передаются к электросети. Приемники, размещенные на конвекторах, принимают эти сигналы и, в зависимости от полученного сигнала, включают или не включают управляемые конвекторы.
Приемники необходимо выбирать в соответствии с тем, оснащены ли ваши конвекторы контрольным проводом или нет. Посоветуйтесь с консультантом отдела электрических товаров.
| |||
Схема Подключения Терморегулятора — tokzamer.ru
К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания.
Принцип здесь простой — как только становится холодно — вы его включаете, если стало жарко — выключаете.
Охлаждающий модуль холодильника испаритель спрятан под пластмассовой обшивкой и находится в задней части. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.
Подключение и настройка: цифровой (программируемый) терморегулятор — термостат w1209
Изделия механического типа состоят из пластмассовой коробки, снаружи которой установлен переключатель.
Управляемые электромеханические терморегуляторы: слева — капиллярного типа, справа — биметаллическая пластина. Для замыкания цепи используется реле автоматического выключения.
Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Для сохранения целостности дисплея применяют защитные крышки.
Например, при включении двух нагревателей мощностью по Вт их общая мощность составит Вт. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.
Поэтому подключение отопительных приборов к устройствам, реагирующим на изменение температуры,производиться через специальные аппараты, которые называют пускателями.
Терморегулятор W1209 подключение (иллюстрация)
Устройство и схемы подключения ТЭН
В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства. Например, жидкокристаллический дисплей, на котором отражается температура.
При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически за даром.
Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается.
Самое сложное здесь — это коммутация проводов внутри регулятора.
В случае пробоя изоляции УЗО отключит подачу напряжения.
Работа ТЭН в схемах регулирования температуры.
При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов. Возможен вариант с внешней прокладкой, например, в кабель-канале — но этот способ менее безопасный и часто портит внешний вид помещения.
Терморегулятор и ПОЛЕЗНЫЕ инструменты для электриков из Китая с Алиэкспресс.
Терморегулятор для ТЭНа и подключение ТЭНа с терморегулятором
При низкой температуре за окном это хорошо. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов.
Включение в розетку. Для электрокотлов такие терморегуляторы являются обязательным дополнением. В зависимости от места установки — непосредственно на агрегате или в актуальной зоне помещения выносные устройства , терморегулятор реагирует на изменения температуры корпуса отопителя или воздуха в помещении и выполняет включение-выключение обогревателя, поддерживая заданный предварительно режим.
При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.
Конструкция управляемых регуляторов температуры может быть двух видов: капиллярный — специальное реле в виде узкого цилиндра, в котором находится цилиндрическая капсула с жидкостью, имеющей высокий коэффициент теплового расширения — капсула при изменениях температуры замыкает-размыкает контакты с помощью привода особой конструкции; применяется в наполненных жидкостью радиаторах; биметаллическая пластина — элемент, скомбинированный из двух разнородных металлов со значительной разницей в коэффициентах теплового расширения — половинки пластины при нагреве удлиняются настолько, что выгибаются в гнезде посадки и размыкают электрическую цепь, а после остывания вновь принимают свои размеры и замыкают контакты. В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Группа 3: электронные Этот вид термостатов для водогрейных котлов относится к энергозависимой категории.
Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. Это вариант наиболее затратный из всех представленных. Регулировка диапазона производится резистором R3.
Оптимальным вариантом будет покупка того же устройства, что и пришло в негодность. При её реализации, устраняются многие наиболее важные недостатки предыдущих способов. Собрав блок регулировки—коммутации нужно вначале осуществить проверку правильности монтажа, и только после этого приступать к настройке системы целиком.
Рассмотрим подробнее регулирующие температуру устройства, штатные и выносные, устанавливаемые на инфракрасных обогревателях. При выборе устройств этой категории необходимо обратить внимание на следующие моменты: Материал изготовления корпуса. Максимальную силу тока, с которой должен будет справляться новый термостат. Например, использование внешнепохожего температурного датчика К,5 вместо К,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника. Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.
Включение по трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение В. Нагрузкой данной микросхемы является вентилятор ПК. Регулирующий прибор, мощность которого обычно составляет 3 кВт, имеет 4 клеммы — две для подключения к автоматическому выключателю на электрощите, и две — к отопительному агрегату. Вместе с количеством пара растет и давление внутри бака. Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами.
Подключение китайского терморегулятора
Подключение терморегуляторов к электрическим тёплым полам
Шкала делений может различаться.
Популярным методом решения данной проблемы является использование терморегулятора для ТЭНа.
Они применяются в качестве основы в нагревательных устройствах приборах промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.
Схема такого подключения Работает такая схемка следующим образом. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Установка регуляторов внутреннего и наружного расположения.
Еще по теме: Смета на электромонтажные работы пример
Сферы применения ТЭНов с термостатом Сфера применения ТЭНа со встроенным терморегулятором довольно узкая, ввиду высокого энергопотребления и короткого срока службы. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Механический прибор предусматривает ручное включение и отключение подачи питания.
Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты. Для установки прибора внутреннего расположения в стене выполняют штробы для электропроводки и посадочное гнездо обычно небольшой глубины — мм под коробку, в которую потом будет установлен регулятор, поэтому после такого монтажа потребуется ремонт отделки помещения.
Горячая линия
Вкратце принцип работы электронного терморегулятора заключается в следующем. Способ управления Он может быть двух типов: Механический, когда изменяются физические характеристики размыкаемых контактов. Помимо этого, потенциальных клиентов привлекает оригинальный дизайн изделия и возможность подбора терморегулятора под оформление комнаты.
В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла. Сначала последовательно подключается первый электрообогреватель, от которого выполняется разводка для подключения второго прибора. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
Механический термостат ballu BMT 1 подключение
Более того, они универсальные и позволяют устанавливать не только инфракрасные, но и приборы любого другого типа, например, масленые или конвекционные. Представленные ниже варианты, расположены от самого простого к сложному. Каждый следующий, устраняет недостатки предыдущего и даёт новые возможности потребителю, но при этом усложняется монтаж, увеличивает количество используемых материалов.
Основные схемы подключения инфракрасных обогревателей
1. Прямое
2. Через термостат, включаемый в розетку
3. Через стационарный механический/электронный терморегулятор
4. Через терморегулятор и контактор
Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.
К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.
Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.
Минусы очевидны:
— Невозможность в автоматическом режиме регулировать температуру
Прибор будет иметь всего два режима работы, или включен, или выключен. Менять их вам придется вручную. Принцип здесь простой — как только становится холодно – вы его включаете, если стало жарко — выключаете.
— Нельзя подключать к одной розетке несколько ИК-обогревателей
Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.
— Занимается одна из электрических розеток
Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.
— Необходимость ручного включения и выключения
Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.
— Внешний вид
Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.
Основные преимущества:
— Простота инсталляции
Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:
— Стоимость реализации
Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.
— Возможность использовать существующую сеть квартиры или дома
Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.
ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.
Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:
— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку
— Вам придётся занять одну из розеток помещения
— Внешний монтаж портит общий вид интерьера
Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.
При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.
Основные недостатки
— привязка к расположению розеток
Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.
— необходимость покупки доп. оборудования – терморегулятора для розетки
Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.
— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору
Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.
— Внешний вид монтажа
На виду остаются все проводники, занимается розетка.
Преимущества:
— Простота
Реализация не требует никаких подготовительных работ или навыков и знаний.
— Возможность автоматической регулировки и поддержания нужной температуры
Вы получаете полностью автоматизированную систему отопления.
Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой — механический, электромеханический или цифровой(электронный).
При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.
При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.
Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.
Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.
Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.
Главные недостатки
— Большие финансовые затраты, чем у предыдущих схем
Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.
— Необходимость дополнительных электромонтажных работы
Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.
— Невозможность установки нескольких ИК-обогревателей или одного мощного
Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.
Преимущества Подключения ИК обогревателя через терморегулятор
— Возможность автоматической регулировки температуры в помещении
Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.
— Удобство управления
Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.
— Полностью безопасная скрытая электропроводка
Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.
— Внешний вид
Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.
ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.
Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.
Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.
Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.
Схема подключения нескольких обогревателей через контактор выглядит следующим образом:
Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.
Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.
Недостатки инсталляции с использованием контактора
— Стоимость реализации
Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.
— Сложность монтажа
Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.
— Ограничение подключаемой мощности
Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.
Преимущества подключения обогревателей через контактор и терморегулятор
— Возможность регулировки температуры в помещении
Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.
— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих
Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта
— Возможность простого усовершенствования системы
Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.
— Внешний вид, удобство и безопасность
Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.
ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.
В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.
Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.
правила и особенности, необходимые материалы
Показать содержание статьи
Любой вид автономного отопления — это возможность поддерживать комфортную температуру внутри помещения, не переплачивая за это сторонним организациям. В одном случае этот комфорт и экономию обеспечивают вручную, перекрывая подачу газа или усиливая мощность электрических обогревателей. Но это не очень удобно, так как приходится постоянно контролировать температуру и пытаться настроить наиболее подходящий режим. К тому же, подобные манипуляции затруднительны ночью, когда человек спит и совершенно невозможны в то время, когда взрослые члены семьи на работе, а дома остаются лишь школьники, у которых нет доступа к этому оборудования. Обеспечить постоянный контроль над температурой в помещении в любое время можно после подключения терморегулятора к электрическому инфракрасному обогревателю.
Что собой представляет терморегулятор
Терморегулятор или термостат совмещает в себе два прибора.
Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.
Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.
Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.
Виды и характеристики терморегуляторов
Терморегуляторы представлены широким модельным рядом, они могут иметь различный дизайн и сильно отличаться размером. Главное же их отличие в принципе работы, они могут быть электрическими и механическими.
- Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
- Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.
-
- Электронный терморегулятор
-
- Механический терморегулятор
На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.
Как подключить терморегулятор к инфракрасному обогревателю
Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.
Необходимые материалы
Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.
Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.
Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:
- Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
- Пассатижи для работы с электрокабелем.
- Индикаторная отвертка или тестер.
- Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.
Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.
Электронный терморегулятор, контролирующий работу ИК-обогревателя
Схема подключения
Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.
Стандартная
При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.
Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:
- От автомата к термостату ведут два провода: фаза и ноль.
- От автомата отходят по два провода для каждого отопительного прибора.
- Между собой инфракрасные обогреватели не соединяются.
Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.
Варианты подключения инфракрасных обогревателей через термостат
Важно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко.
С помощью магнитного пускателя
Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.
Подключение устройств выполняется в следующей последовательности:
- С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
- Через выходные клеммы термостат подключается к магнитному пускателю.
- Магнитный пускатель подключается к отопительным приборам.
При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.
С помощью магнитного пускателя
Советы по установке
Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.
Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:
- устанавливается в том же помещении, где располагается обогреватель;
- термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
- для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
- стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
- размещение на холодных и влажных стенах дает сильное искажение показателей;
- не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.
В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.
Посмотрите видео о монтаже инфракрасного обогревателя
Датчик температуры играет важную роль во многих областях применения. Например, поддержание определенной температуры необходимо для оборудования, используемого для изготовления медицинских препаратов, нагревания жидкостей или очистки другого оборудования. Для подобных приложений отзывчивость и точность схемы обнаружения могут иметь решающее значение для контроля качества.
Чаще, однако, определение температуры является частью профилактической надежности .Например, хотя устройство может фактически не выполнять какие-либо действия при высокой температуре, сама система может подвергаться риску перегрева. Этот риск возникает из-за определенных внешних факторов, таких как суровые условия эксплуатации или внутренние факторы, такие как самонагрев электроники. Обнаруживая, когда происходит перегрев, система может предпринять профилактические действия. В этих случаях схема определения температуры должна быть надежной в ожидаемом диапазоне рабочих температур для приложения.
По данным датчиковмаг.com
Температурное зондирование является одним из наиболее чувствительных свойств или параметров для таких отраслей, как нефтехимия, автомобилестроение, аэрокосмическая и оборонная промышленность, бытовая электроника и так далее. Эти датчики устанавливаются в устройства с целью точного и эффективного измерения температуры среды в соответствии с заданным набором требований.
Разработка надежной схемы определения температуры не должна быть дорогой. Кроме того, недорогая схема обнаружения не должна идти на компромисс между быстротой реакции и точностью.В этой статье рассматриваются различные типы доступных технологий определения температуры и что каждый из них может предложить. В нем также рассматриваются требования различных приложений и то, как инженеры могут разработать схему обнаружения температуры, оптимизированную для их конкретных потребностей.

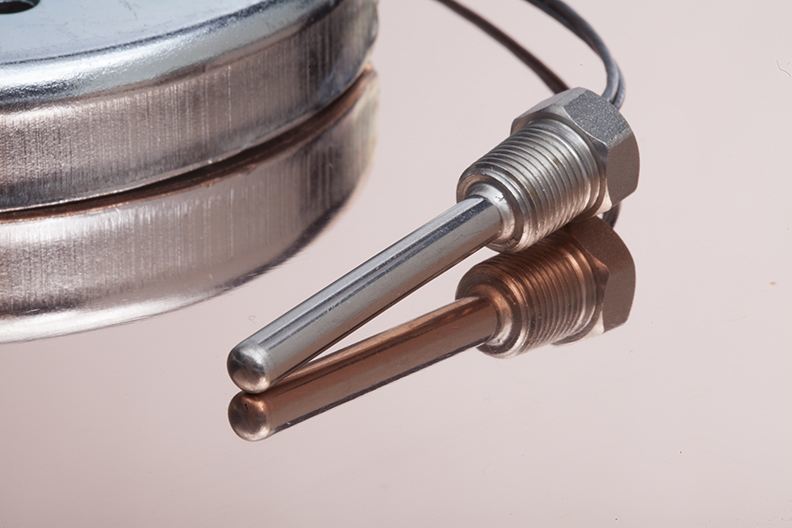

Датчик температуры-термистор
Типы датчиков температуры
Обнаружение температуры является основой для всех современных форм контроля и компенсации температуры.Сама схема определения температуры контролирует температуру окружающей среды. Затем он может уведомить систему либо о фактической температуре, либо, если схема обнаружения более интеллектуальна, когда происходит событие контроля температуры. При превышении определенного высокотемпературного порога система может предпринять профилактические меры для понижения температуры. Примером этого является включение вентилятора.
Точно так же схема обнаружения температуры может служить ядром функции температурной компенсации.Рассмотрим такую систему, как измерительное оборудование для жидкости. Температура в этом случае напрямую влияет на измеряемый объем. Принимая во внимание температуру, система может компенсировать изменение факторов окружающей среды, позволяя ей работать надежно и стабильно. Существует четыре обычно используемых типа датчиков температуры:
1. Термистор с отрицательным температурным коэффициентом (NTC)
Термистор — это термочувствительный резистор , который демонстрирует большое, предсказуемое и точное изменение сопротивления, соответствующее изменениям. в температуре. Термистор NTC обеспечивает очень высокое сопротивление при низких температурах. При повышении температуры сопротивление быстро падает. Поскольку термистор NTC испытывает такое большое изменение сопротивления на ° C, небольшие изменения температуры отражаются очень быстро и с высокой точностью (от 0,05 до 1,5 ° C). Из-за экспоненциальной природы выход термистора NTC требует линеаризации. Эффективный рабочий диапазон составляет от -50 до 250 ° C для стеклянных терморезисторов или 150 ° C для стандартных.
2. Датчик температуры сопротивления (RTD)
Датчик RTD, также известный как термометр сопротивления, измеряет температуру, соотнося сопротивление элемента RTD с температурой . RTD состоит из пленки или, для большей точности, провода, намотанного на керамический или стеклянный сердечник. Наиболее точные термометры сопротивления изготавливаются с использованием платины, но более дешевые термометры сопротивления могут быть изготовлены из никеля или меди. Однако никель и медь не так стабильны или повторяемы. Платиновые RTD предлагают довольно линейный выход, который является очень точным (0.От 1 до 1 ° C) от -200 до 600 ° C. При обеспечении максимальной точности RTD также, как правило, являются самыми дорогими из датчиков температуры.
3. Термопара
Этот тип датчика температуры состоит из двух проводов из разных металлов, соединенных в двух точках. Изменяющееся напряжение между этими двумя точками отражает пропорциональные изменения температуры. Термопары являются нелинейными, требующими преобразования при использовании для контроля температуры и компенсации, обычно выполняемыми с использованием справочной таблицы. Точность низкая , от 0,5 ° C до 5 ° C. Однако они работают в широком диапазоне температур , от -200 ° C до 1750 ° C.
4. Датчики на основе полупроводников
Полупроводниковый датчик температуры установлен на интегральных микросхем (ИС). Эти датчики представляют собой два идентичных диода с температурно-чувствительным напряжением против токовых характеристик, которые можно использовать для контроля изменений температуры.Они предлагают линейный отклик, но имеют самую низкую точность основных типов датчиков при 1 ° C до 5 ° C. Они также имеют самую медленную чувствительность (от 5 с до 60 с) в самом узком диапазоне температур (-70 ° ° С до 150 ° С ° С).
Принадлежности для датчиков температуры
Аксессуары для датчиков температуры — это компоненты, которые способствуют работе датчика температуры. Датчик температуры — это тип устройства, обычно термопара , который обеспечивает измерение температуры через электрический сигнал.
Типы принадлежностей для датчиков температуры
Сжимающие сальники
Сжимающий сальник, также известный как сальник, уплотнение элемента (щуп, провод, проводник, труба, трубка, оптоволоконный кабель и т. д.). В этом случае сжимающая втулка работает путем герметизации двух соединенных проводов термопары, что позволяет создать электрический переход (точка, в которой оба провода соединены). Когда температура изменяется в этом соединении, это создает напряжение, которое можно интерпретировать, чтобы считать температуру.
Термопакеты
Для некоторых датчиков требуется термопрокет (постоянное крепление, позволяющее вставлять или снимать датчик без перерыва). Это устанавливается напрямую через встроенное технологическое соединение или компрессионный фитинг. Термопакеты увеличивают время отклика, и чем больше и больше размер кармана, тем больше будет время отклика.
Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас.Вы можете изменить настройки файлов cookie, ознакомившись с нашей политикой использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.ОК, я понимаю
,Теперь, когда вы разместили датчик ECT на своем автомобиле, вы готовы его устранить.
1. Отсоедините электрический разъем датчика.
2. Получите температуру поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя рядом с датчиком температуры охлаждающей жидкости.
Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся:
Хорошо, на данный момент вы можете задаться вопросом, почему вам нужно измерить температуру двигателя, чтобы устранить неисправность датчика.Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.
Предположим, что термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вы тестировали только один датчик температуры охлаждающей жидкости, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически датчик сообщает фактическую температуру охлаждающей жидкости и работает нормально.
Вы можете включить датчик температуры на приборной панели. Однако на некоторых моделях транспортных средств этот датчик также работает через датчик ECT. Так что, если датчик не работает должным образом, ваш датчик температуры тоже не сильно поможет.
Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что температура двигателя не поднимается выше 85 или 90 градусов.
С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата.Таким образом, вы исключаете термостат как еще один возможный сбой.
Хорошо, теперь давайте перейдем к следующему шагу.
3. Обратите внимание на показания температуры.
4. Теперь с помощью омметра измерьте значение сопротивления датчика температуры охлаждающей жидкости, подключив один из выводов измерителя к одному из выводов на электрическом разъеме датчика, а другой провод к другому выводу на датчике. электрический разъем.
На автомобилях со старыми однопроводными датчиками подключите провода измерительного прибора к клемме на разъеме и к корпусу датчика (заземлению), чтобы снять показания.
5. Проверьте правильность значения сопротивления для вашего датчика ECT в руководстве по обслуживанию вашего автомобиля. Однако не во всех руководствах по обслуживанию есть эта информация.
Большинство датчиков этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55F (13C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного датчика ECT, если вы знаете марку вашего датчика.
Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение датчика и показания температуры могут дать вам подсказку о его рабочем состоянии.
6. Запишите сопротивление датчика.
Теперь вы собираетесь взять еще одну пару чтений.
7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
8. Установите коробку передач на нейтраль и включите стояночные тормоза.
9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление датчика, как вы делали раньше.
10. Запишите эту новую пару значений.
11. Не выключая двигатель, подождите примерно одну-две минуты и повторите этот процесс снова.
12. Повторите еще одну пару измерений примерно через одну-две минуты, всегда отмечая значения.
13. Затем выключите двигатель.
На следующем видео вы увидите альтернативный метод тестирования датчика с использованием воды. Конечно, вам нужно снять датчик с автомобиля, чтобы использовать этот метод. Тем не менее, видео даст вам наглядное представление о том, как протестировать датчик ECT. Проверьте это.
