Подключение терморегулятора
Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет. Поэтому такие работы должен проводить квалифицированный электрик.
Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.
От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.
Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети). Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.
Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.
Подключение к конкретному терморегулятору трудностей не представляет.
Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC —
Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:
Фаза — черный или коричневый
Нейтраль (ноль) — синий
Экран (земля) — желто-зеленый
Пример подключения для терморегулятора DEVIreg 530 представлен на рис. 2.
Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т.
Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади. Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис. 3.
На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.
Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором. Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.
Рис. 5
Как подключить терморегулятор к теплому полу
Чтобы подключить каждый нагревательный элемент к сети устанавливается терморегулятор. Рассмотрим как подключить терморегулятор к теплому полу.
Терморегуляторы
Основная функция терморегулятора – поддержание необходимой температуры в помещении, с помощью управления нагревательными элементами теплого пола. Они бывают нескольких типов: начиная с самых обычных механических и заканчивая многофункциональными электронными устройствами. Термостат используется для управления, как водяным отоплением, так и теплым полом.
Нагревательные элементы
Нагревательные элементы, использующиеся в теплых полах, существуют также нескольких типов:
- Резистивный нагревательный кабель – это изолированный кабель, обладающий высоким электрическим сопротивлением. Его нагрев происходит во время прохождения электричества.
- Тепловой мат – это система, основанная на теплоизолирующей негорючей пленке, на которой проложен резистивный кабель.
- Пленочный теплый пол основан на специальной нагревательной тонкой пленке, в которую вставлены карбоновые полосы полупроводника.
Как подключить терморегулятор
Каждая составляющая часть теплого пола подключается к электросети через регулятор температуры теплого пола. Большинство моделей терморегуляторов снабжены схемой соединения на самом корпусе, что дает владельцу возможность подключить его самостоятельно, не вызывая электрика.
Установка и подключение терморегулятора теплого пола производится через блок управления. Терморегулятор может подключаться к сети отдельно от электрощита или же включатся в стандартную розетку.
Если вы выбрали вариант отдельного подключения, то вам понадобится автоматический выключатель для защиты и выключения/включения терморегулятора. При подключении терморегулятора к розетке, вам стоит учитывать остальные электрические приборы, которые включаются через эту розетку. Существует открытый и закрытый тип электропроводки.
Пример подключения термостата на видео ниже.
При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.
Как установить терморегулятор своими руками
При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.
Подготовительные работы
Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.
Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.
| Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки. |
Монтаж терморегулятора и прокладка кабеля
Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям.
После установки эти устройства закрываются общей рамкой.
Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.
Приборы для наружной установки используются в основном в деревянных домах.
Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.
Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.
Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.
При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.
После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.
При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.
Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.
| Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали. |
Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей.
Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².
Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2.5 мм².
Подключение датчика производится проводом, идущим в комплекте с регулятором.
Подключение от соседней розетки
Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.
Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:
- 1. отключить питание установленных приборов;
- 2. демонтировать розетки и выключатели;
- 3. вырубить отверстие для дополнительной монтажной коробки;
- 4. проштробить стену для подключения нагревателей и датчика;
- 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;
- 6.
внутри коробок проложить кабель для подачи питания от розетки к терморегулятору; - 7. установить и подключить ранее снятые розетки и выключатели;
- 8. установить и подключить регулятор;
- 9. закрыть все приборы общей рамкой.
| Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами. |
Как подключить терморегулятор для теплого пола

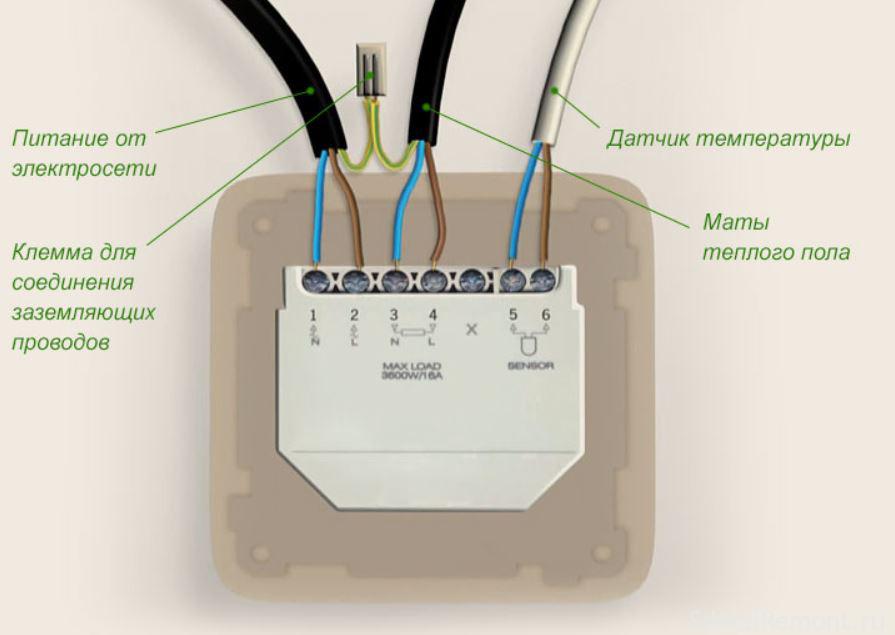

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:
- L (Line) — фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
- N (Neutral) — нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
- РЕ (Protective Earthing) — заземление.
Этот провод окрашен в продольные жёлтую и зелёную полосы.
Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.
При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа «Контакт», имеющего соответствующую функцию.
| Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания. |

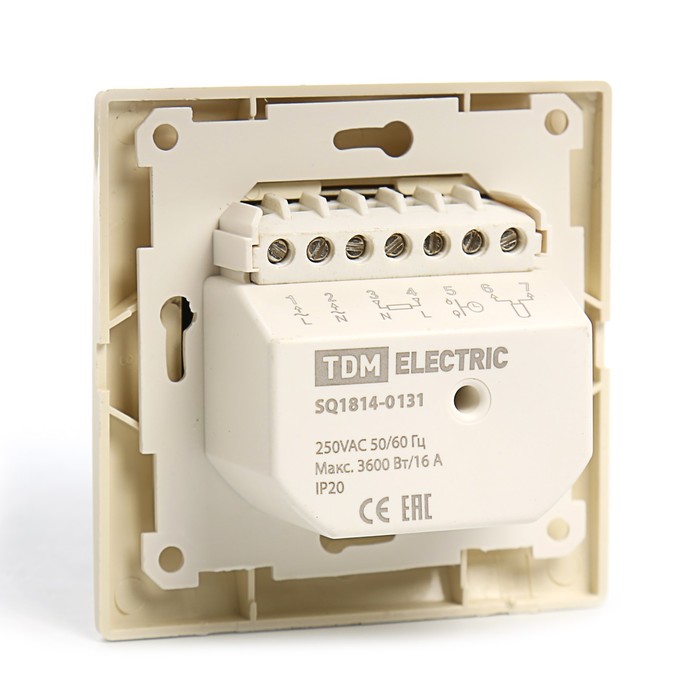

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:
- IN — вход или сеть;
- OUT — выход или нагреватель.
Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.
Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку «sensor».
Проверка работоспособности
Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.
Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.
Существует несколько способов определить включение и отключение нагрева:
- наличие и отсутствие напряжения на клеммах;
- нагрев и остывание нагревателей;
- включение и отключение механического регулятора происходит с тихим щелчком;
- при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.
| Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя. |
Видео как установить регулятор своими руками
После завершения отделочных работ производится окончательная настройка системы — определение желаемого нагрева пола и температуры воздуха в помещении.
Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.
Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Подключение терморегулятора для теплого пола
Автор Alexey На чтение 4 мин. Просмотров 478 Опубликовано Обновлено
Теплый пол – отличная возможность сделать свой дом более уютным и сохранить здоровье своим близким. Особенно данное устройство будет полезно тем, у кого есть маленькие дети, которые часто играют на полу и могут подхватить простуду.
Но при этом следует помнить, что просто установить теплый пол недостаточно. Это не простой обогреватель, который располагается под полом, а сложная система обогревания, которая подготавливает и создает, регулирует и поддерживает температуру вашего пола.
Для управления это слаженной системой необходимо установить терморегулятор.
В нашей статье вы сможете узнать рекомендации по подключению терморегулятора к теплому полу.
Виды терморегуляторов
В первую очередь необходимо определиться, какой вид терморегулятора вы имеете и в соответствии с этим определиться со способом установки.
Терморегуляторы бывают:
- Программируемые и непрограммируемые (непрограммируемые в свою очередь бывают механическими, электронными и сенсорными) – первые работают по заранее установленной программе, а вторые нуждаются в дополнительной установке;
- Программируемые термостаты также позволяют запланировать обогрев полов на определенное время. Например, за полчаса до вашего утреннего пробуждения, или незадолго до вашего возвращения домой. Благодаря этой функции во время вашего отсутствия прибор может отключиться и не потреблять электроэнергию.
Если заранее установить определенную температуру, то регулятор будет включать обогрев пола, когда температура опустится ниже установленной отметки и соответственно отключать обогрев при ее превышении.

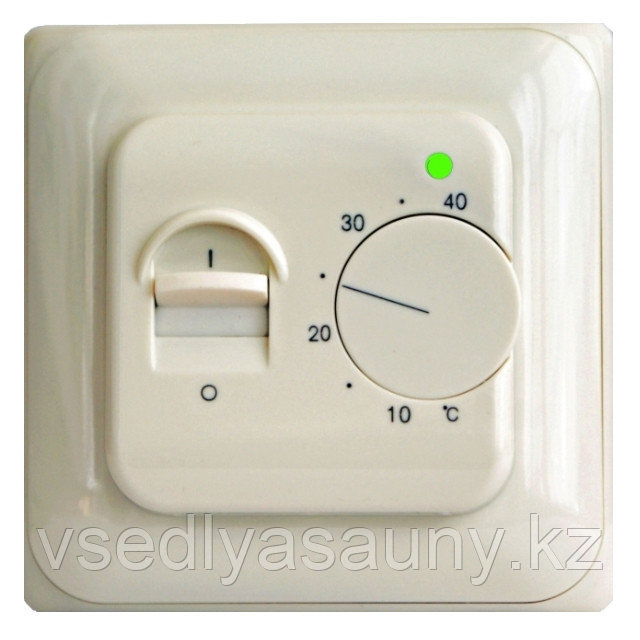

Механические термостаты самые простые в использовании и напоминают регуляторы температуры на электрическом утюге.
Сенсорные термостаты выводят все данные на дисплее и легко регулируются.
Встраиваемые и накладные (по типу монтажа) – первые встраивают в стену, а вторые обычно накладывают на выключатель;
Датчики, измеряющие температуру воздуха могут находится как внутри терморегулятора, так и в отдельных помещениях. Выносные датчики могут измерять температуру воздуха или пола. Причем на кухне желательно устанавливать датчик пола, так как здесь воздух может хорошо прогреваться в то время как пол останется холодным.
Обогрев пола происходит следующим образом: на этапе разогрева пола потребляется больше всего энергии, а затем поддерживает определенную температуру.
Эти функции по регуляции температуры и выполняет терморегулятор.
Монтаж терморегулятора
Вот несколько важных рекомендаций, которые помогут вам установить терморегулятор у себя дома.
1.Место установки
Первым делом надо определить, где будет стоять регулятор. Ему необходимо электрическое питание в 220 В, поэтому следует расположить прибор рядом с розеткой или воспользоваться удлинителем.
Также датчик температуры желательно установить рядом с регулятором. Причем этот участок не должен быть загроможден мебелью.
2.Укладка полов
Способ установки термостата зависит от типа теплых полов, которые вы будете укладывать. Если полы имеют инфракрасную пленку, датчик температуры необходимо уложить с задней стороны пленки, а затем соединить его с терморегулятором.
Если же полы кабельные требуют заливки бетоном, то датчик поместите в гофротрубу и подведите ее ближе к стене, возле которой установлен регулятор.
В случае неисправности датчик всегда можно достать и заменить.
3.Монтаж
После укладки пола переходите к монтажу регулятора. Если прибор встраиваемый – сделайте в стене отверстие соответственно размерам и поместите его туда. Если же прибор накладной – снимите переднюю панель и закрепите на ней терморегулятор.
4.Защитные меры
При установке следует также сравнить мощность терморегуляторных контактов и мощность инфракрасного поля или кабеля. Если первая мощность оказалась меньше, установите магнитные пускатель, который будет выдавать напряжение в 220 В. При этом греющий кабель надо соединить с контактами магнитного пускателя, а контакты выхода термостата с цепью катушки.
Если же мощности соответствуют друг другу, греющий кабель подсоединяется непосредственно к выходу терморегулятора.
5.Соединение
Далее на инструкции необходимо найти иллюстрацию соединения цепи датчика с клеммами. Обычно они обозначены буквами L или F– фазами и N– ноль. Необходимо соблюдать правильное распределение по фазам.
Ориентироваться надо на окраску кабеля. Кабель фазы обычно имеет белый, коричневый или черный цвет изоляции, а кабель нуля – синего цвета.

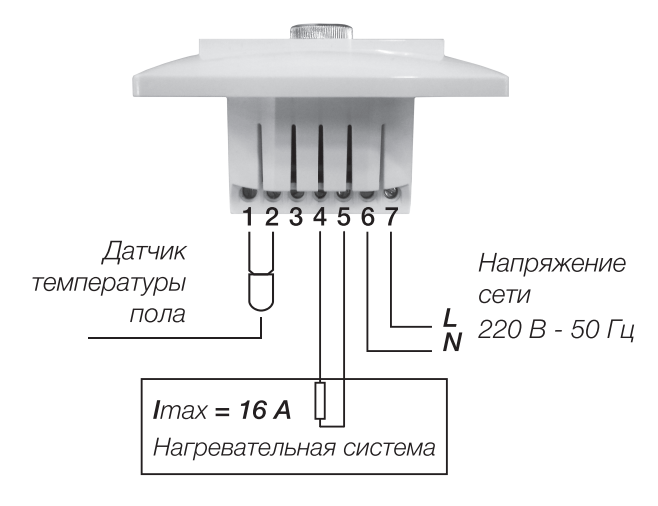

Схема подключения терморегулятора к теплому полуПри подключении регулятора к розетке фазу нужно находить с помощью индикаторной отвертки или указателя напряжения.
При подключении установленного терморегулятора надо сделать следующее:
- Проверка работоспособности терморегулятора;
- Подача напряжения в 220 В;
- Установка наименьшей температуры на регуляторе;
- Включение нагрева пола;
- Замена показателя температуры на максимум с помощью ручки или кнопок.
Дождитесь щелчка, который показывает, что обогревающая цепь работает.
Как видите, установка терморегулятора не требует особых познаний в электричестве. Все что нужно – это четко и внимательно соблюдать все рекомендации и помнить, что от правильной установки терморегулятора зависит подогрев пола во всем доме.
Особенности монтажа теплого пола в ванной комнате
Чаще всего теплые полы в квартирах укладывают на территории ванной комнаты. Именно поэтому потенциальных покупателей очень интересует – как производится установка греющего оборудования в этом помещении? Какие параметры необходимо учитывать для того, чтобы отопительная система для пола в течение длительного времени работала правильно и эффективно?
Мы рассмотрим конкретные вопросы и дадим ответы-рекомендации, которые необходимо соблюсти во время монтажных работ по укладке кабельного теплого пола в ванной комнате:
- Как и где лучше всего устанавливать терморегулятор?
- Можно ли подключить теплый пол в туалете и ванной к одному терморегулятору или обязательно использовать два устройства?
- Под какие типы мебели можно или нельзя укладывать теплый пол (фактическая площадь укладки)?
- Нужны ли отступы при установке теплого пола и какие?
- В каких случаях можно уложить теплый пол непосредственно под ванную чашу?
- Теплоизолятор (рекомендации по использованию)?
Теплый пол в ванной
Перед установкой теплого пола очень важно тщательно изучить прилагающуюся к нему инструкцию.
Как правило, там содержатся подробные, снабженные красочными иллюстрациями пошаговые указания, благодаря которым даже любитель сможет произвести монтаж оборудования на профессиональном уровне.
Установка терморегулятора
В первую очередь, еще до установки теплого пола нужно выбрать места для терморегулятора. Производители этих устройств не рекомендуют размещать их непосредственно в ванных комнатах, так как класс их защиты – IP 21 – гарантирует длительную работу в помещениях с повышенной влажностью воздуха. Этот факт ни в коем случае нельзя сбрасывать со счетов, поэтому лучше заранее подыскать для терморегулятора место в коридоре. При этом датчик теплого пола, фиксирующий температуру нагрева поверхности, должен обязательно располагаться внутри ванной комнаты.
Когда место положения терморегулятора четко определено, в стене на уровне планируемой установки нужно проделать отверстие и вывести в него горфротрубку, в которой потом будет размещен датчик температуры теплого пола.
В процессе установки гофротрубки очень важно соблюсти рекомендуемый градус изгиба трубки с горизонталью пола не менее 5 см. Помимо этого, крайне желательно, чтобы у трубки был только один изгиб. Эти условия необходимы для того, чтобы в случае поломки датчика его можно было заменить, не вскрывая плиточное напольное покрытие. Кроме того, конец гофротрубки нужно в обязательном порядке закрыть заглушкой. Это предохранит внутреннее пространство трубки от попадания цементного раствора и воды, а также защитит от возможных повреждений сам датчик температуры пола.
Сколько терморегуляторов использовать
Укладывая теплые полы одновременно в ванной комнате и в туалете, клиенты задают вполне закономерный вопрос: «Возможно ли подключить обе системы к одному терморегуляторному устройству?».
Специалисты отвечают, что можно, но не рекомендуется. Особенно это касается комнат с разными температурными режимами. Дело в том, что датчик всегда считывает температуру только из одного помещения, поэтому велика вероятность того, что температура теплых полов будет либо чрезмерно высокой, либо, наоборот, неоправданно низкой, в зависимости от того, где именно расположен датчик температуры пола.
Если устройство поместить в более прохладном помещении, получится перегрев, а в более теплом – недогрев.
Если в обоих помещениях выдерживается приблизительно одинаковый температурный режим, то подключение двух греющих систем к одному терморегулятору считается допустимым. Однако, для корректного обогрева датчик температуры пола придется установить там, где уровень теплопотерь выше, а температура на поверхности пола ниже. Замерить температуру пола можно при помощи пирометра.
Когда один терморегулятор контролирует работу систем в двух разных комнатах, у пользователя отсутствует возможность отключать каждый теплый пол в отдельности и раздельно регулировать температуру обогрева в этих помещениях. Помимо неудобства, это влечет за собой излишнее потребление электроэнергии и, как следствие, повышение затрат на коммунальные платежи.
Фактическая площадь укладки теплого пола
Очень важно при монтаже теплого пола учитывать фактическую площадь укладки. Имейте ввиду, что греющее оборудование не устанавливается под мебель без ножек и требует обязательного отступа от стационарной мебели и стен не менее 10 см, а от батарей и прочей отопительной техники – не менее 30 см.
Эти правила обязательны к соблюдению. Игнорирование отступов может привести к перегреву кабеля и поломке всей системы.
Установка теплого пола под ванну
Под ванную чашу теплый пол можно монтировать только в том случае, если ванна стоит на ножках, а между ней и полом отсутствуют декоративный экран или фартук из плитки. Если экран или фартук все же имеются, то установка под них отопительного оборудования может привести к перегреву электрического кабеля в зоне стыка пола и нижней плитки фартука.
Теплоизолятор
Монтируя систему обогрева в ванной комнате нельзя забывать, что технология теплого пола подразумевает укладку теплоизолятора только при укладке кабеля в бетонно-цементную стяжку. В данном случае будет уместен практически любой тип вспененного изолятора толщиной не менее 5 мм, например пенополиэтилен. Однако, для достижения большего эффекта рекомендуется брать материал толщиной не менее 10 мм и коэффициентом теплопроводности не выше, чем 0,05 Вт/кв.
м x°С.
Идеальным вариантом качественного и надежного изолятора считается материал, имеющий снаружи слой теплоотражающей фольги, покрытый лавсановой пленкой, которая надежно предохраняет внешнее покрытие от воздействия цементного раствора в период его отвердения.
Применение теплоизолятора дает возможность сэкономить на оплате за электроэнергию и существенно увеличить скорость прогрева теплых полов.
По сравнению с другими греющими системами для пола, например водяными, установка кабельного оборудования значительно более проста и доступна. Соблюдая указания инструкции и рекомендации, изложенные в этой статье, монтаж системы можно произвести самостоятельно и на протяжении многих лет наслаждаться комфортным теплом и уютной атмосферой, воцарившейся в жилище.
как установить и подключить термодатчик своими руками в квартире или доме? Как правильно произвести монтаж и какие нюансы бывают во время установки
Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии.
Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».Подключение терморегуляторов к электрическим тёплым полам

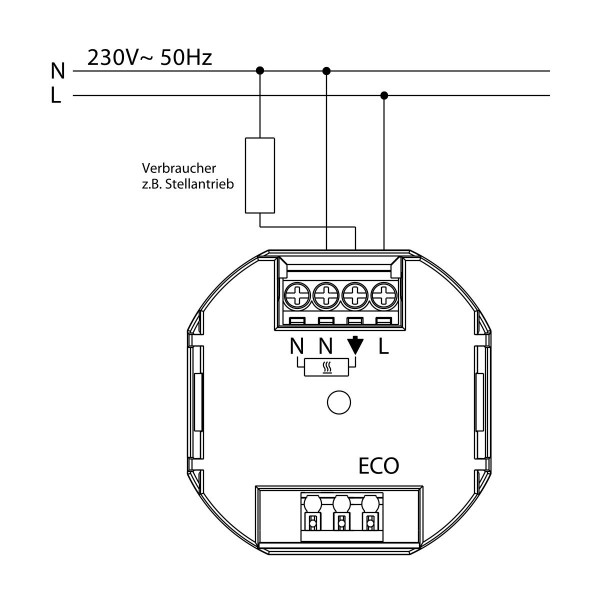

схема подключения
Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.
Пошаговое руководство подключения:
- Первым делом определяется место, где будет располагаться термостат.
- Составляем схему подключения.
- Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
- Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
- После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
- Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.

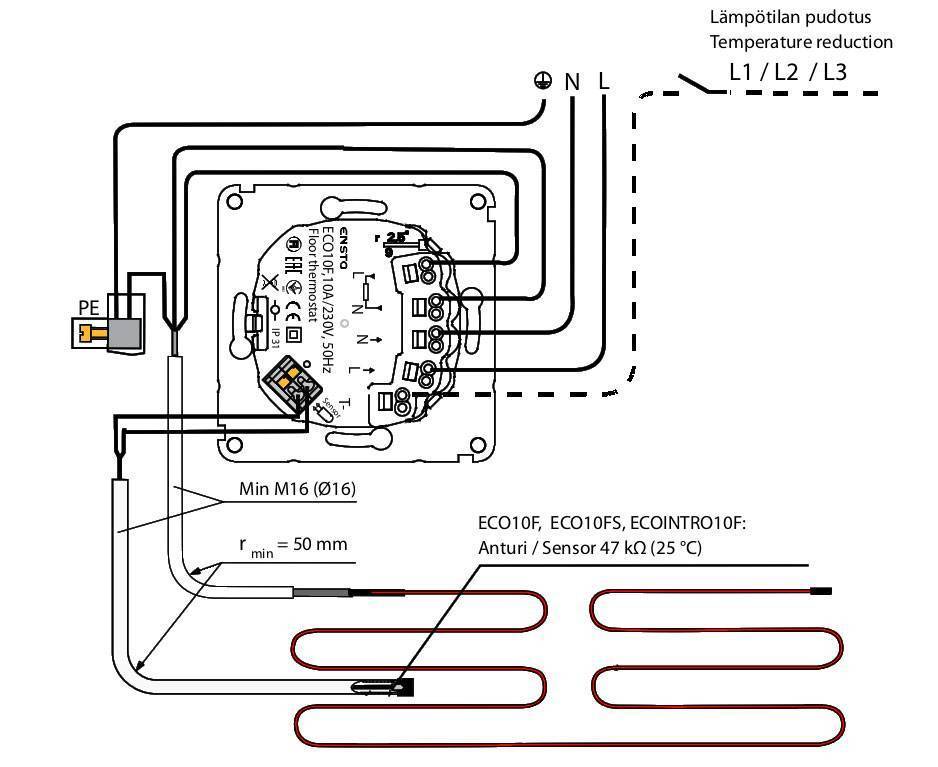

- Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
- В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.
Монтаж терморегулятора и датчика
Монтаж датчика теплого пола начинают с того, что проделывают отверстие в стене и полу – оно будет проложено к распаечной коробке. Это удобно делать специальным зубилом перфоратора.
Провод обязательно защищают с помощью гофры – обычно она находится в комплекте с устройством. Рекомендуется сгладить переход между проводом и датчиком при помощи изоленты, намотанной в несколько слоев – это позволит в случае необходимости легко вытащить устройство.
При установке гофры лучше делать повороты и углы плавными. Для того, чтобы убедиться, что можно будет без труда извлечь датчик, сначала устанавливают гофру, и только потом – устройство.
Просунуть датчик в нее будет проще, если воспользоваться леской для триммера. Она отличается хорошей упругостью, но при этом имеет толщину всего 3 миллиметра. Конец провода соединяют с леской при помощи изоленты и просовывают его внутрь гофры.
Прежде чем перейти к тому, как подключить датчик теплого пола, необходимо правильно расположить устройство. Датчик должен быть размещен параллельно греющим жилам, причем в середине между ними. Чтобы в гофру не попал раствор для стяжки, ее закрывают пробкой из пластика.
Подключение терморегулятора к водному тёплому полу
схема подключения
Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.
Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.
Пошаговое руководство:
- Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
- Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
- Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
- Настроить все элементы.
- При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
- Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.
Конструкция терморегуляторов для радиаторов отопления
Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.
Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)
И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.
Преимущества и недостатки
Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.
Среди главных достоинств прибора можно выделить:
- Простоту управления.
- Доступную ценовую политику.
- Экономию затрат на оплату электроэнергии.
- Эргономические качества устройства.
- Лёгкость проведения установки.
- Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
- Наличие возможности регулировать температурный режим.
- Высокое качество оборудования.
- Надёжность работы регулятора.
- Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.
Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.
Для каждого вида пола находится свой тип термостата.
Поэтапная инструкция по монтажу регулятора
Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.
Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.
Фото штробы в стене, соединяющей пол с терморегулятором
Штроба должна быть 20х20 мм
Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.
Схема прокладки проводов в гофре
Третий этап. Установите температурный регулятор.
Ваша задача сводится к простому фиксированию устройства в коробке.
Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.
Подключение терморегулятора теплого пола
Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.
Проверка системы
Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.
Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.
Удачной работы!
Виды терморегуляторов
Термостаты подразделяются на следующие типы:
Механический
Достаточно простой, незамысловатый вид прибора, который выпускается в корпусе встраиваемого типа с наличием кругового переключателя, расположенного на лицевой стороне.
Для управления необходимо поворачивать переключатель по кругу. Некоторые производители оснащают прибор несколькими «ступенями» регулирования. Они обозначаются маркерными или цифровыми списками.
Функциональный процесс рассчитан исключительно на ручной тип включения и выключения. Экономия затрат на электроэнергию практически отсутствует либо держится на минимальном уровне.
Цифровой
Достаточно популярный современный вид термостата. Даёт возможность осуществлять регулирование на максимально точном уровне. Выпускается в форме накладной конструкции (или встраиваемой) с наличием кнопочного или сенсорного системного ввода.
Цифровое табло предусматривает выставление желаемого температурного режима с минимальной степенью погрешности. Как дополнение возможно наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что позволит значительно экономить затраты на электроэнергию.
Программируемый
Дорогостоящее, но значительно эффективное устройство, которое выпускается как в виде встраиваемого типа небольшого размера, так и обладающее формами большой панели с наличием чувствительного сенсорного экрана.
Даёт возможность к установке максимально точной настройки рабочего процесса тёплых полов. Для этого вводится желаемый график работы по временному промежутку. Рабочий процесс устройства позволяет экономить существенный уровень затрат на электроэнергию.
Комбинированный
Напоминает простой блок регулятора с наличием внешней системы управления (внешний пульт). Механический прибор предусматривает ручное включение и отключение подачи питания.
Настройка, подразумевающая наличие внешнего пульта управления даёт возможность обойти стороной грубый монтаж конструкции на поверхность стены. Это является дополнительным преимуществом при уникальном дизайне помещения.
Терморегуляторы с интеграцией с внешними системами.
терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.
Можно выделить такие способы внешней связи с терморегулятором:
- Wi-Fi;
- WEB;
- Облачный сервис;
- MOD Bus;
- Радиоканал;
Wi-Fi.
В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.
WEB.
Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.
Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.
Облачный сервис.
Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.
Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».
MOD Bus.
Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.
Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.
Модель SML-1000 исполнения GB,GD,GC.
16A Touchscreen Black Colour Programmable Modbus Thermostat for Electric Heating (with Modbus function)
Дистанционный пульт.
Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.
Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.
| Wireless Remote Room Digital Thermostat | Eco Art Outdoor Infrared Heater , 2400W Outdoor Patio Heater wall mounted heater with Smart thermostat |
Датчик изменения температуры
Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.
Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.
В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.
Если в помещении используется напольное покрытие в виде паркета, линолеума или ламината, то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.
Регуляторы подразделяются на следующие виды (согласно датчикам):
- С наличием встроенного датчика, который измеряет температурный режим.
- С наличием возможности подключения датчика наружного типа, который будет производить контроль за температурой.
Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.
Что представляет собой терморегулятор
Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.
Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.
Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.
Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона.
Блиц-советы
- Обязательно наличие нормального сечения кабеля терморегулятора. При наличии проводки старых времён, гораздо безопаснее установить отдельную линию, которая пойдёт от специально отведённого автомата.
- При использовании терморегулятора для обогревания нескольких помещений одновременно, следует помнить, что регулирование температурного режима возможно будет исключительно в комнате, где располагается датчик. По этой причине возможны проблемы с перепадами температурного режима.
- Категорически не рекомендуется применение одного регулятора в помещениях с противоположными условиями эксплуатирования (либо при большом перепаде температур). Добиться желаемого обогрева во всех комнатах станет невозможным.
- Лучшим вариантом станет использование отдельного термостата на каждую комнату с наличием тёплых полов.
Принцип работы
Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи.
При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.
С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.
В этом видео вы узнаете, как подключить терморегулятор:
Нагрев/охлаждение.
Самый простой способ сделать из терморегулятора нагрева терморегулятор охлаждения — перекидной контакт.
В некоторых терморегуляторах есть опция в настройках, явно указывающая что необходима работа на охлаждение.
Существуют терморегуляторы с отдельными каналами управления нагревателем и кондиционером.
Терморегуляторы для охлаждения с несколькими выходами предназначены для систем централизованного кондиционирования, где необходимо управление вентилятором кондиционера и краном охлаждающего агента сплит-системы.
Советы по выбору приборов
При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.
При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов
К таким особенностям выбора относят следующие правила:
- Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
- Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
- Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
- Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.
Также при выборе прибора необходимо учитывать его дизайнерское исполнение.
Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.
Для чего нужен терморегулятор теплого пола. Подключение теплого пола. Схема и виды терморегуляторов, способы их монтажа.
Уж сколько раз твердили миру, что самонадеянность при ведении электромонтажных работ может оказать дурную услугу. И уж если вы решились на подключение терморегулятора для «теплого пола», полистайте для начала «Справочник электротехнический». Скучно и непонятно? Тогда срочно найдите телефон специализированной фирмы!
Виды и способы монтажа терморегуляторов
Основным элементом, без которого «теплый пол» просто немыслим, является терморегулятор.
Терморегулятором представляет электронный прибор, благодаря которому осуществляется контроль температурного режима обогревательной системы.
Поэтому вопрос: «Для чего необходим регулятор» не должен возникать. Именно терморегулятор для электрического теплого пола позволяет достигать комфортной температуры без участия в процессе управления человека.
Виды терморегуляторов
Следует различать следующие виды терморегуляторов:
• по типу управления
• по способу монтажа
• по количеству контролируемых помещений.
Тип управления терморегулятора может быть непрограммируемым и программируемым. Непрограммируемый (аналоговый) терморегулятор поддерживает необходимый температурный режим механическим вращением ручки.
Устройство имеет минимальный набор: индикаторы включения – выключения элементов нагрева и шкалу, на которой отображается визуально процесс работоспособности системы. Аналогичным принципом управления отличаются электронно-механические терморегуляторы.
Терморегулятор программируемый для теплого пола представляет более сложную систему, оснащенную:
• дисплеем
• клавиатурой
• временным таймером.
Владелец программируемого терморегулятора имеет возможность программировать параметры системы, включая температурный режим, а также скорость нагрева или охлаждения системы. Программируемый терморегулятор позволяет существенно экономить электроэнергию, особенно в часы, когда дома никого нет, и система просто находится в «спящем» режиме. Так, например терморегулятор для теплого пола legrand имеет в наличии многочисленные опции, которые позволяют задавать программирование режима на несколько дней, отображая при этом процесс выполнения программы на дисплей.
Максимальная точность программируемой регулировки предоставляет шанс беззаботного время препровождения владельцу теплого пола с программируемым терморегулятором.
Способы монтажа
Способ монтажа терморегулятора позволяет встраивать его в стандартный монтажный короб с типом зажима проводов под винт, либо крепить терморегулятор непосредственно на поверхность стен. Этот способ является идеальным вариантом схемы подключения терморегулятора теплого пола для деревянных домов и коттеджей.
электрический «теплый пол»
По количеству контролируемых терморегулятором помещений имеется возможность установки одноканальной системы, которая контролирует нагрев единственного помещения, а также многоканальной системы, способной осуществлять контроль за двумя-тремя комнатами.
Например, терморегулятор для теплого пола devi электромеханического исполнения предназначен для подключения всех типов кабелей нагревательных: DEVI, Nexans, а также нагревательных матов – Millimat, DTIR-150.Терморегулятор оснащен контролем обрыва датчика температуры провода, а также светодиодной индикацией.
система водяной «теплый пол»
Для систем электрический и водяной «теплый пол» работа терморегулятора отличается разительным образом. В системе электрический «теплый пол» терморегулятор воздействует на систему подогрева активным образом, регулируя напряжение. Терморегуляторы для системы водяного теплого пола являют собой некое связующее звено между сервоприводом в распределительном коллекторе и краном, обеспечивающем циркуляцию нагретой воды.
Терморегулятор для водяных теплых полов подает команды сервоприводу, отвечающему за циркуляцию воды в отопительном контуре. На этом миссия терморегулятора заканчивается. Поэтому реакция на команды терморегуляторов в различных системах различна. Реакция терморегулятора в электрической системе мгновенная, как результат – изменение температуры системы. Реакция водяного терморегулятора имеет временной запас, рассчитанный на заполнение системы необходимым объемом нагретого теплоносителя.
Конструкция терморегуляторов для системы водяного «теплого пола» похожа на конструкцию терморегуляторов электрического.
Выбор и подключение терморегулятора зависит от множества значимых факторов и зависит от конкретного технического решения обустройства теплых полов. Поэтому, предоставьте функции подключения терморегулятора специализированной фирме.
Как осуществить подключение терморегулятора теплого пола
Подключение терморегулятора осуществляется на стадии монтажа системы.
Подключение к сети можно произвести напрямую от электрощита и через обыкновенную розетку. При непосредственном подключении для защиты терморегулятора должен быть предусмотрен выключатель автомат.
При подключении терморегулятора через розетку необходимо учитывать нагрузку электроприборов, питающихся от этой розетки. Тип электропроводки для подключения терморегулятора предусматривается открытый или скрытый.
Желание произвести подключение терморегулятора и системы похвально, однако рекомендуется доверить данную работу специалистам. Специалисты по монтажу превосходно разбираются в общей схеме подключения терморегулятора и осуществят монтаж, установку и подключение в кратчайшие сроки.
Напомним, что терморегулятор будет отслеживать температуру при наличии установленного датчика температуры.
Схема подключения терморегулятора от производителя изображена на корпусе. Независимо от типа управления любая модель имеет распределительную колодку для подсоединения проводов электрических. Это семиконтактная колодка со следующими функциями контактов:
• 1 контакт предназначен для подключения фазы от розетки или распредщитка
• 2 контакт осуществляет подключение нулевого кабеля
• 3 контакт предназначен для подсоединения кабеля, который ведет непосредственно к теплому полу
• 4 контакт предназначен для подсоединения фазы теплого пола
• 5 контакт – резервный
• 6 и 7 контакты предназначены для магистрального сообщения проводов датчика.
Не помешает помнить, что провода для установки терморегулятора отличают по цвету: белый, черный или коричневый провод это L (фаза), провод синего цвета это N (ноль), провод желтого или зеленого цвета это земля.
Последовательность подключения терморегулятора следующая:
• подключение к гнездам 1 и 2 сетевого провода, номиналом 220 В. К контакту 1 подключают L фазу, к контакту 2 — N ноль.
• подключение нагревательного кабеля пола: на 3 контакт подводится N ноль, на 4 контакт — провод L фаза.
• подключение встроенного температурного датчика пола осуществляется к 6 и 7 без соблюдения принципа полярности.
Подключение кабельного нагревательного пола и терморегулятора показано здесь.
от Nuheat Floor Heating
РАБОТАЕТ С AMAZON ALEXA®Термостат Signature можно контролировать с помощью любого устройства Alexa®, включая Amazon Echo®, Echo Dot® или Echo Plus®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
РАБОТАЕТ С GOOGLE ASSISTANT®
Управляйте термостатом Signature с помощью любого устройства с поддержкой Google Assistant®, такого как устройства Google Home® или Google Nest®.
НАЖМИТЕ ЗДЕСЬ для получения инструкций о том, как активировать эту интеграцию. РАБОТАЕТ С IFTTT®
Терморегулятор Signature является частью этого популярного бесплатного сервиса, который позволяет автоматически запускать действия для вашей системы обогрева пола на основе других приложений, веб-сервисов и устройств.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ CONTROL4®
Управляйте термостатом nVent NUHEAT Signature непосредственно из системы домашней автоматизации Control4®. НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию. СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ ELAN® Управляйте термостатом nVent NUHEAT Signature непосредственно из системы домашней автоматизации Elan®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ RTI® Управляйте термостатом nVent NUHEAT Signature непосредственно из системы домашней автоматизации RTI®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ UNIVERSAL DEVICES®
НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию или загрузить драйвер. Если у вас есть Polisy®, вы можете загрузить драйвер прямо из магазина приложений.
СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ URC®
Управляйте термостатом nVent NUHEAT Signature с помощью платформы домашней автоматизации URC®.НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию или загрузить драйвер. Если у вас есть Polisy®, вы можете загрузить драйвер прямо из магазина приложений.
НЕ НАШЛИ ТО, ЧТО ИЩИТЕ?
Интеллектуальный термостат для электрического теплого пола
Приложение Danfoss ECtemp Smart — лицензионное соглашение с конечным пользователем и отказ от ответственности
1. Лицензия
Настоящее лицензионное соглашение с конечным пользователем и заявление об отказе от ответственности («Соглашение») заключается между Danfoss A/S или ее аффилированными лицами (каждое из которых именуется «Данфосс») и вами как конечным пользователем («Вы» или «Пользователь»).
В настоящем Соглашении «Аффилированное лицо» означает юридическое лицо, прямо или косвенно контролируемое Danfoss A/S посредством акций или прав голоса.
После принятия настоящего Соглашения Данфосс предоставляет Вам ограниченную, неисключительную, не подлежащую передаче, безвозмездную всемирную лицензию («Лицензия») на установку и использование приложения Danfoss ECtemp Smart («Приложение») для использования Пользователем на любое устройство, которым Пользователь владеет или управляет. Лицензия предоставляется при условии соблюдения Пользователем следующих требований:
a) Условия настоящего Соглашения
b) Условия использования Danfoss (доступны на сайте www.Danfoss.com)
c) Политика конфиденциальности Danfoss (доступна на сайте www.Danfoss.com)
2. Согласие на использование данных
Устанавливая и используя Приложение, вы соглашаетесь с тем, что Danfoss может собирать, использовать, регистрировать и хранить информацию о ваших потребностях в отоплении, пользовательских настройках, IP-адресах, атрибутах программного и аппаратного обеспечения, ошибках подключения и взаимодействие с пользователем.
Данфосс использует такую информацию для улучшения настроек по умолчанию и повышения производительности Приложения.
3.Права собственности
Настоящая Лицензия и Приложение содержат конфиденциальную информацию, которая принадлежит Данфосс и защищена применимыми правами интеллектуальной собственности. За исключением случаев, прямо разрешенных в настоящем документе, такая информация Данфосс не может быть
i. использоваться для любых целей, кроме как в соответствии с настоящим Соглашением,
ii. копироваться или воспроизводиться в любой форме, или
iii. модифицировать, сдавать в аренду, сдавать в аренду, продавать, распространять или использовать в коммерческих целях.
Данфосс оставляет за собой право изменять, приостанавливать, удалять или запрещать доступ Пользователя в любое время без предварительного уведомления.Название Danfoss, логотип Danfoss и другие товарные знаки, изображения и логотипы Danfoss являются товарными знаками или зарегистрированными товарными знаками Danfoss или ее дочерних компаний.
Пользователю не предоставляется никаких прав или лицензий в отношении таких товарных знаков.
4. Компоненты третьих лиц
Приложение может включать определенные программные компоненты третьих лиц («Компоненты третьих лиц»), в том числе компоненты с открытым исходным кодом и бесплатное программное обеспечение, каждый из которых имеет собственные авторские права и собственные лицензионные условия («Лицензия третьих лиц»). .Список включенных программных компонентов и их соответствующих лицензий можно найти в разделе Лицензии с открытым исходным кодом
В той мере, в какой Лицензия третьих лиц предоставляет Пользователю права на использование, копирование или изменение Компонента с открытым исходным кодом, которые являются более широкими или более узкими, чем права, предоставленные в настоящем Соглашении, такие права имеют приоритет над правами и ограничениями, предоставленными в настоящем Соглашении. исключительно для таких Сторонних компонентов.
5. Отказ от гарантии
Настоящая Лицензия предоставляется на условиях «как есть» и «по мере доступности» для целей, определенных Danfoss, и любое ее использование осуществляется на собственный риск Пользователя.
Приложение, результаты и информация, полученные таким образом, не могут заменить техническую консультацию, но должны быть проверены Пользователем, они не являются обещаниями, и на них нельзя полагаться как на точные данные или анализы.
Данфосс отказывается от всех гарантий и условий в отношении Приложения, явных, подразумеваемых или установленных законом, включая, помимо прочего, условия товарной пригодности, удовлетворительного качества, пригодности для определенной цели, точности и ненарушения прав третьих лиц.Данфосс не гарантирует, что Приложение будет соответствовать вашим требованиям или что его работа будет бесперебойной или безошибочной.
6. Ограничение ответственности
В той мере, в какой это не запрещено законом, Данфосс ни при каких обстоятельствах не несет ответственности за любые прямые, особые, косвенные или косвенные убытки, включая, помимо прочего, ущерб имуществу, ущерб от потери сбережений или прибыли или потери данных в результате любого использования Приложения.
7. Разное
Лицензия автоматически прекращает свое действие в случае нарушения Пользователем любого из условий настоящего Соглашения.Данфосс может прекратить действие Лицензии по своему усмотрению без предварительного уведомления.
Настоящее Соглашение и Лицензия регулируются материальным законодательством Дании. Любой спор, возникающий из настоящего Соглашения или в связи с ним, подлежит исключительной юрисдикции судов Дании.
Schluter®-DITRA-HEAT-E-RT | Утепление пола | schluter.com
Полные инструкции по установке системы DITRA-HEAT см. в Интерактивном руководстве пользователя и Руководстве по установке Schluter®-DITRA-HEAT.
1. DITRA-HEAT-E-RT необходимо устанавливать в электрическую коробку. Рекомендуется использовать одинарную, глубокую электрическую коробку или двойную электрическую коробку с одинарным грязевым кольцом, чтобы обеспечить место для проводки.
2. Электропитание должно быть отключено, а все электрические соединения должны выполняться квалифицированным электриком в соответствии с электрическими и строительными нормами, действующими в вашем регионе.
3. Подсоедините заземляющую оплетку нагревательного кабеля к заземляющему проводу от электрощита.
4. Снимите лицевую панель с основания термостата, ослабив винт и наклонив термостат вверх. Также снимите зажим задней крышки.
5. Для простоты установки сформируйте электрические провода в форме буквы «М» или гармошки. Это облегчит аккуратное складывание их в электрическую коробку. Ослабьте нагрузочные винты в верхней части термостата до упора.
6. Вставьте жилы нагревательного кабеля в клеммы нагрузки снизу.Поскольку полярность отсутствует, любой проводник нагревательного кабеля может быть подключен к любой клемме нагрузки.
7. Закрепите проводники, затянув винты.
8. Вставьте электрические провода в клеммы сверху. Обратитесь к задней части термостата для правильной конфигурации проводки.
9. Закрепите провода, затянув винты, и сложите провода в электрическую коробку.
10.
Совместите и закрепите базу питания термостата на электрической коробке.
11. Проденьте датчики температуры пола через отверстие в нижней правой части блока питания термостата. Заклейте второй датчик температуры пола лентой и прикрепите к основанию питания.
12. Зачистите концы датчика температуры пола, чтобы открыть провода для облегчения установки. Вставьте провода датчика температуры пола в клеммы C и D. Обратите внимание, что провода датчика температуры пола не имеют полярности и могут быть перепутаны между клеммами C и D.Затяните винты, чтобы закрепить провода.
13. Теперь подключение питания, нагревательного кабеля и датчика температуры пола завершено. Установите на место лицевую панель термостата и затяните винт в нижней части устройства.
Примечание. Два нагревательных кабеля DITRA-HEAT-E-HK можно подключить и управлять одним термостатом DITRA-HEAT-E-RT, если общий ток менее 15 ампер. Провода нагревательного кабеля должны быть подключены параллельно в соответствии с действующими электротехническими и строительными нормами.
К одному термостату DITRA-HEAT-E-RT нельзя подключить несколько нагревательных кабелей DITRA-HEAT-E-HK на ток более 15 ампер. Необходимо использовать дополнительные термостаты DITRA-HEAT-E-RT или термостат DITRA-HEAT-E-RT можно комбинировать с силовыми модулями DITRA-HEAT-E-RR.
электромонтажных центров | Центры разводки теплого пола
В вашем доме есть несколько систем подогрева пола с множеством проводных систем? Центр разводки теплого пола упрощает установку системы теплого пола, упрощая процесс электропроводки.Соединения привода, котла и насоса подключаются из одной точки с использованием центра коммутации. Узлы электропроводки подходят для систем водяного теплого пола. Доступно множество различных центров подключения, каждый из которых предназначен для работы с определенными термостатами и источниками тепла.
Электромонтажные узлы в магазине Underfloor
Магазин Underfloor предлагает узлы подключения, поставляемые компаниями Heatmiser, Danfoss и Uponor, которые совместимы с термостатами, которые мы предоставляем.
Имеющиеся на нашем складе электромонтажные узлы доступны в сетевом, низковольтном и беспроводном исполнении; Какой из них подходит именно вам, зависит от установленного(ых) термостата(ов).Каждый коммутационный центр также может управлять от 4 до 8 зон и до 6 приводов на каждую зону.
Характеристики распределительных узлов
Распределительные узлы идеально подходят для домов с несколькими зонами теплого пола; центр электромонтажа будет координировать и эксплуатировать системы отопления. Другими функциями, которыми обладают распределительные центры, являются:
- Опция радиатора – на выбранных распределительных узлах имеется опция, позволяющая управлять зоной обогрева радиатора, которая не включает насос, клапан или котел, позволяя ему потреблять больше энергии. эффективный.
- Монтаж на DIN-рейку – Все центры подключения Heatmiser поставляются с возможностью монтажа на DIN-рейку.
- Индикация выхода — Хотите знать, что включено? Некоторые распределительные центры имеют светодиодную индикацию состояния зоны, котла, насоса и клапана, что позволяет легко тестировать системы теплого пола.
- Простая установка. Установка системы напольного отопления становится намного проще, поскольку центр проводки расположен над коллектором UFH, что позволяет легко подключать приводы, насос и клапан.
- Радиочастотное соединение — некоторые центры коммутации совместимы с беспроводными термостатами, что позволяет вам управлять центром коммутации с вашего термостата.
Узлы подключения являются идеальным дополнением к любой системе напольного отопления и термостатам. Если вы не уверены, какой центр электропроводки нужен вашей системе водяного теплого пола, магазин Underfloor поможет вам.
D519_0313.indd
%PDF-1.6 % 519 0 объект > эндообъект 518 0 объект >поток Adobe InDesign CS2 (4.0)2013-03-13T07:50:47-07:002013-03-13T07:50:47-07:00application/pdf
~l+5da Подключение теплых полов к электроснабжению
Как подключить теплые полы к электроснабжению – это вопрос, который нам часто задают, и мы всегда рекомендуем, чтобы любые электрические соединения с любой системой теплых полов, водяными или электрическими, выполнялись квалифицированным электриком в соответствии с электротехническими нормами, действующими в этой стране.
При подключении системы подогрева пола к электроснабжению с помощью системы подогрева пола с электроприводом необходимо учитывать величину силы тока, потребляемую системой, чтобы убедиться, что у вас достаточно мощности для подачи электроэнергии.Например, сила тока нагревательного мата A Klima под плиткой при 150 Вт на кв. м (10 кв. м) составляет 6,5 ампер, поэтому для его питания вам потребуется подходящее питание от сети. Мы также всегда рекомендуем устанавливать специальное УЗО (устройство защитного отключения), чтобы можно было изолировать систему и обеспечить дополнительную защиту. При выборе системы электрического теплого пола желательно обратить внимание на то, какие европейские сертификаты имеет система и какого уровня.
Большинство европейских электрических систем напольного отопления, таких как бренд Klima, производимый группой напольного отопления Magnum, имеют высокий уровень сертификации, гарантирующий надежную безопасность и работу системы, а также полностью заземленную оболочку для дополнительной защиты.
Влажный Система обогрева пола обычно имеет электрическое соединение для питания насосов и термостатов, но обычно оно не превышает пару ампер (мы рекомендуем проверить индивидуальные требования к системе). В большинстве случаев для подключения системы «теплый пол» к электроснабжению для любой системы «теплый пол» электрик берет линию подключения обратно на щит потребителя, хотя может быть возможно использовать ответвление главной кольцевой магистрали в зависимости от существующей нагрузки и размера. системы у вас есть.
Важно, чтобы для любой системы напольного отопления, которую вы установили, и электрик ввел систему в эксплуатацию, было то, что вы сохранили все документы и сертификаты установки.
