Как подключить однофазный счётчик электроэнергии

К каждому дому и квартире подведены линии электросети. При подключении объекта заключается договор между жильцами и поставщиком электроэнергии, в котором оговариваются условия оплаты электричества, согласно показаниям счётчика. Поэтому такое устройство должно быть установлено у каждого потребителя.

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

• по конструкционным особенностям;
• способом включения в сеть;
• по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

• прямое, непосредственное подключение;
• через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Виды устройств по типу конструкции

Производят счётчики:

• индукционные;
• электронные;
• гибридные.

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

• высокая погрешность показаний;
• невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

• электромеханический или электронный измерительный прибор;
• дисплей;
• блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки.

Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

В электронном счётчике нет трущихся механических деталей, которые подвержены износу, поэтому срок гарантийной службы у него выше, чем у индукционных электромеханических счётчиков и достигает 15 лет без поверки. Общий срок эксплуатации декларируется производителями до 30 лет.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Самыми редко используемыми в практической деятельности являются гибридные электросчётчики, конструкция которых представляет собой переходную модель, использующую цифровой дисплей и органы управления с элементами индукционного, электромеханического механизма подсчёта.

Как подключить счётчик

1. Перед началом монтажа внимательно ознакомьтесь с принципиальной схемой подключения, которая является стандартной для всех видов однофазных приборов измерения тока.

   Принципиальная схема подключения электросчётчика стандартна для всех видов однофазных устройств

2. Определите место расположения счётчика.
3. Составьте рабочую схему. В отличие от принципиальной, она содержит все детали подключения и разводки силовых линий электропередачи. На ней отобразите охранные элементы, включая устройство защитного отключения (УЗО) и автоматические предохранители. Если в проводке присутствует заземление, учтите выводы жилы «земля» на шину коллектора.
4. Если вы подключаете устройство в новом доме или квартире, защитите всю коммуникативную часть, спрятав её в металлический или пластиковый короб. Они защищают домочадцев от небезопасных выводов проводки и измерительную аппаратуру от внешних воздействий. Такие боксы продаются в специализированных магазинах, имеют невысокую стоимость, но очень удобны в эксплуатации. Светопрозрачные материалы, из которых сделаны дверцы (или оконца) защитного короба, позволяют легко снимать показания счётчика.
5. Если производите плановую замену счётчика, модернизируйте содержимое блока безопасности и установите автоматические выключатели вместо устаревших пробок, а также оснастите проводку полезной функцией УЗО.

Видео: подключение счётчика потребления электроэнергии

Правила выбора места расположения устройства

Расположение устройства должно отвечать определённым требованиям безопасности:

1. Размещайте его на высоте уровня глаз человека — на расстоянии минимум 1,5–1,7 м от пола. Так дети и домашние животные будут защищены от возможной опасности при соприкосновении с оголёнными проводами. В случае заливания водой помещения попадание жидкости будет невозможным, а при пожаре горячие струи дыма будут скапливаться выше установленного прибора.
2. Не устанавливайте его на высоте выше 2 м: снимать показания будет неудобно, визуальный контакт с экраном прибора станет затруднительным. Оптимальный вариант — 1,8–1,9 м от уровня пола. Вытяните вверх руку: если она свободно достаёт до тумблеров включения предохранительных автоматов или пробок, место выбрано верно.
3. Устанавливайте бокс с прибором в месте, которое легкодоступно в любой экстренной ситуации, в том числе во время внезапного отключения подачи электроэнергии в ночное время суток. Хороший вариант — рядом с проёмом входной двери.
4. В многоэтажных домах выносите устройства за пределы квартир в общие коридоры. Это позволяет контролирующим органам осуществлять надзор за потреблением электроэнергии без ведома пользователей. Переносить счётчик внутрь квартиры запрещено, но никто не вправе препятствовать установке собственного автономного энергообеспечения при соблюдении норм подключения.

Пример подключения однофазного счётчика Меркурий

Начинаем монтаж счётчика с установки главного рубильника, который располагается на входе силовых линий в жилое помещение. Его роль исполняет двухполюсный автоматический выключатель соответствующего номинала (не ниже 50 А). От него ток следует через счётчик далее к потребителям энергии. Поэтому он должен выполнять следующие охранные функции:

• защита от КЗ (короткого замыкания) в проводке и перегрузки напряжения;
• полное отключение системы энергоснабжения в экстренных ситуациях;
• обеспечение возможности плановых монтажных работ.

В главный автоматический выключатель должно входить два провода (фаза и ноль) из внешней сети и два выходить, став уже внутренними.

Монтаж счётчика начинают с установки автоматического выключателя

Использовать при монтаже необходимо кабели с буквой «У» на маркировке, то есть установочные. Если система обеспечения электроэнергией использует три проводника, то провод заземления прокладывается параллельно двум основным без разрыва и выводится на общую шину, расположенную внутри бокса.

Провод заземления выводится на общую шину, расположенную внутри бокса

Дальше следует установка и подключение самого счётчика:

1. К первой клемме, если считать слева, подсоединить входящий фазовый кабель, к третьей клемме — входящий нулевой. Оголённая часть провода должна полностью погружаться в клеммный зажим, а снаружи должна оставаться часть провода, покрытая изоляцией.
2. Подсоединить провода к клеммам: на вторую монтировать выходящий фазный провод, на третью — нулевой.

   При подключении счётчика важно придерживаться рабочей схемы

3. В зависимости от схемы распределения электрического тока внутри помещения выход фазы может дублироваться несколько раз. При этом нужно использовать перемычки между автоматами. «Ноль» проходит через автомат или выводится на специальную шину, к которой нужно подсоединить все ноли в разводке.
4. Приборы с повышенным риском КЗ, потребляющие большую мощность, – кухонные устройства, холодильник, стиральную и посудомоечную машины — подключить через УЗО. При коротком замыкании во время эксплуатации одного из агрегатов устройство защитного отключения мгновенно прекратит подачу напряжения и предотвратит перегрев или возгорание.

   Устройство защитного отключения мгновенно прекращает подачу напряжения и предотвращает перегрев приборов при КЗ

Во время замены или монтажа нового счётчика соблюдайте правила техники безопасности. Поражение электрическим током — одно из самых опасных для жизни и здоровья поражений. Все инструменты, которые применяются при установке, должны быть электромонтажным, с исправным диэлектрическим покрытием. Во время работы желательно использовать резиновый коврик под ногами и резиновые перчатки на руках.

Видео: установка однофазного электросчётчика «Меркурий»

При подключении счётчика следует помнить о некоторых важных моментах, с которыми придётся столкнуться во время визита работника «Энергосбыта»:

• прежде чем опломбировать прибор, он должен проверить сопроводительные документы: в них отражены технические характеристики, время выпуска и штамп ОТК и серийный номер счётчика;
• положение прибора должно быть строго вертикальным, отклонение в 5^о считается максимально допустимым;
• пломбы должны стоять не только на счётчике, но и на входных автоматах;
• перед тем как наклеить пломбы, служащий обязан проверить правильность их подключения: не должны выглядывать оголённые провода из-под клемм, чтобы не было возможности подключиться к ним в обход счётчика.

Видео: подключение однофазного счётчика

В квартирах и частных домах для контроля потребления электроэнергии устанавливают однофазные счётчики. Для их монтажа необязательно вызывать специалистов. Всё можно выполнить самостоятельно, если в точности следовать описанной инструкции и, конечно, соблюдать правила техники безопасности.

Оцените статью: Поделитесь с друзьями!

Подключение однофазного счетчика — Всё о электрике

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

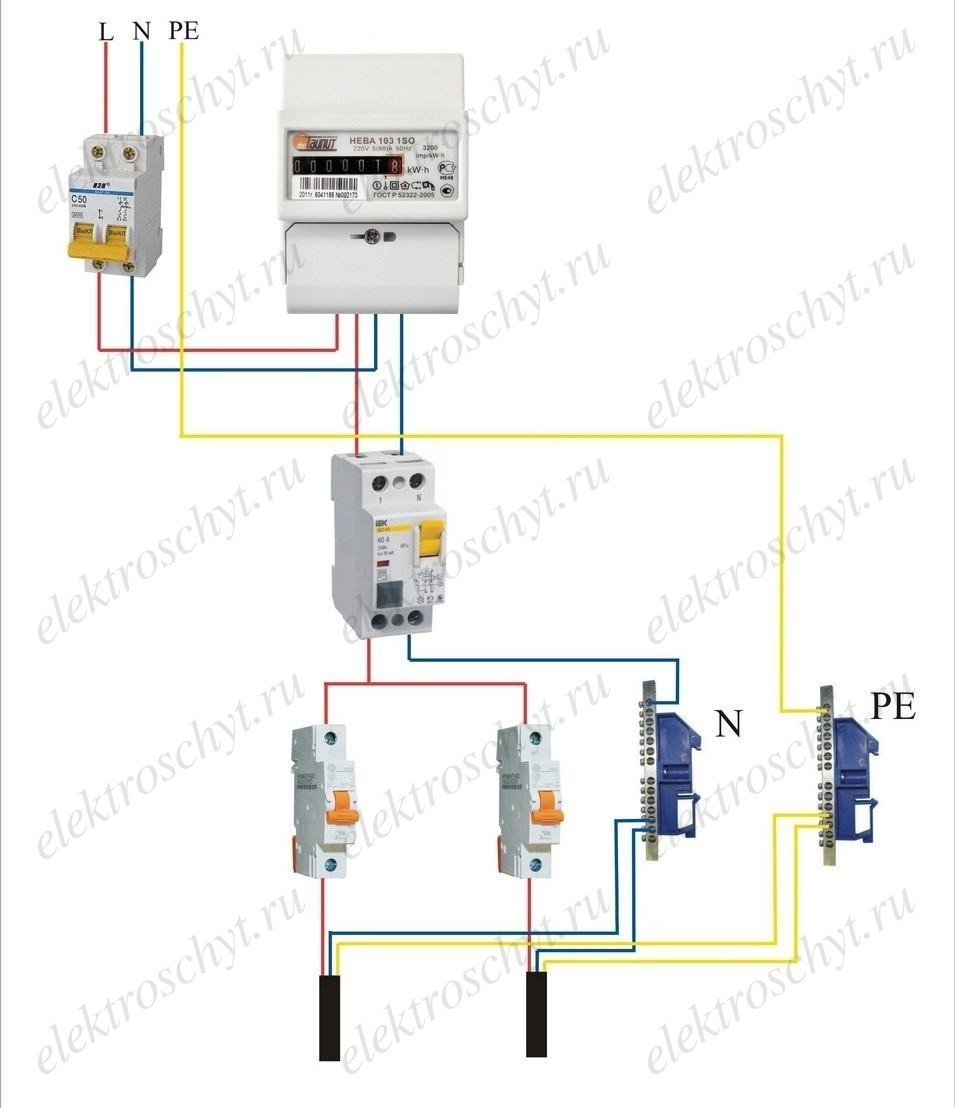

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Схема однофазного счетчика. Подключение счетчика.

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

• документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

• дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

• в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

• ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

• клемма №1 – ввод фазы от внешней сети (к дому или квартире)
• клемма №2 – выход фазы (внутрь дома или квартиры)
• клемма №3 — ввод нуля от внешней сети (к дому или квартире)
• клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

{SOURCE}

Как подключить однофазный счетчик электроэнергии (видео)

Как подключить счетчик самостоятельно? Данным вопросом задается практически каждый человек, решивший установить однотарифный или двухтарифный (многотарифный) прибор учета электроэнергии. Если под рукой будет находиться схема его монтажа и подключения, в мельчайших деталях описывающая весь процесс, то никаких специальных знаний и навыков не потребуется.

Подготовительный этап

Все существующие сегодня приборы учета электроэнергии можно разделить на несколько групп:

1. Механические и электронные.
2. Однотарифные и двухтарифные (многотарифные).

Схема подключения счетчика своими руками абсолютно идентична и не зависит от типа прибора – механический или электрический, однотарифный или двухтарифный.

Сегодня большинство счетчиков электроэнергии относятся к числу модульных устройств, т.е. их размещение требует монтажа специальной рейки. Все приборы данного типа устанавливаются в боксы, для создания которых применяются только негорючие материалы, например, пластмасса. Мы рассмотрим навесной бокс с 24-ю установочными позициями на 2-х рейках. В нашем случае он состоит из двух частей – внешней и внутренней. Внешняя представляет собой крышку для защиты отдельных элементов системы с дверцей, а внутренняя – две дин-реек и нулевую шину.

Установка бокса

Первое, что необходимо сделать для монтажа бокса – снять верхнюю крышку бокса путем откручивания винтов, расположенных на его наружной части. Вы увидите внутреннюю часть бокса, находящиеся в ней 2 дин-реек, а также нулевую шину, функция которой состоит в распределении получаемой энергии по всем проводам.

Согласно существующим правилам, высота установки счетчика электроэнергии колеблется в пределах 0,8 – 1,7 метров от пола в зависимости от габаритов прибора. Соблюдение данного требования необходимо для того, чтобы электрик мог беспрепятственно, без использования стремянки, правильно проверить устройство и снять с него показания.

Крепежный элемент следует выбирать исходя из материала стены – для бетона предусмотрены дюбеля, а для деревянных конструкций саморезы.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

• защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
• защита счетчика от перебоев в электросети,
• обеспечение возможности замены устройства,
• регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Установка

Первое, что необходимо сделать, если вы решили провести подключение устройства  – снять винт, находящийся в центральной части нижней крышки устройства. Для облегчения задачи можно снять защитную крышку прибора и ознакомиться с расположенной на ней инструкцией по подключению счетчика электроэнергии.

Контакты модульной системы

Отдельно следует остановиться на предназначении каждого из контактов, так как их необходимо правильно соединить. В противном случае прибор просто-напросто не будет функционировать.

Контакты счетчика электроэнергии

Первый контакт необходим для соединения прибора с питающей фазой, второй – с отходящей фазой. К третьему элементы системы подключается питающий нулевой провод, а к четвертому отходящий нулевой провод.

Контакты выключателя, функционирующего в автоматическом режиме

Верхние элементы вводных автоматов предназначены для соединения с проводами, которые питают жилое помещение. Нижние же контакты бытового автоматического выключателя подключаются к отходящим на счетчик проводам.

Теперь можно перейти к однополюсным автоматам. Для того чтобы система правильно работала необходимо к верхним контактам подать фазу со счетчика электроэнергии, а к нижним прикрепить отходящие по направлениям фазные жилы проводов.

Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами. Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации.

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Как подключить электросчётчик однофазный | MasterKvartira

Подключить однофазный электросчётчик, с технической точки зрения, несложно. Достаточно некоторых навыков и минимального набора инструмента. Важнее другое, электросчётчик, как и всякий другой прибор учёта, должен соответствовать определённым требованиям, иначе инспектор сетевой компании откажется его регистрировать. Кроме того, у представителей энергоснабжающих организаций есть своё мнение о некоторых технических характеристиках, отличное от мнения потребителя. Вот именно об этих моментах и рассказывается в этой статье.

Требования к электросчётчикам

Есть несколько обязательных требований, без выполнения которых прибор учёта не будет зарегистрирован.

1. На каждый счётчик должен быть паспорт в котором фиксируется: заключение о годности прибора, дата первичной и последующих поверок, сведения о вводе в эксплуатацию. Паспорт хранится весь период эксплуатации устройства.
2. Прибор должен быть внесён в Государственный реестр средств измерений и иметь сертификаты утверждения типа и соответствия.
3. Иметь пломбы госповерителя на винтах крепления кожуха, а на зажимной крышке клеммной колодки пломбу энергоснабжающей организации.
4. Давность пломб государственной поверки на момент установки должна быть не более 12 месяцев для трёхфазных счётчиков, а для однофазных 24.
5. Класс точности вновь устанавливаемого счётчика для учёта электроэнергии потребляемой гражданами должен быть не ниже 2,0 (ПП РФ №442 п. 138).
6. Правила размещения изложены в ПЭУ п. 1. 5. 27. – 1. 5. 38. В них нет каких-то особых требований, кроме единственного, обеспечение свободного и удобного доступа.

Если перечисленные правила соблюдены т. е. выполнены все предусмотренные законодательством РФ условия то отказ сетевой компании от ввода электросчётчика в эксплуатацию на основании того, что прибор учёта не той марки, модели, производителя, неправомерен (ПП РФ №442 п. 148).

Схема подключения однофазного электросчётчика

Здесь трудно ошибиться, схема подключения для каждой конкретной модели показана на крышке клеммной колодки и в паспорте.

В однофазных электросчётчиках прямого включения применяется последовательная схема подключения. Слева направо. 1 – фаза питающего провода, 2 – провод фазы нагрузки, 3 – ноль питающего провода, 4 – провод нуля нагрузки. Зачищенные от изоляции провода (на 25-30 мм) вставляются в контактные зажимы и надёжно зажимаются винтами. Вот собственно и весь монтаж.

Силовая часть схемы типична т. е. подходит для подключения любого однофазного электросчётчика прямого включения в независимости от его марки, модели и производителя. Всё, что нужно узнать перед тем как приступить к монтажу, это предназначение каждого из входящих проводников.

По идее, указателем принадлежности провода должна служить цветовая маркировка проводов. Нейтраль (ноль), цвет изоляции провода синий, голубой, синий с белой полосой. Нулевой защитный (заземление), цвет изоляции жёлтый с 1-2 ярко-зелёными полосками. Фаза, цвет изоляции: чёрный, красный, коричневый.

Даже если цвет изоляции проводов различен не советую на все 100% полагаться на него. На практике цветовая маркировка может служить лишь ориентиром определения принадлежности проводника. Достоверно убедиться в принадлежности фазного провода можно с помощью индикатора-пробника. Различить провода нуля и земли труднее. В зависимости от обстоятельств можно воспользоваться одним из способов, показанных в этой статье.

Собственно, подключить электросчётчик к электросети нетрудно. Чаще возникают вопросы, связанные с обустройством сети и особенностями эксплуатации. Отвечу на некоторые из них.

Можно ли подключать электросчётчик без входного выключателя

В принципе, входной коммутационный аппарат, может быть, любой конструкции. Единственное обязательное требование, он должен быть рассчитан на довольно большой ток, от 30-40 А.

В ПЭУ п. 1. 5. 36. есть прямой ответ, нет нельзя. Предназначение коммутационного аппарата (предохранителя, входного автомата, рубильника) в этом случае, именно для безопасной установки и замены электросчётчика. Вопреки распространённому мнению входной выключатель необязательно должен находиться в непосредственной близости от электросчётчика. Вполне возможно, что входное коммутационное устройство будет находиться в межэтажном распределительном щите. Это не противоречит правилам если расстояние между счётчиком и выключателем не превышает 10 метров.

Можно ли устанавливать электросчётчик на улице

Если строго следовать ПЭУ то нельзя п. 1. 5. 27. Порог нижней температуры оговаривается, не ниже 0°. Учитывая суровый климат нашей страны поддержание необходимой температуры, даже в закрытом и, как то обогреваемом с помощью лампочки накаливания боксе, невозможен в принципе. Тем не менее энергоснабжающие организации сочли такой способ установки наиболее приемлемым. Время покажет корректность такого подхода, но в любом случае будем ждать перемен.

Нуждается ли электросчётчик в заземлении

Нет не нуждается, но если возникает такой вопрос то очень подозреваю что есть намерение использовать контактный зажим в качестве точки расщепления объединенного PEN проводника (система TN-C). Как вариант, соединение выходного нулевого провода с заземляющим контуром. Очень советую не проводить подобных экспериментов. Добром это не кончится. Об особенностях различных систем заземления читайте в одной из статей сайта.

Если с силовой частью всё понятно, то подключение к системе учёта АСКУЭ различно. В зависимости от системы связи, устройство должно обладать определенными функциями. АСКУЭ предполагает однотипность технических средств учёта, поэтому перед тем, как покупать определенную модель нужно достоверно знать каким образом осуществляется передача данных в конкретной, локальной системе.

Отличие этой схемы от подобных, отсутствие входного УЗО. Ставить это устройство на входе, на все случаи жизни, я считаю неправильно. Единственный небольшой плюс от подключения общего УЗО, небольшая экономия денег, но а большой минус, невозможность локализации неисправности.Предыдущая схема, воплощенная в действительность. 1 – входной рубильник, 2 – шина N, 3 – шина PE, 4 – групповые автоматические выключатели и дифавтоматы.

Характеристики электросчётчиков

Хотя выбору параметров посвящена отдельная статья, но рассказывая о том как подключить электросчётчик нельзя ещё раз не затронуть этой темы. На этот раз, с точки зрения эффективности учёта электроэнергии. Поверьте, эти знания помогут в случае отсутствия взаимопонимания с представителями контролирующих органов.

• Количество фаз. В нашем случае одна. Поэтому мы будем говорить только о счётчиках непосредственного включения, считывающих полную (абсолютную) потребляемую мощность.
• Установленный рабочий диапазон напряжений. Указывает пределы напряжения, в рамках которых прибор работает с заявленной точностью. Иногда этот параметр путают с предельным напряжением т. е. скачками, провалами питания, после выхода из которых электросчётчик сохраняет записанную ранее информацию. Нижнее значение предельного напряжения равно нулю (отсутствие напряжение), а верхнее наибольшему значению расширенного рабочего диапазона напряжений. Ещё одного из параметров, в пределах которого прибор сохраняет работоспособность, но его погрешность измерения не соответствует заявленному классу точности.
• Номинальный и максимальный ток. В паспорте первым указывается номинальный (базовый) ток, а в скобочках или через дефис максимальное значение тока. Например, так 5-60 или так 10 (100). Если с максимальным током всё ясно, для квартиры более чем достаточно 60 А, а вешать на одну фазу более 100 А никто в здравом уме не будет, то минимальное значение базового тока может вызвать проблемы при постановке прибора на учёт.

Порог чувствительности (стартовый ток) зависит от номинального тока. Так, у однофазного счётчика с классом точности 2,0 стартовый ток не должен превышать 0,46% от номинального тока, а для 1,0 класса точности порог чувствительности ещё ниже 0,4%. В действительности, у различных моделей этот процент пусть и немного, но различается. Сетевые компании придают большое значение, этой, казалось бы, незначительной разнице.

Поясню на примере приборов марки Меркурий 230АМ-01 и 230АМ-02. У первого базовый ток 5 А, второго 10. Хотя оба устройства имеют одинаковый класс точности 1,0, но чувствительность у них разная 20 и 25 мА соответственно. С точки зрения инспектирующих органов, используя аппарат 230АМ-02, вместо более чувствительного 230АМ-01, появляется гипотетическая возможность не учесть за год около 10 кВт. Всё так, доля истины в этих измышлениях есть, но это при условии, что мощность постоянно подключенной нагрузки в течение года не превысит 1,1 Вт.

• Класс точности. Хотя по закону класс точности не может быть н

Как подключить проводку к счетчику

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов . В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель , заходящий в квартиру или дом, в однофазной сети состоит из двух ( фаза и ноль ) или трех ( фаза, ноль, заземление ) проводов .

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль . Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» – Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» – Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» – Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» – Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3» , а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Схемы подключения счетчиков

Общие правила подключения счетчиков

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

• На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
• Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
• После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

Схема подключения однофазного счетчика

Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):

1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
3. УЗО — для защиты от поражения электрическим током и пожаров.

3. Схема подключения трехфазного счетчика

Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:

Прямое подключение такого счетчика в цепь производится следующим образом:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:

1. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
3. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
4. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

Подключение распределительного щита от счетчика энергии к потребительскому блоку

Монтаж электропроводки распределительного щита (однофазное домашнее электроснабжение от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Как подключить распределительный щит?

Распределительный щит, также известный как «Панель управления», «Плата переключателей и предохранителей» или «Потребительский блок », представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, переключатели, УЗО. и автоматические выключатели и т. д.Основное электрическое питание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора (3, 4-х проводная система), однофазный счетчик энергии и MCBS (DP и SP) к вспомогательным цепям и конечным вспомогательным цепям для защиты всех подключаемые электрические устройства и приборы посредством электромонтажа.

В следующей однофазной электропроводке для домашнего электроснабжения мы использовали MCB 63A (DP), 63A RCD (DP) и разные номиналы для MCB (SP), такие как 20A, 16A, 10A и т. Д., В соответствии с вашими потребностями.

На рисунке ниже для однофазного электроснабжения дома и проводки распределительного щита вы можете увидеть однофазное электрическое питание (230 В переменного тока и 120 В переменного тока для США), то есть линию (красный) и нейтраль (черный) подает однофазное питание от вторичной обмотки трансформатора и полюса электросети (3-фазная, 4-проводная (звезда) система) к однофазному счетчику энергии.

Связанные руководства по электромонтажу:

Оба провода под напряжением и нейтраль идут к главному двухполюсному автоматическому выключателю.Затем MCB под напряжением от DP подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Выводы SP MCBS подключаются к подсхемам, конечным подсхемам, а затем к электрическим устройствам и приборам.

Нейтраль от главного DP MCB подключена к нейтрали, а выходные провода подключены к вспомогательной, конечной подсхемам и электрическим приборам. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземляющей перемычке для безопасности, которая напрямую связана с заземляющим электродом и заземляющей пластиной для надлежащего заземления.

Ниже представлена ​​электрическая схема распределительного щита, однофазное электропитание от электрического столба и счетчик энергии к главному распределительному щиту (без УЗО = устройств остаточного тока).

Щелкните изображение, чтобы увеличить

Электропроводка распределительного щита (однофазное питание от полюса электросети и счетчика энергии к потребительскому блоку

Хотя мы уже обсуждали распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB) , Вспомогательный распределительный щит (SDB), Конечный распределительный щит (FDB), Подсхемы и Конечные вспомогательные схемы в предыдущем посте, поэтому мы будем обсуждать только основные аксессуары для электропроводки, используемые в этой базовой установке основного однофазного распределительного щита домашнего питания.

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода. Вы можете использовать коды конкретных регионов, например, I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электрический код [США и Канада], где:

NEC:

Однофазный 120 В перем. Тока:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

Трехфазный 9004 2013

Трехфазный 208 AC: Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Однофазный 230 В переменного тока:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод

трехфазный 208 переменного тока:

серый = фаза 1 или линия 1 , черный = линия 2, коричневый = линия 3, синий = нейтраль и зеленый = Заземляющий провод

Требования к подключению однофазного распределительного щита

• DP = Двухполюсный автоматический выключатель (главный выключатель или главный выключатель).
• SP = однополюсный MCB (автоматические выключатели и предохранители).
• MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

Соответствующее руководство по электрическому подключению: Как подключить трехфазный счетчик электроэнергии кВтч?

DP = двухполюсный MCB (главный выключатель)

Это позволяет вам выключать и включать электропитание вашего дома, поскольку это главный рабочий выключатель для контроля и управления потоком электроэнергии в проводке система.Используя главный выключатель, вы можете сразу отключить электропитание в доме в случае возникновения чрезвычайной ситуации, например, удара электрическим током, пожара, короткого замыкания или во время работы с главной платой для устранения неполадок или обслуживания системы. Несколько главных выключателей и плату предохранителей можно использовать в случае большого количества блоков питания, например, для разных этажей и т. Д. неисправен и включите цепь в нормальных условиях, как предохранитель.Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичны, но использование автоматического выключателя вместо предохранителя имеет смысл благодаря автоматическому срабатыванию. Кроме того, вы можете снова сбросить его, если он когда-либо сработает.

Схема электрических соединений однофазного распределительного щита 230 В, распределительного щита 63 А (потребительский блок) для блоков переменного тока, освещения и радиальных цепей 13 А

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки, приведенными ниже.

.

SDM120Modbus 5 (45) A, 220/230 В, однофазный интеллектуальный счетчик кВтч, настраиваемый импульсный выход, + RS485, 17,5 мм NON MID | однофазный | интеллектуальный счетчик однофазный счетчик

Обратите внимание: это видение NON-MID, ЕСЛИ требуется видение MID, сделайте заказ по ссылке MID, продукты подпадают под действие объекта

• Используйте только изоляционные инструменты
• Не подключайтесь, пока цепь находится под напряжением
• Не подключайте счетчик SDM120Modbus к трехфазной сети — 400 В переменного тока
• Размещайте измеритель SDM120Modbus только в сухой среде
• Не устанавливайте измеритель SDM120Modbus во взрывоопасной зоне
• Убедитесь, что провода подходят для максимального тока счетчика.
• Перед подачей тока / напряжения на измеритель убедитесь, что провода переменного тока подключены правильно.
• Не прикасайтесь к зажимам, соединяющим измерительный прибор, напрямую металлическим, пустым проводом и голыми руками, так как вы можете получить удар электрическим током.
• Убедитесь, что защитная крышка установлена ​​после установки.
• Никогда не открывайте корпус счетчика, не роняйте и не допускайте сильных физических воздействий на счетчик.

СЕРТИФИКАЦИЯ:

.

% PDF-1.4 % 634 0 объект > endobj xref 634 223 0000000016 00000 н. 0000004812 00000 н. 0000005073 00000 н. 0000005129 00000 н. 0000006743 00000 н. 0000007755 00000 н. 0000007839 00000 п. 0000007930 00000 н. 0000008083 00000 н. 0000008203 00000 н. 0000008323 00000 н. 0000008474 00000 п. 0000008530 00000 н. 0000008631 00000 н. 0000008741 00000 н. 0000008903 00000 н. 0000008959 00000 н. 0000009068 00000 н. 0000009179 00000 н. 0000009343 00000 п. 0000009399 00000 н. 0000009521 00000 н. 0000009612 00000 н. 0000009809 00000 н. 0000009882 00000 н. 0000009989 00000 н. 0000010099 00000 п. 0000010269 00000 п. 0000010325 00000 п. 0000010432 00000 п. 0000010537 00000 п. 0000010704 00000 п. 0000010760 00000 п. 0000010865 00000 п. 0000011032 00000 п. 0000011102 00000 п. 0000011219 00000 п. 0000011336 00000 п. 0000011488 00000 п. 0000011560 00000 п. 0000011658 00000 п. 0000011766 00000 п. 0000011947 00000 п. 0000012003 00000 п. 0000012107 00000 п. 0000012260 00000 п. 0000012316 00000 п. 0000012510 00000 п. 0000012566 00000 п. 0000012674 00000 п. 0000012782 00000 п. 0000012950 00000 п. 0000013006 00000 п. 0000013104 00000 п. 0000013207 00000 п. 0000013395 00000 п. 0000013450 00000 п. 0000013552 00000 п. 0000013662 00000 п. 0000013821 00000 п. 0000013876 00000 п. 0000013981 00000 п. 0000014087 00000 п. 0000014143 00000 п. 0000014197 00000 п. 0000014319 00000 п. 0000014373 00000 п. 0000014494 00000 п. 0000014548 00000 п. 0000014669 00000 п. 0000014723 00000 п. 0000014845 00000 п. 0000014899 00000 н. 0000015018 00000 п. 0000015072 00000 п. 0000015191 00000 п. 0000015247 00000 п. 0000015303 00000 п. 0000015358 00000 п. 0000015476 00000 п. 0000015531 00000 п. 0000015647 00000 п. 0000015702 00000 п. 0000015817 00000 п. 0000015872 00000 п. 0000015927 00000 н. 0000015982 00000 п. 0000016108 00000 п. 0000016163 00000 п. 0000016283 00000 п. 0000016338 00000 п. 0000016393 00000 п. 0000016510 00000 п. 0000016566 00000 п. 0000016622 00000 п. 0000016743 00000 п. 0000016799 00000 п. 0000016855 00000 п. 0000016911 00000 п. 0000016984 00000 п. 0000017040 00000 п. 0000017113 00000 п. 0000017185 00000 п. 0000017241 00000 п. 0000017297 00000 п. 0000017353 00000 п. 0000017409 00000 п. 0000017465 00000 п. 0000017538 00000 п. 0000017677 00000 п. 0000017750 00000 п. 0000017823 00000 п. 0000017879 00000 п. 0000017999 00000 н. 0000018055 00000 п. 0000018166 00000 п. 0000018222 00000 п. 0000018362 00000 п. 0000018418 00000 п. 0000018552 00000 п. 0000018608 00000 п. 0000018733 00000 п. 0000018789 00000 п. 0000018922 00000 п. 0000018978 00000 п. 0000019111 00000 п. 0000019167 00000 п. 0000019300 00000 п. 0000019356 00000 п. 0000019412 00000 п. 0000019468 00000 п. 0000019593 00000 п. 0000019649 00000 п. 0000019784 00000 п. 0000019840 00000 п. 0000019896 00000 п. 0000019952 00000 п. 0000020087 00000 н. 0000020143 00000 п. 0000020199 00000 п. 0000020255 00000 п. 0000020286 00000 п. 0000020430 00000 п. 0000020460 00000 п. 0000020490 00000 н. 0000021069 00000 п. 0000021601 00000 п. 0000021630 00000 н. 0000021653 00000 п. 0000023033 00000 п. 0000023689 00000 п. 0000023889 00000 п. 0000024705 00000 п. 0000025376 00000 п. 0000025834 00000 п. 0000025857 00000 п. 0000027581 00000 п. 0000027604 00000 п. 0000029198 00000 п. 0000029221 00000 п. 0000030849 00000 п. 0000030872 00000 п. 0000032544 00000 п. 0000032629 00000 п. 0000033185 00000 п. 0000033648 00000 п. 0000034172 00000 п. 0000034362 00000 п. 0000034619 00000 п. 0000034641 00000 п. 0000035470 00000 п. 0000036966 00000 п. 0000038026 00000 п. 0000038411 00000 п. 0000038796 00000 п. 0000039053 00000 п. 0000039419 00000 п. 0000039867 00000 п. 0000039890 00000 н. 0000041045 00000 п. 0000041068 00000 п. 0000042516 00000 п. 0000047299 00000 н. 0000051750 00000 п. 0000051902 00000 п. 0000058076 00000 п. 0000061435 00000 п. 0000066156 00000 п. 0000066265 00000 п. 0000066419 00000 п. 0000066570 00000 п. 0000066723 00000 п. 0000066875 00000 п. 0000067028 00000 п. 0000067181 00000 п. 0000067333 00000 п. 0000067486 00000 п. 0000067639 00000 п. 0000067790 00000 п. 0000067943 00000 п. 0000068094 00000 п. 0000068247 00000 п. 0000068398 00000 п. 0000068552 00000 п. 0000068703 00000 п. 0000068910 00000 п. 0000069061 00000 п. 0000069214 00000 п. 0000069366 00000 п. 0000069519 00000 п. 0000069672 00000 п. 0000069824 00000 п. 0000069977 00000 н. 0000070130 00000 п. 0000070281 00000 п. 0000070434 00000 п. 0000070585 00000 п. 0000070738 00000 п. 0000070889 00000 п. 0000071043 00000 п. 0000071194 00000 п. 0000005280 00000 н. 0000006720 00000 н. трейлер ] >> startxref 0 %% EOF 635 0 объект > / PageMode / UseOutlines / Контуры 639 0 R / OpenAction 636 0 R / AcroForm 637 0 R / PageLayout / SinglePage >> endobj 636 0 объект > endobj 637 0 объект > / Кодировка> >> / DA (/ Helv 0 Tf 0 г) >> endobj 855 0 объект > поток HkLW

.

Разное
