Можно ли подключить теплый пол напрямую к розетке?
Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).
1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!
2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.
Подобрать и купить теплый пол вы можете на нашем сайте.
Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.
Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.
Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo.
Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.
Почему производители против и зачем еще нужен терморегулятор?
Терморегулятор оснащен датчиком температуры и это не просто так.
Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.
К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.
Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.
+7 (812) 628-6276
Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.
Как подключить теплый пол напрямую без терморегулятора. Подбор и установка терморегулятора для инфракрасного теплого пола
Содержание:Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется терморегулятор для теплого пола. Совместно с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в данном пространстве. Терморегуляторы могут быть установлены в каждом помещении, где имеются теплые полы и регулируют степень обогрева в каждом из них.
Как выбрать терморегулятор для теплого пола
Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.
От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.
Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:
- Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
- Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
- Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
Такие приборы наиболее эффективны , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.
Выбор терморегулятора для конкретного помещения зависит от его площади. В маленькую комнату будет достаточно обычного прибора без программирования и установок. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений. Чаще всего в таких случаях используются электронные термостаты с датчиками температуры, установленными внутри пола.

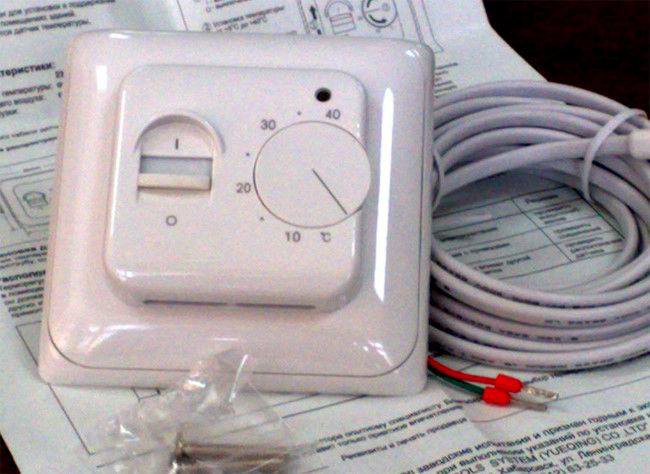

Механический терморегулятор для теплого пола
К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.
При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники.
Температуру воздуха в помещении измеряет специальный встроенный для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.
Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.
Электронный терморегулятор для теплого пола
Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.
На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.
Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.
Программируемый терморегулятор для теплого пола
При отоплении больших площадей большое значение приобретает экономия электроэнергии, особенно при использовании теплых полов.
Данная проблема легко решается с помощью программируемого терморегулятора, используемого не только с кабельными, но и пленочными системами.
Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.
Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например, отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.
Терморегулятор для электрического теплого пола
Терморегуляторы или термостаты оснащены температурным датчиком, что позволяет поддерживать заданную температуру за счет периодического включения и выключения цепи.
Точно так же работает и терморегулятор для инфракрасного теплого пола, функционирующего от электрической сети.
В большинстве случаев теплые полы изначально укомплектованы термостатами. Если такие приборы отсутствуют в комплекте, их можно подобрать индивидуально, поскольку все они стандартизированы и подходят ко всем электрическим системам теплых полов.
Стандартные комнатные устройства обладают мощностью 3-3,5 кВт и рассчитаны на ток в 16 ампер. Если мощность полов выше мощности терморегулятора, подключение должно выполняться только с помощью контактора. Каждый прибор оснащается двумя датчиками температуры — внутренним и внешним. Первый измеряет температуру полов, а второй — температуру воздуха в помещении.
Для того чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь должно учитываться значение максимальной мощности пола. В противном случае, недостаток мощности вызовет падение температуры нагрева кабеля.
В случае необходимости приборы подключаются в единую сеть и свободно обеспечивают общую мощность свыше 3 киловатт. Их установка осуществляется по отдельности в разных концах помещения.
Другим фактором является тип монтажа, то есть, регуляторы могут быть накладными или встраиваемыми в стену. Особенности монтажа каждого устройства отражаются в руководстве по эксплуатации. При выборе следует учитывать и тип управления. Например, самыми точными считаются устройства, одновременно оборудованные встроенными и выносными датчиками. Большое значение придается функциональности и удобству эксплуатации.
Как установить терморегулятор для теплого пола
Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка.
Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,6-1,0 м. Перед началом работ домашняя сеть должна быть обесточена.

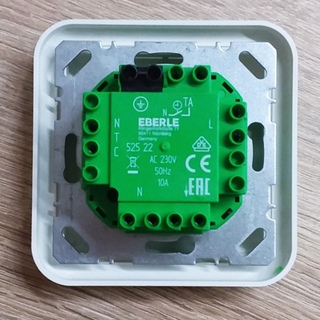

Монтаж терморегулятора теплого пола начинается с подводки питающих проводов к монтажной коробке. Далее между терморегулятором и нагревательным элементом подключается температурный датчик, который укладывается в гофрированную трубу.

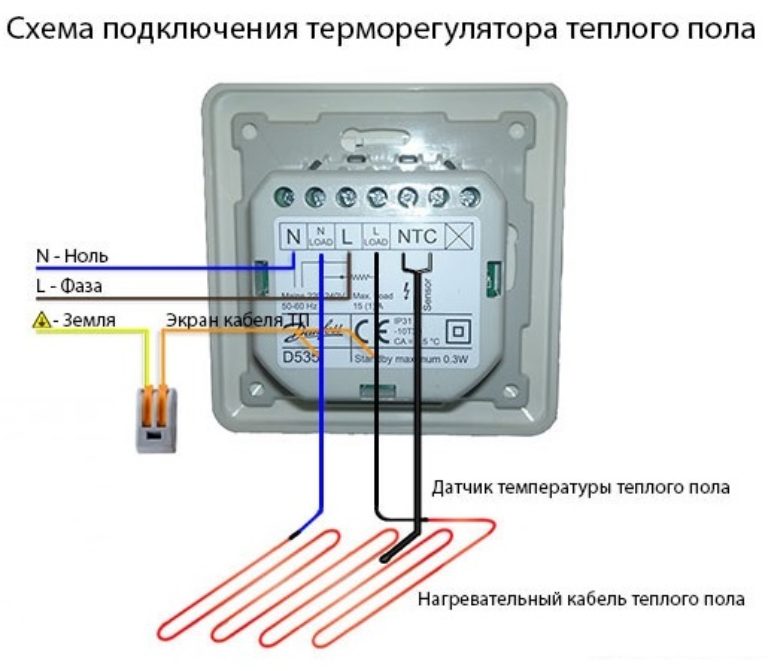

Соединение проводов с термостатом должно выполняться по установленной схеме подключения. Фазный и нулевой провода подключаются в соответствующие клеммы, а провода от датчика подключаются в отдельные гнезда с надписью sensor. Сам прибор аккуратно помещается в монтажную коробку. Если имеются помехи в виде проводов или гофрированных трубок, их нужно устранить. Терморегулятор располагается ровно по уровню. После этого панель управления устанавливается на свое место и закрепляется винтами.
Настройка терморегулятора теплого пола
Различные модели терморегуляторов могут работать в ручном и автоматическом режиме.
Данный фактор нужно учитывать при выборе терморегулятора для теплого пола. От этого зависят и все необходимые регулировки. Выставляются часы и дни недели, а также выполняется углубленная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.
Все действия по регулировке подробно описываются в руководстве по эксплуатации. Отдельно выполняется блокировка от детей, которые могут из любопытства нечаянно сбить настройки. Для этого предусмотрено одновременное нажатие клавиш «вверх» и «вниз». Разблокировать терморегулятор нужно этими же клавишами.
Электрическим теплым полом называют специальный нагревательный электрический кабель, который нагреваясь сам, греет и пол.
За счет чего происходит нагрев электрического теплого пола?
Нагревательным элементом служат одна или две металлические жилы, которые окружены изоляцией и защищены экраном и оболочкой. При прохождении электрического тока по жилам, за счет сопротивления происходит их нагрев.
Как используются теплые полы?
Полы с подогревом служат как для поддержания комфортной температуры пола, так и для полного отопления помещения
Влияет ли теплый пол на здоровье?
Конечно, электрический теплый пол распространяет электромагнитное излучение, но оно в десятки раз меньше допустимой нормы. При использовании системы теплый пол все тепло поднимается снизу вверх, таким образом, вы избегаете сквозняков и перегрева, которые так негативно влияют на здоровье человека.
На сколько долговечен теплый пол?
Электрический теплый пол служит несколько десятилетий, не требует никакого ремонта и обслуживания. Компания Arnold Rak® дает гарантию на нагревательный кабель 20 лет, срок службы может составлять 50 и более лет.
Какое количество электроэнергии потребляет электрический теплый пол?
Потребляемое электричество зависит от теплопотерь помещения, в котором установлена система, выбранной мощности системы и установленного терморегулятора.
Чтобы снизить бесполезные потери тепла на обогрев перекрытия, грунта и других конструкций, лежащих ниже Вашего помещения перед монтажом системы теплый пол необходимо правильно выбрать и уложить теплоизоляцию. Для комфортного подогрева пола в отапливаемом помещении необходимо задавать мощность 170-180 Вт на квадратный метр свободной площади. Для систем полного отопления помещений необходимо задавать не менее 200 Вт/м2. Использование терморегулятора обеспечивает значительную экономию – при работе теплого пола потребляется лишь 70 процентов общей мощности, также значительную часть электроэнергии экономят программируемые терморегуляторы, которые позволяют запрограммировать время подогрева пола.
Какой вариант выбрать: тонкий мат не требующий стяжки или кабель «под стяжку» при укладке плитки?
Стяжка аккумулирует в себе тепло и дольше его сохраняет, что экономит электроэнергию; — цена на кабель ниже, чем на тонкий мат для той же площади,. Если же стяжка уже залита или нет возможности, необходимости и желания ее заливать (в помещениях с невысокими потолками или из-за перепада уровней пола), то устанавливаются тонкие нагревательные маты.
Разница в цене между матом и кабелем может также компенсироваться отсутствием затрат на материалы и работу по заливке стяжки.
Как отремонтировать теплый пол? Надо ли вскрывать полы и стены?
Если не происходит нагрева при включении системы теплый пол возможны следующие причины: повреждение нагревательного кабеля при монтаже, во время заливки стяжки, при укладке плитки, во время проведения ремонтных работ, перегорание кабеля или возможен выход из строя терморегулятора. Также при выходе из строя терморегулятора возможна ситуация когда теплый пол работать будет, но на полную мощность; не будет отключаться при нагреве до заданной температуры и повысится расход электроэнергии; также не получится уменьшить температуру пола. Одна из причин такой ситуации –выход из строя датчика пола, чтобы заменить датчик пола ни пол, ни стены не вскрываются, т.к. датчик (по инструкции) укладывается в гофрированную трубку, он просто вытягивается из гофры, а новый без затруднений вставляется на его место.
Если из строя вышел сам терморегулятор нужно произвести замену терморегулятора. Если все-таки причина в повреждении нагревательного кабеля — в этих случаях вызывайте сервисную группу производителя теплого пола по телефонам указанным в гарантийном талоне. Если случай будет признан гарантийным (условия указаны в гарантийном талоне) ремонт будет произведен за счет производителя. Сервисные инженеры, не вскрывая пола, с помощью тестового оборудования определяют место повреждения, вскрывают небольшой участок пола и накладывают ремонтную муфту, тем самым восстанавливают работу пола.
В чем отличие обогреваемой и общей площади пола?
Обогреваемая площадь — это только та, где будет разложен теплый пол. В нее не входит площадь под стационарной мебелью, сантехникой, холодильником, стиральной машиной, отступы от стен (5-10 см) и т.д. Обогреваемую площадь можно подсчитать так: Считаем общую площадь помещения (длину умножаем на ширину). Из нее вычитаем площадь стационарной мебели, под которой обогрев не нужен, и вычитаем отступы от стен (5 — 10 см) Можно расчертить на полу, где и какая мебель будет стоять, и после обогреваемую площадь промерить рулеткой.
Внимание! Имейте ввиду, что нагревательные маты имеют ширину 0,5 м. и площадь нужно посчитать, чтобы уложить нагревательные маты исходя из этой ширины, обрезать лишнее нельзя.
Можно ли подключать кабели без терморегулятора?
Теоретически — да, но в этом случае Вам придется взять на себя функции терморегулятора и вручную включать/отключать систему «теплый пол» по достижении наиболее комфортной для Вас температуры. Не рекомендуется использование теплого пола без термостата также и из соображений экономии электроэнергии.
Для чего нужны программируемые терморегуляторы?
С помощью них вы сможете сами задать оптимальный режим работы теплого пола. Для экономии электроэнергии вы можете установить более низкую температуру пола (или вообще отключить) в часы, когда вас нет дома. Терморегулятор программируется один раз перед началом эксплуатации и затем всю неделю работает по заданной Вами программе.
При использовании терморегулятора лучше пользоваться показаниями датчика пола или датчика воздуха?
Для достижения оптимальной температуры пола пользуются датчиком пола, а при осуществлении полного обогрева используют датчик воздуха.
В плане точности измерения лучше датчик пола.
Возможно ли на теплые полы поставить какую-то мебель?
Допустима расстановка мебели на ножках. Но лучше этого не делать, поскольку под действием тепла может происходить рассыхание мебели.
Не секрет, что ремонт в квартире – это очень дорогостоящее мероприятие. И каждый человек, приступая к нему, желает сократить издержки, потраченные на ремонт. Часто покупатели, предпочитают сэкономить и приобретают несколько комплектов теплого пола, желая подключить их на один общий терморегулятор.
В данной статье мы расскажем о распространенных ошибках, которые способны вывести из строя дорогостоящую систему электрического теплого пола, аннулировать гарантию, и свести на «нет» ваши ожидания от оказываемого теплым полом эффекта. Сразу отмечу, что каждый изготовитель желает продать наибольшее количество единиц, производимого им товара. Именно поэтому, в каждой инструкции вы найдете рекомендации о том, что на каждый комплект теплого пола требуется свои отдельный регулятор температуры.
При использовании одного терморегулятора, например, на две нагревательные секции, теплые полы соединяются между собой (как правило, через распаячную коробку), далее один провод от общей нагрузки подводится к терморегулятору. Датчик температуры, в таком случае, монтируется в одной секций, согласно инструкции по эксплуатации.
Следующие условия являются обязательными для корректной и главное долговременной работы вашей системы электрического кабельного или инфракрасного теплого пола. Итак, подключение нескольких теплых полов на один терморегулятор :
- Во-первых, это одинаковое покрытие теплого пола. При выборе различных покрытий, например, керамическая плитка и ковролин, секции будут прогреваться не равномерно. Если датчик будет уложен в секцию под ковролином, то полы под плиткой будут нагреваться быстрее (так как плитка проводит тепло лучше других материалов), а значит, работать больше, чем им необходимо. Что существенно увеличит энергозатраты и снизит срок службы теплого пола.
Если датчик будет уложен в секцию под плиткой, то секцию под ковролином не будет, к моменту отключения, набирать заданную температуру. - Во-вторых, если в помещениях разный микроклимат. Например, холодная, не отапливаемая ванная комната и жилое помещение. Аналогично случаю с покрытием, будут возможные температурные отклонения или переработка системы.
- В-третьих, это использование разных систем теплого пола. Кабель в стяжку и нагревательный мат, сверхтонкие кабельные и инфракрасные полы и пр. Категорически запрещено использование единого терморегулятора в таком случае. Такие системы имеют абсолютно разную линейную мощность, принцип действия, скорость нагрева.
- В-четвертых, это использование теплых полов разных производителей. Дело в том, что каждый изготовитель старается выгодно выделяться на рынке, поэтому при производстве используются разные технологии, закладывается разный шаг укладки и разная мощность на погонный метр. Результат, как вы уже могли предположить, пол перегорит.
- В-пятых, это укладка сильно различающихся обогревающих площадей. То есть, комплектов, например, на 1 и на 10 квадратных метров. Такие полы нагреваются с разной скоростью, а значит, возможны температурные отклонения и чрезмерная работа нагревательного кабеля.
- В-шестых, использование двух и более комплектов теплого пола, которые по суммарной мощности превосходят допустимую мощность терморегулятора. Допустим, мощность терморегулятора для теплого пола Energy TK02 – 3200 Вт, и мы решили установить два комплекта нагревательного мата Arnold Rak АР-21110 (мощностью по 1600 Вт каждый) на один такой терморегулятор. Так делать нельзя. Реле терморегулятора не будет эффективно справляться с суммарной нагрузкой и выйдет из строя.
Мы также можем посоветовать вам использовать двузонные терморегуляторы, типа TR-3100-2ZP
, который комплектуется двумя датчиками температуры и способен поддерживать различные температуры нагрева в двух независимых друг от друга контурах. Это очень эффективно, и соответствует рекомендациям всех известных изготовителей теплых полов.
Так или иначе, решать вам. От себя могу добавить, что я как пользователь, уже больше пяти лет использую один терморегулятор на два теплых пола (ванная комната и туалет).
Помимо самих нагревательных элементов, в состав системы теплого пола входит очень важный компонент — терморегулятор, или термостат. Данный компонент обычно приобретают отдельно, и можно из всего многообразия термостатов выбрать наиболее подходящий по цене и способный решать определенный круг задач.
Использовать электрические теплые полы без терморегулятора нельзя: и комфортную температуру поддерживать не удастся, и сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование термостата с водяными теплыми полами не обязательно, но желательно.
Термостат, или терморегулятор, состоит из собственно устройства для регулировки температуры и температурного датчика, который может быть встроенным или выносным. Он монтируется в сеть между источником питания и системой теплого пола и оснащен выключателем для ее активации или отключения и механизмом настройки температурного режима.
Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, нагрев отключается. Когда температура понижается, теплый пол вновь начинает работать на обогрев. Таким образом, поддерживается комфортная температура, заданная пользователем, система защищается от перегрева и экономится энергия.
В электрических теплых полах термостат регулирует мощность тока, включение-отключение системы происходит путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подачу воды может перекрывать опускающийся и поднимающийся шток, управляемый сервоприводом.
Разные модели приборов позволяют:
- включать / выключать подогрев
- регулировать температуру вручную или автоматически
- поддерживать температуру в помещении на заданном уровне
- обеспечивать экономию электроэнергии, управляя ее подачей
- к запрограммированному времени осуществлять подогрев до заданной температуры
Типы и возможности терморегуляторов
Есть несколько типов терморегуляторов с разным уровнем сложности и набором функций, различающихся ценой.
Электронно-механический, он же аналоговый
Самый простой и доступный по цене термостат. Его основные рабочие элементы — тумблер или клавиша включения-выключения и колесико регулировки со шкалой, на которой указана приблизительная температура. С помощью такого термостата поддерживается заданный режим работы теплых полов, но не очень точно. Температуру нагрева приходится повышать или понижать вручную, исходя из собственных субъективных ощущений или показателей имеющегося в комнате термометра.
Электронный (цифровой), кнопочный или сенсорный
Имеет несколько более сложную конструкцию. Регулирование температуры тоже осуществляется вручную, но с помощью кнопок или сенсоров, расположенных непосредственно на экране, а показатели отображаются на цифровом дисплее, поэтому можно добиваться более точных результатов (как правило, с точностью до 0,5⁰).
Программируемый
Самый сложный, дорогой и функциональный вариант электронного терморегулятора. Благодаря точным настройкам обеспечивается экономия электроэнергии.
Прибор можно запрограммировать на длительный период времени, чтоб он автоматически включал теплые полы к заданному часу. Тогда система не будет работать в пустом доме и по ночам, но к пробуждению хозяев и их приходу с работы полы успеют прогреться. Можно настроить разные режимы работы для будней и выходных, с учетом обеденного перерыва или без него.
В некоторых моделях доступно также автоматическое отключение системы в заданный момент (обратный отсчет). Есть модели с функцией адаптивности, благодаря которой термостат сам определяет время включения для нагрева до заданной температуры. Помимо оптимального режима терморегуляции предусмотрены максимальный и эконом режимы, поскольку понятия о комфортной температуре у каждого свои. Доступен также ручной режим управления.
Основные характеристики терморегулятора
- Мощность — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он может выдержать. Этот показатель у стандартных терморегуляторов не превышает 3 кВт
- Особенности монтажа
.
Терморегулятор может устанавливаться прямо в комнате или в распределительном щитке, также есть встроенные и накладные модели - Количество термодатчиков и их расположение . Датчик может быть встроенным или выносным, возможна также комбинация обоих типов. Все терморегуляторы для теплого пола оснащены датчиками температуры пола, но существуют и модели с датчиком температуры воздуха в помещении (комнатным). У более дорогих двухзонных терморегуляторов 2 набора датчиков
Выбор терморегулятора
Иногда теплые полы продаются в комплекте с терморегулятором, но чаще его приходится выбирать самостоятельно. Термостаты для водяных и электрических теплых полов различаются конструкцией и принципом действия, а в остальном эти приборы универсальны. То есть одна и также модель подойдет для продукции разных брендов или для кабельных и инфракрасных теплых полов.
В первую очередь, нужно обращать внимание на номинальную мощность терморегулятора
. Она должна быть не ниже суммарной мощности системы теплого пола, напротив, термостат нужно подбирать с запасом мощности.
Если помещение большое
и для подогрева полов требуется мощность больше 3 кВт
, возможны такие выходы:
- установить несколько отдельных систем, каждую снабдив своим терморегулятором
- использовать двухзонный терморегулятор , в котором мощность распределяется на 2 канала, и суммарное значение может быть выше
- укомплектовать систему магнитным пускателем для защиты от перегрузок
Для квартиры, особенно небольшой, удобнее и рентабельнее будет аналоговый или цифровой регулятор с ручным управлением, он обеспечивает более быстрый нагрев. Приобретение программируемого, автоматического оправдано для частных домов. За счет большой площади экономия электроэнергии будет более ощутимой, и прибор быстрее окупится.
Механические устройства, как правило, надежнее и проще в ремонте, из этих соображений лучше приобрести кнопочный, а не сенсорный вариант, но это дело вкуса. Существуют терморегуляторы с пультом дистанционного управления
, а также сенсорные со съемным дисплеем, который тоже используется в качестве ПДУ.
Обойдется такое дополнительное удобство недешево.
При выборе между встроенным и накладным терморегулятором нужно продумать, удобно ли будет делать нишу под встроенный и насколько гармонично впишется в интерьер накладной. Если теплые полы делаются в ванной, обязательно нужен термостат, который монтируется в щиток, поскольку устанавливать его внутри влажного помещения нельзя. Впрочем, встречаются в продаже модели с влагозащищенным исполнением.
Датчик температуры воздуха нужен, если теплый пол используется как основной источник обогрева. В противном случае не стоит переплачивать за дополнительные датчики, поскольку их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов. Двухзонный термостат подойдет для большого помещения, разделенного на рабочую зону и зону отдыха. Его также используют для независимого регулирования температуры в двух небольших смежных помещениях (ванная и туалет, комната и утепленная лоджия).
Китайское оборудование не обязательно хуже европейского
, если есть сомнения, можно ознакомиться с отзывами о нескольких моделях.
Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», задумайтесь, нужны ли вам все эти функции.
Монтаж терморегулятора

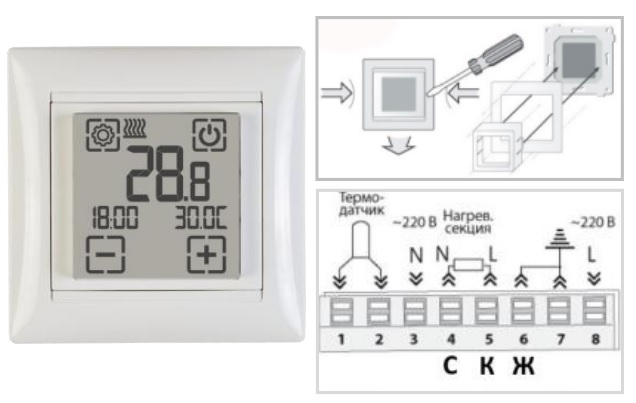

Каждый терморегулятор имеет свою схему подключения питания, теплого пола и датчиков, которой необходимо следовать. Перед монтажом нужно соединить все компоненты и проверить оборудование в разных режимах, а монтажные работы должны осуществляться только при отключенном электропитании.
Под встроенный терморегулятор делается ниша, накладной крепится на стене, в любом случае, не стоит размещать его слишком низко, иначе управлять системой и контролировать показатели будет неудобно. Датчик пола размещается между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофрированной трубы, которую нужно закрыть заглушкой.
Термостат для водяного теплого пола оснащен датчиком пола, который устанавливается во входной патрубок. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключаются к внешнему блоку управления.
Итог
Терморегулятор — обязательная составляющая системы электрического теплого пола. Он также может повысить удобство использования и эффективность водяных теплых полов. Доступен широкий выбор моделей, различающихся функциональными возможностями, набором термодатчиков, мощностью, особенностями монтажа и дизайном. Среди них можно подобрать оптимальное решение для квартиры и дома, для теплых полов, служащих основным или дополнительным источником обогрева. Монтаж терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.
Вопросы и ответы о теплых полах DEVI
Что делать, если теплый пол не греет?
Вопрос обычно задают в начале отопительного сезона или когда включают новую систему. Для решения проблемы меняют термостат, подключают нагревательный кабель или мат «напрямую». Если это не дало результатов – вызывают сервисного инженера. Ответы также можно найти на нашем сайте в статье «Почему теплый пол может быть холодным?».
Не работает терморегулятор
Квалифицированный электрик сразу определит, почему нет подачи питания на нагревательный кабель/мат. Среди причин неисправность терморегулятора, отказ датчика или отсутствие напряжения на входе терморегулятора.
Рис. 1. Сигнализация о неисправности выносного датчика температуры на терморегуляторе DEVIreg™ Touch.
Современные терморегуляторы DEVI имеют встроенную систему контроля выносного датчика температуры пола, которая описана в инструкции. В случае неисправности прибор подлежит замене. Датчик температуры пола необходимо установить в трубке, подходящей к монтажной коробке, с радиусами изгибов не менее 5 см.
Рис. 2. Установка датчика температуры пола в системе.
Когда датчик температуры пола установлен очень близко к нагревательному кабелю, при подаче питания происходит слишком быстрое отключение системы. Стяжка и поверхность пола не успеют нагреться. Неисправность легко определить по частому (5–10 минут) срабатыванию терморегулятора.
Исправить ситуацию можно, если выносной датчик не залит «намертво» под половым покрытием.
Неисправность греющего кабеля
Проблему можно обнаружить с помощью измерителя сопротивления (омметра, мультиметра, тестера). Отсоедините нагревательный мат или кабель от клемм термостата и выполните две операции.
Рис. 3 Измерение сопротивления нагревательной жилы мультиметром.
1. Определите сопротивление нагревательной жилы: между черным (или коричневым) и синим проводом. Значение зависит от мощности элемента и должно соответствовать данным на этикетке или в каталоге (с допуском от –5 до +10 %).
Требуется именно измерение сопротивления, а не «прозвон» нагревательного элемента. Обратите внимание, что звуковой сигнал на большинстве тестеров идет при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны и при выборе диапазона измерения сопротивления, если используете прибор с ручным выбором пределов измерения.
2. Измерьте сопротивление изоляции кабеля: между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. Предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Для корректного определения сопротивления изоляции необходим прибор для измерения сопротивления на высоком напряжении (мегаомметры). В этом случае нормальными будут показания более 20 МОм при напряжении 2,5 кВ.
Рис. 4 Измерение сопротивления изоляции мегаомметром.
В результате двух измерений можно составить полное представление о состоянии кабеля или мата. Если один из параметров не соответствует номиналу, то сразу обратитесь в сервисную службу DEVI.
Потери тепла не соответствуют нагреву
Температура поверхности теплого пола зависит от установленной мощности, температуры воздуха и теплоизоляции помещения, а также от конструкции пола.
Мощность нагревательного кабеля/мата DEVI не меняется со временем. Основная функция терморегулятора – ограничение температуры на заданном уровне.
К примеру, мощность системы в 130 Вт/м2 обеспечивает нагрев поверхности пола на 14 °С выше, чем температура воздуха в комнате без учета потери тепла вниз. Если ниже отапливаемое помещение, то без установки изоляции теплопотери не превышают 20 %; при таких теплопотерях максимальный перепад температуры «Пол»-«Воздух» снизится до 11 °С.
Однако даже такие теплопотери уменьшают максимально достижимую разницу между температурами воздуха и пола до 10–11 °С. И чем холоднее внизу, тем больше растут потери тепла при отсутствие теплоизоляции. В частности, железобетонная плита очень хорошо проводит тепло, например: на балконе потери вниз могут превышать 90 %.
То же относится и к ограждающим конструкциям. Основная система отопления должна поддерживать температуру воздуха в помещении минимум до 18 °С. При правильном расчете мощности теплый пол будет прогрет до комфортного уровня.
Большинство людей ощущают тепло поверхности керамической плитки при 26–27 °С, в то время как 24–25 °С воспринимают как нейтральную температуру (ни теплая, ни холодная). При более низких значениях пол вызывает ощущение как холодный.
Когда обогрев пола является единственным источником тепла в помещении, это совсем иной режим работы системы. Его будут определять другие параметры, необходимые для расчета основного отопления. Кроме того, в здании при остывших ранее стенах, перекрытиях, стяжке, плитке, мебели на прогрев может уйти до 10–20 часов и более.
Схема подключения инфракрасного теплого пола через терморегулятор
Руководитель и главный редактор сайта, автор статей.
Опыт работы 5 лет.
Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык.
Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.
Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом.
Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:
Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться.
Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:
В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля. Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме.
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
Похожие материалы:
Видео инструкция по монтажу инфракрасной пленки от фирмы Caleo
