Правильный пол в каркасном доме на винтовых сваях.
В домах с винтовыми сваями к технологии укладки пола предъявляются особенные требования из-за конструктивных особенностей строения. В каркасных домах пол должен быть частью силовой конструкции. Полы в каркасном доме на сваях в большей мере подвергаются климатическим воздействиям, поэтому требования к материалам, технологии настила и способам утепления принципиально иные, чем в зданиях со стандартными типами фундамента. Этот материал о том, как правильно настилать пирог пола в каркасном доме на сваях, чтобы не нарушить ключевых параметров здания и добиться комфортных условий проживания в течение долгих лет.

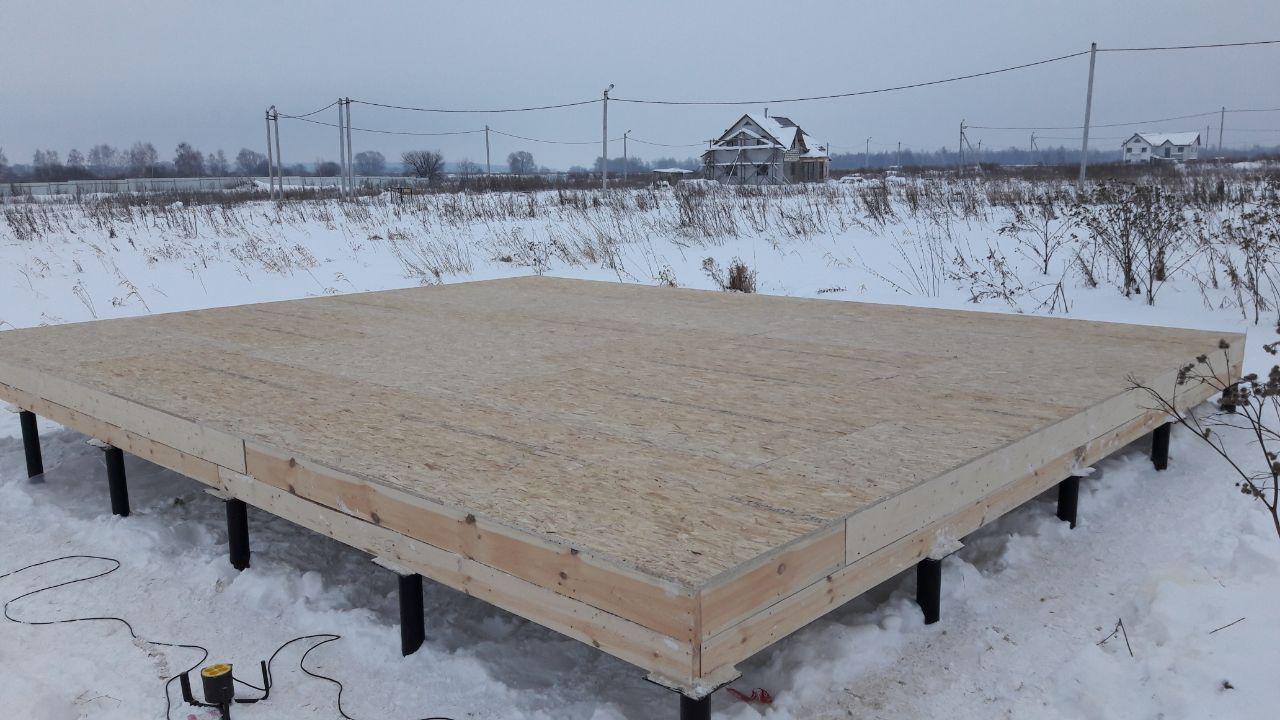

На винтовых сваях
Строить каркасный дом на винтовых сваях в большинстве прецедентов — это вынужденная необходимость, нежели имиджевое или эстетическое решение. Дома такого типа строят в местах, где почва имеет низкую плотность или высокий уровень грунтовых вод. Также подобные строения встречаются в прибрежных зонах, где весной есть угроза подтопления жилища.

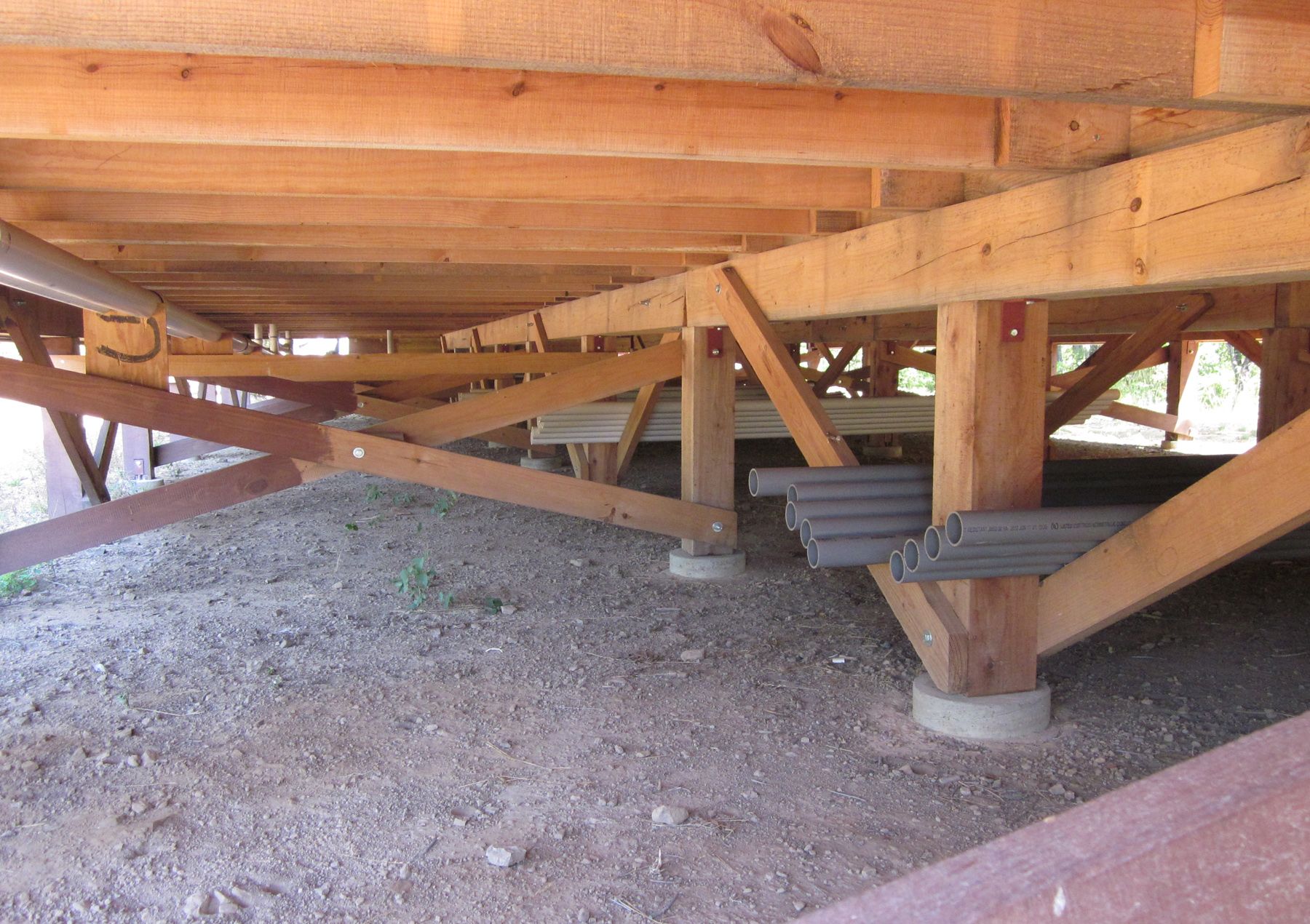

Постройка на склоне оврага.
Для возведения нужно вкрутить по всей площади будущего каркасного дома сваи. Количество свай, их заглубление индивидуально прописываются в проектной документации. Верхняя часть свайного фундамента объединяется с помощью нижней обвязки из бруса 150 на 150 мм, или 200 на 200 мм. Брус нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.
Достоинства свайного фундамента
Подобное технологическое решение имеет ряд преимуществ:
- минимальный уровень осадки;
возможность использования на любых типах почвы;- быстрый монтаж фундамента;
- отсутствие большого количества земляных работ;
- высокий уровень устойчивости конструкции;
- незначительная восприимчивость к агрессивным факторам внешней среды.
Важным моментом является то, что с помощью фундамента на винтовых сваях можно строить каркасные дома на участках со значительным перепадом высот: на обрывах, склонах низин или оврагов, искусственных насыпях.
На заметку К слабым сторонам описываемого технологического решения можно отнести невозможность обустроить подвальное помещение и затрудненное утепление пола в каркасном доме на сваях.

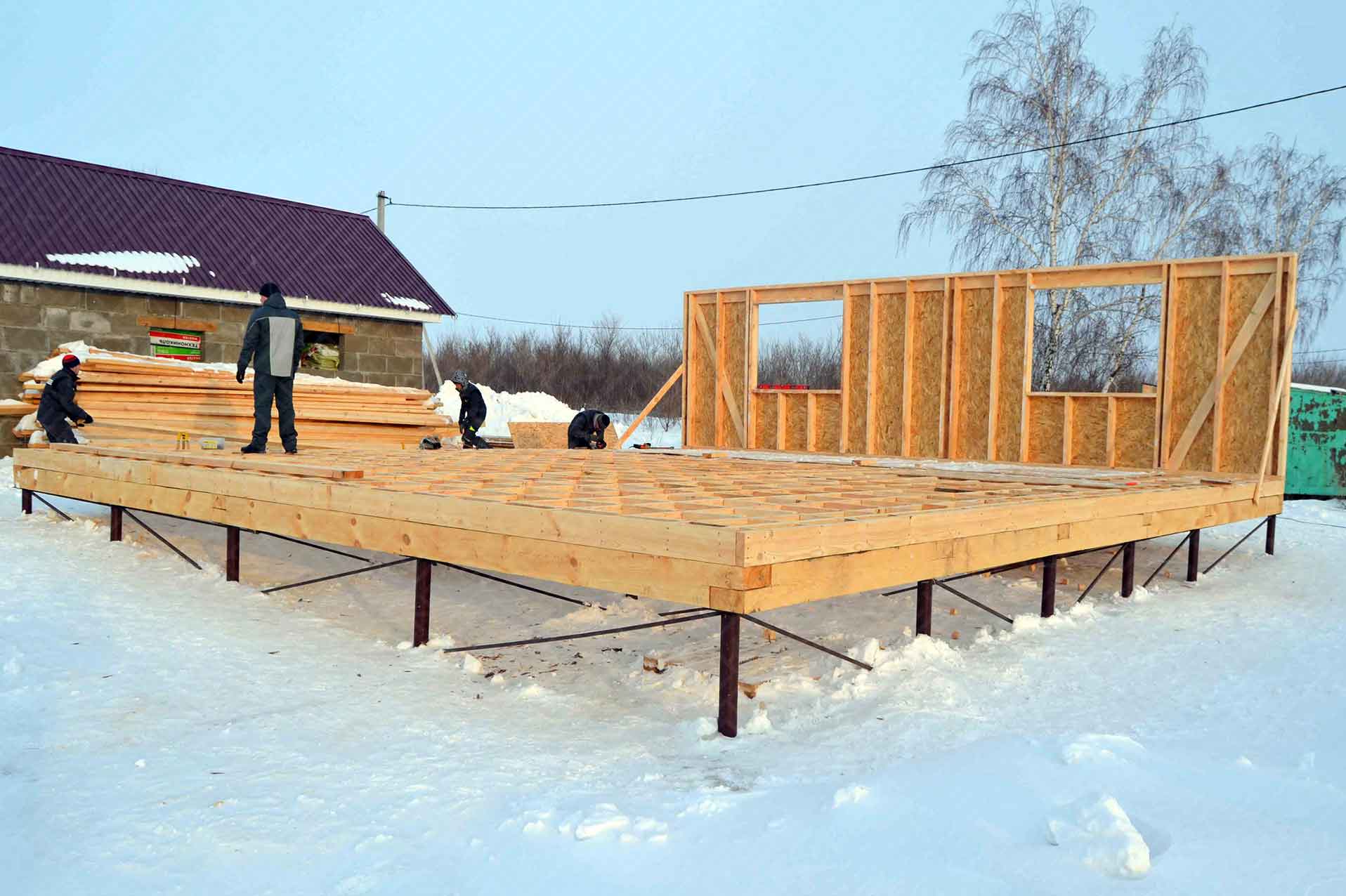

Пол в постройке на винтовых сваях
Перед тем как застилать горизонтальное перекрытие первого этажа, нужно грамотно выбрать сорт древесины, чтобы минимизировать теплопотерю, так как пол в каркасном доме на винтовых сваях не защищен от внешней среды как пол в обычном доме. Поэтому требуются сорта дерева, которые обеспечат максимально плотное прилегание половиц друг к другу.
Для того, чтобы настелить пол каркасного дома на винтовых сваях, рекомендуется использовать хвойные породы, которые сочетают в себе высокую прочность, долговечность и приемлемую цену. Для обеспеченных домовладельцев предпочтительнее будет выбрать дуб или осину, которые многократно превосходят хвойные сорта по многим характеристикам.
Утепление пола первого этажа.
Правильный пол в каркасном доме позволит использовать любые типы напольного покрытия натурального происхождения будь то паркет, паркетная доска или обработанная доска из древесного массива. Также нужно держать в уме, что в качестве напольного покрытия придется использовать керамику для того, чтобы зашить плиткой санузел. Дерево должно хорошо переносить воздействие влагоотталкивающих пропиток.
Пол первого этажа
Горизонтальные перекрытия первого этажа наиболее подвержены теплопотере, поэтому в данном случае требуется прокладка утеплителя между основной половой поверхностью и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет значительно больше, чем на втором. Дополнительно требуется приколотить листы фанеры или листы изоплата к лагам с внешней стороны.
Контррейки, на которых покоится напольное покрытие, должны находиться непосредственно поверх лаг над утеплителем. Пол первого этажа в каркасного дома требует дополнительной защиты от накопления влаги и ее испарения. О гидроизоляции нужно думать на стартовом этапе застилания пола, еще до монтажа напольного покрытия.
Слои изоляционного материала должны накладываться в нахлёст.
Требования к полу второго этажа
Какой пол в каркасных домах используется на втором этаже? Основное требование к полам второго этажа в том, что они должны нести минимальную нагрузку на здание, поскольку не рекомендуется возводить каркасные дома высотой более чем в два этажа. Перекрытия второго этажа не отдают тепло и менее требовательны к типу напольного покрытия. Основное требование к полам данного типа — это легкость конструкции и хорошая звукоизоляция.
Пол второго этажа в разрезе.
На верхних этажах каркасного дома неприемлемо использовать толстый слой изоляционных материалов. Для меньшей нагрузки на пол, можно сделать большее количество помещений на первом этаже. Распорки и перегородки станут частью силовой конструкции дома, тем самым разгрузят пол второго этажа каркасного дома.
Утепление пола
Нужно уделить пристальное внимание типам утеплителя, так деревянные полы в каркасном доме не только активно отдают тепло во внешнюю среду при отсутствии изоляции, но и могут разрушаться, если материал изоляционного слоя подобран с ошибками.
Основные типы утеплителя
- Минеральная вата — этот вид утеплителя обладает превосходными изоляционными параметрами. К тому же минеральная вата не горит, не разлагается, не накапливает токсичные вещества в процессе эксплуатации. Однако, минеральная вата теряет свои изолирующие свойства, если контактирует с водой, поэтому строительство пола каркасного дома должно производиться с минимальным использованием жидкостей. В этом случае запрещено обрабатывать половую доску водоэмульсионной эмалью.
- Каркасный дом с водяными полами — такой вариант утепления требует значительных технологических компетенций от строителей. Требуется проложить магистрали подачи теплоносителя между полом и напольным покрытием.
- Электрический теплый пол — в каркасном доме между полом и напольным покрытием устанавливаются тепловые элементы, которые пользователь сможет активировать по своему желанию. При этом напольное покрытие не должно быть горючим.
Утепление каркасного дома подразумевает вариативность, которая ограничена финансовыми возможностями домовладельца и условиями эксплуатации жилища.
Работы по монтажу пола
Алгоритм монтажа:

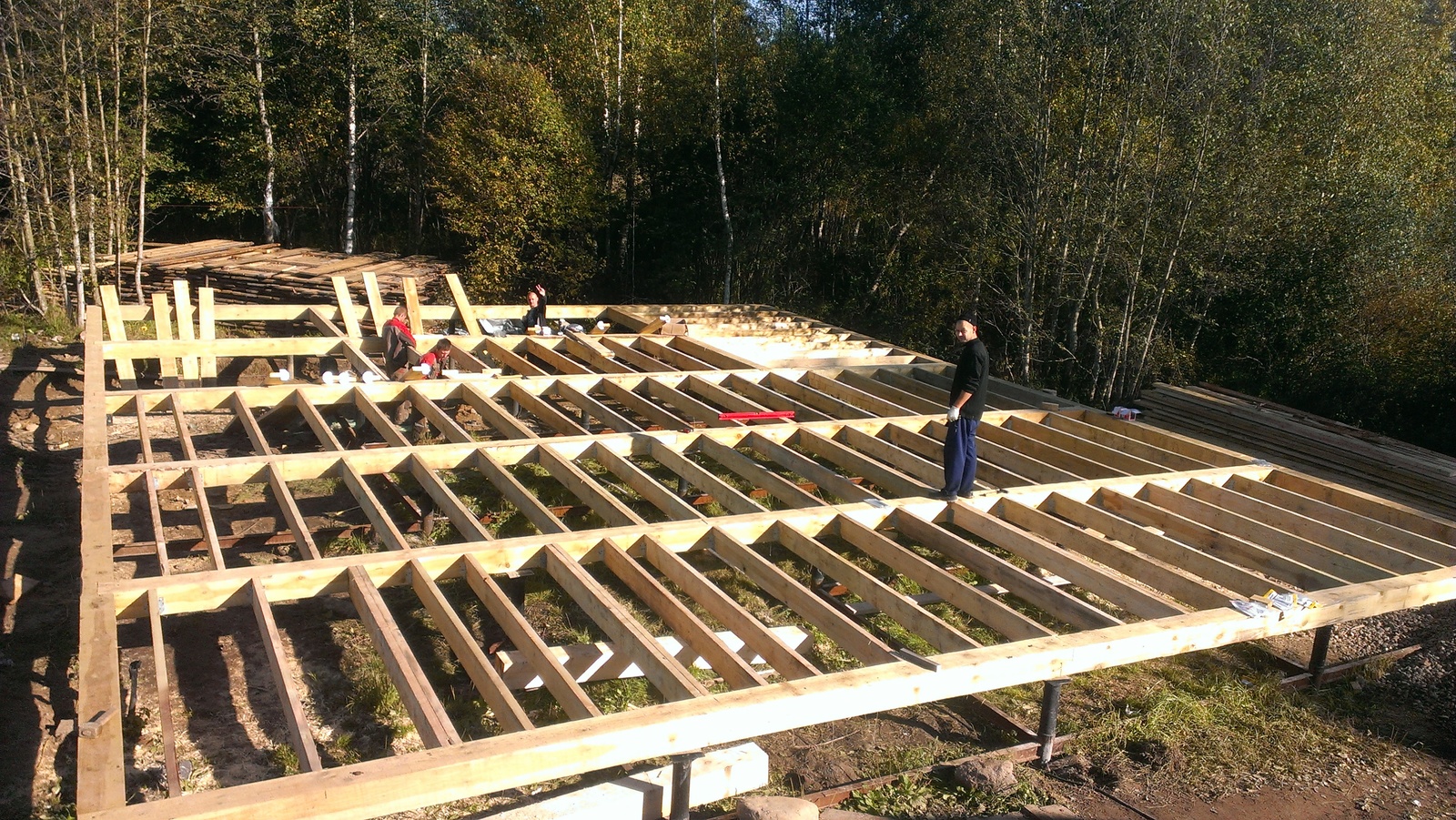

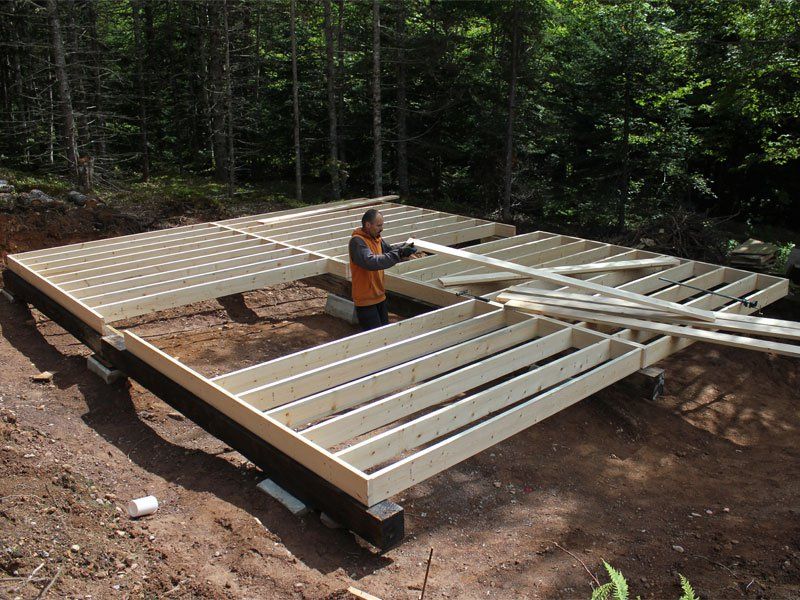

- Установка лаг.
- Примыкание брусков между лагами для усиления конструкции.

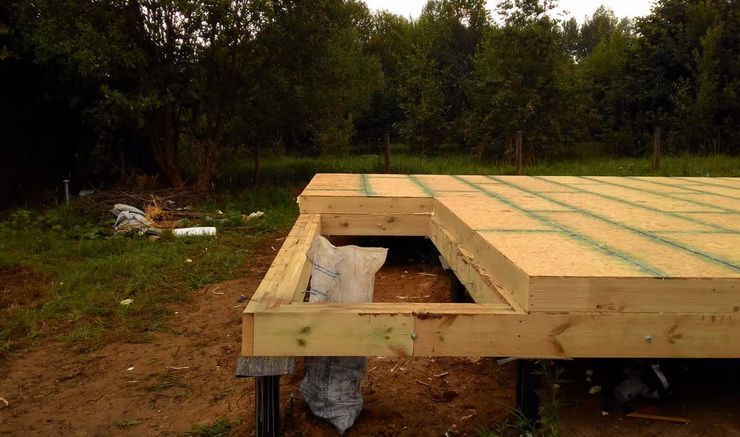

- Укладка настила чернового пола из доски или фанеры.
- Настил между лагами парозащитной мембраны.
- Укладка утеплителя.
- Утеплитель должен быть накрыт парозащитной пленкой.
- Монтаж пола в каркасном доме.
Монтажники должны следить за правильностью последовательности укладки пирога пола и плотностью примыкания досок.

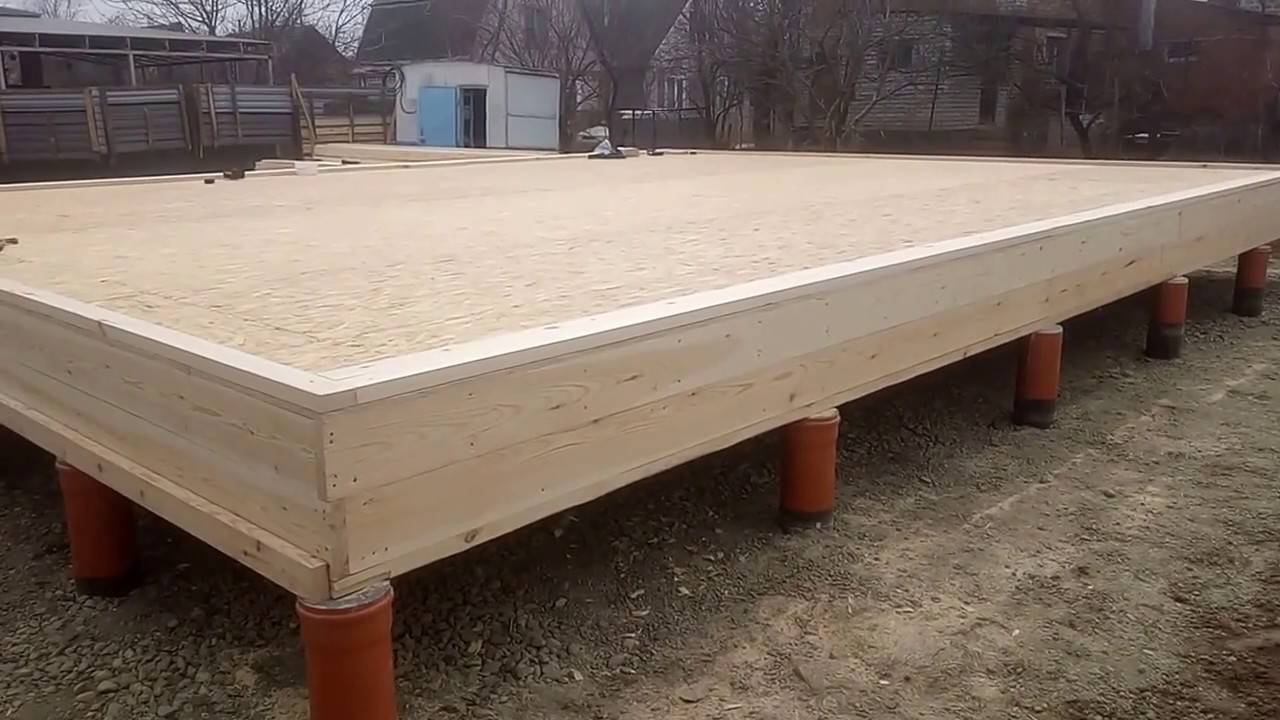

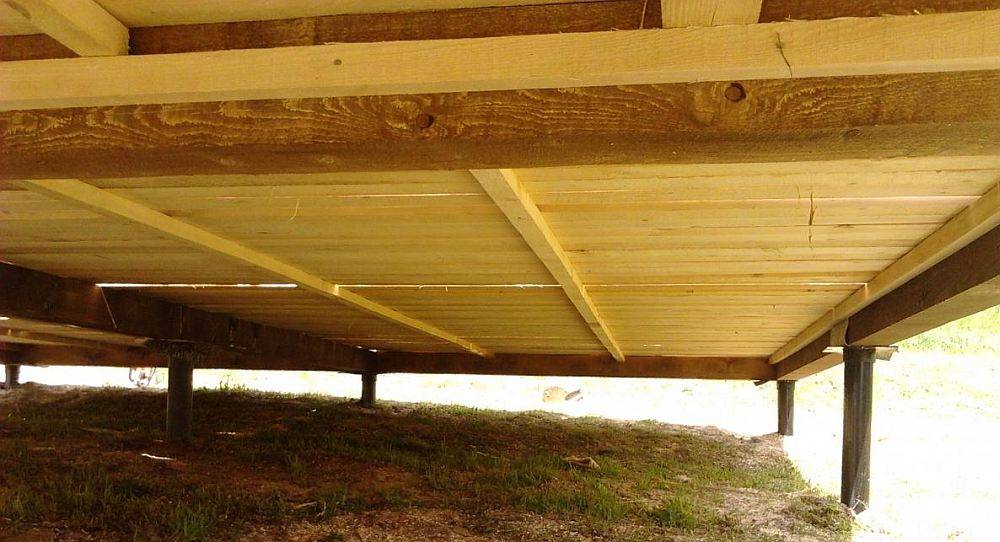

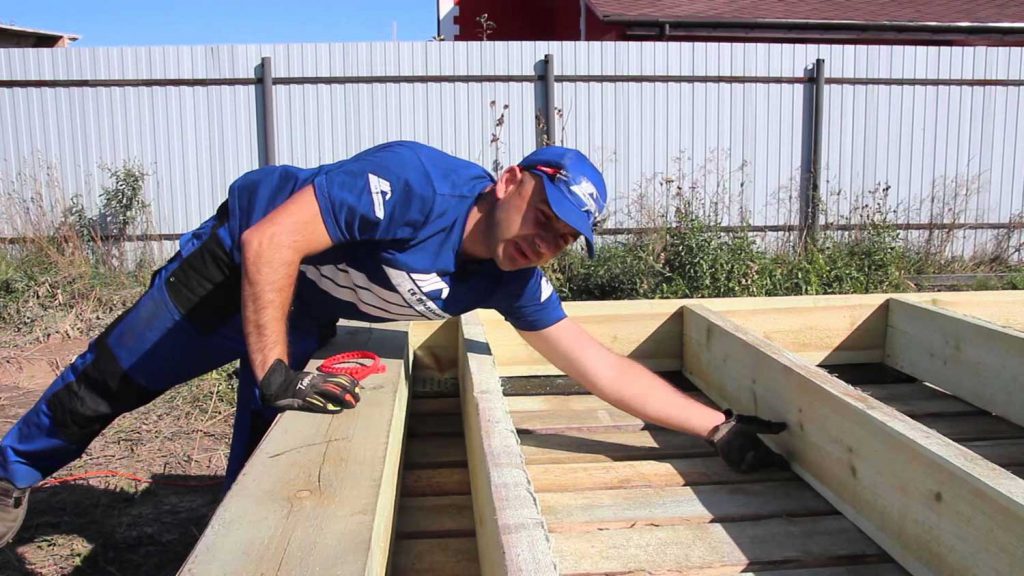

Черновой пол в каркасном доме на винтовых сваях
Соблюдение технологии при сооружении каркасного дома на свайном фундаменте– вопрос принципиальный. Здесь цена ошибки очень велика, и малейшее отступление от установленногопорядка работ может привести к крайне негативным последствиям. В их числе может быть скопление конденсата, появление гнили, наличие сквозняков и многое другое. Одним из самых важных элементов является черновой пол каркасного дома на винтовых сваях.
Когда используется свайный фундамент
При сооружении каркасных домов используется несколько видов фундаментов, одним из них является свайный. Его применение актуально в следующих случаях:
- Сжатые сроки проведения работ. Свайному фундаменту не нужен месяц на выстаивание и приобретение твердости, что значительно сокращает время строительства;
- Участок имеет перепады по высоте. Сооружение ленточного или столбчатого фундамента в таких условиях крайне затруднено, и повлечет за собой значительные расходы;
Материалы
Сооружение чернового пола в доме на сваях осложняется тем, что вся конструкция размещается на определенном расстоянии от земли, и если сделать покрытие неплотным, жилье будет холодным, и по нему будут постоянно ходить сквозняки.
Весь пол каркасного дома на сваях, включая черновой, изготавливается из древесины. Для того, чтобы элементы плотно прилегали друг к другу и между ними не было зазоров, доски и брус берутся не в состоянии естественной влажности, а тщательно просушенными. Что же касается пород древесины, то эконом-вариантом будут сосна и ель, а более дорогими материалами -осина, лиственница, дуб.
Пиломатериалы в состоянии естественной влажности, конечно же, обойдутся дешевле, но по мере высыхания они значительно уменьшатся вразмерах. Так что здесь стоит потратиться и купить сухую древесину. Кроме этого она осматривается на наличие дефектов: трещин, сучков, пятен гнили.
Порядок действий

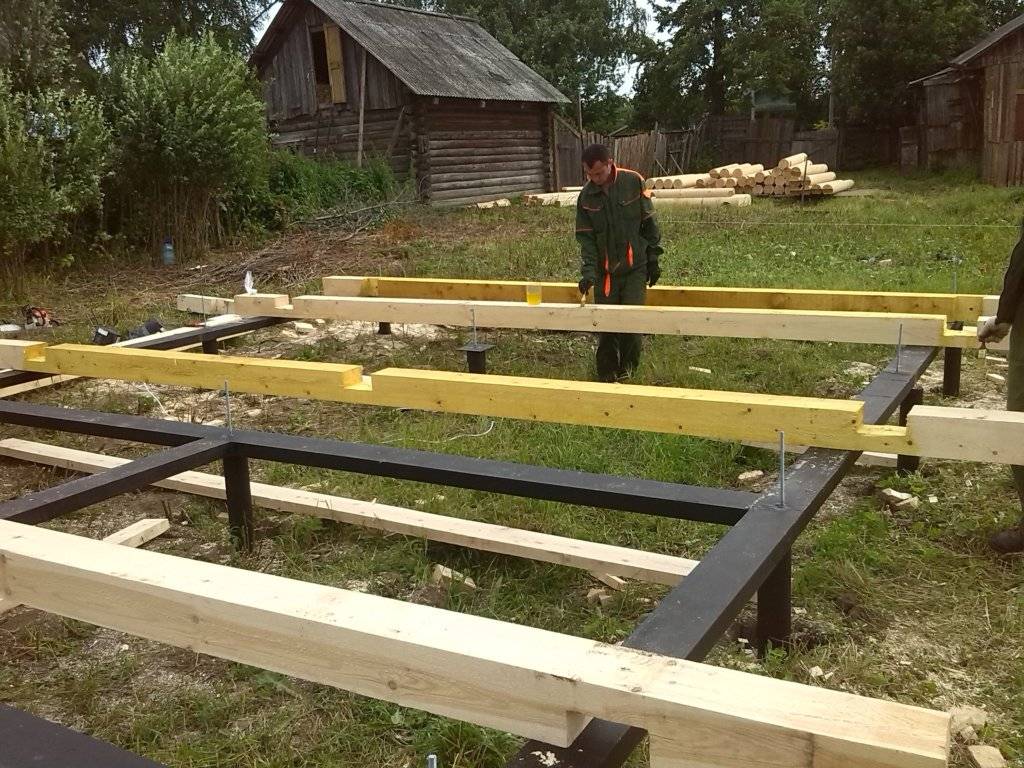

После того, как сооружение свайного фундамента будет завершено, а это означает, что все опоры установлены в грунт,к их верхней части приварены оголовки и проложена обвязка, можно приступить к сооружению пола. Для каркасных домов на свайном фундаменте неприменима однослойная конструкция, если использовать ее, помещение будет пригодно только к сезонному проживанию.
Главной особенностью устройства пола в каркасных домах является тот факт, что этот этап идет первым после сооружения ростверка, раньше, чем будут возведены стены. Учитывая это, важностьустойчивости конструкции невозможно переоценить: все элементы должны быть закреплены надежно и жестко.

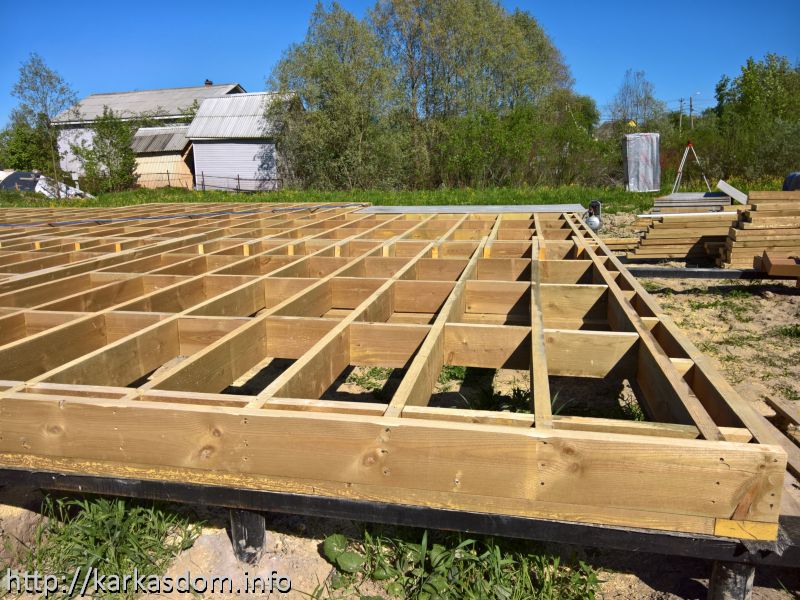

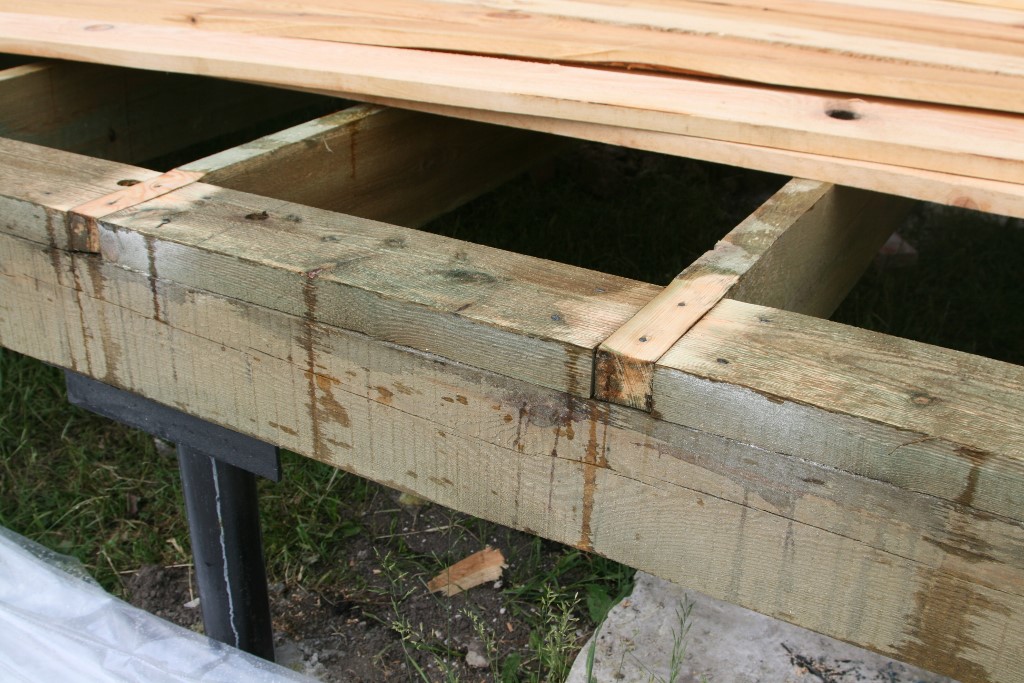

В балках ростверка выпиливаются пазы, в которые будут установлены лаги. Шаг между ними не должен превышать 50 см, тогда как балки находятся на расстоянии не более 3 м друг от друга. Если это условие не может быть соблюдено, производят установку дополнительных стоек. Рекомендуемые размеры поперечного сечения лаг – 100*250 мм, их можно сократить, если величина пролета невелика.

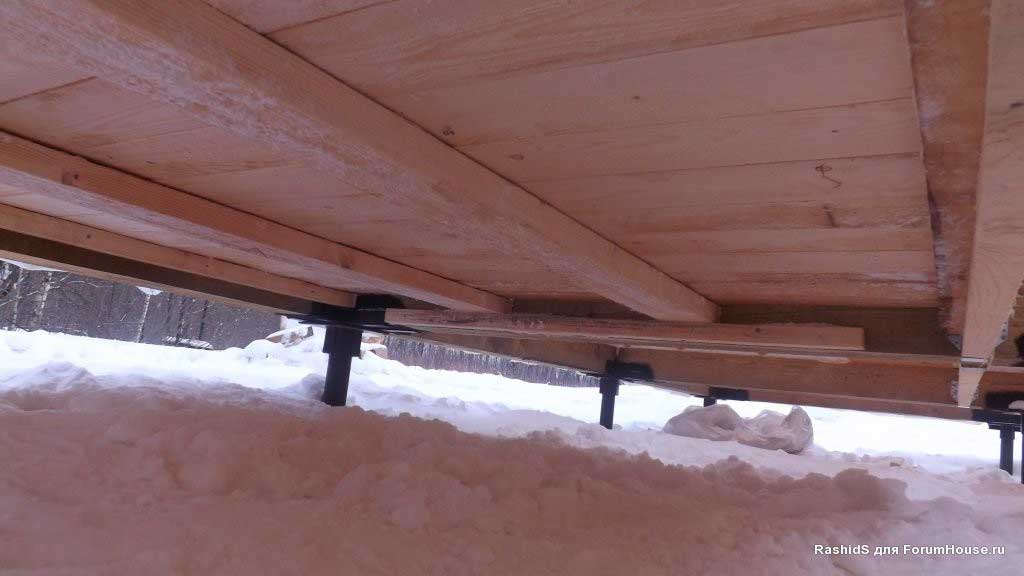

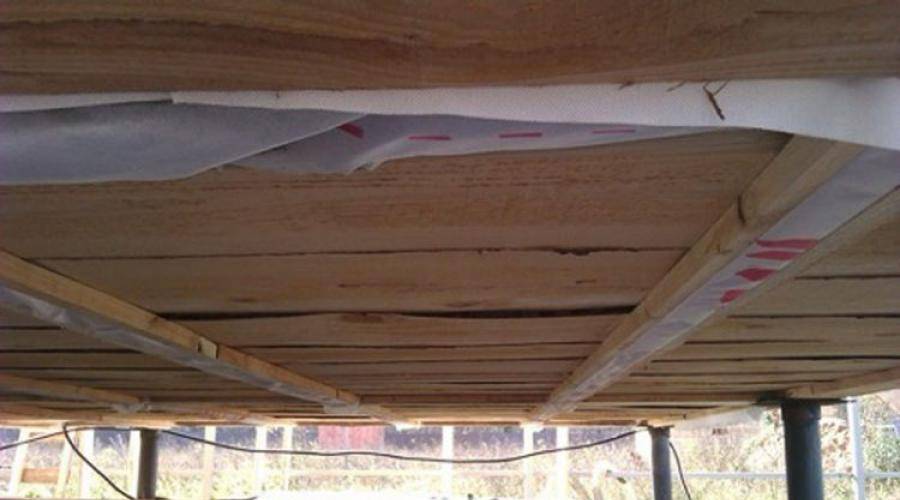

К нижней части лаг подшиваются доски толщиной 30 мм – основа черного пола. Они сбиваются вплотную друг к другу, поверх них укладывается гидроизоляционная пленка, предотвращающая проникновение влаги снизу. Следующим слоем идет утеплитель -сыпучий материал, пенопласт или минеральная вата, он закрывается слоем пароизоляции. На этой стадии устройство черного пола считается завершенным и можно перейти к дальнейшим работам.

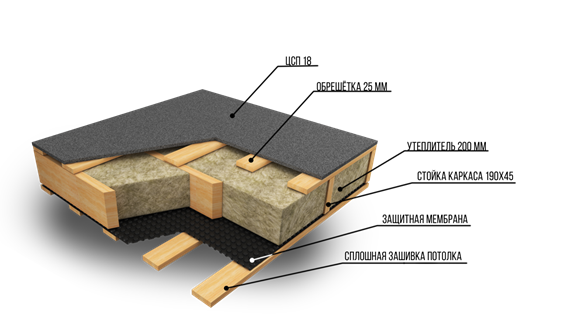

Пирог пола каркасного дома на винтовых сваях
Главной особенностью использования свай в строительстве каркасного дома является пустое пространство от ростверка до грунта. Что способствует значительным теплопотерям в холодное время года. Недостаток тепла ведет к некомфортному проживанию, возникновению неисправностей, нарушающих целостность сооружения. Чтобы ваш дом получился теплым и долговечным, грамотно утеплите свайно-винтовой фундамент и пол в основании дома. В этой статье вы узнаете:
- как утеплить пол в доме на сваях;
- как утеплить цоколь дома на винтовых сваях.
Материалы для утепления
Для утепления цоколя и пола используются различные материалы. Самыми популярными из них являются:
- каменная (базальтовая) вата, имеет высокие звуко-, теплоизолирующие и пожаробезопасные свойства;
- керамзит — дешевый, сыпучий материал;
- пенопласт, надежен и прочен, но горюч;
- пеноплекс (пенополистерол), хорошо сохраняет тепло.
Базальтовая вата
Каменная, точнее, базальтовая вата — действенный утеплитель для пола. Хаотичное расположение внутренних волокон придает ему хорошие шумоподавляющие, теплоизоляционные и ветрозащитные свойства. Базальтовая вата обладает высокой эластичностью и паропроводностью.
Керамзит
Керамзит изготавливается из глины, служит очень долго. Теплопроводность слоя керамзита в 10 см равна теплопроводности доски 25 см в толщину или кирпичной стены в 100 см.
Керамзит не подвержен воздействию кислотной среды. Устойчив к воздействию химических соединений и органических разрушителей, к сильным морозам и возгоранию.
Пенопласт
Пенопласт дешев, прост в монтаже, влагостоек, отличается низкой теплопроводностью и легкостью. Этот материал не требуют устройства дополнительных поддерживающих конструкций. Его легко обрабатывать и просто монтировать. Работы с его использованием занимают мало времени, что ускоряет ввод дома в эксплуатацию. Минусы пенопласта — хрупкость и горючесть.
Пеноплекс
Пеноплекс — усовершенствованная разновидность пенопласта — признанный лидер среди теплоизоляторов. Он имеет легкий вес, высокую прочность и низкую паропроницаемость.
Пеноплекс долговечен, устойчив к износу, влажности и перепадам температур. В отличие от пенопласта он, не крошится и не горит. Устойчив к продольным и поперечным нагрузкам. Плиты из пеноплекса монтируются так же, как из пенопласта.
Все перечисленные свойства делают пеноплекс незаменимым в утеплении цоколя и пола.
Утеплители и их свойства
Пол, как и внешние стены, это ограждающая конструкция, так как отделяет теплые комнаты дома от грунта. Соответственно, на него тоже распространяются правила о необходимости закладки эффективной теплоизоляции, защищённой противодиффузиоными прослойками.
Основная схема утепления
В отличие от вертикальных конструкций, для утепления пола могут применяться не только рулонные маты или плиты, но и сыпучие либо рыхлые материалы (о способах утепления каркасного дома подробно написано в нашей статье). Только нужно помнить, что они должны быть лёгкими, так как конструкция не имеет возможности опираться на грунт. Поэтому такой, достаточно весомый материал, как керамзит, в данном случае применять нельзя.
Предлагаем ознакомиться Доска для потолка в деревянном доме
А что же можно? Надеемся, что в выборе подходящего утеплителя поможет следующая глава.
Использование рулонного мягкого утеплителя либо более жёстких прямоугольных блоков, является традиционным вариантом теплоизоляции пола.
Разнообразие материалов
К таковым материалам относятся:
- Минеральные ваты (ГОСТ 4640-2011), производимые либо из расплава габбро-базальтовых пород, либо из вулканических или металлургических шлаков. Плюс этих ват не только в необходимом для этой конструкции коэффициенте теплопроводности, но и в практически абсолютной негорючести. По стандарту температурным пределом для них диапазон от -180 до 700 градусов (об утеплении каркасного дома минеральной ватой читайте в статье).
Базальтовая плита
Нарезной мат из шлаковаты
Стекловата в рулоне
- Пенопласты (ГОСТ 15588-2014). Под этим термином могут скрываться плиты из вспененных пластических масс, два вида которых активно применяются в строительстве. Один из них — полистирол, а другой – полиуретан. Последний тоже формуется в плиты, но из-за более высокой цены в такой форме он менее популярен в народе. Если его и применяют, то чаще в виде пены, а вот пенополистирол очень востребован. Плиты ППС бывают трёх типов: наиболее дешёвый тип «Р», который режут из одного большого блока, имеет выраженную зернистую структуру, и «Т», формуемый пневматическим, вакуумным или комбинированным способами. И тот и другой варианты могут содержать графит, который добавляется для улучшения теплоизоляционных характеристик.
ЭППС с графитом
Экструзионный полистирол, тип «Т»
Полистирол тип «Р»
На заметку: плиты из полистирола могут иметь отформованную в четверть кромку. Но здесь этого не требуется, так как плиты не стыкуются между собой, а укладываются между лагами. Поэтому для утепления пола внутри каркаса нужно брать вариант с обычной прямоугольной кромкой. Размеры у таких плит разные, как и вариации толщины.
- Эковата (ГОСТ 16381-77). Этим термином принято называть целлюлозный утеплитель, содержащий антипиреновые и биоцидные добавки, но согласно стандарту, по виду используемого сырья эковаты могут отличаться. То есть, их могут изготавливать не только из неорганических веществ, но и из органики или их комбинации. Так что не стоит уповать на абсолютную экологичность этого материала, которую так пропагандируют его продавцы. Однако, для утепления пола он вполне подходит, особенно если это не рыхлая вата, которая может терять объём, а плиты или маты.
Предлагаем ознакомиться Сагус отбеливатель для древесины инструкция по применению
Плита из эковаты

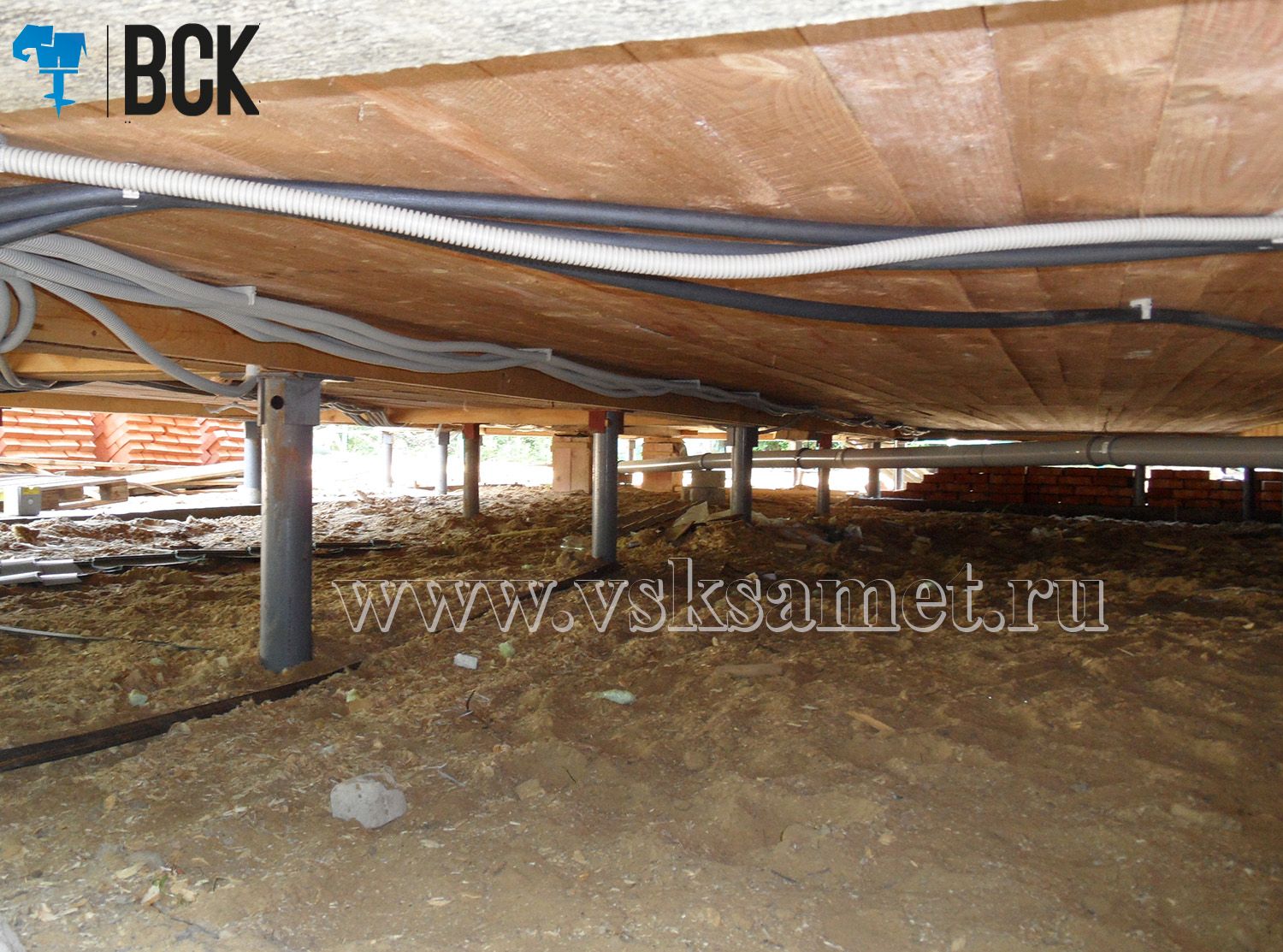

Утепление цоколя свайно-винтового фундамента

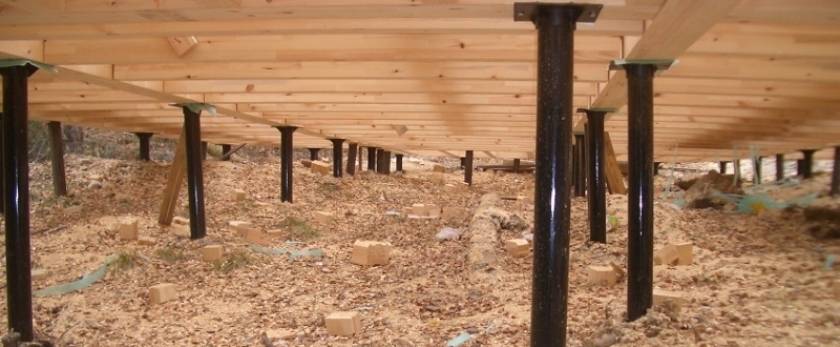

Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.
Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.
В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.
Типы утеплителей для полов каркасного дома
В практике, чтоб построить дом под ключ используются различные утеплители для полов. Кроме минеральной ваты часто используют насыпные материалы – керамзит. Он обладает худшими характеристиками, чем минеральная вата, но зато имеет низкую цену. В качестве утеплителя используют иногда пенополистирол (пенопласт). Обладая хорошими теплоизолирующими характеристиками, этот материал при низких температурах разрушается, также негативно на нем сказывается влага. Лучшими характеристиками обладает модификация пенополистирола – экструдированный пенополистирол, он невосприимчив к влаге, выдерживает без изменений параметров теплосопротивления низкие температуры и не горюч. Недостаток – высокая цена.
Утеплить пол каркасного дома на сваях можно любым из этих материалов, но предпочтение отдают минеральной или базальтовой вате. Минеральная вата обладает хорошими теплоизолирующими характеристиками, экологически безопасна, пожаробезопасна. При монтаже лаг на обвязку дома принимают шаг укладки лаг, равный стандартной ширине минеральной ваты в продаже на рынке. Такая технология укладки утеплителя уменьшает объем работ, снижает расход минеральной ваты и уменьшает количество стыков в утеплителе.
Как утеплить цоколь дома на винтовых сваях
До утепления цоколя следует произвести гидроизоляцию ростверка и свай. Для этого используйте рубероид и мастику на битумной основе. Сваи утеплять не надо.
Существует несколько способов термоизоляции фундамента на сваях. Один из них показан ниже.
Схема наружной теплоизоляции свайного фундамента.
Этот вариант предусматривает установку на сваи поддерживающей конструкции, на которую крепят облицовочный материал. Если необходимо усилить утепление, используют цементно-стружечную плиту и утеплитель (базальтовую вату или пеноплекс).
Другой вариант подразумевает использование в качестве утеплителя кирпичной кладки. Снаружи на кладку крепят облицовочные панели, декоративную обшивку или сайдинг. Если необходима термоизоляция изнутри, на внутреннюю сторону кирпичной стены наклеивают пеноплекс толщиной 3 см и укладывают его в заглубленный грунт.
Третий вариант — сооружение стен цоколя из пеноплекса. Учитывая превосходные свойства этого материала, термоизоляционные работы с его использованием проводятся быстро. Результат получается качественным и надежным. Устанавливать конструкцию для поддержания стен в данном случае не требуется.
Перед сооружением стен из пеноплекса необходимо вырыть по периметру цоколя неглубокую траншею для их заглубления. Плиты пеноплекса плотно приставляют друг к другу. Швы между ними заделывают монтажной пеной. Для дополнительного утепления делают подсыпку керамзитом. В противоположных углах цоколя для устранения влаги вырезают продухи — отверстия для вентиляции.
Стены цоколя из пеноплекса необязательно закрывать декорированной облицовкой. Но снаружи необходимо обтянуть металлической сеткой, чтобы в цоколь не проникли грызуны. В завершение утепления фундамента эту сетку закрывают облицовочным материалом.
Надо помнить, что второй и третий варианты утепления цоколя лучше реализовывать в процессе возведения дома. Так как после постройки коробки и подведения коммуникаций цоколь становится труднодоступным. Но при значительной высоте цокольного пространства утепление можно сделать и после возведения коробки.
Последовательность работ при утеплении пола
Пошаговая укладка материалов
Начинать следует со сборки черновой конструкции. Для этого к лагам прибивают брусья из дерева, они послужат опорой. Далее, к ним прикрепляют доски в настил. Элементы из древесины обязательно нужно обработать антибактериальной пропиткой.

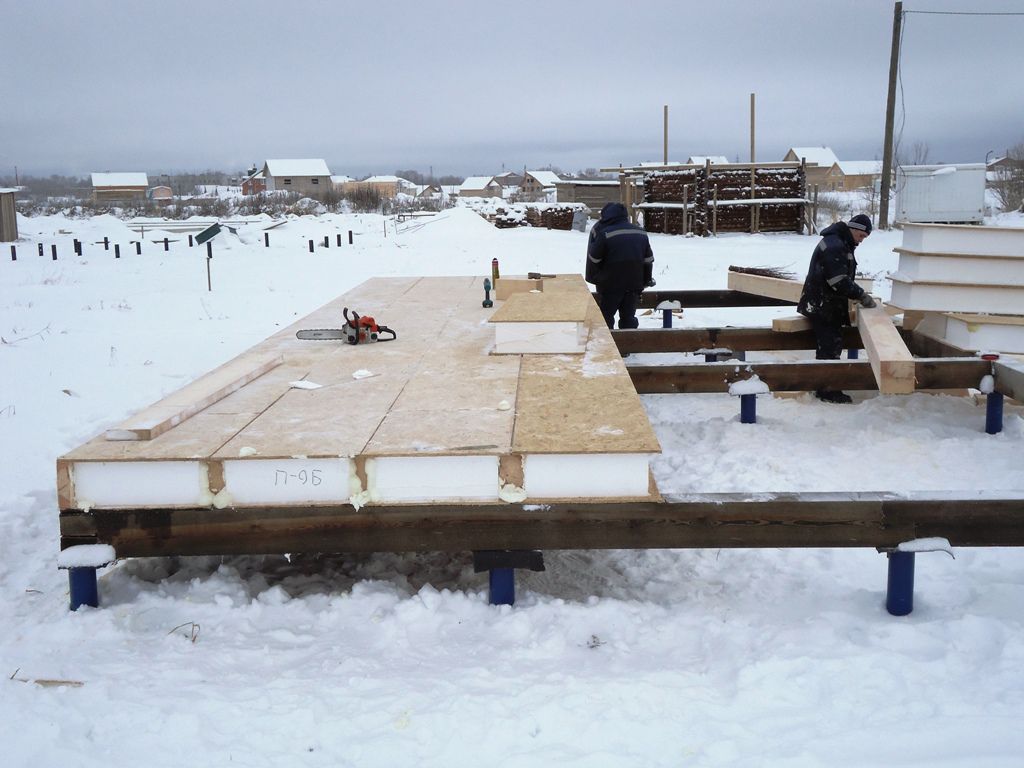

Если в качестве утеплителя планируется укладывать пенопласт или пенополистирол, то черновой пол допустимо делать из сетки. Но она должна быть достаточно прочной, чтобы выдержать массу утеплителя.
Следующий слой – это гидроизоляция ростверка. Она должна надежно защитить утеплитель от попадания в него влаги. Для такой защиты подойдет рубероид, мембранная или полиэтиленовая пленка. Ее располагают внахлест, не оставляя зазоров, с легким провисанием между лагами. Стыки пленки необходимо проклеить. Далее наступает черед утеплителя. Щелей между его листами или полосами быть не должно.
Поверх утеплителя снова укладывают слой пленки для изоляции от пара. Эта прослойка обеспечит защиту от конденсата и влаги, поступающей изнутри дома. Проще всего зафиксировать пленку строительным степлером, укладывать обязательно внахлест.
После всего этого приступают к обустройству чистового пола. Его можно делать из деревянных досок или листов фанеры, подойдут плиты ДСП.
Доступным по стоимости материалом является сосна. Более дорогие виды древесины – дуб, осина. Эти породы дерева отличает надежность, прочность и долговечностью. Важно, чтобы древесины была сухой, имела влажность не выше 20%. Иначе при высыхании досок в напольном покрытии начнут появляться трещины. Для дополнительной изоляции и декорирования пол покрывают линолеумом с утеплителем, ковролином, ламинатом на пробковой подложке. Полы в ванной и туалете декорируют плиткой. Можно обустроить систему теплых полов во всем доме.
Утепление пола в каркасном доме на сваях
Пол в основании каркасного дома утепляется в процессе строительства. Утепление пола помогает предотвратить:
- появление конденсата на поверхности перекрытий;
- загнивание древесины при повышенной влажности;
- существенные потери тепла в доме.
Базовые элементы конструкции утепленного пола:
- черновой пол;
- гидро- и ветрозащита;
- утеплитель;
- пароизоляция;
- чистовой пол.
Этот теплозащитный пирог обеспечивает комфортное проживание, и продляет срок эксплуатации отдельных конструктивных элементов дома и здания в целом.
Как утеплить пол в каркасном доме на винтовых сваях
К устройству теплого пола приступают после того, как на, вкрученные в грунт, сваи установлен брус ростверка 150×200 или 200×200 мм в сечении.

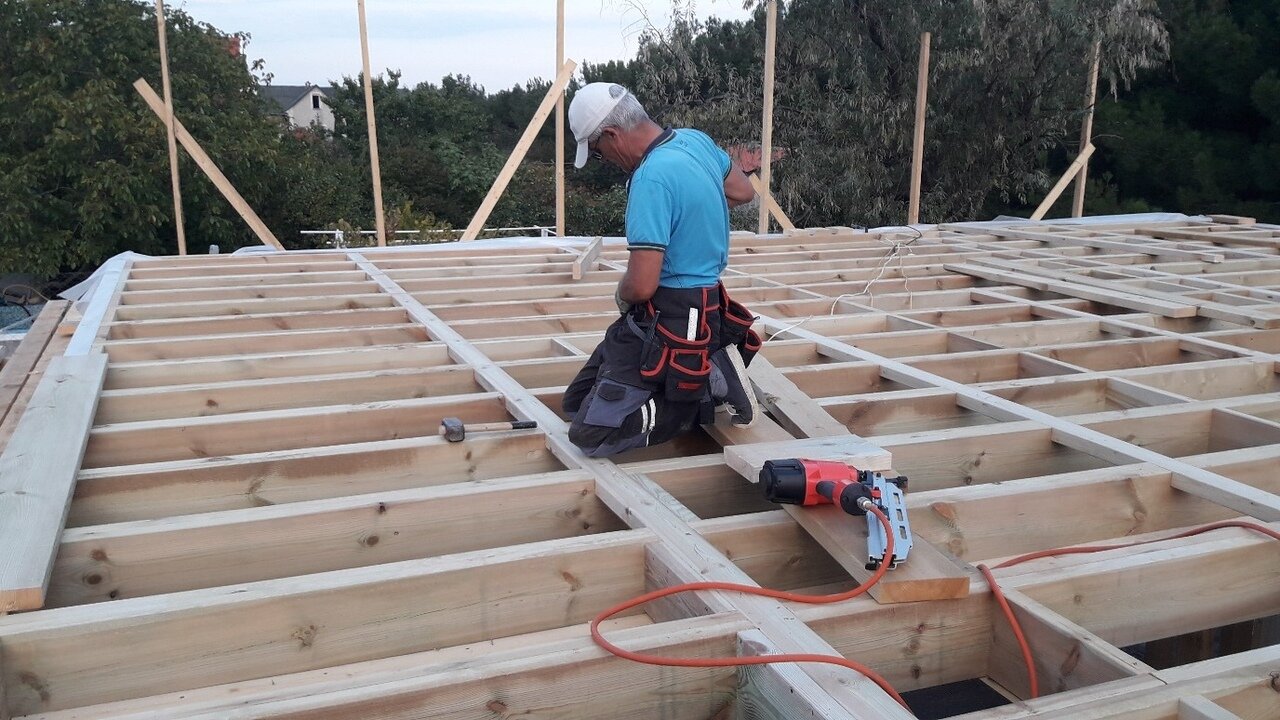

К брусу ростверка крепятся лаги из обрезной доски сечением 50×150 мм с промежутком в 50 — 60 см. К нижней стороне лаг из обрезной доски 100×25 мм пришивается черновой пол. Важно, чтобы доски чернового пола примыкали вплотную друг к другу и лагам.

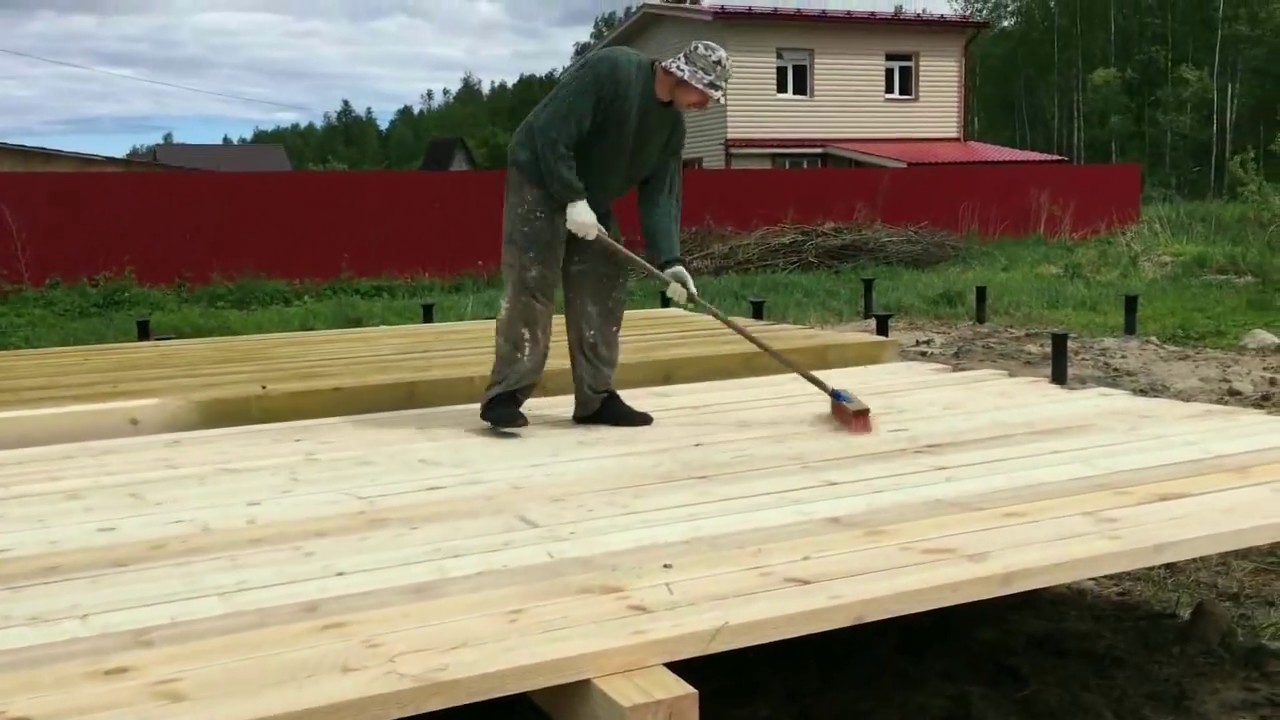

Получившаяся конструкция обрабатывается антисептиком. На черновой пол между лагами, внахлест на них укладывается гидро- и ветрозащита, на которую ложится утеплитель. Утеплитель покрывают пароизоляцией и зашивают половой рейкой.

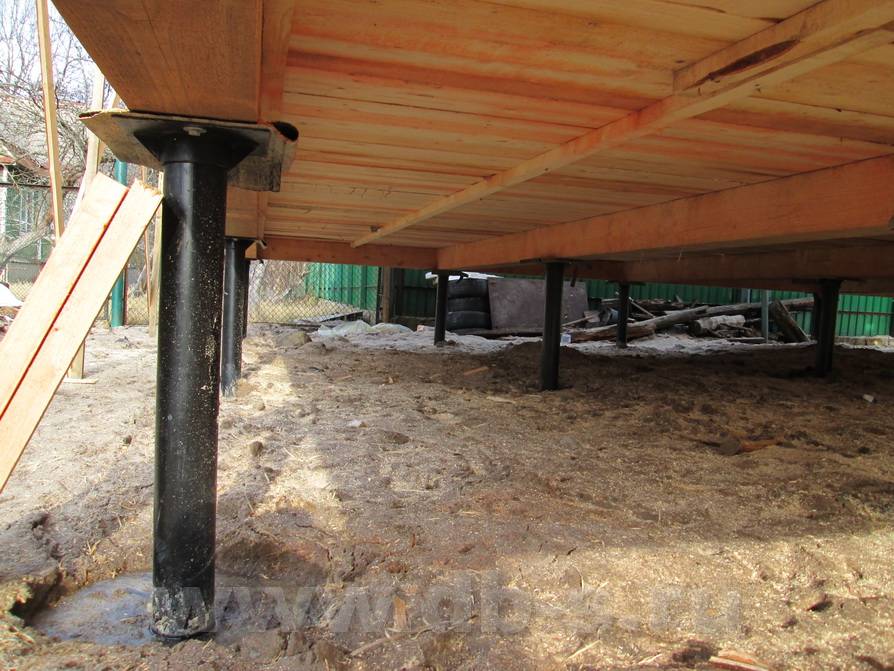

Устройство пола каркасного дома на винтовых сваях.
Если вы хотите утеплить фундамент и пол своими руками
Действия по утеплению вашего пола могут несколько отличаться от вышеприведенной схемы. Если дом одноэтажный, используйте брус ростверка меньшего сечения. Если под домом большая влажность, обшейте черновой пол со стороны цоколя влагозащитной пленкой.
От климата вашей местности будут зависеть размеры используемого утеплителя, а, следовательно, и объем пространства между лагами вашего дома. Чистовой пол может быть изготовлен не только из половой рейки, но и из ламината, который укладывается на ориентированно-стружечную плиту и подложку.
Если вы делаете утепление фундамента и пола на винтовых сваях своими руками, используйте Строительный калькулятор. Он поможет определить материалы и размеры элементов конструкции цоколя и пола первого этажа. При этом помните, что консультация со специалистом никогда не будет лишней.
Требуемые материалы
Перед началом рабочего процесса по обустройству пола необходимо определиться с правильным подбором материала. Для того чтобы выбрать правильный тип древесины, предназначенной для устройства несущих элементов пирога пола, следует ориентироваться на климатические условия местности, интенсивность использования здания, финансовые возможности и предназначение каждого индивидуального помещения.
Когда дом построен на винтовых сваях, в формировании каркаса первого этажа применяются такие виды древесины, как:
- Хвоя – недорогая, долговечная, прочная. Прекрасно выполняется устройство небольших помещений;
- Осина или дуб – обладают повышенными показателями, нежели прочие породы, отличны для оборудования жилых помещений, таких как детская или спальня.
Помимо выбора породы, очень важно обратить внимание на качество просушки материала, ведь очень влажная древесина, высыхая, формирует щели.
Доски должны быть без пятен, трещин и прочих изъянов.
Важно: чтобы устройство напольного покрытия в доме на винтовых сваях было выполнено идеально, следует приобретать древесину 1-го сорта, влажность которой не более 20%.
Совет: В качестве самого оптимального варианта для данного типа дома лучше выбрать обрезную шпунтованную доску, которая не нуждается в окончательной шлифовке.
Дабы избежать несхожести по цвету и текстуре, следует брать доски из одной партии.
Количество материала должно соответствовать площади помещения, плюс 10%.
Пирог пола каркасного дома на винтовых сваях: устройство своими руками
Строительство каркасного дома состоит из многих этапов. Каждый из них по-своему важен и имеет определённые особенности. Не является исключением и пирог пола деревянного каркасного дома на винтовых сваях, который требует планировки, подбора материала и правильной изоляции. Принципы его обустройства своими руками включают в себя учёт особенностей материала, из которого возводят конструкции, а также нагрузок, которые придётся пережить полу.
Специфика пола и требования по его обустройству
Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:
- доступную стоимость;
- короткие сроки возведения;
- универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.
Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:
- выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
- повышает энергоэффективность дома;
- предупреждает появление конденсата на поверхности перекрытий.
В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:
- Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
- Размещение утеплителя между лагами.
- Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
- Продухи вентиляции. Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.
Особенности конструкции
Строения с основаниями свайного типа чаще всего устанавливают на почвах с высоким показателем влажности (возле воды, в болотистой местности) или на склонах. Такое жилище не имеет под полом ничего: ни подвала, ни цокольного этажа. К тому же под полом постоянно дуют сквозняки и наблюдается повышенная влажность. Из-за этого дом, построенный на винтовых сваях, обязательно требует теплоизоляции. Тогда он прослужит дольше и жить в нем будет комфортнее.
Обустройство такого пола является довольно сложным. Оно должно быть многослойным. Конструкция напоминает «пирог» по утеплению крыши. Его следует продумать еще на этапе возведения дома.
Конструкция теплого пола должна включать:
- Несущий каркас из дерева с черновым полом.
- Слой для изоляции от ветра. Он должен пропускать пар, но защищать утеплитель от выветривания.
- Слой утепляющего вещества.
- Паро- и влагоизоляционное покрытие.
- Внутренний пол помещения, покрытый досками и отделочными материалами.
Особенности конструкции
Одно из условий надежного обустройства каркасного дома – качественные материалы. Если использовать при утеплении пола дешевую продукцию или пропустить один из слоев, то это приведет к очень нежелательным моментам. Будут происходить значительные теплопотери через пол. Как следствие, возрастут затрат на обогрев помещения. А высокая влажность, конденсат спровоцируют развитие грибка, гниение и разрушение деревянных досок и брусьев. В результате уменьшится срок эксплуатации пола и всего помещения, будут требоваться регулярные траты на ремонт. Избежать этих всех проблем позволит именно надежное утепление.
Совет! Из-за особенностей конструкции строения пол должен быть не слишком массивным и увесистым.
Прежде чем приступать к строительным работам, следует выбрать утеплитель.
Общая схема пола каркасного дома
Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами, что само по себе удешевляет бюджет строительства. Конструкционный пирог пола в каркасном доме на сваях имеет следующую схему:
- Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки. В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.

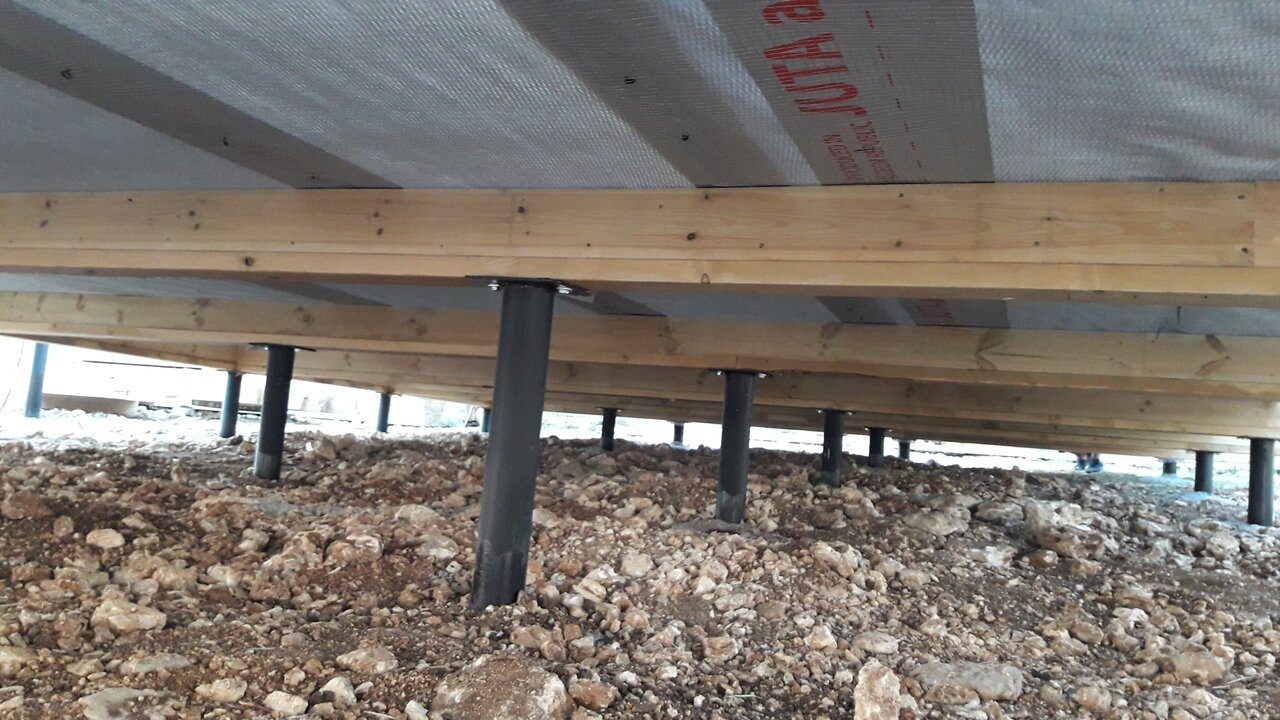

- Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
- Утеплитель. Варианты теплоизоляционного материала: базальтовая вата, экструдированный пенополистирол, керамзит.
- Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
- Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.
Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру. Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.
Последовательность работ при утеплении пола
Начинать следует со сборки черновой конструкции. Для этого к лагам прибивают брусья из дерева, они послужат опорой. Далее, к ним прикрепляют доски в настил. Элементы из древесины обязательно нужно обработать антибактериальной пропиткой.
Если в качестве утеплителя планируется укладывать пенопласт или пенополистирол, то черновой пол допустимо делать из сетки. Но она должна быть достаточно прочной, чтобы выдержать массу утеплителя.
Важно! В случае, когда будет делаться бетонный пол с подогревом, рекомендуется усилить конструкцию поперечными перемычками.
Следующий слой – это гидроизоляция ростверка. Она должна надежно защитить утеплитель от попадания в него влаги. Для такой защиты подойдет рубероид, мембранная или полиэтиленовая пленка. Ее располагают внахлест, не оставляя зазоров, с легким провисанием между лагами. Стыки пленки необходимо проклеить. Далее наступает черед утеплителя. Щелей между его листами или полосами быть не должно.
Поверх утеплителя снова укладывают слой пленки для изоляции от пара. Эта прослойка обеспечит защиту от конденсата и влаги, поступающей изнутри дома. Проще всего зафиксировать пленку строительным степлером, укладывать обязательно внахлест.
После всего этого приступают к обустройству чистового пола. Его можно делать из деревянных досок или листов фанеры, подойдут плиты ДСП.
Доступным по стоимости материалом является сосна. Более дорогие виды древесины – дуб, осина. Эти породы дерева отличает надежность, прочность и долговечностью. Важно, чтобы древесины была сухой, имела влажность не выше 20%. Иначе при высыхании досок в напольном покрытии начнут появляться трещины. Для дополнительной изоляции и декорирования пол покрывают линолеумом с утеплителем, ковролином, ламинатом на пробковой подложке. Полы в ванной и туалете декорируют плиткой. Можно обустроить систему теплых полов во всем доме.
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.
Внимание на качество балок перекрытия
В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ
Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.
Обустройство ростверка возможно несколькими способами:
- Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
- Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок.
На выходе должен получиться брус сечением 20*15 см.
При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.
Варианты нижней обшивки
При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.
Что подойдет? Здесь несколько вариантов:
- ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
- ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
- Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.
Утеплитель – основа теплоизоляции пола
При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:
- Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
- Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.
Как выбрать материал для утепления?
Слоем для изоляции тепла могут служить разные материалы для строительства. В брусовом доме важно учесть, может ли выбранный тип изолятора эксплуатироваться при высокой влажности. По мнению специалистов, выбирать следует один из следующих утеплительных материалов:
Стекловата или минвата
Минеральная вата имеет значительный список преимуществ, к которым можно отнести:
- Негорючесть, т.е. пожаробезопасность.
- Низкие показатели теплопроводности.
- Не повреждается биологическими организмами (мыши, крысы, насекомые).
Не лишен материал и недостатков. При попадании влаги на поверхность минеральной ваты она подвергается значительной усадке и в немалой мере утрачивает свои теплоизоляционные качества. Сравнивая данный вид теплоизолятора с другими материалами, нельзя не отметить и достаточно высокий уровень цен на данный утеплитель.
Выпускают минвату как в форме рулонов, так и в виде плит. Для тепловой изоляции полов в домах, стоящих на свайно-винтовом основании, рекомендуется применять изолятор, имеющий форму плит. Это связано с тем, что данная форма отличается более высокими показателями жесткости.
По типу сырья, используемого при производстве, различают следующие типы минеральной ваты:
- стекловата;
- каменная вата;
- шлаковата.
При работах с любым из вышеозвученных материалов нужно использовать индивидуальные защитные средства.
К ним относятся маска или респиратор, специальный костюм или комбинезон, а также рукавицы или перчатки.
Пенопласт
Отличается невысокой стоимостью в сочетании с высокими теплозащитными качествами. При укладке материала необходимо учесть тот факт, что сочетание высокого уровня влажности и отрицательной температуры воздуха способно превратить плитный материал в разрозненные небольшие шарики.
Данный тип повреждения способен в значительной степени нарушить тепловой барьер внутри здания, поэтому плиты пенопласта необходимо надежно защищать от влаги.
Экструдированный пенополистирол (ЭППС)
Многим этот утеплитель знаком под названием «Пеноплекс». По внешнему виду он весьма схож с пенопластом, но при этом отсутствуют характерные для него недостатки. Этот материал практически не способен впитывать влагу, а также отличается повышенным уровнем прочности. Значит, низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола включаются особые добавки, предотвращающие его горение.
Показатели теплозащиты всех рассмотренных типов утеплителей находятся приблизительно на одинаковом уровне.
Керамзит
Является недорогим материалом, который можно применять в работах по теплоизоляции полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые рассматривались ранее, но цена его является очень демократичной. Изолятор негорюч, и монтаж его предельно прост.
Материал по сути является гранулами глины, прошедшими высокотемпературную обработк, имеет округлую форму.
Пошаговый монтаж пола на свайном фундаменте
Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.
Устройство обвязки и крепление обрешетки
Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:
- Просверлить на каждой «подошве» винтовых опор четыре отверстия.
- На оголовки настелить гидроизоляцию, например, рубероид.
- По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
- Саморезами прикрепить балки к оголовкам.
- Выполнить врезку остальных брусьев внутри периметра.
- Стальными скобами дополнительно соединить детали обвязки.
- Проверить горизонтальность размещения балок.
- К нижней части брусьев набить обрешетку – базу для крепления подосновы.
Полезное: Как рассчитать точку росы
Черновая основа и теплоизоляция
Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.
После подготовки чернового пола приступают к его изоляции:
- Застелить основание гидроизоляционной пленкой.
- В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
- Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.
Последующие действия зависят от типа напольного покрытия.
Создание термического контура цоколя
Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:
- Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
- Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
- Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
- ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.
Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.
Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.
Особенности фундамента из винтовых свай
Чаще всего в нашей стране каркасные дома ставят на свайный фундамент. Это связано с тем, что при довольно невысокой стоимости, он подходит для большинства типов грунтов. Также он может быть обустроен собственными руками владельца.
Главный принцип такого фундамента состоит в том, что по линии будущих перегородок конструкции забывают сваи длины, которая соответствует типу грунта на участке. Главный принцип подбора длины сваи — она должна заходить на полметра глубже расположения горизонта с устойчивыми грунтами.
Оптимальным считается расстояние между сваями, составляющее два метра. Этого вполне достаточно, для того, чтобы нормально стоял двухэтажный дом средней площади. В некоторых случаях расстояние уменьшают. Максимально же оно не должно превышать трёх метров.
Сваи делают из нержавеющей стали. Их диаметр должен быть не меньше 108 мм — в таком случае они способны выдержать нагрузку до 9 тонн. Бывают и более толстые сваи, но обычно их применяют для каменных, монолитных сооружений.
Прежде, чем приступать к забивке свай, необходимо хорошо подготовить участок к работам. Для этого, его необходимо расчистить от растений и мусора. Если есть кривизна — выровнять.
Также, надо нанести разметку, которая соответствует планировке будущего дома.
Ввинчивание свай в грунт зачастую не требует применения специальной техники, поскольку на их конце есть специальная резьба. Для их установки достаточно применения механической силы двух человек, один из которых должен удерживать сваю в вертикальном положении.
Нюансы обустройства теплого пола
Теплый пол в каркасном доме на сваях выполняется с применением водяного контура или нагревательных матов.
Схема обустройства
- После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
- Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
- Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
- Расстелить фольгированную подложку блестящей стороной вверх.
- Выложить нагревательные маты теплого пола и залить бетонной стяжкой.
В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие.
Несколько слов о пароизоляции
Влагу нужно отсекать еще на входе. Качество пароизоляционного материала — еще одна составляющая долговечности утеплительного «пирога». При наличии продухов слой обычной пленки или рубероида вполне справятся с этой задачей, но все же лучше использовать современные мембранные материалы, сохраняющие влагообмен, но не пропускающие атмосферную влагу и конденсат. Слой пароизоляции укладывают непосредственно на утеплитель, тщательно и аккуратно, не оставляя щелей – мостиков холода, способных разрушить утепление.
Чистовой пол: многообразие выбора
Для чистового пола можно использовать любые материалы: от ДСП и ламината до половой доски. Поскольку мой дом выстроен из деревянного бруса, конечно, хотелось и в отделке применять только натуральные материалы. Поэтому я выбрал сосновую доску — недорого, экологично, к тому же позволяет выдержать единый стиль и архитектуры здания, и интерьера. А запах… Кому посчастливилось жить в деревянном доме, тот меня поймет!
А для тех, кто выберет другое покрытие для чистового пола, еще один совет напоследок: не забывайте, что каждый материал требует соответствующей подготовки, в том числе разных звукоизолирующих прокладок и расстояния между ними. Это также влияет на качество утепления.
И, конечно, мое пожелание: пусть ваш дом будет светлым, уютным, а главное – теплым! И в прямом, и в переносном значении этого слова!
Утепление пола в каркасном доме на сваях: особенности конструкции
Каркасные дома в последнее время пользуются большой популярностью. Их возведение обходится намного дешевле, они очень легкие и устанавливаются на любых поверхностях. Если участок земли не соответствует строительным нормам для постройки жилой конструкции, каркасный дом станет выходом из положения. Конструкция крепится на винтовых сваях, заостренный конец которых врезается в грунт. На эту металлическую основу устанавливается деревянный дом.
Возведение такого жилого помещения происходит быстро и не требует больших затрат. Однако следует понимать, что конструкция будет находиться над поверхностью земли, что не будет способствовать удержанию тепла. Решение этой проблемы есть – утепление полов и пространства между домом и поверхностью грунта. Проведение работ по утеплению дома на сваях не имеет особых сложностей в плане технологического процесса.
Принято различать два вида утепления конструкции на сваях:
- Частичное
- Полное
Под частичным утеплением подразумевают обустройство непосредственно основания деревянного помещения. Этот вариант не дает должного результата, основание все равно остается прохладным, так как пустота под домом не защищена и продувается по всем направлениям. Полное утепление подразумевает установку защиты от ветров между домом и грунтом. Затем утепляется сам пол внутри помещения. Этот вариант является самым надежным и эффективным способом утепления основания на сваях. Результатом полного обустройства конструкции станет теплый пол в любое время года.
Защита пространства между домом и грунтом
Утепление помещения начинается с возведения цоколя с помощью кирпичной стены по периметру. Она должна закрывать пространство между основной конструкцией и поверхностью земли. Для этого прорывается траншея – небольшой фундамент для кирпичной кладки. Траншея заливается цементно-песчаным раствором. Как только цемент просохнет, можно начинать укладывать кирпич. Толщина кладки в полкирпича будет достаточной.
Не стоит забывать о необходимых отверстиях в кладке. Они предназначены для вентиляции пространства. Если отверстия отсутствуют, дом начнет быстро разрушаться под воздействием скапливающейся влаги. Перед тем как начинать возводить перекрытие пространства, следует обработать винтовые сваи специальным материалом. Он поможет предотвратить появления коррозии и соответственно гниения основания под ее воздействием.
Стыки между металлической конструкцией и элементами из дерева обрабатываются смазочными материалами. Мера необходима для предотвращения проникновения влаги в структуру конструкции. В результате появление плесени, грибков и разрушения деревянных узлов не произойдет.
Другим способом перекрытия пространства может стать облицовка внешними панелями. Для этого на сваях крепится металлический каркас для крепления. На него устанавливаются внешние панели. Этот метод защиты выглядит намного проще кирпичной кладки. Однако кирпич надежней, так как фундамент под него уже представляет собой хорошую защиту конструкции.
По окончании возведения кирпичной стенки или внешних панелей на каркасе, можно приступать к их утеплению. Обшивку можно обработать любым видом утеплителя, накладывается он изнутри и крепится специальным клеем для утеплителя. Специалисты советуют накладывать два слоя утеплителя для более надежной защиты дома. Если расстояние между землей и конструкцией небольшое, можно засыпать пространство керамзитом. Однако такое бывает очень редко.
По завершении работ с прокладкой утеплителя начинают внешнюю облицовку декоративными панелями или сайдингом. Последнему отдается большее предпочтение в связи с демократичной ценой и неплохими техническими характеристиками. На этом работы по отделке пространства между домом и поверхностью земли заканчиваются. Утепление дома продолжается уже внутри.
Утепление основания внутри помещения
Внутренне основание пола в каркасном доме – это дощатое покрытие. Перед тем как начинать какие-либо работы по утеплению следует обработать основание специальными материалами для его защиты от влаги. Смазочные материалы не только имеют водоотталкивающие свойства, но и пажаробезопасные. Имеющиеся пустоты забиваются кусками дерева на клей или обрабатываются пеной. Утепление пола начинается с установки опорных брусков по всей площади. Они крепятся уголками к основанию.
Высота деревянной решетки должна составлять не менее 15 см. Конструкцию предпочтительней закрыть мелкой металлической решеткой, она защитит основание от набегов мелких грызунов. Следующим этапом станет укладка мембранного материала. Он защитит от проникновения холодного воздуха. Материал стелется внахлест размером в 10-15 см. Очень важно не натягивать мембрану, она должна свободно лежать на поверхности.
На слой ветрозащиты укладывается утеплитель. Следите за тем, чтобы не оставалось пустот и щелей. Листы утеплителя должны плотно прилегать друг к другу. Если в качестве теплоизоляции выступает керамзит, он засыпается в пространство между брусками. Керамзит принято разделять на фракции – крупную и мелкую. Для утепления каркасной конструкции советуют использовать мелкую фракцию материала.
Уложенный слой утеплителя закрывается пароизоляцией. Швы материала обрабатываются специальным строительным скотчем. На слой пароизоляции укладывается влагостойкая фанера или другой деревянный материал. Этот этап станет последним черновым слоем пола. Далее следует укладка чистового напольного покрытия. Если финальное покрытие представляет собой доски, их нужно обязательно вскрыть лаком или покрасить.
Классическая схема укладки пола в каркасном доме
- Основание (дощатое покрытие)
- Укладка решетки из брусьев
- Слой мембранного материала
- Утеплитель
- Деревянное черновое перекрытие
Придерживаясь классической схемы укладки пола, тепло и уют в доме будут гарантированы. Этот вариант по утеплению основания оптимален при условии закрытого пространства между домом и грунтом.
Типы утеплителей для каркасных домов
Перед владельцами часто встает вопрос о типе утеплителя. Их огромный выбор приводит в замешательство, люди теряются и начинают сомневаться в своих собственных пожеланиях. При утеплении каркасного основания предпочитают использовать следующие виды утеплителей:
Стекловата. Этим материалом пользуются уже много десятков лет, он надежен и проверен временем. Работать с ним очень удобно. Материал формируется в плиты, его легко разрезать и укладывать. Рекомендуется его использование по причине такого качества, как отпугивания мелких грызунов. Эти животные являются реальной угрозой основанию в каркасных конструкциях. Более того стекловата отлично справляется с задачей удержания тепла.
Старый добрый пенопласт никогда не подведет. Его доступность и хорошие технические характеристики позволят утеплить дом без особых проблем. Материал обладает высокими водоотталкивающими качествами. Единственным минусом пенопласта является его неустойчивость к горению. Однако в окружении пожаробезопасных материалов применение пенопласта рекомендуется.
Керамзит. Строители, как правило, выбирают использование керамзита. Во-первых, это экологически чистый материал. Во-вторых, ценовая политика говорит сама за себя. В-третьих, керамзит устойчив к горению, материал считается пожаробезопасным. С ним легко работать. Он засыпается в основание и при необходимости заливается выравнивающими смесями.
Утепление каркасного дома сводится к установке защиты и утеплению основания изнутри. Теплые и комфортные полы гарантированы, если было произведено полное оборудование конструкции. Оно подразумевает перекрытие пространства между домом и грунтом с последующим его утеплением. Только после перекрытия и утепления цоколя, обрабатывают полы в помещении. В результате теплый пол в каркасном доме станет не выдумкой, а реальностью.
Устройство пола в каркасном доме: обзор существующих вариантов
Даже если вы являетесь человеком, который далек от строительной сферы, то вам должно быть известно, что без качественного напольного покрытия жить крайне некомфортно. Это касается домов из разных материалов. Не исключение и каркасная постройка. Если правильно обустроить конструкцию пола, то с его помощью можно будет сохранить внутри помещений тепло, а также создать надежную опору, которая продлит срок эксплуатации здания на несколько десятилетий.
Для того чтобы придать постройке прочность, следует создать черновой пол, который будет выступать в качестве основы для будущего финишного покрытия.
Особенности конструкции чернового пола
Если вами будет осуществляться устройство пола в каркасном доме, то на первом этапе стоит создать черновое покрытие, которое должно быть максимально ровным, плоским и надежным. В конечном итоге на такое покрытие можно будет уложить, например, ламинат. Основной задачей такой конструкции будет равномерное распределение нагрузки на поверхность. Так вы сможете исключить возникновение изгибов и деформаций чистового покрытия. Устройство пола в каркасном доме может осуществляться по нескольким технологиям, но самыми популярными и актуальными на сегодня считаются лаги, сухая стяжка по грунту или мокрая стяжка по поверхности почвы.
Этапы возведения чернового пола на лагах
Если вы решили использовать методику, которая предусматривает применение лаг, то осуществить работы можно будет в несколько этапов. Эти элементы представляют собой необработанные бруски, которые располагаются по перекрытию или грунту. Их выравнивание следует осуществлять с той стороны, где будет застилаться чистовое покрытие. Для этого можно применить обычный топор. Древесина защищается от агрессивных факторов и воздействия насекомых, для чего поверхность элементов обрабатывается антисептическим составом.
Если вы будете укладывать лаги по перекрытию, то в верхнем венце стен необходимо вырезать пазы, куда будут укладываться строганые бревна. Помимо прочего, лаги устанавливаются на кирпичные опоры, которые упрочняют систему и продлевают срок использования конструкции. Когда установка чернового покрытия осуществляется по основанию, грунт предварительно засыпается слоем щебня в 2 см, который необходимо уплотнить. Лаги устанавливаются на опорные столбы, которые монтируются на фундамент, а их защита от воздействия влаги продлит срок эксплуатации конструкции.
Для справки
Устройство пола в каркасном доме может осуществляться и из фанеры, которая устанавливается на лаги. Данный вариант получается бюджетным и отличается износоустойчивостью и практичностью. Для надежного крепления элементов по периметру нужно уложить небольшие бруски, из которых следует выполнить деревянную обрешетку. Листы фанеры фиксируются специальными шурупами или гвоздями, расстояние между которыми должно быть равно примерно 150 мм.
После завершения данных работ можно начинать укладывать теплоизоляционные материалы по типу минеральной ваты или подложки под ламинат.
Создание чернового покрытия на основе мокрой стяжки
Если вами будет осуществляться устройство пола в каркасном доме, то можно применить технологию мокрой стяжки по грунту. Данная методика не всегда предпочтительна по той причине, что поверхность пола необходимо будет оставить до полного просушивания, на что уйдет несколько недель. Конечный срок будет зависеть от климатических условий. Сегодня известны две методики мокрой стяжки, одна из которых предполагает использование цементного раствора, тогда как другая – наливного пола. Самым распространенным способом создания такого основания выступает применение цемента марки М-250.
В итоге удается получить гладкую поверхность благодаря включению в состав полимерных ингредиентов. Помимо прочего, они придают покрытию повышенную устойчивость к механическим нагрузкам. Толщина данной системы может изменяться в пределах от 30 до 100 мм. Стяжку дополнительно следует укрепить металлическими элементами.
Подготовительные работы
Устройство чернового пола в каркасном доме может осуществляться по методу укладки мокрой стяжки. На подготовительном этапе в этом случае основание следует очистить, удалив мусор, посторонние предметы и грязь.
На следующем этапе укладывается гидроизоляция из полиэтиленовой пленки, а по периметру нужно установить ленту, которая станет компенсировать термические расширения смеси. Если поверхность имеет перепады в пределах от 2 до 4 мм, то следует установить маяки, которые гарантируют идеально ровную поверхность после заливки.
Методика проведения работ
Когда осуществляется устройство пола каркасного дома на ленточном фундаменте, то на следующем этапе необходимо развести смесь и нанести ее, разравнивая специальной планкой. От появившихся пузырьков воздуха необходимо избавиться спицей, затем черновая стяжка оставляется до высыхания примерно на месяц. Как только пол наберет прочность, можно использовать его в качестве чернового основания для укладки любого отделочного покрытия, включая керамическую плитку, линолеум, паркетную доску или ламинат.
Совет специалиста
Обустраивать наливной пол, который станет черновым основанием, лучше тогда, когда требуется выравнивание поверхности с уклоном до 30 мм. Однако наносить такую смесь на грунт категорически запрещается, так как состав предусматривает необходимость наличия твердого основания, например бетонной стяжки.
Материал нуждается в защите от воздействия влаги, поэтому необходима укладка гидроизоляционной пленки. Ее толщина может изменяться в пределах от 1 до 2 мм. Технология укладки такого раствора аналогична методике, которая была описана выше, однако наливные полы сохнут быстрее, а проводить дальнейшие работы можно будет уже через 10 дней.
Пол в каркасном доме на винтовых сваях
Устройство пола каркасного дома на винтовых сваях будет предусматривать использование бруса, швеллера или двутавра. Осуществлять работы можно сразу же после сооружения свайного основания. Для обвязки можно использовать деревянные балки, к которым крепятся лаги. Длина пролета балок не должна превышать уровень в три метра. Если пролет окажется больше данного значения, то следует дополнительно использовать опоры из свай. Для балок рекомендуется сечение бруса в 100 мм, в качестве материала лучше всего использовать хвойные породы древесины.
Перед монтажом обвязки нужно сделать гидроизоляцию основания с помощью рубероида, полиэтиленовой пленки или пенофола. Когда осуществляется устройство пола в каркасном доме на сваях, после установки балок можно переходить к укладке лаг. Расстояние между этими элементами должно составить 500 мм. Для первого этажа используются лаги на сваях, сечение которых должно составить 250 мм. Тогда как для второго этажа подойдут элементы в 70×200 мм. Если пролеты сравнительно небольшие, что особенно касается санузлов и ванных комнат, то сечение балок можно уменьшить до 50×150 мм.
Для того чтобы увеличить прочность конструкции, расстояние между лагами можно уменьшить до 40 см. Перед тем как приступать к укладке лаг, необходимо сделать разметку, которая станет определять расстояние между элементами. На следующем этапе в брусе обвязки необходимо сделать углубления по ширине брусьев. Как только в пазы обвязки будут уложены лаги, их можно зафиксировать дюбелями, саморезами, гвоздями или шурупами.
Когда осуществляется устройство пола в каркасном доме, фото рекомендуется рассмотреть заранее. Возможно, это позволит вам понять, по какой методике осуществлять работы. К слову о вышесказанном можно отметить, что снизу к лагам фиксируются доски квадратного сечения со стороной в 30 мм. Для того чтобы повысить прочность конструкции пола, брусья соединяются поперечными перемычками, расстояние между которыми составляет 150 см. Однако это условие не является обязательным.
Теплый пол по плите
Если вы закончили строительство каркасного дома, в качестве основания которого выступает плита, то самое время заняться устройством теплого пола. Основание обязательно должно быть чистым и сухим, а максимальный перепад по высоте не должен быть больше 0,5 см. В противном случае неровности необходимо выровнять. Для этого иногда даже применяется слой низкокачественного бетона.
Когда осуществляется устройство пола в каркасном доме на плите, на следующем этапе необходимо уложить гидроизоляцию, так чтобы она выполняла еще и роль пароизоляции. Для этого можно использовать полиэтиленовую пленку. Нахлест полотен должен составить примерно 12 см, а швы соединяются с помощью скотча. Важно уложить толстый слой теплоизоляции, который исключит теплопотери. Наиболее практичным материалом признан пенофол. Устройство теплого пола в каркасном доме на следующем этапе предусматривает укладку трубопровода, который затем заливается все той же бетонной стяжкой.
Устройство и утепление пола в каркасном доме на винтовых сваях
Фундаменты на винтовых сваях – не редкость в каркасном домостроении. С учетом особенностей постройки к полу первого этажа предъявляют ряд требований. Основание должно быть не только прочным, но легким, чтобы не создавать чрезмерной нагрузки на сваи. Не менее значим и теплоизоляционный аспект. Как объединить эти характеристики и правильно обустроить пол? Попробуем разобраться.
Специфика пола и требования по его обустройству
Фундамент каркасника на винтовых сваях имеет множество преимуществ. Среди основных достоинств выделяют:
- доступную стоимость;
- короткие сроки возведения;
- универсальность – подходит для площадок со сложным рельефом и плавучими грунтами.
Несмотря на значимые плюсы, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одна из основных задач обустройства основания – качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:
- выступает барьером между деревянными конструкциями и влагой, предотвращая появление плесени и загнивание пола;
- повышает энергоэффективность дома;
- предупреждает появление конденсата на поверхности перекрытий.
В ходе работ по устройству пола, необходимо учесть ряд важных моментов и требований. Застройщик должен обеспечить:
- Обработку нижней обвязки пола антисептиком. Следует использовать пенетрирующий состав глубокого проникновения, так как обычная пропитка выветривается через 6-7 лет.
- Размещение утеплителя между лагами.
- Забирку для свай. Термоизоляция цоколя снижает теплопотери, препятствует промерзанию грунта под домом и является частью декора.
- Продухи вентиляции.
Обустройство отверстий диаметром 10 см, общая площадь вентканалов – 1/400 от периметра цоколя.
Особенности фундамента из винтовых свай
Чаще всего в нашей стране каркасные дома ставят на свайный фундамент. Это связано с тем, что при довольно невысокой стоимости, он подходит для большинства типов грунтов. Также он может быть обустроен собственными руками владельца.
Главный принцип такого фундамента состоит в том, что по линии будущих перегородок конструкции забывают сваи длины, которая соответствует типу грунта на участке. Главный принцип подбора длины сваи — она должна заходить на полметра глубже расположения горизонта с устойчивыми грунтами.
Оптимальным считается расстояние между сваями, составляющее два метра. Этого вполне достаточно, для того, чтобы нормально стоял двухэтажный дом средней площади. В некоторых случаях расстояние уменьшают. Максимально же оно не должно превышать трёх метров.
Сваи делают из нержавеющей стали. Их диаметр должен быть не меньше 108 мм — в таком случае они способны выдержать нагрузку до 9 тонн. Бывают и более толстые сваи, но обычно их применяют для каменных, монолитных сооружений.
Прежде, чем приступать к забивке свай, необходимо хорошо подготовить участок к работам. Для этого, его необходимо расчистить от растений и мусора. Если есть кривизна — выровнять.
Также, надо нанести разметку, которая соответствует планировке будущего дома.
Ввинчивание свай в грунт зачастую не требует применения специальной техники, поскольку на их конце есть специальная резьба. Для их установки достаточно применения механической силы двух человек, один из которых должен удерживать сваю в вертикальном положении.
Общая схема пола каркасного дома
Верхняя обвязка из брусьев по фундаментальным опорам является одновременно лагами, что само по себе удешевляет бюджет строительства. Конструкционный пирог пола в каркасном доме на сваях имеет следующую схему:
- Черновой пол. Базовая основа собирается из обрешетки и нижней подшивки.
В качестве подложки используются: обрезная доска, ДСП, ОСБ или многослойная фанера.
- Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
- Утеплитель. Варианты теплоизоляционного материала: базальтовая вата, экструдированный пенополистирол, керамзит.
- Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
- Подоснова. Выбор дальнейшей технологии зависит от разновидности напольного покрытия.
Если планируется укладка паркета, ламината или половой доски, то на пол настилают многослойную фанеру. Для декора кафелем или линолеумом подойдет сухая стяжка. Система «водяной пол» обустраивается в наливной стяжке.
Как работать с деревянным перекрытием?
Когда в качестве ростверка выступают деревянные брусья, их сначала требуется обработать составом антисептика, после — водоотталкивающим раствором. Чтобы защитить швы конструкции укладывают между ними любой гидроизолирующий материал.
Далее начинают сооружать цокольную конструкцию. Она имеет вид каркаса либо выстраивают сплошную тонкую кирпичную стенку. Иной вариант заключается в прорывке траншеи между забитыми сваями.
После в нее заливают бетонный армированный фундамент. Когда он наберет требуемую прочность, поверх него выкладывают кирпичный цоколь. Когда он сооружен, на кирпич монтируют направляющие из металлического профиля, закрепляя между ними листы пеноплекса.
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.
Внимание на качество балок перекрытия
В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Полезное: Устройство пирога каркасного дома и этапы возведения стен своими руками
Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.
Обустройство ростверка возможно несколькими способами:
- Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
- Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.
При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.
Варианты нижней обшивки
При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.
Что подойдет? Здесь несколько вариантов:
- ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева.
Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
- ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
- Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.
Утеплитель – основа теплоизоляции пола
При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:
- Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%.
Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
- Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.
Устройство стен
Как уже отмечалось, стена в доме каркасного типа имеет достаточно сложное строение. Правильный пирог стены должен состоять из следующих элементов:
- Самым первым слоем, если рассматривать со стороны комнаты внутри дома выступает плита ОСП или гипсокартон, которые проводят выравнивание стены.
- Далее должна следовать пароизоляция, что защитит все остальные слои пирога от проникновения в них пара, который может существенно испортить утеплитель. Для таких целей можно использовать различные материалы, но лучше всего, если это будет мембрана многофункционального характера.
- Третьим слоем выступает каркас из деревянного бруса. Размеры его могут быть различными, но классический вариант строительства подразумевает использование материала с размерами 15х15 см.
- Между каркасными стойками располагается слой качественного утеплителя. Чаще всего для теплоизоляции используется минеральная вата, которая реализуется в виде плиток или рулонов.
Пятым слоем выступает древесноволокнистая плита. Чаще всего используется такой материал, как ОСП плиты
При выборе очень важно приобрести плиты с правильной толщиной. Чем этот показатель больше, тем лучше. Классическим вариантом считается плиты толщиной в 1,5 см
Совсем дешевые варианты домов могут иметь в своей конструкции плиты и с меньшей толщиной, но в таком случае стоит понимать, что для проживания на протяжении всего года такой дом не предназначен. Здесь максимум возможно жить летом и поздней осенью. Шестым слоем будет деревянная горизонтальная обрешетка. Для ее реализации могут использоваться деревянные материалы или алюминиевый профиль. Разницы принципиальной здесь. Выбор материала не повлияет в последствии на показатели дома. Седьмой – снова утеплитель. В качестве него можно использовать минеральную вату, а можно приобрести пенополистерол. Специалисты рекомендуют использовать последний вариант, так как по эффективности оба практически одинаковы, но стоимость минеральной ваты намного выше. Восьмой слоем выступает многофункциональная мембранная пленка, на которую возложены функции защиты от пара и ветра. Лучше всего использовать качественную пленку, которая надежно защитит от сильных порывов ветра. Девятый слой – это снова обрешетка, но уже вертикальная. При выборе материала строителю предоставляется свобода решения. Это может быть как металлический профиль, так и дерево. Заключительным слоем выступает декоративный слой отделки. Здесь также можно использовать материалы на свое усмотрение. Наверное, только не стоит применять натуральный камень из-за его большого веса. Он существенно утяжелить конструкцию, которая не рассчитана на такие лишние килограммы.
Классическим вариантом считается плиты толщиной в 1,5 см. Совсем дешевые варианты домов могут иметь в своей конструкции плиты и с меньшей толщиной, но в таком случае стоит понимать, что для проживания на протяжении всего года такой дом не предназначен. Здесь максимум возможно жить летом и поздней осенью. Шестым слоем будет деревянная горизонтальная обрешетка. Для ее реализации могут использоваться деревянные материалы или алюминиевый профиль. Разницы принципиальной здесь. Выбор материала не повлияет в последствии на показатели дома. Седьмой – снова утеплитель. В качестве него можно использовать минеральную вату, а можно приобрести пенополистерол. Специалисты рекомендуют использовать последний вариант, так как по эффективности оба практически одинаковы, но стоимость минеральной ваты намного выше. Восьмой слоем выступает многофункциональная мембранная пленка, на которую возложены функции защиты от пара и ветра. Лучше всего использовать качественную пленку, которая надежно защитит от сильных порывов ветра. Девятый слой – это снова обрешетка, но уже вертикальная. При выборе материала строителю предоставляется свобода решения. Это может быть как металлический профиль, так и дерево. Заключительным слоем выступает декоративный слой отделки. Здесь также можно использовать материалы на свое усмотрение. Наверное, только не стоит применять натуральный камень из-за его большого веса. Он существенно утяжелить конструкцию, которая не рассчитана на такие лишние килограммы.
Пошаговый монтаж пола на свайном фундаменте
Опишем последовательность действий по обустройству и утеплению пола каркасника на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептиком и антипиреновым составом.
Устройство обвязки и крепление обрешетки
Предположим, что сваи установлены, металлические оголовки для фиксации брусьев закреплены. Дальнейший ход работ:
- Просверлить на каждой «подошве» винтовых опор четыре отверстия.
- На оголовки настелить гидроизоляцию, например, рубероид.
- По периметру конструкции разложить брусья и соединить элементы между собой «в полдерева».
- Саморезами прикрепить балки к оголовкам.
- Выполнить врезку остальных брусьев внутри периметра.
- Стальными скобами дополнительно соединить детали обвязки.
- Проверить горизонтальность размещения балок.
- К нижней части брусьев набить обрешетку – базу для крепления подосновы.
Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ
Черновая основа и теплоизоляция
Поверх направляющих реек уложить листы ОСБ, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их надо прибить перпендикулярно лагам.
После подготовки чернового пола приступают к его изоляции:
- Застелить основание гидроизоляционной пленкой.
- В ячейки между лагами разместить утеплитель. При раскрое минваты необходимо предусмотреть запас с каждой стороны по 0,5 см для максимально плотного прилегания и предупреждения появления мостиков холода.
- Поверх утеплителя расстелить пароизоляционную мембрану с перехлестом между полотнами. Стыки проклеить строительным скотчем.
Последующие действия зависят от типа напольного покрытия.
Создание термического контура цоколя
Устройство пола в доме на сваях в обязательном порядке предусматривает забивку цоколя. Возможны следующие способы утепляющей отделки:
- Кирпичная кладка. В качестве основы выступает подушка из щебня и песка. Забирку выкладывают в полкирпича, армирование не обязательно. Для работы используют керамический или клинкерный кирпич.
- Сайдинг. Термоплиты крепят на обрешетку из оцинкованного профиля или бруска, собранную по сваям.
- Профнастил. К буронабивным столбам приваривают прогоны, которые служат основой для крепления профилированного листа.
- ЦСП. Листовой материал монтируют по аналогии с профлистом. Внешнюю часть можно задекорировать гибкой черепицей, керамогранитом.
Независимо от выбранного метода отделки подпольной части, надо предусмотреть «продухи» – отверстия для естественной вентиляции.
Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве надо выдержать угол уклона в 4° наружу. Обязательно следует герметизировать узел примыкания облицовки фальш-цоколя с отмосткой. Это предотвратит попадание талых вод и осадков в подполье.
Слоёный «пирог»
Собирая воедино все элементы пола, получим своего рода пирог, состоящий из нескольких слоёв. Самая нижняя часть, подшивка, предназначена для фиксации «начинки» пирога. Она изготовляется из листового материала или набирается из тонких деревянных реек. Поверх подшивки укладывается ветрозащита – слой тонкого полимерного материала, препятствующего движению воздуха между помещением и внешней средой. Таким образом существенно уменьшается теплопередача через пол. В качестве ветрозащиты целесообразно использовать армированную полиэтиленовую или поливинилхлоридную плёнку.
Поверх ветрозащиты размещается слой утеплителя. Без него пирог очень быстро остынет, поэтому необходимо со всей серьёзностью отнестись как к подбору материала, так и к его укладке. Чем толще будет слой и чем равномернее он будет уложен в пространстве между лагами, тем комфортнее будет микроклимат в доме
Принципиально важно устранить все щели: при утеплении минеральной ватой они тщательно затыкаются кусками того же материала, а при изоляции пенопластом заливаются монтажной пеной
Завершается пирог устройством деревянного настила. Он может сам быть отделан под чистовой пол, либо нести другое покрытие, максимально удовлетворяющее желания и возможности владельцев дома.
Нюансы обустройства теплого пола
Теплый пол в каркасном доме на сваях выполняется с применением водяного контура или нагревательных матов.
Схема обустройства
- После монтажа фанеры или ОСБ на бруски и гидроизоляции чернового пола, в просветы между лагами надо уложить листы пенополистирола. Верхняя поверхность плит должна находиться на одном уровне с обвязкой.
- Поверх утеплители расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
- Уложить армирующую сетку, залить ее тонким слоем цементно-песчаного раствора и оставить до полного застывания.
- Расстелить фольгированную подложку блестящей стороной вверх.
- Выложить нагревательные маты теплого пола и залить бетонной стяжкой.
В процессе схватывания раствор периодически надо увлажнять, чтоб не появились трещины. После окончательного застывания можно стелить финишное покрытие.
Принципы утепления
Теплоизоляционный материал для каркасной постройки должен отличаться легкостью, влагостойкостью и простой монтажа. Просто удерживать тепло в доме — мало.
Материал для утепления
Популярные стройматериалы для утепления:
- пенопласт. Распространен из-за доступности. Если теплоизоляционное сырье впитает влагу и замерзнет, процесс его разрушения не остановить. Разрешено использовать такой утеплитель только в случае выполнения качественной влагозащиты покрытия;
- пеноплекс — прочная модификация дешевого пенопласта. Вопрос влагозащиты решен. Структура изоляционного сырья практически не впитывает влагу. Обеспечивается устойчивость в условиях низкого температурного режима и высокой степени влажности. Увеличение огнестойкости пеноплекса, что предельно важно для каркасного типа строения, выполняется вводом антипиренов;
- минеральная вата. Отличается хорошими теплоизоляционными свойствами. Не горит. Устойчива к биологическому воздействию. Но боится влаги. Может просесть. Минус — стоимость. Выпускается в виде рулонного материала и плит. Второй вариант более удобный в монтаже.
Плиты прочные. Сопротивляются механическому типу воздействия;
- керамзит. Используется редко из-за невысоких теплоизоляционных параметров. Нужно выполнять укладку материала в несколько слоев. Увеличиваются траты на утепление. Вес конструкции становится больше, что для каркасного здания нежелательно. Нравится всем легкость использования керамзита. Внимания заслуживает высокая степень огнестойкости.
Утепление
Этап формирования каркаса
Мастера рекомендуют останавливаться на хвойных породах. Это обосновано антигрибковыми свойствами смолы и ее приятным ароматом. Технически это могут быть заготовки принудительной или естественной просушки, клееный брус. Относительно последнего наблюдаются большая устойчивость к деформации и рассыханию.
Перед началом строительства материал необходимо пропитать защитными составами. Антипирены направлены на снижение порога возгорания. Биозащита – профилактическое средство от грибка с плесенью, отпугивает жуков и насекомых.
Образец огнебиозащиты для древесиныИсточник stroyleto.ru
На практике наблюдается сравнительно быстрая порча древесина в местах расположения металлических пластин и уголков. Чтобы это исключить мастера советуют смазывать изделия перед установкой машинным маслом. Оно дополнительно будет защищать метизы от коррозионных процессов.
Последовательность возведения стенового каркаса
Перед устройством вертикальных конструкций формируется ленточный, свайный либо столбчатый фундамент. Подобное основание хорошо справляется с легковесными зданиями. Поверх готовой опоры обустраивается обвязка. Для этого можно использовать деревянный брус либо усиленный металлопрофиль. Как правило, предпочтение отдается первому. Под него обязательно прокладывается гидроизоляционное полотно.
Устройство каркасных стен начинается со сборки скелетной части. Работы выполняются в следующем порядке:
Угловые стойки. Здесь чаще применяются деревянные заготовки, так как с ними проще проводить монтажные работы, они экологичны и весят относительно немного. Брус понадобится с поперечным сечением 100*100 или 150*150 мм. Можно брать обрезные доски с размером 50*150 мм (их связывают между собой по 2-3 штуки). Размещают элементы по углам будущего здания.
Возведение стен от углаИсточник rusecostroy.ucoz.ru
Для фиксации устанавливаются металлические уголки с усилением в виде центрального ребра жесткости. С целью корректировки положения стоек устанавливаются временные подкосы. Основной крепеж – саморезы по дереву или оцинкованные гвозди.
Рядовые стойки. Материал здесь используется тот же, что для формирования углов. Шаг между элементами соблюдается в диапазоне от 0,6 до 1 м, чтобы удобно было укладывать плитный утеплитель, монтировать обшивочные листы, панели (зависит от проекта). Фиксация стоек в нужном положении выполняется с помощью крепежа и горизонтальных перемычек. Они дополнительно выступают в роли стопора для теплоизоляции, подосновы для навешивания тяжелых предметов мебели, бытовой техники. Главное – соблюсти проектные требования по уровню, сформировать опоры для кромок каждого обшивочного материала. Крепить перемычки гвоздями забитыми под углом не рекомендуется, чтобы избежать появления трещин. Лучше использовать уголки и саморезы.
Крепление стоек к обвязкеИсточник landshaftblog.ru
Проемы. Вертикальные части оконных и дверных проемов формируются из рядовых стоек. Ширина определяется проектными данными. Горизонтальные элементы собираются из чаще из доски сечением 50*150 мм, которые крепятся к боковым элементам с помощью металлических уголков и саморезов. При этом низ должен опираться на дополнительные опоры (усиление под остекление), а верх оформляется как хедер из досок, которые монтируются на узкое ребро. Так будет обеспечено равномерное распределение нагрузки от кровли на проем.
Следующий шаг – устройство верхней обвязки
Здесь важно, чтобы все вертикальные конструкции были подготовлены. Это обосновано одной из функций обвязки – скрепление всех стен и перегородок (можно собрать из обрезной доски) между собой
В завершение собирается стропильная система, монтируется кровельное покрытие, формируется черновой пол (его можно сделать до оформления каркаса стен).
Утепление полов в каркасном доме на свайном фундаменте. Утепление пола на винтовых сваях Каркасный этаж дома на винтовых сваях
Обустройство зоны отдыха на берегу водоема или на Козохоре предполагает, что пол в бане на винтовых сваях будет монтироваться с учетом особенностей вязкого или осадочного грунта. Именно эти породы входят в состав почвы по берегам реки или пруда, склонам, холмам.
Фундамент под баню на винтовых сваях удобен для расположения на склоне, поэтому есть возможность регулировать высоту сваи
Преимущества фундамента на винтовых сваях
Устройство перекрытия в бане на винтовых сваях намного сделать проще, чем на массивном фундаменте.Преимущества данной конструкции:
- фундамент можно очень быстро установить своими руками; винтовые сваи
- заметно уплотняют грунт, обеспечивая устойчивость всего здания;
- фундамент удобно ремонтировать при необходимости; Монтаж винтовых свай
- легко производить с использованием современных приспособлений и приспособлений;
- монтировать фундамент в любую погоду; винтовые сваи
- обеспечивают эффективную автоматическую вентиляцию подземного санузла;
- срок службы и надежность свайного фундамента достаточно велики;
- правильно смонтированный пол защищает стены бани на винтовых сваях от впитывания осадка и талой воды из грунта;
- винтовой фундамент можно обустраивать на неустойчивом грунте, вытягивающемся и вспучивающемся в зону сильных осадков.
Фундамент для бани на сваях можно монтировать даже зимой
Фундамент Рутвина Пайя устанавливается очень быстро
Преимущества свайного фундамента делают его монтаж быстрым, а эксплуатация надежной, простой и удобной. Главное предварительно изучить свойства грунта на выбранном под баню участке, правильно провести все расчеты и выполнить необходимые работы в точном соответствии с инструкцией.
Винтовые сваи необходимо выбирать в зависимости от типа грунта
Винтовые сваи устанавливаются для всех несущих стен и элементов.
Какие полы в бане?
Пол в бане на винтовых сваях может быть выполнен из разных материалов. В основном используют бетонную стяжку и хвойную древесину. Устройство бетонного пола потребует значительных материальных затрат. Однако такое снаряжение устойчиво к постоянному воздействию влаги. Поэтому бетонный пол в бане прослужит не один десяток лет. Дерево — материал за вычетом стоимости. Однако под воздействием влаги деревянный пол быстро разрушается. Антисептическая обработка значительно замедлит этот процесс.Но через 7-10 лет деревянный пол нужно будет заменить.
Бетонный пол в бане наиболее устойчив к влаге
Преимущества деревянного пола не только в дешевизне материала. При необходимости возможна замена поврежденных элементов без полной замены покрытия. Если регулярно проводить повторную обработку антисептиком деревянных элементов, можно продлить срок службы такого пола почти в два раза. Оптимальным считается вариант, когда в помещениях с повышенной влажностью – парилке и восковой комнате делается бетонная стяжка.В раздевалке и комнате отдыха можно сделать деревянный пол, потому что уровень влажности здесь значительно ниже.
Подготовительные работы
Итак, смонтирован фундамент и возведены стены. Теперь делаем пол в бане на винтовых сваях. К этой работе необходимо основательно подготовиться, изучить технологию, купить все необходимое, пригласить помощников.
Для работы потребуются следующие материалы:
- доска свинченная;
- бар;
- крепежный материал — гвозди и т.
п.;
- цемент;
- крупный песок;
- керамзит и/или другие сыпучие материалы;
- рулонный гидроизоляционный материал;
- антисептическая композиция;
- минеральная вата или другой изоляционный материал.
Из инструментов и приспособлений для работы потребуются:
- Миксер строительный;
- емкость для замеса раствора;
- ножовка по дереву;
- пила болгарская;
- строительный нож;
- молоток;
- рукавицы, спецодежда, тряпка.
Перечень необходимых инструментов и материалов можно уточнить после того, как будет определено, из какого материала и как будет монтироваться пол в бане на винтовых сваях.
Утепление пола: Общие правила
Перед началом монтажа и утепления пола необходимо провести антисептическую обработку всех деревянных составляющих готовой конструкции. Специальный состав для этого можно приобрести в строительном магазине. Антисептик защитит древесину от проникновения вредоносных микроорганизмов, способных ее разрушить.
Глубина утепления пола зависит от помещения бани
Если зимой будет использоваться баня на винтовых сваях, то утепление пола начинают с укладки утеплителя между опорными элементами здания. Чаще всего для этого используют минеральную вату (толщина слоя 25 см) или пенопласт (толщина слоя 15 см).
При недостаточной укладке утеплителя, по толщине балок перпендикулярно крепятся дополнительные бруски. Гидроизоляция предварительная.Поверх него между балками разворачивается нижний слой утеплителя. Верхний слой укладывается между дополнительными брусками. Далее укладывается еще 1 слой гидроизоляции, поверх которого монтируется чистовой пол. Утепляющий слой в бане на винтовых сваях продлит срок эксплуатации конструкции, значительно повысит комфорт в бане.
Установка футбола
Эффективное утепление пола в бане на винтовых сваях производится с помощью основания, которое монтируется вокруг свайно-винтового фундамента.Основание надежно закрывает свободное пространство под полом бани от проникновения холодного воздуха и значительно улучшает внешний вид готовой постройки.
Пустое пространство базы закрывается любыми панелями.
Основными материалами для основания являются теплоизоляционные плиты и декоративные панели. Между ними укладывается дополнительный слой теплоизолятора. Как правило, его используют для пенплекса, пенопласта и подобных материалов. Заделка стыков между панелями после сборки основания производится монтажной пеной.
Чтобы теплопотери были меньше при утеплении основания под баню
Можно утеплить основание бани пенопластом
Кондиционер для крови
Оптимальным решением считается заливка пола в бане на винтовые сваи. В холодное время года необходимо проводить обязательное утепление всей конструкции.
В бане большое количество воды на пол, поэтому необходимо повысить ее влагостойкость и беспроблемный отвод использованной воды.Для этого необходимо обустроить специальный дренаж. Через него вода будет проходить в канализационную трубу или в дренажную систему.
Монтаж заливки пола начинают выполнять, укладывая на оголовки лаги. Их ставят строго горизонтально без наклона. К лагам с помощью гвоздей крепятся разделочные доски из хвойных пород. Между ними оставляют зазоры шириной 7 мм и более. Даже если древесина разбухнет, щели между отдельными элементами все равно сохранятся.Через них будет свободно проходить использованная вода.
Для защиты подпола от скопления воды в нем необходимо смонтировать конусную стяжку с наклоном в сторону канализации или дренажной системы.
Совет! Во избежание появления неприятного запаха и/или вредоносных микроорганизмов бетонную конструкцию необходимо регулярно промывать, очищать и обрабатывать специальными составами.
Чтобы ничего не гнило и не скапливалась влага, необходимо установить в бане бетонную чашу со сливом
Сухой деревянный пол в бане
Сухой пол выложен из досок в 2 слоя.Сначала монтируется черновой пол. Гидроизолятор кладется поверх досок. Затем укладывается утеплитель. Поверх него еще 1 слой гидроизоляции. В завершение укладывается финишное напольное покрытие. Для этого используют торцевую доску из прочной древесины хвойных пород. Отдельные половицы должны располагаться вплотную друг к другу без щелей и зазоров. При укладке конечного пола требуется уклон до 1 от углов помещения. Здесь делается отверстие, под которое крепится сифон. Это поможет легко удалить использованную воду в процессе эксплуатации ванны.
Перед заливкой бетонного пола необходимо провести в бане предварительные работы по винтовому фундаменту:
- прокладка труб водопровода и канализации;
- установка лестницы, к которой будет укладываться чистовая отделка пола;
- Формирование под основание бани строительной подушки из сыпучего материала;
- затопление рулонной гидроизоляции на ответвлениях фундамента;
- укладка утеплителя.
Нюанс! Подушку для формирования пирога пола лучше высыпать из сыпучего материала разных фракций, который необходимо полностью вытеснить.
Утепление бетонного пола
Бетонный пол в парилке на винтовых сваях начинают утеплять, когда стяжка схватится и затвердеет. В качестве утеплителя обычно используют: пенополистирол
- экструдированный;
- керамзит;
- перлит;
- минеральная вата.
Теплоизоляция Ванны: Перлит, Керамзит, Полистирол, Минеральная вата
Перед укладкой утепляющего слоя необходимо полностью очистить поверхность бетонного пола от посторонних предметов, пыли, мусора и т.п.Затем укладывается рулонный гидроизоляционный материал. Фракционный утеплитель применяется в составе специальной смеси. После его высыхания сверху заливают стяжку из цемента.
Плиточная изоляция требует герметизации швов между панелями после укладки. Обычно это делается с помощью монтажной пены. После его высыхания наносится 2-й слой рулонного гидроистрактора. Для равномерного распределения нагрузки на пол в масляной ванне на винтовых сваях арматурную сетку укладывают попарно или в другом помещении.
Утеплять заливной пол в бане керамзитом можно, необходимо укладывать до бетонной стяжки.
Плитка для отделки пола
Поверх деревянного пола в бане можно положить керамическую плитку. При этом для черновой обработки вместо доски используют ДВП, ЦСП или фанеру.
В масляный отсек можно положить плитку на пол в ванне
Поверх уложенного листового покрытия укладывается керамическая плитка. Делается это обычным способом.Под плитку можно установить систему теплый пол в бане на винтовых сваях. Вы можете использовать гидравлический или электрический инфракрасный вариант.
В раздевалке можно положить теплый пол в бане
Профилактика
Высокий уровень влажности отличает баня на винтовых сваях, сделать пол недоступным для грибка и плесени, которые неизбежно появляются во влажной среде помогут специальные профилактические меры. В процессе строительства все используемые элементы конструкции необходимо в несколько слоев покрыть специальным антисептическим составом.
Для того, чтобы пол дольше не гнил, необходимо покрыть его антисептиком от грибка
В обязательном порядке следует также применять качественные гидроизоляционные материалы. Это может быть резиновая или полиэтиленовая пленка. Эти меры помогут увеличить срок службы конструкции, защитить ее от гниения и преждевременного разрушения.
Если были замечены очаги гниения деревянного материала, необходимо демонтировать всю конструкцию. Поврежденные элементы необходимо заменить.
Нюанс! Все компоненты после твердой сухой сушки обработать антисептиком и снова просушить.Перед сборкой нужно покрыть деревянные элементы воском или водоотталкивающим лаком.
Для строительства дома в сложных местах, например, на склонах или на сучкообразных грунтах, широко применяется технология винтового фундамента. В этой статье рассмотрим, как утеплить пол в таком доме. Особенностью дома на винтовых сваях является высокое основание, что одновременно относится и к преимуществам, и к недостаткам данного типа фундамента.
Как уже отмечалось, к преимуществам можно отнести возможность построить дом практически в любом месте: от крутых склонов до вечной мерзлоты.Недостатком свайного фундамента является продуваемое пространство под домом, что негативно сказывается на температуре полов. Полностью решить эту проблему можно только при комплексном подходе к теплоизоляции дома на винтовых сваях: утеплить пол и фундамент.
Изоляция пола
Утепление полов в доме с винтовым фундаментом производят в два этапа: на этапе строительства лагового утепления и при эксплуатации с наружной стороны.Рассмотрим оба варианта утепления пола подробнее.
Внутренняя изоляция
Утепление пола изнутри в доме на винтовых сваях производится утеплением по лагам. Применяется рядовая технология, включающая в себя работы в такой последовательности:
- В нижний край лаг набиваются черепные бруски.
- Затем на эти бруски укладывается черновая основа из досок.
Их необходимо поставить максимально близко, а оставшиеся зазоры заполнить монтажной пеной.
- Следующим этапом изготавливается гидроизоляционный материал. В этом качестве используется резиноидная или толстая полиэтиленовая пленка, уложенная в несколько слоев. Монтаж гидроизоляции Необходимо произвести усы не менее 10 см.
- На гидроизоляционный слой укладывается теплоизоляционный материал. Применяемые материалы для утепления будут рассмотрены ниже.
- Сверху утеплитель покрывается слоем пароизоляционного материала, после чего монтируется настил.
- По всей наружной площади дома снизу закреплен пароизоляционный материал. Его можно скрепить клеевым способом или забить строительным степлером.
- После монтажа пароизоляционного материала устанавливается листовой теплоизолятор, который крепится к деревянному основанию с помощью саморезов с тарельчатыми шляпками.
- Затем теплоизоляционный материал необходимо закрыть ветровой мембраной, которая пропускает пары воздуха и влаги в одном направлении: от теплоизолятора, что позволяет ему дышать.
В отдельных случаях утепление пола снаружи дома на винтовых сваях считается выполненным. Но при желании теплоизолятор дополнительно можно закрыть досками, которые набиваются к нижним торцам деревянных балок дома.
Совет! При высоком фундаменте дома на винтовых сваях набивные доски будут играть роль перекрытия цоколя с дальнейшим возведением фальшфундамента, при низком расположении – дополнительной защиты от проникновения грызунов в пространство между лагами.
Используемые теплоизоляционные материалы
Современные технологии позволили разработать новейшие высокоэффективные теплоизоляционные материалы, которые используются при утеплении полов в доме на винтовых сваях. Исходя из практического опыта, специалисты рекомендуют использовать такой утеплитель:
Совет! Помимо качественной теплоизоляции необходимо использовать надежные гидроизоляционные материалы для обработки деревянных лаг и металлических частей каркаса.
Лучше всего использовать жидкие обмазочные средства: различные мастики, пропитки и антисептики.
Изоляция фундамента
Для повышения теплоизоляции пола в доме на винтовых сваях рекомендуется выполнять утепление фундамента путем возведения фальшоснования. Это значительно уменьшит вырабатывающую организм базу и создаст дополнительный барьер на пути холода в ваш дом. Для этого чаще всего используют два метода, которые мы рассмотрим чуть подробнее:
- Первый способ – установка по периметру основания каркаса из металлического профиля.На этот каркас потом можно нанять профнастил, декоративные панели, цокольный сайдинг или различные сэндвич-панели. Обшивку можно прикрепить как механическим способом, так и с помощью специального клея. Не забудьте об установке угловых величин, что придаст законченность конструкции.
- Второй способ — возведение кирпичной стены для закрытия основания дома на винтовых сваях. Для этого в заранее вырытую траншею вокруг дома заливают легкий армированный фундамент.
После запаривания цементного раствора по периметру укладывается кирпичная стена. Также можно использовать газоблок или пеноблок, который является хорошим теплоизоляционным материалом.
Важным нюансом утепления фундамента является оборудование вытяжки. Для этого нужно оставить два изделия: одно с противоположной стороны. Это обеспечит постоянный приток свежего воздуха в подпольное пространство и удаление излишней сырости, исключив образование плесени на деревянных элементах конструкции дома.
Совет! Если вы выбрали сооружение пенопластового основания, его нужно будет дополнительно укладывать, так как этот пористый материал хорошо набирает влагу, после чего быстро приходит в негодность.
Мы рассмотрели самые эффективные и современные утеплители и технологии их применения для утепления пола в доме на винтовых сваях. Следует помнить, что для достижения максимального эффекта все работы по теплоизоляции дома необходимо проводить комплексно. Предложенная инструкция в точном ее соблюдении позволит правильно и быстро произвести всю работу своими руками.
Фундамент на сваях широко применяется при строительстве частных бревенчатых домов. На сваях строят деревянные дома и бани, а также постройки хозяйственного назначения. Свайный фундамент имеет множество преимуществ: простота создания, минимум трудоемкости работ, отсутствие специальных видов грунта.
Но в то же время у свайного фундамента есть существенный минус – деревянный дом в этом случае лишается фундамента, поэтому пространство очищается ветрами.Эта ситуация имеет две стороны: сруб отделен от земли и почвенной влаги, но при этом ветер и мороз могут беспрепятственно проникать на всю поверхность пола. Поэтому, чтобы внутри дома было тепло, рекомендуется провести качественное утепление пола.
Как утеплить пол в срубе на сваях?
Для качественного утепления необходимо обеспечить хороший доступ к лагам, что приведет к подъему или демонтажу полового покрытия. Доступ к лагам нужен для контрольного осмотра перед утеплением, так как потом попасть туда будет практически невозможно. Также необходимо будет заняться созданием черного пола. Можно не делать черновой пол, а остановиться на другой конструкции, которая позволит надежно держать утеплитель.
Сделать черновой пол можно разными способами. Но есть самый распространенный и доступный способ, которым придерживаются многие строители.
На первом этапе к лагам нужно прибить брусок, на который будет опираться доска настила.
Этот брусок называется черепом. Лаги и брус необходимо тщательно обработать антисептическим раствором, чтобы защитить дерево от гниения и биологических вредителей.
Половые доски также обработаны антисептиками, что повышает устойчивость древесины к атмосферным воздействиям. Помните, что при обработке древесины очень важно дать древесине «дышать». Поэтому разные мастики, которые не позволят проветривать дерево, использовать нельзя, так как в таком состоянии пиломатериал очень быстро портится.
При создании черного пола необходимо знать характеристики утеплителя , который будет на него укладываться. В частности, очень важен вес материала, его необходимо учитывать при расчетах.
Легкий утеплитель (например, минеральная вата) позволяет использовать для черного пола пиломатериалы для черного пола, например, фанеру. Если вы планируете приобрести и использовать жесткий утеплитель (пенопласт, пенопласт и другие), то вместо чернового пола можно положить сетку, прикрепив ее к лагам.Только помните, что нужно выбирать прочную сетку, способную выдержать вес теплоизолятора и последующую эксплуатационную нагрузку на пол.
Важно! При создании чернового пола и утеплителя иметь в виду, что прочность свай рассчитывается с небольшим запасом, поэтому сильно нагружать их не рекомендуется. Поэтому желательно отдавать предпочтение легким утеплителям, которые отличаются низкой теплопроводностью.
Слой пароизоляции Пароизоляция является обязательным условием длительного срока службы утеплителя пола. Почему? Все просто – внутрь половой конструкции не должна попадать атмосферная влага, поэтому необходима надежная защита от нее.
В качестве пароизоляции Лучше всего использовать мембранные материалы, не пропускающие влагу, но в то же время поддерживающие воздухообмен. Экономный вариант — резиноид или полиэтилен, но тогда без вентиляции крови не обойтись.
Пароизоляцию необходимо укладывать Не только снизу, но и сверху утеплителя.В этом случае материал будет надежно защищен от влаги и конденсата, причиной которого становится перепад температур. Необходимо тщательно следить за утеплением стоп и пароизоляцией, чтобы не было щелей, которые впоследствии станут «мостиками холода», причиной преждевременного повреждения утеплителя и деревянных элементов пола.
Финишный пол Финишный пол может быть изготовлен из любого материала предназначенного для таких целей начиная от прочных, массивных досок и заканчивая листовыми пиломатериалами (фанера, ДСП). При создании чистового пола необходимо учитывать, что все виды материала имеют разные свойства, поэтому требуют разной подготовки и обработки. Так, иногда возникает необходимость приобрести звукоизоляционные прокладки, иногда нужно сделать между лагами определенный шаг. Соблюдение этих требований является гарантией качества как утеплителя, так и самого пола.
Утепление не сможет полноценно выполнять возложенную на него функцию, если сваи фундамента не защитят хотя бы облегченный цоколь.Помимо практической стороны, такое решение имеет и эстетическую составляющую – деревянные дома на сваях без фундамента выглядят не так привлекательно.
Даже недорогая основа исключит вероятность схода снега. Хотя стоит сказать, что для кардинального решения вопроса рекомендуется сразу обустроить утепленное и прочное основание.
Основными отличиями применения свайных конструкций при строительстве каркасных зданий является наличие пустого зазора между грунтом и маляром. Использование такого приема приводит к тому, что в холодное время года возникают значительные потери тепла. Из-за этого заметно декларируется уровень жильцов жильцов, и могут возникать различные неисправности, угрожающие целостности всей строительной конструкции.
Мнение эксперта
Константин Александрович
Задать вопрос экспертуДля того чтобы увеличить срок эксплуатации дома и сделать пребывание в нем более комфортным, необходимо сделать утепление пола в доме на винтовых сваях.
Особенности конструкции фундамента на сваях
Чаще всего фундамент на свайном фундаменте возводят по ряду следующих причин:
В качестве основания для фундамента данного типа применяют винтовые сваи. Представляют собой трубы из металла, на конце которых расположен наконечник специальной формы. Сваи погружаются в толщу земли довольно необычным способом — не забиванием, а вывинчиванием ручным способом или средствами механизации.Вращающийся прокол врезается в почвенный слой своим краем, имеющим конусообразную форму. Чтобы крепление было надежнее, заделку грунта проводят параллельно. Верхние части уже установленных свай необходимо выровнять по горизонтальному уровню, а также установить перчатки. Это делается для того, чтобы нагрузка от массы здания распределялась на основание более равномерно. На оголовки свай устанавливается специальный грохот, представляющий собой сплошную обвязку. Он объединяет разрозненные элементы опоры здания в единую конструкцию.
Скарлет может быть изготовлен из деревянных брусков, металлических или монолитных бетонных. Выступы свай перед обвязкой каркаса каркаса необходимо качественно изолировать от влаги. В качестве гидроизоляционного материала можно использовать пенопласт, полиэтиленовую пленку или резиноид.
Как обустроить пол в косом доме на свайном фундаменте?
Выбирая материал, наиболее подходящий для процедуры устройства полов в каркасном доме на свайном основании, стоит обратить внимание не только на характеристики его прочности, но и показатель массы. Специалисты рекомендуют отдавать предпочтение материалам, имеющим небольшой вес. Такой подход позволит избежать появления избыточных нагрузок на основание здания. Одним из удачных вариантов является использование натурального дерева, причем породы лучше выбирать из слива хвойных пород, а также дуба или осины. Древесина должна быть качественно высушена и не иметь визуальных дефектов.
В каркасных домах к процессу устройства пола рекомендуется приступать сразу после завершения работ по устройству свайного фундамента и элементов его обвязки первого этажа.Для пола из дерева лучше судить из того же материала. Сечение бруска должно быть 10*10 сантиметров. Лучше выбирать древесные хвойные породы. При расстояниях между отдельными элементами свай более 3 метров позволит правильно установить вспомогательные стойки по центру пролета.
В несъемных балках используется установка лаг с соблюдением расстояния между ними в 58 сантиметров. Данные сечения элементов должны быть 10*25 сантиметров, тогда толщина утеплителя составит 25 см. Для перекрытия не слишком больших пролетов (под помещение коридора или санузла) можно использовать бруски меньшего сечения, например, 5*25 сантиметров. Сам Скарлет для увеличения скорости работ по установке лаг необходимо размещать по размерам шага между БРУСЕВЫМИ. Под их ширину необходимо обустроить элементы обвязки местами под посадку лаг. Их укладывают в заранее изготовленные корма, а с материалом основания связывают саморезами, шурупами или гвоздями.
Пропитка жидкостью, содержащей антисептик, позволит сформировать надежный защитный слой от вредоносных насекомых и проникновения воды. По низу лаг необходимо прибить доски параметрами 100*30 миллиметров. При желании дополнительно усилить конструкцию перекрытий можно прибегнуть к установке вспомогательных перемычек. Их обустраивают над самими проушинами на расстоянии 150 сантиметров друг от друга.Такие мероприятия пригодятся, если в будущем планируется устроить в доме каркасный «теплый пол» с функцией обогрева на основе бетонной стяжки.
В других ситуациях работы по утеплению можно проводить отдельно.
Как выбрать материал для утепления?
Теплоизоляционным слоем могут служить различные строительные материалы. В брусовом доме важно учитывать, можно ли эксплуатировать выбранный тип утеплителя при повышенной влажности.По мнению специалистов, следует один из следующих теплоизоляционных материалов:
Стекловода или Минвата
Минвата имеет значительный перечень достоинств, к которым можно отнести:
Не лишен материал и недостатков. При попадании влаги на поверхность минеральной ваты она подвергается значительной усадке и значительно теряет свои теплоизоляционные качества. Сравнивая этот вид теплоизолятора с другими материалами, нельзя не отметить достаточно высокий уровень цен на этот утеплитель.
Выпускают Минвату как в виде рулонов, так и в виде пластин. Для теплоизоляции полов в домах на свайно-винтовом основании рекомендуется использовать утеплитель, имеющий пластинчатую форму.
Это связано с тем, что данная форма отличается более высокой жесткостью.
По виду используемого в производстве сырья различают следующие виды минеральной ваты:
При работе с любым из вышеперечисленных материалов необходимо использовать средства индивидуальной защиты.К ним относятся маска или респиратор, специальный костюм или комбинезон, а также варежки или перчатки.
Пенопласт
Обладает низкой стоимостью в сочетании с высокими теплозащитными качествами. При укладке материала необходимо учитывать тот факт, что сочетание высокого уровня влажности и отрицательной температуры способно превратить плитный материал в рассыпавшиеся мелкие шарики.
Этот вид повреждения способен значительно нарушить тепловой барьер внутри здания, поэтому плиты пенопласта должны быть надежно защищены от влаги.
Пенополистирол экструдированный (EPPS)
Многим этот утеплитель знаком под названием «песоплекс». По внешнему виду он очень похож на пенопласт, но свойственных ему недостатков нет. Этот материал практически не способен впитывать влагу, а также отличается высоким уровнем прочности. Так что низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола входят специальные добавки, препятствующие его горению.
Показатели теплозащитных экранов всех рассматриваемых видов утеплителей находятся примерно на одном уровне.
Керамзит
Недорогой материал, который можно использовать при утеплении полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые были рассмотрены ранее, но цена весьма демократична. Изолятор негорючий, и монтаж его предельно прост.
Материал представляет собой гранулы глины, прошедшие высокотемпературную обработку, имеет округлую форму.
Пошаговая инструкция самостоятельного утепления
Внимание! Если в дальнейшем планируется устраивать теплый пол из бетона, в конструкции лучше предусмотреть наличие перемычек, идущих поперек.
К одним из недорогих материалов можно отнести сосну. Несколько дороже обойдутся осина и дуб. Доски из этих пород деревьев отличаются длительным сроком службы, они надежны и прочны. При покупке нужно обратить особое внимание на влажность сырого материала, она не должна превышать 20%. В противном случае напольное покрытие начнет покрываться трещинами по мере его высыхания. В декоративных целях, а также для более эффективного сохранения тепла пол можно отделить утепленным линолеумом, ковролином или обустроить подложку из трубы, а поверх нее ламинат.В санузлах для оформления полов используется плитка.
На всей площади дома возможна установка системы «Теплый пол». Максимальной степени защиты утеплителя можно добиться, если обработать наружную часть пола доской и смонтировать декоративную отделку основания.
Фундамент как дополнительный вид утепления
Пространство, расположенное между поверхностью пола и поверхностью грунта, в свайных зданиях рекомендуется отделять цокольным этажом. Работы производятся быстро, а финансово выгоднее, чем обустройство полного утепления полов. Можно использовать такую отделку и как вспомогательный барьер от проникновения холода. В здании, стоящем на винтовых сваях, нет необходимости обустраивать настоящий фундамент. Вполне можно обойтись имитацией установки, называемой Забир. Это декоративный элемент, служащий одновременно и для отделки дома, и для повышения его теплоизоляции. Пространство подполья не будет подвержено снежным заносам, также будут не страшны ветры и сквозняки.Использование ленты позволяет сэкономить на материале для утепления, так как требуемый слой ее будет меньше.
Отделка декоративного основания производится одним из следующих способов:
При установке загрузок важно помнить, что подпольное пространство нуждается в обязательной вентиляции. Без учета этого фактора плесень быстро появится. Для вентиляции в противоположных углах каркасного дома необходимо предусмотреть специальные отверстия, отвечающие за циркуляцию воздуха под полом.
Наконец
Если вы далеки от темы строительства, то вопрос утепления может показаться несущественным. Как владелец частного домовладения вы можете рассмотреть эту тему с точки зрения несущих свойств здания. Отсутствие утепления может обернуться рядом проблем с домом:
- появление капель конденсата в подполье;
- уменьшение теплозащиты дома и увеличение затрат на его отопление;
- высокие показатели влажности могут стать факторами, провоцирующими образование ржавчины, плесени, ускоряющими вывод строительных конструкций из эксплуатации и требующими проведения дорогостоящих ремонтных работ по его восстановлению.
Утепление полов полов в деревянном или каркасном доме избавит вас от риска получить эти проблемы. Дом прослужит долго, а конструкция будет надежнее.
Видео про утепление пола в доме на сваях
В домах на винтовых сваях к технологии устройства полов предъявляются особые требования, обусловленные конструктивными особенностями строения. В каркасных домах пол должен быть частью силовой конструкции.Полы в каркасном доме на сваях в большей степени подвержены климатическим воздействиям, поэтому требования к материалам, технологии устройства полов и способам утепления принципиально иные, чем в зданиях со стандартными типами фундамента. Этот материал о том, как правильно установить на сваи, чтобы не нарушить основные параметры здания и добиться комфортных условий проживания на долгие годы.
На винтовых сваях
Строительство в большинстве прецедентов является вынужденной необходимостью, а не имиджевым или эстетическим решением.Дома такого типа строятся в местах, где грунт имеет низкую плотность или высокий уровень грунтовых вод. Также такие постройки встречаются в прибрежных зонах, где весной возникает угроза жилью.
Здание на склоне оврага.
Для строительства нужно обшить всю площадь будущего косого дома из свай. Количество свай, их бюллетень индивидуально прописывается в проектной документации. Верхнюю часть свайного фундамента объединяют нижней обвязкой из бруса 150 на 150 мм, или 200 на 200 мм.Основание нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.
Преимущества свайного фундамента
Такое технологическое решение имеет ряд преимуществ:
- минимальный уровень осадков;
- возможность использования на любых типах грунта;
- быстрая установка фундамента;
- отсутствие большого количества земляных работ;
- высокий уровень устойчивости конструкции;
- незначительная восприимчивость к агрессивным факторам внешней среды.
Важным моментом является то, что с помощью фундамента на винтовых сваях можно строить каркасные дома на участках со значительным перепадом высот: на обрывах, пологих склонах или оврагах, искусственных насыпях.
На примечание
К недостаткам описываемого технологического решения можно отнести невозможность обустройства подвала и сложное утепление пола в каркасном доме на сваях.
Пол в строительстве на винтовых сваях
Перед устройством в шахматном порядке горизонтального перекрытия первого этажа необходимо грамотно подобрать сорта древесины для минимизации теплопотерь, так как пол в каркасном доме на винтовых сваях не защищен снаружи, т.к. этаж в обычном доме.Поэтому требуются сорта древесины, которые обеспечат наиболее плотное прилегание настила друг к другу.
Для устройства пола каркасного дома на винтовых сваях рекомендуется использовать хвойные породы, сочетающие в себе высокую прочность, долговечность и приемлемую цену. Для обеспеченных домовладельцев предпочтительнее выбирать дуб или осину, которые по многим характеристикам многократно превосходят хвойные сорта.
Утепление пола первого этажа.
Правильный пол в каркасном доме позволит использовать любые виды напольного покрытия природного происхождения.Будь то паркет, паркетная доска или обработанная доска из древесного массива. Также необходимо иметь в виду, что в качестве наружного покрытия придется использовать керамику, чтобы шить плитку в ванной. Дерево должно хорошо переносить действие влагоотталкивающих пропиток.
Пол первого этажа
Горизонтальные перекрытия первого этажа наиболее подвержены потерям тепла, поэтому в этом случае необходим утеплитель между основной половой поверхностью и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет намного больше, чем на втором.Дополнительно требуется приварить фанерные листы или листы изопласта к лагам снаружи.
Контрфорсы, на которые ложится напольное покрытие, должны располагаться непосредственно над лагой поверх утеплителя. Пол первого этажа в каркасном доме требует дополнительной защиты от скопления влаги и ее испарения. О гидроизоляции необходимо подумать на стартовом этапе устройства пола, до монтажа напольного покрытия.
Слои изоляционного материала должны быть наложены друг на друга в Ферме.Ширина шестигранника должна быть не менее десяти сантиметров. Настил полов в каркасном доме на сваях напоминает своеобразный пирог, «начинкой» которого является черновой пол, ветрозащита, слои теплоизоляции, пароизоляции, полового покрытия.
Требования ко второму этажу
Какой этаж в косых домах используется на втором этаже? Основное требование к полям второго этажа – они должны нести минимальную нагрузку на здание, ведь каркасные дома высотой более двух этажей строить не рекомендуется.Перекрытия второго этажа не отдают тепла и менее требовательны к типу напольного покрытия. Основное требование к полям такого типа – простота конструкции и хорошая звукоизоляция.
Этаж второго этажа в разрезе.
На верхних этажах каркасного дома недопустим толстый слой теплоизоляционных материалов. Для меньшей нагрузки на пол можно сделать большее количество комнат на первом этаже. Подкосы и перегородки станут частью силовой конструкции дома, превратив тем самым пол второго этажа каркасного дома.
Утеплитель пола
Необходимо обратить пристальное внимание на виды утеплителя, поэтому деревянные полы в каркасном доме не только активно отдают тепло во внешнюю среду при отсутствии утепления, но и могут разрушаться при утеплении материал слоя выбран с ошибками.
Основные виды утеплителя
- Минеральная вата — Этот вид утеплителя обладает отличными изоляционными свойствами. Кроме того, минеральная вата не горит, не разлагается, не накапливает токсичные вещества в процессе эксплуатации.Однако минеральная вата теряет свои теплоизоляционные свойства при контакте с водой, поэтому устройство пола каркасного дома должно производиться с минимальным использованием жидкостей. При этом запрещается обрабатывать половую доску водоэмульсионной эмалью.
- Каркасный дом с водяными полами — Этот вариант утепления требует от строителей значительных технологических компетенций. Между полом и напольным покрытием необходимо проложить магистрали подачи теплоносителя.Циркуляционная горячая вода нагревает покрытие до нужной температуры. Чтобы эта система работала без сбоев, в доме должен быть установлен котел с САУ и термостатом. Этот вид утепления рекомендуется для домов, в которых люди живут круглый год;
- Электрический теплый пол — Между полом и настилом в каркасном доме устанавливаются термоэлементы, которые пользователь может активировать по своему желанию.
При этом напольное покрытие не должно быть горючим.
Предполагает вариативность, которая ограничивается финансовыми возможностями домовладельца и жилищными условиями дома.
Монтажные работы
Алгоритм установки:
- Задержка установки.
- Примыкание брусков между лагами для улучшения конструкции.
- Укладка настила чернового пола из доски или фанеры.
- Настил между лагами из пароизоляционной мембраны.
- Укладка утеплителя.
- Изоляция должна быть покрыта парозащитной пленкой.
- Устройство пола в каркасном доме.
Монтажники должны следить за правильностью настила пирога пола и плотностью забивки.
Можно ли построить гараж на столбах (винтовых сваях)?
Экодом 11 декабря 2017 г., 14:23
Пристройки и небольшие строения часто строят на винтовых сваях, так что, конечно, можно. Но есть несколько преимуществ и недостатков, поэтому следующее может помочь вам принять решение:
Преимущества конструкции винтовых свай:
Использование винтовых свай для замены фундамента, вероятно, сэкономит вам много денег, избегая (или, по крайней мере, значительно сокращая) затраты на земляные работы. Это также может дать вам преимущество в районах, подверженных наводнениям, поскольку оно находится над землей. Они также могут позволить строительство на грунтах, не обладающих несущей способностью, необходимой для фундамента и плитного пола (плита-плот также подходит для более мягких грунтов).
Недостатки конструкции винтовых свай:
Пол, поднятый на винтовых сваях, оставляет дополнительную поверхность здания, открытую ледяному зимнему воздуху, в отличие от плиты, которая находится в непосредственном контакте с почвой и, следовательно, в некоторой степени защищена от зимних температур относительно умеренной температурой земли зимой.Таким образом, потребуется более высокий уровень изоляции пола, чтобы соответствовать тому же стандарту эффективности и комфорта, что и плита на уровне грунта. Он также будет более подвержен утечке воздуха, поэтому обязательно включите в конструкцию эффективный воздушный барьер.
Учитывая, что это пол и его нужно будет утеплить перед добавлением чернового пола, может пройти довольно много времени, прежде чем здание будет закрыто и защищено от осадков, поэтому вам следует очень внимательно отнестись к дизайну, выбору материала и процедура установки. Избегайте любых чувствительных к влаге изоляционных материалов (таких как целлюлоза или стекловолокно), вместо этого рассмотрите плиты жесткой формы или минеральную вату. Подождите несколько солнечных дней, чтобы сделать это, и убедитесь, что он хорошо защищен от проникновения воды в течение времени, необходимого для установки крыши.
Дом, слегка приподнятый над землей, также может быть привлекательным и хорошо защищенным местом для диких животных.
Если вы планируете перепродажу в будущем, помните, что строительство на винтовых сваях обычно не считается таким долговечным, как строительство на бетонном фундаменте, поэтому следует также учитывать долгосрочную ценность.
Какой бы тип здания вы ни выбрали, убедитесь, что его спроектировал инженер.
Фундамент из стальных винтовых свай— EVstudio
Система глубокого заложения, набирающая популярность в районах со сложным грунтом, загрязненным грунтом и за счет скорости возведения — стальные винтовые сваи.
Винтовые сваи на первый взгляд похожи на обычные винтовые сваи. Однако есть существенные различия, которые резко меняют емкость.Во-первых, винтовые сваи устанавливаются как единая непрерывная деталь, а не секции, скрепленные болтами. Во-вторых, оборудование, используемое для установки винтовых свай, крупнее и способно создавать более высокий крутящий момент.
Компоненты винтовой сваи простые; стальной вал, стальная спираль в нижней части вала и соединительная пластина в верхней части вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать различные расчетные нагрузки. Размер стального вала зависит от осевой нагрузки, кручения во время установки и толщины из-за коррозии.Спираль представляет собой пластину, имеющую форму резьбы шурупа по дереву, которая взаимодействует с почвой для распределения осевой нагрузки, а также фиксируется на месте для обеспечения растягивающих нагрузок.
Один из первых вопросов, который возникает у людей: «Сколько он прослужит до выхода из строя из-за коррозии?» Есть несколько факторов, вызывающих коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества. Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию.Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.
Я спроектировал фундамент в Стэплтоне, где участок располагался над старым терминалом и был обнаружен загрязненный грунт. Если бы использовались типичные пробуренные сваи с прямым валом, отвалы от бурения скважины пришлось бы упаковывать в мешки и утилизировать должным образом. Во избежание подъема загрязненного грунта на поверхность использовались стальные винтовые сваи.
Ниже я перечисляю множество плюсов, и не зря.Меня очень впечатлили винтовые сваи и широкий спектр их применения. Компания Alpine Site Services недавно посетила EVstudio, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай. Alpine может установить от 30 до 50 винтовых свай за один день!
Еще одним большим преимуществом винтовых свай является то, что их можно размещать под углом, чтобы обеспечить жесткость и сопротивление натяжению, соответствующие силе натяжения.Примером может служить типичный контрфорс, который распирает фундаментную стену. Вы можете видеть угловую винтовую сваю выше.
PROS
Быстрая установка
Может быть пройден контрольный тест
Незначительное подъемное давление от вспучивающегося грунта
Высокая грузоподъемность до 500 тысяч фунтов/кв.
МИНУСЫ
Специализированная система
Крупное оборудование
Проблемы с коррозией
Узнайте больше о различных типах фундаментов.
Techno Metal Post of Albany является поставщиком фундаментных решений практически для любого типа конструкции, которую вы строите.
Винтовая свая Techno Metal Post похожа на гигантский металлический винт, который устанавливается сертифицированным специалистом с использованием запатентованного гидравлического оборудования. Стойка ввинчивается в землю до тех пор, пока не будет достигнута желаемая несущая способность.
Techno Metal Post of Albany — единственный в регионе сертифицированный установщик винтовых свай Techno Metal Post. Ни одна другая компания не может гарантировать, что ваше здание или конструкция будет закреплена на прочном основании с использованием технологии винтовых свай Techno Metal Post.
Технология, в основе которой лежит инженерная система текущих исследований и разработок, непрерывные инновации в конструкции машин и спиральных свай, а также обучение технических специалистов и обучение в полевых условиях.
Спиральные сваи используются уже более 100 лет, в основном в тяжелонагруженном коммерческом строительстве.
Techno Metal Post of Albany привносит эту технологию в ваш проект вместе с должным образом обученной командой и обширной инженерной поддержкой нашей работы, что позволяет вам легко настаивать на подлинном качестве Techno Metal Post.
Стройте круглый год вместе с Techno Metal Post of Albany!
Мерзлая земля не проблема. Мы можем установить наши фундаменты так же легко, как в холодный климат, так и в теплый летний день!
Не позволяйте зимней погоде отложить ваши строительные планы.
- Для надстроек больше не требуется вырытый, залитый, плитный или блочный фундамент.Вы будете готовы построить каркас террасы, как только мы покинем площадку.
Нужна дополнительная опора для гидромассажной ванны? Мы можем объяснить и эту установку!
- Дома, здания и сооружения, построенные на наклонных, скалистых, труднодоступных или труднодоступных участках, не являются проблемой для Techno Metal Post.
Наши винтовые сваи предназначены для установки прочного фундамента по чрезвычайно конкурентоспособной цене для строителей, подрядчиков, управляющих недвижимостью и владельцев домов, столкнувшихся с перспективой сложного строительства, структурной реконструкции или стабилизации.
- Столбы Techno Metal могут быть установлены там, где традиционный фундамент заполнялся бы водой или грязью по мере выкапывания.Намного прочнее забивной сваи, наши столбы усердно работают, поддерживая дощатые настилы, доки, мосты, настилы на берегу озера и причалы по всему столичному округу. Мы можем буквально установить сваи дока через замерзшую ледяную поверхность вашего озера!
ЖИЛОЕ • КОММЕРЧЕСКОЕ • ПРОМЫШЛЕННОЕ • МУНИЦИПАЛЬНОЕ ЕСЛИ ВЫ ЭТО ПОСТРОИТЕ, МЫ МОЖЕМ ПОДДЕРЖАТЬ!
Модернизация фундамента для проблемных грунтов
Округ Кейп-Мэй на побережье Нью-Джерси — низменное место. Его высшей точкой, по сути, может быть местная свалка. Геологически это было примерно так же далеко на юг, как ледники путешествовали в последний ледниковый период. У нас нет камней и глины, как в Пенсильвании к северу и западу от нас, и у нас нет каменистых ледников, пока они не найдены в Новой Англии. Но у нас есть очень хороший пляжный песок, и его много. Этот песок представляет собой довольно хорошую основу для строительства — пока он не будет вымыт.
Спиральные и деревянные сваи
При таких грунтовых условиях мы поддерживаем большинство наших зданий сваями.Обычно забивается пробная свая, и инженер определяет, насколько глубоко она должна быть забита для достижения требуемой несущей способности. Цель состоит в том, чтобы протолкнуть сваю через сомнительную почву, пока она не упрется в почву, обеспечивающую более существенную поддержку. Для большинства наших проектов мы стремимся к несущей способности от 10 до 12 тонн.
Сваи нового строительства обычно изготавливаются из обработанной под давлением древесины. Они вбиваются в землю до определенной точки, а затем вбиваются в остальную часть пути с помощью сваебойного молота, подвешенного к крану.Установка деревянных свай может быть выполнена довольно быстро и легко, если они установлены до того, как будет построена конструкция.
Но деревянные сваи могут быть проблематичными при ремонтных работах. Начнем с того, что они длинные — самые короткие — 12 футов, а некоторые — целых 30 футов. Для их установки требуется большое оборудование с большим пространством над головой, а процесс настолько шумный и неприятный, что некоторые муниципалитеты запрещают забивку свай в туристический сезон.
Винтовые опоры похожи на гигантские винты, которые ввинчиваются в землю на определенную глубину для достижения надлежащей несущей способности.Спиральные пирсы бывают 4-футовые. секций, которые облегчают вождение в более компактных местах. Когда для ремонта в нашем районе или в любом другом районе с грунтом с сомнительной несущей способностью необходимы сваи, винтовые сваи могут быть лучшим вариантом. Винтовые сваи закручиваются или «ввинчиваются» в землю с помощью гидравлического оборудования. «Нити» свай представляют собой спиралевидные пластины, называемые «винтами», которые приварены к стальному валу. Диаметр используемых пластин варьируется в зависимости от необходимой несущей способности, и, как и в случае с деревянными сваями, общая длина и ширина винтовой сваи варьируются в зависимости от состояния грунта и желаемой несущей способности свай.Но в отличие от деревянных свай винтовые сваи можно устанавливать в более ограниченных пространствах. Они бывают более короткими секциями, и после того, как начальная секция со спиралями приводится в действие, дополнительные длины вала просто прикручиваются болтами и вбиваются по одной.
Проект для Helicals
Прошлым летом меня наняли перестроить крыльцо дома, построенного в начале 1960-х годов. Каркас палубы первого этажа консольно выступал за фундамент на пару футов спереди и сзади дома, а во время реконструкции 1980-х годов было перестроено двухэтажное крыльцо, каркас которого был прикреплен к консольному полу. Консоль начала выходить из строя — балки 2×12 образовали нисходящий крюк, где они свешивались за стену фундамента.
Вместо того, чтобы использовать консоль для поддержки нагрузки нового крыльца, я рекомендовал владельцу и архитектору построить фундаментную стену, чтобы поддерживать выступ снизу. По сути, мы бы избавились от консоли и создали прямой путь нагрузки вниз по внешней стене. Наиболее практичным способом поддержать эту стену было бы построить стену из блоков поверх балки из железобетона.И наиболее практичным способом поддержки балки уклона будет серия спиральных свай (см. раздел «Модернизация опоры для консоли» ниже).
Просмотреть увеличенную версию
Завинчивание свай
Первым шагом было удаление оригинальной колоды, которая была добавлена к дому. Выяснилось, что каркас палубы был врезан в сваи из обработанной древесины, которые все еще были в хорошем состоянии. Мы решили, что можем использовать их для поддержки внешнего края двухэтажного крыльца.
В соответствии с рекомендациями инженера я разметил восемь мест для свай вдоль края дома на расстоянии около 7 футов от центра. Консоль находилась примерно на 2 фута выше уровня земли, а винтовые сваи имели длину 4 фута. Поэтому, чтобы справиться с ограниченным пространством под консолью, мы использовали небольшую машину с бортовым поворотом, оснащенную ковшом, чтобы выкопать отверстие в каждом месте расположения сваи.Это дало нам больше места и позволило монтажникам начать сваи немного ниже. После раскопок члены бригады имели зазор более 5 футов от нижней части консоли до дна ямы.
Сверхмощная буровая установка на мини-погрузчике вбивает сваи в землю. Когда одна секция забивается около дна скважины, следующая секция крепится болтами, и забивка продолжается.Хотя я был знаком с винтовыми сваями, я впервые имел возможность их использовать.Для установки винтовых свай мы наняли местную компанию Audubon Environmental с более чем 25-летним опытом работы в этом направлении. Его бригада использовала второй погрузчик с бортовым поворотом, оснащенный вращающейся гидравлической головкой, которая поворачивала вал сваи и ввинчивала его в землю. Небольшая машина хорошо работала для забивки свай в тесноте под краем дома.
В этом проекте каждая начальная секция сваи имела спираль диаметром 8 дюймов у основания ствола и спираль диаметром 10 дюймов примерно в 2 футах над ней.Каждая свая была забита непосредственно под внешним краем консольной стены в выкопанном отверстии. При вращении вала спирали втягивали сваю в почву. Когда только конец вала остался открытым на дне отверстия, к валу привинтили дополнительную 4-футовую секцию, и бурение продолжилось. Этот процесс повторялся до тех пор, пока дно шахты не достигло глубины 16 футов, глубины испытательной сваи.
Так как балка нового уровня будет заключать в себе верхние части свай, забивать их на точную глубину не было критической задачей.Монтажники просто отмерили нижнюю часть дома, чтобы установить глубину.
Когда винтовая опора достигает своей конечной глубины, труба из ПВХ опускается вокруг шахты.Затем они вставили трубу из ПВХ диаметром 6 дюймов в качестве заливочной трубки вокруг ствола винтовой сваи, вдавливая трубу в почву примерно на 18 дюймов за линией грунтовых вод (примерно на 2 фута ниже дна ямы). Верх трубы был срезан на 4-6 дюймов ниже верха вала.Бригада очистила трубу от песка струей воды под высоким давлением, а затем заполнила трубу цементным раствором. После того, как раствор затвердел, они приварили горизонтальные стальные пластины размером 8 на 10 дюймов к вершинам каждого винтового вала.
После очистки ПВХ-трубы шлангом высокого давления в трубу заливается растворная смесь. Затем к верхнему концу вала приваривается горизонтальная металлическая пластина.Строительство балки уровня
После того, как все сваи были установлены, прибыл каменщик Марк Макферсон, чтобы выкопать траншею для балки настила.Мини-погрузчик с ковшом быстро справился с этим шагом. Почва на участке была достаточно жесткой, чтобы выступать в качестве формы для балки, поэтому никаких дополнительных опалубочных работ не потребовалось. А под домом раскопки простирались до первоначального основания, которое служило формой для этой стороны балки. Первоначальный фундамент был высотой в три блока, но Марк решил установить верхнюю часть балки на уровне двух с половиной блоков, чтобы он мог отрегулировать балку в соответствии с осадкой и изгибом консоли.В результате балка уклона инкапсулировала первоначальную основу.
Выкапываются траншеи для фундаментов балок. Слева видны пластины поверх опор для консольной опоры. Траншея справа предназначена для фундамента, который будет поддерживать крыльцо. Фундамент будет располагаться поверх существующих свай PT, которые были срезаны даже с дном траншеи.Мы также вырыли траншею для балки, которая будет поддерживать новое крыльцо, и соединили две траншеи на концах дома.Выкопав траншею для крыльца, спиливаем деревянные сваи на несколько сантиметров выше дна траншеи.
Арматурные каркасы в обеих траншеях привязаны непосредственно к расположенным ниже сваям, чтобы придать опорным балкам их несущую способность.Марк изготовил каркас из непрерывной арматуры, который простирался на всю длину обеих балок. Клетка была приварена прихваточным швом к стальным пластинам поверх спиральных свай и привязана ремнями к верхушкам деревянных свай. Заливка была простой, траншеи были легко доступны.
Бетон уходит в траншею, а грунтовые стены действуют как формы. Существующий фундамент является частью траншеи для консольной балки. После застывания бетона и до того, как Марк вернулся, чтобы заняться блокировкой, бригада установила новые пороги на нижней стороне консольных балок. Затем Марк завершил проект, уложив блок до нижней стороны подоконников.
Мы не пытались исправить дугу в балках, которые находились в работе более 50 лет. Вместо этого Марк установил свой блок на нижнюю сторону пластин порога, которые поддерживали консоль и не позволяли прогибу усугубляться. Мы прикрепили крыльцо к оригинальной ленточной балке, но на этот раз крыльцо прочно поддерживалось фундаментной стеной и не тянуло за собой балки пола.
Все фотографии Натаниэля Элдона
пошаговая инструкция, особенности и рекомендации Деревянный пол на винтовых сваях
Каркасный дом на сваях должен иметь светлый, но теплый пол. Эта норма обусловлена необходимостью не перегружать основание здания. Конструкция создается прочной, утепленной, обеспечивающей комфортное проживание в доме. Полы возводятся в каркасном доме на сваях с учетом некоторых особенностей, которые учитываются при возведении здания.
Особенности устройства полов в каркасном доме на сваях
Фундаменты такого сооружения в Москве и других регионах РФ имеют некоторые нюансы. Воздушное пространство отделяет нижнюю часть дома от поверхности земли. Отсутствие специально оборудованной облицовки, наличие декоративного закрытия по периметру свай оставляет наружную часть перекрытий незащищенной от воздействия отрицательных температур.
Обустройство бетонного основания потребует времени, дополнительных финансовых затрат.Такой вариант приведет к увеличению нагрузки на сваи, что не всегда допустимо. Создание полноценной обшивки по периметру с организацией подпольного пространства – тоже вариант недешевый. Часто финансовые ограничения не позволяют обустроить высокий цоколь.
Из чего сделать пол
Строительный материал для обустройства конструкции – дерево. Для недорогого каркаса, чернового пола используется обычный хвойный брус, доски. Лучше использовать осину, дуб, но их стоимость выше. Древесина этих деревьев прочная, не подвержена гниению. Для черновых напольных покрытий применяют:
Отделка зависит от помещения, где он будет установлен. В ванных комнатах предпочтительнее использовать плитку. В жилых помещениях полы в основном выполняются из следующих материалов:
- плиты из цельной древесины;
- паркет;
- паркетная доска клееная;
- паркетная доска из массива дерева.
Важно: Деревянные стройматериалы предварительно необходимо обработать специальным составом, препятствующим гниению, антисептиком.
Недорогой вариант – клееный деревянный стройматериал, но срок службы у него невелик. Оптимально цельная доска, которая считается самым износостойким материалом.
Несущие конструкции пола
Устройство полов начинается сразу после установки свай. Сначала их поверхность покрывается рубероидом для гидроизоляции. Его укладывают на сваи, крепят деревянную обвязку из бруса, на которую устанавливаются лаги. Для этого используют недорогие хвойные породы, осину, дуб. Размер брусков не менее 10х10 см. Укладывается хорошо просушенная древесина, без дефектов. Шаг между балками делается 0,5 м.
В нижней части лаг вставляются черепные бруски, на которые укладывается черновой пол. После его установки выполняется гидроизоляция.
Гидроизоляционный материал должен подходить к балкам и заходить на стены.В противном случае предотвратить проникновение влаги внутрь конструкции не удастся.
В качестве изоляции используются:
- пленка;
- специальная мембрана с перфорацией;
- изол, его производные.
Крепление осуществляется к деревянной конструкции степлером, строительным скотчем. На стыках полос обязательно делается нахлест гидроизоляционных листов.
Как утеплить пол
Изоляция может быть выполнена из нескольких материалов. Основные из них:
- пенополистирол; фольгированная изоляция
- ;
- пеноизол; эковата
- ; пробковый материал
- ; минеральная вата
- ; Полистиролбетон марки
- .
После укладки гидроизоляционного слоя между лагами укладывается выбранный тип утеплителя. Каждый из них имеет свои преимущества. Недорогой вариант – использование стекловаты, минеральной ваты. В продаже они могут быть в рулонах, пластинах. Укладка производится между лагами.Со стеклянной ватой нужно обращаться осторожно. После его размещения производится утепление, чтобы пыль не попадала в помещение.
Важно! При использовании этих материалов для утепления полов необходимо оставлять зазоры для вентиляции.
При обустройстве пола к лагам крепятся черепные бруски, на которые устанавливается нижний черновой пол из фанеры, ОСП плит или досок. Гидроизоляция укладывается поверх лаг с наплывами в зазорах. После этого укладывается выбранный теплоизоляционный материал. Сверху конструктивный «пирог» закрывается пароизоляционным материалом и устанавливается пол.
Теплый пол
Можно сделать более эффективное утепление, установив дополнительный теплый пол. На доски нижней подшивки укладывают листы фанеры. После этого монтируется гидроизоляция. В качестве теплоизоляционного материала выбран пенополистирол.
Важный момент! Поверхность утеплителя должна быть вровень с верхней кромкой бревна.Пароизоляционная пленка укладывается с расчетом лопатой на стены, выше уровня будущего финишного покрытия.
Поверх пароизоляции укладывается армирующая сетка, которая заливается тонким слоем бетонного раствора. После его схватывания укладывается слой фольгированного утеплителя со светоотражающими свойствами. Следующий шаг – установка нагревательных матов, монтаж системы. После проверки работоспособности делается бетонная стяжка. После того, как поверхность затвердеет, можно приступать к монтажу финишного покрытия.
Монтаж напольных покрытий
После окончания монтажа утеплителя укладывается слой плит толщиной 30 мм. Расстояние между досками выбирают в пределах 0,4-0,5 м. Обрешетка, выполненная вдоль бревен, позволяет обеспечить воздушную прослойку и вентиляцию.
Дальнейшая установка заключается в устройстве чернового пола. Для этого используют обычную доску или шпунтованную доску. Крепление к обрешетке производится саморезами.На черновой пол может быть уложен предварительно выбранный пол.
В ванне, туалете вместо черновых досок укладывают ОСП, фанеру, и крепят саморезами. Затем делается дополнительная гидроизоляция. После подготовительных работ укладывается плитка. Монтаж пола не представляет сложности, при наличии опыта строительных работ все процессы можно выполнить самостоятельно.
Фундаменты на винтовых сваях не редкость в каркасном домостроении. С учетом особенностей здания к полу первого этажа предъявляется ряд требований.Фундамент должен быть не только прочным, но и легким, чтобы не перегружать сваи. Не менее важен теплоизоляционный аспект. Как совместить эти характеристики и правильно оформить пол? Попробуем разобраться.
Особенности пола и требования к его устройству
Каркасный фундамент на винтовых сваях имеет множество преимуществ. Среди основных преимуществ:
- доступная стоимость;
- короткие сроки строительства;
- универсальность — подходит для участков со сложным рельефом и плавучих грунтов.
Несмотря на существенные достоинства, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одной из основных задач обустройства основания является качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:
- выполняет роль барьера между деревянными конструкциями и влагой, препятствуя появлению плесени и гниению пола;
- повышает энергоэффективность дома;
- предотвращает появление конденсата на поверхности полов.
В ходе работ по укладке полов необходимо учитывать ряд важных моментов и требований. Разработчик должен предоставить:
- Обработка обвязки нижнего этажа антисептиком.
Следует использовать состав глубокого проникновения, так как обычная пропитка изнашивается через 6-7 лет.
- Размещение утеплителя между лагами.
- Подборщик свай. Утепление подвала снижает теплопотери, предотвращает промерзание грунта под домом и является частью декора.
- Вентиляционные изделия. Устройство отверстий диаметром 10 см, общая площадь вентиляционных каналов 1/400 периметра основания.
Общая схема этажа каркасного дома
Верхняя обвязка балок по фундаментным опорам одновременно лаг , что само по себе удешевляет бюджет строительства. Строительный пирог пола имеет следующую схему:
- Черновой пол.Каркас основания собирается из обрешетки и нижней подгибки. В качестве подложки используется: обрезная доска, ДСП, ОСП или фанера.
- Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
- Изоляция. Варианты утепляющих материалов: экструдированный пенополистирол, керамзит.
- Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
- Подоснова. Выбор дальнейшей технологии зависит от типа напольного покрытия.
Если планируется настелить паркет, ламинат или паркетную доску, то на пол постелите фанеру … Для отделки плиткой или линолеумом подойдет сухая стяжка. Система «водяной пол» монтируется в наливную стяжку.
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от используемых материалов. Рассмотрим приемлемые варианты и отметим неприемлемые решения.
Внимание к качеству балок перекрытий
В каркасном домостроении для обвязки винтовых свай преимущественно используется древесина. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Основное требование применение высушенных материалов … Влажность бруса не должна превышать 12%, иначе возможна деформация деталей конструкции после их монтажа.
Устройство ростверка возможно несколькими способами:
- Кладка монолитного бруса размером 20*15 см.При строительстве двухэтажного дома можно использовать брус 20*20 см.
- Ростверк из сборных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе у вас должен получиться брус сечением 20*15 см.
При надежном креплении досок «пакетный» способ не уступает по прочности сплошной балочной обвязке .
Варианты облицовки дна
При выборе материала для подстилающего слоя необходимо помнить, что винтовые сваи нежелательно перегружать.Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Его основная задача – защита от ветра и влаги.
Что подойдет? Здесь есть несколько вариантов:
- ОСП. Доступный по цене материал, обладающий хорошей прочностью, но уязвимый для воды. Перед установкой требуется обработка составом, предназначенным для защиты древесины.
Слабым местом являются стыки плит. Их необходимо заделать акриловым герметиком.
- ДСП. Легко обрабатывается, но, как и ОСБ, уязвима к влаге.Уступает предыдущему материалу по экологичности.
- Многослойная фанера. Допустимо использовать только влагостойкие листы с маркировкой FC или FSF. В составе присутствуют формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола используют обычный настил из досок сечением 5*10 см. Этот вариант нельзя назвать экономичным, но прочность и экологичность не вызывают сомнений.Основное требование – предварительная обработка древесины.
Утеплитель — основа утепления пола
При выборе теплоизоляционного материала основное внимание уделяется возможности его эксплуатации во влажной среде. Наиболее рациональные решения:
- Минеральная вата … Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, устойчивость к деформациям, минимальное водопоглощение – 2%.
Со временем каменная вата дает усадку всего 5% — при правильном монтаже в местах стыков с бревнами не образуются мостики холода.
- Пенополистирол экструдированный … Лидер по изоляционным свойствам. Дополнительные преимущества: эластичность и устойчивость к деформации, отсутствие водопоглощения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит … Бюджетная альтернатива теплоизоляционным листам. Несколько уступает по теплоизоляционным характеристикам минеральной вате и пенополистиролу.Важным плюсом является пожаробезопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Основные преимущества: хорошая теплозащита и невысокая стоимость. Однако при контакте с влагой и под воздействием низких температур материал теряет структурную целостность. Это решение применимо в теплых регионах.
Поэтапный монтаж пола на свайный фундамент
Опишем последовательность действий по устройству и утеплению пола каркаса на винтовых сваях. К работе приступают после тщательной подготовки деревянных элементов: обработки антисептическим и антипиреновым составом.
Обвязочное устройство и крепление обрешетки
Допустим, сваи установлены, металлические оголовки для крепления балок закреплены. Дальнейший ход работ:
- Просверлите четыре отверстия на каждой «ножке» винтовых опор.
- На оголовки уложить гидроизоляцию, например, рубероид.
- По периметру конструкции выложите балки и соедините элементы между собой «в полдерева».
- Прикрепите балки к оголовкам с помощью саморезов.
- Вставьте оставшиеся балки внутрь периметра.
- Дополнительно соедините детали отделки стальными скобами.
- Проверить горизонтальность расположения балок.
- Заполнить обрешетку до низа балок — основания для крепления подрамника.
Черновая основа и теплоизоляция
Поверх направляющих уложить листы ОСП, ДСП или влагостойкой фанеры. Если используются обрезные доски, то их необходимо прибивать перпендикулярно лагам.
После подготовки чернового пола приступают к его изоляции:
- Покройте основание гидроизоляционной пленкой.
- Уложить утеплитель в ячейки между лагами. При резке минеральной ваты необходимо предусмотреть запас по 0,5 см с каждой стороны для наиболее плотного прилегания и предотвращения появления мостиков холода.
- Расстелите пароизоляционную мембрану поверх утеплителя внахлест между полотнами.Проклейте стыки строительным скотчем.
Последующие действия зависят от типа напольного покрытия .
Создание теплового контура цоколя/цоколя
Устройство пола в доме на сваях обязательно предусматривает забивку цоколя. Возможны следующие способы изоляционной отделки:
- Кирпичная кладка. Основа – подушка из щебня и песка. Подхват выкладывается в полкирпича, армирование не нужно.Для работы используйте керамический или клинкерный кирпич.
- Сайдинг. Термоплиты монтируются на обрешетку из оцинкованного профиля или бруса, собранную на сваях.
- Настил. К расточенным стойкам привариваются прогоны, которые служат основой для крепления профлиста.
- ДСП. Листовой материал монтируется по аналогии с профлистом. Внешнюю часть можно отделать гибкой плиткой, керамогранитом.
Независимо от выбранного способа отделки подземной части необходимо предусмотреть «форточки» — проемы для естественной вентиляции .
Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве необходимо выдерживать угол наклона 4° наружу. Крайне важно герметизировать стык облицовки фальш-цоколя c. Это предотвратит попадание талых вод и осадков под землю.
Нюансы обустройства теплого пола
Утепление на сваях выполняется с помощью водяного контура или нагревательных матов.
Схема расположения
- После монтажа фанеры или ОСП на брусья и гидроизоляции чернового пола в зазоры между лагами следует уложить листы пенополистирола.
Верхняя поверхность плит должна быть на одном уровне с обвязкой.
- Поверх утеплителя расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
- Уложить армирующую сетку, залить тонким слоем цементно-песчаного раствора и оставить до полного застывания.
- Расстелите фольгу блестящей стороной вверх.
- Уложите маты теплого пола и залейте бетонной стяжкой.
В процессе схватывания раствор необходимо периодически увлажнять, чтобы не появились трещины.После окончательного отверждения можно наносить финишное покрытие .
Видео: как сделать стяжку
Устройство и каркас на свайном фундаменте не представляют никаких сложностей. Но при всей простоте выполнения процесс требует от исполнителя внимательности и соблюдения всех технологических нюансов.
Свой выбор в пользу свайно-винтового фундамента я сделал достаточно быстро. Конечно, пришлось изучить кое-какую литературу, но главным аргументом был выбор соседей по нашему дачному поселку. И большинство из них остановились именно на этой технологии. Грунты у нас пористые, насыщенные влагой (река рядом), рельеф неровный, поэтому сваи — технически грамотный вариант. А с учетом экономии времени и денег это еще и очень выгодно.
Я, конечно, понимал, что винтовые сваи станут надежной опорой для моего будущего «родового гнездышка» только при строгом соблюдении технологии их установки. Поэтому вариант «своими руками» сразу отмел и обратился к специалистам «Тимерлайн» (по рекомендации все тех же соседей).Ребята работали, а я, как человек заинтересованный и любознательный, старалась вникнуть во все нюансы. Все сделали качественно и быстро — всего за 6 дней.
Защита от семи ветров
С одной стороны, вентилируемое пространство под домом – это неплохо, так как помещения отделены от почвы и влаги. Но беспрепятственный доступ холода в здание, конечно, дает о себе знать. Поэтому изоляция должна быть качественной.
В первую очередь нужно открыть доступ к секс лагам. Если полы уже уложены, их придется поднимать или частично демонтировать. Это необходимо для устройства чернового пола или другого способа крепления утеплителя.
Обустраиваем черновой пол
Для этого к лагам прибиваются так называемые лаги. черепная перекладина, поддерживающая половые доски. Каждый элемент конструкции необходимо предварительно обработать специальным антисептиком, чтобы предотвратить гниение древесины. Многие совершают ошибку, «затыкая» дерево, т.е. покрывая его битумной мастикой.Потеряв способность «дышать», натуральный материал портится еще быстрее.
При устройстве чернового пола нужно заранее определиться с типом утеплителя, так как его вес является определяющим для определения расчета прочности конструкции. Например, использование облегченной минеральной ваты позволяет делать настил из листовых материалов (например, той же фанеры). При использовании жестких утеплителей – пенопласта, пенополистирола – черновой пол лучше заменить сеткой.
Конечно, прочность винтового фундамента всегда рассчитывается с запасом, но все же излишне перегружать его не следует. Чем легче теплоизоляционные материалы и чем выше их теплопроводность, тем лучше.
Несколько слов о пароизоляции
Необходимо отсекать влагу на входе. Качество пароизоляционного материала – еще одна составляющая долговечности утеплительного «пирога». При наличии притоков с этой задачей вполне справится слой обычной пленки или рубероида, но все же лучше использовать современные мембранные материалы, сохраняющие влагообмен, но не пропускающие атмосферную влагу и конденсат.Слой пароизоляции укладывается непосредственно на утеплитель, аккуратно и аккуратно, не оставляя зазоров – мостиков холода, которые могут разрушить утеплитель.
Финишный пол: разнообразие вариантов
Для чистового пола можно использовать любые материалы: от ДСП и ламината до паркетной доски. Так как мой дом был построен из деревянного бруса, конечно же, хотелось использовать для отделки только натуральные материалы. Поэтому я выбрал сосновую доску – недорогую, экологически чистую, к тому же она позволяет выдержать единый стиль как архитектуры здания, так и интерьера. А запах … Те, кто повезло достаточно, чтобы жить в деревянном доме, меня поймут!
А для тех, кто выбирает другую отделку для готового пола, еще один совет: не забывайте, что каждый материал требует соответствующей подготовки, в том числе различных звукоизолирующих прокладок и расстояния между ними. Это также влияет на качество изоляции.
И, конечно же, мое желание: может быть ваш дом свет, уютно, а самое главное — тепло! И в прямом и переносном смысле этого слова!
Если вы решили построить загородный каркасный дом, то вам следует обратить внимание на конструкцию всех строительных элементов.Крыша, стены (уличные, межкомнатные), перекрытия и полы выполнены в виде «пирога», многослойной конструкции. Если соблюсти всю технологию, то фактически получится термос.
Технологический процесс устройства каждого элемента здания предполагает различную последовательность и сочетание компонентов многослойной конструкции.
Так вот для крыши свой набор слоев, для пола свой. В этой статье мы рассмотрим с вами особенности «пирога» пола каркасного дома, способы монтажа.
Прежде чем выбрать материал пола, вы должны принять решение о типе фундамента.
В большинстве случаев, каркасные дома возводятся или на фундаменте типа. Это в первую очередь связано с тем, что дом не тяжелый до 16 тонн. И свайный фундамент является самым дешевым, так как он не требует использования специального строительного оборудования. Таким образом, мы будем считать, что фундамент нашего дома имеет ворс внешний вид.
Для надежности изоляции, двойной слой укладывают.Также вместо бруса можно использовать доски шириной 15-25 см и толщиной 5-6 см. Технология укладки та же, что и на ребро.
Для чердаков черновой пол должен быть прочным, чтобы выдерживать вес утеплителя и взрослого человека. Обычно на чердаке стекловату (утеплитель) оставляют открытой, поэтому вся нагрузка ложится на черновой пол чердака.
Для защиты всех деревянных конструкций используют специальные антисептические средства и проникающие составы. Но есть небольшие нюансы, перед установкой лучше все обработать, каждый элемент отдельно.
Если позволяет высота, то черновой пол набивается снизу прямо на опорные балки. Как было сказано выше, все нужно обрабатывать защитными средствами.
Второй способ – изготовление вторичных направляющих поверх лаг, но этот способ не получил широкого распространения, так как потребует дополнительных затрат.
В большинстве случаев фундамент невысокий и используются черепные брусья, которые изготавливаются из бруса 5х5 см. Которые крепятся к нижней части бревна или бруса, при помощи саморезов или гвоздей.
Вокруг этого места лучше использовать базальтовую стекловату, плиты хорошо обработаны проникающим составом.
А поверхность чистового пола покрывают металлическим листом или листом асбеста.
Свайный фундаментный цоколь
При использовании теплоотражающих плит немного иначе устроен верхний слой чернового пола.
- Для начала меняем толщину доски с 4 см на 5 см и раскидываем крепеж, оставляя место для труб.
Чтобы труба отопления совпадала с плитой.
- Поверх полученного слоя можно уложить финишное финишное покрытие (ламинат и т.д.).
Использование бетонной стяжки.
Дожидаемся полного высыхания стяжки.
Этот метод используется редко. Так как вес полученного слоя очень большой. А также при повреждении трубы придется все разбирать.
Заключение
Как мы видим из всего вышеперечисленного, технология каркасного дома процесс не сложный, следует строго соблюдать инструкцию, устройство и последовательность многослойной конструкции.
Все можно сделать самостоятельно, без использования специфических приспособлений и инструментов.
Если вы строите дом для себя, не стоит экономить на материалах. Используйте только проверенных производителей.
Микроклимат в доме зависит от правильно подобранной толщины, а также от соблюдения последовательности укладки слоев «пирога».
Проектирую одноэтажный каркасный дом на винтовых сваях площадью 100 кв. Расчетный пирог пола: мелкая сетка от мышей, ППС 25-200 мм, доска обрезная 25 мм, пароизоляционный слой, ППС 25-50 мм, стяжка бетонная 50 мм с сеткой, теплый пол.
Дело в том, что доска чернового пола будет куплена зимой и будет лежать под навесом до монтажа летом (уже когда дом под крышей). Высохнет, думаю, до 20%. Планирую заливать бетон через два месяца после пола.
Подскажите, есть ли здесь подводные камни, в частности:
1. Повлияет ли усадка ПЭ на стяжку?
2. Поможет ли преподавательский состав минимизировать изменения режима ЧП.
3.Не будет ли гнить данный вариант пола (по теплосчету вроде норма).
4. Сильно ли пострадает звукоизоляция от применения ППС.
Описанный вами «пирог» на первом этаже на первом этаже, который вы планируете устроить в собственном доме, как минимум нерационален. Максимум через год другой этаж придется разобрать и переделать. Настоятельно советуем вам отказаться от этой конструкции и вот почему:
Вы сами сомневаетесь, не сгниют ли деревянные планки, расположенные между слоями герметичного утеплителя. Подтверждаем вашу догадку: они точно сгниют. Причем независимо от того, насколько хорошо вы их сушите и чем пропитываете. Без вентиляции древесина будет атакована грибком. Биоразлагаемые строительные материалы нельзя размещать в конструкциях, из которых невозможно удалить влагу. И еще: совершенно непонятно, зачем вообще нужен этот слой досок 25 мм. Ведь без каркаса или лаг (об их наличии в вашем письме нет упоминания) доски несущей функции выполнять не будут и не являются черным полом.Более того, если они не прикреплены к основанию (повторяем, каркаса у вас нет), древесина со временем «перекосится». Нельзя заливать стяжку через два месяца после укладки нижних слоев пола по вашей схеме, доски и утеплитель уже деформируются, конструкцию придется разбирать. Даже если вам удастся изначально подобрать ровные доски и залить стяжку сразу, пока они не покоробились, не факт, что железобетон (по сути, цементно-песчаный раствор) выдержит деформации и когда-нибудь не треснет.
Ошибка в том, что вы почему-то пытаетесь изобрести гибридную конструкцию: сочетаете деревянные несущие элементы (по сути, перекрытие без каркаса не выдержит нагрузку) и монолитный бетон. Не придумывайте ноу-хау, вам это не нужно. Воспользуйтесь преимуществами профессионально разработанных и проверенных технологий.
«Правильные» конструкции, надежные и долговечные
Есть два варианта, каркасный и монолитный:
Рассмотрим слои последовательно, начиная снизу и двигаясь вверх:
- Основание — оно должно быть как можно ровнее и прочнее.Мы не знаем, какой у вас грунт, поэтому смотрите сами, что добавлять: щебень, АСМ, песок и в каком слое. В любом случае основание должно быть хорошо утрамбовано. Возможно есть смысл сделать фундамент.
В качестве основы можно использовать утрамбованный грунт с засеянным песком, который легко обрезать на месте.
- Требуется изоляция от влаги в основании. На фундамент или уплотненный грунт можно уложить рулон битумной гидроизоляции, склеив панели между собой, и обязательно приложить их к стене.Или хорошо пролить расплавленным битумом, мастикой. Сэкономить можно, используя недорогую пароизоляционную пленку вместо гидроизоляции.
Но укладывать его следует не на землю (может порваться), а между слоями утеплителя.
- Изоляция. Каким должен быть слой, мы не можем сказать, не зная климатических условий вашего региона. В любом случае, чем больше, тем лучше, особенно если учесть, что необходимо предотвратить утечку тепловой энергии теплых полов в землю.Подойдет любой достаточно жесткий негигроскопичный и негниющий эффективный утеплитель: пеностекло, экструдированный пенополистирол (ЭПС), пенопласт. Вероятно, под ПСП (это общепринятая аббревиатура пенополистирола) вы имели в виду недорогой пенопласт ПСБ-С-25. Но не факт, что он вам подойдет. Однозначных правил, какой должна быть марка пенопласта для устройства монолитных перекрытий, не существует. Многое зависит от нагрузки: например, в том месте, где будет стоять пианино или большой аквариум, лучше поставить не пенопласт, а прочное пеностекло.Для тяжелой мебели – ПСБ-С-50 максимальной плотности или ЭПС. В монолитных перекрытиях мы бы не рекомендовали использовать пенополистирол плотностью ниже 25 кг/м3, при меньшем сопротивлении сжатию плотность может быть недостаточной, есть вероятность деформации пола.
Внимание! Цифра 25 в обозначении марки ПСБ-С-25 означает не реальную, а предельную (наибольшую) плотность. На самом деле по ГОСТ 15588-86 производитель может продавать продукцию плотностью 15.от 1 до 25 кг/м3 под этой маркой.
Естественно, многие стараются сэкономить на сырье. Рекомендуем купить пенополистирол ПСБ-С-35 для монолитного перекрытия, плотность которого должна быть 25,1-35 кг/м3, либо попробовать найти «честный» ПСБ-С-25, плотность которого будет ближе к максимуму. Определить его можно, взвесив необходимое количество материала.
Утеплитель должен быть уложен таким образом, чтобы стыки листов пенопласта перекрывались, щели можно заполнить строительной пеной.
Изоляционные листы укладываются внахлест
- Светоотражающая пленка. Поверхность отражающей фольги отражает тепловое излучение и экономит до 2,5% тепловой энергии, снижая затраты на топливо. Если вы решили установить не просто фольгу, а слой вспененного полиэтилена (дополнительная теплоизоляция), отражающая поверхность должна быть направлена вверх в помещение.
- Железобетонная стяжка толщиной 50-60 мм. Бетон, даже с мелким заполнителем, следует укладывать между трубами и сеткой, и его будет сложно шлифовать, скорее всего, вы предпочтете использовать цементно-песчаный раствор.Марка – не менее 150, лучше 200. Рекомендуем добавить в нее пластификатор при приготовлении раствора, стяжка получится более плотной и ее будет легче выровнять. При заказе готового раствора можно попросить добавить пластификатор на смесительном узле (доставка самосвалом) или залить в бак смесителя (доставка бетономешалкой). При изготовлении стяжки трубы теплого пола необходимо заполнить водой или сжатым воздухом под рабочим давлением.Подогрев пола можно включать не ранее, чем через месяц после изготовления стяжки, температуру поднимают плавно в течение трех дней.
Не забывайте, что стяжка пола при необходимости отделяется деформационными швами: максимальный размер целой секции не должен превышать 40 м2, а длина по обеим сторонам должна быть 8 м.
Компенсационные швы не должны пересекать контуры теплого пола; через них в теплоизоляционном кожухе могут проходить только подающие линии
Также по периметру помещений вдоль стен необходимо проложить демпферную (береговую) ленту – полосу эластичного материала (рекомендуем использовать пенополистирол) с толщиной не менее 1 см.
- Оптимальными с теплотехнической точки зрения вариантами покрытия пола с подогревом являются облицовка керамической плиткой, керамогранитной плиткой, натуральным камнем. Эти материалы лучше всего передают тепло и не деформируются. Плиточный клей должен быть специально разработан для теплых полов и обладать повышенной эластичностью. Не рекомендуем использовать паркет и доски из массива дерева, они высохнут. Приемлемые варианты: ламинат, линолеум, не очень толстый ковер.
Еще один очень важный вопрос, с которым вы обязательно столкнетесь, это теплоизоляция подвала.Так как дом у вас каркасный, то на винтовых сваях придется придумать, как сделать крепкую и эстетичную подхватку. Вариантов множество, это может быть каркас (деревянный или стальной), зашитый сайдингом или асбестоцементными плитами.
Проще всего устроить каркас вокруг дома, обшить его снаружи и хорошо утеплить изнутри.
Цокольный виниловый сайдинг дорогой, но красивый и не требует отделки и ухода. И сайдинг, и каркас нельзя опускать до уровня земли, в холода он может подняться.Щель можно закрыть стальным фартуком
Асбестоцементные листы намного дешевле
Можно выложить цоколь мелкоразмерными бетонными блоками, бутовой или кирпичной кладкой.
Под каменный фундамент придется делать бетонное основание
Главное хорошо утеплить внешний периметр и не допустить промерзания грунта под домом. Оптимальный вариант – утеплить не только цоколь, но и отмостку, как это делают повсеместно в холодных скандинавских странах.
На схеме показано, как совместное утепление подвала и отмостки изменяет характер промерзания грунта. Грунт под зданием (если он отапливается) никогда не промерзает, что исключает морозопучие деформации и способствует снижению эксплуатационных расходов. Используйте пенополистирол в качестве изоляции
И, наконец. Монолитные перекрытия можно делать не только после установки коробки дома, но и до, сразу после установки винтовых опор и увязывания их в общий ростверк с горизонтальными элементами.При правильном подходе это быстрее и дешевле.
В странах с развитой строительной индустрией монолитные перекрытия по грунту обычно устраивают до монтажа стен, это проще. На фото ленточный фундамент, но технология подходит и для свайного. Перед началом работ необходимо иметь подробный проект размещения коммуникаций
О звукоизоляции
Если перекрытие монолитное, то верхний слой бетона поглотит все шумы и вибрации.В случае, когда пол каркасный и покрыт ламинатом, при ходьбе в обуви на твердой подошве вы будете слышать «цоканье». Возможно, мыши, живущие под землей, будут немного шумными.
Пол в доме на свайно-винтовом фундаменте. Чем утеплить пол в частном доме и какие материалы использовать? Особенности эксплуатации и утепления пола в каркасном доме
Основным отличием применения свайных конструкций при возведении каркасных сооружений является наличие пустого зазора между грунтом и ростверком.Применение такого приема приводит к тому, что в холодное время года происходят значительные потери тепла. Из-за этого заметно снижается уровень комфорта жильцов, а также могут возникать различные неисправности, угрожающие целостности всей конструкции здания.
Мнение эксперта
Константин Александрович
Задать вопрос экспертуДля того, чтобы увеличить срок эксплуатации дома и сделать пребывание в нем более комфортным, необходимо сделать утепление пола в доме на винтовых сваях.
Особенности устройства фундамента на сваях
Чаще всего фундамент на свайном фундаменте возводят по ряду следующих причин:
В качестве основания для фундамента данного типа применяют винтовые сваи. Представляют собой металлические трубы, на конце которых размещен наконечник специальной формы. Сваи погружаются в грунт довольно необычным способом – не забиванием, а ручным завинчиванием или с помощью механизации. Вращающаяся свая своим конусообразным наконечником проникает в слой грунта.Чтобы крепление было более надежным, в процессе работы грунт параллельно уплотняют. Верхушки уже установленных свай необходимо выровнять по горизонтальному уровню и установить оголовки. Это делается для того, чтобы нагрузка от массы здания распределялась по основанию более равномерно. На оголовки свай устанавливается специальный ростверк, представляющий собой сплошную обвязку. Он объединяет разрозненные опорные элементы здания в единую конструкцию.
Ростверк может быть деревянным, металлическим или монолитным из бетона.Оголовки свай перед установкой ростверка должны быть надлежащим образом изолированы от влаги. В качестве гидроизоляционного материала можно использовать пенофол, полиэтиленовую пленку или рубероид.
Как обустроить пол в каркасном доме на свайном фундаменте?
При выборе материала, наиболее подходящего для процедуры устройства полов в каркасном доме на свайном фундаменте, стоит обратить внимание не только на характеристики его прочности, но и на показатель массы.Специалисты рекомендуют отдавать предпочтение легким материалам. Такой подход позволит избежать возникновения чрезмерных нагрузок на основание здания. Один из удачных вариантов – использовать натуральное дерево, причем лучше выбирать породы из категории хвойных, а также дуб или осину. Древесина должна быть тщательно просушена и не иметь видимых дефектов.
В каркасных домах к процессу устройства пола рекомендуется приступать сразу после завершения работ по устройству свайного фундамента и элементов его обвязки первого этажа.Для деревянного пола лучше подойдет ростверк из того же материала. Сечение бруса должно быть 10*10 сантиметров. Лучше выбирать мягкую древесину. Если расстояние между отдельными элементами свай более 3 метров, правильно будет установить вспомогательные стойки по центру пролета.
Лаги устанавливаются на несъемные балки, соблюдая расстояние между ними в 58 сантиметров. Сечение этих элементов должно быть 10*25 сантиметров, тогда толщина утеплителя составит 25 см.Сам ростверк для увеличения скорости монтажных работ лаги нужно располагать по размеру шага между брусками. Под их ширину необходимо оборудовать элементы обвязки местами для посадки бревна. Они укладываются в сделанные заранее пропилы, а к основному материалу привязываются саморезами, шурупами или гвоздями.
Пропитка жидкостью, содержащей антисептик, образует надежный защитный слой от вредных насекомых и проникновения воды.Снизу лаги необходимо обить досками с параметрами 100*30 миллиметров. При желании дополнительно укрепить конструкцию пола можно прибегнуть к установке вспомогательных перемычек. Их обустраивают поверх самих лаг на расстоянии 150 сантиметров друг от друга. Такие мероприятия пригодятся, если в будущем планируется устраивать внутри дома каркас «теплого пола» с функцией обогрева на основе бетонной стяжки. В других ситуациях работы по утеплению пола можно проводить отдельно.
Как выбрать материал для утепления?
В качестве теплоизоляционного слоя могут использоваться различные строительные материалы. В бревенчатом доме важно учитывать, можно ли эксплуатировать выбранный тип утеплителя при повышенной влажности. По мнению специалистов, следует выбирать один из следующих изоляционных материалов:
Стекловата или минеральная вата
Минеральная вата имеет значительный перечень преимуществ, к которым относятся:
Не лишен материал и недостатков.При попадании влаги на поверхность минеральной ваты она подвергается значительной усадке и в значительной степени теряет свои теплоизоляционные качества. Сравнивая этот вид теплоизолятора с другими материалами, нельзя не отметить довольно высокий уровень цен на этот утеплитель.
Минеральная вата выпускается как в виде рулонов, так и в виде плит. Для теплоизоляции полов в домах, стоящих на свайно-винтовом основании, рекомендуется использовать утеплитель в виде плит.Это связано с тем, что такая форма имеет более высокую жесткость.
По виду используемого в производстве сырья различают следующие виды минеральной ваты:
При работе с любым из вышеперечисленных материалов необходимо использовать средства индивидуальной защиты. К ним относятся маска или респиратор, специальный костюм или комбинезон, рукавицы или перчатки.
Пенопласт
Отличается низкой стоимостью в сочетании с высокими теплозащитными качествами.При укладке материала необходимо учитывать тот факт, что сочетание высокого уровня влажности и отрицательных температур воздуха может превратить дощатый материал в разбросанные мелкие шарики.
Этот вид повреждений может существенно нарушить тепловой барьер внутри здания, поэтому пенопластовые плиты должны быть надежно защищены от влаги.
Пенополистирол экструдированный (EPS)
Многим этот утеплитель известен под названием «Пеноплэкс».По внешнему виду он очень похож на пенопласт, но характерных для него недостатков нет. Этот материал практически не впитывает влагу, а также обладает повышенным уровнем прочности. Это значит, что низкотемпературное воздействие для этого материала не опасно. Кроме того, в состав пенополистирола входят специальные добавки, препятствующие его горению.
Показатели теплозащиты всех рассмотренных видов утеплителей находятся примерно на одном уровне.
Керамзит
Недорогой материал, который можно использовать для теплоизоляции полов в домах на свайном фундаменте. Его теплоизоляционные качества ниже, чем у материалов, которые были рассмотрены ранее, но цена очень доступная. Изолятор негорючий, а его монтаж предельно прост.
Материал представляет собой гранулы глины, подвергнутые высокотемпературной обработке, и имеет округлую форму.
Пошаговая инструкция самостоятельного утепления пола
Внимание! Если в дальнейшем планируется устраивать теплый бетонный пол, то лучше предусмотреть наличие перемычек, проходящих поперек конструкции.
Одним из недорогих материалов является сосна. Осина и дуб обойдутся немного дороже. Доски из этих пород дерева отличаются длительным сроком службы, они надежны и прочны. При покупке нужно обратить особое внимание на влажность древесины, она не должна превышать 20%. В противном случае напольное покрытие по мере высыхания начнет трескаться. В декоративных целях, а также для более эффективного сохранения тепла пол можно отделать утепляющим линолеумом, ковролином или оборудовать пробковой подложкой, а поверх нее постелить ламинат.В ванных комнатах плитка используется для отделки полов.
На всей территории дома возможна установка системы «теплый пол». Максимальной степени защиты утеплителя можно добиться, обшив наружную часть пола доской и установив декоративную отделку цоколя.
Цоколь как дополнительный вид утепления
Пространство между поверхностью пола и поверхностью грунта в свайных конструкциях рекомендуется отделывать цоколем.Работа выполняется быстро, а финансово выгоднее, чем обустройство полноценной теплоизоляции полов. Вы также можете использовать эту отделку в качестве вспомогательного барьера от проникновения холода. В здании на винтовых сваях нет необходимости обустраивать настоящий цоколь. Вполне можно обойтись установкой симулятора под названием пикап. Это декоративный элемент, который служит как для украшения дома, так и для повышения его теплоизоляции. Подземное пространство не будет подвержено снежным заносам, ветрам и сквознякам тоже не страшны.Использование подхвата позволяет сэкономить на материале для утепления, так как требуемый слой будет меньше.
Отделка декоративного плинтуса производится одним из следующих способов:
При установке водозабора важно помнить, что подпольное пространство нуждается в обязательном проветривании. Без учета этого фактора там быстро появится плесень. Для вентиляции в противоположных углах каркасного дома необходимо предусмотреть наличие специальных отверстий, отвечающих за циркуляцию воздуха под полом.
Напоследок
Если вы далеки от темы строительства, то вопрос утепления может показаться несущественным. Как владелец частного дома вы можете рассмотреть эту тему с точки зрения несущих свойств здания. Отсутствие утепления может привести к ряду проблем при эксплуатации дома:
- появление капель конденсата в подвальном помещении;
- снижение теплозащиты дома и увеличение затрат на его отопление;
- повышенный уровень влажности может стать факторами, провоцирующими образование гнили, плесени, ускорять выход строительных конструкций из эксплуатации и требовать дорогостоящих ремонтных работ по ее восстановлению.
Теплоизоляция поверхности пола в деревянном или каркасном доме избавит вас от риска возникновения этих проблем. Дом прослужит долго, а его конструкции станут надежнее.
Видео про утепление пола в доме на сваях
В последние годы достаточно популярными стали свайные фундаменты. Это неудивительно, так как главное преимущество – возможность использования на плохих почвах – позволяет использовать их практически везде.В то же время другой важнейший фактор в современных условиях, а именно финансовый, также является скорее преимуществом, чем недостатком техники. К минусам можно отнести необходимость выполнения такой работы, как утепление пола деревянного дома на сваях. Его производство во многом обусловлено конструктивными особенностями.
Как утеплить пол в деревянном доме на винтовых сваях
Утепление пола деревянного дома на винтовых сваях обязательно. Это необходимо для того, чтобы решить сразу несколько потенциальных проблем, вызванных конструктивными особенностями:
- конденсат на этаже, расположенном над техническим подпольем;
- большие потери тепла зданием и, как следствие, значительная сумма затрат на отопление.В современных условиях высоких тарифов на отопление это обстоятельство является весьма существенным недостатком;
- высокий уровень влажности, который может постепенно привести древесину в негодность из-за появления гнили, грибка и грибка. В результате потребуется дорогостоящий ремонт.
Каждой из вышеперечисленных причин вполне достаточно для принятия решения об утеплении пола в деревянном доме на сваях. Поэтому необходимость такой работы практически никогда не ставится под сомнение. Его выполнение, по сути, обязательно для нормальной эксплуатации здания на протяжении длительного периода.
Утепление пола в деревянном доме из оцилиндрованного бревна на винтовых сваях осуществляется следующим образом. Создается достаточно стандартный тепло- и гидроизоляционный «пирог», включающий несколько обязательных слоев. Первый из них (соответственно, самый нижний) – это несущий каркас из дерева. Обычно изготавливается из бруса и настила, образующего черновой пол. Его назначение — нести последующие слои «пирога».
Далее укладывается гидроизоляция, которая также играет роль ветрозащиты.Этот слой очень важен для обеспечения долговечности выполненного утепления. Без его выполнения теплоизоляционный материал быстро придет в негодность, выветрится или потеряет свои свойства из-за намокания тем или иным способом.
Следующим этапом, который необходим при утеплении пола в срубе на сваях, является монтаж теплоизоляционного материала. Естественно, что именно его качества и характеристики во многом определяют качество выполняемой работы.
Поверх утеплителя выполняется слой парогидроизоляции. Его назначение вполне очевидно – не допускать попадания влаги в теплоизоляционный материал сверху, в то же время, не препятствуя ее движению за пределы утеплителя.
Завершающим этапом является монтаж чистового пола, который может выполняться самыми разнообразными способами. Чаще всего в домах из популярного в последние годы оцилиндрованного бревна пол тоже делают из дерева, что вполне объяснимо.И все же дерево заслуженно считается самым полезным и натуральным, а также эстетически привлекательным строительным материалом.
Выбор материалов для утепления
Качество утепления пола деревянного дома на сваях определяется не только правильным составом и последовательностью работ, но тем более грамотным выбором используемых при этом материалов. На современном рынке их представлено огромное количество, что может поставить в затруднительное положение любого человека, желающего заняться строительством или ремонтом.
При выполнении утепления пола в деревянном доме на сваях потребуется три вида материалов, каждый из которых следует рассматривать отдельно.
Брус и доска
Для производства работ отлично подойдет обычный пиломатериал, который использовался и на других этапах строительства. Главное в этом случае провести обязательную защитную обработку и пропитку не только антисептиками, но и антипиренами. На практике довольно часто при строительстве частных домов пренебрегают противопожарными мероприятиями, экономя финансовые средства.Опытные строители вполне резонно полагают, что полученная таким образом небольшая экономия явно не стоит повышенного риска возникновения пожара и последующего уничтожения всего построенного с таким трудом.
Паро- и гидроизоляция, ветрозащита
В качестве гидроизоляции, которую при утеплении пола в деревянном доме на сваях укладывают поверх чернового настила, в подавляющем большинстве случаев используют самую обычную полиэтиленовую пленку. Это доступный материал, продается в любом хозяйственном или хозяйственном магазине и по низкой цене.Его технические и эксплуатационные характеристики вполне подходят для нормальной и долговечной эксплуатации выполненного теплоизоляционного «пирога».
В настоящее время на рынке представлены материалы, совмещающие функции пароизоляции и ветрозащиты. При этом их стоимость довольно низкая и вполне доступна. Подойдет практически любая полиэтиленовая или полипропиленовая пароизоляционная пленка. Не рекомендуется экономить на выполнении устройства этого слоя, так как это непременно приведет к значительно более дорогому ремонту.
Теплоизоляционный материал
В качестве изоляции чаще всего используется один из трех материалов. Самый распространенный вариант – это, без сомнения, минеральная вата. Существует множество его разновидностей, в частности, каменный (базальтовый), стеклянный, шлаковый. Все они обладают низкой теплопроводностью и прекрасно подходят для использования при утеплении пола деревянного дома на сваях. Наибольшее предпочтение обычно отдают самым плотным видам ваты, так как с ними удобнее и проще работать.
Вторым довольно распространенным материалом является пенопласт. Обладает высоким уровнем теплозащиты, но имеет ряд очевидных недостатков. Во-первых, он легко воспламеняется. Во-вторых, при повышенном уровне влажности есть опасность рассыпаться на мелкие шарики.
Третий теплоизоляционный материал – традиционный, доступный и недорогой керамзит. Его главный недостаток – низкие показатели теплозащиты, что приводит к необходимости укладки толстым слоем. В остальном утеплитель полностью соответствует необходимым требованиям.
Другие, более современные теплоизоляционные материалы, например экструдированный пенополистирол, пенофол и др., на практике в частном домостроении применяются относительно редко. Несмотря на отличные параметры теплозащиты, они достаточно дороги по сравнению с вышеописанными материалами.
17.03.2017
Появление каркасной технологии строительства частных домов позволило в несколько раз увеличить скорость строительства и снизить финансовые затраты.Особенно это актуально, когда в качестве основания здания используется свайный фундамент. Для его обустройства не требуются трудоемкие земляные работы. У этой технологии есть и обратная сторона медали. Так как фундамент не сплошной, а приподнят над землей, то пол каркасного дома на винтовых сваях снизу полностью открыт. Если не принять дополнительных мер по его утеплению, это неизбежно приведет к серьезным потерям тепла. В дальнейшем их приходится компенсировать увеличением затрат на дополнительное отопление дома.
Дом на винтовых сваях как бы висит в воздухе, и под ним часто может гулять сквозняк
Особенности строительства здания на сваях
Как правило, свайный фундамент применяют в следующих случаях:
При проведении строительных работ на проблемных грунтах (рыхлые, слабые, пучинистые, каменистые, болотистые).
Если участок не ровный, а с перепадами высоты. Это часто происходит, когда здание возводится на склоне горы или холма.
Когда не хватает денег на более дорогой монолитный фундамент.
Сжатые сроки строительства. Как правило, в таких случаях каркасный или деревянный дом возводят на свайно-винтовом фундаменте.
Отсутствие возможности дренировать чрезмерно влажный грунт на участке.
Основой такого фундамента являются винтовые сваи. Это металлические трубы, снабженные на конце специальным наконечником (его форма может быть разной). Способ забивания винтовых свай в грунт весьма специфичен: их забивают не с помощью акцентированных ударов, а ввинчивают вручную или механически.В процессе вращения свая своим конусообразным острием вгрызается в толщу земли. Для повышения надежности крепления грунт в процессе работы уплотняют.
Обвязка свайного фундамента готова к дальнейшим работам
Для достижения равномерного распределения нагрузки от веса здания вершины винтовых свай обрезаются на одном уровне и оснащаются оголовками. Поверх оголовков устраивается сплошная обвязка (ростверк), объединяющая опоры в одну несущую конструкцию.Ростверк может быть стальным, деревянным или бетонным. В дальнейшем именно обвязка становится основой для обустройства пола и стен дома. Перед установкой элементов обвязки на оголовки свай укладывается гидроизоляционный материал (пенофол, рубероид или полиэтилен). Это защитит поверхность пола от излишней влаги.
Устройство пола
При выборе подходящего материала для пола в каркасном доме на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на массу.Желательно, чтобы он был как можно меньше, что избавит опоры здания от ненужных нагрузок. Самый подходящий вариант – дерево (желательно осина, дуб или хвойные породы). Она должна быть хорошо просушена и не иметь видимых повреждений.
Основание пола должно начинаться из качественной древесины — она должна выдерживать большие нагрузки
Устройство пола каркасного здания начинается сразу после возведения свайного фундамента и кладки ростверка.В сочетании с деревянным полом рекомендуется использовать при устройстве обвязки хвойный брус сечением 10х10 см. Если расстояние между отдельными опорами для балок превышает 3 м, в середине пролета устанавливаются дополнительные стойки.
Поверх несъемных балок монтируются лаги: шаг их укладки 50 см. Рекомендуемое сечение бревна 10Х25 см. Небольшие пролеты (под ванной или коридором) допускается перекрывать брусом 5х15 см.Элементы обвязки снабжены посадочными местами по ширине бревна. Уложенные в пропилы бруски крепят к основанию шурупами, гвоздями или саморезами.
Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитывают антисептической жидкостью. На нижнем срезе лаги обшиваются доской 30х30 мм. Чтобы сделать конструкцию пола прочнее, в некоторых случаях применяют дополнительные перемычки, набиваемые поверх лаг с шагом 150 см.Обычно это требуется при использовании утепленной бетонной стяжки внутри каркасного дома. Во всех остальных случаях утепление пола проводится отдельно.
Перемычки придадут полу определенную прочность
На нашем сайте Вы можете ознакомиться с наиболее популярными проектами каркасных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».
Назначение утепления пола в свайном доме
Главной особенностью каркасного здания на сваях является наличие свободного пространства между поверхностью земли и тыльной стороной этажа.В результате именно через нижний этаж происходят самые значительные потери тепла. Особенно это касается конструкций, не защищенных по периметру фальшплинтом: в этом случае холодный ветер зимой свободно «гуляет» под землей. Также следует отметить, что свайный фундамент часто используют на заболоченных грунтах: в этом случае на здание снизу воздействует не только холод, но и влага.
Если пренебречь дополнительными мероприятиями по эффективной теплоизоляции пола, хозяевам дома придется столкнуться со следующими проблемами:
Финансовые затраты в холодное время года значительно увеличатся, так как значительные потери тепла придется компенсировать за счет повышения температуры радиаторов отопления.Если этого не сделать, в доме будет очень неуютно.
Скопление конденсационной влаги внутри технического подполья. На поверхности холодного пола начнет образовываться конденсат.
Из-за постоянной влажности деревянные элементы конструкции будут гнить и покрываться плесенью и грибком.
Грамотное утепление пола в доме на винтовых сваях поможет защититься от перечисленных негативных явлений.
Между перемычками укладывается слой утеплителя, щели «задуваются» пеной
На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу реконструкции и перестройки домов.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».
Какую изоляцию использовать
Утеплитель для пола каркасного дома на свайном фундаменте, помимо способности хорошо удерживать тепло, должен быть легким, простым в монтаже и обладать отличной влагостойкостью.
Пенополистирол
Довольно неплохой утеплитель, получивший широкое распространение благодаря своей дешевизне. Однако следует учитывать, что замерзание насыщенной влагой пены провоцирует ее постепенное разрушение.В результате резко падают его теплоизоляционные характеристики, и холод получает прямой доступ в помещение. Полистирол допускается использовать только в сочетании с надежной влагозащитой.
Пеноплэкс
Экструдированный пенополистирол– более дорогая модификация пенопласта. Характеризуется отличными прочностными свойствами и практически полным отсутствием водопоглощения. Это позволяет материалу выдерживать низкие температуры в условиях постоянной влажности.Для придания пеноплексу огнеупорных качеств в его состав вводят антипирены.
Минеральная вата
Отличный вариант обустроить теплый пол в каркасном доме. Этот материал характеризуется высокими теплоизоляционными характеристиками и абсолютной негорючестью. Минеральная вата не боится никаких биологических воздействий.
В качестве утеплителя строители предпочитают использовать минеральную вату.
Недостатки материала:
Плохая устойчивость к влаге.Попадание воды на поверхность утеплителя провоцирует его проседание и снижение его теплоизоляционных характеристик.
Высокая стоимость. За покупку минеральной ваты придется заплатить на порядок больше денег, чем за пеноплекс.
Материал выпускается в виде пластин и рулонов. Первый вариант более удобен для теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество жесткости и устойчивости к механическим воздействиям.
Керамзит
В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его низкими теплоизоляционными характеристиками. Для достижения нужного изолирующего эффекта необходимо заливать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решил использовать керамзит для утепления пола на сваях, привлекает значительная простота его монтажа.
Почему нельзя использовать ветровлагозащитную пленку в нижнем этаже каркасного дома на сваях или на ленте? Этот вопрос возникает довольно часто.Поговорим о пироге нижнего этажа вообще и пленке/мембране ВВЗ в частности.
Нижний этаж каркасного дома в Назии, ниже плёнки нет
Прежде всего коснемся вопроса конструктива. На фото выше показана тройная обвязка, на которую опираются лаги пола. Это один из вариантов реализации обвязки винтовых свай, имеющий как свои плюсы, так и минусы. Мы уже подробно рассматривали этот вопрос в статье, хотя та статья в основном посвящена потерям тепла.Однако здесь рассматриваются два варианта оформления (вышеупомянутый и тот, который мне больше всего нравится), так что повторяться не вижу смысла.
Защита каркасного дома от мышей
Итак, выбрав вариант обвязки, мы подходим к выбору «пирога» перекрытия, то есть того, что и в каком порядке туда следует укладывать. И всегда начинаем с защиты от мелких грызунов, которые могут поселиться в утеплителе, если не принять меры.
Основной мерой в нашем случае является использование мелкой металлической сетки по всей площади пола:
Сетка для защиты от грызунов, нижний нахлест каркаса на ленте
На этом фото виден нижний этаж, он построен на готовой старой ленте.Но сути дела это не меняет, если бы были сваи, а не лента, сначала сделали бы обвязку и таким же образом натянули бы сетку. Вот так:
На фотографиях выше нижний потолок, сетка, зажатая между нижней перекладиной и доской, лежит плашмя на верхах. В случае варианта с тройной нижней обвязкой и лагами внахлест поверх нее сетка монтируется поверх обвязки. Суть в том, что сетка находится сразу под утеплителем, чтобы не только защитить его от грызунов, но и поддержать — не дать провиснуть или выпасть.
Вот так выглядит готовая обвязка и натянутая сетка сверху:
Аэрофотосъемка строительной площадки в Кискелово, нижний этаж и сетка от грызунов
Обычно мы используем тканую металлическую оцинкованную сетку 0,7мм с ячейкой 5*5мм, рулоны 1*30м, но этот размер не важен, главное мелкая сетка, чтобы ни одна мышь не пролезла.
Утепление полов каменной ватой
Утепление потолка каменной ватой, вид со стороны будущей террасы
В самом процессе утепления ничего необычного нет, плиты утеплителя укладываются между лагами, а снизу подпираются металлической сеткой.Также можно дополнительно использовать перфоленту, нагрузки там практически нет, она просто не дает провисать изоляции:
Базальтовая вата на мет. сетка, можно добавить перфоленту
А теперь мы подошли к самому интересному…
Почему нет защиты от ветра и влаги в нижнем этаже
Да-да, пленки/мембраны ВВЗ на фотографиях не видно. Его не видно, потому что его нет. Но нет, потому что это не нужно.
Чаще всего мне пишут «а как же влага от грунта?», «Ведь утеплитель намокнет!» и т.д. Но фишка в том, что каменная вата может намокнуть только в том случае, если промокнет в виде капель или струй, чего под землей точно не будет. И просто не впитывает влагу из воздуха.
Итак, актуальным остается только вопрос воздухопроницаемости, т.е. ветрозащиты. Поэтому в качестве первого слоя я обычно использую более плотную каменную вату, например Paroc WAS 35.
Производитель подтверждает отсутствие необходимости использования ветрозащиты (обратите внимание, о влагозащите даже не упоминается) в случае использования этих плит с ограниченной воздухопроницаемостью:
В письме речь идет о вентиляционных фасадах, но это совершенно не меняет сути дела, ведь эти ветрозащитные плиты работают одинаково, как в стене, так и в потолке.
Конечно, это не единственный способ сделать «нижнюю часть нижнего этажа», как вариант, также можно использовать ветрозащитные плиты Isoplaat MDVP, хотя монтировать их уже сложнее.А вот ветровлагозащитные пленки или мембраны я бы использовать не стал. Дело в том, что такие мембраны не способны пропускать воду в жидкой фазе, что крайне нежелательно для перекрытий, т.к. вода, с большой долей вероятности, рано или поздно может туда попасть. Например, аварийные утечки связи, от них, увы, никто не застрахован.
Самый распространенный способ подшить пол снизу: считать деньги
Наверное, самый распространенный вариант подшивки нижнего этажа, который мне попадался на чужих стройках, это пленка дюймовая или ОСП+ВВЗ.Применение таких материалов аргументируется по-разному, начиная с того, что «мы всегда так делали», заканчивая тем, что это дешевле, чем «новомодные ветрозащитные плиты или утеплители».
Важно понимать, что на дне вашего дома должен быть материал.
- с хорошей паропроницаемостью;
- с достаточной защитой от ветра;
- , способный пропускать жидкость в случае утечки.
Ни ОСП, ни пленки/мембраны этим критериям никак не соответствуют, поэтому я бы воздержался от их использования.
Что касается стоимости, то использование ветрозащитного утеплителя получается дешевле , чем пленка+плиты. Хотя сам ветрозащитный утеплитель в три раза дороже обычного! Такая разница в ценах порождает распространенное заблуждение, что весь пирог тоже в три раза дороже, но это не так. Во-первых, нужно использовать всего 50мм такого утеплителя (первый слой), а во-вторых, давайте посчитаем.
Раз уж об этом поспорили, приведу краткие выкладки, актуальные на момент спора:
Paroc Extra обычный ~ 1600 рублей за 1м3, в нашем случае получается 80 рублей за 1м2 плиты 50мм.
Paroc WAS 35 намного дороже ~ 4500 рублей за 1м3, т.е. в нашем случае 225 рублей за 1м2 плиты 50мм.
Разница в стоимости двух обогревателей 145 руб с 1м2. Теперь посчитаем абордаж с платой и пленкой:
Дюймовая сухая ~ 8000 руб. за 1м3, т.е. 200 руб. за 1м2, пленка Изоспан А — 25 руб. за 1м2.
Тех. мы видим, что в моем варианте за 1м2 утепления придется платить 150 рублей, но 225+ рублей за м2 подшивки доской и пленкой платить не придется, так что миф «это неоправданно дороже» был не подтвердилось, произошло наоборот.
Остается только один спорный момент: в этих расчетах не учитывается металлическая сетка, которая часто не устанавливается при подпиливании на дюйм. А вот сетка защищает дом от грызунов и, по-хорошему, нужна в любой реализации.
Что сверху?
С конструкцией, утеплением и подшивкой (точнее, ее отсутствием) разобрались. Осталось обсудить, какое перекрытие сверху. Итак, после завершения монтажа утеплителя необходимо сделать пароизоляцию, для чего используем полиэтиленовую пленку:
Нижний потолок и пароизоляция
В рамках этой заметки не хотелось бы вдаваться в подробности, скажу только, что пленка 150 мкм прописана в СП 31-105.Полиэтилен является основой многих «фирменных» ПИ-пленок, поэтому мы используем его для пароизоляции стен и полов. Пленка укладывается внахлест, стыки проклеиваются. А сверху укладывается фанера, вот так бывает:
Кстати, на видео видно начало строительства. Видео посредственного качества, но лучше и свежее ничего не было. Надо будет сделать новое видео на эту тему.
Влагостойкая фанера для черновых полов
Изготовив черновой пол из влагостойкой фанеры, можно приступать к сборке стен – пол первого этажа готов!
Грамотно проведенные работы по утеплению пола – залог поддержания комфортной температуры в доме и минимальных теплопотерь.Такие работы можно проводить как при строительстве новостройки, так и в эксплуатируемых домах, например, утепление пола в деревянном доме снизу цоколя. Добиться энергосбережения и снизить потери тепла до 20% поможет не только качественное утепление пола, но и правильный выбор теплоизоляционного материала.
Наличие подвала в доме позволяет утеплить пол снизу
Преимущества нижней изоляции
С точки зрения трудозатрат выгоднее утеплять пол сверху.В этом случае теплоизоляционный слой монтируется между каркасом (лагами) и верхним отделочным слоем.
Но в некоторых случаях утепление дна предпочтительнее.
Этот способ теплоизоляции чаще всего применяется в частных домах с неутепленным подвалом, гараже, в каркасных конструкциях на свайных и свайно-винтовых фундаментах.
Нижняя изоляция имеет ряд преимуществ:
Слой утеплителя не подвергается нагрузкам от стоящей на полу мебели и передвижения людей по дому, поэтому можно использовать теплоизоляционный материал любой твердости;
Высота комнаты не уменьшается;
Защищается от промерзания не только верхний настил, но и весь каркас пола, что снижает вероятность промерзания и попадания воды на древесину – это увеличивает срок службы деревянных конструкций и обеспечивает их надежность.
Дом на сваях целесообразнее утеплять снизу
Теплоизоляционные материалы
Выбор утеплителя для деревянного дома основывается на двух критериях: негорючесть и способность противостоять образованию плесневых грибков и других микроорганизмов. Но при выборе материала нижнего утеплителя учитывают конкретную ситуацию и предполагаемый способ монтажа.
Перед закупкой материалов лучше проконсультироваться с подрядчиком, чем утеплять пол в частном доме снизу.Чаще всего используется:
Минвата считается одним из лучших утеплителей, поэтому многие отдают ему предпочтение. Преимуществом являются хорошие показатели звукоизоляции. Вата не подвергается биологической деградации, не горит.
Минусы: низкая механическая прочность и ухудшение теплоизоляционных свойств при воздействии воды или пара. Поэтому при использовании особое внимание следует уделить паро- и гидроизоляции. Вата может быть в виде гибких рулонов или плотных плит.
Минеральная вата в плитах часто используется для утепления со стороны подвала
На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу утепления дома. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».
Пенополистирол – еще один популярный утеплитель. Сочетает в себе хорошие качества минеральной ваты и механическую прочность. Но в случае возможного возгорания выделяет ядовитые вещества.Благодаря своей структуре хорошо удерживает тепло и обеспечивает минимальные потери тепла. Долгий срок службы исключает необходимость замены, но поглощение влаги может негативно сказаться на некоторых характеристиках.
Пеноплэкс . Недавно появившийся материал — на основе полистирола, в который вводится газ. Масса вспенивается и выдавливается в формовочные емкости. Газ испаряется и на выходе получается лист утеплителя с множеством пор. Это материал с уникальными теплоизоляционными характеристиками, очень легкий, простой в монтаже.Прочность и невосприимчивость к биологическим организмам обеспечивают долгий срок службы. Материал негорюч, не выделяет вредных веществ и не впитывает воду.
Пенофол — материал, для производства которого используется вспененный полиэтилен. На его верхний слой нанесена алюминиевая пленка, отражающая тепло, что придает помещению характеристики термоса. Структура пенофола не содержит пор, что не позволяет ему пропускать воздух.
Пенофол отлично отражает тепло
Керамзит — сыпучий материал, в виде пористых шариков, который образуется при обжиге глины или сланца.Это полностью экологичный материал, обладающий высокими показателями теплосбережения, хорошей огнестойкостью и устойчивостью к замерзанию. Но со временем керамзитобетонные лепешки под действием силы тяжести начинают терять качество, поэтому этот материал необходимо периодически менять.
Для принятия решения о том, как утеплить пол в деревянном доме снизу, необходимо подобрать утеплитель, который лучше других будет выполнять функцию теплоизолятора в конкретной ситуации.
Принципы установки
Независимо от выбора типа теплоизоляции необходимо соблюдать последовательность выполняемых работ для правильного утепления. Если посмотреть на структуру снизу вверх, то она будет выглядеть так:
Соблюдение данного порядка работ гарантирует поддержание нормального температурного режима в помещении и защиту конструкции от промерзания и гниения.
Утеплить дно проще всего лагами.Представляют собой балки размером 5х10 см и более, на которые впоследствии укладывается пол.
Схема утепления пола лагами
Это может быть интересно! В статье по следующей ссылке читайте про утепление стен внутри дома на даче.
После их установки (рекомендуемое расстояние между соседними лагами 1 м) снизу подшивают листы фанеры, ДСП или бруса, на которые укладывают слой гидроизоляции.Это мера борьбы с конденсатом, который может снизить эксплуатационные характеристики теплоизоляционного слоя.
Далее укладывается утеплитель. Его толщина не должна превышать толщину лаг, а лучше быть меньше на несколько сантиметров. Следующий этап – укладка пароизоляции, которая предотвратит попадание влаги на утеплитель изнутри помещения. И, наконец, половые доски уложены.
При необходимости утепления чистового пола в деревянном доме снизу возможны проблемы с креплением утеплителя, которые решаются одним из следующих способов:
Крепление клеем … Практически любой утеплитель можно приклеить к поверхности пола (и потолка в подвале) с помощью специальных клеев.
Крепление рейками … Для поддержки утеплителя к лагам прибиваются балки, рейки и т.п.
Стыковка по размеру. Плотное соединение теплоизоляционного материала с лагами с использованием, при необходимости, распорных клиньев.
При укладке утеплителя встык с лагами необходимо строго придерживаться размера
В любом случае необходимо уложить пароизоляцию, а после утепления подшить потолок подвала досками.Это предотвратит падение утеплителя и его частиц.
Технология и особенности утепления пола снизу в деревянном доме
Для каждого из видов утеплителя существуют некоторые особенности использования.
Минеральная вата
Размеры рулонов и плит обычно кратны 60 см, что делает именно это расстояние оптимальным шагом между бревнами. Минеральная вата нарезается резаком по размеру и укладывается в пространство между бревнами.Для плотного прилегания размер должен быть на 1–2 см больше расстояния между лагами. Вата не должна подавляться силой, так как это может повлиять на ее работу.
Оптимальным вариантом будет укладка двух слоев утеплителя. Второй слой укладывается таким образом, чтобы стык нижнего слоя приходился на центр верхнего куска. Такой способ установки предотвратит попадание холодного воздуха в помещение.
Ознакомиться с этапами утепления пола минеральной ватой по лагам можно на видео:
При работе с данным утеплителем необходимо использовать средства индивидуальной защиты — перчатки, респиратор и защитные очки, так как мелкие частицы могут попасть на слизистую оболочку и в дыхательные пути, что вызовет раздражение.
Пеноплекс и пенопласт
Если при утеплении деревянного пола снизу в частном доме используется пенопласт, необходимо учитывать несколько правил работы с ним:
Пена впитывает воду, поэтому необходима гидроизоляция. Многие специалисты не учитывают это свойство при монтаже, что приводит к снижению теплоизоляционных характеристик.
Рекомендуется нарезать листы не точно по размеру зазора между лагами, а на 1-2 см меньше.Это позволит заполнить щели между листом и бревном пенополиуретаном, что повысит теплоизоляционные свойства. Стыки между листами также необходимо запенить.
Крепление листов может осуществляться с помощью планок, распорных клиньев или специальных клеев.
Работать с пеной удобно и быстро
Принцип работы с пеноплексом ничем не отличается. Но из-за меньшей толщины материала его можно укладывать с нахлестом стыков листов во избежание образования островков холода (по аналогии с минеральной ватой).
Но при таком способе значительно увеличивается расход материала, а это дополнительные финансовые затраты.
Пенофол
Благодаря свойству не пропускать влагу пенофол не нуждается в дополнительной прокладке паро- и гидроизоляции. Но чтобы образующийся в помещении водяной пар не оседал на слое утеплителя, между ним и напольным покрытием необходим воздушный зазор для циркуляции воздуха.
Укладка производится только фольгой вверх.Это будет отражать тепло, что повысит температуру в доме. Пенофол можно использовать в качестве гидроизоляции при укладке минеральной ваты или пенопласта. Это позволяет увеличить теплоизоляцию в несколько раз, но такой способ довольно затратный.
Стыки пенофола герметизируются липкой лентой
Материал продается в рулонах и легко режется на куски нужного размера. Крепление осуществляется строительным степлером на скобы или тонкие рейки, которые прибиваются гвоздями.Для улучшения результата рекомендуется укладывать пенофол в несколько слоев.
Это может быть интересно! В статье по следующей ссылке читайте о том, какой утеплитель лучше для каркасного дома.
Заключение
Одна из главных проблем деревянных домов – холодный пол, мешающий комфортной жизни и увеличивающий расходы на отопление. Правильная изоляция решит эту проблему. Вне зависимости от того, какой материал выбран для утепления чистового пола в деревянном доме снизу, требуется строго соблюдать общую технологию и порядок утепления, а также учитывать особенности конкретного утеплителя.Затраты на обустройство утепления окупаются в течение одного сезона.
м-страна.ру
Утепление пола в каркасном доме на сваях следует проводить с учетом конструктивных особенностей такого жилья. Только в этом случае вы не столкнетесь с проблемой отсутствия комфорта в помещении. При установке дома на свайных опорных элементах он обычно имеет цокольный этаж или цокольный этаж. Это можно считать преимуществом, которое постепенно переходит в недостаток, заключающийся в задувании нижней части дома со всех сторон.
Характеристики изоляции
Такие постройки возводят на заболоченных грунтах, поэтому пространство под ними характеризуется повышенным уровнем влажности. Для того чтобы дом не подвергался негативному воздействию природных факторов, его напольное покрытие необходимо обустраивать в несколько слоев.
Изоляционный пирог
Утепление пола в каркасном доме предполагает наличие несущего каркаса, который совмещен с черновым полом. Далее идет паропроницаемость лобового стекла.Требуется защитить используемый изоляционный материал от атмосферных воздействий. Следующий слой – теплоизолятор, покрытый влаго- и пароизоляционными слоями. Завершающим будет чистовой пол, который покрыт досками.
Как устранить ошибки
При выборе изоляционного материала для такого «пирога» необходимо руководствоваться тем, что он должен быть качественным. Рекомендуется использовать хорошие паро- и гидроизоляционные средства, которые надежно защитят помещение от влаги.Если утепление пола в каркасном доме, установленном на сваях, выполнить не по всем правилам, то вы можете столкнуться с увеличением расходов на отопление, наличием конденсата над подпольем и появлением грибка и плесени.
Возможно утепление свайных конструкций по нескольким технологиям; главное требование в этом вопросе – необходимость использования материалов, которые могли бы эксплуатироваться во влажных условиях. Утепление пола в каркасном доме пенопластом – один из лучших и рациональных подходов.Но при низких температурах и высокой влажности этот материал распадается на отдельные элементы. Если вы хотите использовать эту теплоизоляцию, то стоит позаботиться о том, чтобы она была надежно защищена от влаги.
Минеральная вататакже достаточно распространена, чтобы решить эту проблему. Он инертен к биологическим воздействиям, имеет высокие теплозащитные характеристики и не боится огня. Но при проникновении воды внутрь защитные свойства утеплителя теряются. При соответствующих мерах можно использовать любой вид минеральной ваты, среди них:
Этот теплоизолятор реализуется в рулонах и плитах, но специалисты рекомендуют использовать последний вариант, так как он имеет более внушительную плотность по сравнению со своим рулонным аналогом.
Утепление пола пеноплексом в каркасном доме также проводится достаточно часто. Этот материал представляет собой пенополистирол, произведенный по экструзионной технологии. Обладает низким влагопоглощением и высокой прочностью. Эти особенности дают материалу множество преимуществ перед дешевыми аналогами. Если сравнивать с пенопластом, то пеноплекс будет надежнее.
Альтернативные решения
Утепление пола каркасного дома керамзитом также достаточно распространено.Использовать этот материал легко, и нет необходимости прибегать к посторонней помощи. Керамзит отличается пожаробезопасностью и дешевизной. Но если сравнивать с упомянутыми выше материалами, керамзит уступает по теплозащитным свойствам.
В роли гидро- и ветрозащитных материалов для полов на свайном фундаменте следует использовать паропроницаемые влаго-ветрозащитные мембраны, которые просты в монтаже. Однако нужно быть готовым к тому, что стоимость таких подложек довольно высока.В качестве пароизоляции можно использовать простую полиэтиленовую пленку, которую укладывают прямо на слой утеплителя.
Особенности утепления пола керамзитом
Первым, при теплоизоляции пола керамзитом, является гидроизоляционный слой. В данном случае это особенно актуально, ведь утеплитель хорошо впитывает влагу, что может вызвать неприятные последствия. Чтобы добиться равномерности, перед обратной засыпкой керамзитом необходимо установить направляющие маяки, которые будут определять уровень будущего пола.
Для надежной фиксации утеплителя используется слой стяжки, а также верхняя гидроизоляция. Перед нанесением окончательного верхнего слоя стяжки следует залить промежуточный фиксирующий слой. Для этого цемент смешивают с водой до получения однородной суспензии. Его следует засыпать слоем керамзита. После высыхания такого слоя вы сможете получить монолитный керамзитобетонный пол, которому не страшны воздействие влаги и высокие нагрузки. Такая конструкция способна выдержать даже небольшое землетрясение.Завершающим слоем будет стяжка, с помощью которой можно будет окончательно выровнять пол.
Пошаговая инструкция по утеплению пола
На первом этапе обустраивается черновой пол, для этого к лагам крепится деревянный брус, который еще называют черепным. Он будет выступать в качестве опоры для отделочных планок. Используемые деревянные элементы необходимо обработать антисептиком; на следующем этапе можно приступать к монтажу досок.
Если вы решили использовать пенополистирол или полистирол, то вместо чернового пола рекомендуется установить сетку.Его крепят к лагам так, чтобы он был способен выдержать вес используемого теплоизолятора. Не рекомендуется перегружать сваи избыточным весом. После завершения обустройства чернового пола на его поверхность укладывается пароизоляция. Вся влага извне останется снаружи и не повлияет на утепляющий слой. Эту область можно испарить полиэтиленовой пленкой, которую часто заменяют рубероидом.
Теплоизоляция пола в каркасном доме на следующем этапе предполагает монтаж теплоизоляции.Поверх нее должен быть слой пароизоляции, исключающий проникновение конденсата и внутренней влаги в «пирог». При укладке пароизоляции следует избавиться от зазоров, которые могут остаться между листами материалов. В противном случае могут появиться мостики холода, которые опасны для теплоизоляции, так как вскоре разрушат структуру материала.
На следующем этапе можно приступить к укладке чистового пола с использованием ДСП, половой доски, фанерных листов или других изделий.Утепление пола в каркасном доме должно сопровождаться защитой свай стационарным цоколем. В этом случае под него не будет попадать снег. Но если вы не собираетесь строить теплое помещение или у вас нет для этого возможности, то следует закрыть несущие элементы декоративным плинтусом, что быстро и недорого.
Изоляция пола через основание
При утеплении пола в каркасном доме закрыть цоколь своими руками можно одним из существующих способов.В чем польза кирпичной или бутовой кладки, каркасной имитации цоколя, последний из которых позволяет обустроить аналог вентилируемого фасада. Если вы решили использовать кирпичную кладку, то подхват нужно строить, используя половинки кирпича. Первый ряд следует укладывать на заранее уложенную песчаную подушку, которую хорошо утрамбовывают.
Забор должен быть гидроизолирован рубероидом. Правильное утепление пола каркасного дома обязательно предполагает теплоизоляцию цоколя.Для этого может использоваться его имитация. Эта техника позволяет выполнить работу в кратчайшие сроки, сэкономив денежные средства. Каркас изготавливается путем установки обрешетки из деревянного бруса или оцинкованных профилей. Их необходимо устанавливать непосредственно на сваи. На следующем этапе эта конструкция обшивается рубероидом, сверху устанавливаются листы ПВХ, имитирующие камень или кирпич. Изделия из поливинилхлорида укрепляют гвоздями или универсальными шурупами. Первый вариант подходит для деревянной обрешетки, а второй – для металлического профиля.
Двойная теплоизоляция
Двойное утепление пола каркасного дома предполагает использование технологии двойного пола. Из названия понятно, что настил из досок придется делать дважды, но доски будут разные. Черновой пол будет сделан из грубых досок, которые хорошо стыкуются друг с другом. Сверху укладывается слой рубероида, который защитит деревянный пол.
Следующим слоем будет песок, высота которого должна быть в пределах от 3 до 5 см.Далее песок накрывается полиэтиленовой пленкой, укрепляется гвоздями или строительным степлером. Следующим слоем будет теплоизоляция, которую предварительно нарезают на куски. Сверху следует уложить плиты ДСП, на которые будет укладываться чистовой пол.
Характеристики поперечной изоляции
Межэтажное утеплениев каркасном доме также используется довольно часто. При оборудовании цокольного этажа балками следующих размеров: 200 х 500 мм толщина утеплителя должна быть 200 мм.Верхний слой теплоизоляции должен располагаться перпендикулярно нижним слоям, что и дает название технологии.
Заключение
Утепление пола в доме с фундаментом на сваях можно провести основательно, но если есть желание поэкспериментировать, то теплоизоляцию можно провести даже с помощью ковролина. Этот способ отлично подходит для тех владельцев, которые еще не решились на открытие пола.
Для этого следует использовать материал, аналогичный по характеристикам обычным коврам.Ковер следует постелить по всей площади пола комнаты, затрагивая периметр. Такой подход закроет щели в бетонных и деревянных полах, через которые поступает холодный воздух из подвала.
fb.ru
Как утеплить пол в доме на винтовых сваях изнутри и снаружи
Для строительства дома в труднодоступных местах, например, на склонах или на пучинистых грунтах, широко применяется технология винтового фундамента. В этой статье мы рассмотрим, как утеплить пол в таком доме.Особенностью дома на винтовых сваях является высокое основание, что одновременно относится к преимуществам и недостаткам данного типа фундамента.
Как уже отмечалось, к преимуществам можно отнести возможность построить дом практически в любом месте: от крутых склонов до вечной мерзлоты. Недостатком свайного фундамента является продуваемое ветром пространство под домом, что негативно сказывается на температуре полов. Полностью решить эту проблему можно только комплексным подходом к теплоизоляции дома на винтовых сваях: утеплить пол и фундамент.
Изоляция пола
Теплоизоляция полов в доме с винтовым фундаментом проводится в два этапа: на этапе строительства методом утепления по лагам и при эксплуатации снаружи. Рассмотрим оба варианта утепления пола подробнее.
Внутренняя изоляция
Утепление пола изнутри в доме на винтовых сваях выполняется методом утепления по лагам. Используется обычная технология, включающая работы в следующей последовательности:
- Черепные бруски набиваются по нижнему краю лаг.
- Затем на эти бруски укладывается черновое основание из досок. Их необходимо уложить максимально плотно, а оставшиеся зазоры заполнить пенополиуретаном.
- Следующий этап – монтаж гидроизоляционного материала. В этом качестве используется рубероид или толстая полиэтиленовая пленка, уложенная в несколько слоев. Монтаж гидроизоляции необходимо производить с нахлестом не менее 10 см. На гидроизоляционный слой укладывается теплоизоляционный материал
- . Материалы, используемые для утепления, будут рассмотрены ниже.
- Сверху утеплитель покрывается слоем пароизоляционного материала, после чего устанавливается напольное покрытие.
Лаги могут быть набиты шпунтованными досками или толстой фанерой. Для дополнительного утепления полов используйте линолеум на толстой основе, ковролин или постелите ламинат с использованием пробковой подложки.
Совет! Важным аспектом утепления пола в доме на винтовых сваях является обработка всех деревянных элементов специальными антисептическими пропитками, что способствует защите древесины от гниения и поражения грибком.
Внешняя изоляция
В процессе эксплуатации дома на винтовых сваях можно сделать дополнительное утепление пола снаружи. Рассмотрим подробнее технологию, как правильно утеплить пол таким способом:
- По всей наружной площади дома на лаги снизу закрепляется пароизоляционный материал. Его можно приклеить или прибить строительным степлером.
- После монтажа пароизоляционного материала устанавливается листовой теплоизолятор, который крепится к деревянному основанию с помощью саморезов с дисковыми головками.
- Затем утепляющий материал необходимо накрыть ветрозащитной мембраной, пропускающей воздух и пары влаги в одном направлении: от утеплителя, что позволяет ему дышать.
В ряде случаев на этом этаже утепление снаружи дома на винтовых сваях считается выполненным. Но при желании теплоизолятор можно дополнительно закрыть досками, которые набивают на нижние концы деревянных балок основания дома.
Совет! При высоком фундаменте дома на винтовых сваях набивные доски будут играть роль цокольного перекрытия с дальнейшим сооружением фальшподвала, при низком расположении — дополнительной защиты от проникновения грызунов в пространство между бревнами.
Применяемые теплоизоляционные материалы
Современные технологии позволили разработать новейшие высокоэффективные теплоизоляционные материалы, которые применяются для утепления полов в доме на винтовых сваях. Исходя из практического опыта использования, специалисты рекомендуют использовать следующие утеплители:
Совет! Помимо качественной теплоизоляции необходимо использовать надежные гидроизоляционные материалы для обработки деревянных бревен и металлических частей каркаса.Лучше всего использовать жидкие обмазочные средства: различные мастики, пропитки и антисептики.
Изоляция фундамента
Для повышения теплоизоляции пола в доме на винтовых сваях рекомендуется утепление фундамента путем возведения фальшоснования. Это значительно уменьшит вентиляцию подвала и создаст дополнительный барьер для холода в вашем доме. Для этого чаще всего используются два метода, которые мы рассмотрим чуть подробнее:
- Первый способ – установка каркаса из металлического профиля по периметру цоколя/цоколя.Затем этот каркас можно обшить профнастилом, декоративными панелями, цокольным сайдингом или различными сэндвич-панелями. Обшивку можно крепить как механическим способом, так и с помощью специального клея. Не забудьте об установке угловых доборных элементов, которые добавят законченности конструкции.
- Второй способ – возведение кирпичной стены для перекрытия цоколя дома на винтовых сваях. Для этого в предварительно вырытую траншею вокруг дома необходимо залить легкий армированный фундамент.После застывания цементного раствора по периметру выкладывается кирпичная стена. Также можно использовать газоблок или пеноблок, который является хорошим теплоизоляционным материалом.
Важным нюансом утепления подвала является оборудование колпака. Для этого нужно оставить два вентиляционных отверстия: одно с противоположной стороны. Это обеспечит постоянный приток свежего воздуха в подпольное пространство и удаление лишней влаги, исключив образование плесени на деревянных элементах конструкции дома.
Совет! Если для строительства цоколя вы выбрали пеноблок, его нужно будет дополнительно оштукатурить, так как этот пористый материал хорошо набирает влагу, после чего быстро приходит в негодность.
Мы рассмотрели самые эффективные и современные утеплители и технологии их применения для утепления пола в доме на винтовых сваях. Следует помнить, что для достижения максимального эффекта все работы по теплоизоляции дома необходимо проводить комплексно.Предложенная инструкция при строгом соблюдении позволит правильно и быстро выполнить всю работу своими руками.
утеплением.ру
Монтаж и утепление пола в каркасном доме на винтовых сваях
Фундаменты на винтовых сваях не редкость в каркасном домостроении. С учетом особенностей здания к полу первого этажа предъявляется ряд требований. Фундамент должен быть не только прочным, но и легким, чтобы не перегружать сваи.Не менее важен теплоизоляционный аспект. Как совместить эти характеристики и правильно оформить пол? Попробуем разобраться.
Особенности пола и требования к его устройству
Каркасный фундамент на винтовых сваях имеет множество преимуществ. Среди основных преимуществ:
- доступная стоимость;
- короткие сроки строительства;
- универсальность — подходит для участков со сложным рельефом и плавучих грунтов.
Несмотря на существенные достоинства, пол каркасного дома на винтовых сваях имеет явный недостаток – продуваемое подполье. Поэтому одной из основных задач обустройства основания является качественное утепление и гидроизоляция. Теплоизоляционный пирог решает ряд задач:
- выполняет роль барьера между деревянными конструкциями и влагой, препятствуя появлению плесени и гниению пола;
- повышает энергоэффективность дома;
- предотвращает появление конденсата на поверхности полов.
В ходе работ по укладке полов необходимо учитывать ряд важных моментов и требований. Разработчик должен предоставить:
- Обработка обвязки нижнего этажа антисептиком. Следует использовать состав глубокого проникновения, так как обычная пропитка изнашивается через 6-7 лет.
- Размещение утеплителя между лагами.
- Подборщик свай. Утепление подвала снижает теплопотери, предотвращает промерзание грунта под домом и является частью декора.
- Вентиляционные изделия. Устройство отверстий диаметром 10 см, общая площадь вентиляционных каналов 1/400 периметра основания.
Общая схема этажа каркасного дома
Верхняя обвязка балок по фундаментным опорам одновременно лаг , что само по себе удешевляет бюджет строительства. Структурный пирог пола в каркасном доме на сваях имеет следующую схему:
- Черновой пол.Каркас основания собирается из обрешетки и нижней подгибки. В качестве подложки используется: обрезная доска, ДСП, ОСП или фанера.
- Гидроизоляция. Оптимальный вариант – перфорированная мембрана, альтернатива – пленка.
- Изоляция. Варианты утепляющих материалов: базальтовая вата, экструдированный пенополистирол, керамзит.
- Пароизоляция. Предотвращает образование конденсата и намокание слоя утеплителя.
- Подоснова. Выбор дальнейшей технологии зависит от типа напольного покрытия.
Если планируется настелить паркет, ламинат или паркетную доску, то на пол постелите фанеру … Для отделки плиткой или линолеумом подойдет сухая стяжка. Система «водяной пол» монтируется в наливную стяжку.
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от используемых материалов. Рассмотрим приемлемые варианты и отметим неприемлемые решения.
Внимание к качеству балок перекрытий
В каркасном домостроении для обвязки винтовых свай преимущественно используется древесина. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Основное требование применение высушенных материалов … Влажность бруса не должна превышать 12%, иначе возможна деформация деталей конструкции после их монтажа.
Устройство ростверка возможно несколькими способами:
- Кладка монолитного бруса размером 20*15 см.При строительстве двухэтажного дома можно использовать брус 20*20 см.
- Ростверк из сборных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе у вас должен получиться брус сечением 20*15 см.
При надежном креплении досок «пакетный» способ не уступает по прочности сплошной балочной обвязке .
Варианты облицовки дна
При выборе материала для подстилающего слоя необходимо помнить, что винтовые сваи нежелательно перегружать.Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Его основная задача – защита от ветра и влаги.
Что подойдет? Здесь есть несколько вариантов:
- ОСП. Доступный по цене материал, обладающий хорошей прочностью, но уязвимый для воды. Перед установкой требуется обработка составом, предназначенным для защиты древесины. Слабым местом являются стыки плит. Их необходимо покрыть акриловым герметиком.
- ДСП. Легко обрабатывается, но, как и ОСБ, уязвима к влаге.Уступает предыдущему материалу в плане экологичности.
- Многослойная фанера. Допустимо использовать только влагостойкие листы с маркировкой FC или FSF. В составе присутствуют формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола используется обычный настил из досок сечением 5*10 см. Этот вариант нельзя назвать экономичным, но прочность и экологичность не вызывают сомнений.Основное требование – предварительная обработка древесины.
Утеплитель — основа утепления пола
При выборе теплоизоляционного материала основное внимание уделяется возможности его эксплуатации во влажной среде. Наиболее рациональные решения:
- Минеральная вата … Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, устойчивость к деформации, минимальное водопоглощение – 2%.Со временем каменная вата дает усадку всего 5% — при правильном монтаже в местах стыков с бревнами не образуются мостики холода.
- Пенополистирол экструдированный … Лидер по изоляционным свойствам. Дополнительные преимущества: эластичность и устойчивость к деформации, отсутствие водопоглощения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит … Бюджетная альтернатива теплоизоляционным листам. Несколько уступает по теплоизоляционным характеристикам минеральной вате и пенополистиролу.Важным плюсом является пожаробезопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Основные преимущества: хорошая теплозащита и низкая стоимость. Однако при контакте с влагой и под воздействием низких температур материал теряет структурную целостность. Это решение применимо в теплых регионах.
Поэтапный монтаж пола на свайный фундамент
Опишем последовательность действий по устройству и утеплению пола каркаса на винтовых сваях.К работе приступают после тщательной подготовки деревянных элементов: обработки антисептическим и антипиреновым составом.
Обвязочное устройство и крепление обрешетки
Допустим, сваи установлены, металлические оголовки для крепления балок закреплены. Дальнейший ход работ:
- Просверлите четыре отверстия на каждой «ножке» винтовых опор.
- На оголовки уложить гидроизоляцию, например, рубероид.
- По периметру конструкции выложите балки и соедините элементы между собой «в полдерева».
- Прикрепите балки к оголовкам с помощью саморезов.
- Вставьте оставшиеся балки внутрь периметра.
- Дополнительно соедините детали отделки стальными скобами.
- Проверить горизонтальность расположения балок.
- Заполнить обрешетку до низа балок — основания для крепления подрамника.
Черное основание и теплоизоляция
Поверх направляющих уложить листы ОСП, ДСП или влагостойкой фанеры.Если используются обрезные доски, то их необходимо прибивать перпендикулярно лагам.
После подготовки чернового пола приступают к его изоляции:
- Покройте основание гидроизоляционной пленкой.
- Уложить утеплитель в ячейки между лагами. При резке минеральной ваты необходимо предусмотреть запас по 0,5 см с каждой стороны для наиболее плотного прилегания и предотвращения появления мостиков холода.
- Расстелите пароизоляционную мембрану поверх утеплителя внахлест между полотнами.Проклейте стыки строительным скотчем.
Последующие действия зависят от типа напольного покрытия .
Создание теплового контура цоколя
Устройство пола в доме на сваях обязательно предусматривает забивку цоколя. Возможны следующие способы изоляционной отделки:
- Кирпичная кладка. Основа – подушка из щебня и песка. Подхват выкладывается в полкирпича, армирование не нужно.Для работы используйте керамический или клинкерный кирпич.
- Сайдинг. Термоплиты монтируются на обрешетку из оцинкованного профиля или бруса, собранную на сваях.
- Настил. К расточенным стойкам привариваются прогоны, которые служат основой для крепления профлиста.
- ДСП. Листовой материал монтируется по аналогии с профлистом. Внешнюю часть можно отделать гибкой плиткой, керамогранитом.
Независимо от выбранного способа отделки подземной части необходимо предусмотреть «форточки» — проемы для естественной вентиляции .
Отмостка дома выкладывается из бетонной стяжки, тротуарной плитки или брусчатки. При обустройстве необходимо выдерживать угол наклона 4° наружу. В обязательном порядке необходимо загерметизировать стык облицовки фальшцоколя с отмосткой. Это предотвратит попадание талых вод и осадков под землю.
Нюансы обустройства теплого пола
Теплый пол в каркасном доме на сваях выполняется с помощью водяного контура или нагревательных матов.
Схема расположения
- После монтажа фанеры или ОСП на брусья и гидроизоляции чернового пола в зазоры между лагами следует уложить листы пенополистирола. Верхняя поверхность плит должна быть на одном уровне с обвязкой.
- Поверх утеплителя расстелить пароизоляцию, оставив запас пленки по всему периметру из расчета высоты чистового пола.
- Уложить армирующую сетку, залить тонким слоем цементно-песчаного раствора и оставить до полного застывания.
- Расстелите фольгу блестящей стороной вверх.
- Уложите маты теплого пола и залейте бетонной стяжкой.
В процессе схватывания раствор необходимо периодически увлажнять, чтобы не появились трещины. После окончательного отверждения можно наносить финишное покрытие .
Видео: как сделать стяжку
Устройство и утепление каркасного пола на свайном фундаменте не представляет никаких сложностей. Но при всей простоте выполнения процесс требует от исполнителя внимательности и соблюдения всех технологических нюансов.
pro-karkas.ru
Секреты утепления пола в доме на винтовых сваях от Timerline
Свой выбор в пользу свайно-винтового фундамента я сделал достаточно быстро. Конечно, пришлось изучить кое-какую литературу, но главным аргументом был выбор соседей по нашему дачному поселку. И большинство из них остановились именно на этой технологии. Грунты у нас пористые, насыщенные влагой (река рядом), рельеф неровный, поэтому сваи — технически грамотный вариант.А с учетом экономии времени и денег это еще и очень выгодно.
Я, конечно, понимал, что винтовые сваи станут надежной опорой для моего будущего «родового гнездышка» только при строгом соблюдении технологии их установки. Поэтому вариант «своими руками» сразу отмел и обратился к специалистам «Тимерлайн» (по рекомендации все тех же соседей). Ребята работали, а я, как человек заинтересованный и любознательный, старалась вникнуть во все нюансы.Все сделали качественно и быстро — всего за 6 дней.
Защита от семи ветров
С одной стороны, вентилируемое пространство под домом – это неплохо, так как помещения отделены от почвы и влаги. Но беспрепятственный доступ холода в здание, конечно, дает о себе знать. Поэтому изоляция должна быть качественной.
В первую очередь нужно открыть доступ к секс лагам. Если полы уже уложены, их придется поднимать или частично демонтировать.Это необходимо для устройства чернового пола или другого способа крепления утеплителя.
Обустраиваем черновой пол
Для этого к лагам прибиваются так называемые лаги. черепная перекладина, поддерживающая половые доски. Каждый элемент конструкции необходимо предварительно обработать специальным антисептиком, чтобы предотвратить гниение древесины. Многие совершают ошибку, «затыкая» дерево, т.е. покрывая его битумной мастикой. Потеряв способность «дышать», натуральный материал портится еще быстрее.
При устройстве чернового пола нужно заранее определиться с типом утеплителя, так как его вес имеет решающее значение для определения расчета прочности конструкции. Например, использование легкой минеральной ваты позволяет делать настил из листовых материалов (например, той же фанеры). При использовании жестких утеплителей – пенопласта, пенополистирола – черновой пол лучше заменить сеткой.
Конечно, прочность винтового фундамента всегда рассчитывается с запасом, но все же излишне перегружать его не следует.Чем легче теплоизоляционные материалы и чем выше их теплопроводность, тем лучше.
Несколько слов о пароизоляции
Необходимо отсекать влагу на входе. Качество пароизоляционного материала – еще одна составляющая долговечности утеплительного «пирога». При наличии притоков с этой задачей вполне справится слой обычной пленки или рубероида, но все же лучше использовать современные мембранные материалы, сохраняющие влагообмен, но не пропускающие атмосферную влагу и конденсат.Слой пароизоляции укладывается непосредственно на утеплитель, аккуратно и аккуратно, не оставляя зазоров – мостиков холода, которые могут разрушить утеплитель.
Финишный пол: разнообразие вариантов
Для чистового пола можно использовать любые материалы: от ДСП и ламината до паркетной доски. Так как мой дом был построен из деревянного бруса, конечно же, хотелось использовать для отделки только натуральные материалы. Поэтому я выбрал сосновую доску – недорогую, экологически чистую, к тому же она позволяет выдержать единый стиль как архитектуры здания, так и интерьера.А запах… Те, кому посчастливилось жить в деревянном доме, меня поймут!
А для тех, кто выбирает другую отделку для чистового пола, еще один совет напоследок: не забывайте, что каждый материал требует соответствующей подготовки, в том числе разных звукоизоляционных прокладок и расстояния между ними. Это также влияет на качество утепления.
И, конечно же, мое пожелание: пусть в вашем доме будет светло, уютно, а главное — тепло! И в прямом, и в переносном смысле этого слова!
хн — 80аджигиело.хп — p1ai
Технология утепления пола в каркасном доме на сваях
Сегодня каркасная технология строительства частных домов становится все более популярной. Это позволяет очень быстро строить жилые дома и экономить до 30% ваших денег. В данной статье речь пойдет об особенностях утепления полов в каркасных домах на винтовых сваях.
Каркасный дом на сваях: особенности конструкции
Дома, построенные по каркасной технологии, легкие (не более 370 кг на кв.м. площади).Именно поэтому они не требуют обустройства прочных и дорогостоящих фундаментов. Для строительства легких каркасных домов достаточно установить основание из винтовых свай.
Такие сваи изготовлены из качественного металла, один конец которого заострен и ввинчен в грунт. Чаще всего в жилом строительстве применяют винтовые сваи следующих параметров:
- длина сваи — 2,5 метра;
- диаметр — 108 мм; толщина металла
- — не менее 4 мм.
Установка одной сваи в грунт занимает не более 30 минут, и эту работу можно выполнить вручную, без применения тяжелой строительной техники. Это значительно удешевляет процесс строительства. Кроме того, свайная технология позволяет строить дома на участках с любым грунтом и рельефом.
Тепловые качества свайного фундамента: развеем заблуждения
Многие убеждены, что сама технология возведения свайного фундамента «холодная».Такие убеждения легко понять, ведь под каркасным домом, по сути, находится не монолитное бетонное основание, а пустое, хорошо проветриваемое пространство.
Однако здесь следует помнить о двух важных моментах:
- во-первых, за зиму дом на традиционном ленточном фундаменте промерзает не меньше, чем дом на сваях;
- во-вторых, конструкция свайного фундамента позволяет лучше проветривать его весной, тогда как бетонное основание будет долго содержать влажный конденсат и отдавать дому накопленный за зиму холод.
Таким образом, свайный фундамент, если говорить о теплотехнических качествах, даже в чем-то выигрывает, по сравнению с монолитно-бетонным.
Зачем утеплять пол в доме на сваях?
Тем не менее качественное утепление пола в таких домах просто необходимо. И, надо отметить, эта работа сопряжена с некоторыми трудностями.
Дело в том, что свайная технология очень часто применяется во влажных регионах с пучинистыми грунтами и высоким залеганием грунтовых вод.Поэтому основание каркасного дома приходится защищать не только от холода, но и от избыточной влаги. Этот нюанс необходимо учитывать при обустройстве системы теплого пола в здании.
Каркасные дома на винтовых сваях нуждаются в серьезном утеплении пола и качественной гидроизоляции.
Утепление фундамента дома
Свайно-винтовой фундамент надежен и универсален. Его можно использовать в любом климате, даже там, где очень холодно. Но это возможно только в том случае, если он утеплен.Эта необходимость продиктована тем, что при возведении здания на свайном фундаменте всегда остается пространство между фундаментными конструкциями и грунтом. Из этого пространства в жилые помещения поступает холодный воздух, теряется значительное количество тепла и здание становится некомфортным для проживания людей.
Помимо неудобств, доставляемых жильцам, в случае сильного промерзания свая может вытолкнуться вверх, в результате чего будет нарушена конструкция дома.
Выбор утеплителя
Для теплоизоляции используют несколько утеплителей, различающихся по многим параметрам. По влагостойкости различают:
- Материалы с повышенной влагостойкостью. Самый популярный и эффективный;
- Гигроскопичные, требующие дополнительной защиты от влаги с помощью пленки с влагоизолирующими свойствами. Это необходимо учитывать, так как течение коррозии железобетонных и металлических свай фундамента значительно ускорится при постоянном контакте с влажным утеплителем.Сам теплоизолятор и конструкция фундамента разрушится.
Основные виды изоляции
Для утепления фундамента каркасного дома на сваях применяются следующие материалы:
- Минеральная вата;
- Пенополистирол;
- Пенополистирол;
- Керамзит.
Изоляционная пена и ее качество
Пенопласт – материал, имеющий пористую структуру. Этот материал пользуется повышенным спросом в современном строительстве, что связано с его уникальными свойствами, позволяющими ускорить ввод объекта в эксплуатацию: простота монтажа; скорость настила; а также конкурентоспособная стоимость (дешевле многих материалов для теплоизоляции).
Эти свойства и невысокая стоимость объясняются простотой крепления пенопластовых плит, которые крепятся по всему периметру фундамента с помощью специальной клеевой основы или битумной мастики, наносимой на внешнюю сторону ростверка. Стыки в местах стыков плит заделываются монтажной пеной. Недостаток в том, что он крошится при нарезке, поэтому рациональнее использовать тарелку целиком.
Утеплитель пеноплекс и его качество
Пеноплекс – качественный, но дорогой материал.Его высокая стоимость объясняется следующими свойствами:
- отличные теплоизоляционные свойства, намного лучше, чем у пенопласта за счет большей пористости и воздухопроницаемости структуры;
- материал влагостойкий и не требует дополнительных мер по защите;
- материал достаточно прочный;
- простота монтажа и крепления благодаря клеевой основе — Ceresit.
Теплоизоляционный пенополистирол и его качество
Плиты этого материала плотно стыкуются, за счет этого образуется дополнительный слой внахлест.Но, по сравнению с пенопластом, имеет меньшую теплопроводность. Он удобен в работе и не крошится при резке, поэтому многие выбирают этот материал для утепления свайного фундамента здания.
Как проходит процесс утепления фундамента: последовательность действий
Процесс утепления свайно-винтового фундамента выглядит следующим образом:
- Первым делом нужно гидроизолировать ростверк. Влагостойкий материал уложен в двух местах:
ü между верхней частью ростверка и нижней поверхностью стен здания;
ü между нижней секцией ростверка и торцевой стороной свай.
- Гидроизоляция участка от нижнего этажа здания до нижних частей ростверка.
В качестве гидроизоляционного материала может использоваться рубероид, а незащищенные части ростверка и свай обрабатываются мастикой с влагостойкими свойствами.
Перед началом работы необходимо проверить материал на отсутствие влаги и строго соблюдать основные правила и нормы по утеплению строительных конструкций.
Если применяется рубероид, то необходимо учитывать его свойства и выдерживать технологический процесс. После укладки необходимо дать кровельному материалу высохнуть в течение недели. За это время кровельный материал приобретет необходимую форму.
Необходимо обратить особое внимание на то, что гидроизоляция ростверка должна быть установлена со всех сторон. Только так можно надежно защититься от капиллярного движения воды из-под земли.
Наружная обработка для защиты теплоизолятора
Теплоизоляционные материалы, применяемые в процессе утепления свайно-винтового фундамента, сами нуждаются в защите от неблагоприятных условий окружающей среды и механических воздействий.
Их можно защитить с помощью фасадных панелей, которые будут выполнять не только защитные, но и декоративные функции. Современный дизайн и широкая цветовая гамма по таблице RAL придадут конструкциям эстетичный вид и защитят утеплитель от повреждений.
Структура современных фасадных панелей разнообразна, но для бюджетного строительства правильнее всего использовать профилированные листы. Этот материал прочен, долговечен, практичен в работе и имеет невысокую стоимость и эксплуатационные расходы. Срок его службы до 50 лет.
Простота монтажа, за счет того, что элементы фасадного покрытия крепятся к каркасу, который располагается поверху винтовых свай.
Покрытие подвала дома
Обшивка цоколя дома – одна из самых известных проблем, которая может возникнуть при строительстве дома на свайном фундаменте.Сейчас на строительных рынках можно найти самые разнообразные материалы для облицовки: цокольный сайдинг, панели, отделочные материалы.
Самым востребованным материалом считается специальный цокольный сайдинг, который своим разнообразием удовлетворит даже самого взыскательного покупателя.
Основные виды сайдинга могут быть:
- — в виде кирпичной кладки;
- — декоративный камень;
- — плитка керамическая и т.п.
Этот материал имеет элегантный вид и идеально подходит для закрытия цокольного этажа дома.Однако следует помнить, что такое покрытие служит только украшением, но никак не утепляет. В этом случае необходимо качественно утеплить пол в здании.
Один из вариантов утепления — кирпичная стена. С его помощью можно построить, а заодно и утеплить каркас подвала. Для этого необходимо в предварительно вырытой траншее из цементного раствора сделать небольшое укрепленное основание (фундамент), которое само по себе утеплит подвал.После полного высыхания фундамента необходимо выложить простую стену в полкирпича.
Все способы утепления предусматривают наличие вентиляционных отверстий, о чем следует помнить. Они предотвращают скопление влаги внутри основания дома.
Утепление пола сип-панелями
Важно понимать, что основная задача здесь – сформировать полный тепловой контур, а не утеплить пол, подвал или что-то еще. В строительной терминологии нет такого определения, как «тепловой контур», его можно услышать только от профессиональных строителей.
Попробуем определить, что означает наличие термоцепи, а также ее отсутствие. Например, находясь в недостроенном доме, в котором есть только стены, окна, двери и крыша, можно подумать об утеплении, установив для этого только печь. Однако на профессиональном уровне тепловой контур – это правильно уложенная кровля, удачно расположенные окна, добротные стены и вход в дом с необходимыми составляющими, такими как тамбур с теплоизоляцией и утепленная входная дверь.Все это должно соответствовать отечественным строительным нормам и климатическим условиям.
Самый примитивный способ утепления пола разработали производители так называемых SiP-панелей. С помощью сип-панелей можно решить все вопросы по теплоизоляции. Более того, они используются во всех домах, вне зависимости от того, из какого материала они построены. Это может быть бревно, деревянный сруб или какой-либо другой строительный материал.
Устройство теплых полов в доме на сваях
Есть еще один способ утепления полов.Он использует концепции чернового пола, а также различные типы изоляции. Почти всегда при строительстве домов на винтовых сваях поверх них укладывают брус. Следовательно, в нижнем ряду располагается брус, на который распиливаются бревна, после чего снизу формируется просека размером от 15 до 20 см (в зависимости от толщины бруса). С помощью досок или фанеры обустраивается подшивка, обеспечивающая пароизоляцию и гидроизоляцию.
Следующий этап – укладка базальтового утеплителя или пенопласта.Базальтовый утеплитель должен иметь 3-4 слоя. Далее следует уложить черновой пол, а затем чистовой, из фанеры или ДСП. Важно, чтобы при монтаже не образовывались щели, так как пол со временем начнет отсыревать и перестанет удерживать тепло.
В домах с высоким цоколем потребуются дополнительные работы на самом цоколе. Для этого нужно снизить вероятность продувания основания дома. Без этого даже при идеальном утеплении пола холодный воздух из-под дома будет проникать прямо в помещение.Поэтому важную роль в покрытии цоколя сайдингом будет играть ветрозащита.
Выход
Утепление пола в каркасном доме на сваях – сложный и комплексный процесс, включающий несколько мероприятий. В первую очередь необходимо утеплить свайный фундамент и его отдельные элементы. Затем нужно обшить цоколь здания, после чего можно приступать к непосредственному утеплению полов нижнего этажа дома.
Тщательный монтаж утеплителя, правильное выполнение всех работ помогут качественно утеплить Ваш дом на сваях.А хорошо утепленный дом, как известно, еще и залог его надежности и долговечности.
Инстаграм
superarch.ru
Утепление пола в каркасном доме на сваях своими руками
В настоящее время каркасная технология возведения объектов частного домостроения является одной из самых популярных. Позволяет быстро строить дома и при этом экономить до 30% денег. Так как эти дома легкие, для них нет необходимости возводить сложные и мощные фундаменты.
Поэтому чаще всего каркасные конструкции возводят на сваях. Сегодня в качестве этого элемента все чаще используются так называемые винтовые сваи. Это металлические трубы с нижним концом, заостренным в виде винта.
Для небольших домов подходят сваи длиной 2,5 м, диаметром 108 мм и толщиной 4 мм. С такими домами все хорошо, но есть у них один недостаток – это открытое пространство под полом, продуваемое всеми ветрами.
Конечно, этот проем закрыт по периметру, но все равно в зимнее время года он остается холодным.Поэтому такому процессу, как утепление пола в каркасном доме, нужно уделить большое внимание.
Материалы для теплоизоляции
Начнем с того, что для проведения теплоизоляционных процессов можно использовать разные утеплители, которые на современном рынке представлены огромным ассортиментом. Это:
- минеральная вата в рулонах и матах;
- керамзит; полистирол и пенополистирол
- ; пенополиуретан
- .
Все эти теплоизоляционные материалы просты в монтаже, поэтому этот процесс можно выполнить своими руками. Но все бы ничего, если бы это был обычный дом, построенный на ленточном или плитном фундаменте.
Дом на сваях имеет специфическую конструкцию, поэтому специалисты предлагают другие, более современные способы утепления пола в таком доме. Хотя сегодня все еще используют традиционные технологии. Обо всем этом мы поговорим в этой статье.
Технологии утепления пола
Прежде всего, нужно понять один очень важный момент. Для того чтобы провести теплоизоляцию пола дома на сваях своими руками, необходимо сформировать полную тепловую схему.Что это?
Теплоизоляция с использованием SIP-панелей
Это одна из современных технологий, использующая специальные теплоизоляционные панели. Панели представляют собой две плиты OSB, между которыми уложена плита пенополистирола:
- Толщина плиты ОСБ 12 мм, что достаточно, чтобы выдерживать приличные нагрузки, а таких плит две.
- Используемая марка пенополистирола ПСБ-С-25Ф. То есть его плотность составляет 25 кг/м2. Толщина пенополистирола может быть 100, 150 или 200 мм.
В конструкцию теплоизоляционных панелей с одного конца вставляется деревянный брусок, который будет играть роль шипа в замковом соединении. С противоположной стороны вдоль панели выступают два края панелей ОСБ – это будет паз.
Так как размеры СИП-панелей до 3 м в длину и 1,25 м в ширину, то именно под эти габариты возводится лаговая конструкция. То есть лаги устанавливаются таким образом, чтобы под одну СИП-плиту попадало не менее трех лаг: одна посередине, две по краям.Именно на крайних элементах соединяются две SIP-панели.
Но имейте в виду, что сами панели выпускаются для возведения стен, поэтому основное их предназначение – выдерживать продольные нагрузки. На полу на плиты будут действовать поперечные нагрузки, поэтому специалисты советуют подкладывать под плиту не три, а не менее четырех бревен.
Сборка изоляционного материала достаточно проста. Этот процесс своими руками можно сделать без проблем, но делать это нужно вдвоем, потому что размер материала довольно большой.Вот последовательность действий:
Совет! Перед тем, как укладывать утепляющий материал на лаги своими руками, необходимо обработать их раствором антисептика. А снизу всю лаговую конструкцию нужно подшить прочным и влагостойким материалом. Оптимальный вариант – металлический лист или профнастил. Чаще всего сегодня используется второй, так как он предназначен для покрытия крыш, где подвергается серьезным нагрузкам и может их выдерживать.
Традиционная технология
Как было сказано выше, ранее большое количество утеплителей использовалось для теплоизоляции полов в домах на сваях.Их применение имеет одинаковую технологию. Он простой, поэтому держать его своими руками будет несложно:
- Защитная конструкция дома подшита снизу гидроизоляционным материалом. Раньше использовался рубероид. Сегодня в него добавлено большое количество материалов из этой категории. Так что выбор огромен. Крепление производится металлическими скобами с помощью степлера. Можно использовать обычные гвозди. Главное – наложить внахлест полосы гидроизоляционного материала и закрыть стыки самоклеющейся лентой.
- Снизу бревна подшиваются профнастилом, который крепится к деревянным изделиям саморезами.
- Теперь все работы переносятся в помещение дома. В получившиеся ячейки лаговой конструкции укладывается утеплитель.
Совет! Толщина теплоизоляционного слоя должна быть равна ширине используемых бревен. То есть теплоизоляционный материал укладывается вровень с верхними краями бревна. А это толщина утеплителя либо 15 см, либо 20 см.
Обратите внимание, что теплоизолятор установлен в примыкании ко всем элементам пола. Нельзя оставлять даже минимальные зазоры или щели, которые впоследствии станут мостиками холода. Если по каким-то причинам образовались щели, то их необходимо заполнить монтажной пеной.
И последний шаг – покрыть весь торт еще одним слоем гидроизоляции. Далее укладываются полы. Часто, чтобы провести утепление с гарантией, под лаги сооружают черновой пол из досок, который также подшивают профнастилом.Плюс поверх лаг укладывается черновой пол, а уже поверх него строится чистовой пол из ДСП, он же утеплитель.
Как видите, есть два варианта правильного утепления полов дома, построенного на сваях. Оба варианта не очень сложные, своими руками и тот, и другой процесс можно провести без вызова специалистов. Главное грамотно подойти к решению всего комплекса работ.
Конечно, второй вариант намного дешевле, потому что в нем используются самые простые и дешевые теплоизоляционные материалы.Хотя считается, что СИП-панели — это современный подход к процессам теплоизоляции, который гарантированно обеспечивает снижение теплопотерь.
.
