Пол теплый сшитый полиэтилен: Сшитый полиэтилен для теплых полов. Действительно ли трубы из сшитого полиэтилена так надежны?

Труба для теплого пола из сшитого полиэтилена: применение, виды, характеристики

Трубы из сшитого полиэтилена представляют собой поколение полимерных трубопроводов, которые широко применимы при установке систем водоснабжения (как горячего, так и холодного), а также низкотемпературных отопительных сетей, включая монтаж теплого пола. Простота и надежность эксплуатации, сравнительно невысокая стоимость и хорошая гибкость определяют популярность подобных изделий.

Сшитый полиэтилен — это самый удобный и практичный материал для монтажа пола с подогревом

Система теплого пола

Обустройство системы теплого пола позволяет в некоторой степени сэкономить на покупке дополнительных приборов отопления. Для ее работы необходима температура теплоносителя в пределах от 33 до 55 °С, которая зависит от типа используемой трубы, толщины стяжки и назначения помещения.

Труба – основной элемент теплого водяного пола. От ее выбора зависит функциональность и долговечность работы системы.

Кроме того, в систему входят такие части и блоки:

• теплоизоляционные материалы;
• элементы крепежа изделий греющего контура;
• гидроизоляционные материалы;
• распределительный коллектор;
• теплопроводящие материалы.

Обогрев теплым водяным полом происходит путем отдачи тепловой энергии воды окружающему пространству. Монтаж подобной отопительной системы осуществляется по нормативным документам. Расчет длины необходимых труб и расстояний между ними осуществляется на основе информации о площади помещения, мощности водонагревательного оборудования, типе применяемого утеплителя, а также материале пола и стен.

Распределительный коллектор — это важная часть системы обогрева пола

Также необходимо обеспечить равномерное распределение тепла по поверхности и исключить возникновение слишком большого нагрева в некоторых местах.

Сшитый полиэтилен: особенности материала

Сшитый полиэтилен производится физическим либо химическим способом. При его создании звенья молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал обозначается РЕ-Х. По способу производства выделяют: РЕ-Хa, РЕ-Хb, РЕ-Хc, РЕ-Хd.

РЕ-Хa полимер, который образуется при нагреве с применением пероксидов. Полиэтилен РЕ-Хb получается в результате обработки влагой с катализирующим веществом и имплантированным силаном. РЕ-Хc – материал, образованный после бомбардировки электронами молекул полимера. РЕ-Хd встречается крайне редко и производится с использованием азотной технологии.

Обратите внимание! Поскольку характеристики прочности сшитого полиэтилена закладываются на уровне молекул, то разорвать связи очень непросто.

Наилучшим образом подойдут для теплого пола трубы из сшитого полиэтилена марки РЕ-Ха.

Существует несколько видов труб из сшитого полиэтилена, они различаются способом изготовления

Варианты труб для устройства теплого пола

Существует ряд требований, предъявляемых к изделиям, из которых выполняется монтаж теплого пола. Такие трубы должны быть устойчивыми к механическим нагрузкам и иметь длительный эксплуатационный срок. Также важна экологическая безопасность, коррозионная устойчивость и невысокое значение коэффициента линейного расширения изделий.

Труба для теплого пола должна иметь высокую теплоотдачу, эластичность и способность поглощать шумы.

Таким характеристикам в разной степени соответствуют не только изделия из сшитого полиэтилена, но и медные, металлопластиковые, полипропиленовые и гофрированные стальные трубы. Коммуникации из меди для теплого пола наряду со своими достоинствами отличаются высокой стоимостью. Кроме того, при монтаже потребуются дополнительные элементы: полимерные оболочки и латунные фитинги.

Хотя расход гофрированных стальных труб для теплого пола несколько меньший, чем медных, но ценовые решения практически идентичны. Полипропиленовые трубы имеют приемлемую цену, небольшой вес и отличаются простотой монтажа, однако их линейное расширение при нагревании значительно. Для прокладки в бетонной стяжке их требуется армировать алюминием либо стекловолокном.

Металлопластиковые транспортные магистрали хорошо зарекомендовали себя при устройстве теплого пола. Из недостатков можно выделить отложения накипи, которые со временем образуются внутри фитингов с резьбой.

Трубы для теплого пола укладываются под стяжку, поэтому нужно выбирать наиболее прочные изделия

Положительные свойства сшитого полиэтилена

Для теплого пола труба из сшитого полиэтилена обладает уникальными характеристиками, среди которых выделяют высокую термостойкость, обратную усадку, хорошую эластичность и другие. Изделия могут выдерживать высокие температуры нагрева (до +120 °С). Трубы из других полимеров способны сохранять свои свойства только до температуры +80 °С.

Обратите внимание! Сшитый полиэтилен обладает свойством самовосстановления после воздействия высоких нагрузок.

Подобные по своему составу материалы при таких условиях просто растягиваются и приводят к разрывам контура.

Выполняя укладку контура теплого пола трубы из сшитого полиэтилена можно изгибать по сравнительно большому радиусу, не боясь их разлома. У них также повышены эксплуатационные сроки. Полиэтилен для пола не выделяет вредных веществ, не гниет и не подвержен коррозионным воздействиям.

Будучи использованным для теплого пола, этот материал хорошо поглощает вибрации теплоносителя, что в значительной мере снижает уровень шума в помещении.

Из возможных минусов выделяют кислородопроницаемость, которая способна вызвать обострение коррозии в близлежащих материалах. Для снижения подобного эффекта используют специальное напыление. При прокладке труб из сшитого полиэтилена их лучше закреплять сразу, поскольку они недостаточно прочно сохраняют форму. Для этого применяются скобы-защелки либо рейки, оснащенные установочными пазами.

Прежде, чем укладывать трубы на пол, нужно запастись креплениями для них, так как фиксировать проложенные участки нужно сразу

Обзор сортамента изделий

Производство изделий из сшитого полиэтилена регламентируется европейскими стандартами.

Нормативные документы, определяющие сортамент труб РЕ-Х, выделяют 19 типоразмеров. Максимальный пропускной диаметр составляет 25 см, а толщина стенки – 2,8 см.

Для устройства теплого пола применяются трубы, имеющие диаметр 12-32 мм. Это объясняется сложностью проведения заливки стяжки при большей толщине изделий. Для большинства случаев монтажа теплого пола используется труба 16 мм, которая обеспечивает максимальную теплоотдачу, а также не очень влияет на толщину стяжки.

Выбирая коммуникации из сшитого полиэтилена, важно учитывать степень сшивания материала. Требования стандартов установлены на уровне не меньше 65% (диапазон 65-80%). Этот параметр влияет на технические характеристики, срок службы и стоимость изделий.

Лидером рынка коммуникаций, использующихся для теплого полаявляются трубы Rehau. Они представлены широким ассортиментом типоразмеров и моделей, среди которых универсальные специализированные изделия Stabil, Flex, His, Pink. Трубопровод рассчитан на длительный срок эксплуатации при высокотемпературных режимах. Популярны также модели из сшитого полиэтилена фирм Uponor и Wirsbo.

Сортамент труб из сшитого полиэтилена включает несколько диаметров, но все они небольшие

Монтаж системы теплого пола

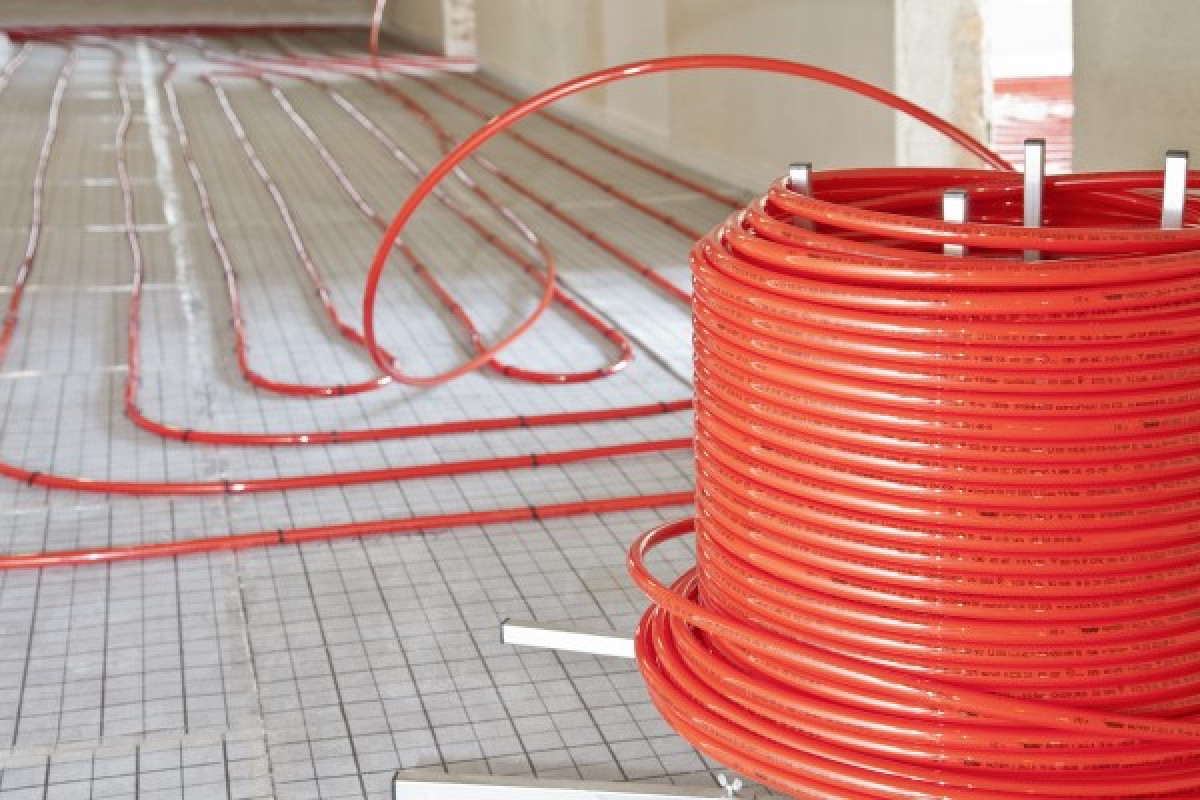

Укладка трубы может осуществляться спирально, змейкой либо двойной змейкой. Укладка змейкой более простая, но при этом нагрев будет неравномерным. Расстояние между изделиями не должно превышать 35 см. Средняя длина одного контура равна 40-60 метрам, но не больше 120. В ином случае будут существенно повышены потери тепла, а теплоноситель на возврате будет иметь очень низкую температуру.

Под трубой укладывается теплоизоляционный слой. Это могут быть пенополистирольные плиты, пенопласт, отражатель, имеющий в основе вспененный полиэтилен и другие. Крепление производится скобами, клипсами, одинарными либо двойными забивными дюбелями. Некоторые полистирольные плиты выпускаются с нанесенным профилем для фиксации труб и разметкой.

Обратите внимание! При заливке бетоном необходимо обязательно предусмотреть наличие компенсационных швов в стяжке для покрытия линейного расширения изделий.

Запускать пол можно после полного застывания стяжки. Температуру теплоносителя до выхода в рабочий режим необходимо повышать постепенно – на 3-5 градусов в день.

Если на сшитый полиэтилен нанесена наружная антидиффузионная защита, то монтаж производится только после проверки верхнего слоя изделия на предмет отсутствия повреждений.

Укладка труб может производиться по разным схемам, но расстояние между сегментами системы не должно превышать 35 см

Соединение изделий из сшитого полиэтилена

Если для монтажа выбран сшитый полиэтилен, трубы для теплых полов могут быть соединены напрессовочными и компрессионными фитингами. Более просто работать со вторым вариантом.

Для установки компрессионного фитинга на трубу надевается обжимная гайка. При этом резьба должна быть направлена в сторону расположения соединителя. На коммуникации размещается разрезанное кольцо. Его край должен отступать от среза трубы примерно на 1 миллиметр.

Далее на изделие насаживается до упора фитинг, и обжимная гайка закручивается при помощи гаечных ключей. При использовании фитингов такого типа не требуется снятие фаски. Также не следует прикладывать чрезмерные усилия при закручивании гайки, поскольку в ином случае может повредиться труба.

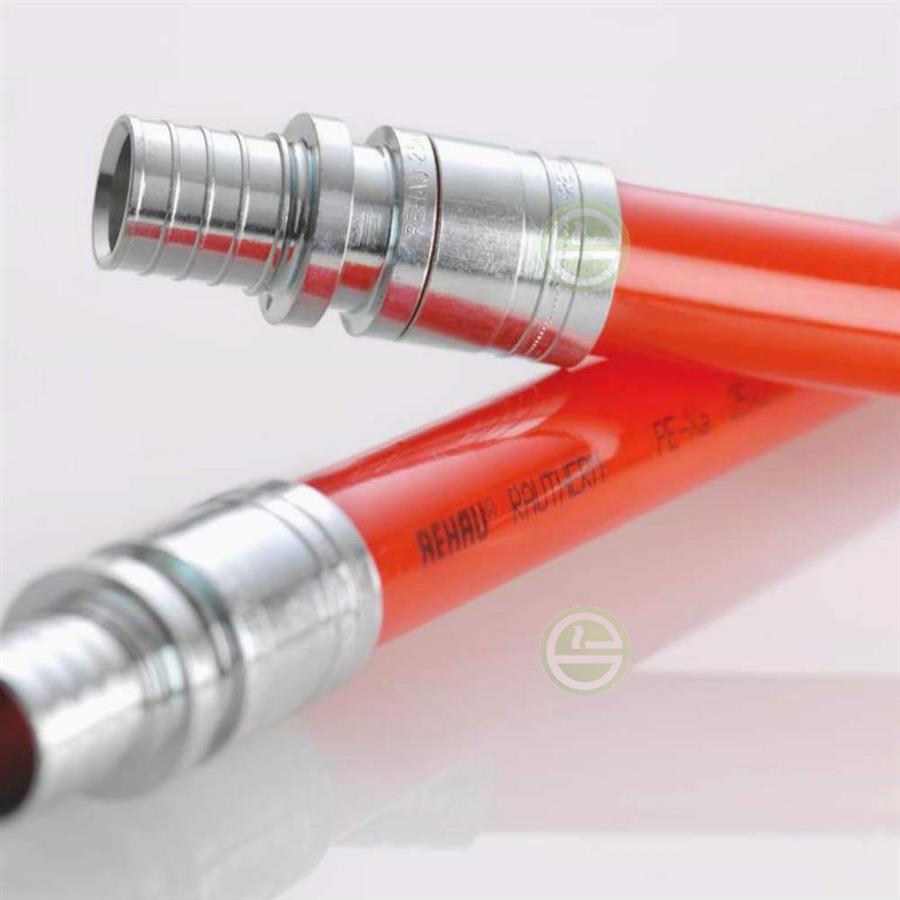

Напрессовочными фитингами формируются неразъемные соединения изделий из сшитого полиэтилена для теплого пола. Реализация такого варианта стыковки требует наличия специального оборудования. Для начала надевается зажимная гильза. Далее в трубу вставляется до упора расширитель, имеющий соответствующий размер.

Его рукоятки плавно сводятся и фиксируются в таком положении на некоторое время. На следующем этапе вставляется фитинг и при помощи гидравлического либо ручного аппарата на него запрессовывается гильза.

Система теплого пола на сегодняшний день является наиболее приемлемым и оптимальным вариантом отопления помещения. Использование изделий из сшитого полиэтилена может сделать ее наиболее долговечной и эффективной.

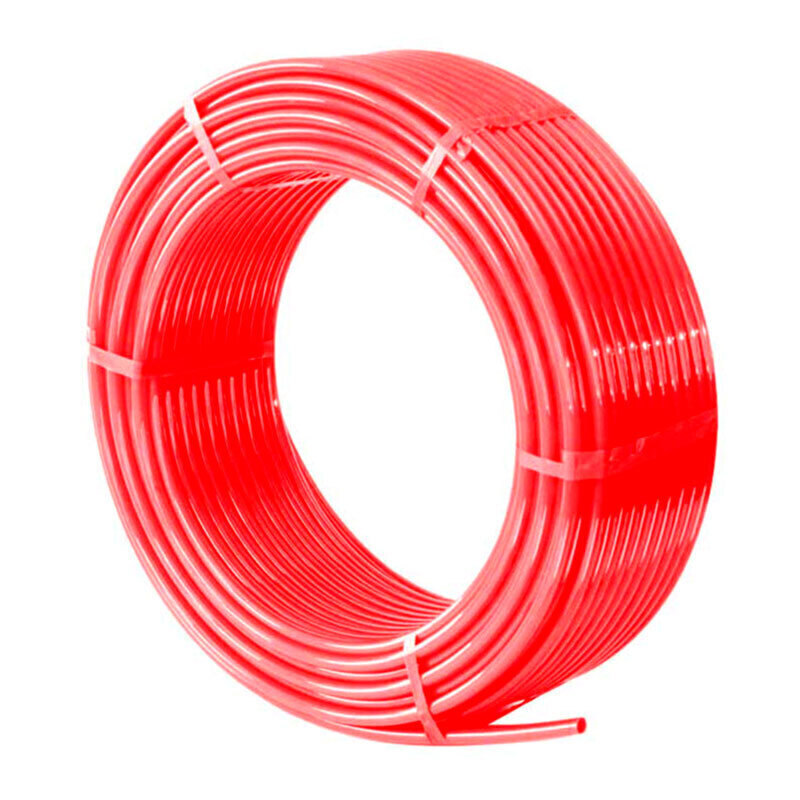

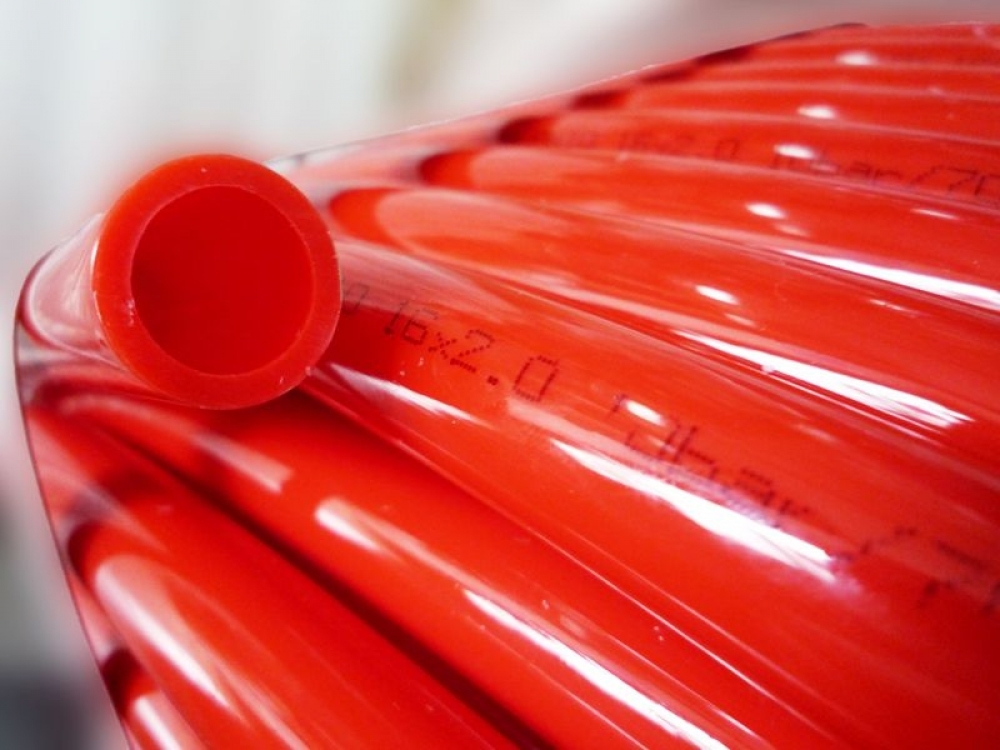

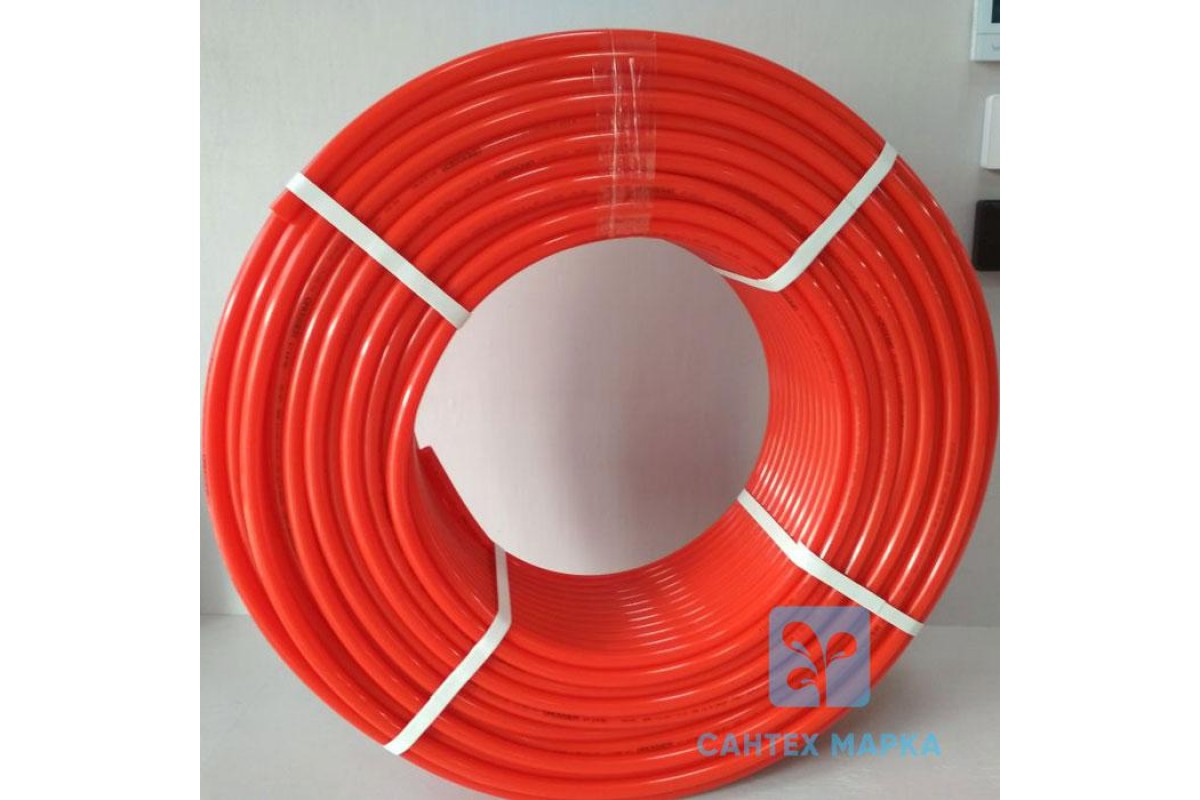

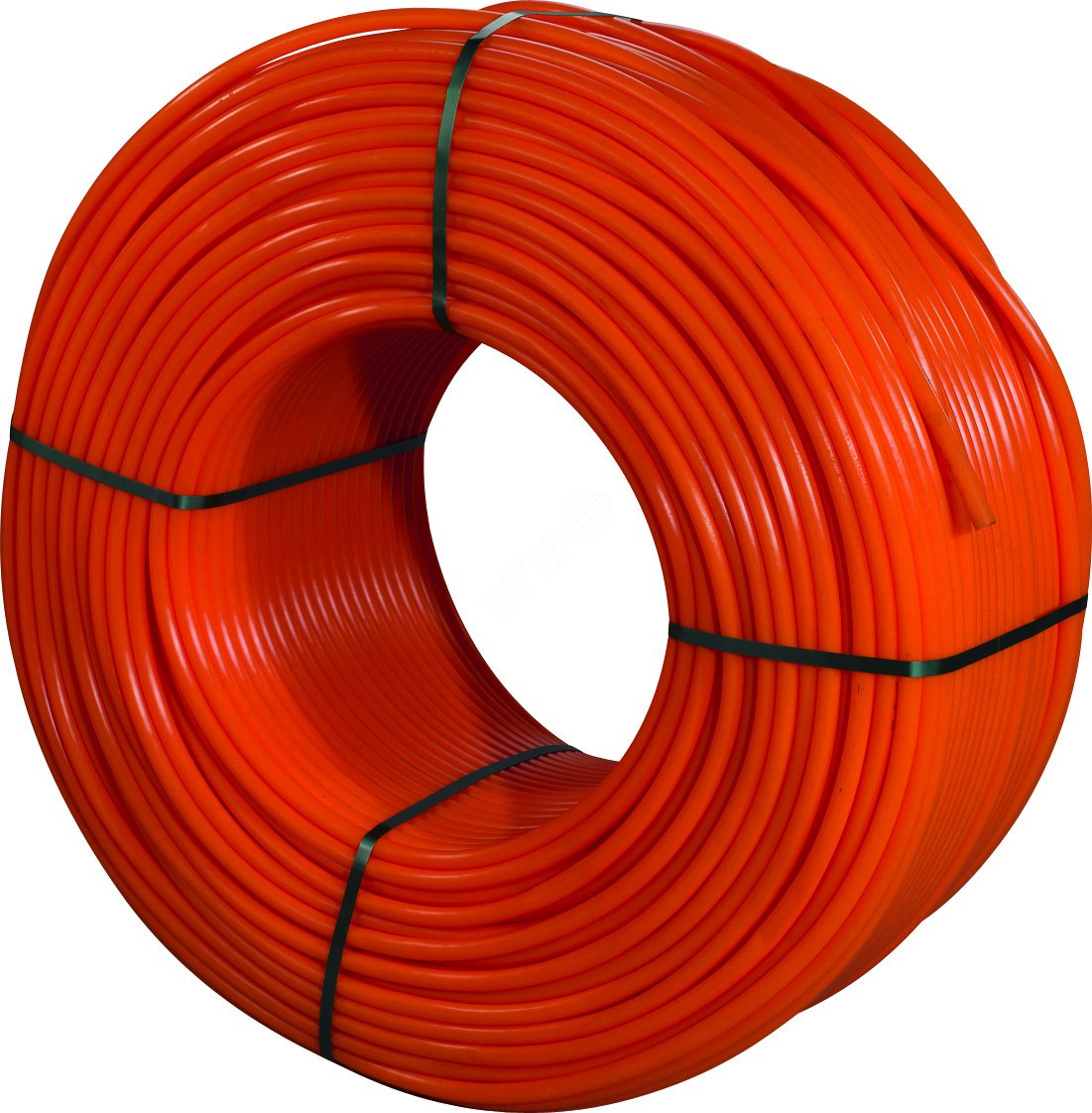

Труба сшитый полиэтилен 16х2,0 PERT РосТурПласт для теплого пола

Труба PE-RT (тип II) 16*2,0 мм РосТурПласт (Россия) изготовлена из термостойкого полиэтилена PERT. Основное назначение такой трубы это системы напольного отопления и проще говоря теплый пол. Также сшитый полиэтилен отлично подойдет в качестве трубопровода холодного и горячего водоснабжения. Монтаж PE-RT трубы осуществляется с помощью обжимных или пресс-фитингов.

Основные преимущества труб pert для теплого пола РосТурПласт:

• Высокая прочность трубы;
• Равномерный нагрев по всей площади поверхности;
• Устойчивость к перепадам давления и температур;
• Низкий коэффициент линейного расширения;
• Бесшумность, независимо от скорости потока воды;
• Трубы выпускаются на современном оборудовании и проходят трехступенчатый контроль качества.
• Пластичность материала делает трубу гибкой;
• Отличная морозостойкость;
• Малая шероховатость внутренней стенки трубы;
• Отсутствие отложений внутри трубы;
• Длительный срок службы системы теплого пола;
• Экологически чистый и безопасный материал;

Технические данные сшитого полиэтилена PE-RT (Тип- II) D-16 мм  RTP (РосТурПласт)

• Наружный диаметр трубы 16 мм
• Внутренний диаметр трубы 12 мм
• Длина бухты 100 или 200 метров
• Вес 1 п. м. трубы 89 грамм
• Объем жидкости в 1 п. м. 0,113 литров
• Рабочее давление при 20°С (класс ХВ) 16 бар
• Рабочее давление при 60°С (1 класс) 10 бар
• Рабочее давление при 70°С (2,4 класс) 6-8 бар
• Максимальная рабочая температура 80 °С
• Максимальная кратковременно допустимая температура 90 °С
• Номинальное давление PN 16 бар
• Коэффициент теплопроводности стенок 0,38 Вт/м*К
• Минимальный радиус изгиба вручную 80 мм
• Плотность рабочего слоя трубы при 23°С 937 Кг/м3
• Относительное удлинение при разрыве 700 %
• Удельная теплоемкость материала 1900 Дж/кг*К

Информацию по наличию уточняйте при заказе.

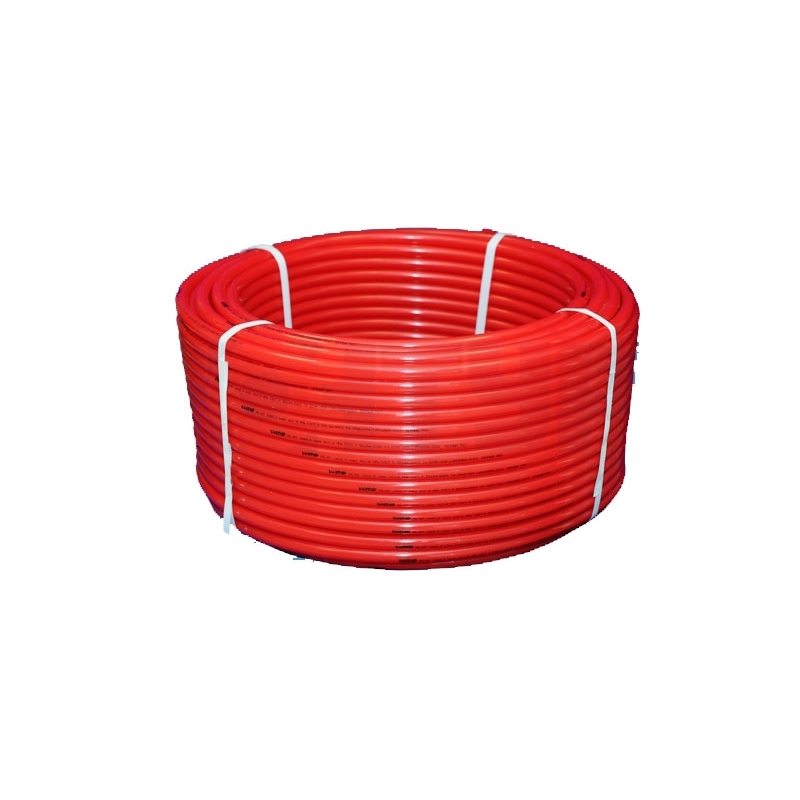

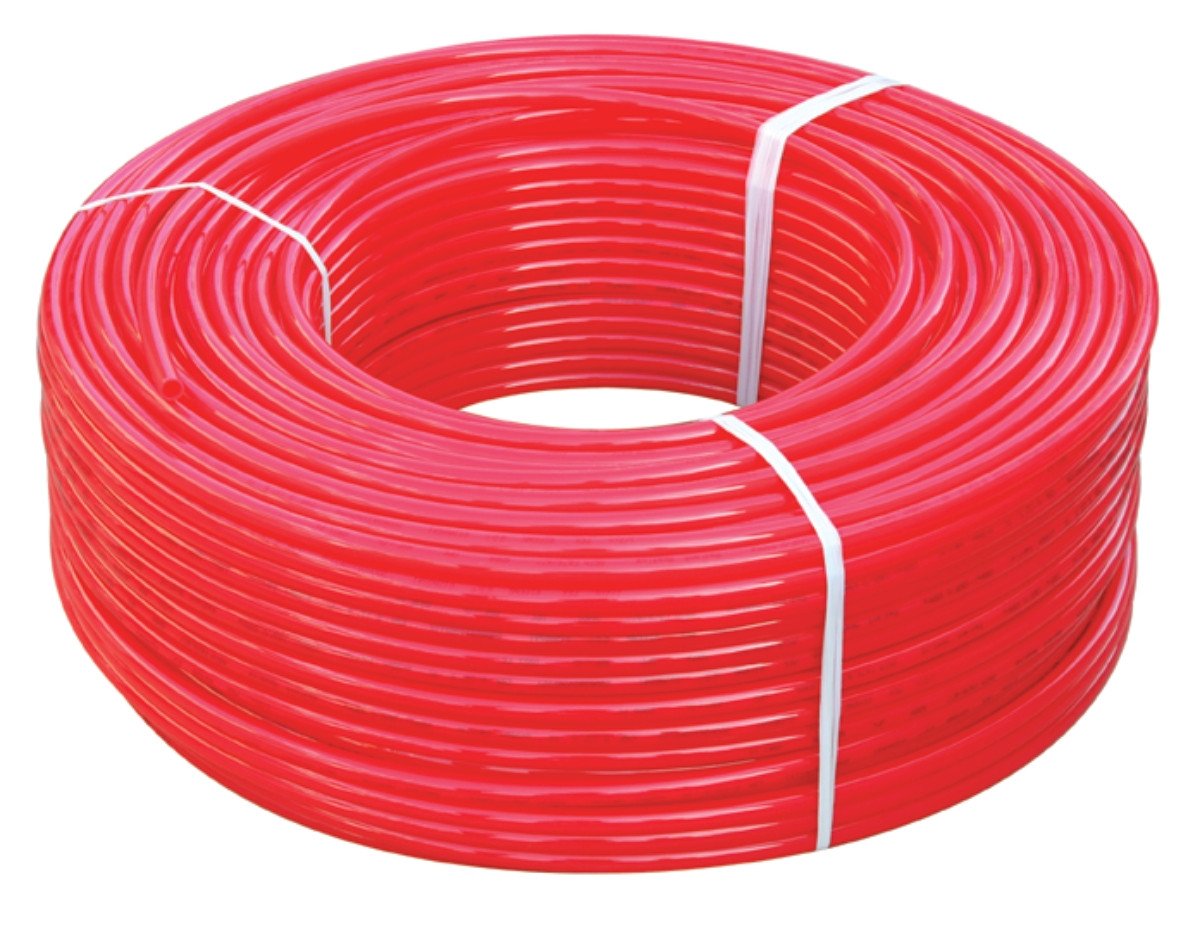

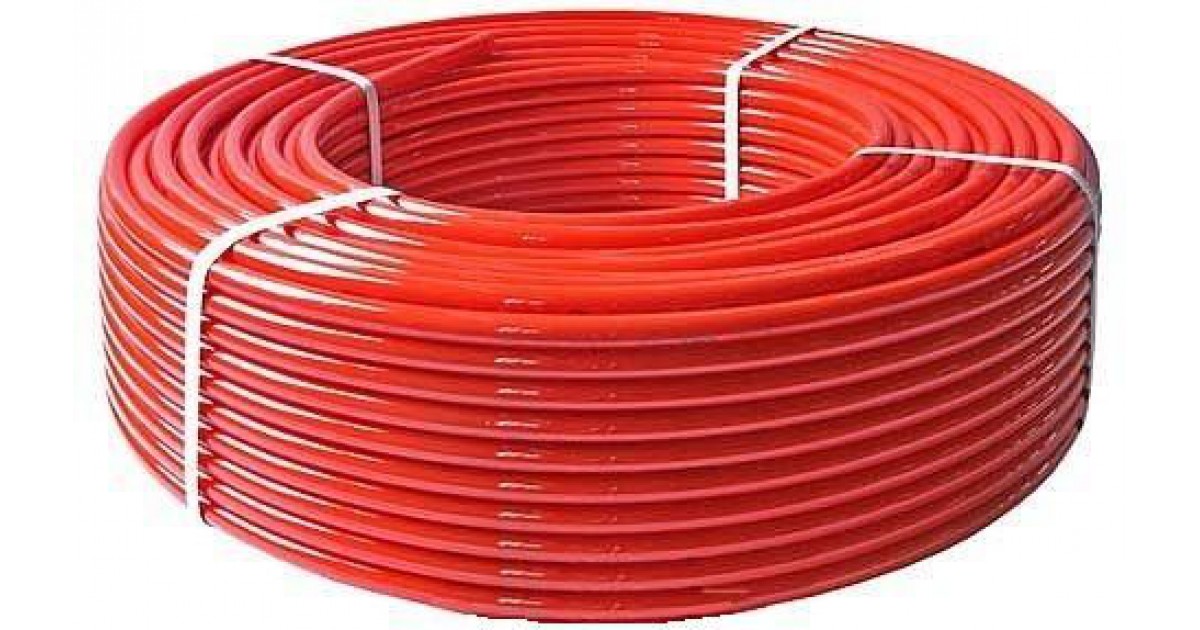

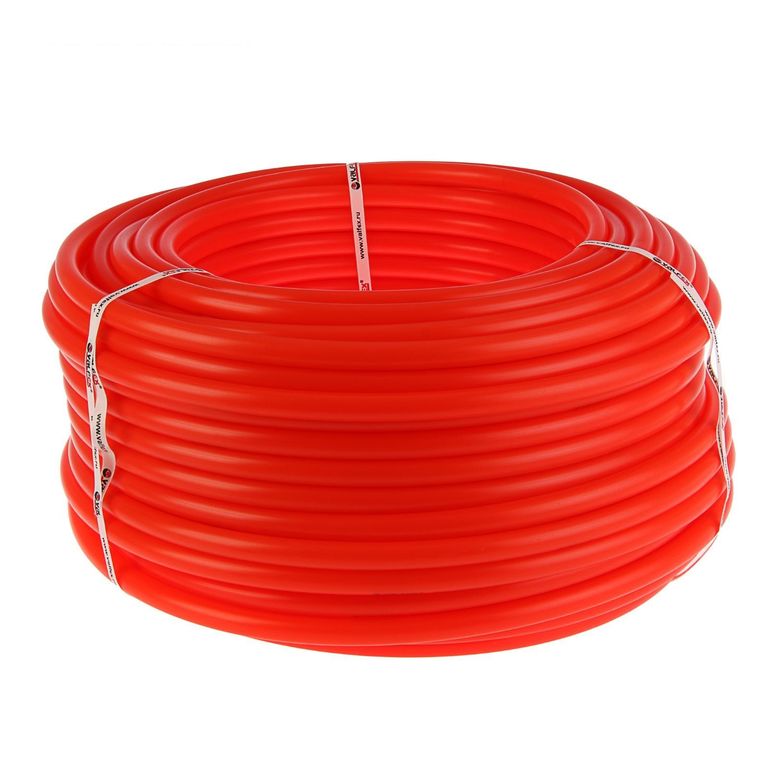

Сшитый полиэтилен для теплого пола PE-RT красный 16х2.0 (200 м)

Описание

Сшитый полиэтилен для теплого пола PE-RT красный 16х2.0 (200 м)

Толщина стенки 2.0 мм, к данной трубе подходят фитинги от металлопластика евро стандарта (для труб с толщиной стенки 2. 0мм), пресс или цанга.

Температура жидкости	до 95 °C
Цвет	Красный
Материал	Полиэтилен
Длина (м)	200 м
Присоединительный диаметр	16
Дополнительная информация	Продается кратно 200 метрам!
Гарантия	3 Года
Объем (м3)	0.3
Вес (кг)	17



Материал трубы и назначение
Разработки в области катализаторов и производственных технологий привели к созданию нового высоко дифференцированного семейства продуктов на основе сополимеров этилен- -олефинов. PЕ-RT (Polyethylene of Raised Temperature resistance — полиэтилены повышенной термостойкости) – это одна из последних новинок в технологии производства полимеров. Этот материал разрабатывался специально для трубопроводных систем, подверженных высокой температурной и гидравлической нагрузкам. Особенностью молекулярной структуры материала PЕ-RT (сополимер этилена и октена) является то, что основная линейная цепочка этилена переплетается с цепочкой октена, образуя очень плотный материал с превосходной эластичностью и длительным сроком службы. PE-RT рекомендуется для изготовления абсолютно любых труб коммунального назначения: подача горячей и/или холодной воды в
напорных сетях, нагрева и подачи питьевой воды в зданиях, для системы «теплый пол». Трубы системы TAEN PЕ-RT изготавливаются из материала
корейской фирмы «LG Chem».

Область применения
Трубы напорные из полиэтилена PE-RT могут применяться во внутридомовых системах холодного и горячего водоснабжения, низкотемпературных системах отопления полов, стен, а так же обогрев открытых площадей таких как стадионы, дорожки, ступеньки и т.д. PE-RT трубы могут применяться в качестве технологических трубопроводов для транспортирования не агрессивных к
материалу труб жидкостей.

Показатель	Значение показателя
Наружный диаметр, мм	16	20
Длщина стенки, мм	2
Внутренний диаметр	12	16
Длина бухты, м	100\200\300\500	100\150\200\300\500
Вес 1 м. п. трубы, г	84	110
Мин.радиус изгиба	80
Объем жидкости л / м.п.	0,113	0,201
Рабочее давление для 4 класса, бар	8
Макс.раб.T при давлении 10 бар, С	0…70
Макс.раб.T при давлении 6 бар. С	0…80
Макс. Кратковременная допустимая Т, С	95
Коэфф-т линейного расширения, Мм/м	0,2
Коэф-т теплопроводности, Вт/мК 0,4	0,4
Срок службы, лет 50	50
Мин.длительная плотность MRS, МПа 8	8
Относительное удлинение при разрыве, не менее, %	700
Класс эксплуатации по ISO 10508	1,2,4

Указания по монтажу и подключению
 Монтаж труб напорных из полиэтилена PE-RT должен осуществляться при температуре окружающей среды не ниже 10С. Не допускаются заломы трубопровода во время монтажа.
 Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10С.
 Прокладку трубы следует вести, не допуская растягивающих напряжений. Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора.
 При использовании трубы для напольного отопления она должна заливаться бетонным раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность.
 Труба при заливке раствором должна находиться под давлением 0,3 Мпа.
 Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.
 Расстановку неподвижных опор на трубопроводе следует проектировать в строгом соответствии с указаниями СП 41_102_98.

Указания по эксплуатации
Труба напорная из полиэтилена PE-RT не допускается к применению:
 при рабочей температуре теплоносителя свыше 90С;
 при рабочем давлении, свыше 10 бар;
 в помещениях категории «Г» по пожарной опасности;
 в системах центрального отопления с элеваторными узлами;
 в помещениях с источниками теплового излучения превышающих 150С;
 для расширительного, предохранительного, переливного и сигнального трубопроводов.

Гарантийные обязательства
Изготовитель гарантирует соответствие труб напорных из полиэтилена PE-RT требованиям безопасности, при условии, что потребителем соблюдены правила использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода – изготовителя. Гарантия не распространяется на дефекты, возникшие по вине потребителя в результате нарушения правил, изложенных в настоящем Паспорте. Претензии к качеству товара могут быть предъявлены в течение гарантийного срока. Решение о замене принимает сервисный центр. Затраты, связанные с демонтажем, монтажом и транспортировкой неисправного товара в период гарантийного срока Покупателю не возмещаются. Производитель не несет материальной ответственности перед третьими лицами в случае причинения ущерба в результате производственного брака. В случае необоснованности претензии, затраты на диагностику и экспертизу изделия оплачиваются Покупателем.

Гарантия не распространяется на следующие неисправности:
 Повреждения, вызванные стихией, пожаром, бытовыми факторами.
 Повреждения, вызванные попаданием посторонних частиц, предметов, или в результате химической реакции от воздействия веществ агрессивных к материалу трубы.
 Повреждения, возникшие от небрежного обращения, хранения, со следами механических повреждений, или неправильного монтажа.
При предъявлении претензии к качеству товара, покупатель представляет следующие документы:
1. Заявление в произвольной форме, в котором указываются: — название организации или Ф.И.О. покупателя, фактический адрес и контактные телефоны; — название и адрес организации, производившей монтаж; — основные параметры системы, в которой использовалось изделие; — краткое описание дефекта.
2. Документ, подтверждающий покупку изделия (накладная, квитанция).
3. Акт гидравлического испытания системы, в которой монтировалось изделие;

4. Настоящий заполненный гарантийный талон.

Труба для теплого пола

  За последнее время водяной теплый пол уже доказал свою состоятельность и эффективность. Труба для теплого пола применяется для подогрева как отдельных зон (прихожая, ванная комната), так и для целых помещений. В условиях умеренного климата теплые полы возможно не только комбинировать с радиаторным отоплением, но и использовать как самостоятельный источник отопления.



Сегодня существует огромный ассортимент труб для теплого пола, и в данном тексте мы поможем вам разобраться с основными существующими вариантами, рассмотрим их преимущества и недостатки.

В первую очередь трубы для теплого пола различаются в зависимости от используемого материала:

• Трубы из сшитого полиэтилена PE-X. Что же такое сшитый полиэтилен? Существует несколько вариантов воздействия на полимер этилена, при котором звенья молекул в нём связываются в трехмерную сетку за счет образования дополнительных поперечных связей. Выделяют четыре метода сшивки полиэтилена: пероксидная (PEX-a), силановая (PEX-b), электронная (PEX-c) и азотная (PEX-d). В результате «сшивки» полиэтилен приобретает повышенную стойкость к температуре и усиленную прочность по сравнению с обычным полиэтиленом. Труба из сшитого полиэтилена PEX способна выдержать температуру до 95 ºС и давление до 10 бар. Срок службы данной трубы в системе теплого пола составляет 50 лет. Преимущество данной трубы её универсальность: её можно использовать для питьевого водопровода, в системе теплый пол, и даже для отопления, за исключением центрального.

• Трубы из термостойкого полиэтилена PE-RT. Термостойкий полиэтилен — это достаточно новый материал и отличается от сшитого полиэтилена способом производства. Для его изготовления используют химические реакции, в результате которых образуются не атомарные связи, как в сшитом полиэтилена, а целые цепочки молекул переплетаются между собой механически. Данный метод значительно дешевле «сшивки» и поэтому труба получается дешевле. До температур 70 ºС параметры труб из PE-RT и PE-X почти одинаковы и если учесть, что температура в системах теплого пола обычно не превышает 40 ºС, то применение термостойкого полиэтилена будет экономически более выгодно.

• Трубы из металлопластика.  Трубы для теплого пола из металлопластика — это первый материал, который стали использовать для данного вида отопления. Конструктивно данная труба состоит из нескольких слоев: полимер, клей, алюминий, клей, полимер. В качестве полимера сегодня в большинстве случаев используется PE-RT или PE-X. Преимущества металлопластика следующие: удобство монтажа, защита от проникновения кислорода в теплоноситель и низкий коэффициент теплового расширения по сравнению с трубами без алюминия. Но есть и недостатки: достаточно высокая цена, если приобретать материал проверенного производителя, большое количество подделок. Так же металлопластик «не прощает» погрешностей монтажа: при неумелом изгибе возможны заломы, которые скажутся на качестве всей системы.

При покупке трубы для теплого пола

Если Вы решили купить трубу для теплого пола, то при выборе обязательно обратите внимание на наличие кислородного барьера. Трубы из полиэтилена сшитого PE-X или термостойкого PE-RT производят в двух вариантах: монолитный или с дополнительным защитным слоем, который препятствует проникновению молекул кислорода через стенку трубы в теплоноситель. При наличии данного слоя в обозначении тубы добавляется слово «EVOH». Стоимость трубы с кислородным барьером несколько возрастает, но при эксплуатации системы теплого пола уменьшается процесс завоздушивания и соответственно коррозия элементов.

  При покупке трубы для теплого пола обращайте внимание на размеры, а именно на толщину стенки.  Для разной толщины стенки используются разные соединительные фитинги. Рассмотрим на примере самого ходового диаметра — 16мм. Основные размеры 16х2.0 и 16х2.2.

  Для соединения труб 16*2,0 используется обжимной фитинг и пресс-фитинг.

  Для соединения труб 16*2,2 используется аксиальный фитинг с надвижной гильзой. На сегодняшний момент аксиальные фитинги это самый лучший вариант, так как обладают рядом неоспоримых преимуществ: не заужают диаметр трубы, максимально прочные, в конструкции не используются резиновые уплотнения, возможно замоноличивать в стяжку. Недостаток один — требуется специальный инструмент для монтажа, который, кстати, в нашей организации можно взять в аренду.

Всю продукцию из описания выше вы можете приобрести у нас.

Труба для теплого пола из сшитого полиэтилена: описание, характеристики, отзывы

Теплые полы на сегодняшний день можно назвать самым оптимальным и приемлемым вариантом обогрева. Среди характеристик такой системы можно выделить надежность, экономичность, безопасность и гигиеничность. Чаще всего для устройства теплого пола сегодня используются трубы из сшитого полиэтилена. Это позволяет смонтировать систему отопления, которая будет отличаться долговечностью и эффективностью.

Технические характеристики

Если вы используете трубу для теплого пола из сшитого полиэтилена, то предварительно следует ознакомиться с ее основными характеристиками и свойствами.Сшитый полиэтилен можно отнести к полимеризатам этилена, который имеет максимальную молекулярную плотность. В сыром или несшитом виде термопласт имеет молекулы, не связанные друг с другом, они расположены внутри полимерной матрицы.

Особенности

В процессе сшивания происходит вынужденная реакция химического сцепления молекул, что позволяет получать полиэтилен с механическими параметрами, которые выражаются жесткостью, сопротивлением и пределом прочности.Удлинение до разрыва становится намного меньше. Наличие этих механических характеристик позволяет этому полиэтилену не плавиться под воздействием высоких температур, обеспечивая качество термопластичности. Если вы используете трубу для теплого пола из сшитого полиэтилена, то вам следует знать, что процесс сшивания предполагает операцию объединения отдельных звеньев молекул в единый пучок методом образования поперечных свободных связей в ходе химической реакции.

Основные качественные преимущества

Труба для теплого пола из сшитого полиэтилена имеет массу преимуществ. Они позволяют использовать материал при изготовлении изделий, которые составят основу теплого пола. Среди основных преимуществ наиболее оптимальное соотношение прочности и гибкости. Изделия обладают свойством памяти формы, что обусловлено наличием в молекулах значительного количества углеродных связей. Нельзя не отметить низкую звукопроводимость, исключающую отсутствие скрипа в установленной системе отопления.Даже при высоких скоростях потока потребители не услышат никаких посторонних звуков. Труба для теплого пола из сшитого полиэтилена обладает коррозионной стойкостью, а также отлично переносит воздействие химических реагентов. Внутри нет отложений, и даже в напряженном состоянии изделия не покрываются трещинами.

Морозостойкость

Вы можете рассчитывать на высокую морозостойкость, поэтому изделия смогут выдержать множество циклов замораживания и оттаивания. Каждый мастер сможет провести монтажные работы без хранения специальных материалов и инструментов для сшитого полиэтилена.Изделия обладают высокой ударопрочностью и ударной вязкостью, эти характеристики сохраняются даже при воздействии крайне низкой температуры (минус 50 градусов).

Подбор производителя по стоимости

Если вы ищете трубу из сшитого полиэтилена, цена на которую будет указана ниже, отлично подойдет для обустройства системы теплого пола. Однако изначально важно определиться с производителем, выбрав одного из зарекомендовавших себя на рынке соответствующих материалов.Наиболее популярными брендами сегодня являются Wirsbo, а также Rehau, первый из которых находится в Швеции, а второй – в Германии. Эти производители используют пероксидную технологию. Торговая марка Kan является совместным производством Германии и Польши, в процессе производства используется метод радиационного сшивания.

Самая популярная сегодня продукция изготавливается из сшитого полимера, имеющего высокую плотность (PE-X). Их можно использовать как в горячем, так и в холодном водоснабжении, поэтому они универсальны.За основу стандартизации изделий из сшитого молекулярного полиэтилена принимают наружный диаметр, толщину стенки и внутренний диаметр. Трубы нормируются в соответствии со стандартными размерами, каждый из которых имеет соответствующее соотношение наружного диаметра к параметру стенки трубы. REX-трубы производятся бухтами, длина которых может варьироваться от 100 до 600 метров.

При желании можно приобрести и отрезки разной длины. Если вы выбираете трубы для теплого водяного пола, отличным решением станет сшитый полиэтилен.Однако изначально необходимо определиться с техническими характеристиками и фирмой, от которой будет зависеть стоимость. Например, компания Rehau, выпускающая продукцию самой значительной степени сшивки, предлагает приобрести изделие по стоимости 95 рублей, как для размера 16 х 2,2. Самая высокая цена на изделие от этого производителя равняется 270 рублям, которые придется заплатить за размер трубы 32 х 4,4. Компания Tece предлагает такие же размеры, но стоимость на них будет намного выше, цены колеблются от 113 до 297 рублей.В заводских условиях производится инженерное профессиональное оборудование, которое предполагает среднюю степень сшивки и наличие кислородного барьера.

Положительные отзывы

При выборе трубы сшитый полиэтилен, цена которого выше, будет самым оптимальным решением. Однако перед покупкой важно ознакомиться с отзывами покупателей. Они утверждают, что при работе присутствует небольшой уровень шума, так как трубы обладают гибкостью и способностью хорошо поглощать брызги давления.Материал имеет незначительный вес, что позволяет легко монтировать его. Эти особенности по душе частному покупателю. Каждый домашний мастер хочет сэкономить при ремонте собственного дома. Сшитый полиэтилен для отопления позволяет добиться такого эффекта – трубы можно эксплуатировать 50 и более лет. Специалисты подчеркивают, что такие системы имеют наименьшую вероятность взрывов, которые могут произойти после разморозки системы.

Удобство работы подтверждается и тем, что при монтаже можно использовать компрессионные и компрессионные фитинги для сшитого полиэтилена.

Отрицательные характеристики

Среди минусов можно выделить вредное воздействие ультрафиолета на материал. Если говорить о трубах REX, которые иногда сравнивают с металлопластиковыми трубами, то первые лишены алюминиевого слоя, поэтому работать с ними может быть несколько сложнее, так как требуется больше манипуляций по укреплению трубы и держите форму. Информацию (технологию) о теплых водяных полах перед началом работ обязательно нужно изучить, так как если не знать некоторых нюансов, то впоследствии можно столкнуться с неприятностями.Например, на внешней стороне изделия имеется антидиффузионная защита, с которой нужно обращаться очень осторожно. Если не соблюдать правила установки, то защита может быть повреждена, что чревато различными проблемами в будущем. Поэтому иногда возникает необходимость привлечения к манипуляциям сертифицированных специалистов, что может обойтись достаточно дорого.

Заключение

Технология теплых водяных полов подразумевает необходимость соблюдения множества нюансов.Однако перед началом работы необходимо подумать о том, что для вас важнее – быстрый нагрев или незначительные затраты. Металлопластиковые изделия отличаются быстрым нагревом и отличной теплопроводностью, отличаются простотой монтажа. Зато блестящий полиэтилен стоит дешевле, а также позволяет экономить на промежутках при укладке, что особенно актуально для значительных площадей.

PEX (сшитый полиэтилен): определение и общее описание.

31 января 2014 г. • Теплый пол, Лучистое отопление • Просмотров: 1188

PEX (сшитый полиэтилен): определение и общее описание.

PEX, также известный как сшитый полиэтилен, представляет собой пластиковый материал, изготовленный из полиэтилена средней или высокой плотности. Он был модифицирован с целью улучшения его свойств, таких как повышенная термостойкость, долговременная прочность и стабильность.Это делает PEX отличным выбором для использования в инженерных сетях, системах распределения горячей и холодной питьевой воды, бытовых пожарных спринклерных системах и системах водяного лучистого отопления. Трубка PEX производится в соответствии со следующими требованиями: ASTM F876, ASTM F877, AWWA C904 и/или CSA B137.5.

Трубы

PEX десятилетиями использовались в системах распределения горячей и холодной воды, а также для водяного лучистого отопления. Он был завезен в Соединенные Штаты из Европы в 1980-х годах. В настоящее время PEX является наиболее широко используемым гибким сантехническим трубопроводом для сантехники и радиационного обогрева пола.Все чаще металлические трубы в жилых и коммерческих сантехнических потребностях заменяются PEX.

Трубки

PEX изготавливаются методом экструзии и имеют размеры от 0 до 3 дюймов в диаметре. Он контролируется в соответствии с размерами наружного диаметра (OD), обычно называемыми CTS (размер медной трубки). Толщина стенки основана на SDR 9 (стандартное соотношение размеров 9), что указывает на то, что отношение наружного диаметра к толщине стенки трубки составляет 9:1. Он доступен в виде прямых отрезков и рулонов различной длины.

Экологичность (Зеленое строительство и устойчивое развитие)
Существенным преимуществом PEX и других пластиковых труб является их незначительное воздействие на окружающую среду по сравнению с другими материалами, используемыми для аналогичных целей. PPFA (Ассоциация пластиковых труб и фитингов) поощряет развитие устойчивого строительства. Стандарты и рейтинговые системы для устойчивого и экологичного строительства разрабатываются с использованием процесса, аккредитованного ANSI. Эти стандарты и рейтинговые системы используют LCA (Оценка жизненного цикла) для установления критериев, охватывающих широкий спектр строительных материалов и технологий.

Применение
Трубки PEX используются в трубопроводах или системах распределения питьевой воды, если они прошли испытания в соответствии с руководящим стандартом, отвечают требованиям стандарта ANSI/NSF Standard 61 и имеют надлежащий сертификат установленного испытательного центра. агентство. Трубки
PEX также используются для передачи тепла в низкотемпературных приложениях, включая напольное отопление и охлаждение, снеготаяние, кондиционирование газона и защиту от вечной мерзлоты.Он также используется для распределительных трубопроводов для температур до 200 ° F, таких как плинтусы для горячей воды, конвекторы, радиаторы, а некоторые типы PEX одобрены для жилых систем пожаротушения.

Строительные нормы и правила
Трубы PEX приняты и признаны для водопроводных труб во всех основных нормах сантехники.

Доступность
Трубы PEX можно приобрести у оптовых продавцов сантехники, в строительных центрах и у производителей, таких как GTGlobe, по всей территории США.SA и Канада.

Маркировка
Трубки PEX должны иметь следующую маркировку:
Название производителя или торговая марка
Стандарт, которому она соответствует (ASTM F876, F877, AWWA C904 и/или CSA B137.5)
Размер трубы и CTS
Обозначение материала код (PEX0006 или аналогичный)
Номинальные значения давления/температуры
SDR9
Если трубка предназначена для питьевых применений, необходимо добавить лабораторную печать или маркировку, подтверждающие ее пригодность для питьевой воды
Обозначения фитингов ASTM, одобренные для использования производителем трубок
Интервал маркировки на трубе не должен превышать пяти футов.

Дополнительные ресурсы
Онлайн-спецификация по трубопроводам и использованию, подготовленная Фондом образования и исследований в области машиностроения, предоставляет пользователям информацию о типах труб, материалах, способах их применения и способах соединения.

Теги: pex, лучистое отопление

Как подготовить трубы Pex для лучистого отопления

Раньше, когда впервые устанавливались современные системы лучистого пола, использовались медные или стальные трубы. Они были замурованы в бетон под полом, и через них проходила горячая вода для обогрева здания.Не нужно быть гением, чтобы понять, откуда взялись проблемы:

• Трубы расширились и сжались больше, чем окружающий их бетон, что привело к их растрескиванию и разрыву.
• Бетон треснул и, в свою очередь, треснули трубы.
• Бетон разъедает медь.

Таким образом, трубы Pex были изобретены в Северной Европе специально для обеспечения теплого пола. Pex гибкий, но очень прочный. Он не подвергается коррозии. Он почти инертен. Он может выдерживать умеренно высокие температуры, необходимые для низкотемпературной системы отопления помещений, такой как лучистые полы.Технически Pex представляет собой сшитый полиэтилен, но для солнечных тепловых установок это ответ на все наши потребности!

В лучистых полах используются трубы Pex с внутренним диаметром полдюйма. Некоторые люди используют 5/8 дюйма, что снижает сопротивление потоку. Оба размера работают хорошо. По длине вы должны рассчитывать от 1 до 1,25 фута Pex на каждый квадратный фут площади пола в нагревательном слое.

Подготовка пекса

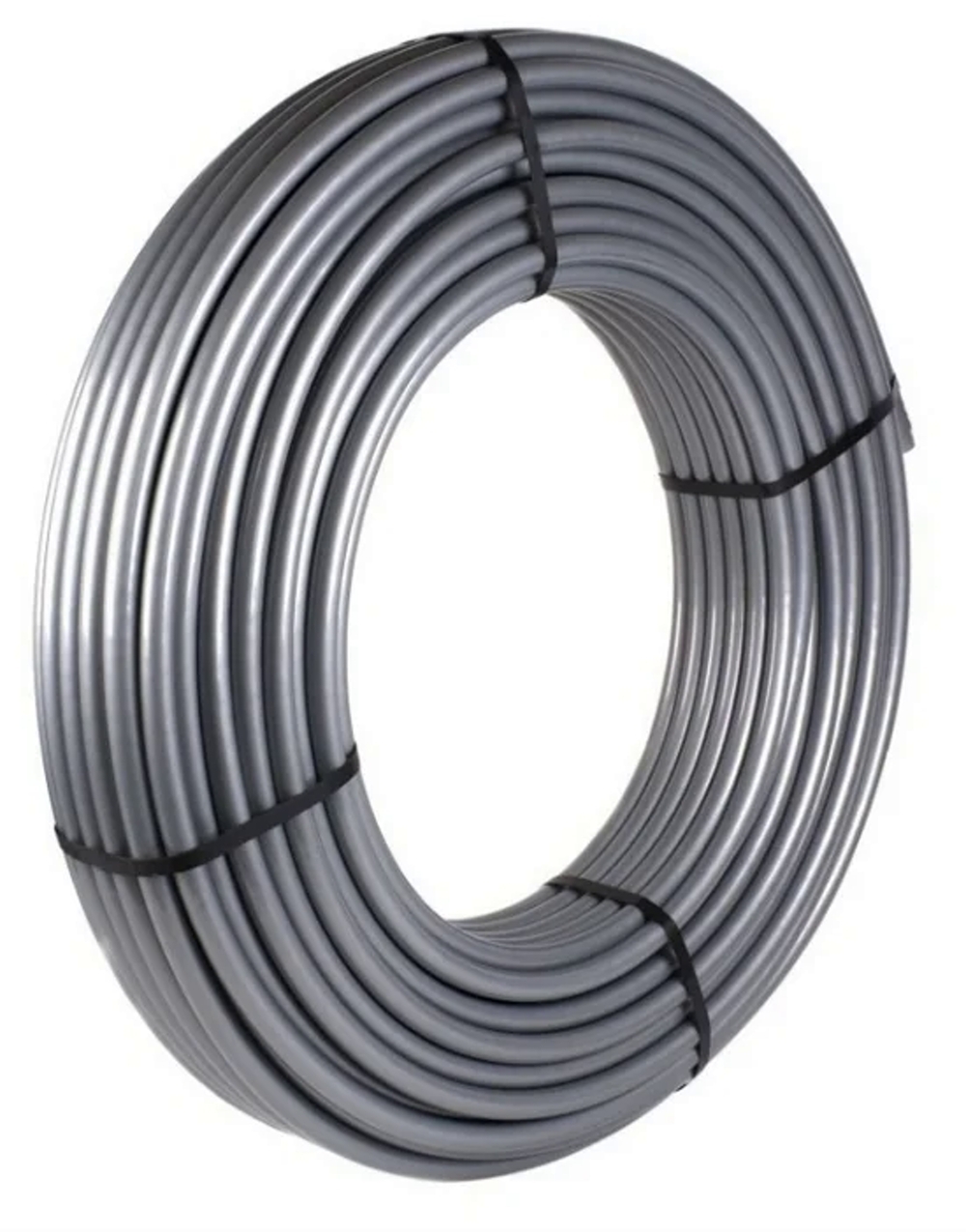

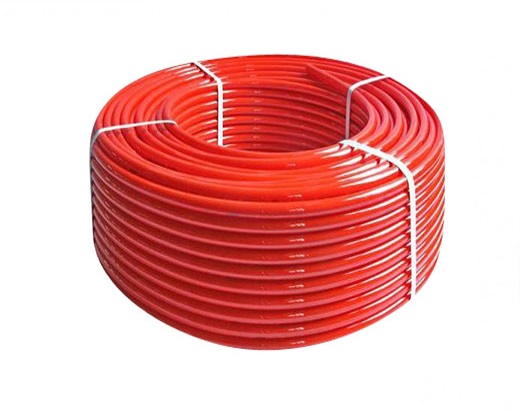

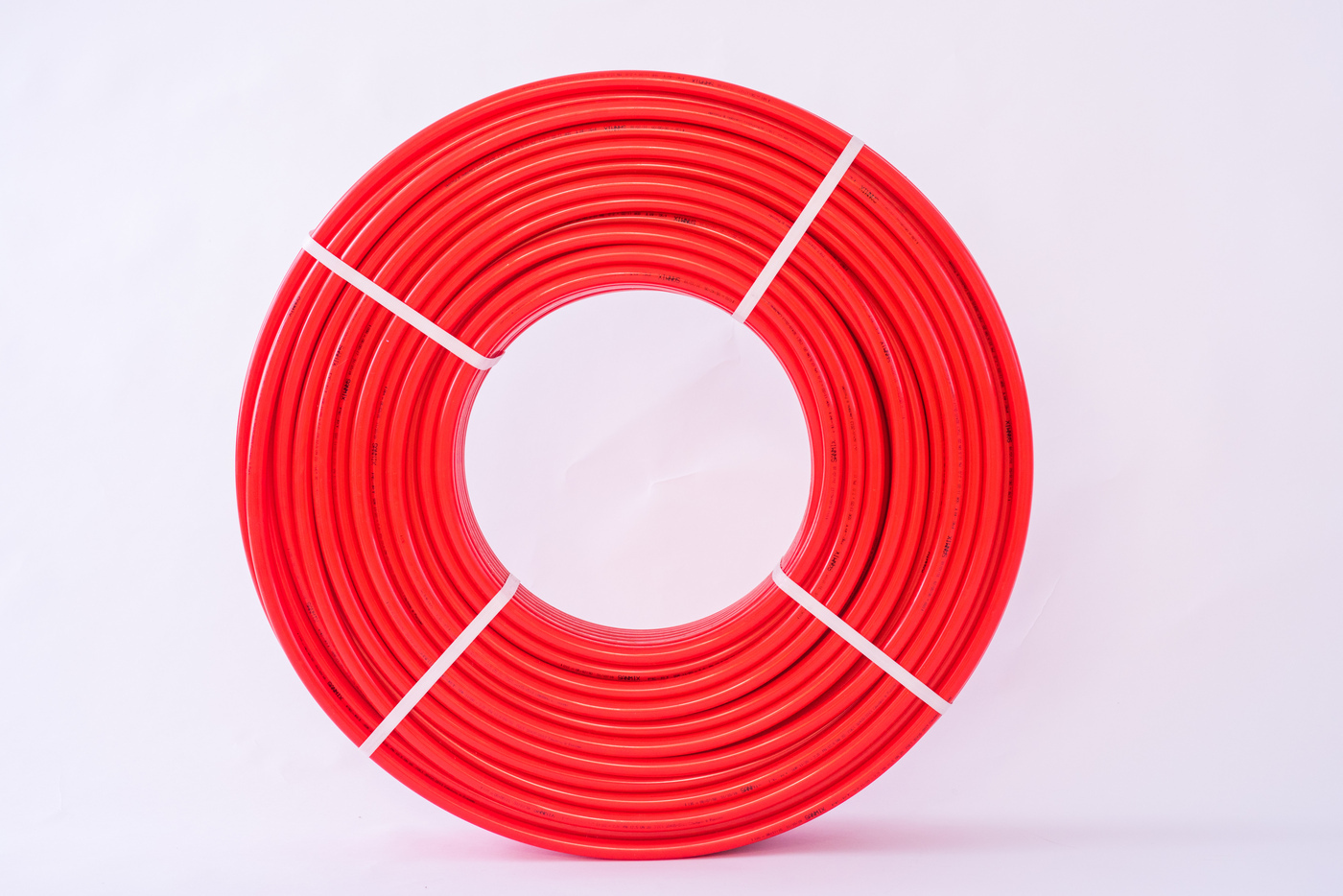

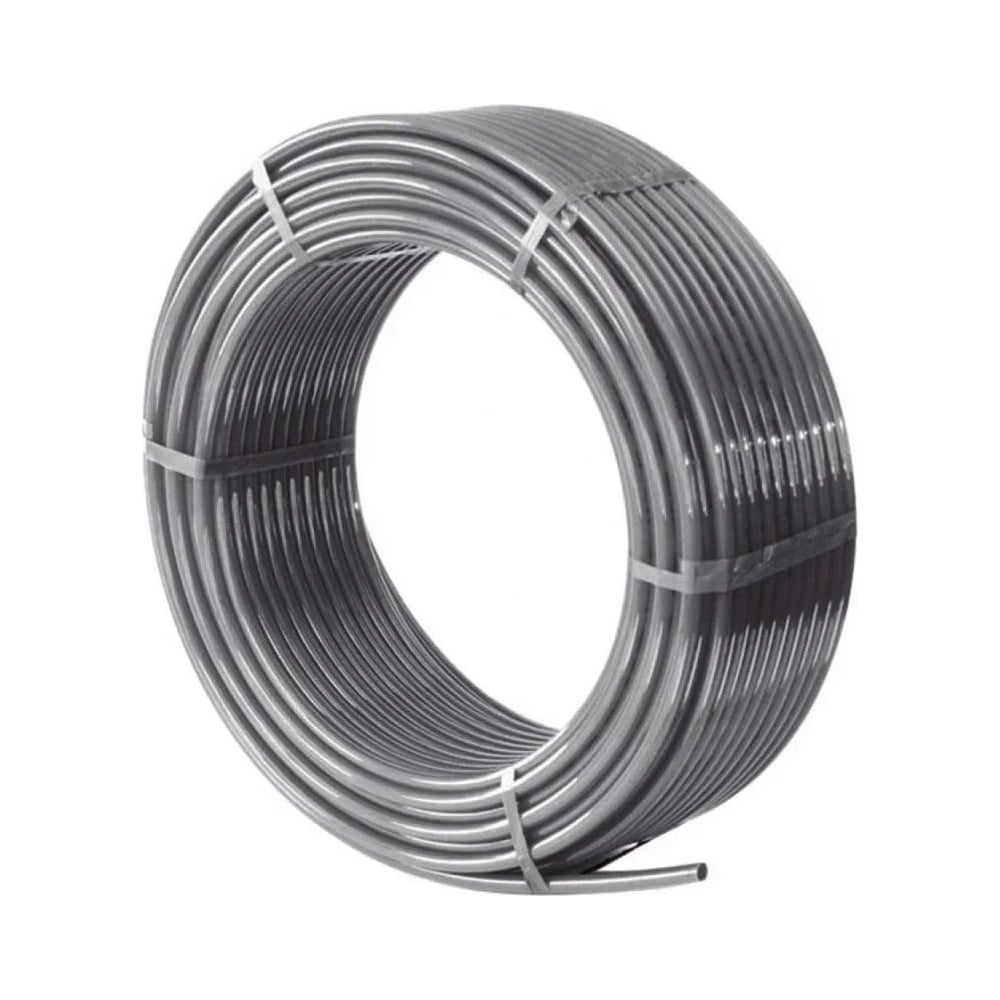

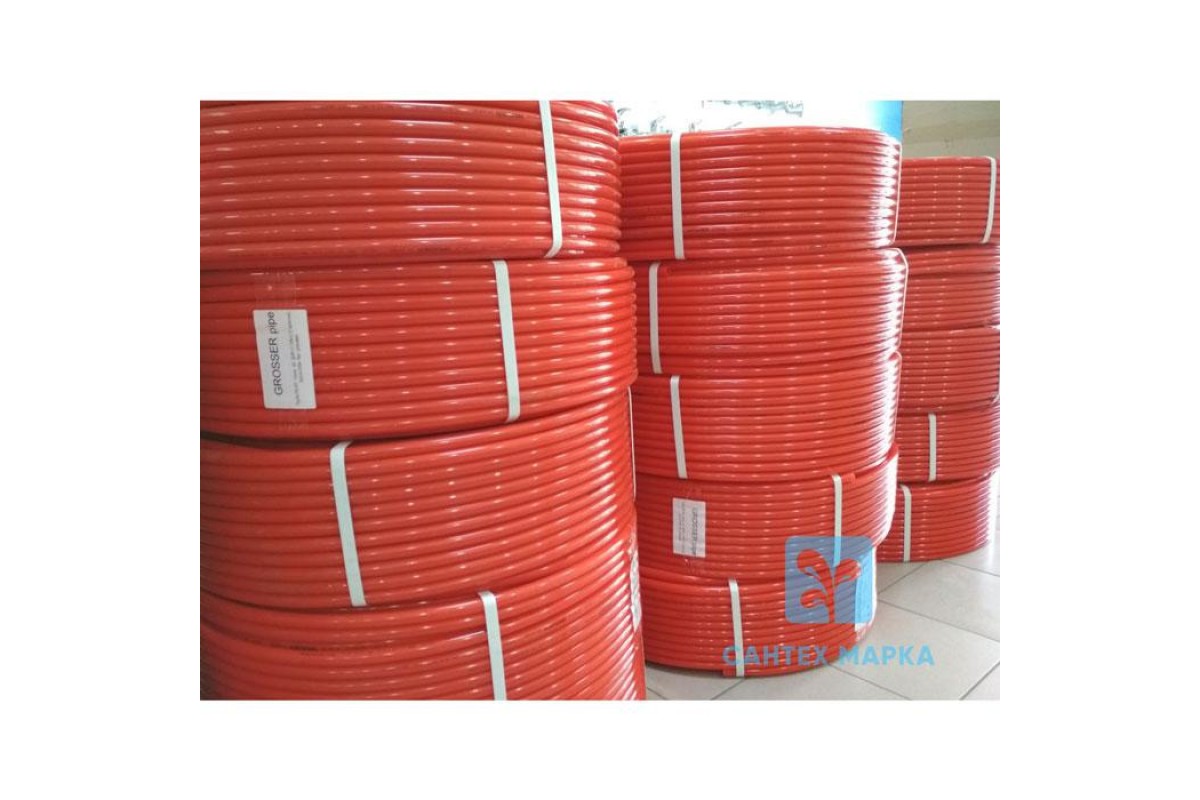

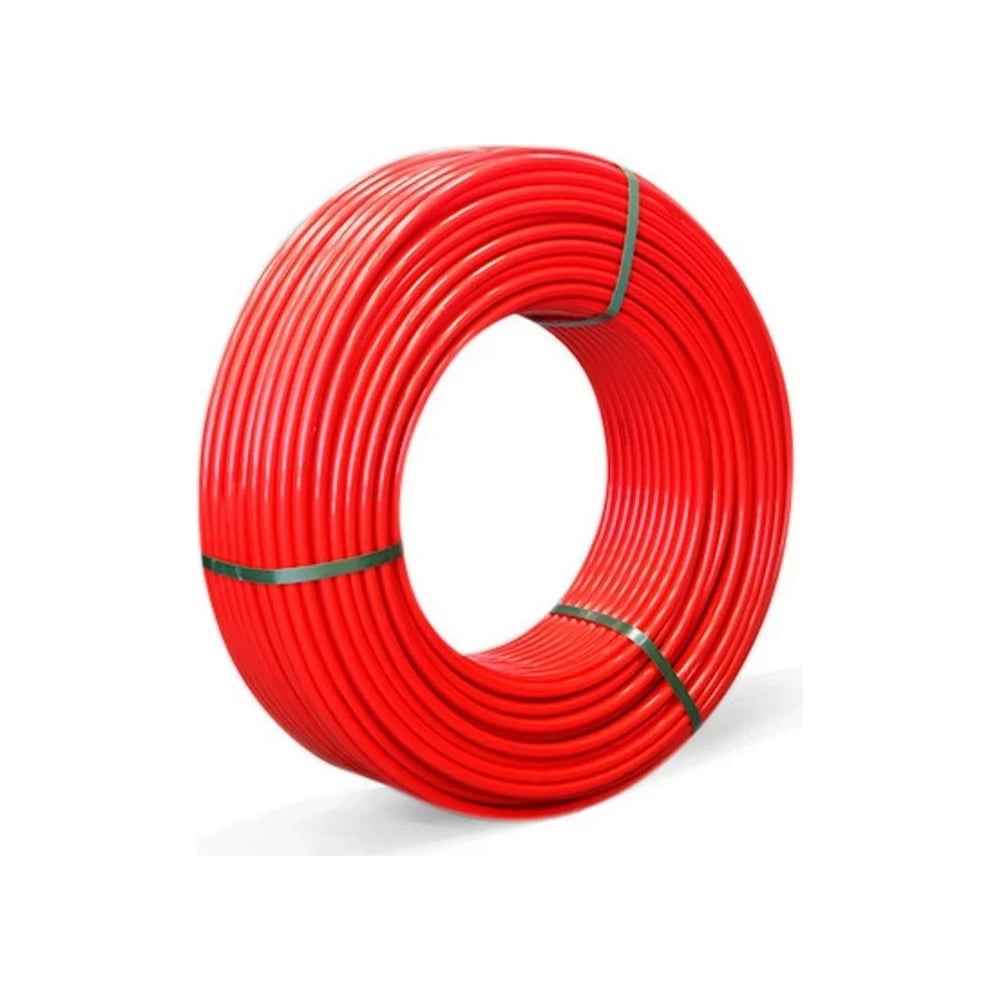

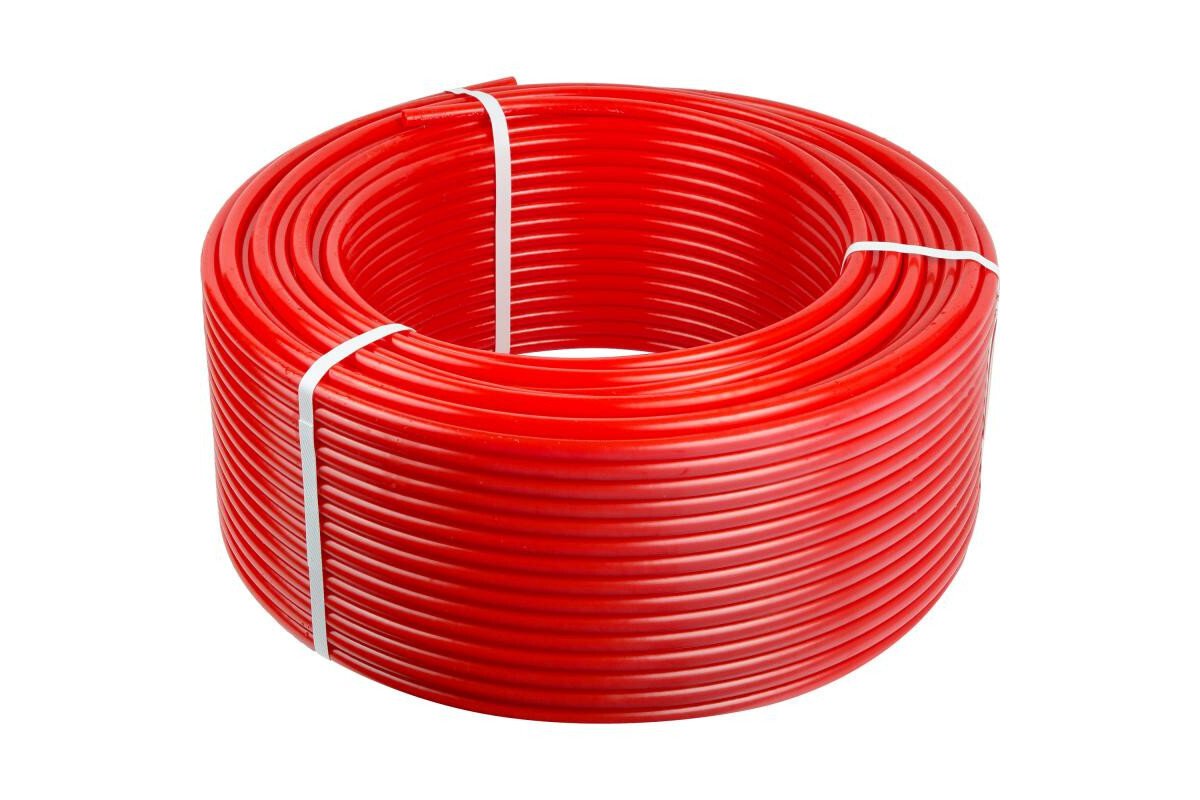

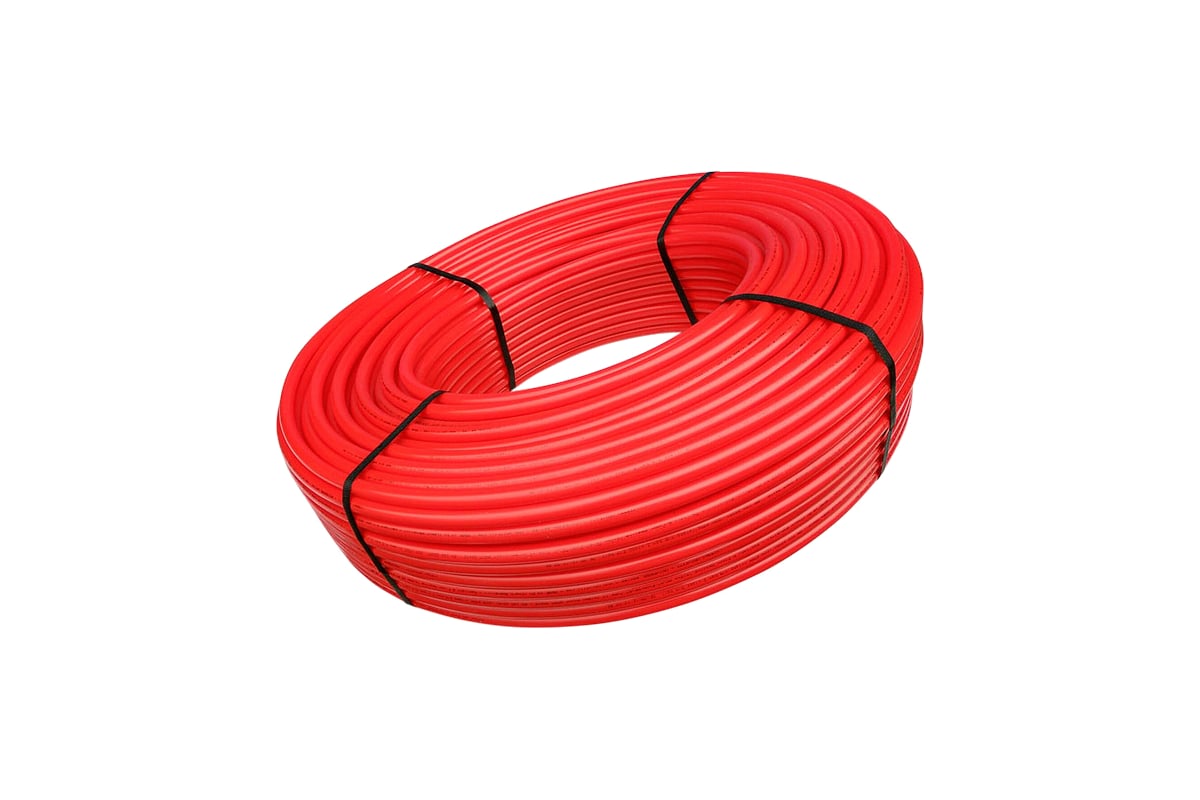

Pex поставляется в больших рулонах, как правило, с бухтой трубы длиной не менее 300 футов.Он негибкий в холодном состоянии, поэтому вы должны хранить его в теплом месте не менее шести часов, прежде чем пытаться его развернуть.

Pex нельзя использовать сразу после распаковки — если его сначала не положить горизонтально, он просто свернется в громоздкие витки, которые невозможно будет использовать. Вы должны размотать трубку по всей длине, прежде чем использовать ее, поэтому вам потребуется много места для ее укладки. Существует три основных способа разматывания Pex:

• Один человек держит начальный конец трубки Pex, а другой катит катушку вдоль, как колесо, укладывая трубку горизонтально.Будьте осторожны, кладите трубку ровно — если она убежит от вас, она подпрыгнет и запутается.
• Один человек держит катушку руками посередине, как ось. Другой человек берет ведущий конец и уходит с ним, в то время как держатель катушки переворачивает катушку на своих руках, чтобы помочь ей распутаться. Это требует немного практики, но работает хорошо и выглядит очень профессионально!
• Используйте разматыватель, который представляет собой плоскую платформу, которая поворачивается горизонтально, как Ленивая Сьюзан. Один человек держит катушку на разматывателе и помогает ей разматываться, в то время как другой ходит с передним концом трубки.

Pex следует оставить в горизонтальном положении не менее чем на час. Чем теплее становится трубка, тем более гибкой она становится, поэтому лучше всего делать это в солнечный день, когда доступно больше всего тепла. Но не оставляйте его там слишком долго — несколько часов не должны повредить Pex, но если оставить его на солнце в течение нескольких дней, это может повлиять. Большинство производителей рекомендуют накрывать трубки брезентом, если вы собираетесь хранить их снаружи или оставлять открытыми в течение длительного времени. Проверьте документацию, если вы

Отопление вашего дома | | Теплый пол своими руками

Введение

Лучистое тепло на самом деле является старой технологией.Общеизвестно, что древние римляне использовали его для обогрева своих общественных бань. В более современные времена европейцы полагались на лучистое тепло более 60 лет. На самом деле именно военнослужащие, вернувшиеся со Второй мировой войны, первыми рассказали своим согражданам о тепле под полом. В 1960-х и 70-х годах многие излучающие полы, в большинстве из которых использовались медные трубы, зарытые в бетонные плиты, были установлены и успешно использовались. Но все они страдали от одной основной проблемы… долголетия. Медь в бетоне очень восприимчива к коррозии, и срок службы 50 лет для лучистого пола считался исключительным.Сегодня современные пластмассы не только разделяют многие свойства меди по выделению тепла, но также обеспечивают большую гибкость, коррозионную стойкость и срок службы более 100 лет.

Pex — это стандартный «промышленный» продукт с множеством применений. « PEX » является аббревиатурой от « P оли- E тилен », то есть «сшитый» — ( X ) = … ». П Е Х «!

Трубки «Pex» начинаются с полиэтилена, производного природного газа.Затем он перерабатывается в форму гранул, эти гранулы позже расплавляются и пропускаются через «экструдер». Это известно как «процесс экструзии», процесс, с помощью которого создаются полиэтиленовые трубки. «Сшивание» изменяет молекулярную структуру трубки. После завершения это изменение упрочняет трубку (теперь Pex), обеспечивая более высокое давление и более высокие температуры.

Полиэтилен — очень полезный и распространенный материал, который чаще всего используется при изготовлении пакетов из-под молока и воды (и многих других контейнеров для пищевых продуктов).Существует три типа процессов сшивания, два химических типа: «пероксид» (тип «А») и «силан» (тип «В») представляют собой химически сшитый Pex. НЕХИМИЧЕСКИЙ процесс – это «Электронный луч» (тип «C»). Мы предлагаем электронно-лучевой Pex (тип «C»), так как он позволяет создавать трубы более высокого качества с более высоким номинальным давлением и температурой и является наиболее гигиеничным из процессов поперечной сшивки.

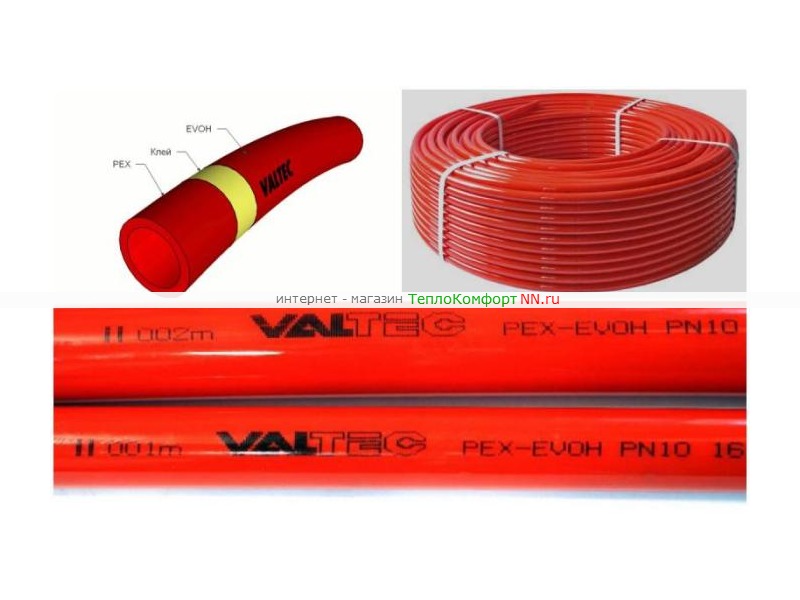

Oxygen Barrier Pex — это «Pex» с внешним покрытием, предназначенным для устранения / минимизации проникновения кислорода, также известного как «диффузия кислорода».Хотя исследования показывают, что если температура воды останется ниже 140 градусов, не произойдет значительной «диффузии кислорода». Для закрытых систем лучистого отопления некоторые производители котлов просто требуют кислородно-барьерных труб Pex (в закрытых системах лучистого отопления) в целях гарантии. И это несмотря на то, что ни один из экспертов, кажется, не согласен с тем, какой ущерб наносится лучистой системе, если таковой вообще имеется. Как было сказано выше, при нормальных низких лучистых температурах диффузия кислорода минимальна.Стоит ли тратить больше на трубки, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении. Несмотря на то, что мы предлагаем Barrier pex, мы не видели никаких побочных эффектов ни в одной из наших систем лучистого отопления, открытых или закрытых, … с барьерным pex или без него.

Трубки Pex компании Radiant Floor пригодны для питья и подходят для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и информация о рейтингах четко проштампованы на трубах для удобства строительных инспекторов и всех, кто интересуется подробными спецификациями проекта.

Из этих современных пластиков полиэтилен является лучшим и наиболее часто используемым материалом. Ниже представлена ​​фотография наших самых универсальных и высокопроизводительных трубок. С 7/8″ PEX вы можете рассчитывать на тепловую мощность не менее 50 БТЕ на фут в плите на горизонтальной установке и 40 БТЕ на фут в приложении к балке пола. Наш 7/8″ PEX пригоден для питья ( Underwriters Laboratories ANSI/NSF-61 ) и устойчив к ультрафиолетовому излучению для защиты от солнечных лучей во время установки. Он доступен либо в виде стандартной трубки PEX, либо в виде трубки PEX с кислородным барьером .

Radiant Floor Company 7/8″ PEX

7/8″ PEX — это трубка большого диаметра, изготовленная в Америке, с той же толщиной стенки, что и обычно используемый 1/2″ PEX. Его основное преимущество перед 1/2″ PEX заключается в том, что он удерживает больше жидкости и, следовательно, больше тепла. Он имеет несколько более низкие показатели температуры и давления, чем 1/2″ PEX, но его можно расположить на расстоянии до 16″ по центру и по-прежнему обогревать помещение с изоляцией в соответствии с современными стандартами (стены R-19, потолки R-27). Для выполнения той же работы потребуется вдвое больше 1/2″ PEX.

Это делает 7/8″ PEX лучшим выбором для любого применения, где его можно реально использовать. Он идеально подходит для балок, расположенных на расстоянии 12″, 16″ или 24″ по центру, или практически для любой плиты на уровне пола. Это единственная на рынке сшитая труба 7/8″ PEX , диаметр изгиба которой составляет менее 20″, что позволяет легко продевать резьбу через балки перекрытия. Этот фактор гибкости делает 7/8-дюймовые трубы PEX гораздо менее склонными к перекручиванию, чем другие 7/8-дюймовые полиэтиленовые трубки. Кроме того, для достижения максимальных результатов нагрева требуется минимальное количество трубок.Это экономит деньги на материалах и времени.

Также важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Содержание минералов в воде («жесткая» или «мягкая» вода), рН (кислая или щелочная) и добавки, такие как хлор, могут влиять на медные, оцинкованные или пластиковые компоненты в системах водоснабжения бытовых нужд, включая трубы из сшитого полиэтилена.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX.Это потенциально может повлиять на «открытые» радиационные системы, снабжаемые муниципальными отделами водоснабжения.

Таким образом, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высоким, чем обычно, уровнем содержания хлора (4 части на миллион), вы можете рассмотреть возможность использования «замкнутой» или «теплообменной» системы отопления. Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной, родниковой или водой из другого источника с низким содержанием минералов или без хлора).

Трубка PEX 7/8″ в плите на уровне грунта, 16″ по центру

1/2″ PEX также представляет собой полиэтиленовую трубку, рассчитанную на очень высокую температуру и давление (180 градусов при 100 фунтах на кв. дюйм). Он излучает примерно вдвое меньше тепла, чем 7/8″ PEX, но его диаметр изгиба меньше. Использование 1/2″ PEX для небольших зон и тесных пространств имеет смысл. Он имеет диаметр изгиба 15 дюймов и должен располагаться на расстоянии 8 дюймов от центра.

Различные другие типы трубок, такие как резина, мягкая медь, полибутилен или даже обычный, так называемый «полиэтилен высокой плотности» (несшитый), используются для лучистого тепла.Но ограниченный срок службы резины, сложность и дороговизна установки меди, прошлые проблемы с полибутиленом и склонность простого «полиэтилена высокой плотности» к усадке и растрескиванию при высоких температурах делают трубы PEX предпочтительными для большинства применений.

Конечно, независимо от того, какой тип трубок используется в вашей системе отопления, проконсультируйтесь с местным строительным отделом, чтобы гарантировать соответствие местным нормам. (вернуться наверх)

Что такое кросслинкинг?

По данным ассоциации Radiant Panel, сшивка:

“ Трехмерная молекулярная связь, созданная в структуре пластика, которая значительно улучшает большое количество свойств, таких как термическая деформация, истирание, химическая стойкость и устойчивость к растрескиванию под напряжением. Повышается ударопрочность и прочность на растяжение, уменьшается усадка и улучшаются низкотемпературные свойства. Сшитые трубы также имеют память формы, которая требует только добавления тепла, чтобы вернуть их в исходную форму при изгибе ».

Как упоминалось ранее, существует три типа сшивания: электронное , пероксидное и силановое . Трубки PEX компании Radiant Floor сшиваются по технологии electronic .Это самый чистый и экологически чистый из трех методов.

Тест духовки

Если вы хотите увидеть наглядную демонстрацию того, чем сшитый полиэтилен отличается от несшитого полиэтилена, посмотрите фотографии ниже.

Полиэтилен по сравнению с Durapoly

Трубки после испытаний в печи

Трубка слева черная, потому что полиэтилен содержит 2% углерода для защиты от ультрафиолета. Трубка молочного цвета справа представляет собой «натуральный» полиэтилен с внутренним диаметром 7/8 дюйма. Он не сшит и не содержит пигмента, необходимого для устойчивости к ультрафиолету. 7/8-дюймовый PEX в середине сшит и защищен от ультрафиолетового излучения.

Процесс сшивания значительно увеличивает давление и температурные характеристики полиэтиленовых трубок. Когда все три трубки были подвергнуты 30-минутному воздействию температуры 250 градусов, только PEX пережил это испытание. (вернуться наверх)

Нагрев воды

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Компания Radiant Floor стала пионером в использовании безбаковых водонагревателей для лучистого обогрева пола почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по требованию никогда не будут работать на лучистое тепло»… не согласен! Мы делаем это дольше, чем кто-либо, и с большим успехом!

Так какой самый простой и эффективный способ сделать горячую воду? Ответ зависит от ваших потребностей.Если совокупные потребности в горячей воде для бытовых нужд и в отоплении составляют менее 200 000 БТЕ, то с этой задачей может справиться водонагреватель для бытовых нужд. Просто помните, что не все водонагреватели одинаковы. Некоторые из них специально разработаны для обогрева жилых помещений и помещений. Водонагреватель, купленный в местном хозяйственном магазине, вполне может справиться с этой задачей… если ваши требования к БТЕ невелики. Но стоимость эксплуатации такого устройства может вызывать тревогу. До недавнего времени КПД многих водонагревателей составлял всего 60%.Это означает, что целых 40% ваших затрат на топливо уходит в дымоход. Долгосрочный результат — это потраченные впустую деньги, чтобы заплатить за высокоэффективный водонагреватель… но у вас его не будет! Всегда лучше поискать на рынке лучший водонагреватель, который вы можете себе позволить, и выбрать его размер в соответствии с вашими требованиями к отоплению.

С другой стороны, если в вашем доме используется комбинация плинтусных радиаторов и излучающего тепла , ситуация, обычная для проектов модернизации, бойлер может быть вашим лучшим выбором. Котлы предназначены для производства большого количества тепловой энергии.Они нагревают относительно небольшое количество воды до очень высоких температур и различаются по размеру примерно от 100 000 БТЕ до любой температуры.

Другие варианты включают внутренние и наружные дровяные котлы, геотермальные тепловые насосы (иногда называемые геотермальными системами отопления), электрические котлы (если электричество в вашем регионе недорогое) и все чаще водонагреватели по запросу.



Такаги Т4

Водонагреватель Takagi On Demand

В отличие от стандартных водонагревателей бакового типа, водонагреватели по требованию устраняют «потери в режиме ожидания», нагревая воду только тогда, когда она вам нужна.Одна только эта функция может сэкономить до 10% затрат на топливо, поскольку стандартные водонагреватели отдают тепло окружающему воздуху 24 часа в сутки. Электронное зажигание устраняет расточительную контрольную лампочку, характерную для стандартных водонагревателей.

Кроме того, нагреватели по требованию легкие, устанавливаются в ограниченном пространстве, обеспечивают неограниченное количество горячей воды, а самые современные бренды, такие как Takagi, контролируют температуру воды на входе и модулируют горелку нагревателя вверх или вниз для максимальной энергоэффективности. Цифровой дисплей показывает температуру на входе и выходе, скорость потока, мигает коды ошибок для устранения неполадок и позволяет пользователю устанавливать для устройства различные настройки температуры.Техническое обслуживание простое — в основном мелкоячеистый входной фильтр, который необходимо периодически проверять и содержать в чистоте.

Примечание. В новых установках может потребоваться ежедневная очистка до тех пор, пока флюс для пайки и мелкий мусор не будут удалены из системы.

Водонагреватель Polaris несколько дорогой, но это проверенный временем источник тепла с рейтингом эффективности 96%. Модели варьируются от 130 000 до 199 000 БТЕ. Polaris может обеспечить достаточное количество горячей воды как для бытовых нужд, так и для отопления помещений.













Еще один отличный вариант – солнечная энергия.С ростом цен на топливо солнечные водонагреватели не только чисты, эффективны и экологически безопасны, но и служат долгие годы после того, как окупили себя. Компания Radiant Floor может спроектировать солнечную систему в соответствии с вашими потребностями. См. наши страницы «Нагрев воды с помощью солнечной энергии» для получения дополнительной информации.

Стандартные плоские солнечные коллекторы

Плоские солнечные коллекторы горячей воды

Солнечные коллекторы с вакуумными трубками

трубы

Вакуумные трубы отлично работают даже зимой

(вернуться наверх)

Источники топлива

Лучистые полы обогреваются всеми известными источниками тепла.Курорт Бритенбуш в Орегоне пропускает воду из природных горячих источников через свои полы. Остальным из нас, вероятно, не так повезло, и в конечном итоге они используют газ, нефть, солнечную энергию, механическую геотермальную энергию (также называемую геотермальными тепловыми насосами), древесину или электричество для нагрева воды.

До тех пор, пока температура воды, протекающей по трубам, составляет от 120 до 135 градусов, способ ее нагрева остается на усмотрение домовладельца. Тем не менее, несколько важных рекомендаций. В первую очередь большое внимание следует уделить скорости восстановления.Природный газ, пропан, нефть и древесина обеспечивают самые высокие коэффициенты извлечения.

Чтобы показать важность скорости восстановления, представьте себе следующий сценарий. Когда нагретая жидкость в лучистой системе удовлетворяет требованиям помещения, циркуляционный насос отключается. Через короткое время жидкость остывает до комнатной температуры. Некоторое время спустя, когда помещение снова требует тепла, много галлонов 70-градусной воды заливает водонагреватель. Это приводит к снижению общей температуры системы отопления.Обычно это не проблема, поскольку большинство водонагревателей могут очень быстро повышать температуру воды.

Однако это не относится к электрическим водонагревателям. Электрические нагреватели очень эффективны, потому что большая часть энергии, поступающей в устройство, превращается в горячую воду. Но электрические ТЭНы быстро не справляются со своей задачей. Система лучистого пола в основном хромает вместе с водой с температурой 90 или 100 градусов, поскольку элементы изо всех сил пытаются поднять воду до желаемого уровня температуры.

Итак, если вы живете в регионе страны, где электричество настолько дешевое, что нагрев воды возможен, то компенсируйте медленную скорость восстановления с помощью тома . Сведите к минимуму влияние возвратной воды более холодного типа, храня большое количество горячей воды. Резервуар для воды на 120 галлонов в системе лучистого пола не является необоснованным. А еще лучше используйте электрический бойлер (ниже)

В отличие от стандартных электрических водонагревателей электрические бойлеры быстро нагревают воду. Но будьте готовы установить вторую сервисную панель для управления потоком энергии. Однако, если электричество в вашем регионе продается по цене 0,06 за кВт или меньше, нагрев воды с помощью электрического бойлера может быть вариантом. (вернуться наверх)

Зонирование

Мы убедились, что практически любой метод нагрева воды подходит для теплых полов и что трубы PEX являются лучшим теплоносителем. Итак, как мы распространяем эту нагретую жидкость в жилое пространство?

Несмотря на то, что даже большая площадь может быть единой зоной, иногда люди хотят разбить пространство на несколько зон.Зона – это любая область, контролируемая одним термостатом и снабжаемая одним циркуляционным насосом. Зона может быть крошечной или огромной. Зона может состоять из множества цепей или петель трубок или может быть одной схемой. Длина контура не должна превышать 400 футов (300 футов для 1/2″ PEX), но зона может содержать любое количество контуров.

Итак, возникает вопрос: сколько зон мне нужно?

Ответ зависит от вашего образа жизни, размера отапливаемого помещения и уникальных архитектурных особенностей здания. Как правило, сведите зонирование к минимуму. Нет ничего плохого в том, чтобы рассматривать весь этаж как одну зону. Под одним этажом мы подразумеваем одну высоту. Помните, что первый и второй этаж одного дома не должны находиться в одной зоне. Итак, если у вас двухэтажный дом, ваша система будет состоять как минимум из двух зон.

Минимальное зонирование важно, потому что лучистое отопление очень равномерное. Вы прогреваете не только пол, но и каждый предмет в комнате. В результате все пространство стремится к равновесию.Относиться к каждой комнате в доме как к отдельной зоне — это не только пустая трата времени и денег, но и не даст вам особого контроля над пространством, которое стремится к одинаковой ровной температуре.

Более целесообразно зонировать целые участки пола. Наиболее распространенная (и эффективная) процедура зонирования вашей системы лучистого отопления — это метод различения «дневных» и «ночных» зон . Например, блок редко используемых спален может находиться в отдельной зоне. Кроме того, многие люди предпочитают поддерживать в своей спальне более низкую температуру, чем в остальной части жилого пространства.Если есть причина образа жизни поддерживать одну часть данного этажа при заметно более высокой или более низкой температуре, то целесообразно зонирование.

Другим примером могут быть элементы архитектуры, такие как солнечные комнаты или большие комнаты с большим количеством стекла. Эти комнаты имеют тепловую сигнатуру в отличие от остальной жилой площади. Днем в солнечной комнате может быть на 20 градусов теплее, чем в гостиной. Если термостат, управляющий зоной, находится в гостиной, солнечная комната будет получать ненужное ей тепло.Обратное также верно. Ночью солнечная комната будет отдавать большую часть тепла из-за большого количества стекла. Попытка согреть солнечную комнату холодной зимней ночью приведет к перегреву остальной жилой площади, если оба помещения находятся в одной зоне. Само собой разумеется, что оконные шторы значительно снижают потери тепла в ночное время в помещениях с высоким остеклением и должны устанавливаться по возможности.

Добавление зоны обычно увеличивает стоимость с 400,00 до 700,00 долларов в зависимости от приложения.Эти затраты возникают при добавлении коллектора, насоса, термостата/датчика пола, реле, фитингов и клапанов и т. д. Эти различные затраты зависят от объема каждой дополнительной зоны. Экономия затрат на дополнительные зоны реализуется за счет комфорта, контроля и экономии энергии за счет ненужного перегрева в данной зоне.

Гараж всегда будет в отдельной зоне. (вернуться наверх)

Несколько цепей

Итак, если зона может быть любого размера и в каждой зоне используется только один циркуляционный насос, как далеко может пройти горячая вода, прежде чем потеряет все свое тепло?

Ответ зависит от размера используемой трубки.Меньший 1/2″ PEX ограничен 300 футами пробега, 7/8″ PEX — примерно 400 футами. площадь должна быть разбита на несколько цепей примерно одинаковой длины. Одинаковые длины важны, потому что вы никогда не хотите, чтобы вода шла по пути наименьшего сопротивления. Если ваша зона состоит из трех контуров, один длиной 200 футов и два длиной 100 футов, два более коротких контура заберут воду из более длинных 200 футов.цепь, потому что они окажут меньшее сопротивление насосу. Результатом станет неэффективная система отопления.

Вот как это должно быть сделано. Допустим, весь ваш первый этаж — это одно равномерно отапливаемое пространство, одна зона. Вам понадобится 1200 футов 7/8-дюймовой трубы PEX, расположенной на расстоянии 16 дюймов от центра, чтобы покрыть всю площадь. Если вы попытаетесь запустить горячую воду непрерывно через 1200 футов трубы, вы получите ледяную воду к тому времени, когда вернетесь к своему источнику тепла.
Вместо этого вы можете разбить зону на одну из следующих конфигураций:

(6) 200 футов.контуры
(4) контуры 300 футов
(3) контуры 400 футов

Вы видите, что длина ни одного контура не превышает 400 футов. В каждом случае вода возвращается к источнику тепла до или в точке 400 футов.

Имейте в виду также, что эти длины цепей являются лишь примерами. Длина цепи должна соответствовать каждой отдельной ситуации. Установщик может быть гибким в рамках приведенных выше рекомендаций. Если вы устанавливаете трубы в лаги пола и решаете, что идеальная длина контура для вашей ситуации подойдет как (5) 240-футовых контуров… то, во что бы то ни стало, делайте это именно так.(подробные инструкции по установке см. в разделе «Установка балки перекрытия») (вернуться наверх)

Зональный коллектор

Резервуар с эффективно нагретой водой не будет сильно нагреваться, если ее нельзя будет эффективно распределить по зонам. Для этого мы используем зональный коллектор. Это просто собранный на заводе коллектор, содержащий все манометры, клапаны, фланцы насоса и т. д., необходимые для установки нескольких циркуляционных насосов в одном центральном месте. Обычно он устанавливается в непосредственной близости от источника тепла, чтобы любой насос при включении по сигналу из зоны мог набирать горячую воду и направлять ее на этаж.

Если по какой-либо причине зональный коллектор должен быть расположен на расстоянии более шести футов (трех футов для агрегатов по требованию) от источника тепла, размер трубы между источником тепла и коллектором должен быть увеличен прямо пропорционально расстоянию. Обратитесь к одному из наших технических специалистов, чтобы узнать подробности, и никогда не используйте для подключения нагревателя к зональному коллектору какой-либо другой материал, кроме меди, т. е. никогда не используйте для этой цели PEX, PVC, ABS, черное железо или садовый шланг.

Размер трубы подачи и возврата системы отопления определяется общим объемом (все зоны объединены) в системе.Мы рекомендуем использовать медные трубки как для подачи, так и для возврата от источника тепла к зональному коллектору и обратно к источнику тепла, чтобы свести к минимуму сужение (крайне необходимого) объема к зональному коллектору. Ограничение объема к зональному коллектору и от него может привести к «борьбе» с конкурирующими насосами, поскольку они могут бороться за объем, не доступный из-за меньшего (недостаточного размера) трубопровода.

Каждая зона всегда имеет свой циркуляционный насос. Таким образом, размер насоса может соответствовать количеству трубок в зоне.Затем жидкость от насоса поступает в линию подачи в зону, проходит через пол, а затем возвращается к источнику тепла. (вернуться наверх)

Линии подачи и возврата

Линия снабжения

При установке на балках пола коллектор питания питает цепи внутри зоны. Этот коллектор представляет собой просто медную трубу диаметром 3/4 дюйма, которая идет от циркуляционного насоса. (Подробную информацию о строительстве коллектора подачи см. в разделе «Установка балки пола».)

При установке плиты линия подачи проходит к одной стороне коллектора плиты (см. фото ниже), который уже был установлен как часть заливки плиты.(Подробную информацию об установке коллектора плиты см. в разделе «Установка плиты».)

Линия возврата

Каждый трубопровод имеет начало (подача) и конец (возврат). Пройдя всю длину контура, жидкость поступает в возвратную трубу, тоже медную на 3/4″. Эта обратная труба ведет обратно к источнику тепла, где вода повторно нагревается и возвращается на сторону подачи контура. Этот цикл повторяется до тех пор, пока в обогреваемое помещение не поступит достаточно тепла.Только когда термостат в зоне будет удовлетворен, насос зоны отключится. (вернуться наверх)

Использование адаптеров и муфт



Адаптер

Адаптеры

Обычно все подающие и обратные линии изолируются трубной изоляцией из пенопласта или стекловолокна. Это необходимо для предотвращения потерь тепла при движении воды к полу с подогревом и обратно. В большинстве случаев подающая и обратная линии изготавливаются из медных труб диаметром 3/4″. Это потому, что вы уже находитесь в режиме медной трубы, когда покидаете циркуляционный насос.Для перехода от режима медной трубы к режиму пластиковой трубки требуется латунный фитинг, называемый адаптером.

Адаптеры

— это очень удобная фурнитура. Возможность перехода с меди на пластик и обратно в любое время дает установщику большую гибкость, когда дело доходит до прокладки подающих и обратных линий. Даже при протягивании излучающей трубы через балки перекрытия можно использовать адаптеры для преодоления препятствий в отсеках балок, создания сверхкрутых изгибов и т. д.

Муфты

Муфта

Всякий раз, когда установщику необходимо соединить пластик с пластиком, используйте муфту.Сильно перегнутые, проколотые или раздавленные трубки можно легко отремонтировать с помощью муфт. Как и адаптеры, муфты представляют собой латунные фитинги.

См. раздел «Подключение адаптеров и муфт» в разделе «Сведения об установке» на этом сайте. (вернуться наверх)

Коллектор плит

Всякий раз, когда излучающая трубка заливается в бетонную плиту, следует использовать плитный коллектор. Больше, чем просто метод разделения подачи на два или более ответвлений, плиточный коллектор также служит комплектом для испытания под давлением.В каждый коллектор встроены манометр и воздушный шток. После того, как трубка установлена ​​и все соединения затянуты с помощью гаечного ключа, с помощью пневматического штока и воздушного компрессора создайте давление в системе до 50 фунтов на квадратный дюйм. Если по прошествии нескольких часов значительного падения давления не произошло, можете быть уверены, что ваша трубка готова к заливке.

Пример петлевого коллектора для настенного монтажа

Петлевой коллектор с чередованием подачи и возврата

Обратите внимание, что сторона подачи коллектора соединена со стороной возврата узлом проверки давления.

Коллектор плит в коробке, готовый к заливке.

Коллектор также полезен в качестве меры безопасности во время самой заливки. Если в какой-то момент вы сомневаетесь в целостности системы, проверка манометра мгновенно покажет вам, повреждена ли трубка.

Коробка, используемая для транспортировки плитного коллектора, становится формой для заливки бетона. Это предотвращает прямой контакт бетона с коллектором и создает в плите «колодец коллектора», чтобы защитить трубы и соединения от повреждений на более поздних этапах строительства. (Примечание: на фотографии показан коллекторный блок без установленной передней панели .) (вернуться наверх)

Мы изготавливаем коллекторы здесь, на нашем заводе. Каждый многоконтурный коллектор включает шаровые краны для каждого контура pex, поскольку это также обеспечивает лучшую продувку при заполнении системы. Одинаковая длина pex — лучший способ обеспечить равномерный баланс и нагрев. НАИБОЛЕЕ точный способ сбалансировать вашу систему (с неравной длиной) — это измерить температуру подачи и возврата каждого контура pex.Меньшие длины потребуют большего сопротивления, чтобы выровнять поток при балансировке с самой длинной длиной. Лучший способ правильно выровнять поток — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу многоконтурную/контурную зональную конструкцию. Эти клапаны устанавливаются для каждого контура/контура pex для заполнения и продувки отдельных отрезков.

В некоторых коллекторах контуров/контуров, доступных сегодня, используются механические расходомеры, балансировочные клапаны или регуляторы контуров. Мы не рекомендуем их из-за их запорной конструкции (определение расхода), … даже при их настройках «Широко открыто» сопротивление в этих клапанах очевидно.

Механические расходомеры

определяют расход по движению жидкости и измеряют расход как количество жидкости, проходящей через расходомер. Это движение измеряется конструкцией сопротивления, которая препятствует потоку и увеличивает сопротивление/давление напора. Еще одним недостатком расходомеров механического типа для измерения воды является то, что они могут легче забиваться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. д. Это может привести к увеличению проблем с техническим обслуживанием.Механические счетчики воды также плохо работают при малом расходе воды. Насос зоны может не преодолеть этот напор из-за сопротивления, создаваемого этим сопротивлением. Может (тогда) возникнуть необходимость увеличить размер насоса зоны, ИЛИ размер линии подачи и возврата может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны, а также подающим и возвратным трубопроводом… Это основано на использовании меди 3/4″ для зон с несколькими контурами. объем будет диктовать это требование.Каждый тип расходомера имеет свои особенности применения и ограничения по установке. Не существует универсального расходомера, подходящего для всех.

Наши выводы подтверждают приведенную выше информацию и основаны на многолетнем опыте работы в цехах и на местах, а также на отзывах клиентов, полученных в результате диагностики неисправностей.

Монтаж механических компонентов

Зональный коллектор

Зональный коллектор

Зональный коллектор разделен на две секции… подача сторона и возврат сторона.Обе секции должны быть установлены достаточно близко к источнику тепла. В системах с несколькими зонами, содержащими множество насосов, сторона подачи коллектора может быть довольно тяжелой, поэтому следует позаботиться о ее надежном монтаже. Когда вы получите свой коллектор, вы заметите, что мы включили кусок фанеры. Фанеру следует снять и прикрепить к стене рядом с источником тепла. Это обеспечит надежную основу для обеих сторон вашего коллектора и даст вам доску, уже предварительно обрезанную по ширине вашего конкретного коллектора.

Также обратите внимание на «тестовые колпачки», припаянные к концам зональных коллекторов и комплект для расширения и продувки. Мы устанавливаем их для проверки давления и предотвращения попадания мусора в коллектор во время транспортировки. Эти колпачки должны быть сняты перед подключением коллектора.

В пакете с монтажным оборудованием, включенным в ваш заказ, вы найдете два превосходных монтажных узла: 1) раструбные соединители 1 1/4″ и 2) подвески с разъемными кольцами, в комплекте с предварительно нарезанными стержнями с цельной резьбой и чугунной пластиной, цельнорезьбовые винты в.

Соединители колокола крепятся к фанере и крепятся к основному корпусу коллектора.

Подвески с разрезными кольцами, конечно, также крепятся к фанере, но они крепятся к медной трубе 3/4″ сразу под циркуляционным насосом. Кусок цельной резьбы используется для перекрытия зазора между фанерой и подвеской с разрезным кольцом и обеспечивает прочную опору.

Вы также заметите одинаковые латунные тройники на каждом конце зонального коллектора.

Выход тройника с резьбой.В зависимости от того, как вы решите сориентировать коллектор по отношению к источнику тепла, этот выход с резьбой будет содержать либо сливной клапан, либо встроенный термометр.

Очевидно, вы захотите установить один из встроенных термометров в точке, где горячая вода впервые поступает на сторону подачи коллектора. Таким образом, вы можете контролировать температуру жидкости на пути к полу. Второй встроенный термометр установлен таким образом, чтобы вы могли контролировать температуру воды, когда она выходит из обратной стороны коллектора и возвращается к источнику тепла.

Установите два дренажных клапана в тройники напротив встроенных термометров. Эти клапаны предназначены для слива излучающей системы, если в этом возникнет необходимость.

Циркуляционные насосы

Обычный высококачественный радиационный циркуляционный насос производства Grundfos.

Революционный циркуляционный насос серии ALPHA. При несколько более высокой начальной стоимости насосы ALPHA потребляют на 50–75 % меньше электроэнергии.

После установки зонального коллектора циркуляционные насосы очень легко установить. Фланцы насоса встроены в коллектор, поэтому для установки насоса достаточно совместить насос с фланцем и закрепить его болтами.

Для систем с одной зоной (т. е. с одним насосом) всегда ориентируйте циркуляционный насос так, чтобы стрелка на корпусе насоса была направлена ​​вверх. Таким образом, любой воздух, поднимающийся в системе, выталкивается вверх и от насоса. Примечание. Компания Radiant Floor разработала так называемые пакеты «Radiant Ready»  . Это предварительно смонтированные и предварительно смонтированные однозонные сантехнические узлы , установленные на фанерной доске. В зависимости от того, какой пакет необходим, т. е. для «открытой» или «закрытой» системы, для завершения механической части излучающей системы требуется всего четыре или пять соединений под пайку.

Radiant Ready «J», комплект для одной зоны для использования с существующим бойлером.

Для систем с несколькими зонами вам потребуется предварительно подключить насосы проводом 12 или 14 калибра до того, как вы установите их в зональный коллектор.Следуйте вашим местным нормам для конкретных указаний по проводке. Некоторые коды требуют гибкого трубопровода от коробки реле к насосам, другие допускают простое соединение Romex.

Контроллер насоса

Блок управления насосом

Блок управления насосом обычно монтируется достаточно близко к остальным механическим компонентам. Однако некоторые люди предпочитают размещать его на некотором расстоянии. Контроллер отображает зеленый индикатор, указывающий на питание системы, и красный свет, указывающий, какая зона или зоны работают в данный момент.Это может быть очень удобный способ мониторинга вашей системы, и вы можете установить его в каком-то месте, которое вы часто посещаете. Излучающие системы бесшумны. Если вы похожи на меня и вам интересны ритмы вашей системы, вам нужно, чтобы ваш контроллер был где-то там, где вы можете его удобно видеть.

Подключение блока контроллера, как правило, очень простое, и схемы прилагаются к каждой системе. Но если у вас есть вопросы, просто свяжитесь с одним из наших технических специалистов, и они с радостью проведут вас через весь процесс.

Комплект для расширения и продувки

Для закрытых систем и с теплообменником вам потребуется комплект для расширения и продувки (EPK). Он состоит из расширительного бачка, воздухоотделителя, клапанов наполнения и слива, манометра и клапана сброса давления. EPK практически полностью собран на заводе. Вам придется вкрутить расширительный бачок в нижнюю часть воздухоотделителя, потому что бачок поставляется в отдельной коробке, но это простая операция.

EPK позволяет очень легко заполнять и одновременно выпускать воздух из недавно установленной трубы, а компонент расширительного бака действует как своего рода «амортизатор» в закрытой системе. Когда вода нагревается, она расширяется. Гибкая мембрана в резервуаре поглощает это расширение.

Кроме того, манометр в EPK помогает вам заправить систему надлежащим давлением 15–20 фунтов на квадратный дюйм и в течение срока службы системы позволяет узнать, когда необходимо добавить больше жидкости, указывая на падение давления ниже 10 фунтов на квадратный дюйм.

Предохранительный клапан — это защитное устройство, очень похожее на предохранительный клапан давления и температуры на водонагревателе. Он защищает трубку от избыточного давления.

Монтаж EPK аналогичен монтажу зонального коллектора. Используйте соединители с разрезным кольцом и цельнорезьбовые соединители, чтобы закрепить EPK на стене рядом с источником тепла. В закрытых системах и Теплообменник EPK устанавливается между источником тепла и зональным коллектором, так что сама сантехника оказывает большую поддержку сборке.Всегда устанавливайте расширительный бачок после монтажа EPK. (вернуться наверх)

Мир возможностей

Один из наших клиентов, мастер САПР Дэн Уиллис из Грантс-Пасс, штат Орегон, прислал нам эту схему системы, которую мы разработали для него, используя солнечную энергию и древесину, с пропаном в качестве резерва.

Это иллюстрирует основной факт: обогреваете ли вы одну небольшую зону с помощью стандартного водонагревателя бакового типа или, как в случае Дэна, смешиваете несколько источников тепла в гармоничную многоуровневую систему, компания Radiant Floor может помощь.

Схема гибридной системы лучистого отопления на солнечной древесине

---

Посольство


Концепция лучистого тепла проста. Гибкие трубы из сшитого полиэтилена (PEX) компании Embassy устанавливаются в полу, стене или потолке. Затем нагретая вода циркулирует по этой сети трубок, превращая площадь поверхности в теплый радиатор. Результат действительно замечательный. Лучистое тепло согревает людей и предметы, а не воздух, поэтому вы ощущаете тепло, похожее на тепло солнечных лучей.Вы окружены равномерным, постоянным теплом от пола до потолка. Лучистое тепло предлагает вам несколько явных преимуществ по сравнению с системами принудительной вентиляции:

• Лучистое тепло остается у пола, обеспечивая комфорт босиком даже в самые холодные зимние дни
• Лучистое тепло стабильно и даже
• Трубки и компоненты PEX для теплового излучения
• Лучистое тепло идеально подходит для внутренней отделки, потому что при проектировании помещений не нужно учитывать вентиляцию с принудительной подачей воздуха
• Лучистое тепло предлагает индивидуальные уровни комфорта и настройки
• Лучистое тепло бесшумно, чисто и не содержит пыли

Благодаря превосходному технологическому дизайну и высококачественным компонентам ваша система лучистого отопления Embassy обеспечит вам эффективное, надежное и комфортное отопление на долгие годы.

Ключ к гибкости
Трубки Embassy PEX предназначены для установки в любом месте, где вам нужно отопление, независимо от конфигурации вашей комнаты или помещения. Наши уникальные опорные пластины и каналы упрощают установку, экономя ваше время и деньги.

В полу…
В подвале или перекрытии трубы заливаются цементом. В подвесных полах трубы закреплены нашими уникальными опорными каналами и заключены в легкую цементную заливку.Трубопровод также может быть установлен либо над черновым полом с помощью металлических защелок, либо под полом с помощью наших специально разработанных опорных пластин.

Под полом…
Трубка может быть прикреплена к нижней части чернового пола между балками пола для обогрева помещения выше. Эксклюзивные экструдированные защелкивающиеся пластины Embassy гарантируют максимальную производительность. Для менее требовательных требований трубка может быть прикреплена к черновому полу с помощью специально подобранных скоб и/или отражающих защелок.

На подъездной дорожке или дорожке…
При установке на открытом воздухе лучистое тепло обеспечивает непревзойденное удобство и безопасность. Лучистое тепло идеально подходит для таяния льда и снега на подъездных дорожках, тротуарах, пандусах и парковках в жилых, коммерческих или промышленных помещениях.

Теплый теплый пол Преимущества и соображения :: Клапаны Apollo

Принудительное воздушное отопление, которое используется в большинстве домов и многих коммерческих зданий, имеет ряд недостатков.Во-первых, это не очень эффективно, потому что воздух отдает тепло воздуховоду, когда движется туда, где это необходимо. Во-вторых, он имеет тенденцию перемещать аллергены, что является проблемой для некоторых людей, и, в-третьих, не всегда возможно провести воздуховод туда, где он нужен. Особенно это актуально в домах или пристройках, построенных на плитах.

Теплый пол решает эти проблемы. Идея состоит в том, чтобы разместить источник тепла под полом. Прохладный воздух, соприкасаясь с ним, нагревается и поднимается вверх.Пользователи ценят равномерное тепло без сквозняков, которое он обеспечивает.

Одним из наиболее распространенных типов напольного отопления является Hydronic.

«Гидравлический» означает подачу жидкости по трубопроводу. Обычно это горячая вода из бойлера, хотя иногда используются и другие жидкости. Это самый распространенный тип лучистого теплого пола. Он эффективен и контролируется с помощью термостатов и клапанов. Гидравлические системы используются внутри помещений, а также снаружи, где они растапливают снег на подъездных путях и тротуарах.Наружные системы, использующие воду, должны включать антифриз.

Методы установки

Системы лучистого обогрева пола классифицируются как «мокрые» или «сухие». В мокрой системе кабели или трубы залиты бетоном, тогда как в сухой системе они находятся под полом. Сухие системы проще в установке, но более расточительны, потому что они нагревают воздух в пространстве между трубой или кабелем и полом.

Трубопроводы для гидравлических систем

Трубы

PEX (сшитый полиэтилен) идеально подходят для напольного отопления, поскольку они гибкие и доступны в большой длине.Однако важно использовать PEX с кислородным барьером, а не стандартные трубы PEX. Стандартный PEX не подходит для водяного теплого пола, потому что он уязвим для диффузии кислорода. Кислородный барьер PEX имеет полимер, ламинированный на поверхность. Это предотвращает миграцию молекул кислорода в воду для отопления, где они вызывают коррозию стальных или чугунных компонентов.

Диффузия кислорода – это когда молекулы проходят через полиэтилен и поглощаются водой. Кислород в воде вызывает коррозию, особенно когда вода теплая.Это не проблема в обычных системах горячего и питьевого водоснабжения, потому что вода не рециркулируется.

Владельцы домов и предприятий выбирают водяной теплый пол за его эффективность, комфорт и простоту установки. Трубопровод с кислородным барьером обеспечивает долгий срок службы и необходим для предотвращения коррозии компонентов системы.

Теплый пол | Доу Инк

Начинайте каждый выходной день правильно

После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем.При водяном лучистом напольном отоплении специально разработанные трубы циркулируют по комнате (и зданию) в соответствии с требованиями заказчика, поддерживая постоянную комфортную температуру пола и ваших ног.

Как мы можем помочь повысить эффективность с нуля?

Эти высокогибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с наружным слоем полиэтилена повышенной термостойкости (PE-RT).

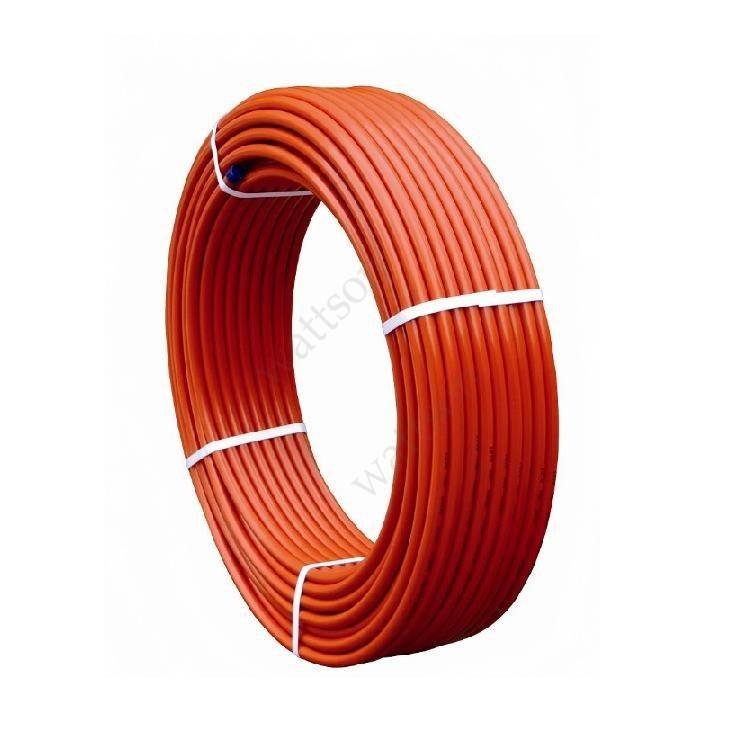

Смола DOWLEX™ 2344 PE-RT, используемая в трех- или пятислойных трубах напольного отопления, опирается на традиционные сильные стороны полиэтилена, чтобы придать немного больше:

• Длительная гидростатическая прочность при высоких температурах без необходимости сшивки
• Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности
• Исключительно гладкая поверхность для улучшения потока при уменьшении потерь давления и образования отложений/осадков
• Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
• Потенциальная экономия при установке в режиме реального времени

Это проверенное и зарекомендовавшее себя решение также соответствует ключевым стандартам производительности или превосходит их:

• Северная Америка
  • Институт пластмассовых труб (PPI) Перечень TR-4 HDB с давлением 630 фунтов на кв. дюйм при 180 °F (82 °C)
  • ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам

• Европа
  • ISO 9080 для долговременной гидростатической прочности
  • ISO 10508 для систем горячего водоснабжения (все классы)
  • ISO 2578 для длительного воздействия тепла
  • Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору

Кроме того, существующее оборудование для труб из сшитого полиэтилена (PEX) можно легко переоборудовать для производства труб из смолы DOWLEX™ 2344 PE-RT.

Как мы можем помочь сохранить комфорт?

По мере совершенствования систем напольного отопления жидкость, используемая для распространения тепла в них, эволюционировала от простой воды до оптимизированных составов воды и гликоля.

Жидкий теплоноситель DOWFROST™ HD на основе пропиленгликоля решает уникальные проблемы лучистого обогрева пола, помогая предотвратить:

• Замерзание и/или растрескивание, вызванное длительной потерей мощности и воздействием низких температур
• Коррозия, образование накипи и отложений, которые могут
  • Вызывать утечку и/или отказ системы
  • Уменьшить эффективность/ограничить поток
  • Повреждение труб, насосов и других компонентов
  • Увеличение затрат на энергию
  • Уменьшить срок службы

Жидкость DOWFROST™ HD обеспечивает превосходные характеристики обогрева, а также спокойствие ‒ проектировщикам систем, монтажникам, предприятиям и домовладельцам:

• Защита от низких температур до
  • -60°F (-51°C) от замерзания
    (в зависимости от концентрации)
• Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
• Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды

К другим продуктам, используемым в системах водяного/теплого пола, относятся:

• Адгезивные смолы BYNEL™ (клей для полиэтилена и алюминия)
• Жидкие теплоносители DOWTHERM™
• DOWFROST™ Ингибированные гликолевые жидкости/охлаждающие жидкости
• Ингибированные гликолевые жидкости/охлаждающие жидкости DOWCAL™

Вы излучаете идеи? Обращайтесь – мы хотим их услышать.

Разное
