Русская печь своими руками
Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.
Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.
Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).
Базовое строение русской печи
Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.
Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.
Базовая схема традиционной русской печи предполагает наличие следующих отделов:
1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.
2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.
3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.
4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.
5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.
6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.
7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.
8 – Тепловой канал над шестком.
9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.
10 – Место расположения заслонки.
11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.
В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.
Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.
В статье будет рассмотрена более современная, усовершенствованная русская печка
Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.
Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.
Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².
Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.
Выбор места для русской печки
Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.
Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.
Инструменты для кладочных работ
Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.
Основные инструменты для проведения печных работ
1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.
2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.
3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.
4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.
5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.
6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.
7 –
8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.
9 – Лопатка и емкость для замешивания раствора.
10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.
Необходимые материалы
Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.
Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.
Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».
| Наименование материалов и элементов | Размер в мм | Количество (шт., кг или м) |
|---|---|---|
| Закаленный красный кирпич М-200 | 250 × 120 × 65 | 1850 — 1860 шт. |
| Глина жирная | — | 250 кг |
| Песок очищенный | — | 300 кг |
| Варочная панель с двумя конфорками | 400 × 700 | 1 |
| Колосниковая решетка | 200 × 280 | 2 |
| Колосниковая решетка | 250 × 380 | 1 |
| Топочная дверца | 250 × 210 | 1 |
| Топочная дверца | 250 × 180 | 1 |
| Прочистная дверца | 130 × 130 | 2 |
| Прочистная дверца | 130 × 200 | 1 |
| Поддувальная дверца | 250 × 150 | 1 |
| Дымовая задвижка | 180 × 260 | 1 |
| Заслонка для горнила | 380 × 450 | 1 |
| Водогрейный бак | 280 × 120 × 500 | 1 |
| Стальной уголок | 5 × 60 × 60 | 1,5 м |
| Стальная полоска | 5 × 50 — 60 | 20 — 25 м |
| Стальной лист | 5 мм | 1 |
Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах
Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.
Цены на огнеупорный кирпич
Огнеупорный кирпич
Фундамент для русской печки
Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее
Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.
- По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
- Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
- На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
- Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
- Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
- В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
- Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
- Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
- После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.
Раствор для кладки печки
Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.
Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.
Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси
Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.
Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.
- Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
- Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
- Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.
Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.
Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.
Цены на огнеупорный раствор для печей и каминов
Огнеупорный раствор для печей и каминов
Кладка русской печи
Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.
Так называются грани кирпича
Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).
Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.
Перевязка углов при кладке печки

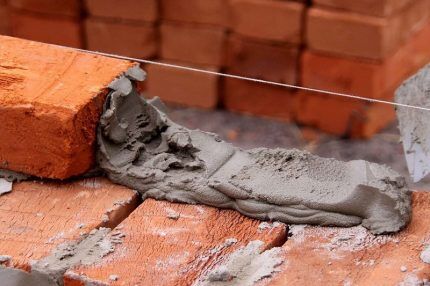

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.
Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.
Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.
Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.
Порядовая кладка печки
Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.
Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.
- Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.
Первый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции
На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.
На втором ряду начинается выкладка внутренних отсеков
- Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.
Третий ряд — установка чугунных дверец
- На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.
4 ряд — закрывается свод подового пространства
- На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.
Пятый ряд — устанавливается колосник большой и дверца малой топки
- На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.
Устанавливается водогрейный бак
- В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.

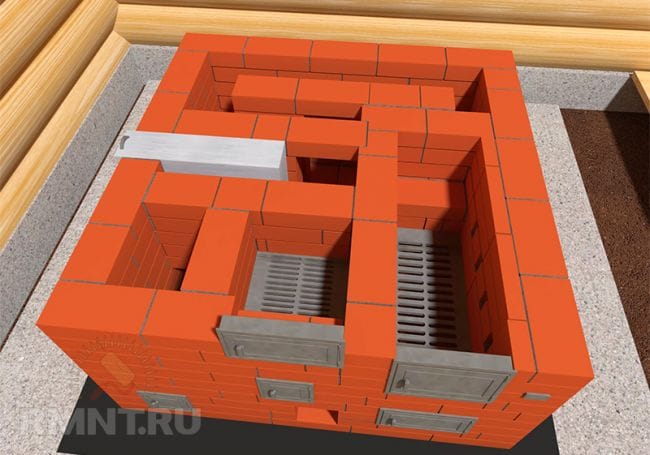

Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку
- На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.
Кладка восьмого и девятого рядов
- На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.
Десятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается
- На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.
11-й ряд — все готово для установки варочной плиты
- На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.
12-й ряд: начало формирования дымохода и стенок горнила
- На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.
13-й ряд — продолжение кладки ввысь
- На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.
14-й ряд: формирование просвета дымоотводного канала
- На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки
15-й ряд: начинается перекрытие свода варочной камеры
- На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.
Обязательное усиление стенок металлическими полосками на 16-м ряду
- Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.
17-й ряд: после кладки — несколько операций с металлическими конструкциями
- На семнадцатом ряду производится несколько значительных действий:
— устанавливается стяжка металлической полосой задней стенки печи;
— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;
— происходит дальнейшая кладка дымохода;
— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.
18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила
- На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.
На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.
Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.
Примерно конструкция выглядит таким образом.
Возможный вариант шаблона для кладки купола горнила
Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.
Укрепление внутренней стенки полосой на 19-м ряду
21-й ряд: укладка основания будущей лежанки
- Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.
22-й ряд — установка металлической панели с круглым отверстием
- На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.
23-й ряд — монтаж дверцы прочистного окошка для дымохода
- На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.
24-й ряд: установка регулирующей заслонки
- На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.
Кладка 25-го и 26-го рядов
- При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.
Перетрубье объединяется с дымоходом. Выше идет кладка трубы
- На 27-ом — 29-м рядах перетрубье объединяется с дымоходом.
- Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.
Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)
- После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.
Видео: Порядовая кладка двух вариантов русской печи
Просушка выложенной печки
После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.
Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.
После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.
Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.
Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.
Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.
Меры безопасности при начале эксплуатации печки
Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.
Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны — не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.
Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.
Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.
Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.
И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной кладке традиционной русской печки.
Видео: Работа мастера по возведению русской печи
устройство, схема, пошаговая инструкция и прочее
Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.
Русская печь в доме: достоинства и недостатки
Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.
Традиционная конструкция русской печи
К достоинствам печи относят следующие параметры:
- Долговечность.
- Пожарная безопасность.
- Теплоёмкость (медленное остывание).
- Приготовление пищи без контакта с огнём.
- Сравнительно небольшая стоимость.
К недостаткам относят:
- Относительно низкий коэффициент полезного действия (не более 30%).
- Неэкономичный расход топлива.
- Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
- Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
- Невозможность наблюдения за пищей в процессе приготовления.
Посуда с едой ставится на раскалённые угли около открытого огня
Устройство и принцип действия конструкции, схема
Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:
- По размерам — маленькие, средние и большие.
- По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
- По форме свода — купольные, бочкообразные, и трёхцентровые.
Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.
На схеме обозначены основные элементы русской печи
Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.
Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.
Подготовка к строительству
Выбор кирпича
Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:
Состав кладочного раствора выбирают для каждого вида кирпича разный.
Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.
Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.
При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.
При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.
Необходимые инструменты
Перед началом печных работ необходимо подготовить следующие инструменты:
- Линейка.
- Строительный карандаш.
- Мастерок (кельма).
- Кирка.
- Резиновая киянка.
- Строительный уровень.
- Отвес.
- Болгарка.
- Ёмкости для раствора.
- Строительный миксер, если раствор замешивается самостоятельно.
- Расшивка, если не предполагается дальнейшая отделка печи.
Выбираем место для будущего проекта
Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:
- Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
- Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
- Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
- Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.
Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:
- Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
- Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
- Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
- Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
- Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.
Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода
Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.
На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)
Согласно порядовым схемам поэтапно начинаем возводить печь:
- На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.
Подготовка фундамента
- Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
- Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.
При помощи расшивки кладка приобретает аккуратный вид
- Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
- С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
- Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.
Песок используют речной промытый
- Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
- В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.
Применение огнеупорного кирпича
- Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
- С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.
Использование деревянной опалубки при кладке свода
- Далее в виде арки выкладывают окно шестка.
- При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
- Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
- В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
- В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
- С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.
Установленная металлическая вьюшка
- В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
- В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.
Задвижка предназначена для регулирования степени горения топлива в печи
Правильный дымоход
Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.
Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:
Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.
Требования, которые необходимо учесть при устройстве дымохода:
- Плотность стенок дымохода и дымовой трубы должна предотвращать возможность проницания дыма и угарного газа в помещения, поэтому швы кладки выполняют качественно, без пустот и отверстий. Толщина швов не должна превышать 10 мм.
- Поверхности дымохода необходимо затереть раствором и побелить;
- Верхнюю часть дымохода, находящуюся над кровлей, штукатурят цементным раствором для защиты от осадков.
- На дымоход, расположенный над сгораемой кровлей, устанавливают искроуловитель, сделанный из металлической сетки.
Расстояние от внутренней поверхности дымохода до конструкции перекрытия
- В местах, где дымоход соприкасается с перекрытием, дымоход расширяется. Это расширение кирпичной кладки называется разделкой. Величина разделки выражается в расстоянии от внутренней поверхности дымохода до перекрытия и зависит от защищённости перекрытия от возгорания. Таким образом, если конструкция не защищена от возгорания, то разделка составляет 50 см, а при защищённой конструкции — 38 см. Разделка должна быть независима от перекрытия, поэтому её конструкцию не опирают непосредственно на него. Это обусловлено тем, что осадка печи может быть отличной от осадки всего здания, вследствие чего может возникнуть опасность повреждения разделки и самого перекрытия. Высота разделки назначается больше толщины перекрытия примерно на 10–15 см сверху и снизу от него. Материал потолка и пол около разделки доводятся только до неё, а пол непосредственно над ней выполняется из негорючих материалов, таких как камень, керамическая плитка или бетон.
Отделка: варианты, фото
Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.
Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:
- Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
- Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
- Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
- Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.
После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.
Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.
Вводим печь в эксплуатацию: просушка и пробная топка
Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.
После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.
Первая растопка печи производится в следующей последовательности:
- При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
- Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
- Степень горения в печи следует регулировать задвижкой.
- После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
- Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.
Чистка печи
Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.
Видео: технология строительства
Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.
Здравствуйте! Меня зовут Марина. Мне 25 лет. У меня два высших строительных образования.
Оцените статью:
Поделитесь с друзьями!
Никто не скажет что русская печка — это идеальное устройство, которое не имеет своих минусов. Для того чтобы вкусно готовить на ней, у хозяйки должна быть хорошая сноровка, чего нет у современных женщин. Ежедневно утром нужно топить её, а значит, кому-то надо колоть дрова. Минусом этого отопительного прибора, считается то, что выделяемое тепло находится на уровне чуть выше пода, то есть на высоте почти 1 метр от пола. В наше время конструкции делаются так, чтобы она прогревалась на всю высоту. В конструкции есть чугунная плита, чтобы можно было готовить пищу. Если вы планируете строить печку своими руками, воспользуйтесь нашими советами и инструкцией.
Устройство и конструкции
Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м2.
Традиционная
Традиционная конструкция русской печи
Русская печь состоит из:
- Подпечье. Оно необходимо для сушки и хранения дров.
- Холодная печурка — это маленькая выемка для хранения посуды.
- Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
- Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
- Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
- Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
- Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
- Вьюшка — это дверца, которая перекрывает полностью дымоход.
- Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.
Современная
Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.
Устройство современной печи
Как сделать русскую печь с плитой своими руками: пошаговая инструкция
Для кладки топочной части пользуются огнеупорным кирпичом, который сделан из шамотной глины. Далее конструкция выкладывается из простого керамического кирпича.
Абсолютно в каждой печке имеются чугунные детали — заслонки и дверцы. Их также надо приготовить в необходимом количестве.
Необходимые инструменты и материалы
- Дверцы: поддувальная 250х140 — 2 штуки, топочная 250х205 мм — 1 штука, прочистная 130х140 — 2 штуки, а также вентиляционная любого размера.
- Решетка колосниковая размером 380х250 мм.
- Задвижки: 140х140, 180х140 и 260х260 мм.
- Заслонка горнила размером 450х380 мм.
- Вьюшка имеет диаметр 230 мм.
- Коробка водогрейная размером 500х120х280 мм.
- Чугунная плита с 2-мя конфорками размером 400х700.
- Две стальные полосы: 1430х25х2 и 1000х50х12мм.
Для кладки сводов и арок будут необходимы легкоразборные шаблоны, изготавливаемые из фанеры и дерева.
Плиту лучше изготовить из качественного чугуна
Фотогалерея: схемы и чертежи с размерами
Особенности подготовки кладочного раствора
Под каждый вид кирпича делается раствор со своим составом и пропорциями.
- Если кладка делается кирпичом марки М150 и выше, то пользуются глинопесчаным раствором в соотношении песка и глины примерно 1:2. Такой же раствор используется для облицовки керамической плиткой.
- Если кладка делается тугоплавким кирпичом, то пользуются раствором, в основу которого входит тугоплавкая глина с добавлением песка.
- Если кладка делается шамотным кирпичом, то пользуются раствором из огнеупорной глины и так называемого шамотного порошка в соотношении 1:3 или 1:4.
- При кладке кирпичных труб в чердачном помещении используется раствор из цемента и песка.
Глина — это очень мягкая горная порода, из которой лепятся скульптуры, посуда, делается кафель и многое другое. В природе глина бывает разного вида, и бывает ««жирной», нормальной» и постной. Мастерством хорошего печника считается оптимально подобрать соотношение песка и глины, для того чтобы получился хороший раствор.
Для каждого вида кирпича готовится свой раствор
Для того чтобы проверить качество глинистого раствора имеется большое количество способов. Самый распространенный из них это — делается глиняное тесто, затем скатывается тонкий жгутик и потом нужно просто изогнуть его. Чем радиус изгиба меньше (при котором начинает трескаться жгутик), тем качественнее раствор.
Как сделать раствор из глины
Для того чтобы сделать кладку понадобится около 3,5 куб. м глиняного раствора. Соответственно, берется необходимое количество ингредиентов в соотношении друг к другу. К примеру: 1,1 куб. м глины необходимо 0,27 куб. м воды и 2,2 куб. м песка.
В качестве тары пользуются железной бочкой, либо обитым жестью ящиком, глина замачивается на 2 дня. После чего добавляется песок, и раствор мешается ногами (нужно иметь сапогами с высокими голенищами), пока он не станет однородным.
От качества раствора и кирпича будет зависеть, как долго прослужит печь
Как построить фундамент
Так как печка — это тяжелое и массивное сооружение, ей нужен отдельный фундамент. Именно поэтому начинать кладку в уже готовом доме будет весьма проблематично — об этом необходимо задуматься заранее.
Самым идеальным и надежным вариантом считается железобетонный плитный монолитный фундамент. Фундамент печки не связывается с основным фундаментом дома и считается независимой конструкцией.
Кладка печки из кирпича
Основное требование к кладке — это герметичность. Именно поэтому на печь отбираются только цельные кирпичи без каких-либо трещин, а швы делаются тоненькими — не больше 5 мм. Ни в коем случае, не рекомендуется добиваться воздухонепроницаемости из-за обмазывания глиной стенок изнутри — это сильно снижает теплопроводность, а также повышает отложения сажи и копоти. Кроме этого, глина имеет свойства забивать каналы внутри конструкции и отслаиваться, чистить их будет весьма проблематично. Применяются способы кладки:
- «в кирпич» — это если толщина стенки совпадает с длиной кирпича;
- «в полкирпича» — это когда кирпич ложится плашмя вдоль стенки;
- «в четверть» — это кирпич кладется на ребро.
При кладке необходимо убирать лишнюю смесь, особенно с внутренней стенки печи. Снаружи — стенки кладутся «в кирпич», внутренние — «в полкирпича».
Есть несколько видов кладки
Как делать порядовки с подтопком
Порядовки — это так называемые пошаговые инструкции по правильной кладке, которые указывают порядок действий в каждом следующем ряду. Благодаря им процессом кладки русской печки может овладеть любой человек.
- 1-й ряд: кладется из так называемого пережженного кирпича, который минимально впитывает влагу. Углы этого ряда кладутся из кирпичей, которые обрезаны до ¾ длины. Для наилучшего соприкосновения внутренние углы одного из них и соседнего подпиливаются. Для этого используется алмазная пилка, болгарка и другие подобные инструменты. Такая кладка нужна чтобы верно связать углы в следующих рядах.
- 2-й ряд: именно с него начинается кладка стенок, закладываются специальные прочистки спереди и с левой стороны. С правой стороны на фронтальной части печи создается зольник.
- 3-й ряд: чистки с левой стороны закладываются кирпичами без применения раствора. Спереди ставятся дверцы прочистки и поддувала. Дверцы устанавливаются при помощи каленной стальной проволоки, которая кладется в пропилы в кирпичах и крепится раствором.
- 4-й ряд: перегораживаются подовые каналы.
- 5-й ряд: ставится решетка колосника для самой малой топки. Для того чтобы сделать кладку внутренней части топливника применяется огнеупорный кирпич, который ложится без применения раствора.
- 6-й ряд: с левой части печки ставится водогрейный бак и продолжается кладка топливника из огнеупорного кирпича.
- 7-й ряд: ставится колосниковая решетка топки плиты и дальше продолжается кладка стен печки и первого топливника. Правая стена укрепляется при помощи стальной полосы, которая кладется в шов и стягивается специальными торцевыми заглушками.
- 8-й и 9-й ряды: продолжается кладка внутренних каналов и стен. Ставятся дверцы топки плиты и маленького топливника, крепятся, как описано выше — при помощи каленой проволоки.
- 10-й ряд: своды первых двух топливников соединяются. Делается перекрытие дна горнила. Все каналы дымооборотов еще остаются полностью открытыми.
- В 11-м ряду ставится на переднюю кромку специальный стальной уголок 30х30 мм, сверху кладется плита. Делается перекрытие правого топливника съемной колосниковой решеткой.
- 12-й ряд: укладка передних стен горнила (для этого используют огнеупорный кирпич), а также боковых стен плиты. Ставится заслонка горнила. С левой части от плиты начинается формирование низа дымохода. Между дымоходом и горнилом остается небольшое отверстие, которое закрывается специальной задвижкой летнего хода. Дальше нужно сделать шаблон арки из фанеры и дерева.
- 13-й и 16-й ряд: далее продолжается формирование стен. Делается перекрытие устья горнила.
- 17-й ряд: начинается сужение свода горнила и постепенное расширение дымохода. Задняя стена укрепляется при помощи стальной стяжки.
- 18-й ряд: полностью перекрывается свод горнила и кладется передняя стенка, которая образует перетрубье.
- Для кладки свода горнила потребуется вновь сделать шаблон — опалубку. Он делается из 2-х прямоугольных рамок, на них опираются детали, сделанные из фанеры с полукруглым верхом — кружала. Чтобы эта конструкция легко разбиралась снаружи, кружала прикрепляются на съемные штыри, а чтобы она раньше времени не сложилась внутрь, между рамками ставятся несколько распорок. Над кружалами изготовляется гибкий настил, который собран из тонких досок при помощи ремней или веревок.
- 19-й ряд: укрепляется передняя стенка горнила с помощью стяжки, продолжается строительство стенок выше горнила, при этом образуя свободное пространство для подсыпки.
- 20-й ряд: засыпается песком свод горнила и уплотняется. Это делается для увеличения теплоемкости, а также обеспечить качественную выпечку и других продуктов питания.
- 21-й ряд: идет перекрытие печки, перетрубье сужается в сторону дымоотвода.
- 22-й и 23-й ряды: сужение перетрубья и кладка дымохода.
- 24-й ряд: специальной вентиляционной заслонкой перекрывается перетрубье .
- 25-й и 26-й ряд: свободное пространство над перетрубьем потихоньку соединяется с дымоходом и сужается.
Далее кладка делается в зависимости от высоты дома: снаружи дымоход начинает сужаться ступенькой перед самым потолком, после этого уже начинает формироваться труба, которая проходит сквозь перекрытия и кровлю. В свободное пространство между кровлей и перекрытием, а также над ним, кладка делается цементно-песчаным раствором.
Вот и все, печь сделана. Осталось только лишь выложить трубу над поверхностью дома и можно ее топить.
Русские печи на картинках и фото
Видео: проект русской печи с лежанкой
Русская печка, сделанная своими руками, и обогреет, и накормит, и спать уложит — только успевай подкидывать дровишки.
Материал актуализирован 25.04.2017
Русская печь своими руками: чертежи и порядовка
Преимущества выбора русской печи
Несмотря на сложность строительных работ, характеристики русской печи делают ее выгодным выбором для загородного дома. Несомненные плюсы:
- высокий КПД — при соблюдении всех правил расположения печь отапливает целый дом;
- качественная и равномерная теплоотдача;
- многофункциональность;
- лечебный эффект воздействия тепла;
- простая удобная эксплуатация, безопасность использования;
- надежность, длительный срок службы;
- доступность и невысокая стоимость топлива.

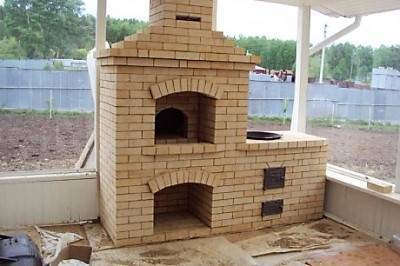

Фото 9. Готовая печь из кирпича. Помимо очага имеет место для приготовления пищи, сушки и хранения дров.
Особенно необычны старинные способы лечения органов дыхания с помощью печи: больного человека укладывали спать в остывающей топке, благодаря чему его тело и легкие прогревались. Топочное отделение использовали также в качестве помещения для мытья — остывающая печь создавала эффект парной, поэтому не было необходимости каждый раз протапливать баню.
Незначительные недостатки (громоздкость или необходимость регулярного вычищения золы) не могут перекрыть многочисленные достоинства. Русская печь не только не была предана забвению, но становится все более популярной у современных любителей жизни за чертой города.
Возможные сложности и как их избежать
Часто возникают проблемы с гидроизоляцией и, следовательно, влажностью сырья для топки печи. Поэтому при строительстве фундамента не забудьте положить 2—3 слоя рубероида, чтобы влага не проникала в место для хранения дров.
При строительстве пода важно учесть его наклон к основанию и выровнять поверхность. Если этого не будет сделано, то возникнут ненужные проблемы с перестановкой и перемещением тяжёлых кастрюль, чугунных сковород
Любые перекосы или трещины, которые появляются со временем, — результат неправильной кладки первого ряда. Поэтому при строительстве постоянно пользуйтесь уровнем и отвесом, чтобы избежать дальнейших проблем.
Начало эксплуатации — важный этап для правильного использования сооружения. Поэтому после окончания строительства просушите дачную печь в течение недели под солнцем при погоде с температурой +20 °C без осадков.
Если прогнозы обещают дождь, то при отсутствии беседки укройте ваше новое сооружение плёнкой, чтобы влага не попала на печь. После сделайте пробную топку без продуктов. А когда увидите, что все функционирует без перебоев, то можете начать готовить любимые блюда.
Как сложить печь: поэтапная кладка, фото
Пошаговая инструкция кладки элементов печи:
- Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.
Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.
- Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
- Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
- Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.
Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.
- Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
- Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
- Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
- Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.
Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.
По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.
Обустройство дымохода
Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.
Устройство дымохода для русской печи с порядовками
В процессе работы рекомендуем соблюдать несколько простых правил:
- Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
- В месте перехода из потолка в чердак труба должна утолщаться.
- Нижнюю часть дымохода кладут на такой же раствор, как и печь.
- Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
- Выше кровли дымоход сооружают на растворе с добавлением цемента.
- Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.
В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.
Особенности русской печи
Возводится русская печь своими руками сравнительно легко в отличие от иных подобных конструкций. Но прежде чем начать, нужно ознакомиться с ее устройством и принципом работы.
С давних времен русские печи возводились по разным технологиям и могли иметь абсолютно отличную друг от друга форму. Некоторые модели можно и вовсе отнести к шедеврам искусства. Размеры подобных конструкций также бывают различны, но традиционная печка имела следующие характеристики:
- По длине – около 213 см или 3 аршина
- По ширине – около 142 см или 2 аршина
- По высоте – около 180 см или 2.5 аршина
Если возвести классическую печку указанного размера, она без труда способна отопить помещение площадью 35-40 м. кв. располагают подобную конструкцию в углу комнаты неподалеку от дверного проема.
Кликните для увеличения
Начинать кладку рекомендуется на основание, которое возводится из битых кирпичей или бутовых камней. В старорусские времена под низом размещали дубовые или хвойные сваи. Каждую модель рекомендуют оснастить подпечником, в котором будут складываться сухие для топки дрова или различный инвентарь.
Готовим все необходимое
Чтобы возвести русскую печь своими руками, нужно подготовить весь необходимый строительный материал для работы:
- Огнеупорный и шамотный кирпич
- Песок и глина для кладочной смеси
- Дверцы, колосниковая решетка, задвижка и прочие металлические изделия
- Асбестовый шнур
- Мягкая проволока
Если у вас стоит задача сделать отопление в частном, загородном доме, советуем ознакомится с альтернативными способами
Набор инструмента можно назвать абсолютно стандартным для любого печника:
- Мастерок
- Уровень и рулетка
- Отвесы
- Емкость для раствора
- Молоток и киянка
- Болгарка
Для русской печи кладочный раствор должен обладать особыми показателями жаропрочности. Рекомендуемый мастерами состав, следующий:
- 1 объемная часть чистой воды
- От 3 до 5 объемных частей речного сеянного прокаленного песка
- 3 объемные части самой жирной глины, выдержанной сутки в воде
Если жирный раствор начинает трескаться, его следует замазать более редким раствором глины. Цемент или известь использовать не рекомендуется.
Далее будет рассмотрена русская печь своими руками с лежанкой. Она будет отличаться от классической по форме и внешнему виду, но ее характеристики ничуть не уступают. К тому же ее кладка значительно легче.
Если вам нужна отопительная печь с высоким КПД, советуем обратить внимание на булерьян, изготовить её самостоятельно не составит труда
Изготовление уличной русской печи своими руками
После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.
Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме
Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.
Подготовка места на даче
Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.
Для печи лучше выбрать максимально комфортное для вас место:
- с солнечной стороны;
- с удалённостью от деревянных построек и забора;
- без затенений посадок на участке;
- желательно в беседке.
Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.
Как сделать фундамент
После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:
- ровность;
- гладкость;
- определённая площадь;
- надёжность;
- долговечность.
Для фундамента:
- выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
- насыпьте песок — сделайте песчаную подушку 20 см;
- сверху насыпьте щебень до уровня грунта;
- выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
- для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.
Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.
Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции
Порядовка печи
Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.
В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.
Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.
Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.
Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках
При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.
Порядок запуска отопительного прибора в работу
Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.
Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.
Очаг разжигают только после полного высыхания стенок
Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.
Подготовительные мероприятия
На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.
Выбор места
Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона
Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала
Варианты возможного расположения печи в доме
Строительство фундамента
Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.
На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.
Конструкция фундамента для русской печи
Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.
Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.
Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.
Как приготовить раствор
Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.
Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов
Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.
Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.
Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.
Почему русские печи так популярны
Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.
Русская печь традиционной конструкции
Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.
Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.
Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха
Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:
- Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
- Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
- Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.
Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.
Нижний обогрев значительно увеличивает тепловую производительность
Достоинства и недостатки (таблица)
| Плюсы | Минусы |
| Высокий КПД — от 50 до 70%. | Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится. |
| Безопасная конструкция. | Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже. |
| Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной. | После выстуживания агрегат требует длительного прогрева. |
| Равномерная теплоотдача. | Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить. |
| Долговечность. | Неудобство при чистке топливника от золы. |
| Возможность отопления смежного помещения. | |
| Удобство и комфорт лежанки. | |
| Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект. |
Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.
Выбираем место в доме для русской печки
Важно определиться с подходящим местом. Обычно печное отопление продумывают еще до строительства дома, потому все предусматривают заранее
Если здание кирпичное, каменное или шлакоблочное, то очаг может возводиться в любом месте, даже в углу.
Если же дом деревянный, то между его стенками и печкой должно оставаться минимум 1,2 м. Чтобы снизить пожароопасность, используют асбестовые плиты.
В деревянном доме очаг может возводиться в углу при следующих условиях:
- окно шестка направлено в центр помещения;
- между сооружением и стенами из дерева делают засыпную термоизоляцию – обожженная глина и вермикулит, высота кладки, толщина от 15 см.
Если возводится очаг рядом со стенами домами, то важно оставлять воздушный промежуток минимум в 5-10 см. Это надо для циркуляции воздуха и равномерного охлаждения печного корпуса
Источник тепла часто размещают между комнатами. Если стена деревянная, то проем в ней надо обложить кирпичом. Толщина минимум 20 см. Дополнительно стоит сделать асбестовую прокладку.
Чтобы понять, как лучше разместить конструкцию, можно сделать макет из коробок своими руками. Это позволяет наглядно увидеть удобство сооружения в разных местах.
Способы отделки русских печей
Декорирование русской печи выполняется несколькими способами:
- расшивкой кирпичной кладки;
- оштукатуриванием;
- отделкой керамической плиткой или изразцами.
Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.
Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».
Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.
Виды уличных русских печей. Схема конструкции
При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:
- с мангалом;
- с барбекю;
- с местом для казана;
- только с варочной плитой;
- с коптильней;
- с лежанкой.
Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:
- место для просушки дров — подпечье;
- место для хранения посуды и другой утвари — печурку;
- место для горячих горшков, вынутых из печи — шесток;
- камеру под шестком — перетрубье;
- поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
- саму камеру — горнило;
- перекрытие дымохода для сохранения тепла — вьюшку;
- окошко, ведущее в дымоход — душник;
- регулятор тяги — заслонку.
Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.
Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.
Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить
Обычная русская печка для улицы
Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:
- благодаря дымовому зубу нет зависимости от силы и направления ветра;
- приготовление пищи становится возможным при любой температуре;
- можно готовить даже на самом некачественном топливе.
Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.
Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:
- малозатратна в финансовом плане;
- удобна и проста в эксплуатации;
- быстро строится;
- быстро готовит блюда;
- не требует большого количества топлива;
- экологична.
Возвести уличную мини-печь можно за один день.
Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.
Уличное устройство с мангалом
Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.
В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.
Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств. В печи приготовление идёт в нише, огороженной перегородками
Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку
В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.
Русская печь в беседку под навесом
Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.
При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:
- размерам выделенной под строительство площади;
- несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
- другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.
Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.
Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами
Инструменты и материалы
Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:
- Пара разноразмерных мастерков из нержавеющей стали.
- Расшивка для швов, если планируется такой вид отделки.
- Молоток-кирка каменщика.
- Резиновая киянка.
- Угловая шлифмашина (болгарка) с отрезным кругом.
- Электрическая дрель с набором свёрл.
- Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
- Ножницы для работы по металлу.
- Ёмкости для смешивания раствора.
- Сетка для просеивания глины и песка.
- Рулетка.
- Плоскогубцы.
Сегодня в продаже можно найти печное литьё любого типа и функциональности
Список материалов:
- Кирпич красный (марка не ниже М-150) – 1900 шт.
- Песок — 300 кг.
- Глина (как можно более жирная) – 250 кг.
- Картон базальтовый или другой негорючий уплотнитель.
- Рубероид для влагоизоляции фундамента.
- Варочная панель двухконфорочная размерами 400х700 мм.
- Топочные дверцы размерами 250х210 мм и 250х180 мм.
- Колосниковая решётка 200х280 мм — 2 шт.
- Колосниковая решётка 250х380 мм.
- Дымовая задвижка 180х260 мм.
- Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
- Поддувальная дверца — 250х150 мм.
- Заслонка горнила — 380х450 мм.
- Бак водогрейный 120х280х500 мм.
- Уголок стальной с полкой 60 мм — 1.5 м.
- Металл листовой толщиной 5 мм.
Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.
технология строительства и порядовка мини-печки
Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.
Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.
Содержание статьи:
Отличительные черты русской мини-печи
Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.
Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.
Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.
Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену
Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.
Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.
После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²
Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми листами.
Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел
Технология строительства своими руками
В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.
Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.
Этап #1 – подготовка инструментов
Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.
Галерея изображений
Фото из
Ручная металлическая кельма
Молоток печника или каменщика
Кирочка с двумя острыми концами
Металлический или деревянный строительный уровень
Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).
Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.
Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.
Кроме перечисленных инструментов могут потребоваться:
- мочальная кисть для затирки;
- отвес для проверки вертикали;
- рашпиль для обработки изразцов;
- расшивка для отделки швов печной кладки.
Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.
Этап #2 – выбор материалов
Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.
Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся
В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.
Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.
Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.
Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов
Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.
Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.
Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.
Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.
Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители
Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.
Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.
Этап #3 – порядовка мини-печи Емшанова
Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.
Спустя пару лет после строительства печь показала отличные результаты:
- быстрый и равномерный прогрев;
- стабильная тяга при трубе сечением 20 см и высотой 5 м;
- нет растрескивания при отсутствии футеровки второго топливника;
- через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.
Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.
Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины
Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.
Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения
В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.
Подробнее остановимся на порядовке русской мини-печки.
Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок
1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.
2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.
3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.
4 ряд – продолжение строительства камер, фиксирование дверок.
5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.
Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.
6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.
Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.
7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.
8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.
Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры
9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.
10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.
11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.
Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.
12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.
Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.
Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².
Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.
13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.
14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.
15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.
Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.
16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.
Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков
17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.
18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».
19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.
20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.
Начиная с 22 ряда можно использовать только красный кирпич.
23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.
24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.
Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов
25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.
26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.
27 ряд – перекрытие задвижек и колпаков.
28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.
29 ряд – кладка основного дымосборника шириной 25 см.
30 ряд – установка прочистной дверки для очистки дымосборника.
31 ряд – сужение дымосборника, подготовка его к перекрытию.
32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.
33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.
34-35 ряд и далее – кладка трубы высотой около 1 м.
После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.
Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.
Нюансы технологии строительства
Строительство печи подчиняется определенным правилам, нарушать которые не рекомендуется. Проще говоря, необходимо строго следовать порядовке, не отступая ни на полкирпича в сторону. Рассмотрим некоторые нюансы конструкции и кладки.
Галерея изображений
Фото из
Для облегчения обслуживания печи все ключевые элементы расположены с лицевой стороны: топочные и прочистные дверки, устье в горнило
Плита для готовки и разогрева, для изготовления которой традиционно используется чугун, расположена в удобном месте, прямо перед устьем
Обычно устье делают арочным – в виде простой дуги, но здесь верхняя часть оформлена по-другому, в виде фигурной арки – оригинально и красиво
На основание приходится максимальная нагрузка по весу, поэтому для его строительства нужно отобрать самые прочные кирпичи, без трещин и сколов
Если первый ряд формируют с выступом из кирпичей с закругленными краями, то второй ряд – это контур вертикали стенок
После кладки каждого ряда требуется проверять с помощью уровня и отвеса горизонталь – внутренние и наружные ряды кирпичей – и вертикаль углов
Внимательно изучите порядовку: в отличие от наружных стенок, которые полностью кладут с раствором, при возведении внутренних частей он используется не всегда, иногда применяется способ «насухо»
Для фиксации дверок используются различные способы: в рамку, на проволоку или на шпильки. При монтаже задвижек сначала устанавливают полотно, по которому они движутся
Фасад – главная функциональная часть
Чугунная плита перед устьем
Фигурное оформление устья
Основание – прочное и ровное
Второй ряд – контур стенок
Выравнивание по вертикали и горизонтали
Кладка с раствором и без него
Печные дверки и задвижки
О качестве кладки можно судить по первым топкам, которые осуществляют для сушки печи. Хорошая тяга, правильное направление движения дымовых газов, открывание дверок и задвижек без усилий, достаточный прогрев стенок и мини-лежанки свидетельствуют о правильном выполнении действий и соблюдении норм технологии.
Выводы и полезное видео по теме
Компактная печь с одним подтопком:
Обзор «Экономки»:
Одно из преимуществ мини-печки – отсутствие сложных внутренних каналов, благодаря чему она возводится очень быстро. Конструкция ее проста и понятна, поэтому лучшего варианта для первого опыта строительства русской печи просто не придумать!
Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как сооружали русскую печку у себя на даче или в загородном доме. Делитесь полезной информацией, которая пригодится посетителям сайта.
Русская печь своими руками
Уважаемые посетители сайта «В гостях у Самоделкина» Из представленного автором материала вы узнаете, как своими руками можно сложить полноценную Русскую печь.Данная печь является универсальной для сельского жителя, потому как она обогревает дом даря свое тепло, а так же в ней готовится самая вкуснейшая пища: щи, борщ, пирожки, картошечка, да и много всякой всячины. Что не засунь в печь-то получишь кулинарный шедевр.
Так же особенное отличие нашей печи от заграничных аналогов-это конечно же наличие лежанки. Многие помнят, как бабушка в деревне укладывала детишек на печь, если ребятки простывали. На печи тело хорошо прогревается и хворь выходит.
И так, давайте рассмотрим пошаговую инструкцию по кладке и представленную автором 3D модель. А так же разберемся что конкретно понадобится для строительства печи.
Материалы
1. красный керамический «полнотелый» кирпич
2. красная глина
3. речной песок
4. колосники
5. вьюшка
6. задвижка
7. бак для воды
8. уголок
9. цемент
10 бутовый камень
11. арматура
12. доска
13 гвозди
14. стальная проволока
15. варочная плита
Инструменты
1. кельма
2. отвес
3. уголок
4. металлическая линейка
5. болгарка
6. уровень
7. киянка
8. молоток
9. рулетка
10. ножовка
11. мастерок
12. шпатель
Процесс строительства Русской печи.
И так, первым делом автор дает нам ознакомится с общим видом и устройством данной печи.
Далее нужно подобрать оптимальный сорт глины для печного раствора, Самый простой и проверенный столетиями представлен ниже.Нужно взять небольшой комок глины и скатать колбаску, затем начать сгибать ее в кольцо и чем будет меньше радиус изгиба при котором глина начнет трескаться тем лучше глина. Так же можно скатать шарик из глины и сдавить его пальцами, при сжатии на треть диаметра глина начнет покрываться трещинами-это значит что глина отлично подойдет для приготовления раствора.
Если же при сжатии колобка до середины и пошли трещины, то глина довольно жирная и потребует большего количества песка добавленного в раствор, дабы обеднить смесь.
Саму глину следует наготовить с запасом заблаговременно, а перед приготовлением раствора ее необходимо замочить на несколько суток. После вымоченную глину нужно размять ногами в больной емкости, по типу ванны или корыта. Затем добавляется песок: соотношение должно быть 1:2 и 1/2 воды от общего количества глины. В смеси не должно присутствовать комков глины или песка, все должно быть эластичным и однородным. Проверить раствор на пригодность можно следующим образом: взять «кельму» и провести по раствору (образовав канавку) глина не должна потечь, а так же не должно образоваться рваных трещин на краях, смесь должна получится пластичной, но не жидкой. Пример показан на фото ниже.
Так же следует закупить колосники, печные дверцы и заслонки, варочную плиту, уголок.
Самым главным в строительстве печи является ее основа, а именно фундамент. Лучшим образом его заложить еще в начале строительства дома, потому как потом когда уже дом построен, будет довольно проблематично копать яму в построенном доме и таскать ее на улицу. Вот простой пример как это можно сделать (см фото ниже=>) Но есть опять же несколько нюансов, связывать фундамент дома и печи не рекомендуется «если это фундамент несущих стен» с второстепенными вполне можно, потому как по расчетам печь будет отапливать 2 помещения, так что здесь многое зависит от архитектуры строительства самого дома.
Классическая схема установки печи в Русских селениях, печь располагается в углу, по большей мере это сделано для экономии места «жизненного пространства» как сегодня модно говорить. Подтопок располагался строго к окну, прогуливаясь с утра по деревне в окнах можно было наблюдать огоньки печей, а после того как хозяйки протопят печь, да поставят выпекаться хлеб, Ох какой же аромат стоит на улице! Непередаваемый!
Фундамент следует закладывать немного ниже уровня пола, по краям тоже должно оставаться расстояние не менее 5 сантиметров. Вот к примеру как показано на фото.
Для общего развития.
Внимание!Для кладки печи используется исключительно полнотелый кирпич.
Потому как цельный кирпич хорошо хранит накопленное тепло.
Далее автор знакомит нас с подробной порядовкой Русской печи и ее 3D моделью. Начинаем разбирать с самого первого ряда.
2-ым рядом формируются прочистки и зольная камера.
Устанавливаются дверцы, которые крепятся за счет жженой стальной проволоки.
Перекрываются подовые каналы.
Закладывается решетка колосника.
Ставится бак для воды, топливная камера обкладывается огнеупорным кирпичем.
Устанавливается колосниковая решетка топки плиты.
Продолжается кладка каналов и ставятся дверцы топливных камер.
Своды топливников соединяются.
Ставится варочная плита.
Начинается кладка стенок горнила, а так же устанавливается заслонка-она же задвижка летнего хода.
Затем необходимо изготовить деревянный шаблон для кладки арки горнила.
Перекрывается свод горнила, далее кладется перетрубье.
Делается металлическая стяжка.
Свод горнила засыпается песком и хорошо утрамбовывается.
Печь перекрывается, а перетрубье сужается выше по кладке.
Кладка дымохода.
Перетрубье перекрывается печной заслонкой.
Пространство постепенно соединяется с дымоходом.
Далее дымоход начинает сужаться к верху в виде лесенки, после того как кладка перейдет на чердачное помещение и крышу, по словам автора можно использовать слабый цементный раствор, потому как кирпичную трубу на глиняном растворе быстро придет в негодность, может даже разрушиться. Обязательно следует защитить кирпичную трубу металлическим колпаком искра-гасителем.
Так же трубу следует поднимать в кладке выше уровня конька крыши здания как минимум на 50 см, в противном случае ее будет задувать. И так, ознакомление с кладкой и устройством пройдено, но не спешите сразу браться за дело, во первых почитайте дополнительную литературу профессиональных печников. Профессионалы рекомендуют новичкам! Для начала следует сложить простую печь (на сухую) то есть без раствора, чтобы в первую очередь научиться азам печного дела, а уже потом учитывая свои ошибки, можно пробовать класть печь (простой конструкции)
На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Статья представлена в ознакомительных целях!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками
В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.
Проект и схема устройства классической русской печи
Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.
Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:
- подпечье – в этом месте хранят и подсушивают дрова;
- варочная камера – она служит для приготовления еды;
- шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
- холодная печурка – место для хранения посуды;
- душник – ведущее в дымоход отверстие;
- вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
- лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно»).
Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.
- ширина – 142 сантиметра;
- высота – 213 сантиметров;
- расстояние между напольным покрытием и лежанкой – около 180 сантиметров.
Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».
Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).
Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.
Как построить русскую печь своими руками: основные этапы
До того, как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.
- кирпич шамотный и красный;
- песок, глину;
- рубероид;
- дверки и дымовые задвижки;
- асбестовый шнур;
- колосниковую решетку.
Из инструментов потребуются:
- уровень, рулетка, угольник;
- строительные карандаши;
- резиновая киянка;
- емкость для приготовления раствора;
- дрель с насадкой-миксером.
Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно (прочитайте также: «Кладка печи своими руками — как сложить печь правильно»).
Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:
- Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
- Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
- Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
- Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю (прочитайте также: «Делаем печь для сауны своими руками — инструкция и примеры»).
Декорирование русской кирпичной печи после того, как завершена кладка
Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.
Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка».
Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.
Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.
Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.
Ремонт русской печи своими руками
Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.
- появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
- нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
- отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
- сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.
Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам».
Наглядное видео о том, как построить русскую печь своими руками:
Русская печь в деревенском доме больше не могла быть использована: топить ее было просто опасно. Мы решили разобрать старую печь и сделать новую — поменьше, но с теплой печью на уровне, удобном для пожилого человека. Евгений Гудков, печник, рассказывает о строительстве этого очага.
В прошлом году, буквально в последние дни осени, один из моих родственников попросил меня помочь.Его мать переехала в город для него зимой, так как невозможно было использовать русскую печь в деревенском доме. А мою маму тянуло к ней домой, где всегда можно было сесть на теплую печь. Пришлось либо отремонтировать старую русскую печь, либо построить новую.
Решения для поиска
Конечно, раньше печь использовалась в основном для приготовления пищи. Теплое хранилище и стены камеры сгорания обогревали кухню. Как известно, на русской печи в морозные дни над аркой можно полежать, чтобы согреться.
Необходимо было сделать новую духовку, в которой также была скамейка, расположенная только ниже, чем в старой версии. Однако маловероятно, что нам удалось бы расположить шезлонг на необходимой площади ниже уровня варочной панели. Мы могли бы сделать это на высоте 13 рядов кирпичей, а преодолеть два шага, чтобы подняться на такой подиум, вполне возможно даже в старости.
Ссылка по теме: Русская печь своими руками. Чертежи, расположение и описание кладочной печи
Материал для русской печи
Сорок лет назад в условиях российской деревни не всегда можно было свободно купить хороший кирпич или цемент.Записано по очереди на полгода вперед. И по цене это было не доступно для всех. В рассматриваемой деревне было два здания, построенных из кирпича с царских времен — церковь и дом помещика. Люди постепенно демонтировали стены усадебного дома. В настоящее время только цоколь напоминает о его существовании.
Почему я говорю об этом? Печи сделаны из этого кирпича и по сей день служат источниками тепла. Поэтому при демонтаже старой печи мы старались сохранить для повторного использования оставшиеся кирпичи старой каменной кладки: те, которые были превращены в камеру сгорания, практически развалились.
Фундаментом были несколько колонн из дубовых бревен, поверх которых были заложены доски — тоже из дуба. В качестве теплоизоляции и защиты стены дома от перегрева печи использовалась засыпка известняковым щебнем. Но мы не использовали бревна, доски и засыпку, основание печи изготовили заново.
Фундамент для новой духовки своими руками
На новом основании печи мы изготовили железобетон. Удалили грунт на глубину 30 см, устроили песчано-гравийную подсыпку и залили 8 опалубочных бетонов с использованием арматуры из стержней 0 12 мм.После укладки гидроизоляции и защиты стен асбестоцементными листами, они начали закладывать печь.
Ссылка по теме: Русская печь своими руками — версия 2: рисунки и фотографии
Новая духовка своими руками
Для кладки использовался кирпич, отсортированный путем разборки старой печи. Пожарнику дали огнеупорный кирпич, приготовленный заранее, как глиняно-песчаный раствор.
Наша новая печь выглядит как кухонный очаг, похожая на печь для нагрева и приготовления пищи.В верхней части топки находится чугунная двухконфорочная панель, установленная на 12-м ряду (вся палуба состоит из 13 рядов).
Все двери — выдувные, чистящие, печные — устанавливаются с помощью керамического шнура и проволоки. В каждом ряду полосы кладки из стальной сетки укладывают в горизонтальные швы. Практический опыт убедил меня в целесообразности использования его для уменьшения трещин в кладке при нагревании печи — особенно в области топки.
Поверх чугунной панели был облицован слой силикатного войлока, отшлифован и уложены бутерброды толщиной 40 мм (по желанию заказчика).Подкладка горизонтальной поверхности печи была выполнена из напольной клинкерной плитки.
Уличная труба была оставлена как раньше — асбестоцементный с внутренней вставкой из металла диаметром 150 мм. Пилотная испытательная печь показала отличную тягу. Для лучшего внешнего вида духовка и трубка в комнате были окрашены и побелены известью.
Через два дня после обшивки стен кухни облицовкой и сушки кладки хозяйка дома уже жгла печь — и я увидел улыбку на ее лице.И что может быть лучшей благодарностью мастера за проделанную работу?
Читайте также: Русская печь — реконструкция и кладка новой на основе старой
Русская печь — кладка своими руками
Внешний вид и сечение русской печи с диваном.
Русская печь с печью — фото
1. За три десятилетия эксплуатации состояние печи стало критическим.Из-за усадки фундамента дома, потолочная балка «села» на потолок печи, появились большие трещины. Последние два года печь больше не могла использоваться.
2. Разобрав печь, мы обнаружили, что кирпич, используемый в рабочей зоне, стал совершенно непригодным для использования. Наличие отложений сажи и пепла в дымоходе создавало дополнительные трудности: густая пыль постоянно висела в воздухе — и только респираторы как-то спасали нас при разборке печи.
3. Так как при использовании наиболее распространенного рабочего кирпича необходимо было обрезать наружную поверхность печи. Был использован традиционный метод затирки и побелки с известковым молоком. Очарование построенной печи-лавки впервые оценил сын хозяйки Сергей Сергеевич.
© Автор: Е. Гудков
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ДОМАШНЕГО ТОВАРА ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
Подписаться на обновления в наших группах и поделиться.
Давайте дружить!
При ремонте дома (а мы его подняли на новый фундамент) потребовалось разобрать старую русскую печь. По оценкам, он весил около 6 т и стоял на двух бревнах толщиной 45 см и длиной 5 м, разрезанных на раму.
Анализируя старую печь, я старался не повредить кирпичи, так как планировал использовать их для строительства новой. Поэтому я ударил молотком по швам.Разборка началась сверху, забралась на чердак. Я разобрал свиньи и часть трубы. У нас не было капота над дымоходом, дождь смыл глину со швов дымохода, и много кирпичей буквально рассыпалось в их руках. Разборка печи в доме также не принесла особых затруднений. Но здесь удалось сохранить большую часть кирпича целиком.
Примерно за две недели до начала укладки новой печи я приготовил глину. Я собрал его в ближайшем ущелье и на берегу реки, отдавая предпочтение красной глине.
Так как я использовал старый неровный кирпич, потребление глины оказалось большим — 4 ведра. Кроме того, я запасся карьерным песком. Потребовалось около 20-25 ведер.
Чтобы подготовить глину к работе, я наполнил ее водой и оставил на пару дней. Затем тщательно перемешайте сверло с помощью насадки-смесителя. Я поделюсь рецептом кладочного раствора, который дал мне мой сосед. В большой контейнер кладем 1 часть глиняного раствора и 10 частей просеянного песка, заливаем водой до полного покрытия.Все перемешать миксером до однородного состояния. Ждем около недели, пока раствор не загустеет. Тогда вам нужно определить его жирность. Вот один из способов. Из раствора изготавливаем шарики диаметром 4-5 см и высушиваем их в течение 2-3 дней. Если они не растрескиваются, бросьте их на пол. При нормальном содержании жира в глиняном растворе шарики не должны крошиться при воздействии. В противном случае добавьте немного подготовленной глины в раствор. Если шарики треснуты даже во время сушки, то песка недостаточно.Добавьте необходимый ингредиент и снова лепите, сушите, тестируйте.
При выборе конструкции печи я учел расположение трубы: дымоход должен был попасть в отверстие в потолке. Кроме того, «мама» должна была расположить в комнате таким образом, чтобы было удобно пользоваться плитой и ставить дрова.
Как я уже говорил, старая русская печь стояла без фундамента, прямо на полу. Стоит отметить, что в книгах пишут: «На полу лежат печи весом до 700 кг.«Наш собственный весил около 6 т. Дом, в котором мы живем, — это старое здание, и русская печь стояла там много лет. Половые лаги хорошо выдерживали нагрузку. Поэтому было решено поставить новую духовку на пол тоже. Оказалось проще, чем раньше — около 5 т. Кроме того, строительство отдельного подвала под печью в нашем случае привело бы к тщательному анализу пола и полной переработке лага.
На полу через половицы я выложил деревянный настил, соответствующий размеру основания новой духовки (115 × 90 см).На нем — два слоя кровельного материала. Поскольку я использовал старый неровный кирпич, то каждый ряд сначала укладывали досуха, подбирая материал, и только потом наносили раствор, который наносили рукой или мастерком.
Это был мой первый опыт создания печи. Пока все работает нормально.
См. Также: Русская печь своими руками. Чертежи, расположение и описание кладочной печи
КОММЕНТАРИЙ СПЕЦИАЛИСТ: ПОВТОРЯТЬ Я НЕ РЕКОМЕНДУЮ
Действительно, на полу без фундамента можно поставить печь весом до 750 кг.Но такие лаги, о которых пишет автор, способны выдержать нагрузку более 5 т.
Это проверено, сделав необходимые расчеты. В этом случае опора надежна, и печь может стоять без фундамента.
Но я не рекомендую повторять авторский опыт.
Статья о старом доме. И в настоящее время бревна такой толщины (45 см) практически не используются для устройства пола.
Максимальное поперечное сечение пиломатериалов, которое можно приобрести у производителей или на строительных рынках, составляет 150 × 250 мм.
Клееный брус не намного толще — до 260 мм. На полы из аналогичного бруса недопустимо ставить такую тяжелую печь.
Н. БУБНОВА, печник
© Автор: С. КРАИНОВ Нижегородская обл.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяина!»
Подписаться на обновления в наших группах и поделиться.
Давайте дружить!
Наша печь небольшая, и тепла мало, но в доме много дыма. Поэтому мне рассказал друг о моей старой русской печи.
Они решили ей помочь — переложить старую русскую печь, построенную много лет назад.
Предполагалось, что новая печь будет иметь обычную камеру для приготовления пищи вместе с тарелкой и выпеканием, как в обычной русской печи. Он также предусматривал небольшую часть печи, которую было решено сделать с обратной стороны, чтобы обогреть не только кухню, но и другую кухню коттеджного домика.
Отложить решение проблемы до тех пор, пока не наступит теплый сезон. Начали работать зимой, ведь в холодные дни лучше понять, дает ли печь достаточно тепла. Таким образом, первые два дня мы потратили на обогрев дома с помощью старой печи. Но все же тогда мне пришлось прибегнуть к отоплению с помощью электрических обогревателей.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СОВРЕМЕННОЙ РОССИЙСКОЙ ПЕЧИ
Кухня две конфорки с нагревательным щитом. Стенки откидной створки выкладываются на «ложку», то есть на 1/4 кирпича.С последовательной системой дымоходов. Труба над крышей металлическая с зонтом. Снаружи печь оштукатурена глинисто-песчаным раствором и побелена.
Убедиться, что небольшая реконструкция печи не даст хороших результатов. Совместным решением подписан вердикт существующего очага: взлом и восстановление.
НОВАЯ ПЕЧЬ
Новая печь больше похожа на целый печной комплекс, состоящий из трех печных печей.
Со стороны комнаты — теплозащитный экран, а со стороны гостиной — русская печь с плитой в плите.
Тарелка служит для приготовления пищи и обогрева помещения. Камера русской печи — для выпечки хлеба. Размеры топочного комплекса в плане составляют 5,5 × 6 кирпичей.
Для кладки новой печи использовали шамотный кирпич и огнеупорную растворную смесь. Элементы печи (двери, решетка, ворота) — отечественные производители, за исключением дверцы печи под варочной панелью.
Ссылка по теме: Русская печь своими руками — описание кладки и заказа
Строительство новой печи осуществлялось параллельно с утеплением пола.
С правой стороны лицевой части расположены две «горнушки», а слева — декоративная полка. Ниша (поленница) предназначена для сжигания древесины для двух печей. Заслонка камеры русской печи была изготовлена на месте из листовой стали толщиной 3 мм. Новая труба была удалена вместо старой.
В конце работы не только управляющие печи для проверки тяги, но и сушил печь с целью полной эксплуатации.
Прошло пять лет… Прошлой осенью я проехал мимо и решил навестить своих друзей. Но он встретил не своего знакомого, а сторож местного дачного кооператива. Он рассказал мне, что владелец печи был доволен и очень хвалил мастеров.
Укладка «новой» русской печи
РАЗБОРНАЯ СТАРАЯ ПЕЧЬ
В таком виде перед нами предстала бывшая печь с отслоившейся штукатуркой.
Следы полноты над дверью печи указывали на трудности при растопке и копчении при открытой противопожарной двери.
Поскольку печь пережила свой век, они начали ее разбирать. Перекрытие дымовой трубой из листовой стали в самом жарком месте — самый простой способ, но не самый лучший.
При демонтаже кладки на внутренней поверхности дымоходов было обнаружено значительное количество сажи — свидетельство неполного сгорания топлива.
Печка была рядом с кирпичной перегородкой.
Мост между вертикальными дымоходами не привязан к стенкам печи.
И так был осуществлен переход через потолок. Существует полное игнорирование правил пожарной безопасности.
РУЛОН И ФОНД
Кирпичная стена, разделяющая комнаты, была частично демонтирована до размеров новой печи. Для этого прибегают к использованию электрического отбойного молотка.
Прежде чем построить новую печь, первым делом нужно было построить фундамент, восстановив его верхнюю часть.
Отверстие в стене было зафиксировано рамой из стальных уголков, приваривая их друг к другу.
Смотрите также: Фаршированная русская печь своими руками
НАЧИНАЙТЕ НОВУЮ ПЕЧЬ
Прокладка новой печи выполнена из шамотного кирпича. Использованный красный кирпич использовался в нижних рядах для засыпки.
Решетка, которая использовалась, также вполне подходит.
На светлом шамотного кирпича отчетливо видно загрязнение. Точность в работе — залог чистоты.
Контроль уровня проводится на каждом кирпиче, положенном в каменную кладку.Небольшие удары молотка могут исправить небольшие ошибки.
Хранилище камеры для выпечки набрано на опалубке из двух кружков и листа из ДВП.
Для кладки хранилища использовался клиновой кирпич. Ширина варочной камеры соответствует размеру чугунной плиты с двумя конфорками.
И старая металлическая труба не была возвращена, потому что ее диаметр не соответствовал сечению дымохода. Трубная кладка была сделана из обычного красного строительного кирпича на песчано-цементном растворе.
Вот и все — последний ряд на этой трубе выложен.
Испытательная печь — даже при открытых дверях дверцы печи отлично тянет.
Автор: Е.Гудков
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ДОМАШНИЕ ТОВАРЫ ОЧЕНЬ ДЕШЕВЛЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОБЗОРЫ.
Ниже другие записи на тему «Как сделать своими руками — домохозяин!»
Подписаться на обновления в наших группах и поделиться.
Давайте дружить!
Такая русская печь не зря называется «русская». В старые времена печь такого типа (то есть печь, отломанная от глины) была в каждой хижине, особенно часто в северных регионах.
Это связано с тем, что кирпич был редкостью, его было очень мало, и если они использовали его для постройки русской печи, он был только для кладки дымохода. Сама печь была «выбита» из простой сырой глины.
Когда я построил загородный дом, я сначала хотел сложить русскую печь из кирпича, но затем я передумал и решил сделать печь по старой технологии — то есть из глины летучей мыши
Почва на нашем участке представляет собой небольшой плодородный слой со слоем песка вокруг штыкового байонета, а затем на большую глубину выходит глубокая красная глина, из которой я решил сделать печь. В то же время я рассуждал так: во всех деревнях печи выбивают из местной глины. Есть разбитые печи и в лесных хижинах, куда именно глину не ввозили, а использовали ту, которая есть на месте или где-то поблизости.Следовательно, глина, которая есть на нашем сайте, подходит для печи.
За образец своей духовки я взял сломанную русскую печь , которая стояла в доме моего свекра Николая Демьяновича в селе Койнас Лешуконского района. Мы с отцом измерили духовой шкаф и сделали эскиз (рис. 1). Из свидетельства моего тестя я узнал, что существует два типа печей: большие и маленькие.
Он также рассказал, какой должна быть опалубка и как сделать молоток, чтобы бить глину (рис. 2).Причем опалубка в деревнях не проводится каждый раз заново, ее обычно кто-то хранит до следующего применения. Но тут мне не повезло, увидеть собственными глазами настоящую опалубку, с помощью которой несколько таких же, как для моего свекра, печи, у меня не получилось — человек, от которого ее держали отсутствовал.
Но сначала для русской печи нужно было сделать «место для печки» — бревенчатый дом необходимого размера из бруса сечением 100 × 100 мм, который устанавливается на полу, если в этом месте есть сильные балки.Делаем печку и на собственном основании, но мне это не нужно.
Опалубка из досок толщиной 40 мм. Сначала он сделал два внешних торцевых щита. Боковые стенки опалубки увеличены отдельными досками, которые при необходимости вставляются между торцевыми экранами и прижимаются изнутри к стержням, которые крепят доски концевых экранов. Чтобы щиты не ушли и не погнулись, между ними и стенами дома были установлены проставки.
Внутренняя опалубка образует топку с хранилищем (Рисунок 3).Его торцевые стенки в верхней части имеют полукруглую форму, а задняя стенка выше передней примерно на 70 мм.
Рис. 1. Конструкция и основные размеры русской летучей мыши из глиняной печи.
Рис. 2. Деревянный молоток для глины.
Рис. 3. Внутренняя опалубка для формирования печи русской печи.
С таким хранилищем печка лучше нагревается. Плиты торцевых стенок внутренней опалубки не могут быть сбиты вместе, так как их придется снимать отдельно от выбитой печи.На обоих концах продольных досок опалубки необходимо выбрать четверть. Глубина образца должна быть равна половине толщины продольных досок, а ширина — толщины концевых досок. Концы продольных досок должны быть закруглены снаружи. Эти доски собирают всю внутреннюю опалубку, которая образует топку. Поскольку передний щиток больше переднего, несколько верхних щитов, закрывающих арку, выполнены клиновыми по всей длине.
Мы били печку под руководством моего школьного друга — Виталия Ильича Тараненко.Когда я поделился с ним, что буду бить печь, он сказал мне, что участвовал в строительстве трех таких печей в его деревне Юрие Лешуконского района Архангельской области. Этот опыт был очень полезен для нас.
Две боковые балки встроены в боковые стены бревенчатого дома. На эти балки уложили доски толщиной 50 мм, уложили на них один слой красного кирпича (см. Рисунок 1) и установили наружную опалубку. С этого момента начинается производство русской печи — мы начинаем ее бить.На кирпичи начали заливать слои глины и бить его молотками.
Вам нужно бить, пока глина не превратится в сплошную массу. Четыре человека с молотками в руках встают по углам печи и работают каждый на своем участке. Один человек у нас копал глину в яме рядом с домом, другой носил ее с ведрами. Всего 6 работали. Нам нужно бить глину без перерывов, мы даже не делали перекуров, чтобы проколотая глина сверху не высыхала.
Когда заданная толщина очага была достигнута, на нем была установлена внутренняя опалубка.Чтобы толщина стенок печи везде была 160 мм, между наружной и внутренней опалубкой, вертикально установлены «разлучки» — куски досок необходимой длины. После пробития слоя глины между стенами опалубки, «разделение» было снято и поднято выше. Правда, сначала внутренняя опалубка начала «всплывать», поэтому нам пришлось установить проставку между ней и потолком.
Самое сложное — это сбить крышу печи.От прямого удара верхние доски внутренней опалубки вибрируют и разрушают слой глины. Поэтому при формировании арки удары следует наносить под углом от центра к наружным стенам. В результате образуется воронка, которая также аккуратно забивается (рис. 4), а поверхность выравнивается и сглаживается.
Ссылка по теме: Русская печь своими руками — фото, композиции и рисунки
Когда большая часть корпуса печи выбита, наружная опалубка удаляется.В глине передней стенки нож режется ножом, немного меньшим, чем тот, который указан на чертеже. Потом через
Этот вырез извлекает внутреннюю опалубку. Для этого в пильную доску вставляется пильный диск, доску распиливают до конца, а ее половинки удаляют (при этом заранее сокращается до половины ширины одной из досок передней торцевой стенки во время сборки). опалубки). Затем удаляются оставшиеся доски передней торцевой стенки, затем продольные доски, образующие арку, и, наконец, доски задней торцевой стенки.
Затем горловина печи окончательно вырезается до размера, указанного на чертеже. На подовую печь положите сухой, без раствора, слой кирпича. Из свидетельства моего свекра я узнал, что раньше я делал специальный кирпич для пола — гладкий и больше по размеру, чем обычно, но тоньше и кратный размеру очага, так что он был выложен только с целыми (не раздавленными) кирпичами.
Современный промышленный кирпич имеет много ошибок формы. Поэтому все доступные кирпичи нужно было разобрать и выбрать лучшие.Они положили его под, и щели заполнены песком. Далее был выложен кирпич с шестом, поверхность которого должна находиться на уровне очага.
Над столбом должна была быть построена дымовая камера с дымоходом для выпуска топочных газов в трубу. Но сначала на раме печного шкафа установлена резьба — прочная деревянная конструкция, поддерживающая балку, поддерживающую переднюю стенку дымохода.
Кроме того, ребро — балка — поддерживается на опушке, на которой лежат передние концы половиц (я был сделан не со стороны входа в помещение, как это принято, а с другой стороны). печи — более 2.) Подстилка находится немного над поверхностью печи, это самое теплое место для ночлега.
Здесь есть, где показать свои навыки столярного дела, взглянув на традиционные узоры. Я сделал все скромно, основываясь на доступных материалах и времени (рис. 5).
Дымоход и дымоход над столбом я выложил из кирпича. Боковые стенки дымовой камеры опираются на столб, заднюю стенку на саму печь и переднюю стенку на балку (у меня есть этот канал №12, вырезать по концам в обращенных к лицевой панели балок). Ранее, когда не было каналов и углов, для этого использовалась стальная шина.
В верхней части дымовой трубы я установил два стандартных клапана, между которыми я вывел отверстие для трубы чугунной печи. Сечение дымохода и трубы должно быть выполнено не менее 26 × 13 см, иначе печь будет дымить.
Пока я заканчивал печь, устанавливал окантовку, выкладывал дымоход из кирпича, устанавливал трубу, время прошло больше месяца.Разбитая печь немного высохла, и мы начали ее тонуть, сначала немного дров, потом еще больше, пока она окончательно не высохла. Я думаю, что я построил печь успешно. За более чем 20 лет эксплуатации на нем появились только незначительные трещины, которые при заполнении глиной не открываются дальше. Раньше моя теща, когда она приезжала на дачу, пекла в этой духовке замечательный шешун Лешукон и очень хвалила ее.
Русская печь медленно нагревается и долго отдает тепло.
Поэтому в случае непродолжительного посещения дачи мы топим только установленную рядом чугунную печь.
Глина для Русской Печи
Через некоторое время после постройки дома я построил баню. Кочегаром саунной печи я тоже решил выбить из глины. Это простая коробка — снизу и на стенах, а сверху — металлические детали: обогреватель, бак для нагрева воды и дымоход.
Сделана опалубка.
В то время в соседнем районе выкапывали колодец.На свалке было много пластичной глины, добытой уже из глубины скважины. Я взял эту глину и сбил топку печи. Эта печь давала очень большую усадку, и при этом вся печь была треснута. Таким образом, мой второй опыт оказался не таким успешным, как первый. И во всем виновата моя ошибка с глиной, которая была слишком влажной и поэтому давала очень большую усадку.
Объяснение:
Полати (плита) — это спальные места шириной , которые были расположены в хижинах под потолком между плитой и противоположной стеной.
Шолныш (шлонуш) — это отгороженный шкаф (столовая) с полками, где обычно хранилась мелкая бытовая посуда, посуда, кастрюли и кринки.
Сандзи (слово «язык коми», которое перешло на русский язык) — круглые открытые пироги, хлеб — название особого вида хлеба, приготовленного из дрожжевого ржаного, ржано-пшеничного и пшеничного теста, имеющего вид чизкейка, но не заправленный, но только смазанный серединой сметаны, яичной массы, творожно-гречневой смеси и т. д. После выпекания их размазывают растопленным сливочным маслом или сметаной.Они хорошо выпекаются как в русской печи, так и в современной городской.
Домашняя русская печь — фото 4
Авто Л. Мартынова (на фото). Низкий вам поклон за науку, здоровье и долгую жизнь.
