Построить русскую печь своими руками – устройство, схема, пошаговая инструкция и прочее

устройство, схема, пошаговая инструкция и прочее

Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

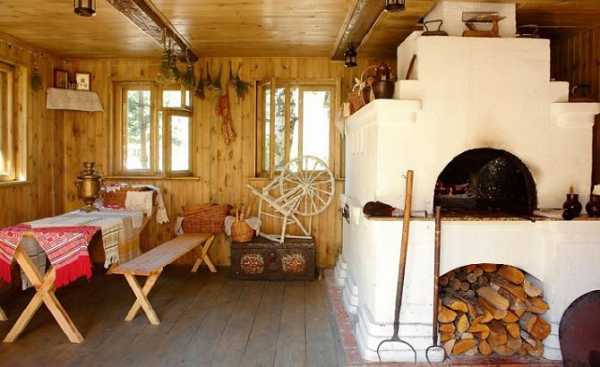

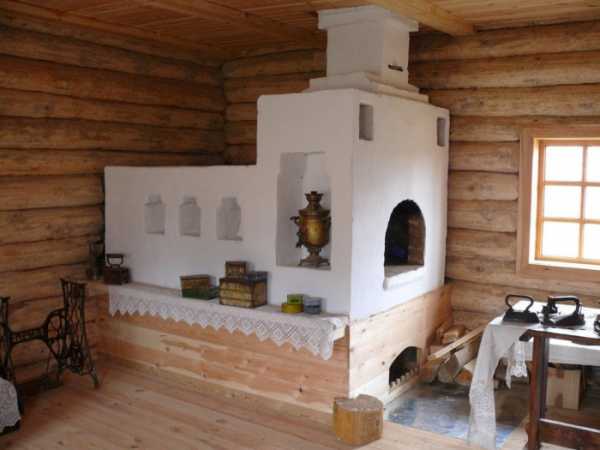

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

  • Долговечность.
  • Пожарная безопасность.
  • Теплоёмкость (медленное остывание).
  • Приготовление пищи без контакта с огнём.
  • Сравнительно небольшая стоимость.

К недостаткам относят:

  • Относительно низкий коэффициент полезного действия (не более 30%).
  • Неэкономичный расход топлива.
  • Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
  • Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
  • Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

  • По размерам — маленькие, средние и большие.
  • По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
  • По форме свода — купольные, бочкообразные, и трёхцентровые.

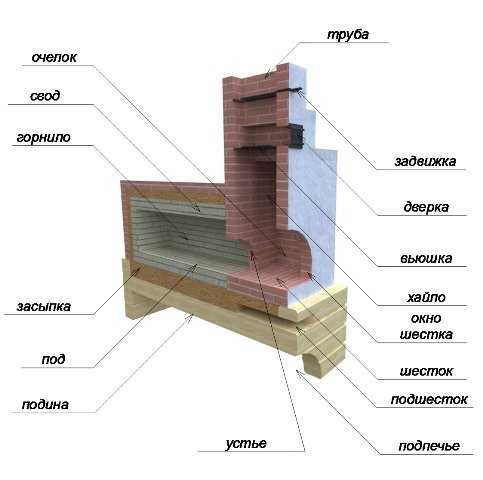

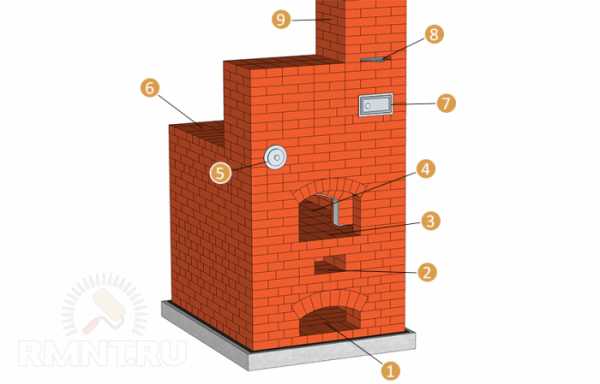

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

  1. Линейка.
  2. Строительный карандаш.
  3. Мастерок (кельма).
  4. Кирка.
  5. Резиновая киянка.
  6. Строительный уровень.
  7. Отвес.
  8. Болгарка.
  9. Ёмкости для раствора.
  10. Строительный миксер, если раствор замешивается самостоятельно.
  11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

  • Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
  • Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
  • Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
  • Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

  1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
  2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
  3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
  4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
  5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

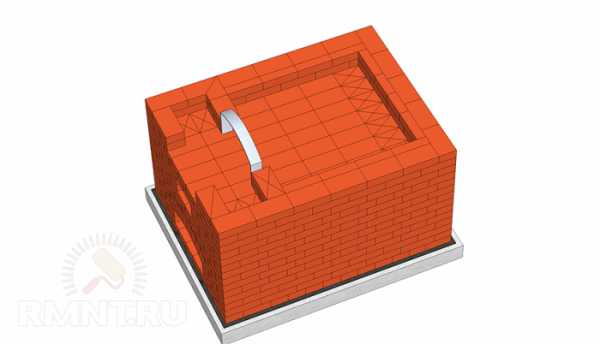

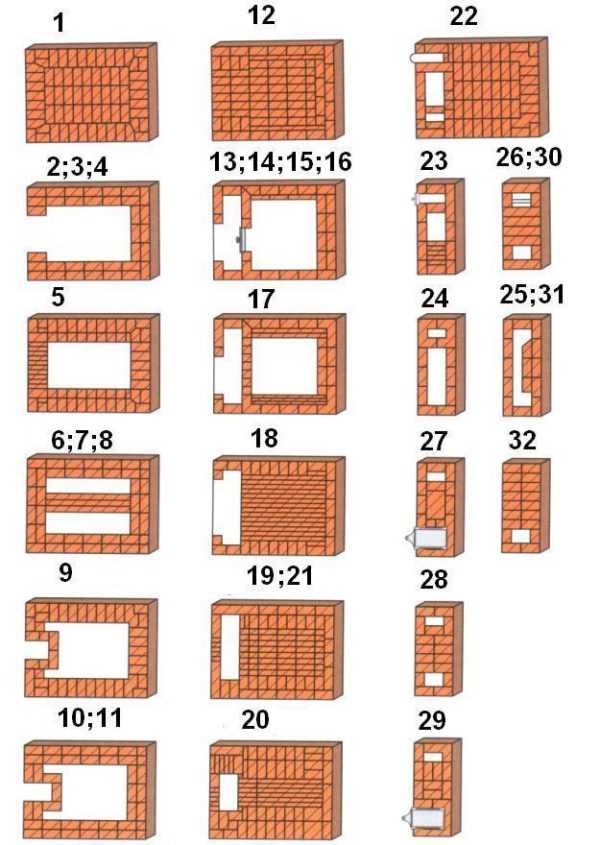

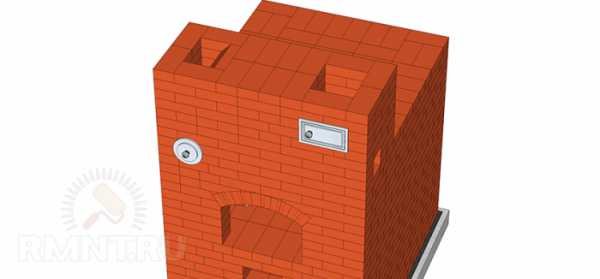

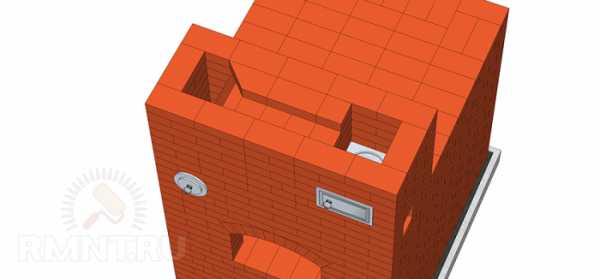

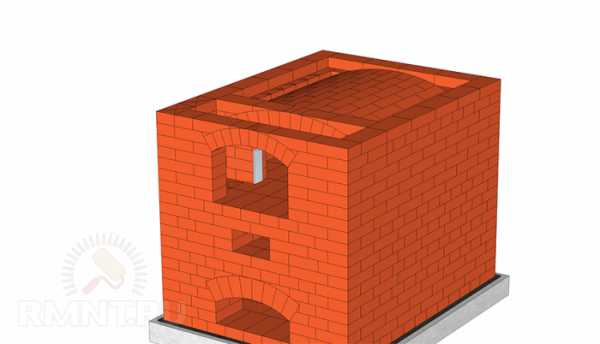

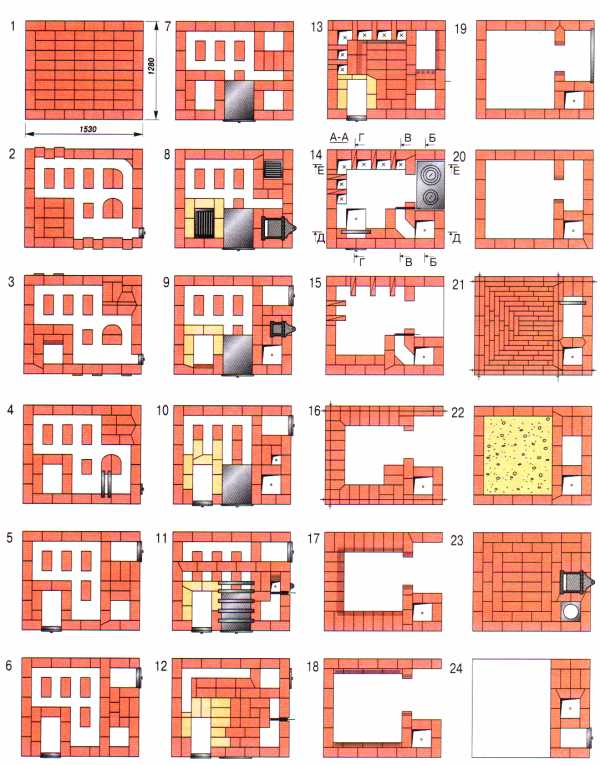

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

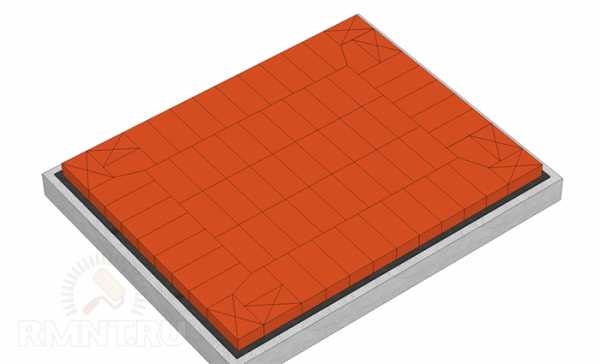

  1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.

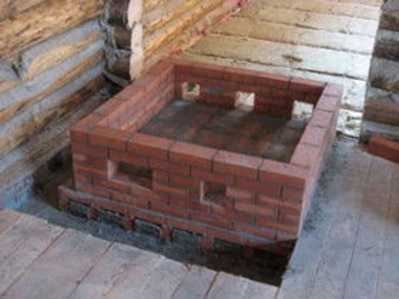

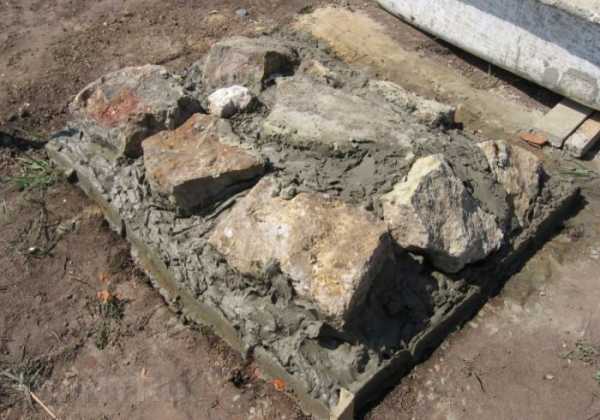

    Подготовка фундамента

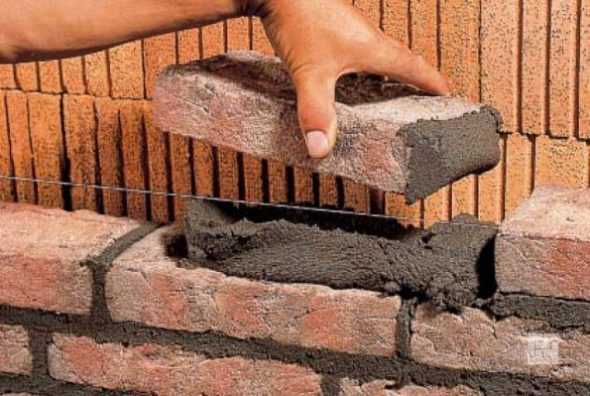

  2. Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.

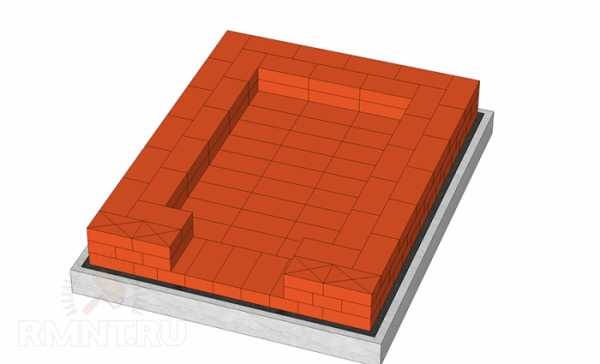

  3. Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.

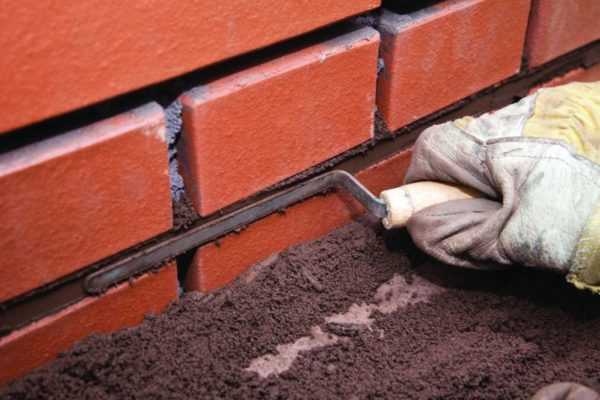

    При помощи расшивки кладка приобретает аккуратный вид

  4. Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.

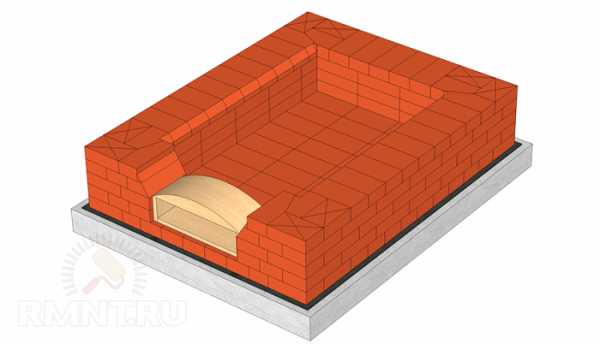

  5. С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
  6. Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.

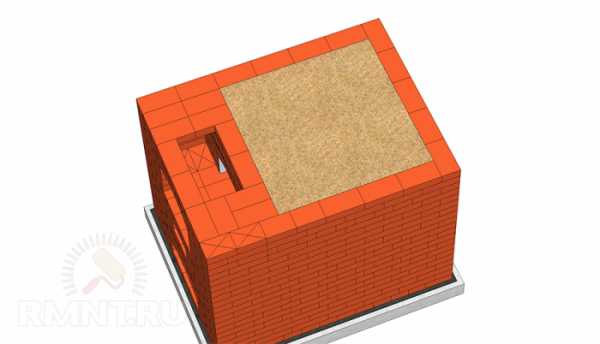

    Песок используют речной промытый

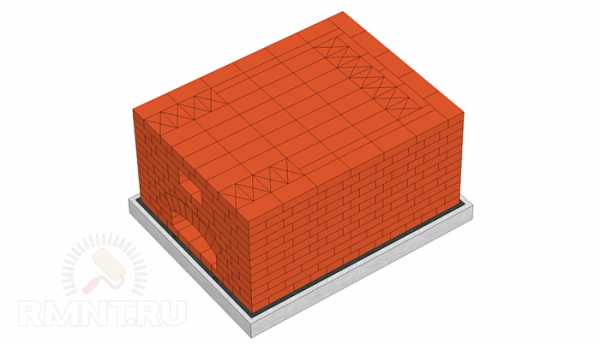

  7. Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
  8. В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.

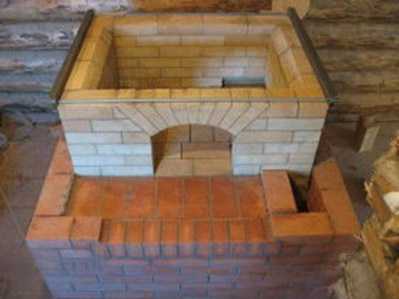

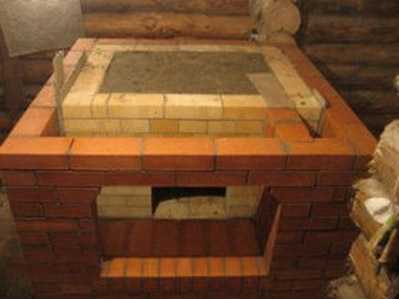

    Применение огнеупорного кирпича

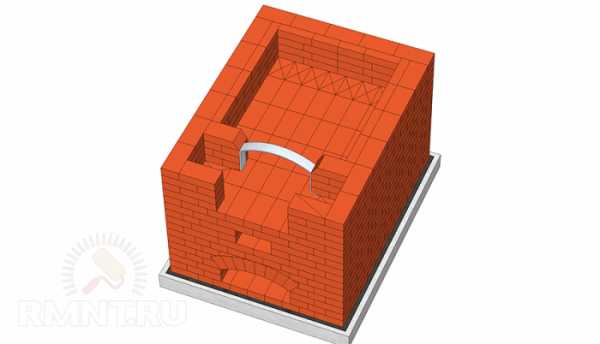

  9. Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.

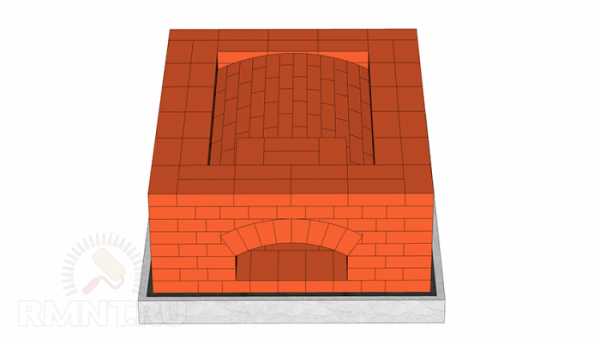

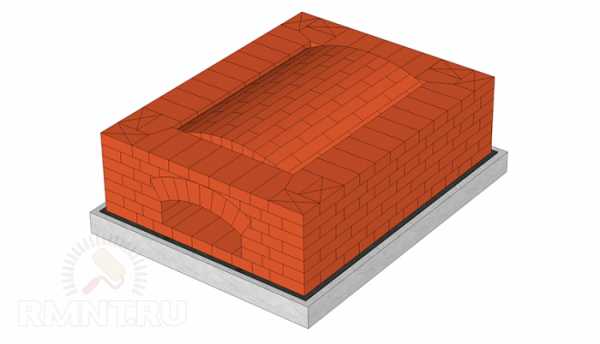

  10. С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.

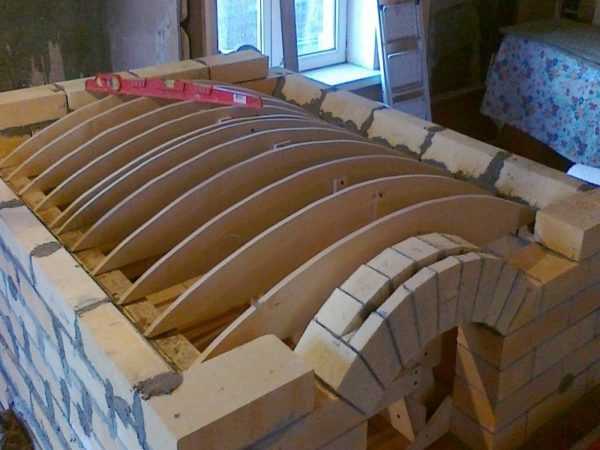

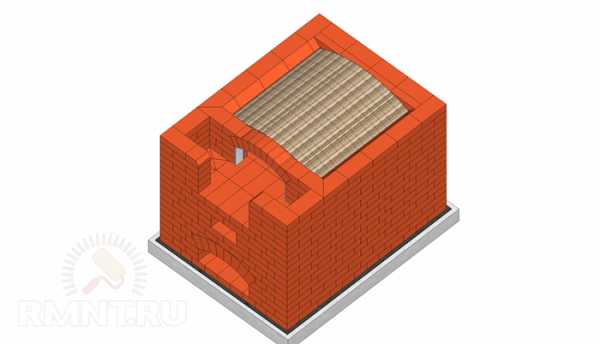

    Использование деревянной опалубки при кладке свода

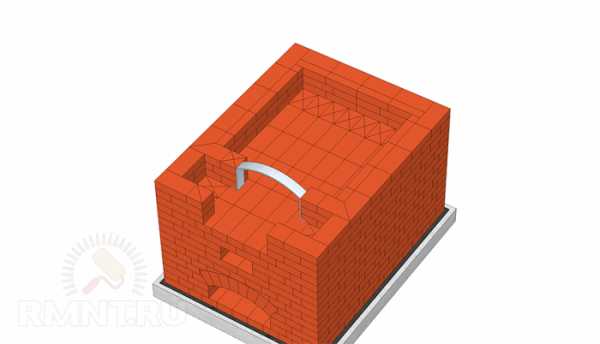

  11. Далее в виде арки выкладывают окно шестка.
  12. При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
  13. Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
  14. В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.

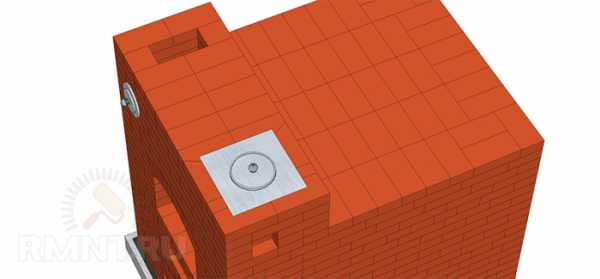

  15. В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.

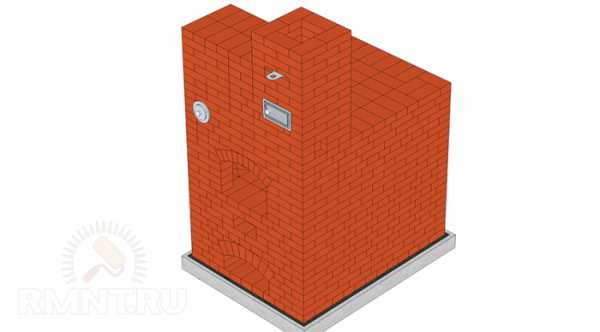

  16. С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.

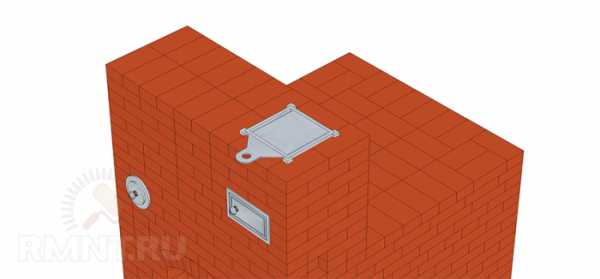

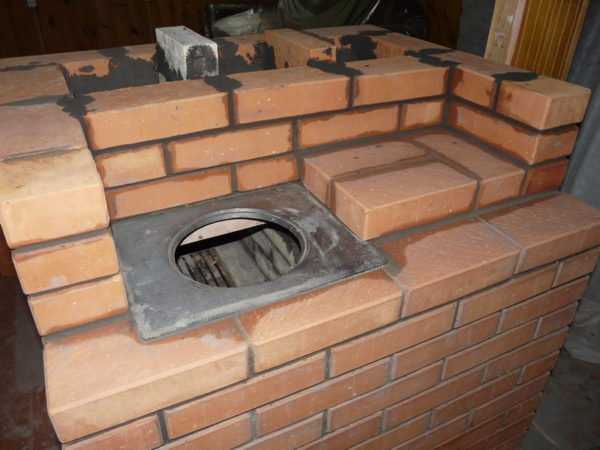

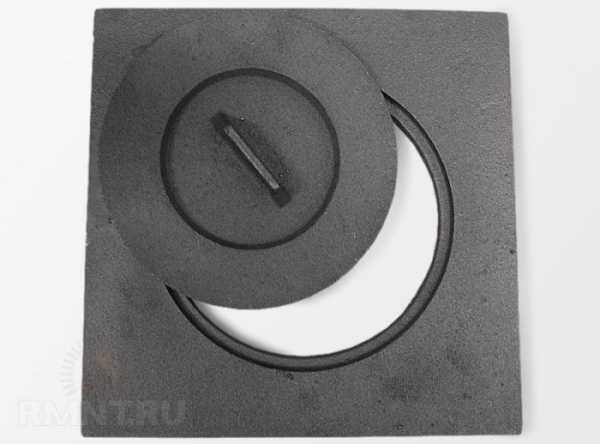

    Установленная металлическая вьюшка

  17. В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
  18. В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.

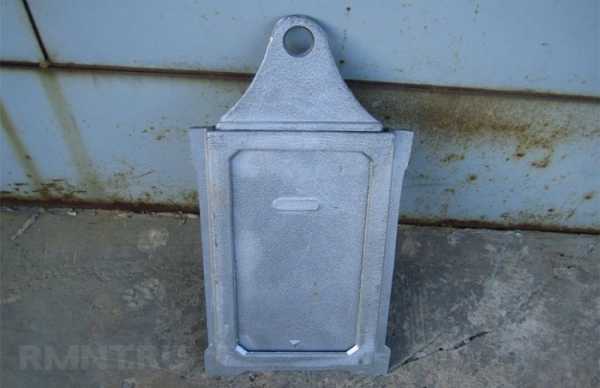

    Задвижка предназначена для регулирования степени горения топлива в печи

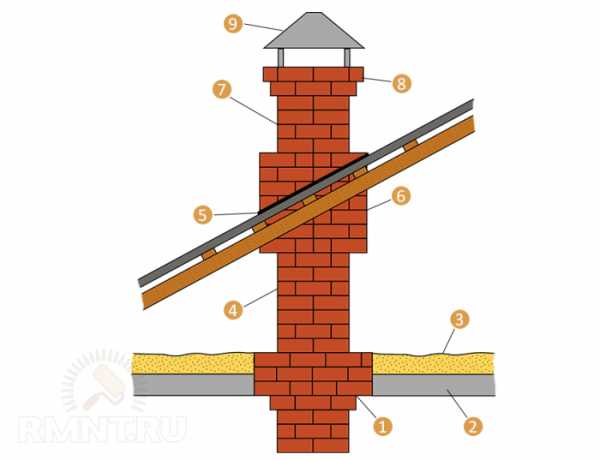

Правильный дымоход

Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

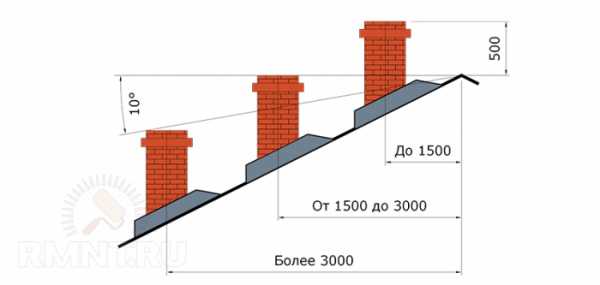

Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

Требования, которые необходимо учесть при устройстве дымохода:

  • Плотность стенок дымохода и дымовой трубы должна предотвращать возможность проницания дыма и угарного газа в помещения, поэтому швы кладки выполняют качественно, без пустот и отверстий. Толщина швов не должна превышать 10 мм.
  • Поверхности дымохода необходимо затереть раствором и побелить;
  • Верхнюю часть дымохода, находящуюся над кровлей, штукатурят цементным раствором для защиты от осадков.
  • На дымоход, расположенный над сгораемой кровлей, устанавливают искроуловитель, сделанный из металлической сетки.

    Расстояние от внутренней поверхности дымохода до конструкции перекрытия

  • В местах, где дымоход соприкасается с перекрытием, дымоход расширяется. Это расширение кирпичной кладки называется разделкой. Величина разделки выражается в расстоянии от внутренней поверхности дымохода до перекрытия и зависит от защищённости перекрытия от возгорания. Таким образом, если конструкция не защищена от возгорания, то разделка составляет 50 см, а при защищённой конструкции — 38 см. Разделка должна быть независима от перекрытия, поэтому её конструкцию не опирают непосредственно на него. Это обусловлено тем, что осадка печи может быть отличной от осадки всего здания, вследствие чего может возникнуть опасность повреждения разделки и самого перекрытия. Высота разделки назначается больше толщины перекрытия примерно на 10–15 см сверху и снизу от него. Материал потолка и пол около разделки доводятся только до неё, а пол непосредственно над ней выполняется из негорючих материалов, таких как камень, керамическая плитка или бетон.

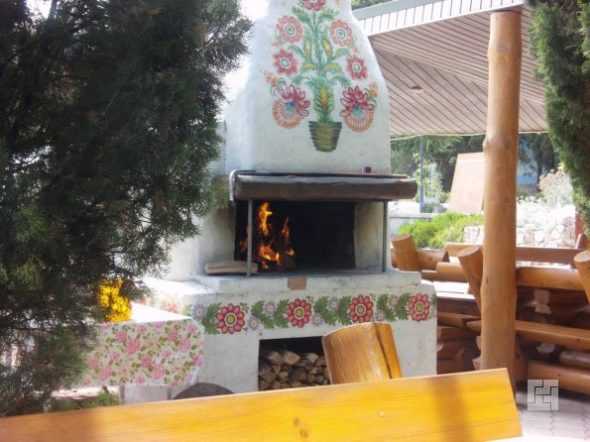

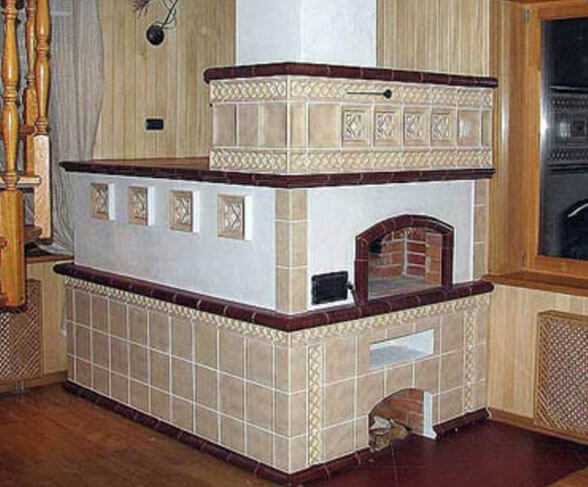

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

  • Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
  • Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
  • Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
  • Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

  1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
  2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
  3. Степень горения в печи следует регулировать задвижкой.
  4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
  5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Чистка печи

Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

Видео: технология строительства

Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.

Здравствуйте! Меня зовут Марина. Мне 25 лет. У меня два высших строительных образования. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

Русская печь своими руками — подробная порядовка и видеоинструкции

Чтобы выполнить работы по возведению любой кирпичной печи, рекомендовано тщательно изучить инструкцию и хорошенько разобраться в схемах, а еще лучше — пройти практику у опытного печника.

Русская печь своими руками

Русская печь своими руками

Русская печь своими руками может быть сложена под руководством квалифицированного мастера, который не позволит сделать ошибок при кладке и считывании порядовки. Нужно знать, что даже один-единственный неправильно положенный кирпич может испортить всю проделанную работу. Известны случаи, когда из-за такой оплошности приходилось проводить кладку заново, так как создавалась или очень сильная ненужная тяга, приводящая к перерасходу дров, или же она отсутствовала совсем.

Если, невзирая на все трудности и предостережения, все-таки решено примерить на себя роль печника, не совершив при этом «фатальных» ошибок, необходимо строго следовать правилам работы и самым серьезным образом подойти к выбору качественного материала.

Чтобы избежать претензий от пожарной инспекции, нужно знать, что все капитально устроенные отопительные приборы должны быть в полной мере соответствовать установленным параметрам (СНиП 41—01-2003).

Содержание статьи

Базовое строение русской печи

Русская печь может иметь разные модели, но она всегда является отопительно-варочной, и плюс к этому — обязательно имеет духовку и хотя бы небольшую лежанку.

Для того, чтобы начать работать над возведением подобного сооружения, нужно обязательно ознакомиться со строением печи, чтобы знать, как называется каждый ее отдел.

Общая схема традиционной русской печки

Общая схема традиционной русской печки

Базовая схема традиционной русской печи предполагает наличие следующих отделов:

1 – Подпечье устраивается для сушки дров про запас. Этот отдел имеется не во всех моделях печей, так как он недостаточно функционален.

2 – Холодную печурку тоже устраивают не всегда, но она характерна именно для русской печи. Этот отдел служит для хранения посуды.

3 – Шесток — это ниша перед горнилом. Именно здесь часто устраивается варочная плита, если печь имеет несколько другое строение. Если же плита отсутствует, в шестке оставляют приготовленную в горниле пищу, для того, чтобы она дольше оставалась горячей.

4 – Под — это дно горнила или варочной камеры. Этот печной элемент устраивают с небольшим уклоном к входу в камеру, для облегчения передвижения установленной в нее посуды. Кроме этого, поверхность этого элемента рекомендовано хорошо отшлифовать.

5 – Варочная камера или горнило, в традиционных печах в него закладывают дрова и ставят жаростойкую посуду, в которой готовят пищу. Свод камеры так же, как и под, делают с небольшим уклоном к входу. Такая конфигурация способствует скоплению под потолком горячего воздуха, а он хорошо прогревает лежанку и боковые стенки печи.

6 – Перетрубье – это ниша над шестком, над ней начинается дымоходная труба.

7 – Душник или самоварник устраивался ранее и предназначался для трубы от самовара, которую устанавливали в это отверстие. Самоварник выходит в дымоотводную трубу. Сегодня этот отдел в печи чаще всего не устраивают, так как в нем отсутствует надобность.

8 – Тепловой канал над шестком.

9 – Вьюшка – это окно с дверцей, которая перекрывает дымоход полностью. Через это отверстие добираются до заслонки, которая регулирует тягу, двигаясь по горизонтали. Заслонка представляет собой металлическую, хорошо обработанную по краям пластину. Сегодня этот элемент чаще заменяют специальной задвижкой.

10 – Место расположения заслонки.

11 – Лежанка расположена над горнилом, сзади дымохода. Во время топки этот отдел печи всегда хорошо прогревается. Ранее лежанку использовали в зимнее время, как кровать, поэтому она устраивалась достаточно больших размеров, так чтобы места хватало на нескольких человек.

В осовремененном варианте русской печи, порядовка которой будет представлена ниже, некоторые элементы традиционного строения заменены. Вместе с тем, новая модель стала более функциональна, так как в ней появилась варочная плита и водогрейный бак.

Современный вариант отличается от традиционного еще и тем, что в нем предусмотрено прогревание подтопочного отдела — благодаря этому печь значительно быстрее достигает нужной температуры, и от нее в помещения поступает большее количество тепла.

В статье будет рассмотрена более современная, усовершенствованная русская печка

В статье будет рассмотрена более современная, усовершенствованная русская печка

Наличие в конструкции разных отделов позволяет в летний период нагревать только варочную плиту для приготовления пищи, не отапливая всего строения полностью, что способствует и поддержанию нужного микроклимата в доме, и экономии топлива. В зимнее же время, когда прогреваются все каналы, печь становится многофункциональной — одновременно может быть духовкой, плитой, производить нагрев воды и помещения, а также быть теплой кроватью.

Такие изменения стали возможны при установке в конструкцию дополнительной «летней» заслонки для варочной камеры.

Современный вариант печи способен поддерживать комфортную температуру на площади, равной 35 ÷ 40 м².

Приступая к работе над русской печкой, необходимо провести подготовительные мероприятия, которые начинают с планирования места установки.

Выбор места для русской печки

Очень важным моментом является правильный выбор места, где будет возводиться сооружение. Если печь устанавливается в деревянном здании, то между ее стенками и стенами дома должно быть обязательно продумано расстояние, которое должно составлять не менее 200 мм. Кроме этого, деревянные стены необходимо обезопасить с помощью закрепления на них негорючего материала — чаще всего для этого используются асбестовые плиты. Этот зазор также обеспечит свободное проведение ревизии стен печи, которую нужно обязательно проводить перед началом каждого отопительного сезона.

Если же для постройки выбрано место между двумя комнатами, то проем в деревянной стене нужно обложить кирпичной кладкой, толщиной также не менее 200 мм. Дополнительно между кладкой и древесиной можно устроить прокладку из того же асбестового листа.

Инструменты для кладочных работ

Какая бы модель печи ни была выбрана, для ее кладки понадобятся одни и те же инструменты, которые подготовить нужно заранее.

Основные инструменты для проведения печных работ

Основные инструменты для проведения печных работ

1 – Мастерок или кельма необходимы для забора из емкости кладочного раствора и нанесения его на кирпичи, а также для подчистки кладки от излишка выступившей между швов смеси.

2 – Молоток-кирка понадобится для обтесывания и раскалывания кирпичей, так как в процессе работы придется подгонять отдельные элементы кладки или придавать им определенную форму.

3 – Расшивка нужна будет в том случае, если печь не будет отделываться декоративной плиткой, и кладка должна иметь идеально аккуратный вид. Этим инструментом оформляют горизонтальные и вертикальные швы.

4 – Шнур-причалку используют для контроля за ровностью рядов, но чаще в наше время при кладке стен печей мастера ограничиваются строительным уровнем и отвесом.

5 – Порядовка — очень полезное приспособление, которое поможет сохранить вертикальность кладки, а также соблюсти одинаковую толщину горизонтальных швов.

6 – Отвесом также измеряют вертикальность стены, и его удобство заключается в том, что он легко и быстро устанавливается в нужное место.

7 – Строительный уровень незаменим при работе над любой кладкой, поэтому он должен быть всегда под рукой, так как им проверяется ровность каждого уложенного ряда, когда еще есть возможность оперативно внести какие-либо изменения.

8 – Правило чаще всего используется только один раз, при выравнивании поверхности фундамента.

9 – Лопатка и емкость для замешивания раствора.

10 – Неплохо иметь также мерную планку, которой будет измеряться ширина швов.

Необходимые материалы

Для каждой модели печи закупается свое количество материалов, в зависимости от ее величины. Кроме кладки стенок и всех ее внутренних отделов (в соответствии с порядовкой) строительные материалы потребуются и для устройства фундамента, который должен быть выполнен очень надежно, так как русская печь – это достаточно массивное строение.

Не стоит экономить, покупая дешевые некачественные стройматериалы, если хочется, чтобы строение было и респектабельно на внешний вид, и эффективно работало непосредственно по своему назначению.

Ниже приведена таблица необходимых материалов для возведения русской печи размером 1600 мм в ширину, 2380 мм в длину и 1900 ÷ 2000 мм в высоту, которую часто называют «Теплушкой».

Наименование материалов и элементовРазмер в ммКоличество (шт., кг или м)
Закаленный красный кирпич М-200250 × 120 × 651850 — 1860 шт.
Глина жирная—250 кг
Песок очищенный—300 кг
Варочная панель с двумя конфорками400 × 7001
Колосниковая решетка200 × 2802
Колосниковая решетка250 × 3801
Топочная дверца250 × 2101
Топочная дверца250 × 1801
Прочистная дверца130 × 1302
Прочистная дверца130 × 2001
Поддувальная дверца250 × 1501
Дымовая задвижка180 × 2601
Заслонка для горнила380 × 4501
Водогрейный бак280 × 120 × 5001
Стальной уголок5 × 60 × 601,5 м
Стальная полоска5 × 50 — 6020 — 25 м
Стальной лист5 мм1
Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Чугунные и стальные фасонные детали для печки можно приобрести в специализированных магазинах

Кроме материалов для кладки печи, необходимо приобрести все необходимое и для устройства фундамента — щебень, доски для опалубки, песок, арматуру диаметром 8 ÷ 10 мм и цемент, количество этих материалов будет зависеть от глубины и ширины основы.

Фундамент для русской печки

Русская печка - весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Русская печка — весьма массивное сооружение, поэтому не обойтись без надежного фундамента для нее

Так как кирпичная русская печка является достаточно массивным сооружением, то основа под нее должна быть прочна и надежна. Поэтому обязательно необходим хороший фундамент, для которого придется рыть соответствующий котлован.

  • По размеру яма должна превышать периметр основания печи на 120 ÷ 150 мм в каждую сторону. Глубина котлована рассчитывается в зависимости от плотности и стабильности грунта, но средняя ее величина варьируется между 500 и 700 мм.
  • Дно готового котлована засыпают песком, который поливают водой и тщательно утрамбовывают, до достижения толщины этого гидроизолирующего слоя 150 ÷ 200 мм.
  • На песок засыпается щебень или битый кирпич, который также утрамбовывается. Этот слой должен составлять 100 ÷150 мм, а затем его нужно выровнять небольшим слоем песка, который также проливается водой и выравнивается.
  • Далее, на этот «пирог» настилается два слоя рубероида. Затем, на рубероид устанавливается опалубка, изготовленная из досок, а чтобы бетонный раствор монолитно заполнил короб и не утекал в зазоры между досками, стенки опалубки покрывают плотной полиэтиленовой пленкой.
  • Раствор изготавливают из цемента (одна часть), песка (три части), щебня (пять частей) и воды, с помощью которой смесь доводится до необходимой полужидкой консистенции.
  • В подготовленную опалубку заливается грубый раствор бетона, который изготавливают из гравия и цемента. Толщина первично залитого слоя должна составлять 200 ÷ 220 мм. Чтобы в залитом бетоне не образовалось воздушных пузырей, его несколько раз протыкают штыковой лопатой, одновременно утрамбовывая раствор.
  • Когда раствор начнет схватываться, в него устанавливают вертикально прутья арматуры, длиной на 50 ÷ 70 мм выше залитой поверхности.
  • Далее, заливается следующий слой раствора толщиной в 100 ÷ 150 мм. После его схватывания на поверхность укладывается арматурная сетка, и опалубка заполняется до верха раствором, а затем залитая поверхность разравнивается правилом, но установленному горизонту (обычно это – верхний обрез опалубки).
  • После полного застывания бетона и набора им необходимой прочности, поверхность накрывается еще одним слоем рубероида.

Раствор для кладки печки

Раствор для кладки печи должен быть эластичным и тонким, а при высыхании не давать трещин и хорошо герметизировать швы. Приготовить правильный раствор непросто, поэтому у каждого мастера печных дел есть свои секреты в подборе материалов и в замешивании смеси.

Сегодня в специализированных магазинах можно приобрести готовую жаростойкую смесь, предназначенную для кладки стен печей. Однако, как утверждают опытные печники, настоящий традиционный раствор из глины с добавлением песка куда предпочтительнее готовых смесей, изготовленных на основе цемента. Это действительно так по различным причинам, одна из которых — экологичность раствора.

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Настоящие мастера никогда не променяют традиционный глиняный раствор на готовые жаростойкие цементные смеси

Основная сложность самостоятельного изготовления глиняного раствора заключается в подборе глины, так как этот материал может быть чрезмерно жирным или наоборот, постным. Для раствора, который будет применяться для возведения печи, нужно выбирать жирную глину — именно она сделает смесь эластичной, что очень важно для получения качественных ровных и прочных швов.

Подобрать нужные пропорции для качественного раствора достаточно сложно, и этот процесс потребует определенного времени.

  • Для этого приобретенная глина должна быть, в первую очередь, тщательно очищена от различного мусора и инородных включений, а затем замочена на сутки в воде.
  • Далее, ее небольшие порции смешивают в разных пропорциях с песком. Из этой массы изготавливают лепешки толщиной в один сантиметр, после чего оставляют их сохнуть на два-три дня, предварительно записав, сколько частей глины и песка находится в каждой из пробных смесей.
  • Через указанное время нужно проверить, на какой из экспериментальных лепешек образуется меньше трещин — это значит, что весь раствор нужно замешивать именно в таких пропорциях.

Перед замешиванием всей массы, размоченную глину рекомендовано протереть через сетку, имеющую ячейки размером в 5 мм. Этот процесс сделает массу максимально однородной и избавит от проблем при кладке.

Для выкладывания топки очень часто в готовый глиняный раствор добавляется вместо песка шамотный порошок в пропорции один к трем ÷ четырем, то есть одна часть порошка на 3—4 части раствора глины.

Кладка русской печи

Чтобы печь была безопасна для жильцов дома, кладка должна быть абсолютно герметичной, поэтому нельзя брать некачественные кирпичи, имеющие трещины. Толщина швов между рядами должны варьироваться между 5 ÷ 8 мм. Не рекомендовано обмазывать стенки печи изнутри глиной, с целью добиться желаемой герметичности, так как раствор будет способствовать образованию сажных отложений и снижению теплопроводности.

Так называются грани кирпича

Так называются грани кирпича

Кладка производится в разных отделах печи в один кирпич (длина кирпича), в полкирпича (ширина кирпича) и в четверть кирпича (толщина кирпича).

Перевязка углов печи производится разными способами, в зависимости от толщины кладки, но основным принципом является переплетение ложка и тычка кирпича.

Перевязка углов при кладке печки

Перевязка углов при кладке печки

Перед кладкой керамический кирпич рекомендовано вымачивать, так как в этом случае он не будет впитывать воду из раствора, и поэтому кирпич и раствор будут сохнуть равномерно, показывая высокую взаимную адгезию и давая хорошую герметичность стенок.

Излишний раствор, выступивший из швов, необходимо удалять сразу, как снаружи, так и изнутри кладки — это обеспечит аккуратность и максимальную функциональность строения.

Наружные стены могут выкладываться в один или в полкирпича, внутренние же обычно — только в половину кирпича. Если наружные стены будут толстыми, то печь дольше будет прогреваться, и для ее нагрева потребуется большое количество топлива, поэтому полкирпича — это самый оптимальный вариант для кладки, как внутренних, так и наружных стен отопительного строения.

Узнайте два различных способа, как сделать облицовку печи керамической плиткой своими руками, из нашей новой статьи.

Порядовая кладка печки

Порядовку можно назвать основной инструкцией по кладке печи, которая подробно показывает, как должен лежать каждый кирпич в данном ряду, и какие из дополнительных элементов используются на конкретном этапе. Следуя в точности этой инструкции, можно не спеша самостоятельно «поднять» конструкцию печи. Единственное, чему рекомендовано поучиться — это правильно укладывать и выверять ряды кирпичей. Такие тренировки лучше всего предварительно проводить на сухих кирпичах, а затем уже – и с раствором.

Опытные печники советуют выкладывать каждый из рядов насухо — это позволит подогнать размеры всех кирпичей до необходимых именно в этом ряду, и не ошибиться в хитросплетениях внутренней кладки.

  • Первый ряд задает правильное направление, обеспечивает ровность и аккуратность всей постройки, поэтому прежде, чем начинать его кладку даже насухо, рекомендовано расчертить точное месторасположения внешних стен печи. Это можно сделать, используя длинную линейку, уголок и мел.
Первый ряд - сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

Первый ряд — сплошной. Он должен быть идеален, так как задаст ровность всей конструкции

На размеченную поверхность сначала укладывают кирпичи внешней стенки, а затем заполняется внутреннее пространство между ними, следуя указанному в порядовке рисунку.

На втором ряду начинается выкладка внутренних отсеков

На втором ряду начинается выкладка внутренних отсеков

  • Со второго ряда начинают выкладываться стенки печи, оформляются внутренние каналы для прочистки, а также камера зольника.
Третий ряд - установка чугунных дверец

Третий ряд — установка чугунных дверец

  • На третьем ряду устанавливается две дверцы — поддувальной и прочистной камер. Закрепление дверец осуществляется с помощью стальной проволоки, которую прикручивают к ушкам, расположенным на чугунных дверцах, а ее концы укладывают в швы между кирпичами. До того, как дверцы будут полностью вмурованы в стенку, их временно подпирают с двух сторон кирпичами.
4 ряд - закрывается свод подового пространства

4 ряд — закрывается свод подового пространства

  • На четвертом ряду кладка перекрывает сверху входы во все внутренние каналы на стенках печи, образуя отверстия, и полностью оформляет потолок подового канала внутри строения.
Пятый ряд - устанавливается колосник большой и дверца малой топки

Пятый ряд — устанавливается колосник большой и дверца малой топки

  • На пятом ряду укладывается колосниковая решетка для большого топливника, и внутренняя кладка топки устанавливается без раствора. Очень часто для этой цели используют шамотный кирпич, разрезанный по толщине надвое. На этом же ряду устанавливается дверца малого топливника над подовым каналом.
Устанавливается водогрейный бак

Устанавливается водогрейный бак

  • В кладку шестого ряда входит установка водогрейного бака. Внутренний слой топки продолжают выкладывать шамотным кирпичом.
Седьмой ряд: стяжка полосой боковой стенки, установки колосника - в малую, и дверцы в большую топку

Седьмой ряд: стяжка полосой боковой стенки, установки колосника — в малую, и дверцы в большую топку

  • На седьмом ряду устанавливают колосниковую решетку в малый топливник и дверцу на большую топку. Правая стена стягивается стальной полоской, которая укладывается в шов и закрепляется на стенках специально устроенными на концах зацепками. Задняя стенка большой топки выкладывается кирпичом без раствора. На внешней стенке, на внутренней кладке между кирпичами устраиваются зазоры для лучшей теплоотдачи.
Кладка восьмого и девятого рядов

Кладка восьмого и девятого рядов

  • На восьмом и девятом ряду устанавливается и закрепляется дверца малой топки, а также продолжается выведение внутренних печных каналов.
Десятый ряд - укладка дна горнила. Водогрейный бак полностью перекрывается

Десятый ряд — укладка дна горнила. Водогрейный бак полностью перекрывается

  • На десятом ряду выкладывается дно варочной камеры (горнила) и объединяются своды двух топок — малой и большой. Отверстия каналов в задней части постройки, которые предназначены для движения нагретого воздуха, оставляются открытыми, и выводятся в варочную камеру. Также на этом ряду перекрывается водогрейный бак.
11-й ряд - все готово для установки варочной плиты

11-й ряд — все готово для установки варочной плиты

  • На одиннадцатом ряду, на край кладки, над двумя топками закрепляется заготовленный металлический уголок 50×50 мм — он станет хорошей основой для установки в том месте варочной плиты. Оставшееся открытым пространство большой топки сзади плиты накрывается колосниковой решеткой, которая не закрепляется.
12-й ряд: начало формирования дымохода и стенок горнила

12-й ряд: начало формирования дымохода и стенок горнила

  • На двенадцатом ряду начинают оформлять переднюю стенку варочной камеры и боковые стены варочной панели. С левой стороны плиты устанавливается горизонтально задвижка, которая будет служить заслонкой для варочной камеры. Левее задвижки начинается формирование низа дымохода. Заслонка и будет перекрывать отверстие между горнилом и дымоходом.
13-й ряд - продолжение кладки ввысь

13-й ряд — продолжение кладки ввысь

  • На тринадцатом ряду работа идет по той же конфигурации рисунка, который задан 12 рядом.
14-й ряд: формирование просвета дымоотводного канала

14-й ряд: формирование просвета дымоотводного канала

  • На четырнадцатом ряду формируется вход в дымоходную трубу, который будет открываться при сдвиге вертикальной задвижки, установленной для варочной камеры. Кроме этого, выводятся стенки горнила, и оформляется отверстие для заслонки
15-й ряд: начинается перекрытие свода варочной камеры

15-й ряд: начинается перекрытие свода варочной камеры

  • На пятнадцатом ряду кладка идет на сужение, перекрывая варочную камеру. Одновременно выводится дымоходная труба.
Обязательное усиление стенок металлическими полосками на 16-м ряду

Обязательное усиление стенок металлическими полосками на 16-м ряду

  • Скрепление боковых стенок металлическими полосами со стопорами, выводимыми на внешние стороны стен, происходит на шестнадцатом ряду, после того, как будет проведена кладка, повторяющая 15 ряд.
17-й ряд: после кладки - несколько операций с металлическими конструкциями

17-й ряд: после кладки — несколько операций с металлическими конструкциями

  • На семнадцатом ряду производится несколько значительных действий:

— устанавливается стяжка металлической полосой задней стенки печи;

— продолжается сужение свода варочной камеры и устраивается место для начала кладки свода;

— происходит дальнейшая кладка дымохода;

— над нишей, где установлена варочная плита, укладывается металлический уголок и полоса — они станут основой для кладки кирпичей, которая начнет создавать над плитой потолок.

18 ряд - наружные стенки и плюс выкладка куполообразного свода горнила

18 ряд — наружные стенки и плюс выкладка куполообразного свода горнила

  • На восемнадцатом ряду на заднюю часть печи, над горнилом, устанавливают шаблон (или же сваривается конструкция из металлических полос в форме арки). По шаблону выкладывается куполообразный свод варочной камеры. Кирпичи при этом устанавливаются на торцевую часть — ложок.

На установленный металлический уголок и полосу выкладывают ряд кирпичей, уложив их на широкую часть кирпича — постель.

Если выбирается для выведения свода шаблон из фанеры и бруска, то он изготавливается обязательно разборным, чтобы его можно было легко удалить после застывания раствора, скрепляющего кирпичи, формирующие арку. Из фанеры вырезаются две полукруглые детали, которые закрепляются съемными штырями к двум прямоугольным рамкам или брускам и выставляются на подложенные кирпичи.

Примерно конструкция выглядит таким образом.

Возможный вариант шаблона для кладки купола горнила

Возможный вариант шаблона для кладки купола горнила

Сверху полукружья покрываются настилом из узких досок, которые собраны между собой при помощи веревок, т.е. настил получится гибкий. После застывания раствора в кладке, подпирающие кирпичи убираются, конструкция опускается на дно варочной камеры, затем убирается гибкий настил, и вытаскиваются штыри, а затем и все элементы извлекаются из горнила.

Укрепление внутренней стенки полосой на 19-м ряду

Укрепление внутренней стенки полосой на 19-м ряду

  • На девятнадцатом ряду стенка над входом в варочную камеру укрепляется металлической полосой. Вокруг свода горнила возводится стенки, которые образуют пространство для засыпки.
  • На 20-м ряду пространство над горнилом заполняется чистым песком

    На 20-м ряду пространство над горнилом заполняется чистым песком

  • На 20-ом ряду, после возведения стенок выше свода на один ряд, пространство над варочной камерой засыпается песком, который осторожно уплотняется. Этот слой увеличивает теплоемкость горнила, что обеспечивает качественную выпечку хлеба.
21-й ряд: укладка основания будущей лежанки

21-й ряд: укладка основания будущей лежанки

  • Далее, на 21-ом ряду поверхность, засыпанная песком, вместе со стенками перекрывается кладкой, а в передней части идет сужение перетрубья.
22-й ряд - установка металлической панели с круглым отверстием

22-й ряд — установка металлической панели с круглым отверстием

  • На 22-ом ряду сужается перетрубье и устанавливается металлический элемент с круглым отверстием, который будет способствовать перенаправлению дыма, некоторым образом задерживая тепло.
23-й ряд - монтаж дверцы прочистного окошка для дымохода

23-й ряд — монтаж дверцы прочистного окошка для дымохода

  • На 23-ем ряду продолжает выводиться перетрубье, и устанавливается дверца для возможности прочистки дымохода.
24-й ряд: установка регулирующей заслонки

24-й ряд: установка регулирующей заслонки

  • На 24-ом ряду устанавливается задвижка на перетрубье, которая будет регулировать тягу в топках и горниле.
Кладка 25-го и 26-го рядов

Кладка 25-го и 26-го рядов

  • При кладке 25-го и 26-го рядов пространство над задвижкой еще больше перекрывается кладкой.
Перетрубье объединяется с дымоходом. Выше идет кладка трубы

Перетрубье объединяется с дымоходом. Выше идет кладка трубы

  • На 27-ом — 29-м  рядах перетрубье объединяется с дымоходом.
  • Далее, идет кладка дымоходной трубы и поднимается до того уровня, когда начинает формироваться разделка. Рекомендовано при прохождении дымоходом чердачного перекрытия делать кладку на цементном растворе.
Прохождение кирпичной трубы через потолочное перекрытие - разделка (распушка)

Прохождение кирпичной трубы через потолочное перекрытие — разделка (распушка)

  • После этого, проведя трубу через чердак, ее выводят на крышу, выкладывая выдру и делая вокруг надежную гидроизоляцию, которая закроет зазоры между дымоходом и кровельным материалом.
Видео: Порядовая кладка двух вариантов русской печи

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Проверить готовность печи к полноценной работе можно следующим образом. Если после начала очередной топки через 1,5 ÷ 2 часа на металлических элементах не появятся капли конденсата, значит, можно смело проводить полноценную контрольную топку, используя достаточно много дров.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Меры безопасности при начале эксплуатации печки

Иметь в доме русскую печь — просто замечательно, так как она всегда считалась источником тепла и особого уюта. Однако, нужно помнить и о мерах безопасности, так как если их не соблюдать, печь может стать источником повышенной опасности.

Перед началом каждого отопительного сезона необходимо обязательно проводить тщательную ревизию всех швов кладки — они должны быть герметичны —  не иметь глубоких трещин. Заделывают появившиеся трещины раствором из глины с добавлением песка.

Если, после начала топки в помещении появится дым, значит, отсутствует нормальная тяга, и такую неисправную печь топить ни в коем случае нельзя. Нужно сразу же проверить, все ли задвижки на дымоходе открыты. Если дымоход полностью открыт, но дым продолжает идти в комнату, значит, необходима чистка дымоходных каналов.

Дымоход необходимо проверять и чистить не реже раза в год. Впрочем, если печь новая и используется качественное топливо, то дымоход, по сути, никак не должен беспокоить несколько лет. При возникновении задымления в этом случае есть риск того, что где-то неправильно выполнена кладка, и придется приглашать мастера для устранения проблем.

Если соблюдать правила безопасности и иметь хорошую вентиляционную систему в доме, печь не будет источником опасности, а станет верным помощником, который выручит во многих случаях. Кроме того, что у этого сооружения очень широкая функциональность, русская печь еще и создаст в доме неповторимый самобытный колорит и особый уют.

И в завершение статьи — еще один видеосюжет, подробно показывающий работу специалиста по профессиональной  кладке традиционной русской печки.

Видео:  Работа мастера по возведению русской печи

stroyday.ru

Русская печь своими руками: чертежи и порядовка (+Фото)

Русская печь (духовая) — уникальное сооружение наших предков, которое не только греет, но и кормит, лечит, а также проветривает помещение. При многовариантности в деталях формы основные ее составляющие остаются неизменными. В статье мы рассмотрим конструкцию русской печи и ее порядовую кладку.

Еще до введения современной системы измерения традиционные размеры русской печи исчислялись в аршинах. 1 аршин примерно равен 71 см. В ширину печь имела 2 аршина, в длину — 3, а высота основного тела печи от основания опечья до лежанки составляла 2,5 аршина.

Конструкция русской (духовой) печи

В печи можно выделить три основные составляющие:

Фундамент.

Корпус.

Дымовая труба.

Фундамент

Наши предки использовали для устройства фундамента бутовый камень или перекаленный кирпич. Не отходя далеко от традиций прошлого, рассмотрим вариант бутобетонного фундамента под корпус печи.

Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.

Русская печь своими руками: чертежи и порядовка 1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи

Бутобетон состоит из бетонной смеси и бутового камня. Для фундамента достаточно использовать бетонную смесь М200. Бетонная смесь М200 получается при следующем составе:

цемент М400 — 1 часть;

песок — 2 части;

гравий или щебень фракции менее 3 см — 4 части.


Как сделать русскую печь? (Видео)

Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.

Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.

Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.


Целебная сила русской печи

Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.

Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.

Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.

Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.

Корпус печи

В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.

На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.


Современная и древняя русская печь

Русская печь своими руками: чертежи и порядовка 1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода

Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.

Глино-песчаный раствор

Количество песка в глино-песчаном растворе определяется в зависимости от жирности глины (жирная — 2–4% песка, средняя — 15% песка, тощая — 30% песка). Чтобы добиться наиболее качественной кладки, песок необходимо брать просеянный сквозь сито с ячейками 3х3 мм.

Пропорции глино-песчаного раствора:

Жирная глина: 1 ведро глины, 2,5 ведра песка.

Средняя глина: 1 ведро глины, 1,5 ведра песка.

Тощая глина: 1 ведро глины, 1 ведро песка.

Для приготовления раствора в емкость кладут несколько ведер размельченной глины и заливают ее водой на 24 часа. Затем в размокшую глину добавляют порционно нужное количество песка, постоянно перемешивая до однородной консистенции.

Инструменты для печных работ

Русская печь своими руками: чертежи и порядовка 1 — угольник; 2 — кирка; 3 — печной молоток; 4 — уровень; 5 — линейка; 6 — мастерок; 7 — отвес

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Порядовки

Первый ряд укладывается на гидроизоляцию фундамента. В углах применяются кирпичи размером в 3/4 и скошенные кирпичи для лучшей перевязки последующих рядов кладки. Вся конструкция опечья выкладывается на цементно-песчаном растворе.

Второй ряд — начало кладки стенок опечья.

Третий ряд. Продолжается устройство стенок опечья с применением кирпичей размером в 3/4.

Четвертый ряд выкладывается согласно приведенной порядовке и предполагает применение скошенного кирпича для опоры (пяты) арки подпечка.

Пятый ряд кладется с применением кирпичей размером в 3/4 в углах печи, скошенных кирпичей для опоры арки. Здесь же выкладывается арка подпечка. Предварительно изготавливается деревянный шаблон, который вставляется в проем подпечка.

Шестой ряд выкладывается согласно приведенной порядовке. Заранее изготавливается деревянный шаблон свода опечья, который вставляется во внутреннюю часть кладки. В процессе изготовления шаблона необходимо предусмотреть его легкую разборку по окончании кладки свода опечья. Для плотного прилегания шаблона к стенкам кладки внизу вбивают 1–2 распорки.

Седьмой ряд предполагает укладку свода и последующего ряда. Свод начинают выкладывать с обеих сторон, постепенно двигаясь к середине. Последний кирпич называют замковым, его роль — создание напряжения сжатия в основании свода, что и обеспечит прочность такой конструкции. В связи с этим последний кирпич вставляется в промежуток меньше 1/4 кирпича с помощью киянки. Кирпичи в своде укладываются как можно плотнее друг к другу, поэтому швы внизу делаются как можно меньше, а верхние зазоры выполняются одинакового размера, в которые по возможности можно втапливать осколки кирпича.

Восьмой ряд предусматривает один слой кладки стен опечья согласно приведенной порядовке с обустройством площадки холодной печурки.

Девятый ряд. Помимо одного ряда стен выкладываются еще и стенки печурки.

Десятый ряд завершает кладку стен опечья. Для лучшей изоляции холодной части печи от ее горячей части внутреннее пространство засыпают сухим прокаленным песком до верхней границы этого ряда.

Одиннадцатый ряд перекрывает опечек полностью с применением доборного и скошенного кирпича. С этого ряда цементно-песчаный раствор заменяется на глино-песчаный.

Двенадцатый ряд начинает устройство горячей части печи (под, шесток). Поэтому все поверхности, соприкасающиеся с огнем, необходимо выполнять из огнестойкого кирпича, размеры которого совпадают с размерами обыкновенного. Поверхность пода должна быть ровной. Для этого ее шлифуют с помощью мелкого песка и кирпича, удаляя все неровности кладки. Кроме того, для удобства убирания углей с пода, его поверхность делают с уклоном в сторону устья.

Тринадцатый ряд закладывает варочную камеру и шесток. Здесь же устанавливается дуга устья из закаленного металла. Прикрепленная к ней закаленная стальная проволока закладывается в кладку.

Четырнадцатый, пятнадцатый и шестнадцатый ряды выстраивают стенки горнила и шестка.

Семнадцатый ряд является завершающим в кладке устья с арочным сводом. На этом этапе выкладываются пяты из скошенного кирпича, которые являются опорами для кирпичного свода варочной камеры, а также вставляется опалубка свода варочной камеры.

Восемнадцатый ряд выкладывается по принципу свода, который описан в седьмом ряду с применением глиняно-песчаного раствора и огнеупорного кирпича.

Девятнадцатый ряд предполагает наращивание стенок и арки шестка.

Двадцатый ряд продолжает наращивание стен, а также частично перекрывает отверстие над шестком, оставляя канал для перетрубья. Внутреннее пространство над варочной камерой заполняется сухим прокаленным песком.

Двадцать первый ряд перекрывает горнило. Канал перетрубья несколько уменьшается для устройства выступа, который препятствует проникновению искр из варочного пространства в трубу. Здесь же начинается закладка канала самоварника.

Двадцать второй ряд завершает устройство перекрыши. В канал самоварника устанавливается душник. Стальная проволока на его втулке заделывается в кладку.

Двадцать третий ряд предполагает кладку канала перетрубья и самоварника. Здесь же крепится душник с помощью стальной закаленной проволоки. В этом ряду делается небольшой проем для убирания сажи с выступа канала, который прикрывается 1/2 кирпича, поставленного на ребро и обмазанного глиняным раствором. Во время чистки этот кирпич выбивается, а по окончании чистки он заменяется новым. Сейчас часто ставят вместо кирпича специальную металлическую заглушку.

Двадцать четвертый ряд является продолжением кладки вышеперечисленных каналов.

Двадцать пятый ряд. В этом ряду выделяется канал для установки вьюшки.

Двадцать шестой ряд предполагает наращивание канала душника, далее перекрывается канал перетрубья и устанавливается вьюшка.

Двадцать седьмой ряд выкладывается, как показано на порядовке. Для доступа к вьюшке напротив нее устанавливается полудверка.

Двадцать восьмой, двадцать девятый и тридцатый ряд предполагают дальнейшую кладку каналов с перевязкой швов.

Тридцать первый ряд, согласно порядовке, соединяет душник и трубу через узкий проход.

Тридцать второй ряд перекрывает душник и канал, соединяющий душник с трубой. Здесь же устанавливается задвижка для тубы над каналом трубы.

Тридцать третий и последующие ряды до потолка предполагают кладку канала трубы.

Не доходя три ряда до потолка, делается разделка для увеличения толщины кирпичной кладки. Это увеличивает пожаробезопасность деревянных конструкций перекрытия и крыши. Далее стояк трубы выкладывается тех же размеров, что и до разделки. Чтобы избежать накопления конденсата на стенках трубы, стояк трубы оштукатуривают по металлической сетке. Когда труба проходит через деревянные конструкции крыши, толщина стенок канала также увеличивается. Верхнюю часть трубы необходимо защитить от проникновения осадков металлическим колпаком. Кладка наружной части трубы ведется на цементно-песчаном растворе. Для прочности ее можно оштукатурить.

1 — разделка; 2 — перекрытие; 3 — утеплитель; 4 — стояк трубы; 5 — металлический лист; 6 — выдра; 7 — шейка трубы; 8 — оголовок; 9 — металлический колпак

Высота наружной части трубы для улучшения тяги зависит от ее расстояния относительно конька крыши.

Топка-просушка печи

Перед полноценной эксплуатацией печи ее необходимо просушить. Первая топка проводится в течение 2-х часов с небольшим количеством топлива. Если печь дает много дыма, то на вьюшке зажигают тоже небольшой огонь, когда он погаснет, вьюшку открывают полностью. После этого печь зажигают вновь, не закрывая трубу на ночь. Процесс топки-сушки длится около недели.



Источник: rmnt.ru


Если вам понравился этот материал, то предлагаем вам подборку самых лучших материалов нашего сайта по мнению наших читателей. Подборку — ТОП о существующих экопоселениях, Родовых поместьях, их истории создания и все об экодомах вы можете найти там, где вам максимально удобно ВКонтакте или В Фейсбуке
Если у вас неправильно отображается страница, не воспроизводится видео или нашли ошибку в тексте, пожалуйста, нажмите сюда.

ecology.md

Русская печь своими руками —пошаговая инструкция

Экология жизни. Дом: Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Как показывают чертежи русской печи, существует три основных размера возводимой конструкции:

Большая — 2310 на 1600 мм;
Средняя — 2130 на 1470 мм;
Малая — 1780 на 1240 мм.

Чаще всего печи строятся следующих размеров:
Высота около 180 см;
Длиной около 213 см;
Ширина 142 см.

Стоит отметить, что русские печи требуют тщательного контроля наблюдения во время топки и приготовления еды, поэтому готовить пищу, как правило, неудобно. Недостатком русской печи является то, что тепло начинает выделяться на уровне не ниже пода. Дело в том, что этот уровень находится на высоте 900 мл от пола.

Русская печь порядовка и кладка

Кладка русской печи имеет свои особенности, потому как нельзя ее возвести, как обычную стену.

Дело в том, что вся кладка различается на каждом ряду, только соблюдая которую, можно сделать правильную печь.

Первый ряд печи выкладывается таким образом – наружные стороны возводятся из целого кирпича, а пустое пространство заполняется битыми кусками либо камнями.

На втором ряду выкладываются 2 стенки из кирпичей. Это необходимо для колонн перегородки. Кладя стенки, оставьте 2-4 окна, которые будут выступать в роли колодцев (проемы для чистки печки). Также оставьте место для поддувала.

На третьей порядовке идет строительство большой топки и дверки поддувала. После закладывается поддувало малой топки.

На 4-ой кладке устанавливаются дверки поддувала. При помощи кирпича монтируются перегородки для колодцев. Если вам не удается сделать дверки поддувала, то место остается открытым до окончания строительства. На последнем шаге через дверцы удаляются остатки цементного раствора. По окончании, необходимо выстроить конструкцию таким образом, чтобы края дверок не выступали из плоскости стен русской печи.

Далее на столбики укладывается перегородка из кирпичей, которые закрепляются в печных стенках, замочным методом. Дверка поддувала перекрывается кирпичами. Далее под перегородкой необходимо выполнить три отверстия, каждое из которых должно иметь размеры 12х21 см. Это нужно, чтобы горячие газы попадали во второй отсек из первого. Затем нужно сузить свод поддувала большой топки. Это необходимо для монтажа колосниковой решетки.

Колосниковые решетки двух топливников перекрываются при помощи кирпича. Чтобы топливо самостоятельно скатывалось на решетку и быстрее сгорало, необходимо передний и задний кирпич малой топки просто стесать. Это позволит лучше прогорать дровам, которые плохо просушены.

Ставится дверка большого топливника. Затем строится малый топливник.

Происходит установка дверки малого топливника.

Чтобы обеспечить печь равномерным нагревом, необходимо увеличить горизонтальный проход от большого топливника до перегородки.

Горизонтальный канал нужно сузить кирпичами, надвисающими над ними.

Далее нужно закрыть перегородку и горизонтальный канал. Это достигается путем выкладывания пода (высота 900мм). Задняя стенка должна иметь промежуток (длина 65 и ширина 7 сантиметров).

Настилаем еще один слой пода и оставляем щель. Перекрываем дверцы топливников.

Строительство русской печи своими руками позволяет возвести каждый ряд максимально качественно, при этом сэкономить средства.

Наносим слой раствора. Затем ставим плиту из чугуна. Плиты с боковой и лицевой стороны отделываются фаянсом. По – простому, вторая шестерка ряда просто укрепляется.

13 и 14 ряд кладки тщательно укрепляется, путем перевязки швов.

Укрепляем кладку по боковым стенкам, путем скрепления гвоздями из проволоки с гайками и шайбами. Также можно воспользоваться полосками стали с резьбовыми хвостиками. Лицевая сторона для упрощения работ делается прямоугольной формы (ШхВ — 42 см), где перекрытие стали нужно выполнять с размерами 1х4х85 см — таково устройство русской печи.

Из кирпича, который стесан внизу, выполняется стена над варочной камерой, толщиной в один кирпич.

Изначально нужно сделать перекрытие кирпичной кладки и лицевой стороны, т.е. «лба», а после ставятся связи по ширине печи. С трех сторон, вокруг варочной камеры возводится второй ряд кирпичной кладки. Стесывание не делается!

Конструкция русской печи такова, что на этом ряду необходимо сделать повторные связки, как на 15-ом. Делаем основание под перетрубье при помощи стальных полос. Необходимо, чтобы его поддерживал стержень из стали, диаметр которого должен быть, 1.6 см. В противном случае можно использовать трубу, соответствующего размера. Полосы из стали устанавливаются в специальные «гнезда», которые проделаны в кирпиче.

На этом ряду начинается закладка свода. Делается это на выпущенные кирпичи 16 ряда. Схема русской печи такова, что внутри варочной камеры, кирпичи первого ряда имеют наклон, куда заливается толстый слой цементного раствора с глинобитом либо щебнем. Кирпичи передней и боковой стенки перетрубья кладутся на полосовую сталь.

Чтобы было понятно, как сложить русскую печь, на этом ряду надо соединить все отверстия.

Стенку перетрубья, с правой стороны, закрепляют замком. 20-ый ряд делается сборным каналом. После происходит сужение перетрубья с 25 до 18 см, относительно предыдущего ряда.

Далее нужно сборному каналу придать необходимую форму. Рядом с перетрубьем закладывается вентиляционный канал. Его сечение ровняется 7х25 см. Это необходимо для создания вытяжки, скапливающихся газов в перетрубье печи.

Затем делается уменьшение сборного канала. Передний ряд кирпичей стесывается под конусообразную форму. Далее необходимо вентиляционному каналу придать прямоугольную форму с сечением 12х19 см.

На этом ряду, вентиляционный канал делается квадратным.

В области, над вентиляционным каналом, выполняется монтаж задвижки.

Выполняем сужение сборного канала и создаем дымовой канал.

Повторяем действия предыдущего ряда. Строительство русской печи очень кропотливая работа, поэтому часто придется повторять действия предыдущей кладки.

Ставится задвижка над дымовым каналом.

Далее нужно объединить дымовой и вентиляционный канал в горизонтальную плоскость. После этого, внутренняя конструкция становится похожа на букву «Г».

Над объединенным каналом укладывается два стальных листа. Объединенный канал выступает в качестве основания, который перекрывает вентиляционный ствол.

Дымоход составляет отверстие, размеры которого 12х26 см. далее над вентиляционным стволом возводится три слоя кирпича. Это необходимо, согласно пожарным требованиям.

Далее повторяется действия предыдущего ряда

Строительство трубы, толщина которой должна быть размером с кирпич. Всего потребуется 5 кирпичей, размер которой 13х26 см.

Кладка продолжается до потолка. Далее выполняется распушка, толщиной в 1.5 кирпича. Обратите внимание, что это должно выполняться на четыре ряда выше наката чердака. В качестве дымохода можно выполнить продолжение кладки либо использовать трубу. Трубы с обеих сторон должны быть облицованы несгораемым материалом и соответствовать размерам внутреннего сечения.

Теперь у Вас не возникнет вопросов, например как построить русскую печь? Ведь кладка русской печи расписана по шагам, поэтому вам достаточно лишь их соблюдать.

Рецепт старинного печного лака

econet.ru

схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, кпд, фото и видео примеры

Содержание:

1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками

В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.

В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.

Проект и схема устройства классической русской печи


Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.

Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:

  • подпечье – в этом месте хранят и подсушивают дрова;
  • варочная камера – она служит для приготовления еды;
  • шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
  • холодная печурка – место для хранения посуды;
  • душник – ведущее в дымоход отверстие;
  • вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
  • лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно»).

Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.

В среднем размер русской печи бывает следующий:
  • ширина – 142 сантиметра;
  • высота – 213 сантиметров;
  • расстояние между напольным покрытием и лежанкой – около 180 сантиметров.

Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».

Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).

Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.

Как построить русскую печь своими руками: основные этапы


До того, как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.

В первую очередь следует подготовить все требуемые материалы:
  • кирпич шамотный и красный;
  • песок, глину;
  • рубероид;
  • дверки и дымовые задвижки;
  • асбестовый шнур;
  • колосниковую решетку.

Из инструментов потребуются:
  • уровень, рулетка, угольник;
  • строительные карандаши;
  • резиновая киянка;
  • емкость для приготовления раствора;
  • дрель с насадкой-миксером.

Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно (прочитайте также: «Кладка печи своими руками — как сложить печь правильно»).

Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:

  1. Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
  2. Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
  3. Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
  4. Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю (прочитайте также: «Делаем печь для сауны своими руками — инструкция и примеры»).

Декорирование русской кирпичной печи после того, как завершена кладка


Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.

Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка».

Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.

Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.

Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.

Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.

Ремонт русской печи своими руками


Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.

При длительной эксплуатации чаще всего возникают следующие неполадки:
  • появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
  • нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
  • отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
  • сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.

Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам».

Наглядное видео о том, как построить русскую печь своими руками:


teplospec.com

Русская печь своими руками — как сделать с лежанкой, плитой, подтопком из кирпича, как посторить небольшую порядовку, устройство, чертежи, кладка, инструкция + фото и видео

Никто не скажет что русская печка — это идеальное устройство, которое не имеет своих минусов. Для того чтобы вкусно готовить на ней, у хозяйки должна быть хорошая сноровка, чего нет у современных женщин. Ежедневно утром нужно топить её, а значит, кому-то надо колоть дрова. Минусом этого отопительного прибора, считается то, что выделяемое тепло находится на уровне чуть выше пода, то есть на высоте почти 1 метр от пола. В наше время конструкции делаются так, чтобы она прогревалась на всю высоту. В конструкции есть чугунная плита, чтобы можно было готовить пищу. Если вы планируете строить печку своими руками, воспользуйтесь нашими советами и инструкцией.

Устройство и конструкции

Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м2.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Как сделать русскую печь с плитой своими руками: пошаговая инструкция

Для кладки топочной части пользуются огнеупорным кирпичом, который сделан из шамотной глины. Далее конструкция выкладывается из простого керамического кирпича.

Абсолютно в каждой печке имеются чугунные детали — заслонки и дверцы. Их также надо приготовить в необходимом количестве.

Необходимые инструменты и материалы

  1. Дверцы: поддувальная 250х140 — 2 штуки, топочная 250х205 мм — 1 штука, прочистная 130х140 — 2 штуки, а также вентиляционная любого размера.
  2. Решетка колосниковая размером 380х250 мм.
  3. Задвижки: 140х140, 180х140 и 260х260 мм.
  4. Заслонка горнила размером 450х380 мм.
  5. Вьюшка имеет диаметр 230 мм.
  6. Коробка водогрейная размером 500х120х280 мм.
  7. Чугунная плита с 2-мя конфорками размером 400х700.
  8. Две стальные полосы: 1430х25х2 и 1000х50х12мм.

Для кладки сводов и арок будут необходимы легкоразборные шаблоны, изготавливаемые из фанеры и дерева.

Плиту лучше изготовить из качественного чугуна

Фотогалерея: схемы и чертежи с размерами

Особенности подготовки кладочного раствора

Под каждый вид кирпича делается раствор со своим составом и пропорциями.

  1. Если кладка делается кирпичом марки М150 и выше, то пользуются глинопесчаным раствором в соотношении песка и глины примерно 1:2. Такой же раствор используется для облицовки керамической плиткой.
  2. Если кладка делается тугоплавким кирпичом, то пользуются раствором, в основу которого входит тугоплавкая глина с добавлением песка.
  3. Если кладка делается шамотным кирпичом, то пользуются раствором из огнеупорной глины и так называемого шамотного порошка в соотношении 1:3 или 1:4.
  4. При кладке кирпичных труб в чердачном помещении используется раствор из цемента и песка.

Глина — это очень мягкая горная порода, из которой лепятся скульптуры, посуда, делается кафель и многое другое. В природе глина бывает разного вида, и бывает ««жирной», нормальной» и постной. Мастерством хорошего печника считается оптимально подобрать соотношение песка и глины, для того чтобы получился хороший раствор.

Для каждого вида кирпича готовится свой раствор

Для того чтобы проверить качество глинистого раствора имеется большое количество способов. Самый распространенный из них это — делается глиняное тесто, затем скатывается тонкий жгутик и потом нужно просто изогнуть его. Чем радиус изгиба меньше (при котором начинает трескаться жгутик), тем качественнее раствор.

Как сделать раствор из глины

Для того чтобы сделать кладку понадобится около 3,5 куб. м глиняного раствора. Соответственно, берется необходимое количество ингредиентов в соотношении друг к другу. К примеру: 1,1 куб. м глины необходимо 0,27 куб. м воды и 2,2 куб. м песка.

В качестве тары пользуются железной бочкой, либо обитым жестью ящиком, глина замачивается на 2 дня. После чего добавляется песок, и раствор мешается ногами (нужно иметь сапогами с высокими голенищами), пока он не станет однородным.

От качества раствора и кирпича будет зависеть, как долго прослужит печь

Как построить фундамент

Так как печка — это тяжелое и массивное сооружение, ей нужен отдельный фундамент. Именно поэтому начинать кладку в уже готовом доме будет весьма проблематично — об этом необходимо задуматься заранее.

Самым идеальным и надежным вариантом считается железобетонный плитный монолитный фундамент. Фундамент печки не связывается с основным фундаментом дома и считается независимой конструкцией.

Кладка печки из кирпича

Основное требование к кладке — это герметичность. Именно поэтому на печь отбираются только цельные кирпичи без каких-либо трещин, а швы делаются тоненькими — не больше 5 мм. Ни в коем случае, не рекомендуется добиваться воздухонепроницаемости из-за обмазывания глиной стенок изнутри — это сильно снижает теплопроводность, а также повышает отложения сажи и копоти. Кроме этого, глина имеет свойства забивать каналы внутри конструкции и отслаиваться, чистить их будет весьма проблематично. Применяются способы кладки:

  • «в кирпич» — это если толщина стенки совпадает с длиной кирпича;
  • «в полкирпича» — это когда кирпич ложится плашмя вдоль стенки;
  • «в четверть» — это кирпич кладется на ребро.

При кладке необходимо убирать лишнюю смесь, особенно с внутренней стенки печи. Снаружи — стенки кладутся «в кирпич», внутренние — «в полкирпича».

Есть несколько видов кладки

Как делать порядовки с подтопком

Порядовки — это так называемые пошаговые инструкции по правильной кладке, которые указывают порядок действий в каждом следующем ряду. Благодаря им процессом кладки русской печки может овладеть любой человек.

  1. 1-й ряд: кладется из так называемого пережженного кирпича, который минимально впитывает влагу. Углы этого ряда кладутся из кирпичей, которые обрезаны до ¾ длины. Для наилучшего соприкосновения внутренние углы одного из них и соседнего подпиливаются. Для этого используется алмазная пилка, болгарка и другие подобные инструменты. Такая кладка нужна чтобы верно связать углы в следующих рядах.
  2. 2-й ряд: именно с него начинается кладка стенок, закладываются специальные прочистки спереди и с левой стороны. С правой стороны на фронтальной части печи создается зольник.
  3. 3-й ряд: чистки с левой стороны закладываются кирпичами без применения раствора. Спереди ставятся дверцы прочистки и поддувала. Дверцы устанавливаются при помощи каленной стальной проволоки, которая кладется в пропилы в кирпичах и крепится раствором.
  4. 4-й ряд: перегораживаются подовые каналы.
  5. 5-й ряд: ставится решетка колосника для самой малой топки. Для того чтобы сделать кладку внутренней части топливника применяется огнеупорный кирпич, который ложится без применения раствора.
  6. 6-й ряд: с левой части печки ставится водогрейный бак и продолжается кладка топливника из огнеупорного кирпича.
  7. 7-й ряд: ставится колосниковая решетка топки плиты и дальше продолжается кладка стен печки и первого топливника. Правая стена укрепляется при помощи стальной полосы, которая кладется в шов и стягивается специальными торцевыми заглушками.
  8. 8-й и 9-й ряды: продолжается кладка внутренних каналов и стен. Ставятся дверцы топки плиты и маленького топливника, крепятся, как описано выше — при помощи каленой проволоки.
  9. 10-й ряд: своды первых двух топливников соединяются. Делается перекрытие дна горнила. Все каналы дымооборотов еще остаются полностью открытыми.
  10. В 11-м ряду ставится на переднюю кромку специальный стальной уголок 30х30 мм, сверху кладется плита. Делается перекрытие правого топливника съемной колосниковой решеткой.
  11. 12-й ряд: укладка передних стен горнила (для этого используют огнеупорный кирпич), а также боковых стен плиты. Ставится заслонка горнила. С левой части от плиты начинается формирование низа дымохода. Между дымоходом и горнилом остается небольшое отверстие, которое закрывается специальной задвижкой летнего хода. Дальше нужно сделать шаблон арки из фанеры и дерева.
  12. 13-й и 16-й ряд: далее продолжается формирование стен. Делается перекрытие устья горнила.
  13. 17-й ряд: начинается сужение свода горнила и постепенное расширение дымохода. Задняя стена укрепляется при помощи стальной стяжки.
  14. 18-й ряд: полностью перекрывается свод горнила и кладется передняя стенка, которая образует перетрубье.

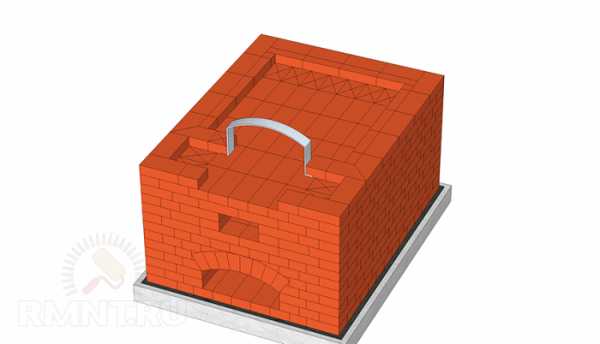

  15. Для кладки свода горнила потребуется вновь сделать шаблон — опалубку. Он делается из 2-х прямоугольных рамок, на них опираются детали, сделанные из фанеры с полукруглым верхом — кружала. Чтобы эта конструкция легко разбиралась снаружи, кружала прикрепляются на съемные штыри, а чтобы она раньше времени не сложилась внутрь, между рамками ставятся несколько распорок. Над кружалами изготовляется гибкий настил, который собран из тонких досок при помощи ремней или веревок.
  16. 19-й ряд: укрепляется передняя стенка горнила с помощью стяжки, продолжается строительство стенок выше горнила, при этом образуя свободное пространство для подсыпки.
  17. 20-й ряд: засыпается песком свод горнила и уплотняется. Это делается для увеличения теплоемкости, а также обеспечить качественную выпечку и других продуктов питания.

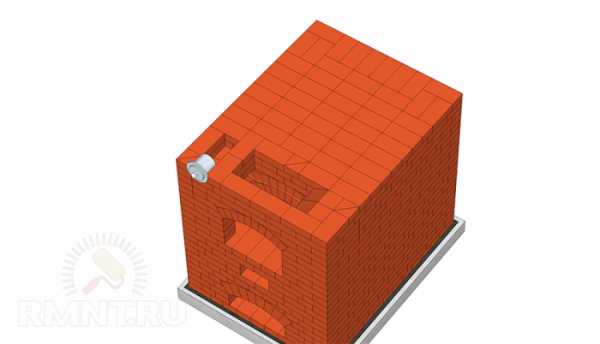

  18. 21-й ряд: идет перекрытие печки, перетрубье сужается в сторону дымоотвода.
  19. 22-й и 23-й ряды: сужение перетрубья и кладка дымохода.

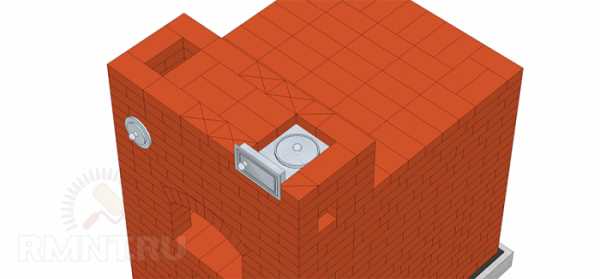

  20. 24-й ряд: специальной вентиляционной заслонкой перекрывается перетрубье .

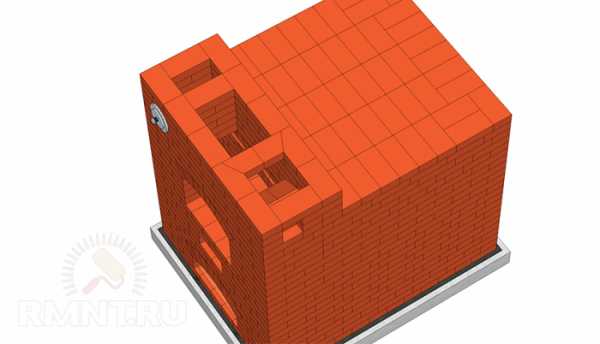

  21. 25-й и 26-й ряд: свободное пространство над перетрубьем потихоньку соединяется с дымоходом и сужается.

Далее кладка делается в зависимости от высоты дома: снаружи дымоход начинает сужаться ступенькой перед самым потолком, после этого уже начинает формироваться труба, которая проходит сквозь перекрытия и кровлю. В свободное пространство между кровлей и перекрытием, а также над ним, кладка делается цементно-песчаным раствором.

Вот и все, печь сделана. Осталось только лишь выложить трубу над поверхностью дома и можно ее топить.

Русские печи на картинках и фото

Видео: проект русской печи с лежанкой

Русская печка, сделанная своими руками, и обогреет, и накормит, и спать уложит — только успевай подкидывать дровишки.

Материал актуализирован 25.04.2017

postroika.biz

Как построить русскую печь своими руками: порядовка и кладка

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу, необходимо установить плиту из чугуна.

Сложить русскую печь можно своими руками. Для этого необходимо следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина должна составлять 213 см., ширина 142 см., а высота – 180 см. Чтобы самому построить печь, нужно знать, из каких элементов она состоит:

  • Подпечье. Предназначением является сушка и хранение твердого топлива.
  • Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
  • Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
  • Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
  • Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
  • Перетрубье. Над шестком устанавливается специальная камера, а после нее – дымоход, проходящий через кровлю.
  • Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
  • Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
  • Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательной особенностью русской печи.

Сегодня специалисты рекомендуют строить своими руками мини-печь, ее название – экономка. Она устроена так, что лучше прогревает комнату. В теплое время года устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему, экономка имеет водогрейный бак.

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича, который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

  • Топочную дверцу, ее размеры составляют 25х25 см. Поддувальную дверцу с размерами 25х14 см., и две прочистные двери 13х14 см.
  • Колосник 38х25 см.
  • Три задвижки разных размеров.
  • Вьюшку с 23-сантиметровым диаметром.
  • Водогрейный бак.
  • Двух-конфорочную плиту.
  • Несколько полос из стали.

Приготовление раствора

Кладка зависит от качества приготовленного раствора. При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

  • При использовании полнотелого материала (минимум М150) следует замесить смесь из песка из глины в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
  • В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины с небольшим количеством песка.
  • Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3, и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини-печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси. Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм., в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно подготовить фундамент. Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Печное устройство рекомендуется устанавливать у стены, где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см. ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован, после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм. Экономка может укладываться своими руками несколькими способами:

  • В четверть. То есть кирпич необходимо выкладывать на ребро.
  • В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
  • В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич, то нужно его вымочить, так как он вытягивает жидкость из кладочной смеси. Во время работы излишки раствора необходимо убирать.

Порядовки

Чтобы грамотно выложить печь, необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.Для первого ряда рекомендуется использовать пережженный кирпич, так как он практически не впитывает влагу. Для кладки углов используется ¾ кирпича.

  1. Следующий ряд начинает формировать стенки печной конструкции. Нужно заложить прочистки слева и спереди. А вот с фронтальной и правой стороны устанавливается зольник.
  2. Следующий ряд слева выкладывается кирпичами без использования смеси. С передней части монтируется прочистка и поддувало. Дверцы крепятся при помощи пережженной проволоки из стали, которая фиксируется раствором.
  3. Подовые каналы перекрываются в следующем ряду.
  4. При укладке пятого ряда необходимо установить колосник для малого топливника. Для этого нужно уложить огнеупорный кирпич без использования раствора.
  5. На этом этапе нужно выполнить монтаж водогрейной тары с левой стороны конструкции. Также продолжается кладка малой топки.
  6. Одновременно с укладкой топливника и стенок необходимо установить колосник плиточной топки. С правой стороны укрепляется стена. Для этого используется стальная полоса, которая укладывается в швы.
  7. Последующие два ряда укладываются внутренние каналы и стенки. Также необходимо установить дверцы для обоих топливников и закрепить их при помощи стальной проволоки.
  8. На десятом ряду соединяются своды обоих топок. Также следует перекрыть дно горнила. Оставить открытыми каналы дымооборота для вывода их в горнило.
  9. С передней стороны нужно закрепить уголок из стали, размерами 30х30, а сверху выложить плиту. Пустое пространство топливника нужно перекрыть съемным колосником.
  10. В двенадцатом ряду применяется огнеупорный кирпич для кладки стенок плиты и горнила, а также заслонки для него. С левой части плиты нужно начать формировать низ дымохода. Между горнилом и дымоходом должно быть небольшое отверстие, закрыть его следует задвижкой.
  11. После этого нужно изготовить деревянный шаблон арки. Он необходим для укладки свода арки.
  12. Следующие четыре ряда укладываются стенки печной конструкции. Устье горнила перекрывается.
  13. Начиная с семнадцатого ряда нужно постепенно начать сужать свод горнила, при этом дымоход должен постепенно расширяться. Стальной стяжкой укрепляется задняя стенка печного устройства.
  14. Свод горнила необходимо перекрыть, а также начать выкладывать переднюю стенку, которая образует перетрубье.
  15. Чтобы выложить свод горнила, необходимо подготовить соответствующий шаблон. Для этого понадобятся две прямоугольные рамки. На них опираются детали из фанеры с кружалами, которые крепятся на специальные штыри. Это необходимо для того, чтобы существовала возможность наружной разборки печи. Также рекомендуется поставить распорки внутри, чтобы конструкция не развалилась. Сверху кружал нужно выполнить настил из досок.
  16. На девятнадцатом ряду нужно укрепить переднюю стену горнила. Для этого необходима стяжка. Также продолжается кладка стенок, которые должны быть выше горнила, при этом образуется небольшое пространство, которое необходимо засыпать.
  17. Свод заполняется песком и тщательно утрамбовывается. Благодаря этому увеличивается теплоемкость, которая необходима для выпекания хлебобулочных изделий.
  18. На 21 ряду перекрывается печь, происходит сужение перетрубья.
  19. Во время кладки последующих двух рядов продолжается формирование дымохода, с одновременным сужением перетрубья.
  20. При помощи заслонки перекрывается перетрубье.
  21. На следующих двух рядах (25-26) нужно соединить дымоход с пространством над перетрубьем.
  22. Сколько нужно еще рядов, – зависит от высоты комнаты. Перед потолком дымоход сужается, затем устанавливается труба, которую нужно вывести через потолочное перекрытие. Между кровлей и перекрытием также нужно выполнить кладку, в качестве связующего средства использовать цементно-песчаный раствор.

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы ее использовать, необходимо над кровлей выложить трубу. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

poluchi-teplo.ru

Разное

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Свежие записи

  • Развивающие занятия для детей 3-4 лет: игры, упражнения и методики
  • Детский ортопед в Минске: когда обращаться, что лечит, как проходит прием
  • Полный список необходимых вещей для мамы и малыша в роддоме: что нужно взять с собой

Рубрики

  • Без рубрики
  • Бетонный
  • Выбор ламината
  • Выбор линолеума
  • Гидроизоляция
  • Деревянные полы
  • Деревянный
  • Домашняя гидроизоляция
  • Заливк
  • Заливка
  • Заливка растворов
  • Заливной
  • Заливной пол
  • Из бетона
  • Из дерева
  • Ламинат
  • Линолеум
  • Маяки
  • Применение бетона
  • Разное
  • Своими руками
  • Стяжк
  • Стяжка
  • Стяжка полов
  • Установка маяков
2019 © Все права защищены.
