Строительство дома своими руками всегда очень трудоемкий и непростой процесс. Одним из ответственных моментов является правильность выбора потолочного перекрытия. Существует несколько вариантов того, как сделать потолочное перекрытие в частном доме. Необходимо учитывать все особенности конструкций разных видов.
Требование к потолкам
- Потолочное перекрытие служит для разделения между собой этажей помещения и отделяет комнаты от чердачных помещений. Нагрузка на эти конструкции значительная, поэтому очень важна высокая прочность конструкции.
- Материал должен способствовать сохранению тепла в помещении и блокировать звуковые колебания.
- Потолочное покрытие должно соответствовать условиям противопожарной безопасности.
Обратите внимание! Покрытие обязательно должно иметь достаточную жесткость, чтобы не возникали прогибы при каких-либо нагрузках.
Каким бывает потолочное перекрытие
Для того чтобы начать делать потолочное перекрытие своими руками, необходимо изучить, какие могут быть потолочные перекрытия и разобраться в их преимуществах и способах установки.
Потолки бывают:
- межэтажные,
- чердачные,
- цокольные,
- подвальные.
Перекрытие может быть балочное, при этом используют балки из разного материала, и безбалочное – построенное с использованием плит и сплошных панелей.
Плитные перекрытия
Такое потолочное перекрытие практически не используется для частных домов по причине большого веса материала. Плиты в основном используют при строительстве больших многоэтажек или промышленных сооружений.
Используются различного вида плиты: пустотные или сплошные. Пустотные изделия, имеющие меньший вес и повышающие уровень звуко- и теплоизоляции, чаще применяют при возведении потолочного перекрытия для частных домов.
Плитное перекрытие может быть монолитным и сборным. Плиты сборные различаются по способу соединения: одни связываются при помощи проволоки, другие — сварные — соединяются при помощи сварки.
Недостаток использования сплошных панелей в их значительных габаритах и массе. Для их установки требуется помощь специальной техники.
Обратите внимание! Такие плиты имеют определенный размер, и строить помещение необходимо под него, или же заказывать индивидуальное изготовление плит нужного размера.

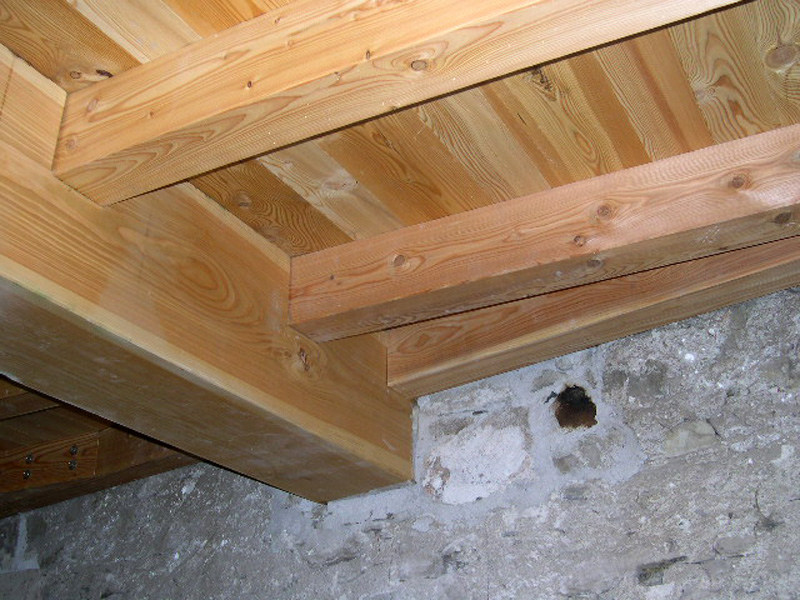

Установка деревянного перекрытия
При индивидуальном строительстве чаще всего используют потолочное перекрытие, изготовленное с применением балок из дерева. Деревянный брус для выполнения перекрытия в частном доме применяют потому, что он имеет ряд достоинств:
- такое потолочное перекрытие не утяжеляет конструкцию,
- нет необходимости использовать специальную технику,
- обладает прочностью и экологичностью,
- стоимость материала умеренная.
Единственный существенный недостаток перекрытий из деревянного бруса – это ограничение ширины пролета при перекрытии, максимум до 6 метров.
Обратите внимание! При использовании в частном доме дымохода, установка балок осуществляется таким образом, чтобы не было пересечения с ходом трубы, нужно соблюдать дистанцию в 40 см.
При изготовлении балок используют лиственные и хвойные сорта деревьев. Дерево должно быть достаточно хорошо просушено и проверено на наличие гнили или трещин. Отбракованные балки нельзя использовать при строительстве.
Порядок установки
- Перед использованием древесина должна быть обработана антисептиком, чтобы избежать в дальнейшем порчи от грибка. Концы балок просмаливаются и обворачиваются несколько раз рубероидом.
- Под балку предварительно подготавливается гнездо, обязательное условие — конец балки должен быть скошен. Для выравнивания балок по плоскости используют доски разной толщины. Пустота, которая неизбежно остается в гнезде, заливается монтажной пеной.
- Далее создается накат из брусков, которые служат основой для будущего потолка. Обычно для черепных брусков используют сосновый брус, предварительно обработанный антисептиком. На них укладываются перпендикулярно доски пола, которые тоже обрабатываются антисептиком.
- После этого сооружают слой, обеспечивающий звуко- и теплоизоляцию. Для этих целей может использоваться разный материал: песок, керамзит, шлак, можно задействовать опилки. Идеально применение минеральной ваты, она имеет свойство дышать и обладает небольшим весом. Перед укладкой теплоизоляции прокладывается слой пленки для пароизоляции.
Благодаря тому, что деревянные междуэтажные перекрытия не имеют большой массы, они позволяют сэкономить на возведении фундамента повышенной мощности.
Для того чтобы правильно выполнить потолочное перекрытие, необходимо изучить все нюансы данного процесса, можно просмотреть видео.
При правильном выполнении работ можно обеспечить высокие показатели прочности строения, комфортные условия тепло- и звукоизоляции.
Металлическое перекрытие
При строительстве потолочного перекрытия с помощью металлических балок следует учитывать низкую тепло- и звукоизоляцию, а также возможность коррозийных изменений при высокой влажности воздуха.
Плюсы такого перекрытия в высокой прочности и долговечности конструкции, в возможности осуществить перекрытие на большей площади пролета.
Для потолочного перекрытия потребуются:
- металлические балки,
- железобетонные плиты, легкий бетон или дерево,
- штукатурная сетка,
- материал для гидроизоляции,
- штукатурка,
- настил из досок.
Бетонное перекрытие
При помощи железобетонных балок очень редко делают перекрытие в частных домах. Это обусловлено очень большим весом материала. Для такой работы необходима специальная техника, своими руками не управиться.
Такими балками можно перекрыть пролеты 3-7,5 метров, между балками пустое место заполняют бетоном или пустотелыми блоками.
Перекрытие частного дома относят к наиболее ответственным конструкциям дома и требуют особого внимания. Перекрытия бывают цокольные, мансардные, междуэтажные, чердачные. Независимо от назначения перекрытия должны удовлетворять определенным требованиям: иметь необходимую несущую способность, которая определяется эксплуатационными нагрузками; быть достаточно жесткими и иметь минимальный прогиб; обладать достаточными звукоизоляционными и теплозащитными свойствами; обеспечивать необходимую огнестойкость.
Выбор того или иного типа перекрытий зависит от конструкции и назначения здания, а также от нагрузки: для чердачных перекрытий расчетную временную нагрузку обычно принимают 1050 Н/м2; для цокольных и межэтажных — 2100 Н/м2. При расчете временной нагрузки учитывается масса мебели, оборудования, людей, а также сантехнического оборудования. Постоянной составляющей нагрузки является собственный вес конструкции.
При устройстве междуэтажных перекрытий в двухэтажных или мансардных домах возникает необходимость прохода через перекрытие сантехническими коммуникациями (отопление, вода, канализация и т. д.). Для прокладки трубопроводов в перекрытие частного дома устанавливают специальные металлические или виниловые гиль
Содержание статьи:
При выборе способа оформления потолка необходимо обратить внимание и на конструкцию перекрытия. От его устройства и состояния зависит результат отделки. Как выглядят самые используемые виды перекрытий, можно увидеть на фото.
Базовое потолочное основание оказывает влияние на будущий дизайн потолка. Если планируется делать многоуровневую конструкцию, то перекрытие должно быть прочным. Например, несущая способность деревянного основания вполне достаточна для того, чтобы выдержать вес комбинированного натяжного и гипсокартонного потолка. А вот под весом металлической реечной конструкции такое перекрытие вполне может деформироваться. Кроме того, следует учитывать и то, располагаются ли над ним верхние этажи.
Требования, предъявляемые к потолочным перекрытиям
Независимо от того, из какого материала изготовлены потолочные перекрытия, они должны отвечать ряду требований (детальнее: «Как сделать потолочное перекрытие в частном доме»). Прежде всего, у них должна быть несущая способность, соответствующая эксплуатационной нагрузке. При расчете данного параметра обязательно учитывают массу перекрытия, планируемый вес отделки (в случае подшивного или подвесного потолка). Если речь идет о квартире, то есть о междуэтажном перекрытии, то учитывают еще и массу людей, оборудования и мебели в верхних помещениях.Жесткость базового основания должна быть такой, чтобы при максимально возможной нагрузке оно не деформировалось и не прогибалось. Также перекрытие должно быть безопасным в эксплуатации, это касается в первую очередь огнестойкости.
Перекрытия балочного типа
По конструкции все перекрытия делятся на два вида: балочные и плитные. Каждое из них обладает определенными характеристиками.
Балочные потолочные перекрытия часто встречаются в частных домах. Поэтому, если нужно сделать самостоятельно потолочное основание, следует обратить внимание именно на данный тип конструкции. Основой такого перекрытия являются деревянные балки, которые опираются на несущие стены строений. Сечение их зависит от расстояния между ними, планируемой нагрузки и ширины пролета.
Прежде чем приступить к созданию перекрытия, необходимо выбрать древесину для балок. Они изготавливаются из материалов как хвойных, так и лиственных пород, но дерево должно быть тщательно просушено в течение минимум 3-4 месяцев. Перед укладкой балки обязательно проверяют на наличие гнили, трещин и прочих дефектов. В случае их обнаружения использовать материал нельзя.
Балки, уложенные на стены, выравнивают по плоскости. Для этого под их концы подкладывают части просмоленных досок различной толщины. Для выравнивания балок нельзя использовать необработанные деревянные клинья. Стыки между элементами на внутренних стенах усиливают хомутами или скобами. Вместо металлического хомута также используют накладки из досок толщиной более 40 миллиметров.
По требованиям пожарной безопасности, расстояние между балками и дымоходом должно быть не менее 40 сантиметров. При заделке концов в стены их пропитывают антисептиком, просмаливают и заворачивают в рубероид. Это позволяет защитить древесину от появления гнили.
Чтобы обеспечить жесткость перекрытия, закрепляют на несущей стене каждую вторую балку. Специалисты советуют с этой целью применять стальные анкеры, вмонтированные в кладку. Для создания на балках чернового потолка используют черепные бруски. Они прикрепляются к боковым сторонам основания, а к ним прибивают пластины наката, образующие покрытие.
Помимо деревянных балок, применяются и металлические изделия. Они имеют меньший размер и дают возможность сэкономить на общем объеме, который занимается перекрытием. Одновременно с этим металлические элементы обладают большей несущей способностью, которая превышает показатель для деревянных балок в несколько раз.
Но и у металлических балок имеются недостатки. К ним относятся подверженность коррозии и невозможность создания эффективной звукоизоляции.
Как выбрать плиты перекрытия, подробно на видео:
Перекрытия плитного типа
Этот тип перекрытий применяется при строительстве многоэтажных домов, промышленных и общественных зданий. Что касается частного домостроения, то плитные элементы обычно укладывают на сараи, гаражи и прочие подобные постройки. Они сложны в монтаже, поскольку имеют значительную массу.
Но одновременно обладают преимуществами, которых нет у балок, это:
- огнестойкость;
- долговечность;
- высокая механическая прочность.
Также потолочные плиты позволяют получить ровную черновую поверхность, практически не нуждающуюся в шлифовке. Разумеется, для этого перекрытие потолка своими руками необходимо делать, в точности соблюдая инструкцию.
Для обустройства плитного базового основания используют пустотные или сплошные изделия из разных видов бетона (тяжелого и легкого). В частном строительстве рекомендуется применять пустотные плиты, так как они не только имеют меньший вес, но и обладают лучшими звуко- и теплоизоляционными параметрами.
Плитные потолочные перекрытия подразделяются на два вида: монолитные и сборные. Монолитные, кроме выполнения прямого предназначения, еще и распределяют равномерно нагрузку на несущие стены с пола верхнего этажа.
Сборные перекрытия также подразделяют на два типа: связанные и сварные. Связанные имеют каркас из арматурных прутьев, которые в местах пересечений связывают мягкой проволокой толщиной не более 2 миллиметров. Сварные перекрытия делают на основе сваренной арматуры.
Бетонную плиту при создании перекрытия обычно укладывают на несущую стену. Толщина опорной поверхности должна равняться минимум 10-15 сантиметров – только в этом случае будет обеспечен высокий уровень надежности основания. Максимальная ширина пролета при таком плитном перекрытии составляет 3 метра.
Если необходимо сделать пролет шириной в 6 метров, то делают ребристое перекрытие, состоящее из плит особой формы. Для создания больших проемов применяют дополнительное армирование с использованием поперечной балки.
При создании плитного перекрытия к арматурному каркасу бетонных плит монтируют закладные детали. Они нужны, чтобы потом можно было легко подшить потолок вагонкой.
Несомненно, бетонные потолочные основания намного лучше балочных. Но их недостаток заключается в том, что сделать потолочные перекрытия своими руками невозможно – придется прибегнуть к услугам специалистов и подъемной техники.
Потолок играет одну из ключевых ролей при оформлении дизайна помещения. Рассматривая различные варианты его отделки, не стоит забывать, что качественный монтаж потолочного перекрытия обеспечит отличный конечный итог.
Перед тем, как сделать потолочное перекрытие своими руками, рекомендуем прочитать данную статью.
Требования
Балочные виды перекрытийПерекрытие потолка независимо от того, какой материал пошел на их изготовление, должно отвечать принятым стандартам:
- Перекрытие обязано выдерживать эксплуатационные нагрузки, рассчитанные вами заранее. В расчетную нагрузку входит вес балок перекрытия и выбранного вами материала отделки потолка;
- Жесткость сооружения должна выдержать все предполагаемые нагрузки, при этом она не должна деформироваться;
- Необходимо также обеспечить потолочное перекрытие достаточными звуко- и теплоизоляционными характеристиками.
- Одной из главных характеристик потолочного перекрытия должна являться его огнестойкость.
Существует два вида потолочных перекрытий: плитное и балочное.
Балочное перекрытие
Обработка балокТакой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.
Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.
Опирание балок на деревянный прогонОтнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней. Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины. Забракованные балки не используйте в строительстве.
Схема проема в перекрытии- Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
- Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
- По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
- Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
- Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
- Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.
Перекрытия из плит
Укладка плит перекрытияВ основном, плитное перекрытие применяется при возведении многоквартирных домов.
При постройке собственных домов такой вид перекрытия востребован реже. Плиты характеризуются большим собственным весом, а значит, при их монтаже потребуется использование специальной техники, а это связано с увеличением денежных расходов.
Обратите внимание! Плитные перекрытия отличаются неоспоримым преимуществом. Они не горят, характеризуются высокой прочностью и долговечностью.
Если вы произвели монтаж перекрытия из плит, согласно существующим правилам, то в итоге получите ровную потолочную поверхность, не требующую дополнительного выравнивания и шлифовки.
Для изготовления плит используют тяжелый и легкий бетон, они могут быть сплошными или пустотными внутри.
Обратите внимание! При постройке частного дома, лучше воспользоваться пустотными плитами. Они характеризуются отличными тепло- и звукоизоляционными параметрами. К тому же их вес намного меньше.Ребристое перекрытие
Существует два вида перекрытия из плит: монолитные и сборные.
При монтаже перекрытия из плит они укладываются на несущие стены постройки, для большей надежности конструкции возводящиеся толщиной не меньше 150 мм. Несущие стены должны находиться на расстоянии 3 м друг от друга. Если оно превышает это значение, то вам придется монтировать поперечную балку, это сделает ваше строительство дороже.
Сборно-монолитноеПриступая к возведению частного дома, вы обязаны точно определить, какое перекрытие потолка — плитное или балочное – наиболее подходит в вашем конкретном случае. Запомните, что на конечный результат огромное влияние оказывает качество используемых материалов и соблюдение всех технологических требований монтажа перекрытий. Если вы все сделаете правильно, то получите в итоге ожидаемый результат.
Видео
Посмотрите, как можно самостоятельно залить монолитное перекрытие:
Перекрытие частного дома относят к наиболее ответственным конструкциям дома и требуют особого внимания. Перекрытия бывают цокольные, мансардные, междуэтажные, чердачные. Независимо от назначения перекрытия должны удовлетворять определенным требованиям: иметь необходимую несущую способность, которая определяется эксплуатационными нагрузками; быть достаточно жесткими и иметь минимальный прогиб; обладать достаточными звукоизоляционными и теплозащитными свойствами; обеспечивать необходимую огнестойкость.
Выбор того или иного типа перекрытий зависит от конструкции и назначения здания, а также от нагрузки: для чердачных перекрытий расчетную временную нагрузку обычно принимают 1050 Н/м2; для цокольных и межэтажных — 2100 Н/м2. При расчете временной нагрузки учитывается масса мебели, оборудования, людей, а также сантехнического оборудования. Постоянной составляющей нагрузки является собственный вес конструкции.
При устройстве междуэтажных перекрытий в двухэтажных или мансардных домах возникает необходимость прохода через перекрытие сантехническими коммуникациями (отопление, вода, канализация и т. д.). Для прокладки трубопроводов в перекрытие частного дома устанавливают специальные металлические или виниловые гильзы с внутренним диаметром большим, чем прокладываемый трубопровод. Зазор между гильзой и трубопроводом чеканят просмоленной паклей или другим изолирующим материалом, обеспечивающим необходимую тепло- и звукоизоляцию .
Деревянные перекрытия наиболее часто применяются в индивидуальном строительстве, обладают хорошей теплоизоляцией. Сооружение их достаточно просто и не требует грузоподъемных механизмов. Основой деревянного перекрытия служат балки, опирающиеся на несущие стены.
Балки хвойных и лиственных пород древесины перед использованием должны быть просушены в течение 3-4 месяцев, не иметь трещин и гнили.
В зависимости от ширины пролета и расстояния между балками обычно принимаются следующие сечения балок:
При необходимости стыковки балок на внутренних стенах их концы соединяют металлическими накладками, хомутами или скобами. Варианты крепления балок приведены на рисунке.
Возможно использование спаренных досок толщиной 50 мм, «сшитых» между собой гвоздями или скобами.
Балки укладывают «маячным» способом: в начале крайние, затем промежуточные, проверяя уровнем или ватерпасом правильность укладки. Выравнивать балки следует обрезками просмоленной доски разной толщины, избегая применения случайных щепок.
В кирпичных стенах балки устанавливают в нише глубиной 18-20 см. Торцы балок обрезают под углом 60-80°, чтобы они не доходили до задней стенки ниши на 2-3 см. Концы их промазывают горячим битумом и оборачивают двумя слоями рубероида. Торцы балок оставляют незакрытыми и непромасленными. На опорную площадку укладывают обработанную битумом небольшую доску.
Свободное пространство в нише заполняют стекловатой и затирают цементно-известковым раствором.
При устройстве цокольных перекрытий в нижней части балок к боковым ребрам прибивают черепные бруски 5×5 см и настилают черный пол, утепляют его, закрывают пергамином или толью и настилают чистый пол из струганных досок толщиной 25-40 мм.
Заделка балок перекрытия в стены. Важность этого этапа строительства трудно переоценить. Надежность конструкции перекрытия — это, в конечном счете, гарантия жизни проживающих в доме.
Поэтому в максимально наглядной форме будет освещен вариант заделки балок перекрытия в стену. Первое действие — концы балок отесываются под углом 60°, антисептируются, просмаливаются, оборачиваются толем и укладываются так, чтобы они не доходили до задней стенки гнезда на 30-50 мм. После укладки балки ее боковые и верхнюю стороны заделывают раствором с щебенкой, торцы не смолят.
Если толщина каменных стен 2 1/2 кирпича (640 мм) или больше, концы балок можно не замазывать раствором.
В этом случае их заделывают так. Поскольку балка своими концами опирается на стены только на 150 мм, то между ее торцом и задней стенкой гнезда глубиной 250 мм остается пространство в 100 мм. Этого вполне достаточно для воздушной прослойки и укладки теплоизоляционного материала. Низ гнезда выравнивают бетоном, покрывают битумом, кладут на него два слоя толя, верх и боковые стенки гнезда закрывают слоем толя, а заднюю — слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25 мм. Конец балки укладывают так, чтобы между ним и антисептированной доской был зазор в 40 мм.
В стены толщиной в два кирпича (510 мм) концы балок заделывают так. Заднюю стенку гнезда закрывают двумя слоями просмоленного войлока, делают ящик из трех стенок, просмаливают его и вставляют в гнездо, прижав им просмоленный войлок.
При заделке концов балок чердачного перекрытия в стенах толщиной в 2 кирпича особое внимание уделяют защите гнезд. Прежде всего, в них устанавливают ящик из трех стенок, которые просмаливают и обивают войлоком.
Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода.
В кирпичных, каменных и подобных им зданиях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделывают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида.
Для обеспечения жесткости балки через одну укрепляют. Для этого в кладке устанавливают стальной анкер. Его конец должен не доходить до наружной поверхности стены на 12 см (во избежание образования мостиков холода), другой конец должен выступать внутрь помещения на 20 см. Анкер прикрепляют к деревянной балке с помощью стальной накладки сечением 5×6 мм и гвоздей диаметром 5-6 мм.
Иногда делают открытую заделку концов балки, однако это возможно в помещениях с нормальной влажностью (меньше 60%) при хорошей вентиляции перекрытия (при щелевых плинтусах) и достаточной теплоизоляционной способности задней стенки гнезда. При кирпичной стене толщина стенки гнезда должна быть не менее 46 см. При меньшей толщине необходимо делать утепление гнезда, обеспечивая при этом в средней полосе сопротивление теплопередаче.
При толщине стены в два кирпича (0,51 м) узел опирания деревянной балки на стену решают следующим способом. В стене делают гнездо глубиной 25 см (1 кирпич). У вертикальной стенки гнезда устраивают слой теплоизоляционного материала антисептированного или минерального войлока. На нижнюю поверхность гнезда укладывают два слоя толя, а затем в гнездо устанавливают деревянный короб из антисептированной (например, просмоленной) древесины, прижав им минеральный войлок. Балку перекрытия опирают на нижнюю поверхность короба на глубину 15 см таким образом, чтобы между его поверхностями и балкой образовалась воздушная прослойка. Одним из вариантов этого узла является установка деревянного короба, имеющего три вертикальных стороны и одну горизонтальную верхнюю поверхность, но без нижней горизонтальной. В этом случае антисептированный конец балки будет опираться в гнезде на два-три слоя рубероида. По бокам, сверху и с торца балки будут находиться деревянные доски.
При толщине стен в 2 1/2 кирпича и больше балку опирают в гнездо глубиной 25 см. В нижней части его покрывают битумом, по которому кладут два слоя толя или рубероида, верхние и боковые поверхности также покрывают толем. Затем окол
разновидности конструкций, нормы и требования
Основу любого дома формирует прочный несущий каркас, выполняемый из вертикальных и горизонтальных элементов. В его конструкцию могут входить стены, колонны, балки и плиты. И если вертикальные компоненты системы обычно принимают на себя нагрузки, то горизонтальные – напротив, создают нагрузочную массу. Наиболее ответственным элементом данного типа является потолочное перекрытие, которое реализуется в виде плиты или балочной обрешетки. Чтобы потолок стабильно удерживал свой вес и справлялся с задачами конструкционного устройства, необходимо в ходе монтажа соблюдать соответствующие технические требования и нормативные правила.
Основные классификации перекрытий для потолка
Специалисты выделяют два признака классификации данной конструкции – назначение и техническое исполнение. Классификация по назначению разделяет следующие перекрытия:
- Цокольные. Первый и базовый уровень пола общего каркаса, благодаря которому первый этаж отделяется от фундаментной платформы с ростверком. В проектах с подвальными помещениями также существует и подпольный уровень перекрытия.
- Междуэтажные. Потолочные перекрытия в домах с несколькими этажами. Как правило, это конструкция, отделяющая первый и второй этажи.
- Чердачные. Плиты или балочные системы, которые разделяют нижний жилой этаж и верхнюю зону чердака или мансарды.
Что касается технического исполнения, то различия касаются несущей части. Уже говорилось о том, что основу конструкции могут составлять как плиты, так и балки. И здесь же имеет место классификация по используемому материалу перекрытия, которую следует рассмотреть отдельно.
Плиточные железобетонные перекрытия
Конструкция изготавливается из бетона, который армируется металлическими стержнями. Впрочем, сегодня и в плитах перекрытия иногда задействуются тонкие стеклопластиковые прутья, при той же несущей способности характеризующиеся небольшим весом относительно металлических аналогов. Монолитные плиты изготавливают прямо на стройплощадке по принципу устройства опалубочной конструкции.
Другой вариант создания плиточного перекрытия – сборный. Это система готовых элементов, из которых формируется цельный каркас. Бывают сборные потолочные перекрытия сварного типа и гибридные. Отличия между ними заключаются в методах соединения. В первом случае используется сварочное сопряжение компонентов перекрытия посредством связки через металлические армирующие стержни, а во втором – готовые блоки в узлах скрепления заливаются бетоном. Выбор той или иной системы определяется требованиями проекта и условиями монтажа, но железобетонные пролеты в целом считаются наиболее надежным вариантом устройства потолочной части каркаса.
Деревянные потолочные перекрытия из балок
Конструкция представляет собой череду равноудаленных балок, внешне напоминающих настенную обрешетку, только большего размера. В отличие от плит, балочные системы после укладки имеют несколько конструкционных особенностей. К примеру, сохраняются проемы между балками, которые можно использовать для наделения перекрытия дополнительными функциями. Например, пустые ниши можно заполнить тепло- и гидроизолятором, а также средствами шумоподавления. После заполнения пространства между балками потолочного перекрытия необходимо выполнить настил. Его устраивают древесно-стружечными панелями, закрывая систему балочной обрешетки. Данный настил сформирует базу для укладки напольных лаг и будущего декоративного покрытия.
Размеры перекрытий
Не существует единого типоразмера перекрытий, но есть стандартизированные модификации в широком спектре форматов выпуска. К примеру, длина плиточной конструкции варьируется в среднем от 2400 до 6600 мм. Интервал размеров между разными форматами составляет 300 мм. Также существуют и модели, выходящие за рамки этого диапазона – к примеру, плиты длиной 900 и 7500 мм, но это уже специализированные конструкции. Координационные размеры потолочного перекрытия в ширине составляют 1000-3600 мм с тем же шагом. Наиболее распространены модели плит с шириной 1200 и 1500 мм. Что касается толщины, то она составляет 220-300 мм. В свою очередь, балочные перекрытия из бруса можно использовать в каркасах с шириной пролета до 5000 мм.
Технико-конструкционные особенности перекрытий
И балочные, и плиточные перекрытия могут иметь в конструкции специальные приспособления для удобного перемещения, усиления и прокладки коммуникационных сетей. Для подобных задач еще на этапе изготовления предусматриваются пазы, углубления, петли, вкладыши и другие функциональные технические устройства. В плиточных потолочных перекрытиях создаются пустотелые ниши цилиндрической формы с диаметром 140-16 мм. С одной стороны, они облегчают массу железобетонной конструкции, а с другой – выполняют функцию ребер жесткости. Для упрощения подъема в плитах используют захватные приспособления. Их конкретное устройство просчитывается на стадии заказа в соответствии со схемой и условиями подъема. Это могут быть и те же петли, и технологические отверстия для зацепа.
Требования к армированию конструкции
Согласно ГОСТам, для усиления перекрытий должна применяться арматурная сталь. Конкретная марка сплава и ее параметры зависят от проектных запросов. Например, напрягаемая арматура выполняется из термомеханических стержней класса Ат-IV(VI), а горячекатаная – из прутьев A-IV (VI). В потолочных перекрытиях, которые изготавливаются по непрерывному безопалубочному методу на длинных стендах, необходимо использовать проволочную арматуру высокой прочности или металлические канаты. В процессе армирования и дальнейших монтажных мероприятиях не допускается обнажение закладных прутьев. Исключение составляют только технологические концы арматуры, которые не планируется выпускать за торцы перекрытия более чем на 10 мм. Но и эти выступы должны изолироваться с помощью битумного лака или цементно-песчаного раствора.
Технико-эксплуатационные требования к конструкции
Многое в расчете перекрытий зависит от конкретных параметров дома и внешних условий эксплуатации. Но есть и общие технические правила, которым должна соответствовать любая конструкция данного типа:
- Достаточная прочность, которая исключит риски деформации и прогибы конструкции. К слову, у межэтажной потолочной плиты перекрытия средняя плотность бетонной структуры составляет 1400-2500 кг/м3.
- Огнестойкость. Существуют разные классы огнеупорности, а наиболее термостойкие конструкции используются в случаях прокладки дымохода по перекрытию в чердачном помещении.
- Звуко- и теплоизоляция. Тоже могут быть разные уровни эффективности изоляции, но минимальный шумовой комфорт и теплостойкость в жилом доме должны обеспечивать все уровни перекрытий. Другое дело, что в каждом случае подбирается материал, соответствующий месту применения по защитным свойствам.
- Специальные свойства и характеристики. Могут предъявляться особые требования к паро- и гидростойкости, газонепроницаемости и биологической защищенности в зависимости от условий применения конструкции.
Заключение
Способ технической реализации перекрытия для потолка определяется множеством факторов, часть из которых основывается на общих строительных нормативах, а часть исходит из конкретных проектных условий. Как правило, в частных домах потолочные перекрытия выполняются или мелкоформатными железобетонными плитами, или балочной деревянной системой. В значительной степени выбор между этими конструкциями определится материалом основного каркаса. Причем существуют и гибридные варианты системы перекрытий, в которых разные уровни организуются металлическими, железобетонными и деревянными конструкциями по отдельности. Главное, чтобы соблюдались общие принципы устройства каркаса, которые предполагают обеспечение надежности, долговечности и устойчивости материалов к динамическим и статическим нагрузкам.
Монтаж деревянных перекрытий — важный этап в строительстве дома
Частное строительство предусматривает создание потолочных перекрытий, для изготовления которых, часто используется дерево.
Преимущества деревянных перекрытий
Потолочные перекрытия из дерева имеют точку опоры на стенах до уровня нижней части потолка, при этом сами стены могут быть сооружены из абсолютно любого материала строительной направленности.
Перекрытие потолка осуществляется горизонтально с целью объединения готовых конструкций, что также положительно влияет на распределение настенной нагрузки.
Деревянные потолочные перекрытия обладают рядом достоинств:
- они легки;
- хорошо сохраняют тепло;
- низкотемпературные погодные условия никак не влияют на исполнение работ;
- имеется несколько вариантов для выполнения перекрытий.
При проведении работ такого характера необходимо учитывать потолочную вариацию, а именно разделить сами виды перекрытий потолка на три:
- чердачные;
- междуэтажные;
- цокольные.
Деревянное перекрытие потолка обязательно оснащается и теплоизоляцией, и звукоизоляцией. На междуэтажные накладывается только изоляция шума. А цокольные перекрытия в доме должны быть обязательно оснащены системой защиты тепла.
Между балками укладывается теплоизоляция
Стоит пару слов сказать о гидроизоляции, которая непременно должна послужить основой для сооружения подобного рода структуры пола в ванной, чтобы обеспечить защиту материалам цокольного уровня.
Материалы для перекрытия потолка должны быть приобретены в соответствии с условиями противопожарной безопасности. Что касается их твёрдости, то она должна быть достаточно жёсткой, так как это влияет на образование прогибов при последующих нагрузках.
Деревянное потолочные перекрытия в частном доме гармонично сочетаются с каркасным видом строительства, особенно с домами из бруса или брёвен в форме цилиндра.
Балочное перекрытие носит не только деревянный характер, они также бывают изготовлены из металла или железобетона.
Что касается железобетонных плит перекрытия, то для работы с ними, во-первых, необходимо специальное оборудование. Во-вторых, существуют ограничения в расстоянии пролётов, которые обязательно должны быть больших размеров, так как вес такой конструкции достигает четырёхсот килограмм.
В отличие от вышеупомянутых балок, металлическое перекрытие не имеет ограничений по ширине пролётов, его даже можно назвать надёжным. Однако оно быстро подвергается коррозии из-за влаги, имеет плохую звукоизоляцию и слабо сохраняет тепло.
Установка перекрытий
Схема установки перекрытий из бруса
Часто кажется, что потолочное перекрытие почти невозможно соорудить своими руками, однако это далеко не так.
Балки перекрытия необходимо расположить на несущих стенах. Один шаг осуществляется на расстоянии от одного до нуля целых и шести десятых метра, а ширина конструкции должна быть не меньше одной третьей самого пролёта.
Для начала размещается дощатый или щитовой накат, сверху которого выстилается слой песка, обеспечивающий хорошую звукоизоляцию. Только после этого идёт утеплитель и перекрытие из досок. Верхний настил состоит из двух слоёв: сверху двадцатимиллиметровых досок укладывается картон.
В качестве утеплителя берут минеральную вату, керамзит и так далее.
Бывают ситуации, когда балки имеют близкое расположение к дымовым трубам. В таких случаях рекомендуется сделать от них отступ около тридцати восьми сантиметров, если можете сделать больше – делайте, это не навредит, но всё в пределах разумного.
В кирпичном или каменном доме, где ширина пролёта достигает более трёх метров, строительство следует вести железобетонными балками.
Допустимые сечения балок перекрытия
Как правильно выбрать балки перекрытия
Чтобы потолок был надёжным, нужно максимально ответственно подойти к выбору балок. Мнение профессионалов гласит, что круглый лес – лучший материал для перекрытия, так как он очень устойчив к деформациям.
Перекрытия из бруса не могут гарантировать подобную прочность, так как их изготавливают из древесной середины, не отличающейся своей плотностью. То же самое можно сказать и про дощатые материалы.
В качестве альтернативы перекрываемую поверхность можно заполнить древесиной, которая сушилась на воздухе не менее трёх лет.
Существует небольшое количество требований, относящихся к древесным перекрытиям:
- Устанавливая перекрытия между жилыми и нежилыми помещениями, их необходимо утеплить, в противном же случае комната для жилья будет плохо сохранять тепло.
- Перекрытия должны быть достаточно прочными, так как на их долю выпадает большая нагрузка.
- Звукоизоляция лишней не бывает, для её усиления надёжно заделываются места стыка.
- На цокольном уровне необходимо соорудить вентиляцию.
Балки из дерева значительно превосходят остальные материалы по своему качеству, так как они являются наименее проблематичными в использовании и экологически чистыми.
Балки из кругляка менее подвержены деформации
Как усилить деревянные перекрытия
К сожалению, перекрытия из дерева служат не максимально долгий срок, так как материал натуральный, соответственно, возникает два вопроса: как сделать срок службы деревянных перекрытий наиболее долгим? Как усилить деревянные балки перекрытия, чтобы возвести надёжную конструкцию?
На самом деле, есть возможность значительно улучшить качество балок перекрытия своими руками, но это необходимо выполнить ещё до начала строительного процесса. Речь идёт о тщательной обработке древесины.
Если же балки были вовсе не обработаны или обработаны, но плохо, то не стоит от такого материала ждать высокого срока службы. Немаловажно обратить своё внимание и на уровень просушки древесины от влаги, на наличие уже имеющихся искажений, а также на нагрузку, которую она способна вынести.
Деревянные балки нужно усиливать не только из-за их не очень хорошего состояния, на их качество также влияют постепенно увеличивающиеся нагрузки, связанные, например, с перестройкой какой-то части дома.
Стоит отметить, что универсального способа в укреплении дерева нет, так как балки потолка могут быть не исключительно новыми, а подвергаться частичной реконструкции в процессе ремонта.
Способы усиления
При помощи пластин из стали можно укрепить балки
Стальные вспомогательные материалы
Усилить деревянные балки помогут пластины из стали, закрепляющиеся по разным сторонам бруска. Стальные орудия в обязательном порядке следует обработать раствором, который препятствует появлению коррозий, иначе они будут недолговечны.
Углепластик
Материал, который также называют углеволокном, является современной технологией в строительном мире и активно применяется во время балочных реконструкций потолка. Он бывает в виде пластин, лент или нитей.
Данный пластиковый материал наносится в несколько слоёв на древесную поверхность, обеспечивая лёгкость работы и надёжное качество, что делает его довольно популярным.
Протезы из дерева или металла в зонах торца
Из-за непостоянных температур балки в районе несущей стены значительно ослабевают. Необходимо сделать сильнее основный древесный брус, чтобы предотвратить появление негативных последствий в будущем, а также избежать повторной реконструкции в ближайшее время.
Для этого к краям деревянного основания крепятся дополнительные протезы из металла или дерева, которые помещаются в кирпичное углубление стены, обеспечивая тем самым надёжную защиту центрального бруса.
Установка протезов для сгнившей балки перекрытия
Опоры для несущих балок
Этот способ предполагает размещение дополнительных опорных конструкций под несущими балками потолка, чтобы распределить равномерно нагрузку.
Дополнительные балки
Если работа выполнена, а вес распределён неверным образом, то готовую конструкцию необходимо перекрыть дополнительными балками, которые возьмут на себя лишний вес.
Важно помнить об охране дополнительных элементов строения, например, защитить рубероидом свежие торцы.
Воплотить в жизнь потолочные перекрытия своими руками вполне возможно, но для этого нужно ознакомиться с необходимой информацией, чтобы сократить до минимума неприятные моменты во время работы, а также соорудить качественную модель, которая прослужит долгие годы.
Потолочные перекрытия — характеристика и типы
Потолок играет одну из ключевых ролей при оформлении дизайна помещения. Рассматривая различные варианты его отделки, не стоит забывать, что качественный монтаж потолочного перекрытия обеспечит отличный конечный итог.
Перед тем, как сделать потолочное перекрытие своими руками, рекомендуем прочитать данную статью.
Блок: 1/5 | Кол-во символов: 316
Источник: http://StroySvoimiRukami.ru/potolochnoe-perekrytie-svoimi-rukami/
Требования к потолочному перекрытию
Вне зависимости от материала, из которого изготовлено перекрытие, оно должно соответствовать ряду требований:
- Потолочное перекрытие должно обладать несущей способностью, соответствующей расчетным эксплуатационным нагрузкам
Обратите внимание!
При расчете несущей способности потолочного перекрытия учитывают массу самого перекрытия, планируемую массу отделки (подвесной или подшивной потолки), а в случае с междуэтажным перекрытием – еще и массу людей, мебели и оборудования в помещениях наверху.
- Жесткость потолочного перекрытия должна быть достаточной для того, чтобы при воздействии нагрузок на верхнем пределе несущей способности не возникал прогиб и деформация перекрытия
- Немаловажным фактором является также тепло- и звукоизоляционные характеристики потолочного перекрытия. Теплоизоляция особенно важна в тех случаях, когда над перекрытием находится неотапливаемый чердак или вообще нет помещения. А вот звукоизоляция более актуальна для межэтажных перекрытий.
- Кроме всего прочего потолочное перекрытие должно обеспечивать высокий уровень безопасности, и в первую очередь – быть огнестойкими.
Блок: 2/3 | Кол-во символов: 1134
Источник: https://potolokspec.ru/remont-i-operacii/otdelyvaem/potolochnye-perekrytiya-79
Конструктив и классификация перекрытий
Перекрытия как сборные – из несущих балочных элементов и ограждающих конструкций, так и цельные. Независимо от конструктива, это несущая и ограждающая часть дома, подвергающаяся повышенным нагрузкам. Требования, предъявляемые к перекрытиям, варьируются, исходя из типа.
- Цокольные.
- Чердачные.
- Межэтажные.
Цокольное перекрытие должно выдерживать от 200 кг/м², а для чердачного обычно достаточно 100 кг/м², так как на него и нагрузка меньше. Кроме того, подвальные, цокольные и чердачные перекрытия отвечают сфере применения – вкупе с прочностью и жесткостью высокие теплоизоляционные параметры. Это достигается применением в «пироге» специализированных изоляционных материалов (утеплители, мембраны).
Для межэтажных перекрытий температурно-влажностный режим не так критичен, как устойчивость к статическим и динамическим нагрузкам, особенно, если речь о балочных деревянных конструкциях. Просчеты при проектировании и монтаже деревянных межэтажных перекрытий приводят к эффекту «батута». Теплоизоляционный слой поддерживает равномерную комфортную температуру на каждом этаже. Теплоизоляция сочетает минимальную теплопроводность со звукоизолирующими свойствами – один материал и тепло держит, и звук глушит. Конечно, только теплоизоляцией тишины не добиться, для этих целей применяют комплексные решения, но достаточного уровня комфорта достичь реально.
Блок: 2/7 | Кол-во символов: 1396
Источник: https://www.forumhouse.ru/journal/articles/8603-perekrytiya-vidy-i-ustroistvo
Балочное перекрытие
Обработка балок
Такой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.
Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.
Опирание балок на деревянный прогон
Отнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней. Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины. Забракованные балки не используйте в строительстве.
Схема проема в перекрытии
- Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
- Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
- По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
- Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
- Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
- Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.
Блок: 3/5 | Кол-во символов: 1982
Источник: http://StroySvoimiRukami.ru/potolochnoe-perekrytie-svoimi-rukami/
Разновидности перекрытий
Перекрытия классифицируются по специфике применения и другим параметрам.
- По материалам несущей основы.
- По способу устройства.
По материалам основы перекрытия деревянные, металлические и железобетонные. Деревянные перекрытия собирают из цельного бруса и срощенной доски, если же величина пролета или нагрузка превышает допустимую, используют либо заводские двутавровые деревянные балки, либо самодельные, клееные конструкции. Что касается металла, то стальные двутавровые и железобетонные балки в частной сфере используют реже.
По способу устройства перекрытия делятся на три группы: сборные (балочные, плитные), монолитные (простые, облегченные) и сборно-монолитные. При строительстве загородных домов по каркасной технологии или срубов из бруса или бревна, перекрытия преимущественно сборные, из деревянных балок. В каменных домах плиты, железобетонный или сборный монолит в подвальном/цокольном и межэтажном перекрытиях и деревянные балки в чердачном.
Блок: 3/7 | Кол-во символов: 989
Источник: https://www.forumhouse.ru/journal/articles/8603-perekrytiya-vidy-i-ustroistvo
Виды потолочных перекрытий
Потолочное перекрытие балочного типа
По типу конструкции перекрытия бывают двух типов: балочные и плитные. Ниже мы рассмотрим характеристики каждого из этих типов.
Балочное перекрытие
Балочное перекрытие широко используется именно в индивидуальном строительстве. Поэтому, если вы строите дом и задумываетесь, как сделать потолочное перекрытие самостоятельно – обратите внимание именно на конструкции балочного типа.
Особенности потолочного перекрытия балочного типа следующие:
- Основу балочного потолочного перекрытия составляют деревянные балки на потолке, которые опираются на несущие стены здания.
Сечение балки зависит от расстояния между балками и ширины перекрываемого пролета, а также – опт планируемой нагрузки на потолок. - Возводя балочное перекрытие своими руками, необходимо очень ответственно подходить к выбору древесины для балок.
Балки могут быть изготовлены из древесины как хвойных, так и лиственных пород, при этом материал должен быть качественно просушен в течение 3-4 месяцев.
Обратите внимание!
Перед укладкой балки должны быть обязательно проверены на наличие трещин, гнили и других дефектов.
Дефектные балки отбраковываются и для возведения перекрытия не используются ни в коем случае.
- Уложенные на стены балки должны быть выровнены по плоскости. Для выравнивания под концы балок подкладывают отрезки просмоленных досок разной толщины. Использование необработанных деревянных клиньев для выравнивания балок перекрытия не допускается.
- Стык балок потолочного перекрытия на внутренних стенах усиливается скобами или хомутами. В качестве альтернативы металлическому хомуту можно использовать накладки из досок толщиной не менее 40 мм.
- Согласно требований пожарной безопасности, минимальное расстояние от балки перекрытии до дымохода составляет 400 мм.
Дымоход в перекрытии
- При заделке концов балок с в стены их обрабатывают антисептиком, просмаливают и оборачивают рубероидом. Это позволяет сохранить древесину балки от развития гнили.
Гидроизоляция концов балок
Также для обеспечения жесткости потолочного перекрытия каждую вторую балку жестко укрепляют на несущей стене. Для этого специалисты рекомендуют использовать вмурованные в кладку стальные анкеры.
Для обустройства на несущих балках перекрытия чернового потолка используются так называемые черепные бруски. Они крепятся к боковым граням балок, а уже к ним прибивают пластины наката, которые и образуют черновой потолок.
Плитные перекрытия
Перекрытия плитного типа используются при проектировке и строительстве общественных и промышленных зданий, многоквартирных домов.
В частном строительстве плиты перекрытия чаще всего укладываются на гаражи, сараи и прочие здания сходного назначения.
Укладка плитного перекрытия
Плитные перекрытия потолка отличаются большой массой, что существенно усложняет их монтаж.
В то же время неоспоримыми преимуществами плитных перекрытий являются:
- Огнеупорность
- Высокая механическая прочность
- Долговечность
Кроем того следует отметить, что используемые потолочные плиты для перекрытия обеспечивают наиболее ровный потолок , почти не требующий шлифовки (естественно, при условии их укладки в строгом соответствии с технологией).
Для возведения плитного перекрытия могут быть использованы как сплошные, так и пустотные плиты перекрытия из различных бетонов (легких и тяжелых). В частном строительстве предпочтительны именно пустотные плиты, как обладающие лучшими звуко- и теплоизоляционными характеристиками, а также – меньшей массой.
Плитные перекрытия для потолка делятся на два типа:
- Монолитные (помимо прямых функций дополнительно распределяют нагрузку с пола верхнего этажа на несущие стены)
- Сборные (сварные — на каркасе из сварной арматуры, и связанные -на каркасе из арматурных прутьев, соединенных в местах пересечения с помощью мягкой проволоки толщиной до 2 мм)
При возведении плитного перекрытия бетонная плита, как правило, укладывается на несущую стену. Для обеспечения достаточного уровня надежности такого потолочного перекрытия толщина опорной поверхности должна быть не меньше 100-150 мм. При этом максимальная ширина пролета для плитного перекрытия составляет 3 м.
В случае, если необходимо перекрыть пролет до 6 метров, применяется ребристое перекрытие потолка из плит особой формы.
Ребристое перекрытие
Для перекрытия больших проемов используется дополнительная армировка с помощью поперечной балки.
При возведении плитного перекрытия к арматурному каркасу плит крепятся закладные детали. Эти детали необходимы для того, чтобы в дальнейшем была возможность подшить потолок досками (вагонкой) без дополнительных трудозатрат.
Каждое перекрытие потолка – балочное или плитное – будет оптимальным в соответствующей ситуации. При этом на результат влияет и качество используемых материалов, и соблюдение технологии возведения перекрытия. Но в любом случае, если вы все сделаете правильно – результат будет именно тот, который вам нужен!
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Блок: 3/3 | Кол-во символов: 5001
Источник: https://potolokspec.ru/remont-i-operacii/otdelyvaem/potolochnye-perekrytiya-79
Перекрытия балочного типа
По конструкции все перекрытия делятся на два вида: балочные и плитные. Каждое из них обладает определенными характеристиками.
Балочные потолочные перекрытия часто встречаются в частных домах. Поэтому, если нужно сделать самостоятельно потолочное основание, следует обратить внимание именно на данный тип конструкции. Основой такого перекрытия являются деревянные балки, которые опираются на несущие стены строений. Сечение их зависит от расстояния между ними, планируемой нагрузки и ширины пролета.
Прежде чем приступить к созданию перекрытия, необходимо выбрать древесину для балок. Они изготавливаются из материалов как хвойных, так и лиственных пород, но дерево должно быть тщательно просушено в течение минимум 3-4 месяцев. Перед укладкой балки обязательно проверяют на наличие гнили, трещин и прочих дефектов. В случае их обнаружения использовать материал нельзя.
Балки, уложенные на стены, выравнивают по плоскости. Для этого под их концы подкладывают части просмоленных досок различной толщины. Для выравнивания балок нельзя использовать необработанные деревянные клинья. Стыки между элементами на внутренних стенах усиливают хомутами или скобами. Вместо металлического хомута также используют накладки из досок толщиной более 40 миллиметров.
По требованиям пожарной безопасности, расстояние между балками и дымоходом должно быть не менее 40 сантиметров. При заделке концов в стены их пропитывают антисептиком, просмаливают и заворачивают в рубероид. Это позволяет защитить древесину от появления гнили.
Чтобы обеспечить жесткость перекрытия, закрепляют на несущей стене каждую вторую балку. Специалисты советуют с этой целью применять стальные анкеры, вмонтированные в кладку. Для создания на балках чернового потолка используют черепные бруски. Они прикрепляются к боковым сторонам основания, а к ним прибивают пластины наката, образующие покрытие.
Помимо деревянных балок, применяются и металлические изделия. Они имеют меньший размер и дают возможность сэкономить на общем объеме, который занимается перекрытием. Одновременно с этим металлические элементы обладают большей несущей способностью, которая превышает показатель для деревянных балок в несколько раз. Но и у металлических балок имеются недостатки. К ним относятся подверженность коррозии и невозможность создания эффективной звукоизоляции.
Как выбрать плиты перекрытия, подробно на видео:
Блок: 3/4 | Кол-во символов: 2409
Источник: http://stroyear.ru/661-potolochnye-perekrytiya-osobennosti-ustroystva-svoimi-rukami-kakoy-vid-luchshe-balochnyy-ili-plitochnyy-smotrite-fotografii-video.html
Видео
Посмотрите, как можно самостоятельно залить монолитное перекрытие:
Блок: 5/5 | Кол-во символов: 75
Источник: http://StroySvoimiRukami.ru/potolochnoe-perekrytie-svoimi-rukami/
Монолитные перекрытия
В отличие от сборных, из железобетонных плит, монолитные перекрытия не имеют швов и не требуют привлечения грузоподъемной техники. Монолитные перекрытия в домах без цокольного этажа обычно межэтажные, так как отливать именно перекрытие нецелесообразно – логичнее либо возводить плитный фундамент, сразу получая и черновой пол, либо заливать полы по грунту уже в процессе отделки дома.
Перекрытие монолитного типа – сплошная железобетонная плита, с опорой на несущие стены и перегородки, при необходимости отливаются или выкладываются еще и опорные колонны. Все характеристики монолита высчитываются в процессе проектирования дома. Толщина перекрытия определяется исходя из величины самого большого пролета (типовое соотношение 1:30), но не менее 15 см. Для пролетов длиной до 6 метров средняя толщина около 20 см, при необходимости заливки перекрытия с пролетами больше этого значения, потребуется усиление ребрами жесткости. Заливка плиты проводится в несколько этапов.
- Подготовка – сборка опалубки из щитов и опор, самодельная опалубка обычно из толстой (от 20 мм) влагостойкой фанеры, но это может быть и пластик или металл. Если не планируется натяжной потолок, при котором ровная плоскость необязательна, поверхность щитов должна быть гладкая. Опоры бывают специализированные (металлические, телескопические) или самодельные (бревно, брус с подпорками). Самодельная опалубка собирается на метизы и брус, у готовых разборных конструкций заводские крепления. Для герметизации самодельной опалубки ее застилают толстой полиэтиленовой пленкой, сборная форма герметична, но для упрощения распалубки ее необходимо смазать. Собранную форму проверяют на соответствие уровню, чтобы не перекосило.
- Армирование – пространственный арматурный каркас вяжется из стальной арматуры, диаметр и ячейка сетки вычисляется при проектировании. Для вязки арматуры используют проволоку, толщиной 1,2-1,5 мм, жесткая фиксация (сварка) недопустима. Чтобы выдержать защитный слой при заливке, каркас устанавливают на специальные фиксаторы. В процессе сборки арматурного каркаса также устанавливают закладные для коммуникаций.
- Заливка – использование самомесного раствора для бетонирования монолита редкость, это вынужденная мера, если нет возможности заказать готовый раствор. В основном же плиту заливают заводским раствором (от М200), за один прием, с помощью бетононасоса: равномерно распределяют массу по всей площади и уплотняют вибратором.
- Уход за плитой – до набора марочной прочности за монолитом ухаживают как за другими бетонными поверхностями, с той разницей, что вместо обильного полива смачивание.
Блок: 5/7 | Кол-во символов: 2620
Источник: https://www.forumhouse.ru/journal/articles/8603-perekrytiya-vidy-i-ustroistvo
Сборно-монолитное перекрытие
В основе конструкции балочный каркас – заводские балки из бетона или оцинкованной стали, на которых собран арматурный каркас треугольной формы. Заполнение между балками из облегченных кладочных или теплоизоляционных материалов – газоблоки, пеноблоки, теплая керамика, керамзитобетонные блоки, вкладыши из плотного пенопласта. Армируется перекрытие готовой сеткой (ячейка 10×10 или 15×15 см) или связанной из арматурного прута (восьмерка, десятка), укладываемой поверх заполнения на специальные подставки. Сборно-монолитное перекрытие зачастую комбинируют с системой теплого пола, фиксируя магистраль на арматурном каркасе. Слой бетона над заполнением от 5 см, при одновременной заливке теплого пола, толщина слоя увеличивается до 8-10 см. Наши умельцы могут дать практические советы по устройству сборно-монолитного перекрытия, на базе собственного опыта.
Сделал такие перекрытия. Выводы:
- Ни в коем случае не использовать пустотные блоки! Большой проблемой потом будет к этому потолку снизу что-то прикрепить, дюбели проваливаются в пустоту, все выкрашивается и вываливается. Да и вообще, пустоты в загородном доме – вещь очень сомнительная, малейшая щелочка и там обязательно какая-нибудь биология поселится. Так что только сплошные газобетонные блоки.
- Треугольные балки – брать лучше заводские. На них приходится вся нагрузка, я бы поостерегся заливать их на объекте, даже заводским бетоном из миксера. Такую прочность, как на заводе ЖБИ, на объекте не получить никогда.
У меня получилось быстро и относительно недорого. Кстати стальные подпорки брал в аренду – тоже приемлемо. Намного спокойнее, чем игры с краном и ЖБ-плитами, которые потом все равно, сверху заливать бетоном.
Справляться с поставленной задачей и выдерживать предполагаемые нагрузки в течение срока эксплуатации, отделять помещения и быть основой для пола и потолка, способно перекрытие каждого вида. На выбор же конкретной технологии влияет как конструктив дома, так и финансовые возможности и предпочтения владельцев, а также наличие или отсутствие подъезда к пятну застройки. В любом случае, выбор более чем солидный, а ведь возможны еще и вариации на тему, интереснейшие из которых собраны в профильном разделе форума.
Для выравнивания основания или с целью повышения его теплоизолирующих свойств применяются различные материалы и системы, в том числе и сухая стяжка. Современная система, используемая и в качестве чернового пола, и в качестве оригинального финишного покрытия повышенной декоративности – наливной пол. В видео – технология устройства напольной стяжки или как получить ровный пол без арматурной сетки.
Блок: 7/7 | Кол-во символов: 2635
Источник: https://www.forumhouse.ru/journal/articles/8603-perekrytiya-vidy-i-ustroistvo
Количество использованных доноров: 4
Информация по каждому донору:
- https://potolokspec.ru/remont-i-operacii/otdelyvaem/potolochnye-perekrytiya-79: использовано 2 блоков из 3, кол-во символов 6135 (33%)
- http://StroySvoimiRukami.ru/potolochnoe-perekrytie-svoimi-rukami/: использовано 3 блоков из 5, кол-во символов 2373 (13%)
- https://www.forumhouse.ru/journal/articles/8603-perekrytiya-vidy-i-ustroistvo: использовано 4 блоков из 7, кол-во символов 7640 (41%)
- http://stroyear.ru/661-potolochnye-perekrytiya-osobennosti-ustroystva-svoimi-rukami-kakoy-vid-luchshe-balochnyy-ili-plitochnyy-smotrite-fotografii-video.html: использовано 1 блоков из 4, кол-во символов 2409 (13%)
90000 Ceiling Slab Factory, Custom Ceiling Slab OEM / ODM Manufacturing Company 90001 Total 166 ceiling slab factories & companies found with 498 products. Source high quality ceiling slab from our great selection of reliable ceiling slab manufacturing factories. Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory 90006 90009 90004 90005 Main Products: 90006 90005 Onyx, Alabaster Sheet, Acrylic, Agate, Artificial Stone 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 9000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM, Own Brand 90006 90009 90004 90005 Location: 90006 90005 Guangzhou, Guangdong 90006 90009 90042 90043 Gold Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Countertop, Granite, Marble, Quartz Stone, Tiles 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 14001, ISO 20000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM 90006 90009 90004 90005 Location: 90006 90005 Xiamen, Fujian 90006 90009 90042 90043 Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Electrical Metallic Tubing (EMT) Conduit, Intermediate Metal Conduit (IMC), Rigid Metal Conduit, Rigid Aluminum Conduit, Rigid Stainless Steel Conduit 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 Own Brand, ODM, OEM 90006 90009 90004 90005 Location: 90006 90005 Wuxi, Jiangsu 90006 90009 90042 90043 90002 90003 90004 90005 Business Type: 90006 90005 Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Glass Wool Insulation, Rock Wool Insulation, Rubber Foam Insulation, Aluminium Foil Insulation, Ceramic Fiber Blanket 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM, ODM 90006 90009 90004 90005 Location: 90006 90005 Shijiazhuang, Hebei 90006 90009 90004 90005 Production Lines: 90006 90005 6 90006 90009 90042 90043 Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 MGO Board, Construction Materials 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO9001: 2015-го, ISO14001: 2015 року, OHSAS18001: 2007 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 Own Brand, ODM, OEM 90006 90009 90004 90005 Location: 90006 90005 Huaibei, Anhui 90006 90009 90042 90043 Gold Member 90002 90003 90004 90005 Business Type: 90006 90005 Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Insulation Product, Refractory Product, Ceramic Fiber Product, Heating Element, Fireclay Brick 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 9000, ISO 14001, ISO 14000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM 90006 90009 90004 90005 Location: 90006 90005 Beijing, Beijing 90006 90009 90042 90043 .90000 Ceiling Slabs Factory, Custom Ceiling Slabs OEM / ODM Manufacturing Company 90001 Total 166 ceiling slabs factories & companies found with 498 products. Source high quality ceiling slabs from our great selection of reliable ceiling slabs manufacturing factories. Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory 90006 90009 90004 90005 Main Products: 90006 90005 Onyx, Alabaster Sheet, Acrylic, Agate, Artificial Stone 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 9000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM, Own Brand 90006 90009 90004 90005 Location: 90006 90005 Guangzhou, Guangdong 90006 90009 90042 90043 Gold Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Countertop, Granite, Marble, Quartz Stone, Tiles 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 14001, ISO 20000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM 90006 90009 90004 90005 Location: 90006 90005 Xiamen, Fujian 90006 90009 90042 90043 Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Electrical Metallic Tubing (EMT) Conduit, Intermediate Metal Conduit (IMC), Rigid Metal Conduit, Rigid Aluminum Conduit, Rigid Stainless Steel Conduit 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 Own Brand, ODM, OEM 90006 90009 90004 90005 Location: 90006 90005 Wuxi, Jiangsu 90006 90009 90042 90043 90002 90003 90004 90005 Business Type: 90006 90005 Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Glass Wool Insulation, Rock Wool Insulation, Rubber Foam Insulation, Aluminium Foil Insulation, Ceramic Fiber Blanket 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM, ODM 90006 90009 90004 90005 Location: 90006 90005 Shijiazhuang, Hebei 90006 90009 90004 90005 Production Lines: 90006 90005 6 90006 90009 90042 90043 Diamond Member 90002 90003 90004 90005 Business Type: 90006 90005 Manufacturer / Factory , Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 MGO Board, Construction Materials 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO9001: 2015-го, ISO14001: 2015 року, OHSAS18001: 2007 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 Own Brand, ODM, OEM 90006 90009 90004 90005 Location: 90006 90005 Huaibei, Anhui 90006 90009 90042 90043 Gold Member 90002 90003 90004 90005 Business Type: 90006 90005 Trading Company 90006 90009 90004 90005 Main Products: 90006 90005 Insulation Product, Refractory Product, Ceramic Fiber Product, Heating Element, Fireclay Brick 90006 90009 90004 90005 Mgmt.Certification: 90006 90005 90020 ISO 9001, ISO 9000, ISO 14001, ISO 14000 90021 90006 90009 90004 90005 Factory ownership: 90006 90005 Limited Company 90006 90009 90004 90005 R & D Capacity: 90006 90005 OEM 90006 90009 90004 90005 Location: 90006 90005 Beijing, Beijing 90006 90009 90042 90043.90000 False Ceiling: The Slab That Transformed Home Decor — Hipcouch 90001 90002 90003 Cost of Installation: 90004 90005 90006 Gypsum boards are available at Rs. 95 per sq. ft. 90007 90006 The appearance of a false ceiling also depends on the way it is installed. 90007 90010 90003 Ways to install false ceilings: 90004 90013 90006 There are 2 ways to install a false ceiling: 90007 90016 90017 90006 90003 Installed on top of the ceiling, attached to it: 90004 If you want the false ceiling panels installed directly on the beams, you must first build a wooden frame of regularly spaced parallel beams.Since the roof beams may be of varying heights, change the height of the frame beams accordingly. The end result should be a frame that has a uniform base level. Once this is done, screw on the ceiling panels to the wooden framework. Take care to ensure that there are no gaps between the panels. 90007 90022 90017 90006 90003 Suspended Ceiling: 90004 If you want the area between the actual and false ceilings to be accessible, the false ceiling has to be suspended. 90007 90022 90029 90006 While PoP allows for incomparable customisation, there are other materials that have their own charm and functionality.Let’s take a look at some of them. 90007 90010 90003 Other types of and material used for false ceilings: 90004 90013 90016 90017 90006 90003 Fiber: 90004 Mineral Fiber Ceiling Tiles are made from natural or synthetic minerals, including fibreglass, ceramic fibre and stone wool. They are inexpensive, easy to install, and are available in various shapes and sizes. 90007 90022 90017 90006 90003 Wooden: 90004 Wooden false ceilings, with different finishes like veneer, laminate, glass or acrylic, can look rich and attractive.These are 5-6 times more expensive than Gypsum boards, although the cost varies based on the finish used. They are strong and last long. 90007 90022 90029 90050 90017 90006 90003 Lattice-work wooden ceiling panels, wooden beams, textured panels made of wooden planks 90004, are contemporary designs of wooden false ceilings. 90007 90022 90057 90016 90017 90006 90003 Modular (Brand Armstrong): 90004 Modular ceilings are used for commercial purposes. They are durable, easy to install and do not need to be painted on the surface.They need to be suspended from the ceiling using stainless steel wires. 90007 90022 90029 90002 90003 Cost of Installation: 90004 90005 90006 Modular ceilings cost around Rs. 110 per sq. ft. on an average. 90007 90016 90017 90006 90003 Metal: 90004 Metal false ceilings are made of galvanised iron and aluminium. The cost of this ceiling are low as they are easy to install and access. The hidden members of the structure can be easily accessed as the panels are easily removable and reattached.These tiles offer great functionality and durability. They are fire and moisture resistant. 90007 90022 90017 90006 90003 ACP (Aluminium Composite Panel): 90004 ACP is a flat panel that comprises of two thin aluminum sheets bonded to a non-aluminum core. It is light in weight, durable and a maintenance free product. Since aluminium can be painted in any colour, one can choose from a wide range of metallic and non-metallic colours, as well as multiple patterns. 90007 90022 90029 90002 90003 Cost of Installation: 90004 90005 90006 Acrylic and ACP False Ceilings can be constructed at Rs.150 — Rs. 170 per sq. ft. 90007 90016 90017 90006 90003 Glass: 90004 Fiber Glass is used for false ceilings. Although glass is brittle and transparent, its properties can be altered by adding metal content and adhesives to its composition. Glass acts as an insulator, and also looks aesthetically pleasing. 90007 90022 90029 90002 90003 Cost of Installation: 90004 90005 90006 Glass Ceilings are the most expensive at around Rs. 400 per sq. ft. 90007 90006 Before you get all excited and start thinking about the kind false ceiling you are going to get for your home, you need consider a few things.90007 90002 90003 Things to consider before installing false ceilings: 90004 90005 90006 90003 1) Ease of Installation: 90004 90007 90006 Consider the time and effort taken to install the false ceiling. Using Plaster of Paris can be an especially messy affair, if you are staying in during the installation. 90007 90006 90003 2) Size of the false ceiling: 90004 90007 90006 It is not necessary for the false ceiling to cover the entire roof. It can be installed in the centre, or along the sides, based on your design preferences.90007 90006 90003 3) Headroom or Clearance: 90004 90007 90006 Some suspended ceilings need more headroom than others. Make sure you keep this in mind, before installing suspended ceilings. You can use a plank of wood on the adjoining wall to mark the point where you want the false ceiling to end. 90007.90000 Hollow-core slab ceilings | BUILD 90001 90002 What is a hollow-core slab ceiling? 90003 90004 A hollow-core slab ceiling is made from precast, prestressed concrete slabs which have tube-shaped tunnels running through them. These concrete slabs can also be called voided slabs or hollow core planks. The surface of a hollow-core slab ceiling can be finished by polishing or painting the concrete, or by spraying it with a soundproofing material. 90005 90004 90005 90002 What is a hollow-core slab ceiling composed of? 90003 90004 Hollow-core slab ceilings are made from either very low slump or normal slump concrete poured to a thickness of between 50 and 130mm.The interior tubes are cast by pouring the wet concrete over augers or tubes. The concrete is cast on beds which can be between 100 and 200 metres long. It is cut to the required size once it has set. 90005 90012 90004 Hollow core slabs offer strength in multi-storey homes, as well as the ability to carry wires. 90005 90004 90005 90002 How is a hollow-core slab ceiling used? 90003 90004 Hollow-core slab ceilings are often used in multi-storey apartment buildings as a cost-effective method of creating floors and ceilings over large spaces.As long as the interior voids are correctly aligned, they can be used to carry wires for lighting, heating and communication. A hollow-core slab ceiling will suit contemporary industrial designed interiors. 90005 90004 90005 90002 What is the cost of a hollow-core slab ceiling? 90003 90004 Large quantities of hollow-core concrete slabs can be produced with minimum labour requirements, reducing the price of the finished slabs. 90026 90005 90004 90005 90002 How much does a hollow-core slab ceiling weigh? 90003 90004 Although a hollow-core slab weighs far less than a solid concrete slab, it is still a considerably heavier arrangement than the typical timber and plasterboard installation.Generally speaking, if you’re planning on installing a concrete slab ceiling, the rest of the house should be designed and reinforced accordingly. With inadequate reinforcement, the walls are likely to buckle, and at best you can expect the weight to crack plasterboard interior walls fairly rapidly. A combination of timber walls and concrete ceilings does not withstand fire well either. For these reasons it’s best if a hollow-core slab ceiling sits on appropriately designed concrete or brick walls.90005 90004 90005 90036 90037 90038 90039 90004 90041 Advantages 90042 90005 90044 90045 Cheap option for large spaces 90046 90045 Fast assembly due to prefabrication 90046 90045 Lighter weight equals lower transportation costs 90046 90045 Hollow interior can be used for heating, wiring, and communication cables 90046 90053 90054 90039 90004 90041 Disadvantages 90042 90005 90044 90045 Not suitable for buildings in earthquake-prone regions 90046 90045 Potential to amplify and transmit noise 90046 90045 Does not incorporate well into a timber framed house 90046 90053 90054 90069 90070 90071.
