Сколько весит каркас потолков типа армстронг на 1м2

Часто возникает вопрос: можно ли узнать вес каркаса потолков армстронг на 1м²

Отвечаем: можно.

Давайте посчитаем:

Вес каркаса Албес-Норма на 1м²

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

№	Наименование	норма расхода на 1м2	ед.изм.	вес 1шт, кг	вес 1 м.п., кг	умножаем вес 1 м.п. каждого профиля на нормы расхода
1	Основная (несущая) направляющая, длиной 3700 мм	0,84	м.п.	0,629	0,17	0,1428
2	Длинная поперечная планка длиной 1200 мм	1,68	м.п.	0,166	0,138333	0,2324
3	Короткая поперечная планка длиной 600 мм	0,84	м.п.	0,075	0,125	0,105
	Итого:					0,4802 кг

Итак, мы с вами посчитали

вес 1м² каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес подвесного потолка Армстронг на 1 м² можно посчитать, добавив массу потолочной плиты к весу 1м² каркаса. Сколько весит панель Армстронг (имеется в виду производитель) указано в каждой карточке товара. Вес потолочной панели зависит от технических параметров отдельно взятой плиты.

Все потолочные панели выполняют свою определенную функцию. Какие плиты бывают читайте в «Потолки Армстронг с плитами из минеральной ваты».



Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

• Обеспечение безопасности

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

• монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

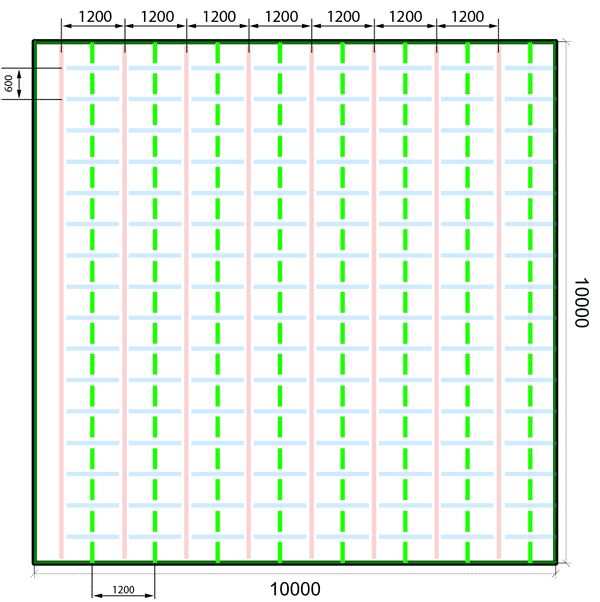

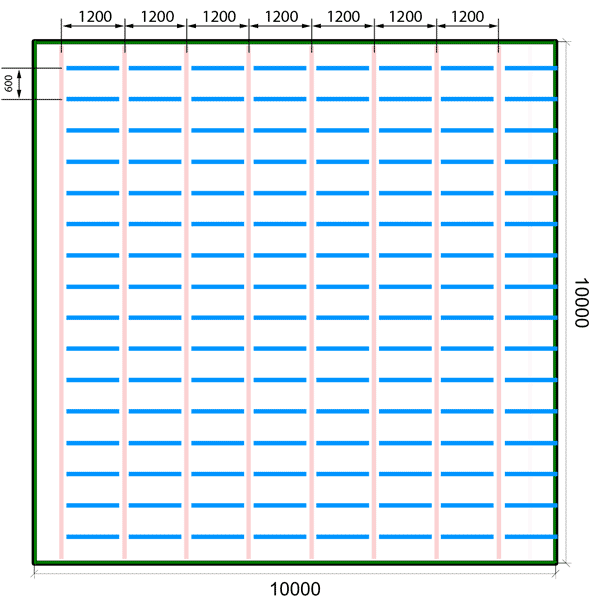

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

• транспортировка

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

• сметные расчеты

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

размер и расчет материала, вес на 1м2

Монтаж потолка Армстронг, как и любые ремонтные работы, требует правильного расчета комплектующих

Покупать комплектующие для монтажа потолка Армстронг «вслепую» — пустое и не очень разумное занятие. Если взять комплектующих меньше, то, прервав техпроцесс в самом разгаре работы, нужно снова ехать в магазин и добирать необходимое, хотя и не факт, что Ваша поездка будет последней. Набирать с запасом, смысла не имеет – лишняя упаковка потолочной плиты, или лишние детали каркаса никого не порадуют, если они, в итоге, останутся незадействованными. Чтобы избежать ненужных затрат, нужно знать, как правильно рассчитать все комплектующие.

Подвесной потолок Армстронг: расчёт комплектующих

Расчет потолка Армстронг такая же необходимая вещь, как наличие самих комплектующих, инструмента и рабочих рук. И расчёт этот не так уж и сложен, как это может показаться на первый взгляд.

Расчет можно поручить:

• Исполнителям предстоящего монтажа;
• Поставщикам подвесных потолков.

Есть ещё один вариант — онлайн расчёт на сайте компании (онлайн калькулятор).

Величины для просчета

Поставщики подвесных потолков, равно, как и онлайн калькулятор, используя определённые формулы, дают весьма приблизительный расчет, определяющий расход материала, которые предстоит использовать, потому, что учитывают всего-то три величины.

А именно:

1. Площадь в м²;
2. Размер плит;
3. Периметр в п.м.

Эти приблизительные цифры едва ли устроят потребителя. Правильные же расчеты помогают свести погрешность к минимуму.

Существует мнение, что наиболее правильные расчеты получаются у исполнителей монтажа подвесного потолка Армстронг.

Дело в том, что данные расчёты они ещё и должны делать потому, что сталкиваются с этим не в теории, а в практике, учитывая многие нюансы на месте. Под нюансами, в данном случае, подразумеваются перегородки, колонны, балки, и т.д. Впрочем, сколько людей – столько мнений. Принимать своё решение, в любом случае, только Вам!

Размер потолка Армстронг: как рассчитать самому

Итак, что же всё-таки нужно, для того, чтобы определиться с таким параметром, как размер потолка Армстронг?

Нужно рассчитать:

• Количество плит;
• Количество направляющих профилей;
• Длину пристеночного канта;
• Количество подвесов и дюбелей.

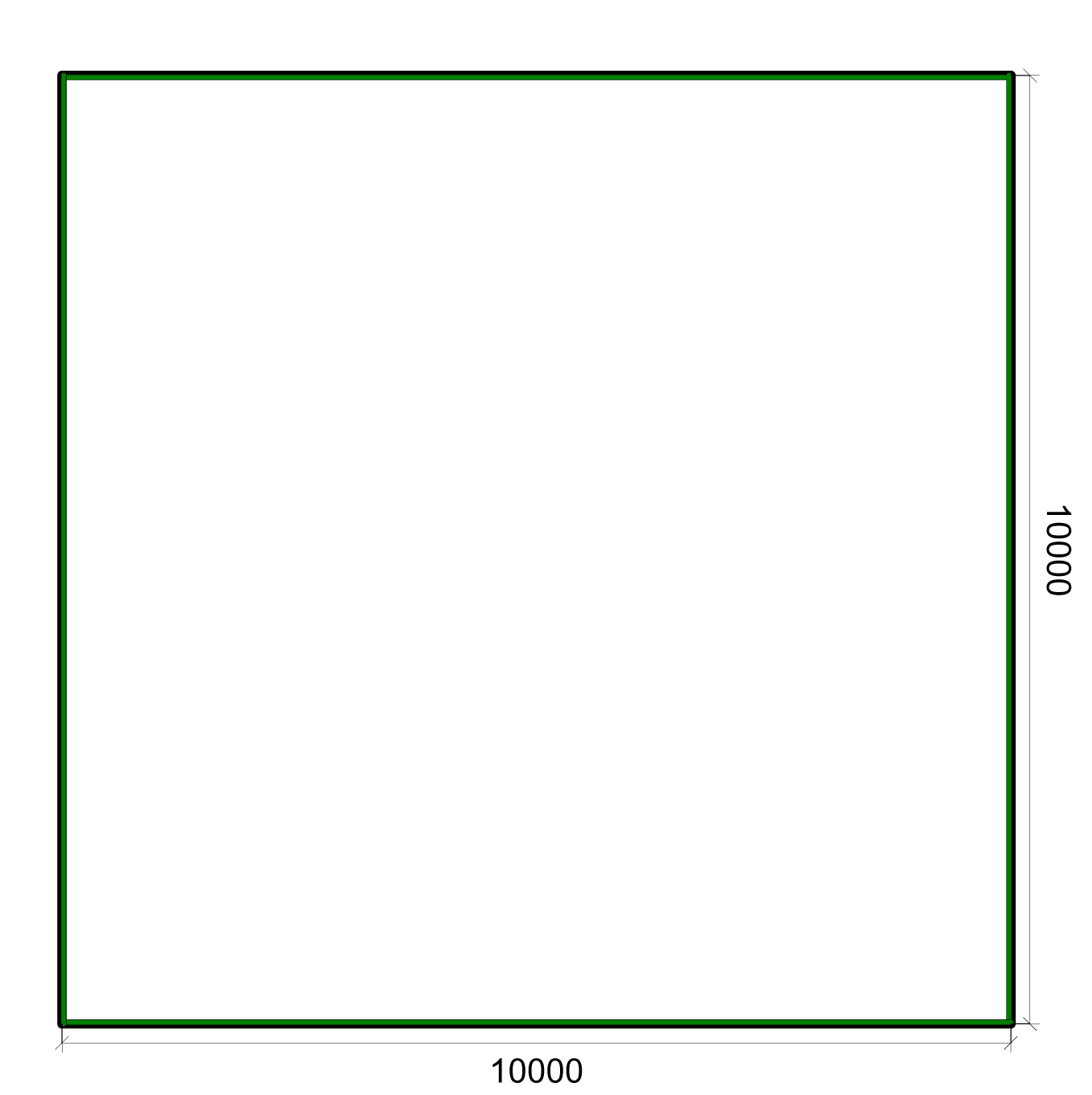

Для того, чтобы всё правильно рассчитать, нужно сделать необходимые замеры, и используя замеры и формулы пользовать некоторые коэффициенты и формулы.

Конечно, без учёта некоторых особенностей помещения, все будет так уж и точно, но это уже мелкие частности, которые тоже необходимо учитывать, приплюсовав некоторое количество материала или аксессуаров.

Как определить количество плит

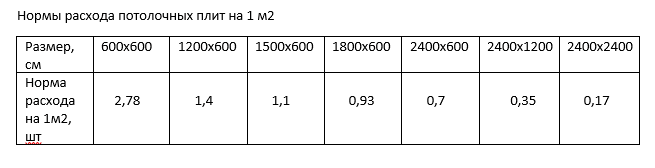

Для того, чтобы определить количество плит, площадь потолка (S), нужно разделить на площадь одной плиты, и приплюсовать ещё одну плиту (некоторые, на всякий случай, прибавляют две).

Для примера: потолок, скажем, 5,6 ×3, 3 равен площади в 18, 48м², площадь же одной плиты составляет, скажем, 0, 32м² (это актуально для плит размером 600×600мм, хотя и её реальные размеры составляют 610×610мм), или умножить на 0, 74м², если формат плит 610×1219мм (указанные габариты — 600×1200).

Расчет направляющих

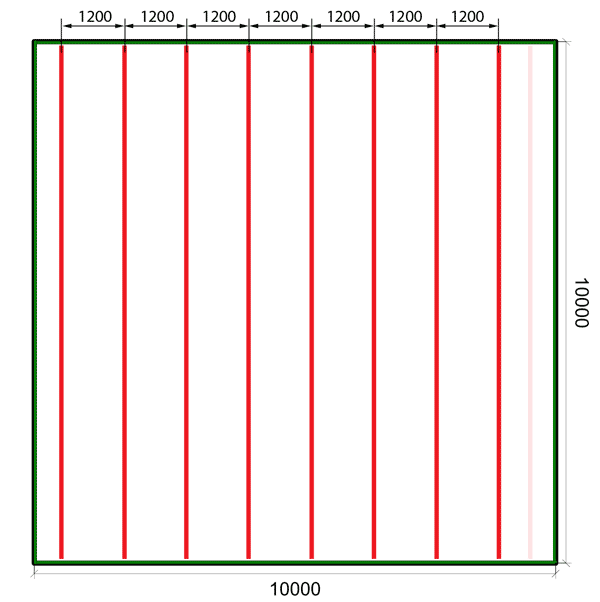

Для того чтобы подсчитать направляющие, нужно учесть их длину и определённый коэффициент. Так. для профиля, имеющего длину 3, 66м, он равен 0,8–ми, у направляющих, длиной 1,22м, он составляет 1, 55. S – площадь помещения, и мы умножаем её на коэффициент, а потом поделим на длину профиля.

Для примера: 18,48м×0, 8:3, 66=40, 39, то есть. 41 профиль, при его длине в 3, 66м, для комнаты с площадью потолка в 18, 48м.

Как рассчитать крепежные элементы

Для того чтобы рассчитать пристеночный кант, который имеет длину 3, 05м, нужно всего лишь измерить периметр комнаты.

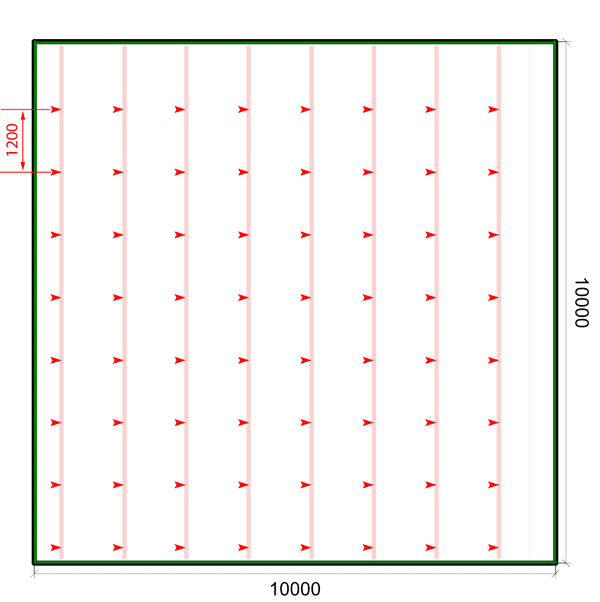

Для того, чтобы рассчитать количество дюбелей и подвесов, нужно учесть другой коэффициент, который равен 0,7-ми. Снова умножаем площадь комнаты, теперь уже, на данный коэффициент, получаем нужное количество штук.

Для примера: 18, 48×0, 7=129, 36, то есть, 130подвесов и 130 дюбелей.

Из всего вышеприведённого видно, что подсчёты не требуют каких-то особенных знаний, и подсчёт доступен каждому – всё решает простейшая формула и коэффициент.

Вес подвесного потолка Армстронг на 1м²

Вес подвесного потолка на 1м² является немаловажным фактором. Устройство потолка предполагает использование различного материла плит.

В среднем, вес потолка Армстронг составляет от 2,5 до 8кг/м². Всё, конечно, зависит от типа используемого материала. Толщина плит может варьироваться.

Применяемый материал:

1. Дерево;
2. Металл;
3. Базальтовое или минеральное волокно.

Конечно, о вкусах не спорят. Одни напрочь не признаёт панели из минерального волокна, предпочитая алюминий, другие не хотят использовать ничего другого, кроме алюминия, третьи отдают предпочтение зеркальной поверхности, четвёртые, делают ставку на минеральное волокно, считая, что это действительно то, что им нужно.

Конечно, дерево выглядит солиднее, но лёгкие плиты из минерального волокна, избавят Вас от лишних хлопот с монтажом.

Достоинства минеральных плит

Чем тяжелее потолок, тем, разумеется, понадобится больше подвесов.

Преимущества минеральных плит:

• Невысокая цена;
• Облегчённая конструкция позволит сэкономить на таком аспекте, как комплектация;
• Приятный внешний вид позволяет придать уют и даже некоторую презентабельность любому помещению.

Внешний вид плит минеральных подходит для большинства потребителей, о чём свидетельствуют высокие продажи данного материала.

Дополнительное оборудование для подвесных потолков Армстронг

Пожалуй, стоит остановиться на дополнительном оборудовании для подвесных потолков Армстронг.

Было бы неправильно говорить о данных подвесных потолках, не упомянув дополнительное оборудование, без которых этот потолок не был бы действительно современным потолком.

Без красивых, современных вентиляционных решёток и светильников не было бы той красоты, удобств и функциональности.

Итак, дополнительное оборудование:

1. Решётка вентиляционная;
2. Светильники потолочные.

Решетка вентиляционная Сота изготовлена из ударопрочного пластика, и устанавливается в подвесные потолки Армстронг без специального крепления.

Параметры данного модуля:

• Толщина – 8 мм.
• Размеры ячейки – 15×15мм.
• Габаритные размеры решетки – 595×595мм.

Решетчатый модуль изготовлен из пластика (ПХВ) белого цвета. Решетчатая вентиляционная Сота не только выполняет свои технические функции, но и, что немаловажно, прекрасно смотрится в интерьере.

Светильники для потолка Армстронг

Светильники подразделяются:

1. Встраиваемые потолочные. Самый проверенный вид светильников, который верой и правдой служит потребителю уже не первый десяток лет. Надёжны и долговечны, просты в эксплуатации.
2. Накладные потолочные. Устанавливаются на поверхность потолка. Наиболее часто используются в небольших помещениях: прихожих, гардеробных, кладовых, ванных комнатах. Их конструкция позволяет такой параметр, как зазор (минимальная высота), между базовым и монтируемым потолком, сделать меньше.
3. Декоративные встраиваемые. Отличаются весьма помпезным внешним видом, придают помещению «царский» вид.
4. Светодиодные панели. Самый современный и стильный вид освещения. Эти ультратонкие панели наиболее экономичные, долговечные (срок службы 50000 часов),

Кроме того, светодиодные светильники отличаются и тем, что они наименее пожароопасные, и выделяют очень мало тепла. Данный вид освещения потребляет поистине ничтожное количество электроэнергии, и, что тоже немаловажно для комфорта эксплуатации, излучают ровный, естественный, и без мерцаний, свет.

Расчет комплектующих подвесного потолка Армстронг (видео)

В заключении, хотелось бы отметить следующее. Правильный расчёт подвесного потолка Армстронг, избавит Вас от ненужных проблем и расходов. Их всего сказанного, ясно, что рассчитать потолок не представляет особых сложностей, а действие это совершенно необходимо. Едва ли кого-то порадуют лишние составляющие потолка, которые будут пылиться годами в Вашем гараже или подвале долгие годы. Бесполезные вещи, за которые уже уплачены деньги, не могут вызвать каких-либо других эмоций, кроме чувства досады. Чтобы этого не произошло, воспользуйтесь немудрёными формулами и коэффициентами, или же попросите, чтобы за Вас это сделал кто-то другой: продавец в магазине, или непосредственный исполнитель монтажа.

Успехов Вам в ремонте!

Оцените статью: Поделитесь с друзьями!

Вес 1м2 армстронга с каркасом

Часто возникает вопрос: можно ли узнать вес каркаса потолков армстронг на 1м 2

Вес каркаса Албес-Норма на 1м 2

С помощью обыкновенных весов мы взвесили каждую направляющую отдельно. У кого-то может возникнуть вопрос: а почему взвешивали каждую отдельно. Да потому что высота профиля у направляющих разная, а соответственно и вес 1м.п. тоже разный.

для удобства занесём полученные данные в таблицу:

№	Наименование	норма расхода на 1м 2	ед.изм.	вес 1шт, кг	вес 1 м.п., кг	умножаем вес 1 м.п. каждого профиля на нормы расхода
1	Основная (несущая) направляющая, длиной 3700 мм	0,84	м.п.	0,629	0,17	0,1428
2	Длинная поперечная планка длиной 1200 мм	1,68	м.п.	0,166	0,138333	0,2324
3	Короткая поперечная планка длиной 600 мм

м.п. 0,075 0,125 0,105 Итого: 0,4802 кг

Итак, мы с вами посчитали вес 1м 2 каркаса Албес-Норма составляет 0,4802 кг

Дальше мы будем продолжать взвешивать различные каркасы и добавлять в эту статью.

Вес каркаса подвесного потолка. Зачем знать и где применяется данная величина

• Обеспечение безопасности

Каркас подвесного потолка — это несущая конструкция. Цель создания потолка — пространство, удобное и привлекательное для людей. Значит, точные расчеты обеспечат создание конструкции безопасной для жизнедеятельности людей в помещениях.

• монтаж конструкции подвесного потолка

Знать вес каркаса необходимо для точного и правильного расчета нагрузки на потолочное перекрытие и расчета количества подвесов. Число подвесов для потолка армстронг и подобных рекомендованы производителями, но при необходимости количество креплений можно увеличить. Это повысит уровень безопасности конструкции потолка.

Стандартные и самые распространенные схемы монтажа потолка Армстронг смотрите в статье «Монтаж растровых подвесных потолков типа «армстронг» Этапы установки подвесного потолка.»

Покупая кркас подвесной системы потолка Армстронг и подобных на большие объекты необходимо знать вес комплектующих для выбора грузоподъемности транспорта. Это обеспечит своевременную доставку и начало работ.

Мы помогаем нашим партнерам с доставкой таких грузов. Расценки на доставку подвесных потолков смотрите в разделе «Доставка»

Для расчета и составления строительных смет и утвержения бюджета все расчетные величины должны совпадать с реальными и состыковываться с расценками. Поэтому расчитываются нормы расходов, куда входит и вес каркаса на один метр квадратный.

Как расчитать величины норм расхода комплектующих подвесного потолка мы рассказывали здесь — «Нормы расхода материалов на потолок армстронг»

Пользующиеся огромной популярностью потолочные панели с комплектующими Армстронг, несмотря на высокую степень унификации, могут отличаться по некоторым характеристикам. Прежде всего, по условиям эксплуатации панелей, материала и типу профиля, на которые укладывается декор. Многие детали являются уникальными, поэтому замена или дублирование, даже в условиях ремонта, не рекомендуется.

Монтаж выполняется практически без инструментов

Эксплуатационные характеристики комплектующих потолка Армстронг

Конструктивно панельная облицовка представляет собой всего лишь плиты определенного состава и материала, уложенные на несущий каркас из оцинкованного профиля. Вся эта масса деталей и комплектующих для подвесного потолка Армстронг удерживается на бетонном перекрытии с помощью регулируемых подвесов.

Каркас собирается подобно конструктору из отдельных планок

Основное отличие в различных типах потолков Армстронг заключается в материале плит. Конкретный тип панели выбирается по условиям эксплуатации:

• Для помещений общественных заведений, магазинов и офисов, складов с постоянными перепадами температуры, высокой пылевой нагрузкой и специальными требованиями к пожарной безопасности используют минеральные плиты на основе прессованных гранул из минваты, латекса, гипса и целлюлозного волокна;
• В лечебных, санаторных и больничных учреждениях, в детских садах и школах для отделки потолка Армстронг используют панели с металлическими покрытиями, обладающими высокой устойчивостью к ультрафиолету и санитарной обработке;
• Для бассейнов, бань, прачечных, кухонных помещений применяют плиты из полимерных композиций, способные выдержать влажность до 98% и температуру до 120 о С;
• В торговых и развлекательных учреждениях применяют потолки Армстронг с плитами ячеистого строения из минеральной ваты и волокна, хорошо блокирующие шумы и звуки и одновременно обладающие отличными противопожарными характеристиками.

За редким исключением, когда декоративные плиты выполняют из стекла, гипса или дерева, характеристики потолочных панелей Армстронг с комплектующими позволяют эксплуатировать их практически в любых помещениях.

Благодаря подвесной системе плиты легко снимаются и так же точно возвращаются на место, на несущий профиль-уголок, поэтому ремонт потолка Армстронг считается одним из наиболее простых и доступных.

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

• Толщина- 12-15 мм;
• Влагостойкость – содержание водяных паров в воздухе до 70%;
• Теплопроводность – 0.05562 ВТ/м* о С;
• Звукоизоляция – до 54 Дб.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Состав каркаса подвесного потолка Армстронг

Формально подвесная система состоит из трех основных деталей – набора подвесов, решетчатого каркаса из оцинкованного стального профиля и декоративных панелей. Конструкции подвесов могут быть достаточно разными по устройству и несущей способности, всего используется до 10 моделей, в зависимости от размеров и назначения потолка.

Внешний вид каркаса

В свою очередь, каркас собирается из четырех базовых комплектующих:

• Молдинг или пристенный уголок для потолка Армстронг;
• Несущий профиль – основа решетчатого каркаса, к нему крепят подвесы;
• Продольный профиль, функции те же, но без подвесов;
• Поперечины или перемычки, увеличивающие жесткость несущей системы;
• Фиксаторы, удерживающие панели на каркасе.

Для изготовления 1 м 2 потолка прямоугольной формы 1:2, потребуется 80 и 160 см по 370 см несущего и продольного профиля, поперечин — 80 см, уголка — 50 см.

Система направляющих для потолка Армстронг

Главные направляющие укладывают на каркас в первую очередь. Их вывешивают на подвесах и одновременно выравнивают по высоте, для того чтобы сформировать плоскость будущего потолка.

Основной профиль для подвесного потолка армстронг

Рама или стальная обрешетка под декоративные плиты собирается из двух типов стальных реек, Т32 и Т38. Главный профиль отличается от продольного наличием гнезд для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко сращивать прогоны в одно целое без использования дополнительного крепежа.

Первыми монтируют главные профили, после выравнивания по высоте монтируют поперечины и продольные планки. В результате получается, что вес потолка Армстронг передается через главные рейки и подвесы, а продольные профили и поперечины служат лишь для формирования ячеек под укладку декоративных панелей.

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Поперечный профиль по устройству сходен с продольным. Различие имеется лишь в длине, если последний представляет собой планку длиной 120 см, то поперечина — это отрезок в 60 см.

У обоих профилей на торцах имеются лепестковые замки, поэтому при установке нужно соблюдать определенную последовательность монтажа.

Пристенный угол для потолка Армстронг

Молдинг или пристенный угол пришивается на стены по периметру помещения, на высоте не менее 20 см от чернового потолочного перекрытия. Крепится уголок для потолка Армстронг с помощью обычных дюбелей, забиваемых в стену с шагом в 30 см.

Кроме того, уголок позволяет закрыть большую часть щелей в зоне примыкания панелей Армстронг к стеновой поверхности.

Подвес для подвесного потолка Армстронг

Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.

Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.

Четыре основных вида подвеса

Минимальная высота крепления составляет 15 см, максимальная — 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.

Схема крепления на резьбовых шпильках

Анкерный крюк для каркаса потолка Армстронг

Система крепления подвеса на черновом потолочном перекрытии представляет собой разрезную трубку с радиальным отверстием и перемычкой под петлю на верхней спице подвеса. Для установки анкера достаточно просверлить отверстие в бетоне и забить крепеж молотком.

Анкер может устанавливаться на потолок даже под углом

При правильной установке анкер может выдержать нагрузку до 20 кг, при общем количестве подвесов на метр до 4 штук обеспечивается почти полуторный запас прочности по нагрузке.

Дополнительные элементы подвесного потолка Армстронг

Кроме основных элементов, в конструкции используют вспомогательные и декоративные детали. К таким можно отнести:

• Пластиковые накладки, закрывающие стыки по периметру стен;
• Закладные уголки для фиксации электропроводки, светильников и элементов подсветки панелей;
• Вставки под приборы освещения нестандартной формы и конфигурации.

Кроме того, для крепления панелей используют целый ряд дополнительных пружин, анкоров и клипс, с помощью которых приходится укреплять подрезные панели нестандартной ширины.

Заключение

При наличии определенных навыков сборки потолочные панели с комплектующими Армстронг монтируются на каркасе в 1.5-2 раза быстрее, чем при использовании гипсокартонных подвесных потолков. Внешний вид наборного панельного декора несколько уступает реечным и натяжным потолкам, но по надежности долговечности в самых разных условиях эксплуатации Армстронги далеко опередили конкурентов.

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Инструкция к калькулятору подвесного потолка

Панели потолочные с комплектующими Армстронг: профиль, угол, направляющие

Пользующиеся огромной популярностью потолочные панели с комплектующими Армстронг, несмотря на высокую степень унификации, могут отличаться по некоторым характеристикам. Прежде всего, по условиям эксплуатации панелей, материала и типу профиля, на которые укладывается декор. Многие детали являются уникальными, поэтому замена или дублирование, даже в условиях ремонта, не рекомендуется.

Монтаж выполняется практически без инструментов

Эксплуатационные характеристики комплектующих потолка Армстронг

Конструктивно панельная облицовка представляет собой всего лишь плиты определенного состава и материала, уложенные на несущий каркас из оцинкованного профиля. Вся эта масса деталей и комплектующих для подвесного потолка Армстронг удерживается на бетонном перекрытии с помощью регулируемых подвесов.

Каркас собирается подобно конструктору из отдельных планок

Основное отличие в различных типах потолков Армстронг заключается в материале плит. Конкретный тип панели выбирается по условиям эксплуатации:

• Для помещений общественных заведений, магазинов и офисов, складов с постоянными перепадами температуры, высокой пылевой нагрузкой и специальными требованиями к пожарной безопасности используют минеральные плиты на основе прессованных гранул из минваты, латекса, гипса и целлюлозного волокна;
• В лечебных, санаторных и больничных учреждениях, в детских садах и школах для отделки потолка Армстронг используют панели с металлическими покрытиями, обладающими высокой устойчивостью к ультрафиолету и санитарной обработке;
• Для бассейнов, бань, прачечных, кухонных помещений применяют плиты из полимерных композиций, способные выдержать влажность до 98% и температуру до 120^оС;
• В торговых и развлекательных учреждениях применяют потолки Армстронг с плитами ячеистого строения из минеральной ваты и волокна, хорошо блокирующие шумы и звуки и одновременно обладающие отличными противопожарными характеристиками.

За редким исключением, когда декоративные плиты выполняют из стекла, гипса или дерева, характеристики потолочных панелей Армстронг с комплектующими позволяют эксплуатировать их практически в любых помещениях.

Важно! Особо они приглянулись для производственных и технических объектов, в которых возможность многократно демонтировать потолочную отделку означает легкий доступ к коммуникациям, спрятанным в запотолочном пространстве.

Благодаря подвесной системе плиты легко снимаются и так же точно возвращаются на место, на несущий профиль-уголок, поэтому ремонт потолка Армстронг считается одним из наиболее простых и доступных.

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

• Толщина- 12-15 мм;
• Влагостойкость – содержание водяных паров в воздухе до 70%;
• Теплопроводность – 0.05562 ВТ/м*^оС;
• Звукоизоляция – до 54 Дб.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Состав каркаса подвесного потолка Армстронг

Формально подвесная система состоит из трех основных деталей – набора подвесов, решетчатого каркаса из оцинкованного стального профиля и декоративных панелей. Конструкции подвесов могут быть достаточно разными по устройству и несущей способности, всего используется до 10 моделей, в зависимости от размеров и назначения потолка.

Внешний вид каркаса

В свою очередь, каркас собирается из четырех базовых комплектующих:

• Молдинг или пристенный уголок для потолка Армстронг;
• Несущий профиль – основа решетчатого каркаса, к нему крепят подвесы;
• Продольный профиль, функции те же, но без подвесов;
• Поперечины или перемычки, увеличивающие жесткость несущей системы;
• Фиксаторы, удерживающие панели на каркасе.

Для изготовления 1 м² потолка прямоугольной формы 1:2, потребуется 80 и 160 см по 370 см несущего и продольного профиля, поперечин — 80 см, уголка — 50 см.

Система направляющих для потолка Армстронг

Главные направляющие укладывают на каркас в первую очередь. Их вывешивают на подвесах и одновременно выравнивают по высоте, для того чтобы сформировать плоскость будущего потолка.

Основной профиль для подвесного потолка армстронг

Рама или стальная обрешетка под декоративные плиты собирается из двух типов стальных реек, Т32 и Т38. Главный профиль отличается от продольного наличием гнезд для вставки поперечин и большей высотой верхней кромки.

Стандартная длина материала 300 см, но наличие лепестков позволяет легко сращивать прогоны в одно целое без использования дополнительного крепежа.

Первыми монтируют главные профили, после выравнивания по высоте монтируют поперечины и продольные планки. В результате получается, что вес потолка Армстронг передается через главные рейки и подвесы, а продольные профили и поперечины служат лишь для формирования ячеек под укладку декоративных панелей.

Схема сборки продольного и несущего профилей

Поперечный профиль для потолка Армстронг

Поперечный профиль по устройству сходен с продольным. Различие имеется лишь в длине, если последний представляет собой планку длиной 120 см, то поперечина — это отрезок в 60 см.

У обоих профилей на торцах имеются лепестковые замки, поэтому при установке нужно соблюдать определенную последовательность монтажа.

Монтаж поперечины

Пристенный угол для потолка Армстронг

Молдинг или пристенный угол пришивается на стены по периметру помещения, на высоте не менее 20 см от чернового потолочного перекрытия. Крепится уголок для потолка Армстронг с помощью обычных дюбелей, забиваемых в стену с шагом в 30 см.

Важно! Пристенный уголок используется в качестве опоры для несущего и продольного профилей, поэтому при установке материала особое внимание уделяют точности разметки.

Кроме того, уголок позволяет закрыть большую часть щелей в зоне примыкания панелей Армстронг к стеновой поверхности.

Подвес для подвесного потолка Армстронг

Каркас можно установить на нескольких типах подвесных устройств. Основные характеристики приведены в таблице ниже.

Для небольших по размеру потолочных конструкций чаще всего используют проволочный крепеж АП1, состоящий из двух спиц и регулировочной скобы. По точности настройки он уступает моделям с резьбовой регулировкой, но заметно проще в установке и эксплуатации.

Четыре основных вида подвеса

Минимальная высота крепления составляет 15 см, максимальная — 60 см. В отличие от резьбовых шпилек, проволочные модели не закисают, могут легко быть демонтированы и использованы повторно.

Схема крепления на резьбовых шпильках

Анкерный крюк для каркаса потолка Армстронг

Система крепления подвеса на черновом потолочном перекрытии представляет собой разрезную трубку с радиальным отверстием и перемычкой под петлю на верхней спице подвеса. Для установки анкера достаточно просверлить отверстие в бетоне и забить крепеж молотком.

Анкер может устанавливаться на потолок даже под углом

При правильной установке анкер может выдержать нагрузку до 20 кг, при общем количестве подвесов на метр до 4 штук обеспечивается почти полуторный запас прочности по нагрузке.

Дополнительные элементы подвесного потолка Армстронг

Кроме основных элементов, в конструкции используют вспомогательные и декоративные детали. К таким можно отнести:

• Пластиковые накладки, закрывающие стыки по периметру стен;
• Закладные уголки для фиксации электропроводки, светильников и элементов подсветки панелей;
• Вставки под приборы освещения нестандартной формы и конфигурации.

Кроме того, для крепления панелей используют целый ряд дополнительных пружин, анкоров и клипс, с помощью которых приходится укреплять подрезные панели нестандартной ширины.

Дополнительная фурнитура

Заключение

При наличии определенных навыков сборки потолочные панели с комплектующими Армстронг монтируются на каркасе в 1.5-2 раза быстрее, чем при использовании гипсокартонных подвесных потолков. Внешний вид наборного панельного декора несколько уступает реечным и натяжным потолкам, но по надежности долговечности в самых разных условиях эксплуатации Армстронги далеко опередили конкурентов.

Отправить комментарий

Вес подвесного потолка армстронг на 1 м2

Нужно ли перед расценкой —— 3.15-29-1 Устройство подвесных потолков из декоративно-акустических плит по готовому каркасу с установкой направляющих из алюминиевого профиля и деталей крепления —— брать расценку —— 3.9-49-1 Монтаж каркасов подвесных потолков с подвесками и деталями крепления —— ???

А почему не используете расценку ФЕР15-01-047-15 Устройство подвесных потолков типа по каркасу из оцинкованного профиля? Если в ТЕРах нет используйте ФЕР. Разрешается. И состав работ и расход материалов соответствует

Хотя вы ж МТСН. У вас свои законы.

В том-то все и дело

А Вы сравните хотя бы трудозатраты: МТСН -176 Ч/ЧАС, ГЭСН(ФЕР) — 102,46 Ч/ЧАС. Хоть и нет в составе работ сборки и установки каркасов, скорей всего учтена она…

Состав работ по 3.15-29-1 1. Подноска плит до 30 м. 2. Распаковка плит и сортировка. 3. Разметка потолка. 4. Крепление подвесок к несущему элементу. 5. Установка деталей крепления. 6. Выверка установленного каркаса. 7. Установка плит с подрезкой по месту.

4. Крепление подвесок к НЕСУЩЕМУ ЭЛЕМЕНТУ что это за зверь такой? видимо каркас!!!

ТЧ сб. 15 п. 1.9. Расценкой 15-29-1 на устройство подвесных потолков из декоративно-акустических плит несущие стальные конструкции не учтены и должны учитываться дополнительно по сборнику 9 «Металлические конструкции» всем спасибо за мыслительный процесс

Единица измерения в расценке 3.9-49-1 в тоннах. Сколько нужно тонн на 1 кв.м потолка?

Расход материала для подвесного потолка

Мои мастера не в курсе, а смету составить просят! Помогите!

Я беру 3,7кг/м2-проходит, в реале либо 1,2кг/м2, или вообще не делают, коллега берет уже много лет 5,2кг/м2 и тоже проходит(но не всегда)

бюджетники пропускают по 2,5 кг/м2

Смотрю, разброс веса на 1 кв.м большой. Интересно, откуда у бюджетников цифра 2,5 кг/м2.

Каркаса на потолок надо брать столько же сколько плинтуса. Дальше берёте массу 1-го погонного метра алюминиевого уголка и умножаете на длину. Плинус это или площадь умножить на 1,07 или посчитать по проекту P.S. Я ТАК ДУМАЮ

Согласно СНИП каркас устанавливается через 0,6 м в продольном направлении и 1,2 м в поперечном. Поэтому по плинтусу считать некорректно.

Это вы про детали крепления, которые учтены расценкой из 15 сборника (единица измерения комплект), а каркас это насколько я понимаю уголок, который крепится по стенам

Да нет, я именно про каркас. Он либо крепится непосредственно к потолку, либо на подвесах. А ГКЛ крепится уже к такому каркасу. Смотри СП55-101-2000. А только по стенам крепится каркас для натяжного потолка.

В расценку 3.15-29-1 уже входит монтаж каркаса. А 3.9-49-1 подразумевает установку каркаса, если необходимо установить его отдельно. Эти две расценки не используются вместе. По крайней мере у меня КРУ не пропустил.

в МТСН и ТСН каркас в расценке 3.15.29-1 не учитывается и должен браться отдельно. читайте техническую часть

Может быть немного не по теме, но всё же. Заказчик просит покрасить плиты Армстронг водоэмульсионной краской. Я в сомнениях. А эти плиты красят?

У меня на объекте сначала красили, разложив на полу, потом устанавливали.

Спасибо! Будем красить.

Ценообразование в строительстве. ФЦЦС Минстроя. Сметный норматив. Концепция 400 дней.

Как самостоятельно провести расчет потолка Армстронг

Подвесные потолки армстронг

Вы решили возвести потолок из плит Армстронг, но не знаете, как точно рассчитать количество необходимых комплектующих и самих плит? Можно воспользоваться калькуляторами, которые вы найдете на сайтах производителей этого потолочного отделочного материала. А можно обойтись и без них. Дело в том, что расчеты подвесных потолков Армстронг зависят от технологии их сооружения и конструкции. Причем выполненные самостоятельно, они оказываются более точными, чем полученные с помощью он-лайн калькуляторов.

Как устроен потолок Армстронг

Сразу оговоримся, что это подвесная система, состоящая из каркаса и плит облицовки.

Каркас возводят из металлических профилей разной конфигурации.

Это могут быть:

• Периметральные уголки.
• Т-образные профили.
• Поперечные и продольные профили.
• Подвесы регулируемые, предназначенные для крепления каркаса к поверхности базового потолка.

Уголки крепят по всему периметру помещения к стенам с помощью дюбелей и саморезов. Направляющие концами фиксируют к уголкам и подвесам. Расстояние между близлежащими направляющими – 1200 миллиметров. Между собой эти профили скрепляют поперечинами, расстояние между которыми составляет 600 миллиметров. То есть, наверху должна получиться металлическая решетка с ячейками 600*1200 миллиметров.

По длинной стороне каждая ячейка еще раз делится пополам, для чего понадобятся продольные профили. В конечном итоге получается каркас с ячейками 600*600 миллиметров. Это и есть размер панелей Армстронг.

Внимание! Американский стандарт 610*610 миллиметров. Соответственно, и каркас должен быть строго изготовлен под них. На российском рынке этот материал — большая редкость.

И еще один момент, который необходимо учитывать, когда вы делаете расчет потолка Армстронг. Если один профиль не помещается по длине или ширине комнаты, то его необходимо подрезать. Если габариты помещения большие, и длина одного элемента будет недостаточна, то его придется нарастить. Так вот — обрезанные материалы при проведении расчета необходимо считать, как одну целую единицу.

Облицовочные плиты

Существует два вида облицовочных панелей:

1. Те, которые вкладываются в каркас изнутри.
2. Те, которые защелкиваются снаружи.

Но их приобретение в полной мере зависит от типа используемого каркаса. То есть, в основе выбора лежит именно обрешетка, а не плиты.

Вес каркаса подвесного потолка армстронг на 1 м2

Имейте это в виду.

Что сегодня предлагают производители в качестве потолочной облицовки?

• Панели из гипса.
• Из зеркала.
• Витражи.
• Из металла (сталь или алюминий).
• Минераловатные и минераловолокнистые плиты.

Причем на количество используемых панелей выбор материала никоим образом не влияет. А вот на стоимость повлияет — это уж точно.

Расчет количества материалов

Потолок Армстронг своими руками

Расчет подвесных потолков Армстронг необходимо начинать с замеров. Для этого нужно определить периметр комнаты, ее площадь, если есть выступы или ниши, то и их размеры тоже. Обычно этого достаточно, чтобы рассчитать потолок с помощью калькулятора. Но часто бывает, что при этом не учитываются незаметные элементы. К примеру, короба и решетки вентиляции или освещение. Поэтому с помощью калькулятора расчет будет приблизительный. Совет — провести его вручную.

С чего начать? Нужно перенести потолочную поверхность на бумагу в масштабе. После чего можно разбить площадь на квадраты с размерами ячеек 600*600 миллиметров. Полученная на бумаге решетка — это и есть ваш потолок Армстронг — расчет которого можно провести уже проще простого. Периметр — это уголки. Сразу же обозначьте направляющие, которые обычно вешают поперек комнаты. Значит, поперечные профили будут уложены вдоль помещения.

Замеряйте каждый элемент каркаса и умножайте полученные показатели на масштаб. Вот вам и длина каждого подвесного элемента в отдельности. Количественный показатель получается путем деления длины всех профилей на длину одного стандартного элемента. Если получается не целое число, округлите его. Теперь посчитайте ячейки — это будет количество плит.

Небольшое отступление. Не все из нас хотят или умеют чертить в масштабе.

Многим просто лень. Поэтому примите во внимание нижеследующие формулы, по которым можно рассчитать количество необходимых элементов потолка Армстронг:

• Количество элементов облицовки — 2,78*S, где «S» — площадь потолка.
• Направляющие — 0,23*S.
• Поперечные и продольные элементы обрешетки — 1,4*S.
• Уголки по стенам — Р/3, где «Р» — периметр помещения.
• Подвесы — 0,7*S.

Обратите внимание! Если подвесная конструкция будет утяжеляться, к примеру, устанавливаются встроенные светильники, или производится теплоизоляция конструкции, то необходимо увеличить количество подвесов.

Обобщение по теме

Конечно, калькулятор — это хорошо, а самое главное быстро. Но если вы задумали сэкономить, не выбрасывая денег на покупку лишнего материала, то наш совет — берите в руки карандаш и калькулятор, делайте схему на бумаге и все подсчитайте. Такие расчеты будут более точными.

Ремонт потолка, как и любой ремонт, ассоциирует с долгим и трудоемким процессом. Сдвигается вся мебель и вещи, пол накрывается газетами. Рабочие много дней, а то и недель на подошвах обуви разносят следы мела по всей квартире. Эта картина знакома каждому россиянину, затевавшему традиционную побелку. Между тем, проблема эта решена в Европе десятки лет назад, когда были освоены ныне широко применяемые натяжные потолки. В России же они появились относительно недавно. Сегодня мы познакомим вас с этим удобным и надежным способом устройства качественного потолка.

Что такое натяжной потолок? Это изделие из эластичного пленочного материала на основе сверхпрочного винила. Толщина применяемого материала — 0,15-0,25 мм, вес — 200 г/м2. Его преимущество перед обычным — в возможности получать сложные пространственные конфигурации под наклоном или в разных плоскостях. Они разнообразны по своему дизайну, цвету и фактуре и поэтому дают широкий простор для фантазии дизайнера. Потребитель же получает именно такой потолок, который будет полностью соответствовать общей композиции и идее жилья и каждого помещения в отдельности.

Натяжные потолки выпускаются в большом ассортименте и по виду пленки имеют 10 фактур: матовый, сатин, сатин с антимикробной обработкой, лаковый, лаковый перфорированный, муар, перламутр, металлик, под мрамор, под кожу, под дерево, под замшу. Каждая фактура имеет определенное количество оттенков, в общей сложности — более ста. При выборе того или иного вида пленки учитывают общий колорит и особенности дизайна помещения и предметов интерьера, а также то, какого светового эффекта желают достичь.

Диапазон их применения практически неограничен — квартиры и коттеджи, банки, магазины и офисы, гостиницы и рестораны, бассейны и спортивные сооружения, медицинские учебные заведения, музеи и концертные залы. С одинаковым успехом они применяются в новом строительстве, ремонте, реконструкции и декоративной отделке.

Потолок устанавливается обычно на последней стадии ремонта: работа занимает несколько часов в зависимости от площади и сложности помещения. Работы производит бригада из двух-трех человек, не оставляя за собой никакого мусора и, в большинстве случаев, даже не перемещая мебель. Технология довольно проста. Сначала делают точные замеры помещения, причем конфигурация потолка может быть любой сложности. Чертеж отправляют на фабрику, где по нему изготавливают полотно потолка. По периметру помещения на желаемом уровне устанавливается крепежно-декоративный профиль — багет. Определяется будущее местонахождение осветительных приборов, и, в соответствии с этим в полотне делаются отверстия. На базовом потолке, в местах, где должны быть установлены элементы точечного освещения, крепятся стойки, в которых и устанавливают светильники, которые затем будут выведены в уровень натяжного потолка. Затем полотно разогревается тепловой пушкой до 80°C. Нагрев кратковременный и локальный, уже на уровне человеческого рост повышения температуры не ощущается. Поэтому можно не опасаться того, что повышение температуры повлияет на мебель, окна или на двери или комнатные растения. Когда полотно остывает, происходит эффект натяжения и в результате получается идеально ровная, гладкая поверхность. Готовый потолок фиксируют по периметру в крепежный багет, закрепляют специальным инструментом по углам и по периметру стен.

Потолок готов. Идеально ровное полотно скрыло от глаз все дефекты и шероховатости перекрытия. Это возможно потому, что натяжной потолок располагается ниже капитального приблизительно на 3-4 см. Существует вид багета (мини-багет потолочный), который забирает всего 1,5 см высоты (чаще используется для сохранения лепнины по краям основного потолка). При этом монтаж занимает немного времени. Например, в квартире площадью 70 м2 устанавливается в течение всего семи часов. Этот способ, безусловно самый удачный и быстрый. Установка подвесного потолка займет в 3 раза, а традиционное оштукатуривание и побелка в 10 раз больше времени, чем монтаж натяжного потолка.

Несмотря на то, что пленка довольно тонкая и легкая, она очень прочная, способна выдержать до 100 литров на квадратный метр и только провиснет под тяжестью воды. Несложно догадаться, какое это отличное свойство для тех, у кого соседи забывают закрывать краны. В случае затопления с верхнего этажа нужно только срочно вызвать бригаду монтажников, которые, открепив один угол полотна, аккуратно сольют воду, высушат тепловой пушкой ваш капитальный потолок, а натяжную виниловую пленку поставят на место. При этом оно полностью восстанавливает свои прежние размеры. Водонепроницаемость пленки, а также отсутствие конденсата делает ее идеальным вариантом для ванной комнаты, кухни, плавательного бассейна.

Прочность и легкость монтирования — не единственное преимущество натяжного потолка. Он поглощает шум, не скапливает статическое электричество, абсолютно безопасен с экологической точки зрения, не подвержен горению, что подтверждено сертификатом Госстандарта, Гигиеническим сертификатом, Сертификатом пожарной безопасности. Он защитит вас и ваших домочадцев от пыли, которая собирается на обычном потолке и сыплется с него. Это качество было по достоинству оценено медицинскими учреждениями и цехами с повышенными требованиями к стерильности. Натяжные потолки практически не требуют никакого дополнительного ухода и позволяют сэкономить средства и силы, необходимые для регулярного косметического или капитального ремонта — на полотно потолка фирма дает 10 лет гарантии.

Однородная, идеально ровная поверхность, выглядящая как твердый потолок, имеет отличный законченный вид, безупречный в эстетическом отношении. Позволяет скрыть имеющиеся водопроводные, вентиляционные и газовые коммуникации. В потолок можно встроить не только различные светильники, люстры, но и системы вентиляции, сигнализации и противопожарной безопасности.

Такие потолки легко моются (грязь и пыль удаляется водой и мылом, жир — нашатырным спиртом или жидкостью для мойки стекол), не страдают от влаги, не подвержены разложению. Прослойка воздуха между основным и натяжным потолками имеет теплоизоляционный эффект, если он недостаточен, возможно крепление в этом пространстве теплоизоляционных материалов.

Установка потолков армстронг: расчет, крепление, сборка

Потолок не выгорает и не меняет свой цвет с течением времени, не боится ударов и не трескается, легко демонтируется, если необходимо провести дополнительные работы — повторный монтаж не повлияет на качество полотна.

На московском рынке представлены фирмы-производители из Франции, Голландии, Германии, предлагающим расширенный выбор по цвету фактуре и ценам: EXTENZO, NOVELUM, BARRISOL, NEWMAT. Большинство их покупают пленку на одних и тех же предприятиях Европы. Поэтому и держатся в одном ценовом диапазоне — около 30 долл. за 1 м2 вместе с работой. В эту цену не входят возможные дополнительные работы, связанные с наличием труб, установкой светильников, люстр, вентиляции, обработки дополнительных углов, дуги в периметре помещения, переход в другой уровень и т.д. Для заказчика скорее имеет значение квалификация фирмы-установщика. Технические возможности, гамма и фактура натяжных потолков огромны, все зависит от фантазии домовладельца или приглашенного дизайнера. Правильно воплотить их в жизнь вам помогут опытные специалисты.

Потолок армстронг — технические характеристики: какой вес каркаса, допустимая высота и размеры подвесного, как выбрать дизайн конструкции, подробное фото +видео

Российский рынок готов предложить потребителю множество наименований, связанных с потолочной системой армстронг, но для удобства покупателей все подобные конструкции именуются схоже:

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

Технические характеристики потолков по площади применения:

• Минимальная площадь покрытия потолка может составлять полтора квадратных метра
• Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

• Абсолютно ровную подпотолочную область
• Различные фигуры в трех измерениях
• Цветная разрисовка потолка
• Разноуровневый потолок

Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобрать конструкции подвесного потолка как с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и видео аппаратуру, систему кондиционирования.

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

• 600х600мм или квадратные плиты
• 600х1200мм или прямоугольные плиты

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

• Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка, имеющий ширину полтора см.
• Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
• Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.

Характеристики подвеса данной конструкции всегда соответствуют всем стандартам безопасности, что обеспечивается производством каркаса из металлических элементов, которые представляют собой:

• Несущий профиль
• Угловой профиль
• Поперечный профиль
• Проволочный регулируемый подвес

Для того, чтобы потолок выглядел так, как на лучших фото мировых офисов, необходимо соблюдать несложное правило, а именно, подбирать профили согласно общей цветовой стилистике помещения.

Как установить потолок типа армстронг, смотрите на видео:

Как правильно рассчитать расход материалов на потолок типа армстронг

После того, как потребитель решится на применение потолочной системы армстронг в своем помещении, ему потребуется правильно рассчитать количество необходимых материалов.

Чтобы облегчить решение данной проблемы, можно разметить потолок согласно длине и размерам каркаса потолочной конструкции. Начертанная разметка позволяет наглядно продемонстрировать, как потолок будет выглядеть, а также определить места, где необходимо будет закрепить профили (читайте: «Подвесной потолок Армстронг своими руками: этапы монтажа»).

Первым шагом при разметке будет начертание горизонтальной прямой, согласно которой будет установлен несущий профиль. Далее необходимо отметить несколько параллельных прямых, которые будут играть роль ориентиров при креплении поперечных профилей.

Конструкция профиля позволяет крепить его с другими, благодаря наличию определенного количества пазов и прорезей. Высота подвесного потолка армстронг сильно зависит от размера светильников, которые будут встроены в каркас: чем меньше осветительное устройство, тем ближе будет конструкция к потолку, либо наоборот.

Разметка, также, будет необходима для подсчета необходимого количества подвесных элементов. Согласно заявлением производителей, лучше размещать их с шагом, не превышающим 4,5см. Кроме того, форма крепежного элемента предполагает крюк, либо проушину, которые легко соединяются между собой.

Основные преимущества потолков типа армстронг

Потребитель может потеряться среди множества предложений потолочного рынка. Почему же он должен выбрать подвесной потолок армстронг.

Гост – вот ответ. Согласно нормам РФ, подвесные потолки типа армстронг являются малоопасной конструкцией, которая разрешена к применению в помещениях любого типа со следующими оговорками:

• Температура в помещении не должна опускаться ниже планки в +12 градусов по Цельсию.
• Влажность должна оставаться в рамках 70%, не более.

Более того, существует возможность использовать потолок в условиях 100% влажности, но, при этом, необходимо использовать в конструкции потолка влагоустойчивые материалы, а каркас подвеса обработать полимером, для борьбы с коррозией.

Потолки армстронг пришли в Россию уже давно, около 20-ти лет назад. За этот период они отлично зарекомендовали себя, как надежные и доступные в ценовом соотношении. Кроме того, небольшой вес потолка армстронг, а также его надежная конструкция позволяют без опаски устанавливать данную потолочную систему в любом помещении. Прочитайте также: «Устройство подвесных потолков типа Армстронг — особенности конструкции».

Нормы расхода материалов на потолок армстронг



У нас часто спрашивают: каковы нормы расхода материалов на потолок армстронг. В данной статье мы расскажем откуда берутся эти «нормы расхода».

Для начала, необходимо определиться, нужен ли вам подвесной потолок и какой выбрать.

Норма расхода потолков — это коэффициенты для упрощения самостоятельных расчетов при составлении сметы на подвесной потолок и вычесления количества комплектующих для потолков типа армстрог. Коэффициенты расхода вычисляются из размерных показателей площади помещения и комплектующих потолка армстронг.

Используют нормы расхода потолка в целях

• выполнить самостоятельный расчет количества комплектующих потолка
• выполнить расчет стоимости потолка
• подготовить смету
• определить бюджет на подвесной потолок

Нормы расхода для каркаса подвесного потолка

Чтобы в этом разобраться представим, что у нас квадратное помещение 10х10 метров, т.е. его площадь 100 м².



Читайте также статью о том, сколько весит каркас потолков армстронг на 1м²

Для монтажа потолка нам потребуется набор комплектующих: основная направляющая потолка, длинная и короткая поперечные планки, угловой периметральный профиль, подвесы для потолка.

Расчет для нормы основных направляющих подвесной системы

1. Основная (несущая) направляющая, длина которй бывает 3,6 или 3,7 м

Монтаж производится с шагом 1200мм. Необходимо узнать кол-во рядов этой направляющей, для этого: Ширину нашего помещения 10 м разделим на 1,2м (шаг монтажа) получаем 8,33 ряда главных направляющих. Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого длину помещения 10м умножим на кол-во рядов, получаем 10х8,33 = 83,3 м.п. — столько профиля нужно на площадь 100м², нам же нужно узнать сколько этого профиля нужно на 1 м², для этого делим полученное значение на 100 м2 = 0,833 м.п./м².

Коэффициент расхода Основной направляющей 0,833 м.п. на 1 м2 площади.

Расчет коэффициента для поперечных планок потолка

2. Длинная поперечная планка длиной 1200 мм

Важно помнить — монтаж поперечной планки производится с шагом 600 мм.

Повторяем те же действия что и в первом пункте, а именно: длину нашего помещения 10м разделим на 0,6м (шаг монтажа поперечин 1200) получаем 16,67 рядов поперечных планок 1200мм.

Теперь выясним, сколько нам нужно погонных метров этого профиля: для этого, ширину нашего помещения 10м умножим на кол-во рядов, получаем кол-во поперечного профиля 1,2м — 166,7 м.п. — столько профиля нужно на площадь 100м², нам же нужно узнать сколько этого профиля нужно на 1 м², для этого делим полученное значение на 100 м² = 1,667 м.п./м².

Коэффициент расхода Поперечной направляющей 1200мм — 1,667 м.п. на 1 м² площади.

3. Короткая поперечная планка длиной 600 мм

Если посмотреть на схему монтажа, то увидим, что эти направляющие идут с шагом 1200 мм.

Поступаем так же как в предыдущих пунктах: ширну помещения 10м разделим на 1,2м (шаг монтажа поперечных планок 600мм), получаем 8,33 рядов. Соответственно нам нужно 8,33 рядов умножить 10м ширина помещения получаем 83,3 м.п. поперечин 0,6. 83,3 м.п. — это количество нужно на площадь 100 м², следовательно норма расхода на 1 м² получается 8,33/100 = 0,833 м.п./м²

Получили коэффициент расхода поперечной направляющей 600мм — 0,833 м.п. на 1 м² площади.

Норма расходов подвесов потолка

Подвесы устанавливаются на главные направляющие с шагом 1200 мм. Узнаем, сколько нужно подвесов, чтобы повесить 1 ряд главных направляющих, для этого разделим длину помещения 10м на шаг пдвесов 1,2 м = 8,33 шт подвесов на 1 ряд. В первом пункте мы выяснили, что у нас 8,33 рядов главных направляющих. Значит на наше помещение размером 10х10м потребуется 8,33 рядов умножить на 8,33 = 69,39 штук подвесов. Соответственно на 1м² получится 0,7 шт подвесов.

Расчет нормы расхода периметрального профиля потолка

5. Угловой периметральный профиль устанавливается по периметру помещения.

В нашем случае периметр составляет 2х(10+10)=40м. Соответственно на 1 м² потребуется 40м.п./100м2 = 0,4 м.п.

Таким образом мы с вами выяснили нормы расхода для монтажа потолка армстронг с плитами 600х600. Полученные данные округлим до 2-х знаков после запятой и оформим в таблице ниже:

Нормы расхода комплектующих на потолок армстронг 600х600 на 1 м²

наименование комплектующих	коэффициент	ед.изм.
1. Основная (несущая) направляющая, длиной 3,6 или 3,7 м	0,84	м.п.
2. Длинная поперечная планка длиной 1200 мм	1,68	м.п.
3. Короткая поперечная планка длиной 600 мм	0,84	м.п.
4. Подвесы	0,7	шт.
5. Угловой периметральный профиль	0,5	м.п.

Описанным выше способом можно рассчитать нормы расхода для любого потолка, будь это Ecophon Focus Ds или Armstrong Orcal Clip in или реечные потолки.
Обратите внимание, что данные коэффициенты не работают если у вас много помещениий маленького размера или если это корридоры.

Нормы расхода потолочных плит на 1 м2

Пример: узнать количество штук потолочных плит 600х600 мм на 237 м2.

Потребуется панелей – 237м2х2,78=658,86 штук.

Получается формула для нахождения количества штук потолочных панелей: S * норма расхода = штук плит на всей площади.

Как узнать сколько стоит одна потолочная панель, если знать стоимость 1м2?

Например: стоимость 1м2 = 890 р.

Стоимость одной плиты 890 р : 2,78 шт = 320,14 р

Формула для нахождения стоимости одной потолочной плиты: стоимость 1м2 : норма расхода = стоимость одной панели.

Почему нормы расхода не отражают реального количества комплектующих.

Объяснение простое: есть рекомендации по монтажу потолков! Например одна из рекомендаций — расстояние от стены до главной направляющей не должно превышать 600 мм, поэтому в нашем примере правильно было бы добавить ещё один ряд главных направляющих. Расстояние от стены до первого подвеса — не более 450 мм. На расстоянии не более 150 мм от стыка главных направляющих должен быть подвес. Таким образом рассчитывая каркас по нормам расхода мы можем понять сколько потребуется комплектующих без учёта рекомендаций по монтажу, без учёта подрезки и отходов. Поэтому, если вы делаете рассчёт по коэффициентам — рекомендуем брать запас 7-10%.

Для расчета подвесных потолков воспользуйтесь нашим калькулятором, для этого выберите подходящую по параметрам потолочную плиту, перейдите в карточку товара и сделайте расчёт самостоятельно. При этом вам будут предложены только совместимые с выбранной плитой каркасы.

Скачайте наше мобильное приложение для расчета различных подвесных потолков. Удобно когда находитесь на объекте, и вам необходимо рассчитать и срочно сделать заказ на поставку.

 Отправляйте заявку на расчет повесных потолков нашим менеджерам. Прикрепите планы помещений к заявке, и мы сделаем расчет бесплатно.

Лихоман Николай

404 Не найдено

404 Не Найдено

Запрошенный URL /content/armstrongceilings/commercial/north-america/en-us/commercial-ceilings-walls/cirrus-square-lay-in-and-tegular-ceiling-tiles/item/589.html привел к ошибке. в org.apache.sling.servlets.get.DefaultGetServlet.

Выполнение запроса:

      0 TIMER_START {Request Processing}
      0 КОММЕНТАРИЙ Формат конца_таймера: {<прошедшие микросекунды>, <имя таймера>} <необязательное сообщение>
      3 LOG Method = GET, PathInfo = null
      4 TIMER_START {handleSecurity}
   2437 TIMER_END {2431, handleSecurity} аутентификатор орг.apache.sling.auth.core.impl.SlingAuthenticator@a1ede40 возвращает true
   2592 TIMER_START {ResourceResolution}
   3344 TIMER_END {750, ResourceResolution} URI = / content / armstrongceilings / Commercial / North-America / en-us / Commercial-Ceilings-Wall / cirrus-square-lay-in-and-tegular-потолочная плитка / item / 589. html преобразуется в Resource = JcrNodeResource, type = cq: Page, superType = null, path = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-wall / cirrus-square-lay-in-and- черепичная-потолочные плитки-
   3349 LOG Resource Path Info: SlingRequestPathInfo: path = '/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / cirrus-square-lay-in-and-tegular-потолочные-плитки', selectorString = '589', extension = 'html', суффикс = 'null'
   3350 TIMER_START {ServletResolution}
   3352 TIMER_START {resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / cirrus-square-lay-in-and-tegular-потолочные-плитки)}
   4659 TIMER_END {1305, resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-wall / cirrus-square-lay-in-and-tegular-потолочные-плитки)} Использование сервлета org.apache.sling.servlets.get.DefaultGetServlet
   4663 TIMER_END {1312, ServletResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / cirrus-square-lay-in-and-tegular-потолочные-плитки / item / 589. html обрабатывается Servlet = org.apache.sling.servlets.get.DefaultGetServlet
   4664 LOG Применение фильтров запросов
   4669 LOG Фильтр вызовов: com.adobe.granite.resourceresolverhelper.impl.ResourceResolverHelperImpl
   4675 LOG Фильтр вызовов: org.apache.sling.security.impl.ContentDispositionFilter
   4678 LOG Фильтр вызовов: com.adobe.granite.csrf.impl.CSRFFilter
   4683 LOG Фильтр вызовов: com.adobe.granite.httpcache.impl.InnerCacheFilter
   4688 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   4691 LOG Фильтр вызовов: com.adobe.cq.mcm.campaign.servlets.CampaignCopyTracker
   4693 ЛОГ Фильтр вызовов: com.day.cq.wcm.core.impl.WCMRequestFilter
   4696 LOG Фильтр вызовов: com.adobe.granite.optout.impl.OptOutFilter
   4700 LOG Фильтр вызовов: com.day.cq.wcm.foundation.forms.impl.FormsHandlingServlet
   4702 LOG Фильтр вызовов: com.adobe.cq.social.commons.cors.CORSAuthenticationFilter
   4706 LOG Фильтр вызовов: org.apache.sling.engine.impl.debug.RequestProgressTrackerLogFilter
   4708 LOG Фильтр вызовов: com.coresecure.brightcove.wrapper.filter.CustomAddDialogTabFilter
   4710 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   4757 LOG Фильтр вызовов: com.day.cq.wcm.mobile.core.impl.redirect.RedirectFilter
   4759 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.AuthoringUIModeServiceImpl
   4761 ЖУРНАЛ Фильтр вызовов: орг.apache.sling.i18n.impl.I18NFilter
   4764 LOG Фильтр вызовов: com.armstrongceilings.global.aem.filters.SamlRedirectRequestFilter
   4767 LOG Фильтр вызовов: com.adobe.granite.rest.assets.impl.AssetContentDispositionFilter
   4769 LOG Фильтр вызовов: com.adobe.granite.requests.logging.impl.RequestLoggerImpl
   4773 LOG Фильтр вызовов: com.adobe.granite.rest.impl.servlet.ApiResourceFilter
   4961 LOG Фильтр вызовов: com.day.cq.dam.core.impl.servlet.ActivityRecordHandler
   4970 LOG Фильтр вызовов: com.day.cq.dam.core.impl.assetlinkshare.AdhocAssetShareAuthHandler
   4973 LOG Фильтр вызовов: com.adobe.cq.social.ugcbase.security.impl.SaferSlingPostServlet
   4977 LOG Применение фильтров компонентов
   4980 LOG Фильтр вызовов: com.day.cq.personalization.impl.TargetComponentFilter
   4982 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.page.PageLockFilter
   4985 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMComponentFilter
   5031 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMDebugFilter
   5034 TIMER_START {org.apache.sling.servlets.get.DefaultGetServlet # 0}
   5038 LOG Нет средства визуализации для расширения html
   5052 LOG Применение фильтров ошибок
   5053 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   5054 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   5071 LOG Фильтр вызовов: org.apache.sling.i18n.impl.I18NFilter
   5073 TIMER_START {handleError: status = 404}
   5434 TIMER_END {360, handleError: status = 404} Использование обработчика org.apache.sling.servlets.resolver.internal.defaults.DefaultErrorHandlerServlet
   6863 LOG Обнаружен процессор для пост-обработки ProcessorConfiguration: {contentTypes = [text / html], order = -1, active = true, valid = true, processErrorResponse = true, pipeline = (generator = Config (type = htmlparser, config = {}) ), transformers = (Config (type = linkchecker, config = {}), Config (type = mobile, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobile: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = mobiledebug, config = JcrPropertyMap [node = Узел [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobiledebug: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = contentsync, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-contentsync: {jcr: primaryType = nt: unstructured , component-optional = true}}], value es = {jcr: primaryType = nt: unstructured, component-optional = true}]), serializer = Config (type = htmlwriter, config = {}))}
   6988 TIMER_END {6987, Request Processing} Сброс записей SlingRequestProgressTracker


---

Слинг Apache

,

404 Не найдено

404 Не Найдено

Запрошенный URL /content/armstrongceilings/commercial/north-america/en-us/commercial-ceilings-walls/woodworks-grille-ceiling-tiles/item/7265bo.html привел к ошибке в org.apache.sling.servlets .get.DefaultGetServlet.

Выполнение запроса:

      0 TIMER_START {Request Processing}
      0 КОММЕНТАРИЙ Формат конца_таймера: {<прошедшие микросекунды>, <имя таймера>} <необязательное сообщение>
      3 LOG Method = GET, PathInfo = null
      4 TIMER_START {handleSecurity}
   2216 TIMER_END {2211, handleSecurity} аутентификатор орг.apache.sling.auth.core.impl.SlingAuthenticator@a1ede40 возвращает true
   2381 TIMER_START {ResourceResolution}
   3074 TIMER_END {692, ResourceResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / woodworks-grille-потолочные плитки / item / 7265bo.html преобразуется в Resource = JcrNodeResource, type = cq: Page, superType = null, path = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / woodworks-grille-потолочная плитка
   3079 LOG Resource Path Info: SlingRequestPathInfo: path = '/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / woodworks-grille-потолочные плитки', selectorString = '7265bo', extension = ' html ', суффикс =' ноль '
   3079 TIMER_START {ServletResolution}
   3082 TIMER_START {resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / Woodworks-grille-потолочные плитки)}
   4062 TIMER_END {979, resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / woodworks-grille-потолочные плитки)} Используя servlet org.apache.sling.servlets.get.DefaultGetServlet
   4066 TIMER_END {986, ServletResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / woodworks-grille-потолочные плитки / item / 7265bo.html обрабатывается Servlet = org.apache .sling.servlets.get.DefaultGetServlet
   4067 LOG Применение фильтров запросов
   4070 LOG Фильтр вызовов: com.adobe.granite.resourceresolverhelper.impl.ResourceResolverHelperImpl
   4083 LOG Фильтр вызовов: org.apache.sling.security.impl.ContentDispositionFilter
   4085 LOG Фильтр вызовов: com.adobe.granite.csrf.impl.CSRFFilter
   4088 LOG Фильтр вызовов: com.adobe.granite.httpcache.impl.InnerCacheFilter
   4092 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   4094 LOG Фильтр вызовов: com.adobe.cq.mcm.campaign.servlets.CampaignCopyTracker
   4096 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMRequestFilter
   4098 LOG Фильтр вызовов: com.adobe.granite.optout.impl.OptOutFilter
   4101 LOG Фильтр вызовов: com.day.cq.wcm.foundation.forms.impl.FormsHandlingServlet
   4103 LOG Фильтр вызовов: com.adobe.cq.social.commons.cors.CORSAuthenticationFilter
   4105 LOG Фильтр вызовов: org.apache.sling.engine.impl.debug.RequestProgressTrackerLogFilter
   4106 LOG Фильтр вызовов: com.coresecure.brightcove.wrapper.filter.CustomAddDialogTabFilter
   4108 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   4137 LOG Фильтр вызовов: com.day.cq.wcm.mobile.core.impl.redirect.RedirectFilter
   4139 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.AuthoringUIModeServiceImpl
   4141 LOG Фильтр вызовов: орг.apache.sling.i18n.impl.I18NFilter
   4144 LOG Фильтр вызовов: com.armstrongceilings.global.aem.filters.SamlRedirectRequestFilter
   4147 LOG Фильтр вызовов: com.adobe.granite.rest.assets.impl.AssetContentDispositionFilter
   4149 LOG Фильтр вызовов: com.adobe.granite.requests.logging.impl.RequestLoggerImpl
   4153 LOG Фильтр вызовов: com.adobe.granite.rest.impl.servlet.ApiResourceFilter
   4340 LOG Фильтр вызовов: com.day.cq.dam.core.impl.servlet.ActivityRecordHandler
   4347 LOG Фильтр вызовов: com.day.cq.dam.core.impl.assetlinkshare.AdhocAssetShareAuthHandler
   4350 LOG Фильтр вызовов: com.adobe.cq.social.ugcbase.security.impl.SaferSlingPostServlet
   4355 LOG Применение фильтров компонентов
   4357 LOG Фильтр вызовов: com.day.cq.personalization.impl.TargetComponentFilter
   4359 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.page.PageLockFilter
   4361 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMComponentFilter
   4407 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMDebugFilter
   4412 TIMER_START {org.apache.sling.servlets.get.DefaultGetServlet # 0}
   4416 LOG Нет средства визуализации для расширения html
   4433 LOG Применение фильтров ошибок
   4435 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   4437 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   4455 LOG Фильтр вызовов: org.apache.sling.i18n.impl.I18NFilter
   4457 TIMER_START {handleError: status = 404}
   4825 TIMER_END {366, handleError: status = 404} Использование обработчика org.apache.sling.servlets.resolver.internal.defaults.DefaultErrorHandlerServlet
   5987 LOG Обнаружен процессор для постобработки ProcessorConfiguration: {contentTypes = [text / html], order = -1, active = true, valid = true, processErrorResponse = true, pipeline = (generator = Config (type = htmlparser, config = {}) ), transformers = (Config (type = linkchecker, config = {}), Config (type = mobile, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobile: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = mobiledebug, config = JcrPropertyMap [node = Узел [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobiledebug: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = contentsync, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-contentsync: {jcr: primaryType = nt: unstructured , component-optional = true}}], value es = {jcr: primaryType = nt: unstructured, component-optional = true}]), serializer = Config (type = htmlwriter, config = {}))}
   6149 TIMER_END {6147, Request Processing} Сброс записей SlingRequestProgressTracker


---

Слинг Apache

,

404 Не найдено

404 Не Найдено

Запрошенный URL /content/armstrongceilings/commercial/north-america/en-us/commercial-ceilings-walls/fine-fissured-ceiling-tiles/item/1728.html привел к ошибке в org.apache.sling.servlets .get.DefaultGetServlet.

Выполнение запроса:

      0 TIMER_START {Request Processing}
      0 КОММЕНТАРИЙ Формат конца_таймера: {<прошедшие микросекунды>, <имя таймера>} <необязательное сообщение>
      5 LOG Method = GET, PathInfo = null
      6 TIMER_START {handleSecurity}
   2707 TIMER_END {2699, handleSecurity} аутентификатор орг.apache.sling.auth.core.impl.SlingAuthenticator@a1ede40 возвращает true
   2891 TIMER_START {ResourceResolution}
   3804 TIMER_END {911, ResourceResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / fine-fissured-потолочные плитки / item / 1728.html преобразуется в Resource = JcrNodeResource, type = cq: Page, superType = null, path = / content / armstrongceilings / Commercial / North-America / en-us / Commercial-Ceilings-Wall / Плитка-потолок с мелкими трещинами
   3810 LOG Resource Path Info: SlingRequestPathInfo: path = '/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / Fine-fissured-потолочные плитки', selectorString = '1728', extension = ' html ', суффикс =' ноль '
   3811 TIMER_START {ServletResolution}
   3813 TIMER_START {resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / Fine-Fissured-потолочная плитка)}
   5011 TIMER_END {1196, resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / fine-fissured-потолочные плитки)} Используя servlet org.apache.sling.servlets.get.DefaultGetServlet
   5014 TIMER_END {1203, ServletResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / Fine-fissured-потолочные плитки / item / 1728.html обрабатывается Servlet = org.apache .sling.servlets.get.DefaultGetServlet
   5016 LOG Применение фильтров запросов
   5020 LOG Фильтр вызовов: com.adobe.granite.resourceresolverhelper.impl.ResourceResolverHelperImpl
   5025 LOG Фильтр вызовов: org.apache.sling.security.impl.ContentDispositionFilter
   5027 LOG Фильтр вызовов: com.adobe.granite.csrf.impl.CSRFFilter
   5063 LOG Фильтр вызовов: com.adobe.granite.httpcache.impl.InnerCacheFilter
   5067 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   5069 LOG Фильтр вызовов: com.adobe.cq.mcm.campaign.servlets.CampaignCopyTracker
   5071 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMRequestFilter
   5074 LOG Фильтр вызовов: com.adobe.granite.optout.impl.OptOutFilter
   5077 LOG Фильтр вызовов: com.day.cq.wcm.foundation.forms.impl.FormsHandlingServlet
   5080 LOG Фильтр вызовов: com.adobe.cq.social.commons.cors.CORSAuthenticationFilter
   5082 LOG Фильтр вызовов: org.apache.sling.engine.impl.debug.RequestProgressTrackerLogFilter
   5084 LOG Фильтр вызовов: com.coresecure.brightcove.wrapper.filter.CustomAddDialogTabFilter
   5086 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   5121 LOG Фильтр вызовов: com.day.cq.wcm.mobile.core.impl.redirect.RedirectFilter
   5124 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.AuthoringUIModeServiceImpl
   5126 LOG Фильтр вызовов: орг.apache.sling.i18n.impl.I18NFilter
   5129 LOG Фильтр вызовов: com.armstrongceilings.global.aem.filters.SamlRedirectRequestFilter
   5132 LOG Фильтр вызовов: com.adobe.granite.rest.assets.impl.AssetContentDispositionFilter
   5135 LOG Фильтр вызовов: com.adobe.granite.requests.logging.impl.RequestLoggerImpl
   5139 LOG Фильтр вызовов: com.adobe.granite.rest.impl.servlet.ApiResourceFilter
   5330 LOG Фильтр вызовов: com.day.cq.dam.core.impl.servlet.ActivityRecordHandler
   5338 LOG Фильтр вызовов: com.day.cq.dam.core.impl.assetlinkshare.AdhocAssetShareAuthHandler
   5342 LOG Фильтр вызовов: com.adobe.cq.social.ugcbase.security.impl.SaferSlingPostServlet
   5346 LOG Применение фильтров компонентов
   5349 LOG Фильтр вызовов: com.day.cq.personalization.impl.TargetComponentFilter
   5351 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.page.PageLockFilter
   5353 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMComponentFilter
   5445 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMDebugFilter
   5449 TIMER_START {org.apache.sling.servlets.get.DefaultGetServlet # 0}
   5453 LOG Нет средства визуализации для расширения html
   5467 LOG Применение фильтров ошибок
   5469 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   5470 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   5490 LOG Фильтр вызовов: org.apache.sling.i18n.impl.I18NFilter
   5492 TIMER_START {handleError: status = 404}
   5952 TIMER_END {458, handleError: status = 404} Использование обработчика org.apache.sling.servlets.resolver.internal.defaults.DefaultErrorHandlerServlet
   7403 LOG Обнаружен процессор для постобработки ProcessorConfiguration: {contentTypes = [text / html], order = -1, active = true, valid = true, processErrorResponse = true, pipeline = (generator = Config (type = htmlparser, config = {}) ), transformers = (Config (type = linkchecker, config = {}), Config (type = mobile, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobile: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = mobiledebug, config = JcrPropertyMap [node = Узел [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobiledebug: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = contentsync, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-contentsync: {jcr: primaryType = nt: unstructured , component-optional = true}}], value es = {jcr: primaryType = nt: unstructured, component-optional = true}]), serializer = Config (type = htmlwriter, config = {}))}
   7546 TIMER_END {7545, Request Processing} Сброс записей SlingRequestProgressTracker


---

Слинг Apache

,

404 Не найдено

404 Не Найдено

Запрошенный URL /content/armstrongceilings/commercial/north-america/en-us/commercial-ceilings-walls/fissured-ceiling-tiles/item/756.html привел к ошибке в org.apache.sling.servlets.get .DefaultGetServlet.

Выполнение запроса:

      0 TIMER_START {Request Processing}
      1 КОММЕНТАРИЙ: формат таймера_конца: {<прошедшие микросекунды>, <имя таймера>} <необязательное сообщение>
      6 LOG Method = GET, PathInfo = null
      7 TIMER_START {handleSecurity}
   2460 TIMER_END {2451, handleSecurity} аутентификатор орг.apache.sling.auth.core.impl.SlingAuthenticator@a1ede40 возвращает true
   2634 TIMER_START {ResourceResolution}
   3359 TIMER_END {723, ResourceResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / fissured-потолочные плитки / item / 756.html преобразуется в Resource = JcrNodeResource, type = cq : Page, superType = null, path = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / fissured-потолочная плитка
   3365 LOG Resource Path Info: SlingRequestPathInfo: path = '/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / fissured-потолочные плитки', selectorString = '756', extension = 'html' , суффикс = 'ноль'
   3365 TIMER_START {ServletResolution}
   3367 TIMER_START {resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / fissured-потолочные плитки)}
   4396 TIMER_END {1027, resolveServlet (/ content / armstrongceilings / Commercial / north-america / en-us / Commercial-ceilings-Wall / fissured-потолочные плитки)} Использование сервлета org.apache.sling.servlets.get.DefaultGetServlet
   4399 TIMER_END {1033, ServletResolution} URI = / content / armstrongceilings / Commercial / north-america / en-us / Commercial-Ceilings-Wall / fissured-потолочные плитки / item / 756.html обрабатывается Servlet = org.apache.sling .servlets.get.DefaultGetServlet
   4401 LOG Применение фильтров запросов
   4404 LOG Фильтр вызовов: com.adobe.granite.resourceresolverhelper.impl.ResourceResolverHelperImpl
   4409 LOG Фильтр вызовов: org.apache.sling.security.impl.ContentDispositionFilter
   4411 LOG Фильтр вызовов: com.adobe.granite.csrf.impl.CSRFFilter
   4416 LOG Фильтр вызовов: com.adobe.granite.httpcache.impl.InnerCacheFilter
   4420 ЛОГ Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   4422 LOG Фильтр вызовов: com.adobe.cq.mcm.campaign.servlets.CampaignCopyTracker
   4424 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMRequestFilter
   4426 LOG Фильтр вызовов: com.adobe.granite.optout.impl.OptOutFilter
   4429 LOG Фильтр вызовов: com.day.cq.wcm.foundation.forms.impl.FormsHandlingServlet
   4432 LOG Фильтр вызовов: com.adobe.cq.social.commons.cors.CORSAuthenticationFilter
   4433 LOG Фильтр вызовов: org.apache.sling.engine.impl.debug.RequestProgressTrackerLogFilter
   4435 ЖУРНАЛ Фильтр вызовов: com.coresecure.brightcove.wrapper.filter.CustomAddDialogTabFilter
   4437 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   4466 LOG Фильтр вызовов: com.day.cq.wcm.mobile.core.impl.redirect.RedirectFilter
   4468 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.AuthoringUIModeServiceImpl
   4470 LOG Фильтр вызовов: орг.apache.sling.i18n.impl.I18NFilter
   4473 LOG Фильтр вызовов: com.armstrongceilings.global.aem.filters.SamlRedirectRequestFilter
   4476 LOG Фильтр вызовов: com.adobe.granite.rest.assets.impl.AssetContentDispositionFilter
   4478 LOG Фильтр вызовов: com.adobe.granite.requests.logging.impl.RequestLoggerImpl
   4482 LOG Фильтр вызовов: com.adobe.granite.rest.impl.servlet.ApiResourceFilter
   4657 LOG Фильтр вызовов: com.day.cq.dam.core.impl.servlet.ActivityRecordHandler
   4665 LOG Фильтр вызовов: com.day.cq.dam.core.impl.assetlinkshare.AdhocAssetShareAuthHandler
   4667 LOG Фильтр вызовов: com.adobe.cq.social.ugcbase.security.impl.SaferSlingPostServlet
   4671 ЖУРНАЛ Применение фильтров компонентов
   4674 LOG Фильтр вызовов: com.day.cq.personalization.impl.TargetComponentFilter
   4676 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.page.PageLockFilter
   4678 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMComponentFilter
   4719 LOG Фильтр вызовов: com.day.cq.wcm.core.impl.WCMDebugFilter
   4723 TIMER_START {org.apache.sling.servlets.get.DefaultGetServlet # 0}
   4727 LOG Нет средства визуализации для расширения html
   4740 LOG Применение фильтров ошибок
   4741 LOG Фильтр вызовов: org.apache.sling.rewriter.impl.RewriterFilter
   4742 LOG Фильтр вызовов: com.cognifide.slice.core.internal.filter.ContextRequestFilter
   4760 LOG Фильтр вызовов: org.apache.sling.i18n.impl.I18NFilter
   4761 TIMER_START {handleError: status = 404}
   5173 TIMER_END {411, handleError: status = 404} Использование обработчика org.apache.sling.servlets.resolver.internal.defaults.DefaultErrorHandlerServlet
   6350 LOG Обнаружен процессор для постобработки ProcessorConfiguration: {contentTypes = [text / html], order = -1, active = true, valid = true, processErrorResponse = true, pipeline = (generator = Config (type = htmlparser, config = {}) ), transformers = (Config (type = linkchecker, config = {}), Config (type = mobile, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobile: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = mobiledebug, config = JcrPropertyMap [node = Узел [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-mobiledebug: {jcr: primaryType = nt: unstructured, component-optional = true}}], values ​​= {jcr: primaryType = nt: unstructured, component-optional = true}]), Config (type = contentsync, config = JcrPropertyMap [node = Node [NodeDelegate {tree = / libs / cq / config / rewriter / default / transformer-contentsync: {jcr: primaryType = nt: unstructured , component-optional = true}}], value es = {jcr: primaryType = nt: unstructured, component-optional = true}]), serializer = Config (type = htmlwriter, config = {}))}
   6463 TIMER_END {6462, Request Processing} Сброс записей SlingRequestProgressTracker


---

Слинг Apache

,
