Правильное подключение бойлера косвенного нагрева к газовому котлу: Как подключить бойлер косвенного нагрева к одноконтурному котлу?

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
  Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

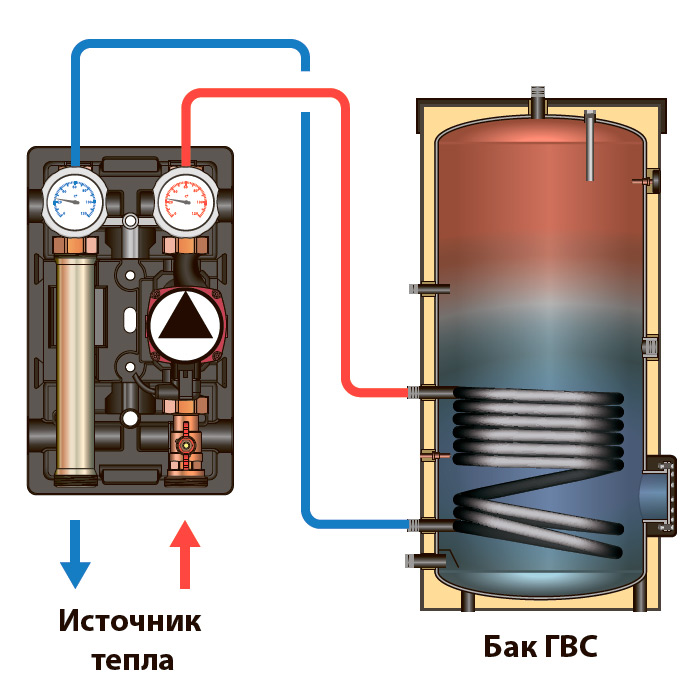

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

Устройство бойлера в схеме

СодержаниеПоказать

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева.

В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
3. Выполняют врезку в горводопрод.
4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Схема подключения бойлера косвенного нагрева, обвязка, монтаж

Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.

Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.

Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».

Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.

Итак, поехали.

Расположение БКН в доме

Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.

В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.

Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.

Как поставить БКН в котельной

Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.

Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.

Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.

Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.

Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.

В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».

А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!

Правильная схема монтажа бойлера косвенного нагрева приведена ниже.

Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:



Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Подключение бойлера косвенного нагрева к газовому котлу

При наличии собственного газового котла лучшим решением в обеспечении нужд ГВС является использование бойлера косвенного нагрева. Подключение бойлера производится по нескольким основным схемам. Тип схемы зависит от модели котла отопления, взаимного расположения БКН и теплогенератора. Материал статьи рассматривает все схемы, применяемые для интеграции котла и бойлера косвенного нагрева.

Устройство и принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева (БКН) – емкость со встроенным змеевиком (теплообменником). Змеевик чаще всего выполняется из согнутого спиралью медного трубопровода, реже – из стали. БКН больших объемов могут иметь несколько встроенных змеевиков. Вместимость емкостей варьируется от 50 до 1500 литров.

По трубе змеевика циркулирует теплоноситель контура котла, передает теплоту воде из водопровода ХВС, подключенного к БКН. Ввод холодной воды подключен в нижней части емкости, выход горячей – в верхней полусфере. При организации расхода горячей воды холодная вода постепенно, пропорционально потреблению, заполняет бойлер и нагревается.

Емкость оборудована слоем тепловой изоляции – это позволяет снизить потери тепла. Сама емкость обычно выполняется из стали, реже – из нержавеющей стали. В случае применения обычной стали в емкость монтируется магниевый анод – он несколько снижает скорость коррозии стенок. Анод является расходным материалом – его нужно периодически менять.

Все модели бойлеров имеют основной управляющий элемент – термодатчик. Датчик температуры воды ГВС монтируется в гильзу, расположенную в верхнем или среднем сегменте емкости. Датчик осуществляет контроль за величиной температуры, осуществляет замыкание и размыкание электрической цепи исполнительных механизмов – циркуляционного насоса или трехходового клапана.

Большинство моделей БКН оборудуются дополнительными элементами и опциями:

1. Разъем для установки ТЭНов;
2. Ревизионный люк;
3. Линия рециркуляции;
4. Линия слива воды.

ТЭНы устанавливают при недостаточной мощности котла или постоянной низкой температуре в системе отопления. Люк предназначен для осмотра теплообменника и чистки емкости от шлама и отложений.

На линию рециркуляции устанавливают циркуляционный насос малой мощности. Он обеспечивает постоянную циркуляцию по системе трубопроводов ГВС – это гарантирует получение горячей воды мгновенно в любой точке водоразбора.

Бойлеры косвенного нагрева выпускаются в двух объемных исполнениях – цилиндрические и прямоугольные. По способу установки делятся на настенные (до 200 литров) и напольные. Установка 200-литрового бойлера требует особой прочности от конструкции стены.

Схемы обвязки бойлера косвенного нагрева и котла

Выбор схемы обвязки емкости ГВС и котла зависит от ряда критериев:

1. Модель газового котла;
2. Расстояние от бойлера до теплогенератора;
3. Тип системы отопления;
4. Обеспечение приоритета ГВС или отопления;
5. Наличие промежуточного оборудования – теплоаккумулятора, гидрострелки, коллекторов.

Подключение с насосом и обратными клапанами

Наиболее популярной схемой соединения БКН и котла является система с двумя насосами и обратными клапанами. Она применяется для напольных и настенных котлов без встроенного насоса.

Схема отличается независимостью работы контуров отопления и ГВС. Нагрев воды в БКН реализуется организацией циркуляции отдельно смонтированным насосом бойлера. Он включается и выключается по сигналу датчика температуры горячей воды. На выходе насоса установлен обратный клапан, препятствующий возникновению обратного протока от циркуляционного насоса отопления.

Насос отопления тоже имеет на выходе обратный клапан, преграждающий путь потоку от насоса бойлера. Насосы работают независимо – основной управляется котлом, бойлерный – термодатчиком емкости ГВС. В силу малых напорных характеристик и направления насосы не препятствуют работе друг друга.

Относительная независимость работы контуров дает незначительное падение температуры в системе отопление, более заметное чаще всего во время первоначального нагрева бойлера.

Подключение БКН с трехходовым клапаном

Подключение с трехходовым клапаном реализуется в двух случаях:

1. При наличии клапана, встроенного в котел;
2. При установке отдельного клапана.

Некоторые одноконтурные котлы имеют встроенный трехходовой клапан и функцию подключения бойлера косвенного нагрева.

БКН в этом случае выполняет роль второго контура. Автоматика поддерживает приоритет производства горячей воды, термодатчик подключен к управляющей плате котла. По заданию датчика трехходовой клапан направляет весь поток теплоносителя через бойлер, перекрывает линию на систему отопления.

Клапан может быть установлен и отдельно – на линию отопления. Насос котла обеспечивает общую циркуляцию, при открытии клапана значительная часть теплоносителя начинает движение через бойлер (по пути наименьшего сопротивления).

Циркуляция в системе отопления теряет в этом случае свои качественные характеристики – скорость и объемный расход, наблюдается некоторое снижение температуры радиаторов.

Бойлер косвенного нагрева в системе с естественной циркуляцией

Применение бойлера в системе отопления с естественной циркуляцией имеет ряд своих особенностей. Работа БКН в системе такого типа чаще всего отличается низкой эффективностью.

Для оптимального качества работы БКН требуется выполнение следующих условий:

1. Бойлер должен быть установлен максимально близко к теплогенератору;
2. Диаметры подводящих труб должны быть не менее 32 – 40 мм.

БКН в гравитационной системе лучше установить как первый потребитель, за ним расположить систему отопления. Либо использовать вариант с установкой параллельно бойлера и первого радиатора системы, при этом следует установить запорную арматуру для балансировки. Установка бойлера далеко от источника тепла не даст необходимый температурный напор – удаленный участки гравитационных систем имеют низкую температуру.

При малом диаметре начальных участков труб (менее 32 – 40 мм) качество циркуляции значительно ухудшается из-за большого гидравлического сопротивления змеевика БКН. Рекомендуется системы с естественной циркуляцией модернизировать установкой насоса малой мощности – он в значительной степени улучшает циркуляцию.

Присоединение бойлера к промежуточным устройствам

Крупные системы с большим числом потребителей часто организуются через промежуточные устройства – гидрострелки и теплоаккумуляторы. Бойлеры в случае применения обоих устройств работают по независимой схеме.

Вход и выход бойлера подключаются к штуцерам теплоаккумулятора или коллектора гидравлического разделителя. На обратной линии теплоносителя устанавливается циркуляционный насос, управляемый термодатчиком БКН, и обратный клапан. Клапан нейтрализует работу насосов других потребителей тепла.

Подключение системы ГВС при использовании любой схемы производится по общим условиям:

1. Устанавливается расширительный бак объемом не менее 10% вместимости бойлера;
2. Монтируется группа безопасности с предохранительным клапаном с заводской настройкой срабатывания при давлении 6 кгс/см²;
3. Линия рециркуляции соединяется с самой удаленной точкой сети ГВС.

Выбор схемы подключения производится после оценки всех значимых критериев подбора. Присоединение по описанным выше схемам можно произвести самостоятельно. Рекомендуется на все резьбовые штуцера устанавливать шаровые краны с разъемным соединением типа «американка» для беспрепятственного отключения БКН от системы.

(Просмотров 3 740 , 1 сегодня)

Рекомендуем прочитать:

Правильное подключение бойлера косвенного нагрева к газовому котлу

Как выполнить подключение бойлера косвенного нагрева к газовому котлу? Чтобы создать постоянный источник горячей воды, устанавливают бойлер, который использует тепло котла.

Выбирая бойлер, а в частности его объем, необходимо руководствоваться тем, сколько человек будет им пользоваться и как часто.

В чем состоит работа бойлера

При подсоединении к модулю отопления бойлера можно доставить горячую воду максимальному количеству жильцов. Подобрав необходимый теплообменник, можно эффективно прогреть воду до заданной температуры.

Бойлер представляет собой бак цилиндрической формы, внутри которого установлен теплообменник, и который имеет теплоизоляцию.

Теплообменник представляет собой змеевик загнутой формы. По нему вода поступает из отопительного контура котла, при этом нагревая через стенку модуля все количество воды, расположенной в баке.

В емкости водонагревателя устанавливают магниевый анод, который обеспечивает защиту различных деталей прибора от коррозии.

При выборе объема бака учитывают следующее:

Схема устройства бойлера косвенного нагрева.

• количество человек, проживающих в доме;
• примерный объем воды, потребляемый каждым человеком;
• распорядок дня жильцов.

Объем водонагревателя подбирают от 200 л до 1500 л в расчете на примерное потребление на одного человека 80 л в день.

Объем воды, проходящей через контур нагрева, не должен быть более 40 % от всего объема теплоносителя.

В качестве материала теплоизоляции лучше выбрать полиуретан.

В зависимости от параметров агрегата находится и его стоимость.

Вернуться к оглавлению

Какие существуют схемы подсоединения водонагревателя

Как подключить бойлер косвенного нагрева?

После подключения водонагревателя косвенного нагрева к отопительному агрегату обеспечивается движение воды от верха бака до низа.

Эта схема обеспечивает качественную работу водонагревателя.

Приходящая горячая вода подогревает воду в верхней части. После это происходит теплообмен. Вода выходит из нагревательного контура и поступает обратно.

Выполнить качественное подсоединение прибора к устройству отопления можно своими руками. Для этого существует несколько вариантов.

Материалы и инструменты:

• бойлер косвенного нагрева;
• газовый котел;
• сварочный аппарат;
• средства крепления и монтажа.

Вернуться к оглавлению

Подсоединение водонагревателя с использованием трехходового клапана

При выполнении подключения происходит совмещение двух контуров:

Схема подключения бойлера к отоплению.

• основного газового модуля;
• нагревательного контура.

Распределяет поток теплоносителя между этими модулями трехходовой клапан. В этой схеме основное значение имеет направление нагрева накопительного контура отопления.

Регулировка трехходовым клапаном происходит автоматически переключением сигнала термостата нагревателя.

Когда вода остывает ниже допустимой нормы, термостат переключается.

Благодаря этому клапан перенаправляет поток теплоносителя из обогревательного контура в контур бойлера.

Когда теплоноситель прогревается до нужной температуры, термостат возвращает клапан на место.

Таким образом, теплоноситель поступает в батареи отопления.

Когда модулем отопления не пользуются, функция нагрева котла отключается.

Такой способ подключения является оптимальным. Он эффективен при большом потреблении воды.

Также этот способ применяется в виде замены двухконтурного агрегата, когда в системе используется вода высокой жесткости. Когда теплоноситель идет в обратном направлении, она очень быстро может вывести теплообменник котла из строя.

Когда задают определенную температуру, при которой включается термостат, нужно учитывать уровень нагрева теплоносителя.

Температура, обозначенная на водонагревателе, должна быть меньше, чем температура воды в газовом агрегате.

Иначе котел после отключения от отопительной системы будет продолжать нагревать воду в бойлере.

Вернуться к оглавлению

Двухнасосная схема подключения водонагревателя к котлу

Схема подключения бойлера с двумя циркуляционными насосами.

В этой системе направление потока воды происходит под действием насосов циркуляции в разных магистралях. Здесь перед подключением насоса присоединяют приоритетную линию горячего водоснабжения. Таким образом, линии нагрева бойлера косвенного нагрева и котла подключаются одновременно. Каждая линия снабжена насосом. Термостат нагревателя управляет работой обоих насосов.

Двухнасосная схема подключения нагревателя к газовому агрегату с группой безопасности, насосами обеих систем, клапанами, вентилями и кранами систем. Для того чтобы различные потоки воды не оказывали влияния друг на друга, в схеме после каждого насоса устанавливают обратный клапан. В данном модуле контур отопления отключается. Поскольку бойлер косвенного нагрева быстро нагревается, примерно около часа, за это время радиаторы не успевают остыть.

В некоторых случаях, когда применяется подключение агрегата к сложным системам отопления, в которых имеются 2 котла, один котел функционирует по этой схеме, а второй котел постоянно отапливает дом.

Вернуться к оглавлению

Схема подключения с гидравлической стрелкой

В системе необходимо поддерживать равновесие потоков воды с насосами в разных участках системы отопления. Для этого применяют распределительную гидравлическую стрелку.

Такая система подключения водонагревателя оптимальна, если имеется несколько контуров отопления: радиаторы, нагреватель горячего водоснабжения, теплый пол.

В этой схеме гидравлическая стрелка работает вместе с гидроколлектором. Это необходимо, чтобы ликвидировать перепады давления на разных участках системы. Если гидравлический модуль не устанавливается, то применяют монтаж балансирующих вентилей.

При разработке таких схем обычно обращаются в проектную организацию, где выполняют точные расчеты и схемы.

Схема подключения бойлера с гидравлической стрелкой дана на рисунке 3, где показаны котел, гидравлическая стрелка, водонагреватель и подключение батарей.

https://1popechi.ru/youtu.be/HuK1ukEMqpU

Вернуться к оглавлению

Схема рециркуляции

При этом способе создается схема возвратной циркуляции в системе горячего водоснабжения. Для этого в емкости нагревателя должен быть 3 вход, к которому подключают элементы рециркуляции воды. Цель этой системы — ускорить подачу горячей воды.

При этом одновременно с открыванием крана осуществляется подача теплоносителя. В данном методе дополнительные объемы теплоносителя не затрачиваются, так как нет необходимости в дополнительном расходе, который обычно возникает при сливе остывшей воды.

Это отличная система, где создается кольцевая магистраль, по которой постоянно движется теплоноситель, управляемый при помощи насоса. Эти элементы являются составными частями схемы рециркуляции. К такой схеме часто подключают сушилку.

Схема рециркуляции теплоносителя в системе с водонагревателем косвенного нагрева с указанием места установки обратного и предохранительного клапанов, автоматического воздухоотводчика. В данной схеме присутствуют дополнительные элементы:

Схема подключения бойлера с трехходовым клапаном.

1. Обратный клапан, который предотвращает попадание воды в другой модуль.
2. Воздухоотводчик для отвода лишнего воздуха.
3. Предохранительный клапан.
4. Расширительный бачок, который нормализует давление системы.

Преимущества подсоединения бойлера косвенного нагрева:

1. Он разгружает электрическую сеть в период отопления.
2. Высокая производительность.
3. Внутренняя поверхность нагревателя не имеет контакта с проточной водой.
4. Потоки модуля отопления и горячего водоснабжения отделены друг от друга.
5. Возможность рециркуляции.
6. Возможно использование нескольких отопительных приборов.

Недостатки:

1. Переоборудование отопительной системы требует больших расходов.
2. Начальный нагрев воды длится больше часа.
3. Необходимо выделять особое помещение в связи с большими габаритами оборудования.

https://1popechi.ru/youtu.be/i7Tt_zqVh7Y

Способ подключения бойлера в отопительную систему подбирается индивидуально в каждом конкретном случае. Все работы можно выполнить самостоятельно, если выполнять все правила производства и противопожарной безопасности.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Бойлер косвенного нагрева дает неограниченный объем горячей воды. Работает он сразу на несколько точек разбора. Чтобы наладить бесперебойную подачу жидкости, необходимо выполнить обвязку водонагревателя.

Общие принципы работы бойлера косвенного нагрева

Использование такого бойлера  и обвязка котла позволит значительно сэкономить и обеспечить подачу горячего теплоносителя сразу нескольким узлам. Для того, чтобы вода равномерно, быстро прогревалась, важно правильно рассчитать мощность водонагревателя. Для обеспечения 500 литров горячей жидкости в час потребуется бак, рассчитанный на объем не меньше 100 литров. Объем бака должен напрямую зависеть от мощности.

Точек, выступающих в качестве теплопередатчика, в обвязке может быть несколько, например, для нагревания воды лучше всего подходит твердотопливный котел. Могут быть использованы агрегаты, работающие на солнечной энергии, тепловые насосы, геотермальные системы.

Схема с использованием двух насосов

Принцип работы данной схемы зависит от термостата, который при понижении температуры в бойлере дает команду насосу водонагревателя. В это время насос котла автоматически отключается, после достижения нужной температуры отключается насос бойлера, снова работает насос котла. При такой схеме удобнее использовать агрегат, оснащенный автоматикой.

В этом случае водонагреватель пропускает весь объем теплоносителя через себя. Чтобы исключить попадание в питьевую воду грязи или технической жидкости, необходимо после насосов установить обратные клапаны.

Схема с трехходовым клапаном

Такая схема применяется для агрегата с напольным и настенным размещением. Есть два контура: один основной отопления и контур бойлера косвенного нагрева, последний имеет приоритет над основным. При этом группа безопасности может быть встроена в котел, к этой группе относят расширительный бак и насос.

Принцип работы: при понижении температуры термостат водонагревателя переключается и переключает трехходовой клапан, вода движется по контуру бойлера. После достижения необходимой температуры клапан снова переключается, и теплоноситель циркулирует по контуру отопления.

Это оптимально для настенного устройства, оснащенного автоматикой. В этом случае за работу трехходового клапана будет отвечать термостат бойлера или котел по сигналу от термостата. При этом использование такого устройства будет давать отличный запас горячей жидкости. Это удобно для тех агрегатов, у которых поступающая холодная вода «жесткая».

Резюме по схемам

Такие системы подключения водонагревателя исключают одновременную работу подогрева жидости и отопления дома. Неудобство это вызовет только один раз при запуске системы. Так как теплоноситель будет холодным, весь процесс по времени займет около часа в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагревание воды, другой – на отопление.

Подключение котлов с большим числом контуров

В сложных системах часто задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема –  контур нагрева воды в нагревателе, системы “Тёплый пол”, системы отопления (батареи).

Для подключения используется гидравлическая стрелка или гидроколлектор. Можно использовать отдельно гидравлическую стрелку и коллекторы распределения. Без использования гидравлических стрелок необходима установка балансировочных вентилей. Если пренебречь данными устройствами, теплоотдача может снизиться в несколько раз.

При такой системе нужно отключать насосы других контуров при работе приоритетного, иначе время нагрева может вырасти.

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

• Установить двухконтурный котёл.
• Одноконтурный котёл и бойлер косвенного нагрева (БКН).
• Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

• Большой размер, который требует отдельного помещения.
• Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Как установить водонагреватель косвенного нагрева на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров. Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!

---

ВИДЕО ОПИСАНИЕ

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

1. Выключить главный выключатель на котле и основную подачу воды к котлу.
2. Подсоедините шланг и водяной насос к сливному крану котла, чтобы слить воду из котла. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
4. Найдите подходящее место для подключения к бойлеру для подключения бойлера к косвенному водонагревателю через змеевик теплообменника — желательно чуть ниже водяной линии, чтобы избежать возможного образования осадка около дна бойлера.
5. Сухая установка соединений медных труб диаметром 1 дюйм от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Установите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
7. Припаяйте соединения припоем и пропановой горелкой.
8. Обрыв соединения с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
9. Сухая установка 1-дюймовых медных трубных соединений между выходом теплообменника и входом котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
10. Припаяйте соединения припоем и пропановой горелкой.
11. Разорвать соединение с водопроводной сетью котла с помощью трубореза.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
12. Сухая установка соединений медных труб ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Участок трубопровода должен иметь тройниковую муфту для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода.Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
13. Разорвать соединение котла с основной подачей горячей воды в дом с помощью трубореза.
14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
15. Припаяйте соединения припоем и пропановой горелкой.
16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
17. Присоединить к котлу электронное реле.
18. Подключите электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
19. Снова включить главный выключатель на котле.
20. Снова включите кран подачи воды.
21. Используйте продувочные клапаны, чтобы удалить из системы избыток воздуха. Вам понадобится ведро, чтобы поймать воду.
22. Бачок водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом.Все права защищены.

БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

сообщение навигации

Водонагреватели косвенного нагрева (как они работают и почему они вам нужны)

Система не для всех, и ваши домашние нужды и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Вот некоторые вещи, которые вам нужно знать, прежде чем вкладывать деньги в один из них.

Как работает косвенный водонагреватель

Косвенный водонагреватель использует теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.

Вместо этого змеевики теплопередачи проходят между баком и котлом или печью.Жидкость в змеевике нагревается, а затем охлаждается в резервуаре для воды, возвращаясь обратно к источнику тепла.

Изображение предоставлено https://www.buytankless.com

Обратите внимание, что существует некоторая путаница в том, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами отопления, вентиляции и кондиционирования воздуха.

Интегрированная система — это система, в которой используется теплопередача для обслуживания нескольких компонентов. Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло снаружи.

В большинстве случаев водонагреватель косвенного нагрева подключается к бойлеру. Котлы обеспечивают очень эффективный паровой нагрев и снова набирают популярность.

Поскольку бак сам по себе не потребляет энергии, нагреватель не требует вентиляции. Непрямой нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.

Вам нужно будет настроить котел как отдельную зону при подключении к источнику тепла. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от источника питьевой воды резервуара.

Вода превращается в пар в источнике тепла с температурой до 200 градусов по Фаренгейту. Достигнув нижнего конца резервуара для хранения, окружающая более холодная вода забирает тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему подачи тепла.

Косвенный против прямого

Из-за проблем с тем, как рассчитывается и сравнивается КПД между прямыми и косвенными моделями, трудно оценить, какой из этих двух типов водонагревателей более эффективен.

Тем не менее, можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, поскольку при транспортировке воды на расстояние всегда есть некоторая потеря тепла. Непрямые нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественно агрессивных элементов, обнаруживаемых в воде резервуара, и отсутствия независимых затрат на энергию.

В конце концов, косвенные обогреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему HVAC.

См. Также: Лучшие водонагреватели для жилых помещений

Непрямые и безбаквальные

Наиболее очевидное различие между косвенным и безбаклевым нагревателем — наличие бака.Водонагреватели косвенного нагрева имеют ограниченную подачу горячей воды и требуют промывки — две проблемы, к которым безбаковый водонагреватель менее подвержен.

Бесконтактные водонагреватели могут обеспечивать определенное количество галлонов в минуту (в зависимости от их номинальной мощности) в течение неограниченного времени. Между тем, косвенный нагреватель может обеспечивать неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить резервуар.

В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.

В оживленном доме лучше использовать косвенный обогреватель, поскольку он не ограничен по минутам, в то время как дом меньшего размера будет работать более эффективно с безбактовым обогревателем.

Вы также можете объединить эти два устройства, разместив модели без резервуаров по запросу или меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.

Почему я должен рассмотреть косвенный водонагреватель?

Водонагреватели косвенного нагрева используют преимущества существующего источника тепла для получения энергии , таким образом, они могут сэкономить много денег в долгосрочной перспективе.

Они требуют на меньше обслуживания , чем прямая модель из-за меньшего количества деталей и часто имеют на превосходную изоляцию , что исключает необходимость в покрытии для водонагревателя.

Поскольку им не нужен грипп или отдельная газовая линия, косвенный нагреватель, использующий газовый котел, будет намного более энергоэффективным (очевидно, это не относится к системам на основе электричества).

Обратите внимание, что непрямые системы не идеальны для печи с принудительной подачей воздуха, которая гораздо более совместима с безбакконтальными водонагревателями.Модель без бака требует собственного электричества и топлива, но получает тепло от непрямой печи.

Между тем, косвенный нагреватель будет потреблять энергию от вашего котла даже летом, но котел будет работать только по мере необходимости, что обеспечивает непрерывную экономию энергии в течение всего года.

Связанные: Гидравлические системы водяного отопления (плюсы / минусы и стоимость)

Когда косвенная система не жизнеспособна

Одним из больших недостатков косвенных водонагревателей является невозможность встроить их в любой старый дом.Например, печи с принудительной подачей воздуха не смогут отапливать теплообменные трубы.

Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, поскольку вы все равно будете поддерживать горячим большой резервуар (обычно не менее 30 галлонов). В таких домах система по требованию намного эффективнее.

Могу ли я установить водонагреватель косвенного нагрева самостоятельно?

Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы. Основное отличие состоит в том, что обменные компоненты потребуют некоторых дополнительных навыков для правильной установки.

Наем профессионала поможет обеспечить оптимальную эффективность. Однако вы можете установить резервуар самостоятельно, если у вас есть опыт работы с дополнительными системами.

Ресурс:

Бесконтактные змеевики и косвенные водонагреватели

Бесконтактные змеевики и косвенные водонагреватели используют систему отопления дома для нагрева воды. Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара.Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но они могут быть неэффективным выбором для многих домов, особенно для тех, которые находятся в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если для них требуется накопительный бак. В водонагревателе косвенного нагрева используется основная печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения.Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить электроэнергию. Водонагреватель косвенного нагрева, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».

Посетите основные сведения о безрезервуарных змеевиках и косвенных нагревателях воды, чтобы узнать, как они работают.

Системы косвенного нагрева могут работать на газе, мазуте, пропане, электричестве, солнечной энергии или на комбинации любого из этих источников.Бензобаковые системы обычно бывают электрическими, масляными или газовыми. Эти системы водяного отопления работают с системами принудительного воздушного отопления, а также с системами водяного или лучистого теплого пола.

Выбор комбинированной системы водяного отопления и отопления помещений

Интегрированные или комбинированные системы водяного отопления и отопления помещений обычно стоят больше, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и техническое обслуживание могут быть меньше. Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла.Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер. Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений.Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению. При выборе подрядчика обязательно сделайте следующее:

• Запросите смету расходов в письменной форме
• Спросите рекомендации
• Свяжитесь с местным бюро Better Business Bureau
• Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и минимизировать потерю эффективности. Проконсультируйтесь с установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Непрямые водонагреватели: краткое описание котлов

Хотите знать, чем отличаются косвенные водонагреватели от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и у нагревателя резервуарного типа и косвенного нагрева воды будут свои преимущества и недостатки.Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе. Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих приложениях (например, в ресторанах, гостиницах и многоквартирных домах), в большинстве случаев вы все равно увидите то, что мы называем стандартной установкой для водонагревателя с резервуаром в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество разновидностей коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.

Хотя это все еще самая распространенная установка, для подачи горячей воды в смесители доступна не всегда , а только . Другой тип коммерческой установки для нагрева воды, который приобрел популярность, — это система косвенного нагрева воды или комбинированная система , , поскольку она более известна, потому что она объединяет косвенный резервуар с отопительным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы и также производят горячую воду, но не могут ее хранить , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным использованием является отопление помещений (также известное как Hydronic. отопление ). Водогрейные котлы , используемые только для отопления помещений , не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутой системы ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

1. A гидроника (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
2. Бак косвенного водонагревателя для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для вашего горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных средств управления, но они также представляют собой нечто большее, чем просто резервуары для хранения. Подобно стандартному водонагревателю, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из муниципальной системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную, как штопор, внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)

Для ясности, в этих типах комбинированных систем вода, которая нагревается непосредственно бойлером для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же — эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых котлом, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.

Таким образом, вода в этом вторичном контуре непрерывно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается обратно в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в резервуаре косвенного нагрева, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытовых раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае косвенного резервуара это очень верно! Непрямой резервуар на самом деле представляет собой «нагреватель горячей воды », использующий горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного нагрева воды в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас или есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного отопления не обязательно означает, что ваш котел подходит для такого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для или целей. Технически водонагреватели косвенного нагрева могут быть модернизированы на более старые котлы со стандартной эффективностью (атмосферный тип с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время для начала изучения комбинированной системы — это когда вы покупаете новый гидронный котел с более высокой эффективностью, независимо от того, заменит ли старый существующий агрегат или просто создадите новую с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую систему бойлера, косвенный бак — довольно недорогое дополнение, которое может сэкономить ваши деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модулирующие модели, которые предлагают переменные настройки, чтобы избежать переутомления, так что вы уже получаете большую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, создавая пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх по направлению к вытяжному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, вызывая нагрузку на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к порче бака водонагревателя, и эти сварные швы разрываются — и именно тогда требуется замена.

В случае водонагревателя косвенного нагрева в баке нет прямого нагрева или горения — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в баке косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая котловая вода проходит по спиральной трубе довольно медленно, но это очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение меньше, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, косвенный резервуар может быть отличным вариантом для экономии места, поскольку нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища. .

Соображения

С учетом всего сказанного важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными модулирующими моделями котлов по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но модулирующий аспект этих котлов — это еще один важный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не используете свой бойлер для обогрева, котел может оставаться на низком уровне, когда вы подаете только горячую воду.

Если вы планируете обновить существующую систему котла , добавив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель вместо стандартного. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.

Вообще говоря, когда котлы используются только для водяного отопления , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А для бойлера без модулирующий регулятор горелки означает, что котел не может отличить необходимость топить для тепла или горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячей воды. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над ГВС. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому котлу, возможно, часто придется удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроено так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть временными рамками, когда половина дома готовится к работе и принимает душ?

Также, как если бы вы выбирали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет как горячую воду, так и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.

Еще одно соображение — качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели жили долгой и здоровой жизнью, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы производят на самом деле горячей воды?

Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.По мере того, как минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может привести к раскачиванию котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотный узел, остановив все возможности нагрева и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб будет трудно обратить вспять. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.

Если вы находитесь на начальной стадии установки коммерческого водяного отопления или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с правым котлом является отличным вариантом для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подходить для вашего бизнеса.Перед тем, как вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, обученный специалист по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .

…

Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять оптимальные решения по установке для вашего коммерческого отопления и водоснабжения .Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444). Мы рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.

% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 п. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 п. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 н. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 п. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 н. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 п. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 п. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb«b«d03 0 шт.

Водонагреватели косвенного действия 101 — Все, что вам нужно знать

Фото: Supplyhouse.com

Поскольку они, как правило, находятся вне поля зрения — например, в подвале или в заднем туалете, — водонагреватели в большинстве своем не подходят для многих домовладельцев. Большинство просто считают само собой разумеющимся, что всякий раз, когда они включают душ или запускают посудомоечную машину, горячая вода будет готова и ждет. Но, нравится вам это или нет, когда существующий водонагреватель выходит из строя, даже самым не вовлеченным домовладельцам приходится избавляться от своей инерции и знакомиться с товарным ландшафтом.

Хорошая новость заключается в том, что производители конкурируют за создание еще более эффективных решений, и теперь эта категория может похвастаться более разнообразным набором опций, чем когда-либо прежде.Плохая новость заключается в том, что без консультации с подрядчиком может быть трудно определить, какой из многих типов водонагревателей лучше всего подходит для вашей ситуации. При оценке вариантов не забудьте учесть один особенно привлекательный вариант, который часто упускают из виду, — косвенное нагревание воды.

Возобновление интереса к водонагревателям косвенного нагрева

Водонагреватели косвенного нагрева не новость — они существуют уже несколько десятилетий. Но сегодня, в связи с растущей заботой об окружающей среде и ростом затрат на электроэнергию, непрямые установки пользуются новой популярностью.Почему? Для домовладельцев в некоторых частях страны косвенное нагревание воды может дать мощный одно-два удара по сокращению энергопотребления и экономии средств.

Фактически, согласно Министерству энергетики, в идеальных условиях косвенные водонагреватели являются «наименее дорогим средством обеспечения горячей водой» бытовых приборов, на которые вы полагаетесь каждый день, несколько раз в день.

Учитывая, что водонагреватели потребляют намного больше энергии, чем думает большинство людей — больше энергии, чем большинство других бытовых приборов вместе взятых, — выбор высокоэффективного решения может иметь большое значение для улучшения вашей прибыли, особенно в долгосрочной перспективе.

Фото: supplyhouse.com

Как работает косвенный водонагреватель

Первое, что нужно знать, это то, что косвенный водонагреватель, по сути, немного больше, чем хорошо изолированный резервуар, в котором находится спиральный теплообменник, хотя и менее распространенная версия опирается на конструкцию танк в танке. Но в любом случае «косвенный» агрегат не производит собственного тепла; вместо этого он полагается на котел .

Как правило, водопроводная труба с замкнутым контуром соединяет бойлер с косвенным водонагревателем, подавая в него нагретую воду.Хотя вода из котла никогда не смешивается с водой в накопительном баке, она циркулирует через змеевики в теплообменнике, который, в свою очередь, нагревает воду для бытового использования.

По сути, котел выполняет всю работу, а косвенный нагреватель просто способствует передаче тепла.

Когда использовать косвенный водонагреватель

Если у вас еще нет бойлера в доме, вы можете прекратить читать прямо сейчас. По словам Дэниела О’Брайана, технического специалиста SupplyHouse.com: «Косвенные водонагреватели имеют смысл только в том случае, если вам нужен бойлер для отопления помещений». В связи с преобладанием на рынке оборудования HVAC с принудительной подачей воздуха котлы встречаются все реже. Если, однако, ваш дом входит в число немногих, где есть водяной плинтус, радиатор или внутрипольное лучистое отопление, при установке косвенного блока котел управляет обеими системами, обогревая дом и воду.

Даже если ваш котел находится в подвале в течение 15 лет и работает неэффективно по сравнению с современными стандартами, О’Брайан утверждает, что «очевидно, что использование только одного потребляющего электроэнергию основного прибора вместо обычной пары дает значительные преимущества.”

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Летом ситуация немного усложняется, не в последнюю очередь потому, что домовладельцы не привыкли к работе котла, когда дом не нужно отапливать. Но в доме с косвенным водонагревателем бойлер все равно должен периодически включаться, чтобы удовлетворить потребность семьи в горячей воде.

Непрямые водонагреватели vs.Бесконтактные водонагреватели

Водонагреватели косвенного действия — не единственный тип водонагревателей, предназначенный для работы по требованию. Другой тип водонагревателей — водонагреватели без резервуаров, как их обычно называют, — делает то же самое. Ключевое отличие состоит в том, что эффективность косвенного водонагревателя равна эффективности бойлера, а котлы обычно превосходят большинство водонагревателей. Если у вас есть совершенно новый высокопроизводительный котел, способный обеспечить КПД 96 процентов, вам будет намного лучше, чем если бы вы были с безбактовым агрегатом с КПД 80 процентов или обычным агрегатом с КПД 60 или более процентов. 70 процентов диапазона.

Установка косвенного водонагревателя

Если вы заинтересованы в установке косвенного водонагревателя в своем доме, О’Брайан настоятельно рекомендует обсудить ваши планы с подрядчиком. Некоторые работы подходят для самостоятельной работы, но правильный выбор размера косвенного водонагревателя требует выполнения ряда сложных расчетов, которые лучше всего оставить в руках обученного и опытного установщика. Конечно, наем подрядчика не из дешевых, и покупка водонагревателя косвенного действия тоже не из дешевых. Но хотя первоначальные затраты могут быть значительными, водонагреватели косвенного нагрева обычно не нуждаются в дорогостоящем обслуживании или ремонте.Кроме того, с небольшим количеством движущихся частей и подключений к электросети и без воздействия горения водонагреватели косвенного нагрева часто служат намного дольше, чем другие типы. Многие производители даже предоставляют пожизненную гарантию.

Если вам нужно заменить неисправный водонагреватель или просто обновить его, О’Брайан заключает: «Если у вас есть бойлер или вы планируете установить бойлер, непрямое устройство станет очевидным выбором» из-за надежности и стоимости. -эффективное водяное отопление. Если вы устали опасаться прихода счетов за коммунальные услуги, сделайте следующий шаг к исследованию того, подойдет ли косвенный водонагреватель для ваших нужд, вашего бюджета и вашего дома.Не знаете, с чего начать? Вы можете начать с посещения SupplyHouse.com прямо сейчас, чтобы изучить широкий выбор водонагревателей непрямого действия и аксессуаров от крупнейших производителей в этой категории, включая Buderus, Amtrol, Bradford White и Weil-McLain. Не волнуйтесь: если у вас возникнут какие-либо вопросы, специалисты по обслуживанию клиентов всегда готовы помочь.

Фото: istockphoto.com

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Как установить два водонагревателя

Изображение большего размера Изображение большего размера с более детальной разводкой Косвенное Нагреватель и бойлер … На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода. котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, омары и т. д.). «Водонагреватель — прибор для подачи горячей воды в жилые дома. или коммерческое использование, кроме отопления помещений .Максимальная температура воды на выходе для любой воды нагреватель 210F (98,5C). «Проектирование энергоэффективного коммерческого систем .pdf котел выполняет две функции. 1) Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов (котельный контур) от котла через ряд труб и радиаторов находится в каждой комнате, и обратно к котлу. 2) Теплоснабжение питьевая вода путем циркуляции воды 200 градусов по контуру от котла через спиральный теплообменник внутри косвенного нагревателя и обратно в котел. При подключении к типичный бойлер, косвенный нагреватель может поставлять очень большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, характеристики системы, установка термостата, температура поступающая холодная вода, размер косвенного нагревателя и т. д. Какой размер косвенного нагревателя нужен Там представляют собой различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую вода из внешнего источника тепла …. например, геотермальный контур, солнечная система на крыше, дровяная печь-котел и т. д. Многие конструкции не используют косвенный нагреватель, а вместо этого используют циркулирующую питьевую воду через источник тепла, а затем обратно в обычный водонагреватель или же резервуар. Уход должны приниматься, чтобы не превышать пределы резервуара. Некоторый модели резервуаров для хранения Marathon рассчитаны на 170F. Солнечные баки есть обычно рассчитан на температуру воды 180F. Какой-то водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F (необходимо проверить спецификацию), в то время как обычные жилые танки равномерный рейтинг 150 в новом состоянии.Более высокие температуры повредят резервуар от ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений, все водонагреватели должны иметь правильную номинальную Клапан TP, выпускающий воду при 210F. Старые резервуары с ржавчиной будет небезопасно при высоких температурах и с большей вероятностью разорвется жестоко. Ресурс: Код клапана TP Водонагреватель косвенного действия необходим для любой системы в котором не циркулирует чистая питьевая вода, для пример солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз) в циркуляционном контуре, чтобы предотвратить замерзание.Ресурс Прочтите о водонагревателях с гликолем Гликоль, свинец и другие химические вещества нельзя попадать в питьевую питьевое водоснабжение. Питьевой вода не может проходить по трубам, которые используются или использовались для котел из-за химикаты (хроматы, уплотнение котла и т. д.), присутствующие в системе котла, и из-за опасно высоких температур и давлений котла вода. Использование косвенный нагреватель обеспечивает подачу питьевой воды и воды из бойлер останется отдельно. Если теплообменник, расположенный внутри косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть заменены. Косвенный обогреватель подает в дом питьевую (питьевую) воду. Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от бойлера. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник и обратно в котел в непрерывном цикле. Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например 120F, циркуляционный насос выключается, и вода останавливается движение через теплообменник, пока термостат снова не потребует тепла. Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом? 1) Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с горячая вода, используемая в котельной системе. Котел представляет собой замкнутую систему, которая рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей с каждым розыгрышем. 2) супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, в которых давление может превышать номинальное значение трубы, и температуры может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях ошпаривание (максимум 150 для бытовых обогревателей).Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура. Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F. Ресурс: Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду.Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла … Проект не для дома своими руками. Ресурс Схема труб на 3 котла Типовая Руководство по косвенному обслуживанию котла: Руководство по косвенному обслуживанию Руководство по эксплуатации котла Руководство по установке / обслуживанию котла Установка / обслуживание коммерческого котла Какой размер необходим косвенный нагреватель Бойлер и непрямые — это действительно «бесконечный запас горячей воды»… способен доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать.

Изображение большего размера Конденсация обогреватели … Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель. Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого в результате конденсированного кислого водяного пара, который должен быть направленным в слив пола. Полярная звезда обогреватель … … водонагреватель Polaris со сверхнизким выбросом Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов. Назначение: снабжение больших объемов горячей питьевой воды со вторичной назначение отопления дома. г. Polaris используется много лет. Это не новое введение. Polaris имеет более высокий КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60% эффективность). Эффективность совокупный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые электричество необходимо для нагнетателя, заслонки дымохода и т. д., но не учитывается цена покупки, долговечность, обслуживание, ремонт, стоимость установки, домашние изменения и т. д., а также не учитывать ущерб окружающей среде домохозяйства с высоким потреблением. 50 галлон от 100000 до 199000 БТЕ в час Polaris примерно такого же размера, как и обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ. Например, 50 галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час … это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час. (В зависимости от температуры входящая холодная вода и настройка термостата). 50-галлонный 199000 БТЕ Polaris может доставить примерно 170 галлонов Первый час. Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час. компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше дорогой ремонт, крупнее газопровод и расход газа, более сложная установка (мощность прямая вентиляция), необходимость в чистая электроэнергия и выделенная цепь 120 вольт, плюс скачок напряжения защита для защиты сложных электронных регуляторы чувствительны к скачкам напряжения и т. д. Конденсационный нагреватель Polaris использует воздуходувка для всасывания воздуха в горелку в нижней части водонагревателя через всасывающую трубу снаружи. Поставка природного газа или пропан газ смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды.После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания. через спиралевидный теплообменник, расположенный внутри бака перед тем, как нажать на выхлоп побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше. Вентиляционная труба типичная 2-3 дюйма ПВХ, как указано в руководстве. Обогреватель Polaris может быть интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом манипулятор для отопления всего дома … или используется отдельно для доставки питьевая горячая вода большого объема. Ресурсы: Обзор водонагревателя Polaris и изображения Конденсационный нагреватель Vertex не удается сохранить вверх с душем с высоким расходом Эффективность: конденсационные нагреватели обеспечивают циркуляцию горячей воды за счет спирального тепла обменник повышение теплового КПД. Тепловой КПД Polaris составляет 94-96% Тепловой КПД — это процент тепла от горелки, переведен в вода . Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Δ
