Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.
Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.
Два варианта
Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.
Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:
- Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
- Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.
Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.
Что представляет собой водяная система
Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.
Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.
Какими могут быть трубы
Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.
Важные моменты при выборе труб:
- Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
- Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
- Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
- Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
- Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
- Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
- Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.
Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.
На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.
Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.
Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.
Выбор гидроизоляционных материалов и теплоизолятора
Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.
Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.
Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.
Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.
Что ещё понадобится для тёплых водяных полов
Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.
Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.
Монтаж водяных полов
Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.
Есть много способов монтажа, этапы самого экономичного следующие:
- Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
- Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
- По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
- Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
- Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.

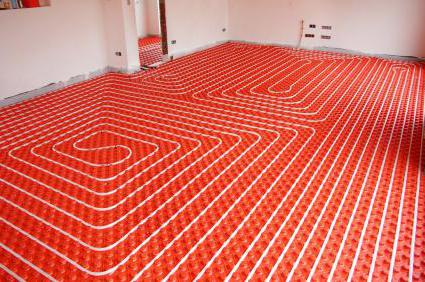

- Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
- Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
- Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.
Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.
Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.
Последний этап: проверка и стяжка
Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.
Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.
После того, как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.
Этапы работ:
- трубы укрывают ещё одним слоем арматурной сетки;
- устанавливают маяки;
- заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.
Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.
Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.
Тёплый водяной пол в деревянном доме
Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.
Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.
Как прокладывать теплый пол в таком случае:
- набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
- в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
- для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).
Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.
Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.
Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.
Особенности устройства водяных полов в квартирах
Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.
И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.
Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.
Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.
Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.
Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.
Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.
Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.
Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
Схемы подключения в квартирах
Какой выход из ситуации?
В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:
- Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
- Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
- Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
- Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
- Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
- Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.
Как обустроить электрические тёплые полы
Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:
- нагревательные кабели;
- обогревательные маты;
- плёночные тёплые полы.
Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке. Читайте также: «Как установить теплый пол – электрические варианты и способы монтажа».
Укладка в бетонную стяжку
Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.
Итак, этапы монтажа тёплых электрических полов:
- Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
- Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
- Очищают от мусора и острых предметов основание.
- Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
- Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
- К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.

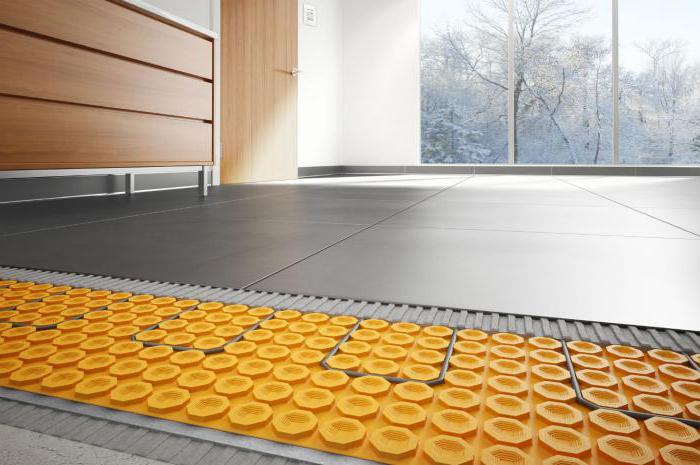

- Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
- Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
- После проверки системы делают бетонную стяжку.
Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.
Как положить плёночные полы под ламинат
Чаще всего плёночные полы укладывают под ламинат.
Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:
- простилают изолон,
- стыки проклеивают скотчем;
- прибивают по периметру демпферную ленту;
- полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.

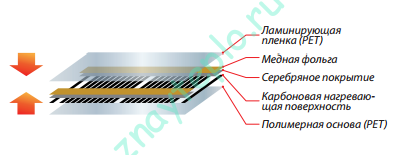

- по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
- к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.
Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.
Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.
Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.
Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.
Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.
Итоги
Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.
Оглавление статьи
Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления. Начнем с рассмотрения видов электрического теплого пола.
Виды электрического теплого пола.
Существует три основных вида электрического теплого пола:
- Кабельные системы — представляют из себя специальные греющие кабеля.
- Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
- Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.
Кабельные системы.
Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:
- Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
- Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
- Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.
схема подключения теплого пола
Монтаж кабельной системы.
Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.
Монтаж кабеля в стяжку.
Монтаж теплого пола в стяжку осуществляется в несколько этапов:
- Укладка теплоизоляции на основание.
- Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
- Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
- Проверка на отсутствие повреждений и работоспособность системы.
- Заливка верхнего слоя стяжки толщиной 3-5 см.
Схема укладки кабеля теплого пола в стяжку.
Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.
Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:
Порядок установки терморегулятора и подключения кабеля.
- В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и установочного кабеля.
- Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
- После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
- Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.
Подключение терморегулятора
Монтаж кабеля в слой плиточного клея.
Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:
- Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
- Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
- Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
- Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
- Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
- Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
- Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
- Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.
Укладка в слой клея
Теплые полы в виде нагревательных матов.
Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.
Нагревательный мат для теплого пола
Монтаж нагревательного мата.
Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.
Включение и эксплуатация электрического теплого пола.
Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.
Инфракрасные пленочные теплые полы.
Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.
Монтаж пленочного теплого пола.
Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:
- Выравнять поверхность пола для избежания заломов пленки.
- Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
- При помощи коронки соответсвующего диаметра необходимо
- При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
- Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
- Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.

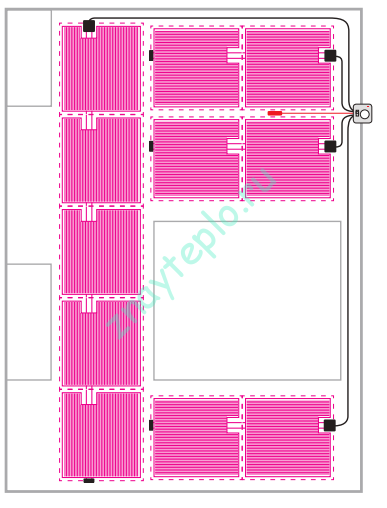

- Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.
Включение и эксплуатация таких полов ничем не отличается от описанных выше.
Требования безопасности для электрического теплого пола.
- Запрещается самостоятельно укорачивать длину греющей части.
- Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
- В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
- Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
- Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.
Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.
Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.
Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.
Особенности системы
Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.
Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.
Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.
Разновидности
Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.
Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.
Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.
Водяной теплый пол
В частном доме, коттедже чаще всего устанавливают систему водяного теплого пола. Она включает в себя котел, к которому при помощи специального оборудования подключены трубы. По ним циркулирует нагретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная инструкция.
Следует правильно рассчитать мощность системы. В зависимости от суммарной площади помещений выбирают котел. Его мощности должно быть достаточно, чтобы обогреть жилище. Котел может работать на твердом топливе (дрова, уголь, пелеты и т. д.), газе или электричестве. Выбор зависит от особенностей тарифов и возможности подключения того или иного источника энергии в данной местности.
На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Внутри циркулирует жидкость, температура которой не должна превышать 55ºС. Этот процесс регулирует специальная гребенка. Она определяет, в какой контур подать новую порцию горячей воды.
Принцип работы системы
Прежде чем рассмотреть, как и где установить теплые полы, нужно вникнуть в принцип работы системы. Контролирует нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.
В контуре вода циркулирует до того момента, пока ее температура не опустится ниже заданного пользователем уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда придет время, заслонка откроется. Нагретая вода поступит в контур снова, смешавшись с уже остывшей жидкостью.
Когда внутри системы температура достигает максимально допустимого значения, которое задал пользователь, трехходовой клапан снова поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.
Монтаж водяного пола
Многих владельцев частного дома интересует, как правильно установить теплый пол водяного типа. Следует отметить, что эту работу рекомендуется доверить профессионалам. Они смогут обеспечить безопасный качественный монтаж.
Сначала основание пола нужно качественно утеплить. Для этого применяют пенополистирол, керамзит или иные утеплительные материалы высокой твердости. Далее на утеплитель укладывают слой гидроизоляции. При помощи специальных крепежных планок раскладывают трубу. Для создания контуров отопления применяются специальные разновидности коммуникаций. Трубы можно раскладывать змейкой или по спирали.
Далее нужно уложить слой стяжки. Она должна быть не менее 5 см. Чем шире были разложены трубы, тем больше раствора потребуется залить на основание пола. В противном случае нагрев будет происходить неравномерно. Появляется эффект «тепловой зебры». Подключение котла должны проводить соответствующие инстанции и высококвалифицированные специалисты.
Электрический теплый пол
Некоторых владельцев квартир интересует, можно ли устанавливать теплый пол в таком жилище. Водяную систему в этом случае смонтировать будет достаточно проблематично. Потребуется отказаться от централизованного отопления. Далее нужно получить разрешение на установку котла. Во многих квартирах особенности проектировки не позволяют установить подобное оборудование. Это очень дорого и проблематично.
Для жителей квартир приемлемым вариантом станет применение электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он быстро нагревает кабель. Вокруг жилы проходит несколько разных защитных оболочек. Они предотвращают повреждение нагревательной жилы, позволяют равномерно распределить тепло по поверхности пола.
Подобные системы работают от обычной бытовой сети. В продаже представлено множество разновидностей электрических теплых полов. Они отличаются областью применения, особенностями монтажа.
Разновидности электрических теплых полов
В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его обязательно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум или тонкий ковролин.
Второй разновидностью электрических систем является тонкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его нужно просто раскатать и зафиксировать при помощи скотча на поверхности. Тонкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на тонкий провод укладывается плиточный клей и плитка.
Как установить электрический теплый пол, существует определенная система. Следует отметить, что монтаж в этом случае отличается простотой. Если же нужно установить теплый пол под такие покрытия, как ламинат, линолеум, можно отдать предпочтение пленке. Это самый простой в монтаже вариант обогревательных систем для пола.
Терморегулятор
Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.
Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.
В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.
Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.
На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.
Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.
Монтаж кабеля под плитку
Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.
Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.
Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.
Монтаж пленки
Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.
Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.
В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.
Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.
Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Что такое теплый пол
Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.
В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.
Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.
Где он применяется? Везде.
Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.
Что такое тёплый пол кабельный электрический
Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.
А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?
Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.
Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.
ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.
ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.
Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.
Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?
Сколько покупать кабеля для электрического тёплого пола
В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).
Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.
Измерили площадь? Запомните эту цифру.
А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.
Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.
Обязательно! Узнайте у продавца длину выбранного кабеля.
Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.
Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).
Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.
ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.
А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).
Укладка тёплого пола кабельного электрического своими руками
Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.
Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.
После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.
Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.
Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.
Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.
Пол подготовлен. Он ровный и утеплённый.
Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?
ВАЖНО!Кабель не должен пересекаться сам с собой!
Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.
Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.
Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.
То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.
Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.
Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.
Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.
Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).
На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.
Монтаж электрического теплого пола
Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.
Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.
Подготовительные работы перед началом монтажа
Перед тем как приступить к работам, набросаем небольшой план действий:
На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.
В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.
Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.
Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).
Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.
ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;
ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.
Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.
Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.
Предварительная цементно-песчаная стяжка и закрепление монтажной ленты
Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.
Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.
После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.
Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.
Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.
Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.
Монтаж нагревательных секций
Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.
Перед тем как разматывать кабель нужно проверить его сопротивление.
Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.
Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.
Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.
В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.
Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.
Установка и закрепление датчика температуры и терморегулятора.
Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.
Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.
Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.
Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!
На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.
Устройство цементно-песчаной стяжки или наливного пола.
Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.
Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.
Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.
Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).
После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).
Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол
Теплые полы с электрическим и водным обогревом становятся все более популярными.
Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.
Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.
Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.
Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.
Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.
Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.
Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.
Типовые технологии укладки электрического теплого пола
Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:
Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.
С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.
Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.
При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).
Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Укладка в штробы
Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.
Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.
Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.
Правильная укладка промежуточной стяжки
Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.
Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.
Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).
Применение теплоизоляции
Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).
Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.
Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.
Применение монтажной сетки
Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.
После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.
Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.
Технология сухой стяжки
Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:
Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.
Укладка инфракрасной термопленки.
Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:
Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:
На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.
Сферы применения электропола
В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:
Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.
Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.
Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.
Преимущества и особенности теплого пола
Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.
Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.
Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.
На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.
Особенности.
Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.
Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.
С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.
Следует заметить, что эта особенность характерна и для водяных систем.
Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.
Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.
Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
Видео
Источники:
https://woks.ua/warm-floor.html
http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html
http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html
https://www.asutpp.ru/elektricheskij-teplyj-pol.html
90000 Radiant Floor Heating — Underfloor Heating Installation Costs 90001 90002 90003 What is Radiant Heat Flooring? 90004 90005 90006 Radiant heat flooring also known as underfloor heating (UFH) is an innovative heating process that provides warmth and comfort to your home from the ground up by being installed under your floors. The use of floor heating systems was first engineered by the Romans to heat their marble floors. Underfloor heating is a viable solution to traditional heating and is energy efficient as well as a great space saver compared to alternative home heating units.90007 90008 90002 90003 Types of Radiant Floor Heating 90004 90005 90006 Homeowners can choose between two of the most common underfloor heating systems which are the wet underfloor heating system or electric radiant heating systems. 90007 90015 90003 Wet Underfloor Heatings: 90004 90018 90006 The first of the radiant heating systems is the hydronic, or wet UFH system. The benefit of the wet system is its use of warm water generated by your home’s central heating system that may include a boiler or water heater.As the water runs through plastic pipes installed between the sub floor and the finished floor, it heats the surface to a comfortable temperature between 73 degrees and 89 degrees. An added benefit of the wet system is its use of water at low temperatures resulting in cost effective water heating. 90007 90015 90003 Electric Underflor Heating: 90004 90018 90006 The second underfloor heating option is an electric mat system. With this type, cables are attached to either a mesh mat or to a continuous roll of material.The mats or rolls are connected to a power supply and thermostat. The installation costs of an electric system are typically less than a wet system, but in the long run the electric system is more expensive due to the increase in your monthly energy bill. 90007 90008 90002 90003 Cost of Underfloor Heating 90004 90005 90006 The cost of installing either the water-based or electric system varies and depends on whether you are hiring a general contractor, plumber, or electrician to do the job.All of these services may be required depending on the system you choose. If you were installing radiant floor heating in a 90003 2000 square ft. home 90004 you could expect to pay around 90003 $ 3200 for total installation or $ 1.50 per square ft. of your home. 90004 90007 90006 Besides having the knowledge and certification to install the system, an underfloor heating installer will know how to calculate exact total installation costs that allow for variation in room size, ceiling height, type of flooring to be installed, desired temperatures for each room, and what to expect in terms of heat loss based on all of those factors.90007 90002 90003 Heated Floor Installation Costs 90004 90005 90006 With an electric system, if your home is being built or remodeled and the sub-flooring and finished flooring has not yet been installed, this will help lower the cost as it eliminates the need to pay to have the flooring removed prior to installation. 90007 90006 You’ll also need to factor in the cost of materials which will include underfloor heating mats or cables, insulation for the system to lay on, heating sensors and / or thermostats, and fees for a licensed electrician.90007 90006 A water-based system, while cost effective over time, will initially cost more than an electric system to install. If your home is in the process of being constructed or renovated, it’s much easier and cheaper to install a water-based system and to address any initial issues, one being enough room between the sub-floor and the finished floor to install the pipes. If there is not enough room, which may be encountered in older homes, adjustments will need to be made to accommodate the pipes.This can add to the cost factor of a water-based underfloor system. 90007 90006 Keep in mind, with an electric system, a contractor is working with thin wiring that’s easy to manipulate. With the water-based system, pipes are much thicker and there must be enough room to work with for installation. 90007 90006 Get Local Costs 90007 90008 90002 Pros of Underfloor Heating 90005 90006 One of the main pros of underfloor heating is that it’s out of view and does not need a designated area of floor space for storage.Other advantages include: 90007 90059 90060 All types of underfloor systems evenly distribute heat to the rest of the room. 90061 90060 Wet underfloor heating systems can warm a large area more efficiently than traditional heating systems or electric underfloor systems. 90061 90060 An advantage of underfloor heating systems is the way it warms the initial area by conducting the heat through the floor surface versus using a forced-air heating system. 90061 90060 An underfloor water heating system is cost effective once installed and is best suited to new construction so the floor can be designed from the start to accommodate the pipework.90061 90060 A water system requires less energy resulting in the lowering of the monthly energy bill. 90061 90060 An electric underfloor system works best in smaller areas. 90061 90060 For allergy sufferers, underfloor heating is the perfect option since the process does not push allergens, dust, or pet dander into the air like an air-forced system. 90061 90060 The use of a programmable timer with an electric flooring system allows you to warm specific floor areas versus the entire home.The underfloor system is designed to work separately from your central heating system. 90061 90076 90008 90002 Cons of Underfloor Heating 90005 90006 Underfloor heating installation can be costly and is a better option for new homes being built, a new room addition, or for homes being remodeled or renovated which includes removal of the finished floor. This is especially true of the water-based system because of the complex process of installing the pipes and / or expanding the area between the sub-floor and finished floor.It can also be more expensive if the flooring is being installed on the second floor of a 2-story home. 90007 90006 Because underfloor heating works with lower temperatures, whether installing the water, gas, solar, or electric system, it can take longer to warm individual rooms. 90007 90006 There may be restrictions as to what type of furniture can, and can not, be placed on the flooring. Electric underfloor heating is not recommended for floors covered in thick carpet. 90007 90006 An electric underfloor heating system has the additional cost of hiring certified electrician to ensure all of the wiring to the cables and thermostat are correctly connected.90007 90002 90005 90008 90002 Lifespan of Underfloor Heating 90005 90059 90060 The lifespan is over 25 years for an electric underfloor heating system as long as the flooring remains intact. 90061 90060 A system using a gas boiler lasts approximately 10 years due to the many components that may need to be replaced. 90061 90060 Water-based systems are designed to last for 50 years. 90061 90060 It is recommended to purchase an extended warranty from a reputable company to cover parts, pipes, cables, and thermostats that may need replacing due to accidental damage or a faulty part.90061 90076 90008 90002 What Flooring Works with Underfloor Heating 90005 90006 If you are considering underfloor heating but not sure if the type of flooring you are having installed is suitable, consider these helpful tips. 90007 90059 90060 Carpeting over underfloor heating systems is possible as long as the thermal resistance (tog) of the carpet and underlay is less than 2.5. 90061 90060 Many homeowners enjoy the beauty and easy maintenance of terracotta, stone, slate, porcelain, and ceramic tile.Each type is suitable for underfloor systems because of their thermal conductivity, although if using thick tiles, it will take more time to thoroughly reach peak temperature. Once it does, heat distribution is the same as with thin tiles. 90061 90060 Laminate, vinyl, and timber / hardwood flooring is possible but each type must be certified for UFH use. Not all brands are compatible with underfloor heating systems. 90061 90076 90008 90002 Underfloor Heating Maintenance 90005 90006 For the most part, your new underfloor heating system will not require a lot of maintenance.An annual maintenance check will address replacement of any parts causing leaks due to faulty seals or washers. A check-up will also ensure valves are functioning properly. 90007 90006 A water-based system should not need any pipe maintenance but in the event there is a problem, having the pipes flushed by a professional can remove any build-up or blockage. 90007 90006 Overall, depending on your choice of system, additional components that need periodic and / or annual maintenance include circulating pumps, boilers, central heating systems, heat pumps, solar panels, and radiators.90007.90000 Typical Underfloor Heating Mistakes and How to Avoid Them 90001 90002 In our last blog post on underfloor heating, we discussed why proper planning for Underfloor Heating (UFH) installation is so important, but it’s not just at the early stages where mistakes can be made. Even with the best planning process in the world, it can be easy to make silly mistakes during the installation stage. Paying attention to best practice, and following the right steps during installation, can help avoid mistakes further down the line.90003 90002 As part of our guide, let’s explore some of the common mistakes that are often made during UFH installations … 90003 90002 90007 90003 90009 UFH mistake one: Overlooking the conduit 90010 90002 When installers are pushed for time it can be easy to sacrifice the pipe conduit but overlooking the function of this material could have implications post-installation. The conduit acts as a protective sleeve for pipes where they rise from the screed floor up to the manifold, as well as where pipes travel through an expansion strip.Not only does conduit protect the pipework from damage but it also helps to insulate the pipe and prevent an excessive build-up of heat in one area, which can often cause cracks in the floor screed. A little bit more time spent installing conduit on your pipework could well save you a call-back later on. 90003 90002 90014 90003 90009 UFH mistake two: Bursting under pressure 90010 90002 If there’s one piece of advice we like to give plumbers aside from using plastic fittings, it’s to always remember to perform a pressure test.Unfortunately, this critical action is often skipped, particularly when installers are in a hurry to move from one job to the next. However, when you forget to perform a pressure test you also forget to expand the pipework. Installers should not automatically expect the UFH system to perform at optimum capacity when the pipes are at their most expanded. We always advise performing a pressure test at 6 bar before flooring or screed is laid. This will allow you to check for leaks and ensure the pipes reach maximum expansion.Make sure you maintain this pressure until the screed has been fully applied, as this prevents the screed from cracking later on. 90003 90002 90021 90003 90009 UFH mistake three: Carrying out the wrong pressure test 90010 90002 Believe it or not, carrying out a pressure test with air instead of water is a common mistake that many installers make. This will not allow the pipes to hydraulically expand, simply because air can be compressed, whilst water can not be. It is important to make sure there are not any traces of air in the system, as air loops in the pipe would not let the system run properly.90003 90002 90028 90003 90009 UFH mistake four: Not opening the valves on the manifold when performing a pressure test 90010 90002 Tricky business this pressure testing, is not it? Even if you remember to perform a pressure test and follow best practice by conducting a test with water rather than air, it is still possible to make a mistake if you do not open the valves on the manifold. Each manifold has two isolation points on each circuit. These are controlled by a decorator cap, which protects the valve.While pressure testing, the cap should be unwound so that it only just sits on the manifold, or removed completely to allow the water in the system to flow. If you forget to remove the cap, you will only pressurise the manifold, not the water. The same is true for the other isolation point, which has a cap on the flow gauge. This must also be open during a pressure test. 90003 90002 Following some of the steps outlined above and in our previous blog post can help prevent mistakes from creeping into your work.Of course, mistakes can be made even after installation, watch this space to find out how you can avoid common mistakes at the commissioning stage, or click here for more information about underfloor heating. 90003 90002 90003 90009 See also … 90010 90002 Why UFH Is the Most Effective Heating Source for Buildings 90003 90002 3 Key Pipe Considerations when Installing Underfloor Heating 90003 90002 Efficient Planning to avoid common Underfloor Heating Mistakes 90003 90002 5 Health Benefits of Underfloor Heating 90003 90002 Author: JG Marketing 90003 .90000 How to Install Heated Floors? | Warmup 90001 90002 90003 This is a guest blog from Adam Brundell, an expert underfloor heating installer. Adam is the founder of Circa Installations & the Floor Heat Store with years of experience in heated floors installation. 90004 90005 90002 Ask most people why they’ve chosen to install heated floors and you’ll find it’s because it is an energy efficient, safe and reliable heating system. In this blog post, I will share some of the top tips on how to install underfloor heating that I have learned during the years as an underfloor heating installer.Whether you’re a professional installer or an enthusiastic DIYer, I hope you’ll find these tips useful. 90005 90002 >> For additional expert tips to install heated floors, click here. 90005 90010 CHOOSING BETWEEN ELECTRIC AND HYDRONIC HEATED FLOORS 90011 90002 Modern underfloor heating systems are divided into wet (or «hydronic») and dry, or electric. Dry systems are generally simpler and they run on mains electricity, whereas wet systems use a loop of pipes carrying water and are connected to the boiler or another heat source.In terms of issues with installing heated floors, a competent DIYer should not have any major problems installing either system, though wet systems may be more complex. 90005 90010 LOCATION WILL ALSO IMPACT YOUR CHOICE 90011 90002 Your choice of system is affected by where it’s going to go to. New constructions are well suited to wet systems, as underfloor heating pipe is often embedded in new concrete floors, whereas the cables and mats that make up electric systems can be laid on top of the subfloor, before being covered with whatever flooring has been chosen.With tiled floors, the cables will be sealed with tile adhesive. Wood and laminate flooring, vinyl and carpets can also be used with the system. 90005 90010 HELP WITH CHOOSING A HEATED FLOOR SYSTEM 90011 90002 If you are not sure which type is best suited to your project, contact a qualified electrician or Warmup for advice on the suitability of a chosen system, and to discuss any remedial works which should take place before your installation commences. Warmup, as the world’s best-selling floor heating brand, is a great choice for the system.You should beware of cheaper alternatives made from low-quality products and always ensure that you are buying a genuine product from an authorized Warmup reseller to ensure the best value for money. 90005 90002 >> If you would like to check which system you should use with your final floor covering, click here. 90005 90010 TIPS TO INSTALL HEATED FLOORS SUCCESSFULLY 90011 90026 90027 Clean the subfloor before installing underfloor heating pipe 90028 90002 Modern pipes used in wet systems are tough and durable.However, clean the subfloor thoroughly before installation and the laying of the underfloor heating pipes to get rid of any jagged edges that could damage them. You may need to lay a damp-proof membrane on the subfloor before installing the insulation layer that comes with the kit. 90005 90002 The pipe attaches to a simple set of units that hold it in position so that each loop is at the specified distance — generally between 200mm and 250mm apart, depending on the type of floor. The maximum length of pipe that can be used in any one room is about 100-110m.90005 90002 90005 90027 Install the manifold first with wet underfloor heating systems 90028 90002 With wet systems, the manifold — the unit to which the pipe loop is connected in a particular room — should be the first thing that’s installed. You’ll need to account for the weight of the unit and for the pipes that are eventually connected when choosing a mounting site. 90005 90002 With electric underfloor heating, it’s necessary to get a qualified electrician at least to make the mains connection in order to comply with BS7671- 2008 and current IEE wiring regulations.90005 90002 90005 90027 Be mindful of maximum temperatures and the final flooring 90028 90002 One of the most important things to consider is the kind of finished flooring that will be laid over the system as some floor covers have a top temperature restriction. Vinyl floors have a maximum temperature limit of 80 ° F (27 ° C) degrees, as do carpet, laminate and wood floors. 90005 90002 90005 90027 Improve efficiency by insulation 90028 90002 I can not emphasize enough how important installing Warmup insulation boards is.A lot of people try to save money and not bother with underfloor insulation, but it has massive benefits from decreased heat-up time to energy savings and lower running costs in the long term. 90005 90002 90005 90027 Plan and measure 90028 90002 Planning is essential so measure out the area and plan for the installation carefully. My tip is to take your time with this as it will make for a much quicker installation in the long run. 90005 90002 Make sure to consider all the fixtures and fittings that are going to be installed.For instance, with a bathroom installation your toilet pans, pipe work for heated towel rails and radiators have to be fixed to the floor. All this needs to be taken into account when installing the system as to avoid damage to the heating wire when the above are being fitted. Also, ensure your existing subfloor is free from dust and dirt and, if it’s a wooden subfloor, check that there are no squeaky floorboards as fixing this afterward will not be easy. 90005 90002 >> Should you tile under or around the toilet when installing heated floors? 90005 90027 Test underfloor heating 90028 90002 It is very important that you test the system before and after all stages of the installation.If you are unsure, just ask your electrician to do this before the final floor covering goes down. 90005 90002 Also remember that all Warmup systems come with a SafetyNet ™ Installation Guarantee which means that if the heater is damaged during installation, it will be replaced free of charge giving you that extra piece of mind when installing the system. 90005 90002 90005 90010 BONUS TIP: PROTECT YOUR NEW SYSTEM 90011 90002 When laying underfloor heating mat, lay the mat with wires facing down to the subfloor and the mesh up this will give greater protection to the heating wire during installation.Always follow manufacturing guidelines or seek professional advice if in doubt. 90005 90002 And finally, if the final floor covering is going to be tiles or ceramic, I would always recommend using a flexible self-levelling latex or a flexible tile adhesive to cover the underfloor heating mat with a scratch coat as this helps the tile installation. 90005 90002 Unsure of what products to you use in your next underfloor heating installation? Take a look at the Warmup Underfloor Heating Product Selector for easy reference.90005 .90000 ProWarm ™ Electric underfloor heating 150w sticky mat kit 90001 90002 Looking for a product manual? 90003 90004 All product manuals and data sheets can be downloaded from our 90005 Manuals & Information 90006 section on this page. Alternatively head over to our Resource Centre to search our document library. 90007 90008 90004 The ProWarm ™ Electric Underfloor Heating Sticky Mat uses the same high quality cable as the ProWarm ™ Loose Cable kit, the mat kit simply uses a sticky fibreglass mesh to ensure the desired heat output is acheived by spacing the cable at the correct distance.It also makes the installation of the system extremely easy as the mat is simply rolled out to cover the required heating area. 90007 90004 The system uses a series type heating cable with a twin conductor and a cold lead of 2m at one end. 90007 90004 The resistance heating wire is enclosed in an initial fluoropolymer insulation layer, which is itself is wrapped in a protective metal shielding, before being encased in a final plastic outer sheath. The final diameter of the twin conductor cable is 2mm.90007 90004 The Hot and Cold lead junctions are uniquely designed to make them 100% foolproof. 90007 90017 90018 Standards 90019 90020 Meets all test requirements of IEC 60335. 90021 90018 Approvals 90019 90020 CE certified by SGS 90021 90018 Cost-effective 90019 90020 Under floor heating provides heat where required, resulting in optimal heat utilization and minimal losses. 90021 90018 Flexibility 90019 90020 Can be laid on any area, or any floor layout.90021 90018 Comfort 90019 90020 Close and uniform spacing of heating cables, associated with thermostat controls to select temperature requirements, provides higher comfort. 90021 90018 DIY 90019 90020 ProWarm ™ underfloor heating systems are designed to be easy to install, with clear instruction manuals professional technical support and amazing back up. 90021 90018 Range 90019 90020 A wide range of heat loads and sizes ensure suitability to all kinds of floorings.90021 90046.
