Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

• высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
• технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
• шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

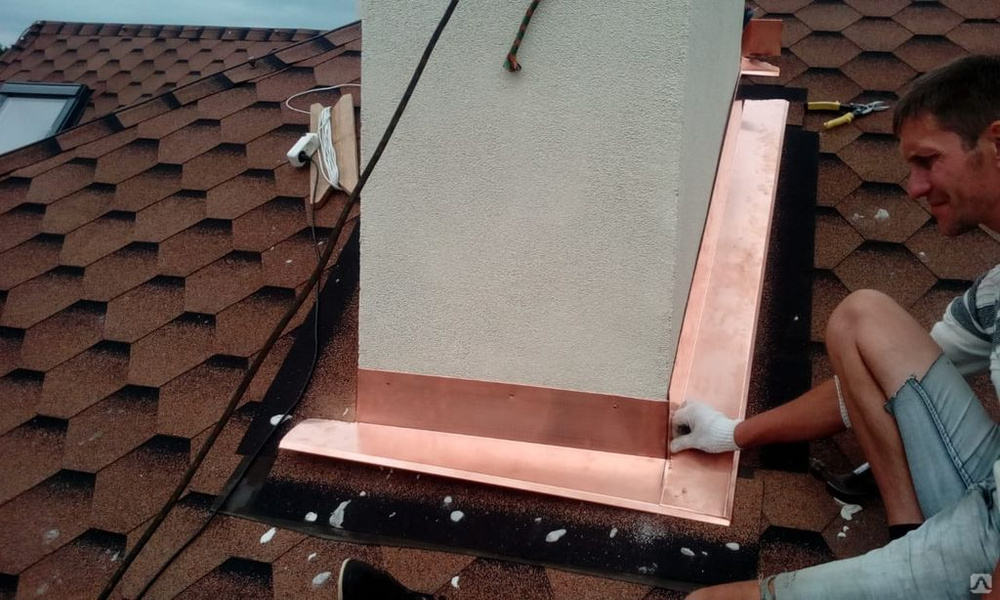

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

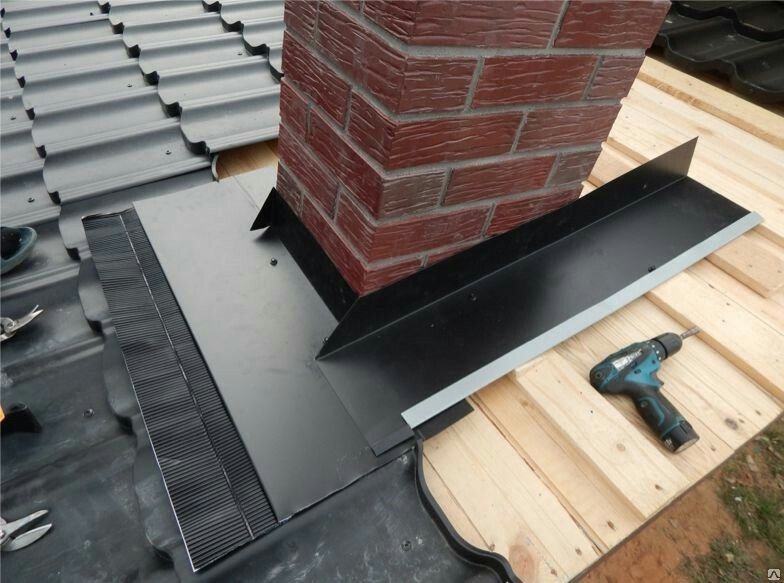

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

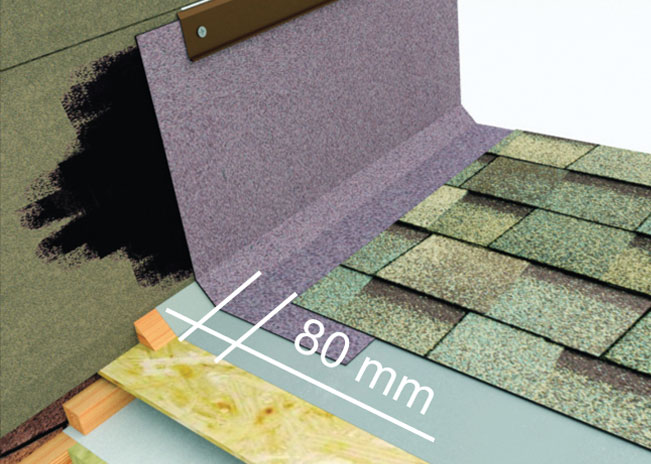

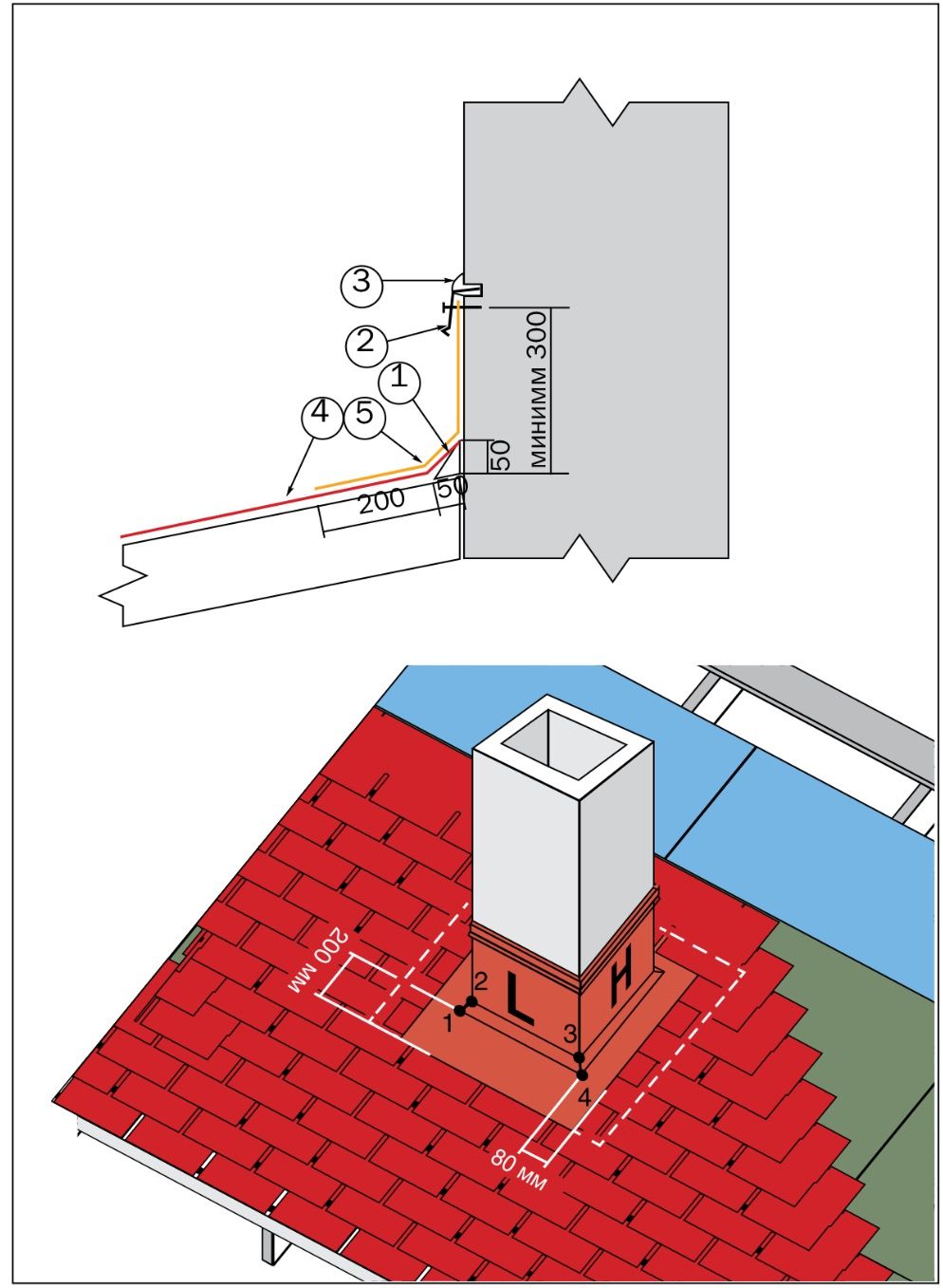

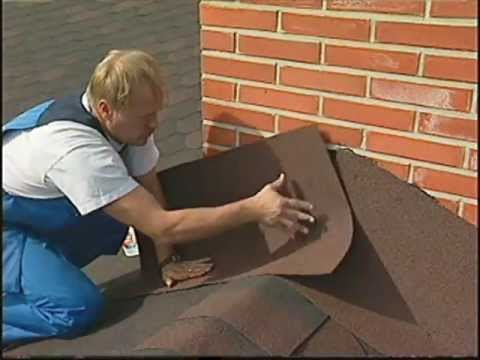

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

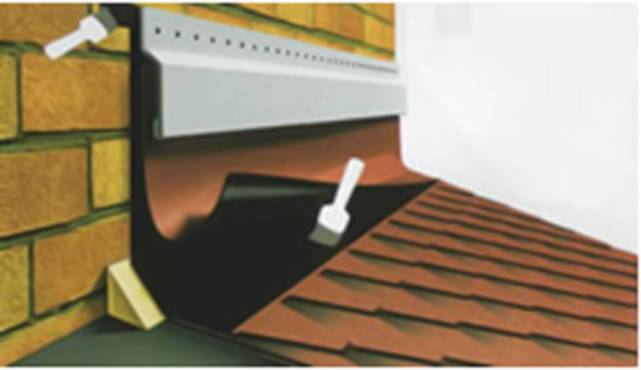

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

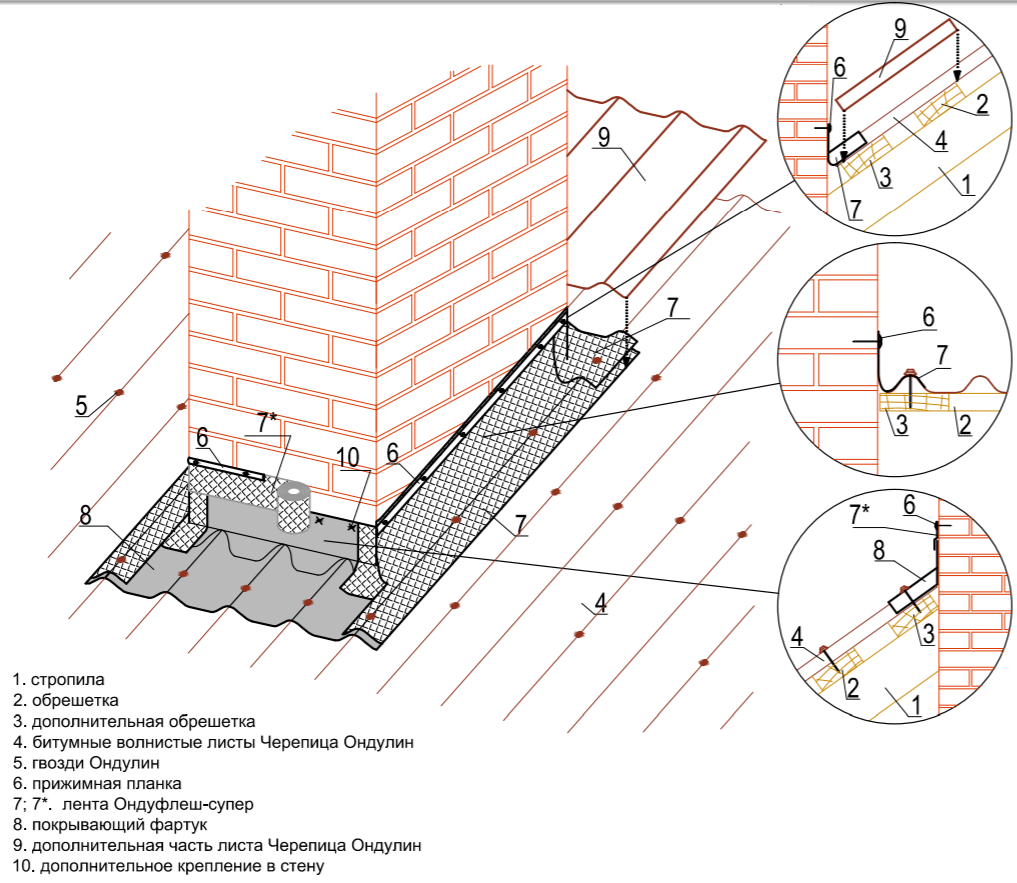

• Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
• Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
• Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
• Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
• Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
• Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
• Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
• Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
• Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
• Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
• Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
• Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
• Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
• Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
• Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
• Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

• Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
• Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
• Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
• Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
• Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
• Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
• Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
• Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

• Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
• Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
• Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
• Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
• Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
• Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
• Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

• Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
• Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
• Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
• Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
• Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
• Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
• Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

• Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
• Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
• Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
• Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
• Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
• Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
• Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
• Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

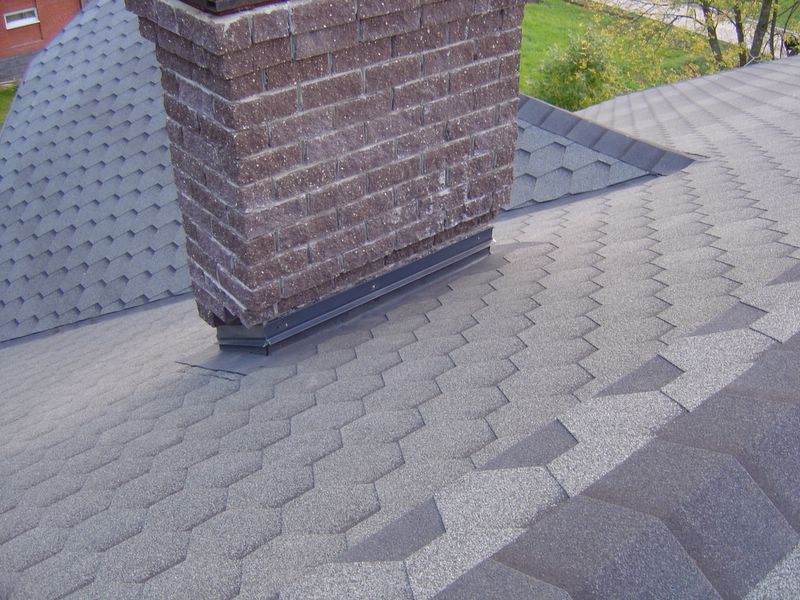

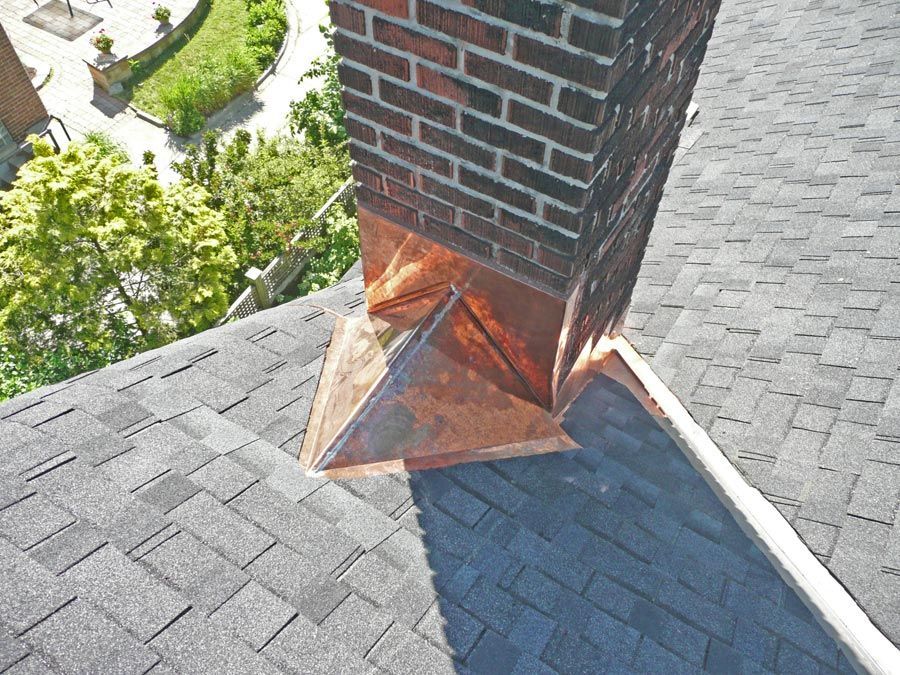

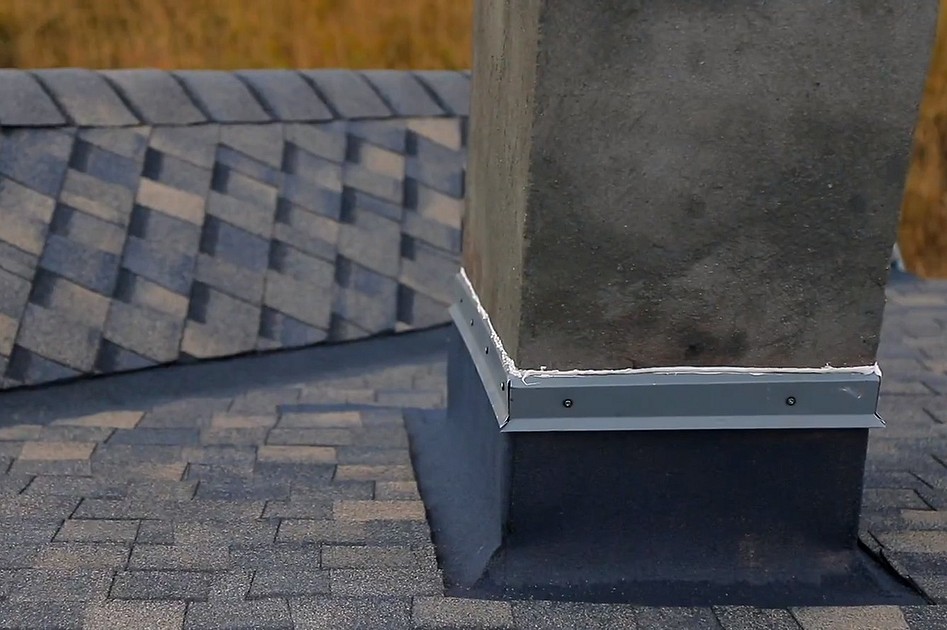

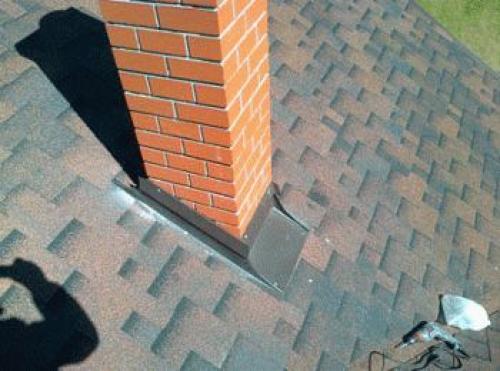

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

• Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
• Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
• Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
• Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
• Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
• Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
• Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

особенности конструкции и несколько вариантов обустройства

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Вернуться к содержанию

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи.

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

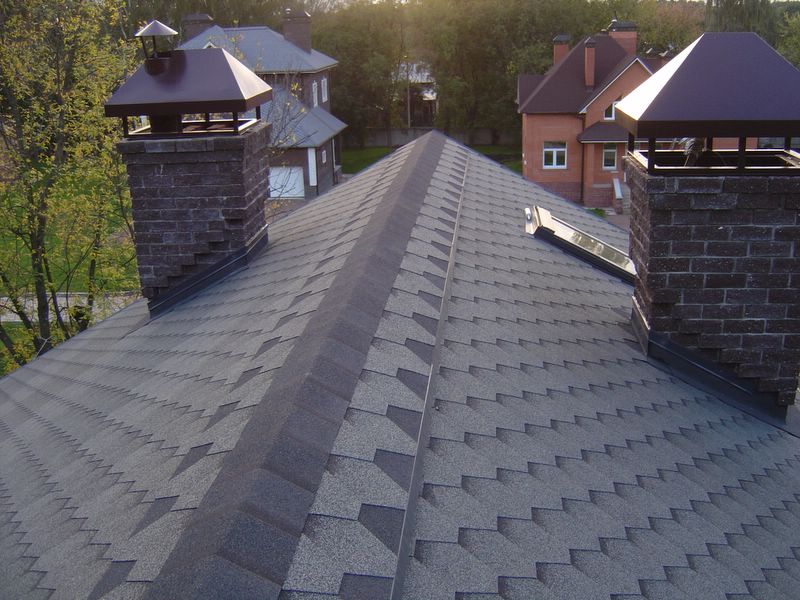

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Вернуться к содержанию

Обустройство узла прохода через крышу

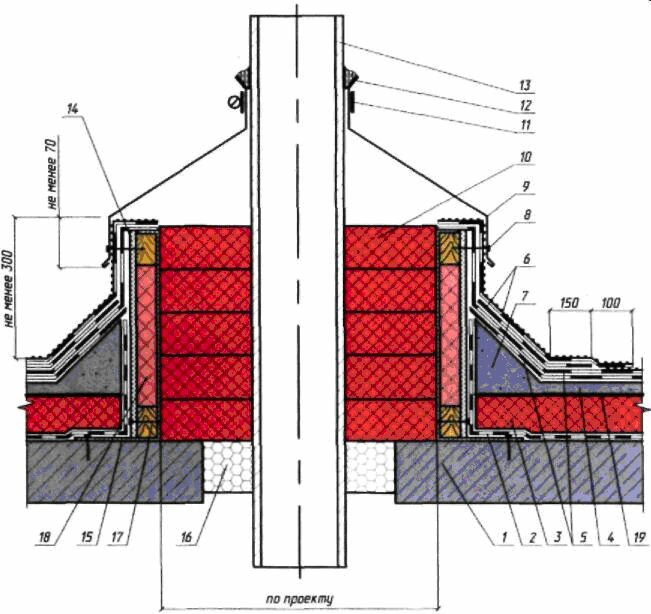

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

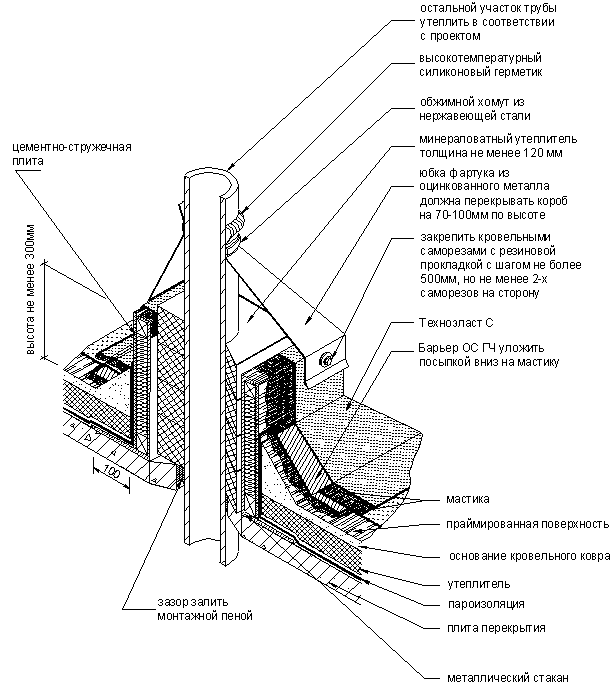

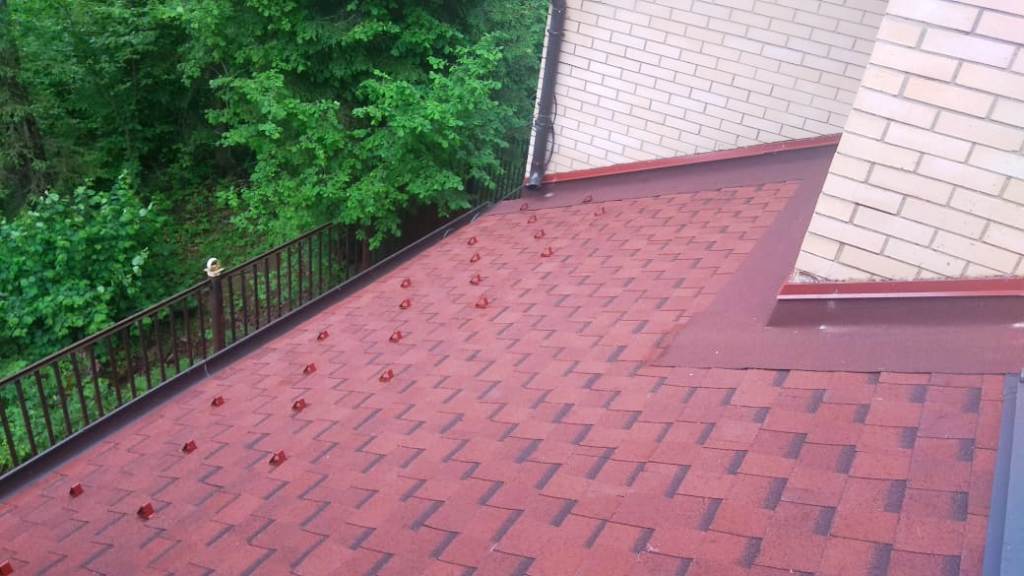

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Вернуться к содержанию

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Вернуться к содержанию

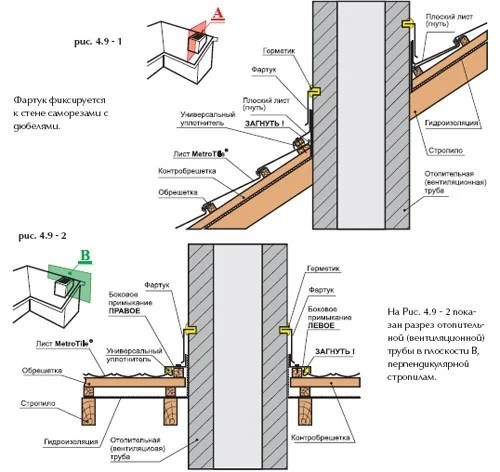

Примыкание металлочерепичной кровли

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Вернуться к содержанию

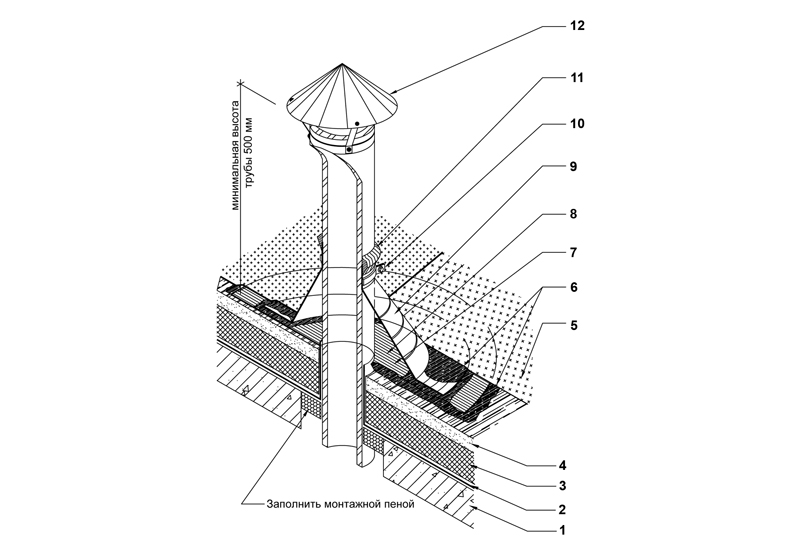

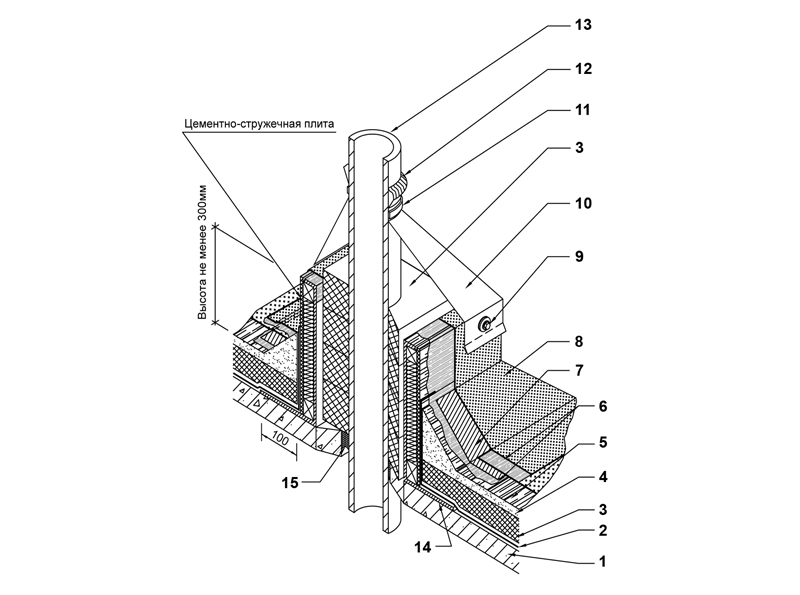

Круглые трубы: защита стыков

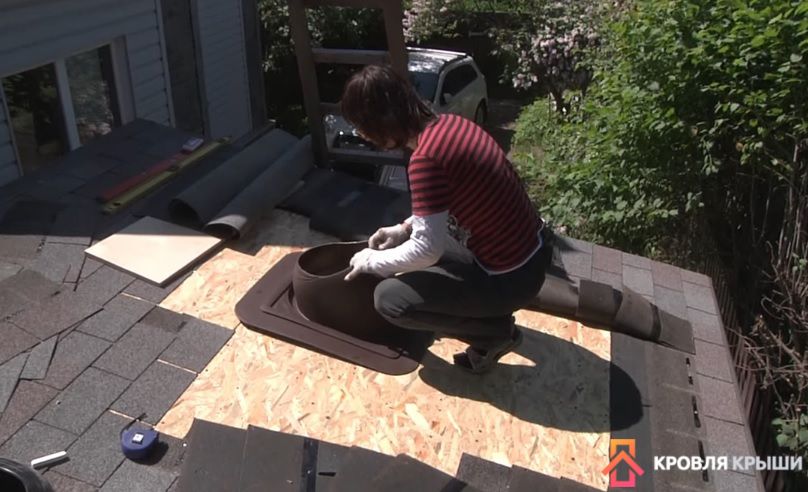

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

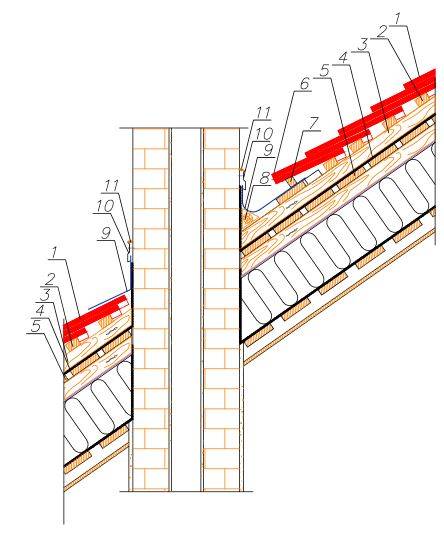

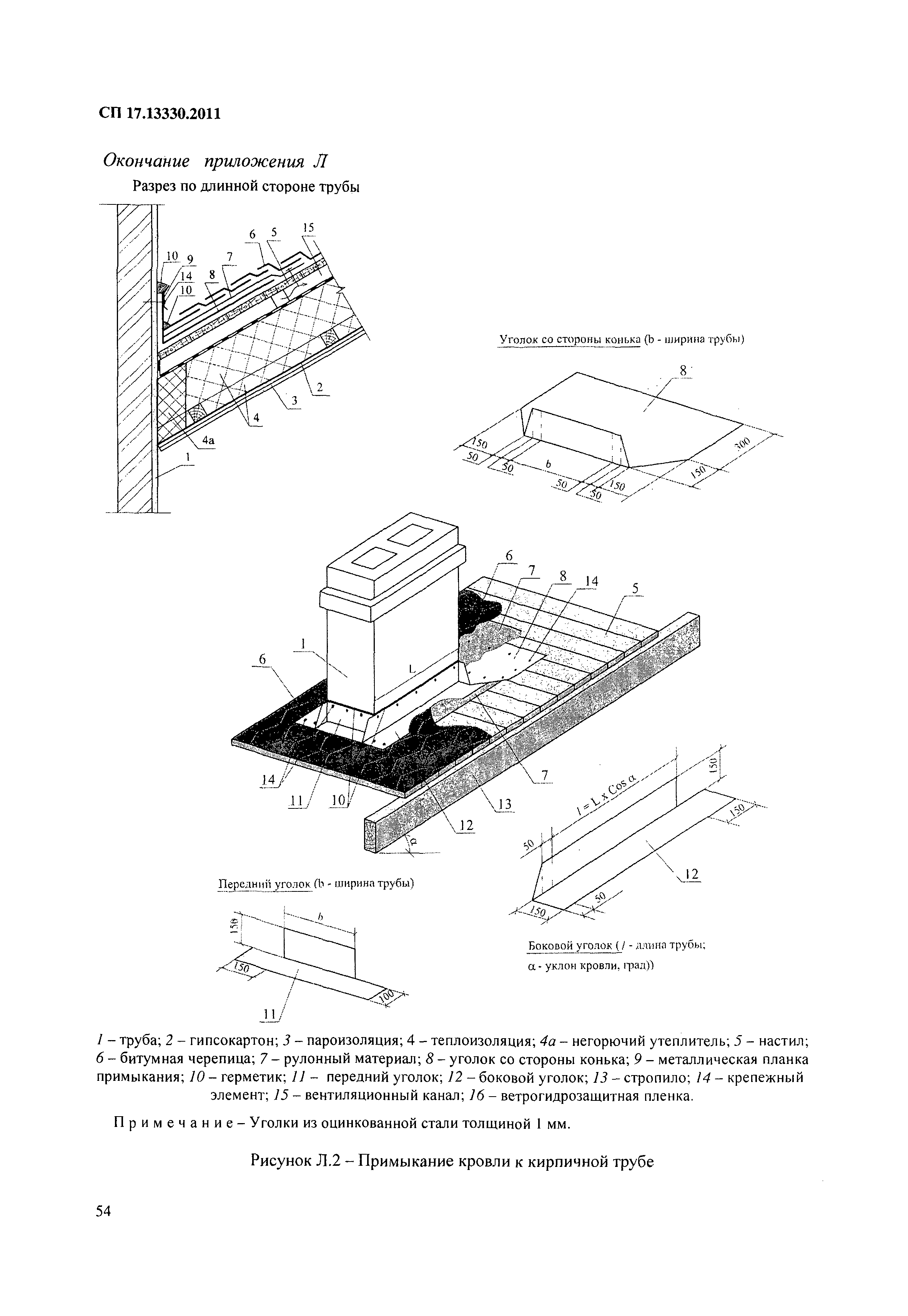

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

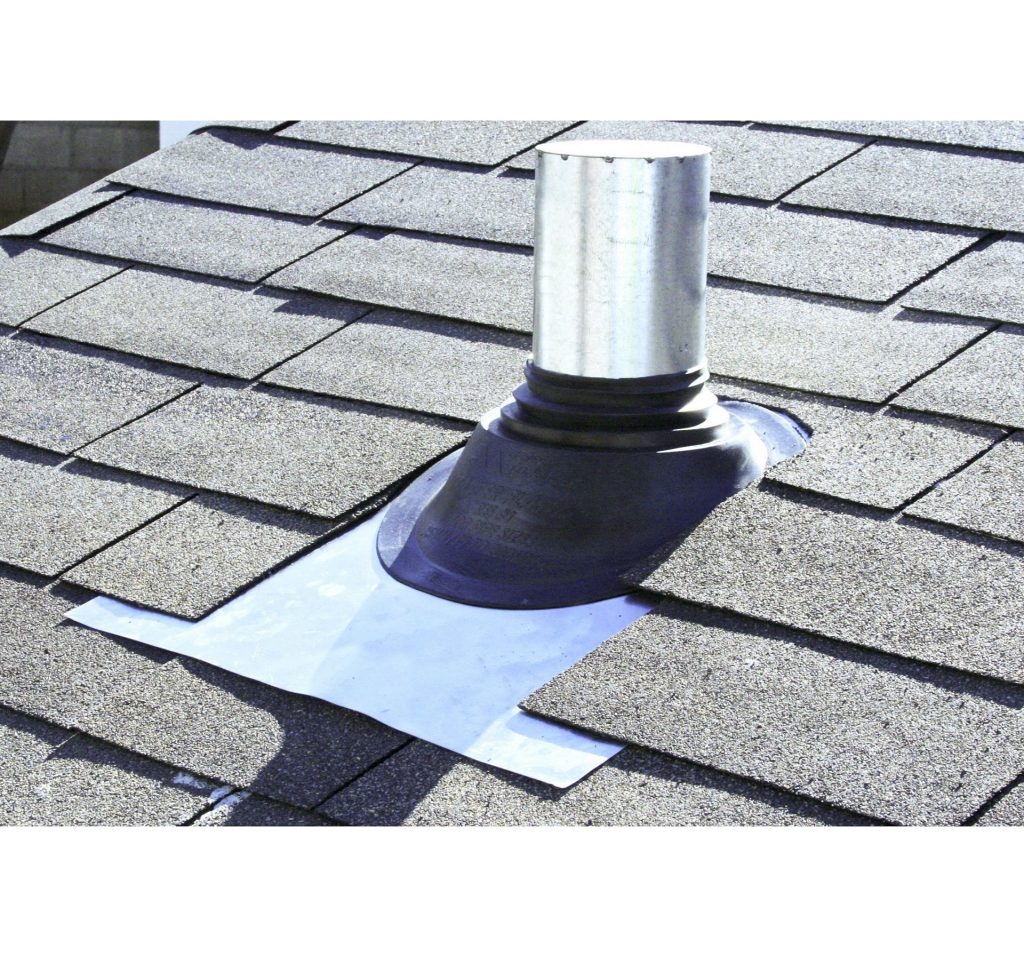

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой.

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками.

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Крыша из мягкой черепицы: пошаговое устройство кровли

Битумная черепица ICOPAL – практичное и долговечное кровельное покрытие. В Россию импортируется продукция финского завода, расположенного в городе Эспоо. Она производится в соответствии с европейскими стандартами EN 544 («Битумная черепица на синтетической основе с минеральной посыпкой»), EN 13707 («Битумные гидроизоляционные мембраны») и имеет сертификаты соответствия Госстроя России.

Основой черепицы служит стеклохолст плотностью не менее 110 г/м2, пропитанный СБС-модифицированным битумом с двухсторонним покровным слоем из того же битума массой не менее 1300 г/м2 . Верхняя поверхность покрыта слоем цветных сланцевых чешуек, придающих цвет и защищающих материал от климатических и механических воздействий. С нижней стороны черепицы нанесен самоклеящийся слой СБС-модифици-рованного битума, защищенный съемной антиадгезионной полиэтиленовой пленкой.

Форма гонта бывает:

• Шестиугольной (для типов Plano Natur, Plano Tema, Plano Tema, Antik)
• Неравномерно прямоугольной (для типа Plano Claro, Plano Claro Antic)
• Полностью прямоугольной (для типа Plano XL)

Для устройства надежной кровли помимо рядовой черепицы ICOPAL потребуются дополнительные материалы:

• коньково-карнизная полоса ICOPAL Combi;
• ендовый ковер ICOPAL Pinta Ultra, Liima Ultra;
• подкладочный ковер ICOPAL K-EL, K-El Pro;
• подкладочный ковер ICOPAL Fel’X.

Сплошной настил

Основанием под кровлей из битумной черепицы может служить сплошной настил из:

• шпунтованных или обрезных досок хвойных пород не ниже 2 сорта с влажностью не более 20 %;
• влагостойкой фанеры (ФСФ) или ориентировано-стружечной плиты повышенной влагостойкости (ОСП-3) по не сплошной обрешетке. При использовании обрезной доски в качестве основания зазор между досками должен быть 3-5 мм, в случае влагостойкой фанеры или ОСП-3 зазоры в швах основания должны быть 2 мм.

Доски должны перекрывать минимально два прогона между опорами, листы фанеры или ОСП должны монтироваться с разбежкой швов. Места стыков и надставки должны быть выполнены так, чтобы они располагались у стропильных балок.

Монтаж подкладочного ковра

1 – основание из влагостойкой фанеры или ОСП; 2 – подкладочный ковер ICOPAL K-EL/FEL’X; 3 – кровельный клей ICOPAL; 4 – кровельные гвозди; 5 – край карнизного свеса.

Подкладочный ковер ICOPAL К-ЕL или FEL’X укладывается по всей поверхности ската снизу вверх параллельно карнизному свесу кровли с перехлестом 100 мм в продольном направлении и 150 мм – в поперечном. Верхний край подкладочного ковра крепится к основанию с помощью кровельных гвоздей с интервалом 400 мм, нижний край – с интервалом 100 мм, при этом подкладочный ковер должен быть уложен ровно, без складок. Перехлесты герметизируются кровельным клеем ICOPAL (продольные перехлесты подкладочного ковра ICOPAL K-EL или K-El Pro герметизируются самоклеящейся полосой, нанесенной по краю рулона). Если на зимний период на кровле будет смонтирован только подкладочный ковер, то он должен укладываться перпендикулярно коньку, с перехлестом 150мм. Также в целях обеспечения устойчивости необходимо сделать дополнительное крепление с помощью реек.

Монтаж металлических карнизных и торцевых планок

1 – основание из влагостойкой фанеры или ОСП; 2 – подкладочный ковер K-EL/FEL’X; 3 – карнизная планка; 4 – торцевая планка.

Карнизные и торцевые планки укладываются поверх подкладочного ковра с перехлестом 30-50 мм и прибиваются кровельными гвоздями по зигзагообразной разметке с интервалом 100 мм.

Монтаж карнизной полосы

1 – карнизная планка; 2 – коньково-карнизная полоса ICOPAL Combi.

Коньково-карнизная полоса ICOPAL Combi – доборный элемент для монтажа стартовой (карнизной) полосы, ребер и коньков. По составу она аналогична рядовой черепице ICOPAL со 100% покрытием нижней стороны самоклеящимся слоем. Предварительно удалив защитную пленку с нижней поверхности, полосу укладывают вдоль карнизного свеса стык в стык с отступом 10-20 мм от места перегиба карнизной планки. Прибивают карнизную полосу по краям и вблизи мест перфораций с последующим перекрытием стыков и мест крепежа рядовой черепицей.

Монтаж ендового ковра

Для гидроизоляции ендовы используется два вида ковров.

Ендовый ковер ICOPAL Pinta Ultra или Liima Ultra, соответствующий цвету гибкой черепицы, используется в качестве верхнего ковра, дополнительный слой подкладочного ковра ICOPAL K-EL, K-EL PRO/ FEL’X – в качестве нижнего.

Подходящие к ендове от скатов подкладочные ковры предварительно на стыке обрезаются в направлении вдоль ендовы. Подкладочный ковер ICOPAL K-EL/FEL’X укладывается вдоль оси ендовы и крепится к основанию кровельными гвоздями с интервалом 200 мм. Pinta Ultra или Liima Ultra укладывается вдоль оси ендовы, края рулона крепятся кровельными гвоздями с интервалом 100 мм.

При необходимости (если длина ендовы превышает 10 м) поперечный перехлест ендовного ковра делают шириной 150 мм и герметизируют кровельным клеем ICOPAL.

В ендове черепицу обрезают таким образом, чтобы вдоль оси ендовы оставалась открытой полоса ендового ковра шириной 150-200 мм. При отрезании черепицы во избежание повреждения ендового ковра под черепицу подкладывают лист фанеры. Каждый ряд черепицы приклеивается к ендовому ковру кровельным клеем ICOPAL, швы герметизируются клеем-герметиком ICOPAL.

1 – подкладочный ковер ICOPAL K-EL/FEL’X; 2 – ендовый ковер ICOPAL Pinta Ultra; 3 – кровельный клей ICOPAL; 4 – клей-герметик ICOPAL.

Монтаж рядовой черепицы

Во избежание возможных различий цветовых оттенков используют черепицу вперемешку из 4-6 упаковок.

Перед монтажом гибкой черепицы необходимо удалить защитную пленку с нижней стороны гонтов. Укладку рядовой черепицы начинают от центра карнизного свеса в направлении торцов. Первый ряд черепицы монтируется таким образом, чтобы нижние края лепестков были расположены на 10 мм выше нижнего края карнизной черепицы.

Лепестки первого ряда должны закрывать стыки и места креплений карнизной черепицы. Каждый гонт крепится 4-мя кровельными гвоздями на расстоянии 30 мм над вырезами и по краям (4 гвоздя/1 гонт). При уклонах более 450 используют 6 гвоздей на гонт (два дополнительных гвоздя по верхним углам гонта). Последующие ряды черепицы монтируются таким образом, чтобы концы лепестков находились на одном уровне с вырезами черепицы предыдущего ряда.

Монтаж черепицы прямоугольной формы ICOPAL Plano Claro выполняется таким образом, чтобы центральная часть широкого лепестка верхнего ряда перекрывала стыки креплений черепицы нижнего ряда. Другие лепестки должны закрывать места креплений черепицы нижнего ряда.

При монтаже ICOPAL Plano Claro каждый гонт крепится 5-ю кровельными гвоздями на расстоянии 30 мм над вырезами и по краям (5 гвоздей /1 гонт). При уклонах более 450 используют 7 гвоздей на гонт (два дополнительных гвоздя по верхним углам гонта).

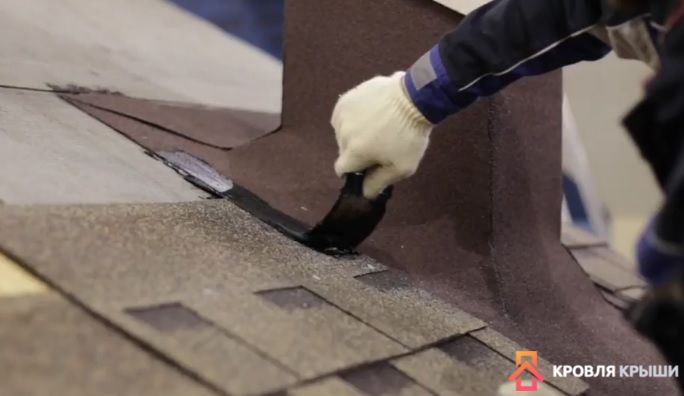

На торцах черепицу обрезают кровельным ножом по краю и приклеивают к торцевой планке кровельным клеем ICOPAL, швы герметизируют клеем-герметиком ICOPAL.

1 – торцевая планка; 2 – кровельный клей ICOPAL; 3 – клей-герметик ICOPAL.

Устройство кровли в местах монтажных проемов

Герметизация мест проходов через кровлю вентиляционных и коммуникационных труб, антенных устройств и т.п. осуществляется с помощью специальных проходных элементов, закрепляемых механически.

Установку фланца проходного элемента производят в следующем порядке:

• по шаблону намечают и прорезают отверстие в подкладочном ковре и основании;
• на нижнюю поверхность фланца наносят кровельный клей ICOPAL, затем устанавливают основание проходного элемента (при этом нижний край фланца ставят внахлест на уже уложенный ряд гибкой черепицы) и закрепляют его гвоздями по периметру фланца с интервалом 150 мм;
• ряды гибкой черепицы, укладываемые на поверхность фланца, подрезают и приклеивают кровельным клеем ICOPAL;
• швы герметизируют клеем-герметиком ICOPAL, далее на проходной элемент монтируют необходимый кровельный выход.

1 – отверстие в основании; 2 – кровельный клей ICOPAL; 3 – фланец проходного элемента; 4 – клей-герметик ICOPAL; 5 – выход проходного элемента.

Установку фланца проходного элемента на готовое кровельное покрытие производят в следующем порядке:

• устанавливают проходной элемент на готовую кровлю и обрисовывают по внутреннему контуру или шаблону;
• прорезают отверстие в основании кровли;
• на нижнюю поверхность проходного элемента наносят клей-герметик ICOPAL;
• закрепляют проходной элемент основания саморезами;
• на установленный фланец монтируют необходимый кровельный выход, который крепят саморезами к верхней части фланца.

1 – отверстие в основании; 2 – фланец проходного элемента; 3 – клей-герметик ICOPAL; 4 – cаморезы; 5 – выход проходного элемента.

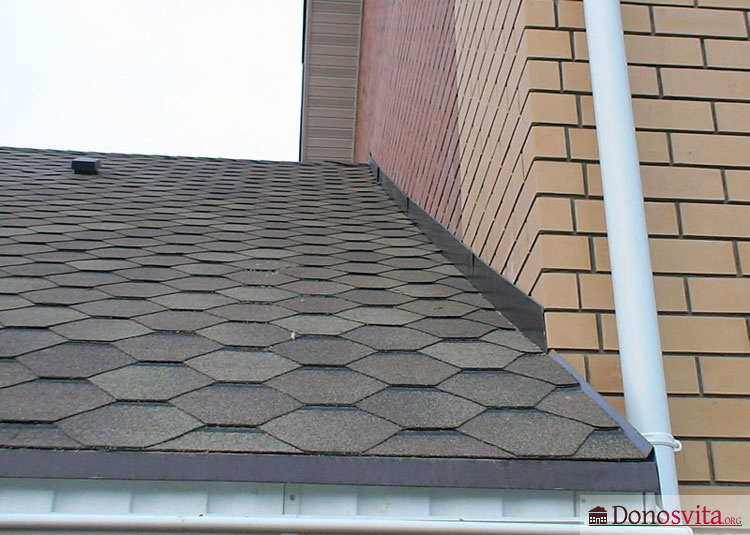

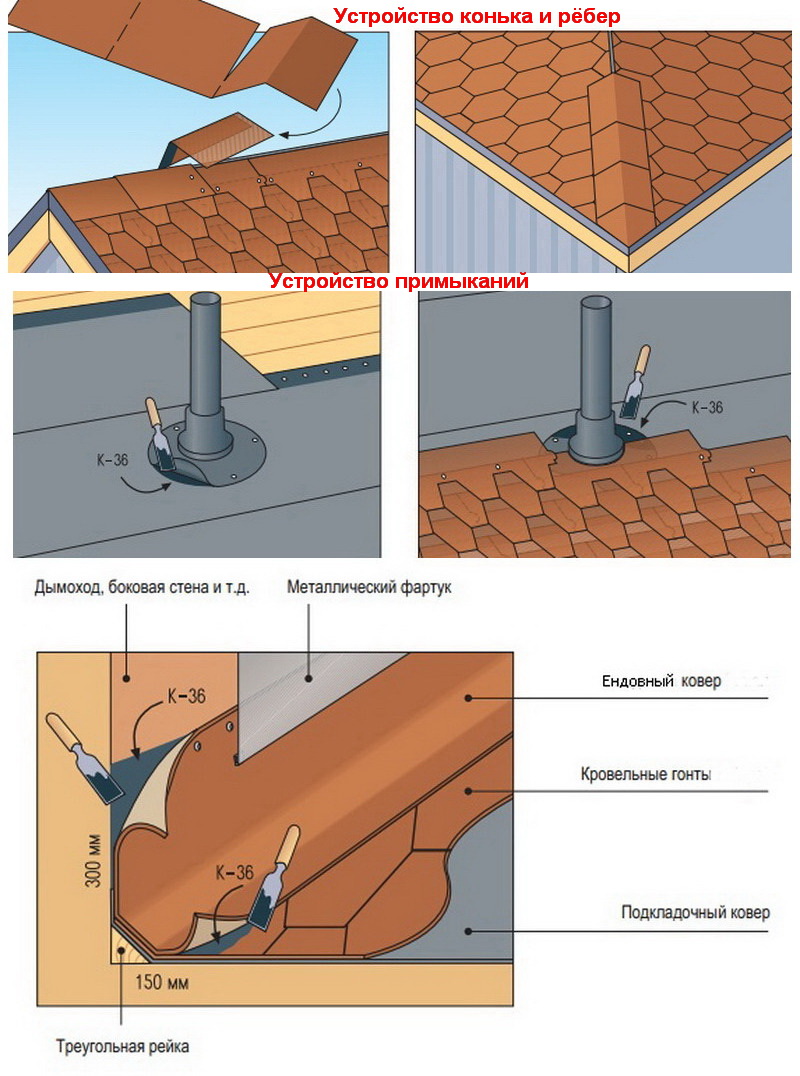

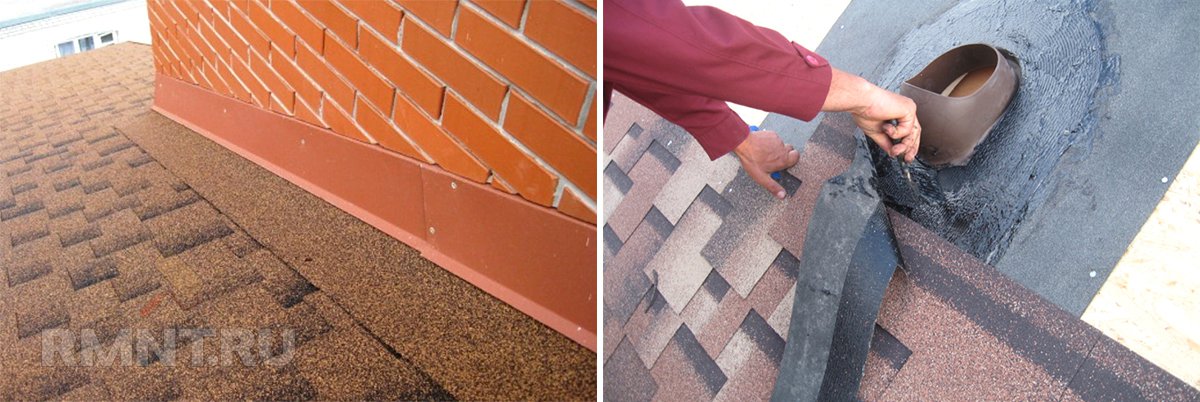

Устройство кровли в местах примыканий к стенам и дымоходам

В месте примыкания ската к стене набивается деревянная треугольная рейка 50х50 мм. Подкладочный ковер и рядовая черепица заводятся на рейку. Вдоль стены приклеивают кровельным клеем ICOPAL полосу из ендового ковра ICOPAL Pinta Ultra или Liima Ultra. Полосу заводят на стену на 300 мм, на скат – на 150 мм. Полоса, заводимая на скат, так же приклеивается на кровельный клей ICOPAL.

Верхняя часть примыкания закрывается защитным фартуком из оцинкованной стали, который механически закрепляется и герметизируется клеем-герметиком ICOPAL.

Так же можно использовать вместо полосы из ендового ковра ICOPAL Pinta Ultra закрепляемый в штрабу пристенный фартук из оцинкованной стали. Крепление черепицы к фартуку аналогично креплению к торцевой планке. Сверху пристенный фартук закрывают капельником из оцинкованной стали.

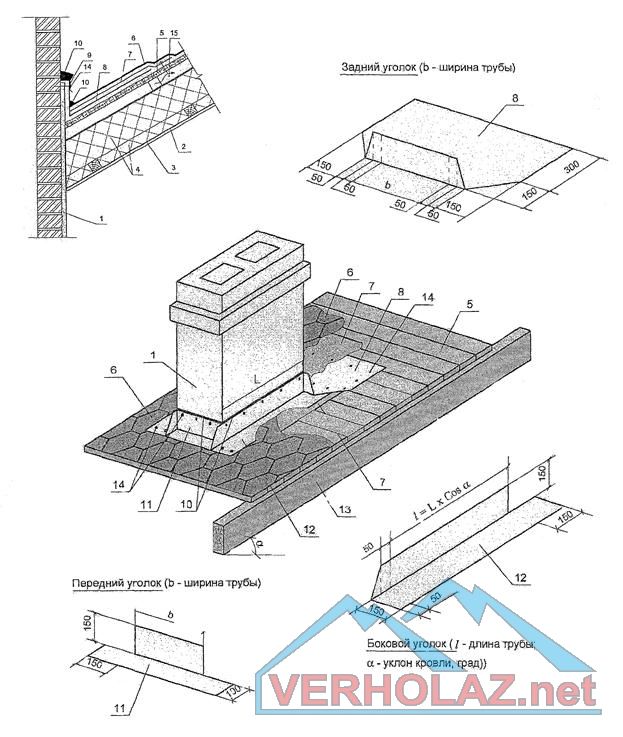

Примыкание ската к кирпичному дымоходу выполняется с помощью выкройки из ендового ковра ICOPAL Pinta Ultra или Liima Ultra или оцинкованного металла, изготавливаемой непосредственно на месте работ.

Полученные выкройки надрезаются и сгибаются. В местах стыка ската с дымоходом к основанию набивается деревянная треугольная рейка 50х50 мм. Подкладочный ковер заводится на рейку. Рядовая черепица заводится на рейку с нижней стороны дымохода. Подъемную полосу для нижней части дымохода монтируют так, чтобы она заходила на 300 мм на стену дымохода и на 150 мм на гибкую черепицу. Затем монтируются боковые подъемные полосы, которые заводятся под черепицу. Последней монтируется верхняя подъемная полоса, которая также заводится под черепицу. Если сечения кирпичных труб больше чем 0,5х0,5 м и они размещены поперек ската, рекомендуется устраивать разжелобок для предотвращения скапливания снега за трубой.

Монтаж коньковой черепицы

Конек монтируют плитками из коньково-карнизной полосы ICOPAL Combi, переламывая ее на три части в местах перфорации. Размер полученных плиток — 250х333 мм. Рядовую черепицу доводят до такого уровня, при котором места крепления последнего ряда будут закрыты коньковой плиткой. Удалив защитную пленку с нижней стороны, коньковую плитку укладывают короткой стороной параллельно коньку и перегибают на обе стороны ската, затем закрепляют на 4 гвоздя, по 2 гвоздя с каждой стороны ската. Коньковая плитка укладывается с перехлестом 50-100 мм таким образом, чтобы перекрыть места крепления предыдущей коньковой плитки. Последнюю коньковую плитку приклеивают кровельным клеем ICOPAL.

Монтаж битумной черепицы ICOPAL не сложен, но требует аккуратности и профессиональных навыков. Лучше доверить его специалистам.

Установка трубы в бане через потолок и крышу

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

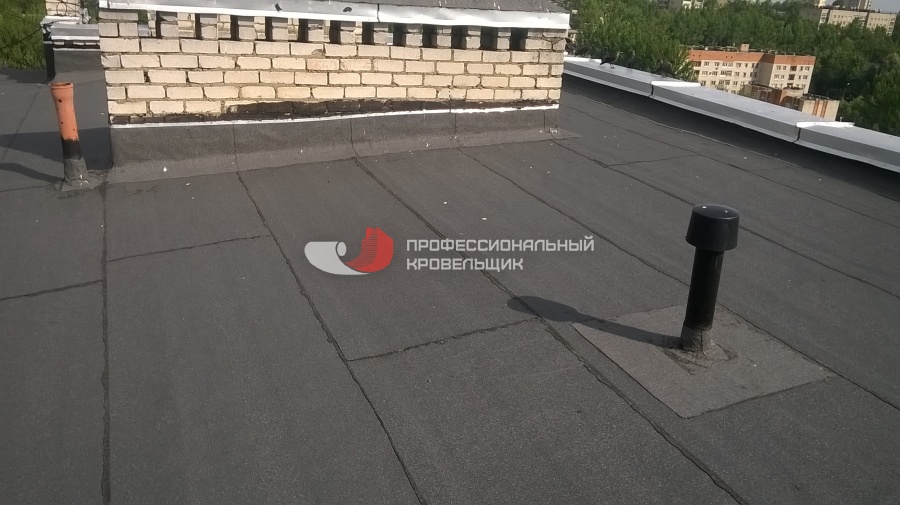

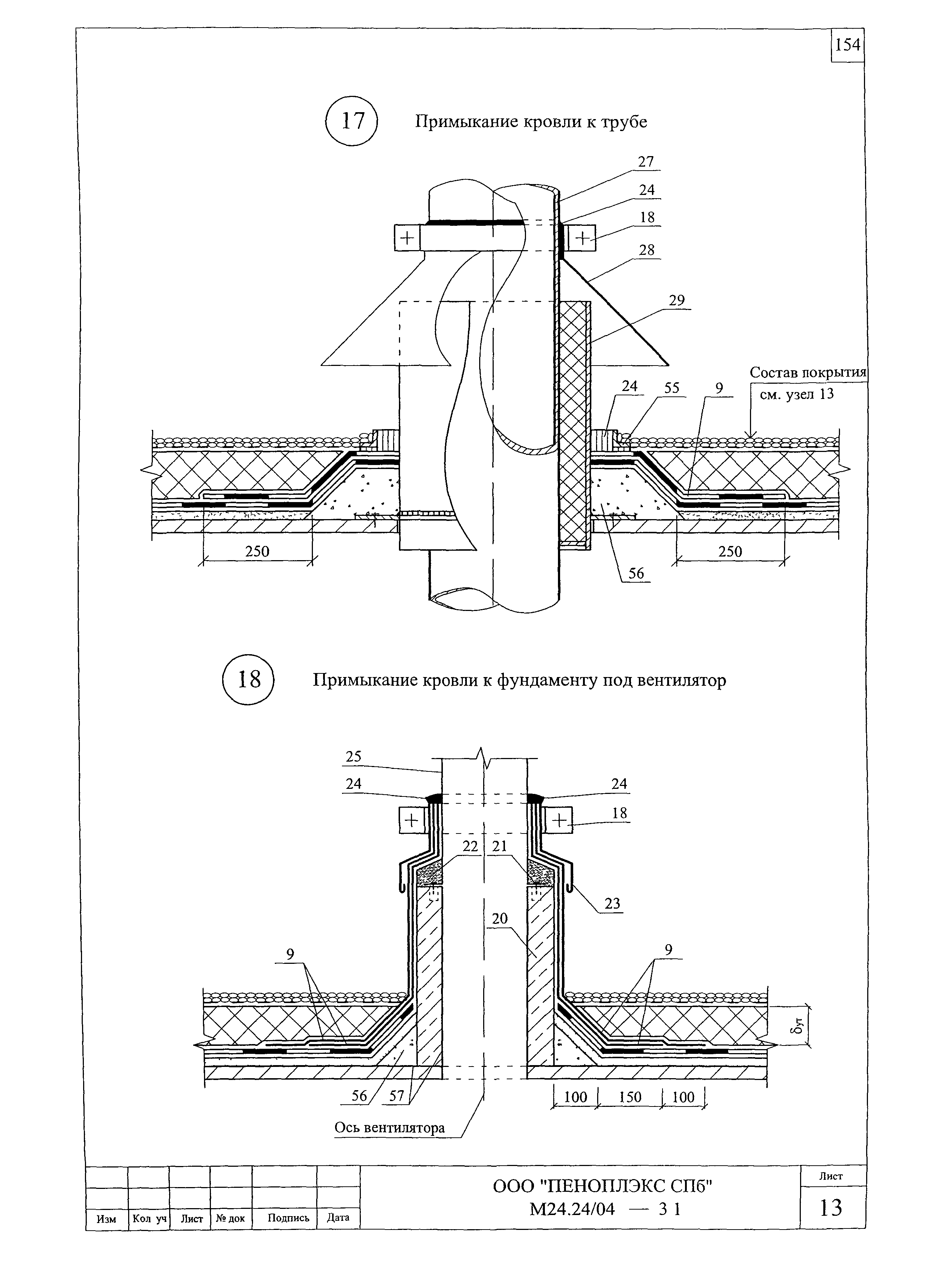

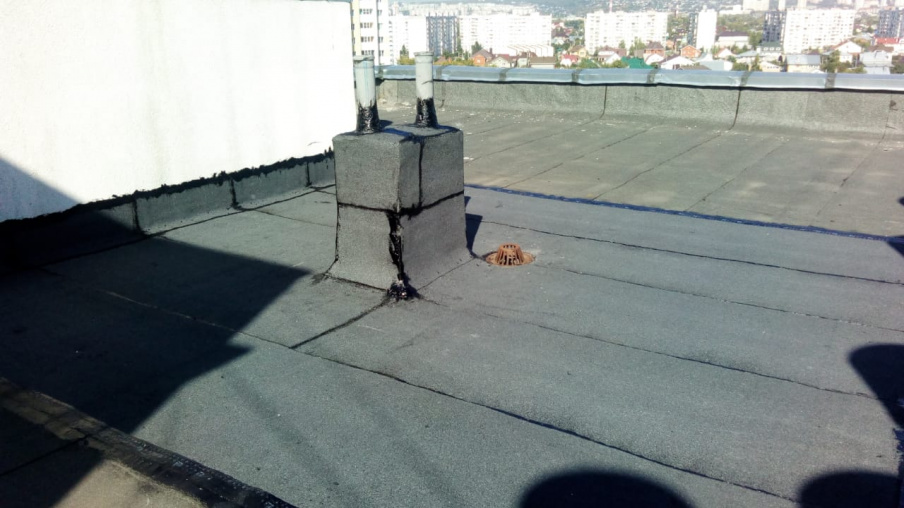

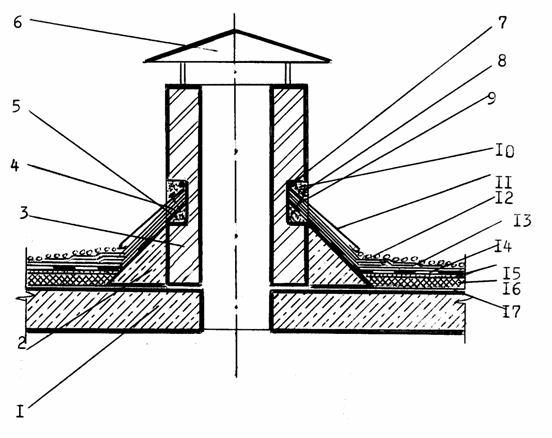

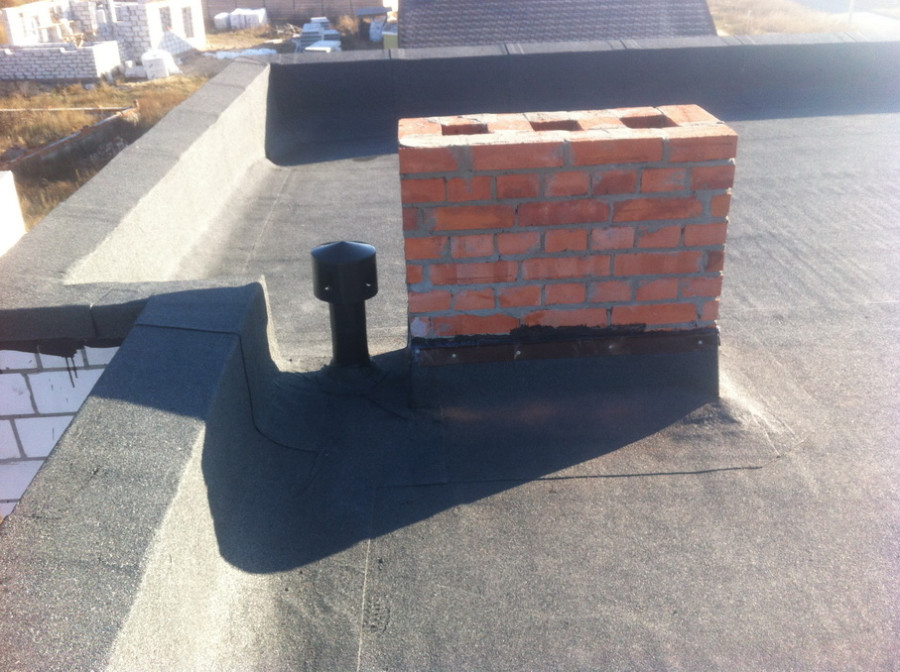

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

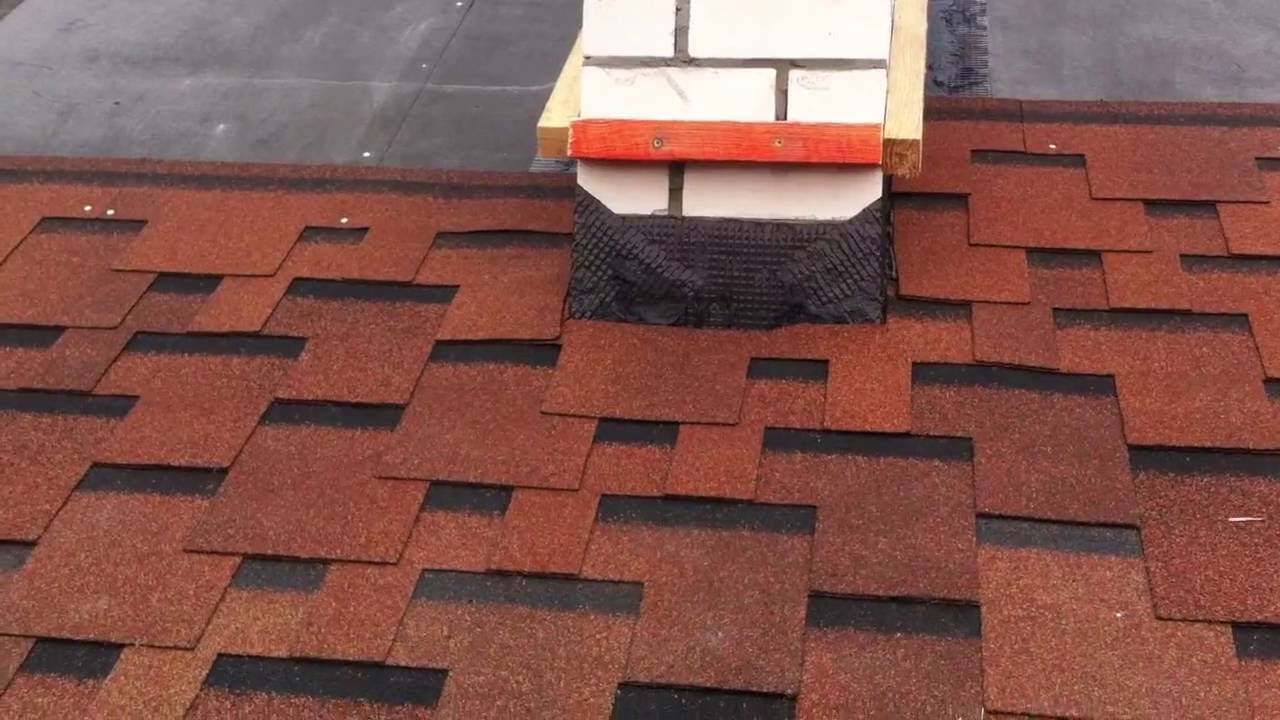

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами.

Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската.

Есть регулирующиеся модели.

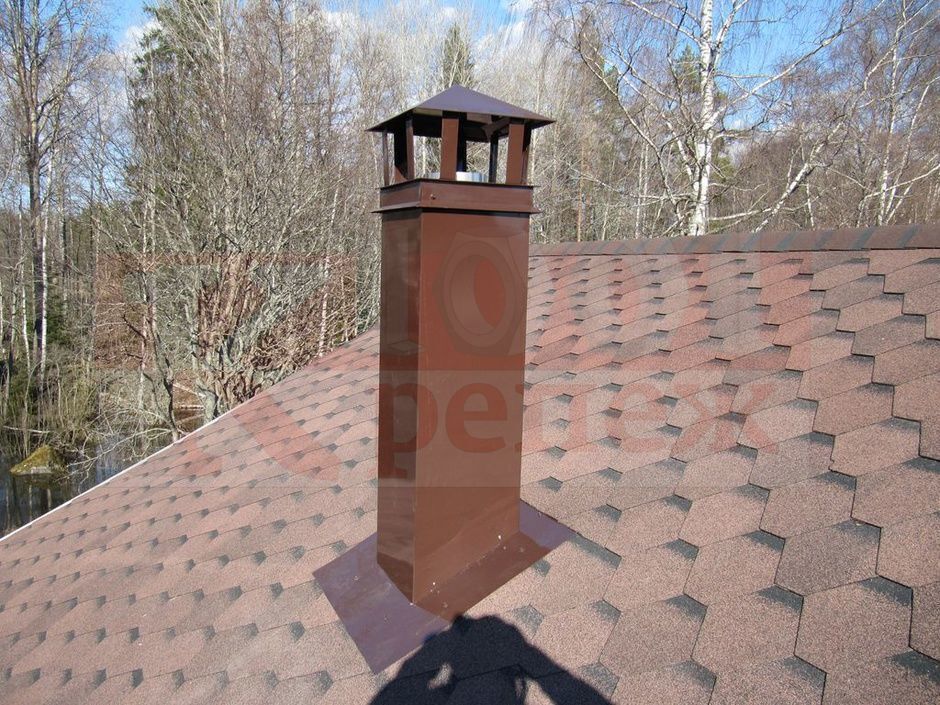

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

• мощность котла влияет на диаметр трубы дымоотвода;
• помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
• в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.

Видео-рекомендации и подробный инструктаж

С подробностями выполнения монтажа систем мастер-флеш для дымоходов ознакомит подборка видео:

Свод правил установки гидроизоляции дымоходов:

Монтаж и крепление разрезной уплотняющей манжеты:

Как установить уплотнитель на металлочерепицу:

Применение кровельных уплотнителей Мастер Флеш привлекает скоростью и удобством установки. Немаловажное преимущество эластичных проходок заключается в ощутимой экономии денежных средств, в надежности гидроизоляции и длительных сроках службы. Однако наиболее убедительный аргумент в пользу новых материалов для обустройства проходки – это возможность установить их собственными руками без привлечения рабочих.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

• Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
• Одевают прокладку.
• Выбирают фланец нужной формы.
• В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
• Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее :

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

• Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
2. Затем обтяните стенки армирующей сеткой;
3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

• Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
• Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Назначение кровельной вентиляции

Кровельная вентиляция предназначается для удаления влаги из пространства, расположенного между наружным влагозащитным материалом: черепицей, профнастилом, шифером, и внутренними конструкциями крыши.

Основные функции, которые она выполняет:

• предотвращение скопления непроветриваемого воздуха под крышей. Особенно это актуально для домов с жилыми мансардами,
• исключение образования инея и льда в подкровельных полостях,
• своевременное удаление влаги и сырости из чердачного пространства.

Необходимость монтажа кровельных вентсистем обуславливается колебаниями суточных температур воздуха, в результате чего с внутренней стороны кровли образуется конденсат: в зимнее время в виде инея, а летом — сырости.

Частично решить эту проблему удаётся благодаря устройству так называемого «кровельного пирога», включающего в себя слой парогидроизоляции. Однако, гидроизоляционные слои не всегда и не везде могут предотвратить скопление сырости под крышей.

Влага, образовавшаяся внутри «кровельного пирога», приводит к резкому падению эффективности его работы. Поскольку в качестве утеплителя обычно используется плиты из минеральной ваты, под влиянием сырости они уплотняются и теряют свои теплоизоляционные свойства. Зимой скапливающаяся под кровлей влага превращается в лед и, расширяясь, постепенно разрушает чердачные конструкции. В теплое время года сырость приводит к образованию грибка и плесени, которые могут распространиться на всё здание.

Советы специалистов

Проходной кожух через потолочное перекрытие лучше закрыть сверху металлическим листом с отверстием под дымоотвод.

Завершающим элементом всей конструкции дымохода является красиво изготовленный или приобретенный зонт. Он предохраняет систему от дождя, крупного мусора.

Обшивка дымохода металлопрофилем, или другими материалами необходима не только для улучшения внешнего вида крыши, но и является конечным этапом защиты конструкции от негативного воздействия окружающей среды: ветер, снег, град – все это может стать причиной неправильной работы системы отопления.

Кроме того, при выборе дымохода необходимо учитывать температуру перемещаемой среды, ведь многие материалы достаточно быстро разрушаются при высоких значениях. Поэтому важно выбрать подходящий облицовочный материал для трубы в зависимости от особенностей конструкции и архитектурного дизайна здания.

Лучший способ обогрева частного дома – установка системы автономного отопления. Ведь при этом вы не только сможете существенно сэкономить, но и выбрать наиболее подходящую печь для своего дома в зависимости от бюджета и индивидуальных предпочтений.

Любое отопление (кроме электрического, которое используется довольно часто из-за высокой стоимости эксплуатации) предполагает отвод продуктов горения через трубу. Главное – правильно выбрать его форму, площадь сечения, материал облицовки.

Гидроизоляция дымохода на крыше для прямоугольной трубы

Итак, материалы подготовлены, пришло время заняться изоляцией. Процесс состоит из нескольких этапов:

• Штробление трубы

Штробить – значит проделать неглубокую бороздку (штробу) в стене трубы в том месте, где будет оканчиваться верхний край пристенного профиля. В эту бороздку он будет забиваться для герметичности. Для этого необходимо приложить профиль к трубе и наметить по верхнему краю линию. Затем аккуратно болгаркой проделать борозду в кирпиче. Глубина заделки – 2-3 см, в зависимости от глубины загнутой кромки профиля. Когда все готово, аккуратно уберите мусор и смочите стенку водой, тщательно промазав получившуюся канавку. Можно полить водой из бутылки, проделав в крышке отверстия.

• Установка профиля

Начинается с передней части трубы. Прикладываем деталь к трубе и отмеряем. По верхней части, где профиль войдет в борозду делаем припуск по 5 см с каждой стороны, чтобы можно было загнуть за стенку. Снизу, где деталь ляжет на крышу, оставляем лишние 10-15 см с каждой стороны. Аккуратно забиваем верхнюю кромку в борозду на трубе, а нижнюю часть прикрепляем к обрешетке саморезами. Таким образом, укладываем все 4 стороны. Края профиля ложатся внахлест со всех сторон.

По верхней кромке профиля промазываем герметиком. Можно установить планку примыкания – металлическую пластину, закрывающую шов между профилем и трубой.

• Установка галстука

Галстук устанавливается в передней части дымохода. Заводим его край под край профиля и прикручиваем. Он должен доходить до края кровли. Иногда между фартуком и трубой прокладывают гидроизолирующий материал, тогда штробить не полотно прикручивается металлической пластиной.

• Установка фартука

Фартук укладывается поверх кровельного покрытия. Для него штробу делать не надо, он крепится к трубе саморезами. Нижняя часть закрывает всю конструкцию, прилегающую к крыше.

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Изготовление проёма под дымоход

Требованиями пожарной безопасности предусматривается отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из сгораемых или подверженных оплавлению материалов. Величина зазора определяется наличием у дымоходного канала негорючей изоляции, теплопроводность которой не превышает 0,3 м2*°С/Вт. Так, для кирпичных и керамических колодцев отступ должен составлять не менее 250 мм, в то время как для сертифицированной сэндвич трубы достаточно и 130 мм.

С учётом габаритов дымоходного канала определить размеры проёма достаточно просто. Следом идёт нанесение разметки на детали внутренней обшивки и обрешётки. Парозащитные и гидроизоляционные материалы разрезают конвертом и заворачивают внутрь пирога. Далее внутренние поверхности проёма следует отделать гидроизоляционным материалом, не чувствительным к нагреву, как правило в этих целях используют алюминиевую или медную фольгу.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг места прохода. Лучшим вариантом считается вести демонтаж начиная от конька и снять по одному листу в каждую сторону от проёма

Таким образом проход в кровле должен быть полностью свободен на момент установки дымоходной трубы. Для крыш под металлочерепицу характерен следующий порядок действий: сначала стропильная система подготавливается в месте прохода трубы, далее по общей схеме устраивается пирог кровли, после чего заполняется проём и монтируется покрытие с разделкой.

Монтаж трубы в теле крыши

Выполнение отверстия в крыше из профлиста

Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.

1. Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
2. Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
3. В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.

Устройство вывода

После выполнения предварительной работы устраивается система вытяжки.

1. Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200÷600 ºС. Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры.
2. С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной.
3. В районе стропильной системы патрубок после выверки крепится хомутами. Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором.
4. Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу.
5. Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.

В случае устройства вытяжки кирпичной прямоугольной: к обрешетке и проштробованным стенкам крепится герметизирующий профиль; под него заводится отбортованный «галстук»; поверх конструкции устанавливается «фартук».

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Как сделать проход трубы через потолок и крышу: пошаговое руководство от мастера

Шаг 1

Начальный этап монтажа:

• подключение к выходному патрубку тройника;
• подсоединение горизонтального или вертикального участка без утепления, перехода от неутепленного участка трубы к утепленному;
• установка снизу элемента с ревизией и емкости для стока конденсата.

Участок без утепления монтируется обязательно – в месте выхода дымовых газов из топки очень высокая температура, любой утеплитель просто спечется и повредит трубу. Нередко в этом месте требуется установка каменки, змеевика или емкости для нагрева воды – для отбора и рационального использования тепла отходящих газов. Стену бани из горючих материалов вблизи печи и дымопровода закрывают негорючими материалами – камнем, плиткой, минеритом.

Труба крепится к стене специальными хомутами или кронштейнами, нижняя часть трубы также крепится к стене (можно ее поставить на специальную подставку). Расстояние между фиксаторами не должно превышать 1 м, желательно сделать его поменьше – 0,5–0,7 м.

Элементы просто вставляют друг в друга, место соединения фиксируют обжимным хомутом. Перед соединением двух труб на место стыка наносится специальный герметик.

Шаг 2

В потолочном перекрытии бани прорезаются или пробиваются отверстия перфоратором или болгаркой. Крепится нижний фланец проходного узла, проводится труба (или сэндвич-конструкция), укладывается утеплитель, на перекрытие устанавливается верхний фланец проходного узла и крепится к конструкциям потолка (изредка к кронштейну). Этап завершается установкой трубы на чердаке.

Шаг 3

Отверстие в крыше бани прорезается так же, как в потолке. Крайне нежелательно при выводе трубы через крышу разрезать стропила, поэтому при проектировании места установки каменки и места прохода дымопровода следует учесть это обстоятельство: изогнутый и отведенный в сторону дымоход может ухудшить тягу. В любом случае до устройства дымовой трубы необходимо начертить схему размещения печи и трубы в бане с учетом оптимального прохождения всех конструкций потолка и крыши.

К нижней стороне крыши крепится подкрышный лист. Сверху фиксируется крышная разделка – разгрузочная платформа с конусом. Через разделку проводится дымоход, разделка внутри заполняется утеплителем. Стык разделки и трубы прикрывается конусовидным фартуком. Для герметизации всех стыков применяется силиконовый герметик – он выдерживает температуру на поверхности трубы.

Верх разделки прикрывают листом оцинковки или кровельным материалом, под низ заводят кровельный материал.

Шаг 4

В последнюю очередь устанавливают мастер-флеш – эластичное приспособление из качественной долговечной резины EDPM или силикона. Силикон менее устойчив к ультрафиолету, поэтому мастер-флеш желательно прикрыть стальным колпаком. Крепят мастер-флеш саморезами, их вкручивают в алюминиевую полосу по периметру флеша. Все стыки герметизируют. Обычно крышу под мастер-флешем покрывают оцинкованной сталью – чтобы он плотно прилегал и хорошо герметизировал крышную разделку.

Последовательность монтажа более сложной крышной разделки во всех потребностях показана на видео.

Как собрать дымоход из сэндвич-труб

Чтобы в процессе монтажа не прерываться, следует подготовить все составляющие компоненты для последующей сборки в единое устройство заранее. Преимущество сэндвич-конструкции в том, что при ее изготовлении применяется технология, в разы облегчающая процесс установки целостного агрегата. Края сэндвич-труб обрабатываются с меньшим диаметром по сравнению с основной составляющей. Зауженная деталь подводится к другой трубе, крепость соединению обеспечивает хомут. Мастера советуют обрабатывать область шва герметиком, который хорошо справляется с температурными нагрузками.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1. Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
2. Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
3. Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

Основные этапы монтажных работ:

1. Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
2. Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
3. Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
4. Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
5. Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

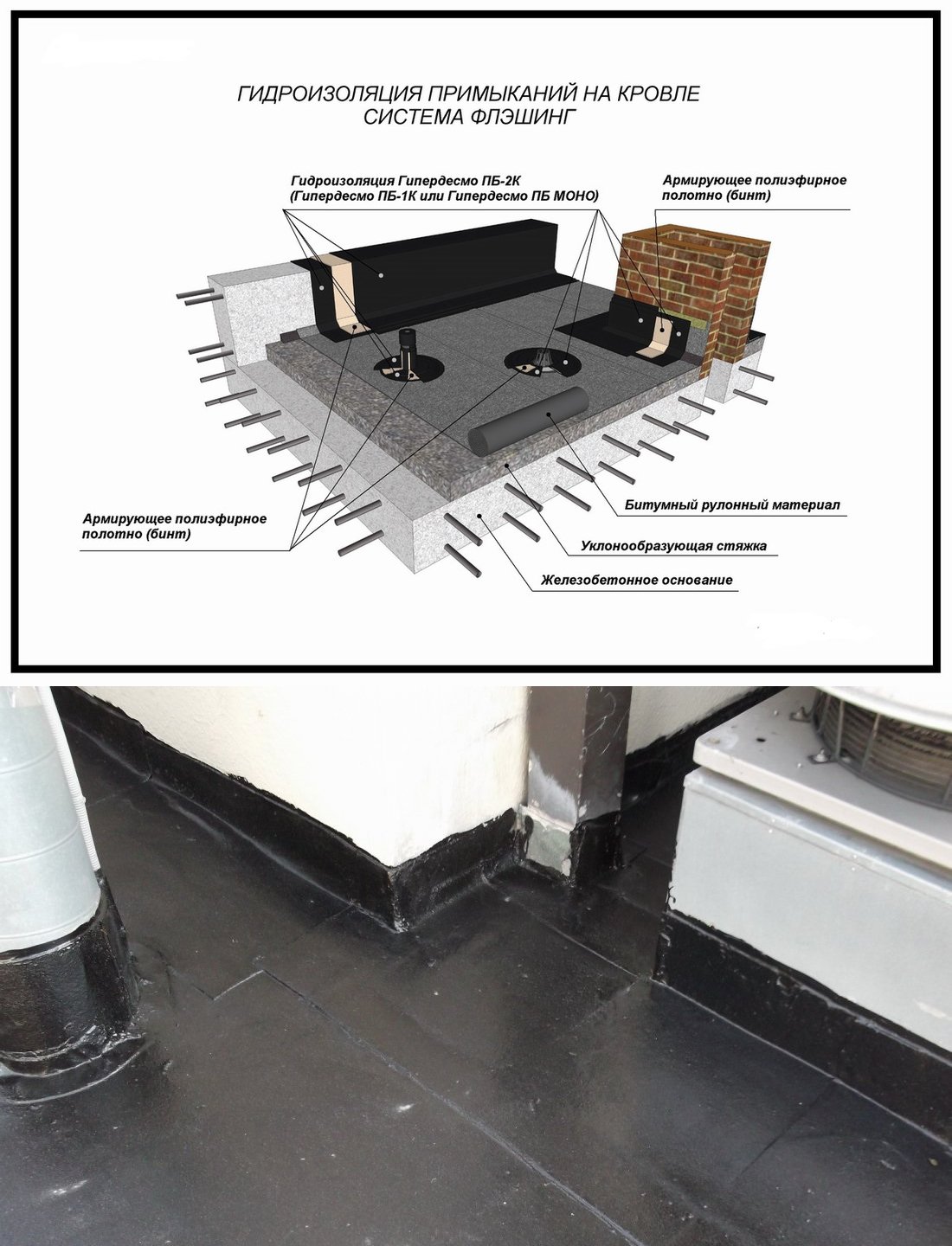

Устройство примыкания кровли к трубе

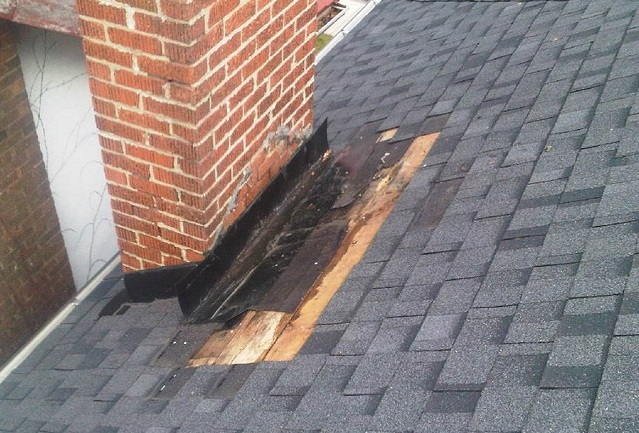

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Схема двойной гидрозащиты кровли в секторе примыкания к печной трубе.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
2. Натягиваете конус на трубу, примыкание должно быть плотным;
3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
4. Густо смазываете периметр под кольцом герметикам;
5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Планка примыкания нижняя, печное примыкание в Новосибирске

Купить в один клик

Цвета

Планка примыкания нижняя может быть использована для различных кровель покрытой профнастилом, мягкой кровлей, металлочерепицей.

Используется для стыков многоуровневой кровли:

• мансардных
• полувальмовых
• вальмовых с переломами скатов
• комбинированных.

Эта планка применяется не только при монтаже кровли, но и для отделки дома стен сайдингом. Планка примыкания помогает осуществить стыковку кровельного покрытия в разных местах.

Применение нижней планки примыкания

• примыкание к вертикальным стенам
• отвод нежелательной влаги в углах на стыке с фронтоном
• герметичное соединение кровли с дымоходом
• работа с сайдингом – стыковка с цоколем или парапетом.

Нижняя планка примыкания обычно используется совместно с верхней планкой примыкания. При монтаже нижняя планка заводится одним краем под кровельное покрытие, а верхняя устанавливается поверх кровельного покрытия.

Для герметичного примыкания металлочерепицы к печной трубе или стене на скате крыши изготавливают внутренний «фартук». Для изготовления такого печного примыкания используются нижние и верхние планки примыкания. Планку примыкания (нижнюю) прикладывают к стенам трубы и отмечают верхнюю кромку планки на стене. Затем по отмеченной линии болгаркой проделывают штробу (штробить в швы кладки запрещено) глубиной не менее 15 мм с небольшим уклоном вверх. После штробу прочищают и промывают водой.

Установку внутреннего «фартука» начинают с нижней стенки трубы. Планки подрезаются по месту, и крепятся саморезами. Таким же образом «фартук» монтируется по остальным сторонам с нахлестами около 150 мм, во избежание возможных протеканий. Края планки герметизируются термостойким герметиком. Монтаж внешнего «фартука» производится аналогично, но после укладки металлочерепицы (профнастила) и с помощью верхней планки примыкания.

Для нестандартных решений, Вы можете воспользоваться услугой по изготовлению доборных элементов на заказ по индивидуальным чертежам. В нашей компании Вы можете заказать изготовление данных планок в широком цветовом диапозоне.

Как вырезать крышу из мягкой кровли для дымохода

Дымоходы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае ошибки монтажа могут привести к пожару.

Как проложить дымоход, чтобы исключить возможность протечки и возгорания?

Варианты дымохода в мягкой кровле

Мягкая кровля бывает плоской и скатной. Сама труба металлическая, кирпичная, керамическая, квадратная или круглая.

Дымоход через мягкую кровлю плоской кровли

Основание – бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои кека до бетона прямоугольным сечением с размерами, равными сечению трубы + запас 15 см.
2. Установить опалубку по периметру.
3. Изготовьте бетонный бортик высотой 15 см. Дождитесь настройки.
4. Установите кровельное покрытие на стены.
5. Установить металлическую полосу на соединение кровельного материала с бортиком, усилить ее дюбелями через обшивку.
6. Установите отлив с капельницей сбоку.

Если труба кирпичная, борт не делается:

1. Нанесите материал на стены.

2. Сверху наденьте металлический фартук.

3. Сделать в стене канавку глубиной полтора сантиметра (в кирпич, а не в шов!), завести в нее край фартука.

4. Заполнить герметиком.

Рядом с дымоходом мягкой кровли на скатной кровле

В этом случае сначала нужно установить фланец, который примет на себя нагрузку обшивки, т. к. на этом участке он вырезается. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Ослабьте полосу около четырех сантиметров вокруг трубы.

2.Уложите прокладку из базальтовой ваты на стены.

3. Для герметизации круглых труб в комплект материалов часто входит металлический круглый фланец с резиновым/силиконовым сильфоном. Если нет, вы можете приобрести его отдельно. Фланец надевается на трубу, промазывается герметиком и крепится саморезами к обрешетке.

примечание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулируемые модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхняя планка помещается под крышку и крепится к трубе.

2. Остальные размещаются поверх крышки.

3.Под переднюю планку подкладывается стяжка – широкий металлический лист с бортиками.

4. На кирпичных трубах делаются пазы, в которые вставляется верхний срез фартука. На остальных фартук ставится на резиновые уплотнители.

5. Швы заполнены герметиком.

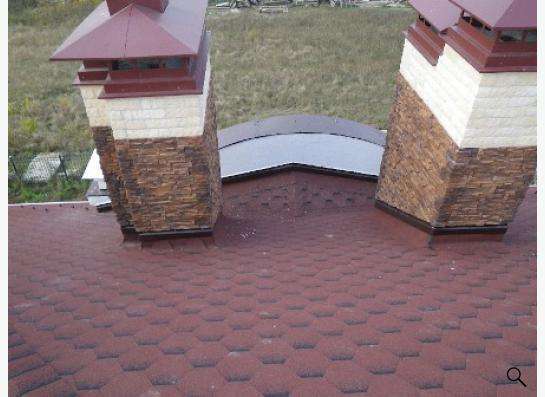

Наша работа

Как вырезать крышу из мягкой кровли для дымохода

Проход через конструкцию крыши тоже имеет свои нюансы.

примечание

Выступ дымохода над коньком полметра. Не кладите трубы близко к ендовам и слуховым окнам.

Процедура (для круглой металлической трубы):

1. Отмерьте от стропила расстояние, равное ширине дымохода + полметра, и установите там дополнительную стропильную ногу.

2. С помощью отвеса спроецируйте стропила на мансардный этаж. Отвес крепится в месте стыка стропила с коньком.

3. Отмерьте от этой точки полтора метра в сторону склона. Спроецируйте новую высоту на стропило. Здесь будет проходить ось дымохода.

4. Отмерьте на потолке от оси расстояние, равное радиусу дымохода + 25 см. Также спроецируйте эту точку вверх.

5. На последней отметке установите брус того же сечения, что и у стропил, перпендикулярно стропильным ногам.

6. Установите еще одну балку вниз по скату таким же образом, чтобы получился прямоугольный каркас – короб для дымохода.

7. Просверлите четыре сквозных отверстия в углах рамы. Вдоль этих отверстий со стороны крыши наметьте контур вырезаемого прямоугольника.

8. На отведенном участке демонтируется кровельный пирог: снимаются утеплитель и обрешетка, кровля выворачивается наружу, пароизоляция подворачивается внутрь и крепится к коробу степлером.

9. Поместите трубу, закрепите ее в коробке хомутами с ножками.

10. Со стороны чердака короб закрывается листом металла или асбеста.

11. Со стороны кровли между стенками короба и дымоходом укладывается негорючий теплоизолятор (можно засыпать керамзитом).

Правильно провести трубу через крышу достаточно сложно. Пожалуйста, свяжитесь с нами в СТМ-Строй.

У нас работают профессионалы, знающие все тонкости устройства крыш и кровельных конструкций до тонкостей. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые сроки, качественно и недорого.

Дымоходы, соединенные с конструкцией крыши

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

ENERGY STAR требуют, чтобы строители соблюдали требования к строителям национальных систем управления водными ресурсами, в которых указаны детали управления водными ресурсами для крыш, стен, фундаментов, участков и строительных материалов.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS. См. контрольный список EPA Indoor airPLUS для ознакомления с дополнительными требованиями к управлению водными ресурсами в здании и на участке.

2009, 2012, 2015, 2018, 2021 Международный жилищный кодекс (IRC)

Р301.2.1 Ветровые ограничения и критерии проектирования. Здания должны быть построены в соответствии с положениями настоящего Кодекса о ветре с использованием предельной расчетной скорости ветра, указанной в Таблице R301.2(1), как определено на Рисунке R301.2(5)A. Если не указано иное, ветровые нагрузки, перечисленные в Таблице R301.2(2), скорректированные по высоте и экспозиции с использованием Таблицы R301.2(3), должны использоваться для определения требований к расчетным нагрузкам.

Кирпичные или бетонные дымоходы категорий сейсмостойкости D0, D1 или D2 должны быть усилены.Армирование должно соответствовать требованиям, изложенным в Таблице R1001.1 и Разделе R606.

Раздел R1001.3.1 Вертикальная арматура. Для дымоходов шириной до 40 дюймов (1016 мм) четыре непрерывных вертикальных стержня № 4 должны быть размещены между витками сплошной кладки или внутри ячеек пустотелой кладки и залиты раствором в соответствии с разделом R606. Затирка не должна сцепляться с вкладышем дымохода, чтобы вкладыш дымохода мог свободно перемещаться при тепловом расширении. Для дымоходов шириной более 40 дюймов (1016 мм) необходимо два дополнительных шт.Для каждого дополнительного дымохода, встроенного в дымоход, или для каждых дополнительных 40 дюймов (1016 мм) ширины или ее части должно быть предусмотрено 4 вертикальных стержня.

Раздел R1001.3.2 Горизонтальная арматура. Вертикальная арматура должна быть размещена в пределах ¼ дюймовых (6,4 мм) связей или другой арматуры или эквивалентной чистой площади поперечного сечения, размещенной в стыках кровати в соответствии с разделом R606 на высоте не менее 18 дюймов (457 мм) по вертикали. Две такие связи должны быть установлены на каждом изгибе вертикальных стержней.

Раздел R1001.4 Сейсмическая анкеровка. Кирпичные или бетонные дымоходы категорий сейсмостойкости D0, D1 или D2 должны быть закреплены на каждом этаже, потолке или линии крыши на высоте более 6 футов (1829 мм) над землей, за исключением случаев, когда они построены полностью внутри наружных стен. Крепление должно соответствовать требованиям раздела R1001.4.1

Раздел R1001.4.1 Крепление. Два ремня размером 3/16 дюйма на 1 дюйм (5 мм на 25 мм) должны быть встроены в дымоход не менее чем на 12 дюймов (305 мм).Ремни должны зацепляться за внешние стержни и выходить на 6 дюймов (152 мм) за изгиб. Каждая стропа должна быть прикреплена не менее чем к четырем балкам пола, потолка или пола или стропилам двумя болтами 1/2 дюйма (12,7 мм).

Раздел R1001.4.1.1 Каркас из холодногнутой стали. Если используется холодногнутый стальной каркас, место, где болты ½ дюйма (12,7 мм) используются для крепления лямок к каркасу, должно быть усилено не менее чем 3 дюйма x 3 дюйма x 0,229 дюйма ( 76 мм х 76 мм х 5.8 мм) стальная пластина поверх планки, которая прикручивается к каркасу не менее чем семью шурупами № 6 на каждый болт.

Секция R1003 Каменные дымоходы

R1003.3 Сейсмостойкое армирование. Каменные или бетонные дымоходы должны быть сконструированы, закреплены, закреплены и усилены в соответствии с требованиями настоящей главы. В расчетных категориях сейсмостойкости D0, D1 или D2 каменные и бетонные дымоходы должны быть усилены и закреплены, как подробно описано в разделах R1003.3.1, R1003.3.2 и R1003.3.4. Для категорий сейсмостойкости A, B или C армирование и сейсмостойкое крепление не требуются.

R1003.3.1 Вертикальная арматура. Для дымоходов шириной до 40 дюймов (1016 мм) четыре непрерывных вертикальных стержня № 4, закрепленных в фундаменте, должны быть помещены в бетон, или между витками сплошной кладки, или в ячейках пустотелой кладки, и залиты раствором. в соответствии с Разделом R608.1.1. Затирка не должна сцепляться с вкладышем дымохода, чтобы вкладыш дымохода мог свободно перемещаться при тепловом расширении. Для дымоходов шириной более 40 дюймов (1016 мм) необходимо два дополнительных шт.На каждые дополнительные 40 дюймов (1016 мм) ширины или доли ширины необходимо установить 4 вертикальных стержня.

R1003.3.2 Горизонтальная арматура. Вертикальная арматура должна быть заключена в анкеры толщиной ¼ дюйма (6,4 мм) или другая арматура с эквивалентной чистой площадью поперечного сечения, расположенная на расстоянии не более 18 дюймов (457 мм) по центру в бетоне, или размещена в балках фундамента блока. кирпичной кладки не менее чем через каждые 18 дюймов (457 мм) вертикальной высоты. Две такие связи должны быть установлены на каждом изгибе вертикальных стержней.

R1003.4 Сейсмическая анкеровка. Кирпичные и бетонные дымоходы и фундаменты в категории сейсмостойкости D0, D1 или D2 должны быть закреплены на каждом этаже, потолке или линии крыши на высоте более 6 футов (1829 мм) над землей, за исключением случаев, когда они построены полностью внутри наружных стен. Крепление должно соответствовать требованиям Раздела R1003.4.1.

R1003.4.1 Крепление. Два ремня размером 3/16 дюйма на 1 дюйм (5 мм на 25 мм) должны быть встроены в дымоход не менее чем на 12 дюймов (305 мм).Ремни должны зацепляться за внешние стержни и выходить на 6 дюймов (152 мм) за изгиб. Каждая стропа должна крепиться не менее чем к четырем балкам пола двумя болтами диаметром 1/2 дюйма (12,7 мм).

R1003.4.1.1 Каркас из холодногнутой стали. Если используется холодногнутый стальной каркас, место, где болты 1/2 дюйма (12,7 мм) используются для крепления лямок к каркасу, должно быть усилено не менее чем 3 дюйма x 3 дюйма x 0,229 дюйма. (76 мм х 76 мм х 5,8 мм) стальная пластина поверх ленты, которая прикручивается к каркасу не менее чем семью Н0.6 саморезов на каждый болт.

Жилой код Калифорнии 2019

В Калифорнии все дымоходы, как существующие, так и новые, должны быть проверены государственным инспектором по строительству.

R1001.3 Сейсмостойкое армирование. Каменные или бетонные дымоходы во всех конструкциях, регулируемых настоящими нормами и отнесенных к категории сейсмостойкости C, D0, D1 или D2, должны быть усилены. Армирование должно соответствовать требованиям, изложенным в Таблице R1001.1 и Разделе R606.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Anderson’s Chimney & Masonry Services

Дымоход
Один или несколько проходов, вертикальных или почти вертикальных, для отвода дымовых газов от устройства во внешнюю атмосферу.

Крышка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенный для предотвращения проникновения дождя, снега, животных и т. д.

Очистка дымохода
(также известная как чистка) Процесс удаления сажи, креозота и мусора из дымохода. Это следует делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания. Она может быть сделана из глиняной плитки или из металла. Чтобы дымоходы были исправны, они должны оставаться в целости, без перфораций, трещин или повреждений любого рода, которые могут позволить продуктам сгорания проникнуть в жилые помещения дома или теплу от продуктов сгорания создать опасность для горючих материалов. материалы рядом с дымоходом, такие как каркас, стены, потолки, изоляция или полы.

Перемычка
Элементы каменной кладки, выступающие или выступающие вверх и наружу от поверхности стены или дымохода в рядах для формирования опоры или уступа для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Сверчок
(также называемый седлом) Конек, который проходит от задней части дымохода до ската крыши с целью отвода воды от места соединения дымохода с крышей.

Коронка
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA является некоммерческим, освобожденным от налогов учебным заведением, занимающимся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно представляющий собой подвижную или выдвижную пластину, для регулирования потока воздуха или дыма.

Заслонка (верхнее крепление)
Расположена в верхней части дымохода. Работает путем закрытия верхней части дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход. Кабель проходит сбоку дымохода и крепится к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель топки или очага с первой плитой дымохода в камине.

Прямая вентиляция
Труба с двойными стенками, в которой отработанный воздух удаляется через вкладыш, а воздух для горения подается в прибор между внутренним вкладышем и внешней стенкой.

Тяга
Поднимающийся газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в прибор, а выхлопные газы выбрасывает наружу через дымоход.

Очистка вентиляционных отверстий сушилки
Ворс, образующийся при сушке белья, попадает в вентиляционную систему сушильной машины.Ворс, удаляемый вручную из ловушки для ворса сушильной машины, представляет собой очень небольшую часть ворса, который скапливается в системе вентиляции. Накопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, что создает опасность возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Огнеупорный кирпич
Кирпич, состоящий из глины и кремнезема и предназначенный для выдерживания высоких температур, например, в топке.

Каминные топки
Дровяные, угольные, пеллетные или газовые отопительные приборы, которые устанавливаются внутри существующего камина.

Оклад
Листовой металл или другие материалы, используемые для гидроизоляции желобов или углов между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый кодами и стандартами для покрытия внутренней поверхности дымохода.Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
Газовый прибор, работающий на пропане или природном газе; вставка входит в существующий камин и создает мощный источник тепла. Дымоход (вытяжка) проходит через существующую дымовую трубу и выходит наружу.

Газовые камины
Камины, которые были либо переделаны с дров на газ, либо были сконструированы для работы на газе.Чаще всего их основной целью является атмосфера, а не тепло.

Обшивка дымохода – Изящное домостроение

Конечно, другие типы обшивки можно использовать для предотвращения просачивания воды на крышу, но ни одна из них не работает так же хорошо и не является столь традиционной, как медь или свинец.

Оба материала отличаются долговечностью. Хотя свинец традиционно использовался в Новой Англии, его используют на крышах далеко за пределами Северо-Востока. Медь, которая ярко блестит в новом состоянии и покрывается защитной патиной по мере старения, пожалуй, более популярна в стране.

Несмотря на то, что стоимость каждого гидроизоляционного материала была сильным фактором при принятии решения о том, какой из них использовать, цены сильно колебались за последний год или около того. Прошлой зимой медь была дешевле свинца. Однако оба типа перепрошивки по-прежнему дороги. Например, 12-дюймовый. на 20 футов. рулон свинца продается примерно за 140 долларов. Не ожидайте, что за медь придется платить намного больше или меньше.

Свинцовая планка

Свинцовая планка представляет собой плотный, но мягкий металл, устойчивый к атмосферным воздействиям.При неправильном использовании свинец токсичен, но он исключительно хорошо работает в качестве оклада, срок службы которого намного превышает 20-45-летний срок службы современной битумной черепицы . Его лучше всего использовать в качестве ступенчатого оклада на крышах с относительно коротким сроком службы, таких как битумная черепица. При укладке нового кровельного покрытия отлив можно снять и отогнуть на место без повреждений.

Профи

• Податлив и легко обрабатывается вручную или с помощью основных инструментов.

• Может использоваться повторно при перекрыше.

• Обеспечивает более тонкий эстетический вид.

• Дождевые стоки окрашивают материалы не в неприглядный зеленый цвет, а в легкий светло-серый цвет.

Минусы

• Недостаточно жесткий для использования в качестве гидроизоляции.

• Подвержен повреждению животными.

• Может порваться при переутомлении.

• Нельзя интегрировать в металлические крыши.

Медный отлив

Медный отлив может служить 80 и более лет.Медь со свинцовым покрытием, еще один популярный медный продукт, работает почти так же, как обычная медь, но менее реактивна, поэтому ее часто используют для гидроизоляции кровли Galvalume. Медь со свинцовым покрытием имеет такой же срок службы, как и обычная медь, которую лучше всего использовать в качестве отливов поддонов или ступеней на долговечных крышах из черепицы или шифера.

Профи

• Легко паяется.

• Может использоваться как ступенчатое или панорамное оплавление.

• Небольшие отверстия можно заделать припоем.

• Со временем покрывается богатой патиной.

• Можно привязать к металлической кровле.

• Соли меди, смываемые дождем, действуют как гербицид и могут увеличить срок службы черепицы.

Минусы

• Требует навыков металлообработки и использования специальных инструментов.

• Вероятно, будут повреждены во время замены крыши и, как правило, должны быть заменены.

• Соли меди, смываемые дождем с фартука, могут окрашивать окружающие материалы в зеленый цвет.

Подготовь дымоход, крышу к зиме

Октябрь! И хотя официально осень только началась, мы здесь, в Грейс-Харборе, знаем, что погода может быстро испортиться. Вот почему вам нужно подумать о подготовке вашего дома к зиме уже сейчас.

Во-первых, независимо от типа вашего основного отопления, в большинстве здешних домов есть хотя бы один камин. Как правило, камины чаще всего используются для создания атмосферы, вторичного источника тепла или в качестве резервного источника питания на случай отключения электроэнергии. Независимо от того, как часто вы используете свой, разумно убедиться, что он готов к приближающимся холодам.

На самом деле, быстро пересмотреть всю крышу — отличная идея. Итак, проверьте свою крышу на наличие незакрепленных или отсутствующих гонтов, а также мха или другой растительности. Кроме того, внимательно осмотрите металлические накладки, панели и борта баржи, чтобы убедиться, что они не повреждены и надежно закреплены.

Помните, как бы ни была важна проверка всех этих вещей, рисковать своей жизнью уж точно не стоит! Так что, если вы не умеете делать все своими руками, обратитесь к профессионалу, который возьмет на себя эту работу.Если вы занимаетесь своими руками, будьте предельно осторожны. Стопор для лестницы за 50 долларов — это дешевая страховка от скольжения и защиты от падения с лестницы.

Дымоход требует осмотра

Как мы уже говорили, большинство дымоходов необходимо чистить примерно раз в год. Поэтому либо позвоните профессионалу, либо выберите сухой день, чтобы заняться проектом самостоятельно. Пожалуйста, следите за своим шагом!

Когда вы осматриваете дымоход снаружи, вы не должны видеть трещины в растворе или кирпичах, мягкий раствор между кирпичами, рыхлые кирпичи, мох или поврежденную обшивку и рост растений! Можно ли вообще трясти дымоход? Если какое-либо из этих условий существует, вы можете вызвать эксперта по каменной кладке.

Ваш дымоход загерметизирован?

Негерметичные дымоходы, как губка, впитывают влагу. В гавани, с нашими ветреными и дождливыми зимами, не редкость иметь дымоходы, которые настолько пропитываются дождевой водой, что они просачиваются через обычно защитную обшивку на чердак.

Чтобы предотвратить это поглощение, вы можете герметизировать дымоход продуктом под названием Fabrishield®. Это просто жидкость, которую распыляют, раскатывают или натирают кистью, и вода на вашем дымоходе собирается бусами, как капли дождя на вощеной машине.Вы можете найти его на месте или, что еще лучше, позвонить местному подрядчику по каменной кладке, чтобы применить его.

Заглянуть внутрь?

Вы также можете заглянуть в дымоход, прежде чем зажечь первый костер в этом сезоне, чтобы убедиться, что ни одна трудолюбивая птица не решила поселиться внутри.

В зависимости от того, как часто вы используете свой камин, большинство пожарных служб рекомендуют ежегодно очищать дымоход, чтобы удалить скопившуюся сажу и смолы, которые могут воспламениться в дымоходе и вызвать пожар.

Обслуживание печных труб

Не только старомодные камины требуют ежегодного осмотра на предмет безопасности. Во многих домах есть газовая, масляная или дровяная печь, печь или печь на пеллетах. Эти приборы имеют уникальные потребности. Большинство из них обычно вентилируются через выхлопную трубу металлического типа и требуют регулярных осмотров, чтобы предотвратить проникновение угарного газа в дом.

Ищите наросты сажи или пепла, ржавчину, точечные отверстия, деформированные трубы, ослабленные соединения труб и отсутствующие или поврежденные крышки крыши. Если какие-либо из этих дефектов обнаружены, они должны быть исправлены перед использованием.

Пока вы этим занимаетесь, если у вас есть газовая колонка, ее тоже следует проверить. Ваш специалист по обслуживанию газовой или нефтяной компании может быть лучшим инспектором для этих приложений.

Замена дымоходов в середине стены

Надеемся, что ваш отопительный прибор не вентилируется в одном из старых дымоходов типа «в стене». Эти устаревшие дымоходы были распространены в старых домах и стали причиной многочисленных домашних пожаров.Некоторые из них все еще существуют — иногда домовладельцы даже не осознают, что их камин выходит в дымоход в середине стены. Если у вас есть один из этих дымоходов в середине стены, его следует снять и заменить современной и гораздо более безопасной системой дымохода.

Критическое состояние крыши

От самой черепицы до бордюрных досок, водосточных желобов, отливов, решетчатых досок и дымоходов важно следить за тем, чтобы все компоненты вашей крыши находились в хорошем состоянии.

И это еще не все. Подумайте о «проходах через крышу» на минуту. Сантехнические вентиляционные отверстия, чердачная вентиляция или «горшечные» вентиляционные отверстия, световые люки, погодный воротник вашей электрической мачты, спутниковая антенна и вентиляционные отверстия через крышу — все это проникновения в защищенную от непогоды поверхность крыши. Они также являются основными потенциальными источниками утечек.

Прочие проходы через крышу

Мансардные окна необходимо очистить и осмотреть на наличие дефектов и, конечно же, на наличие мха и листьев.Если они протекают, вам может понадобиться специалист по кровле, чтобы устранить проблему.

Внимание!

Прежде чем ступить на крышу, убедитесь, что вы точно знаете, где находится ваша электрическая мачта!! Это вертикальный столб (обычно над вашим счетчиком), где провода PUD прикрепляются к дому. Это может быть очень опасным местом для выполнения любой работы!

Там, где столб проходит сквозь крышу, требуется атмосферостойкий воротник для обеспечения герметичности соединения.Со временем он может выйти из строя из-за ультрафиолетового излучения, повредившего резиновое уплотнение, может потребоваться только немного герметика, чтобы предотвратить попадание воды под крышу, но для достижения наилучших результатов доступны модернизированные манжеты, которые надеваются на существующий воротник мачты. Возможно, вам понадобится профессионал для осмотра, герметизации или модернизации.

В каждом помещении с повышенной влажностью, включая ванные комнаты, кухни и прачечные, должен быть установлен вентилятор с приводом, выходящий непосредственно наружу.

Независимо от того, проходят ли они через наружную стену или через крышу, все они должны иметь защищенное от непогоды соединение и работающую заслонку на внешнем вентиляционном отверстии.

Как и другие вентиляционные отверстия, проверьте их состояние и включите и выключите вентиляторы, чтобы убедиться, что заслонка работает свободно и полностью закрывается.

Как устранить протекающую обшивку крыши дымохода

Воспроизведение видео не поддерживается

Обшивка крыши вокруг дымохода может отделяться от кирпича, позволяя дождевой воде просачиваться внутрь дома.Чтобы отремонтировать незакрепленную обшивку дымохода на крыше:

1. Удалите листья или другой мусор из зазора между обшивкой и дымоходом.
2. Зубилом удалите затвердевший кровельный цемент.
3. Обильно нанесите кровельный клей за гидроизоляцией. №
4. Используйте гвозди или шурупы для каменной кладки, чтобы плотно прикрепить отлив к дымоходу.
5. Покройте все открытые головки гвоздей или шурупов кровельным клеем.
6. Нанесите кровельный клей на стык между гидроизоляцией и кирпичом.
7. Разгладьте кровельный клей с помощью мешалки для краски или шпателя.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

ВИДЕО ТЕХНОЛОГИЯ
Г-образная планка, которая защищает стык между крышей и дымоходом, иногда может отрываться от дымохода, особенно если она удерживается на месте только кровельным клеем. Начните устранять проблему, удаляя все листья или мусор из пустоты, а затем соскребая или счищая высохший кровельный цемент с кирпичей, чтобы гидроизоляция ровно прилегала к ним.

Теперь нанесите большое количество нового кровельного клея на кирпичи позади гидроизоляции примерно на дюйм ниже верхней части гидроизоляции. Используйте шурупы или гвозди, чтобы плотно прижать оклад к кирпичам, прежде чем наносить больше кровельного цемента вдоль верхнего края оклада.

Наконец, разгладьте цемент шпателем и нанесите цемент на головки всех крепежных элементов.

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству для CBS The Early Show и The Weather Channel. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и временам года.

Может ли кровельщик починить дымоход?

Одной из наиболее распространенных проблем, с которыми сталкиваются домовладельцы со своими крышами, является протечка вокруг дымохода. Когда возникает утечка дымохода, возникает естественный вопрос: звонить ли кровельщику или специалисту по дымоходам.

Ответ на этот вопрос зависит от нескольких факторов. Большинство домовладельцев не имеют знаний или инструментов, чтобы правильно определить источник утечки дымохода, поэтому, как правило, не рекомендуется пытаться сделать это самостоятельно. Тем не менее, профессиональный кровельщик должен быть в состоянии определить проблему с протечкой дымохода и либо отремонтировать ее, либо порекомендовать вызвать специалиста по дымоходам.

По данным Управления по энергоэффективности и возобновляемым источникам энергии, «Дымоходы, как правило, имеют множество требований, помимо отвода продуктов сгорания.Они должны быть соответствующим образом соединены с конструкцией крыши, чтобы противостоять ветровым нагрузкам в зависимости от скорости ветра и категории воздействия на площадке. Дымоходы также должны быть водонепроницаемыми, чтобы предотвратить попадание дождевой воды во время сильных ветров, таких как ураганы».

Учитывая, что в штате Флорида с некоторой регулярностью происходят суровые погодные явления, такие как ураганы, домовладельцам в Солнечном штате важно понимать, как их дымоход и крыша функционируют вместе. В то время как дымоходы служат очевидной цели в общей структуре дома, то, где и как они пересекаются с крышей, также очень важны, так как это обычное место для утечек.

Что вызывает утечку дымоходов?

Утечки дымохода могут быть ограничены самим дымоходом (например, металлическим дымоходом, кирпичами и раствором, сводом дымохода или крышкой желоба дымохода), или они могут быть результатом проблем с крышей. Обнаружение утечек в дымоходах или рядом с ними может быть сложной задачей, поскольку источником может быть несколько разных вещей. Вот несколько наиболее распространенных возможных источников:

Треснувший или отсутствующий раствор

Раствор между кирпичами на дымоходе со временем может выветриться, и он может растрескаться или расшататься.Это может позволить воде просочиться внутрь и в конечном итоге попасть в подстилающий слой, чердак, изоляцию или даже стены.

Ремонт этого типа дымохода, как правило, не входит в компетенцию кровельных подрядчиков, хотя некоторые из них могут иметь квалифицированных специалистов по кровле, которые также имеют опыт выполнения этой работы.

Проблемы с перепрошивкой

Дымоход, как и любой другой выступ на крыше, требует обшивки. Обшивка обычно изготавливается из тонких кусков металла, которые устанавливаются на стыках между выступом и кровельным материалом.Обшивка будет спроектирована и установлена ​​для отвода дождевой воды от кирпичей дымохода, а также для отвода ее от впадин между дымоходом и поверхностью крыши. Со временем обшивка может подвергнуться коррозии или повредиться из-за возраста, экстремальных погодных условий или несчастных случаев. Герметик, используемый для удержания обшивки на месте, также со временем портится, что может привести к отрыву обшивки от дымохода, оставляя отверстие для проникновения воды.

Поврежденную планку следует отремонтировать, как только она будет замечена, так как утечка может проявиться через некоторое время, а к этому времени уже могут быть нанесены значительные повреждения.Ремонт оклада и окружающих его кровельных материалов может быть выполнен большинством кровельных служб, которые предлагают ремонт кровли.

Поврежденная черепица

Отсутствующие или поврежденные гонты рядом с дымоходом могут быть источником того, что выглядит как утечка из дымохода.

Проблемы с гонтовой кровлей, будь то битумная черепица, глиняная черепица или бетонная черепица, могут быть отремонтированы профессиональной кровельной компанией. Как и в случае с поврежденным окладом, поврежденную или отсутствующую черепицу следует отремонтировать как можно скорее, чтобы предотвратить повреждение в будущем.

Коронка или крышка дымохода

Крышка дымохода и купол дымохода используются как для предотвращения попадания воды прямо в дымоход, так и для предотвращения ее попадания между вкладышем дымохода и кирпичами дымохода. Если корона дымохода или крышка канала отсутствуют, треснуты или повреждены иным образом, это может привести к повреждению водой.

Если у вас возникла утечка из-за проблем с дымоходом или крышкой, обратитесь к специалисту по дымоходам.

Как узнать, протекает ли мой дымоход?

Домовладельцу может быть трудно обнаружить утечку дымохода, так как часто требуется некоторое время, чтобы она стала заметной внутри дома.Кроме того, протекающий дымоход не всегда представляет собой воду в камине или дымоходе или даже повреждение потолка или стен возле дымохода.

Вот несколько признаков того, что ваш дымоход может протекать:

• Звуки капель из трубы, даже если вы не видите признаков воды
• Затхлый запах в доме, особенно в районе трубы
• Пятна воды на потолке или стенах вокруг трубы
• Влага, видимая вокруг основание дымохода
• Влажная или заплесневевшая изоляция на чердаке
• Плесень на крыше вокруг дымохода

Ремонт протечек дымохода

Некоторые протечки дымохода являются результатом проблем с крышей, а не с самим дымоходом. Например, незакрепленная или отсутствующая черепица возле дымохода может показаться протечкой дымохода, но на самом деле это то, что может исправить кровельный подрядчик.

Аналогичным образом, поврежденная обшивка вокруг дымохода может вызвать протечку, но кровельщик может легко устранить ее. На самом деле, было бы разумно, чтобы кровельщик проверил любую другую обшивку, чтобы убедиться, что она не страдает от тех же проблем, что и обшивка дымохода, пока они делают ремонт.

Другие виды утечек дымохода вызваны проблемами с дымоходом, кирпичами и раствором дымохода, вершиной дымохода или крышкой дымохода.Эти утечки лучше всего устраняются профессиональным экспертом по дымоходам, так как они имеют опыт работы с каменной кладкой и тонкостями работы дымоходов.

Некоторые профессиональные подрядчики по кровельным работам могут предоставить услуги по кладке для устранения протечек дымохода, поэтому разумно найти профессионального и надежного кровельщика, если вам нужен ремонт. Когда вы назначаете встречу с кровельщиком, спросите его об их предыдущем опыте ремонта дымоходов.

Предотвращение утечек дымохода

Обычно домовладельцам рекомендуется периодически осматривать крышу, чтобы оценить ее состояние и оставшийся общий срок службы.Этот осмотр крыши должен включать осмотр дымохода, обшивки вокруг дымохода и кровельных материалов поблизости.

Помимо осмотра дымохода и связанного с ним обшивки, осмотр крыши должен включать:

• Оценка ущерба от воды. Течь может быть в любой части крыши, а не только в дымоходе. Инспектор крыши будет искать повреждения от воды, вызванные неправильной установкой или неисправными кровельными материалами, а также поврежденные или отсутствующие гонты.
• Стареющие кровельные материалы. Все кровельные материалы имеют ограниченный срок службы, поэтому проверка крыши должна включать оценку оставшегося ожидаемого срока службы материалов. В частности, битумная черепица может иметь признаки износа, поскольку со временем она подвергается воздействию элементов и начинает терять слой гранул. Другие кровельные материалы, хотя и могут прослужить дольше, также со временем проявят признаки старения.
• Рост плесени. В часто влажных условиях Флориды плесень может быстро образоваться в таких местах, как дымоход и изоляция чердака.
• Забитые желоба и водосточные трубы. По мере того, как битумная черепица теряет гранулы, находящиеся на внешнем слое, она может начать забивать желоба и водосточные трубы. Это может привести к застою воды и повреждению кровли. Забитые желоба и водосточные трубы могут быть признаком того, что в ближайшем будущем потребуется замена крыши.
• Проблемы с подкладкой. Если вода просачивается под внешний кровельный материал, подстилающий слой под ним может намокнуть и начать разрушаться.
• Провисающие крыши.Провисание крыши может быть признаком серьезных проблем со структурой крыши, которые необходимо решить.

Осмотр крыши позволяет домовладельцу активно устранять любые мелкие неисправности до того, как они перерастут в более крупные (и более дорогие) проблемы в будущем. Они также полезны для оценки ущерба, нанесенного ураганом, для определения необходимого ремонта, который может покрываться гарантией, и для оценки оставшегося срока службы крыши.

Услуги дымохода также могут провести осмотр дымохода, который фокусируется исключительно на элементах дымохода, а не на крыше.Они могут порекомендовать чистку дымохода или другую услугу в зависимости от их оценки состояния дымохода.

Некоторые службы дымоходов предлагают сделать дымоход водонепроницаемым, чтобы предотвратить попадание лишней воды внутрь, но при этом позволяя кирпичам и раствору выводить влагу и газы. Этот превентивный шаг может помочь решить проблемы в будущем.

Лучшая кровельная компания в Лейкленде и его окрестностях

Если вы подозреваете, что в вашем доме может протекать дымоход, вам следует обратиться в Жилищную кровельную службу.Мы можем провести бесплатную инспекцию крыши, чтобы оценить проблему, определить источник проблемы и предложить лучшее решение для вашего дома и вашего бюджета.

У нас есть опыт работы как с жилыми, так и с коммерческими кровлями, и мы можем предоставить любые услуги по ремонту или замене крыши, которые вам нужны. Наши варианты кровли включают гонтовую кровлю, черепичную кровлю, металлическую кровлю, плоскую кровлю и кровлю для мобильных домов.

Наши услуги включают:

• Ремонт крыши для решения проблем до того, как они станут серьезными повреждениями
• Обслуживание крыши, чтобы обеспечить долгий срок службы вашей крыши
• Монтаж крыши, будь то гонты, металл, черепица или плоская крыша
• Новая конструкция для как коммерческие, так и жилые проекты
• Осмотр крыш, включая осмотр недвижимости

Поскольку мы хотим предоставить наилучшие услуги всем нашим клиентам по всей Центральной Флориде, мы предлагаем бесплатные осмотры и варианты финансирования кровли.При необходимости мы можем провести вас через любые страховые претензии домовладельцев и работать напрямую с вашей страховой компанией.
