Примыкание трубы к кровле: Примыкание кровли к трубе дымохода

Устройство примыкания кровли к трубе

От того, насколько правильно кровля будет примыкать к трубе, зависит эффективность функционирования кровельного пирога. Если не соблюдать правила выполнения работ на данном этапе, через щели около трубы под отделочный материал может начать проникать влага, что приведет к разрушению элементов кровли.

Особенности создания примыкания

Устройство примыкания кровли к трубе может выполняться различными способами. Выбор определенного варианта зависит от того, какие изделия используются во время отделки. Также учитывается форма дымохода, его расположение и материал, из которого он изготовлен. Часто используются готовые конструкции для защиты примыканий от осадков.

Проще всего производить гидроизоляцию дымохода, который установлен в самой высокой точке кровли. Это обусловлено тем, что снег не скапливается за трубой и влага не может проникнуть под кровлю. Но многие владельцы загородных домов устанавливают трубу немного ниже конька. Это связано с тем, что при создании традиционно двускатной крыши такой вариант более удобен.

Дымоходы прямоугольной формы могут устанавливаться между стропилами или с прерыванием конькового бруса при создании стропильной системы наслонного типа. В таком случае требуется установка дополнительных укрепляющих элементов крыши.

Также достаточно легко гидроизолировать примыкание трубы к кровле в случае, если она находится на небольшом расстоянии от конька. Сложнее всего произвести гидроизоляцию в случае, когда дымоход располагается в нижней части ската. В таких случаях требуется установка специальной скатной конструкции.

Трубу не стоит устанавливать на пересечении с ендовой, так как это значительно усложняет герметизацию стыков.

Расположение примыкания

Согласно строительным нормативам обустройства дымоходов может производиться в нескольких местах кровли. Во время выведения трубы стоит учитывать следующие параметры:

1. Дымоход должен устанавливаться таким образом, чтобы он возвышался над коньком не менее, чем на 50 см, если этот элемент конструкции располагается не дальше 150 см от конька.
2. Если же труба выводится на расстоянии в пределах от 150 до 300 см от конька, она может находиться с ним на одной высоте.
3. В случае, когда труба располагается дальше, чем на 300 см, он располагается в уровень с коньком или же ниже его. Но при этом нельзя производить монтаж ниже линии, проведенной относительно горизонта под углом 10 градусов.

Все остальные правила насчет расположения дымохода не являются регламентированными, поэтому во время проведения работ следует полагаться на опыт профессиональных строителей. Чтобы правильно расположить все элементы кровли, защищающие примыкание от влаги, необходимо посмотреть на различные фото, изображающие установку «фартука».

Многие владельцы домов, которые занимались строительством самостоятельно, рекомендуют производить выведение трубы как можно ближе к коньку. Это связано с несколькими причинами:

• в таком месте легко организовать примыкание;
• благодаря тому, что скат над трубой является небольшим, там не образуется большое количество снега.

После определения наиболее оптимального места, в котором следует расположить трубу, необходимо узнать, как закрепить покрытие, чтобы оно надежно защищало стыки.

Как произвести герметизацию трубы

Сложнее всего организовать примыкание в случае, когда кровля состоит из нескольких слоев гидро- и пароизоляторов. Надежнее всего должен быть защищен утеплитель, так как при воздействии влаги он теряет свои свойства.

Во время проведения работ необходимо учитывать строительные норма, согласно которым нужно свести к минимуму риск возгорания. Для этого кровельный пирог должен располагаться на расстоянии не менее 15 см от дымохода. Для обеспечения защиты кровли и предотвращения возгорания материалов вокруг нее создается защитный короб, который может быть сделан из стропильных ног по сторонам от трубы или путем закрепления поперечных балок на стропилах.

После проведения таких работ труба ограничивается деревянным коробом. Для того, чтобы защитить кровельный пирог, необходимо внутреннее пространство заполнить материалом, который не деформируется по действием высокой температуры. В большинстве случаев используется базальтовая вата. Этот материал не подвержен воздействию влаги и при этом позволяет укладывать гидроизоляцию вокруг трубы.

Примыкание гидроизолирующих и пароизолирующих материалов к трубе осуществляется стандартным методом:

• сначала полотна нарезают в форме конверта
• после этого их края доводятся к поперечным балкам
• фиксация материала происходит при помощи скоб или гвоздей
• пароизоляция закрепляется основанием каркаса, который необходим для закрепления отделки чердачного помещения.

В точках, где кровля примыкает к стенам короба, необходимо защитить утеплитель от действия влаги. Для этого используется специальная лента или клей. В случае, если внешние стенки дымохода не нагреваются выше 60 градусов, можно подводить кровельный пирог вплотную. Но перед началом работ необходимо убедиться, что температура не является более высокой. Если труба будет нагреваться сильнее, это может привести к деформации кровли и появлению протечек.

Перед изоляцией трубы нужно создать дренажный желоб по гидроизоляционной пленке. Это необходимо для отвода влаги, которая будет попадать под кровельный материал.

Дымоход и отделочный материал крыши

Перед началом проведения работ по гидроизоляции примыкания трубы к кровле необходимо учесть, что выбор определенного варианта зависит от формы дымохода.  Также учитывается и вид материала, используемого для отделки крыши.

Выводя дымоход через кровельную систему, необходимо организовать эффективный сток воды, скатывающейся как по кровле, так и по стенкам трубы. Если труба выполнена из бетона или кирпича, а сечение является круглым, гидроизоляция выполняется материалами, продающиеся в комплекте с отделочным. Например, многие кровельные материалы продаются с клеящей лентой. Ее необходимо зафиксировать на трубе металлической планкой. Чтобы полностью защитить стык фартука с трубой, необходимо использовать герметик.

При использовании мягкой кровли примыкание создается подобным образом, но вместо пленки применяется ендовый ковер или же ряд черепицы, который заводится на стенки трубы. При гидроизоляции кровли из металлочерепицы происходит создание фартука из металлических листов. При этом стоит учитывать, что данные материалы должны иметь такой же оттенок, как и остальная кровля.

Стоит отметить, что если ширина дымохода больше 80 см, то со стороны конька нужно сделать разуклонку. Это необходимо для более эффективного отвода влаги и снега от примыкания дымохода. Создается разуклонка из того же материала, что и основная кровля. Если такие работы не будут произведены, даже эффективно герметизированные стыки могут начать протекать из-за большого количества влаги.

Так как широкая труба может быть причиной плохой вентиляции утеплителя, необходимо установить дополнительные отверстия, необходимые для вентилирования кровли. Перед проведением работ необходимо оштукатурить поверхность дымохода. Если такие действия осуществлять после гидроизоляции примыкания, можно повредить кровельный материал.

Стоит отметить, что многие круглые дымоходы уже имеют утеплитель, поэтому их установка производится с использованием готовых фартуков из металла. Именно поэтому такие изделия и выбираются многими владельцами загородных домов, которые выполняют все работы собственными руками.

Примыкание кровли к дымоходу — Всё о кровле

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши.

Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой .

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

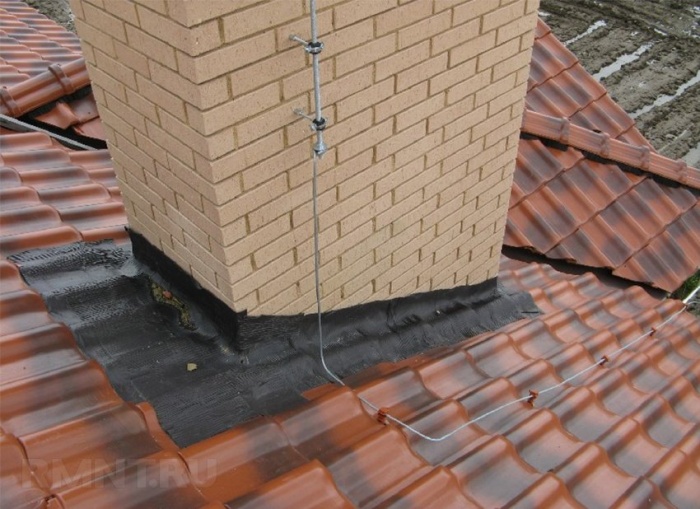

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

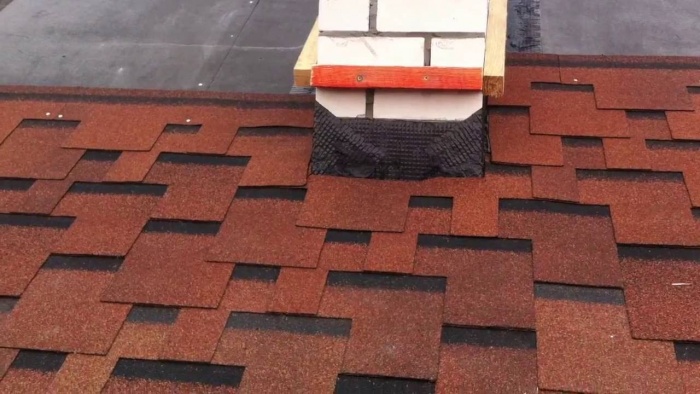

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

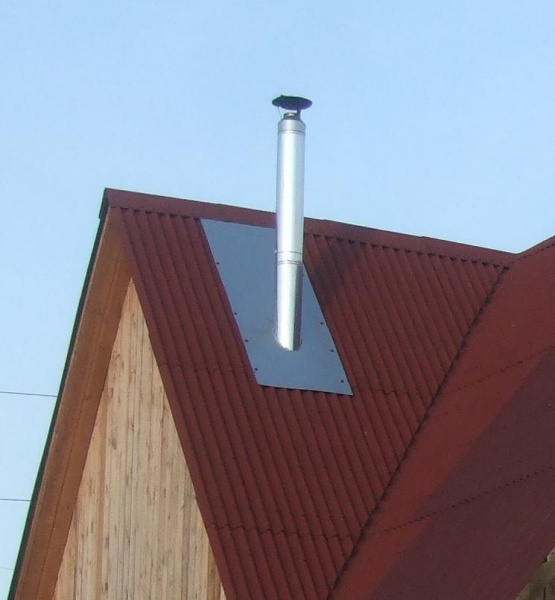

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками .

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Похожие новости

Комментарии (0)

Примыкание трубы к кровле

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

• дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
• если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
• если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Все остальные вопросы касательно того как необходимо делать обход трубы на крыше остаются не регламентированными, а поэтому в решении этих задач следует полагаться на опыт и советы профессиональных строителей.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

• в этом месте намного проще организовать примыкание трубы к кровле;
• благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

• стропильных ног по сторонам от трубы дымохода;
• крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

• полотна надрезают в форме конверта;
• их края доводят к поперечным балкам или стропилам;
• фиксируют материал скобами или гвоздями;
• гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
• пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома. необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей «).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы «). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы «).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Устройство примыкания кровли к трубе: особенности конструкции

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи .

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Обустройство узла прохода через крышу

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Примыкание металлочерепичной кровли

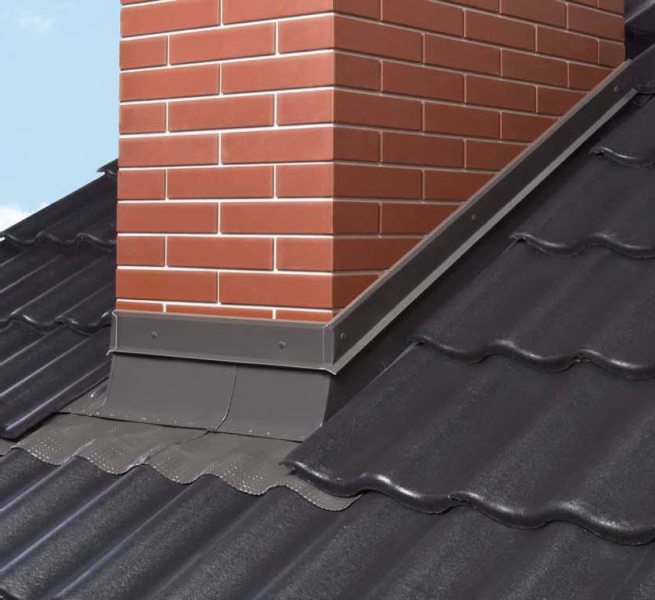

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Круглые трубы: защита стыков

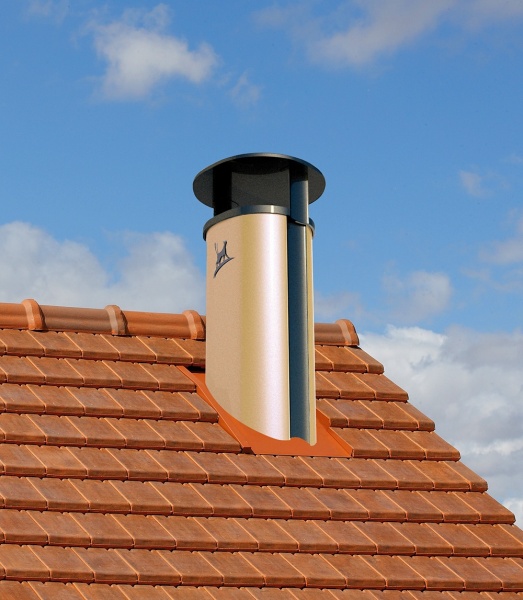

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

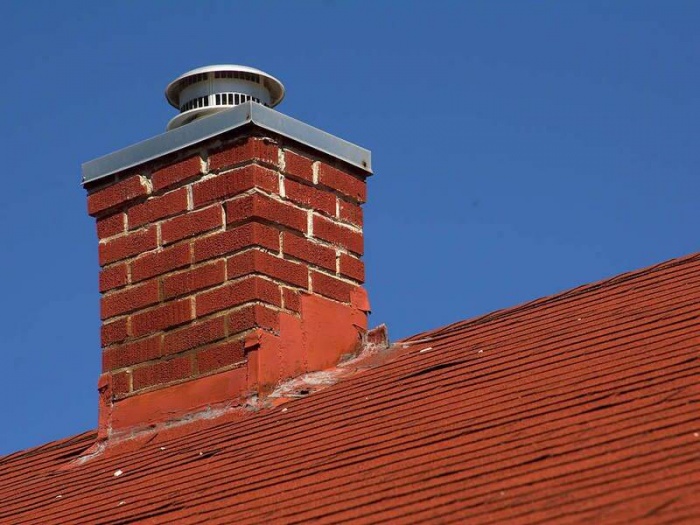

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Источники: http://vseokrovle.com/elementy/103-primykanie-krovli-k-trube.html, http://kryshadoma.com/dymokhod/primykanie-truby-k-krovle.html, http://vse-postroim-sami.ru/building/roof/8183_ustrojstvo-primykaniya-krovli-k-trube-osobennosti-konstrukcii/

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Особенности устройства кровельного примыкания к трубам

Не важно, гибкая кровля или жесткая установлена на доме – неправильно выполненный обход трубы, чаще всего, приводит к пожару

Каждый мастер, занятый проектированием и строительством кровельных систем, знает, что один из наиболее сложных этапов — это устройство примыкания кровельного пирога к дымоходу. Эта задача усложняется двумя моментами:

• Наличие технологического зазора. При обустройстве примыкания по периметру дымовой трубы, так или иначе, остается технологический зазор. Для обеспечения требуемой герметичности, зазор нужно заполнить герметиком, который одновременно будет гидрофобным и долговечным;
• Высокая температура трубы. Сегодня эта проблема решается установкой коаксиального дымохода, но, так или иначе, материалы, из которых собран узел примыкания, должны быть термостойкими. Только в этом случае будет обеспечена пожарная безопасность и продолжительный ресурс всей конструкции.

Тем не менее, правильно выполненный обход дымохода будет герметичным, пожаробезопасным и долговечным. О том, как и с применением каких материалов это правильно сделать читайте дальше.

Иллюстрации	Описание

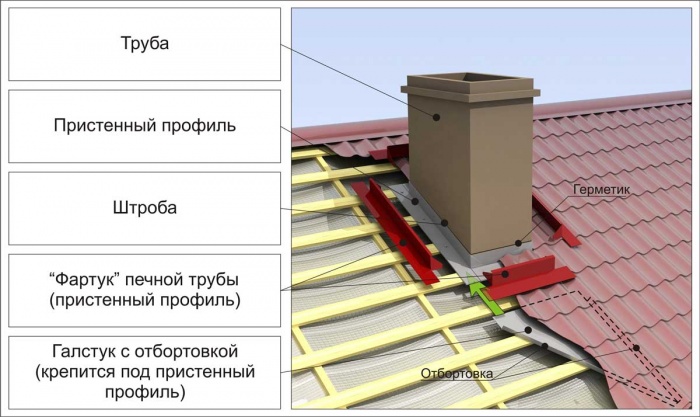

	Схема элементов примыкания. Чтобы последующая инструкция не вызывала вопросов, ознакомьтесь со схемой, по которой будут изготавливаться планки примыкания. Для изготовления этих элементов применяется специальная кровельная жесть с антикоррозийным полимерным покрытием. Для резки жести используются обычные ножницы по металлу. Но, при нарезке элементов примыкания стараемся работать как можно аккуратнее, чтобы не повредить полимерное покрытие.
	Обработка примыкания мастикой. Промазываем мастикой примыкание кровельного материала к трубе. Особо тщательно промазываем швы, где соседние элементы из мягкой черепицы соединяются друг с другом с нахлестом. Гидроизоляция по всему периметру должна наносится шириной не менее 150 мм. После того как примыкание обработано, заполняем мастикой все зазоры. Мастику греем феном и посыпаем гравийной засыпкой.
	Фиксируем нижний фартук. По ширине дымохода изготавливаем нижний фартук, как это показано на фото. Примыкание к дымоходу должно иметь ширину не менее 20 см, а примыкание к кровельному покрытию – не менее 30 см. Фартук крепим саморезами с пресс-шайбой на резиновой подкладке. Крепление фартука выполняется с отступом в 30 мм от нижнего и верхнего края.
	Изготавливаем и крепим боковые фартуки. Примеряя кусок жести к уже установленному нижнему фартуку изготавливаем боковые элементы, которые зеркально схожи друг с другом. При нарезке деталей руководствуемся схемой, предложенной в начале инструкции. Вырезанные из жести боковины крепим на свои места саморезами с прессшайбами.
	Делаем и устанавливаем верхний фартук. Эту деталь также нарезаем по схеме. Затем приподымаем ряд черепицы на примыкании к трубе и промазываем мастикой. Укладываем на мастику фартук и нажимая, приклеиваем его к кровле. Крепим фартук саморезами и сверху прикладываем черепицу.
	Герметизируем примыкание. Обходим вокруг дымохода и поочередно откручиваем верхний край элементов примыкания. По краю деталей наносим полосу силикона. Также силикон наносим на отверстия, куда будем вкручивать саморезы. Повторно вкручиваем саморезы и уже окончательно крепим элементы примыкания на своё место.

Иллюстрации	Описание
	Подготовка к монтажу. На этапе устройства обрешетки, труба по линии примыкания кровли проклеивается термостойкой гидроизоляцией примерно на 10-15 см выше линии обрешетки. После того как уложена черепица, меряется ширина нижней стенки трубы. С учетом сделанных замеров, плюс 10 см, отрезаем кусок ленты примыкания.
	Клеим нижнюю полосу изоляции. С верхней части ленты снимаем защитную пленку и приклеиваем ленту к трубе. Снимаем защитную пленку с нижней части ленты и проклеиваем покрытие по волнам кровельного материала. Чтобы лента лучше приклеилась, прокатываем ее поверхность валиком.
	Приклеиваем боковины. Края нижней части ленты надрезаем как это показано на фото, и загибаем на боковые стенки трубы, где их приклеиваем. Меряем боковые стенки по линии ската, как это показано на фото, плюс оставляем запас в 15-20 см. Снимаем защитную плёнку и приклеиваем ленту также как в нижней части. Запас покрытия должен равномерно располагаться с обеих сторон трубы.
	Проклейка края боковин. Запас, оставленный по краям боковых лент, загибаем с верхней и нижней части трубы. Приклеенную ленту прокатываем роликом, чтобы между трубой и изоляцией практически не осталось воздуха.
	Клеим верхнюю часть изоляции. Как и по другим сторонам трубы приклеиваем ленту, загибая края на боковины. Обязательно прокатываем края ленты роликом. После того как верхняя часть ленты приклеена, укладываем поверх нее верхний ряд из металлочерепицы.
	Монтаж планок примыкания. Планку фартука нарезаем и крепим саморезами с пресс-шайбой вокруг трубы. Монтаж начинаем с нижней части, переходим на боковины и оканчиваем верхней планкой. В ходе монтажа внешнего или внутреннего фартука в обязательном порядке герметизируем верхний край планки термостойкими герметиками.

Иллюстрации	Описание
	Сведения о элементах примыкания. Для правильного устройства примыкания круглых дымоходов к кровле из профлиста применяются специальные проходки. Проходка – это толстостенная гофра из устойчивой к ультрафиолету ЭПДМ резины. По периметру гофра армирована металлизированной полосой, что позволяет просто и надежно закрепить изделие на фальцевой кровле.
	Диаметры и конструктивные отличия. Гофра в сужающейся части состоит из определённого количества колец с разным диаметром. В зависимости от диаметра используемой трубы, ножом срезается та или иная часть колец. В продаже есть гофра двух видов: для плоских кровель и для крыш с уклоном свыше 20º. Изделия для плоских кровель имеют горизонтальную подошву, тогда как подошва гофры для кровель с уклоном скошена.
	Монтаж и герметизация подошвы. Одеваем гофру на трубу, так чтобы армированная подошва достала до поверхности кровельного материала. Отгибаем край гофры и наносим на нее слой герметика. Прикладываем гофру к кровельному материалу и фиксируем по периметру саморезами с пресс-шайбой с шагом не более 5 см.
	Герметизация примыкания к трубе. Отворачивая верхнюю кромку гофры, наносим полосу герметика. Прижимаем край гофры к трубе, а сверху одеваем и затягиваем специальный хомут.

Иллюстрации	Описание
	Приготовление раствора. Так как температура трубы с одинарной стенкой высокая, раствор должен быть одновременно пожаробезопасным, устойчивым к появлению трещин и гидрофобным. Перечисленными качествами отличается асбестоцементная смесь, которая готовиться из расчёта: 1 часть цемента к 1 части асбеста. Асбест размачивается в воде до образования вязкой каши, после этого к нему подмешивается необходимое количество цемента. Очень важно ни при каких обстоятельствах не добавлять к раствору песок, чтобы не появились трещины.
	Обмазка трубы. Готовый раствор подымаем на крышу и им обмазываем трубу по периметру. На полное высыхание обмазки требуется 2-3 суток, после чего печь можно топить, не опасаясь растрескивания. Предложенный способ с одинаковым успехом можно применить как на мягких рубероидных кровлях, так и на конструкциях из шифера. Кроме того, этот способ подойдет вам независимо от того круглая труба или квадратная. Реальный ресурс такого примыкания составляет не менее 10-15 лет.

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая

высоту дымохода

.

Его можно создать при помощи:

• стропильных ног по сторонам от трубы дымохода;
• крепления поперечных балок на стропила.



Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот

утеплитель для дымохода

 хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

• полотна надрезают в форме конверта;
• их края доводят к поперечным балкам или стропилам;
• фиксируют материал скобами или гвоздями;
• гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
• пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать

чем изолировать трубу дымохода

.

Преимущества ↑

• прочность: кровля из шифера успешно воспринимает снеговые и ветровые нагрузки до 200 кг на м²;
• пожаробезопасность: компоненты, входящие в состав асбоцементных листов, негорючие;
• хорошая звукоизоляция: кровельное покрытие значительно понижает шум от осадков;
• электробезопасность: не накапливают статического электричества.
• длительный эксплуатационный срок: подобное покрытие не подвержено коррозии, срок годности материала превышает 30 лет.

Расчет ↑

Для этого пользуются чертежом, на котором указаны размеры и уклон кровли из шифера.

• Число листов в ряду. Зная длину ската и ширину АЦЛ, делим первую величину на вторую. К полученному частному прибавляют 10%, чтобы суметь впоследствии при монтаже обеспечить необходимый нахлест материала по вертикали.
• Число рядов на скате. Длину отрезка, соединяющего карниз и конек, делим на длину листа. Результат увеличивают на 13% на нахлест по горизонтали.
• Последним шагом количество рядов и листов перемножают. Для двускатных крыш процесс повторяют для второго ската.

Расчет можно облегчить, если использовать онлайн-калькуляторы, представленные в сети.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

• дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
• если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
• если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

• в этом месте намного проще организовать примыкание трубы к кровле;
• благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Подготовительные работы ↑

Технология кровли шифером предполагает ряд подготовительных работ.

Укладка обрешетки ↑

Сначала устанавливают балки и крепят стропила, установленные с шагом в один-два метра. Расстояние подбирают в соответствии с длиной конька. После чего приступают непосредственно к укладке обрешетки. Ее рекомендуется набивать, начиная снизу. Брус кладут по низу стропил и фиксируют 2–3 оцинкованными гвоздями.

Для крепления можно использовать также шурупы и противоветровые скобы. Бруски сечением 6х6 см крепят с шагом порядка полуметра.Расстояние между брусками должно позволить уложить целое число АЦЛ по вертикали, и по горизонтали. Если этого невозможно сделать, то их обрезают: предпоследние листы поперечного ряда у фронтона, продольного – у конька.

При устройстве обрешетки используют хорошо высушенную древесину, в противном случае, когда брусок высохнет, он уменьшится в размерах, и крепление асбоцементных листов ослабеет. Выпуск обрешетки за карниз должен быть рассчитан таким образом, чтобы не было необходимости обрезать – обрезанные они выглядят не очень эстетично.

Насколько работоспособной и надежной получится крыша зависит от того, что кладут под шифер. Кровельный пирог начинается с подшивки пароизоляции снизу крыши, после чего между стропилами укладывают утеплитель. Завершает конструкцию гидробарьер. Чаще всего для этого используют рубероид. Сохранить свободу перемещения по обрешетке возможно только, если укладывать его по вертикали и перебрасывать через конек, аккуратно разворачивая рулон.Перед началом монтажа АЦЛ деревянные элементы несущей конструкции обрабатывают антисептиком.

Устройство примыкания связано с месторасположением дымоходной трубы.

• Конек. Над слоем гидроизоляции монтируют металлический нижний фартук, в котором для него вырезан проход. Возле трубы настилают асбест, а поверх – верхний лист из той же оцинковки.
• Скат. Здесь есть два варианта: при наличии гидробарьера нижний примыкающий лист укладывают под АЦЛ и накрывает собой изоляцию, если он отсутствует – примыкание должно быть установлено таким образом, чтобы на участке, расположенном ниже дымохода, оно оказалось поверх листов, а выше – под. Если проход расположен поблизости конька, то верхний примыкающий заводится за него.

Пространство между дымоходом и АЦЛ нередко заделывают раствором из цемента (цемент к песку относится как 1 к 3), заменяя таким образом верхний фартук. Кровля из шифера должна иметь цементный фартук, чтобы исключить проникновение дождевой воды в место примыкания.

Как настилается ↑

Лучше всего зарекомендовала себя укладка АЦЛ по вертикали, начиная от карнизного свеса по направлению к коньку с самой ветреной стороны. При этом верхний лист каждого последующего ряда на 100–200 мм перекрывает предыдущий. Край карниза получится ровным, если укладывать материал по натянутому шнуру, предварительно выровняв первый при помощи отвеса.

• со смещением: Это оптимальный вариант для ската узкого по вертикали и широкого по горизонтали. Первый АЦЛ должен выходить за обрешетку на волну, последующие в этом ряду – иметь нахлест на одну волну к предыдущему. Следующий ряд укладывают с нахлестом на 1–2 волны к предыдущему. В местах стыков листы не обрезаются.
• со срезом углов. Этот вариант приемлем для ската – широкий по вертикали и узкий по горизонтали. К стыку четырех АЦЛ предъявляются особые требования: они должны лежать абсолютно ровно, без искривлений, из-за которых могут возникнуть трещины. Для этого, у двух элементов, расположенных по диагонали, отпиливают углы и состыковывают срезы, оставив зазор в 3 мм. Если кровлю укладывают слева направо, то углы в рядах отрезают по следующему принципу:

1. первый – левый сверху,
2. крайний – правый снизу,
3. средний – два противолежащих. Для противоположного направления, делают все наоборот. Углы отрезают, используя резак для шифера.

Уклон конструкции из АЦЛ может составлять 14–45⁰. В регионах с повышенным количеством осадков, рекомендуется увеличивать угол наклона. Это поможет избежать их скопления в местах примыкания. Для регионов с частыми ветровыми нагрузками крышу делают более пологой.

Для крепления листов чаще всего пользуются оцинкованными саморезами со шляпками, снабженными прокладками из резины или рубероида. Саморезы лучше подбирать с резьбой, которая не доходит до шайбы. Так на покрытии не образуется трещин. При подготовительных работах полезно будет знать, сколько гвоздей на лист шифера необходимо.

Например, для восьмиволнового достаточно четырех саморезов – по два на вторую и шестую волны.Крепежные элементы нельзя забивать, листы достаточно зафиксировать настолько, чтобы они не перемещались. Кроме этого, не рекомендуется загибать гвозди, поскольку это помешает температурной деформации покрытия.

При обрезке волн или угла обрабатываемое место предварительно смачивают водой, чтобы уменьшить пыль и облегчить резку.

Монтаж завершают установкой металлического конька и ветровых досок на фронтоны, герметизируют щели монтажной пеной и обрабатывают специальной краской. Конек должен пересекать покрытие на 200–250 мм.

При использовании пены нужно следить за ее объемом, чтобы не нарушить целостность покрытия.

Старое покрытие можно отремонтировать, удалить мох и лишайники с поверхности, используя антисептик, а можно уложить новую кровлю по старому шиферу из профнастила.

В завершение посмотрите видео, как укладывается и крепится шифер на кровле.

Примыкания кровли к стене, трубе, дымоходу. Технология устройства

Примыкания на кровле – это участки, соприкасающиеся с другими элементами здания: стенами, вентиляционными и дымовыми трубами, шахтами, частями фасада и т.д. Места примыканий являются максимально опасными с точки зрения образования возможных протечек. При их монтаже надо соблюдать особые правила.

Важность правильного проведения работ по примыканию кровли

Одной из основных функций кровли является надежная защита от непогоды. Для того чтобы осадки не проникали внутрь, необходимо обеспечить ее абсолютную герметичность.

Такой незаменимый кровельный металлопрофиль в строительстве домов.

Все тонкости процесса постройки вальмовой крыши своими руками по адресу.

На плоской поверхности добиться этого довольно просто, но места примыканий крыши к стенам и другим элементам конструкции могут создать серьезные проблемы. На этих участках скапливается снег, дождевая вода, мусор, в результате значительно увеличивается нагрузка на стропильную систему и возрастает риск возникновения протечек, нарушения герметизации покрытия кровли.

Грамотное обустройство примыканий является гарантией надежности герметизации кровли. Об этом следует позаботиться еще на этапе проектирования.

Если здание кирпичное, то во время кладки обустраивают специальный козырек. Делается он из половины кирпича. Целью козырька является защита стыка кровли и стены от дождя и снега.

Некоторые выбирают другой способ: оставляют при кладке выемку небольшого размера. Впоследствии в нее заводится кровельное покрытие.

Независимо от выбранного метода еще до начала монтажных работ надо учесть все будущие места примыканий и определить способ, которым будет проводиться их герметизация.

Виды примыканий к стене

Стыковка кровли и стены бывает двух видов: верхняя и боковая. При кровельных работах приходится сталкиваться с задачей оформления и других строительных деталей: вентиляционных труб, дымоходов, козырьков, навесов. Именно в этих местах скапливается дождевая и талая вода, а в зимнее время – снег.

Обустройство примыканий к стене

Во время монтажа кровли все примыкания следует тщательно загерметизировать. Процесс герметизации проводится по разным технологиям и зависит от конкретного вида кровельного покрытия.

При наличии кровли на основе рулонных материалов можно использовать несколько методов.

Данный способ состоит в нанесении на места примыканий пластичной мастики в сочетании с особым армирующим геотекстилем. При применении данной методики можно получить абсолютно герметичный, прочный и эластичный стык, который к тому же не теряет своих качественных характеристик на протяжении длительного времени.

Способ этот настолько простой, что работы можно проводить самостоятельно, без помощи профессионалов. До того как наносить мастику, надо тщательно подготовить поверхность.

При применении рулонных материалов их очищают от посыпки. Поливинилхлорид следует обезжирить, бетон промазать праймером, а кладку из кирпича оштукатурить и основательно просушить.

Все места будущих стыков надо очистить от пыли и любых загрязнений. Если есть крупные щели и сколы, их надо замазать. Только после тщательной подготовки поверхности на нее можно наложить слой мастики.

Сверху укладывают геотекстиль, который снова накрывают слоем мастики. После нанесения одного слоя надо подождать не менее 3 часов и не более 24 – до нанесения следующего пласта. Дождавшись полного высыхания обработанного участка, можно сверху накладывать мастику соответствующего цвета.

• Крепление при помощи рейки с саморезами

При использовании данного метода место примыкания кровли к стене устраивается следующим образом: на участок стыка рейки со стеной накладывается силиконовый герметик. Рулонное кровельное покрытие надо поднять на стену примерно на 15-20 см.

Необходимо следить за тем, чтобы на месте стыка не появлялась впадина, которая в дальнейшем может грозить прорехой. Чтобы избежать этого, между стеной и поверхностью кровли следует установить брусок треугольной формы и уложить слой дополнительной теплоизоляции. Образующийся при этом валик является профилактикой возможного прорыва материала и дополнительно утепляет участки примыкания.

Кровля из профнастила

При наличии кровельного покрытия на основе профилированных листов обустройство примыканий к стене осуществляется с помощью особых планок из стали или фартуков.

Для установки подобной конструкции на оштукатуренную или бетонную основу в ней необходимо сделать выемку глубиной от 20 до 30 мм. Выемка должна располагаться параллельно стене.

Фартук предварительно обрабатывают силиконовым герметиком, после чего вставляют в штробу и с нижней стороны закрепляют с помощью саморезов.

Можно также использовать двойной фартук. Верхний элемент должен накладываться на нижний. При этом нет необходимости штробить поверхность.

Верхнюю деталь крепят к основанию, используя дюбели. Под нее надо установить нижний элемент. Его защелкивают на верхнюю деталь, используя замковые соединения. Нижний фартук оснащен кляммерами: их необходимо закрепить на кровле с помощью саморезов. На последнем этапе работ надо провести полную герметизацию всех участков соединения.

При выполнении работ надо помнить о том, что в точках примыкания профнастила к стене непременно должен оставаться небольшой зазор.

Мягкая кровля из черепицы

Узел примыкания кровли мягкого типа к стене начинается со штрабы на стене. Она выполняется на высоте от 200 до 500 мм от покрытия. По периметру примыкания следует закрепить предварительно пропитанный антисептическим веществом брусок с треугольным сечением. Он необходим для того, чтобы плавно загибать кровельный пирог и создавать барьер для подтекания воды.

Места примыканий необходимо очистить от мусора, накопившейся пыли, затем обработать праймером. Мягкое кровельное покрытие надо наложить на брус, после чего на герметик или битумную мастику приклеить особую полосу для устройства ендовы. Она представляет собой усиленный по особой технологии рулонный материал шириной в 1 метр – ендовый ковер.

Полоса начинается со штрабы на стене, другой ее конец располагается на горизонтальной части крыши, на ширине как минимум 200 мм. Склеиваемые рулонные материалы разглаживаются и прижимаются при помощи особого валика из резины. Он легко прижимает материал к поверхности, при этом не повреждает его. При наличии крупной крошки ее следует удалять с места склейки.

В конце нужно зафиксировать узел примыкания при помощи прижимной металлической планки (100-120 мм) с отбортовкой, которая при монтаже входит в штрабу. Ее следует закрепить на дюбели к стене, используя при этом резиновые шайбы.

Устройство примыканий к дымоходам и трубам

Обустройство узлов примыкания к дымоходам и печным трубам во многом аналогично устройству узлов примыканий к стенам. Однако данная работа имеет некоторые особенности, связанные с высокой температурой труб, их формой, местами расположения на кровле.

Если кровельным материалом является металлочерепица или другой ячеистый и профилированный материал, примыкание выполняется верхним и нижним металлическим фартуком вокруг дымохода. Для его установки рекомендуется при кладке трубы выпускать полкирпича. Данный прием позволяет защитить верхнюю часть наружного фартука от прямого попадания дождевой воды.

Дымоход необходимо изолировать от кровельной конструкции слоем асбеста, обрешетка вокруг делается сплошной, но при этом должен сохраняться 130-миллиметровый противопожарный отступ от кладки. Нижний фартук устанавливается на нее.

Он состоит из 5 деталей: верхней и нижней планок, двух боковых элементов и галстука. Надо срезать планки необходимой длины и соединить на фальц, верхняя отбортовка заводится в штрабу на глубину 20 мм, после чего герметизируется.

На обрешетке фартук приклеивается на герметик для кровли, а служащий водоотводом галстук направляется в наиболее близко расположенную ендову или доводится до карниза.

Чем хороша в строительстве стропильная система ломанной двухскатной кровли?

Инструкция как правильно сделать лестницу для крыши своими руками.

Если у вас возникли сложности с правильным креплением профнастила на крыше, вы найдете ответы на свои вопросы в статье https://rooffs.ru/metallicheskaya/profnastil/ustrojstvo-krovli.html.

Поверх монтируется кровельное покрытие, а на него устанавливается верхний обвод трубы или дымохода. Планки можно приготовить самостоятельно или купить уже готовые. Они должны быть соединены на лежачие фальцы в единую конструкцию. Надо помнить о необходимости заведения верхней отбортовки в штрабу. Штраба обрабатывается при помощи термостойкого герметика – например, силиконового.

В результате проведенной работы вода, которая стекает по кровельному покрытию выше места расположения трубы, будет попадать во внутренний нижний фартук и по галстуку отводиться в ендову или непосредственно к карнизу. Другие потоки воды станут попадать на верхний обвод дымохода и оттуда стекать по направлению к карнизу.

Что касается кровли на основе мягких материалов, то на них невозможно устраивать два фартука. По этой причине кровельное примыкание выполняется по наружному обводу в штрабу.

Чтобы предупредить возможный подтек сверху от трубы под фартук, следует делать верхнюю планку на 300-400 мм длиннее трубы. Она заводится под мягкое покрытие, после чего герметизируется с двух плоскостей. С каждой стороны дымохода планка должна иметь выступ от 150 до 200 мм. Другие планки ставятся на покрытие. Подобные фартуки можно устраивать и на металлических фальцевых крышах.

Участки примыкания кровли к дымоходу можно устраивать и с помощью флэшинга.

Поверхность тщательно очищается от любых загрязнений, пыли и мусора и подготавливается к проведению дальнейших работ. Затем на нее следует наложить слой гидроизолирующей мастики а сверху натянуть геотекстиль. На него накладывается еще один слой мастики.

Слои должны просыхать от 3 до 24 часов. При необходимости можно наносить несколько слоев мастики. Непременным условием укладки следующего слоя является полное высыхание предыдущего. В результате получается очень прочное, пластичное и долговечное соединение.

При наличии трубы круглой формы герметизацию также можно выполнять с использованием фартука. Основными элементами мест примыкания кровли к трубам являются металлическая наклонная пластина с отверстием и надетая на дымоход труба большого диаметра.

Наиболее надежным является вариант, при котором образующие фартук лист и труба заранее подгоняются и закрепляются между собой. При этом штрабу не делают: соединение труб уплотняют внизу асбестом. Сверху он запечатывается при помощи цементного раствора.

Современные материалы и технологии

Материалы нового поколения в значительной мере упрощают устройство точек примыкания труб с кровлей наклонного типа. Они снижают трудоемкость процесса и повышают надежность кровельных примыканий.

Готовая гофрированная эластичная манжета, изготавливаемая на основе термостойкого силиконового материала, сохраняет свои технические свойства в температурном режиме от минус 50 до плюс 350 градусов. Она может выдержать большие снеговые нагрузки, характерные для большинства российских регионов.

Манжета обладает клеевой основой, ее монтаж не составляет особого труда. В результате получается надежно загерметизированное примыкание. Срок эксплуатации манжеты – примерно 15 лет.

Можно обойтись и без манжеты: устроить примыкание при помощи самоклеящихся полос из гофрированного металла. Их ширина составляет 280–300 мм, а длина – 5 м. Изготавливаются они из свинцовой фольги или алюминия с нанесенным слоем клея. В верхней части полосы закрепляются на трубе при помощи металлического хомута.

С их помощью можно проводить герметизацию очень сложных соединений на кровле. Срок их эксплуатации составляет примерно 20 лет.

Гофры производятся в широкой цветовой гамме. Расправляясь, они увеличивают поверхность на 60 %.

Материал выдерживает температуру от минус 50 до плюс 100 градусов. Верхняя кромка должна быть дополнительно прикреплена к стене при помощи особой планки, называемой планкой Бака. При этом штрабу выполнять не нужно.

При помощи материалов нового поколения можно устраивать примыкания кровель разного типа и к другим деталям: мансардным и слуховым окнам, вентиляционным трубам разного сечения, фронтонам.

Ремонт примыканий

Если возникает необходимость в ремонте примыканий кровли к элементам кровельной конструкции, то наиболее простым способом является его проведение по методу флэшинга.

При этом используется особая однокомпонентная мастика, которая состоит из битумно-полиуретановых соединений. Она может создавать надежную и долговечную гидроизоляцию и применяется для работы на поверхностях самых различных форм.

Нанесение мастики не требует особой подготовки и специальных знаний или инструментов. К тому же метод очень экономичен по сравнению с традиционным способом ремонта с применением рулонного материала и горячего битума.

Места примыканий можно ремонтировать и другим способом. Он подходит для тех случаев, когда кровельный материал недавно отслоился от стены и находится в хорошем состоянии. Его следует прижать рейкой и зафиксировать саморезами. Участки стыков рейки со стеной надо загерметизировать при помощи полиуретанового герметика.

ВЫВОДЫ

• Примыкания – это участки соприкосновения кровли с остальными элементами постройки.
• Грамотное обустройство примыканий обеспечивает надежную защиту здания от осадков.
• Об устройстве примыканий надо позаботиться уже на стадии проектирования.
• Примыкания к стене делятся на верхние и боковые.
• Герметизацию примыканий к стене проводят разными способами в зависимости от типа кровельного покрытия.
• При установке примыканий к дымоходу надо учитывать высокую температуру труб, их форму и расположение.
• Современные материалы и технологии значительно упрощают работу по герметизации примыканий.

Предлагаем вам ознакомить с видео по оформлению примыкания кровли к стене здания

Особенности устройства примыкания дымохода к кровельному покрытию

Правила устройства дымоходов регламентируются разделом 6.6 «Печное отопление» СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование». Несоблюдение требований этого документа может привести к ухудшению пожарной безопасности и плохой печной тяге, поэтому для начала следует изучить нормативы.

Делаем все по СНиПу

СНиП 41-01-2003 предъявляет следующие требования к печным трубам:

• сечение дымохода должно быть более 140х140 мм при мощности печи до 3,5 кВт, 140х200 мм — до 5,2 кВт, 140х270 мм — до 7 кВт;
• высота от колосниковой решетки печи до верха трубы должна превышать 5 метров;
• над плоской крышей труба должна выступать на 0,5 метра;
• на наклонной крыше верхняя часть дымохода должна выступать над коньком на 0,5 метра при ее нахождении ближе чем в полутора метрах от конька, быть не ниже конька при расстоянии от последнего 1,5 — 3 метра, быть не ниже линии, проходящей от конька вниз под углом 10 градусов при расстоянии свыше 3 метров;
• устья труб защищаются от осадков устройствами, не препятствующими выходу дыма;
• запрещается жесткое примыкание дымохода к строительным конструкциям;
• запрещается применение стальных и асбоцементных труб в качестве печной трубы совместно с печами на угле;
• расстояние от наружной поверхности кирпичной трубы до элементов кровли следует принимать более 13 см, от керамической трубы — 25 см.

СНиП 2.04.05-91 требует, чтобы расстояние между дымовыми газами и конструкциями из горючих материалов превышало 0,5 метра.

• Какие нормы проектирования кровли отражены в СНиП II-26-76, Вы узнаете по этой ссылке.
• Какими нормативными документами регламентируются требования к перекрытиям, расскажет данная публикация.
• О различных видах битумных мастик читайте в нашей статье.

Выбор местоположения

При выборе местоположения дымовой трубы следует учесть несколько факторов.

• Лучшая тяга обеспечивается при вертикальном дымоходе, с учетом этого следует располагать трубу непосредственно вблизи печки.
• Дымоход не должен затрагивать несущие конструкции, его следует прокладывать между потолочными балками и стропилами (желательно — посредине между ними).
• Расположение трубы на коньке или вблизи от него создает лучшие условия для ее защиты от сырости и обледенения, так как в этих местах не скапливаются снег и лед. Следует учесть, что в первом случае в коньковой балке придется сделать разрыв с установкой дополнительных стоек.

Устройство примыкания

С целью отделения дымовой трубы от крыши вокруг нее создается короб, образованный стропилами и поперечными брусьями. В этой зоне не должно быть горючих материалов. Короб заполняется базальтовой ватой. Она не горит, почти не впитывает влагу, поэтому необходимость в гидроизоляции отпадает.

Некоторые специалисты считают, что температура внешней поверхности дымохода в месте примыкания ниже 60 градусов и советуют применять пленки, но это — прямое нарушение требований СНиП.





Примыкание трубы прямоугольного сечения

1. На уровне кровли по периметру кирпичной трубы выполняется штроба, в нее заводится пристенный профиль (планки обвода), представляющий собой металлический уголок с полкой для вставки в штробу, и крепится на герметике.
2. Под пристенный профиль заводится галстук — треугольный металлический лист с отбортовкой, по которому проникшая через примыкание вода под кровельными материалами стекает на край крыши.

• Укладывается кровельный материал, при этом для горючих покрытий важно соблюсти противопожарные зазоры.
• Поверх кровли к трубе на герметик крепятся декоративный элемент — фартук.
• Выполняется герметизация стыков между фартуком и кровлей.
• Организовывается отвод воды с верхней и боковых линий примыкания трубы. Для этого можно приподнять кровельный материал с верхней стороны дымохода так, чтобы образовалось подобие слухового окна.
• Комплектующие для выполнения примыкания поставляются с некоторыми кровельными материалами или могут быть приобретены отдельно. При самостоятельном изготовлении следует использовать оцинкованную сталь (лучше с полимерным покрытием).

Примыкание трубы круглого сечения

Заводские дымовые трубы круглого сечения с многослойной теплоизоляцией поставляются в комплекте с элементами примыкания и их установка не представляет сложностей.

При использовании самодельных дымоходов детали придется изготавливать самостоятельно, при этом потребуются навыки выполнения жестяных работ. Задача намного упростится, если через крышу вывести дымоход квадратного сечения, а далее — перейти на круглую трубу.

Узел примыкания слоев гидроизоляции рулонной кровли к кирпичным парапетным стенам высотой более 500 мм

(57) Реферат:

Изобретение относится к устройству деталей кровель жилых, общественных и промышленных зданий при выполнении рулонных кровель. Техническим результатом изобретения является повышение качества устройства примыкания узлов гидроизоляционных слоев рулонной кровли к кирпичным парапетным стенам высотой более 500 мм и повышение надежности в эксплуатации.Узел содержит набионги из легкого бетона класса 7,5 высотой 300 мм с горизонтальными секциями, расположенными под углом 45 ^o . В двух местах приклеена движущаяся полоса рулонного материала. Затем приклеиваются первичный и вторичный слои гидроизоляции кровли на 100 мм выше набетани. Поверх слоя цементного раствора устанавливается защитный фартук из оцинкованной стали. Сверху гидроизоляционный слой и защитный фартук залит шпаклевкой. После этого уложили кирпичную стену из сырцового кирпича с расшивкой толщиной 120 мм.Стена ведет к верхней части кирпичной парапетной стены. Затем в цементный раствор укладывают сборные железобетонные парапетные плиты с затиркой между ними на цементном растворе. 1 ил. От Лёва до кирпичных парапетных стен высотой более 500 мм при выполнении рулонных кровель жилых, общественных и промышленных зданий. Известен узел примыкания слоев гидроизоляции к кирпичным парапетным стенам высотой более 500 мм / Детали кровли жилых домов. Vol. 2. Сборная железобетонная кровля с рулонной и безрулонной кровлей.М., Жутко, 1979, 60 с. / Где слои гидроизоляции приклеены к вертикальной поверхности кирпичной стены и закреплены на ней дюбелями, мишень к стене с шагом 600 мм. В углу примыкания плиты к стене устраивается высота стороны 100 мм под углом 45 ° ^o цементный раствор марки 100. Недостатками известного узла примыкания гидроизоляционных слоев к кирпичным парапетным стенам являются приклеивание гидроизоляционного слоя к вертикальной поверхности парапетной стены и ненадежность их крепления. и защитный фартук от стреляющих заглушек.Под воздействием систематических динамических сил, вызванных частыми порывами ветра, крепления ослабляются и через короткое время защитный фартук и слои гидроизоляции за стенами парапета открывают доступ воде в слои кровли. По вертикальной части кровли под действием солнечного излучения перетекает битум, и это приводит к усложнению их надежности примыкания известных узлов гидроизоляционных слоев и увеличения долговечности рулонной кровли. Задача достигается тем, что узел примыкания слоев гидроизоляции к кирпичные парапетные стены, в том числе гидроизоляционные слои, защитный фартук, набонги, прилегающие к парапетным стенам, набетани, выполненные горизонтально и с наклоном на высоту не более 350 мм из легкого бетона, и гидроизоляционные слои, наклеенные по наклонным и горизонтальным поверхностям набетани и вместе с приколотым к кирпичной стене защитным фартуком.На чертеже показан узел примыкания слоев гидроизоляции к кирпичным парапетным стенам высотой более 500 мм. В зазор между стеной 1 и накладкой 2 укладывается мягкая минераловатная плита 3 на асфальтовом вяжущем. На высоту 300 мм в месте стыка плиты и стены 4 набетани из легкого бетона на 45 ° ^o . В двух местах застряла движущаяся полоса 5 рулона материала. Базовые 6 и более 7 слоев гидроизоляции наклеиваются на абетон и над ним на высоту 100 мм кирпичной парапетной стены.Установлен защитный фартук 8. На горизонтальном участке облицован набетонной кладкой 9 до верха парапетных стен. Поверх кирпичного парапета настенного парапета монтируются бетонные плиты 10.

, асфальт на вяжущем ИТА 3 по ГОСТ 12394-66 или другой утеплитель. Затем в месте стыка облицовочных плит и кирпичной парапетной стены производится набивка 4 из легкого бетона класса В 7,5 45 ^o и высотой 300 мм при ширине по горизонтали 130 мм. После затвердевания бетона в двух местах приклеивается подвижное соединение. полоса 5 рулона материала.Затем приклеиваются основные 6 и более 7 слоев гидроизоляции кровли, которые выходят на высоту 100 мм от набетани. Затем на слой цементного раствора устанавливается защитный фартук 8 из оцинкованной стали. Сверху гидроизоляционный слой и защитный фартук покрывают герметизирующей смолой 11. После этого, вышеупомянутым набетом в цементном растворе марки 75 выполняется кладка 9 из глиняного кирпича 120 мм до верхней части кирпичного парапета стены. Кладка сращивается. Затем на слой цемента укладывают сборную железобетонную парапетную плиту 10 с заделкой стыков между цементным раствором.Есть защитный слой кровли.

Устройство набетани из легкого бетона позволяет значительно улучшить характеристики гидроизоляционного слоя в примыкании к кирпичным парапетным стенам за счет исключения вертикального участка кровли. Жертвовали в своей конструктивной позиции. Таким образом, использование заявленного изобретения позволит не менее чем в 2 раза) увеличить срок службы рулонной кровли. Узел примыкания гидроизоляционных слоев рулонной кровли к кирпичным стенам высотой более 500 мм, в том числе слоев гидроизоляции, защитного фартука и набережной, примыкающей к парапетным стенам, отличающийся тем, что набегание выполняется горизонтально и с наклоном на высоту не более 300 мм. мм из легкого бетона, а слои гидроизоляции приклеивают по наклонным и горизонтальным поверхностям, набетани и вместе с защитным фартуком прикалывают к кирпичной стене..

Аппарат для сварки абатментов труб Горячий плавильный стыковочный аппарат Ручной сварочный аппарат для стыковой сварки Инструмент до 160 мм для трубных заглушек

Описание продукта

Ручной аппарат для стыковой сварки труб из полиэтилена высокой плотности 160-2:

1. Применить к трубе из полиэтилена высокой плотности

2. Аппарат для стыковой сварки труб из полиэтилена высокой плотности

3. высокая эффективность

Дополнительные параметры:

160 мм pe hdpe машина для стыковой сварки плавлением — Наши преимущества:

1.Сырьем для рамы станка является алюминий ZL104, он легкий, но прочный, является одним из лучших материалов для станка.

2. Основные элементы электрооборудования лучшие из Китая, многие из них импортируются из-за границы.

3. Съемный нагреватель с покрытием из PTFE с отдельной системой контроля температуры, температуру можно регулировать в минимальном диапазоне.

4. Электрический торцеватель оснащен двусторонними лезвиями с двойной режущей кромкой, которые могут улучшить режущий эффект.

933

9003

9003 слой масла, а затем обернуть полиэтиленовой пленкой, наконец, положить в деревянный ящик. Этот тип упаковки позволяет легко избежать ржавчины.

Наши услуги

1.Один год гарантии, пожизненное обслуживание.

2. В течение гарантийного срока, если повреждение не искусственно, можно бесплатно взять старую замену на новую. В послегарантийный период мы можем предложить сервисное обслуживание (оплата стоимости материала).

3. Инженеры доступны для обслуживания оборудования за границей, но все затраты оплачивает покупатель.

Информация о компании

JINAN BADA PLASTIC PIPE WEDLING EQUIPMENT CO., LTD является ведущим производителем машин для стыковой сварки в Китае.

С момента выхода в Китай в 2009 году он создал превосходный имидж бренда и занял более 80% внутреннего рынка и экспорта в более чем 40 стран.

Мы владеем полным спектром оборудования для стыковой сварки по международным стандартам, включая сварочные аппараты, станки для монтажа в мастерских, пилы для резки труб, все дополнительные детали и инструменты, необходимые в соответствии с системой качества ISO9001, а также сертификатом CE.

.

Шиферная крыша — проблемы с примыканием к трапецеидальному камню и фронтону

Привет всем

Нужна помощь и совет с крышей моего фермерского дома 1907 года. Купил дом в августе прошлого года, и у него шиферная крыша, которая закрывается до замковых камней в основной части дома. Также есть двускатная надстройка с шиферной крышей.

Итак, есть проблемы:
1. В главном доме, область, где шифер, но до замковых камней, был «запечатан» цементной полосой. Цемент не отделился от сланца и камня и довольно легко отделяется.Я заменил цемент на 2 из 4 кромок. Но, прочитав сегодня некоторые сайты, похоже, что цементные галтели — не лучший вариант, и что я должен выбрать свинцовые пропитки и т. Д. Единственная проблема в том, что общая длина 4 краев между плиткой и трапецеидальным камнем составляет около 20 метров. Так что кажется, что свинцовый вариант может быть дорогим. Я думаю, что мне также нужно будет врезаться в краеугольный камень, чтобы закрепить поводок, который находится на промывателе.

2. На пристройке сланцы на торце фронтона (пристройки, а не основного дома) в настоящее время не имеют защиты от сухой или влажной кромки.Я не совсем уверен, что делать с этими плитами, так как конструкция крыши под ними кажется довольно сложной (по крайней мере, мне).

У меня есть двускатная торцевая стена из двух разных материалов. У меня есть оригинальная каменная стена шириной шесть футов и толщиной около 15 дюймов с правой стороны (облицовки) фронтона. Остальная часть стены кирпичная и выровнена так, чтобы быть заподлицо изнутри, поэтому она углублена снаружи от более толстой каменной стены. (Изначально стена была полностью каменной, но в результате пожара часть ее была снесена и заменена кирпичом.)

На внешней стороне стены у меня есть стропила, идущая вдоль вершины каменной стены до вершины крыши. Это стропило находится заподлицо с внешней стороной каменной стены, но между ними и кирпичной стеной с углублением есть зазор. Сверху на стропила я вижу доски для обшивки под плиткой. Плитка, обрешетка и стропила — все на одном уровне, и исторически существовала облицовочная доска, которая была прикручена к стропилам, но находилась под обшивкой и плиткой. Таким образом, облицовка и плитка были обнажены без какой-либо защиты края.

Итак, если вы все еще со мной, было бы неплохо получить совет по:
1. Должен ли я укусить пулю с помощью свинцовых поглотителей и т. Д. Или подойдет замена цемента даже на несколько лет.
2. Что я делаю с незащищенной гранью.

Заранее спасибо.

Брайан

.

Как согнуть медную трубу с помощью сантехнических инструментов и без них

Вам не всегда нужны сантехнические инструменты для гибки медных труб

Несмотря на то, что сейчас доступен широкий ассортимент сантехнических труб и медных трубок, все еще есть много людей, которые предпочитают долговечность традиционной медной трубы. Медные трубы можно купить в рулонах для использования за стенами, но вы можете смонтировать трубы на поверхности стены, и в этом случае вам понадобится красивая, аккуратная работа, и вам нужно будет согнуть трубы. .

Существует несколько способов сгибания медных труб со специальными сантехническими инструментами и без них. Это несколько методов, которым я научился во время обучения сантехнику в Лимузене, Франция (см. Статью ниже).

Полезные сантехнические инструменты для гибки медных труб

• Паяльная лампа
• Тиски
• Сухой песок и воронка
• Пружины гибки труб
• Трубогибы
• Труборез
• Ведро холодной воды
• Квадрат (не показан), используется для проверки правильности угла поворота трубы

Защитное оборудование

Всегда имейте под рукой защитные перчатки и защитные очки

Что произойдет, если вы неправильно согнете трубы?

Если вы не будете поддерживать медные трубы во время изгиба, они сморщиваются и складываются.Это не только выглядит некрасиво, но, что более важно, вода не сможет свободно проходить.

Все описанные ниже методы гибки труб предполагают поддержку трубы тем или иным способом во время ее сгибания.

Паяльные лампы

При использовании некоторых методов гибки труб вам необходимо нагреть трубы, и вы делаете это с помощью водопроводной горелки.

На рисунке показана небольшая горелка с бутаном с переносным баллоном идеально подходит для пайки труб, и с ее помощью можно почти согнуть трубы, но может быть сложно нагреть трубку до температуры.

Если у вас много работы с трубами, вы можете приобрести кислородно-ацетиленовую горелку , которая позволит вам нагреть трубы до докрасна, после чего они будут гнуться, как масло.

Как использовать трубогибы

Трубогибы, подобные этому, предназначены только для труб одного размера. Если вам нужно согнуть много труб разного размера, вам нужно будет приобрести набор для гибки труб. Это имеет смысл только в том случае, если у вас много работы.

Преимущества

• Точный
• Легко
• Не нужно нагревать трубы

Недостатки

• Для каждого размера трубы требуется другой гибочный станок или
• Набор нужен
• Это может быть дорого

Пружины изгиба трубы

При использовании этого метода нагрейте трубу до докрасна по всей длине изгиба.Затем труба как можно быстрее вставляется в пружину, а затем вы изгибаете трубу, которая будет поддерживаться пружиной.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

• Может быть дешевле трубогиба
• Удобство хранения и транспортировки

Недостатки

• Для каждого размера трубы требуется другой гибочный станок

Песок для поддержки медных труб

Да, вы можете гнуть трубы с помощью песка.Песок должен быть мелким и абсолютно сухим. Закрепите один конец трубы винтом из газеты, а затем заполните трубу песком.

Сильно постучите по трубе, чтобы песок стал плотным. Воздух или влага в трубе могут привести к складыванию и сжатию трубы. Когда больше нельзя добавлять песок, закройте другой конец трубы бумагой, нагрейте трубу до докрасна по всей длине изгиба и согните вручную.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

Недостатки

Гибка труб с помощью тисков

Для сгибания труб можно использовать только руки и тиски. Нагрейте трубу до докрасна по всей длине изгиба, быстро вставьте в тиски и закройте тиски, пока они не коснутся трубы. Потяните трубу вверх за оба конца, чтобы получить правильный угол, прежде чем она остынет. Тиски поддерживают трубы по бокам во избежание обрушения.

Примечание: Всегда используйте защитные перчатки и затем охладите трубу в ведре с холодной водой.

Преимущества

• Бесплатно
• Легко
• Нужны только тиски

Недостатки

• Вам нужно быть быстрым и опытным, поскольку это довольно сложно.

Что мне теперь делать?

К сожалению, Франция была не совсем готова к английской сантехнике, и поэтому я вместе с мужем принялась за ремонт красивой французской фермы и амбара, чтобы создать Les Trois Chenes, четырехкомнатную кровать и завтрак и трехкомнатный отдых. коттедж, аренда на время отпуска или gite , в Videix, Limousin, SW France.Сейчас мы перешли к покупке пары прекрасных старых французских руин, которые станут отличным домом для нашей семьи и, если все пойдет по плану, двух или трех отличных коттеджей.

.

Разное
